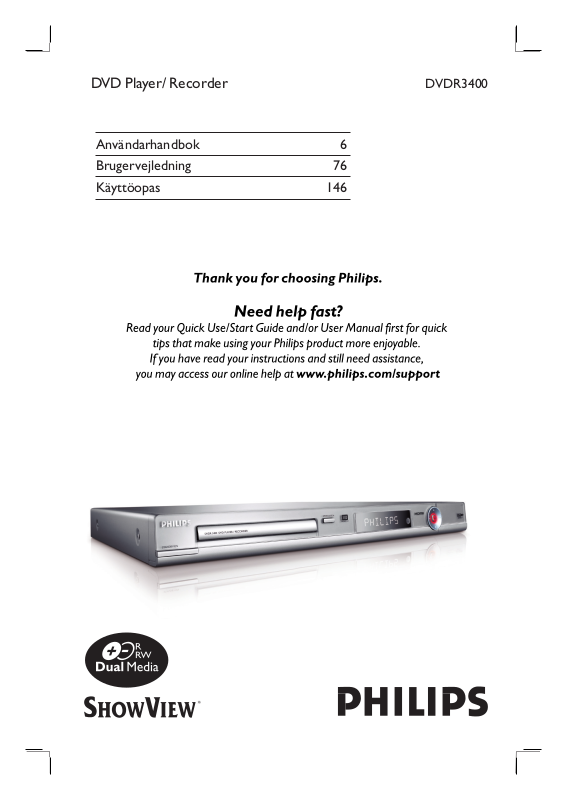

DVD Player/ Recorder

Användarhandbok 6 Brugervejledning 76

Käyttöopas 146

DVDR3400

Important notes for users in the U.K. Mains plug

This apparatus is  tted with an approved 13 Amp plug. To change a fuse in this type of plug proceed as follows:

1 Remove fuse cover and fuse.

2 Fix new fuse which should be a BS1362

5 Amp, A.S.T.A. or BSI approved type.

3 Re t the fuse cover.

If the  tted plug is not suitable for your socket outlets, it should be cut off and an appropriate plug  tted in its place. If the mains plug contains a fuse, this should have a value of 5 Amp. If a plug without a fuse is used, the fuse at the distribution board should not be greater than 5 Amp.

Note: The severed plug must be disposed of to avoid a possible shock hazard should it be inserted into a 13 Amp socket elsewhere.

How to connect a plug

The wires in the mains lead are coloured with the following code: blue = neutral (N), brown = live (L).

Italia

DICHIARAZIONE DI CONFORMITA’

Si dichiara che l’apparecchio DVDR3380, Philips risponde alle prescrizioni dell’art. 2 comma 1 del D.M. 28 Agosto 1995 n. 548.

Fatto a Eindhoven

Philips Consumer Electronics

Philips, Glaslaan 2

5616 JB Eindhoven, The Netherlands

Norge

Typeskilt  nnes på apparatens underside.

Observer: Nettbryteren er sekundert innkoplet. Den innebygde netdelen er derfor ikke frakoplet nettet så lenge apparatet er tilsluttet nettkontakten.

For å redusere faren for brann eller elektrisk støt, skal apparatet ikke utsettes for regn eller fuktighet.

As these colours may not correspond with the

colour markings identifying the terminals in your plug, proceed as follows: – Connect the blue wire to the terminal marked N or coloured black. – Connect the brown wire to the terminal marked L or coloured red. – Do not connect either wire to the earth terminal in the plug, marked E (or e) or coloured green (or green and yellow).

Before replacing the plug cover, make certain that the cord grip is clamped over the sheath of the lead - not simply over the two wires.

Recording and playback of material may require consent. See Copyright Act 1956 and The Performer’s Protection Acts 1958 to 1972.

For Customer Use:

Read carefully the information located at the bottom or rear of your DVD Recorder and enter below the Serial No. Retain this information for future reference.

Model No. DVD RECORDER DVDR3400 Serial No. _______________

Advarsel: Usynlig laserstråling ved åbning når sikkerhedsafbrydere er ude af funktion. Undgå utsættelse for stråling.

Bemærk: Netafbryderen er sekundært indkoblet og ofbryder ikke strømmen fra nettet. Den indbyggede netdel er derfor tilsluttet til lysnettet så længe netstikket sidder i stikkontakten.

Klass 1 laseraparat Varning! Om apparaten används på annat sätt än i denna bruksanvisning speci cerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.

Observera! Stömbrytaren är sekundärt kopplad och bryter inte strömmen från nätet. Den inbyggda nätdelen är därför ansluten till elnätet så länge stickproppen sitter i vägguttaget.

Luokan 1 laserlaite Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. Oikeus muutoksiin varataan. Laite ei saa olla alttiina tippu-ja roiskevedelle.

Huom. Toiminnanvalitsin on kytketty toisiopuolelle, eikä se kytke laitetta irti sähköverkosta. Sisäänrakennettu verkko-osa on kytkettynä sähköverkkoon aina silloin, kun pistoke on pistorasiassa.

CAUTION VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO BEAM

ADVARSEL SYNLIG OG USYNLIG LASERSTRÅLING VED ÅBNING UNDGÅ UDSÆTTELSE FOR STRÅLING

VARNING SYNLIG OCH OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD BETRAKTA EJ STRÅLEN

VARO! AVATTAESSA OLET ALTTIINA NÄKYVÄLLE JA NÄKYMÄTTÖMÄLLE LASER SÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN

VORSICHT SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG WENN ABDECKUNG GEÖFFNET NICHT DEM STRAHL AUSSETZEN

ATTENTION RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS D’OUVERTURE EXPOSITION DANGEREUSE AU FAISCEAU

Undangörande av din gamla produk (Svenska)

Din produkt är designad och tillverkad med material och komponenter av högsta kvalitet, vilka kan återvinnas och återanvändas. När den här överstrukna sopkorgen på hjul finns tryckt på en produkt, betyder det att produkten täcks av Europeiska Direktiv 2002/96/EC Informera dig själv om lokala återvinnings och sophanteringssystem för

elektriska och elektroniska produkter. Agera i enlighet med dina lokala regler och släng inte dina gamla produkter tillsammans med ditt normala hushållsavfall. Korrekt sophantering av din gamla produkt kommer att hjälpa till att förebygga potentiell negative konsekvens för naturen och människors häls.

English

Index

This product incorporates copyright protection technology that is protected by US patents. Use of this copyright protection technology must be authorised by Macrovision, and is intended for home and other limited viewing uses only unless otherwise authorised by Macrovision. Reverse engineering or disassembly is prohibited.

U.S. Patent Number 4,631,603; 4,819,098; 4,907,093; 5,315,448; and 6,516,132

Manufactured under license from Dolby Laboratories. “Dolby” and the double-D symbol

are trademarks of Dolby Laboratories.

SHOWVIEW® is a registered trademark of Gemstar Development Corporation. The S system is manufactured under license from Gemstar Development Corporation.

HOWVIEW

DivX®, DivX Certi ed, and associated logos are trademarks of DivX Networks, Inc and are used under license.

Svenska

Dansk/Norsk

----------------------------------------6

------------------------------- 76

Suomi ---------------------------------------146

This product complies with the radio interference requirements of the European Community.

This product complies with the requirements of the following directives and guidelines: 73/23/EEC + 89/336/EEC + 93/68/EEC

SvenskaDansk/Norsk

Suomi

HDMI, and HDMI logo and High-De nition Multimedia Interface are trademarks or registered trademarks of HDMI licensing LLC.

LASER

Type Semiconductor laser InGaAlP (DVD) AIGaAs (CD) Wave length 658 nm (DVD) 790 nm (CD) Output Power 30 mW (DVD+RW write)

1.0 mW (DVD read)

1.0 mW (CD read) Beam divergence 84 degrees (DVD) 61 degrees (CD)

lnnehåll

Svenska

Allmänt

Skötsel och säkerhet ........................................................................................................ 8

Produktinformation ......................................................................................................... 9

Produktöversikt

Framsidan .........................................................................................................................11

Fjärr kontroll .................................................................................................................... 12

Anslutningar

Steg 1: Grundläggande recorderanslutningar ............................................................ 15

Steg 2: Ytterligare anslutningar ................................................................................... 19

Steg 3: Installation och kon guration .......................................................................... 24

Förberedelser innan du sätter igång ...............................................................................................................8

Rengöri ngsski vor ..................................................................................................................................................8

Åter vin nin g .............................................................................................................................................................8

Inled ning ..................................................................................................................................................................9

Medföljande tillbehör ..........................................................................................................................................9

Regionkoder ...........................................................................................................................................................9

Upphovsrättsinformation ................................................................................................................................... 9

Speci alf unkt ione r ................................................................................................................................................10

Använda fjärrkontrollen ...................................................................................................................................14

Ansluta antennkablarna ....................................................................................................................................15

Ansluta videokabeln ..........................................................................................................................................16

Ansluta ljudkablarna ..........................................................................................................................................18

Ansluta en kabel-TV- eller satellitmottagare .............................................................................................19

Ansluta till en videobandspelare eller motsvarande ............................................................................... 20

Ansluta till en videobandspelare och kabel-TV-/satellitmottagare ......................................................21

Ansluta en videokamera till de främre uttagen ........................................................................................ 22

Ansluta en USB-hårddisk eller USB-minneskortläsare .......................................................................... 23

Söka efter rätt visningskanal ...........................................................................................................................24

Ange OSD-språk ................................................................................................................................................24

Välj ditt land ........................................................................................................................................................ 25

Ställa in TV-kanaler ........................................................................................................................................... 25

Ställa in datum och tid ....................................................................................................................................... 26

Spela in

Insp elning ......................................................................................................................... 27

Skivor för inspelning ..........................................................................................................................................27

Inspe lningsinst ällningar .................................................................................................................................... 28

Inställningar för RECORD (Spela in) .....................................................................................................29

Inspelning från olika källor .............................................................................................................................. 30

Arkivering från en USB-hårddisk eller USB-minneskortläsare .............................................................32

Förinställd inspelning utan timerprogrammering. .....................................................................................33

Titta på ett annat TV-program under inspelning ......................................................................................33

Timerinspelningar .......................................................................................................... 34

Timerinspelningar .............................................................................................................................................. 34

Timerinspelning (SHOWVIEW®-system) ......................................................................................................... 34

Timerinspelning (manuell) .............................................................................................................................. 35

Ändra/ta bort en timerinspelning ..................................................................................................................37

lnnehåll

Uppspelning

Upps pelning ..................................................................................................................... 38

Spelbara skivor ................................................................................................................................................... 38

Starta uppspelning av en skiva ..........................................................................................................................39

Avancerade uppspelningsfunktioner ........................................................................... 43

Växla till ett annat kapitel/spår ...................................................................................................................... 43

Göra en paus i uppspelningen ....................................................................................................................... 43

Söka framåt/bakåt ............................................................................................................................................. 43

Använda alternativen för TOOLS (Verktyg) .............................................................................................44

Redigera inspelningar

Redigera/färdigställa inspelningar ................................................................................ 47

Skiv redigerin g ......................................................................................................................................................47

Visa skivredigeringsmenyn ...............................................................................................................................47

Spela upp inspelningar på andra DVD-spelare (endast DVD+R-skivor) ........................................... 49

Titel redige ring .................................................................................................................................................... 50

Visa titelredigeringsmenyn .............................................................................................................................. 50

Videor ed ige r in g ...................................................................................................................................................52

Visa videoredigeringsmenyn ............................................................................................................................53

Övrig information

Menyalternativ på DVD-installationsmenyn .............................................................. 55

Öppna installationsmenyn .................................................................................................................................55

Inställningar för GENERAL( Allmänt) .................................................................................................. 56

Inställningar för PLAYBACK (Uppspelning) ........................................................................................57

Inställningar för DVD .................................................................................................................................59

Inställningar för CHANNEL SETUP (Kanalinst). ...............................................................................61

Inställningar för CLOCK (Klocka) ........................................................................................................ 63

Uppgradering av fast programvara .............................................................................. 64

Installera den senaste programvaran ........................................................................................................... 64

Speci kation .................................................................................................................... 65

Felsök ning ........................................................................................................................ 66

Vanliga frågor ..................................................................................................................70

Ordlista ............................................................................................................................ 72

Teckenfönstrets symboler/meddelanden ................................................................... 74

TV System Guide .......................................................................................................... 216

Svenska

Skötsel och säkerhet

Svenska

VARNING! Högspänning! Öppna inte. Du löper risk att få en elektrisk stöt.

Användaren får inte utföra servicearbeten på delar inne i utrustningen. Överlåt allt underhållsarbete till kvali cerad personal.

Förberedelser innan du sätter igång

Hitta en lämplig plats

– Placera apparaten på en plan, hård och stabil yta. Placera inte apparaten på en matta. – Ställ inte apparaten ovanpå någon annan utrustning som kan värma upp den (t.ex. stereomottagare eller förstärkare). – Placera inte något under apparaten (t.ex. CD-skivor eller tidningar). – Placera enheten nära ett eluttag där elkontakten lätt kan anslutas.

Utrymme för ventilation

– Placera apparaten på en plats med god ventilation så att värmeutveckling inuti apparaten förhindras. Undvik överhettning genom att se till att det är fritt minst 10 cm från apparatens bak- och ovansida och 5 cm från vänster och höger sida.

Rengöringsskivor

En del problem (frusen bild, avbrott i ljudet eller förvrängd bild) kan uppstå om skivan i enheten är smutsig. Du kan undvika de här problemen genom att rengöra skivorna med jämna mellanrum.

Rengör skivor med en mjuk tygduk och torka i riktning från skivans mitt och utåt mot dess kant i en rak linje.

VARNING!

Använd inte lösningsmedel som bensen, thinner, rengöringsmedel eller antistatiska sprejer avsedda för skivor.

Eftersom den optiska enheten (lasern) i DVDinspelaren arbetar med en högre effekt än vanliga DVD- och CD-spelare kan rengöringsskivor avsedda för DVD- och CDspelare skada den optiska enheten (lasern). Därför bör du inte använda en rengöringsskiva.

Undvik höga temperaturer, fukt, vatten och damm.

– Apparaten får inte utsättas för vattendroppar eller vattenstrålar. – Placera inga farliga föremål på apparaten (t.ex. vattenfyllda föremål eller levande ljus).

Återvinning

De här användaranvisningarna är tryckta på miljövänligt papper. Den här elektroniska utrustningen innehåller ett stort antal material som kan återvinnas. När du kasserar en gammal maskin bör du lämna in den till en återvinningsanläggning. Följ de lokala föreskrifterna för kassering av förpackningsmaterial, använda batterier och gammal utrustning.

Produktinformation

ALL

Inledning

Med Philips DVD-inspelaren kan du spela in TV-program och kopiera inspelningar från en digitalkamera till en DVD±RW- eller DVD±Rskiva samt spela upp inspelade DVD-skivor. De inspelningar du gör med recordern kan du spela upp i DVD-spelare och DVD-ROMenheter. Innan du kan spela upp DVD±Rskivor på andra DVD-spelare måste du färdigställa dem.

Innan du börjar använda recordern måste du göra grundläggande anslutningar och kon gureringar i tre enkla steg.

Steg 1: Grundläggande

recorderanslutningar

Steg 2: Ytterligare anslutningar för

andra enheter

Steg 3: Grundläggande installation och

kon guration

Du bör läsa igenom den här användarhandboken innan du använder inspelaren. Den innehåller viktig information om användningen.

Praktiska tips: – Om du har några frågor eller om det uppstår några problem när du använder enheten läser du i kapitlet “Felsökning”. – Om du behöver ytterligare hjälp kan du ringa närmaste kundtjänst. Motsvarande telefonnummer och e-postadresser  nns angivna i garantibroschyren. – På produktens undersida eller baksida  nns en typplatta med information om identi ering och strömförsörjning.

Medföljande tillbehör

– Fjärrkontroll och batterier – SCART-kabel – RF-koaxialkabel – Snabbguide

Regionkoder

DVD- lmer släpps i allmänhet inte samtidigt över hela världen och därför är alla DVDspelare knutna till en viss regionkod.

Du kan endast spela upp DVDskivor för Region 2 med den här enheten, samt DVD-skivor som är avsedda att kunna spelas upp i alla regioner. Du kan inte spela upp DVD-skivor för andra regioner med den här inspelaren.

Upphovsrättsinformation

Det kan vara straffbart att kränka andras upphovsrättigheter vid olovlig framställning av kopior av kopieringsbeskyddat material, såsom dataprogram,  ler, tv utsändningar och ljudupptagningar. Denna produkt får icke användas till dessa ändamål.

Svenska

Produktinformation (forts.)

Svenska

Specialfunktioner

Det här är ett enkelt programmeringssystem för recorders. När du vill använda det anger du programmeringsnumret för det aktuella TV-programmet. Numren åter nns i TVtidningen.

HOWVIEW

S tillhör Gemstar Development Corporation. SHOWVIEW® tillverkas på licens från Gemstar Development Corporation.

är ett registrerat varumärke som

Ett surroundljudsystem som har utvecklats av Dolby Laboratories och som kan innehålla upp till sex kanaler med digitalt ljud.

DivX-kodningen är en videocodec som har utvecklats av DivXNetworks Inc., vilken komprimerar digitalvideo till litet format samtidigt som den höga visuella kvaliteten behålls.

i.Link kallas även FireWire eller IEEE1394. Anslutningen används för överföring av digitala signaler med stor bandbredd av den typ som används i digitala videokameror (DVkameror). Den överför samtliga ljud- och bildsignaler med hjälp av en enda kabel.

HDMI (High-De nition Multimedia Interface) är ett digitalt gränssnitt med hög hastighet som kan överföra okomprimerad högupplöst video och digitalt  erkanaligt ljud. Det ger perfekt bild- och ljudkvalitet, helt utan brus. HDMI är fullständigt bakåtkompatibelt med DVI.

Kopiera USB till DVD

Med den här funktionen kan du kopiera innehållet på USB-hårddisken/USBminneskortläsaren till en inspelningsbar DVDskiva.

Philips DVD-recorders har funktioner för att spela in på dubbla medier. Du kan alltså spela in på skivor med både beteckningen + och (DVD+R/+RW, DVD+R DL, DVD-R/-RW).

Framsidan

a STANDBY-ON

– Slå på recordern eller aktivera viloläget.

b Skivfacket

c OPEN/CLOSE ç

– Öppna/stäng skivfacket.

d Systempanelen

– Information om den aktuell statusen för

inspelaren.

e .(PREV) / > (NEXT)

– Gå till föregående/nästa kapitel eller spår. Tryck på och håll ned om du vill söka framåt/

bakåt.

 (PLAY) – Spela upp en skiva.

(STOP)



– Stoppa upp-/inspelningen.

f  (RECORD)

– Starta inspelningen av den aktuella TV-kanalen

eller videoindatakällan.

– Om du vill göra en enknappsinspelning med

30-, 60- eller 90-minutersintervall trycker du  era gånger på knappen.

Uttag bakom luckan

Fäll ned luckan genom att dra i OPEN  i det högra hörnet.

g VIDEO

– Videoingång för videokameror och -

bandspelare.

Om du vill visa indatakällan väljer du “CAM 1”

genom att trycka på SOURCE på fjärrkontrollen.

h L/R AUDIO

– Ljudingång för videokameror och -bandspelare.

i S-VIDEO

– S-Video-ingång för SVHS-/Hi8-videokameror

och SVHS-/Hi8-videobandspelare.

Om du vill visa indatakällan väljer du “CAM2”

genom att trycka på SOURCE på fjärrkontrollen.

j DV IN

– Ingång för digitala videokameror eller

motsvarande med den här anslutningen.

Om du vill visa indatakällan väljer du “DV”

genom att trycka på SOURCE på fjärrkontrollen.

Svenska

k USB

– Ingång för USB-hårddisk/USB-

minneskortläsare.

Om du vill visa innehållet på USB-hårddisken/

USB-minneskortläsaren trycker du på USB.

Fjärrkontroll

SOURCE

SELECT

TOOLS

DISC MENU

USB

TV/DVD

CLEAR

REPEAT

PLAY/PAUSE

REC MODE

TIMER

EDIT

SHOWVIEW

OPEN/CLOSE

Svenska

SOURCE

TOOLS

DISC MENU

REC MODE

USB

SELECT

TIMER

PLAY/PAUSE

TV/DVD

CLEAR

EDIT

OPEN/CLOSE

REPEAT

SHOWVIEW

b c d

e f

h i

j k

n o

c OPEN/CLOSE

– Öppna/stäng skivfacket.

d CLEAR

– Rensar ett spår/en  l i urvalet från spellistan/

kopieringslistan.

– Ta bort en timerinställning.

e REPEAT

– Upprepa uppspelning av titel, kapitel, spår eller

skiva i DVD-läge.

f SETUP

– Visa/stäng installationsmenyn.

g   : Markörknappar för att  ytta till vänster/

höger eller söka framåt/bakåt.

 : Markörknappar som används till att

 ytta uppåt/nedåt eller till att ändra TV-kanal på recordern.

h DISPLAY

– Visa/dölj statusfältet.

i REW à/ FFW á

– Snabbspola framåt eller bakåt.

j PREVí/ NEXTë

– Hoppa till föregående respektive nästa kapitel/

spår.

k STOP

– Stoppa upp-/inspelningen. – Håll ned den här knappen om du vill öppna



eller stänga skivfacket.

a 2

– Slå på recordern eller aktivera standbyläget.

b TV/DVD

– Växla mellan uppspelning från extra enheter

(anslutna via EXT2 AUX I/O-uttaget) och uppspelning från recordern.

l P +/-

– I tunerläge väljer du nästa eller föregående TV-

kanal.

m Numerisk knappsats

– Välj det kapitel-/spårnummer du vill spela upp. – Välj snabbvalskanal för recordern.

n AUDIO

– Välj ett ljudspråk (DVD,VCD) eller en

ljudkanal.

o SHOWVIEW

– Visa/stäng S

HOWVIEW

-menyn.

SOURCE

SELECT

TOOLS

DISC MENU

USB

TV/DVD

CLEAR

REPEAT

PLAY/PAUSE

REC MODE

TIMER

EDIT

SHOWVIEW

OPEN/CLOSE

p USB

– Visa innehållet på den anslutna USB-

hårddisken/USB-minneskortläsaren.

q SOURCE

– Välj indatakälla för recordern (DV, EXT1,

EXT2, CAM1, CAM2 eller Tuner).

r SELECT

– Välj ett spår/ett kapitel/en  l på

programmenyn.

Fjärrkontroll (forts.)

p q

r s t

SOURCE

TOOLS

DISC MENU

USB

SELECT

TV/DVD

CLEAR

Svenska

OPEN/CLOSE

REPEAT

s TOOLS

– Visa/avsluta verktygs- eller skiv-/

titelredigeringsmenyn.

t DISC MENU

– Tryck på den här knappen för att visa DVD-

skivmenyn eller indexbilden för en DVD-skiva.

– Tryck på den här knappen för att visa VCD-

skivmenyn, om du har aktiverat PBC.

u OK

– Lagra/bekräfta en inställning.

v BACK 

– Återgå till föregående meny på en video-CD-

skiva (VCD).

w PLAY/PAUSE

– Spela upp en skiva. – Gör paus i upp-/inspelningen.

x REC



– Starta inspelning av aktuell TV-kanal eller

videokälla.

– Om du vill göra en enknappsinspelning med

30-, 60- eller 90-minutersintervall trycker du  era gånger på knappen.

y TV VOL +/ -

– Justera TV:ns volym (endast för Philips TV-

apparater).

z TV MUTE H

– Stäng av TV:ns volym (endast för Philips TV-

apparater).

wj SUBTITLE

– Välj ett DVD-textningsspråk

v w

PLAY/PAUSE

REC MODE

TIMER

EDIT

SHOWVIEW

wk REC MODE

– Växla mellan de olika inspelningslägena: HQ,

SP, SPP, LP, EP och SLP.

Det avgör inspelningskvaliteten samt hur

mycket som går att spela in på DVD-skivan.

wl TIMER

– Visa/stäng timerinspelningsmenyn.

e; EDIT

– Visa/stäng videoredigeringsmenyn.

Fjärrkontroll (forts.)

SOURCE

SELECT

TOOLS

DISC MENU

USB

TV/DVD

CLEAR

REPEAT

PLAY

REC MODE

TIMER

EDIT

SHOWVIEW

Svenska

Använda fjärrkontrollen

A Öppna batterifacket.

B Sätt i två AAA-/R03-batterier enligt

beteckningarna (+-) i facket.

C Stäng luckan.

D Rikta fjärrkontrollen direkt mot fjärrsensorn

(IR) på framsidan.

SOURCE

USB

TV/DVD

CLEAR

SELECT

TOOLS

DISC MENU

PLAY

VARNING! – Ta ut batterier som är urladdade eller om fjärrkontrollen inte ska användas under en längre period. – Blanda inte batterier (gamla och nya eller kol och alkaliska osv.). – Batterier innehåller kemiska substanser och bör därför kasseras på rätt sätt.

REPEAT

REC MODE

EDIT

TIMER

SHOWVIEW

E Välj den källa du vill styra genom att trycka på

SOURCE på fjärrkontrollen.

F Välj önskad funktion (till exempel à, á)

Steg 1: Grundläggande recorderanslutningar

ANTENNA

SATELLITE

CABLE

Svenska

EXT

TV-OUT

ANTENNA-IN

AUX - I/O

Ansluta antennkablarna

Med de här anslutningarna kan du titta på och spela in TV-program med den här inspelaren. Om du ansluter antennen via en videobandspelare eller en kabel-TV- eller satellitmottagare måste du se till att respektive enhet är på om du vill kunna titta på eller spela in kabel-TV-program.

 Om du vill ansluta till en

videobandspelare och/eller kabel-TVeller satellitmottagare läser du i “Steg 2:

Ytterligare anslutningar” om hur du ansluter till TV:n.

VIDEO (CVBS)

EXT

TO TV - I/O

OUT 1

OUT 2

S-VIDEO (Y/C)

AUDIO

(DIGITAL AUDIO)

COAXIAL

S-VID E O

AUD IO OUT

VIDEO IN

A Anslut den be ntliga antenn-, satellitmottagar-

eller kabel-TV-signalen (märkt RF OUT eller TO TV) till uttaget märkt ANTENNA-IN på recordern.

B Använd den medföljande RF-koaxialkabeln till

att ansluta TV-OUT -uttaget på inspelaren till antenningången på TV:n (VHF/UHF RF IN).

Praktiskt tips: – Beroende på hur du har anslutit TV-kanalen (direkt från en takantenn eller via en kabel-TVmottagare eller videobandspelare) måste du koppla bort några av kablarna innan du gör ovanstående anslutning.

TIPS: Innan du gör eller ändrar några anslutningar bör du koppla från strömmen till alla enheter.

Steg 1: Grundläggande recorderanslutningar (forts.)

Svenska

TV-OUT

ANTENNA-IN

AUX - I/O

EXT

Ansluta videokabeln

Med den här anslutningen kan du titta på de skivor du spelar upp på inspelaren. Välj något av nedanstående alternativ.

Alternativ 1: använd en SCARTkabel

 Använd SCART-kabeln till att ansluta

EXT1 TO TV-I/O-uttaget på inspelaren till motsvarande SCART-ingång på TV:n.

Praktiska tips: – Om TV:n är försedd med  era SCART-uttag väljer du det uttag som passar bäst för både videoutgång och videoingång. – Om du kan välja mellan olika alternativ för SCART-uttaget på TV:n väljer du “VCR” som källa. – EXT 2 AUX-I/O -uttaget är endast avsett för ytterligare enheter.

TO TV - I/O

Alternativ 1

S-VIDE O

AUDIO OUT

VIDEO IN

OUT 1

OUT 2

VIDEO (CVBS)

S-VIDEO (Y/C)

AUDIO

COAXIAL

(DIGITAL AUDIO)

OUTPUT

HDMI

OUT 3

Alternativ 2

Alternativ 3

Alternativ 2: använd en S-videokabel

 Använd en S-Video-kabel (medföljer inte) till

att ansluta S-VIDEO OUTPUT-uttaget på inspelaren till S-Video-ingången (vanligtvis Y/C eller S-VHS) på TV:n.

 Du måste ha en ljudanslutning för att

kunna höra ljudet. Mer information  nns i nästa avsnitt, Ansluta ljudkablarna.

Alternativ 3: använd en videokabel (CVBS, komposit)

 Använd en kabel för sammansatt video (gul -

medföljer inte) till att ansluta VIDEO (CVBS) OUTPUT-uttaget på inspelaren till

videoingången (vanligtvis A/V In, Video In, Composite eller Baseband) på TV:n.

 Du måste ha en ljudanslutning för att

kunna höra ljudet. Mer information  nns i nästa avsnitt, Ansluta ljudkablarna.

TIPS: Innan du gör eller ändrar några anslutningar bör du koppla från strömmen till alla enheter.

Steg 1: Grundläggande recorderanslutningar (forts.)

n ; ;

Alternativ 4

Svenska

VIDEO (CVBS)

EXT

TO TV - I/O

OUT 1

OUT 2

S-VIDEO (Y/C)

AUDIO

Alternativ 4: Använda en HDMIkabel

HDMI (High De nition Multimedia Interface) är ett digitalt gränssnitt som möjliggör ren digital videoöverföring utan att bildkvaliteten går förlorad.

OBS!

– Problemfri funktion garanteras med HDMIkompatibla produkter. – När HDMI-kabeln är urdragen kommer inställningen { HDMI Video Resolution } (HDMI-videoupplösning) automatiskt växla till standardvärdet { 576i }.

A Använd en HDMI-kabel (medföljer inte) till att

ansluta HDMI OUTPUT på recordern till HDMI-ingången på en HDMI-kompatibel enhet (t.ex. HDMI-TV, HDCP-kompatibel DVI-TV).

Designed and developed by

COAXIAL

(DIGITAL AUDIO)

OUTPUT

HDMI

OUT 3

Philips, Europe

B När du har genomfört alla nödvändiga

anslutningar, installation och kon guration går du till kapitlet Menyalternativ på DVDinstallationsmenyn – Inställningar för uppspelning.

Praktiska tips: – Digitala enheter från olika tillverkare kan ha skilda utgångsstandarder vilket kan orsaka felaktig visning i TV-apparaten. – HDMI-anslutningen är endast kompatibel med HDMI-kompatibla enheter och DVI-TV.

Apparatus Claims of U.S. Pate 4,908,713; 4,751,578; 4,706,121 6,430,359; 6,091,882; 6,049,652 limited viewing uses only.

TIPS: Innan du gör eller ändrar några anslutningar bör du koppla från strömmen till alla enheter.

Steg 1: Grundläggande recorderanslutningar (forts.)

Svenska

TV-OUT

STERE

ANTENNA-IN

O / TV

AUX - I/O

EXT

Alternativ 1

TO TV - I/O

EXT

Ansluta ljudkablarna

Med den här anslutningen kan du lyssna på uppspelningen från recordern. Den här anslutningen behövs emellertid inte om recordern ansluts till TV:n med SCART- eller HDMI-kabeln.

Alternativ 1: använd en ljudkabel

Du kan ansluta recordern till ett tvåkanaligt stereosystem (minisystem, TV) eller en mottagare och lyssna på stereoljudet.

 Använd en ljudkabel (röd/vit – medföljer inte)

till att ansluta uttagen märkta AUDIO L/ROUTPUT till ljudingångarna på den anslutna

enheten.

OUT 1

OUT 2

VIDEO (CVBS)

S-VIDEO (Y/C)

COAXIAL

AUDIO

(DIGITAL AUDIO)

OUTPUT

HDMI

OUT 3

Alternativ 2

DIGITAL IN

Förstärkare/ receiver

Alternativ 2: använd en koaxialkabel

Du kan njuta av  erkanaligt surroundljud genom att ansluta inspelaren till en förstärkare med digital  erkanalsljudavkodare.

 Använd en koaxialkabel. Anslut uttaget

COAXIAL (DIGITAL AUDIO OUT) på recordern till den digitala ingången på receivern/förstärkaren.

Innan du börjar använda enheten ställer du in de digitala ljudutgångarna på rätt sätt (se kapitlet “Menyalternativ på DVD-systemmenyn – Inställningar för UPPSPELNING”). Om ljudinställningen inte stämmer med stereons funktioner kan ljudet låta starkt förvrängt eller så hörs inget ljud alls.

TIPS: Innan du gör eller ändrar några anslutningar bör du koppla från strömmen till alla enheter.

Steg 2: Ytterligare anslutningar

CABLE

SATELLITE

ANTENNA

TV-OUT

ANTENNA-IN

EXT

AUX - I/O

Ansluta en kabel-TV- eller satellitmottagare

VIDEO

AUDIO

R L

EXT

OUT

S-VIDEO

TO TV

Baksidan på kabel-TVeller satellitmottagaren (aexempel)

Svenska

VIDEO (CVBS)

S-VIDEO (Y/C)

COAXIAL

AUDIO

(DIGITAL AUDIO)

TO TV - I/O

OUT 1

OUT 2

OUTPUT

HDMI

OUT 3

S-VIDE O IN

AUDIO OUT

VIDEO IN

Alternativ 2 (se bilden ovan)

Om det  nns en SCART-utgång på kabel-TV-/satellitmottagaren

Alternativ 1

Om det bara  nns en antennutgång på kabel-TV-/satellitmottagaren (RF OUT eller TO TV)

läser du vidare i “Steg 1: Grundläggande recorderanslutningar – Ansluta antennkablarna” om hur du ansluter den till TV:n.

A Använd den be ntliga antennanslutningen från

kabel-TV-/satellitmottagaren TV:n.

B Använd SCART-kabeln till att ansluta uttaget

märkt EXT1 TO TV-I/O på recordern till motsvarande SCART-ingång på TV-apparaten.

C Använd en annan SCART-kabel till att ansluta

EXT2 AUX-I/O-uttaget på DVD-inspelaren till SCART-utgången (vanligtvis TV OUT eller TO TV) på kabel-TV-/satellitmottagaren.

Om du vill börja spela upp väljer du TVkanalen direkt på kabel-TV-/satellitmottagaren. Om du vill visa bilden från en ansluten extern enhet trycker du på TV/DVD-knappen på fjärrkontrollen.

TIPS: I användarhandböckerna för de anslutna enheterna  nns information om andra möjliga anslutningar.

Steg 2: Ytterligare anslutningar (forts.)

Svenska

OUT

VIDEO

OUT

VHF/UHF

CABLE

SATELLITE

ANTENNA

RF IN

VHF/UHF RF OUT

AUDIO

Baksidan på videobandspelaren (exempel)

TV OUT

TV IN

VIDEO

AUDIO

EXT

TV-OUT

ANTENNA-IN

AUX - I/O

EXT

TO TV - I/O

Ansluta till en videobandspelare eller motsvarande

Med den här anslutningen kan du spela in från videoband på inspelningsbara DVD-skivor och använda videon till att spela upp videoband, även när recordern är avstängd.

VIKTIGT! Du kan använda din nya DVD-recorder till alla inspelningar. Koppla bara ur alla anslutningar till videon.

A Anslut den be ntliga antenn-, satellit- eller

kabel-TV-signalen (eller signalen från kabel-TV/satellitmottagaren, märkt RF OUT eller TO TV) till uttaget märkt ANTENNA-IN på recordern.

VIDEO (CVBS)

S-VIDEO (Y/C)

COAXIAL

AUDIO

(DIGITAL AUDIO)

OUT 1

OUT 2

OUTPUT

HDMI

OUT 3

S-VIDEO

AUDIO OUT

VIDEO IN

B Använd den medföljande RF-koaxialkabeln till

att ansluta uttaget märkt TV-OUT recordern till antenningången (ibland märkt VHF/UHF RF IN) på TV:n.

C Använd SCART-kabeln till att ansluta

EXT1 TO TV-I/O-uttaget på inspelaren till motsvarande SCART-ingång på TV:n.

D Använd en annan SCART-kabel till att ansluta

EXT2 AUX-I/O-uttaget på inspelare till SCART-utgången (vanligtvis TV OUT eller TO TV) på videobandspelaren.

Praktiska tips: – De  esta kommersiella videoband och DVDskivor är kopieringsskyddade. Därför går det inte att spela in på dem. – Anslut DVD-inspelaren direkt till TV:n. Om det  nns en videobandspelare eller någon ytterligare enhet emellan kan bildkvaliteten försämras på grund av det inbyggda kopieringsskyddssystemet i inspelaren.

på

TIPS: I användarhandböckerna för de anslutna enheterna  nns information om andra möjliga anslutningar.

Steg 2: Ytterligare anslutningar (forts.)

CABLE

SATELLITE

ANTENNA

TV-OUT

ANTENNA-IN

VHF/UHF

RF IN

VHF/UHF

RF OUT

EXT

AUX - I/O

VIDEO

AUDIO

R L

OUT

VIDEO

OUT

AUDIO

TO TV - I/O

OUT 1

OUT 2

EXT

Ansluta till en videobandspelare och kabel-TV-/satellitmottagare

A Anslut antenn-/kabel-TV-signalen till

antenningången (RF IN) på kabel-TV-/ satellitmottagaren.

B Använd den medföljande RF-koaxialkabeln till

att ansluta antennutgången (RF OUT) på kabelTV-/satellitmottagaren till ANTENNA-IN

-uttaget på inspelaren.

C Använd en annan RF-koaxialkabel till att

ansluta TV-OUT -uttaget på inspelaren till antenningången på TV:n.

D Använd SCART-kabeln till att ansluta

EXT1 TO TV-I/O-uttaget på inspelaren till motsvarande SCART-ingång på TV:n.

OUT

S-VIDEO

TO TV

Baksidan på kabel-TVeller satellitmottagaren (exempel)

TV OUT

VIDEO (CVBS)

S-VIDEO (Y/C)

OUTPUT

HDMI

OUT 3

VIDEO

AUDIO

TV IN

COAXIAL

AUDIO

(DIGITAL AUDIO)

Baksidan på videobandspelaren (exempel)

S-VIDEO IN

AUDIO OUT

VIDEO IN

E Använd en annan SCART-kabel till att ansluta

EXT2 AUX-I/O-uttaget på inspelare till SCART-utgången (vanligtvis TV OUT eller TO TV) på videobandspelaren.

F Använd en annan SCART-kabel till att

ansluta SCART-ingången (TV IN) på videobandspelaren till SCART-utgången (vanligtvis TV OUT eller TO TV) på kabel-TV-/ satellitmottagaren.

MAINS

Svenska

TIPS: I användarhandböckerna för de anslutna enheterna  nns information om andra möjliga anslutningar.

Steg 2: Ytterligare anslutningar (forts.)

Svenska

DV OUT

ELLER

Ansluta en videokamera till de främre uttagen

Du kan använda de främre uttagen till att kopiera inspelningar från en videokamera. De här uttagen  nns under luckan på den högra sidan.

Alternativ 1: Använda DV INuttaget

Använd den här anslutningen om du har en DV- eller Digital 8-kamera. DV-uttag följer i.LINK-standarden.

 Använd en 4-stifts-i.LINK-kabel (medföljer

inte) till att ansluta DV IN-uttaget på DVDinspelaren till motsvarande DV OUT-uttag på videokameran.

Innan du börjar väljer du “DV” som ingångskanal genom att trycka på SOURCE på fjärrkontrollen. Mer information  nns i kapitlet “Inspelning”.

Praktiska tips: – Du kan inte använda DV IN-uttaget till att ansluta till en dator. – Du kan inte spela in från inspelare till en videokamera med DV IN-uttaget på inspelaren.

Alternativ 2: Använda VIDEO Ineller S-VIDEO In-uttaget

Använd den här anslutningen om du har en Hi8- eller S-VHS(C)-videokamera eller om videokameran bara har ett videouttag (kompositvideo, CVBS).

A Använd en videokabel (medföljer inte) till att

ansluta uttaget märkt CAM 1 på framsidan av recordern till videoutgången på den anslutna videoenheten.

 Du kan även använda en S-Video-kabel för att

ansluta till CAM 2-uttaget om den anslutna videoenheten har en S-Videoutgång. Om du gör det får du bättre bildkvalitet.

B Använd en ljudkabel (medföljer inte) till att

ansluta AUDIO L/R-uttagen på recorderns framsida till ljudutgångarna på den anslutna videoenheten.

Innan du börjar väljer du “CAM1” eller “CAM2” som ingångskanal genom att trycka på SOURCE på fjärrkontrollen  era gånger.

TIPS: I användarhandböckerna för de anslutna enheterna  nns information om andra möjliga anslutningar.

Steg 2: Ytterligare anslutningar (forts.)

Ansluta en USB-hårddisk eller USB-minneskortläsare

Du kan visa innehållet på USB-hårddisken/USBminneskortläsaren med den här recordern och spela in innehåll på en inspelningsbar DVDskiva. Se kapitlet ”Spela in – Arkivering från en USB-hårddisk eller ett USB-minneskort.”

A Anslut USB-hårddisken/USB-minneskortläsaren

direkt till USB-porten på framsidan (som bilden ovan visar).

B Om du vill visa de  ler du har lagrat på USB-

hårddisken eller USB-minneskortläsaren trycker du på USB på fjärrkontrollen.

C Om du vill stoppa en uppspelning trycker du

på STOP USB-minneskortläsaren från USB-porten.

eller tar bort USB-hårddisken/



Svenska

Praktiska tips: – Du kan endast använda USB-porten till att spela upp JPEG-/MP3-/WMA- ler. – Du kan endast ansluta USB-hårddisken/USBminneskortläsaren till USB-porten. Det går inte att ansluta andra USB-enheter. – Om USB-enheten inte passar i USB-porten måste du använda en USB-förlängningskabel.

TIPS: I användarhandböckerna för de anslutna enheterna  nns information om andra möjliga anslutningar.

+ 52 hidden pages
