HDD & DVD Player / Recorder
DVDR3300H
DVDR3330H
DV
DR5330H
TM
Användarhandbok 6
Brugervejledning 70
Käyttöopas 134
dvdr3300H_eu_Cover_17191.indd 1 2005-06-28 6:11:37 PM
2
3
Important notes for users in the
U.K.
Mains plug
This apparatus is fitted with an approved 13
Amp plug. To change a fuse in this type of plug
proceed as follows:
1 Remove fuse cover and fuse.
2 Fix new fuse which should be a BS1362
5 Amp, A.S.T.A. or BSI approved type.
3 Refit the fuse cover.
If the fitted plug is not suitable for your socket
outlets, it should be cut off and an appropriate
plug fitted in its place.
If the mains plug contains a fuse, this should
have a value of 5 Amp. If a plug without a fuse
is used, the fuse at the distribution board
should not be greater than 5 Amp.
Note: The severed plug must be disposed of to
avoid a possible shock hazard should it be
inserted into a 13 Amp socket elsewhere.
How to connect a plug
The wires in the mains lead are coloured with
the following code: blue = neutral (N),
brown = live (L).
As these colours may not correspond with the
colour markings identifying the terminals in your
plug, proceed as follows:
– Connect the blue wire to the terminal
marked N or coloured black.
– Connect the brown wire to the terminal
marked L or coloured red.
– Do not connect either wire to the earth
terminal in the plug, marked E (or ˛) or
coloured green (or green and yellow).
Before replacing the plug cover, make certain
that the cord grip is clamped over the sheath
of the lead - not simply over the two wires.
Copyright in the U.K.
Recording and playback of material may require
consent. See Copyright Act 1956 and The
Performer’s Protection Acts 1958 to 1972.
Norge
Typeskilt finnes på apparatens underside.
Observer: Nettbryteren er sekundert
innkoplet. Den innebygde netdelen er
derfor ikke frakoplet nettet så lenge
apparatet er tilsluttet nettkontakten.
For å redusere faren for brann eller elektrisk
støt, skal apparatet ikke utsettes for regn
eller fuktighet.
Italia
DICHIARAZIONE DI CONFORMITA’
Si dichiara che l’apparecchio DVDR3300H,
DVDR3330H, DVDR5330H Philips risponde
alle prescrizioni dell’art. 2 comma 1 del D.M.
28 Agosto 1995 n. 548.
Fatto a Eindhoven
Philips Consumer Electronics
Philips, Glaslaan 2
5616 JB Eindhoven, The Netherlands
For Customer Use:
Read carefully the information located at
the bottom or rear of your DVD Recorder
and enter below the Serial No. Retain this
information for future reference.
Model No.
HDD & DVD PLAYER/
RECORDER DVDR3300H,
DVDR3330H, DVDR5330H
Serial No. _______________
dvdr3300H_eu_Cover_17191.indd 2 2005-06-28 6:11:38 PM
3
CAUTION
VISIBLE AND INVISIBLE LASER
RADIATION WHEN OPEN AVOID
EXPOSURE TO BEAM
ADVARSEL
SYNLIG OG USYNLIG LASERSTRÅLING
VED ÅBNING UNDGÅ UDSÆTTELSE
FOR STRÅLING
VARNING
SYNLIG OCH OSYNLIG
LASERSTRÅLNING NÄR DENNA DEL
ÄR ÖPPNAD BETRAKTA EJ STRÅLEN
VARO!
AVATTAESSA OLET ALTTIINA
NÄKYVÄLLE JA NÄKYMÄTTÖMÄLLE
LASER SÄTEILYLLE. ÄLÄ KATSO
SÄTEESEEN
VORSICHT
SICHTBARE UND UNSICHTBARE
LASERSTRAHLUNG WENN
ABDECKUNG GEÖFFNET NICHT DEM
STRAHL AUSSETSEN
ATTENTION
RAYONNEMENT LASER VISIBLE ET
INVISIBLE EN CAS D’OUVERTURE
EXPOSITION DANGEREUSE AU
FAISCEAU
DK
Advarsel: Usynlig laserstråling ved åbning
når sikkerhedsafbrydere er ude af funktion.
Undgå utsættelse for stråling.
Bemærk: Netafbryderen er sekundært
indkoblet og ofbryder ikke strømmen fra
nettet. Den indbyggede netdel er derfor
tilsluttet til lysnettet så længe netstikket
sidder i stikkontakten.
S
Klass 1 laseraparat
Varning! Om apparaten används på annat
sätt än i denna bruksanvisning specificerats,
kan användaren utsättas för osynlig
laserstrålning, som överskrider gränsen för
laserklass 1.
Observera! Stömbrytaren är sekundärt
kopplad och bryter inte strömmen från
nätet. Den inbyggda nätdelen är därför
ansluten till elnätet så länge stickproppen
sitter i vägguttaget.
SF
Luokan 1 laserlaite
Varoitus! Laitteen käyttäminen muulla kuin
tässä käyttöohjeessa mainitulla tavalla
saattaa altistaa käyttäjän
turvallisuusluokan 1 ylittävälle
näkymättömälle lasersäteilylle.
Oikeus muutoksiin varataan. Laite ei saa
olla alttiina tippu-ja roiskevedelle.
Huom. Toiminnanvalitsin on kytketty
toisiopuolelle, eikä se kytke laitetta irti
sähköverkosta. Sisäänrakennettu verkko-osa
on kytkettynä sähköverkkoon aina silloin,
kun pistoke on pistorasiassa.
LASER
Type Semiconductor laser
InGaAlP (DVD)
AIGaAs (CD)
Wave length 658 nm (DVD)
790 nm (CD)
Output Power 30 mW (DVD+RW write)
1.0 mW (DVD read)
1.0 mW (CD read)
Beam divergence 84 degrees (DVD)
61 degrees (CD)
dvdr3300H_eu_Cover_17191.indd 3 2005-06-28 6:11:38 PM
4
5
dvdr3300H_eu_Cover_17191.indd 4 2005-06-28 6:11:39 PM
5
This product incorporates copyright
protection technology that is
protected by US patents and other
intellectual property rights. Use of
this copyright protection technology
must be authorized by Macrovision,
and is intended for home and other
limited viewing uses only unless
otherwise authorized by Macrovision.
Reverse engineering or disassembly is
prohibited.
U.S. Patent Numbers 4,631,603;
4,819,098; 4,907,093; 5,315,448 and
6,516,132.
SHOWVIEW® is a registered trademark
of Gemstar Development Corporation.
S
HOWVIEW
®
is manufactured under
license from Gemstar Development
Corporation.
Index
Svenska ----------------------------------------6
Dansk/ Norsk ------------------------------ 70
Suomi --------------------------------------- 134
Svenska
Dansk/Norsk
Suomi
This product complies with the radio
interference requirements of the
European Community.
This product complies with
the requirements of the
following directives and
guidelines: 73/23/EEC +
89/336/EEC + 93/68/EEC
Manufactured under license from
Dobly Laboratories. “Dolby” and the
double-D symbol are trademarks of
Dolby Laboratories.
dvdr3300H_eu_Cover_17191.indd 5 2005-06-28 6:11:44 PM
Svenska
6
7
lnnehåll
Steg 3: installation och
konfiguration ..................................
24~25
Styra TV-progra
m
Växla till TV-program ................................. 26
Funktionen Pause Live TV .........................
26
Funktionen Instant Replay .........................
26
Funktionen FlexTime ...................................
26
Före inspelning
Om tillfällig lagring på hårddisken/
videofältet för Time Shift ...........................
27
Standardinställningar för inspelning ..
28~29
Spela in på hårddisk
Spela in TV-program ...................................30
Funktion för samtidig inspelning och
uppspelning ....................................................30
Uppspelning från hårddisk .........................30
Uppspelning från DVD ................................30
Uppspelning från en annan enhet ............30
Titta på andra TV-program .......................31
Programmera inspelning från en
satellitmottagare ..........................................
31
Spela in från en DV-videokamera ............
32
Spela in från en extern enhet
(videokamera/video/DVD-spelare) .........
33
Timerinspelningar ........................................
34
Timerinspelning (S
HOWVIEW
®
-system) ...................................................34~35
Timerinspelning (manuell) .........................
36
Ändra/ta bort en timerinspelning ............
37
Spela in på en inspelningsbar
DVD-skiva
Om kopiering från hårddisken till en
inspelningsbar DVD .....................................
38
Skivor för inspelning ....................................
38
Spela in på en inspelningsbar
DVD-skiva ......................................................
39
Uppspelning från hårddisk
Grundläggande funktioner ......................... 40
dvdr3300H_Swe7.indd 6 2005-06-24 2:38:44 PM
Specialfunktioner ................................. 8
Vanliga frågor .........................................

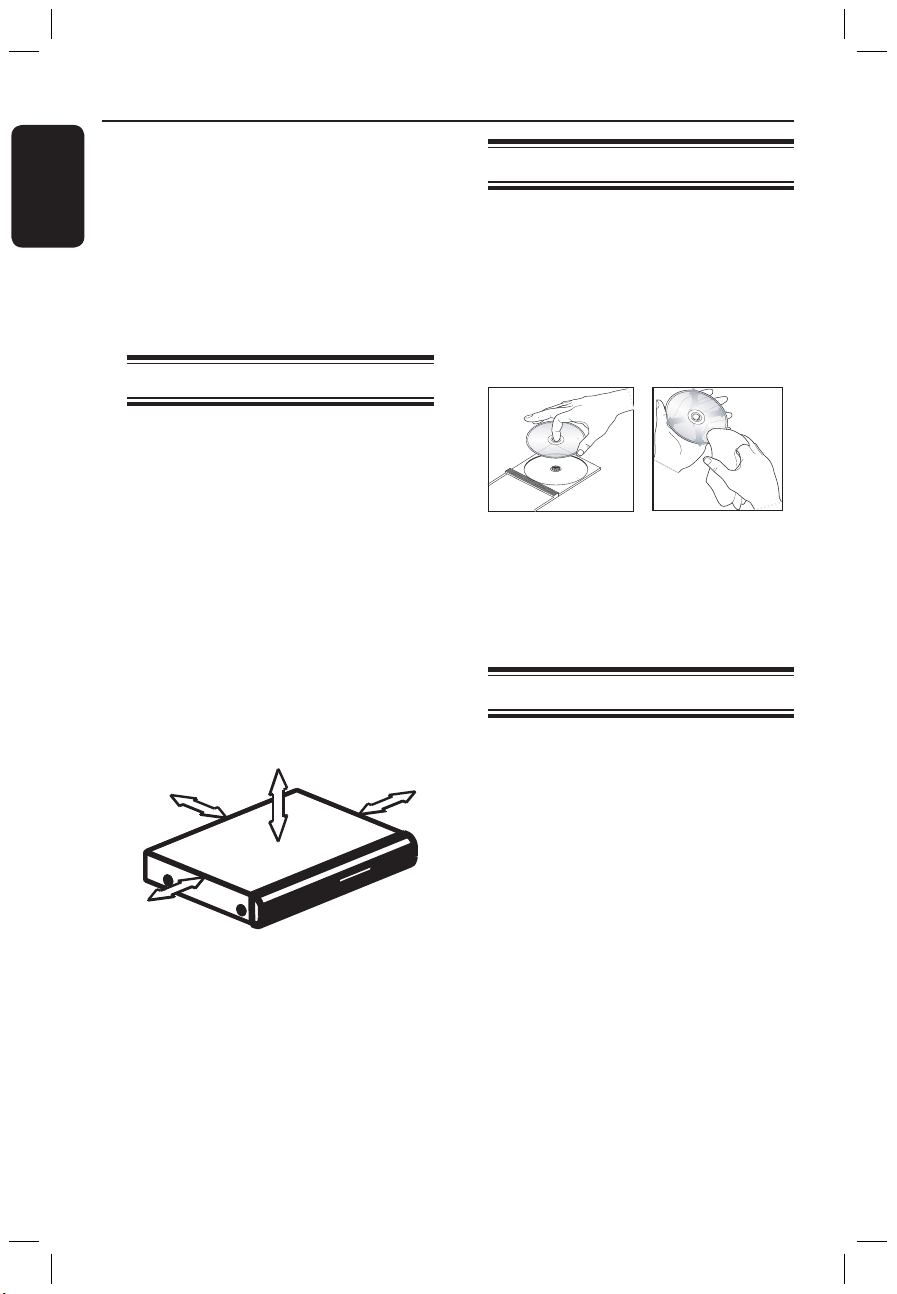

Skötsel och säkerhe
t
Installation ...................................................... 10
Rengöringsskivor ..........................................
Hårddiskens (HDD) skötsel ......................
10
10
Allmän information
Inledning ...........................................................11
Medföljande tillbehör ...................................
Regionkoder ...................................................
11
11

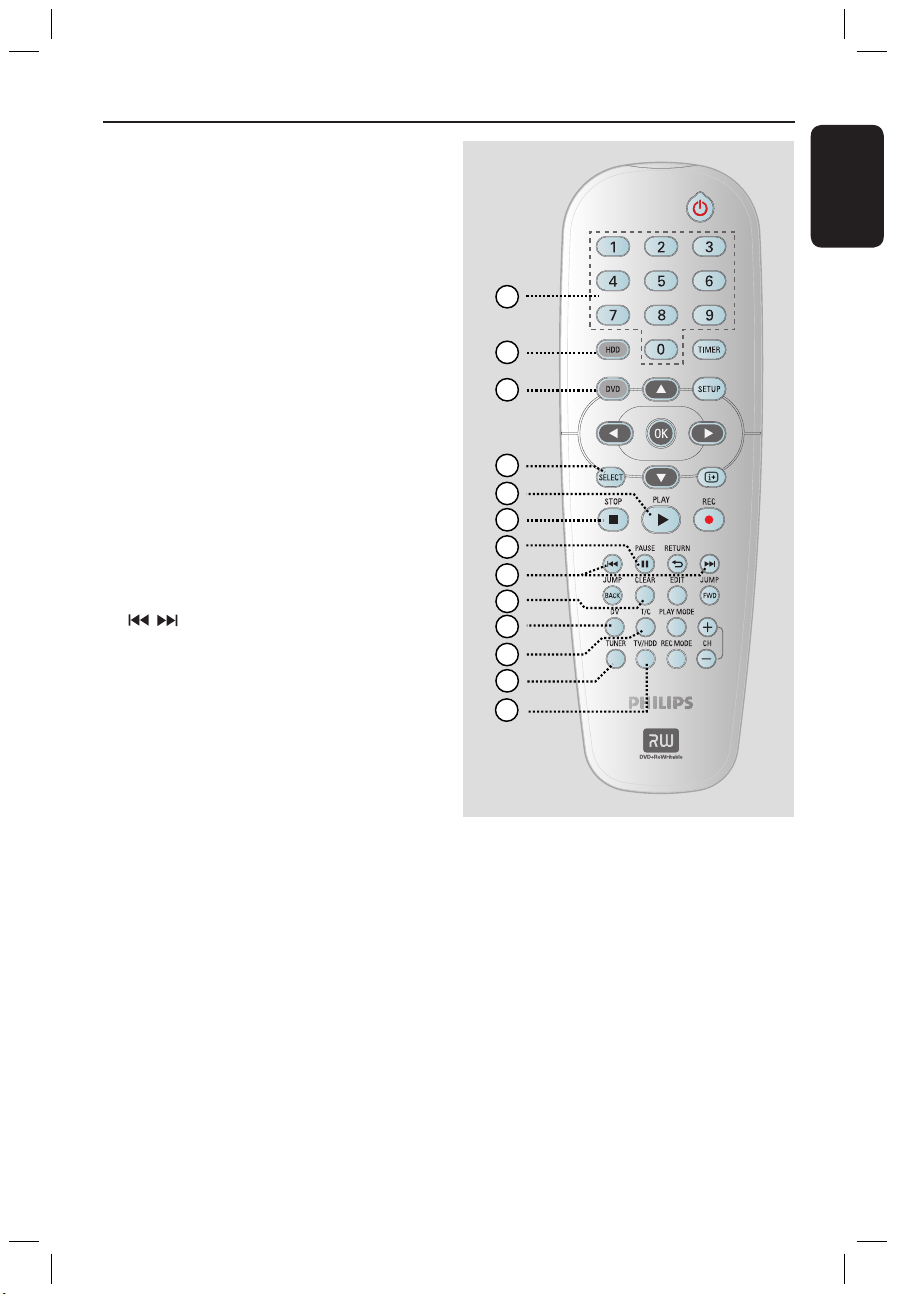

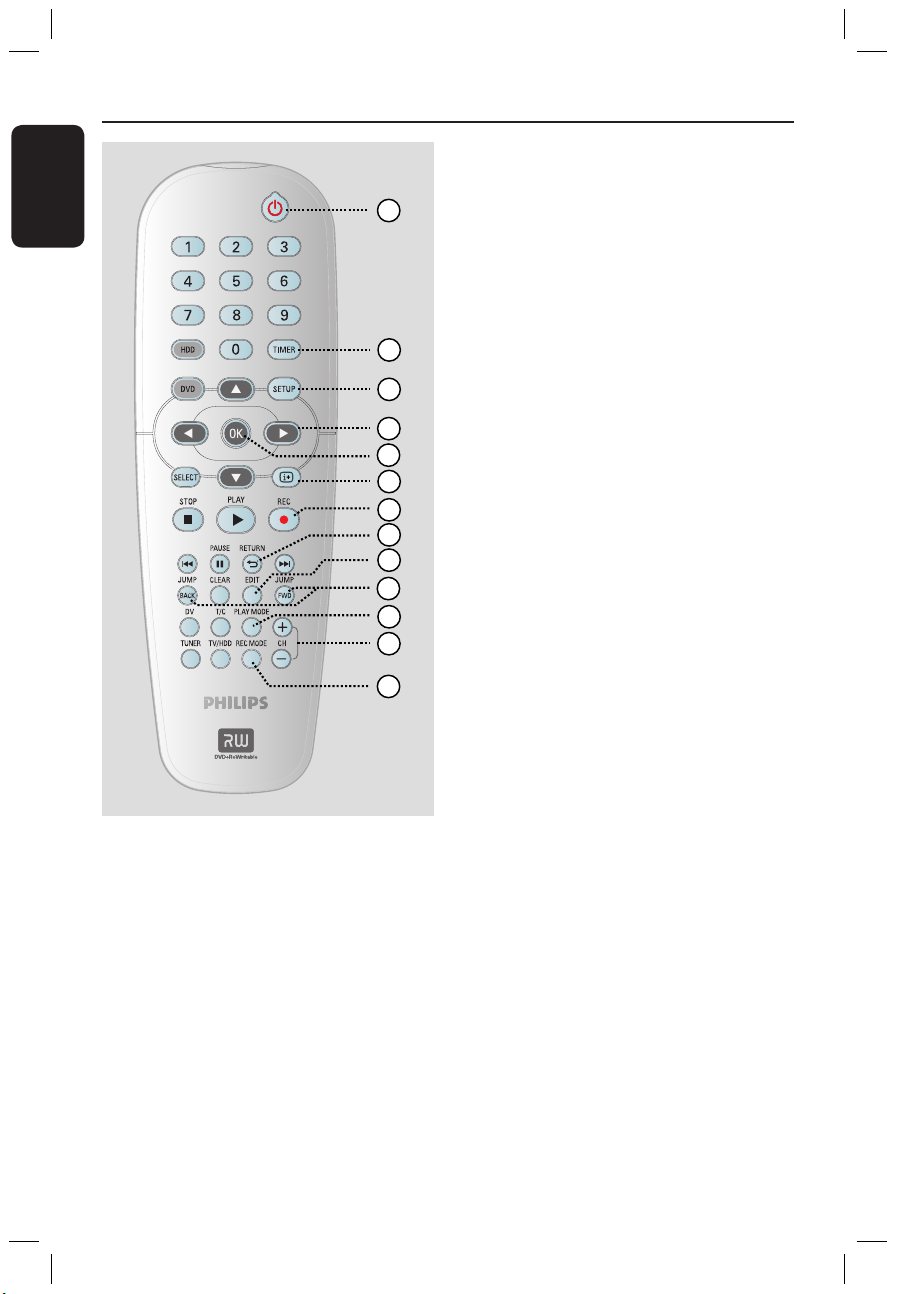

Fjärrkontroll ................................... 12~13

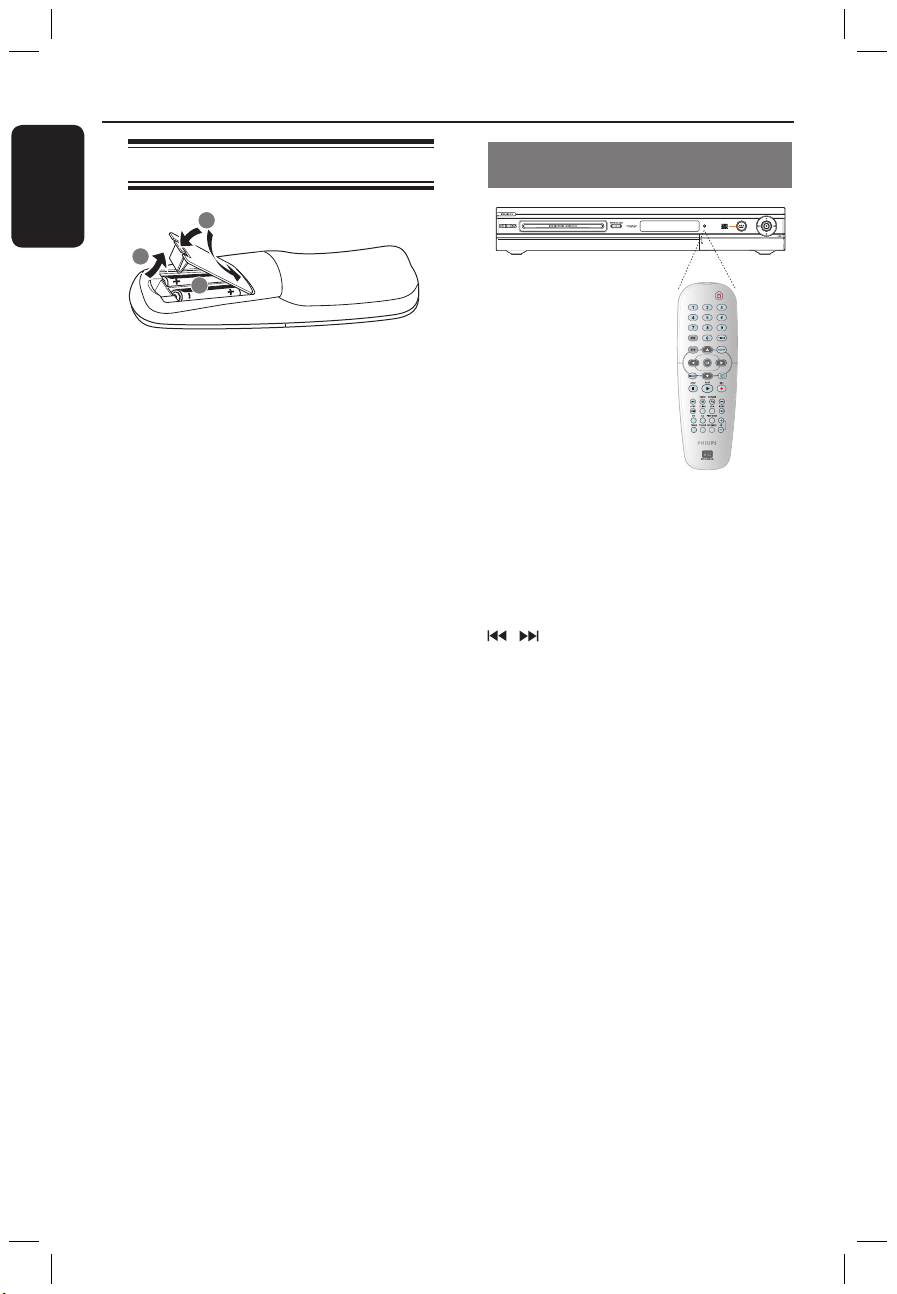

Sätta in batterier .......................................... 14
Hantera systemet med hjälp av
fjärrkontrollen ..............................................
14

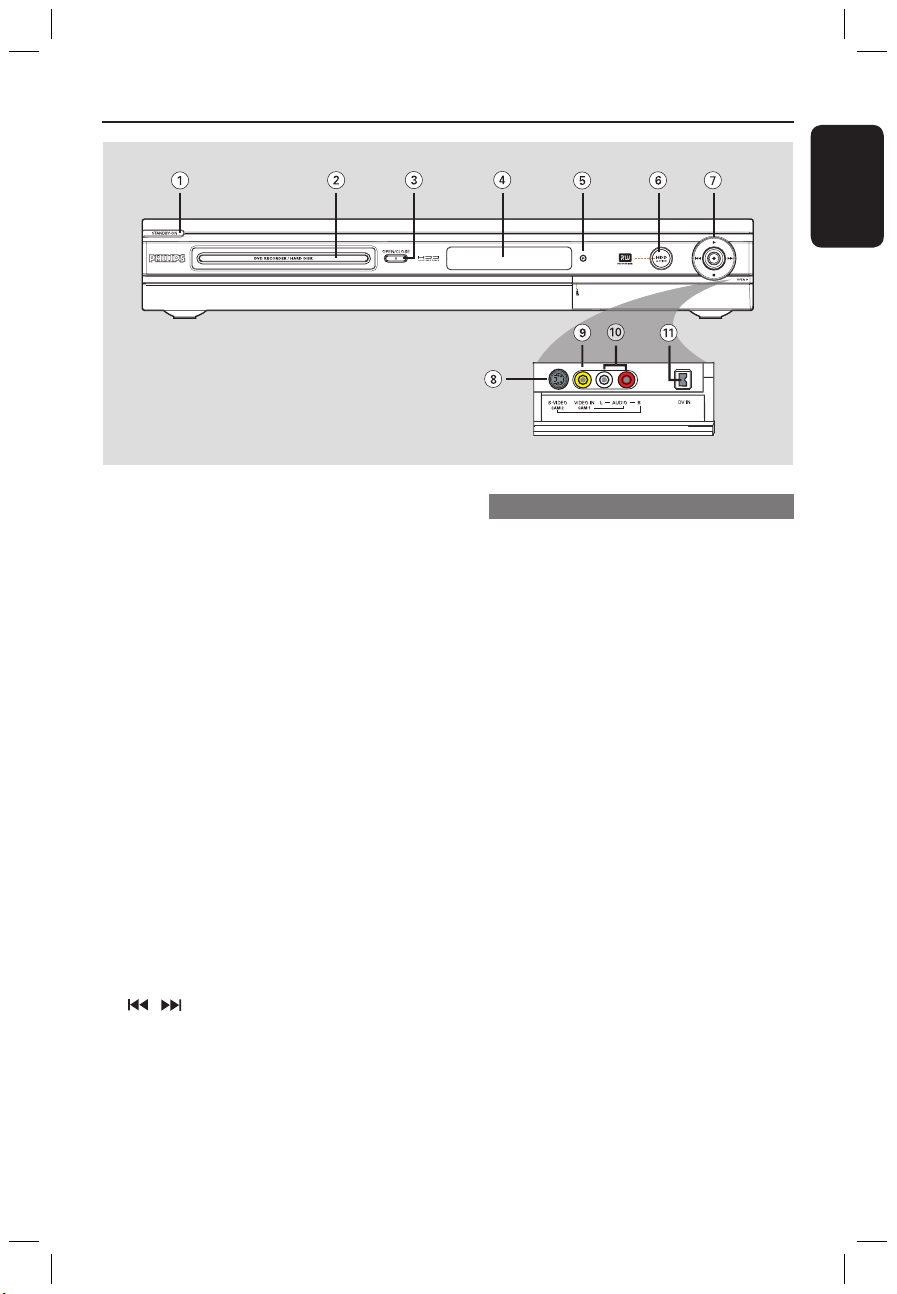

Huvudenhet
Uttag bakom luckan ....................................15
Steg 1: Grundläggande
inspelaranslutninga
r

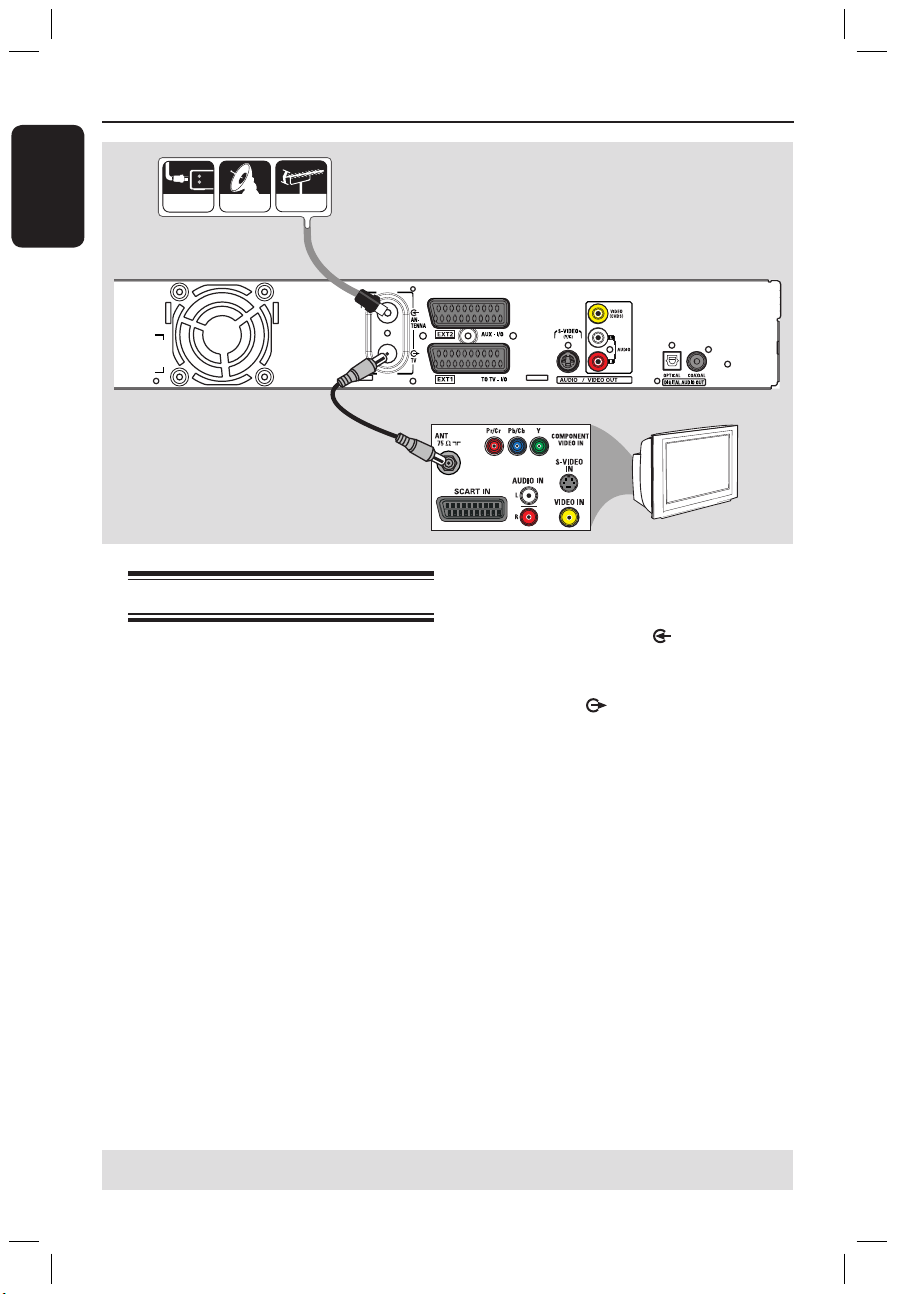

Ansluta antennkablarna .............................. 16

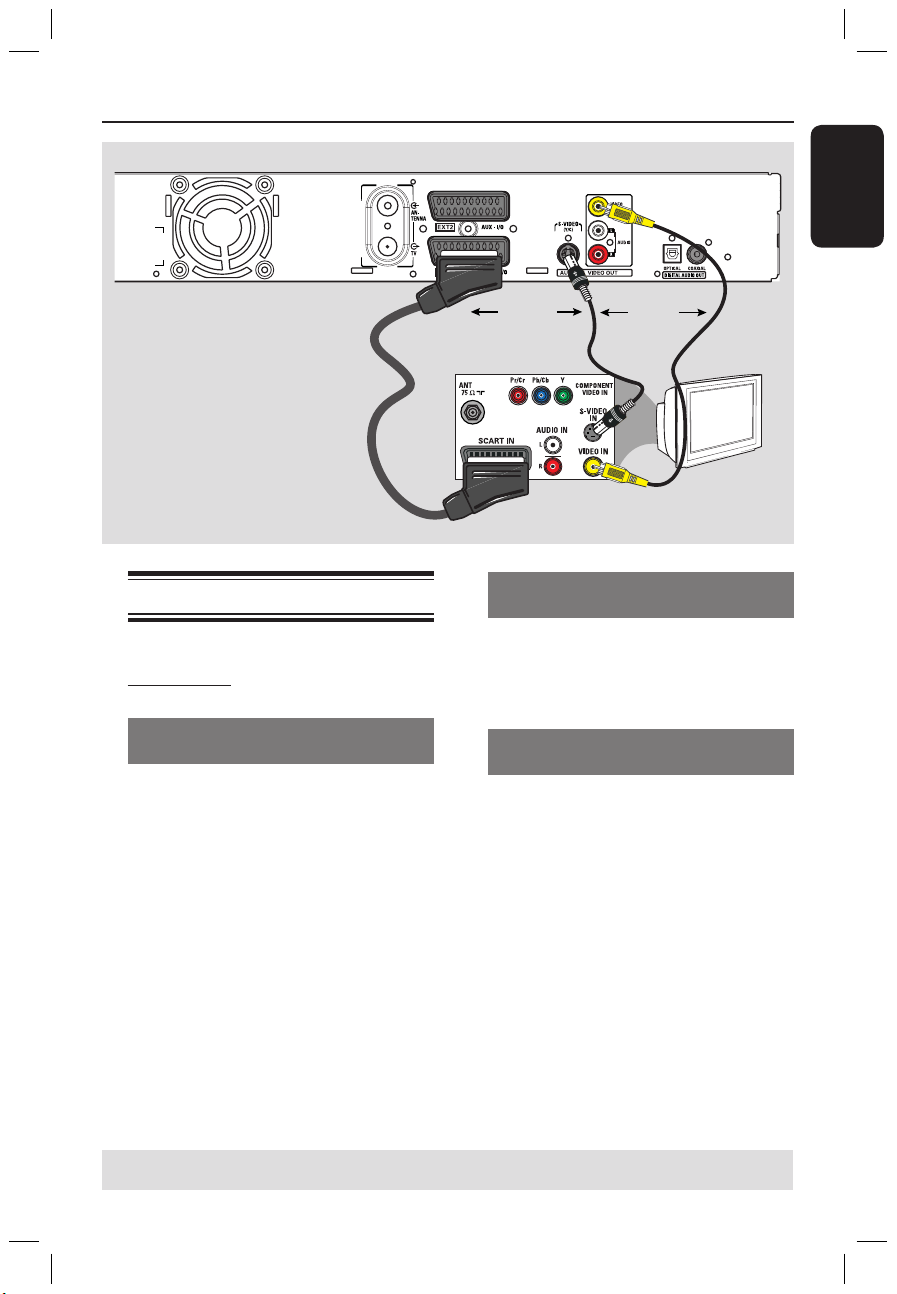

Ansluta videokabeln ....................................
Alternativ 1: Använda SCART-uttaget
(bästa bildkvalitet) .......................................
Alternativ 2: Använda S-Video-uttaget
(utmärkt bildkvalitet) ..................................
Alternativ 3: Använd ett videouttag
(CVBS) (bra bildkvalitet) ...........................
17
9
17
17
17
Ansluta ljudkablarna .................................... 18
Alternativ 1: Använda analoga
ljuduttag ..........................................................
Alternativ 2: Använda den digitala
ljudutgången (optisk eller koaxial) ..........18
Steg 2: extra anslutningar

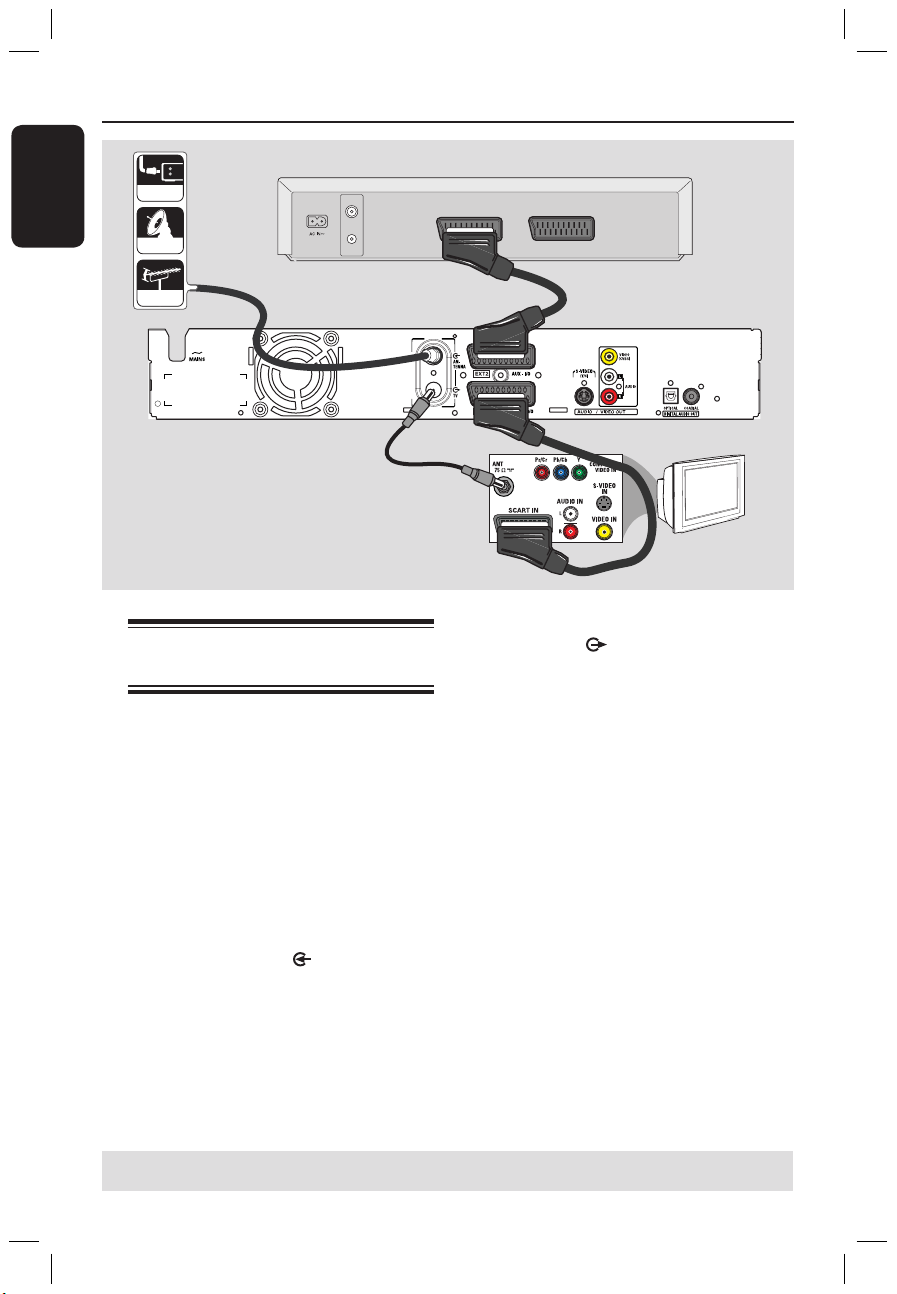

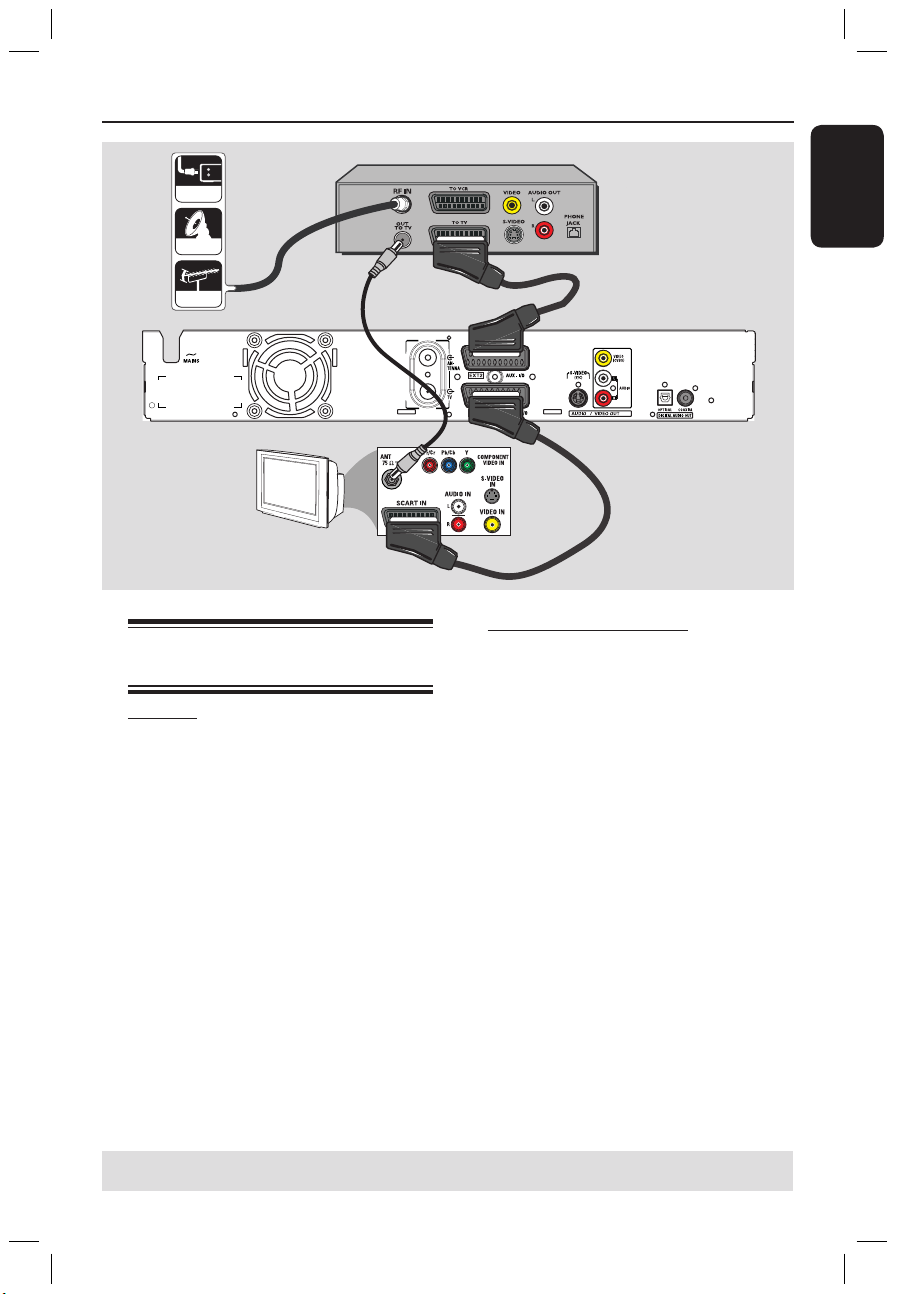

Ansluta en kabel-TV- eller
satellitmottagare ..........................................
Ansluta till en video eller motsvarande ..

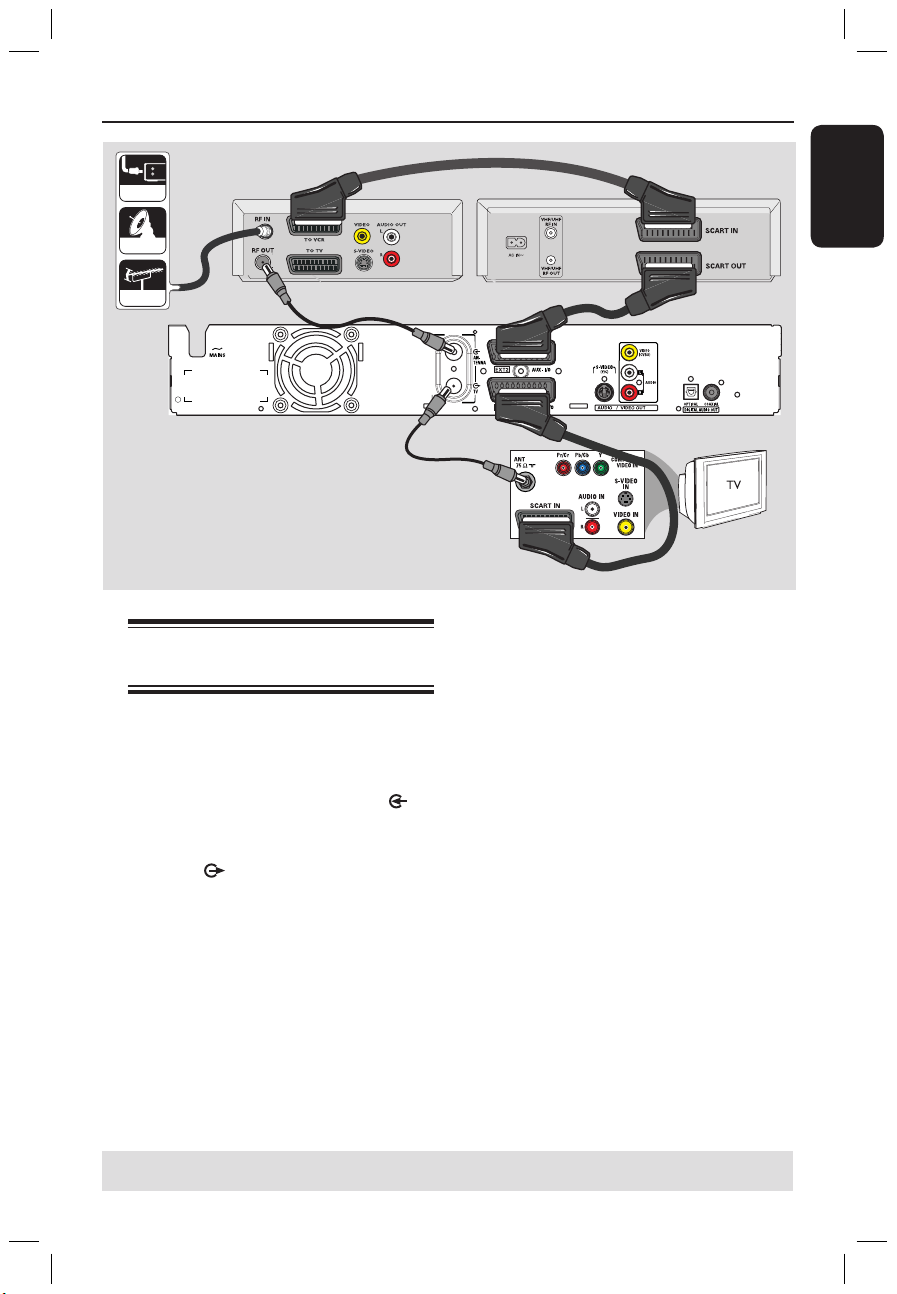

Ansluta till en video och kabel-TV-/
satellitmottagare ..........................................
18
19
20
21
Ansluta till en videokamera ....................... 22
Alternativ 1: använda uttaget DV IN ......22
Alternativ 2: använda uttaget S-VIDEO
In eller VIDEO In .........................................
23
Svenska
7
lnnehåll
Uppspelning från skiva
Spelbara skivor .............................................. 41
Starta uppspelning av en skiva ..................
41
Spela upp en DVD-videoskiva ..................42
Spela upp SVCD-skivor (Super
Video CD) ......................................................
42
Spela upp en inspelningsbar
DVD-skiva ......................................................
42
Spela upp en MP3-CD-skiva .....................
42
Spela upp en bildskiva (bildspel) ..............43
Ytterligare uppspelningsfunktioner
Söka framåt/bakåt ........................................44
Använda spellägesalternativ ......................
44
Använd titel-/kapitelalternativ ..................
45
Välja en titel/kapitel .....................................45
Zooma in ........................................................45
Ändra kameravinkel ....................................
46
Växla till uppspelning i slow motion .......
46
Tidssökning ....................................................46
Ändra språket för ljudspåret ....................46
Ändra textningsspråk ..................................47
Välja ljudläge ..................................................
47
Redigera inspelningar – hårddisk
Använd hårddiskens
titelredigeringsmeny ....................................
48
Ändra titelns namn ..................................... 48
Skydda titeln (inspelning) ..........................
48
Radera en titel från hårddisken ................
49
Använda hårddiskens
scenredigeringsmeny ............................49~50
Redigera inspelningar –
inspelningsbar DVD-skiv
a
Om redigering på inspelningsbara
DVD-skivor ....................................................
51
Indexbild .........................................................
51
Använda skivinställningsmenyn .................52
Ändra skivans namn ....................................52
Skydda skivan ................................................
52
Radera skiva (endast DVD+RW) ............53
Gör den redigerade DVD+RW-skivan
kompatibel .....................................................53
Färdigställa DVD+R-skivan för
uppspelning ....................................................53
Använda titelinställningsmenyn ................ 54
Ändra titelns namn ......................................54
Spela upp hela titeln inklusive dolda
scener ..............................................................
54
Radera titel ....................................................54
Använda kapitelredigeringsmenyn ........... 55
Alternativ på installationsmenyn
Öppna installationsmenyn .........................56
Videoinställningar .........................................
57
Språkinställningar .........................................
57
Ljudinställningar ............................................ 58
Filminställningar ............................................ 59
Installationsinställningar ..................... 60~61
Uppgradering
Installera den senaste programvaran ...... 62
Felsökning ....................................... 63~65
Specifikationer .....................................
66
Ordlista ....................................................
67
Teckenfönstrets symboler/
meddelanden ........................................
68
dvdr3300H_Swe7.indd 7 2005-06-24 2:38:45 PM
Svenska
8
9
Med den här funktionen kan du spela in ett
program från satellitmottagaren eller en annan
enhet. Se till att enheten är ansluten till
EXT2-AUX I/O-uttaget på recordern och ställ
sedan in timern på den anslutna enheten.
“Time Shift Buffer”
Så snart du slår på recordern lagras det program
som visas på TV:n i “Time Shift Buffer”. Den
fungerar som en tillfällig HDD-buffert där dina
inspelningar lagras. Innehållet tas automatiskt bort
efter 6 timmar eller när du stänger av recordern.
Om du vill spara innehållet på hårddisken
permanent måste du markera avsnittet i “Time
Shift Buffer” för inspelning så att det inte blir
raderat.
“FlexTime”
Du kan titta på eller gå bakåt i ett pågående TVprogram medan det spelas in. Du behöver inte
vänta på att inspelningen är slut innan du påbörjar
uppspelningen. Du kan också titta på ett annat
program från hårddisken samtidigt som du spelar
in något annat.
“Instant Replay”
Du kan visa en scen i ett direktsänt TV-program
igen genom att trycka på knappen JUMP BACK på
fjärrkontrollen så ofta du vill. Om du vill återgå till
direktsändningen trycker du på TUNER.
“Pause Live TV”
Du har nu kontrollen över det direktsända TVprogrammet. Du kan göra paus i programmet
genom att trycka på knappen PAUSE och sedan
återuppta uppspelningen från samma ställe genom
att trycka på knappen PLAY. Om du vill återgå till
direktsändningen trycker du på TUNER.
Specialfunktioner
i.LINK är känt som “FireWire” och “IEEE 1394”.
Anslutningen används för överföring av digitala
signaler med stor bandbredd av den typ som
används i digitala videokameror (DV-kameror).
Den överför samtliga ljud- och bildsignaler med
hjälp av en enda kabel.
Det här är ett enkelt programmeringssystem för
recorders. När du vill använda den anger du
programmeringsnumret för det aktuella TVprogrammet. Numren återfinns i TV-tidningen.
dvdr3300H_Swe8.indd 8 2005-06-29 4:06:37 PM
Svenska
9
Vilken typ av skivor går det att spela in
på?
Du kan endast spela in på DVD+R- och
DVD+RW-skivor. DVD+R-/+RW-skivor är det
mest kompatibla formatet för inspelningsbara
DVD-skivor på marknaden. De är fullständigt
kompatibla med de flesta fristående DVD-spelare
och DVD-spelare för datorer.
Hur mycket går det att spela in på en
DVD+R-/+RW-skiva?
4,7 GB, eller motsvarande sex CD-skivor. Du kan
lagra c:a en timme på en skiva med den högsta
kvaliteten (DVD-standard) och c:a åtta timmar
med den lägsta kvaliteten (VHS-standard).
Vilken är skillnaden mellan DVD+R- och
DVD+RW-skivor?
DVD+R-skivor är “inspelningsbara” och
DVD+RW-skivor är “raderbara” och
“omskrivbara”. Med DVD+R-skivor går det att
spela in flera sessioner på samma skiva, men när
skivan är full går det inte att spela in mer. Du kan
använda DVD+RW-skivor till att spela in på
samma skiva hundratals gånger.
Vad är DV?
Om du använder DV (kallas också för i.LINK) kan
du ansluta en videokamera med DV-funktioner till
den här DVD-recordern och använda en enda
DV-kabel för både in- och utdata för ljud-, video-,
data- och kontrollsignaler.
– Den här recordern är fullständigt kompatibel
med DV-videokameror (DVC-SD).
Digitalmottagare och digitala VHS-bandspelare är
inte kompatibla.
– Det går inte att ansluta flera DV-videokameror
samtidigt till den här recordern.
– Det går inte att använda DV IN-kontakten till
att kontrollera den här recordern från externa
enheter.
Går det att kopiera ett VHS-band eller
en DVD-skiva från en extern videobandrespektive DVD-spelare?
Ja, men bara om VHS-bandet inte är
kopieringsskyddat eller om DVD-skivan inte är
kopieringsskyddad.
Vad är titlar och kapitel?
DVD-skivor består av titlar och kapitel, som
motsvarar de titlar och kapitel som finns i böcker.
En titel är vanligtvis en hel film och delas in i
kapitel, vilket motsvarar scenerna i filmen.
Title
Chapter
Title
Chapter Chapter Chapter Chapter
chapter markers
Program spelas in som en enda titel och kan bestå
av ett eller ett litet antal kapitel, beroende på insp
elningsinställningarna.
Hur konfigurerar jag titlar och kapitel?
Varje gång du startar en ny inspelning skapas
automatiskt en ny titel. Du kan lägga till kapitel i
de här inspelningarna manuellt eller ange att det
ska läggas till automatiskt med angivna intervall.
Vad innebär det att “färdigställa” skivor?
När du färdigställer en skivas låses den så att det
inte går att spela in på den längre. Detta krävs
bara med DVD+R-skivor. När du har gjort det
går den att spela upp på i princip alla DVDspelare. Om du vill stänga en skiva utan att
färdigställa den avbryter du inspelningen och
matar ut skivan. Om det finns plats kvar på skivan
går det att fortsätta spela in.
Hur bra är kvaliteten på inspelningarna?
Det finns ett antal olika kvalitetsinställningar, från
“HQ” (1 timmes inspelning med hög kvalitet) till
“SEP” (8 timmars inspelning med VHS-kvalitet) för
en inspelningsbar DVD. Du kan använda knappen
REC MODE på fjärrkontrollen till att välja den
kvalitetsnivå som bäst passar för det du vill spela
in och för längden på det du vill spela in.
Inspelningsläge
HQ
(hög kvalitet)
SP
(standarduppspelning)
SPP
(standarduppspelning plus)
LP
(lång speltid)
EP
(utökad uppspelning)
SLP
(standard lång uppspelning)
SEP
(standard utökad uppspelning)
Flera timmars inspelningar kan lagras på hårddisken eller
en tom inspelningsbar 4,7 GB DVD-skiva.
DVDR3300H
HDD
DVD+R/
DV
D+RW
DVDR3330H
HDD
DVDR5330H
HDD
1
2
2.5
3
4
6
8
16
32
40
48
64
96
130
30
60
80
90
120
180
250
50
100
120
150
200
300
400
Vanliga frågor
dvdr3300H_Swe7.indd 9 2005-06-24 2:38:48 PM
Svenska
10
11
VARNING!
Högspänning! Öppna inte. Du löper risk
att få en elektrisk stöt.
Användaren får inte utföra
servicearbeten på delar inne i
utrustningen. Överlåt allt
underhållsarbete till kvalificerad
personal.
Installation
Hitta en lämplig plats
– Placera apparaten på en plan, hård och stabil
yta. Placera inte apparaten på en matta.
– Ställ inte apparaten ovanpå någon annan
utrustning som kan värma upp den (t.ex.
stereomottagare eller förstärkare).
– Placera inte något under apparaten (t.ex.
CD-skivor eller tidningar).
– Placera enheten nära ett eluttag där
elkontakten lätt kan anslutas.
Utrymme för ventilation
– Placera apparaten på en plats med god
ventilation så att värmeutveckling inuti
apparaten förhindras. Undvik överhettning
genom att se till att det är fritt minst 10 cm
från apparatens bak- och ovansida och 5 cm
från vänster och höger sida.
10cm (4.5")
10cm (4.5")
5cm (2.3")
5cm (2.3")
Undvik höga temperaturer, fukt, vatten
och damm.
– Apparaten får inte utsättas för
vattendroppar eller vattenstrålar.
– Placera inga farliga föremål på apparaten
(t.ex. vattenfyllda föremål eller levande ljus).
Rengöringsskivor
Vissa problem kan inträffa på grund av att
skivan i inspelaren är smutsig (frusen bild,
avbrott i ljudet eller förvrängd bild). Du kan
undvika de här problemen genom att rengöra
skivorna med jämna mellanrum.
Rengör skivor med en mjuk tygduk och torka i
riktning från skivans mitt och utåt mot dess
kant i en rak linje.
VARNING!
Använd inte lösningsmedel såsom bensen,
förtunning, rengöringsmedel eller antistatiska
sprejer avsedda för skivor.
Hårddiskens (HDD) skötsel
Den inbyggda hårddisken består av känslig
mekanik som lätt kan skadas på grund av sin
långa inspelningskapacitet och
höghastighetsmekanik.
– Flytta inte enheten när den är påslagen.
– Dra inte ur elkontakten under användning.
– Placera inte enheten där det är extremt
varmt eller fuktigt. Det kan orsaka kondens
inuti enheten.
Om hårddisken går sönder är uppspelning och
inspelning inte längre möjlig. I så fall måste
hårddisken bytas ut.
VARNING!
Hårddisken är inte tänkt som ett permanent
lagringsutrymme för inspelat material.
Vi rekommenderar att du säkerhetskopierar
viktigt material till en inspelningsbar DVD-skiva.
Skötsel och säkerhet
dvdr3300H_Swe7.indd 10 2005-06-24 2:38:50 PM
Svenska
11
Allmän information
Inledning
Den här recordern har en inbyggd hårddisk
(HDD) som rymmer 130~400 timmar
videomaterial i inspelningsläget SEP (Super
Extended Play).
Modell
DVDR3300H
DVDR3330H
DVDR5330H
Intern
hårddisk
80 GB
160 GB
250 GB
Maximalt antal
timmar som kan
spelas in
130
250
400
Med både en DVD-brännare och en stor
hårddisk i samma recorder har du flexibiliteten
att behålla inspelningar på hårddisken eller att
kopiera dem till en inspelningsbar DVD-skiva
för att spara eller titta på vid ett senare tillfälle.
Dessutom kan du utnyttja funktioner som
“FlexTime”, “Instant Replay” och “Pause Live
TV”. Mer information finns på sidan 26.
Innan du börjar använda recordern
måste du göra grundläggande
anslutningar och konfigureringar i tre
enkla steg.
Steg 1: Grundläggande inspelaranslutningar
(sidorna 16~18)
Steg 2: Ytterligare anslutningar för andra
enheter (sidorna 19~23)
Steg 3: Grundläggande installation och
konfiguration (sidorna 24~25)
Du bör läsa igenom den här
användarhandboken innan du använder
recordern. Den innehåller viktig information
om användningen.
Praktiska tips:
– Om du har några frågor eller om det uppstår
några problem när du använder enheten läser du i
kapitlet “Felsökning”.
– Om du behöver ytterligare hjälp kan du ringa
närmaste kundtjänst. Motsvarande telefonnummer
och e-postadresser finns angivna i
garantibroschyren.
– På typplattan på produktens undersida eller
baksida finns information om identifiering och
strömförsörjning.
Medföljande tillbehör
– Snabbguide
– RF-koaxialkabel
– SCART-kabel
– Fjärrkontroll och batterier
Regionkoder
DVD-filmer släpps i allmänhet inte samtidigt
över hela världen och därför är alla DVDspelare/recorders knutna till en viss regionkod.
Den här enheten kan bara spela upp
DVD-skivor för Region 2 och
DVD-skivor som är avsedda att
kunna spelas upp i alla regioner
(ALL). DVD-skivor från andra
regioner går inte att spela upp på
den här recordern.
ALL
2
1_dvdr3300H_eu_Swe_17191.indd 11 2005-06-29 3:52:23 PM
Svenska
12
13
Fjärrkontroll
a
2
– Slå på recordern eller aktivera viloläget.
b
TIMER
– Visa/avsluta timerinspelningsmenyn.
c
SETUP
– Visa/avsluta systeminställningsmenyn.
d
: Knappar som används till att flytta
markören åt vänster respektive åt höger.
: Knappar som används till att flytta uppåt
respektive nedåt.
e
OK
– Bekräfta en inmatning eller ett val.
– Påbörja uppspelning av den valda titeln på
menyn.
f
m
– Visar videofältet för Time Shift i tunerläge. Här
visas tidsinformation för de TV-program som
finns lagrade den tillfälliga lagringsplatsen på
hårddisken.
g
REC
– Åtkomst till inspelningens inmatningstid för
överföring av TV-program från den tillfälliga
lagringsplatsen (eller den aktuella
videoingångskällan) till hårddisken.
h
RETURN
– Återgå till föregående meny på en Video CD-
skiva (VCD) och vissa DVD-skivor.
i
EDIT
– Visa/avsluta videoredigeringsmenyn.
j
JUMP-FWD
– Hoppa framåt 30 sekunder för varje
nedtryckning under uppspelning.
JUMP-BACK
– Hoppa bakåt 30 sekunder för varje
nedtryckning under uppspelning.
k
PLAY MODE
– Åtkomst till olika spellägesalternativ.
l
CH +/-
– I tunerläge väljer du nästa eller föregående TV-
kanal eller den externa ingångskällan (EXT1,
EXT2, CAM1, CAM2).
m
REC MODE
– Välj inspelningshastighet: HQ, SP, SPP, LP, EP,
SLP eller SEP.
Det avgör inspelningskvaliteten samt hur
mycket som går att spela in på hårddisken och
den inspelningsbara DVD-skivan.
1
2
3
5
4
6
7
12
13
11
10
9
8
dvdr3300H_Swe7.indd 12 2005-06-24 2:38:57 PM
Svenska
13
Fjärrkontroll (forts.)
n
Numeriska knappar 0-9
– Välj det kapitel-/spårnummer du vill spela upp.
– Välj TV-kanal för recordern.
o
HDD
– Åtkomst till hårddiskens innehållsmeny.
p
DVD
– Växla till skivläge eller visa skivans
innehållsmeny.
q
SELECT
– Välj en funktion.
r
PLAY
– Påbörja uppspelning av vald titel eller valt spår.
s
STOP
– Stoppa upp-/inspelningen.
– Håll ned den här knappen om du vill öppna
eller stänga skivfacket.
t
PAUSE
Å
– Gör paus i upp-/inspelningen.
– Om du vill stega framåt en bildruta i taget
trycker du flera gånger på knappen.
u
– Hoppa till föregående respektive nästa kapitel/
spår.
– Håll ned den här knappen om du vill
snabbspola framåt eller bakåt.
– I pausläge sker sökning bakåt/framåt.
v
CLEAR
– Ta bort en programmerad inspelning.
– Ta bort hårddisktiteln.
– Radera inspelningen.
w
DV
– Växla till “kameraläge” för videokamera ansluten
till DV IN-uttaget.
Inspelningen sker direkt till hårddisken.
x
T/C
– Visa verktygsmenyn för titel/kapitel.
y
TUNER
– Växla till recorderns tunerläge (TV-kanal).
z
TV/HDD
(kan bara användas när du ansluter recordern till
TV:n via SCART-uttaget EXT1 TO TV-I/O)
– Växla till att visa bilden från den enhet som är
ansluten till SCART-uttaget EXT2 AUX-I/O på
den här recordern under programinspelning.
– Växla mellan recordern och TV-läge när det
inte finns någon videoingångssignal från
SCART-uttaget EXT2 AUX-I/O.
14
15
16
17
18
19
20
21
22
23
24
25
26
dvdr3300H_Swe7.indd 13 2005-06-24 2:39:00 PM
Svenska
14
15
Fjärrkontroll (forts.)
Sätta in batterier
1
3
2
A
Öppna batterifacket.
B
Sätt i två AA-/R06-batterier enligt
beteckningarna (+-) i facket.
C
Stäng luckan.
Varning!
– Ta ut batterier som är urladdade eller
om fjärrkontrollen inte ska användas
under en längre period.
– Blanda inte batterier (gamla och nya
eller kol och alkaliska osv.).
– Batterier innehåller kemiska
substanser och bör därför kasseras på
rätt sätt.
Hantera systemet med hjälp av fjärrkontrollen
A
Rikta fjärrkontrollen direkt mot fjärrsensorn
(IR) på framsidan.
B
Välj den källa som du vill styra genom att
trycka på knappen TUNER, HDD eller
DVD.
C
Välj sedan önskad funktion (till exempel
, ).
dvdr3300H_Swe7.indd 14 2005-06-24 2:39:02 PM
Svenska
15
Huvudenhet
a
STANDBY-ON 2
– Slå på recordern eller aktivera viloläget.
b
Skivfacket
c
OPEN CLOSE ç
– Öppna/stäng skivfacket.
d
Teckenfönster
– Visa information om den aktuella statusen för
recordern.
e
iR
– Rikta fjärrkontrollen mot den här sensorn.
f
Indikator för hårddiskaktivitet
– Lyser när recordern är påslagen.
g
– Åtkomst till inspelningens inmatningstid för
överföring av TV-program från den tillfälliga
lagringsplatsen (eller den aktuella
videoingångskällan) till hårddisken.
– Lyser under inspelning till hårddisken eller den
inspelningsbara DVD-skivan.
– Påbörja uppspelning av den valda titeln/spåret.
/
– Hoppa till föregående eller nästa kapitel/spår.
Håll ned knappen för att söka bakåt/framåt.
– Stoppa upp-/inspelningen.
Uttag bakom luckan
Fäll ned luckan så som visas med texten
OPEN i det högra hörnet.
h
S-VIDEO
– S-Video-ingång för SVHS-/Hi8-videokameror
och SVHS-/Hi8-videobandspelare.
När du använder den här ingångskällan i
tunerläge trycker du på CH +/- på
fjärrkontrollen flera gånger för att välja
“CAM2”.
i
VIDEO
– Videoingång för videokameror och -
bandspelare.
När du använder den här ingångskällan i
tunerläge trycker du på CH +/- på
fjärrkontrollen flera gånger för att välja
“CAM1”.
j
L/R AUDIO
– Ljudingång för videokameran eller ljud-/
videoenheten som är ansluten till uttaget
S-VIDEO eller VIDEO.
k
DV IN
– Ingång för digitala videokameror eller
motsvarande med den här anslutningen.
Tryck på DV på fjärrkontrollen när du
använder den här ingångskällan.
dvdr3300H_Swe7.indd 15 2005-06-24 2:39:03 PM
Svenska
16
17
Steg 1: Grundläggande inspelaranslutningar
A
B
Ansluta antennkablarna
Med de här anslutningarna kan du titta på och
spela in TV-program med recordern. Om du
ansluter antennen via en kabel-TV- eller
satellitmottagare måste du se till att de här
enheterna är påslagna om du vill kunna titta på
eller spela in kabel-TV-program.
Om du vill ansluta en video och/eller en
separat kabel-TV- eller satellitmottagare
läser du på sidorna 19~21 för övriga möjliga
anslutningar.
A
Anslut den befintliga antenn-, satellit- eller
kabel-TV-signalen (eller signalen från kabel-TVboxen/satellitmottagaren, märkt RF OUT eller
Till TV) till ANTENNA -uttaget på
recordern.
B
Använd den medföljande RF-koaxialkabeln till
att ansluta TV -uttaget på recordern till
antenningången (eller märkt VHF/UHF RF IN)
på TV:n.
Praktiska tip:
– Beroende på hur du har anslutit din TV-kanal
(direkt från en vanligt luftantenn eller via en kabelTV-mottagare eller video), måste du koppla loss
några av kablarna innan du gör ovanstående
anslutning.
���
����
��
���
���
����
��
����
TV
Antenna
Satellite
Cable
TIPS: Innan du gör eller ändrar några anslutningar bör du koppla från strömmen till alla enheter.
dvdr3300H_Swe7.indd 16 2005-06-24 2:39:04 PM
Svenska
17
TV
Steg 1: Grundläggande inspelaranslutningar (forts.)
ELLER
ELLER
Ansluta videokabeln
Med den här anslutningen kan du titta på
uppspelningen från recordern. Välj något av
nedanstående alternativ.
Alternativ 1: Använda SCARTuttaget (bästa bildkvalitet)
Använd SCART-kabeln till att ansluta
EXT1 TO TV-I/O-uttaget på recordern till
motsvarande SCART-ingång på TV:n.
Praktiska tips:
– Om du kan välja mellan olika alternativ för
SCART-uttaget på TV:n väljer du “VCR” som källa.
– Uttaget EXT2 AUX-I/O är endast avsett för
ytterligare enheter.
Alternativ 2: Använda S-Videouttaget (utmärkt bildkvalitet)
Använd en S-Video-kabel (medföljer inte) till
att ansluta S-VIDEO (Y/C)-uttaget på
recordern till S-Video-ingången (vanligtvis Y/C
eller S-VHS) på TV:n.
Alternativ 3: Använd ett videouttag (CVBS) (bra bildkvalitet)
Använd en kompositvideokabel (gul –
medföljer inte) till att ansluta VIDEO
(CVBS)-uttaget på recordern till
videoingången (vanligtvis A/V In, Video In,
Composite eller Baseband) på TV:n.
Alternativ 1
Alternativ 2
Alternativ 3
TIPS: Innan du gör eller ändrar några anslutningar bör du koppla från strömmen till alla enheter.
dvdr3300H_Swe7.indd 17 2005-06-24 2:39:07 PM
19
Steg 1: Grundläggande inspelaranslutningar (forts.)
dvdr3300H_Swe7.indd 18 2005-06-24 2:39:08 PM
Svenska
Alternativ 1
Ansluta ljudkablarna
Med den här anslutningen kan du lyssna på
uppspelningen från recordern. Däremot krävs
inte den här anslutningen om recordern
ansluts till TV:n via den medföljande SCARTkabeln.
Alternativ 1: Använda analoga ljuduttag
Du kan ansluta spelaren till ett tvåkanaligt
stereosystem (minisystem, TV) eller en
receiver och lyssna på stereoljudet.
Använd en ljudkabel (röda och vita kontakter –
medföljer inte) till att ansluta AUDIO OUT
L/R-uttagen till ljudingångarna på den anslutna
enheten.
ELLER
ELLER
Alternativ 2
Förstärkare/receiver
Alternativ 2: Använda den digitala ljudutgången (optisk eller koaxial)
Om du vill kunna lyssna på
flerkanalssurroundljud kan du ansluta
recordern till en förstärkare/receiver.
Anslut en koaxialkabel (medföljer inte) mellan
COAXIAL-DIGITAL AUDIO OUTuttaget och den digitala koaxialingången (märkt
COAXIAL IN eller DIGITAL IN) på den
anslutna enheten.
– en A/V-receiver eller -förstärkare med en
flerkanalig digital ljudavkodare.
– en receiver med tvåkanaligt digitalt
stereoljud (PCM).
ELLER
Anslut en optisk fiberoptikkabel
(medföljer inte) mellan OPTICAL-DIGITAL
AUDIO OUT-uttaget och den optiska
ingången på den anslutna enheten.
Se till att båda kontakterna är korrekt
isatta (ett klick ska höras).
Ta bort dammskydden från de optiska
anslutningarna. Förvara skydden på en säker
plats.
TIPS: För alternativ 2-anslutning måste du ställa in den digital ljudutgången på rätt sätt. Se sidan 58. I annat fall hörs
inget ljud eller bara högt brus.
18
Svenska
19
Steg 2: extra anslutningar
TV
���
����
��
���
���
����
��
����
Antenna
Satellite
Cable
B
A
C
Baksidan på kabel-TV- eller
satellitmottagaren
(exempel)
Ansluta en kabel-TV- eller satellitmottagare
Alternativ 1
Om det endast finns en antennutgång på
kabel-TV-/satellitmottagaren (RF OUT
eller TO TV) läser du i “Ansluta
antennkablarna” på sidan 16 om hur du
ansluter till TV:n.
Alternativ 2 (se ovanstående bild)
Om det finns en SCART-utgång på
kabel-TV-/satellitmottagaren
A
Använd den befintliga antennanslutningen
mellan kabel-TV-/satellitmottagaren och TV:n.
B
Använd SCART-kabeln till att ansluta
EXT1 TO TV-I/O-uttaget på recordern till
motsvarande SCART-ingång på TV:n.
C
Använd en annan SCART-kabel till att ansluta
EXT2 AUX-I/O-uttaget på recordern till
SCART-utgången (vanligtvis TV OUT eller TO
TV) på kabel-TV-/satellitmottagaren.
TIPS: Den enhet som är ansluten till uttaget EXT 2 AUX-I/O, skickar bild- och ljudsignalen vidare till EXT 1 TO
TV-I/O-uttaget och den bilden visas på TV:n.
dvdr3300H_Swe7.indd 19 2005-06-24 2:39:09 PM
Svenska
20
21
TV
VHF/UHF
RF IN
VHF/UHF
RF OUT
SCART OUT
SCART IN
���
����
��
���
���
����
��
����
Antenna
Satellite
Cable
Steg 2: extra anslutningar (forts.)
A
B
C
Baksidan på videon (exempel)
D
Ansluta till en video eller motsvarande
Med den här anslutningen kan du spela in från
videoband till hårddisken och använda videon
till att spela upp videoband, även när
recordern är avstängd.
VIKTIGT!
Din nya recorder kan ersätta videon för
alla dina inspelningsbehov. Koppla ur alla
anslutningar till videon.
A
Anslut den befintliga antenn-, satellit- eller
kabel-TV-signalen (eller signalen från kabel-TVboxen/satellitmottagaren, märkt RF OUT eller
Till TV) till ANTENNA -uttaget på
recordern.
B
Använd den medföljande RF-koaxialkabeln till
att ansluta TV -uttaget på recordern till
antenningången (eller märkt VHF/UHF RF IN)
på TV:n.
C
Använd SCART-kabeln till att ansluta
EXT1 TO TV-I/O-uttaget på recordern till
motsvarande SCART-ingång på TV:n.
D
Använd en annan SCART-kabel till att ansluta
EXT2 AUX-I/O-uttaget på recordern till
SCART-utgången (vanligtvis TV OUT eller TO
TV) på videon.
Praktiska tips:
– De flesta kommersiella videoband och DVDskivor är kopieringsskyddade. Därför går det inte
att spela in på dem.
– Anslut recordern direkt till TV:n. Om det finns
en video eller någon ytterligare enhet emellan kan
bildkvaliteten försämras på grund av det inbyggda
kopieringsskyddssystemet i recordern.
TIPS: I användarhandböckerna för de andra anslutna enheterna finns information om andra möjliga anslutningar.
dvdr3300H_Swe7.indd 20 2005-06-24 2:39:12 PM
Svenska
21
���
����
��
���
���
����
��
����
Antenna
Satellite
Cable
Steg 2: extra anslutningar (forts.)
C
A
B
D
Satellit-/
kabelmottagare
E
F
Video
Ansluta till en video och kabelTV-/satellitmottagare
A
Använd den befintliga antennanslutningen
mellan kabel-TV-/satellitmottagaren och TV:n.
B
Använd den medföljande RF-koaxialkabeln till
att ansluta antennutgången (RF OUT) på kabelTV-/satellitmottagaren till ANTENNA uttaget på recordern.
C
Använd en annan RF-koaxialkabel till att
ansluta TV -uttaget på recordern till
antenningången på TV:n.
D
Använd SCART-kabeln till att ansluta
EXT1 TO TV-I/O-uttaget på recordern till
motsvarande SCART-ingång på TV:n.
E
Använd en annan SCART-kabel till att ansluta
EXT2 AUX-I/O-uttaget på recordern till
SCART-utgången (vanligtvis TV OUT eller
TO TV) på videon.
F
Använd en annan SCART-kabel till att ansluta
SCART-ingången (märkt TV IN eller
TO DECODER) på videon till SCARTutgången (märkt TV OUT eller TO VCR) på
kabel-TV-/satellitmottagaren.
TIPS: I användarhandböckerna för de andra anslutna enheterna finns information om andra möjliga anslutningar.
dvdr3300H_Swe7.indd 21 2005-06-24 2:39:14 PM
