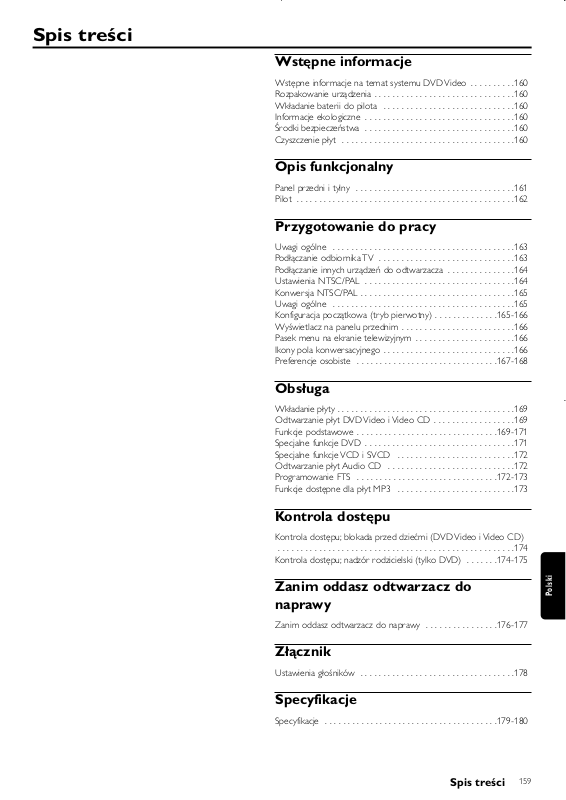

Page 1
Polski
Wstępne informacje
Wstępne informacje na temat systemu DVD Video . . . . . . . . . .160
Rozpakowanie urządzenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160
Wkładanie baterii do pilota . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160
Informacje ekologiczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160
Środki bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160
Czyszczenie płyt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160
Opis funkcjonalny
Panel przedni i tylny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .161
Pilot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162
Przygotowanie do pracy
Uwagi ogólne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .163
Podłączanie odbiornika TV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .163
Podłączanie innych urządzeń do odtwarzacza . . . . . . . . . . . . . . .164
Ustawienia NTSC/PAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .164
Konwersja NTSC/PAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .165
Uwagi ogólne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .165
Konfiguracja początkowa (tryb pierwotny) . . . . . . . . . . . . . .165-166
Wyświetlacz na panelu przednim . . . . . . . . . . . . . . . . . . . . . . . . .166
Pasek menu na ekranie telewizyjnym . . . . . . . . . . . . . . . . . . . . . .166
Ikony pola konwersacyjnego . . . . . . . . . . . . . . . . . . . . . . . . . . . . .166
Preferencje osobiste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .167-168
Obsługa
Wkładanie płyty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .169
Odtwarzanie płyt DVD Video i Video CD . . . . . . . . . . . . . . . . . .169
Funkcje podstawowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .169-171
Specjalne funkcje DVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .171
Specjalne funkcje VCD i SVCD . . . . . . . . . . . . . . . . . . . . . . . . . .172
Odtwarzanie płyt Audio CD . . . . . . . . . . . . . . . . . . . . . . . . . . . .172
Programowanie FTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .172-173
Funkcje dostępne dla płyt MP3 . . . . . . . . . . . . . . . . . . . . . . . . . .173
Kontrola dostępu
Kontrola dostępu; blokada przed dziećmi (DVD Video i Video CD)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .174
Kontrola dostępu; nadzór rodzicielski (tylko DVD) . . . . . . .174-175
Zanim oddasz odtwarzacz do
naprawy
Zanim oddasz odtwarzacz do naprawy . . . . . . . . . . . . . . . .176-177
Złącznik
Ustawienia głośników . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .178
Specyfikacje
Specyfikacje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .179-180
Spis treści
Spis treści
159
Page 2
Polski
Wstępne informacje na temat
systemu DVD Video
Niniejszy odtwarzacz DVD firmy Philips służy do odtwarzania
cyfrowych płyt wideo zgodnych z uniwersalnym standardem DVD
Video. Odtwarzacz obsługuje wszystkie unikalne funkcje standardu
DVD Video, takie jak wybór ścieżki dźwiękowej, języka napisów
czy ustawień kamery (jeżeli dana płyta to umożliwia).
Oprócz dysków DVD Video urządzenie umożliwia odtwarzanie
płyt Video CD, SVCD i Audio CD.
DVD Video
Płyty DVD Video można rozpoznać po umieszczonym na nich
wizerunku logo, pokazanym poniżej.W zależności od materiału
zawartego na płycie (film, wideoklipy, odcinki serialu itd.), może
mieć ona jeden lub kilka tytułów.
Video CD
Płyty Video CD można rozpoznać po pokazanym obok wizerunku logo.
Super Video CD (SVCD)
Płyty SVCD opierają się na standardzie I/O Super VCD, odnoszącym się do Standardu Przemysłu Elektronicznego Chińskiej
Republiki Ludowej.
Audio CD
Płyty Audio CD zawierają wyłącznie nagrania
dźwiękowe. Można je rozpoznać po pokazanym
obok wizerunku logo.
MP3 (MPEG Audio Layer-3)
Odtwarzacz obsługuje format MP3, zawierający skompresowane
nagrania dźwiękowe.
Uwaga:
– Obsługiwana jest tylko pierwsza sesja płyt wielosesyjnych. MPEG
Audio Layer-3)
Rozpakowanie urządzenia
W pierwszej kolejności należy sprawdzić i zidentyfikować
zawartość opakowania zakupionego odtwarzacza DVD Video.
Powinny się tam znajdować następujące elementy:
– Odtwarzacz DVD Video
– Przewód zasilający
– Pilot z bateriami
– Kabel Audio
– Kabel CVBS Video
– Kabel SCART
– Instrukcja obsługi
Jeżeli któregoś z elementów brakuje lub jest on uszkodzony,
należy skontaktować się z punktem sprzedaży bądź z firmą Philips.
Opakowanie należy zachować dla celów transportowych.
Wkładanie baterii do pilota
¶ Włóż baterie do pilota w sposób pokazany na rysunku.
Uwaga: Nie używaj jednocześnie starej i nowej baterii
albo baterii różnych typów (np. zwykłych i alkalicznych).
Informacje ekologiczne
¶ Urządzenie wykonano z materiałów, które mogą zostać poddane
obróbce i powtórnie wykorzystane pod warunkiem dostarczenia
go firmie wyspecjalizowanej w tego typu działalności. Przy pozbywaniu się elementów opakowania, wyczerpanych baterii lub
zużytego urządzenia należy przestrzegać lokalnych przepisów.
Środki bezpieczeństwa
¶ Urządzenia nie należy narażać na nadmierne zawilgocenie, opady
atmosferyczne, zapylenie lub bezpośrednie działanie źródeł ciepła.
¶ Odtwarzacz powinien być ustawiony na płaskiej, twardej i stabilnej
powierzchni.
¶ Odtwarzacza nie należy umieszczać w pobliżu domowych
urządzeń grzewczych ani narażać go na bezpośrednie działanie
promieni słonecznych.
¶ Umieszczając odtwarzacz w szafce lub na półce, należy pozostaw-
ić co najmniej 2,5 cm wolnego miejsca z każdej strony.
¶ Jeżeli odtwarzacz nie odczytuje prawidłowo płyt CD/DVD, przed
oddaniem go do naprawy należy wyczyścić soczewkę lasera za
pomocą ogólnie dostępnych czyszczących płyt CD/DVD. Inne
metody czyszczenia mogą spowodować uszkodzenie soczewki.
Szuflada odtwarzacza powinna zawsze pozostawać zamknięta dla
uniknięcia osiadania kurzu na soczewce.
¶ Jeżeli odtwarzacz zostanie przeniesiony bezpośrednio z miejsca
zimnego do ciepłego, soczewka lasera może ulec zaparowaniu.
Odtwarzanie płyt CD/DVD nie będzie wówczas możliwe.W
takim wypadku odtwarzacz należy pozostawić włączony przez
około godzinę, bez włożonej płyty, dopóki nie będzie możliwe
prawidłowe odtwarzanie.
Czyszczenie płyt
¶ W przypadku zabrudzenia płyty należy ją wyczyścić za pomocą
odpowiedniej ściereczki. Płytę należy wycierać od środka ku
zewnętrznej krawędzi, po linii prostej.
¶ Nie należy używać benzyny, rozpuszczalników ani dostępnych w
handlu preparatów czyszczących i antystatycznych w sprayu
przeznaczonych do płyt analogowych.
Wstępne informacje
Wstępne informacje
160
TITLE 1 TITLE 2
CHAPTER 1 CHAPTER 2 CHAPTER 1 CHAPTER 2 CHAPTER 3
+
+
-
Page 3
Polski
Opis funkcjonalny
Opis funkcjonalny
TV OUT (SCART)
– podłączenie do odb.TV ze złączem SCART
S-VIDEO OUT
– podłączenie do odb.TV z wejściami S-Video
Pr/Cr Pb/Cb Y VIDEO OUT
– podłączenie do odb.TV z wejściami Pr/Cr Pb/Cb Y
CVBS VIDEO OUT
– podłączenie do odb.TV z wejściami wideo typu CVBS
SIEĆ (zasilanie prądem przemiennym)
– podłączenie do źródła zasilania
COAXIAL (cyfrowe wyjście audio)
– podłączenie do cyfrowego sprzętu audio (przewodem
koncentrycznym)
OPTICAL (cyfrowe wyjście audio)
– podłączenie do cyfrowego (optycznego) sprzętu audio
MULTICHANNEL AUDIO OUT
(służy do podłączenia odbiornika wielokanałowego)
– połączenia głośnika środkowego, subwoofera, głośników
przednich i głośników surround.
AUDIO OUT
– podłączenie do wzmacniacza, lub odbiornika
STANDBY-ON
– włącza system lub przełącza go w tryb gotowości (Standby)
S
PREV
– powoduje przejście do poprzedniego rozdziału lub utworu
T
NEXT
– powoduje przejście do następnego rozdziału lub utworu
Szuflada płyty
WYŚWIETLACZ
– umożliwia odczyt informacji o bieżącym stanie
odtwarzacza
B; PLAY/PAUSE
– powoduje rozpoczęcie lub chwilowe przerwanie odt-
warzania
9 STOP
– powoduje zatrzymanie odtwarzania płyty wideo/audio
/ EJECT
– otwiera/zamyka szufladę na płytę
Ostrzeżenie: Nie dotykać wewnętrznych końcówek złączy umieszczonych na panelu tylnym. Może to spowodować powstanie wyładowania elektrostatycznego i, w konsekwencji, doprowadzić do uszkodzenia urządzenia.
Panel przedni i tylny
161
DVDQ40
DVD / VIDEO CD / CD PLAYER
STANDBY-ON
PREV
NEXT
STOP PLAY/PAUSE
EJECT
CENTER
SUB WF
FRONT
FRONT
MAINS
DIGITAL AUDIO OUT
PCM/MPEG2/AC-3/DTS
COAXIAL
OPTICAL
SURROUND
L
R
SURROUND
MULTICHANNEL AUDIO OUT
L
R
AUDIO
OUT
CVBS
1
2
b/Cb
Pr/C
r
P
Y
VIDEO OUT
TV OUT
S-VIDEO
Page 4
Polski
Pilot
T- C
– służy do wyboru tytułu/rozdziału
RESUME
– powoduje wznowienie odtwarzania w
trybie STOP/PAUZA
FTS
– włącza/wyłącza funkcję wyboru ulu-
bionych utworów (Favourite Track
Selection)
TIME SEARCH
– umożliwia rozpoczęcie odtwarzania od
dowolnie wybranego miejsca na płycie
RETURN
– powoduje powrót do poprzedniego
menu
DISC MENU
– umożliwia dostęp do menu płyty DVD
S
– służy do przeszukiwania w tył* / prze-
chodzenia do poprzedniego rozdziału
lub utworu
REPEAT
– powoduje powtarzanie odtwarzania
rozdziału, utworu, tytułu lub płyty
REPEAT A-B
– powoduje powtórzenie określonego
segmentu
SHUFFLE
– powoduje odtwarzanie utworów w
losowej kolejności
SCAN
– powoduje odtwarzanie pierwszych 10
sekund każdego utworu / rozdziału
2
12
3
4
5
6
7
8
0
9
POWER
REPEAT SHUFFLE SCANREPEAT
A-B
STOP
DISPLAY DIM
RETURN
DISC SYSTEM
ANGLE ZOOM AUDIOSUBTITLE
PLAY
PAUSE
FTS
T-C RESUME
TIME SEARCH
MENU
MENU
É
É
É
É
OK
Éë
Éë
Ç
É
Å
POWER B
– włącza system lub przełącza go w stan
gotowości
Klawiatura numeryczna 0-9
– służy do wyboru numerowanych
pozycji menu
DIM
– służy do wyboru jednego z 3
poziomów jasności wyświetlacza.
DISPLAY*
– powoduje wyświetlanie podczas odt-
warzania wskaźnika szybkości transmisji
SYSTEM MENU
– powoduje wyświetlenie lub ukrycie
menu systemu
1234
– (lewo/prawo/góra/dół) umożliwiają
wybór pozycji menu (klawisze nawigacyjne)
OK
– zatwierdza wybraną pozycję menu
T
– służy do przeszukiwania w przód* /
przechodzenia do następnego
rozdziału lub utworu
STOP ( 9 )
– powoduje zatrzymanie odtwarzania
PLAY ( B )
– powoduje rozpoczęcie odtwarzania
PAUSE ( ; )
– powoduje chwilowe przerwanie odt-
warzania / odtwarzanie po jednej klatce
SUBTITLE
– wybór języka napisów
ANGLE
– wybór kąta ustawienia kamery (DVD)
ZOOM
– powiększenie obrazu wideo
AUDIO
– wybór języka audio
* Przycisk należy nacisnąć i przytrzymać przez ok. 2 sekundy
Opis funkcjonalny
162
Page 5
Polski
Uwagi ogólne
¶ Sposób podłączenia urządzeń zewnętrznych do odtwarzacza jest
uzależniony od ich rodzaju. Szczegółowe instrukcje zamieszczono
poniżej.
¶ W celu zapewnienia prawidłowości połączeń przy ich wykonywa-
niu korzystaj z instrukcji obsługi odbiornika telewizyjnego, magnetowidu, systemu stereofonicznego czy innego podłączanego
urządzenia.
¶ Aby uzyskać jak najlepszą jakość dźwięku, połącz gniazda
wyjściowe audio (AUDIO OUT) z gniazdami wejściowymi audio
(AUDIO IN) wzmacniacza, odbiornika, sprzętu stereofonicznego
lub audio/wideo. Patrz „Podłączanie innych urządzeń do systemu".
Uwaga:
– Odtwarzacz DVD musi być połączony bezpośrednio z
odbiornikiem telewizyjnym. Odbiornik ten należy
ustawić na odpowiedni kanał odbioru wizji.
– Nie należy łączyć gniazd wyjściowych audio (AUDIO
OUT) odtwarzacza z gniazdami wejściowymi fonii
(PHONO IN) systemu audio.
– Nie należy łączyć odtwarzacza DVD z telewizorem
poprzez magnetowid. Obraz DVD może być zniekształcany przez system zabezpieczenia przed kopiowaniem.
Podłączanie odbiornika TV
¶ Wykonaj jedno z poniższych połączeń, w zależności od
możliwości posiadanego sprzętu.
Złącze SCART
1 Połącz złącze SCART odtwarzacza z odpowiadającym mu złączem
odbiornika TV za pomocą dołączonego do zestawu przewodu
SCART (Z).
Jeżeli odbiornik TV nie posiada złącza SCART, możesz zastosować
jedno z następujących połączeń alternatywnych:
Połączenie S-Video (Y/C)
1 Połącz gniazdo Y/C S-VIDEO OUT odtwarzacza DVD z gniazdem
S-VIDEO IN odbiornika TV za pomocą opcjonalnego przewodu
S-Video (Y).
2 Połącz lewe i prawe gniazdo wyjściowe audio (AUDIO OUT)
odtwarzacza DVD z lewym/prawym gniazdem wejściowym audio
(AUDIO IN) odbiornika TV (A).
Połączenie CVBS
1 Połącz gniazdo (CVBS) VIDEO OUT odtwarzacza DVD z
wejściowym gniazdem wideo (VIDEO IN) odbiornika TV za
pomocą przewodu dołączonego do zestawu (X).
2 Połącz lewe i prawe gniazdo wyjściowe audio (AUDIO OUT)
odtwarzacza DVD z lewym/prawym gniazdem wejściowym audio
(AUDIO IN) odbiornika TV (A).
Komponentowy sygnał wideo (Pr/Cr Pb/Cb Y)
1 Połącz gniazdo wyjściowe wideo S-Video lub CVBS z
odbiornikiem TV w sposób przedstawiony na powyższym
schemacie.
2 Włącz odbiornik TV i przejdź do menu Personal Preference
(patrz punkt Preferencje osobiste).
3 Zamiast domyślnego wyjścia wideo RGB wybierz Pr/Cr Pb/Cb Y.
4 Połącz gniazda Pr/Cr Pb/Cb Y VIDEO OUT odtwarzacza DVD z
odpowiednimi gniazdami odbiornika TV za pomocą opcjonalnego
kabla Pr/Cr Pb/Cb Y (W).
5 Połącz lewe i prawe gniazdo wyjściowe AUDIO OUT odtwarza-
cza DVD z lewym i prawym gniazdem wejściowym audio
odbiornika TV (A).
Przygotowanie do pracy
Przygotowanie do pracy
163
TV
Y
1
2
CVBS
b/CbPr/Cr
P
VIDEO OUT
S-VIDEO
Y
Z
TV OUT
DIGITAL AUDIO OUT
PCM/MPEG2/AC-3/DTS
COAXIAL
OPTICAL
SURROUND
CENTER
L
R
SURROUND
SUB WF
MULTICHANNEL AUDIO OUT
A
X
FRONT
L
R
AUDIO
FRONT
OUT
TV
DIGITAL AUDIO OUT
PCM/MPEG2/AC-3/DTS
COAXIAL
OPTICAL
SURROUND
CENTER
L
R
SUB WF
SURROUND
MULTICHANNEL AUDIO OUT
A
W
FRONT
L
1
R
2
AUDIO
CVBS
FRONT
OUT
P
VIDEO OUT
TV OUT
S-VIDEO
b/CbPr/Cr
Y
Page 6
Polski
Przygotowanie do pracy
Podłączanie innych urządzeń do
odtwarzacza
Podłączanie analogowego wzmacniacza
stereofonicznego lub wyposażonego w system
Dolby Surround
1 Połącz gniazda wyjściowe audio (AUDIO OUT) lewego (L) i
prawego (R) kanału odtwarzacza DVD z odpowiednimi gniazdami
wejściowymi audio (AUDIO IN) wzmacniacza, odbiornika lub systemu stereofonicznego, za pomocą przewodów audio
dołączonych do zestawu (A).
Uwaga:
– Funkcji MP3 nie można używać na wyjściach cyfrowych Digital Out
Podłączanie wzmacniacza z dwukanałowym
cyfrowym systemem stereo (PCM) lub
odbiornika audio-wideo z wielokanałowym
dekoderem dźwięku (Dolby Digital™, MPEG 2 i
DTS)
1 Połącz wyjściowe gniazdo cyfrowe audio (DIGITAL AUDIO
OUT) odtwarzacza (optyczne /OPTICAL/ G lub koncentryczne
/COAXIAL/ F) z odpowiednim gniazdem wzmacniacza. Użyj do
tego celu opcjonalnego cyfrowego przewodu (optycznego G lub
koncentrycznego F) audio.
2 W tym wypadku zajdzie konieczność uaktywnienia cyfrowego
wyjścia odtwarzacza (patrz „Preferencje osobiste").
Cyfrowy dźwięk wielokanałowy
Aby uzyskać najlepszą jakość dźwięku, odtwarzacz należy
podłączyć do cyfrowego urządzenia wielokanałowego.
Urządzeniem takim może być na przykład wielokanałowy amplituner A/V zgodny z co najmniej jednym standardem audio
obsługiwanym przez niniejszy odtwarzacz DVD (MPEG 2, Dolby
Digital™ i DTS). Stosowne informacje można znaleźć w instrukcji
obsługi amplitunera. Na większości urządzeń tego typu widnieją
również wizerunki logo informujące o zgodności z danym standardem.
Uwaga:
Zgodnie z umową licencyjną dla systemu DTS w przypadku wybrania strumieniowej transmisji audio DTS
cyfrowy sygnał wyjściowy DTS jest podawany także na
wyjście cyfrowe.
Uwaga:
– Jeżeli format dźwięku na wyjściu cyfrowym nie jest obsługiwany
przez podłączony odbiornik, w głośnikach będzie słyszalny jedynie
ostry, zniekształcony dźwięk lub nie będzie słychać żadnego dźwięku.
– Sześciokanałowy, cyfrowy dźwięk typu surround można uzyskać
jedynie, jeżeli odbiornik posiada wielokanałowy dekoder cyfrowy.
– Aby wyświetlić wybrany format audio bieżącej płyty DVD w oknie
stanu, należy nacisnąć przycisk SYSTEM MENU lub Audio.
Analogowe podłączenie wielokanałowego
odbiornika audio/wideo za pomocą złączy
6-kanałowych (Dolby Digital / DTS)
Niniejszy odtwarzacz DVD zawiera dekoder wielokanałowy.
Dzięki temu możliwe jest odtwarzanie płyt DVD zapisanych w
systemie Multichannel Surround bez potrzeby stosowania opcjonalnego dekodera.
1 Połącz gniazda wyjściowe służące do podłączenia głośnika środ-
kowego i głośnika typu subwoofer (C) z odpowiednimi gniazdami
wejściowymi odbiornika.
2 Połącz lewe i prawe gniazdo wyjściowe służące do podłączenia
głośników przednich (B) z odpowiednim gniazdem wejściowym
odbiornika.
3 Połącz lewe i prawe gniazdo wyjściowe służące do podłączenia
głośników surround (D) z odpowiednimi gniazdami odbiornika.
4 W menu Preferencje osobiste ustaw odpowiednie parametry
dźwięku dla wyjścia analogowego oraz dostosuj ustawienia
głośników.
Ustawienia NTSC/PAL
Odtwarzacz DVD można ustawić w tryb pracy w systemie PAL
lub NTSC dla uzyskania zgodności z sygnałem wizyjnym odbiornika TV. Ustawienie to ma wpływ jedynie na funkcję wyświetlania na
ekranie (OSD). Aby zmienić ustawienie odtwarzacza na system
PAL lub NTSC, należy wykonać poniższe czynności.
1 Odłącz odtwarzacz DVD od sieci.
2 Naciśnij i przytrzymaj przyciski 9 oraz T na panelu przednim
odtwarzacza. Przytrzymując je, podłącz odtwarzacz do sieci.
3 Po pojawieniu się na wyświetlaczu napisu PAL lub NTSC zwolnij
jednocześnie oba przyciski. Napis ten określa bieżące ustawienie.
4 Aby zmienić to ustawienie, w ciągu trzech sekund naciśnij przycisk
T. Na wyświetlaczu pojawi się wskaźnik nowego ustawienia
(PAL i NTSC).
164
AMPLIFIER
AMPLIFIER
F
DIGITAL AUDIO OUT
PCM/MPEG2/AC-3/DTS
MAINS
COAXIAL
OPTICAL
G
SURROUND
CENTER
L
R
SUB WF
SURROUND
MULTICHANNEL AUDIO OUT
A
FRONT
L
1
R
2
AUDIO
CVBS
FRONT
OUT
P
VIDEO OUT
TV OUT
S-VIDEO
b/CbPr/Cr
Y
B
C
D
FRONT
SURROUND
OPTICAL
CENTER
L
R
SURROUND
SUB WF
MULTICHANNEL AUDIO OUT
L
1
R
2
AUDIO
CVBS
FRONT
OUT
DIGITAL AUDIO OUT
PCM/MPEG2/AC-3/DTS
MAINS
COAXIAL
VIDEO OUT
TV OUT
S-VIDEO
P
b/CbPr/Cr
Y
Page 7
Polski
Przygotowanie do pracy
Konwersja NTSC/PAL
Niniejszy odtwarzacz posiada funkcję konwersji NTSC/PAL przekształcającą wyjściowy sygnał wizyjny, otrzymywany z odtwarzanej
płyty, na sygnał odpowiadający systemowi odbiornika TV.W
poniższej tabeli przedstawiono obsługiwane sposoby konwersji.
1 Z menu Preferencje (Preference Menu) wybierz TV System.
2 Naciśnij przycisk 3 lub 4, aby wybrać PAL, NTSC lub AUTO.
Uwagi:
– Opcję AUTO można wybrać tylko w przypadku korzystania z
odbiornika TV wyposażonego w oba systemy (PAL i NTSC).
– Funkcja konwersji jest dostępna tylko w przypadku wyjścia CVBS
przez złącza typu cinch i SCART.
– Konwersja może spowodować niewielkie zniekształcenia obrazu –
jest to objaw normalny. Najlepszą jakość obrazu można uzyskać, stosując format AUTO.
Uwagi ogólne
Uwagi na temat instrukcji obsługi
Niniejsza instrukcja obsługi zawiera podstawowe informacje na
temat obsługi odtwarzacza DVD. Niektóre płyty DVD wymagają
specyficznej obsługi lub umożliwiają jedynie ograniczoną obsługę
w trakcie odtwarzania, powodując brak reakcji odtwarzacza na
niektóre polecenia użytkownika. Na ekranie TV pojawia się wówczas symbol Ä, informujący, że dana operacja jest zablokowana
przez odtwarzacz lub płytę.
Obsługa przy użyciu pilota
¶ Jeżeli w instrukcji nie podano inaczej, wszystkie operacje mogą
być wykonywane za pomocą pilota. Należy go zawsze kierować
bezpośrednio w stronę odtwarzacza, przy czym na drodze wiązki
promieni podczerwonych nie może być żadnych przeszkód.
Do obsługi urządzenia można również używać przycisków
umieszczonych na panelu przednim.
Obsługa przy użyciu paska menu
¶ Wiele operacji można przeprowadzać z wykorzystaniem paska
menu wyświetlanego na ekranie telewizora. Dostęp do paska
można uzyskać, naciskając przyciski nawigacyjne na pilocie.
¶ Naciśnięcie przycisku SYSTEM MENU przy wyświetlanym pasku
menu spowoduje jego usunięcie z ekranu.
¶ Po wybraniu elementu z paska menu zostaje on podświetlony, a
aktywne w tym momencie klawisze nawigacyjne wyświetlane są
poniżej ikony elementu.
¶ Symbole < i > oznaczają, że na lewo/prawo od paska menu
dostępnych jest więcej elementów.Aby wybrać te elementy,
należy nacisnąć przycisk 1 lub 2.
Konfiguracja początkowa (tryb
pierwotny)
Informacje ogólne
„Konfiguracja początkowa" umożliwia ustawienie własnych preferencji w odniesieniu do niektórych funkcji odtwarzacza. (dotyczy
tylko określonej wersji)
Obsługa
Po włączeniu odtwarzacza po raz pierwszy, na ekranie odbiornika
TV pojawi się okno konfiguracji początkowej (Initial Setup).
Wyświetlone zostanie menu dla pierwszego konfigurowanego
elementu, z podświetleniem pierwszej opcji.
¶ Za pomocą przycisków 34przechodź do kolejnych opcji menu.
Ikona wybranej opcji zostanie podświetlona.
¶ Zatwierdź wybór, używając przycisku OK i przejdź do kolejnego
menu.
Uwagi:
– Preferencje powinny być ustawiane w kolejności, w jakiej
poszczególne menu pojawiają się na ekranie.
– Ekran konfiguracji początkowej zniknie dopiero po zatwierdzeniu
ustawień dla ostatniego elementu.
– Po naciśnięciu przycisków innych niż 34lub OK na ekranie
pojawi się symbol Ä.
– Jeżeli podczas ustawiania preferencji osobistych odtwarzacz jest
wyłączony, operację należy powtórzyć po jego włączeniu.
W ramach konfiguracji początkowej konieczne może
być ustawienie następujących elementów:
Język menu (Menu language)
Istnieje możliwość wyboru języka spośród różnych dostępnych
wersji językowych. Menu ekranowe będą wyświetlane w
wybranym języku.
Język audio (Audio language)
Istnieje możliwość wyboru jednego spośród kilku dostępnych
języków. Jeżeli dany język dostępny jest na płycie, ścieżka
dźwiękowa odtwarzana będzie w wybranym języku. Jeżeli
wybrany język nie jest dostępny, dialogi odtwarzane będą w pierwszym w kolejności języku dostępnym na płycie.
Język napisów (Subtitles language)
Istnieje możliwość wyboru jednego spośród kilku dostępnych
języków. Jeżeli dany język dostępny jest na płycie, napisy wyświetlane będą w wybranym języku. Jeżeli wybrany język nie jest
dostępny, użyty zostanie pierwszy w kolejności język napisów
dostępny na płycie.
Proporcje ekranu (TV Shape)
Jeżeli posiadasz szerokoekranowy odbiornik TV (16:9), wybierz 16:9.
Jeżeli posiadasz zwykły odbiornik TV (4:3), wybierz 4:3.
W tym wypadku możesz również wybrać jedną z następujących
opcji:
Letterbox – obraz szerokoekranowy (panoramiczny) będzie
wówczas wyświetlany z czarnymi paskami u góry i dołu ekranu.
Pan Scan – obraz wyświetlany będzie w pełnej wysokości, z przyciętymi bokami. Jeżeli płyta obsługuje format szerokoekranowy,
obraz wyświetlany będzie zgodnie z wybraną opcją.
165
Format wyjściowy
Wybrany tryb
NTSC
NTSC
Nie
obsługiwany
NTSC
NTSC
PAL
PAL
PAL
PAL
PAL
AUTO
NTSC
PAL
NTSC
PAL
DVD
VCD
Ty p
Płyta
Format
NTSC
PAL
NTSC
PAL
Page 8
Polski
Kraj (Country)
Należy tutaj wybrać własny kraj. Informacja ta wykorzystywana
jest przez funkcję „Nadzoru rodzicielskiego" (patrz „Kontrola
dostępu").
Uwaga:
– Wszystkie powyższe elementy można ustawić w ramach „konfiguracji początkowej". Można je również zmienić w późniejszym czasie,
za pomocą menu Preferencje osobiste.
Wyświetlacz na panelu przednim
Na wyświetlaczu przedniego panelu pojawiają się różne ikony, w
zależności od bieżącego stanu odtwarzacza.
Pasek menu na ekranie
telewizyjnym
Ponieważ istnieje kilka pasków menu, elementy każdego z nich są
uszeregowane z uwzględnieniem zastosowania i dostępności
przycisków bezpośredniego dostępu. Za pomocą klawiszy nawigacyjnych można przełączać paski menu lub całkowicie je wyłączyć
(OFF).
Pasek menu 1
Preferencje osobiste (Personal Preferences)
Język napisów (Subtitle language)
Język audio (Audio Language)
Ustawianie kolorów (Smart Picture)
Dźwięk (Sound)
Pasek menu 2
Odtwarzanie po jednej klatce (Step)
Odtwarzanie w zwolnionym tempie (Slow Motion)
Odtwarzanie przyspieszone (Fast Motion)
Kąt ustawienia kamery (Angle)
Powiększenie (Zoom)
Pasek menu 3
Tytuł (Title)
Rozdział (Chapter)
Wyszukiwanie czasowe (Time Search)
Funkcja wyboru ulubionych utworów (FTS)
Funkcja wyboru ulubionych utworów (FTS)
Ikony pola konwersacyjnego
Skanuj (Scan)
Powtórz wszystko (Repeat All)
Powtórz tytuł (Repeat Title)
Powtórz utwór (Repeat Track)
Powtórz rozdział (Repeat Chapter)
Odtwarzaj w losowej kolejności (Shuffle)
Powtórz w losowej kolejności (Shuffle Repeat)
Powtórz od A do końca (Repeat A to end)
Powtórz od A do B (Repeat A-B)
Kąt ustawienia kamery (Angle)
Blokada przed dziećmi włączona
(Child Lock on)
Bezpieczne dla dzieci (Child safe)
Kontynuuj (Resume)
Czynność zabroniona (Action prohibited)
Przygotowanie do pracy
166
Płyta CDDA
Płyta DVD
Błąd płyty
Blokada płyty
Płyta MP3
Płyta SVCD
Płyta VCD
Informacje
Brak płyty
Otwarty
Pauza
Odtwarzanie
Powtarzanie
Skanowanie
Przeszukiwanie
wstecz
Przeszukiwanie
w przód
Ustawienia
Kolejność losowa
Wolno wstecz
Wolno w przód
Stop
Czynność
niedozwolona
Powiększenie /
pomniejszenie
Page 9
Polski
Przygotowanie do pracy
Preferencje osobiste
Odtwarzacz umożliwia ustawienie preferencji osobistych.
Ustawianie preferencji
¶ Naciśnij przycisk SYSTEM MENU na pilocie.
¶ Z paska menu wybierz .
➜ Wyświetlone zostanie menu Preferencje osobiste (Personal
Preferences).
¶ Za pomocą przycisków 1234wybierz żądane menu.
➜ Menu podrzędne i opcje. Obok wybranego elementu menu
pokazywane są przyciski nawigacyjne pilota służące do jego
obsługi.
¶ Naciśnij OK, aby zatwierdzić wybór i powrócić do menu
głównego.
Odtwarzacz umożliwia dostosowanie następujących elementów:
Obraz (Picture)
– Proporcje ekranu (TV Shape)
Patrz „Konfiguracja początkowa"
– Przesunięcie poziomu czerni (Black Level shift – tylko
NTSC)
Wybierz ON (wł.), aby dostosować dynamikę koloru dla uzyskania lepszego kontrastu.
– Przesunięcie obrazu (Video shift)
Obraz jest fabrycznie ustawiony na środku ekranu. Zmieniając to
ustawienie, można dostosować pozycję obrazu, przesuwając go w
lewo lub w prawo.
– Ustawienia kolorów-Colour settings
Można wybrać jeden z pięciu predefiniowanych zestawów ustawień kolorów oraz jeden zestaw, który można zdefiniować
samodzielnie (Personal).
– Kolor własny-Personal colour
Umożliwia dostosowanie wybranych ustawień koloru: nasycenia,
jaskrawości i kontrastu.
– Przełącznik RGB/YUV (Wyjście Video)
Umożliwia przełączanie wyjścia sygnału wideo pomiędzy RGB (na
złączu scart) a Y Pr/Cr Pb/Cb (YUV).
Ostrzeżenie:
Gdy w odtwarzaczu wybrane zostanie wyjście Y PrCr
PbCb (YUV), niektóre odbiorniki TV mogą
nieprawidłowo synchronizować się z sygnałem ze złącza
SCART odtwarzacza.
– TV System (System telewizyjny)
Umożliwia wybór trybu PAL, NTSC lub AUTO, w zależności od
odbiornika TV.
Uwaga:
– Patrz „Konwersja NTSC/PAL".
Dźwięk (Sound)
– Wyjście cyfrowe (Digital output)
Ustawienie fabryczne: ALL (wszystkie). Oznacza to, że wyjście
koncentryczne lub optycznego jest aktywne. Jeżeli odtwarzacz
podłączony jest do urządzenia audio bez wejścia cyfrowego,
ustawienie to należy zmienić na OFF (wył.).
Jeżeli urządzenie nie posiada cyfrowego dekodera
wielokanałowego, wyjście cyfrowe należy ustawić na PCM (Pulse
Code Modulation).
– Wyjście analogowe (Analog output)
Wybierz Stereo, Dolby Surround, 3D Sound (TruSurround) lub
wyjście wielokanałowe, w zależności od możliwości posiadanego
systemu.
– Tryb nocny (Night mode)
Optymalizuje dynamikę dźwięku przy odtwarzaniu z niskim
poziomem głośności.
167
Page 10
– Ustawienia głośników
Umożliwia wybór ustawień głośników, łącznie z poziomem
głośności, zrównoważeniem kanałów i czasem opóźnienia oraz
przetestowanie ustawień.
Ustawienia głośników odnoszą się tylko do analogowego wyjścia
wielokanałowego (patrz załącznik).
– PCM Output (Wyjście PCM)
Umożliwia wybór jednej z dwóch częstotliwości cyfrowego
wyjścia PCM: 48 KHz albo 96 kHz. Jeśli wybrana zostanie
częstotliwość 48 kHz, strumień danych PCM zapisanych z
częstotliwością próbkowania 96 kHz (jeśli jest dostępny na płycie)
będzie poddawany konwersji do 48 kHz.
– Funkcja karaoke (Karaoke vocal)
Opcję tę należy ustawić na ON (wł.) tylko w przypadku odtwarzania płyty DVD z dźwiękiem wielokanałowym (karaoke).
Kanały karaoke płyty będą wówczas miksowane z normalnym
dźwiękiem sterero.
Język (Language)
Wybierz żądany język menu (Menu), audio (Audio) i napisów
(Subtitles). Patrz „Konfiguracja początkowa".
Język audio oraz język napisów można również ustawić za
pomocą paska menu na ekranie.
Funkcje (Features)
– Kontrola dostępu (Access Control)
Opcja kontroli dostępu obejmuje następujące funkcje:
Blokada przed dziećmi (Child Lock) – przy ustawieniu na ON
(wł.) płyty mogą być odtwarzane tylko po wprowadzeniu 4cyfrowego kodu.
Nadzór rodzicielski (Parental Control) – umożliwia warunkową
prezentację płyt DVD z zapisanymi informacjami umożliwiającymi
„nadzór rodzicielski" (patrz „Kontrola dostępu").
– Okno stanu (Status Window)
Informuje o bieżącym stanie odtwarzacza. Wyświetlane jest z
paskiem menu. Po zatrzymaniu odtwarzania płyty okno stanu
wyświetlane jest z „Polem konwersacyjnym" (Temporary
Feedback Field) - patrz „Wyświetlanie na ekranie".
Ustawieniem fabrycznym jest ON (wł.). Okno stanu nie będzie
wyświetlane w przypadku wybrania opcji OFF (wył.).
– DIM (Poziom jasności)
Istnieje możliwość wyboru poziomu jasności wyświetlacza na panelu przednim.
¶ Po naciśnięciu DISPLAY DIM na pilocie wybrana zostanie
jasność normalna.
¶ Po drugim naciśnięciu DISPLAY DIM na pilocie wybrana
zostanie jasność średnia.
¶ Po trzecim naciśnięciu DISPLAY DIM na pilocie wybrana
zostanie jasność niska.
¶ Czwarte naciśnięcie DISPLAY DIM na pilocie spowoduje
wyłączenie podświetlenia.
– Wskaźnik prędkości transmisji (Bit Rate
Indicator)
Należy nacisnąć i przez 2 sekundy przytrzymać przycisk DISPLAY DIM. Po jego uaktywnieniu wyświetlane są informacje o
prędkości transmisji obrazu i dźwięku. Odnosi się to wyłącznie do
odtwarzania płyt DVD i SVCD.
– Tekst pomocy (Help text)
Przy ustawieniu na ON (wł.) dla każdej wybranej ikony wyświetlany jest tekst pomocy. Jeżeli tekst pomocy nie jest już potrzebny,
należy wybrać opcję OFF (wył.).
– Low Power Standby (Gotowość z ograniczonym
poborem mocy)
Włączenie tej opcji (ON) spowoduje, że po naciśnięciu przycisku
standby (na panelu przednim lub pilocie) odtwarzacz przełączy się
w tryb gotowości z ograniczonym poborem mocy.
– Beeper (Sygnał dźwiękowy)
Sygnał dźwiękowy można włączyć (ON) albo wyłączyć (OFF).
– PBC (Playback Control, Sterowanie odtwarzaniem)
Sterowanie odtwarzaniem można włączyć (ON) albo wyłączyć
(OFF).
– Smart Power OFF (Automatyczne wyłączanie)
Powoduje przejście w stan gotowości po upływie czasu
określonego przez użytkownika. Funkcję tę można włączyć (ON)
albo wyłączyć (OFF).
Polski
Przygotowanie do pracy
168
Page 11
Polski
Obsługa
Wkładanie płyty
1 Naciśnij przycisk EJECT na panelu przednim odtwarzacza, aby
otworzyć szufladę.
2 Włóż płytę etykietą do góry.
3 Ponownie naciśnij przycisk EJECT, aby zamknąć szufladę.
➜ W oknie stanu oraz na wyświetlaczu odtwarzacza pojawi się
napis READ, a odtwarzanie rozpocznie się automatycznie.
Uwaga:
– Jeżeli opcja Child Lock jest ustawiona na ON (wł.), a włożona płyta
nie posiada autor yzacji, należy wprowadzić 4-cyfrowy kod i/lub
przeprowadzić autoryzację płyty. (Patrz „Kontrola dostępu").
Odtwarzanie płyt DVD Video i
Video CD
Odtwarzanie płyty
¶ Po włożeniu płyty i zamknięciu szuflady odtwarzanie rozpoczyna
się automatycznie, a okno stanu odtwarzacza pokazuje rodzaj
włożonej płyty, informacje o płycie i czas jej odtwarzania.
¶ Po włożeniu płyty na ekranie może pojawić się
menu z opcjami do wyboru. Jeżeli poszczególne
pozycje są ponumerowane, naciśnij odpowiedni
przycisk numeryczny. W przeciwnym wypadku za
pomocą przycisków 3/4, 1/2 podświetl żądaną
opcję, a następnie naciśnij przycisk OK.
¶ W trakcie odtwarzania wyświetlane są informacje o
aktualnie odtwarzanym tytule i rozdziale.
¶ Odtwarzanie może zatrzymać się po zakończeniu tytułu, po czym
ponownie wyświetlone zostanie menu płyty.Aby przejść do kolejnego tytułu, naciśnij przycisk B.
¶ Aby zatrzymać odtwarzanie, naciśnij przycisk 9.
➜ Pojawi się ekran domyślny, podający informację o aktualnym
stanie odtwarzacza.
¶ Odtwarzanie można kontynuować od momentu, w którym
zostało zatrzymane. Naciśnij B; gdy na ekranie pojawi się symbol
., ponownie naciśnij B.
➜ Funkcji RESUME można użyć nie tylko w odniesieniu do
płyty znajdującej się aktualnie w szufladzie odtwarzacza, lecz
również do czterech ostatnio odtwarzanych dysków.Wystarczy
umieścić w szufladzie odtwarzacza jeden z nich i nacisnąć przycisk
RESUME . na pilocie. Można też nacisnąć przycisk B po ukazaniu się na ekranie ikony funkcji kontynuacji, po czym ponownie
nacisnąć przycisk B.
Uwaga:
– Płyty DVD mogą posiadać kod regionu. Płyty o kodzie regionu
innym niż kod regionu odtwarzacza nie będą odtwarzane.
Funkcje podstawowe
Uwaga:
– O ile w instrukcji nie określono inaczej, wszystkie opisywane operacje wykonywane są przy użyciu pilota. Wiele operacji można
również wykonać za pomocą paska menu wyświetlanego na ekranie.
Przechodzenie do innego tytułu/rozdziału
Jeżeli płyta posiada więcej niż jeden tytuł lub
rozdział, w następujący sposób można przejść
do innego tytułu/rozdziału:
¶ Naciśnij przycisk SYSTEM MENU,a
następnie z paska menu wybierz lub .
¶ Naciśnij przycisk 3 lub 4, aby wybrać tytuł/rozdział.
Odtwarzanie w zwolnionym tempie (Slow
Motion)
¶ Z paska menu wybierz (SLOW MOTION).
¶ Naciskając przycisk 4, wejdź do menu SLOW MOTION
➜ Odtwarzanie zostanie zatrzymane.
¶ Za pomocą klawiszy nawigacyjnych 12wybierz żądaną
prędkość: -1, -1/2, -1/4 lub –1/8 (wstecz) albo +1/8, +1/4, +1/2
lub +1 (w przód).
¶ Wybierz 1, aby powrócić do normalnej prędkości.
¶ Po naciśnięciu przycisku ; prędkość zostanie ustawiona na 0
(PAUZA).
¶ Aby wyjść z trybu odtwarzania w zwolnionym tempie, naciśnij B
i 3.
Stopklatka i odtwarzanie po jednej klatce
¶ Z paska menu wybierz (POKLATKOWO).
¶ Naciskając przycisk 4, wejdź do menu odt-
warzania po jednej klatce.
➜ Odtwarzanie zostanie przerwane.
¶ Za pomocą przycisków nawigacyjnych 12
wybierz poprzednią lub następną klatkę.
¶ Aby wyjść z trybu odtwarzania po jednej klatce, naciśnij B lub 3.
Również wielokrotne naciskanie przycisku ; na pilocie umożliwia
posuwanie się po jednej klatce w przód.
Skanowanie (Scan)
Skanowanie polega na odtwarzaniu pierwszych
10 sekund każdego rozdziału/utworu na płycie.
¶ Naciśnij przycisk SCAN.
¶ Aby kontynuować odtwarzanie wybranego rozdziału/utworu,
naciśnij ponownie przycisk SCAN lub naciśnij B.
Wyszukiwanie
¶ Z paska menu wybierz (FAST
MOTION).
¶ Naciskając przycisk 4, wejdź do menu FAST MOTION.
¶ Za pomocą przycisków 12wybierz żądaną prędkość: - 32, -8
lub –4 (wstecz) albo +4, + 8, +32 (w przód).
¶ Wybierz 1, aby powrócić do normalnej prędkości.
¶ Aby wyjść z trybu FAST MOTION, naciśnij B lub 3.
Wyszukiwanie w przód i wstecz z różnymi prędkościami możliwe
jest również poprzez naciśnięcie i przytrzymanie przycisku S
lub T.
Obsługa
169
Page 12
Polski
Obsługa
Odtwarzanie w losowej kolejności
Płyty DVD Video
Jeśli tytuł posiada kilka rozdziałów, są one odtwarzane w losowej kolejności.
¶ W trakcie odtwarzania naciśnij przycisk SHUFFLE.
➜ Przez ok. 2 sekundy na ekranie odbiornika telewizyjnego
wyświetlany będzie napis SHUFFLE.
¶ Aby powrócić do normalnego odtwarzania, ponownie naciśnij
przycisk SHUFFLE.
Płyty Video CD
¶ W trakcie odtwarzania naciśnij przycisk SHUFFLE.
➜ Przez ok. 2 sekundy na ekranie odbiornika telewizyjnego
wyświetlany będzie napis SHUFFLE.
¶ Aby powrócić do normalnego odtwarzania, ponownie naciśnij
przycisk SHUFFLE.
Powtarzanie
Płyty DVD Video
Powtarzanie rozdziału/tytułu/płyty
¶ Aby powtórzyć bieżący rozdział, naciśnij przycisk REPEAT.
➜ Na wyświetlaczu pojawi się napis .
¶ Aby powtórzyć bieżący tytuł, ponownie naciśnij REPEAT.
➜ Na wyświetlaczu pojawi się napis .
¶ Aby powtórzyć cały dysk, jeszcze raz naciśnij REPEAT.
➜ Na wyświetlaczu pojawi się napis .
¶ Aby wyjść z trybu powtarzania, naciśnij REPEAT po raz czwarty.
Płyty Video CD
Powtarzanie utworu/płyty
¶ Aby powtórzyć bieżący utwór, naciśnij przycisk REPEAT.
➜ Na wyświetlaczu pojawi się napis .
¶ Aby powtórzyć bieżący rozdział, naciśnij przycisk REPEAT.
➜ Na wyświetlaczu pojawi się napis REPEAT CHPT.
¶ Aby powtórzyć cały dysk, ponownie naciśnij .
➜ Na wyświetlaczu i na ekranie odbiornika TV pojawi się napis
REPEAT.
¶ Aby wyjść z trybu powtarzania, naciśnij REPEAT
po raz trzeci.
Powtarzanie od A do B
Aby powtórzyć określony fragment tytułu:
¶ W wybranym momencie początkowym naciśnij przycisk REPEAT
A-B.
➜ Na ekranie na krótko pojawi się napis .
¶ W wybranym momencie końcowym ponownie naciśnij przycisk
REPEAT A-B.
➜ Na ekranie na krótko pojawi się napis i rozpocznie się
powtarzanie fragmentu.
¶ Aby anulować funkcję powtarzania i kontynuować odtwarzanie,
naciśnij przycisk REPEAT A-B.
Wyszukiwanie czasowe
Funkcja wyszukiwania czasowego umożliwia rozpoczęcie odtwarzania w dowolnym fragmencie płyty, odszukanym na podstawie wskazań licznika czasu odtwarzania.
¶ Z paska menu wybierz (TIME SEARCH).
¶ Naciśnij przycisk 4.
➜ Odtwarzanie zostanie przerwane.
➜ Na ekranie pojawi się okno edycji czasu pokazujące czas,
który upłynął od początku odtwarzania płyty.
¶ Za pomocą przycisków numerycznych wprowadź czas, w którym
rozpoczyna się żądany fragment (godziny, minuty i sekundy).
➜ Za każdym razem po wprowadzeniu pozycji podświetlona
zostanie następna pozycja.
¶ Naciśnij OK, aby zatwierdzić czas rozpoczęcia odtwarzania.
➜ Okno edycji czasu zniknie, a odtwarzanie rozpocznie się od
wybranego momentu.
Powiększenie (Zoom)
Funkcja Zoom umożliwia powiększenie obrazu wideo i
przemieszczanie się po powiększonym obrazie w celu wybrania
obszaru powiększenia.
¶ Z paska menu wybierz (ZOOM).
¶ Za pomocą przycisków 3/4 uaktywnij funkcję powiększania i
wybierz żądany współczynnik powiększenia: 1,33, 2 lub 4.
➜ Odtwarzanie zostanie przerwane.
➜ Wybrany współczynnik powiększenia zostanie wyświetlony
w pasku menu poniżej ikony powiększenia, a pod paskiem pojawi
się napis „Press OK to pan" (naciśnij OK, aby wybrać obszar
powiększenia).
➜ Obraz ulegnie zmianie w odpowiedni sposób.
¶ Naciśnij OK, aby zatwierdzić wybór.
➜ Na ekranie pojawią się ikony wyboru obszaru.
¶ Używając przycisków 1234, przemieszczaj się po ekranie.
¶ Po naciśnięciu OK tylko wybrany fragment obrazu będzie pokazy-
wany na ekranie.
¶ Naciśnij przycisk B, aby wyjść z trybu Zoom i kontynuować odt-
warzanie.
Włącznik czasowy
Włącznik czasowy umożliwia włączenie odtwarzacza po upływie
czasu określonego przez użytkownika.
1 Wybierz na pasku menu.
2 Naciśnij 4.
➜ Pojawi się pole edycji czasu.
3 Za pomocą przycisków 3 i 4 wybierz czas, po upływie którego
urządzenie ma się włączyć. Maksymalny dostępny czas to
600 minut.
Odstępy czasowe pomiędzy dostępnymi ustawieniami wynoszą
30 minut.
4 Naciśnij OK, aby zatwierdzić wybór.
5 Włącznik czasowy uaktywni się po przełączeniu urządzenia w tryb
gotowości.
170
Page 13
Polski
Obsługa
FTS-Video
¶ Funkcja FTS-Video umożliwia zapisywanie w pamięci odtwarzacza
ulubionych tytułów i rozdziałów (DVD) oraz ulubionych utworów
i indeksów (VCD) danej płyty.
¶ Program FTS może zawierać do 20 pozycji (tytuły, rozdziały itd.).
¶ Wprowadzony program FTS zostanie umieszczony na szczycie
listy po włączeniu odtwarzania. Gdy lista będzie pełna, nowy program zastąpi ostatni na niej umieszczony.
¶ Program może być wybrany i odtworzony w dowolnym czasie.
Zapisywanie programu FTS-Video
¶ W trybie STOP (gdy żadna płyta nie jest odtwarzana) z paska
menu w c wybierz (VIDEO FTS)
¶ Naciśnij przycisk 4, aby otworzyć menu.
➜ Pojawi się menu VIDEO FTS.
¶ Naciskając przyciski 2 lub 1, wybierz ON (wł.) lub OFF (wył.).
Zapisywanie tytułów/utworów
¶ Naciśnij przycisk 4, aby wybrać TITLES (tytuły).
¶ Za pomocą przycisków 2 i 1 wybierz żądany tytuł.
¶ Naciśnij przycisk OK, jeżeli chcesz zachować cały tytuł.
➜ Numer tytułu zostanie dodany do listy programów.
Zapisywanie rozdziałów/indeksów
¶ Na numerze wybranego tytułu naciśnij przycisk ty 4.
➜ Numer tytułu zostanie zaznaczony, z jednoczesnym
podświetleniem pierwszego dostępnego dla tego tytułu numeru
rozdziału.
¶ Za pomocą przycisków 2 i 1 wybierz numer żądanego rozdziału.
¶ Naciśnij przycisk OK, aby zatwierdzić wybór.
➜ Wybrany tytuł/rozdział zostanie dodany do listy programów.
¶ Naciśnij przycisk SYSTEM MENU, aby opuścić menu VIDEO
FTS c.
Usuwanie programu FTS-Video
¶ W trybie STOP z paska menu wybierz VIDEO FTS c.
¶ Naciskając przycisk 4, wybierz pozycję PROGRAM.
¶ Za pomocą przycisków 2 i 1 wybierz numer żądanego rozdziału.
¶ Naciśnij przycisk OK, aby usunąć program.
¶ Naciśnij przycisk SYSTEM MENU, aby opuścić menu.
Usuwanie wszystkich programów
¶ W trybie STOP z paska menu wybierz VIDEO FTS c.
¶ Naciskając przycisk 4, wybierz pozycję CLEAR ALL (usuń
wszystkie).
¶ Naciśnij przycisk OK.
➜ Wszystkie programy zostaną usunięte.
¶ Naciśnij przycisk SYSTEM MENU, aby opuścić menu.
Specjalne funkcje DVD
Używanie menu płyt DVD Video
Płyty DVD mogą zawierać różne menu, umożliwiające wybór
poszczególnych tytułów/rozdziałów i dostęp do funkcji specjalnych. Aby uzyskać dostęp do danego menu, należy nacisnąć
odpowiedni przycisk numeryczny lub, za pomocą przycisków
3,4,1,2, podświetlić nazwę menu, a następnie nacisnąć OK.
Menu tytułu/płyty
¶ Naciśnij przycisk DISC MENU.
➜ Jeżeli bieżący tytuł posiada menu, zostanie ono wyświetlone
na ekranie.W przeciwnym razie pojawi się menu płyty.
¶ Menu może zawierać opcje wyboru kąta ustawienia kamery,
języka dialogów i napisów oraz listę rozdziałów.
¶ Aby zamknąć menu tytułu, ponownie naciśnij przycisk DISC
MENU.
Kąt ustawienia kamery
Jeżeli płyta zawiera sekwencje nagrywane przy różnych ustawieniach kamery, na ekranie pojawi się ikona kąta ustawienia kamery
pokazująca liczbę kątów do wyboru i kąt bieżący. Można wówczas wybrać żądany kąt.
¶ Za pomocą przycisków 3/4 wybierz żądany kąt ustawienia
kamery.
➜ Po chwili kąt ustawienia kamery dla odtwarzanego obrazu
zmieni się na wybrany. Ikona kąta pozostaje na ekranie tak długo,
jak długo dostępne są widoki z kilku kątów.
Zmiana języka audio
¶ Z paska menu wybierz Y (AUDIO).
¶ Kilkakrotnie naciskając AUDIO lub 3/4, przejrzyj listę
dostępnych języków.
Napisy
¶ Z paska menu wybierz Z (SUBTITLE).
¶ Kilkakrotnie naciskając SUBTITLE lub 3/4, przejrzyj listę
dostępnych języków.
171
Page 14
Polski
Obsługa
Specjalne funkcje VCD i SVCD
Playback Control (PBC)
¶ Włóż płytę Video CD z funkcją PBC i naciśnij przycisk B.
¶ Za pomocą przycisków pokazanych na ekranie TV przechodź do
kolejnych pozycji menu, aż do rozpoczęcia odtwarzania wybranej
sekwencji. Jeżeli menu PBC zawiera listę tytułów, możesz wybrać
tytuł bezpośrednio.
¶ Za pomocą przycisków numerycznych (0-9) wprowadź swój
wybór.
¶ Naciśnij przycisk RETURN, aby powrócić do poprzedniego menu.
¶ Możesz również wybrać opcję PBC OFF (wyłączenie PBC) w
menu Preferencje osobiste.
Odtwarzanie płyt Audio CD
¶ Po włożeniu płyty odtwarzanie rozpoczyna się automatycznie.
¶ Jeżeli odbiornik TV jest włączony, na ekranie pojawia się menu
trybu Audio CD.
¶ Na ekranie pokazywana jest liczba utworów i całkowity czas odt-
warzania.
¶ Podczas odtwarzania na ekranie TV i na wyświetlaczu odtwarza-
cza pokazywany jest numer utworu oraz czas, jaki upłynął od
początku bieżącego utworu.
¶ Odtwarzanie zakończy się po osiągnięciu końca płyty.
¶ Aby zatrzymać odtwarzanie w innym momencie, naciśnij przycisk
9.
Pauza (Pause)
¶ W trakcie odtwarzania naciśnij przycisk ;.
¶ Aby kontynuować odtwarzanie, naciśnij B.
Wyszukiwanie (Search)
¶ Aby wyszukać określony fragment podczas
odtwarzania, naciśnij i przytrzymaj przez ok. 1
sekundę przycisk S lub T (wyszukiwanie odbywa się wówczas z prędkością 4krotnie większą niż normalna prędkość odtwarzania).
➜ Wyszukiwanie rozpocznie się, a dźwięk będzie częściowo
wyciszony.
¶ Aby zwiększyć prędkość odtwarzania podczas wyszukiwania do
8-krotnej, ponownie naciśnij przycisk S lub T.
➜ Wyszukiwanie odbywać się będzie z prędkością 8-krotnie
większą niż normalna prędkość odtwarzania, a dźwięk będzie
wyciszony.
¶ Aby powrócić do prędkości 4-krotnie większej niż normalna,
jeszcze raz naciśnij S lub T.
¶ Jeżeli odbiornik TV jest włączony, po każdym naciśnięciu przycisku
S lub T na ekranie pokazywana będzie prędkość i
kierunek wyszukiwania.
¶ Aby zakończyć wyszukiwanie, naciśnij przycisk B w celu kontyn-
uowania odtwarzania lub 9 w celu jego zatrzymania.
Wybieranie określonego utworu
¶ W trakcie odtwarzania naciśnij przycisk S lub T,aby
powrócić do początku bieżącego utworu lub przejść do
następnego.
¶ Aby wrócić do początku poprzedniego utworu, szybko naciśnij
dwa razy przycisk S.
¶ Aby przejść bezpośrednio do określonego utworu, wprowadź
jego numer za pomocą przycisków numerycznych (0-9).
Odtwarzanie w losowej kolejności
¶ W trakcie odtwarzania naciśnij przycisk
SHUFFLE.
➜ Kolejność odtwarzania utworów zostanie
zmieniona.
¶ Aby powrócić do normalnego odtwarzania, ponownie naciśnij
przycisk SHUFFLE.
Powtarzanie utworu/płyty
¶ Aby powtórzyć bieżący utwór, naciśnij przycisk
REPEAT.
➜ Na wyświetlaczu pojawi się napis .
¶ Aby powtórzyć całą płytę, ponownie naciśnij
przycisk .
➜ Na wyświetlaczu pojawi się napis
REPEAT.
¶ Aby opuścić tryb powtarzania, jeszcze raz
naciśnij REPEAT.
Powtarzanie od A do B
Aby powtórzyć określony fragment utworu:
¶ W wybranym momencie początkowym naciśnij przycisk REPEAT
A-B.
➜ Na wyświetlaczu pojawi się napis .
¶ W wybranym momencie końcowym ponownie naciśnij REPEAT
A-B.
➜ Na wyświetlaczu pojawi się napis i
rozpocznie się cykliczne odtwarzanie fragmentu.
¶ Aby anulować powtarzanie i kontynuować
odtwarzanie, naciśnij przycisk REPEAT A-B.
Skanowanie
Skanowanie polega na odtwarzaniu pierwszych 10 sekund
każdego utworu na płycie.
¶ Naciśnij przycisk SCAN.
¶ Aby kontynuować odtwarzanie wybranego utworu, ponownie
naciśnij SCAN lub naciśnij B.
Programowanie FTS
¶ Programowanie FTS umożliwia zapisywanie w pamięci odtwarza-
cza ulubionych utworów z danej płyty.
¶ Każdy program FTS może zawierać do 20 utworów
172
Page 15
Polski
Obsługa
Zapisywanie programu FTS
1 Włóż płytę i zatrzymaj odtwarzanie.
2 Naciskając przycisk 4, przejdź do listy dostępnych utworów.
3 Za pomocą przycisków 2 i 1 wybieraj utwory z listy.
Aby przejść bezpośrednio do określonego utworu, wprowadź
jego numer, używając przycisków numerycznych (0-9).
4 Zapisz każdy z utworów, naciskając przycisk OK.
➜ Numer utworu zostanie umieszczony na liście.
➜ Liczba utworów i całkowity czas odtwarzania będą pokazy-
wane na ekranie odbiornika TV i na wyświetlaczu.
Gdy program FTS będzie gotowy, naciśnij przycisk B, aby rozpocząć
odtwarzanie lub 3, aby powrócić do trybu Stop. W każdym przypadku program FTS zostanie automatycznie zapamiętany.
Włączanie/wyłączanie FTS
1 Za pomocą przycisków 34 wybierz FTS.
2 Naciskając 2 i 1, wybierz ON (wł.) lub OFF (wył.).
Usuwanie utworu z programu FTS
1 Naciskając 4, przejdź do listy wybranych utworów.
2 Naciskając 2 i 1, wybierz numer utworu, który chcesz usunąć.
3 Naciśnij OK.
➜ Numer utworu zostanie usunięty z listy dostępnych utworów.
Usuwanie całego programu
1 Naciskając przycisk 4, wybierz opcję CLEAR ALL (usuń wszys-
tkie), a następnie naciśnij OK.
➜ Cały program FTS dla danej płyty zostanie usunięty.
Funkcje dostępne dla płyt MP3
(dotyczy tylko określonej wersji)
Obsługiwane są następujące formaty płyt MP3-CD (format ISO9660):
¶ Maks. 30 znaków
¶ Maks. 8 poziomów dla zagnieżdżonych katalogów
¶ Maks. liczba ALB wynosi 32
¶ Zgodność ze standardem VBR (zmiennej prędkości transmisji)
¶ Obsługiwane częstotliwości próbkowania dla płyt MP3 to: 32kHz,
44,1kHz, 48kHz
¶ Obsługiwane prędkości transmisji dla płyt MP3 to: 32, 64, 96, 128,
192 oraz 256 (kbps)
Urządzenie nie obsługuje:
¶ Plików z rozszerzeniami takimi jak *.WMA, *.AAC, *.DLF, *.M3U i
*.PLS
¶ Chińskich nazw plików
¶ Płyt z nie zamkniętą sesją
¶ Płyt nagranych w formacie UDF
Pobieranie plików MP3 z Internetu lub kopiowanie utworów z
własnych płyt może stanowić naruszenie prawa.
Podczas odtwarzania plików MP3 mogą występować
sporadyczne „przeskoki". Jest to objaw normalny.
Dodatkowe uwagi na temat odtwarzania płyt w formacie MP3:
– Dla zachowania zgodności z wymogami SDMI podczas odtwarzania dysków MP3 wyjście cyfrowe jest nieaktywne.
– Ze względu na naturę nagrywania w standardzie Digital Audio
MP3 (DAM), odtwarzana będzie tylko muzyka Digital Audio.
– Czas odczytu płyty może przekroczyć 10 sekund z uwagi na
dużą liczbę utworów zebranych na jednej płycie.
– W przypadku dysków wielosesyjnych obsługiwana jest tylko
pierwsza sesja.
Album/tytuł
Funkcja ta umożliwia przeglądanie albumów/tytułów dostępnych
na płycie MP3 i wybór następnego lub poprzedniego
albumu/tytułu.
1 Naciśnij 3/4, aby przejść do poprzedniego lub następnego albu-
mu.
2 Naciśnij 1/2, aby przejść do poprzedniego lub następnego
utworu.
3 Numer żądanego albumu/utworu można wybrać również
bezpośrednio, za pomocą przycisków numerycznych pilota.
Uwaga:
– W trybie STOP cyfry służą do wyboru albumu (ALBUM).
– W trybie PLAY (odtwarzania) cyfry służą do wyboru utworu
(TRACK).
¶ W przypadku płyt MP3 dostępne są tylko następujące
funkcje:
– STOP / PLAY / PAUSE
– SKIP NEXT / PREVIOUS (pomiń następny / poprzedni)
– REPEAT TRACK / ALBUM / DISC (powtórz utwór / album /
płytę)
Płyty MP3 – powtarzanie albumu/utworu/płyty
¶ Aby powtórzyć utwór, naciśnij przycisk REPEAT.
➜ Na telewizyjnego wyświetlaczu pojawi się napis REPEAT
TRACK
.
¶ Aby powtórzyć album, ponownie naciśnij przycisk REPEAT.
➜ Na telewizyjnego wyświetlaczu pojawi się napis REPEAT
ALBUM
.
¶ Aby powtórzyć całą płytę, jeszcze raz naciśnij przycisk REPEAT.
➜ Na telewizyjnego wyświetlaczu pojawi się napis REPEAT
DISC
.
¶ Aby wyjść z trybu powtarzania, naciśnij REPEAT po raz czwarty.
➜ Na telewizyjnego wyświetlaczu pojawi się napis REPEAT
OFF
.
173
Jakość
dźwięku
Radio AM
Radio FM
Bliska CD
Prawie CD
CD*
CD*
Prędkość
transmisji
32 kb/s
64 kb/s
96 kb/s
128 kb/s
256 kb/s
320 kb/s
Przybliżony
współczynnik
kompresji
40 : 1
20 : 1
15 : 1
10 : 1
5 : 1
3 : 1
Przybliżony
całkowity czas
odtwarzania
40 godzin
20 godzin
15 godzin
10 godzin
5 godzin
3 godzin
Uwagi
Jakość dźwięku godzin znacznie
pogorszona – nie zalecane
Kompromis między jakością
dźwięku a prędkością
transmisji
Niski stopień kompresji
– sugerowane użycie płyt CD
Page 16
Polski
Kontrola dostępu
Kontrola dostępu; blokada przed
dziećmi (DVD Video i Video CD)
Włączanie/wyłączanie blokady przed dziećmi
1 Zatrzymaj odtwarzanie płyty i, za pomocą przycisków 3/4
wybierz z menu funkcji ACCESS CONTROL (kontrola
dostępu).
2 Wprowadź wybrany przez siebie, 4-cyfrowy kod.
3 Potwierdź kod przez ponowne wprowadzenie.
4 Naciskając przyciski 3/4, przejdź do pozycji CHILD LOCK.
5 Naciskając przycisk 2, przejdź do pozycji LOCK/UNLOCK
(zablokuj/odblokuj).
6 Naciskając przyciski 3/4, wybierz LOCK.
7 Naciśnij OK lub 1, aby zatwierdzić wybór, a następnie jeszcze raz
1, aby opuścić menu.
➜ Dyski bez autoryzacji nie będą odtwarzane bez
wprowadzenia kodu.
8 Wybierz UNLOCK, aby wyłączyć blokadę.
Uwaga: Potwierdzenie kodu 4-cyfrowego jest wymagane w przypadku:
– wprowadzania kodu po raz pierwszy (patrz powyżej);
– zmiany kodu (patrz „Zmiana kodu 4-cyfrowego");
– anulowania kodu (patrz „Zmiana kodu 4-cyfrowego").
Autoryzowanie płyt
¶ Włóż płytę. Patrz „Wkładanie płyty".
➜ Pojawi się okno dialogowe „Child protect" (ochrona dzieci).
System poprosi o podanie swego poufnego kodu dla opcji
„Playback Once" (odtwórz raz) i „Playback Always" (odtwarzaj
zawsze). Po wybraniu opcji „Playback Once" płyta może być odtwarzana dopóki pozostaje w odtwarzaczu i odtwarzacz jest
włączony. Po wybraniu „Playback Always" płyta stanie się „bezpieczna dla dzieci" (autoryzowana) i może być odtwarzana
zawsze, nawet przy włączonej blokadzie.
Uwagi:
– W pamięci odtwarzacza można przechowywać do 120 tytułów
autoryzowanych (bezpiecznych dla dzieci). Płyta zostanie umieszczona na liście po wybraniu w oknie dialogowym „Child protect" opcji
„Playback Always".
– Za każdym razem, gdy odtwarzana będzie płyta „bezpieczna dla
dzieci", zostanie ona umieszczona na szczycie listy. Gdy lista będzie
pełna, przy dodawaniu nowej płyty ostatnia pozycja na liście zostanie
usunięta.
– Dwustronne płyty DVD mogą mieć inny identyfikator dla każdej
strony.Aby uczynić płytę „bezpieczną dla dzieci", każda z jej stron
musi uzyskać autor yzację.
– Wielopłytowe tytuły VCD mogą posiadać inny identyfikator dla
każdej płyty. Aby uczynić cały zestaw „bezpiecznym dla dzieci", każda
z jego płyt musi uzyskać autor yzację.
Anulowanie autoryzacji płyt
¶ Włóż płytę. Patrz „Wkładanie płyty".
➜ Odtwarzanie rozpocznie się automatycznie.
¶ Gdy widoczny jest symbol {, naciśnij przycisk 9.
➜ Na ekranie pojawi się symbol |, co oznacza, że płyta nie
ma już autoryzacji.
Kontrola dostępu; nadzór
rodzicielski (tylko DVD)
Filmy na płytach DVD mogą zawierać sceny nieodpowiednie dla
dzieci. Dlatego też, na płycie mogą znajdować się informacje dla
umożliwienia „nadzoru rodzicielskiego" (Parental Control),
odnoszące się do całej płyty lub tylko do niektórych scen. Sceny
takie posiadają kategorię od 1 do 8, a na płycie występują sceny
alternatywne, bardziej odpowiednie dla dzieci. Kategoria zależy od
danego kraju. Funkcja „nadzoru rodzicielskiego" pozwala na
uniemożliwienie dzieciom odtwarzania płyt dla nich nie przeznaczonych oraz na odtwarzanie niektórych płyt ze scenami alternatywnymi.
Kontrola dostępu
174
Page 17
Polski
Kontrola dostępu
Włączanie/wyłączanie nadzoru rodzicielskiego
1 Zatrzymaj odtwarzanie płyty i, za pomocą przycisków 3/4
wybierz z menu funkcji opcję ACCESS CONTROL (kontrola
dostępu).
2 Wprowadź swój kod 4-cyfrowy.W razie potrzeby wprowadź go
ponownie.
3 Naciskając przyciski 3/4, przejdź do pozycji Parental Control.
4 Za pomocą przycisku 2 przejdź do pozycji VALUE ADJUST-
MENT (1-8).
5 Teraz, za pomocą przycisków 3/4 lub przycisków numerycznych
na pilocie, ustaw kategorię dla włożonej płyty (od 1do 8).
Klasyfikacja 0 (wyświetlana jako ‘- -‘:
Nadzór rodzicielski nie jest aktywny. Cała płyta będzie odtwarzana.
Klasyfikacja od 1 do 8:
Płyta zawiera sceny nieodpowiednie dla dzieci. Po ustawieniu kategorii dla odtwarzacza wszystkie sceny o takiej samej lub niższej
kategorii będą odtwarzane. Sceny o wyższej kategorii nie będą
odtwarzane, chyba że na płycie dostępne są sceny alternatywne.
Muszą mieć one kategorię równą kategorii odtwarzacza lub
niższą. Jeżeli nie można będzie znaleźć odpowiedniej sceny alternatywnej, odtwarzanie zostanie zatrzymane i konieczne będzie
wprowadzenie kodu 4-cyfrowego.
6 Naciśnij przycisk OK lub 1, aby zatwierdzić wybór, a następnie
naciśnij 1 ponownie, aby opuścić menu.
Kraj
1 Zatrzymaj odtwarzanie płyty i, naciskając przyciski 3/4 wybierz z
menu funkcji opcję ACCESS CONTROL.
2 Wprowadź kod 4-cyfrowy.
3 Naciskając przycisk 4, przejdź do pozycji CHANGE COUN-
TRY (zmień kraj).
4 Naciśnij przycisk 2.
5 Za pomocą przycisków 3/4 wybierz kraj.
6 Naciśnij OK lub 1, aby zatwierdzić wybór, a następnie ponownie
naciśnij 1, aby opuścić menu.
Zmiana kodu 4-cyfrowego
1 Zatrzymaj odtwarzanie płyty i, za pomocą przycisków 3/4
wybierz z menu funkcji opcję ACCESS CONTROL (kontrola
dostępu).
2 Wprowadź poprzedni kod.
3 Naciskając przycisk 4, przejdź do pozycji CHANGE CODE
(zmień kod).
4 Naciśnij przycisk 2.
5 Wprowadź nowy kod 4-cyfrowy.
6 Wprowadź kod ponownie i zatwierdź go, naciskając przycisk OK.
7 Naciśnij 1, aby opuścić menu.9
Jeżeli nie pamiętasz kodu
1 Naciśnij 9, aby zamknąć okno „Child Protect".
2 Za pomocą przycisków 3/4 wybierz z menu funkcji opcję
ACCESS CONTROL.
3 Naciskając przycisk 2, przejdź do pozycji ENTER CODE.
4 Kod można anulować poprzez 4-krotne naciśnięcie przycisku 9
przy otwartym oknie dialogowym „Access Control-Enter Code".
5 Możesz teraz wprowadzić nowy kod (i powtórzyć go) w sposób
opisany powyżej (zmiana kodu 4-cyfrowego).
Kwestie formalne
Niniejszy odtwarzacz DVD posiada system nadzoru rodzicielskiego (PARENTAL CONTROL), który uaktywnia się przy odtwarzaniu płyt DVD zawierających pewne elementy oprogramowania. System taki, obwarowany standardami technicznymi,
został przyjęty przez środowisko producentów sprzętu i wydawców płyt DVD.
Należy zauważyć, że system nadzoru rodzicielskiego nie będzie
działał w przypadku płyt DVD nie zawierających odpowiedniego
kodu programu. Ważny jest również fakt, że w momencie
wprowadzenia niniejszego odtwarzacza DVD na rynek pewne
aspekty standardów technicznych nie zostały jeszcze uzgodnione
między producentami sprzętu a wydawcami płyt DVD.
Z powyższych powodów firma Philips nie może zagwarantować
działania systemu nadzoru rodzicielskiego i nie bierze na siebie
żadnej odpowiedzialności związanej z niezamierzonym oglądaniem zawartości dysków.W razie wątpliwości, przed
umożliwieniem dzieciom dostępu do odtwarzacza prosimy
upewnić się, czy płyta odtwarzana jest zgodnie z ustawieniami
funkcji kontroli rodzicielskiej.
175
Page 18
Polski
Zanim oddasz odtwarzacz do naprawy
W przypadku nieprawidłowej pracy odtwarzacza DVD w pierwszej kolejności należy posłużyć się poniższą tabelą, aby sprawdzić, czy wszystkie
czynności zostały wykonane prawidłowo.W żadnym wypadku nie należy podejmować prób samodzielnej naprawy urządzenia, gdyż spowoduje
to utratę praw gwarancyjnych.
Poszukaj w tabeli objawów usterki i wykonaj zalecane czynności, aby ją usunąć.
Objaw Sposób postępowania
Brak zasilania – Sprawdź, czy przewód sieciowy jest właściwie podłączony.
– Sprawdź, czy w gniazdku sieciowym jest napięcie, podłączając inne
urządzenie.
Brak obrazu – Sprawdź czy telewizor jest włączony
– Sprawdź połączenie wideo.
Zniekształcony obraz – Sprawdź, czy na płycie nie ma odcisków palców i wyczyść ją miękką
ściereczką, wykonując ruchy od środka płyty ku jej zewnętrznym
krawędziom.
– Czasem może wystąpić - niewielkie zniekształcenie obrazu.
Nie świadczy to o uszkodzeniu.
Całkowicie zniekształcony obraz lub brak – Jeżeli obraz jest całkowicie zniekształcony lub „płynie" w pionie,
koloru w menu odtwarzacza sprawdź, czy ustawienie PAL/NTSC odtwarzacza odpowiada sygnałowi
wideo odbiornika TV.
– Jeżeli sygnał wideo jest w systemie NTSC, wybierz w odtwarzaczu
ustawienie NTSC.
– Jeżeli sygnał jest w systemie PAL, wybierz ustawienie PAL – patrz
„Ustawienia NTSC/PAL".
– Sprawdź, czy wyjście wybrane w preferencjach osobistych (Personal
Preferences) jest zgodne z faktycznie używanym.
Zniekształcony lub czarno-biały obraz przy – Format płyty nie odpowiada sygnałowi wideo odbiornika TV
odtwarzaniu płyty DVD lub Video CD (PAL/NTSC) – patrz „Konwersja NTSC/PAL".
– Jeśli stosowany jest sygnał wideo PAL — patrz punkt ”Konwersja
NTSC/PAL”.
Brak dźwięku – Sprawdź połączenia audio.
– Jeżeli używasz wzmacniacza hi-fi, wypróbuj inne źródło dźwięku.
Zniekształcony dźwięk ze wzmacniacza hi-fi – Upewnij się, że do wejścia PHONO wzmacniacza nie są podłączone
żadne urządzenia.
Brak sygnału na wyjściu cyfrowym – Sprawdź połączenia cyfrowe.
– Sprawdź w menu ustawień, czy wyjście cyfrowe jest ustawione na ALL
lub PCM.
– Sprawdź, czy format audio wybranego języka audio odpowiada
możliwościom odbiornika.
– Wyjście nie jest używane w przypadku odtwarzania płyt z utworami w
formacie MP3.
Nie można odtworzyć płyty – Sprawdź, czy zadrukowana strona płyty jest skierowana do góry.
– Wyczyść płytę.
– Sprawdź, czy płyta nie jest wadliwa (włóż do odtwarzacza inną płytę).
– Sprawdź, czy powierzchnia płyty nie jest uszkodzona, porysowana lub
zdeformowana (nie płaska).
Zanim oddasz odtwarzacz do naprawy
176
Page 19
Polski
Objaw Sposób postępowania
System nie powraca do ekranu startowego po – Wyzeruj pamięć urządzenia przez wyłączenie i włączenie go.
– Sprawdź, czy program nie wymaga włożenia innej płyty.
Odtwarzacz nie reaguje na pilota – Skieruj pilota bezpośrednio na czujnik na panelu przednim.
– Usuń wszelkie przeszkody znajdujące się między odtwarzaczem a
pilotem.
– Sprawdź lub wymień baterie pilota.
Przyciski nie działają – Aby całkowicie wyzerować pamięć odtwarzacza, wyciągnij przewód
sieciowy z gniazdka. (Upewnij się, że odtwarzacz nie pracuje w trybie
konfiguracji początkowej.)
Odtwarzacz nie reaguje na niektóre polecenia – Operacje mogą być zabronione przez program płyty. Patrz instrukcje
podczas odtwarzania płyty
Odtwarzacz DVD Video nie czyta płyt CD/DVD – Przed oddaniem odtwarzacza do naprawy wyczyść soczewkę lasera za
pomocą ogólnie dostępnej w handlu czyszczącej płyty CD/DVD.
Zanim oddasz odtwarzacz do naprawy
177
Page 20
Polski
Złącznik
Ustawienia głośników
Ustawienia 6-kanałowe
Głośnik przedni
L (Large): Jeżeli głośniki przednie mogą odtwarzać sygnały o niskich częstotliwościach, poniżej 120 Hz
S (Small): Jeżeli głośniki przednie nie mogą odtwarzać sygnałów o
niskich częstotliwościach
Głośnik środkowy
L (Large): Jeżeli głośnik środkowy może odtwarzać sygnały o niskich częstotliwościach, poniżej 120 Hz
S (Small): Jeżeli głośnik środkowy nie może odtwarzać sygnałów o
niskich częstotliwościach
Off (Wył.): Jeżeli głośnik środkowy nie jest podłączony.
Głośniki surround
L (Large): Jeżeli głośniki surround mogą odtwarzać sygnały o niskich częstotliwościach, poniżej 120 Hz
S (Small): Jeżeli głośniki surround nie mogą odtwarzać sygnałów o
niskich częstotliwościach
Off (Wył.): Jeżeli głośniki surround nie są podłączone.
Głośnik typu subwoofer
On (Wł.): Jeżeli głośnik typu subwoofer jest podłączony
Off (Wył.): Jeżeli głośnik typu subwoofer nie jest podłączony
Uwaga:
– Niektórych ustawień głośników nie dopuszcza umowa licencyjna
Dolby Digital.
Czasy opóźnienia
Odtwarzacz DVD jest skonfigurowany do odtwarzania
prawidłowo zsynchronizowanego cyfrowego dźwięku surround w
obszarze odsłuchowym, w którym głośniki surround znajdują się o
ok. 150 cm bliżej słuchacza niż głośniki przednie, a głośnik środkowy znajduje się w jednej linii z głośnikami przednimi. Aby dostosować ustawienia do innych warunków odsłuchowych, należy
postąpić zgodnie z poniższymi wskazówkami.
Digital Surround
Zmierz odległości w centymetrach od głośnika przedniego i
głośnika surround do pozycji słuchacza.
Odejmij uzyskaną odległość głośnika surround od odległości
głośnika przedniego i podziel różnicę przez 30. Otrzymany wynik
jest wymaganym czasem opóźnienia dla kanału surround w
milisekundach.
Jeżeli głośnik środkowy znajduje się w jednej linii z głośnikami
przednimi, nie jest wymagane ustawianie dla niego opóźnienia.
Jeżeli jednak znajduje się bliżej pozycji słuchacza niż tamte głośniki,
zmierz odległość w centymetrach między głośnikami przednimi a
głośnikiem środkowymi i podziel ją przez 30. Otrzymany wynik
jest czasem opóźnienia dla kanału środkowego w milisekundach
.
Złącznik
178
Center
speaker
Front speaker
left
TV
Front speaker
right
Digital Surround Delay
10ms5
ms
40
35
30
Distance from surround speakers (feet)
25
20
15
10
5
0
0
0 ms
0 ms
0 ms
0 ms
5 ms
5 10152025303540
Distance from front speakers (feet)
10 ms
15 ms
15 ms
15 ms
0 ms
0 ms
0 ms
0 ms
-5 ms
-10 ms
Differential
arrival time
Preferred
Acceptable
Not recommended
Rear speaker
(left surround)
Rear speaker
(right surround)
Page 21
Polski
Specyfikacje
SYSTEM ODTWARZANIA
DVD Video
Video CD i SVCD
CD (CD-R i CD-RW)
DVD+RW
MP3
SYSTEM ODCZYTU OPTYCZNEGO
Typ lasera Półprzewodnikowy AlGaAs
Apertura numeryczna 0,60 (DVD)
0,45 (VCD/CD)
Długość fali 650 nm (DVD)
780 nm (VCD/CD)
FORMAT PŁYTY DVD
Nośnik Płyta optyczna
Średnica 12 cm (8 cm)
Czas odtwarzania Pojedyncza warstwa 2,15 godz.*
(12 cm) Podwójna warstwa 4 godz.*
Dwustronna
Pojedyncza warstwa 4,30 godz.*
Dwustronna
Podwójna warstwa 8 godz.*
FORMAT WIDEO
Przetwornik C/A 10-bitowy
Obsługa sygnału Komponenty
Cyfrowa kompresja MPEG2 dla DVD
MPEG1 dla VCD
STANDARD TV (PAL/50 HZ) NTSC (60 HZ)
Liczba linii 625 525
Odtwarzanie Multistandard (PAL/NTSC)
DVD
Rozdz. pionowa 720 pikseli 720 pikseli
Rozdz. pozioma 576 linii 480 linii
VCD
Rozdz. pionowa 352 piksele 352 piksele
Rozdz. pozioma 288 linii 240 linii
CHARAKTERYSTYKA WIDEO
Wyjście wideo 1 Vpp (75 om)
Wyjście S-Video Y: 1 Vpp (75 om)
C: 0,3 Vpp (75 om)
Komponentowe wyjście wideo Y: 1 Vpp, 75 omów
Pb/Cb Pr/Cr: 0,7 Vpp, 75 om
Wyjście RGB (SCART) 0,7 Vpp (75 om)
Przes. poziomu czerni Wł./wył.
Przesunięcie obrazu Lewo/prawo
FORMAT AUDIO
Cyfrowy MPEG Skompresowany cyfrowy
DTS/Dolby Digital 16, 20, 24 bity
PCM fs, 44,1, 48, 96 kHz
MPEG MP3 MPEG AUDIO L3
Analogowy dźwięk stereofoniczny
Konwersja wielokanałowego dźwięku w systemie Dolby Digital na dźwięk w
systemie Dolby Pro Logic
Pełne dekodowanie wielokanałowego dźwięku przestrzennego Dolby Digital i
DTS.
Wirtualny system 5.1 z dźwiękiem 3D (TruSurround) na dwóch kolumnach
głośnikowych
CHARAKTERYSTYKA AUDIO
Przetwornik C/A 24-bitowy
DVD fs 96 kHz 4 Hz – 44 kHz
fs 48 kHz 4 Hz – 22 kHz
Video CD fs 44,1 kHz 4 Hz – 20 kHz
CD fs 44,1 kHz 4 Hz – 20 kHz
Stos. sygnał/szum (1 kHz) 100 dB
Zakres dynamiki (1 kHz) 97 dB
Przesłuch (1 kHz) 110 dB
Zniekształcenia i szumy (1 kHz) 88 dB
POŁĄCZENIA
SCART Eurozłącze
Wyjście Y Cinch (zielony)
Wyjście Pb/Cb Cinch (niebieski)
Wyjście Pr/Cr Cinch (czerwony)
Wyjście S-Video Mini DIN, 4-końc.
Wyjście Video Cinch (żółty)
Wyjście audio L+P Cinch (biały/żółty)
6-kanałowe wyjście analogowe
Głośnik przedni lewy/prawy Cinch (biały/czerwony)
Głośnik surround lewy/prawy Cinch (biały/czerwony)
Głośnik środkowy Cinch (niebieski)
Głośnik typu subwoofer Cinch (czarny)
Wyjście cyfrowe 1 koncentryczne, 1 optyczne
IEC958 dla CDDA / LPCM
IEC1937 dla MPEG1/2, Dolby Digital
i DTS
OBUDOWA
Wymiary 435 x 72.5 x 291 mm
(szer. x wys. x głęb.)
Waga ok. 2.75 kg
Specyfikacje
179
Page 22
Polski
FUNKCJE PODSTAWOWE
Stop / Play / Pause
Fast Forward / Backward (wyszukiwanie przód/tył)
Wyszukiwanie czasowe
Odtwarzanie po jednej klatce (przód / tył)
Odtwarzanie w zwolnionym tempie
Wybór tytułu / rozdziału / utworu
Pomijanie następny / poprzedni
Powtarzanie (rozdział / tytuł / wszystkie) lub (utwór / wszystkie)
Powtarzanie od A do B
Odtwarzanie w losowej kolejności
Skanowanie
Nowy, ulepszony interfejs graficzny
Stopklatka Perfect Still z filtrem cyfrowym multi-tap
Zoom (X1,33, x2, x4) z systemem poprawy obrazu
Smart Picture dla wygodnej regulacji kolorów
Konwersja NTSC / PAL
Screensaver (przyciemnienie 75 % po 15 min.)
5.1 kanałów konfigurowanych przez użytkownika
Dźwięk 3D (TruSurround)
Virtual Jog Shuttle
Wskaźnik prędkości transmisji audio i wideo
Regulacja jasności wyświetlacza
Sygnał dźwiękowy
Włącznik czasowy
Wyjście PCM/Wyjście Video
FUNKCJE DVD
Wybór kąta ustawienia kamery
Wybór języka audio (maks. 8 języków)
Wybór języka napisów (maks. 32 języki)
Zmiana proporcji ekranu (16:9, 4:3 Letterbox, 4:3 Pan Scan)
Nadzór rodzicielski i blokada przed dziećmi
Obsługa menu płyty (menu tytułu i menu główne)
Kontynuowanie (5 płyt) po zatrzymaniu / przejściu do trybu gotowości
Programowanie tytułów / rozdziałów z funkcją FTS
FUNKCJE VIDEO CD
Kontrola odtwarzania (PBC) dla płyt VCD 2.0
Blokada przed dziećmi
Kontynuowanie (5 płyt) po zatrzymaniu / przejściu do trybu gotowości
Programowanie utworów z funkcją FTS
FUNKCJE AUDIO CD
Wyświetlanie czasu (całkowity / utworu / pozostały czas utworu)
Pełny zakres funkcji audio obsługiwanych zdalnie
Programowanie z funkcją FTS
FUNKCJE MP3
Wyświetlanie czasu (utworu)
Wybór albumu i utworu
Powtarzanie (płyty / albumu / utworu)
* typowy czas odtwarzania filmu z 2 językami dialogów i 3 językami napisów.
Specyfikacje mogą ulec zmianie bez powiadomienia.
Specyfikacje
180
Loading...
