Page 1

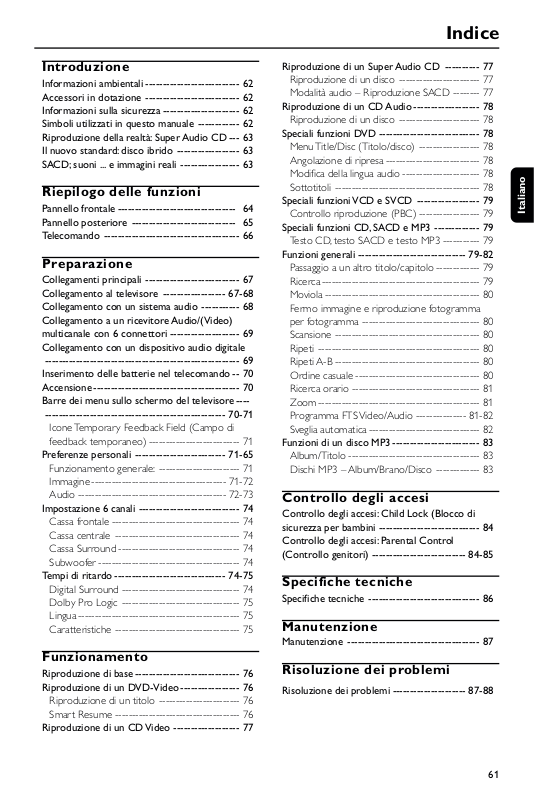

Indice
Introduzione
Informazioni ambientali --------------------------- 62
Accessori in dotazione --------------------------- 62
Informazioni sulla sicurezza ---------------------- 62
Simboli utilizzati in questo manuale ------------ 62
Riproduzione della realtà: Super Audio CD --- 63
Il nuovo standard: disco ibrido ------------------ 63
SACD; suoni ... e immagini reali ----------------- 63
Riepilogo delle funzioni
Pannello frontale ---------------------------------- 64
Pannello posteriore ------------------------------ 65
Telecomando --------------------------------------- 66
Preparazione
Collegamenti principali --------------------------- 67
Collegamento al televisore ------------------ 67-68
Collegamento con un sistema audio ----------- 68
Collegamento a un ricevitore Audio/(Video)
multicanale con 6 connettori -------------------- 69
Collegamento con un dispositivo audio digitale
-------------------------------------------------------- 69
Inserimento delle batterie nel telecomando -- 70
Accensione ------------------------------------------ 70
Barre dei menu sullo schermo del televisore----
---------------------------------------------------- 70-71
Icone Temporary Feedback Field (Campo di
feedback temporaneo) --------------------------- 71
Preferenze personali -------------------------- 71-65
Funzionamento generale: ------------------------ 71
Immagine---------------------------------------- 71-72
Audio -------------------------------------------- 72-73
Impostazione 6 canali ----------------------------- 74
Cassa frontale -------------------------------------- 74
Cassa centrale ------------------------------------- 74
Cassa Surround ------------------------------------ 74
Subwoofer ------------------------------------------ 74
Tempi di ritardo -------------------------------- 74-75
Digital Surround ----------------------------------- 74
Dolby Pro Logic ----------------------------------- 75
Lingua ------------------------------------------------ 75
Caratteristiche ------------------------------------- 75
Funzionamento
Riproduzione di base ------------------------------ 76
Riproduzione di un DVD-Video----------------- 76
Riproduzione di un titolo ------------------------ 76
Smart Resume ------------------------------------- 76
Riproduzione di un CD Video ------------------- 77
Riproduzione di un Super Audio CD ---------- 77
Riproduzione di un disco ------------------------ 77
Modalità audio – Riproduzione SACD -------- 77
Riproduzione di un CD Audio ------------------- 78
Riproduzione di un disco ------------------------ 78
Speciali funzioni DVD ----------------------------- 78
Menu Title/Disc (Titolo/disco) ------------------ 78
Angolazione di ripresa ---------------------------- 78
Modifica della lingua audio ----------------------- 78
Sottotitoli ------------------------------------------- 78
Speciali funzioni VCD e SVCD ------------------ 79
Controllo riproduzione (PBC) ------------------ 79
Speciali funzioni CD, SACD e MP3 ------------- 79
Testo CD, testo SACD e testo MP3 ----------- 79
Funzioni generali ------------------------------- 79-82
Passaggio a un altro titolo/capitolo ------------- 79
Ricerca----------------------------------------------- 79
Moviola ---------------------------------------------- 80
Fermo immagine e riproduzione fotogramma
per fotogramma ----------------------------------- 80
Scansione ------------------------------------------- 80
Ripeti ------------------------------------------------ 80
Ripeti A-B ------------------------------------------- 80
Ordine casuale ------------------------------------- 80
Ricerca orario -------------------------------------- 81
Zoom ------------------------------------------------ 81
Programma FTS Video/Audio --------------- 81-82
Sveglia automatica --------------------------------- 82
Funzioni di un disco MP3 ------------------------- 83
Album/Titolo --------------------------------------- 83
Dischi MP3 – Album/Brano/Disco ------------- 83
Controllo degli accesi
Controllo degli accesi: Child Lock (Blocco di
sicurezza per bambini ----------------------------- 84
Controllo degli accesi: Parental Control
(Controllo genitori) --------------------------- 84-85
Specifiche tecniche
Specifiche tecniche -------------------------------- 86
Manutenzione
Manutenzione -------------------------------------- 87
Risoluzione dei problemi
Risoluzione dei problemi --------------------- 87-88
Italiano
61
Page 2
DVD
VCD
CD
–
La descrizione si riferisce alla riproduzione di dischi DVD-
video
–
La descrizione si riferisce alla riproduzione di CD video
–
La descrizione si riferisce alla riproduzione di CD audio
SACD
–
La descrizione si riferisce alla riproduzione di SACD audio
Introduzione
Vi ringraziamo per l’acquisto di questo lettore
DVD/SACD Philips; le sue principali funzioni e il
funzionamento sono illustrati nel presente
Manuale di istruzioni.
Informazioni ambientali
Italiano
Il lettore viene fornito con il solo imballaggio
strettamente indispensabile. Abbiamo fatto in
modo che la confezione possa essere
semplicemente suddivisa in tre materiali: cartone
(scatola), polistirolo espanso (antiurto) e
polietilene (buste, foglio protettivo espanso).
I materiali che compongono il lettore DVD che
ha acquistato sono tutti riciclabili, con possibilità
di riutilizzo se disassemblato da una società
specializzata. La invitiamo a rispettare le
normative locali in materia di smaltimento di
materiali di imballaggio, batterie scariche e
attrezzature usate.
Accessori in dotazione
– Telecomando
– Batterie (due AA) per il telecomando
– Cavo audio
– Cavo SCART
– Cavo CVBS
– Manuale di istruzioni
Informazioni sulla sicurezza
● Prima di utilizzare il lettore DVD, verificare che la
tensione di esercizio indicata sulla targhetta (o le
informazioni sulla tensione accanto al selettore
tensione) corrisponda alla tensione di
alimentazione utilizzata. In caso contrario, si prega
di rivolgersi al rivenditore.
Nota:
– La targhetta del modello è posizionata
sul fondo del lettore DVD.
● Collocare il lettore DVD su una superficie piana,
rigida e stabile.
● Assicurarsi di lasciare davanti al lettore uno
spazio sufficiente per l’apertura del cassetto.
● Se il lettore viene collocato in un armadio,
lasciare almeno uno spazio di 2,5 cm intorno al
lettore per garantire una buona ventilazione.
● Evitare di esporre il lettore a condizioni di
temperature o di umidità estreme.
● In caso di spostamento del lettore DVD
direttamente da un luogo freddo a uno più caldo,
oppure qualora venga collocato in un locale con
un’umidità particolarmente elevata, è possibile
che all’interno del lettore DVD si generi
formazione di condensa sulla lente dell’unità
disco: in tal caso il lettore DVD non
funzionerebbe correttamente. Lasciare acceso il
lettore DVD per circa un’ora senza disco
inserito, finché non si ottiene una riproduzione
normale.
● I componenti meccanici del sistema contengono
cuscinetti autolubrificati, pertanto non occorre
oliare né lubrificare.
● Il lettore DVD consuma corrente anche
quando viene commutato nel modo
Standby. Per scollegare completamente il
sistema dall’alimentazione, rimuovere la
spina di alimentazione dalla presa a
parete.
Simboli utilizzati in questo
manuale
I simboli riportati di seguito, che compaiono in
alcuni titoli e note, hanno il seguente significato:
Suggerimenti utili!
● Durante la riproduzione, alcuni dischi
DVD video richiedono o consentono solo
determinate funzioni.
● Quando sullo schermo del televisore
compare una “ Ä“, significa che una
determinata funzione non è disponibile
per il disco DVD video inserito.
62
Page 3
1 Strato CD che si riproduce su un
qualsiasi lettore CD esistente
Strato ad alta densità (HD) contenente:
2 - DSD stereo di alta qualità
3 - DSD multicanale di alta qualità
Disco SACD ibrido
Introduzione
Riproduzione della realtà: Super
Audio CD
Il futuro della riproduzione audio digitale non si
limita più a riprodurre da vicino la realtà. Il nuovo
standard audio è diventato la realtà vera e
propria! L’orecchio umano non è più in grado di
distinguere i suoni reali dalla riproduzione
digitale. Alla Philips, il futuro inizia oggi con il
lettore Super Audio CD SACD.
Questo lettore associa un audio di qualità
superiore alla possibilità di riprodurre con un
lettore quasi tutti i formati audio e video
esistenti.
Lo standard Super Audio si basa sulla tecnologia
DSD (Direct Stream Digital). Questo nuovo
formato digitale a flusso diretto comprende un
sistema da 1 bit, con una frequenza di
campionamento digitale di 64 volte superiore a
quella di un CD audio di tipo tradizionale.
I risultati sono spettacolari: una risposta in
frequenza superiore ai 50 kHz e un campo
dinamico di 120 dB lungo tutto lo spettro udibile.
Unite al massimo numero di frequenze originali
possibili, le informazioni audio, udibili all’orecchio
umano, sembrano molto più naturali.
Il nuovo standard: disco ibrido
Il Super Audio CD è l’evoluzione del CD, con un
audio di eccezionale qualità. La riproduzione
multicanale è una delle nuove funzioni fornite. Sul
Super Audio CD ad alta densità (HD), è possibile
accedere ad aree separate, contenenti stereo a
due canali e multicanale.
Ma c’è dell’altro! La versione ibrida del disco
SACD garantisce una compatibilità a ritroso con
la base di lettori CD e DVD installata. Oltre allo
strato HD, il disco ibrido contiene uno strato CD
di densità standard con informazioni audio per
CD stereo a due canali di tipo tradizionale. I due
strati vengono letti dallo stesso lato del disco,
mentre il lato HD viene letto da un laser SACD.
Lo strato riflettente inferiore con audio CD di
tipo tradizionale viene letto dal laser CD
attraverso il secondo strato HD semi-trasmissivo.
SACD; suoni ... e immagini reali
L’SACD non vi sorprenderà solo per le sue
eccellenti capacità di riproduzione di quasi tutti i
formati audio esistenti. Se collegato al televisore,
l’SACD presenta informazioni VCD e DVD sotto
forma di perfette immagini digitali di qualità
paragonabile a quella di uno studio di
registrazione, con un vero e proprio audio
multicanale digitale tridimensionale.
Super Audio CD
I Super Audio CD sono riconoscibili dal logo. I
Super Audio CD sono di tre tipi: a strato singolo,
a doppio strato e ibridi. Ogni tipo può contenere
due aree di informazioni registrate, un’area di
qualità stereo elevata e un’area multicanale di
alta qualità.
– Il disco a strato singolo può contenere
entrambe le aree di informazioni.
– Il disco a doppio strato può contenere
entrambe le aree di informazioni, ma è in
grado id memorizzare una quantità di
informazioni doppia, grazie alla presenza
del secondo strato.
– Il disco ibrido può non solo contenere
entrambe le aree di informazioni, ma anche
un secondo strato CD standard che ne
consente la riproduzione su lettori CD
standard.
Le informazioni registrate possono variare in
base all’area. Ciò è indicato all’interno della
custodia del disco. Le aree possono essere
selezionate separatamente prima o durante la
riproduzione. Durante la riproduzione di Super
Audio CD, il lettore può essere azionato tramite
i tasti sul pannello frontale del lettore e sul
telecomando, o tramite l’OSD sul televisore.
Italiano
Tipi di dischi SACD
Disco a strato singolo
Strato HD Strato HD Strato HD
Disco a doppio strato Disco a strati ibridi
Strato CD
63
Page 4
Riepilogo delle funzioni
Pannello frontale
STANDBY-ON
Italiano
– commuta il lettore nel modo standby
oppure ON
INDICATORE LED STANDBY
– si illumina di rosso se il lettore è in
modalità Standby
SMART PICTURE
– per accedere alla barra del menu per
le impostazioni del colore
SOUND
– seleziona la modalità audio desiderata
• per SACD: CD, Stereo o multicanale
(se disponibile)
• per DVD/VCD: Stereo, Dolby Surround,
audio 3D o multicanale
DVD763SA
STANDBY-ON
DVD VIDEO/SACD PLAYER
SMART PICTURE
SOUND
– accesso al menu di un disco DVD
DISC MENU
1 2 3 4
– (sinistra/destra/su/giù’) seleziona una
voce del menu
2; PLAY/PAUSE
– avvia o interrompe la riproduzione
/ OPEN/CLOSE
– apre/chiude il vassoio porta CD
OPEN/CLOSE PLAY/PAUSE
PREV NEXT
STOP
MENU
OK
DISPLAY
– visualizza informazioni sullo stato
corrente del lettore
Vassoio porta CD
64
– torna al capitolo o brano precedente
S PREV
T NEXT
– passa al capitolo o brano successivo
9 STOP
– arresta la riproduzione
OK
– conferma la selezione di menu
Page 5
Pannello posteriore
USCITA AUDIO MULTICANALE
(Per il collegamento di un ricevitore
multicanale)
– Collegamento cassa centrale,
subwoofer, casse anteriori e surround
AUDIO OUT (sinistra/destra)
– collega a ingressi AUDIO di un
amplificatore, ricevitore o stereo
CVBS (VIDEO OUT)
– collega a ingressi video CVBS di un
televisore
Riepilogo delle funzioni
MAINS (cavo di alimentazione c.a.)
– collega a una presa di alimentazione
standard
AUX/VCR IN (VIDEO OUT)
– per il collegamento a un VCR
(videoregistratore)
TV OUT (VIDEO OUT)
– collega a un televisore dotato di SCART
Italiano
FRONT
SURROUND
DIGITAL AUDIO OUT
PCM/MPEG2/
Dolby Digital-DTS
COAXIAL
OPTICAL
CENTER
L
R
SURROUND
SUB WF
FRONT
MULTICHANNEL AUDIO OUT
L
1
R
2
AUDIO
CVBS
OUT
OPTICAL (Uscita audio digitale)
– collega agli ingressi AUDIO di un
sistema digitale (ottico)
COAXIAL (Uscita audio digitale)
– collega agli ingressi AUDIO di un
sistema digitale (coassiale)
II
TV OUT
Pb/CbPr/Cr
S-VIDEO
Y
VIDEO OUT
USCITA VIDEO Pr/Cr Pb/Cb Y
– collegare a un televisore dotato di
ingressi Pr/Cr Pb/Cb Y (component
– collegare a un televisore con ingressi
I
AUX/VCR
IN
S-VIDEO OUT
video)
S-Video
Attenzione: Non toccare i pin interni dei jack posti sul pannello posteriore. Le scariche
elettrostatiche possono provocare danni permanenti all’unità.
65
Page 6
Riepilogo delle funzioni
Telecomando
– Selezione titolo/capitolo
– passa dalla visualizzazione del
Italiano
tempo trascorso a quella del
tempo residuo e viceversa
– attiva/disattiva la selezione del
brano preferito
SOUND MODE
seleziona la modalità audio desiderata
• per SACD: CD, Stereo o
multicanale (se disponibile)
• per DVD/VCD: Stereo, Dolby
Surround, audio 3D o multicanale
– torna al menu precedente
DISC MENU
– accesso al menu di un disco DVD
– (sinistra/destra/su/giù’) seleziona
una voce del menu
– conferma la selezione di menu
– ricerca a ritroso* / ritorno a un
capitolo o brano precedente
– ripete il capitolo, brano, titolo,
REPEAT (A-B)
– ripete un determinato segmento
– riproduce brani in ordine casuale
– riproduce i primi 10 secondi di
ciascun brano/capitolo
contenuti in un disco
T- C
DIM
FTS
RETURN
1 2 3 4
OK
S
REPEAT
disco
SHUFFLE
SCAN
POWER
2
SOUND MODE
FTS
T-C DIM
12
4
5
8
7
RETURN
DISC SYSTEM
MENU
É
Éë
STOP
Ç
DISPLAY
0
MENU
É
OK
É
É
Éë
PLAY
PAUSE
Å
É
ANGLE ZOOM AUDIOSUBTITLE
REPEAT SHUFFLE SCANREPEAT
A-B
POWER B
– accende il DVD o lo commuta
nella modalità standby-on
3
6
9
Tastierina numerica 0-9
– seleziona voci numerate in un
menu
DISPLAY
– attivazione/disattivazione della
funzione CD text, se disponibile
sul disco (CD audio)
– per visualizzare l’indicatore del
bit rate durante la riproduzione
(DVD, SVCD)
SYSTEM MENU
– visualizza o nasconde la barra
dei menu di sistema del lettore
T
– ricerca in avanti * / capitolo o
brano successivo
STOP ( 9 )
– arresta la riproduzione
PLAY ( B )
– avvia la riproduzione
PAUSE ( ; )
– mette in pausa temporaneamente
la riproduzione / riproduzione
fotogramma per fotogramma
SUBTITLE
– selezione lingua sottotitoli
ANGLE
– selezione angolazione ripresa
DVD
ZOOM
– ingrandimento immagine video
AUDIO
– selezione lingua audio
66
* Tenere premuto il tasto per circa due secondi
Page 7
Preparazione
Collegamenti principali
● Per eseguire i collegamenti in modo corretto, si
prega di consultare il manuale di istruzioni di
televisore, videoregistratore, stereo o altri
apparecchi utilizzati.
● Eseguire uno dei collegamenti ripor tati di seguito,
in base alle capacità del sistema utilizzato.
Per ottenere la migliore qualità del suono e
dell’immagine disponibile sul lettore DVD è
possibile procedere come indicato di seguito.
Immagine
1 Per una buona qualità dell’immagine utilizzare
l’uscita CVBS Video.
2 Per una qualità ottimale dell’immagine, utilizzare
l’uscita S-Video.
3 Per ottenere immagini ottimali utilizzare l’uscita
SCART o Pr/Cr Pb/Cb Y.
Nota:
– I segnali di uscita RGB (su SCART) e YUV (Pr/Cr
Pb/Cb Y) non sono disponibili contemporaneamente.
– Per selezionare il collegamento di uscita
preferito, consultare la sezione “Preferenze
personali – Commutazione RGB/YUV”.
Audio
1 I collegamenti audio digitali sono quelli che
consentono di ottenere la migliore qualità del
suono. Collegare una delle uscite audio del
lettore DVD (DIGITAL AUDIO OUT)
(COAXIAL o OPTICAL) all’amplificatore o
ricevitore.
Nota:
– NON È POSSIBILE utilizzare il collegamento
digitale per la riproduzione di SACD e MP3.
2 Se non è possibile predisporre i collegamenti
digitali, collegare i connettori FRONTALE
SINISTRA/DESTRA, CENTRALE, SUBWOOFER,
SURROUND SINISTRA/DESTRA del lettore
DVD agli ingressi corrispondenti del ricevitore
audio/video multicanale.
3 Se non è possibile predisporre nessuno dei
collegamenti precedenti, collegare i connettori
AUDIO OUT (bianco e rosso) di sinistra e
destra del lettore DVD all’amplificatore, al
ricevitore, allo stereo o al televisore.
Avvertenza!
– Disinserire sempre la corrente prima di
compiere o modificare qualsiasi connessione.
– Collegare il lettore DVD direttamente
al televisore e non, ad esempio, al
videoregistratore, in modo tale da
evitare la distorsione a causa del sistema
di protezione antiduplicazione dei dischi
DVD video.
– Non collegare l’uscita AUDIO OUT del
lettore DVD all’ingresso PHONO IN del
lettore.
Collegamento al televisore
1 Collegare l’uscita SCART (TV OUT) al
corrispondente connettore presente sull’ingresso
televisore (TV IN).
Nota:
– Assicurarsi che l’estremità del cavo SCART
contrassegnata con “TV” venga collegata al
televisore, e quella contrassegnata con “DVD”
venga collegata al lettore DVD.
Se il televisore utilizzato non è dotato di ingresso
SCART, è possibile effettuare il collegamento
nelle modalità indicate di seguito:
Se il televisore è dotato di connettore
ingresso CVBS Video,
1 Collegare l’uscita CVBS VIDEO OUT presente
sul lettore DVD all’ingresso CVBS VIDEO IN.
2 Collegare le uscite sinistra e destra AUDIO OUT
presenti sul lettore DVD agli ingressi sinistro e
destro AUDIO IN presenti sul televisore.
Se il televisore è dotato di connettore
ingresso S-Video,
1 Collegare l’uscita S-VIDEO OUT del lettore
DVD all’ingresso S-VIDEO IN del televisore.
2 Collegare le uscite AUDIO OUT sinistra e destra
del lettore DVD agli ingressi AUDIO IN sinistro
e destro del televisore.
Italiano
67
Page 8
TO VIDEO IN TO SCART IN
OR OR
TO VCR
TO S-VIDEO IN
COAXIAL
OPTICAL
DIGITAL AUDIO OUT
PCM/MPEG2/
Dolby Digital-DTS
I
AUX/VCR
IN
II
TV OUT
FRONT
MULTICHANNEL AUDIO OUT
FRONT
CVBS
VIDEO OUT
AUDIO
OUT
S-VIDEO
Y
Pb/CbPr/Cr
SURROUND
SURROUND
L
R
CENTER
SUB WF
L
R
1
2
AUDIO SYSTEM
TO AUDIO IN
Preparazione
Italiano
TO AUDIO IN
DIGITAL AUDIO OUT
PCM/MPEG2/
Dolby Digital-DTS
COAXIAL
OPTICAL
SURROUND
CENTER
L
R
SURROUND
SUB WF
MULTICHANNEL AUDIO OUT
OR OR
TO VIDEO IN TO SCART IN
FRONT
1
L
2
R
FRONT
Pb/CbPr/Cr
AUDIO
Y
CVBS
OUT
VIDEO OUT
TO S-VIDEO IN
II
TV OUT
S-VIDEO
Se il televisore è dotato di connettore
ingresso Component Video (Pr/Cr Pb/Cb Y),
1 Collegare il jack di uscita S-Video o CVBS video
a un televisore come indicato dal grafico in alto.
2 Accendere il televisore e passare al menu
Personal Preference (Preferenze personali)
(vedere Preferenze personali).
3 Commutare l’uscita video da RGB (default) a
YUV (Pr/Cr Pb/Cb Y).
4 Collegare i jack Pr/Cr Pb/Cb Y VIDEO OUT del
lettore DVD ai corrispondenti jack di ingresso
del televisore utilizzando un cavo opzionale Pr/
Cr Pb/Cb Y.
5 Collegare i jack AUDIO OUT di sinistra e destra
del lettore DVD ai jack audio d’ingresso sinistra/
destra del televisore.
Cinemalink (su SCART)
Questo lettore DVD è dotato di funzione
cinemalink (di Philips) che consente un maggiore
controllo del dispositivo home video/audio (AV).
L’interconnessione cinemalink plug & playback
consentirà al sistema AV di riconoscere le
intenzioni degli utenti e, in base a ciò, commutare
automaticamente i comandi necessari o la
TO VCR
sorgente di ingresso. In questo modo si riduce la
necessità di disporre ingressi di controllo multipli
da tutti i dispositivi AV (ad esempio (ad esempio,
I
AUX/VCR
IN
televisore e amplificatore).
Collegamento con un sistema
audio
1 Collegando un sistema stereo opzionale, è
possibile ascoltare l’audio di dischi CD, SACD
stereo e DVD Video.
2 Collegare l’uscita audio FRONT LEFT/RIGHT
(Sinistra/destra frontale) dell’uscita audio
multicanale del lettore DVD all’ingresso AUDIO
IN di sinistra e destra del sistema stereo.
Importante: Per ottenere la migliore
qualità sonora durante la riproduzione di
CD audio e SACD stereo, utilizzare
sempre i connettori destro e sinistro
dell'uscita audio Stereo/Multi-channel.
L'uscita stereo separata è destinata solo
al collegamento di apparecchi video,
quali ad esempio il televisore.
68
TO AUDIO IN
DIGITAL AUDIO OUT
PCM/MPEG2/
Dolby Digital-DTS
COAXIAL
TO VIDEO IN
FRONT
SURROUND
CENTER
L
L
R
R
SURROUND
SUB WF
FRONT
OPTICAL
MULTICHANNEL AUDIO OUT
OR
OR
I
AUX/VCR
IN
TO COMPONENT
VIDEO IN
TO S-VIDEO IN
II
TV OUT
1
2
Pb/CbPr/Cr
AUDIO
S-VIDEO
Y
CVBS
OUT
VIDEO OUT
Page 9
COAXIAL
OPTICAL
DIGITAL AUDIO OUT
PCM/MPEG2/
Dolby Digital-DTS
I
AUX/VCR
IN
II
TV OUT
FRONT
MULTICHANNEL AUDIO OUT
FRONT
CVBS
VIDEO OUT
AUDIO
OUT
S-VIDEO
Y
Pb/CbPr/Cr
SURROUND
SURROUND
L
R
CENTER
SUB WF
L
R
1
2
REAR
SPEAKERS
REAR
SPEAKERS
TO COAXIAL IN
RECEIVER with
MPEG 2 or Dolby
Digital™ decoder
OR
TO OPTICAL IN
TO VIDEO IN TO SCART IN
OR OR
TO S-VIDEO IN
Preparazione
Collegamento a un ricevitore Audio/
(Video) multicanale con 6
connettori
Questo lettore SACD contiene un decoder
multicanale che consente la riproduzione di
SACD registrati in Multichannel. E’ sufficiente
selezionare Multichannel (multicanale) utilizzando
il tasto Sound Mode (modalità audio).
1 Collegare le uscite audio sinistra e destra per il
collegamento degli altoparlanti anteriori (1) alle
prese di ingresso corrispondenti sul ricevitore,
utilizzando il cavo audio in dotazione.
2 Collegare le uscite audio per il collegamento
dell’altoparlante centrale e del Subwoofer (2)
agli ingressi corrispondenti sul ricevitore,
utilizzando un cavo audio opzionale.
3 Collegare le uscite audio sinistra e destra per il
collegamento degli altoparlanti Surround (3) agli
ingressi corrispondenti sul ricevitore, utilizzando
un cavo audio opzionale.
Nota:
– Se il subwoofer è dotato di un proprio
amplificatore, il collegamento deve essere
effettuato direttamente con il subwoofer.
AMPLIFIER
Collegamento con un dispositivo
audio digitale
Se il ricevitore in uso è dotato di un
decoder Dolby Digital, DTS o MPEG2,
1 Collegare l’uscita COAXIAL AUDIO OUT od
OPTICAL DIGITAL AUDIO OUT del lettore
DVD al connettore COAXIAL AUDIO IN od
OPTICAL DIGITAL AUDIO IN del ricevitore.
2 Impostare l’uscita digitale del lettore DVD su
ALL (Tutti) (vedere “Preferenze personali”).
Nota:
– In base allo standard SACD, l’audio
SACD NON È DISPONIBILE sull’uscita
audio digitale (coassiale od ottica).
– Se il formato audio dell’uscita digitale non è
adatto alla potenza del ricevitore utilizzato,
quest’ultimo riproduce un suono forte e distorto
oppure non emette alcun suono.
– L’audio MP3 non è disponibile su Digital
Output.
Italiano
2
3
SURROUND
DIGITAL AUDIO OUT
PCM/MPEG2/
L
Dolby Digital-DTS
R
SURROUND
COAXIAL
OPTICAL
1
FRONT
CENTER
SUB WF
FRONT
MULTICHANNEL AUDIO OUT
TO VIDEO
IN
L
R
AUDIO
CVBS
OUT
OR OR
TO SCART IN
II
TV OUT
Pb/CbPr/Cr
S-VIDEO
Y
VIDEO OUT
TO S-VIDEO IN
I
AUX/VCR
IN
69
Page 10
Preparazione
Inserimento delle batterie nel
telecomando
1 Aprire il coperchio del vano batterie.
2 Inserire le batterie (dimensione AA) con la
polarità corretta, come indicato dai simboli + e
- riportati all’interno del vano batterie.
3 Chiudere il coperchio.
Italiano
+
+
-
ATTENZIONE!
– Rimuovere le batterie esaurite o quasi.
– Non usare contemporaneamente
batterie scariche e nuove, oppure batterie
di tipo diverso.
– Le batterie contengono sostanze
chimiche, pertanto il loro smaltimento va
eseguito secondo le relative disposizioni, e
vanno tenute fuori dalla portata dei
bambini.
Utilizzo del telecomando
● Puntare il telecomando verso l’apposito sensore
posto sul lettore DVD.
● Evitare di far cadere il telecomando.
● Evitare di lasciare il telecomando in prossimità di
luoghi estremamente caldi o umidi.
● Non lavare con acqua né appoggiare oggetti
bagnati sul telecomando.
Accensione
1 Inserire il cavo di alimentazione in c.a.
nell’apposita presa.
2 Accendere il televisore e il lettore DVD.
3 Impostare il televisore sul canale di ingresso
Video IN corretto. ad es. EXT1, EXT2, AV1, AV2,
AUDIO/VIDEO, ecc. (Per maggiori dettagli
consultare il manuale di istruzioni del televisore)
➜ A questo punto si illumina il display del
lettore, e sul televisore compare la schermata di
default.
4 Se si utilizzano apparecchiature esterne (ad
esempio sistema audio o ricevitore), accenderli e
selezionare la sorgente utilizzata per il
collegamento all’uscita del lettore DVD. Per
maggiori dettagli consultare il manuale di
istruzioni delle apparecchiature utilizzate.
Nota:
– Se la qualità dell’immagine o dell’audio non è
soddisfacente, vedere la sezione “Risoluzione dei
problemi”
Barre dei menu sullo schermo
del televisore
● E’ possibile eseguire le operazioni direttamente
mediante le varie barre menu presenti sullo
schermo del televisore.
● Tramite le barre menu è possibile accedere alle
funzioni riportate di seguito. Premendo più volte
i tasti SYSTEM MENU (Menu sistema) è
possibile spostarsi dalla barra menu 1 alla barra
menu 2, barra menu 3 e barra menu OFF:
Barra menu 1
Da sinistra,
Preferenze personali ➜ Lingua sottotitoli ➜
Lingua audio ➜ Colore ➜ Audio
Barra menu 2
Da sinistra,
Riproduzione fotogramma per fotogramma ➜
Moviola ➜ Spostamento rapido ➜ Angolazione
➜ Zoom
Barra menu 3
Da sinistra,
Titolo ➜ Capitolo ➜ Ricerca orario ➜
Selezione brano preferito (FTS) ➜ Sveglia
automatica
70
Page 11
Preparazione
Icone Temporary Feedback Field
(Campo di feedback temporaneo)
Queste icone vengono visualizzate nell’angolo in
alto a sinistra dello schermo del televisore.
Scan
Ripeti tutto
Ripeti titolo
Ripeti brano
Ripeti capitolo
Ordine casuale
Ripeti ordine casuale
Ripeti da A alla fine
Ripeti A–B
Angolazione
Blocco vision
Adatto ai bambini
Riprendi
Operazione vietata
Preferenze personali
Nel menu di impostazione delle Preferenze
personali, è possibile personalizzare il lettore
utilizzato in base alle esigenze dei singoli utenti.
Funzionamento generale:
1 Premere SYSTEM MENU (Menu sistema) sul
telecomando.
2 Nella barra dei menu viene evidenziato il tasto .
3 Premere 4 per attivare il menu Preferenze personali.
4 Utilizzare i tasti 1 2 3 4 per scorrere le varie
funzioni e selezionare l’opzione desiderata.
5 Premere OK per confermare la selezione
evidenziata.
Sono disponibili le seguenti voci:
4:3 PAN SCAN ➜ quando si collega un
televisore normale al lettore DVD. Visualizza
l’immagine per l’intera larghezza dello schermo
del televisore, escludendone automaticamente
una parte.
16:9
4:3
Letter Box
4:3
Pan Scan
Nota:
– Il formato Pan Scan deve essere disponibile
sul disco.
– Black level shift (Spostamento livello
neri) (solo uscita NTSC)
Selezionare ON per adattare la dinamica dei
colori in modo tale da ottenere contrasti più
marcati.
Italiano
Immagine
– Formato TV
Selezionare il rapporto di formato del televisore
da collegare.
16:9 ➜ quando si collega un televisore wide-
screen al lettore DVD.
4:3 LETTER BOX ➜ quando si collega un
televisore normale al lettore DVD. Visualizza
un’immagine della larghezza del televisore, con
due strisce sulla parte superiore e inferiore dello
schermo.
– Video shift (Spostamento video)
Utilizzare questa impostazione per
personalizzare la posizione dell’immagine sul
televisore, spostandola verso sinistra o verso
destra.
71
Page 12
NTSC
PAL
NTSC
Non
supportato
PAL
PAL
NTSC
PAL
NTSC
NTSC
PAL
PAL
Disco
Formato uscita
Tipo
DVD
VCD
NTSC
Formato
Modalità selezionata
PAL
NTSC
PAL
NTSC
PAL
AUTO
Preparazione
– Selezione del tipo di monitor
Consente di selezionare il tipo di display
collegato al lettore DVD Video.
In ciascun dispositivo, è disponibile una serie di
impostazioni predefinite (ad esempio RichNatural-Soft•Animation); in alternativa,
selezionare “Personal” e scegliere le impostazioni
Italiano
del colore in base al proprio gusto.
Note:
– E’ possibile selezionare uno dei seguenti
dispositivi di visualizzazione: ad esempio TV, TV al
plasma, video proiettore e TV a proiezione.
– Smart Picture
¶ Impostazioni del colore
E’ possibile selezionare una delle cinque
combinazioni predefinite di colori e una
combinazione personalizzabile dall’utente
(Personal).
E’ inoltre possibile premere il tasto SMART
PICTURE (sul pannello frontale) per accedere
alla corrispondente barra di menu.
1 Nel menu Preferenze personali, selezionare TV
System.
2 Premere 3 o 4 per selezionare PAL, NTSC o
AUTO.
Note:
– Se si dispone di un televisore predisposto
esclusivamente per il sistema PAL, assicurarsi che
l’impostazione PAL/NTSC sia su PAL.
– E’ possibile selezionare AUTO solo se si
utilizza un televisore dotato di entrambi i sistemi
NTSC e PAL.
– Tale impostazione è applicabile per l’uscita
CVBS su cinch (presa monopolare)
– Se si verificano lievi distorsioni dell’immagine a
causa di questa conversione, sono da considerarsi
normali. Il formato AUTO si rivela pertanto il più
adatto a ottenere una qualità dell’immagine
ottimale.
– Commutazione RGB/YUV (Uscita
video)
Questa impostazione consente di modificare
l’uscita del segnale video da RGB(su scart) a Y
Pr/Cr Pb/Cb (YUV) e viceversa.
Avvertenza:
Se il lettore è impostato su Y PrCr PbCb
(YUV), alcuni televisori potrebbero non
sincronizzarsi correttamente con il
lettore sul connettore SCART.
¶ Selezionando l’opzione Personal è possibile
ottimizzare il valore di saturazione, luminosità e
contrasto.
¶ Utilizzare i tasti 3 o 4 per modificare a piacere i
valori di questi parametri. Premere OK o 1 per
uscire.
– TV System (Conversione NTSC/PAL)
Consente di selezionare le modalità PAL, NTSC
e AUTO in base al televisore utilizzato.
L’impostazione predefinite del lettore è AUTO.
Riportiamo di seguito le conversioni supportate:
72
Audio
– Digital output (Uscita digitale)
¶ La selezione dell’uscita digitale consente di
indicare il tipo di uscita digitale adatta al
ricevitore utilizzato.
¶ Selezionare ALL (impostazione di default),
qualora l’uscita DIGITAL AUDIO OUT sia stata
collegata a un ricevitore decoder multicanale.
¶ Selezionare PCM soltanto se il ricevitore non è
predisposto per la decodifica di audio
multicanale.
Page 13
¶ Selezionare OFF per disattivare l’uscita DIGITAL
AUDIO OUT.
Nota:
– L’uscita digitale non è disponibile per dischi
SACD e MP3.
– Analog output (Uscita analogica)
Vedere "Impostazioni delle uscite digitali
analogiche per DVD/VCD". Selezionare Stereo,
Dolby Surround, 3D Sound o Multichannel.
Vedere “Impostazioni delle uscite digitali
analogiche per DVD/VCD”. L’impostazione di
fabbrica è Multichannel.
Multichannel: Selezionare questa impostazione
se si utilizza un ricevitore audio/(video)
multicanale con sei ingressi. In questa modalità il
lettore esegue la decodifica DTS o la decodifica
Dolby Digital 5.1 canali dove applicabile e la
decodifica Dolby Pro Logic su dischi DVD-Video
e Video-CD con tracce audio a 2 canali. Con
dischi (Super) Audio CD non viene effettuata la
codifica Dolby Pro Logic.
Stereo: In questa impostazione, i canali audio 5.1
vengono sottoposti a down-mix per ottenere un
segnale stereo. Selezionare questa impostazione
per il collegamento a un televisore, un
amplificatore/ricevitore stereo, ecc.
Dolby Surround: Selezionare questa impostazione
se si utilizza un apparecchio con decodificatore
Dolby Surround Pro Logic. In questa
impostazione, i canali audio 5.1 (Dolby Digital,
MPEG-2, DTS) vengono suddivisi in un’uscita a
due canali compatibile Dolby Surround.
3D-Sound: In caso di setup senza altoparlanti
posteriori (uscita stereo analogiche), 3D Sound
rimiscela i sei canali del digital surround in
un’uscita a due altoparlanti, mantenendo
contemporaneamente tutte le informazioni
audio originali. Si ha così la sensazione di essere
avvolti dalla musica proveniente da più
altoparlanti.
Durante la riproduzione di un DVD o di un CD
video questi valori possono essere selezionati
direttamente tramite il tasto ‘Sound Mode’.
Preparazione
– Night Mode (Modo notturno)
Quando è impostato su ON, ottimizza le
dinamiche dell’uscita audio, riducendo
leggermente le emissioni ad alto volume e
consentendo all’utente di guardare i film d’azione
preferiti senza disturbare i vicini.
– PCM Output (Uscita PCM)
Consente di impostare l’uscita digitale PCM su
48 kHz e 96 kHz. Se si seleziona 48 kHz, il flusso
di dati PCM a 96 kHz (se disponibile su disco)
viene convertito a 48 kHz.
Alcuni DVD a 96 kHz sono dotati di protezione
antiduplicazione. Selezionando 96 kHz per
l’uscita PCM, l’uscita digitale viene silenziata per
rispettare le norme vigenti.
Per abilitare l’uscita digitale, selezionare 48 kHz.
– Karaoke vocal (karaoke vocale)
Impostare questa opzione su ON solo per la
riproduzione di DVD karaoke multicanale. I
canali karaoke presenti sul disco vengono mixati
dando origine a un normale suono stereo.
– Impostazione degli altoparlanti
Consente di selezionare l’impostazione degli
altoparlanti, il bilanciamento del volume e il
tempo di ritardo, e di controllare le impostazioni
effettuate.
Queste impostazioni sono attive solo sulle uscite
Multichannel Audio Out e non vengono utilizzate
durante la riproduzione in modalità SACD
Stereo o Multichannel Sound.
Altoparlanti
Anteriore SX e DX
Centrale
Surround SX
Surround DX
Sub woofer
Premere OK per Uscire
Impostazioni
Italiano
73
Page 14
0 ms
0 ms
0 ms
0 ms
5 ms
10 ms
15 ms
15 ms
15 ms
0
0
0 ms
0 ms
0 ms
0 ms
-5 ms
Preferred
Acceptable
Not recommended
-10 ms
5 10152025303540
5
10
15
20
25
30
35
40
Differential
arrival time
Digital Surround Delay
Distance from surround speakers (feet)
Distance from front speakers (feet)
10ms5
ms
Preparazione
Italiano
Impostazione 6 canali
Cassa frontale
L (Large): Se le casse frontali sono in grado di
S (Small): Se le casse frontali non sono in grado di
Cassa centrale
L (Large): Se la cassa centrale è in grado di
S (Small): Se la cassa centrale non è in grado di
Off:
Cassa Surround
L (Large): Se le casse Surround sono in grado di
S (Small): Se le casse Surround non sono in
Off: Se le casse Surround non sono
Subwoofer
On: Se si collega un subwoofer (acceso)
Off: Se non è collegato alcun subwoofer
Nota:
– Alcune impostazioni per le casse sono vietate
dal contratto di licenza Dolby Digital.
riprodurre segnali a bassa frequenza al
di sotto di 120 Hz (grande)
riprodurre segnali a bassa frequenza al di
sotto di 120 Hz (piccolo)
riprodurre segnali a bassa frequenza al
di sotto di 120 Hz (grande)
riprodurre segnali a bassa frequenza al
di sotto di 120 Hz (piccolo)
Se la cassa centrale non è collegata
(spento)
riprodurre segnali a bassa frequenza al
di sotto di 120 Hz (grande)
grado di riprodurre segnali a bassa
frequenza al di sotto di 120 Hz
(piccolo)
collegate (spento)
(spento)
Tempi di ritardo
Il lettore DVD è impostato per riprodurre
correttamente l’audio Digital Surround
sincronizzato in un ambiente nel quale le casse
surround si trovano circa 150 cm più vicino alla
posizione di ascolto rispetto alle casse frontali e
nel quale la cassa centrale è in linea con le casse
frontali. In ambienti di ascolto configurati in
modo differente, regolare i tempi di ritardo in
base a quanto segue:
Digital Surround
Misurare la distanza in centimetri dal piano della
cassa frontale e dal piano della cassa Surround
alla posizione di ascolto.
Sottrarre quindi la distanza misurata per la cassa
surround dalla distanza misurata per la cassa
frontale e dividere per 30. Il risultato rappresenta
il ritardo necessario per il canale Surround in
millisecondi.
Se la cassa centrale è sul piano della cassa
frontale, non è necessario alcun ritardo della
cassa centrale. Se tuttavia la cassa centrale è più
vicina alla posizione di ascolto, misurare la
distanza in centimetri tra il piano della cassa
frontale e quello della cassa centrale e dividere
per 30. Il risultato rappresenta il ritardo
necessario per il canale centrale in millisecondi.
74
Front speaker
left
Rear speaker
(left surround)
Center
speaker
TV
Front speaker
Rear speaker
(right surround)
right
Page 15
Preparazione
Dolby Pro Logic
Se i ritardi per il canale surround e il canale
centrale sono impostati sulla modalità Digital
Surround, i ritardi per la modalità Dolby Pro
Logic vengono calcolati e impostati
automaticamente.
Pro Logic Surround Delay
12
10,5
9
7,5
15 ms
0 ms
6
4,5
3
1,5
Distance from surround speakers (m)
0
15 ms
0 1,5 3 4,5 6 7,5 9 10,5 12
Distance from front speakers (m)
15 ms
20 ms
25 ms
30 ms
30 ms
30 ms
25ms20
ms
15 ms
15 ms
15 ms
15 ms
10 ms
5 ms
Differential
arrival time
Preferred
Acceptable
Not recommended
Lingua
Selezione delle lingue del disco:
Lingua menu/audio/sottotitoli
● Opzione che consente di selezionare la lingua
utilizzata per l’audio, i sottotitoli, e la lingua da
utilizzare nei menu a video o nei menu DVD; la
lingua selezionata verrà utilizzata per la
riproduzione di tutti i dischi.
● Se sul disco non è disponibile la lingua
selezionata, la riproduzione avviene nella lingua
originale impostata su quel determinato disco.
Caratteristiche
– Access Control (Controllo degli
accesi)
Questo menu contiene le seguenti funzioni: Child
Lock (Blocco di sicurezza per bambini); quando
questa voce è impostata su ON, è necessario
inserire un codice a 4 cifre per avviare la
riproduzione dei dischi.
Parental control (Controllo genitori) – Consente
la presentazione condizionata di DVD contenenti
informazioni relative al controllo da parte dei
genitori (vedere la sezione “Controllo degli
accesi”).
– Finestra di controllo
Visualizza lo stato attuale del lettore e viene
visualizzata insieme alla barra dei menu. Quando
si arresta la riproduzione del disco, viene
visualizzata con il “Campo feedback
temporaneo” nella schermata di default. Vedere
“Informazioni sull’On-Screen Display”;
L’impostazione predefinita è ON. Per non
visualizzare la finestra di stato, selezionare OFF.
Italiano
– Indicatore bit rate
Premere il tasto DISPLAY per attivare
l’indicatore bit rate. Quando è attivato, viene
visualizzato il bit rate relativo a video e audio,
nonché il bit rate totale. Ciò vale solo per la
riproduzione di dischi DVD e SVCD.
– Help text (Testo guida)
Quando questa opzione è impostata su ON,
compaiono apposite spiegazioni che descrivono
le icone selezionate. Selezionare OFF per non
visualizzare le spiegazioni.
– Cicalino
Il cicalino può essere impostato su ON (acceso)
o su OFF (spento).
– PBC (Playback Control – Controllo
riproduzione per VCD)
Questa opzione può essere impostata su ON o
OFF (vedere sezione “Speciali funzioni VCD &
SVCD” per maggiori dettagli).
– Spegnimento intelligente
Commuta l’apparecchio in modalità standby
dopo un intervallo predefinito. La funzione può
essere impostata su ENABLE (acceso) o su
DISABLE (spento).
75
Page 16
Funzionamento
Riproduzione di base
1 Premere STANDBY ON sul pannello frontale.
2 Premere OPEN/CLOSE / sul pannello frontale
per aprire il vassoio porta CD.
3 Inserire nel vassoio il disco desiderato, con
l’etichetta rivolta verso l’alto.
4 Premere di nuovo OPEN/CLOSE / per
Italiano
chiudere il vassoio.
➜ Nella finestra di stato e sul display del lettore
compare il messaggio READING, e la
riproduzione si avvia automaticamente.
POWER ON/OFF
Note:
– I DVD possono avere un codice regionale. I
dischi contrassegnati da un codice regionale
diverso da quello del lettore utilizzato non
vengono riprodotti.
– Se l’opzione “Child Lock” (Blocco di sicurezza
per bambini) è impostata su ON e il disco inserito
non è tra i dischi abilitati, occorre inserire il codice
di 4 cifre e/o abilitare il disco (vedere “Controllo
degli accesi”).
Riproduzione di un DVD-Video
● I dischi DVD video possono contenere uno o
più TITOLI, e ogni TITOLO a sua volta può
essere composto da uno o più CAPITOLI.
● La riproduzione si arresta al termine di ciascun
TITOLO.
DVD-VIDEO DISC
TITLE 1 TITLE 2
CHAPTER 1 CHAPTER 2 CHAPTER 1 CHAPTER 2 CHAPTER 3
Riproduzione di un titolo
1 Inserire un disco e chiudere il vassoio, la
riproduzione si avvia automaticamente.
➜ Sullo schermo del televisore e sul display del
lettore DVD compaiono il tipo di disco caricato,
informazioni relative al disco e durata di
riproduzione.
2 Quando sullo schermo del televisore compare
Disc Menu (Menu disco), utilizzare i tasti 431 2
o i tasti numerici presenti sul telecomando per
selezionare un’opzione e continuare la
riproduzione.
3 Se i titoli sono numerati, premere i tasti numerici
oppure utilizzare i tasti 4 3 per selezionare il
titolo desiderato nella barra menu.
4 Per arrestare la riproduzione, premere STOP.
Smart Resume
● In modalità stop e se il disco non è stato ancora
espulso,
➜ Premendo PLAY, la riproduzione riparte
automaticamente dal punto in cui era stata
interrotta.
Per disattivare la funzione auto resume
(riavvio automatico),
● Premere STOP per arrestare la riproduzione.
➜ Per 5 secondi compare il testo “Press Stop
again to start from beginning” (“Premere Stop
un’altra volta per ricominciare dall’inizio”).
● Premere nuovamente STOP o scaricare il disco;
la funzione auto resume viene così annullata.
Per attivare la funzione auto resume
● Ricaricare il disco e premere PLAY.
➜ La riproduzione si avvia dall’inizio del titolo.
● Quando sullo schermo compare l’icona .,
premere nuovamente PLAY.
➜ La riproduzione riparte dal punto dove era
stata interrotta.
Nota:
– La funzione di ripristino è valida inoltre per
VCD e SVCD.
76
Page 17
Funzionamento
Riproduzione di un CD Video
● I CD Video possono contenere uno o più
BRANI, e i BRANI possono contenere a loro
volta uno o più INDICE.
● Per semplificare e agevolare l’accesso, è possibile
spostarsi da un BRANO all’altro e da un INDICE
all’altro.
● Alcuni CD Video sono dotati della funzione Play
Back Control (PBC, Controllo riproduzione),
ossia una sequenza di riproduzione predefinita
memorizzata sul disco (vedere la sezione Controllo
riproduzione).
VIDEO CD
TRACK 1 TRACK 2
INDEX 1 INDEX 2 INDEX 1 INDEX 2 INDEX 3
Riproduzione di un disco
1 Inserire un disco e chiudere il vassoio, la
riproduzione si avvia automaticamente.
➜ Sullo schermo del televisore e sul display del
lettore DVD vengono visualizzati il numero di
brani e la durata complessiva di riproduzione del
disco.
2 Premere PLAY.
➜ Vengono visualizzati il numero del brano
corrente e il tempo trascorso dall’inizio del
brano.
3 La riproduzione si arresta alla fine del disco.
4 Per arrestare la riproduzione, premere STOP.
5 La funzione Disc Resume (Ripristino dischi) è
valida anche per VCD e SVCD (vedere sezione
“Smart Resume”).
Riproduzione di un Super Audio
CD
● I Super Audio CD contengono solo BRANI.
● Selezionare i brani utilizzando la barra del menu
sullo schermo del televisore oppure premendo
direttamente i tasti numerici.
● Se sul disco è presente testo SACD o testo CD,
verrà visualizzato sia sul televisore che sul
pannello frontale del lettore.
● La programmazione Favourite Track Selection
(FTS) NON È POSSIBILE sui dischi SACD.
Riproduzione di un disco
1 Inserire un disco e chiudere il vassoio, la
riproduzione si avvia automaticamente.
➜ Sullo schermo del televisore compare il
numero dei brani per la selezione, lo stato
corrente della riproduzione e lo strato che viene
riprodotto in quel momento.
2 La riproduzione si arresta alla fine del disco.
3 Per arrestare la riproduzione, premere STOP.
Modalità audio – Riproduzione
SACD
¶ Se la modalità audio predefinita è impostata su
multicanale e il disco inserito non prevede tale
modalità, il lettore seleziona automaticamente la
modalità stereo.
¶ Su dischi ibridi (con strati SACD e CD), il lettore
comincia sempre a riprodurre per primo lo
strato SACD.
¶ Durante la riproduzione del disco SACD, lo
strato riprodotto in quel momento viene
indicato sul display del lettore nel modo
seguente:
SA 6 (per SACD multicanale)
SA 2 (per SACD stereo)
CD (per lo strato CD di SACD)
¶ E’ possibile passare dallo strato multicanale allo
strato stereo dell’SACD e viceversa (a seconda
della disponibilità della modalità sul disco)
durante la riproduzione del disco premendo il
pulsante Sound Mode sul telecomando o sul
pannello frontale del lettore. La modifica della
modalità viene indicata sul display del lettore.
¶ Non è possibile effettuare la commutazione tra
lo strato SACD e lo strato CD durante la
riproduzione.
1 Preme STOP per interrompere la riproduzione.
2 Per passare allo strato multicanale, stereo e CD
dell’SACD e viceversa (a seconda delle
disponibilità della modalità sul disco), premere il
pulsante Sound Mode sul telecomando o sul
pannello frontale del lettore
➜ La modifica della modalità viene indicata sul
display del lettore.
Italiano
77
Page 18
Funzionamento
Riproduzione di CD Audio
● I CD Audio contengono esclusivamente BRANI.
● Tali dischi si possono riprodurre sul lettore DVD
collegando l’uscita audio a uno stereo o televisore.
● Se sul disco è disponibile l’opzione di testo CD,
quest’ultimo viene visualizzato sia sul televisore,
sia sul display del lettore.
● Selezionare i brani utilizzando la barra menu
Italiano
sullo schermo del televisore oppure premendo
direttamente i tasti numerici.
● Il lettore DVD consente inoltre di compilare
programmi Favourite Track Selection (FTS,
Selezione dei brani preferiti) per i dischi utilizzati,
selezionando o escludendo brani a scelta (vedere
Programma FTS – CD Audio).
AUDIO CD
TRACKS
2 3 5 6 7 8 9 10 11 12 ...41
Riproduzione di un disco
1 Inserire un disco e chiudere il vassoio, la
riproduzione si avvia automaticamente.
➜ La barra dei menu sullo schermo del
televisore visualizza il numero dei brani per la
selezione.
2 La riproduzione si arresta alla fine del disco.
3 Per arrestare la riproduzione, premere STOP.
Speciali funzioni DVD
Alcuni DVD contengono menu che consentono
di “esplorare” il disco e accedere a funzioni
speciali. Premere l’apposito tasto numerico
oppure utilizzare i tasti 4, 3, 2, 1 per
evidenziare la selezione nel menu DVD, quindi
premere OK per confermare.
Angolazione di ripresa
Alcuni dischi contengono scene girate
contemporaneamente da diverse angolazioni.
Il lettore DVD consente di selezionare
l’angolazione di ripresa desiderata.
● Quando il lettore DVD incontra una scena girata
da più angolazioni, lo segnala sul “Temporary
Feedback Field” (Campo di feedback temporaneo).
➜ L’icona dell’angolazione rimane visualizzata finché
non sono più disponibili angolazioni multiple.
● Utilizzare i tasti 3/4 per selezionare l’icona
dell’angolazione desiderata.
➜ La riproduzione passa all’angolazione selezionata.
● E’ possibile inoltre selezionare } (ANGLE) nella
barra dei menu, oppure premere il pulsante
ANGLE direttamente sul telecomando.
Modifica della lingua audio
1 Selezionare Y (AUDIO) nella barra dei menu
oppure premere il pulsante AUDIO
direttamente sul telecomando.
2 Premere più volte AUDIO o 3/4 per
selezionare le varie lingue.
Sottotitoli
1 Selezionare Z (SUBTITLE) nella barra dei
menu oppure premere il pulsante SUBTITLE
direttamente sul telecomando.
2 Premere più volte SUBTITLE o 3/4 per
selezionare i vari sottotitoli.
Menu Title/Disc (Titolo/disco)
1 Premere DISC MENU.
➜ Se il titolo corrente ha un menu, quest’ultimo
viene visualizzato sullo schermo; in caso
contrario viene visualizzato il menu del disco.
2 Se sul disco è disponibile il relativo menu, è
possibile selezionare le opzioni relative a lingua
parlata, sottotitoli, capitoli per il titolo e altre
opzioni ancora.
3 Per rimuovere il menu del titolo/disco, premere
di nuovo DISC MENU.
78
Page 19
VCD
Funzionamento
Speciali funzioni VCD e SVCD
Controllo riproduzione (PBC)
1 Inserire un CD Video dotato di PBC e premere
PLAY.
2 Scorrere il menu con i tasti indicati sullo
schermo del televisore finché non si avvia la
riproduzione della sequenza prescelta. Se il menu
PBC è costituito da un elenco di brani, è
possibile selezionare un brano direttamente.
3 Inserire la selezione desiderata con i tasti
numerici (0-9).
4 Premere RETURN per tornare all’eventuale
menu precedente.
5 E’ possibile inoltre selezionare PBC OFF sotto
Preferenze personali.
➜ Se è impostato su OFF, i menu PBC non sono
attivati per l’ulteriore riproduzione.
Speciali funzioni CD, SACD e
MP3
Testo CD, testo SACD e testo MP3
1 Alcuni CD, SACD o CD MP3 possono
contenere dati di testo (ad esempio nome
brano, nome album, nome artista, ecc.), che
vengono visualizzati sul display del lettore DVD
Video e sul televisore durante la riproduzione.
2 Per default, la visualizzazione del testo CD è
impostata su ON.
3 Per disattivare la visualizzazione del testo CD,
premere DISPLAY sul telecomando durante la
riproduzione.
4 Per attivare la modalità di visualizzazione testo,
premere di nuovo DISPLAY sul telecomando.
Funzioni generali
Nota:
– Salvo ove indicato diversamente, tutte le
operazioni descritte vengono eseguite dal
telecomando. E’ possibile eseguire determinate
operazioni attraverso la barra dei menu che
compare sullo schermo del televisore.
Passaggio a un altro titolo/capitolo
DVD
Quando un altro disco contiene più di un titolo/
brano o capitolo, è possibile passare a un altro
titolo/capitolo procedendo come segue:
1 Premere SYSTEM MENU, quindi selezionare
W o X nella barra dei menu.
2 Premere 34 o i tasti numerici per selezionare
un titolo/capitolo.
SACD
CD
1 Durante la riproduzione, premere brevemente
T o S per passare rispettivamente al
brano successivo oppure tornare all’inizio del
brano attualmente in riproduzione.
2 Per tornare al brano precedente premere
brevemente S due volte.
3 Per passare direttamente al brano desiderato,
inserire il numero di brano utilizzando i tasti
numerici (0-9).
Ricerca
DVD VCD
1 Selezionare (Spostamento veloce) nella barra
dei menu e premere 4.
2 Utilizzare i tasti 1 2 per selezionare la velocità
desiderata: -32, -8 o -4 (a ritroso), o +4, +8, +32
(in avanti).
3 Selezionare 1 per ripristinare la riproduzione del
disco a velocità normale.
4 Per uscire dalla modalità Spostamento veloce,
premere PLAY oppure 3.
SACD
CD
● Per effettuare ricerche in avanti o all’indietro a
differenti velocità, è anche possibile tenere
premuti i tasti T o S per più di due
secondi.
Italiano
79
Page 20
CD
CD
Funzionamento
Moviola
DVD VCD
1 Selezionare (Moviola) nella barra dei menu e
premere 4.
➜ La riproduzione passa alla modalità Pause.
2 Utilizzare i tasti cursore 1 2 per selezionare la
velocità desiderata: menu -1, -1/2, -1/4 o -1/8 (a
ritroso), oppure +1/8, +1/4, +1/2 o +1 (in
Italiano
avanti).
3 Selezionare 1 per ripristinare la riproduzione del
disco a velocità normale.
4 Premendo ;, la velocità viene impostata su zero
(PAUSE).
5 Per uscire dalla modalità moviola, premere
PLAY.
Fermo immagine e riproduzione
fotogramma per fotogramma
VCD
1 Selezionare (STEP) nella barra dei menu e
premere 4.
➜ La riproduzione passa alla modalità Pause.
2 Utilizzare i tasti cursore 1 2 per selezionare il
fotogramma precedente o successivo.
3 Per uscire dalla riproduzione fotogramma per
fotogramma, premere PLAY o 3.
Nota:
– E’ inoltre possibile attivare la riproduzione
fotogramma per fotogramma premendo più volte
il tasto PAUSE (Pausa) sul telecomando.
DVD
● Per ripetere l’intero disco, premere REPEAT per
la terza volta.
➜ Sul display frontale compare REPEAT DISC.
● Per uscire dalla modalità Repeat, premere
REPEAT per la quarta volta.
SACD
DVD VCD
SACD
CD
VCD
Ripetizione brano/disco
● Per ripetere il brano in riproduzione, premere
REPEAT.
➜ Sul display frontale compare REPEAT TRK.
● Per ripetere l’intero disco, premere un’altra volta
REPEAT.
➜ Sul display frontale compare REPEAT DISC.
● Per uscire dalla modalità Repeat, premere
REPEAT per la terza volta.
Ripeti A-B
Dischi DVD-Video: ripetizione di una
sequenza contenuta in un titolo
CD Video e Audio: ripetizione di una
sequenza contenuta in un brano
1 Premere REPEAT A-B nel punto iniziale
desiderato.
2 Premere di nuovo REPEAT A-B nel punto finale
desiderato.
➜ Sul display frontale viene visualizzato per
qualche istante REPEAT A-B, e la sequenza di
ripetizione si avvia.
3 Per uscire dalla sequenza, premere REPEAT A-B.
Scansione
La funzione di scansione riproduce i primi 10
secondi di ciascun capitolo/brano del disco.
DVD VCD
1 Premere SCAN.
2 Per continuare la riproduzione al capitolo/brano
desiderato, premere di nuovo SCAN oppure
premere PLAY.
DVD
Ripeti
Ripetizione capitolo/titolo/disco
● Per ripetere il capitolo in riproduzione, premere
REPEAT.
➜ Sul display frontale compare REPEAT CHP.
● Per ripetere il titolo in riproduzione, premere di
nuovo REPEAT.
➜ Sul display frontale compare REPEAT TTL.
80
CD
SACD
Ordine casuale
Avvia la riproduzione in ordine casuale di capitoli
contenuti in un titolo (solo per titoli che
contengano più di un capitolo).
DVD
1 Premere SHUFFLE durante la riproduzione.
➜ Sullo schermo viene visualizzato SHUFFLE
per circa due secondi.
2 Per tornare alla modalità normale premere di
nuovo SHUFFLE.
VCD
Avvia la riproduzione in ordine casuale di brani
contenuti in un disco (solo per dischi che
contengano più di un brano).
SACD
1 Premere SHUFFLE durante la riproduzione.
➜ Sullo schermo viene visualizzato SHUFFLE
per circa due secondi.
2 Per tornare alla modalità normale premere di
nuovo SHUFFLE.
Page 21
VCD
Funzionamento
Ricerca orario
Questa funzione consente di avviare la
riproduzione a partire da un determinato orario
del disco.
DVD VCD
1 Selezionare (Ricerca orario) nella barra dei
menu e premere 4.
➜ La riproduzione passa in modalità Pause.
➜ Viene visualizzata una casella di modifica che
indica il tempo trascorso dall’inizio della
riproduzione.
2 Utilizzando la tastierina numerica del
telecomando, inserire nella casella di modifica
ore, minuti e secondi procedendo da sinistra
verso destra.
➜ Ogni volta che viene inserita una voce, viene
evidenziata la voce successiva.
3 Premere OK per confermare l’orario selezionato.
➜ A questo punto la casella di modifica
scompare e la riproduzione si avvia dal punto
selezionato sul disco.
4 Premere SYSTEM MENU (Menu sistema) per
rimuovere la barra dei menu.
DVD VCD
Zoom
La funzione Zoom consente di ingrandire
l’immagine a video e di spostarsi all’interno
dell’immagine ingrandita.
1 Selezionare (ZOOM).
2 Premere 3/4 per attivare la funzione ZOOM e
selezionare il rapporto di ingrandimento
richiesto: 1,33 o 2 o 4.
➜ La riproduzione continua.
➜ Sotto la barra dei menu vengono visualizzati il
rapporto di ingrandimento selezionato e la
scritta “Press OK to pan” (Premere OK per
eseguire una scansione).
➜ Sullo schermo del televisore compare
l’immagine ingrandita.
3 Premere OK per confermare la selezione.
➜ Sullo schermo compaiono le icone di
scorrimento.
4 Utilizzare i tasti 1 2 3 4 per spostarsi lungo lo
schermo.
5 Premendo OK, sullo schermo compare solo
l’immagine risultante dallo scorrimento effettuato
dall’utente.
6 Per uscire dalla modalità ZOOM, impostare il
rapporto di ingrandimento su “Off” (zoom
factor 1 - rapporto di ingrandimento 1) nella
barra dei menu.
Programma FTS Video/Audio
● L’elenco Favourite Track Selection (FTS, selezione
brani preferiti) può contenere fino a 20 voci
(titoli, capitoli).
● L’ultima lista programmata viene posizionata in
cima alla lista di programmi esistente.
DVD
Memorizzazione di un programma
1 Dopo avere interrotto la riproduzione del disco,
selezionare VIDEO FTS c nella barra dei
menu.
2 Premere 4 per aprire la barra dei menu.
➜ Compare il menu VIDEO FTS c.
3 Premere 2 o 1 oppure FTS (sul telecomando)
per selezionare ON.
Memorizzazione di titoli/brani
1 Premere 4 per selezionare TITLES/TRACKS
(Titoli/brani).
2 Utilizzando 2 e 1, selezionare il titolo/brano
desiderato.
3 Premere OK per memorizzare l’intero titolo/
brano selezionato.
➜ Il numero di titolo viene aggiunto alla lista
delle selezioni.
Memorizzazione di capitoli/indici
1 Premere 4 sul numero di capitolo/indice
selezionato.
➜ Il numero di capitolo/indice viene evidenziato.
2 Utilizzando 2 e 1, selezionare il numero di
capitolo desiderato.
3 Premere OK per confermare la selezione.
➜ Il capitolo/indice selezionato e confermato
viene aggiunto alla lista delle selezioni.
4 Premere SYSTEM MENU per uscire dal menu
VIDEO FTS c.
Italiano
81
Page 22
Funzionamento
Cancellazione di una selezione in un
programma
1 Dopo avere interrotto la riproduzione del disco,
selezionare VIDEO FTS c nella barra dei
menu.
2 Utilizzare 4 per selezionare PROGRAM.
3 Utilizzare 2 e 1, selezionare il numero
Italiano
desiderato.
4 Premere OK per cancellare la selezione.
5 Premere SYSTEM MENU per uscire.
Cancellazione di tutte le selezioni
1 Dopo avere interrotto la riproduzione del disco,
selezionare VIDEO FTS c nella barra dei
menu.
2 Utilizzare 4 per selezionare CLEAR ALL
(Cancella tutto) e premere OK.
➜ Tutte le selezioni vengono cancellate.
3 Premere SYSTEM MENU per uscire.
CD
Memorizzazione di un programma
1 Inserire il disco e arrestare la riproduzione.
2 Premere 4 per passare alla lista di brani
disponibili.
3 Utilizzando 2 e 1, selezionare i brani desiderati ,
oppure selezionarli direttamente utilizzando la
tastierina numerica del telecomando.
4 Premere OK per memorizzare i brani selezionati.
➜ Il numero di brano viene aggiunto alla lista
delle selezioni.
Attivazione/disattivazione di un
programma
1 Utilizzando 34, spostarsi e selezionare i brani
desiderati.
2 Premere 2 o 1 per selezionare ON oppure
OFF.
Cancellazione di un brano all’interno di
un programma
1 Utilizzare 4 per passare ai brani programmati.
2 Utilizzare 2 e 1 per selezionare il numero
desiderato.
3 Premere OK per cancellare la selezione.
4 Premere SYSTEM MENU per uscire.
Cancellazione di tutte le selezioni
● Utilizzare 4 per selezionare CLEAR ALL
(Cancella tutto) e premere OK.
➜ Tutte le selezioni vengono cancellate.
Nota:
– La funzione di programmazione delle tracce
audio non è disponibile per i dischi MP3-CD e
SACD.
Sveglia automatica
La sveglia automatica consente di attivare il
lettore dopo un intervallo predefinito.
1 Selezionare nella barra del menu.
2 Premere 4.
➜ Compare la casella di modifica orario
3 Utilizzare 3 o 4 per selezionare l’intervallo di
disattivazione. Il valore massimo è di 600 minuti.
La selezione viene effettuata a passaggi di 30
minuti ciascuno.
4 Premere OK per confermare la selezione.
5 La sveglia si attiva quando l’apparecchio viene
messo in modalità standby.
82
Page 23
Funzionamento
Funzioni di un disco MP3
Sono supportati i seguenti formati MP3 CD (formato ISO9660):
● Numero massimo di caratteri: 30
● Numero massimo livelli di sottocartelle: 8
● Numero massimo ALB: 32
● Bit-rate VBR suppor tato
● Frequenze di campionamento supportate per
dischi MP3: 32 kHz, 44,1 kHz, 48 kHz
● Bit-rate suppor tati per il disco MP3: 32, 54, 96,
128, 192, 256 (kbps)
I seguenti formati non sono supportati
● File con estensione *.WMA, *.AAC, *.DLF,
*.M3U, *.PLS
● Nomi di file con caratteri cinesi
● Dischi con sessioni non chiuse
● Dischi registrati con formato UDF
Scaricare file MP3 da Internet o eseguire il
ripping di canzoni dai dischi legali è un processo
delicato.
riduzione
approssim.
40 : 1
20 : 1
15 : 1
10 : 1
5 : 1
3 : 1
Tempo CD MP-3
totale approssim.
40 ore
20 ore
15 ore
10 ore
5 ore
3 ore
Commento
Influenza significativa della qualità del
suono. Non consigliato.
Qualità audio bilanciata
Rapporto di compressione
Rapporto di compressione basso
– Suggerimento: meglio riprodurre
CD
Frequenza
dei bit
32 kbps
64 kbps
96 kbps
128 kbps
256 kbps
320 kbps
Rapporto di
Qualità
audio
Radio AM
Radio FM
Vicino al CD
Simile a un
CD
CD*
CD*
Di conseguenza è possibile che si
verifichino talvolta dei salti durante
l’ascolto dei dischi MP3, ma si tratta di
una situazione normale.
Informazioni supplementari per la
riproduzione di dischi MP3
– In conformità all’SDMI, non presenta una
funzione di uscita digitale.
– Data la natura di registrazione dei dischi DAM
(si tratta di dischi contenenti sia musica audio
digitale che codificata in formato MP3),
riprodurrà solo musica audio digitale.
– A causa dell’elevato numero di brani presenti
su un disco, il tempo di lettura del disco può
essere indicare 10 secondi in più.
– Per dischi multi-session, sarà disponibile solo la
prima sessione.
Album/Titolo
Questa funzione consente di visualizzare e
selezionare l’Album/Titolo successivo o
precedente del disco MP3.
1 Premere 3/4 per scorrere all’album precedente o
successivo.
2 Premere 1/2 per scorrere al brano precedente o
successivo.
3 Il numero di album/brano desiderato può essere
selezionato anche direttamente con il tastierino
numerico sul telecomando.
Nota:
– In modalità STOP, i numeri vengono
utilizzati per la selezione dell’ALBUM.
– In modalità PLAY, i numeri vengono
utilizzati per la selezione del BRANO.
● Per i dischi MP3, sono supportate solo le
seguenti modalità;
– STOP / PLAY / PAUSE
– SKIP NEXT / PREVIOUS
– REPEAT (ALBUM / TRACK / DISC)
Dischi MP3 – Album/Brano/Disco
● Per ripetere la traccia, premere REPEAT.
➜ Sullo schermo del lettore compare la scritta
REPEAT TRK.
● Per ripetere un album, premere REPEAT un’altra
volta.
➜ Sullo schermo del lettore compare la scritta
REPEAT ALBM.
● Per ripetere il disco, premere REPEAT per la
terza volta.
➜ Sullo schermo del lettore compare la scritta
REPEAT DISC.
● Per uscire dalla modalità Repeat, premere
REPEAT per la quarta volta.
➜ Sullo schermo del lettore compare la scritta
REPEAT OFF.
Italiano
83
Page 24
Controllo degli accesi
Blocco visione
DVD VCD
Attivazione/disattivazione del
Blocco visione
1 Dopo avere interrotto la riproduzione del disco,
selezionare ACCESS CONTROL nel menu
Preferenze personali mediante i tasti 3/4.
2 Inserire due volte un codice a 4 cifre di propria scelta.
Italiano
3 Passare alla voce “CHILD LOCK” utilizzando i
tasti 3/4.
4 Passare a Ç / É utilizzando i tasti 2.
5 Selezionare Ç utilizzando i tasti 3/4.
6 Premere OK o 1 per confermare, quindi premere di
nuovo 1 per uscire dal menu Preferenze personali.
➜ A partire da questo momento, i dischi non
abilitati potranno essere riprodotti solo se viene
inserito il codice a 4 cifre.
7 Selezionare É per disattivare l’opzione CHILD
LOCK.
Note:
La riconferma del codice a 4 cifre è necessaria
quando:
– Il codice viene inserito per la prima volta
(vedere sopra),
– Il codice viene modificato oppure annullato
(vedere “Modifica del codice a 4 cifre”).
– Ogni volta che si avvia la riproduzione di un
disco “child safe” , esso passa in cima alla lista.
Quando la lista è piena e viene aggiunto un nuovo
disco, verrà sostituito l’ultimo disco contenuto in
fondo alla lista.
– I DVD a due lati e i VCD multivolume possono
avere un ID diverso per ciascun lato. Per rendere
il disco adatto per la visione dei bambini (“child
safe”), è necessario abilitare entrambi i lati.
Disabilitazione di dischi
1 Inserire il disco.
➜ La riproduzione si avvia automaticamente.
2 Mentre è visualizzato il simbolo {, premere 9.
➜ Sullo schermo viene visualizzato il simbolo |,
e a questo punto il disco è disabilitato.
Abilitazione di dischi
1 Inserire il disco.
➜ Compare la finestra di dialogo “child safe”.
2 A questo punto all’utente viene richiesto di inserire
il codice segreto per “Play Once “ (Abilita visione
una volta) o “Play Always” (Abilita visione sempre).
● Se si seleziona l’opzione “Play Once”, il disco può
essere riprodotto finché rimane nel lettore e
finché il lettore è in posizione ON.
● Se si seleziona l’opzione “Play Always”, il disco viene
abilitato e può essere sempre riprodotto, anche
quando l’opzione Child Lock è impostata su ON.
Note:
– La memoria del lettore è in grado di contenere
120 titoli di dischi abilitati (ossia “Child safe”). I
dischi vengono inseriti in questo elenco quando si
seleziona “Play Always” (Abilita visione sempre).
84
Controllo genitori
I film su DVD possono contenere scene non
adatte ai bambini. I dischi, pertanto, possono
contenere informazioni relative all’opzione
“Parental Control” (Controllo genitori), che
possono riferirsi all’intero disco oppure a
determinate scene contenute. Queste ultime
sono classificate con un punteggio da 1 a 8, e sul
disco sono disponibili scene alternative più
adatte. I livelli di classificazione variano da paese a
paese. La funzione “Controllo genitori” consente
di impedire che i dischi vengano visti dai bambini
e, per determinati dischi, fa in modo che vengano
riprodotte scene alternative.
DVD
Page 25
Controllo degli accesi
Attivazione/disattivazione del
controllo genitori
1 Dopo avere interrotto la riproduzione del disco,
selezionare ACCESS CONTROL nel menu
Preferenze personali mediante i tasti 3/4.
2 Inserire il codice a 4 cifre. Se richiesto, inserirlo
una seconda volta.
3 Passare all’opzione Parental Control
utilizzando i tasti 3/4.
4 Passare all’impostazione del valore (1-8) con il
tasto 2.
5 Utilizzando infine i tasti 3/4 oppure i tasti
numerici sul telecomando, selezionare un
punteggio compreso tra 1 e 8 per il disco inserito.
Classificazione 0 (visualizzato come “– –”):
Il Controllo genitori non è attivato. Il disco viene
riprodotto nella sua interezza.
Classificazione da 1 a 8:
Il disco contiene scene non adatte ai bambini. Se
si imposta una classificazione per il lettore, tutte
le scene con lo stesso valore o con un valore
inferiore verranno riprodotte. Le scene
classificate con un valore superiore, invece, non
verranno riprodotte, a meno che sul disco non
sia disponibile una scena alternativa che abbia
valore uguale o inferiore. Se non è disponibile
una scena alternativa adatta, la riproduzione si
arresta e occorre inserire il codice a 4 cifre.
6 Premere OK oppure 1 per confermare, quindi
premere di nuovo 1 per uscire dal menu
Preferenze personali.
Paese
1 Dopo avere interrotto la riproduzione del disco,
selezionare ACCESS CONTROL nel menu
Preferenze personali mediante i tasti 3/4.
2 Inserire il codice a 4 cifre.
3 Passare all’opzione CHANGE COUNTRY
(Cambia paese) tramite il tasto 4.
4 Premere il tasto 2.
5 Selezionare un paese utilizzando i tasti 3/4.
6 Premere OK o 1 per confermare, quindi
premere di nuovo 1 per uscire dal menu.
Modifica del codice a 4 cifre
1 Dopo avere interrotto la riproduzione del disco,
selezionare ACCESS CONTROL nel menu
Preferenze personali mediante i tasti 3/4.
2 Inserire il codice a 4 cifre attualmente valido.
3 Passare all’opzione CHANGE CODE (Cambia
codice) tramite il tasto 4 e premere il tasto 2.
4 Inserire il nuovo codice a 4 cifre.
5 Inserire il codice un’altra volta e riconfermare
premendo OK.
6 Premere 1 per uscire dal menu.
➜ A partire da questo momento diventa valido
il nuovo codice a 4 cifre.
Se si dimentica il codice a 4 cifre
1 Premere 9 per uscire dalla schermata “Child Safe”.
2 Mediante i tasti 3/4, selezionare ACCESS
CONTROL nel menu Preferenze personali.
3 E’ possibile annullare il codice a 4 cifre premendo
9 quattro volte nella finestra di dialogo “Access
Control”.
4 A questo punto è possibile inserire un nuovo
codice (due volte!) procedendo come descritto
in precedenza nella sezione “Modifica del codice
a 4 cifre”.
Esclusione di responsabilità sul
controllo genitori
Il lettore DVD è dotato del sistema
PARENTAL CONTROL (Controllo genitori),
che si attiva esclusivamente durante la
riproduzione di dischi DVD dotati di una
determinata codifica software.
Si noti inoltre che al momento dell’entrata in
commercio di questo lettore DVD non erano
ancora stati concordati, tra i produttori di sistemi
e il settore dischi, determinati aspetti relativi agli
standard tecnici.
Ciò premesso, Philips non può garantire il
funzionamento del sistema PARENTAL
CONTROL, e declina qualsiasi responsabilità
connessa alla visione non desiderata del
contenuto dei dischi.
In caso di dubbio, assicurarsi che la riproduzione
del disco avvenga effettivamente in base alle
impostazioni PARENTAL CONTROL
selezionate prima di consentire ai bambini
l’accesso al lettore.
Italiano
85
Page 26
Specifiche tecniche
SISTEMA DI RIPRODUZIONE
DVD Video
Multicanale SACD e stereo SACD
CD Video e SVCD
CD (CD registrabile e CD riscrivibile)
MP3 CD
STANDARD TV (PAL/50 Hz) (NTSC/60 Hz)
Numero di linee 625 525
Riproduzione Multistandard (PAL/NTSC)
Italiano
PRESTAZIONI VIDEO
Uscita RGB (SCART) 0,7 Vpp a 75 ohm
Uscita Y Pb/Cb Pr/Cr Y: 1 Vpp a 75 ohm
Uscita S-Video Y: 1 Vpp a 75 ohm
Uscita video 1 Vpp a 75 ohm
Black level shift On/Off
Spostamento video sinistra/destra
Pb/Cb Pr/Cr: 0, 7 Vpp a 75 ohm
C: 0, 3 Vpp a 75 ohm
FORMATO AUDIO
DSD Multicanale e stereo
MPEG Digitale compresso
Dolby Digital 16, 20, 24 bit
DTS/PCM fs, 44,1, 48, 96 kHz
MP3 96, 112, 128, 256 kbps e
(ISO 9660) Bit rate variabile fs 32, 44,1, 48 kHz
Codifica completa audio Dolby Digital e DTS multi canale
Stereo analogico
Mixaggio compatibile Dolby Surround da audio multicanale
Dolby Digital
Sound 3D per audio canale 5.1 virtuale su 2 altoparlanti
PRESTAZIONI AUDIO SACD
Convertitore D/A DSD
SACD fs 2.8224MHz DC - 100kHz
Tensione max di uscita (0dB) 2V eff.
Bilanciamento canale <0,5 dB
Frequenza cut-off 50 kHz (frontale)
Segnale-rumore (1 kHz) 105 dB
Gamma dinamica (1 kHz) 105 dB
Crosstalk (1 kHz) 105 dB
Distorsione armonica totale (1 kHz) 97 dB
40 kHz (surround, centrale,
subwoofer)
PRESTAZIONI AUDIO
Convertitore DA 24 bit
DVD fs 96 kHz 4 Hz - 44 kHz
CD/VCD fs 44,1 kHz 4 Hz - 20 kHz
SVCD fs 48 kHz 4 Hz - 22 kHz
fs 44,1 kHz 4 Hz - 20 kHz
Segnale-disturbo (1 kHz) 100 dB
Gamma dinamica (1 kHz) 100 dB
Diafonia (1 kHz) 105 dB
Distorsione armonica totale (1 kHz) 97 dB
MPEG MP3 MPEG Audio L3
COLLEGAMENTI
SCART 2x Presa di peritelevisione
Uscita Y Pb/Cb Pr/Cr Cinch (verde, blu, rosso)
Uscita S-Video Mini DIN, 4 pin
Uscita video 2x Cinch (giallo)
Uscita audio sinistra-destra Cinch (bianco/rosso)
Uscita digitale 1 coassiale, 1 ottico
IEC958 per CDDA / LPCM
IEC1937 per MPEG1/2, Dolby
Digital, DTS
Uscita analogica a 6 canali
Audio anteriore Cinch (bianco/rosso)
(sinistra/destra)
Audio surround Cinch (bianco/rosso)
(sinistra/destra)
Audio centrale Cinch (blu)
Audio subwoofer Cinch (nero)
CABINET
Dimensioni (l x a x p) 435 x 77.5 x 303.5 mm
Peso Circa 3.1 kg
ALIMENTAZIONE (UNIVERSALE)
Ingresso alimentazione 110 V-240 V, 50/60 Hz
Consumo corrente circa 23 W
Consumo corrente in modalità standby < 1 W
* durata di riproduzione caratteristica per film con 2 lingue
parlate e sottotitoli in 3 lingue
Specifiche tecniche soggette a modifica senza
preavviso
86
Page 27
Manutenzione
Pulizia dell’involucro esterno
¶ Utilizzare un panno morbido leggermente
inumidito con una soluzione detergente non
aggressiva. Non utilizzare soluzioni contenenti
alcool, spirito, ammoniaca o sostanze abrasive.
Pulizia dei dischi
¶ Quando sul disco è presente sporcizia, pulirlo
con un panno apposito procedendo dal centro
del disco verso l’esterno. Non passare il panno
con un movimento circolare.
¶ Non utilizzare solventi quali benzina, diluente,
detergenti disponibili in commercio o spray
antistatici previsti per l’uso su dischi analogici.
Pulizia della lente del disco
¶ Dopo un utilizzo prolungato, è possibile che in
corrispondenza della lente del disco si
accumulino polveri o impurità. Per garantire una
buona qualità di riproduzione, provvedere alla
pulizia della lente del disco utilizzando l’apposito
Philips CD Lens Cleaner o altri detergenti
disponibili in commercio. Seguire attentamente le
istruzioni fornite in dotazione con il detergente
utilizzato.
Italiano
Risoluzione dei problemi
AVVERTENZA
Non cercare in nessun caso di riparare il sistema da sé, poiché in tal modo si annulla la
garanzia. Non aprire il sistema, poiché in tal caso vi è rischio di scosse elettriche.
In caso di guasto, prima di fare riparare il sistema controllare innanzitutto i punti elencati di
seguito.
Problema Soluzione
Assenza di alimentazione – Assicurarsi che il cavo di alimentazione sia inserito
correttamente.
– Premere il tasto Standby-On sul lettore DVD.
Assenza dell’immagine – Controllare che il televisore sia acceso.
– Controllare il collegamento video.
Immagine distorta – Talvolta può accadere che si verifichi una piccola
distorsione dell’immagine. Non si tratta di un guasto.
Immagine completamente distorta o – Assicurarsi che l’impostazione NTSC/PAL
immagine in bianco e nero durante sul lettore DVD corrisponda al segnalevideo del
la riproduzione di DVD o CD video televisore utilizzato. (Vedere Impostazioni/Conversione
NTSC/PAL)
87
Page 28
Risoluzione dei problemi
Problema Soluzione
Italiano
Assenza di audio o distorsione audio – Regolare il volume.
– Controllare che gli altoparlanti siano collegati
correttamente.
Assenza di audio sull’uscita digitale – Controllare i collegamenti digitali.
– Controllare il menu delle impostazioni per assicurarsi
che l’uscita digitale sia impostata su ALL (Tutti) o PCM.
– Controllare che il formato audio della lingua audio
selezionata corrisponda alle potenzialità del ricevitore.
Assenza di audio e immagine – Controllare che il cavo SCART sia collegato
correttamente (vedere “Collegamento al televisore”)
E’ impossibile riprodurre il disco – Assicurarsi che il disco sia inserito con l’etichetta
rivolta verso l’alto.
– Controllare se il disco è difettoso provando un altro
disco.
L’immagine si blocca per qualche istante – Controllare se sul disco sono presenti impronte/graffi.
durante la riproduzione Pulire con un panno morbido, agendo dal centro
verso il bordo.
Quando si toglie il disco, il sistema non – Resettare l’unità spegnendo e riaccendendo il
ritorna alla schermata di avvio lettore.
Il lettore non risponde al telecomando – Puntare il telecomando direttamente verso il sensore
posto sulla parte anteriore del lettore.
– Ridurre la distanza dal lettore.
– Sostituire le batterie del telecomando.
– Reinserire le batterie con le polarità corrette
(segni +/–).
I pulsanti non funzionano oppure il – Per resettare completamente il lettore, scollegare
lettore smette di rispondere ai comandi il cavo di alimentazione dalla presa di alimentazione
per 5-10 secondi.
Il lettore non risponde ad alcuni – Il disco non consente alcune operazioni.
comandi durante la riproduzione. Consultare le istruzioni del disco.
Il lettore DVD Video non legge CD/DVD – Utilizzare un comune CD/DVD di pulizia per pulire la
lente prima di fare riparare il lettore DVD.
Se non si riesce a risolvere il problema seguendo i suggerimenti riportati di seguito, rivolgersi al
rivenditore o al servizio di assistenza.
88
Loading...
