Page 1

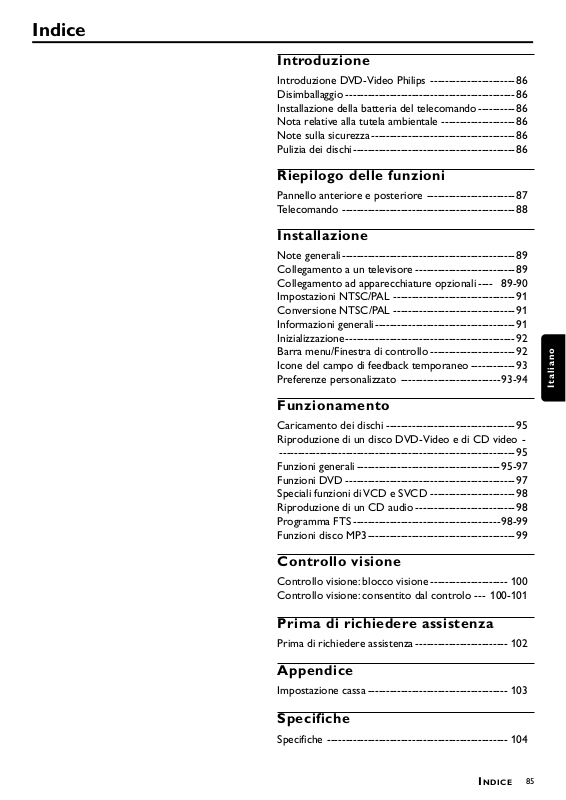

Indice
Introduzione
Introduzione DVD-Video Philips ----------------------- 86
Disimballaggio ---------------------------------------------- 86
Installazione della batteria del telecomando ---------- 86
Nota relative alla tutela ambientale --------------------86
Note sulla sicurezza---------------------------------------86
Pulizia dei dischi--------------------------------------------86
Riepilogo delle funzioni
Pannello anteriore e posteriore ------------------------ 87
Telecomando ----------------------------------------------- 88
Installazione
Note generali-----------------------------------------------89
Collegamento a un televisore --------------------------- 89
Collegamento ad apparecchiature opzionali ---- 89-90
Impostazioni NTSC/PAL ---------------------------------91
Conversione NTSC/PAL ---------------------------------91
Informazioni generali--------------------------------------91
Inizializzazione----------------------------------------------92
Barra menu/Finestra di controllo ----------------------- 92
Icone del campo di feedback temporaneo ------------ 93
Preferenze personalizzato --------------------------- 93-94
Italiano
Funzionamento
Caricamento dei dischi -----------------------------------95
Riproduzione di un disco DVD-Video e di CD video -
---------------------------------------------------------------- 95
Funzioni generali ---------------------------------------95-97
Funzioni DVD ---------------------------------------------- 97
Speciali funzioni di VCD e SVCD ----------------------- 98
Riproduzione di un CD audio --------------------------- 98
Programma FTS ----------------------------------------98-99
Funzioni disco MP3----------------------------------------99
Controllo visione
Controllo visione: blocco visione --------------------- 100
Controllo visione: consentito dal controlo --- 100-101
Prima di richiedere assistenza
Prima di richiedere assistenza ------------------------- 102
Appendice
Impostazione cassa -------------------------------------- 103
Specifiche
Specifiche ------------------------------------------------- 104
INDICE
85
Page 2
Introduzione
+
-
+
-
Italiano
Introduzione DVD-Video Philips
Il lettore DVD-Video Philips funziona con dischi video
digitali conformi allo standard mondiale DVD-Video.
Permette inoltre di riprodurre il suono in stereo o a più
canali (a seconda del disco e delle impostazioni). Potrete
così disporre di tutte le esclusive funzioni offerte dai DVDVideo, quali la selezione della colonna sonora, dei sottotitoli
in lingue diverse e la possibilità di vedere le sequenze con
diverse angolazioni di ripresa (sempre in base al disco).
Oltre ai dischi DVD-Video, sarà possibile riprodurre tutti i
CD Video, gli SVCD e i CD Audio.
DVD-Video
I dischi DVD-Video sono riconoscibili dal logo mostrato
nella figura qui a sinistra.
A seconda del contenuto (film, video clip, serie a puntate,
ecc.) il disco può avere uno o più titoli.
DVD-VIDEO DISC
TITLE 1 TITLE 2
CHAPTER 1 CHAPTER 2 CHAPTER 1 CHAPTER 2 CHAPTER 3
CD Video
I CD video sono riconoscibili dal logo
mostrato nella figura a sinistra.
SuperVCD (SVCD)
Dischi SVCD basati sullo standard IO SuperVCD relativo
alla Standard of Electronics Industry (Norma del settore
elettronico) della Repubblica Popolare Cinese.
CD Audio
I CD audio contengono soltanto brani
musicali. I CD audio sono riconoscibili dal
logo mostrato nella figura a sinistra.
MP3 (Audio MPEG Layer 3)
Questo lettore supporta l’MP-3 contenente brani musicali
compressi.
Nota:
– E’ supportata solo la prima sessione di dischi multisessione.
Disimballaggio
Installazione della batteria del
telecomando
¶
Inserire all’interno del vano batteria, come indicato nella figura.
Attenzione: Non installare mai insieme batterie
scariche e nuove. Non mischiare mai batterie di
tipo diverso (standard, alcaline, ecc.).
Nota relative alla tutela
ambientale
¶ Il sistema è costituito da materiali che possono essere
riciclati e riutilizzati se disassemblati da un’azienda
specializzata. Rispettare le norme locali relative allo
smaltimento dei materiali di imballaggio, delle batterie
scariche e delle apparecchiature usate.
Note sulla sicurezza
¶ Non esporre l’apparecchio a eccessiva umidità, pioggia,
sabbia o fonti di calore.
¶ Posizionare il lettore su una superficie piana e solida.
¶ Collocare il lettore lontano da apparecchi per il riscaldamento
domestico e al riparo dalla luce diretta del sole.
¶ Se si posiziona il lettore in un mobile, assicurarsi che intorno
al dispositivo siano presenti almeno 2,5 cm di spazio libero, in
modo che venga garantita un’adeguata ventilazione.
¶ Se il lettore DVD-Video non legge correttamente i CD/
DVD, prima di richiedere assistenza o inter venti di
riparazione, pulire la lente con un apposito CD/DVD di
pulizia (facilmente reperibile in commercio). Altri sistemi di
pulizia possono danneggiare irreversibilmente la lente.
Tenere sempre il vassoio chiuso per evitare che la polvere
si depositi sulla lente.
¶ Se il lettore DVD –Video viene spostato da un ambiente
freddo a un ambiente caldo, è possibile che la lente si
appanni, rendendo impossibile la riproduzione di un CD/
DVD. Lasciare acceso il DVD-Video per circa un’ora senza
disco inserito nell’unità, finché non è disponibile la normale
riproduzione.
Controllare per prima cosa il contenuto della confezione e
identificare i vari componenti e accessori del lettore DVDVideo.
Nella confezione devono trovarsi i seguenti articoli:
– Lettore DVD-Video
– Telecomando con batterie
– Cavo Audio
– Cavo SCART
– Istruzioni per l’uso
Se uno qualsiasi degli articoli mancasse o risultasse
danneggiato, rivolgersi al rivenditore o il centro di assistenza
clienti Philips.
Conservare i materiali di imballaggio: potrebbero risultare
utili per trasportare il lettore in futuro.
86
INTRODUZIONE
Pulizia dei dischi
¶ Quando un disco si sporca, pulirlo con un apposito panno.
Pulire il disco dal centro verso l’esterno procedendo in
linea retta.
¶ Non utilizzare solventi come benzina, diluente, detergenti
disponibili in commercio o spray antistatici previsti per l’uso
su dischi analogici.
Page 3
Riepilogo delle funzioni
Pannello anteriore e posteriore
STANDBY-ON
– commuta Il lettore in modo Standby oppure
ON
DISPLAY
– visualizza informazioni sullo stato corrente
del lettore
DVD/VIDEO CD/CD PLAYER
STANDBY-ON
by
/ OPEN/CLOSE
– apre/chiude il vassoio porta-CD
DISC TRAY
T NEXT
– passa al capitolo o brano successivo
B PLAY
– per avviare la riproduzione
SOUND
– selezionare Stereo, Dolby Surround, 3D
sound (TruSurround) o uscita multicanale
SOUND
OPEN / CLOSE
PREV
PAUSE
; PAUSE
– interrompe la riproduzione
S PREV
– torna al capitolo o brano precedente
9 STOP
– arresta la riproduzione video/audio
PLAY
NEXT
STOP
Italiano
MAINS (AC Power)
– per il collegamento alla rete di alimentazione
COAXIAL (Digital audio out)
– per il collegamento ad apparecchi digitali
(coassiali)
OPTICAL (Digital audio out)
– collegare a un dispositivo digitale (ottico)
MULTICHANNEL AUDIO OUT
(Per il collegamento di un ricevitore multicanale)
– Collegamento cassa centrale
– Collegamento subwoofer
– Collegamenti casse frontali
– Collegamenti casse surround
MULTICHANNEL AUDIO OUT
LEFT CENTER
DIGITAL AUDIO OUT
PCM-MPEG2-Dolby Digital-DTS
REAR
LEFT
FRONT
AUX/VCR IN
– per il collegamento a un VCR
(videoregistratore)
S-VIDEO OUT (Y/C)
– collegare a un televisore con ingressi
S-Video (Y/C)
TV OUT VIDEO OUT
– per il collegamento a un televisore
dotato di presa Scart
(CVBS) VIDEO OUT
– per collegamento a un televisore dotato
di ingressi video CVBS
AUDIO OUT (Left/Right)
– per il collegamento ad amplificatore,
ricevitore o sistema stereo
I
AUDIO OUT
L
VIDEO OUT
2
II
TV OUT
AUX/VCR IN
COAXIAL
OPTICAL
RIGHT SUBW.
REAR
RIGHT
FRONT
R
S-VIDEO
OUT
1
Attenzione: non toccare i pin all’interno delle prese sui connettori del pannello posteriore. Le scariche
elettrostatiche possono provocare danni permanenti all’unità.
RIEPILOGO DELLE FUNZIONI
87
Page 4
Telecomando
RETURN / RESUME
– per tornare al menu
precedente / continuare la
riproduzione dopo una pausa
– accesso al menu di un disco
– (sinistra/destra/su/giù) per
selezionare una voce del menu
– conferma selezione menu
Italiano
– ricerca a ritroso* / passa a
capitolo o brano precedente
– per arrestare la riproduzione
– per avviare la riproduzione
– interruzione temporanea della
riproduzione / riproduzione
fotogramma per fotogramma
DISC MENU
DVD
1 2 3 4
OK
S
STOP ( 9 )
PLAY ( B )
PAUSE ( ; )
POWER B
– accende il DVD o lo commuta in
modalità standby/on
Tastierino numerico 0-9
– per selezionare voci numerate in
un menu
DISPLAY
– visualizzazione dell’indicatore bit
rate durante la riproduzione
SYSTEM MENU
– accesso o rimozione del menu di
sistema del lettore
T
– ricerca in avanti* / capitolo o
brano successivo
SUBTITLE
– per selezionare la lingua dei
sottotitoli
ANGLE
– selezione angolazione ripresa
DVD
ZOOM
– ingrandimento immagine video
REPEAT
– ripetizione capitolo, brano,
titolo, disco
REPEAT (A-B)
– ripeti un segmento specifico
SHUFFLE
– riproduzione casuale di brani
SCAN
– riproduzione dei primi 10
secondi di ogni brano/capitolo
contenuto in un disco
* Premere il tasto per circa 2 secondo
88
RIEPILOGO DELLE FUNZIONI
AUDIO
– selezione lingua audio
Page 5
Installazione
TV
Y
X
A
Z
COAXIAL
DIGITAL AUDIO OUT
PCM-MPEG2-Dolby Digital-DTS
1
R
AUDIO OUT
S-VIDEO
OUT
OPTICAL
RIGHT SUBW.
REAR
RIGHT
FRONT
LEFT CENTER
MULTICHANNEL AUDIO OUT
REAR
LEFT
FRONT
L
2
VIDEO OUT
II
TV OUT
I
AUX/VCR IN
Note generali
¶ A seconda del televisore o degli altri dispositivi che si
desidera collegare, le modalità di collegamento sono varie.
Utilizzare solo uno dei collegamenti descritti di seguito.
¶ Per effettuare il collegamento più indicato, consultare i
manuali del proprio televisore, videoregistratore, stereo o
degli altri dispositivi.
¶ Per una migliore riproduzione dell’audio, collegare le prese
di uscita audio del lettore alle prese d’ingresso audio
dell’amplificatore, del ricevitore, dello stereo o del
dispositivo A/V. Vedere “Collegamento di apparecchiature
opzionali”.
Attenzione:
– Assicurarsi che il lettore DVD sia collegato
direttamente al televisore. Impostare il televisore
sul corretto canale di ingresso video.
– Non collegare la presa di uscita audio del lettore
alla presa d’ingresso phono del sistema audio.
– Non collegare il lettore DVD tramite il
videoregistratore. La qualità video potrebbe
risultare distorta dal sistema di protezione dalle
duplicazioni.
Collegamento a un televisore
¶ Effettuare uno dei seguenti collegamenti, a seconda delle
funzioni disponibili sul dispositivo esistente.
1 Collegare la presa di Scar t al corrispondente connettore sul
televisore utilizzando il cavo Scart fornito in dotazione (Z).
Se il televisore non è dotato di presa Scart, scegliere uno
dei seguenti tipi di collegamento:
Collegamento S-Video (Y/C)
1 Collegare il jack di uscita video S-Video del lettore DVD al
jack S-Video in del televisore servendosi di un cavo S-Video
opzionale (Y).
2 Collegare i jack di uscita audio di sinistra e di destra del
lettore DVD ai jack di ingresso audio sinistra/destra del
televisore (A).
Collegamento Video CVBS
1 Collegare la presa Video out (CVBS) alla presa d’ingresso
video del televisore tramite il cavo video fornito (X).
2 Collegare i jack di uscita audio di sinistra e di destra del
lettore DVD ai jack di ingresso audio sinistra/destra del
televisore (A).
Collegamento a un
apparecchiatura opzionale
Collegamento a un amplificatore dotato di
stereo analogico a due canali o Dolby
Surround™
1 Collegare le prese di uscita audio Left (sinistra) e Right
(destra) del lettore DVD alle prese d’ingresso audio di
sinistra/destra dell’amplificatore, del ricevitore o del sistema
stereo, servendosi di un cavo audio opzionale (A).
Collegamento a un amplificatore dotato di
stereo digitale a due canali (PCM) o a un
ricevitore A/V dotato di decoder canale
multiplo (Dolby Digital™, MPEG 2 e DTS)
1 Collegare il jack di uscita audio digitale del lettore (ottico G
o coassiale F) al corrispondente jack di ingresso del proprio
amplificatore. Utilizzare un cavo audio digitale opzionale
(ottico G o coassiale F).
2 E’ necessario attivare l’uscita digitale del lettore (vedere
“Impostazioni personalizzato”).
Italiano
INSTALLAZIONE
89
Page 6
Audio digitale canale multiplo
Il collegamento digitale canale multiplofornisce la qualità
audio migliore. Per questo collegamento è necessario un
ricevitore A/V canale multiploche supporti uno o più dei
formati audio supportati dal lettore DVD (MPEG 2, Dolby
Digital™ e DTS). Consultare il manuale del ricevitore e i
simboli sulla parte anteriore dell’apparecchio.
Collegamento analogico a un ricevitore A/V
multicanale con connettori a 6 canali
(Dolby Digital & DTS)
In questo lettore DVD è integrato un decoder multicanale.
Ciò consente la riproduzione di DVD registrati in Multichannel Surround senza la necessità di utilizzare un decoder
opzionale.
Italiano
AMPLIFIER
TV
F
DIGITAL AUDIO OUT
PCM-MPEG2-Dolby Digital-DTS
COAXIAL
OPTICAL
G
MULTICHANNEL AUDIO OUT
LEFT CENTER
REAR
RIGHT SUBW.
REAR
X
A
I
II
AUDIO OUT
VIDEO OUT
LEFT
L
FRONT
R
RIGHT
FRONT
TV OUT
2
1
S-VIDEO
AUX/VCR IN
OUT
Y
Z
Nota:
– Se il formato audio dell’uscita digitale non corrisponde alle
funzioni del proprio ricevitore, questo può emettere un suono
potente e distorto oppure non emettere alcun suono.
– L’audio Digital Surround a 6 canali tramite collegamento
digitale può essere ottenuto solo se il ricevitore è dotato di
decoder digitale multi-canale.
– Per visualizzare il formato audio selezionato del DVD
corrente finestra di controllo, premere il pulsante del SYSTEM
MENU.
1 Collegare i jack audio di uscita per il collegamento della
cassa centrale e del subwoofer (C) ai corrispondenti jack
sul ricevitore.
2 Collegare i jack di uscita audio Left e Right (sinistra e
destra) per il collegamento della cassa anteriore (B) ai
corrispondenti jack di ingresso del ricevitore.
3 Collegare i jack di uscita audio Left e Right (sinistra e
destra) per il collegamento della cassa surround (D) ai
corrispondenti jack di ingresso del ricevitore.
4 Effettuare le adeguate impostazioni Sound (audio) per
Analog Output (uscita analogica) e Speaker (cassa) nel
menu Personal Preferences (preferenze personali).
AMPLIFIER
TV
Y
Z
X
I
II
AUDIO OUT
VIDEO OUT
LEFT
L
FRONT
R
RIGHT
FRONT
TV OUT
2
1
S-VIDEO
AUX/VCR IN
OUT
DIGITAL AUDIO OUT
PCM-MPEG2-Dolby Digital-DTS
COAXIAL
OPTICAL
D
B
C
MULTICHANNEL AUDIO OUT
LEFT CENTER
REAR
RIGHT SUBW.
REAR
90
INSTALLAZIONE
Page 7
Impostazioni NTSC/PAL
Informazioni generali
E’ possibile modificare le impostazioni NTSC/PAL del
lettore DVD in base al segnale video del proprio televisore.
Questa impostazione influenza esclusivamente l’on-screen
display del televisore che mostra le modalità di arresto e
setup. E’ possibile selezionare NTSC o PAL. Per modificare
le impostazioni del lettore DVD in PAL o NTSC,
completare la procedura seguente.
1 Scollegare il lettore DVD dalla rete di alimentazione.
2 Tenere premuti i tasti 9 e T sulla parte anteriore del
lettore DVD. Tenendo premuto 9 e T inserire il cavo di
alimentazione.
3 Quando sul pannello display del lettore DVD compare la
scritta PAL oppure NTSC rilasciare contemporaneamente i
tasti 9 e T. La scritta PAL o NTSC che compare sul
pannello del display indica l’impostazione corrente.
4 Per modificare le impostazioni, premere T entro tre
secondi. La nuova impostazione (PAL o STSC) compare sul
display.
Conversione NTSC/PAL
Questo lettore è dotato della funzione di conversione
NTSC/PAL per convertire l’uscita video del disco in modo
che corrisponda al proprio sistema TV. La conversione
supportata è indicata di seguito.
Output format
Selected mode
NTSC
NTSC
Not
Supported
NTSC
NTSC
PA L
PAL
PAL
PAL
PAL
AUTO
NTSC
PAL
NTSC
PAL
DVD
VCD
Type
Disc
Format
NTSC
PAL
NTSC
PAL
Informazioni sul manuale
Il presente manuale fornisce le istruzioni fondamentali per
l’utilizzo del lettore DVD. Alcuni DVD necessitano di
operazioni specifiche o consentono solo interventi limitati
durante la riproduzione. In questi casi il lettore potrebbe
non rispondere a tutti i comandi. Quando sullo schermo
del televisore compare il simbolo Ä, significa che
l’operazione richiesta non è permessa dal lettore o dal
disco.
Utilizzo del telecomando
¶ Salvo quando diversamente specificato, tutte i comandi
possono essere azionati con il telecomando. Puntare
sempre il telecomando direttamente verso il lettore,
assicurandosi che non siano presenti ostacoli nel percorso
del raggio infrarosso.
Possono essere anche utilizzati i corrispondenti tasti sul
pannello frontale del lettore.
Funzionamento della barra menu
¶ Una serie di operazioni può essere effettuata tramite la
barra menu sullo schermo. Per accedere alla barra menu
premere i tasti cursore sul telecomando.
¶ Se si preme il tasto SYSTEM MENU mentre è visualizzata la
barra del menu, questa scompare dallo schermo.
¶ Quando si seleziona una voce nella barra menu, la voce
selezionata viene evidenziata e i tasti cursore necessari per
azionare tale voce vengono visualizzati sotto l’icona.
¶ < o > indicano che sulla sinistra/destra della barra del
menu sono presenti altre voci disponibili. Premere 1 o 2
per selezionare tali voci.
Italiano
1 Nel menu Preference (Preferenza), selezionare TV
System (Sistema TV).
2 Premere 3 o 4 per selezionare PAL, NTSC o AUTO.
Note:
– La modalità AUTO può essere selezionata solo se si utilizza
un televisore multisistema.
– Vale solo per l’uscita CVBS su cavo Cinch e presa SCART.
– Questa conversione può provocare leggere distorsioni
dell’immagine. Questo problema è considerato normale. Quindi
il formato AUTO è il più adatto per ottenere una qualità
ottimale dell’immagine.
INSTALLAZIONE
91
Page 8
Inizializzazione
Indicazioni generali
Nel menu “Inizializzazione” può essere necessario
impostare delle preferenze per alcune delle funzioni del
lettore (non applicabile su tutti i modelli).
Funzionamento
Quando il lettore viene acceso per la prima volta, compare
lo schermo “Inizializzazione”.
Viene visualizzato il menu per la prima voce da impostare,
con la prima opzione evidenziata.
¶ Utilizzare i tasti 3 4 per scorrere le opzioni del menu.
L’icona dell’opzione selezionata viene evidenziata.
¶ Confermare la selezione con il tasto OK e passare al menu
successivo.
Nota:
– Le preferenze devono essere impostate nell’ordine in cui
compaiono nel menu sullo schermo.
– Lo schermo “Inizializzazione” scompare solo dopo la
conferma dell’ultima voce.
Italiano
– Se vengono premuti tasti diversi da 3 4 o OK sullo
schermo compare il simbolo Ä.
– Se il lettore viene spento durante l’impostazione delle
preferenze personali, tutte le preferenze dovranno essere
rimpostate nuovamente alla successiva accensione del
dispositivo.
Formato TV
Se si ha un televisore wide screen (16:9), selezionare 16:9.
Se si ha un televisore normale (4:3), selezionare 4:3.
Se si ha un televisore 4:3 è inoltre possibile selezionare:
Letterbox, per ottenere un’immagine “wide-screen” con
barre nere in alto e in basso o Pan Scan per ottenere
un’immagine ad altezza completa con i bordi tagliati. La
riproduzione avverrà nel formato supportato dal disco.
Paese
Selezionare il proprio paese. Questa funzione viene
utilizzata anche come ingresso per la funzione “Consentito
dal controllo “ (Consentito dal controlo) (vedere
“Controllo visione”).
Nota:
– Tutte queste voci devono essere impostate durante il
“Inizializzazione”. Successivamente, possono comunque essere
modificate nel menu Personal Preferences (Preferenze
personalizzato).
Barra menu/Finestra di
controllo
Data la molteplicità delle barre menu, le voci sulla barra
menu sono disposte in base all’uso e alla disponibilità dei
tasti ad accesso diretto. Se si premono una volta i tasti
SYSTEM MENU, si passa dalla barra menu 1 alla barra
menu 2, 3 e OFF, e viceversa.
Le seguenti voci devono essere impostate nel
menu Inizializzazione:
Menu language (Lingua menu)
E’ possibile scegliere tra le varie lingue. I menu a video
compariranno nella lingua disponibile sul lettore.
Audio language (Lingua audio)
E’ possibile scegliere tra varie lingue. L’audio verrà emesso
nella lingua selezionata, purché questa sia disponibile sul
disco inserito nel lettore. Se la lingua desiderata non è
disponibile, il lettore tornerà alla prima lingua parlata sul
disco.
Subtitle language (Lingua sottotitoli)
E’ possibile scegliere tra più lingue. I sottotitoli verranno
visualizzati nella lingua selezionata, purché questa sia
disponibile sul disco inserito nel lettore. Se la lingua
desiderata non è disponibile, i sottotitoli verranno
visualizzati nella prima lingua disponibile sul disco.
Menu bar 1 (Barra menu 1)
Personal Preferences (Preferenze personali)
Subtitle Language (Lingua sottotitoli)
Audio Language (Lingua audio)
Colour (Colore)
Sound (Audio)
Menu bar 2 (Barra menu 2)
Step (Passo)
Slow motion (Immagini al rallentatore)
Fast motion (Spostamento rapido)
Angle (Angolazione)
Zoom (Zoom)
Menu bar 3 (Barra menu 3)
Title (Titolo)
Chapter (Capitolo)
Time Search (Ricerca tempi)
Favourite Track Selection (Selezione brano preferito)
(FTS)
92
INSTALLAZIONE
Page 9
Icone del campo di feedback
temporaneo (Temporary
Feedback Field)
Scan
Ripeti tutto
Ripeti titolo
Ripeti brano
Ripeti capitolo
Shuffle (ordine casuale)
Ripeti Shuffle (ordine casuale)
Ripeti da A alla fine
Ripeti A-B
Angolazione
Blocco visione
Picture (Immagine)
– Formato TV
Vedere “Inizializzazione”
– Black level shift (Spostamento livello neri) (solo
NTSC)
Selezionare ON per adattare le dinamiche del colore allo
scopo di ottenere contrasti più netti.
– Video shift (Spostamento video)
Il video è impostato in fabbrica in modo che l’immagine
risulti centrata. Utilizzare queste impostazioni per
personalizzare la posizione dell’immagine sul proprio
televisore spostandola verso sinistra o verso destra.
Adatto ai bambini
Riprendi
Operazione vietata
Preferenze personalizzato
E’ possibile impostare le proprie preferenze personalizzate:
Funzionamento generale:
¶ Premere SYSTEM MENU sul telecomando.
¶ Selezionare nella barra menu.
➜Compare il menu Personal Preferences (Preferenze
personalizzato).
¶ Utilizzare i tasti 1 2 3 4 per sfogliare i menu, i sottomenu
e le opzioni dei sottomenu.
➜ Quando viene selezionata una voce di menu, i tasti
cursore (sul telecomando) necessari per effettuare le
operazioni vengono visualizzati accanto alla voce stessa.
¶ Premere OK per confermare e tornare al menu principale.
E’ possibile impostare le seguenti voci:
Italiano
– Impostazioni colori
E’ possibile selezionare uno dei cinque set di colore
predefiniti oppure un set (Personal) definibile dall’utente.
– Colore personalizzato
Consente di ottimizzare la saturazione, la luminosità e il
contrasto del set di colori selezionato .
INSTALLAZIONE
93
Page 10
Italiano
Audio
– Digital output (Uscita digitale)
Impostazione di fabbrica: ALL (Tutte). Significa che sono
attivate sia le uscite coassiali che quelle ottiche. Se il
dispositivo da collegare non dispone di un ingresso digitale,
modificare l’impostazione su OFF.
Se la propria apparecchiatura è priva di decoder digitale
canale multiplo, impostare l’uscita digitale su PCM (Pulse
Code Modulation, Modulazione a impulsi codificati).
– Analog output (Uscita analogica)
Per impostare il sistema in base alle capacità di
riproduzione, selezionare Stereo, Dolby Surround, 3D
sound (TruSurround) o uscita multicanale.
– Night Mode (Modo notturno)
Ottimizza le dinamiche dell’audio per la riproduzione a
basso volume.
– Impostazione degli altoparlanti
Consente di selezionare le impostazioni degli altoparlanti, il
bilanciamento del volume e il ritardo, nonché di verificare le
impostazioni degli altoparlanti.
Le impostazioni delle casse sono attive solo sull’uscita
analogica Multi Channel. (Vedi appendice)
– Karaoke vocale
Impostare questa voce su ON solo quando si riproduce un
DVD karaoke canale multiplo. I canali karaoke sul disco
vengono mixati con un normale audio stereo.
Language (Lingua)
Selezionare la lingua desiderata per il menu, l’audio e i
sottotitoli. Vedere “Inizializzazione”. La lingua per l’audio e i
sottotitoli può inoltre essere impostata tramite la barra
menu presente sullo schermo.
Features (Funzioni)
– Access Control (Controllo visione)
Questo menu comprende le seguenti funzioni:
Child Lock: (Blocco visione) – quando questa voce è
impostata su ON, per riprodurre i dischi è necessario
inserire un codice a 4 cifre.
Consentito dal controllo (Consentito dal controlo) –
Consente la presentazione condizionata di DVD contenenti
informazioni relative al controllo da parte dei genitori
(vedere “Controllo visione”).
– Status Window (Finestra di controllo)
Indica lo stato corrente del lettore e viene visualizzata
insieme alla barra menu. Quando la riproduzione di un
disco viene interrotta, viene visualizzata insieme al
“Temporary Feedback Field” (Campo di feedback
temporaneo) nello schermo di default. Vedere “Informazioni
On-screen display”.
L’impostazione di fabbrica è ON. Selezionare OFF per
disattivare la visualizzazione della finestra di controllo.
– Bit Rate Indicator (Indicatore bit rate)
Quando è attivato, viene visualizzato il bit rate video, audio
e totale. Questa funzione è applicabile solamente durante la
riproduzione di dischi DVD e SVCD.
94
INSTALLAZIONE
– Testo guida
Quando è attivato (ON), il testo di guida descrive le icone
selezionate. Selezionare OFF (disattivo) per non visualizzare
il testo di guida.
Page 11
Funzionamento
Caricamento dei dischi
1 Per aprire il vassoio del disco, premere OPEN/CLOSE sulla
parte anteriore del lettore.
2 Collocare il disco prescelto nel vassoio, con l’etichetta
rivolta verso l’alto.
3 Per chiudere il vassoio, premere di nuovo OPEN/CLOSE.
➜ Nella finestra di controllo e sul display del lettore
compare la scritta READ (Lettura) e la riproduzione si avvia
automaticamente.
Nota:
– Se il ‘Child Lock’ (Blocco di sicurezza per bambini) è
impostato su ON e il disco inserito non è abilitato, è necessario
inserire il codice a 4 cifre e/o abilitare il disco (vedere
‘Controllo accesso’).
Riproduzione di un disco DVDVideo e di CD video
Riproduzione di un disco
¶ Dopo avere inserito il disco e chiuso il vassoio,
la riproduzione si avvia automaticamente e
nella finestra di stato del display del lettore
compaiono il tipo di disco caricato e le
informazioni relative al contenuto e alla durata del disco.
¶ Può capitare che il disco chieda di selezionare una voce da
un menu. Se le selezioni sono numerate, premere il tasto
numerico corrispondente; altrimenti 3/4, 1/2, servirsi dei
tasti per evidenziare la selezione e quindi premere OK.
¶ Il titolo e il numero del capitolo riprodotti vengono
visualizzati sul display.
¶ La riproduzione può arrestarsi alla fine del titolo e il lettore
potrebbe tornare al menu DVD. Per passare al titolo
successivo, premere B.
¶ Per arrestare la riproduzione, premere
➜ Compare la schermata di default, contenente
informazioni relative allo stato corrente.
¶ E’ possibile riprendere la riproduzione dal punto in cui è
stata interrotta. Premere B; quando compare l’icona
Resume . sullo schermo, premere B un’altra volta.
➜ La funzione RESUME non si applica solamente al disco
presente nel lettore, bensì anche agli ultimi quattro dischi
riprodotti. E’ sufficiente ricaricare il disco e premere
RESUME sul telecomando oppure premere B quando
compare l’icona Resume . sullo schermo, quindi premere
B un’altra volta.
Nota:
– I DVD possono avere un codice regionale. Il vostro lettore
non riproduce dischi che hanno un codice regionale diverso dal
proprio.
9.
Funzioni generali
Nota:
– Salvo dove indicato diversamente, tutte le operazioni
descritte si intendono riferite al funzionamento con il
telecomando. E’ possibile inoltre eseguire determinate
operazioni utilizzando la barra menu sullo schermo.
Passaggio a un altro titolo/
capitolo
Se un disco è composto da più titoli o
capitoli, si può passare a un altro titolo/
capitolo come indicato di seguito:
¶ Premere SYSTEM MENU, quindi selezionare o nella
barra menu.
¶ Premere 3 o 4 per selezionare un titolo/capitolo.
Moviola
¶ Selezionare (MOVIOLA) nella barra dei menu.
¶ Utilizzare i tasti 4 per accedere al menu (MOVIOLA).
➜ Il lettore passa alla modalità PAUSE.
¶ Servirsi dei tasti cursori 1 2 per selezionare la velocità
desiderata: -1, -1/2, -1/4 o -1/8 (all’indietro), o +1/8, +1/4,
+1/2 o +1 (in avanti).
¶ Selezionare 1 per riprodurre il disco alla velocità normale.
¶ Se si preme ;, la velocità viene impostata a zero (PAUSE).
¶ Per uscire dalla modalità della moviola, premere B o 3.
Fermo immagine e riproduzione per
singolo fotogramma
¶ Selezionare (FOTOGRAMMA PER
FOTOGRAMMA) nella barra menu.
¶ Utilizzare il tasto 4 per entrare nel menu
della riproduzione per singolo fotogramma.
➜ Il lettore passa in modalità PAUSE
(Pausa).
¶ Servirsi dei tasti cursore 1 2 per selezionare il fotogramma
precedente o successivo.
¶ Per uscire da questa modalità, premere B o 3.
E’ anche possibile effettuare dei passaggi in avanti premendo
; più volte sul telecomando.
Scan
La scansione riproduce i primi 10 secondi
di ciascun capitolo/indice del disco
¶ Premere SCAN.
¶ Per continuare la riproduzione della traccia selezionata,
premere SCAN un’altra volta oppure premere B.
Ricerca
¶ Selezionare (SPOSTAMENTO
VELOCE) nella barra menu.
¶ Entrare nel menu Fast Motion
(SPOSTAMENTO VELOCE) tramite il tasto 4.
¶ Utilizzare i tasti 1 2 per selezionare la velocità richiesta: -32,
-8 o –4 (all’indietro), o +4, +8, +32 (in avanti).
¶ Selezionare 1 per riprodurre il disco alla velocità normale.
¶ Per uscire dalla modalità Fast Motion, premere B o 3.
Per effettuare una ricerca in avanti o all’indietro a velocità
diverse, è inoltre possibile tenere premuti i tasti
S
o
T
Italiano
.
FUNZIONAMENTO
95
Page 12
Ripetizione
Dischi DVD-Video – ripetizione di
un capitolo/titolo/disco
¶ Per ripetere il capitolo che si sta
guardando, premere REPEAT (Ripeti).
➜ Sul display del lettore compare la scritta REPEAT CHPT
(Ripeti capitolo).
¶ Per ripetere il titolo che si sta guardando, premere REPEAT
un’altra volta.
➜ Sul display compare la scritta REPEAT TITL (Ripeti titolo).
¶
Per ripetere tutto il disco, premere REPEAT per la terza volta.
➜ Sul display compare la scritta REPEAT.
¶ Per uscire dalla modalità Repeat, premere REPEAT per la
quarta volta.
CD video – ripetizione di un brano/disco
¶ Per ripetere il brano che si sta ascoltando, premere REPEAT.
➜ Sullo schermo del lettore compare la scritta REPEAT TRK
(Ripeti brano).
¶ Per ripetere l’intero disco, premere REPEAT un’altra volta.
➜ Sul display e sullo schermo compare la scritta REPEAT.
¶ Per uscire dalla modalità Repeat, premere REPEAT per la
terza volta.
Ripetizione A-B
Italiano
Per ripetere una sequenza all’interno di un
titolo:
¶
Premere REPEAT A-B (Ripeti A-B) al punto iniziale prescelto;
➜ Per qualche istante, sullo schermo compare la lettera A-.
¶ Premere REPEAT A-B un’altra volta per selezionare il punto
finale prescelto;
➜ Per qualche istante, sullo schermo compare la scritta A-B
e la sequenza da ripetere si avvia (sul pannello
REPEAT
frontale del lettore compare la scritta A-B REPEAT).
¶ Per uscire dalla sequenza, premere REPEAT A-B.
Riproduzione casuale
Dischi DVD-Video
Questa funzione mischia l’ordine di
riproduzione dei capitoli all’interno di un
titolo, se questo ha più di un capitolo.
¶ Premere SHUFFLE (Riproduzione casuale) durante la
riproduzione.
➜ Sullo schermo compare la scritta SHUFFLE per circa 2
secondi.
¶ Per tornare alla riproduzione normale, premere SHUFFLE
un’altra volta.
Ricerca di un punto all’interno del disco
Questa funzione consente di avviare la riproduzione in
qualsiasi punto del disco.
¶
Selezionare (TIME SEARCH, Ricerca) nella barra del menu.
¶ Premere 4.
➜ Il lettore passa in modalità PAUSE (Pausa).
➜ Sullo schermo compare una finestra di modifica del
punto di avvio desiderato, che mostra il tempo trascorso
dall’inizio della riproduzione del disco inserito nel lettore.
¶ Inserire il punto di avvio richiesto tramite i tasti numerici.
Inserire le ore, i minuti e i secondi da sinistra a destra nella casella.
➜ Ogni volta che una voce viene inserita, viene evidenziata
la voce successiva.
¶ Premere OK per confermare il punto di avvio.
➜La casella di modifica scompare e la riproduzione parte
dal punto selezionato.
Zoom
La funzione Zoom consente d’ingrandire l’immagine a video
e di spostarsi all’interno dell’immagine ingrandita.
¶ Selezionare (ZOOM) nella barra menu.
¶ Premere 3/4 per attivare la funzione ZOOM e
selezionare il rapporto d’ingrandimento richiesto:
➜ Il lettore passa in modalità Pause.
➜ Il rapporto d’ingrandimento selezionato compare sotto
l’icona Zoom nella barra menu, mentre la scritta “Press OK
to pan” (premere OK per panoramica) compare sotto
quest’ultima.
➜ L’immagine si modifica in base alla selezione.
¶ Premere OK per confermare la selezione.
➜ Sullo schermo compaiono le icone di scorrimento
dell’immagine: 1 2 3 4 e OK.
¶ Utilizzare i tasti 1 2 3 4 per scorrere lungo lo schermo.
¶ Quando viene premuto OK sullo schermo compare solo
l’immagine ingrandita.
¶ Per uscire dal modo Zoom:
– Premere B per riprendere la riproduzione.
1.33, 2 o 4.
CD video
Tramite questa funzione i brani presenti sul disco vengono
riprodotti in ordine casuale, purché sul disco siano presenti
più brani.
¶ Premere SHUFFLE (Riproduzione casuale) durante la
riproduzione.
➜ La scritta SHUFFLE compare sullo schermo per circa
2 secondi.
¶ Per tornare alla riproduzione normale, premere SHUFFLE
un’altra volta.
96
FUNZIONAMENTO
Page 13
Video FTS
¶ La funzione video FTS consente di memorizzare i titoli e i
capitoli (DVD) e i brani e gli indici preferiti (VCD) per un
particolare disco nella memoria del lettore.
¶ Ciascun programma FTS può contenere fino a 20 voci
(titoli, capitoli).
¶ Un FTS programmato viene posizionato in cima all’elenco
quando la riproduzione è attivata. Quando l’elenco è pieno,
il programma nuovo sostituisce l’ultimo programma
dell’elenco.
¶ Il programma può essere selezionato e riprodotto in
qualsiasi momento.
Memorizzazione di un programma video FTS
¶ In modalità STOP, selezionare VIDEO FTS c nella barra
dei menu.
¶ Premere 4 per aprire il menu.
➜ Compare il menu VIDEO FTS.
¶ Premere 2 o 1 o FTS per selezionare ON o OFF.
Memorizzazione di titoli/brani
¶ Premere 4 per selezionare TITLES (titoli).
¶ Utilizzare 2 o 1 per selezionare il titolo richiesto
¶ Premere OK se si desidera memorizzare l’intero titolo.
➜ Il numero del titolo viene aggiunto all’elenco delle selezioni.
Speciali funzioni DVD
Controllo del contenuto dei dischi DVD
video: menu
Sui DVD possono essere presenti menu di selezione e
accesso a funzioni speciali. Per utilizzare il menu, premere il
tasto numerico corrispondente; oppure utilizzare i tasti 3,
4, 1, 2 per evidenziare la selezione e quindi premere OK.
Menu del Titolo/Disc
¶ Premere DISC MENU.
➜ Se il titolo corrente ha un menu, questo viene
visualizzato sullo schermo. In caso contrario viene
visualizzato il menu del disco.
¶
Il menu può elencare le angolazioni di ripresa, le opzioni della
lingua parlata e quelle dei sottotitoli e i capitoli del titolo.
¶ Per rimuovere il menu del titolo, premere DISC MENU
un’altra volta.
Angolazione di ripresa
Se il disco contiene sequenze registrate da diverse
angolazioni, compare la relativa l’icona, che mostra il
numero di punti di vista disponibili e l’angolazione corrente.
Se lo si desidera, è quindi possibile modificare l’angolazione.
¶ Utilizzando i tasti 3/4 selezionare l’icona relativa
all’angolazione desiderata.
➜ Dopo qualche istante, la riproduzione si modifica in base
all’angolazione selezionata. L’icona dell’angolazione rimane
visualizzata finché non sono più disponibili angolazioni
multiple.
Italiano
Memorizzazione di capitoli/indici
¶ Premere 4 sul numero del titolo selezionato.
➜ Il numero del titolo viene contrassegnato e
l’evidenziazione si sposta sul primo numero di capitolo
disponibile per tale titolo.
¶ Utilizzare 2 o 1 per selezionare il numero del capitolo
richiesto.
¶ Premere OK per confermare la selezione.
➜ La selezione del titolo/capitolo viene aggiunta all’elenco.
¶
Premere SYSTEM MENU per uscire dal menu VIDEO FTS
c.
Cancellazione di un programma Video FTS
¶ In modalità STOP, selezionare
dei menu.
¶ Utilizzare 4 per selezionare PROGRAM (Programma).
¶ Utilizzare 2 o 1 per selezionare il numero della selezione
richiesta.
¶ Premere OK per cancellare la selezione.
¶ Premere
Per cancellare tutte le selezioni:
¶ In modalità STOP, selezionare
dei menu.
¶ Utilizzare 4 per selezionare CLEAR ALL (Cancella tutto).
¶ Premere OK.
➜ Tutte le selezioni vengono cancellate.
¶ Premere
SYSTEM MENU
SYSTEM MENU
VIDEO FTS
per uscire.
VIDEO FTS
per uscire.
c nella barra
c nella barra
Modifica della lingua
¶ Selezionare Y (AUDIO) nella barra dei menu.
¶ Premere Y o 3/4 più volte per visualizzare le varie lingue
disponibili
Sottotitoli
¶ Selezionare Z (Sottotitoli) nella barra dei menu.
¶ Premere Z o 3/4 più volte per visualizzare i vari
sottotitoli disponibili.
FUNZIONAMENTO
97
Page 14
Speciali funzioni di VCD e SVCD
Controllo riproduzione (PBC)
¶ Inserire un CD video dotato di PBC e premere B.
¶ Scorrere i menu con i tasti indicati sullo schermo del
televisore finché il passaggio prescelto non si avvia. Se un
menu PBC consiste di un elenco di titoli, è possibile
selezionare un titolo direttamente.
¶ Inserire l’opzione desiderata con i tasti numerici (0-9).
¶ Premere RETURN (Indietro) per tornare al menu
precedente.
¶ E’ anche possibile impostare la funzione PBC OFF nel
menu Personal Preferences (Impostazioni personalizzato).
Riproduzione di un CD audio
¶ Dopo aver caricato il disco, la riproduzione si avvia
automaticamente.
¶ Se il televisore è acceso, compare lo schermo CD audio.
¶ Il numero di brani e il tempo totale di riproduzione
vengono mostrati sullo schermo.
¶ Durante la riproduzione, il numero del brano corrente e il
tempo trascorso dall’inizio del brano vengono mostrati
Italiano
sullo schermo e sul display del lettore.
¶ La riproduzione si arresta al termine del disco.
¶
Per arrestare la riproduzione in qualsiasi momento, premere 9.
Passaggio a un altro brano
¶ Premere brevemente S o T durante la riproduzione
per passare al brano successivo oppure ritornare all’inizio
del brano corrente.
¶ Premere brevemente S per due volte per tornare al
brano precedente.
¶ Per passare direttamente a qualsiasi brano, inserire il
numero corrispondente tramite i tasti numerici (0-9).
Riproduzione casuale
¶ Premere SHUFFLE (Riproduzione
casuale) durante l’ascolto.
➜ L’ordine dei brani si modifica.
¶ Per tornare alla riproduzione normale, premere
nuovamente SHUFFLE.
Ripetizione di un brano/disco
¶ Per ripetere il brano che si sta ascoltando,
premere REPEAT (Ripeti).
➜ Sul display compare la scritta REPEAT
(Ripeti brano).
TRK
¶ Per ripetere il disco intero, premere REPEAT un’altra volta.
➜ Sul display compare la scritta REPEAT.
¶ Per uscire da questa modalità, premere REPEAT per la terza
volta.
Ripetizione A-B
Per ripetere una sequenza:
¶ Premere REPEAT A-B (Ripeti A-B) nel
punto iniziale prescelto;
➜ Sul display del lettore compare la scritta A-.
¶ Premere nuovamente REPEAT A-B nel punto finale
prescelto;
➜ Sul display compaiono le lettere A-B e la sequenza
comincia a riprodursi in maniera continua.
¶ Per uscire dalla sequenza, premere nuovamente REPEAT
A-B.
Pausa
¶ Premere ; durante la riproduzione.
¶ Per ripristinare la riproduzione, premere B.
Ricerca
¶ Per effettuare una ricerca in avanti o
all’indietro attraverso il disco a una velocità
quattro volte superiore rispetto a quella normale, tenere
premuti i tasti S o T per circa un secondo durante la
riproduzione.
➜ La ricerca comincia e il suono è parzialmente disattivato.
¶ Per passare a una velocità otto volte superiore a quella
normale, premere S o T un’altra volta.
➜ La ricerca passa alla velocità otto volte superiore
rispetto a quella normale e il suono è disattivato.
¶ Per tornare alla velocità quattro volte superiore a quella
normale, premere S o T un’altra volta.
¶ Se il televisore è acceso, la velocità e la direzione di ricerca
vengono indicate sullo schermo ogni volta che vengono
premuti i tasti S o T.
¶ Per terminare la ricerca, premere B per riprendere la
riproduzione o 9 per arrestarla.
98
FUNZIONAMENTO
Scan
La scansione riproduce i primi 10 secondi
di ciascun capitolo/indice del disco
¶ Premere SCAN.
¶ Per continuare la riproduzione della traccia selezionata,
premere SCAN un’altra volta oppure premere B.
Programma FTS
¶ Il programma FTS consente di memorizzare i brani preferiti
di un particolare disco nella memoria del lettore.
¶ Ciascun programma FTS può contenere fino a 20 brani.
Page 15
Memorizzazione di un programma FTS
Album
Track
Time
1 Caricare un disco e interrompere la riproduzione.
2 Utilizzare 4 per passare all’elenco dei brani disponibili.
3 Utilizzare 2 o 1 per selezionare i brani dell’elenco.
Per passare direttamente a qualsiasi brano, inserire il
numero del brano tramite i tasti numerici (0-9).
4 Memorizzare ciascun brano premendo OK.
➜ I numeri vengono aggiunti all’elenco dei brani selezionati.
➜ Il numero dei brani e il tempo di riproduzione del
programma vengono mostrati sullo schermo e sul display
del lettore.
Quando il proprio programma FTS è completo, premere
B per avviare la riproduzione o 3 per tornare alla
modalità Stop. In entrambi i casi, il programma FTS viene
automaticamente memorizzato.
Commutazione FTS ON/OFF
1 Utilizzare 3/4 per spostarsi sui brani desiderati.
2 Utilizzare 2 o 1 per selezionare ON o OFF.
Cancellazione di un brano da un programma FTS
Scaricare file MP3 da Internet o eseguire il ripping di
canzoni dai dischi legali è un processo delicato.
Qualità
audio
Radio AM
Radio FM
Vicino al CD
Simile a un
CD
CD*
CD*
Frequenza
dei bit
32 kbps
64 kbps
96 kbps
128 kbps
256 kbps
320 kbps
Rapporto di
riduzione
approssim.
40 : 1
20 : 1
15 : 1
10 : 1
5 : 1
3 : 1
Tempo CD MP-3
totale approssim.
40 ore
20 ore
15 ore
10 ore
5 ore
3 ore
Commento
Influenza significativa della qualità del
suono. Non consigliato.
Qualità audio bilanciata
Rapporto di compressione
Rapporto di compressione basso
– Suggerimento: meglio riprodurre
CD
Di conseguenza è possibile che si verifichino
talvolta dei salti durante l’ascolto dei dischi MP3,
ma si tratta di una situazione normale.
Informazioni supplementari per la riproduzione di
dischi MP3
– In conformità all’SDMI, non presenta una funzione
di uscita digitale.
– Data la natura di registrazione dei dischi DAM (si
tratta di dischi contenenti sia musica audio digitale
che codificata in formato MP3), riprodurrà solo
musica audio digitale.
– E’ supportata solo la prima sessione di dischi
multisessione.
1 Utilizzare 4 per passare all’elenco dei brani selezionati.
2 Utilizzare 2 e 1 per selezionare il numero del brano che si
desidera cancellare.
3 Premere OK.
➜ Il numero del brano viene cancellato dall’elenco dei
brani selezionati.
Erasing the complete program
1 Utilizzare 4 per selezionare CLEAR ALL (Cancella tutto)
e quindi premere OK.
➜ Viene cancellato tutto il programma FTS del disco.
Funzioni di un disco MP3
Sono supportati i seguenti formati MP3 - CD
(formato ISO9660):
¶ Numero massimo di caratteri: 30
¶ Numero massimo livelli di sottocartelle: 8
¶ Numero massimo ALB: 32
¶ Bit-rate VBR supportato
¶ Frequenze di campionamento supportate per dischi MP3:
32 kHz, 44,1 kHz, 48 kHz
¶ Bit-rate supportati per il disco MP3: 32, 54, 96, 128, 192,
256 (kbps)
I seguenti formati non sono supportati
¶ File con estensione *.WMA, *AAC, *.DLF, *.M3U, *.PLS
¶ Nomi di file con caratteri cinesi
¶ Dischi con sessioni non chiuse
¶ Dischi registrati con formato UDF
Album/Titolo
Questa funzione consente di visualizzare e selezionare
l’Album/Titolo successivo o precedente del disco MP3.
1 Premere 3/4 per scorrere all’album precedente o successivo.
2 Premere 1/2 per scorrere al brano precedente o successivo.
➜
verrà visualizzato.
3 Il numero di album/brano desiderato può essere
selezionato anche direttamente con il tastierino numerico
sul telecomando.
Nota:
– In modalità STOP, i numeri vengono utilizzati per la
selezione dell’ALBUM.
– In modalità PLAY, i numeri vengono utilizzati per la
selezione del BRANO.
¶ Per i dischi MP3, sono suppor tate solo le seguenti modalità;
– STOP / PLAY / PAUSE
– SKIP NEXT / PREVIOUS
– REPEAT (ALBUM / TRACK / DISC)
Dischi MP3 – Album/Brano/Disco
¶ Per ripetere la traccia, premere REPEAT.
➜ Sul display compare la scritta REPEAT TRK.
¶ Per ripetere un album, premere REPEAT un’altra volta.
➜ Sul display del lettore compare la scritta REPEAT ALBM.
¶ Per ripetere il disco, premere REPEAT per la terza volta.
➜ Sullo display del lettore compare la scritta REPEAT DISC.
Italiano
FUNZIONAMENTO
99
Page 16
Controllo visione
Controllo visione; blocco
visione (DVD e VCD)
Attivazione/disattivazione del Blocco
visione
1 Dopo aver interrotto la riproduzione del disco, servendosi
dei tasti 3/4,.selezionare ACCESS CONTROL
(Controllo visione) nel menu delle funzioni.
2 Inserire un codice a 4 cifre di propria scelta.
3 Inserire il codice un’altra volta.
4 Servendosi dei tasti 3/4, passare alla voce “CHILD
LOCK” (Blocco visione).
5 Passare a LOCK/UNLOCK (blocca/sblocca) tramite il
tasto 2.
6 Selezionare LOCK (blocca) tramite i tasti 3/4.
7 Premere OK o 1 per confermare, quindi premere
nuovamente 1 per uscire dal menu.
➜ Da ora in avanti, i dischi non autorizzati potranno essere
riprodotti solo dopo l’inserimento del codice a 4 cifre.
8 Selezionare UNLOCK (sblocca) per disattivare il sistema
di sicurezza.
Italiano
Nota: La conferma del codice a 4 cifre è necessario quando:
– Il codice viene inserito per la prima volta (vedere sopra),
– Il codice viene modificato (vedere “Modifica del codice a 4
cifre”),
– Il codice viene annullato (vedere “Modifica del codice a 4
cifre”).
– Ogni volta che viene riprodotto un disco abilitato per la
visone da parte dei bambini, questo verrà posizionato in cima
all’elenco. Quando l’elenco è pieno e viene aggiunto un nuovo
disco, l’ultimo disco nell’elenco viene rimosso.
– I DVD a 2 lati possono avere un ID diverso per ciascun lato.
Affinché disco possa essere impostato come “adatto per la
visione da parte dei bambini” è necessario abilitare ciascuno
dei lati.
– I VCD multivolume possono avere ID diversi per ciascun
volume. Per impostare il set completo come “adatto per la
visione da parte dei bambini”, è necessario abilitare ciascun
volume.
Disabilitazione dei dischi
¶ Inserimento del disco. Vedere “Caricamento del disco”.
➜ La riproduzione parte automaticamente.
¶ Mentre è visualizzato il simbolo 9 premere {.
➜ Sullo schermo compare il simbolo | e il disco risulta
disabilitato.
Abilitazione dei dischi
¶ Inserire il disco. Vedere “Caricamento del disco”.
➜ Compare la finestra di dialogo “Child protect”
(Protezione bambini).
Verrà chiesto d’inserire il codice segreto per “Play Once”
(Abilita visione una volta) o “Play Always” (Abilita visione
sempre). Se si seleziona “Play Once”, il disco può essere
riprodotto finché rimane nel lettore e finché il lettore non
viene spento. Se si seleziona “Play Always”, il blocco
visionesu quel disco viene disabilitato e il disco potrà quindi
essere sempre riprodotto, anche quando l’opzione Child
Lock è impostata su ON.
Note:
– La memoria del lettore è in grado di gestire un elenco di
120 titoli abilitati (“Child safe - Adatti ai bambini”). Un disco
viene posizionato nell’elenco quando nella finestra di dialogo
“Child Protect - (Protezione bambini)” viene selezionata
l’opzione “Play Always - Abilita visione sempre”.
Controllo visione; consentito
dal controlo (solo video DVD)
I film su DVD possono contenere scene non adatte ai
bambini. Quindi, il disco può contenere dati relativi al
“Consentito dal controllo - Consentito dal controlo” che
possono riferirsi a tutto il disco o solo ad alcune scene.
Queste scene sono classificate da 1 a 8; inoltre, sul disco
possono essere presenti scene alternative. I livelli di
classificazione variano da paese in paese. La funzione
“Consentito dal controlo” consente d’impedire che i dischi
vengono visionati dai bambini e, per determinati dischi, fa in
modo che vengano riprodotte scene alternative.
100
CONTROLLO V ISIONE
Page 17
Attivazione/disattivazione del consentito
dal controlo
1 Dopo aver interrotto la riproduzione del disco, servendosi
dei tasti 3/4,.selezionare ACCESS CONTROL
(Controllo visione) nel menu delle funzioni.
2 Inserire il proprio codice a 4 cifre. Se richiesto, inserire il
codice una seconda volta.
3 Passare al Consentito dal controllo (Consentito dal
controlo) tramite i tasti 3/4.
4 Passare alla voce VALUE ADJUSTMENT (Regolazione
classificazione) (1-8) utilizzando il tasto 2.
5 Quindi, tramite i tasti 3/4 o i tasti numerici sul
telecomando, selezionare un valore da 1 a 8 per il disco
inserito.
Classificazione 0 (visualizzato come “- -”):
Il consentito dal controlonon è attivato. Il disco verrà
riprodotto nella sua interezza.
Classificazione da 1 a 8:
Il disco contiene delle scene non adatte ai bambini. Se si
imposta un valore per il lettore, tutte le scene con lo stesso
valore o con un valore inferiore verranno riprodotte. Le
scene classificate con un valore superiore non verranno
visualizzate a meno che sul disco non sia disponibile
un’immagine alternativa. L’alternativa deve essere classificata
con lo stesso valore o con un valore inferiore. Se non sono
presenti scene alternative, la riproduzione si arresta e viene
richiesto l’inserimento del codice a 4 cifre.
6 Premere OK o 1 per confermare; quindi premere 1
un’altra volta per uscire dal menu.
Paese
1 Dopo aver interrotto la riproduzione del disco, servendosi
dei tasti 3/4,.selezionare ACCESS CONTROL
(Controllo visione) nel menu delle funzioni.
2 Inserire il codice a 4 cifre.
3 Passare alla voce CHANGE COUNTRY (Cambia paese)
tramite il tasto 4.
4 Premere il tasto 2.
5 Selezionare un paese con i tasti 3/4.
6 Premere OK o 1 per confermate, quindi premere 1
un’altra volta per uscire dal menu.
Modifica del codice a 4 cifre
1 Dopo aver interrotto la riproduzione del disco, servendosi
dei tasti 3/4,.selezionare ACCESS CONTROL
(Controllo visione) nel menu delle funzioni.
2 Inserire il vecchio codice.
3 Passare alla voce CHANGE CODE (Cambia codice)
tramite il tasto 4.
4 Premere il tasto 2.
5 Inserire il nuovo codice a 4 cifre.
6 Inserire il codice un’altra volta e quindi riconfermare con il
tasto OK.
7 Premere 1 per uscire dal menu.9
Se si dimentica il proprio codice di 4 cifre
1 Premere 9 per uscire dalla schermata “Protezione
bambini”.
2 Nel menu delle funzioni, selezionare ACCESS
CONTROL utilizzando i tasti 3/4.
3 Per cancellare il codice di 4 cifre, premere quattro volte 9
nella finestra di dialogo “Controllo accesso”.
4 Inserire ora (due volte!) un nuovo codice come descritto in
precedenza (Modifica del codice di 4 cifre).
Esclusione di responsabilità per il
consentito dal controlo
Questo lettore DVD è dotato di un sistema di
CONSENTITO DAL CONTROLLO (Consentito dal
controlo) che si attiva durante la riproduzione di dischi
DVD su cui sono presenti determinate codifiche software,
realizzate in base a norme tecniche adottate dalle aziende
produttrici dei dischi.
Si noti che il sistema di CONSENTITO DAL
CONTROLLO non funziona se il disco DVD inserito è
privo della corretta codifica software. Si noti inoltre che al
momento dell’introduzione di questo lettore DVD, alcuni
aspetti delle norme tecniche non sono stati concordati tra i
produttori delle unità e quelli dei dischi.
Su questa base Philips non garantisce il funzionamento del
sistema di CONSENTITO DAL CONTROLLO e
declina qualsiasi responsabilità circa la visione accidentale
del contenuto di un disco.
In caso di dubbi, assicurarsi che il disco venga riprodotto in
base ai parametri impostati per l’opzione CONSENTITO
DAL CONTROLLO prima di consentirne l’accesso ai
bambini.
Italiano
CONTROLLO V ISIONE
101
Page 18
Prima di chiedere assistenza
Se il lettore di DVD-video non funziona correttamente, controllare innanzitutto la seguente checklist. Il problema potrebbe
derivare da qualcosa che è stato tralasciato. Non cercare in nessun caso di riparare il sistema da sé, poiché in tal modo si annulla
la garanzia.
Cercare i sintomi specifici. Quindi eseguire solo gli interventi elencati come rimedio dei sintomi specifici.
Sintomo Rimedio
Assenza di alimentazione – Assicurarsi che il cavo di alimentazione sia correttamente inserito.
– Controllare se la presa di alimentazione funziona inserendo un altro apparecchio.
Assenza dell’immagine – Controllare che il televisore sia acceso.
– Controllare il collegamento video.
Immagine distorta – Quando un disco si sporca, pulirlo con un apposito panno. Pulire il disco dal
– Talvolta può accadere che si verifichi una piccola distorsione dell’immagine.
Immagine completamente distorta – Se l’immagine è completamente distorta o se scorre verticalmente,
o assenza di colore del lettore assicurarsi che l’impostazione NTSC/PAL del lettore DVD corrisponda al
– Se il segnale video del proprio televisore è NTSC, selezionare l’opzione
– Se il proprio segnale video è PAL, selezionare l’impostazione PAL
Italiano
Immagine distorta o in bianco e nero – Il formato del disco non corrisponde al segnale video del proprio televisore
con CD DVD o Video CD (PAL/NTSC) - vedere “Conversione NTSC/PAL”.
centro verso l’esterno procedendo in linea retta.
Non si tratta di un guasto.
segnale video del proprio televisore.
NTSC per il lettore DVD.
- vedere IMPOSTAZIONE NTSC/PAL.
Assenza di audio – Effettuare i collegamenti audio.
– Se si utilizza un amplificatore HiFi provare a utilizzare un’altra sorgente audio.
Audio distorto dall’amplificatore HIFI – Assicurarsi che non siano presenti collegamenti con l’ingresso fono
dell’amplificatore.
Assenza di audio sull’uscita digitale – Controllare i collegamenti digitali.
– Controllare il menu delle impostazioni per assicurarsi che l’uscita digitale sia
impostata su ALL (tutti) o PCM.
– Controllare che il formato audio della lingua audio selezionata corrisponda
alle potenzialità del ricevitore.
– Non applicabile per MP3
E’ impossibile riprodurre il disco – Assicurarsi che il disco sia inserito con l’etichetta rivolta verso l’alto.
– Pulire il disco.
– Controllare se il disco è difettoso provando un altro disco.
– Verificare se il disco è guasto, profondamente graffiato o deformato (non piatto).
Il sistema non ritorna alla schermata – Eseguire un reset disattivando il lettore e quindi riaccenderlo.
di avvio alla rimozione del disco – Verificare se il programma richiede l’inserimento di un altro disco.
Il lettore non risponde al telecomando – Puntare il telecomando direttamente verso il sensore posto sulla parte
anteriore del lettore.
– Rimuovere qualsiasi ostacolo tra il lettore e il telecomando.
– Controllare e sostituire le batterie del telecomando.
I pulsanti non funzionano – Per risettare completamente il lettore, scollegare il cavo di alimentazione
dalla presa. (Assicurarsi che il set non si trovi in modalità di inizializzazione).
Il lettore non risponde ad alcuni – Alcune operazioni non sono consentite dal disco. Consultare le istruzioni del
comandi durante la riproduzione disco.
Il lettore DVD-Video non legge – Prima di richiedere inter venti di riparazione, pulire la lente con un apposito
i CD/DVD CD/DVD di pulizia.
102
PRIMA DI CHIEDERE ASSISTENZA
Page 19
Appendice
Impostazione cassa
Impostazione 6 canali
Cassa frontale
L (Large): Se le casse frontali sono in grado di
riprodurre segnali a bassa frequenza al di
sotto di 120 Hz (grande)
S (Small): Se le casse frontali non sono in grado di
riprodurre segnali a bassa frequenza al di
sotto di 120 Hz (piccolo)
Cassa centrale*
L (Large): Se la cassa centrale è in grado di riprodurre
segnali a bassa frequenza al di sotto di
120 Hz (grande)
S (Small): Se la cassa centrale non è in grado di
riprodurre segnali a bassa frequenza al di
sotto di 120 Hz (piccolo)
Off:
Cassa Surround
L (Large): Se le casse Surround sono in grado di
S (Small): Se le casse Surround non sono in grado di
Off: Se le casse Surround non sono collegate
Subwoofer
On: Se si collega un subwoofer (acceso)
Off: Se non è collegato alcun subwoofer
Se la cassa centrale non è collegata (spento)
riprodurre segnali a bassa frequenza al di
sotto di 120 Hz (grande)
riprodurre segnali a bassa frequenza al di
sotto di 120 Hz (piccolo)
(spento)
(spento)
Tempi di ritardo
Il lettore DVD è impostato per riprodurre correttamente
l’audio Digital Surround sincronizzato in un ambiente nel
quale le casse surround si trovano circa 150 cm più vicino
alla posizione di ascolto rispetto alle casse frontali e nel
quale la cassa centrale è in linea con le casse frontali. In
ambienti di ascolto configurati in modo differente, regolare i
tempi di ritardo in base a quanto segue:
Digital Surround
Misurare la distanza in centimetri dal piano della cassa
frontale e dal piano della cassa Surround alla posizione di
ascolto.
Sottrarre quindi la distanza misurata per la cassa surround
dalla distanza misurata per la cassa frontale e dividere per
30. Il risultato rappresenta il ritardo necessario per il canale
Surround in millisecondi.
Se la cassa centrale è sul piano della cassa frontale, non è
necessario alcun ritardo della cassa centrale. Se tuttavia la
cassa centrale è più vicina alla posizione di ascolto, misurare
la distanza in centimetri tra il piano della cassa frontale e
quello della cassa centrale e dividere per 30. Il risultato
rappresenta il ritardo necessario per il canale centrale in
millisecondi.
Digital Surround Delay
40
35
30
25
0 ms
0 ms
20
15
10
Distance from surround speakers (feet)
0 ms
5
0
0
5 10152025303540
Distance from front speakers (feet)
0 ms
5 ms
10 ms
15 ms
15 ms
15 ms
10ms5
ms
0 ms
0 ms
0 ms
0 ms
-5 ms
-10 ms
Differential
arrival time
Preferred
Acceptable
Not recommended
Italiano
* Il televisore può essere utilizzato come cassa centrale. Se la
cassa centrale è accesa, il relativo segnale audio è contenuto
sia nell’audio di sinistra e destra (L/R) che nell’audio
proveniente dalla Scart.
Nota:
– Alcune impostazioni per le casse sono vietate dal contratto
di licenza Dolby Digital.
Center
speaker
Front speaker
left
Rear speaker
(left surround)
TV
Front speaker
Rear speaker
(right surround)
right
APPENDICE
103
Page 20
Specifiche Tecniche
SISTEMA DI RIPRODUZIONE
DVD-Video
CD Video e SVCD
CD (CD-R e CD-RW)
DVD+RW
MP3
SISTEMA DI LETTURA OTTICO
Tipo di laser Semiconduttore AIGaAs
Apertura numerica 0,60 (DVD)
Lunghezza d’onda 650 nm (DVD)
FORMATO DISCO DVD
Medio Disco ottico
Diametro 12 cm (8 cm)
Tempo di riproduzione A uno strato 2,15 h*
(12 cm) A doppio strato 4 h*
FORMATO VIDEO
Convertitore DA 10 bits
Gestione segnale Componenti
Compressione digitale MPEG2 per DVD
STANDARD TV (PAL/50 Hz) (NTSC/60 Hz)
Italiano
Numero di linee 625 525
Riproduzione Multistandard (PAL/NTSC)
DVD
Risoluzione orizzontale 720 pixel 720 pixel
Risoluzione verticale 576 linee 480 linee
VCD
Risoluzione orizzontale 352 pixel 352 pixel
Risoluzione verticale 288 linee 240 linee
PRESTAZIONI VIDEO
Uscita video 1 Vpp a 75 ohm
Uscita S-Video Y: 1 Vpp a 75 ohm
Uscita RGB 0,7 Vpp a 75 ohm
Commutazione livello nero On/Off (attivazione/disattivazione)
Spostamento video Sinistra/Destra
FORMATO AUDIO
Digitale MPEG Digitale compresso
Analog Sound Stereo (Audio Stereo Analogico)
Downmix Dolby Pro Logic da audio multicanale Dolby Digital
Audio 3D (TruSurround) per canale audio virtuale 5.1 su 2 casse (MPEG/Dolby
Digital)
PRESTAZIONI AUDIO
Convertitore DA 24 bit
DVD fs 96 kHz 4 Hz - 44 kHz
CD video fs 44,1 kHz 4 Hz - 20 kHz
CD fs 44,1 kHz 4 Hz - 20 kHz
Segnale-disturbo(1kHz) 100 db
Gamma dinamica(1kHz) 97 db
Diafonia(1kHz) 110 db
Distorsione e disturbo(1kHz) 88 db
MPEG MP3 Audio MPEG L3
0,45 (VCD/CD)
780 nm (VCD/CD)
A due lati 4.30 h*
A strato singolo
A due lati 8 h*
A strato doppio
MPEG1 per VCD
C: 0, 3 Vpp a 75 ohm
DTS/Dolby Digital
PCM 16, 20, 24 bit
fs, 44.1, 48, 96 kHz
fs 48 kHz 4 Hz - 22 kHz
COLLEGAMENTI
SCART Connettore Euro 2x
Uscita S-Video Mini DIN, 4 pin
Uscita video Cinch (giallo)
Audio S+D Cinch (bianco/rosso)
Uscita analogica a 6 canali
Audio anteriore sinistra/destra Cinch (bianco/rosso)
Audio surround sinistra/destra Cinch (bianco/rosso)
Audio centrale Cinch (blu)
Audio subwoofer Cinch (nero)
Uscita digitale 1 coassiale, 1 ottico
IEC958 per CDDA / LPCM
IEC1937 per MPEG1, MPEG2 e Dolby Digital
DTS
CABINET
Dimensioni 435 x 92 x 320 mm
(largh. x alt. x prof.)
Peso Circa 4 kg
COMANDI GENERALI
Stop / Riproduzione / Pausa
Spostamento veloce in avanti / all’indietro
Ricerca
Salto in avanti / all’indietro
Moviola
Selezione Titolo / Capitolo / Brano
Salta successivo / precedente
Ripeti (Capitolo / Titolo / Tutto) o (brano / tutto)
Ripeti A-B
Riproduzione casuale
Scansione
Nuova interfaccia utente grafica potenziata
Fermo immagine perfetto con filtro multi-tap digitale
Zoom (x1,33, x2, x4) con ottimizzazione immagine
Smart Picture per una comoda impostazione personalizzata dei colori
Intercollegamento Cinemalink per plug & play
Conversione PAL/NTSC
Screen Saver (attenuazione luminosità 75% dopo 15 min.)
Impostazioni altoparlante definite dall’utente canali 5.1
Audio 3D (TruSurround)
Virtual Jog Shuttle
Indicatore frequenza bit audio e video
FUNZIONE DVD
Selezione angolo di ripresa
Selezione audio (da 1 a 8 lingue)
Selezione sottotitoli (da 1 a 32 lingue)
Conversione rappor to di formato (16: 9, 4:4 letterbox, 4:3 Pan Scan)
Controllo genitori e blocco dischi
Supporto menu disco (menu titolo e menu radice)
Ripristino (5 dischi) dopo arresto / standby
Programmazione titoli/capitoli con impostazione preferiti
FUNZIONI VIDEO CD
Controllo genitori per dischi VCD 2.0
Controllo genitori e blocco dischi
Ripristino (5 dischi) dopo arresto / standby
Programmazione titoli/capitoli con impostazione preferiti
FUNZIONI CD AUDIO
Visualizzazione tempo (Totale / Brano / Rimanente)
Funzioni audio complete con telecomando
Programmazione con selezione brani preferiti
FUNZIONE MP3
Visualizzazione tempo (brano)
Selezione album e brano
Ripetizione (disco/album/brano)
* Tempo di riproduzione standard per film con 2 lingue parlate e 3 lingue di
sottotitoli.
104
SPECIFICHE T ECNICHE
Specifiche suscettibili di modifiche senza preavviso
Loading...
