PHILIPS DVD620-001, DVD623, DVD623-001 User Manual

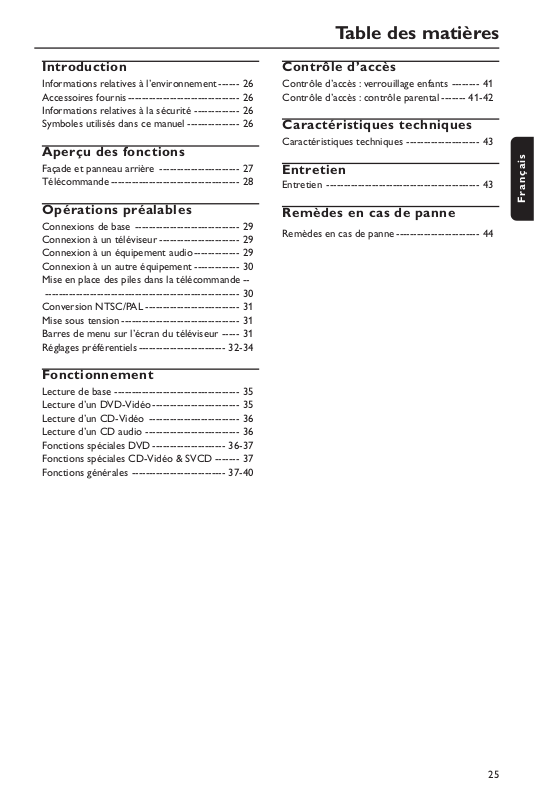

Table des matières
Introduction
Informations relatives à l’environnement ------ 26
Accessoires fournis-------------------------------- 26
Informations relatives à la sécurité ------------- 26
Symboles utilisés dans ce manuel --------------- 26
Aperçu des fonctions
Façade et panneau arrière ----------------------- 27
Télécommande ------------------------------------- 28
Opérations préalables
Connexions de base ------------------------------ 29
Connexion à un téléviseur ----------------------- 29
Connexion à un équipement audio ------------- 29
Connexion à un autre équipement ------------- 30
Mise en place des piles dans la télécommande --
-------------------------------------------------------- 30
Conversion NTSC/PAL --------------------------- 31
Mise sous tension ---------------------------------- 31
Barres de menu sur l’écran du téléviseur ----- 31
Réglages préférentiels ------------------------- 32-34
Fonctionnement
Lecture de base ------------------------------------ 35
Lecture d’un DVD-Vidéo------------------------- 35
Lecture d’un CD-Vidéo -------------------------- 36
Lecture d’un CD audio --------------------------- 36
Fonctions spéciales DVD --------------------- 36-37
Fonctions spéciales CD-Vidéo & SVCD ------- 37
Fonctions générales --------------------------- 37-40
Contrôle d’accès
Contrôle d’accès : verrouillage enfants -------- 41
Contrôle d’accès : contrôle parental ------- 41-42
Caractéristiques techniques
Caractéristiques techniques --------------------- 43
Entretien
Entretien -------------------------------------------- 43
Français
Remèdes en cas de panne
Remèdes en cas de panne ------------------------ 44
25
DVD
VCD
CD
– La description traite de la lecture de disques
DVD-Vidéo
– La description traite de la lecture de CD-Vidéo
– La description traite de la lecture de CD Audio
Introduction
Français
Nous vous remercions d’avoir acquis ce lecteur
de DVD de Philips. Le présent manuel vous en
expliquera le fonctionnement de base.
Informations relatives à
l’environnement
Tous les matériaux d’emballage superflus ont été
supprimés. Nous avons fait de notre mieux afin
que l’emballage puisse être séparé en trois types
de matériaux : le carton (boîte), la mousse de
polystyrène (matériau tampon) et le
polyéthylène (sachets, film de protection).
Votre lecteur de DVD est constitué de
matériaux pouvant être recyclés et réutilisés
pour autant qu’il soit démonté par une firme
spécialisée. Veuillez vous conformer aux
règlements locaux pour ce qui est de la mise au
rebut des matériaux d’emballage, des piles
arrivées en fin de vie et du matériel obsolète.
Accessoires fournis
– Télécommande
– Piles (deux piles format AA) pour la
télécommande
– Câble audio
– Câble SCART (n’est pas disponible sur tous les
modèles)
– Mode d’emploi
● Si le lecteur de DVD est transporté directement
d’une pièce froide vers une pièce chaude ou s’il
est placé dans une pièce très humide, il se peut
que de la buée se forme sur la lentille, à
l’intérieur du lecteur de DVD. Dans ce cas, le
lecteur de DVD risque de ne pas fonctionner
normalement. Laissez l’appareil sous tension
pendant une heure environ, sans mettre de
disque dans le tiroir et attendez que la lecture
soit possible.
● Les pièces mécaniques de l’appareil compor tent
des paliers autolubrifiants et ne doivent être ni
huilées ni lubrifiées.
● Lorsque le lecteur de DVD est en mode
de veille, il continue de consommer de
l’énergie. Pour débrancher
complètement l’appareil de
l’alimentation secteur, enlevez la fiche
d’alimentation CA de la prise murale.
Symboles utilisés dans ce
manuel
Les symboles énumérés ci-dessous apparaissent
dans certains titres et remarques et ont la
signification suivante :
Informations relatives à la
sécurité
● Avant de faire fonctionner le lecteur de DVD,
vérifiez que la tension de service indiquée sur la
plaquette signalétique (ou l’indication de tension
à côté du sélecteur de tension) est identique à la
tension locale. Si ce n’est pas le cas, consultez
votre revendeur.
● Disposez le lecteur de DVD sur une surface
plate, rigide et stable.
● Veillez à ce qu’il y ait suffisamment d’espace
devant le lecteur pour permettre l’ouverture du
tiroir.
● Si le lecteur est placé dans un meuble, laissez
environ 2,5 cm d’espace libre autour du lecteur
pour garantir une bonne ventilation.
● N’exposez pas votre lecteur à des différences
extrêmes de températures ou à l’humidité.
Remarques utiles !
● Certains disques DVD-Vidéo nécessitent
des fonctions spécifiques ou ne permettent
que des fonctions limitées pendant la
lecture.
● “ Ä“ peut s’afficher sur l’écran du
téléviseur et indique que la fonction n’est
pas disponible sur ce disque DVD-Vidéo
spécifique.
26
Façade et panneau arrière
Aperçu des fonctions
STANDBY-ON
– pour arrêter la lecture ou sous tension
(ON)
Tiroir de chargement
DVD623
DVD VIDEO PLAYER
STANDBY-ON
COAXIAL (sortie audio numérique)
– pour la connexion à une prise CA
d’un appareil audio numérique (coaxial)
TV OUT VIDEO OUT
– pour la connexion à un téléviseur à prise
(SCART)
– pour débuter/interrompre la lecture
B; PLAY/PAUSE
9 STOP
– pour commuter le lecteur sur le mode
veille
/ OPEN/CLOSE
– pour ouvrir/fermer le tiroir de
chargement
OPEN/CLOSE
STOP PLAY/PAUSE
MAINS (cordon d’alimentation CA)
– pour la connexion à une prise CA
standard
CVBS VIDEO OUT
– pour la connexion aux entrées CVBS
Vidéo d’un téléviseur
AUDIO OUT (gauche/droite)
– pour la connexion aux entrées AUDIO
d’un amplificateur, d’un récepteur ou
d’une chaîne stéréo
Français
DIGITAL AUDIO OUT
PCM-MPEG2-Dolby Digital
L
(CVBS)
COAXIAL
TV OUT
R
AUDIO OUT
VIDEO OUT
Attention : Ne pas toucher les broches des connecteurs situés sur le panneau arrière.
Une décharge électrostatique peut endommager irrémédiablement l’appareil.
27
Aperçu des fonctions
Télécommande
RETURN / RESUME
Français
– pour revenir au menu
précédent / pour poursuivre la
lecture après une interruption
– pour accéder au menu d’un
– (gauche/droite/haut/bas) pour
opérer une sélection dans le
– pour accepter la sélection du
– pour rechercher en arrière* /
passer à un chapitre ou à une
– pour arrêter la lecture
– pour débuter la lecture
– pour interrompre
momentanément la lecture /
pour lire image par image
– pour répéter chapitre, plage,
– pour répéter une séquence
– pour lire les plages dans un
– pour lire les 10 premières
secondes de chaque plage/
chapitre d’un disque
DISC MENU
disque DVD
1 2 3 4
menu
OK
menu
S
plage précédents
STOP ( 9 )
PLAY ( B )
PAUSE ( ; )
REPEAT
titre ou disque
REPEAT (A-B)
spécifique
SHUFFLE
ordre aléatoire
SCAN
POWER B
– pour mettre le lecteur DVD
sous tension (ON) ou en mode
de veille
0-9 pavé numérique
– pour sélectionner dans un
menu une option numérotée
DISPLAY
– pour indiquer le débit binaire
d’affichage pendant la lecture
SYSTEM MENU
– pour accéder au menu de
système du lecteur ou le
supprimer
T
– pour procéder à une recherche
en avant* / vers un chapitre ou
une plage précédents
SUBTITLE
– pour sélectionner la langue de
sous-titrage
ANGLE
– pour sélectionner l’angle de la
caméra DVD
ZOOM
– pour agrandir l’image vidéo
AUDIO
– pour sélectionner la langue de
doublage
* Maintenez la touche enfoncée pendant deux
secondes environ
28
Opérations préalables
TO AUDIO INTO VIDEO INTO SCART IN
COAXIAL
DIGITAL AUDIO OUT
PCM-MPEG2-Dolby Digital
TV OUT
L
R
(CVBS)
VIDEO OUT
AUDIO OUT
OR
TO TV
VCR
TO VIDEO INTO SCART IN
OR
AUDIO SYSTEM
TO AUDIO IN
COAXIAL
DIGITAL AUDIO OUT
PCM-MPEG2-Dolby Digital
TV OUT
L
R
(CVBS)
VIDEO OUT
AUDIO OUT
Connexions de base
● Veuillez vous reporter aux modes d’emploi de
votre téléviseur, de votre magnétoscope, de votre
chaîne hi-fi ou de tout autre appareil si nécessaire
pour réaliser les meilleures connexions.
● Effectuez l’une des connexions suivantes en fonction
des possibilités du matériel dont vous disposez.
Les directives ci-après sont des options
permettant d’obtenir la meilleure qualité d’image
et de son disponible sur votre lecteur de DVD.
1 Utilisez la sortie CVBS Vidéo pour une bonne
qualité d’image.
2 Utilisez la sortie SCART pour une meilleure
qualité d’image.
Son
1 Les connexions audio numériques fournissent le
son le plus pur. Connectez l’une des sorties
DIGITAL AUDIO OUT (COAXIAL) du lecteur
de DVD à votre amplificateur ou récepteur.
2 Si des connexions numériques ne sont pas
possibles, connectez les sorties rouge et blanche
AUDIO OUT du lecteur de DVD à votre
amplificateur, récepteur, chaîne hi-fi ou téléviseur.
Avertissement !
– Ne procédez à aucun branchement ou
modification de branchement alors que
l’appareil est sous tension.
– Connectez le lecteur de DVD
directement à votre téléviseur et non à
un magnétoscope par exemple afin
d’éviter toute distorsion car les disques
DVD-Vidéo sont protégés contre la copie.
– Ne connectez pas la sortie AUDIO
OUT de votre lecteur de DVD à l’entrée
PHONO IN du lecteur.
Si votre téléviseur n’est pas équipé d’une entrée
SCART, vous pouvez sélectionner la connexion
suivante :
Si votre téléviseur est doté d’un
connecteur d’entrée CVBS Vidéo,
1 Connectez la sortie CVBS VIDEO OUT sur le
lecteur de DVD à l’entrée CVBS VIDEO IN.
2 Connectez les sorties gauche et droite AUDIO
OUT du lecteur de DVD aux entrées gauche et
droite AUDIO IN du téléviseur.
Connexion à un équipement
audio
1 Vous pouvez également écouter le son de
disques CD audio et de DVD-Vidéo en
effectuant une connexion à un équipement
audio en option.
2 Connectez les sorties gauche et droite AUDIO
OUT sur le lecteur de DVD aux entrées gauche
et droite AUDIO IN de l’équipement stéréo.
Français
Connexion à un téléviseur
1 Connectez la prise SCART (TV OUT) au
connecteur d’entrée correspondant sur le
téléviseur.
Remarque :
– Assurez-vous que le câble SCART avec
l’indication “TV” est bien connecté au téléviseur et
que le câble SCART avec l’indication “DVD” est
relié au lecteur de DVD.
29
+
-
+
-
Opérations préalables
Connexion à un autre
équipement
● Un élément numérique à décodeur MPEG 2 ou
Dolby Digital-compatible intégré vous permet de
bénéficier du son surround et vous vous croirez
Français
transporté dans une salle de cinéma ou de
concert.
● Le lecteur restitue les signaux de son surround
des connecteurs DIGITAL OUT COAXIAL.
Si votre récepteur est doté d’un
décodeur MPEG 2 ou Dolby Digitalcompatible,
1 Connectez la sortie COAXIAL DIGITAL AUDIO
OUT du lecteur de DVD à l’entrée COAXIAL
DIGITAL AUDIO IN de votre récepteur.
2 Vous devrez placer la sortie numérique du
lecteur de DVD sur ALL (reportez-vous au
chapitre ‘Réglages préférentiels’).
REAR
SPEAKERS
RECEIVER with
MPEG 2 or Dolby
Digital™ decoder
TO SCART IN
OR
TO VIDEO IN
TO COAXIAL IN
DIGITAL AUDIO OUT
PCM-MPEG2-Dolby Digital
COAXIAL
Remarques:
– Si le format audio de la sortie numérique ne
correspond pas aux possibilités de votre récepteur,
ce dernier produira un son fort et déformé ou
aucun son.
– Pour voir le format audio sélectionné pour le
DVD en cours s’afficher dans la fenêtre d’état,
appuyez sur SYSTEM MENU.
L
(CVBS)
R
TV OUT
AUDIO OUT
VIDEO OUT
REAR
SPEAKERS
Mise en place des piles dans la
télécommande
1 Ouvrez le couvercle du compartiment.
2 Insérez les piles (format AA) en respectant la
polarité comme indiqué à l’intérieur du
compartiment à piles par les symboles +et -.
3 Refermez le couvercle.
ATTENTION!
– Retirez les piles en fin de vie ou si vous
ne devez pas vous servir de la
télécommande pendant une longue
période.
– Ne mélangez pas des piles anciennes et
des piles neuves, ni différents types de
piles.
– Les piles contiennent des substances
chimiques. Vous devez par conséquent vous
en débarrasser de la façon recommandée
et les tenir hors de portée des enfants.
Utilisation de la télécommande
● Orientez la télécommande vers le capteur du
lecteur de DVD.
● Ne faites pas tomber la télécommande.
● Ne laissez pas la télécommande à proximité
d’endroits très chauds ou humides.
● Ne versez pas d’eau et ne posez rien de mouillé
sur la télécommande.
30
Loading...
