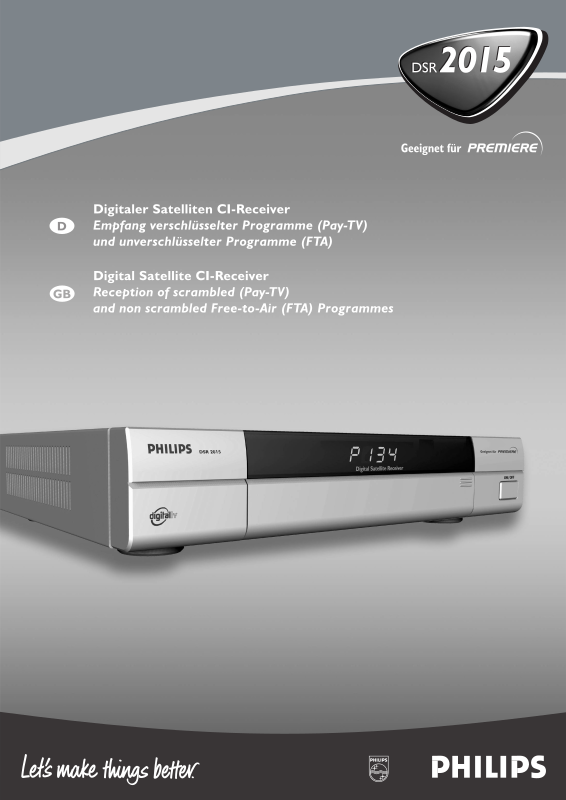

Philips DSR2015/02, DSR2015/00 User Manual [de]

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch, dass Sie sich für den Philips DSR 2015 Satellitenempfänger
entschieden haben.
Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres
Philips Satellitenempfängers optimal für den Empfang von digitalen Satellitenprogrammen
und – diensten zu nutzen.

Als Digital-Receiver der neuen Generation ist der DSR 2015 besonders für den Empfang
und die Nutzung von Premiere ausgelegt. Mit einem Premiere CI-Modul und einer Premiere
Smartcard öffnet sich Ihnen das Tor zu Deutschlands schönstem Fernsehen: Sieben Kinos
für Zuhause mit den besten Blockbustern als TV-Premieren; das beste Sportprogramm der
Welt mit allen Spielen der Bundesliga live; und gezielte Auswahlmöglichkeiten für
Individualisten mit einzeln buchbaren Kanälen und Highlights zu den beliebtesten Themen.

Zur Installation von Premiere beachten Sie bitte die Installationsanleitung, die der Premiere
Smartcard/CI-Modul Verpackung beiliegt. Sollten Sie noch keine Premiere Smartcard/CI­Modul haben, können Sie sich unter 0180/551 00 00*, www.premiere.de oder im Handel
über die jeweils aktuellen Angebote von Premiere informieren.

* 0,12 EUR/Min. über das Netz der Deutschen Telekom AG.

Wir wünschen Ihnen guten Empfang und viel Freude mit Ihrem neuen Philips DSR 2015 !

Anmerkung: Dieses Gerät ist für Deutschland und Österreich bestimmt

INHALT

1. SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

2. ANSCHLÜSSE FERNBEDIENUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

3. BEDIENUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3.1 NAHBEDIENUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.2 FUNKTIONEN DER FERNBEDIENUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.3 MENÜSPRACHE AUSWAHL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.4 PROGRAMMWAHL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.4.1 Programmwahl über Zifferntasten

0...9

, 8, 9 und Liste . . . . . . . . . . . . . . 8

3.4.2 Letztes Programm mit Taste E. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.4.3 Zapper-Funktion mit den Tasten

OK

und + 89* . . . . . . . . . . . . 8

3.4.4 Programmverwaltung mit Programm-pool und 10 Favoritenbänken . . . . . . . 8

3.5 TV / RADIO - UMSCHALTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3.6 DIGITAL / ANALOG - AUDIO MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

3.7 TONEINSTELLUNGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3.8 TIMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3.9 EPG - PROGRAMMINFORMATION (BASISNAVIGATOR) . . . . . . . . . . . . . . 13

4. INSTALLATION / WERKSEINSTELLUNG . . . . . . . . . . . . . . . . . . . . . . . . . . .14

4.1 PROGRAMME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.1.1 Favoriten-Bank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.1.2 Favoriten-Namen ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4.1.3 Programm-Pool (für Experten) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4.1.4 Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

4.2 SUCHLAUF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.2.1 Satelliten-Suchlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.2.2 Transponder-Suchlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.2.3 Manuelle Eingabe (für Experten) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.3 SATELLITEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4.4 INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.4.1 Zeit-Offset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.4.2 Menüsprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.4.3 Signalwege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.4.4 LNB-Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

4.4.5 DiSEqC (Digital Satellite Equipment Control) . . . . . . . . . . . . . . . . . . . . . . 23

4.4.6 Download-Over-Air (Software Update über Satellite) . . . . . . . . . . . . . . . . . 24

4.5 CA (CONDITIONAL ACCESS) = VERSCHLÜSSELTE PROGRAMME . . . . . . 25

4.5.1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4.5.2 Empfang von verschlüsselten Programmen . . . . . . . . . . . . . . . . . . . . . . . . 25



D

5. EMPFANG VON PREMIERE PRO-

GRAMMEN UND SONDERFUNKTIONEN . . . . . . . . . . . . . . . . . . . . . . . . . .26

5.1 PREMIERE SUCHLAUF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

5.2 PREMIERE JUGENDSCHUTZ (PARENTAL CONTROL) . . . . . . . . . . . . . . . . 27

5.3 TIMER PROGRAMMIERUNG BEI PROGRAMMEN MIT JUGENDSCHUTZ . . 27

5.4 PREMIERE MULTIFEED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

5.5 PREMIERE MULTIPLE SOUNDTRACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

5.6 PREMIERE DIREKT (NEAR VIDEO ON DEMAND) . . . . . . . . . . . . . . . . . . . . 28

5.7 PREMIERE – WEITERE FUNKTIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.8 NEUE SOFTWARE VERSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6. GLOSSAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

7. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

8. FEHLERBEHEBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

D

!

SICHERHEITSHINWEISE

Wichtige Hinweise zum Betrieb

Im folgenden Abschnitt finden Sie wichtige Hinweise zum Betrieb, Aufstellungsort und
Anschluß des Receivers.

Lesen Sie diese Hinweise sorgfältig, bevor Sie das Gerät in Betrieb nehmen.

Längere Abwesenheit/Gewitter

Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit
dem Netzschalter vorne rechts am Gerät aus. Dies gilt auch für diejenigen Geräte, die
mit dem Receiver verbunden sind.

Beachten Sie eventuelle Timer-Programmierungen und schalten Sie das Gerät
rechtzeitig vor dem Aufnahmezeitpunkt wieder ein.

Netzkabel

Achten Sie darauf, dass das Netzkabel (Stromversorgungskabel) nicht beschädigt wird.
Nehmen Sie das Gerät niemals mit defektem Netzkabel in Betrieb.

Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung
ein trockenes Tuch. Reinigen Sie lediglich die Oberfläche.

Öffnen Sie das Gehäuse auf keinen Fall. Bei Berührung von Teilen im Inneren des
Gerätes besteht die Gefahr eines Stromschlags.

Spielende Kinder

Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze stecken. Es
besteht Lebensgefahr durch Stromschlag.

Reparatur

Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem
Fachpersonal ausführen. Eigenmächtiges Öffnen und Reparaturversuche führen zu
Verlust des Gewährleistungsanspruchs.

Durch unsachgemäße Eingriffe in das Gerät kann die elektrische Sicherheit des Gerätes
gefährdet werden.

Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät.

Anschlüsse

Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen oder zu Defekten am
Gerät führen. Geeignet für Premiere.

"

Wichtige Hinweise zum Aufstellungsort und zur Montage

Aufstellungsort

Jedes elektronische Gerät entwickelt Wärme. Die Erwärmung liegt jedoch in einem
ungefährlichen Bereich. Empfindliche Möbeloberflächen und Furniere können sich durch
die ständige Wärmeeinwirkung im Laufe der Zeit leicht verfärben. Ebenso können die
Gerätefüße in Verbindung mit behandelten Möbeloberflächen Farbveränderungen
hervorrufen. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage.

Lüftung

Die in diesem Gerät entstehende Wärme wird ausreichend abgeführt. Installieren Sie
den Receiver trotzdem niemals in einem Schrank oder einem Regal mit unzureichender
Lüftung. Verdecken Sie niemals die Kühlschlitze des Gerätes.

Stellen Sie keine Gegenstände auf das Gerät und halten Sie einen Freiraum von
mindestens 10 cm über dem Gerät ein, damit die ent-stehende Wärme ungehindert
abgeführt wird.

Feuchtigkeit, Sonneneinstrahlung, Wärme

Schützen Sie das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser.
Stellen Sie den Receiver nicht in die Nähe der Heizung und setzen Sie ihn nicht direkter

Sonneneinstrahlung aus.

Netzspannung

Betreiben Sie das Gerät nur an einer Netzspannung von 230 V/50 Hz. Es darf erst ans
Netz angeschlossen und eingeschaltet werden, nachdem die Verbindungen mit der
Antenne und dem Fernsehgerät hergestellt wurden.

Erdung

Die Parabolantenne ist vorschriftsmäßig zu erden. Dabei sind die einschlägigen örtlichen
und/oder CE-Vorschriften zu beachten.

Fernbedienung

Legen Sie die beiliegenden Batterien in die Fernbedienung ein. Achten Sie dabei auf
richtige Polung der Batterien entsprechend der Prägung + und - im Batteriefach!

“Dieses Produkt arbeitet mit einem Verfahren zum Schutz des Urheberrechts,
welches seinerseits durch U.S. Patente und andere Rechtsmittel (IP-Rechte)
geschützt ist. Die Verwendung dieses Verfahrens muß von Macrovision freigegeben
werden; das Verfahren ist nur für den Privatgebrauch und andere eingeschränkte
Anwendungen gedacht, sofern nicht anderweitig von Macrovision freigegeben.
Gegenmaßnahmen (Reverse Engineering) und Entfernung dieses Verfahrens zum
Schutz des Urheberrechts sind nicht erlaubt.”

#

D

ANSCHLÜSSE FERNBEDIENUNG

An der Rückseite des Gerätes finden Sie folgende Anschlüsse:

1 - 230V / 50 Hz Verbinden Sie das Netzkabel mit der Netzbuchse.

2 - Digital Audio TV: Digital (coaxial) Audio Ausgang.

AUDIO TV L und R: Audio-Ausgang, linker und rechter Kanal zum Anschluß an eine

Stereoanlage.

3 - TV Verbinden Sie über das mitgelieferte Scart-Kabel die TV -

Anschlußbuchse mit Ihrem Fernsehgerät.

4 - VCR VCR - Scart-Buchse zum Anschluß eines Videorecorders.

5 - DATA INTERFACE RS 232 - Schnittstelle für serielle Datenübertragung im Servicefall

0-Modem-Kabel (Pin 2 und 3 gekreuzt, Pin 1, 4, 6-9 werden nicht
verwendet)

Receiver: PC:

Pin 2 = RXD Pin 2 = RXD
Pin 3 = TXD Pin 3 = TXD
Pin 5 = GND Pin 5 = GND

6 - SAT-IF INPUT Sat-ZF-Signal Eingang und Ausgang für LNB Versorgung und

Steuersignale - Verbinden Sie das Kabel von Ihrer Satellitenanlage mit
dieser Buchse.

7 - SAT-IF OUTPUT ZF-Signal Ausgang (Durchschleifung z.B. zu einem analogen Receiver).

Hinweis:

Die Serien- und Typennummern befinden sich auf einem Aufkleber an die
Unterseite Ihres Empfängers.

1234 567

$

FERNBEDIENUNG

F

avoriten

: Auswahl ver-

schiedener
Favoriten-Bänke.
Im Menü:
Einstellung der
Transparenz.

info : Zeigt kurze und

erweiterte
Informationen
(soweit übertragen)
über die aktuelle
Sendung und über
folgende
Programme.

??

: Stumm: Ton aus-

und wieder
einschalten

Remote : Fernbedienung
Control Funktionsbeschrei-

bung ein/aus.

: Schaltet den

Receiver auf
Standby und wieder
ein.

Radio : Schaltet den

Receiver auf
Radiobetrieb um
und wechselt
zwischen Empfang
vom Sat-Receiver
und Fernsehgerät.

Menu : Aktiviert das Haupt-

Menü:

• Programmverwal­tung

• Sender Suchlauf

• Satellitenauswahl

• Installation.

TV : Schaltet den

Receiver von Radio
in TV Mode und
wechselt zwischen
Empfang vom Sat­Receiver und
Fernsehgerät.

* : Erhöhen der

Lautstärke
Im Menü: Erhöht
den selektierten
Parameter um eins.

9 : Wechselt zur nächst

niedrigeren
Programmnummer
Im Menü:
Wählt den
nachfolgenden
Parameter.

/ : Aktiviert das Timer-

Menü: Einstellen
verschiedener
Timer-Ereignisse.

Exit : Wechselt auf das

zuletzt gewählte
Programm
Im Menü:
Verlassen des
aktuellen Menüs.

A : Wechselt den zum

TV Programm
Gehörenden
Tonkanal (Sprache,
Digital/Analog
wählen)
Ermöglicht die
Einstellung von
Radio-Unterkanälen,
falls vorhanden.

OK :

OK

einmal drücken:
Wahl eines der 4
zuletzt gesehenen
Programme.

OK

zweimal
drücken: Auswahl
aus der
Programmliste.
Im Menü:
Eingabe aktivieren
und beenden.

+ : Reduzierung der

Lautstärke
Im Menü:
Reduziert einen
selektierten
Parameter um eins.

8 : Wechselt zur nächst

höheren
Programmnummer
Im Menü:
Wählt den
vorhergehenden
Parameter.

BEDIENUNG

3.1 NAHBEDIENUNG

Öffnen (und schließen) Sie die Klappe an Frontseite des Gerätes durch Drücken auf die
markierte Fläche (rechts).

Die Nahbedienung umfaßt die Tasten

STANDBY

= Bereitschaft , 8 und 9 für Weiterschaltung

der Programme vorherige / nächste (Ch -/+) , sowie + und * für die Einstellung der Lautstärke
(VOL-/+).
Um zwischen Radio und TV umzuschalten, drücken Sie kurz die Taste

STANDBY

und dann

innerhalb einer Sekunde die Taste + für Radio oder * für TV-Betrieb.

Die LED-Anzeige zeigt dabei für eine Sekunde die Umschaltbereitschaft
Radio / TV an.

Das Gerät verfügt über einen Ein/Aus-Schalter mit Netztrennung.
Die Anzeige der Programmnummer erfolgt über eine 4-stellige grüne 7-Segment-Anzeige!

Anzeige von TV-Programmen

Anzeige von Radio-Programmen
Anzeige t = TV-Mode ( + Programmnummer des Satelliten-Receivers)

Hinweis. Das Gerät wurde mit der TV-Taste auf TV-Betrieb geschaltet. Das
Bild auf dem TV-Gerät kommt dann vom TV-Gerät, z.B. bei einem zusätz­lichen Kabelanschluss.

Die Punkte werden eingeblendet, wenn das Gerät «stummgeschaltet»
ist.

Anzeige ‘Vcr’:

Bei Wiedergabe wird das Video/Audio-Signal vom Videorecorder automatisch
an das Fernsehgerät geschaltet - auch in Standby.

Anzeige ‘Vcr-’: Durchschaltung in Standby.

Das Gerät ist in Bereitschaft (Standby) und kann über die Taste

STANDBY

eingeschaltet werden.
Bei jedem Ausschalten des Gerätes überprüft Ihr Receiver, ob ein neue

Software Version für Ihr Gerät auf dem Satelliten verfügbar ist. Während
dieser Überprüfung, die einige Minuten dauern kann, werden auf der
Programmanzeige zwei Balken eingeblendet.

-- --

-

V c r -

V c r

P 2.3.4.

t 1 2 3

r 25

P 9 9 9

r t

%

D

1234565 7

1 - Klappe
2 - Zwei CI - Module Halterungen (Common Interface).
3 - 4-stellige Anzeige
4 - Ein/aus Schalter

5 - + und *: Lautstärke reduzierung/erhöherungs

Tasten (Vol -/+)

6 - 9 und 9: Vorherige/nächste Programmwahl

Tasten (P -/+)

7 - *: Stand-by Taste

&

3.2 FUNKTIONEN DER FERNBEDIENUNG

Das Einschalten aus Standby erfolgt mit der roten Taste oder mit einer Zifferntaste 0...9.

Eine Funktionsbeschreibung der Fernbedienung ist in die Gerätesoftware integriert. Um sie
aufzurufen, drücken Sie einfach die Taste RCauf der Fernbedienung und dann die Tasten, zu
der Sie Hilfe wünschen - der zugehörige Hilfetext wird dann eingeblendet.
Durch nochmaliges Drücken der Taste RCwird die Hilfe wieder verlassen.

Die um die

OK

-Taste angeordneten Tasten + * und 8 9 haben im Normalbetrieb die

Funktion Lautstärke - / + (Vol - / +) und Programm - / + (Ch - / +).

3.3 MENÜSPRACHE AUSWAHL

Die Menüsprache kann zwischen Deutsch, Englisch, Fransösisch, Italienisch, Spanisch,
Hollandisch und Türkisch umgeschaltet werden.

Nach Betätigung der Tasten

M, 4

und 2wirden Menüfenstern zur Hauptmenu, Installationsmenu

und Menusprache auswahl eingeblendet. Nach Betätigung der Taste OKerfolgt die Auswahl der
gewünschten Sprache in gewohnter Weise mit den Tasten 9 bzw. 8.
Bei Verlassen des Menüs mit der Taste

E

bleibt die ursprüngliche eingestellte Sprache erhalten.

Verläßt man das Menü mit der Taste

OK

, dann wird gewählte Sprache gespeichert.

3.4 PROGRAMMWAHL

3.4.1 Programmwahl über Zifferntasten 0...9, 8, 9 und Liste

Die Programmeinstellung erfolgt durch direkte Eingabe der Programmnummer mit den
Zifferntasten (auch 0 ist eine Programmnummer).

Mit den Tasten 8 / 9 wird auf das nächste / vorherige Programm weiter / zurück geschaltet.
Nach zweimaligen Drücken der Taste

OK

wird eine nach Programmnummern geordnete Liste

eingeblendet. Das gewünschte Programm kann mit den Tasten + / * und 8 / 9 angewählt
und dann mit der Taste

OK

eingestellt werden. Bei nochmaligen Drücken der Taste OKoder mit

der Taste Ewird die Liste wieder verlassen.

3.4.2 Letztes Programm mit Taste

E

Mit der Taste Ekann zwischen den beiden zuletzt eingestellten Programmen gewechselt
werden.

3.4.3 Zapper-Funktion mit den Tasten

OK

und +89*

Wenn das aktuelle «Wunsch»-Programm durch Werbung unterbrochen wird, dann «zappen»
viele Benutzer auf ein «Ersatz»-Programm, oder auch ein zweites oder drittes. Es passiert dann
leicht, dass man nicht mehr auf das ursprüngliche Programm zurückfindet.
Die «Zapper-Funktion» merkt sich ausgehend vom «Wunsch»-Programm drei weitere
«angezappte» «Ersatz»-Programme, wobei aber nur die Programme in den Speicher
übernommen werden, die mindestens 5 Sekunden betrachtet werden.
Die so gespeicherten letzten 4 Programme können dann über die Taste OKund anschließend

über eine der Tasten +*89direkt abgerufen werden.

3.4.4 Programmverwaltung mit Programm-pool und 10
Favoritenbänken

Die digitale Fernsehtechnik bringt Ihnen als Zuschauer eine Vielzahl von neuen Programmen. Mit
einer Satellitenempfangsanlage, die z.B. für den Empfang der Satelliten Astra 19° und Hotbird
13° ausgelegt ist, können bereits weit über 1200 TV- und über 600 Radio-Programme
empfangen werden. Zwar sind über die Hälfte dieser Programme verschlüsselt und können nur
mit entsprechen CA - Modulen dekodiert werden, dennoch bleibt ein umfangreicher Vorrat an
Programmen, die zu verwalten sind. Zusätzlich sind auch die noch Programme von weiteren
sechs Satelliten im Gerät vorprogrammiert.

'

D

Um dieses (Über-) Angebot an Programmen zu beherrschen und übersichtlich zu halten, ist der
Speicher für die TV-Programme in zwei Bereiche geteilt - in einen sogenannten Programm-Pool
mit 2000 Speicherplätzen und in 10 zugehörige Favoritenbänke mit jeweils 1000
Speicherplätzen.
Die Organisation für die Radio-Programme ist identisch, d.h. es gibt einen separaten Programm­Pool für 2000 Radio-Speicherplätze und weitere 10 zugehörige Radio-Favoritenbänke mit je
1000 Plätzen.

Hinweis:

Bitte beachten Sie, daß nach einen Satelliten-, Transponder-, oder Manuell ­Suchlauf, die neu gefundenen Programme im Programm-Pool unter «Neue Freie»
oder «Neue CA» gespeichert werden.
Im Menü «Programm-Zuordnung» finden Sie alle Programme des Programm­Pools im rechten Auswahlfenster.
Wählen Sie mit der Taste TVdie Auswahl «Alle Freie» oder «Alle CA» (CA steht
für‚ Conditional Access', d.h. für verschlüsselte Programme), wenn Sie ein
Programm aus dem Programm-Pool in eine der Favoritenbänke kopieren wollen.
In der Auswahl «Alle Freie» und «Alle CA» befinden sich sowohl die bisherigen
(=alten) Programme, als auch die neuen, von einem vorangegangenen Suchlauf
gefundenen, Programme.
Nach einem Suchlauf ist es vorteilhaft mit der Taste TVdie Auswahl «Neue Freie»
oder «Neue CA» zu treffen, da hier nur die neu vom Suchlauf gefundenen
Programme aufgelistet sind.

Mit den Tasten + oder * können Sie die Programme auswählen, bewerten und
dann bei Gefallen mit der Taste

OK

in eine, oder auch in mehrere, Ihrer

Favoritenbänke kopieren. (Weiteres hierzu finden Sie unter Abschnitt 4.1.1)

Ab Werk sind die Favoritenbänke derzeit wie folgt vorprogrammiert (Änderungen vorbehalten !)

Favoritenbank Verfügbare Programme

F0: General Die wichtigsten freien Programme von Astra 19° und Hotbird 13° befinden

am Anfang der Liste fortlaufend bis ca. Programm-Nummer P375.
Anschließend folgen Programme weiterer Satelliten.

F1: News Auswahl von Informations-Programmen (Phoenix, n-TV, N-24....).

F2: Sport Auswahl von Sport Programmen (DSF, Eurosport, ...).
F3: Music Auswahl von Musik Programmen (MTV, VIVA, ...).
F4: Travel Auswahl von Programmen aus diversen Reiseländern.
F5: Shopping Auswahl von Werbe- und Verkaufsprogrammen.
F6: ITALIA Enthält die für Italien interessanten Programme vom Satelliten Hotbird (d.h.

in F6: befindet sich ein Teil der Programme aus F0:General).

F7: AUSTRIA Enthält alle Programme aus F0:General, zusätzlich:

ORF1 auf Programmplatz 1 (P001)
ORF2 auf Programmplatz 2 (P002)
ARD schiebt sich somit auf Programmplatz 3 (P003). Alle nachfolgenden
Programme aus F0:General sind ebenfalls um zwei Plätze verschoben.

F8: Bank-8 Derzeit nicht belegt ! Es erscheint die Anzeige «BANK LEER !»

Wählen Sie mit der Taste

F

, gefolgt von einer Zifferntaste

0...9

eine andere

Favoritenbank.

F9: PREMIERE Die Favoritenbank 9 enthält alle Premiere Programme (sowie einige weitere,

vom selben Playout Center (Sendezentrale) verwalteten Programme) und
kann inhaltlich nicht geändert werden.(siehe Kapitel 5. Empfang von
Premiere Programmen und Sonderfunktionen).

Selbstverständlich können Sie die Premiere Programme aber auch in jede
andere Favoritenbank kopieren.

Gehen Sie dazu in das Menü «Programm-Zuordnung» und wählen Sie mit
der Taste

TV

«Alle CA» . Drücken Sie die Taste + oder * bis Sie im
alphabetisch sortierten Programm-Pool die Premiere Programme erreichen
und kopieren Sie dann die gewünschten Premiere Programme mit der Taste

OK

in die gewählte Favoritenbank.

Sie können die Namen der Favoritenbänke auch ändern (siehe 4.1.2) und/oder die Belegung der
Favoritenbänke ändern. Denkbar ist auch, daß sich Familienmitglieder individuelle
Favoritenbänke mit Ihren Namen anlegen.



Auch für Anwender, die mehr als zwei CA-Module besitzen, besteht die Möglichkeit, Namen und
Inhalt von Favoritenbänken nach Programmanbieter (Provider) oder nach dem jeweiligen
Verschlüsselungs-system zu sortieren.

Innerhalb einer Favoritenbank können Sie eine bessere Übersichtlichkeit erreichen, wenn Sie
den Programmnamen «-----» verwenden. Hierbei handelt es sich um ein «leeres» Programm,
das Sie als Platzhalter einsetzen können. Sie finden diesen Platzhalter im Menü «Programm­Zuordnung» mit der Taste TVunter «Alle Freie».

....

P095 Programm X
P096 Programm Y
P097 Programm Z
P098 ----­P099 ----­P100 PREMIERE START
P101 PREMIERE 1
P102 PREMIERE 2

....

Das obige Beispiel zeigt die Verwendung des Platzhalters «-----», um z.B. die Programme einer
Programmgruppe an einer bestimmten Speicherstelle zu plazieren.

Die Auswahl der Favoritenbänke erfolgt durch Drücken der Taste F, gefolgt von einer
zugeordneten Zifferntasten

0...9

.

Hinweis:

In der Einblendung nach einer Programmwahl sehen Sie folgende Informationen:

3.5 TV / RADIO - UMSCHALTUNG

Die Umschaltung auf Radio bzw.TV erfolgt mit den Tasten Rbzw.TV. Beide Tasten
beeinflussen auch die sog. Schaltspannung der TV-Scartbuchse. Wenn Sie über Ihr TV-Gerät
auch Programme über Antenne oder Kabel empfangen, so können Sie mit der Taste

TV

zwischen dem vom TV-Gerät oder dem vom Satelliten-Receiver empfangenem Programm
wechseln, vorausgesetzt dass die Schaltspannung von Ihrem TV-Gerät erkannt und verarbeitet
wird.

Hinweis:

Alle für TV verfügbaren Programmfunktionen (Last Programm, Zapper-Funktion,
Favoritenbänke, Programmlisten und Programmpool usw.) sind separat auch für
1000 Radio-Programme verfügbar.

Programm

Nummer und Name der aktuell gewählten Favoritenbank.

TV : F0 : ALLE Mo. 31.05. 19:48
P 132 Programmname F A D Sat 1
19:30 - 20:00 Abendschau

D = Ein oder mehrere Dolby­Digital-Kanäle verfügbar (Taste A)

A = zwei oder mehrere Sprachkanäle
verfügbar (Taste A)

F = frei / $ = verschlüsselt

Satellit (1....8)



D

3.6 DIGITAL / ANALOG - AUDIO MODE

In der digitalen Satelliten-Technik werden Bild und Ton generell in digitaler Form (MPEG codiert)
übertragen.
Wenn in diesem Abschnitt der Begriff «Analog - Audio Mode» verwendet wird, dann bedeutet
dies, dass die digitalen Signale im Gerät in analoge Tonsignale umgewandelt werden und an den
Cinch-Buchsen «Left» and «Right» sowie an der TV- und VCR-Scart Buchse in analoger Form
zur Verfügung stehen.
Dagegen werden im «Digital - Audio Mode» die Signale in digitaler Form über die Cinch-Buchse
«Digital» an entsprechende Endgeräte, zum Beispiel an eine Dolby Surround Anlage zur
Dekodierung weitergeleitet. Auf der Digital-Buchse können sowohl 2-Kanal-Stereosignale (im
PCM-Format kodiert) oder aber komplexe Mehrkanal Surround Signale (Dolby Digital / AC-3)
übertragen werden.

Nach Betätigung der Taste Awird das Menü «Digital/Analog-Audio-Mode» eingeblendet. Sie
können dieses Menü als Informationsanzeige nutzen und durch einen weiteren Tastendruck auf
die Taste Asofort wieder verlassen - oder auch verschiedene Einstellungen ändern.

Analog-Ausgänge: Im rechten Fenster sehen Sie den aktuellen Signalstatus der Anschlüsse an

der Rückwand Ihres Satellitenempfängers.
Ein analoges Tonsignal erhalten Sie an den Cinch-Buchsen und über die
TV- und VCR-Scart Buchsen.

Vereinzelt werden auch zweisprachige Sendungen über die beiden Stereo­Kanäle «Links» und «Rechts» ausgestrahlt. In diesem Fall würden Sie z.B.
«Deutsch» auf dem linken und «Englisch» auf dem rechten Lautsprecher

hören. Um nur noch eine Sprache zu hören, wählen Sie mit der Taste +
(oder *) «Mono-L» oder «Mono-R» und bestätigen Sie Ihre Auswahl mit

der Taste

OK

. Die aktuelle Auswahl ist weiß hinterlegt.

Die meisten aller zwei- oder mehrsprachigen Sendungen werden jedoch
über separate Tonspuren ausgestrahlt. Im linken Fenster würde in diesem
Fall z.B. unter 1 = Deutsch und unter 2 = Englisch angezeigt werden, wobei
Sie beide Sprachen jeweils im Stereoton hören. Wählen Sie mit den Tasten

9 oder 8 die gewünschte Sprache und bestätigen Sie Ihre Auswahl mit
der Taste

OK

. Die aktuell gewählte Sprache (oder Tonspur) ist weiß

hinterlegt.
Die Anzeige Stereo im folgenden Bild bedeutet, daß nur eine Sprache in

Stereo übertragen wird. Der Inhalt im linken Fenster wird von der Sende­anstalt vorgeben - in Zeile 1 im linken Fenster könnte z.B. anstelle von
«Stereo» auch «Deutsch» oder «ger» angezeigt werden.

Digital-Ausgang: Im unteren rechten Fenster sehen Sie den jeweils aktuellen Signalstatus

am Digital-Ausgang ( = Digital-Cinch-Buchse)
Wird «PCM» angezeigt, so ist das digitale Signal im PCM-Format codiert.
Wird «AC-3» angezeigt, so ist das dig. Signal im Dolby-Digital-Format
codiert.
Wählen Sie, falls angebotenen, die gewünschte Sprache oder Tonspur im

linken Fenster mit den Tasten 9 oder 8, und bestätigen Sie Ihre Auswahl
mit der Taste

OK

. Die aktuell gewählte Tonspur ist weiß hinterlegt.
Die Anzahl der angebotenen Sprachen und Tonspuren wird vom Programm­anbieter vorgegeben.



Dabei wird immer eine PCM-codierte Sprache oder Tonspur angezeigt. Es
können aber auch zwei oder mehrere PCM-codierte mit einer oder
mehreren AC-3-codierten Sprachen oder Tonspuren angeboten werden.
Bei Radioprogrammen können bis zu 20 PCM-codierte Tonspuren

verfügbar sein, die Sie mit den Tasten 8 oder 9 anwählen und mit der
Taste

OK

bestätigen können.

«AC-3 - generell»: Wenn Sie für Digital-Audio die Betriebsart «Dolby-Digital / AC-3» gewählt

haben, wird der Digital-Ausgang automatisch vom PCM auf AC-3
geschaltet, sobald eine entsprechende Codierung übertragen wird.
(siehe auch Punkt (6) Digital-Audio unter 4.4.3 Signalwege).

3.7 TONEINSTELLUNGEN

a) Die Lautstärke des Receivers kann mit den Tasten + oder * in 20 Stufen eingestellt

werden.

Der aktuelle Stand der Lautstärke wird dabei in der Programmanzeige
eingeblendet.

b)

/ Ton aus/ein - schalten (Stumm) - bei «Ton aus» wird ein entsprechender OSD-

Schriftzug für ca. 2 Sekunden eingeblendet! Die Funktion «Ton-aus» wird auch bei
Betätigung der Lautstärketasten + oder * wieder aufgehoben.

3.8 TIMER

Über die Taste / wird das Menü «Timer-Programmierung» aufgerufen. Es können bis zu 8
Timer-Ereignisse wahlweise mit TV- oder Radio-Programmen eingegeben werden.

Hinweis: Bitte beachten Sie, dass bei der Auswahl «VCR-Record = Standard», auch der

Videorecorder auf identische Aufnahmezeiten eingestellt werden muß.
(Siehe hierzu auch unter 4.4.3 Signalwege (5) VCR-Record).

Hinweis: Bitte beachten Sie, dass während einer Timeraufnahme keine

Fernbedienungsbefehle angenommen werden, damit nicht ungewollt OSD-Bild­Einblendungen aufgezeichnet werden. Die Lautstärke wird bei Aufnahme auf
vollen Pegel geschaltet.

Als Hinweis, dass eine Timeraufnahme aktiv ist, wird auf der Programmanzeige am
Gerät «r E c» eingeblendet, wenn ein Befehl von der Fernbedienung erkannt wird.

Die Timeraufnahme kann vorzeitig nur durch die Taste

/

abgebrochen werden.

Nach Abbruch wird «End» angezeigt. Das Gerät ist dann wieder normal bedienbar.
Wird die Timeraufnahme aus Standby gestartet, so schaltet das Gerät nach Ende

der Aufnahme wieder in Standby zurück.

1...8

wählen Sie das nächste freie Eingabefeld mit den Zifferntasten

1..8

oder mit 9 bzw.8.

*+ wählen Sie nacheinander das Eingabefeld für {Datum} {Start} {Stop} und {Programm}

(das Eingabefeld wird weiß hinterlegt).

OK

aktivieren Sie die Eingabe im gewählten Feld mit der Taste

OK

(das Eingabefeld wird schwarz hinterlegt)
Geben Sie das jeweilige Ereignis entweder direkt mit den Zifferntasten

0...9

oder durch

Fortschaltung mit den Tasten *+ein.

OK

schließen Sie die Eingabe mit OKund wählen Sie das nächste Eingabefeld.

E

Nach Eingabe von {Datum} {Start} {Stop} und {Programm} können Sie das Timermenü
mit

E

verlassen und quittieren oder weitere Einschaltereignisse eingeben. In der Spalte
Programm können Sie mit der Taste Rden Timer auch auf Radioprogramme
programmieren.

Die Daten für die Timer-Programmierung können auch, soweit sie übertragen werden, im

Menü ,EPG- .... Programmvorschau’ mit der Taste

/ direkt in den Timer übernommen

werden.

E n d

r E c

L 2 0

Löschen einer Timer-Programmierung:

1...8

wählen Sie die zu löschende Timer-Zeile mit den Zifferntasten 1..8oder mit 9 bzw. 8.

OK

und löschen Sie die programmierten Daten mit der OK-Taste.

Hinweis:

Wenn Sie eine Zeile versehentlich gelöscht haben und die ursprüngliche
Information wieder herstellen wollen, dann verlassen Sie das Timer-Menü, indem
Sie zweimal die Taste Edrücken.

Hinweis: Uhrzeit und Datum werden aus den vom Sender übertragenen DVB-Daten

entnommen. Bitte korrigieren Sie bei Umstellung von Sommer- auf
Winterzeit und umgekehrt den ‘Zeit-Offset’ im Menü Installation.
Bei MEZ-Sommerzeit = {+2 h}
Bei MEZ-Winterzeit = {+1 h}

Bitte beachten Sie, dass einige ‘exotische’ Programme keine korrekte Zeit
übertragen.
Kontrollieren Sie Datum und Zeit im Menü ‘Timer-Programmierung’, wenn
Sie eine Programmierung vornehmen.

3.9 EPG - PROGRAMMINFORMATION
(BASISNAVIGATOR)

Im EPG (Electronic Programme Guide) werden Informationen zur aktuellen und zu folgenden
Sendungen angezeigt.
Der Umfang dieser programmbegleitenden Informationen wird vom jeweiligen Programmanbieter
festgelegt und ist von Programm zu Programm sehr unterschiedlich. Viele Programme werden
auch ohne verwertbare Zusatzinformation (SI-Daten) ausgestrahlt.
Ebenso verhält es sich bei der Programmvorschau. Einige Programmanbieter übertragen keine
Daten, andere übertragen bereits eine Programmvorschau, jeweils mit Zusatzinformation, bis zu
einigen Tagen im voraus.

Mit die Taste

i

wird die EPG - Programminformation aufgerufen und auch wieder verlassen.

a) aktuelle und nächste Sendung

i

zeigt Titel, Beginn und Ende der aktuellen Sendung,
und je nach Programmanbieter, weitere Informationen zur Sendung!

i

zeigt Titel, Beginn und Ende der nächsten Sendung,
und je nach Programmanbieter, weitere Informationen zur Sendung!

i

die Programminformation wird wieder verlassen.

E

die Programminformation wird sofort verlassen.

b) weitere Programmvorschau und Zusatzinformationen

i

Basisnavigator aktivieren, Info zur aktuellen Sendung anzeigen.

OK

Programmvorschau aufrufen!
Je nach Programmanbieter erhalten Sie eine Programmliste für den aktuellen Tag oder
über mehrere Tage im voraus.
Mit den Tasten 98bzw. *+können Sie zur gewünschten Sendung zeilen- bzw.
seitenweise vor- oder zurückschalten.

OK

Wenn Sie die gewünschte Sendung angewählt haben, dann können Sie mit der Taste

OK

weitere detaillierte Informationen abrufen. Wenn keine Zusatzinformationen
verfügbar sind, erhalten Sie eine entsprechende Meldung.
Wenn der Text der Zusatzinformation eine Seite überschreitet, so kann mit den Tasten
98zeilenweise weiter oder zurückgeschaltet werden.

Mit der Taste

OK

oder mit Ewird die Anzeige der Zusatzinformation verlassen - man

kommt wieder zur Programmvorschau zurück.

c) Timer-Programmierung

Die Daten aus der Programmvorschau können auf Tastendruck in den Aufnahme-Timer
übernommen werden. Wenn eine Programmvorschau verfügbar ist, dann wählen Sie die
gewünschte Sendung und übernehmen die Daten mit der Taste

/ direkt in den Timer.

!

D

"

INSTALLATION / WERKSEINSTELLUNG

Nach Eingabe der folgenden Zahlenkombination im Menü «PIN ändern», können Sie
Änderungen bei den Geräteeinstellungen wieder rückgängig machen und Ihr Gerät in den
Auslieferungszustand (Werkseinstellung) zurücksetzen.

Wählen Sie hierzu das Menü «PIN ändern» Taste M> Programme > Kinder-Sicherung > PIN

1. Geben Sie die aktuelle PIN ein: X X X X X = die von Ihnen geänderte PIN
oder: 0 0 0 0 0 = Auslieferungszustand

2. Geben Sie die folgende PIN ein: 1 1 1 1 1

3. Geben Sie die folgende PIN ein: 9 9 9 9 9

Alle Geräteeinstellungen werden wieder auf Werkseinstellung gesetzt:

PIN (Sicherungscode): . . . . . . . . . 0 0 0 0 0

Zeit-Offset: . . . . . . . . . . . . . . . . . . +1h oder +2h, je nach Herstellungsdatum

Menüsprache: . . . . . . . . . . . . . . . Deutsch

Signalwege: TV-SCART . . . . . . . RGB

VCR-Scart . . . . . . . CVBS

TV -> VCR . . . . . . . EIN

VCR-Signal . . . . . . . RGB/CVBS

Bildformat . . . . . . . . 4 : 3

VCR-Record . . . . . . Standard

Digital-Audio . . . . . . Standard

LNB LNB . . . . . . . . . . . . EIN

In Standby . . . . . . . AUS

DiSEqC 22kHz-Signal . . . . . High/Low

Tone-Burst . . . . . . . AUS

DiSEqC . . . . . . . . . . EIN

DiSEqC-Repeat . . . AUS

Satelliten: Freigabe ASTRA . . . EIN

Freigabe HOTBIRD . EIN

LO1 . . . . . . . . . . . . 9750 MHz

LO2 . . . . . . . . . . . . 10600 MHz

Orbit-Pos. ASTRA . . . . . . . . . . . . 1

Orbit-Pos. HOTBIRD . . . . . . . . . . 2

Uncom. Switch . . . . . . . . . . . . . . . AUS

Namen der Favoritenbänke . . . . . je nach Auslieferungszustand

Hinweis:

Kontrollieren Sie, ob der Zeit-Offset richtig ist und korrigieren Sie bei Bedarf die
Menüsprache.
Beachten Sie, daß auch eine ev. geänderte PIN auf 00000 gesetzt wird.

4.1 PROGRAMME

4.1.1 Favoriten-Bank

Rufen Sie mit der Taste M das Hauptmenü auf und drücken Sie dann zweimal die Taste

OK

Sortieren, Tauschen, Kopieren und Löschen von Programmen - alles in einem
Menü!

i

Wählen Sie eine der Favoritenbänke 0...9.

M

Wählen Sie den Satelliten (z.B. Astra, Eutelsat oder einen anderen).

TV

Wählen Sie die Programmquelle (z.B. NEUE oder ALLE Programme).

98 Wählen die Ziel-Position in der Favoritenbank (Spitze graue oder grüner Pfeil).

+* Wählen das Programm aus der Quellen-Programmliste (rechtes Fenster).

Die Programme sind alphabetisch sortiert.

/ Das aktuelle Programm aus Favoritenbank in Ablage legen ( = entnehmen).

A

Programm aus der Ablage wieder in die Favoritenbank kopieren ( = einfügen).

OK

Das in der Quelle gewählte Programm in die Favoriten-Bank (linkes Fenster)
übernehmen (= kopieren).

Gewünschtes Programm mit 98oder durch Eingabe der
Programmnummer in den roten Balken schieben,

mit der Taste

/ in die Zwischenablage legen,

mit den Tasten 98oder

0...9

die Ziel-Programmnummer wählen,

mit der Taste

A

wieder einfügen - fertig!

Schieben Sie das zu löschende Programm mit den Tasten 98 (oder
durch Eingabe der Programmnummer) in den roten Balken,

und dann mit der Taste

/ in die Zwischenablage.

Menü mit Taste

E

verlassen und ‚Löschen’ mit Taste OKquittieren -

fertig!

Hinweis:

«Gelöschte» Programme werden nur aus der Favoriten-Bank entnommen, sind
also im Programm-Pool weiter vorhanden und können jederzeit wieder neu
eingefügt werden!

Löschen:

Tauschen:

#

D

$

Die Umschaltung auf das linke Menüfenster erfolgt mit den Tasten 9 und 8, die Umschaltung
auf das rechte Menüfenster mit den Tasten + und *.

Dabei wird auch der Einstell-Fokus auf das linke bzw. rechte Fenster umgeschaltet - d.h. es wird
das Programm eingestellt, dessen Programmname mit gelber Schrift dargestellt wird.
Sie sehen also bei jeder Aktion, ob Kopieren, Tauschen oder Löschen, das zugehörige Bild im
aktuell gewählten Fenster.

Der Suchlauf findet auch Kanäle, die kein verwendbares TV-Programm beinhalten. Ein Testbild
z.B. kann also schon vorab erkannt werden und gelangt so ungewollt in eine der Programmlisten.

Hinweis:

Mit der Taste Fkann die Transparenz der Einblendung zwischen variabel und fix
umgeschaltet werden (fix ist undurchsichtig).

Im Modus ‚var’ kann die Transparenz mit den Tasten +*erhöht bzw. verringert
werden.
Beim Sortieren und Kopieren von Programmen ist diese Funktion sehr hilfreich, da
bei einer hohen Transparenz eine schnelle Beurteilung bezüglich Art und Inhalt
des Programmes möglich ist.

Das gewünschte Quellen-Programm mit den Tasten +*einstellen,
dann mit den Tasten 98oder direkt über die Zifferntasten

0...9

in der
Favoriten-Bank die Stelle aufsuchen, an der das Programm eingefügt
werden soll.
Taste

OK

drücken - fertig!

Hinweis:

Das Gerät erkennt Programme, die bereits in der aktuellen Favoritenbank
gespeichert sind - dabei wird ein Gleichheitszeichen (=) im grauen Balken
eingeblendet.

Hinweis:

Haben Sie versehentlich Programme gelöscht, oder wollen die vorgenommenen
Änderungen wieder rückgängig machen, dann verlassen Sie das Menü mit der
Taste Eund drücken dann noch mal die Taste E.

Erst nach Drücken der Taste OKwerden die vorgenommenen Änderungen in den
Speicher übernommen !

4.1.2 Favoriten-Namen ändern

Mit Taste OKaufrufen.
Eingabefeld {NAME} mit

0....9

oder 98wählen und mit OKaktivieren.
Mit den Tasten 9 oder 8 können Sie Buchstaben (groß u. klein) oder Ziffern auswählen.
Mit den Tasten * oder + können Sie die Eingabeposition nach rechts oder links verschieben.

Nach Eingabe des gewünschten Namens wird das Eingabefeld mit

OK

wieder deaktiviert.

Kopieren:

4.1.3 Programm-Pool (für Experten)

Der Programm-Pool beinhaltet alle Programme in alphabetischer Reihenfolge. Die Auswahl nach
Satelliten erfolgt über die Taste M, die Auswahl nach freien bzw. verschlüsselten Programmen
erfolgt über die Taste TV. In «Alle Freie» («Alle CA») befinden sich alle freien (alle
verschlüsselten) Programme des gewählten Satelliten, also auch die neue freien bzw.
verschlüsselten Programme nach einem Satellitensuchlauf.

98Programme in Zeilen wählen +*Programme in Spalten wählen

Alle gewählten Programme werden vom Receiver sofort eingestellt und im Hintergrund
angezeigt. Bei verschlüsselten Programmen muß das zugehörige Modul bestückt sein. Mit der

Taste

F

und (innerhalb von 2 Sekunden) mit den Tasten + bzw. * kann die Transparenz der

Bildschirmanzeige verändert werden.

M

Auswahl des Satelliten mit der Taste

M.

TV

Auswahl Freie oder verschlüsselte Programme mit der Taste TV.

/ Nach Drücken der Taste

STUMM

können auch einzelne Programme gelöscht werden -

z.B Programme, die den Betrieb eingestellt haben.

R

Hier kann der über Mund TVaktivierte Programm-Pool aufgeräumt werden, d.h. es
können entweder alle «nichtbenutzten» Programme oder auch alle angezeigten

Programme gelöscht werden.
(siehe dazu AUFRÄUMEN unter 4.5.2).

i

Antennensignal und Empfangsparameter anzeigen.

Im Untermenü «Antennensignal» können Sie bei Bedarf Ihre Parabolantenne optimal ausrichten.
Drehen Sie die Antenne so, dass bei den Skalen für Feldstärke und Empfangsgüte ein Optimum
entsteht.
Bei sehr schwachen Signalen kann die Feldstärkeskala auch auf 0 gehen - optimieren Sie dann
das Signal mit der Skala für die Empfangsgüte.
Wenn der Schriftzug «kein Signal» eingeblendet wird und nur das Signal für die Feldstärke
angezeigt wird, dann ist die Antenne möglicherweise auf einen (nicht mit diesem Gerät
empfangbaren) Satelliten für analoge Signale ausgerichtet.

%

D

&

4.1.4 Kindersicherung

Im Auslieferungszustand ist der fünfstellige Sicherungscode (PIN) auf 0 0 0 0 0 eingestellt.

a) Ändern des Sicherungscodes (PIN)

Wählen Sie das Menü «Kindersicherung» mit der Taste

4

unter dem Hauptmenü «Programme»!

Wählen Sie dann mit der Taste

2

oder mit der Taste 9 das Eingabefeld {PIN} und aktivieren Sie

es mit der Taste

OK

. Geben Sie die ‚alte’ und Ihre ‚neue’ PIN gemäß folgendem Ablauf ein.

1. Geben Sie bitte die aktuelle PIN ein! ( = 0 0 0 0 0 bei erstem Aufruf)

2. Geben Sie bitte die neue PIN ein!

3. Wiederholen Sie bitte die neue PIN!

Achtung: Vergessen Sie Ihre PIN nicht ! Eine Rückstellung auf den

Auslieferungszustand ist nur über den Werkskundendienst durchführbar !

Hinweis: Der Sicherungscode ist nicht mit dem Premiere Jugendschutz PIN-Code zu

verwechseln. Dieser PIN-Code liegt Ihrer Premiere Smartcard bei (siehe
Kapitel 5.2).

Im Auslieferungszustand sind alle Programme freigegeben - Sie können jedes einzelne
Programm gegen unberechtigte Einstellung sperren.

Die Markierung der zu sperrenden Programme erfolgt gleichberechtigt in den Menüs «Favoriten-
Bank» oder «Programm-Pool» mit der Taste RC.
Dabei wird dem aktuellen Programmnamen ein «?» vorangestellt. Anschließend wird das
nächste Programm aufgerufen, so dass Sie durch wiederholtes Drücken der Taste RC, auch
mehrere Programme nacheinander markieren können.
Um die Markierung wieder zu löschen, drücken Sie nochmal die Taste RCbeim gewünschten
Programm.

Beispiel: Sky News

? Super Action
? Super Spezial

Südwest BW

b) Aktivieren der Kindersicherung

Um die Sperrung der mit «?» markierten Programme zu aktivieren, schalten Sie im Menü
«Kindersicherung» das Eingabefeld {Sicherung} auf EIN und bestätigen Sie beim Verlassen des
Menüs mit der Taste OK.

Bei Aufruf der markierten Programme werden Sie zur Eingabe Ihrer fünfstelligen PIN
aufgefordert.

Hinweis: Bitte beachten Sie, dass bei aktivierter Kindersicherung auch die Menüs

«Favoriten-Bank», «Programm-Pool» und «Suchlauf» erst nach Eingabe der
fünfstelligen PIN aufgerufen werden können.
Damit ist eine Überwindung der Kindersicherung, z.B. durch Löschen der
Markierung oder Einstellung der gesperrten Programme über den
Transpondersuchlauf, ausgeschlossen. (... auch via Timer kann die Sperre nicht
umgangen werden!)

Hinweis: Um die Kindersicherung nur kurzzeitig, z.B. abends, außer Betrieb zu nehmen,

können Sie im Menü «Kindersicherung» das Eingabefeld {Sicherung} wieder auf
AUS schalten.
Die «? « - Markierungen werden dabei nicht verändert und wirken nach erneuter
Aktivierung der Kindersicherung, d.h. wenn das Eingabefeld {Sicherung} wieder
auf EIN geschaltet wird !

4.2 SUCHLAUF

4.2.1 Satelliten-Suchlauf

Der Satelliten-Suchlauf erfolgt über alle Frequenzen des gewählten Satelliten. Wählen Sie in der
Reihenfolge des Menüs die gewünschten Einstellungen:
Die Auswahl der einzelnen Parameter erfolgt nach der Aktivierung mit der Taste OKund dann

mit den Tasten * bzw.+.

Wir empfehlen von Zeit zu Zeit den Suchlauf zu starten, um neue Programme zu finden.
Verwenden Sie dabei die {fett} dargestellten Grundeinstellungen.
Wenn Sie ein einzelnes Programm gezielt suchen wollen, so können Sie durch Einschränkung
von bekannten Parametern, z.B. {Low} und {22}, die Suchlaufzeit verkürzen.

(1) den gewünschten Satellit {ASTRA} > {Hotbird} > {Sat 3} > bis {Sat 8}
(2) das Band {Low/High} > {Low} > {High}
(3) die Symbolrate {22+27,5} > {22} > {27,5} > {FREI}
(4) oder eine freie Symbolrate {XXXX}

(nur möglich, wenn die Symbolrate unter Punkt (3) auf {FREI} geändert wurde!)

(5) und starten Sie dann den Suchlauf mit der Taste

OK

und wählen Sie, ob nach unverschlüsselten oder verschlüsselten Programmen oder
nach beiden gleichzeitig gesucht werden soll: Auswahl : «FREI» oder «CA» oder
«FREI+CA»

Hinweis:

Einige der verschlüsselten Programme sind auch frei oder zeitweise frei zu
empfangen.

4.2.2 Transponder-Suchlauf

Im Transponder-Suchlauf werden alle Programme eines Transponders gesucht.

(1) Satellit
(2) Frequenz
(3) Polarisation
(4) Symbolrate

Sind die Parameter (Satellit, Frequenz, Polarisation, Symbolrate) des gesuchten Programmes
bekannt, dann kann der Transponder-Suchlauf verwendet werden.

Wenn z.B. zu einer bekannten Programmgruppe ein neues Programm in Betrieb geht, so reicht
es, ein Programm aus dieser Programmgruppe vorab über Programmwahl einzustellen - die
erforderlichen Parameter werden in den Transponder-Suchlauf übernommen.

Erscheint in der «START»-Zeile die Meldung « kein Signal !», dann ist kein Empfang möglich.
Überprüfen Sie bitte noch einmal die Parameter Satellit, Frequenz, Polarisation und Symbolrate.
Der Suchlauf kann erst gestartet werden, wenn «Signal !» angezeigt wird.

(5) Starten Sie den Suchlauf mit der Taste

OK

Verschlüsselte Programme werden mit «$» gekennzeichnet. Programme die Sie nicht in den
Programm-Pool übernehmen wollen, können mit der Taste

TV

einzeln gelöscht werden.

Neue Programme sind mit «+» gekennzeichnet. Die Übernahme in den Programm-Pool erfolgt
nach Drücken der Taste OK.

4.2.3 Manuelle Eingabe (für Experten)

Sollte weder der Satelliten- noch der Transponder-Suchlauf das gewünschte Programm finden,
so können in der «Manuellen Eingabe» alle relevanten Empfangsparameter eingestellt werden.
Die manuelle Eingabe ist z.B. sehr hilfreich, wenn das gewünschte Programm von den
Empfangsdaten bekannt ist, aber nicht durchgehend gesendet wird.

'

D

4.3 SATELLITEN

Ab Werk sind die Satelliten ASTRA 19,2° und Eutelsat 13° (Hotbird) freigeschaltet. Weitere 6
Satelliten sind vorprogrammiert aber nicht freigeschaltet. Bei Erweiterung Ihrer Empfangsanlage
können Sie im Menü ‚Satelliten’ die erforderlichen Einstellungen und Freigaben für die
vorprogrammierten Satelliten vornehmen.

Aktivieren Sie den gewünschte Satelliten-Nummer, z.B. mit der Zifferntaste

1...8

und rufen Sie

mit der Taste

OK

das Eingabemenü auf.

(1) Name eingeben bzw. ändern

Eingabefeld {NAME} mit der Taste

1

und dann mit OKaktivieren.

Mit den Tasten 9 oder 8 können Sie Buchstaben (groß u. klein) oder Ziffern
auswählen.

Mit den Tasten * oder + können Sie die Eingabeposition nach rechts oder links
verschieben.
Nach Eingabe des gewünschten Namens wird das Eingabefeld mit

OK

wieder

deaktiviert.

(2) LO1 eingeben

(3) LO2 eingeben

Ab Werk sind LO1 u. LO2 auf 9750 MHz u. 10600 MHz voreingestellt.
Sollten die LNB-LO-Frequenzen von den voreingestellten Werten abweichen, so geben
Sie hier die entsprechenden Werte ein. Mit

OK

aktivieren, mit den Zifferntasten

0.....9

die LO-Frequenzen eingeben, dann mit OKabschließen.
Bitte vergewissern Sie sich, dass in Ihrer Empfangsanlage ein ‚digital‘ - tauglicher LNB
eingebaut ist.

(4) Orbitposition eingeben

Der Parameter «Orbitposition», mögliche Werte 1...4, muß bei der Steuerung über
DiSEqC angegeben werden.

(5) Freigabe

{EIN} Der gewählte Satellit ist für Ihre Empfangsanlage freigegeben
{AUS} Der gewählte Satellit ist gesperrt.



4.4 INSTALLATION

4.4.1 Zeit-Offset

Nach dem Einschalten über den Netzschalter, oder nach einem Stromausfall, werden Uhrzeit und
Datum für die Systemuhr (Timer) aus den empfangenen Daten übernommen. Damit Zeit und Datum
des Receivers der Landeszeit entsprechen, muß die Abweichung zur Normalzeit angegeben
werden.
Der Offset für die MEZ-Sommerzeit beträgt {+ 2} Stunden, für die MEZ-Winterzeit {+ 1} Stunde.

Bitte überprüfen bzw. korrigieren Sie den Zeit-Offset bei der ersten Inbetriebnahme und dann
jeweils bei der Zeit-Umstellung im Frühling und Herbst.

(1) mit Ziffer

1

oder mit den Tasten 98 anwählen, dann mit Taste OKaktivieren und mit

den Tasten *+den gewünschten Zeitversatz einstellen. Mit der Taste

OK

wird die

Änderung abgeschlossen.

Hinweis:

Bei falschem Zeit-Offset werden u.a. die Programmzeiten falsch angezeigt.

4.4.2 Menüsprache

(1) Sprache auswählen

Die Menüsprache kann zwischen {Deutsch}, {Englisch}, {Fransösisch}, {Italienisch},
{Spanisch}, {Hollandisch} und {Türkisch} umgeschaltet werden.

(2) Zeichensatz auswählen

Im DVB-Standard ist die automatische Umschaltung des Zeichensatzes definiert - leider
halten sich nicht alle Sendeanstalten an diese Normierung, so dass dann in einem Text
Zeichen aus einem falschen Zeichensatz erscheinen können.

Im Gerät ist die automatische Zeichensatzumschaltung vorgesehen, es können aber bei
Bedarf verschiedene Zeichensätze fest eingestellt werden, so dass z.B. ein griechischer
Text im richtigen Zeichensatz dargestellt wird und damit lesbar wird.

Auswahl: {Auto} {Standard} {Latein} {Cyrillisch} {Arabisch} {Griechisch}{Hebräisch}

4.4.3 Signalwege

Die Aktivierung und Änderung der einzelnen Felder erfolgt jeweils in gewohnter Weise.

Das gewünschte Eingabefeld {XYZ} mit

0....9

oder 9 / 8 wählen und mit OKaktivieren.

Die Parameter werden mit den Tasten 9 oder 8 eingestellt.
Mit OKwird die Auswahl abgeschlossen.

(1) TV VCR Video-Ausgangssignale an TV- und VCR- SCART-Buchse

- - - - - - - - - - folgende Gruppierungen an der TV- und VCR-Buchse sind möglich!
CVBS CVBS
CVBS YC
RGB CVBS (RGB bietet die beste Bildqualität am Fernsehgerät)
RGB YC (YC können Sie bei einem SVHS - Videorecorder verwenden)
YC CVBS
YC YC

CVBS : = Composite Video Broadband Signal
FBAS : = Farbbild Austast Synchron Signal (entspricht CVBS)
YC : = entspricht S-Video (Y: «Helligkeit», C: «Croma»)

(2) TV > VCR Video/Audio-Rückweg vom TV- zum VCR-Gerät

Wenn {EIN} gewählt ist, so werden auch in Standby die Video- und Audio-Signale von der
TV-Buchse an die VCR-Buchse weitergeleitet.
In Stellung {AUS} erreichen Sie einen um ca. 0,5 Watt niedrigeren Leistungsverbrauch.



D

(3) VCR-Signal VCR-Signal vom VCR-Gerät an VCR-SCART-Buchse

Bei VCR-Wiedergabe kann zwischen {CBVS / RGB} für oder {YC} = S-Video für
Anschluß eines SVHS- Videorecorder gewählt werden.

(4) Bildformat

Bei Einstellung {4:3} werden alle Sendungen im 4:3 Format wiedergegeben
Bei Einstellung {16:9} werden Sendungen die im Breitbandformat gesendet werden und
bei denen die entsprechende Kennung mit übertragen wird, automatisch auf 16:9
Darstellung umgeschaltet.
Die automatische Anpassung der Bildbreite wirkt aber nur dann, falls Ihr TV-Gerät 16:9
Formate verarbeiten und darstellen kann (Schaltspannung 16:9 = 6 Volt).

(5) VCR - Record

Für automatische VCR-Aufnahmen mit der Timerfunktion (siehe Kapitel 3.8.), stehen
Ihnen drei verschiedene Betriebsarten für die VCR-Scart-Buchse zur Verfügung:

Standard

Das Video-Ausgangssignal (Anschluß 19 der VCR-Buchse) zum VCR ist immer
verfügbar.
Der Anschluß 8 der VCR-Scart-Buchse (Schaltspannung) ist als Eingang geschaltet,
d.h. wenn Sie an Ihrem Videorecorder die Wiedergabetaste betätigen, dann werden die
vom Videorecorder kommenden Bild- und Ton-Signale von Ihrem Satellitenempfänger
automatisch über die VCR- an die TV-Scart-Buchse durchgeschaltet und damit an das
TV-Gerät weitergeleitet.
Für timergesteuerte Video-Aufnahmen im Standard-Mode müssen Sie bei Ihren
Videorecorder und im Menü «Timer-Programmierung» identische Anfangs- und Ende ­Zeiten eingeben.

Sat-Record

Das Video-Ausgangssignal (Anschluß 19 der VCR-Buchse) zum VCR ist immer
verfügbar.
Bei einem aktiven Timer-Ereignis, also wenn sich Ihr Gerät zur vorprogrammierten Zeit
auf das gewünschte Programm schaltet, werden am Anschluß 8 der VCR-Scart-Buchse
12 V ausgegeben (12 V Schaltspannung).
Ein «Sat-Record» fähiger Videorecorder erkennt dieses Schaltsignal und schaltet
automatisch auf Aufnahme (Record).
Nach Ende der Aufnahme wird der Anschluß 8 wieder als Eingang geschaltet und ist für
die Durchschaltung des VCR-Signals bei Wiedergabe bereit.

Record-Link

Das Video-Ausgangssignal (Anschluß 19 der VCR-Buchse) zum Videorecorder ist nur
bei einem aktiven Timer-Ereignis verfügbar.
Der Anschluß 8 der VCR-Scart-Buchse ist als Eingang geschaltet.

Hinweis:

Verwenden Sie die Einstellung «Record-Link» nur dann, wenn Sie einen
entsprechenden Videorecorder besitzen !
Beachten Sie, dass ohne ein aktives Timer-Ereignis, also im normalen täglichen
Gebrauch Ihres Satellitenempfängers, in Betriebsart «Record-Link» kein

Videosignal an der VCR-Buchse verfügbar ist.

(6) Digital - Audio

Für den Digital-Ausgang Ihres Satellitenempfängers stehen zwei Betriebsarten zur
Verfügung:

Standard
Das Signal am Digital-Ausgang ist im PCM-Format codiert («PCM»).

Dolby-Digital / AC-3

Wenn Sie eine Dolby-Digital-Anlage besitzen, dann können Sie die Betriebsart «Dolby­Digital» wählen.
Wenn Ihr Satellitenempfänger eine Dolby-Digital codiertes Audiosignal empfängt, dann
wird der Digital-Ausgang automatisch vom PCM-Format auf das Dolby-Digital Format
geschaltet («AC-3»).

Hinweis:

In beiden Betriebsarten können Sie jederzeit nach Drücken der Taste Adas
aktuelle Format des Signals am Digital-Ausgang überprüfen und selbstverständlich
bei Bedarf eine andere Auswahl treffen (siehe hierzu Kapitel 3.6).

4.4.4 LNB-Einstellungen

(1) LNB

{EIN} Standardeinstellung.
{AUS} Betrieb ohne LNB-Signal (z.B. nur bei speziellen Einkabelsystemen).

(2) In Standby

{AUS} Standardeinstellung.

Achtung:

Verwenden Sie an Einzelanlagen nur die Einstellung {AUS} , da sonst der
Receiver den LNB auch in Standby mit Strom versorgt.
Der Leistungsverbrauch des Receivers kann sich dadurch in Standby von typ. 2
Watt auf bis zu 10 Watt erhöhen.

{EIN} In Standby bleibt die LNB-Spannung eingeschaltet, z.B. zur Stromversorgung

in einer entsprechenden Mehrteilnehmeranlage.

4.4.5 DiSEqC (Digital Satellite Equipment Control)

Im DiSEqC Menü müssen die Steuersignale nach den Erfordernissen Ihrer Satelliten-Anlage
eingestellt werden.

(1) 22 kHz - Signal

{AUS} 22 kHz nicht aktiv.
{High/Low} 22 kHz schaltet zwischen High- und Low-Band.
{Pos. A/B} 22 kHz schaltet zwischen 2 Satelliten.

(2) Tone Burst

{AUS}
{High/Low} aktiviert den Tone Burst in Abhängigkeit der Empfangsfrequenz.
{Pos. A/B} wählt die Orbit-Position 1/3 bzw. 2/4.
{Opt. A/B} wechselt zwischen Orbit-Position 1/2 und 3/4.

(3) DiSEqC

{AUS} , {EIN} Wählen Sie {EIN}, wenn Sie den Receiver an einer DiSEqC-fähigen

Satellitenempfangsanlage betreiben.

(4) DiSEqC-Repeat (bei kaskadierten Schalt-Matrizen verwenden)

{AUS} keine Wiederholung des DiSEqC-Signals.
{ 1 } das DiSEqC-Signal wird einmal wiederholt.
{ 2 } das DiSEqC-Signal wird zweimal wiederholt.

!

D

4.4.6 Download-Over-Air (Software Update über Satellite)

Im Untermenü «Download» können Sie Betriebssoftware und Programmlisten (jeweils einzeln)
Ihres Receivers über den Satelliten ASTRA aktualisieren (Update via Download-Over-Air). Auf
einem speziellen Empfangskanal werden dabei nacheinander (daher der Begriff Datenkarussell)
die Daten verschiedener Geräte übertragen. Ihre Empfangsanlage muß dazu auf den Satelliten
ASTRA 19,2° Ost ausgerichtet sein.

Hinweis:

Bitte beachten Sie, dass bei einem Update der Programmlisten Ihre individuelle
Programmzuordnung in Ihren Favoritenbänken (je 10 in TV und RADIO)
überschrieben wird!

a) Starten Sie den Software Download im Menü INSTALLATION nach Wahl des Menüs (6)

«Download» mit der Taste OK. Der Download läuft dann in mehreren Phasen ab, wobei
die einzelnen Phasen mit entsprechenden Informationen begleitet werden! Sie können
diese Phasen jederzeit abbrechen!

b) Suche des Download-Kanals auf dem Satelliten ASTRA. Dieser Suchlauf findet bei der

ersten Geräteinbetriebnahme statt und kann einige Minuten dauern.
Bei einem erneutem Start wird der gespeicherte Download-Kanal direkt eingestellt.

c) Laden der Receiver-Kennung. Auch dieser Vorgang kann mehrere Minuten dauern.

d) Je nach Verfügbarkeit von neuen Daten (Betriebsprogramm bzw. Programmlisten) auf

dem Datenkarussell wird Ihnen folgende Auswahl angeboten.

e) Nach der Auswahl «1 Receiver-Software» wird folgendes Menü eingeblendet!

f) Nach Drücken der Taste

OK

wird eine Versionsprüfung durchgeführt. Sollte sich auf
dem Datenkarussell eine ältere Version befinden, so erhalten Sie einen entsprechenden
Hinweis - Bei Bedarf können Sie den Download wieder vorzeitig abbrechen.

Je nach Belegung des Datenkarussells kann das Laden der Daten bis zu einer Stunde
dauern!

g) Speichern der geladenen Daten.

Achtung:

In dieser Phase dürfen Sie das Gerät nicht ausschalten!

ACHTUNG

Download-Software-Version V Y.Y

Receiver-Software-Version V X.X

Fortsetzen ?

JA =

OK

NEIN =

E

Download

1 Receiver-Software
2 Programm-Listen

CH+/- Auswahl OK

"

4.5 CA (Conditional Access) = VERSCHLÜSSELTE
PROGRAMME

4.5.1 Allgemeines

Zum Empfang von verschlüsselten Programmen brauchen Sie ein Common-Interface-Modul
(CI-Modul) und eine Smartcard von Ihrem Programmanbieter.
Beachten Sie, dass die CI-Module mit den zugehörigen Smartcards nur die Programme ihres
Programmanbieters entschlüsseln können. Wenn Sie Programme von mehreren
Programmanbietern abonniert haben, müssen Sie möglicherweise zwischen verschiedenen
CI-Modulen und/oder den jeweiligen Smartcards wechseln.

•

Befolgen Sie den Anweisungen Ihres Programmanbieters bezüglich CI-Modul und Smartcard.

•

Schalten Sie das Gerät in Standby. Öffnen Sie die Frontklappe und führen das CI-Modul in
eine der beiden Modulhalterungen. Führen Sie, falls vorhanden, ein zweites CI-Modul in die

andere Modulhalterung.

•

Führen Sie die Smartcard in das zugehörige CI-Modul.

•

CI-Module und Smartcard sind richtig eingerastet, wenn sich die Frontklappe leicht schließen
lässt.

•

Lassen Sie die CI-Module in den vorgesehenen Steckplätzen.

Die Smartcard verfügt über einen vierstelligen PIN-Code (Personal Identifikation Number) ­Beachten Sie hierzu die Hinweise Ihres Programmanbieters.

Nach Aktivieren des Menüs «CA» mit der Taste

OK

können Sie verschiedene Information über
Ihre CI-Module und Smartcards abrufen.
Der Umfang und Inhalt dieser Information wird vom CI-Modul bzw. von der Smartcard bestimmt,
kommt also nicht vom Receiver - Beachten Sie hierzu die Hinweise und Unterlagen Ihres
Programmanbieters.

4.5.2 Empfang von verschlüsselten Programmen

Je nach Satellit können bis zu einige hundert verschlüsselte Programme empfangen werden.
Sie haben zwei Möglichkeiten, die Programme Ihres Programmanbieters einzustellen.

a) via Satelliten-Suchlauf

Starten Sie den automatischen Sendersuchlauf (siehe 4.2.1) mit der
Auswahl «CA» ( = Suche nach verschlüsselten Programmen) - Sie erhalten
so alle verschlüsselten Programme des gewählten Satelliten im Menü
«Favoriten-Bank» unter «Neue CI» (siehe Punkt 4.1.1 Favoriten-Bank)

Die Liste im Menü «Favoriten-Bank» (siehe 4.1.1) im rechten Fenster ist
alphabetisch geordnet. Wählen Sie die Programme Ihres Programmanbieters

mit den Tasten 8 bzw. 9 und kopieren Sie die gewünschten Programme
mit der Taste

OK

in eine (oder auch in mehrere) Ihrer Favoritenbänke!

Wenn Sie nun eine Vielzahl von CA - Programmen im Programm-Pool (siehe

4.1.3) haben, die von Ihrem CI - Modul nicht entschlüsselt werden - dann
können Sie diese nicht entschlüsselbaren Programme aus dem Programm­Pool auch wieder entfernen.
Löschen Sie alle ‚nichtbenutzten’ Programme, also alle Programme die Sie
nicht in eine der 10 Favoriten-Bänke kopiert haben, mit der Taste

R

im Menü

‚Programm-Pool’.

b) via Transponder-Suchlauf

Entnehmen Sie den Unterlagen Ihres Programmanbieters die Empfangs­Parameter und geben Sie diese in die entsprechenden Felder des
Transponder-Suchlaufs ein (siehe 4.2.2). Nach Start mit der Taste

OK

erhal-

ten Sie die zugehörigen Programme, die Sie wiederum mit der Taste

OK

in
den Programm-Pool speichern können.
Falls die Programme auf mehrere Transponder verteilt sind, dann wieder­holen Sie den Vorgang.

Wählen Sie wieder das Menü «Favoriten-Bank» und «Neue CA» und
kopieren Sie die Programme Ihres Programmanbieters in Ihre
Favoritenbänke.
Auch hier könnten Programme übrig bleiben, die Sie nicht entschlüsseln
können und ggf. ‚aufräumen’ können - siehe oben!

KOPIEREN:

EINSTELLEN

:

AUFRÄUMEN

:

KOPIEREN:

SUCHEN:

#

D

$

EMPFANG VON PREMIERE PRO­GRAMMEN UND SONDERFUNKTIONEN

Ihr Gerät ist für den Empfang von Premiere Programmen geeignet. Um die Programme von
Premiere zu entschlüsseln, schieben Sie das Premiere CI-Modul mit der zugehörigen Smartcard
in einen freien Modulschacht (siehe auch Kapitel 4.5).
Das Premiere CI-Modul und der Satellitenreceiver führen beim Einschalten des Gerätes eine
gegenseitige Prüfung (Authentifizierung) durch.

Es wird das Fenster eingeblendet.

Nach erfolgreicher Prüfung erscheint das folgende Fenster:

Diese Prüfung wird auch durchgeführt, wenn das Premiere CI-Modul während des Betriebs in
einen freien Modulschacht eingeschoben wird.

Hinweis:

Bitte beachten Sie, dass bei erfolgreicher Erkennung eines Premiere CI-Modul der
zweite Modulschacht deaktiviert wird.

Die Premiere Programme sind ab Werk fest in der Favoritenbank 9 = Premiere gespeichert.
Wählen Sie die Favoritenbank 9, indem Sie die Taste Fund dann die Taste 9 drücken.

5.1 PREMIERE SUCHLAUF

Das komplette Programmangebot von Premiere ist in der Favoritenbank 9 verfügbar. Als
Premiere Abonnent erhalten Sie Informationen über Erweiterungen oder Änderungen des
Premiere Programmangebots.

Sie können aber auch jederzeit einen «Premiere Suchlauf» starten und erhalten so automatisch
alle Programme des Premiere Angebotes in der Favoritenbank 9 gespeichert.

•

Mit Taste M das Haupt-Menü aufrufen !

•

Mit Taste 2und dann mit Taste OKdas Untermenü Suchlauf aufrufen !

•

Mit Taste 4und dann mit Taste OKPremiere Suchlauf starten.

Hinweis:

Der Premiere Suchlauf wird generell auf dem Satelliten Astra ausgeführt !

Die Reihenfolge, in der die Premiere Programme in der Favoritenbank 9
gespeichert werden, wird von Premiere vorgegeben und kann vom Benutzer
nachträglich nicht geändert werden.
Es ist aber auch möglich, Premiere Programme in beliebiger Reihenfolge in jede
andere Favoritenbank (0...8) zu kopieren (siehe dazu Kapitel 4.1.1). Bitte beachten
Sie dabei, dass eine entsprechende Zuordnung nach einem Premiere Suchlauf
wieder neu vorgenommen werden muss.

Receiver-Erkennung

Ihr Receiver ist geeignet für Premiere

Receiver-Erkennung

Ihr Receiver wird überprüft...

5.2 PREMIERE JUGENDSCHUTZ (PARENTAL
CONTROL)

Neben der generellen, programmbezogenen Kindersicherung, wie unter Kapitel 4.1.4.
beschrieben, verfügt Ihr Gerät auch noch über einen zusätzlichen Premiere Jugendschutz.
Jugendschutz wird bei Premiere groß geschrieben. Über die PIN-Code Eingabe haben Sie die
Möglichkeit, jugendgeschützte Sendungen auch tagsüber anzuschauen – ohne dabei das Thema
Jugendschutz zu vernachlässigen. Für die Jugendfreigabe ist eine gesetzlich vorgeschriebene
Kennzeichnung erforderlich, die von der FSK (Freiwillige Selbstkontrolle) im Auftrag der Obersten
Landesjugendbehörden vorgenommen wird.
Um eine Sendung mit aktiver Jugendschutz – Kennung freizugeben, ist die Eingabe eines vier­stelligen PIN-Codes erforderlich. Sie erhalten Ihren PIN-Code zusammen mit Ihrer Premiere
Smartcard.

Hinweis:

Bitte beachten Sie, der PIN-Code ist auf Ihrer Premiere Smartcard gespeichert
und kann nicht geändert werden.
Die Aufforderung bei aktiver Jugendschutz - Kennung einen PIN-Code einzugeben
kann aus rechtlichen Gründen nicht deaktiviert werden.
Eine für eine Sendung einmal durchgeführte Freischaltung braucht aber nicht
wiederholt zu werden, wenn kurz auf ein anderes Programm und dann wieder auf
das ursprüngliche Programm geschaltet wird.
Folgt dagegen auf eine Sendung mit vorher durchgeführter Freischaltung ein
Programmabschnitt ohne Jugendschutz-Kennung und dann wiederum eine
Sendung mit Jugendschutz-Kennung, so fordert Sie das Gerät erneut zur Eingabe
des PIN-Codes auf.

Hinweis:

Vergessen Sie den PIN-Code nicht und bewahren Sie die entsprechenden
Unterlagen an einem sicheren Ort auf.
Wenn Sie dreimal hintereinander den falschen PIN-Code eingeben, wird die
weitere Eingabe für ca. 10 Minuten gesperrt. Dabei kann die Zahl der
Fehlversuche bzw. die 10 Minuten Sperre auch nicht durch kurzzeitiges
Ausschalten (Stand-by) des Gerätes zurückgesetzt werden.

Hinweis:

Unterscheidung der PIN für Kindersicherung und Jugendschutz

? ? ? ? ? 5-stellig : Kindersicherung (vom Gerät, speicherplatzbezogen)

? ? ? ? 4-stellig : Jugendschutz (Premiere CI-Modul / Smartcard)

Wenn beide PINs aktiviert sind, dann wird erst die 5 stellige Kindersicherung
abgefragt, anschließend der 4 stellige PIN-Code zur Freigabe jugendgeschützter
Sendungen.

Hinweis:

Die 5-stellige PIN kann bekanntlich vom Benutzer geändert werden. Damit Sie
sich nur einen PIN merken müssen, können Sie den Premiere PIN-Code z.B. mit
einer vorangestellten 0 auch für die Kindersicherung verwenden (siehe Kapitel

4.1.4).

5.3 TIMER PROGRAMMIERUNG BEI
PROGRAMMEN MIT JUGENDSCHUTZ

Wenn Sie Premiere Programme über die automatische Timer - Programmierung mit einem Video
recorder aufzeichnen wollen, dann müssen Sie eine mögliche Jugendschutz-Kennung dieses
Programmes bei der Programmierung des Timers berücksichtigen (Kapitel 3.7.)
Mit der Taste RC können Sie für jedes der 8 Timer-Ereignisse die 4 stellige Jugendschutz PIN­Code vorab eingeben. Diese Eingabe des PIN-Codes ist nur für die ausgewählte Sendung gültig.
Eine entsprechend eingegebener Pin-Code wird in der Eingabezeile mit einem « (x) » markiert.

Hinweis:

Bitte beachten Sie, dass dieser vorab eingegebene PIN-Code nur für die jeweils
nächste Sendung gültig ist.

%

D

5.4 PREMIERE MULTIFEED

Einige Premiere Programme (z.B. PREMIERE SPORT 1) bieten die Möglichkeit einer
sogenannten Multifeed - Funktion.
Über diese Multifeed - Funktion erhalten Sie je nach Übertragung weitere Programme zur
Auswahl. So werden Ihnen bei Sportübertragungen, z.B bei der Formel 1, neben einem
Hauptkanal unter anderem auch verschiedene Kameraperspektiven (Boxengasse, Verfolgerfeld,
usw.) angeboten. Bei der Fußball - Bundesliga stehen z.B. neben der Konferenzschaltung auch
alle parallelen Spiele einzeln zur Auswahl.
Die Anzahl der Multifeed – Programme ist dabei von der jeweiligen Übertragung abhängig.
Minimal werden 2 Multifeed-Kanäle angeboten, die maximale Anzahl ist dabei dynamisch und
wird von Premiere je nach Ereignis festgelegt. Bei der Bundesliga stehen z.B. bis zu 10 Kanäle
zur Verfügung.

Erkennt der Receiver ein Multifeed – Programm, dann wird nach ca. 3 bis 4 Sekunden ein
zusätzliches Fenster (Fx: Multifeed) geöffnet.

Anzeige bei Aktivierung einer Multifeed-Liste (grüne 7-Segment-Anzeige)
(F steht für MultiFeed, 0 steht für das Programm 0 in dieser Liste)

•

Wählen Sie das gewünschte Programm mit Hilfe der Tasten 9 oder 8 und aktivieren Sie es
durch Drücken der Taste OK. Nach einem weiteren Drücken der Taste OKwird die Liste

verlassen und das gewählte Programm angezeigt.

Alle anderen Programme in der Liste können Sie dann wie in einer Favoritenbank, mit den
bekannten Programmwahl – Funktionen, direkt über die Zifferntasten

0...9

, 9 oder 8, E, oder

mit der Zapper-Funktion auswählen (siehe Kapitel Programmwahl 3.3.1, 3.3.2 und 3.3.3)

•

Die Multifeed-Liste kann mit der Taste Fwieder verlassen werden – es wird dann das
aktuelle Multifeed-Basisprogramm angezeigt.

Eine neues Öffnen der Multifeed-Liste wird jetzt nicht mehr durchgeführt. Erst nach
Umschalten auf ein anderes Programm und erneutem Aufruf des
Multifeed–Basisprogrammes wird die zugehörige Multifeed-Liste wieder geöffnet.

5.5 PREMIERE MULTIPLE SOUNDTRACK

Um den bei PREMIERE DIREKT bestellten Film in der Originalsprache zu hören, oder um die
verschiedenen Audiokanäle bei Premiere Multifeed zu nutzen, betätigen Sie die Taste

A

und wählen dann den gewünschten Tonkanal in gewohnter Weise mit den Tasten 9 oder 8
und abschließend mit der Taste

OK

(siehe auch Kapitel 3.6.).

5.6 PREMIERE DIREKT (Near Video on Demand)

Über die PREMIERE DIREKT Kanäle können Sie Top-Kino-Filme rund um die Uhr zu
verschiedenen Anfangszeiten abrufen.

•

Wählen Sie ein PREMIERE DIREKT Programm - z.B. PREMIERE DIREKT 1
Im Programmfenster erscheint der Schriftzug «Bitte warten !»

Nach einigen Sekunden wird ein Auswahlfenster eingeblendet, das die aktuell verfügbaren
Anfangszeiten zur Verfügung stellt.

•

Wählen Sie mit den Tasten 9 oder 8 die gewünschte Startzeit und aktivieren Sie diese
Startzeit mit der Taste

OK

.
Sobald Sie den Film bei Premiere bestellt haben (siehe Bestellhinweise im Premiere
Magazin), wird die Sendung für Sie freigeschaltet.

•

Um erneut die Auswahlfenster für die Startzeit aufzurufen, drücken Sie die Timertaste /.

Hinweis:

Sollten die aktuell angebotenen Startzeiten bereits verstrichen sein, warten Sie
bitte einige Sekunden bis die Anfangszeiten aktualisiert werden.
Sie können aber auch mit der Taste idie EPG-Programminformation aufrufen und
dann mit der Taste

OK

alle weiteren Startzeiten der gewünschten Sendung für die

nächsten Tage einsehen.

F O

&

5.7 PREMIERE – WEITERE FUNKTIONEN

Ihr Gerät verfügt über eine Reihe weiterer Funktionen die Ihnen die tägliche Programmauswahl
erleichtern.

•

z.B. Dynamische Änderung des Programmnamens.
So kann z.B. PREMIERE SPORT 1 während eines sportlichen Großereignisses kurzfristig

automatisch umbenannt werden.

•

Verkürzte Programmnamen
Je nach Platz im Menüfenster wird der «Lange Programmname» oder der von Premiere

vorbereitete «Kurzname» dargestellt.

5.8 NEUE SOFTWARE VERSION

(siehe dazu auch Kapitel 4.4.6).

Bei jedem Ausschalten des Gerätes überprüft Ihr Receiver, ob ein neue Software Version für Ihr
Gerät auf dem Satelliten verfügbar ist.

Während dieser Überprüfung, die einige Minuten dauern kann, werden auf
der Programmanzeige zwei Balken eingeblendet.

Ist eine neue Software für Ihren Receiver verfügbar, dann erhalten Sie beim nächsten
Einschalten des Gerätes eine entsprechende Meldung. Sie können dann entscheiden ob Sie die
neue Version sofort oder später auf Ihren Receiver übertragen wollen, oder ob Sie das Laden
der neuen Software generell ablehnen (siehe dazu auch Kapitel 4.4.6).
Wenn Sie 10 mal ablehnen, d.h. die Abfrage mit der Taste

E

verlassen, dann erhalten Sie für

diese Softwareversion keine weiteren Meldungen mehr.
Wenn Sie sich für «Ja, sofort» entscheiden, dann wird das Laden der neuen Software sofort
gestartet. Wenn die Software in den Receiver übertragen wurde, betätigen Sie bitte die Taste

OK

um Ihren Receiver mit der neuen Software zu programmieren.

Achtung:

Wenn die neue Software programmiert wird, dürfen Sie den Receiver nicht
ausschalten oder den Netzstecker ziehen.

Wenn Sie sich für «Ja, später» entscheiden, dann erfolgt das Laden der neuen Software erst
dann, wenn Sie den Receiver in Standby schalten.

Laden und Speichern der neuen Software erfolgt in diesem Fall automatisch.

Während des Ladevorgangs wird auf der Programmanzeige «dL» für
DownLoad angezeigt.

Achtung:

Beim Speichern der Software blinkt «dL» in Programmanzeige. Jetzt dürfen Sie
den Receiver nicht ausschalten oder den Netzstecker ziehen.

-- d L --

-- --

'

D

GLOSSAR

Band Frequenzband eines Satelliten.

Low-Band (unteres Band) und High-Band (oberes Band).

CA (Conditional Access) steht für verschlüsselte Programme.

CVBS (Composite Video Burst Sync): deutsch FBAS-Signal (Farb Bild Austast

Synchron)

Video-Standard für TV- oder VCR-Geräte).

DiSEqC (Digital Satellite Equipment Control).

DVB (Digital Video Broadcast) Digitale Fernseh-Übertragung.

EPG (Electronic Programme Guide) Elektronische Programmzeitschrift.

Favoriten-Bank Liste von ausgesuchten Programmen aus dem Programm-Pool.

Frei Frei empfangbare (nicht verschlüsselte) Programme.

GHz Abkürzung für GigaHertz (Giga = Milliarde).

LNB (Low Noise Block Converter) Elektronisches Gerät an der

Parabolantenne zum Empfang von Satellitensignalen.

LO (Local Oscillator) Der Lokaloszillator ist Teil des LNB: Konvertierung des

Satellitensignals in einen vom Receiver empfangbaren Frequenzbereich.

MHz Abkürzung für MegaHertz (Mega = Million).

MPEG (Moving Picture Expert Group)

Standardisierungs-Gremium für die Codierung und Komprimierung von
Bildern.

OSD (On Screen Display) Anzeige bzw. Einblendung von Informationen am

Bildschirm.

PID (Packet Identification) Identifikationsnummern für Video, Audio, Vidoetext

usw.

PCR (Program Clock Reference) Programmtaktreferenz.

Pool (Programm-Pool) Sammlung aller empfangbaren TV- und Radio -

Programme.

RGB Video-Standard (Trennung in 3 Einzelsignale für Rot, Grün und Blau).

Standby Betriebsbereitschaft.

SVHS (Super Video Home System) Videorecorder Standard (S-Video).

Symbolrate gibt die Datenmenge an, die pro Sekunde übertragen wird.

(in MS/s MegaSymbol/Sekunde oder kS/s kiloSymbol/Sekunde).

Transponder Ein digital sendender Transponder kann mehrere TV- und Radio-

Programme auf einer Sendefrequenz gleichzeitig übertragen.

VCR Video Cassetten Recorder.

YC (Y = Leuchtdichte, C = Farbsignal) Videosignal-Standard für SVHS-

Recorder.

‚Zappen’ (Englisch ‚to zap’) Häufiges Wechseln des Programms mit der

Fernbedienung.

!

TECHNISCHE DATEN

Programme

• 2000 Speicherplätze für TV-Programme und für 2000 Radio-Programme.

•

10 individuell belegbare Favoritenbänke mit jeweils 1000 Programmplätzen.
(z.B. für Programmsparten SPORT, NEWS, MUSIK usw.).

• 8 Satelliten (einzeln aktivierbar).

• 24 Zeichen für Programm- bzw. Stations- Namen.

• Programmwahl über 1-, 2-, oder 3-stellige Zifferneingabe.

• Programmwahl über UP/DOWN - Tasten.

• Programmwechsel für 2 Programme mit einer Taste (Last Programm).

• Schnelle Auswahl der zuletzt gesehenen 4 Programme - Zapper-Funktion.

•

Auswahl von Programmen aus Programmliste.

• Programm-Pool in alphabetischer Reihenfolge und nach Satelliten, freien, neuen freien,

verschlüsselten und neuen verschlüsselten Programmen sortiert.

• Kopieren, Sortieren, Löschen von Programmen, alles in einem übersichtlichen Menü.

Suchlauf

• Automatischer Satelliten-Suchlauf (SCPC fähig) für TV und Radio Programme.

mit Wahl des Satelliten, High/Low-Band, feste und frei definierbare Symbolraten,
für freie (und verschlüsselte) Programme.

• Automatischer Transponder-Suchlauf - findet TV/Radio-Programme eines Transponders.

• Für Experten - Manuelle Eingabe aller Empfangsparameter.

• Umbenennung von Sendernamen.

OSD (OnScreen Display : Bildschirmeinblendung)

• Übersichtliche Menüstruktur mit variabler und fester Transparenz.

• Integrierte Bedienungsanleitung und Funktionsbeschreibung der Fernbedienung.

•

Menüsprache Deutsch und Englisch.

EPG (Electronic Programme Guide = elektronischer Programmführer)

• Schnelle Programminformation über aktuelle und nächste Sendung.

• Programmvorschau mit Zusatzinformationen mehrere Tage im voraus (je nach Sendeanstalt).

• einfache Übernahme der Daten - Programm, Anfang und Ende, Datum - in den Timer

Video / Audio

• TV-Buchse RGB, YC (S-Video /SVHS), FBAS.

• VCR-Buchse YC und FBAS.

• Automatische VCR zu TV Durchschaltung.

• Automatische TV zu VCR Durchschaltung in Standby (wählbar).

•

Getrennte Cinch - Buchsen für L / R / Digital - Audio.

• Lautstärke in 20 Stufen einstellbar, Ton-Stumm (Mute).

•

Sprachauswahl bei mehrsprachig übertragenen TV-Sendungen und Auswahl zusätzlicher
Programme im Radiobetrieb.

•

Stereo 24 Bit 96 kHz - Audio «Sigma-Delta» DAC.

Weiteres

• Nahbedienung für Programm + / -, Lautstärke + / -, Standby und Radio/TV-Umschaltung.

• 4 stellige LED-Anzeige (grün).

•

Timer für 8 Ereignisse (TV- oder Radio).

• Optimale Ausrichtung der Parabolantenne nach Feldstärke und Empfangsgüte.

• Teletext Reinsertion (für Wiedergabe auf TV).

!

D

RF-Bereich

• Sat-IF-Frequenzbereich 950 - 2150 MHz

• Eingangspegelbereiche 43 - 83 dBµV

• Empfangsschwelle (EB/NO) < 4,5 dB

TV-System digital

• Modulation, FEC, Demultiplexer DVB-S-Standard

• Video-Auflösung CCIR 601 (720 x 576)

• Eingangsdatenrate 2 - 45 MSymbol/s

•

Bitrate 1,5 - 15 MBit/s

• Video - Spannung / Impedanz 1 V / 75 Ohm

• S / N > 53 dB

• Audio-Dekodierung MPEG-1/2, Layer 1+2

• Bit-Rate 32 / 44,1 / 48 kHz

• Audio-Frequenzbereich 0,04 - 20 kHz

CPU / Speicher

• 32 Bit RISC CPU 120 MHz Takt

• FLASH 2 MByte

• SDRAM 8 MByte

Stromversorgung

•

Netzspannung 230 V (+10 / -15%) / 50 Hz

•

Leistungsaufnahme LNB = 400mA/18V 25 W max (22 W typ inkl. 2 CI-Module).

• Leistungsaufnahme ohne LNB 12 W max (10 W typ)

• Leistungsaufnahme Standby 2,5 W max (< 2 W typ)

Anschlüsse

•

Sat-IF-Eingang / Ausgang F-Buchse

• TV / VCR Scart-Buchse

• Audio 2 x Cinch-Buchse

• Digital Audio 1 x Cinch-Buchse

Software-Update

•

über Datenschnittstelle getrennt für: a) Betriebsprogramm,

b) TV-Programm-Listen,
c) Radio-Programm-Listen,
d) Geräteeinstellung

[RS 232 Sub D, 9 polig (0-Modem-Betrieb)]

• über Satellit getrennt für: a) Betriebsprogramm,

b) TV- und Radio-Programm-Listen

Allgemeines

• Geräteabmessung (B x H x T in mm) 335 x 68 x 280

• Umgebungstemperatur + 5 °C bis + 40 °C

• Gewicht 2 kg

!

FEHLERBEHEBUNG

Bei Problemen mit dem Philips DSR 2015 sollten Sie zuerst folgende Punkte prüfen.

!!

D

FEHLER

Kein Bild, kein Ton und keine
Displayanzeige.

Kein Bild, kein Ton - das Display
zeigt “--” an.

Kein Bild, kein Ton, doch die
Anzeige auf der
Gerätevorderseite ist richtig.

Nur das Hauptmenü und die
entsprechenden Untermenüs sind
verfügbar. Sie können keinen
Dienst wählen.

Hauptmenü, Untermenüs und
Information sind verfügbar, doch
es gibt keinen Empfang
(Bildschirm bleibt dunkel).

Mangelhafter Empfang. „Mosaik“­Effekt im Bild mit mehrere
Programme.

Die Fernbedienung funktioniert
nicht.

Bei normalen Empfang bleibt der
Bildschirm dunkel, wenn Sie
bestimmte Dienste wählen.

MÖGLICHE URSACHE

Empfänger nicht an das Netz
angeschlossen oder nicht
eingeschaltet.

Der Empfänger befindet sich in
der Betriebsart Standby.

Sie empfangen ein
Fernsehprogramm über den UHF­oder VHF-Antennenanschluss.

Die SCART-Verbindung ist falsch.

Die Verbindungen sind richtig,
doch das Fernsehgerät ist NICHT
mit der externen AV-Quelle (AV 1

oder EXT. 1 usw. ...) verbunden.

Die Kabelverbindungen sind
möglicherweise fehlerhaft
(beschädigt, unterbrochen oder
eingeklemmt) oder fehlen.

Es befinden sich keine
Programme in der gewählten
Favoritenbank.

Der Empfänger wurde nicht richtig
mit der mit der Satellitenantenne
verbunden.

Die Satellitenantenne empfängt
keine Satellitensignale

Die LNB-Netzverbindung wurde
unterbrochen.

Das Empfangssignal ist zu
schwach.

Die Satellitenantenne ist
beschädigt.

Fehlerhafte Kabelverbindungen
(beschädigte, unterbrochene,
eingeklemmte Anschlüsse oder
Kabel).

Ein schwaches Signal, da die
Antenne nicht richtig ausgerichtet
wurde oder nicht stabil ist.

Es befinden sich keine Batterien
in der Fernbedienung. Die
Batterien sind fast oder ganz leer.

Ihr Abonnement gilt nicht für den
gewählten Dienst oder das
gewählte Programm.

MAßNAHME

Netzanschluss prüfen. Netztaste
ON/OFF auf der
Gerätevorderseite drücken.

Taste Standby auf der
Fernbedienung Drücken, um das
Gerät aus der Betriebsart
Standby heraus einzuschalten.

Taste TV auf der Fernbedienung
drücken.

Die SCART-Verbindung prüfen
(siehe Kapitel 2)

Die TV SCART-Verbindung
prüfen.

Alle Verbindungen prüfen und
Kapitel 2 nachschlagen.

Führen Sie alle entsprechenden
Schritte für die Installation wie in
Kapitel 4 angegeben durch.

Prüfen Sie alle Optionen des
Menüs „Antenne Einstellen“ (LNB,
Netz, LNB-Typ, LO-Frequenz,...)
– Schlagen Sie Kapitel 4.2 nach.

Die Installation und Ausrichtung
der Antenne prüfen.

Die Kabelverbindung zwischen
LNB und Satellitenempfänger
prüfen

Die Installation und Ausrichtung
der Antenne prüfen.

Dichte Gewitterwolken
beeinträchtigten möglicherweise
den Empfang (selten).

Eine neue Satellitenantenne
installieren.

Alle Verbindungen und Kabel
prüfen.

Antennensignal überprüfen.

Die Antenne neu ausrichten. Die
Antenne richtig befestigen.

Die Batterien prüfen und ggf.
austauschen.

Ein anderes Programm wählen.

Dear customer,

Congratulations on choosing the Philips DSR 2015 satellite receiver.
These operating instructions are designed to assist you to make optimum use of the
extensive range of functions of your Philips satellite receiver in order to receive digital
satellite channels and services.

The DSR 2015 is one of the new generation of digital receivers and it is equipped in
particular to receive and use Premiere. A Premiere CI-Module and a Premiere Smartcard
give you access to the best television available in Germany: seven home cinemas featuring
the top blockbusters as television premieres, the best sports channel in the world featuring
live coverage of all national league matches as well as features specifically selected for
individualists with individually chargeable channels and highlights of favourite themes.

Please refer to the installation instructions supplied with the Premiere Smartcard/CI­Module package for a description of how to install Premiere. If you have not yet received
your Premiere Smartcard/CI- Module, all the latest information about Premiere’s latest
offers is available by phone on 0180/5510000 *, on the Internet at www.premiere.de or from
your local dealer.

* 0.12 EUR/minute (Deutsche Telekom AG tariff)

We wish you much viewing pleasure with your new Philips DSR 2015.

Note : This product is destined for Germany and Austria.

CONTENTS

1. SAFETY INSTRUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

2. CONNECTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

3. OPERATING YOUR UNIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3.1 LOCAL OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.2 REMOTE CONTROL FUNCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.3 SELECTING THE MENU LANGUAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.4 CHANNEL SELECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.4.1 Channel selection using the number keys

0...9

, 8, 9 and list . . . . . . . . . . 8

3.4.2 Last channel using the Ekey . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.4.3 Zapper function using the

OK

and +89* keys . . . . . . . . . . . . . . . . . 8

3.4.4 Channel management using channel pool and 10 favourite lists . . . . . . . . . 8

3.5 SWITCHING BETWEEN TV AND RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3.6 DIGITAL/ANALOG AUDIO MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

3.7 ADJUSTING THE SOUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3.8 TIMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3.9 EPG - PROGRAMME INFORMATION (BASIC NAVIGATOR) . . . . . . . . . . . . . 13

4. INSTALLATION / FACTORY SETTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

4.1 CHANNELS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.1.1 Favourite list . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4.1.2 Changing the favourite name . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4.1.3 Channel pool (for advanced users) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4.1.4 Parental control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4.2 SEARCH MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

4.2.1 Satellite search mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

4.2.2 Transponder search mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

4.2.3 Manual input (for advanced users) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

4.3 SATELLITES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.4 INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.4.1 Time offset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.4.2 Menu language . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4.4.3 Signal paths . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4.4.4 LNB settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.4.5 DiSEqC (Digital Satellite Equipment Control) . . . . . . . . . . . . . . . . . . . . . . 21

4.4.6 Download Over Air (software update via satellite) . . . . . . . . . . . . . . . . . . . 22

4.5 CA (CONDITIONAL ACCESS) = SCRAMBLED CHANNELS . . . . . . . . . . . . . 23

4.5.1 General remarks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

4.5.2 Receiving scrambled channels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23



GB

5. Receiving Premiere channels and special functions . . . . . . . . . . . . . . . . .24

5.1 PREMIERE SEARCH MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

5.2 PREMIERE PARENTAL CONTROL FUNCTION . . . . . . . . . . . . . . . . . . . . . . 25

5.3 TIMER PROGRAMMING FOR PROGRAMMES WITH MINOR PROTECTION

FEATURE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5.4 PREMIERE MULTIFEED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

5.5 PREMIERE MULTIPLE SOUNDTRACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

5.6 PREMIERE DIREKT (NEAR VIDEO ON DEMAND) . . . . . . . . . . . . . . . . . . . . 26

5.7 PREMIERE – OTHER FUNCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5.8 NEW SOFTWARE VERSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

GLOSSARY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

GB

!

SAFETY INSTRUCTION

Important remarks on operation

The following section contains important remarks concerning the operation, location and
connection of the receiver.

Please read these instructions carefully before using the unit for the first time.

Extended absence/use during adverse weather conditions

Always switch off the unit during periods of extended absence and during thunder
storms by means of the power switch located on the front right-hand side. This also
applies to other units that are connected to the receiver.

Check if the timer is programmed and switch the unit on again in sufficient time for the
recording.

Mains cable

Ensure that the mains cable (power supply cable) is not damaged. Never use the unit if
the mains cable is damaged.

Cleaning

Disconnect the mains cable before cleaning the unit. For cleaning purposes use a dry
cloth and only clean the surface of the unit.

Do not open the casing under any circumstances due to risk of electric shock if contact
is made with any parts inside the unit.

Children

Take care that children do not insert any objects into the ventilation slots due to danger
of electric shock.

Repair

Any repairs or adjustments may only be performed by qualified personnel. The warranty
will become void if the user attempts to open and repair the unit.

Improper intervention may interfere with the electrical safety of the unit.

The manufacturer assumes no liability for any accidents suffered by the user if the unit
has been opened.

Connection

Incorrect connection may result in incorrect operation or defects in the equipment.

"

Important remarks on location and assembly

Location

All electronic equipment generates heat, which is however not dangerous. Delicate
furniture surfaces and finishes may become slightly discoloured over time due to the
permanent heat source. Likewise, the feet of the equipment may cause discolouring on
treated surfaces. If need be, place the unit on a suitable mat.

Ventilation

Heat occurring in this unit is discharged adequately. However, never install the receiver
in a cabinet or on a shelf where there is inadequate ventilation. Never cover the
ventilation slots of the unit.

Never place any objects on the unit and ensure that there is a space of at least 10 cm
above the unit to ensure that any heat occurring is discharged.

Humidity, sunlight, heat

Protect the unit from humidity, water droplets and spraying.

Do not locate the receiver in the vicinity of a heating source and avoid exposing it to
direct sunlight.

Electrical supply

Operate the unit only using a power source of 230 V/50 Hz. Connect the unit to the
power supply and switch on only after it has been connected to the antenna and
television unit.

Earth

Ensure that the parabolic antenna is correctly earthed observing the relevant local
and/or CE regulations.

Remote control

Insert the batteries supplied in the remote control. Ensure that the battery polarity is
correct observing the + and - markings in the battery compartment.

«This product incorporates copyright protection technology that is protected by U.S.
patents and other intellectual property rights. Use of this copyright protection
technology must be authorized by Macrovision Corporation, and is intended for
home and other limited viewing uses only unless otherwise authorized by
Macrovision. Reverse engineering or disassembly is prohibited.»

CONNECTIONS

The following connections are located on the back of the unit:

1 - 230 V/50 Hz: Connect the power cable to the power socket.

2 - Digital Audio TV: Digital (coaxial) audio output.

AUDIO TV L & R: Audio output, left and right-hand channel for connecting to a stereo unit.

3 - TV: Connect the TV connection socket to your television unit using the

SCART cable supplied.

4 - VCR: VCR SCART socket for connecting a video recorder.

5 - DATA INTERFACE: RS 232 interface for serial data transfer during servicing.

0-modem cable (pins 2 and 3 crossed, pins 1, 4, 6-9 are not used).

Receiver: PC:

Pin 2 = RXD Pin 2 = RXD
Pin 3 = TXD Pin 3 = TXD
Pin 5 = GND Pin 5 = GND

6 - SAT-IF INPUT: Sat-IF signal input and output for LNB supply and control signals -

connect the cable of your satellite unit to this socket.

7 - SAT-IF OUTPUT: IF signal output (e.g. for feeding through an analogue receiver).

Note:

The label showing the type and serial number is underneath your receiver.

#

GB

1234 567

YOUR REMOTE

$

F : Choose favourite chan-

nel list
Menu:
Change transparency
of On-Screen-Display
(OSD).

I : Display Short and

extended information
(if broadcasted) about
current and next pro­grammes.

8 : Change channels up

by one unit.
Menu:
Choose previous
parameter.

? : Mute: turn the sound

off/on.

RC : Detailed

Remote Control func­tions on-screen­Display (OSD) on/off.

R : Switch receiver from

TV to Radio mode or
switch between Sat­Receiver-Radio or TV­set.

OK : Press

OK

once:
choose 1 to 4 previous
received channels.
Press

OK

twice:
choose a channel from
channel list.
Menu: Activate and
de-activate.

M : Activates MAIN-

MENU:

• channel Arrangement.

• Channel Search.

• Satellite Selection.

• Installation.

TV : Switch receiver from

Radio to TV mode or
switch between Sat.
Receiver-TV or TV-set.

* : Change volume up.

Menu:
Increase a selected
parameter by one unit.

9 : Change channels

down by one unit.
Menu:
Choose next
parameter.

E : Switch to previous

channel
Menu:
Exit from current
menu.

A : Choose another audio

channel (Language
choice).
Or opens Radio
sub-channels if trans­mitted.

/ : Activate TIMER MENU

+ : Change volume down.

Menu:
Reduce a selected
parameter by one unit.

: Switch the receiver in

and out of standby
mode.

OPERATING YOUR UNIT

3.1 LOCAL OPERATION

Open (and close) the flap on the front of the unit by pressing the marked area (on the right-hand
side).

Local operation is by means of the keys

STANDBY

, 8 and 9 for switching between channels

upwards/downwards (CH -/+), as well as + and * for adjusting the volume (VOL -/+).
To switch between radio and TV, press the

STANDBY

key briefly and then within one second the

+ key for radio or * for TV mode.

The LED indicator shows Radio/TV selection mode for one second.

The unit has an on/off switch with power separation.

The indicator for the channel number is via the 4-digit green 7-segment indicator.

TV channel indicator

Radio channel indicator

Indicator t = TV mode (+ channel number of satellite receiver)

N.B.: If the unit has been switched to TV mode by means of the TV key, the
image on the TV unit is the one transmitted by the TV unit, e.g. from an addi­tional cable source.

The points are indicated if the unit is switched to «mute».

VCR indicator:

During play-back the video/audio signal from the video recorder is automatically
switched to the television unit - in standby mode also.

VCR indicator: switched through in standby mode.

The unit is in standby mode and can be switched on using the

STANDBY

key.

-

V c r -

V c r

P 2.3.4.

t 1 2 3

r 25

P 9 9 9

r t

%

GB

1234565 7

1 - Flap
2 - Two CI-Module slots (Common Interface - Module)
3 - 4 Digit LED front indicator
4 - ON/OFF switch button

5 - + and *: adjust volume key (Vol -/+)
6 - 8 and 9: upwards/downwards channels key

(CH -/+)

7 - *: standby key

3.2 REMOTE CONTROL FUNCTIONS

Switching on from standby mode is done using the red key or using the number keys

0 ... 9

.

The unit software contains a functional description for the remote control. To consult this, simply
press the

RC

key on the remote control and then the keys for which you require assistance ­the appropriate help instructions appear on the screen.
Exit the help menu by pressing the RCkey again.

The keys located around the

OK

key +* and 89 operate the functions Volume -/+ (VOL -

/+) and Channel -/+ (CH -/+) in standard mode.

3.3 SELECTING THE MENU LANGUAGE

The menu language can be switched between German, English, French, Italian, Spanish, Dutch
and Turkish.

Press the

M, 4

and 2keys to display respectively the main menu, installation menu and language
selection menu. Press the

OK

key and the choice of language is made as usual using the 9

and 8 keys.

The language originally set remains selected when you quit the menu using the

E

key.

The selected language is stored when you quit the menu using the

OK

key.

3.4 CHANNEL SELECTION

3.4.1 Channel selection using the number keys 0...9, 8, 9 and list

The channel is set by directly entering the channel number via the number keys (N.B. 0 is also a
channel number).

Move back/forward between the next/previous channel using the 8 / 9 keys.
A sequential list of channel numbers appears after pressing the

OK

key twice. The desired

channel can be selected using the + / * and 8 / 9 keys and can then be set using the

OK

key. Pressing the OKkey again or pressing the Ekey quits the list.

3.4.2 Last channel using the Ekey

Pressing the Ekey switches between the two last set channels.

3.4.3 Zapper function using the

OK

and +89* keys

When the currently selected channel takes an advertising break, many users zap between one,
two or more alternative channels. It is easy to forget which was the original channel being
viewed.
The zapper function notes three other alternative channels starting from the selected channel.
However, note that only those channels that have been viewed for at least 5 seconds are stored
in the memory.
The last 4 channels stored in this way can be accessed directly using the OKkey followed by

the +89* keys.

3.4.4 Channel management using channel pool and 10 favourite

lists

Digital television technology brings viewers a wide range of new channels. A satellite receiver
designed to receive the Astra 19° and Hotbird 13° satellites for example enables you to receive
well in excess of 1,200 TV and 600 radio channels. While more than half of these channels are
encrypted and can only be decoded with appropriate CA modules, this still leaves a substantial
number of channels to manage. In addition, the channels of six other satellites are pre­programmed in the unit.

&

'

GB

To manage this (over)supply of channels and to keep them clearly arranged, the memory for the
TV channels is divided into two areas - a channel pool with 2,000 storage positions and 10
associated favourite lists with 1,000 storage positions each. The arrangement for the radio
channels is identical, i.e. there is a separate channel pool for 2,000 radio storage positions and
another 10 associated radio favourite lists with 1,000 positions each.

N.B.:

Please note that after a satellite, transponder or manual search the new channels
found are stored in the channel pool under "New Free" or "New CA".

On the "Channel Allocation" menu you will find all the channel pool channels in the
right-hand window.
Use the TVkey to select "All Free" or "All CA" (CA stands for 'Conditional
Access', i.e. for encrypted channels) if you want to copy a channel from the
channel pool into one of the favourite lists.
In the "All Free" and "All CA" selection you will find both the previous (= old)
channels and the new channels found by a previous search.
After a search it is a good idea to use the TVkey to make the "New Free" or "New
CA" selection, since only the channels newly found by the search are listed here.

Use the + or * keys to select the channels, classify them and then if you wish
copy them using the

OK

key into one, or even several, of your favourite lists (more

about this can be found in section 4.1.1).

The favourite lists are currently pre-programmed in the factory as follows (subject to change!).

Favourite list Channels available

F0: General The main free Astra 19° and Hotbird 13° channels are listed consecutively at

the beginning of the list up to about channel number P375. Then come
channels of other satellites.

F1: News Selection of information channels (Phoenix, n-TV, N-24, etc.).
F2: Sport Selection of sports channels (DSF, Eurosport, etc.).
F3: Music Selection of music channels (MTV, VIVA, etc.).
F4: Travel Selection of channels from various tourist countries.
F5: Shopping Selection of advertising and shopping channels.
F6: ITALIA Contains the Hotbird satellite channels of interest to Italy

(i.e. F6 contains some of the channels from F0: General).

F7: AUSTRIA Contains all the channels from F0: General, plus:

ORF1 in channel position 1 (P001)
ORF2 in channel position 2 (P002)
ARD consequently moves to channel position 3 (P003). All subsequent
channels from F0: General also move two places.

F8: List 8 Not currently in use! The "LIST EMPTY!" message is displayed

Press the

F

key followed by a number key

0...9

to select a different favourite

list.

F9: PREMIERE Favourite list 9 contains all the Premiere channels (and some other channels

managed by the same playout centre) and its content cannot be changed (see
Chapter 5. Receiving Premiere Channels and Special Functions).

You can of course copy the Premiere channels into any other favourite list.
To do this go to the „Channel Allocation" menu and select „All CA" using the

TV

key. Press the + or * key until you reach the Premiere channels in the
alphabetically sorted channel pool and then copy the desired Premiere
channels into the favourite list selected using the

OK

key.

You can also change the names (see 4.1.2) and/or the content of the favourite lists. Family
members may also wish to compile individual favourite lists with their own names.

Users with more than two CA modules can also sort names and content of favourite lists by
channel provider or by the respective encryption system.

Within a favourite list you can achieve greater clarity by using the "-----" channel name. This is an
"empty" channel that you can use as a dummy. You will find this dummy on the "channel
allocation" menu using the TVbutton under "All Free".

....

P095 Channel X
P096 Channel Y
P097 Channel Z
P098 ----­P099 ----­P100 PREMIERE START
P101 PREMIERE 1
P102 PREMIERE 2

....

The example above demonstrates the use of the dummy "-----" for placing the channels of a
channel group in a particular storage position for example.

Select favourite lists by pressing the Fkey, followed by one of the associated number keys

0...9

.

N.B.:

After selecting a channel the following message is displayed:

3.5 SWITCHING BETWEEN TV AND RADIO

Switching between radio and TV is done using the Ror TVkeys. Both keys also affect the
switching impulse voltage of the TV SCART socket. If you also receive channels on your TV set
via antenna or cable, you can switch between the channel received by your TV set or by the
satellite receiver using the TVkey provided that the switching impulse voltage is detected and
processed by your TV set.

N.B.:

All channel functions available for TV (last channel, zapper function, favourite lists,
channel lists and channel pool etc.) are also available separately for 1000 radio
channels.



Channel

Number and name of favourite list currently selected.

TV : F0 : ALL Mon. 31.05. 19:48

P 132 Channel name F A D Sat 1

19:30 - 20:00 News programme

D = One or more Dolby digital

channels available (key A)

A = two or more speech channels

available (key A)

F = free / $ = encrypted

Satellite (1....8)

3.6 DIGITAL/ANALOG AUDIO MODE

In digital satellite technology audio and video are generally transmitted in digital form (MPEG
coded). Where the term "Analog Audio Mode" is used in this section, it means that the digital
signals are converted into analog audio signals in the unit and are made available in analog form
at the "Left" and "Right" cinch sockets and also at the TV and VCR Scart sockets.
In "Digital Audio Mode" on the other hand the signals are transmitted to appropriate terminals,
such as a Dolby Surround System, for decoding in digital form via the "digital" cinch socket.
Either two-channel stereo signals (coded in PCM format) or complex multi-channel surround
signals (Dolby digital/AC-3) can be transmitted at the digital socket.

Press key Ato display the "Digital/Analog Audio Mode" menu.You can use this menu as an
information display and immediately exit from it again by pressing key Aagain - or change
various settings.

Analog outputs: In the right-hand window you can see the current signal status of the pins at

the rear of your satellite receiver.
You receive an analog audio signal at the cinch sockets and via the TV and
VCR Scart sockets.

Occasionally bilingual broadcasts are transmitted using the two stereo
channels "Left" and "Right". In this case you would hear e.g. "German" from
the left-hand and "English" from the right-hand loudspeaker. To hear just one

language, use the + (or *) key to select "Mono-L" or "Mono-R" and confirm
your selection with the

OK

key. The current selection has a white background.

Most bilingual or multilingual broadcasts however are transmitted using
separate audio tracks. In this case e.g. German would be displayed under 1
and English under 2 in the left-hand window, both languages being audible in

stereo sound. Use the 9 or 8 keys to select the desired language and
confirm your selection using the

OK

key. The language (or audio track)

currently selected has a white background.

The stereo display in the figure below means that only one language is being
transmitted in stereo. The content of the left-hand window is set by the
transmitting station - e.g. "German" or "ger" could be displayed in line 1 of the
left-hand window instead of "Stereo".

Digital output: In the lower right-hand window you can see the current signal status at the

digital output ( = digital cinch socket).
If "PCM" is displayed, then the digital signal is coded in PCM format.
If "AC-3" is displayed, then the digital signal is coded in Dolby digital format.

Use the 8 or 9 keys to select, if available, the desired language or audio
track in the left-hand window and confirm your selection with the

OK

key. The

audio track currently selected has a white background.

The number of languages and audio tracks available is preset by the channel
provider.
A PCM-coded language or audio track is always displayed. But two or more
PCM-coded languages or audio tracks with one or more AC-3-coded
languages or audio tracks may also be available.



GB

In the case of the radio channels up to 20 PCM-coded audio tracks may be
available, which you can select using the 8 or 9 keys and confirm with the

OK

key.

"AC-3 - general":If you have selected the "Dolby digital/AC-3" operating mode for digital audio,

the digital output is automatically switched from PCM to AC-3 as soon as
corresponding coding is transmitted (see also item (6) Digital audio under

4.4.3 Signal paths).

3.7 ADJUSTING THE SOUND

a) The volume of the receiver can be adjusted in 20 stages using the + or * keys.

The current volume level is indicated in the channel indicator.

b) Switching the sound

/ on/off (mute) - when the sound is switched off, the OSD

displays a message for approx. 2 seconds. The «mute» function is cancelled by pressing
the volume keys + or * again.

3.8 TIMER

The timer programming menu is accessed by pressing the / key. Up to 8 timer events can be
input for TV or radio channels, as required.

N.B.: Please note that with the selection "VCR record = Standard", the video recorder

must also be set to identical recording times (see also under 4.4.3 Signal paths
(5) VCR record).

N.B.: Please note that the remote control is not active during timer recording to prevent

accidental recording of OSD messages. The volume is switched to full level during
recording.

If the remote control is activated, the channel indicator on the unit displays «r E c»
to indicate that a timer recording is currently active.

The timer recording can be interrupted prematurely only via the

/

key. After
interrupting the recording, the display indicates «End». The unit then reverts to
normal operation.

If a timer recording is started from standby mode, the unit reverts to standby mode
after the recording has finished.

1...8

Select the next free input field using the number keys 1...8or using the 9 or 8 keys.

*+ Select consecutively the input fields for {Date} {Start} {Stop} and {Channel} (the input

field is highlighted in white).

OK

Activate the input for the selected field using the OKkey (the input field is highlighted in
black).

Input the appropriate event either directly via the number keys 0...9or by scrolling
through the options using the *+keys.

OK

Confirm your selection using the OKkey and select the next input field.

E

After inputting {Date} {Start} {Stop} and {Channel}, you can exit the timer menu by
pressing

E

and quit or input further timed events. You can also programme the timer for

radio programmes in the Programme section using the Rkey.

If the data for timer programming are transmitted, they can also be transferred directly to
the timer via the menu ‘EPG... preview’ using the

/ key.

E n d

r E c

L 2 0



Deleting timer programming:

1...8

Select the timer row to be deleted using the number keys 1...8or the 9 or 8 key

OK

and delete the programmed data using the OKkey.

N.B.: If you accidentally delete a row and wish to reconstitute the original information,

exit the timer menu by pressing the E key twice.

N.B.:

The time and date are programmed from the DVB data transmitted by the channel.
Please correct the ‘Time offset’ in the Installation menu when switching from
summer to winter time and vice versa.
CET summer time = {+2 h}
CET winter time = {+1 h}

Please note that some ‘exotic’ channels do not transmit correct time signals.
Check the date and time in the ‘Timer programming’ menu when performing
programming.

3.9 EPG - PROGRAMME INFORMATION (BASIC
NAVIGATOR)

The EPG (Electronic Programme Guide) contains information on current and subsequent
programmes.

The extent of this channel-related information is determined by the individual provider and varies
greatly from one channel to the next. Many channels are also transmitted without usable
additional information (SI data).

This is also the case for the preview. Some providers do not transmit any data; others already
transmit a preview, including additional information, up to a few days in advance.

The EPG information is accessed and quit using the

i

key.

a) Current and next programme

i

shows the title, start and end of the current programme,
and additional information on the programme, depending on the provider.

i

shows the title, start and end of the next programme,
and additional information on the programme, depending on the provider.

i

to exit channel information again.

E

to exit channel information immediately.

b) Further preview and additional information

i

Activate the basic navigator, show information on the current programme.

OK

Access the preview.

Depending on the provider, you receive a list of programmes for the current day or for
several days in advance.

You can skip forward or backward to the desired programme row-by-row or page-by­page using the 98 or *+ keys.

OK

Once you have selected the desired programme, you can consult additional detailed
information using the OKkey. If no additional information is available, you will receive

the relevant message.

If the text of the additional information skips a page, you can skip forward or backward
row-by-row using the 98 keys.

Exit the additional information display using the

OK

key or the Ekey, which displays

the preview again.

c) Timer programming

The data from the preview can be transferred to the recorder timer using the relevant
key. If a preview is available, then select the desired programme and transfer the data

directly to the timer using the

/ key.

!

GB

INSTALLATION / FACTORY SETTING

After entering the following number combination in the "change PIN" menu, you can reset
changes to the unit settings and restore your unit to its delivery condition (factory setting).

To do this select the "change PIN" menu Key

M

> Channels > Minor Protection > PIN

1. Enter the current PIN: X X X X X= the PIN changed by you
or: 0 0 0 0 0 = delivery condition

2. Enter the following PIN: 1 1 1 1 1

3. Enter the following PIN: 9 9 9 9 9

All unit settings are reset to the default factory settings:

PIN (protection code): . . . . . . . . . . 0 0 0 0 0

Time offset: . . . . . . . . . . . . . . . . +1h or +2h, according to date of manufacture

Menu language: . . . . . . . . . . . . . . . German

Signal paths: TV SCART . . . . . . . . RGB

VCR Scart . . . . . . . . CVBS

TV -> VCR . . . . . . . . ON

VCR signal . . . . . . . RGB/CVBS

Picture format . . . . . 4 : 3

VCR record . . . . . . . Standard

Digital audio . . . . . . . Standard

LNB LNB . . . . . . . . . . . . . ON

In standby . . . . . . . . OFF

DiSEqC 22kHz signal . . . . . . High/Low

Tone burst . . . . . . . . OFF

DiSEqC . . . . . . . . . . ON

DiSEqC repeat . . . . . OFF

Satellites: Enabling ASTRA . . . ON

Enabling HOTBIRD . ON

LO1 . . . . . . . . . . . . . 9750 MHz

LO2 . . . . . . . . . . . . . 10600 MHz

Orbit pos. ASTRA . . . 1
Orbit pos. HOTBIRD . 2

Uncom. switch . . . . . OFF

Names of the favourite lists . . . . . . according to delivery condition

N.B.:

Check that the time offset is correct and change the menu language as required.
Please note that any changed PIN is also set to 00000.

4.1 CHANNELS

4.1.1 Favourite list

Call up the main menu using the Mkey and then press the OKkey twice.

Sorting, swapping, copying and deleting channels - in one single menu!

"

i

Select one of the favourite lists 0...9.

M

Select the relevant satellite (e.g. Astra, Eutelsat or other).

TV

Select the channel source (e.g. NEW or ALL channels).

98 Select the target position in the favourite list (tip of grey or green arrow).

+* Select the channel from the source channel list (right-hand window).

The channels are arranged in alphabetical order.

/ Remove the current channel from the favourite list to the tray (= remove).

A

Copy from the tray back into the favourite list (= insert).

OK

Transfer the channel selected in the source to the favourite list (left-hand window)
(= copy).

Place the red bar over the desired channel using the 98 keys or by
inputting the channel number,

move to the clipboard using the / key,
select the target channel number using the98 keys or

0...9

,

insert using the

A

key - done!

Place the red bar over the channel to be deleted using the 98 keys
(or by inputting the channel number), and then place it on the clipboard using

the / key.
Exit the menu using the

E

key and ‘delete’ using the OKkey - done!

N.B.:

«Deleted» channels are only removed from the favourite list, but continue to be
available in the channel pool and can be inserted again at any time.

Switching to the left menu window is done using the 9 and 8 keys; switching to the right
menu window is done using the + and * keys.

The highlighting of the windows heading and channel will show which window is active.
For each action (copying, swapping or deleting) you thus see the appropriate TV channel in the
current window.

The search function also locates channels that do not contain a usable TV channel. A test
picture, for example, may initially be detected and is thus stored by error in one of the channel
lists.

N.B.:

The transparency of the superimposed image can be switched between
variable and fixed (fixed in not transparent) using the Fkey.
In ‘VAR’ mode the transparency can be increased or decreased using the

+* keys.
This function is very useful when sorting and copying channels, as high
transparency gives the user the chance to quickly decide on the type
and content of a particular channel.

Adjust the desired source channel using the +* keys, then locate the
position in the favourite list where the channel is to be inserted using the
98keys or directly via the number keys

0...9

.

Press the

OK

key - done!

N.B.:

The unit detects channels, which are already stored in the current
favourite list - if this is the case the equal symbol (=) is displayed in the
grey bar.

N.B.:

If you have accidentally deleted channels or wish to cancel the changes
made, then exit the menu using the Ekey and then press the Ekey
again.

Any changes made will not be stored until you press the OKkey.

Copying:

Delete

:

Swap:

#

GB

$

4.1.2 Changing the favourite name

Call up the list using the OKkey.
Select the input field {NAME} using the keys

0...9

or 98 and activate by pressing OK.
You can select letters (upper or lower case) or numbers using the 9 or 8 key.
You can shift the input position right or left using the * or + key.

After inputting the desired name, the input field is deactivated again by pressing the

OK

key.

4.1.3 Channel pool (for advanced users)

The channel pool contains all channels in alphabetical order. Selection depending on satellite is
done using the Mkey; free or encrypted channels are chosen by pressing the TVkey. All free
(or all encrypted) channels on the selected satellite are contained in the «All Free» section, also
the new free or encrypted channels after performing satellite search mode.

98 Select channels in rows. +* Select channels in columns.

All selected channels are set immediately by the receiver and indicated in the background. In the
case of scrambled channels the relevant CA module must be provided. The screen transparency

can be changed using the

F

key and (within 2 seconds) the + or * key.

M

Selection of satellite using the Mkey.

TV

Selection of free or encrypted channels using the TVkey.

/ After pressing the

MUTE

key, individual channels can be deleted - e.g. channels that

are no longer on the air.

R

The channel pool activated using the Mand TVkeys can be managed here, i.e. all
«unused» channels or also all indicated channels can be deleted.

(Cf. MANAGING under point 4.5.2)

i

Show antenna signal and reception parameters.

If necessary, you can align your parabolic antenna using the sub-menu «Antenna signal». Turn
the antenna to the optimum position in the scales indicating field strength and signal reception
quality.
If the signal is very weak, the field strength scale may also fall to 0 - in which case you should
optimise the signal using the reception quality scale.
If the message «No signal» appears and only the field strength signal is indicated, the antenna
may be aligned with a satellite for analogue signals (which cannot be received by this receiver).

4.1.4 Parental control

The five-digit security code (PIN) is set to 0 0 0 0 0 in the factory by default.

a) Changing the security code (PIN)

Select the «Parental control» menu using key

4

from the Main menu «Channels». Then select

the {PIN} input field using key

2

or the 9 key and activate it by pressing the OKkey. Enter the

‘old’ and your ‘new’ PIN in the following sequence.

1. Please enter the current PIN. (= 0 0 0 0 0 for first use)

2. Please enter the new PIN.

3. Please repeat the new PIN.

N.B.:

Do not forget your PIN.
Resetting to the default settings is only possible by factory customer service!

NB : This security code is not to be mistaken for the Premiere parental control

PIN-code. This last PIN-code is given with your Premiere smartcard (see
chapter 5.2).

All channels are accessible using the default settings - you can block each individual channel
against unauthorised access.

Marking the channels to be blocked is done either via the «Favourite list» or «Channel pool»
menus using the RCkey.
After marking, the channel name is preceded by a «?», after which the next channel is called up
to enable marking of several channels by repeatedly pressing the RCkey.
To delete the marking, press the RCkey again when the relevant channel is highlighted.

Example: Sky News

? Super Action
? Super Spezial

Südwest BW

b) Activating the parental control

To activate blocking of the channels marked «?», switch ON the {Security} input field in the
«Parental control» menu and confirm by pressing the

OK

key when exiting the menu.

When calling up the marked channels you will be required to enter your own five-digit PIN.

N.B.: Please note that, when the parental control is activated, the «Favourite list»,

«Channel pool» and «Search mode» menus can only be accessed by entering
the five-digit PIN.
This is to prevent overriding the parental control function, e.g. by deleting the
marking or adjusting the blocked channels via the transponder search mode
(... the block also cannot be overridden using the timer).

N.B.: To deactivate the parental control temporarily, e.g. in the evening, you can switch

the {Security} input field to OFF in the «Parental control» menu.
The «?» marking is not cancelled in this mode and appears again when the
parental control function is reactivated, i.e. when the {Security} input field is
switched to ON again.

%

GB

4.2 SEARCH MODE

4.2.1 Satellite search mode

Satellite search mode is performed for all frequencies on the selected satellite. Select the desired
settings in the menu sequence.
Selecting the individual parameters is performed after activating using the

OK

key and then

using the * or + key.

We recommend launching the search mode occasionally in order to detect new channels. For
this purpose use the basic settings shown in {bold}.
If you wish to search for one single channel individually, you can shorten the search mode
duration by restricting certain known parameters, e.g. {Low} and {22}.

(1) the desired satellite {ASTRA} > {Hotbird} > {Sat 3} > to {Sat 8}
(2) the band {Low/High} > {Low} > {High}
(3) the symbol rate {22+27.5} > {22} > {27.5} > {FREE}
(4) or a free symbol rate {XXXX}

(only possible if the symbol rate under point (3) has been changed to {FREE})

(5) and then start the search mode using the OKkey

and select whether the search is to be for non-encrypted or encrypted channels or
both simultaneously: select: «FREE» or «CA» or «FREE+CA».

N.B.:

Some of the encrypted channels can also be received free or free at certain times.

4.2.2 Transponder search mode

All channels of a transponder are searched for in transponder search mode.

(1) Satellite
(2) Frequency
(3) Polarisation
(4) Symbol rate

If the parameters (satellite, frequency, polarisation, symbol rate) of the channel being searched
for are known, transponder search mode can then be used.

If, for example, a new channel belonging to a known channel group is launched, it is sufficient to
set a channel from this channel group initially via channel selection - the relevant parameters are
transferred to the transponder search mode.

If the message «No signal!» appears in the «START» line, reception is not possible. Please
check the parameters satellite, frequency, polarisation and symbol rate once again.
Search mode can be started if the «Signal!» message appears.

(5) Start search mode using the OKkey.

Encrypted channels are denoted by the «$» symbol. Channels that you do not wish to transfer to
the channel pool can be deleted individually using the TVkey.
New channels are marked by «+». Transfer to the channel pool can be done by pressing the

OK

key.

4.2.3 Manual input (for advanced users)

If neither the satellite nor the transponder search mode detects the desired channel, all relevant
reception parameters can be set in «Manual input» mode. Manual input is very useful e.g. if the
reception data of the desired channel are known, but it only transmits at certain times.

&

4.3 SATELLITES

The ASTRA 19.2° and Eutelsat 13° (Hotbird) satellites are activated as per the default factory
settings. Six other satellites are pre-programmed, but not activated. If you expand your reception
equipment, you can make the required settings and activations for the pre-programmed satellites
in the ‘Satellite’ menu.

Activate the desired satellite number, e.g. using the number keys

1...8

, and call up the Input

menu using the OKkey.

(1) Entering or amending a name

Activate the {NAME} input field using key 1followed by OK.

You can select letters (upper or lower case) or numbers via the 9 or 8 key.

You can shift the input position right or left using the * or + key.
After inputting the desired name, the input field is deactivated again by pressing the

OK

key.

(2) Inputting LO1

(3) Inputting LO2

LO1 and LO2 are preset to 9750 MHz and 10600 MHz as default by the factory.

If the LNB-LO frequencies differ from the preset values, enter the relevant values here.
Activate using the

OK

key, enter the LO frequencies using the number keys 0...9, then

confirm using the OKkey.

Please ensure that a digital-compatible LNB is installed in your reception equipment.

(4) Inputting the orbit position

The parameter «Orbit position» with possible values 1...4 must be stated when operating
using the DiSEqC feature.

(5) Enabling

{ON} The selected satellite is enabled for your reception equipment.

{OFF} The selected satellite is blocked.

4.4 INSTALLATION

4.4.1 Time offset

After switching on at the mains switch or after a power cut the time and date for the system clock
(timer) are transferred from the data received. To ensure that the time and date of the receiver
correspond to local time, a value for the deviation from standard time must be entered.
The offset value for CET summer time is {+2} hours, for CET winter time {+1} hour.

Please check or, if need be, correct the time offset value when setting up your equipment
and also when the time changes in spring and autumn.

(1) Select using key

1

or using the 98 keys, then activate using the OKkey and set the

desired time offset value using the *+ keys. Confirm the modifications using the

OK

key.

N.B.: If an incorrect time offset value is entered, programme times will be indicated

incorrectly.

'

GB



4.4.2 Menu language

(1) Select language.

The menu language can be switched between {{German}, {English}, {French}, {Italian},
{Spanish}, {Dutch} and {Turkish}.

(2) Select character set.

Automatic switching of the character set is defined in the DVB standard - however
unfortunately not all stations observe this standard with the result that characters from
an incorrect character set may appear in a text.
Automatic character switching is provided in this unit, however various character sets
can be installed if required, so that e.g. Greek texts are shown in the correct character
set and are thus legible.
Selection: {Auto} {Standard} {Latin} {Cyrillic} {Arab} {Greek} {Hebrew}.

4.4.3 Signal paths

Activation and modification of each individual field are following the usual procedure.

Select the appropriate input field {XYZ} using keys

0...9

or 9 / 8 and activate using the

OK

key.
The parameters are set using the 8 or 9 key.

The selection is confirmed using the

OK

key.

(1) TV VCR Video output signals at TV and VCR SCART sockets

- - - - - - - - - - - - The following groups are possible in the TV and VCR sockets.
CVBS CVBS
CVBS YC
RGB CVBS (RGB offers the best picture quality on the television set)
RGB YC (You can use YC with SVHS video recorders)
YC CVBS
YC YC

CVBS: = Composite Video Broadband Signal

FBAS: = Farbbild Austast Synchron Signal (equals CVBS)

YC: = like S video (Y: «brightness», C: «croma»)

(2) TV > VCR Video/audio return path from TV to VCR un

it

If {ON} is selected, the video and audio signals are also transmitted from the TV socket
to the VCR socket in standby mode.
In {OFF} position the power consumption is reduced by approximately 0.5 watts.

(3) VCR signal VCR signal from VCR unit to VCR SCART socket

In VCR play mode you can choose between {CBVS/RGB} or {YC} = S video for
connecting a SVHS video recorder.

(4) Picture format

If the {4:3} setting is set, all programmes are viewable in the 4:3 format
If the {16:9} setting is set, programmes transmitted in wide-screen format and also those
transmitted with the appropriate identification code are automatically viewable in 16:9
format.
However, automatic adjustment of the picture width is only effective if your TV unit is
equipped to process and display 16:9 formats (switching voltage 16:9 = 6 volts).

(5) VCR record

For automatic VCR recordings using the timer function (see section 3.8.) you have three
different operating modes available to you for the VCR Scart sockets:

Standard

The video output signal (pin 19 of the VCR socket) to the VCR is always available.

Pin 8 of the VCR Scart socket (turn-on voltage) is connected as an input, i.e. when you
press the playback button on your video recorder the audio and video signals from the
video recorder are automatically transmitted by your satellite receiver to the TV Scart
socket and consequently to the TV set via the VCR.

For timer-controlled video recordings in standard mode you must enter identical start

and finish times on your video recorder and on the "Timer Programming" menu.

Sat record

The video output signal (pin 19 of the VCR socket) to the VCR is always available.

In the case of an active timer event, that is when your machine switches to the desired
channel at the pre-programmed time, 12 V are output at pin 8 of the VCR Scart socket
(12 V turn-on voltage).

A "Sat record" capable video recorder recognises this switching signal and automatically
switches to record. On completion of the recording pin 8 is connected as an input again
and is ready for the connection of the VCR signal on playback.

Record link

The video output signal (pin 19 of the VCR socket) to the video recorder is only available
in the case of an active timer event. Pin 8 of the VCR Scart socket is connected as an
input.

N.B.:

Only use the "Record link" setting when you have a suitable video recorder! Note
that without an active timer event, that is in the normal daily use of your satellite
receiver, no video signal is available at the VCR socket in the "Record link"
operating mode.

(6) Digital audio

There are two operating modes for the digital output of your satellite receiver:

Standard

The signal at the digital output is coded in PCM format ("PCM").

Dolby digital/AC-3 If you have a Dolby Digital System, then you can select the "Dolby
digital" operating mode. When your satellite receiver receives a Dolby digital coded
audio signal, then the digital output is automatically switched from PCM format to Dolby
digital format ("AC-3").

N.B.:

In either operating mode you can check the current format of the signal at the
digital output at any time after pressing key A and of course make a different
selection as required (see section 3.6).

4.4.4 LNB settings

(1) LNB

{ON} standard setting
{OFF} operation without LNB signal (e.g. only with special cabling systems)

(2) In standby mode

{OFF} standard setting

N.B.:

For certain units only use the {OFF} setting, as otherwise the receiver
continues to supply power to the LNB also in standby mode.
The power consumption of the receiver can thus increase from 2 watts to up
to 10 watts in standby mode.

{ON} The LNB power remains on in standby mode, e.g. to supply power to an

appropriate multi-consumer unit.

4.4.5 DiSEqC (Digital Satellite Equipment Control)

In the DiSEqC menu the control signals must be set in accordance with the requirements of your
satellite equipment.

(1) 22 kHz signal

{OFF} 22 kHz not active
{High/Low} 22 kHz switches between high and low band
{Pos. A/B} 22 kHz switches between 2 satellites

(2) Tone burst

{OFF}
{High/Low} activates the tone burst depending on the reception frequency



GB

{Pos. A/B} selects orbit position 1/3 or 2/4
{Opt. A/B} switches between orbit position 1/2 and 3/4

(3) DiSEqC

{OFF}, {ON} Select {ON}, if you connect the receiver to a DiSEqC-compatible satellite

receiver.

(4) DiSEqC repeat (use for cascade arrays)

{OFF} no repetition of DiSEqC signal
{1} the DiSEqC signal is repeated once
{2} the DiSEqC signal is repeated twice

4.4.6 Download Over Air (software update via satellite)

You can update the operating software and the channel lists (each individually) for your receiver
via the ASTRA satellite (update via Download Over Air) using the Download sub-menu. The data
for various units are transferred consecutively on a special receiving channel (thus the term data
carousel). To receive this data your receiving unit must be aligned with the ASTRA satellite at

19.2° east.

N.B.:

Please note that, when updating the channel lists, your own channel allocation in
your favourite lists (10 each for TV and RADIO) will be overwritten!

a) Launch Software download in the INSTALLATION menu after selecting menu (6)

«Download» using the OKkey. Download progresses in several stages, each stage
being accompanied by relevant information! You can interrupt these stages at any time.

b) Search for the download channel on the ASTRA satellite. This search takes place during

initialisation of the unit and may last for several minutes.

The next time download is launched, the stored download channel is set directly.

c) Load the receiver identification. This process may also take several minutes.

d) Depending on the availability of new data (operating programme or channel lists) from

the data carousel the following options are offered to you.

e) After selecting «1 Receiver software», the following menu appears.

f) After pressing the

OK

key, the software version is checked. If the data carousel contains
an older version, a message is displayed - if necessary you can interrupt download
prematurely.

Depending on the allocation rate of the data carousel, data downloading may take up to
one hour!

g) Save the downloaded data.

N.B.:

You must not switch off the unit during this process!

N.B.

Download software version V Y.Y

Receiver software version V X.X

Continue?

YES =

OK

NO =

E

Download

1 Receiver software
2 Channel lists

CH+/- selection OK

!

GB

4.5 CA (Conditional Access) = SCRAMBLED
CHANNELS

4.5.1 General remarks

To receive scrambled channels you need a Common Interface Module (CI-Module) and a Smart
Card supplied by your programme provider.
Please note that the CI-Modules and the assigned Smart Cards only decode the channels
transmitted by your programme provider. If you have subscribed to channels of several
programme providers, you may have to switch between several CI-Modules and/or the relevant
Smart Cards.

•

Follow your programme provider’s instructions regarding the CI-Module and Smart Card.

•

Switch the unit to standby mode. Open the front flap and insert the CI-Module into one of the
two module slots. If available, insert a second CI-Module into the other module slot.

•

Insert the Smart Card into the relevant CI-Module.

•

The modules and the Smart Card are correctly in position, if you can close the front flap
easily.

•

Leave the CI-Modules in their relevant slots.

The Smart Card is protected by a four-digit PIN code (Personal Identification Number). Please
observe your programme provider’s instructions relating to the card.

After activating the «CA» (Conditional Access) menu using the

OK

key, you can call up different
information on your CI-Modules and Smart Cards.
The scope and content of this information is determined by the CI-Module or by the Smart Card
and does not come from the receiver - please note your programme provider’s instructions and
documentation.

4.5.2 Receiving scrambled channels

Depending on the satellite, up to several hundred scrambled channels can be received.
You have two options to set up the channels of your own programme provider.

a) Via satellite search mode

Launch automatic channel search (cf. 4.2.1) by selecting «CA» (=
search for scrambled channels) - you will thus receive all scrambled
channels of the selected satellite in the «Favourite list» menu under
«New CA» (cf. point 4.1.1 Favourite list).

The list in the «Favourite list» menu (cf. 4.1.1) in the right-hand window
is arranged alphabetically. Select the channels of your programme

provider using the 8 or 9 key and copy the selected channels into
one (or also several) of your favourite lists using the

OK

key.

If you now have a number of CA channels in the channel pool (cf.

4.1.3), which are not decoded by your CI-Module, you can also remove
these unused CA channels from the channel pool.
Delete all ‘unused’ channels, i.e. all channels that you have not copied
into one of the 10 favourite lists using the

R

key in the ‘Channel pool’

menu.

b) Via transponder search mode

Refer to your programme provider’s documentation for the reception
parameters and enter these in the appropriate fields of the transpon­der search mode (cf. 4.2.2). After starting using the

OK

key, you will
receive the relevant channels, which you can then save in the channel
pool using the

OK

key.
If the channels are spread over several transponders, please repeat
the process.

Select the «Favourite list» menu again, followed by «New CA» and
copy the channels of your programme provider into your favourite lists.
In this instance too there could also be unused CA (or FTA) channels;
if so cf. above for instructions on managing them.

COPY:

SETTING:

MANAGING:

COPY:

SEARCH:

"

RECEIVING PREMIERE CHANNELS AND
SPECIAL FUNCTIONS

Your unit is equipped to receive Premiere channels. To decode the Premiere channels insert the
Premiere CI-Module and the appropriate Smartcard in a free module slot (cf. also Chapter 4.5).
When the unit is switched on, the Premiere CI-Module and the satellite receiver carry out
reciprocal testing (authentication).

The following message is displayed.

After the test has been performed successfully, the following message is displayed:

This test is also carried out if the Premiere CI-Module is inserted into a free module slot while the
unit is in operation.

N.B.:

Please note that the second module slot is deactivated if a Premiere CI-Module is
successfully detected.

The Premiere channels are stored by the factory in Favourite list 9 = Premiere. Select Favourite
list 9 by pressing theFkey followed by the9 key.

5.1 PREMIERE SEARCH MODE

The entire range of channels offered by Premiere is available in Favourite list 9. When you
subscribe to Premiere you will receive information about additional channels or any changes to
the programmes offered by Premiere.

You can also perform a «Premiere search” at any time in order to store all channels offered by
Premiere automatically in Favourite list 9.

•

Call up the Main menu by pressing the Mkey.

•

Call up the Search mode sub-menu by pressing the 2 key followed by the

OK

key.

•

Perform Premiere search by pressing the 4 key followed by the

OK

key.

N.B.:

The Premiere search is normally performed on the Astra satellite.

The sequence in which the Premiere channels are stored in Favourite list 9 is
predefined by Premiere and cannot be subsequently altered by the user.
However, it is also possible to copy Premiere channels in any sequence into any
other Favourite list (0...8) (cf. Chapter 4.1.1 for details). Please note that
assignment must be performed again after carrying out a Premiere search.

Receiver detection

Your receiver is ready for Premiere

Receiver detection

Your receiver is being tested...

#

GB

5.2 PREMIERE PARENTAL CONTROL FUNCTION

In addition to the general, programme-related parental control, as described in Chapter 4.1.4.,
your unit also has an additional Premiere function designed for the protection of minors. The
protection of minors is important to Premiere. Through this PIN-code input you have the
possibility to watch minor protected programmes even into the next day without neglecting the
minor protection issue. For the release of these minor protected programmes a by law prescribed
code is required. This code is realised by the FSK (Voluntary Self Control) commanded by the
«Obersten Landesjugendbehörden”.
A four-digit PIN-Code is required to unlock a programme where the minor protection function is
active.Your PIN-Code is provided together with your Premiere Smartcard.

N.B.:

Please note that the PIN-Code is stored on your Premiere Smartcard and cannot
be changed.
When the minor protection function is activated, the PIN-Code prompt cannot be
deactivated for legal reasons.
Once a programme has been unlocked, this function does not need to be repeated
if you quickly switch over to another channel and then return to the original
channel.
However, if a programme for which the block has been previously unlocked is
followed by a programme section without any minor protection classification and
then by a programme with minor protection classification, the unit prompts you to
enter the PIN-Code again.

N.B.:

Do not forget the PIN-Code and keep all relevant documentation in a safe place.
If the PIN-Code is entered incorrectly three times in a row, the PIN-Code input
function is blocked for approximately 10 minutes. The number of incorrect attempts
and/or the 10-minute block also cannot be reset by switching the unit to stand-by
mode.

N.B.:

Different PINs apply for parental control and for minor protection functions:

? ? ? ? ? 5-digit: parental control (defined on unit, relative to storage

location)

? ? ? ? 4-digit: minor protection (defined by Premiere

CI-Module/Smartcard)

If both PINs are activated, the 5-digit parental control PIN is requested first of all,
after which the 4-digit PIN-Code for the release of minor protected programmes is
requested.

N.B.:

The 5-digit PIN may be defined by the user. In order not to have to remember
more than one PIN-Code, the Premiere PIN-Code for the release of a minor
protection clasified programme e.g. could be preceded by a 0 for the parental
control PIN-code (cf. Chapter 4.1.4).

5.3 TIMER PROGRAMMING FOR PROGRAMMES
WITH MINOR PROTECTION FEATURE

If you wish to record Premiere programmes using your video cassette recorder via the automatic
timer programming function, you must ensure that any minor protection classification this
programme may have is included when setting up timer programming (cf. Chapter 3.7).
You can input the 4-digit PIN-Code in advance for each of the 8 timer events using the RC key.
Note that this PIN-Code is only valid for the programme selected.
A PIN-Code entered in this way is marked by an «(x)” in the input line.

N.B.:

Please note that this initial PIN-Code is only valid for the next programme in each
case.

$

5.4 PREMIERE MULTIFEED

Some Premiere channels (e.g. PREMIERE SPORT 1) offer a Multifeed function, as it is known.
Depending on the particular transmission, other channels are available for selection via this
Multifeed function. In the case of sports programmes, e.g. Formula 1, in addition to a main
channel, various camera positions (pit lane view, view of followers etc.) are also offered. For
National League football matches e.g. all parallel games are individually selectable in addition to
the conference function.
The number of Multifeed channels thus depends on the particular transmission. At least 2
Multifeed channels are available, the maximum number is thus dynamic and is determined by
Premiere depending on the particular event. In the case of National League matches e.g. up to
10 channels are available.

If the receiver detects Multifeed channel, an additional window (Fx: Multifeed) is opened after
approx. 3 to 4 seconds.

Display when a Multifeed list is activated (green display featuring 7
segments) (F = MultiFeed, 0 = channel 0 in this list)

•

Select the desired channel using the 9 or 8 key and activate it by pressing the OKkey.
Press the OKkey again to quit the list; the selected channel is displayed.

You can select all other channels in the list just as a Favourite list using the familiar Channel
selection functions directly via the number keys

0...9

, 9 or 8, E, or using the zapper function

(cf. Chapter Channel selection 3.3.1, 3.3.2 and 3.3.3).

•

You can quit the Multifeed list using the F key – the current Multifeed basic channel is then
indicated.

Reopening of the Multifeed list is now no longer performed. The relevant Multifeed list is
reopened only after you switch over to another channel and call up the Multifeed basic
channel again.

5.5 PREMIERE MULTIPLE SOUNDTRACK

To listen to the film ordered from PREMIERE DIREKT in the original language or to use the
different audio channels of Premiere Multifeed press the Akey and then select the desired audio

channel in the usual way using the 9 or 8 key and then confirm by pressing the

OK

key (cf.

also Chapter 3.6.).

5.6 PREMIERE DIREKT (Near Video on Demand)

You can access top cinema hits round the clock at different start times via the PREMIERE
DIREKT channels.

•

Select a PREMIERE DIREKT channel – e.g. PREMIERE DIREKT 1
The channel window displays the message «Please wait”.

After a few seconds an option window appears displaying the currently available start times.

•

Select the desired starting time using the 9 or 8 key and activate it using the

OK

key.

As soon as you have ordered the film from Premiere (cf. ordering instructions in the Premiere
magazine), the programme is unlocked for you.

•

To call up the option window for the start time again, press the timer key /

N.B.:

If the start times currently offered are already past, please wait a few seconds until
the start times are updated.
You can also call up the EPG Programme information using the

i

key and then
consult all other start times for the selected programme over the coming days
using the

OK

key.

F O

%

GB

5.7 PREMIERE – OTHER FUNCTIONS

Your unit has a range of other functions to facilitate everyday programme selection:

•

e.g. dynamic modification of the programme name.
e.g. PREMIERE SPORT 1 can thus be renamed automatically and temporarely during a

major sports event.

•

short channel names
depending on the available space in the menu window the «long channel name” or the «short

name” attributed by Premiere can be displayed.

5.8 NEW SOFTWARE VERSION

(cf. also Chapter 4.4.6).

Each time the unit is switched off your receiver checks whether a new software version is
available for your unit on the satellite.

During this search, which may take a few minutes, two bars are displayed on
the programme display.

If new software is available for your receiver, a message to this effect will be displayed when you
turn on your unit the next time.You can then decide whether you wish to download the new
version to your receiver immediately or at a later date, or whether you wish to decline software
downloads universally (cf. also Chapter 4.4.6).
If you decline 10 times, meaning having left this question by pressing key

E

, you will not receive

any further prompts for this software version.

If you decide for «yes, immediately» then the software download will start immediately. After the
download please press the

OK

button to save the new software into your receiver.

N.B.

While saving the new software into your receiver it should not be switched off or
the mainsplug been pulled out.

If you decide for «Yes, later», then the download will only start when you switch the receiver to
stand-by.

In this case download and saving of the new software will take place automatically.

During the download procedings the channel indicator will show «dL» for
downLoad.

N.B.:

During the saving of the software the «dL» indication will blink and your receiver
should not be switched off or the mainsplug been pulled out.

-- d L --

-- --

&

GLOSSARY

Band Frequency band of a satellite.

Low band and high band.

CA Conditional Access: denotes encrypted channels.

CVBS Composite Video Burst Sync: video standard for TV or VCR equipment.

DiSEqC Digital Satellite Equipment Control.

DVB Digital Video Broadcast.

EPG Electronic Programme Guide.

Favourite list List of selected channels from the channel pool.

Free Freely receivable (not encrypted) channels.

GHz Abbreviation for gigahertz (giga = billion).

LNB Low Noise Block Converter: electronic unit on parabolic antenna for

receiving satellite signals.

LO Local Oscillator: part of the LNB; converts the satellite signal into a

frequency range receivable by the receiver.

MHz Abbreviation for megahertz (mega = million).

MPEG Moving Picture Expert Group: standardisation body for encoding and

compression of images.

OSD On-screen Display: indication or flashing of information on the screen.

PID Packet Identification: identification number for video, audio, videotext

etc.

PCR Programme Clock Reference.

Pool Channel pool: collection of all receivable TV and radio channels.

RGB Video standard (separated into 3 individual signals for red, green and

blue).

Standby Power saving sleep mode.

SVHS Super Video Home System: video recorder standard (S Video).

Symbol rate indicates the data rate transferred per second

(in MS/s Megasymbol/second or kS/s kilosymbol/second).

Transponder A digital transponder is capable of transmitting several TV and radio

channels simultaneously on a single transmitting frequency.

VCR Video Cassette Recorder.

YC (Y = luminance, C = colour signal) video signal standard for SVHS

recorders.

Zapping Frequent switching between channels using remote control.

'

GB

TECHNICAL DATA

Channels

•

2000 storage positions for TV channels and for 2000 radio channels.

•

10 individually definable favourite lists each containing 1000 channel positions (e.g. for channel
types SPORT, NEWS, MUSIC etc.).

•

8 satellites (individually activatable).

•

24 characters for channel and/or station names.

•

Channel selection using 1, 2 or 3-digit input.

•

Channel selection using UP/DOWN keys.

•

Channel changing for 2 channels using one key (Last Channel).

•

Fast selection of last 4 viewed channels - zapper function.

•

Selection of channels from channel list.

•

Channel pool arranged in alphabetical order and in accordance with satellite, free, new free,
encrypted and new encrypted channels.

•

Copying, sorting, deleting of channels, all in a single clear menu.

Search mode

•

Automatic satellite search mode (SCPC compatible) for TV and radio channels including selection
of satellite, high/low band, fixed and freely definable symbol rates, for free (and encrypted)

channels.

•

Automatic transponder search mode - detects TV/radio channels on a transponder.

•

For advanced users - manual input of all reception parameters.

•

Changing channel names.

OSD (On-Screen Display)

•

Clear menu structure with variable and fixed transparency.

•

Integrated operating instructions and functional description of remote control.

•

Menu languages - German, English, French, Italian, Spanish, Dutch and Turkish.

EPG (Electronic Programme Guide)

•

Fast programme information concerning current and next programmes.

•

Preview containing additional information several days in advance (depending on channel).

•

Simple transfer of data - channel, start time, end time, date - to timer.

Video/Audio

•

TV socket RGB, YC (S Video /SVHS), CVBS.

•

VCR socket YC and CVBS.

•

Automatic VCR to TV switching.

•

Automatic TV to VCR switching in standby mode (selectable).

•

Separate cinch sockets for L/R digital audio.

•

Volume adjustable in 20 stages, mute function.

•

Language selection for multilingual TV broadcasts and selection of additional channels in radio
mode.

•

Stereo 24 Bit 96 kHz - Audio «Sigma-Delta» DAC.

Additional information

•

Local control for Channel +/-, Volume +/-, Standby and Radio/TV switching.

•

4-digit LED indicator (green).

•

Timer for 8 events (TV or radio).

•

Optimum alignment of parabolic antenna depending on field strength and reception conditions.

•

Tele-text reinsertion (for TV display).

RF range

•

Sat-IF frequency range 950 - 2150 MHz

•

Input level ranges 43 - 83 dBµV

•

Reception threshold (EB/NO) < 4.5 dB

TV system digital

•

Modulation, FEC, demultiplexer DVB-S standard

•

Video resolution CCIR 601 (720 x 576)

•

Input data rate 2 - 45 Msymbol/s

•

Bit rate 1.5 - 15 MBit/s

•

Video voltage/impedance 1 V/75 Ohm

•

S/N > 53 dB

•

Audio decoding MPEG-1/2, layers 1+2

•

Bit rate 32/44.1/48 kHz

•

Audio frequency range 0.04 - 20 kHz

CPU/Memory

•

32 bit RISC CPU 120 MHz clock rate (internal)

•

FLASH 2 MByte

•

SDRAM 8 MByte

Power supply

•

Supply voltage 230 V (+10/-15%) / 50 Hz

•

Power consumption LNB = 400mA/18V 25 W max (22 W typ. incl. 2 CI-Module)

•

Power consumption without LNB 12 W max (10 W typ.)

•

Power consumption in standby 2.5 W max (< 2 W typ.)

Connections

•

Sat-IF input/output F socket

•

TV/VCR SCART socket

•

Audio 2 cinch sockets

•

Digital Audio 1 cinch socket

Software update

•

via data interface separately for: a) operating programme,

b) TV channel lists,
c) radio channel lists,
d) unit adjustment

[RS 232 Sub D, 9 channel (0-modem
operation)].

•

via satellite separately for: a) operating programme,

b) TV and radio channel lists.

General information

•

Unit dimensions (W x H x D in mm) 335 x 68 x 280

•

Ambient temperature +5°C to +40°C

•

Weight 2 kg

!

TROUBLESHOOTING

When you have problems with your Philips DSR 2015, first check following points.

!

GB

PROBLEM

No picture, no sound and no front
panel display.

No picture, no sound ; but the
front panel shows the time or
«--<Aucun(e)>.

No picture, no sound ; but the
indication on the front of the
receiver is correct.

Only the main menu and the
corresponding sub-menus are
available.You cannot choose a
service.

Main menu + sub-menus and
information are available. But
there is no reception (the screen
remains black).

Irregular or bad reception,
«mosaic» effect of the picture.

The remote control does not
operate.

By normal receiving, you may
have a black screen when you
choose some services.

POSSIBLE CAUSE

Receiver is not plugged into the
mains or is not switched on.

The receiver is on standby.

You are watching TV through your
UHF or VHF aerial connection.

The SCART connection has been
made wrong.

The connections are right, but the
television is NOT connected up to
the extern AV source (AV 1 or
EXT. 1, etc...).

The cable connections are maybe
faulty (damaged, broken or
squashed) are missing.

There is no download list of the
(digital) services in the memory of
the receiver.

The receiver has not been well
connected up to the dish.

The dish does not receive satellite
signals.

The mains of the LNB is
interrupted.

The received signal is too weak.

The dish is damaged.

Wrong cable connections
(damaged, broken or squashed
connectors or wires).

A weak signal because the dish is
not well positioned or is not stable

There are no batteries in the
remote control, the batteries are
nearby or completely used.

Your are watching a scrambled
service or programme.

ACTION

Check mains connection. Press
the ON/OFF button on the front of
the receiver.

Press on the *button on the
remote control to bring the
receiver out of standby.

Press the TV button on your
remote control.

Check the SCART connection
(see chapter 2).

Check the TV SCART
connection.

Check all your connections and
consult chapter 2.

Execute all the relevant steps for
installing indicated in chapter 4.

Check all the items of the menu
Installation antenne (LNB, mains,
LNB-type, LO frequence,...).

Check the installation and the
positioning of the dish.

Check the cable connection
between the LNB and the
satellite receiver.

Check the installation and the
positioning of the dish.

It may be due (rarely) to severe or
very cloudy weather.

Install a new dish.

Check all the connections and
cables.

Check antenna signal

Reposition the dish. Fix your dish
strongly.

Check the batteries and change
them eventually.

Choose another service.

DSR 2015/02 - 3111 176 51311 07 / 03
