EasyKey
6000 Series
DDL603E
Web sau.
www.philips.com/support
Mục Lục
1. Thông tin quan trọng
An Toàn
Cảnh báo
Cách xử lý sản phẩm cũ và Pin cũ
2. Cách lắp đặt Khoá
Thông Minh
Bảng kê hàng hoá
Bản vẽ lắp ghép 3D
Những điều cần biết trước
khi lắp đặt
Hướng dẫn các bước Lắp đặt

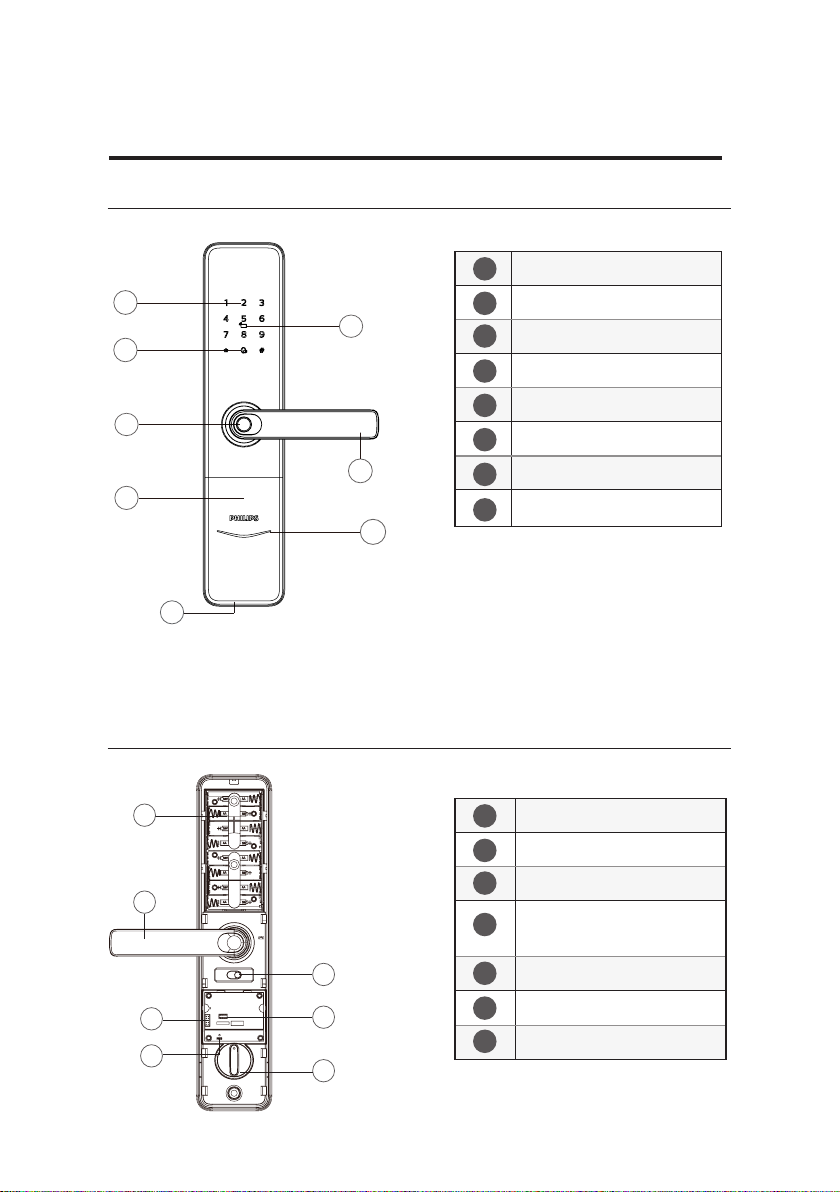

3. Giới thiệu chi tiết
về Khoá Thông Minh
Mặt khoá trước
Mặt khoá sau
4. Cách cài đặt cho
Khoá Thông Minh

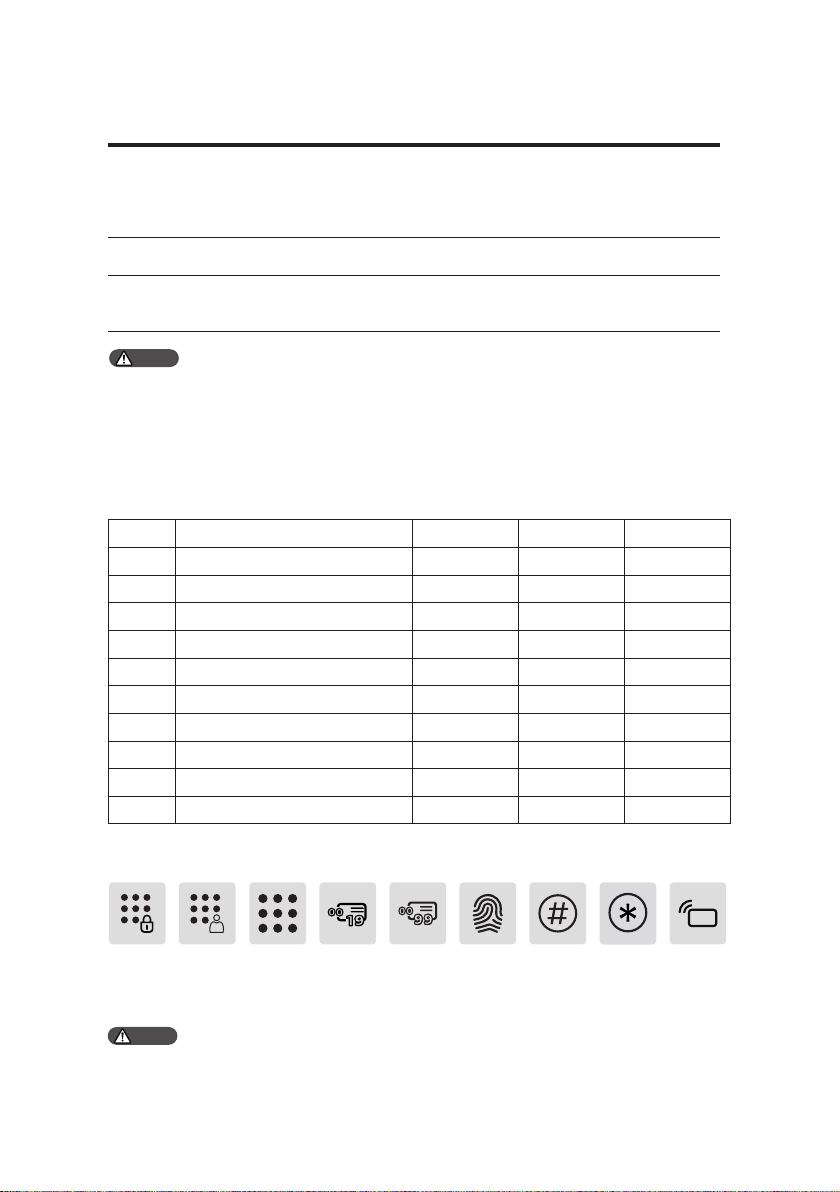

Những điều cần biết trước khi Cài đặt
Chỉnh sửa Mật mã Quản Lý

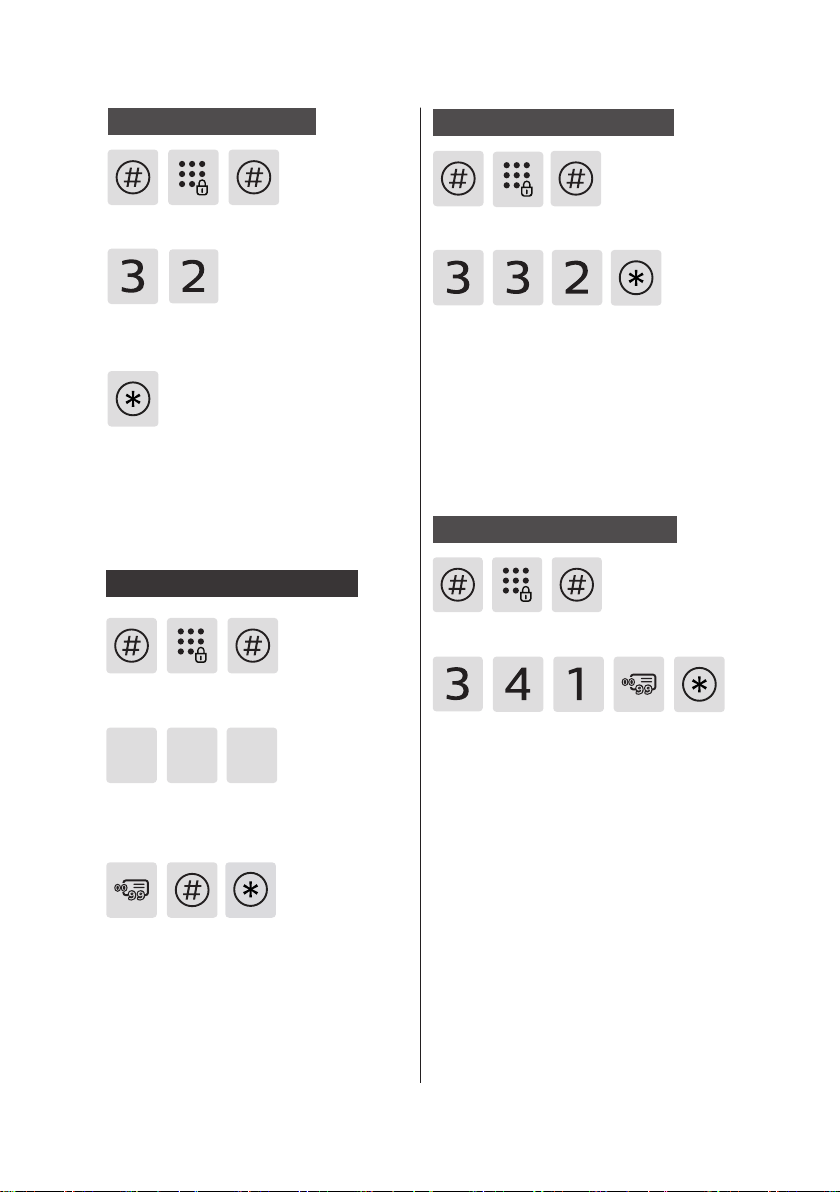

Cài đặt người dùng
Xoá người dùng
Cặt đặt hệ thống
Chức năng mở rộng
Truy xuất hệ thống
Truy xuất về khoá
Hướng dẫn kết nối với APP
02
03
Mở khoá từ mặt trong
(+) Mở bằng tay gạt
Khoá cửa
(+) Khoá mặt bên ngoài
(+) Khoá mặt bên trong
Khoá lật từ mặt trong

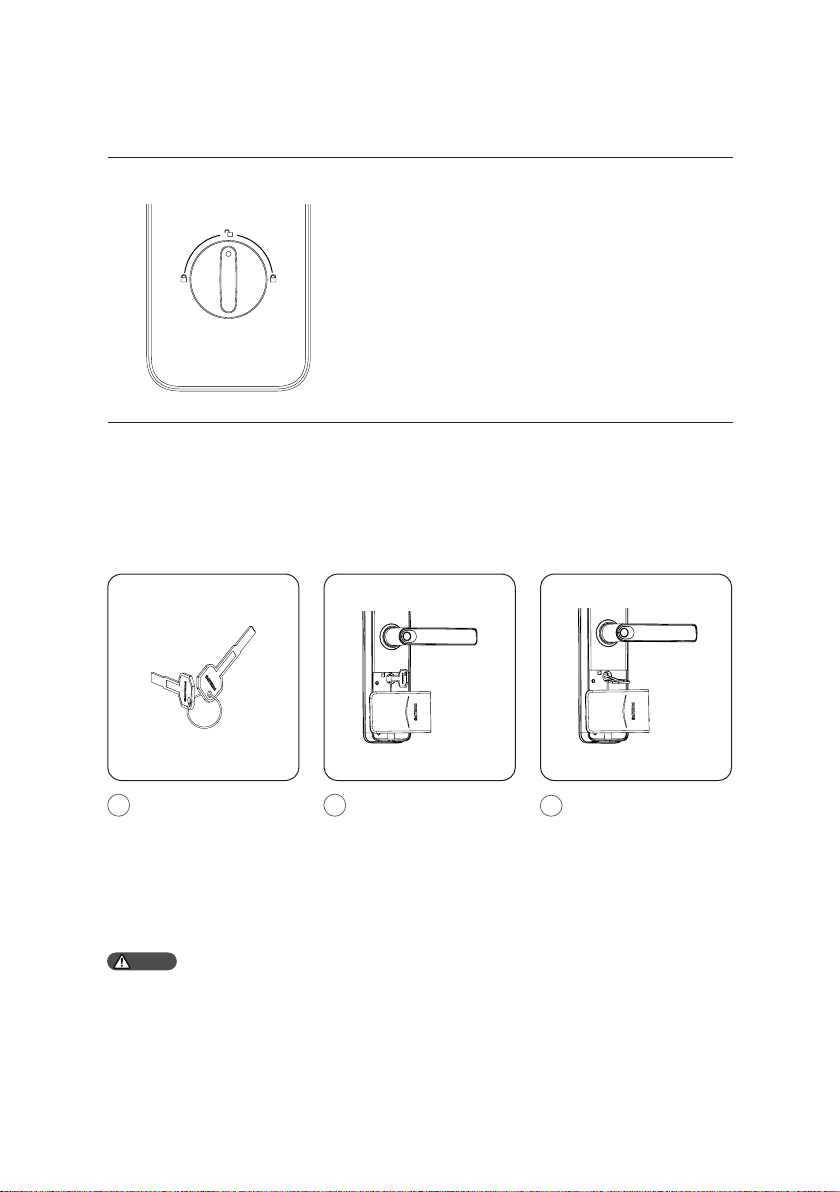

Mở cửa bằng chìa cơ
6. Các chức năng khác

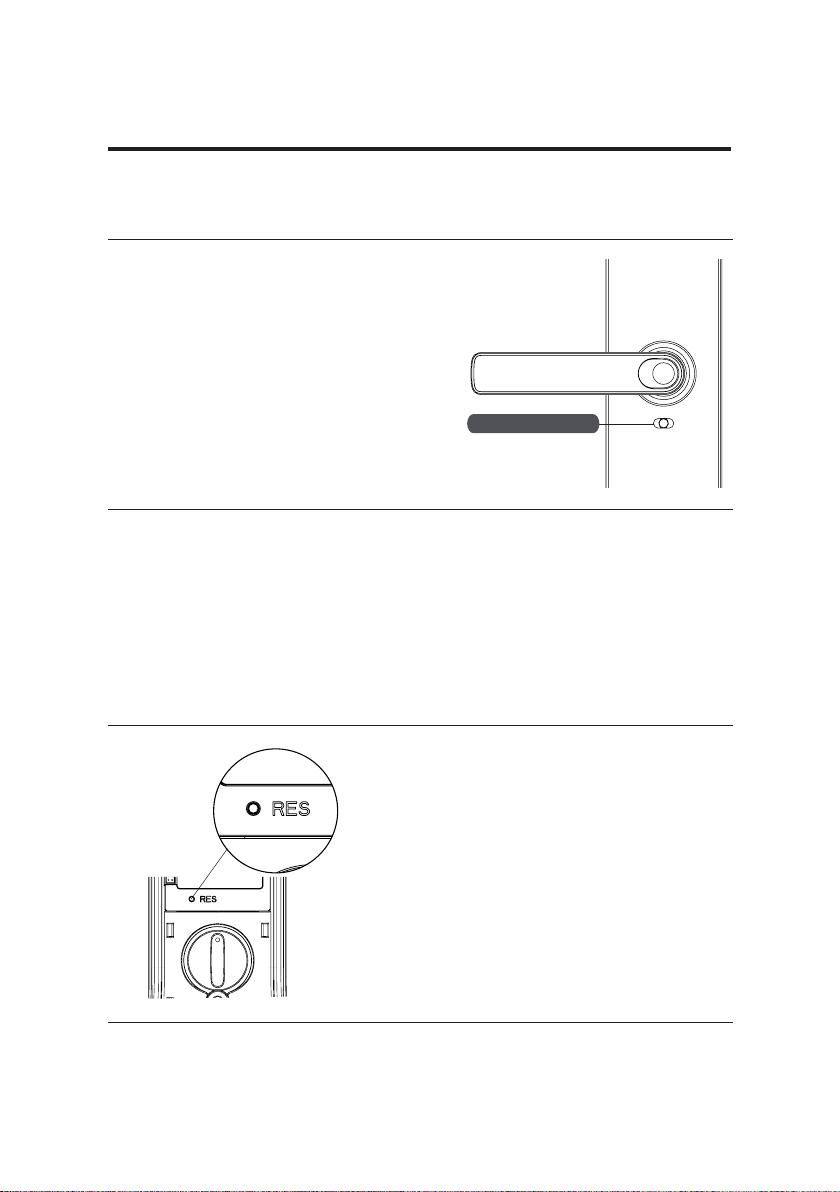

Chức năng chốt trẻ em
Quay trở về chế độ xuất xưởng
Tắt âm lượng (chế độ yên tĩnh)
09
7. Đèn báo hiển thị
Đèn hiển thị chế độ đóng mở khoá
Đèn hiển thị chế độ tắt tiếng (yên
10
tĩnh)
Đèn hiện thị Khoá hệ thống
8. Cách loại trừ sự cố

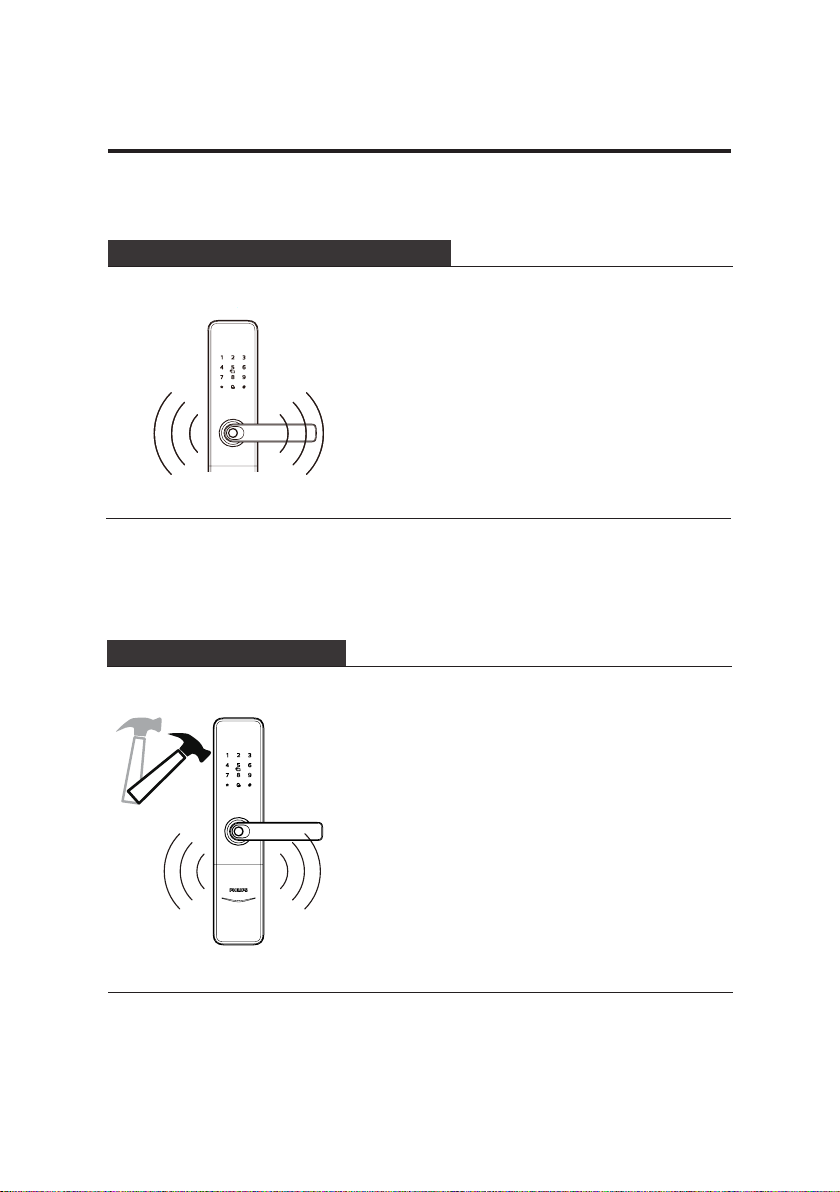

Các loại cảnh báo và Phương thức
cảnh báo
Cách sử dụng nguồn sạc dự phòng
Cách thay Pin
20
21
23
5. Cách sử dụng Khoá
Thông Minh
Mở khoá
Mở khoá từ mặt ngoài
Mở bằng mật mã
Mở bằng vân tay
Mở bằng thẻ từ
17
1
1. Thông tin quan trọng
An Toàn
◆
Đọc kỹ hướng dẫn sử dụng trước khi dùng
Khoá, những hỏng hóc do không tuân thủ theo tài
liệu hướng dẫn sẽ nằm ngoài phạm vi bảo hành.
◆
Dùng những linh kiện/ Phụ kiện do nhà sản
xuất chỉ định
◆
Chỉ dùng Pin kiềm được cấp theo máy, hoặc Pin
cùng quy cách chủng loại.
◆
Không được tháo rỡ sản phẩm để tránh làm
hỏng sản phẩm.
◆
Không dùng các dụng cụ sắc nhọn tiếp xúc với
Bộ nhận diện vân tay.
◆
Không để sản phẩm tiếp xúc với nước mưa
hoặc môi trường gần nước.
◆
Không để sản phẩm tiếp xúc với các chất ăn
mòn.
◆
Không treo đồ lên Tay kéo của khoá để tránh
ảnh hưởng đến việc vận hành.
◆
Khi vệ sinh phải dùng khăn mềm.
◆
Không được tháo Pin khi đang thực hiện thao
tác cài đặt.
◆
Người lắp đặt khoá phải là người có chuyên
môn về Khoá, lắp đặt theo đúng tài liệu hướng
dẫn cung cấp, không tự ý tháo rỡ kết cấu khoá,
giữ gìn tem nhãn niêm phong nguyên đai nguyên
kiện.
◆
Sau khi Khoá được lắp đặt hoàn chỉnh, cần sớm
thay đổi mật mã quản lý, bảo quản chìa cơ cẩn
thận và không được tiết lộ mật mã tuỳ tiện.
◆
Khoá phát tín hiệu Pin yếu thì cần lập tức thay
Pin, lắp Pin cần chú ý cực âm dương phải đúng
chiều.
Cảnh Báo
◆
Không được để Pin gần với nguồn nhiệt tránh
gây cháy nổ.
◆
Không dùng nguồn điện không phù hợp để cấp
nguồn cho Khoá
◆
Không dùng vật Kim loại bác cầu 2 cực Pin
tránh gây nổ Pin.
◆
Người bảo hành sửa chữa phải là người được
Philips uỷ quyền
◆
Không dùng linh phụ kiện của các Nhà Cung
Cấp trôi nổi hoặc NCC không phải Philips giới thiệu
nếu không có thể sẽ bị mất hiệu lực bảo hành.
Cách xử lý sản
phẩm cũ và Pin cũ
◆
Bạn có thể thu gom tái chế Khoá thông minh
của bạn tại Trung tâm bảo hành được Philips uỷ
quyền, nếu sản phẩm của bạn đáp ứng đủ điều
kiện thì bạn có thể được hưởng giảm giá.
◆
Vui lòng tìm hiểu cách phân loại rác thải theo
quy định của địa phương.
◆
Tuân thủ quy định địa phương, không vất rác
thải điện tử lẫn với rác sinh hoạt.
◆
Thu gom, đặt Sản phẩm Cũ đúng chỗ để tránh
ảnh hưởng đến môi trường và gây ảnh hưởng đến
sức khoẻ cộng đồng.
◆
Pin và rác thải của Pin không được xử lý chung
với rác thải sinh hoạt.
◆
Vui lòng tuân thủ cách thu gom rác thải Pin,
phân loại rác thải Pin để đảm bảo môi trường và
sức khoẻ cộng đồng.
2
2. Cách lắp đặt Khoá Thông Minh
Bảng kê hàng hoá
Danh sách này chỉ mang tính chất tham khảo, vui lòng lấy bao gói thực tế làm chuẩn.
① Mặt khoá trước,
kèm đệm Silicon
⑤ Tấm ốp cố
định khoá
⑨ Chìa cơ
② Mặt khoá sau,
kèm đệm Silicon
Easy
Key
User
Manual
⑥ Tài liệu
hướng dẫn
③ Giấy khoét lỗ khoá ④ Thân khoá
Easy
Key
Warranty
Card
EasyKey
⑦ Phiếu bảo hành ⑧ Chứng nhận
chất lượng
⑩ Túi vít ⑪ Khăn lau ⑫ Miệng
đón khoá
⑬Thẻ từ
3
Bản vẽ lắp ghép 3D
1. Nắp đậy mặt sau (1 chiếc )
2. Vít cố định (3 chiếc)
3. Mặt Khoá sau (1 chiếc)
4. Lò xo (2 chiếc)
5. Tấm ốp cố định khoá (1 chiếc)
6. Suất vuông (2 chiếc)
4
7. Thân khoá (1 chiếc)
8. Ống nối vít (3 chiếc)
9. Mặt khoá trước (1 bộ)
10. Vít cố định Thân khoá (4 chiếc)
11. Vít cố định Lõi Khoá (1 chiếc)
12. Lõi Khoá (1 chiếc)
Những điều cần biết Trước khi lắp đặt
Bước 1 | Kiểm tra hướng mở cửa
Bộ khoá này phù hợp cho 4 hướng mở như sau: Trái - Kéo ra, Phải - Kéo ra, Trái - Đẩy
vào, Phải - Đẩy vào.
Mở Quay Trái Mở Quay Phải
In In
Trái - Đẩy vào
Trái - Kéo ra
Bước 2 | Thay đổi chiều hướng lưỡi
VÍt chỉnh hướng
VÍt chỉnh hướng
Cáp
Trục chỉnh hướng
Phải - Đẩy vào
Out
Phải - Kéo ra
Nới lỏng 2 vít chỉnh
1
hướng, nhấc Trục chỉnh
hướng và ống lót ra
ngoài
Xoay tròn 180 độ
2
phần Tay gạt, chú ý
lựa hướng dây Cáp
vân tay nằm ở điểm
góc trên
Chụp lại trục chỉnh
3
hướng, siết lại vít
5
Đổi chiều Tay Gạt cho Mặt Khoá Sau
VÍt chỉnh hướng
Trục chỉnh hướng
VÍt chỉnh hướng
Nới lỏng 2 vít chỉnh
1
hướng, nhấc Trục
chỉnh hướng và ống
lót ra ngoài
Xoay tròn 180 độ phần
2
Tay gạt sao cho đúng
hướng
Chụp lại trục chỉnh hướng,
3
siết lại vít
Bước 3 | Điều chỉnh Lưỡi gà
Điều chỉnh chiều hướng của Lưỡi Gà để phù hợp với hưởng mở của Cửa, Cạnh vát của
Lưỡi Gà quay ra ngoài thì là mở quay trong, Cạnh vát của Lưỡi Gà quay vào trong thì
là mở ra ngoài.
Miếng xoay điều chỉnh hướng
cho Lưỡi vát
Lưỡi Gà
Vít Cố định hướng
1. Đẩy Miếng Xoay điều hướng lên vị trí cao nhất.
2. Ấn Lưỡi vát thọt vào trong và xoay 180 độ, rồi kéo
lưỡi ra ngoài.
3. Nhả Miếng xoay điều hướng về vị trí thấp nhất.
4. Căn cứ thực tế là mở trong hay mở ngoài để điều
chỉnh Vít cố định hướng.
(Vít cố định hướng phải nằm ở mặt trong phòng, tức là
nếu mặt nào lắp vít điều hướng thì mặt đó là mặt trong
phòng)."
6
Các bước Lắp đặt
Hướng dẫn dưới đây là cho Cửa mở quay Phải, nếu là Cửa mở quay trái thì cần đọc kỹ lại
phần “Chú ý trước khi lắp đặt” để điều chỉnh hướng Khoá cho phù hợp.
Khoét lỗ theo bản vẽ, sau đó đút Thân
1
khoá vào Lỗ đã khoét, bắn vít để cố
định Thân khoá.
Chú ý
The mortise cable should through the hole
showed on the picture.
Bắt ống nối vít lên Mặt khoá trước,
3
nhét lò xo và Suốt vuông vào lỗ của
Tay gạt
Đút Lõi khoá vào Thân khoá,
2
chuẩn tim rồi bắt vít cố định Lõi
Nhét cáp qua lỗ chờ đã được khoét
4
trước đó, Suốt vuông rọi chuẩn xỏ
qua Thân khoá
Chú ý
Công tắc chống bậy cần phải ốp bằng phẳng
với Mặt cánh cửa, nếu bị kênh thì Khoá sẽ phát
ra âm thanh cảnh báo.
7
