目录
1 重要信息 02
安全
警告
旧产品和电池的处理
2 安 装您 的 易 锁 03
产品清单
安装立体装配图
安装前须知
安装步骤
3 了 解 您的易锁 08
外面板
内面板
4如何设置您的易锁 09
-修改管理密码
-用户设置
-用户删除
-系统设置
-扩展功能
-系统查询
-关于本机查询
-蓝 牙 设 置（选 配）
5 如何使用易锁 14
开启
室外开门
-密码开门
- 指 纹 开门（选 配）
- 卡片 开 门（选 配）
室内开门
-手柄开门
-按键开门
上锁
-自动/手动模式
-室 外上锁
-室内上锁
室内反锁
机械钥匙开启
6 其他功能 17
防猫眼功能
恢复出厂设置
一键静音功能
布防功能
7 提示灯光的含义与使用 19
门锁状态提示灯
低电量提示灯
布防提示灯
静音状态提示灯
室内反锁提示灯
系统锁定提示灯
开/关门按键【CLOSE】提示灯
8 故障排除 21
报警功能的种类与报警方式
如何使用紧急电源
如何更换电池
1
1
重要信息
安全
◆在使用易锁前，请阅读并理解所有说明。
因未遵守说明而造成的损坏不在保修范围
内。
◆建议使用制造商指定的附件/配件
◆仅使用本产品配置的碱性电池，或同样规
格类型的电池
◆请勿强行拆卸本产品，以免触发警报或损
坏产品
◆请勿用尖锐物品擦指纹采集器，否则可能
造成永久性损坏
◆请勿将产品暴露在漏水或溅水环境下
◆请勿将产品接触腐蚀性物质，以免破坏外
壳保护层
◆请勿在执手上悬挂物件，以免影响门锁的
正常使用
◆清 洁 产 品 ，请 用 软 布 擦 拭
◆请勿在设置操作时拆卸电池
◆请你选择专业的工人安装门锁，并按照本
公司提供的安装标准进行操作。切勿私自拆
装门锁，并保护好相关固封标志
◆门锁安装调试合格后，请在第一时间内修
改出厂设置的默认管理密码，并妥善保管好
机械钥匙，不要轻易泄露密码信息。
◆门锁触发低电量报警后，请及时更换掉全
部电池，并确保电池正负极安装正确。
警告
◆不要将电池靠近火源，以免发生爆炸
◆请勿使用不符合安全规定的应急电源给产
品供电
◆请勿用金属物将电池引线的两极连接短
路 ，以 免 引 起 爆 炸
◆确保由飞利浦、飞利浦授权的服务中心或
专业的维修人 员进行更换。
◆使用由其它制造商生产的，或未经飞利浦
特别推荐的附件或部件。如果使用此类附件
和 部 件 ，您 的 保 修 可 能 失 效 。
旧产品和电池的处理
◆您可以在由飞利浦和飞利浦授权的服务中
心回收您的智能锁，如果您的产品符合条件，
您将获得折抵款项。
◆请自行了解当地的电子产品分类收集系
统。
◆请 遵 守 当 地 规 定 ，不 要 将 旧 产 品 丢 弃 到 普
通生活 垃圾中。
◆正确弃置旧产品有助于避免对环境和人类
健康造成潜在的负面影响。
◆涉及电池，该电池不可与普通生活垃圾一
起处理。
◆请自行了解当地关于分类收集电池的规
定，正确弃置电池有助于避免对环境和人类
健康造成负面影响。
2
2
安装您的易锁
产品清单
本产品清单仅供参考，一切以实物包装内容为准。
①外面板含硅胶垫
⑤固定板
EasyKey易锁
Warranty
Card
⑨保修卡
②内面板含硅胶垫
EasyKey易锁
User Manual
⑥用户手册
⑩机械钥匙
③ 开 孔 模 板（选 配）
EasyKey易锁
合格证
⑦合格证
⑪电池
④锁体
⑧ 智能 门 卡（选 配）
⑫安装配件包
⑬百洁布
⑭侧扣板
3
安装立体装配图
1. 电 池 盖（1 块）
2. M6沉头螺丝（1颗）
3. 内 面板 组件（1 套）
4. M5沉头螺丝（4 颗）
5. 固定板（1 个）
4
6. 40方轴（1 根）
7. 锁体（1 套）
8. 35方轴（1 根）
9.压簧（1 个）
10. M6螺管（1 颗）
11. 外面板组件（1 套）
12.M4内六角螺丝（2 颗）
13. M 5 螺 管（4 颗）
安装前须知
第一步｜安装前确认开门方向
本 智 能 锁 产 品 适 用 于 左 外 拉 ，右 内 推 ，右 外 拉 ，左 内 推 四 种 开 向 的 门 。
左开门 右开门
室内 室内
左内推
室外
室内 室内
左外拉 右外拉
室外 室外
第 二 步｜推 拉 换 向
请按照门的开向选择螺丝安装在什么位置。
右内推
方条传动块
箭头指向
内面板
螺丝
方条传动块
箭头指向
螺丝
内面板
螺丝
室外
右内推
左内推
方条传动块
箭头指向
螺丝
方条传动块
箭头指向
内面板
螺丝
螺丝
内面板
螺丝
螺丝
1.根据门的厚度选择不同规格的配件包。
2.默认出厂配置的配件包适用60-90mm的门厚，如果是其他规格的门请联系我们。
5
第三步｜斜舌换向
用内六角扳手逆时针方向松开螺丝，取下
1
导向板。
导向板
内六角扳手
装上导向板，旋紧螺丝，换向完成。
3
导向板
内六角扳手
拿出斜舌，然后旋转 180°，再放回斜舌。
2
斜舌
6
安装步骤
以下安装步骤，适用于右开门。如果是左开门，请仔细阅读[安装前须知]，完成相关换向调节。
根据开孔模板在
1
门 上 开 好 孔 ，将 锁
体放 入门框内。
将连接线穿过门上方的过线口。外面
4
板上的方轴对准锁体上的转动口插入，
使外面板紧贴门外侧。
2
安装时主锁舌不能打出。
旋紧锁体上的四
颗固定螺丝。
在外面板上装上连接螺管，手柄
3
孔中放上压簧和方轴。
M6螺管
35mm方轴
压簧
选择适当长度的方轴和连接螺管。
将固定板紧贴门内面，用4颗 M5沉头
5
螺丝固定紧。
M5螺管
7
在内面板上依次次放入压簧、方轴
6
（方轴压簧朝向执手一侧）。
将外面板连接线及连接线插入内面板
7
相应的插座中，再将
内面 板上的 方轴对准
锁体上的转动口插入，
内面板紧贴门内面。
注意
请务必将多出的连接线藏于
门孔内。
旋紧上方一颗M6沉头
8
螺丝和底部两颗M4内
六角螺 丝。
8
9
装上电池，盖上电池
盖，装上侧扣板组件之
后智能锁安装完成。
注意
侧 扣 板 组 件 安 装 好 之 后 ，请
测 试一下 开 关门 是否顺 畅。
10
推 拉 内 外 手 柄 、防 猫 眼
开 关 、机 械 钥 匙 ，检 查
各部件是否 连接 完好。
3 了解您的易锁
外面板
内面板
门锁状态提示灯
指 纹 传感 器（选 配）
数字键盘区
静音按键
布防键
推拉手柄
低电量提示灯
卡 片 识 别 区（选 配）
重启键
机械钥匙孔
紧急电源接口
电池盖
电池仓
自动/手动模式拨动开关
恢复出厂设置键
扩展功能
【C L OS E】键
防猫眼开关
推拉手柄
9
4 如何设置您的易锁
设置前须知
易锁的系统模式分为一般模式与双重验证模式
一般模式
任意已经登记的开门方式开门
注意
指纹与卡片是选配功能，具体的组合方式开门会根据功能的不同有差异，请以所购买产品实际功能为准。
用户编号
当您需要删除单个用户时，您可以依据其编号，在系统中直接删除，无需全部删除。
您可以将用户信息填入此编号表，方便您管理和查看：
姓名 指 纹（选 配） 密码 卡（选 配）编号
双重验证模式
密码+卡+指纹任意两种组合方式开门
图标注释
管理密码
1.进入菜单操作流程时，如需返回上一级菜单，请按【*】键
2.默认初始密码为12345678
10
一次性用
户密码
用户密码 输入指纹
用户编号
00-19
用户编号
00-99
（选 配）
输入卡片
（选 配）
#号键 号键
*
◆如何进入管 理模 式
1
点亮数字按键
用户设置
添加用户密码
按下【#】号 键，输 入 管 理 密 码 后 ，按【 #】 确 认 。
2
在未输入其他数字的情况下按【#】号
键，输入管理密码后，按【#】确认，进入管
理模式。
修改管理密码
按 下【#】号 键 ，输 入 管 理 密 码 后 ，按【 #】 确 认 。
1
2
按【2】进 入 用 户添 加，再 按【1】进 入 添加 用 户 密 码，
系统自动编号并进行语音播报。
输入6-12位用户密码，按【#】确认；再次输入用
户 密 码 ，按【 #】 确 认 。语 音 提 示 添 加 成 功 后 ，按
【*】返回上级菜单直至退出管理模式。
添加一次性用户密码
按 下【#】号 键 ，输 入 管 理 密 码 后 ，按【 #】 确 认 。
1
2 2
按【1】选择修改管理密码。
输入新的管理密码，按【#】确认，再次输入管理
密 码 ，按【 #】 确 认 。语 音 提 示 设 置 成 功 后 ，按【 *
】返回上级菜单直至退出管理模式。
按【2】进 入 用 户设 置，再 按【2】进 入添加 一 次 性 用
户密码。
输入6-12位用户密码，按【#】确认；再次输入用
户 密 码 ，按【 #】 确 认 。语 音 提 示 添 加 成 功 后 ，按【*
】返回上级菜单直至退出管理模式。
11
添加用户指纹（选 配）
按 下【#】号键，输入管 理密码后，按【#】确 认。
3
2
用户删除
删除单个用户密码
添加用户指纹
按下【#】键，输 入 管 理 密 码 后 ，按【 #】 确 认 。
按【2】进 入 用 户添 加，再 按【3】进 入 添 加 用户指 纹，
系统自动编号并进行语言 播报。
将手指按压在指纹采集器上，待听到语音提示“
请拿开手指，再放一次”时，拿开手指重新放回
指 纹 采 集 器 上 。语 音 提 示 添加成 功 后，按【*】返
回上级菜单直至退出管理模式。
添加用户卡片（选配）
按 下【#】号键，输入管 理密码后，按【#】确 认。
2
4
按【2】进 入 用 户添 加，再 按【4】进 入 添 加 用户卡片，
系统自动编号并进行语音播报。
按【3】进 入 删 除 用 户 ，再 按【1】进入删除 用户密码，
再按【1】进 入删除单个用户密码。
输入需要删除密码的2位【用户编号】（编号 范
围：00 ~19），按 【#】确认。语音提示删除成功后，按【*
】返回上级菜单直至退出管理模式。
删除全部用户密码
按下【#】号键，输入管理密码后，按【#】确认。
按【3】进 入 删 除 用 户 ，再 按【1】进 入 删 除 用 户 密 码 ，再
按【2】删 除 所 有 密 码 用 户 。语 音 提 示 成 功 后 ，按【*】返
回上级菜单直至退出管理模式。
删除一次性用户密码
按下【#】号键，输入管理密码后，按【#】确认。
将卡片靠近 卡片识 别区，直 到“嘀”声 响。语音
提示添加成 功后 ，按【*】返 回 上 级菜 单 直 至 退
出管理模式。
12
按【3】进 入 删 除 用 户 ，再 按【2】进入删除一次性用户
密码。
语音提示删除成功后，按【*】返回上级 菜单直至退出管
理模式。

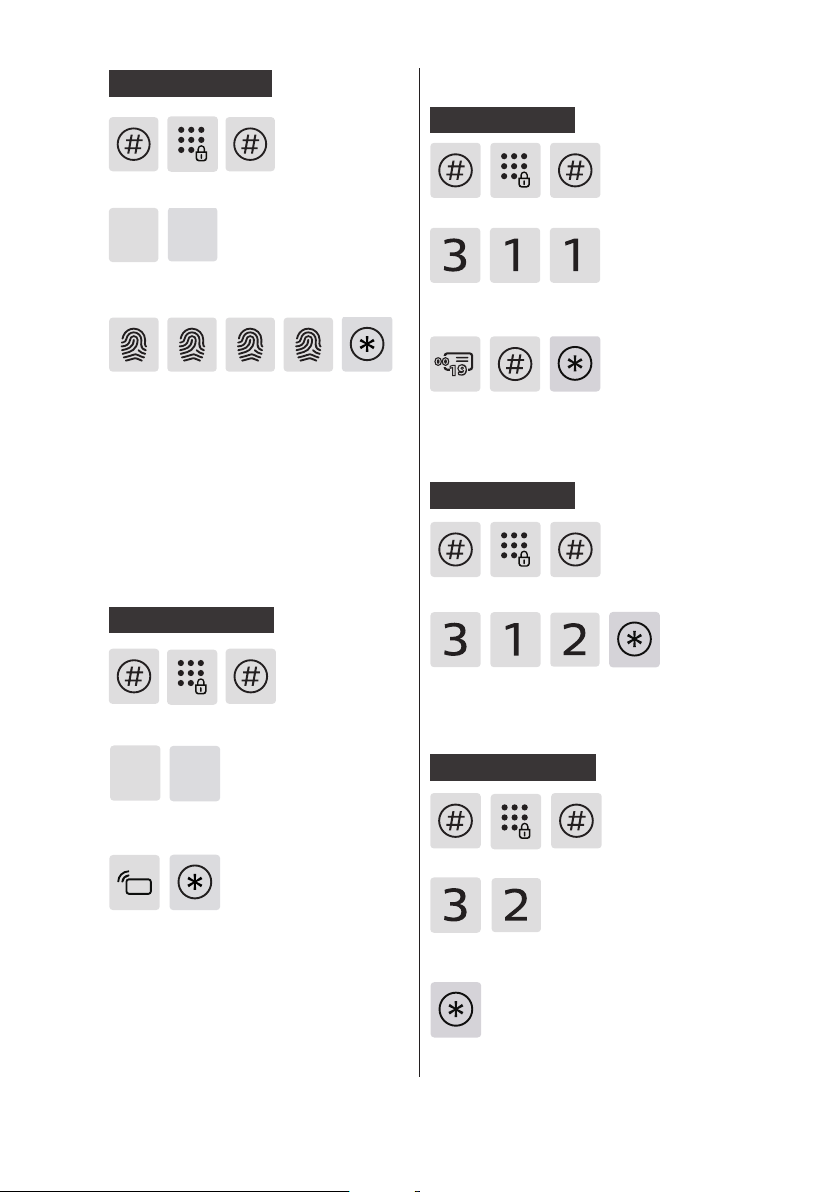

删 除单 个 用 户 指 纹（选 配） 删 除 全 部 用户 卡 片（选 配）
按下【#】键，输 入 管 理 密 码 后 ，按【 #】 确 认 。 按下【#】键，输 入 管 理 密 码 后 ，按【 #】 确 认 。
按【3】进 入 删 除 用 户 ，再 按【3】进入删除用户指
纹 ，按【1】进入删除单个用户指纹。
输入需要删除指纹信息的2位【用户编号】（编号
范 围 ：0 0 ~ 9 9），按【#】确 认 ，按【*】返回上级菜
单直至退出管理模式。
删 除 全 部 用 户指 纹（选 配）
按下【#】键，输 入 管 理 密 码 后 ，按【 #】 确 认 。
按【3】进 入 删 除 用 户 ，再 按【3】进入删除用户指
纹 ，按【2】删除所有指纹用户。语音提示成功后按
【*】返回上级菜单直至退出管理模式。
删除单个用户卡片（选配）
按下【#】键，输 入 管 理 密 码 后 ，按【 #】 确 认 。
按【3】进 入 删 除 用 户 ，再 按【4】进入删除用户卡
片 ，再 按 【2】删 除 所 有 用 户 卡 片。语 音 提 示 成 功 后
系统数据初始化
打开电池盖，拿尖锐物体双击【RES】键，听到语音恢
复出厂设置后，即可删除所有用户信息。
语言设置
按下【#】键，输 入 管 理 密 码 后 ，按【 #】 确 认 。
按【4】进入系统设置，再按【1】进入语言设置。
按【3】进 入 删 除 用 户 ，再 按【4】进入删除用户卡
片 ，按【1】进入删除单个用户卡片。按【*】返回上
级菜单直至退出管理模式。
选择您需要的语言：中文，请按【1】；英 文 ，请 按 【2】。
语音提示设置成功后，按【*】返回上级菜单直至退出
管理模式。
默认语言为中文。
13
音量设置
按下【#】键，输 入 管 理 密 码 后 ，按【 #】 确 认 。
按【4】进入系统设置，再按【2】进入音量设置。
选择您需要的音量：高音量请按【1】；低 音 量 请 按
【2】；静 音 模 式 请 按 【3】。语音模式设置成功后，
按【*】返回上级菜单直至退出管理模式。
默认音量为高音量。
按【5】进入扩展功能。
加 入 网 络 ，请 按 【1】；退 出 网 络 ，请 按 【2】。扩 展
功能设置前，请下载并打开手机APP【飞利浦智
能锁】。
扩展功能是 选配。
系统查询
防伪码查询
系统设置
切换为双重验证模式
按下【#】键，输 入 管 理 密 码 后 ，按【 #】确 认。
按【4】进入系统设置，再按【3】进 入验 证方式组 合。
单个验证方式请按【1】，双重验证方式请按【2】，语
音提示设置成功后按【*】返回上级菜单直至退出
管理模式。
扩展功能
按下【#】键，输 入 管 理 密 码 后 ，按【 #】确 认。
按下【#】键，输 入 管 理 密 码 后 ，按【 #】确 认。
按【6】进 入 系 统查 询，再按【1】进行 防伪码查询，
系统自动播 报 产品 序列号。
系统查询快捷方式，直接输入400#开启系统查询。
关于本机查询
按下【#】键，输 入 管 理 密 码 后 ，按【 #】确 认。
按【6】进 入 系 统查 询，再按【2】系统软件版本查
询 ，系 统 自 动 播 报 软 件 版 本 。
本机查询快捷方式114#开启本机查询。
14
蓝牙设置（选配）
按下【#】键，输 入 管 理 密 码 后 ，按【 #】确 认。
按【7】进 入 蓝牙 设 置菜 单 。
关闭蓝牙请按【3】。语音提示设置成功后，按【*
】返回上级菜单直至退出管理模式。
1.蓝牙开关快捷方式，直接输入403#开启蓝牙
模块，404#关闭蓝牙模块。
2.当蓝牙模块未开启时，提示开启蓝牙模块请按
[1]。
15
5
如何使用易锁
开 启｜室外开门
密码开门
指纹开门
（选 配）
1
触 摸 数 字 键 区 域 ，点 亮 数
字键。直接输入已经添加的密
码 ，按【#】确认。
2
语 音 提 示“ 已 开 门 ”后 ，推
动或拉动手 柄进行开门。
1
将已经添加指纹的手指以
正确的方式放在指纹传感器
上。
2
语 音 提 示“ 已 开 门 ”后 ，推
动或拉动手 柄进行开门。
开 启｜室内开门
手柄开门 按键开门
卡片开门
（选 配）
1
将已经添加的卡片以正 确
的方 式放 在卡片 识别区。
2
语 音 提 示“ 已 开 门 ”后 ，推
动或拉动手 柄进行开门。
注意 注意
室内开门时，请将防猫
眼开关拨至绿色档位
置 ，关 闭 掉 防 猫 眼 功
能。
易锁采用室内快开锁体，直接推动或拉动手柄进
行开锁。
16
室内开门时，请将防猫
眼开关拨至绿色档位
置 ，关 闭 掉 防 猫 眼 功
能。
在一秒内双击开/关门按键【CLOSE】，然后再
推动或拉动门进行 开锁。
上 锁｜自 动 / 手 动 模 式
拨动开关位置
室外上锁
当门锁处于自动模式下，关门后，方舌自动打出实现上锁，语音提示已关门。
当门锁处于手动模式下，关门后，方舌不打出。需要验证用户指纹或密码或卡，
才能打出方舌上锁。上锁成功后，语音提示已关门。在 手 动 模 式 下 ，关 门 后 ，唤 醒
前面板接触上锁直接开门。
【A】档表 示自动模式：
关 门 后 ，方 舌 自 动 打 出 ，
门处于锁定状态。
【Ｍ】档 表 示手 动 模式：
关 门 后 ，方 舌 不 打 出 ，门
处于常开状态。自动/手动
室内上锁
当门锁处于自动模式下，关门后，方舌自动打出实现上锁，语音提示已关门。
当门锁处于手动模式下，关门后，方舌不打出。需要在一秒内双击开/关门按键
【CLOSE】后，才能打出方舌上锁。上锁成后，语音提示已关门。
17
室内反锁
机械钥匙开启
门上锁后，长按开/关门按键【CLOSE】，该键闪
烁1次红灯，语音提示已反锁。
注意
门锁在处于反锁状态下，外面板功能锁定。手动
唤醒系统时，键盘区域会显示15937（X），并语
音提示已反锁，表示已经启动反锁。
反锁状态下，外门板无法进行操作，室外需要验
证管理密码或机械钥匙开启，才能解除反锁。
剪 开 钥 匙 盒 ，取 出 机 械 钥
1
匙，推开推钮，划开钥匙。
注意
建议日常不要使用机械钥匙。当电池电量耗尽，忘记密码或系统无法正常运作等紧急情况下采
用机械钥匙开锁。
18
把机械钥匙插入锁孔，钥
2
匙 套 与 钥 匙 成 垂 直 9 0 °，
钥匙套向执手方向旋转
90°，直至靠近门面。
将钥匙套向下旋转180°
3
，使 钥 匙 套 平 行 于 水 平
面 。向 执 手 方 向 水 平 旋 转
钥 匙 套 ，即 可 开 锁 。
6
其他功能
防 猫 眼 功 能 ，内 部 锁 定 手柄
功能：
开启此功能，可以实现从内部锁定手柄，室 内 不 能 开
启门锁。
使用：
1.防猫眼功能开 启 ：将 防 猫 眼 开 关 拨 至 红 色 档 位 置 。
2.防猫眼功能关闭：将防猫眼开关拨至绿色档位
置。
恢复出厂设置，一键回到初始状态
功能：
清空所有用户信息，恢复到出厂状态。
使用：
拿尖锐物体双击恢复出厂设置键【RES】，门 锁 系 统 内 的
所有信息将被清空，恢复到出厂设置状态。
19
一键静音功能
功能：
可一键快捷启用静音模式，开门时屏蔽掉语音提
示，适用于不打扰家人休息的场景。
使用：
1.语音切换为静音：系统唤醒情况下，长按【静音
键】2秒，进入一次性静音模式，呈现绿色灯光。
静音键
布防功能
2.静音切换为语音：系统唤醒情况下，长按【静音
键】2秒，恢复系统语音模式，呈现白色灯光。
功能：
门锁一旦从室内开启，将触发警报。
20
布防功能键
使用：
门成功上锁后，长按布防键2秒，即可进入布防模式。
注意
布防模式不影响室外正常开启。
7
提示灯光的含义与使用
门锁状态提示灯
灯光颜色与所代表的含义
蓝色：当系统唤醒时，门锁状态提示灯呈现蓝色，
表示您可以 进行门锁操作。
绿色：当门锁成功开锁后，门锁状态提示灯呈现
绿 色 ，表 示 已 开 门 。
红色：当门锁成功上锁后，门锁状态提示灯呈现
红 色 ，表 示 已 关 门 。
低电量提示灯
灯光颜色与所代表的含义
红色：门锁系统唤醒时，系统自动检测电池电压，
当电池电压过低时，低电量提示灯亮起，闪烁红
色灯光，开锁时会有语音提示电量低，请更换电
池。
布防提示灯
灯光颜色与所代 表的含义：
白色：
1.门锁上锁状态下，布防指示灯单独亮起，提 示 可
启用布防模式。
2.如已启用布防模式，系统唤醒时，布防指示灯
会亮起，提示门锁在布防状态中。
21
静音状态提示灯
室内反锁提示灯
灯光颜色与所代 表的含义：
1.白色：表示为静音模式已关闭。
2.绿色：表示为静音模式已开启。
门锁在处于反锁状态下，外部电子功能锁定。
手动唤醒系统时，键盘区域会显示15937（X），
并语音提示已反锁，表示已经启动反锁。
系统锁定提示灯
22
指 纹 、密 码 或 卡 片 在 5 分 钟
内，连续错误输入次数达到
5次时，门锁将被锁定3分
钟。
注意
触摸唤醒面板或者验证密钥
时 ，才 会 出 现 提 示 。
开/关门按键【CLOSE】提示灯光
灯光颜色与所代 表的含义：
1. 红色灯光并闪烁2下：表 示 门 已 上 锁 成 功 。
2. 绿色灯光并闪烁2下：表 示 门 已 开 锁 成 功 。
3.红灯闪烁1下：表示门锁已反锁成功。
8
故障排除
报警功能的种类与报警方式
布防模式，室内开启报警
触发：门锁处于布防模式时，从室内开启门锁，将
触发 报警。
低电量报警，提示您及时更换电池
警报方式：连续反复警报声。
关闭方式：任意一种密钥验证成功结束报警。
触发：当系统唤醒后，将自动检测电池电压，当电
池电压不足时，发出警报，提示您及时更换电池。
警报 方式：开锁时语音提示电量低，请更换电池。
关闭方式：自动关闭。
23
防拆报警
触发1：门缝撬开后，感应锁舌弹出。
警报 方式：连续反复报警。
关闭方式：自动关闭或密钥验证成功关闭。
触发 2：外面板被撬开，没有和门贴合好。
警报 方式：连续反复报警。
关闭方式：自动关闭、门外密钥验证成功后关
闭，或门内正常开锁成功后关闭。
24
锁舌异常报警
如何触发：锁舌动作异常，开锁或关锁失败。
警报 方式：连续反复报警。
关闭方式：自动关闭。
如何使用紧急电源
当电池电压不足，无法从外部开启时，您可以通
过使用5V充电宝作为应急电源通过Micro USB
接口给门锁上电。打开门锁后，请立即更换电池。
如遇系统死机，在门外无法开门，请按重启键后，
系统自动重启。
如何更换电池
飞利浦智能锁基础工作电源为4节1.5V碱性电池。电
池盒内设两组工作电源，可安装8节电池，延长续航
时间，减少更换电池次数。
电池盒位于内面板上端，向上推动电池盖，拿下电池
盖后即可取下电池。
25
