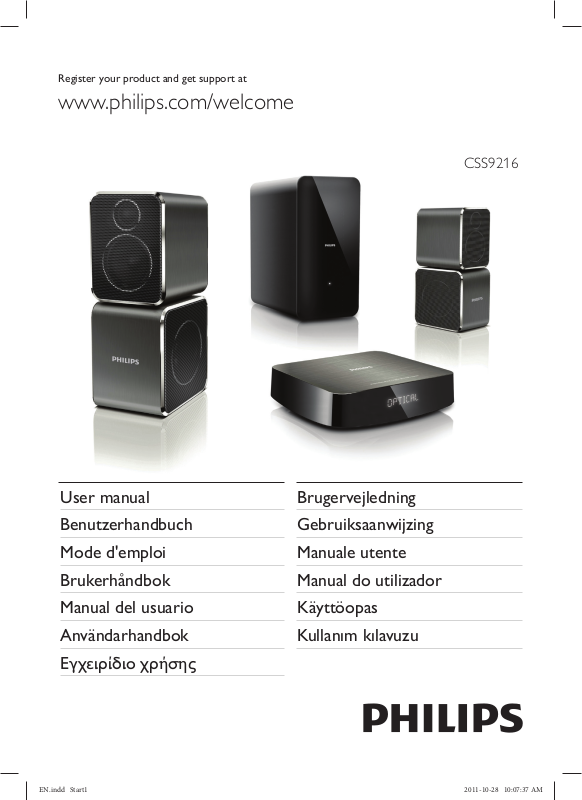

Register your product and get support at

www.philips.com/welcome

CSS9216

User manual

Benutzerhandbuch

Mode d'emploi

Brukerhåndbok

Manual del usuario

Användarhandbok

Εγχειρίδιο χρήσης

Brugervejledning

Gebruiksaanwijzing

Manuale utente

Manual do utilizador

Käyttöopas

Kullanım kılavuzu

Inhaltsangabe

1 Hilfe und Support 2

FAQs 2
Philips kontaktieren 2

2 Hinweis 2

Prüfzeichen 2
Netzsicherung 3
Marken 3

3 Wichtig 3

Sicherheit 3

Pege Ihres Geräts 4

Umweltschutz 4

6 Verwenden Ihres SoundHubs 14

Tonauswahl 14
MP3-Player 15

Audiowiedergabe von einem AirPlay-Gerät 15

7 Ändern von Einstellungen 16

Optionen im Setup-Menü und Einstellungen 16
Verwenden der Werkseinstellungen 17

8 Aktualisieren der Software 18

Prüfen der Softwareversion 18
Aktualisieren der Software über einen

Computer 18

9 Produktspezikationen 19

Deutsch

4 Ihr SoundHub 5

Hauptgerät 5

Subwoofer 5
Fernbedienung 5

5 Anschließen des SoundHubs 6

Anschließen der Lautsprecher 6
Anschlüsse 7
Anschließen eines Audioausgangs von

einem Fernseher und anderen Geräten 8

Audiowiedergabe eines angeschlossenen

Geräts 9

Herstellen einer Verbindung zu einem

WiFi-Netzwerk 9

10 Fehlerbehebung 20

11 Index 21

DE

1

1 Hilfe und Support

FAQs

2 Hinweis

Dieser Abschnitt enthält rechtliche Hinweise und

Hinweise zu Marken.

Wenn Probleme auftreten, lesen Sie die häug

gestellten Fragen (FAQs) für diesen SoundBar
unter www.philips.com/support.
Wenn Sie dennoch Hilfe benötigen, wenden Sie

sich an das Philips Service-Center in Ihrem Land.

Warnung

• Versuchen Sie nicht, Ihren SoundBar selbst zu

reparieren. Dies kann zu schweren Verletzungen,

irreparablen Schäden an Ihrem SoundBar oder
dem Verfall Ihrer Garantie führen.

Philips kontaktieren

Wenn Sie Philips kontaktieren, werden Sie nach

der Modell- und Seriennummer Ihres Geräts
gefragt. Sie nden die Modell- und Seriennummer
auf der Rück- oder Unterseite des Geräts.

Notieren Sie diese Nummern, bevor Sie Philips
kontaktieren:
Modell-Nr. __________________________
Serien-Nr. ___________________________

Prüfzeichen

Dieses Produkt entspricht den grundlegenden
Anforderungen und sonstigen relevanten
Bestimmungen der Richtlinien 2006/95/EC
(Niederspannung) und 2004/108/EC (EMV).

* Kabellose und Ethernet LAN-Funktionen sind

nur für den Gebrauch in Innenräumen vorgesehen.
Hiermit erklär t Philips Consumer Lifestyle, dass
dieses Gerät (CSS9216) den grundlegenden

Anforderungen und anderen relevanten
Bestimmungen der Richtlinie 1999/5/EC entspricht.

Eine Kopie der EU-Konformitätserklärung nden

Sie in der PDF-Version des Benutzerhandbuchs
unter www.philips.com/support.

2 DE

Netzsicherung

3 Wichtig

Diese Informationen betreffen nur Produkte mit

einem britischen Netzstecker.
Dieses Produkt ist mit einem geprüften
Kunststoffnetzstecker ausgestattet. Wenn Sie die
Sicherung ersetzen, verwenden Sie eine, bei der
die folgenden Kriterien erfüllt werden:

• Die Werte sind auf dem Stecker zu sehen,

• die Sicherung ist mit einem

BS 1362-Prüfzeichen und

• einem ASTA-Prüfzeichen versehen.

Setzen Sie sich mit Ihrem Händler in Verbindung,

wenn Sie nicht sicher sind, welche Sicherung Sie
verwenden müssen.

Achtung: Um die Konformität mit der EMC-

Richtlinie (2004/108/EC) beizubehalten, entfernen
Sie den Stecker nicht vom Netzkabel.

Marken

Hergestellt unter der Lizenz der Patent-Nr.:

5.956.674, 5.974.380, 6.487.535 und andere in den
USA und weltweit erteilten und ausstehenden
Patenten. DTS, das entsprechende Symbol, DTS
und das entsprechende Symbol zusammen sind
eingetragene Marken, DTS Digital Surround und
die DTS-Logos sind Warenzeichen von DTS,

Inc. Im Lieferumfang des Produkts ist Software

enthalten. DTS, Inc. Alle Rechte vorbehalten.

Hergestellt unter der Lizenz von Dolby
Laboratories. Dolby und das Doppel-D-Symbol
sind Marken von Dolby Laboratories.

Das Wi-Fi CERTIFIED-Logo sind Gütemarken der

Wi-Fi Alliance.

Lesen Sie alle Anweisungen gründlich durch, bevor

Sie Ihren SoundHub verwenden. Wenn Sie sich bei

der Verwendung nicht an die folgenden Hinweise

halten, erlischt Ihre Garantie.

Sicherheit

Risiko von Stromschlägen und Brandgefahr!

• Setzen Sie das Gerät sowie das Zubehör weder

Regen noch Wasser aus. Platzieren Sie niemals

Behälter mit Flüssigkeiten wie Vasen in der Nähe
des Geräts. Wenn das Gerät außen oder innen

mit Flüssigkeit in Kontakt kommt, ziehen Sie
sofort den Netzstecker. Kontaktieren Sie das

Philips Kundendienstzentrum, um das Gerät vor

der erneuten Nutzung überprüfen zu lassen.

• Setzen Sie das Gerät sowie das Zubehör nie

offenem Feuer oder anderen Wärmequellen

(z. B. direktem Sonnenlicht) aus.

• Führen Sie keine Gegenstände in die
Lüftungsschlitze oder andere Öffnungen des
Produkts ein.

• Wenn der Netzstecker bzw. Gerätestecker als
Trennvorrichtung verwendet wird, muss die

Trennvorrichtung frei zugänglich bleiben.

• Trennen Sie das Gerät vor Gewittern vom
Netzanschluss.

• Ziehen Sie immer am Stecker, um das
Stromkabel vom Netzanschluss zu trennen,
niemals am Kabel.

Kurzschluss- und Feuergefahr!

• Stellen Sie vor dem Verbinden des Geräts mit
dem Stromnetz sicher, dass die Netzspannung
mit dem auf der Rückseite oder Unterseite

des Geräts aufgedruckten Wert übereinstimmt.
Verbinden Sie das Gerät nicht mit dem

Netzanschluss, falls die Spannung nicht mit
diesem Wert übereinstimmt.

Verletzungsgefahr und Beschädigungsgefahr für den
SoundHub!

• Für Produkte, die an der Wand montiert werden
können, verwenden Sie nur die mitgelieferte
Wandhalterung. Bringen Sie die Wandhalterung

an einer Wand an, die das Gesamtgewicht des

Produkts und der Wandhalterung tragen kann.
Koninklijke Philips Electronics N.V. haftet nicht für

eine unsachgemäße Wandmontage, die Unfälle,
Verletzungen oder Sachschäden zur Folge hat.

• Platzieren Sie das Gerät niemals auf Netzkabeln
oder anderen elektrischen Geräten.

Deutsch

DE

3

• Wenn das Gerät bei Temperaturen unter 5 °C
transportiert wird, packen Sie es aus, und warten

Sie, bis es Zimmertemperatur erreicht hat, bevor

Sie es mit dem Netzanschluss verbinden.

• Teile dieses Produkts können aus Glas sein. Seien

Sie vorsichtig, um Verletzung und Beschädigungen

zu vermeiden.

Risiko der Überhitzung!

• Stellen Sie dieses Gerät nicht in einem
geschlossenen Bereich auf. Das Gerät benötigt

an allen Seiten einen Lüftungsabstand von
mindestens 10 cm. Stellen Sie sicher, dass keine

Vorhänge und anderen Gegenstände die
Lüftungsschlitze des Geräts abdecken.

Kontamination möglich!

• Verwenden Sie niemals zugleich alte und neue

Batterien oder Batterien unterschiedlichen Typs

(z. B. Zink-Kohle- und Alkali-Batterien).

• Es besteht Explosionsgefahr, wenn Batterien nicht

ordnungsgemäß eingesetzt werden. Ersetzen Sie

die Batterien nur durch Batterien desselben bzw.
eines gleichwer tigen Typs.

• Nehmen Sie die Batterien heraus, wenn sie leer

sind oder wenn die Fernbedienung längere Zeit

nicht verwendet wird.

• Batterien enthalten chemische Substanzen und

müssen ordnungsgemäß entsorgt werden.

Gefahr des Verschluckens von Batterien!

• Das Produkt bzw. die Fernbedienung kann

möglicherweise eine münzähnliche Batterie

enthalten, die verschluckt werden könnte.
Bewahren Sie die Batterie jederzeit außerhalb der
Reichweite von Kindern auf! Wenn die Batterie
verschluckt wird, kann dies zu ernsthaften

Verletzungen oder zum Tod führen. Innerhalb von

zwei Stunden nach dem Verschlucken können
schwere innere Entzündungen auftreten.

• Wenn die Batterie verschluckt wurde,

konsultieren Sie umgehend einen Arzt.

• Wenn Sie die Batterien austauschen, bewahren

Sie alle neuen und gebrauchten Batterien
außerhalb der Reichweite von Kindern auf.
Vergewissern Sie sich, dass das Batteriefach

vollständig geschlossen ist, nachdem Sie die

Batterie ausgetauscht haben.

• Wenn das Batteriefach nicht vollständig

geschlossen werden kann, verwenden Sie das
Produkt nicht mehr. Bewahren Sie es außerhalb
der Reichweite von Kindern auf, und wenden Sie
sich an den Hersteller.

PegeIhresGeräts

Reinigen Sie das Gerät nur mit einem

Mikrofasertuch.

Umweltschutz

Ihr Gerät wurde unter Verwendung hochwertiger

Materialien und Komponenten entwickelt und
hergestellt, die recycelt und wiederverwendet
werden können.

Bendet sich dieses Symbol (durchgestrichene
Abfalltonne auf Rädern) auf dem Gerät, bedeutet
dies, dass für dieses Gerät die Europäische
Richtlinie 2002/96/EG gilt. Informieren Sie sich über die

örtlichen Bestimmungen zur getrennten Sammlung

elektrischer und elektronischer Geräte.

Richten Sie sich nach den örtlichen Bestimmungen und

entsorgen Sie Altgeräte nicht über Ihren Hausmüll.
Durch die korrekte Entsorgung Ihrer Altgeräte werden

Umwelt und Menschen vor möglichen negativen
Folgen geschützt.

Ihr Produkt enthält Batterien, die der Europäischen
Richtlinie 2006/66/EG unterliegen. Diese dürfen

nicht mit dem normalen Hausmüll entsorgt werden.
Bitte informieren Sie sich über die örtlichen
Bestimmungen zur gesonderten Entsorgung von
Batterien, da durch die korrekte Entsorgung Umwelt
und Menschen vor möglichen negativen Folgen
geschützt werden.

4 DE

4 Ihr SoundHub

Herzlichen Glückwunsch zu Ihrem Kauf und

willkommen bei Philips! Um den Support von

Philips vollständig nutzen zu können, sollten Sie Ihren

SoundHub unter www.philips.com/welcome registrieren.

Fernbedienung

2

Hauptgerät

a Standby-Anzeige
b Anzeigefeld

Subwoofer

17

21

16
15

14
13

1

3

4

5

Deutsch

6

7

8

9

10

11

12

a LED-Anzeige

• Wenn sich der SoundHub im Standby-Modus

bendet, leuchtet die LED-Anzeige rot.

• Wenn der SoundHub eingeschaltet ist,

leuchtet die LED-Anzeige weiß.

• Wenn der SoundHub eine Verbindung zu

dem Netzwerk herstellt, blinkt die LED­Anzeige.

a (Standby-Ein)

Einschalten des SoundHubs oder Wechsel in den
Standby-Modus

b AUX

Wechseln der Audioquelle zum AUX-Anschluss.

c MUSIC iLINK

Wechseln der Audioquelle zum MUSIC iLINK-

Anschluss.

DE

5

d Navigationstasten ( / / / )

Durchlaufen der Menüs.

e OK

Bestätigen einer Eingabe oder Auswahl.

f AUDIO SYNC

Ändern der Audioverzögerung

g NIGHT MODE

Ein-/Ausschalten des Nachtmodus.

h (Stummschaltung)

Stummschalten oder erneutes Einschalten
des Tons.

i +/- (Lautstärke)

Erhöhen oder Verringern der Lautstärke.

j TREBLE +/-

Erhöhen oder verringern der Höhen.

k BASS +/-

Erhöhen oder verringern der Bässe.

l SURR. SOUND

Wechseln zu Auto-, Stereo- oder
360 Surround Sound

m AUTO VOLUME

Ein-/Ausschalten der automatischen

Lautstärke

n SOUND MODE

Auswählen eines Soundmodus.

o EXIT

Verlassen eines Menüs

p SETUP

• Zugreifen auf das Kongurationsmenü.

• Gedrückt halten, um zum Modus "Wi-Fi

Protected Setup (WPS)" zu wechseln.

q COAXIAL/OPTICAL

Wechseln der Audioquelle zum koaxialen

oder optischen Anschluss

5 Anschließen des

SoundHubs

Dieser Abschnitt erläutert, wie Sie Ihren
SoundHub an einen Fernseher und andere Geräte

anschließen.

Informationen zu den wichtigsten Anschlüssen des
SoundHubs und den Zubehörteilen nden Sie
in der Kurzanleitung. Eine vollständige, interaktive
Anleitung nden Sie unter

www.connectivityguide.philips.com.

Hinweis

• Informationen zum Gerätetyp und zur

Stromversorgung nden Sie auf dem Typenschild

auf der Rück- oder Unterseite des Produkts.

• Vergewissern Sie sich vor dem Herstellen oder

Ändern von Verbindungen, dass alle Geräte vom

Stromnetz getrennt sind.

Anschließen der Lautsprecher

Die Lautsprecherkabel sind zum einfachen
Anschließen farbkodiert. Um einen Lautsprecher
an den SoundHub anzuschließen, stecken Sie das
Lautsprecherkabel in den entsprechenden farbigen
Anschluss.

Die Position des Lautsprechers spielt eine kritische
Rolle für den Surround Sound-Effekt. Positionieren

Sie Ihre Lautsprecher und den Subwoofer für

beste Ergebnisse wie unten gezeigt.

6 DE

Hinweis

• Surround Sound hängt von verschiedenen

Faktoren wie zum Beispiel Zimmerform und

-größe, Wand- und Deckentyp, Fenstern

und reektierenden Oberächen sowie

Lautsprecherakustik ab.

Einrichtung

Richten Sie Ihren Subwoofer über das
Kongurationsmenü ein.

1 Drücken Sie wiederholt SETUP, um SUBW VOL

auf dem Anzeigefeld auszuwählen.

2 Drücken Sie die Taste OK.
3 Drücken Sie die Taste Navigationstasten ( /

), um die Lautstärke zu ändern.

4 Drücken Sie zur Bestätigung die Taste OK.
5 Drücken Sie EXIT, um das Menü zu verlassen.

Anschlüsse

Anschließen anderer Geräte an Ihren SoundHub

Deutsch

Seite rechts

Befolgen Sie diese allgemeinen Richtlinien, und

stellen Sie dann Ihre Subwoofer auf.

1 Sitzposition:

Dies ist das Zentrum Ihres Hörbereichs.

2 SPEAKER LEFT (Lautsprecher links) und

SPEAKER RIGHT (Lautsprecher rechts)

Lautsprecher:
Stellen Sie den linken und rechten
Lautsprecher in gleichem Abstand vor dem

Hauptgerät in einem Bogen auf, damit sich

die beiden Lautsprecher gleich weit entfernt

von Ihrer Sitzposition benden. Um eine

optimale Wirkung zu erzielen, drehen Sie die
Lautsprecher in Richtung Sitzposition, und

positionieren Sie auf Höhe Ihrer Ohren (im

Sitzen).

3 SUBWOOFER (Subwoofer):

Stellen Sie den Subwoofer mindestens einen
Meter links oder rechts vom Fernseher auf.

Lassen Sie ungefähr zehn Zentimeter Platz

zur Wand frei.

a MUSIC iLINK

Audioeingang für einen MP3-Player.

Rückseitige Anschlüsse – Hauptgerät

1

(DC IN)

2

AUDIO IN

RLRL

AUX 1SUBWOOFER

AUX 2

3 4

DIGITAL IN

COAXIAL

OPTICAL

a SUBWOOFER

Anschluss für den mitgelieferten Subwoofer.

b AUDIO IN-AUX 1/AUX 2

Anschluss für einen analogen Audioausgang

des Fernsehers oder eines analogen Geräts.

c DIGITAL IN-COAXIAL

Anschluss für einen koaxialen Audioausgang

des Fernsehers oder eines digitalen Geräts.

d DIGITAL IN-OPTICAL

Anschluss für einen optischen Audioausgang

des Fernsehers oder eines digitalen Geräts.

DE

7
