Page 1
Register your product and get support at
www.philips.com/welcome
CED1700
EN User manual
ZH-CN Ⴌ߀൱Ҭ
ZH-TW Ԛʹ˫
ES Manual del usuario
PT-BR Manual do Usuário
Page 2
Sumário
1 Importante 4
Segurança 4
Aviso 4
Introdução 5
Conteúdo da caixa 6
Visão geral da unidade principal 7
Visão geral do controle remoto 9
2 Primeiros passos 11
Instalar o sistema de áudio para carros 11
Instalar a bateria do controle remoto 15
Ligar 16
Ajustar data e hora 16
5 Usar dispositivo Bluetooth 25
Emparelhar dispositivos habilitados para
Bluetooth 25
Fazer uma chamada 25
Atender a uma chamada 26
Ouvir músicas de um dispositivo
Bluetooth 26
Ajustar as definições do Bluetooth 26
6 Ajustar o som 28
Ajustar volume 28
Mudo 28
Selecionar o equalizador predefinido 28
Ajustar atenuante/balanço 28
Ajustar o valor do subwoofer 29
Ajustar o Reforço dinâmico de graves
(DBB) 29
3 Ouvir rádio 17
Sintonizar uma estação de rádio 17
Armazenar estações de rádio na
memória 17
Sintonizar uma estação pré-sintonizada 18
Reproduzir com RDS 18
4 Reproduzir 20
Inserir discos 20
Conectar dispositivo USB 20
Inserir um cartão SD/MMC 21
Reproduzir/Pausar 21
Repetir 21
Pular/pesquisar 22
Pesquisar em um título/pasta 22
Reproduzir aleatoriamente 23
Selecionar idioma de áudio 23
Selecionar um idioma de legenda 23
Girar imagens 23
Zoom 23
7 Ajustar configurações 30
Ajustar as configurações gerais 30
Ajustar as definições do Bluetooth 30
8 Outros 32
Ouvir outros dispositivos 32
Restabelecer 32
Remover o equipamento 32

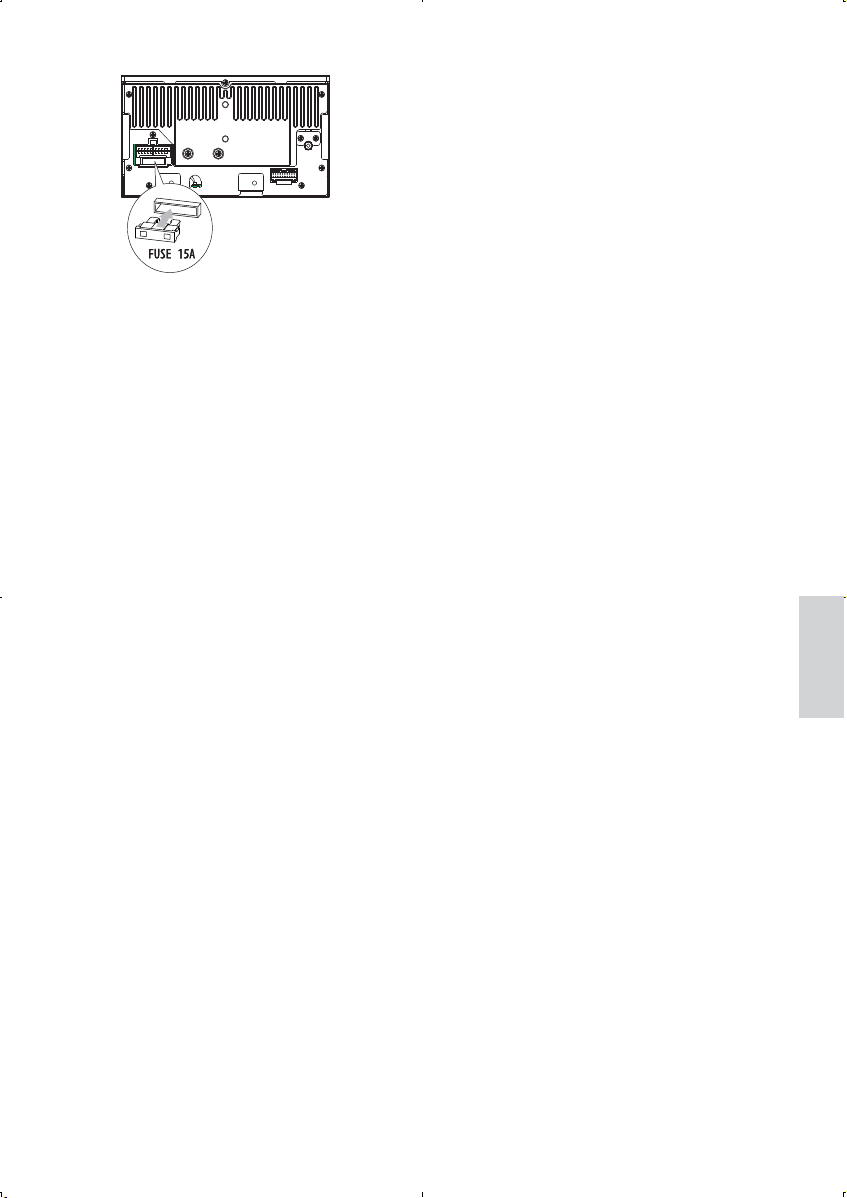

Substituir os fusíveis 32
9 Informações do produto 34
10 Solução de problemas 36
Sobre dispositivos Bluetooth 37
11 Glossário 38
Português
PT-BR
3
Page 3
1 Importante
Segurança
Leia e compreenda todas as instruções •
antes de usar o equipamento. Caso
ocorram danos causados pelo nãocumprimento destas instruções, a
garantia não será aplicável.
O uso de controles ou ajustes ou •
o desempenho de procedimentos
diferentes dos contidos neste documento
podem resultar em exposição perigosa à
radiação ou outras operações inseguras.
Este aparelho foi projetado somente •
para operação em aterramento negativo
(terra) de 12 V DC.
Para reduzir os riscos de acidentes de •
trânsito, não assista a vídeos enquanto
dirige.
Para uma direção segura, ajuste o volume •
a um nível seguro e confor tável.
Fusíveis inadequados podem provocar •
danos ou incêndio. Quando precisar
trocar o fusível, consulte um profissional.
Use somente o equipamento de •
montagem fornecido para uma instalação
segura e confiável.
Para evitar curto-circuito, não exponha •
o equipamento, o controle remoto ou as
pilhas do controle à chuva ou água.
Nunca insira objetos nas aberturas de •
ventilação ou em outras aberturas do
equipamento.
Nunca coloque objetos além de discos na •
bandeja/abertura para disco.
Radiação laser visível e invisível quando •
aberto. Evite a exposição a feixes de luz.
Risco de danos à tela! Nunca toque, •
empurre, esfregue ou bata na tela com
nenhum objeto.
Não use solventes como benzina, •
diluentes, produtos de limpeza
disponíveis no mercado nem sprays
antiestáticos destinados a discos.
Limpe o equipamento com um pano •
úmido e macio. Nunca use substâncias
como álcool, produtos químicos ou
produtos de limpeza doméstica no
equipamento.
O equipamento não deve ser exposto a •
respingos.
Não coloque sobre este equipamento •
nada que possa danificá-lo (por exemplo,
objetos contendo líquidos e velas acesas).
Aviso
A criação de cópias não autorizadas de
materiais protegidos contra cópia, incluindo
programas de computador, arquivos,
transmissões e gravações sonoras, pode
representar uma violação a direitos autorais
e constitui um crime. Este equipamento não
deve ser usado para tais propósitos.
A marca mundial Bluetooth
são marcas registradas de propriedade da
Bluetooth SIG, Inc. e qualquer uso de tais
marcas pela Philips ocorre mediante licença.
®
e os logotipos
Fabricado sob licença da Dolby Laboratories.
“Dolby” e o símbolo de “D Duplo” são
marcas comerciais da Dolby Laboratories.
Outras marcas e nomes comerciais são
propriedade dos respectivos proprietários.
Este aparelho inclui este rótulo:
4
PT-BR
Page 4
Informações ambientais
Todas as embalagens desnecessárias foram
eliminadas. Procuramos facilitar a separação
do material da embalagem em três categorias:
papelão (caixa), espuma de poliestireno
(proteção) e polietileno (sacos, folhas
protetoras de espuma).
O seu sistema consiste em materiais que
poderão ser reciclados e reutilizados se forem
desmontados por uma empresa especializada.
Observe a legislação local referente ao
descarte de material de embalagem, baterias
descarregadas e equipamentos antigos.
Este produto está em conformidade com
os requisitos da Comunidade Européia para
interferência de radiofreqüência.
Qualquer alteração ou modificação feita
neste dispositivo sem a aprovação expressa
da Philips Consumer Lifestyle poderá anular
a autoridade do usuário para operar o
equipamento.
potencialmente negativas para o meio
ambiente e para a saúde humana.
Seu produto contém baterias cobertas pela
Diretiva Européia 2006/66/EC, as quais não
podem ser descartadas juntamente ao lixo
doméstico cotidiano.
Procure informar-se a respeito das regras
locais de coleta seletiva de baterias. O
descarte correto de baterias ajuda a prevenir
conseqüências potencialmente negativas para
o meio ambiente e para a saúde humana.
2010 © Koninklijke Philips Electronics N.V.
Todos os direitos reservados.
As especificações estão sujeitas a alterações
sem aviso prévio. As marcas comerciais
pertencem à Koninklijke Philips Electronics
N.V. ou de seus respectivos proprietários. A
Philips se reserva o direito de alterar produtos
a qualquer momento sem a obrigação de
ajustar estoques anteriores.
Parabéns pela aquisição e seja bem-vindo à
Philips! Para aproveitar todos os benefícios
oferecidos pelo suporte da Philips, registre seu
produto no site www.philips.com/welcome.
Reciclagem
Seu produto foi projetado e fabricado com
materiais e componentes de alta qualidade,
que podem ser reciclados e reutilizados.
Sempre que observar o símbolo de proibição
com uma lixeira colado a um produto, significa
que o produto está protegido pela Diretiva
Européia 2002/96/EC:
Nunca descarte o seu produto junto com
outros tipos de lixos domésticos. Procure
informar-se a respeito das regras locais
de coleta seletiva de produtos elétricos e
eletrônicos. O descar te correto do seu antigo
produto ajuda a prevenir conseqüências
Introdução
Com o Car Entertainment System, você pode
se divertir com:
Áudio/vídeo/imagens JPEG de•
DVDs, VCDs ou CDs•
Dispositivos USB•
Cartões SD/SDHC/MMC •
Dispositivos externos•
Rádio FM ou AM (MW)•
Áudio de dispositivos habilitados para •
Bluetooth
Além disso, você pode fazer/receber chamadas
telefônicas usando dispositivos habilitados para
Bluetooth e encontrar rapidamente o destino
desejado com um navegador GPS externo
(modelo Philips CEA100).
PT-BR
Português
5
Page 5
Conteúdo da caixa
Verifique e identifique o conteúdo da
embalagem:
ab
cd
ef
R-CHL-CHR-CHL-CH
e Conector ISO padrão
f Cabo de áudio e vídeo
g Parafusos
- 4 parafusos M5 x 8 mm
h Suporte de borracha
i Bateria do controle remoto
j Manual do usuário
k Guia para início rápido
l Cartão de garantia
gih
jlk
a Unidade principal e painel frontal
b Controle remoto
c Moldura
d Parafuso com cabeça hexagonal
6
PT-BR
Page 6
Visão geral da unidade
principal
a RESET
b
c Sensor do controle remoto
d Painel sensível ao toque
e
f +/-
h
Abra o painel frontal para inserir/•
ejetar o disco/cartão.
/MUTE
Liga ou desliga o aparelho.•
Ativa ou desativa a função mudo.•
Aumenta/diminui o volume.•
g
f
e
g DIMMER
h TILT
d
Ajusta o dimmer.•
Pressione e segure para entrar ou •
sair do sistema de navegação GPS
Ajusta a posição do painel frontal.•
Pressione e segure para fechar o •
painel frontal.
c
b
a
PT-BR
Português
7
Page 7
i
i Microfone embutido
j Slot para cartão SD/SDHC/MMC
k Slot para disco
j
k
8
PT-BR
Page 8
Visão geral do controle
t
t
remoto
x
x
w
w
v
v
u
u
s
s
r
r
q
q
p
p
o
o
n
n
m
m
$8',2
'9'
2.
086,&
'9'
0(18
a
Silencia ou ativa o áudio.•
b
Abra o painel frontal para inserir/•
ejetar o disco/cartão.
c VOLUME +/-
Ajusta o volume.•
d
/REJECT
e
f
g
Encerra uma chamada.•
Rejeita uma chamada recebida.•
Retorna ao menu anterior ou sai.•
Ajusta o modo de repetição.•
Acessa o menu inicial. •
7,/7
'9'
7,7/(
92/80 (
$8',2
',00(5
a
a
b
b
c
c
d
d
e
e
f
f
g
g
h
h
i
i
j
j
k
k
l
l
h TILT
Ajusta a posição do painel frontal.•
i AUDIO
Acessa o menu do atenuante/•
balanço.
j DVD TITLE
Seleciona o idioma das legendas do •
DVD.
k DIMMER
Acessa os ajustes do dimmer de •
iluminação.
l SW
Liga/desliga o subwoofer.•
m DBB
Liga ou desliga o Reforço Dinâmico •
de Graves (DBB).
n EQ
Acessa o menu de configuração do •
equalizador.
o DVD MENU
Acessa o menu principal do DVD.•
p DVD AUDIO
Seleciona um idioma ou canal de •
áudio.
q NAVI
Acessa/sai do sistema de navegação.•
r
Ajusta o modo de reprodução •
aleatória.
s
Inicia ou pausa a reprodução.•
t
/RECEIVE
Atende o telefone.•
Disca um número.•
u OK
Confirma a seleção.•
Português
PT-BR
9
Page 9
v /
w
x
Pula para a faixa/capítulo anterior/•
seguinte.
Avança/retrocede rapidamente a •
reprodução.
Sintoniza uma estação de rádio.•
Liga ou desliga o aparelho.•
/
Pula para a estação pré-sintonizada •
anterior/seguinte.
Pula para a pasta anterior/seguinte.•
Pesquisa para trás/para frente em um •
DVD de vídeo.
Move o cursor para cima/para baixo.•
10
PT-BR
Page 10
2 Primeiros passos
Cuidado
O uso de controles ou ajustes ou o •
desempenho de procedimentos diferentes dos
contidos neste documento podem resultar
em exposição perigosa à radiação ou outras
operações inseguras.
Siga sempre as instruções contidas neste
capítulo, respeitando a seqüência.
Nota sobre o fio de alimentação (amarelo)
Ao conectar outros dispositivos a •
este aparelho, certifique-se de que a
classificação do circuito do carro seja
superior ao valor total dos fusíveis de
todos os dispositivos conectados.
Notas sobre a conexão dos alto-falantes
Nunca conecte os fios dos alto-falantes à •
lataria ou ao chassi do carro.
Nunca conecte os fios listrados dos alto-•
falantes uns aos outros.
Conectar fios
Instalar o sistema de áudio
para carros
Estas instruções se destinam a uma instalação
típica. No entanto, se o carro tiver outras
especificações, faça os ajustes correspondentes.
Se você tiver dúvidas sobre kits de instalação,
consulte o revendedor do seu sistema de áudio
para carros Philips.
Cuidado
Este aparelho foi projetado somente para •
operação em aterramento negativo (terra) de
12 V DC.
Sempre instale este aparelho no painel do •
carro. A instalação em outros locais pode ser
perigosa, pois a parte traseira do equipamento
sofre aquecimento durante o uso.
Para evitar curto-circuito: antes de conectar, •
verifique se a ignição está desligada.
Certifique-se de conectar os fios de •
alimentação amarelo e vermelho depois que
todos os outros estiverem conectados.
Verifique se todos os fios expostos estão •
isolados com fita isolante.
Verifique se os fios não estão presos sob •
parafusos ou a partes móveis (por exemplo, o
trilho dos assentos).
Certifique-se de que todos os fios de •
aterramento (terra) estejam direcionados para
um ponto de aterramento (terra) comum.
Use somente o equipamento de montagem •
fornecido para uma instalação segura e
confiável.
Fusíveis inadequados podem provocar danos •
ou incêndio. Quando precisar trocar o fusível,
consulte um profissional.
Cuidado
Verifique se todos os fios expostos estão •
isolados com fita isolante.
1 Verifique cuidadosamente a fiação do
carro e conecte-a aos fios ISO fornecidos.
Conector Conexão com
1Fio
amarelo
Bateria do carro de +12 V
ativada ininterruptamente.
Português
PT-BR
11
Page 11
2Fio azulFio de controle da
antena elétrica ou fio
de alimentação do
amplificador de antena
Se não houver antena
elétrica ou amplificador
de antena, ou se a antena
for telescópica, operada
manualmente, não será
necessário conectar esse fio.
3Fio pretoLataria do carro
Primeiro, conecte o fio
preto de aterramento
(terra). Em seguida, conecte
os fios de alimentação
amarelo e vermelho.
4Fio
vermelho
5 Fios verde
e verde/
preto
6Fios
branco e
branco/
preto
7 Fios cinza
e cinza/
preto
8 Fios roxo
e roxo/
preto
Terminal de alimentação de
+12 V ativado na posição
acessório (ACC) da chave
de ignição
Se não houver posição
acessório, conecte ao
terminal da bateria do carro
de +12 V que permanece
ativada ininterruptamente.
Certifique-se de conectar
primeiro o fio preto de
aterramento (terra) à lataria
do carro.
Alto-falante esquerdo
(traseiro)
Alto-falante esquerdo
(frontal)
Alto-falante direito
(frontal)
Alto-falante direito
(traseiro)
Cuidado
Para evitar acidentes, o condutor não deve •
assistir a vídeos enquanto dirige. Este aparelho
foi projetado para impedir que você assista
a vídeos enquanto guia o carro. Estacione o
carro em local seguro e acione o freio de mão
antes de assistir a vídeos.
Nota
O sistema de bloqueio de vídeo, ativado •
quando o freio de mão não está acionado,
controla somente esta tela do aparelho e não
afeta a transmissão pela saída de vídeo RCA
traseira.
Se você desejar assistir a vídeos de um disco •
ou uma fonte AV-In e o freio de mão não
estiver devidamente acionado, o sinal de vídeo
será bloqueado pelo sistema e a seguinte
mensagem será exibida na tela:
2 Conecte a outra extremidade do
conector padrão fornecido ao sistema de
áudio para carros.
12
PT-BR
Page 12
Português
R-CH
R-CH
L-CH
L-CH
1
5
6
7
2
3
4
Conector/objeto Conexão com
1 Fio rosa Fio de extensão
2 Fio de extensão de
2,5 m (não incluído)
3 Interruptor do freio
Freio de mão (-)
"
!
0
9
8
/
4 Aterramento
5 Fios ISO Conectados na
6 Fio cinza Saída traseira
$%
§
P
&
R
N
D
2
L
etapa 1 acima.
esquerda/direita
PT-BR
13
Page 13
7 Fio preto Saída frontal
esquerda/direita
8 Cabo azul Subwoofer
9 Cabo vermelho Auxiliar direita
10 Cabo branco Auxiliar esquerda
11 Cabo amarelo Entrada de vídeo
12 Cabo amarelo Entrada de
câmera
13 Cabo amarelo Saída de vídeo 1
14 Cabo amarelo Saída de vídeo 2
15 Fio roxo Câmera de ré
(B+)
16 Interruptor da caixa
de câmbio
17 Sinal de marcha a ré Fio + da lâmpada
traseira
Conectar um navegador externo
Este aparelho suporta a navegação GPS por
meio da conexão com o navegador GPS
externo Philips CEA100.
CEA100
Conectar a antena de rádio
Conecte a antena de rádio à antena do
aparelho para obter uma melhor recepção.
1 Conecte a antena de rádio à antena do
carro.
Nota
Consulte seu revendedor ou distribuidor •
Phillips para adquirir o navegador externo
CEA100.
Instalar no painel
Nota
Verifique a conexão dos fios antes de instalar •
o aparelho no carro.
Se rádios pré-sintonizadas forem perdidas •
quando a chave da ignição for DESLIGADA
e, em seguida, LIGADA, reconecte os fios
vermelhos aos amarelos.
1 Se o carro não tiver uma unidade de
controle interna ou computador de
bordo, desconecte o terminal negativo da
bateria do carro.
Se você desconectar a bateria de •
um carro que tenha uma unidade de
controle interna ou computador de
bordo, o computador poderá perder
a memória.
14
PT-BR
Page 14
Se a bateria do carro não for •
desconectada, para evitar curtocircuito, certifique-se de que não
haja fios desencapados tocando um
no outro.
2 Verifique se a aber tura do painel do
carro está dentro destas medidas:
5mm
183 mm
53mm
O aparelho não poderá ser usado se •
o ângulo de inclinação da abertura
do painel for superior a 20 graus.
Certifique-se de que a inclinação
horizontal da abertura do painel do
carro seja de 0 a 20 graus.
3 Deslize o aparelho pelo painel do carro
até ouvir um “clique”.
4 Encaixe a moldura.
5 Reconecte o terminal negativo da bateria
do carro.
Instalar a bateria do controle
remoto
Cuidado
Risco de explosão! Mantenha a bateria distante •
do calor, luz do sol ou fogo. Nunca incinere a
bateria.
Nota
Remova as pilhas se estiverem descarregadas •
ou se não usar o controle remoto por um
período longo.
As pilhas contêm substâncias químicas que •
exigem cuidados especiais em seu descarte.
– Material em perclorato — pode ser •
necessário tratamento especial. Consulte
www.dtsc.ca.gov/hazardouswaste/perchlorate.
1 Abra o compartimento da bateria.
2 Insira uma bateria CR2025 com a
polaridade correta (+/-), conforme
indicado.
3 Feche o compartimento da bateria.
Português
PT-BR
15
Page 15
Ligar
Cuidado
Risco de acidentes de trânsito! Nunca assista a •
vídeos nem faça ajustes enquanto dirige.
1 Pressione para ligar o aparelho.
Os idiomas OSD (exibição na tela) »
disponíveis são exibidos.
Ajustar data e hora
1 Toque em para exibir o menu principal.
2 Toque em [Definições].
O menu de configuração é exibido. »
3 Toque em para acessar a segunda
página.
4 Toque em [Data].
5 Toque no dígito do ano para realçá-lo.
6 Toque em / para ajustar o ano.
7 Repita as etapas 4 e 5 para ajudar o mês
e o dia.
Ajustar as horas
1 Toque em [Set time].
2 Toque no dígito das horas ou dos
minutos para realçá-lo.
3 Toque em / para ajustar as horas e os
minutos.
Ajustar formato de hora
1 Toqu e em[Formato de hora]várias vezes
para alternar entre as opções [12 h] e [24
h].
2 Toque em um idioma para selecioná-lo.
O idioma OSD é imediatamente »
alterado para o idioma selecionado.
Para ajustar o brilho da tela, pressione •
DIMMER no controle remoto e, em
seguida, pressione
Para desligar o aparelho, pressione e •
segure
16
PT-BR
por 3 segundos.
ou .
Dica
Quando a data e a hora estiverem ajustadas, •
toque em para retornar ao menu superior
ou toque em para retornar ao menu no
nível acima.
Page 16
3 Ouvir rádio
Sintonizar uma estação de
rádio
• [Local]: estações com sinal forte e
fraco podem ser transmitidas.
1 Toque em para exibir o menu inicial.
2 Toque em [Rádio].
A tela do rádio é exibida. »
3 Toque em FM ou AM várias vezes à
esquerda da tela para selecionar uma
banda:
Opções de banda FM: • FM1, FM2,
FM3
Opções de banda AM: • AM1, AM2
4 Toque rapidamente em ou para
sintonizar uma estação de rádio de cada
vez.
Toque em •
de 1 segundo para sintonizar
automaticamente uma estação de
rádio.
Selecionar o alcance do rádio
Antes de iniciar a pesquisa de estações de
rádio, você pode selecionar o alcance do
rádio.
1 Toque em .
2 Toque em [Alcance rád.] para alterar a
sensibilidade do sintonizador de normal
para alta.
• [Distância]: somente estações com
sinal for te podem ser transmitidas.
ou por cerca
Armazenar estações de rádio
na memória
Você pode armazenar até seis estações em
cada banda.
Armazenar estações manualmente
1 Selecione uma banda.
2 Sintonize a estação que deseja armazenar.
3 Toque e segure um dos canais de 01 a 06
por mais de 2 segundos.
A estação é salva no canal selecionado. »
Armazenar estações automaticamente
Você pode pesquisar uma estação por meio
da pesquisa de apresentação, que transmite
10 segundos de cada estação de rádio
detectada.
1 Selecione uma banda.
2 Toque em .
3 Toque em [Auto Store].
A pesquisa automática é iniciada. »
As seis estações mais fortes da
banda selecionada são salvas
automaticamente nos canais présintonizados de 1 a 6.
Português
PT-BR
17
Page 17
Sintonizar uma estação présintonizada
1 Toque em [Rádio].
2 Selecione uma banda.
3 Toque em uma das estações pré-
sintonizadas (01 a 06) para selecioná-la.
Reproduzir com RDS
A função RDS (Radio Data System, Sistema de
dados de rádio) funciona somente em áreas
com estações FM que transmitem sinais de
RDS. Se você sintonizar uma estação RDS, o
ícone da função RDS e o nome da estação
serão exibidos.
TA (traffic announcement, •
informações de trânsito): você
recebe automaticamente
informações de trânsito
independentemente da origem que
estiver ouvindo.
Selecionar o tipo de programa
Antes de sintonizar estações RDS, você pode
selecionar um tipo de programa e deixar que
o aparelho procure apenas os programas
relacionados à categoria selecionada.
1 Toque na banda FM para selecionar FM1,
FM2 ou FM3.
2 Toque em [PTY].
A lista de tipos de programa »
disponíveis é exibida.
Ativar funções AF/TA/REG/CT
1 No modo de rádio, toque em .
O menu de opções de rádio é exibido. »
2 Toque em [DSL] ao lado de [RDS].
A função RDS é ativada. »
3 Toque várias vezes em cada opção para
ativar/desativar a função correspondente.
AF (alternate frequency, •
alternar freqüência): pesquisa
automaticamente outra estação caso
o sintonizador não obtenha uma boa
recepção.
18
PT-BR
3 Toque em ou para exibir a tela
seguinte/anterior.
4 Toque no tipo de programa desejado.
O aparelho começa a pesquisar »
estações com o tipo de programa
selecionado.
Item Tipo de
programa
1 Notícias Serviços de
2 Atualidades Política e
3 Informação Programas de
4 Esporte Esportes
5 Educação Educação e
Descrição
notícias
atualidades
informações
especiais
treinamento
avançado
Page 18
6 Drama Radionovelas e
literatura
7 Cultura Cultura, religião
e sociedade
8 Ciência Ciência
9 Variedades Programas de
entretenimento
10 M pop Música pop
11 M rock Rock
12 M calma Música calma
13 M suave Música clássica
suave
14 Clássica Música clássica
15 Outras M Programas de
música especiais
16 Tempo Tempo
17 Economia Economia
18 Infantil Programas
infantis
19 Social Atualidades
20 Religião Religião
21 Programa com
participação
por telefone
Programa com
participação por
telefone
22 Viagens Viagens
23 Lazer Lazer
24 Jazz Jazz
25 País Música country
26 M nacional Música nacional
27 Antigas Músicas antigas
28 M folk Música folk
29 Documentário Documentário
30 Teste Teste de alarme
31 Alarme Alarme
Português
PT-BR
19
Page 19
4 Reproduzir
Inserir discos
Nota
Dependendo de onde o aparelho foi •
comprado, você pode reproduzir DVDs com
os seguintes códigos de região:
Você pode reproduzir vídeos, áudios ou
imagens armazenados nos seguintes discos:
DVD de vídeo, DVD-R, DVD-RW•
VCD•
CD de áudio, CD-R, CD-RW•
Nota
Verifique se o conteúdo do disco pode ser •
reproduzido.
1 Insira o disco na abertura, com o rótulo
voltado para cima.
O painel frontal é automaticamente »
fechado.
A reprodução é iniciada »
automaticamente.
Para remover o disco, pressione o »
botão
.
Quando o disco for ejetado, o »
aparelho alterna para a origem
anterior, se conectada. Caso
contrário, o aparelho alterna
automaticamente para o modo
[Rádio].
Países onde você
comprou o aparelho
China
Costa Pacífica da Ásia,
Taiwan, Coréia
América Latina
Rússia, Índia
Código de região
do DVD suportado
Conectar dispositivo USB
Nota
Verifique se o conteúdo do dispositivo pode •
ser reproduzido.
1 Abra a tampa da entrada USB.
2 Insira o dispositivo USB na entrada USB.
A reprodução é iniciada »
automaticamente.
20
PT-BR
Page 20
Inserir um cartão SD/MMC
Remover o cartão SD/MMC
1 Pressione o botão para abrir o painel
frontal.
2 Pressione o cartão até ouvir um “clique”.
O cartão é destravado. »
3 Remova o cartão.
Nota
Verifique se o conteúdo do cartão pode ser •
reproduzido.
1 Pressione o botão no painel frontal.
o painel frontal é aberto. »
2 Insira o cartão na abertura até ouvir um
“clique”.
A reprodução é iniciada »
automaticamente.
Reproduzir/Pausar
1 Depois que um disco, dispositivo USB
ou cartão SD é inserido, a reprodução é
automaticamente iniciada.
Para filmes em DVD, se um menu
for exibido, pressione para iniciar a
reprodução.
2 Para pausar. toque em .
Para reiniciar a reprodução, toque •
novamente em
Repetir
Durante a reprodução, você pode selecionar
diferentes modos de repetição.
Para disco DVD/VCD de vídeo:
.
PT-BR
Português
21
Page 21
1 Toque em qualquer local na tela para
exibir a barra de controle.
2 Toque em várias vezes para selecionar
um modo de repetição.
Dica
Se não conseguir localizar • na barra de
controle, toque em na parte inferior
esquerda da tela para exibir a segunda barra
de controle.
Pesquisar em um título/pasta
Pesquisar em seqüência
1 Toque em qualquer local na tela para
exibir a barra de controle.
Para arquivos de áudio MP3/WMA/CD:
1 Toque em na parte superior da tela
para selecionar um modo de repetição.
Dica
Você também pode pressionar • no
controle remoto para selecionar um modo de
repetição.
Nota
As opções de repetição disponíveis dependem •
do tipo de mídia reproduzida.
Pular/pesquisar
1 Toque em para retornar ao menu da
playlist.
2 Toque em um dos ícones abaixo para
selecionar uma pasta/arquivo:
•
para exibir todas as pastas/faixas
de áudio disponíveis.
•
para exibir todas as pastas/
arquivos de imagem disponíveis.
•
para exibir todas as pastas/
arquivos de vídeo disponíveis.
3 Toque em ou para selecionar uma
pasta/faixa.
4 Toque em para iniciar a reprodução.
2 Toque em ou para pular para o
capítulo/faixa anterior ou seguinte.
Pesquisa direta
1 Toque em qualquer local na tela para
exibir a barra de controle.
2 Toque em no canto inferior esquerdo
da tela.
A segunda barra de controle é exibida. »
3 Toque em .
A tela de pesquisa é exibida. »
4 Toque em várias vezes para selecionar
a pesquisa por capítulo, título ou hora.
As opções de pesquisa disponíveis •
dependem do tipo da fonte de mídia.
5 Toque nos números para inserir o
número do capítulo/título/hora.
22
PT-BR
Page 22
Para apagar a entrada anterior, toque •
.
Para apagar a entrada inteira, toque •
em
.
6 Toque em quando terminar de inserir
os números.
A reprodução é iniciada a partir da »
seção selecionada.
Reproduzir aleatoriamente
Você pode reproduzir faixas/arquivos de áudio
ou vídeos VCD em ordem aleatória.
1 Durante a reprodução, toque em
várias vezes para ativar ou desativar a
reprodução aleatória.
Dica
Você também pode pressionar • no
controle remoto para selecionar o modo de
reprodução aleatória.
Selecionar idioma de áudio
Para discos de vídeo que contêm dois ou mais
canais de áudio.
1 Durante a reprodução, toque em
qualquer local na tela para exibir a barra
de controle.
2 Toque em na parte inferior esquerda
da tela para exibir a segunda barra de
controle.
3 Toque em várias vezes.
As informações do canal de áudio são »
exibidas na parte superior da tela.
Selecionar um idioma de
legenda
Para DVDs com dois ou mais idiomas de
legenda.
1 Durante a reprodução, toque em
qualquer local na tela para exibir a barra
de controle.
2 Toque em para exibir a segunda barra
de controle.
3 Toque em várias vezes para selecionar
um idioma.
O idioma selecionado é exibido. »
Dica
Você também pode pressionar • DVD TITLE
várias vezes no controle remoto para
selecionar o idioma de legenda.
Girar imagens
1 Dura a exibição de imagens, toque em
qualquer local na tela para exibir a barra
de controle.
Português
2 Toque em várias vezes para girar a
imagem.
Zoom
Você pode ampliar imagens.
1 Durante a exibição de imagens, toque em
qualquer local da tela para exibir a barra
de menu.
PT-BR
23
Page 23
2 Toque em várias vezes para ampliar a
imagem.
3 Toque em , , ou para deslocar-se
pela imagem ampliada.
24
PT-BR
Page 24
5 Usar dispositivo
Bluetooth
Desconectar dispositivos Bluetooth
1 Para desconectar um dispositivo, toque
em
(vermelho).
»
(verde) é exibido.
Você pode fazer ou receber chamadas pelo
aparelho usando telefones habilitados para
Bluetooth. Também pode ouvir músicas de um
dispositivo habilitado para Bluetooth.
Emparelhar dispositivos
habilitados para Bluetooth
Para conectar um dispositivo Bluetooth ao
aparelho, será necessário emparelhá-los. O
emparelhamento só precisa ser feito uma vez.
Até oito dispositivos podem ser emparelhados.
Nota
A faixa operacional entre este aparelho e um •
dispositivo Bluetooth é de aproximadamente
5 metros.
Antes de conectar um dispositivo Bluetooth a •
este aparelho, familiarize-se com os recursos
Bluetooth do dispositivo.
A compatibilidade com todos os dispositivos •
Bluetooth não é garantida.
Qualquer obstáculo entre este aparelho e •
um dispositivo Bluetooth pode reduzir a faixa
operacional.
Mantenha o aparelho distante de outros •
dispositivos eletrônicos que possam causar
interferência.
1 Ative a função Bluetooth no seu
dispositivo.
2 Procure outro dispositivo Bluetooth
usando seu dispositivo.
3 Selecione “CED1700” na lista de
emparelhamento.
4 Insira a senha padrão “0000”.
Se o emparelhamento for bem- »
sucedido, a tela de discagem será
exibida.
Reconectar dispositivos Bluetooth
1 Toque em na parte superior da tela.
A tela do dispositivo Bluetooth/ »
emparelhado é exibida.
2 Toque no dispositivo ao qual deseja se
reconectar.
3 Toque em (verde).
A reconexão com o dispositivo »
selecionado é iniciada.
Dica
O dispositivo também é desconectado ao sair •
da faixa operacional.
Se desejar reconectá-lo ao aparelho, •
posicione-o dentro da faixa operacional.
Se não desejar reconectar automaticamente o •
dispositivo ao aparelho, no modo Bluetooth,
toque em e, em seguida, toque várias
vezes na opção ao lado de [Conexão aut.]
até que [Off] seja exibido. Para obter mais
informações, consulte a seção “Ajustar as
definições do Bluetooth”.
Fazer uma chamada
Você pode fazer chamadas pelo aparelho em
qualquer modo.
Nota
Certifique-se de que o telefone esteja •
conectado ao aparelho via Bluetooth.
Português
PT-BR
25
Page 25
1 Toque em na parte superior da tela.
A tela de discagem é exibida. »
2 Toque diretamente nos ícones numéricos
para digitar o número do telefone.
Toque em •
número digitado
Toque em •
de opções Bluetooth.
Toque em •
anterior.
c
para excluir o último
para acessar o menu
para retornar à tela
3 Após digitar o número do telefone, toque
em
.
O aparelho inicia a discagem. »
Atender a uma chamada
Por padrão, todas as chamadas são atendidas
automaticamente.
1 Se alguém ligar para você, [Recebendo
chamada...] piscará na tela. Fale no
microfone Bluetooth.
2 Ao término da chamada, toque em
(vermelho) para encerrá-la.
Ouvir músicas de um
dispositivo Bluetooth
Se o dispositivo Bluetooth conectado suportar
A2DP (Advanced Audio Distribution Profile),
você poderá ouvir as músicas armazenadas nesse
dispositivo pelo aparelho. Se o dispositivo também
suportar o perfil AVRCP (Audio Video Remote
Control Profile), você poderá usar o controle
remoto do aparelho ou do dispositivo para
reproduzir as músicas armazenadas no dispositivo.
1 Faça o emparelhamento do telefone com
o aparelho.
2 Toque em para retornar ao menu
inicial.
3 Toque em [Bluetooth].
O menu Bluetooth é exibido. »
4 Inicie a reprodução de músicas no
dispositivo.
Se ele suportar AVRCP,
1 Toque em .
Dica
Você pode optar por atender às chamadas •
manualmente definindo [Atend. aut .] como
[Off].
Alternar a ligação para o celular
Se você não quiser que o passageiro ouça a
ligação recebida, alterne-a para o celular.
1 Durante a ligação, toque em .
A voz é transferida do alto-falante do »
aparelho para o telefone celular.
26
PT-BR
2 Toque em para iniciar a reprodução.
Nota
Consulte o manual do dispositivo Bluetooth e •
verifique se todos os controles são Bluetooth.
Ajustar as definições do
Bluetooth
Você pode alterar as seguintes definições do
Bluetooth:
Page 26
• [Atend. aut.]: ativar ou desativar a função
de atendimento automático
• [Conexão aut.]: ativar ou desativar a
função de conexão automática
• [Paired Device]: exibir o dispositivo
emparelhado
1 No menu Bluetooth, toque em .
O menu de opções é exibido. »
2 Toque em uma opção para alterar a
configuração.
PT-BR
Português
27
Page 27
6 Ajustar o som
Ajustar volume
1 Pressione +/- no painel frontal para
aumentar/diminuir o volume.
Mudo
1 Durante a reprodução, pressione
/MUTE no painel frontal.
Para reativar o som, pressione •
/MUTE novamente.
Dica
Você também pode desativar o som tocando •
em na tela.
Selecionar o equalizador
predefinido
Você pode selecionar um equalizador
predefinido:
• [Usuário]
• [Techno]
• [Rock]
• [Clássica]
• [Jazz]
• [Ideal]
• [Uniforme]
• [Pop]
1 Durante a reprodução do áudio/vídeo,
toque em
O atual ajuste de equalização é »
exibido.
na tela.
2 Toque em ou para selecionar uma
equalização.
3 Toque em ou para ajustar as
configurações abaixo:
• [Grave] faixa de graves: -15 a +15
• [Médio] faixa de médios: -15 a +15.
• [Agudo] faixa de agudos: -15 a +15
• [LPH] faixa do filtro de tons baixos:
60 Hz, 80 Hz, 100 Hz, 200 Hz.
• [MPF] faixa do filtro de tons médios:
500 Hz, 1 KHz, 1,5 KHz, 2,5 KHz.
• [HPF] faixa do filtro de tons altos: 10
KHz, 12,5 KHz, 15 KHz, 17,5 KHz.
4 Toque em para restaurar as
configurações de fábrica.
5 Toque em para sair.
Ajustar atenuante/balanço
Você também pode ajustar o balanço dos altofalantes frontais, traseiros, esquerdos e direitos.
1 Durante a reprodução, toque em na
tela.
2 Toque em .
A tela abaixo é exibida: »
3 Toque em [Front], [Traseira], [Esq.],
[Right]ou [C] (centro) para ajustar o
valor do atenuante/balanço.
Faixa do atenuante: +16 a -16. •
Faixa de balanço: -16 a +16.•
28
PT-BR
Page 28
4 Toque em para sair.
Ajustar o valor do subwoofer
1 Durante a reprodução, toque em na
tela.
2 Toque em .
A tela abaixo é exibida: »
3 Toque em [On] para ligar o subwoofer.
4 Toque em / para ajustar o valor do
nível de volume e do filtro de tons baixos
do subwoofer (LPF).
5 Toque em para sair.
Ajustar o Reforço dinâmico
de graves (DBB)
1 Toque em para alternar entre os
ajustes.
• [DBB] ligado: o ícone
• [DBB] desligado (padrão): o ícone
fica cinza.
acende.
Português
PT-BR
29
Page 29
7 Ajustar
configurações
Ajustar as configurações
gerais
1 Toque em para exibir o menu inicial.
2 Toque em [Settings].
O menu de configuração é exibido. »
3 Toque em ou para acessar a segunda
página.
4 Toque na opção que deseja exibir/
selecionar.
[Date] Ajusta a data no
aparelho.
[Clock
Mode]
[Set Time] Ajusta o relógio do
[Parking
wire]
[Information]
[Calibragem]
[12 h]/[24 h] Seleciona o forma-
to da hora.
aparelho.
[off] Desligar conexão
de estacionamento
[on] Ligar conexão de
estacionamento
[Enter] Exibe as infor-
mações sobre o
aparelho.
[Start] Calibra a tela de
toque.
5 Toque em para sair.
Configurações
gerais
[Dimmer] [High] / [Mi-
[Beep] [Lig.] Ativa o som de
[Language]
[External
Navi]
[Tuner
Area]
Opções Descrição
Ativa os seguintes
ddle] / [Low]
[Dsl.] Desativa o som de
[English],
[
ࡩᇓ໗],
[
ْᇓ໗],
[Português],
[Español]
[Dsl.] / [Lig.] Ativa/desativa o
[USA] /
[Latin] / [Asia]
/ [Mid-East]
/ [Europe] /
[Russia]
ajustes de escurecimento de tela: alto,
médio e baixo.
bipe. Sempre que
você pressionar
um botão/ícone, o
aparelho emitirá
um bipe.
bipe.
Seleciona o idioma
de exibição na tela.
GPS externo.
Seleciona a região
adequada do rádio.
Ajustar as definições do
Bluetooth
1 Toque em [Bluetooth] no menu inicial.
O menu Bluetooth é exibido. »
2 Toque em para exibir o menu de
opções Bluetooth.
3 Toque nas opções para selecioná-las:
Definições
do
Bluetooth
[Atend.
aut.]
[Conexão
aut.]
Opções Descrição
[Lig.] Atende
automaticamente às
chamadas do telefone
emparelhado.
[Dsl.] Atende manualmente
às chamadas.
[Lig.] Se o dispositivo
previamente
emparelhado estiver na
faixa operacional, ele
será reconectado de
modo automático ao
aparelho.
30
PT-BR
Page 30
[Dsl.] É necessário reconectar
manualmente.
[Paired
Device]
Toque para exibir
o(s) dispositivo(s)
emparelhado(s).
4 Toque em para sair.
PT-BR
Português
31
Page 31
8 Outros
Ouvir outros dispositivos
Você pode conectar um dispositivo externo de
áudio/vídeo ao aparelho.
1 Conecte o áudio do carro ao dispositivo
por meio do conector REAR OUT L/R
(consulte a seção “Conectar fios”).
2 Toque em para exibir o menu inicial.
3 Toque em [AV-IN].
4 Opere o dispositivo conectado (consulte
o manual de instruções do dispositivo).
Restabelecer
Se o aparelho travar, você poderá reiniciá-lo.
1 Pressione o botão de reinicialização na
parte inferior direita do painel frontal
usando uma caneta de ponta redonda ou
uma ferramenta semelhante.
Remover o equipamento
Para fazer reparos, substituir fusíveis ou trocar
de sistema de som automotivo, remova o
aparelho do painel.
1 Retire a moldura.
2 Retire o aparelho do painel.
Dica
Quando o aparelho é reiniciado, todas as •
configurações permanecem inalteradas.
32
PT-BR
Substituir os fusíveis
Quando o aparelho não liga, é possível que
os fusíveis estejam danificados e precisem ser
substituídos.
1 Retire o aparelho do painel.
2 Verifique a conexão elétrica.
3 Compre um fusível com voltagem igual à
do fusível danificado (15 A)
4 Substitua o fusível.
Page 32
Se os fusíveis danificarem-se imediatamente
depois de serem substituídos, talvez haja mau
funcionamento interno. Nesse caso, consulte
seu revendedor Philips.
Português
PT-BR
33
Page 33
9 Informações do
produto
Nota
Distorção harmônica
total
Separação de canais >55 dB
Formato de sinal de
vídeo
Saída de vídeo 1 +/- 0,2 V
Menos de 1%
Somente NTSC
As informações do produto estão sujeitas a •
alterações sem aviso prévio.
Informações gerais
Fonte de
alimentação
Fusível 15 A
Impedância
adequada dos altofalantes
Potência máxima 50 W x 4 canais
Potência contínua 24 W x 4 canais (4
Voltagem da préamplificação
Voltagem de saída
do subwoofer
Nível de entrada
auxiliar
Dimensões
(L x A x P) 178 x 100 x 185,4 mm
Peso (unidade
principal) 2,4 kg
Player de disco
Sistema DVD / áudio de
Resposta em freqüência 20 Hz - 20 kHz
Relação sinal/ruído >75 dB
12 V DC (11 V - 16 V),
aterramento negativo
4 - 8
10% de D.H.T.)
2.0 V (modo de
reprodução de CD; 1
kHz, 0 dB, carga de 10
k
)
2.0 V (modo de
reprodução de CD; 61
kHz, 0 dB, carga de 10
k
)
500 mV
CD / aparelho de
MP3
Sintonizador
Faixa de freqüência - FM 87,5 - 108,0 MHz
(Europa)
Faixa de freqüência - AM
(MW)
Sensibilidade utilizável
- FM
Sensibilidade utilizável -
AM (MW)
LCD
Tamanho da tela 6,95 pol (16:9)
Resolução de imagem 800 x 480 pontos
Proporção de contraste 300
Luminosidade 350 cd/m2
Bluetooth
Sistema de
comunicação
Saída Bluetooth padrão classe de
Faixa de
comunicação
máxima
Faixa de
freqüência
Perfis
Bluetooth
compatíveis
Bluetooth padrão versão 2.1
potência 2
Linha de visão de aprox. 8 m
Faixa de 2,4 GHz (2.4000
GHz - 2.4835 GHz)
HFP (Hands-Free Profile)
HSP (Handset Profile)
A2DP (Advanced Audio
Distribution Profile)
AVRCP (Audio Video
Remote Control Profile)
522 - 1620 KHz
(Europa)
5 uV
50 uV
34
PT-BR
Page 34
Codecs
suportados
SBC (Sub Band Codec)
SBC (Sub Band Codec)
Receber
Transmitir
Dispositivos USB compatíveis:
Memória flash USB (USB 2.0 ou USB 1.1)•
Players de flash USB (USB 2.0 ou USB •
1.1)
Cartões de memória (SD / SDHC)•
Formatos suportados:
USB ou formato de arquivo de memória: •
FAT16, FAT32
Taxa de bits de MP3 (taxa de dados): 32 a •
320 Kbps e taxas de bits variáveis
WMA v9 ou anterior•
Aninhamento de diretórios até o máximo •
de 8 níveis
Número de álbuns/pastas: máximo 99•
Número de faixas/títulos: máximo 999•
ID3 Tag v2.0 até v2.4•
Nome do arquivo em Unicode UTF8 •
(tamanho máximo: 128 bytes)
Formato de disco MP3 suportado:
ISO9660, Joliet•
Número máximo de títulos: 512 •
(dependendo do tamanho do nome do
arquivo)
Número máximo de álbuns: 255•
Freqüências de amostragem suportadas: •
32 kHz, 44,1 kHz, 48 kHz
Taxas de bits supor tadas: 32 a 320 Kbps e •
taxas de bits variáveis
Português
Formatos de vídeo suportados:
DVD•
Xvid•
Nota
Para garantir uma reprodução de melhor •
qualidade, recomendamos que o arquivo de
imagem não tenha resolução superior a 640 X
480, a taxa de quadros seja de 20 qps e a taxa
de dados seja de até 500 kbps.
PT-BR
35
Page 35
10 Solução de
problemas
Aviso
Nunca remova a tampa ou carcaça do •
equipamento.
Para manter a garantia válida, nunca tente
consertar o aparelho por conta própria.
Se tiver problemas ao usar o aparelho,
verifique os seguintes pontos antes de solicitar
atendimento: Se o problema persistir, acesse o
site da Philips em www.philips.com/welcome.
Ao entrar em contato com a Philips, fique
próximo ao aparelho e tenha em mãos os
números do modelo e de série.
Sem energia
O motor do carro não foi ligado. Ligue-o. •
As conexões estão incorretas. •
O fusível está queimado. Substitua o •
fusível.
Não há som
O volume está muito baixo. Ajusta o •
volume.
As conexões dos alto-falantes estão •
incorretas.
O controle remoto não responde
Verifique se o caminho entre o controle •
remoto e o aparelho está livre de
obstáculos.
De uma distância curta, aponte o •
controle remoto diretamente para o
aparelho.
Alterne •F/R para a posição correta (F
para controle frontal e R para controle
traseiro).
A função desejada não funciona. Consulte •
as instruções.
Substitua a bateria do controle remoto. •
O disco não é reproduzido
O disco foi inserido ao contrário. •
Certifique-se de que o lado impresso
esteja voltado para cima.
O disco está sujo. Limpe o disco com um •
pano limpo, macio e que não solte fiapos.
Passe o pano do centro do disco para
fora.
O disco está com defeito. Insira outro •
disco.
Disco incompatível usado. Insira outro •
disco.
A classificação do disco excede a •
definição de restrição. Altere as
definições de classificação para um nível
mais baixo.
O código de região do disco não é •
compatível com o aparelho. Use um disco
com o código de região apropriado.
Não há imagem
A conexão do fio do freio de •
estacionamento está incorreta. Verifique
a fiação do freio de estacionamento.
A imagem pisca ou está distorcida
As configurações de DVD de vídeo •
não coincidem com o DVD. Ajuste as
configurações do DVD.
A conexão de vídeo está incorreta. •
Verifique as conexões.
Ruído nas transmissões.
O sinal está muito fraco. Selecione outras •
estações com sinal mais for te.
Verifique a conexão da antena do carro. •
Altere a transmissão de estéreo para •
mono.
Perda de estações pré-sintonizadas.
O cabo da bateria não está conectado •
corretamente. Conecte o cabo da bateria
ao terminal que permanece ativado
ininterruptamente.
36
PT-BR
Page 36
11 Glossário
B
Bluetooth
Bluetooth
alcance que permite que dispositivos móveis
compar tilhem informações e aplicativos sem a
preocupação de incompatibilidades de cabos
ou interfaces. Esse nome vem de um rei viking
que unificou a Dinamarca. Opera em 2,4
GHz. Para obter mais informações, consulte
bluetooth.com.
C
Código de região
Sistema que só permite que discos sejam
reproduzidos na região (grupo de países)
designada. Este equipamento só reproduz
discos com os códigos de região compatíveis.
O código de região deste equipamento é
indicado na etiqueta do produto. Alguns
discos são compatíveis com mais de uma
região (ou com todas: ALL.)
M
MP3
Formato de arquivo em um sistema de
compressão de dados sonoros. MP3 é a
abreviação de Motion Picture Experts Group
1 (ou MPEG-1) Audio Layer 3. No formato
MP3, um CD-R ou CD-RW pode conter 5 a
10 vezes mais dados que um CD de áudio.
®
é um protocolo sem fio de curto
S
SD
Secure Digital. Tipo de cartão de memória
flash.
SDHC
SDHC (Secure Digital High Capacity) é um
tipo de cartão de memória flash baseado
na especificação SDA 2.00. A especificação
SDA 2.00 permite que cartões SD atinjam
capacidades mais altas, de 4 GB a 32 GB ou
mais.
T
Taxa de bit s
Transferência máxima de dados pela por ta
USB.
W
WMA (Windows Media Audio)
Formato de áudio da Microsoft, que faz parte
da tecnologias Microsoft Windows Media.
Inclui as ferramentas de Gerenciamento de
direitos digitais da Microsoft, a tecnologia
de codificação Windows Media Video e a
tecnologia de codificação Windows Media
Audio.
38
PT-BR
Page 37
Português
39PT-BR
Page 38
© 2010 Koninklijke Philips Electronics N.V.
All rights reserved.
CED1700_00_UM_V4.0
Loading...
