Русский
Установка автомобильной
аудиосистемы
Данные инструкции приведены для
выполнения типовой установки. Однако при
наличии определенных требований может
потребоваться выполнение соответствующей
регулировки. При возникновении вопросов
относительно монтажных комплектов
обратитесь к поставщику автомобильных
аудиосистем Philips.
Подключение проводов
Внимательно проверьте кабели
1
автомобиля, затем подключите их к
прилагаемому ISO-разъему.
Разъем Подключить к
1 Желтый
провод
2 Голубой
провод
3 Черный
провод
Постоянно используемый
автомобильный
аккумулятор +12 В.
Кабель управления
электроантенной или
кабель источника
питания антенного
усилителя
При отсутствии
электроантенной или
антенного усилителя
либо при использовании
телескопической
антенны, настраиваемой
вручную, этот кабель
подключать не нужно.
Металлическая
поверхность автомобиля
Сначала подключите
черный провод
заземления, затем
подключите желтый
и красный провода
источника питания.
1
a
Разъем Подключить к
4 Красный
провод
5 Зеленый и
зеленый/
черный
провода
6 Белый и
белый/
черный
провода
7 Серый и
серый/
черный
провода
8 Пурпурный и
пурпурный/
черный
провода

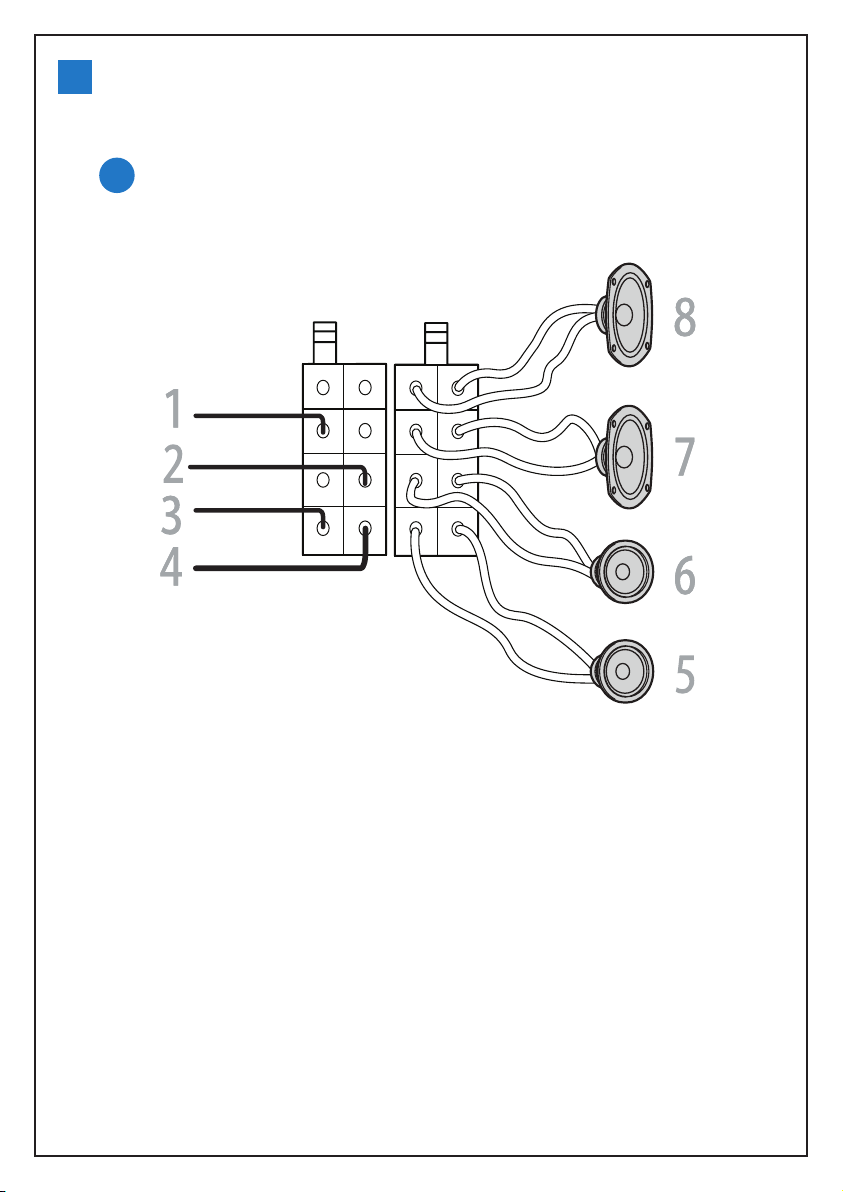

Подключите другой конец прилагаемого
2
стандартного разъема к автомобильной
аудиосистеме.

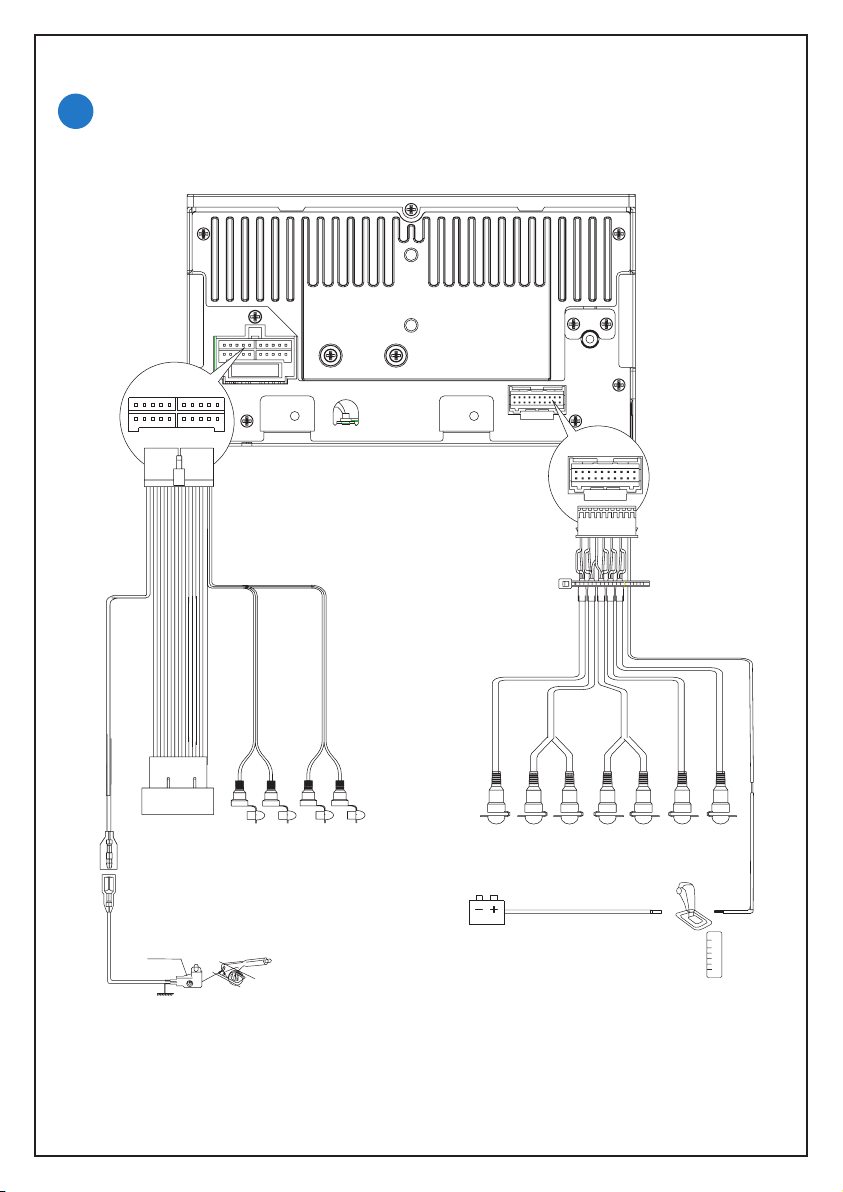

Разъем/объект Подключить к/с
1 Розовый провод Удлинительный
2 Удлинительный
провод 2,5 м
(не входит в
комплект)
3 Переключатель
тормоза
Разъем питания
+12 В используется
в дополнительном
положении (ACC)
переключателя
зажигания.
При отсутствии
дополнительных
аксессуаров подключите
к разъему постоянно
используемого
автомобильного
аккумулятора +12 В.
Сначала необходимо
подключить черный
кабель заземления
к металлической
поверхности
автомобиля.
Левый динамик
(тыловой)
Левый динамик
(фронтальный)
Правый динамик
(фронтальный)
Правый динамик
(тыловой)
b
провод
Стояночный
тормоз (-)
Page 8
Разъем/объект Подключить к/с
4 Заземление
5 ISO-разъем Подключен на шаге 1
(см. выше).
6 Серый провод Задний линейный
выход (левый/
правый)
7 Черный провод Передний линейный
выход (левый/
правый)
8 Голубой кабель Сабвуфер
9 Красный кабель Разъем Aux (правый)
10 Белый кабель Разъем Aux (левый)
11 Желтый кабель Видеовход
12 Желтый кабель Вход камеры
13 Желтый кабель Видеовыход 1
14 Желтый кабель Видеовыход 2
15 Сиреневый
провод
16 Переключатель
коробки передач
17 Сигна л заднего
хода
Установка на приборной панели
Если у автомобиля отсутствует бортовой
1
автомобильный или навигационный
компьютер, отключите отрицательный
вывод автомобильного аккумулятора.

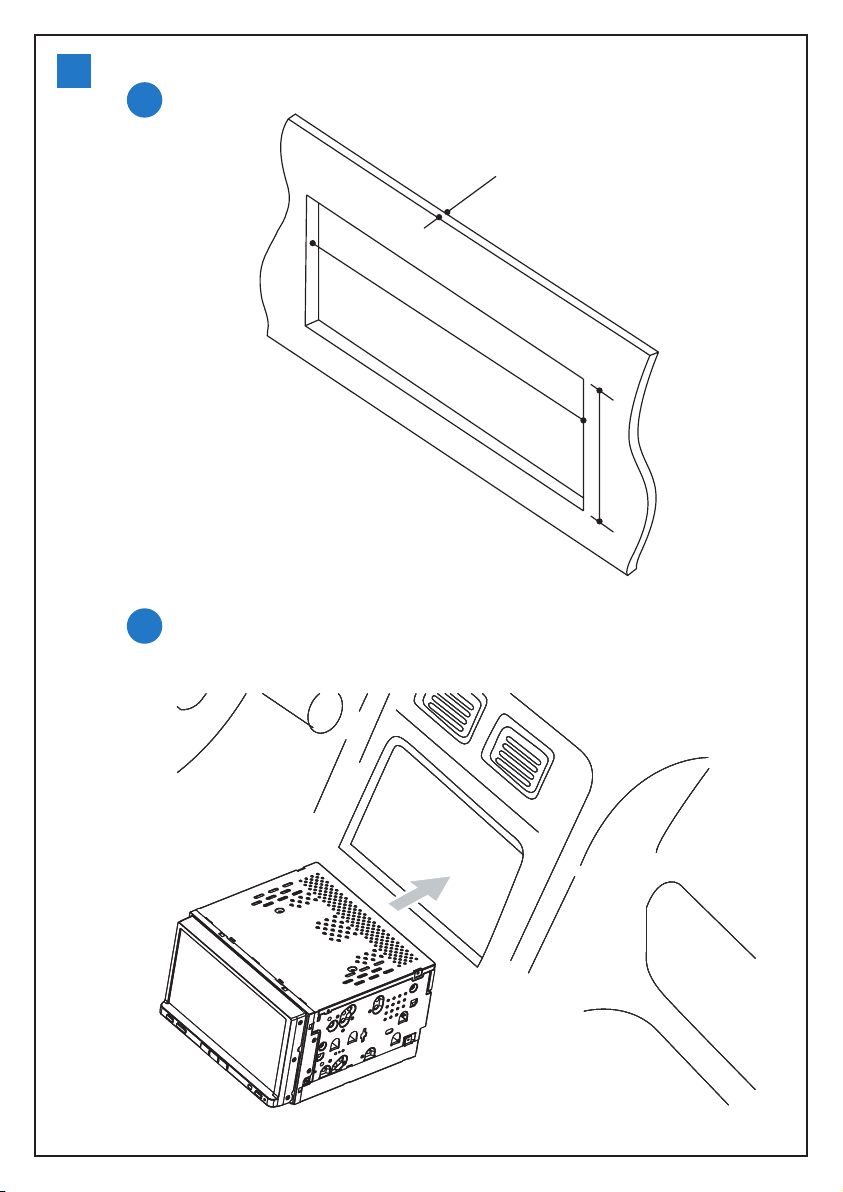

Убедитесь, что отверстие на приборной
2
панели соответствует следующим
значениям.

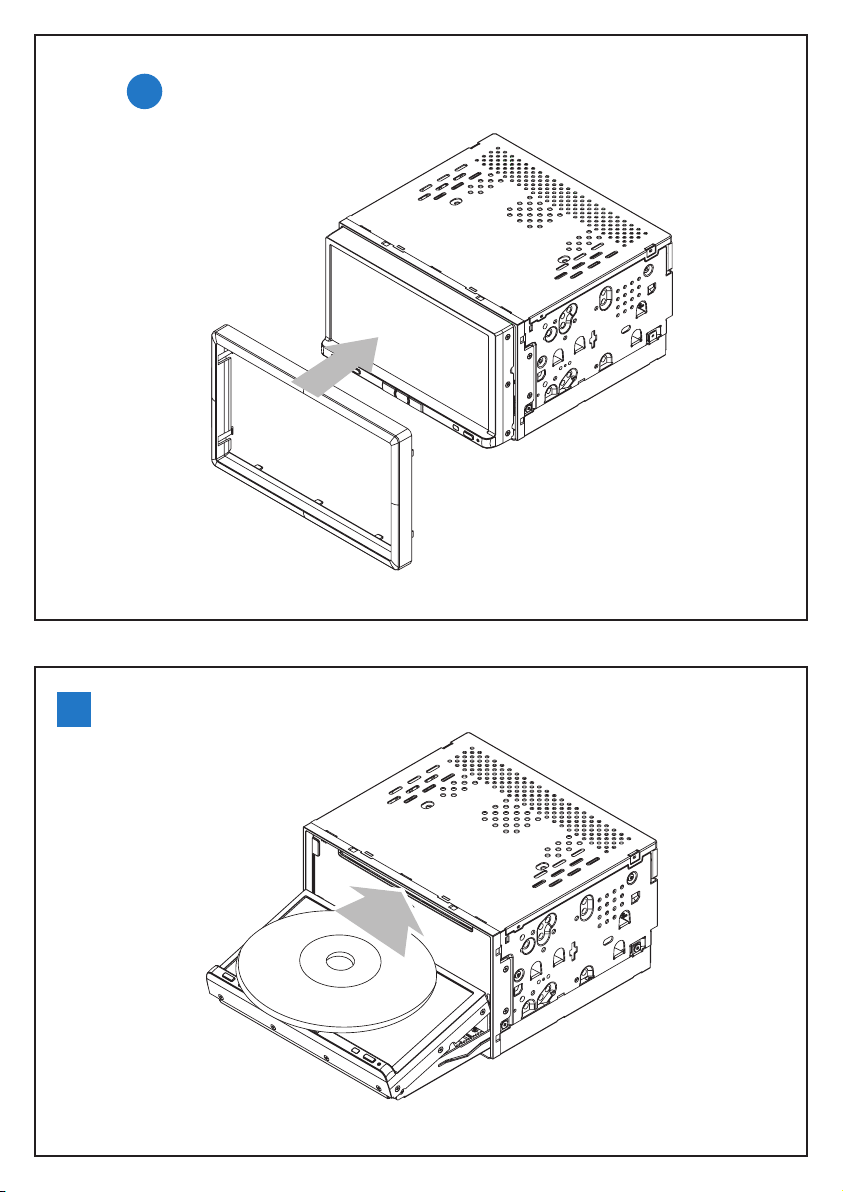

Задвиньте аудиосистему в приборную
3
панель до щелчка.
Присоедините накладную панель.
4
Подключите отрицательный вывод
5
автомобильного аккумулятора.
a
Камера заднего
вида (B+)
Провод заднего
фонаря (+)
b
2
c
Включение
Нажмите , чтобы включить
1
аудиосистему.
Нажатием выберите язык.
2
Чтобы настроить яркость экрана, •
нажмите кнопку DIMMER на пульте ДУ,
а затем нажмите кнопку
Для выключения устройства нажмите и •
удерживайте кнопку
или .
3 секунды.

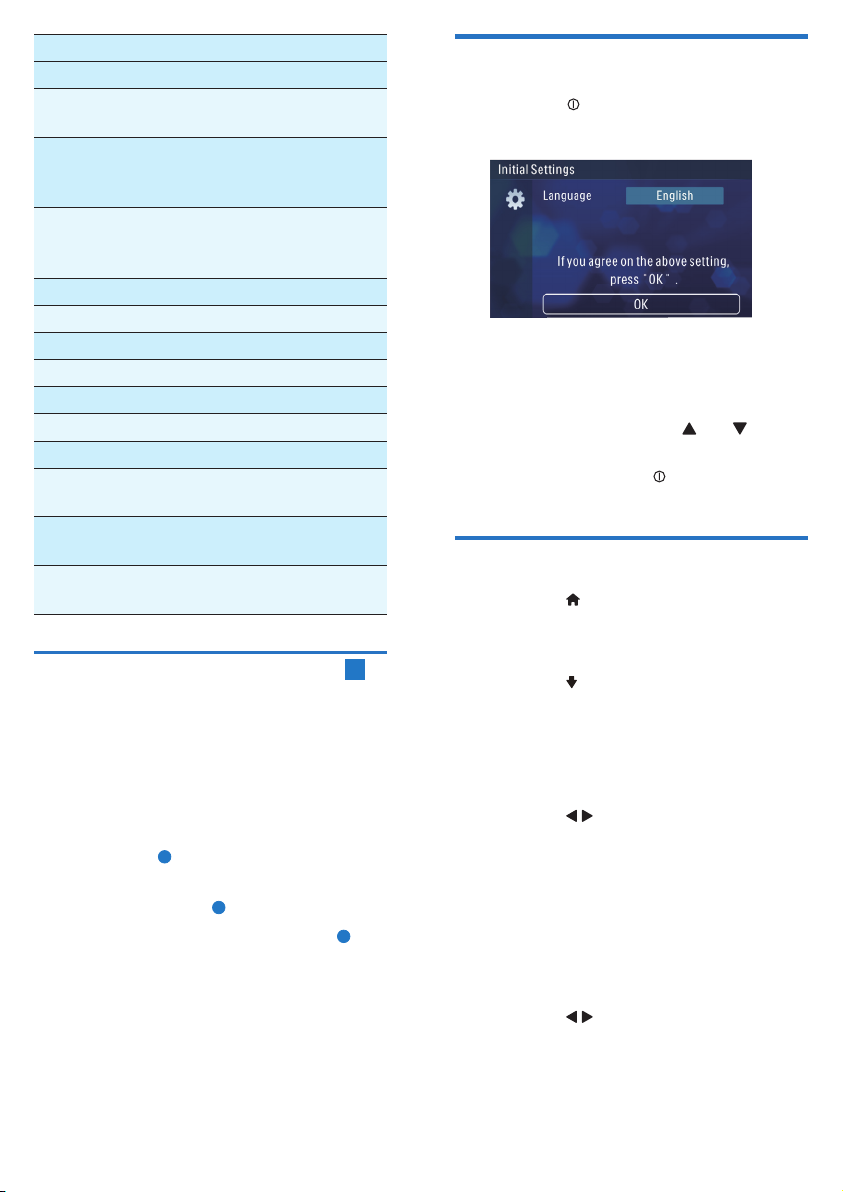

Настройка даты и времени
Нажмите , чтобы открыть главное
1
меню.
Нажмите [Настройки].
2
Нажмите для перехода на 2-ю
3
страницу.
Нажмите [Дата].
4
Нажмите число, обозначающее год,
5
чтобы выделить его.
6 Нажмите / , чтобы установить год.
7 Повторите шаги 5 и 6, чтобы установить
месяц и число.
Установка времени
Нажмите [Set Time].
1
Нажмите число, обозначающее часы/
2
минуты, чтобы выделить его.
Нажмите / , чтобы установить часы/
3
минуты.
Уст. формат времени
Несколько раз нажмите [Clock Mode]
1
для выбора параметра [12 Гц] или [24 Гц].
Page 9

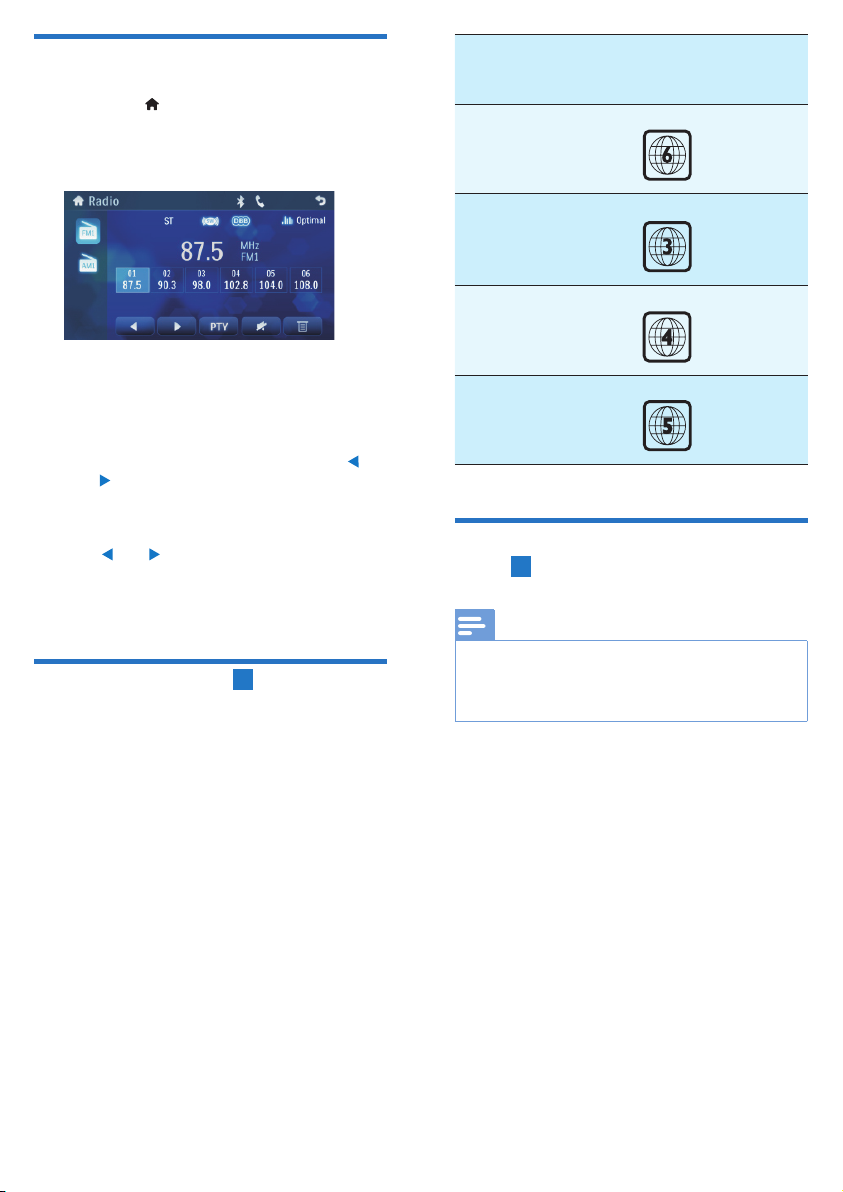

Прослушивание радио
Нажмите , чтобы открыть основное
1
меню.
Нажмите [Радио].
2
Несколько раз нажмите FM или AM
3
в левой части экрана, чтобы выбрать
диапазон частот:
Нажмите и сразу отпустите кнопку
4
или
, чтобы настроить радиостанцию
пошагово.
Нажмите и удерживайте кнопку •
или в течение 1 секунды,
чтобы настроить радиостанцию
автоматически.
Страны, в которых
была приобретена
аудиосистема
Китай
Азиатскотихоокеанский
регион, Тайвань,
Корея
Латинская Америка
Поддерживаемые
коды регионов
DVD
Россия, Индия
Подключение устройства
USB
4
Примечание
Загрузка дисков
Доступно воспроизведение видео-,
аудиозаписей или изображений, сохраненных
на дисках следующих форматов:
DVD (видео), DVD-R, DVD-RW;•
VCD;•
CD (аудио), CD-R , CD-RW.•
Вставьте диск в лоток этикеткой вверх.
1
3
Убедитесь, что содержимое на •
устройстве имеет поддерживаемый
формат.

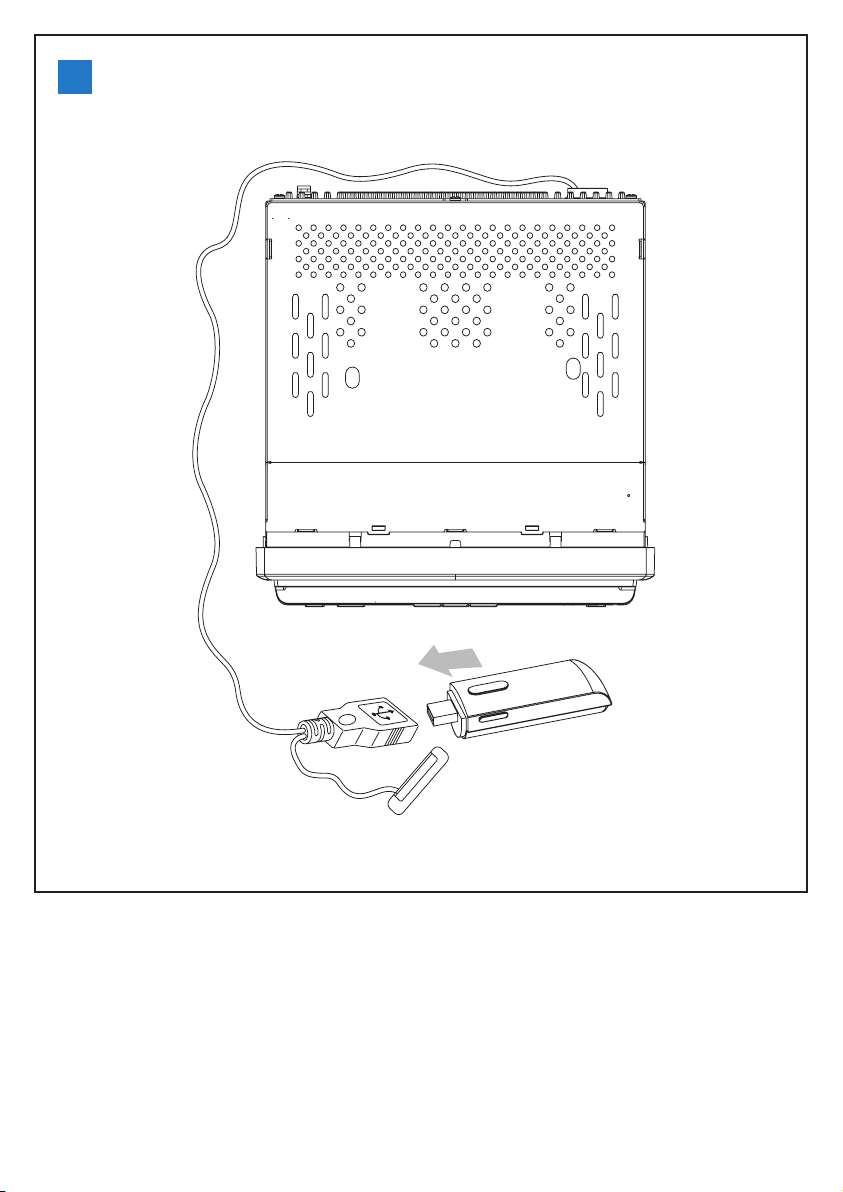

Откройте крышку USB-разъема.
1
Подключите устройство USB к разъему.
2
Page 10
Воспроизведение с устройств
с поддержкой Bluetooth
Установка соединения с устройствами
Bluetooth
Включите функцию Bluetooth на
1
устройстве.
Найдите другое устройство Bluetooth в
2
рабочем диапазоне.
В списке подк лючения выберите
3
“CED1700”.
Введите пароль по умолчанию: “0000”.
4
Выполнение вызова
Нажмите в верхней части экрана.
1
Для ввода телефонного номера
2
нажимайте значки с цифрами.
После ввода телефонного номера
3
нажмите
.
Прием вызова
По умолчанию прием всех входящих вызовов
выполняется автоматически.
При поступлении входящего вызова на
1
экране мигает индикация [Входящий
вызов...]. Говорите в микрофон Bluetooth.
По завершении разговора нажмите
2
(красный значок), чтобы завершить вызов.
