Page 1
mm
120

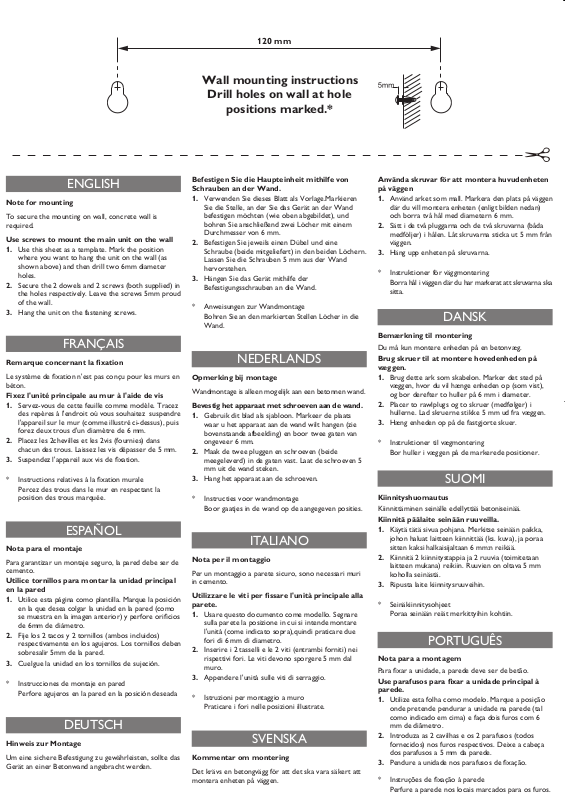

Wall mounting instructions
Drill holes on wall at hole
positions marked.*
ENGLISH
Note for mounting
To secure the mounting on wall, concrete wall is
required.
Use screws to mount the main unit on the wall
1. Use this sheet as a template. Mark the position
where you want to hang the unit on the wall (as
shown above) and then drill two 6mm diameter
holes.
2. Secure the 2 dowels and 2 screws (both supplied) in
the holes respectively. Leave the screws 5mm proud
of the wall.
3. Hang the unit on the fastening screws.
FRANÇAIS
Remarque concernant la fixation
Le système de fixation n'est pas conçu pour les murs en
béton.
Fixez l'unité principale au mur à l'aide de vis
1. Servez-vous de cette feuille comme modèle. Tracez
des repères à l'endroit où vous souhaitez suspendre
l'appareil sur le mur (comme illustré ci-dessus), puis
forez deux trous d'un diamètre de 6 mm.
2. Placez les 2chevilles et les 2vis (fournies) dans
chacun des trous. Laissez les vis dépasser de 5 mm.
3. Suspendez l'appareil aux vis de fixation.
* Instructions relatives à la fixation murale
Percez des trous dans le mur en respectant la
position des trous marquée.
ESPAÑOL
Nota para el montaje
Para garantizar un montaje seguro, la pared debe ser de
cemento.
Utilice tornillos para montar la unidad principal
en la pared
1. Utilice esta página como plantilla. Marque la posición
en la que desea colgar la unidad en la pared (como
se muestra en la imagen anterior) y perfore orificios
de 6mm de diámetro.
2. Fije los 2 tacos y 2 tornillos (ambos incluidos)
respectivamente en los agujeros. Los tornillos deben
sobresalir 5mm de la pared.
3. Cuelgue la unidad en los tornillos de sujeción.
* Instrucciones de montaje en pared
Perfore agujeros en la pared en la posición deseada
DEUTSCH
Hinweis zur Montage
Um eine sichere Befestigung zu gewährleisten, sollte das
Gerät an einer Betonwand angebracht werden.
Befestigen Sie die Haupteinheit mithilfe von
Schrauben an der Wand.
1. Verwenden Sie dieses Blatt als Vorlage.Markieren
Sie die Stelle, an der Sie das Gerät an der Wand
befestigen möchten (wie oben abgebildet), und
bohren Sie anschließend zwei Löcher mit einem
Durchmesser von 6 mm.
2. Befestigen Sie jeweils einen Dübel und eine
Schraube (beide mitgeliefert) in den beiden Löchern.
Lassen Sie die Schrauben 5 mm aus der Wand
hervorstehen.
3. Hängen Sie das Gerät mithilfe der
Befestigungsschrauben an die Wand.
* Anweisungen zur Wandmontage
Bohren Sie an den markierten Stellen Löcher in die
Wand.
NEDERLANDS
Opmerking bij montage
Wandmontage is alleen mogelijk aan een betonnen wand.
Bevestig het apparaat met schroeven aan de wand.
1. Gebruik dit blad als sjabloon. Markeer de plaats
waar u het apparaat aan de wand wilt hangen (zie
bovenstaande afbeelding) en boor twee gaten van
ongeveer 6 mm.
2. Maak de twee pluggen en schroeven (beide
meegeleverd) in de gaten vast. Laat de schroeven 5
mm uit de wand steken.
3. Hang het apparaat aan de schroeven.
* Instructies voor wandmontage
Boor gaatjes in de wand op de aangegeven posities.
ITALIANO
Nota per il montaggio
Per un montaggio a parete sicuro, sono necessari muri
in cemento.
Utilizzare le viti per fissare l'unità principale alla
parete.
1. Usare questo documento come modello. Segnare
sulla parete la posizione in cui si intende montare
l'unità (come indicato sopra),quindi praticare due
fori di 6 mm di diametro.
2. Inserire i 2 tasselli e le 2 viti (entrambi forniti) nei
rispettivi fori. Le viti devono sporgere 5 mm dal
muro.
3. Appendere l'unità sulle viti di serraggio.
* Istruzioni per montaggio a muro
Praticare i fori nelle posizioni illustrate.
SVENSKA
Kommentar om montering
Det krävs en betongvägg för att det ska vara säkert att
montera enheten på väggen.
Använda skruvar för att montera huvudenheten
på väggen
1. Använd arket som mall. Markera den plats på väggen
där du vill montera enheten (enligt bilden nedan)
och borra två hål med diametern 6 mm.
2. Sätt i de två pluggarna och de två skruvarna (båda
medföljer) i hålen. Låt skruvarna sticka ut 5 mm från
väggen.
3. Häng upp enheten på skruvarna.
* Instruktioner för väggmontering
Borra hål i väggen där du har markerat att skruvarna ska
sitta.
DANSK
Bemærkning til montering
Du må kun montere enheden på en betonvæg.
Brug skruer til at montere hovedenheden på
væggen.
1. Brug dette ark som skabelon. Marker det sted på
væggen, hvor du vil hænge enheden op (som vist),
og bor derefter to huller på 6 mm i diameter.
2. Placer to rawlplugs og to skruer (medfølger) i
hullerne. Lad skruerne stikke 5 mm ud fra væggen.
3. Hæng enheden op på de fastgjorte skuer.
* Instruktioner til vægmontering
Bor huller i væggen på de markerede positioner.
SUOMI
Kiinnityshuomautus
Kiinnittäminen seinälle edellyttää betoniseinää.
Kiinnitä päälaite seinään ruuveilla.
1. Käytä tätä sivua pohjana. Merkitse seinään paikka,
johon haluat laitteen kiinnittää (ks. kuva), ja poraa
sitten kaksi halkaisijaltaan 6 mm:n reikää.
2. Kiinnitä 2 kiinnitystappia ja 2 ruuvia (toimitetaan
laitteen mukana) reikiin. Ruuvien on oltava 5 mm
koholla seinästä.
3. Ripusta laite kiinnitysruuveihin.
* Seinäkiinnitysohjeet
Poraa seinään reiät merkittyihin kohtiin.
PORTUGUÊS
Nota para a montagem
Para fixar a unidade, a parede deve ser de betão.
Use parafusos para fixar a unidade principal à
parede.
1. Utilize esta folha como modelo. Marque a posição
onde pretende pendurar a unidade na parede (tal
como indicado em cima) e faça dois furos com 6
mm de diâmetro.
2. Introduza as 2 cavilhas e os 2 parafusos (todos
fornecidos) nos furos respectivos. Deixe a cabeça
dos parafusos a 5 mm da parede.
3. Pendure a unidade nos parafusos de fixação.
* Instruções de fixação à parede
Perfure a parede nos locais marcados para os furos.
Page 2
mm
120
Wall mounting instructions
Drill holes on wall at hole
positions marked.*
Česky
Poznámka k montáži
Pro bezpečnou montáž je třeba přístroj připevnit
nabetonovou stěnu.
Pro připevnění hlavní jednotky na stěnupoužijte
šrouby
1.
2.
3.
*
1. Použijte tento list jako vzor. Označte místo na zdi,kam
si přejete jednotku zavěsit (podle výšeuvedeného
obrázku), a poté vyvrtejte dva6milimetrové otvory.
2. Umístěte do děr postupně 2 hmoždinky a2 šrouby
(jsou součástí dodávky). Nechte šroubyvyčnívat 5 mm
ze zdi.
3. Zavěste jednotku na upevňovací šrouby.
* Pokyny pro montáž na stěnu
Na vyznačených místech vyvrtejte do stěny díry.
Merk deg følgende ved montering
Betongvegg er nødvendig for å montere festet på veggen.
Bruk skruer for å montere hovedenheten på
veggen
1. Bruk dette arket som mal. Merk av stedet der du vil
henge enheten på veggen (som vist ovenfor), og bor
deretter to hull med en diameter på 6 mm.
2. Monter de to pluggene og de to skruene (begge deler
følger med) i de respektive hullene. La skruene stikke
5 mm ut fra veggen.
3. Heng enheten på festeskruene.
* Instruksjoner for veggmontering
Bor hull i veggen ved hullposisjonene som er avmerket.
Slovensky
Poznámka pre upevnenie
Aby sa zaistil držiak na stenu, vyžaduje sa betónovástena.
Na upevnenie hlavnej jednotky na stenupouÏite
skrutky
1. Tento list použite ako šablónu. Poznačte sipozíciu, kam
na stenu chcete zariadenie zavesiť(podľa zobrazenia
vyššie) a potom vyvŕtajte dvaotvory s priemerom 6
mm.
2. Do otvorov zaistite 2 hmoždinky a 2 skrutky(oboje sú
súčasťou balenia). Skrutky nechajtevyčnievať 5 mm zo
steny.
3. Zaveste jednotku na upevňovacie skrutky.
* Pokyny pre upevnenie na stenu
Vyvŕtajte otvory na stene na označenýchmiestach pre
otvory
Notă pentru montaj
Pentru a xa suportul pe perete, este necesar un zid de
beton.
Utilizaţi şuruburi pentru a monta unitatea
principală pe perete
1. Utilizaţi această foaie ca şablon. Reperaţi poziţia în
care doriţi să agăţaţi unitatea pe perete (aşa cum se
arată mai sus) şi apoi realizaţi două găuri cu diametrul
de 6 mm.
2. Fixaţi 2 dibluri şi 2 şuruburi (ambele sunt furnizate) în
găurile respective. Şuruburile trebuie să depăşească
peretele cu 5 mm.
3. Suspendaţi unitatea de şuruburile de xare.
* Instrucţiuni de montare pe perete
Efectuaţi găuri în perete în poziţiile de găurire marcate.
Norsk
România
Magyar
Megjegyzés a szereléshez
POLSKI
Uwaga dotycząca montażu
Bezpieczny montaż zestawu jest możliwy jedynie naścianie
betonowej.
Zamontuj jednostkę centralną na ścianie
zapomocą śrub.
1. Użyj tego arkusza jako szablonu. Zaznacz
miejscena ścianie (jak na ilustracji), gdzie chcesz
zawiesićurządzenie, a następnie wywierć otwory
ośrednicy 6 mm.
2. Wkręć odpowiednio 2 kołki rozporowe i 2 śruby(obie
dołączone do zestawu). Zostaw śrubyodstające 5 mm
od ściany.
3. Zawieś urządzenie na śrubach mocujących.
* Instrukcje montażu na ścianie
Wywierć otwory w ścianie w zaznaczonychmiejscach.
DCM2260_12 Wall Mounting.indd 2 7/24/2013 2:50:07 PM
A megfelelő falra rögzítéshez betonfal szükséges.
A központi egységet csavarokkal rögzítse afalra
1. Ez a lap mintaként szolgál. Jelölje meg a falon ahelyet,
ahová fel szeretné függeszteni az egységet(lásd fent),
majd fúrjon két 6 mm átmérőjű lyukat.
2. Húzza meg a mellékelt két tiplit és két csavart.
Acsavaroknak 5 mm-re kell kiállniuk a falból.
3. Akassza az egységet a megerősített csavarokra.
* Falra szerelési utasítások
A furatok jelölt helyénél fúrjon lyukat a falba.
Montaj için not
Montajı duvara sabitlemek için beton duvar gerekir.
Ana üniteyi duvara monte ederken vida kullanın
1. Bu sayfayı şablon olarak kullanın. Üniteyi duvara asmak
istediğiniz konumu işaretleyin (yukarıda gösterildiği
gibi), ardından 6 mm çapında delikler açın.
2. Deliklerde bulunan 2 dübel ve 2 vidayı (birlikte verilir)
sırasıyla sabitleyin. Vidalarla duvar arasında 5 mm
mesafe bırakın.
3. Üniteyi sabitleme vidalarından asın.
* Duvar montajı talimatları
Duvarın işaretlenen delik konumlarında delikler açın.
Türkçe
