Philips BT7201 User Manual [de]
BT720x
10
1
2
3.0
3
4
5
6
www.philips.com
432
ENGLISH

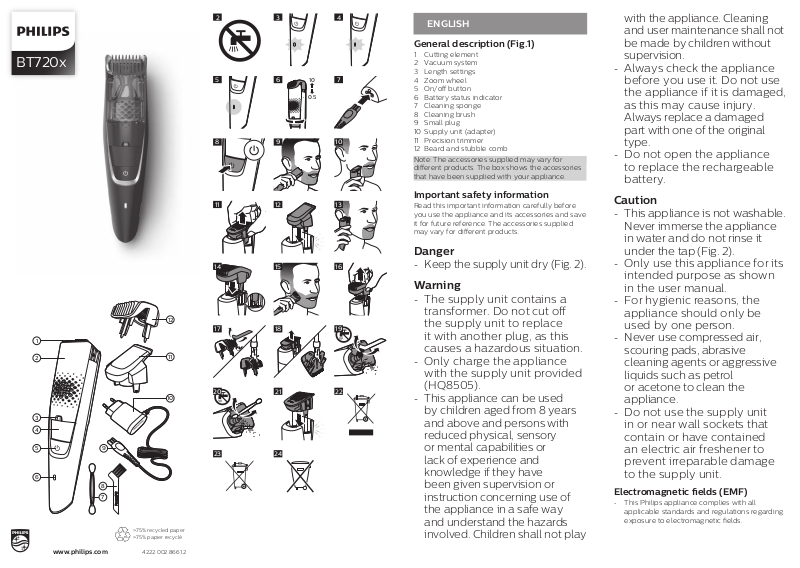

General description (Fig.1)
1 Cutting element
2 Vacuum system
6
0.5
3.0
75
1098
3 Length settings
4 Zoom wheel
5 On/o button
6 Battery status indicator
7 Cleaning sponge
8 Cleaning brush
9 Small plug
10 Supply unit (adapter)
11 Precision trimmer
12 Beard and stubble comb
Note: The accessories supplied may vary for
dierent products. The box shows the accessories
that have been supplied with your appliance.
Important safety information
1311 12
Read this important information carefully before
you use the appliance and its accessories and save
it for future reference. The accessories supplied
may vary for dierent products.
with the appliance. Cleaning
and user maintenance shall not
be made by children without
supervision.
- Always check the appliance
before you use it. Do not use
the appliance if it is damaged,
as this may cause injury.
Always replace a damaged
part with one of the original
type.
- Do not open the appliance
to replace the rechargeable
battery.
Caution
- This appliance is not washable.
Never immerse the appliance
in water and do not rinse it
Danger
161514
- Keep the supply unit dry (Fig. 2).
under the tap (Fig. 2).
- Only use this appliance for its
intended purpose as shown
Warning
- The supply unit contains a
12
1917 18
transformer. Do not cut o
the supply unit to replace
it with another plug, as this
11
causes a hazardous situation.
- Only charge the appliance
with the supply unit provided
10
222120
(HQ8505).
- This appliance can be used
by children aged from 8 years
and above and persons with
reduced physical, sensory
9
23 24
or mental capabilities or
lack of experience and
knowledge if they have
8
7
been given supervision or
instruction concerning use of
the appliance in a safe way
>75% recycled paper
>75% papier recyclé
4222.002.8661.2
and understand the hazards
involved. Children shall not play
in the user manual.
- For hygienic reasons, the
appliance should only be
used by one person.
- Never use compressed air,
scouring pads, abrasive
cleaning agents or aggressive
liquids such as petrol
or acetone to clean the
appliance.
- Do not use the supply unit
in or near wall sockets that
contain or have contained
an electric air freshener to
prevent irreparable damage
to the supply unit.
Electromagnetic elds (EMF)
- This Philips appliance complies with all
applicable standards and regulations regarding
exposure to electromagnetic elds.
General
- The appliance is suitable for mains voltages
ranging from 100 to 240 volts.
- The supply unit transforms 100-240 volts to a
safe low voltage of less than 24 volts.
Display
Battery status indications
- When the battery is almost empty, the battery
charge indicator ashes orange (Fig. 3).
- When the appliance is charging, the battery
charge indicator ashes white (Fig. 4).
- When the battery is fully charged, the battery
charge indicator lights up white continuously (Fig. 5).
Note: The lights switch o automatically after
30 minutes.
Hair length indications
The selected hair length setting will show above
the zoom wheel when you select the desired
length setting with the zoom wheel (Fig. 6).
Charging
Charging takes approx. 1 hour. Charge the
appliance before you use it for the rst time and
when the display indicates that the battery is
almost empty.
1 Make sure the appliance is switched o.
2 Put the adapter in the wall socket and put the
small plug in the appliance (Fig. 7).
3
After charging, remove the adapter from the wall
socket and pull the small plug out of the appliance.
When the appliance is fully charged, it has a
cordless operating time of up to 60 minutes.
Using the appliance
Note: This appliance can be used without cord or
directly from the power outlet.
You can use this appliance for a stubble and
a short beard. This appliance has an integrated
vacuum system that catches cut beard hair for
a less mess trimming experience.
The vacuum system is activated automatically as
soon as you switch on the appliance.
Note: Switch o and clean the appliance after
each use.
Switching the appliance on and o
Press the on/o button once to switch the
appliance on or o (Fig. 8).
Trimming without comb
- You can use the appliance without beard and
stubble comb to trim hair close to the skin or
to contour the neckline and sideburns. To trim
hair close to the skin, place the at side of the
trimming head against your skin and make
strokes in the desired direction (Fig. 9).
- You can use the precision trimmer to create
ne lines and contours around your facial style,
close to the skin (Fig. 10). Simply pull the cutting
element straight o (Fig. 11) and insert the
precision trimmer (Fig. 12).
- For contouring hold the trimming head
perpendicular to the skin and move the
trimming head upwards or downwards with
gentle pressure (Fig. 13).
Trimming with comb
You can use the beard and stubble comb attached
to the cutting element to groom your beard and
moustache in your preferred style. You can choose
from 20 length settings ranging from 0.5mm to
10mm in steps of 0.5mm.
1 Attach the comb onto the appliance (Fig. 14).
2 Turn the zoom wheel to select the desired
length setting (Fig. 6).
Note: When you trim for the rst time, start at
the highest length setting to familiarise yourself
with the appliance.
3 Switch on the appliance.
4 To trim most eectively, move the appliance
against the hair growth direction. Make sure that
the surface of the comb always stays in contact
with the skin (Fig. 15).
Cleaning and maintenance
Cleaning the appliance
Note: Only the cutting element and the comb can
be cleaned with water.
We advise you to empty the hair-collection
chamber after each trimming session. When you
trim long, dense beards, it may also be necessary
to empty the hair-collection chamber during the
trimming session in order to maintain optimal
suction performance.
1 Switch o the appliance and disconnect it from
the power outlet.
Wipe the housing of the appliance with a dry cloth.
2
3
Remove the comb (Fig. 16) and clean it with the
cleaning brush and/or rinse it under the tap (Fig. 17).
4 Remove the cutting element and clean it under
the tap (Fig. 18). Shake o excess water and
leave to dry completely.
Caution: Never dry the cutting element with a towel
or tissue, as this may damage the trimming teeth.
5 Shake and/or brush out the hairs that have
collected in the hair chamber (Fig. 19, Fig. 20).
6 After cleaning, reattach the cutting element
(Fig. 21) and comb (Fig. 14) to the appliance.
Recycling
- This symbol means that this product shall not
be disposed of with normal household waste
(2012/19/EU) (Fig. 22).
- This symbol means that this product contains a
built-in rechargeable battery which shall not be
disposed of with normal household waste
(Fig. 23) (2006/66/EC). We strongly advise you
to take your product to an ocial collection
point or a Philips service centre to have a
professional remove the rechargeable battery.
- Follow your country’s rules for the separate
collection of electrical and electronic products
and rechargeable batteries. Correct disposal
helps prevent negative consequences for the
environment and human health.
Warranty and support
If you need information or support, please
visit www.philips.com/support or read the
international warranty leaet.
DEUTSCH
Allgemeine Beschreibung (Abb. 1)
1 Schneideelement
2 Vakuumsystem
3 Schnittlängeneinstellungen
4 Zoom-Rädchen
5 Ein-/Ausschalter
6 Akkustandanzeige
7 Reinigungsschwamm
8 Reinigungsbürste
9 Gerätestecker
10 Netzteil (Adapter)
11 Präzisionstrimmer
12 Bart- und Stoppelkamm
Hinweis: Das mitgelieferte Zubehör kann für
verschiedene Produkte variieren. Die Verpackung zeigt
das Zubehör, das mit Ihrem Gerät mitgeliefert wurde.
Wichtige Sicherheitsinformationen
Lesen Sie diese wichtigen Informationen vor
dem Gebrauch des Geräts und des Zubehörs
aufmerksam durch, und bewahren Sie sie für
eine spätere Verwendung auf. Das mitgelieferte
Zubehör kann für verschiedene Produkte variieren.
Gefahr
- Halten Sie das Netzteil
trocken (Abb. 2).
Warnung
- Das Netzteil enthält einen
Transformator. Schneiden Sie
das Netzteil keinesfalls auf,
um einen anderen Stecker
anzubringen, weil dies
eine gefährliche Situation
verursachen könnte.
- Laden Sie das Gerät nur
unter Verwendung des im
Lieferumfang enthaltenen
Netzteils (HQ8505) auf.
- Dieses Gerät kann von Kindern
ab 8 Jahren und Personen
mit verringerten physischen,
sensorischen oder psychischen
Fähigkeiten oder Mangel
an Erfahrung und Kenntnis
verwendet werden, wenn
sie bei der Verwendung
beaufsichtigt werden oder
Anleitung zum sicheren
Gebrauch des Geräts erhalten
und die Gefahren verstanden
haben. Kinder dürfen nicht
mit dem Gerät spielen. Die
Reinigung und Pege des
Geräts darf von Kindern nicht
ohne Aufsicht durchgeführt
werden.
- Überprüfen Sie das Gerät
vor jedem Gebrauch. Um
Verletzungen zu vermeiden,
benutzen Sie das Gerät
nicht, wenn es beschädigt ist.
Ersetzen Sie ein beschädigtes
Teil nur durch Originalteile.
- Önen Sie das Gerät nicht,
um den Akku zu ersetzen.
Achtung
- Dieses Gerät ist nicht wasser-
dicht. Tauchen Sie es nicht in
Wasser, und halten Sie es nicht
unter den Wasserhahn (Abb. 2).
- Verwenden Sie dieses Gerät nur
für den vorgesehenen Zweck
wie in der Bedienungsanleitung
angegeben.
- Aus hygienischen Gründen
sollte das Gerät nur von einer
Person verwendet werden.
- Benutzen Sie zum Reinigen
des Geräts keine Druckluft,
Scheuerschwämme und -mittel
oder aggressive Flüssigkeiten
wie Benzin oder Azeton.
- Verwenden Sie das Netzteil
nicht in oder in der Nähe von
Wandsteckdosen, die einen
elektrischen Lufterfrischer
enthalten oder enthalten
haben, um irreparable Schäden
am Netzteil zu vermeiden.
Elektromagnetische Felder
- Dieses Philips-Gerät erfüllt alle einschlägigen
Normen und Vorschriften zur Exposition
gegenüber elektromagnetischen Feldern.
Allgemeines
- Er ist für Stromspannungen zwischen 100 und
240 Volt konzipiert.
- Das Netzteil wandelt Netzspannungen von
100 bis 240 Volt in eine sichere
Betriebsspannung von unter 24 Volt um.
Display
Batteriestatusanzeigen
- Wenn der Akku fast leer ist, blinkt die
Akkuladestandsanzeige orange (Abb. 3).
- Wenn das Gerät aufgeladen wird, blinkt die
Akkuladestandsanzeige weiß (Abb. 4).
- Ist der Akku vollständig geladen, leuchtet die
Akkuladestandsanzeige dauerhaft (Abb. 5)
weiß.
Hinweis: Die Anzeigen schalten sich nach
30 Minuten automatisch aus.
Haarlängenanzeigen
Die gewählte Haarlänge wird über dem ZoomRädchen angezeigt, wenn Sie die gewünschte
Länge mit dem Zoom-Rädchen (Abb. 6) einstellen.
Laden
Der Ladevorgang dauert ca. 1 Stunde. Laden Sie
das Gerät vor dem ersten Gebrauch auf und wenn
das Display anzeigt, dass der Akku fast leer ist.
1 Vergewissern Sie sich, dass das Gerät
ausgeschaltet ist.
2 Stecken Sie den Adapter in eine Steckdose,
und stecken Sie den kleinen Stecker in das
Gerät (Abb. 7).
3 Trennen Sie den Adapter nach dem
Ladevorgang von der Steckdose und den
kleinen Gerätestecker vom Gerät.
Sie können das voll aufgeladene Gerät bis zu
60 Minuten kabellos betreiben.
Das Gerät benutzen
Hinweis: Das Gerät kann ohne Kabel oder direkt
über eine Steckdose betrieben werden.
Sie können dieses Gerät für Bartstoppeln oder
einen kurzen Bart verwenden. Dieses Gerät verfügt
über ein integriertes Vakuumsystem, das die
abgeschnittenen Barthaare auängt und so für
mehr Sauberkeit beim Schneiden sorgt.
Das Vakuumsystem wird automatisch aktiviert,
sobald Sie das Gerät einschalten.
Hinweis: Schalten Sie das Gerät nach jedem
Gebrauch aus, und reinigen Sie es.
Das Gerät ein- und ausschalten
Drücken Sie den Ein-/Ausschalter einmal, um das
Gerät ein- oder auszuschalten (Abb. 8).
Ohne Kammaufsatz schneiden
- Sie können das Gerät ohne den Bart- und
Stoppelkamm verwenden, um Haare sehr nah an
der Haut abzuschneiden oder die Konturen am
Nacken und den Koteletten zu denieren. Für ein
Trimmen nahe an der Haut setzen Sie die ache
Seite des Schneidekopfs direkt auf die Haut und
führen das Gerät in die gewünschte Richtung (Abb.
9).
- Sie können mit dem Präzisionstrimmer feine
Linien und Konturen um das Gesicht, nahe
an der Haut (Abb. 10) bilden. Ziehen Sie das
Schneideelement einfach gerade ab (Abb. 11),
und setzen Sie den Präzisionstrimmer (Abb. 12) auf.
- Für Konturengebung halten Sie den Schneidekopf
senkrecht zur Haut und bewegen ihn mit leichtem
Druck (Abb. 13) auf- oder abwärts.
Mit Kammaufsatz schneiden
Sie können mit angebrachtem Bart- und
Stoppelkamm am Schneideelement Ihren Bart und
Schnurrbart in Ihrem bevorzugten Stil schneiden.
Sie können zwischen 20 Längeneinstellungen von
0,5 bis 10 mm in Schritten von 0,5 mm wählen.
1 Setzen Sie den Kammaufsatz auf das Gerät
(Abb. 14).
2
Drehen Sie das Zoom-Rädchen, um die gewünschte Schnittlängeneinstellung (Abb. 6) auszuwählen.
Hinweis: Wenn Sie das Gerät zum ersten Mal
verwenden, schneiden Sie zunächst mit der
maximalen Längeneinstellung, um sich mit dem
Gerät vertraut zu machen.
3 Schalten Sie das Gerät ein.
Die besten Ergebnisse erzielen Sie, wenn Sie das
4
Gerät gegen die Haarwuchsrichtung führen. Achten
Sie darauf, dass die Oberäche des Kamms stets in
Kontakt mit der Haut (Abb. 15) bleibt.
Reinigung und Pege
Das Gerät reinigen
Hinweis: Nur die Schneideeinheit und der Kamm
können mit Wasser gereinigt werden.
Reinigen Sie die Haarauangkammer nach jedem
Schneidevorgang. Wenn Sie lange, dichte Barthaare
kürzen, muss die Haarauangkammer möglicherweise
auch während des Schneidens entleert werden,
damit die Absaugung optimal funktioniert.
1 Schalten Sie das Gerät aus, und ziehen Sie es
aus der Steckdose.
2 Reinigen Sie das Gehäuse des Geräts mit einem
trockenen Tuch.
3 Entfernen Sie den Kamm (Abb. 16), und reinigen
Sie ihn mit der Bürste, und/oder spülen Sie ihn
unter ießendem Wasser (Abb. 17) aus.
4 Nehmen Sie die Schneideeinheit ab, und
reinigen Sie sie unter ießendem Wasser (Abb.
18).
Schütteln Sie überschüssiges Wasser ab,
und lassen Sie das Gerät vollständig trocknen.
Achtung: Trocknen Sie die Schneideeinheit
niemals mit einem Handtuch oder Tuch ab, da
dies die Schneideelemente beschädigen kann.
Schütteln und/oder bürsten Sie die
5
angesammelten Haare in der Haarkammer aus
(Abb. 19, Abb. 20).
6
Setzen Sie nach dem Reinigen die
Schneideeinheit (Abb. 21) und den Kamm (Abb. 14)
wieder auf
das Gerät.
Recycling
- Dieses Symbol bedeutet, dass das Produkt
nicht mit dem normalen Hausmüll entsorgt
werden kann (2012/19/EU) (Abb. 22).
- Dieses Symbol bedeutet, dass das Produkt
einen Akku enthält, der nicht mit dem normalen
Hausmüll (Abb. 23) entsorgt werden darf
(2006/66/EG). Wir empfehlen dringend, das
Produkt bei einer oziellen Sammelstelle oder
einem Philips Service-Center abzugeben, um
den Akku fachgerecht ausbauen zu lassen.
- Beachten Sie die örtlichen Vorschriften zur
getrennten Entsorgung von elektrischen und
elektronischen Produkten, Akkus und Batterien.
Die ordnungsgemäße Entsorgung dient dem
Schutz von Umwelt und Gesundheit.
Garantie und Support
Für Unterstützung und weitere Informationen
besuchen Sie die Philips Website unter
www.philips.com/support, oder lesen Sie die
internationale Garantieschrift.
ESPAÑOL
Descripción general (Fig. 1)
1 Elemento de corte
2 Sistema de vacío
3 Ajustes de longitud
4 Rueda de zoom
5 Botón de encendido/apagado
6 Indicador de estado de la batería
7 Esponja de limpieza
8 Cepillo de limpieza
9 Clavija pequeña
10 Unidad de alimentación (adaptador)
11 Recortador de precisión
12 Peine guía para barba y barba de dos días
Nota: Los accesorios suministrados pueden variar
según los diferentes productos. La caja muestra los
accesorios suministrados con el aparato.
Información de seguridad importante
Antes de utilizar el aparato y sus accesorios,
lea atentamente esta información importante y
consérvela por si necesitara consultarla en un
futuro. Los accesorios suministrados pueden variar
según los diferentes productos.
Peligro
- Mantenga seca la fuente de
alimentación (Fig. 2).
Advertencia
- La fuente de alimentación
contiene un transformador. No
corte la fuente de alimentación
para sustituirla por otra clavija,
ya que podría provocar
situaciones de peligro.
- Cargue el aparato
únicamente con la fuente de
alimentación suministrada
(HQ8505).
- Este aparato puede ser usado
por niños a partir de 8 años y
por personas con su capacidad
física, psíquica o sensorial
reducida y por quienes no
tengan los conocimientos y la
experiencia necesarios, si han
sido supervisados o instruidos
acerca del uso del aparato de
Loading...
