Instrukcja obsługi
Jesteśmy do Twoich usług
Aby uzyskać pomoc techniczną, zarejestruj swój produkt na stronie internetowej:
www.philips.com/support
Spis treści
1 Ważne 2
Bezpieczeństwo 2
Dbanie o produkt 3
Ochrona środowiska 3
Zgodność z przepisami 3
Pomoc i wsparcie techniczne 4
2 Twój produkt 4
Jednostka centralna 4
Pilot zdalnego sterowania 5
Złącza 6
Subwoofer bezprzewodowy 6
3 Podłączanie 7
Wybór miejsca 7
Parowanie z subwooferem 7
Podłączanie dźwięku z telewizora 8
Podłączanie dźwięku z innych urządzeń 9
Podłączanie urządzeń cyfrowych za
pośrednictwem złącza HDMI 10
4 Obsługa sprzętu 11
Ustawianie zegara 11
Auto standby 11
Regulacja głośności 11
Ustawienia dźwięku 12
Odtwarzanie dźwięku przez
połączenie Bluetooth 12
odtwarzacz MP3 13
Urządzenia pamięci masowej USB 13
Ustawianie jasności wyświetlacza 14
Zastosowanie ustawień fabrycznych 14
7 Rozwiązywanie problemów 17
5 Aktualizacja
Sprawdzanie wersji oprogramowania 14
Aktualizacja oprogramowania przez
port USB 14
oprogramowania 14
6 Dane techniczne produktu 15
1PL
1 Ważne
Przed rozpoczęciem korzystania z urządzenia
należy zapoznać się z wszystkimi instrukcjami.
Gwarancja nie obejmuje uszkodzeń powstałych
na skutek postępowania niezgodnego
z instrukcjami.
Bezpieczeństwo
Niebezpieczeństwo pożaru lub porażenia
prądem!
• Przed wykonaniem lub zmianą
jakichkolwiek połączeń należy upewnić się,
że wszystkie urządzenia są odłączone od
gniazdka elektrycznego.
• Nie wystawiaj urządzenia i akcesoriów
na działanie deszczu i wody. Nie stawiaj
przedmiotów wypełnionych cieczą (np.
wazonów) w pobliżu urządzenia. W
przypadku rozlania cieczy na urządzenie
należy natychmiast odłączyć je od zasilania.
Aby sprawdzić urządzenie przed użyciem,
skontaktuj się z działem obsługi klienta.
• Nie stawiaj urządzenia ani akcesoriów
w pobliżu otwartego ognia lub innych
źródeł ciepła. Nie wystawiaj urządzenia
na bezpośrednie działanie promieni
słonecznych.
• Nigdy nie należy wkładać przedmiotów
do otworów wentylacyjnych oraz innych
otworów w urządzeniu.
• Jeśli urządzenie jest podłączone do
gniazdka za pomocą przewodu zasilającego
lub łącznika, ich wtyki muszą być łatwo
dostępne.
• Baterie i akumulatory należy zabezpieczyć
przed wysokimi temperaturami (światłem
słonecznym, ogniem itp.).
• Odłącz urządzenie od gniazdka
elektrycznego na czas burzy.
• Podczas odłączania przewodu zasilającego
zawsze ciągnij wtyczkę, a nie kabel.
• Z urządzenia można korzystać w klimacie
tropikalnym i/lub umiarkowanym.
Niebezpieczeństwo zwarcia lub pożaru!
• Dane identykacyjne i znamionowe
produktu umieszczono na tabliczce
informacyjnej znajdującej się z tyłu lub na
spodzie produktu.
• Przed podłączeniem urządzenia do źródła
zasilania sprawdź, czy napięcie w gniazdku
odpowiada wartości wydrukowanej
z tyłu urządzenia. Nie wolno podłączać
urządzenia do zasilania, jeżeli napięcie jest
inne.
Niebezpieczeństwo obrażeń ciała lub
uszkodzenia produktu!
• Nigdy nie umieszczaj urządzenia i innych
przedmiotów na przewodzie zasilającym
oraz innych urządzeniach elektrycznych.
• W przypadku transportu urządzenia w
temperaturze otoczenia niższej niż 5°C
rozpakuj je i przed podłączeniem do
zasilania poczekaj, aż jego temperatura
osiągnie temperaturę pokojową.
• Niektóre części tego produktu mogą
być wykonane ze szkła. Należy się z nimi
obchodzić ostrożnie, aby uniknąć obrażeń
lub uszkodzenia.
Ryzyko przegrzania!
• Nie umieszczaj tego urządzenia w
miejscu z ograniczoną wentylacją. Zawsze
pozostawiaj co najmniej 10 cm wolnego
miejsca z każdej strony urządzenia w
celu zapewnienia właściwej wentylacji.
Upewnij się, że zasłony i inne przedmioty
nie zakrywają otworów wentylacyjnych
urządzenia.
Niebezpieczeństwo zanieczyszczenia!
• Nie należy używać różnych baterii (starych
z nowymi, zwykłych z alkalicznymi itp.).
• Niewłaściwa wymiana baterii grozi
wybuchem. Baterię można wymienić
tylko na egzemplarz tego samego lub
odpowiedniego typu.
2 PL
• Wyjmij baterie, jeśli są wyczerpane lub jeśli
nie zamierzasz używać pilota przez dłuższy
czas.
• Baterie zawierają substancje chemiczne,
dlatego po rozładowaniu należy je
zutylizować w sposób zgodny z przepisami.
Ryzyko połknięcia baterii!
• Produkt/pilot zdalnego sterowania może
zawierać baterię monetową/pastylkową,
która może zostać połknięta. Zawsze
trzymaj baterie poza zasięgiem dzieci!
Połknięcie baterii może spowodować
poważne obrażenia lub śmierć. W ciągu
dwóch godzin od połknięcia mogą wystąpić
poważne oparzenia wewnętrzne.
• Jeśli przypuszczasz, że bateria została
połknięta lub w inny sposób znalazła
się pod skórą, natychmiast zgłoś się na
pogotowie.
• Podczas wymiany baterii trzymaj nowe i
zużyte baterie poza zasięgiem dzieci. Po
wymianie baterii upewnij się, że komora
baterii jest w pełni zabezpieczona.
• Jeśli komora baterii nie może zostać w
pełni zabezpieczona, przerwij korzystanie z
urządzenia. Trzymaj je poza zasięgiem dzieci
i skontaktuj się z producentem.
Jest to urządzenie KLASY II z podwójną izolacją,
bez uziemienia.
~
Napięcie prądu zmiennego
Ochrona środowiska
Utylizacja starych produktów i baterii
Ten produkt został wykonany z wysokiej jakości
materiałów i elementów, które nadają się do
ponownego wykorzystania.
Ten symbol na produkcie oznacza, że
produkt podlega postanowieniom Dyrektywy
Europejskiej 2012/19/UE.
Ten symbol oznacza, że produkt zawiera baterie
opisane w treści Dyrektywy Europejskiej
2013/56/UE, których nie można zutylizować z
pozostałymi odpadami domowymi.
Należy zapoznać się z lokalnymi przepisami
dotyczącymi składowania zużytych produktów
elektrycznych i elektronicznych oraz baterii.
Należy postępować zgodnie z lokalnymi
przepisami i nigdy nie należy wyrzucać produktu
ani baterii ze zwykłymi odpadami gospodarstwa
domowego. Prawidłowa utylizacja zużytych
produktów i baterii pomaga chronić środowisko
naturalne oraz ludzkie zdrowie.
Wyjmowanie baterii
Aby wyjąć baterię, zapoznaj się z częścią
dotyczącą instalacji baterii.
Dbanie o produkt
Do czyszczenia urządzenia używaj wyłącznie
ściereczek z mikrobry.
Zgodność z przepisami
Niniejszy produkt jest zgodny z przepisami Unii
Europejskiej dotyczącymi zakłóceń radiowych.
Firma Gibson Innovations niniejszym oświadcza,
że ten produkt spełnia wszystkie niezbędne
wymagania oraz inne ważne wytyczne
3PL
dyrektywy 2014/53/UE. Deklarację zgodności
można znaleźć na stronie internetowej pod
adresem www.p4c.philips.com.
Pomoc i wsparcie techniczne
W celu skorzystania z szerokiego zakresu
pomocy technicznej dostępnej w Internecie
odwiedź stronę www.philips.com/support, aby:
• pobrać instrukcję obsługi i skróconą
instrukcja obsługi,
• obejrzeć samouczki wideo (dostępne tylko
dla wybranych modeli),
• znaleźć odpowiedzi na często zadawane
pytania,
• wysłać do nas wiadomość e-mail z
pytaniem,
• porozmawiać z przedstawicielem obsługi
klienta.
Postępuj zgodnie z instrukcjami wyświetlanymi
na stronie internetowej, aby wybrać język, a
następnie wprowadź numer modelu produktu.
W celu uzyskania pomocy możesz także
zwrócić się do działu obsługi klienta w swoim
kraju. Przed nawiązaniem kontaktu zanotuj
numer modelu i numer seryjny swojego
produktu. Informacje te można znaleźć z tyłu
lub na spodzie urządzenia.
2 Twój produkt
Gratulujemy zakupu i witamy wśród klientów
rmy Philips! Aby w pełni skorzystać z
obsługi świadczonej przez rmę Philips (np.
powiadomień o aktualizacjach oprogramowania
dołączonego do produktu), należy
zarejestrować zakupiony produkt na stronie
www.philips.com/welcome.
Jednostka centralna
Ta sekcja zawiera opis jednostki centralnej.
a
b
c
a
Wybór źródła sygnału produktu.
b
• Włączanie produktu lub przełączanie
go w tryb gotowości.
• Gdy produkt jest w trybie gotowości,
wskaźnik trybu gotowości świeci się na
czerwono.
c Panel wyświetlacza
d +/- (Głośność)
Zwiększanie i zmniejszanie poziomu
głośności.
d
4 PL
Pilot zdalnego sterowania
b
a
c
d
f
h
i
e k
j
l
g
Ta sekcja zawiera opis pilota zdalnego
sterowania.
a
Włączanie produktu lub przełączanie go w
tryb gotowości.
b Przyciski źródła
• HDMI IN: Przełączanie na źródło
HDMI IN.
• HDMI ARC: Przełączanie na źródło
HDMI ARC.
• OPTICAL: Wybór połączenia
optycznego jako źródła dźwięku.
• USB: Przełączanie w tryb USB.
•
: Przełączanie w tryb Bluetooth.
• AUDIO IN: Wybór wejścia AUDIO IN
lub AUX jako źródła dźwięku (gniazdo
typu jack 3,5 mm).
c
/
Przechodzenie do poprzedniego lub
następnego utworu.
d
Rozpoczynanie, wstrzymywanie lub
wznawianie odtwarzania.
e BASS +/-
Zwiększanie lub zmniejszanie poziomu
tonów niskich na jednostce centralnej.
f Regulacja głośności
• +/-: Zwiększanie i zmniejszanie
poziomu głośności.
•
: Wyciszanie lub przywracanie
głośności.
g Sterowanie trybem dźwięku
MUSIC: wybór trybu dźwięku stereo.
VOICE: wybór trybu dźwięku z wyrazistym
głosem.
MOVIE: wybór trybu dźwięku
przestrzennego.
h AUDIO SYNC +/-
Zwiększanie lub zmniejszanie opóźnienia
dźwięku.
i DIM
Ustawianie jasności panelu wyświetlacza
produktu.
j NIGHT
Włączanie i wyłączanie trybu nocnego.
k TREBLE +/-
Zwiększanie lub zmniejszanie poziomu
tonów wysokich na jednostce centralnej.
l
Ustawianie zegara lub jego wyświetlania.
5PL
Złącza
d
Subwoofer bezprzewodowy
Ta część zawiera opis złączy produktu.
a
b
c
a HDMI OUT (ARC) - TO TV
Podłączanie do wejścia HDMI w
telewizorze.
b HDMI IN
Podłączanie do wyjścia HDMI urządzenia
cyfrowego.
c USB
• Podłączanie do urządzenia pamięci
masowej USB w celu odtwarzania
multimediów.
• Aktualizacja oprogramowania
produktu.

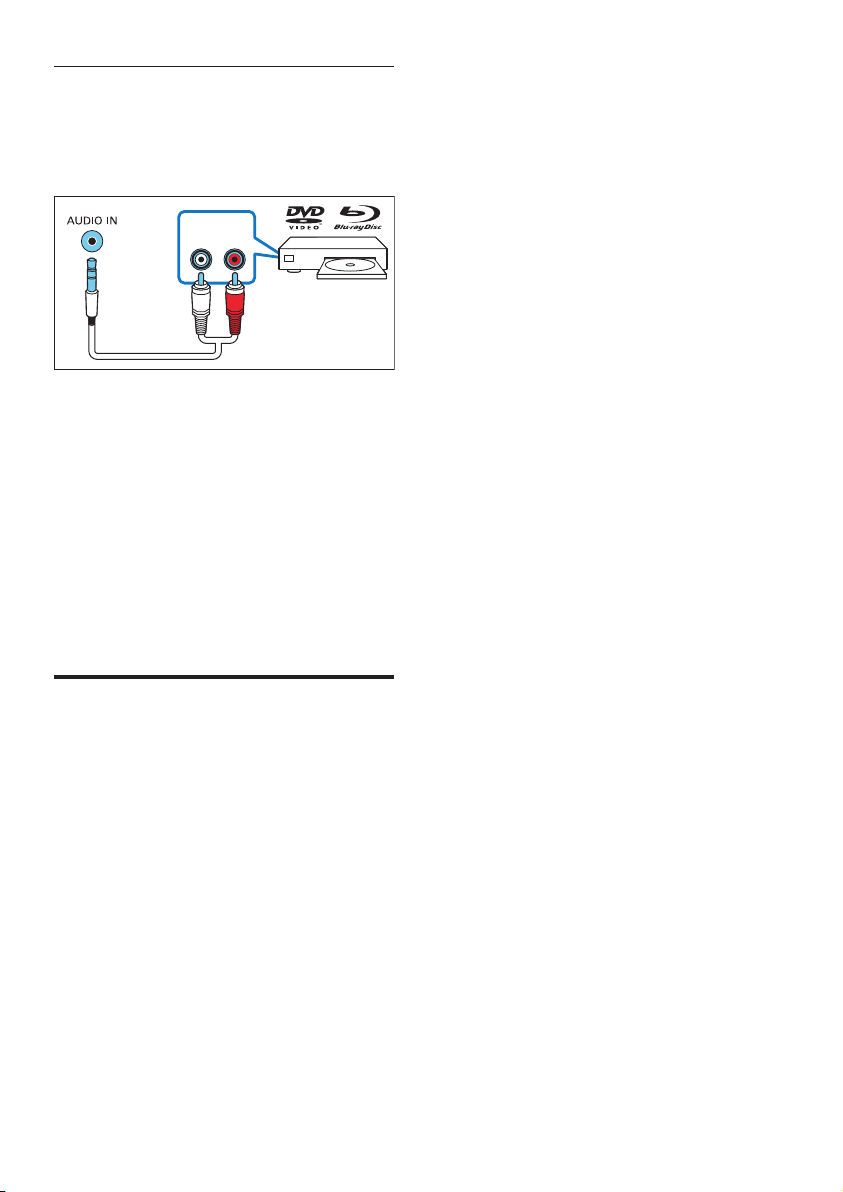

d AUDIO IN
Podłączanie do wyjścia audio w urządzeniu
z wykorzystaniem źródła AUDIO IN lub
AUX (poprzez kilkakrotne naciśnięcie
przycisku AUDIO IN na pilocie zdalnego
sterowania).
e DC IN
Podłączanie do źródła zasilania.
f OPTICAL IN
Służy do podłączania do optycznego
wyjścia audio w telewizorze lub urządzeniu
cyfrowym.
f
e
Ten produkt jest dostarczany z subwooferem
bezprzewodowym.
a
a
b
b
c
c
d
a PAIRING (parowanie)
Naciśnij, aby przełączyć subwoofer w tryb
parowania.
b Wskaźnik subwoofera
• Wskaźnik zaczyna świecić po włączeniu
zasilania.
• Podczas parowania bezprzewodowego
subwoofera i jednostki centralnej
wskaźnik szybko miga na biało.
• W przypadku udanego parowania
wskaźnik świeci na biało.
• W przypadku nieudanego parowania
wskaźnik powoli miga na biało.
• Gdy połączenie bezprzewodowe jest
przerwane przez 1 minutę, wskaźnik
wyłącza się.
c SERVICE
Tylko do użytku centrum serwisowego.
d AC MAINS~
Podłączanie do źródła zasilania.
6 PL
3 Podłączanie
W tej części opisano sposób podłączenia
produktu do telewizora i innych urządzeń.
Informacje dotyczące podstawowych połączeń
produktu i akcesoriów można znaleźć w
skróconej instrukcji obsługi.
Uwaga
Dane identykacyjne i znamionowe produktu
•
umieszczono na tabliczce informacyjnej znajdującej się z
tyłu lub na spodzie produktu.
• Przed wykonaniem lub zmianą jakichkolwiek połączeń
należy upewnić się, że wszystkie urządzenia są
odłączone od gniazdka elektrycznego.
Wybór miejsca
Informacje dotyczące ustawiania subwoofera
w pionie lub w poziomie można znaleźć w
skróconej instrukcji obsługi.
Uwaga
Jeśli ustawiasz subwoofer w pionie, zainstaluj dołączoną
•
do zestawu podpórkę, aby zapewnić stabilność
subwoofera.
• Jeśli ustawiasz subwoofer w poziomie, przymocuj cztery
dołączone do zestawu gumowe nóżki na spodzie
subwoofera, aby uniknąć wibracji subwoofera.
• Zostaw co najmniej 10 cm wolnej przestrzeni wokół
otworów wentylacyjnych subwoofera w celu uzyskania
odpowiedniej wentylacji.
Umieść subwoofer w odległości co
najmniej 1 metra od jednostki centralnej i
10 centymetrów od ściany.
Aby uzyskać najlepszy efekt, ustaw subwoofer w
sposób przedstawiony poniżej.
Parowanie z subwooferem
Subwoofer bezprzewodowy jest automatycznie
parowany z jednostką centralną za
pośrednictwem połączenia bezprzewodowego
po włączeniu jednostki centralnej i subwoofera.
Jeśli z subwoofera bezprzewodowego nie
słychać dźwięku, sparuj subwoofer ręcznie.
1 Włącz jednostką centralną i subwoofer.
» Jeśli połączenie z jednostką centralną
zostanie utracone, wskaźnik na
subwooferze będzie powoli migać na
biało.
2 Naciśnij przycisk PAIRING (parowanie)
na subwooferze, aby przełączyć go w tryb
parowania.
» Wskaźnik na subwooferze zacznie
szybko migać na biało.
3 W trybie HDMI ARC (naciśnij przycisk
HDMI ARC) w ciągu 6 sekund na pilocie
zdalnego sterowania naciśnij dwukrotnie
przycisk
raz przycisk Głośność +, a następnie
przytrzymaj przycisk BASS +.
, następnie naciśnij jeden
7PL
» Jeśli parowanie zakończy się pomyślnie,
wskaźnik na subwooferze zacznie
świecić na biało.
» Jeśli nie uda się przeprowadzić procesu
parowania, wskaźnik na subwooferze
będzie powoli migać na biało.
4 Jeśli nie uda się przeprowadzić procesu
parowania, powtórz powyższe czynności.
Uwaga
Jeśli przerwanie połączenia bezprzewodowego lub
•
proces parowania trwa 1 minutę, subwoofer przełącza
się automatycznie w tryb gotowości, a dioda LED na
subwooferze wyłącza się.
Podłączanie dźwięku z telewizora
Podłącz zestaw do telewizora. Dźwięk z
programów telewizyjnych można odsłuchiwać
przez głośniki zestawu.
Opcja 1: podłączenie zestawu do
telewizora za pośrednictwem złącza
HDMI (ARC)
Najlepsza jakość dźwięku
Ten produkt obsługuje złącze HDMI w wersji
z funkcją Audio Return Channel (ARC). Za
pomocą funkcji ARC można odsłuchiwać
dźwięk z telewizora przy użyciu tego produktu i
pojedynczego przewodu HDMI.
Co jest potrzebne:
• Przewód HDMI High Speed.
• Telewizor obsługujący zarówno standard
HDMI ARC, jak i HDMI-CEC (więcej
informacji na ten temat można znaleźć w
instrukcji obsługi telewizora).
• W przypadku niektórych modeli telewizorów
należy włączyć wyjście dla głośnika
zewnętrznego w menu ustawień telewizora
(więcej informacji na ten temat można
znaleźć w instrukcji obsługi telewizora).
TV
1 Podłącz jedną wtyczkę przewodu HDMI
High Speed do złącza HDMI OUT (ARC)
produktu, a drugą wtyczkę wsuń do złącza
HDMI ARC w telewizorze.
• Złącze HDMI ARC telewizora
może być oznaczone w inny sposób.
Szczegółowe informacje zawiera
instrukcja obsługi telewizora.
2 Włącz obsługę funkcji HDMI-CEC w
telewizorze.
• W przypadku problemów z funkcją
HDMI-CEC zapoznaj się z instrukcją
obsługi telewizora, aby upewnić
się, że konguracja HDMI-CEC
jest prawidłowa. W razie potrzeby
skontaktuj się z producentem
telewizora.
3 Naciśnij przycisk HDMI ARC na pilocie
produktu, aby włączyć połączenie HDMI
ARC.
Uwaga
Nie ma 100-procentowej gwarancji współpracy ze
•
wszystkimi urządzeniami HDMI-CEC.
• Jeśli telewizor nie jest zgodny ze standardem HDMI
ARC, podłącz przewód audio, aby słuchać dźwięku z
telewizora za pośrednictwem produktu.
8 PL
Opcja 2: podłączenie do telewizora za
pomocą przewodu optycznego
Najlepsza jakość dźwięku
TV
2 Naciśnij kilkakrotnie przycisk AUDIO IN na
pilocie, aż na panelu wyświetlacza zostanie
wyświetlony komunikat AUX.
Podłączanie dźwięku z innych urządzeń
Dźwięk z innych urządzeń można odsłuchiwać
przez głośniki produktu.
1 Podłącz jedną wtyczkę przewodu
optycznego do złącza OPTICAL produktu,
a drugą wtyczkę wsuń do optycznego
gniazda wyjściowego w telewizorze.
• Cyfrowe wyjście optyczne w
telewizorze może być oznaczone jako
OPTICAL OUT, SPDIF lub SPDIF
OUT.
2 Naciśnij przycisk OPTICAL na pilocie
produktu, aby włączyć połączenie optyczne.
Opcja 3: podłączenie analogowych
przewodów audio do telewizora
Średnia jakość dźwięku
AUDIO OUT
RL
1 Za pomocą przewodu analogowego
połącz złącze AUDIO IN (gniazdo typu
jack 3,5 mm) tego produktu z analogowym
wyjściem audio (czerwone i białe) w
telewizorze.
• Analogowe wyjście audio w urządzeniu
zewnętrznym może być oznaczone
jako AUDIO OUT.
TV
Opcja 1: podłączenie innych urządzeń
za pomocą przewodu optycznego
Najlepsza jakość dźwięku
1 Podłącz jedną wtyczkę przewodu
optycznego do złącza OPTICAL produktu,
a drugą wtyczkę wsuń do optycznego
gniazda wyjściowego w urządzeniu
zewnętrznym.
• Cyfrowe wyjście optyczne w
urządzeniu zewnętrznym może być
oznaczone jako OPTICAL OUT,
SPDIF lub SPDIF OUT.
2 Naciśnij przycisk OPTICAL na pilocie
produktu, aby włączyć połączenie optyczne.
9PL
Opcja 2: podłączenie innych urządzeń
za pomocą analogowych przewodów
audio
Średnia jakość dźwięku
AUDIO OUT
RL
1 Za pomocą przewodu analogowego
połącz złącze AUDIO IN (gniazdo typu
jack 3,5 mm) tego produktu z analogowym
wyjściem audio (czerwone i białe) w
urządzeniu zewnętrznym.
• Analogowe wyjście audio w urządzeniu
zewnętrznym może być oznaczone
jako AUDIO OUT.
2 Naciśnij kilkakrotnie przycisk AUDIO IN na
pilocie, aż na panelu wyświetlacza zostanie
wyświetlony komunikat AUX.
1 Za pomocą przewodu HDMI High Speed
połącz złącze HDMI OUT urządzenia
cyfrowego ze złączem HDMI IN produktu.
• Zalecany jest przewód HDMI High
Speed.
2 Podłącz produkt do telewizora za
pośrednictwem złącza HDMI OUT (ARC).
3 W podłączonym urządzeniu włącz obsługę
funkcji HDMI-CEC.
4 Naciśnij przycisk HDMI IN na pilocie
produktu, aby włączyć połączenie HDMI IN.
• Jeśli telewizor nie jest zgodny ze
standardem HDMI CEC, wybierz
odpowiednie wejście wideo w
telewizorze.
• W przypadku problemów z funkcją
HDMI-CEC zapoznaj się z instrukcją
obsługi telewizora oraz upewnij
się, że konguracja HDMI-CEC
jest prawidłowa. W razie potrzeby
skontaktuj się z producentem
telewizora.
Podłączanie urządzeń cyfrowych za pośrednictwem złącza HDMI
Podłącz urządzenie cyfrowe, takie jak dekoder,
odtwarzacz DVD/Blu-ray lub konsolę do gier do
tego produktu za pośrednictwem pojedynczego
połączenia HDMI. Kiedy urządzenia są
podłączone w ten sposób, podczas odtwarzania
pliku lub grania w grę
• obraz jest automatycznie wyświetlany na
telewizorze,
• dźwięk jest automatycznie odtwarzany za
pośrednictwem produktu.
10 PL
4 Obsługa sprzętu
W tej części opisano korzystanie z produktu do
odtwarzania materiałów z różnych źródeł.
Przed uruchomieniem
• Wykonaj niezbędne połączenia opisane w
skróconej instrukcji obsługi oraz instrukcji
obsługi.
• Przełącz produkt na odpowiednie źródło
dla innych urządzeń.
Ustawianie zegara
Poprzez ustawienia zegara można wybrać
typ trybu gotowości (tryb gotowości ECO
bez wyświetlania zegara lub normalny tryb
gotowości z wyświetlonym zegarem).
1 Przełącz produkt w tryb gotowości (naciśnij
przycisk
2 Naciśnij i przytrzymaj przycisk , aby
włączyć tryb ustawiania zegara.
3 Naciśnij przycisk Głośność +/-, aby wybrać
format 12- lub 24-godzinny, a następnie
naciśnij przycisk
4 Naciśnij przycisk Głośność +/-, aby ustawić
godzinę, a następnie naciśnij przycisk
aby potwierdzić.
5 Naciśnij przycisk Głośność +/-, aby ustawić
minutę, a następnie naciśnij przycisk
potwierdzić.
6 Naciśnij przycisk Głośność +/-, aby wybrać
opcję „ECO” lub „CLOCK”, a następnie
naciśnij przycisk
).
» Wyświetli się symbol --:-- lub zegar.
» Zacznie migać symbol --:--.
, aby potwierdzić.
» Zaczną migać cyfry godziny.
,
» Zaczną migać cyfry minuty.
, aby
» Napis ECO zacznie migać.
, aby potwierdzić.
» W przypadku wyboru opcji „ECO”,
w trybie gotowości, zegar jest
wyświetlany przez 1 minutę, a
następnie wyświetlacz jest wyłączany.
» W przypadku wyboru opcji „CLOCK”,
w trybie gotowości, zegar jest zawsze
wyświetlany.
Wyświetlanie zegara
1 W trybie gotowości ECO lub trybie pracy
naciśnij przycisk
» W trybie gotowości ECO zegar
jest wyświetlany przez 1 minutę, a
następnie wyświetlacz jest wyłączany.
» W trybie pracy zegar jest wyświetlany
przez 10 sekund, a następnie
wyświetlacz przełącza się na informacje
o bieżącym źródle.
Uwaga
W przypadku odłączenia produktu od zasilania
•
sieciowego czas zegara może być zachowywany tylko
przez 12 godzin.
• Bardzo wysoka lub niska temperatura w pomieszczeniu
wpływa na dokładność zegara.
.
Auto standby
Podczas odtwarzania plików multimedialnych
z podłączonego urządzenia produkt
automatycznie przełącza się w tryb gotowości
po 15 minutach braku aktywności przycisków
i braku odtwarzania pliku audio/wideo z
podłączonego urządzenia.
Regulacja głośności
1
Naciśnij przycisk Głośność +/-, aby
zwiększyć lub zmniejszyć poziom głośności.
• Aby wyłączyć dźwięk, naciśnij przycisk .
• Aby przywrócić dźwięk, ponownie
naciśnij przycisk
Głośność +/-.
lub przycisk
11PL
Ustawienia dźwięku
W tej części opisano ustawienie optymalnego
dźwięku dla lmów i muzyki.
Tryb dźwięku
Można wybrać jeden z zaprogramowanych
trybów dźwięku odpowiedni do odtwarzanego
lmu lub muzyki.
• Naciśnij przycisk MOVIE, aby włączyć
dźwięk przestrzenny. Idealny do oglądania
lmów.
• Naciśnij przycisk MUSIC, aby włączyć dwu-
lub wielokanałowy dźwięk stereo. Idealny
do słuchania muzyki.
• Naciśnij przycisk VOICE, aby włączyć efekt
dźwiękowy, dzięki któremu głos ludzki jest
czystszy i bardziej zrozumiały.
Korektor
Zmień ustawienia wysokiej częstotliwości (tony
wysokie) oraz niskiej częstotliwości (basy)
produktu.
1 Za pomocą przycisku TREBLE +/- lub
BASS +/- dostosuj częstotliwość.
Synchronizacja obrazu i dźwięku
Jeśli dźwięk nie jest zsynchronizowany z
obrazem, można opóźnić dźwięk w celu jego
dopasowania do obrazu.
1 Naciśnij przycisk AUDIO SYNC +/-, aby
zsynchronizować dźwięk z obrazem.
Tryb nocny
Tryb nocny umożliwia słuchanie po cichu —
pozwala wyciszyć głośne dźwięki podczas
odtwarzania dźwięku. Tryb nocny jest dostępny
tylko w przypadku ścieżek dźwiękowych Dolby
Digital.
1 Naciśnij przycisk NIGHT, aby włączyć lub
wyłączyć tryb nocny.
• Po włączeniu trybu nocnego napis ON
NIGHT (tryb nocny wł.) przewinie się
raz na panelu wyświetlacza.
• Po wyłączeniu trybu nocnego
napis OFF NIGHT (tryb nocny
wył.) przewinie się raz na panelu
wyświetlacza.
Odtwarzanie dźwięku przez połączenie Bluetooth
Korzystając z połączenia Bluetooth, połącz
produkt z urządzeniem Bluetooth (np. iPad,
iPhone, iPod touch, telefon Android lub laptop).
Dzięki temu możesz odsłuchiwać pliki audio
zapisane w urządzeniu przez głośniki tego
produktu.
Co jest potrzebne:
• Urządzenie Bluetooth, które obsługuje
prole Bluetooth A2DP i AVRCP, z wersją
Bluetooth 4.1.
• Maksymalny zasięg działania między
produktem a urządzeniem Bluetooth
wynosi około 10 metrów.
1 Naciśnij przycisk na pilocie zdalnego
sterowania, aby przełączyć produkt w tryb
Bluetooth.
» Na panelu wyświetlacza zacznie migać
komunikat BT.
2 W urządzeniu Bluetooth włącz funkcję
Bluetooth, następnie znajdź i wybierz
opcję Fidelio B1, aby nawiązać połączenie
(informacje na ten temat można znaleźć
w instrukcji obsługi urządzenia Bluetooth
w części dotyczącej włączania funkcji
Bluetooth).
» Podczas nawiązywania połączenia
komunikat BT na panelu wyświetlacza
zacznie migać.
3 Poczekaj, aż produkt wyemituje sygnał
dźwiękowy.
12 PL
» Po pomyślnym nawiązaniu połączenia
Bluetooth na panelu wyświetlacza
zostanie wyświetlony komunikat BT.
» Jeśli połączenie nie zostanie nawiązane,
komunikat BT na panelu wyświetlacza
będzie nieprzerwanie migać.
4 Wybór i odtwarzanie plików dźwiękowych
lub muzyki w urządzeniu Bluetooth.
• Jeśli podczas odtwarzania pojawi się
połączenie przychodzące, odtwarzanie
muzyki zostanie wstrzymane.
• Jeśli urządzenie Bluetooth obsługuje
prol AVRCP, na pilocie zdalnego
sterowania możesz nacisnąć przycisk
/ , aby pominąć utwór, lub przycisk
, aby wstrzymać lub wznowić
odtwarzanie.
5 Aby wyjść z menu Bluetooth, wybierz inne
źródło.
• Po przełączeniu się z powrotem na
działanie w trybie Bluetooth, połączenie
Bluetooth pozostanie aktywne.
1 Za pomocą stereofonicznego przewodu
audio 3,5 mm podłącz odtwarzacz MP3 do
złącza AUDIO IN produktu.
2 Naciśnij kilkakrotnie przycisk AUDIO IN na
pilocie, aż na panelu wyświetlacza zostanie
wyświetlony komunikat AUDIO IN.
3 W celu wybierania i odtwarzania plików
dźwiękowych lub muzyki skorzystaj z
elementów sterujących odtwarzacza MP3.
Urządzenia pamięci masowej
USB
Słuchaj muzyki zapisanej w urządzeniu pamięci
masowej USB, takim jak odtwarzacz MP3, karta
pamięci ash USB itp.
Co jest potrzebne:
• Urządzenie pamięci masowej USB
sformatowane w systemie plików FAT lub
NTFS oraz zgodne ze standardem Mass
Storage Class.
Uwaga
Przesyłanie strumieniowe muzyki może zostać
•
zakłócone przez przeszkody znajdujące się między
urządzeniem a tym produktem. Takimi przeszkodami
mogą być ściany, metalowe obudowy urządzeń lub inne
urządzenia znajdujące się w pobliżu i działające w tej
samej częstotliwości.
• Jeśli chcesz połączyć produkt z innym urządzeniem
Bluetooth, naciśnij i przytrzymaj przycisk
aby odłączyć aktualnie podłączone urządzenie
Bluetooth.
na pilocie,
odtwarzacz MP3
Podłączanie odtwarzacza MP3 w celu
odtwarzania plików dźwiękowych lub muzyki.
Co jest potrzebne:
• Odtwarzacz MP3.
• Stereofoniczny przewód audio 3,5 mm.
1 Podłącz urządzenie pamięci masowej USB
do produktu.
2 Naciśnij przycisk USB na pilocie.
3 Odtwarzaniem można sterować za
pomocą pilota.
• Naciśnij przycisk
wstrzymać lub wznowić odtwarzanie.
• Naciśnij przycisk
poprzedniego lub następnego utworu.
• Podczas odtwarzania z urządzenia USB
naciśnij przycisk USB, aby wybrać jeden
z następujących trybów odtwarzania.
• Po włączeniu trybu powtarzania
napis ALL REPEAT przewinie się
raz na panelu wyświetlacza.
• Po wyłączeniu trybu powtarzania
napis OFF REPEAT przewinie się
raz na panelu wyświetlacza.
, aby rozpocząć,
/ , aby przejść do
13PL
Uwaga
Produkt może być niezgodny z niektórymi typami
•
urządzeń pamięci masowej USB.
• Jeśli używany jest przedłużacz USB, koncentrator
USB lub uniwersalny czytnik USB, urządzenie pamięci
masowej USB może nie zostać rozpoznane.
• Protokoły PTP i MTP wykorzystywane przez aparaty
cyfrowe nie są obsługiwane.
• Nie należy odłączać urządzenia pamięci masowej USB
w trakcie jego odczytu.
• Pliki muzyczne (MP3) zabezpieczone przed
kopiowaniem (DRM) nie są obsługiwane.
• Obsługiwany port USB: 5 V , 1 A.
5 Aktualizacja
oprogramowania
Aby korzystać z najlepszych funkcji i wsparcia
technicznego, należy zaktualizować urządzenie
przy użyciu najnowszego oprogramowania.
Sprawdzanie wersji oprogramowania
Ustawianie jasności wyświetlacza
Aby wybrać różne poziomy jasności panelu
wyświetlacza tego produktu, można nacisnąć
kilkakrotnie przycisk DIM.
Jeśli wybierzesz opcję AUTO OFF, komunikat
LED zostanie wyłączony po 10 sekundach braku
aktywności przycisków.
Zastosowanie ustawień fabrycznych
W przypadku braku reakcji produktu można
przywrócić jego ustawienia fabryczne.
1 W trybie HDMI ARC (naciśnij przycisk
HDMI ARC) w ciągu 6 sekund na pilocie
zdalnego sterowania naciśnij dwukrotnie
przycisk
raz przycisk Głośność -, a następnie
przytrzymaj przycisk BASS -.
, następnie naciśnij jeden
» Po zakończeniu procesu przywracania
ustawień fabrycznych produkt
automatycznie wyłączy się i włączy
ponownie.
W trybie HDMI ARC (naciśnij przycisk HDMI
ARC) w ciągu 6 sekund na pilocie zdalnego
sterowania naciśnij dwukrotnie przycisk
następnie naciśnij jeden raz przycisk TREBLE -, a
następnie przytrzymaj przycisk BASS -.
» Numer wersji oprogramowania zostanie
wyświetlony na panelu wyświetlacza.
,
Aktualizacja oprogramowania przez port USB
Przestroga
Podczas procesu aktualizacji nie wyłączaj zasilania i
•
nie odłączaj pamięci ash USB, ponieważ może to
spowodować uszkodzenie urządzenia.
1 Sprawdź najnowszą wersję
oprogramowania na stronie
www.philips.com/support.
• Znajdź swój model i kliknij pozycję
„Oprogramowanie i sterowniki”.
2 Pobierz oprogramowanie na pamięć ash
USB.
a Rozpakuj pobrany plik i sprawdź,
czy rozpakowany plik nosi nazwę
„B1. bin”.
b Umieść plik „B1.bin” w katalogu
głównym.
14 PL
3 Podłącz pamięć ash USB do gniazda USB
produktu.
4 Przełącz produkt na źródło HDMI ARC
(naciśnij przycisk HDMI ARC).
5 Na pilocie zdalnego sterowania w ciągu
6 sekund naciśnij dwukrotnie przycisk
i raz przycisk Głośność +, a następnie
przytrzymaj przycisk MOVIE.
» Następnie na panelu wyświetlacza
zostanie wyświetlony komunikat „UPG”
(aktualizacja).
» Jeśli pamięć ash USB nie jest
podłączona lub znaleziono
nieprawidłowy plik aktualizacji,
na panelu wyświetlacza zostanie
wyświetlony komunikat „ERROR”
(błąd).
6 Gdy zacznie migać komunikat „UPG”,
naciśnij przycisk
aktualizację.
na pilocie, aby rozpocząć
7 Poczekaj, aż aktualizacja zostanie
zakończona.
» Po zakończeniu aktualizacji
oprogramowania produkt
automatycznie wyłączy się i włączy się
ponownie.
6 Dane techniczne
produktu
Uwaga
Dane techniczne i wygląd zewnętrzny mogą ulec
•
zmianie bez powiadomienia.
Wzmacniacz
• Całkowita moc wyjściowa: 320 W RMS
(+/- 0,5 dB, całkowite zniekształcenia
harmoniczne: 10%)
• Pasmo przenoszenia: 20 Hz–20 kHz / ±3 dB
• Odstęp sygnału od szumu: > 65 dB (CCIR)
/ (poziom dźwięku A)
• Czułość wejściowa:
• AUX: 1900 mV
• AUDIO IN: 900 mV
Audio
• Cyfrowe wejście audio S/PDIF:
• Optyczne: TOSLINK
Uwaga
Aktualizacja może zająć około 3 minut.
•
USB
• Zgodność: szybkie złącze USB (2.0)
• Obsługiwana klasa: klasa pamięci masowej
USB (MSC)
• System plików: FAT16, FAT32, NTFS
• Obsługiwane formaty plików audio: .aac,
.mp3, .m4a
Bluetooth
• Prole Bluetooth: A2DP, AVRCP
• Wersja Bluetooth: 4.1
• Pasmo częstotliwości / moc wyjściowa:
2400–2483,5 MHz / ≤ 20 dBm
• Częstotliwość NFC: 13,56 MHz
15PL
Łącze głośnika bezprzewodowego
• Pasmo częstotliwości: 5740 – 5840 MHz
• Moc wyjściowa: ≤ 14 dBm
Jednostka centralna
• Zasilanie:
• Zasilacz sieciowy rmy Philips – model:
DYS602-210309W; AS650-210-AA309
• Wejście: 100–240 V~, 50/60 Hz, 1,5 A
• Wyjście: 21 V
• Tryb gotowości bez wyświetlania zegara:
≤ 0,5 W
• Tryb gotowości z wyświetlonym zegarem:
≤ 1 W
• Wymiary (S x W x G): 408 x 56,7 x 115 mm
• Waga: 1,3 kg
• Wbudowane głośniki
• 2 wysokotonowe mylarowe (25 mm/1",
8 omów)
• 4 płaskie pełnozakresowe
(94,2 mm/3,7” x 35,2 mm/1,4”,
8 omów) dla kanału przedniego/kanału
dźwięku przestrzennego
, 3,09 A
Subwoofer
• Zasilanie: 220–240 V~, 50–60 Hz
• Pobór mocy: 60 W
• Pobór mocy w trybie gotowości: ≤ 0,5 W
• Impedancja: 3 omy
• Przetworniki: niskotonowy
69,4 mm x 201,5 mm
• Wymiary (S x W x G):
430 x 85,5 x 538,5 mm
• Waga: 6,26 kg
Oszczędzanie energii w trybie gotowości
• Gdy produkt pozostaje nieaktywny
przez 15 minut, następuje automatyczne
przełączenie w tryb gotowości lub sieciowy
tryb gotowości.
• Pobór mocy w trybie gotowości lub
sieciowym trybie gotowości jest mniejszy
niż 0,5 W.
• Aby dezaktywować połączenie Bluetooth,
naciśnij i przytrzymaj przycisk Bluetooth na
pilocie zdalnego sterowania.
• Aby aktywować połączenie Bluetooth,
włącz je w urządzeniu Bluetooth lub za
pomocą znacznika NFC (jeśli jest dostępny).
Baterie do pilota zdalnego sterowania
• 1 x AAA-R03-1,5 V
16 PL
7 Rozwiązywanie
problemów
Ostrzeżenie
•
Ryzyko porażenia prądem. Nigdy nie zdejmuj obudowy
urządzenia.
Aby zachować ważność gwarancji, nigdy nie
próbuj samodzielnie naprawiać urządzenia.
W przypadku problemów w trakcie korzystania
z produktu przed wezwaniem serwisu wykonaj
poniższe czynności sprawdzające. Jeśli nadal nie
uda się rozwiązać problemu, pomoc techniczną
można uzyskać na stronie internetowej
www.philips.com/support.
Jednostka centralna
Przyciski na produkcie nie działają.
• Odłącz produkt od gniazdka elektrycznego
na kilka minut, a następnie podłącz go
ponownie.
Dźwięk
Brak dźwięku z głośników zestawu.
• Za pomocą przewodu audio podłącz
produkt do telewizora lub innych urządzeń.
Jednak w następujących przypadkach nie
jest wymagane osobne połączenie audio:
• gdy produkt jest połączony z
telewizorem za pomocą połączenia
HDMI ARC,
• gdy urządzenie jest podłączone do
złącza HDMI IN produktu.
• Przywróć ustawienia fabryczne tego
produktu.
• Na pilocie zdalnego sterowania wybierz
właściwe wejście audio.
• Upewnij się, że produkt nie jest wyciszony.
Brak dźwięku z subwoofera
bezprzewodowego.
• Bezprzewodowo podłącz subwoofer do
jednostki centralnej.
Zniekształcony dźwięk lub echo.
• Jeśli dźwięk z telewizora jest odtwarzany
za pośrednictwem produktu, telewizor
powinien być wyciszony.
Dźwięk nie jest zsynchronizowany z obrazem.
• Naciśnij przycisk AUDIO SYNC +/-, aby
zsynchronizować dźwięk z obrazem.
Na panelu wyświetlacza jest wyświetlany
komunikat o błędzie.
• Gdy wyświetlany jest napis „ERROR”,
oznacza to, że format sygnału audio nie jest
obsługiwany.
• Gdy miga napis „ARC”, oznacza to, że
podłączony telewizor nie jest zgodny ze
standardem HDMI ARC lub wykryto
nieobsługiwany format dźwięku.
Bluetooth
Urządzenia nie można połączyć z produktem.
• Urządzenie nie obsługuje proli
wymaganych przez produkt.
• Funkcja Bluetooth nie została włączona w
urządzeniu. Informacje na temat włączania
tej funkcji można znaleźć w instrukcji
obsługi urządzenia.
• Urządzenie nie jest prawidłoPwo
podłączone. Podłącz je prawidłowo.
• Produkt nawiązał już połączenie z innym
urządzeniem Bluetooth. Odłącz podłączone
urządzenie i spróbuj ponownie.
Jakość odtwarzania dźwięku z podłączonego
urządzenia Bluetooth jest słaba.
• Odbiór sygnału Bluetooth jest słaby.
Zmniejsz odległość między urządzeniem
a produktem lub usuń przeszkody między
nimi.
17
PL
Podłączone urządzenie Bluetooth łączy się i
rozłącza.
• Odbiór sygnału Bluetooth jest słaby.
Zmniejsz odległość między urządzeniem
a produktem lub usuń przeszkody między
nimi.
• Wyłącz funkcję Wi-Fi w urządzeniu
Bluetooth, aby uniknąć zakłóceń.
• W niektórych urządzeniach Bluetooth
połączenie Bluetooth może być rozłączane
automatycznie w celu oszczędzania energii.
Nie oznacza to nieprawidłowego działania
produktu.
18
PL
Manufactured under license from Dolby
Laboratories. Dolby and the double-D symbol
are trademarks of Dolby Laboratories.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS Licensing
Limited. DTS, the Symbol, & DTS and the
Symbol together are registered trademarks, and
DTS Digital Surround is a trademark of DTS,
Inc. © DTS, Inc. All Rights Reserved.
The terms HDMI and HDMI High-Denition
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing LLC in the United States and other
countries.
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth
SIG, Inc. and any use of such marks by Gibson
Innovations Limited is under license. Other
trademarks and trade names are those of their
respective owners.
Qualcomm aptX is a product of Qualcomm
Technologies International, Ltd. Qualcomm
is a trademark of Qualcomm Incorporated,
registered in the United States and other
countries, used with permission. aptX is
a trademark of Qualcomm Technologies
International, Ltd., registered in the United
States and other countries, used with
permission.
19
Specifications are subject to change without notice
The Philips trademark and the Philips Shield Emblem are registered trademarks of Koninklijke Philips N.V.
used under license.
Copyright © 2016 Gibson Innovations Limited. Revised Edition © 2017
This product has been manufactured by, and is sold under the responsibility of Gibson Innovations Ltd., and
Gibson Innovations Ltd. is the warrantor in relation to this product.
B1_12_UM_V4.0
Loading...
