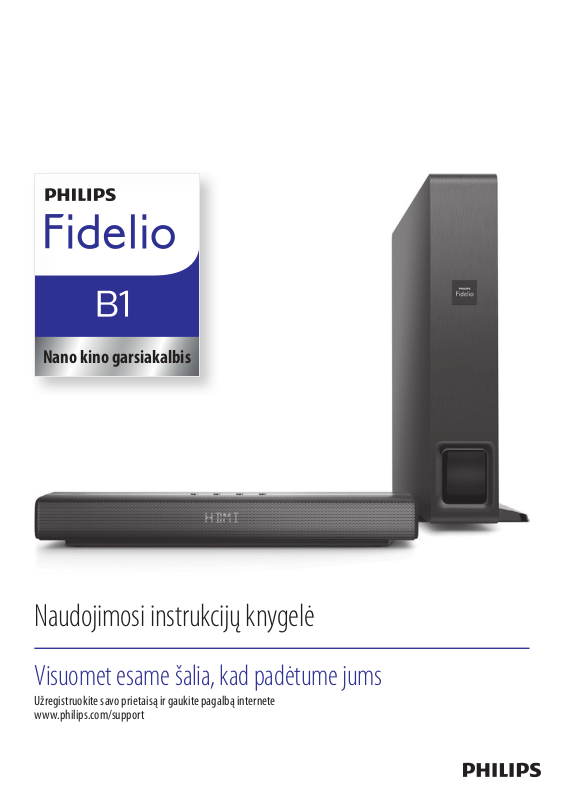

Nano kino garsiakalbis
Naudojimosi instrukcijų knygelė
Visuomet esame šalia, kad padėtume jums
Užregistruokite savo prietaisą ir gaukite pagalbą internete
www.philips.com/support
Turinys
1. Svarbi informacija .............................. 3
Svarbios pastabos apie saugumą ................................ 3
Produkto priežiūra ...................................................... 4
Aplinkosaugos informacija .......................................... 4
Atitikties informacija ................................................... 4
Papildoma pagalba ..................................................... 5
2. Jūsų įrenginys ....................................5
Pagrindinis įrenginys ................................................... 5
Nuotolinio valdymo pultas .......................................... 6
Jungtys ........................................................................ 7
Bevielis žemų dažnių garsiakalbis ............................... 7
3. Prijungimas .......................................8
Pastatymas .................................................................. 8
“Suporavimas” su žemų dažnių garsiakalbiu .............. 8
Garso iš televizoriaus prijungimas ............................... 9
Garso iš kitų įrenginių prijungimas ........................... 10
Skaitmeninių įrenginių prijungimas per HDMI .......... 10
4. Naudokitės savo įrenginiu ................ 11
Laikrodžio nustatymas ...............................................11
Automatinis budėjimo režimas ..................................12
Garsumo reguliavimas ...............................................12
Garso pasirinkimas .....................................................12
Garso grojimas per “Bluetooth” .................................13
MP3 grotuvas .............................................................13
USB atminties įrenginiai .............................................14
Ekrano ryškumo nustatymas ......................................14
Gamyklinių nustatymų grąžinimas ............................14
7. Trikčių šalinimas .............................. 17
Pagrindinis įrenginys ..................................................17
Garsas .........................................................................17
“Bluetooth” funkcija ...................................................17
5. Programinės įrangos atnaujinimas ... 15
Patikrinti programinės įrangos versiją .......................15
Atnaujinti programinę įrangą naudojant
USB įrenginį ................................................................15
6. Techniniai duomenys .......................16
2
1. Svarbi informacija
Prieš naudojantis produktu perskaitykite ir įsisavinkite
visą informaciją, esančią instrukcijose. Jeigu produktas
suges dėl to, jog neteisingai naudojotės instrukcijomis,
garantija produktui negalios.
Svarbios pastabos apie saugumą
Rizika sukelti elektros iškrovą arba gaisrą!
y Prieš atlikdami ar pakeisdami bet kokius
sujungimus įsitikinkite, kad visi įrenginiai yra
atjungti nuo elektros maitinimo.
y Neleiskite produktui ar įvairiems jo priedams būti
paveiktiems vandens ar lietaus. Šalia produkto
niekada nelaikykite indų su skysčiais, tokių kaip
vazų ir pan. Išsiliejus skysčiui ant produkto,
nedelsiant atjunkite įrenginį iš maitinimo šaltinio.
Prieš pradedant naudoti įrenginį, susisiekite su
Philips Klientų aptarnavimo specialistais, kurie
patikrins jūsų produktą prieš tolimesnį naudojimą.
y Niekuomet nelaikykite produk to, nuotolinio
valdymo pulto arba baterijų prie at viros ugnies arba
kitų karštį skleidžiančių šaltinių, tame tarpe ir
tiesioginiuose saulės spinduliuose.
y Niekuomet jokiais objek tais neuždenkite produkto
vėdinimo ar kitų angų.
y Jei pagrindinis maitinimo laidas arba prailgintuvas
yra naudojamas kaip pagrindinis atjungimo
prietaisas, jis visuomet turi būti veikiantis.
y Baterijos (baterijų pakuotė arba įdėtos baterijos)
negali būti veikiamos padidinto karščio, tokio kaip
saulės spinduliai, liepsna ir pan.
y Žaibo, didelės audros metu išjunkite įrenginį iš
elektros tinklo.
y Atjungdami maitinimo laidą visuomet traukite už
kištuko, o ne už paties laido.
y Naudokite įrenginį tropiniuose ir/ arba vidutiniuose
klimatuose.
Rizika sukelti trumpą jungimą arba gaisrą!
y Įrenginio identifikacinius bei maitinimo duomenis
rasite lentelėje, esančioje įrenginio galinėje arba
apatinėje dalyje.
y Prieš prijungiant produktą prie maitinimo šaltinio,
įsitikinkite, kad maitinimo šaltinis yra tokios pačios
įtampos kaip ir įtampa, nurodyta šio įrenginio
apačioje arba gale. Niekada nejunkite įrenginio prie
skirtingos įtampos elektros šaltinio.
Rizika susižeisti arba sugadinti šį įrenginį!
y Niekuomet nestatykite įrenginio ant maitinimo
laidų arba kitų elektros prietaisų.
y Jeigu įrenginys yra transportuojamas žemesnėje nei
5°C temperatūroje, išpakuokite jį ir prieš
prijungdami prie maitinimo šaltinio įsitikinkite, kad
jūsų įrenginys pasiekė kambario temperatūrą.
y Kai kurios šio įrenginio dalys gali būti pagamintos iš
stiklo. Elkitės atsargiai, norėdami išvengti
sužeidimų ir gedimų.
Perkaitimo rizika!
y Niekada nestatykite produkto uždaroje vietoje.
Visada palikite laisvos vietos aplink produktą, kad
jis galėtų ventiliuotis. Įsitikinkite, kad įrenginio
ventiliacijos angų neuždengia užuolaidos ar kiti
daiktai.
Užteršimo rizika!
y Nemaišykite baterijų (senų ir naujų, anglies ir cinko
ir p an.).
y Gali kilti sprogimo pavojus, jeigu baterija yra
pakeista neteisingai. Pakeiskite tik tokia pačia arba
tokio paties tipo baterija.
y Išimkite baterijas, jeigu jos yra išsikrovusios arba
jeigu nuotolinio valdymo pultas nebus naudojamas
ilgą laiką.
y Baterijose yra cheminių medžiagų, kuriomis turi
būti tinkamai atsikratoma.
Rizika praryti baterijas!
y Šiame produkte/nuotolinio valdymo pulte gali būti
monetos formos baterija, kuri netyčia gali būti
praryta. Baterijas visuomet laikykite vaikams
nepasiekiamose vietose! Prar ytos baterijos gali
sukelti rimtus sužeidimus arba mir tį. Per dvi
valandas nuo nurijimo momento gali atsirasti rimti
vidiniai nudegimai.
3
... Svarbi informacija
y Jei įtariate, kad baterija buvo praryta ar ji pateko į
kitas kūno vietas, nedelsiant kreipkitės į medikus.
y Kai keičiate baterijas, įsitikinkite, jog senosios ar
naujosios baterijos yra vaikams nepasiekiamoje
vietoje. Pakeitę patikrinkite, ar tvirtai uždarėte
baterijų skyrelį.
y Jei negalite tvirtai uždary ti baterijų skyrelio,
nustokite naudotis prietaisu. Laikykite jį vaikams
nepasiekiamoje vietoje ir susisiekite su gamintoju.
Tai II-os KLASĖS prietaisas su dviguba izoliacija, be
įžeminimo.
~
AC įtampa
Šis simbolis reiškia, kad Jūsų įrenginyje yra baterija, kuri
yra apibrėžta Europos Direkty voje 2013/56/EU ir kuri
negali būti išmetama kartu su įprastomis buitinėmis
atliekomis.
Pasidomėkite vietinėmis elektros ir elektronikos
produktų bei įkraunamų baterijų atsikrat ymo/išmetimo
taisyklėmis. Laikykitės vietinių taisyklių ir niekuomet
nemeskite seno produkto kartu su kitomis buitinėmis
atliekomis. Teisingas atsikratymas senais produktais bei
įkraunamomis baterijomis padės sumažinti neigiamas
pasekmes gamtai ir žmonių sveikatai.
Pakeičiamų baterijų išėmimas
Norėdami išimti pakeičiamas baterijas, skaitykite skyrelį
apie baterijų įdėjimą.
Produkto priežiūra
Produkto valymui naudokite tik mikro pluošto
medžiagą.
Aplinkosaugos informacija
Seno įrenginio ir baterijų išmetimas
Jūsų produktas pagamintas iš aukštos kokybės
medžiagų ir komponentų, kurie gali būti perdirbami ir
naudojami dar kartą.
Kai prie produk to randate šį nubraukto šiukšlių
konteinerio ženklą, tai reiškia, kad produktas
pagamintas pagal Europos Direktyvą 2012/19/EU.
Atitikties informacija
0560
Šis įrenginys atitinka Europos Bendrijos nustatytus
reikalavimus radijo trikdžiams.
“Gibson Innovations” pareiškia, jog šis gaminys atitinka
esminius reikalavimus ir kitas nuostatas, numatytas
1999/5/EC Direktyvoje. Europos Bendrijos Atitikimo
deklaracijos kopiją PDF formatu galite parsisiųsti iš
www.p4c.philips.com.
4
... Svarbi informacija 2. Jūsų įrenginys
Papildoma pagalba
Philips teikia papildomą pagalbą internetu.
Apsilankykite mūsų interneto svetainėje, adresu w ww.
philips.com/support, kurioje galėsite:
y Parsisiųsti išsamias instrukcijas ir Greitos pradžios
gidą
y Peržiūrėti mokomuosius vaizdo įrašus (galimi tik
tam tikriems modeliams)
y Rasti atsakymus į dažniausiai užduodamus
klausimus (DUK)
y Užduoti mums klausimą elektroniniu paštu
y Pasikalbėti internetu su mūsų klientų aptarnavimo
vadybininkais
Laikykitės internetinėje svetainėje esančių nuorodų, kad
pasirinktumėte norimą kalbą, tuomet įveskite savo
produkto modelio numerį.
Arba susisiekite su Philips klientų aptarnavimo centru
savo šalyje. Prieš susisiekiant, užsirašykite savo produkto
modelio bei serijinį numerį. Šią informacija galite rasti
savo produkto galinėje dalyje arba apačioje.
Sveikiname įsigijus šį įrenginį ir sveiki prisijungę prie
Philips! Jeigu norite gauti pilną reikalingą pagalbą (pvz.,
informaciją apie naujausias programinės įrangos
naujinius), užregistruokite savo sistemą w ww.philips.
com/welcome tinklapyje internete.
Pagrindinis įrenginys
Šiame skyriuje bus apžvelgtas pagrindinis įrenginys.
1.
Pasirinkite savo sistemos įvesties šaltinį.
2.
y Įrenginio įjungimas arba išjungimas į budėjimo
režimą.
y Kai šis įrenginys yra išjungtas į budėjimo
režimą, budėjimo indikatorius degs raudonai.
3. Valdymo skydelio ekranėlis
4. +/- (Garsumas)
Garsumo lygio padidinimui arba sumažinimui.
5
... Jūsų įrenginys
Nuotolinio valdymo pultas
Šiame skyriuje bus apžvelgtas nuotolinio valdymo
pultas.
y HDMI ARC: Įvesties šaltiniu pasirink ti HDMI
ARC jungtį.
y OPTICAL: Garso (audio) įvesties šaltiniu
pasirinkti optinę jungtį.
y USB: Įjungti USB režimą.
yy : Įjungti “Bluetooth” režimą.
3. /
Peršokti atgal / į priekį grojant takelius.
4.
Groti, laikinai sustabdyti arba tęsti grojimą.
5. BASS +/-
Padidinti arba sumažinti žemus dažnius
pagrindiniame įrenginyje.
6. Garsumo lygio reguliavimas
y +/-: Padidinti arba sumažinti garsumo lygį.
yy : išjungti garsą arba jį grąžinti.
7. Garso režimų valdymas
y VOICE: Pasirinkti balso režimą, kad jį
išgrynintumėte.
y MUSIC: Pasirinkti stereo garso režimą.
y MOVIE: Pasirinkti erdvinio garso režimą.
8. AUDIO SYNC +/-
Padidinti arba sumažinti garso atidėjimą, kad jis
sutaptų su rodomu vaizdu.
1.
Įrenginio įjungimas arba išjungimas į budėjimo
režimą.
2. Šaltinio mygtukai
y AUDIO IN: Garso (audio) įvesties šaltiniu
pasirinkti AUDIO IN arba AUX (3.5 mm) jungtį.
y HDMI IN: Įvesties šaltiniu pasirinkti HDMI IN
jungtį.
6
9. DIM
Pasirinkti šio produkto valdymo skydelio ekranėlio
ryškumą.
10. NIGHT
Įjungti arba išjunkite naktinį režimą.
11. TREBLE +/-
Padidinti arba sumažinti aukštus dažnius.
12.
Nustaty ti laikrodį arba parodyti laikrodį.
... Jūsų įrenginys
Jungtys
Šiame skyriuje bus apžvelgtos įrenginyje esančios
jungtys.
1. HDMI OUT (ARC) - TO TV
Prijunkite prie televizoriuje esančios HDMI įvesties.
2. HDMI IN
Prijunkite prie skaitmeniniame įrenginyje esančios
HDMI išvesties.
3. USB
y Prijunkite USB laikmeną garso medijos
grojimui.
y Atnaujinkite šio įrenginio programinę įrangą.
4. AUDIO IN
Prijunkite prie įrenginio garso (audio) išvesties per
AUDIO IN arba AUX šaltinį (nuotolinio valdymo pulte
pakartotinai spausdami AUDIO IN).
5. DC IN
Prijungimas prie maitinimo.
6. OPTICAL IN
Prijunkite prie optinės garso (audio) išvesties
televizoriuje arba kitame skaitmeniniame
įrenginyje.
Bevielis žemų dažnių garsiakalbis
Šis įrenginys turi bevielį žemų dažnių gar siakalbį.
1. PAIRING (“suporavimas”)
Spauskite, norėdami įjungti žemų dažnių
garsiakalbiui sujungimo (“poravimo”) režimą.
2. Žemų dažnių garsiakalbio indikatorius
y Įjungus maitinimą, taip pat įsižiebs
indikatoriaus lemputės.
y Bevielio žemų dažnių garsiakalbio bei
pagrindinio įrenginio “poravimo” metu greitai
mirksės baltos spalvos indikatoriaus lemputė.
y “Poravimą” atlikus sėkmingai, indikatoriaus
lemputė ims nuolat degti ryškiai balta spalva.
y “Poravimą” atlikus nesėkmingai, balta
indikatoriaus lemputės lėtai mirksės.
y Kuomet bevielis sujungimas yra nutraukiamas
1 minutei ar ilgiau, indikatoriaus lemputė
išsijungs.
3. SERVICE
Tik serviso centro naudojimui.
4. AC MAINS~
Prijungimui prie maitinimo.
7
3. Prijungimas
Šis skyrius padės jums prijungti savo sistemą prie
televizoriaus bei kitų įrenginių.
Informacija apie pagrindinius įrenginio bei jo priedų
sujungimus yra pateikta greitosios pradžios gide.
Pastabos
y Norėdami identifikuoti produktą ir pažiūrėti jo
maitinimo rodiklius, remkitės lentele, esančia
jūsų įrenginio galinėje dalyje arba apačioje.
y Prieš atliekant ar keičiant bet kokius sujungimus,
įsitikinkite, kad visi įrenginiai yra išjungti iš
elektros tinklo.
Pastatymas
Skaitykite greitos pradžios gidą, norėdami sužinoti, kaip
žemų dažnių garsiakalbį pastatyti vertikaliai ir
horizontaliai.
Pastabos
y Jei žemų dažnių garsiakalbį statysite vertikaliai,
sumontuokite pateiktą stovą, norėdami išvengti
garsiakalbio nestabilumo.
y Jei žemų dažnių garsiakalbį statysite
horizontaliai, pritvirtinkite keturias pateiktas
gumines kojeles garsiakalbio apatinėje dalyje,
norėdami išvengti garsiakalbio vibracijų.
y Įsitikinkite, kad aplink žemų dažnių garsiakalbio
ventiliacijos er tmes būtų bent 10 cm erdvės,
norėdami užtikrinti pakankamą ventiliaciją.
Pastatykite žemų dažnių garsiakalbį bent 1 metro
atstumu nuo savo sistemos. Taip pat laikykitės 10
centimetrų nuo sienos.
Norėdami gauti geriausią rezultatą, pastatykite savo
žemų dažnių garsiakalbį taip, kaip pavaizduota
paveikslėlyje.
“Suporavimas” su žemų dažnių garsiakalbiu
Įjungus sistemą bei žemų dažnių garsiakalbį, bevielis
žemų dažnių garsiakalbis automatiškai pradeda
sujungimą (“poravimą”) su sistema.
Jei negirdite jokio garso per bevielį žemų dažnių
garsiakalbį, atlikite “poravimą” rankiniu būdu.
1. Įjunkite sistemą bei žemų dažnių garsiakalbį.
Jei ryšis su sistema dingsta, garsiakalbio
indikatoriaus lemputė lėtai mirk sės balta
spalva.
2. Norėdami patekti į “poravimo” režimą, spauskite ir
palaikykite nuspaudę PAIRING (“suporavimas”)
mygtuką žemų dažnių garsiakalbyje.
Garsiakalbio indikatoriaus lemputė greitai
mirksės balta spalva.
3. Būdami HDMI ARC režime (spauskite HDMI ARC)
nuotolinio valdymo pulte per šešias sekundes
paspauskite du kartus, tuomet Volume +
vienąkart, tuomet spauskite ir laikykite nuspaudę
BASS + mygtuką.
“Poravimą” atlikus sėkmingai, indikatoriaus
lemputė ims nuolat degti balta spalva.
“Poravimą” atlikus nesėkmingai, balta
indikatoriaus lemputės lėtai mirksės.
4. Jei “poravimas” bus nesėkmingas, pakar tokite
aukščiau aprašytus žingsnius.
8
... Prijungimas
Pastaba
y Jeigu atsijungimas nuo bevielio tinklo ar
susijungimas (“suporavimas”) vyksta ilgiau nei
1 minutę, žemų dažnių garsiakalbis automatiškai
išsijungs į budėjimo režimą, LED indikatorius ir
žemų dažnių garsiakalbis išsijungs.
Garso iš televizoriaus prijungimas
Prijunkite savo sistemą prie televizoriaus. Klausykitės
televizijos programų per savo įrenginio garsiakalbius.
1 Pasirinkimas: Prijungimas prie
televizoriaus naudojant HDMI (ARC) jungtį
Geriausia garso kokybė
Jūsų sistema yra suderinama su “Audio Return Channel”
(ARC) HDMI versija. Jei jūsų televizorius taip pat yra
suderinamas su HDMI ARC, televizoriaus garsą galėsite
girdėti per savo įrenginio garsiakalbius naudodamiesi
vos vienu HDMI laidu.
Ko jums prireiks:
y Aukštos spartos HDMI laido
y Jūsų televizorius turi būti suderinamas su HDMI ARC
ir HDMI-CEC (skaitykite televizoriaus naudojimo
instrukcijas, norėdami sužinoti daugiau detalių).
y Kai kuriuose modeliuose turėsite aktyvuoti išorinio
garsiakalbio išvestį televizoriaus nustatymų meniu
(skaitykite televizoriaus naudojimo instrukcijas,
norėdami sužinoti daugiau detalių).
y HDMI ARC jungtis televizoriuje gali būti
pavadinta kitaip. Norėdami sužinoti daugiau
informacijos apie televizoriaus jungtis,
remkitės televizoriaus naudojimosi
instrukcijomis.
2. Televizoriuje įjunkite HDMI-CEC funkciją.
y Iškilus neaiškumams dėl HDMI-CEC jūsų
televizoriuje, remkitės televizoriaus
naudojimosi instrukcijomis, norėdami įsitikinti,
kad HDMI-CEC nustat ymai atlikti teisingai
arba, jei reikia, susisiekite su televizoriaus
gamintoju.
3. Spauskite HDMI ARC šio produkto nuotolinio
valdymo pulte, kad ak tyvuotumėte HDMI ARC
sujungimą.
Pastabos
y Nėra garantuojamas 100% suderinamumas su
visais HDMI-CEC įrenginiais.
y Jei jūsų televizorius nesuderinamas su HDMI ARC,
prijunkite audio laidus, norėdami TV garsą
girdėti per sistemą.
2 Pasirinkimas: Prijungimas prie
televizoriaus naudojant optinį laidą
Geriausia garso kokybė
1. Naudodamiesi aukštos spartos (High Speed) HDMI
laidu sujunkite HDMI OUT (ARC) – TO TV lizdą,
esantį jūsų sistemoje, su HDMI ARC lizdu, esančiu
jūsų televizoriuje.
1. Optiniu laidu sujunkite šio įrenginio OPTICAL IN
jungtį su televizoriaus optine išvesties jungtimi.
y Skaitmeninis optinis išvesties lizdas
televizoriuje gali būti pažymėtas kaip OPTICAL
OUT, SPDIF arba SPDIF OUT.
2. Spauskite OPTICAL šio įrenginio nuotolinio
valdymo pulte, kad įgalintumėte optinį sujungimą.
9
... Prijungimas
3 Pasirinkimas: Prijungimas prie
televizoriaus naudojant analoginius audio
laidus
Įprasta garso kokybė
1. Analoginiu laidu sujunkite šio įrenginio AUDIO IN
jungtį (3.5 mm jungtis) su televizoriaus
analoginėmis audio išvesties jungtimis (raudona ir
bal ta).
y Analoginė audio išvesties jungtis televizoriuje
gali būti pažymėta kaip AUDIO OUT.
2. Pakar totinai spauskite AUDIO IN šio įrenginio
nuotolinio valdymo pulte, kol ekranėlyje bus
parodytas užrašas AUX.
Garso iš kitų įrenginių prijungimas
Klausykite kitų įrenginių garso per šios sistemos
garsiakalbius.
1 Pasirinkimas: Kito įrenginio prijungimas
optiniu laidu
Geriausia garso kokybė
2. Spauskite OPTICAL šio įrenginio nuotolinio
valdymo pulte, kad įgalintumėte optinį sujungimą.
2 Pasirinkimas: Kito įrenginio prijungimas
analoginiais audio laidais
Įprasta garso kokybė
1. Analoginiu laidu sujunkite šio įrenginio AUDIO IN
jungtį (3.5 mm jungtis) su kito įrenginio
analoginėmis audio išvesties jungtimis (raudona ir
bal ta).
y Analoginė audio išvesties jungtis kitame
įrenginyje gali būti pažymėta kaip AUDIO OUT.
2. Pakar totinai spauskite AUDIO IN šio įrenginio
nuotolinio valdymo pulte, kol ekranėlyje bus
parodytas užrašas AUX.
Skaitmeninių įrenginių prijungimas per HDMI
Prie savo įrenginio paprasto HDMI sujungimo pagalba
galite prijungti skaitmeninius įrenginius, tokius kaip
DVD/ Blu-ray grotuvas, žaidimų konsolė, “set-top”
dėžutė ir pan.
Prijungus įrenginius tokiu būdu ir grojant failą ar
žaidžiant žaidimą:
y vaizdas automatiškai rodomas TV ekrane;
y garsas automatiškai grojamas per šį įrenginį.
1. Optiniu laidu sujunkite šio įrenginio OPTICAL IN
jungtį su kito įrenginio optine išvesties jungtimi.
y Skaitmeninis optinis išvesties lizdas kitame
įrenginyje gali būti pažymėtas kaip OPTICAL
OUT, SPDIF arba SPDIF OUT.
10
1. Naudodamiesi greitaeigiu (High Speed) HDMI laidu
sujunkite HDMI OUT lizdą, esantį Jūsų
skaitmeniniame įrenginyje, su HDMI IN lizdu,
esančiu šiame įrenginyje.
y Rekomenduojamas greitaeigis (High Speed)
HDMI laidas.
2. Sujunkite šį įrenginį su televizoriumi per HDMI OUT
(ARC).
... Prijungimas 4. Naudokitės savo įrenginiu
3. Prijungtame įrenginyje įjunkite HDMI-CEC funkciją.
4. Šio įrenginio nuotolinio valdymo pulte spauskite
HDMI IN, norėdami aktyvuoti HDMI IN sujungimą.
y Jei televizorius yra nesuderinamas su HDMI
CEC, pasirinkite tinkamą video įvestį savo
televizoriuje.
y Esant nesklandumų su HDMI- CEC jūsų
televizoriuje, skaitykite televizoriaus
naudojimosi instrukcijomis ir įsitikinkite, kad
yra tinkamai atlikti HDMI-CEC nustatymai,
arba, jei reikia, susisiekite televizoriaus
gamintojais.
Šis skyrius padės jums savo sistemą naudoti medijos iš
įvairių šaltinių grojimui.
Prieš pradedant
y Atlikite visus reikiamus sujungimus, aprašytus
Greitos Pradžios Gide arba šiose naudojimosi
instrukcijose.
y Savo sistemoje įjunkite kitiems įrenginiams
tinkamą šaltinį.
Laikrodžio nustatymas
Laikrodžio nustatymo metu galite pasirinkti budėjimo
režimo tipą (“ECO” budėjimo režimas be laikrodžio
rodymo arba įprastas budėjimo režimas rodant laikrodį).
1. Išjunkite šį įrenginį į budėjimo režimą
(spauskite ).
Ekrane bus rodomas užrašas “--:--” (arba
laikrodis).
2. Spauskite ir palaikykite nuspaudę mygtuką, kad
aktyvuotumėte laikrodžio nustatymo režimą.
Ekrane ims mirksėti užrašas “--:--”.
3. Spauskite Volume +/-, kad pasirinktumėte 12 arba
24 valandų laikrodžio formatą, tada spauskite
mygtuką, kad patvirtintumėte.
Pradės mirksėti rodomi valandų skaitmenys.
4. Spauskite Volume +/-, kad nureguliuotumėte
valandas, tada spauskite mygtuką, kad
patvirtintumėte.
Rodomi minučių skaitmenys ir netrukus jie
pradeda mirksėti.
5. Spauskite Volume +/-, kad nureguliuotumėte
minutes, tada spauskite mygtuką, kad
patvirtintumėte.
Ekrane ims mirksėti užrašas “ECO”.
6. Spauskite Volume +/-, kad pasirinktumėte “ECO”
arba “CLOCK”, tuomet spauskite , kad
patvirtintumėte.
Jei pasirinksite “ECO”, budėjimo režime
1 minutę bus rodomas laikrodis ir tuomet
ekranėlis išsijungs.
Jei pasirinksite “CLOCK”, budėjimo režime
laikrodis bus rodomas visuomet.
11
... Naudokitės savo įrenginiu
Laikrodžio rodymas
1. “ECO” budėjimo arba veikimo režime spauskite .
“ECO” budėjimo režime laikrodis bus rodomas
1 minutę, tuomet ekranėlis išsijungs.
Veikimo režime laikrodis bus rodomas
10 sekundžių, tuomet ekranėlis persijungs ir
rodys dabartinio šaltinio informaciją.
Pastabos
y Jei atsijungia maitinimas, laikrodžio informacija
išliks atmint yje tik 12 valandų.
y Ekstremalios kambario temperatūros gali
paveikti laikrodžio tikslumą.
Automatinis budėjimo režimas
Kuomet grojama medija iš prijungto įrenginio, šis
įrenginys automatiškai išsijungs į budėjimo režimą, jei
per 15 minučių nepaspaudžiamas joks mygtukas arba
per prijungtą įrenginį nėra grojamas joks audio/ video
įrašas.
Garsumo reguliavimas
1. Spauskite Volume +/- ir padidinkite arba
sumažinkite garsumo lygį.
y Norėdami užtildy ti garsą, spauskite .
y Norėdami sugrąžinti garsą, dar kartą
spauskite arba Volume +/-.
Garso pasirinkimas
Ši skiltis padės jums pasirinkti geriausią garsą muzikai ar
vaizdo įrašams.
Garso režimas
Pasirinkite iš ank sto nustatytus garso režimus, kurie
geriausiai tinka jūsų filmams ar muzikai.
y Spauskite MOVIE, kad pasirinktumėte erdvinio
garso patirtį. Idealus nustatymas filmo žiūrėjimui.
y Spauskite MUSIC, kad pasirinktumėte dvikanalį
(angl. two-channel) arba daugiakanalį (angl.
multichannel) stereo garsą. idealus nustatymas
klausantis muzikos.
y Spauskite VOICE, kad pasirinktumėte garso efek tą,
kurio pagalba žmogaus balsas tampa aiškesnis ir
geriau girdimas.
Ekvalaizeris
Jūs galite keisti savo sistemos aukšto dažnio (angl.
treble) bei žemo dažnio (angl. bass) garso nustatymus.
1. Norėdami pakeisti dažnius, spauskite TREBLE +/-
arba BA SS +/-.
Vaizdo ir garso suderinimas
Jeigu garsas ir vaizdas nėra suderinti, galite atidėti garso
grojimą, kad šis atitiktų vaizdą.
1. Norėdami suderinti vaizdą ir garsą, spauskite
AUDIO SYNC +/-.
Naktinis režimas
Norėdami klausytis tyliai, naudodamiesi nakties režimu
sumažinsite garsių garsų lygį. Naktinis režimas veiks tik
su “Dolby Digital” garso takeliais.
1. Norėdami įjungti arba išjungti naktinį režimą,
spauskite NIGHT mygtuką.
y Kai naktinis režimas įjungtas, ekranėlyje
pasirodo užrašas ON NIGHT.
y Kai naktinis režimas išjungtas, ekranėlyje
pasirodo užrašas OFF NIGHT.
12
... Naudokitės savo įrenginiu
Garso grojimas per “Bluetooth”
“Bluetooth” pagalba sujunkite savo sistemą su kitu
“Bluetooth” įrenginiu (pvz. iPad, iPhone, iPod touch,
Android telefonu ar nešiojamuoju kompiuteriu). Sujungę
įrenginius, jūs galėsite groti šiuose įrenginiuose esančius
garso takelius per šios sistemos garsiakalbius.
Ko Jums prireiks:
y Įrenginio su “Bluetooth” belaidžio ryšio
technologija. Jis turi būti suderinamas su:
y “Bluetooth” profiliais: A2DP, AVRCP.
y “Bluetooth” versija: “Bluetooth 4.1 with Bluetooth
Low Energy”.
y Toks sujungimas veiks iki 10 metrų at stumu tarp šio
įrenginio ir “Bluetooth” prietaiso.
1. Spauskite savo nuotolinio valdymo pulte ir taip
įjunkite savo įrenginį į “Bluetooth” režimą.
Ekranėlyje pasirodys užrašas BT ir ims lėtai
mirksėti.
2. “Bluetooth” prietaise įjunkite “Bluetooth” funkciją,
atlikite paiešką ir pasirinkite Fidelio B1 įrenginį.
Pradėkite sujungimą (skaitykite per “Bluetooth”
prijungiamo prietaiso naudojimosi instrukcijas ir
sužinokite, kaip jame įjungti “Bluetooth”).
Sujungimo metu ekranėlyje mirksės užrašas
BT.
3. Palaukite, kol savo sistemoje išgirsite pyptelėjimą.
Jei “Bluetooth” sujungimas baigtas sėkmingai,
užrašas BT ekranėlyje degs nemirksėdamas.
Jei “Bluetooth” sujungimas baigtas
nesėkmingai, užrašas BT ekranėlyje vėl lėtai
mirksės.
4. Per ”Bluetooth” prijungtame įrenginyje pasirinkite
garso takelius ir pradėkite grojimą.
y Jei grojimo metu turėsite priimti skambutį,
muzika sustos. Ji vėl pradės groti užbaigus
skambutį (ši funkcija priklauso nuo prijungto
telefono modelio).
y Jei per ”Bluetooth” prijungtas įrenginys
suderinamas su AVRCP profiliu, nuotolinio
valdymo pulte galite spausti / , kad
peršokti per takelius, arba , kad laikinai
sustabdyti arba tęsti grojimą.
5. Norėdami išjungti “Bluetooth” režimo nustatymą,
pasirinkite kitą šaltinį.
y Grįžus atgal į “Bluetooth” režimą, “Bluetooth”
sujungimas lieka aktyvus.
Pastabos
y Muzikos transliavimą gali sutrikdyti įvairios
kliūtys tarp jūsų sistemos ir įrenginio (pvz.
sienos, metaliniai daiktai, dėklai arba kiti
panašiame dažnyje veikiantys įrenginiai).
y Jei norite sujungti savo sistemą su kitu įrenginiu,
nuotolinio valdymo pulte spauskite ir laikykite
nuspaudę mygtuką, kad atjungtumėte šiuo
metu prijungtą “Bluetooth” įrenginį.
MP3 grotuvas
Prijunkite savo MP3 grotuvą, norėdami groti muziką ar
kitus garso failus.
Ko Jums prireiks:
y MP3 grotuvo.
y 3.5 mm stereo audio laido.
1. Naudodami 3.5 mm stereo audio laidą, prijunkite
MP3 grotuvą prie AUDIO IN jungties, esančios jūsų
sistemoje.
2. Nuotolinio valdymo pulte pakartotinai spauskite
AUDIO IN mygtuką, kol ekranėlyje pasirodys
užrašas AUDIO IN.
3. Naudokitės savo MP3 grotuvo mygtukais, norėdami
pasirinkti ir groti audio failus ir muziką.
13
... Naudokitės savo įrenginiu
USB atminties įrenginiai
Mėgaukitės garsu, grojamu iš savo USB atminties
įrenginio, tokio kaip MP3 grotuvas, USB laikmena ar pan.
Ko Jums prireiks:
y USB atminties įrenginio su FAT arba NFTS failų
formatavimo sistema ir suderinamo su “Mass
Storage Class”.
1. Prijunkite USB atminties įrenginį prie šios sistemos.
2. Nuotolinio valdymo pulte spauskite USB.
3. Norėdami valdyti grojimą, naudokitės nuotolinio
valdymo pultu.
y Spauskite , norėdami pradėti, laikinai
sustabdyti arba tęsti grojimą.
y Spauskite / , norėdami “peršokti” prie
buvusio arba tolimesnio takelio.
y USB grojimo metu spauskite USB mygtuką,
norėdami pasirinkti vieną iš toliau aprašytų
grojimo režimų.
y Kai įjungtas pakartojimo režimas,
ekranėlyje vieną kartą pasirodo užrašas
“ALL REPEAT”.
y Kai pakartojimo režimas išjungtas,
ekranėlyje vieną kartą pasirodo užrašas
“OFF REPEAT”.
Ekrano ryškumo nustatymas
Galite pakartotinai spausti DIM mygtuką, norėdami šio
įrenginio ekranėliui nustatyti skirtingą ryškumo lygį.
Jei pasirinksite AUTO OFF, LED žinutė išsijungs po 10
sekundžių neaktyvumo.
Gamyklinių nustatymų grąžinimas
Jei šis įrenginys nereaguoja, galite grąžinti savo įrenginio
nustatymus į gamyklinius.
1. HDMI ARC režime (spauskite HDMI ARC) nuotolinio
valdymo pulte per šešias sekundes spauskite du
kartus, tuomet vienąkar t spauskite Volume - ir
laikykite nuspaudę BASS - mygtuką.
Įvykus gamyklinių nustatymų grąžinimui,
įrenginys automatiškai išsijungs ir įsijungs.
Pastabos
y Šis įrenginys gali būti nesuderinamas su kai
kuriais USB įrenginiais.
y Jei naudojate USB prailginimo laidą, USB HUB ar
USB šakotuvą, USB atminties įrenginys gali būti
neatpažintas.
y Skaitmeninių kamerų PTP ir MTP protokolai yra
nesuderinami.
y Neatjunginėkite USB įrenginio tuo metu, kai jis
yra “nuskaitomas”.
y DRM apsaugoti muzikiniai failai (MP3) yra
nesuderinami.
y Suderinama USB jungtis: 5V , 1A.
14
5. Programinės įrangos atnaujinimas
Reguliariai atnaujindami savo įrenginio programinę
įrangą galėsite naudotis visomis geriausiomis
funkcijomis ir paslaugomis.
Patikrinti programinės įrangos versiją
HDMI ARC režime (spauskite HDMI ARC) nuotolinio
valdymo pulte per šešias sekundes spauskite du
kartus, tuomet vienąkar t spauskite Volume - ir laikykite
nuspaudę BASS - mygtuką.
Ekranėlyje bus rodomas programinės įrangos
versijos numeris.
Atnaujinti programinę įrangą naudojant USB įrenginį
Įspėjimas
y Neišjunkite energijos ir neištraukite USB
atminties įrenginio, kuomet yra vykdomas
programinės įrangos atnaujinimas, nes taip
galite sugadinti šį grotuvą.
1. Patikrinkite, ar naudojate naujausią programinės
įrangos versiją: www.philips.com/support.
y Ieškokite savo modelio ir spauskite ant
”Programinė įranga ir tvarkyklės” (”Software
and drivers”).
2. Parsisiųskite programinę įrangą į USB įrenginį.
(1) Išarchyvuokite parsisiųstą failą, jei jis
archyvuotas, ir įsitikinkite, kad
išarchyvuotas katalogas yra pavadinimu
”B1.bin”.
(2) Perkelkite ”B1.bin” failą į pagrindinį
katalogą.
3. Prijunkite USB atminties įrenginį prie šio produkto
USB jungties.
4. Šiame įrenginyje įjunkite HDMI ARC šaltinį
(spauskite HDMI ARC).
5. Nuotolinio valdymo pulte per šešias sekundes
spauskite du kar tus, tuomet vienąkart spauskite
Volume + ir laikykite nuspaudę MOVIE mygtuką.
Ekranėlyje bus rodomas užrašas “UPG”
(atnaujinimas).
Jei nėra prijungtas USB įrenginys arba
randamas netinkamas atnaujinimo failas,
ekranėlyje bus rodomas užrašas “ERROR”
(klaida).
6. Kai mirksės užrašas “UPG”, nuotolinio valdymo
pulte spauskite , kad pradėtumėte atnaujinimą.
7. Palaukite, kol atnaujinimas bus baigtas.
Jei programinės įrangos atnaujinimas
pavyksta, šis įrenginys automatiškai išsijungs ir
įsijungs.
Pastaba
y Programinės įrangos atnaujinimas gali užtrukti
apie 3 minutes.
15
6. Techniniai duomenys
Pastaba
y Duomenys apie įrenginį gali būti keičiami be
išankstinio perspėjimo.
Stiprintuvas
y Bendra išvesties galia:
y 320W RMS (+/- 0.5 dB, 10% THD)
y Dažnis:
y 20 Hz-20 kHz / ±3 dB
y Signalo/ triukšmo santykis:
y 65 dB (CCIR) / (A-weighted)
y Įvesties jautrumas:
y AUX 1900 mV
y AUDIO IN: 900 mV
Garsas (Audio)
y S/PDIF Skaitmeninė garso (audio) įvestis:
y Optinė: TOSLINK
USB
y Suderinamumas: Aukštos spartos (Hi-Speed) USB
(2.0)
y Klasės suderinamumas: USB Mass Storage Class
(MSC)
y Failų sistemos: FAT16, FAT32, NTFS
y Grojami audio failai: .aac, .mp3, .m4a
“Bluetooth” funkcija
y “Bluetooth” profiliai: A2DP, AVRCP
y “Bluetooth” versija: “Bluetooth V4.1
Pagrindinis įrenginys
y Maitinimo šaltinis:
y Modelis (Philips AC maitinimo adapteris):
YS602-210309W; AS650-210-AA309
y Įvestis: 100-240 V~, 50/60 Hz 1.5 A
y Išvestis: 21 V , 3.09 A
y Elektros energijos suvar tojimas budėjimo režime:
y “ECO” budėjimo režimas: ≤ 0.5 W
y “Tinklo” budėjimo režimas: ≤ 1 W
y Matmenys (P x A x G):
y 408 x 56.7 x 115 mm
y Svoris: 1.3 kg
y Integruoti garsiakalbiai
y 2 x “mylar tweeter” ( 25 mm/1" , 8 omai)
y 4 x “racetrack full-range speaker” (94.2 mm/
3.7” x 35.2 mm/ 1.4”, 8 omai) priekiniam/
erdviniam kanalui
Žemų dažnių garsiakalbis
y Maitinimo šaltinis: 220-240 V~, 50-60 Hz
y Elektros energijos suvartojimas: 60 W
y Elektros energijos suvar tojimas budėjimo režime:
≤ 0.5 W
y Varža: 3 omai
y Garsiakalbio valdikliai:
69.4mm/ 2.9” x 201.5mm/7.9” ”woofer”
y Matmenys (P x A x G): 430 x 85.5 x 538.5 mm
y Svoris: 6.26 kg
Nuotolinio valdymo pulto baterijos
y 1 x AAA-R03-1.5 V
Maitinimo valdymas budėjimo metu
y Jei įrenginys yra neakt yvus 15 minučių, jis
automatiškai išsijungs į budėjimo arba tinklo
budėjimo režimą.
y Budėjimo arba tinklo budėjimo režimuose elektros
energijos suvar tojimas yra mažiau nei 0.5 W.
y Norėdami išjungti “Bluetooth” sujungimą,
nuotolinio valdymo pulte spauskite ir laikykite
nuspaudę “Bluetooth” mygtuką.
y Norėdami aktyvuoti “Bluetooth” sujungimą,
įjunkite “Bluetooth” režimą savo prijungiamame
įrenginyje arba aktyvuokite “Bluetooth” sujungimą
naudodamiesi NFC žyma (jei funkcija galima).
16
7. Trikčių šalinimas
Įspėjimas
y Elektros iškrovos tikimybė. Niekada
nenuiminėkite įrenginį dengiančių dalių.
Jokiomis aplink ybėmis jūs neturėtumėte pat ys bandyti
pataisyti įrenginio, nes taip pažeisite garantijos sutartį.
Jeigu įvyks gedimas, pirmiausia, prieš nešdami įrenginį
taisyti, patikrinkite žemiau aprašytus punk tus. Jeigu,
laikantis šių patarimų, jums nepavyksta pašalinti
problemos, užregistruokite savo įrenginį ir gaukite visą
pagalbą www.philips.com/support.
Pagrindinis įrenginys
Neveikia sistemos mygtukai.
y Kelioms minutėms atjunkite įrenginį iš elektros
tinklo, o po to vėl prijunkite.
Garsas
Nėra garso iš sistemos garsiakalbių.
y Prijunkite šios sistemos audio laidą sistemą prie
televizoriaus ar kitų įrenginių. Atskiro audio
sujungimo Jums nereiks, jeigu:
y Įrenginys ir televizorius yra sujungti HDMI ARC
sujungimu
y Arba, jeigu įrenginys yra prijungtas prie šio
įrenginio HDMI IN jungties.
y Grąžinkite savo sistemai gamyklinius nustatymus.
y Nuotolinio valdymo pulte pasirinkite tinkamą garso
(audio) įvesties šaltinį.
y Įsitikinkite, jog sistemos garsas nėra užtildytas.
Nėra garso iš bevielio žemų dažnių
garsiakalbio.
y Bevieliu būdu prijunkite šios sistemos žemų dažnių
garsiakalbį.
Netikslus garsas arba girdimas aidas.
y Įsitikinkite, kad televizoriaus garsas yra išjungtas,
jeigu leidžiate televizoriaus garsą per šią sistemą.
Garsas ir vaizdas nėra suderinti
(sinchronizuoti).
y Spauskite AUDIO SYNC +/- mygtuką ir suderinkite
(sinchronizuokite) garsą su vaizdu.
Ekrane yra rodoma klaidos (“error”) žinutė.
y Kai yra rodoma klaidos (”ERROR”) žinutė, tai rodo,
jog įvesties garso formatas yra nesuderinamas.
y Kai mirk si užrašas ”ARC”, tai rodo, jog prijungtas
televizorius nėra suderinamas su HDMI ARC arba yra
aptiktas nesuderinamas garso formatas.
“Bluetooth” funkcija
Įrenginys negali prisijungti prie sistemos.
y Įrenginys nėra suderinamas su atitinkamais
sistemai reikalingais profiliais.
y Neįjungėte “Bluetooth” funkcijos prijungiamame
įrenginyje. Norėdami sužinoti daugiau apie tai, kaip
įjungti funkciją, skaitykite prijungiamo įrenginio
naudojimosi instrukcijas.
y Įrenginys yra neteisingai prijungtas. Tinkamai
prijunkite įrenginį.
y Sistema jau yra sujungta su kitu “Bluetooth”
įrenginiu. Atjunkite prijungtąjį įrenginį ir
pabandykite dar kartą.
Prasta per “Bluetooth” prijungto įrenginio
grojamo garso kokybė.
y Prastas “Bluetooth” r yšys. Atneškite įrenginį arčiau
sistemos arba patraukite visas kliūtis, esančias tarp
įrenginio ir sistemos.
Per “Bluetooth” prijungtas įrenginys nuolat
prisijungia ir atsijungia.
y Prastas “Bluetooth” r yšys. Atneškite įrenginį arčiau
sistemos arba patraukite visas kliūtis, esančias tarp
įrenginio ir sistemos.
y Per “Bluetooth” prijungtame įrenginyje išjunkite
bevielio tinklo funkciją, kad išvengti trukdžių.
y Kai kuriuose įrenginiuose “Bluetooth” funkcija yra
išjungiama automatiškai baterijos taupymo tikslu.
Tai nereiškia, kad yra sistemos gedimas.
17
Prekiniai ženklai
Pagaminta pagal licenciją iš “Dolby Laboratories”.
“Dolby” bei dvigubos-D simbolis yra “Dolby
Laboratories” priklausantys prekiniai ženklai.
Informaciją apie DTS patentus galite rasti: http://
patents.dts.com. Pagaminta pagal licenciją iš “DTS
Licensing Limited”. “DTS”, ”Simbolis” ir “DTS” bei
“Simbolis” kar tu yra registruoti prekiniai ženklai, o “DTS
Digital Surround” yra DTS, Inc. priklausantis prekinis
ženklas. © DTS, Inc. Visos Teisės Saugomos.
Terminai “HDMI” bei “High-Definition Multimedia
Interface”, o taip pat “HDMI” logotipas yra “HDMI
Licensing LLC” registruoti prekiniai ženklai JAV ir kitos
šalyse.
"Buetooth”® žodinis ženklas bei logotipas yra “Bluetooth
SIG, Inc.” priklausantys prekiniai ženklai. “Gibson
Innovations Limited” šiuos ženklus naudoja pagal turimą
licenciją. Kiti prekiniai ženklai yra atitinkamų jų
savininkų nuosavybė.
“Qualcomm aptX” yra “Qualcomm Technologies
International, Ltd.” produktas. “Qualcomm” yra
“Qualcomm Incorporated” prekinis ženklas, registruotas
Jungtinėse Valstijose ir kitose šalyse, naudojamas su
leidimu. aptX yra “Qualcomm Technologies
International, Ltd.” prekinis ženklas, registruotas
Jungtinėse Valstijose ir kitose šalyse, naudojamas su
leidimu.
18
Techniniai duomenys gali keistis be išankstinio perspėjimo.
Philips prekinis ženklas ir Philips Skydo Emblema yra
“Koninklijke Philips N.V.” registruoti prekiniai ženklai ir yra
naudojami pagal licenciją.
© 2016 “Gibson Innovations Limited”. Visos teisės saugomos.
Šis produk tas buvo pagamintas ir yra parduodamas “Gibson
Innovations Ltd.” atsakomybėje. “Gibson Innovations Ltd.”
garantuoja už šį produktą.
B1_12 _UM _V2.0
19
Daugiau apie firmos “Philips” gaminius galite sužinoti
pasauliniame Interneto tinkle. Svetainės adresas:
http://www.philips.com
Loading...
