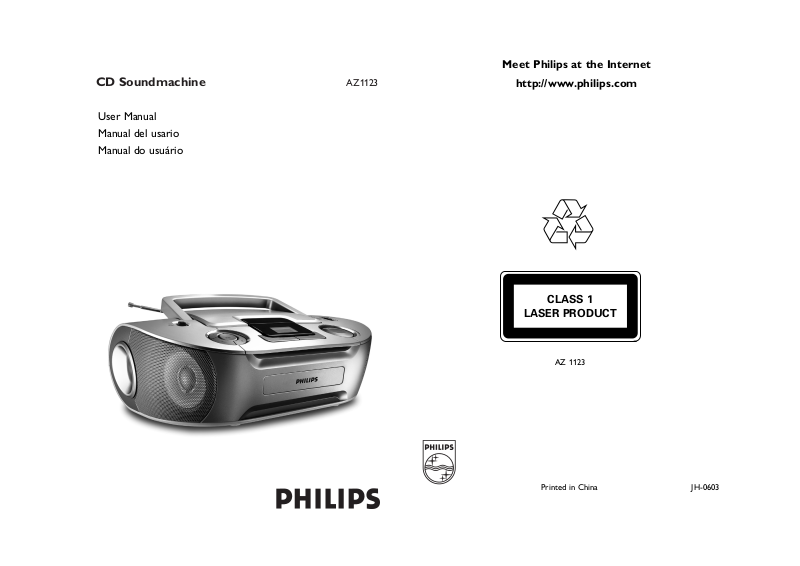

Page 1
AZ1123CD Soundmachine
User Manual
Manual del usario
Manual do usuário
Printed in China JH-0603
W
AZ 1123
Meet Philips at the Internet
http://www.philips.com
CLASS 1
LASER PRODUCT
Page 2
1
6
7
8
!
#
@
1
2
9
0
4
3
5
AC MAINS~
PHONES
6 x R14 • UM-2 • C-CELLS
110V127V
220V240V
2
3
4
5
6
7
X
PRO
REP ALL
SHUF
Page 3
Mexico
Es necesario que lea cuidadosamente su instructivo de manejo.
Descripción: Radio MW/FM con reproductor de CD
Modelo: AZ1123/78
Alimentación: 110–127/220–240 V; ~50–60 Hz
Consumo: 18 W
Importador : Philips Mexicana, S.A. de C.V.
Domicilio: Av. La palma No. 6
Col. San Fernando la Herradura, Huixquilucan
Localidad y Telefono: Edo. de M
é
xico C.P. 52784
Tel. 52 69 90 00
Exportador : Philips Electronics Hong Kong Ltd.
País de Origen: China
Nº de Serie: ______________________________________
LEA CUIDADOSAMENTE ESTE INSTRUCTIVO
ANTES DE USAR SU APARATO.
AVISO IMPORTANTE
Philips Mexicana, S.A. de C.V. no se hace responsable por daños o
desperfectos causados por:
– Maltrato, descuido o mal uso, presencia de insectos o roedores
(cucarachas, ratones etc.).
– Cuando el aparato no haya sido operarado de acuerdo con el
instructivo del uso, fuera de los valores nominales y tolerancias
de
las tensiones (voltaje), frecuencia (ciclaje) de alimentación
eléctrica y las características que deben reunir las instalaciones
auxiliares.
– Por fenómenos naturales tales como: temblores, inundaciones,
incendios, descargas eléctricas, rayos etc. o delitos causados por
terceros (choques asaltos, riñas, etc.).
PRECAUCIÓN - ADVERTENCIA
No abrir, riesgo de choque eléctrico
ATENCIÓN
Verifique que el voltaje de alimentación
sea el requerido para su aparato
Para evitar el riesgo de choque eléctrico, no quite la tapa.
En caso de requerir servicio, dirijase al personal calificado.
Page 4
Português Comandos/Fonte de alimentação
Fonte de alimentação Funções básicas/
Radio
• Quando colocar pilhas novas, nunca misture
pilhas velhas com as novas.
• Tire as pilhas se não for utilizar o
aparelho por longo período.
As pilhas contêm substâncias químicas,
que devem ser eliminadas obedecendo-se
as devidas precauções.
Utilização da alimentação de CA
AVISO: Verifique sempre se desligou completamente a unidade antes de alterar
ou desligar a alimentação de corrente.
1 Certifique-se de que a tensão da corrente
da rede indicada na plaqueta que se
encontra na base do aparelho corre-
sponde à da sua rede local. Se não
corresponder, consulte o revendedor ou o
centro encarregado de assistência.
2 Se o aparelho possui um selector de tensão,
coloque o selector na posição
correspondente à tensão da rede local.
3 Ligue o cabo de alimentação à entrada AC
MAINS ~ e à tomada da parede. Ligue o
cabo de alimentação à tomada da parede.
4 Para desligar completamente o aparelho,
retire o cabo da tomada da parede.
5 Instale esta unidade proximo da tomada de
CA e onde o cabo de CA possa ser facilmente alcançado.
• Retire o cabo de alimentação da tomada da
parede para proteger o aparelho durante a
ocorrência de relâmpagos.
A plaqueta encontra-se na base do
aparelho.
Sugestões úteis:
–
Quer esteja utilizando a alimentação de corrente
da rede ou as pilhas, para evitar o consumo
desnecessário de energia, coloque sempre o
seletor de fonte na posição OFF.
Funções básicas
Ligar e desligar o aparelho e
selecionar uma função
1 Coloque a chave deslizante seletor de
fonte na posição correspondente à fonte de
som desejada: CD,
FM
ou MW.
2 Para desligar o aparelho, coloque o seletor
de fonte na posição OFF.
Regular o volume
Ajuste o volume com o controle VOLUME
.
Recepção de rádio
1 Coloque o seletor de fonte em FM ou
MW para selecionar a faixa de
radiofreqüência desejada.
2 Gire o comando TUNING para sintonizar
uma estação de rádio.
Sugestões úteis:
Para melhorar a recepção
•Para FM, estique a antena telescópica. Incline
e gire a antena. Reduza seu comprimento se
o sinal for muito forte.
•Para MW,o aparelho possui uma antena
interna, que dispensa o uso da antena
telescópica. Oriente a antena girando o
aparelho.
Acessórios fornecidos
–
Cabo eléctrico
Painéis superior e dianteiro
(ver 1)
1 seletor de fonte
: CD,FM,MW ou OFF
– seleciona como fonte de som o CD ou o
sintonizador (FM/MW)
–
desliga o aparelho
2
2;
– inicia ou interrompe a reprodução do
CD
§ ∞
–
seleciona a faixa anterior/seguinte
– procura para a frente/para trás (prima e
mantenha premido o botão) dentro da
faixa atual
PROG – programa e revê os números de
faixa programados
9
– pára a reprodução do CD
–
apaga um programa de CD
3 Visor – mostra as funções do CD
4
REPEAT
– repete uma faixa/um
programa/todo o CD
5
SHUFFLE –
reproduz as faixas do CD nor-
mal por ordem aleatória na fonte CD
6 OPEN•CLOSE –
levante aqui para abrir a
tampa do compartimento do CD
7 TUNING
– sintoniza estações de rádio
8
VOLUME–regula o nível do volume
Painéis traseiro sbase
(
ver 1)
9 Antena telescópica – melhora a recepção
em FM
0 Compartimento das pilhas
– Coloque 6 pilhas, tipo R-14, UM-2 ou C-
cells
! p –
tomada de auscultadores estéreo de
3,5 mm
Sugestões úteis: O som dos altifalantes é
cortado quando se ligam os auscultadores ao
aparelho.
@ AC MAINS~ – entrada para o cabo de
alimentação
# Seletor de tensão – (dentro do
compartimento de pilhas) ajuste a tensão
110/220V antes de conectar o aparelho na
rede elétrica.
AVISO
A utilização de comandos ou ajustes
ou a execução de procedimentos de
forma diferente daquela aqui indicada poderá resultar numa exposição
perigosa a radiações ou em outra
operação arriscada.
Fonte de alimentação
Sempre que possível, utilize a corrente da
rede se quiser poupar as pilhas. Não se
esqueça de retirar o cabo do aparelho e da
tomada da parede antes de colocar as pilhas.
Pilhas (não incluídas)
1 Abra o compartimento das pilhas e insira seis
pilhas, tipo R-14, UM-2 ou C-cells, (de
preferência alcalinas) com a polaridade
correcta, conforme indicada pelos sinais "+" e
"–" dentro do compartimento (ver 1).
2 Feche a tampa do compartimento e
certifique-se de que as pilhas se encontram
bem encaixadas na posição correcta. O
aparelho está agora pronto a funcionar.
• A utilização incorreta das pilhas pode
provocar a fuga de eletrólitos e a corrosão
do compartimento ou causar a explosão das
pilhas. Por isso:
• Não misture pilhas de tipos diferentes, por
ex., pilhas alcalinas com pilhas de carvão e
zinco. Utilize apenas pilhas do mesmo tipo no
aparelho.
Page 5
Tocar um CD
• Este leitor de CD pode reproduzir Discos de
Áudio e CDs Graváveis (CD-R) um CD
Regravável (CD-RW).
• Não tente reproduzir um MP3, CD-ROM,
CDi,VCD, DVD.
IMPORTANTE!
Os CDs de algumas gravadoras de música,
codificados com tecnologias de proteção de
copyright, talvez não sejam reproduzidos por
este produto.
1 Coloque o seletor de fonte em CD.
2 Abrir a tampa do CD.
3 Insira um CD com o lado impresso voltado
para cima e empurre levemente a tampa do
CD para a fechar.
➜ O visor indica -- e posteriormente, o
número total de faixas. (Ver 2)
4 Pressione
2;
no aparelho para iniciar a
reprodução.
5 Para pausar a reprodução, pressione 2;.
➜ Visor:2fica intermitente.(Ver 3).
6 Retomar a reprodução, pressione
2;
novamente.
7 Parar a reprodução, pressione9.
Sugestões úteis:
A reprodução do CD também pára quando:
– é aberto o compartimento do CD;
– é selecionada a fonte FM ou MW;
– o CD chega ao fim.
Selecionar uma faixa
diferente
• Pressione
§, ∞
no aparelho, uma vez ou
repetidamente até aparecer no visor o
número da faixa desejada.
• Em pausa ou com o aparelho parado,
pressione 2; no aparelho para iniciar a
reprodução.
Procurar um trecho dentro
de uma faixa
1 Durante a reprodução, pressione e mantenha
pressionado
∞ / §
.
➜ O CD é reproduzido a alta velocidade e a
um volume reduzido.
2 Quando reconhecer um trecho desejado,
solte o botão
∞ / §
.
➜ É retomada a reprodução normal.
Sugestões úteis:
– Quando a busca é feita dentro da última faixa
e é atingido o fim dessa faixa, o CD pára.
Programação de números
de faixas
É possível memorizar até 20 faixas pela
ordem desejada. Se quiser, você pode
memorizar no aparelho qualquer faixa mais
do que uma vez.
1 Na posição de parado, pressione PROG
para ativar a programação.
➜ Visualização: PROG e 00 intermitentes
(Ver 4).
2 Pressione ∞ou §para selecionar o número
da faixa desejada.
3 Pressione PROG para gravar o número da
faixa desejada.
➜ PROG a 00 ficam intermitentes para
que programe a faixa seguinte.
4 Repita os pontos 2 a 3 para selecionar e
memorizar desta forma todas as faixas desejadas.
➜ Se você tentar gravar mais do que 20
faixas, não será possível selecionar
qualquer faixa e na tela será apresentada a
sequência de todas as faixas armazenadas
--.
5 Para reproduzir o programa, pressione 2
;
.
Sugestões úteis:
– Quando a reprodução do seu programa
parar, a unidade regressa à reprodução
normal. Para voltar a entrar no modo de
programa, prima PROG com a unidade
parada.
Rever um programa
Com o aparelho parado, pressione
repetidamente PROG para ver os números
de faixa memorizados.
Apagar um programa
Você pode apagar um programa fazendo o
seguinte:
– Com a unidade parada, prima PROG para
entrar no modo de programa e, em
seguida, prima
9.
– selecionando a fonte de som FM,
MW
ou
OFF
;
– abrindo a tampa do CD.
Seleção de diferentes
modos de reprodução:
REPEAT o SHUFFLE
(ver 5, 6)
REPEAT
Pode reproduzir a faixa atual ou o disco
completo repetidamente e combinar os
modos REPEAT (Repetição) com PROG
(Programa).
REP – Reproduz continuamente a faixa atual.
REP ALL – Repete todo o CD/ programa.
1 Para selecionar o modo de reprodução,
pressione REPEAT uma vez ou mais.
➜ O mostrador indica REP ou REP ALL.
2 Pressione 2; para iniciar a reprodução se o
aparelho estiver parado.
3 Para selecionar a reprodução normal, pres-
sione repetidamente REPEAT até os diver-
sos modos deixarem de ser visualizados.
– Também pode pressionar 9 para cancelar o
modo de reprodução.
SHUFFLE
Reproduz as faixas do CD normal por ordem
aleatória na fonte CD.
1 Com a unidade parada, prima SHUFFLE
para passar à reprodução aleatória.
➜ O mostrador indica SHUF.
2 Para desactivar a reprodução aleatória, prima
9.
Sugestões úteis:
– Durante a reprodução aleatória, quando a
função REP (Repetir) é seleccionada, reproduz
repetidamente a faixa actualmente escolhida
de forma aleatória ou quando a função REP
ALL (Repetir tudo) é selecionada, repete a
reprodução aleatória do CD completo.
– A seleção da reprodução aleatória não se
encontra disponível neste modo de
programação.
Leitor de
CD
Leitor de
CD
Page 6
Informação relativa ao ambiente
Todos os materiais de embalagem que eram desnecessários foram eliminados. Fizemos
todo o possível para tornar a embalagem fácil de separar em três materiais: papelão
(caixa), poliestireno expansível (blocos amortecedores) e polietileno (sacos, espuma de
proteção).
O seu aparelho é composto de materiais que podem ser reciclados se forem
desmontados por uma empresa especializada. Queira observar as
regulamenta ções locais relativas à eliminação de materiais de embalagem,
pilhas velhas e equipamento obsoleto.
Leitor de CD e manuseio
de discos compactos
• Nunca toque com o dedo na lente do leitor
de CD!
• Alterações bruscas na temperatura ambiente
poderão provocar condensação e fazer com
que a lente do leitor de CD fique embaçada.
A reprodução de um CD não é então
possível. Não tente limpar a lente. Basta
deixar o aparelho em um ambiente quente
até a umidade evaporar.
• Utilize apenas CDs de Audio Digitais.
• Feche sempre a tampa do compartimento do
CD para evitar o acúmulo de pó no
compartimento. Para limpar, passe um pano
macio e seco no compartimento.
•Para tirar um CD da caixa, pressione o eixo
central ao mesmo tempo que levanta o disco.
Pegue sempre no CD pela borda e volte a
colocá-lo na respectiva caixa após a utilização,
para evitar riscos e pó.
•Para limpar o CD, passe um pano macio que
não solte fiapos em linhas retas, do centro
para a borda. Não utilize produtos de
limpeza, pois poderão danificar o disco.
• Nunca escreva sobre o CD nem cole
etiquetas no disco.
Informações sobre
segurança
•Posicione o aparelho sobre uma superfície
firme, plana e estável para evitar tombá-lo.
• Não exponha o aparelho, as baterias e os
CDs a umidade, chuva, areia ou calor excessivo causado pelo aquecimento do equipamento ou pela incidência direta de luz solar.
•O aparelho não deve ser exposto a goteiras
ou respingos de água.
•É necessário que haja ventilação adequada,
com vão mínimo de 15 cm entre as entradas
de ventilação do aparelho e as superfícies em
torno deste, para evitar acúmulo de calor.
• Nunca coloque objetos que contenham
líquidos (como vasos) sobre o aparelho.
• Nunca coloque fontes de chamas ou calor
(como velas) sobre o aparelho.
• As peças mecânicas do aparelho contêm
rolamentos ou mancais autolubrificados. Não
é necessário lubrificá-los nem aplicar óleo
nestes.
•Para limpar o aparelho, use um pano seco.
Não use produtos de limpeza que
contenham álcool, amônia, gasolina ou benzina, ou abrasivos, pois estes podem danificar a
carcaça do aparelho.
Manutenção & Precauções
(Ver 7)
Problema
– Causa possível
• Solução
Não há som/ não há corrente
– O VOLUME não está regulado
• Regule o VOLUME
– O cabo de alimentação não está correctamente
ligado
•
Conecte corretamente o cabo de alimentação CA
– As pilhas estão gastas / incorretamente introduzidas
• Introduza correctamente as pilhas (novas)
– Os auscultadores estão ligados ao aparelho
• Desligue os auscultadores
–
O CD contém arquivos que não são de áudio
•
Pressione ∞
ou
§ uma vez ou mais para
saltar para uma faixa de um CD áudio, em
vez de arquivos de dados.
O visor não funciona corretamente/ Não
há resposta ao acionamento de qualquer
dos comandos
– Descarga eletrostática
• Desligue o aparelho e retire o cabo da tomada da
parede.Volte a ligar depois de alguns segundos.
Zumbido forte ou ruído no rádio
– Interferência eléctrica: o aparelho está demasiado
próximo de uma TV, um VCR ou um computador
• Aumente a distância
Má recepção de rádio
– Sinal de rádio fraco
• FM: Ajuste a antena telescópica de FM
Indicação --
– Não foi inserido nenhum CD
•
Insira um disco
– O CD está muito riscado ou sujo
•
Substitua ou limpe o CD.Veja Manutenção
– A lente do laser está embaçada
• Aguarde algum tempo, até que a lente desembace
ou estabilize sua temperatura em relação ao ambiente.
– CD-R (CD- Gravável) está vazio ou não finalizado /
CD-RW (CD-Regravável) inserido
•
Utilize somente um disco finalizado CD-R ou
um disco CD Áudio
Nota:
Os CDs de algumas editoras de música, codificados com tecnologias de protecção de
copyright, podem não ser reproduzidos por
este produto.
O CD salta faixas
– O CD está danificado ou sujo
• Substitua ou limpe o CD
– Está ativada a função shuffle ou program
• Desative a função shuffle / program.
Nota:
Um CD que esteja muito riscado ou sujo pode
resultar num funcionamento incorrecto.
Resolução de Problemas
Se ocorrer um defeito, verifique primeiro os pontos a seguir indicados antes de levar o aparelho
para a assistência. Se não conseguir resolver um problema seguindo estas sugestões, consulte
revendedor ou um centro de assistência técnica.
ATENÇÃO: Não abra o aparelho, pois existe o risco de choque eléctrico.
Em nenhuma circunstância deverá tentar reparar você mesmo
o aparelho, pois esta ação pode invalidar a garantia.
Loading...
