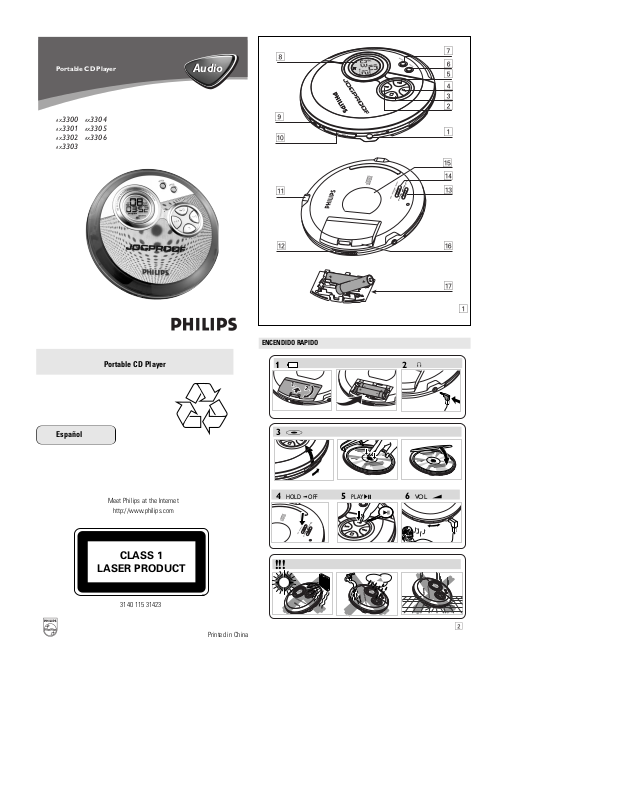

Page 1
Por table CD Player
Meet Philips at the Internet
http://www.philips.com
Portable CD Player
3140 115 31423
Printed in China
r
e
p
e
a
t
a
l
l
v
o
l
DBB
r
e
p
e
a
t
a
l
l
v
o
l
D
B
B
r
e
p
e
a
t
a
l
l
v
o
l
D
B
B
p
1
3 #
4
HOLD ➟ OFF
5
PLAY 2;
6 VOL
!!!
2
2
/
+
/
+
+
-
+
-
-
POWER SAVE
ESP ON
repeat all
vol
DBB
+
+
#
@
^
!
$
%
&
1
1
3
4
5
0
9
8
6
7
2
ENCENDIDO RAPIDO
Español
AX3300
AX3304
AX3301
AX3305
AX3302
AX3306
AX3303
Audio
Audio
CLASS 1
LASER PRODUCT
1 .
2 .
POWER SAVE
ESP ON
Page 2
ALIMENTACIÓN ELÉCTRICA / INFORMACIÓN GENERAL
Tiempo medio de reproducción con pilas en condiciones normales
Tipo de pila ESP activado Ahorro de
energía
Alcalina AA 15 horas 20 horas
Alcalina AAA 7 horas 9 horas
Pilas de NiMH ECO-PLUS 3 horas 5 horas
Al deshacerse de las pilas, hágalo con precaución, ya que éstas
contienen sustancias químicas peligrosas.
Información sobre las pilas ECO-PLUS NiMH (sólo para las versiones
equipadas con pilas recargables ECO-PLUS NiMH AY 3363)
Sólo se pueden realizar recargas con los equipos equipados con pilas recargables
ECO-PLUS NiMH AY 3363.
Recarga de las pilas ECO-PLUS NiMH AY 3363 del equipo
1 Inserte la pila recargable ECO-PLUS NiMH AY 3363.
2 Conecte el adaptador de red al conector 4.5V DC del equipo y a la toma de
pared.
y parpadea.
• La recarga se detendrá tras un máximo de 7 horas,
o si se inicia la reproducción.
3 Si la pila está recargada totalmente, FULL apare-
cerán en la pantalla.
Notas: – Es normal que las pilas se calienten durante
el proceso de recarga.
– Si las pilas se calientan demasiado, la recarga se interrumpirá durante
aproximadamente 30 minutos.
– Para asegurar una carga adecuada de las pilas cuando están instaladas
en el equipo, compruebe que los contactos están limpios y que sólo
utiliza pilas ECO-PLUS NiMH AY 3363.
Manejo de las pilas recargables ECO-PLUS NiMH
• Recargar pilas ya cargadas o a media carga reducirá su tiempo de duración.
Recomendamos el uso de la pila ECO-PLUS NiMH hasta que esté totalmente
descargada antes de recargarla.
• Para evitar cortocircuitos, las pilas no deben entrar en contacto con ningún
objeto metálico.
• Si las pilas se descargan poco después de haberlas recargado, es que los
contactos están sucios o se ha terminado su vida útil.
Adaptador de red (incluido u opcional)
Utilice sólo el adaptador de red AY 3170 (4,5 V/300 mA
corriente continua, con el polo positivo en la patilla central).
Cualquier otro adaptador de red puede dañar el equipo.
1 Compruebe que el voltaje local es el mismo que el
del adaptador de red.
2 Conecte el adaptador de red a la toma 4.5V DC del
reproductor y a un enchufe de pared.
Nota: Desconecte siempre el adaptador cuando no vaya a utilizarlo.
Información medioambiental
• Se ha suprimido todo el material de embalaje innecesario. Hemos hecho todo
lo posible para que el embalaje pueda separarse en dos tipos únicos de
materiales: cartón (la caja) y polietileno (las bolsas y la plancha de espuma
protectora).
• Los materiales que componen el equipo son reciclables y reutilizables si son
desmontados por una empresa especializada. Por favor, siga las normas y
regulaciones locales a la hora de tirar los materiales de embalaje, pilas
agotadas o su antiguo equipo a la basura.
Español CONTROLES / ALIMENTACIÓN ELÉCTRICA
Controles
( véanse las figuras 1 )
1 LINE OUT/p........conexión de 3,5 mm para auriculares, conexión para acoplar el
equipo a otro de entrada de un aparato adicional
2 ∞ .......................realiza un salto y busca hacia atrás en las pistas del CD
3 9.........................detiene la reproducción del CD, borra todos los programas o
apaga el equipo
4 § .......................realiza un salto y busca hacia delante en las pistas del CD
5 2;......................pone en marcha el equipo, inicia o hace una pausa en la
reproducción del CD
6 PROG...................programa pistas y revisa el programa
7 MODE.................selecciona entre las diferentes posibilidades de reproducción:
shuffle, shuffle repeat all, repeat, repeat all y SCAN
8 ............................pantalla
9 DBB.....................activa y desactiva la intensificación de graves. Este botón
también activa y desactiva la realimentación acústica (el bip)
si se pulsa más de dos segundos
0 VOL
−−//++
..............ajusta el volumen
! 4.5V DC...............conector para fuente de alimentación externa
@ OPEN 2 ..............abre la tapa del CD
# ESP ON / OFF .....para seleccionar entre el modo de ahorro en el consumo de
pilas y Protección Electrónica frente Saltos (ESP). ESP asegura una reproducción continuada del CD a pesar de
cualquier vibración o golpe.
$ OFF......................desactiva RESUME y HOLD
RESUME .............guarda la última posición de una pista de CD reproducida
HOLD...................bloquea todos los botones
% ............................placa de características técnicas
^ ............................compartiment de pilas
& ............................tapa del compartimento de las pilas AAA
Pilas (incluidas o disponibles de forma opcional)
Para su comodidad, este modelo está diseñado con 2 distintas puertas extraibles
para las pilas. Esto le permite que el reproductor funcione utilizando 2 opciones
de pilas de distinto tamaño. Con este equipo puede utilizar:
• pilas alcalinas tipo AAA (LR03, UM4) o AA (LR6, UM3) preferiblemente,
Philips.
Nota: No deben utilizarse mezcladas pilas nuevas con pilas usadas ni de tipos
diferentes. Si las pilas están descargadas o no va a utilizar el equipo
durante un largo período de tiempo, quítelas.
Introducir las pilas AAA (LR03, UM4) o AY3363
1 Abre la tapa de las pilas AAA.
2 Introduce las pilas AAA según se muestra en el
reverso de la tapa.
3 Vuelve a colocar en el aparato la tapa con las pilas
AAA introducidas.
Instalación de las pilas AA (LR6, UM3)
Para doblar el tiempo de reproducción, introduce pilas
AA en el compartimento para las pilas y utiliza la tapa
para las pilas con la señal AA.
• Abra el compartimento de las pilas e inserte
2 pilas normales, alcalinas.
Indicación de las pila
El nivel de carga aproximado de las pilas se muestra en la pantalla.
Pila cargada
Dos tercios de la pila cargados
Un tercio de la pila cargado
Pila descargada o gastada. Si las pilas están
descargadas o gastadas parpadea, bAtt apare-
cerá y el bip sonará repetidamente.
Este reproductor cumple las normas para interferencias de
radio establecidas por la Comunidad Europea.
AA (LR6, UM3)
AAA (LR03, UM4)
+
LR03/AAA /UM4
-
-
AA SIZE
+
LR6 / UM3
+
-
+
4
.
5
V
D
C
Page 3
Información acerca de las reproducciones
• Si un CD grabable (CD-R) o CD regrabable (CD-RW) no
está grabado correctamente, aparecerá NF dISC
en la pantalla. En ese caso, utilice la función
FINALIZE del reproductor de CD para completar la
grabación.
• Si desea reproducir un CD regrabable (CD-RW), la
reproducción tardará entre 3–15 segundos después
de pulsar 2;.
• La reproducción se detendrá si abre la tapa del reproductor de CD.
• 1 -:- parpadeará durante la lectura del CD.
Volumen y graves
Ajuste del volumen
• Ajuste el volumen utilizando VOL
−−//++
en el reproduc-
tor de CD o el interruptor corredizo de los auriculares.
Ajuste de graves
• Pulsar DBB para activar o desactivar la
intensificación de bajos.
y se muestra en pantalla si se ha activado
la intensificación de bajos.
INFORMACIÓN GENERAL
Manejo del reproductor de CD y de los CDs
•
No toque las lentes A del reproductor de CDs.
• No exponga el equipo, las pilas o los CDs a la humedad,
lluvia, arena o calor excesivo (ya sea provocado por
aparatos calefactores como por la exposición directa al sol).
• Puede limpiar el reproductor de CD con un paño suave,
ligeramente humedecido y que no deje restos de hilos. No
utilice productos de limpieza, ya que pueden tener efectos
corrosivos.
• Para limpiar el CD, frótelo siguiendo líneas rectas desde el centro al exterior
utilizando un paño suave que no deje restos de hilos. Los productos de limpieza
pueden dañar el disco! No escriba nunca sobre el CD ni pegue en él ninguna etiqueta.
• Las lentes pueden quedar turbias cuando se traslade de forma rápida de un ambiente
frío a otro templado. Esto imposibilitará la reproducción de un CD. En ese caso, deje
reposar el reproductor en un lugar cálido hasta que se evapore la humedad.
• La utilización de teléfonos móviles en las proximidades del reproductor de CD puede
provocar un funcionamiento incorrecto.
• Evite las caídas del equipo, ya que podría sufrir daños.
Auriculares HE225/HE270
• Conecte los auriculares incluídos con el equipo a la
clavija LINE OUT/p.
Nota: LINE OUT/ p también puede utilizarse para
conectar este aparato a su equipo estéreo. Para
ajustar el sonido y el volumen, utilice los mandos del
equipo audio conectado y del reproductor de CD.
¡IMPORTANTE!
Advertencia de seguridad: No emplee los auriculares a gran volumen. Los especialistas
de oídos advierten que el uso continuado a gran volumen puede dañar el oído de manera
permanente.
Seguridad en la carretera: No utilice los auriculares mientras conduzca un vehículo, ya
que podría provocar un accidente y es ilegal en muchos países. Aunque sus auriculares
sean para utilizar al aire libre y diseñados para permitirle oír los sonidos del exterior, no
ponga el volumen tan alto que no pueda oír lo que pasa a su alrededor.
Utilización en el automóvil (conexiones incluidas u opcionales)
Utilice solamente el adaptador de tensión AY 3545 u AY 3548 (4,5 V corriente
continua, polo positivo a la patilla central) y el adaptador de casete del vehículo
AY 3501. Cualquier otro producto podría dañar el equipo.
1 Coloque el equipo en una superficie horizontal,
estable y sin vibraciones. Asegúrese de que
esté en un lugar seguro, en el que el equipo no
sea ni un peligro ni un obstáculo para el
conductor y para los pasajeros.
2 Enchufe el convertidor de tensión en la toma
del encendedor (sólo para baterias de 12 V,
negativo conectado a tierra), después
conecte el final cableado al jack de entrada
4.5V DC en el equipo.
3 Si fuera necesario, limpie la toma del encendedor para lograr un buen
contacto eléctrico.
4 Baje el volumen y conecte el enchufe del adaptador de casete a LINE OUT/p
en el equipo.
5 Introduzca el adaptador de casete cuidadosamente en el compartimento del
radiocasete del vehículo.
6 Asegúrese de que el cable no le entorpece al conducir.
7 Disminuye el volumen del aparato, si es necesario. Inicie la reproducción en
el equipo y ajuste el sonido con los controles de la radio del coche.
• Extraiga siempre el adaptador de tensión de la toma del encendedor
del vehículo cuando no esté utilizando el equipo.
Nota: Si la radio de su coche tiene una toma LINE IN, es mejor utilizarla para
la conexión de la radio del veh ículo en lugar del adaptador de casete.
Conecte el cable de señal a esta toma LINE IN y a LINE OUT/p en el
equipo.
REPRODUCCIÓN DE UN CD
Reproducción de un CD
Este equipo puede reproducir toda clase de discos
de audio, como CD grabables y CD regrabables. No
intente reproducir un CD-ROM, CDi, VCD, DVD, MP3-CD
o CD de ordenador.
1 Pulse el botón deslizante OPEN 2 para abrir
el reproductor.
2 Inserte un CD de audio, cara impresa hacia arriba
presionando el CD en el centro.
3 Cierre el reproductor empujando la tapa hacia abajo.
4 Pulse 2; para ponerlo en funcionamiento e iniciar la
reproducción.
yAparecerán en pantalla el número de pista
actual y el tiempo de reproducción transcurrido.
• Puede hacer una pausa la reproducción pulsando 2;.
yParpadeará en la pantalla el tiempo transcurrido
hasta el momento de la interrupción.
• Continúe la reproducción pulsando otra vez 2;.
5 Pulse 9 para detener la reproducción.
yAparecerá en la pantalla el número total
depistas y el tiempo total de reproducción del CD.
6 Pulse otra vez 9 para apagar el equipo.
• Para quitar el CD del equipo, sujételo por el borde y
presione suavemente el eje mientras levanta el disco.
Nota: Si no hay actividad, el equipo se apagará
automáticamente para ahorrar energía
vol
D
B
B
repeat all
12 V DC
4,5 V DC
vol
0
Page 4
RESUME y HOLD
Se puede interrumpir la reproducción y continuarla
(incluso tras un período largo de tiempo) en el punto en
que fue interrumpida (RESUME) y se pueden bloquear
todos los botones de modo que no se ejecute ninguna
acción (HOLD). Use el interruptor deslizante
OFF–RESUME–HOLD para estas funciones.
RESUME – continúa desde donde fue interrumpida
1 Coloque el interruptor deslizante en la posición RESUME
durante la reproducción para activar RESUME.
yAparece resume en la pantalla.
2 Pulse 9 cuando desee detener la reproducción.
3 Pulse 2; cuando desee continuar la reproducción.
yAparecer resume en la pantalla y continuará
la reproducción a partir del punto en que se
detuvo.
• Para desactivar la función RESUME, cambie el
interruptor deslizante a la posición OFF.
yDesaparece resume.
HOLD – bloqueo de todos los botones
Se pueden bloquear los botones colocando el interruptor deslizante en HOLD. Si se
pulsa una tecla no se ejecutará ninguna acción. Esto es útil, p.ej. si se lleva el
reproductor en un bolso. Con HOLD activado se puede evitar la activación accidental
de otras funciones.
1 Coloque el interruptor deslizante en la posición HOLD para activar esta
función.
ySe bloquearán todos los botones. Aparecerá HoLd en la pantalla
cuando se pulse cualquier tecla. Si se apaga el
equipo, sólo aparecerá HoLd en la pantalla al
pulsar 2;.
2 Para desactivar la función HOLD, cambie el
interruptor deslizante a la posición OFF.
Nota: Al desactivar la función HOLD cambiando el interruptor deslizante a
RESUME y reiniciar, la reproducción continuará desde la posición donde se
detuvo.
CARACTERISTICAS
Selección de las distintas posibilidades de reproducción – MODE
Se pueden reproducir pistas en orden aleatorio, repetir una pista o todo el CD y
reproducir los primeros segundos de cada pista.
1 Pulse MODE durante la reproducción las veces que
sean necesarias para activar una de las siguientes
funciones. La función activa se muestra en pantalla.
yshuffle : Todas las pistas del CD se
reproducirán en orden aleatorio hasta que todas
ellas se hayan reproducido una vez.
yshuffle repeat all : Todas las pistas del CD
se reproducirán repetidamente en orden aleatorio.
yrepeat : La pista actual se reproducirá
repetidamente.
yrepeat all : Todo el CD se reproducirá
repetidamente.
ySCAN: Los primeros 10 segundos de cada pista
se reproducirán según su orden.
2 La reproducción comenzará en el modo seleccionado transcurridos 2 segundos.
• Para regresar al modo de reproducción normal, pulse MODE repetidamente hasta
que desaparezca la indicación de la pantalla.
ESP / Modo de ahorro de energía
Es posible que usted haya experimentado con un reproductor de CD portátil que la
música se haya detenido, por ejemplo, mientras corría. La función de ELECTRONIC
SKIP PROTECTION le protege frente a la pérdida de sonido originada por vibraciones y golpes. Se asegura de esta manera una reproducción continua. Sin
embargo, esta función no protege el equipo frente a daños que pudieran ser originados por caídas!
• Pulsar ESP avtiv durante la reproducción para activar la protección frente a
golpes.
ySe muestra la indicación y la protección queda activada.
• Para desactivar la protección contra golpes y activar el modo de ahorro en el consumo, deslice el interruptor corredizo hasta POWER SAVE.
y se apaga.
Programación de números de pista
Se pueden guardar hasta 30 pistas para reproducirlas
en un programa. Una sola pista puede ser guardada
más de una vez en el programa.
1 Mientras la reproducción se encuentra detenida,
seleccione una pista mediante ∞ o §.
2 Pulse PROG para guardar la pista.
yprogram se encenderá; en la pantalla
aparecerán el número de la pista programada y
P con el número total de pistas guardadas.
3 Seleccione y guarde de esta manera todas las pistas
que desee.
4 Pulse 2; para iniciar la reproducción de las pistas
seleccionadas.
yAparecerá program en la pantalla y
comenzará la reproducción.
• Puede revisar el programa pulsando PROG durante
más de 2 segundos. Aparecerán en la pantalla todas
las pistas guardadas por su orden.
y Pantalla: NO Progsi no hay pistas programadas.
Notas: – Si Vd. pulsa PROG y no se ha seleccionado ninguna pista,, SELo NO
Progaparecerá mostrado.
– Si intenta guardar más de 30 pistas, aparecerá FULL.
Borrado del programa
• Mientras la reproducción está detenida, pulse 9
para borrar el programa.
yAparecer CLR una vez en la pantalla,
desaparecer program y el programa se
borrará.
Nota: El programa también será borrado si la alimentación eléctrica se interrumpe,
si se abre la tapa del CD, o
si el equipo se apaga automáticamente.
CARACTERISTICAS
Selección de una pista y busqúeda
Selección de una pista durante la reproducción
• Pulse brevemente ∞ o § una o varias veces para
saltar a la pista actual, la anterior o la siguiente.
yLa reproducción continúa con la pista
seleccionada y su número aparece en pantalla.
Selección de una pista cuando se ha detenido la
reproducción
1 Pulse brevemente ∞ o § una o varias veces.
yAparecerá en la pantalla el número de la pista seleccionada.
2 Pulse 2; para iniciar la reproducción de CD.
yLa reproducción empezar por la pista seleccionada.
Búsqueda de un pasaje durante la reproducción
1 Mantenga pulsada ∞ o § para buscar un pasaje
concreto hacia atrás o hacia delante, respectivamente.
ySe iniciará la búsqueda y la reproducción continúa
a bajo volumen. La búsqueda se acelera transcurridos
2 segundos.
2 Suelte el botón cuando llegue al pasaje que desee.
yLa reproducción normal continuará desde ese punto.
Notas: – Si el reproductor está en SCAN (consultar MODE), la búsqueda
no es posible.
program
program
program
shuffle
repeat all
POWER SAVE
ESP ON
resume
hold
resume
Page 5
Solución de problemas
No hay sonido o éste es de mala calidad.
• Es posible que el modo de pausa (PAUSE) esté activado. Pulse 2;.
• Conexiones flojas, incorrectas o sucias. Compruebe las conexiones y límpielas.
• Quizás el volumen no está ajustado correctamente. Ajuste el volumen utilizando VOL
−−//++
en el reproductor de CD o el interruptor corredizo de los auricu-
lares.
• Campos magnéticos potentes. Compruebe la posición y las conexiones del
reproductor. Manténgalo también apartado de teléfonos móviles activos.
• Para utilización en el automóvil, compruebe que el adaptador de cassette esté
insertado correctamente, que la dirección de reproducción del reproductor de
cassette del automóvil sea correcta (pulse autoreverse para cambiarla), y que
el conector del encendedor de cigarrillos esté limpio. Deje pasar cierto tiempo
para que la temperatura cambie.
PRECAUCIÓN
La utilización de controles o ajustes y la realización de
procedimientos distintos de los contenidos en este
manual pueden provocar la exposición a radiaciones
peligrosas y a otros peligros.
SOLUCIÓN DE PROBLEMAS
Solución de problemas
ADVERTENCIA: Bajo ninguna circusnstancia intente reparar el equipo Ud. mismo,
anularía la garantía. Si se produce un fallo, comprobar en primer lugar los puntos
listados a continuación antes de llevar el equipo a reparar.Si el usuario no es
capaz de resolver un problema mediante el seguimiento de estas ayudas, debe
consultar al comercio distribuidor o centro de servicio.
El reproductor de CD no tiene corriente o la reproducción no se inicia
• Compruebe que sus pilas no están agotadas, que estén colocadas
correctamente y que las espigas de contacto estén limpias.
• Es posible que la conexión del adaptador esté floja. Conéctela bien.
• Para utilización en el automóvil, compruebe que el motor esté encendido.
Compruebe también las pilas del reproductor.
Aparece la indicación NO dISC
•
Compruebe que el CD esté limpio y colocado correctamente (con el lado de la
etiqueta hacia arriba).
• Si la lente se ha empañado, espere unos minutos a que se desempañe.
Aparece la indicación NF dISC
• El CD-RW (CD-R) no se grabó correctamente. Utilice FINALIZE en su grabadora de
CD.
La indicación HOLD está encendida y /o no hay ninguna reacción a los
mandos
• Si HOLD está activada, desactívela.
• Descarga electrostática. Desconecte la corriente o retire las pilas durante unos
segundos.
El CD salta pistas
• El CD está dañado o sucio. Cambie o limpie el CD.
•
resume, shuffle o program está activada. Desactive la que esté activada.
Loading...
