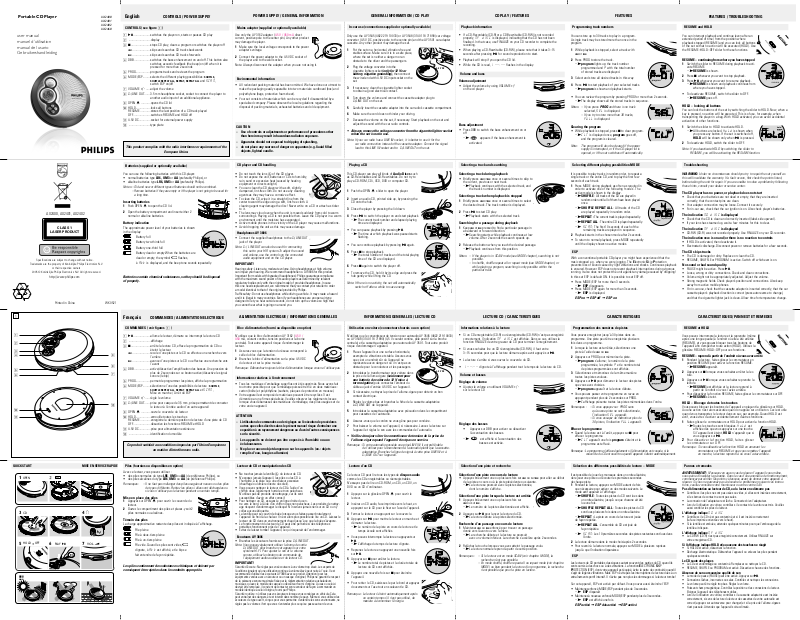

Page 1

English CONTROLS / POWER SUPPLY

Portable CD Player AX2400

AX2401 AX2402 AX2460

open

3 4

DBB

OPEN

HOLD ➟OFF

PLAY 2;

7 VOL

!!!

CLASS 1

LASER PRODUCT

POWER SUPPLY / GENERAL INFORMATION

GENERAL INFORMATION / CD PLAY

CD PLAY / FEATURES

FEATURES

FEATURES / TROUBLESHOOTING

user manual manuel d’utilisation manual del usario Gebruikershandleiding

AX2400, AX2401, AX2402

Speciﬁcations are subject to change without notice.

Trademarks are the property of Koninklijke Philips Electronics N.V.

or their respective owners

http://www.philips.com

Printed in China WK0521

ONTROLS ( see ﬁgure 1)

1 2;......................switches the player on, starts or pauses CD play

2 ............................display

3 9.........................stops CD play, clears a program or switches the player off

∞ .......................skips and searches CD tracks backwards

§ .......................skips and searches CD tracks forwards

4 DBB.....................switches the bass enhancement on and off. This button also

switches acoustic feedback (the beep) on/off when it is pressed for more than 2 seconds

5 PROG...................programs tracks and reviews the program

6 MODE/ESP..........selects the different playing possibilities:

7 VOLUME

8 p/LINE OUT........3.5 mm headphone socket, socket to connect the player to

SHUFFLE REPEAT ALL, REPEAT, REPEAT ALL and SCAN,

switch ESP on/off

+/- ......adjust the volume

another audio input of an additional appliance.

SHUFFLE,

9 OPEN ç............opens the CD lid

0 HOLD...................locks all buttons

RESUME .............stores the last position of a CD track played

OFF......................switches RESUME and HOLD off

! 4.5V DC...............socket for external power supply

@ ............................type plate

This product complies with the radio interference requirements of the

European Union.

Batteries (supplied or optionally available)

You can use the following batteries with this CD-player:

• normal batteries type LR6, UM3 or AA (preferably Philips), or

• alkaline batteries type LR6, UM3 or AA (preferably Philips).

Notes:–

Old and new or different types of batteries should not be combined.

– Remove batteries if they are empty or if the player is not going to be used for

a long time.

Inserting batteries 1 Push OPEN ç to open the CD lid.

2 Open the battery compartment and insert either 2

normal or alkaline batteries.

Battery indication

The approximate power level of your batteries is shown in the display.

Battery full

Battery two-thirds full

Battery one-third full

Battery dead or empty.When the batteries are dead or empty, the symbol A ﬂashes, bAtt is displayed, and the beep tone sounds repeatedly.

Batteries contain chemical substances, so they should be disposed of properly.

Mains adapter (supplied or optionally available)

Use only the AY 3162 adapter (4.5 V / 450 mA direct current, positive pole to the center pin). Any other product may damage the player.

1 Make sure the local voltage corresponds to the power

adapter’s voltage.

2 Connect the power adapter to the 4.5V DC socket of

the player and to the wall socket.

Note: Always disconnect the adapter when you are not using it.

Environmental information

• All redundant packing material has been omitted. We have done our utmost to make the packaging easily separable into two materials: cardboard (box) and polyethylene (bags, protective foam sheet).

• Your set consists of materials which can be recycled if disassembled by a specialized company. Please observe the local regulations regarding the disposal of packing materials, exhausted batteries and old equipment.

CAUTION

– Use of controls or adjustments or performance of procedures other

than herein may result in hazardous radiation exposure.

– Apparatus should not exposed to dripping of splashing,

– do not place any sources of danger on apparatus (e.g. liauid ﬁlled

objects, lighted candle.

CD player and CD handling

• Do not touch the lens A of the CD player.

• Do not expose the unit, batteries or CDs to humidity, rain, sand or excessive heat (caused by heating equipment or direct sunlight).

• You can clean the CD player with a soft, slightly dampened, lint-free cloth. Do not use any cleaning agents as they may have a corrosive effect.

• To clean the CD, wipe it in a straight line from the center toward the edge using a soft, lint-free cloth. A cleaning agent may damage the disc! Never write on a CD or attach a sticker to it.

• The lens may cloud over when the unit is moved suddenly from cold to warm surroundings. Playing a CD is not possible then. Leave the CD player in a warm environment until the moisture has evaporated.

• Active mobile phones in the vicinity of the CD player may cause malfunctions.

• Avoid dropping the unit as this may cause damage.

Headphones AY 3806

• Connect the supplied headphones to the p/LINE OUT jack of the player.

Note:

p / LINE OUT

this set to your HiFi system.To adjust the sound and volume, use the controls on the connected audio equipment and on the CD player.

can also be used for connecting

IMPORTANT!

Hearing safety: Listen at a moderate volume. Using headphones at high volume can impair your hearing. We recommend headphone no. AY3806 for this product. Important (for models with bypacked headphones): Philips guarantees compliance with the maximum sound power of its audio players as determined by relevant regulatory bodies only with the original model of provided headphones. In case this one needs replacement, we recommend that you contact your retailer to order a model identical to that of the original provided by Philips.

Trafﬁc safety: Do not use headphones while driving a vehicle. It may create a hazard and it is illegal in many countries. Even if your headphones are an open-air type designed to let you hear outside sounds, do not turn up the volume so high that you cannot hear what is going on around you.

In-car use (connections supplied or optionally available)

Only use the AY 3545 (4822 219 10033) or AY 3548 (3140 118 71890) car voltage converter (4.5 V DC, positive pole to the centre pin) and the AY 3501 car adapter cassette. Any other product may damage the set.

1 Put the set on a horizontal, vibration-free and

stable surface. Make sure it is in a safe place,

o pe

where the set is neither a danger nor an obstacle to the driver and the passengers.

2 Plug the voltage converter into the

cigarette lighter socket

battery, negative grounding),

the wired end with 4.5V DC input socket on the set.

3 If necessary, clean the cigarette lighter socket

to obtain a good electrical contact.

4 Turn down the volume and connect the cassette adapter plug to

p/LINE OUT on the set.

(only for 12 V car

then connect

5 Carefully insert the cassette adapter into the car radio’s cassette compartment.

6 Make sure the cord does not hinder your driving.

7 Decease the volume on the set, if necessary. Start playback on the set and

adjust the sound with the car radio controls.

•

Always remove the voltage converter from the cigarette lighter socket when the set is not in use.

Note: If your car radio has a LINE IN socket , it is better to use it for the

car radio connection instead of the cassette adapter. Connect the signal lead to this LINE IN socket and to

/LINE OUT on the set.

Playing a CD

This CD-player can play all kinds of Audio Discs such as CD-Recordables and CD-Rewritables. Do not try to play a CD-ROM, CDi, VCD, DVD or computer CD.

1 Push the OPEN ç slider to open the player.

2 Insert an audio CD, printed side up, by pressing the

CD onto the hub.

3 Close the player by pressing the lid down.

4 Press 2; to switch the player on and start playback.

yThe current track number and elapsed playing

time are displayed.

• You can pause playback by pressing 2;. yThe time at which playback was paused starts

ﬂashing.

• You can continue playback by pressing 2; again.

5 Press 9 to stop playback.

yThe total number of tracks and the total playing

time of the CD are displayed.

6 Press 9 again to switch the player off.

• To remove the CD, hold it by its edge and press the hub gently while lifting the CD.

Note: If there is no activity, the set will automatically

switch off after a while to save energy.

12 V DC

4,5 V DC

Playback information

• If a CD-Recordable (CD-R) or a CD-Rewritable (CD-RW) is not recorded

properly, NF dISC is displayed, indicating that the CD has not been ﬁnalized. In that case, use FINALIZE on your CD recorder to complete the recording.

• When playing a CD-Rewritable (CD-RW), please note that it takes 3–15

seconds after pressing 2; for sound reproduction to start.

• Playback will stop if you open the CD lid.

• While the CD is read, 1 --:-- ﬂashes in the display.

Volume and bass

Volume adjustment

• Adjust the volume by using VOLUME on the cd player.

+/-

Bass adjustment

• Press DBB to switch the bass enhancement on or off

y appears if the bass enhancement is

activated.

DBB

Selecting a track and searching

Selecting a track during playback

• Brieﬂy press ∞ or § once or several times to skip to the current, previous or next track. yPlayback continues with the selected track, and

the track’s number is displayed.

Selecting a track when playback is stopped 1 Brieﬂy press ∞ or § once or several times to select

the desired track. The track number is displayed.

2 Press 2; to start CD play.

yPlayback starts with the selected track.

Searching for a passage during playback 1 Keep ∞ or § pressed to ﬁnd a particular passage in

a backward or forward direction. ySearching starts while playback continues at low

volume. After 2 seconds the search speeds up.

2 Release the button when you reach the desired passage.

yPlayback continues from this position.

Notes: – If the player is in SCAN mode (see MODE chapter), searching is not

possible.

– In shufﬂe, shufﬂe repeat all or repeat mode (see MODE chapter), or

while playing a program, searching is only possible within the particular track.

Programming track numbers

You can store up to 30 tracks to play in a program. A single track may be stored more than once in the program.

1 While playback is stopped, select a track with

∞ or §.

2 Press PROG to store the track.

yprogram lights up; the track number

programmed and P with the total number of stored tracks are displayed.

3 Select and store all desired tracks in this way.

4 Press 2; to start playback of your selected tracks.

yprogram is shown and playback starts.

• You can review the program by pressing PROG for more than 2 seconds. yThe display shows all the stored tracks in sequence.

Notes: – If you press PROG and there is no track

selected,

SEL

– If you try to store more than 30 tracks,

FULL

is displayed.

Clearing the program

• While playback is stopped, press 9 to clear program. yCLR is displayed once, program goes off,

and the program is cleared.

Note: The program will also be cleared if the power

supply is interrupted, or if the CD-player lid is opened, or if the set switches off automatically.

Selecting different playing possibilities-MODE

It is possible to play tracks in random order, to repeat a single track or the entire CD, and to play the ﬁrst few seconds of each track.

1 Press MODE during playback as often as required in

order to activate one of the following ‘modes’. The active mode is shown in the display. ySHUFFLE : All tracks of the CD are played in

random order until all of them have been played once.

ySHUFFLE REPEAT ALL : All tracks of the CD

are played repeatedly in random order.

yREPEAT : The current track is played repeatedly. yREPEAT ALL y SCAN: The ﬁrst 10 seconds of each of the

remaining tracks are played in sequence.

The entire CD is played repeatedly.

2 Playback starts in the chosen mode after 2 seconds.

• To return to normal playback, press MODE repeatedly until the display shows no active modes.

ESP

With a conventional portable CD-player you might have experienced that the music stopped e.g. when you were jogging. The Electronic Skip Protection prevents loss of sound caused by light vibrations and shocks. Continuous playback is ensured. However ESP does not prevent playback interruptions during vigorous running. It also does not protect the unit against any damage caused by dropping!

In this set ESP is default ON. It is possible to set ESP off.

• Press MODE/ESP for more than 3 seconds. y ESP disappears.

• Press MODE/ESP again for more than 3 seconds.

y ESP is displayed.

ESP on➟ESP off➟ESP on

RESUME and HOLD

You can interrupt playback and continue (even after an extended period of time) from the position where playback stopped (RESUME) and you can lock all buttons of the set so that no action will be executed (HOLD). Use the RESUME–HOLD–OFF slider for these functions.

RESUME – continuing from where you have stopped 1 Switch the slider to RESUME during playback to acti-

vate RESUME.

yRESUME is shown. 2 Press 9 whenever you want to stop playback. 3 Press 2; whenever you want to resume playback.

yRESUME is shown and playback continues from

where you have stopped.

• To deactivate RESUME, switch the slider to OFF.

yRESUME goes off.

HOLD – locking all buttons

You can lock the buttons of the set by switching the slider to HOLD. Now, when a key is pressed, no action will be executed. This is of use, for example, when transporting the player in a bag. With HOLD activated, you can avoid accidental activation of other functions.

1 Switch the slider to HOLD to activate HOLD.

yAll buttons are locked. HoLd is shown when

you press any button. If the set is switched off, HOLD will be shown only when 2; is pressed.

hold

2 To deactivate HOLD, switch the slider to OFF.

Note: If you deactivate HOLD by switching the slider to

RESUME, you will be activating the RESUME function.

Troubleshooting

WARNING: Under no circumstances should you try to repair the set yourself as

this will invalidate the warranty. If a fault occurs, ﬁrst check the points listed, before taking the unit for repair. If you are unable to solve a problem by following these hints, consult your dealer or service center.

The CD player has no power, or playback does not start

• Check that your batteries are not dead or empty, that they are inserted

correctly, that the contact pins are clean.

• Your adapter connection may be loose. Connect it securely.

• For in-car use, check that the car ignition is on. Also check player’s batteries.

The indication NO dISC is displayed

• Check that the CD is clean and correctly inserted (label-side upward).

• If your lens has steamed up, wait a few minutes for this to clear.

The indication NF dISC is displayed

• CD-RW (CD-R) was not recorded properly. Use FINALIZE on your CD-recorder.

The indication

• If HOLD is activated, then deactivate it.

HOLD is on and/or there is no reaction to controls

• Electrostatic discharge. Disconnect power or remove batteries for a few seconds.

The CD skips tracks

• The CD is damaged or dirty. Replace or clean the CD.

• RESUME, SHUFFLE or PROGRAM is active. Switch off whichever is on.

No sound or bad sound quality.

• PAUSE might be active. Press 2;.

• Loose, wrong or dirty connections. Check and clean connections.

• Volume might not be appropriately adjusted. Adjust the volume.

• Strong magnetic ﬁelds. Check player’s position and connections. Also keep

away from active mobile phones.

For in-car use,

•

cassette player’s playback direction is correct (press autoreverse to change),

check that the cassette adapter is inserted correctly, that the car

and that the cigarette lighter jack is clean. Allow time for temperature change.

Français COMMANDES / ALIMENTATION ELECTRIQUE

COMMANDES ( voir ﬁgures 1 )

1 2;......................allume le lecteur, démarre ou interrompt la lecture CD

2 ............................afﬁchage

3 9.........................arrête la lecture CD, efface la programmation du CD ou

∞ .......................recule d’une piste sur le CD ou effectue une recherche vers

§ .......................avance d’une piste sur le CD ou effectue une recherche vers

4 DBB.....................active/désactive l’ampliﬁcation des basses. Une pression de

éteint le lecteur

l’arrière

l’avant

plus de 2 secondes sur ce bouton active/désactive le signal sonore (le bip)

5 PROG...................permet de programmer les pistes, afﬁche la programmation

6 MODE/ESP..........sélectionne l’une des possibilités de lecture :

7 VOLUME

8 p/LINE OUT........prise pour casque de 3,5 mm, prise permettant de connecter

SHUFFLE REPEAT ALL, REPEAT, REPEAT ALL et SCAN,

Mise en marche / Arrêt du ESP

+/-.......règle le volume

le lecteur à l’entrée audio d’un autre appareil

SHUFFLE,

9 OPEN ç............ouvre le couvercle du lecteur

0 HOLD...................verrouille toutes les touches

RESUME .............enregistre la dernière position de lecture d’une piste de CD

OFF......................désactive les fonctions RESUME et HOLD

! 4.5V DC...............prise pour alimentation extérieure

@ ............................identiﬁcation du modèle

Ce produit satisfait aux conditions imposées par I’Union Européenne

en matière d’interférences radio.

ALIMENTATION ELECTRIQUE / INFORMATIONS GENERALES

Bloc d’alimentation (fourni ou disponible en option)

N’utilisez que le bloc d’alimentation AY 3162 (4,5 V /

450 mA, courant continu, tension positive sur la borne

centrale). Tout autre appareil risque d’endommager le lecteur.

1 Assurez-vous que la tension du réseau correspond à

celle du bloc d'alimentation.

2 Branchez le bloc d’alimentation sur la prise 4.5V DC

du lecteur et sur la prise murale.

Remarque : Débranchez toujours le bloc d’alimentation lorsque vous ne l’utilisez pas.

Informations relatives à l’environnement

• Tous les matériaux d’emballage superﬂus ont été supprimés. Nous avons fait tout notre possible pour que l’emballage puisse être trié en deux matériaux : carton (boîte) et polyéthylène (sachets, plaques de protection en mousse).

• Votre appareil est composé de matériaux pouvant être recyclés s’il est démonté par une ﬁrme spécialisée. Veuillez observer les règlements locaux lorsque vous débarrassez des matériaux d’emballage, des piles usagées et de votre ancien appareil.

ATTENTION

–

L’utilisation de commandes ou de réglages ou l’exécution de procédures autres que celles décrites dans le présent manuel risque d’entraîner une exposition à un rayonnement dangereux ou d’avoir d’autres conséquences sur la sécurité.

– Les appareils ne doivent pas être exposés à l'humidité ou aux

éclaboussures.

– Ne placer aucun objet dangereux sur les appareils (ex.: objets

remplis d'eau, bougies allumées)

Utilisation en voiture (connecteurs fournis ou en option)

N'utilisez que le convertisseur de tension pour autoradio AY 3545 (4822 219 10033) ou AY 3548 (3140 118 71890) (4,5 V courant continu, pôle positif sur la broche centrale) et la cassette-adaptatrice pour autoradio AY 3501. Tout autre produit risque d'endommager l'appareil.

1 Placez l'appareil sur une surface horizontale,

2 Introduisez le transformateur pour voiture dans

3 Si nécessaire, nettoyez la prise de l'allume-cigare pour obtenir un bon

4 Réglez le volume bas et branchez la ﬁche de la cassette-adaptatrice

5 Introduisez la cassette-adaptatrice avec précaution dans le compartiment

6 Assurez-vous que le cordon ne vous gêne pas pour conduire.

7 Pour baisser le volume sur l'appareil, si nécessaire. Lancez la lecture sur

•

Remarque : Si votre autoradio possède une prise LINE IN, il est préférable

INFORMATIONS GENERALES / LECTURE CD

exempte de vibrations et stable. Assurez-vous que c'est un endroit sûr où l'appareil ne représente aucun danger et où il n'est pas un obstacle pour le conducteur et les passagers.

la prise de l'allume-cigare

une batterie de voiture de 12 V, mise à terre négative

câble au jack d'entrée 4.5V DC sur l'appareil.

(seulement pour

) puis connectez l'embout du

contact électrique.

à p/LINE OUT de l'appareil.

pour cassettes de l'autoradio.

l'appareil et réglez le son avec les commandes de l'autoradio.

Veillez à toujours ôter le convertisseur de tension de la prise de l'allume-cigare quand l'appareil n'est pas en service.

de l'utiliser pour le branchement à l'autoradio plutôt que la cassetteadaptatrice. Branchez la ligne de signal à cette prise LINE IN et à

/LINE OUT sur l'appareil.

12 V DC

4,5 V DC

Informations relatives à la lecture

• Si un CD enregistrable (CD-R) ou réenregistrable (CD-RW) n’est pas enregistré

correctement, l’indication NF dISC est afﬁchée. Dans ce cas, utilisez la fonction FINALIZE de votre graveur de CD pour terminer l’enregistrement.

• Si vous souhaitez lire un CD réenregistrable (CD-RW), il faut entre

3–15 secondes pour que la lecture démarre après avoir appuyé sur 2;.

• La lecture s’arrête si vous ouvrez le couvercle du CD.

• 1 --:-- clignote à l’afﬁchage pendant tout le temps de la lecture du CD.

Volume et basses

Réglage du volume

• Ajustez le volume en utilisant VOLUME sur le lecteur CD

Réglage des basses

• Appuyez sur DBB pour activer ou désactiver

y est afﬁché si l’accentuation des

LECTURE CD / CARACTERISTIQUES

l’accentuation des basses.

basses est activée.

+/-

CARACTERISTIQUES

Programmation des numéros de pistes

Vous pouvez enregistrer jusqu’à 30 pistes dans un. programme. Une piste peut être enregistrée plusieurs fois dans un programme.

1 Lorsque la lecture est arrêtée, sélectionnez une

piste à l’aide de ∞ ou §.

2 Appuyez sur PROG pour mémoriser la piste.

yprogram s’allume; le numéro de la piste

programmée, le symbole P et le nombre total de pistes programmées sont afﬁchés.

3 Sélectionnez et mémorisez de la même manière

toutes les pistes voulues.

4 Appuyez sur 2; pour démarrer le lecteur des pistes

que vous avez choisies. yprogram apparaît et la lecture débute.

• Vous pouvez passer votre programme en revue en appuyant pendant plus de 2 secondes sur PROG. yL’afﬁchage présente toutes les pistes mémorisées dans l’ordre.

Remarques : – Si vous appuyez sur PROG sans

Effacer le programme

• Quand la lecture est à l’arrêt, appuyez sur 9 pour effacer le programme. yCLR apparaît une fois program s’éteint et le

DBB

Remarque : Le programme s’efface également si l’alimentation est coupée, si le

qu’aucune piste ne soit sélectionnée, l’indication

SEL

– Si vous essayez de mémoriser plus de

30 pistes, l’indication

apparaît.

FULL

apparaît.

programme est effacé.

couvercle du CD est ouvert ou quand l’appareil s’éteint automatiquement.

Vous pouvez interrompre la lecture et la reprendre (même après une longue pause) à l’endroit où elle a été arrêtée (RESUME), et vous pouvez bloquer tous les boutons de l’appareil aﬁn d’empêcher toute action (HOLD). Utilisez la glissière RESUME–HOLD–OFF pour ces fonctions.

RESUME – reprend à partir de l’endroit où vous avez arrêté 1 Pendant la lecture, faites glisser le commutateur en

2 Appuyez sur 9 lorsque vous souhaitez arrêter la lec-

3 Appuyez sur 2; lorsque vous souhaitez reprendre la

• Pour désactiver la fonction RESUME, faites glisser le commutateur sur OFF.

HOLD – Blocage de toutes les touches

Vous pouvez bloquer les boutons de l’appareil en plaçant la glissière sur HOLD. Aucune action n’est alors exécutée quand on appuie sur un bouton. Ceci est utile quand vous transportez le lecteur dans un sac, par exemple. Quand HOLD est actif, vous évitez d’activer accidentellement d’autres fonctions.

1 Faites glisser le commutateur sur HOLD pour activer la fonction HOLD.

2 Pour désactiver la fonction HOLD, faites glisser

Remarque : Si vous désactivez la fonction

CARACTERISTIQUES/ PANNEST ET REMEDES

RESUME et HOLD

position RESUME pour activer la fonction RESUME. yRESUME apparaît.

ture.

lecture. yRESUME iest afﬁchée et la lecture reprend à

partir de l’endroit où vous l’aviez arrêtée.

yRESUME s’éteint.

yToutes les touches sont bloquées. HoLd est

afﬁchée dès que vous appuyez sur une touche. Si l’appareil est éteint, HOLD n’apparaît que si vous appuyez sur 2;.

le commutateur sur OFF.

ommutateur sur en marche, la lecture reprend là où vous l’aviez arrêtée.

RESUME

HOLD

et que vous remettez l'appareil

hold

en amenant le c

QUICK START MISE EN SERVICE RAPIDE

Piles (fournies ou disponibles en option)

Avec ce lecteur, vous pouvez utiliser :

• des piles normales du type LR6, UM3 ou AA (de préférence Philips), ou

• des piles alcalines du type LR6, UM3 ou AA (de préférence Philips).

Remarques : – Il ne faut pas mélanger des piles usagées et neuves ou des piles

Mise en place des piles 1 Appuyez sur OPEN ç pour ouvrir le couvercle du

lecteur.

2 Ouvrez le compartiment des piles et placez-y soit 2

piles normales ou alcalines.

Témoin des piles

La charge approximative restante des piles est indiquée à l’afﬁchage.

de types différents. Retirez les piles si elles sont déchargées ou si vous n'utilisez pas le lecteur pendant un certain temps.

Pile pleine Pile à deux-tiers pleine Pile à un-tiers pleine Pile vide. Quand les piles sont vides,A clignote, bAtt est afﬁché, et le bip se fait entendre de façon répétée.

Les piles contiennent des substances chimiques et doivent par conséquent être rejetées dans les endroits appropriés.

Lecteur de CD et manipulation des CD

• Ne touchez jamais la lentille A du lecteur de CD.

• N’exposez jamais l’appareil, les piles ou les CD à l’humidité, à la pluie ou à une chaleur excessive (chauffage ou lumière directe du soleil).

• Vous pouvez nettoyer le lecteur de CD à l’aide d’un chiffon doux, légèrement humide et non pelucheux. N’utilisez pas de produits de nettoyage, car ils sont susceptibles d’avoir un effet corrosif.

• Pour nettoyer un CD, essuyez-le en ligne droite du centre vers le bord, à l’aide d’un chiffon doux non pelucheux. Les produits de nettoyage risquent d’endommager le disque! N’inscrivez jamais rien sur un CD ou n’y collez aucune étiquette.

• La lentille peut se couvrir de buée lorsque vous faites passer brutalement l’appareil du froid à la chaleur. Il n’est alors plus possible de lire un CD. Laissez le lecteur de CD dans un environnement chaud jusqu’à ce que la buée s’évapore.

• Le fonctionnement du lecteur de CD peut être perturbé si des téléphones portables fonctionnent près de l’appareil.

• Evitez de laisser tomber l’appareil, ce qui risquerait de l’endommager.

Ecouteurs AY 3806

• Branchez les écouteurs fournis sur la prise p/LINE OUT.

Note: Vous pouvez également utiliser la borne de sortie

p/LINE OUT

système Hi-Fi. Pour ajuster le son et le volume sonore, utilisez les boutons de commande de l’équipement audio auxiliaire et du lecteur CD.

IMPORTANT!

Sécurité d’écoute : Ne réglez pas vos écouteurs à un volume trop élevé. Les experts de l'audition signalent qu'une utilisation continue à volume élevé peut nuire à l'ouie. Il est recommandé d'utiliser les écouteurs AY3806 avec ce produit. Attention (pour les équipments vendus avec un écouteur ou un casque d’origine): Philips ne garantit le respect de la puissance sonore maximale ﬁxée par la réglementation relative aux baladeurs musicaux, qu'avec le modéle de casque ou découteur fourni d'origine. Au cas ou celui-ci devrait étre remplacé, il convient de contacter son revendeur de modéle identique à celui d'origine, fourni par Philips. Sécurité routière : n’utilisez pas vos écouteurs lorsque vous conduisez un véhicule. Cela peut entraîner des dangers, et est interdit dans nombre de pays. Même si vous utilisez des écouteurs de type ouvert, conçus pour vous permettre d’entendre les sons environnants, ne réglez pas le volume si fort que vous n’entendez plus ce qui se passe autour de vous.

pour brancher cet appareil sur votre

façon

à commander un

Lecture d’un CD

Ce lecteur CD peut lire tous les types de disques audio comme les CD enregistrables ou réenregistrables. N’essayez pas de lire un CD-ROM, un CDi, un CDV, un DVD ou un CD d’ordinateur.

Appuyez sur la glissière OPEN çpour ouvrir le

lecteur.

Insérez un CD audio, face imprimée vers le haut, en appuyant sur le CD pour le ﬁxer sur l’axe de l’appareil.

3 Fermez le lecteur en appuyant sur le couvercle.

4 Appuyez sur 2; pour mettre le lecteur en marche et

démarrer la lecture. yLe numéro de la piste en cours de lecture et le

temps écoulé sont afﬁchés.

• Vous pouvez interrompre la lecture en appuyant sur

2;. yL’afﬁchage du temps de lecture clignote.

• Reprenez la lecture en appuyant une nouvelle fois sur 2;.

5 Appuyez sur 9 pour arrêter la lecture.

yLe nombre total de pistes et la durée totale de

lecture du CD sont afﬁchés.

6 Appuyez une nouvelle fois sur 9 pour éteindre

l’appareil.

• Pour retirer le CD, saisissez-le par le bord et appuyez doucement sur l’axe tout en soulevant le CD.

Remarque : Le lecteur s’éteint automatiquement après

un certain temps s’il n'est pas utilisé, de manière à économiser l’énergie.

Sélection d’une piste et recherche

Sélection d’une piste en cours de lecture

• Appuyez brièvement une ou plusieurs fois sur ∞ ou sur § pour aller au début de la piste en cours ou à la piste précédente ou suivante. yLa lecture se poursuit avec la piste sélectionnée,

dont le numéro s’afﬁche.

Sélection d’une piste lorsque la lecture est arrêtée 1 Appuyez brièvement une ou plusieurs fois sur

∞ ou sur §. yLe numéro de la piste sélectionnée est afﬁché.

2 Appuyez sur 2; pour lancer la lecture du CD.

yLa lecture débute à la piste sélectionnée.

Recherche d’un passage en cours de lecture 1 Maintenez ∞ ou § enfoncé pour trouver un passage

donné vers l’avant ou vers l’arrière. yLa recherche débute et la lecture se poursuit

avec un volume inférieur. La recherche s’accélère après 2 secondes.

2 Relâchez la touche lorsque vous avez atteint le passage voulu.

yLa lecture normale reprend à partir de cette position.

Remarques : – Si le lecteur est en mode SCAN (voir chapitre MODE), la

recherche n’est pas possible.

– En mode shufﬂe, shufﬂe repeat all ou repeat mode (voir chapitre

MODE) ou bien pendant la lecture d'un programme, la recherche n’est possible que pour la piste en lecture.

Sélection des différentes possibilités de lecture – MODE

Il est possible de jouer les morceaux dans un ordre aléatoire, de rejouer une piste ou d’écouter les premières secondes de chaque piste. 1 Pendant la lecture, appuyez sur MODE autant de fois

que nécessaire pour activer un des modes suivants. Le mode actif apparaît à l’afﬁchage. ySHUFFLE : Toutes les pistes du CD sont lues dans

un ordre aléatoire, jusqu’à ce que chacune ait été lue une fois.

ySHUFFLE REPEAT ALL : Toutes les pistes du CD

sont lues plusieurs fois dans un ordre aléatoire.

yREPEAT : La piste en cours de lecture est jouée de façon répétée.

yREPEAT ALL

façon répétée.

y SCAN: Les 10 premières secondes des pistes restantes sont lues dans

l’ordre.

L’ensemble du CD est joué de

2 La lecture démarre dans le mode choisi après 2 secondes.

• Pour revenir à la lecture normale, appuyez sur MODE à plusieurs reprises jusqu’à que l’indication disparaisse.

ESP

Les lecteurs de CD portables classiques sautent souvent des parties du CD quand ils sont soumis à des chocs ou à des vibrations. La fonction ELECTRONIC SKIP PROTECTION (ESP), dont votre appareil est équipé, évite la perte de continuité quand il s’agit de légères vibrations. Mais ESP n’évite pas les interruptions de lecture dues à un entraînement sportif intensif. Il n’évite pas non plus les dommages si le lecteur tombe!

Sur cet appareil, ESP est activé par défaut. Vous pouvez aussi éteindre l'ESP.

• Maintenez enfoncé MODE/ESP pendant plus de 3 secondes. y ESP disparaît

• Maintenez à nouveau enfoncé MODE/ESP pendant plus de 3 secondes.

y ESP est afﬁché une fois.

ESP activé➟ESP désactivé➟ESP activé

Pannes et remedes

AVERTISSEMENT :

sous peine d’invalider la garantie. Dans le cas d’une anomalie de fonctionnement, commencez par vériﬁer les points ci-dessous avant de donner votre appareil à réparer. Si vous ne parvenez pas à résoudre le problème en suivant ces instructions, veuillez consulter votre fournisseur ou votre centre SAV.

Pas d'alimentation au lecteur de CD, ou la lecture ne démarre pas

• Contrôlez si les piles ne sont pas usées ou vides, si elles sont insérées correctement, si les bornes de contact ne sont pas sales.

• La connexion de l'adaptateur est lâche. Connectez bien l'adaptateur.

•

Lors de l'utilisation en voiture,

aussi contrôler les piles du lecteur.

L'afﬁchage indique NO dISC

• Contrôlez si le CD n'est pas contaminé et si il est inséré correctement (la face imprimée orientée vers le haut).

• Si la lentille est embuée, attendez quelques minutes pour que l'embouage de la lentille ait disparu.

L'afﬁchage indique NF dISC

• Le CD-RW (CD-R) n'est pas enregistré correctement. Utilisez FINALIZE sur votre enregistreur CD.

Si l'afﬁchage indique HOLD et/ou aucune des touches ne réagit

• Si HOLD est activé, désactivez la fonction.

• Décharge électrostatique. Débranchez l'appareil ou enlevez les piles pendant quelques secondes.

Le CD saute des plages

• Le CD est endommagé ou contaminé. Remplacez ou nettoyez le CD.

• RESUME, SHUFFLE ou PROGRAM est activé. Désactivez chacune des fonctions.

Absence de son ou mauvaise qualité de son

• Le mode de pause (PAUSE) peut être activé. Appuyez sur 2;.

• Connexions lâches, incorrectes ou sales. Contrôlez et nettoyez les connexions.

• Le volume peut être réglé trop bas. Réglez le volume.

• Puissant champ magnétique. Contrôlez la position et les connexions du lecteur. Eloignez l'appareil des téléphones mobiles.

•

Lors de l'utilisation en voiture,

correctement, si sens de lecture du lecteur de cassettes de votre autoradio est correct (appuyez sur autoreverse pour changer) et si la prise de l'allume-cigares n'est pas sale. Attendez que l'appareil soit acclimaté.

N’essayez en aucun cas de réparer l’appareil vous-même,

contrôlez si le contact de la voiture est mis. Veuillez

contrôlez si la cassette adaptatrice est insérée

Page 2

DBB

open

3 4

Español CONTROLES / ALIMENTACIÓN ELÉCTRICA

ALIMENTACIÓN ELÉCTRICA / INFORMACIÓN GENERAL

INFORMACIÓN GENERAL / REPRODUCCIÓN DE UN CD

REPRODUCCIÓN DE UN CD / CARACTERISTICAS

CARACTERISTICAS

CARACTERISTICAS / SOLUCIÓN DE PROBLEMAS

ENCENDIDO RAPIDO SNELSTART

OPEN

HOLD ➟OFF

PLAY 2;

7 VOL

!!!

CONTROLES

1 2;......................pone en marcha el equipo, inicia o hace una pausa en la

( Véanse las ﬁguras 1 )

reproducción del CD

2 ............................pantalla

3 9.........................detiene la reproducción del CD, borra todos los programas o

∞ .......................realiza un salto y busca hacia atrás en las pistas del CD

§ .......................realiza un salto y busca hacia delante en las pistas del CD

4 DBB.....................activa y desactiva la intensiﬁcación de graves. Este botón

apaga el equipo

también activa y desactiva la realimentación acústica (el bip) si se pulsa más de dos segundos

5 PROG...................programa pistas y revisa el programa

6 MODE/ESP..........selecciona entre las diferentes posibilidades de

7 VOLUME

8 p/LINE OUT........conexión de 3,5 mm para auriculares, conexión para acoplar el

reproducción:

REPEAT ALL y SCAN, encender y apagar el ESP

+/-.......ajusta el volumen

equipo a otro de entrada de un aparato adicional

SHUFFLE, SHUFFLE REPEAT ALL, REPEAT,

9 OPEN ç............abre la tapa del CD

0 HOLD...................bloquea todos los botones

RESUME .............guarda la última posición de una pista de CD reproducida

OFF......................desactiva RESUME y HOLD

! 4.5V DC...............conector para fuente de alimentación externa

@ ............................placa de características técnicas

Este producto cumple los requisitos sobre interferencias de radio de la

Unión Europea.

Pilas (incluidas o disponibles de forma opcional)

Con este equipo puede utilizar:

• pilas normales de tipo LR6, UM3 o AA (preferiblemente, Philips) o

• pilas alcalinas tipo LR6, UM3 o AA (preferiblemente, Philips).

Nota: No deben utilizarse mezcladas pilas nuevas con pilas usadas ni de tipos

diferentes. Si las pilas están descargadas o no va a utilizar el equipo durante un largo período de tiempo, quítelas

Instalación de las pilas 1 Pulse OPEN ç para abrir la tapa del CD.

2 Abra el compartimento de las pilas e inserte

2 pilas normales, alcalinas.

Indicación de las pila

El nivel de carga aproximado de las pilas se muestra en la pantalla.

Pila cargada

Dos tercios de la pila cargados

Un tercio de la pila cargado

Pila descargada o gastada. Si las pilas están descargadas o gastadas A parpadea, bAtt aparecerá y el bip sonará repetidamente.

Al deshacerse de las pilas, hágalo con precaución, ya que éstas contienen sustancias químicas peligrosas.

Adaptador de red (incluido u opcional)

Utilice sólo el adaptador de red corriente continua, con el polo positivo en la patilla central). Cualquier otro adaptador de red puede dañar el equipo.

1 Compruebe que el voltaje local es el mismo que el

del adaptador de red.

2 Conecte el adaptador de red a la toma 4.5V DC del

reproductor y a un enchufe de pared.

Nota: Desconecte siempre el adaptador cuando no vaya a utilizarlo

AY 3162

(4,5 V/ 450 mA

o pe

Información medioambiental

• Se ha suprimido todo el material de embalaje innecesario. Hemos hecho todo lo posible para que el embalaje pueda separarse en dos tipos únicos de materiales: cartón (la caja) y polietileno (las bolsas y la plancha de espuma protectora).

• Los materiales que componen el equipo son reciclables y reutilizables si son desmontados por una empresa especializada. Por favor, siga las normas y regulaciones locales a la hora de tirar los materiales de embalaje, pilas agotadas o su antiguo equipo a la basura.

PRECAUCIÓN

–

La utilización de controles o ajustes y la realización de procedimientos distintos de los contenidos en este manual pueden provocar la exposición a radiaciones peligrosas y a otros peligros.

–

Los aparatos no deben exponerse a las gotas o salpicaduras.

–

No coloque ningún foco de peligro sobre el aparato (por ejemplo objetos que contengan líquidos, velas encendidas)

Manejo del reproductor de CD y de los CDs

•

No toque las lentes A del reproductor de CDs.

• No exponga el equipo, las pilas o los CDs a la humedad, lluvia, arena o calor excesivo (ya sea provocado por aparatos calefactores como por la exposición directa al sol).

• Puede limpiar el reproductor de CD con un paño suave, ligeramente humedecido y que no deje restos de hilos. No utilice productos de limpieza, ya que pueden tener efectos corrosivos.

• Para limpiar el CD, frótelo siguiendo líneas rectas desde el centro al exterior utilizando un paño suave que no deje restos de hilos. Los productos de limpieza pueden dañar el disco! No escriba nunca sobre el CD ni pegue en él ninguna etiqueta.

• Las lentes pueden quedar turbias cuando se traslade de forma rápida de un ambiente frío a otro templado. Esto imposibilitará la reproducción de un CD. En ese caso, deje reposar el reproductor en un lugar cálido hasta que se evapore la humedad.

• La utilización de teléfonos móviles en las proximidades del reproductor de CD puede provocar un funcionamiento incorrecto.

• Evite las caídas del equipo, ya que podría sufrir daños.

Auriculares AY 3806

• Conecte los auriculares incluídos con el equipo a la clavija p/LINE OUT.

Nota: p/LINE OUT también puede utilizarse para

conectar este aparato a su equipo estéreo. Para ajustar el sonido y el volumen, utilice los mandos del equipo audio conectado y del reproductor de CD.

¡IMPORTANTE!

Advertencia de seguridad: No emplee los auriculares a gran volumen. Los especialistas de oídos advierten que el uso continuado a gran volumen puede dañar el oído de manera permanente.

Seguridad en la carretera: No utilice los auriculares mientras conduzca un vehículo, ya que podría provocar un accidente y es ilegal en muchos países. Aunque sus auriculares sean para utilizar al aire libre y diseñados para permitirle oír los sonidos del exterior, no ponga el volumen tan alto que no pueda oír lo que pasa a su alrededor.

Utilización en el automóvil (conexiones incluidas u opcionales)

Utilice solamente el adaptador de tensión AY 3545 (4822 219 10033) u AY 3548 (3140 118 71890) (4,5 V corriente continua, polo positivo a la patilla central) y el adaptador de casete del vehículo AY 3501. Cualquier otro producto podría dañar el equipo.

1 Coloque el equipo en una superﬁcie horizontal,

estable y sin vibraciones. Asegúrese de que esté en un lugar seguro, en el que el equipo no sea ni un peligro ni un obstáculo para el conductor y para los pasajeros.

2 Enchufe el convertidor de tensión en la toma

del encendedor

negativo conectado a tierra)

conecte el ﬁnal cableado al jack de entrada

4.5V DC en el equipo.

3 Si fuera necesario, limpie la toma del encendedor

para lograr un buen contacto eléctrico.

4 Baje el volumen y conecte el enchufe del adaptador de

casete a p/LINE OUT en el equipo.

5 Introduzca el adaptador de casete cuidadosamente en

el compartimento del radiocasete del vehículo.

(sólo para baterias de 12 V,

, después

12 V DC

4,5 V DC

6 Asegúrese de que el cable no le entorpece al conducir. 7 Disminuye el volumen del aparato, si es necesario. Inicie la reproducción en

el equipo y ajuste el sonido con los controles de la radio del coche.

•

Extraiga siempre el adaptador de tensión de la toma del encendedor del vehículo cuando no esté utilizando el equipo.

Nota: Si la radio de su coche tiene una toma LINE IN, es mejor utilizarla

para la conexión de la radio del vehículo en lugar del adaptador de casete. Conecte el cable de señal a esta toma LINE IN y a

p/LINE OUT

en el equipo.

Reproducción de un CD

Este equipo puede reproducir toda clase de discos de audio, como CD grabables y CD regrabables. No

intente reproducir un CD-ROM, CDi, VCD, DVD o CD de ordenador.

1 Pulse el botón deslizante OPEN ç para abrir

el reproductor.

2 Inserte un CD de audio, cara impresa hacia arriba

presionando el CD en el centro.

3 Cierre el reproductor empujando la tapa hacia abajo.

4 Pulse 2; para ponerlo en funcionamiento e iniciar la

reproducción. yAparecerán en pantalla el número de pista

actual y el tiempo de reproducción transcurrido.

• Puede hacer una pausa la reproducción pulsando 2;. yParpadeará en la pantalla el tiempo transcurrido

hasta el momento de la interrupción.

• Continúe la reproducción pulsando otra vez 2;.

5 Pulse 9 para detener la reproducción.

yAparecerá en la pantalla el número total

depistas y el tiempo total de reproducción del CD.

6 Pulse otra vez 9 para apagar el equipo.

• Para quitar el CD del equipo, sujételo por el borde y presione suavemente el eje mientras levanta el disco.

Nota: Si no hay actividad, el equipo se apagará

automáticamente para ahorrar energía.

Información acerca de las reproducciones

• Si un CD grabable (CD-R) o CD regrabable (CD-RW) no está grabado

correctamente, aparecerá NF dISC en la pantalla. En ese caso, utilice la función FINALIZE del reproductor de CD para completar la grabación.

• Si desea reproducir un CD regrabable (CD-RW), la reproducción

tardará entre 3–15 segundos después de pulsar 2;.

• La reproducción se detendrá si abre la tapa del reproductor de CD.

• 1 --:-- parpadeará durante la lectura del CD.

Volumen y graves

Ajuste del volumen

• Ajuste el volumen utilizando VOLUME en el reproductor de CD

+/-

Ajuste de graves

• Pulsar DBB para activar o desactivar la intensiﬁcación de bajos.

y se muestra en pantalla si se ha

activado la intensiﬁcación de bajos.

DBB

Selección de una pista y busqúeda

Selección de una pista durante la reproducción

• Pulse brevemente ∞ o § una o varias veces para saltar a la pista actual, la anterior o la siguiente. yLa reproducción continúa con la pista

seleccionada y su número aparece en pantalla.

Selección de una pista cuando se ha detenido la reproducción 1 Pulse brevemente ∞ o § una o varias veces.

yAparecerá en la pantalla el número de la pista seleccionada.

2 Pulse 2; para iniciar la reproducción de CD.

yLa reproducción empezar por la pista seleccionada.

Búsqueda de un pasaje durante la reproducción 1 Mantenga pulsada ∞ o § para buscar un pasaje

concreto hacia atrás o hacia delante, respectivamente. ySe iniciará la búsqueda y la reproducción continúa

a bajo volumen. La búsqueda se acelera transcurridos 2 segundos.

2 Suelte el botón cuando llegue al pasaje que desee.

yLa reproducción normal continuará desde ese punto.

Notas: – Si el reproductor está en SCAN (consultar MODE), la búsqueda

no es posible.

– En shufﬂe, shufﬂe repeat all o repeat (consultar MODE), o

durante la reproducción de un progama, la búsqueda sólo es posible en esa pista en concreto.

Programación de números de pista

Se pueden guardar hasta 30 pistas para reproducirlas en un programa. Una sola pista puede ser guardada más de una vez en el programa.

1 Mientras la reproducción se encuentra detenida,

seleccione una pista mediante ∞ o §.

2 Pulse PROG para guardar la pista.

yprogram se encenderá; en la pantalla

aparecerán el número de la pista programada y P con el número total de pistas guardadas.

3 Seleccione y guarde de esta manera todas las pistas

que desee.

4 Pulse 2; para iniciar la reproducción de las pistas

seleccionadas. yAparecerá program en la pantalla y comenzará la reproducción.

• Puede revisar el programa pulsando PROG durante más de 2 segundos. yAparecerán en la pantalla todas las pistas

guardadas por su orden.

Notas: – Si pulsa PROG y no hay una pista selecciona-

da, aparecerá,

– Si intenta guardar más de 30 pistas,

aparecerá

Borrado del programa

• Mientras la reproducción está detenida, pulse 9 para borrar el programa. yAparecer CLR una vez en la pantalla,

desaparecer, program y el programa se borrará.

Nota: El programa también será borrado si la

alimentación eléctrica se interrumpe, si se abre l a tapa del CD, o

SEL

en la pantalla.

FULL.

i el equipo se apaga automáticamente.

Selección de las distintas posibilidades de reproducción – MODE

Se pueden reproducir pistas en orden aleatorio, repetir una pista o todo el CD y reproducir los primeros segundos de cada pista.

1 Pulse MODE durante la reproducción las veces que sean

necesarias para activar una de las siguientes funciones. La función activa se muestra en pantalla.

ySHUFFLE : Todas las pistas del CD se

reproducirán en orden aleatorio hasta que todas ellas se hayan reproducido una vez.

ySHUFFLE REPEAT ALL : Todas las pistas del CD

se reproducirán repetidamente en orden aleatorio.

yREPEAT : La pista actual se reproducirá repetida- mente.

yREPEAT ALL

repetidamente.

y SCAN: Los primeros 10 segundos de cada pista

se reproducirán según su orden.

2 La reproducción comenzará en el modo seleccionado transcurridos 2 segundos.

• Para regresar al modo de reproducción normal, pulse MODE repetidamente hasta que desaparezca la indicación de la pantalla.

Todo el CD se reproducirá

ESP

Los CD portátiles convencionales están expuestos a que un golpe o vibración durante la reproducción hagan saltar partes del CD. La función ELECTRONIC SKIP PROTECTION (ESP) con la que el equipo está dotado, impide la pérdida de continuidad si el reproductor está expuesto a ligeras vibraciones. ESP no impide las interrupciones causadas por ejercicios bruscos. ¡Tampoco protege de daños causados por caídas!

En este aparato, ESP está activado por defecto. También puedes desactivar ESP.

• Pulse MODE/ESP durante más de 3 segundos. y ESP desaparece.

• Pulse MODE/ESP durante más de 3 segundos.

y ESP aparece una vez

ESP activ.➟ESP desactiv.➟ESP activ.

RESUME y HOLD

Se puede interrumpir la reproducción y continuarla (incluso tras un período largo de tiempo) en el punto en que fue interrumpida (RESUME) y se pueden bloquear todos los botones de modo que no se ejecute ninguna acción (HOLD). Use el interruptor deslizante RESUME– HOLD–OFF para estas funciones.

RESUME – continúa desde donde fue interrumpida 1 Coloque el interruptor deslizante en la posición

RESUME durante la reproducción para activar RESUME.

yAparece RESUME en la pantalla. 2 Pulse 9 cuando desee detener la reproducción. 3 Pulse 2; cuando desee continuar la reproducción.

yAparecer RESUME en la pantalla y continuará la

reproducción a partir del punto en que se detuvo.

• Para desactivar la función RESUME, cambie el inter-

ruptor deslizante a la posición OFF

yDesaparece RESUME. HOLD – bloqueo de todos los botones

Se pueden bloquear los botones colocando el interruptor deslizante en HOLD. Si se pulsa una tecla no se ejecutará ninguna acción. Esto es útil, p.ej. si se lleva el reproductor en un bolso. Con HOLD activado se puede evitar la activación accidental de otras funciones. 1 Coloque el interruptor deslizante en la posición HOLD para activar esta función.

ySe bloquearán todos los botones. Aparecerá

HoLd en la pantalla cuando se pulse cualquier tecla. Si se apaga el equipo, sólo aparecerá

HOLD en la pantalla al pulsar 2;.

2 Para desactivar la función HOLD, cambie el interruptor

deslizante a la posición OFF

Nota: Al desactivar la función HOLD cambiando el interruptor deslizante a RESUME

y reiniciar, la reproducción continuará desde la posición donde se detuvo.

hold

Solución de problemas

ADVERTENCIA: Bajo ninguna circusnstancia intente reparar el equipo Ud. mismo,

anularía la garantía. Si se produce un fallo, comprobar en primer lugar los puntos listados a continuación antes de llevar el equipo a reparar.Si el usuario no es capaz de resolver un problema mediante el seguimiento de estas ayudas, debe consultar al comercio distribuidor o centro de servicio.

El reproductor de CD no tiene corriente o la reproducción no se inicia

• Compruebe que sus pilas no están agotadas, que estén colocadas

correctamente y que las espigas de contacto estén limpias.

• Es posible que la conexión del adaptador esté ﬂoja. Conéctela bien.

•

Para utilización en el automóvil,

Compruebe también las pilas del reproductor.

Aparece la indicación NO dISC

•

Compruebe que el CD esté limpio y colocado correctamente

(con el lado de la etiqueta hacia arriba).

• Si la lente se ha empañado, espere unos minutos a que se desempañe.

Aparece la indicación NF dISC

• El CD-RW (CD-R) no se grabó correctamente. Utilice FINALIZE en su grabadora de CD.

La indicación HOLD está encendida y /o no hay ninguna reacción a los mandos

• Si HOLD está activada, desactívela.

• Descarga electrostática. Desconecte la corriente o retire las pilas durante unos

segundos.

El CD salta pistas

• El CD está dañado o sucio. Cambie o limpie el CD.

RESUME, SHUFFLE o PROGRAM está activada. Desactive la que esté activada.

•

No hay sonido o éste es de mala calidad.

• Es posible que el modo de pausa (PAUSE) esté activado. Pulse 2;.

• Conexiones ﬂojas, incorrectas o sucias. Compruebe las conexiones y límpielas.

• Quizás el volumen no está ajustado correctamente. Ajústelo.

• Campos magnéticos potentes. Compruebe la posición y las conexiones del

reproductor. Manténgalo también apartado de teléfonos móviles activos.

•

Para utilización en el automóvil,

insertado correctamente, que la dirección de reproducción del reproductor de

cassette del automóvil sea correcta (pulse autoreverse para cambiarla), y que el

conector del encendedor de cigarrillos esté limpio. Deje pasar cierto tiempo

para que la temperatura cambie.

compruebe que el motor esté encendido.

compruebe que el adaptador de cassette esté

Disposal of your old product

Your product is designed and manufactured with high quality materials and components, which can be recycled and reused.

When this crossed-out wheeled bin symbol is attached to a product it means the product is covered by the European Directive 2002/96/EC

Please inform yourself about the local separate collection system for electrical and electronic products.

Please act according to your local rules and do not dispose of your old products with your normal household waste. The correct disposal of your old product will help prevent potential negative consequences for the environment and human health.

Mise au rebut de votre ancien produit

Votre produit a été conçu et fabriqué à l'aide de matériaux et composants de haute qualité, recyclables et réutilisables.

Le symbole de poubelle barrée sur un produit indique que ce dernier est conforme à la directive européenne 2002/96/EC

Veuillez vous renseigner sur les systèmes locaux de collecte des produits électriques ou électroniques.

Veillez à respecter les réglementations locales ; ne mettez pas au rebut vos anciens produits comme des déchets ménagers. La mise au rebut citoyenne de votre ancien produit permet de protéger l'environnement et la santé.

Nederlands BEDIENINGSTOETSEN / VOEDING

BEDIENINGSTOETSEN,

1 2;......................schakelt de speler in, start of onderbreekt CD-weergave

2 ............................display

3 9.........................stopt CD-weergave, wist een programma of schakelt de

∞ .......................slaat CD-nummers over en zoekt terug

§ .......................slaat CD-nummers over en zoekt vooruit

4 DBB.....................schakelt de lagetonenversterking aan en uit. Deze knop

5 PROG...................programmeert nummers en controleert het programma

6 MODE/ESP..........selecteert de verschillende weergavemogelijkheden:

7 VOLUME

+/-.......stelt het volume in

8 p/LINE OUT........3,5 mm hoofdtelefoonbus, voor aansluiting van de speler op

9 OPEN ç............opent het CD-deksel

0 HOLD...................vergrendelt alle knoppen

RESUME .............slaat de laatste positie van een afgespeeld CD-nummer op

OFF......................schakelt RESUME en HOLD uit

! 4.5V DC...............aansluitbus voor externe voeding

@ ............................typeplaatje

Dit apparaat voldoet aan de radio-ontstoringseisen van de Europese

( zie afbeelding 1 )

speler uit

schakelt ook akoestische terugkoppeling (pieptoon) aan/uit als hij langer dan 2 seconden wordt ingedrukt

SHUFFLE REPEAT ALL, REPEAT, REPEAT ALL en SCAN,

de ESP in- of uitschakelen

SHUFFLE,

een andere audio-ingang van een extra toestel

Unie.

VOEDING / ALGEMENE INFORMATIE

Net-adapter (meegeleverd of als optie verkrijgbaar)

Gebruik alleen de AY 3162 adapter (4,5 V/ 450 mA gelijkstroom, positieve pool op de middelste stift). Alle andere producten kunnen de speler beschadigen.

1 Zorg ervoor dat de plaatselijke netspanning met de

spanning van de net-adapter overeenstemt.

2 Sluit de net-adapter op de 4.5V DC gelijkstroombus

van de speler en op de muurcontactdoos aan.

Opmerking: Koppel de adapter steeds los als u deze niet gebruikt.

Met het oog op het milieu

• Alle overbodig verpakkingsmateriaal werd weggelaten. We hebben ervoor gezorgd dat de verpakking gemakkelijk in twee afzonderlijke materialen te scheiden is: karton (doos) en polethyleen (zakken, beschermende schuimfolie).

• Uw speler bestaat uit materialen die na demontage door een gespecialiseerd bedrijf gerecycled kunnen worden. Informeer waar u verpakkingsmateriaal, lege batterijen en oude apparatuur voor recycling kunt inleveren.

WAARSCHUWING – Gebruik van bedieningselementen of uitvoering van procedures

buiten het hierin beschrevene kan leiden tot gevaarlijke

stralingsblootstelling of een ander onveilig systeembedrijf. – Apparaat mag niet worden blootgesteld aan spatwater. – Plaats geen gevaarlijke voorwerpen op het apparaat

(bijv. met vloeistof gevulde voorwerpen, brandende kaarsen)

ALGEMENE INFORMATIE / CD-WEERGAVE

Gebruik in de auto (aansluitingen meegeleverd of als optie verkrijgbaar)

Gebruik uitsluitend de AY 3545 (4822 219 10033) of AY 3548 (3140 118 71890) auto-spanningsomvormer (4,5 V gelijkstroom, pluspool op de middenpen) en de AY 3501 auto-adaptercassette. Andere producten kunnen schade aan het toestel toebrengen.

1 Plaats het toestel op een horizontale,

op en

trillingsvrije en stevige ondergrond. Zorg voor een veilige plaats, waar het toestel gevaarlijk noch hinderlijk is voor de bestuurder en de passagiers.

2 Steek de spanningsomvormer in het contact van

de sigarettenaansteker

negatieve aarding),

draadeind aan op de 4.5V DC ingang van het toestel.

3 Maak het contact van de sigarettenaansteker zo nodig schoon om goed

elektrisch contact te krijgen.

4 Zet het volume zacht en sluit de stekker van de adaptercassette aan

op p/LINE OUT van het toestel.

5 Steek de adaptercassette voorzichtig in het cassettevak van de autoradio. 6 Zorg dat het snoer u niet hindert bij het rijden. 7 Verlaag zo nodig het volume op het apparaat. Start het afspelen op het toes-

tel en stel het geluid in met de regelknoppen van de autoradio.

Verwijder de spanningsomvormer altijd uit het contact van de

•

sigarettenaansteker als het toestel niet wordt gebruikt.

Opmerking: Als uw autoradio een LINE IN contact heeft, is het beter dit

voor de autoradioaansluiting te gebruiken in plaats van de adaptercassette. Sluit de signaalkabel aan op dit LINE IN contact en op

(alleen bij 12 V accu,

sluit daarna het

p/LINE OUT

van het toestel.

12 V DC

4,5 V DC

CD-WEERGAVE / VOORZIENINGEN

Weergave-informatie

• Als een CD-Rewritable (CD-R) of een CD-Recordable (CD-RW) niet behoorlijk is

opgenomen, wordt NF dISC weergegeven. In dit geval gebruikt u FINALIZE op uw CD-recorder om de opname te beëindigen.

• Als u een CD-Rewritable (CD-RW) wilt afspelen, duurt het 3–15 seconden

voordat de geluidsweergave begint na het indrukken van 2;.

• De weergave stopt als u het CD-deksel opent.

• Tijdens afspelen van de CD knippert 1 --:-- in het display.

Volume en lage tonen

Volumeregeling

• Stel het volume in met behulp van VOLUME op de CD-speler.

Lagetonenregeling

• Druk DBB in om de versterking van de bassen in of uit te schakelen.

y wordt aangegeven, als de versterking

van de bassen geactiveerd is.

+/-

DBB

VOORZIENINGEN

Programmeren van titelnummers

U kunt maximaal 30 nummers in een programma opslaan. U kunt hetzelfde nummer meer dan eens in het programma opslaan.

1 Als de weergave gestopt is, kiest u een nummer met

∞ of §.

2 Druk op PROG om het nummer op te slaan.

yprogram gaat branden, het geprogrammeerde

gaat branden, het geprogrammeerde titelnummer en P met het totale aantal opgeslagen nummers worden weergegeven.

Kies en bewaar alle gewenste nummers op deze manier.

4 Druk op 2; om de weergave van de door u gekozen

nummers te starten.

yprogram

• U kunt het programma controleren door PROG meer dan 2 seconden lang ingedrukt te houden. yHet display toont alle opgeslagen nummers in de j uiste volgorde.

Opm.: – Als u op PROG drukt en er geen nummer wordt

Wissen van het programma

• Als de weergave gestopt is, drukt u op 9 om om het programma te wissen. yCLR wordt één keer weergegeven, program

Opmerking: Het programma wordt ook gewist als de stroomtoevoer wordt

wordt aangegeven en de weergave

begint.

gekozen, wordt

– Als u probeert meer dan 30 nummers op te

slaan, wordt

SEL

FULL

weergegeven.

gaat uit en het programma wordt gewist

onderbroken, het deksel van de CD-speler opengaat of de speler automatisch uitschakelt.

VOORZIENINGEN / VERHELPEN VAN STORINGEN

RESUME en HOLD

U kunt de weergave onderbreken en (zelfs na langere tijd) vervolgen vanaf de plaats waar de weergave stopte (RESUME) en u kunt alle knoppen van de speler vergrendelen om alle functies te blokkeren (HOLD). Gebruik hiervoor de schuifschakelaar RESUME-HOLD-OFF.

RESUME – vervolgen vanaf de plaats waar u stopte 1 Zet de schuifschakelaar op RESUME tijdens de

weergave om RESUME te activeren.

yRESUME wordt weergegeven. 2 Druk op 9 telkens u de weergave wilt stoppen. 3 Druk op 2; telkens u de weergave wilt hervatten.

yRESUME wordt weergegeven en de weergave

gaat verder vanaf het punt waar u ze had stopgezet.

• Om RESUME te inactiveren, zet u de schuifschakelaar op OFF.

yRESUME gaat uit. HOLD – alle bedieningsknoppen vergrendelen

Vergrendel de knoppen van de speler door de schuifschakelaar op HOLD te zetten. Als er nu een toets ingedrukt wordt, gebeurt er niets. Dit is bijvoorbeeld handig als u de speler in een tas meeneemt. Met HOLD voorkomt u onverhoedse werking van andere functies.

1 Zet de schuifschakelaar op HOLD om HOLD te activeren.

yAlle knoppen worden vergrendeld. HoLd wordt

weergegeven als er een knop wordt ingedrukt. Als de speler is uitgeschakeld, wordt HOLD alleen weergegeven bij het indrukken van 2;.

2 Om HOLD te inactiveren, zet u de schuifschakelaar op

OFF.

Opmerking: Als u

HOLD

zetten en opnieuw start, dan gaat de weergave daar verder waar u gestopt bent.

uitschakelt door de schuifschakelaar op

RESUME

hold

Desecho del producto antiguo

El producto se ha diseñado y fabricado con materiales y componentes de alta calidad, que se pueden reciclar y volver a utilizar.

Cuando este símbolo de contenedor de ruedas tachado se muestra en un producto indica que éste cumple la directiva europea 2002/96/EC.

Obtenga información sobre la recogida selectiva local de productos eléctricos y electrónicos.

Cumpla con la normativa local y no deseche los productos antiguos con los desechos domésticos. El desecho correcto del producto antiguo ayudará a evitar consecuencias negativas para el medioambiente y la salud humana.

Verwijdering van uw oude product

Uw product is vervaardigd van kwalitatief hoogwaardige materialen en onderdelen, welke gerecycled en opnieuw gebruikt kunnen worden.

Als u op uw product een doorstreepte afvalcontainer op wieltjes ziet, betekent dit dat het product valt onder de EU-richtlijn 2002/96/EC.

Win inlichtingen in over de manier waarop elektrische en elektronische producten in uw regio gescheiden worden ingezameld.

Neem bij de verwijdering van oude producten de lokale wetgeving in acht en plaats deze producten niet bij het gewone huishoudelijke afval. Als u oude producten correct verwijdert voorkomt u negatieve gevolgen voor het milieu en de volksgezondheid.

Batterijen (meegeleverd of als optie verkrijgbaar)

Met deze speler kunt u naar keuze de volgende batterijen gebruiken:

• normale batterijen type LR6, UM3 of AA (bij voorkeur Philips) of

• alkaline batterijen type LR6, UM3 or AA (bij voorkeur Philips).

Opmerking: – Oude en nieuwe of verschillende types van batterijen mogen niet

Plaatsen van de batterijen 1 Druk op OPEN ç om het CD-deksel te openen.

2 Open het batterijvakje en leg er 2 normale of

alkaline batterijen in.

Batterijsymbool

met elkaar worden gecombineerd. Verwijder de batterijen als ze leeg zijn of als de speler lange tijd niet wordt gebruikt.

De capaciteit van uw batterijen wordt in het display getoond.

Batterij vol

Batterij tweederde vol

Batterij eenderde vol

Batterij op of leeg. Als de batterijen op of leeg zijn, knippert het symbool A, wordt bAtt weergegeven, en klinkt een herhaalde pieptoon.

Batterijen bevatten chemische stoffen en dienen dus op verantwoorde wijze afgevoerd te worden.

Batterijen niet weggooien,

maar inleveren als KCA.

CD-speler en omgang met de CD

• Raak de lens A van de CD-speler niet aan.

• Stel de speler, de batterijen of CD’s niet bloot aan vocht, regen, zand of bovenmatige hitte (veroorzaakt door verwarmingstoestellen of direct zonlicht).

• U kunt de CD-speler met een zacht, een beetje vochtig gemaakt, pluisvrij doekje reinigen. Gebruik geen reinigingsproducten, deze kunnen corrosie veroorzaken.

• Om de CD te reinigen, veegt u met een zacht, pluisvrij doekje in een rechte lijn van het midden naar de rand. Een reinigingsproduct kan de disk beschadigen! Schrijf nooit op een CD en plak er geen stickers op.

• De lens kan beslaan als de speler plotseling van een koude naar een warme omgeving wordt gebracht. Dan is het afspelen van CD’s onmogelijk. Laat de CD-speler in een warme omgeving staan tot het vocht verdampt is.

• Ingeschakelde mobiele telefoons in de omgeving van de CD-speler kunnen storingen veroorzaken.

• Laat de speler niet vallen, dit kan schade veroorzaken.

Hoofdtelefoon AY 3806

• Sluit de meegeleverde hoofdtelefoon op de p/LINE OUT bus aan.

Let op: Je kunt p/LINE OUT ook gebruiken om dit

toestel aan te sluiten op je HiFi-systeem. Regel het geluidsvolume met de bedieningsknoppen van de aangesloten geluidsapparatuur en van de CD-speler.

BELANGRIJK!

Luisterveiligheid: Gebruik uw hoofdtelefoon niet met hoge geluidssterkte. Oorspecialisten waarschuwen dat een voortdurend gebruik met hoge geluidssterkte tot een permanente gehoorschade kan leiden.

Verkeersveiligheid: Gebruik geen hoofdtelefoon bij het besturen van een voertuig. Het kan gevaarlijk zijn en is in talrijke landen wettelijk verboden. Zelfs wanneer uw hoofdtelefoon er een is van het „open air“-type, waarmee u geluid van buitenaf kunt horen, mag u de geluids-sterkte niet zo hoog draaien dat u niet meer kunt horen wat er rondom u heen gebeurt.

Afspelen van een CD

Deze CD-speler kan alle soorten audio-CD’s afspelen zoals CD-Recordables en CD-Rewritables. Probeer geen CD-ROM, CDi, VCD, DVD of computer-CD af te spelen.

1 Druk op de schuifschakelaar OPEN ç om de speler

te openen.

2 Leg een audio-CD in, met de bedrukte kant naar

boven, en druk de CD over de naaf.

3 Sluit de speler door het deksel dicht te drukken. 4 Druk op 2; om de speler aan te zetten en de

weergave te starten. yHet huidige titelnummer en de reeds

afgespeelde tijd worden aangegeven.

U kunt de weergave onderbreken door 2; in te drukken.

• yHet tijdstip waarop de weergave werd

onderbroken, knippert.

• Ga door met de weergave door nogmaals 2; in te drukken.

5 Druk op 9 om de weergave te stoppen.

yHet totale aantal nummers en de totale

afspeeltijd van de CD worden weergegeven.

6 Druk nogmaals op 9 om de speler uit te zetten.

• Om de CD eruit te halen, neemt u deze bij de rand vast en drukt u voorzichtig op de naaf als u de CD optilt.

Opmerking: Als er geen activiteit is, wordt de speler na

enige tijd automatisch uitgeschakeld om energie te sparen.

Kiezen en zoeken van een nummer

Kiezen van een nummer tijdens weergave

• Druk ∞ of § één of meerdere keren heel even in om naar het huidige, vorige of volgende nummer te springen. yDe weergave wordt met het gekozen nummer

voortgezet en het volgnummer daarvan wordt weergegeven.

Een track kiezen als de weergave is gestopt 1 Druk ∞ of § één of meerdere keren heel even in.

yHet gekozen titelnummer wordt weergegeven.

2 Druk op 2; om de CD-weergave te starten.

yDe weergave start met het gekozen nummer.

Zoeken van een passage tijdens de weergave 1 Houd ∞ of § ingedrukt om een bepaalde

passage terug of vooruit op te zoeken. yHet zoeken wordt gestart en de weergave wordt

met geringe geluidssterkte voortgezet. Na 2 seconden wordt het zoeken sneller.

2 Laat de toets los als u de gewenste passage bereikt heeft.

yDe normale weergave wordt vanaf hier voortgezet.

Opm.: – Als de speler op SCAN staat (zie hoofdstuk MODE) kunt u niet zoeken.

– Bij shufﬂe, shufﬂe repeat all of repeat (zie hoofdstuk MODE) of tijdens

het afspelen van een programma kunt u alleen binnen het betreffende nummer zoeken.

Kiezen van verschillende afspeelmogelijkheden-MODE

Het is mogelijk nummers in willekeurige volgorde af te spelen, een nummer of de CD te herhalen en de eerste seconden van een nummer af te spelen.

1 Druk tijdens de weergave zo vaak als nodig op

MODE om één van de volgende functies te activeren. Het display toont de huidige functie. ySHUFFLE : Alle nummers van de CD worden in

willekeurige volgorde gespeeld tot alle nummers één keer gespeeld zijn.

ySHUFFLE REPEAT ALL : Alle nummers van de

CD worden in willekeurige volgorde herhaald.

yREPEAT : Het huidige nummer wordt steeds

weer gespeeld.

yREPEAT ALL

weer gespeeld.

y SCAN: De eerste 10 seconden van alle

resterende nummers worden na elkaar gespeeld.

De volledige CD wordt steeds

2 De weergave begint in de gekozen modus na 2 seconden.

• Om naar de normale weergave terug te keren, drukt u verschillende keren op MODE tot de displayaanduiding uitgaat.

ESP

Conventionele draagbare CD-spelers slaan bij schokken of trillingen tijdens de weergave vaak delen van de CD over. De ELECTRONIC SKIP PROTECTION (ESP), waarvan uw speler is voorzien, voorkomt dergelijke onderbrekingen als uw speler aan lichte trillingen wordt blootgesteld. Bij inspannende sporten kan ESP onderbrekingen in de weergave echter niet voorkomen. Ook vormt dit geen bescherming tegen schade als de speler valt! Op dit apparaat is ESP standaard ingeschakeld. Je kunt ESP ook uitschakelen.

• Houd MODE/ESP langer dan 3 seconden ingedrukt. y ESP verdwijnt.

• Houd MODE/ESP nogmaals langer dan 3 seconden ingedrukt.

y ESP verschijnt eenmaal in het display.

ESP aan➟ESP uit➟ESP aan

Verhelpen van storingen

WAARSCHUWING: Probeer in geen geval het toestel zelf te repareren, anders

vervalt de garantie. Als er een storing optreedt, controleer dan eerst de in de onderstaande lijst aangegeven punten voordat u het toestel ter reparatie geeft. Als u het probleem niet met behulp van deze aanwijzingen kunt oplossen, neem dan contact op met uw leverancier of service-organisatie.

De cd-speler wordt niet gevoed, of het afspelen start niet

• Controleer of uw batterijen niet leeg zijn, of ze op de juiste manier geplaatst zijn, of de contactpunten schoon zijn.

• Uw adapter is los. Sluit de adapter goed aan.

Bij gebruik in de auto,

• batterijen van de speler.

In het display staat NO dISC

Controleer of de cd schoon is en op de juiste manier geplaatst is (met het etiket

• naar boven).

• Als de lens beslagen is, wacht dan enkele minuten tot de lens weer helder is.

In het display staat NF dISC

• Er is niet correct opgenomen op de cd-rw (cd-r). Gebruik FINALIZE op uw cd-recorder.

In het display staat HOLD en/of de toetsen reageren niet

• Als HOLD ingeschakeld is, schakel de functie dan uit.

• Electrostatische ontlading. Schakel de stroom uit of verwijder de batterijen gedurende enkele minuten.

Er worden nummers van de cd overgeslagen

• De cd is beschadigd of vuil. Vervang de cd of maak deze schoon.

• RESUME, SHUFFLE of PROGRAM is ingeschakeld. Schakel al deze functies uit.

Geen geluid of geluid van slechte kwaliteit

• Het apparaat kan in de pauzestand staan (PAUSE). Druk op 2;.

• Losse, foute of vuile aansluitingen. Controleer de aansluitingen en maak ze schoon.

• Het kan zijn dat het volume te zacht staat. Stel het volume in.

• Sterk magnetisch veld. Controleer de plats en de aansluitingen van de speler. Houd het apparaat uit de buurt van gsm's die in gebruik zijn.

Bij gebruik in de auto,

• geplaatst is, of de afspeelrichting van de cassettespeler in de auto klopt (druk op autoreverse om te wijzigen) en of de aansluitbus van de sigarenaansteker schoon is. Wacht tot het apparaat aangepast is aan de temperatuur.

controleer of de motor gestart is. Controleer ook de

controleer of de adaptercassette op de juiste manier
