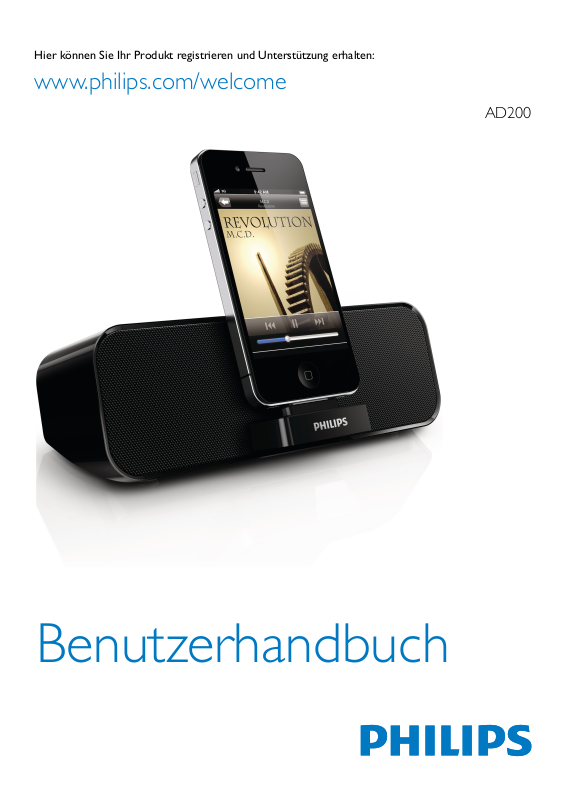

Philips AD200/12 instructions for use [de]

Hier können Sie Ihr Produkt registrieren und Unterstützung erhalten:

www.philips.com/welcome

AD200

Benutzerhandbuch

Inhaltsangabe

1 Wichtig 2

2 Ihr Dockinglautsprecher 3

Einführung 3
Lieferumfang 3
Geräteübersicht 3

3 Vorbereitung 4

Anschließen an die Stromversorgung 4
Einschalten des Geräts 4

4 Wiedergabe 5

Wiedergabe vom iPod/iPhone 5
Anpassen von Toneinstellungen 5
Kompatibilität 5

Auaden des iPods/iPhones 5

Wiedergabe von einem externen Gerät 5

5 Technische Daten 7

Verstärker 7
Allgemeine Informationen 7

6 Fehlerbehebung 8

7 Hinweis 9

Recycling 9

1DE

1 Wichtig

• Lesen Sie diese Anweisungen durch.

• Beachten Sie alle Warnhinweise.

• Befolgen Sie alle Anweisungen.

• Verwenden Sie dieses Gerät nicht in der

Nähe von Wasser.

• Platzieren Sie das Gerät nicht neben
Wärmequellen, wie z. B. Heizkörpern, Öfen
oder anderen Geräten (darunter auch
Verstärker), die Wärme erzeugen.

• Schützen Sie das Netzkabel, damit niemand
auf das Kabel tritt oder es geknickt wird.
Insbesondere darf dies nicht an den
Steckern, an den Steckdosen oder an der
Stelle geschehen, an der die Kabel das
Gerät verlassen.

• Verwenden Sie nur vom Hersteller
empfohlenes Zubehör.

• Ziehen Sie bei Gewittern oder bei
längerer Nichtverwendung des Geräts den
Netzstecker.

• Lassen Sie sämtliche Reparaturen
ausschließlich von qualiziertem

Servicepersonal durchführen. Reparaturen
sind notwendig, wenn das Gerät beschädigt
wurde, z. B. wenn das Netzkabel oder
der Netzstecker beschädigt wurden,
Gegenstände in das Gerät gefallen sind,
Flüssigkeit über das Gerät geschüttet
wurde, das Gerät Regen oder Feuchtigkeit
ausgesetzt wurde oder das Gerät nicht
ordnungsgemäß funktioniert oder fallen
gelassen wurde.

• Das Gerät darf nicht mit Flüssigkeiten
benetzt oder bespritzt werden.

• Auf das Gerät dürfen keine möglichen
Gefahrenquellen gestellt werden (z. B.
mit einer Flüssigkeit gefüllte Gegenstände,
brennende Kerzen).

• Wenn der Stecker des Direct Plug-In­Adapters als Trennvorrichtung verwendet
wird, muss die Trennvorrichtung frei
zugänglich bleiben.

Warnung

•

Öffnen Sie auf keinen Fall das Gehäuse des Geräts.

• Fetten Sie niemals Teile dieses Geräts ein.

• Stellen Sie dieses Gerät niemals auf andere elektrische

Geräte.

2 DE

2 Ihr Dockinglaut-

Geräteübersicht

sprecher

Herzlichen Glückwunsch zu Ihrem Kauf und
willkommen bei Philips! Um die Unterstützung
von Philips optimal nutzen zu können, sollten
Sie Ihr Produkt unter www.philips.com/welcome
registrieren.
Wenn Sie mit Philips Kontakt aufnehmen,
werden Sie nach der Modell- und
Seriennummer Ihres Geräts gefragt. Sie

nden die Modell- und Seriennummer auf

der Unterseite des Geräts. Notieren Sie die
Nummern:
Modell-Nr. __________________________
Serien-Nr. ___________________________

Einführung

Mit diesem Dockinglautsprecher können Sie
Folgendes tun:

• Musik auf Ihrem iPod/iPhone hören;

• Ihren iPod bzw. Ihr iPhone auaden;

• Musik über ein MP3-Link-Kabel auf einem

externen Audio-Player hören.

a

b

a +/-

• Einstellen der Lautstärke

b Steckdose

• Anschließen des Netzteils

c Dock für iPod/iPhone
d MP3-LINK

• Anschließen eines externen Audio­Players

e

• Ein- und Ausschalten des Geräts

e

d

c

Lieferumfang

Prüfen Sie zunächst den Verpackungsinhalt:

• Hauptgerät

• Netzadapter

• Kurzanleitung

3DE

3 Vorbereitung

Folgen Sie den Anweisungen in diesem Kapitel
immer nacheinander.

Anschließen an die Stromversorgung

Achtung

Möglicher Produktschaden! Prüfen Sie, ob die

•

Stromspannung mit dem aufgedruckten Wert auf der
Unterseite des Geräts übereinstimmt.

• Stromschlaggefahr! Ziehen Sie immer am Netzadapter,

wenn Sie das Netzteil von der Stromversorgung
trennen. Ziehen Sie niemals am Kabel.

• Vergewissern Sie sich vor dem Anschließen des

Netzteils, dass alle anderen Verbindungen hergestellt
wurden.

Verbinden Sie den Netzadapter, ein Ende
mit dem Stromanschluss auf der Rückseite
des Geräts und das andere Ende mit der
Wandsteckdose.

Einschalten des Geräts

Drücken Sie wiederholt die Taste auf
der Oberseite, um das Gerät ein- oder
auszuschalten.

4 DE

4 Wiedergabe

Wiedergabe vom iPod/iPhone

1

Setzen Sie Ihren iPod oder Ihr iPhone ein.

2 Geben Sie die Musik von Ihrem iPod/

iPhone wieder.

» Die Musik auf dem Telefon wird über

das Gerät wiedergegeben.

Kompatibilität

Hergestellt für folgende Apple iPod-Modelle mit
30-poligem Dock-Anschluss:

• iPod touch (4. Generation)

• iPod touch (3. Generation)

• iPod touch (2. Generation)

• iPod touch (1. Generation)

• iPod nano (6. Generation)

• iPod nano (5. Generation)

• iPod nano (4. Generation)

• iPod nano (3. Generation)

• iPod nano (2. Generation)

• iPod nano (1. Generation)

• iPod mini

• iPod classic

• iPod mit Video-Funktion

• iPod mit Farbdisplay

• iPhone 4

• iPhone 3GS

• iPhone 3G

• iPhone

Auaden des iPods/iPhones

Anpassen von Toneinstellungen

Um den Ton einzustellen, drücken Sie die Taste

+/-.

Wenn das System an eine Steckdose
angeschlossen ist, wird der iPod oder das
iPhone aufgeladen.

5DE

Wiedergabe von einem
externen Gerät

Sie können auch Inhalte von einem externen
Audio-Player mit dem Gerät wiedergeben.

Verbinden Sie das MP3-Link-Kabel, ein Ende mit
der MP3-LINK-Buchse an der Rückseite und
das andere Ende mit der Kopfhörerbuchse.

6 DE

5 Technische

Daten

Verstärker

Ausgangsleistung 2 X 2 W RMS

Allgemeine Informationen

Netzspannung Eingangsleistung: 100

bis 240 V ~, 50/60 Hz,
0,3 A; Ausgangsleistung:

Betriebs­Stromverbrauch

Standby­Stromverbrauch

Abmessungen

- Hauptgerät
(B x H x T)

Gewicht

- Hauptgerät

DC 5,9 V
(Markenname:
Philips; Modellnr.:
S009GV0590150)

8 W

< 1 W

18,5 x 63,5 x 82 mm

0,68 kg

1.500 mA

7DE

6 Fehlerbehebung

Warnung

•

Öffnen Sie auf keinen Fall das Gehäuse des Geräts.

Bei eigenhändigen Reparaturversuchen verfällt
die Garantie.
Wenn Sie bei der Verwendung dieses Geräts
Probleme feststellen, prüfen Sie bitte die
folgenden Punkte, bevor Sie Serviceleistungen
anfordern. Besteht das Problem auch weiterhin,
besuchen Sie die Philips Website unter www.
philips.com/welcome. Wenn Sie Philips
kontaktieren, stellen Sie sicher, dass sich das

Gerät in der Nähe bendet und die Modell-

und Seriennummer verfügbar ist.

Keine Stromversorgung

• Stellen Sie sicher, dass das Netzteil des
Geräts ordnungsgemäß angeschlossen ist.

• Stellen Sie sicher, dass die Steckdose an das
Stromnetz angeschlossen ist.

Kein Ton

• Einstellen der Lautstärke.

Der gedockte iPod bzw. das gedockte iPhone
kann nicht kann aufgeladen werden

• Vergewissern Sie sich, dass das Gerät mit
dem iPod/iPhone kompatibel ist.

• Vergewissern Sie sich, dass das Gerät
erfolgreich mit dem iPod/iPhone
verbunden ist.

• Entfernen Sie die Schutzhülle Ihres iPods/
iPhones.

8 DE

7 Hinweis

Änderungen oder Modizierungen des Geräts,

die nicht ausdrücklich von Philips Consumer
Lifestyle genehmigt wurden, können zum
Erlöschen der Betriebserlaubnis führen.

Dieses Produkt entspricht den Richtlinien der
Europäischen Union zu Funkstörungen.

Recycling

Ihr Gerät wurde unter Verwendung
hochwertiger Materialien und Komponenten
entwickelt und hergestellt, die recycelt und
wiederverwendet werden können.

Bendet sich das Symbol einer

durchgestrichenen Abfalltonne auf Rädern auf
dem Gerät, bedeutet dies, dass für dieses Gerät
die Europäische Richtlinie 2002/96/EG gilt.

Entsorgen Sie dieses Produkt nie mit dem
restlichen Hausmüll. Bitte informieren Sie
sich über die örtlichen Bestimmungen zur
getrennten Entsorgung von elektrischen und
elektronischen Produkten. Durch die korrekte
Entsorgung Ihrer Altgeräte werden Umwelt
und Menschen vor möglichen negativen Folgen
geschützt.
Ihr Produkt enthält Batterien, die der
europäischen Richtlinie 2006/66/EG unterliegen
und nicht mit dem normalen Haushaltsmüll
entsorgt werden dürfen.

Bitte informieren Sie sich über die örtlichen
Bestimmungen zur getrennten Entsorgung von
Batterien. Durch die korrekte Entsorgung von
Batterien werden Umwelt und Menschen vor
möglichen negativen Folgen geschützt.

Umweltinformationen

Auf überüssige Verpackung wurde verzichtet.

Die Verpackung kann leicht in drei Materialtypen
getrennt werden: Pappe (Karton), Styropor
(Polsterung) und Polyethylen (Beutel,
Schaumstoff-Schutzfolie).
Ihr Gerät besteht aus Werkstoffen, die
wiederverwendet werden können, wenn das
Gerät von einem spezialisierten Fachbetrieb
demontiert wird. Bitte beachten Sie die
örtlichen Vorschriften zur Entsorgung von
Verpackungsmaterial, verbrauchten Batterien
und Altgeräten.

Die Angaben "Made for iPod", und "Made for
iPhone" bedeuten, dass ein elektronisches
Zubehörteil speziell für die Verwendung mit
einem iPod oder iPhone entwickelt wurde.
Zudem wurde vom Hersteller bestätigt, dass
dieses Zubehörteil den Leistungsstandards von
Apple entspricht. Apple ist für dieses Gerät
oder die Einhaltung von Sicherheits- und
sonstigen Richtlinien nicht verantwortlich.
Bitte beachten Sie, dass der Gebrauch von
diesem Zubehörteil mit iPod oder iPhone die

Übertragungsleistung beeinussen könnte.

iPod und iPhone sind eingetragene Marken von
Apple Inc. in den Vereinigten Staaten und in
anderen Ländern.

Hinweis

Das Typenschild bendet sich auf der Geräteunterseite.

•

9DE

Specifications are subject to change without notice
© 2011 Koninklijke Philips Electronics N.V.
All rights reserved.

AD200_12_UM_V1.0
