A5.600 Seismic Power 600/MMS 506

5.1 Channel Compact Speaker System

Instructions for use .............................. 5

Mode demploi ..................................... 8

Bedienungsanleitung ........................ 11

Istruzioni per l uso ............................ 14

Manual del Usuario ........................... 17

Installationsanleitung ........................ 20

Brugsanrisning .................................. 23

Käyttöohje.......................................... 26

Zalecenia dla uýytkownika ................ 29

.................................... 32

Kullaným Kýlavuzu .............................. 35

Pykoboäctbo ïo ýkcïëyaöèè ........ 38

Instrukcja obstugi ......................... 41

Bruksanvising ............................... 44

Instruções de utilização .................... 47

MMS506Final.p65 7/29/02, 2:12 PM1

2

English French German Italian Spanish Dutch

Swedish Finish

Polish

Turkish Russian

Norwegian

Danish

Portuguese

This product was designed and manufactured to meet strict quality and safety standards. There are, however, some
installation and operation precautions which you should be particularly aware of.

1. Read these instructions - All the safety and operating instructions should be read before the appliance is operated.

2. Keep these instructions - The safety and operating instructions should be retained for future reference.

3. Heed all warnings - All warnings on the appliance and in the operating instructions should be adhered to.

4. Follow all instructions - All operating and use instructions should be followed.

5. Do not use this apparatus near water - for example, near a bathtub, washbowl, kitchen sink, laundry tub, in a wet

basement or near a swimming pool, etc.

6. Clean only with a damp cloth. The appliance should be cleaned only recommended by the manufacturer.

7. Install in accordance with the manufacturers instructions. Do not block any of the ventilation openings.

For example, the appliance should not be situated on a bed, sofa, rug, or similar surface or placed in a built-in
installation, such as a bookcase or cabinet that may impede the flow of air through the ventilation openings.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including

amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has

two blades with one wider than the other. Match wide blade of plug to wide slot, fully insert. A
grounding type plug has two blades and a third grounding prong. The wide blade or the third prong
are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician
for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched particulary at plugs, convenience receptacles, and the

point where they exit from the apparatus.

11. Only use attachments/accessories specified by the manufacturer.

12. Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the

apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid
injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in

any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the
apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

15. Warning! To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture.

IMPORTANT SAFETY INSTRUCTIONS - Read before operating equipment

For US/Canada only

SAFETY INSTRUCTIONS:

Important notes for users in the U.K.

Mains plug

This apparatus is fitted with an approved 13 Amp plug.
To change a fuse in this type of plug proceed as follows:

1 Remove fuse cover and fuse.
2 Fix new fuse which should be a BS1362 5 Amp, A.S.T.A. or BSI approved type.
3 Refit the fuse cover.

If the fitted plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place. If the
mains plug contains a fuse, this should have a value of 5 Amp. If a plug without a fuse is used, the fuse at the distribution
board should not be greater than 5 Amp.

Note: The severed plug must be disposed of to avoid a possible shock hazard should it be inserted into a 13 Amp socket
elsewhere.

How to connect a plug

The wires in the mains lead are coloured with the following code: blue = neutral (N), brown = live (L). As these
colours may not correspond with the colour markings identifying the terminals in your plug, proceed as follows:

 Connect the blue wire to the terminal marked N or coloured black.
 Connect the brown wire to the terminal marked L or coloured red.
 Do not connect either wire to the earth terminal in the plug, marked E (or ) or coloured green (or green and

yellow).
Before replacing the plug cover, make certain that the cord grip is clamped over the sheath of the lead - not simply over
the two wires.

Copyright in the U.K.

Recording and playback of material may require consent. See Copyright Act 1956 and The Performer's Protection Acts
1958 to 1972.

AC

Polarized Plug

Norge

Typeskilt finnes på apparatens underside.

Observer: Nettbryteren er sekundert innkoplet. Den
innebygde netdelen er derfor ikke frakoplet nettet så lenge
apparatet er tilsluttet nettkontakten.

For å redusere faren for brann eller elektrisk støt, skal
apparatet ikke utsettes for regn eller fuktighet.

Deutschland

Hiermit wird bescheinigt, daß dieses Gerät in
Übereinstimmung mit den Bestimmungen der
Amtsblattverfügung 1046/1984 funkentstört ist.

Der Deutschen Bundespost wurde das Inverkehrbringen
dieses Gerätes angezeigt und die Berechtigung zur
Überprüfung der Serie auf Einhaltung der Bestimmungen
eingeräumt.

MMS506Final.p65 7/29/02, 2:12 PM2

3

EnglishFrench

German

Italian

SpanishDutchSwedishFinishPolishTurkishRussian

Norwegian

Danish

Portuguese

IllIllustration A

lIllustration B

1

2

3

4

5

6

7

8

9

10

Q

S

V

X

R

T

U

W

Y

MMS506Final.p65 7/29/02, 2:12 PM3

4

English French German Italian Spanish Dutch

Swedish Finish

Polish

Turkish Russian

Norwegian

Danish

Portuguese

MMS506Final.p65 7/29/02, 2:12 PM4

5

EnglishFrench

German

Italian

SpanishDutchSwedishFinishPolishTurkishRussian

Norwegian

Danish

Portuguese

Cable Connections (see illustration B)

Inputs

1. INPUT 1 : 5.1-channel

9 pin mini DIN cable to connect a 5.1­channel audio-visual source.

2. INPUT 2 :

STEREO CHANNEL

3.5 mm stereo jack to connect a stereo
audio-visual source

3. INPUT 3 :

STEREO CHANNEL

2 x RCA jack to connect a stereo audio­visual source.

Output

4. C

ENTER

To connect the center satellite speaker.
(DIN jack)

5. C

ENTER

To connect the center satellite speaker.
(3.5mm stereo jack)

6. R

EAR RIGHT

To connect the rear right satellite speaker.

7. R

EAR LEFT

To connect the rear left satellite speaker.

8. FRONT RIGHT

To connect the front right satellite speaker.

9. FRONT LEFT

To connect the front left satellite speaker.

10. AC MAIN

Power cable to be connected to the AC
outlet.

Remote Control ( See Illustration A)

À STANDBY

To switch the speaker system into

ON or OFF

(=STANDBY) mode

Á MUTE

To switch the speaker system into mute
mode, and normal mode again

 MASTER VOLUME - / +

To adjust the master volume higher or lower

à FADE REAR / FRONT

To adjust the loudness of the rear and the
front satellite speakers

Ä BASS - / +

To adjust the bass level according your per­sonal preference

Å TREBLE - / +

To adjust the presence of the higher tones
according to your personal preference

Æ FLAT

Removes any bass or treble boost applied
by the user.

Ç GAME/ MOVIE/ MUSIC

Choose from either the game, movie or mu­sic button for optimal pre-set sound repro­duction per genre

È INPUT 1/ INPUT 2/ INPUT 3

Make your choice of audio-visual source
selection. Two separate stereo input sources
and one 5.1-channel input source can be
connected to this multi-channel speaker
system.

Explanation (Illustration page 3)

MMS506Final.p65 7/29/02, 2:12 PM5

6

English French German Italian Spanish Dutch

Swedish Finish

Polish

Turkish Russian

Norwegian

Danish

Portuguese

Installation (Illustration page 6)

Connecting to a 5.1 channel soundcard (or a
DVD player with built in 5.1 channel decoder

- cable not included)

1. Connect the 9 pin mini DIN jack to the speaker
system and the 3 mini stereo jacks to the
soundcard.

Connecting External Stereo Sources
(cables not included)

2. Connect the mini stereo jack to a source such
as an MP3 player headphone jack.

3. Connect the RCA stereo jacks to a source such
as a TV.

Satellite Speaker Connection

4. Connect the center satellite speaker to CENTER.
(DIN jack)

5. Connect the center satellite speaker to CENTER.
(3.5 mm stereo jack)

6. Connect the rear right satellite speaker to REAR

RIGHT

.

7. Connect the rear left satellite speaker to

REAR

LEFT

.

8. Connect the front right satellite speaker to

FRONT

RIGHT

.

9. Connect the front left satellite speaker to

FRONT

LEFT

.

Power Connection

10. Connect the fixed mains power code to the
AC outlet.

Switch on (and switch off as well) the speaker
system using the standby button on the remote
control.
Tune the speaker system using the speaker settings
at the remote control.

NOTE !

Do not insert the power plug into the AC outlet until all the
connections are made!

Safety

· Do not expose the speakers to excessive heat (caused by
heating equipment or direct sunlight). To reduce the risk of
fire or electric shock, do not expose this appliance to rain
or moisture. If fluid spills into the speakers, disconnect any
connections immediately and let the speakers dry before
reusing them.

· You may clean the speakers with a soft, slightly dampened
lint-free cloth. Do not use any cleaning agents as they may
have a corrosive effect.

· If the speakers do not operate, disconnect them from the
power supply. Wait a few seconds before reconnecting them
to the power supply.

· If your intentions are not to use the speaker system for a
longer period of time - for example, youre going on a
vacation - it is recommended to switch off the system
completely and not to leave it in standby mode.

567894

10

AC

MAIN

23

1

MMS506Final.p65 7/29/02, 2:12 PM6

7

EnglishFrench

German

Italian

SpanishDutchSwedishFinishPolishTurkishRussian

Norwegian

Danish

Portuguese

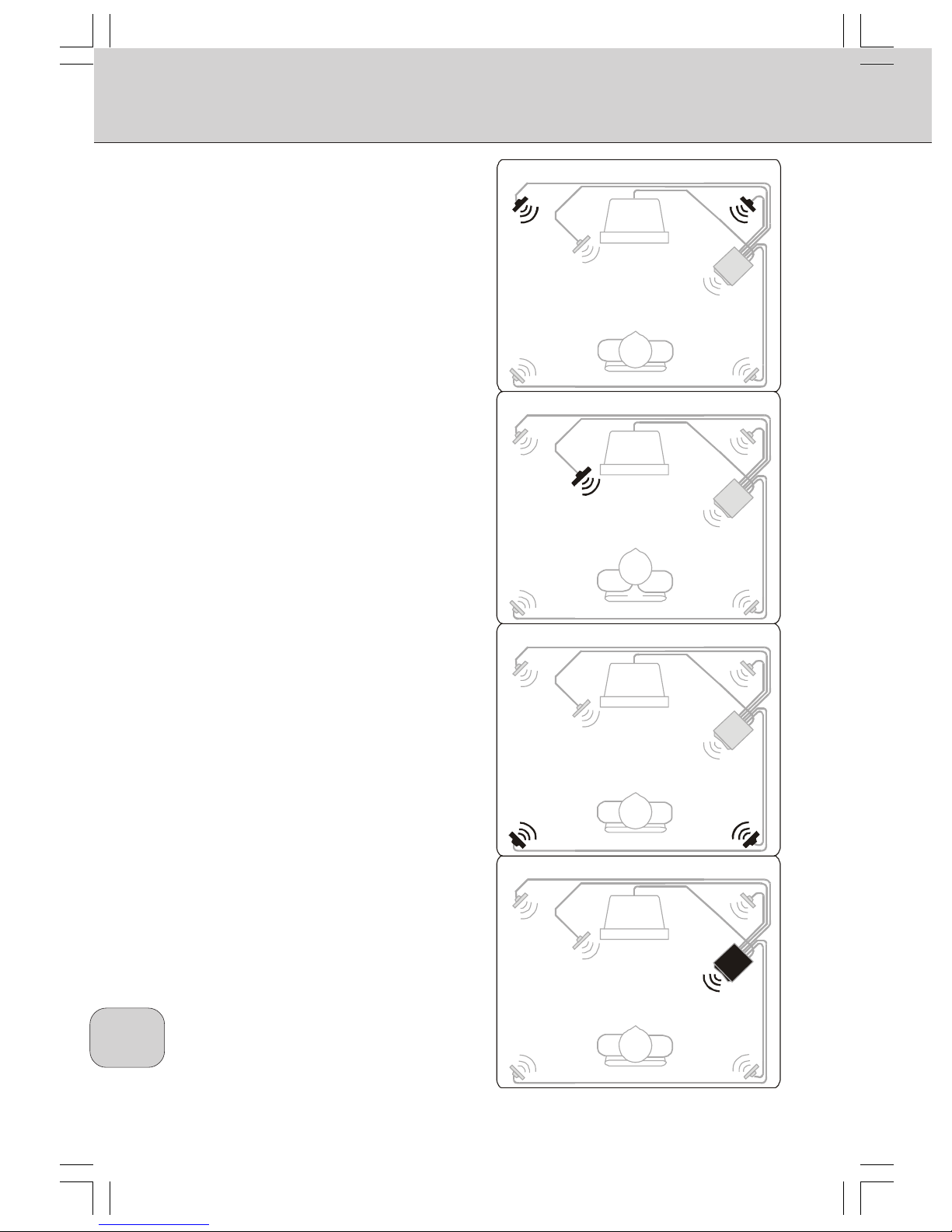

Speaker Placement 

General

· Placing speakers behind curtains, furniture, or any other
objects will reduce the treble response, thus reducing
the stereo effect significantly.

· Each room has different acoustic characteristics and
the placement possibilities are often limited. You can
find the best position for your speakers by
experimenting. In general, the speakers should be
placed as symmetrical as possible in the room.

Front Satellite Speakers (figure a)

· The front left and right satellite speaker play stereo
music and the off-screen sounds of video playback.

· These satellites should be placed to the sides of your
TV.

· Viewed from the listeners position, the satellite speaker
connected to

FRL

at the subwoofer should be on the

left side, and the satellite speaker connected to

FRR

at

the subwoofer should be on the right side.

· The best stereo effect is obtained when the two front
satellite speakers and the listener form an equilateral
triangle.

· The optimum height for these speakers is when they
are placed at ear height (while seated).

Center Satellite Speaker (figure b)

· The center satellite speaker provides the on-screen
effects and dialog in Dolby Digital / Dolby Surround.

· It should be placed as close to the center of your TV
as possible (e.g. underneath or on top of your TV).

· It should be directed at the listeners ear level while
seated.

Surround Satellite Speakers (figure c)

· The surround left and right satellite speaker provide
the surround effects in Dolby Digital / Dolby Surround

· These satellites may be placed in any convenient sites
alongside the listener, even sites slightly forward the
listeners position.

· The surround satellite speakers do not have to be at
exactly the same height as the front satellite speakers.

· Viewed from the listeners position, the satellite speaker
connected to

SRL

at the subwoofer should be on the

left side, and the satellite speaker connected to

SRR

at

the subwoofer should be on the right side.

· If you have side walls close to your listening position,
good placement for your surround satellites is slightly
behind your position and slightly above ear level.

Subwoofer (figure d)

· The subwoofers optimum place is on the floor close to
the wall. The closer it is to the corner, the stronger the
maximum bass output.

· The subwoofer is not magnetically shielded, so position
it at least 0.5 meter from the TV.

Figure a:

Figure b:

Figure c:

Figure d:

MMS506Final.p65 7/29/02, 2:12 PM7

8

English French German Italian Spanish Dutch

Swedish Finish

Polish

Turkish Russian

Norwegian

Danish

Portuguese

Branchement des câbles

(voir illustration B)

Entrées

1. INPUT 1 : 5.1 canaux

Câble mini DIN à 9 broches à connecter
à une source audio-vidéo à 5.1 canaux.

2. INPUT 2 : canal stéréo

Prise stéréo 3,5 mm à connecter à une
source audio-vidéo stéréo

3. INPUT 3 : canal stéréo

2 prises RCA à connecter à une source
audio-vidéo stéréo.

Sorties

4. C

ENTER

Pour la connexion de lenceinte satellite
centrale. (prise DIN)

5. C

ENTER

Pour la connexion de lenceinte satellite
centrale (prise stéréo 3,5mm)

6. R

EAR RIGHT

Pour la connexion de lenceinte satellite
arrière droite.

7. REAR LEFT

Pour la connexion de lenceinte satellite
arrière gauche.

8. F

RONT RIGHT

Pour la connexion de lenceinte satellite
avant droite.

9. F

RONT LEFT

Pour la connexion de lenceinte satellite
avant gauche.

10. AC

MAIN

Câble dalimentation à brancher sur une
prise CA.

La tèlècommande (voir illustration A)

À STANDBY

Permet de mettre le systèmes denceintes
en mode

ON (sous tension) ou OFF (=VEILLE).

Á MUTE

Permet de commuter le système denceintes
entre le mode sourdine et le mode normal.

 MASTER VOLUME - / +

Pour augmenter ou diminuer le volume des
enceintes.

à FADE REAR / FRONT

Permet dajuster le fondu sonore pour les
enceintes satellite arrière et avant.

Ä BASS - / +

Pour régler le niveau des graves en fonction
de vos goûts personnels.

Å TREBLE - / +

Pour régler lintensité des tonalités aiguës
selon vos goûts personnels.

Æ FLAT

Supprime toute suramplification des graves
ou des aiguës activée par lutilisateur.

Ç GAME/ MOVIE/ MUSIC

Sélectionnez les boutons jeux, voix ou
musique pour obtenir une reproduction
sonore optimale prédéfinie.

È INPUT 1/ INPUT 2/ INPUT 3

Choisissez votre source audio-vidéo. Il est
possible de connecter deux sources dentrée
stéréo séparées et une source dentrée à 5.1
canaux à ce système denceintes multicanal.

Aperçu des fonctions (Illustration page 3)

MMS506Final.p65 7/29/02, 2:12 PM8

9

EnglishFrench

German

Italian

SpanishDutchSwedishFinishPolishTurkishRussian

Norwegian

Danish

Portuguese

Installation (Illustration page 9)

Branchez sur une carte son 5.1 canaux (ou sur
un lecteur de DVD doté dun décodeur intégré 5.1
canaux  câble non inclus)

1. Branchez la prise mini DIN à 9 broches sur le
système denceintes, ainsi que les 3 prises mini
stéréo sur la carte son.

Branchement des sources stéréo externes
(câble non inclus)

2 Branchez le mini connecteur stéréo par

exemple sur une prise casque de lecteur MP3.

3 Branchez les connecteurs jacks RCA stéréo par

exemple sur un téléviseur.

Branchement des enceintes satellites

4 Branchez lenceinte satellite centrale sur

CENTER.

(prise DIN)

5 Branchez lenceinte satellite centrale sur CENTER.

(prise stéréo 3,5 mm)

6 Branchez lenceinte satellite arrière droite sur REAR

RIGHT

.

7 Branchez lenceinte satellite arrière gauche sur

REAR LEFT.

8 Branchez lenceinte satellite avant droite sur

FRONT

RIGHT

.

9 Branchez lenceinte satellite avant gauche sur

FRONT LEFT.

Branchement de lalimentation

10 Branchez le cordon dalimentation sur la sortie

CA.

Mettez le système denceintes sous tension (st
également horstension) en vous servant de la
touchestandby sur la télécommande du lecteur DVD.

Accordez le système denceintes en vous servant de
la touche de réglage des enceintes sur la
télécommande.

REMARQUE !

Nintroduisez pas la fiche secteur dans la sortie CA tant
que tous les branchements nont pas été effectués !

Sécurité

·

Nexposez pas les enceintes à une chaleur excessive
(provoquée par une installation de chauffage ou par les
rayons directs du soleil). Pour diminuer le risque
dincendie ou de choc électrique, nexposez pas ce
matériel à la pluie ni à lhumidité. Si du liquide devait être
renversé sur les enceintes, débranchez immédiatement
tous les connecteurs et laissez sécher les enceintes avant
de les réutiliser.

·

Pour nettoyer les enceintes, utilisez un chiffon doux non
pelucheux, légèrement humide. Nutilisez pas de produits
de nettoyage, car ils pourraient avoir un effet corrosif.

·

Si les enceintes ne fonctionnent pas, débranchez-les de
la prise secteur. Attendez quelques secondes et
rebranchez-les ensuite.

·

Si vous nenvisagez pas dutiliser le système denceintes
pendant un certain temps - vacances, par exemple - il est
recommandé de mettre le système complètement hors
tension et de ne surtout pas le laisser en mode veille.

567894

10

AC

MAIN

23

1

MMS506Final.p65 7/29/02, 2:12 PM9

10

English French German Italian Spanish Dutch

Swedish Finish

Polish

Turkish Russian

Norwegian

Danish

Portuguese

Conseils généraux

· Le fait de disposer les enceintes derrière les rideaux, les
meubles, ou tout autre objet diminuera la réponse des
tonalités aiguës, entraînant une réduction considérable de
leffet stéréo.

· Chaque pièce a des caractéristiques acoustiques
différentes et les possibilités de mise en place sont souvent
limitées. Cest en faisant des essais que vous trouverez la
mise en place idéale pour vos enceintes. Dune manière
générale, elles doivent être placées symétriquement dans
la pièce.

Enceintes satellite avant (figure a)

· Les enceintes satellite avant gauche et droite reproduisent la
musique stéréo, ainsi que les sons hors champ de la vidéo.

· Ces enceintes doivent être disposées de part et dautre du
téléviseur.

· Vue depuis la position découte, lenceinte satellite branchée
sur

FRL

du subwoofer doit être placée à gauche. Lenceinte

satellite branchée sur

FRR

du subwoofer doit quant à elle

être placée à droite.

· Vous obtiendrez le meilleur effet stéréo si les deux enceintes
satellite avant et lauditeur forment un triangle équilatéral.

· La hauteur idéale pour ces enceintes est obtenue
lorsquelles se trouvent au niveau des oreilles de lauditeur
(assis).

Enceinte satellite centrale (figure b)

· Lenceinte satellite centrale reproduit les effets hors champ
et les dialogues en Dolby Digital / Dolby Surround.

· Elle doit être placée aussi près que possible du centre du
téléviseur (par exemple en dessous ou au-dessus).

· Elle doit être orientée en direction des oreilles de lauditeur
assis.

Enceintes satellite Surround (figure c)

· Les enceintes satellite Surround gauche et droite reproduisent
les effets sonores en Dolby Digital / Dolby Surround.

· Ces enceintes peuvent être disposées nimporte où près de
lauditeur, même légèrement en avant par rapport à ce dernier.

· Les enceintes satellite Surround ne doivent pas se trouver
forcément à la même hauteur que les enceintes satellite avant.

· Vue depuis la position découte, lenceinte satellite branchée
sur

SRL

du subwoofer doit être placée à gauche. Lenceinte

satellite branchée sur

SRR

du subwoofer doit quant à elle

être placée à droite.

· Si votre position découte est à proximité de murs latéraux,
il est conseillé de disposer les enceintes satellite Surround
légèrement derrière vous et juste au-dessus de vos oreilles.

Subwoofer (figure d)

· La disposition optimale du subwoofer est sur le sol, près
du mur. Plus il est près du coin, plus la reproduction
maximale des graves sera puissante.

· Le subwoofer ne dispose pas de blindage magnétique. Il convient
donc de le placer à au moins 0,5 mètre du téléviseur.

Mise en place des enceintes

Figure a:

Figure b:

Figure c:

Figure d:

MMS506Final.p65 7/29/02, 2:12 PM10

11

EnglishFrench

German

Italian

SpanishDutchSwedishFinishPolishTurkishRussian

Norwegian

Danish

Portuguese

Beschreibung der Kabelverbindungen

(Siehe Abbildung B)

Eingänge

1. EINGANG 1 : 5.1-Kanal

9-polige Mini-DIN-Buchse zum Anschluss
einer audiovisuellen 5.1-Kanal-Signalquelle.

2. EINGANG 2 : stereo-kanal

3,5 mm Stereo-Klinkenbuchse zum
Anschluss einer audiovisuellen Stereo­Signalquelle.

3. EINGANG 3 : stereo-kanal

2 x Cinch-Buchse zum Anschluss einer
audio-visuellen Stereo-Signalquelle.

Ausgang

4. C

ENTER

Zum Anschluss des Center-Satelliten­Lautsprechers. (DIN-Buchse)

5. C

ENTER

Zum Anschluss des Center-Satelliten­Lautsprechers. (3,5mm Stereo-Klinke)

6. E

FFEKT RECHTS

Zum Anschluss des rechten Effekt­Satellitenlautsprechers.

7. E

FFEKT LINKS

Zum Anschluss des linken Effekt­Satellitenlautsprechers.

8. F

RONT RECHTS

Zum Anschluss des rechten Front­Satellitenlautsprechers.

9. F

RONT LINKS

Zum Anschluss des linken Effekt­Satellitenlautsprechers.

10. AC-

MAIN

Netzkabel zum Anschluss an eine Steckdose

Erläuterung (Abbildung Seite 3)

Fernbedienung (Siehe Abbildung A)

À STANDBY

Zum Ein- (ON) und Ausschalten (OFF =
STANDBY) des Lautsprechersystems.

Á MUTE

Zum Umschalten des Lautsprechersystems
zwischen Stummschaltung (Mute) und
normalem Betrieb.

 MASTER VOLUME - / +

Zum Einstellen der Gesamtlautstärke.

à FADE REAR / FRONT

Zur Einstellung der jeweiligen Lautstärke der
hinteren und vorderen Satellitenlautsprecher.

Ä BASS - / +

Zur Einstellung des Tieftonpegels nach Ihrem
eigenen Geschmack.

Å TREBLE - / +

Zur Einstellung des Hochtonpegels nach
Ihrem eigenen Geschmack.

Æ FLACH

Hiermit wird die vom Benutzer vorgegebene
Tiefen  oder Höhenanhebung aufgehoben.

Ç GAME/ FILM/ MUSIC

Wählen Sie die Funktion Game, Speech oder
Music für optimale Klangvoreinstellungen für
jede Art von Anwendung.

È INPUT 1/ INPUT 2/ INPUT 3

Zum Wählen der audiovisuellen Signalquelle.
Zwei getrennte Stereo-Eingangssignalquellen
und eine Vierkanal-Eingangssignalquelle
können an dieses Mehrkanal­Lautsprechersystem angeschlossen werden.

MMS506Final.p65 7/29/02, 2:12 PM11

12

English French German Italian Spanish Dutch

Swedish Finish

Polish

Turkish Russian

Norwegian

Danish

Portuguese

Installation (Abbildung Seite 12)

Anschließen an eine 5.1-Kanal-Soundkarte (oder
einen DVD - Spieler mit eingebautem 5.1-Kanal ­Decoder  Kabel nicht im Lieferumfang enthalten)

1. Den 9-poligen Mini-DIN-Stecker mit dem
Lautsprechersystem verbinden und die 3 Mini-Stereo­Stecker mit der Soundkarte verbinden.

Anschließen von externen Stereo-Signalquellen
(Kabel nicht im Lieferumfang enthalten)

2 Den Mini-Stereo-Klinkenstecker mit einer

Signalquelle wie z.B. die Kopfhörerbuchse eines
MP3-Spielers anschließen.

3 Die Cinch-Stereo-Stecker an eine Signalquelle

wie z.B. ein Fernsehgerät anschließen

Anschluss der Satellitenlautsprecher

4 Den Center-Satellitenlautsprecher an die Buchse

CENTER

anschließen (DIN-Buchse)

5 Den Center-Satellitenlautsprecher an die Buchse

CENTER

anschließen (3,5 mm Stereo-Klinke)

6 Den rechten Effekt-Satellitenlautsprecher an die Buchse

REAR RIGHT

anschließen.

7 Den linken Effekt-Satellitenlautsprecher an die Buchse

REAR LEFT

anschließen.

8 Den rechten Front-Satellitenlautsprecher an die Buchse

FRONT RIGHT

anschließen.

9 Den linken Front-Satellitenlautsprecher an die Buchse

FRONT LEFT

anschließen.

Netzanschluss

10 Das feste Netzkabel an eine Steckdose anschließen.

Die Lautsprecheranlage mit Hilfe der Taste Standby auf der
Fernbedienung einschalten (und wieder ausschalten).
Die Lautsprecheranlage mit Hilfe der
Lautsprechereinstellfunktionen auf der Fernbedienung
einstellen.

ACHTUNG !

Den Netzstecker nicht an die Steckdose anschließen, bevor
sämtliche Verbindungen hergestellt worden

sind!

Sicherheit

· Setzen Sie die Lautsprecher niemals übermäßiger Hitze

(von Heizkörpern oder direkter Sonneneinstrahlung) aus.
Zur Vermeidung von Brandgefahr oder elektrischen
Schlägen diese Geräte vor Regen oder Feuchtigkeit
schützen. Wenn Flüssigkeit in das Innere der
Lautsprecher gelangt, unverzüglich alle Verbindungen
trennen und die Lautsprecher trocknen lassen, bevor sie
wieder benutzt werden.

· Sie können die Lautsprecher mit einem leicht

angefeuchteten, weichen und fusselfreien Tuch reinigen.
Benutzen Sie keine Reinigungsflüssigkeiten, da diese die
Oberfläche angreifen können.

· Wenn die Lautsprecher nicht benutzt werden, sollten Sie

die Anlage vom Netz trennen. Warten Sie einige
Sekunden, bevor Sie sie wieder an das Netz anschließen.

· Wenn Sie die Anlage voraussichtlich längere Zeit nicht

benutzen, zum Beispiel, wenn Sie in Urlaub fahren,
empfiehlt es sich, die Anlage vollkommen
auszuschalten und nicht im Standby-Modus zu lassen.

567894

10

AC

MAIN

23

1

MMS506Final.p65 7/29/02, 2:12 PM12

13

EnglishFrench

German

Italian

SpanishDutchSwedishFinishPolishTurkishRussian

Norwegian

Danish

Portuguese

Allgemeines

· Die Aufstellung von Lautsprechern hinter Vorhängen, Möbeln
oder anderen Gegenständen verringert die
Hochtonwiedergabe, wodurch die Stereowirkung erheblich
beeinträchtigt wird.

· Jeder Raum besitzt eigene akustische Eigenschaften und
die Aufstellungsmöglichkeiten sind häufig eingeschränkt. Die
beste Aufstellung der Lautsprecher lässt sich durch
Experimentieren herausfinden. Im Allgemeinen sollten die
Lautsprecher möglichst symmetrisch im Raum aufgestellt
werden.

Front-Satellitenlautsprecher (Abbildung a)

· Der linke und rechte Frontlautsprecher dienen zur
Wiedergabe von Stereo-Musik und Hintergrundgeräuschen
bei der Videowiedergabe.

· Diese Satelliten sollten auf beiden Seiten des
Fernsehgerätes aufgestellt werden.

· Vom Hörer aus gesehen sollte sich der an

FRL

angeschlossene Satellitenlautsprecher links vom Subwoofer
befinden, und der Satellitenlautsprecher an

FRR

sollte sich

rechts vom Subwoofer befinden.

· Der beste Stereoeffekt wird erzielt, wenn die beiden Front­Satellitenlautsprecher und der Hörer ein gleichschenkliges
Dreieck bilden.

· Die optimale Höhe für diese Lautsprecher ist die Ohrhöhe
des Hörers (im Sitzen).

Center-Satellitenlautsprecher (Abbildung b)

· Der Center-Satellitenlautsprecher dient zur Wiedergabe der
Geräuscheffekte und Dialoge in Dolby Digital / Dolby
Surround.

· Er sollte möglichst nahe zur Mitte des Fernsehgeräts
aufgestellt werden. (z.B. unter oder auf dem Fernsehgerät).

· Er sollte auf die Ohrhöhe des Hörers im Sitzen ausgerichtet
sein.

Surround- Satellitenlautsprecher (Abbildung c)

· Der linke und rechte Surround-Satellitenlautsprecher geben
die Surroundeffekte in Dolby Digital / Dolby Surround wieder.

· Diese Satellitenlautsprecher können an jedem geeigneten
Ort neben dem Hörer, soger ein wenig vor der Hörposition
aufgestellt werden.

· Die Surround-Satellitenlautsprecher müssen nicht genau in
der gleichen Höhe wie die Front-Satellitenlautsprecher
aufgestellt werden.

· Vom Hörer aus gesehen sollte sich der an S

RL

angeschlossene Satellitenlautsprecher links vom Subwoofer
befinden, und der Satellitenlautsprecher an S

RR

sollte sich

rechts vom Subwoofer befinden.

· Wenn sich Wände nahe der Hörposition befinden, empfiehlt
es sich, die Surround-Satellitenlautsprecher ein wenig hinter
der Hörposition und über de Ohrhöhe anzuordnen.

Subwoofer (Abbildung d)

· Der optimale Ort für den Subwoofer befindet sich am Boden
nahe der Wand. Je näher er sich in der Ecke befindet, desto
stärker ist die maximale Tieftonwiedergabe.

· Der Subwoofer ist nicht magnetisch abgeschirmt, so dass
er mindestens 0,5 Meter vom Fernsehgerät entfernt
aufgestellt werden sollte.

Lautsprecheraufstellung

Figure a:

Figure b:

Figure c:

Figure d:

Abbildung a:

Abbildung b:

Abbildung c:

Abbildung d:

MMS506Final.p65 7/29/02, 2:12 PM13

14

English French German Italian Spanish Dutch

Swedish Finish

Polish

Turkish Russian

Norwegian

Danish

Portuguese

Descrizione dei collegamenti dei cavi

(vedere illustrazione B)

Ingressi

1. INPUT 1 : canali 5.1

Cavo mini DIN a 9 pin per collegare una
sorgente audio video a 5.1 canali.

2. INPUT 2 :

CANALE STEREO

Jack stereo 3,5 mm per collegare una
sorgente audio video stereo

3. INPUT 3 :

CANALE STEREO

2 x jack RCA per collegare una sorgente
audio video stereo.

Uscita

4. C

ENTRALE

Per collegare il satellite centrale. (jack
DIN)

5. C

ENTRALE

Per collegare il satellite centrale. (jack
stereo 3,5 mm)

6. P

OSTERIORE DESTRO

Per collegare il satellite posteriore destro.

7. P

OSTERIORE SINISTRO

Per collegare il satellite posteriore sinistro.

8. A

NTERIORE DESTRO

Per collegare il satellite anteriore destro.

9. A

NTERIORE SINISTRO

Per collegare il satellite anteriore sinistro.

10. A

LIMENTAZIONE IN c.a.

Cavo di alimentazione da inserire nella
presa in corrente alternata

Spiegazione (Illustrazione a pagina 3)

Telecomando (vedere illustrazione A)

À STANDBY

Per commutare il sistema casse in modo

ON

o OFF (=STANDBY)

Á MUTE

Per commutare il sistema casse in modo
esclusione, e nuovamente in modo normale

 MASTER VOLUME - / +

Per regolare (abbassare o diminuire) il
volume principale

à FADE REAR / FRONT

Per regolare il livello di loudness delle casse
satellitari posteriori e frontali

Ä BASS - / +

Per regolare il livello dei bassi in base alle
preferenze personali

Å TREBLE - / +

Per regolare la presenza dei toni alti in base
alle preferenze personali

Æ FLAT

Elimina il potenziamento dei bassi o degli alti
applicato dalluntente

Ç AME/ FILM/ MUSIC

Utilizzare il tasto dedicato a gioco, parlato o
musica per una preimpostazione ottimale
della riproduzione del suono in base al
genere

È INPUT 1/ INPUT 2/ INPUT 3

Per selezionare personalmente la sorgente
audio-visiva. Due sorgenti di ingresso stereo
separate e una sorgente di ingresso a 5.1
canali possono essere collegate al sistema
casse multicanale.

MMS506Final.p65 7/29/02, 2:12 PM14

15

EnglishFrench

German

Italian

SpanishDutchSwedishFinishPolishTurkishRussian

Norwegian

Danish

Portuguese

Installazione (Illustrazione a pagina 15)

Collegamento a una scheda audio a 5.1 canali
(o a un lettore DVD con decoder a 5.1 canali
integrato — non incluso)

1. Collegare il jack mini DIN a 9 pin al sistema casse

e i 3 mini jack stereo alla scheda audio.

Collegamento di sorgenti stereo esterne (cavi
non inclusi)

2 Collegare il mini jack stereo a una sorgente, ad

esempio al connettore cuffie di un lettore MP3.

3 Collegare i jack stereo RCA a una sorgente, ad

esempio a un televisore.

Collegamento satellite

4 Collegare il satellite centrale a CENTER (CENTRALE).

(jack DIN)

5 Collegare il satellite centrale a

CENTER (CENTRALE)

(jack stereo 3,5 mm)

6 Collegare il satellite posteriore destro a

REAR RIGHT

(POSTERIORE DESTRO).

7 Collegare il satellite posteriore sinistro a

REAR LEFT

(POSTERIORE SINISTRO).

8 Collegare il satellite anteriore destro a

FRONT RIGHT

(ANTERIORE DESTRO).

9 Collegare il satellite anteriore sinistro a FRONT LEFT

(ANTERIORE SINISTRO).

Collegamento alimentazione

10 Collegare il cavo di alimentazione fisso alla presa

in c.a..

Per accendere (e spegnere) il sistema degli altoparlanti
utilizzare il pulsante standby sul telecomando.
Ottimizzare il sistema degli altoparlanti tramite le

apposite regolazioni sul telecomando.

NOTA!

Prima di inserire il cavo di alimentazione nella presa in
c.a. completare tutti i collegamenti!

Sicurezza

· Non esporre gli altoparlanti a eccessivo calore
(provocato da dispositivi di riscaldamento o
illuminazione solare diretta). Per ridurre il rischio di
incendio o scosse elettriche non esporre il dispositivo
alla pioggia o allumidità. Se si rovesciano dei liquidi
allinterno degli altoparlanti, scollegare
immediatamente i connettori e lasciare asciugare gli
altoparlanti prima di riutilizzarli.

· Pulire gli altoparlanti con un panno morbido e
leggermente umido e che non lasci pelucchi. Non
utilizzare detergenti in quanto possono avere un
effetto corrosivo.

· Se gli altoparlanti non funzionano, scollegarli
dallalimentazione. Attendere qualche secondo e
quindi ricollegarli.

· Se si prevede di non utilizzare il sistema di
altoparlanti per un lungo periodo - ad esempio prima
di una vacanza - si consiglia di disattivare
completamente il sistema e di non lasciarlo in
modalità standby

567894

10

AC

MAIN

23

1

MMS506Final.p65 7/29/02, 2:12 PM15
