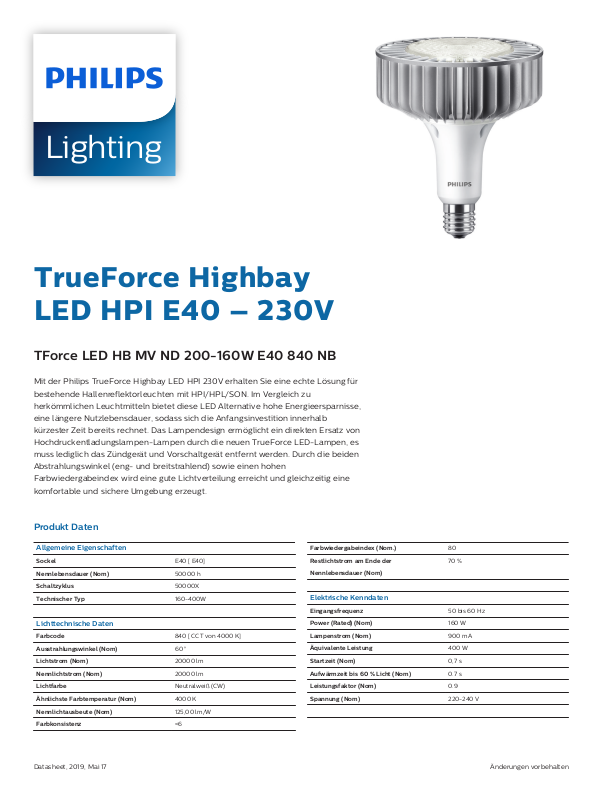

TrueForce Highbay
LightingLighting
LED HPI E40 – 230V
TForce LED HB MV ND 200-160W E40 840 NB
Mit der Philips TrueForce Highbay LED HPI 230V erhalten Sie eine echte Lösung für
bestehende Hallenreflektorleuchten mit HPI/HPL/SON. Im Vergleich zu
herkömmlichen Leuchtmitteln bietet diese LED Alternative hohe Energieersparnisse,
eine längere Nutzlebensdauer, sodass sich die Anfangsinvestition innerhalb
kürzester Zeit bereits rechnet. Das Lampendesign ermöglicht ein direkten Ersatz von
Hochdruckentladungslampen-Lampen durch die neuen TrueForce LED-Lampen, es
muss lediglich das Zündgerät und Vorschaltgerät entfernt werden. Durch die beiden
Abstrahlungswinkel (eng- und breitstrahlend) sowie einen hohen
Farbwiedergabeindex wird eine gute Lichtverteilung erreicht und gleichzeitig eine
komfortable und sichere Umgebung erzeugt.
Produkt Daten
Allgemeine Eigenschaften
Sockel E40 [ E40]
Nennlebensdauer (Nom) 50000 h
Schaltzyklus 50000X
Technischer Typ 160-400W
Lichttechnische Daten
Farbcode 840 [ CCT von 4000 K]
Ausstrahlungswinkel (Nom) 60 °
Lichtstrom (Nom) 20000 lm
Nennlichtstrom (Nom) 20000 lm
Lichtfarbe Neutralweiß (CW)
Ähnlichste Farbtemperatur (Nom) 4000 K
Nennlichtausbeute (Nom) 125,00 lm/W
Farbkonsistenz <6
Datasheet, 2019, Mai 17 Änderungen vorbehalten
Farbwiedergabeindex (Nom.) 80
Restlichtstrom am Ende der
Nennlebensdauer (Nom)
Elektrische Kenndaten
Eingangsfrequenz 50 bis 60 Hz
Power (Rated) (Nom) 160 W
Lampenstrom (Nom) 900 mA
Äquivalente Leistung 400 W
Startzeit (Nom) 0,7 s
Aufwärmzeit bis 60 % Licht (Nom) 0.7 s
Leistungsfaktor (Nom) 0.9
Spannung (Nom) 220-240 V
70 %
Page 2
D
C
TrueForce Highbay LED HPI E40 – 230V
Temperaturkenndaten
Gehäusetemperatur (max) 100 °C
Dimmen
Dimmbar Nein
Mechanische Kenndaten
Kolbenausführung matt (FR)
Zulassungen und Anwendungseigenschaften
Energieezienz-Label (EEL) A+
Energieverbrauch kWh/1.000 Std. 160 kWh
Produktdaten
Gesamt-Produktcode 871869959670500
Bestell-Produktname TForce LED HB MV ND 200-160W E40
840 NB
EAN/UPC - Produkt 8718699596705
Bestellcode 59670500
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 2
Material-Nr. (12NC) 929001812402
Nettogewicht (Einzelteil) 1,300 kg
Hinweise
• Die Lampe ist nur in trockenen Umgebungen einzusetzen (Lampenschutzart IP 40)
• Bei Hallenreflektorleuchten mit Wanne wir empfohlen, dass die Wanne nicht montiert wird
• Nicht für Gleichspannung und/ oder elektronische Schalter geeignet
• Beim Wechsel zu TrueForce muss überprüft werden. ob die in den Vorschriften geforderten Beleuchtungsstärken eingehalten
werden
• Wir weisen darauf hin, dass die Gesamtenergieeffizienz und Lichtverteilung einer Anlage von der Bauart der Anlage bestimmt
werden
• Installationshinweise, die dem Produkt beiliegen sind zu beachten
• Für ein gutes Thermomanagement sollte - sofern vorhanden - die Glasabdeckung der Leuchte entfernt werden
Abmessungsskizzen
Bulb T50 180-400W 20000lm 4000K E40 ND
Product D C
TForce LED HB MV ND 200-160W E40 840 NB 211 mm 263 mm
2Datasheet, 2019, Mai 17 Änderungen vorbehalten
Page 3
(cd/1000lm) 0
o
180
o
30
o
30
o
60
oo
60
90
o
o
90
120
o
o
120
150
300
450
600
750
2017-10-18
HB 200-160W E40 840 NB GM/CN/AU/EU 9290018124
1 x 20000 lm
Light output ratio 1.00
Service upward 0.00
Service downward 1.00
CIE flux code 65 90 98 100 100
UGRcen (4Hx8H, 0.25H) 25
Polar intensity diagram
(cd/1000lm) 0
o
180
o
30
oo
30
60
oo
60
90
oo
90
120oo120
150
300
450
600
750
γ
Utilisation factor table
Ceiling mounted
Room
Index
k
Reflectances (%) for ceiling, walls and working plane (CIE)
0.60
0.80
1.00
1.25
1.50
2.00
2.50
3.00
4.00
5.00
0.80
0.50
0.30
0.60
0.70
0.78
0.86
0.92
1.01
1.06
1.10
1.15
1.18
0.80
0.50
0.10
0.57
0.66
0.73
0.79
0.83
0.90
0.94
0.97
1.00
1.01
0.70
0.50
0.30
0.59
0.69
0.77
0.85
0.90
0.98
1.04
1.07
1.12
1.14
0.70
0.50
0.20
0.58
0.67
0.75
0.81
0.86
0.93
0.98
1.01
1.05
1.07
0.70
0.50
0.10
0.56
0.65
0.72
0.78
0.83
0.89
0.93
0.96
0.99
1.00
0.70
0.30
0.10
0.50
0.59
0.66
0.73
0.78
0.85
0.90
0.93
0.96
0.98
0.50
0.30
0.10
0.50
0.58
0.66
0.72
0.77
0.84
0.88
0.91
0.95
0.97
0.50
0.10
0.10
0.46
0.54
0.62
0.68
0.73
0.81
0.86
0.89
0.93
0.95
0.30
0.30
0.10
0.50
0.58
0.65
0.71
0.76
0.83
0.87
0.90
0.93
0.95
0.30
0.10
0.10
0.46
0.54
0.61
0.68
0.73
0.80
0.85
0.88
0.92
0.94
0.00
0.00
0.00
0.44
0.52
0.59
0.66
0.71
0.78
0.82
0.86
0.89
0.91
Quantity estimation diagram
nr. of luminaires
0
4
8
12
16
)2(m10 30 50 70 90
300 lx
500 lx
750 lx
h
room
: 2.8 m
Reflectances: 0.70, 0.50, 0.20
Maintenance factor: 1.0
Ceiling mounted
UGR diagram
4.0
4.0
8.0
8.0
12.0
12.0
16.0
16.0
m
m
X
Y
h
room
: 2.8 m
Refl: 0.70 0.50 0.20
Ceiling mounted
: viewed endwise
: viewed crosswise
Y: Parallel to viewing dir.
25
25
Luminance Table
)2(cd/m
0.0 15.0 30.0 45.0 60.0 75.0 90.0
45.0
50.0
55.0
60.0
65.0
70.0
75.0
80.0
85.0
90.0
Plane
Cone
63236
48961
36931
28082
19759
12571
8055
4895
2323
765
56410
43300
32383
24412
17025
10733
6810
4095
1921
625
52825
40367
30056
22558
15663
9829
6207
3714
1733
560
51704
39455
29337
21989
15247
9555
6025
3600
1677
541
52825
40367
30056
22558
15663
9829
6207
3714
1733
560
56410
43300
32383
24412
17025
10733
6810
4095
1921
625
63236
48961
36931
28082
19759
12571
8055
4895
2323
765
General Uniform Lighting
CalcuLuX Photometrics 4.5 Philips Lighting B.V. Page: 1/1
200
400300
500
600
0
40
80
20
60
700 800
100
[nm]
Intensity (%)
Failure rate in %
0
60
40
20
80
100
0
80000
6000020000 40000
Time (hours)
100000
Lumen in %
50
60
70
80
90
100
0
20000
10000
Burning hours
30000 50000
40000
60000
TrueForce Highbay LED HPI E40 – 230V

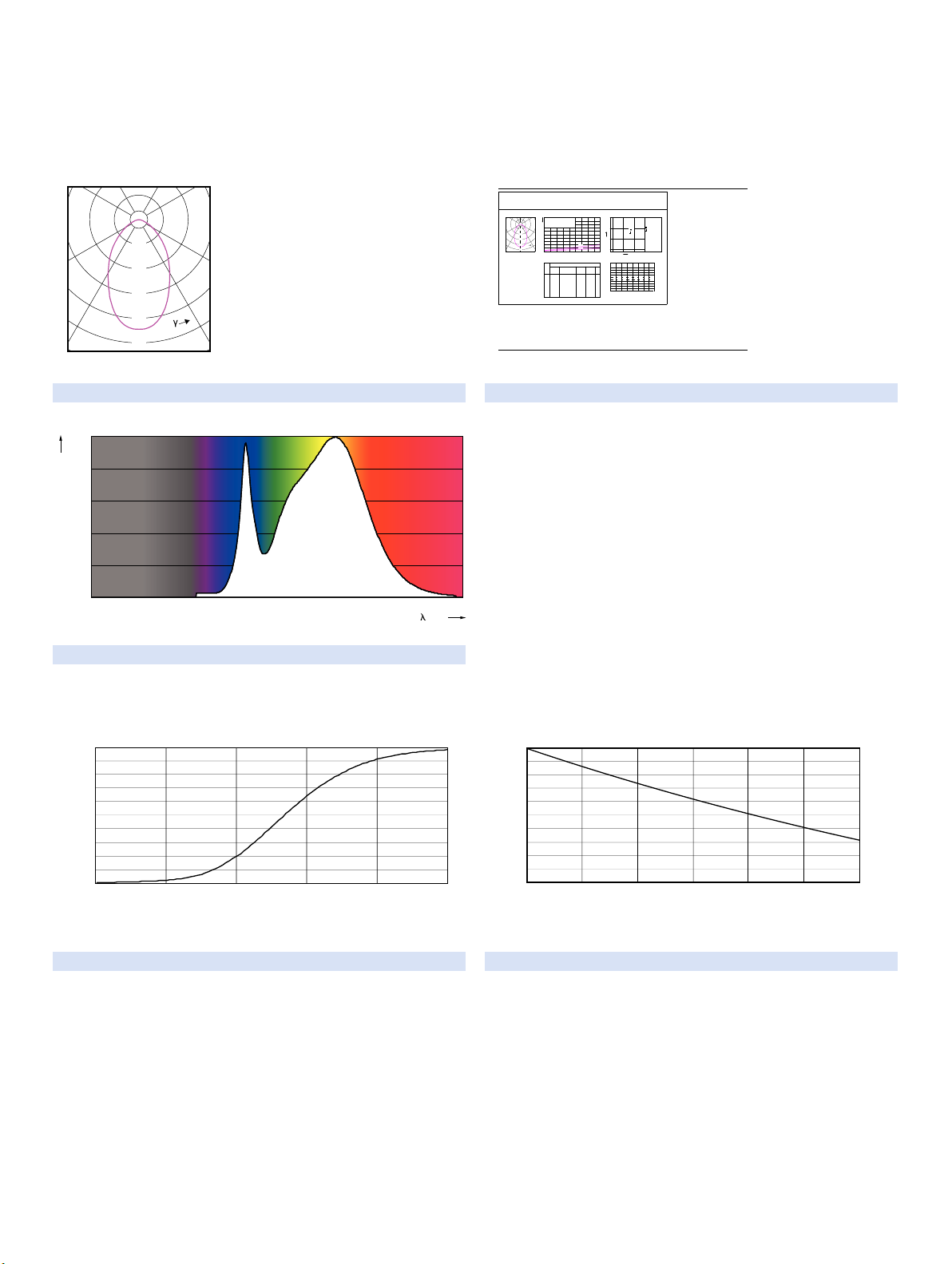

Photometrische Daten
LED TForce HB MV 200-160W E40 T50 Frosted 840 6D ND NB
LED TForce HB MV 200-160W E40 T50 Frosted 840 6D ND NB
Lebensdauer
LED TForce HB MV 200-160W E40 T50 Frosted 840 6D ND NB
LedTrueForce
LED TForce HB MV 200-160W E40 T50 Frosted 840 6D ND NB
3Datasheet, 2019, Mai 17 Änderungen vorbehalten
Page 4
TrueForce Highbay LED HPI E40 – 230V
© 2019 Signify Holding Alle Rechte vorbehalten. Signify gibt keine Zusicherungen und übernimmt keine Garantie
bezüglich der Richtigkeit oder Vollständigkeit der in diesem Dokument enthaltenen Informationen und haftet nicht für
Handlungen, die im Vertrauen darauf ausgeführt werden. Die in diesem Dokument vorgestellten Informationen sind,
sofern keine anderslautende Vereinbarung mit Signify besteht, nicht als kommerzielles Angebot gedacht und sind
nicht Teil eines Angebots oder Vertrags. Philips und das Philips Schildsymbol sind eingetragene Warenzeichen der
