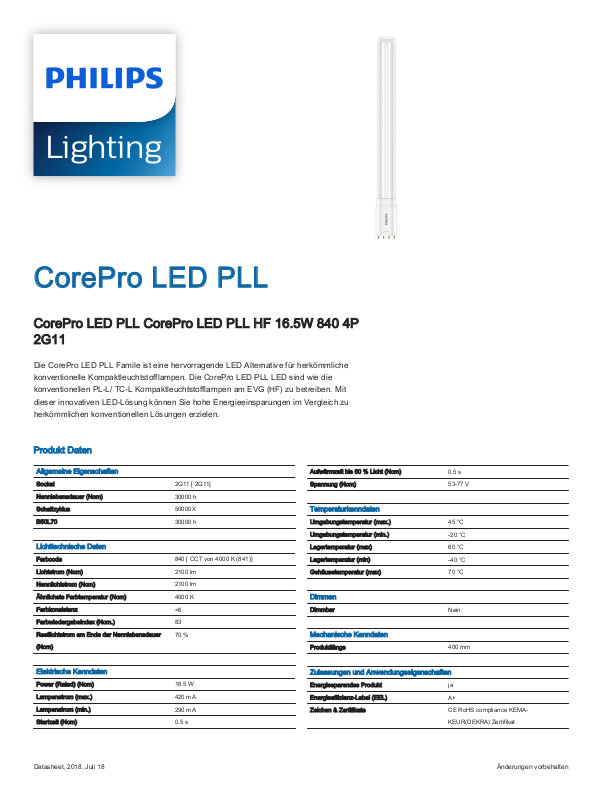

Philips 8718696739747 User Manual [de]

CorePro LED PLL

LightingLighting

CorePro LED PLL CorePro LED PLL HF 16.5W 840 4P 2G11

Die CorePro LED PLL Famile ist eine hervorragende LED Alternative für herkömmliche konventionelle Kompaktleuchtstofflampen. Die CorePro LED PLL LED sind wie die konventionellen PL-L/ TC-L Kompaktleuchtstofflampen am EVG (HF) zu betreiben. Mit dieser innovativen LED-Lösung können Sie hohe Energieeinsparungen im Vergleich zu herkömmlichen konventionellen Lösungen erzielen.

Produkt Daten

Allgemeine Eigenschaften

Sockel 2G11 [ 2G11]

Nennlebensdauer (Nom) 30000 h

Schaltzyklus 50000X

B50L70 30000 h

Lichttechnische Daten

Farbcode 840 [ CCT von 4000 K (841)]

Lichtstrom (Nom) 2100 lm

Nennlichtstrom (Nom) 2100 lm

Ähnlichste Farbtemperatur (Nom) 4000 K

Farbkonsistenz <6

Farbwiedergabeindex (Nom.) 83

Restlichtstrom am Ende der Nennlebensdauer

(Nom)

Elektrische Kenndaten

Power (Rated) (Nom) 16.5 W

Lampenstrom (max.) 420 mA

Lampenstrom (min.) 290 mA

Startzeit (Nom) 0.5 s

70 %

Aufwärmzeit bis 60 % Licht (Nom) 0.5 s

Spannung (Nom) 53-77 V

Temperaturkenndaten

Umgebungstemperatur (max.) 45 °C

Umgebungstemperatur (min.) -20 °C

Lagertemperatur (max) 60 °C

Lagertemperatur (min) -40 °C

Gehäusetemperatur (max) 70 °C

Dimmen

Dimmbar Nein

Mechanische Kenndaten

Produktlänge 400 mm

Zulassungen und Anwendungseigenschaften

Energiesparendes Produkt ja

Energieeffizienz-Label (EEL) A+

Zeichen & Zertifikate CE RoHS compliance KEMA-

KEUR(DEKRA) Zertifikat

Datasheet, 2018, Juli 18 Änderungen vorbehalten

2017-06-21

TLED 16.5W 1 x TLED16.5W4000K 160D 9290013816

1 x 2100 lm

Light output ratio 1.00

Service upward 0.23 Service downward 0.77

CIE flux code 38 68 88 77 100

UGRcen (4Hx8H, 0.25H) 27

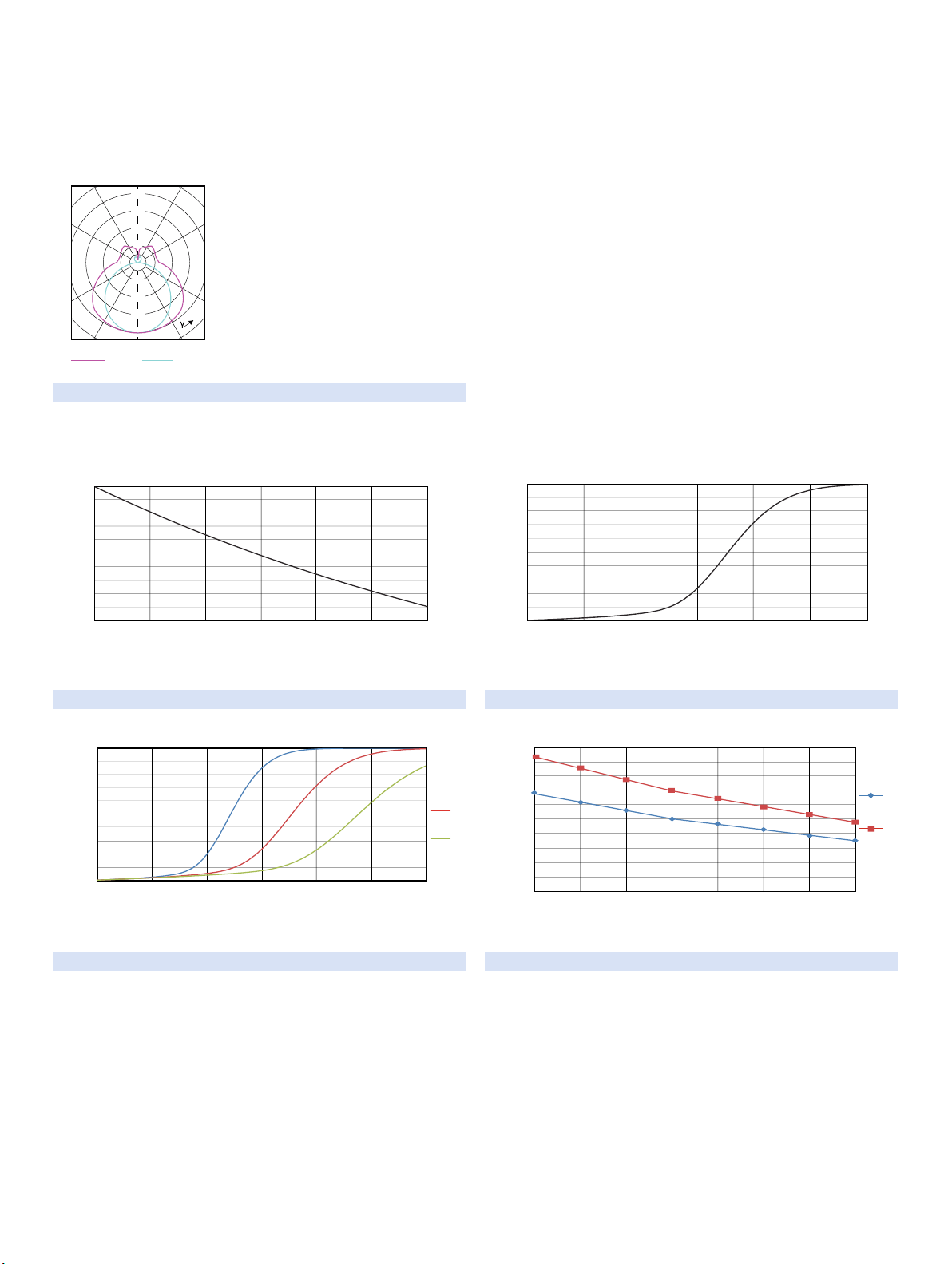

Polar intensity diagram

(cd/1000lm)

0-180o90-270

180

60oo60

90oo90

120oo120

150oo150

100

150

200

Utilisation factor table

Ceiling mounted

Room Index k

Reflectances (%) for ceiling, walls and working plane (CIE)

0.60

0.80

1.00

1.25

1.50

2.00

2.50

3.00

4.00

5.00

0.80

0.50

0.30

0.41

0.51

0.59

0.67

0.73

0.83

0.89

0.94

1.00

1.05

0.80

0.50

0.10

0.39

0.48

0.55

0.62

0.67

0.74

0.79

0.82

0.87

0.90

0.70

0.50

0.30

0.39

0.49

0.56

0.64

0.70

0.79

0.85

0.89

0.95

0.99

0.70

0.50

0.20

0.38

0.47

0.54

0.61

0.67

0.75

0.80

0.84

0.89

0.92

0.70

0.50

0.10

0.38

0.46

0.53

0.59

0.64

0.71

0.76

0.79

0.84

0.86

0.70

0.30

0.10

0.30

0.38

0.45

0.52

0.57

0.65

0.70

0.74

0.80

0.83

0.50

0.30

0.10

0.28

0.36

0.42

0.48

0.53

0.60

0.65

0.69

0.74

0.77

0.50

0.10

0.24

0.31

0.37

0.43

0.48

0.56

0.62

0.66

0.71

0.74

0.30

0.10

0.26

0.33

0.39

0.45

0.49

0.56

0.61

0.64

0.69

0.71

0.30

0.10

0.22

0.29

0.35

0.41

0.45

0.52

0.57

0.61

0.66

0.69

0.00

0.19

0.25

0.30

0.35

0.39

0.46

0.50

0.54

0.58

0.61

Quantity estimation diagram

nr. of luminaires

)2(m10 30 50 70 90

300 lx

500 lx

750 lx

room

: 2.8 m Reflectances: 0.70, 0.50, 0.20 Maintenance factor: 1.0 Ceiling mounted

UGR diagram

4.0

8.0

12.0

16.0

room

: 2.8 m

Refl: 0.70 0.50 0.20

Ceiling mounted

: viewed endwise

: viewed crosswise

Y: Parallel to viewing dir.

Luminance Table

)2(cd/m

0.0 15.0 30.0 45.0 60.0 75.0 90.0

45.0

50.0

55.0

60.0

65.0

70.0

75.0

80.0

85.0

90.0

Plane Cone

16979

16652

16221

15804

15204

14671

14225

13820

13388

13042

16511

16200

15800

15357

14738

14144

13570

13035

12438

11957

16394

16138

15806

15374

14771

14154

13491

12875

12170

11642

16619

16462

16247

15872

15329

14735

14025

13384

12630

12177

16772

16499

16157

15665

15003

14240

13303

12350

11329

11073

17214

16843

16386

15787

15006

14047

12801

11351

9773

9803

17930

17482

16922

16227

15324

14110

12356

9806

6041

2485

General Uniform Lighting

CalcuLuX Photometrics 4.5 Philips Lighting B.V. Page: 1/1

200

400300

500

600

700 800

100

[nm]

Intensity (%)

CorePro LED PLL

Energieverbrauch kWh/1.000 Std. 20 kWh

Produktdaten

Gesamt-Produktcode 871869673974700

Bestell-Produktname CorePro LED PLL CorePro LED PLL HF

Bestellcode 73974700

Anzahl pro Verpackung 1

Anzahl pro Umverpackung 10

Material-Nr. (12NC) 929001381602

Nettogewicht (Einzelteil) 0.160 kg

16.5W 840 4P 2G11

EAN/UPC - Produkt 8718696739747

Hinweise

• Beim Wechsel auf PLL LED muss überprüft werden, ob die in den Vorschriften geforderten Beleuchtungsstärken eingehalten werden.Wir weisen darauf hin, dass die Gesamtenergieeffizienz und Lichtverteilung einer Anlage von der Bauart der Anlage bestimmtwerden.

• PLL LED für EVG sind nicht für den Betrieb an 230V geeignet

• Lampe ist in trockenen Umgebungen einzusetzen und nur in Verbindung mit einer für den Anwendungsbereich zugelassenen Leuchte zu betreiben

• Die CorePro PLL LED ist mit gängigen EVGs von Markenherstellern kompatibel. Bitte prüfen Sie vor Installation die Kompatibilität mit den getesteten EVGs auf der Kompatibilitätsliste unter www.philips.de/LEDtube

Abmessungsskizzen

Product D1 D2 A1 A2 A3

CorePro LED PLL CorePro LED

PLL HF 16.5W 840 4P 2G11

43.6 mm 23.4 mm 329.5 mm 405 mm 411.6 mm

PLED 230V 16-36W 2100lm 4000K 2G11

Photometrische Daten

LEDtube PLC 400mm 16-5W 2G11 840 2100lm

2Datasheet, 2018, Juli 18 Änderungen vorbehalten
