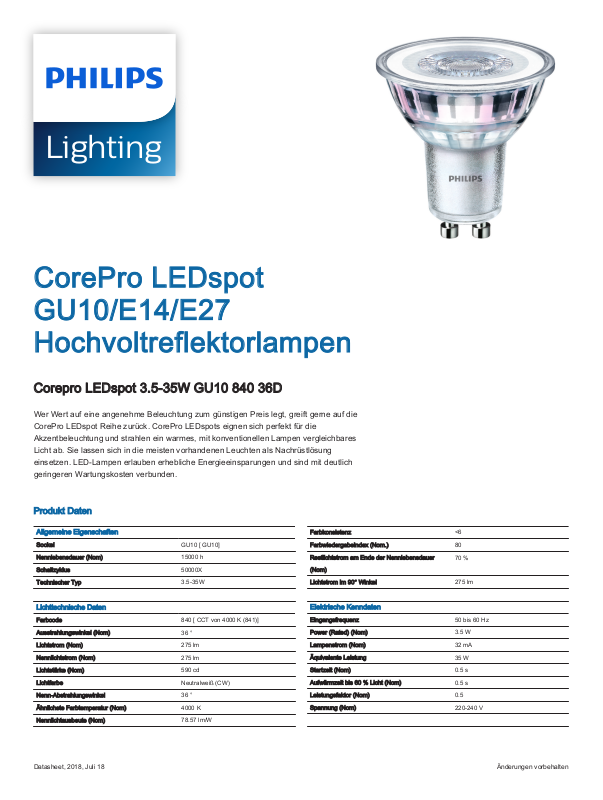

Philips 8718696728352 User Manual [de]
CorePro LEDspot
LightingLighting
GU10/E14/E27
Hochvoltreflektorlampen
Corepro LEDspot 3.5-35W GU10 840 36D
Wer Wert auf eine angenehme Beleuchtung zum günstigen Preis legt, greift gerne auf die
CorePro LEDspot Reihe zurück. CorePro LEDspots eignen sich perfekt für die
Akzentbeleuchtung und strahlen ein warmes, mit konventionellen Lampen vergleichbares
Licht ab. Sie lassen sich in die meisten vorhandenen Leuchten als Nachrüstlösung
einsetzen. LED-Lampen erlauben erhebliche Energieeinsparungen und sind mit deutlich
geringeren Wartungskosten verbunden.
Produkt Daten
Allgemeine Eigenschaften
Sockel GU10 [ GU10]
Nennlebensdauer (Nom) 15000 h
Schaltzyklus 50000X
Technischer Typ 3.5-35W
Lichttechnische Daten
Farbcode 840 [ CCT von 4000 K (841)]
Ausstrahlungswinkel (Nom) 36 °
Lichtstrom (Nom) 275 lm
Nennlichtstrom (Nom) 275 lm
Lichtstärke (Nom) 590 cd
Lichtfarbe Neutralweiß (CW)
Nenn-Abstrahlungswinkel 36 °
Ähnlichste Farbtemperatur (Nom) 4000 K
Nennlichtausbeute (Nom) 78.57 lm/W
Datasheet, 2018, Juli 18 Änderungen vorbehalten
Farbkonsistenz <6
Farbwiedergabeindex (Nom.) 80
Restlichtstrom am Ende der Nennlebensdauer
(Nom)
Lichtstrom im 90° Winkel 275 lm
Elektrische Kenndaten
Eingangsfrequenz 50 bis 60 Hz
Power (Rated) (Nom) 3.5 W
Lampenstrom (Nom) 32 mA
Äquivalente Leistung 35 W
Startzeit (Nom) 0.5 s
Aufwärmzeit bis 60 % Licht (Nom) 0.5 s
Leistungsfaktor (Nom) 0.5
Spannung (Nom) 220-240 V
70 %
D
C
SL20593 2016-01-06
Light output ratio 0.98
Service upward 0.00
Service downward 0.98
Imax 590 cd
BS (1/2I
max
)o,16o15
BS (1/2E0)o,15o13
Polar intensity diagram
(cd)
0-180o90-270
o
0
o
180
o
30oo30
60oo60
90oo90
120
oo
120
150
300
450
600
750
γ
Cartesian intensity diagram
(cd)
0
150
300
450
600
750
-60o-40o-20o0o20o40o60oγ
o
0-180
o
90-270
Beam diagram
h
h(m)
(m) (lx)VBA1/2I
max
1
/2E
0
E0d(m)
1.0
2.0
3.0
4.0
5.0
3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m)
1.0 567 0.55 0.50
1.5 252 0.83 0.75
2.0 142 1.11 1.00
2.5 91 1.39 1.25
3.0 63 1.66 1.50
3.5 46 1.94 1.75
4.0 35 2.22 2.00
4.5 28 2.50 2.24
o
,16o15
maxI2
/
1
Visual impact diagram
Accent
factor
2
5
10
15
30
50
100
Eh(lx)25 50 100 250500 1000
4
m
3
m
2
m
1
m
Accent Lighting - Spots
CalcuLuX Photometrics 4.5 Philips Lighting B.V. Page: 1/1
1 x GU10 3.5W 4000K 36D 9290012180
1 x 305 lm
(cd)
0-180
o
90-270
o
0
o
180
o
30
oo
30
60
oo
60
90
oo
90
120
oo
120
150
300
450
600
750
CorePro LEDspot GU10/E14/E27 Hochvoltreflektorlampen
Temperaturkenndaten
Gehäusetemperatur (max) 85 °C
Dimmen
Dimmbar Nein
Zulassungen und Anwendungseigenschaften
Geeignet für Akzentbeleuchtung ja
Energieeffizienz-Label (EEL) A++
Produktdaten
Gesamt-Produktcode 871869672835200
Bestell-Produktname Corepro LEDspot 3.5-35W GU10 840 36D
EAN/UPC - Produkt 8718696728352
Bestellcode 72835200
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 10
Material-Nr. (12NC) 929001218002
Nettogewicht (Einzelteil) 0.038 kg
Energieverbrauch kWh/1.000 Std. 4 kWh
Hinweise
• Nicht für Gleichspannung geeignet
• Max. 80% Luftfeuchtigkeit
• Min. 10 mm Luftraum beim Deckeneinbau zur Gewährleistung der konstanten Wärmeableitung
Abmessungsskizzen
Product D C
Corepro LEDspot 3.5-35W GU10 840 36D 50 mm 54 mm
GU10 230V 4W-35W 260lm 60D 4000K GU10 ND
Photometrische Daten
CorePro LEDspotMV 35W GU10 830 36D CLA
2Datasheet, 2018, Juli 18 Änderungen vorbehalten
