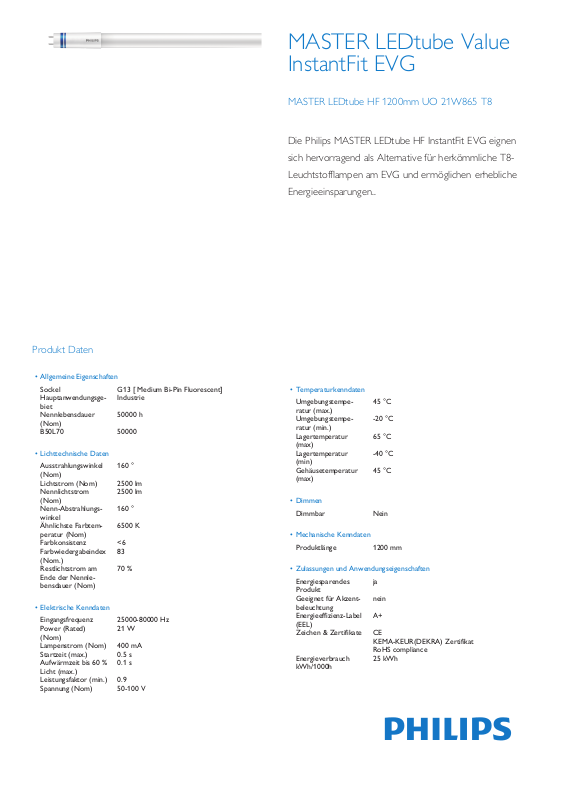

MASTER LEDtube Value InstantFit EVG

MASTER LEDtube HF 1200mm UO 21W865 T8

Die Philips MASTER LEDtube HF InstantFit EVG eignen

sich hervorragend als Alternative für herkömmliche T8-

Leuchtstofflampen am EVG und ermöglichen erhebliche

Energieeinsparungen..

Produkt Daten

• Allgemeine Eigenschaften

Sockel G13 [ Medium Bi-Pin Fluorescent] Hauptanwendungsgebiet Nennlebensdauer (Nom) B50L70 50000

• Lichttechnische Daten

Ausstrahlungswinkel (Nom) Lichtstrom (Nom) 2500 lm Nennlichtstrom (Nom) Nenn-Abstrahlungswinkel Ähnlichste Farbtemperatur (Nom) Farbkonsistenz <6 Farbwiedergabeindex (Nom.) Restlichtstrom am Ende der Nennlebensdauer (Nom)

• Elektrische Kenndaten

Eingangsfrequenz 25000-80000 Hz Power (Rated) (Nom) Lampenstrom (Nom) 400 mA Startzeit (max.) 0.5 s Aufwärmzeit bis 60 % Licht (max.) Leistungsfaktor (min.) 0.9 Spannung (Nom) 50-100 V

Industrie

50000 h

160 °

2500 lm

160 °

6500 K

83

70 %

21 W

0.1 s

• Temperaturkenndaten

Umgebungstemperatur (max.) Umgebungstemperatur (min.) Lagertemperatur (max) Lagertemperatur (min) Gehäusetemperatur (max)

• Dimmen

Dimmbar Nein

• Mechanische Kenndaten

Produktlänge 1200 mm

• Zulassungen und Anwendungseigenschaften

Energiesparendes Produkt Geeignet für Akzentbeleuchtung Energieeffizienz-Label (EEL) Zeichen & Zertifikate CE

Energieverbrauch kWh/1000h

45 °C

-20 °C

65 °C

-40 °C

45 °C

ja

nein

A+

KEMA-KEUR(DEKRA) Zertifikat RoHS compliance 25 kWh

A1

A2

A3

D2

D1

MASTER LEDtube Value InstantFit EVG

• Produktdaten

Gesamt-Produktcode 871869655280300 Bestell-Produktname MASTER LEDtube HF 1200mm UO

EAN/UPC - Produkt 8718696552803 Bestellcode 55280300 Anzahl pro Verpackung

21W865 T8

1

Hinweise

• Zertifizierung inkl. Anforderungen aus der Sicherheitsnorm IEC 62776 für zweiseitig gesockelte Lampen (geprüft durch TÜV Süd)

• Beim Wechsel auf LEDtube muss überprüft werden, ob die in den Vorschriften geforderten Beleuchtungsstärken eingehalten werden. Wir weisen darauf hin, dass die Gesamtenergieeffizienz und Lichtverteilung einer Anlage von der Bauart der Anlage bestimmt werden.

Abmessungsskizzen

Anzahl pro Umverpackung Material-Nr. (12NC) 929001211202 Nettogewicht (Einzelteil)

10

0.360 kg

• LEDtube für EVG sind nicht für den Betrieb an 230V geeignet

• Lampe ist in trockenen Umgebungen einzusetzen und nur in Verbindung mit einer für den Anwendungsbereich zugelassenen Leuchte zu betreiben

• Die InstantFit EVG ist mit gängigen EVGs von Markenherstellern kompatibel. Bitte prüfen Sie vor Installation die Kompatibilität mit der Kompatibilitätsliste unter www.philips.de/LEDtube

TLED 50-100V 20W-36W 2500lm 6500K G13 ND

Product D1 D2 A1 A2 A3

MASTER LEDtube HF 1200mm UO 21W865 T8 25.68 mm 28 mm

2016, October 14 Änderungen vorbehalten

2015-11-19

1 x TLED 21W 6500K 160D 9290012112

1 x 2500 lm

Light output ratio 1.00

Service upward 0.17 Service downward 0.83

CIE flux code 38 66 86 83 100

UGRcen (4Hx8H, 0.25H) 25

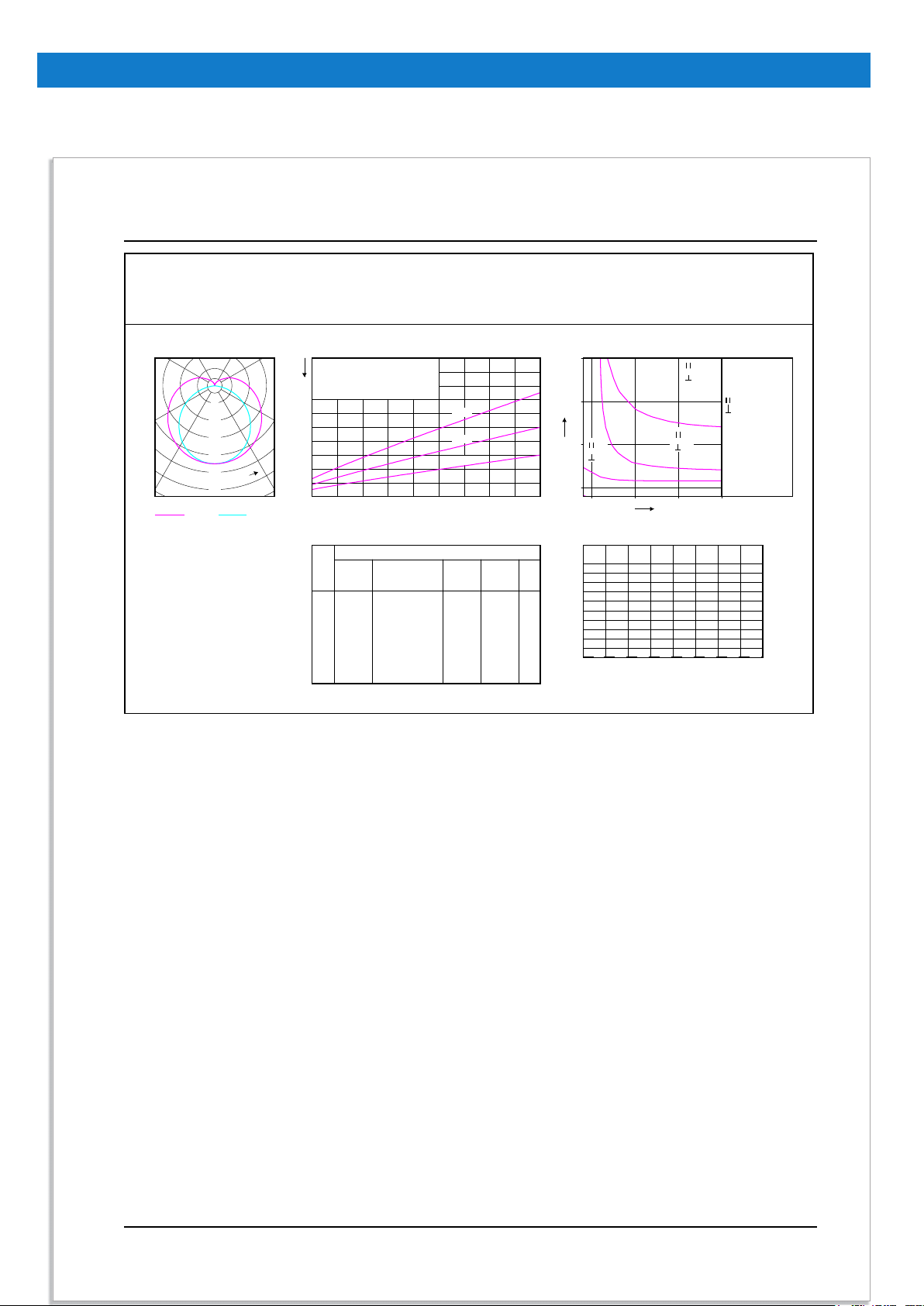

Polar intensity diagram

(cd/1000lm)

0-180

o

90-270

o

0

o

180

o

30

oo

30

60

oo

60

90

oo

90

120

oo

120

50

100

150

200

250

300

γ

Utilisation factor table

Ceiling mounted

Room Index k

Reflectances (%) for ceiling, walls and working plane (CIE)

0.60

0.80

1.00

1.25

1.50

2.00

2.50

3.00

4.00

5.00

0.80

0.50

0.30

0.42

0.51

0.60

0.67

0.74

0.83

0.90

0.94

1.01

1.05

0.80

0.50

0.10

0.40

0.48

0.55

0.62

0.67

0.74

0.79

0.83

0.87

0.90

0.70

0.50

0.30

0.40

0.49

0.57

0.65

0.70

0.79

0.85

0.90

0.96

1.00

0.70

0.50

0.20

0.39

0.48

0.55

0.62

0.67

0.75

0.81

0.85

0.90

0.93

0.70

0.50

0.10

0.38

0.47

0.53

0.60

0.65

0.72

0.77

0.80

0.84

0.87

0.70

0.30

0.10

0.31

0.39

0.46

0.52

0.57

0.65

0.71

0.75

0.80

0.83

0.50

0.30

0.10

0.29

0.37

0.43

0.49

0.54

0.62

0.67

0.70

0.75

0.79

0.50

0.10

0.25

0.32

0.38

0.44

0.49

0.57

0.62

0.67

0.72

0.76

0.30

0.10

0.28

0.35

0.41

0.46

0.51

0.58

0.63

0.66

0.71

0.74

0.30

0.10

0.24

0.30

0.36

0.42

0.47

0.54

0.59

0.63

0.68

0.71

0.00

0.20

0.26

0.32

0.37

0.41

0.48

0.53

0.57

0.62

0.65

Quantity estimation diagram

nr. of luminaires

0

10

20

30

40

)2(m10 30 50 70 90

300 lx

500 lx

750 lx

h

room

: 2.8 m Reflectances: 0.70, 0.50, 0.20 Maintenance factor: 1.0 Ceiling mounted

UGR diagram

4.0

8.0

12.0

16.0

m

X

Y

h

room

: 2.8 m

Refl: 0.70 0.50 0.20

Ceiling mounted

: viewed endwise

: viewed crosswise

Y : Parallel to viewing dir.

25

22

25

28

25

Luminance Table

)2(cd/m

0.0 15.0 30.0 45.0 60.0 75.0 90.0

45.0

50.0

55.0

60.0

65.0

70.0

75.0

80.0

85.0

90.0

Plane Cone

9661

9231

8835

8484

8163

7919

7670

7462

7298

7188

9675

9230

8821

8450

8128

7863

7602

7384

7212

7097

9827

9352

8905

8502

8173

7840

7548

7308

7119

6996

10160

9621

9126

8667

8210

7796

7425

7112

6869

6714

10841

10233

9657

9045

8438

7851

7303

6814

6425

6186

12205

11607

10890

10111

9253

8312

7299

6259

5336

4778

14903

14533

14015

13378

12548

11466

9970

7848

4871

1543

General Uniform Lighting

CalcuLuX Photometrics 4.5 Philips Lighting B.V. Page: 1/1

MASTER LEDtube Value InstantFit EVG

Photometrische Daten

2016, October 14 Änderungen vorbehalten

200

400300

500

600

0

40

80

20

60

700 800

100

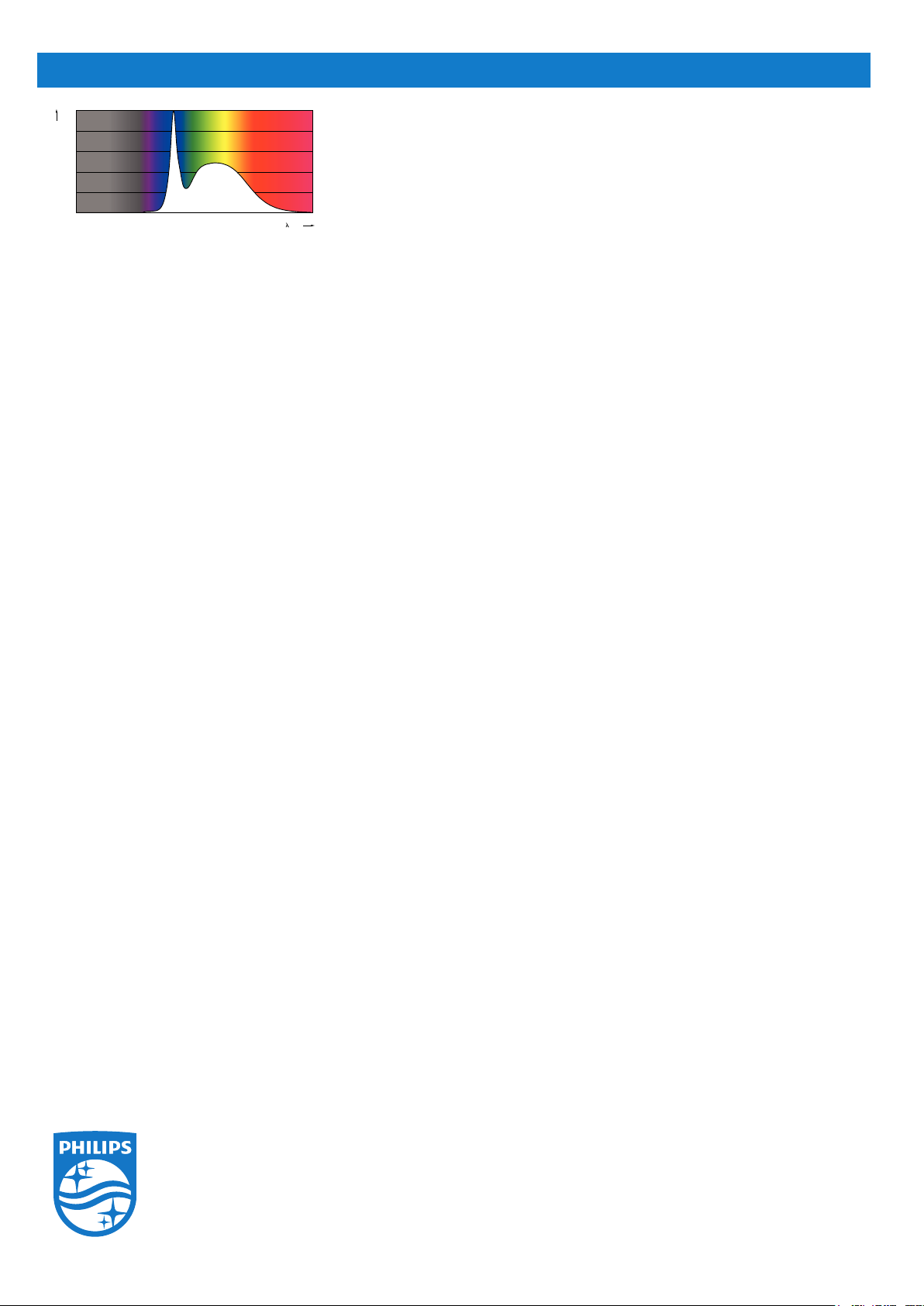

[nm]

Intensity (%)
