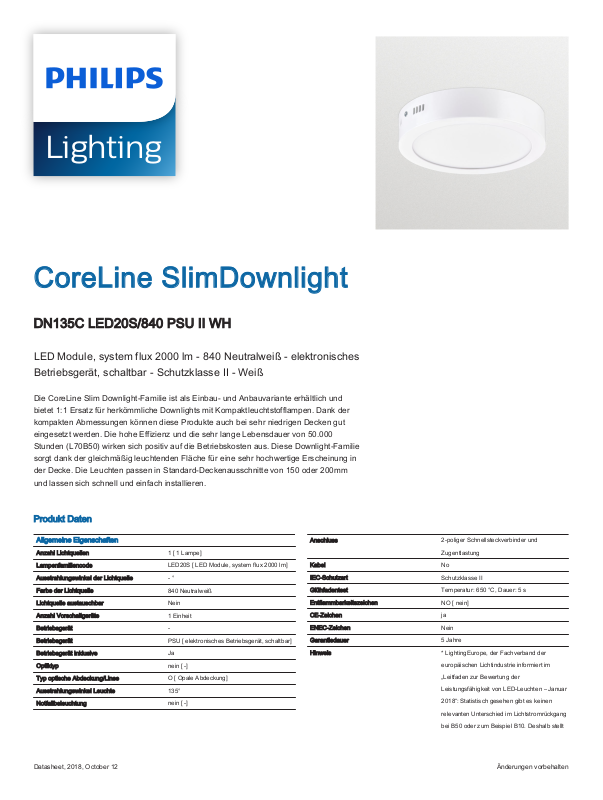

Philips 8718696070499 User Manual [de]

CoreLine SlimDownlight

LightingLighting

DN135C LED20S/840 PSU II WH

LED Module, system flux 2000 lm - 840 Neutralweiß - elektronisches
Betriebsgerät, schaltbar - Schutzklasse II - Weiß

Die CoreLine Slim Downlight-Familie ist als Einbau- und Anbauvariante erhältlich und
bietet 1:1 Ersatz für herkömmliche Downlights mit Kompaktleuchtstofflampen. Dank der
kompakten Abmessungen können diese Produkte auch bei sehr niedrigen Decken gut
eingesetzt werden. Die hohe Effizienz und die sehr lange Lebensdauer von 50.000
Stunden (L70B50) wirken sich positiv auf die Betriebskosten aus. Diese Downlight-Familie
sorgt dank der gleichmäßig leuchtenden Fläche für eine sehr hochwertige Erscheinung in
der Decke. Die Leuchten passen in Standard-Deckenausschnitte von 150 oder 200mm
und lassen sich schnell und einfach installieren.

Produkt Daten

Allgemeine Eigenschaften

Anzahl Lichtquellen 1 [ 1 Lampe]

Lampenfamiliencode LED20S [ LED Module, system flux 2000 lm]

Ausstrahlungswinkel der Lichtquelle - °

Farbe der Lichtquelle 840 Neutralweiß

Lichtquelle austauschbar Nein

Anzahl Vorschaltgeräte 1 Einheit

Betriebsgerät -

Betriebsgerät PSU [ elektronisches Betriebsgerät, schaltbar]

Betriebsgerät inklusive Ja

Optiktyp nein [ -]

Typ optische Abdeckung/Linse O [ Opale Abdeckung]

Ausstrahlungswinkel Leuchte 135°

Notfallbeleuchtung nein [ -]

Datasheet, 2018, October 12 Änderungen vorbehalten

Anschluss 2-poliger Schnellsteckverbinder und

Zugentlastung

Kabel No

IEC-Schutzart Schutzklasse II

Glühfadentest Temperatur: 650 °C, Dauer: 5 s

Entflammbarkeitszeichen NO [ nein]

CE-Zeichen ja

ENEC-Zeichen Nein

Garantiedauer 5 Jahre

Hinweis * LightingEurope, der Fachverband der

europäischen Lichtindustrie informiert im

„Leitfaden zur Bewertung der

Leistungsfähigkeit von LED-Leuchten – Januar

2018“: Statistisch gesehen gibt es keinen

relevanten Unterschied im Lichtstromrückgang

bei B50 oder zum Beispiel B10. Deshalb stellt

CoreLine SlimDownlight

der Wert der Mittleren Nutzlebensdauer B50

auch den B10-Wert dar. Wird der B-Wert nicht

angegeben, gilt die Angabe des

Lichtstromrückgangs für B50 (=B10). Die

Kommunikation der „Nutzlebensdauer (LxxBxx)

“ wird zukünftig als „Mittlere Nutzlebensdauer

(Lxx)“ bezeichnet, die den B50-Wert darstellt.

Dabei wird anstatt z. B. „Nutzlebensdauer

(L80B50)“ neu „Mittlere Nutzlebensdauer (L80)

“ kommuniziert.

Konstante Lichtabstrahlung Nein

Max Anzahl pro Sicherungsautomat 32

RoHS-Zeichen RoHS mark

Elektrische Kenndaten

Eingangsspannung 220 bis 240 V

Eingangsfrequenz 50 bis 60 Hz

Einschaltstrom 17 A

Einschaltzeit 250 ms

Leistungsfaktor (min.) 0.9

Leistungsfaktor (Nom) 0.9

Dimmen

Dimmbar Nein

Mechanische Kenndaten

Gehäusematerial Aluminium

Reflektor-Material Polycarbonat

Optisches Material Polycarbonat

Material optische Abdeckung/Linse Polycarbonat

Befestigungsmaterial Aluminum

Veredelung optische Abdeckung/Linse Satiniert

Gesamte Höhe 50 mm

Gesamter Durchmesser 215 mm

Zulassungen und Anwendungseigenschaften

Schutzart (IP) IP20 [ Fernhalten von Fingern]

Schlagfestigkeit (IK) IK02 [ IK02]

Initialkennwerte (IEC konform)

Lichtstrom-Neuwert 2000 lm

Lichtstromtoleranz +/-10%

Initiale Leuchtenlichtausbeute 71 lm/W

Init. korr. Farbtemperatur 4000 K

Init. Farbwiedergabeindex >80

Initialer Farbraum (0.38, 0.38) SDCM <5

Systemleistung 28 W

Toleranz Leistungsaufnahme +/-10%

Lebensdauerkennwerte (IEC konform)

Betriebsgeräte-Ausfallrate bei Mittlerer

Nutzlebensdauer von 50.000 h

Lichtstromstabilität während der

Nutzlebensdauer von 50.000 Stunden, bei 25

°C

5 %

L70

Anwendungsparameter

Umgebungstemperaturbereich 0 bis +35 °C

Performance ambient temperature Tq 25 °C

Geeignet zum häufigen An- und Ausschalten Ja

Produktdaten

Gesamt-Produktcode 871869607049999

Bestell-Produktname DN135C LED20S/840 PSU II WH

EAN/UPC - Produkt 8718696070499

Bestellcode 07049999

Anzahl pro Verpackung 1

Anzahl pro Umverpackung 12

Material-Nr. (12NC) 910503910117

Nettogewicht (Einzelteil) 0.800 kg

Abmessungsskizzen

CoreLine SmartDownlight DN135B/DN135C
