Page 1

TYPE SUP021R - SUP021YR

ITALIANOENGLISHDEUTSCHFRANÇAISESPAÑOLPORTUGUÊSNEDERLAND

Leggere attentamente queste istruzioni d’uso prima di utilizzare

la macchina

OPERATING INSTRUCTIONS

ISTRUZIONI PER L’USO

Read these operating instructions carefully before using the

Bedienungsanleitung ist vor dem ersten Gebrauch der Maschine

BEDIENUNGSANLEITUNG

machine

aufmerksam zu lesen

MODE D’EMPLOI

Lire attentivement ce mode d’emploi avant d’utiliser la machine

INSTRUCCIONES DE USO

Diese Leer atentamente estas instrucciones de uso antes de

utilizar la máquina

INSTRUÇÕES PARA USO

Ler atentamente estas instruções de uso antes de utilizar a

máquina

GEBRUIKSAANWIJZING

Lees deze INSTRUCTIES aandachtig door, alvorens het apparaat

te gebruiken

FOR HOUSEHOLD USE ONLY

Page 2

PRECAUZIONI IMPORTANTI

Durante l’utilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti. 1 Leggere attentamente tutte le istruzioni ed informazioni riportate in questo

manuale e in qualsiasi altro opuscolo contenuto nell’imballo prima di avviare od utilizzare la macchina espresso.

2 Non toccare superfici calde. 3 Non immergere cavo, spine o il corpo della macchina in acqua o altro liquido per

evitare incendi, scosse elettriche o incidenti.

4 Fare particolare attenzione durante l’utilizzo della macchina espresso in presenza

di bambini.

5 Togliere la spina dalla presa se la macchina non viene utilizzata o durante la

pulizia. Farla raffreddare prima di inserire o rimuovere pezzi e prima di procedere alla sua pulizia.

6 Non utilizzare la macchina con cavo o spina danneggiati o in caso di guasti o rotture.

Far controllare o riparare l’apparecchio presso il centro di assistenza più vicino.

7 L’utilizzo di accessori non consigliati dal produttore possono causare danni a cose

e persone.

8 Non utilizzare la macchina espresso all’aperto. 9 Evitare che il cavo penda dal tavolo o che tocchi superfici calde. 10 Tenere la macchina espresso lontano da fonti di calore. 11 Controllare che la macchina espresso sia in posizione “Spento” prima di inserire la

spina nella presa. Per spegnerla, posizionarla su “Spento” e rimuovere quindi la spina dalla presa.

12 Utilizzare la macchina unicamente per uso domestico. 13 Fare estrema attenzione durante l’utilizzo del vapore.

CONSERVARE QUESTE ISTRUZIONI

AVVERTENZA

La macchina espresso è stata studiata unicamente per uso domestico. Qualsiasi intrevento di assistenza, fatta eccezione per le operazioni di pulizia e di normale manutenzione, dovrà essere prestato da un centro di assistenza autorizzato. Non immergere la macchina in acqua. Qualsiasi riparazione dovrà essere effettuata unicamente dal centro di assistenza autorizzato.

1 Controllare che il voltaggio indicato sulla targhetta corrisponda al vostro. 2 Non utilizzate mai acqua tiepida o calda per riempire il serbatoio dell’acqua. Utilizzate

unicamente acqua fredda.

3 Non toccate con le mani le parti calde della macchina ed il cavo di alimentazione

durante il funzionamento.

4 Non pulire mai con detersivi corrosivi o utensili che graffiano. É sufficiente un

panno morbido inumidito con acqua.

5 Per evitare la formazione di calcare, si può utilizzare acqua minerale naturale.

ISTRUZIONI SUL CAVO ELETTRICO

A Viene fornito un cavo elettrico abbastanza corto per evitare che si attorcigli o che vi

inciampiate.

B Si possono utilizzare, con molta attenzione, delle prolunghe. C Qualora venga utilizzata una prolunga, verificare:

1 che il voltaggio riportato sulla prolunga sia perlomeno, uguale al voltaggio

elettrico dell’elettrodomestico;

2 che sia munito di una spina a tre pin con messa a terra (qualora il cavo

dell’elettrodomestico sia di questo tipo);

3 che il cavo non penda dal tavolo per evitare di inciamparvi.

Page 3

GENERALITÀ

La macchina da caffè è indicata per la preparazione di caffè espresso impiegando sia caffè in grani sia caffè macinato ed è dotata di un dispositivo per l’erogazione del vapore e dell’acqua calda. Il corpo della macchina, dall’elegante design, è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

• impiego errato e non conforme agli scopi previsti;

• riparazioni non eseguite presso i centri d’assistenza autorizzati;

• manomissione del cavo d’alimentazione;

• manomissione di qualsiasi componente della macchina;

• impiego di pezzi di ricambio ed accessori non originali. In questi casi viene a decadere la garanzia.

PER FACILITARE LA LETTURA

Il triangolo d’avvertimento indica tutte le istruzioni importanti per la sicurezza dell’utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi!

IMPIEGO DI QUESTE ISTRUZIONI PER L’USO

Conservare queste istruzioni per l’uso in un luogo sicuro ed allegarle alla macchina per caffè qualora un’altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di problemi, non trattati del tutto o soltanto insufcientemente nelle presenti istruzioni, rivolgetevi ai Centri di Assistenza Autorizzati.

DATI TECNICI

• Tensione nominale Vedi targhetta posta sull’apparecchio

• Potenza nominale Vedi targhetta posta sull’apparecchio

• Materiale corpo

Metallo

• Dimensioni (l x a x p) (mm)

265 x 360 x 400

• Peso (Kg)

• Lunghezza cavo (mm)

1200

• Pannello comandi

Frontale

• Serbatoio acqua (lt.)

2 - Estraibile

• Alimentazione Vedi targhetta posta sull’apparecchio

• Pressione pompa (bar)

• Caldaia

Acciaio INOX

• Capacità contenitore (gr)

180 caffè in grani

• Dispositivi di sicurezza

Valvola di sicurezza pressione caldaia

termostato di sicurezza.

Con riserva di modiche di costruzione ed esecuzione dovute al progresso tecnologico. Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all’eliminazione dei disturbi radiotelevisivi.

ITALIANO

Page 4

NORME DI SICUREZZA

IN CASO D’EMERGENZA

Estrarre immediatamente la spina dalla presa di rete.

UTILIZZARE ESCLUSIVAMENTE L’APPARECCHIO

- In luogo chiuso.

- Per la preparazione di caffè, acqua calda, per montare il latte o per riscaldare bevande utilizzando vapore.

- Per l’impiego domestico.

- Da adulti in condizioni psico-siche non alterate.

NON UTILIZZARE MAI L’APPARECCHIO

per scopi diversi da quelli sopra indicati, al ne di evitare pericoli. Non introdurre nei contenitori sostanze diverse da quelle indicate nel manuale istruzioni. Durante il normale riempimento di ogni contenitore, è obbligatorio chiudere tutti i contenitori vicini. Riempire il serbatoio acqua soltanto con acqua fresca potabile: acqua calda e/o altri liquidi possono danneggiare la macchina. Non utilizzare acqua addizionata con anidride carbonica. La regolazione del macinacaffè deve essere eseguita solo quando quest’ultimo è in funzione. Nel macinacaffè è vietato introdurre le dita e qualsiasi materiale che non sia caffè in grani. Prima di intervenire all’interno del macinacaffè disinserire la macchina con l’interruttore generale e togliere la spina dalla presa di corrente. Non introdurre caffè solubile o in grani nel contenitore caffè macinato.

ALLACCIAMENTO ALLA RETE

Allacciare la macchina per caffè soltanto ad una presa di corrente adeguata. La tensione deve corrispondere a quella indicata sulla targhetta posta sull’apparecchio.

INSTALLAZIONE

- Scegliere un piano d’appoggio ben livellato. Non collocare su superci incandescenti!

- Porre a 10 cm di distanza da pareti e piastre di cottura.

- Non tenere a temperature inferiori a 0 °C, pericolo di danni da congelamento.

- La presa di corrente deve essere raggiungibile in ogni momento.

- Il cavo di alimentazione non deve essere danneggiato, legato con morsetti, posto su superci incandescenti, ecc.

- Non lasciar pendere il cavo d’alimentazione. (Att.: Pericolo d’inciampare o di far cadere l’apparecchio a terra.)

- Non portare o tirare la macchina per caffè tenendola per il cavo d’alimentazione.

PERICOLI

- L’apparecchio non deve essere utilizzato da bambini e persone non informate circa il suo funzionamento.

- L’apparecchio è pericoloso per i bambini. Se incustodito, disattivarlo.

- Non lasciare i materiali utilizzati per imballare la macchina alla portata dei bambini.

- Non dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/o d’acqua calda: pericolo di scottature.

- Non inserire oggetti attraverso le aperture dell’apparecchio (Pericolo! Corrente elettrica!).

- Non toccare la spina con le mani e piedi bagnati non estrarre dalla presa tirando il cavo.

- Attenzione pericolo di ustioni al contatto con l’acqua calda, il vapore e il beccuccio per l’acqua calda/il vapore.

GUASTI

- Non utilizzare l’apparecchio in caso di guasto accertato o sospetto, ad es. dopo una caduta.

- Eventuali riparazioni devono essere effettuate dal servizio assistenza autorizzato.

- Non utilizzare un apparecchio con cavo di alimentazione difettoso. Il cavo deve essere sostituito solamente dal servizio assistenza (Pericolo! Corrente elettrica!).

- Spegnere l’apparecchio prima di aprire lo sportello di servizio. Pericolo di ustioni!

PULIZIA / DECALCIFICAZIONE

- Prima della pulizia, estrarre la spina di rete e lasciare raffreddare l‘apparecchio.

- Impedire che l’apparecchio venga a contatto con schizzi d’acqua o immerso in acqua.

- Non asciugare le parti della macchina in forni convenzionali e/o a microonde.

PARTI DI RICAMBIO

Per ragioni di sicurezza, utilizzare solo parti di ricambio e accessori originali.

SMALTIMENTO

- L’imballaggio può essere riciclato.

- Apparecchio: Estrarre la spina di rete, recidere il cavo di allacciamento dell’apparecchio.

- Consegnare l’apparecchio e il cavo di allacciamento al servizio di assistenza o al centro di smaltimento pubblico.

Page 5

DESCRIZIONE COMPONENTI

Contenitore caffè in grani

Piastra scaldatazze per il preri-

scaldamento delle tazzine

Coperchio dosatore caffè

macinato

Pannello comandi

Sportello di servizio

SBS

Erogatore caffè

regolabile in altezza

e profondità

Vasca raccogli gocce + griglia

Indicatore vaschetta piena

Coperchio serbatoio acqua

Serbatoio acqua

Pomello erogazione vapore

Interruttore generale (ON/OFF)

Tubo acqua calda/vapore

Pennello per

la pulizia

Test per la durezza

dell’acqua

Pulsante caffè macinato

Pulsante caffè espresso

Pulsante erogazione caffè

Pulsante selezione acqua calda Pulsante selezione decalci cazione

Pomello regolazione macinatura

Pomello regolazione dose

Chiave gruppo

caffè

Misurino caffè

in polvere

ITALIANO

Gruppo erogatore caffè

Cassetto raccogli fondi

Spia di allarme

Spia di controllo contenitore caffè in grani e cassetto raccoglifondi

Spia di controllo serbatoio acqua e caricamento circuito

Page 6

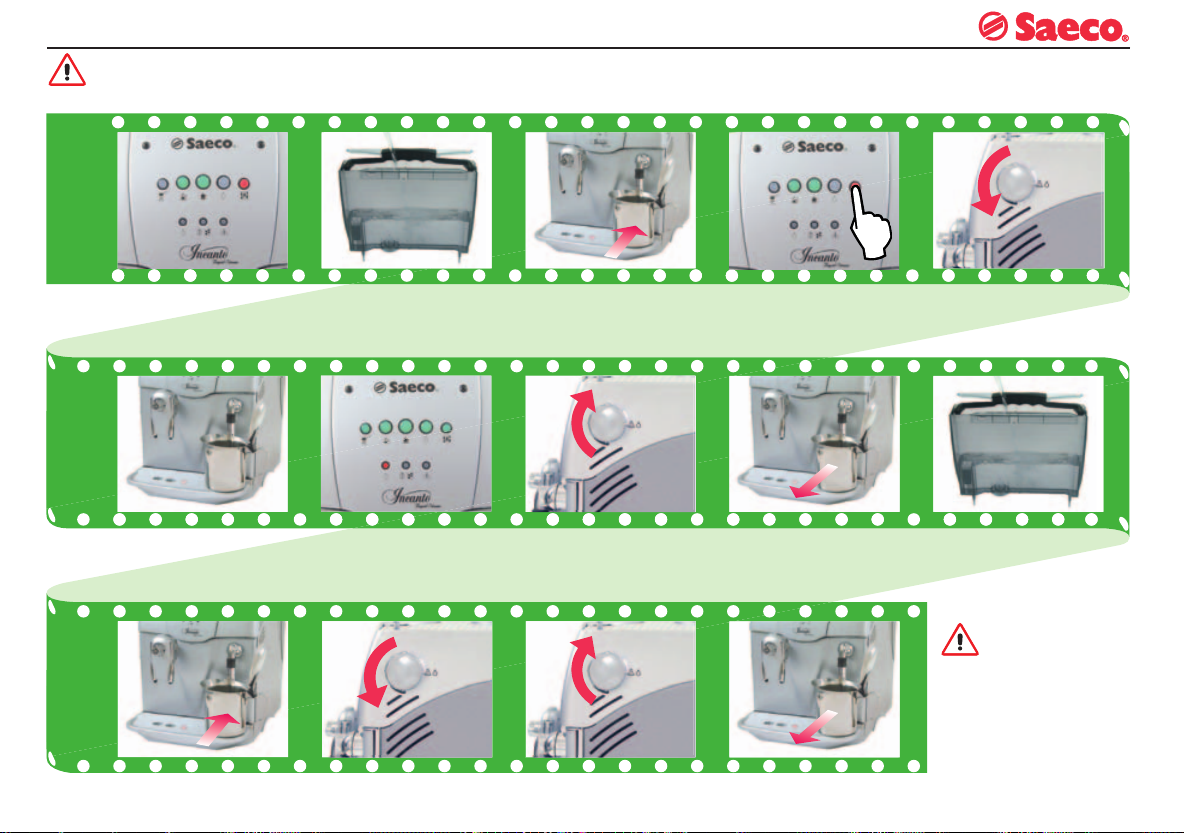

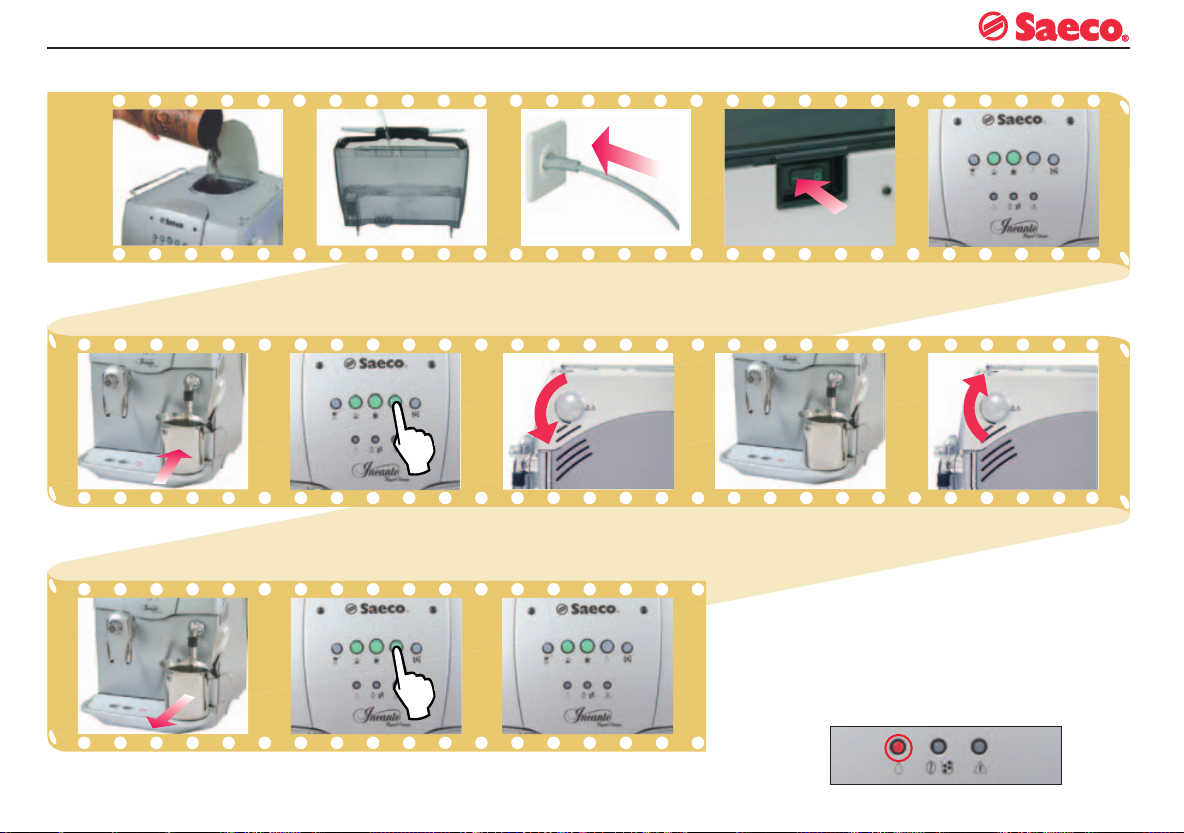

INSTALLAZIONE / CARICAMENTO CIRCUITO

Vedi targhetta dati

Riempire il contenitore con caffè in grani.

Inserire un contenitore sotto al tubo vapore .

Togliere il contenitore.

Riempire il serbatoio con acqua fresca potabile.

Premere il pulsante per erogare acqua

Premere nuovamente il pulsante.

Inserire la spina in una presa di corrente adeguata.

Aprire il rubinetto per iniziare il caricamento del circuito.

La macchina è pronta per l’uso.

Premere l’interruttore sulla posizione “I” per accendere la macchina.

Attendere che dall’ugello fuoriesca acqua in modo regolare.

Nota: Prima di procedere alla prima messa in funzione, in caso di prolungata inattività, se il serbatoio acqua è stato vuotato completamente è obbligatorio caricare il circuito della macchina. Inoltre il circuito va caricato ogni qual volta lampeggia la spia:

La macchina si sta riscaldando; le spie lampeggiano.

Chiudere il rubinetto per terminare il caricamento del circuito.

Page 7

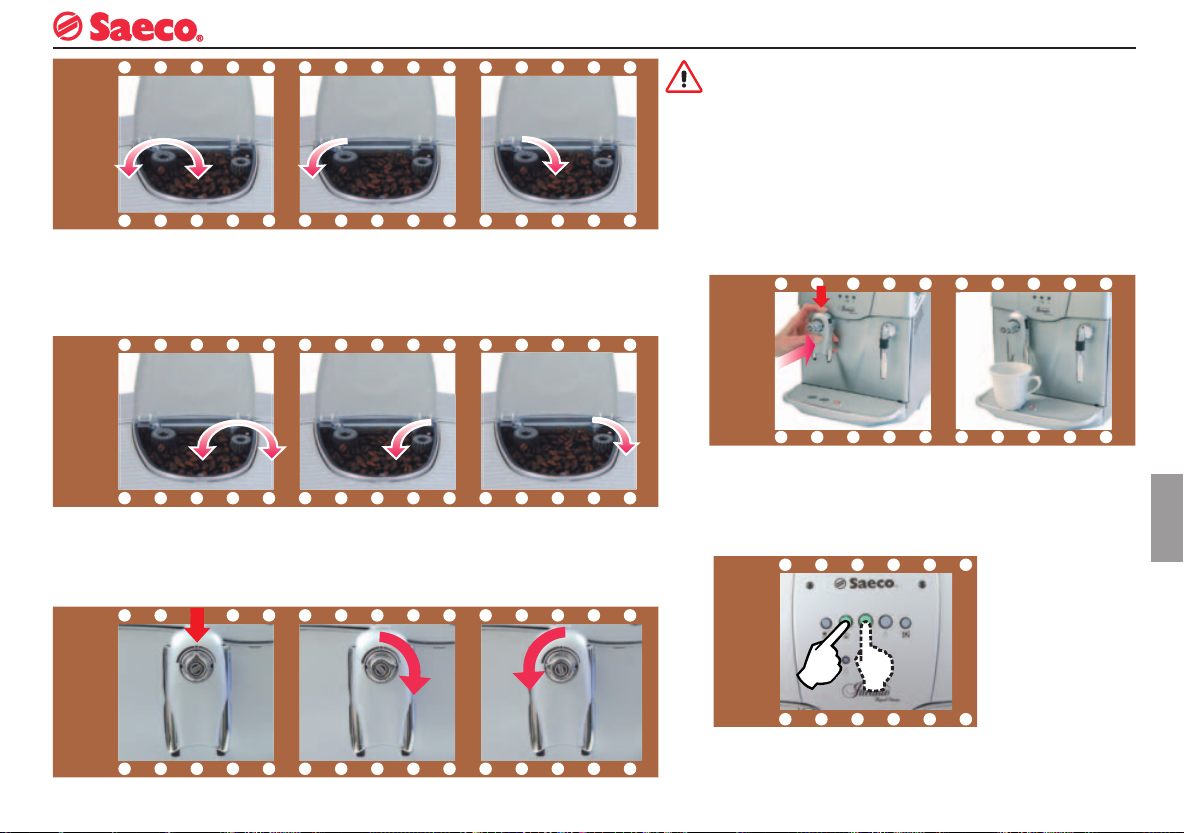

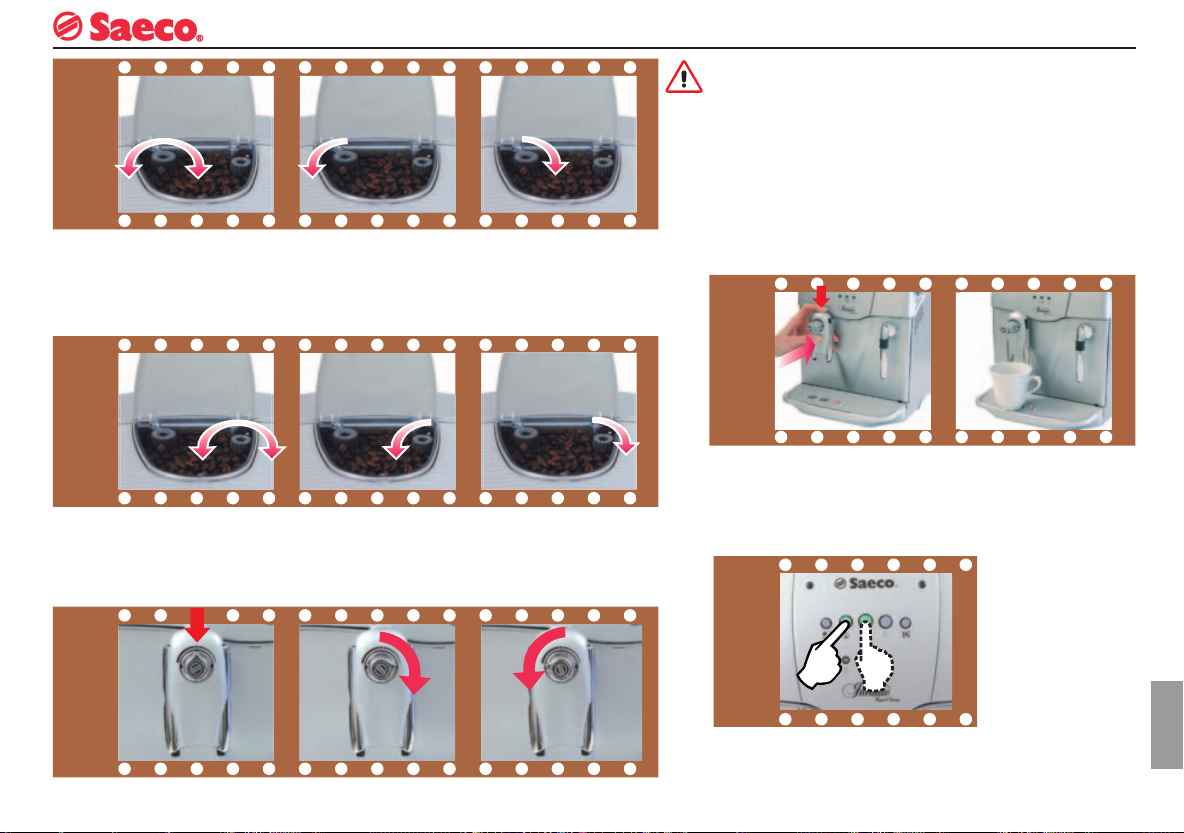

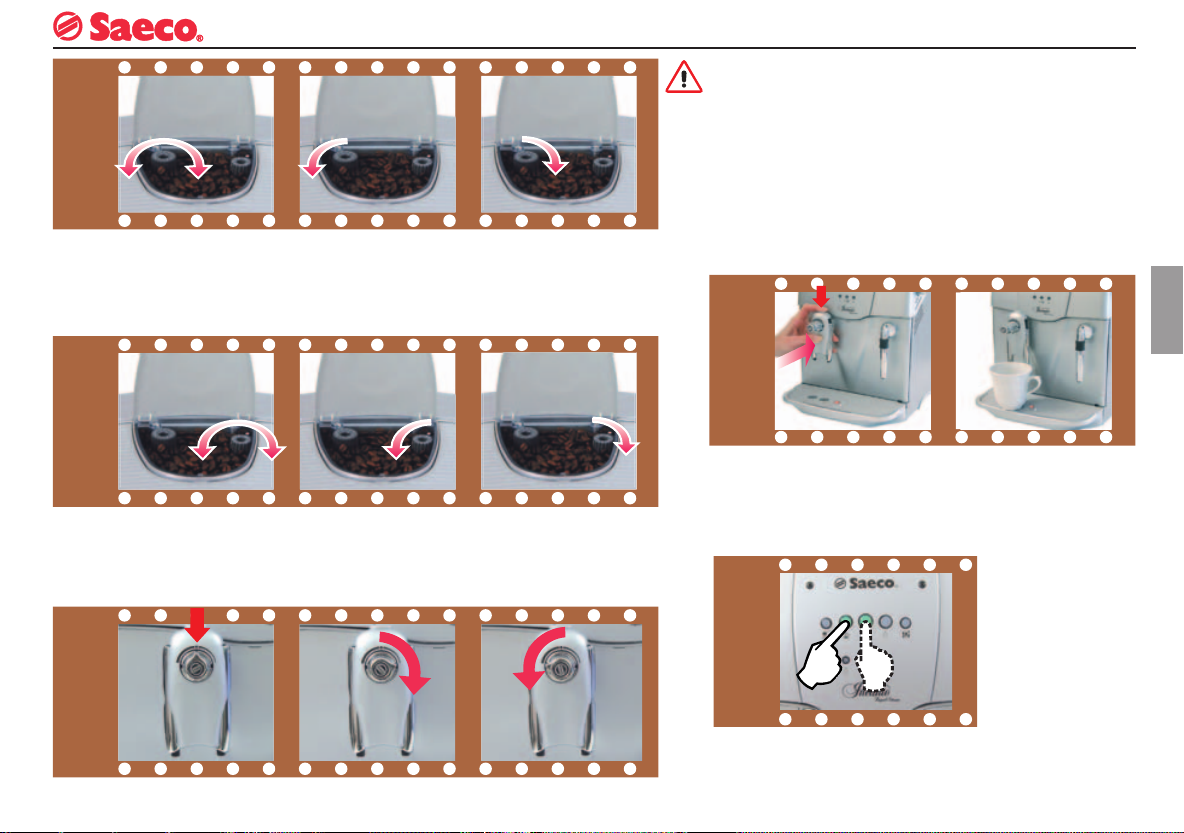

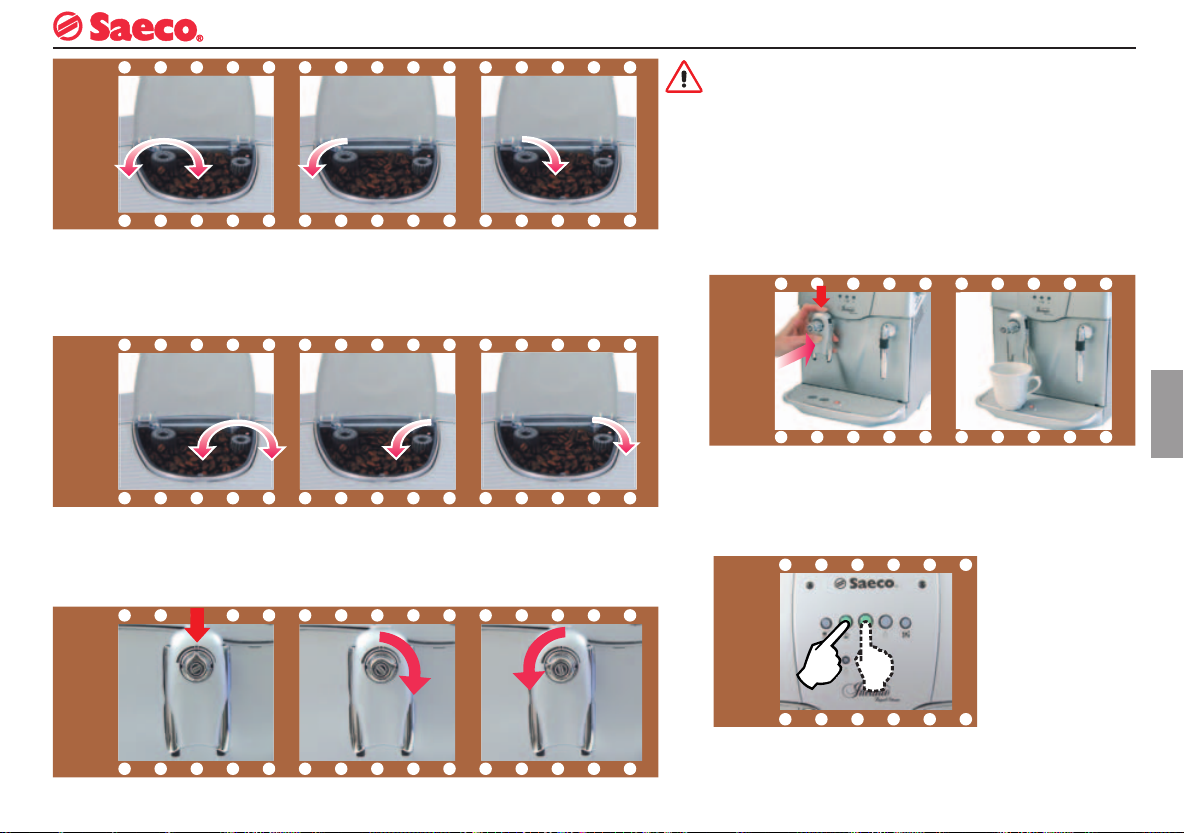

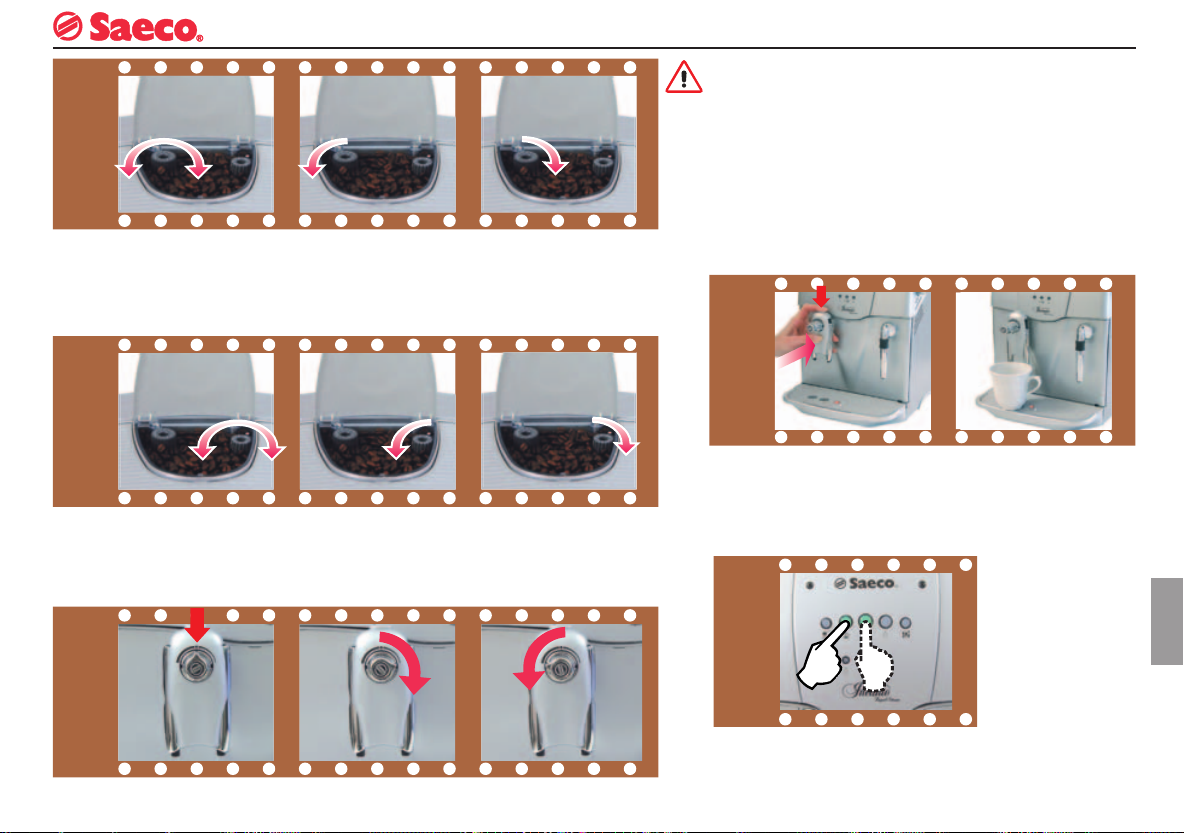

REGOLAZIONI

La regolazione deve essere eseguita solo quando il macinacaffè è in funzione.

MACINATURA

REGOLAZIONE

Il grado di macinatura può essere regolato con il pomello.

Regolazione dose caffè - La regolazione deve essere eseguita prima di erogare il caffè. Questa regolazione ha un effetto immediato sull’erogazione selezionata.

OSE CAFFÈ

REGOLAZIONE

Si può regolare la quantità di caffè da macinare

Solo per macchine provviste di SBS - La regolazione può essere eseguita durante l’erogazione del

caffè. Questa regolazione ha un effetto immediato sull’erogazione selezionata.

Il caffè esce più lentamente.

Caffè più forte.

Il caffè esce più velocemente.

Caffè più leggero.

SBS

Per regolare la cremosità del caffè erogato. Caffè Creme.

Caffè ristretto. Caffè espresso.

Usare miscele di caffè in grani per macchine espresso. Se non si ottiene il risultato desiderato utilizzare miscele di caffè differenti. Conservare il caffè al fresco, in un contenitore chiuso ermeticamente. La variazione si ottiene dopo aver erogato 3 - 4 caffè.

TAZZE GRANDI

Per riposizionare l’erogatore, tirarlo  no al suo incastro.

TAZZE GRANDI

Per utilizzare tazze di grandi dimensioni, premere il pulsante e spingere  no a battuta l’erogatore.

CAFFÈ IN TAZZA

Per adattare la quantità di caffè erogato alle dimensioni delle tazze.

Porre la tazza sotto l’erogatore, premere il

Oppure

CAFFÈ IN TAZZA

riempita con la quantità desiderata rilasciare il tasto; la macchina è programmata per erogare la quantità di caffè da voi desiderata.

tasto di erogazione del tipo di caffè desiderato

e mantenerlo premuto, durante tutto il processo di erogazione del caffè.

Quando la tazza è stata

ITALIANO

Page 8

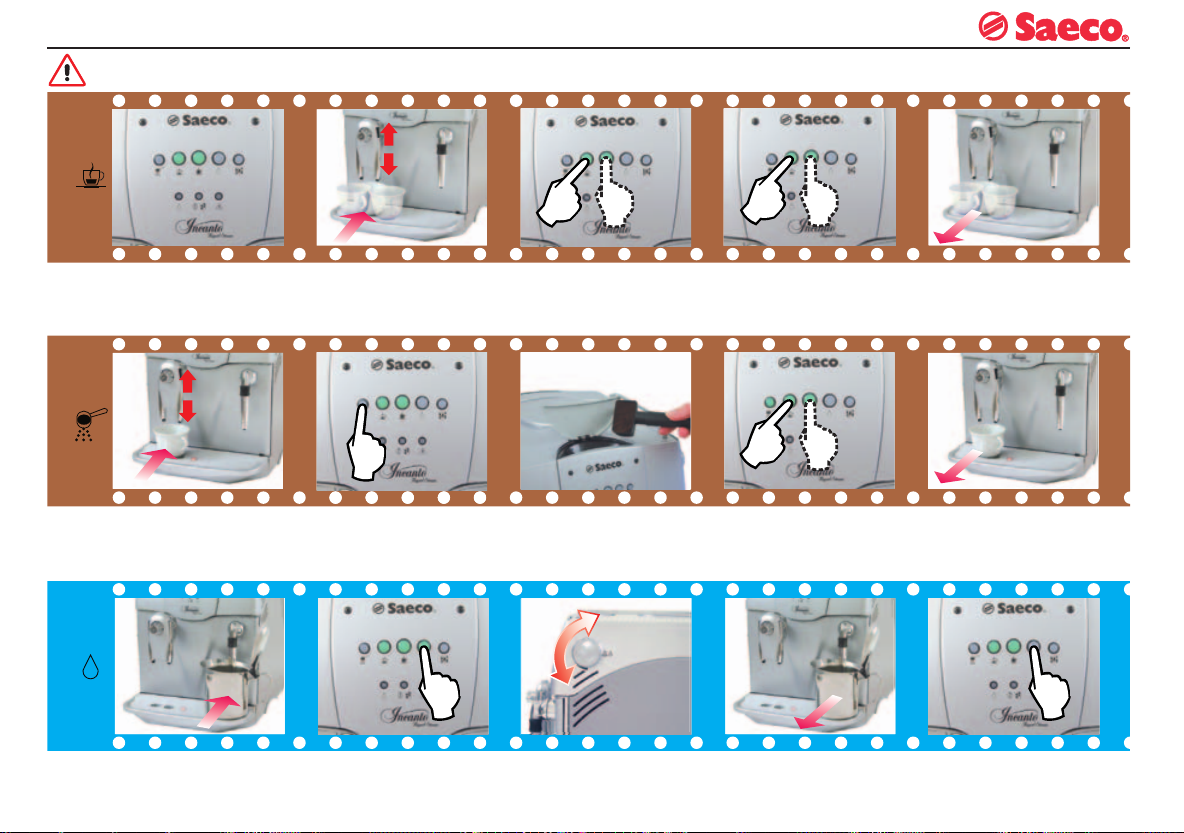

EROGAZIONE CAFFÈ / ACQUA CALDA

Attenzione: acqua calda e vapore possono provocare ustioni! Dirigere il tubo vapore sulla vasca raccogli gocce.

CAFFÈ IN GRANI

Veri care che la macchina sia pronta.

CAFFÈ MACINATO

Posizionare la tazza da caffè calda sotto l’erogatore.

Posizionare la/e tazza/e da caffè calde sotto l’erogatore.

Selezionare la funzione “Caffè macinato”.

Oppure

Premere il tasto del caffè desiderato. 1 volta = 1 caffè

Versare il caffè macinato col misurino.

MAX. 1 MISURINO

Oppure

2 volte = 2 caffè Quando la macchina ter-

Oppure

Premere il tasto del caffè desiderato.

mina la preparazione, prelevare la/e tazza/e.

Quando la macchina termina la preparazione, prelevare la tazza.

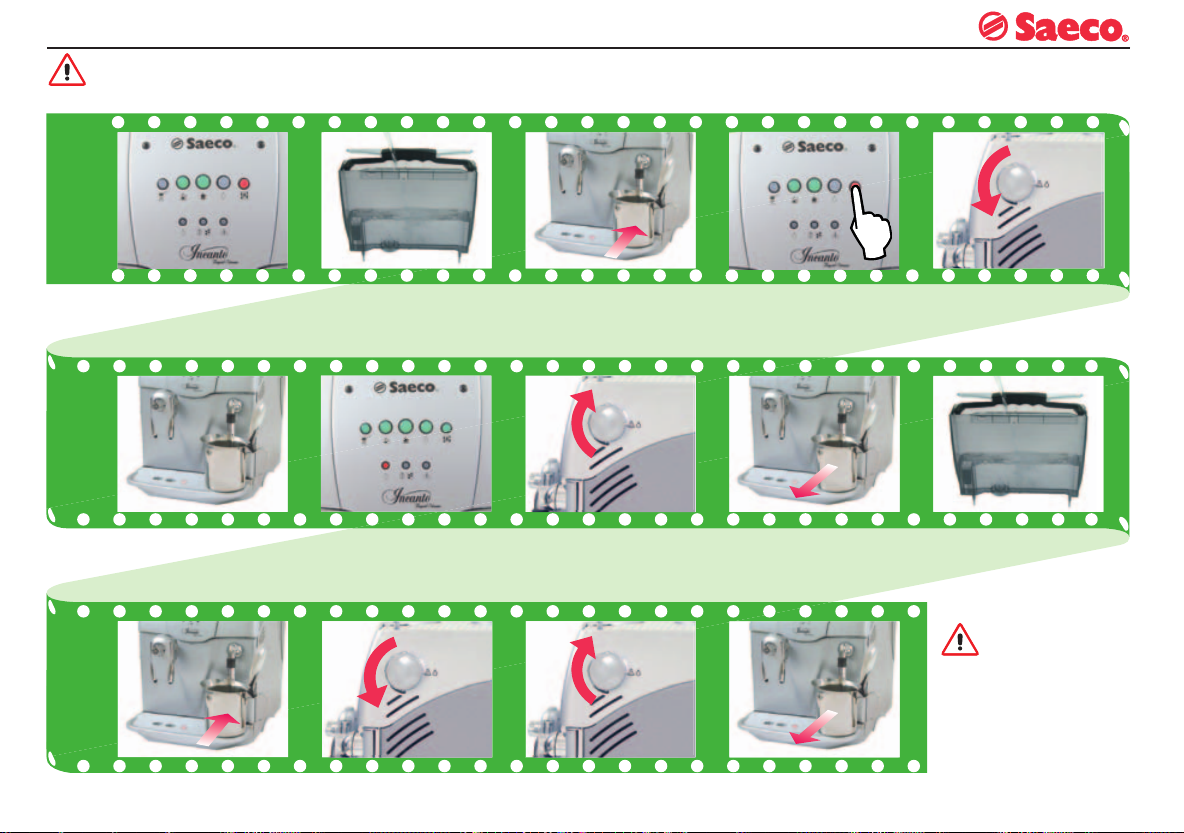

ACQUA CALDA

Posizionare un contenitore sotto al tubo vapore.

Premere il tasto per erogare acqua.

Aprire il rubinetto per iniziare l’erogazione. Quando  nito chiudere il rubinetto

Prelevare il contenitore. Premere il tasto per porta-

re la macchina nel funzionamento normale.

Page 9

Attenzione: acqua calda e vapore possono provocare ustioni! Dirigere il tubo vapore sulla vasca raccogli gocce.

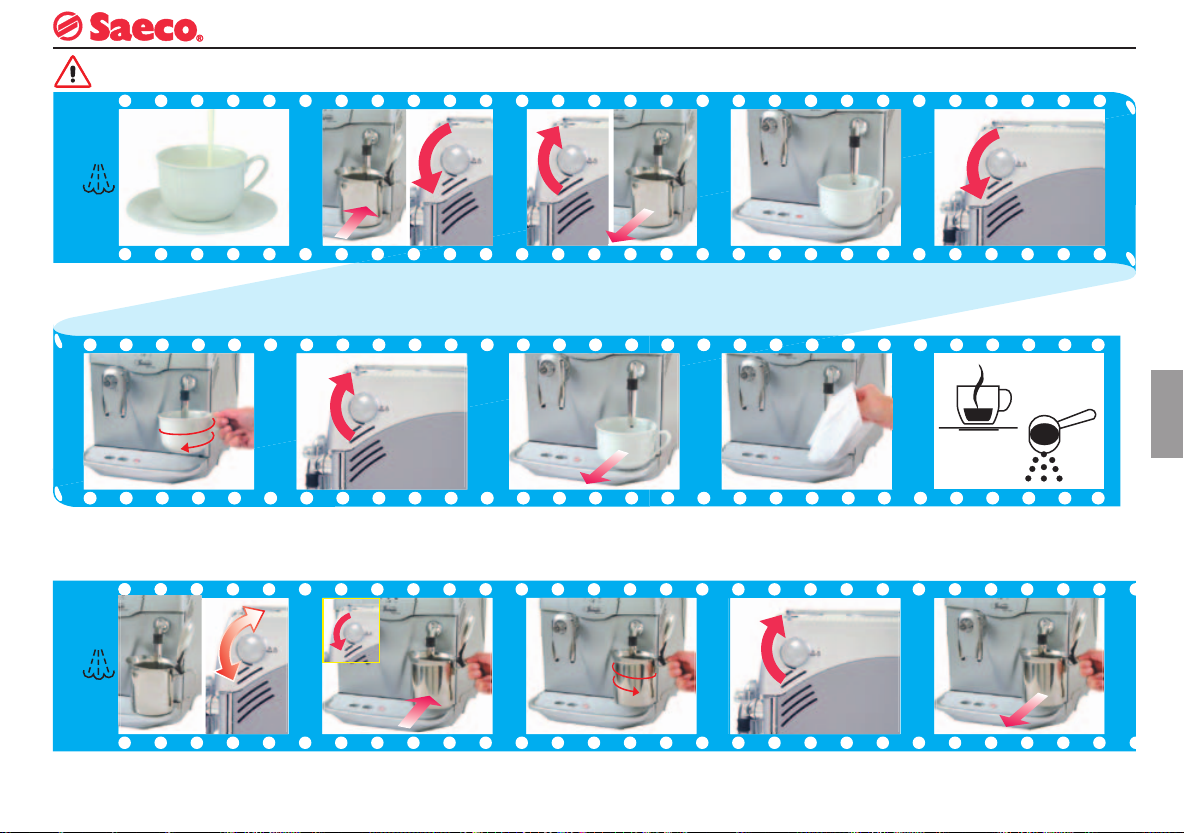

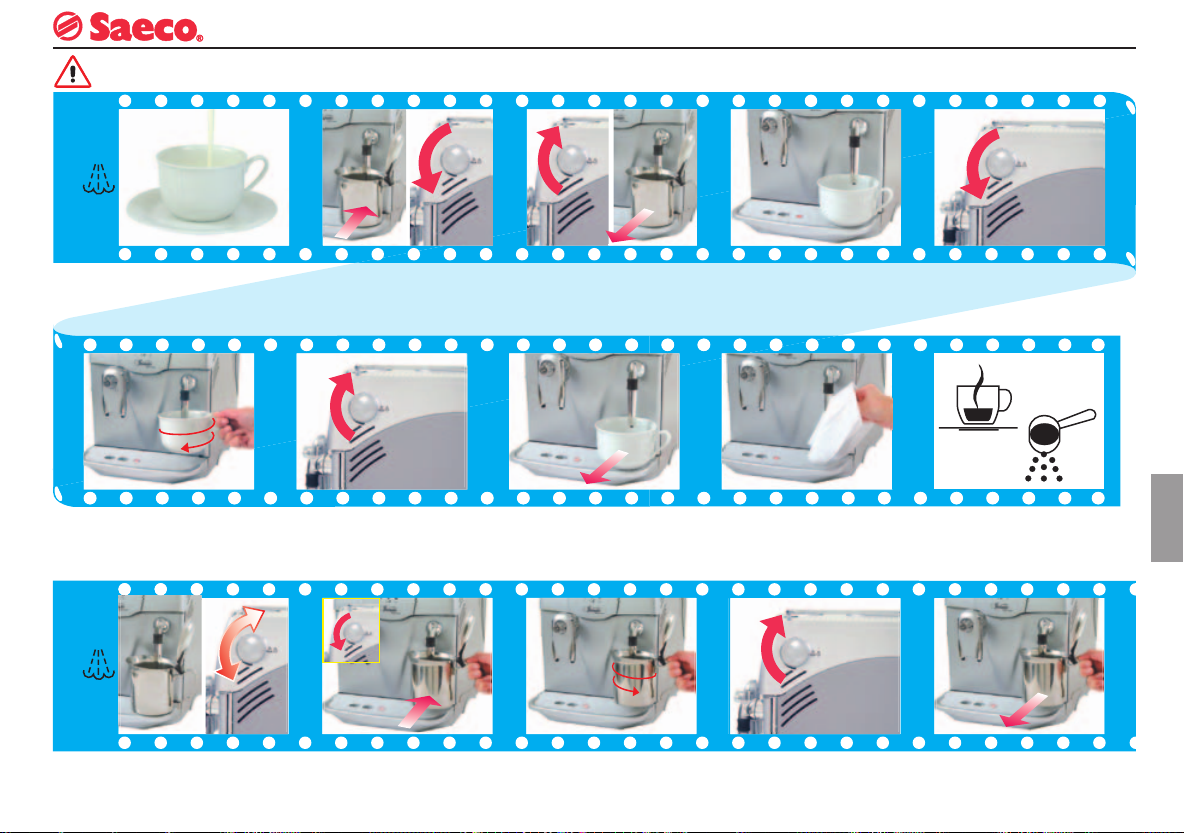

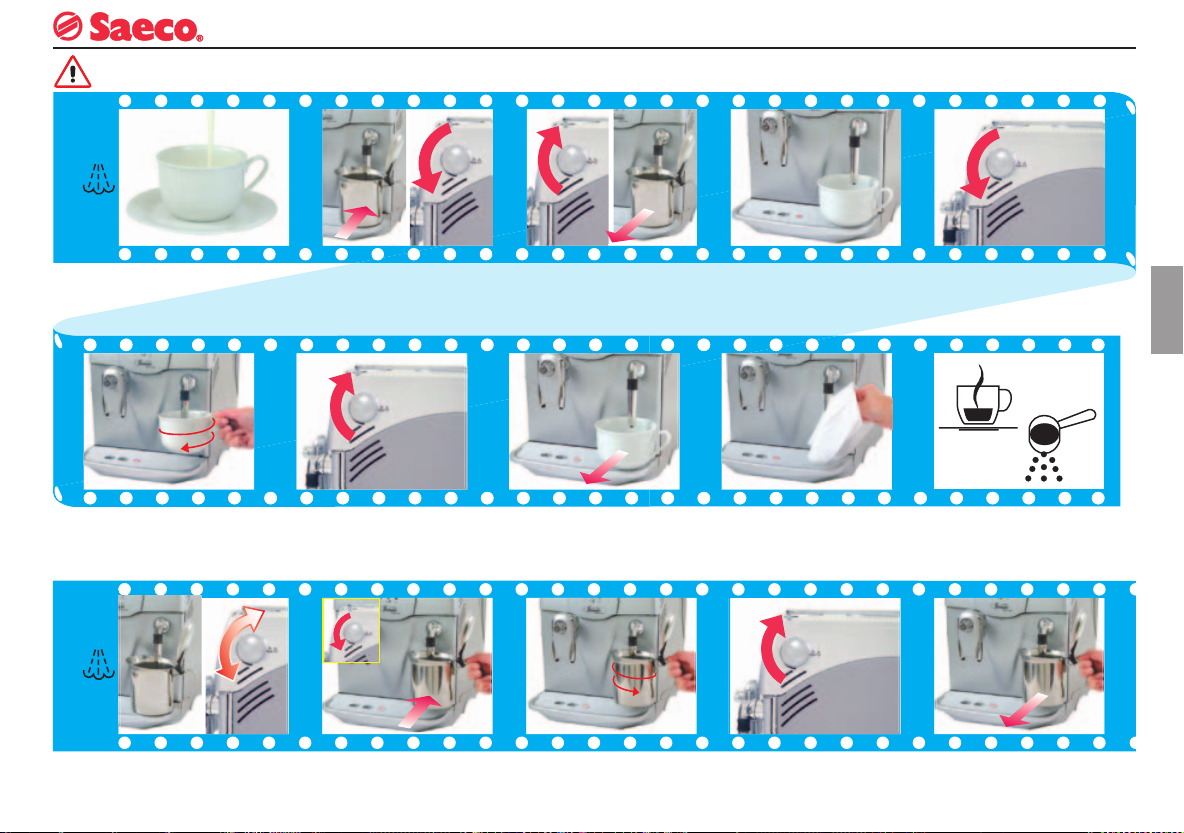

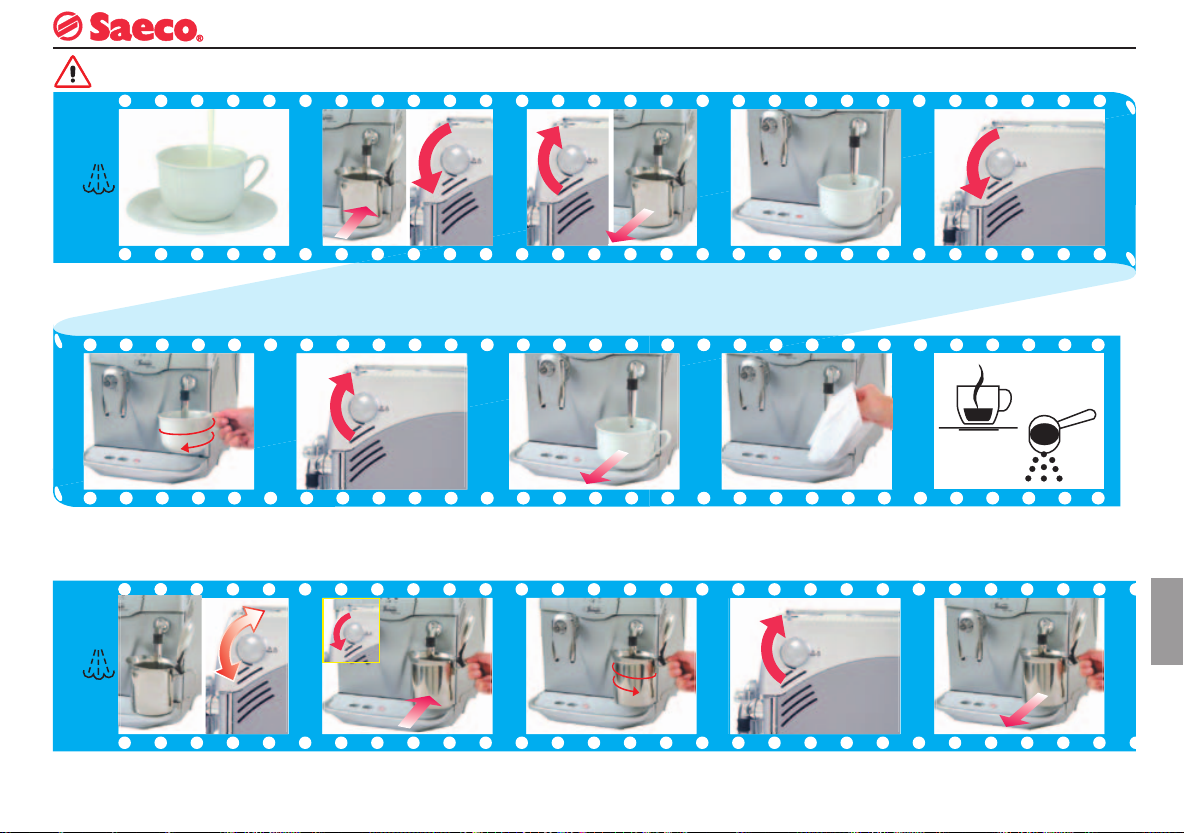

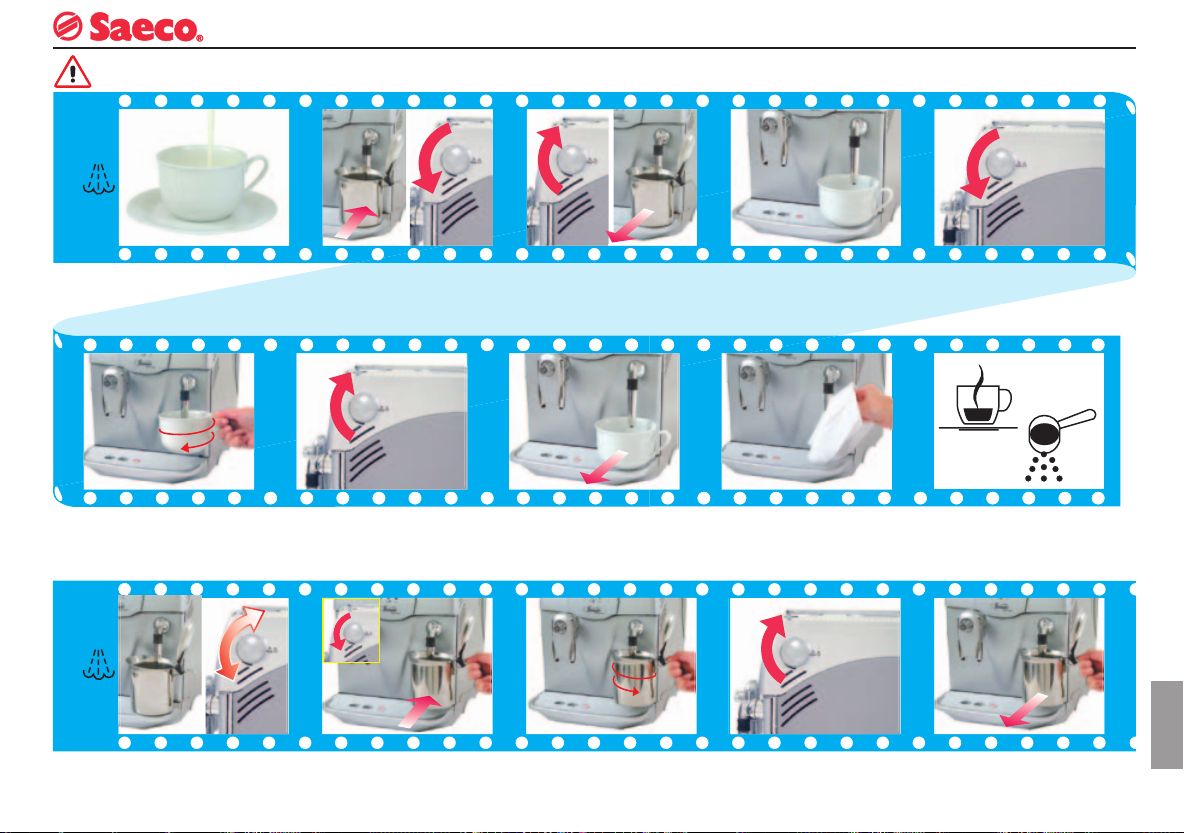

CAPPUCCINO

VAPORE / CAPPUCCINO

ITALIANO

Riempire la tazza con 1/3 di latte freddo.

Muovere con movimenti circolari la tazza per uniformare il riscaldamento.

VAPORE

minare l’acqua residua. Chiudere il rubinetto.

Posizionare un contenitore. Aprire il rubinetto per scaricare l’acqua residua.

Finito di montare il latte, chiudere il rubinetto.

Inserire la tazza sotto al tubo vapore. Aprire il rubinetto.

Quando esce solo vapore chiudere il rubinetto. Prelevare il contenitore.

Prelevare la tazza e posizionarla sotto l’erogatore caffè.

rotativi.

Posizionare la tazza con il latte sotto al tubo vapore.

Pulire il beccuccio con un panno umido per evitare che i residui di schiuma si incrostino.

Chiudere il rubinetto.Riscaldare con movimenti

Aprire il rubinetto per erogare vapore.

Erogare il caffè nella tazza per ottenere un ottimo cappuccino.

Prelevare il contenitore.Aprire il rubinetto per eli-

Page 10

DECALCIFICAZIONE

Attenzione! Non utilizzare in nessun caso l’aceto come decalcificante. Si può

utilizzare un prodotto decalci cante per macchine da caffè di tipo non tossico e/o

nocivo, comunemente reperibile in commercio. Si raccomanda il decalci cante Saeco.

ZIONE

DECALCIFICA-

Quando la macchina deve essere decalci cata la spia lampeggia.

La soluzione viene erogata ad intervalli.

Riempire il serbatoio con la soluzione decalci cante.

Quando le spie lampeggiano la decalci cazione è terminata.

Mettere un recipiente grande sotto il tubo vapore.

La decalci cazione è necessaria ogni 3-4 mesi, quando si osserva una riduzione della portata dell’acqua o quando la macchina lo segnala. La macchina deve essere accesa e gestisce automaticamente la distribuzione del decalci cate

Chiudere il rubinetto.

Premere la spia per 5 secondi.

Prelevare il contenitore.

Aprire il rubinetto. Inizia il processo di decalci cazione.

Sciacquare e riempire il serbatoio con acqua fresca potabile.

Se il ciclo di decal-

cificazione viene interrotto si deve procedere al risciaquo della vasca dell’acqua e dei circuiti interni della macchina.

Mettere un recipiente grande sotto il tubo vapore.

Aprire il rubinetto ed eseguire il risciacquo.

Quando l’acqua nel serbatoio è  nita, chiudere il rubinetto.

Prelevare il contenitore.

Page 11

PULIZIA E MANUTENZIONE

Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale.

PULIZIA

GENERICA

Spegnere la macchina. Scollegare la spina.

Con il pennello pulire il dosatore caffè macinato.

Lavare il serbatoio. Lavare il  ltro che si trova all’interno.

Smontare l’erogatore e lavarlo con acqua.

Non immergere la macchina nell’acqua e non inserire i componenti nella lavastoviglie.

Estrarre la vasca raccogli gocce, svuotarla e lavarla.

La pulizia della macchina, dei

suoi componenti e del gruppo erogatore deve essere eseguita almeno una volta alla settimana.

Estrarre e vuotare il cassetto raccogli fondi e lavarlo.

ITALIANO

Svitare e pulire il pannarello.

GRUPPO

EROGATORE

Rimuovere la griglia. Aprire la porta anteriore. Rimuovere i cassetti.

Premere sul tasto PUSH per estrarre il gruppo

Svitare il  ltro superiore e lavarlo.

Rimontare il  ltro pulito. Lavare il gruppo, asciu-

garlo e rimontarlo. Non

premere sul tasto “PUSH”.

Riposizionare tutti i componenti nella macchina. Chiudere lo sportello.

Page 12

PROGRAMMAZIONE FUNZIONI MACCHINA

L’utilizzatore può modi care alcuni parametri di funzionamento della macchina secondo le proprie esigenze personali.

Procedimento per accedere alla programmazione della macchina.

INIZIO

PROGRAMM.

L’acqua corrente è più o meno calcarea a seconda delle regioni. Per questo motivo l’apparecchio può essere regolato secondo il grado di durezza dell’acqua della località a

ACQUA

cui è destinato, espresso in scala da 1 a 4.

DUREZZA

L’apparecchio è programmato su un valore di durezza 3*. La durezza dell’acqua nell’apparecchio andrebbe regolata a seconda del tenore di calcare e del grado di durezza dell’acqua.

Quando si attiva questa funzione, subito dopo la fase di riscaldamento, l’apparecchio pulisce i condotti interni per garantire che l’erogazione del caffè sia eseguita solo con acqua fresca.

RISCIACQUO

Spegnere la macchina.

Immergere la striscia per 1 secondo nell’acqua. Veri care quanti quadrati cambiano colore.

Premere i tasti contemporaneamente. Mantenendo i tasti premuti accendere la macchina.

Durezza 4

Durezza 3*

Durezza 2

Durezza 1

Premere il pulsante.

Il grado di durezza è segnalato dall’accensione delle spie.

In tutti gli apparecchi nuovi questa funzione è già attivata dal costruttore.

regolare la funzione.

Risciacquo attivato.Premere il pulsante per

Risciacquo disattivato.

Page 13

Il processo di preinfusione, con il quale il caffè viene leggermente inumidito prima dell’infusione vera e propria, fa risaltare l’aroma pieno del caffè che acquista un gusto eccellente. E’ possibile scegliere tra “attivata” - “disattivata”.

PREINFUSIONE

Con il processo di premacinatura l’apparecchio macina due volte: la prima per il tipo di caffè selezionato, la seconda per il caffè successivo (non ancora selezionato). Questa funzione serve quando si desidera ridurre il tempo d’erogazione di più caffè uno dopo l’altro (p. es. durante una visita, una festa).

PREMACINATURA

PROGRAMMAZIONE FUNZIONI MACCHINA

regolare la funzione.

Premere il pulsante per regolare la funzione.

Preinfusione attivata.Premere il pulsante per

Premacinatura attivata.

ITALIANO

Preinfusione disattivata.

Premacinatura disattivata.

Con questo procedimento si rendono attive le impostazioni segnalate.

FINE

PROGRAMM.

Spegnere la macchina

Riaccendere la macchina per attivare le funzioni programmate.

Page 14

SEGNALAZIONI DISPLAY

Tramite il pannello comandi, la macchina guida l’utente al corretto utilizzo della stessa.

Lampeggiante

Fisso

Lampeggiante

Decalci care la macchina.

Riempire il serbatoio dell’acqua con acqua fresca potabile.

Caricare il circuito (Messa in funzione)

Riempire il contenitore caffè in grani con

Fisso

caffè in grani.

Aprire lo sportello, estrarre il cassetto

Lampeggiante

raccoglifondi e svuotare i fondi in un contenitore idoneo.

Nota importante: il cassetto raccogli fondi deve essere vuotato solo quando la macchina è accesa. Il cassetto deve essere estratto per almeno 5 secondi. Lo svuotamento del cassetto a macchina spenta non permette l’erogazione del caffè alla riaccensione della stessa.

PROBLEMI CAUSE RIMEDI

La macchina non si accende.

La macchina non è collegata alla rete elettrica.

Attivare l’interruttore generale.

Controllare la spina e la connessione.

Il caffè non è abba-

Le tazzine sono fredde. Scaldare le tazzine.

stanza caldo.

Selezionando “caffè macinato “ viene ero-

Non è stato inserito il caffè macinato.

Erogare nuovamente inserendo il caffè macinato.

gata solo acqua.

Nessuna erogazione di acqua calda o

Beccuccio del tubo otturato

Pulire il beccuccio con un ago.

vapore

essere chiuso la macchina deve essere spenta.

La macchina impiega molto tempo per

L’apparecchio ha molto calcare.

Decalci care l’apparecchio.

scaldarsi

Il gruppo non può essere estratto.

Il gruppo si è arrestato in una posizione errata.

Chiudere lo sportello ed accendere la macchina; il gruppo erogatore esegue un ciclo di ripristino.

Per questa operazione il pomello deve

Fisso

Lampeggiante

Inserire correttamente il gruppo erogatore, la vasca raccogli gocce ed il cassetto raccogli fondi. Chiudere lo sportello anteriore.

Motore macinacaffè bloccato. Motore gruppo erogatore bloccato. Rivolgersi ad un centro di Assistenza Autorizzato.

Page 15

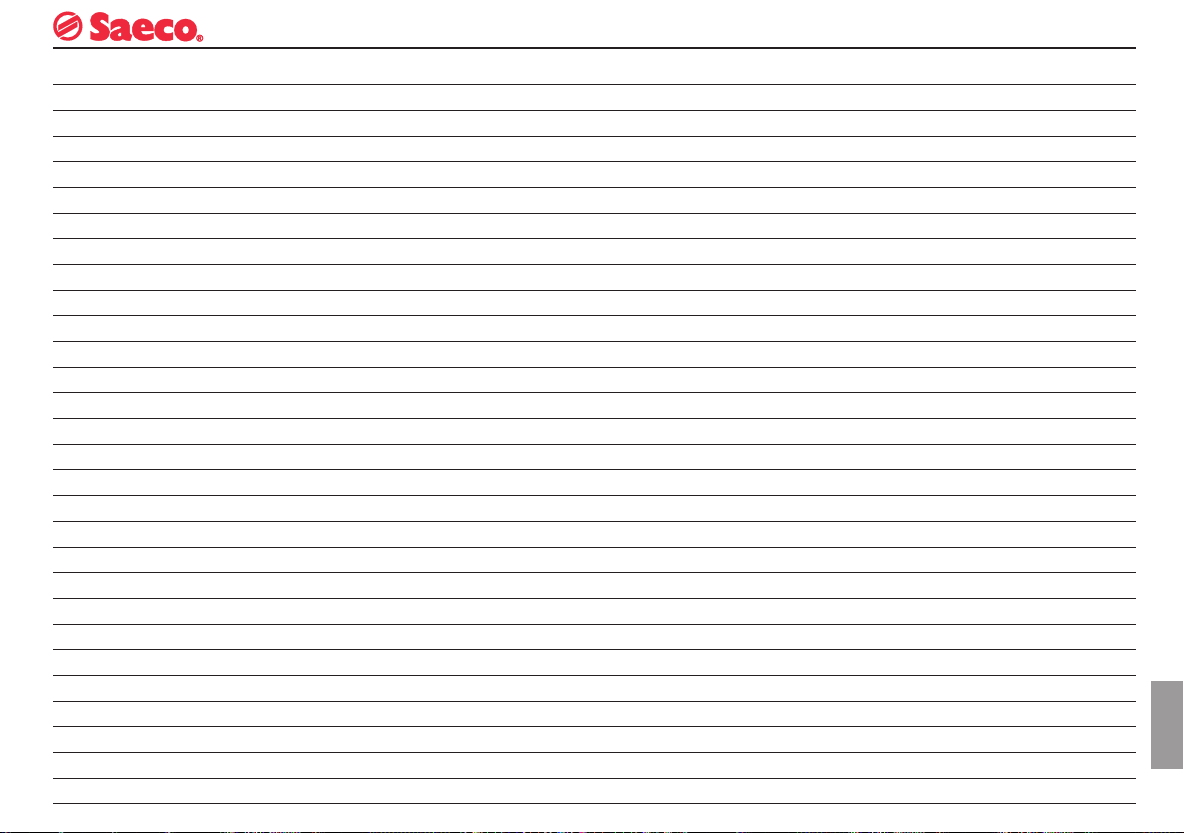

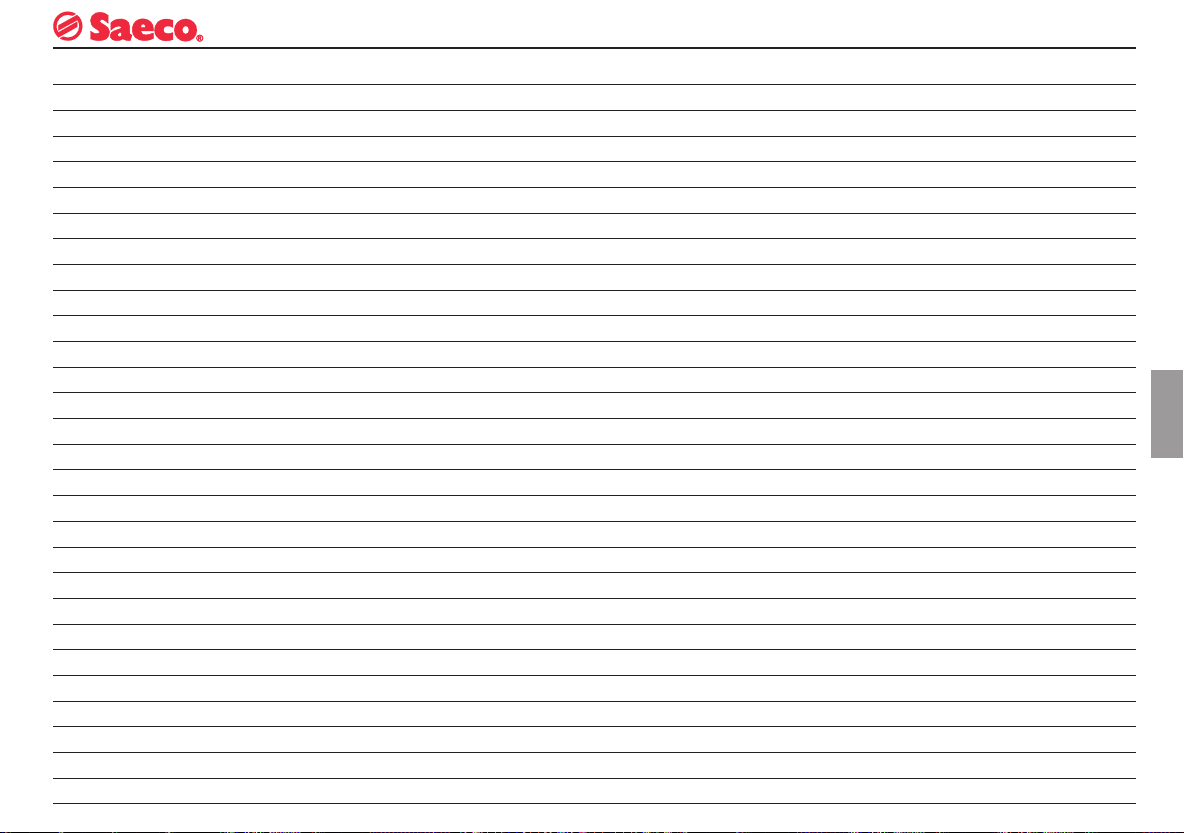

NOTE

ITALIANO

Page 16

IMPORTANT SAFEGUARDS

When using electrical appliances, basic safety precautions should always be followed to reduce the risk of fire, electric shock, and/or injury to persons, including the following: 1 Read all instructions and information in this instruction book and any other

literature included in this carton referring to this product before operating or using this appliance.

2 Do not touch hot surfaces. Use handles or knobs. 3 To protect against fire, electric shock and personal injury do not immerse cord,

plugs or appliance in water or other liquid.

4 Close supervision is necessary when any appliance is used by or near children. 5 Unplug from outlet when not in use and before cleaning. Allow to cool before

putting on or taking off parts, and before cleaning the appliance.

6 Do not operate any appliance with a damaged cord or plug or after the appliance

malfunctions or has been damaged in any way. Return appliance to the nearest authorized service centre for examination, repair or adjustment.

7 The use of accessory attachments not recommended by the appliance manufacturer

may result in fire, electric shock or personal injury.

8 Do not use outdoors. 9 Do not let cord hang over edge of table or counter, or touch hot surfaces. 10 Do not place on or near a hot gas or electric burner, or in a heated oven. 11 Always turn appliance “OFF”, then plug cord into the wall outlet. To disconnect,

turn switch to “OFF”, then remove plug from wall outlet. 12 Do not use appliance for other than intended household use. 13 Use extreme caution when using hot steam.

SAVE THESE INSTRUCTIONS

CAUTION

This appliance is for household use. Any servicing, other than cleaning and user maintenance, should be performed by an authorized service centre. Do not immerse base in water. To reduce the risk of fire or electric shock, do not disassemble the base. There are no user serviceable parts inside. Repair should be done by authorized service personnel only.

1 Check voltage to be sure that the voltage indicated on the nameplate agrees with

your voltage.

2 Never use warm or hot water to fill the water tank. Use cold water only. 3 Keep your hands and the cord away from hot parts of the appliance during

operation.

4 Never clean with scouring powders or hard implements. Simply use a soft cloth

dampened with water.

5 To avoid your coffee maker scaling up, use purified or bottled water.

INSTRUCTIONS FOR THE POWER SUPPLY CORD

A A short power-supply cord is provided to reduce risks of getting tangled up or

tripping over a longer cord.

B Longer extension cords are available and may be used if care is exercised in their use. C If a long extension cord is used:

1 the marked electrical rating of the extension cord should be at least as great as

the electrical rating of the appliance.

2 if the appliance is of the grounded type, the extension cord should be a

grounding type

3 the cable does not hang from the table to avoid the risk of getting caught up in it.

Page 17

GENERAL INFORMATION

This coffee machine is ideal for preparing espresso coffee either with coffee beans or preground coffee and also features a device for dispensing steam and hot water. This elegantly styled machine is designed for household use only. It is not suitable for continuous professional-type use.

Warning. The manufacturer shall accept no liability for damage or injury caused by:

• improper use or use for other than the intended purposes;

• repairs carried out by anyone other than an authorised service centre;

• tampering with the power cord;

• tampering with any machine component;

• use of spare parts and accessories other than those supplied by the manufacturer.

The warranty will be invalidated in such cases.

TO FACILITATE INTERPRETATION

A warning triangle draws attention to the instructions that are important for user safety. Please carefully abide by these instructions to avoid serious injury!

HOW TO USE THESE OPERATING INSTRUCTIONS

Keep these operating instructions in a safe place and make them available to anyone else who should use the coffee machine. For further information or an explanation of problems not completely or sufciently addressed in these instructions, contact an authorised service centre.

TECHNICAL SPECIFICATIONS

• Voltage rating See rating plate on appliance

• Power rating See rating plate on appliance

• Casing material

Metal

• Size (w x h x d) (mm)

265 x 360 x 400

• Weight (Kg)

• Cord length (mm)

1200

• Control panel

Front

• Water tank (lit.)

2 - Extractible

• Power supply See rating plate on appliance

• Pump pressure (bars)

• Boiler

Stainless steel

• Coffee container capacity (g.)

180 of coffee beans

• Safety devices

Boiler pressure safety valve

safety thermostat

Subject to engineering and manufacturing changes as warranted by technological developments. Machine in conformity with European Directive 89/336/EEC (Italian Legislative Decree 476 of 04/12/92) concerning electromagnetic compatibility.

ENGLISH

Page 18

SAFETY RULES

IN THE EVENT OF AN EMERGENCY

Immediately unplug the appliance.

THE APPLIANCE MAY ONLY BE USED

- In a closed place.

- To prepare coffee, dispense hot water, froth milk or heat beverages using steam.

- For household use.

- By adults in full possession of their physical and mental capacities.

NEVER USE THE APPLIANCE

for purposes other than those indicated above to avoid hazards. Never place any substances in the containers other than those specied in the instruction manual. When you ll a container, make sure all nearby containers are closed. Fill the water tank only with fresh drinking water: hot water and/or other liquids may damage the machine. Do not use carbonated water. The coffee grinder may be adjusted only while it is running. Do not introduce your ngers or any material other than coffee beans into the coffee grinder. Before attempting to access the inside of the coffee grinder, switch OFF the machine and remove the plug from the electric socket. Do not put coffee beans or instant coffee into the ground coffee container.

MAINS CONNECTION

Connect the coffee machine to a suitable electric socket. The voltage must match the voltage specied on the appliance rating plate.

INSTALLATION

- Choose a perfectly level supporting surface. Do not place on a hot surface!

- Maintain a distance of 10 cm from walls and electric or gas burners.

- Do not keep at temperatures below 0 °C; the appliance may be damaged by freezing.

- The electric socket must be accessible at all times.

- The power cord must not be damaged, secured with clamps, placed on very hot surfaces etc.

- Do not let the power cord hang loosely (Warning: danger of tripping or of causing the appliance to fall).

- Do not use the power cord to carry or pull the coffee machine.

HAZARDS

- The appliance must not be used by children or by individuals unacquainted with the operating instructions.

- The appliance is dangerous for children. If left unattended it must be switched off.

- Do not leave the materials used to pack the appliance within children’s reach.

- Do not direct a jet of hot steam and/or hot water toward yourself or others: danger of scalding.

- Do not introduce any objects through the openings in the appliance (Electrical hazard!).

- Do not touch the plug when your hands or feet are wet. Do not unplug the appliance by yanking at the power cord.

- Warning: contact with hot water, steam or and hot water/steam nozzle may cause burns.

FAULTS

- Do not use the appliance if it malfunctions or you suspect damage, e.g. after a fall.

- Repairs must be performed by an authorised service centre.

- Do not use an appliance with a defective power cord. The cord may be replaced exclusively by a service centre (Electrical hazard!).

- Switch off the appliance before opening the service door. Danger of burns!

CLEANING / DESCALING

- Before cleaning the appliance, unplug it and allow it to cool down.

- Avoid exposing the appliance to splashes of water. Do not immerge it in water.

- Do not dry machine components in a conventional or microwave oven.

SPARE PARTS

To guarantee safety, you should use only original spare parts and accessories.

DISPOSAL

- The packing materials can be recycled.

- Appliance: unplug the appliance and cut the power cord.

- Deliver the appliance and power cord to a service centre or public waste disposal facility.

Page 19

COMPONENT DESCRIPTION

Cup heater plate

Preground coffee

dispenser lid

Control panel

Service door

SBS

Height and depth

adjustable brew unit

Drip tray + grill

Tray full indicator

Coffee bean container

Water tank lid

Water tank

Steam knob

ON/OFF switch

Hot water/steam tube

Grind adjustment knob

Dose adjustment knob

Cleaning

brush

Water hardness

test

Preground coffee selector button

Small coffee button

Coffee button Hot water selector button

Descaling button

ENGLISH

Brew group key

Preground

coffee measure

Brew group

Dregs drawer

Alarm light

Coffee bean container and dregs drawer indicator light

Water tank and circuit loading indicator light

Page 20

INSTALLATION / VENTILATE

See rating plate

Fill the coffee bean container with coffee beans.

Place a container beneath the steam tube.

Remove the container.

Fill the tank with fresh drinking water.

Press the button to dispense water

Press the button again.

Insert the plug into a suitable electric socket.

Turn the knob counterclockwise to start loading the circuit.

The machine is ready for use.

Move the ON/OFF switch to “I” to turn on the machine.

Wait until a steady stream of water  ows out from the nozzle.

Note: You must load the circuit before starting up the machine for the first time, if it has been inoperative for a lengthy period or if the water tank has been completely emptied. The circuit must also be loaded each time the light flashes:

The machine is warming up; lights are  ashing.

Turn the knob clockwise to terminate the circuitloading process.

Page 21

ADJUSTMENT

COFFEE GRINDER

The  neness of the grind may be adjusted using the knob.

Coffee dose adjustment - You must adjust the dose before dispensing coffee. This adjustment will have an immediate effect on the coffee brewed.

Coffee  ows out more slowly.

Coffee  ows out more quickly.

ADJUSTMENTS

Adjustment may be made only while the coffee grinder is operating.

Use coffee bean blends for espresso coffee makers. If you do not obtain the desired result, try using different coffee blends. Store coffee in a cool place, in a hermetically sealed container. You will note a change after dispensing 3 - 4 coffees.

BIG CUPS To place the brew unit again in its position, pull it until it  ts in.

BIG CUPS

ENGLISH

ADJUSTMENT

COFFEE DOSE

You can adjust the quantity of coffee to be ground.

For machines provided with SBS only. - The adjustment can be made while brewing the coffee. This

adjustment will have an immediate effect on the coffee brewed.

Stronger coffee.

Weaker coffee.

SBS

To adjust the creamy aspect of the coffee brewed. Café crème

Strong black coffee Espresso coffee

To use big cups, press the button and push the brew unit until the end.

COFFEE IN CUPS

To adjust the quantity of coffee dispensed to the size of your cups.

Place a cup beneath the brew unit, press the

COFFEE IN CUPS

release the button; the machine is now programmed to dispense the quantity of coffee you have chosen.

button corresponding to the type of coffee desired and keep it

pressed while coffee is being dispensed.

When the cup has  lled to the desired level,

Page 22

DISPENSING COFFEE / HOT WATER

Warning! Hot water and steam may cause burns! Direct the steam tube toward the drip tray.

COFFEE BEANS

Make sure that the machine is ready.

PREGROUND COFFEE

Position a warm coffee cup beneath the brew unit.

HOT WATER

Position a warm coffee cup or cups beneath the brew unit.

Select the product “Preground coffee”.

Press the button of the type of coffee desired. Once for 1 coffee

Introduce ground coffee using the coffee measure.

MAX 1 MEASURE

Twice for 2 coffees. When the machine stops

Press the button of the type of coffee desired.

making the coffee, remove the cup or cups.

When the machine stops making the coffee, remove the cup.

Place a container beneath the steam tube.

Press the button to dispense water.

Turn the knob counterclockwise to start dispensing. Close the knob when  nished.

Remove the container. Press the button to restore

the machine to normal operation.

Page 23

Warning! Hot water and steam may cause burns! Direct the steam tube toward the drip tray.

STEAM / CAPPUCCINO

CAPPUCCINO

Fill a cup to 1/3 with cold milk.

Move the cup in a circular fashion to heat the milk evenly.

STEAM

discharge any residual water. Close the knob.

Place a container beneath the steam tube. Open the knob to discharge any residual water.

After frothing the milk, close the knob.

Place the cup beneath the steam tube. Open the knob.

When only steam comes out, close the knob. Remove the container.

Remove the cup and position it beneath the brew unit

Position the cup containing milk beneath the steam tube.

Wipe the nozzle clean with a damp cloth to prevent milk encrustations.

Close the knob.Heat by moving in circles.

ENGLISH

Open the knob to release steam.

Dispense coffee into the cup to prepare a delicious cappuccino.

Remove the container.Open the knob to

Page 24

DESCALING

Warning! Never use vinegar as a descaling agent. You can use any

commercially available non-toxic, non-harmful descaling product for coffee

machines. We recommend using a Saeco descaling agent.

DESCALING

When the machine needs descaling, the indicator light will  ash .

The solution will be discharged at intervals.

Fill the water tank with the descaling solution.

The lights will  ash to signal when descaling is over.

Descaling is necessary every 3-4 months, when there is a reduction in the water capacity. The machine must be on; it automatically controls the distribution of the descaling solution.

Place a large receptacle beneath the steam tube.

Close the knob.

Press the indicator light for 5 seconds.

Remove the container.

Open the knob.

The descaling process starts.

Rinse out the tank and  ll it with fresh drinking water.

If the descaling

cycle is interrupted, the water tank and internal machine circuits must be rinsed.

Place a large receptacle beneath the steam tube.

Open the knob to rinse.

When no water is left, turn the knob to close the valve.

Remove the container.

Page 25

CLEANING AND MAINTENANCE

Do not dry the machine and/or its components in a microwave and/or conventional oven.

BASIC

CLEANING

Turn the machine off. Unplug the machine.

Use the brush to clean the ground coffee dispenser.

Wash the water tank. Wash the  lter inside it.

Remove the brew unit and wash it with water.

Do not immerge the machine in water and do not place any of its components in a dishwasher.

Remove the drip tray, empty it out and wash it.

The machine, its components and the brew unit must be

cleaned at least once a week.

Remove the dregs drawer, empty it out and wash it.

ENGLISH

Unscrew and clean the “pannarello” attachment.

BREW GROUP

Remove the grill. Open the front door. Remove the drawers.

Press the PUSH button to release the brew group.

Unscrew the upper  lter and wash it.

Fit the  lter back in place when clean.

Wash the unit, dry it and  t it back in place. Do not

press the “PUSH” button.

Set all machine components back in position. Close the door.

Page 26

PROGRAMMING MACHINE FUNCTIONS

The user can change some machine operating parameters to suit his/her personal needs.

Procedure for accessing machine programming mode.

START

PROGRAMMING

The hardness of tap water may vary depending on the region. For this reason, the appliance can be set according to the water hardness in the place where it is to be used,

WATER

expressed on a scale of 1 to 4.

HARDNESS

Turn the machine off.

and

Press the buttons together. Keeping the buttons pressed down, turn on the machine.

Hardness 4

Hardness 3*

Hardness 2

Hardness 1

The appliance is factory set on a hardness value of 3*. The setting should be adjusted according to the level of water hardness in the local area.

When this function is enabled, the internal machine circuits will be rinsed immediately after the warming-up phase to ensure that coffee is prepared with fresh water only.

RINSING

In all new appliances this function has already been enabled in the factory.

Dip the strip in water for 1 second. Check how many squares change colour.

function.

Press the button.

Rinsing enabled (ON).Press the button to set the

The degree of hardness will be signalled by the indicator lights.

Rinsing disabled (OFF).

Page 27

With the pre-brewing process the coffee is slightly moistened before actual brewing. This brings out the full aroma of the coffee and lends it an excellent  avour. It is possible to choose either “enabled” or “disabled”.

PREBREWING

PROGRAMMING MACHINE FUNCTIONS

ENGLISH

With the pre-grinding process the machine grinds twice: the  rst time for the type of coffee selected and the second time for the subsequent coffee (not yet selected). This function is useful when you want to reduce the time necessary for dispensing several coffees in sequence (e.g. while entertaining guests or during a party).

PREGRINDING

This procedure serves to activate all the settings made.

END

PROGRAMMING

function.

Press the button to set the function.

Turn the machine off.

Prebrewing enabled (ON).Press the button to set the

Turn the machine back on to activate the programmed functions.

Prebrewing disabled (OFF).

Pregrinding disabled (OFF).Pregrinding enabled (ON).

Page 28

DISPLAY MESSAGES

The control panel display guides users and helps them to use the machine correctly.

Flashing

Steadily lit

Descale the machine

Fill the water tank with fresh drinking water.

PROBLEMS CAUSES REMEDIES

The machine does not turn on.

The machine is not connected to the power supply.

Move the main switch to ON.

Check the plug and the connection

The coffee is not hot

The cups are cold. Warm up the cups.

enough.

Flashing

Steadily lit

Flashing

Steadily lit

Flashing

Load the circuit (Starting up)

Fill the coffee bean container with coffee beans.

Open the door, remove the dregs drawer and empty the used coffee grinds into a suitable container.

Important note: the dregs drawer may be emptied only when the machine is on. The drawer must be removed for at least 5 seconds. If you empty the drawer with the machine off, you will not be able to dispense coffee the next time you switch the machine on.

Fit the brew unit, drip tray and dregs drawer correctly into place. Close the front door.

Coffee grinder motor jammed. Brew unit motor jammed. Contact an Authorised Service Centre.

Only water is dispensed when you select “preground coffee”.

No hot water or steam is dispensed.

The machine takes a long time to warm up.

The brew unit cannot be removed.

No preground coffee has been introduced.

The tube nozzle is clogged.

Excessive scale has built up.

The unit has stopped in the wrong position.

Dispense again after introducing preground coffee.

Clean the nozzle opening with a needle.

During this ope-

ration, the knob must be closed and the machine must be off.

Descale the machine.

Close the door and switch on the machine; the brew unit will move back into position.

Page 29

NOTE

ENGLISH

Page 30

WICHTIGE VORSICHTSMASSNAHMEN

Bei der Verwendung von Elektrogeräten empfiehlt es sich, sich an einige Vorsichtsmaßnahmen zu halten, um die Gefahr von Brand, elektrischen Schlägen und Unfällen einzuschränken. 1 Alle in diesem oder jedem anderen in der Verpackung enthaltenen Heft

angegebenen Anweisungen und Informationen aufmerksam durchlesen, ehe die Espressomaschine eingeschaltet oder benutzt wird.

2 Keine heißen Flächen berühren. 3 Netzkabel, Stecker oder den Maschinenkörper nicht in Wasser oder andere

Flüssigkeit tauchen, um Brand, elektrische Schläge und Unfälle zu vermeiden.

4 Im Beisein von Kindern die Espressomaschine mit besonderer Vorsicht handhaben. 5 Den Stecker aus der Steckdose ziehen, sobald die Maschine nicht mehr benutzt

wird oder gereinigt wird. Bevor Teile entnommen oder eingesetzt werden sowie vor der Reinigung die Maschine abkühlen lassen.

6 Keine kaputten oder defekten Geräte oder Geräte mit beschädigtem Netzkabel

oder –stecker verwenden. Das schadhafte Gerät beim nächsten Händler oder Kundendienst prüfen, reparieren oder neu einstellen lassen.

7 Die Verwendung nicht vom Hersteller empfohlenen Zubehörs kann Brand,

elektrische Schläge und Unfälle verursachen.

8 Die Espressomaschine nicht im Freien verwenden. 9 Das Kabel darf nicht vom Tisch herunterhängen oder heiße Flächen berühren. 10 Die Espressomaschine nicht in der Nähe von heißen Küchenherden oder Backöfen

verwenden.

11 Prüfen, ob die Maschine sich in Stellung „0” befindet, bevor man den Stecker einsteckt.

Zum Ausschalten auf „0” stellen, dann den Stecker aus der Steckdose ziehen.

12 Die Maschine nur im Haushalt verwenden. 13 Bei Verwendung von heißem Dampf mit äußerster Vorsicht verfahren.

DIESE ANWEISUNGEN GUT AUFBEWAHREN

HINWEISE

Diese Espressomaschine wurde ausschließlich für den Haushalt entwickelt. Sämtliche Eingriffe mit Ausnahme der Reinigung oder normalen Wartung dürfen ausschließlich durch den autorisierten Kundendienst vorgenommen werden. Das Gerät nicht in Wasser tauchen. Reparaturen dürfen nur durch Fachpersonal des autorisierten Kundendienstes erfolgen.

1 Sicherstellen, dass die auf dem Datenschild des Geräts angegebene Spannung mit

der Ihres Netzanschlusses übereinstimmt.

2 Nie lauwarmes oder heißes Wasser in den Wasserbehälter füllen. Ausschließlich

kaltes Wasser verwenden.

3 Während des Betriebs nie die heißen Teile oder das Netzkabel der Maschine berühren. 4 Keine Schleif- oder Scheuermittel zum Reinigen verwenden. Es genügt ein weicher

Lappen mit Wasser.

5 Zur Vermeidung von Kalkablagerungen kohlensäurefreies Mineralwasser verwenden.

BETRIEBSANLEITUNGEN ZUM NETZKABEL

A Das mitgelieferte Netzkabel ist relativ kurz, damit es sich nicht verdrehen kann

oder Sie darüber stolpern.

B Längere Netzkabel können verwendet werden, doch sollte man dabei mit grösste

Vorsicht vorgehen.

C Sollte ein längeres Netzkabel verwendet werden, folgendes überprüfen:

1 dass die auf der Verlängerungsschnur vermerkte Spannung mindestens der des

Elektrogerätes entspricht;

2 dass es einen Stecker mit drei Stiften (Erdung) hat, falls das Netzkabel des

Elektrogerätes ebenfalls drei hat;

3 Das Netzkabel darf nicht am Tisch herunterhängen; Sie könnten darüber

stolpern.

Page 31

ALLGEMEINES

Diese Kaffeemaschine ist für die Zubereitung von Espressokaffee konzipiert, wobei sowohl ganze Kaffeebohnen als auch vorgemahlener Kaffee verwendet werden kann. Sie verfügt über eine Dampf- und Heißwasserdüse. Die Maschine mit elegantem Design ist ausschließlich für den privaten und nicht den professionellen Dauerbetrieb bestimmt.

Achtung. In den folgenden Fällen wird jede Verantwortung seitens des Herstellers verweigert:

• Unsachgemäßer und nicht vom Hersteller vorgesehener Einsatz der Maschine;

• Reparaturen, die nicht von den autorisierten Servicestellen durchgeführt wurden;

• Änderungen am Netzkabel;

• Änderungen an irgendwelchen Bauteilen der Maschine;

• Benutzung von nicht originalen Ersatz- und Zubehörteilen.

In all diesen Fällen erlischt die Garantie.

BENUTZUNGSHINWEISE

Alle für die Sicherheit des Benutzers wichtigen Hinweise sind mit einem Warndreieck gekennzeichnet. Diese Hinweise sind strengstens zu beachten, um schwere Verletzungen zu vermeiden!

GEBRAUCH DIESER BEDIENUNGSANLEITUNG

Bewahren Sie diese Bedienungsanleitung an einem sicheren Platz auf und legen Sie sie der Maschine immer bei, wenn sie von anderen Personen benutzt wird. Für weitere Fragen oder bei Problemen, die nicht ganz oder im Detail in der vorliegenden Bedienungsanleitung beschrieben sind, wenden Sie sich bitte an die zuständigen Servicestellen.

TECHNISCHE DATEN

• Nennspannung Siehe Typenschild auf der Maschine

• Nennleistung Siehe Typenschild auf der Maschine

• Material Gehäuse

Metall

• Abmessungen (L x H x T) (mm)

265 x 360 x 400

• Gewicht (kg)

• Kabellänge (mm)

1200

• Bedienfeld

Frontal

• Wassertank (l)

2 - Abnehmbar

• Stromversorgung Siehe Typenschild auf der Maschine

• Pumpenleistung (bar)

• Durchlauferhitzer

Edelstahl

• Fassungsvermögen Kaffeebehälter (g)

180 g Kaffeebohnen

• Sicherheitsvorrichtungen

Sicherheitsventil Heizelement

Überhitzungsschutz.

Technische Änderungen der Konstruktion und Ausführung sind aufgrund von Weiterentwicklungen der Maschine vorbehalten. Die Maschine entspricht der europäischen Richtlinie 89/336/CEE (Gesetzesdekret 476 vom 04.12.92), über die Funkentstörung.

DEUTSCH

Page 32

SICHERHEITSVORSCHRIFTEN

IM NOTFALL

Sofort Netzstecker aus der Steckdose ziehen.

SACHGEMÄSSE VERWENDUNG DER MASCHINE

- In geschlossenen Räumen.

- Zur Zubereitung von Kaffee, Heißwasser, Milchschaum oder zum Aufwärmen von Getränken mit Dampf.

- Für den Hausgebrauch.

- Von Erwachsenen in guter körperlicher und geistiger Verfassung.

UNSACHGEMÄSSE VERWENDUNG DER MASCHINE

Nicht für andere Zwecke als die vorgenannten verwenden. Keine anderen Stoffe als die in der Bedienungsanleitung aufgeführten in die Behälter geben. Beim normalen Füllen der Behälter müssen alle in der Nähe bendlichen Behälter geschlossen werden. Ausschließlich frisches Trinkwasser in den Wassertank einfüllen: Heißwasser und/oder andere Flüssigkeiten können die Maschine beschädigen. Kein kohlensäurehaltiges Wasser verwenden. Die Kaffeemühle darf nur eingestellt werden, wenn sie in Betrieb steht. Nicht mit den Fingern in die Kaffeemühle eingreifen und keine anderen Stoffe als Bohnenkaffee einfüllen. Bevor in die Kaffeemühle eingegriffen wird, die Maschine mit dem Hauptschalter ausschalten und den Netzstecker aus der Steckdose ziehen. Nie Instantkaffee oder Kaffeebohnen in den Kaffeepulverbehälter geben.

NETZANSCHLUSS

Die Espressomaschine nur an eine Steckdose mit der richtigen Spannung anschließen. Die Spannung muss mit derjenigen übereinstimmen, die auf dem Typenschild angegeben ist.

INSTALLATION

- Eine gut ausgerichtete Stelläche wählen. Die Maschine nicht in die Nähe von heißen Flächen stellen!

- Einen Abstand von 10 cm von Wänden und Kochplatten einhalten.

- Nicht bei Temperaturen unter 0°C aufbewahren, Gefahr von Frostschäden.

- Das Netzkabel darf nicht beschädigt, mit Klemmen zusammengebunden werden, heiße Flächen berühren, usw.

- Das Netzkabel nicht herunterhängen lassen (Vorsicht: Stolpern, Herunterfallen der Maschine).

- Die Espressomaschine nie am Netzkabel anheben oder ziehen.

GEFAHREN

- Die Maschine darf nicht von Kindern und Personen bedient werden, die deren Betriebsweise nicht kennen.

- Die Maschine Kann eine Gefahr für Kinder darstellen. Wenn sie unbewacht ist, Maschine ausschalten.

- Kein Verpackungsmaterial in der Reichweite von Kindern aufbewahren.

- Den Dampf- bzw. Heißwasserstrahl niemals auf sich selbst oder andere richten: Verbrennungsgefahr.

- Nicht mit Gegenständen in die Öffnungen der Maschine eingreifen (Gefahr! Strom!).

- Den Stecker nicht am Kabel aus der Steckdose ziehen und den Stecker nicht mit nassen Händen berühren.

- Verbrennungsgefahr bei Kontakt mit Heißwasser, Dampf und der Heißwasser/ Dampfdüse.

STÖRUNGEN

- Die Maschine bei Störungen oder dem Verdacht auf Störungen (z.B. nach einem Sturz der Maschine) nicht verwenden.

- Eventuelle Reparaturen müssen von autorisierten Servicestellen ausgeführt werden.

- Die Maschine niemals benutzen, wenn das Netzkabel defekt ist. Das defekte Netzkabel darf nur von einer autorisierten Servicestelle austauscht werden (Gefahr! Strom!).

- Die Maschine ausschalten, bevor die Servicetür geöffnet wird. (Verbrennungsgefahr!!)

REINIGUNG/ENTKALKEN

- Vor der Reinigung den Netzstecker ziehen und die Maschine abkühlen lassen.

- Die Maschine darf nicht mit Wasser bespritzt oder in Wasser eingetaucht werden.

- Die Maschinenbestandteile nicht in Back- und/oder Mikrowellenöfen trocknen.

ERSATZTEILE

Aus Sicherheitsgründen sind ausschließlich Original-Ersatzteile und -Zubehör zu verwenden.

ENTSORGUNG

- Die Verpackung kann wiederverwendet werden.

- Maschine: Netzstecker ziehen, Anschlusskabel der Maschine abschneiden.

- Maschine und Anschlusskabel der Servicestelle oder der öffentlichen Entsorgungsstelle übergeben.

Page 33

BESCHREIBUNG DER KOMPONENTEN

Kaffeebohnenbehälter

Wärmeplatte für

Tassenvorwärmung

Deckel Einfüllschacht für

Pulverkaffee

Bedienfeld

Servicetür

SBS

Höhen- und

tiefenverstellbarer

Kaffeeauslauf

Abtropfschale und

Abtropfgitter

Anzeige Schale voll

Wassertankdeckel

Wassertank

Dampfdrehknopf

Hauptschalter (EIN/AUS)

Heißwasser/ Dampfdüse

Reinigungspinsel

Wasserhärteprüfung

Wählschalter Pulverkaffee

Taste Espressozubereitung

Taste Kaffeezubereitung Heißwassertaste Entkalkungstaste

Drehknopf zur Einstellung der Mahlstufe

Drehknopf zur Doseneinstellung

Schlüssel für

Brühgruppe

Messlöffel für

Pulverkaffee

DEUTSCH

Brühgruppe

Kaffeesatzbehälter

Alarmleuchte

Kontrollleuchte Kaffeebohnenbehälter und Satzschublade

Kontrollleuchte Wassertank und Leitungsfüllung

Page 34

INSTALLATION / ENTLÜFTEN

Siehe Typenschild

Behälter mit Kaffeebohnen füllen.

Einen Behälter unter die Dampfdüse stellen.

Behälter wegnehmen.

Tank mit frischem Trinkwasser füllen.

Taste für die Wasserausgabe drücken.

Taste nochmals drücken.

Netzstecker in eine geeignete Steckdose einstecken.

Dampfdrehknopf zum Starten des Kreislauf-Auffüllvorgangs öffnen.

Die Maschine ist betriebsbereit.

Zum Einschalten der Maschine Schalter auf „I“ stellen.

Warten, bis das Wasser regelmäßig aus der Düse austritt.

Hinweis: Vor der ersten Inbetriebnahme, nach längerem Stillstand mit komplettem Entleeren muss der Wasserkreislauf der Maschine wieder aufgefüllt werden. Zudem muss der Kreislauf jedes Mal aufgefüllt werden, wenn die Kontrolllampe blinkt:

Maschine heizt auf, die Kontrolllampen blinken.

Dampfdrehknopf zum Beenden des Auffüllvorgangs schließen.

Page 35

KAFFEEMÜHLE

EINSTELLUNG DER

Die Mahlstufe kann mit dem Drehknopf eingestellt werden.

Einstellung der Kaffeemenge - Die Einstellung muss vor der Kaffeezubereitung erfolgen. Diese Einstellung wirkt sich sofort auf die ausgewählte Kaffeezubereitung aus.

Der Kaffee tritt langsamer aus.

Der Kaffee tritt schneller aus.

EINSTELLUNGEN

Die Einstellung darf nur bei laufender Kaffeemühle vorgenommen werden.

Bohnenkaffeemischungen für Espressomaschinen verwenden. Wird das gewünschte Ergebnis nicht erzielt, andere Kaffeemischungen verwenden. Den Kaffee an einem kühlen Ort hermetisch verschlossen aufbewahren. Die Veränderung der Mahlstufe wird erst nach dem Zubereiten von 3 bis 4 Tassen Kaffee feststellbar.

GROSSE TASSEN Zum Zurückstellen den Kaffeeauslauf ziehen bis er einrastet.

ASSEN

GROSSE

DEUTSCH

AFFEEMENGE

EINSTELLUNG DER

Die zu mahlende Kaffeemenge kann eingestellt werden.

Nur für Maschinen mit SBS. - Die Einstellung kann während der Kaffeezubereitung erfolgen. Diese

Einstellung wirkt sich sofort auf die ausgewählte Kaffeezubereitung aus.

Stärkerer Kaffee.

Leichterer Kaffee

SBS

Einstellung des Kaffeeschäumchens. Kaffee crème

Ristretto Espresso

Für den Gebrauch von großen Tassen den Knopf drücken und den Kaffeeauslauf bis zum Anschlag schieben.

KAFFEEMENGE IN DER TASSE

Zur Anpassung der Kaffeemenge an die Tassengröße die Tasse

unter den Kaffeeauslauf stellen, die Taste der

Oder

IN DER TASSE

KAFFEEMENGE

Taste loslassen. Die Maschine ist nun zur Ausgabe der gewünschten Kaffeemenge programmiert.

gewünschten Kaffeezubereitung drücken und während der

Zubereitung gedrückt halten.

Wenn die Tasse wie gewünscht gefüllt ist, die

Page 36

AUSGABE DES KAFFEES / HEISSWASSER

Achtung! Heißes Wasser und Dampf können Verbrühungen hervorrufen! Das Dampfrohr auf die Abtropfschale richten.

BOHNENKAFFEE

Prüfen, ob die Maschine betriebsbereit ist.

PULVERKAFFEE

Warme Tasse unter den Auslauf stellen.

Warme Tasse(n) unter den Auslauf stellen.

Die Funktion „Pulverkaffee“ anwählen.

Oder

Taste für den gewünschten Kaffee drücken. 1 Mal = 1 Kaffee

Pulverkaffee mit dem Messlöffel einfüllen.

MAX. 1 MESSLÖFFEL

Oder

2 Mal = 2 Kaffee Wenn die Kaffeezubereitung

Oder

Taste für den gewünschten Kaffee drücken.

abgeschlossen ist, die Tasse(n) wegnehmen.

Wenn die Kaffeezubereitung abgeschlossen ist, die Tasse wegnehmen.

HEISSWASSER

Einen Behälter unter die Dampfdüse stellen.

Taste zur Wasserausgabe drücken.

Den Drehknopf zum Starten der Wasserausgabe drücken. Am Schluss den Drehknopf wieder schließen.

Behälter wegnehmen. Taste drücken, die

Maschine funktioniert im normalen Betrieb weiter.

Page 37

Achtung! Heißes Wasser und Dampf können Verbrühungen hervorrufen! Das Dampfrohr auf die Abtropfschale richten.

CAPPUCCINO

DAMPF / CAPPUCCINO

1/3 der Tasse mit kalter Milch füllen.

Tasse für ein gleichmäßiges Aufwärmen mit Drehbewegungen bewegen.

DAMPF

restlichen Wassers öffnen. Den Drehknopf schließen.

Einen Behälter hinstellen. Den Drehknopf öffnen und das restliche Wasser ablassen.

Nach dem Aufschäumen der Milch den Drehknopf zudrehen.

Tasse unter das Dampfrohr stellen. Den Drehknopf öffnen.

Sobald nur noch Dampf austritt, den Drehknopf zudrehen. Behälter wegnehmen.

Die Tasse wegnehmen und unter den Kaffeeauslauf stellen.

wärmen.

Tasse mit Milch unter die Dampfdüse stellen.

Den Kaffeeauslauf mit einem feuchten Lappen reinigen, um zu verhindern, dass die Schaumrückstände verkrusten.

Den Drehknopf schließen.Mit Drehbewegungen

Dampfdrehknopf drehen.

DEUTSCH

Für einen ausgezeichneten Cappuccino den Kaffee in diese Tasse zubereiten.

Behälter wegnehmen.Drehknopf zum Ablassen des

Page 38

ENTKALKEN

Achtung! Auf keinen Fall Essig zum Entkalken verwenden. Es muss ein

handelsübliches, unschädliches und ungiftiges Entkalkungsmittel für Kaffee-

maschinen verwendet werden. Wir empfehlen das Saeco-Entkalkungsmittel.

ENTKALKEN

Wenn die Maschine entkalkt werden muss, blinkt die Kontrollleuchte.

Die Lösung wird in Intervallen abgegeben.

Tank mir der Entkalkungslösung füllen.

Wenn die Kontrollleuchten blinken, ist die Entkalkung beendet.

Das Entkalken wird nach 3-4 Monaten nötig, wenn ein Rückgang des Wasserdurchlaufs beobachtet werden kann. Die Maschine muss dazu eingeschaltet sein, das Entkalkungsmittel wird automatisch verteilt.

Grossen Behälter unter die Dampfdüse stellen.

Den Drehknopf schließen.

Die Kontrollleuchte 5 Sekunden lang drücken.

Behälter wegnehmen.

Drehknopf öffnen. Der Entkalkungszyklus beginnt.

Tank spülen und mit frischem Trinkwasser füllen.

Wird der Entkal-

kungszyklus unterbrochen, müssen der Tank und die Kreisläufe in der Maschine gespült werden.

Grossen Behälter unter die Dampfdüse stellen.

Drehknopf öffnen und spülen.

Wenn kein Wasser mehr vorhanden ist, Drehknopf schließen.

Behälter wegnehmen.

Page 39

REINIGUNG UND WARTUNG

Die Maschine und/oder die Bauteile nicht in Back- und/oder Mikrowellenöfen trocknen.

REINIGUNG

ALLGEMEINE

Die Maschine ausschalten. Netzstecker ziehen.

Mit der Bürste die Pulverkaffee-Dosiervorrichtung reinigen.

Tank reinigen. Sieb im Tank reinigen.

Auslauf abmontieren und mit Wasser waschen.

Abtropfschale herausnehmen, entleeren und reinigen.

Die Maschine nicht ins Wasser tauchen oder die Bauteile im Geschirrspüler waschen.

Kaffeesatzbehälter herausnehmen, entleeren und reinigen.

Die Maschine, ihre Bestandteile

und die Brühgruppe müssen mindestens einmal wöchentlich gereinigt werden.

Den Panarello abschrauben und reinigen.

DEUTSCH

BRÜHGRUPPE

Das Gitter wegnehmen. Die vordere Tür öffnen. Die Behälter herausnehmen.

Zum Herausnehmen der Gruppe Taste PUSH drücken.

Obersieb abschrauben und reinigen.

Den sauberen Filter wieder montieren.

Gruppe reinigen, trocknen lassen und wieder montieren.

Taste PUSH nicht drücken.

Alle Teile wieder in die Maschine einsetzen. Tür schließen.

Page 40

PROGRAMMIERUNG DER MASCHINENFUNKTIONEN

Der Benutzer hat die Möglichkeit, einige Funktionsparameter der Maschine nach seinen Bedürfnissen zu ändern.

Zugangsprozedur für die Programmierung der Maschine.

BEGINN DER

PROGRAMM.

und

Das  ießende Wasser ist je nach Gegend mehr oder weniger hart. Aus diesem Grund kann die Maschine je nach Wasserhärte am Anwenderort in einer Skala von 1 bis 4 eingestellt werden.

WASSERHÄRTE

Die Maschine ist auf einen Härtewert 3* eingestellt. Die Wasserhärte sollte je nach Kalkgehalt und Wasserhärte eingestellt werden.

Wenn diese Funktion eingeschaltet ist, reinigt die Maschine gleich nach dem Aufheizen die Kreisläufe, damit der Kaffee nur mit Frischwasser zubereitet wird.

SPÜLEN

Bei allen neuen Maschinen ist diese Funktion werkseitig eingeschaltet.

Die Maschine ausschalten.

Streifen 1 Sekunde in das Wasser eintauchen. Kontrollieren, wie viele Quadrate ihre Farbe wechseln.

Zum Einstellen der Funktion den Knopf drücken.

Die Tasten gleichzeitig drücken. Die Tasten gedrückt halten und die Maschine einschalten.

Härte 4

Härte 3*

Härte 2

Härte 1

Den Knopf drücken.

Spülung eingeschaltet.

Der Härtegrad wird durch das Au euchten der Kontrollleuchten angezeigt.

Spülung ausgeschaltet.

Page 41

Das Vorbrühen, bei dem der Kaffee vor dem eigentlichen Brühen etwas angefeuchtet wird, entfaltet das volle Aroma des Kaffees. Man kann zwischen “ein” und “aus” wählen.

VORBRÜHEN

PROGRAMMIERUNG DER MASCHINENFUNKTIONEN

Mit dem Vormahlen mahlt die Maschine zwei Mal Kaffee: das erste Mal für den vorgewählten Kaffee, das zweite Mal für den nächsten, noch nicht angewählten Kaffee. Diese Funktion hilft Zeit sparen, wenn mehrere Kaffees nacheinander zubereitet werden sollen (z.B. Besuch, Fest).

VORMAHLEN

Mit dieser Prozedur werden die angezeigten Funktionen aktiviert.

ENDE

PROGRAMM.

Zum Einstellen der Funktion den Knopf drücken.

Die Maschine ausschalten.

Vorbrühen eingeschaltet.

Die Maschine wieder einschalten, um die programmierten Funktionen zu aktivieren.

Vorbrühen ausgeschaltet.

DEUTSCH

Vormahlen ausgeschaltet.Vormahlen eingeschaltet.

Page 42

DISPLAY-ANZEIGEN

Mit dem Display leitet die Maschine den Benutzer zur richtigen Anwendung an.

blinkt

konstant

Maschine entkalken

Wassertank mit frischem Trinkwasser füllen.

STÖRUNGEN URSACHEN BEHEBUNG

Die Maschine schaltet nicht ein.

Die Maschine ist nicht am Stromnetz angeschlossen.

Hauptschalter einschalten.

Stecker und Anschluss kontrollieren.

Der Kaffe ist nicht heiß

Die Tassen sind kalt. Tassen vorwärmen.

genug.

blinkt

konstant

blinkt

konstant

blinkt

Leitungen befüllen (Inbetriebnahme)

Den Kaffeebohnenbehälter mit Kaffeebohnen füllen.

Die Klappe öffnen, die Satzschublade herausziehen und den Satz in einen geeieten Behälter leeren.

Wichtiger Hinweis: Die Satzschublade darf nur geleert werden, wenn die Maschine eingeschaltet ist. Die Schublade muss mindestens 5 Sekunden lang ausgezogen sein. Bei Entleeren der Schublade bei ausgeschalteter Maschine kann diese beim Wiedereinschalten keinen Kaffee ausgeben.

Die Brühgruppe, die Abtropfschale und die Satzschublade vorschriftsmäßig einsetzen. Die vordere Klappe schließen.

Motor Kaffeemühle blockiert. Motor Brühgruppe blockiert. Einen autorisierten Kundendienst befragen.

Bei der Anwahl von “Pulverkaffee” wird nur Heißwasser ausgegeben.

Kein Heißwasser oder Dampf

Das Aufheizen der Maschine dauert lange.

Die Brühgruppe kann nicht herausgenommen werden.

Es ist kein Pulverkaffee eingefüllt worden.

Pulverkaffee einfüllen und nochmals starten.

Die Düse ist verstopft. Die Düse mit einer Nadel

reinigen.

Zur Durchführung

dieses Arbeitsgangs sollte der Drehknopf geschlossen und die Maschine ausgeschaltet sein.

Die Maschine ist stark

Die Maschine entkalken.

verkalkt

Die Brühgruppe hat in einer falschen Stellung gestoppt.

Die Tür schließen und die Maschine einschalten. Die Brühgruppe führt eine Rückstellung durch.

Page 43

BEMERKUNG

DEUTSCH

Page 44

IMPORTANT

Lors de l’utilisation d’appareils électriques, il est important de prendre les précautions suivantes, afin d’éviter les décharges électriques, les courts circuits et les accidents corporels. 1 Lire toutes les instructions et les indications données dans cette brochure, ainsi que toute

autre information que contient l’emballage, avant de mettre la machine en marche.

2 Ne pas toucher les surfaces chaudes de la machine. Utiliser les poignées ou

boutons.

3 Ne pas plonger le fil électrique, la prise ou l’appareil lui-même dans l’eau ou tout

autre liquide.

4 Faire très attention lorsque l’appareil est utilisé par ou près des enfants. 5 Débrancher l’appareil lorsqu’il n’est pas en service et laissez-le refroidir avant de

retirer les accessoires pour le nettoyage ou de les mettre en place.

6 Ne pas utiliser l’appareil avec un cordon ou une prise en mauvais état ou après

que l’appareil ait été endommagé de quelque manière que ce soit. Confiez votre appareil au service après-vente autorisé le plus proche pour examen ou réparation.

7 L’utilisation d’accessoires non recommandés par le fabricant de l’appareil pourrait

poser des problèmes.

8 Ne pas utiliser à l’extérieur. 9 Ne pas laisser le cordon pendre de la table ou de la surface de travail, ni toucher

des surfaces chaudes.

10 Ne pas poser sur une cuisinière ou dans un four chaud. 11 Mettre toujours l’appareil en position «éteint» avant de le débrancher. Mettre aussi

tous les interrupteurs à «éteint» avant de le débrancher. 12 Usage domestique seulement. 13 Faire très attention en utilisant la vapeur.

GARDER CES ISTRUCTIONS

PRÉCAUTIONS

Machine est réservée à un usage domestique. Tout entretien, en dehors du nettoyage et de l’entretien usuel par l’usager, doit être fait par un centre de service autorisé. Ne pas plonger la base dans l’eau. Pour éviter les courts-circuits et les décharges électriques, ne pas démonter la base. Elle ne contient aucune pièce qui demande un entretien de la part de l’usager. Toute réparation doit être effectuée par le personnel d’un service après-vente autorisé.

1 Vérifier si le voltage correspond bien aux spécifications apparaissant sur la plaque

des données techniques.

2 Ne jamais mettre de l’eau tiède ou chaude dans le réservoir; mais toujours de l’eau

froide.

3 Ne pas toucher les surfaces chaudes de l’appareil pendant le fonctionnement et en

écarter le cordon électrique.

4 Ne jamais nettoyer avec des poudres à récurer ou des instruments durs. 5 Utiliser de l’eau purifiée ou en bouteille pour éviter la formation de tartre.

INSTRUCTIONS SUR LE CORDON

ELECTRIQUE

A Votre appareil est muni d’un cordon électrique court afin d’éviter qu’il ne s’emmêle

ou qu’on ne s’y accroche.

B On peut utiliser une rallonge électrique en prenant certaines précautions. C Si on utilise une rallonge, vérifier:

1 que sa tension est au moins égale à celle de l’appareil 2 qu’elle est munie d’une prise à trois fiches, avec mise à la terre, si c’est le cas

pour le cordon de l’appareil

3 que le câble ne pende pas de la table afin d’éviter de trébucher.

Page 45

INFORMATIONS GENERALES

Cette machine est indiquée pour la préparation de café espresso à partir de café en grains ou de café moulu ; elle est dotée d’une valve vapeur et eau chaude. Le corps de la machine, à l’élégant design, a été conçu pour un usage domestique et n’est donc pas indiqué pour un fonctionnement continu de type professionnel.

Attention. Aucune responsabilité n’est assumée pour les éventuels dommages résultant de :

• emploi erroné et non conforme aux buts prévus ;

• réparations effectuées en dehors des centres de service autorisés ;

• manipulation frauduleuse du cordon d’alimentation ;

• manipulation frauduleuse de tout composant de la machine ;

• emploi de pièces de rechange et d’accessoires non originaux. Dans les cas cités, la garantie sera annulée.

POUR FACILITER LA LECTURE

Le triangle d’avertissement indique toutes les instructions importantes pour la sécurité de l’utilisateur. Suivre scrupuleusement ces indications pour éviter les risques de blessures graves.

UTILISATION DU MODE D’EMPLOI

Conserver cette brochure dans un endroit sûr et la joindre à la machine si une autre personne devait l’utiliser. Pour d’ultérieurs renseignements ou en cas de problèmes non traités ou insufsamment traités dans la présente brochure, veuillez vous adresser aux centres de services autorisés.

DONNÉES TECHNIQUES

• Tension nominale Voir plaque située sur l’appareil

• Puissance nominale Voir plaque située sur l’appareil

• Matériau du corps de la machine

Métal

• Dimensions (l x h x p) (mm)

265 x 360 x 400

• Poids (kg)

• Longueur du cordon (mm)

1200

• Tableau de commande

Frontal

• Réservoir d’eau (l)

2 - Amovible

• Alimentation Voir plaque située sur l’appareil

• Pression pompe (bars)

• Chaudière

Acier inox

• Capacité du récipient à café (g)

180 g de café en grains

• Dispositifs de sécurité

Valve de sécurité pression chaudière;

thermostat de sécurité.

Sous réserve de modications de construction et d’exécution dues au progrès technologique. Machine conforme à la Directive Européenne 89/336/CEE (Décret législatif 476 du 04/12/92), relative à l’élimination des perturbations radiotechniques.

FRANÇAIS

Page 46

MESURES DE SÉCURITÉ

EN CAS D’URGENCE

Détacher immédiatement la che d’alimentation de la prise.

L’APPAREIL DOIT ÊTRE UTILISÉ EXCLUSIVEMENT

- Dans un lieu fermé ;

- Pour la préparation du café, de l’eau chaude, pour monter le lait ou pour réchauffer des boissons en utilisant la vapeur ;

- Pour un emploi domestique ;

- Par des adultes en bonnes conditions psychologiques et physiques.

NE JAMAIS UTILISER L’APPAREIL

Dans des buts différents de ceux indiqués ci-dessus an d’éviter les accidents. Ne pas introduire dans les bacs et récipients des produits différents de ceux indiqués dans le mode d’emploi. Pendant le remplissage normal d’un récipient, il faut fermer obligatoirement tous les récipients voisins. Remplir le réservoir d’eau avec de l’eau potable fraîche uniquement : l’eau chaude et/ou d’autres liquides pourraient endommager la machine. Ne pas utiliser de l’eau avec de l’anhydride carbonique. Régler le moulin à café uniquement lorsque ce dernier est activé. Il est interdit de mettre les doigts dans le moulin à café ou tout matériau autre que du café en grains. Avant d’intervenir à l’intérieur du moulin à café mettre la machine hors tension et détacher la prise de courant. Ne pas introduire dans le récipient du café moulu le café soluble ou en grains.

BRANCHEMENT AU RÉSEAU ÉLECTRIQUE

Brancher la machine à une prise de courant adéquate. La tension doit correspondre à celle indiquée sur la plaque de la machine.

INSTALLATION

- Choisir un plan d’appui bien nivelé. Ne pas poser la machine sur des surfaces brûlantes !

- Placer la machine à 10 cm de distance des murs et des plaques de cuisson.

- Ne pas laisser la machine à une température inférieure à 0°C : le gel risque de l’endommager.

- La prise de courant doit pouvoir être atteinte à tout moment.

- Le cordon d’alimentation ne doit pas être endommagé, attaché avec un serrels, posé sur des surfaces chaudes, etc.

- Ne pas laisser pendre le cordon (an d’éviter de trébucher ou de faire tomber la machine)

- Ne pas porter ni tirer la machine en la tenant par le cordon d’alimentation.

DANGERS

- La machine à café ne doit pas être utilisée par des enfants ou des personnes ne sachant pas l’utiliser.

- L’appareil est dangereux pour les enfants. Si la machine est sans surveillance, il faut la désactiver.

- Ne laissez pas les matériaux employés pour emballer la machine à la portée des enfants

- Ne pas diriger contre soi-même et/ou quelqu’un d’autre le jet de vapeur surchauffé et/ou d’eau chaude : danger de brûlures.

- Ne pas insérer d’objets à travers les ouvertures de l’appareil. (Danger ! Courant électrique)

- Ne pas toucher la che avec les mains ou les pieds mouillés, ne pas tirer pour la détacher.

- Attention ! Dangers de brûlures au contact de l’eau chaude, de la vapeur et du bec de la buse de l’eau chaude/vapeur.

PANNES

- Ne jamais utiliser la machine si elle est en panne ou si vous soupçonner une panne, par exemple après une chute.

- Seuls les centres de service autorisés peuvent effectuer des interventions et réparations.

- Ne pas utiliser une machine dont le cordon d’alimentation est défectueux. Le cordon doit être remplacé par un centre de service autorisé uniquement (Danger ! Courant électrique !).

- Désactiver la machine avant d’ouvrir le volet de service. Danger de brûlures !

NETTOYAGE / DÉTARTRAGE

- Avant le nettoyage, débrancher le cordon électrique de la prise de courant et attendre que la machine refroidisse.

- Eviter que la machine entre en contact avec des éclaboussures d’eau ou ne soit plongée dans l’eau !

- Ne pas sécher des parties de la machine dans un four traditionnel ou un four à micro-ondes.

PIÈCE DE RECHANGE

Pour des raisons de sécurité, n’utilisez que des pièces de rechange et des accessoires originaux.

MISE AU REBUT

- L’emballage peut être recyclé.

- Machine : débrancher la che d’alimentation du réseau, couper le cordon d’alimentation de l’appareil.

- Livrer la machine et le cordon au centre de service ou au centre de tri public.

Page 47

DESCRIPTION DES COMPOSANTS

Plaque de chauffage

Couvercle doseur café

Tableau de

commande

Volet de service

SBS

Diffuseur de café

réglable en hauteur

et en profondeur

Cuvette d’égouttoir

+ grille

Indicateur bac plein

Récipient à café en grains

des tasses

moulu

Couvercle du réservoir d’eau

Réservoir d’eau

Pommeau robinet vapeur

Interrupteur général (ON/OFF)

Buse vapeur / eau chaude

Pommeau réglage mouture

Bouton de réglage dose

Pinceau pour

le nettoyage

Test de dureté de

l’eau

Bouton de sélection café moulu

Bouton petit café

Bouton café Bouton de sélection eau chaude

Bouton de sélection détartrage

Clé de groupe

café

Doseur de

café moulu

FRANÇAIS

Groupe café Tiroir à marcs

Témoin d’alarme

Témoin de contrôle récipient du café en grains et cuvette d’égouttoir

Témoin de contrôle du réservoir d’eau et amorçage du circuit

Page 48

INSTALLATION / CHARGEMENT CIRCUIT

Voir plaquette signalétique

Remplir le récipient avec du café en grains.

Introduire un récipient sous la buse vapeur.

Retirer le récipient.

Remplir le réservoir d’eau avec de l’eau fraîche potable.

Presser le bouton pour l'eau.

Presser à nouveau le bouton.

Introduire la  che dans une prise de courant appropriée.

Ouvrir le robinet pour commencer le chargement du circuit.

La machine est prête à l’emploi.

Presser l’interrupteur sur la position "I" pour activer la machine.

Attendre que l’eau sorte de façon régulière du bec.

Remarque : Avant de passer à la première mise en service, en cas d’inactivité prolongée, si le réservoir d’eau a été complètement vidé, il faut charger le circuit de la machine. Le circuit doit être chargé chaque fois que le témoin lumineux clignote:

La machine se réchauffe; les voyants clignotent.

Fermer le robinet pour interrompre le chargement du circuit.

Page 49

MOUTURE

REGLAGE

REGLAGES

Le réglage ne peut être effectué que lorsque le moulin à café est en service.

Utiliser des mélanges de café en grains pour machines espresso. Si le résultat n’est pas satisfaisant, utiliser des mélanges de café différents. Conserver le café dans un endroit frais, dans un récipient fermé hermétiquement. On remarque la différence après 3-4 cafés.

Le degré de mouture peut être réglé à l’aide du pommeau.

Reglage quantité café - Effectuer le réglage avant de faire le café. Ce réglage a un effet immédiat sur le café sélectionné.

REGLAGE

UANTITE CAFE

Le café sort plus lentement.

Le café sort plus rapidement.

Régler la quantité de café à moudre.

Seulement pour machines dotées de SBS. - Le réglage peut s’effectuer pendant la préparation du

café. Ce réglage a un effet immédiat sur le café sélectionné.

Café plus fort.

Café plus léger.

SBS

Pour régler l’aspect cremeux du café. Café crème

Café serré. Café espresso.

TASSES GRANDES Pour remettre le diffuseur en position, il faut le tirer jusqu’à son encastrement.

TASSES

GRANDES

Pour utiliser des tasses de grandes dimensions, presser le bouton et pousser le diffuseur jusqu’au bout.

CAFÉ EN TASSE

Pour adapter la quantité de café à la taille des tasses.

Mettre la tasse sous le diffuseur, presser la

CAFE EN TASSE

café désirée, lâcher la touche. La machine est programmée pour la quantité de café désirée.

touche de sélection du café et la maintenir enfoncée durant la durée de sortie du café.

Lorsque la tasse contient la quantité de

FRANÇAIS

Page 50

DISTRIBUTION CAFE / EAU CHAUDE

Attention ! l’eau chaude et la vapeur peuvent causer des brûlures ! diriger la buse vapeur vers la cuvette d’égouttoir.

CAFE EN GRAINS

Véri er si la machine est prête.

CAFE MOULU

Placer la tasse à café sous le diffuseur.

EAU CHAUDE

Placer la/les tasses à café chaudes sous le diffuseur.

Sélectionner la fonction "Café moulu".

Presser la touche du café désiré. 1 fois = 1 café

Verser le café moulu avec le doseur.

MAX. 1 DOSE

2 fois = 2 cafés Lorsque la machine a

Presser la touche du café désiré.

terminé la préparation, retirer la/les tasse/s.

Lorsque la machine a terminé la préparation, retirer la/les tasse/s.

Placer un récipient sous le conduit vapeur.

Presser la touche pour l’eau.

Ouvrir le robinet pour commencer la distribution proprement dite. A la  n, fermer le robinet.

Retirer le récipient. Presser la touche pour

mettre la machine en fonctionnement normal.

Page 51

Attention ! l’eau chaude et la vapeur peuvent causer des brûlures ! diriger la buse vapeur vers la cuvette d’égouttoir.

CAPPUCCINO

VAPEUR / CAPPUCCINO

Remplir la tasse avec 1/3 de lait froid.

Appliquer des mouvements circulaires à la tasse pour la réchauffer de façon uniforme.

VAPEUR

évacuer l’eau résiduelle. Fermer le robinet.

Placer un récipient. Ouvrir le robinet pour décharger l’eau résiduelle.

Lorsque le lait est prêt, fermer le robinet.

Placer la tasse en dessous de la buse vapeur. Ouvrir le robinet.

Lorsque de la vapeur sort, fermer le robinet. Retirer le récipient.

Prendre la tasse et la placer en dessous du distributeur de café.

dessous de la buse pour chauffer tout le contenu.

Placer la tasse avec le lait sous la buse vapeur.

Nettoyer la buse avec un chiffon humide pour éviter la formation d’incrustations.

Fermer le robinet.Faire tourner la tasse en

Ouvrir le robinet de la vapeur.

FRANÇAIS

Faire couler le café dans la tasse pour obtenir un excellent cappuccino.

Retirer le récipient.Ouvrir le robinet pour

Page 52

DETARTRAGE

Attention ! N’utilisez en aucun cas du vinaigre comme produit de détartrage. Vous pouvez utiliser un produit de détartrage pour machine à

café de type non toxique et/ou nocif, disponible dans le commerce.

DETARTRAGE

Quand la machine doit être détartrée, le témoin s’allume.

La solution est distribuée à intervalles réguliers.

Remplir le réservoir avec le produit de détartrage.

Quand les témoins clignotent, le détartrage est terminé.

Nous recommandons le produit de détartrage Saeco. Le détartrage est nécessaire tous les 3-4 mois, quand il y a une réduction du débit de l’eau. La machine doit être activée et elle gère la distribution du produit de détartrage automatiquement.

Placer un grand récipient sous le conduit vapeur.

Fermer le robinet.

Presser le bouton pendant 5 secondes.

Retirer le récipient.

Ouvrir le robinet. Le processus de détartrage commence.

Rincer et remplir le réservoir avec de l’eau fraîche potable.

Si le cycle de

détartrage est interrompu, rincer le bac de l’eau et les circuits internes de la machine.

Placer un grand récipient sous le conduit vapeur.

Ouvrir le robinet et effectuer le rinçage.

Lorsqu’il n’y a plus d’eau, fermer le robinet.

Retirer le récipient.

Page 53

NETTOYAGE ET ENTRETIEN

Ne pas sécher la machine et/ou ses parties dans un four à micro-ondes et/ou un four traditionnel.

GENERAL

NETTOYAGE

Eteindre la machine. Débrancher la  che.

Nettoyer le doseur du café moulu à l’aide du pinceau.

Laver le réservoir. Laver le  ltre qui se trouve à l’intérieur.

Démonter le diffuseur et le laver avec de l’eau.

Ne pas plonger la machine dans l’eau et ne pas introduire ses éléments dans le lave-vaisselle.

Retirer la cuvette d’égouttoir, la vider et la laver.

Le nettoyage de la machine,

de ses composants et du distributeur doit avoir lieu au moins une fois par semaine.

Retirer et vider le tiroir à marcs et le laver.

Dévisser et nettoyer le “pannarello”

FRANÇAIS

GROUPE CAFÉ

Retirer la grille. Ouvrir la porte avant. Retirer les tiroirs.

Presser sur la touche PUSH pour retirer le groupe.

Dévisser le  ltre supérieur le  ltre supérieur et le laver.

Remonter le  ltre après l’avoir nettoyé.

Laver le groupe, l’essuyer et le remonter. Ne pas presser

la touche « PUSH ».

Repositionner tous les éléments dans la machine. Fermer le volet de service.

Page 54

PROGRAMMATION DES FONCTIONS DE LA MACHINE

L’utilisateur peut modi er certains paramètres de fonctionnement de la machine suivant ses exigences personnelles.

Procédure pour accéder à la programmation de la machine.

DEBUT

PROGRAMM.

L’eau courante est plus ou moins calcaire suivant les régions. C’est pourquoi la machine peut être réglée suivant la dureté de l’eau du lieu de destination, suivant une échelle de 1 à 4.

DURETE D’EAU

La machine est programmée sur une valeur de dureté de 3*. La dureté de l’eau devrait être réglée suivant la quantité de calcaire contenue et de la dureté de l’eau.

Lorsque cette fonction est activée, immédiatement après la phase de réchauffement, la machine nettoie les buses internes pour garantir que la production de café ne soit effectuée qu’avec de l’eau fraîche.

RINÇAGE

Sur les nouveaux modèles, cette fonction est déjà activée par le fabricant.

Eteindre la machine.

Tremper la bande dans l’eau pendant 1 seconde. Véri er combien de carrés changent de couleur.

régler la fonction.

Presser les touches simultanément. Maintenir les touches pressées pour mettre la machine sous tension.

Durete 4

Durete 3*

Durete 2

Durete 1

Presser le bouton.

Rinçage activé.Presser le bouton pour

Le degré de dureté est signalé par un témoin lumineux qui s’allume.

Rinçage désactivé.

Page 55

Le processus de préinfusion grâce auquel le café est légèrement humidi é avant la véritable infusion met en valeur l’arôme plein du café dont le goût devient excellent. Il est possible de choisir : « enclenchée », « déclenchée ».

PREINFUSION

PROGRAMMATION DES FONCTIONS DE LA MACHINE

Grâce au processus de prémouture, l’appareil moud deux fois : la première fois pour le type de café sélectionné, la seconde pour le café suivant (pas encore sélectionné). Cette fonction sert lorsque l’on désire réduire le temps de production de plusieurs cafés l’un après l’autre (ex : durant une fête).

PREMOUTURE

Cette procédure permet d’activer les paramétrages indiqués.

FIN

PROGRAM.

régler la fonction.

Presser le bouton pour régler la fonction.

Eteindre la machine.

Pré-infusion activée.Presser le bouton pour

Rallumer la machine pour activer les fonctions programmées.

Pré-infusion désactivée.

FRANÇAIS

Pré-mouture désactivée.Pré-mouture activée.

Page 56

COMMUNICATIONS AFFICHAGE

Pour un emploi correct, la machine guide l’utilisateur au moyen du tableau de commande.

Clignotant

Fixe

Détartrer la machine

Remplir le réservoir d’eau avec de l’eau fraîche potable.

PROBLEME CAUSE REMEDE

La machine ne se met pas en marche

La machine n’est pas branchée au réseau électrique.

Activer l’interrupteur général.

Contrôler la  che et le branchement.

Le café n’est pas

Les tasses sont froides Réchauffer les tasses.

assez chaud.

Clignotant

Fixe

Clignotant

Fixe

Clignotant

Amorcer le circuit (Mise en service)

Remplir le réservoir de café en grains.

Ouvrir la porte, extraire le tiroir de marc et le vider.

Remarque importante : le tiroir à marcs doit être vidé uniquement lorsque la machine est activée. Le tiroir doit être retiré pendant au moins 5 secondes. Si le tiroir est vidé lorsque la machine est désactivée, cela empêchera la production de café à l’activation.

Insérer correctement le diffuseur de café, la cuvette d’égouttoir et le bac à marcs. Fermer la porte avant.

Moteur moulin à café bloqué. Moteur diffuseur de café bloqué. S’adresser à un centre d’assistance agréé.

Lorsqu’on sélectionne Café moulu, il n’est possible de n’avoir que de l’eau.

L’eau chaude ou la vapeur n’arrive pas.

La machine se réchauffe très lentement.

Impossible de retirer le groupe

Le café moulu n’a pas été introduit.

Refaire, cette fois avec du café moulu.

Bec de la buse bouché. Nettoyer le bec à l’aide d’une

aiguille.

Pour cette opération,

le pommeau doit être fermé et la machine doit être désactivée.

Il y a du calcaire dans

Détartrer l’appareil.

l’appareil.

Le groupe s’est arrêté dans une position incorrecte.

Fermer le volet de service et activer la machine. Le groupe diffuseur effectue un cycle de rétablissement.

Page 57

NOTE

FRANÇAIS

Page 58

PRECAUCIONES IMPORTANTES

Durante el uso de electrodomésticos, se aconseja tomar algunas precauciones para evitar el riesgo de sacudidas eléctricas, incendios y/o accidentes. 1 Leer atentamente todas las instrucciones e informaciones descritas en este manual

y en cualquier otro folleto que venga dentro del embalaje antes de poner en marcha o utilizar la máquina exprés.

2 No tocar superficies calientes. 3 No sumergir el cable, los enchufes o el cuerpo de la máquina en agua o en

cualquier otro líquido para evitar incendios, sacudidas eléctricas o accidentes.

4 Poner particular atención durante el uso de la máquina exprés en presencia de

niños.

5 Desenchufar la máquina cuando no se esté utilizando o mientras que se está

limpiando. Enfriarla antes de introducir o quitar piezas y antes de empezar a limpiarla.

6 No utilizar la máquina si el cable o el enchufe están dañados o en caso de averías

o roturas. Haga que controlen o reparen el electrodoméstico en el centro de asistencia más cercano.

7 El uso de accesorios no aconsejados por el fabricante podrá causar daños a cosas

y personas.

8 No utilizar la máquina espresso en espacios abiertos. 9 Evitar que el cable cuelgue de la mesa o que toque superficies calientes. 10 Mantener la máquina espresso lejos de fuentes de calor. 11 Controlar que la máquina espresso esté en posición “Apagado” antes de enchufarla.

Para apagarla, ponerla en “Apagado” y, a continuación, desenchufarla. 12 Utilizar la máquina únicamente para uso doméstico. 13 Extremar el cuidado durante la utilización de vapor.

CONSERVAR ESTAS INSTRUCCIONES

ADVERTENCIA

La máquina espresso ha sido estudiada únicamente para uso doméstico. Cualquier intervención de asistencia, excepto para las operaciones de limpieza y de mantenimiento normal, deberá ser efectuada por un centro de asistencia autorizado. No sumergir la máquina en agua. Cualquier reparación deberá ser efectuada únicamente por el centro de asistencia autorizado.

1 Controlar que el voltaje indicado en la chapa corresponda con el suyo. 2 Nunca utilice agua tibia o caliente para rellenar el recipiente de agua. Utilice

únicamente agua fría.

3 No toque con las manos las partes calientes de la máquina ni el cable de

alimentación durante el funcionamiento.

4 Nunca limpie con detergentes agresivos o utensilios que rayen. Es suficiente un

paño suave humedecido con agua.

5 Para evitar la formación de cal, se puede utilizar agua mineral natural.

INSTRUCCIONES ACERCA DEL CABLE

ELÉCTRICO

A Se suministra un cable eléctrico corto para evitar que se enrosque o que se enrede. B También es posible utilizar extensiones pero se aconseja utilizar con mucha atención. C En caso de utilizarse una extensión,verificar.:

1 Que el voltaje anotado en la extensión sea por lo menos igual al voltaje

eléctrico del electrodoméstico.;

2 Que esté dotado de un enchufe de tres pin con colocación a tierra (en caso de

que el cable del electrodoméstico sea de este tipo);

3 que el cable no cuelgue de la mesa para evitar tropezar con él.

Page 59

GENERALIDADES

La máquina de café es indicada para la preparación de café exprés con empleo tanto de café en granos como en polvo. También está equipada con un dispositivo para el suministro de vapor y de agua caliente. El cuerpo de la máquina, de elegante diseño, ha sido proyectado para uso doméstico y no está previsto para funcionamiento continuo de tipo profesional.

Atención. Se declina toda responsabilidad por posibles daños que deriven de:

• empleo erróneo y no conforme con los objetivos previstos;

• reparaciones no efectuadas en los centros de asistencia autorizados;

• alteración del cable de alimentación;

• alteración de cualquier componente de la máquina;

• empleo de piezas de recambio y accesorios no originales. En estos casos la garantía otorgada perderá su validez.

PARA FACILITAR LA LECTURA

El triángulo de advertencia indica todas las instrucciones importantes para la seguridad del usuario. ¡Deberán respetarse escrupulosamente tales indicaciones a n de evitar lesiones graves!

EMPLEO DE ESTAS INSTRUCCIONES DE USO

Consérvense estas instrucciones de uso en un lugar seguro y adjúntense a la máquina de café en caso de que otra persona deba utilizarla. Para mayores informaciones o en caso de problemas que en las presentes instrucciones no sean tratados o lo sean sólo parcialmente, sírvase dirigirse a un Centro de Asistencia Autorizado.

DATOS TÉCNICOS

• Tensión nominal Véase placa presente en la máquina

• Potencia nominal Véase placa presente en la máquina

• Material del cuerpo

Metal

• Dimensiones (a x h x p) (mm)

265 x 360 x 400

• Peso (kg)

• Longitud del cable (mm)

1200

• Panel de mandos

Frontal

• Depósito agua (l)

2 - Extraíble

• Alimentación Véase placa presente en la máquina

• Presión bomba (bares)

• Caldera

Acero Inox

• Capacité du récipient à café (g)

180 g de café en grains

• Dispositivos de seguridad

Válvula de seguridad presión caldera

Termostato de seguridad.

Con reserva de modicaciones de fabricación y ejecución a causa de desarrollo tecnológico. Máquina conforme con lo establecido por la Directiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92) sobre eliminación de las interferencias radiotelevisivas.

ESPAÑOL

Page 60

NORMAS DE SEGURIDAD

EN CASO DE EMERGENCIA

Extraer inmediatamente el enchufe de la toma de red.

UTILIZAR EXCLUSIVAMENTE LA MÁQUINA:

- En lugar cerrado.

- Para la preparación de café, agua caliente, para batir la leche o para calentar bebidas mediante vapor.

- Para uso doméstico.

- De parte de adultos en condiciones psico-físicas no alteradas.

NON UTILIZAR NUNCA LA MÁQUINA:

para usos diferentes de aquéllos antedichos, a n de evitar peligros. No introducir en los contenedores sustancias diferentes de aquéllas indicadas en el manual de instrucciones. Durante el llenado normal de cada contenedor es obligatorio cerrar todos los contenedores contiguos. Llenar el depósito de agua sólo con agua potable fresca: agua caliente y/u otros líquidos pueden dañar la máquina. No utilizar agua con anhídrido carbónico. La regulación del moledor de café debe efectuarse sólo con el mismo en funcionamiento. Está prohibido introducir en el moledor de café los dedos y cualquier material que no sea café en granos. Antes de intervenir en el interior del moledor de café desactivar la máquina mediante el interruptor general y retirar el enchufe de la toma de corriente. No introducir café soluble o café en granos en el contenedor del café molido.

ENLACE A LA RED

Conectar la máquina para café sólo a una toma de corriente adecuada. La tensión debe corresponder a aquélla indicada en la placa presente en la máquina.

INSTALACIÓN

- Elegir una supercie plana y nivelada. ¡No colocar sobre supercies incandescentes!

- Colocar como mínimo a 10 cm de distancia de paredes y placas de cocción.

- No mantener a temperaturas inferiores a 0 °C; peligro de daños por congelación.

- La toma de corriente debe poder alcanzarse en todo momento.

- El cable de alimentación no debe sufrir daños, ni ser jado con mordazas, ni colocado sobre supercies incandescentes, etc.

- No dejar que el cable de alimentación cuelgue (peligro de tropezar o hacer caer la máquina al suelo).

- No trasladar ni tirar la máquina para café teniéndola por el cable de alimentación.

PELIGROS

- La máquina no debe ser utilizada por niños ni personas no capacitadas acerca de su funcionamiento.

- La máquina es peligrosa para los niños. Si queda sin vigilancia, desactivarla.

- No dejar los materiales utilizados para embalar la máquina al alcance de los niños.

- No dirigir contra sí mismo ni contra otras personas el chorro de vapor ni agua caliente: peligro de sufrir quemaduras.

- No introducir objetos a través de las aberturas de la máquina (¡Peligro! ¡Corriente eléctrica!).

- No tocar el enchufe con las manos o los pies mojados ni extraerlo de la toma tirando del cable.

- Atención, peligro de quemaduras al contacto con el agua caliente, el vapor y la boquilla para el agua caliente/vapor.

AVERÍAS

- No utilizar la máquina en caso de sospecha o constatación de avería, por ej. después de una caída.

- Posibles reparaciones deben ser efectuadas por el servicio de asistencia autorizado.

- No utilizar la máquina con cable de alimentación dañado. El cable debe ser sustituido sólo por el servicio de asistencia (¡Peligro! ¡Corriente eléctrica!).

- Apagar la máquina antes de abrir la portezuela de servicio. ¡Peligro de quemaduras!

LIMPIEZA/DESCALCIFICACIÓN

- Antes de efectuar la limpieza extraer el enchufe de la toma y esperar que la máquina se enfríe.

- Impedir que la máquina entre en contacto con chorros de agua o sea sumergida en el agua.

- No secar las partes de la máquina en hornos convencionales ni microondas.

PIEZAS DE RECAMBIO

Por razones de seguridad es indispensable utilizar sólo piezas de recambio y accesorios originales.

DESGUACE

- El embalaje puede ser reciclado.

- Máquina: extraer el enchufe de la red y cortar el cable de alimentación.

- Entregar la máquina y el cable de alimentación al servicio de asistencia o al centro de desguace público.

Page 61

DESCRIPCIÓN DE LOS COMPONENTES

Contenedor de café en granos

Placa calientatazas para el

precalentamiento de las tacitas.

Tapa del dosi cador café

molido

Panel de mandos

Portezuela de

servicio

SBS

Suministrador de café

de altura y profun-

didad regulables

Cubeta receptora

de gotas + rejilla

Indicador de cubeta llena

Tapa del depósito agua

Depósito agua

Pomo grifo suministro vapor

Interruptor general (ON/OFF)

Tubo de agua caliente/vapor

Pomo regulación molienda

Pomo de regulación dosis

Pincel para

limpieza

Test de dureza

del agua

Botón de selección café molido

Botón de suministro exprés

Botón de suministro café Botón de selección agua caliente

Botón de selección descalci cación

Llave conjunto

Dosi cador café

café

molido

ESPAÑOL

Conjunto suministrador de café Cajón receptor de posos

Testigo de alarma

Testigo de control contenedor café en granos y cajón receptor de posos

Testigo de control depósito agua y carga del circuito

Page 62

INSTALACIÓN / CARGA CIRCUITO

Ver tarjeta datos

Llenar el contenedor con café en granos

Colocar un contenedor debajo del tubo vapor.

Retirar el contenedor.

Llenar el depósito con agua potable fresca.

Presionar el botón para suministrar agua.

Presionar nuevamente el botón.

Introducir el enchufe en una toma de corriente adecuada.

Abrir el grifo para comenzar a cargar el circuito.

La máquina está lista para el uso.

Disponer el interruptor en posición “I” para encender la máquina.

Esperar que por la boquilla salga agua de manera regular.

Nota. Antes de efectuar la primera puesta en funcionamiento y en caso de prolongada inactividad, si el depósito agua ha sido vaciado por completo, es obligatorio cargar el circuito de la máquina. Además el circuito debe ser cargado cada vez que centellea el testigo:

La máquina se está calentando; los testigos centellean.

Cerrar el grifo para terminar de cargar el circuito.

Page 63

MOLIENDA

REGULACION

REGULACIONES

La regulación debe ser efectuada sólo con el moledor de café en funcionamiento.

Usar mezclas de café en granos para máquinas exprés. Si no se obtiene el resultado previsto se podrán utilizar otras mezclas de café. Conservar el café en lugar fresco, en contenedor herméticamente cerrado. La variación se obtiene sólo después de preparar 3 ó 4 cafés.

El grado de molienda puede ser regulado con el pomo.

Dosis café - La regulación debe efectuarse antes de preparar el café. Esta regulación produce efecto inmediato en la preparación seleccionada.

CAFÉ

DOSIS

Es posible regular la cantidad de café a moler.

Sólo para máquinas equipadas con SBS. - Se puede hacer la regulación durante el suministro del

café. Esta regulación produce efecto inmediato en la preparación seleccionada.

El café sale más lentamente.

Café más fuerte.

El café sale más velozmente.

Café más ligero.

SBS

Para regular la crema del café suministrado. Café crème.

Café pequeño. Café exprés.

TAZAS GRANDES Para reposicionar el suminstrador, hay que sacarlo hasta su encaje.

TAZAS GRANDES

Para utilizar tazas de grandes dimensiones, presionar el botón y empujar el suminstrador completamente.

CAFÈ EN TAZA

Para adaptar la cantidad de café previsto según las dimensiones de las

tazas, poner la taza bajo el suministrador, presionar

O bien

CAFÉ EN TAZA

cantidad requerida, soltar el botón; la máquina está programada para suministrar la cantidad de café requerida.

el botón de suministro del tipo de café requerido y

mantenerlo presionado durante todo el proceso de preparación del café.

Una vez que la taza ha sido llenada con la

ESPAÑOL

Page 64

SUMINISTRO CAFE / AGUA CALIENTE

Atención: ¡Agua caliente y vapor pueden causar quemaduras! Dirigir el tubo vapor hacia la cubeta receptora de gotas.

CAFÉ EN GRANOS

Veri car que la máquina esté lista.

CAFÉ MOLIDO

Posicionar la taza de café caliente debajo del suministrador.

Posicionar la/s taza/s de café caliente/s bajo el suministrador.

Seleccionar la función “Café molido”.

O bien

Presionar el botón para el café requerido. 1 vez = 1 café

Verter el café molido con el dosi cador.

MÁX. 1 DOSIS

O bien

2 veces = 2 cafés Cuando la máquina ha

O bien

Presionar el botón para el café requerido.

terminado la preparación, retirar la/s taza/s.

Cuando la máquina ha terminado la preparación, retirar la taza.

AGUA CALIENTE

Posicionar un contenedor debajo del tubo vapor.

Presionar el botón para suministrar agua.

Abrir el grifo para comenzar el suministro. Una vez concluido cerrar el grifo.

Retirar el contenedor. Presionar el botón para

disponer la máquina en funcionamiento normal.

Page 65

Atención: ¡Agua caliente y vapor pueden causar quemaduras! Dirigir el tubo vapor hacia la cubeta receptora de gotas.

CAPUCHINO

VAPOR / CAPUCHINO

Llenar la taza con 1/3 de leche fría.

Mover la taza con movimientos circulares para uniformar el calentamiento.

VAPOR

scargar el agua residual. Cerrar el grifo.

Posicionar un contenedor. Abrir el grifo para descargar el agua residual.

Una vez montada la leche, cerrar el grifo.

Posicionar la taza debajo del tubo vapor. Abrir el grifo.

Abrir el grifo para descargar el agua residual. Retirar el contenedor.

Tomar la taza y posicionarla debajo del suministrador de café.

giratorios.

Posicionar la taza con la leche debajo del tubo vapor.

Limpiar la boquilla con un paño húmedo para evitar que se incrusten los restos de espuma.

Cerrar el grifo. Calentar con movimientos

Abrir el grifo para suministrar vapor.

Verter el café en la taza para obtener un óptimo capuchino.

Retirar el contenedor. Abrir el grifo para de-

ESPAÑOL

Page 66

DESCALCIFICACIÓN

¡Atención! No utilizar por ningún motivo el vinagre como descalcificador.

Se podrá utilizar un producto descalci cador para máquina de café de tipo no

tóxico ni nocivo, disponible en comercio. Se recomienda el descalci cador Saeco.

CACIÓN

DESCALCIFI-

Cuando es necesario descalci car la máquina el testigo centellea.

La solución es suministrada a intervalos.

Llenar el depósito con la solución descalci cadora.

El centelleo de los testigos indica que la descalci cación ha concluido.

Poner un recipiente grande debajo del tubo vapor.

Se debe descalci car la máquina cada 3-4 meses, cuando se observa una reducción de la capacidad de agua. Para este  n la máquina, que debe estar encendida, gestiona automáticamente la distribución del descalci cador.

Cerrar el grifo.

Presionar el testigo durante 5 segundos.

Retirar el contenedor.

Abrir el grifo. Comenzar el proceso de descalci cación.

Enjuagar y llenar el depósito con agua potable fresca.

En caso de

interrumpirse el ciclo de descalcificación se deberá efectuar el enjuague de la cuba del agua y de los circuitos internos de la máquina.

Poner un recipiente grande debajo del tubo vapor.

Abrir el grifo y efectuar el enjuague.

Una vez terminada el agua, cerrar el grifo.

Retirar el contenedor.

Page 67

LIMPIEZA Y MANTENIMIENTO

No secar la máquina o sus componentes utilizando un horno, ni microondas ni convencional.

LIMPIEZA

GENÉRICA

Apagar la máquina. Desconectar el enchufe.

Utilizar el pincel para limpiar el dosi cador de café molido.

Lavar el depósito. Lavar el  ltro que se encuentra en su interior.

Desmontar el suministrador y limpiarlo con agua.

No sumergir la máquina en el agua ni lavar sus componentes en lavavajillas.

Extraer la cubeta receptora de gotas, vaciarla y lavarla.

La limpieza de la máquina,

de sus componentes y de la unidad suministradora debe efectuarse al menos una vez a la semana.

Extraer y vaciar el cajón receptor de posos y lavarlo.

Desenroscar y lavar el pannarello.

MINISTRADOR

CONJUNTO SU-

Retirar la rejilla. Abrir la puerta delantera. Retirar los cajones.

ESPAÑOL

Presionar el botón PUSH para extraer el conjunto.

Desenroscar el  ltro superior.

Reinstalar el  ltro limpiado.

Lavar el conjunto, secarlo y reinstalarlo. No presionar

el botón “PUSH”.

Reinstalar todos los componentes en la máquina. Cerrar la portezuela.

Page 68

PROGRAMACIÓN DE LAS FUNCIONES MÁQUINA

El usuario puede modi car algunos parámetros de funcionamiento de la máquina en función de sus propios requerimientos personales.

Procedimiento para acceder a la programación de la máquina.

INICIO

PROGRAMACIÓN

El agua potable es más o menos calcárea según el lugar. Por este motivo la máquina puede ser regulada según el grado de dureza del agua de la localidad a la que está

AGUA

destinada, expresado en escala de 1 a 4.

DUREZA

Apagar la máquina.

Presionar los botones simultáneamente. Manteniendo presionados los botones encender la máquina.

Dureza 4

Dureza 3*

Dureza 2

Dureza 1

La máquina se entrega programada con valor de dureza 3*. La regulación de la máquina deberá efectuarse considerando el grado de dureza del agua del lugar.

Al activar esta función, inmediatamente después de la fase de calentamiento, la máquina limpia sus conductos internos para garantizar que el suministro de café se efectúe sólo con agua fresca.

ENJUAGUE

Todas las máquinas nuevas se entregan con esta función activada en la fábrica.

Sumergir la tira durante 1 segundo en el agua. Veri car cuántos cuadrados cambian de color.

regular la función.

Presionar el botón.

Enjuague activado.Presionar el botón para

El grado de dureza es señalado por el encendido de los testigos.

Enjuague desactivado.

Page 69

Mediante el proceso de preinfusión el café es ligeramente humedecido antes de efectuarse la infusión propiamente tal; de esta forma se acentúa el aroma pleno del café, que adquiere un sabor excelente. Se puede seleccionar: “activada”, “desactivada”.

PREINFUSIÓN

PROGRAMACIÓN DE LAS FUNCIONES MÁQUINA

Con el proceso de premolienda la máquina muele dos veces: la primera para el tipo de café seleccionado y la segunda para el café sucesivo (aún no seleccionado). Esta función es útil cuando se desea reducir el tiempo de suministro de varios cafés en sucesión (por ej. durante un encuentro, una  esta).

PREMOLIENDA

Mediante este procedimiento se activan las programaciones indicadas.

FIN

PROGRAMACIÓN

regular la función.

Presionar el botón para regular la función.

Apagar la máquina.

Preinfusión activada.Presionar el botón para

Reencender la máquina para activar las funciones programadas.

Preinfusión desactivada.

Premolienda desactivada.Premolienda activada.

ESPAÑOL

Page 70

SEÑALES EN EL MONITOR

Para un empleo correcto, la máquina guia al utilizador por medio del panel de mandos.

Centelleante

Descalci car la máquina.

PROBLEMAS CAUSAS REMEDIOS

La máquina no se enciende.

La máquina no está conectada a la red eléctrica.

Disponer el interruptor general en ON.

Fija

Centelleante

Fija

Centelleante

Fija

Centelleante

Llenar el depósito del agua con agua potable fresca.

Cargar el circuito (puesta en funcionamiento)

Llenar con café en granos el respectivo contenedor.

Abrir la portezuela, extraer el cajón receptor de posos y vaciarlo en un contenedor adecuado.

Nota importante. El cajón receptor de posos deberá vaciarse sólo con máquina encendida y permanecer extraído por al menos cinco segundos. Atención porque el vaciado del cajón con la máquina apagada impedirá el suministro de café al reencenderla.

Colocar correctamente el conjunto suministrador, la cubeta receptora de gotas y el cajón receptor de posos. Cerrar la portezuela delantera.

Motor del moledor de café bloqueado. Motor conjunto suministrador bloqueado. Dirigirse a un centro de Asistencia Autorizado

El café no está su cientemente caliente.

Seleccionando “café molido” se suministra sólo agua.

Ningún suministro de agua caliente o vapor.

La máquina demora mucho en calentarse.

El conjunto no puede ser extraído.

Controlar el enchufe y la conexión.

Las tacitas están frías. Calentar las tacitas.

No ha sido introducido el café molido.

Boquilla del tubo obstruida.

Introducir el café molido y suministrar nuevamente.

Limpiar la boquilla con una aguja.

Durante esta opera-

ción el pomo tiene que estar cerrado y la máquina desactivada.

La máquina tiene mu-

Descalci car la máquina.

cha materia calcárea incrustada.

El conjunto ha sido montado en una posición errónea.

Cerrar la portezuela y encender la máquina; el conjunto suministrador efectúa un ciclo de reactivación.

Page 71

NOTE

ESPAÑOL

Page 72

PRECAUÇÕES IMPORTANTES

Quando se usam electrdomésticos é aconselhável tomar algumas precauções para limitar o risco de incêndios, choques eléctricos e/ou acidentes. 1 Ler atentamente as instruções e informações apresentadas neste manual e em

qualquer outro folheto contido nas embalagens, antes de preparar ou utilizar a máquina expresso.

2 Não tocar nas superfícies quentes. 3 Não mergulhar o fio, a ficha ou o corpo da máquina em água ou outro líquido,

para evitar incêndios, choques eléctricos ou acidentes.

4 Ter particular cuidado ao utilizar a máquina expresso na presença de crianças. 5 Retirar a ficha da tomada quando a máquina não estiver a ser utilizada, ou

durante a sua limpeza. Deixar a máquina arrefecer antes de inserir ou retirar peças e antes de proceder à sua limpeza.

6 Não utilizar a máquina com o fio ou a ficha danificados, nem em caso de avarias ou

roturas. Mandar verificar ou reparar o aparelho no centro de assistência mais próximo.

7 A utilização de acessórios não aconselhados pelo fabricante pode provocar danos

a coisas e pessoas.

8 Não utilizar a máquina expresso ao ar livre. 9 Evitar que o fio fique pendurado da mesa ou esteja em contacto com superfícies quentes. 10 Manter a máquina expresso longe de fontes de calor. 11 Verificar se a máquina expresso está na posição “Off” antes de inserir a ficha na

tomada. Para a desligar, colocá-la no “Off” e retirar depois a ficha da tomada. 12 Utilizar a máquina unicamente para uso doméstico. 13 Ter muito cuidado durante a utilização do vapor.

GUARDAR AS PRESENTES

INSTRUÇÕES DE USO

CUIDADOS

A máquina expresso foi concebida unicamente para uso doméstico: Qualquer intervenção de assistência, com excepção das operações de limpeza e de manutanção normal deverá ser prestada por um centro de assistência autorizado. Não mergulhar a máquina em água. Qualquer reparação deverá ser efctuada unicamente por pessoal do centro de assistência autorizado.

1 Verificar se a voltagem indicada na placa técnica corresponde à sua. 2 Nunca utilizar água tépida ou quente para encher o reservatório de água. Utilizar

unicamente água fria.

3 Não tocar com as mãos nas partes quentes da máquina, nem no fio de alimentação

durante o seu funcionamento.

4 Nunca limpar com detergentes corrosivos, nem com utensílios duros. É suficiente

um pano macio humedecido com água.

5 Para evitar a formação de calcário, pode-se utilizar água mineral natural.

INSTRUÇÕES SOBRE O CABO ELÉCTRICO

A O cabo eléctrico é curto para facilitar o uso e para impedir que se enrosque ou que

provoque tropeções.

B Podem ser utilizadas extensões, mas com muito cuidado. C Se utilizar uma extensão, certificar-se:

1 de que a voltagem da extensão seja igual à do electrodoméstico 2 de que possua uma tomada com três entradas, com ponto de terra (caso o

cabo do eletrocdoméstico seja deste tipo);

3 de que o cabo não esteja pendurado na mesa, para não provocar tropeções.

Page 73

GENERALIDADES

A máquina de café é indicada para a preparação de café expresso, utilizando tanto café em grãos como café moído e possui um dispositivo para o fornecimento de vapor e de água quente. O corpo da máquina, com design elegante, foi projetado para o uso doméstico e não é indicado para um funcionamento contínuo de tipo prossional.

Atenção. Não se assumem responsabilidades por eventuais danos no caso de:

• utilização errada e não conforme as finalidades previstas;

• reparações não feitas nos centros de assistência autorizados;

• alteração do cabo de alimentação;

• alteração de qualquer componente da máquina;

• utilização de peças de reposição e de acessórios não originais. Nesses casos a garantia perde a sua validade.

PARA FACILITAR A LEITURA

O triângulo de advertência indica todas as instruções importantes para a segurança do usuário. Seguir cuidadosamente essas indicações para evitar ferimentos graves!

USO DESTAS INSTRUÇÕES PARA O USO

Conservar estas instruções para o uso em local seguro e anexá-las à máquina de café caso uma outra pessoa deva utilizá-la. Para ulteriores informações ou no caso de problemas não tratados totalmente ou de maneira insuciente nas presentes instruções contatar os Centros de Assistência Autorizados.

DADOS TÉCNICOS

• Tensão nominal Ver etiqueta colocada no aparelho

• Potência nominal Ver etiqueta colocada no aparelho

• Material do corpo

Metal

• Dimensões (l x h x p) (mm)

265 x 360 x 400

• Peso (kg)

• Comprimento do cabo (mm)

1200

• Painel de comandos

Frontal

• Depósito de água (l)

2 - Extraível

• Alimentação Ver etiqueta colocada no aparelho

• Pressão da bomba (bar)

• Caldeira

Aço Inoxidável

• Capacidade do recipiente de café (g)

180 de café em grãos

• Dispositivos de segurança

Válvula de segurança da pressão da caldeira

termostato de segurança.

O fabricante reserva-se o direito de realizar modicações na fabricação e execução seguindo o progresso tecnológico. Máquina conforme a Diretiva Européia 89/336/CEE (Decreto legislativo 476 de 04/12/92) relativa à eliminação dos distúrbios radiotelevisivos.

PORTUGUÊS

Page 74

NORMAS DE SEGURANÇA

EM CASO DE EMERGÊNCIA

Retirar imediatamente o plugue da tomada.

O APARELHO DEVE SER UTILIZADO EXCLUSIVAMENTE

- Em local fechado.

- Para a preparação de café, água quente, para espumar o leite ou para aquecer bebidas utilizando o vapor.

- Para o uso doméstico.

- Por adultos em condições psicofísicas não alteradas.

NUNCA UTILIZAR O APARELHO

Para nalidades diferentes das indicadas acima, para evitar perigos. Não introduzir nos recipientes substâncias diversas daquelas indicadas no manual de instruções. Durante o enchimento normal de cada recipiente é obrigatório fechar todos os recipientes próximos. Encher o depósito de água somente com água fria potável: água quente e/ou outros líquidos podem danicar a máquina. Não utilizar água com anidride carbônica. A regulagem do moedor de café deve ser feita somente quando este estiver funcionando. No moedor de café é proibido introduzir os dedos ou qualquer material que não seja café em grãos. Antes de realizar intervenções dentro do moedor de café desligar o interruptor geral da máquina e tirar o plugue da tomada. Não introduzir café solúvel o em grãos no recipiente café moído.

LIGAÇÃO À REDE ELÉTRICA

Ligar a máquina de café somente a uma tomada com corrente adequada. A tensão deve corresponder àquela indicada na etiqueta colocada no aparelho.

INSTALAÇÃO

- Escolher um plano de apoio bem nivelado. Não colocar o aparelho sobre superfícies quentes!

- Colocá-lo a 10 cm de distância da parede e de chapas para cozimento.

- Não mantê-lo em temperaturas inferiores a 0ºC, pois apresenta perigo de danos por congelamento.

- A tomada de corrente deve ser facilmente acessível a qualquer instante.

- O cabo de alimentação não deve estar danicado, amarrado com presilhas, colocado sobre superfícies quentes, etc.

- Não deixar o cabo de alimentação pendurado (Atenção: é perigoso enroscar-se ou derrubar o aparelho no chão).

- Não carregar ou puxar a máquina de café segurando-a pelo cabo de alimentação.

PERIGOS

- O aparelho não deve ser usado por crianças e pessoas não informadas em relação ao seu funcionamento.

- O aparelho é perigoso para crianças. Se não estiver sob vigilância, desativá-lo.

- Não deixar os materiais utilizados para embalar a máquina ao alcance das crianças.

- Não direcionar para si e/ou para outros o jato de vapor aquecido e/ou a água quente: perigo de queimaduras.

- Não introduzir objetos nas aberturas do aparelho (Perigo! Corrente elétrica!).

- Não tocar o plugue com as mãos e os pés molhados; não tirá-lo da tomada puxando o cabo.

- Atenção: perigo de queimaduras no contato com a água quente, com o vapor e com o bico para água quente/vapor.

DEFEITOS

- Não utilizar o aparelho em caso de defeito ou suspeita de defeito como, por exemplo, depois de uma queda.

- Eventuais reparações devem ser feitas pelo serviço de assistência autorizado.

- Não utilizar um aparelho com cabo de alimentação defeituoso. O cabo deve ser substituído imediatamente pelo serviço de assistência (Perigo! Corrente elétrica!).

- Desligar o aparelho antes de abrir a portinhola de serviço. Perigo de queimaduras!

LIMPEZA / DESCALCIFICAÇÃO

- Antes de limpar, tirar o plugue da tomada e deixar o aparelho esfriar.

- Impedir que o aparelho tenha contato com espirros de água ou que seja mergulhado na água.

- Não enxugar as peças da máquina em fornos convencionais e/ou no microondas.

PEÇAS DE REPOSIÇÃO

Por razões de segurança, utilizar somente peças de reposição e acessórios originais.

ELIMINAÇÃO

- A embalagem pode ser reciclada.

- Aparelho: tirar o plugue da tomada, cortar o cabo de alimentação do aparelho.

- Entregar o aparelho e o cabo de alimentação ao serviço de assistência ou ao centro de eliminação público.

Page 75

DESCRIÇÃO DOS COMPONENTES

Recipiente de café em grãos

Chapa aquecedora de xícaras para

o pré-aquecimento das xicrinhas

Tampa do dosador de café

Painel de comandos

Porta de serviço

Fornecedor de café

com altura e profun-

didade ajustáveis

Recipiente recolhe-

gotas + grade

Indicador de recipiente cheio

moído

SBS

Grupo fornecedor de café Gaveta recolhedora de fundos

Tampa do depósito de água

Depósito de água

Botão de fornecimento de vapor

Interruptor geral (ON/OFF)

Tubo água quente/vapor

Botão de regulagem da moagem

Botão de regulação da dose

Pincel para

limpeza

Teste para a

dureza da água

Botão para seleção de café moído Botão para fornecimento de café

expresso Botão para fornecimento de café Botão de selecção de água quente

Botão de selecção da descalci cação

Luz de sinalização de alarme.

Luz de sinalização de controle do recipiente de café em grãos e gaveta recolhedora de fundos.

Luz de sinalização de controle do depósito de água e do carregamento do circuito.

Chave do grupo

fornecedor de café

Dosador para

café moído

PORTUGUÊS

Page 76

INSTALAÇÃO / CARREGAMENTO DO CIRCUITO

Vide etiqueta dados

Encher o recipiente com grãos de café.

Colocar um recipiente abaixo do tubo de vapor.

Retirar o recipiente.

Encher o depósito com água fria potável.

Pressionar o botão para fornecer a água.

Pressionar novamente o botão.

Colocar o plugue numa tomada de corrente adequada.

Abrir a torneira para iniciar o carregamento do circuito.

A máquina está pronta para o uso.

Pressionar o interruptor na posição “I” para ligar a máquina.

Esperar que saia água de modo regular do bocal.

Nota: Antes de colocar a máquina para funcionar pela primeira vez, em caso de inatividade prolongada, se o depósito de água foi esvaziado completamente, é obrigatório carregar o circuito da máquina. Além disso, o circuito deve ser carregado sempre que a luz de sinalização piscar:

A máquina está se aquecendo; as luzes de sinalização piscam.

Fechar a torneira para terminar o carregamento do circuito.

Page 77

MOAGEM

REGULAGEM

REGULAGENS

A regulagem deve ser feita somente quando o moedor de café estiver funcionando.

Usar misturas de café em grãos para máquinas expresso. Se não se obtiver o resultado desejado, utilizar misturas de café diferentes. Conservar o café em local fresco, dentro de um recipiente hermeticamente fechado. A variação pode ser notada depois do fornecimento de 3 a 4 cafés

O grau de moagem do café pode ser regulado usando o botão.

Regulagem dose café - A regulagem deve ser feita antes de fornecer o café. Esta regulagem tem um efeito imediato no fornecimento selecionado.

O café sai mais lento. O café sai mais rápido.

CAFÉ

DOSE

REGULAGEM

Pode-se regular a quantidade de café a ser moída.

Somente para máquinas com SBS - A regulagem pode ser feita durante o fornecimento do café.

Esta regulagem tem um efeito imediato no fornecimento selecionado.

Café mais forte.

Café mais fraco.

SBS

Para regular a cremosidade do café fornecido. Café com creme

Café pequeno Café expresso

XÍCARAS GRANDES Para reposicionar o fornecedor, puxá-lo até que se encaixe.

XÍCARAS

GRANDES

Para utilizar xícaras grandes, pressionar o botão e empurrar o fornecedor até o encaixe.

CAFÈ EM XÍCARA

Para adaptar a quantidade de café fornecido às dimensões das xícaras

Colocar a xícara abaixo do fornecedor, pressionar

a tecla de fornecimento do tipo de café desejado

e mantêla pressionada durante todo o processo de fornecimento do café.

CAFÉ EM XÍCARA

Quando a xícara tiver

quantidade desejada, soltar a tecla; a máquina está programada para fornecer a quantidade de café desejada.

sido enchida com a

PORTUGUÊS

Page 78

FORNECIMENTO CAFÉ / ÁGUA QUENTE

Atenção: a água quente e o vapor podem provocar queimaduras! Direcionar o tubo de vapor sobre o recipiente recolhe-gotas.

CAFÉ EM GRÃOS

Certi car-se de que a máquina esteja pronta.

CAFÉ MOÍDO

Posicionar a xícara de café aquecida abaixo do fornecedor.

Posicionar a(s) xícara(s) de café abaixo do fornecedor.

Selecionar a função “Café moído”.

Pressionar a tecla para o café desejado. 1 vez = 1 café

Colocar o pó de café com o dosador.

MÁX. 1 DOSE

2 vezes = 2 cafés Quando a máquina tiver

Pressionar uma tecla para o café desejado.

terminado, retirar a(s) xícara(s)

Quando a máquina tiver terminado, retirar a xícara.

ÁGUA QUENTE

Posicionar um recipiente abaixo do tubo de vapor.

Pressionar a tecla para fornecer água.

Abrir a torneira para começar o fornecimento. Ao terminar, fechar a torneira.

Retirar o recipiente. Pressionar a tecla para

colocar a máquina em funcionamento normal.

Page 79

VAPOR/ CAPPUCCINO

Atenção: a água quente e o vapor podem provocar queimaduras! Direcionar o tubo de vapor sobre o recipiente recolhe-gotas.

CAPPUCCINO

Encher a xícara com 1/3 de leite frio.

Mover a xícara com movimentos circulares para uniformizar o aquecimento.

VAPOR

descarregar a água residual. Fechar a torneira.

Posicionar um recipiente. Abrir a torneira para descarregar a água residual.

Ao terminar de fazer a espuma, fechar a torneira.

Colocar uma xícara abaixo do tubo de vapor. Abrir a torneira.

Quando sair somente vapor, fechar a torneira. Retirar o recipiente.

Retirar a xícara e posicioná-la abaixo do fornecedor de café.

rotatórios.

Colocar a xícara com o leite abaixo do tubo de vapor.

Limpar o bico com um pano úmido para evitar que os resíduos de espuma incrustem-se.

Fechar a torneira.Aquecer com movimentos

Abrir a torneira para fornecer vapor.

Fornecer o café na xícara para obter um ótimo cappuccino.

PORTUGUÊS

Retirar o recipiente.Abrir o botão (torneira) para

Page 80

DESCALCIFICAÇÃO

Atenção! Nunca utilizar o vinagre como descalcificante. Pode-se utilizar

um produto para descalci cação próprio para máquinas de café do tipo não

tóxico e/ou nocivo, que pode ser encontrado normalmente no comércio.

CAÇÃO

DESCLALCIFI-

Quando a máquina tiver que ser descalci cada a luz de sinalização pisca.

A solução é distribuída em intervalos.

Encher o depósito com a solução para descalci cação.

Quando as luzes de sinalização piscarem a descalci cação terminou.

Recomenda-se o prodzuto para descalci cação da Saeco. A descalci cação é necessária a cada 3 a 4 meses, quando se observa uma redução da capacidade da água. A máquina deve estar ligada e gerencia automaticamente a distribuição do descalci cante.

Colocar um recipiente grande abaixo do tubo de vapor.

Fechar a torneira.

Pressionar a luz de sinalização por 5 segundos.

Retirar o recipiente.

Abrir a torneira. Começa o processo de descalci cação.

Enxaguar e encher o depósito com água fria potável.

Se o ciclo de

descalcifica ção for interrompido, devese enxaguar o recipiente da água e dos circuitos internos da máquina.

Colocar um recipiente grande abaixo do tubo de vapor.

Abrir a torneira e fazer o enxágue.

Quando a água terminar, fechar a torneira. Retirar o recipiente.

Retirar o recipiente.

Page 81

LIMPEZA E MANUTENÇÃO

Não enxugar a máquina e/ou os seus componentes utilizando um forno microondas e/ou um forno convencional.

GERAL

LIMPEZA

Apagar a máquina. Desligar o plugue da tomada.

Com o pincel limpar o dosador de café moído.

Lavar o depósito. Lavar o  ltro que se encontra dentro dele.

Desmontar o fornecedor e lavá-lo com água.

Não mergulhar a máquina na água e não colocar os seus componentes na máquina de lavar louças.

Retirar o recipiente recolhegotas, esvaziá-lo e lavá-lo.

A limpeza da máquina, dos

seus componentes e do grupo fornecedor deve ser feita pelo menos uma vez por semana.

Retirar e esvaziar a gaveta recolhedora de fundos e lavá-la.

Desparafusar e limpar o “pannarello”.

GRUPO

FORNECEDOR

Retirar a grade. Abrir a porta anterior. Remover as gavetas.

Pressionar a tecla PUSH para retirar o grupo.

Soltar o  ltro superior e lavá-lo.

Montar novamente o  ltro limpo.

Lavar o grupo, enxugá-lo e montá-lo novamente. Não

pressionar a tecla “PUSH”.

PORTUGUÊS

Recolocar todos os componentes na máquina. Fechar a porta.

Page 82

PROGRAMAÇÃO DAS FUNÇÕES DA MÁQUINA

O usuário pode modi car alguns parâmetros de funcionamento da máquina de acordo com as suas exigências pessoais.

Procedimento para ter acesso à programação da máquina.

INÍCIO

PROGRAMAÇÃO

Apagar a máquina.

Pressionar as teclas simultaneamente. Mantendo as teclas pres-sionadas, ligar a máquina.

A água corrente contém mais ou menos calcário dependendo da região. Por este motivo, o aparelho pode ser regulado de acordo com o grau de dureza da água da localidade na qual será utilizado, dentro de uma escala

DUREZA

DA ÁGUA

que vai de 1 a 4.

O aparelho é programado no valor de dureza 3*. A dureza da água no aparelho deve ser regulada de acordo com o teor de calcário e do grau de dureza da água.

Quando se ativa esta função, logo depois da fase de aquecimento, o aparelho limpa os tubos internos para garantir que o fornecimento do café seja feito somente com água fria.

ENXÁGUE

Em todos os aparelhos novos esta função já é ativada na fábrica.

Mergulhar a tira na água por 1 segundo. Veri car quantos quadrados mudam de cor.

regular a função.

Pressionar o botão.

Enxágue ativado.Pressionar o botão para

Dureza 4

Dureza 3*

Dureza 2

Dureza 1

O grau de dureza é sinalizado pelo acendimento das luzes de sinalização.

Enxágue desativado.

Page 83

O processo de pré-infusão, com o qual o café é levemente umedecido antes da infusão propriamente dita, realça o aroma do café, que adquire um sabor excelente. Possibilidade de escolher: “ativada” e “desativada”.

PRÉ-INFUSÃO

PROGRAMAÇÃO DAS FUNÇÕES DA MÁQUINA

Com o processo de pré-moagem o aparelho mói duas vezes: a primeira para o tipo de café selecionado, a segunda para o próximo café (não ainda selecionado). Esta função serve quando se deseja reduzir o tempo de fornecimento de vários cafés, um após o outro (por ex., durante uma visita, uma festa).

PRÉ-MOAGEM

Com este procedimento as de nições sinalizadas tornamse ativas.

FIM DA

PROGRAMAÇÃO

regular a função.

Pressionar o botão para regular a função.

Apagar a máquina.

Pré-infusão ativada.Pressionar o botão para

Ligar novamente a máquina para ativar as funções programadas.

Pré-infusão desativada.

Pré-moagem desativada.Pré-moagem ativada.

PORTUGUÊS

Page 84

SINALIZAÇÕES DO DISPLAY

Através do painel de comandos, a máquina guia o usuário a utilizá-la corretamente.

Intermitente

Fixa

Descalci car a máquina.

Encher o depósito de água com água fria potável.

PROBLEMAS CAUSAS SOLUÇÕES

A máquina não liga A máquina não está ligada

Ativar o interruptor geral.

à rede elétrica.

Veri car o plugue e a conexão.

O café não está su -

As xícaras estão frias. Aquecer as xícaras.

cientemente quente.

Intermitente

Fixa

Intermitente

Fixa

Intermitente

Carregar o circuito (Funcionamento).

Encher o recipiente para café em grãos com grãos de café.

Abrir a portinhola, retirar a gaveta recolhedora de fundos e esvaziar os resíduos num recipiente adequado.

Nota importante: a gaveta recolhedora de fundos deve ser esvaziada somente quando a máquina estiver ligada. A gaveta deve ser retirada por pelo menos 5 segundos. O esvaziamento da gaveta com a máquina desligada impossibilita o fornecimento do café quando ela for ligada novamente.

Colocar corretamente o grupo fornecedor, o recipiente recolhe gotas e a gaveta recolhedora de fundos. Fechar a portinhola da frente.

Motor do moedor de café bloqueado. Motor do grupo fornecedor bloqueado. Consultar um centro de Assistência Autorizado.

Selecionando “café moído” é fornecida somente água.

Nenhum fornecimento de água quente ou vapor.

A máquina leva muito tempo para se aquecer.

O grupo não pode ser retirado.

Não foi colocado o café moído.

Fornecer novamente, colocando o café moído.

Bico do tubo obstruído. Limpar o bico com uma

agulha.

Para esta operação,

o botão deve ser fechado e a máquina deve ser apagada.

O aparelho tem muito

Descalci car o aparelho.

calcário.

O grupo parou na posição errada.

Fechar a portinhola e ligar a máquina; o grupo fornecedor executa um ciclo de reinício.

Page 85

NOTE

PORTUGUÊS

Page 86

BELANGRIJKE VOORZORGSMAATREGELEN

Bij het gebruik van elektrische huishoudelijke apparaten is het raadzaam enkele voorzorgsmaatregelen in acht te nemen, om brandgevaar, elektrische schokken en/of dergelijke ongelukken zoveel mogelijk te voorkomen. 1 Aandachtig alle aanwijzingen en informatie in deze gebruiksaanwijzing en andere folders lezen,

die zich in de verpakking mochten bevinden, voordat het espresso apparaat wordt gebruikt. 2 De hete oppervlakken niet aanraken. 3 Geen kabels, stekkers of het apparaat zelf in water of andere vloeistoffen onderdompelen

om brandgevaar, elektrische schokken of ongelukken te vermijden. 4 Extra goed opletten indien het apparaat gebruikt wordt met kinderen in de buurt. 5 De stekker uit het stopcontact trekken als het apparaat niet gebruikt of gereinigd wordt.

Wachten totdat het apparaat afgekoeld is voordat de onderdelen verwijderd worden of

aangebracht, ook in geval van reiniging. 6 Het apparaat niet gebruiken als de kabel of stekker beschadigd zijn ofwel in geval van

schade of breuk. Het apparaat laten controleren of repareren bij het dichtstbijzijnde

servicecentrum. 7 Door het gebruik van niet door de producent aangeraden onderdelen kan er schade aan

dingen of letsel aan personen worden aangericht. 8 Het espresso apparaat nooit in de open lucht gebruiken. 9 De kabel niet van de tafel laten hangen en niet met hete oppervlakken in aanraking laten

komen. 10 Het espresso apparaat uit de buurt van warmtebronnen houden. 11 Controleren dat het espresso apparaat altijd in de stand “0” (uit) staat, voordat de stekker

in het stopcontact wordt gestoken. Indien men het apparaat uitschakelen wil,de machine

uitzetten en dan de stekker uit het stopcontact trekken. 12 Het apparaat mag alleen voor huishoudelijk gebruik gebruikt worden. 13 Uiterst goed opletten tijdens het gebruik van de stoom.

GELIEVE DEZE GEBRUIKSAAN-WIJZINGEN

TE BEWAREN

WAARSCHUWING

Het espresso apparaat is alleen maar voor huishoudelijk gebruik geschikt. Al de servicewerkzaamheden of reparaties, behalve de reiniging en het normale onderhoud moeten door een bevoegd Servicecentrum uitgevoerd worden. Het apparaat niet in water onderdompelen. Elke reparatie dient door een bevoegd Servicecentrum te worden uitgevoerd. 1 Controleren dat de aangetoonde spanning op het plaatje overeenkomt met de

spanning van het stopcontact.

2 Nooit lauw of warm water gebruiken, om het waterreservoir te vullen. Alleen maar

koud water gebruiken.

3 De warme onderdelen van het apparaat en de voedingskabel tijdens de werking

niet met de handen aanraken.

4 Nooit reinigen met schuurmiddelen of scherp gereedschap. Een met water

bevochtigde zachte doek is voldoende.

5 Gebruik mineraalwater zonder koolzuur, om de vorming van kalkaanslag te vermijden.

AANWIJZINGEN OVER DE

ELEKTRICITEITSKABEL

A Er wordt een nogal kort elektriciteitssnoer geleverd om te voorkomen dat het in

elkaar draait of dat u erover kunt struikelen. B Er kan een verlengsnoer gebruikt worden. C Als u een verlengsnoer gebruikt, controleer dan:

1 of de spanning die op het verlengsnoer vermeld is minstens gelijk is aan de

spanning van het apparaat;

2 of er een stekker aan zit met drie pinnen met aarde (als het snoer van het

apparaat van dit type is);

3 of het snoer niet van de tafel hangt zodat u er niet over kunt struikelen.

Page 87

ALGEMEEN

Het kofezetapparaat is bedoeld voor de bereiding van espressokofe waarbij zowel van kofebonen als van poederkofe gebruik kan worden gemaakt, en beschikt over een systeem voor de afgifte van stoom en heet water. Het sierlijk ontworpen apparaat is bedoeld voor huishoudelijk gebruik en niet voor een continu, professioneel gebruik.

Let op. Men stelt zich niet aansprakelijk voor schade die het gevolg is van:

• Foutief gebruik en gebruik dat niet overeenstemt met het beoogde gebruiksdoel;

• Reparaties die niet uitgevoerd zijn door de bevoegde assistentiediensten;

• Onklaar gemaakte voedingskabel;

• Onklaar maken van ongeacht welk onderdeel van het apparaat;

• Gebruik van niet originele vervangingsonderdelen en accessoires.

In deze gevallen vervalt de garantie.

TER VEREENVOUDIGING VAN HET LEZEN

De waarschuwingsdriehoek duidt op alle instructies die van belang zijn voor de veiligheid van de gebruiker. Houdt u zich strikt aan deze aanwijzingen om ernstig letsel te voorkomen!

GEBRUIK VAN DEZE GEBRUIKSAANWIJZING

Bewaar deze gebruiksaanwijzing op een veilige plek en voeg ze bij het kofezetapparaat wanneer iemand anders het apparaat gebruikt. Voor meer informatie, of bij problemen die niet volledig of onvoldoende in deze gebruiksaanwijzing behandeld worden, dient u zich te wenden tot de bevoegde assistentiedienst.

TECHNISCHE GEGEVENS

• Nominale spanning Zie plaatje op het apparaat

• Nominaal vermogen Zie plaatje op het apparaat

• Materiaal behuizing

Metaal

• Afmetingen (l x h x d) (mm)

265 x 360 x 400

• Gewicht (kg)

• Lengte kabel (mm)

1200

• Bedieningspaneel

Frontaal

• Waterreservoir (liter)

2 - Uittrekbaar

• Voeding Zie plaatje op het apparaat

• Druk pomp (bar)

• Ketel

Roestvrji staal

• Inhoud kofehouder (gr.)

180 gr. kofebonen

• Veiligheidsvoorzieningen

Veiligheidsklep druk ketel

Veiligheidsthermostaat.

Onder voorbehoud van wijzigingen aan constructie en uitvoering ten gevolge van de technologische vooruitgang. Apparaat conform de Europese Richtlijn 89/336/EEG (wettelijk decreet 476 van 04/12/92) met betrekking tot de eliminatie van radio- en televisiestoringen.

NEDERLAND

Page 88

VEILIGHEIDSVOORSCHRIFTEN

IN GEVAL VAN NOOD

Trek onmiddellijk de stekker uit het stopcontact.

HET APPARAAT UITSLUITEND

- in een gesloten ruimte gebruiken

- voor de bereiding van kofe, heet water, voor het kloppen van melk of voor de opwarming met stoom van dranken gebruiken.

- voor huishoudelijk gebruik aanwenden.

- door volwassenen in goede lichamelijke en geestelijke gezondheid laten gebruiken.

GEBRUIK HET APPARAAT NOOIT

voor andere dan de beschreven doeleinden, om gevaarlijke situaties te voorkomen. Doe nooit andere substanties in de houders dan de substanties die aangegeven worden in de gebruiksaanwijzing. Tijdens de normale vulling van een houder bent u verplicht de houders die zich in de nabijheid bevinden te sluiten. Vul het waterreservoir alleen met vers drinkwater: heet water en/of andere vloeistoffen kunnen het apparaat beschadigen. Gebruik geen water met toevoeging van kooldioxide. De afstelling van de kofemolen mag alleen plaatsvinden wanneer de kofemolen in werking is. Steek uw vingers, of materiaal dat geen kofebonen is, niet in de kofemolen. Voordat u werkzaamheden verricht aan het interne gedeelte van de kofemolen, dient u het apparaat af te sluiten met de hoofdschakelaar en de stekker uit het stopcontact te trekken. Doe geen oploskofe of koebonen in de houder voor gemalen kofe.

AANSLUITING OP HET NET

Sluit het kofezetapparaat alleen aan op een geschikt stopcontact. De spanning dient overeen te komen met de spanning die op het plaatje van het apparaat staat.

INSTALLATIE

- Kies een goed genivelleerde ondergrond. Plaats het apparaat niet op hete oppervlakken!

- Plaats het apparaat op 10 cm van muren en kookplaten.

- Bewaar het apparaat niet bij een temperatuur van minder dan 0°C. Gevaar op schade door bevriezing.

- Het stopcontact moet op ieder gewenst moment toegankelijk zijn.

- De voedingskabel mag niet beschadigd zijn, vastgezet zijn met klemmetjes, op een heet oppervlak rusten, enz.

- Laat de voedingskabel niet los afhangen (Let op: er kan over gestruikeld worden of het kan het op de grond vallen van het apparaat veroorzaken).

- Niet aan de voedingskabel trekken of het kofezetapparaat met behulp van de voedingskabel dragen.

GEVAREN

- Het apparaat mag niet door kinderen gebruikt worden of door personen die niet op de hoogte zijn van de werking.

- Het apparaat is gevaarlijk voor kinderen. Schakel het uit indien het onbeheerd achtergelaten wordt.

- Laat het verpakkingsmateriaal van het apparaat niet binnen handbereik van kinderen.

- Richt de hete stoomstraal en/of de heetwaterstraal niet op uzelf en/of op anderen: gevaar op brandwonden.

- Steek geen voorwerpen in de openingen van het apparaat (Gevaar! Elektrische stroom!)

- Raak de stekker niet met natte handen of natte voeten aan en trek de stekker niet uit het stopcontact door aan de kabel te trekken.

- Let op: gevaar op brandwonden bij aanraking met heet water, stoom of het mondstuk voor heetwater/stoom.

DEFECTEN

- Gebruik het apparaat niet indien het defect is of een defect vermoed wordt, bijvoorbeeld na een val.

- Eventuele reparaties dienen uitgevoerd te worden door een bevoegde assistentiedienst.

- Gebruik het apparaat niet met een defecte voedingskabel. De kabel mag alleen vervangen worden door de assistentiedienst (Gevaar! Elektrische stroom!)

- Schakel het apparaat uit voordat u het deurtje open maakt. Gevaar op brandwonden!

REINIGING / ONTKALKING

- Voordat u met de reiniging begint, trekt u de stekker uit het stopcontact en laat u het apparaat afkoelen.

- Zorg ervoor dat u geen water op het apparaat spettert en dompel het apparaat niet in water.

- Droog de onderdelen van het apparaat niet een in oven en/of in een magnetron.

VERVANGINGSONDERDELEN

Om veiligheidsredenen dient u alleen originele vervangingsonderdelen en accessoires te gebruiken.

VUILVERWERKING

- De verpakking kan gerecycled worden.

- Apparaat: trek de stekker uit het stopcontact en snij de voedingskabel van het apparaat door.

- Lever het apparaat en de aansluitkabel in bij de assistentiedienst of bij een openbaar centrum voor de vuilverwerking.

Page 89

BESCHRIJVING COMPONENTEN

Plaat voor de voorver-

warming van de kopjes

Deksel doseerder

gemalen kof e

Bedieningspaneel

Deurtje

SBS

In hoogte en

diepte verstelbare

kof eafgiftegroep

Druppelbak +

rooster

Indicator bak vol

Kof ebonenhouder

Deksel waterreservoir

Waterreservoir

Knop voor stoomafgifte

Hoofdschakelaar (ON/OFF)

Heetwaterstoompijpje

Kwastje voor

reiniging

Test voor hardheid

water

Knop selectie gemalen kof e

Knop afgifte espresso

Knop afgifte kof e Knop selectie heet water Knop selectie ontkalking

Knop instelling maalgraad

Knop instelling hoeveelheid kof e

Sleutel

kof egroep

Maatlepel voor gemalen kof e

Kof eafgiftegroep

Kof ediklade

Controlelampje alarm.

Controlelampje kof ebonenhouder en kof ediklade.

NEDERLAND

Controlelampje waterreservoir en vulling circuit.

Page 90

INSTALLATIE / VULLEN CIRCUIT

Zie het plaatje

Vul de houder met kof ebonen.

Plaats een bak onder het stoompijpje.

Haal de bak weg.

Vul het reservoir met vers drinkwater.

Druk op de knop voor de waterafgifte.

Druk opnieuw op de knop.

Steek de stekker in een geschikt stopcontact.

Open de kraan om de vulling van het circuit te starten.

Het apparaat is klaar voor gebruik.

Druk de schakelaar in stand “I” om het apparaat in te schakelen.

Wacht tot op regelmatige wijze water uit het mondstuk naar buiten komt.

Opmerking: Voordat u het apparaat in werking stelt na een periode van lange onbruik, en het waterreservoir geheel leeg is, bent u verplicht het circuit van het apparaat te vullen. Bovendien moet het circuit steeds gevuld worden wanneer het controlelampje knippert:

Het apparaat is aan het opwarmen; de controlelampjes knipperen.

Sluit de kraan om de vulling van het circuit te stoppen.

Page 91

INSTELLING

MAALGRAAD

INSTELLINGEN

De instelling mag alleen plaatsvinden wanneer de koffiemolen in werking is.

Gebruik melanges van kof ebonen voor espressoapparaten. Indien u niet het gewenste resultaat bereikt, gebruikt u dan verschillende kof emelanges. Bewaar de kof e op een koele plek in een hermetisch gesloten houder. De wijziging van de maalgraad wordt na 3-4 kopjes kof e merkbaar.

De maalgraad kan met de knop geregeld worden.

Hoeveelheid kof e - De instelling dient plaats te vinden voordat de kof eafgifte plaatsvindt Deze instelling is onmiddellijk van invloed op de geselecteerde kof eafgifte.

KOFFIE

De kof e komt langzamer naar buiten.

De kof e komt sneller naar buiten.

HOEVEELHEID

U kunt de hoeveelheid te malen kof e instellen.

Alleen voor apparaten met SBS - De instelling kan uitgevoerd worden tijdens de kof eafgifte.

Deze instelling is onmiddellijk van invloed op de geselecteerde kof eafgifte.

Sterkere kof e.

Slappere kof e.

SBS

Om de romigheid van de afgegeven kof e in te stellen. Kof e met room.

Sterke kof e. Espressokof e.

GROTE KOPPEN Om de afgiftegroep opnieuw op zijn plaats te brengen trekt u eraan tot de groep weer vastzit.

GROTE KOPPEN

Om grote koppen te gebruiken drukt u op de knop en drukt u de afgiftegroep tot het einde toe aan.

KOFFIE IN KOPJE

Om de hoeveelheid afgegeven kof e aan te passen aan de

afmetingen van de kopjes zet u een kopje

KOFFIE IN KOPJE

Wanneer het kopje vol is met de gewenste hoeveelheid, dan laat u de toets los. Het apparaat is nu geprogrammeerd voor de afgifte van de door u gewenste hoeveelheid kof e.

onder het pijpje van de kof eafgifte, drukt u op de toets voor de afgifte van de gewenste kof e en houdt u de toets ingedrukt, tijdens de

volledige afgiftetijd van de koffie.

NEDERLAND

Page 92

KOFFIEAGIFTE / HEET WATER

Let op: heet water en stoom kunnen brandwonden veroorzaken! Richt het stoompijpje op de druppelbak.

KOFFIEBONEN

Controleer of het apparaat gereed is.

GEMALEN KOFFIE

Plaats het warme kof ekopje onder de kof eafgiftegroep.

HEET WATER

Plaats het (de) warme kof ekopje(s) onder de kof eafgiftegroep.

Selecteer de functie “Gemalen kof e”.

Druk op de toets van de gewenste kof e. 1 keer = 1 kopje kof e.

Gebruik de maatlepel voor de gemalen kof e.

MAX. 1 MAATLEPEL

2 keer = 2 kopjes kof e. Wanneer het apparaat

Druk op de toets van de gewenste kof e.

klaar is, neemt u het (de) kopje(s) weg.

Wanneer het apparaat klaar is, neemt u het kopje weg.

Plaats een kan onder het stoompijpje.

Druk op de toets voor de waterafgifte.

Open de kraan om de afgifte te starten. Na a oop de kraan sluiten.

Neem de kan weg. Druk op de toets om het

apparaat op de normale werking te zetten.

Page 93

Let op: heet water en stoom kunnen brandwonden veroorzaken! Richt het stoompijpje op de druppelbak.

CAPPUCCINO

STOOM/ CAPPUCCINO

Vul het kopje voor 1/3 met koude melk.

Maak ronde bewegingen met het kopje voor een gelijkmatige verwarming.

STOOM

resterende water te verwijderen. Sluit de kraan.

Plaats een kan. Open de kraan om het resterende water af te voeren.

Sluit de kraan wanneer de melk geklopt is.

Plaats het kopje onder het stoompijpje. Open de kraan.

Sluit de kraan wanneer alleen stoom naar buiten komt. Neem de kan weg.

Neem het kopje weg en plaats het onder de kof eafgiftegroep.

gingen tijdens het verwarmen.

Zet het kopje met melk onder het stoompijpje.

Reinig het mondstuk met een vochtige doek om te voorkomen dat de schuimresten op het mondstuk opdrogen.

Sluit de kraan.Maak draaiende bewe-

Draai de knop open voor de afgifte van stoom.

Laat de kof e in het kopje lopen voor een uitstekende cappuccino.

Neem de kan weg.Open de kraan om het

NEDERLAND

Page 94

ONTKALKING

Let op! Gebruik in geen geval azijn als ontkalkingsproduct. U kunt een

ontkalkingsproduct voor kof ezetapparaten gebruiken, dat niet toxisch en/of schadelijk is, en normaal in de handel verkrijgbaar is. Het wordt aangeraden het

ontkalkingsproduct van Saeco te gebruiken.

ONTKALKING

De ontkalking moet om de 3-4 maanden uitgevoerd worden, wanneer u ziet dat de watercapaciteit afneemt. Het apparaat dient ingeschakeld te zijn; het zorgt automatisch voor de verspreiding van het ontkalkingsproduct.

Wanneer het apparaat ontkalkt moet worden, knippert het controlelampje.

De oplossing wordt met tussenpozen afgegeven.

Zet een grote kan onder het stoompijpje.

Vul het reservoir met de ontkalkingsoplossing.

Wanneer de controlelampjes knipperen, is de ontkalking klaar.

Open de kraan voor het naspoelen.

Zet een grote kan onder het stoompijpje.

Sluit de kraan.

Wanneer het water op is sluit u de kraan. Neem de kan weg.

Druk 5 seconden op het controlelampje.

Neem de kan weg.

Open de kraan. Het ontkalkingsproces begint.

Het reservoir spoelen en met vers drinkwater vullen.

Indien de ontkal-

kingscyclus onderbroken wordt, dient u verder te gaan met het naspoelen van het waterreservoir en van de interne circuits van het apparaat.

Page 95

REINIGING EN ONDERHOUD

Het apparaat en/of de onderdelen van het apparaat niet drogen in een magnetron en/of een oven.

REINIGING

ALGEMENE

Het apparaat uitschakelen. Trek de stekker uit het stopcontact.

Reinig met een kwast de doseerder van gemalen kof e.

Was het reservoir. Was het  lter dat zich in het reservoir bevindt.

Demonteer de afgiftegroep en reinig het met water.

Het apparaat niet in water dompelen en de onderdelen van het apparaat niet in de vaatwasmachine reinigen.

Trek de druppelbak naar buiten. De bak legen en wassen.

De reiniging van het appa-

raat, de onderdelen en de afgiftegroep dient minstens eenmaal per week plaats te vinden.

Trek de kof ediklade naar buiten. De lade legen en wassen.

Schroef de pannarello los en maak deze schoon.

AFGIFTEGROEP

Verwijder het rooster. Open het voordeurtje. Verwijder de laden.

Druk op de toets PUSH om de groep te verwijderen.

Schroef het bovenste  lter los en was het.

Monteer het schone  lter.

Was en droog de groep. De groep opnieuw mon-

teren. Niet op de toets

“PUSH” drukken.

Plaats alle componenten van het apparaat terug. Sluit het deurtje.

NEDERLAND

Page 96

PROGRAMMERING VAN DE FUNCTIES VAN HET APPARAAT

De gebruiker kan enkele parameters van de werking van het apparaat wijzigen al naargelang de eigen behoeften.

Procedure om de programmering van het apparaat binnen te gaan.

BEGIN

PROGRAMM.

Het leidingwater is in meer of mindere mate kalkhoudend, afhankelijk van het gebied. Het apparaat kan daarom ingesteld worden al naargelang de hardheid van het water van het gebied waar het gebruikt wordt, uitgedrukt in een schaal van 1 tot 4.

WATERHARDHEID

Het apparaat is geprogrammeerd op een hardheid met waarde 3*. De hardheid van het water in het apparaat dient geregeld te worden al naargelang de hoeveelheid kalk en de graad van hardheid van het water.

Wanneer deze functie onmiddellijk na de opwarmfase geactiveerd wordt, dan reinigt het apparaat de interne leidingen om te garanderen dat de kof eafgifte alleen met vers water plaatsvindt.

SPOELING

In alle nieuwe apparaten is deze functie reeds geactiveerd door de fabrikant.

Het apparaat uitschakelen.

Dompel het strookje 1 seconde in het water. Kijk hoeveel vierkantjes van kleur veranderen.

functie in te stellen.

Druk tegelijkertijd op de toetsen. Terwijl u de toetsen ingedrukt houdt, schakelt u het apparaat in.

Hardheid 4

Hardheid 3*

Hardheid 2

Hardheid 1

Druk op de knop.

Spoeling geactiveerd.Druk op de knop om de

De hardheidsgraad wordt aangegeven door het branden van de controlelampjes.

Spoeling gedeactiveerd.

Page 97

Het proces van voorpercolatie, waarbij de kof e licht bevochtigd wordt voordat de werkelijke percolatie plaatsvindt, doet het volle aroma duidelijk uitkomen waardoor de kof e een uitstekende smaak verkrijgt. Het is mogelijk om tussen “geactiveerd”en “gedeactiveerd” te kiezen.

VOORPERCOLATIE

Bij het proces voormalen maalt het apparaat twee keer: de eerste keer voor het geselecteerde kopje kof e, de tweede keer voor het volgende (nog niet geselecteerde) kopje kof e. Deze functie is nuttig wanneer u de tijd van afgifte van meer kopjes kof e na elkaar wilt reduceren (bijvoorbeeld

VOORMALEN

bij bezoek of een feestje).

PROGRAMMERING VAN DE FUNCTIES VAN HET APPARAAT

Druk op de knop om de functie in te stellen.

Voorpercolatie gedeactiveerd.Voorpercolatie geactiveerd.

Met deze procedure worden de aangeduide instellingen actief.

EINDE

PROGRAMM.

Druk op de knop om de functie in te stellen.

Het apparaat uitschakelen.

Het apparaat opnieuw inschakelen om de geprogrammeerde functies te activeren.

Voormaling gedeactiveerd.Voormaling geactiveerd.

NEDERLAND

Page 98

MELDINGEN OP HET DISPLAY

Via het display begeleidt het apparaat de gebruiker bij het correcte gebruik.

Knippert

Brandt

Ontkalkt het apparaat.

Vul het waterreservoir met vers drinkwater.

PROBLEMEN OORZAKEN OPLOSSINGEN

Het apparaat wordt niet ingeschakeld.

Het apparaat is niet op het elektriciteitsnet

Activeer de hoofdschakelaar.

aangesloten.

Controleer de stekker en de verbinding.

Knippert

Brandt

Knippert

Brandt

Knippert

Vul het circuit (inwerkingstelling).

Vul de kof ebonenhouder met kof ebonen.

Open het deurtje, trek de kof ediklade naar buiten en gooi het kof edik weg.

Belangrijke opmerking: de koffiediklade dient alleen geleegd te worden terwijl het apparaat ingeschakeld is. De lade dient minstens 5 seconden naar buiten getrokken te worden. Het legen van de lade bij uitgeschakeld apparaat verhindert de koffieafgifte wanneer het apparaat opnieuw ingeschakeld wordt.

Plaats de afgiftegroep, de druppelbak en de kof ediklade op correcte wijze. Sluit het voordeurtje.

Motor kof emolen geblokkeerd. Motor afgiftegroep geblokkeerd. Wendt u tot een Bevoegd Assistentiecentrum.

De kof e is niet voldoende warm.

Bij de keuze van “ P o e d e r k o f f i e ” wordt alleen water afgegeven.

Er komt geen heet water of stoom naar buiten.

Het apparaat doet erg lang over het opwarmen.

De groep kan niet naar buiten getrokken worden.

De kopjes zijn koud. Verwarm de kopjes.

Er is geen poederkof e in de houder gedaan.

Bereid opnieuw de kof e nadat u de poederkof e in de houder gedaan heeft.

Mondstuk van het pijpje verstopt.

Reinig het mondstuk met een naald.

Voor deze handeling

dient de knop dichtgedraaid te zijn en het apparaat uitgeschakeld.

Het apparaat heeft veel

Ontkalk het apparaat.

kalkaanslag.

De groep is in een foute positie tot stilstand gekomen.

Sluit het deurtje en schakel het apparaat in. De afgiftegroep verricht nu een resetcyclus.

Page 99

OPMERKING

NEDERLAND

Page 100

Saeco International Group S.p.A. - Via Panigali, 39

40041 Gaggio Montano - Bologna - Italy

Tel. +39 0534.771.111 - Fax. +39 0534.31025 - http://www.saeco.com

Cod. 1.6.589.15.00 Rev.00 del 08-03-04
