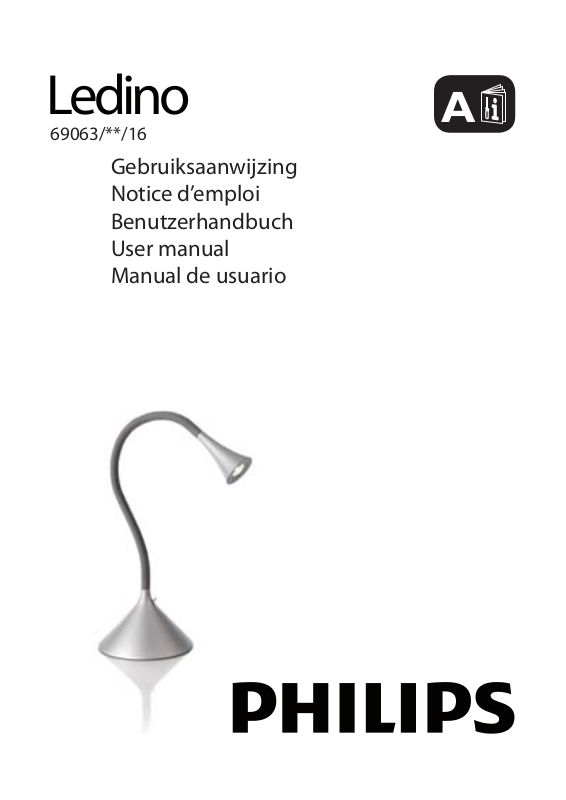

PHILIPS 690638716, 690633016 User Manual [fr]

Ledino

A

69063/**/16

Gebruiksaanwijzing
Notice d’emploi
Benutzerhandbuch
User manual
Manual de usuario

Incl.

IP20

F

TYPE

…

B

3m

2,25m

A

B

B

B

... x Luxeon Rebel

1

A

B

Powerled

Y

B

2

3

Philips Lighting Contact Centre
Int. Business Reply Service
I.B.R.S. / C.C.R.I. Numéro 10461
5600 VB Eindhoven
Pays-Bas / The Netherlands

www.philips.com/homelighting

([phone]

4404.018.03531

Last update: 19/05/10

B

TYPE

…

IP X7

IP 5X

IP 6X

IP X1

IP X4

IP X5

IP20

3m

2,25m

F

F

MAX. … W

Philips Consumer Luminaires

2550 Kontich - Belgium

www.philips.com

MXO 000 069

Last update: Feb ‘10

01 02 03 04

Satenrozen 13

2,25m

05 06 07 08

09 10 11 12

IPX3

...m

13 14 15 16

IP X8

17 18 19 20

21 22 23 24

F

t ......°C

© Copyright

±8mm

25 26 27 28

29 30 31 32

>2cm

5cm

Ø60

Ø45

COOL
BEAM

33 34 35 36

Ø ...

...

37 38 39 40

MAX

43

6m

47

51

44

00m

00m 00m

48

52

41

45

000°

49

VEILIGHEIDSINSTRUCTIES - DEEL B N E DE R L A ND S

• De fabrikant adviseert een juiste toepassing van verlichtingsarmaturen! Volg én bewaar daarom deze gebruiksaanwijzing voor een veilige en
betrouwbare installatie en werking van het armatuur.

• Schakel altijd eerst de elektriciteit uit voor installatie, onderhoud of herstelling.

• Raadpleeg bij twijfel steeds een vakman of het verkooppunt. Leef in ieder geval de lokale installatievoorschriften na. Zo geven bijvoorbeeld
bepaalde installatievoorschriften aan dat een verlichtingsartikel moet worden geïnstalleerd door een erkend vakman (b.v. Duitsland).

• Draai steeds de (klem)schroeven van alle elektrische aansluitingen stevig aan, vooral de bevestigingen van de 12V-laagspanningdraden (indien
van toepassing).

• Houd bij de aansluiting van de bedrading de juiste kleuren in acht: blauw (N), bruin of zwart (L) en indien beschermklasse I, geelgroen
(aardleiding).

• Onderhoud binnenverlichting met een droge doek of borsteltje, gebruik geen schuur- of oplosmiddelen. Vermijd vocht op alle elektrische
onderdelen.

• Indien het armatuur wordt bevestigd op een metalen ondergrond, dient deze ondergrond geaard te zijn, of verbonden te zijn met de aarding van
de elektrische installatie.

• Gelieve de wandlichten buiten het bereik van kinderen te monteren

• Houd steeds alle technische specificaties van uw armatuur in acht. Raadpleeg hiervoor de specifiek vermelde pictogrammen van het
identificatielabel op het armatuur én de pictogrammen die worden vermeld in deel A van uw veiligheidsinstructies.

OPGELET:

Hieronder vindt u echter wel alle tekstuele verklaringen met numerieke verwijzing naar de
respectievelijke pictogrammen vooraan deze gebruiksaanwijzing:
01- Installeer het armatuur enkel binnenshuis.
02- Het armatuur is niet geschikt voor montage in de badkamer, althans niet in de aangegeven zone.
03- Het armatuur is geschikt voor bevestiging/plaatsing aan/op normaal ontvlambare materialen/oppervlakten. Inbouwarmaturen mogen

onder geen enkele voorwaarde bedekt worden met isolatiemateriaal of gelijkaardig materiaal.

04- Dit artikel is niet geschikt voor rechtstreekse bevestiging op ontvlambare materialen.
05- Het armatuur mag afgedekt worden met isolatiemateriaal.
06- Het armatuur is enkel geschikt voor plafondmontage.
07- Het armatuur is enkel geschikt voor wandmontage.
08- Het armatuur is geschikt voor wand- en plafondmontage.
09- Respecteer steeds de minimumafstand tussen de lamp en de verlichte materialen zoals aangegeven in het pictogram.
10- IPX1: het armatuur is dropwaterdicht.
11- IPX3: het armatuur mag worden blootgesteld aan regendruppels (vallende druppels onder een maximale hoek van 60° t.o.v. de verticale as).
12- IPX4: het armatuur kan worden blootgesteld aan waterprojecties uit willekeurige richting (360°).
13- IPX5: het armatuur is straalwaterdicht.
14- IPX7: het armatuur is waterdicht voor grondinbouw.

42

46

MAX 4°

50

MIN 00 SEC

MAX 00 MIN

2 3

15- IPX8: biedt bescherming tegen onderdompeling tot de aangeduide diepte.
16- IP5X: het armatuur is stofvrij.
17- IP6X: het armatuur is stofdicht.
18- Vervang onmiddellijk een gebarsten of gebroken beschermglas en gebruik enkel originele wisselstukken.
19- Beschermklasse I: het armatuur is uitgerust met een aardklem en moet dus worden geaard. Sluit de aardleiding (geelgroene ader) aan op de

met -gemarkeerde klem.

20- Beschermklasse II: het armatuur is dubbel geïsoleerd en wordt niet op een aardleiding aangesloten.
21- Beschermklasse III: het verlichtingsarmatuur is enkel geschikt voor zeer lage veiligheidsspanning (b.v. 12V).
22- Strip de draad zoals aangegeven in het pictogram.
23- Zorg ervoor dat de aardingsdraad steeds langer is dan de stroomvoerende draden.
24- Het gebruik van de bijgeleverde hittebeschermende kousen is verplicht over de volledige gestripte draadlengte.
25- Gebruik hittebestendige kabel voor het armatuur aan te sluiten op het net.
26- Het armatuur is enkel geschikt voor een vaste bevestiging en mag bijgevolg niet worden aangesloten aan de stroombron door middel van een

aansluitsnoer.

27- X-aansluiting: Indien het snoer van het armatuur beschadigd is, dan moet dit vervangen worden door een snoer van hetzelfde type.
Y-aansluiting: Indien het snoer van het armatuur beschadigd is, dan mag dit enkel vervangen worden door de fabrikant, zijn verdeler of door

een vakman en dit om risicos te vermijden.

Z-aansluiting: Het snoer kan niet vervangen worden.
28- MAX. …W: gebruik uitsluitend lampen van het juiste type en overschrijd nooit het maximum aangegeven wattage.
29- Het armatuur is uitsluitend geschikt voor reflectorlamp(en).
30- Het armatuur is uitsluitend geschikt voor PLCE lampen.
31- Het armatuur is niet geschikt voor PLCE lampen.
32- Enkel een gloeilamp met een doorsnede van 60mm mag gebruikt worden. Gebruik voor dit armatuur nooit een gloeilamp met een doorsnede

van 45mm.

33- Enkel geschikt voor een globe gloeilamp met de aangegeven doorsnede. Gebruik voor dit armatuur nooit een standaard gloeilamp.
34- Dit armatuur is uitsluitend geschikt voor kaarslampen.
35- Gebruik voor dit armatuur nooit “cool beam”lampen.
36- Het armatuur is uitsluitend geschikt voor een lamp met ingebouwde bescherming of een lage druk lamp. Een extra beschermglas is niet

noodzakelijk.

37- Capsule- en lineaire halogeenlampen mogen niet met de blote hand worden aangeraakt.
38- Het armatuur is uitgerust met een (smelt)zekering. Indien het armatuur na het vervangen van de lamp niet functioneert, dient de ingebouw-

de zekering vervangen te worden. Als hierbij de vaste aansluitbedrading van de installatie kan aangeraakt worden, mag dit alleen door een
vakman gebeuren.

39- Het armatuur kan worden gebruikt in combinatie met een dimmer. Dit geldt niet bij gebruik van PLCE lampen.

Raadpleeg een vakman voor de keuze van het juiste type (vooral belangrijk bij 12V-armaturen).

40- Het armatuur functioneert met een veiligheidstransformator. Vervang een defecte transfo enkel door een transfo met identieke technische

specificaties. Raadpleeg hiervoor een vakman of het verkooppunt.

41- Armatuur voor ruw gebruik.
42- Armatuur met tijd- en licht instelmogelijkheden. Minimum en maximum worden aangeduid op de pictogram in deel A.
43- Het armatuur mag maximum op 6 meter hoogte geplaatst worden.
44- Voor een optimale werking plaatst u het armatuur op de hoogte aangeduid op het pictogram. Het minimum en maximum bereik van de

detector worden eveneens vermeld op het pictogram in deel A.

45- Het standaard actieve gezichtsveld van de detecor bestrijkt de opgegeven graden zoals aangegeven op het pictogram.
46- Het armatuur dient op een zodanige wijze te worden gemonteerd dat de hellingshoek van de lengte-as van de lamp niet meer dan 4°

bedraagt t.o.v. het grondvlak.

47- Let op dat bij de montage van het armatuur geen elektrische leidingen e.d. worden doorboord in muur of plafond!
48- Indien het armatuur op een centraaldoos of inbouwdoos wordt bevestigd, is het verplicht om de doos eerst met een deksel af te schermen.

(b.v. gebruikt in Nederland).

49- Elektrische installatiedraden mogen nooit geklemd of getorst (getwist) worden tussen het armatuur en het montageoppervlak.
50- Armatuur geschikt voor gebruik van kopspiegellamp.
51- Dit verlichtingsarmatuur bevat plaatselijk warme delen.
52- Dit armatuur is niet geschikt voor kinderen onder de 14 jaar.

Het verlichtingsarmatuur is - net als alle andere producten uit het assortiment - ontworpen, geproduceerd en getest volgens de strengste Europese
veiligheidsvoorschriften (EN 60.598 /
op buitenverlichting (tenzij anders vermeld op de verpakking).
Glasbreuk, batterijen en lichtbronnen vallen niet onder de garantievoorwaarden. De garantieperiode gaat in vanaf factuurdatum en geldt enkel
op vertoon van het aankoopbewijs. Schade aan het verlichtingsarmatuur door gebruik ervan in extreme omstandigheden (zeekustgebieden,
industriële omgevingen, frequente blootstelling aan meststoffen,...), valt eveneens niet onder de garantievoorwaarden. De garantie vervalt indien
het verlichtingsarmatuur niet volgens de gebruiksaanwijzing werd geïnstalleerd of door onbevoegde personen werd hersteld of aangepast. De
fabrikant aanvaardt ook geen enkele aansprakelijkheid voor schade als gevolg van een verkeerde toepassing van het verlichtingsarmatuur of door
gebruik in combinatie met onjuiste apparatuur of wisselstukken.
Wijzigingen in ontwerp en technische specificaties voorbehouden.

INSTRUCTIONS DE SÉCURITÉ - PARTIE B F R AN Ç A I S

• Le fabricant donne toujours des conseils pour une utilisation correcte des articles d’éclairage! Pour vous assurer d’une installation correcte et sûre,
il faut donc suivre les instructions qui vous sont données avec chaque article.

• Coupez systématiquement l’arrivée de courant avant de commencer une installation, une maintenance ou une réparation sur un article
d’éclairage.

• Si vous avez un doute, demandez conseil à un électricien ou au vendeur. Assurez vous que vous installez toujours les articles suivant la
réglementation en vigueur. Certaines règlementations imposent l’installation de certains articles par un électricien qualifié. (ex. en Allemagne).

• Serrez toujours fermement les écrous de fixation, plus spécialement les attaches pour les équipements en très basse tension (12V).

• Vérifiez la bonne couleur des câbles de branchement. Bleu: neutre (N). Brun ou noir (L): positif, et si l’article est en classe I: vert et jaune pour la
terre.

• Installer les appliques hors de la portée des enfants

• Si le luminaire est installé sur une surface métallique, celle-ci doit être reliée au fil de terre ou à une liaison équipotentielle de l'installation.

• Le nettoyage des articles d’éclairage se fait avec un chiffon sec, n’utilisez pas de solvants ou de produits abrasifs. Evitez les projections de liquides
sur les parties électriques.

• Prenez toujours en compte les spécifications techniques de l’équipement. Vérifiez les icônes sur l’étiquette argentée de l’article et les icônes que
nous vous expliquons sur la partie A de votre notice de sécurité.

ATTENTION:

vous trouverez ci-après toutes les explications avec des références numériques correspondant respectivement

aux instructions de sécurité.

01- Installation intérieure seulement

). Bij constructiefouten of materiële gebreken geeft de fabrikant 2 jaar garantie op binnenverlichting en

02- L’équipement ne convient pas pour une installation dans les salles de bains (au moins pas dans les zones spécifiées).
03- L’équipement peut être installé sur des surfaces normalement inflammables.Les luminaires encastrés ne doivent en aucune manière être

recouverts de matériaux isolants ou assimilés.

04- Ce produit n'est pas adapté pour un montage direct sur des surfaces inflammables.
05- L'article peut être recouvert de matériaux isolants.
06- L’équipement ne peut être fixé que sur un plafond.
07- L’équipement n’est fixable qu’au mur.
08-

L'article est prévu pour être accroché au mur ou au plafond.

09- Respectez toujours la distance minimale entre la lampe et les objets éclairés comme indiqué sur l’icône.
10- IPX1 : L'article est protégé contre les chuttes d'eau verticales.
11- IPX3 : l’équipement peut être exposé à la pluie (gouttes de pluie tombant dans un angle de 60° maximum par rapport à l’axe).
12- IPX4 : L’équipement est résistant aux projections d’eau: il peut être exposé à toute projection d’eau venant de n’importe quelle direction

(360°).

13- IPX5 : L'article est protégé contre les jets d'eau.
14- IPX7 : Protection partielle contre l'immersion (jusqu'à 1mètre)
15- IPX8 : Offre une protection contre l’immersion jusqu’à la profondeur indiquée.
16- IP5X : L'article est protégé contre les poussières.
17- IP6X : L'article est étanche aux poussières.
18- Remplacez immédiatement un verre de sécurité fissuré ou cassé et n’utilisez que des éléments approuvés par le constructeur.
19- Protection de classe I : l'équpement a une connexion à la prise de terre. Le câble de terre (jaune et vert) doit être connecté au clip marqué du

symbole

20- Protection de classe II: l’équipement a une double protection et ne doit pas être connecté à la prise de terre.
21- Protection de classe III: L’équipement n’est prévu que pour des articles de très basse tension (12V).
22- Installer les fils comme indiqué sur le schéma.
23- Le câble de terre doit toujours être plus long que les câbles de contact.
24- L’utilisation d’un matériau supplémentaire pour protéger de la chaleur est requis sur les câbles non protégés.
25- Utilisez le câble calorifo-résistant pour faire l’installation secteur.
26- L’équipement n’est prévu que pour un branchement direct au réseau.
27- X-connection : en cas de dommages, effectuer le remplacement par le même câble.
Y-connection : en cas de dommages du câble, il doit être remplacé par le fabricant, son service après vente ou une personne de qualification

Z-connexion : Le câble ne peut faire l’objet d’un remplacement
28- MAX. …W: n’utilisez pas d’ampoule d’une puissance supérieure à celle indiquée sur l’étiquette du produit.
29- L’équipement ne convient qu’à des ampoules avec réflecteurs.
30- Seule les ampoules PLCE peuvent être utilisées dans cet équipement.
31- Vous ne pouvez pas mettre d’ampoule PLCE dans cet article.
32- Seule une lampe incandescente de diamètre 60 mm peut être utilisée pour cet article. Une lampe de 45 mm ne peut l’être.
33- Utiliser uniquement une ampoule à incandescence de la taille indiquée. Ne jamais utiliser une ampoule à incandescence standard.
34- Ce produit est uniquement adapté pour les ampoules de forme flamme.
35- Ne jamais utiliser d’ampoule à faisceaux froids.
36- Ne conviennent pour cette installation que les lampes de type protection incorporée ou à faible tension. Une protection supplémentaire en

37- Les ampoules bispina et barrettes halogènes ne doivent pas êtres touchées à mains nues.
38- Ce luminiare est équipé d'un fusible. Dans le cas où le luminaire ne fonctionne toujours pas après changement de l'ampoule, le fusible doit

39- L’article peut être utilisé en association avec un régulateur d’intensité, exception faite avec les modèles PLCE. Consultez un électricien qualifié

40- L’équipement fonctionne avec un transformateur de sécurité. Remplacez le transformateur défectueux par un transformateur aux spécifica-

41- Article pour conditions sévères d'emplois.
42- Possibilité de programmer la mise en route et la durée de l’éclairage. Détails en partie A.
43- L’article peut être installé jusqu’à six mètres de haut.
44- Pour une utilisation optimale, placez la monture à hauteur mentionnée sur le schéma. La portée minimale et maximale du détecteur est

45- L’angle d’action du détecteur est indiqué dans l’icône.
46- L’article peut être installé horizontalement . Pour prolonger la durée de vie de votre appareil, l’ampoule ne doit pas excéder de 4 degrés

47- Assurez vous que vous ne percez pas de trous au milieu de réseaux câblés existants (dans les murs ou plafonds) lorsque vous installez un

48- Si vous utilisez une boîte d'encastrement pour poser votre applique ou votre plafonnier, il est obligatoire de fermer la boîte avec un couvercle.
49- Adapter la longueur des fils de votre installation afin d'éviter la torsion et l'écrasement des fils.
50- Utilisation possible d'ampoules à calotte argentée.
51- Ce luminaire contient des composants pouvant monter en température.
52- Ce produit n'est pas adapté pour les enfants de moins de 14 ans.

L’équipement d’éclairage aussi bien que tous les produits de la gamme est dessiné, produit et testé en accord avec les normes de standard
Européennes (EN 60.598/
pour les équipements d’intérieur pour les équipements d’extérieurs. Les bris de verrerie, les piles et les ampoules ne sont pas couverts par la
garantie. Tous dommages causés par l’utilisation du luminaire dans des circonstances exceptionnelles (zone côtière, environnement industriel, en
contact fréquent avec des engrais...), ne sont pas couverts par les conditions de garantie. La période de garantie démarre à partir de la date d’achat
et n’est valable qu’avec une facture ou ticket de caisse. La garantie est nulle si l’équipement n’a pas été installé selon les instructions du constructeur.
Le fabricant n’est pas tenu pour responsable des dommages causés suite à une mauvaise utilisation, ou détournement de l’utilisation de ses produits.

Sous réserve de modifications dans le modèle et les spécifications techniques.

SICHERHEITSHINWEISE - TEIL B D E UT S C H

• Diese Sicherheitshinweise sind nur in Verbindung mit Teil „A“ zu verwenden.

• Herstellerhinweise zu einem ordnungsgemässen Gebrauch von Leuchten! Folgen Sie immer den Hinweisen dieser Anleitung für eine sichere und

• Im Falle von Zweifeln fragen Sie einen Fachmann.

• Schalten Sie stets die Spannung vor Installation, Instandhaltung oder Reparatur ab.

• Beachten Sie stets die geltenden Installationsvorschriften. Manche Vorschriften verlangen, dass der Anschluss durch einen Fachmann ausgeführt

.

similaire afin d'éviter tout danger.

verre n’est pas nécessaire.

être changé. Si le câblage interne peut être atteint durant cette opération, le changement de fusible doit être effectué par un électricien
professionnel.

pour le choix du type (spécialement pour les articles 12V).

tions techniques identiques. Si nécessaire, demandez conseil à votre vendeur habituel.

mentionnée dans l’icône, partie A.

l’angle conseillé .

équipement.

). En cas de défaut de fabrication, ou matériel endommagé, le fabricant offre une garantie allant jusqu’à 2 ans

gefahrlose Montage und Gebrauch dieser Leuchte. Bewahren Sie die Montageanleitung für spätere Nachfragen auf.

wird.

4 5

• Schrauben Sie Verbindungsschrauben immer fest an, besonders bei elektrischen Verbindungen in Kleinspannungsanlagen (z.B. bei 12 Volt).

• Beachten Sie die korrekte Farbkennzeichnung der Leitungen vor der Installation: blau (N), braun (L) und bei Schutzklasse I grün/gelb
(Schutzleiter).

• Pflegen Sie Wohnraumleuchten mit einem trockenen Reinigungstuch, benutzen Sie keine scharfen Reiniger oder Lösungsmittel. Vermeiden Sie,
dass Flüssigkeiten an elektrisch leitende Teile gelangen.

• Bitte montieren Sie Wandleuchten ausserhalb der Reichweite von Kindern.

• Wenn die Leuchte auf einer metallischen Oberfläche montiert ist, muss diese Metalloberfläche mit dem Schutzleiter oder dem
Potentialausgleichsleiter verbunden sein.

• Beachten Sie immer die technischen Daten auf dem Produkt. Vergleichen Sie die Symbole auf dem Typenschild der Leuchte mit den Symbolen aus
Teil „A“. Diese Symbole aus Teil „A“ sind nachfolgend erklärt:

ACHTUNG: Unten bzw. auf der Vorderseite dieser Anleitung finden Sie alle Erklärungen mit einem
Nummernbezug zu den Symbolen.
01- Diese Leuchte sollte nur in Wohngebäuden montiert werden.
02- Diese Leuchte ist nicht geeignet für die Verwendung in Baderäumen (besonders nicht in den angezeigten Bereichen). Leuchten der Schutzart

IP20 können in Deutschland ab 60 cm seitlich von der Wanne oder Dusche verwendet werden.

03- Diese Leuchte ist geeignet für die Montage auf normal entflammbaren Oberflächen. Einbauspots dürfen unter keinen Umständen mit

Isoliermaterial oder ähnlichem abgedeckt werden.

04- Dieses Produkt ist nicht geeignet zur Montage auf normal entflammbaren Befestigungsflächen.
05- Wie Abbildung 03, wobei wärmedämmende Werkstoffe die Leuchte abdecken dürfen.
06- Diese Leuchte ist nur für die Deckenmontage geeignet.
07- Diese Leuchte ist nur für die Wandmontage geeignet.
08- Die Armatur ist für die Wand- und Deckenmontage geeignet.
09- Beachten Sie stets die in den Symbolen angegebenen Abstände (in cm) zu angestrahlten Objekten.
10- IPX1: Diese Armatur ist gegen Tropfwasser geschützt.
11- IPX3: Diese Leuchte darf Regen ausgesetzt werden (sprühendes Wasser aus einer Neigung bis zu 60° gegen die Senkrechte).
12- IPX4: Diese Leuchte ist spritzwasserfest; sie kann Spritzwasser ausgesetzt werden, das aus jeder Richtung kommt (360°).
13- IPX5: Diese Armatur ist gegen Strahlwasser geschützt.
14- IPX7: Die Leuchte ist zur Montage im Erdreich geeignet.
15- IPX8: Bietet Schutz beim Eintauchen bis zur angegebenen Tiefe.
16- IP5X: Diese Armatur ist staubgeschützt.
17- IP6X: Diese Armatur ist staubdicht.
18- Ersetzen Sie umgehend das zerbrochene Schutzglas. Verwenden Sie nur Originalersatzteile.
19- Schutzklasse I: Diese Leuchte hat einen Schutzleiteranschluss. Der Schutzleiter muss an die mit „

angeschlossen werden.

20- Schutzklasse II: Diese Leuchte ist doppelt isoliert und darf nicht an eine Erdung angeschlossen werden.
21- Schutzklasse III: Diese Leuchte darf nur an Sicherheitskleinspannung angeschlossen werden (z.B. 12 Volt).
22- Entfernen Sie die Leitungsisolierungen wie auf der Abbildung angegeben.
23- Die Schutzleitung muss immer länger sein, als die spannungsführenden Leitungen.
24-

Alle Leitungsenden müssen zum Schutz gegen Wärme mit den beigelieferten Wärme schutzschläuchen überzogen werden.

25- Verwenden Sie hitzebeständige Leitungen für den Netzanschluss.
26- Diese Leuchte ist nur für den festen Anschluss an die Netzspannung geeignet.
27- X-Verbindung: Bei Beschädigung der Leitung muss diese durch eine Leitung gleichen Typs ersetzt werden.

Y-Verbindung: Bei Beschädigung der Leitung darf diese zur Vermeidung von Risiken ausschließlich durch den Hersteller, den Handel oder eine
Fachkraft ersetzt werden.
Z-Verbindung: Die Leitung kann nicht ersetzt werden.

28- Max. …W: verwenden Sie ausschließlich Leuchtmittel mit den angegebenen Wattagen, die für diese Leuchte geeignet sind.
29- Diese Leuchte ist nur für Reflektorlampen geeignet.
30- Diese Leuchte ist nur für Energiesparlampen geeignet.
31- Diese Leuchte ist nicht für Energiesparlampen geeignet.
32- Nur Glühlampen mit einem Durchmesser von 60 mm können in dieser Leuchte verwendet werden.

Eine Glühlampe mit 45 mm Durchmesser darf nicht in dieser Leuchte verwendet werden.

33- Benutzen Sie nur Globelampen mit angegebenem Durchmesser. Verwenden Sie keine Normallampen.
34- Dieses Produkt ist nur für Kerzenlampen geeignet.
35- Verwenden Sie in keinem Fall „cool beam“ – Leuchtmittel in dieser Armatur.
36- Diese Leuchte ist nur geeignet für die Verwendung von Leuchtmitteln mit integriertem Sicherheits-Hüllkolben oder Niederdruck-Leuchtmitteln.

Ein zusätzliches Schutzglas ist nicht erforderlich.

37- Halogenleuchtmittel in Birnen- und Röhrenform dürfen nicht mit bloßen Händen berührt werden.
38- Die Leuchte ist mit einer Sicherung ausgestattet. Wenn die Leuchte nach einem Leuchtmittelwechsel nicht funktioniert, muss die Sicherung

im Inneren der Leuchte ersetzt werden. Ist bei diesem Vorgang der Kontakt mit der inneren Leitung möglich, sollte die Sicherung von einem
Fachmann ersetzt werden.

39- Diese Leuchte kann mit einem Dimmer verwendet werden. Ausgenommen bei Verwendung einer PL-Sparlampe. Fragen Sie einen Fachmann

bei der Wahl des richtigen Dimmer-Typs.

40- Diese Leuchte ist mit einem Sicherheitstransformator ausgestattet. Ersetzen Sie einen defekten Transformator nur mit einem Ersatztyp mit den

gleichen technischen Daten. Ziehen Sie einen Fachmann zu Rate.

41- Leuchte für rauhen Betrieb.
42- Leuchte mit Möglichkeit der Zeit- und Dämmerungsstufen-Einstellung. Minimum und Maximum ist im entsprechenden Symbol in Teil „A“

dargestellt.

43- Die Leuchte kann maximal in einer Höhe von 6 Metern montiert werden.
44- Um eine optimale Funktion zu erreichen, ist die Leuchte in der, in der Abbildung angegebenen Höhe zu montieren.
45- Der Erfassungsbereich deckt den in der Abbildung angegebenen Bereich ab.
46- Diese Leuchte darf nur horizontal montiert werden. Zur Erreichung der optimalen Lebensdauer des Leuchtmittels darf diese nicht mehr als 4

Grad geneigt betrieben werden.

47- Achten Sie darauf, dass Sie keine Elektroleitungen und andere Hindernisse in der Wand bei der Montage durchbohren!
48- Wird die Leuchte auf eine Decken- oder Wanddose montiert, muss diese erst mit einem entsprechenden Deckel verschlossen werden (z.B. in

den Niederlanden).

49- Elektrische Leitungen dürfen niemals zwischen der Leuchte und der Montageoberfläche gequetscht werden!
50- Leuchte geeignet für die Verwendung von Kopfspiegellampen.
51- An dieser Leuchte befinden sich Bauteile, die bei Benutzung der Leuchte heiß werden.
52- Dieses Produkt ist nicht geeignet für Kinder unter 14 Jahren.

Diese Leuchte ist - wie alle andere Produkte - gestaltet, hergestellt und geprüft in Übereinstimmung mit den strengen Europäischen
Sicherheitsnormen (EN 60 598/

). Im Falle eines Konstruktions- oder Materialfehlers gewährt der Hersteller eine Garantie von zwei Jahren für

“ gekennzeichnete Erdungsschraube
