维 修 手 册
Page 2
变更说明
2
Page 3
目录
1. 技术规格 --------------------------------------------------------------------------------------------------------------- 04
1.1 一般规格 ---------------------------------------------------------------------------------------------------------- 04
1.2 预设显示模式 ---------------------------------------------------------------------------------------------------- 05
2. 操作说明 --------------------------------------------------------------------------------------------------------------- 06
2.1 遥控器 ------------------------------------------------------------------------------------------------------------- 06
2.2 控制面板 ---------------------------------------------------------------------------------------------------------- 07
2.3 背面和侧面信源接口 ------------------------------------------------------------------------------------------- 07
2.4 菜单操作 ----------------------------------------------------------------------------------------------------------- 11
3. 拆卸流程图 ------------------------------------------------------------------------------------------------------------ 25
4. 工厂模式调整 --------------------------------------------------------------------------------------------------------- 28

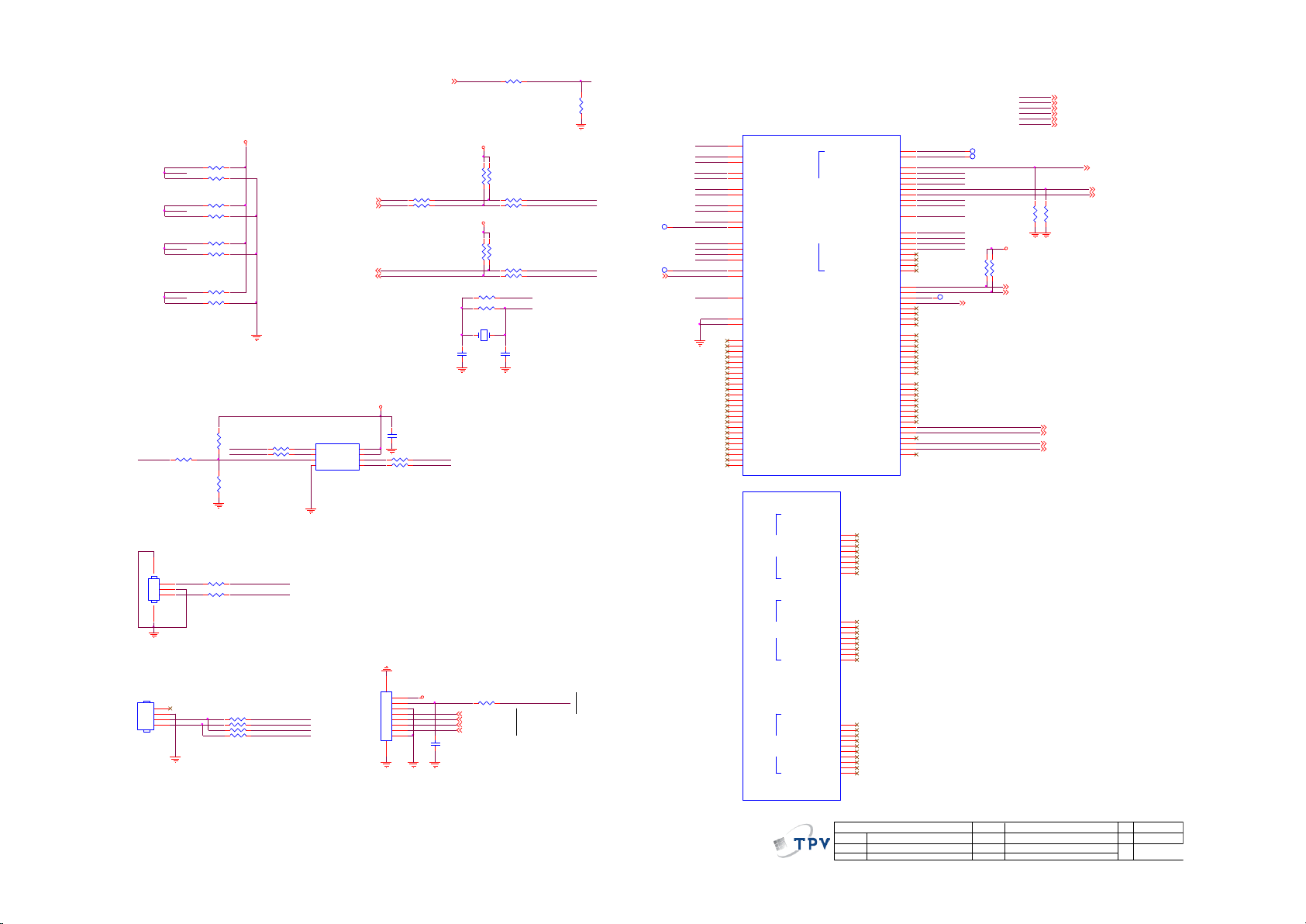

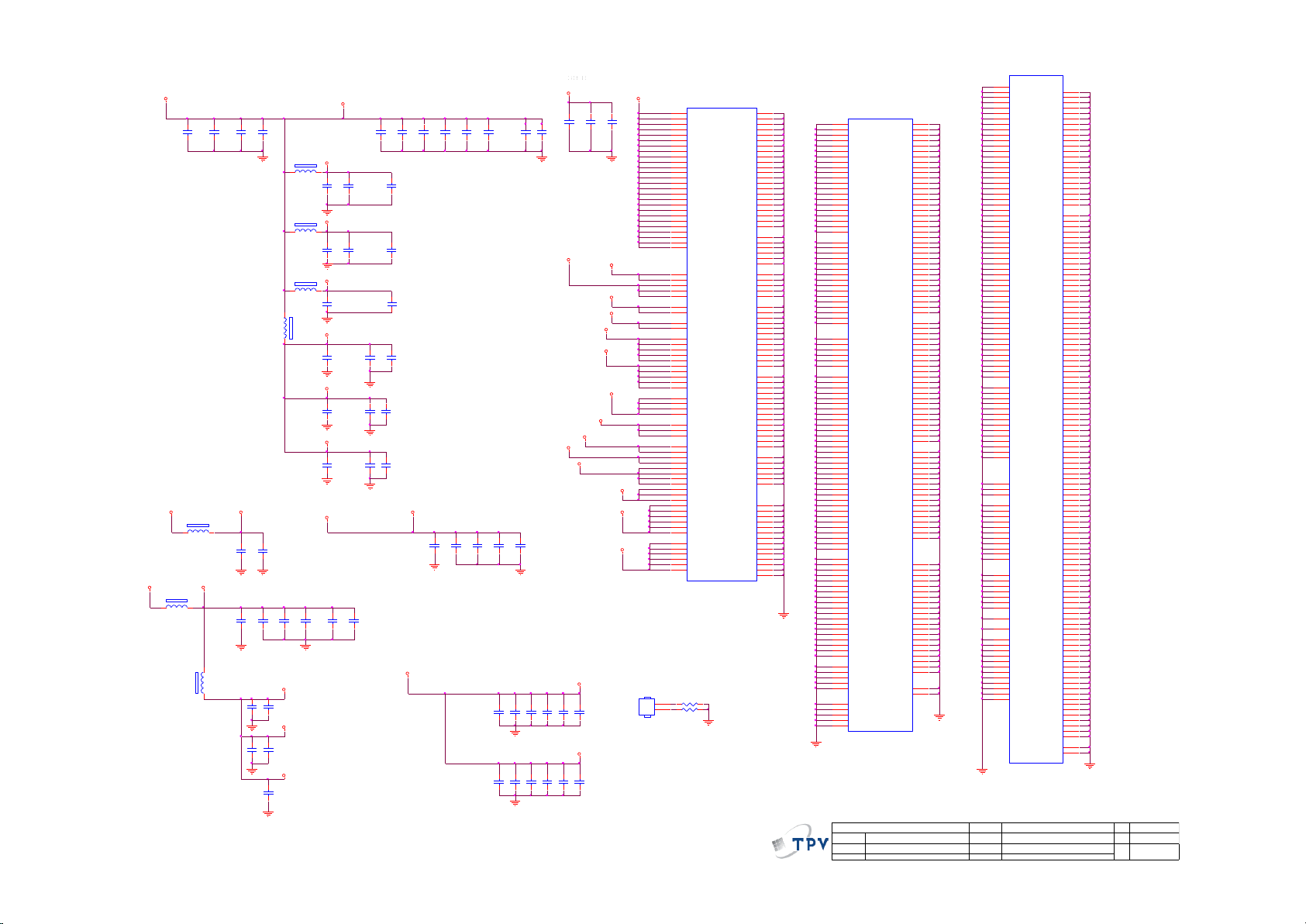

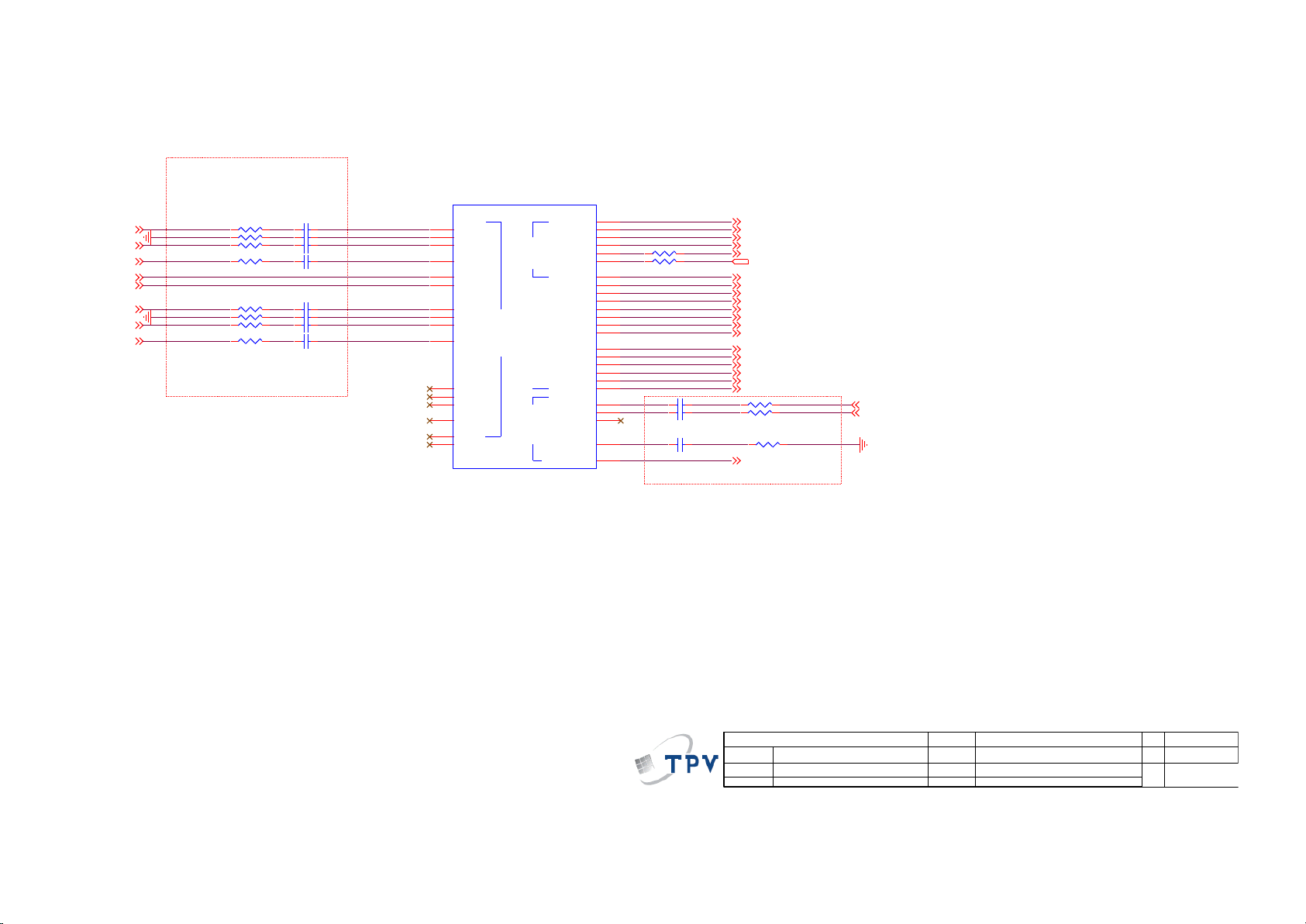

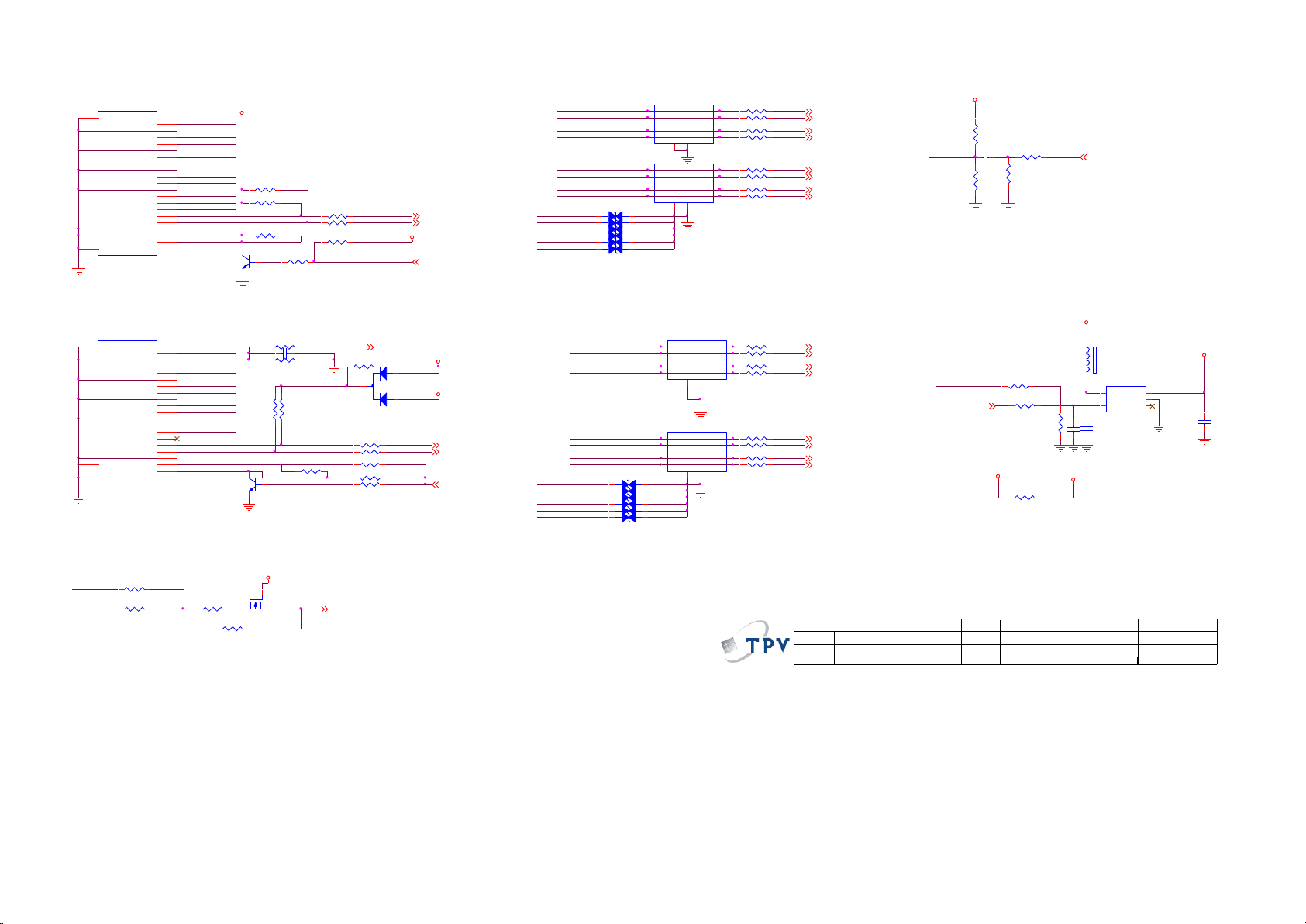

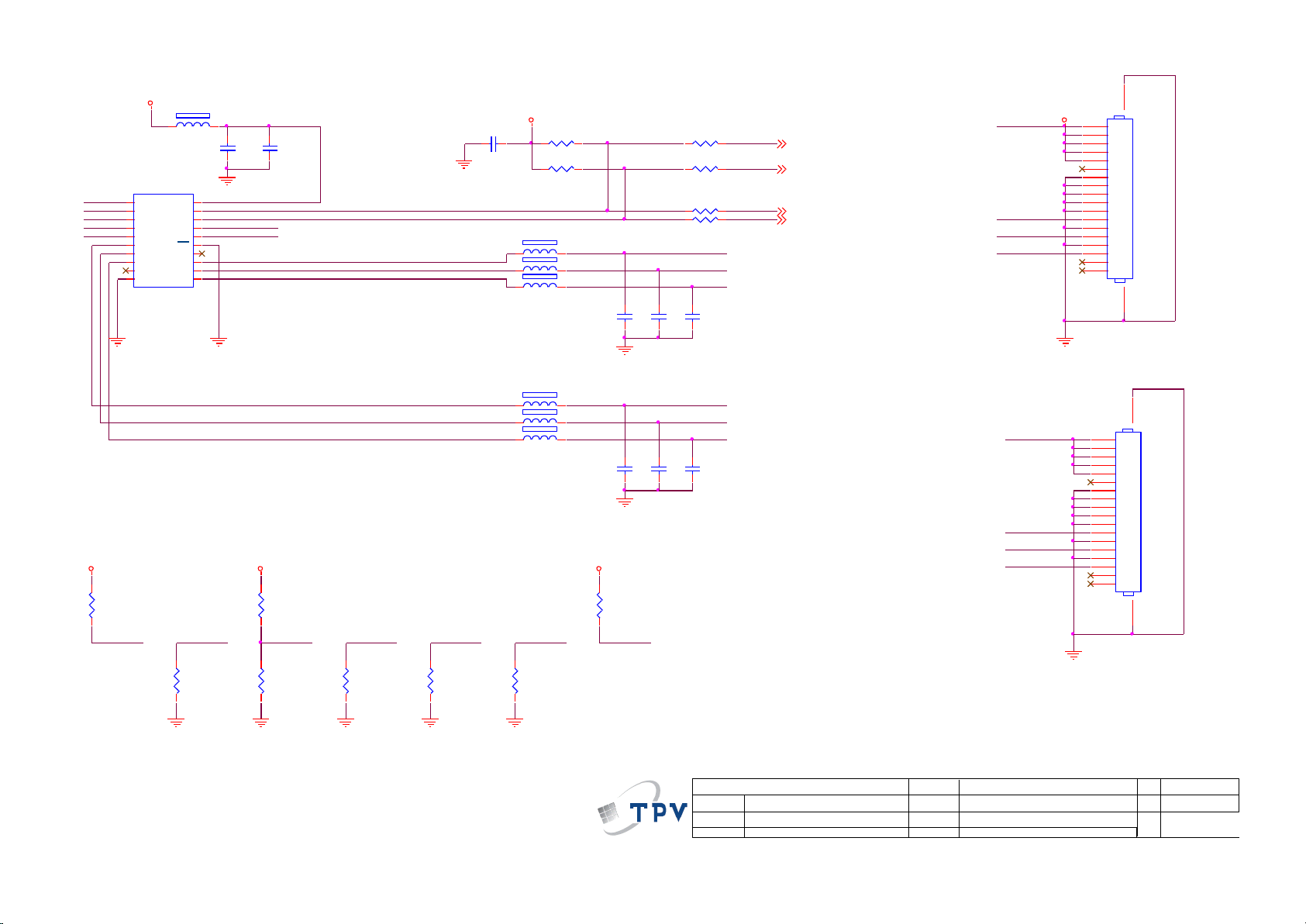

5. 线路图 -- ---------------------------------------------------------------------------------------------------------------- 29

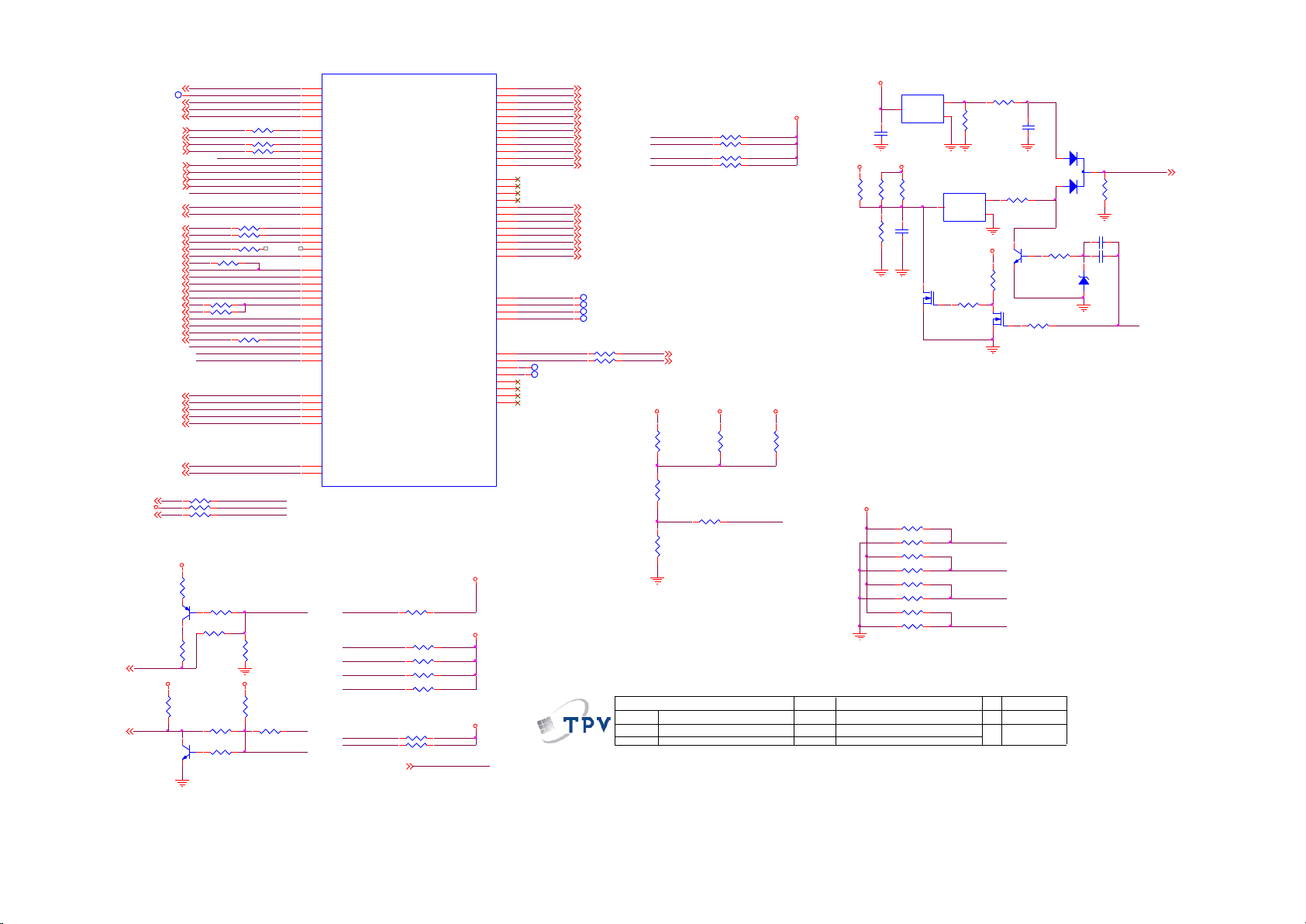

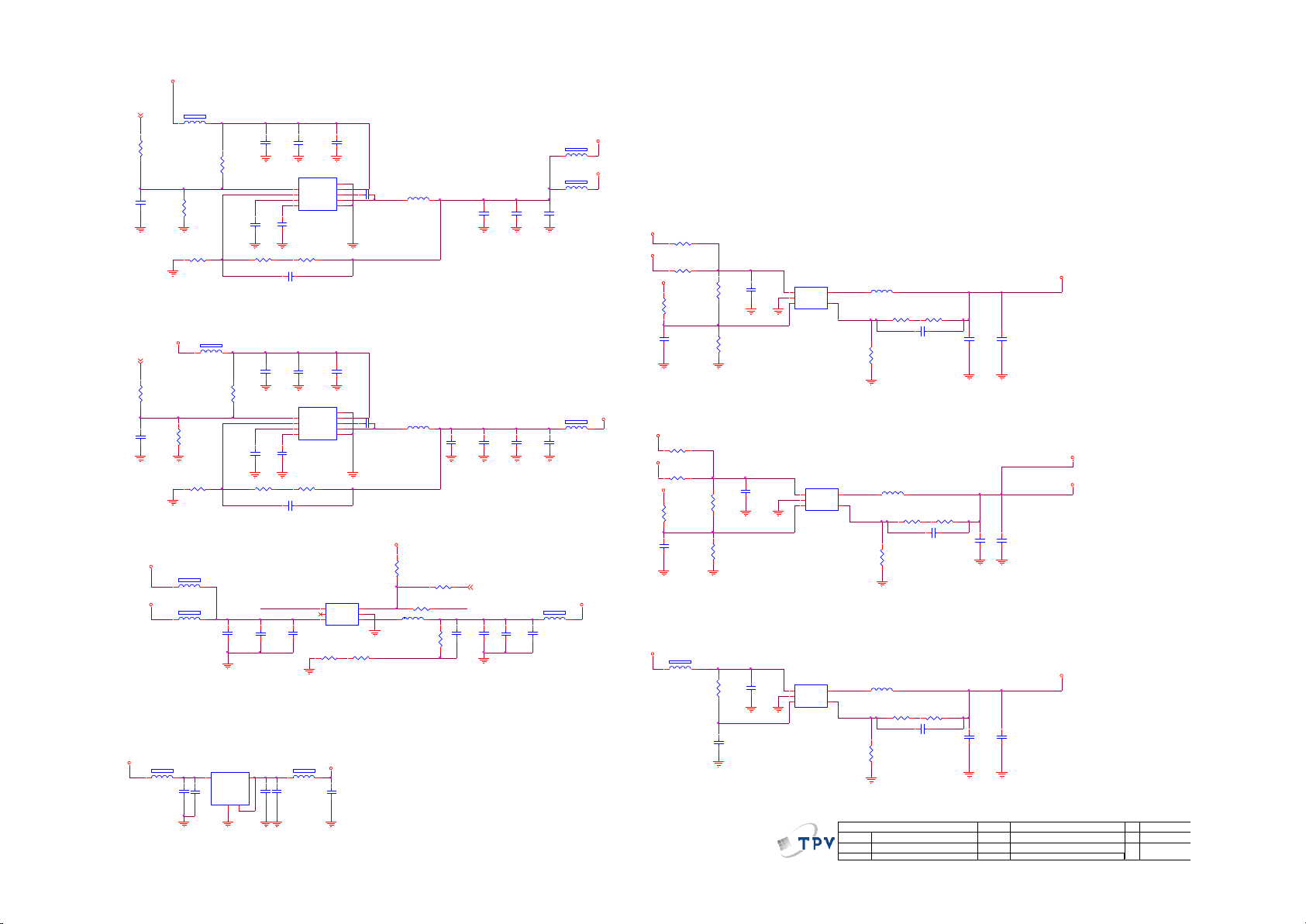

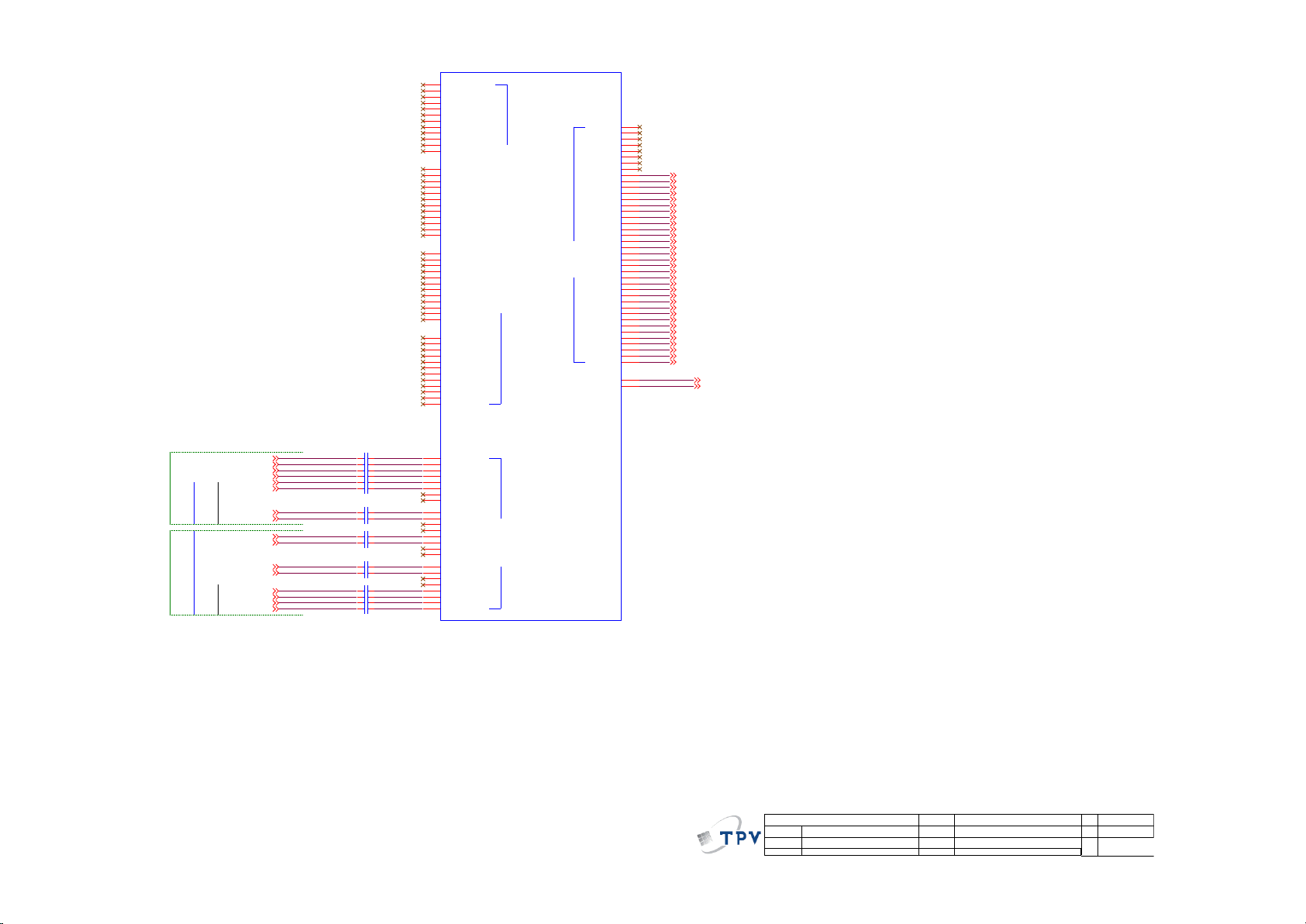

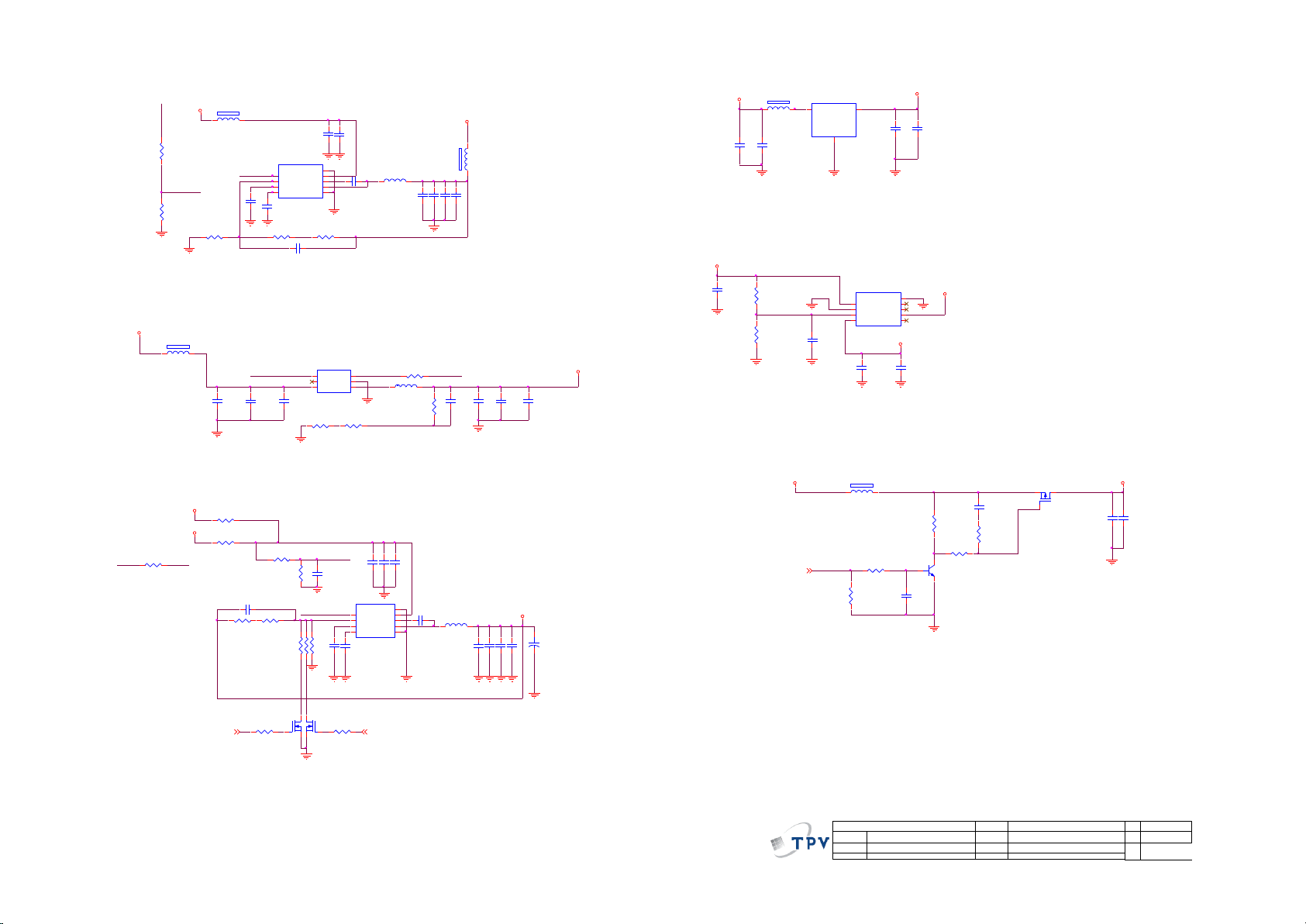

5.1 主板 ----------------------------------------------------------------------------------------------------------------- 29

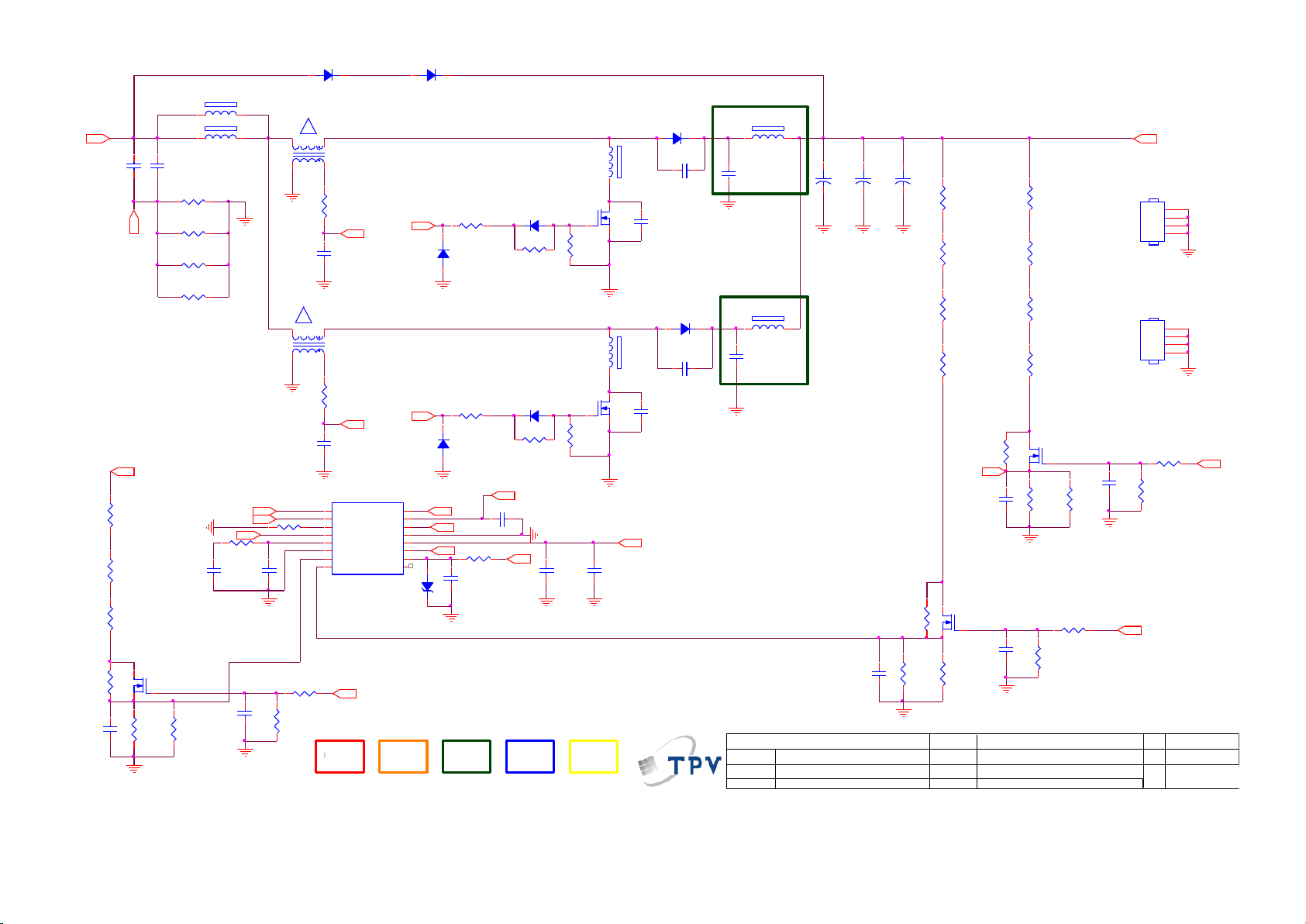

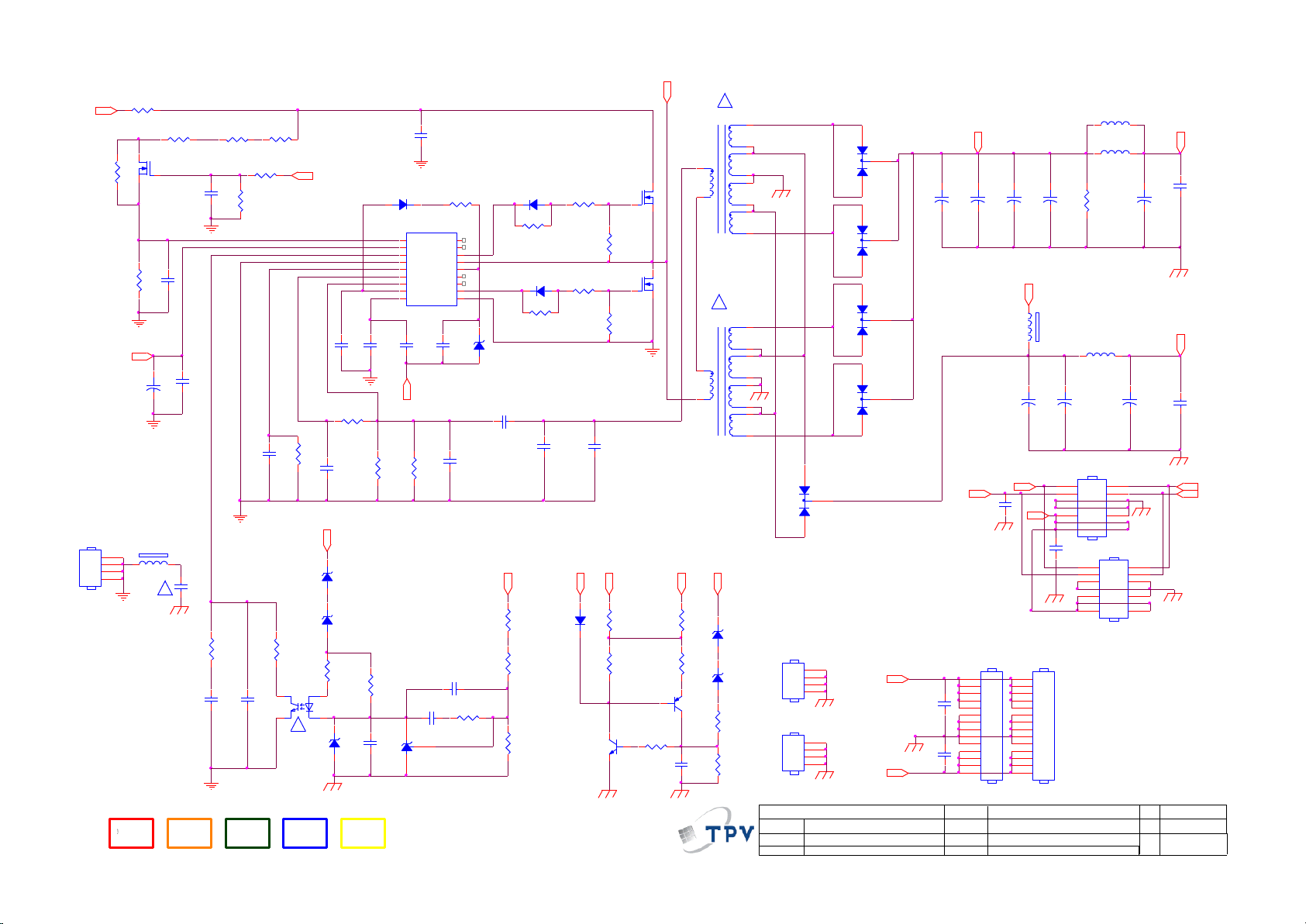

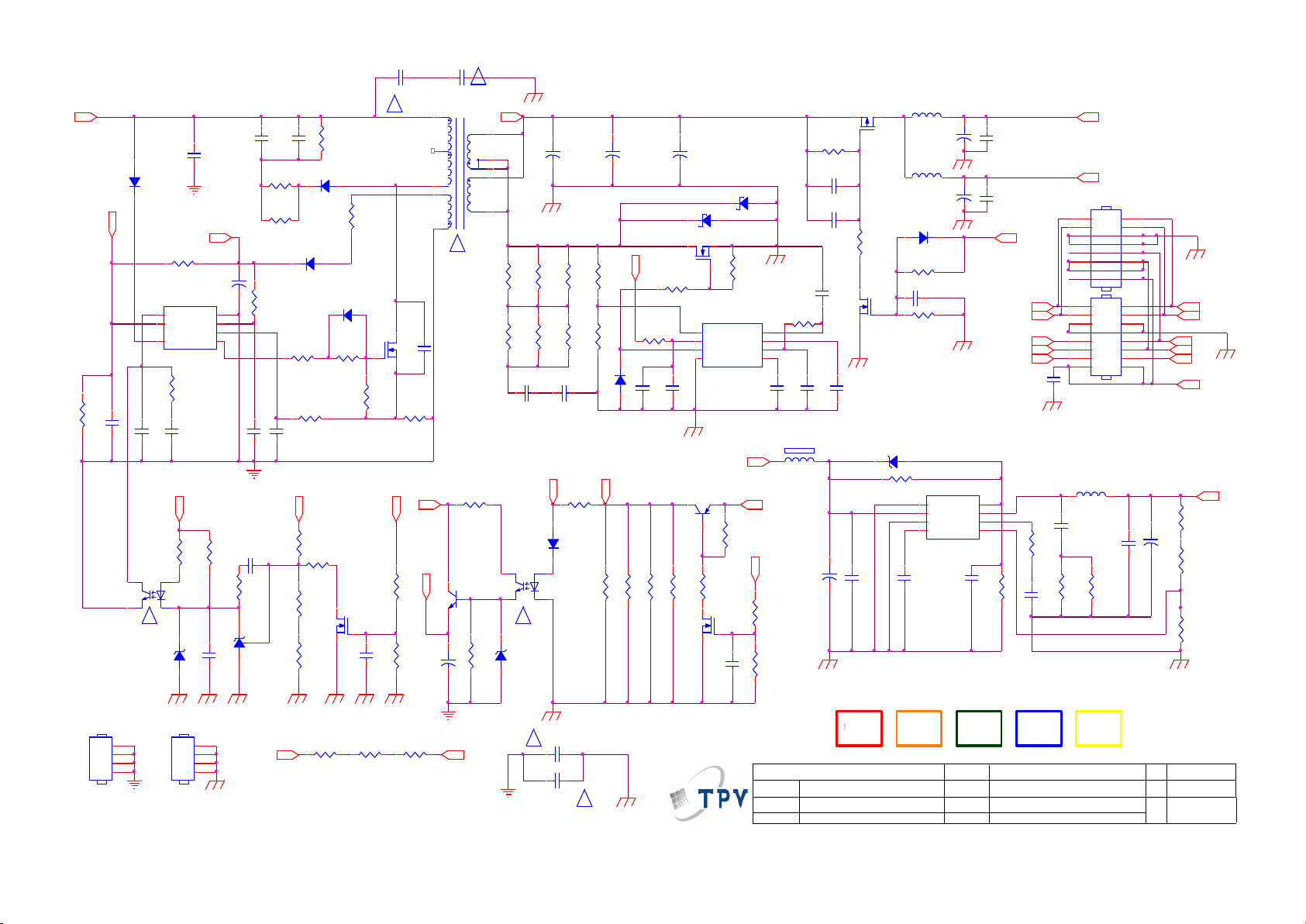

5.2 电源板 -------------------------------------------------------------------------------------------------------------- 51
5.3 按键板 -------------------------------------------------------------------------------------------------------------- 55
5.4 IR 板 ---------------------------------------------------------------------------------------------------------------- 56
5.5 DAUGHTER 板 -------------------------------------------------------------------------------------------------- 57
6. 软体及 EDID 烧录 SOP -------------------------------------------------------------------------------------------- 58
6.1 软体烧录 ---------------------------------------------------------------------------------------------------------- 58
6.2 EDID 烧录 --------------------------------------------------------------------------------------------------------- 58
7. 故障处理流程 --------------------------------------------------------------------------------------------------------- 60

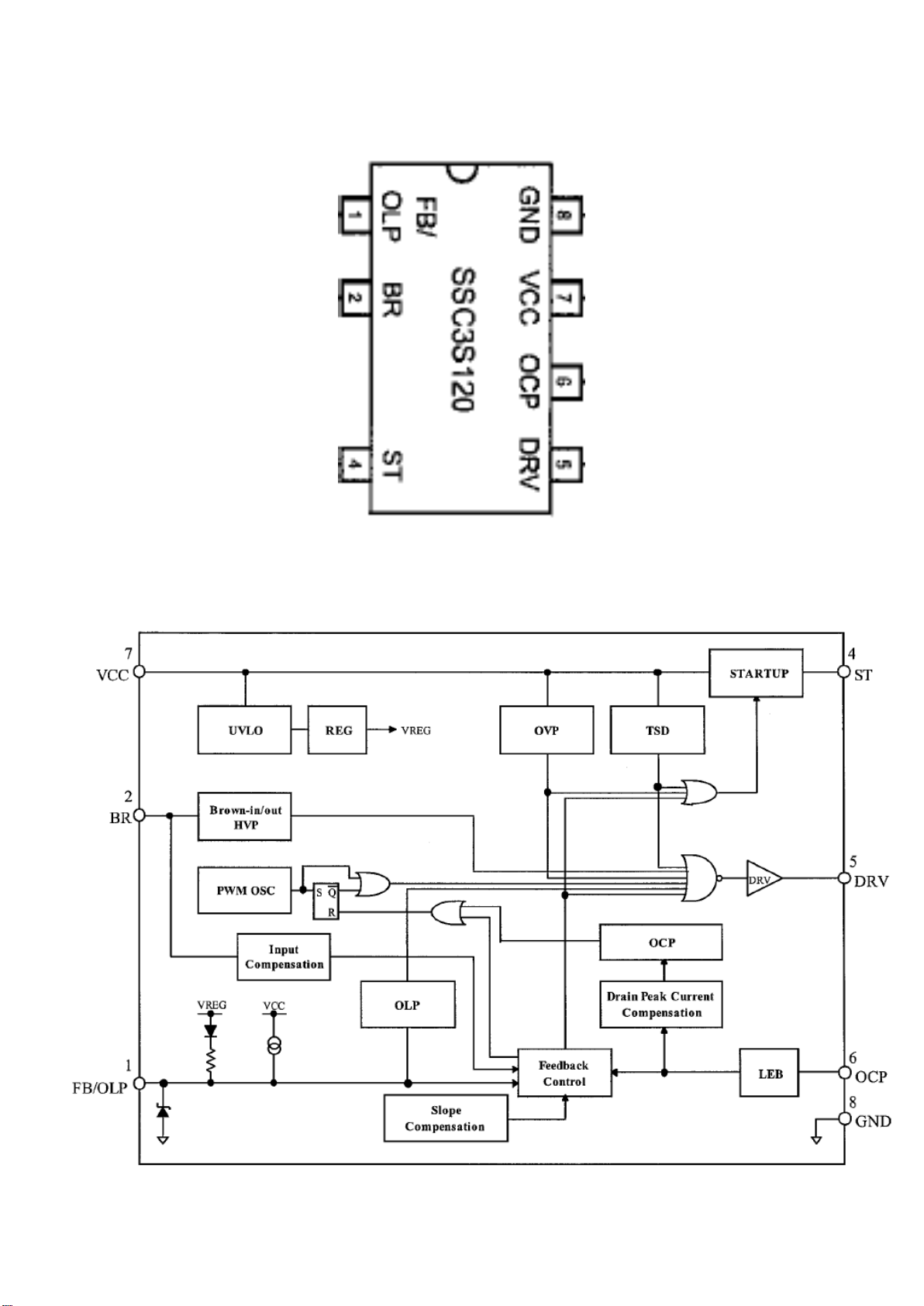

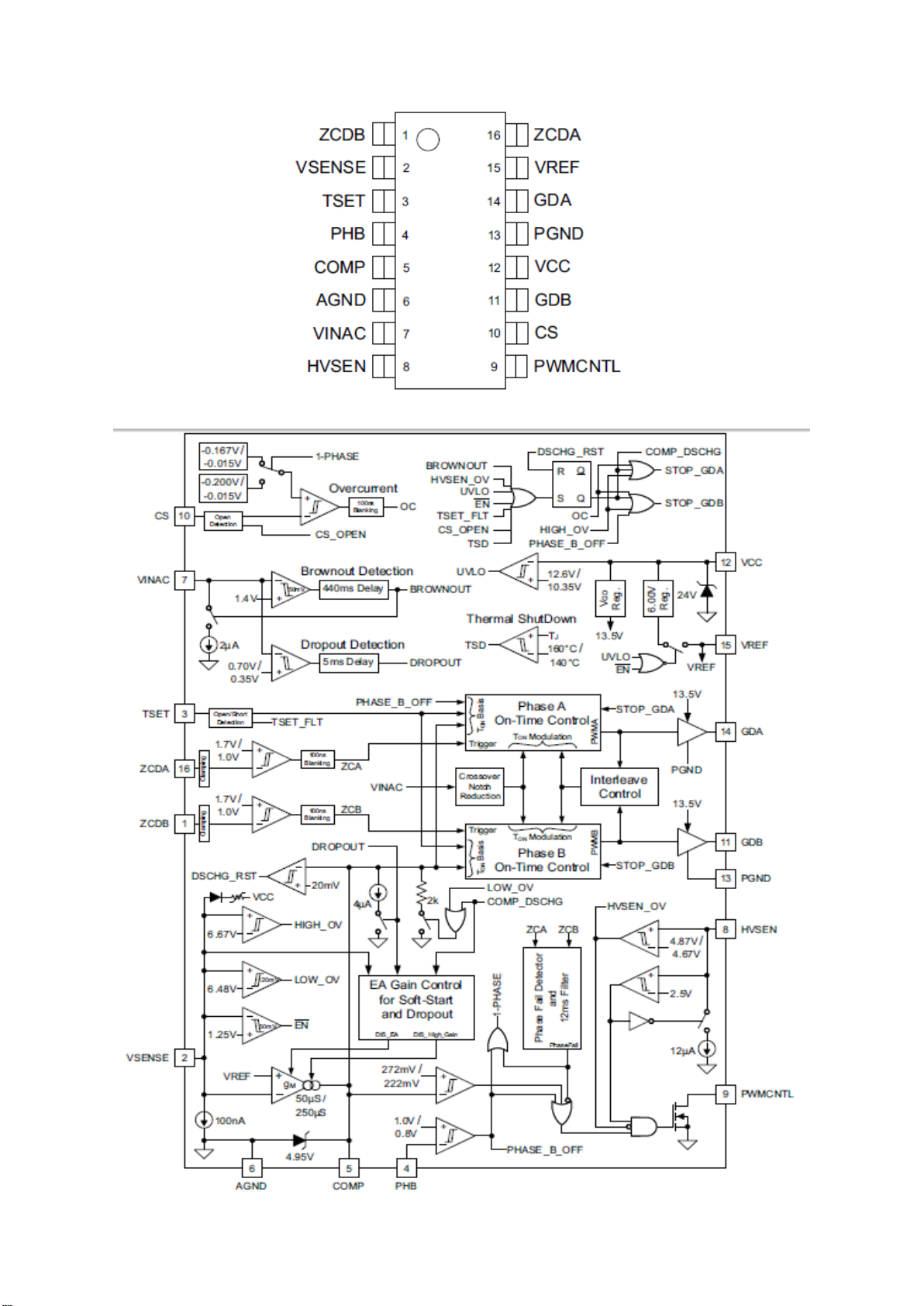

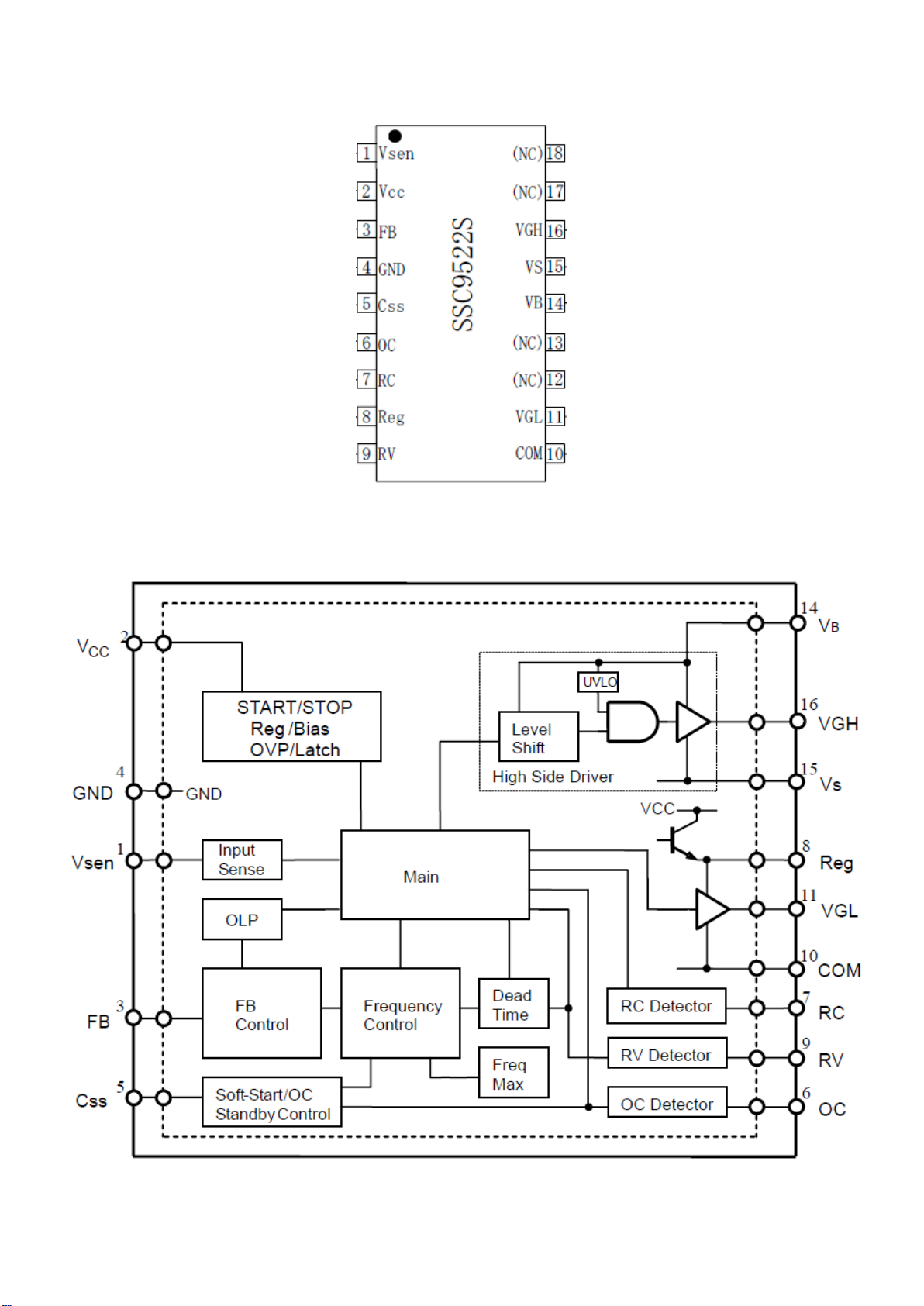

8. 主要 IC 管脚及内部框图 ------------------------------------------------------------------------------------------- 65
9. BOM --------------------------------------------------------------------------------------------------------------------- 68
3
Page 4
1. 技术规格
• 请按照随电视机安装托架一起提供的所有说明
操作。 TPV Display
Technology(Xiamen)Co.,Ltd 对由于电视机安装
不当而造成的事故、人身伤害或损失不负任何责
任。
4 x M6
(建议长度 12mm,
最长14mm)
1.1 一般格
设计和规格若有变更,恕不另行通知。
产品规格
65PDL960/T3
• 不带电视支架
• 尺寸(宽x高x 深): 1458.87 x 840.94 x 104.91
(mm)
• 重量: 30.6 kg
• 电视座架时尺寸
• 尺寸(宽x高x 深): 1458.87 x 900.91 x 308.97
(mm)
• 重量:31.22 kg
多媒体
• 支持的存储设备: USB (支持 FAT16/FAT32 USB 存
储设备。)
声音功率
• 65PDL960/T3: 8W x 2+10W
固有分辨率
• 65PDL960/T3: 3840 x 2160
调谐器 / 接收 / 传输
• 天线输入: 75ohm 同轴 (IEC75)
• 65PDL960/T3: 240W
支持的电视机安装托架
要安装电视机,请购买飞利浦电视机安装托架。
1. 请先将托锁于电视机背。
2. 为避免损坏电缆和插口,请确保将锁好托架的电视
机背面 (含音箱凸包处 )与墙面间至少保留 2.2英寸或
5.5厘米的间隙。
警告
中国等级能效
根据中国大陆《平板电视能效限定值及能效等级》,
本液晶电视符合以下要求:
• 电视系统: PAL D/K ,DTMB
• 视频播放: NTSC,SECAM, PAL
• 调谐器波段: UHF 、VHF
遥控器
• 电池: 2 x AAA
电源
• 主电源: 220V~, 50Hz
• 待机能耗: ≤ 0.5 W
• 环境温度:5 到 45 摄氏度
• 功耗:
4
Page 5
1.2 预设显示模式
产品信息可能会随时变更,恕不另行通知。有关详细
产品信息,请转到 www.philips.com/support
计算机格式
• 分辨率 - 刷新率:
• 640 x 480 - 60Hz
• 800 x 600 - 60Hz
• 1024 x 768 - 60Hz
• 1360 x 768 - 60Hz
• 1280 x 1024 - 60Hz
• 1920 x 1080 - R 60Hz (限 FULL HD, R:减少
消隐时间)
视频格式
• 分辨率 - 刷新率:
• 480i - 60Hz
• 480p - 60Hz
• 576i - 50Hz
• 576p - 50Hz
• 720p - 50Hz, 60Hz
• 1080i - 50Hz, 60Hz
• 1080p - 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
• 4K×2K - 30Hz,23.98Hz,25Hz
5
Page 6
2. 操作说明
2.1 遥控器
6
Page 7
2.2 控制面板
控制面板
2.3 背面和侧面信源接口
本节介绍如何连接带不同接口的设备。
注
① 连接网络
网口
来自网络的数据输入。
① 打开/关闭控制菜单,在控制菜单上,当光标显示
在音量、频道、信源时,按此按键关闭控制菜单;
当光标显示在关机时,按此按键电视关机。操作普
通界面,可作为确认键。
②/ ③ 在控制菜单上左右移动光标,操作普通界面时,
可左右移动光标。
.
④/ ⑤ 在控制菜单上,当光标显示在音量时,按此键
可调整音量;当光标显示在频道时,按此键可切
换频道;当光标显示在信源时,按此键可切换信
源。操作普通界面时,可上下移动光标。
② 连接HDMI
HDMI1 / HDMI 2
Blu-ray 播放机等高清数字设备中的数字音频和视频输
入。
注:
支持的解析度:
HDMI1/HDMI2: FHD,UHD
支持的功能 :
HDMI1: ARC
HDMI2: MHL
③ 连接复合端子
分量输入 (视频/Y Pb Pr 音频 左/右)
DVD 播放机或游戏机等模拟或数字设备中的模拟音频
和视频输入。
7
Page 8
AV 输出 (视频/Y 音频 左/ 右)
视频: VCR 等模拟设备中的复合视频输出。
音频: 视频上所连模拟设备中的音频输出。
④ 连接SPDIF
同轴输出
同轴输出: 到家庭影院和其他数字音频系统的数字音
频输出。
AV 输入 (视频/Y 音频 左/ 右)
视频: VCR 等模拟设备中的复合视频输入。
音频: 视频上所连模拟设备中的音频输入。
⑤ 连接USB
USB1 / USB2
USB 存储设备中的数据输入。
8
Page 9
USB3
支持USB2.0 以上设备。
⑥ SERV.U
仅供软体更新使用。
⑦ 连接SD 卡
SD 卡
SD 存储设备中的数据输入。
连接到计算机
将计算机连接到电视之前
• 将计算机上的屏幕刷新率设置为60Hz 。
• 在计算机上选择一个支持的屏幕分辨率。
通过以下一种接口连接计算机:
注
• HDMI 线
• VGA 线及音频
计算机中的音频和视频输入。
⑧ 连接天线
天线 /数位电视
注意:本机 VGA 接口为 6 度倾斜设计,插拔时请对准
接口后插入
9
Page 10
使用 Philips EasyLink
• EasyLink 兼容设备必须已经打开并被选作信号
源。 Philips 不保证100% 与所有 HDMI CEC
设备实现互操作性。
• 如果您不打算使用 Philips EasyLink ,请不要启
用它。
充分利用您的 Philips EasyLink HDMI-CEC 兼容设
备可增强控制功能而达到最大效益。透过 HDMI 接口
连接的 HDMI-CEC 兼容设备可以由电视遥控器进行
控制。
要启用 Philips EasyLink ,您需要:
使用HDMI- 音频输出
1. 按 功能列表。
2. 选择 [设置 ] > [电视设置 ] > [EasyLink] > [HDMI1-音
频输出 ]。
3. 选择 [关闭 ]或 [开启 ]后按确认。
• 确认每个HDMI-CEC兼容设备都正常运作
• 切换到 EasyLink
注
打开或关闭 EasyLink
注
1. 按 功能列表。
2. 选择 [设置 ] > [电视设置] > [EasyLink] >[EasyLink]。
3. 选择 [关闭 ]或是 [开启 ],然后确认。
使用快捷待机
1 按遥控器上的 (待机-开机)。
电视及所有连接的 HDMI 设备将会切换到
待机。
配置电视扬声器
1. 按 功能列表。
2. 选择 [设置 ] > [电视设置 ] > [EasyLink] > [电视扬声
器 ]。
3. 选择下列其中一个项目后按确认。
[关闭 ]:关闭电视机扬声器。
[开启 ]:打开电视机扬声器。
[EasyLink]:电视音频继续通过电视扬声器传播。
可通过体验菜单将电视音频切换到相连的
HDMI-CEC 音频设备。
[EasyLink 自动开始 ]:自动禁用电视机扬声器,将电
视音频传输到相连的 HDMI-CEC 音频设备中。
10
Page 11
2.4 菜单操作
•如果用户插入USB/SD 存储设备时,会出现媒体播
放中心图标。
访问电视机菜单
菜单可帮助您设定频道,更改画面和声音设置以及访
问其它功能。
重命名外接设备
在信号源菜单中外接设备之后,你可依照自己的喜好
重新命名。
注
1 按功能列表。
菜单开启。
注
2 选择下列选项后,请按确认 :
[观看电视 ]: 当其他讯号源被选取时,选择此项以切换
回电视频道。
[智能电视 ]: 进入智能电视,尽情享受智能生活。
[信号源 ]: 显示信号源列表。
[节目导视 ]: 访问电子节目指南。
[录像列表 ]: 显示录像文件列表。
[帮助 ]: 进入电视使用导览。
[设置 ]: 更改画面、声音及其他设定。
变更语言
您可选择变更菜单的语言。
变更菜单语言
1 按功能列表。
2 选择 [设置] > [电视设置] > [首选项] > [菜单语言],
然后按 。
3 选取您想要的语言后按确认。
1. 按 (信号源 )。
2. 选择要重命名的设备后,按绿色键重命名。
3. 输入设备名称的视窗开启。
4. 按确认。
输入文字的视窗开启。
5. 选择字符后按确认。
6. 新的名称输入完毕后,选择 [完成 ],然后按确认。
更改画面和声音设置
更改画面和声音设置以适合您的喜好。您可以应用预
定义的设置,也可以手动更改设置。
快速设定声音设置
此功能可帮助你快速设定声音
1. 按功能列表。
2. 选择 [设置 ] > [快速设置画面和声音 ],然后按确认。
3. 依照画面上的说明选择你喜爱的设置。
使用灵智声音
使用灵智声音应用预定义的声音设置。
1 按 选项进入 [ 图像和声音 ] ,选择 [ 灵智声音 ] ,然
后按确认。
2 选择下列其中一项设定后按确认。
[标准 ]: 适用于大多数的环境与类型的声音设置。
[新闻 ]: 适用于语音 (如新闻)的声音设置。
[影院 ]: 适用于电影的声音设置。
[游戏 ]: 适用于游戏的声音设置。
[戏剧 ]: 适用于戏剧节目的声音设置。
[体育 ]: 适用于运动型节目的声音设置。
[个人设定 ]: 使用在声音选项中所设的自订声音设
置。
11
Page 12
手动调整声音设置
1 按功能列表。
2 选择[设定] > [电视设置],然后按确认。
3 选择[声音]后,选择下列其中一个设定后按确认。
[灵智声音 ]: 访问预定义的灵智声音设置。
[重置 ]: 回复到最初的预设值。
[晶晰声效 ]: 增进声音的清晰度。
[低音 ]: 调整低音。
[高音 ]: 调整高音。
[环绕 ]: 开启环绕声音。
[自动音量调节 ]: 切换频道时,自动减小突然性的音
量变化。
[平衡 ]: 调整左右扬声器的平衡。
[SPDIF 输出 ]: 选择通过数位音频输出接口的音频
类型。
[PCM]: 将非 PCM的音频类型转换为 PCM音频格
式。
[RAW]: 输出音频到家庭影院装置。
更改画面设置
更改画面设置以适合您的喜好。您可以应用预定义的
设置或手动更改设置。
快速设定画面设置
此功能可帮助你快速设定画面
1. 按功能列表。
2. 选择 [设置 ] > [快速设置画面和声音 ],然后按确认。
3. 依照画面上的说明选择你喜爱的设置。
使用灵智画面
使用灵智画面应用预定义的画面设置。
1. 按 选项,选择 [画面和声音 ]>[灵智画面 ]。
2. 选择下列其中一项设定后按确认。
[鲜艳 ]: 应用多彩动态设置,适用于白天观赏时使用。
[自然 ]: 应用自然画面质量。
[标准 ]: 调整画面设置以适应大多数视频环境和类型。
[影院 ]: 应用观看电影设置。
[照片 ]: 适用于观赏照片。
[节能 ]: 应用低能耗设置。
[个人设定 ]: 使用自订的画面设定。
手动调整画面设置
1. 按功能列表。
2. 选择 [设置 ] > [电视设置 ],然后按确认。
3. 选择 [画面 ]后,选择下列其中一个设定后按确认。
[灵智画面 ]: 选取预定义的设定。
[重置 ]: 将设定重设到最初的预设值。
[对比度 ]: 调整对比度,增加亮部与暗部间的强度差
异。
[背景光 ]: 调整背光强度差异。
[亮度 ]: 调整较暗区域的强度和精细度。
[色彩 ]: 调整颜色饱和度。
[清晰度 ]: 调整图像的清晰度。
[降噪 ]: 过滤和降低图像中的噪点。
[色温 ]: 调整画面色彩平衡。
[自定义色温 ]: 自己设定喜爱的画面色彩平衡。 (只
有在色温选取自定义时可做个人设
定。)
[4K 锐腾核芯]: 微调每个像素以匹配周围像素。这会
产生完美的高清图像。
[100HZ 晶晰液晶屏]: 减少运动模糊,使画面更加
清晰。
[高清数码自然动感 ]:减少闪烁并增强画面流畅性
[高级清晰度 ]: 启用超高画面清晰度。
[动态对比度 ]: 随图像变化增强对比度。
[动态背光 ]: 调整电视背光的亮度以匹配灯光条
件。
[色彩增强 ]: 使色彩更鲜艳更丰富。
[伽马 ]: 使色彩更鲜艳更丰富。
[电脑模式 ]: 当电脑使用 HDMI连接到电视时调整画
面设置。
[光传感器 ]:动态地调整当前光照条件下的参数设
置。
[画面格式 ]: 更改画面格式。
[屏幕边缘修整 ]: 调整观看的画面大小。 (当设置在
最大值时,你可能会看见画面边缘会出现杂讯及不
平整)。
[ 屏幕偏移]: 调整各个画面格式的画面位置。
更改画面格式
1 按功能列表。
2 选择 [设定] > [电视设置] > [画面] > [画面格式],然
后按 。
12
Page 13
画面格式摘要
[超放大银幕 ]:
(不适用于电脑模
式。) 移除4:3格
式时所造成的黑
边。此动作会造
成画面出现微小
的变形现象。
[电影扩展 14:9]:
(不适用于高清及
电脑模式。 ) 将
4:3的画面格式调
整为 14:9。
[电影扩展 16:9]:
(不适用于电脑模
式。) 将4:3的画
面格式调整为
16:9。
[无格式转换 ]:
会将清晰度调整
至最大值。由于
电视台的播放系
统,画面可能会
有些微的变形发
生。将你的电脑
分辨率设定在宽
屏幕模式以取得
最佳的显示效
果。
[宽屏幕]:
将4:3的画面格式
调整为16:9。
电脑模式。) 在整
个荧幕上显示4:3
画面格式让字幕
可显现,但画面
顶部会有部分被
裁切。
可以配置以下画面设置。
注
使用选项菜单
访问与当前活动或选择相关的选项。
1 观看电视时,按 选项。
选项目录分为选项、画面和声音、节能设置。
2 选择下列其中一个项目后按确认 :
[状态 ]: 显示目前观看频道的资讯。
[时间 ]: 显示时间。
[显示遥控器 ]: HDMI下开启或关闭遥控器按键的显
示。
[字幕语言 ]: 选择显示字幕语言。
[音频语言 ]: 选择播放的音频语言。
[双语 I-II]: 选择正确声道。
3. 选择画面和声音其中一个项目后按确认 :
[灵智画面 ]: 用于快速切换图像效果。
[灵智声音 ]: 调整声音模式。
[3D景深 ]: 调整 3D景深。
[流光溢彩动态 ]: 用于设置流光溢彩动态参数,该能
仅在流光溢彩功能开启后才有效。
[扬声器 ]: 调节扬声器来源。
[画面格式 ]: 更改画面格式。
4. 选择节能设置其中一个项目后按确认 :
[节能模式 ]: 打开图像模式,选取节能模式。
[关闭屏幕 ]: 关闭屏幕进行节能,在此期间电视仍为
打开状态,按遥控器上的任意键可打开
屏幕显示。
13
Page 14
• 在您将频道加到喜爱列表之前,喜爱频道列表是
空的。
• 在您查看频道列表时,所有喜爱频道会标有一个
星号。
[ 自动关机]: 设定自动关机时间,若无操作或无信
号一段时间后自动关闭电视,以达到节
能目的。
注
创建和使用喜爱频道列表
您可以创建所喜爱电视频道的列表,以使您可以轻松
找到这些频道。
观看喜爱列表中的频道
1 在观看电视时,按确认。
频道列表出现。
2 选择“喜好”频道列表。
只有喜爱列表中的频道会出现在频道列表
中。
注
查看所有频道
在您将频道加到喜爱列表之前,喜爱频道列表是空的。
1 在观看电视时,按 确认。
频道列表出现。
2 选择“所有”频道列表。
所有频道会显示在频道列表中。
该频道被增加到喜好列表。
4. 选择“喜好”频道列表,或者选择“所有”频道列
表中已标记为喜好的频道。
5. 按黄色键清除标记。
该频道从喜好列表中移除。
使用电视机时间
您可以在电视机屏幕上显示时间。
显示电视时间
1. 观看电视时,按 选项。
选项目录显示。
2. 选择 [时间 ],然后按确认 :
时间显示。
注
使用流光溢彩及流光幻彩
您可以享受更加放松的观看体验和感觉更好的画面质
量。 在昏暗光线条件的房间里能够产生最佳的流光溢
彩效果及色彩氛围。
打开流光溢彩
1. 按功能列表。
2. 选择 [设置 ] > [电视设置 ] > [流光溢彩 ]。
3. 选择 [模式 ],然后按确认。
4. 选择 [开启 ]或 [关闭 ],然后按确认。
提示
注
3
4
将频道从喜爱列表中增加或移除
1 在观看电视时,按确认。
频道列表出现。
2 选择“所有”频道列表。
所有频道会显示在频道列表中。
3. 选择频道,然后按黄色键标记为喜好频道。
5
设置流光溢彩
在流光溢彩菜单中,您可以访问更多流光溢彩设置。
1. 按功能列表。
2. 选择 [设置 ] > [电视设置 ],然后确认。
3. 选择 [流光溢彩 ]后,选择下列其中一个设定后按确
认。
[流光溢彩 ]: 开启或关闭流光溢彩。
[动态 ]: 在级别之间调节流光溢彩。 仅在流光溢彩
14
Page 15
[色彩 ]设为 [动态的 ]时适用。
• 您可以提前关闭电视,也可以在倒计时期间重新
设置睡眠定时器。
[亮度 ]: 调节流光溢彩的亮度。
[色彩 ]: 设置您自己的流光溢彩色彩。
[自定义色彩 ]: 要访问此选项,请设置 [流光溢彩 ] >
[色彩 ] > [自定义 ]。
设置流光幻彩
在"清新自然"、"熔岩红"、"深海蓝"及"光彩夺目"之间,
选择适合的流光幻彩
色彩氛围。
点击"流光幻彩"按钮,随即电视画面与声音关闭,电
视两侧LED灯将根据您
的喜好设定,变换光束的颜色及变换频率,按遥控器
之上下键可换颜色模
式,按"确认"键即可把当前颜色停住。若要退出,请
再次点击"流光幻彩"按钮。
1. 按 功能列表。
2. 选择 [设置 ] > [电视设置 ],然后确认。
3. 选择 [流光幻彩 ]后,选择其中一个设定后按确认。
使用流声溢彩
让您的听觉及视觉感受到更惊艳的感官效果。
随着不同类型的音乐,流光溢彩会变换不同的灯光及
效果, 进而营造更舒适
及放松的观看环境。
打开流声溢彩
1. 按 功能列表。
2. 选择 [设置 ] > [电视设置 ] > [流声溢彩 ]。
3. 选择 [流声溢彩 ],然后按确认。
4. 选择 [开启 ]或 [关闭 ],然后按确认。
3. 选择 [流声溢彩 ]后,选择下列其中一个设定后按确
认。
[流声溢彩 ]: 开启或关闭流声溢彩。
[亮度 ]: 调节播放流声溢彩时的环境亮度。
[模式 ]: 在 "轻音乐 "、 "古典 "、 "流行 /摇滚 "、 "人声 "
及"蓝调/爵士"之间,选择适合的流声溢彩氛
围。
使用流声闹钟
打开流声闹钟
1. 按功能列表。
2. 选择 [设置 ] > [电视设置 ] > [流声闹钟 ]。
3. 选择 [流声闹钟 ],然后按确认。
4. 选择 [开启 ]或 [关闭 ],然后按确认。
设置流声闹钟
在流声闹钟菜单中,您可以访问更多流声闹钟设置。
1. 按 功能列表。
2. 选择 [设置 ] > [电视设置 ],然后确认。
3. 选择 [流声闹钟 ]后,选择下列设定后按确认。
[流声闹钟 ]: 开启或关闭流声闹钟。
[时间 ]: 设置流声闹钟的时间。
使用定时器
您可以使用定时器,以便在指定时间将电视切换到待
机。
使用睡眠定时器
睡眠定时器可以在预定义的时间过后,将电视切换到
待机。
提示
6
设置流声溢彩
在流声溢彩菜单中,您可以访问更多流声溢彩设置。
可自行调节环境亮度,以及根据不同的音乐类型下选
择适合的氛围。
1. 按功能列表。
2. 选择 [设置 ] > [电视设置 ],然后确认。
提示
7
1. 按功能列表。
2. 选择 [设置 ] > [电视设置 ] > [首选项 ] > [睡眠定时
器 ]。
睡眠定时器显示。
3. 从 0到 180分钟之间选择一个预定时间。
睡眠定时器以十分钟为单位做设定。若定时
器被设定为 0,睡眠定时器将被关闭。
15
Page 16
4. 按确认开启时间定时器。
• 如果您忘记代码,请输入‘8888’ 覆盖现有密码。
• 当你使用频道列表或数字按钮选取被锁定的频道
时,将会提醒你需要输入密码。
• 软体更新完后需移除U盘,按照提示重新启动机
器。
软体更新请使用U盘更新, 硬盘有可能因为电流需
求过大而造成更新失败重启。
当预定时间到时,电视将会切换成待机模式。
使用电视机锁定
通过锁定电视控制,您可以防止儿童观看某些节目或
频道。
设置或更改代码
1 按功能列表。
2 选择[设定] > [频道设置] > [儿童锁] > [设置密码]。
3 用遥控器上的数字键输入你的密码。
依照荧幕上的指示设置或是更改你的代码。
提示
锁定或解除锁定一个或多个频道
1. 按确认键打开频道列表。
2. 选择要锁定或解除锁定的频道后,按 选项,选择
[频道锁定 ]/ [频道解锁 ]。
当你第一次要观看被锁定的频道时,你将会
被要求输入密码。
2. 设定后锁定频道功能会立即生效。
注
8
更新电视软件
Philips 不断努力改进其产品,我们建议您在推出更新
时对您的电视软件进行更新。
检查当前软件版本
1. 按 功能列表。
2. 选择 [设置 ] > [软件设置 ]> [升级管理 ] > [当前版本
信息 ],然后按确认。
显示目前软件版本资料。

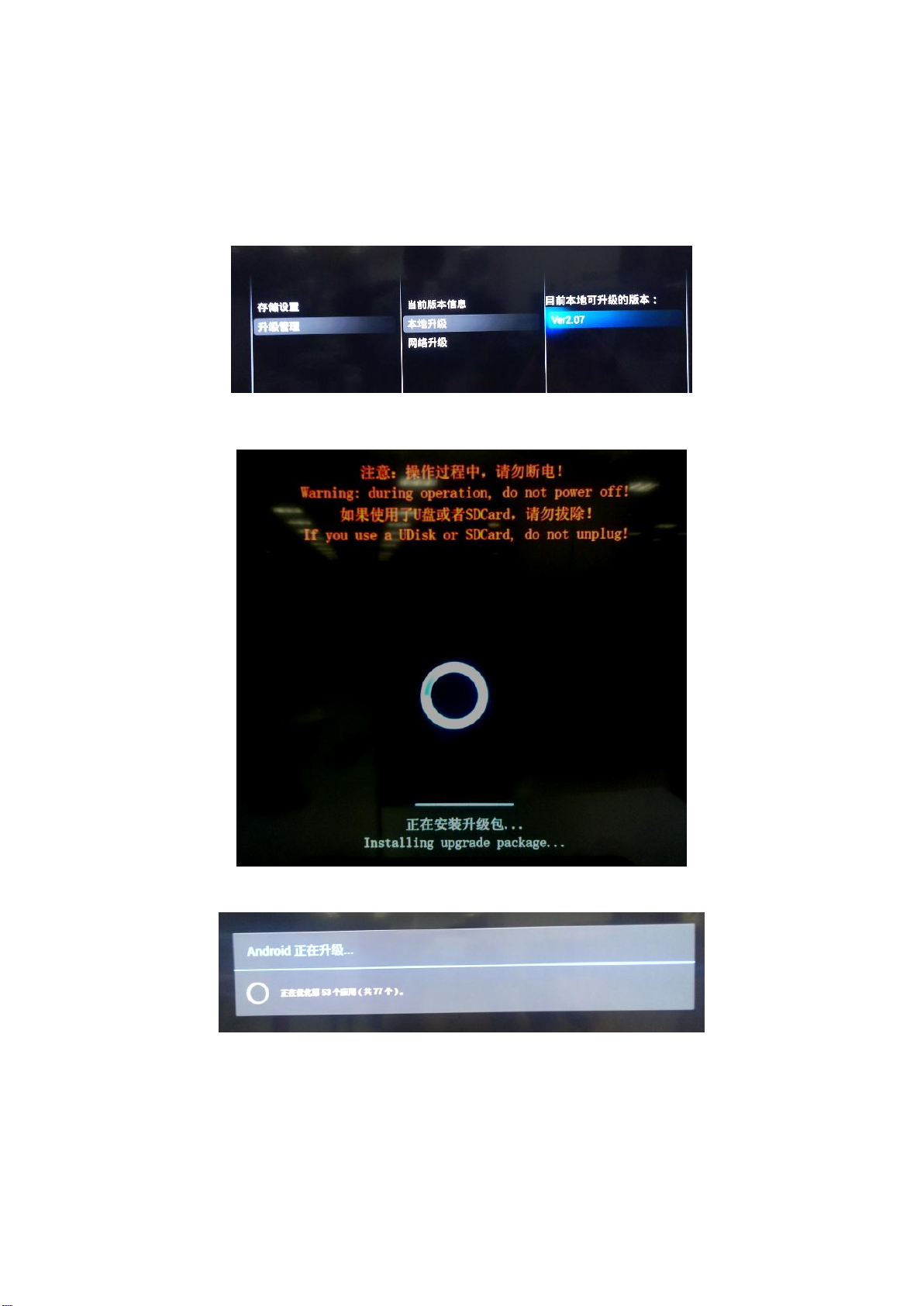

更新软件
你可使用下列方法更新软件:
使用USB储存装置自动更新
1. 按功能列表。
2. 选择 [设置 ] > [更新软件 ]。
3. 依照画面上的说明更新软件。
注
9
更改电视的偏好设定
1. 按功能列表。
2. 选择 [设置 ] > [电视设置 ] > [首选项 ]。
3. 选择下列其中一个项目后确认。
[菜单语言 ]: 选择菜单显示的语言。
[睡眠定时器 ]: 在设定的时间后让电视进入休眠。
[自动关机 ]: 为了节省能源,无信号状态下,当电视
机在一段时间下没有使用,电视将被自
动关机。
[音量条 ]: 当你调整音量时显示音量大小。
[电视摆放位置 ]: 选择你的电视安装方式。
[自动调整 ]: 在电脑模式下,自动调整画面设置。
[按键提示音 ]: 打开遥控器的按键声音。当使用者按
下遥控器按键时,电视会发出提示音。
[键盘和输入法 ]: 谷歌拼音输入法。
[鼠标灵敏度 ]: 调节鼠标灵敏度。
[亮睛 ]: 有四种状态可以选择,分别是“关闭”、“最
小亮度”、“中等亮度”、“最大亮度”。
“关闭”:关闭亮睛。“最大亮度”:调节
亮睛的亮度至“最小”、“中等”、“最大”。
(这些选项仅适用于系统完全开启后。)
[ 电视名称]: 设定电视的名称。在使用DMR 功能时,
指定传送媒体档案时电视所使用的名
称。
[ 出厂设置]: 将画面及声音的设置重置到出厂时的
设定。频道设定将不会被重置。
[ 重新设定电视机]: 将电视的所有设置项全部恢复
到默认值。
16
Page 17
观看电视演示
你可从电视演示中更了解电视的功能。某些型号没有
此演示功能。
1. 观看电视时,按 功能列表。
2. 选择 [设置 ] > [观看演示 ],然后按确认观看。
使用EPG
节目导视 (EPG) 是数字频道提供的屏上指南。 使用
EPG ,您可以
查看当前广播的数字节目的列表
收看正在传入的节目
设置节目开始提醒
开启EPG( 节目导视)
1. 按 功能列表。
2. 选择 [节目导视 ],然后按确认。
注
5. 选择 [互联易享 ],然后按确认。
浏览页开启。
观看照片
1. 在浏览页中选取 [图像 ],然后按确认。
2. 选取一张照片后按确认。
10
重置外接设备
重置外接设备
1. 按 (信号源);
2. 选择要重置的设备后,按黄色键重置;
3. 选择 [重置 ]之后按确认。
重置到出厂时的设定
你可以将画面及声音的设置重置到出厂时的设定。频
道设定将不会被重置。
1. 按 功能列表。
2. 选择 [设置 ] > [电视设置] > [出厂设置 ],然后按确认。
3. 选择 [重置 ]后,按确认开始重置设定。
开启DLNA 观看照片与播放音乐及影片
1. 打开电视。
2. 将电视连接互联网或无线网络
3. 开启支援 DLNA的多媒体设备。
DLNA的多媒体设备将会透过网络与电视分
享多媒体档案。
4. 按 (信号源 )。
聆听音乐
1. 在浏览页中选取 [音乐 ],然后按确认播放。
依照荧幕上的指示更改播放音乐的设定。
17
Page 18
观看影片
• [显示照片的信息] 只会在幻灯片停止播放时会显
示。
1. 在浏览页中选取 [视频 ]。
2. 按确认播放影片。
更改播放幻灯片的设定
1. 在播放幻灯片时,按 选项。
显示幻灯片的选项目录,依照荧幕上的指示
浏览照片。
从连接的USB 储存设备中观看照片与播放音乐及
影片
1. 打开电视。
2. 连接 USB储存设备到电视侧面的 USB插槽。
3. 按 功能列表。
4. 选择 [媒体播放中心 ],然后确认。
5. 若有多个 USB储存设备,选择要读取的USB储存设
备后,按确认。
浏览页开启。
观看照片
1. 在浏览页中选取 [文件 ]或 [图片 ],然后按确认。
2. 选取一张照片后按确认。
该照片将会被放大至全荧幕。
注
11
聆听音乐
1. 在浏览页中选取[ 文件夹] 或[ 音乐] ,然后按确认播
放。
依照荧幕上的指示更改播放音乐的设定。
注
12
观看幻灯片时播放音乐
你可在观看幻灯片的同时播放背景音乐。
1. 选择一个音乐专辑。
2. 按确认。
3. 按返回回到浏览页主画面。
18
Page 19
4. 选择一个相簿。
• 在DLNA 模式下不支持观看幻灯片同时播放背景
音乐。
•对于不支持USB 存储设备,Philips 不承担任何责
任,同时,对于该设备中的数据损坏或丢失也概不
负责。
5. 按确认播放幻灯片。
注
13
观看影片
1. 在浏览页中选取 [文件 ]或 [视频 ]。
2. 按确认播放影片。
依照荧幕上的指示更改播放影片的设定。
USB 支持的音频格式
注
14
移除USB 储存裝置
注意
15
1. 按 返回离开浏览页主画面。
2. 等候约五秒钟后再移除 USB储存装置。
注意
16
USB支持的视频格式
19
Page 20
USB支持的图片格式
•如果你的系统设定是正确的,你可以略过这个步
骤。
• 频道列表的选项菜单中“数字/ 模拟”项设置为“数
字+ 模拟”时,重排频道功能不可用。
1. 按功能列表。
2. 选择 [设置 ] > [频道设置 ] > [模拟频道手动设置 ]。
3. 选择你的 [彩色制式 ]及 [伴音系统 ]。
步骤 2 搜寻并储存新的频道
1. 按 功能列表。
2. 选择 [设置 ] >[频道设置 ] > [模拟频道手动设置 ] >
[开始搜台 ]。
可直接输入频道频率。
选择[搜索信号],按确认,开始搜索。
3. 搜索,选 [取消 ]离开选单。
4. 当搜索完成,选 [保存 ]离开选单。
选择[ 存到新频道] 将搜索到的频道储存。
步骤3 微调类比频道
1. 按 功能列表。
2. 选择 [设置 ] > [频道设置 ] >[模拟频道手动设置 ] >
[频率微调 ]。
3. 按 [降低 ]或者 [增高 ] 调整频道频率。
自动搜索频道
1. 按 功能列表。
2. 选择 [设置 ] > [搜索频道 ],按确认。
3. 按确认开始自动搜索频道。
注
17
手动设定频道
第一次设置电视时,会提示您选择一个菜单语言和安
装电视频道。
步骤1 选择你的系统
注
18
安装数字频道
第一次设置电视时,会提示您选择一个菜单语言和安
装电视频道。
1. 按 功能列表。
2. 选择 [设置 ] > [频道设置] > [数字频道接收测试],按
确认。
3. 直接输入频道频率。
4. 选择 [搜索信号 ],按确认,开始搜索。
重排频道
安装频道后,可以重排频道显示的顺序。
1. 观看电视时,按确认。
频道列表出现。
2. 选择要重新排序的频道,所选频道被突出显示。
3. 按绿色键 [频道重新排序 ]。
4. 将突出显示的频道移到新位置,然后按确认。
注
19
20
Page 21
打开/ 关闭智能电视
• 部分网页及应用只支持鼠标操控。
飞利浦保留增加和减少部分应用的权利。
请勿随意更改电视机ROM,任何因此造成的故障
不在保修范围内。
您可以设置网络以便访问不同的网络。
1. 连接电视至互联网。如果没有网络连接,智能电视
部分功能将无法正常工作。
2. 按遥控器上的智能电视按钮。
画面自动跳至智能电视。
画面说明
至电视。
使用网络电缆将路由器连接至电视侧面的网口接口,
并在开始网络安装之前打开路由器。
有线网路设置-自动搜寻
1. 按 功能列表。
2. 选择 [设置 ] >[网络设置 ] > [有线网络 ]。
3. 选择 [自动获取 IP] 后按确认。
网络协议将自动设定。
有线网路设置 -手动输入
1. 按 功能列表。
2. 选择 [设置 ] >[网络设置 ] > [有线网络 ]。
3. 选择 [静态 IP配置 ]之后按确认。
4. 再按一次确认。
5. 使用屏幕键盘输入 [IP地址 ]、 [子网掩码 ]、 [域名 ]和
6. 输入完后,选择 [确定 ]后按确认。
屏幕键盘显示。
[默认网关 ] 。
注
20
网络类型
您可以选择网络设置类型。
1. 按功能列表。
2. 选择 [智能电视 ] > [设置 ]。
3. 选择 [网络设置 ] > [无线网络 ]或 [有线网络 ]。
如果需要知道MAC地址,请到[设置 ] > [网络
设置]> [ 查看网络设置] 项目查看。
有线安装
要将电视连接电脑网络和互联网,您需要在电脑网络
中安装路由器。 使用网线(以太网线)将路由器连接
无线安装
1. 按功能列表。
2. 选择 [设置 ] >[网络设置 ] > [无线网络 ]。
3. 选择 [开启 ]。
3D 模式
通过3D专用键调出3D模式操作菜单,支持以下3D模
式:
[2D]: 显示 2D图像。
[2D转 3D]: 将 2D图像转换为 3D进行显示。
[3D-自动 ]: 自动选择当前 3D片源的最佳效果进行显
示。
[3D-左右 ]: 将当前 3D片源以左右格式效果进行显示。
[3D-上下 ]: 将当前 3D片源以上下格式效果进行显示。
[3D转 2D-自动 ]: 将 3D片源自动转换为最佳 2D效果进
行显示。
[3D转 2D-左右 ]: 将左右格式的 3D片源转换为 2D图像
进行显示。
[3D转 2D-上下 ]: 将上下格式的 3D片源转换为 2D图像
进行显示。
21
画面将会显示目前设定的网络参数以及可连
接的无线网络。
Page 22
调整景深
•手势控制应配合附件摄像头使用,若无此附件,
必须加购飞利浦指定摄像头使用。
• 建议您使用飞利浦摄像头, 若使用其他品牌摄像
头则会影响相关功能使用。
调整3D 图像播放时的景深程度。
1. 按 功能列表。
2. 选择 [设置 ] > [电视设置 ] > [3D]。
3. 选择 [3D景深调整 ]后按确认。
注
21
相机
支持拍照,相片浏览功能,不支持录像。
拍照
按遥控器"智能电视"键,选择[照相机],拍照,在菜单
中可以设置分辨率以及亮度、光源、拍摄倒计时时间 。
相片浏览
支持幻灯片播放,删除,上享到新浪微博等。浏览内
容限定为本机所拍相片。
注
22
手势控制
移动手的位置来使用手势控制功能。
手势操控功能目前为新功能体验,便利消费者操控电
视的需要,并非主要功能,请按照个人需求试用,若
产生任何身体不适,诸如手臂酸痛,请稍作休息后再
行操作。
开启手势控制
1. 按 功能列表。
2. 选择 [设置 ] > [电视设置 ] > [智能控制 ] > [手势控
制 ]。
3. 选择 [关闭 ]或是 [开启 ],然后确认。
查看手势清单
1. 按功能列表。
2. 选择 [设置 ] > [电视设置 ] > [智能控制 ] > [手势清
单 ]。
3. 选择 [关闭 ]或是 [开启 ],然后确认。
手势控制说明
启动手势控制:当您面对电视举起手掌时,手势控制
将被开启并呈现
控制提示(第一次使用的时候才会出现控制提示,再
次使用时无控制提示)。
移动鼠标: 您可以移动手的位置来控制鼠标。
确认:您可以握拳来确定操作。
切换频道:您可以往右挥增加频道,或往左挥减少频
道。
切换应用程序页面:您可以往右挥切换到上一页,或
往左挥切换到下一页。
调整音量:您可以将双手拉远来提高音量,或将双手
靠近来降低音量。
返回:您可以挥手来返回上一页面。
手势控制注意事项
使用手势时,请保证适当的环境光线亮度,以便更好
识别您的手掌;
使用手势时,在手掌距离摄像头2-3米的垂直距离上,
使用效果最佳;
使用手势时,请保证手掌处于摄像头的视觉范围内,
请勿超出视觉范围。
注
23
声音控制
使用遥控器顶部的麦克风来使用声音控制。
开启声音控制
1. 按功能列表。
2. 选择 [设置 ] > [电视设置 ] > [智能控制 ] > [声音控
制 ]。
3. 选择 [关闭 ]或是 [开启 ],然后确认。
查看声音命令清单
1. 按功能列表。
2. 选择 [设置 ] > [电视设置 ] > [智能控制] > [声音命令
清单 ]。
22
Page 23
3. 选择 [关闭 ]或是 [开启 ],然后确认。
• TV 和移动设备的Wi-fi功能开启时,才能使用小屏
传大屏功能。
声音控制说明
启动声音控制: 当您按下遥控器上的声控按钮,声音
控制模式启动并出现提示。
输入指令:请对准遥控器顶部的MIC(麦克风),说出屏
幕上的控制提示。
智能电视模式: 在智能电视模式,您可以念出应用程
序名称来启动它。
声音输入字串: 您可以利用语音输入搜索字串。
小屏传大屏
您可以使用移动设备,如Philips W8510,通过小屏传
大屏,在TV屏幕上显示移动设备屏幕上的内容(显示
内容取决于移动设备),支持播放从移动设备同步传
送的声音内容。
传输中,可以通过遥控器的音量键控制声音大小。
注
24
建立连接
1. 按功能列表,选择 [设置 ] > [网络设置 ] > [互联易
享 ] > [WiFi Miracast]> [开启 ]。
2. 使用移动设备上的 WLAN/无线显示,发送连接请
求 > 连接成功,移动设备画面传输到TV 屏幕上显
示。
断开连接方式
1. 传输中,移动设备断开连接。
2. 传输中,按遥控器的返回键等可以断开连接。
注
25
媒体中心
您可浏览USB 设备或者本地媒体中的图片、视频或者
音乐等多媒体文件。
当您在主页选择图片、视频或者音乐文件并按确认键
确认。
播放音乐文件
进入界面:您可通过点击媒体中心上的音乐文件进入
界面。
播放/ 暂停:选择喜欢的音乐,按遥控器的确认键开始
播放,再次按确认键可暂停,按 (返
回)键退出音乐播放画面,进行背景音乐
播放;当播放视频文件或者退出”媒体播
放中心”时,背景音乐停止播放。
循环播放:按 选项,出现重复和播放单次,如需循
环播放,选中重复,按遥控器的确认键循
环播放;如需单曲播放,选中播放单次,
按
遥控器的确认键单曲播放。
播放视频文件
进入界面:您可通过点击媒体中心上的视频文件进入
界面。
播放/ 暂停:选择喜欢的视频,按遥控器的确认键开始
播放,再次按确认键可暂停,按 (返
回)键可退出该功能。
重复:按选项,出现重复和播放一次,如需循环播放,
选中重复,按遥控器的确认键循环播放;如需
单次播放,选中播放一次,按遥控器的确认键
单曲播放。
字幕:开启或者关闭字幕。
字幕语言:列出支持的字幕语言。
音频语言:列出支持的音频语言。
播放图片文件
进入界面:您可通过点击媒体中心上的图片文件进入
界面。
播放/ 暂停:选择喜欢的图片,按遥控器的确认键开始
播放,再次按确认键可暂停,按 (返
回)键可退出该功能。
按 选项,出现随机播放、重复、幻灯片放映时间、
幻灯片放映效果
四个选项,可以按▲ ▼进行选择,确认键进行确认。
[ 重复]: 有重复和播放一次两个选项,需循环播放,
选中重复,按遥控器的确认键重复播放;如需
单次播放,选中播放一次,按遥控器的确认键
单曲播放。
[随机播放 ]:有随机播放开和随机播放关两个选项,需
23
Page 24
随机播放,选中随机播放开,按遥控器的确认键随
• 支持的存储设备: USB/SD 卡请确认已连接。
机播放;如需关闭随机播放,选中随机播放关,按
遥控器的确认键关闭随机播放。
[ 幻灯片放映时间]: 有短、中和长三个选项,用户可以
根据自己的喜好进行调整。
[ 幻灯片效果]: 有无、溶解、向左擦除、向右擦除、向
上擦除、向下擦除、矩形缩小、矩形扩大
八个选项,用户可以根据自己的喜好进行
调整。
26
注
24
Page 25
3. 拆卸流程图
第一步:旋开红色标示的螺丝移除底座
第二步:旋开绿色标示螺丝,拔掉黄色框框内的 FFC Pin ;旋开红色标示的螺丝移除后壳。
25
Page 26
第三步:拔掉黄色标示的 PIN,旋开红色标示的螺丝移除主板、电源板、 wifi 板、小板、铁件。
26
Page 27
第四步:旋开红色标示的螺丝移除支架铁件、小铁件、wifi 铁件、LVDS 线、DECO。
第五步:后盖
27
Page 28
4. 工厂模式调整
白平衡调整:
1. 将 TV 切换到 Component Source 及 Warm 色温下。
2. 按“菜单 +1+9+9+9+回看”进入工厂模式,选择菜单中选择 Gain 栏按 OK 后再调整 R/G/B 值,将色温规格
调整至要求范围内。
3. 切换其他色温调节。
4. 注意:
R G B GAIN 分别最大不超过 138,128,138,最小为 80
Component 下的 Nature 色温调整完后,再切换其他色温调节。其他 source 的每个色温的 R/G/B GAIN 必
须和 component 一样,若不一样,需要切到其他 source 将值调整为一样。
5. 白平衡值检查: Current Source 选择为“视频” /T304、“ HDMI” /T349、“电脑”/T137 三个模式,色温规
格也需在规格范围内,此时白平衡调整 OK 。
调整规格是写在白平衡程式里面的,检验以产品规格为准:
ADC 调整:
28
Page 29
R4005
NC/47K
R4014
4.7K1/16W
R4002 NC / 100K 1%
C4003
NC/22uF 6.3V
Q401
2N7002K
GND
1
RESET
2
Vcc
3
U403
G690H293T73
R4006
100K 1%
R4013
4.7K1/16W
Sys tem-RST
R4003 330 OHM 1/16W
R4019
NC/0R 05 OHM
Q402
BC847C
R4007
4.7K1/16W
C4001
100NF 25V
R4035
10K +-1% 1/10W
+12V_Normal
Q403
2N7002K
1 3
ZD401
BAT54
SPI_SDI 6
SPI_SDI
R4017
10K +-1% 1/10W
SD_CDZ 6
SYS_RST
PWR-ON/ OFF
PANEL_ON/OF F 25
+3.3V_Normal
PM_Config0
KEY0-in
PAD_SPI2_DI
R4010 NC/ 10K
PANEL_ON/OF F
LED_R
FLASH_WP
C4004
22uF 6.3V
AMP-MUTE 17
C4002 NC/100N 16V
UART-RX 10,12
R4031
560R
BRI_ADJ
R4015
4.7K1/16W
+3.3V_Standby
PAD_SPI2_DI 10,15
3
1
2
D401
BAT54CH
+3.3V_Standby
R4004
NC/47K
PM_Config1
Power_detect
R4012
6.2K 1/16W
DTMB_SCL 10
GND
1
RESET
2
Vcc
3
U401
G690H293T73
3D_Glasses _PWM
+5V_Normal
TP402
LR_SYNC
UART-TX 10,12
Light_Sensor 10
VID0
SPI_SCK
PAD_SPI2_CK
R4265 NC
Power_detect
PAD_SPI1_CK 10
PAD_SPI1_CK
PAD_SPI1_DI
KEY0-in 10
SPI_SDO 6
R4009 100OHM
3D_Glasses _PWM 10
PAD_VSYN C_LIKE
DTMB_SDA 10
UART-TX
M_SDA
LED_B
AM_SDA 15,16
PWM0 10
SPI_CSN
UART-RX
DTMB_SCL
FRC_R ESET 21
PWR-ON/ OFF
R4530 NC
//{PM_Config1,SPI_DI,PM_Config0, 3D_Glasses_PWM}
4'b1000 51 boot from SPI
4'b1001 ARM boot from SPI
4'b1010 ARM boot from ROM; outer storage is eMMC
4'b1011 ARM boot from ROM; outer storage is NAND
4'b0000 51 boot from SPI with ARM authentication
4'b0001 ARM boot from SPI with authentication
4'b0011 ARM boot from ROM with authentication;
outer storage is NAND
R4011 100OHM
VID1
VBL_CTRL
3D_EN 25
WAKE_UP
SPI_CSN 6
SD_WP 6
USB_PW_EN 10,13,19
VBL_CTRL 18
PAD_VSYN C_LIKE 10
USB_PW_EN
M_SCL
FLASH_WP 6
SPI_SDO
M_SDA 6,10,14,15, 16,17,18,21,25
EEPROM_WP 12
M_SCL 6,10, 14,15,16,17,18,21,25
AM_SCL 15,16
AMP-MUTE
FRC_R ESET
KEY1-in 10
SD_CDZ
PAD_SPI1_DI 10
PAD_SPI2_CK 10,15
VID0 18
SPI_SCK 6
VID1 18
PWR-ON/ OFF 13,18,19
PCM_PWR_CTL
KEY1-in
DTMB_SDA
R4008 100OHM
BRI_ADJ 18
R4020 4.7K1/16W
R4021 NC
R4022 NC
R4026 4.7K1/16W
AM_RESET 15
R4055
NC/1. 5K +-1% 1/10W
LEDBAR_PWR EN 8, 15
LEDR
KEY0-in
+3.3V_Normal
LEDBAR_PWR EN
KEY0-AMBI 15
R4025 NC/100OHM
+3.3V_Standby
PM_Config1
SPI_SDI
PM_Config0
TP431
3D_Glasses _PWM
TP423
LDH
TP424
TP425
LHSYN C
TP422
LVSYNC
LCK
B-ODD2 21
G-ODD0 24
R-ODD1 24
A1P
G-ODD1 24
A0P
B4M
B3M
G-ODD6 24
B2P
BCKM
B2M
G-ODD4 24
R-ODD3 24
G-ODD3 24
G-ODD2 24
R-ODD0 24
A3P
A0M
A1M
B-ODD3 21
G-ODD7 24
G-ODD5 24
BCKP
R-ODD2 24
B3P
B4P
A3M
LEDR 10
LEDB 10
A4M
A3P
A3M
R4056 NC/0R05 OHM
A4P
PS_ON_CMI 21
R4046
NC
R4030
NC/3. 3K 1/16W
R4043
NC/10K 1/16W
+3.3V_Standby
+3.3V_Standby
R4048
NC/4. 7K 1/16W
R4034
0R05 OHM
R4042
NC/200R 1/16W 5%
Q404
NC/MMBT3906
R4037
NC/10K 1/16W
Q405
NC/MMBT3904
R4024
NC/1. 5K +-1% 1/10W
LED_R
+5V_Normal
R4045
0R05 OHM
LEDR
LED_B
LEDB
HTPD_VIDEO
HTPD_OSD
LOCK_VIDEO
LOCK_OSD
C4005 NC/100P 50V
SAR0
G1
SAR1
F3
SAR2
D3
SAR3
G2
PWM0
J4
PWM1
J6
PWM2
D1
PWM3
J5
PM_SPI_CK
L2
PM_SPI_CS1/PM6
M1
PM_SPI_DI
L3
PM_SPI_DO
M2
DDCA_C K/UART0_RX
J7
DDCA_D A/UART0_TX
J8
DDCR _CK
H8
DDCR _DA
H7
GPIO_PM0
N1
GPIO_PM1/PM_UART_TX
K6
GPIO_PM4
C2
GPIO_PM5/PM_UART_RX
K5
PM_SPI_CS2/PM10
M3
GPIO_PM7/SD_CD Z
P5
LVA0P/LLV4P/Vx1_3P
AK31
LVA0N/LLV4M/Vx1_3N
AL32
LVA1P/LLV3P/Vx1_2P
AL30
LVA1N/LLV3M/Vx1_2N
AM31
LVA2P/LLVCKP/Vx 1_1P
AK29
LVA2N/LLVCKM/Vx 1_1N
AL29
LVACLKP/LLV2P/Vx 1_0P
AL28
LVACLKN/LLV2M/Vx 1_0N
AM28
LVA3P/LLV1P/HTPDn
AM27
LVA3N/LLV1M/LOCKn
AL27
LVA4P/LLV0P
AK26
LVA4N/LLV0M
AL26
GPIO57/UAR T_RX1
B4
GPIO56/UAR T_TX1
C4
PWM_PM
D2
PM_SPI_CZ
K8
GPIO55
N3
LVB0P/RLV3P
AH29
LVB0N/RLV3M
AH28
LVB1P/RLVCKP
AJ29
LVB1N/RLVC KM
AJ28
LVB2P/RLV2P/Vx 1_7P
AF31
LVB2N/RLV2M/Vx 1_7N
AF32
LVBCLKP/RLV1P/ Vx1_6P
AG32
LVBCLKN/R LV1M/Vx1_6N
AG31
LVB3P/RLV0P/Vx 1_5P
AH31
LVB3N/RLV0M/Vx 1_5N
AJ30
LVB4P/LLV5P/Vx1_4P
AJ32
LVB4N/LLV5M/Vx1_4N
AK30
GPIO_PM8
C1
GPIO_PM11/SDIO_C DZ
P4
VID0
C5
VID1
B5
WOL_INT
N2
LED[0](H W STRAPPING)
K1
LED[1](H W STRAPPING)
K2
DTMB_I2CS_SDA
AF6
DTMB_I2CS_SCL
AF7
SAR5
C3
LHSYN C/RLV5P
AF29
LVSYNC /RLV5M
AF28
LDE/RLV4M
AG29
LCK/RLV4P
AG28
TCON0
AF26
TCON1
AG26
TCON2
AF25
TCON3
AJ26
TCON4
AH26
TCON5
AH27
TCON6
AJ27
TCON7
AG27
VSYNC _LIKE
AK18
SPI1_CK
AL20
SPI1_DI
AK19
SPI2_CK
AL19
SPI2_DI
AM19
PWM
SAR SPI
GPIO
LVDS
U100D MSD8530WDB-W4
Reset
Boot Select
Sys tem-RST 9
+3.3V_Normal
TP426
Power Detect
R4050 10K
R4016 100OHM
STR_GPIO 19
R4051 10K
R4053 10K
R4052 10K
SD_CDZ
R4531 NC
R4536 NC/0R05 OHM
AM_RESET_UB 15
R4054 4.7K1/16W
VID0
PAD_HSY NC_LIKE 10
AMP-MUTE
R4027 4.7K1/16W
R4029 NC/0R05 OHM
FRC_R ESET
M_SCL
M_SDA
R4047 4.7K1/16W
R4044 4.7K1/16W
LED_R
R4039 4.7K1/16W
LEDBAR_PWR EN
R4040 4.7K1/16W
VID1
R4041 4.7K1/16W
R4527 4.7K1/16W
+5V_Standby
+3.3V_Normal
+3.3V_Standby
R4028 4.7K1/16W
R4032 NC
R4036 4.7K1/16W
R4033 NC
ACKM
A2P
A2M
ACKP
B-ODD7 24
B-ODD6 24
B-ODD4 24
B-ODD5 24
+5V_Standby
+12V_Normal
R4023
100K 1/10W
R4018
NC/0R 05 OHM
R4038 0R05 OHM
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
D
4 25 Wednesday , June 18, 2014
<称爹>
04. MSD8530 GPI O
A4M
B-ODD1 21
B-ODD0 21
A4P
R4391 1K 1/16W 1%
R4389 1K 1/16W 1%
R4390 1K 1/16W 1%

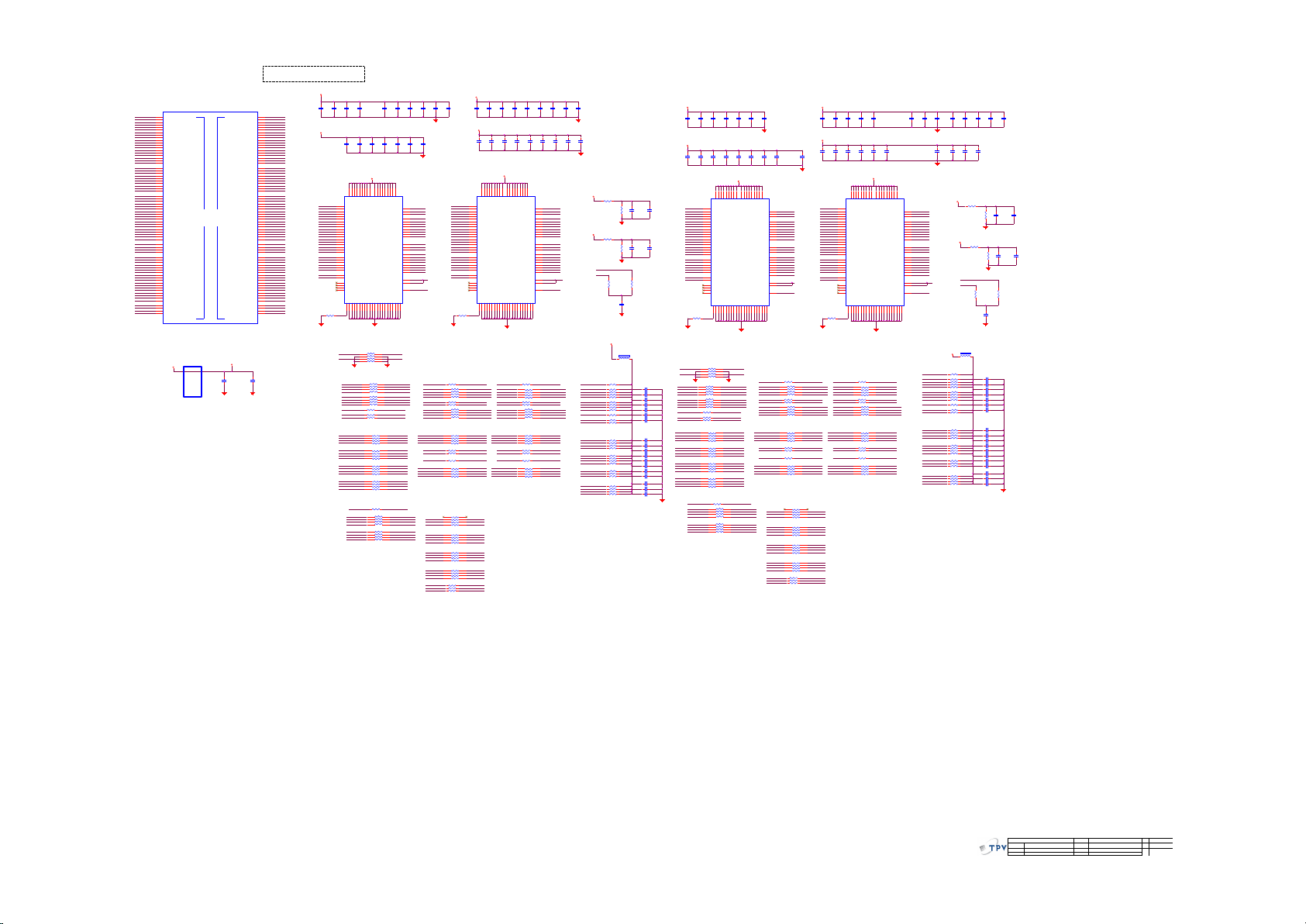

5. 线路图
5.1 主板
715G6867M0D000005K
Page 30
C457 100NF 25V
B-MDQU4
B-MDQSU
B-MDQSLB
B-MDQU7
B-MCKB
B-MBA0
B-MA3
B-MA12
B-MCBS2
B-MDQL5
B-MDQU5
B-MA4
B-MDQSL
D-MCKB
B-MA10
B-MDQL6
B-MDQL4
B-MDQL2
R414 240 OHM
R417 240 OHM
B-MRASB
D-MCKE D_DDR3_CKE
R413 240 OHM
B-MDQSUB
B-MDQU3
D-MCK
1
2
3
4
8
7
6
5
RP323 22R
C412
100NF 25V
C455 100NF 25V
C481 100NF 25V
C415
100NF 25V
C416
100NF 25V
C417
100NF 25V
C419
100NF 25V
C404
100NF 25V
C418
100NF 25V
C420
100NF 25V
+1.5V_DDR
C480 100NF 25V
C406
100NF 25V
+0.75V_DDR
C405
100NF 25V
R428
1K 1/16W 1%
B-MDML
B-MBA1
B-MDQL1
1 2
L406
120R 3A
B-MA6
B-MDQL7
B-MDQU6
B-MDQL0
B-MDQU2
B-MA5
B-MBA2
B-MDQL3
B-MVREFDQ
B-MDMU
AVDD_DDR_AB
B-MDQU0
B-MA0
B-MA7
B-MA14
B-MA15
B-MA2
B-MA9
B-MCASB
B-MCK
B-MCKE
B-MDQU1
B-MA1
B-MA13
B-MA8
B-MWEB
B-MA11
B-MRESETB
B-MODT
AB-TMCKB
AB-TMCK
R408 22 OHM 1/16W
R409 22 OHM 1/16W
AB-MCKB
AB-MCK
AB-TMRESETB AB-MRESETB
R405
56R 1/16W 5%
CD-MCKB
AB-TMBA0 AB-MBA0
AB-TMBA2 AB-MBA2
D-MCKB
AB-TMWEB AB-MWEB
AB-TMCASB AB-MCASB
AB-TMRASB AB-MRASB
C473
10N 50V
AB-TMODT AB-MODT
CD-MCK D-MCK
AVDD_DDR_AB
C421
100NF 25V
C426
100NF 25V
C424
100NF 25V
C407
100NF 25V
C408
100NF 25V
C425
100NF 25V
C422
100NF 25V
C409
100NF 25V
C423
100NF 25V
C-MVREFDQ
C-MDQL2
C413
100NF 25V
AVDD_DDR_AB
CD-MA1
CD-MA13
C-MDQU6
CD-MA15
CD-MA3
CD-MA6
CD-MCK
C-MDQU7
C-MDQL0
CD-MA11
C7002
10UF 6.3V
CD-MA8
C-MDQL5
CD-MCASB
C-MDQU1
C-MDQL6
C-MDQU4
CD-MRESETB
CD-MBA2
A-TMDQL5 A-MDQL5
A-TMDQL7 A-MDQL7
C-MDQL3
C-MDQU0
CD-MA4
AVDD_DDR_CD
CD-MA12
A-TMDQL1 A-MDQL1
CD-MA7
A-TMDQL0 A-MDQL0
A-TMDQL3 A-MDQL3
C-MCBS1
A-TMDQL6 A-MDQL6
A-TMDQL2 A-MDQL2
A-TMDQL4 A-MDQL4
C-MDML
C-MDQL7
CD-MA0
CD-MBA0
CD-MA10
CD-MWEB
A-TMDMU A-MDMU
A-TMDML A-MDML
CD-MCKB
CD-MBA1
C-MDQSUB
CD-MA14
CD-MA5
CD-MA2
C-MDQSU
C-MDQU3
A-TMDQSLB A-MDQSLB
C-MDQL1
C-MDQSLB
A-TMDQSL A-MDQSL
C453
100NF 25V
C435
100NF 25V
C442
100NF 25V
C445
100NF 25V
C450
100NF 25V
C439
100NF 25V
C449
100NF 25V
C434
100NF 25V
C437
100NF 25V
C440
100NF 25V
AVDD_DDR_AB
C436
100NF 25V
C448
100NF 25V
C-MDQU5
CD-MODT
C-MDQSL
C-MDQL4
C443
100NF 25V
C-MDQU2
C-MDMU
CD-MCKE
CD-MA9
CD-MRASB
C438
100NF 25V
C444
100NF 25V
C452
100NF 25V
C447
100NF 25V
C446
100NF 25V
C441
100NF 25V
C451
100NF 25V
AVDD_DDR_AB
D-MA8
D-MA3
D-MDQL1
D-MDML
D-MODT
AVDD_DDR_CD
D-MBA2
D-MDQSL
D-MA12
D-MDQL6
D-MA14
D-MDQU3
D-MA15
D-MCASB
D-MCBS2
D-MBA1
D-MDQL3
D-MA6
D-MA9
D-MDQSLB
D-MDMU
D-MDQU5
D-MVREFDQ
R418 240 OHM
D-MWEB
D-MA13
D-MDQU6
D-MA7
D-MA0
D-MCKE
D-MDQL5
D-MCKB
D-MBA0
D-MDQSU
D-MA5
D-MDQL2
D-MDQU4
D-MDQSUB
D-MDQL0
D-MRESETB
D-MDQU2
D-MCK
D-MA4
D-MA1
D-MA2
D-MDQL4
D-MDQU1
D-MDQU0
D-MRASB
D-MA11
A-TMDQU3 A-MDQU3
A-TMDQU5 A-MDQU5
A-TMDQU0 A-MDQU0
A-TMDQU6 A-MDQU6
A-TMDQU4 A-MDQU4
A-TMDQU2 A-MDQU2
A-TMDQU1 A-MDQU1
A-TMDQSU A-MDQSU
A-TMDQSUB A-MDQSUB
D-MDQU7
D-MA10
D-MDQL7
+1.5V_DDR
R427
1K 1/16W 1%
22R TPV FOOTPRINT : CA0402-JP
R799
10K 1%
D-MA14
D-MA8
D-MA11
R798
10K 1%
B-TMCBS2
D-TMDQU7
D-TMDQSU
D-MA6
A-TMDQU1
B-TMDQU4
B-TMDQU7
C-TMDQSUB
A-TMDQU2
D-MA1
B-TMDQSU
B-TMDQL0
CD-TMCKB
D-MA4
B-TMDQL7
CD-TMA4
CD-TMA5
CD-TMBA2
D-TMDQSUB
A-TMDQL1
D-MA12
CD-TMA12
AB-TMCKE
C-TMDQU4
AB-TMCKB
B-TMDQSLB
C-TMDQL5
D-MBA1
D-TMDML
A-TMDQSU
D-TMDQU5
D-TMDQL6
C-TMDQU6
A-TMDQL4
B-TMDQL2
D-MA15
CD-TMCKE
A-TMDQU0
AB-TMBA1
D-MA10
A-TMDQU7
C-TMDQSU
AB-TMCASB
A-TMDQSUB
D-TMDQSL
C-TMDQL0
B-TMDQL4
D-MA13
AB-TMA5
AB-TMBA0
CD-TMA13
AB-TMA15
CD-TMRESETB
D-MA9
B-TMDQU6
CD-TMA9
AB-TMA8
B-TMDQU3
C-TMDQU0
D-MRESETB
CD-TMA11
B-TMDQU5
C-TMDQU7
AB-TMA10
R446 100OHM
A-TMDQL0
D-MA7
A-TMDMU
A-TMDQSLB
CD-TMBA1
CD-TMCK
D-MA2
C-TMDMU
AB-TMA1
D-TMDQU4
B-MA14
B-TMDML
D-TMDQL3
D-TMDQL0
C7001
1uF 10V
C471
10N 50V
B-MA8
C-TMDQL6
D-MA5
CD-TMWEB
B-TMDQU2
D-TMDQL1
C-TMDQU3
D-TMDQU3
D-TMDQSLB
D-MA3
CD-TMA0
B-MA11
D-TMDQL4
AB-TMODT
D-MA0
A-TMDQL7
D-TMDQU2
B-MA6
AB-TMA12
C-TMDQU1
B-TMDQL3
AB-TMA6
D-MBA0
B-MA1
D-TMDQL5
B-TMDQSL
C-TMCBS1
AB-TMA2
A-TMDQSL
D-MWEB
B-TMDQSUB
A-TMDQU6
AB-TMA14
C-TMDML
B-MA4
D-MBA2
B-MA12
D-MCASB
1
2
3
4
8
7
6
5
RP300100 OHM 1/16W
B-MBA1
D-MODT
B-MA15
D-MRASB
B-MA13
B-MA9
B-MRESETB
B-MA7
1
2
3
4
8
7
6
5
RP314 22R
B-MA2
A-TMDQU7 A-MDQU7
B-MA5
B-MA3
B-MA0
B-MBA0
B-MWEB
B-MBA2
B-MCASB
B-MODT
C472
10N 50V
B-MRASB
C-TMDQU5
AB-TMA9
B-TMDQL6
B-TMDMU
D-TMDQL2
D-TMDQL7
CD-TMA2
D-TMDQU0
B-TMDQU7 B-MDQU7
AB-TMWEB
CD-TMBA0
B-TMDQU3 B-MDQU3
CD-TMRASB
B-TMDQL5 B-MDQL5
B-TMDQL7 B-MDQL7
A-TMDQU4
B-TMDQU4 B-MDQU4
B-TMDQL2 B-MDQL2
B-TMDQL0 B-MDQL0
B-TMDQU2 B-MDQU2
B-TMDQU0 B-MDQU0
B-TMDQU0
B-TMDQL3 B-MDQL3
D-TMCBS2
B-TMDQSUB B-MDQSUB
B-TMDQU6 B-MDQU6
C-TMDQU2
B-TMDML B-MDML
B-TMDQU1 B-MDQU1
AB-TMRESETB
C-TMDQSLB
B-TMDQSL B-MDQSL
AB-TMA0
D-TMDQU1
B-TMDQU5 B-MDQU5
B-TMDMU B-MDMU
B-TMDQL1 B-MDQL1
B-TMDQL6 B-MDQL6
B-TMDQL4 B-MDQL4
CD-TMA8
D-TMDQU6
B-TMDQSLB B-MDQSLB
B-TMDQSU B-MDQSU
AB-TMCK
A-TMDQL6
AB-TMA3
CD-TMA10
AB-TMBA2
CD-TMA3
A-TMCBS1
CD-TMA14
C-TMDQL2
C-TMDQL1
A-TMDQL3
A-TMDQU5
CD-TMA1
A-TMDQL2
CD-TMCASB
C-TMDQL4
C-TMDQL7
A-TMDQU3
C-TMDQL3
1 2
L405
120R 3A
CD-TMODT
AB-TMRASB
CD-TMA7
1
2
3
4
8
7
6
5
RP301100 OHM 1/16W
C-TMDQSL
CD-TMA6
CD-TMA15
B-TMDQL1
B-TMDQL5
AB-TMA11
AB-TMA13
D-TMDMU
1
2
3
4
8
7
6
5
RP302100 OHM 1/16W
A-TMDML
AB-TMA4
AB-TMA7
B-TMDQU1
A-TMDQL5
+0.75V_DDR
1
2
3
4
8
7
6
5
RP303100 OHM 1/16W
1
2
3
4
8
7
6
5
RP304100 OHM 1/16W
1
2
3
4
8
7
6
5
RP305100 OHM 1/16W
1
2
3
4
8
7
6
5
RP306100 OHM 1/16W
1
2
3
4
8
7
6
5
RP311100 OHM 1/16W
1
2
3
4
8
7
6
5
RP307100 OHM 1/16W
1
2
3
4
8
7
6
5
RP308100 OHM 1/16W
1
2
3
4
8
7
6
5
RP309100 OHM 1/16W
AB-MCKB
AB-MCK
1
2
3
4
8
7
6
5
RP312100 OHM 1/16W
AB-MA0
B-MCK
B-MCKB
AB-MA1
C470
10N 50V
1
2
3
4
8
7
6
5
RP325 22R
AB-MA3
1
2
3
4
8
7
6
5
RP324 22R
AVDD_DDR_AB
AB-MA2
AB-MA7
1
2
3
4
8
7
6
5
RP321 22R
1
2
3
4
8
7
6
5
RP320 22R
AB-MA5
AB-MA4
AB-MA6
AB-MA13
NC1
J1
ZQL8VSST9VSST1VSSP9VSSP1VSSM9VSSM1VSSJ8VSSJ2VSSG8VSSE1VSSA9VSSQG9VSSQG1VSSQF9VSSQE8VSSQE2VSSQD8VSSQD1VSSQB9VSSQ
B1
A13
T3
A12
N7
A11
R7
A10
L7
A9
R3
A8
T8
A7
R2
A6
R8
A5
P2
A4
P8
A3
N2
A2
P3
A1
P7
A0
N3
BA0
M2
BA1
N8
BA2
M3
CK
J7
CK
K7
CKE
K9
CS
L2
RAS
J3
CAS
K3
WE
L3
ODT
K1
RST
T2
DML
E7
DMU
D3
A14
T7
VDDR9VDDR1VDDN9VDDN1VDDK8VDDK2VDDG7VDDD9VDD
B2
VDDQH9VDDQH2VDDQF1VDDQE9VDDQD2VDDQC9VDDQC1VDDQA1VDDQ
A8
DQU7
A3
DQU6
B8
DQU5
A2
DQU4
A7
DQU3
C2
DQU2
C8
DQU1
C3
DQU0
D7
DQL7
H7
DQL6
G2
DQL5
H8
DQL4
H3
DQL3
F8
DQL2
F2
DQL1
F7
DQL0
E3
DQSL
F3
DQSL
G3
DQSU
C7
DQSU
B7
VREFDQ
H1
VREFCA
M8
NC2
J9
NC3
L1
NC4
L9
NC5
M7
VSS
B3
MU300
H5TQ4G63AFR-RDC
AB-MA9
AB-MA12
AB-MA10
AB-MA14
AB-MA11
AB-MA8
AB-MBA2
A_DDR3_A0
D8
A_DDR3_A1
B8
A_DDR3_A2
D9
A_DDR3_A3
D7
A_DDR3_A4
B9
A_DDR3_A5
D6
A_DDR3_A6
A9
A_DDR3_A7
E8
A_DDR3_A8
D10
A_DDR3_A9
C6
A_DDR3_A10
B10
A_DDR3_A11
D11
A_DDR3_A12
E12
A_DDR3_A13
A6
A_DDR3_A14
A8
A_DDR3_CASZ
B7
A_DDR3_RASZ
E10
A_DDR3_WEZ
C7
A_DDR3_ODT
E5
A_DDR3_BA0
E7
A_DDR3_BA1
E13
A_DDR3_BA2
E6
A_DDR3_RESETB
E9
A_DDR3_CKE
C11
A_DDR3_DQ0
D17
A_DDR3_DQ1
D13
A_DDR3_DQ2
D16
A_DDR3_DQ3
D12
A_DDR3_DQ4
B18
A_DDR3_DQ5
B12
A_DDR3_DQ6
A18
A_DDR3_DQ7
C13
A_DDR3_DQ8
B14
A_DDR3_DQ9
D14
A_DDR3_DQ10
E14
A_DDR3_DQ11
B17
A_DDR3_DQ12
D15
A_DDR3_DQ13
E17
A_DDR3_DQ14
E15
A_DDR3_DQ15
E16
A_DDR3_DM0
C14
A_DDR3_DM1
A17
A_DDR3_MCLK
C12
A_DDR3_MCLKZ
A11
A_DDR3_DQS0
B16
A_DDR3_DQS0B
C16
A_DDR3_DQS1
A15
A_DDR3_DQS1B
C15
B_DDR3_A0
G29
B_DDR3_A1
C30
B_DDR3_A2
F29
B_DDR3_A3
D29
B_DDR3_A4
D31
B_DDR3_A5
E29
B_DDR3_A6
D30
B_DDR3_A7
E28
B_DDR3_A8
J29
B_DDR3_A9
C29
B_DDR3_A10
E31
B_DDR3_A11
H29
B_DDR3_A12
J28
B_DDR3_A13
A30
B_DDR3_A14
C32
B_DDR3_CASZ
B31
B_DDR3_RASZ
G28
B_DDR3_WEZ
A31
B_DDR3_ODT
A27
B_DDR3_BA0
B29
B_DDR3_BA1
K28
B_DDR3_BA2
C28
B_DDR3_RESETB
F28
B_DDR3_CKE
E32
B_DDR3_DQ0
P29
B_DDR3_DQ1
K29
B_DDR3_DQ2
R29
B_DDR3_DQ3
L29
B_DDR3_DQ4
N31
B_DDR3_DQ5
G31
B_DDR3_DQ6
N30
B_DDR3_DQ7
H30
B_DDR3_DQ8
J30
B_DDR3_DQ9
N29
B_DDR3_DQ10
L28
B_DDR3_DQ11
M30
B_DDR3_DQ12
M29
B_DDR3_DQ13
P28
B_DDR3_DQ14
M28
B_DDR3_DQ15
N28
B_DDR3_DM0
H32
B_DDR3_DM1
M32
B_DDR3_MCLK
F31
B_DDR3_MCLKZ
F32
B_DDR3_DQS0
L31
B_DDR3_DQS0B
L30
B_DDR3_DQS1
K30
B_DDR3_DQS1B
J31
A_DDR3_DQ16
C25
A_DDR3_DQ17
E18
A_DDR3_DQ18
B25
A_DDR3_DQ19
E19
A_DDR3_DQ20
A26
A_DDR3_DQ21
B19
A_DDR3_DQ22
B26
A_DDR3_DQ23
C20
A_DDR3_DQ24
C21
A_DDR3_DQ25
E21
A_DDR3_DQ26
D19
A_DDR3_DQ27
C24
A_DDR3_DQ28
E20
A_DDR3_DQ29
D20
A_DDR3_DQ30
D18
A_DDR3_DQ31
D21
A_DDR3_DM2
A20
A_DDR3_DM3
A24
A_DDR3_DQS2
B23
A_DDR3_DQS2B
c23
A_DDR3_DQS3
C22
A_DDR3_DQS3B
B21
B_DDR3_DQ16
Y30
B_DDR3_DQ17
R28
B_DDR3_DQ18
Y31
B_DDR3_DQ19
T28
B_DDR3_DQ20
AA32
B_DDR3_DQ21
P31
B_DDR3_DQ22
AA31
B_DDR3_DQ23
P32
B_DDR3_DQ24
R31
B_DDR3_DQ25
V27
B_DDR3_DQ26
T29
B_DDR3_DQ27
V31
B_DDR3_DQ28
U28
B_DDR3_DQ29
V28
B_DDR3_DQ30
U29
B_DDR3_DQ31
V29
B_DDR3_DM2
R32
B_DDR3_DM3
W30
B_DDR3_DQS2
V30
B_DDR3_DQS2B
U32
B_DDR3_DQS3
U30
B_DDR3_DQS3B
T31
A_DDR3_A15
E11
A_DDR3_CSB1
D4
A_DDR3_CSB2
D5
B_DDR3_A15
H28
B_DDR3_CSB1
C27
B_DDR3_CSB2
D28
MIU0
MIU1
U100A MSD8530WDB-W4
AB-MBA1
AB-MBA0
AB-MCKE
AB-MCASB
AB-MRESETB
AB-MODT
AB-MWEB
AB-MRASB
AB-MCK
AB-MCKB
NC1
J1
ZQL8VSST9VSST1VSSP9VSSP1VSSM9VSSM1VSSJ8VSSJ2VSSG8VSSE1VSSA9VSSQG9VSSQG1VSSQF9VSSQE8VSSQE2VSSQD8VSSQD1VSSQB9VSSQ
B1
A13
T3
A12
N7
A11
R7
A10
L7
A9
R3
A8
T8
A7
R2
A6
R8
A5
P2
A4
P8
A3
N2
A2
P3
A1
P7
A0
N3
BA0
M2
BA1
N8
BA2
M3
CK
J7
CK
K7
CKE
K9
CS
L2
RAS
J3
CAS
K3
WE
L3
ODT
K1
RST
T2
DML
E7
DMU
D3
A14
T7
VDDR9VDDR1VDDN9VDDN1VDDK8VDDK2VDDG7VDDD9VDD
B2
VDDQH9VDDQH2VDDQF1VDDQE9VDDQD2VDDQC9VDDQC1VDDQA1VDDQ
A8
DQU7
A3
DQU6
B8
DQU5
A2
DQU4
A7
DQU3
C2
DQU2
C8
DQU1
C3
DQU0
D7
DQL7
H7
DQL6
G2
DQL5
H8
DQL4
H3
DQL3
F8
DQL2
F2
DQL1
F7
DQL0
E3
DQSL
F3
DQSL
G3
DQSU
C7
DQSU
B7
VREFDQ
H1
VREFCA
M8
NC2
J9
NC3
L1
NC4
L9
NC5
M7
VSS
B3
MU302
H5TQ4G63AFR-RDC
A-MDQSUB
A-MDQU0
AB-MA15
AB-MA14
A-MDMU
AB-MA8
AB-MA6
A-MDQSU
AB-MA11
A-MDQU3
A-MDQU2
A-MDQU1
B-MA6
B-MA8
B-MA11
B-MA14
R416
1K 1/16W 1%
R415
1K 1/16W 1%
NC1
J1
ZQL8VSST9VSST1VSSP9VSSP1VSSM9VSSM1VSSJ8VSSJ2VSSG8VSSE1VSSA9VSSQG9VSSQG1VSSQF9VSSQE8VSSQE2VSSQD8VSSQD1VSSQB9VSSQ
B1
A13
T3
A12
N7
A11
R7
A10
L7
A9
R3
A8
T8
A7
R2
A6
R8
A5
P2
A4
P8
A3
N2
A2
P3
A1
P7
A0
N3
BA0
M2
BA1
N8
BA2
M3
CK
J7
CK
K7
CKE
K9
CS
L2
RAS
J3
CAS
K3
WE
L3
ODT
K1
RST
T2
DML
E7
DMU
D3
A14
T7
VDDR9VDDR1VDDN9VDDN1VDDK8VDDK2VDDG7VDDD9VDD
B2
VDDQH9VDDQH2VDDQF1VDDQE9VDDQD2VDDQC9VDDQC1VDDQA1VDDQ
A8
DQU7
A3
DQU6
B8
DQU5
A2
DQU4
A7
DQU3
C2
DQU2
C8
DQU1
C3
DQU0
D7
DQL7
H7
DQL6
G2
DQL5
H8
DQL4
H3
DQL3
F8
DQL2
F2
DQL1
F7
DQL0
E3
DQSL
F3
DQSL
G3
DQSU
C7
DQSU
B7
VREFDQ
H1
VREFCA
M8
NC2
J9
NC3
L1
NC4
L9
NC5
M7
VSS
B3
MU301
H5TQ4G63AFR-RDC
A-MDQU4
C463
1N 50V
C462
100NF 25V
B-MBA1
B-MA15
B-MA1
B-MA4
+5V_Normal
AB-MA4
A-MDQU6
AB-MA15
A-MDQU7
AB-MBA1
A-MDQU5
AB-MA1
B-MVREFDQ
A-MDQSLB
C7000
10UF 6.3V
A-MDQSL
A-MDQL2
A-MDML
AB-MA2 B-MA2
A-MDQL5
A-MDQL0
A-MDQL7
A-MDQL1
A-MDQL3
A-MDQL4
R431 22 OHM 1/16W
CD-TMCK
D-TMDQU3 D-MDQU3
CD-TMA5 CD-MA5
C-TMDQL6 C-MDQL6
D-TMDQU5 D-MDQU5
C-TMDQU0 C-MDQU0
CD-TMA7 CD-MA7
CD-TMA15 CD-MA15
CD-TMBA0 C D-MBA0
NC1
J1
ZQL8VSST9VSST1VSSP9VSSP1VSSM9VSSM1VSSJ8VSSJ2VSSG8VSSE1VSSA9VSSQG9VSSQG1VSSQF9VSSQE8VSSQE2VSSQD8VSSQD1VSSQB9VSSQ
B1
A13
T3
A12
N7
A11
R7
A10
L7
A9
R3
A8
T8
A7
R2
A6
R8
A5
P2
A4
P8
A3
N2
A2
P3
A1
P7
A0
N3
BA0
M2
BA1
N8
BA2
M3
CK
J7
CK
K7
CKE
K9
CS
L2
RAS
J3
CAS
K3
WE
L3
ODT
K1
RST
T2
DML
E7
DMU
D3
A14
T7
VDDR9VDDR1VDDN9VDDN1VDDK8VDDK2VDDG7VDDD9VDD
B2
VDDQH9VDDQH2VDDQF1VDDQE9VDDQD2VDDQC9VDDQC1VDDQA1VDDQ
A8
DQU7
A3
DQU6
B8
DQU5
A2
DQU4
A7
DQU3
C2
DQU2
C8
DQU1
C3
DQU0
D7
DQL7
H7
DQL6
G2
DQL5
H8
DQL4
H3
DQL3
F8
DQL2
F2
DQL1
F7
DQL0
E3
DQSL
F3
DQSL
G3
DQSU
C7
DQSU
B7
VREFDQ
H1
VREFCA
M8
NC2
J9
NC3
L1
NC4
L9
NC5
M7
VSS
B3
MU303
H5TQ4G63AFR-RDC
R438 22 OHM 1/16W
A-TMCBS1
D-TMDQL5 D-MDQL5
CD-TMWEB CD-MWEB
C-TMDML C-MDML
R410 22 OHM 1/16W
A-MCBS1
D-TMDQU0 D-MDQU0
C-TMDQU2 C-MDQU2
R439 22 OHM 1/16W
A-MDQL6
C-TMDQL7 C-MDQL7
CD-TMCKB
D-TMDQL4 D-MDQL4
D-TMDQSU D-MDQSU
CD-TMA14 CD-MA14
B-MCBS2
C-TMDQU7 C-MDQU7
C-TMDQSL C-MDQSL
B-TMCBS2
D-TMDQL2 D-MDQL2
R447 22 OHM 1/16W
CD-TMODT CD-MODT
AB-MA9
C-TMDQU6 C-MDQU6
CD-TMA3 CD-MA3
AB-MA13
C-TMDQL3 C-MDQL3
AB-MA7
CD-TMA1 CD-MA1
CD-TMCKE CD-MCKE
B-MA7
CD-TMA9 CD-MA9
D-TMDQL6 D-MDQL6
D-TMDQL3 D-MDQL3
1
2
3
4
8
7
6
5
RP313 22R
B-MA9
C-TMDQL1 C-MDQL1
B-MRESETB
CD-TMRESETB CD-MRESETB
B-MA13
D-TMDQL7 D-MDQL7
D-TMDMU D-MDMU CD-TMA2 CD-MA2
D-TMDQSL D-MDQSL
AB-MRESETB
C-TMDQSLB C-MDQSLB
A-MCBS1
C-TMDQL5 C-MDQL5
C-TMDQU1 C-MDQU1
CD-TMA8 CD-MA8
CD-TMRASB CD-MRASB
C-TMDQSUB C-MDQSUB
D-TMDQL0 D-MDQL0
CD-TMA13 CD-MA13
D-TMDML D-MDML
CD-MCK
C-TMDQL4 C-MDQL4
C-TMDQU3 C-MDQU3
CD-TMA4 CD-MA4
CD-TMA10 CD-MA10
D-TMDQSUB D-MDQSUB
C-TMDQL2 C-MDQL2
CD-TMCASB CD-MCASB
D-TMDQL1 D-MDQL1
CD-TMA0 CD-MA0
C-TMDQU4 C-MDQU4
C-TMDMU C-MDMU
D-TMDQU7 D-MDQU7
CD-TMA11 CD-MA11
CD-TMA6 CD-MA6
C-TMDQSU C-MDQSU
CD-TMBA2 C D-MBA2
D-TMDQU4 D-MDQU4
D-TMDQU6 D-MDQU6
D-TMDQU2 D-MDQU2
CD-MCKB
CD-TMBA1 CD-MBA1
D-TMDQSLB D-MDQSLB
CD-TMA12 CD-MA12
C-TMDQL0 C-MDQL0
C-TMDQU5 C-MDQU5
D-TMDQU1 D-MDQU1
AB-MA3
AB-MA5
B-MA3
B-MA0
AB-MBA2 B-MBA2
B-MA5
AB-MA0
AB-MA10
B-MA12
AB-MBA0 B-MBA0
AB-MA12
B-MA10
B-MWEB AB-MWEB
AB-MCASB
AB-MRASB B-MRASB
B-MODT
B-MCASB
AB-MCKE
AB-MODT
B-MCKE
B-MA10
C7003
100N 50V
R443 100OHM
C400
10UF 6.3V
C401
10UF 6.3V
R444 100OHM
R411
1K 1/16W 1%
C456
1N 50V
R412
1K 1/16W 1%
AVDD_DDR_AB
C458
100NF 25V
A-MVREFDQ
R404
56R 1/16W 5%
R407
56R 1/16W 5%
R406
56R 1/16W 5%
R401
56R 1/16W 5% AVDD_DDR_CD
R400
56R 1/16W 5%
R423
1K 1/16W 1%
R402
56R 1/16W 5%
C466
100NF 25V
R419
1K 1/16W 1%
C454
1N 50V
R403
56R 1/16W 5%
AVDD_DDR_AB
R420
1K 1/16W 1%
C467
1N 50V
R424
1K 1/16W 1%
AVDD_DDR_CD
C460
100NF 25V
C-MVREFDQ
D-MVREFDQ
+0.75V_DDR
+1.5V_DDR
R432 0R05 OHM
R433 0R05 OHM
AB-MCKB
AB-MCK B-MCK
B-MCKB
+1.5V_DDR
AVDD_DDR_CD
C402
10UF 6.3V
C403
10UF 6.3V
1
2
3
4
8
7
6
5
RP315 22R
1
2
3
4
8
7
6
5
RP316 22R
CD-MCKB
CD-MCKE
D-MA7
D-MWEB
CD-MA10
CD-MBA1
D-MA2
CD-MA11
CD-MBA2
D-MA8
CD-MA9
CD-MCK
D-MA10
CD-MA13
D-MA15
D-MODT
D-MA5
R436 0R05 OHM
D-MA11 D-MA0
CD-MA6
D-TMCBS2
CD-MRESETB
CD-MRASB
CD-MA2
D-MCASB
CD-MA5
CD-MA0
D-MA4
D-MBA0
D-MBA2
D-MCBS2
CD-MWEB
D-MRASB
D-MA6
D-MCKB
D-MA1
CD-MA14
CD-MBA0
D-MA13
CD-MA1
R441 22 OHM 1/16W
CD-MA7
D-MA14
CD-MODT
D-MA3
C-MCBS1
CD-MCASB
CD-MA12
CD-MA15
R435 0R05 OHM
AB-TMA10 AB-MA10
AB-TMA6 AB-MA6
AB-TMA12 AB-MA12
1
2
3
4
8
7
6
5
RP317 22R
AB-TMA4 AB-MA4
AB-TMA5 AB-MA5
D-MA12
D-MCK
AB-TMA3 AB-MA3
AB-TMA8 AB-MA8
AB-TMA9 AB-MA9
CD-MA4
AB-TMA1 AB-MA1
AB-TMA7 AB-MA7
AB-TMA15 AB-MA15
AB-TMA11 AB-MA11
AB-TMA13 AB-MA13
R434 22 OHM 1/16W
AB-TMA0 AB-MA0
AB-TMA14 AB-MA14
AB-TMA2 AB-MA2
D-MCKE
D-MBA1
CD-MA3 CD-MA8
D-MRESETB
C-TMCBS1
R440 22 OHM 1/16W
1
2
3
4
8
7
6
5
RP318 22R
R429
1K 1/16W 1%
R430
1K 1/16W 1%
B_DDR3_CKE
D_DDR3_CKE
D-MA9
1
2
3
4
8
7
6
5
RP319 22R
AVDD_DDR_AB
B-MCK
B-MCKB
AB-TMBA1 AB-MBA1
AB-TMCKE AB-MCKE
B-MCKE B_DDR3_CKE
C474 100NF 25V
A-MVREFDQ
C464 100NF 25V
C475 100NF 25V
C476 100NF 25V
C459 100NF 25V
C478 100NF 25V
C479 100NF 25V
VIN
1
GND
2
REFIN
3
VOUT4NC
5
VCNTL
6
NC
7
NC
8
GND
9
U718
uP0109PSW8
+1.5V_DDR
C482 100NF 25V
R445 100OHM
C484 100NF 25V
C483 100NF 25V
Page 31
R4005
NC/47K
R4014
4.7K1/16W
R4002 NC / 100K 1%
C4003
NC/22uF 6.3V
Q401
2N7002K
GND
1
RESET
2
Vcc
3
U403
G690H293T73
R4006
100K 1%
R4013
4.7K1/16W
System-R ST
R4003 330 OHM 1/16W
R4019
NC/0R05 OHM
Q402
BC847C
R4007
4.7K1/16W
C4001
100NF 25V
R4035
10K +-1% 1/10W
+12V_Normal
Q403
2N7002K
1 3
ZD401
BAT54
SPI_SDI 6
SPI_SDI
R4017
10K +-1% 1/10W
SD_CDZ 6
SYS_RST
PWR-ON/OFF
PANEL_ON/OF F 25
+3.3V_Normal
PM_Config0
KEY0-in
PAD_SPI2_DI
R4010 NC/10K
PANEL_ON/OF F
LED_R
FLASH_WP
C4004
22uF 6.3V
AMP-MUTE 17
C4002 NC/100N 16V
UART-RX 10,12
R4031
560R
BRI_ADJ
R4015
4.7K1/16W
+3.3V_Standby
PAD_SPI2_DI 10,15
3
1
2
D401
BAT54CH
+3.3V_Standby
R4004
NC/47K
PM_Config1
Power_detect
R4012
6.2K 1/16W
DTMB_SCL 10
GND
1
RESET
2
Vcc
3
U401
G690H293T73
3D_Glasses _PWM
+5V_Normal
TP402
LR_SYNC
UART-TX 10,12
Light_Sensor 10
VID0
SPI_SCK
PAD_SPI2_CK
R4265 NC
Power_detect
PAD_SPI1_CK 10
PAD_SPI1_CK
PAD_SPI1_DI
KEY0-in 10
SPI_SDO 6
R4009 100OHM
3D_Glasses _PWM 10
PAD_VSYN C_LIKE
DTMB_SDA 10
UART-TX
M_SDA
LED_B
AM_SDA 15,16
PWM0 10
SPI_CSN
UART-RX
DTMB_SCL
FRC_RESET 21
PWR-ON/OFF
R4530 NC
//{PM_Config1,SPI_DI,PM_Config0, 3D_Glasses_PWM}
4'b1000 51 boot from SPI
4'b1001 ARM boot from SPI
4'b1010 ARM boot from ROM; outer storage is eMMC
4'b1011 ARM boot from ROM; outer storage is NAND
4'b0000 51 boot from SPI with ARM authentication
4'b0001 ARM boot from SPI with authentication
4'b0011 ARM boot from ROM with authentication;
outer storage is NAND
R4011 100OHM
VID1
VBL_CTRL
3D_EN 25
WAKE_UP
SPI_CSN 6
SD_WP 6
USB_PW_EN 10,13,19
VBL_CTRL 18
PAD_VSYN C_LIKE 10
USB_PW_EN
M_SCL
FLASH_WP 6
SPI_SDO
M_SDA 6,10,14,15, 16,17,18,21,25
EEPROM_WP 12
M_SCL 6,10,14,15,16,17,18,21,25
AM_SCL 15,16
AMP-MUTE
FRC_RESET
KEY1-in 10
SD_CDZ
PAD_SPI1_DI 10
PAD_SPI2_CK 10,15
VID0 18
SPI_SCK 6
VID1 18
PWR-ON/OFF 13,18,19
PCM_PWR_CTL
KEY1-in
DTMB_SDA
R4008 100OHM
BRI_ADJ 18
R4020 4.7K1/16W
R4021 NC
R4022 NC
R4026 4.7K1/16W
AM_RESET 15
R4055
NC/1.5K +-1% 1/10W
LEDBAR_PWR EN 8,15
LEDR
KEY0-in
+3.3V_Normal
LEDBAR_PWR EN
KEY0-AMBI 15
R4025 NC/100OHM
+3.3V_Standby
PM_Config1
SPI_SDI
PM_Config0
TP431
3D_Glasses _PWM
TP423
LDH
TP424
TP425
LHSYN C
TP422
LVSYNC
LCK
B-ODD2 21
G-ODD0 24
R-ODD1 24
A1P
G-ODD1 24
A0P
B4M
B3M
G-ODD6 24
B2P
BCKM
B2M
G-ODD4 24
R-ODD3 24
G-ODD3 24
G-ODD2 24
R-ODD0 24
A3P
A0M
A1M
B-ODD3 21
G-ODD7 24
G-ODD5 24
BCKP
R-ODD2 24
B3P
B4P
A3M
LEDR 10
LEDB 10
A4M
A3P
A3M
R4056 NC/0R05 OHM
A4P
PS_ON_CMI 21
R4046
NC
R4030
NC/3.3K 1/16W
R4043
NC/10K 1/16W
+3.3V_Standby
+3.3V_Standby
R4048
NC/4.7K 1/16W
R4034
0R05 OHM
R4042
NC/200R 1/16W 5%
Q404
NC/MMBT3906
R4037
NC/10K 1/16W
Q405
NC/MMBT3904
R4024
NC/1.5K +-1% 1/10W
LED_R
+5V_Normal
R4045
0R05 OHM
LEDR
LED_B
LEDB
HTPD_VIDEO
HTPD_OSD
LOCK_VIDEO
LOCK_OSD
C4005 NC/100P 50V
SAR0
G1
SAR1
F3
SAR2
D3
SAR3
G2
PWM0
J4
PWM1
J6
PWM2
D1
PWM3
J5
PM_SPI_CK
L2
PM_SPI_CS1/PM6
M1
PM_SPI_DI
L3
PM_SPI_DO
M2
DDCA_CK/UAR T0_RX
J7
DDCA_DA/UAR T0_TX
J8
DDCR_CK
H8
DDCR_DA
H7
GPIO_PM0
N1
GPIO_PM1/PM_UART_TX
K6
GPIO_PM4
C2
GPIO_PM5/PM_UART_RX
K5
PM_SPI_CS2/PM10
M3
GPIO_PM7/SD_CD Z
P5
LVA0P/LLV4P/Vx1_3P
AK31
LVA0N/LLV4M/Vx1_3N
AL32
LVA1P/LLV3P/Vx1_2P
AL30
LVA1N/LLV3M/Vx1_2N
AM31
LVA2P/LLVCKP/Vx 1_1P
AK29
LVA2N/LLVCKM/Vx 1_1N
AL29
LVACLKP/LLV2P/Vx 1_0P
AL28
LVACLKN/LLV2M/Vx 1_0N
AM28
LVA3P/LLV1P/HTPDn
AM27
LVA3N/LLV1M/LOCKn
AL27
LVA4P/LLV0P
AK26
LVA4N/LLV0M
AL26
GPIO57/UAR T_RX1
B4
GPIO56/UAR T_TX1
C4
PWM_PM
D2
PM_SPI_CZ
K8
GPIO55
N3
LVB0P/RLV3P
AH29
LVB0N/RLV3M
AH28
LVB1P/RLVCKP
AJ29
LVB1N/RLVC KM
AJ28
LVB2P/RLV2P/Vx 1_7P
AF31
LVB2N/RLV2M/Vx 1_7N
AF32
LVBCLKP/RLV1P/ Vx1_6P
AG32
LVBCLKN/R LV1M/Vx1_6N
AG31
LVB3P/RLV0P/Vx 1_5P
AH31
LVB3N/RLV0M/Vx 1_5N
AJ30
LVB4P/LLV5P/Vx1_4P
AJ32
LVB4N/LLV5M/Vx1_4N
AK30
GPIO_PM8
C1
GPIO_PM11/SDIO_C DZ
P4
VID0
C5
VID1
B5
WOL_INT
N2
LED[0](H W STRAPPING)
K1
LED[1](H W STRAPPING)
K2
DTMB_I2CS_SDA
AF6
DTMB_I2CS_SCL
AF7
SAR5
C3
LHSYN C/R LV5P
AF29
LVSYNC/RLV5M
AF28
LDE/RLV4M
AG29
LCK/RLV4P
AG28
TCON0
AF26
TCON1
AG26
TCON2
AF25
TCON3
AJ26
TCON4
AH26
TCON5
AH27
TCON6
AJ27
TCON7
AG27
VSYNC_LIKE
AK18
SPI1_CK
AL20
SPI1_DI
AK19
SPI2_CK
AL19
SPI2_DI
AM19
PWM
SAR SPI
GPIO
LVDS
U100D MSD8530WDB-W4
Reset
Boot Select
System-R ST 9
+3.3V_Normal
TP426
Power Detect
R4050 10K
R4016 100OHM
STR_GPIO 19
R4051 10K
R4053 10K
R4052 10K
SD_CDZ
R4531 NC
R4536 NC/0R05 OHM
AM_RESET_UB 15
R4054 4.7K1/16W
VID0
PAD_HSY NC_LI KE 10
AMP-MUTE
R4027 4.7K1/16W
R4029 NC/0R05 OHM
FRC_RESET
M_SCL
M_SDA
R4047 4.7K1/16W
R4044 4.7K1/16W
LED_R
R4039 4.7K1/16W
LEDBAR_PWR EN
R4040 4.7K1/16W
VID1
R4041 4.7K1/16W
R4527 4.7K1/16W
+5V_Standby
+3.3V_Normal
+3.3V_Standby
R4028 4.7K1/16W
R4032 NC
R4036 4.7K1/16W
R4033 NC
ACKM
A2P
A2M
ACKP
B-ODD7 24
B-ODD6 24
B-ODD4 24
B-ODD5 24
+5V_Standby
+12V_Normal
R4023
100K 1/10W
R4018
NC/0R05 OHM
R4038 0R05 OHM
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
D
4 25 Wednesday , June 18, 2014
<称爹>
04. MSD8530 GPI O
A4M
B-ODD1 21
B-ODD0 21
A4P
R4391 1K 1/16W 1%
R4389 1K 1/16W 1%
R4390 1K 1/16W 1%
Page 32
R4005
NC/47K
R4014
4.7K1/16W
R4002 NC / 100K 1%
C4003
NC/22uF 6.3V
Q401
2N7002K
GND
1
RESET
2
Vcc
3
U403
G690H293T73
R4006
100K 1%
R4013
4.7K1/16W
System-R ST
R4003 330 OHM 1/16W
R4019
NC/0R05 OHM
Q402
BC847C
R4007
4.7K1/16W
C4001
100NF 25V
R4035
10K +-1% 1/10W
+12V_Normal
Q403
2N7002K
1 3
ZD401
BAT54
SPI_SDI 6
SPI_SDI
R4017
10K +-1% 1/10W
SD_CDZ 6
SYS_RST
PWR-ON/OFF
PANEL_ON/OF F 25
+3.3V_Normal
PM_Config0
KEY0-in
PAD_SPI2_DI
R4010 NC/10K
PANEL_ON/OF F
LED_R
FLASH_WP
C4004
22uF 6.3V
AMP-MUTE 17
C4002 NC/100N 16V
UART-RX 10,12
R4031
560R
BRI_ADJ
R4015
4.7K1/16W
+3.3V_Standby
PAD_SPI2_DI 10,15
3
1
2
D401
BAT54CH
+3.3V_Standby
R4004
NC/47K
PM_Config1
Power_detect
R4012
6.2K 1/16W
DTMB_SCL 10
GND
1
RESET
2
Vcc
3
U401
G690H293T73
3D_Glasses _PWM
+5V_Normal
TP402
LR_SYNC
UART-TX 10,12
Light_Sensor 10
VID0
SPI_SCK
PAD_SPI2_CK
R4265 NC
Power_detect
PAD_SPI1_CK 10
PAD_SPI1_CK
PAD_SPI1_DI
KEY0-in 10
SPI_SDO 6
R4009 100OHM
3D_Glasses _PWM 10
PAD_VSYN C_LIKE
DTMB_SDA 10
UART-TX
M_SDA
LED_B
AM_SDA 15,16
PWM0 10
SPI_CSN
UART-RX
DTMB_SCL
FRC_RESET 21
PWR-ON/OFF
R4530 NC
//{PM_Config1,SPI_DI,PM_Config0, 3D_Glasses_PWM}
4'b1000 51 boot from SPI
4'b1001 ARM boot from SPI
4'b1010 ARM boot from ROM; outer storage is eMMC
4'b1011 ARM boot from ROM; outer storage is NAND
4'b0000 51 boot from SPI with ARM authentication
4'b0001 ARM boot from SPI with authentication
4'b0011 ARM boot from ROM with authentication;
outer storage is NAND
R4011 100OHM
VID1
VBL_CTRL
3D_EN 25
WAKE_UP
SPI_CSN 6
SD_WP 6
USB_PW_EN 10,13,19
VBL_CTRL 18
PAD_VSYN C_LIKE 10
USB_PW_EN
M_SCL
FLASH_WP 6
SPI_SDO
M_SDA 6,10,14,15, 16,17,18,21,25
EEPROM_WP 12
M_SCL 6,10,14,15,16,17,18,21,25
AM_SCL 15,16
AMP-MUTE
FRC_RESET
KEY1-in 10
SD_CDZ
PAD_SPI1_DI 10
PAD_SPI2_CK 10,15
VID0 18
SPI_SCK 6
VID1 18
PWR-ON/OFF 13,18,19
PCM_PWR_CTL
KEY1-in
DTMB_SDA
R4008 100OHM
BRI_ADJ 18
R4020 4.7K1/16W
R4021 NC
R4022 NC
R4026 4.7K1/16W
AM_RESET 15
R4055
NC/1.5K +-1% 1/10W
LEDBAR_PWR EN 8,15
LEDR
KEY0-in
+3.3V_Normal
LEDBAR_PWR EN
KEY0-AMBI 15
R4025 NC/100OHM
+3.3V_Standby
PM_Config1
SPI_SDI
PM_Config0
TP431
3D_Glasses _PWM
TP423
LDH
TP424
TP425
LHSYN C
TP422
LVSYNC
LCK
B-ODD2 21
G-ODD0 24
R-ODD1 24
A1P
G-ODD1 24
A0P
B4M
B3M
G-ODD6 24
B2P
BCKM
B2M
G-ODD4 24
R-ODD3 24
G-ODD3 24
G-ODD2 24
R-ODD0 24
A3P
A0M
A1M
B-ODD3 21
G-ODD7 24
G-ODD5 24
BCKP
R-ODD2 24
B3P
B4P
A3M
LEDR 10
LEDB 10
A4M
A3P
A3M
R4056 NC/0R05 OHM
A4P
PS_ON_CMI 21
R4046
NC
R4030
NC/3.3K 1/16W
R4043
NC/10K 1/16W
+3.3V_Standby
+3.3V_Standby
R4048
NC/4.7K 1/16W
R4034
0R05 OHM
R4042
NC/200R 1/16W 5%
Q404
NC/MMBT3906
R4037
NC/10K 1/16W
Q405
NC/MMBT3904
R4024
NC/1.5K +-1% 1/10W
LED_R
+5V_Normal
R4045
0R05 OHM
LEDR
LED_B
LEDB
HTPD_VIDEO
HTPD_OSD
LOCK_VIDEO
LOCK_OSD
C4005 NC/100P 50V
SAR0
G1
SAR1
F3
SAR2
D3
SAR3
G2
PWM0
J4
PWM1
J6
PWM2
D1
PWM3
J5
PM_SPI_CK
L2
PM_SPI_CS1/PM6
M1
PM_SPI_DI
L3
PM_SPI_DO
M2
DDCA_CK/UAR T0_RX
J7
DDCA_DA/UAR T0_TX
J8
DDCR_CK
H8
DDCR_DA
H7
GPIO_PM0
N1
GPIO_PM1/PM_UART_TX
K6
GPIO_PM4
C2
GPIO_PM5/PM_UART_RX
K5
PM_SPI_CS2/PM10
M3
GPIO_PM7/SD_CD Z
P5
LVA0P/LLV4P/Vx1_3P
AK31
LVA0N/LLV4M/Vx1_3N
AL32
LVA1P/LLV3P/Vx1_2P
AL30
LVA1N/LLV3M/Vx1_2N
AM31
LVA2P/LLVCKP/Vx 1_1P
AK29
LVA2N/LLVCKM/Vx 1_1N
AL29
LVACLKP/LLV2P/Vx 1_0P
AL28
LVACLKN/LLV2M/Vx 1_0N
AM28
LVA3P/LLV1P/HTPDn
AM27
LVA3N/LLV1M/LOCKn
AL27
LVA4P/LLV0P
AK26
LVA4N/LLV0M
AL26
GPIO57/UAR T_RX1
B4
GPIO56/UAR T_TX1
C4
PWM_PM
D2
PM_SPI_CZ
K8
GPIO55
N3
LVB0P/RLV3P
AH29
LVB0N/RLV3M
AH28
LVB1P/RLVCKP
AJ29
LVB1N/RLVC KM
AJ28
LVB2P/RLV2P/Vx 1_7P
AF31
LVB2N/RLV2M/Vx 1_7N
AF32
LVBCLKP/RLV1P/ Vx1_6P
AG32
LVBCLKN/R LV1M/Vx1_6N
AG31
LVB3P/RLV0P/Vx 1_5P
AH31
LVB3N/RLV0M/Vx 1_5N
AJ30
LVB4P/LLV5P/Vx1_4P
AJ32
LVB4N/LLV5M/Vx1_4N
AK30
GPIO_PM8
C1
GPIO_PM11/SDIO_C DZ
P4
VID0
C5
VID1
B5
WOL_INT
N2
LED[0](H W STRAPPING)
K1
LED[1](H W STRAPPING)
K2
DTMB_I2CS_SDA
AF6
DTMB_I2CS_SCL
AF7
SAR5
C3
LHSYN C/R LV5P
AF29
LVSYNC/RLV5M
AF28
LDE/RLV4M
AG29
LCK/RLV4P
AG28
TCON0
AF26
TCON1
AG26
TCON2
AF25
TCON3
AJ26
TCON4
AH26
TCON5
AH27
TCON6
AJ27
TCON7
AG27
VSYNC_LIKE
AK18
SPI1_CK
AL20
SPI1_DI
AK19
SPI2_CK
AL19
SPI2_DI
AM19
PWM
SAR SPI
GPIO
LVDS
U100D MSD8530WDB-W4
Reset
Boot Select
System-R ST 9
+3.3V_Normal
TP426
Power Detect
R4050 10K
R4016 100OHM
STR_GPIO 19
R4051 10K
R4053 10K
R4052 10K
SD_CDZ
R4531 NC
R4536 NC/0R05 OHM
AM_RESET_UB 15
R4054 4.7K1/16W
VID0
PAD_HSY NC_LI KE 10
AMP-MUTE
R4027 4.7K1/16W
R4029 NC/0R05 OHM
FRC_RESET
M_SCL
M_SDA
R4047 4.7K1/16W
R4044 4.7K1/16W
LED_R
R4039 4.7K1/16W
LEDBAR_PWR EN
R4040 4.7K1/16W
VID1
R4041 4.7K1/16W
R4527 4.7K1/16W
+5V_Standby
+3.3V_Normal
+3.3V_Standby
R4028 4.7K1/16W
R4032 NC
R4036 4.7K1/16W
R4033 NC
ACKM
A2P
A2M
ACKP
B-ODD7 24
B-ODD6 24
B-ODD4 24
B-ODD5 24
+5V_Standby
+12V_Normal
R4023
100K 1/10W
R4018
NC/0R05 OHM
R4038 0R05 OHM
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
D
4 25 Wednesday , June 18, 2014
<称爹>
04. MSD8530 GPI O
A4M
B-ODD1 21
B-ODD0 21
A4P
R4391 1K 1/16W 1%
R4389 1K 1/16W 1%
R4390 1K 1/16W 1%
Page 33
C4160 47NF 16V
R4150 33 OHM 1/16W
AV1 12
Close to MST IC
with wide trace
R4151 33 OHM 1/16W
C4159 47NF 16V
SCART-AV-IN 12
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
B
8 25 Wednesday , June 18, 2014
<称爹>
08. MSD8530 VIDEO USB LAN
GIN0P
AC3
GIN0M
AD2
HSYNC0
AC5
VSYNC0
AC4
GIN1P
AE1
HSYNC1
AE4
VSYNC1
AD4
GIN2M
AG2
CVBS1P
AD5
CVBS2P
AC6
CVBS3P
AD6
VCOM0
AC7
TP
J1
GPIO73/LAN_LED[1]
G3
RN
H2
TN
J2
RP
H3
GPIO72/LAN_LED[0]
J3
DM_P0
AL7
DP_P0
AK7
DM_P1
AL11
DP_P1
AK11
RIN0P
AD1
BIN0P
AC2
RIN1P
AE3
GIN1M
AE2
RIN2P
AG1
GIN2P
AF3
BIN2P
AF2
BIN1P
AD3
CVBS_OUT1
AE5
DM_P2
A2
DP_P2
B2
DM_PSS
AM9
DP_PSS
AK9
SSRXN
AL10
SSRXP
AM10
SSTXN
AL9
SSTXP
AK8
DM_P3
A3
DP_P3
B3
RGB
CVBS
PHY
USB
U100E MSD8530WDB-W4
Close to MST IC
with wide trace
RST_AMP 17
LEDBAR_PWREN 4,15
R4273 33 OHM 1/16W
R4301 33 OHM 1/16W
VGA-Bin 12
GIN1N
C4154 47NF 16V
YPbPr_Y 12
YPbPr_PR 12
R4142 33 OHM 1/16W
R4145 33 OHM 1/16W
BIN0
C4158 47NF 16V
BIN1
GIN0
R4144 33 OHM 1/16W
VGA-Rin 12
VGA_VSYNC 12
RIN1
VGA-Gin 12
GIN1
R4149 33 OHM 1/16W
R4147 68OHM 1/16W C4156 47NF 16V
C4151 47NF 16V
VGA_HSYNC 12
C4152 47NF 16V
R4146 33 OHM 1/16W
C4153 47NF 16V
RIN0
R4148 33 OHM 1/16W
YPbPr_PB 12
C4155 47NF 16V
GIN0N
R4143 68OHM 1/16W
C4157 47NF 16V
YPbPr & USB & VGA & LAN
MDI_TP 13
MDI_RN 13
MDI_RP
MDI_TP
MDI_TN 13
MDI_RN
MDI_RP 13
MDI_TN
USB3_D+
USB1_D- 13
USB3_D- 13
USB2_D+ 13
USB0_D- 13
USB0_D-
USB2_D+
USB1_D+ 13
USB2_D-
USB0_D+ 13
USB2_D- 13
USB3_D-
USB1_D+
USB3_D+ 13
USB0_D+
USB1_D-
USB_D+
USB_SSTXP_ 13
USB_D-
USB_SSRXN_ 13
USB_D+_ 13
USB_SSTXP
USB_SSRXP_ 13
USB_SSTXN_ 13
USB_SSTXN
USB_SSRXP
USB_SSRXN
USB_D-_ 13
CVBS1_OUT 12
VCOM0
CVBS1_OUT
C4161 47NF 16V R4152 68OHM 1/16W
Page 34

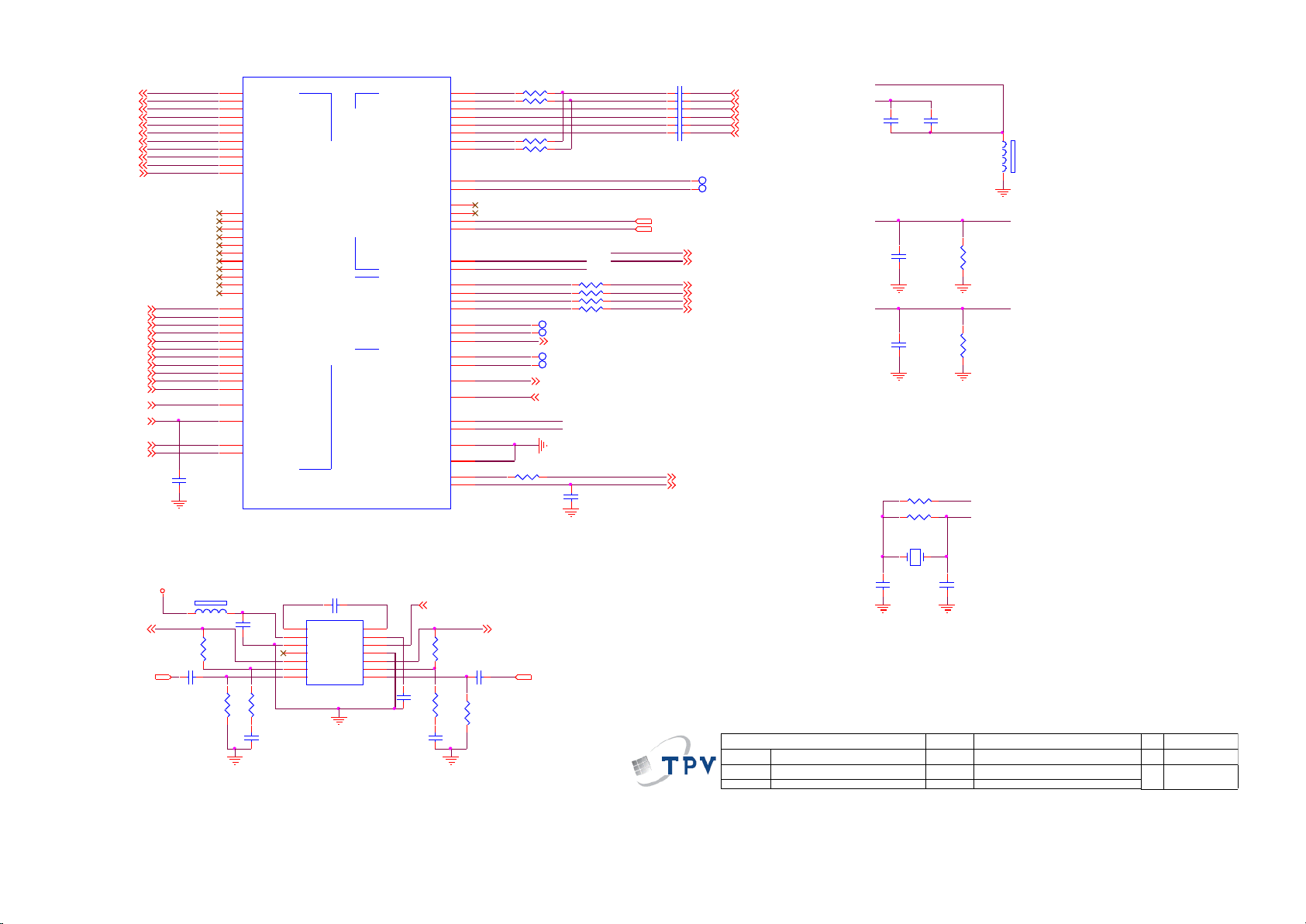

C4534
NC/33P 50V
C4171
18PF 50V
C4276
1N 50V
R4299
NC/200K
LINE OUT AMP
KALA_R 12
C4164 2.2UF
LINE_IN_1L
LINE_IN_1R
LINE_IN_2L
C4165 2.2UF
LINE_IN_2R
AV1-Rin 12
LINE_IN_0R
C4162 NC/2.2U10V
C4163 NC/2.2U10V
C4169 2.2UF
R4155 NC/0R05 OHM
KALA_L 12
R4153 NC/0R05 OHM
R4156 NC/0R05 OHM
HD_Rin 12
C4168 2.2UF
HD_Lin 12
AV1-Lin 12
R4154 NC/0R05 OHM
LINE_IN_0L
TP412
EARPHONE_OUTR
EARPHONE_OUTL
TP411
AM_R 15
AM_L 15
AM_R
AUVRM
AM_L
AUVAG
AUVAG
C4166 10UF 10V
1 2
FB416
120R 3A
AUVRM
I2S_SCLK 17
C4167 100NF 25V
I2S-OUT_BCK
I2S_LRCLK 17
R4162 22 OHM 1/16W
I2S-OUT_SD
I2S_SD0 17
R4159 22 OHM 1/16W
R4161 22 OHM 1/16W
I2S_MCLK 15,17
I2S-OUT_MCK
I2S-OUT_WS
R4160 22 OHM 1/16W
AM_L
R4298
NC/200K
AM_R
C4277
1N 50V
R4157
22 OHM 1/16W
XTALO
R4158
1 MOHM 1% 1/16W
R4167 39K
C4170
22P 50V
1 2
X401
24MHz
XTALI
AM_R 15
R4169
100K 1%
C4173
10UF 10V
A_OUT_R
C4172
1UF16V
A_OUT_L
C4178
1UF16V
C4177 1UF16V
1 2
FB417
42OHM
+3.3V_Normal
R4163
62K
AM_L 15
C4175
4.7UF
R4168
39K
C4174
4.7UF
AMP_PD 17
R4164
62K
+INR
1
-INR
2
OUTL
12
NC
11
PVDD9PVSS
6
EN
5
SGND
4
OUTR
3
+INL
14
CN
7
CP
8
PGND
10
-INL
13
U602
DRV602PWR
R4166 100K 1%
C4179 1UF16V
TP414
I2S-IN_SD 10
I2S-IN_SD
I2S-IN_BCK
I2S-IN_WS
TP413
TP416
TP415
System-RST 4
IR-in 10
IR-in
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
B
9 25 Friday, June 20, 2014
<称爹>
09. MSD8530 HDMI & AUDIO
A_OUT_L 12
C4176
33P 50V
A_OUT_R 12
3D_FLAG 10,21
SPDIF_O
R4165 100OHM
3D_FLAG
SPDIF_O 10
XTALO
XTALI
I2S-OUT_SD 10
I2S-OUT_SD
I2S-OUT_WS 10
I2S-OUT_WS
HDMI1-RX0P 11
HDMI1-RX2N 11
HDMI1-RX1P 11
HDMI1-SDA 11
HDMI1-CLKP 11
HDMI1-CLKN 11
HDMI1-RX1N 11
HDMI1-RX2P 11
HDMI1-SCL 11
HDMI1-RX0N 11
HDMI1-HPDIN 11
HDMI3-CLKP 11
HDMI3-SDA 11
HDMI3-RX2N 11
HDMI3-RX2P 11
HDMI3-SCL 11
HDMI3-HPDIN 11
HDMI3-CLKN 11
HDMI3-RX0P 11
HDMI3-RX0N 11
HDMI3-RX1N 11
HDMI3-RX1P 11
HDMI-ARC 11
HDMI-CEC 11
MHL_VBus_EN 11
MHL_Cable_DET 11
LINE_OUT_0L
AL2
LINE_OUT_0R
AL3
LINE_OUT_3L
AL4
LINE_OUT_3R
AM4
HP_OUT_1R
AK3
LINE_IN_0L
AG3
LINE_IN_0R
AH1
LINE_IN_1L
AJ2
LINE_IN_1R
AJ3
LINE_IN_2L
AK2
LINE_IN_2R
AK1
VAG
AJ4
VRM
AH4
I2S_OUT_MCK
E3
I2S_OUT_WS
F1
A_RX0N
AA2
A_RX0P
AA1
A_RX1N
AA3
A_RX1P
AB1
A_RX2N
AB2
A_RX2P
AB3
A_RXCN
Y2
A_RXCP
Y3
DDCDA_CK
R5
DDCDA_DA
R4
HOTPLUGA
R6
D_RX0N
V2
D_RX0P
V1
D_RX1N
V3
D_RX1P
W1
D_RX2N
W2
D_RX2P
W3
D_RXCN
U2
D_RXCP
U3
DDCDD_CK
U5
DDCDD_DA
U4
HOTPLUGD
T4
CEC
W5
I2S_OUT_BCK
E2
I2S_OUT_SD
F2
IRIN
K3
RESET
B1
XTALIN
AM2
XTALOUT
AM3
GND
J11
PAD_ARC0
W6
LINE_IN_3L
AH2
LINE_IN_3R
AH3
NC
K9
NC
J9
GPIO93
H9
HP_OUT_1L
AL1
C_RX0N
R2
C_RX0P
R1
C_RX1N
R3
C_RX1P
T1
C_RX2N
T2
C_RX2P
T3
C_RXCN
P2
C_RXCP
P3
DDCDC_CK
V5
DDCDC_DA
V4
HOTPLUGC
V6
SPDIF_OUT
H5
SPDIF_IN/3D_FLAG
H6
GPIO_PM14/MHL_CD_SENSE
P6
GPIO_PM15/MHL_VBUS_VTRL
P7
GND
J10
NC
P15
NC
AF16
HDMI
Analog Audio I2S
SPDIF
U100C MSD8530WDB-W4
Crystal
Close to MSTAR IC
with width trace
Page 35

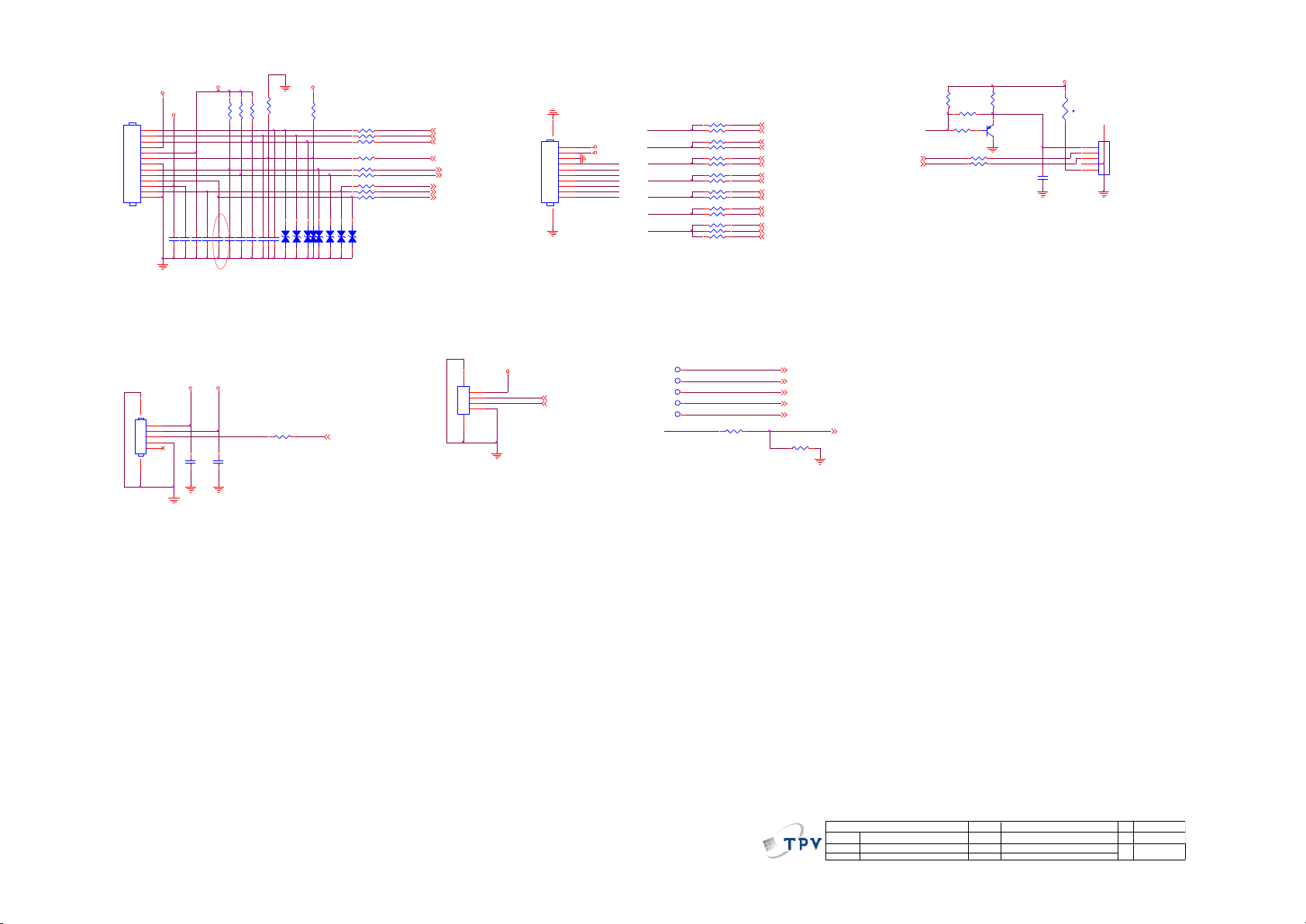

3D_Glasses _PWM 4
+12V_Normal
+5V_Normal
VSYNC _Like 21
SPI2_CK 21
SPI2_DA 21
The setting is for CMI 85" Panel
CN406 - Pin3, 4, 6, 7, 10 (USE)
LD_SPI_CLK
PAD_VSYN C_LIKE 4
LD_SPI_DO
LD_SPI_DI
LD_SPI_CS
LD_GPIO
LD_HSY NC
LD_VSYN C
SPI4_DA 15,21
R4307 0R05 OH M
R4309 NC/ 0R05 OHM
R4311 NC/ 0R05 OHM
R4274
4.7K1/16W
UART-RX 4,12
UART-TX 4,12
R4308 NC
SPI1_DA 21
LD_SPI_CLK
STV 25
R4271 100OHM
C4280
NC/100N F 25V
PWM0 4
R4270 100OHM
Light_Sensor 4
1 2
ZD409 NC
LIGHT_LOGO
03/17
IR-in 9
KEY0-in 4
KEY1-in 4
+3.3V_Normal
R4272
NC/4. 7K1/16W
C4274 NC
+3.3V_Normal
C4214 NC
R4244 0R05 OH M
1
2
3
4
5
6
7
8
9
10
11
12
13
CN407
CONN
1 2
ZD408 NC
PAD_SPI2_DI 4,15
1 2
ZD405 NC
+5V_Normal
R4238 3K3 1/ 10W 1%
M_SCL
C4211 NC
R4257 NC/ 0R05 OHM
M_SDA
R4251 NC
C4208 100NF 25V
R4245 100OHM
C4207 100NF 25V
R4242 0R05 OH M
1 2
ZD402 NC
1 2
ZD407 NC
C4206 10UF 10V
R4252 NC
LEDR
+3.3V_Standby
C4213 NC
C4212 NC
IR-in
1 2
ZD404 NC
LD_GPIO
LD_SPI_DI
LD_VSYN C
C4215 NC
LD_SPI_CS
R4249 100OH M
1 2
ZD403 NC
R4240 NC /10K 1%
KEY1
C4210 0R05 OH M
KEY0-in
LEDB
PAD_SPI1_DI 4
KEY1-in
PAD_SPI1_CK 4
R4248 100OH M
1 2
ZD406 NC
R4235 0R05 OH M
KEY0
C4209 NC
DTMB_SCL 4
R4250 NC/ 0R05 OHM
R4233 0R05 OH M
R4239 3K3 1/ 10W 1%
DTMB_SDA 4
R4253 NC/ 0R05 OHM
R4232 NC/ 0R05 OHM
+3.3V_Normal
3D_SYN C_Glass
C4216
NC/100N F 25V
1
2
3
4
5
6 7
CN410
NC/C ONN
R4259 NC /0R05 OHM
1
2
3
4
5 6
CN409
NC/C ONN
DTMB_SCL
DTMB_SDA
+3.3V_Normal TP417
SPDIF_O
3D_FLAG 9, 21
I2S-IN_SD 9
TP420
ETDIP
EDINTP
ETCKP
R4258 110R 1%
ETMSP
SPDIF_O 9
R4256 200R 1/16W 5%
ETDOP
I2S-OUT_WS 9
I2S-OUT_SD 9
TP418
SPDIF_OU T 12
TP419
TP421
LEDB 4
LEDR 4
M_SCL 4,6,14,15, 16,17,18,21, 25
M_SDA 4,6,14,15,16,17, 18,21,25
R4231 NC/ 0R05 OHM
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronic s Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 A
C
10 25 Friday , June 20, 2014
<称爹 >
11. IN TERNAL CON N
R4234 NC/ 0R05 OHM
+5V_Standby
1
2
3
4
5
6 7
CN408
CONN
1 2
t
TH401
PTCR
C4205
NC/100P 50V
R4243
100OHM
UART-TX
12 3Q408
LMBT3906LT1G
R4237
10K
PAD_HSY NC_LIKE 4
R4247 100OHM
IR-in
R4236
NC/10K
R4241
NC/100R 1/16W 5%
R4246 100OHM
UART-RX
RC_IR _OUT
PAD_SPI2_CK 4,15
R4255 NC/ 0R05 OHM
R4230 0R05 OH M
SPI4_CK 15,21
LD_SPI_DO
Debug
NC R4155 , R4156
ADD R496 , R497 ,
R501 , R502
Need to Check
PORT for ITV Level 1
BL_ON 18,21
Key IR
R4254 NC/ 0R05 OHM
USB_PW_EN 4,13,19
+5V_Normal
from Scale
1
2
3
4
5
6
7
8
9
10
11 12
CN406
CONN
LD_HSY NC
DEBUG
3D Sync
EJTAG
3D glasses launch
Local Dimming
Page 36
R531
NC/10K 1%
1 2ZD 512 NC/MLVG0402
HDMI1_CLKP
HDMI1_CLKN
HDMI1_RX0N
HDMI1_RX2P
HDMI1_RX0P
HDMI1_CLKP
HDMI1_RX0N
HDMI1_RX1N
HDMI1_RX1P
HDMI1_CLKN
R539 NC
SHLD0
20
SHLD1
21
TMDSD2+
1
DSHLD0
2
TMDSD2-
3
TMDSD1+
4
DSHLD1
5
TMDSD1-
6
TMDSD0+
7
DSHLD2
8
TMDSD0-
9
TMDSC+
10
CSHLD0
11
TMDSC-
12
CEC
13
NC
14
SCL
15
SDA
16
DDC_GN D
17
VCC5
18
HPD
19
SHLD2
22
SHLD3
23
CN502
HDMI
HDMI1_RX2N
CLOSE TO
CONN
R530 NC/0R05 OHM
R541 33 OHM 1/16W
MHL_CD_SENSE
1 2ZD 501 NC/MLVG0402
1 2ZD 503 NC/MLVG0402
1 2ZD 502 NC/MLVG0402
1 2ZD 504 NC/MLVG0402
1 2ZD 505 NC/MLVG0402
HDMI-ARC 9
CLOSE TO
CONN
1 2ZD 507 NC/MLVG0402
HDMI ARC Function
1 2ZD 508 NC/MLVG0402
IN1
1
IN2
2
GND
3
IN3
4
IN4
5
NC
6
NC
7
GND
8
NC
9
NC
10
U504 NC
R522 100OHM
HDMI ARC
DC voltage level = 4V
Signal voltage p-p = 500 mV +-100mV
(Test need add 55 ohm terminal resistor to GND)
Tr,Tf <= 60 ns
C502 47NF 16V
HDMI? (Down) / ARC
R556 0R05 OHM
R553 0R05 OHM
R557 0R05 OHM
C501
1UF16V
R552 0R05 OHM
MHL_VBUS_EN 9
R559 0R05 OHM
R558 0R05 OHM
R554 0R05 OHM
HDMI-ARC
R555 0R05 OHM
AVDD5V_MHL
HDMI3_CEC
R562 0R05 OHM
SHLD0
20
SHLD1
21
TMDSD2+
1
DSHLD0
2
TMDSD2-
3
TMDSD1+
4
DSHLD1
5
TMDSD1-
6
TMDSD0+
7
DSHLD2
8
TMDSD0-
9
TMDSC+
10
CSHLD0
11
TMDSC-
12
CEC
13
NC
14
SCL
15
SDA
16
DDC_GN D
17
VCC5
18
HPD
19
SHLD2
22
SHLD3
23
CN503
HDMI
R561 0R05 OHM
HDMI_ARC
IN1
1
IN2
2
GND
3
IN3
4
IN4
5
NC
6
NC
7
GND
8
NC
9
NC
10
U501 NC
R551 0R05 OHM
IN1
1
IN2
2
GND
3
IN3
4
IN4
5
NC
6
NC
7
GND
8
NC
9
NC
10
U502 NC
R549 0R05 OHM
R550 0R05 OHM
R519
10K
R516 33 OHM 1/16W
R560 0R05 OHM
R512
47K
+HDMI3/5V
HDMI3-HPD IN
R547 0R05 OHM
HDMI3-SDA 9
HDMI3-HPD IN 9
HDMI3_HPD
Q501
MMBT3904
R548 0R05 OHM
HDMI? (Side)/(MHL)
HDMI3SDA
R517
1K 1/16W 1%
R501
47K
R518
10K
R515 33 OHM 1/16W
HDMI3-SCL 9
+HDMI3/5V
HDMI3SCL HDMI3_CEC
HDMI3_RX0P
HDMI3_RX2P
HDMI3_HPD
HDMI3SDA
+HDMI3/5V
HDMI3SCL
HDMI_ARC
40mil
HDMI3_RX1N
HDMI3_CLKP
HDMI3_RX0N
HDMI3_CLKN
HDMI3_RX2N
HDMI3_RX1P
+HDMI3/5V
HDMI3-RX0P 9
HDMI3-RX2P 9
HDMI3-RX0N 9
HDMI3-RX1P 9
HDMI3-RX2N 9
HDMI3-RX1N 9
HDMI3-CLKN 9
HDMI3-CLKP 9
MHL_CD_SENSE
MHL
R542 NC
1 2
FB501
120R
IN1
1
IN2
2
GND
3
IN3
4
IN4
5
NC
6
NC
7
GND
8
NC
9
NC
10
U505 NC
R540 NC
1 2ZD 506 NC/MLVG0402
HDMI1_CEC
Q503
2N7002K
R545 0R05 OHM
R544 0R05 OHM
C504
10UF 10V
HDMI3_CEC
HDMI1_CEC
C503 100NF 25V
C505
10UF 10V
+5V_USB
1200mA
1200mA
HDMI1SDA
HDMI1SCL
1200mA
HDMI1_RX0P
HDMI1_RX1P
HDMI1_RX1N
HDMI1_RX2P
HDMI1_RX2N
HDMI3_CLKN
HDMI3_CLKP
HDMI3_RX0N
HDMI3_RX1N
HDMI3_RX0P
HDMI3_RX1P
HDMI3_RX2N
HDMI3_RX2P
R546
200R 1/16W 5%
R509 39K
+5VBUS
R507
0R05 OHM
R508
NC
HDMI1SCL
Q502
NC
HDMI1-SCL 9
HDMI1_CEC
MHL_CABLE_DET 9
R529 47K
R528 47K
R536 33 OHM 1/16W
HDMI1_HPD
PM14
R523 300K
HDMI1SDA
HDMI-CEC 9
+5VBUS
R532 N C/200R 1/16W 5%
HDMI1-HPD IN 9
R535 33 OHM 1/16W
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 A
C
11 25 Wednesday , June 18, 2014
<称爹 >
12. HD MI/MHL INPUT
HDMI1-SDA 9
+5V_Standby
+HDMI3/5V
HDMI_ARC
MHL_CD_SENSE
+5VBUS
HDMI1_HPD
R504
10K 1%
HDMI1-CLKN 9
HDMI1-CLKP 9
HDMI1-RX0P 9
HDMI1-RX0N 9
HDMI1-RX1P 9
HDMI1-RX1N 9
HDMI1-RX2P 9
HDMI1-RX2N 9
+5VBUS
OUT
1
GND
2
FLG
3
EN
4
IN
5
U503
AP2191DWG-7
R527 1K 1/16W 1%
1 2ZD 509 NC/MLVG0402
+5VBUS
+5V_USB
3
1
2
D501
BAT54CH
R525 N C/0R05 OHM
1 2ZD 510 NC/MLVG0402
1 2ZD 511 NC/MLVG0402
R543 10 OHM
Page 37

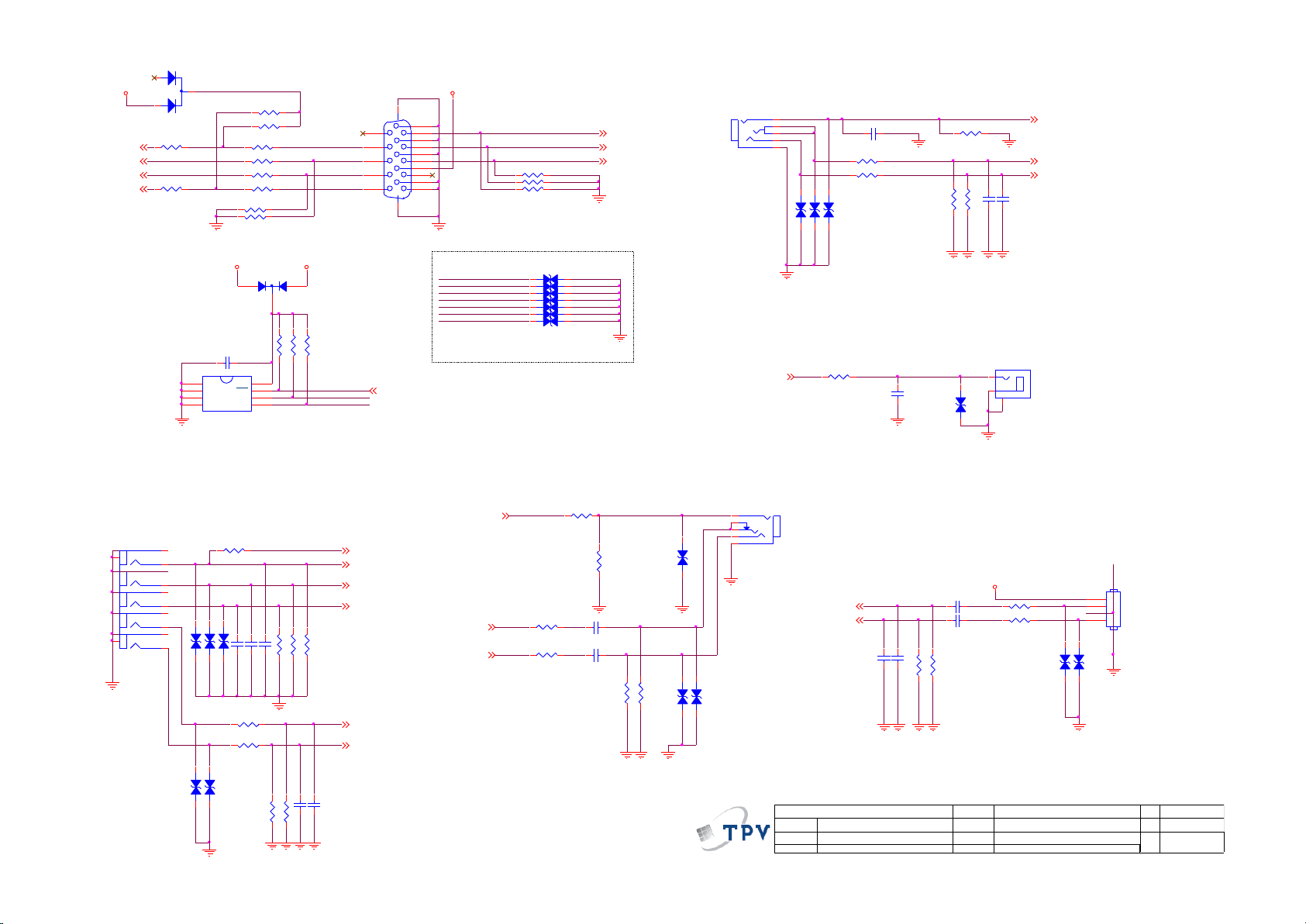

1 2
ZD115 MLVG0402
UART-TX 4,10
PC_SDA
R1018 2.2K1/16W
R1014 75R 1/16W 1%
1 2ZD110 MLVG0402
R1009 75R 1/16W 1%
1 2
ZD114 MLVG0402
1 2ZD105 MLVG0402
VGA-Rin
R1013 100OHM R1012
0R05 OHM
1 2ZD107 MLVG0402
VGA_VSYNC 8
1
7
2
8
3
9
4
10
5
11
12
13
14
15
17 16
6
CN105
CONN
VGA_SCL
VGA_SDA
PC_HSY NC
1 2ZD101 MLVG0402
R1001
10K
R1005 100OHM
VGA-Rin 8
1 2ZD109 MLVG0402
VGA-Rin
VGA-Gin
R1002
10K
PC_SCL
R1008 100OHM
VGA-Gin
VGA-Bin 8
PC_HSY NC
1
2
4
5
3
CN104
PHONE J ACK
R1004
0R05 OHM
VGA_HSYN C 8
UART-RX 4,10
1 2ZD108 MLVG0402
PC_SDA
VGA_VSYNC
R1011 75R 1/16W 1%
VGA-Gin 8
PC_VSYN C
R1006 100OHM
PC_VSYN C
VGA-Bin
R1017 2.2K1/16W
VGA-Bin
VGA_HSYN C
PC_SCL
1 2ZD106 MLVG0402
1 2
ZD119 MLVG0402
EEPROM_WP 4
1
2
3
4
5 6
CN106
NC/C ONN
C1011 NC/1UF16V
C1010 NC/1UF16V
R1032
NC/12K 1/16W
R1027 NC/10K 1%
C1014
NC/560pF 50V
R1033
NC/12K 1/16W
C1015
NC/560pF 50V
R1026 NC/10K 1%
+5V_Normal
RO
LO
SPDIF
VGA_5V
KALA_R 9
KALA_L 9
VGA_5V
2
1
3
A
CN107
RCA J ACK
SPDIF OUT(Side)
1 2
ZD112 MLVG0402
Close to Mstar IC
Side AV Input CO-layout with spdif
C1013 10UF 6.3V
C1012 10UF 6.3V
A_OUT_L
R1034 100K 1%
Close to Mstar IC
VGA Input (Down)
R1019
0R05 OHM
SPDIF_OU T 10
C1006
10PF 50V
1 2
ZD116 NC/MLVG0402
B
YPbPr & AV Input(Down)
Close to Mstar IC
R
Place close to connector
W
G
PC & YPbPr & AV Audio-Input
R
A_OUT_R
KALA-OK AUDIO INPUT
+5V_Normal
AV OUT (Side)
+5V_Standby
YPbPr_PR 8
C1018 560pF 50V
R1024 75R 1/16W 1%
PC_SDA
PC_SCL
EEPROM_WP
1 2
ZD121 MLVG0402
R1023 75R 1/16W 1%
C1009 NC
YPbPr_Y 8
Close to Mstar IC
HD_RI N 9
C1007 NC
R1030
10K 1%
R1037 12K 1/16W
YPbPr_PB 8
HD_LIN 9
C1008 NC
R1020
0R05 OHM
C1019 560pF 50V
R1029
10K 1%
R1022 75R 1/16W 1%
R1036 12K 1/16W
SCART-AV-IN 8
1 2
ZD102 NC/MLVG04021 2ZD103 NC/MLVG0402
Audio_L
1 2
ZD104 NC/MLVG0402
1 2
ZD113 MLVG0402
CVBS1_OUT 8
Audio_R
1 2
ZD120 MLVG0402
3
1
2
D103
BAT54CH
A_OUT_L 9
A_OUT_R 9
R1098 NC/4.7K1/16W
R1099 NC/10K
R1035 100K 1%
R1097 NC/4.7K1/16W
1
3
2
D104
NC/BAT54C
C1070
NC/100N 16V
R1028 10 OHM
R1031 10 OHM
1 2
ZD117 NC/MLVG0402
1
2
3
4
5
6
7
8
9
10
11
12
E
A
B
C
D
CN101
RCA J ACK
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
C
12 25 Wednes day, June 18, 2014
<称爹>
13. VID EO & AUDIO IN
1 2
ZD111
MLVG0402
R1021
0R05 OHM
R1025 75R 1/16W 1%
VO
1 2
ZD118 MLVG0402
E0
1
E1
2
E2
3
VSS4SDA
5
SCL
6
WC
7
VCC
8
U107
NC/M24C02-W DW6P
R1016 NC/12K 1/16W
AV1-Lin 9
C1001 NC R1003
NC/75R 1/16W 1%
AV1-Rin 9
R1010
NC/10K 1/16W
C1005 NC/560PF 50V
R1007
NC/10K 1/16W
R1015 NC/12K 1/16W
AV1 8
C1004 NC/560PF 50V
1
2
4
5
3
CN103
NC/C ONN
Page 38

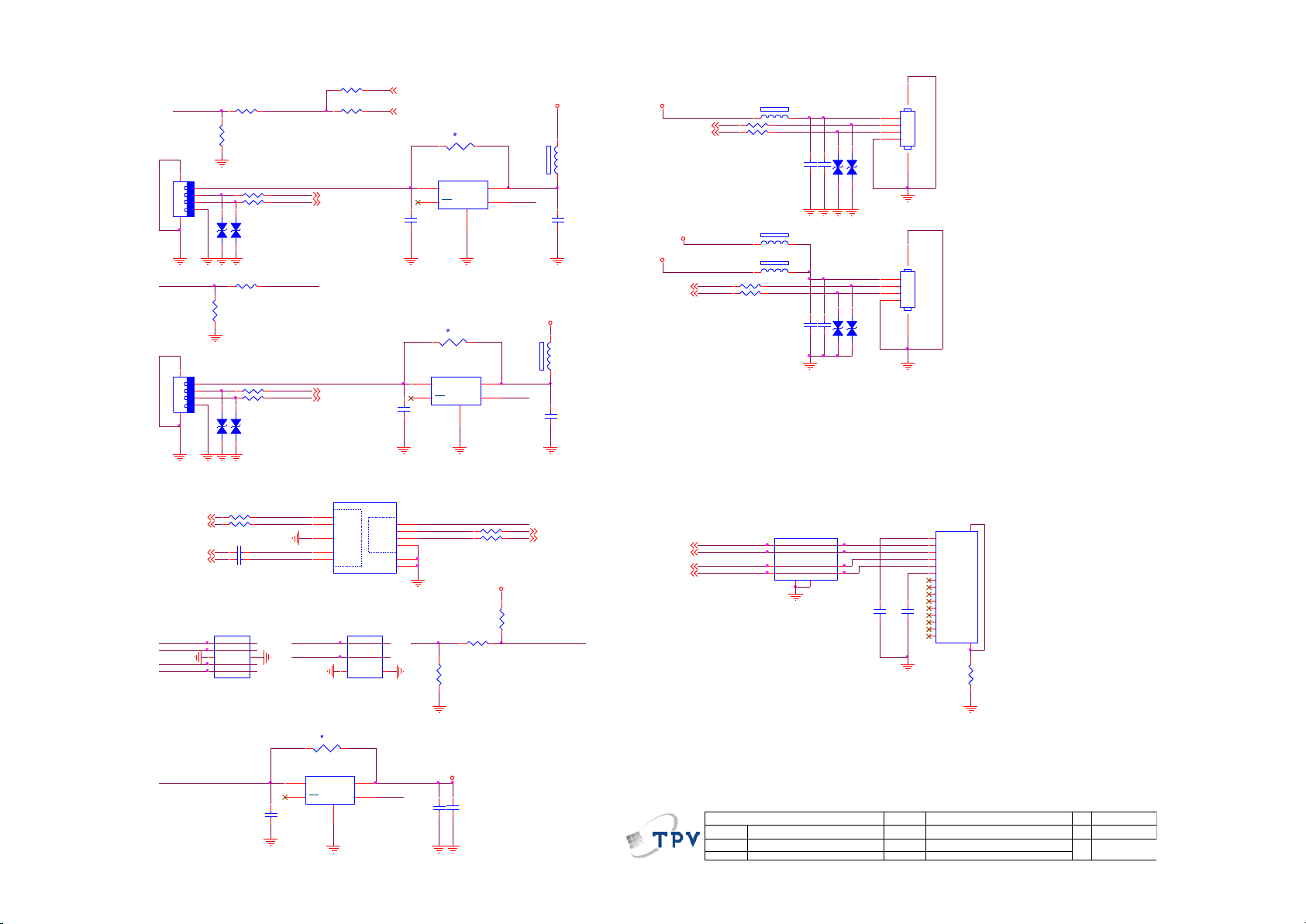

R1041 5.1R 1/16W
R1042 5.1R 1/16W
C1021 100NF 25V
1
2
3
4
5 6
CN116
CONN
R1053 5.1R 1/16W
1
2
3
4
5 6
CN117
NC/CONN
C1028 100NF 25V
EN_U412
R1039
NC/10K
1 2
FB102
120R
1 2
FB104 NC/120R
1 2
FB103 NC/120R
EN_U411
OUT
5
GND
2
IN
4
EN
1
OC
3
U101
G5250K1T1U
R1046
NC/10K
R1038
22 OHM 1/16W
USB3_RXP
USB3_TXN
1 2
FB105
120R
1 2
ZD127 NC/MLVG0402
1 2
ZD126 NC/MLVG0402
HAND1
10
HAND2
11
VCC
1
D+
3
GND
4
D-
2
RXN
5
RXP
6
GND
7
TXN
8
TXP
9
USB2.0
USB3.0
CN109
USB CONN 9P
USB3_RXP
USB3_DN
USB3_DP
USB3_RXN
USB3_TXN
USB3_TXP
1
2
3
4
6 5
1234
CN110
USB CONN
1000mA
1000mA
1000mA
1000mA
500mA
500mA
500mA
500mA
500mA 500mA
+5V_USB
500mA
500mA
500mA
R1052 5.1R 1/16W
R1047 NC/5.1R 1/16W
R1048 NC/5.1R 1/16W
C1025 NC/100NF 25V
C1024 NC/10uF 16V
C1029 100NF 25V
C1020 10UF 10V
USB_SSRXN_ 8
USB_SSRXP_ 8
USB_SSTXP_ 8
USB_SSTXN_ 8
USB3_DP
USB3_DN
1 2
ZD123 NC/M LVG0402
USB_D-_ 8
USB_D+_ 8
1
2
3
4
6 5
1234
CN108
USB CONN
1 2
t
TH101
NC/PTCR
R1050 5.1R 1/16W
USB2_D- 8
USB1_D- 8
USB3_D- 8
USB3_D+ 8
USB0_D+ 8
USB1_D+ 8
USB2_D+ 8
USB0_D- 8
+3.3V_Normal
USB3_VBUS
USB3_RXN
USB3_VBUS
+3.3V_Normal
C1034
100NF 25V
PWR-ON/OFF 4,18,19
USB_PW_EN 4,10,19
R1045
22 OHM 1/16W
INTERNAL USB 0
C1031 100NF 25V
R1058
0R05
MDI_TP 8
IN1
1
IN2
2
GND
3
IN3
4
IN4
5
NC
6
NC
7
GND
8
NC
9
NC
10
U103 NC
MDI_TN 8
C1026
100NF 25V
R1051 5.1R 1/16W
C1030 100NF 25V
C1027
10UF 10V
TCT P1
1
TD+ P2
2
TD- P3
3
RD+ P4
4
RD- P5
5
RCT P6
6
NC P7
7
NC P8
8
NC P9
9
NC P10
10
NC P11
11
Y- P12
12
G- P14
14
Y+ P13
13
G+ P15
15
TH1
16
TH2
17
CN112
RJ45 15P
MDI_TN
MDI_RN 8
+5V_Normal
MDI_RP 8
MDI_RN
MDI_TP
MDI_RP
+5V_Normal
EN_U411
Tra ces of USB3.0 should
be less tha n 10cm.
USB_PW_GPIO
EN_U412
1 2
t
TH102
NC/PTCR
trace : diffenentail 100 R
USB3.0
1 2
FB101 120R
R1104
NC/0R05 OHM
R1103
0R05 OHM
+5V_USB
C1022
100NF 25V
R1044 5.1R 1/16W
C1023
10UF 10V
R1043 5.1R 1/16W
1 2
ZD128
1 2
ZD129
1 2
ZD125
1 2
ZD124
USB_PW_GPIO
INTERNAL USB 1
OUT
5
GND
2
IN
4
EN
1
OC
3
U105
G5250K1T1U
C1032 10UF 10V
+5V_USB
C1033 NC/22uF 10V
EN_U413
CH1
1
CH2
2
VN
3
CH3
4
CH45NC
6
NC
7
VN
8
NC
9
NC
10
U104
AOZ8804DI
CH1
1
CH2
2
VN3VN
4
NC
5
NC
6
U108
AOZ8802ADI
USB3_TXP
1 2
t
TH103
NC/PTCR
1 2
ZD122 NC/M LVG0402
USB_PW_GPIO
R1056
NC/10K
R1059 NC/10K
EN_U413
R1057 22 OHM 1/16W
R1054 5.1R 1/16W
R1055 5.1R 1/16W
OUT
5
GND
2
IN
4
EN
1
OC
3
U102
G5250K1T1U
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
C
13 25 Friday, June 20, 2014
<称爹>
14. USB IN
Page 39

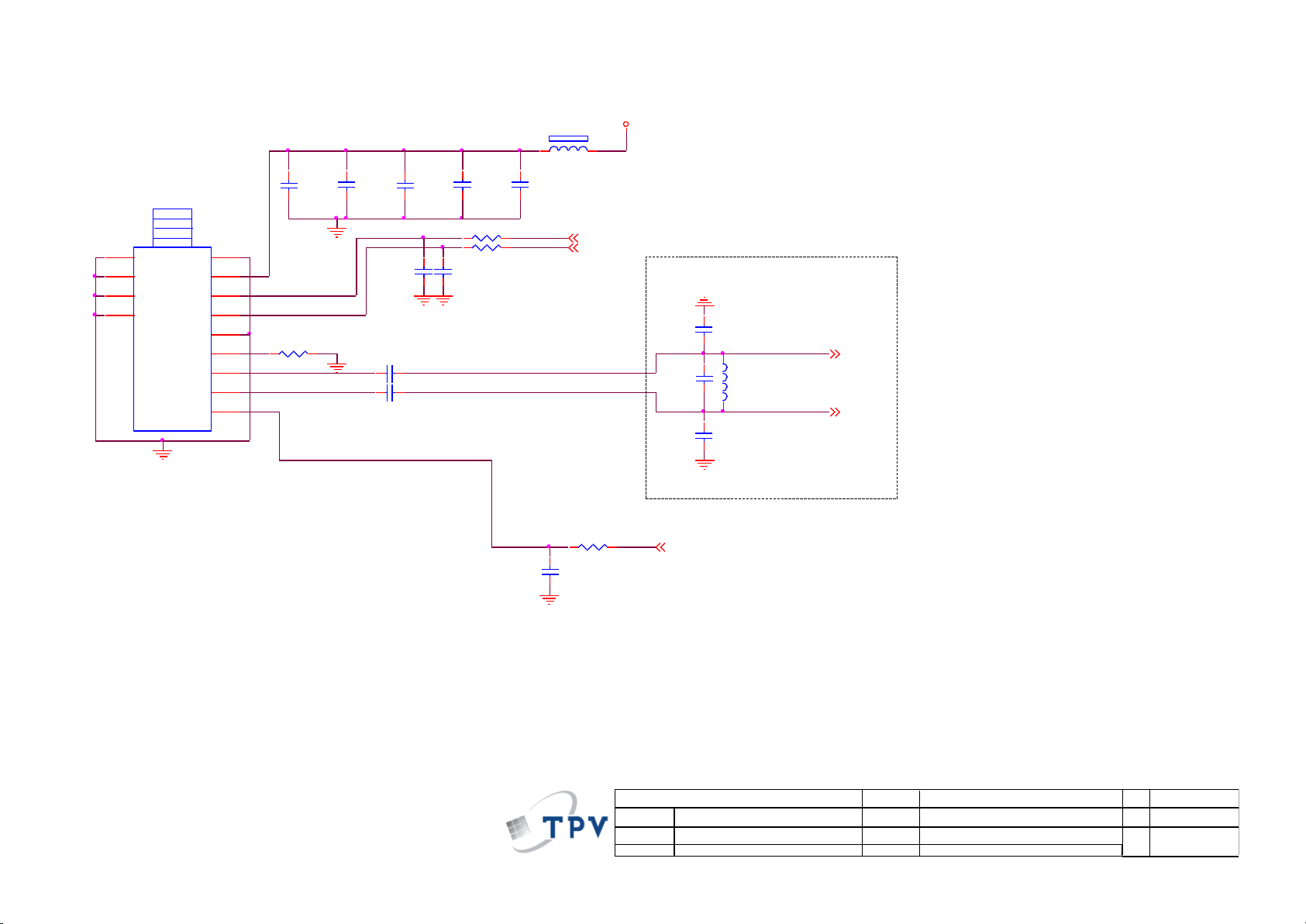

SCL-T
SDA-T
R1063 100OHM
R1062 100OHM
C1048
22P 50V
C1047
22P 50V
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
B
14 25 Wednesday , June 18, 2014
<称爹>
15. TUNER & DEMOD
GND
1
3.3V
2
GND
5
IF_P
8
TH1
10
TH2
11
TH3
12
TH4
13
SCL
3
SDA
4
GND
6
IF_N
7
IF_AGC
9
TU101
IF_AGC trace shielding
by GND
I2C address
Write
11000000=0XC0
IF_AGC
394GNPALALL26L,
TUNER CHINA
ST18WM-2-E
IF-P
T_SDA 6
T_SCL 6
C1044
10UF 6.3V
C1035
10PF 50V
+3.3V_Tuner
SDA-T
SCL-T
IF-IN+
R1064 NC/0R05 OHM
L401
NC
IF-M 6
IF-P 6
C4219
NC
C4218
NC
C4220
NC
C1054
100NF 25V
1 2
FB107
120R 6A
C1072
100NF 25V
埃 0R
R1070
埃
0R
R4260, R4261
埃
Backup DTMB Demodulator
IF-IN-
C1055
100NF 25V
IF-M
C1064
100NF 25V
C1074
10uF 16V
C1075
22uF 6.3V
260mA (typ)
R1074 100OHM IF_AGC_T 6
CLOSE to Scaler
Page 40

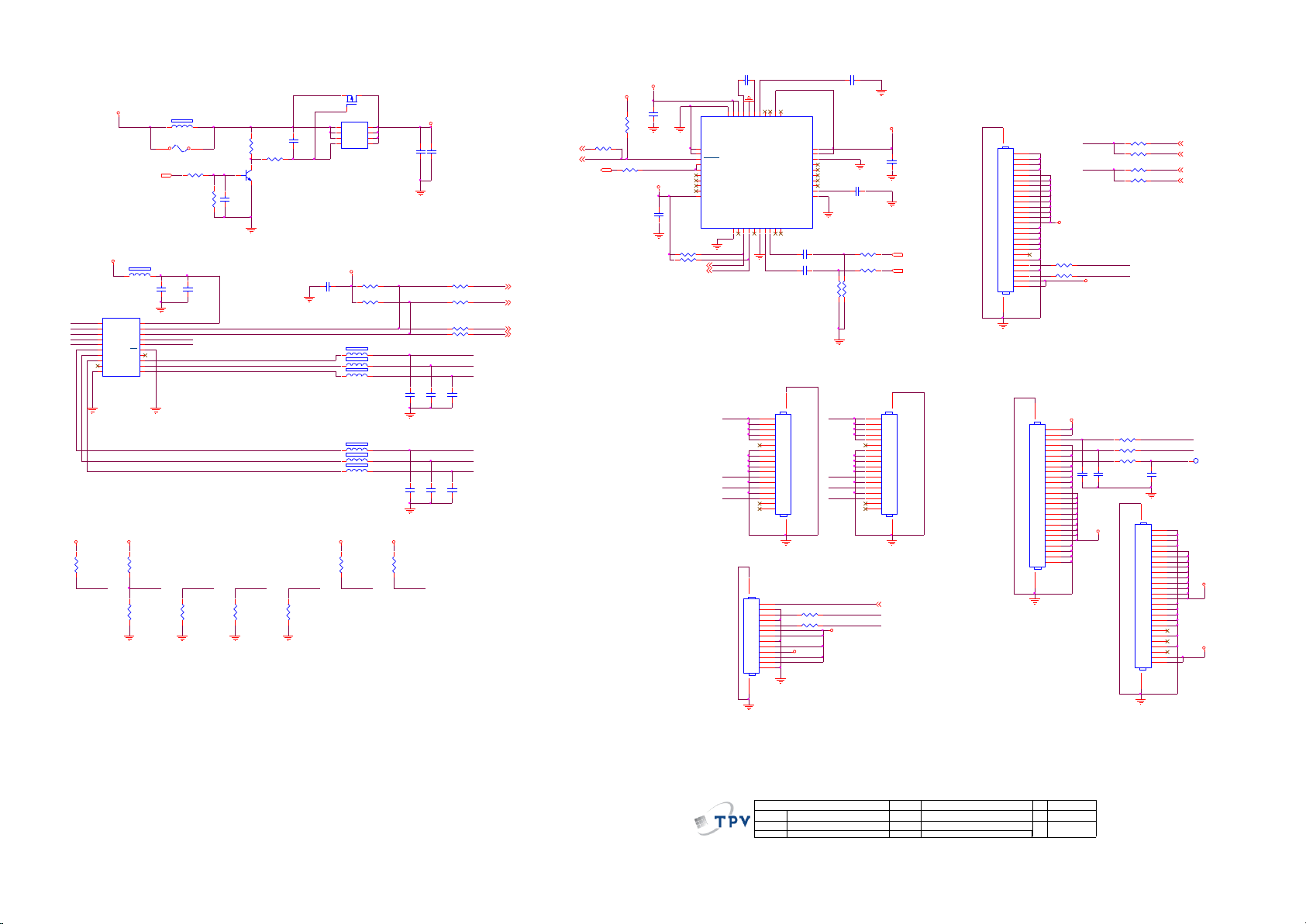

AM_RESET_UB 4
+1.8V_Normal
SPI4_DA 10,21
SPI4_CK 10,21
If scaler-SPI2 be used for local dimming control.
Ambi-light SPI interface shall change to FRC-SPI4.
M_SCL 4,6,10, 14,16,17,18, 21,25
M_SDA 4,6,10,14,16, 17,18,21,25
R1865 NC/0R 05 OHM
R1866 NC/0R 05 OHM
DVDD3V3
L_B
LED_PWR
L_R
L_G
DVDD3V3
DVDD3V3
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Vic tory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 A
D
15 25 Wednesday , June 18, 2014
<称爹 >
16. AMBIGLOW & MUSIC
R_B
LED_PWR
R_R
R_G
AMBI_A0
AMBI_A1
AMBI_A2
AMBI_A1
R_B
R_R
L_R
L_G
LED_PWR
L_B
AMBI_A3
R_G
AMBI_A6 AMBI_A2
AMBI_A4
AMBI_A3
R1864 0R05 OHM
AMBI_A6
R1863 0R05 OHM
AMBI_A4
AMBI_A5
AMBI_A5
AMBI_DI
AMBI_CK
R1862 NC/10 OHM
AMBI_A0
1
AMBI_CK
AMBI_DI
R1807 NC/4K7 1/16W 5%
R1809 NC/4K7 1/16W 5%
+12V_Normal
KEY0-AMBI 4
1 2FB1804
600R/300mA
1 2FB1803
600R/300mA
R1803
4.7K1/16W
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19 20
CN1801
CONN
1 2FB1805
600R/300mA
R1808
1K 1/16W 1%
R1813 NC/4K7 1/16W 5%
R1820
NC/4K7 1/16W 5%
C1817
1N 50V
R1801
4.7K1/16W
R1828
10K
R1811 NC/1K 1/ 16W 5%
R1805
1K 1/16W 1%
R1827
10K
R1810
1K 1/16W 1%
R1817 NC/10 OHM
R1814 NC/4K7 1/16W 5%
C1821
1N 50V
C1805 10UF 25V
R1816 NC/10 OHM
C1806 100NF 25V
R1830
10K
C1815
100P 50V
1 2FB1807
600R/300mA
1 2FB1808
600R/300mA
R1806 4.7K1/16W
C1811 100NF 25V
R1829
10K
C1820
1N 50V
C1819
1N 50V
C1812 100NF 25V
R1824
4.7K1/16W
DVSS
1
DVSS
2
RESET
3
GPIO/MFP5
4
MCLK
5
BCLK
6
WCLK
7
DIN/ MFP1
8
DOUT/MFP2
9
IOVDD
10
IOVSS11SCLK/MF P312SCL/SSZ13SDA/MOSI14MISO/M FP415SPI_SELECT16IN1_L17IN1_R18IN2_L19IN2_R
20
AVSS
21
REF
22
MICBIAS
23
IN3_L
24
IN3_R
25
LOL
26
LOR
27
GND_Sense
28
AVDD
29
AVDD
30
HPL
31
DRVDD _HP
32
HPR
33
MICD ET
34
VNEG
35
FLY_N
36
DVSS_CP
37
FLY_P
38
DVDD_C P
39
DVDD
40
E-Pad
41
U1803
NC/TLV320AIC3256
A0
1
A1
2
A2
3
A3
4
A4
5
LED0
6
LED1
7
LED2
8
LED3
9
Vss10LED4
11
LED5
12
LED6
13
LED7
14
OE
15
A5
16
A6
17
SCL
18
SDA
19
VDD
20
U1801
PCA9634PW
C1813
100P 50V
C1818
1N 50V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19 20
CN1802
CONN
R1825
4.7K1/16W
R1819
4.7K1/16W
1 2
FB1801
120R 3A
C1808
1UF 16V
1 2FB1806
600R/300mA
C1801 220N 25V
C1816
1N 50V
C1810
100NF 25V
C1809 10N 50V
C1814
100P 50V
R1812 NC/1K 1/ 16W 5%
C1807
100NF 25V
C1804
100NF 25V
C1802
2.2UF 16V
1 2
FB1802
60R
C1803
2.2UF 16V
Q1803
MMBT3904
S
1
S
2
S
3
G
4
D
8
D
7
D
6
D
5
Q1802
NC/AO4449 -7A/ -30V
R4538
NC/0R 05 OHM
AM_RESET 4
DVDD3V3
DVDD3V3 DVDD3V3
AMBI_CK
AMBI_DI
2
DVDD3V3 DVDD3V3
DVDD3V3
I2S_MCLK 9,17
AM_L 9
AM_R 9
LEDBAR_PWR EN 4,8
LED_PWR
I2C address
Write
11000010=0XC2
+1.8V_Normal
I2C address
Write
00110000=0X30
1
L
M_SCL 4,6,10,14,16, 17,18,21,25
2
R
M_SDA 4,6,10,14,16,17,18, 21,25
3.8A @ 70 C
R1861 NC/10 OHM
4.6A @ 70 C
Q1801
AO3401A
6
Closs CN602
7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27 28
CN1805
CONN
埃 0R
R1815
DVDD3V3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27 28
CN1806
CONN
LED_PWR
C1831
1N 50V
C1833
1UF 16V
TP441
R1851 10 OHM
R1852 10K
R1850 10 OHM
R1804 0R05 OHM
C1832
1N 50V
AMBI_DI
AMBI_CK
PAD_SPI2_CK 4,10
PAD_SPI2_DI 4,10
R1858 NC /0R05 OH M
DVDD3V3
LED_PWR
F1801
NC/4A 32V
R1859 NC /0R05 OH M
5
R1860 0R05 OHM
R1857 0R05 OHM
AM_SCL 4, 16
AM_SDA 4,16
LED_PWR
DVDD3V3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27 28
CN1807
CONN
R1802 4.7K1/16W
FOR 2K15 AL
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15
CN401
CONN
AMBI_TEMP
LED_PWR
Page 41
R1869 NC/0R05 OHM
R1870 NC/0R05 OHM
LED_PWR
TR_B
TL_B
LED_PWR
TL_R
TL_G
TR_R
TR_G
AMBI_B0
TL_R
AMBI_B1
AMBI_B2
TL_G
TR_R
TL_B
TR_G
AMBI_B3
TR_B
AMBI_B4
AMBI_B6
AMBI_B5
M_SDA 4,6,10,14,15,17,18,21,25
M_SCL 4,6,10,14,15,17,18,21,25
C1826
1N 50V
C1828
1N 50V
1 2FB1815
600R/300mA
1 2FB1813
600R/300mA
C1830
1N 50V
R1833 NC/4K7 1/16W 5% C1822
100P 50V
A0
1
A1
2
A2
3
A3
4
A4
5
LED0
6
LED1
7
LED2
8
LED3
9
Vss10LED4
11
LED5
12
LED6
13
LED7
14
OE
15
A5
16
A6
17
SCL
18
SDA
19
VDD
20
U1802
PCA9634PW
C1825
1N 50V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19 20
CN1804
CONN
1 2
FB1809
60R
1 2FB1810
600R/300mA
C1829
1N 50V
C1823
100P 50V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19 20
CN1803
CONN
1 2FB1814
600R/300mA
1 2FB1811
600R/300mA
R1834 NC/4K7 1/16W 5%
C1824
100P 50V
1 2FB1812
600R/300mA
C1827
1N 50V
AM_SDA 4,15
DVDD3V3
R1867 NC/0R05 OHM
DVDD3V3
AM_SCL 4,15
R1868 NC/0R05 OHM
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 A
B
16 25 Wednesday , June 18, 2014
<称爹 >
17. AMBIGLOW 3
LED_PWR
埃
0R
R1835
3
4
I2C address
Write
10000010=0X82
3
LU
4
RU
AMBI_B1 AMBI_B0 AMBI_B6 AMBI_B2 AMBI_B3 AMBI_B4 AMBI_B5
R1844
10K
R1846
10K
R1848
10K
R1847
10K
R1845
10K
R1836
4.7K1/16W
R1838
NC/4K7 1/16W 5%
R1842
4.7K1/16W
DVDD3V3 DVDD3V3 DVDD3V3

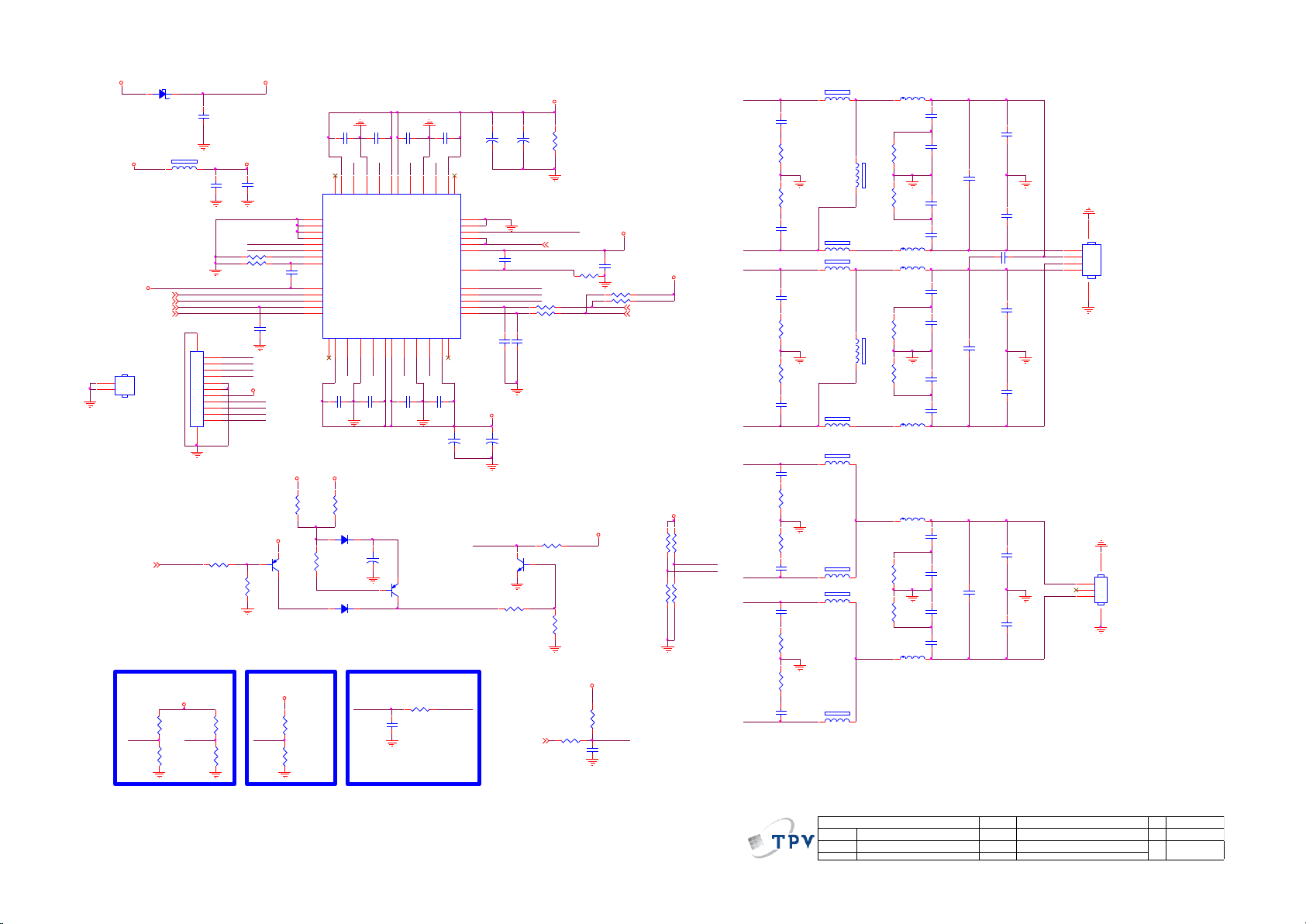

Page 42
RESET#
C627 N C/22P 50V
1 2
FB604
HCB3216KF-121T30
R+
R621 0R 05 OHM
C628 N C/22P 50V
1 2
FB602
HCB3216KF-121T30
C649
10N 50V
SA2
2.0 CH
24V
AD82588
12V
AD83586
2.1 CH
AD83586
SB2
L+
L+
R635
0R05 OHM
L603
22uH
RB
L-
+3.3V_Normal
C614
100N 50V
MUTE
AMP_CFG1
0=stereo
1=2.1chanel
1 2
FB607
HCB3216KF-121T30
0603
R634
10 OHM
C651
470pF 50V
1
2
3
4 5
CN603
CONN
RST_AMP
1 2
FB605
HCB3216KF-121T30
L
C610
10N 50V
+3.3V_Normal
Reset (pull-up)
SB1
I2C address
Write=0110"SA0"0"SA1"0=0x60
L604
22uH
INDUCTOR
10uH
073G253S 81 Y
15uH
373G253S247Y00
22uH
373G253S147Y00
1 2
FB606
NC/H CB3216KF-121T30
C636
470pF 50V
C624
470pF 50V
R617
10 OHM
R615
10 OHM
LB
For POP Noise
AMP-MUTE
Woofer
R629 NC/ 0R05 OHM
AMP_PD 9
R-
1 2
FB610
HCB3216KF-121T30
1 2
FB611
HCB3216KF-121T30
R620 0R 05 OHM
C654
NC/100N 50V
1 2
D603
SX36
R
R628 NC/ 0R05 OHM
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Elec tronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
C
17 25 Wednesday , June 18, 2014
<称爹>
18. AMP
C616
10N 50V
C601
10UF 50V
C640
470pF 50V
R619
10 OHM
L605
22uH
+3.3V_AMP
SA1
+3.3V_Normal
R611 NC/4K7 1/16W 5%
1
2
3
4
5
6
7
8
9
10
11
12 13
CN601
NC/C ONN
R612 NC/4K7 1/16W 5%
PD_MUTE
AMP_PD
RESET#
R+
+3.3V_AMP
POP_MUTE
R633
10 OHM
C647
470pF 50V
C625
10N 50V
R610
0R05 OHM
埃 0R
R601, R602
LA
埃
D602
C619 NC/330nF
L606
22uH
R622
10 OHM
C644
470pF 50V
R636
NC/1M
1 2
FB603
NC/H CB3216KF-121T30
RA
1 2
FB608
HCB3216KF-121T30
SB1
C631
10N 50V
R604
10 OHM
C617
470pF 50V
C603
470pF 50V
R606
10 OHM
L601
22uH
R627
10K
C634
100N 50V
R641
10K
R608 NC/0R05 OHM
C633
100N 50V
C646
470NF 50V
C604
100N 50V
SDATA1
1
MS
2
PLL
3
CFG0
4
CFG1
5
CLK_OUT
6
DGND
7
DVDD
8
SDATA0
9
LRCIN
10
BCLK
11
MCLK
12
NC13VDDSA14SA15GNDS16SA17VDDSA18VDDSB19SB20GNDS21SB22VDDSB23NC
24
SDA
25
SCL
26
SA0
27
SA1
28
DEF
29
DGND
30
DVDD
31
PD#
32
ERROR#
33
RESET#
34
LREX
35
LINEIN
36
NC
37
VDDRA
38RA39
GNDR
40RB41
VDDRB
42
VDDLB
43LB44
GNDL
45LA46
VDDLA
47NC48
THERMALPAD
49
U601
AD83586
C630
220N 50V
R614 22 OHM 1/16W
R626
10 OHM
R603
10K 1/4W
R642
10K
R616
10 OHM
C620
100N 50V
R609 0R05 OHM
R640
0R05 OHM
C635
100N 50V
+
C609
100UF 35V
R624
15K 1/10W 1%
1
2
HS601
HEAT SINK
R632
100K 1%
D601
LL4148
R639
NC/10K 1/16W 5%
R631
10 OHM
R643
10K
Q603
MMBT3906
C605
100N 50V
R613 22 OHM 1/16W
C645
220N 50V
Q602
MMBT3906
C622
100N 50V
C618
100N 50V
C652
0.47uF 16V
C629
100N 50V
R618
10 OHM
C607
100N 50V
C626
220N 50V
+5V_Normal +12V_Normal
C611
220N 50V
+
C608
100UF 35V
C621
22uF 6.3V
R607
10 OHM
C606
100N 50V
1
2
3
4
5 6
CN602
CONN
R645
NC/0R 05 OHM
C637
100N 50V
R638
NC/10K
C650
100N 50V
R625
240 OHM
C602
100N 50V
C632
100N 50V
C653
1K 1/10W
C615
220N 50V
R630 10K C648
220N 50V
R605
10 OHM
R644
0R05 OHM
Q601
MMBT3904
R637
NC/10K
C623
100N 50V
+
C638
100UF 35V
C612
100N 50V
C641
100N 50V
+3.3V_Normal
+3.3V_Normal
+
C639
100UF 35V
+AMP_12V
+3.3V_Normal
+AMP_12V
+AMP_12V
+3.3V_AMP
+3.3V_AMP
+3.3V_Normal
+3.3V_Standby
M_SDA 4,6,10, 14,15,16,18,21,25
M_SCL 4,6,10,14,15,16, 18,21,25
AMP-MUTE 4
I2S_LRCLK 9
POP_MUTE
I2S_SCLK 9
I2S_MCLK 9, 15
I2S_SD0 9
RST_AMP 8
R623
1K 1/16W 1%
SA2
1 2
FB601
300R 4A
I2S_SD0
I2S_LRCLK
I2S_SCLK
I2S_MCLK
M_SDA
M_SCL
+
C642
100UF 35V
+24
AMP_SA0
A_SDA
L-
AMP_DEF
RA
AMP_CFG0
AMP_PD
LA
I2S_LRCLK
RB
C643
10N 50V
1 2
FB609
HCB3216KF-121T30
R-
I2S_SCLK
SA1
AMP_SA1
LB
AMP_DEF
I2S_SD0
L602
22uH
POP_MUTE
AMP_SA0
AMP_CFG1
I2S_MCLK
S-
A_SCL
S+
AMP_SA1
D604
LL4148
SB2
AMP_CFG0
AMP_CFG1
C613
10UF 10V
Page 43

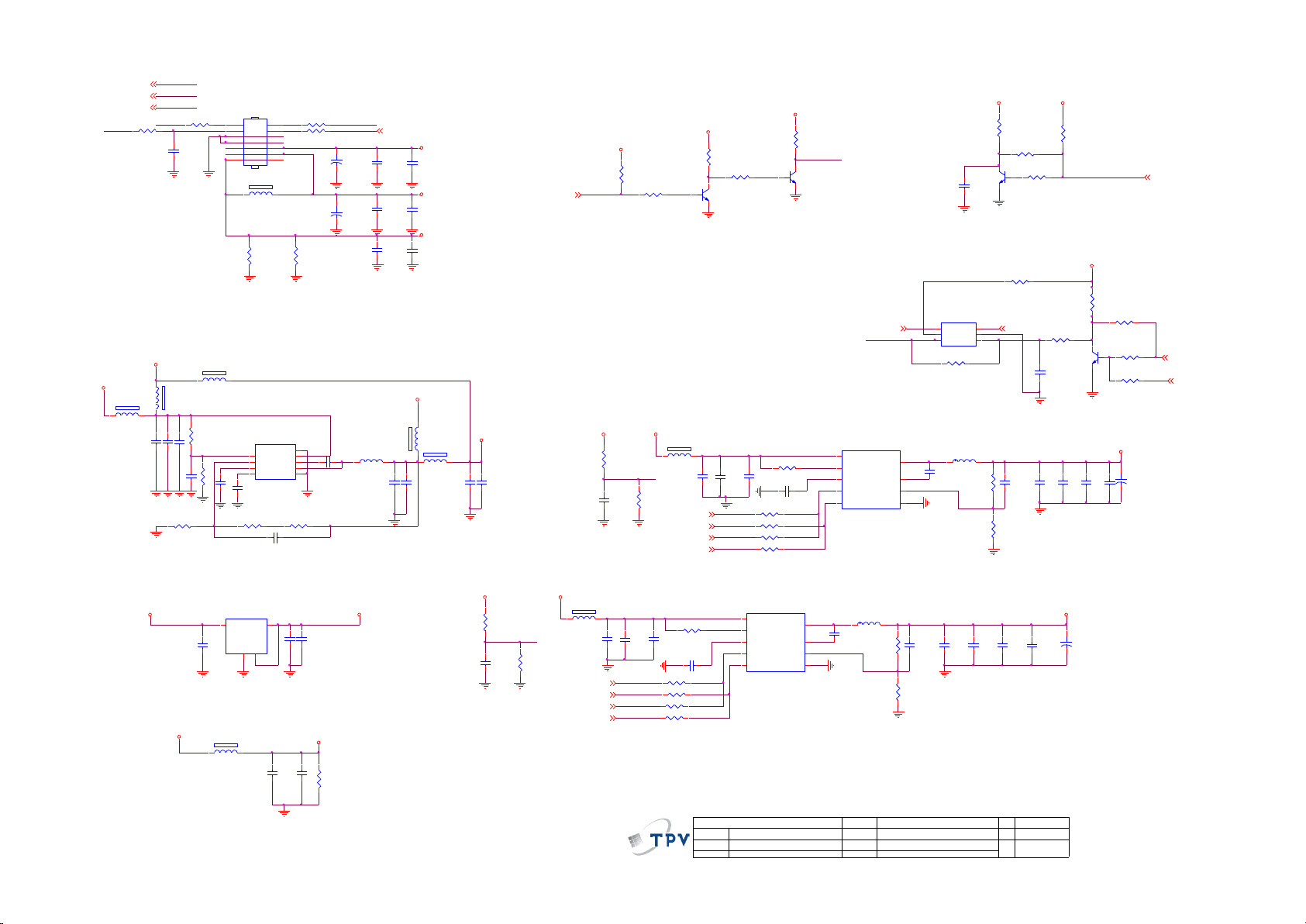

M_SDA 4,6,10,14, 15,16,17,21, 25
R774
NC/0R 05 1/16W
C745
22uF 6.3V
C746
22uF 6.3V
C747
22uF 6.3V
R733
0R05 1/16W
C701
NC/100N 50V
M_SCL 4,6, 10,14,15,16, 17,21,25
3D_EN_S 25
EN_U702
SPI2_CK 10
R738
NC/0R 05 1/16W
+
C743
220uF 20% 6. 3v
R773
NC/0R 05 1/16W
EN_U702
EN_U704
+3.3V_Normal
EN_U704
C7102
100NF 25V
R772
10K
R775
NC/100K1/ 16W
B2
1
GND
2
B13A
4
VCC
5
S
6
U1804
SN74LVC1G3157DC KR
R727
1K 1/16W 1%
R728
22K 1%
C738
100NF 25V
R788
2.2K1/16W
1 2
FB705 NC/120R 6A
+5V_Normal
R732
NC/4.7K1/16W
R710 NC/4.7K1/16W
R719 4.7K1/16W
+5V_Standby
C713 10UF 10V
+3.3V_Standby
ADJ(GND )
1
VOUT
2
VIN
3
4
4
U701
AP1117E33L-13-77
C711 100NF 25V
C712 22uF 6.3V
DIM
C7101
100NF 25V
+3.3V_Normal
Q703
MMBT3904
C744
33P 50V
1 2
FB707
42OHM
R776
NC/100K1/ 16W
DIM 21
DIM
+12V_Normal
1 2
FB720
120R 6A
EN
1
VFB
2
5V
3
SDA
4
SCL
5
LX
6
BST
7
PVDD
8
PowerPAD
9
U702
MSH6000A
R708
0R05 OHM
R737
NC/1. 2K 1/4W
EN
1
VFB
2
5V
3
SDA
4
SCL
5
LX
6
BST
7
PVDD
8
PowerPAD
9
U704
MSH6000A1
1 2
FB704
42OHM
L703
2.2uH
C748
100NF 25V
埃
0R
埃
0R
R714 R713
R784
埃
0R
0603
High : Power On
Low: Power Off
R777 33 OH M 1/16W
R771
10K
3D_EN_PW 25
R757
NC/1. 2K 1/4W
R787
3.3K 1/16W
+1.1V_VDDC
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Elect ronics Co . , Lt d. )
Key Component
絬 隔 瓜 絪 腹
A
C
18 25 Friday , June 20, 2014
<称爹>
19. POWER I
C722
1uF 25V
C718
100NF 25V
R717 N C/2.2K
C762 N C/100N 50V
C719
10uF 16V
C729
100NF 25V
+24_Audio
+24
C721
10uF 16V
C740
100NF 25V
R790 4.7K1/16W
C725
33P 50V
C741
10uF 16V
C739
10uF 16V
R723
22K 1%
+12V_Normal
C764 N C/10uF 16V
C720
100NF 25V
L702
2.2uH
R721
1K 1/16W 1%
C742
1uF 25V
R792 22 OHM 1/16W
R794 22 OHM 1/16W
R795 22 OHM 1/16W
R793 22 OHM 1/16W
Q709
MMBT3904
+1.1V_VDDC_C PU
+
C723
100UF 16V
VID1 4
R752 NC /0R05 1/ 16W
BL_ON DIM
PS_ON
C707
100NF 25V
R702 33 OH M 1/16W
C703
100N 50V
C704
1N 50V
R701 33 OH M 1/16W
+
C702
NC/100U F 35V
R703 33 OH M 1/16W
2
4
6
8
10
12
14
1
3
5
7
9
11
13
CN701
CONN
C709
100N 50V
C710
1N 50V
C708
1N 50V
+12V_Normal
+24_Audio
5_12V
Closeto R706
1 2
FB728
120R 6A
R1
+5V_Standby
+
C706
NC/100U F 25V
+3.3V_Standby
+3.3V_Standby
PWR-ON/ OFF 4,13,19
+12V_Normal/+5V_STB => +5_Standby
Vout = 1.1V * (1+R1/R2)
+5V_Standy => +3.3V_Standby
M_SDA 4,6,10,14, 15,16,17,21, 25
R755 NC /0R05 1/ 16W
VID0 4
(650KHz)
500 mA
5_12V
+24_Audio
+12V_Normal
Vout=0.765x (1+124K/22.1K) = 5.06V
M_SCL 4,6, 10,14,15,16, 17,21,25
PS_ON 20
C715 10uF 16V
C731
1UF 16V
PS_ON
C716 10uF 16V
C717 100NF 25V
C724 100NF 25V
R720
100K1/16W
EN
1
VFB
2
VREG5
3
SS4GND
5
SW
6
VBST
7
VIN
8
E-Pad
9
U703
TPS54528DDAR
C737 22P 50V
C733 22uF 10V
C732 22uF 10V
R725
100R 1/16W 1%
C730 1U F 16V
1 2
FB706
120R 6A
1 2
FB702
NC/120R 6A
C736
10N 50V
L701
3.3UH
R726
124K 1%
C735 100N F 25V
C734 10uF 16V
R724
22.1K 1%
5_12V
+5V_Standby
Vout = 1.1V * (1+R1/R2)
500 mA
12V / 5V
PS_ON
R789 4.7K1/16W
R786
1K 1/10W
Q708
MMBT3904
VID1 4
R7032 NC/0R 05 1/16W
R7033 NC/0R 05 1/16W
VID0 4
R1
C726
22uF 6.3V
C727
22uF 6.3VC728
22uF 6.3V
BL_ON 10, 21
BL_ON
12
1 2
FB701
NC/120R 6A
R2
1 2
FB703
NC/120R 6A
R2
BL_ON
Q702
NC/MMBT3904
R712
2.2K1/16W
R718
33 OHM 1/16W
C714
NC
R716
NC/0R 05 1/16W
C705
100NF 25V
+3.3V_Normal
+3.3V_Normal
R705
2.2K1/16W
VBL_CTRL 4
BRI_ADJ 4
R706
NC/4. 7K1/16W
+3.3V_Standby
BRI
R722 100K1/16W
PWM_OUT 25
Page 44
R791
0R05 OHM
+5V_Normal
C790
NC/1N 50V
+5V_Normal
R746
20.5K 1%
DDR_PW R_FB
R751
10K 1%
R745
0R05 OHM
C786
22P 50V
C778
10uF 16V
+5V_Normal
R750
NC/100K1/ 16W
R761
0R05 OHM
EN
1
GND
2
LX3IN
4
NC
5
FB
6
U709
SY8009BABC
EN_U709
C785
10UF 10V
+1.5V_DDR
R743
0R05 OHM
R764
10K 1%
R758
33K 1%
EN_U709
1 2
FB715
NC/42OH M
L709
2.2uH
C789
10UF 10V
C784
100NF 25V
R797
NC/4. 7K1/16W
L708 2.2UH
C787
10UF 10V
C781
2.2UF
C792
NC/22uF 10V
C777
NC/1N 50V
R762
22K 1%
VIN
1
GND
2
EN3VFB
4
LX
5
U710
G5695T11U
C788
100NF 25V
L707
2.2uH
R759
2K7 1/16W 5%
+5V_Standby
DDR_PW R_FB
R760
43K 1%
C774
2.2UF
C7106
NC/1U F16V
+5V_Normal =>+1.2V_MCP_VDDC
R785
0R05 OHM
R767
0R05 OHM
L710
2.2uH
500 mA
R1
R770
10K 1%
R2
VIN
1
GND
2
EN3VFB
4
LX
5
U711
G5695T11U
C799
2.2UF
Vout = 0.6*(1+R1/R2)=1.2V
C7107
NC/22uF 10V
+5V_Normal
C798
10uF 16V
C7105
NC/1N 50V
+1.2V_MCP_VDDC
R781
NC/0R 05 OHM
+5V_Normal => +1.8V_Normal
Vout = 0.6*(1+R1/R2)==>1.50V
Vout = 0.6*(1+R1/R2)=3.3V
R1
Reserved for
power Enable
use
R769
10K 1%
+12V_SW => +5VUSB
STR_GPIO 4
1 2
FB717
42OHM
C757
100NF 25V
+3.3V_Normal
VIN_U705
C759
10N 50V
R729
22 OHM 1/16W
C758
1UF16V
C756
22UF 10V
1 2
FB711
NC/120R 6A
+5V_Normal => +3.3V_Normal
C752
100NF 25V
+5V_USB
R736 124K 1%
R1
C761 22P 50V
C7103
NC/1U F16V
R734
22.1K 1%
R731
NC/100K1/ 16W
C749
10UF 25V
1 2
FB709
120R 6A
+5V_Normal
C753
1UF16V
R735
0R05 OHM
EN
1
VFB
2
VREG5
3
SS4GND
5
SW
6
VBST
7
VIN
8
E-Pad
9
U705
TPS54528DDAR
C750
100NF 25V
1 2
FB710
120R 6A
L704
3.3UH
R730
NC/100K1/ 16W
C755
22UF 10V
C751
10UF 25V
500 mA
+12V_Normal
R2
Vout=0.765x (1+124K/22.1K) = 5.06V
+1.8V_Normal
Vout=0.765x (1+124K/22.1K) = 5.06V
Vout = 0.6*(1+R1/R2)=1.8V
+12V_SW => +5V_Normal/+5VUSB
+5V_Normal => +1.5V_DDR
埃
External demodulator power +1.1V_ATBM
R733, C760, U706, R738, R768, R740, C763, R732
R2
埃
0R
R742
R753, R756
埃
0R
R765
埃
0R
C796 100NF 25V
1 2
FB719
120R 3A
C795 22uF 6. 3V
+3.3V_Tuner
C794 1uF 10V
+5V_Normal
2.2UFC797
ADJ(GND )
1
VOUT
2
VIN
3
4
4
U712
AP1117E33L-13-77
C793 10UF 10V
500 mA
R749 124K 1%
C765
10UF 25V
C780 22P 50V
C773
100NF 25V
R747
22.1K 1%
C766
100NF 25V
C767
10UF 25V
C776
10N 50V
R741
NC/100K1/ 16W
L706
3.3UH
C768
100NF 25V
+5V_USB
VIN_U707
EN
1
VFB
2
VREG5
3
SS4GND
5
SW
6
VBST
7
VIN
8
E-Pad
9
U707
TPS54528DDAR
1 2
FB712
120R 6A
C770
22UF 10V
+12V_Normal
C772
22UF 10V
C771
22UF 10V
1 2
FB713
120R 6A
C775
1UF16V
R796
NC/0R 05 OHM
R782
NC/62K
R744
NC/100K1/ 16W
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronic s Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
C
19 25 Wednesday , J une 18, 2014
<称爹>
20. POWER II
1 2
FB718
42OHM
C7104
NC/1U F16V
R783
NC/62K
C7100
1UF16V
R766
22 OHM 1/16W
R754
0 OHM +-5% 1/8W
PWR-ON/ OFF 4,13,18
R780
NC/0 OHM +-5% 1/8W
+5V_Standby
R748
1.1K 1/16W
+5V_Standby
USB_PW_EN 4,10,13
+5V_Normal
+5V_Normal
C791
10UF 10V
C779
NC/22uF 10V
R763
NC/100K1/ 16W
+5V_Standby
R778
0R05 OHM
1 2
FB716
42OHM
C783
10UF 10V
R779
0R05 OHM
VIN
1
GND
2
EN3VFB
4
LX
5
U708
G5695T11U
1 2
FB714
42OHM
DVDD3V3
Page 45
C7139 100N F 25V
C7138 1U F16V
C7137 10U F 25V
PS_ON 18
R7011
4.7K1/16W
C7135 10UF 25V
C7136 100NF 25V
C7134
220N 25V
+12V_FRC
Q704
AO3401A
R7012
0R05 OHM
C7143 22P 50V
Q706 2N7002K
R7024 NC /100K 1% Q707 2N7002K
R7028
4.7K1/16W
R7027
4.7K1/16W
R7023 NC /100K 1%
R7019
10R 1/16W 5%
C7113
10uF 16V
VIN_U713
+12V_FRC
C7121
10N 50V
C7117 22uF 10V
C7108 10U F 25V
C7116 N C/22UF 10V
C7122 22P 50V
C7130
22P 50V
R7003
0R05 OHM
1 2
FB722
120R 6A
+12V_Normal
C7120
1UF16V
R7000 100K 1%
L711
3.3UH
R7014
4.7K1/16W
DDR_PW R_FB_U
R7017
1K 1/16W 1%
C7112 100N F 25V
C7141
10N 50V
EN_U713
VCC5V_FR C
Q705
MMBT3904
C7118 N C/22uF 10V
VIN_U713
0.75V Power for DDR3 Terminators
R7001 100K 1%
VCC5V_FR C
1 2
FB724 120R 6A
C7131
10uF 16V
R7004 124K 1%
C7115 100N F 25V
VCC5V_FR C
C7119 100N F 25V
C7132
100NF 25V
R7002
22.1K 1%
VCC1.5V_F RC
Vout=0.765x (1+124K/22.1K) = 5.06V
EN
1
GND
2
LX3IN
4
NC
5
FB
6
U716
SY8009BABC
4.8A
L713
4.7uH 32m OHM 5.5A
1 2
FB725
42OHM
R7005
10K 1%
DDR_PW R_FB_U
C7123
10UF 6. 3V
L712 2.2UH
VTT_0.75V
PS_ON
Vout=0.765*( 9.1K+18K)/18K =>1.15V
R7009
0R05 OHM
+5V_Normal => +1.5V_DDR
12V / 5V
R7025 18K 1/10W
EN_U713
VIN
1
GND
2
REFIN
3
VOUT4NC
5
VCNTL
6
NC
7
NC
8
GND
9
U715
uP0109PSW8
R7006
10K 1%
3.8A @ 70 C
C7128
100NF 25V
EN_U716
R1
C7125
10UF 6. 3V
VID1_U 21
R7007
0R05 OHM
C7124
1uF 10V
VIN3VOUT
2
GND/AD J
1
U714
AZ1084D-3.3TRE1VCC5V_FRC
C7129
10uF 16V
VCC3.3V_F RC
layout trace from MST IC
Vout = 0.6*(1+R1/R2)==>1.50V
R7010
22K 1%
C7114
1UF16V
R7008
33K 1%
TO252
VCC1.5V_F RC
(650KHz)
C7126
100N 50V
R2
C7133
10uF 16V
EN_U716
Core Power
C7127
10uF 16V
+12V_FRC
R7022
0R05 OHM
C7149 10uF 16V
C7144
100NF 25V
C7148 100NF 25V
R7021
9.1K 1%
C7151 10uF 16V
C7147 10N 50V
C7146 1U F16V
VCC1.15V_F RC
C7150 10uF 16V
EN_U717
EN
1
VFB
2
VREG5
3
SS4GND
5
SW
6
VBST
7
VIN
8
E-Pad
9
U717
TPS54528DDAR
EN_U717
EN
1
VFB
2
VREG5
3
SS4GND
5
SW
6
VBST
7
VIN
8
E-PAD
9
U713
TPS54328DDAR
+5V_Standby
PS_ON
R7018
4.7K1/16W
1 2
FB723
42OHM
+
C7145 NC/ 100UF 16V
1 2
FB727
42OHM
R7013
NC/0 OHM +-5% 1/8W
R7020
0 OHM +-5% 1/8W
C7111
100NF 25V
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronic s Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
C
20 25 Wednesday , June 18, 2014
<称爹>
21. FR C SY STEM POWER
R7015
NC/220K 1%
R7016
NC/100K 1%
VID0_U 21
EN_U717
C7140
100NF 25V
C7110
1UF16V
Page 46
R4532 N C/0R05 OHM
I2CS_SDA
R4354 0R 05 OHM
UART2_RX
UART2_TX
UART2_TX
UART2_RX
R4322 10K
DIM3
I2CM_SDA_U
I2CM_SCL_U
XI
XO
HW_RESET
SPI_DI
SPI_CK
SPI_CZ
SPI_DO
DIM2
VCC3.3V_F RC
DIM0
DIM1
R4325 NC/10K
C4284
27P 50V
SPI4_DA
SPI4_CK
VSYNC _Like
DIM0
SPI1_DA
DIM2
SPI2_CK
DIM1
B-ODD0
SPI2_DA
VSYNC _Like3
VSYNC _Like2
3D_FLAG
I2CS_SCL
SPI_CZ
B-ODD1
VCC3.3V_F RC
R4330 10K
PANEL_ON 25
R4380 33 OHM 1/16W
Glass-SY NC_U
VCC3.3V_F RC
VID1_U 20
I2CS_SDA
AJ24
I2CS_SCL
AH24
GPIO[1](U ART2_RX)
A4
XTALO
R3
XTALI
R4
I2CM_SDA
AH26
I2CM_SCL / VSYN C_Like1
AG24
RESET
AF29
VSS
AC27
GPIO[0](U ART2_TX)
B4
GPIO[2](U ART1_TX)
B5
SPI_CZ
AD28
SPI_CK
AD30
SPI_DI
AC31
SPI_DO
AD29
SPI1_CK / PWM2 / GPIO58
AH28
SPI2_DI / PWM1 / GPIO57
AF27
SPI2_CK / PWM0 / GPIO56
AJ29
VSYNC _Like / PWM5 / GPI O40
AF28
SPI3_DI / DI M11 / GPIO55
AH27
SPI3_CK / DIM10 / GPIO54
AG28
SPI4_DI / DI M9 / GPIO53
AG26
SPI4_CK / DIM8 / GPIO52
AG27
SPI1_DI / PWM3 / GPIO59
AJ27
GPIO43
A3
GPIO44
B3
GPIO45
A2
GPIO46
C3
GPIO47
B2
GPIO48
B1
GPIO49
C2
GPIO50
C1
GPIO18
AG4
GPIO19
AG5
GPIO20
AH4
GPIO21
AH5
GPIO22
AH6
GPIO23
AJ4
GPIO24
AJ5
GPIO25
AJ6
GPIO[3]
A5
INT_R21 / GPIO[41]
AE28
INT_R20 / GPIO[42]
AE27
VSYNC _Like3
AH25
VSYNC _Like2
AG25
DIM0 / GPIO[32]
AG23
DIM1 / GPIO[33]
AG20
DIM2 / GPIO[34]
AH23
DIM3 / GPIO[35]
AH20
DIM4 / GPIO[36]
AG21
DIM5 / GPIO[37]
AH22
DIM6 / GPIO[38]
AG22
DIM7 / GPIO[39]
AH21
IRE(UAR T1_RX)
C4
VSS
AE4
NC
R7
NC
P7
NC
N7
NC
M7
NC
N5
NC
N6
NC
M5
NC
M6
NC
F4
NC
F5
NC
E4
NC
E5
NC
E6
NC
E7
NC
D4
NC
D5
NC
D6
NC
D7
NC
C7
NC
B7
NC
C5
NC
C6
NC
B6
NC
A7
GPIO[4]
AH16
GPIO[5]
AG16
HDMI_R_D DC_CLK_0
Y5
HDMI_R_D DC_DAT_0
Y4
HDMI_R_C EC_0
AB4
HDMI_R_H PD_0
AB5
GPIO[10] / PWM_DI M_IN[0]
AG17
GPIO[11] / PWM_DI M_IN[1]
AH17
VX1R_HTPD_O
AG18
VX1R_HTPD_V
AJ20
GPIO[14]
AH18
VX1R_LOCK_O
AG19
VX1R_LOCK_V
AH19
GPIO[17]
AJ21
Local Dimming
U408C MST7410DZ
R4332 NC/10K
XO
R4331
22 OHM 1/16W
1 2
X402
24MHz
R4335
1 MOHM 1% 1/16W
C4283
22P 50V
Glass-SY NC_U
R4338 10K
HDMI_TXCP
N1
HDMI_TXCN
P1
HDMI_TX0P
N3
HDMI_TX0N
N2
HDMI_TX1P
M3
HDMI_TX1N
M2
HDMI_TX2P
L1
HDMI_TX2N
L2
HDMITX_SDA
M4
HDMITX_SCL
N4
HDMI_RXCP_0
D1
HDMI_RXCN_0
D3
HDMI_RX0P_0
E3
HDMI_RX0N_0
D2
HDMI_RX1P_0
F3
HDMI_RX1N_0
E2
HDMI_RX2P_0
F1
HDMI_RX2N_0
F2
HDMI_RXCN_1
G3
HDMI_RX1N_1
H2
HDMI_RX0P_1
H3
HDMI_RX2N_1
J2
HDMI_RX2P_1
J1
HDMI_RX0N_1
G2
HDMI_RXCP_1
G1
HDMI_RX1P_1
J3
HDMI TX
HDMI RX_0
HDMI RX_1
U408E MST7410DZ
埃 0R
R4323, R4327, R4328
R4324 0R 05 OHM
B-ODD2
I2CS_SCL_U
I2CS_SDA_U
B-ODD3
R4339 NC/10K
PS_ON_CMI 4
BL_ON 10,18
DIM 18
埃
0R
R4329, R4343, R4395, R4347
R4340 NC/10K
R4342 10K
R4344
10K
3D_FLAG 9,10
HW_RESET
1
2
3
4
5
6
7
8
9 10
CN411
CONN
R4326 0R 05 OHM
SPI_DO
R4524 33 OHM 1/16W
R4348 10 OHM
R4525 33 OHM 1/16W
R4317 0R05 OHM
R4345 10 OHM
For 3D IR Emitter
For CMI 85" Panel
UART2_TX
R4349 NC/ 1K
R4319
10K
1
2
3
4 5
CN412
CONN
I2CS_SDA_U
R4336
10K
I2CS_SCL_U
B-ODD1 4
B-ODD2 4
B-ODD0 4
B-ODD3 4
R4337
10K
I2CS_SDA
I2CS_SCL
UART1_TX
R4526 33 OHM 1/16W
R4523 33 OHM 1/16W
[UART1 Port]
UART1_RX
UART1_TX
R4394 33 OHM 1/16W
UART1 Port
1
2
3
4
CN415
CONN
C4285
100NF 25V
R4393 33 OHM 1/16W
UART1_RX
I2CM_SDA_U
I2CM_SCL_U
LR-SYN C_U
VCC3.3V_F RC
R4353 0R 05 OHM
VID0_U 20
03/17
R4528
4.7K1/16W
R4529
4.7K1/16W
SPI_CK
R4350 10 OHM
FRC_R ESET 4
+3.3V_Normal
I2CM_SCL 25
I2CM_SDA 25
VID0_U
VID1_U
CS#
1
SO/SIO1
2
WP#
3
GND4SI/SIO0
5
SCLK
6
HOLD#
7
VCC
8
U409
MX25L3206EM2I-12G
3D-EN_U
SPI1_DA 10
SPI1_DA
SPI4_DA 10, 15
SPI4_CK 10, 15
SPI4_CK
SPI4_DA
[I2C / UART]
RESET
R4320
10K
R4321
10K
GPIO0
3D-EN_U 25
TP446
Debug/ISP ADDR
DIM3 I2C ADD select
"0" (Debug Port:0xB4, ISP:0x98) ,
"1" (Debug Port:0xB8, ISP:0x94) ,
CHIP_CONF: {DIM2, DIM1, DIM0}
CHIP_CONF= 3'd7: 111 : boot from
SPI Flash
R4352
NC/10K
TP432
PANEL_ON/OF F_U 25
C4286
NC/100P 50V
[SPI Flash] 4MB
SPI_DI
R4351 10 OHM
[Chip Config]
XI
For EMI reserve
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronic s Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 A
C
21 25 Thursday, July 10, 2014
<称爹 >
22. MST7410DZ
I2C_S Port
CHIP_VDET
TP401
M_SDA 4,6,10,14, 15,16,17,18,25
M_SCL 4,6, 10,14,15,16, 17,18,25
VCC3.3V_F RC
TP447
DIM3
SPI2_CK 10
SPI2_DA 10
VSYNC _Like
VSYNC _Like 10
SPI2_DA
SPI2_CK
R4333
4.7K1/16W
FRC_R ESET
TP433
LR-SYN C_U 25
Glass-SY NC_U 25
R4334
4.7K1/16W
R4533 N C/0R05 OHM
Page 47
AVDDL_RX_U
AVDDL_HD MITX_U
AVDDL_MOD_U
AVDDL_DVI _U
VDDC
VCC1.15V_F RC
DVDD_D DR
1 2
FB426
120R
C4317 100N16V
C4295
10uF
AVDD_DD R
AVDD_ALLRX
VDDP_HD MITX
AVDD_DVI
AVDD_PLL
AVDD_DD R
AVDDL_DR V
C7157
22UF 6. 3V
C4333 100NF 25V
22uF 6.3VC4543
DVDD_D DR
22uF 6.3VC4541
22uF 6.3VC4542
AVDDL_MOD_U
AVDDL_HD MITX_U
AVDDL_DVI _U
AVDDL_DR V
C4318 100N16V
AVDDL_RX_U
埃 0R
R4355
埃
0R
C4309
10uF 16V
C4303 100NF 25V
C4320
10uF
R4356, R4359
VDDC 1V
M11
VDDC 1V
N9
VDDC 1V
N10
VDDC 1V
N11
VDDC 1V
P9
AVDD_DVI 3.3
AD12
VDDP 3. 3
AD17
VDDP 3. 3
AD18
AVDD_PLL 3. 3
AC14
AVDD_DVI 3.3
AD11
AVDD_DD R0
M18
AVDD_DD R0
M19
AVDD_DD R0
M20
AVDD_DD R0
M21
VDDC 1V
M10
AVDD_HD MITX 3.3
AC12
AVDD_DD R0
M16
AVDD_DD R0
M17
AVDDL_HD MITX 1V
L3
AVDDL_RX 1V
AA9
AVDDL_RX 1V
AA10
AVDDL_DVI 1V
Y10
AVDDL_DVI 1V
Y11
DVDD_D DR 1V
M14
DVDD_D DR 1V
N14
AVDDL_MOD 1V
Y20
AVDD_MOD
AC20
AVDD_MOD
AC21
AVDD_MOD
AD21
AVDD_MOD_LDO
AD20
AVDD_XTAL 3.3
AD14
AVDD_RX 3.3
AD15
AVDD_RX 3.3
AC16
AVDD_RX 3.3
AC17
AVDD_DD R1
P21
AVDD_DD R1
R21
AVDD_DD R1
P22
AVDD_DD R1
R22
AVDD_DD R1
N21
AVDD_DD R1
N22
VSS
K2
VSS
P2
VSS
T2
VSS
AF2
VSS
K3
VSS
T3
VSS
AF4
VDDP 3. 3
AC18
VSS
AF3
VSS
AG3
VSS
K4
VSS
P4
VSS
L5
VSS
T5
VSS
J6
VSS
K6
VSS
W6
VSS
Y6
VSS
AA6
VSS
AB6
VSS
AC6
VSS
AD6
VSS
AE6
VSS
AF6
VSS
AG6
VSS
L7
VSS
T4
AVDDL_DR V 1V
AA21
VDDC 1V
P10
VDDC 1V
P11
VDDC 1V
R9
VDDC 1V
R10
VDDC 1V
R11
VDDC 1V
T9
VDDC 1V
T10
VDDC 1V
T11
VDDC 1V
U9
VDDC 1V
U10
VDDC 1V
U11
VDDC 1V
V9
VDDC 1V
V10
VDDC 1V
V11
VDDC 1V
W9
VDDC 1V
W10
AVDDL_HD MITX 1V
L4
AVDDL_RX 1V
AB9
AVDD_HD MITX 3.3
AC13
AVDD_RX 3.3
AD16
VSS
T7
VSS
U7
VSS
V7
VSS
W7
VSS
Y7
VSS
AA7
VSS
AB7
VSS
AC7
VSS
AD7
VSS
AE7
VSS
AF7
VSS
AG7
VSS
AH7
VSS
AJ7
AVDDL_MOD 1V
Y21
AVDDL_MOD 1V
Y22
AVDDL_MOD 1V
AA20
AVDDL_DR V 1V
AA22
AVDDL_DR V 1V
AB20
AVDDL_DR V 1V
AB22
VDDC 1V
W11
VDDC 1V
Y9
VDDC 1V
A6
AVDDL_DR V 1V
AB21
VSS
T1
VSS
H6
VSS
G6
VSS
K7
VSS
F7
VSS
G7
VSS
H7
VSS
J7
VDDC 1V
M9
VSS
K1
VSS
AD4
VSS
AA5
VSS
AC5
VSS
AD5
VSS
AE5
VSS
AF5
VSS
V6
VSS
U6
VSS
U4
VSS
V4
VSS
W4
VSS
AC4
VSS
P5
VSS
R5
VSS
U5
VSS
V5
VSS
W5
VSS
L6
VSS
P6
VSS
R6
VSS
T6
VSS
F6
VSS
G4
VSS
H4
VSS
J4
VSS
AA4
VSS
G5
VSS
H5
VSS
J5
VSS
K5
AVDDL_MOD 1V
AA19
AVDD_PLL 3. 3
AC15
U408D MST7410DZ
C4332
10uF 16V
AVDD_DD R
C4334 100N16V
C7153
22UF 6. 3V
C7154
22UF 6. 3V
AVDD_DD R
C7155
22UF 6. 3V
Reserve at Bottom side.
AVDD_PLL VCC3.3V_F RC
Bead
close to chip
C4325 100N F 25V
VCC1.5V_F RC
C4319 100N16V
VCC3.3V_F RC VDD P_U
AVDD_MOD_U
C4312
10uF
C4288
10uF 16V
VCC3.3V_F RC
VDDC
C4297 100NF 25V
C4340
10uF 16V
C4335 100N16V
VDDC
DDR3 POWER
綼 よ
,Pin竲矪.
C4293 100NF 25V
C4326 100N 16V
1 2
FB420
26R 8A
C4330
1UF16V
C4304
1UF16V
C4321 100N 16V
VDDP_U
AVDD_MOD_U
C4298 100N16V
AVDD_DVI
AVDD_ALLRX
VDDP_HD MITX
C4336 N C/100N 16V
R4358
NC/0R 05 OHM
C4292 100N16V
C4327 100N 16V
R4357
NC/0R 05 OHM
VSS
D18
VSS
G18
VSS
H18
VSS
J18
VSS
L18
VSS
N18
VSS
P18
VSS
R18
VSS
T18
VSS
U18
VSS
V18
VSS
W18
VSS
F19
VSS
G19
VSS
H19
VSS
J19
VSS
K19
VSS
L19
VSS
N19
VSS
P19
VSS
R19
VSS
T19
VSS
U19
VSS
V19
VSS
W19
VSS
AB19
VSS
AE19
VSS
AF19
VSS
AK19
VSS
G20
VSS
H20
VSS
J20
VSS
L20
VSS
N20
VSS
P20
VSS
R20
VSS
T20
VSS
U20
VSS
V20
VSS
W20
VSS
AE20
VSS
AF20
VSS
AK20
VSS
D21
VSS
F21
VSS
G21
VSS
H21
VSS
J21
VSS
K21
VSS
T21
VSS
U21
VSS
V21
VSS
W21
VSS
AE21
VSS
AF21
VSS
AK21
VSS
G22
VSS
H22
VSS
J22
VSS
L22
VSS
M22
VSS
T22
VSS
U22
VSS
V22
VSS
W22
VSS
AC22
VSS
AD22
VSS
AE22
VSS
AF22
VSS
AL22
VSS
A23
VSS
E23
VSS
K23
VSS
J23
VSS
H23
VSS
G23
VSS
F23
VSS
AE23
VSS
AD23
VSS
AC23
VSS
AB23
VSS
AA23
VSS
Y23
VSS
W23
VSS
V23
VSS
T23
VSS
P23
VSS
M23
VSS
AM23
VSS
AF23
VSS
D24
VSS
F24
VSS
H24
VSS
J24
VSS
K24
VSS
L24
VSS
M24
VSS
N24
VSS
P24
VSS
R24
VSS
T24
VSS
U24
VSS
V24
VSS
W24
VSS
Y24
VSS
AA24
VSS
AB24
VSS
AC24
VSS
AD24
VSS
AE24
VSS
AF24
VSS
AL24
VSS
F25
VSS
G25
VSS
H25
VSS
J25
VSS
K25
VSS
L25
VSS
M25
VSS
N25
VSS
P25
VSS
R25
VSS
T25
VSS
U25
VSS
V25
VSS
W25
VSS
Y25
VSS
AA25
VSS
AB25
VSS
AC25
VSS
AD25
VSS
AE25
VSS
AF25
VSS
AM25
VSS
A26
VSS
F26
VSS
G26
VSS
H26
VSS
J26
VSS
K26
VSS
L26
VSS
M26
VSS
N26
VSS
P26
VSS
R26
VSS
T26
VSS
U26
VSS
V26
VSS
W26
VSS
Y26
VSS
AA26
VSS
AB26
VSS
AC26
VSS
AD26
VSS
AE26
VSS
AF26
VSS
AL26
VSS
D27
VSS
F27
VSS
K27
VSS
N27
VSS
P27
VSS
R27
VSS
U27
VSS
V27
VSS
W27
VSS
Y27
VSS
AA27
VSS
AB27
VSS
F28
VSS
A29
VSS
AA29
VSS
AK29
VSS
B30
VSS
AK30
VSS
AM30
VSS
A31
VSS
J31
VSS
L31
VSS
L21
VSS
A20
VSS
AK28
VSS
AE18
VSS
AF18
VSS
AD31
VSS
AF31
VSS
AH31
VSS
B32
VSS
E32
VSS
J32
VSS
P32
VSS
U32
VSS
AE32
VSS
AG32
VSS
AB18
VSS
AJ18
VSS
E20
VSS
F20
VSS
G24
VSS
K28
VSS
P28
VSS
U28
VSS
C29
VSS
D29
VSS
E29
VSS
F29
VSS
J29
VSS
M29
VSS
R29
VSS
V29
VSS
AC29
VSS
A30
VSS
B31
VSS
C31
VSS
L32
VSS
Y32
VSS
AC30
VSS
AJ26
VSS
AC28
VSS
AJ23
VSS
Y18
VSS
AA18
VSS
Y19
VSS
AC19
VSS
AD19
VSS
AD27
U408GMST7410DZ
Heat sink
VSS
U13
VSS
V13
VSS
W13
VSS
Y13
VSS
AA13
VSS
AF13
VSS
AG13
VSS
AH13
VSS
A8
VSS
B8
VSS
C8
VSS
D8
VSS
E8
VSS
L8
VSS
M8
VSS
V8
VSS
W8
VSS
Y8
VSS
AA8
VSS
AG8
VSS
AJ8
VSS
B9
VSS
D9
VSS
E9
VSS
F9
VSS
G9
VSS
H9
VSS
J9
VSS
K9
VSS
L9
VSS
AD9
VSS
AE9
VSS
AG9
VSS
AH9
VSS
AJ9
VSS
G10
VSS
H10
VSS
J10
VSS
K10
VSS
L10
VSS
AD10
VSS
AE10
VSS
AF10
VSS
AG10
VSS
AH10
VSS
AJ10
VSS
A11
VSS
G11
VSS
H11
VSS
J11
VSS
K11
VSS
L11
VSS
AB11
VSS
AC11
VSS
AE11
VSS
AF11
VSS
AG11
VSS
AH11
VSS
AJ11
VSS
G12
VSS
H12
VSS
J12
VSS
K12
VSS
L12
VSS
M12
VSS
N12
VSS
P12
VSS
AB12
VSS
AJ13
VSS
G14
VSS
H14
VSS
J14
VSS
K14
VSS
L14
VSS
P14
VSS
R14
VSS
T14
VSS
U14
VSS
V14
VSS
W14
VSS
Y14
VSS
AA14
VSS
AB14
VSS
AE14
VSS
AF14
VSS
AG14
VSS
AH14
VSS
AJ14
VSS
A15
VSS
D15
VSS
G15
VSS
H15
VSS
J15
VSS
K15
VSS
L15
VSS
M15
VSS
N15
VSS
P15
VSS
R15
VSS
T15
VSS
U15
VSS
V15
VSS
W15
VSS
Y15
VSS
AA15
VSS
AE15
VSS
AF15
VSS
AG15
VSS
AH15
VSS
AJ15
VSS
G16
VSS
H16
VSS
J16
VSS
N16
VSS
P16
VSS
R16
VSS
T16
VSS
U16
VSS
V16
VSS
W16
VSS
Y16
VSS
AA16
VSS
AF16
VSS
AM16
VSS
A17
VSS
B17
VSS
G17
VSS
H17
VSS
J17
VSS
K17
VSS
L17
VSS
N17
VSS
P17
VSS
R17
VSS
T17
VSS
V17
VSS
W17
VSS
Y17
VSS
AA17
VSS
AB17
VSS
AF17
VSS
AE12
VSS
AF12
VSS
AJ17
VSS
AL17
VSS
D12
VSS
AB13
VSS
AE13
VSS
AJ16
VSS
AH8
VSS
F12
VSS
U17
VSS
AF8
VSS
AF9
VSS
AG12
VSS
AH12
VSS
AJ12
VSS
G13
VSS
H13
VSS
J13
VSS
K13
VSS
L13
VSS
M13
VSS
N13
VSS
P13
VSS
R13
VSS
T13
VSS
F8
VSS
F10
VSS
E10
VSS
D10
VSS
AB10
VSS
AC10
VSS
D11
VSS
E11
VSS
F11
VSS
E12
VSS
R12
VSS
T12
VSS
U12
VSS
V12
VSS
W12
VSS
Y12
VSS
AA12
VSS
B15
VSS
L16
VSS
E16
VSS
F16
VSS
AE16
VSS
AE17
VSS
K8
VSS
G8
VSS
H8
VSS
J8
VSS
N8
VSS
P8
VSS
R8
VSS
T8
VSS
U8
VSS
AC8
VSS
AD8
VSS
AE8
VSS
AA11
VSS
AD13
U408F MST7410DZ
C4338
1UF16V
Reserve at Bottom side.
C4299 100N16V
C4341 100N16V
C4328 100N 16V
C4291 100N16V
C4315
10uF 16V
C4345
1UF16V
C4342 100N16V
C4290 100N16V
C4323
10uF 16V
C4305 100N16V
C4343 100N16V
C4289 NC /100N 16V
C4307 100NF 25V
C4308 100N F 25V
C4294
1UF16V
C4344 100NF 25V
C4324
1UF16V
C4310 100N 16V
C4300 100NF 25V
1
2
HS402
HEAT SINK
C4296 100N16V
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Vic tory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 A
C
22 25 F riday, June 20, 2014
<称爹 >
23. MST7410DZ POWER
C4329
10uF 16V
C4306
10uF 16V
C4313 100N 16V
C4301 100N16V
Bead
Q90T0197 2
Footprint : 90A0197-2Q
1 2
FB421
26R 8A
1 2
FB422
26R 8A
1 2
FB423
26R 8A
1 2
FB424
42OHM
1 2
FB425
42OHM
C4316 100NF 25V
Reserve at Bottom side.
C4337
10uF
Reserve at Bottom side.
C4311 100N 16V
C4302 100N16V
C7156
22UF 6. 3V
Page 48
CD-MA6-U
C-TMDQSL-U C-MDQSL-U
C-MDQSLB-U
D-TMDQSU-U
CD-TMCK-U
C-TMDQSLB-U
CD-TMCKB-U
CD-TMBA1-U
CD-MCK-U
CD-MCKB-U
(Top side, placed in the middle )
CD-MA14-U
CD-MA7-U
CD-TMA13-U CD-MA13-U
C4374
100NF 25V
B-MDQL3-U
CD-MWEB-U CD-TMWEB-U
AB-TMCSB1-U
C4484 100NF 25V
B-MA15-U
C4402
100NF 25V
B-MA15-U
CD-MRESETB-U
AVDD_DDR
C4389
100NF 25V
C4390
100NF 25V
C4391
100NF 25V
C4388
100NF 25V
AB-TMA9-U
AB-MA2-U
B-MBA0-U
A-MDQU5-U
A-MDQU3-U
B-MBA2-U
AB-MA0-U
A-MDQU7-U
AB-TMBA0-U
C-TMDQL0-U
C-TMDQL2-U
AB-TMBA1-U
AB-TMBA2-U
A-MDQU1-U
A-TMDQSL-U
A-TMDQL6-U
A-TMDQL0-U
A-TMDQL4-U
A-TMDQSLB-U
A-TMDQL2-U
A-TMDQL1-U
A-TMDQL7-U
A-TMDQL3-U
A-TMDQL5-U
B-TMDML-U
B-TMDQSL-U
A-TMDQU0-U
A-TMDQU4-U
B-TMDQSLB-U
A-TMDQU6-U
A-TMDQU7-U
A-TMDQU1-U
A-TMDQU3-U
A-TMDQU2-U
A-TMDQU5-U
B-TMDQSUB-U
B-TMDMU-U
B-TMDQSU-U
B-TMDQL5-U
A-TMDML-U
B-TMDQL4-U
B-TMDQL1-U
C-MDQU3-U
B-TMDQL7-U
B-TMDQL3-U
B-TMDQL6-U
A0
N3
A1
P7
A2
P3
A3
N2
A4
P8
A5
P2
A6
R8
A7
R2
A8
T8
A9
R3
A10
L7
A11
R7
A12
N7
DQU0
D7
DQU1
C3
DQU2
C8
DQU3
C2
DQU4
A7
DQU5
A2
DQU6
B8
DQU7
A3
DQSU
C7
/DQSU
B7
DMU
D3
DQL0
E3
DQL1
F7
DQL2
F2
DQL3
F8
DQL4
H3
DQL5
H8
DQL6
G2
DQL7
H7
DQSL
F3
/DQSL
G3
DML
E7
BA0
M2
BA1
N8
BA2
M3
/CS
L2
/RAS
J3
/CAS
K3
/WE
L3
CK
J7
/CK
K7
CKE
K9
ODT
K1
/RESET
T2
VREFCA
M8
VREFDQ
H1
ZQ
L8
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
H9
VSSQB9VSSQB1VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
G9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VSSA9VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSS
T9
NC1
J1
NC2
J9
NC3
L1
NC4
L9
A13
T3
A14
T7
VSS
B3
A15
M7
U412
H5TQ2G63FFR-RDC
A-TMDMU-U
B-TMDQL2-U
B-TMDQL0-U
A-TMDQSU-U
A-TMDQSUB-U
C4485 100NF 25V
B-TMDQU6-U
B-TMDQU4-U
B-TMDQU2-U
B-TMDQU1-U
B-TMDQU0-U
CD-TMA2-U
B-TMDQU3-U
B-TMDQU5-U
CD-TMA5-U
B-TMDQU7-U
CD-MBA2-U
D-MA7-U
CD-TMA3-U
B-MA7-U
B-MA12-U
CD-TMA0-U
C-MDQL1-U
C-MDQL7-U
C-MDML-U
AB-TMA12-U
C-MDQL3-U
AB-TMA6-U
AB-TMA13-U
AB-TMA10-U
AB-TMA15-U
AB-TMA2-U
AB-TMA9-U
AB-TMA5-U
AB-TMA3-U
AB-TMA7-U
AB-TMA0-U
AB-TMA14-U
AB-TMA11-U
AB-TMA8-U
AB-TMA1-U
CD-TMA7-U
D-MA3-U
A-TMDML-U
D-MA12-U
AB-TMA4-U
CD-TMA9-U
AB-TMA2-U
AB-TMA5-U
D-MBA2-U
D-MBA0-U
AB-TMA0-U
B-MA3-U
AB-TMCSB1-U
D-MDQL3-U
AB-TMA3-U
AB-TMCSB2-U
AB-TMCKE-U
AB-TMRESETB-U
AB-TMRASB-U
AB-TMCASB-U
AB-TMODT-U
AB-TMWEB-U
AB-TMCK-U
AB-TMCKB-U
C4375
100NF 25V
(Bottom side, placed in the middle )
C4403
100NF 25V
VCC1.5V_FRC
AVDD_DDR
1
2
3
4
8
7
6
5
RP435 22R
C-TMDQU7-U C-MDQU7-U
B-MA2-U
AB-MA7-U
A-TMDQL0-U
D-MA9-U
1
2
3
4
8
7
6
5
RP441 22R
B-TMDQL3-U
D-TMDQL1-U
A-MDML-U
D-TMDQL3-U B-MDQL1-U
AB-TMA12-U
AB-TMA15-U
CD-MA9-U AB-TMA7-U
AB-TMBA0-U
A-MDQU0-U
AB-TMBA2-U
A-MVREFDQ-U
A-MDQL6-U
C-MVREFDQ-U
A-MDQU7-U
C4392
100NF 25V
A-MDQL3-U
R4454 0R05 OHM
A-MDQU4-U
R4459 0R05 OHM
A-MDQL2-U
R4461 0R05 OHM
CD-MA3-U
CD-MA2-U
A-MDQSLB-U
CD-MA5-U
AB-CSB1
A-MDQU6-U
CD-MA0-U
A-MDML-U
A-MDQSUB-U
1
2
3
4
8
7
6
5
RP439 22R
A-MDQU2-U
A-MDQU5-U
A-MDMU-U
A-MDQSL-U
B-MA13-U
AB-MA7-U
AB-CSB1
B-MBA1-U
B-MODT-U
B-MCKE-U
B-MRESETB-U
B-MWEB-U
B-MA14-U
B-MA1-U
B-MCASB-U
B-MCK-U
B-MRASB-U
B-MCKB-U
B-MA10-U
B-MA0-U
1
2
3
4
8
7
6
5
RP463 22R
B-MA6-U
B-MA4-U
B-MA8-U
B-MA11-U
D-MDQU2-U
R4418, R4419, R4445 set to NC
1
2
3
4
8
7
6
5
RP467 22R
AB-MA14-U
1
2
3
4
8
7
6
5
RP445 22R
AB-MBA1-U
A-MDQL4-U
A-MDQSU-U
CD-TMBA0-U
AB-TMA11-U
AB-MCASB-U
A-MDMU-U
AB-MCKE-U
R4429 0R05 OHM
AB-MODT-U
A-MDQU1-U
A-MDQL7-U
A-MDQL0-U
C4376
100NF 25V
R4444 0R05 OHM
AB-MRESETB-U
AB-MWEB-U
AB-MCKB-U
AB-MA13-U
AB-MRASB-U
A-MDQL1-U
A-MDQL5-U
CD-TMA12-U
CD-TMA15-U
CD-TMBA2-U
B-MDQL2-U
B-MDQL0-U
A-MDQU3-U
R4410
1K 1/16W 1%
R4449 0R05 OHM
AB-MA8-U
AB-MA1-U
AB-MCK-U
B-MDQSLB-U
B-MDQL6-U
AB-MA11-U
C4404
100NF 25V
AB-MA4-U
B-MDQL4-U
A-MDQL3-U
AB-MA6-U
A-MDQL5-U
AB-TMA4-U
AB-MA10-U
B-TMDQU5-U
A-MDQL1-U
AB-MBA1-U
B-TMDQU1-U
AB-TMA1-U
B-TMDMU-U
B-MDQSU-U
B-TMDQU3-U
AB-MA8-U
1
2
3
4
8
7
6
5
RP446 22R
B-TMDQU7-U
AB-MA11-U
AB-MA10-U
AB-MCKE-U AB-TMCKE-U
AVDD_DDR
R4430 0R05 OHM
CD-MA3-U
R4445 0R05 OHM
R4450 0R05 OHM
B-TMDQL7-U B-MDQL7-U
1
2
3
4
8
7
6
5RP464 22R
B-MDQSL-U
AB-MA1-U
B-MDQSUB-U B-TMDQSUB-U
1
2
3
4
8
7
6
5RP440 22R
1
2
3
4
8
7
6
5RP468 22R
B-MDQL5-U
AB-MA4-U
B-MDML-U
C-TMDQU1-U
C4394
100NF 25V
C4395
100NF 25V
C4439
1N 50V
1
2
3
4
8
7
6
5RP471 22R
C4398
100NF 25V
D-MVREFDQ-U
A-TMDQL6-U
C4396
100NF 25V
C-MDQL0-U
C-MDQL2-U
C4397
100NF 25V
C4399
100NF 25V
C-MDQL6-U
A-TMDQL4-U
C-MDQL4-U
C4393
100NF 25V
1
2
3
4
8
7
6
5RP473 22R
A-MDQL6-U
A-MDQL4-U
B-TMDQL5-U
A-TMDMU-U
A-TMDQSU-U
A-TMDQSUB-U A-MDQSUB-U
A-MDQSU-U
CD-MBA0-U
AB-TMA6-U
B-MDMU-U
AB-TMA10-U
B-MDQU3-U
B-MDQU1-U
B-MDQU7-U
(Bottom side, close to DRAM)
B-MDQU5-U
B-MDQU4-U
B-MDQU0-U
AB-TMODT-U
B-MDQU6-U
B-MDQU2-U
AB-MCK-U
AB-MCASB-U
AB-MRASB-U AB-TMRASB-U
AB-MODT-U
AB-TMCASB-U
A-TMDQU6-U
A-TMDQU0-U
A-TMDQU4-U
B-TMDQSL-U
A-TMDQU2-U
A-TMDQL3-U
A-MDQU0-U
A-MDQU4-U
A-MDQU2-U
A-MDQU6-U
C4443
1N 50V
B-TMDQU6-U
B-TMDQU2-U
B-TMDQU0-U
D-MA10-U
B-TMDQU4-U
A-TMDQL1-U
D-MA11-U
C4377
100NF 25V
D-MA1-U
D-MA4-U
AB-MA12-U
D-MCKE-U
B-TMDML-U
D-MBA0-U
D-MRESETB-U
AB-TMA14-U
C4405
100NF 25V
AB-TMA8-U
D-MCASB-U
D-MA13-U
D-MA3-U
D-MRASB-U
D-MA2-U
D-MA5-U
D-MCKB-U
D-MODT-U
D-MA7-U
D-MA0-U
D-MA14-U
D-MCK-U
D-MBA2-U
D-MA12-U
D-MA9-U
D-MA8-U
D-MA6-U
B-TMDQSLB-U
D-MBA1-U
A-TMDQL5-U
D-MWEB-U
(Bottom side, placed between UM2 & UM3 )
1
2
3
4
8
7
6
5
RP434 22R
AVDD_DDR
A_DDR3_A0
F14
A_DDR3_A1
B13
A_DDR3_A2
E13
A_DDR3_A3
D13
A_DDR3_A4
C14
A_DDR3_A5
F13
A_DDR3_A6
C13
A_DDR3_A7
B10
A_DDR3_A8
A12
A_DDR3_A9
C10
A_DDR3_A10
A14
A_DDR3_A11
B12
A_DDR3_A12
F15
A_DDR3_A13
C11
A_DDR3_A14
C12
A_DDR3_CASZ
C17
A_DDR3_RASZ
E17
A_DDR3_WEZ
C16
A_DDR3_ODT
F17
A_DDR3_BA0
E14
A_DDR3_BA1
B14
A_DDR3_BA2
E15
A_DDR3_RESETB
B11
A_DDR3_CKE
C15
A_DDR3_DQ0
D23
A_DDR3_DQ1
A19
A_DDR3_DQ2
E22
A_DDR3_DQ3
B18
A_DDR3_DQ4
C23
A_DDR3_DQ5
C18
A_DDR3_DQ6
B22
A_DDR3_DQ7
A18
A_DDR3_DQ8
E19
A_DDR3_DQ9
B21
A_DDR3_DQ10
F18
A_DDR3_DQ11
C22
A_DDR3_DQ12
D20
A_DDR3_DQ13
F22
A_DDR3_DQ14
E18
A_DDR3_DQ15
D22
A_DDR3_DM0
B19
A_DDR3_DM1
E21
A_DDR3_MCLK
B16
A_DDR3_MCLKZ
A16
A_DDR3_DQS0
A21
A_DDR3_DQS0B
B20
A_DDR3_DQS1
C20
A_DDR3_DQS1B
C19
A_DDR3_DQ16
B27
A_DDR3_DQ17
A24
A_DDR3_DQ18
C27
A_DDR3_DQ19
C24
A_DDR3_DQ20
A28
A_DDR3_DQ21
E24
A_DDR3_DQ22
B28
A_DDR3_DQ23
B23
A_DDR3_DQ24
D25
A_DDR3_DQ25
E27
A_DDR3_DQ26
C25
A_DDR3_DQ27
D28
A_DDR3_DQ28
E26
A_DDR3_DQ29
E28
A_DDR3_DQ30
E25
A_DDR3_DQ31
C28
A_DDR3_DM2
B24
A_DDR3_DM3
B26
A_DDR3_DQS2
B25
A_DDR3_DQS2B
A25
A_DDR3_DQS3
D26
A_DDR3_DQS3B
C26
B_DDR3_A0
H27
B_DDR3_A1
G31
B_DDR3_A2
G28
B_DDR3_A3
G29
B_DDR3_A4
H30
B_DDR3_A5
G27
B_DDR3_A6
G30
B_DDR3_A7
D31
B_DDR3_A8
F32
B_DDR3_A9
D30
B_DDR3_A10
H32
B_DDR3_A11
F31
B_DDR3_A12
J27
B_DDR3_A13
E30
B_DDR3_A14
F30
B_DDR3_CASZ
L30
B_DDR3_RASZ
L28
B_DDR3_WEZ
K30
B_DDR3_ODT
L27
B_DDR3_BA0
H28
B_DDR3_BA1
H31
B_DDR3_BA2
J28
B_DDR3_RESETB
E31
B_DDR3_CKE
J30
B_DDR3_DQ0
U29
B_DDR3_DQ1
N32
B_DDR3_DQ2
T28
B_DDR3_DQ3
M31
B_DDR3_DQ4
U30
B_DDR3_DQ5
M30
B_DDR3_DQ6
T31
B_DDR3_DQ7
M32
B_DDR3_DQ8
N28
B_DDR3_DQ9
R31
B_DDR3_DQ10
M27
B_DDR3_DQ11
T30
B_DDR3_DQ12
P29
B_DDR3_DQ13
T27
B_DDR3_DQ14
M28
B_DDR3_DQ15
T29
B_DDR3_DM0
N31
B_DDR3_DM1
R28
B_DDR3_MCLK
K31
B_DDR3_MCLKZ
K32
B_DDR3_DQS0
R32
B_DDR3_DQS0B
P31
B_DDR3_DQS1
P30
B_DDR3_DQS1B
N30
B_DDR3_DQ16
AA31
B_DDR3_DQ17
V32
B_DDR3_DQ18
AA30
B_DDR3_DQ19
V30
B_DDR3_DQ20
AB32
B_DDR3_DQ21
V28
B_DDR3_DQ22
AB31
B_DDR3_DQ23
U31
B_DDR3_DQ24
W29
B_DDR3_DQ25
AA28
B_DDR3_DQ26
W30
B_DDR3_DQ27
AB29
B_DDR3_DQ28
Y28
B_DDR3_DQ29
AB28
B_DDR3_DQ30
W28
B_DDR3_DQ31
AB30
B_DDR3_DM2
V31
B_DDR3_DM3
Y31
B_DDR3_DQS2
W31
B_DDR3_DQS2B
W32
B_DDR3_DQS3
Y29
B_DDR3_DQS3B
Y30
A_DDR3_A15
D17
A_DDR3_CSB1
C9
A_DDR3_CSB2
A9
B_DDR3_CSB1
C30
B_DDR3_CSB2
C32
B_DDR3_A15
L29
MIU1
MIU0
U408A MST7410DZ
B-TMDQL6-U
B-TMDQL2-U
R4423 240 OHM
A-TMDQSLB-U
A-MDQSL-U
B-TMDQL0-U
B-TMDQL4-U
B-TMDQSU-U
A-TMDQSL-U
A-MDQSLB-U
AB-MA6-U
AB-TMCKB-U AB-MCKB-U
AB-TMBA1-U
AB-TMCK-U AB-MCK-U
AB-MA14-U
R4415
1K 1/16W 1%
AB-TMA13-U
(Top side, placed in the middle )
AB-TMWEB-U
CD-MA9-U
AB-MA13-U
R4457 0R05 OHM
AB-MWEB-U
AB-MA3-U
AB-MA15-U
AB-MA5-U
R4462 0R05 OHM
B-MA1-U
AB-MA13-U
AB-MBA2-U
AB-MBA0-U
AB-MA0-U
AB-MA12-U
R4464 0R05 OHM
B-MA11-U
B-MA10-U
B-MA4-U
B-MCASB-U
AB-MA4-U
AB-MA6-U
AB-MA10-U
AB-MA9-U
AB-MA14-U
VTT_0.75V
B-MCKE-U
B-MRASB-U
B-MODT-U
AB-MA2-U
AB-MA1-U
AB-MA8-U
AB-MA11-U
AB-MA7-U
AB-MBA1-U
B-MBA2-U
B-MRESETB-U
B-MA3-U
B-MBA0-U
R4478 0R05 OHM
C-TMDQL3-U
C-TMDML-U
C-TMDQL7-U
C-TMDQL1-U
VTT_0.75V
R4483 0R05 OHM
B-MA14-U
B-MA13-U
B-MA7-U
R4490 0R05 OHM
B-MA6-U
B-MA5-U
B-MA2-U
B-MA9-U
B-MA8-U
R4479 0R05 OHM
B-MWEB-U
B-MCK-U
B-MCKB-U
B-MA12-U
B-MA0-U
R4484 0R05 OHM
B-MBA1-U
R4491 0R05 OHM
D-MA15-U
C4378
100NF 25V
CD-MA15-U D-MA15-U
C4406
100NF 25V
AB-TMCSB2-U
R4426 0R05 OHM
R4441 0R05 OHM
R4447 0R05 OHM
CD-MBA1-U
CD-MBA2-U
CD-MBA0-U
(Top side, placed between UM1 & UM2 )
A-MDQL0-U
AVDD_DDR
A-MDQL2-U
B-MA5-U
CD-MA0-U
R4402 0R05 OHM
CD-MA2-U
CD-MA5-U
R4420 240 OHM
R4411
1K 1/16W 1%
R4427 0R05 OHM
AB-MODT-U
R4442 0R05 OHM
AB-MWEB-U
AB-MRASB-U
AB-MCASB-U
AB-MCK-U
AB-MRESETB-U
AB-MCKB-U
R4448 0R05 OHM
AB-MCKE-U
A-TMDQL7-U
1
2
3
4
8
7
6
5
RP436 22R
C-MDQL0-U
CD-CSB2
C-MDQL7-U
C-MDQL5-U
C-MDQU0-U
C-MDQL4-U
C-MDQL2-U
C-MDQL6-U
1
2
3
4
8
7
6
5
RP442 22R
C-MDQU5-U
C-MDQU4-U
C-MDQU3-U
C-MDQL3-U
C-MDQL1-U
C-MDQU6-U
C-MDQU1-U
C-MDQU2-U
C-MDQSL-U
CD-MCKE-U
C-MDML-U
C-MDQSU-U
C-MDQSUB-U
C-MDQU7-U
C-MDQSLB-U
D-MDQL1-U
C-MDMU-U
D-MDQL7-U
D-MDQL2-U
D-MDQL0-U
D-MVREFDQ-U
D-MDQL3-U
D-MDQL4-U
D-MDQL6-U
D-MDQL5-U
D-MDQU3-U
D-MDQU7-U
D-MDQU6-U
D-MDQU4-U
D-MDQU2-U
D-MDQU1-U
D-MDMU-U
D-MDQSUB-U
D-MDQSU-U
C4363
100NF 25V
CD-MRESETB-U
D-MDQU5-U
D-MDQU0-U
D-MDQSL-U
D-MDQSLB-U
C4379
100NF 25V
CD-MA13-U
D-MDML-U
A-TMDQU5-U
A-TMDQU1-U
A-TMDQU3-U
A-TMDQU7-U
CD-MCASB-U
CD-MA14-U
CD-MODT-U
CD-MWEB-U
CD-MRASB-U
AVDD_DDR
C4407
100NF 25V
C4436
100NF 25V
CD-MCKB-U
CD-MA1-U
CD-MCK-U
CD-MA4-U
CD-MA10-U
CD-MA8-U
CD-MA11-U
AVDD_DDR
CD-MA2-U
CD-MA0-U
CD-MA5-U
CD-MA12-U
AVDD_DDR
R4406 0R05 OHM
D-MDQL1-U
CD-MA3-U
CD-MA7-U
CD-MA6-U
CD-MA9-U
(Bottom side, placed in the middle )
1
2
3
4
8
7
6
5
RP437 22R
CD-CSB1
CD-MA15-U
D-MCKE-U
D-MRESETB-U
D-MBA0-U
R4407 0R05 OHM
C-MVREFDQ-U
R4408 0R05 OHM
1
2
3
4
8
7
6
5
RP443 22R
D-MBA2-U
D-MCASB-U
D-MBA1-U
D-MA1-U
D-MA14-U
D-MA11-U
D-MWEB-U
D-MRASB-U
D-MODT-U
D-MA13-U
D-MA8-U
D-MCKB-U
D-MCK-U
D-MA10-U
D-MA3-U
D-MA5-U
D-MA0-U
D-MA12-U
D-MA2-U
CD-MCK-U
D-MA9-U
D-MA4-U
D-MA7-U
D-MA6-U
C4400
100NF 25V
CD-MBA2-U
CD-MBA0-U
A-MVREFDQ-U
AVDD_DDR
Close to DDR POWER PIN
R4475 0R05 OHM
R4480 0R05 OHM
C-TMDQU5-U
R4488 0R05 OHM
R4476 0R05 OHM
AB-CSB2
R4481 0R05 OHM
C-MDQU5-U
R4489 0R05 OHM
1
2
3
4
8
7
6
5
RP444 22R
1 2
L403
120R 3A
AVDD_DDR
C4362
100NF 25V
AVDD_DDR
C4364
100NF 25V
C4380
100NF 25V
AVDD_DDR
C4408
100NF 25V
1
2
3
4
8
7
6
5RP438 22R
(Top side, close to DRAM)
R4401 0R05 OHM
AB-MBA2-U
D-MA2-U
D-MA5-U
D-MA0-U
A-TMDQL2-U
B-MA9-U
C4437
1N 50V
C4418
100NF 25V
C4419
100NF 25V
C4417
100NF 25V
AVDD_DDR
C4420
100NF 25V
C4421
100NF 25V
R4434 100OHM
R4435 100OHM
AB-MA15-U
A0
N3
A1
P7
A2
P3
A3
N2
A4
P8
A5
P2
A6
R8
A7
R2
A8
T8
A9
R3
A10
L7
A11
R7
A12
N7
DQU0
D7
DQU1
C3
DQU2
C8
DQU3
C2
DQU4
A7
DQU5
A2
DQU6
B8
DQU7
A3
DQSU
C7
/DQSU
B7
DMU
D3
DQL0
E3
DQL1
F7
DQL2
F2
DQL3
F8
DQL4
H3
DQL5
H8
DQL6
G2
DQL7
H7
DQSL
F3
/DQSL
G3
DML
E7
BA0
M2
BA1
N8
BA2
M3
/CS
L2
/RAS
J3
/CAS
K3
/WE
L3
CK
J7
/CK
K7
CKE
K9
ODT
K1
/RESET
T2
VREFCA
M8
VREFDQ
H1
ZQ
L8
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
H9
VSSQB9VSSQB1VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
G9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VSSA9VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSS
T9
NC1
J1
NC2
J9
NC3
L1
NC4
L9
A13
T3
A14
T7
VSS
B3
A15
M7
U413
H5TQ2G63FFR-RDC
D-MA15-U
1
2
3
4
8
7
6
5RP450 22R
R4437 100OHM
B-MA5-U
B-MA12-U
B-MRESETB-U
B-MCKE-U
C-TMDML-U
B-MBA2-U
B-MCASB-U
B-MA3-U
B-MODT-U
B-MA2-U
B-MBA0-U
B-MBA1-U
D-TMDQL3-U
D-TMDQL5-U
D-TMDQL0-U
D-TMDQL2-U
D-TMDQL4-U
1
2
3
4
8
7
6
5RP454 22R
C4365
100NF 25V
B-MA1-U
B-MWEB-U
B-MA14-U
R4439 100OHM
D-TMDQL1-U
D-TMDQL6-U
D-TMDQL7-U
B-MA13-U
B-MA4-U
D-TMDQSL-U
D-TMDQSLB-U
C-TMDMU-U
B-MRASB-U
B-MA10-U
1
2
3
4
8
7
6
5RP456 22R
D-TMDQU0-U
D-TMDQU5-U
D-TMDQU3-U
B-MA0-U
B-MCK-U
B-MCKB-U
C4409
100NF 25V
D-TMDQU6-U
D-TMDQU1-U
B-MA9-U
B-MA7-U
B-MA11-U
D-TMDQSUB-U
D-TMDQU7-U
D-TMDQSU-U
D-TMDQU2-U
D-TMDQU4-U
1
2
3
4
8
7
6
5RP462 22R
B-MA8-U
B-MA6-U
R4455 100OHM
C-TMDQL1-U
C-TMDQL2-U
C-TMDQL0-U
R4451 100OHM
C-TMDQL5-U
C-TMDQL3-U
C-TMDQL7-U
R4453 100OHM
R4446 100OHM
C-TMDQL4-U
C-TMDQSLB-U
C-TMDQL6-U
AB-MBA0-U
AB-MA12-U
AB-MA15-U
C-TMDQSL-U
D-TMDML-U
AB-MBA2-U
CD-TMA12-U
CD-TMA3-U
CD-TMA6-U
CD-TMA2-U
CD-TMA13-U
CD-TMA8-U
CD-TMA7-U
CD-TMA1-U
CD-TMA10-U
CD-TMA14-U
CD-TMA5-U
R4474 100OHM
CD-TMA4-U
CD-TMA9-U
CD-TMBA2-U
CD-TMBA0-U
R4471 100OHM
R4472 100OHM
CD-TMA0-U
R4470 100OHM
CD-TMCSB1-U
CD-TMCKE-U
CD-TMA11-U
CD-TMBA1-U
CD-TMWEB-U
CD-TMCK-U
CD-TMCKB-U
CD-TMRESETB-U
CD-TMODT-U
CD-TMRASB-U
(Bottom side, close to DRAM)
CD-TMCASB-U
CD-TMCSB2-U
C-TMDQU5-U
C-TMDQU3-U
CD-TMA15-U
C-TMDQU1-U
C-TMDQU7-U
C-TMDQU6-U
C-TMDQU4-U
C-TMDQU0-U
R4494 100OHM
R4487 100OHM
C-TMDQU2-U
R4492 100OHM
C-TMDQSU-U
D-TMDMU-U
C-TMDQSUB-U
R4486 100OHM
AB-TMRESETB-U AB-MRESETB-U
R4507 100OHM
CD-MA7-U
R4505 100OHM
R4506 100OHM
R4504 100OHM
AB-CSB2
C4422
100NF 25V
R4403 0R05 OHM
R4460 100OHM
R4404 0R05 OHM
R4405 0R05 OHM
R4424 100OHM
C4366
100NF 25V
R4463 100OHM
R4465 100OHM
Close to DDR POWER PIN
C4442
100NF 25V
R4497 100OHM
R4498 100OHM
R4499 100OHM
R4418
NC/56R 1/16W 5%
C4452 100NF 25V
R4425 100OHM
R4428 100OHM
C4423
100NF 25V
R4432 100OHM
R4433 100OHM
C4367
100NF 25V
R4440 100OHM
(Top side, placed in the middle )
R4438 100OHM
Close to DDR POWER PIN
R4443 100OHM
C4410
100NF 25V
R4436 100OHM
R4468 100OHM
R4467 100OHM
R4466 100OHM
R4469 100OHM
R4421 240 OHM
1
2
3
4
8
7
6
5RP451 22R
1
2
3
4
8
7
6
5RP459 22R
BA2,CSB1,CSB2 need GND shielding
R4482 100OHM
R4477 100OHM
R4473 100OHM
R4485 100OHM
R4414
1K 1/16W 1%
R4431 100OHM
R4502 100OHM
R4501 100OHM
R4500 100OHM
R4503 100OHM
C4424
100NF 25V
R4452 100OHM
R4456 100OHM
C4368
100NF 25V
(Bottom side, placed in the middle )
R4458 100OHM
(Top side, placed in the middle )
(Bottom side, placed in the middle )
C4411
100NF 25V
R4419
NC/56R 1/16W 5%
R4409
1K 1/16W 1%
R4493 100OHM
R4495 100OHM
1
2
3
4
8
7
6
5RP452 22R
R4496 100OHM
1
2
3
4
8
7
6
5RP460 22R
R4412
1K 1/16W 1%
C4444
NC/10NF 50V
B-MVREFDQ-U
A0
N3
A1
P7
A2
P3
A3
N2
A4
P8
A5
P2
A6
R8
A7
R2
A8
T8
A9
R3
A10
L7
A11
R7
A12
N7
DQU0
D7
DQU1
C3
DQU2
C8
DQU3
C2
DQU4
A7
DQU5
A2
DQU6
B8
DQU7
A3
DQSU
C7
/DQSU
B7
DMU
D3
DQL0
E3
DQL1
F7
DQL2
F2
DQL3
F8
DQL4
H3
DQL5
H8
DQL6
G2
DQL7
H7
DQSL
F3
/DQSL
G3
DML
E7
BA0
M2
BA1
N8
BA2
M3
/CS
L2
/RAS
J3
/CAS
K3
/WE
L3
CK
J7
/CK
K7
CKE
K9
ODT
K1
/RESET
T2
VREFCA
M8
VREFDQ
H1
ZQ
L8
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
H9
VSSQB9VSSQB1VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
G9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VSSA9VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSS
T9
NC1
J1
NC2
J9
NC3
L1
NC4
L9
A13
T3
A14
T7
VSS
B3
A15
M7
U410
H5TQ2G63FFR-RDC
R4416
NC/56R 1/16W 5%
C4425
100NF 25V
C4454 100NF 25V
C4369
100NF 25V
C4412
100NF 25V
(Bottom side, placed between UM3 & UM4 )
C4464 100NF 25V
C4481 100NF 25V
C4455 100NF 25V
C4453 100NF 25V
C4473 100NF 25V
C4471 100NF 25V
C4461 100NF 25V
R4417
NC/56R 1/16W 5%
C4467 100NF 25V
C4440
100NF 25V
C4477 100NF 25V
C4445
NC/10N 50V
C4459 100NF 25V
C4446 100NF 25V
C4457 100NF 25V C4456 100NF 25V
C4479 100NF 25V
1
2
3
4
8
7
6
5RP447 22R
C4475 100NF 25V
C4469 100NF 25V
C4465 100NF 25V
C4483 100NF 25V
C4447 100NF 25V
R4413
1K 1/16W 1%
A0
N3
A1
P7
A2
P3
A3
N2
A4
P8
A5
P2
A6
R8
A7
R2
A8
T8
A9
R3
A10
L7
A11
R7
A12
N7
DQU0
D7
DQU1
C3
DQU2
C8
DQU3
C2
DQU4
A7
DQU5
A2
DQU6
B8
DQU7
A3
DQSU
C7
/DQSU
B7
DMU
D3
DQL0
E3
DQL1
F7
DQL2
F2
DQL3
F8
DQL4
H3
DQL5
H8
DQL6
G2
DQL7
H7
DQSL
F3
/DQSL
G3
DML
E7
BA0
M2
BA1
N8
BA2
M3
/CS
L2
/RAS
J3
/CAS
K3
/WE
L3
CK
J7
/CK
K7
CKE
K9
ODT
K1
/RESET
T2
VREFCA
M8
VREFDQ
H1
ZQ
L8
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
H9
VSSQB9VSSQB1VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
G9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VSSA9VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSS
T9
NC1
J1
NC2
J9
NC3
L1
NC4
L9
A13
T3
A14
T7
VSS
B3
A15
M7
U411
H5TQ2G63FFR-RDC
C4385
100NF 25V
C4426
100NF 25V
C4427
100NF 25V
C4386
100NF 25V
CD-MCKB-U
C4428
100NF 25V
C4382
100NF 25V
C4384
100NF 25V
C4381
100NF 25V
C4387
100NF 25V
C4383
100NF 25V
C4370
100NF 25V
CD-TMRESETB-U
C4413
100NF 25V
(Top side, close to DRAM)
1
2
3
4
8
7
6
5RP453 22R
C4458 100NF 25V
AVDD_DDR
C4438
100NF 25V
1 2
L402
120R 3A
C4451
10UF 6.3V
1
2
3
4
8
7
6
5RP455 22R
C4460 100NF 25V
C4371
100NF 25V
C4414
100NF 25V
1
2
3
4
8
7
6
5RP461 22R
C4430
100NF 25V
C4429
100NF 25V
Close to DDR POWER PIN
C4462 100NF 25V
1
2
3
4
8
7
6
5RP448 22R
1
2
3
4
8
7
6
5RP457 22R
C4415
100NF 25V
C4463 100NF 25V
AVDD_DDR
AB-MA5-U
C4432
100NF 25V
AB-MCKB-U
C4431
100NF 25V
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Vic tory Electronics C o . , Lt d. )
Key Component
絬 隔 瓜 絪 腹
A
E
23 25 Friday, June 20, 2014
<称爹>
24. MST7410DZ DDR
B-MDQL7-U
B-MDQL2-U
B-MDQL0-U
C4441
1N 50V
B-MVREFDQ-U
B-MDQL3-U
B-MDQL4-U
B-MDQU2-U
B-MDQL1-U
B-MDQL6-U
B-MDQU7-U
B-MDQL5-U
B-MDQU4-U
B-MDQU6-U
B-MDQSUB-U
B-MDMU-U
B-MDQU1-U
B-MDQU0-U
B-MDQU3-U
B-MDQU5-U
B-MDML-U
B-MDQSL-U
B-MDQSLB-U
B-MDQSU-U
CD-CSB1
AVDD_DDR
CD-TMCSB2-U
CD-TMCSB1-U
CD-CSB2
(Top side, placed between UM3 & UM4 )
1
2
3
4
8
7
6
5RP458 22R
AB-MA0-U
AB-MA3-U
AB-MA5-U
AB-MA2-U
1
2
3
4
8
7
6
5RP449 22R
C4472 100NF 25V
C4470 100NF 25V
AB-MA9-U
C4478 100NF 25V
C4476 100NF 25V
C4466 100NF 25V
C4474 100NF 25V
C4468 100NF 25V
C4372
100NF 25V
R4422 240 OHM
C4416
100NF 25V
AB-MA3-U
AVDD_DDR
C4449
10UF 6.3V
C4433
100NF 25V
C4434
100NF 25V
埃
0R
R4360, R4361
C4480 100NF 25V
D-MBA1-U
D-MCKE-U
D-MA13-U
D-MA14-U
D-MRESETB-U
D-MWEB-U
D-MCASB-U
D-MCK-U
D-MODT-U
D-MCKB-U
C-TMDQU3-U
D-MA8-U
D-MA4-U
D-MA1-U
D-MA6-U
D-MA11-U
D-MRASB-U
D-MA10-U
1
2
3
4
8
7
6
5
RP465 22R
C-MDQU1-U
CD-MA14-U
1
2
3
4
8
7
6
5
RP469 22R
CD-MBA1-U
CD-MA13-U
CD-MWEB-U
CD-MCKE-U
CD-MCKB-U
CD-MRESETB-U
CD-MCK-U
C4373
100NF 25V
CD-MCASB-U
CD-MODT-U
CD-MRASB-U
CD-MA11-U
CD-MA8-U
CD-MA1-U
CD-MA12-U
CD-MA4-U
CD-MA12-U
CD-MA6-U
CD-MA10-U
CD-MA15-U
C4401
100NF 25V
D-MDQL0-U
D-MDQL2-U
D-MDQSLB-U
C-MDMU-U
CD-TMA11-U
CD-TMA4-U
D-TMDQU3-U
CD-TMA1-U
D-MDQL4-U
D-MDQL6-U
D-TMDQU1-U
D-TMDQU7-U
C-MDQL5-U
D-TMDQU5-U
D-TMDMU-U
D-MDQSU-U
CD-MBA1-U
CD-MCKE-U
CD-MA10-U
CD-TMCKE-U
CD-MA11-U
CD-MA8-U
CD-MA1-U
D-MDQSL-U
D-TMDQSUB-U D-MDQSUB-U
CD-MA4-U
AB-MBA0-U
D-MDQL5-U
D-TMDQL7-U
D-MDML-U
D-MDQL7-U
AB-MA9-U
C-TMDQL6-U
C-TMDQL4-U
D-TMDQL5-U
CD-TMA6-U
C-TMDQSUB-U C-MDQSUB-U
C-MDQSU-U
D-MDQU7-U
D-MDQU3-U
CD-TMA10-U
1
2
3
4
8
7
6
5RP466 22R
C4482 100NF 25V
D-MDMU-U
D-MDQU5-U
C-TMDMU-U
C-TMDQSU-U
C4435
100NF 25V
1
2
3
4
8
7
6
5
RP433 22R
D-MDQU0-U
CD-MCASB-U
D-MDQU6-U
B-MA15-U
D-MDQU1-U
CD-TMRASB-U
1
2
3
4
8
7
6
5RP470 22R
CD-TMCASB-U
C-TMDQU6-U
CD-TMODT-U CD-MODT-U
D-MDQU4-U
B-TMDQL1-U
C-TMDQU4-U
D-TMDQSL-U
C-MDQU2-U
CD-MRASB-U
C-TMDQU0-U C-MDQU0-U
C-MDQU6-U
1
2
3
4
8
7
6
5RP472 22R
D-TMDQU6-U
D-TMDQU0-U
C-TMDQU2-U
D-TMDQU4-U C-MDQU4-U
D-TMDML-U CD-TMA14-U
CD-TMA8-U
D-TMDQU2-U
1
2
3
4
8
7
6
5RP474 22R
A-MDQL7-U
C-TMDQL5-U
D-TMDQSLB-U
R4400
1K 1/16W 1%
D-TMDQL0-U
D-TMDQL2-U
D-TMDQL6-U
D-TMDQL4-U
Page 49
VIDEO
OSD
B-ODD4 4
B-ODD5 4
B-ODD7 4
B-ODD6 4
2V
2O
4V
2O
4V
4O
VX1_15P 25
VX1_0M 25
VX1_0P 25
VX1_1M 25
VX1_1P 25
VX1_3M 25
VX1_2M 25
VX1_2P 25
VX1_3P 25
VX1_4M 25
VX1_4P 25
VX1_5P 25
VX1_6P 25
VX1_6M 25
VX1_5M 25
VX1_7M 25
VX1_7P 25
VX1_8P 25
VX1_9P 25
VX1_8M 25
VX1_9M 25
VX1_11M 25
VX1_10M 25
VX1_10P 25
VX1_11P 25
VX1_12P 25
VX1_14P 25
VX1_12M 25
VX1_13M 25
VX1_13P 25
VX1T_HTPDN 25
VX1T_LOCKN 25
VX1_15M 25
VX1_14M 25
C4346 100NF 25V
C4347 100NF 25V
C4350 100NF 25V
C4351 100NF 25V
C4352 100NF 25V
C4353 100NF 25V
C4354 100NF 25V
C4355 100NF 25V
C4356 100NF 25V
C4357 100NF 25V
C4358 100NF 25V
C4359 100NF 25V
C4361 100NF 25V
C4360 100NF 25V
C4349 100NF 25V
C4348 100NF 25V
G-ODD4 4
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics C o . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 A
C
24 25 Friday , June 20, 2014
<称爹 >
25. MST7410DZ R X
VX1_0-
AM17
VX1_0+
AK17
RB0N
AG2
RB0P
AG1
RB1N
AH3
RB1P
AH1
RB2N
AH2
RB2P
AJ3
RBCKN
AJ2
RBCKP
AK2
RB3N
AK1
RB3P
AL1
RB4N
AM2
RB4P
AL2
RC0N
AK3
RC0P
AL3
RC1N
AK4
RC1P
AL4
RC2N
AM4
RC2P
AK5
RCCKN
AM5
RCCKP
AL5
RC3N
AK6
RC3P
AL6
RC4N
AK7
RC4P
AL7
RD0N
AM7
RD0P
AK8
RD1N
AM8
RD1P
AL8
RD2N
AK9
RD2P
AL9
RDCKN
AK10
RDCKP
AL10
RD3N
AM10
RD3P
AK11
RD4N
AM11
RD4P
AL11
RXM[1]
AD2
RXP[1]
AE3
RXM[0]
AE2
RXP[0]
AE1
RXM[2]
AC2
RXP[2]
AD3
RXM[3]
AC3
RXP[3]
AC1
RXM[4]
AB2
RXP[4]
AB1
RXM[5]
AA2
RXP[5]
AB3
RXM[6]
Y2
RXP[6]
AA3
RXM[7]
Y3
RXP[7]
Y1
RXM[8]
W2
RXP[8]
W1
RXM[9]
V2
RXP[9]
W3
RXM[10]
U2
RXP[10]
V3
RXM[11]
U3
RXP[11]
U1
VX1_1-
AL18
VX1_1+
AK18
VX1_2-
AM19
VX1_2+
AL19
VX1_3-
AL20
VX1_3+
AM20
VX1_4-
AK22
VX1_4+
AL21
VX1_5-
AK23
VX1_5+
AM22
VX1_6-
AK24
VX1_7-
AL25
VX1_6+
AL23
VX1_7+
AK25
VX1_8-
AM26
VX1_8+
AK26
VX1_9-
AL27
VX1_9+
AK27
VX1_10-
AM28
VX1_10+
AL28
VX1_11-
AL29
VX1_11+
AM29
VX1_12-
AM31
VX1_12+
AL30
VX1_13-
AL32
VX1_13+
AL31
VX1_14-
AK31
VX1_14+
AK32
VX1_15-
AJ30
VX1_15+
AJ31
VX1_16-
AH30
VX1_16+
AH32
VX1_17-
AG30
VX1_17+
AG31
VX1_18-
AE31
VX1_18+
AF30
VX1_19-
AD32
VX1_19+
AE30
RE3N
AK15
RE4N
AK16
RE0N
AK12
RE3P
AL15
RECKP
AL14
RECKN
AM14
RE1N
AK13
RE4P
AL16
RE2P
AK14
RE1P
AL13
RE2N
AM13
RE0P
AL12
VX1_HTDPN
AH29
VX1_LOCKN
AG29
VB1
LVDS in
VX1RX
U408B MST7410DZ
G-ODD6 4
R-ODD3 4
R-ODD2 4
G-ODD7 4
G-ODD3 4
R-ODD0 4
G-ODD0 4
R-ODD1 4
G-ODD1 4
G-ODD2 4
G-ODD5 4

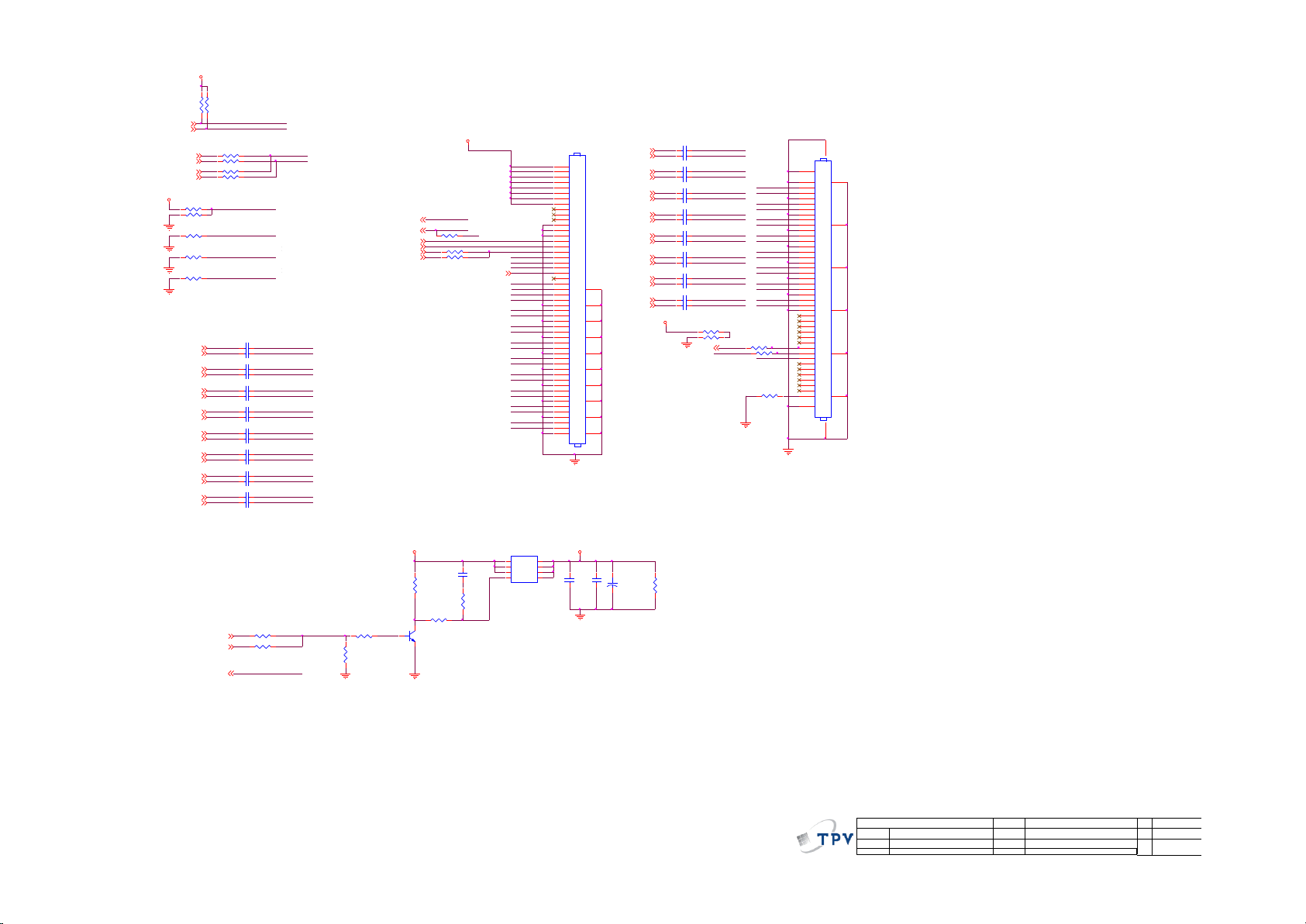

Page 50
I2CM_SDA 21
I2CM_SCL 21
R4369 N C/0R05 OHM
R4364 N C/0R05 OHM
3D_EN 4
3D_EN_PW 18
Boost_EN
R4375 N C/0R05 OHM
R4363 0R05 OHM
Pin8_CMI
R4371 0R05 OHM
R4365 10K
55" Pin 1 NC
65" Pin 1 GND
Panel Power
R703422R 1/ 16W 5% PWM_OUT
0.1uF for VB1 Out
R4366 10K
LR-SYN C_U 21
Glass-SY NC_U 21
R4377 NC/0R 05 OHM
R4374 NC/3. 3K 1/16W
VCC3.3V_F RC
PWM_OUT 18
(CMIぃ钡
(CMIぃ钡
R4535 N C/0R05 OHM
R4534 N C/0R05 OHM
R4376 NC/4. 7K1/16W
SDA_CMI
SCL_CMI
M_SDA 4, 6,10,14,15, 16,17,18,21
M_SCL 4,6,10,14,15,16,17, 18,21
PANEL_ON
PANEL_ON 21
PANEL_ON
PWM_OUT: 55" and 65" R7034 with, 85" R7034 without
3D-EN_U 21
VX1_9M 24
VBY12P_1
VX1_14P 24
VX1_8M 24
VX1_13P 24
C4495 100N F 25V
VBY9N_1
VX1_15P 24
VBY8P_1
C4487 100N F 25V
C4486 100N F 25V
VBY9P_1
VBY11N_1
VBY13P_1
VBY15P_1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
CN413
CONN
VX1_10P 24
C4488 100N F 25V
C4491 100N F 25V
VBY11P_1
VBY10N_1
VX1_9P 24
C4501 100N F 25V
VBY12N_1
C4504 100N F 25V
VX1_12M 24
C4489 100N F 25V
+
C4191
NC/100U F 25V
VX1_13M 24
C4490 100N F 25V
VBY10P_1
VBY15N_1
VX1_12P 24
VX1_10M 24
VX1_11M 24
C4500 100N F 25V
VBY14P_1
VBY8N_1
VBY13N_1
VX1_15M 24
C4497 100N F 25V
VX1_11P 24
VX1_8P 24
C4505 100N F 25V
C4493 100N F 25V
VBY14N_1
C4492 100N F 25V
VX1_14M 24
C4494 100N F 25V
C4496 100N F 25V
R7035 22R 1/16W 5%
VBY10N_1
VBY13P_1
VBY12P_1
VBY8P_1
VBY15P_1
VBY10P_1
VBY15N_1
VBY14P_1
Pin8_CMI
VBY11N_1
VBY13N_1
VBY14N_1
VBY9P_1
3D_EN_S
R4381 N C/0R05 OHM
SDA_CMI
VBY8N_1
Glass-SY NC_U VBY11P_1
VBY9N_1
VBY12N_1
LR-SYN C_U
SCL_CMI
VX1_0P 24
VX1_1M 24
VX1_0M 24
VX1_1P 24
VX1_2P 24
VX1_2M 24
VX1_6M 24
VX1_3P 24
VX1_6P 24
VX1_5P 24
VX1_3M 24
VX1_5M 24
VX1_4P 24
VX1_4M 24
VX1_7M 24
VBY2P_2
VBY2N_2
VBY7N_2
VBY7P_2
VX1_7P 24
VBY4N_2
VBY3P_2
VBY4P_2
VBY3N_2
VBY1P_2
VBY0N_2
VBY6N_2
VBY6P_2
VBY1N_2
VBY0P_2
VBY5P_2
VBY5N_2
R4183
4.7K1/16W
BUS_SW(55"):H=EN; Low/Open=Disable
(65"):NC
BUS_SW
VBY4N_2
VBY1N_2
VBY4P_2
VBY5N_2
VBY6P_2
VBY6N_2
VBY0N_2
VBY5P_2
VBY7N_2
VBY2P_2
VBY0P_2
VBY1P_2
VBY2N_2
VBY7P_2
VBY3P_2
VBY3N_2
VX1T_LOCKN
VX1T_HTPDN
Boost_EN
12V-Panel
Boost_EN: 65 "and 55" R7035 with, 85" R7034 without
VCC3.3V_F RC
VX1T_LOCKN 24
VX1T_HTPDN 24
3D_EN_S
R4373 NC/4. 7K1/16W
Pin32_CMI
VCC3.3V_F RC
For CMI 85" Panel
R4370 NC/3. 3K 1/16W
3D_EN_S
STV 10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
CN414
CONN 41P
C4498 100N F 25V
4.6A @ 70 C
STV
C4499 100N F 25V
C4502 100N F 25V
High: Pane l Power On
Low : Pa nel Power Off
C4503 100N F 25V
C4506 100N F 25V
C4507 100N F 25V
C4508 100N F 25V
C4509 100N F 25V
Pin32_CMI
C4510 100N F 25V
C4511 100N F 25V
C4512 100N F 25V
C4513 100N F 25V
Pin29_CMI
R4362 NC/4. 7K1/16W
C4514 100N F 25V
C4515 100N F 25V
C4516 100N F 25V
C4517 100N F 25V
Pin28_CMI
R4379 0R05 OHM
Pin29_CMI
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Vic tory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
A
C
25 25 Friday , June 20, 2014
<称爹>
26. MST7410DZ TX
R4173
0R05 OHM
Q407
MMBT3904
R4170
47K
R4176
150K
C4190 10uF 16V
R4179
4.7K1/16W
+12V_Normal 12V-Panel
S
1
S
2
S
3
G
4
D
8
D
7
D
6
D
5
Q406
AO4449 -7A/-30V
R4171 NC/2.2K
C4189 100N 50V
C4187
220N 25V
Pin28_CMI
VX1T_HTPDN
VX1T_LOCKN
埃 0R
L404
PANEL_ON/OF F_U 21
PANEL_ON/OF F 4
R4372 NC/0R 05 OHM
R4378 0R05 OHM
AUO VBY1 Conn
3D_EN_S 18
0.1uF for VB1 Out
Page 51

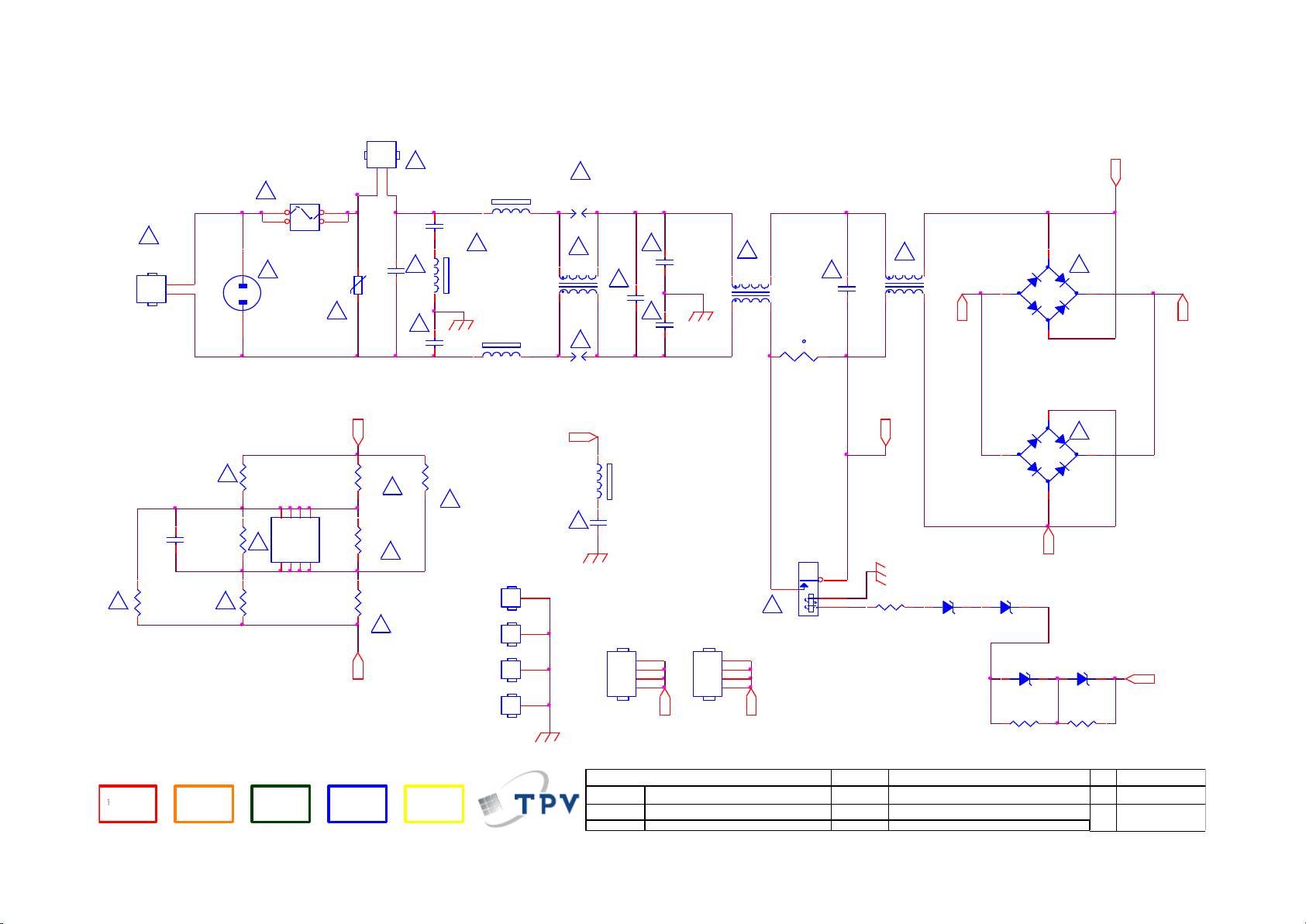

1
2
CN9903
NC
1 2
CN9901
AC SOKET
1 2
3 4
F9901
FUSE 8A 250V
L1N
2
CN9902
WAFER 7.92mm 2P
!
R-
3
4
1
2
SW9901
HF162F_en_12V
C9902
470NF 275V
1
4
2
3
L9901
LINE FILTER 8MH
BI
1
4
2
3
L9902
LINE FILTER 8MH
R-
2
1
3
4
-
+
BD9901
TS10P06G
2
1
3
4
-
+
BD9902
BRIDGE 10A 800V
1 2
t
NR9901 NTCR 5R
R9902
510k 5%
R9901
510k
+24V
BO
R9299
2 OHM 1%
1
2
3
4
HS9901
HEAT SINK
N
Vsin
R-
R9903
NC
R9904
NC
R9905
NC
R9906
NC
R9907
NC
R9908
NC
SG9902
NC/DSPL-501N-A21F
SG9901
NC/DSPL-501N-A21F
BO
N
NC
1D12D13NC4
NC5D26D27NC
8
IC9901
CAP004DG-TL
1
2
4
3
L9903
LINE FILTER 0.25mH
C9903
NC
C9904
47pF K 1KV
C9911
NC
!
!
C9912
NC
C9914
220PF 250V
!
C9913
220PF 250V
C9915
220PF 250V
1 2
FB9903
NC
!
!
!
!
!
!
!
!
!
1 2
FB9904
BEAD
1 2
ZD9210
BZT52-B3V6
RV9901
620V
!
R-
!
R9297
NC
R9298
0R05
!
!
!
!
!
!
!
1 2
ZD9211
BZT52-B3V6
1 2
ZD9212
BZT52-B4V7
1 2
ZD9213
NC
!
!
! !
!
1
2
3
4
HS9902
HEAT SINK
!
!
C9901
470NF 275V
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
Custom
1 4 Sunday, July 13, 2014
01.AC input
<
絬隔瓜絪腹
>
1 2
FB9902
BEAD
1 2
FB9901
BEAD
穝糤 传 竚
IEэLay
1GND1
GND
1GND2
GND
1GND3
GND
1GND4
GND
5.2 电源板
715G6887P01000002M
Page 52
R9839
NC
R9825 120KOHM
Vsin
Vbus
+VCC2
R-
GDB
GDB
GDA
ZCDA
GDA
ZCDB ZCDA
ZCDB
Vref
Vref
VSENSE
VSENSE
Vsin
GND
R-
GND
GND
GND GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
D9801
IN5408G-04
3
4 1
6
L9802
PFC CHOKE 200uH
GND
D9800
IN5408G-04
C9125
10NF 1KV
GND
GND
D9806
SS1060FL
GND
1 2
FB9800
BEAD
GND
D9807
SS1060FL
C9824
100N 50V
R9805
NC
GND
R9840
0.024R
R9801
NC
R9841
0.024R
GND
+
C9823
82uF 450V
C9808
NC
1
2
3
4
HS9802
HEAT SINK
!
1 2
FB9804 127R
!
1 2
FB9805 127R
C9126
10NF 1KV
穝糤 传 竚
IEэLay
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
B
1 1 Sunday, July 13, 2014
02. PFC with Sanken
<絬隔瓜絪腹 >
R9827
100 OHM 1/4W
C9806
47PF
Q9802
TK18A60
R9821
10KOHM
R9824
2Mohm 1/4W +/-1%
C9821
100N 50V
R9816
10R 1/8W 5%
C9816
10NF 50V
C9803
1UF 450V
R9815
16.2K 1%
Q9801
TK18A60
R9823
NC
+
C9805
82uF 450V
1 2
ZD9801
BZT52-B3V6
C9813 220nF50V
Q9805
STD1NK60T4
+
C9804
82uF 450V
R9834
33K 1/8W 1%
R9831 1K
D9805
SS1060FL
3
4 1
6
L9801
PFC CHOKE 200uH
Q9803
STD1NK60T4
R9836 1K 1/4W
R9814
0R05
C9812
1NF 50V
C9810
22pF 50V
R9809
1MOHM +-1% 1/4W
C9809
47PF
1
2
3
4
HS9801
HEAT SINK R9803
1MOHM +-1% 1/4W
D9803
SS1060FL
R9828
2Mohm 1/4W +/-1%
C9807
22pF 50V
C9802
NC
R9813
0R05
R9808
33R 1%
C9811
100N 50V
C9819
100N 50V
+VCC2
+VCC2
C9815
330NF 50V
+VCC2
1 2
FB9803
127R
R9811
1MOHM +-1% 1/4W
R9830
NC
R9826
7K5 1/8W +/-1%
R9807
10K OHM +-5% 1/8W
Q9804
STD1NK60T4
R9819
NC
R9804
16.2K 1%
C9817
100N 50V
R9833
220K OHM 1%
C9801
CAP MPP 1UF 5% 450V
D9802 FMNS-1106S
R9835
NC
1 2
FB9802
127R
R9838
120KOHM +-1% 1/8W
R9837
10KOHM
C9822
1NF 50V
R9820 1K
R9832
10KOHM
C9818
3.3nF 50V
R9812
1MOHM +-1% 1/4W
1 2
FB9801
BEAD
C9820
1NF 50V
R9818
33ohm 1/4W +/-5%
ZCDB
1
VSENSE
2
TSET
3
PHB
4
COMP
5
AGND
6
VINAC
7
HVSEN8PWMCNTL
9
CS
10
GDB
11
VCC
12
PGND
13
GDA
14
VREF
15
ZCDA
16
IC9801
UCC28063DR
R9829
2Mohm 1/4W +/-1%
R9802
1MOHM +-1% 1/4W
R9822
47K 1/8W 1%
R9817
10K OHM +-5% 1/8W
R9806
10R 1/8W 5%
D9804 FMNS-1106S
R9810
1MOHM +-1% 1/4W
Page 53
C9303
NC
R9119
1K5 +-1% 1/8W
+12V
12VS
BI
+12V
R9118
4.7K 1/8W
C9114
1uF
+VCC1
IC9104
AS431AN-E1
R9153
3K
Q9102
BTC4672M3
C9304
NC
+
C9146
10UF 50V
R9302
NC
R9121
6.2K OHM +-1% 1/8W
C9121
0.1uF 50V
L9103
NC
C9108
47PF
C9308
1uF
+VCC2
+12V
R9115
2K2 1/8W 1%
R9116
160R 1%
R9154
100K 1/8W 1%
+12V_A
R9120
9K1 1/8W 1%
DV5
12VS
R9128
NC
Q9105
2N7002K
Q9111
AOTF298L
1 2
ZD9109
BZT52-B16
Vbus
C9116
1NF
C9142
0805 0.1UF
Timing
1
Pred
2
VR
3
Adj
4
GND
5
MOSG-C
6
Vdd
7
SYNC
8
IC9111
SP6018ES8RGB
GND
1
2
3
4
5
7
6
10
11
12
T9101
POWER X'FMR
R9129
10K OHM
R9130
330K 1% 1/8W
C9916 330pF 250V
GND
1 2
D9104
SK510C
DV5
+12V_A +12V_A
+12V +12V
C9917 NC
!
GND
C9117
NC
C9123
2.2NF
!
R9141
82K 5% 2W
Q9110
2N7002K
R9303
NC
C9305
NC
C9306
NC D9108
1N4148W
R9155
2K 1/4W
R9140
22R 5% 2W
R9304NCR9305
NC
R9156
3K
!
D9101
SARS01-V1
R9157
10K OHM
R9158
10K 1/8W 1%
Q9101
MOSFET TK11A65D
D9102
SS1060FL
R9142
100KOHM +- 5%
!
R9107
22R 1%
Q9108
2N7002K
+
C9105
NC
C9307
NC
+
C9309
NC
+
C9106
1500UF 35V
+
C9107
1500UF 35V
C9147
0.1uF 50V
R9108
10ohm 1/4W +/-1%
C9119
1uF
C9120
1uF
R9159
100 OHM 1/4W R9160
510K 1% 1/8W
1 2
ZD9301 NC
R9109
10K 1/8W
PS_ON
12VS
R9101
NWR 0.24R 5%
R9306
NC
DV5
LLC_OVP
R9307
NC
R9104
330R 1/8W 5%
R9308
NC
R9143
100K
R9110
27 OHM
R9111
27 OHM
R9112
27 OHM
R9131
27 OHM
C9104
680P 50V
R9132
27 OHM
R9133
27 OHM
C9122
0.1uF 50V
C9141
0.1uF 50V
R9145
510K 1% 1/8W
PGND
1
VIN
2
AGND
3
VCC4FB
5
COMP
6
LX
7
EN
8
IC9301
NC
GND
1 2
D9106
SK510C
R9144
100 OHM 1/4W
D9107
SS1060FL
R9113
5.1 OHM 1/4W
+5V
12VS
2
4
6
8
10
12
14
16
1
3
5
7
9
11
13
15
CN9102
ONN 2.0mm 16P
C9139
1nF 50V
C9140
1nF 50V
R9114
1 OHM 1/4W
R9164 3K
R9122
15KOHM +-5%
R9123
5.1K 1/4W
D9103
PR1007
PS_ON
+5V
C9143
1uF
+
C9103
EC 100UF 50V
C9144
1uF
R9165 3K
2
4
6
8
10
12
14
16
1
3
5
7
9
11
13
15
CN9101
NC
ON/OFF DIM
3D
R9126
10 OHM 1/4W
C9918 1NF 250V
Q9104
NC
R9117
5.1K 1/4W
D9109
PR1007
C9919 1NF 250V
Q9109
BTB1424AM3
R9105
10M
12VS
12VS
1 2
FB9301
NC
R9125
4.7R 5% 1/4W
IE
穝糤 传 竚
эLay
R9166 3K
L9101
3UH
L9102
3UH
C9124
1uF
C9137
1uF
+
C9113
470UF 25V
+
C9115
470UF 25V
R9102
130K 1/8W 5%
C9149
1uF
D9105
SS1060FL
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
Custom
3 4 Sunday, July 13, 2014
3. Flyback with Sanken QR
<絬隔瓜絪腹 >
!
C9112
10nF 50V
R9103
NC
C9136
0805 47P
!
C9135
0.1uF 50V
C9148
NC
R9170
NC
+
C9301
NC
C9134
100PF 50V
C9133
0.1uF 50V
1
2
3
4
HS9101
HEAT SINK
R9301 NC
1
2
3
4
HS9102
HEAT SINK
R9124
43.2K OHM +/-1%
!
GND
+VCC1
1
2 3
4
IC9102
EL817M(X)
1
2 3
4
IC9103
EL817M(X)
FB/OLP
1
BR
2
ST4DRV
5
OCP
6
VCC
7
GND
8
IC9101
SSC3S121
BR
C9302 NC
BR
1 2
ZD9106
BZT52-B15
R9161
2Mohm 1/4W +/-1%
R9162
2Mohm 1/4W +/-1%
R9163
2Mohm 1/4W +/-1%
Page 54
1 2
ZD9205
BZT52-B15
1 2
ZD9206
BZT52-B15
C9239
0.1uF 50V
C9242
220NF 50V
R9241
NC
+VCC2
R9242 1K C9244
100N 50V R9243
10KOHM
Q9206
STD1NK60T4
+
C9204
1500UF 35V
1
2
3
4
HS9201
HEAT SINK
GND
R9244
1K 1/8W 1%
1
2
3
4
HS9202
HEAT SINK
1
2
3
4
HS9203
HEAT SINK
GND
+
C9237
330UF 35V
+
C9236
330UF 35V
1
4
5
6
7
8
10
11
12
9
T9201
X'FMR 270uH
R9207 1M5 1/4W 1% R9202
1M5 1/4W 1%
R9203
1M5 1/4W 1%
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
Custom
1 1 Sunday, July 13, 2014
4.LLC with Sanken LED Driver
<
絬隔瓜絪腹
>
!
+VCC2
1 2
FB9202
BEAD
C9209
5PF
R9221
100R 1/8W 5%
R9235
1Kohm +-1% 1/4W
D9205
SS1060FL
C9225
4.7uF 10V
1
2
3
D9204
FME-220A
D9201
UF4007
R9210
18K 1/8W 1%
+
C9211
22UF 50V
R9217
NC
2
4
6
8
10
12
14
1
3
5
7
9
11
13
CN9203
CONN
C9220
100N 50V
Vsen
1
Vcc
2
FB
3
GND
4
Css
5
OC
6
RC
7
Reg
8
RV9COM
10
VGL
11
NC
12
NC
13
VB
14
VS
15
VGH
16
NC
17
NC
18
IC9201
SSC9522S
R9222
2K43 1/8W 1%
+
C9205
330UF 35V
R9201
0.1R 5%
Q9204
MMBT3906G -0.2A/-40V
C9201
1NF
C9232
0.1uF 50V
1 2
ZD9202
ZENER BZT52-B22 22V 0.41W
C9223
NC
R9206
10R 1/8W 5%
R9236
2Kohm 1/4W +/-1%
R9225
1K 1/8W 1%
R9216
180R 1%
C9228
0805 0.1UF C9226
1uF
R9212
82 OHM
Q9205
MMBT3904G
R9234
5K1 1/8W 1%
C9218
1NF 50V
C9208
47P 50V
R9229
20K 1/4W
R9204
5.1K 1/4W
C9207
1uF
1
2
3
D9202
FME-220A
R9214
470OHM +-5%
IC9204
AS431AN-E1
D9203
SS1060FL
C9219
560PF 50V
C9212
0.1uF 50V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CN9205
CONN
C9215
100PF1KV
1
2
3
D9210
NC
!
R9211
10R 1/8W 5%
C9231
0.47UF 50V
1 2
ZD9201
BZT52-B15
R9224
2K 1/8W 1%
L9201
3UH
R9215
NC
R9228
4K7 1/4W +/-5%
D9208
SS1060FL
R9227
2Kohm 1/4W +/-1%
L9202
3UH
1
2
3
D9206
FME-220A
R9205
10R 1/8W 5%
Q9202
TK13A50D
C9216
22nF
Q9201
TK13A50D
R9223
470 OHM +-5%
1
2
3
D9207
FME-220A
R9218
0 OHM +-5% 1/8W
C9202
0.1uF 50V
C9210
1uF
R9209
10K 1/8W 1%
R9213
10K 1/8W 1%
R9219
15K4 1/8W 1%
C9206
0.1uF 50V
R9208
82 OHM
2
4
6
8
10
12
14
1
3
5
7
9
11
13
CN9201
NC
Vbus
VS
C9217
1UF
VS
24VS +24V
LLC_OVP DV5 +12V 24VS
24VS
+12V
GND
GND
GND
GND
GND
GND
GND
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CN9202
NC
+
C9213
1500UF 35V
+
C9214
1500UF 35V
!
C9221
1NF 500V
1
2 3
4
IC9202
EL817M(X)
C9920
100pF 250V
+12V
+24VA
C9240
100N 50V
1 2
ZD9204
BZT52-B6V2
24VS
C9243
22nF
1 2
ZD9203
BZT52-B6V2
1
4
5
6
7
8
10
11
12
9
T9202
X'FMR 270uH
!
+24VA
穝糤
+
C9238
330UF 35V
IE
传 竚
эLay
L9203
3UH
R9240
NC
+
C9203
1500UF 35V
3D
DIM ON/OFF
+24V
24VS
1 2
FB9201
127R
Page 55

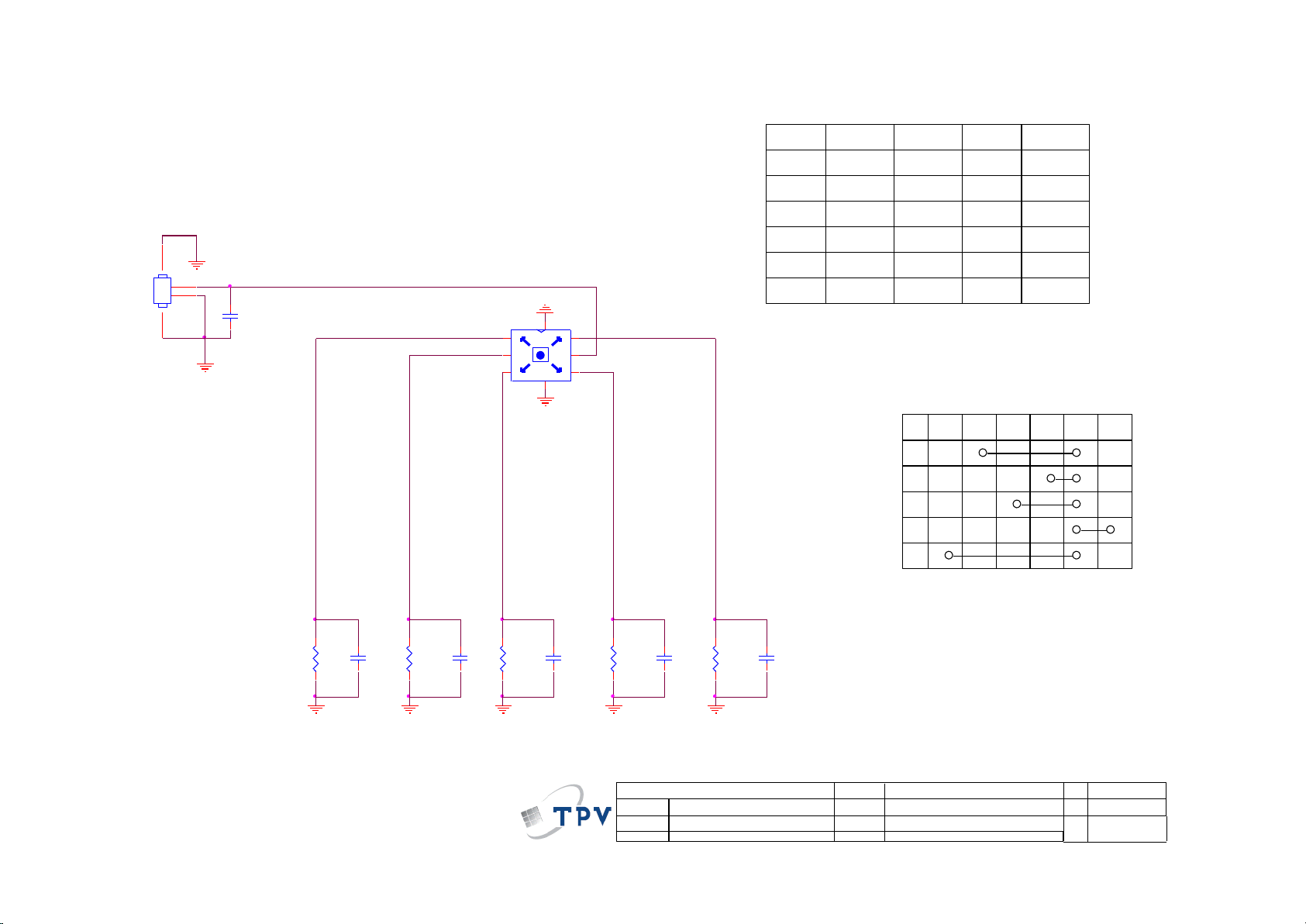

R03
6K8 1/10W 1%
3 4
2
1 6
5
7
8
F5
F3
F1
F4
F2
SW01
SW 6P
KEY1
Menu
Right
Left
Down
Up
R04
2K2 1/10W 1%
R01
1K2 1/10W 1%
6-5 short
2-5 short
F1
3-5 short
1-5 short
4-5 short
F2
F3
F4
F5
Direction switch
----><----|
C06
100N 50V
Joystick circuit diagram
pin1
0V
0.5V
0.81V
1.65V
2.27V
pin2
No function
pin3
3.3V
C04
NC/100N 50V
pin4
C05
NC/100N 50V
pin5 pin6
----><----|
C01
NC/100N 50V
C02
NC/100N 50V
C03
NC/100N 50V
----><----|
----><----|
----><----|
Center Up Down
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
1
Custom
2 2 Tuesday , September 17, 2013
XX
02. KEY
----><----|
R02
0R05 1/10W
0R
2K2
Resistance Key function
Center
CH-
CH+ 1K2
VOL+
VOL-
Left
6K8
15K
Right
1
2
3 4
CN01
CONN
Voltage
R05
15K 1/10W 1%
5.3 按键板
715G6316K01000004I
Page 56
5.4 IR 板
外购
Page 57

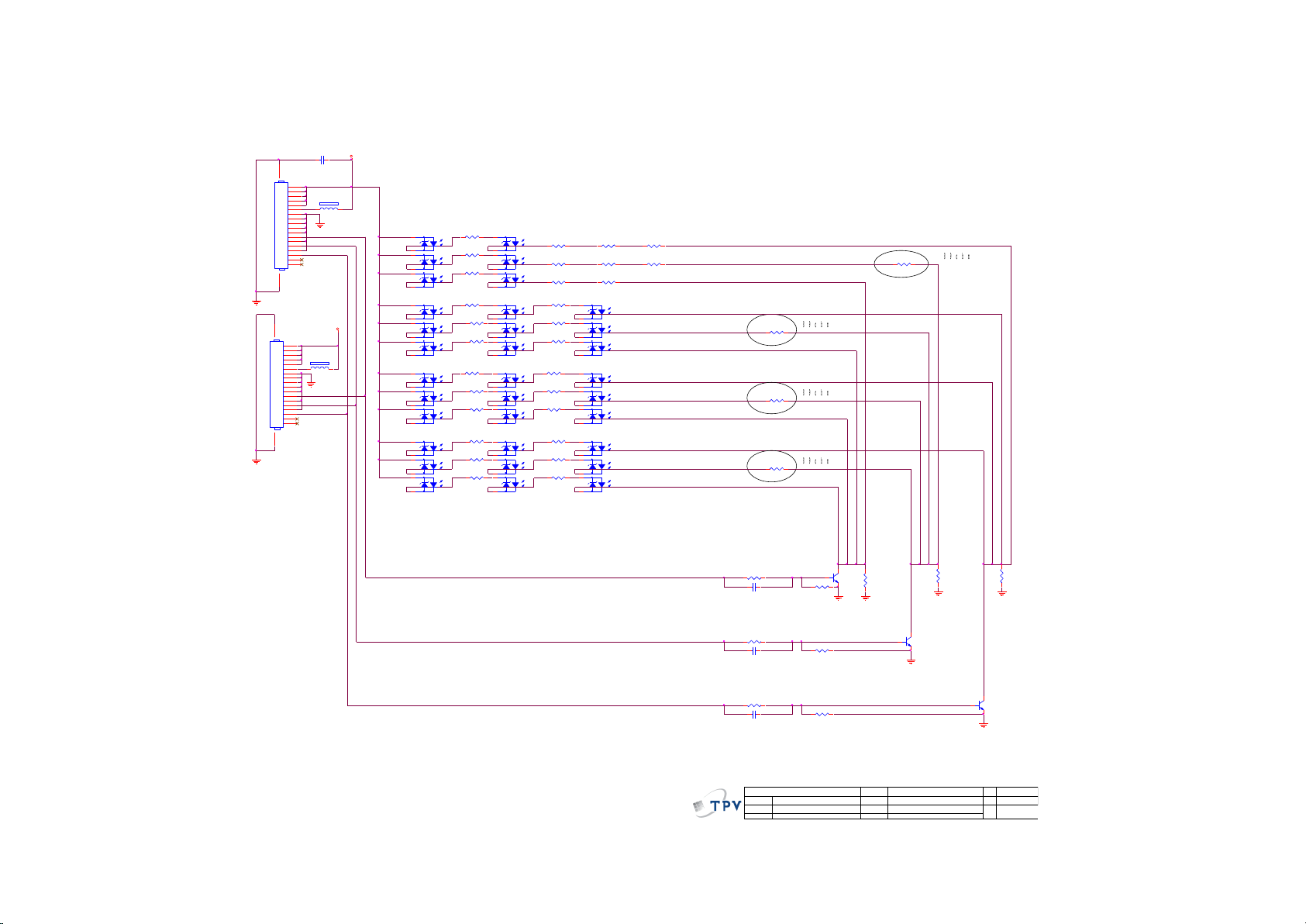

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19 20
CN002
CONN
R1
NC/82 OH M
C002 1N 50V
C006 1N 50V R058
47K 1/16W 5%
R059 100OH M1/16W
Blue Vf=3.2v If=20mA R=150ohm
R002
75 OHM +-1% 1/10W
12V
R073
75 OHM +-1% 1/10W
R006
75 OHM +-1% 1/10W
R074
75 OHM +-1% 1/10W
1
2
3
4
5
6
Red Blue Green
D009
P5018/RSGBB7C-A01/2D
1
2
3
4
5
6
Red Blue Green
D010
P5018/RSGBB7C-A01/2D
R064
30R
R075
75 OHM +-1% 1/10W
1
2
3
4
5
6
Red Blue Green
D011
P5018/RSGBB7C-A01/2D
R76
75 OHM +-1% 1/10W
Blue Vf=3.2v If=20mA R=150ohm
Red Vf=2.2v If=25mA R=239ohm
1 2
FB002
NC/120R/ 3000mA
R070
75 OHM +-1% 1/10W
1
2
3
4
5
6
Red Blue Green
D012
P5018/RSGBB7C-A01/2D
1
2
3
4
5
6
Red Blue Green
D013
P5018/RSGBB7C-A01/2D
Red Vf=2.2v If=25mA R=239ohm
1
2
3
4
5
6
Red Blue Green
D014
P5018/RSGBB7C-A01/2D
R071
75 OHM +-1% 1/10W
Green Vf=3.2v If=25mA R=102ohm
R77
100 OHM 1%
R066
75 OHM +-1% 1/10W
R072
30R
Green Vf=3.2v If=25mA R=102ohm
R026
75 OHM +-1% 1/10W
Red Vf=2.2v If=25mA R=239ohm
R056
75 OHM +-1% 1/10W
惠
惠
惠
惠
Green Vf=3.2v If=25mA R=102ohm
R024
82 OHM
R012
75 OHM +-1% 1/10W
R011
75 OHM +-1% 1/10W
R008
82 OHM
PWM_B
PWM_G
PWM_R
R019
75 OHM +-1% 1/10W
12V
1 2
FB001
NC/120R/ 3000mA
PWM_G
R029
75 OHM +-1% 1/10W
R021
75 OHM +-1% 1/10W
PWM_R
Blue Vf=3.2v If=20mA R=150ohm
R2
NC/82 OH M
R052
75 OHM +-1% 1/10W
Red Vf=2.2v If=25mA R=239ohm
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Vict ory Elect ronics Co . , Lt d. )
Key Component
絬 隔 瓜 絪 腹
<RevCode>
Custom
2 2 Thursday, January 03, 2013
HW4
02. AG2_11LED
R018
82 OHM
R003
75 OHM +-1% 1/10W
PWM_B
R067
75 OHM +-1% 1/10W
C004 1N 50V R050
47K 1/16W 5%
R051 100OH M1/16W
R020
82 OHM
R035
47K 1/16W 5%
R034 100OH M1/16W
R068
75 OHM +-1% 1/10W
R007
75 OHM +-1% 1/10W
1
2
3
4
5
6
Red Blue Green
D004
P5018/RSGBB7C-A01/2D
R069
30R
1
2
3
4
5
6
Red Blue Green
D003
P5018/RSGBB7C-A01/2D
Blue Vf=3.2v If=20mA R=150ohm
Green Vf=3.2v If=25mA R=102ohm
1
2
3
4
5
6
Red Blue Green
D006
P5018/RSGBB7C-A01/2D
1
2
3
4
5
6
Red Blue Green
D007
P5018/RSGBB7C-A01/2D
R3
NC/82 OH M
R044
75 OHM +-1% 1/10W
1
2
3
4
5
6
Red Blue Green
D008
P5018/RSGBB7C-A01/2D
1
3
2
Q004
MMBT3904
1
3
2
Q002
MMBT3904
R78
75 OHM +-1% 1/10W
C1
NC/1UF 50V
1
3
2
Q006
MMBT3904
R74
75 OHM +-1% 1/10W
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19 20
CN001
CONN
R75
75 OHM +-1% 1/10W
5.5 DAUGHTER 板
715G6016T01000004K
Page 58
6. 软体及 EDID 烧录 SOP
6.1 软体烧录
1、将软体 copy 到 USB 根目录,并改名为“autorun.zip”
2、 TV 正常开机后将 USB 接入
3、使用遥控器: menu->设置 ->软体设置 ->升级管理->本地升级,出现如下界面
4、选择可升级的软体版本按 OK 键确认升级,出现如下界面
5、更新完毕后电视自动重启,重启后电视界面如下,升级结束后自动进入电视播放界面
6、按 menu->设置 ->软体设置 ->升级管理 -> 当前版本信息 , 确认软体版本
6.2 EDID 烧录
此机种 EDID 数据包含于 flash 软体中,无需进行单独的 EDID 烧录。
Page 59
检测电源板 CN9101 的 PIN11/12/13/14 是否有 12V 电压输出
检测电源板 CN9101 的 PIN15/16 是否有 5V 电压输出
7. 故障处理流程
Page 60
检测电源板 CN9101 的 PIN11/12/13/14是否有 12V 电压输出
检测主板上CN413 的PIN44-51
是否有12V 供电
Page 61
彩条、水波纹、画抖、画闪、
鬼影、残影、拖影等干扰
用场强仪检测信号强度
是否在45-100db 之间,
65db 左右为最佳值
太弱:加装信号放大器
太强:减少信号放大器
或加装信号衰减器
Page 62
检测信号源音频接口是否正确,或TV制式是否为DK 制
检测TV 是否被静音,调整音量大小,
或进入菜单进行复位看是否OK
用场强仪检测信号强度是否在
45-100db 之间,65db左右为最佳
太弱:加装信号放大器
太强:减少信号放大器或加装信号衰减
Page 63
Page 64
Page 65
8. 主要 IC 管脚及内部框图
SSC3S121 SOP-8
Pin Description
Block Diagram
Page 66
UCC28063D SOIC-16
Pin Description
Block Diagram
Page 67
SSC9522S SOP-18
Pin Description
Block Diagram
Page 68
IC EL817M(X) PHOTOCOUPLER DIP-4
IC EL817M(X) PHOTOCOUPLER DIP-4
IC EL817M(X) PHOTOCOUPLER DIP-4
CAP X2 470NF 20% 275V R46KI3470HAP1M
CAP X2 470NF 20% 275V R46KI3470HAP1M
EC 1500UF 20% 35V 10*40 5000 HR
EC 1500UF 20% 35V 10*40 5000 HR
EC 1500UF 20% 35V 10*40 5000 HR
EC 1500UF 20% 35V 10*40 5000 HR
EC 1500UF 20% 35V 10*40 5000 HR
EC 1500UF 20% 35V 10*40 5000 HR
BEAD 6.0*10 700R 25% BF-I60100R-706B
BEAD 6.0*10 700R 25% BF-I60100R-706B
LINE FILTER 8MH MIN 5A 3LFT25157-802M
LINE FILTER 8MH MIN 5A 3LFT25157-802M
HF AC SOKET R/A 2P 12DEGREE H=12.8
RECTIFIER 1N5408G-04 X0 3A 1000V DO201AD
RECTIFIER 1N5408G-04 X0 3A 1000V DO201AD
SCREW Q1-SELF TAPING SCREW :Q X8.0
WAFER 2.0MM 14P V/T W2010-14SVA-S03
CONN 2.0MM 16P R/A W2010-16SVA-S03
WAFER 7.92MM 2P W7913-02RVA-S02
NTCR 5R 20% 3.1W SCK13055MTY501
RST CEM 0.024R 5% 2W MPR2W0R024J
RST CEM 0.024R 5% 2W MPR2W0R024J
CAP MPP 22NF 5% 1KV 18*5*10.5 B32652A02
CAP MPP 22NF 5% 1KV 18*5*10.5 B32652A02
EC 82UF 20% 450V 13*50MM 2000 HR 720MA
EC 82UF 20% 450V 13*50MM 2000 HR 720MA
EC 82UF 20% 450V 13*50MM 2000 HR 720MA
LINE FILTER 0.25MH MIN 2A 3LFT1064-251M
9. BOM
注意:以下初始版本 BOM 信息仅供维修参考,不作为下单依据,如有变更,恕不另行通知,请以 RSPL
或 Service BOM(http://cs.tpv.com.cn) 为准,谢谢!
E65EM1NDDXPHNNX
Page 69
PFC CHOKE 200UH 10% 4A GL-14007 HA
PFC CHOKE 200UH 10% 4A GL-14007 HA
CHOKE COIL 3UH 15% DR8*8 5A
CHOKE COIL 3UH 15% DR8*8 5A
CHOKE COIL 3UH 15% DR8*8 5A
CHOKE COIL 3UH 15% DR8*8 5A
CHOKE COIL 3UH 15% DR8*8 5A
X'FMR 270UH 15% 42UH EE42 BCK-14230-HA
X'FMR 270UH 15% 42UH EE42 BCK-14230-HA
X'FMR 300UH 10% 6.5UH ER40 BCK-14063-H
MOSFET TK11A65D 11A 650V TO-220SIS
MOSFET TK13A50D 13A 500V - SC-67
MOSFET TK13A50D 13A 500V - SC-67
MOSFET AOTF298L 33A 100V TO-220F
BRIDGE TS10P06G-04 10A 800V TS-6P
BRIDGE TS10P06G-04 10A 800V TS-6P
MOSFET TK18A60V 18A 600V SC-67
MOSFET TK18A60V 18A 600V SC-67
Page 70
FUSE 8A 250V VUC UDA 8A 250V( PF)
DC/DC AS431ANTR-E1 150MA 40V SOT23-3
DC/DC AS431ANTR-E1 150MA 40V SOT23-3
TRA MMBT3906G -0.2A/-40V SOT-23
SMALLTRAN BTB1424AM3 -3A -50V SOT-89
MOSFET STD1NK60T4 1A 600V 30W DPAK
MOSFET STD1NK60T4 1A 600V 30W DPAK
MOSFET STD1NK60T4 1A 600V 30W DPAK
MOSFET STD1NK60T4 1A 600V 30W DPAK
RST CHIP 10R 1/8W 5% TZAI YUAN
RST CHIP 10R 1/8W 5% TZAI YUAN
RST CHIP 10R 1/8W 5% TZAI YUAN
RST CHIP 10R 1/8W 5% TZAI YUAN
RST CHIP 10R 1/8W 5% TZAI YUAN
RST CHIP 100R 1/8W 5% TZAI YUAN
RST CHIPR 1K OHM 5% 1/8W YAGEO
RST CHIPR 1K OHM 5% 1/8W YAGEO
RST CHIPR 1K OHM 5% 1/8W YAGEO
RST CHIPR 10K OHM +-5% 1/8W FENGHUA
RST CHIPR 10KOHM +-5% 1/8W YAGEO
RST CHIPR 10KOHM +-5% 1/8W YAGEO
RST CHIPR 10KOHM +-5% 1/8W YAGEO
RST CHIPR 10KOHM +-5% 1/8W YAGEO
RST CHIPR 100KOHM +- 5% 1/8W TZAI YUAN
RST CHIPR 10M +-5% 1/8W TZAI YUAN
RST CHIPR 120KOHM +- 1% 1/8W TZAI YUAN
RST CHIPR 120KOHM +- 1% 1/8W TZAI YUAN
Page 71
RST CHIP 130K 1/8W 5% TZAI YUAN
RST CHIPR 1K5 +-1% 1/8W TZAI YAUN
RST 0805 160R 1% 1/8W TZAI YUAN
RST 0805 180R 1% 1/8W TZAI YUAN
RST CHIPR 220KOHM +-1% 1/8W
RST CHIP 330R 1/8W 5% TZAI YUAN
RST CHIPR 470OHM +-5% 1/8W TZAI YUAN
RST CHIPR 4.7KOHM +-5% 1/8W FENGHUA
RST CHIP 510K OHM 1/8W 1% TZAI YUAN
RST CHIP 510K OHM 1/8W 1% TZAI YUAN
RST CHIPR 6.2KOHM +-1% 1/8W TZAI YUAN
RST CHIP R 7K5 1/8W +/-1%
RST CHIP R 82OHM 1/8W +/-5% YAGEO
RST CHIP R 82OHM 1/8W +/-5% YAGEO
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX0R05 1/4W TZAI YUAN
RST CHIPR MAX 0R05 1/4W 1206
RST CHIPR MAX 0R05 1/4W 1206
RST CHIPR MAX 0R05 1/4W 1206
RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
RST CHIP R 1KOHM +-1% 1/4W
RST CHIPR 10KOHM +-1% 1/4W 1206
RST CHIPR 10KOHM +-1% 1/4W 1206
Page 72
RST CHIP R 1 MOHM +-1% 1/4W
RST CHIP R 1 MOHM +-1% 1/4W
RST CHIP R 1 MOHM +-1% 1/4W
RST CHIP R 1 MOHM +-1% 1/4W
RST CHIP R 1 MOHM +-1% 1/4W
RST CHIP R 1 MOHM +-1% 1/4W
RST CHIP R 10OHM 1/4W +/-1%
RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
RST CHIPR 1KOHM +-5% 1/4W TZAI YUAN
RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
RST CHIPR 1 OHM +-5% 1/4W TZAI YUAN
RST CHIPR 15KOHM +-5% 1/4W TZAI YUAN
RST CHIP 16.2K 1/4W 1% TZAI YUAN
RST CHIP 16.2K 1/4W 1% TZAI YUAN
RST CHIP R 2KOHM 1/4W +/-1%
RST CHIP R 2KOHM 1/4W +/-1%
RST CHIP R 2MOHM 1/4W +/-1%
RST CHIP R 2MOHM 1/4W +/-1%
RST CHIP R 2MOHM 1/4W +/-1%
RST CHIP R 2MOHM 1/4W +/-1%
RST CHIP R 2MOHM 1/4W +/-1%
RST CHIP R 2MOHM 1/4W +/-1%
RST CHIP 2 OHM +-1% 1/4W 1206
RST CHIPR 2KOHM +-5% 1/4W FENGHUA
RST CHIPR 20KOHM +-5% 1/4W TZAI YUAN
RST 1206 22R 1% 1/4W SMD120622RF
RST CHIPR 27 OHM +-5% 1/4W FENGHUA
RST CHIPR 27 OHM +-5% 1/4W FENGHUA
RST CHIPR 27 OHM +-5% 1/4W FENGHUA
RST CHIPR 27 OHM +-5% 1/4W FENGHUA
RST CHIPR 27 OHM +-5% 1/4W FENGHUA
RST CHIPR 27 OHM +-5% 1/4W FENGHUA
RST CHIP R 33OHM 1/4W +/-5%
RST CHIPR 43.2K OHM 1/4W +/-1%
ST CHIPR 470 OHM +-5% 1/4W TZAI YUAN
RST CHIP R 4K7 1/4W +/-5%
Page 73
RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
RST CHIPR 5.1OHM +-5% 1/4W FENGHUA
CAP CHIP 0805 100PF J 50V NPO
MLCC 0805 1NF 50V X7R +/-10% SAMSUNG
MLCC 0805 1NF 50V X7R +/-10% SAMSUNG
MLCC 0805 1NF 50V X7R +/-10% SAMSUNG
CAP 0805 1000PF 10% 50V X7R
CAP 0805 1000PF 10% 50V X7R
CAP 0805 10NF 10% 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 0.1UF K 50V X7R
CAP CHIP 0805 100N 50V X7R +/-10%
CAP CHIP 0805 100N 50V X7R +/-10%
CAP CHIP 0805 100N 50V X7R +/-10%
CAP CHIP 0805 100N 50V X7R +/-10%
CAP CHIP 0805 100N 50V X7R +/-10%
CAP CHIP 0805 100N 50V X7R +/-10%
CAP CHIP 0805 100N 50V X7R +/-10%
CAP CHIP 0805 100N 50V X7R +/-10%
CAP CHIP 0805 22PF J 50V NP0
Page 74
CAP CHIP 0805 22PF J 50V NP0
CAP 0805 220NF 10% 50V X7R
CAP 0805 220NF 10% 50V X7R UMK212 B7224
CAP 0805 3.3NF 10% 50V X7R
CAP 0805 330NF 10% 50V X7R GRM219R71H33
AP CHIP 0805 47P 50V NP0 +/-5%
AP CHIP 0805 47P 50V NP0 +/-5%
CAP CHIP 0805 4.7UF K 10V X7R
CAP CHIP 0805 560PF J 50V NPO
CAP CHIP 0805 680P 50V NP0 +/-5%
CAP 1206 1NF 10% 500V X7R
SCHOTTKY SK510C R6 5A 100V SMC
SCHOTTKY SK510C R6 5A 100V SMC
DC/DC SP6018ES8RGB 1A 16V SOP-8
SMALLTRAN BTC4672M3 5A 50V 0.6W SOT-89
HF MOSFET 2N7002K_R1_00001 0.3A 60V
HF MOSFET 2N7002K_R1_00001 0.3A 60V
HF MOSFET 2N7002K_R1_00001 0.3A 60V
SWITCHING 1N4148W 0.15A 75V SOD-123
HF BZT52-B6V2_R1_00001 6.2V 0.41W
HF BZT52-B6V2_R1_00001 6.2V 0.41W
ZENER BZT52-B3V6_R1_00001 3.6V 0.41W SOD
ZENER BZT52-B3V6_R1_00001 3.6V 0.41W SOD
ZENER BZT52-B3V6_R1_00001 3.6V 0.41W SOD
ZENER BZT52-B4V7 4.7V 410MW SOD-123
ZENER BZT52-B22 22V 0.41W SOD-123 150C
ZENER BZT52-B16_R1_00001 16V 0.41W
ZENER BZT52-B15 15V 0.41 SOD-123
ZENER BZT52-B15 15V 0.41 SOD-123
ZENER BZT52-B15 15V 0.41 SOD-123
ZENER BZT52-B15 15V 0.41 SOD-123
HF SS1060FL_R1_00001 1A 60V SOD123FL
HF SS1060FL_R1_00001 1A 60V SOD123FL
HF SS1060FL_R1_00001 1A 60V SOD123FL
HF SS1060FL_R1_00001 1A 60V SOD123FL
HF SS1060FL_R1_00001 1A 60V SOD123FL
HF SS1060FL_R1_00001 1A 60V SOD123FL
HF SS1060FL_R1_00001 1A 60V SOD123FL
HF SS1060FL_R1_00001 1A 60V SOD123FL
HF SS1060FL_R1_00001 1A 60V SOD123FL
HF SS1060FL_R1_00001 1A 60V SOD123FL
Page 75
CAP CER 2.2NF 10% 1KV R TAPING
CAP Y1 100PF 10% 250V Y5P
CAP Y1 100PF 10% 250V Y5P
CAP Y1 220PF 10% 250V Y5P
CAP Y1 220PF 10% 250V Y5P
CAP Y1 220PF 10% 250V Y5P
CAP Y1 330PF 10% 250V Y5P
EC 10UF 20% 50V 6.3*7 3000 HR
EC 330UF 20% 35V 10*12 5000 HR
EC 330UF 20% 35V 10*12 5000 HR
EC 330UF 20% 35V 10*12 5000 HR
EC 330UF 20% 35V 10*12 5000 HR
EC 470UF 20% 25V 10*12 5000 HR 1.33A -
EC 470UF 20% 25V 10*12 5000 HR 1.33A -
EC 22UF 20% 50V 6.3*7 3000 HR
BEAD 3.5*0.8*6.0MM 110R HF
BEAD 3.5*7.5*0.8 100R 25% GBQM4.777.571
BEAD 3.5*7.5*0.8 100R 25% GBQM4.777.571
BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
Page 76
BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
RECTIFIER UF4007 A0 1 1000 DO-41
RECTIFIER SARS01-V1 1.2A 800V DO-41
DIODE PR1007 1A/1000V 500NS DO-41
DIODE PR1007 1A/1000V 500NS DO-41
Page 77
RST WD 0.1R 5% 1W NKNP1WS0R1JT52E8
RST MOF 22R 5% 2W MOF2WS22RJT52
RST MOF 82K 5% 2W MOF2WS82KJT52
RST MGF 510K 5% 1/2W MG1/2W510KJT52E8
RST MGF 510K 5% 1/2W MG1/2W510KJT52E8
RST NWR 0.24R 5% 2W NKNP2WS0R24JT52
CAP CER 5PF 0.5PF 1KV SL CC81-1KV-06D-S
CAP CER 47PF 5% 1KV SL 8SL470J102N56G
CAP CER 47PF 5% 1KV SL 8SL470J102N56G
CAP CER 47PF 5% 1KV SL 8SL470J102N56G
WIFI USB IEEE 802.11 A/B/G/N WM-8192DU
16 OHM 11W 132*32*34MM 0 UNIT
8 OHM 13W L215*W140 MM 100MM BOX
FFC CABLE 18P 650MM 0.5MM
FFC CABLE 18P 1450MM 0.5MM
FFC CABLE 18P 600MM 0.5MM
FFC CABLE 18P 650MM 0.5MM
FFC CABLE 18P 1450MM 0.5MM
FFC CABLE 18P 600MM 0.5MM
FFC CABLE 18P 1450MM 0.5MM
FFC CABLE 18P 1450MM 0.5MM
FFC CABLE 41P-41P 950MM 0.5MM
FFC CABLE 51P 900MM 0.5MM
Page 78
FFC CABLE 41P 950MM 0.5MM
FFC CABLE 51P 900MM 0.5MM
FFC CABLE 41P 950MM 0.5MM
FFC CABLE 51P 900MM 0.5MM
HARNESS 2P PITCH 2.5-2P PITCH 1.25 200M
HARNESS 2P PITCH 2.5-2P PITCH 1.25 200M
HARNESS 3P PITCH2.5-2P PITCH2.5 750MM
HARNESS 3P PITCH2.5-2P PITCH2.5 750MM
HARNESS 4P PITCH2.5-B&R+B&W 950+400MM
HARNESS 4P PITCH2.5-B&R+B&W 950+400MM
HARNESS 13P PITCH2.0-3P PITCH1.25+11P P
HARNESS 13P PITCH2.0-3P PITCH1.25+11P P
HARNESS 14P PITCH2.0-14P PITCH2.0 500MM
HARNESS 16P PITCH2.0-14P PITCH2.0+14P P
HARNESS 16P PITCH2.0-14P PITCH2.0+14P P
HARNESS 4P PITCH1.25-4P PITCH1.25 300MM
HARNESS 4P PITCH1.25-4P PITCH1.25 300MM
HARNESS 4P PITCH1.25-5P PITCH1.25 650MM
HARNESS 4P PITCH1.25-5P PITCH1.25 650MM
REMOTE PHILIPS HOF-16K-GJ12973 CHINESE
REMOTE PHILIPS RC1P(HOF-44K-GJ12916) CH
POWER SW 2P 16.4MM -- DIP
EC 100UF 20% 35V 8*7 3000 HR 470MA SY10
EC 100UF 20% 35V 8*7 3000 HR 470MA SY10
EC 100UF 20% 35V 8*7 3000 HR 470MA SY10
EC 100UF 20% 35V 8*7 3000 HR 470MA SY10
EC 100UF 20% 35V 8*7 3000 HR 470MA SY10
RCA JACK R/A 12P G/BL/R/W/R 1*5 H=10.5
USB A TYPE R/A 9P 1*1 BLUE 6.96MM
USB CONN A TYPE R/A 6P BLACK H=8.4
USB CONN A TYPE R/A 6P BLACK H=8.4
D-SUB CONN 15P BLUE R/A H=10MM
CONN 2.0MM 14P R/A B2000W14HTKE
CONN 2.0MM 14P R/A W2010-14RVA-S04
RCA R/A 3P 1*1 ORANGE 10.5
PHONE JACK R/A 5P 1*1 BLACK 8.5MM
Page 79
RJ45 R/A 15P 1*1 BLACK 11.2
CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
WAFER 1.25MM 8P V/T S1315-08RVB-S03-K
IC LDO AZ1084D-3.3TRE1 TO-252-2 (1)
LDO AP1117E33G-13 1A 3.3V SOT-223
LDO AP1117E33G-13 1A 3.3V SOT-223
AUDIO DRV602PW 870MW TSSOP-14
AUDIO AD83586-LG48NAY 35W LQFP-48
IC G690H293T73UF SOT-23 GMT
IC G690H293T73UF SOT-23 GMT
ESD PROTECT AOZ8804DI DFN-10
FLASH MX25L3206EM2I-12G 32MB SOP-8
TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
FET AO4449 -7A/-30V SOIC-8
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
Page 80
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
RST CHIP AR 8P4R 100 OHM +-5% 1/16W
Page 81
RST 0402 0.05R MAX 1/16W -
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
Page 82
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
Page 83
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIPR MAX 0R05 OHM 1/16W YAGEO
RST CHIP 10R 1/16W 5% TZAI YUAN
RST CHIPR 10 OHM +-5% 1/16W YAGEO
RST CHIPR 10 OHM +-5% 1/16W YAGEO
RST CHIPR 10 OHM +-5% 1/16W YAGEO
RST CHIPR 10 OHM +-5% 1/16W YAGEO
RST CHIPR 10 OHM +-5% 1/16W YAGEO
RST CHIPR 10 OHM +-5% 1/16W YAGEO
RST CHIPR 10 OHM +-5% 1/16W YAGEO
Page 84
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIP 10K 1/16W 1% YAGEO
RST CHIPR 0402 1 MOHM 1% 1/16W
RST CHIPR 0402 1 MOHM 1% 1/16W
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
Page 85
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
Page 86
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 100 OHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
Page 87
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 10KOHM +-5% 1/16W YAGEO
RST CHIPR 100KOHM +-5% 1/16W YAGEO
RST CHIPR 100KOHM +-5% 1/16W YAGEO
RST 0402 110R 1% 1/16W TZAI YUAN
RST CHIPR 12KOHM £«-5£¥ 1/16W YAGEO
RST CHIPR 12KOHM £«-5£¥ 1/16W YAGEO
RST CHIPR 15KOHM 1/16W YAGEO
RST CHIP 200R 1/16W 5% TZAI YUAN
RST CHIP 200R 1/16W 5% TZAI YUAN
RST CHIP 2K 1/16W 5% TZAI YUAN
RST CHIP 2K 1/16W 5% TZAI YUAN
RST 0402 20.5K 1% 1/16W FENGHUA
RST CHIP 22R 1/16W 5% TZAI YUAN
RST CHIP 22R 1/16W 5% TZAI YUAN
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
Page 88
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIPR 22 OHM +-5% 1/16W YAGEO
RST CHIP 22K 1/16W 1% TZAI YUAN
RST CHIP 22K 1/16W 1% TZAI YUAN
RST CHIP 22K 1/16W 1% TZAI YUAN
RST CHIP 22K 1/16W 1% TZAI YUAN
RST 0402 22.1K 1% 1/16W FENGHUA
RST 0402 22.1K 1% 1/16W FENGHUA
RST 0402 22.1K 1% 1/16W FENGHUA
RST 0402 22.1K 1% 1/16W FENGHUA
RST 0402 2.2K 5% 1/16W RC0402JR-072K2L
RST 0402 2.2K 5% 1/16W RC0402JR-072K2L
RST 0402 2.2K 5% 1/16W RC0402JR-072K2L
RST 0402 2.2K 5% 1/16W RC0402JR-072K2L
RST 0402 2.2K 5% 1/16W RC0402JR-072K2L
RST CHIPR 240 OHM +-5% 1/16W YAGEO
Page 89
RST CHIPR 240 OHM +-5% 1/16W YAGEO
RST CHIPR 240 OHM +-5% 1/16W YAGEO
RST CHIPR 240 OHM +-5% 1/16W YAGEO
RST CHIPR 240 OHM +-5% 1/16W YAGEO
RST CHIPR 240 OHM +-5% 1/16W YAGEO
RST CHIPR 240 OHM +-5% 1/16W YAGEO
RST CHIPR 240 OHM +-5% 1/16W YAGEO
RST CHIPR 240 OHM +-5% 1/16W YAGEO
RST CHIP 2K7 1/16W 5% TZAI YUAN
RST 0402 300K 5% 1/16W TZAI YUAN
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST CHIPR 33 OHM £«-5£¥ 1/16W YAGEO
RST 0402 33K 1% 1/16W FENGHUA
RST 0402 33K 1% 1/16W FENGHUA
RST CHIPR 330 OHM +-5% 1/16W YAGEO
RST CHIPR 3.3KOHM 5% 1/16W FENGHUA
RST CHIPR 3.3KOHM 5% 1/16W YAGEO
RST CHIP 39K 1/16W 5% YAGEO
RST CHIP 39K 1/16W 5% YAGEO
RST CHIP 39K 1/16W 5% YAGEO
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
Page 90
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
RST CHIPR 47KOHM +-5% 1/16W YAGEO
RST CHIPR 47KOHM +-5% 1/16W YAGEO
RST CHIPR 47KOHM +-5% 1/16W YAGEO
RST CHIPR 47KOHM +-5% 1/16W YAGEO
RST CHIP 56R 1/16W 5% FENGHUA
RST CHIP 56R 1/16W 5% FENGHUA
RST CHIP 56R 1/16W 5% FENGHUA
Page 91
RST CHIP 56R 1/16W 5% FENGHUA
RST CHIP 56R 1/16W 5% FENGHUA
RST CHIP 56R 1/16W 5% FENGHUA
RST CHIP 56R 1/16W 5% FENGHUA
RST CHIP 56R 1/16W 5% FENGHUA
RST CHIPR 6.2KOHM +-5% 1/16W YAGEO
RST CHIP R 62K 1/16W +/-5% YAGEO
RST CHIP R 62K 1/16W +/-5% YAGEO
RST CHIPR 68 OHM +-5% 1/16W YAGEO
RST CHIPR 68 OHM +-5% 1/16W YAGEO
RST CHIPR 68 OHM +-5% 1/16W YAGEO
RST 0402 8.2K 1% 1/16W TZAI YUAN
RST CHIPR MAX0R05 1/10W YAGEO
RST CHIPR MAX0R05 1/10W YAGEO
RST CHIPR MAX0R05 1/10W YAGEO
RST CHIPR MAX0R05 1/10W YAGEO
RST CHIPR MAX0R05 1/10W YAGEO
.ST CHIPR 10 KOHM +-1% 1/10W FENGHUA
.ST CHIPR 10 KOHM +-1% 1/10W FENGHUA
RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
RST CHIPR 100KOHM 5% 1/10W FENGHUA
RST CHIPR 1.5K OHM +-1% 1/10W FENGHUA
RST CHIPR 1.5K OHM +-1% 1/10W FENGHUA
RST CHIPR 150K +-5% 1/10W YAGEO
RST CHIPR 18KOHM +-1% 1/10W FENGHUA
RST CHIPR 47KOHM 1/10W YAGEO
RST CHIPR 510OHM +-1% 1/10W
RST CHIP 560R 1/10W 5% FENGHUA
RST CHIPR MAX0R05 7A 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
Page 92
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10 OHM +-5% 1/4W YAGEO
RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
CAP CHIP 0402 100P 50V NP0 +/-5%
CAP CHIP 0402 100P 50V NP0 +/-5%
CAP CHIP 0402 100P 50V NP0 +/-5%
CAP CHIP 0402 100P 50V NP0 +/-5%
CAP CHIP 0402 100P 50V NP0 +/-5%
CAP CHIP 0402 100P 50V NP0 +/-5%
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
CAP CHIP 0402 10N 50V X7R +/-10%
CAP CHIP 0402 10N 50V X7R +/-10%
CAP CHIP 0402 10N 50V X7R +/-10%
CAP CHIP 0402 10N 50V X7R +/-10%
Page 93
CAP CHIP 0402 10N 50V X7R +/-10%
CAP CHIP 0402 10N 50V X7R +/-10%
CAP CHIP 0402 10N 50V X7R +/-10%
CAP CHIP 0402 10N 50V X7R +/-10%
CAP CHIP 0402 10N 50V X7R +/-10%
CAP CHIP 0402 10N 50V X7R +/-10%
CAP CHIP 0402 10N 50V X7R +/-10%
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
Page 94
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 16V X7R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
Page 95
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
Page 96
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
Page 97
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
Page 98
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
Page 99
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
Page 100
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 100NF 10% 25V X5R
CAP 0402 1UF 10% 6.3V X6S -
CAP 0402 10UF 20% 6.3V X5R -
CAP 0402 10UF 20% 6.3V X5R -
CAP 0402 10UF 20% 6.3V X5R -
CAP 0402 10UF 20% 6.3V X5R -
CAP 0402 10UF 20% 6.3V X5R -
CAP 0402 10UF 20% 6.3V X5R -
CAP 0402 10UF 20% 6.3V X5R -
CAP 0402 10UF 20% 6.3V X5R -
CAP 0402 10UF 20% 6.3V X5R -
CAP 0402 10UF 20% 6.3V X5R -
CAP 0402 10UF 20% 6.3V X5R -
