内部技术资料，严禁外传！
液晶电视维修服务手册
编制: 审核： 批准：
机型：55PFL5341/T3
机芯：MSD6A608
电源：TV3202
内部技术资料，严禁外传！
目 录
一、产品介绍.........................................................
1、产品外观介绍 .................................................................
2、产品技术参数、功能特点介绍 .......................................................
二、机芯方案概述..................................................
三、机芯电路方框图...................................................
四、机芯板原理及维修...............................................
（一）、机芯原理说明...................................................
1、电源部分 ...................................................
2、遥控电路 ..........................................................
3、功放电路 ...................................................
4、Tuner射频 部分 ...................................................
（二）、机芯板介绍...................................................
1、机芯板实物图接口介绍...................................................
2、机芯板实物图芯片分布介绍...................................................
（三）机芯常见故障维修流程图及维修方法...................................................
（四）、主要IC集成块功能引脚定义及参数............................ .......................
五、产品爆炸图、BOM 明细
1、产品爆炸图.............................................................
2、BOM明细.............................................................
六、软件升级方法........................................................
升级方法............................................................
内部技术资料，严禁外传！
液晶电视维修服务手册
——55PFL5341/T3
一、产品介绍
1、产品外观介绍：
（1）、55PFL5341/T3外观示意图：
前视图（含本控按键）：
后视图（含端子图、后铭牌）：
内部技术资料，严禁外传！
（2）、55PFL5341/T3外观实物图
（3）、遥控器图片
内部技术资料，严禁外传！
2、产品技术参数、功能特点介绍：
（1）技术参数
基本参数：
型号 55PFL5341/T3
产品类别（LCD/LED） LED
颜色 黑色
外观（窄边框/拉丝面板/高光） 窄边框/高亮
遥控器 Philips
底座型号 TV5511
壁挂型号 略
图像参数：
四驱多维背光 N/A
屏幕比例（4:3/16:9） 16：9
屏分辨率 1366*768
运动图像处理（60HZ/120HZ/240HZ） 60HZ
图像制式 PAL/DTMB
亮度 300 cd/m2
对比度 1000:1
声音参数：
自动音量控制（是/否） 是
伴音制式 DK
MAXXBass 平板重低音（是/否） 否
SRS 环绕立体声（是/否） 否
3D 电视（是/否） 是
规格参数：
不含底座（mm） 1250*735*72 mm
产品尺寸
含底座（mm） 1250*789*280 mm
不含底座（kg） 15.3
产品重量
含底座（kg） 17.3
整机功率（W） 130W
内置伴音功率(W) 2*10W
电压范围 100-240V
内部技术资料，严禁外传！
环境要求 5-45℃
（2）、功能特点
端子：
AV 输入 2
AV 输出 1
VGA 1
YPbPr 1
光纤接口 N/A
网络接口 1
USB 接口 2
HDMI 2
模卡卡槽 N/A
流媒体卡槽接口 N/A
RF 射频端子 1
数字电视接口（插入 CAM+CI 卡） N/A
耳机接口 N/A
功能：
开放式模卡平台（是/否） N/A
2D 转 3D（偏光式/快门式/否） 快门式
支持无线键盘、鼠标（是/否） N/A
内置无线 WIFI（是/否） 1
Android 操作系统 是
其他
支持无线网卡型号 IP2000-ZC12-01
二、机芯方案概述
本机所采用6A608机芯方案是2013年开始主推的中高端数字电视单芯片机芯方案.
主要特点包括：
1、MSD6A608 支持RJ45 网络信号，USB 2.0， HDMI 1.4 以及模拟电视输入，也支持WIFI 接
入以及耳机输出；
2、MSD6A608 V6.0 基于Android 4.0 操作系统，搭载主频为900MHZ 的A9 CPU 和双核Mali-400
GPU ，内存512MB，内置4G 存储空间；
3、 MSD6A608 内置全功能浏览器，支持HTML5网页格式，可任意浏览网页和网页视频点播，体
验播放流畅的高清视频。
4、支持：图片、文本、音乐、高清流媒体（MPEG-1,MPEG-2,MPEG-4,RMVB,RMVB,MP3,JPEG,）
等格式文件播放
内部技术资料，严禁外传！
三、机芯电路方框图
四、机芯板原理及维修
（一）、机芯原理说明
1、电源部分
内部技术资料，严禁外传！
2、遥控电路
3、功放电路
内部技术资料，严禁外传！

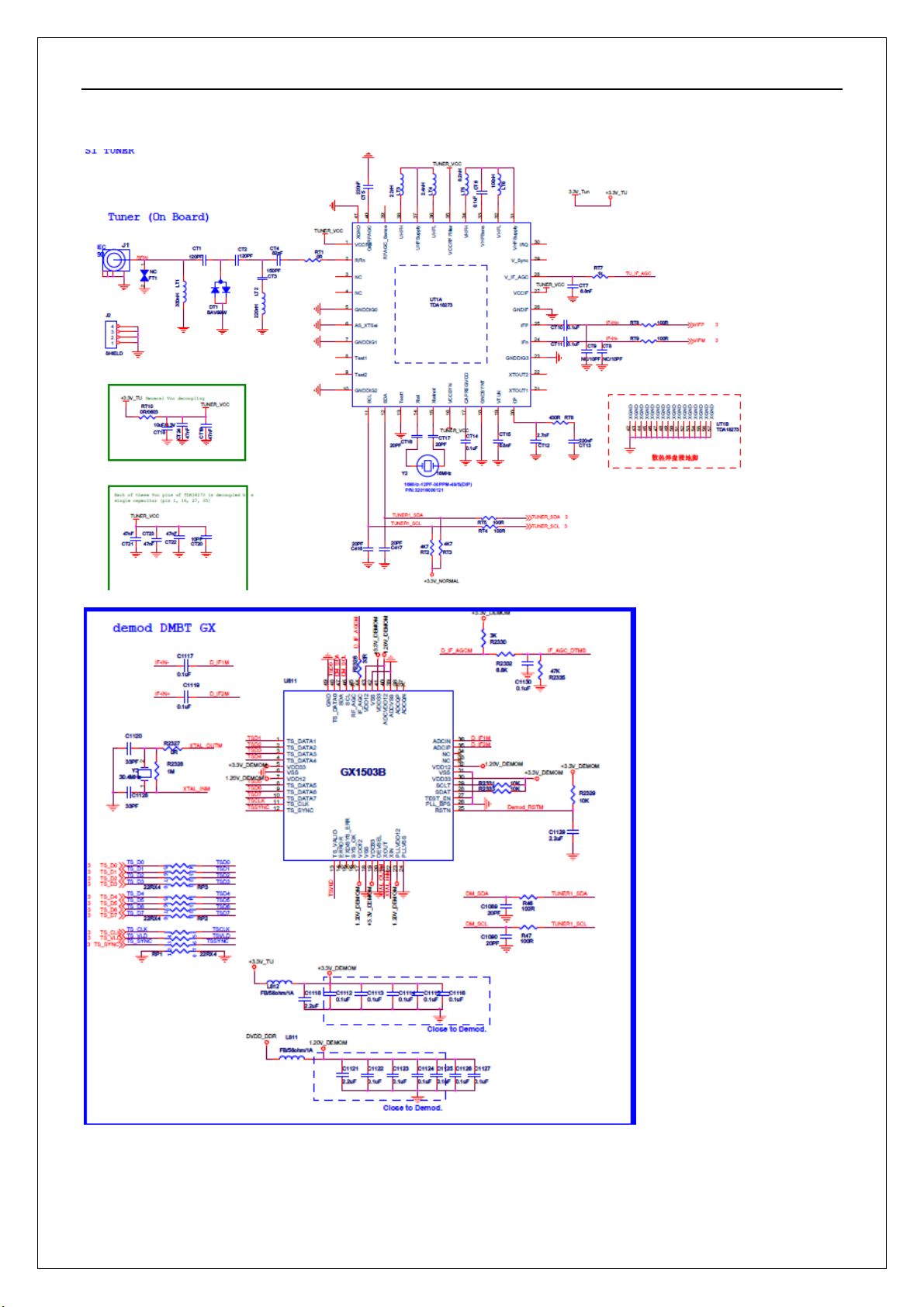

4、Tuner射频 部分
内部技术资料，严禁外传！
（二）、机芯板介绍
1、机芯板实物图接口介绍
2、机芯板实物图芯片分布介绍
1. 电视主IC—MSD6A608HTAB (U100)
1.
内部技术资料，严禁外传！
2. NorFlash —MX25L1606EM2I (U103)
3. NandFlash—THGBM5G5A1JBAIR（U1001）
4. DDR—H5TQ2G83EFR-PBC（U301，U302）
5. 高频头—TDA18273HN (UT1)
6. DTMB IC—GX1503B（U811）
7. 功放IC—TAS5707L（U38）
8. 网络变压器—M3066ANL/H1601CG（U11）
9. LDO—AP7362-ADJ （U6）
10.DC-DC—TPS54528 (U1)
11.LDO—AP1117-3.3 （U2，U5，U7）
12.LDO—AP1117-ADJ （U3）

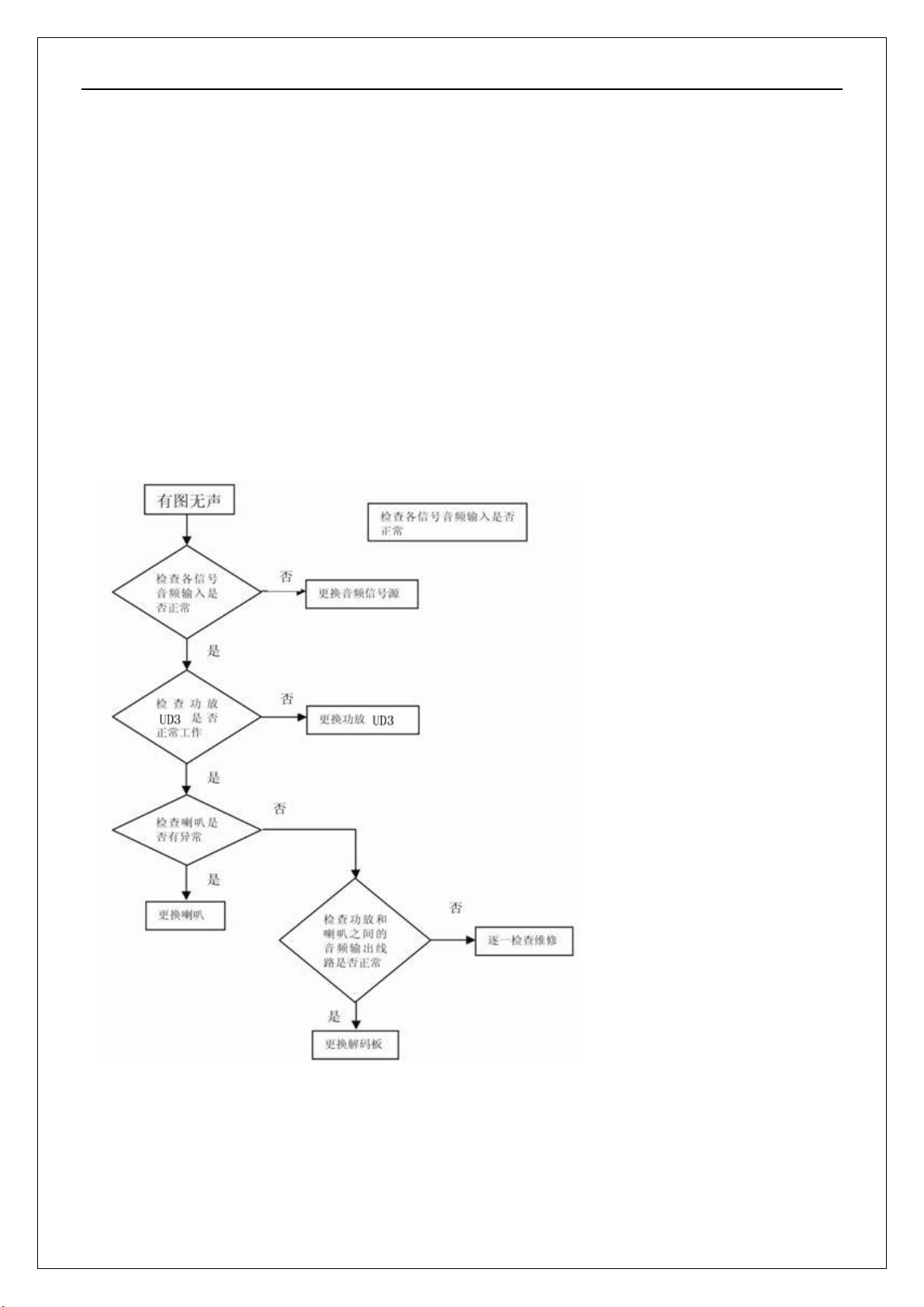

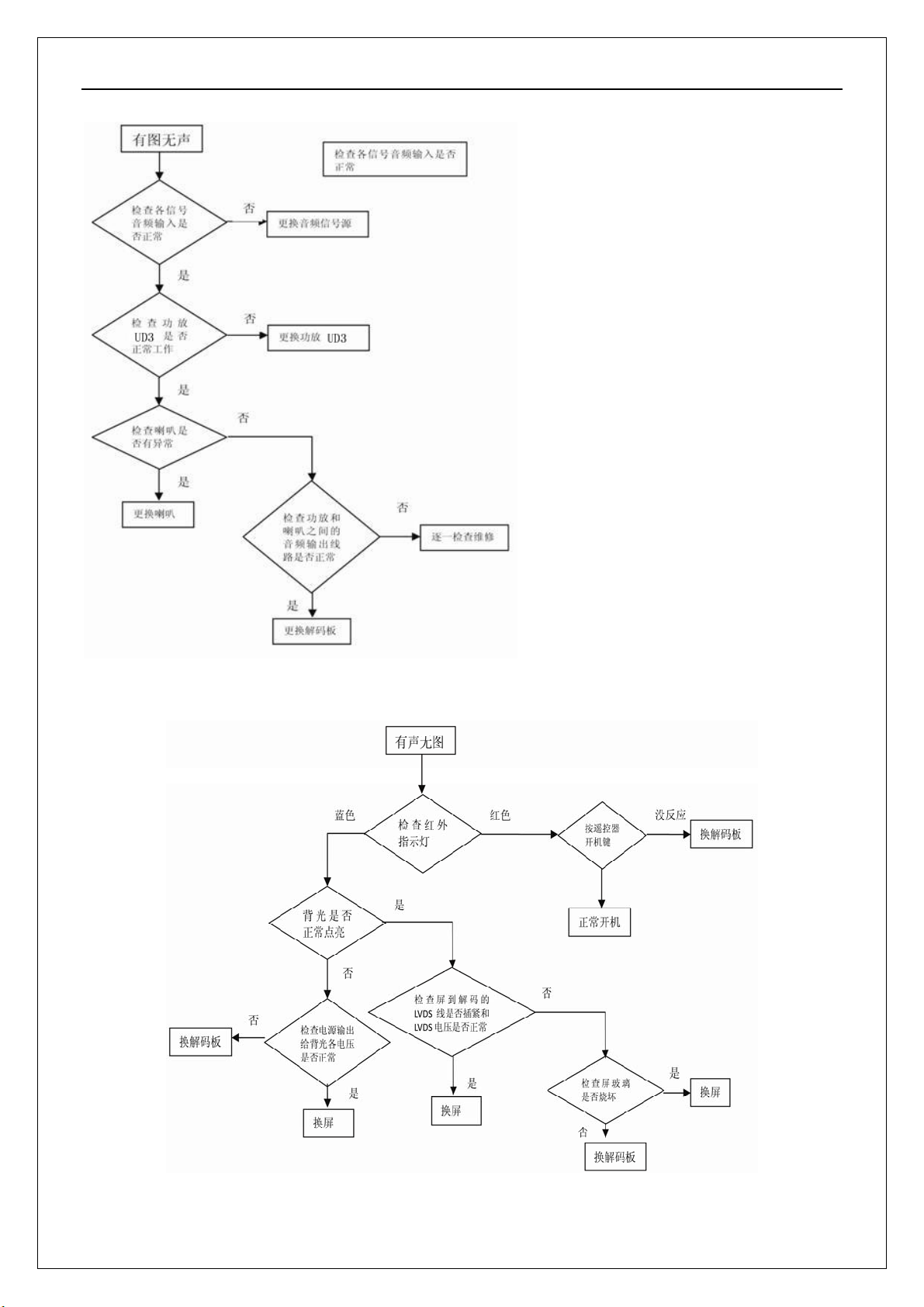

（三）机芯常见故障维修流程图及维修方法
内部技术资料，严禁外传！
内部技术资料，严禁外传！
（四）、主要IC集成块功能引脚定义及参数
主 IC
MSD6A608HTAB 引脚定义：
引脚定义见附件。
五、产品爆炸图、BOM 明细
1、产品爆炸图
6A608 管脚定义
2、主要模块 BOM
元件品号 品 名 规 格 单位 用
101Q5511113
103Q5510111
LED 电视一体机 MHTV5511Y-WB 55PFL5341/T3（PTC/黑色高亮/6A608 分体/DTMB/3D 三星
/08 底座)
面板 LD5511-SJ05-03(黑色高亮/快门 3D/改善 BOSS 变形)
后盖(无 DVD)内 0 LD5510-SJ03-01（黑色咬花/MTC 刻字）
PCS 0
PCS 1
PCS 1
量
内部技术资料，严禁外传！
107Q3210112
110Q3211103
110Q3211102
110Q3215101
12325303103
123Q3210106
123Q5511004
123Q5511120
123Q5511115
123Q5511116
202Q5510002
204Q3910120
204Q3910132
205Q3210109
205Q4201001
215Q4610002
21711515121
221Q3910104
227CP297G08
30434020364
30440505211
30440512272
30440605682
30440820121
30440825901
30441010271
30441020871
30441325152
30450210003
317GL032E01
32200007158
32404000001
4021Q551126
4021Q551146
4021Q551128
功能按键(无 DVD) LD3210-SJ07-02(黑色高亮/改善手感）
遥控镜片 LD3211-SJ10-01（黑色半透明/联想/PE 专用）
装饰镜片 LD3211-SJ10-02（高亮黑色）
遥控镜片 LD3215-SJ10-01（黑色半透明）
电源线扣 DV5303-SJ30-02（0.75 线径 黑色）
按键固定架 LD3210-SJ04-04(黑色蚀纹/改善装配）
铭牌(PHILIPS) 55PFL5341/T3-MG11-01(工厂移印/LOGO 长 46*8.5mm)
PVC 贴片(侧端子)LD3910-SJ25-02 飞利
浦专用
PVC 贴片（后端子 LD3910-SJ25-03）飞
利浦专用
PVC 贴片(后盖)LD-3910-SJ25-01 55PFL5341/T3-MG18-03(黑色有丝印/6A608 国内分体
PCB-铁底板
端子输出背板(SECC) LD3910-WJ03-20(6A600-B 版/分体/喷黑)
端子输出侧板 LD3910-WJ03-32(6A608/无 SD 卡/单面喷黑）
电源开关铁支架 LD3210-WJ04-09（镀锌板/喷油黑色/通用）
压屏支架 LE4201-WJ04-01(镀锌板)
橡胶垫(喇叭/槽 3.2) LD4610-SJ18-02（11*Φ14mm）
海棉垫 15*15*12mm（单面背胶）
绝缘片 LD3910-SJ12-03(分体电源板/黑色/改善散热）
3D 眼镜 3D Glass SW TI400 套(内附:眼镜 2 副(红外快门式)赛沃斯
LVDS 线（兼容 3D） TV4619-LJ19-07(L=360mm 40P/2.0-51P/0.5 10bit 无接地
软排线 L=210mm-5Pin-0.5mm（同向/挡墙 4mm）
接插器线材
软排线（逐渐禁采购） L=680mm-6Pin-0.5mm（同向/挡墙 5mm/白色）挡墙厚度
接插器线材(软线材) L=120mm-8Pin-2.0mm（同向）
接插器线材 L=90mm-8Pin-2.54-24# 同向
软排线 L=270mm-10Pin-1.0mm（同向/挡墙 6mm）带屏蔽
接插器线材
接插器线材 L=150mm-13Pin-2.54mm/同向
电源线（3C 头） 2.1M-7.92/0.75mm2 无线扣
天线隔离器 GL01-2-E IEC 头 90 度（TCL）
电池 7 号（WEEE 绿色环保/无中文）
磁环 RC16*9*28-F5B（带壳磁通）
能效贴纸 55PFL5341/T3-MG04-01（一式一联/采购/三级能效）
外箱贴纸 55PFL5341/T3-MG04-05（一式一联/采购 180*80mm/改新
产品序号贴纸 55PFL5341/T3-MG04-03(一式两联/采购)38*12mm
55PFL5341/T3-MG18-04(6A608 国内分体板/HDMI1/双
USB/无 SD 卡)
55PFL5341/T3-MG18-02(6A608 国内分体板 AV/YPbPr/网
口/HDMI2)
板)66.7*50.7mm
LD5510-WJ01-02 PCS 1
PE 专用
环带卡扣
TV3211-LJ19-03 L=270mm 5P/1.25-4P/1.25 PCS 1
0.36mm
L=870mm-10Pin/2.0mm-8Pin/1.25 PCS 1
54*80mm
模版)
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 4
PCS 4
PCS 2
PCS 1
套
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 2
PCS 1
PCS 1
PCS 1
PCS 1
1
内部技术资料，严禁外传！
4031Q551110
4033Q551111
4033Q551110
40408040001
40415001001
40433022001
40430015013
504MTC42608
504Q5511102
540IP200S01
30120412501
30382000171
31121060161
31122260631
506Q4608102
102Q4608111
115Q4612101
202Q4601002
21502025001
209060408B1
209090407B1
511Q3210S04
30110505001
30120812501
303C3210234
305C2231004
30710001AJ1
30711011AJ1
31112250101
325H936T001
511Q3210S11
30110505001
3021C223101
303C321003A
DFU 说明书（A5/24P/封面封底 100G 书纸
/内页 80G 书写纸)
QSG 快速使用指南 55PFL5341/T3-MG14-04（A5/12P/封 100G 内 80G 书纸/
保修卡 55PFL5240/T3-MG12-01(216*297MM/128g 铜板纸/彩印
PE 袋（螺丝） 80*40mm（带封口条/有丝印）
珍珠棉袋（整机） LD55U3000-MG28-01(1500*1000mm/红色丝印/打孔/国内
PE 袋（说明书） LE32B50-MG28-03（330*220mm/短边开口/带封口条/打孔/
PE 袋(电源线) 300*150mm （打孔/国内统帅）
喇叭 MTC4260-6Ω-12W(带线红黑 690mm/黑白 660mm 朝下/套）
遥控器（RC53) MHTV5511-MG10-01(飞利浦遥控)
WIFI 模块贴片组件 IP2000-ZC12-01（A）配 308B+Android
贴片插座 4pin-1.25mm（卧式不带扣）编带
PCB（WIFI 模块） IP2000-ZC12-01（A）2 层 2013-02-01 50*14*1.2MM FR4
贴片电容(逐渐禁采购)
贴片电容（电源专用）
底座组件 LD4608(黑色高亮/二代一体机)
底座 LE4608-SJ30-01（黑色高亮）
底座支撑架 LD4612-SJ04-01（黑色高亮/配 LE4608 底座）
底座铁底板
橡胶垫 D20.2*H5mm（弧面/黑色/单面背 3M9448 胶）
螺丝 逐渐禁采购 4*8PWB（加硬）黑色
螺丝 逐渐禁采购 4*7FB（加硬）黑色
红外接收板贴片组件(B 版)PHILIPS 专用 TV3210-ZC25-03（MTC 一体机 10/11/12/18 面板/LED/单红
贴片插座 5pin-0.5mm-卧式-编带-下接触带扣
贴片插座 8pin-1.25mm-卧式-编带-不带扣
PCB（接收板） TV3210-ZC25-03（B）2 层，2013-03-27，8.5*50.5*1.2mm
贴片发光二极管 红蓝双色-0603 亿光（蓝灯亮度为 N2 档）
贴片电阻
贴片电阻
贴片电容(逐渐禁采购)
遥控接收头（贴片） IRM-H936T/TR2，36KHz,everlight，IR-4P-SMT
按键板贴片组件(A 版)TCL TV3210-ZC10-02（配一体机 1X 系列/6A608）
贴片插座 5pin-0.5mm-卧式-编带-下接触带扣
贴片轻触开关
PCB（按键板） TV3210-ZC10-02（A）2 层，2013-2-4,10*110*1.2mm FR4
55PFL5341/T3-MG01-03(3D/新盾牌 LOGO)
彩印/改英文)
/2P/新 LOGO)
中文）
厚度 0.06mm
（泰声杰）
94V0
10uF-16V-M-0805-X5R PCS 1
22uF-6.3V-M-0805-X5R PCS 2
LE4601-WJ01-02 PCS 1
色灯）
FR4 94V0
0Ω-1/10W-J-0603 PCS 1
100Ω-1/10W-J-0603 PCS 1
2.2uF-10V-Z-0603-Y5V PCS 1
KFC-A05-02(L6.8*W5.2*H1.5mm) PCS 7
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
套
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 6
PCS 4
PCS 11
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
1
内部技术资料，严禁外传！
94V0
30710001AJ1
30711541AF1
30711691AF1
30713031AF1
30714731AF1
30717521AF1
30718231AF1
511Q5501M02
115C5515101
30511003002
511Q5501S02
30120605004
303C5501231
514C3202M08
209090308B1
209020308W2
2120C220201
21610100001
221Q5510101
30110279202
3210C320205
3210C320206
3210C320207
3240103R0K1
32404200001
32406001002
32406014001
32606100002
514C3202J08
514C5501M02
30110820001
30110825401
30111220001
31082210356
31082210801
321SCT10501
32404068301
514C5501S02
贴片电阻
贴片电阻
贴片电阻
贴片电阻
贴片电阻
贴片电阻
贴片电阻
红外发射板组件(A 版) TV5501-ZC25-01（55 三星屏/3D/850nm 波长）
间隔柱 Φ5*1.0mm,2 孔
发射管 Φ3mm,850nm 波长,40 度角,IR204-C/HO,EVERLIGHT,红外
红外发射板贴片组件(A 版) TV5501-ZC25-01（55 三星屏/3D/850nm 波长）
贴片插座 6pin-0.5mm-卧式-单列-编带-下接触带扣 厚 2.0mm
PCB（发射板）
电源板组件(I 版) TV3202-ZC02-01(配 55"LEDTV/瞬断/雷击短路 Passed/海
螺丝 逐渐禁采购 3*8FB（加硬）黑色
组合螺丝 3*8PB（加硬带弹垫/平垫）白色
接地片
热缩套管
绝缘片（电源板） LD5510-SJ12-01(60*45*0.4mm/黑色单面背胶/V0 防火)
电源插座 2Pin-7.92mm-卧式-单列-高压
散热器(TV 电源专用)
散热器(TV 电源专用)
散热器(TV 电源专用)
卧式棒型电感(TV 电源专用)
磁环电感(TV 电源专用) φ18*r9*H7mm-200uH (线径 0.6MM 卧式)
共模电感(磁环)(TV 电源专用) φ18*r9*H7mm-10mH(线径 0.6mm 卧式）
共模电感(磁环)(TV 电源专用) φ14*r7*H4mm-1mH(线径 0.45mm）卧式
锰铜线电阻（TV 电源专用）
电源板立式机插组件(I 版) TV3202-ZC02-01(配 55"LEDTV/瞬断/雷击短路 Passed/海
电源驱动板组件(A) TV5501-ZC02-01（55 三星屏/3D/HAIER）
插座 8pin-2.0mm-立式-单列
插座 8pin-2.54mm-立式-单列
插座 12pin-2.0mm-立式-单列
电解电容(高频低阻/TV 电源专用） 220uF-35V-Z（3000H/Φ10*12mm/D=5mm 编带）
电解电容(高频低阻） 220uF-80V-M(Φ10*25mm/D=5/90 度脚长 3.5）
散热器（TV 专用） SCT105-WJ21-04(20*12*7mm/固定柱高 6MM)
磁环电感(TV 电源专用) φ18*r10*H4mm-68uH (铁硅铝/线径 0.7MM 卧式)
电源驱动板贴片组件(A) TV5501-ZC02-01（55 三星屏/3D/HAIER）
0Ω-1/10W-J-0603 PCS 1
150KΩ-1/10W-F-0603 PCS 1
16.9KΩ-1/10W-F-0603 PCS 1
30KΩ-1/10W-F-0603 PCS 1
47KΩ-1/10W-F-0603 PCS 1
7.5KΩ-1/10W-F-0603 PCS 1
82KΩ-1/10W-F-0603 PCS 1
线发射
TV5501-ZC25-01(A)2L 2013.08.15 134*110*0.8/32 FR4
V0
尔)
TV2202-WJ26-01(r4*L7*K2.5*H0.3mm) PCS 2
Φ10mm
TV3202-WJ21-05(111.22*52.94*3mm) PCS 1
TV3202-WJ21-06(178.65*37*23.5mm) PCS 1
TV3202-WJ21-07(44.15*48.4*3mm) PCS 1
3uH-5A-K=10mm PCS 3
7mΩ/5A D1.2mm*10mm PCS 2
尔)
PCS 1
PCS 3
PCS 3
PCS 1
PCS 1
PCS 1
PCS 1
PCS 2
PCS 6
米
PCS 1
PCS 2
PCS 1
PCS 2
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 4
PCS 2
PCS 2
PCS 2
PCS 1
2
内部技术资料，严禁外传！
515C3260M03
203L1725201
205C1902001
3210C323602
515C3260S03
53255000M19
53255000M20
21711007081
60112000022
21711510201
21711510081
30430701801
解码板组件(B) MHTV3260-ZC01-01(6A608 分体板/TCL 网络机/DTMB/37"
屏蔽盒
SCART 小支架
散热器 MHTV3236-WJ21-01（B)（70*70*6.5mm）化黑/两根固定
解码板贴片组件(B) MHTV3260-ZC01-01(6A608 分体板/TCL 网络机/DTMB/37"
55"LED Lightbar 组件(1) LED55D8-ZC14-03(A)(8 颗 3528-LHD/B20 B21/95lm+/5A)
55"LED Lightbar 组件(2) LED55D8-ZC14-04(A)(8 颗 3528-LHD/B20 B21/95lm+/5A)
导电泡棉
封箱胶纸 55PFL5341/T3-MG27-01(带 PHILIPS logo)长 45M 宽
导电泡棉
海棉垫 15*10*8mm（单面背胶）
AV 信号线 L=180mm/3.5 四级插头转 RCA 母头（1-2-3-4=白-红-地-黄）
六、软件升级方法
进工厂模式软体升级方法
PCS 1
以上）
DH1725-WJ38-01 PCS 1
TV1902-WJ04-01 PCS 2
PCS 1
柱
PCS 1
以上）
PCS 6
PCS 6
10*7*8mm PCS 2
PCS 0
72MM
15*10*20mm PCS 2
PCS 4
PCS 1
1. 将工程软件拷贝在 U 盘中，然后将 U 盘插入电视的 U 盘接口；
2. 整机开机完成后，按“信号输入”键弹出输入信号源菜单，再依次按数字键“2、5、8、0”进入工
厂菜单；
3. 通过遥控器上的上下键选择 Other Options，然后再选择 Upgrade Main，按“确认”键，然后在弹出
的询问菜单中，按左键选择是，电视机重启，并开始自动升级。
其他软件升级方法
1. 将工程软件拷贝在 U 盘中，然后将 U 盘插入电视的 U 盘接口；
2. 关电,然后按住按键板上的菜单键不放,上电.持续按住菜单键 6~8 秒后，如果出现升级进度条，表明
开始升级。
注意：这个方法一般在第一种升级方式失败，或者没有看到升级进度条后再用。
Loading...
