Colour Television
Chassis
43PFH5800/96
49PFH5800/96
55PFH5800/96
Product Specification Sheet
43S91F-DVB FHD Smart TV 49S91F-DVB FHD Smart TV
Series name 43PFH5800/96 49PFH5800/96
Platform/Chipset T8E5-6A628 T8E5-6A628
Processor type (CPU) / GPU
Picture/Display
Backlight Type (Panel Supplier) DLED DLED
Diagonal Screen Size 42.51" 48.5"
Perfect Motion Rate 1920*1080@60Hz 1920*1080@60Hz
Panel Frequency (Native) 60HZ 60HZ
Chasis Frequency 主板频率 60HZ 60HZ
Backlight Dimming 调光方式 PWM PWM
AIR:CH2-CH69
Scanning Segments (amount) 频率范围
Panel Resolution 1920*1080 1920*1080
Aspect ratio 16:09 16:09
Brightness (Home Vivid Mode) cd/m²
Panel contrast ratio 1200:1 1200:1
Viewing Angle - H (L+R)
CABLE:CH1-CH135
DVB-T:470-806MHZ
Min:220cd/m2,Typ:260cd/m
2
Min:280cd/m2,Typ:330cd/m2
AIR:CH2-CH69
CABLE:CH1-CH135
DVB-T:470-806MHZ
176° 176°
Viewing Angle - V
176° 176°
Response Time (ms)
8ms 9ms
Analog + PWM dimming 是不是PWM调光 N/A N/A
2D/3D Logic (2D/3D Active/3D Passive) 主动被动3D 2D 2D
Color Gamut NTSC 62% NTSC 65%
PQ engine Digital Crystal Clear Digital Crystal Clear
PQ Resolution
Directional Super Resolution (on 2D & 3D) N/A N/A
Improved 3D Super Resolution N/A N/A
ISF Color Management N/A N/A
Digital Natural Motion (2D/3D)
Perfect Natural Motion (2D/3D)
2D to 3D Conversion N/A N/A
3D Depth adjustment (Auto/Offset) N/A N/A
Auto 3D Detection N/A N/A
Micro Dimming Demo N/A N/A
Micro Dimming mode N/A N/A
Dual View (2 Player Full Screen Gaming/Video) N/A N/A
N/A N/A
N/A N/A
N/A N/A
Product Specification Sheet
43S91F-DVB FHD Smart TV 49S91F-DVB FHD Smart TV
Supported Display Resolution (Computer Inputs) 720*400@70HZ
640*480@60HZ
800*600@60HZ
1024*768@60HZ
1360*768@60HZ
1280*720@60HZ
1280*960@60HZ
1280*1024@60HZ
1600*900@60HZ
1920*1080@60HZ
Supported Display Resolution (Video Inputs)
480i, 480p,576i,
576p,720p,1080i,1080p(24/2
5/30/50/60Hz)
Brightness (Shop Vivid mode: 10% boost)亮度调节方式，
我们的是1%递进
Pixel Plus Link (I/II/III)
Active Control
Local Contrast 本地对比
"UHD Display" - logo (Industry)
"UHD Receiver" - logo (Industry) -pending std
N/A N/A
N/A N/A
N/A N/A
N/A N/A
N/A N/A
N/A N/A
720*400@70HZ
640*480@60HZ
800*600@60HZ
1024*768@60HZ
1360*768@60HZ
1280*720@60HZ
1280*960@60HZ
1280*1024@60HZ
1600*900@60HZ
1920*1080@60HZ
480i, 480p,576i,
576p,720p,1080i,1080p(24/25/30/
50/60Hz)
HDMI 2.0 4:4:4 @ 60p
10-bit color support
DAPQ
Ambilight
Ambilight Version N/A N/A
Pixels N/A N/A
Ambilight Performance (nit, no of colors, halo length) N/A N/A
Ambilight Features (Wall colour adaptive, Lounge Light
Mode, Ambilight Motion, Gaming Mode)
Ambilight for 3D N/A N/A
Ambilight for all TV Events N/A N/A
Ambilight Open Source via JointSpaceApp N/A N/A
N/A N/A
N/A N/A
N/A N/A
N/A N/A
Wall Distance Adaptive (Stand vs Mount) N/A N/A
Motion Adaptive N/A N/A
Built-in AL + Hue N/A N/A
TV as Lamp(s) in Hue ecosystem N/A N/A
In screen demo in mobile shop app N/A N/A
Ambi Wakeup (ref HTV) N/A N/A
Ambimusic N/A N/A
Sound (TV)
Sound (Internal)
Output Power (10% THD) RMS 喇叭功率 16W 16W
Speaker configuration 8W+8W 8W+8W
Speaker system 2.0 2.0
Speaker type
Auto Volume Levelier / Auto Volume Levelier + YES YES
built-in(normal) built-in(normal)
Product Specification Sheet
43S91F-DVB FHD Smart TV 49S91F-DVB FHD Smart TV
Sound Claim (Incredible Surround/Cinema Surround/Clear
Sound/AmbiwOOx/3D Movie/Incredible Surround 3D)
Bass (Bass control/DBE/Ultra Bass/Ultra Bass II) YES YES
Wireless Sound Interface N/A N/A
Dolby Digital DecoderType
DTS Studio Sound
DTS 2.0+ Digital out
Acoustic Compensation Filters 主板滤波补偿
Dynamic Treble Enhancement 动态高音增强
Programmable Bass And Treble Curve （可编程的低音
和高音曲线）用户
Visible Sound
Sound (External)
External Sound device type N/A N/A
Output Power (10% THD) RMS N/A N/A
Design Specs
Stand type (Swivel/non Swivel) 底座类型 Metal Wing Metal Wing
Standard,Music,Cinema,Pe
rsonal
YES YES
N/A N/A
N/A N/A
N/A N/A
N/A N/A
N/A N/A
N/A N/A
Standard,Music,Cinema,Person
al
TV*2/USB2.0*1/USB3.0*1
/VGA*1/HDMI*3
I/O port to be clearly indicated （列接口）
Local Keyboard 按键板 YES YES
Philips wordmark 商标logo
Leading Edge 装饰件
Vesa Wall Mount Compatible 壁挂孔 YES YES
Compatible Wall Mount 壁挂孔规格 200mm*300mm 200mm*300mm
POS label
Connectivity (I/O)
HDMI Number *3 *3
HDMI 1.4a HDMI-1/2/3 HDMI-1/2/3
/YPbPr*1/AV-IN*1
/EARPHONE*1/RJ45*1
/COAXIAL-OUT*1
PHILIPS PHILIPS
7# 7#
TV*2/USB2.0*1/USB3.0*1
/VGA*1/HDMI*3
/YPbPr*1/AV-IN*1
/EARPHONE*1/RJ45*1
/COAXIAL-OUT*1
HDMI 2.0 N/A N/A
HDMI/DVI Yes for all ports Yes for all ports
HDMI ARC
EasyLink (HDMI-CEC)
Scart (EU) Connections N/A N/A
YPbPr/CVI (EU/Latam) Connections *1 *1
CVBS (EU/Latam) Connections *1 *1
Audio L/R in *1 *1
Yes for all ports Yes for all ports
HDMI-2 HDMI-2
CI+ slots N/A N/A
Antenna *2 *2
Satellite (for K&S only) N/A N/A
Product Specification Sheet
43S91F-DVB FHD Smart TV 49S91F-DVB FHD Smart TV
USB USB2.0+USB3.0 USB2.0+USB3.0
USB Harddisk Format (Power) FAT/NTFS (500mA) FAT/NTFS (500mA)
VGA YES YES
VGA/DVI Audio Input N/A N/A
Digital audio out (SPDIF) *1 *1
Headphone *1 *1
Ethernet-LAN RJ-45 *1 *1
Service Connector
VGA connectable VGA connectable
Wireless connections YES YES
Wi-Fi Band Concurrent N/A N/A
WoWLAN N/A N/A
WoLAN N/A N/A
Bluetooth for subwoofer/RC (do not claim commercially) N/A N/A
Multichannel over BT N/A N/A
HDCP v2.2 (on HDMI 2.0 port) N/A N/A
MHL (HDMI+power+return channel) HDMI-3 support MHL HDMI-3 support MHL
Wi-fi Miracast Certified (HDCP 2.2 supported)
GoogleCast Receiver N/A N/A
Tablet Screen Mirroring (Wi-Fi Miracast)
TAD AppFTA channels (free app)
TAD Server, FTA channel
Indep. Watching (TV&PVR), FTA&CI+ N/A N/A
SAT>IP Client, FTA
HEVC @ FHD 60Hz YES YES
HEVC @ UHD 60Hz N/A N/A
H264 @ UHD N/A N/A
VP9 @ UHD N/A N/A
UI & Interaction
Ux (Basic: without Dashboard, Advanced: with Dashboard) Basic Basic
Animations 动画 N/A N/A
Drag and drop 拖动 N/A N/A
Remote Control Version (state if include Keyboard/Pointer) N/A N/A
Sensor.accelerometer & sensor gyroscope N/A N/A
Easy access to eDFU (Blue key) 电子说明书 N/A N/A
Text Entry (Basic : Text Entry via HID and/or On-screen
Keyboard)
Multi-view 多屏显示 N/A N/A
Multi-task 多任务
Screen Format Adjustments 比例列表 YES YES
Dual Screen (TV and TeleText) 图文 N/A N/A
Teletext N/A N/A
e-Sticker
Priority Channel List
Channel Cloning via USB
Logo Editor (Channel Editor)
Channel Matrix with EPG data
Channel Scanning (Australia/NZ)
Time Zone (Australia/NZ)
Basic Basic
Product Specification Sheet
43S91F-DVB FHD Smart TV 49S91F-DVB FHD Smart TV
PC Sorting
Intelligent Source List
On-screen Remote (via HDMI)
Cold boot to broadcast
Cold boot to online dashboard
Warm boot to broadcast
Warm boot to online dashboard
Zapping OSD with EPG data YES YES
Electronic Program Guide (IP & Broadcast) YES YES
8 Days Electronic Program Guide YES YES
Live Setting Assistant (include PQ level) 设置助手直播 N/A N/A
Signal Strength Indication 信号强度指示 YES YES
Pause TV/USB recording (PVR) 刻录 YES YES
Two simultaneous recordings in stdby
UI Languages Chinese Traditional, English Chinese Traditional, English
Memory Profile (DRAM) 内置512M 内置512M
Menu Layout Update 菜单更新 换UI
Wizards (Ease of Installation) 安装工具（类似螺丝
Single Sign On (google a/c only) N/A N/A
Personalized Dashboard（定制化UI） N/A N/A
Face recognition 面部识别 N/A N/A
Shopmode 2015 N/A N/A
CloudTV app content in search and Dashboard (on TV) N/A N/A
Firmware Upgradeable 软件升级 YES YES
Multimedia Applications
MJPEG,MPEG-1,MPEG-
Video Playback Formats 视频格式
Subtitles Formats Support SRT、ASS SRT、ASS
N/A N/A
MJPEG,MPEG-1,MPEG-2,MPEG-
2,MPEG-
4,H.264,XviD,FLV,AVS.
MPEG-1,MPEG-2（Layer
Music Playback Formats
Picture Playback Formats JPEG、BMP、PNG JPEG、BMP、PNG
I/II)，MP3，AAC-LC, HE-
AAC,WMA
MPEG-1,MPEG-2（Layer I/II)，
MP3，AAC-LC, HE-AAC, WMA
Product Specification Sheet
Smart TV
Software Platform
Android Home Page
Android OS
UI Resolution
Google Voice Search
Google Hangouts
Remote Control
Gesture
Pre-installed Google Apps (Google Search, Google Hangouts,
Google Play Movies, Google Play Music, Youtube)
43S91F-DVB FHD Smart TV 49S91F-DVB FHD Smart TV
Basic Performance Profile
Google Play
Memory size to install apps
Extendable USB storage for App Download
Smart TV Experience
DLNA 1.5 - DMR, DMP
DLNA 1.5 - DMS
MultiRoom Client, FTA+Scrambled Non-Copy Protected &
CI+
MultiRoom Server, FTA+Scrambled Non-Copy Protected &
CI+
PVR Auto Recording (IP-EPG)
API - access control
xTV Support
Rich User Interaction
Smart Home
4k photo support in Android apps
4k photo support in Picture apps
4k photo support in USB/DLNA
UHD content playback from all sources (USB,DLNA,web)
NextFlix UHD
Youtube UHD
Google Play UHD
Smart TV with Broadcast PIP; single video
SMART TV offline content (cached)
MPEG-DASH (CENC & CFF)
HLS
Wake up from APP
Preinstalled Apps
Netflix *
YouTube Leanback (HTML5) *
Spotify *
Product Specification Sheet
BBC iPlayer *
Skype
Skype Cowatch (mix audio)
Cloud Explorer
Cloud TV
Smart TV Services
Social Apps
Game Dashboard in Google launcher
43S91F-DVB FHD Smart TV 49S91F-DVB FHD Smart TV
OpenGL Games
Playstation Now App
OnLive App
STA 3.0 & 4.0 Clients
STA shared App store
Camera & Mic API
TV as an app (Verimatrix, etc)
Companion Apps
Philips TV Remote App
Sharing in Remote App
Ambilight TV App
Ambilight+Hue App
User Manual App
Channel Editor - PC Client App
Mobile app for in-shop (cover MRA/Demo Me/Shop RC
functions)
Proximity based shop app activation (BTLE/NFC/QR tbc)
MyRemote App (Old TV Remote App)
Ambilight Lounge App
Broadcast/Certification
DVB-T/C
DVB-S/S2 N/A N/A
DVB-T/T2 N/A N/A
DVB-C2 N/A N/A
DVB-T DVB-T
SBTVD-T (Brazil) N/A N/A
SATVD-T (Argentina) N/A N/A
Analog (LATAM/APMEA)
Nicam (APMEA) N/A N/A
Enhanced SSU
Italy HD Book 2.1.1 (GOLD) N/A N/A
HD-Book Italy 3.0 (HEVC@FHD) N/A N/A
UK D Book 7a N/A N/A
Freeview SD (UK) N/A N/A
Freeview HD (UK) N/A N/A
PAL,SECAM,NTSC PAL,SECAM,NTSC
N/A N/A
Product Specification Sheet
43S91F-DVB FHD Smart TV 49S91F-DVB FHD Smart TV
MHEG 5(只有HbbTV有) N/A N/A
TiVuON (IT)
TNT HD (FR)
Argentina Ginga - NCL
Brazil Ginga (A/B) N/A N/A
Video Playback YES YES
Dual Cam (CI+) N/A N/A
Dual Tuner YES YES
CI+ 1.4 Multistream CAM N/A N/A
CI+ 1.3 CAM N/A N/A
HBBTV 1.5
HBBTV 2.0
MHP
Ziggo Interactief
N/A N/A
N/A N/A
N/A N/A
N/A N/A
N/A N/A
N/A N/A
N/A N/A
3D DVB Phase 1
3D signaling bits in broadcast
Background update installation
Marlin/ Play ready
Sustainability/Power
PVC / BFR Free 无卤 N/A N/A
Mercury Free 无汞 N/A N/A
Cabinet Resin 面框材质
Eco-Flower Certified 环保认证 N/A N/A
ECO Mode 节能模式 N/A N/A
Mains Power AC 100-240V 50/60Hz AC 100-240V 50/60Hz
Standby Power <0.5W <0.5W
N/A N/A
N/A N/A
N/A N/A
N/A N/A
Metal Metal
Quick Startup 快速启动
Network Standby mode (max 6W)
Off Mode Power <0.5W <0.5W
Auto Switch-Off Timer 休眠时间 YES YES
Green packaging (Non-EPS) 绿色包装 YES YES
Light Sensor 光感应器 N/A N/A
Picture Mute (For Radio) 单独听 N/A N/A
EU Energy Label (A++/A+/A/B) - Requirement N/A N/A
non-EU Energy Label - Standby Label (A/B/C) N/A N/A
Blauer Engel (Germany) N/A N/A
Accessory
By-packed accessories
Active Glasses (509) N/A N/A
Active Glasses (529) N/A N/A
Passive Glasses (PTA417) N/A N/A
Product Specification Sheet
43S91F-DVB FHD Smart TV 49S91F-DVB FHD Smart TV
Dual Gaming Glasses N/A N/A
Woofer (e.g. SWB50) with Soundbeam N/A N/A
Sound Bar N/A N/A
Detachable speaker base 可拆卸喇叭 N/A N/A
Wireless audio adaptor N/A N/A
Wi-Fi Adapter (PTA01/00/PTA127/55) N/A N/A
Skype Camera (PTA317) N/A N/A
Table Stand 底座
Accessory Bag
Mains Cord (EU/UK/Brazil/APMEA) 电源线
Remote Control + 2x Philips Batteries
Printed QSG
Printed DFU (APMEA)
Safety Legal Leaflet (EU) - 3D Health Advise and Ukraine
requirement（安规小册子）
Philips Warranty Leaflet 保修卡
Optional accessories
Active Glasses (PTA509/529) N/A N/A
Passive Glasses (PTA419) N/A N/A
Dual Gaming Glasses (PTA436) N/A N/A
Wi-Fi Adapter (PTA01/00/PTA127/55) N/A N/A
Skype Camera (PTA317) N/A N/A
Table Top Stand N/A N/A
Speaker stand N/A N/A
Others N/A N/A
Certification
Dolby Digital/Dolby Digital Plus/Dolby Pulse
YES YES
YES YES
YES YES
YES YES
YES YES
YES YES
N/A N/A
YES YES
DTS 2.0+ Digital out
DTS Premium Sound
DivX
Product Specification Sheet
WMA
Wi-Fi
DLNA Certified (DMR/DMP/DMS)
SKYPE
HDMI
MHL
Dimensions
(WxHxD)
43S91F-DVB FHD Smart TV 49S91F-DVB FHD Smart TV
Unit with stand
Unit without stand
Carton
Wall-mount
Weight
Product without Stand
Product with Stand
Product in Packaging
970*614*219mm 1102*696*258mm
970*564*74mm 1102*639*81mm
1085*667*150mm 1210*744*175mm
200*300 mm 200*300 mm
8.3kg 9.5 kg
8.5kg 10 kg
10.5kg 13.5 kg
Product Specification Sheet
55S91F-DVB FHD Smart TV
Series name
Platform/Chipset
Processor type (CPU) / GPU
Picture/Display
Backlight Type (Panel Supplier)
Diagonal Screen Size
Perfect Motion Rate
Panel Frequency (Native)
Chasis Frequency 主板频率
Backlight Dimming 调光方式
55PFH5800/96
T8E5-6A628
DLED
54.64"
1920*1080@60Hz
60HZ
60HZ
PWM
Scanning Segments (amount) 频率范围
Panel Resolution
Aspect ratio
Brightness (Home Vivid Mode) cd/m²
Panel contrast ratio
Viewing Angle - H (L+R)
Viewing Angle - V
AIR:CH2-CH69
CABLE:CH1-CH135
DVB-T:470-806MHZ
1920*1080
16:09
Min:300cd/m2,Typ:350cd/m
2
1200：1/3500:1
176°
176°
Response Time (ms)
Analog + PWM dimming 是不是PWM调光
2D/3D Logic (2D/3D Active/3D Passive) 主动被动3D
Color Gamut
PQ engine
PQ Resolution
Directional Super Resolution (on 2D & 3D)
Improved 3D Super Resolution
ISF Color Management
Digital Natural Motion (2D/3D)
Perfect Natural Motion (2D/3D)
2D to 3D Conversion
3D Depth adjustment (Auto/Offset)
6ms
N/A
2D
NTSC 68%
Digital Crystal Clear
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
Auto 3D Detection
Micro Dimming Demo
Micro Dimming mode
Dual View (2 Player Full Screen Gaming/Video)
N/A
N/A
N/A
N/A
Product Specification Sheet
55S91F-DVB FHD Smart TV
Supported Display Resolution (Computer Inputs)
Supported Display Resolution (Video Inputs)
Brightness (Shop Vivid mode: 10% boost)亮度调节方式，
我们的是1%递进
Pixel Plus Link (I/II/III)
Active Control
Local Contrast 本地对比
"UHD Display" - logo (Industry)
"UHD Receiver" - logo (Industry) -pending std
720*400@70HZ
640*480@60HZ
800*600@60HZ
1024*768@60HZ
1360*768@60HZ
1280*720@60HZ
1280*960@60HZ
1280*1024@60HZ
1600*900@60HZ
1920*1080@60HZ
480i, 480p,576i,
576p,720p,1080i,1080p(24/2
5/30/50/60Hz)
N/A
N/A
N/A
N/A
N/A
N/A
HDMI 2.0 4:4:4 @ 60p
10-bit color support
DAPQ
Ambilight
Ambilight Version
Pixels
Ambilight Performance (nit, no of colors, halo length)
Ambilight Features (Wall colour adaptive, Lounge Light
Mode, Ambilight Motion, Gaming Mode)
Ambilight for 3D
Ambilight for all TV Events
Ambilight Open Source via JointSpaceApp
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
Wall Distance Adaptive (Stand vs Mount)
Motion Adaptive
Built-in AL + Hue
TV as Lamp(s) in Hue ecosystem
In screen demo in mobile shop app
Ambi Wakeup (ref HTV)
Ambimusic
Sound (TV)
Sound (Internal)
Output Power (10% THD) RMS 喇叭功率
Speaker configuration
Speaker system
N/A
N/A
N/A
N/A
N/A
N/A
N/A
16W
8W+8W
2.0
Speaker type
Auto Volume Levelier / Auto Volume Levelier +
built-in(normal)
YES
Product Specification Sheet
55S91F-DVB FHD Smart TV
Sound Claim (Incredible Surround/Cinema Surround/Clear
Sound/AmbiwOOx/3D Movie/Incredible Surround 3D)
Bass (Bass control/DBE/Ultra Bass/Ultra Bass II)
Wireless Sound Interface
Dolby Digital DecoderType
DTS Studio Sound
DTS 2.0+ Digital out
Acoustic Compensation Filters 主板滤波补偿
Dynamic Treble Enhancement 动态高音增强
Programmable Bass And Treble Curve （可编程的低音
和高音曲线）用户
Visible Sound
Sound (External)
External Sound device type
Output Power (10% THD) RMS
Design Specs
Stand type (Swivel/non Swivel) 底座类型
Standard,Music,Cinema,Pe
rsonal
YES
N/A
YES
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
Metal Wing
I/O port to be clearly indicated （列接口）
Local Keyboard 按键板
Philips wordmark 商标logo
Leading Edge 装饰件
Vesa Wall Mount Compatible 壁挂孔
Compatible Wall Mount 壁挂孔规格
POS label
Connectivity (I/O)
HDMI Number
HDMI 1.4a
TV*2/USB2.0*1/USB3.0*1
/VGA*1/HDMI*3
/YPbPr*1/AV-IN*1
/EARPHONE*1/RJ45*1
/COAXIAL-OUT*1
YES
PHILIPS
7#
YES
200mm*300mm
*3
HDMI-1/2/3
HDMI 2.0
HDMI/DVI
HDMI ARC
EasyLink (HDMI-CEC)
Scart (EU) Connections
YPbPr/CVI (EU/Latam) Connections
CVBS (EU/Latam) Connections
Audio L/R in
N/A
Yes for all ports
HDMI-2
Yes for all ports
N/A
*1
*1
*1
CI+ slots
Antenna
Satellite (for K&S only)
N/A
*2
N/A
Product Specification Sheet
55S91F-DVB FHD Smart TV
USB
USB Harddisk Format (Power)
VGA
VGA/DVI Audio Input
Digital audio out (SPDIF)
Headphone
Ethernet-LAN RJ-45
Service Connector
Wireless connections
Wi-Fi Band Concurrent
WoWLAN
WoLAN
USB2.0+USB3.0
FAT/NTFS (500mA)
YES
N/A
*1
*1
*1
VGA connectable
YES
N/A
N/A
N/A
Bluetooth for subwoofer/RC (do not claim commercially)
Multichannel over BT
HDCP v2.2 (on HDMI 2.0 port)
MHL (HDMI+power+return channel)
Wi-fi Miracast Certified (HDCP 2.2 supported)
GoogleCast Receiver
Tablet Screen Mirroring (Wi-Fi Miracast)
TAD AppFTA channels (free app)
TAD Server, FTA channel
Indep. Watching (TV&PVR), FTA&CI+
SAT>IP Client, FTA
HEVC @ FHD 60Hz
HEVC @ UHD 60Hz
H264 @ UHD
VP9 @ UHD
UI & Interaction
N/A
N/A
N/A
HDMI-3 support MHL
N/A
N/A
YES
N/A
N/A
N/A
Ux (Basic: without Dashboard, Advanced: with Dashboard)
Animations 动画
Drag and drop 拖动
Remote Control Version (state if include Keyboard/Pointer)
Sensor.accelerometer & sensor gyroscope
Easy access to eDFU (Blue key) 电子说明书
Text Entry (Basic : Text Entry via HID and/or On-screen
Keyboard)
Multi-view 多屏显示
Multi-task 多任务
Screen Format Adjustments 比例列表
Dual Screen (TV and TeleText) 图文
Teletext
e-Sticker
Priority Channel List
Channel Cloning via USB
Logo Editor (Channel Editor)
Channel Matrix with EPG data
Channel Scanning (Australia/NZ)
Time Zone (Australia/NZ)
Basic
N/A
N/A
N/A
N/A
N/A
Basic
N/A
YES
N/A
N/A
Product Specification Sheet
PC Sorting
Intelligent Source List
On-screen Remote (via HDMI)
Cold boot to broadcast
Cold boot to online dashboard
Warm boot to broadcast
Warm boot to online dashboard
Zapping OSD with EPG data
Electronic Program Guide (IP & Broadcast)
8 Days Electronic Program Guide
55S91F-DVB FHD Smart TV
YES
YES
YES
Live Setting Assistant (include PQ level) 设置助手直播
Signal Strength Indication 信号强度指示
Pause TV/USB recording (PVR) 刻录
Two simultaneous recordings in stdby
UI Languages
Memory Profile (DRAM)
Menu Layout Update 菜单更新 换UI
Wizards (Ease of Installation) 安装工具（类似螺丝
Single Sign On (google a/c only)
Personalized Dashboard（定制化UI）
Face recognition 面部识别
Shopmode 2015
CloudTV app content in search and Dashboard (on TV)
N/A
YES
YES
Chinese Traditional, English
内置512M
N/A
N/A
N/A
N/A
N/A
N/A
Firmware Upgradeable 软件升级
Multimedia Applications
Video Playback Formats 视频格式
Subtitles Formats Support
Music Playback Formats
Picture Playback Formats
YES
MJPEG,MPEG-1,MPEG-
2,MPEG-
SRT、ASS
MPEG-1,MPEG-2（Layer
I/II)，MP3，AAC-LC, HE-
AAC, WMA
JPEG、BMP、PNG
Product Specification Sheet
Smart TV
Software Platform
Android Home Page
Android OS
UI Resolution
Google Voice Search
Google Hangouts
Remote Control
Gesture
Pre-installed Google Apps (Google Search, Google Hangouts,
Google Play Movies, Google Play Music, Youtube)
55S91F-DVB FHD Smart TV
Basic Performance Profile
Google Play
Memory size to install apps
Extendable USB storage for App Download
Smart TV Experience
DLNA 1.5 - DMR, DMP
DLNA 1.5 - DMS
MultiRoom Client, FTA+Scrambled Non-Copy Protected &
CI+
MultiRoom Server, FTA+Scrambled Non-Copy Protected &
CI+
PVR Auto Recording (IP-EPG)
API - access control
xTV Support
Rich User Interaction
Smart Home
4k photo support in Android apps
4k photo support in Picture apps
4k photo support in USB/DLNA
UHD content playback from all sources (USB,DLNA,web)
NextFlix UHD
Youtube UHD
Google Play UHD
Smart TV with Broadcast PIP; single video
SMART TV offline content (cached)
MPEG-DASH (CENC & CFF)
HLS
Wake up from APP
Preinstalled Apps
Netflix *
YouTube Leanback (HTML5) *
Spotify *
Product Specification Sheet
BBC iPlayer *
Skype
Skype Cowatch (mix audio)
Cloud Explorer
Cloud TV
Smart TV Services
Social Apps
Game Dashboard in Google launcher
55S91F-DVB FHD Smart TV
OpenGL Games
Playstation Now App
OnLive App
STA 3.0 & 4.0 Clients
STA shared App store
Camera & Mic API
TV as an app (Verimatrix, etc)
Companion Apps
Philips TV Remote App
Sharing in Remote App
Ambilight TV App
Ambilight+Hue App
User Manual App
Channel Editor - PC Client App
Mobile app for in-shop (cover MRA/Demo Me/Shop RC
functions)
Proximity based shop app activation (BTLE/NFC/QR tbc)
MyRemote App (Old TV Remote App)
Ambilight Lounge App
Broadcast/Certification
DVB-T/C
DVB-S/S2
DVB-T/T2
DVB-C2
DVB-T
N/A
N/A
N/A
SBTVD-T (Brazil)
SATVD-T (Argentina)
Analog (LATAM/APMEA)
Nicam (APMEA)
Enhanced SSU
Italy HD Book 2.1.1 (GOLD)
HD-Book Italy 3.0 (HEVC@FHD)
UK D Book 7a
Freeview SD (UK)
Freeview HD (UK)
N/A
N/A
PAL,SECAM,NTSC
N/A
N/A
N/A
N/A
N/A
N/A
N/A
Product Specification Sheet
55S91F-DVB FHD Smart TV
MHEG 5(只有HbbTV有)
TiVuON (IT)
TNT HD (FR)
Argentina Ginga - NCL
Brazil Ginga (A/B)
Video Playback
Dual Cam (CI+)
Dual Tuner
CI+ 1.4 Multistream CAM
CI+ 1.3 CAM
HBBTV 1.5
HBBTV 2.0
MHP
N/A
N/A
N/A
N/A
N/A
YES
N/A
YES
N/A
N/A
N/A
N/A
N/A
Ziggo Interactief
3D DVB Phase 1
3D signaling bits in broadcast
Background update installation
Marlin/ Play ready
Sustainability/Power
PVC / BFR Free 无卤
Mercury Free 无汞
Cabinet Resin 面框材质
Eco-Flower Certified 环保认证
ECO Mode 节能模式
Mains Power
N/A
N/A
N/A
N/A
N/A
N/A
N/A
Metal
N/A
N/A
AC 100-240V 50/60Hz
Standby Power
Quick Startup 快速启动
Network Standby mode (max 6W)
Off Mode Power
Auto Switch-Off Timer 休眠时间
Green packaging (Non-EPS) 绿色包装
Light Sensor 光感应器
Picture Mute (For Radio) 单独听
EU Energy Label (A++/A+/A/B) - Requirement
non-EU Energy Label - Standby Label (A/B/C)
Blauer Engel (Germany)
Accessory
By-packed accessories
<0.5W
<0.5W
YES
YES
N/A
N/A
N/A
N/A
N/A
Active Glasses (509)
Active Glasses (529)
Passive Glasses (PTA417)
N/A
N/A
N/A
Product Specification Sheet
55S91F-DVB FHD Smart TV
Dual Gaming Glasses
Woofer (e.g. SWB50) with Soundbeam
Sound Bar
Detachable speaker base 可拆卸喇叭
Wireless audio adaptor
Wi-Fi Adapter (PTA01/00/PTA127/55)
Skype Camera (PTA317)
Table Stand 底座
Accessory Bag
Mains Cord (EU/UK/Brazil/APMEA) 电源线
Remote Control + 2x Philips Batteries
Printed QSG
N/A
N/A
N/A
N/A
N/A
N/A
N/A
YES
YES
YES
YES
YES
Printed DFU (APMEA)
Safety Legal Leaflet (EU) - 3D Health Advise and Ukraine
requirement（安规小册子）
Philips Warranty Leaflet 保修卡
Optional accessories
Active Glasses (PTA509/529)
Passive Glasses (PTA419)
Dual Gaming Glasses (PTA436)
Wi-Fi Adapter (PTA01/00/PTA127/55)
Skype Camera (PTA317)
Table Top Stand
Speaker stand
Others
Certification
Dolby Digital/Dolby Digital Plus/Dolby Pulse
YES
N/A
YES
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
DTS 2.0+ Digital out
DTS Premium Sound
DivX
Product Specification Sheet
WMA
Wi-Fi
DLNA Certified (DMR/DMP/DMS)
SKYPE
HDMI
MHL
Dimensions
(WxHxD)
55S91F-DVB FHD Smart TV
Unit with stand
Unit without stand
Carton
Wall-mount
Weight
Product without Stand
Product with Stand
Product in Packaging
1243*776*258mm
1243*720*81mm
1355*824*175mm
200×300 mm
13.5kg
14kg
17kg
三、常見電氣故障分析流程
1. 無電
檢查 220V 供電電壓是否正常，電源插
座是否接觸良好
查 AC（220V）電壓是否正常，電源有
無 5VSB 輸出給主板
檢查電源輸出的 5VSB 電壓是
否正常
檢查 5VSB 傳輸到主板後供給電源的 ADJ
ON/OFF（5V）電壓是否正常
電源沒有 5VSB 輸出，查電源整
流部分有無 380V
如 無 380V 電
源，則要檢電源
220V（AC）輸
入 的線 材相 關
的 插頭 插座 有
無 不良 或接 觸
不良
查電源有沒有 12V/24V,是
電源的 PFC 或 LLC 電路
不良，更換電源板
YES
NO
YES
NO
YES
檢查主 板 ADJ ON/OFF 沒
有（5V）給電源，是主板
沒有啟動，查處相關電路
或同型號的主板
NO
如無 380V 電源，
則 要 檢 電 源
220V （AC ） 輸
入的線材相關的
插頭插座有無不
良或接觸不良或
電源保險開路
YES
2. 無背光（有音無光或開機出現幾秒鐘後無圖像）
3. 屏無圖（背有亮）
有音無光或開機出現幾秒鐘後無圖像都是
由背光電路不良或燈條不良
.，檢測恒流板板
給燈條的電壓有無正常
恒流板 板 給燈 條 的電 壓 開機 一
般在 64V 左右（42"）
供燈條的電壓沒有，查電源輸出電
壓是否正常
此電壓開正常，燈條閃下保護，
有可能 燈 條有 不 良或 回 饋電 路
不良引起
電源輸出電壓正常（單獨的電源是 24V，三合一板有
的是有 24V 和 35V），多為升壓電路不良或背光控制 IC
不良引起。如電源電壓沒有請檢測電源相關電路。
YES
YES
NO
NO
屏無圖（是指屏的背光亮，無信號顯示(屏的液晶部分沒有
工作）檢查主板接屏排線的插座電壓是否正常（32"經上多
為 12V 供電給屏上）
檢查主板與屏的連線插 屏的介面處有無
鬆動、脫落，如無異常；查主板 LVDS 接
座(2.4.6.8.10) 插針處 有無 12V 輸出 給
屏，如有 12V，多為屏上驅動板不良。
查主板 LVDS 接座(2.4.6.8.10)插針處有
無 12V 輸出給屏，此處無 12V，多為主板
上屏供電控制的 MOS 管（2345）燒壞或主
板相關電路不良。
YES
NO
4. 花屏(畫面不能看清圖象)
5. TV 無臺/偏色
檢測主板是否維修過或更換 過 的 板 或
用戶有無軟體升級或 LVDS 線有無接不
良或屏不良
主板是維修 過或更換 過 的板
或用戶有軟體升級，就可能是
軟體與屏不配引起
如此機沒有 換板或軟體 沒 有
重新升級就 有花屏多為 屏 不
良或 LVDS 線接觸不良
YES
NO
查 看 屏 型
號， 找與 屏
和板 相配 的
軟體升級
不是軟體引起，就
可 是 主 板 或 LVDS
線或屏不良
查 LVDS 線沒 有不
良或接觸不良，花
屏多為屏不良
查 LVDS 線和 屏 沒
有不良，為主板不
良，主板多為主晶
片損壞引起
檢查電視天線插頭有無鬆動、
有無接觸不良
偏色則查看菜單彩色制式設
定是否正常，變更彩色制式
是否顯示正常，一般都設定
為自動
更換天線插頭
檢查天線及信號源沒有問題
的情況下，更換同型號高頻
頭或控制晶片
NO
YES
YES
YES
NO
NO
6. 聲音不良
7. VGA 輸入無信號
切換其他音頻輸入，如 DVD 輸入是否
有聲音，PC 主板輸入是否有音
聲音不良指有雜音或無聲音，檢查選
擇聲音制式是否正常
無音，遙控是否選擇了靜音，切換聲
音制式是否有音，或進行工廠複位
其他輸入都無聲音，檢查聲音功放和
共用控制電路
其他輸入有音，只其中一種信號
輸入無音，查其相關的電路
YES
YES
NO
NO
輸入 VGA 信號沒反應，螢幕顯示請輸
入信號，查 PC 信號源及信號線是否
正常。
查 VGA 信號輸入主板，行、場同
步信號保護二極體有無擊穿
更換 PC 或信號線，查顯示器 VGA
插頭有無鬆動
更換主板或工廠複位是否正常
更換主板上的保護穩壓二極體
NO
YES
YES
NO
8. TV 電源不良
9. TV 智能機連無線網路時顯示請插入無線網卡處理方法
開機有 AC 電源有無直流電壓和有無 5VSB 電壓輸出
電源有 5VSB 輸出，查電源另外的
電壓 12V 和 24V 有無輸出
YES
YES
NO
測 PFC 有無 380-400V 電
壓，有中 LLC 電路不良，
無修 PFC 電路或更換 電
源
電源有 12V 和 24V
有輸出，說明電源
工作正常
YES
電源 5VSB 電壓正常，主板待機控
制電壓（PS-ON）是否正常（4.8V），
NO
NO
主板待機控制電壓
（PS-ON）沒有（4.8V），
檢修主板相關電路或
更換主板
主 板 待 機 控 制 電 壓
（PS-ON）是正常（4.8V）
電源沒有 12V 和 24V 輸
出，檢修電源 PFC 和 LLC
電路不良或更換電源
TV 智能機連無線網路時顯示（請插入無線網卡）
檢測 WiFi 板的插頭是否脫落
檢測 WiFi 板的插頭沒有脫落或接觸不
良，請更換 WiFi 板或主板相關電路不
良，或更換主板
TV 智能機連無線網路時顯示
（請插入無線網卡）是
WiFi 板
的插頭是脫落或接觸不良，插好 OK
YES
NO
10. TV 智能機連接機頂盒無法使用或使用不正常處理方法
TV 智能機連接機頂盒無法使用
或使用不正常（圖像放大等）
機頂盒
選擇的輸出信號是否與電視輸入相符合
更換機頂盒
TV 信 號 是否
正常
NO
YES
機頂盒輸出是否正常
HDMI 信 號 是
否正常
PC 信 號 是 否
正常
AV 信 號 是 否
正常
OK
升 級 對 應 軟
體是否正常
OK
升 級 對 應 軟
體是否正常
OK
升級對 應 軟
體是否正常
OK
升 級 對 應 軟
體是否正常
如升級軟體還不能正常顯示，就是智能 TV 不能與機頂盒兼性不
好！更換其他品牌的機頂盒或重新訂作軟體升級可能會好
11. TV 智能機下載不了或不能安裝處理方法
TV 智能機下載不了或不能安裝，
請檢測網路是否正常
在網頁 上 搜索想 下載的 東 西點
擊下載出現以下客戶端
如是網路連接不了，請檢測網線插頭或
網路伺服器相關的網路設備是否正常
安卓客戶端（支
持）
NO
YES
YES
NO
PC 客戶端（支
持）
Iphone 客戶 端
（不支持）
在智能機主頁中打開 APK 安裝器的管理
中即可選擇新下載的應用
12. TV 智能機. 平板電腦連上網路，進不了網頁和流覽器處理方法
13. WiFi 熱點用不了處理方法
有線網路是否正常
無線網路是否正常
把穀歌流覽器改為百度
或 361 等流覽器是否 OK
請檢測網線插頭或網路
伺服器相關的網路設備
NO
YES
TV 智能機. 平板電腦連上網路，
進不了網頁和流覽器
NO
把穀歌流覽器改為百度
或 361 等流覽器是否 OK
請檢測網線插頭或網路
伺服器相關的網路設備
YES
NO
升級 MAC 地址
OK
YES
NO
升級 MAC 地址
OK
YES
NO
WiFi 熱點用不了，檢測網路是否
正常（WiFi 熱點不支持 IPPO 拔號）
檢測有線網路是否正常
直接打開
WiFi
熱點
檢測網路
NO
YES
YES
NO
檢測無線網路是否正常
直接打開 WiFi
熱點
檢測網路
YES
NO
使用 WiFi 熱點，搜索到智能機上的用戶
名，輸入用戶名下麵的密碼連接即可
10. LCE 屏常見不良
10.1 亮線或亮帶(BL) ：由於 IC 和玻璃之間連接不良造成橫向或縱向的一直發光的線狀或
帶狀。
10.2 暗線(DL) ：由於 IC 和玻璃之間的連接不良造成的橫向或縱向的一直不發光的線狀。
10.3 白屏(WP) ：由於液晶屏內驅動板不良造成的液晶屏只有燈管發光，顯示區域無任何顯
示信號，整個螢幕為白色。
10.4 屏破：(液晶溢出)在液晶玻璃破損或未見破損，液晶體溢到玻璃和偏光板之間形成不
規則的黑色缺陷，在任何畫面可見,溢出部位不能形成畫面，不顯示。
10.5 壓傷(PS) ：液晶屏正面的局部顯示區域受到外力重壓後，受壓部位玻璃未破損，但液
晶體不能正常顯示，而呈現的點狀或塊狀黑斑。
10.6 花屏：屏內驅動板損壞造成顯示顏色不規則。
10.7 屏背光保護：屏的 LED 燈條壞或連接線接觸不良。
10.8
屏有暗帶： LED 屏背光的燈條有 LED 燈不亮引起。
五、簡單問題處理方法
1
圖像有雪花，伴音有噪音
A、檢查天線插頭是否鬆動，確認信號電纜連接是否完好
B、檢查是否頻道設置不當，重新設置
C、檢查天線類型，選擇 VHF/UHF
D、檢查天線朝向和位置，調整至最佳朝向和角度
E、確認是否信號太弱，嘗試使用信號增強器
2 圖像良好，伴音有噪音 進入電視菜單，重新選擇伴音制式
3
無顯示，無聲音，指示燈
不亮
檢查電源線的連接是否完好，電源排座是否有電
4 圖像有線或條紋等干擾 檢查信號是否受吹風機、電暖器等設備的干擾
5 電視圖像重影 檢查天線朝向，避免高山及大廈反射，同時使用微調功能
6 圖像無彩色 檢查彩色制式或調整色飽和度
11 電視無伴音 檢查是否靜音，是否音量過低；檢查更改伴音制式
12
電腦無顯示，提示無信號
輸入，指示燈閃
檢查是否信號線鬆動或脫落，重新鏈接
序號 不 良 現 象 處 理 方 法 備註
进工厂菜单是信源+左右左右
1 级菜单 2 级菜单 3 级菜单 值，备注
工厂复位
工厂复位初始化 EEPROM 设定
老化模式
频道预设
上电模式
Secondary/Memory/
Direct
Mboot 升级
Are you sure
Upgrade ?
选项：
confirm/Cancel
更新 Mboot
Main 升级
Are you sure
Upgrade ?
选项：confirm 和
Cancel
更新主程序
写入 MAC 地址
数据调试
ADC ADJUST
ADC 调整
Source VGA(RGB),分量(SD,HD)选择
R-GAIN
前端增益调整G-GAIN
B-GAIN
R-OFFSET
钳位电平调整
G-OFFSET
B-OFFSET
Phase 相位
Auto Tune
White Balance
色温调节
Color Temperature
R Gain 白电平调整
G Gain
B Gain
R Offset 黑电平调整
G Offset
B offset
Picture Mode
图像模式调节
Brightness 亮度
Constrast 对比度
Saturation 色饱和度
Hue 色调
Sharpness 清晰度
Backlight 亮度
Test Pattern
Non_linear
各种曲线调整OSD_0
OSD_25
OSD_50
OSD_75
OSD_100
OverScan
重现率调整
Source 各个信源
H size 行幅调整
H position 行中心位置
V size 场幅调整
V position 场中心位置
PEQ
PEQ 调整；
Fo：设定需要增益频段的中
心频点。
Fo1 coarse
范围 0~16000，step 为 100HZ
Fo1 fine 范围 0~16000，step 为 1HZ
Fo2 coarse
范围 0~16000，step 为 100HZ
Fo2 fine 范围 0~16000，step 为 1HZ
Fo3 coarse
范围 0~16000，step 为 100HZ
Fo3 fine 范围 0~16000，step 为 1HZ
Fo4 coarse
Fo4 fine
Fo5 coarse
Fo5 fine
Uart Enable （开关 Uart）On/off
Uart Debug
Debug 工具可以使用 COM 口读
取寄存器
EfficiencyBk
EfficiencyBk_Max
AVC
CEC/ARC
其他
屏型号
PQ
软件版本
条形编码
MSD6A628
网络电视MSD6A628
MSD6A628

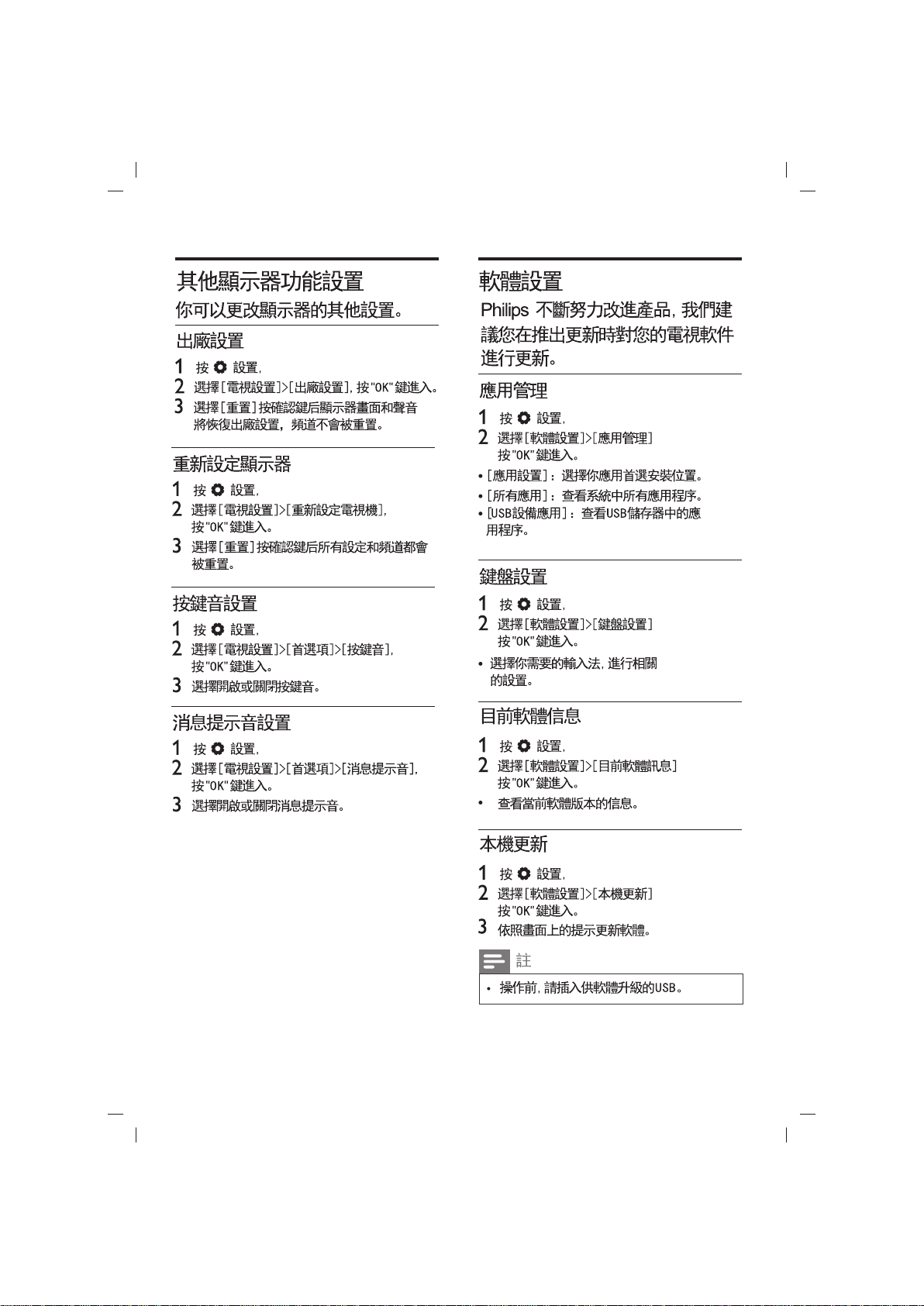

MSD6A628方案软件升级(
(
(
(售后服务)
)
)
)
一、软件升级所用的工具及材料
*个人电脑（WINDOWSXP系统,USB2.0）
*AC100~240V电源及电源线
*ISP烧录板及连接线
*ISP烧录板驱动程序
*
USB闪存盘（2.0版，容量不要超过2G）
*升级软件及引导文件
二、升级前准备工作
升级前最好把工厂菜单里所有信源的ADC及白平衡数据记录下来 （升级后可能出现FLASH初始化， 擦除掉彩色
校准数据，这时要把记下来的数据还原） ：

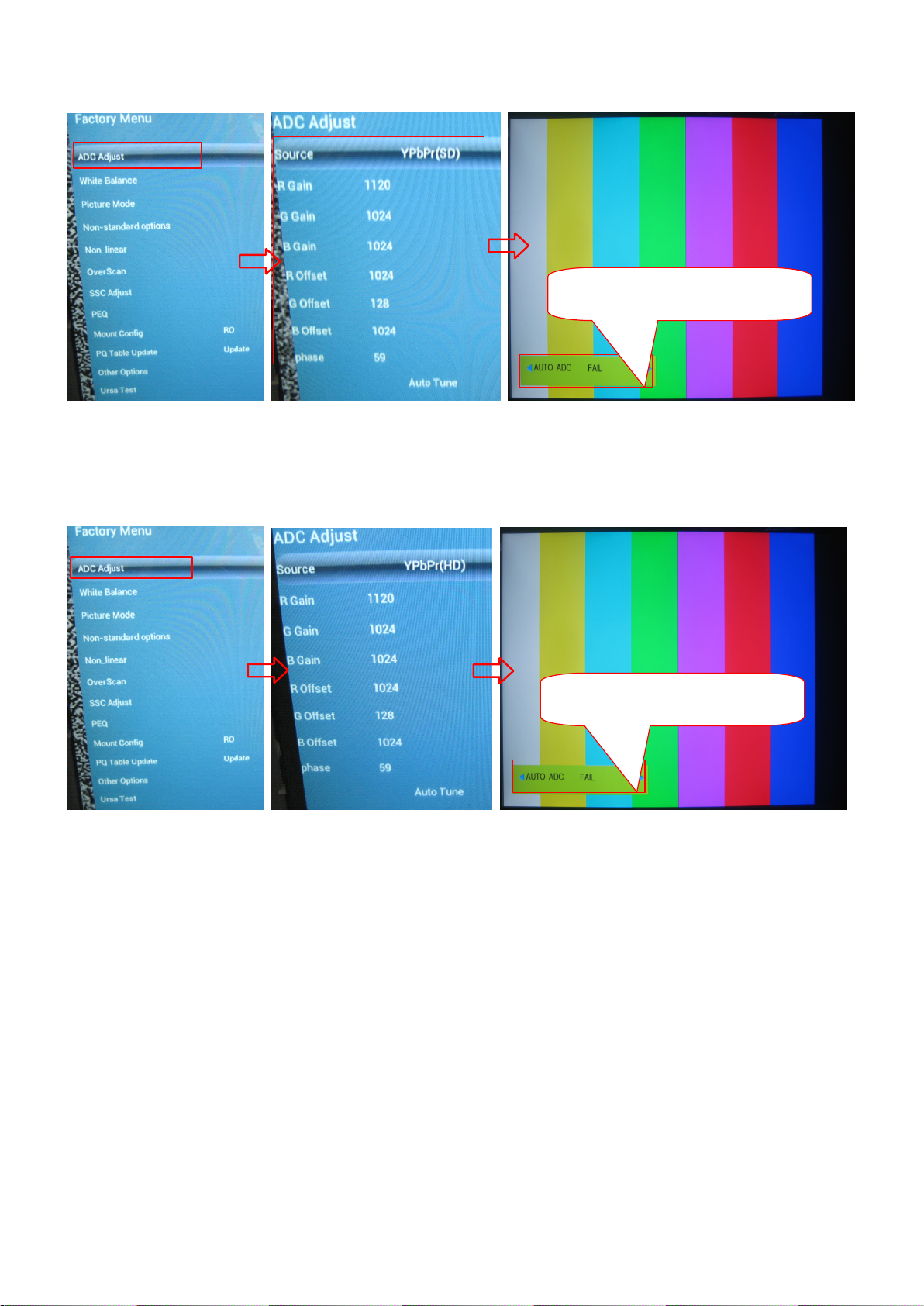

1.在YPbPb信源下，按MENU键在弹出主菜单后，再依次按8202数字键进入工厂菜单，选择ADCADJUST
项，按OK键进入下一级菜单，将光标移动到MODE项，按左/右移动键将光标选择YPbPr(SD)项，记录下
R-GAIN/G-GAIN/B-GAIN值以及R-OFFSET/G-OFFSET/B-OFFSET值.
2.在ADCADJUST项， 按OK键进入下一级菜单， 将光标移动到MODE项， 按左/右移动键将光标选择YPbPr(HD)
项，记录下R-GAIN/G-GAIN/B-GAIN值以及R-OFFSET/G-OFFSET/B-OFFSET值.
3.在VGA信源下， 按MENU键在弹出主菜单后， 再依次按8202数字键进入工厂菜单， 选择ADCADJUST项
按OK键进入下一级菜单，将光标移动到MODE项，按左/右移动键将光标选择YPbPr(SD)项，记录下
R-GAIN/G-GAIN/B-GAIN值以及R-OFFSET/G-OFFSET/B-OFFSET值.
升级前请分别记录好YPbPr(SD)
和YPbPr(HD)以及VGA模式下
的R/G/B-GAIN和R/B/G-OFFSET
的值， 待机器软件升级后再改成所
记录下的值
4.在Android系统主界面移动鼠标光标到 “网络” -- “以太网” 选项， 点击鼠标左键进入。把MAC地址记录好。
，
MAC
地址
三、软件升级作业内容及步骤：
1.将U盘格式化为FA T32格式，再将升级软件（软件名及大小写为MstarUpgrade，后缀为bin）放于U盘内。
软件升级有两种方法，推荐使用方式1进行。
软件越大升级时间越长通常耗
3~4
时为
够的升级时间，确保升级成功
分钟， 升级中需给预足
方式1：在电视能正常开机的情况下，进入工厂菜单升级：给电视通电，将U盘插到电视USB接口，然后进入
工厂菜单，移动光标到OtherOption按OK键进入，再移动光标到UpgradeMain选项,按OK键进行升级。
电视屏幕提示
OK
按
键进行升级
方式2：将U盘插到电视机主板或是烧录治具USB接口，按住VOL+键不放，再给电视（主板）通电，约五秒钟
后电视机的（遥控板）指示灯快速闪烁时，说明电视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费
的时间视主板软件大小而定，软件越大升级时间越长，当主板软件为270M时升级大致需要三分钟，500M时需
四分钟） ，说明升级完成。
3.注意事项：
a.文件名以及大小写不能有错，否则会无法升级。
b.在使用U盘升级时，有时会出现电视遥控板灯闪烁十几秒后不再闪烁的现象，此为升级失败。正常升级的遥
控板灯闪烁至要有要两分多钟，如遇此情况请将主板断电重新进行主板软件升级。
c.断电后仍不能正常升级的主板请重新烧录引导文件（Mboot.bin或是MbootUprade.bin） 。
e.如果作业员对这个方案软件升级不熟悉并在能看到工厂菜单的情况下，推荐进入工厂菜单进行升级操作以防
止误操作。
四、当不能按照以上第三步进行升级时，请先升级引导文件，具体作业请参照以下说明进行操作。
MSD6A628网络电视主板其相应的升级软件包内一般情况都配有mboot.bin和MbootUpgrade.bin两个引导文件。
这两个引导文件功能是一样的，但升级方法却有差异，只需要升级其中一个就可以了。如果当前电视主板能够正
常工作，则可以把引导文件拷贝到FA T32格式化后的U盘内再按以下说明进行升级：
方式1：先把MbootUpgrade.bin引导文件存放在U盘内，再把U盘插在电视主板USB接口，先按住电视机控
制面板上的VOL+键不放，再给电视（主板）通电，约五秒钟后电视机的（遥控板）指示灯快速闪烁时，说明电
视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费的时间大约为60秒） ，说明升级完成。
方式2： 先把Mboot.bin引导文件存放在U盘内， 再把U盘插在电视主板USB接口，给电视通电， 然后按遥控
器上的MENU键再依次按8202数字键进入工厂菜单，移动光标到OtherOption按OK键进入，再移动光标到
Upgrademboot选项，按OK键进行升级（这个过程所耗费的时间大约为15秒） 。
注意事项：
1.mboot.bin和MbootUpgrade.bin两个引导文件可以一起放在同一个U盘里，但是不管采用何种方式进行升级
都需按说明正确的进行操作，升级时需要控制好时间，确保升级完成方可断电，否则会升级失败。
2.因引导文件关联到电视机的显示屏分辨率等相关参数，所以每个主板在软件升级之前必须升级相应的引导文
件。
3.如果以上两种方式都不能进行升级请按下以下说明进采用烧录板在线升级。
五、烧录板驱动安装
使用烧录板进行升级，必须给电脑安装烧录板驱动程序，具体操作以下说明：
1.用USB连接线将烧录板与个人电脑连接起来，
ISP
烧录板
，
到个人电脑
2.PC机识别到新设备，选择从列表或指定位置安装，并指定驱动文件位置，如图。
3.PC找到驱动文件后， 在安装时会有如下图提示， 点击仍然安装即可， 系统会有三次安装驱动过程， 分别是： Mstar
USBDebugToolA;MstarUSBDebugToolB;MstarUSBSerialPort三个驱动的安装,依次安装好后即可！
六、使用烧录板在线升级引导文件
1.用USB线和VGA连接线将烧录板与电视主板、电脑主板连接好后再给主板供电。
到个人电脑
USB接口
到电视主板
VGA插座
2.双击运行MStarISPUtilityv4.6.t2.exe,点击主工具栏下的“Auto”图标，将type选择为eMMC。
3.点击主工具栏下的“Read”按钮，在EISPLoaderFile1加载munim_EISP_boot_**_**.bin,在EISPReadFile1
加载rom_emmc_boot.bin,在EISPLoaderFile2加载munim_EISP_user_**_**.bin,在EISPReadFile2加载mboot.bin
（图2） 。
4.点击主工具栏里的“Config”按钮，将该界面的各项设按图片对其相应进行设置。
5.点击主工具栏“Connet”按钮，运行程序的顶部标签栏里将会显示【DeviceTypeeMMC】 。
点击主工具栏下的“Connet”按钮，运行程序的顶
部标签栏里将会显示【DeviceTypeeMMC】
点击“Stop/Run”按钮后，如
果界面右下角一直显示为
“Connecting.....”并且标签栏
里应显示“ 【DeviceType
eMMC】 ” ，则说连接不成功或
是当前主板只能使用U盘进行
升级
如不显示【DeviceTypeeMMC】则不能烧录，请检查烧录板连接是否正确以及主板能否正常开机（可正常开机的
主板是不显示【DeviceTypeeMMC】的，需要将升级软件拷到U盘里，先按住按键板上的VOL+键不放再给主板
上电，等机器面板上的LED指示灯闪烁约五秒再拔掉U盘并重新给主板上电才能显示） 。
5.检查“Auto”图标菜单里的各项设置都下图相符，再点"Run"按钮进行boot文件烧录，
执行按钮
Pass
此时烧录进度提示条开始滚动，烧录完成后，将显示“Pass
Pass
Pass” 。
烧录进
度提示
结果提示
七、主板驱动程序升级
1.将U盘格式化为FAT32格式，再将升级软件（软件名为MstarUpgrade，后缀为bin）放于U盘内。
2.将U盘插到电视机主板或是烧录治具USB接口，按住VOL+键不放，再给电视（主板）通电，约五秒钟后电视机
的（遥控板）指示灯快速闪烁时，说明电视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费的时间视
主板软件大小而定，软件越大升级时间越长，当主板软件为270M时升级大致需要三分钟，500M时约四分钟）， 说
明升级完成。
3.注意事项：
a.文件名以及大小写不能有错，否则会无法升级。
b.在使用U盘升级时，有时会出现电视遥控板灯闪烁十几秒后不再闪烁的现象，此为升级失败。正常升级的遥
控板灯闪烁至要有要两分多钟，如遇此情况请将主板断电重新进行主板软件升级。
c.断电后仍不能正常升级的主板请重新烧录引导文件（Mboot.bin或是MbootUprade.bin）。
八、升级完成后，将机器后盖安装好，然后必须进行一次出厂前调整：
1.给机器通电，先按遥控器上的MENU键弹出主菜单后，再依次按数字键8202进入工厂菜单后，按上/下移键移动
光标到“OtherOptions”选项按上/下移键移动光标到“RestoreToDefault”选项按右键执行复位命令，约8
秒后机器黑屏并自动重新上电完成复位动作。
2给机器插上VGA信号线并机器通电约三分钟后完成初始化(在工厂菜单执行复位后自动进行初始化)，切换到VGA
信源。按MENU键弹出主菜单，再依次按8202数字键进入工厂菜单，按下移键至“ADCADJUST”按OK键进入下一
级菜单， 按左/右移动键将光标选择VGA项， 再按下移键移动光标到AUTOTUNE项按OK键执行自调命令。 在AUTOTUNE
项有相应提示：SUCCESS表示自调合格，FAIL表示自调不成功需再一次进行自调。
3.在YPbPb信源下， 给机器输入480i100%彩条信号。 按NEMU键在弹出主菜单后， 再依次按8202数字键进入工
厂菜单，选择ADCADJUST项，按OK键进入下一级菜单，按左/右移动键将光标选择YPbPr(SD)项，再按下移键
移动光标到AUTOTUNE项按OK键执行彩色自调命令。 在AUTOTUNE项有相应提示： SUCCESS表示自调合格
FAIL表示自调不成功需再一次进行自调。
，
按左右键执行自调命令， SUCCESS为合
FAIL
格，
为调试失败（需重调）
4.在YPbPb信源下，给机器输入720P100%彩条信号。按NEMU键在弹出主菜单后，再依次按8202数字键进入
工厂菜单， 选择ADCADJUST项，按OK键进入下一级菜单， 按左/右移动键将光标选择YPbPr(HD)项，再按下移
键移动光标到AUTOTUNE项按OK键执行彩色自调命令。 在AUTOTUNE项有相应提示： SUCCESS表示自调合
格，FAIL表示自调不成功需再一次进行自调。
按左右键执行自调命令，
格，FAIL为调试失败（需重调）
SUCCESS
为合
5.关于白平衡调整：
*
*
*
*自动白平衡调整时需要给TV输入标准图形，推荐使用仪器为CHROMA222293.
*
*
*
*也可以在不插信号线的情况下，在工厂菜单里的ADCAdjust,分别将信源对应的VGA、YPBPR(HD)、YPBPR(SD)各
模式下的R-GAIN/G-GAIN/B-GAIN值以及R-OFFSET/G-OFFSET/B-OFFSET值改为升级前的值。
九、MAC地址烧录请参照《MSD6A628Msd6a608MSD6A818智能网络电视MAC地址码烧写操作指南》 ，一般
情况只是用U盘升级（没有使用烧录板烧录boot文件机器里的MAC是不会擦除掉，如果使用了烧录板重新烧录
了boot文件则必须烧录MAC地址） 。
十、十、ADCADJUST调试完毕后，连按几次MENU键退出工厂菜单使机器保存调整后之数据，关闭机器电源
然后恢复原包装。
5
A
4 3 2 1
MSD6A628
PAGE
D D
1 Index&History Rev
2
3
4
方案
T8E5(DVB-T)
Block Diagram
System Power
MSD6A628
台湾数模一体智能电视原理图
Content
MSD6A628 POWER5
6
7
8
C C
9
LVDS&NAND page
Video&VGA&USB&Amplify page
HDMI&Ethernet page
Tuner
History Rev
Author
HUANGXXFirst Version Release
Ver:A1.024/8/2015
Rev
DescriptionDATE
B B
5
5
A
1.28V
VDDC PWR
YPBPR
VDDC_CPU PWR
SPK-R
DDR PWR
1.15V
D D
4
3 2 1
3.3V_NORMAL
GPIO
AS1117
TUNER PWR
AS1117
TUNER_3.3V
DC-DC
DC-DC
DC-DC
3.3V_STANDBY
AS1117
32Gbit
EMMC FLASH
HDMI2
(ARC)
HDMI1
HDMI3
(MHL)
DDR PWR 1.5V
3.3V_Standby
屏电压
12V_NORMAL
MOS
MSD6A628VXEM
(DVB-T)
HDMI1
HDMI2
LAN
LAN
管控制
40P LVDS
AV-IN
VGA
COAXIAL
VGA
RESET
12V_NORMAL
5V_NORMAL
C C
5V_STANDBY
PWR_ON/OFF
三极管控制
B B
12V_NORMAL
TPA3140D2
IF
IR&KEY
USB
COAXIAL
Audio AMP
TUNER_3.3V
EARPHONE
IR&KEY
SPK-L
MxL661
RF
TUNER CONN
USBAV-IN
5
4
5
A
A
Vout=0.6V*(1+R1/R2)
Vout=1.1V*(1+R1/R2)
VDDC DC/DC
mA DC
_
Vout=0.6V*(1+R1/R2)
PM5V
standby
PM5V
12V912V
5V3SDA
LX
_
A
A
+5V_Normal
1
2
3
4
STANDBY
5
6
7
8
10
11
C138 470uF/16V
12
C139 0.1uF
BL-ADJUST
BL-ON/OFF
C146
C140 0.1uF
R14 100R
OUT-CTR 6
C53
2.2uF/DC
+5V_Normal
R52
4.7K
2 3
470uF/16V
+5V_Standby
+12V_NORMAL
NC/10K
Q10
1
3904
R57 4.7K
Connetor
CN101 12pin/2.0MM
5VSB
GND
GND
BL_ON/OFF
BL_PWM
D D
GND
GND
1
BL_ADJUST
2
BL_ON/OFF
3
GND
CN102
3Pin/2.0MM
C C
Power for panel
+12V_NORMAL
L111
0805
BEAD/12V
PANEL_ON/OFF4
+12V_Normal
B B
Q208
3904
2 3
PANEL_ON/OFF
R15200R
1
+3.3V_Standby
R9
10K
R13
10K
Q207
3904
2 3
1
9
8
7
6
NC
R3200R
H12
5
4
3
2
1
屏
R40
10K
R12
H11
5
4
3
2
R41
C37
10K
0.1uF
R42 4.7K
10K
1
NC
STANDBY
12V放电电路
9
8
7
6
+5V_Normal
R511K
R49
Q9
1
3904
+5V_Standby
R46
2K
H:ON
L:OFF
1K
2 3
PWR-ON/OFF
R6
Q1
1
3904
PWR-ON/OFF 4
R504.7K
Inverter controler
R43
10K
Q11
1
R54 4.7K
3904
2 3
R53 10K
Panel_VCC
Q12
ME2325
VCC_P
C67
1uF
PANEL_ON
R58
100K
2 3
H21
1
5
4
3
2
NC
CA8
C47
0.1uF
100uF/16V
9
8
7
6
NC
"VBL
"VBL_CTRL" IO
+
H22
5
4
3
2
BRI_ADJ 4,6
VBL_CTRL 4
CTRL" IO
1
4
+5V_Standby
C137
0.1uF
C143
10uF
口为高电平时，背光开。
口为低电平时，背光关。
+5V_Standby
L112 0805_BEAD
靠近
DC-DC
9
8
7
6
C141
10uF
+5V_Normal
+5V_Standby
C144
10uF
C114
10uF
+5V_IN
IR_IN
KEY0
KEY1
PWR
8pin/2.0MM
CN103
R168 10R
GND
LED
GND
C106
0.1uF
1
2
3
4
5
6
7
8
4
1
R157
10K
IR_5V
IR-in
LED+
KEY0-in
KEY1-in
KEY_POWER
C174 0.1uF
+12V_NORMAL
U12
SY8088
EN
0.1uF
C181
10uF/16V
C128
10uF
靠近
电阻靠近
SW3VIN
FB
GND
2
IR-in
R194 1K
+12V_Normal
C17
C59
10uF/16V
!!!
R121
100K
C122
10uF
DC-DC
DCDC,
敏感线,远离干扰源
至少需使用
5
R167 100R
Q112
3904
ED1
1pF
C70
0.1uF
C10
0.1uF
U6_EN
R62 100K
C20
0.1uF
至少需使用
C130
C131
0.1uF
R122
1uF
100R
!!!
L12
12
SWPA3015S2R2NT/1.5A
C110 33pF
R103 3K
R1
R111 2K
R2
+5V_Standby
R182
2K
R126 4.7K
1
2 3
C179
ED2
0.1uF
1pF
3 2 1
U10
2
IN
6
EN/SYNC
7
VCC
1
AAM
R74
0R
4
GND
MP2225
R29 10R
5
BST
C66
0.1uF
3
SW
8
FB
R7
6.2K_1%
R48
R2
6.8K_1%
L1
SPM65301R5/5A
R8
240R_1%
R1
反馈电阻靠近
开机初始电压保 证到
12
R55 0R/NC
VDDC_VSENSE
R56 0R
DCDC,
敏感线,远离干扰源
靠近
C35
22uF
DC-DC
IC pin为1.15V
VDDC_1.15V VDDC VDDC_VSENSE
C54
C58
C52
0.1uF
22uF
22uF
！
5A DC/DC
U14
8
PVDD
1
EN
4
PowerPAD
9
MSH6000A
Addr 0xC0
至少需使用2A的
500
/DC!!
+1.5V_DDR
1A Max
C118
C117
22uF
10uF
靠近
IRIN
C148
30pF
R159 4.7K
R155 4.7K
R171 1K
R142 1K
C150
IR&KEY Connector
0.1uF
C105
0.1uF
DC-DC
LED
+3.3V_Standby
IRIN 4
LED 4
KEY_SAR0 4
KEY_SAR1 4
BST
FB
SCL
6
7
C121 0.1uF
2
5
DC/DC
LDO
L13
12
3R3/2A
FB2
R124
100R
M_SCL 4M_SDA4
C126
18nF
R104
47K_1%
R115
NC/0R
R102
6.2K_1%
R1
R2
R113 0R
VDDC_CPU_VSENSE
开机初始电压保 证到
4
U11
OUT
AMS1117L-3.3
DJ
IN
500mA
321
+3.3V_Standby
C115
C102
C101
C135
C109
2.2uF
0.1uF
所用IO口
按键功能
电阻值
电压值
0.1uF
2.2uF
欧
0.98V0V 1.95V
10uF
SOURCECH-CH+
+5V_Normal+5V_Standby
POWER
0.58V
4
OUT
DJ
IN
321
C123
2.2uF
SAR1SAR0
欧
1K6.8K2K0
VDDC_CPU_1.15V
C129
C133
22uF
22uF
靠近
DC-DC
IC pin为1.24V
U13
AMS1117L-3.3
400mA Max
+3.3V_Normal
C107
C108
0.1uF
0.1uF
MENUV0L+V0L-
6.8K2K0
1.95V0.98V0V
VDDC_CPU
C112
2.2uF
C104
0.1uF
VDDC_CPU_VSENSE
C145
22uF
！
C116
10uF
1
NC
1
H26
H24
NC
Test Point & MARK
1
1
H23
NC
5
1
H20
H29
NC
NC
1
1
H19
H17
NC
NC
1
1
NC
1
H27
H28
1
NC
H30
NC
NC
1
SN
SN2
NC
4
55443
3
2
C
C
A
NOTE
SAR
STR
with wide tr ace
with width t race
AMP-MUTE
AVDD_DRAM_A
1K
1K
NC/ I2S_IN_BCK
U201A
Power_Detect
PM_SPI_CK
DDCA_CKB1DDCA_DAC2DDCR_CK
DDCR_DA
LCK
TS0_CLK
TS1_CLK
NAND_CEZ
NAND_WEZ
NAND_WPZ
DDCDA_CKK5DDCDA_DAK4HOTPLUGA
DDCDD_CKD6DDCDD_DA
DDCDC_CK
DDCDC_DA
HDMI
HDMI Interface
HDMI1-RX0N
HDMI1-RX0N8
HDMI1-RX0P
HDMI1-RX0P8
HDMI1-RX1N
HDMI1-RX1N8
HDMI1-RX1P
HDMI1-RX1P8
HDMI1-RX2N
HDMI1-RX2N8
HDMI1-RX2P
HDMI1-RX2P8
HDMI1-CLKN
HDMI1-CLKN8
HDMI1-CLKP
HDMI1-CLKP8
HDMI1-SCL
HDMI1-SCL8
HDMI1-SDA
HDMI1-SDA8
HDMI1-HPDIN
HDMI1-HPDIN8
HDMI1-ARC
HDMI1-ARC8
HDMI2-RX0N
HDMI2-RX0N8
HDMI2-RX0P
HDMI2-RX0P8
HDMI2-RX1N
HDMI2-RX1N8
HDMI2-RX1P8
HDMI2-RX2N8
HDMI2-RX2P8
HDMI2-CLKN8
HDMI2-CLKP8
HDMI2-SCL8
HDMI2-SDA8
HDMI2-HPDIN8
HDMI3-RX0N8
HDMI3-RX0P8
HDMI3-RX1N8
HDMI3-RX1P8
HDMI3-RX2N8
HDMI3-RX2P8
HDMI3-CLKN8
HDMI3-CLKP8
HDMI3-SCL8
HDMI3-SDA8
HDMI3-HPDIN8
AVDD5V_MHL
HDMI-CEC8
R232 10K
R237 0R
R107 100R
HDMI2-RX1P
HDMI2-RX2N
HDMI2-RX2P
HDMI2-CLKN
HDMI2-CLKP
HDMI2-SCL
HDMI2-SDA
HDMI2-HPDIN
HDMI3-RX0N
HDMI3-RX0P
HDMI3-RX1N
HDMI3-RX1P
HDMI3-RX2N
HDMI3-RX2P
HDMI3-CLKN
HDMI3-CLKP
HDMI3-SCL
HDMI3-SDA
HDMI3-HPDIN
AVDD5V_MHL
HDMI-CEC
C298
22nF
+3.3V_TU_S
D D
AGC
IF_AGC IF-AGC
IF /AGC
T_RESET
AD7
AC8
AD8
AC9
AD9
AE9
AC7
AE7
AA6
AB6
AE6
AB5
IF-AGC 9
TUNER_RESET 9
G2
H3
H2
J3
J2
J1
G3
G1
K6
C1
D2
E3
E2
F3
F2
F1
D3
D1
D5
D4
L5
MSD6A628
U201D
RX0N
RX0P
RX1N
RX1P
RX2N
RX2P
RXCN
RXCP
ARC0
D_RX0N
D_RX0P
D_RX1N
D_RX1P
D_RX2N
D_RX2P
D_RXCN
D_RXCP
HOTPLUGD
C_RX0N
C_RX0P
C_RX1N
C_RX1P
C_RX2N
C_RX2P
C_RXCN
C_RXCP
HOTPLUGC
AVDD5V_HDMI_C
CEC
DM_P0
DP_P0
DM_P1
DP_P1
DM_P2
DP_P2
SSRXN
SSRXP
SSTXN
SSTXP
IFAGC
TGPIO0
TGPIO1
TGPIO2/ (SCKM1)
TGPIO3/ (SDAM1)
B9
USB0_D-
A8
USB0_D+
C9
USB1_D-
A9
USB1_D+
B10
A10
AC5
USB3_SSRXN
AD5
USB3_SSRXP
AE4
DM
AD4
DP
AE3
AD3
B7
RN
C7
RP
B6
TN
A6
TP
AA2
C237 0.1uF
VIFM
AA3
C238 0.1uF
VIFP
AB2
IF_AGC
Y1
T_RESET
Y2
AB3
I2C_SCL
AD2
I2C_SDA
R198
4.7K
T_SCL
T_SCL9
T_SDA
T_SDA9
USB3_DUSB3_D+
USB3_SSTXN
USB3_SSTXP
MDI_RN
MDI_RP
MDI_TN
MDI_TP
+3.3V_Normal
TUNER I2C
R197
4.7K
R199 100R
R200 100R
USB0_D- 7
USB0_D+ 7
USB1_D- 7
USB1_D+ 7
USB3_SSRXN 7
USB3_SSRXP 7
USB3_D- 7
USB3_D+ 7
USB3_SSTXN 7
USB3_SSTXP 7
MDI_RN 8
MDI_RP 8
MDI_TN 8
MDI_TP 8
DIF2 9
DIF1 9
I2C_SCL
I2C_SDA
GPIO Pull Up/Down
GPIO_PM0
MHL_CABLE_DET
MHL_CABLE_DET8
PWR-ON/OFF3
AMP-MUTE7
LED_R
LED3
3D Sync Modulation in
KEY0-in
KEY_SAR03
KEY1-in
KEY_SAR13
VBL_CTRL
VBL_CTRL3
Power_Detect
PWM_PM
BRI_ADJ
BRI_ADJ3,6
PANEL_ON/OFF
PANEL_ON/OFF3
3D Sync Modulation OUT
HDMI1-ARC_DET
4
M_SCL3
M_SDA3
SYSTEM I2C
USB3_EN7
WIFI_EN7
SPI_SDI
UART-RX
UART-TX
I2C-SCL
I2C-SDA
SYSTEM-RST
IRIN
IRIN3
USB3_EN
H6
GPIO_PM[0]/ (TCON[8])
B4
PM_UART_TX
J4
GPIO_PM[2]/ (MHL_CDS)
M6
GPIO_PM[3]/ (MHL_VBUS_EN)
F6
PWR-ON/OFF
C4
PM_UART_RX
A2
GPIO_PM[6]/ (SPI_CS)
C6
GPIO_PM[7]/ (SD_CDZ)
H5
GPIO_PM[8]/ (TCON[10]/WOL)
J6
GPIO_PM[10]/ (TCON[9])
G6
PM_LED
B5
LAN_LED[0]
C5
LAN_LED[1]
AB19
GPIO3/(TX1)
AB18
GPIO4/ (RX1)
F5
VID0
E6
VID1
E5
SAR0
F4
SAR1
G4
SAR2
J5
VBL_CTRL
C8
C3
SAR4
G5
PWM_PM
AA17
PWM0/ (SDIO_D[3])
AA19
BRI_ADJ
AC21
PANEL_ON/OFF
Y19
PWM3
B2
A3
PM_SPI_DI/ (HW STRAPPING)
B3
PM_SPI_DO
F12
PM_SPI_CZ/ (NC)
AA20
Y20
B8
RESET
A5
IRIN
AD21
PWM5
AC22
PWM4
AD20
GPIO16
LVSYNC
LHSYNC
PAD_R_ODD[7]/LVB0-
PAD_R_ODD[6]/LVB0+
PAD_R_ODD[5]/LVB1-
PAD_R_ODD[4]/LVB1+
PAD_R_ODD[3]/Vx1_0-/LVB2-
PAD_R_ODD[2]/Vx1_0+/LVB2+
PAD_R_ODD[1]/Vx1_1-/LVBCLK-
PAD_R_ODD[0]/Vx1_1+/LVBCLK+
PAD_G_ODD[7]/Vx1_2-/LVB3-
PAD_G_ODD[6]/Vx1_2+/LVB3+
PAD_G_ODD[5]/Vx1_3-/LVB4-
PAD_G_ODD[4]/Vx1_3+/LVB4+
PAD_G_ODD[3]/LVA0PAD_G_ODD[2]/LVA0+
PAD_G_ODD[1]/LVA1PAD_G_ODD[0]/LVA1+
PAD_B_ODD[7]/LVA2-
PAD_B_ODD[6]/LVA2+
PAD_B_ODD[5]/LVACLK-
PAD_B_ODD[4]/LVACLK+
PAD_B_ODD[3]/LOCKn/LVA3-
PAD_B_ODD[2]/HTPDn/LVA3+
PAD_B_ODD[1]/LVA4-
PAD_B_ODD[0]/LVA4+
TCON[7]
TCON[6]
TCON[5]
TCON[4]
TCON[3]/PWM2
TCON[2]/3D_FLAG
TCON[1]
TCON[0]
+3.3V_Normal
M_SCL
R189 4.7K
M_SCL3
M_SDA
R191 4.7K
M_SDA3
P24
P23
R24
LDE
R23
T24
B0M
T25
T23
U25
U23
V24
W24
W25
Y25
Y24
AA24
AA23
AB25
AB23
AC25
AC24
AD25
AD24
AE24
AC23
AE23
AD23
AE22
AD22
W22
Y22
AA22
AB22
W21
AB21
AA21
Y21
B0M 6
B0P
B0P 6
B1M
B1M 6
B1P
B1P 6
B2M
B2M 6
B2P
B2P 6
BCKM
BCKM 6
BCKP
BCKP 6
B3M
B3M 6
B3P
B3P 6
B4M
B4M 6
B4P
B4P 6
A0M
A0M 6
A0P
A0P 6
A1M
A1M 6
A1P
A1P 6
A2M
A2M 6
A2P
A2P 6
ACKM
ACKM 6
ACKP
ACKP 6
A3M
A3M 6
A3P
A3P 6
A4M
A4M 6
A4P
A4P 6
EMMC_CLK
EMMC_CLK6
EMMC_CMD
EMMC_CMD6
EMMC_RSTZ
EMMC_RSTZ6
NAND_ALE EMMC_D1
NAND_ALE6
NAND_CEZ EMMC_D6
NAND_CEZ6
NAND_CE1Z EMMC_D7
NAND_CE1Z6
NAND_CLE EMMC_D5
NAND_CLE6
NAND_RBZ EMMC_D0
NAND_RBZ6
NAND_REZ EMMC_D4
NAND_REZ6
NAND_WEZ EMMC_D3
NAND_WEZ6
NAND_WPZ EMMC_D2
NAND_WPZ6
MIU INTERFACE
U201C
Y12
TS0_D[0]
Y11
TS0_D[1]
AB12
TS0_D[2]
AA12
TS0_D[3]
AB13
TS0_D[4]
Y13
TS0_D[5]
Y14
TS0_D[6]
AA13
TS0_D[7]
AA11
AE11
TS0_SYNC
AC11
TS0_VLD
AD11
TS1_D[0]
AD12
TS1_D[1]
AC12
TS1_D[2]
AE13
TS1_D[3]
AC13
TS1_D[4]
AD13
TS1_D[5]
AE14
TS1_D[6]
AC14
TS1_D[7]
AD14
AC15
TS1_SYNC
AD15
TS1_VLD
AC20
EMMC_CLK/ (NAND_DQS)
AE19
EMMC_CMD
AD19
EMMC_RSTN
AD17
NAND_ALE/SPI_CK-NONPM
AD18
AC18
NAND_CEZ1
AD16
NAND_CLE
AC17
NAND_RBZ/SPI_DO-NONPM
AE16
NAND_REZ/SPI_DI-NONPM
AC16
AC19
MSD6A628
U201E
PCM_A[0]
PCM_A[1]
PCM_A[2]
PCM_A[3]
PCM_A[4]
PCM_A[5]
PCM_A[6]
PCM_A[7]
PCM_A[8]
PCM_A[9]
PCM_A[10]
PCM_A[11]
PCM_A[12]
PCM_A[13]
PCM_A[14]
PCM_D[0]
PCM_D[1]
PCM_D[2]
PCM_D[3]
PCM_D[4]
PCM_D[5]
PCM_D[6]
PCM_D[7]
PCM_CD_N
PCM_CE_N
PCM_IORD_N
PCM_IOWR_N
PCM_IRQA_N
PCM_OE_N
PCM_REG_N
PCM_RESET
PCM_WAIT_N
PCM_WE_N
PCM2_RESET/SD_CLK
PCM2_WAIT_N/SD_CMD
Y17
Y15
AB16
Y16
AB15
AA15
AA16
AA14
Y9
Y4
W5
W6
AD10
AB9
AA9
W7
AB4
T5
T6
U6
V5
V6
U5
AA5
Y7
Y6
AA8
AE10
Y5
Y8
AA7
AB7
AB8
AA18
Y18
3.3V tolerance only
AC1
XTAL_OUT
XTAL_IN
MSD6A628
SOURCE INPUT
Close to MST IC
RIN0
C20647nF
VGA-Rin7
VGA-Gin7
VGA-Bin7
VGA_HSYNC7
VGA_VSYNC7
YPbPr_PR7
YPbPr_Y7
YPbPr_PB7
B B
AV-IN7
EMMC POWER DETECT
detect EMMC/N AND Flash P ower
when detect source is from 5V,
R235 = 200K, R236 = 51K, R233 = NC
R225
1K
R227
10K
R228
1K
R226
NC/0R
设计电路要求：
R2291K
+5V_Standby+12V_Normal
Power_Detect
NC/ZMM5232B(5.6V)
改用
75R
改用
75R
改用
75R
5
正常时电压因为1V。
D203
R23433R
R24233R
R23968R
R23033R
R24333R
R23133R
R24468R
R23333R
R25133R
R24568R
GIN0
C20747nF
GIN0N
C21047nF
BIN0
C20347nF
VGA_HSYNC
VGA_VSYNC
RIN1
C21147nF
GIN1
C20547nF
GIN1N
C21247nF
BIN1
C20947nF
CVBS0
C21347nF
VCOM0
C21547nF
DEBUG_UART
UART_TX7
UART_RX7
+3.3V_Normal
UART_TX
UART_RX
R247
4.7K
12345
M_SCL
VCOM0
M_SDA
RIN0
GIN0
GIN0N
BIN0
VGA_HSYNC
VGA_VSYNC
RIN1
GIN1
GIN1N
BIN1
CVBS0
+5V_Standby
R246
4.7K
R214 100R
R215 100R
CON5-2.0
J104
U201B
L3
RIN0P
K1
GIN0P
K2
GIN0M
K3
BIN0P
M5
HSYNC0
M4
VSYNC0
M1
RIN1P
L2
GIN1P
M3
GIN1M
M2
BIN1P
P5
CVBS0
N4
CVBS2
N5
CVBS3
P6
VCOM
N6
CVBS_OUT1
G12
NC/ I2S_IN_WS
F13
NC/ I2S_IN_SD
E13
MSD6A628
Crystal RESET
R204
XTALO
0R
UART-TX
UART-RX
XTALI
:
晶体频偏需要小 于
SPDIFOUT7
R207
NC/1M
R626 220R
Y100
1 2
24.000MHz
R627 75R
LINEIN_L0
LINEIN_R0
LINEIN_L1
LINEIN_R1
LINEIN_L3
LINEIN_R3
LINEOUT_L0
LINEOUT_R0
EARPHONE_OUTL
EARPHONE_OUTR
I2S_OUT_MCK
I2S_OUT_BCK
I2S_OUT_WS
I2S_OUT_SD
SPDIF_IN/3D_FLAG
SPDIF_OUT
AU_VAG
AU_AVSS_VRM
C1=C2=2*CL-5
C204
C1
30pF
3
C208
C2
30pF
30PPM
SPDIF_OUTSPDIFOUT
T3
R3
T2
LINE_IN_1L
T1
V3
W2
U3
V2
W1
EARPHONE_OUTL
W3
EARPHONE_OUTR
F7
F8
E8
F9
E7
E9
SPDIF_OUT
U1
AUVAG
U2
AUVRM
AUVRM
AUVAG
+5V_Standby
C229 2.2uF
C228 2.2uF
C231
10uF/X7R
R209
100K
R210
47K
C224
2.2uF
根据实际电源
上电时序调整
1
1
AV&YPBPR-Lin
AV&YPBPR-RinLINE_IN_1R
C230
33pF
3
2
Q201
3906
3 2
Close to MST AR IC
C236
0.1uF
D201
BAV99
C223
2.2uF
R212
100R
R213
100K
AV&YPBPR-Lin
AV&YPBPR-Rin
L201
FB(1000ohm,200mA)
System-RST
C227
1nF
7
Audio Line Out
7
L202
10uH
EARPHONE_OUTL
L203
10uH
EARPHONE_OUTR
Mode Selection
+3.3V_Standby
+3.3V_Standby
R208 NC/4.7K
R222 4.7K
reserve for the fourth
HW strapping pin
R223 NC/4.7K
R224 NC/4.7K
SPI_SDI
GPIO_PM0
XTALO
AD1
XTALI
CHIP_CONFIG[2:0]
LED_R
EARPHONE-OUTL 7
EARPHONE-OUTR 7
+3.3V_Standby +3.3V_Standby
R220 4.7K
R218 4.7K/NC
PWM_PM
R170
200R
C234
10uF
R173
200R
C235
10uF
{PAD_PM_SPI_DI, PAD_LED_R, PAD_PWM_PM}
Value Mode Description
3'b000 SB51_ExtSPI 51 boot from SPI
3'b001 HEMCU_ExtSPI ARM boot from SPI
3'b010 HEMCU_ROM_EMMC ARM boot from ROM; outer storage is eMMC
3'b011 HEMCU_ROM_NAND ARM boot from ROM; outer storage is NAND
3'b100 DBUS for test only
AVDD_DDR
RESET0
CKE0
AVDD_DDR_0 Vref0
MR1
1K/1%
AVDD_DDR_1
MR332
1K/1%
R221 4.7K/NC
R219 4.7K
MR328
10K
RESET1
CKE1
MR329
10K
MR2
1K/1%
MR331
1K/1%
AVDD_DDR
MR334
10K
MR333
10K
C201
C280
1nF
0.1uF
Vref1
AVDD_DDR
C285
C202
0.1uF
1nF
AVDD_DDR_0
C282
C281
0.1uF
0.1uF
AVDD_DDR
AVDD_DDR_1
A15
RESET0
PAD_IO[0]/RESET0
B15
CKE0
PAD_IO[22]/CKE0
B19
Vref0
VREF0
B20
ZQ0
A24
PAD_IO[26]/TEST
C25
PAD_IO[27]/TEST
MR335
240R_1%
J15
P15
AVDD_DRAM_B
A19
AVDD_DRAM_A/DECAP
F25
AVDD_DRAM_B/DECAP
C284
C283
0.1uF
0.1uF
MSD6A628
MIU1
MIU0
PAD_IO[52]/RESET1
PAD_IO[74]/CKE1
PAD_IO[78]/TEST
PAD_IO[79]/TEST
PAD_IO[53]
PAD_IO[56]
PAD_IO[57]
PAD_IO[58]
PAD_IO[59]
PAD_IO[64]
PAD_IO[65]
PAD_IO[66]
PAD_IO[67]
PAD_IO[68]
PAD_IO[69]
PAD_IO[70]
PAD_IO[71]
PAD_IO[72]
VREF1
1
D22
F23
F22
G21
F21
E22
G23
E23
H22
H21
G22
K23
J21
J23
E21
RESET1
H23
CKE1
F24
Vref1
C24
ZQ1
B24
B25
MR330
240R_1%
2T
2T
3C
3C
EEPROM R/W Port
2
5
A
ATV
+3.3V_Standby
+3.3V_Standby
+3.3V_Standby
+3.3V_Standby
+3.3V_Standby
0R
AVDD_AU33
FB(1000ohm,200mA)
0R
此
Bead
一定要靠近
DC-DC
输出端！电容靠近IC端！
AVDDL_MODVDDC
L207
D D
L208
VDDC
C239
C240
C286
10uF/X7R
C287
+3.3V_Normal
10uF/X7R
C249
VDDC_CPU
AVDD3.3V
C259
2.2uF
0.1uF
Close to MTS IC
C274
0.1uF
C252
0.1uF
Close to MTS IC
10uF/X7R
C C
10uF/X7R
FOR VB1
C251
C288
0.1uF
1uF
DVDD_DDR
放到IC背部，预留
C295
C250
NC/0.1uF
0.1uF
C242
C241
C243
C265
0.1uF
0.1uF
2.2uF
0.1uF
10uF/X7R/BOT/NC
C267
C266
C273
C269
0.1uF
0.1uF
0.1uF
0.1uF
VDDP_3318
C258
C260
0.1uF
C263
C264
0.1uF
0.1uF
0.1uF
Standby Power 3.3V
C246
C244
C245
0.1uF
0.1uF
2.2uF
AVDD3P3_MPLL
L206 FB
L205 FB
L209
DDR3 POWER
C256
2.2uF
Close to MTS IC
C262
0.1uF
AVDD_AU33
C261
0.1uF
AVDD3P3_DMPLL
C248
0.1uF
C255
0.1uF
DMPLL
供电，请用
电源隔离！ 改善
C257
0.1uF
C254
0.1uF
B B
AVDD_DDR
+1.5V_DDR
C253
2.2uF
放到IC背部，减小纹波，一定要上件！
C290
C291
0.1uF/BOT/NC
放到IC背部，减小纹波，一定要上件！
C275
C289
C272
0.1uF
0.1uF
10uF/X7R/BOT/NC
C247
0.1uF
Bead FB (10000hm/200mA)
水波纹干扰！
放到IC背部，减小纹波，一定要上件！
C294
C293
0.1uF/BOT/NC
10uF/X7R/BOT/NC
4
规格和
C292
0.1uF/BOT/NC
C277 0.1uF
C276 0.1uF
C278 0.1uF
C279 0.1uF
DVDD_DDR
AVDDL_MOD
VDDC
VDDC_CPU
一定要放Test pin
U201G
D23
GND
AE17
GND
AE2
GND
AB10
GND
AC6
GND
A11
GND
A14
GND
A18
GND
A22
GND
A23
GND
B11
GND
AB24
GND
B14
GND
B18
GND
AA10
GND
B21
GND
B22
GND
B23
GND
C10
GND
C11
GND
C12
GND
C13
GND
C14
GND
C15
GND
C18
GND
C19
GND
C20
GND
C21
GND
C23
GND
D24
GND
D10
GND
D11
GND
D14
GND
D15
GND
D18
GND
D19
GND
P4
GND
D20
GND
D21
GND
AC3
GND
P7
GND
E10
GND
E11
GND
E14
GND
E15
GND
AC4
GND
E18
GND
E19
GND
E20
GND
E24
GND
AE20
GND
C22
GND
D7
GND
AD6
GND
F10
GND
F11
GND
F14
GND
F15
GND
F18
GND
F19
GND
Y3
GND
MSD6A628
3 2 1
AVDDL_MOD
U201F
R17
C268 0.1uF
L22
GND
GND
GND
GND
R15
C270 0.1uF
L23
L24
L25
GND
GND
GND
GND
P17
R16
R21
GND
GND
R22
GNDD9GNDM7GNDM8GNDM9GND
GND
W16
W17
W15
GNDT7GNDT8GNDT9GND
AVDDL_PREDRV
R18
AVDDL_PREDRV
P18
AVDDL_MOD
P19
AVDDL_MOD
P20
AVDDL_RX_USB3
P21
AVDDL_TX_USB3
N18
DVDD_DDR
N19
DVDD_RX_1
N17
DVDD_RX_2
H24
DVDD_DDR_DECAP
H25
DVDD_RX2_DECAP
R20
AVDDL_DVI_PC
R19
AVDDL_DVI_PC
L17
VDDC
L18
VDDC
L19
VDDC
J17
VDDC
M17
VDDC
M18
VDDC
M19
VDDC
K17
VDDC
K19
VDDC
K18
VDDC
P1
VDDC/DECAP
VDDC_CPU
VDDC_CPU
U15
VDDC_CPU
U16
VDDC_CPU
U17
VDDC_CPU
V15
VDDC_CPU
V16
VDDC_CPU
V17
VDDC_CPU
VDDC_CPU
N25
VDDC_CPU/DECAP
P25
VDDC_CPU/DECAP
U12
VSENSE_MIPS
V12
VSENSE_VSS / (TEST POINT)
J24
DVDD_NODIE
L6
GND_EFUSE
H11
TESTPIN / (TEST POINT)
N13
AVDD_DDR0_D
M13
AVDD_DDR0_C
M14
AVDD_DDR0_D
N14
AVDD_DDR0_D
R14
AVDD_DDR1_D
M15
AVDD_DDR1_C
N15
AVDD_DDR1_D
P14
AVDD_DDR1_D
A21
AVDD_DDR0_D/DECAP
D25
AVDD_DDR1_D/DECAP
K25
AVDDL_MOD/DECAP
K24
AVDDL_PREDRV/DECAP
MSD6A628
M10
M11
M12
M16
M20
GND
GND
GND
GND
GND
GND
T10
T11
T12
T13
T14
A12
AVDD33_LAN
A13
AVDD3P3_DADC
B12
AVDD_EAR33
B13
AVDD_NODIE
E12
D12
AVDD3P3_DMPLL
D13
AVDD3P3_MPLL
U13
VDDC_CPU
U14
VDDC_CPU
V13
VDDC_CPU
V14
VDDC_CPU
W13
VDDC_CPU
W14
VDDC_CPU
F17
AVDD3P3_USB
F16
AVDD3P3_DVI
AVDD_MOD (3.3V)
AVDD_MOD (3.3V)
N12
N16
N20
N21
GND
GND
GND
GND
GND
U18
U19
U20
GND
GND
N22
U21
AVDD_PLL
AVDD_PLL
AVDD_PLL
AVDD_PLL
N23
GND
GND
GND
GND
U22
A17
A16
B16
C16
VDDP
D16
VDDP
E16
VDDP
D17
C17
E17
B17
N24
H12
GND
GNDP2GNDP3GND
GNDN1GNDU4GNDV4GNDP8GNDP9GND
GND
GNDV7GNDV8GNDV9GND
GND
V10
V11
V18
U24
VDDP_3318 (3.3 V/1.8V)
M21
M22
M23
M24
M25
N10
GND
GNDN2GNDN3GNDR4GNDR5GNDR6GNDN7GNDN8GNDN9GND
GND
GND
GND
GNDU7GNDU8GNDU9GND
T21
T22
N11
GND
GND
GND
GND
GND
GND
T4
U10
U11
W18
W20
W23
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
T15
T16
T17
T18
T19
T20
AVDD_AU33
AVDD3P3_DMPLL
AVDD3P3_MPLL
VDDC_CPU
AVDD3.3V
VDDP_3318
S1
Heat Sink
1
2
Heat-sink45X45mm
P10
P11
P12
P13
P16
P22
Y10
W11
W12
GND
GND
GND
GND
GND
GNDW4GND
GND
GND
F20
GND
G7
GND
G8
GND
G9
GND
G10
GND
G11
GND
G13
GND
G14
GND
G15
GND
G16
GND
G17
GND
G18
GND
G19
GND
G20
GND
G24
GND
G25
GND
H7
GND
H8
GND
H9
GND
H10
GND
H13
GND
H14
GND
H15
GND
H16
GND
H17
GND
H18
GND
H19
GND
H20
GND
J7
GND
J8
GND
J9
GND
J10
GND
J11
GND
J12
GND
J13
GND
J14
GND
L14
GND
J16
GND
W19
GND
J18
GND
J19
GND
J20
GND
J22
GND
K7
GND
K8
GND
K9
GND
K10
GND
K11
GND
K12
GND
K13
GND
K14
GND
K15
GND
K16
GND
Y23
GND
AB1
GND
K20
GND
K21
GND
K22
GND
D8
GND
L7
GND
L8
GND
GND
GND
V19
V20
GND
GND
GND
GND
GNDW8GNDW9GND
V21
V22
V23
W10
AVDDL_MOD
1
TP209
！
DVDD_NODIE
C271
1uF
AVDD_DDR
AVDD_DDRAVDDL_MOD
L10
L11
L12
L13
L15
L16
L20
L21
GNDL9GND
GND
GND
GND
GND
GND
GND
GNDR7GNDR8GNDR9GND
GND
GND
R10
R11
R12
R13
5
4
5
A
NF_CLK
NF_CLK
1K
1K
4.7K
E E
4 3 2 1
VCC
VCC
VCC
P_PWM
GND
EC+
O4+
O3+
OC+
O2+
O1+
O0+
GND
PWM_CTR_O
接到
12PIN
LVDS_CTL_O
Panel_VCC
2
4
6
8
10
12
LVDS_CTL_O
14
16
E4+
18
B2_RXE3+
E3+
20
B4_RXEC+
22
B6_RXE2+
E2+
24
G0_RXE1+
E1+
26
G2_RXE0+
E0+
28
G6_RXO4+G7_RXO4-
30
G6_RXO3+
32
34
R2_RXO2+
36
R4_RXO1+
38
R6_RXO0+
40
RA2
RA3
CC1
2.2uF/NC
CN401
40PIN/2.0mm
GND1VCC
GND3VCC
5
NC
7
GND
9
GND
11
PWM_CTR_O
B3_RXE4- B2_RXE4+
B3_RXE3-
B5_RXEC-
B7_RXE2G1_RXE1-
D D
G3_RXE0G7_RXO3-
R1_RXOC- R0_RXOC+
R3_RXO2R5_RXO1R7_RXO0-
OUT-CTR3
OUT
13
GND
15
E4-
17
E3-
19
EC-
21
E2-
23
E1-
25
E0-
27
O4-
29
O3-
31
OC-
33
O2-
35
O1-
37
O0-
39
GND
NC/0R
RA4
LVDS
C C
B B
Net to other page
R7_RXO0R6_RXO0+
R5_RXO1R4_RXO1+
R3_RXO2R2_RXO2+
R1_RXOCR0_RXOC+
G7_RXO3G6_RXO3+
G7_RXO4G6_RXO4+
G3_RXE0G2_RXE0+
G1_RXE1G0_RXE1+
B7_RXE2B6_RXE2+
B5_RXEC-
+3.3V_Normal
B4_RXEC+
B3_RXE3B2_RXE3+
B3_RXE4B2_RXE4+
QA2
1
RA1
3904
2 3
iNAND FLASH
NF_CMD
C1109
NF_D0
NC/33pF
NF_D1
NF_D2
NF_D3
RXO0- 4
RXO0+ 4
RXO1- 4
RXO1+ 4
RXO2- 4
RXO2+ 4
RXOC- 4
RXOC+ 4
RXO3- 4
RXO3+ 4
RXO4- 4
RXO4+ 4
RXE0- 4
RXE0+ 4
RXE1- 4
RXE1+ 4
RXE2- 4
RXE2+ 4
RXEC- 4
RXEC+ 4
RXE3- 4
RXE3+ 4
RXE4- 4
RXE4+ 4
BRI_ADJ 3,4
U1101
W6
CLK
W5
CMD
H3
D0
H4
D1
H5
D2
J2
D3
K6
VDD_IF
W4
VDD_IF
Y4
VDD_IF
AA3
VDD_IF
AA5
VDD_IF
K4
VSS
Y2
VSS
Y5
VSS
AA4
VSS
AA6
VSS
iNAND
RESET
iNAND
CREG/VDDi
+3.3V_Normal
R1104 0R
C1102
J3
NF_D4
D4
J4
NF_D5
D5
J5
NF_D6
D6
J6
NF_D7
D7
U5
NF_RSTZ
M6
N5
T10
U9
M7
P5
R10
U8
K2
NF_POWERNF_POWER
C1108 2.2uF
VDD
VDD
VDD
VDD
VSS
VSS
VSS
VSS
C1101
0.1uF
2.2uF
R1101 10R
NF_CMD
R1102 0R
R1103 0R
RP1101 0RX4
NF_D4
7531
NF_D6
NF_D7
NF_D5
NF_D1
7531
NF_D3 EMMC_D3
NF_D2
RP1102 0RX4
EMMC_CLK
EMMC_CMD
EMMC_RSTZNF_RSTZ
EMMC_D0NF_D0
EMMC_D4
8642
EMMC_D6
EMMC_D7
EMMC_D5
EMMC_D1
8642
EMMC_D2
B0M4
B0P4
B1M4
B1P4
B2M4
B2P4
BCKM4
BCKP4
B3M4
B3P4
B4M4
B4P4
A0M4
A0P4
A1M4
A1P4
A2M4
A2P4
ACKM4
ACKP4
A3M4
A3P4
A4M4
A4P4
C1105
2.2uF
Net
NF_POWER
C1106
2.2uF
EMMC_CLK 4
EMMC_CMD 4
EMMC_RSTZ 4
NAND_RBZ 4
NAND_REZ 4
NAND_CEZ 4
NAND_CE1Z 4
NAND_CLE 4
NAND_ALE 4
NAND_WEZ 4
NAND_WPZ 4
C1107
0.1uF
C1110
0.1uF
RXO0RXO0+
RXO1RXO1+
RXE0RXE0+
RXE1RXE1+
RXE2RXE2+
RXECRXEC+
RXE3RXE3+
RXE4RXE4+
VBY0NRXO2VBY0PRXO2+
VBY1NRXOCVBY1PRXOC+
VBY2NRXO3VBY2PRXO3+
VBY3NRXO4VBY3PRXO4+
5
5
VGA
Note
HD_R
Pr
AMP_12V
75R
100R
75R
100k
10R
0R
10R
47R
100R
10R
10uf
10R
75R
68R
47R
100k
75R
75R
47R
10k
47R
10R
10uf
68R
0R
4.7k
0R
75R
YPBPR/AV
D637
D631
D638
CN3
NC
NC
NC
1 2
1 2
1 2
Y&AV
Pb
D D
YPbPr_IN
R131
R132
R133
CN5
HD_AUDIO_IN
R141
1
HD_L
3
2
4
NC
10K
R143
10K
R163
D675
D674
1 2
1 2
12K
NC
R551
AV-IN 4
YPbPr_Y 4
YPbPr_PB 4
YPbPr_PR 4
Close to Mstar IC
AV&YPBPR-Lin 4
AV&YPBPR-Rin 4
C132
1NF
C134
1NF
R165
12K
Close to Mstar IC
C C
R274
L:ON
H:MUTE
+3.3V_Standby
R273
R275
EARPHONE-OUTL4
R256 33K
EARPHONE-OUTR4
AMP-MUTE4
B B
Q26
1
3904
2 3
R248
10K
D204 1N4148
R255 33K
SHUTDOWNHP_MUTE
R238
10K
1
Q206
3906
23
AMP_12V
C296
100uF/16V
R250 33K
D205
1N4148
R236
C319 0.47uF
C320 0.47uF
C142
1uF
C226 0.47uF
C225 0.47uF
RIN_N
RIN_P
R261
1K
R268 100k/nc
R267
L:SHUTDOWN
SD
LIN_P
LIN_N
10
11
12
13
C232
14
1uF
1
2
3
4
5
6
7
8
9
AUDIO AMP
4
D672
D673
Coaxial
CN314
1
12
2
SPDIF
VCC
GND
SPDIF/NC
Coaxial OUT
+5V_Normal
U202
SD
FAULT
LINP
LINN
LIMRATE
GAIN
SSCTRL
LIMTHRES
GVDD
AGND
RINN
RINP
1SPW
AVCC
TPA3140D2
R252
3 2 1
USB INTERFACE
USB ESD
分布电容要求
5V_USB1
5V_USB3
1 2
D635
NC
R47 4.7K
R44
10K
D632
1 2
NC
<2pF
D628
1 2
NC
D633
1 2
NC
+5V_Normal
USB0_DUSB0_D+
USB1_DUSB1_D+
D629
1 2
NC
WIFI_EN 4
USB0_D- 4
USB0_D+ 4
USB1_D- 4
USB1_D+ 4
USB3.0
USB3_D- 4
USB3_D+ 4
USB3_SSRXN 4
Q14 AO3401
:
电容靠近
USB3_SSRXP 4
USB3_SSTXN 4
USB3_SSTXP 4
5V_USB3
C61
C51
10uF
0.1uF
USB)端子,提供usb
读写稳定性
C616 0.1uF
C615 0.1uF
C68
R59
100K
1uF
USB3_ON
R45
10K
Q13
1
2 3
3904
USB POWER
CON601
1617
1
11
6
2
12
7
3
13
8
4
14
9
5
15
12
12
C169
1nF
PVCC
BSPL
OUTPL
PGND
OUTNL
BSNL
BSNR
OUTNR
PGND
OUTPR
BSPR
1nF
C175
R615
10K
R628
NC/0.1uF
26
25
24
23
22
21
20
19
18
17
VGA
C321
100nF
C222
100nF
R618
10K
C71
10
DDC_SCL_D
AMP_12V
C317
10uF/16V
OUTPL
OUTNL
OUTNR
OUTPR
AMP_12V1
C1
10uF/16V
C72
NC/2.2uF
C300 0.22uF
NC
NC
D630
NC
1
2
3
27
28
PVCC
PVCC16PVCC
15
D640
D639
NC
NC
1 2
1 2
DDC_SDA_D
R622
R617
L215
NC/FB
+12V_NORMAL
C221
470uF
0.22uF
C322
C297 0.22uF
C299
0.22uF
VGA-Rin
VGA-Gin
VGA-Bin
D641
NC
1 2
SPDIFOUT 4
+5V_Normal
L204
0805_BEAD
L210
0805_BEAD
L211 600R@100MHz
C178 330pF
C180 330pF
L212
L213
C182 330pF
C183 330pF
L214
VGA-Bin
VGA-Gin
VGA-Rin
R621
R616
Close to Mstar IC
UART_RX 4
UART_TX 4
VGA_VSYNC 4
VGA_HSYNC 4
AMP_12V1
R240
1nF
C173
R249
R257
R241
C172 1nF
600R@100MHz
600R@100MHz
R253
R258
C176 1nF
R259
R254
C177
600R@100MHz
1nF
R620
ROUT+
LOUT+
LOUT-
ROUT-
1
-
2
GND
3
+
3Pin/2.0mm
VGA-Bin 4
VGA-Gin 4
VGA-Rin 4
CN203
2
1
CN201
+5V_Normal
CN207
CON5-2.0mm
VCC
D-
D+
GND
SHIELD
SHIELD
CN317
CON602
USB3-A/USB3.0
VBUS
GND
STDA_SSRX-
STDA_SSRX+
GND_DRAIN
STDA_SSTX-
STDA_SSTX+
SHELL
SHELL
1
2
3
4
5
USB_4P
D-
D+
1
2
3
4
5
6
5V_USB_WIFI
1
2
3
4
5
6
7
8
9
10
11
L4036V/1.1A
L4046V/1.1A
USB3_EN4
D625
1 2
NC
D636
D626
1 2
1 2
NC
NC
C619
C603
0.1uF
10uF
C618
C604
0.1uF
10uF
H :Power on
L :Power off
R17 100R/NC
D627
1 2
NC
D634
1 2
NC
5V_USB_WIFI
5V_USB1
EARPHONE OUT
HP/BLUE
A A
CN22
678
5
4
2
1
3
HP_MUTE
5
E_AMP-L
E_AMP-R
R271
1K
R272
1K
1nF
C328
1nF
C327
R276
R277
C326
C329
EARPHONE-OUTL 4
EARPHONE-OUTR 4
4
5
A
HDMI3-SDA
HDMI3-SDA
HDMI1-SDA
HDMI2-SDA
HDMI3-SDA
SGM2554A
4
3
2 1
HDMI2(ARC)
CON801
1
DATA2+
DATA2-
DATA1+
DAT1A-
DATA0+
DATA0-
CLK SHIELD
GND1
GND2
GND3
GND3
+5V POWER
HOT PLUG
HDMI/90D
CLK+
CLK-
2
3
4
5
6
7
8
9
10
11
12
13
CEC
14
NC
15
SCL
16
SDA
17
18
19
DATA2 SHIELD
DATA1 SHIELD
DATA0 SHIELD
D D
20
21
22
23
DDC/CECGND
CEC
HDMI1_ARC
HDMI1-HPD
HDMI1-RX2+
HDMI1-RX2HDMI1-RX1+
HDMI1-RX1-
HDMI1-RX0+
HDMI1-RX0HDMI1-CLK+
HDMI1-CLK-
HDMI1/5V
D661
NC
U310 ESD/NC
1
2
4
5
U309 ESD/NC
1
2
4
5
1 2
1 2
NC
1
2
4
5
GND3GND
1
2
4
5
GND3GND
D660
4
HDMI1-HPD
HDMI1/5V
R802
1K
3904
2 3
Q801
1
R807 10K
R805
10K
HDMI1-HPDIN
HDMI1-HPDIN 4HDMI1-SCL 4
HDMI1-RX2+
HDMI1-RX2HDMI1-RX1+
HDMI1-RX1-
HDMI1-RX0+
HDMI1-RX0HDMI1-CLK+
HDMI1-CLK-
R837
R836
R835
R834
R833
R832
R831
R830
0R
0R
0R
0R
0R
0R
0R
0R
HDMI1-DDC-SCL
HDMI1-DDC-SDA
HDMI1-RX2P
HDMI1-RX2N
HDMI1-RX1P
HDMI1-RX1N
HDMI1-RX0P
HDMI1-RX0N
HDMI1-CLKP
HDMI1-CLKN
HDMI1-RX2P 4
HDMI1-RX2N 4
HDMI1-RX1P 4
HDMI1-RX1N 4
HDMI1-RX0P 4
HDMI1-RX0N 4
HDMI1-CLKP 4
HDMI1-CLKN 4
HDMI1-DDC-SCL
HDMI1-DDC-SDA
R803
10K
HDMI1/5V
R804
10K
R801 33R
R806 33R
10
10
9
9
7
7
6
6
8
10
10
9
9
7
7
6
6
8
HDMI1
CON802
1
DATA2+
DATA2-
DATA1+
DAT1A-
DATA0+
DATA0-
CLK SHIELD
GND1
GND2
GND3
GND3
+5V POWER
HOT PLUG
HDMI/90D
CLK+
CLK-
2
3
4
5
6
7
8
9
10
11
12
13
CEC
14
NC
15
SCL
16
SDA
17
18
19
DATA2 SHIELD
DATA1 SHIELD
DATA0 SHIELD
20
21
22
C C
23
DDC/CECGND
CEC
HDMI2/5V
HDMI2-HPD
HDMI2-RX2+
HDMI2-RX2HDMI2-RX1+
HDMI2-RX1-
HDMI2-RX0+
HDMI2-RX0HDMI2-CLK+
HDMI2-CLK-
D642
NC
1 2
U308 ESD/NC
1
1
2
2
4
4
5
5
GND3GND
U307 ESD/NC
1
1
2
2
4
4
5
5
GND3GND
D643
NC
1 2
HDMI2-SCL 4
HDMI2/5V
4
HDMI2-HPD
R808
1K
3904
2 3
Q802
1
R814 10K
R809
10K
HDMI2-HPDIN
HDMI2-HPDIN 4
HDMI2-RX2+
HDMI2-RX2HDMI2-RX1+
HDMI2-RX1-
HDMI2-RX0+
HDMI2-RX0HDMI2-CLK+
HDMI2-CLK-
R815
R818
R825
R821
R827
R826
R829 0R
R828
HDMI2-RX2P
0R
HDMI2-RX2N
0R
HDMI2_RX1P
0R
HDMI2_RX1N
0R
HDMI2_RX0P
0R
HDMI2_RX0N
0R
HDMI2_CLKP
HDMI2_CLKN
0R
HDMI2-DDC-SCL
HDMI2-DDC-SDA
HDMI2-RX2P 4
HDMI2-RX2N 4
HDMI2-RX1P 4
HDMI2-RX1N 4
HDMI2-RX0P 4
HDMI2-RX0N 4
HDMI2-CLKP 4
HDMI2-CLKN 4
HDMI2-DDC-SCL
HDMI2-DDC-SDA
10
10
9
9
7
7
6
6
8
10
10
9
9
7
7
6
6
8
HDMI2/5V
R810
10K
R811
10K
R812 33R
R813 33R
HDMI3(MHL)
CON803
1
DATA2+
DATA2-
DATA1+
DAT1A-
DATA0+
DATA0-
CLK SHIELD
GND1
GND2
GND3
GND3
+5V POWER
HOT PLUG
HDMI/90D
CLK+
CLK-
2
3
4
5
6
7
8
9
10
11
12
13
CEC
14
NC
15
SCL
16
SDA
17
18
19
DATA2 SHIELD
DATA1 SHIELD
DATA0 SHIELD
20
21
22
23
DDC/CECGND
B B
R850 0R
CEC
HDMI3-HPD
MHL_CD_SENSE
HDMI3/5V
D664
1 2
NC
NC
HDMI3-RX2+
HDMI3-RX2HDMI3-RX1+
HDMI3-RX1-
D665
1 2
CEC & ARC
HDMI1_ARC HDMI-ARC
CEC
R824 10K
MDI_TP4
MDI_TN4
MDI_RP4
MDI_RN4
C801
2.2uF
R822 200R
R823 4.7K
MDI_TP
MDI_TN
MDI_RP
MDI_RN
C653
0.1uF
C654
0.1uF
HDMI1-ARC 4
HDMI1/5V
HDMI1-ARC_DET 4
U651
1
TD+
2
TCT
3
TD-
4
NC1
5
NC2
6
RD+
7
RCT
8
RD-
SMDTR16P
HST-0041
HDMI3-CLK+
HDMI3-CLKHDMI3-SCL
MHL
TX+
TX-
TCM
NC4
NC3
RX+
RX-
TCM-
U312 ESD/NC
1
1
2
2
4
4
5
5
GND3GND
U311 ESD/NC
1
1
2
2
4
4
5
5
GND3GND
MHL_CD_SENSE
16
14
15
R660 75R/1%
13
12
11
9
10
R664 75R/1%
C802
47nF
10
HDMI3-RX2+
10
9
HDMI3-RX2-
9
7
HDMI3-RX1+
7
6
HDMI3-RX1-
6
8
10
HDMI3-CLK+
10
9
HDMI3-CLK-
9
7
HDMI3-SCL
7
6
6
8
R848
300K
RP504 0RX4
R849 100R
R657 75R/1%
R662 75R/1%
CB652
1nF/2KV
7531
R857
R853 0R
RP505
HDMI3-RX2P
HDMI3-RX2N
8642
HDMI3_RX1P
HDMI3_RX1N
0R
HDMI3_RX0N
0RX4
8642
7531
HDMI3-DDC-SCL
HDMI3-DDC-SDA
MHL_Cable_DET 4
HDMI3_RX0P
HDMI3/5V
HDMI3_CLKP
HDMI3_CLKN
R851 10R
CN309
1
TD+
2
TD-
4
TDCT
5
RDCT
3
RD+
6
RDGND112GND2
10
GND3
HDMI3-RX2P 4
HDMI3-RX2N 4
HDMI3-RX1P 4
HDMI3-RX1N 4
HDMI3-RX0P 4
HDMI3-RX0N 4
HDMI3-CLKP 4
HDMI3-CLKN 4
AVDD5V_MHL
CH_GND
GND4
RJ45-W
HDMI3-DDC-SCL
HDMI3-DDC-SDA
0R
+5V_Normal
+5V_Standby
MHL_Cable_DET4HDMI-CEC 4
7
NC
8
13
NC1
14
NC2
11
9
R855
NC/0R
R856
R854 0R
QA801
VOUT
3
VOUT
IN
4
EN
GND
2
+5V_Standby
R817
R816
10K
10K
R819 33R
R820 33R
HDMI3-HPD HDMI3-HPDIN
R852 33R
HDMI3/5V
5
1
C803
10uf/6.3V
HDMI3-SCL 4
HDMI3-HPDIN 4
4
LAN
5
4
3
5
A
TUNER POWER
SDA
0R
300K
0R
VGA
_
0R
VGA
0R
FB(1000ohm,200mA)
L905
560nH
GND_TUNER
RF_SW
GND_TUNER
RF SWITCH
1
GND_TUNER
GND_TUNER
+3.3V_TU
L909
560nH
GND_TUNER
3
TR17 100R
TC50
0.1uF
GND_TUNER
3
1
改用
TC52 180pF
TD3
BAV99
+3.3V_TU
2
TR19
TC51
1nF
TC53 180pF
TD4
BAV99
2
150pf
RF_AIR#
GND_TUNER
10
11
12
13
PE42750
GND_TUNER GND_TUNER
RF_Cable#
改用
150pf
9
GND
C2
C1
VCC
P
GND1RF12GND
D D
AIR
JT1
F Conn
90
1
RF_Air
9
RF_Cable
10
CABLE
5274863
GND_TUNER
C C
GND_TUNER
8
7
RF2
GND
6
GND
5
RFC
4
GND
3
C1 C2 RF1 RF2
GND HIGH
GND
LOWONON
4
Part Num BALUN NO BALUN
L908
R909
R908
L907
L903
C936
TU2
GND_TUNER
RF_IN
GND_TUNER
OFF
OFF
RF SIGNAL INPUT
For S11 test
L901
RF_IN
3 2 1
+3.3V_TU
NC
0R
NC
2.2nH
560nH
NC
C913 1nF
L904
560nH
GND_TUNER
TUNER_RESET
GND_TUNER
GND25GND26GND27GND28GND
R907
1M
C932
VDD_1.8V_OUTPUT
0.47uF
29
23
22
24
AS
RESET_N
MxL661
IF_OUTN_2/GPO_17IF_OUTP_2/GPO_2
8
RF_SW
IF-IN+
Addr 0xC0
18nH
GND_TUNER
NC
0R
8.2nH
R909
0R/nc
18nH
5.6pF
L908 18nH
C929
1nF
C936 5.6pF
4 3
L903
18nH
GND_TUNER
IF-AGC
replace for Balun
T901
BW21S7511A01TF/nc
75 ohm Line
1 2
C934 1nF
VDD_1.8V_OUTPUT
R911 100R
Close Tuner
C933
GND_TUNER
R908
L907
8.2nH
+3.3V_TU
GND_TUNER
NC/0.1uF
C921
0.1uF
GND_TUNER
C918
0.1uF
L906
C912 0.1uF
GND_TUNER
IFAGC
GND_TUNER
1
2
3
4
5
6
U905
VDD_3p3_1
LNA_INP
LNA_INN
VDD_1p8_1
AGC_2/GPO3
AGC_1
GND_TUNER
C910
10nF
VDD_1p8_3
IF_OUTN_19IF_OUTP_1
C914
0.1uF
21
GND_XTAL
10
C917
0.1uF
IF-IN-
GND_TUNER
20
XTAL_P
VDD_3p3_211VDD_1p8_2
+3.3V_TU
Y001
16.000MHz
GND_TUNER
19
33
GND30GND31GND32GND
XTAL_N
18
CLK_OUT
17
SDA-T
16
SCL-T
SCL
15
VDD_IO
14
GND_DIG
13
VDD_1p2
12
VDD_1.8V_OUTPUT
C930
C931
0.1uF
1uF
GND_TUNER
C909
2.2nF
GND_TUNER
+3.3V_TU
C907
0.1uF
TUNER_RESET
GND_TUNER
GND_TUNER
11
12
13
14
15
GND_TUNER
+5V_Normal_T
TCON1
1617
1
SDA_T
6
SCL_T
2
IF-IN+
7
3
IF-IN-
8
4
IF-AGC
9
5
10
公座
GND_TUNER
+5V_Normal_T
TC54
10uF
GND_TUNER
+3.3V_TU
TC55
0.1uF
TC56
10uF
TC57
0.1uF
GND_TUNER
TU4 AS1084-3.3V
3
VIN
VOUT
VOUT
GND
1
GND_TUNER
2
4
TC60
10uF
GND_TUNER
+3.3V_TU
TC62
TC61
0.1uF
2.2uF
B B
OUT_TUNER_RESET
11
12
13
14
15
C813
2.2uF
OUT_IF-IN-
OUT_IF-IN+
SCL-T
SDA-T
kick back filter:220nH/47pF改善ATV
C919
NC/47pF
C920
NC/47pF
TUNER_RESET
4
CON3
1617
1
OUT_SDA_T
T_SDA
6
OUT_SCL_T
2
OUT_IF-IN+
7
3
OUT_IF-IN-
8
4
OUT_IF-AGC
9
5
10
+5V_Normal
T_SCL
IF-AGC 4
C805
0.1uF
+3.3V_TU_S
4
4
C922
33pF
GND_TUNER
R910
R906
C923
33pF
GND_TUNER
SCL_T
SDA_T
水波纹！
DIFM
DIF2 4
DIFP
DIF1 4
5
4
Loading...
