Philips 55BFL4849 Datasheet

维 修 手 册

品牌 机种

Philips

55BFL4849/T3

变更说明

版本 发布日期 变更说明 对外机种名 对内机种名

A00 Aug.13,2014

首次发布

55BFL4849/T3 E55D4KNDGPP4NNX

2

目录

1. 技术规格 ------------------------------------------------------------------------------------------------------------- 04

1.1 一般规格 --------------------------------------------------------------------------- ------------------------------ 04

1.2 预设显示模式 ---------------------------------------------------------------------------------- ----------------- 05

2. 操作说明 ------------------------------------------------------------------------------------------------------------- 06

2.1 遥控器 ------------------------------------------------------------------------------------------------------------ 06

2.2 控制面板 --------------------------------------------------------------------- ------------------------------------ 07

2.3 背面和侧面信源接口 ------------------------------------------------------------------------------- ----------- 07

2.4 菜单操作 --------------------------------------------------------------------------------------------------------- 12

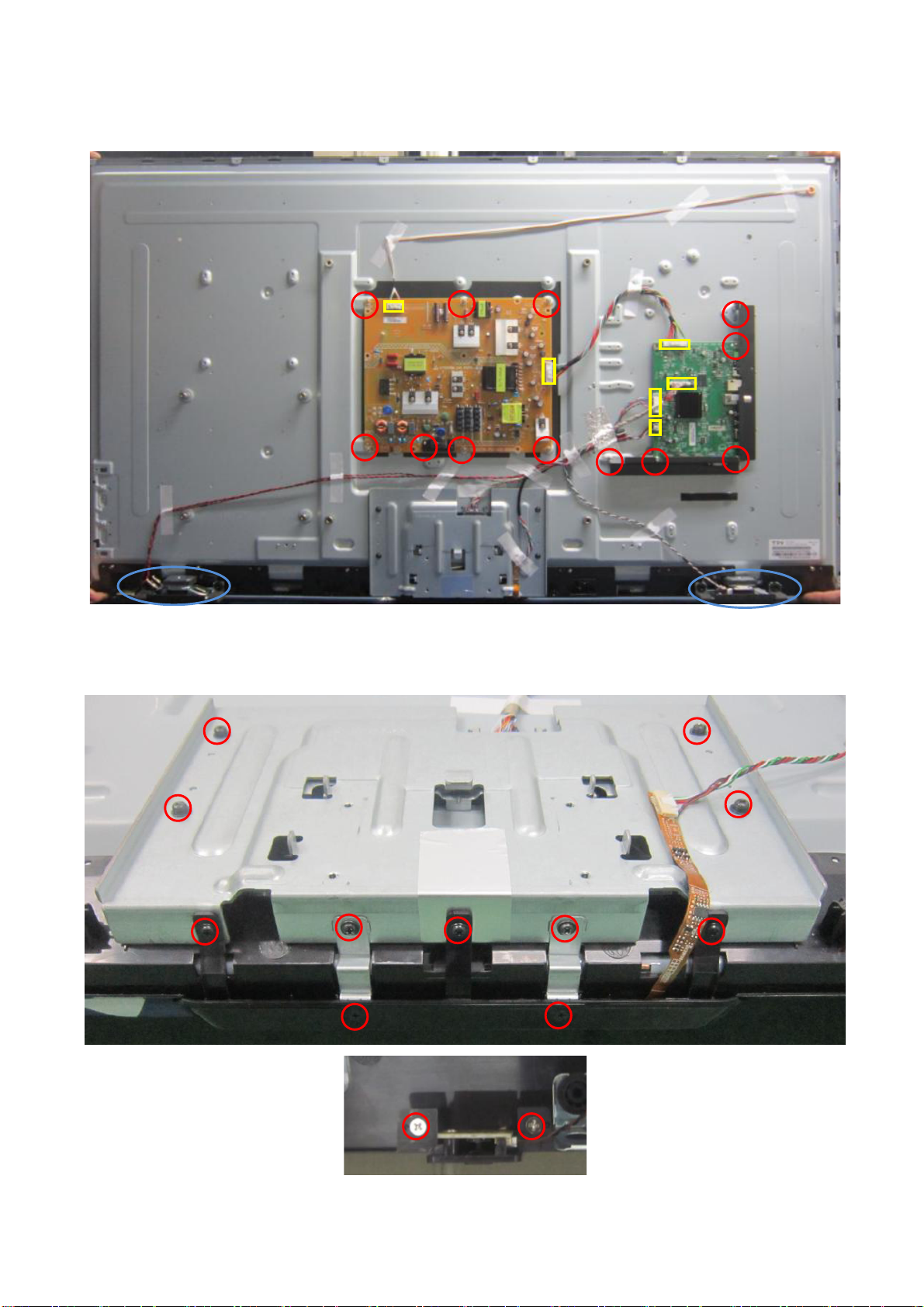

3. 拆卸流程图 ---------------------------------------------------------------------------------------------------------- 22

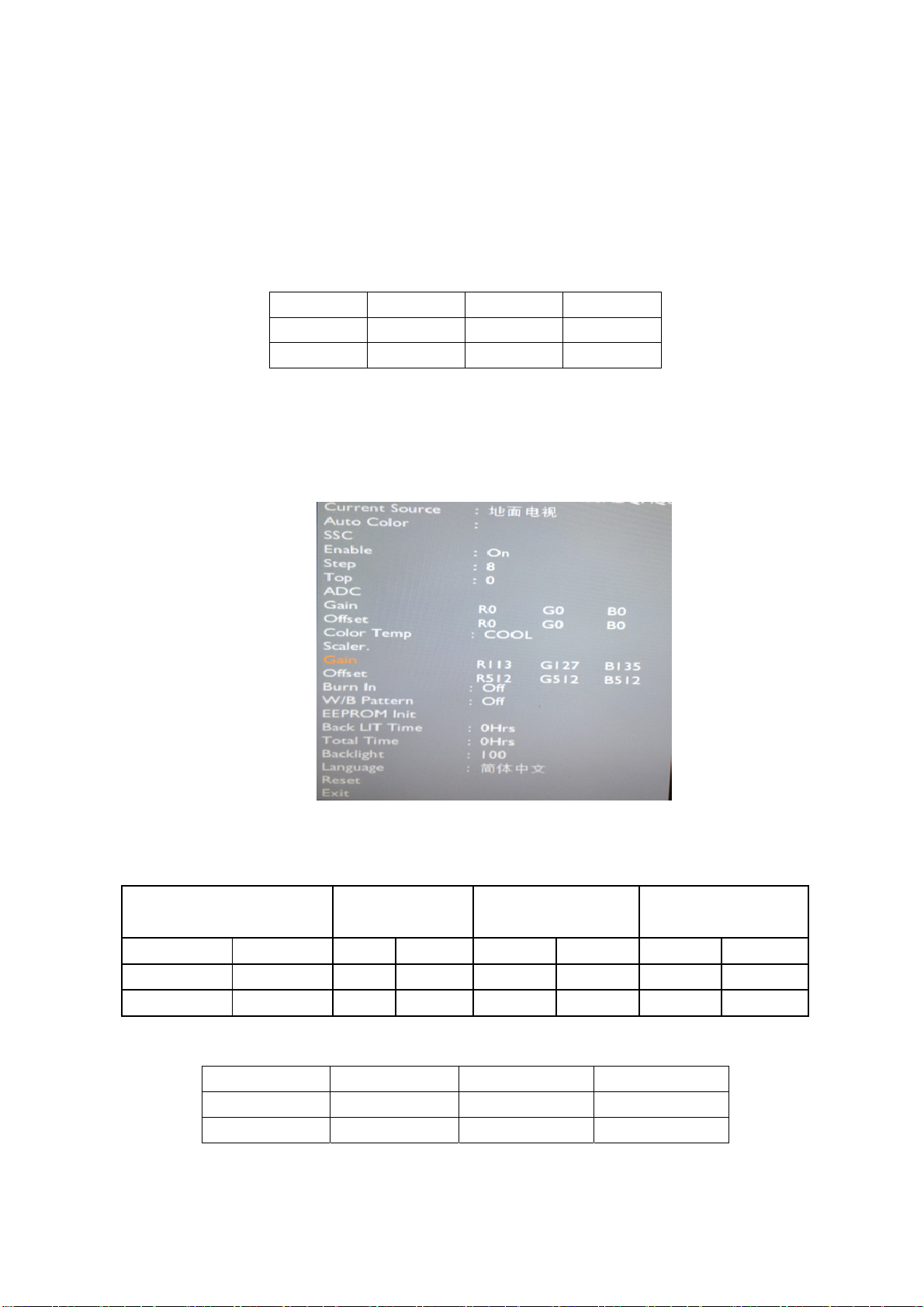

4. 工厂模式调整 ------------------------------------------------------------------------------------------------------- 25

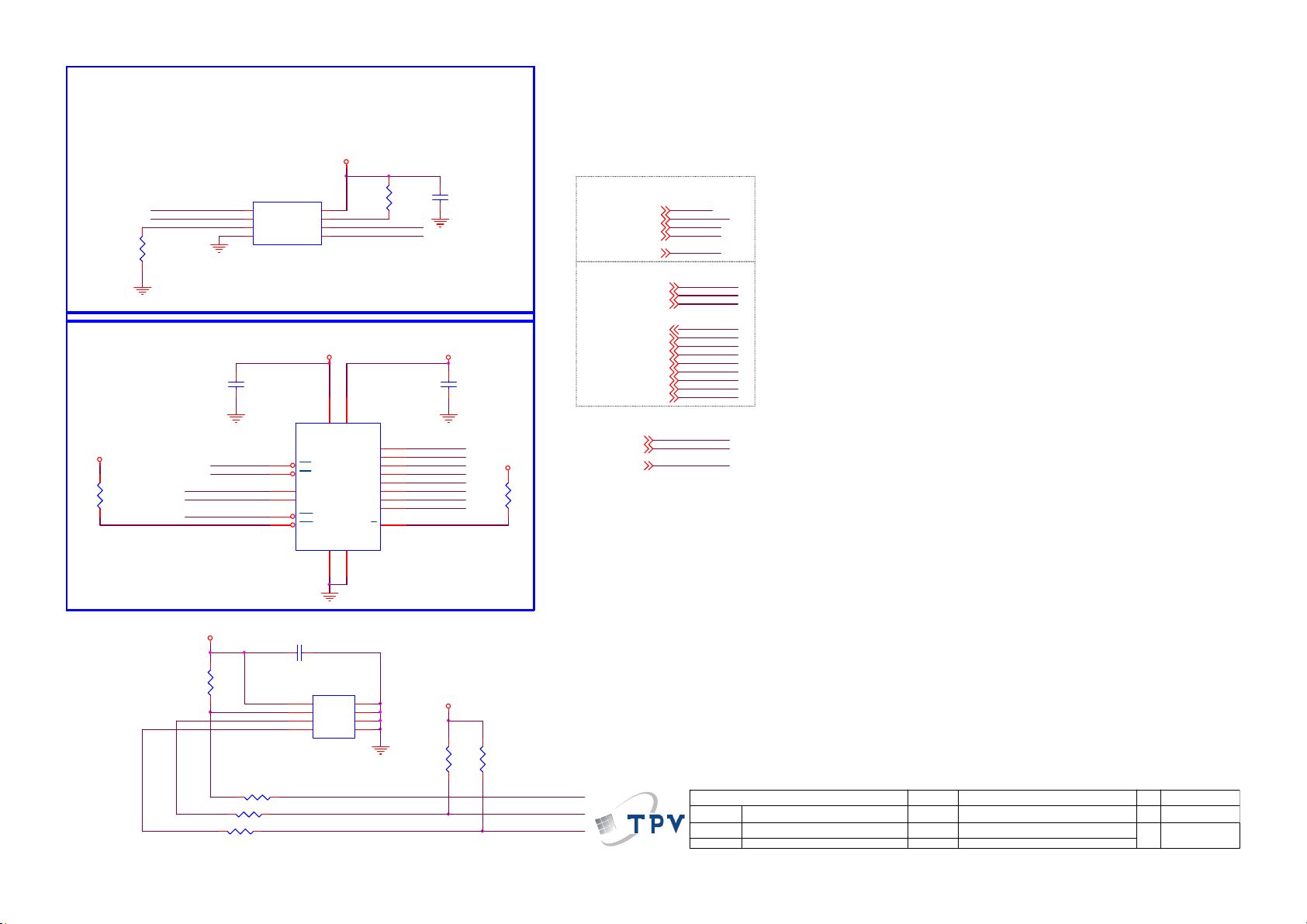

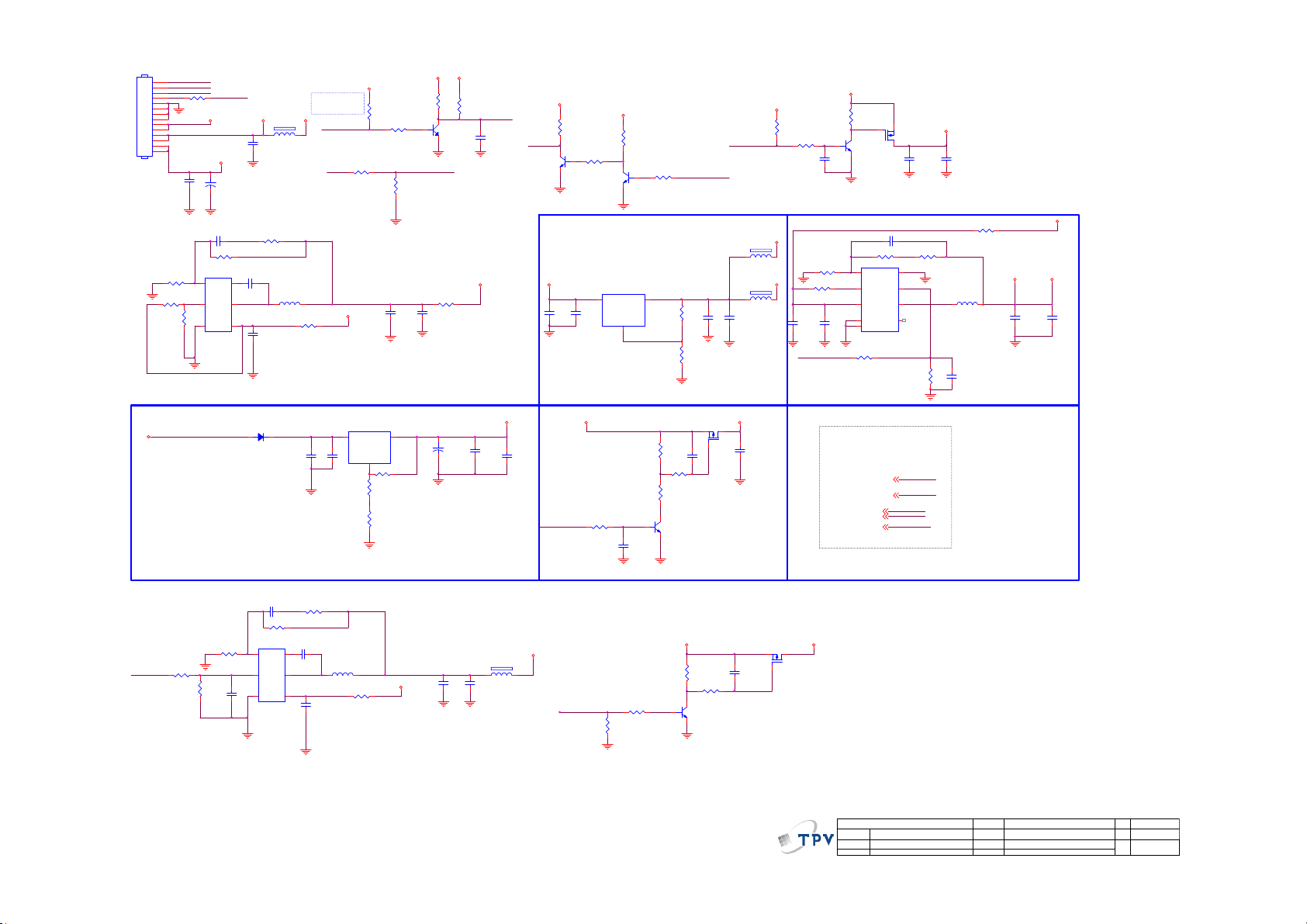

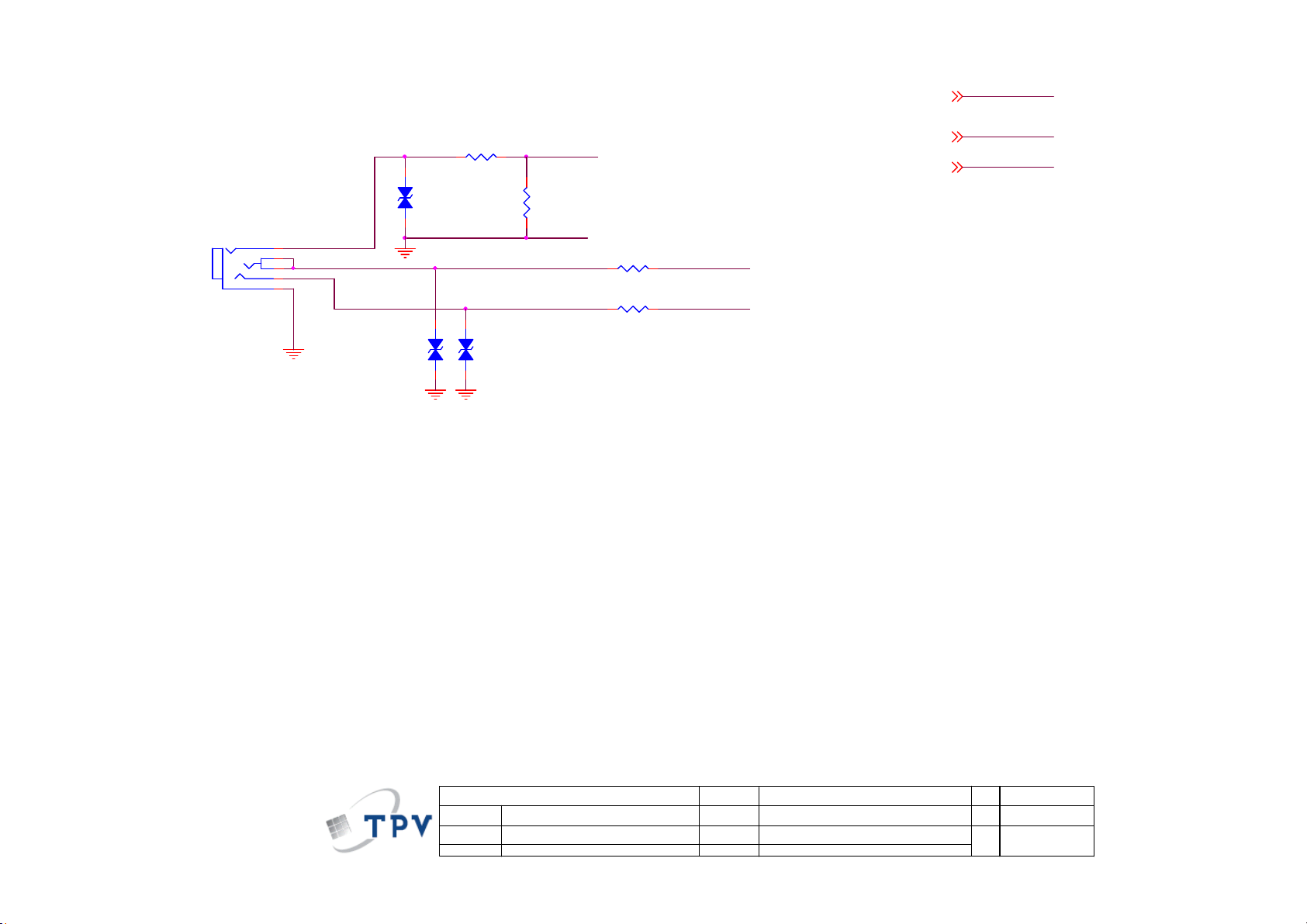

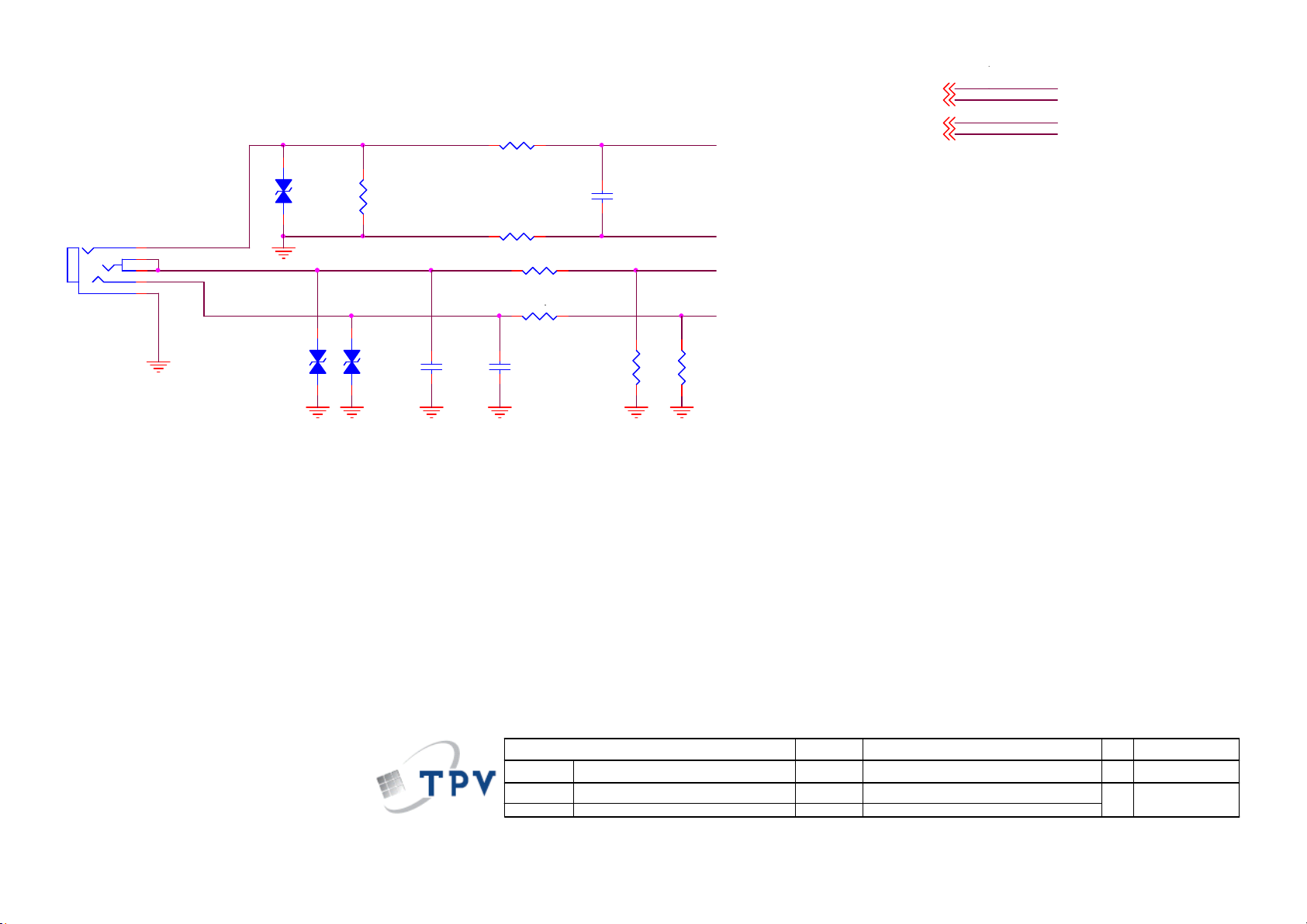

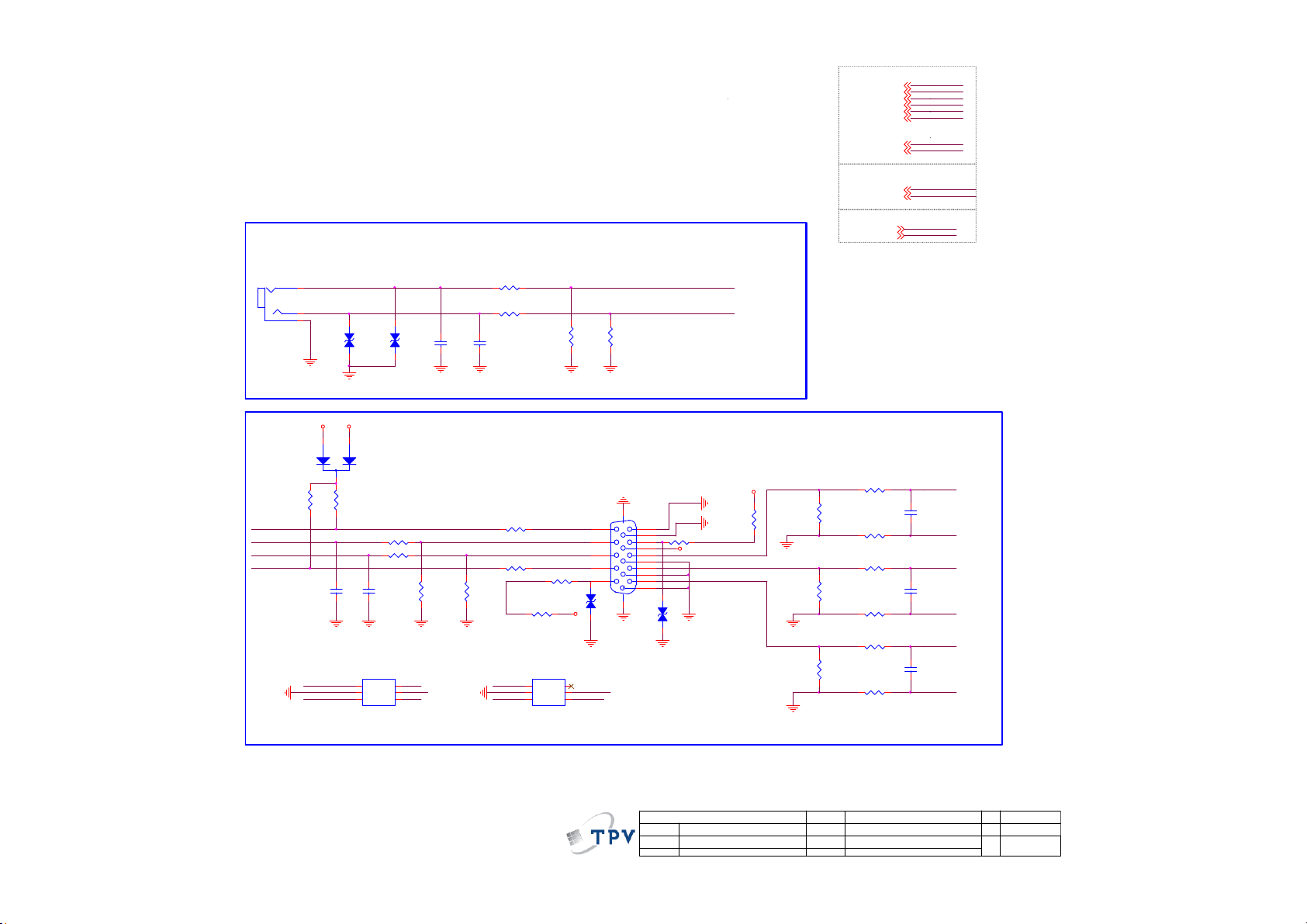

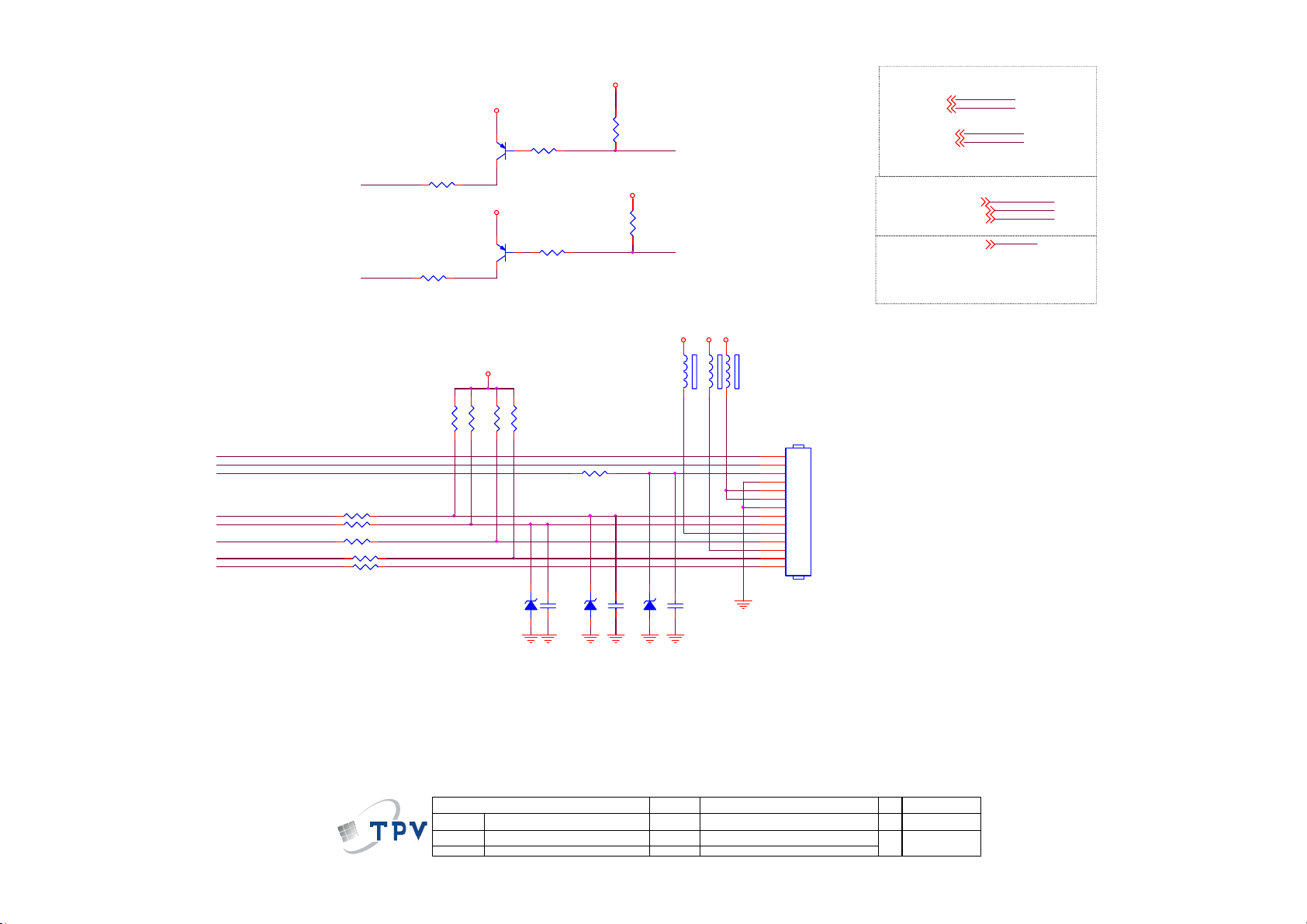

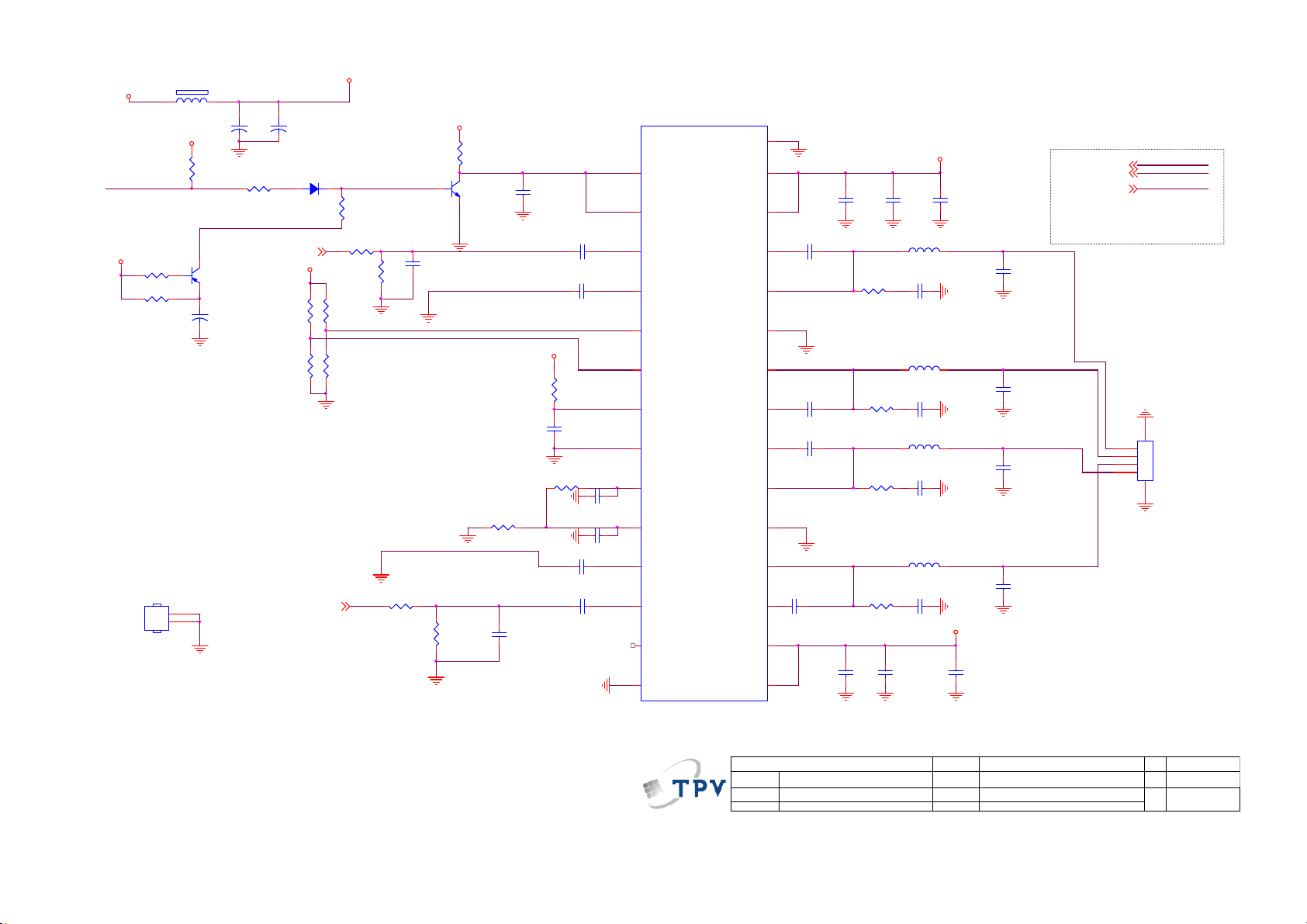

5. 线路图-- -------------------------------------------------------------------------------------------------------------- 26

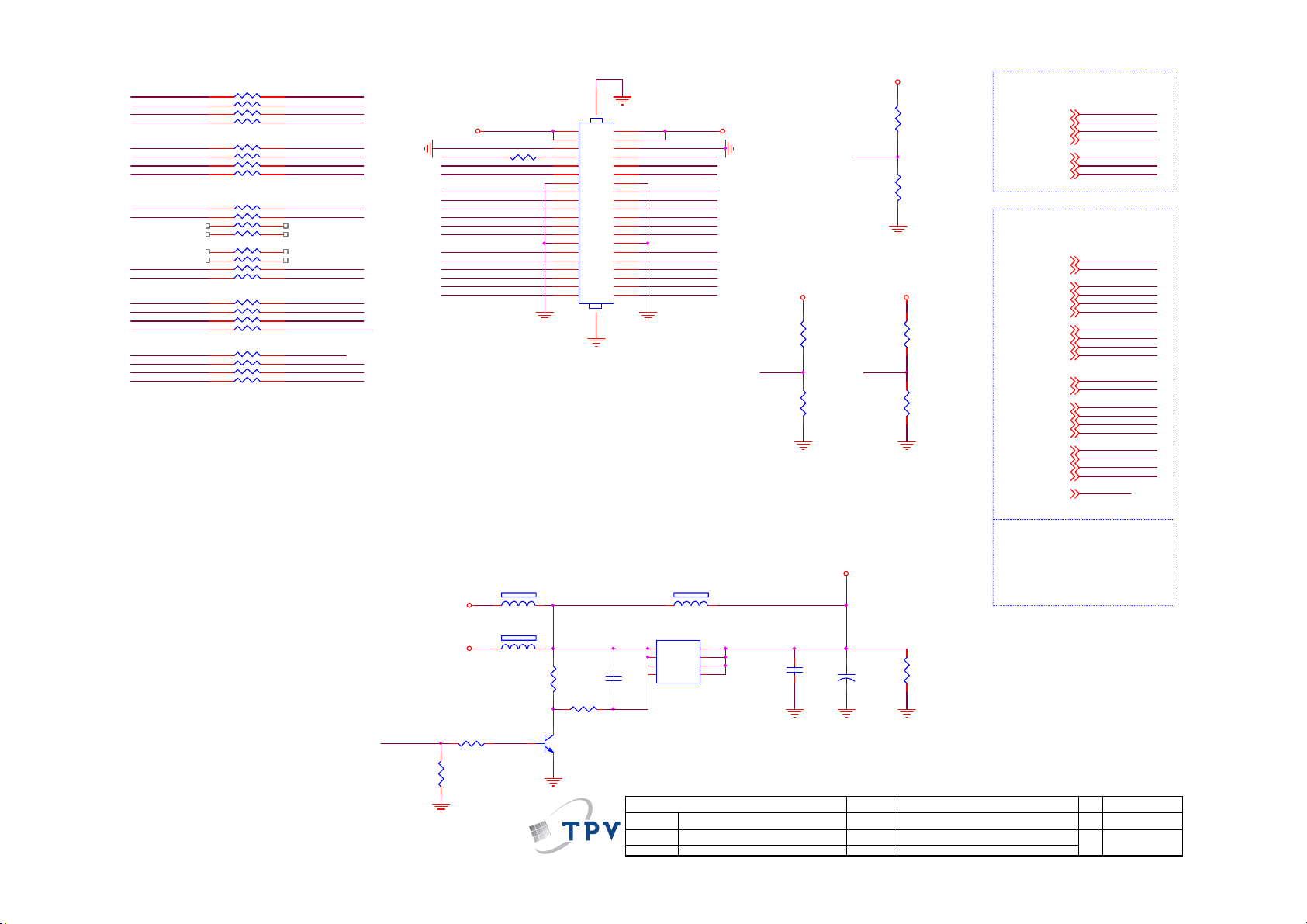

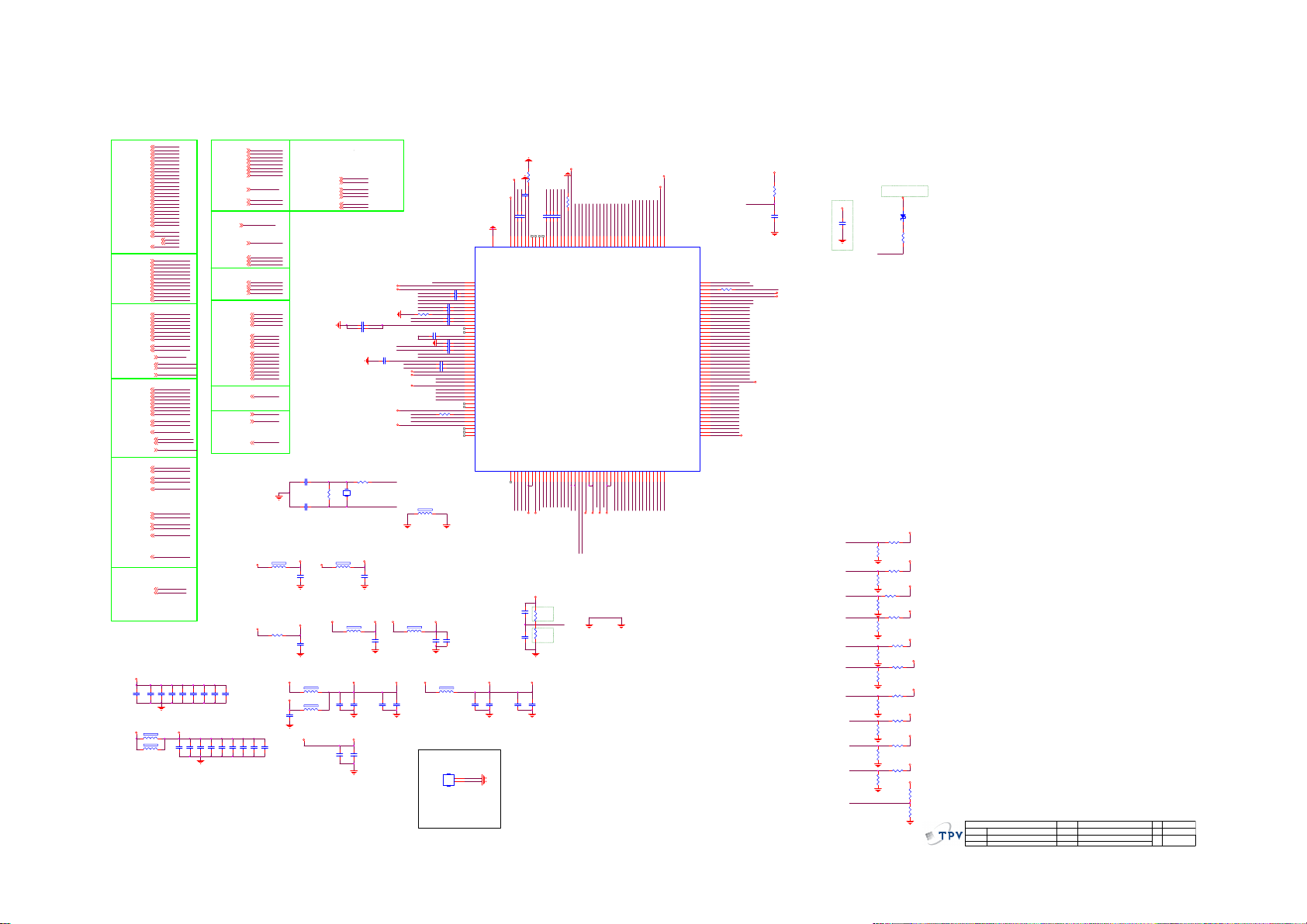

5.1 主板 ---------------------------------------------------------------------------------------------------------------- 26

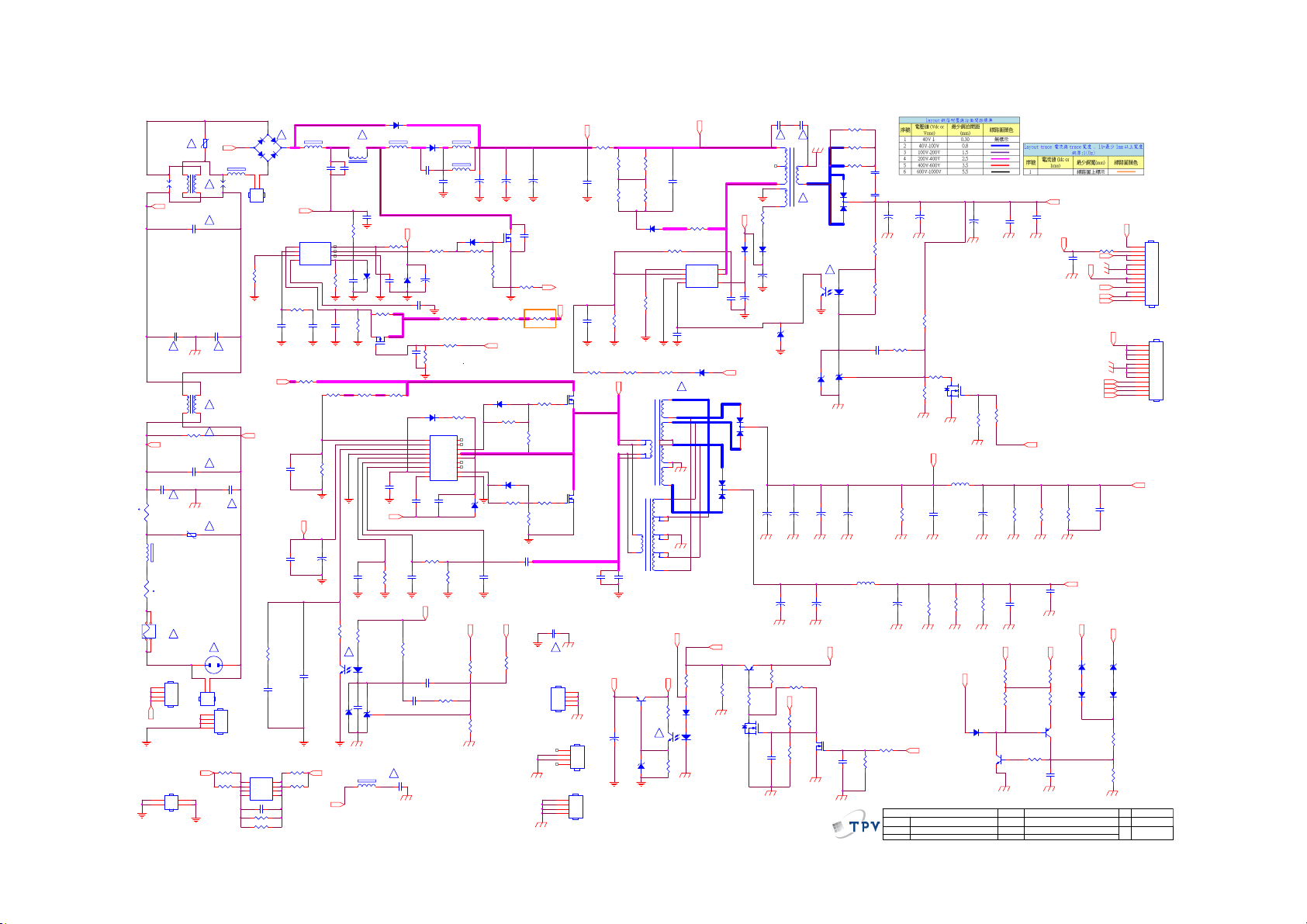

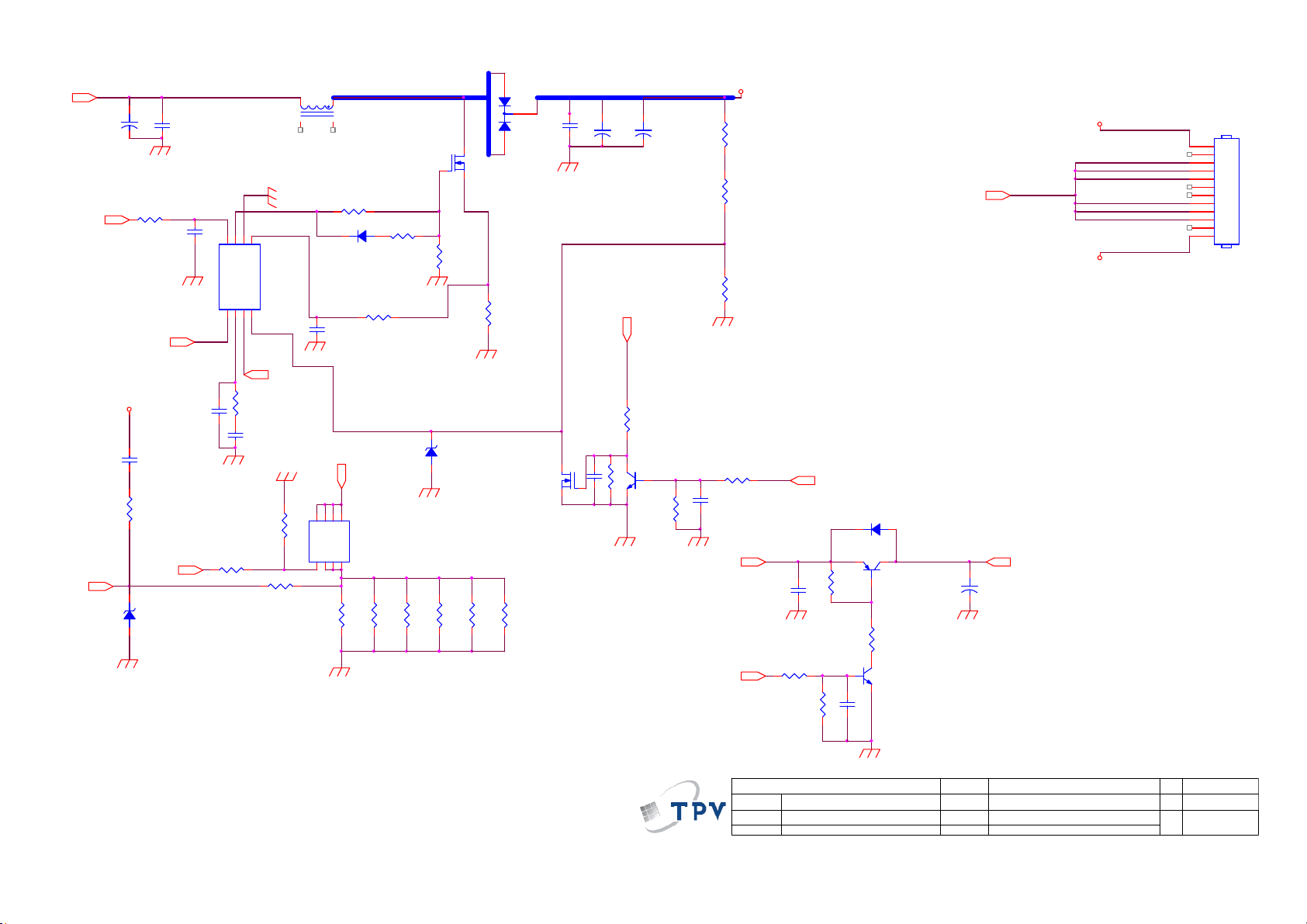

5.2 电源板 ------------------------------------------------------------------------------------------------------------- 40

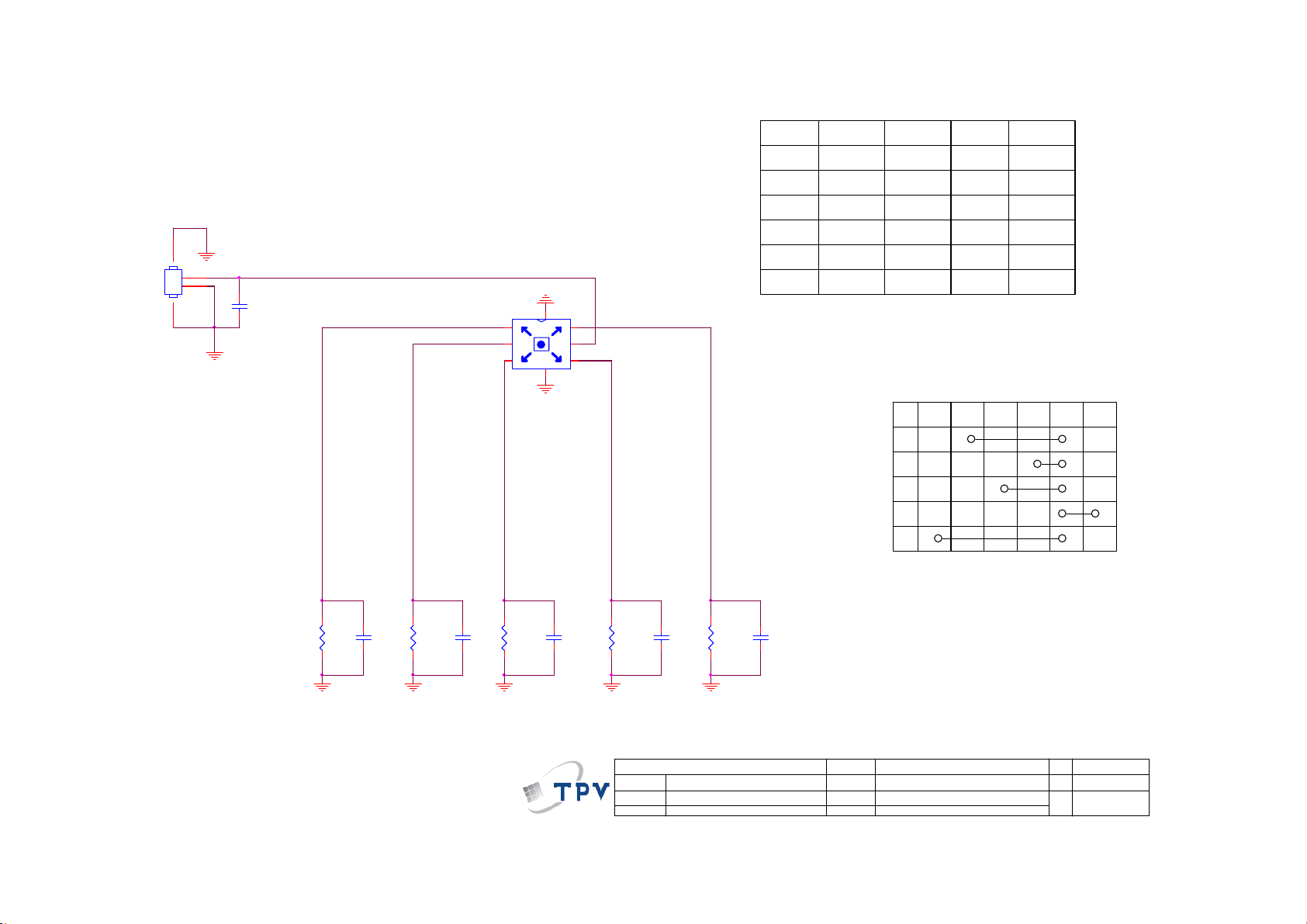

5.3 按键板 ------------------------------------------------------------------------------------------------------------- 42

5.4 遥控板 ------------------------------------------------------------------------------------------------------------- 43

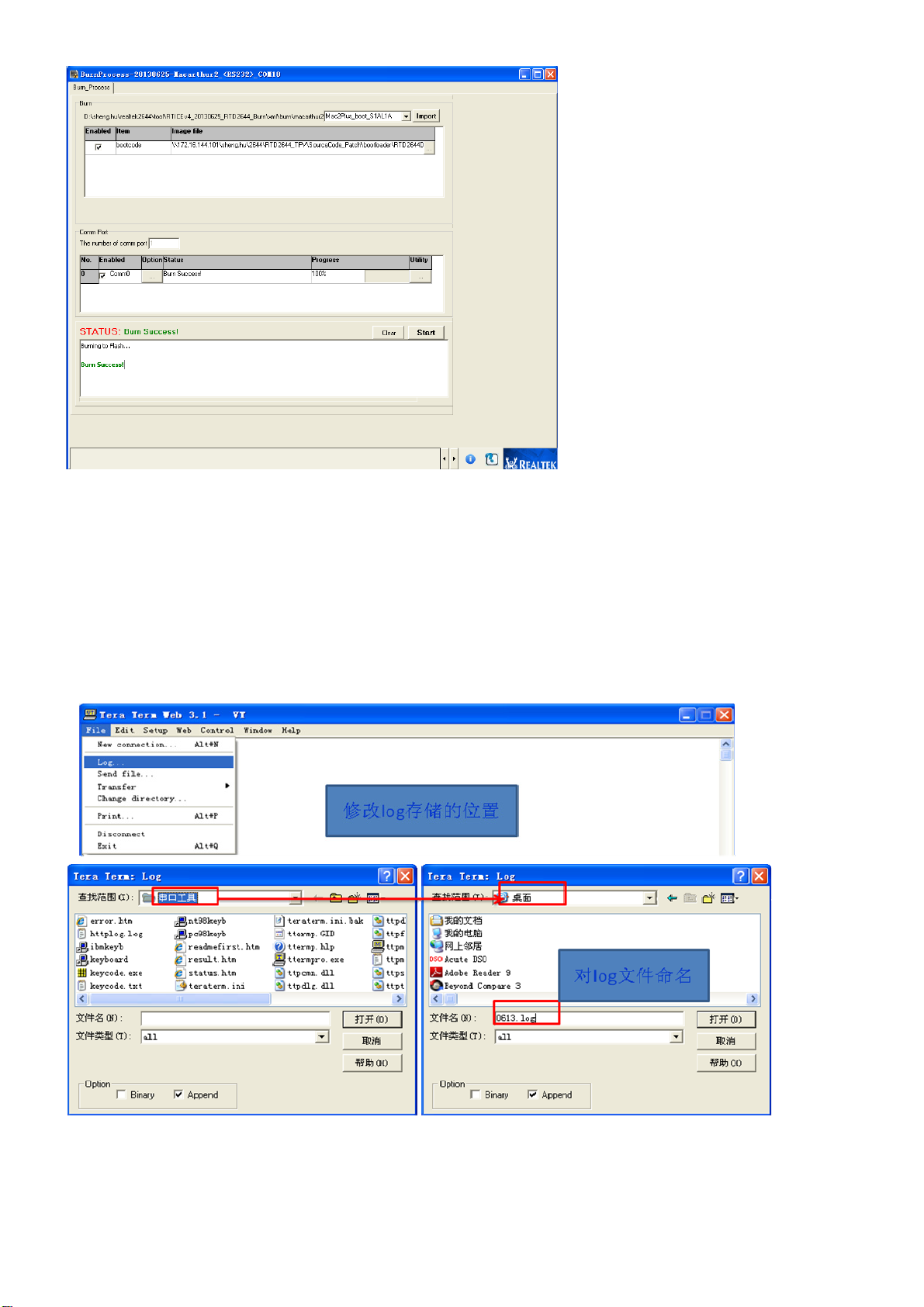

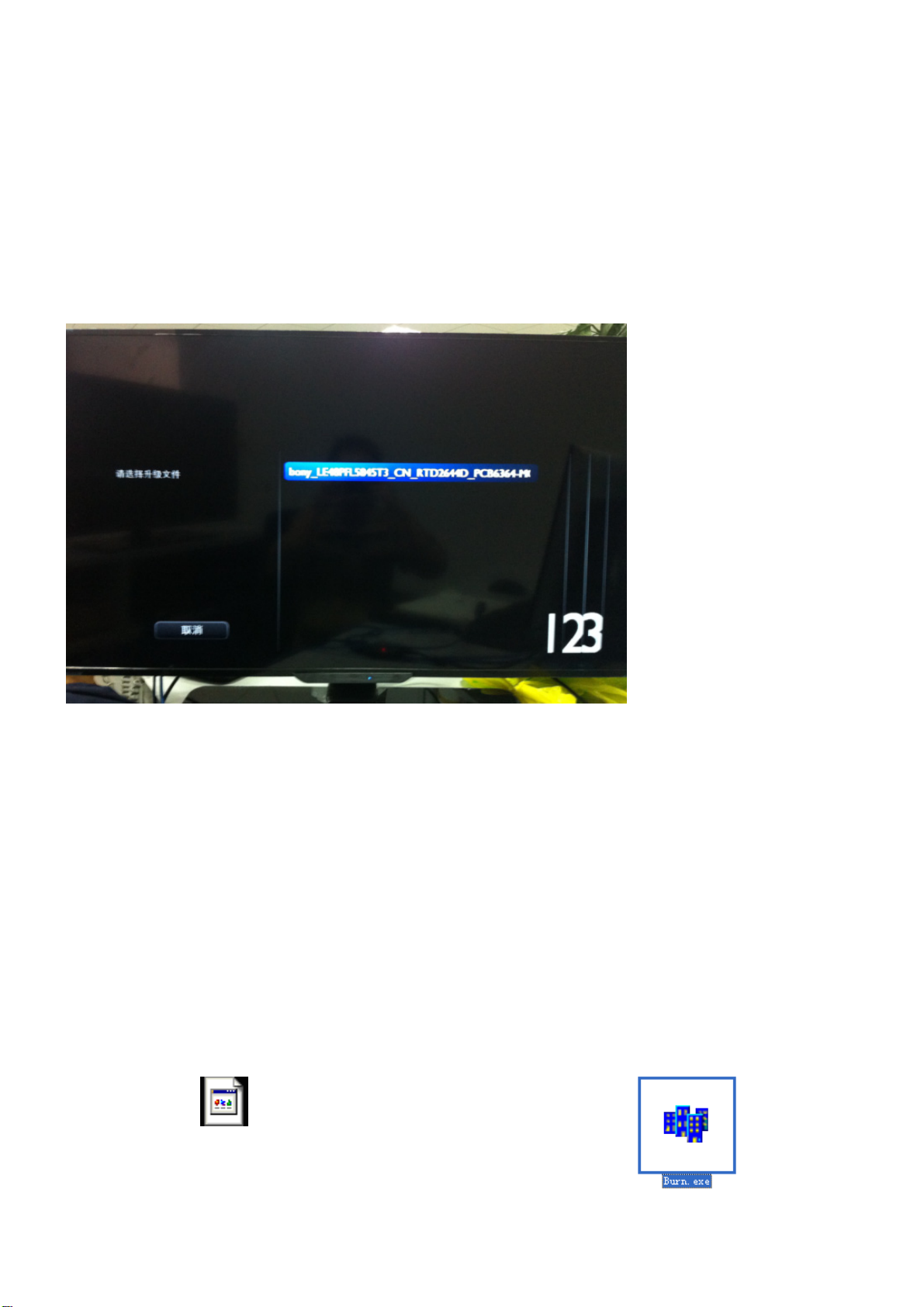

6. 软体及 EDID 烧录 SOP ------------------------------------------------------------------------------------------- 44

6.1 软体烧录 --------------------------------------------------------------------------------- ------------------------ 44

6.2 EDID 烧录 -------------------------------------------------------------------------------------------------------- 47

7. 故障处理流程 ------------------------------------------------------------------------------------------------------- 48

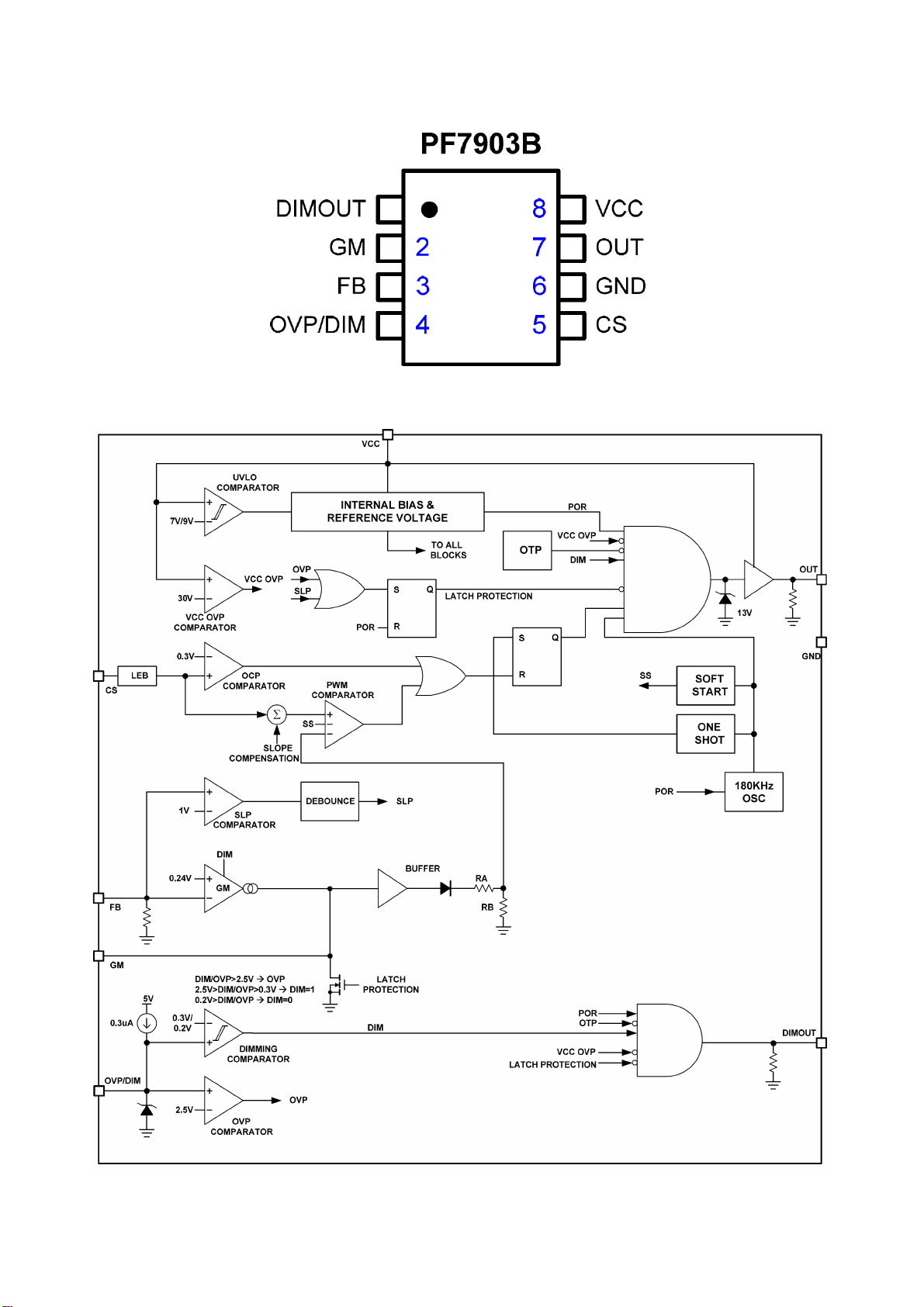

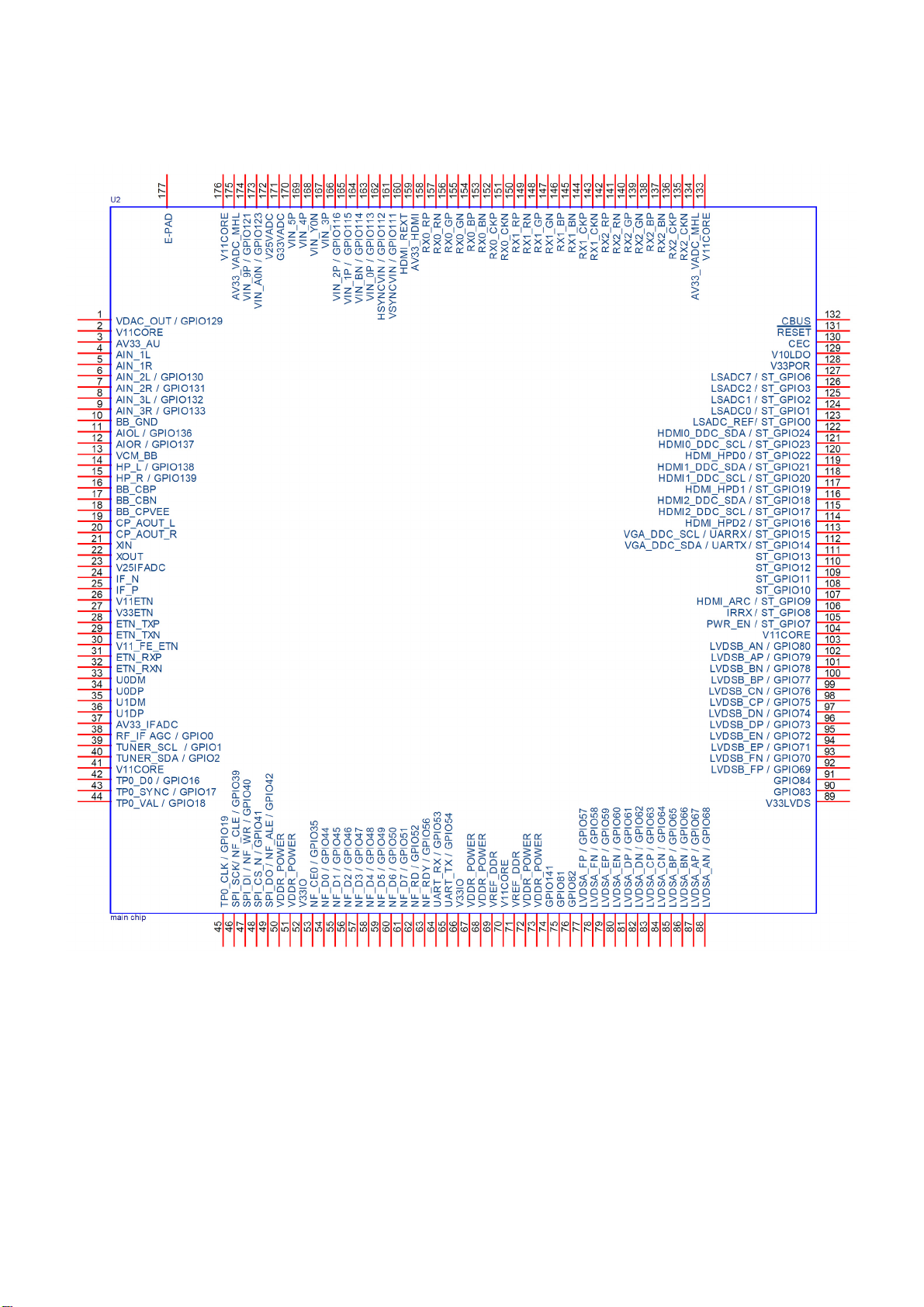

8. 主要 IC 管脚及内部框图 ------------------------------------------------------------------------------------------ 54

9. BOM ------------------------------------------------------------------------------------------------------------------- 58

3

1. 技术规格

1.1 一般规格

设计和规格若有变更，恕不另行通知。

产品规格

55BFL4849/T3

• 不带电视支架

• 尺寸(宽x高x深): 1240.9 x 721.8 x 80.8 (mm)

• 重量: 16.19 kg

• 带电视支架

• 尺寸(宽x高x深): 1240.9 x 777.45 x252.8 (mm)

• 重量: 18.58 kg

多媒体

• 支持的存储设备: USB（FAT 32 USB存储设备。）

• 支持的多媒体文件格式:

• 图像：JPEG

• 音频：MP3

• 视频：MPEG 2/MPEG 4, H.264

声音功率

• 55BFL4849/T3: 10W x 2

固有分辨率

• 55BFL4849/T3: 1920 x 1080

调谐器 / 接收 / 传输

• 天线输入: 75ohm 同轴 (IEC75)

• 电视系统: PAL D/K, DTMB

• 视频播放: NTSC, SECAM, PAL

• 调谐器波段: UHF、VHF

遥控器

• 类型: HOF-44K-GJ12508 (中国机型)

• 功耗:

• 55BFL4849/T3: 120W

支持的电视机安装托架

要安装电视机，请购买飞利浦电视机安装托架。

1 请先将托架锁于电视机背后。

2 为避免损坏电缆和插口，请确保将锁好托架的电视

机背面(含音箱凸包处)与墙面间至少保留 3 厘米的间
隙。

警告

• 请按照随电视机安装托架一起提供的所有说明
操作。 TPV Display

Technology(Xiamen)Co.,Ltd. 对由于电视机安

装不当而造成的事故、人身伤害或损失不负任何
责任。

电视屏幕尺寸

(英寸)

55 400 x400

中国等级能效

根据中国大陆《平板电视能效限定值及能效等级》，
本液晶电视符合以下要求：

型号

能效指数（EEI

需要的点距

(mm)

)

LCD

需要的安装螺钉

4 x M6

(建议长度22mm,

最长24mm)

55BFL4849/T3

2.0

• 电池: 2 x AAA (LR03 类型)

电源

• 主电源: 200-220V, 50Hz

• 待机能耗: ≤ 0.5 W

• 环境温度：5 到 45 摄氏度

被动待机功率（W) ≦0.50

能源效率等级 2级

能效标准 GB 24850-2013

4

1.2 预设显示模式

产品信息可能会随时变更，恕不另行通知。有关详细
产品信息，请转到 www.philips.com/support

计算机格式

• 分辨率 - 刷新率:

• 640 x 480 - 60Hz

• 800 x 600 - 60Hz

• 1024 x 768 - 60Hz

• 1360 x 768 - 60Hz

• 1920 x 1080 - R 60Hz

（限FULL HD，R：减少消隐时间）

视频格式

• 分辨率 - 刷新率:

• 480i - 60Hz

• 480p - 60Hz

• 576i - 50Hz

• 576p - 50Hz

• 720p - 50Hz, 60Hz

• 1080i - 50Hz, 60Hz

• 1080p - 24Hz, 50Hz, 60Hz

5

2. 操作说明

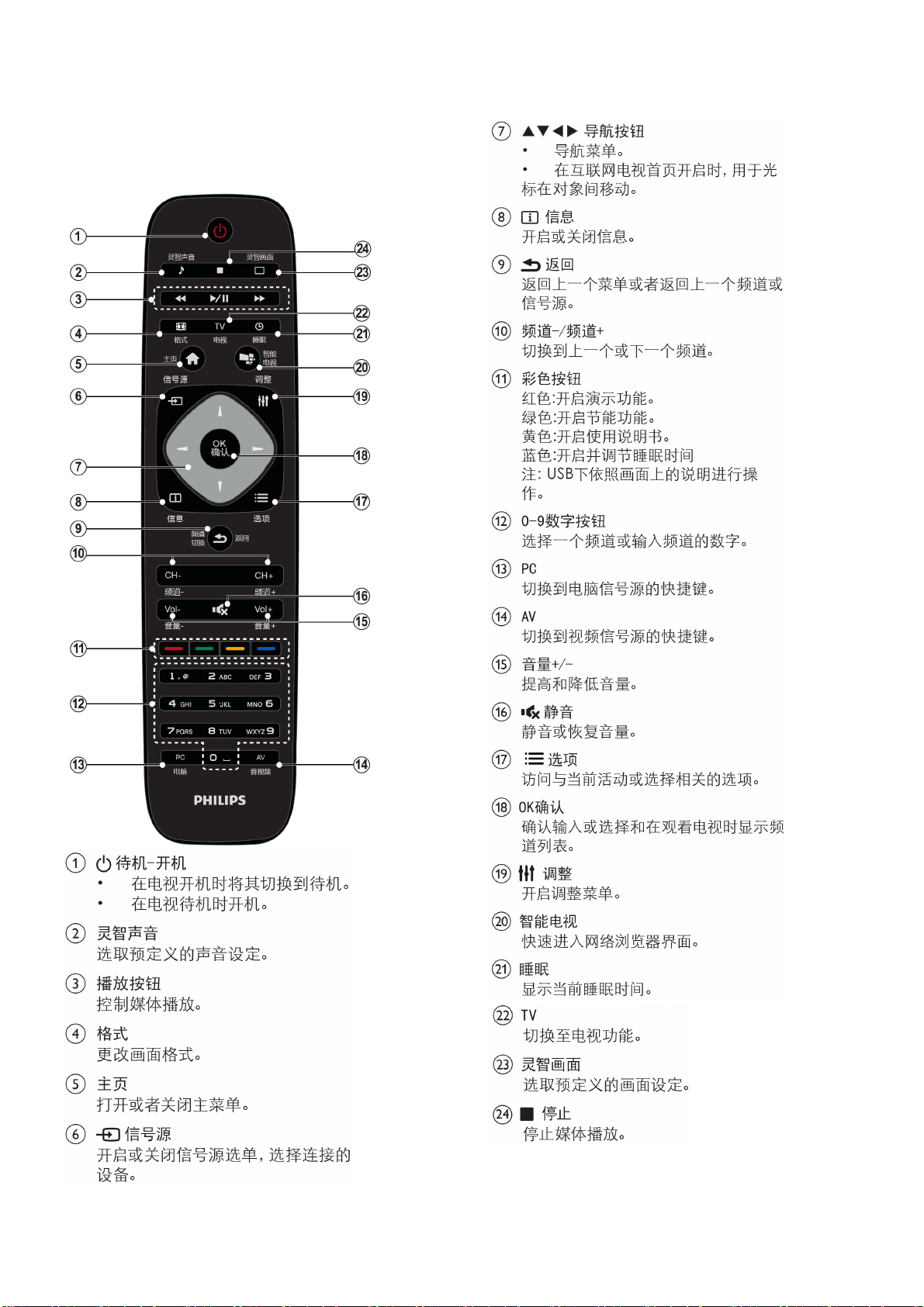

2.1 遥控器

6

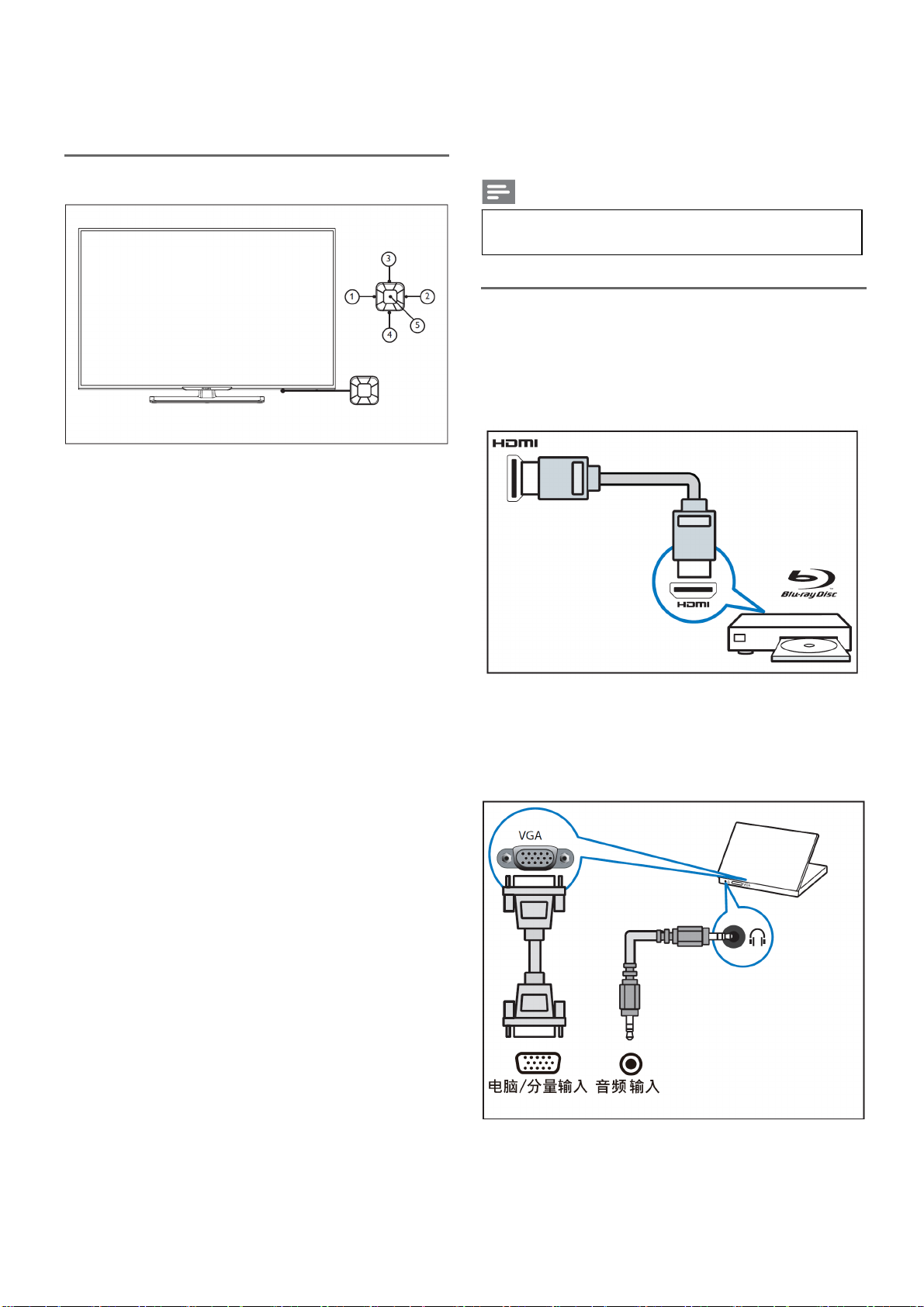

2.2 控制面板

控制面板

①音量 -: 无键盘菜单时，是降低音量功能；当键盘菜

单出来时，左右移动相应的选项。

②音量 +: 无键盘菜单时，是提高音量功能；当键盘

菜单出来时，左右移动相应的选项。

2.3 背面和侧面信源接口

本节介绍如何连接带不同接口的设备。

注

• 您可以使用不同类型的接口将设备连接到电视。

底部接口

① HDMI

Blu-ray播放机等高清数字设备中的数字音频和视
频输入。

③频道+: 无键盘菜单时，是切换到下一个频道功能；

当键盘菜单出来时，上下移动相应的选项。

④频道-: 无键盘菜单时，是切换到上一个频道功能；

当键盘菜单出来时，上下移动相应的选项。

⑤菜单: 在待机时，菜单键作为电源键使用，按此键

开机。

在开机后，菜单键作为打开键盘菜单功能。在键盘
菜单打开时，菜单键作为确认键。

注：智能电视和网络浏览器中控制面板无作用，USB
下菜单键无作用。

② 电脑输入 (电脑及音频输入)

计算机中的音频和视频输入。

(注意：本机VGA接口为6度倾斜设计，插拔时请对
准接口后插入。)

7

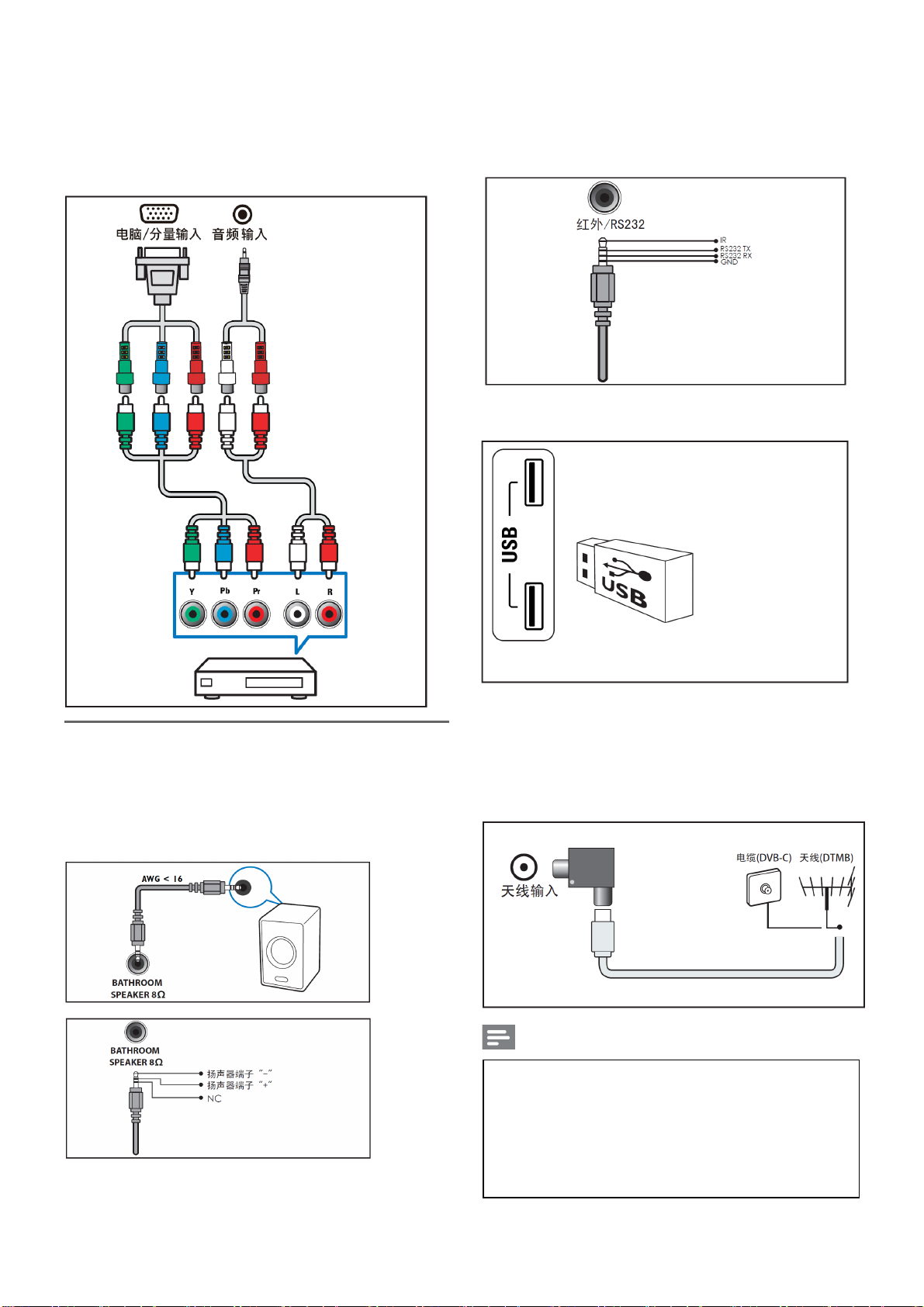

③分量输入 (电脑/分量输入 音频输入 )

DVD播放机或游戏机等模拟或数字设备中的模拟
音频和视频输入。

②红外/RS232

用于通讯控制使用。

③USB

USB存储设备中的数据输入。

侧面接口

①扬声器

通过立体声插孔音频输出到浴室扬声器（1W）。

（在连接浴室扬声器之前，确保关闭电视主电源。）

④网口

⑤天线输入

来自网络的数据输入。

• 数位的电视信号输入。

• 模拟的电视信号输入。

注

• 我们随机附送天线隔离器,请在安装电视的同时

一并安装上天线隔离器(安装方式如上图示)。

• 请用户在使用前务必确认天线隔离器是否有安
装, 若为直接接入,电视机的有线网络天线必须
与保护接地隔离,否则可能会引起着火等危险。

8

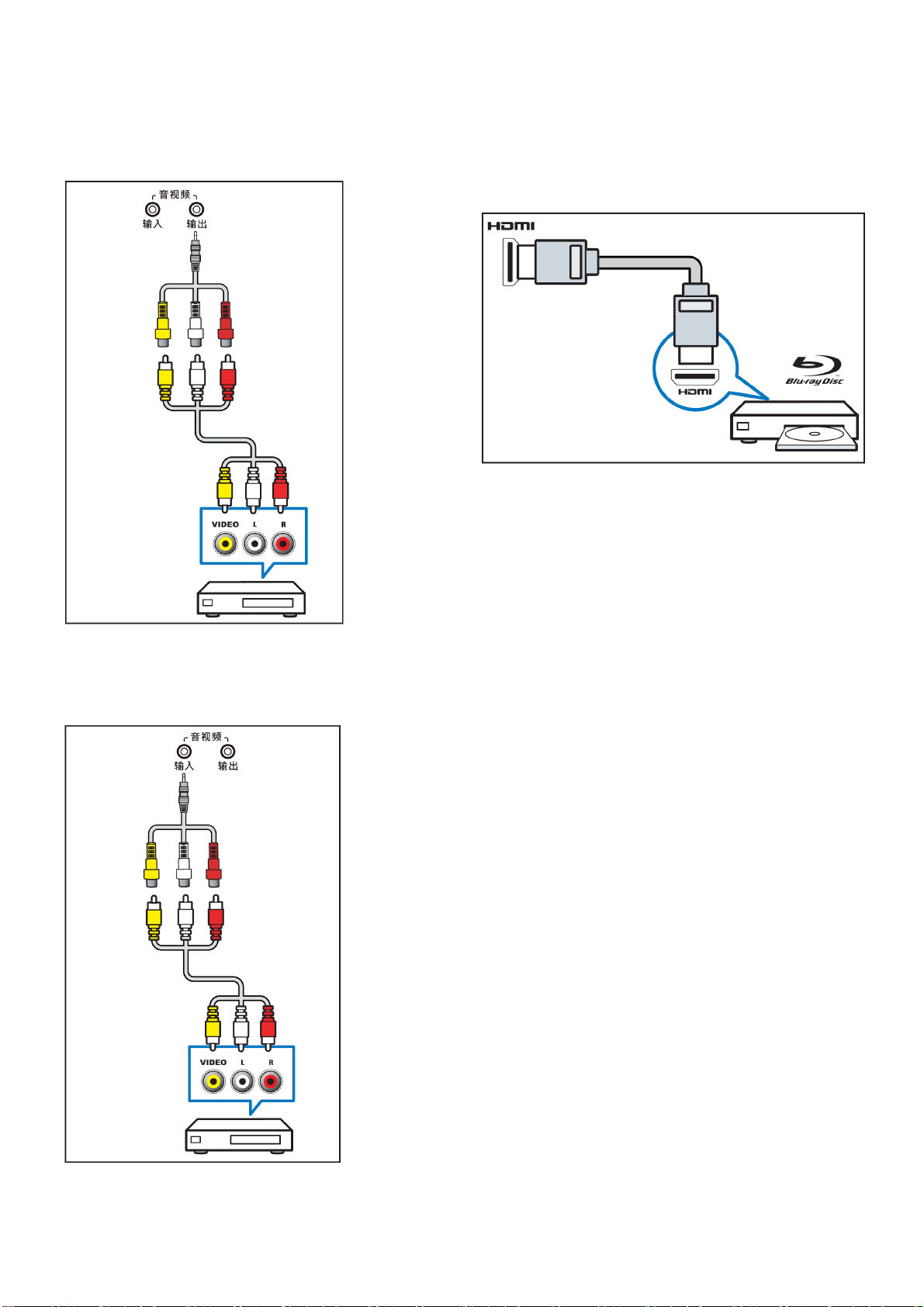

⑥音视频输出

视频输出: VCR 等模拟设备中的复合视频输出。

⑧HDMI

Blu-ray 播放机等高清数字设备中的数字音频和视
频输入。

⑦音视频输入

• 视频: VCR 等模拟设备中的复合视频输入。

• 音频: 视频上所连模拟设备中的音频输入。

9

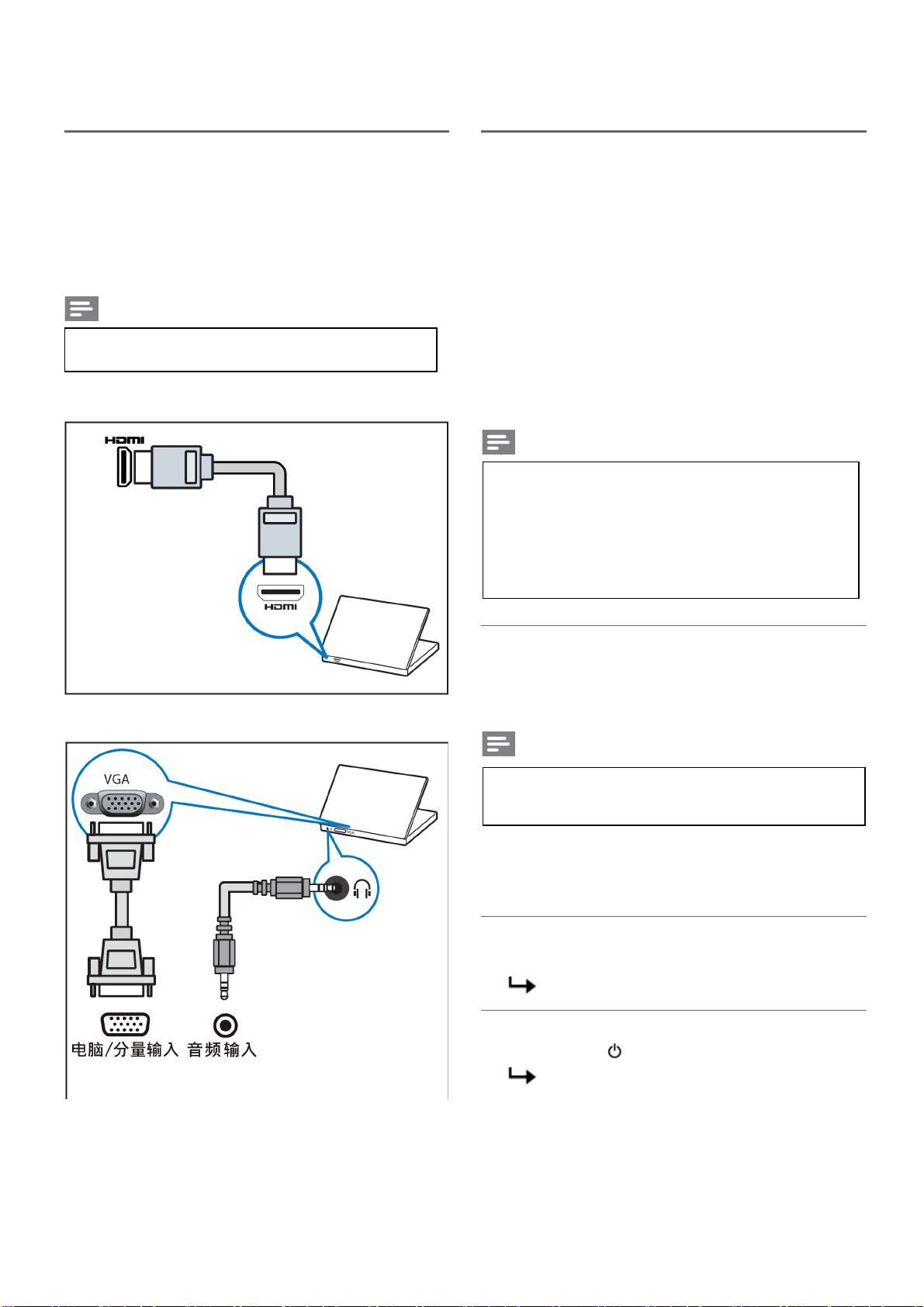

连接到计算机

将计算机连接到电视之前

• 将计算机上的屏幕刷新率设置为60Hz。

• 在计算机上选择一个支持的屏幕分辨率。

通过以下一种接口连接计算机：

注

• 通过VGA连接需要额外一条音频线。

• HDMI 线

使用 Philips EasyLink
充分利用您的 Philips EasyLink HDMI-CEC 兼容设
备可增强控制功能而达到最大效益。透过 HDMI 接口
连接的 HDMI-CEC 兼容设备可以由电视遥控器进行
控制。

要启用 Philips EasyLink，您需要:

• 透过HDMI接口连接两个以上的 HDMI-CEC兼容设
备

• 确认每个HDMI-CEC兼容设备都正常运作

• 切换到 EasyLink

注

• EasyLink 兼容设备必须已经打开并被选作信号

源。 Philips 不保证 100% 与所有 HDMI CEC
设备实现互操作性。

• HDMI 1和HDMI 2有CEC功能，HDMI 3和HDMI
4无此功能。

打开或关闭 EasyLink

• VGA 线

启用 HDMI-CEC 兼容设备后，电视会自动打开并切换
到正确的信号源。

注

• 如果您不打算使用 Philips EasyLink，请不要启
用它。

1 按主页键。

2 选择[设定] > [电视设置] > [首选项] > [EasyLink]。

3 选择[关闭]或是[开启]，然后确认。

使用快捷播放

1 启用 EasyLink 后，在设备上按下播放。

电视会自动切换到正确的信号源。

使用快捷待机

1 按遥控器上的

待机。

电视及所有连接的 HDMI 设备将会切换到

(待机-开机)。

10

配置电视扬声器

1 按主页键。

2 选择 [设定] > [电视设置] > [首选项] >[EasyLink]

[电视扬声器]。

3 选择下列其中一个项目后按确认。

• [关闭]：关闭电视机扬声器。

• [开启]：打开电视机扬声器。

• [EasyLink]：电视音频继续通过电视扬声器传播。

可通过体验菜单将电视音频切换到相连的

HDMI-CEC 音频设备。

• [EasyLink自动启动]：自动禁用电视机扬声器，

将电视音频传输到相连的HDMI-CEC 音频设备
中。

使用HDMI-音频输出

1 打开Easylink。
2 配置电视扬声器，将[Easylink自动启动] 开启。
3 开启[HDMI2-音频输出]。
4 电视音频被切换到相连的HDMI-CEC音频设备。

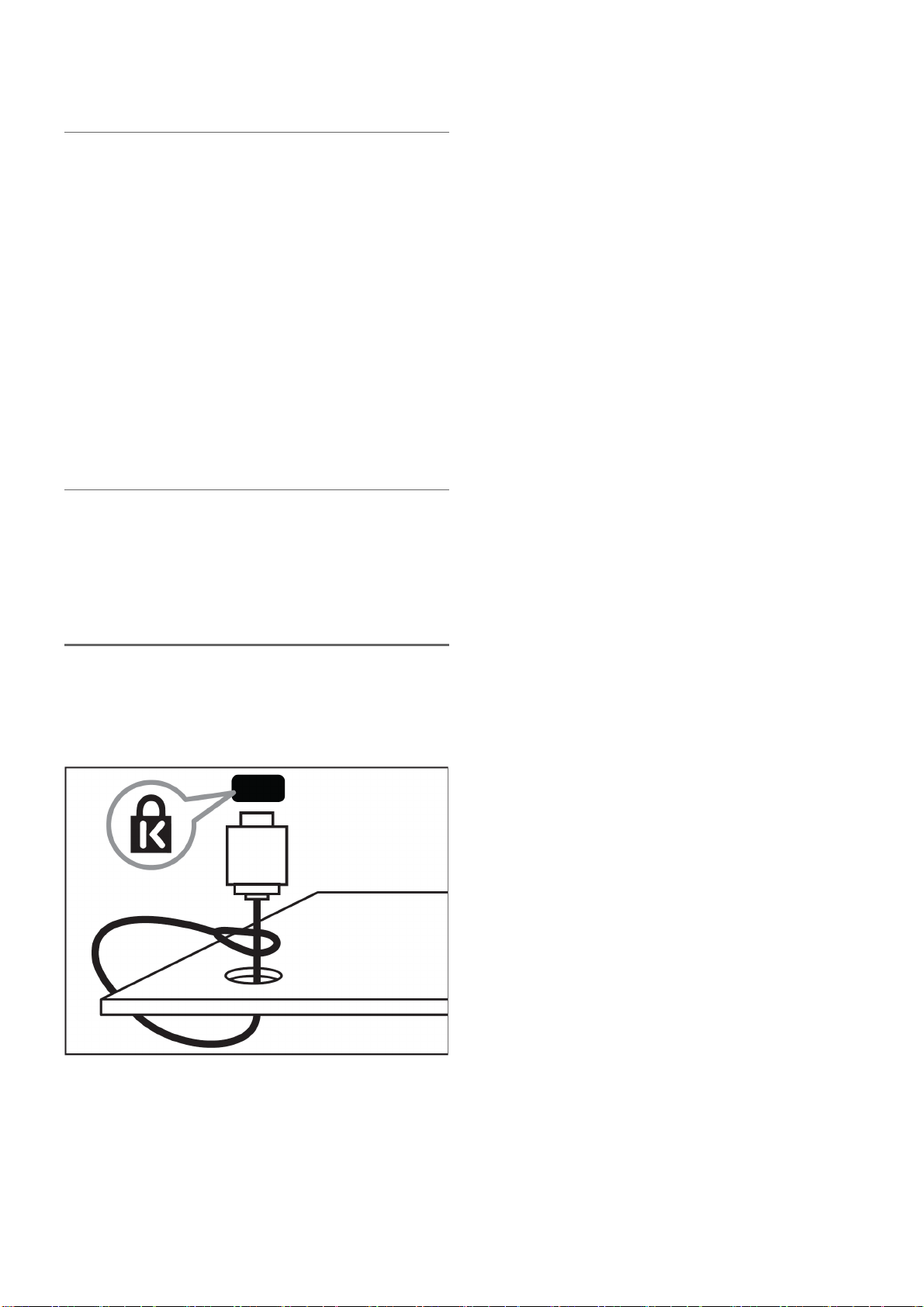

使用 Kensington 防盗锁

本电视的背后有一个 Kensington 防盗锁插槽。通过
将 Kensington 防盗锁穿锁在插槽和固定物件（如很
重的桌子）上可以防止被盗。

11

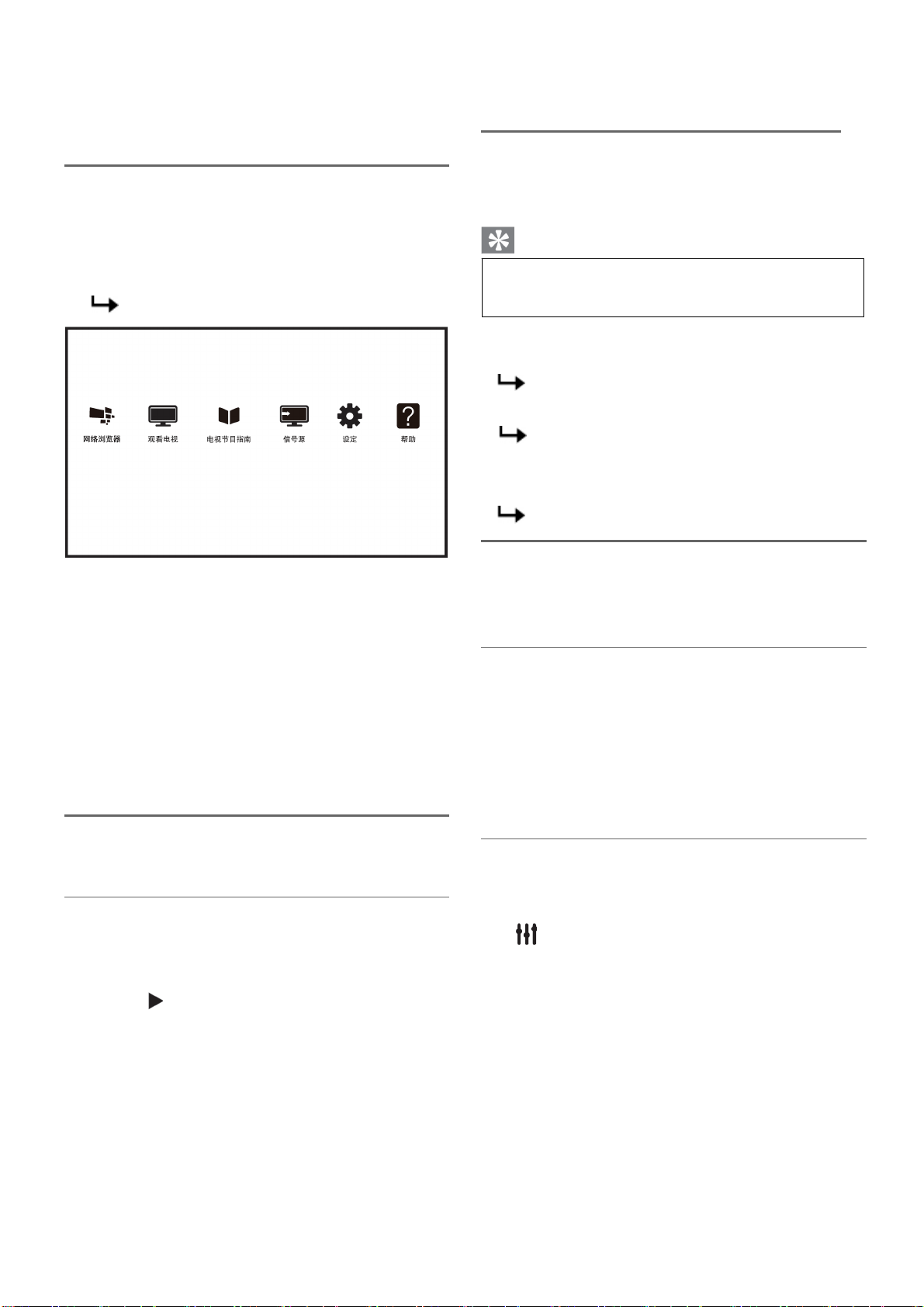

2.4 菜单操作

访问电视机菜单

菜单可帮助您设定频道，更改画面和声音设置以及访
问其它功能。

自动将电视切换到(睡眠时间)

睡眠时间可以在预定义的时间过后，将电视切换到待
机。

提示

1 按主页键。

菜单开启。

2 选择下列选项后，请按确认:

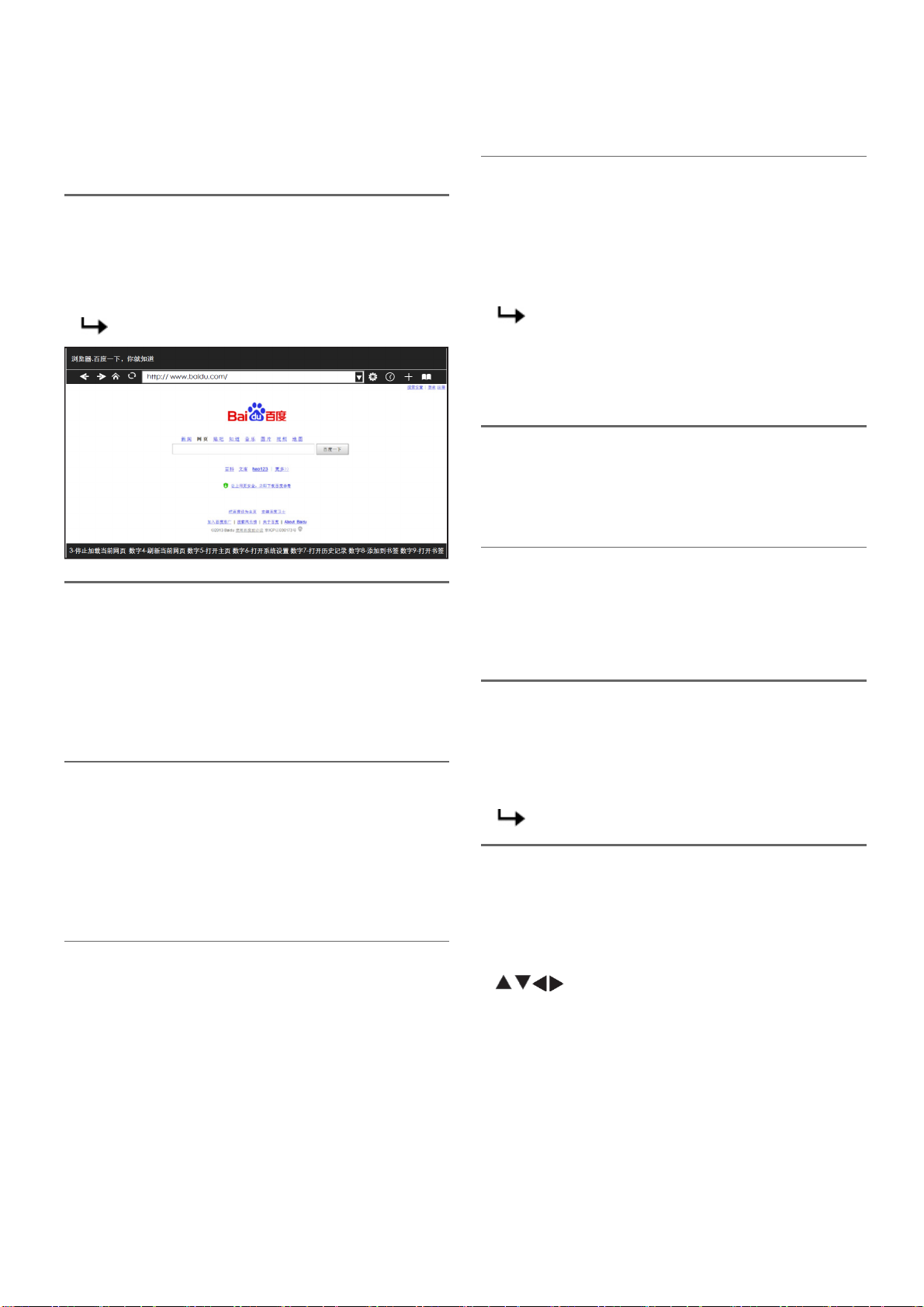

• [网络浏览器]: 进行基本的上网功能。

• [观看电视]: 当其他讯号源被选取时，选择此项以切
换回电视频道。

• [电视节目指南]:访问电视节目指南。

• 您可以提前关闭电视机，或在倒计时期间重新设

定睡眠定时器。

1 按主页键。

2 选择 [设定] > [电视设置] > [首选项] > [睡眠时间]。

睡眠时间显示。

3 从0到180分钟之间选择一个预定时间。

睡眠时间以五分钟为单位做设定。若定时器被

设定为0，睡眠时间将被关闭。

4 按确认开启时间定时器。

当预定时间到时，电视将会切换成待机模式。

更改画面和声音设置

更改画面和声音设置以适合您的喜好。您可以应用预
定义的设置或手动更改设置。

快速设定画面和声音设置

此功能可帮助您快速设定画面及声音。

• [信号源]: 进入信号源选择菜单。

• [设定]: 更改画面、声音及其他设定。

• [帮助]: 进入电视使用说明书。

变更语言

您可选择变更菜单的语言。

变更菜单语言

1 按主页键。
2 选择 [设定] > [电视设置] > [首选项] > [菜单语言]，

然后按

3 选取您想要的语言后按确认。

。

1 按主页键。

2 选择[设定] > [快速画面和声音]，然后按确认。

3 选择 [继续]，然后按确认。

4 依照画面上的说明选择您喜爱的设置。

使用灵智画面

使用灵智画面应用预定义的画面设置。

1 按

2 选择下列其中一项设定后按确认。

• [个人设定]: 使用快速设定画面的设定。

• [鲜艳]: 应用多彩动态设置，适用于白天观赏时使用。

• [自然]: 应用自然画面质量。

• [电影]: 应用观看电影设置。

• [游戏]: 应用游戏设置。

• [节能]: 应用低能耗设置。

• [标准]: 调整画面设置以适应大多数视频环境和类

调整键选择[灵智画面]，然后按确认。

型。

12

• [照片]: 适用于观赏照片。

• [自定义]: 自定并储存您的个人设定。

手动调整画面设置

1 按主页键。
2 选择[设定] > [电视设置]，然后按确认。
3 选择[画面]后，选择下列其中一个设定后按确认。

• [灵智画面]: 选取预定义的设定。

• [重置]: 将画面重设到最初的预设值。

• [背光]: 调整背光强度差异。

• [亮度]:调整较暗区域的强度和精细度。

• [对比度]: 调整对比度，增加亮部与暗部间的强度差

异。

• [色彩]: 调整颜色饱和度。

• [清晰度]: 调整图像的清晰度。

• [降噪]:过滤和降低图像中的噪点。

• [色温]: 调整画面色彩平衡。

• [逐点高清]: 微调每个像素以匹配周围像素。这会产
生完美的高清图像。

• [高级清晰度]: 启用超高画面清晰度。

• [动态对比度]: 随图像变化增强对比度。

• [动态背光]: 根据画面内容动态调整电视背光的亮
度。

• [色彩增强]: 使色彩更鲜艳更丰富。

• [伽马]: 使色彩更鲜艳更丰富。

• [HDMI模式]: 在画面异常或信号源格式不确定的情
况下，通过HDMI 模式选项进行手动设定有时可以
获得更佳的显示效果。

•只有HDMI输入信号为480P/576P/720P/1080P时
才会有此选项。

•连接DVD时请选择视频，连接电脑时请选择电脑。

•因信号源设备差异，无法确保100%的兼容有效性。

• [画面格式]: 更改画面格式。

• [屏幕边缘修整]: 调整观看的画面大小。(当设置在最
小值时，你可能会看见画面边缘会出现杂讯及不平
整。)

• [画面偏移]: 调整各个画面格式的画面位置。

更改画面格式

1 按主页键。
2 选择 [设定] > [电视设置] > [画面] > [画面格式]，然

后按

。

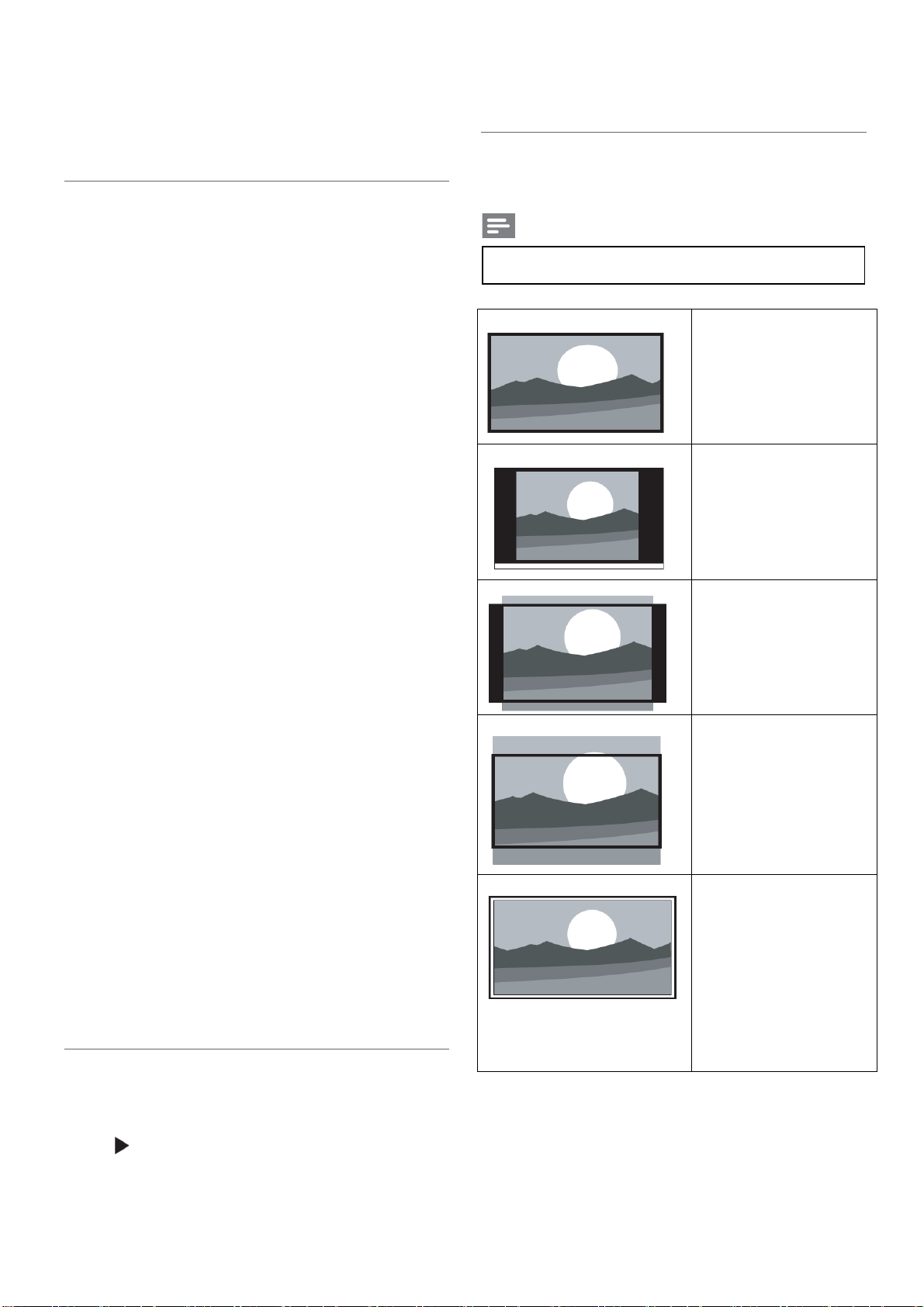

画面格式摘要

可以配置以下画面设置。

注

• 根据画面源的格式，有些画面设置不可用。

[16:9]：将经典的标准格
式比例调整为宽屏。

[4:3]：显示经典的标准
格式。

[缩放1]：水平延展的宽

屏图像显示。使用此模
式图像的左右两边会被
部分切除，但不适用于

VGA信号源。

[缩放2]：将标准格式比

例调整为宽屏，但不适
用于VGA信号源。

[点对点] ：根据输入信
号自动调整画面显示，
达到最佳清晰度。由于
电视台的播放系统，画
面可能会有轻微变形。
将你的电脑分辨率设定
在宽屏幕模式以取得最
佳显示效果。

13

使用灵智声音

使用灵智声音应用预定义的声音设置。

1 按

2 选择下列其中一个设定后按确认。

• [个人设定]: 使用在声音选项中所设的自订声音设

• [标准]: 适用于大多数的环境与类型的声音设置。

• [新闻]: 适用于语音(如新闻）的声音设置。

• [影院]: 适用于电影的声音设置。

• [游戏]: 适用于游戏的声音设置。

• [戏剧]: 适用于戏剧节目的声音设置。

• [体育]: 适用于运动型节目的声音设置。

手动调整声音设置

1 按主页键。
2 选择 [设定] > [电视设置]，然后按确认。
3 选择[声音]后，选择下列其中一个设定后按确认。

• [灵智声音]: 访问预定义的灵智声音设置。

• [重置]: 将声音重设到最初的预设值。

• [晶晰声效]: 增进声音的清晰度。

• [低音]: 调整低音。

• [高音]: 调整高音。

• [虚拟环绕]: 开启环绕声音。

• [自动音量调节]: 切换频道时，自动减小突然性的音

• [平衡]: 调整左右扬声器的平衡。

• [数字输出]: 选择通过数位音频输出接口的音频类

调整键选择 [灵智声音]，然后按确认。

置。

量变化。

型。

• [PCM]: 将非PCM的音频类型转换为PCM音频格

式。

• [RAW]: 将原始音频数据输出到家庭影院装置。

使用选项菜单

访问与当前活动或选择相关的选项。

1 观看电视时，按

选项目录显示。

2 选择下列其中一个项目后按确认:

选项。

• [电视节目指南]:访问电视节目指南。（在DTV频道显

示此项）

• [字幕]:设置DTV频道字幕。（在DTV 频道可调整字

幕时显示）

• [显示遥控器]:开启EasyLink遥控器菜单。（HDMI开

启EasyLink遥控器时显示）

• [状态]:显示当前观看节目的状态。

• [音轨]:设置DTV频道音轨。（在DTV 频道可调整音

轨时显示）

提示

• 按遥控器上的 选项进入选单。

创建和使用喜爱频道列表

您可以创建所喜爱电视频道的列表，以使您可以轻松
找到这些频道。

观看喜爱列表中的频道

1 在观看电视时，按确认。

频道列表出现。

2 按

• 在您将频道加到喜爱列表之前，喜爱频道列表是

查看所有频道

在您将频道加到喜爱列表之前，喜爱频道列表是空的。

1 在观看电视时，按 确认。

2 按

• 在您查看频道列表时，所有喜爱频道会标有一个

选项，选取 [选择列表] > [喜好频道]，然 后按

确认。

只有喜爱列表中的频道会出现在频道列表中。

注

空的。

频道列表出现。

选项，选取 [选择列表] > [全部] ，然后按确

认。

所有频道会显示在频道列表中。

注

星号。

14

将频道从喜爱列表中增加或移除

1 在观看电视时，按确认。

频道列表出现。

2 按

3 按
4 选取 [标记为喜好频道] 或 [取消标记为喜好频道]，

使用电视机锁定

通过锁定电视控制，您可以防止儿童观看某些节目或
频道。

设置或更改代码

1 按主页键。

2 选择[设定] > [频道设置] > [童锁] > [频道锁定]/[密码

3 用遥控器上的数字键输入你的密码。

选项，选取 [选择列表] > [全部]， 然后按确

认。

所有频道会显示在频道列表中。

选择频道，然后按 选项。

然后按确认。

该频道被增加到喜爱列表或从喜爱列表中移除。

设置]。

依照荧幕上的指示设置或是更改你的代码。

从USB存储设备中查看照片和播放音乐及影片

USB支持的视频格式:

• 支持的存储设备: USB（仅支持FAT 32 USB存储设

备。）

• 支持的多媒体文件格式:

• 图像：JPEG

• 音频：MP3

• 视频：MPEG 2/MPEG 4 , H.264

注意

• 将设备连接到电视之前，请先备份文件以防文件

受损或数据丢失。对于不支持USB存储设备，
Philips不承担任何责任，同时，对于该设备中的数

据损坏或丢失也概不负责。

•可能不支持功率较大的USB设备。（超过0.5A)

•连接或使用USB设备时，如果出现功率过载警告

信息，则可能无法识别此设备或设备可能产生故
障。

从连接的USB储存设备中观看照片与播放音乐及影片

1 打开电视。

2 连接USB储存设备到电视侧面的USB插槽。

提示

• 如果您忘记代码，请输入‘3448’覆盖现有密码。

锁定或解锁一个或多个频道

1 按主页键。

2 选择[设定] > [频道设置] > [童锁] > [ 频道锁定] ，

然后输入你的密码。

频道列表显示。

3 选择要锁定或解除锁定的频道后，按确认。

当你第一次要观看被锁定的频道时，你将会被

要求输入PIN码。

4 锁定频道功能会立即生效。

3 按信号源。

4 选择 [USB]，然后按确认。

浏览页开启。

观看照片

1 在浏览页中选取[文件夹]，然后按确认。

2 选取一张照片后按确认。

• 该照片将会被放大至全荧幕。

开始/ 暂停
播放幻灯片

返回至
浏览页

停止播放，
返回浏览页

频道-/
频道+

观看上一张/
下一张照片

请见选
项说明

15

更改播放幻灯片的设定

移除USB储存装置

1 在播放幻灯片时，按

显示幻灯片的选项目录，依照荧幕上的指示浏

览照片。

聆听音乐

1 在浏览页中选取[文件夹]，然后按确认播放。

依照荧幕上的指示更改播放音乐的设定。

开始/ 暂停
播放音乐

返回至
浏览页

停止播放，

观看幻灯片时播放音乐

你可在观看幻灯片的同时播放背景音乐。

1 选择一个音乐专辑。

2 按确认。

3 按返回回到浏览页主画面。

4 选择一个相簿。

5 按确认播放幻灯片。

观看影片

1 在浏览页中选取[文件夹]。

2 按确认播放影片。

频道-/
频道+

返回浏览页

依照荧幕上的指示更改播放影片的设定。

开始/ 暂停
播放影片

上一个/ 下
一个影片

请见选
项说明

选项。

频道-/
频道+

上一首/
下一首
曲目

请见选
项说明

快进/快退

返回至
浏览页

停止播放，
返回浏览页

注意

• 请依照下列步骤移除以预防损坏USB储存装置。

1 按

2 等候约五秒钟后再移除USB储存装置。

返回离开浏览页主画面。

更新电视软件

Philips 不断努力改进其产品，我们建议您在推出更新
时对您的电视软件进行更新。

检查当前软件版本

1 按主页键。

2 选择 [设定] > [软件设置] > [当前软件信息]，然后按

确认。

显示目前软件版本资料。

更新软件

您可使用下列方法更新软件：

使用USB储存装置自动更新。

使用USB储存装置自动更新

1 按主页键。

2 选择 [设定] > [更新软件]。

3 依照画面上的说明更新软件。

注

• 软件更新完成后电视会重新开机。

•请使用有线网络方式在线更新电视机软件版本。

更改电视的偏好设定

1 按主页键。

2 选择[设定] > [电视设置] > [首选项]。

3 选择下列其中一个项目后确认。

• [菜单语言]: 选择菜单显示的语言。

• [睡眠时间]: 在设定的时间后让电视进入休眠。

16

• [位置]: 针对你的电视所选的环境设定–家庭或是商

店。

• [自动关机]: 为了节省能源，无信号状态下，当电视

机在一段时间下没有使用,电视将被自动关机。

• [EasyLink]:开启或关闭EasyLink。

• [电视机位置]: 选择你的电视安装方式。

• [电脑]: 在电脑模式下，自动调整画面设置。

• [出厂设置]: 将图像声音和其他设定恢复初始值。

• [重新设定电视机]:将所有设定重置，已安装的频道会

被清除。

观看电视演示

您可从电视演示中更了解电视的功能。某些型号没有
此演示功能。

1 观看电视时，按主页键。

2 选择[帮助] > [电视旅游]，然后按确认观看。
3 选择[遥控器]、[连接设置]或[高清电视]后，然后按

确认观看。

设定频道

第一次设置电视时，会提示您选择一个菜单语言和安
装电视频道。本章介绍如何重新安装和微调频道。

自动搜索频道

1 按主页键。

2 选择[设定] > [自动搜台]，按确认。
3 按确认开始自动搜索频道。

注

• 自动搜台前，请先选择[设定] > [ 频道设置] > [频

道设置] >[安装模式]。如果选择[电缆(DVB-C)]安装
模式，还需对[调制方式]和[符号率]进行选择。

手动设定频道

步骤1 选择您的系统

注

• 如果您的系统设定是正确的，您可以略过这个步

骤。

1 按主页键。

2 选择[设定] > [频道设置] > [频道设置] > [模拟电视]。
3 选择你的[彩色制式]及[声音系统]。

步骤2 搜寻并储存新的频道

1 按主页键。

2 选择[设定] >[频道设置] > [频道设置] > [模拟电视] >

[搜索]。可直接输入频道频率。

• 选择[搜索]，按确认，开始搜索。

3 当搜索完成，选[完成]离开选单。

• 选择[存储为新频道]将搜索到的频道储存。

• 选择[储存当前频道]将搜索到的频道覆盖现有的

频道号码。

17

步骤3 自动频率微调

频道选项菜单出现。

3 选择[重新排序]，然后按确认。

1 按主页键。

2 选择[设定] > [频道设置] > [频道设置] > [模拟电

视] > [自动频率微调] 。

3 打开或关闭自动频率微调。

安装数字频道

1 按主页键。
2 选择[设定] > [频道设置] > [频道设置] > [安装模式]。

3 选择 [天线(DTMB)] 或 [电缆(DVB-C)]，按确认。
4 选择[电缆(DVB-C)]，需对步骤5 、步骤6进行选择

操作；选择[天线(DTMB)]则直接从步骤7开始选择。

5 选择[调制方式],按 ▲▼ 调整调制方式。

6 选择[符号率],按 ▲▼ 调整符号率值或可直接输入

符号率值。

7 选择[数字电视],按确认。

8 按 ▲▼ 调整频道频率或可直接输入频道频率。
9 选择[搜索]，按确认，开始搜索。

重命名频道

4 选择要重新排序的频道，然后按确认。

5 将需要重新排序的频道移到新位置，然后按确认。

6 按
7 选择[重新排序完成]，然后按确认。

选项。

您可以重命名频道。 在选择频道时，名称会出现。
1 观看电视时，按确认。

频道列表出现。

2 选择要重命名的频道，按

道]。

输入频道名称的画面出现。

3 按确认。

输入文字的动态键盘画面出现。

4 按

后，按确认。

选取字母键入频道名称后， 选择 [完成]

选项后选择 [重命名频

重排频道

安装频道后，可以重排频道显示的顺序。

1 在观看电视时，按确认。

频道列表菜单出现。

2 按

选项。

18

网络设置

您可以设置网络以便访问不同的网络。

打开/关闭智能电视

1 连接电视至互联网。如果没有网络连接，智能电视

部分功能将无法工作。

2 按遥控器上的智能电视按钮。

画面自动调至网络浏览器主界面。

有线网路设置-手动输入

1 按主页键。

2 选择 [设定] > [网络设置] > [网络设置] > [网络设

置]。

3 选择之后按确认。

静态IP配置。

4 选择 [IP配置]，并使用数字按钮输入[I P 地址]、[网

络掩码]、[网关]、[DNS 1]和[DNS 2]参数。

5 输入完后，选择[完成]后按确认。

无线安装

要将电视连接无线网络，需要将USB无线网卡(选配)
插入电视侧面的USB接口。

网络类型

您可以选择网络设置类型。

1 按主页键。
2 选择 [设定] > [网络设置] > [网络类型]。
3 选择 [有线]或[无线]。需要安装有线和无线网络才可

切换。

有线安装

要将电视连接电脑网络和互联网，您需要在电脑网络
中安装路由器。 使用网线（以太网线）将路由器连接
至电视。
使用网络电缆将路由器连接至电视侧面的网口接口，
并在开始网络安装之前打开路由器。

有线网路设置-自动搜寻

1 按主页键。

2 选择[设定] > [连接网络] > [连接] > [有线]。
3 按照提示完成安装。

无线设定

1 按主页键。

2 选择[设定] > [连接到网络] > [连接] > [ 无线]。
3 按照提示完成安装。

查看网络设置

您可以查看目前的网路设置状态。

1 按主页键。

2 选择 [设定] > [网络设置] > [查看网络设置]。

画面将会显示目前设定的网络参数。

观看互联网內容

1 按遥控器上的主页键。

2 选择[网络浏览器]。

3 按以下的按钮观看互联网內容：

•

• 确认: 确认选择。

: 用于光标在对象间移动。

19

商用模式介绍

介绍

本电视提供了一种特殊功能模式，可以让您将其配置
为用在商用环境中。此功能被称作商用模式。
编写本节专为帮助您在商用模式中安装和操作电视。
在阅读本节内容之后，请阅读其它节以设置本电视的
基本功能。

商用模式的优点

本电视专为在商用模式下操作而设计。商用模式具有
以下优点：

• 可以阻止对 [客人菜单] 的安装部分的访问。这可以

防止用户（如宾客）删除或更改频道设置和/或修改
画面和声音设置。这可以确保电视设置一直正确。

• 可以选择开机音量和频道。开机后，电视将一直以

指定音量和频道启动。

• 可以限制电视的最大音量，以便防止干扰到其它宾

客。

• 可以锁定电视机本机按钮和遥控器。

启用商用模式设置菜单

1 按以下按钮访问商用设置菜单：宾客遥控器上的

[3,1,9,7,5,3+

2 在遥控器上按
3 商用设置菜单项选中即保存更改。

商用设置

[商用模式]
启用 / 禁用商用模式。

• [开]: 商用模式设置菜单中的所有设置生效。

• [关]: 电视用作普通（用户）电视。

[克隆U盘到TV]

将电视配置数据（包括视频、音频、频道表和商用模
式设置）从 USB 设备加载到电视机。(克隆完成后，
电视自动重启。)
[克隆TV到U盘]
将电视配置数据（包括视频、音频、频道表和商用模
式设置）从电视机加载到 USB设备。

（静音）]。

，选择和更改任何设置。

[波特率]
设置串口波特率。
[菜单语言]
调整商用模式设置菜单的语言设置。

• [简体中文]: 设置商用模式设置菜单的语言为中文。

• [English]: 设置商用模式设置菜单的语言为英文。

[复位]

选择（复位） 将商用模式的设置复位为出厂默认值。

开机设置

[最大音量]
本选项指定允许的最大电视音量。
[画面格式]
设置电视开机时可用的图像格式（16:9、4:3 、点对
点、缩放1、缩放2）。
[通电后状态]开机功能允许电视在打开主电源后，进入
特定的操作模式（[待机]、[关机前状态]或 [开] )。

• [待机]: 如果设置为此选项，则主电源一打开电视就
会进入待机。

• [关机前状态]: 如果设置为此选项，则主电源一打开
电视就会进入关机前状态。

• [开启]: 如果设置为此选项，则主电源一打开电视就
会开机。

[节能设置]
使用不同的省电模式以实现节能功能。

• [关]: 使用“鲜艳”图像模式。

• [低]: 使用“标准”图像模式。

• [中]: 使用“电影”图像模式。

• [高]: 使用“省电”

[开机音量]
安装者打开电视时，总是播放指定的音量。

• [关机前状态]: 如果选择了[开启]，则主电源一打开

电视会自动切换到上次音量状态。

• [自定义]:（仅在选择了[关机前状态]> [关闭]时有作

用。）安装者可以调整其想要的开机音量。

[开机频道] 安装者打开电视时，电视播放指定频道。

• [关机前状态]: 如果选择了[开启]，则主电源一打开

电视会自动切换到上次频道状态。

• [自定义]（仅在选择了[关机前状态]> [关闭]时有作

用。）安装者可以选择其想要的开机频道或信号源。

图像模式。

20

控制设置

[本机按钮锁]

• [关]: 电视本机按钮正常操作。

• [开]: 电视所有本机按钮均被锁定。 （待机模式下，

按菜单按钮可开机， 当遥控锁同时开启时，需按菜

单按钮10秒才能开机。）
[遥控锁]
禁用宾客遥控器。

• [关]: 宾客遥控器上的所有按钮正常操作。

• [开]: 禁用宾客遥控器上的所有按钮。（通过按 [3, 1,

9, 7, 5, 3 +

菜单）。
[USB 自动功能]
启用或禁用 USB 自动接入功能。

• [关]: 当 USB 插入时，[USB] 菜单将不会自动出
现，但用户可以从菜单中访问 [USB] 菜单。

• [开]: 当 USB 插入时，[USB]菜单自动出现。

[图标选择]
设置此功能以改变开机图标。

• [Philips Logo]: 显示Philips Logo。

• [自选图片]: 显示透过USB抓取的图片。

[酒店待机]

酒店待机功能可实现电视快速进入或唤醒待机状态。

（ 静音）]仍然可以进入商用设置

注

• 提示：要恢复广播频道，请切换到广播频道按确

认按钮。

[黑屏选择]:

• [关]: 关闭广播频道功能。

• [开]: 启用广播频道功能。

[多机并列遥控]
四台并列的电视机遥控时可互不干扰。
遥控器和电视机均可被设置成4种颜色之一。
1 进入 [多机并列遥控] ，给电视指定一种颜色（绿或

黄或红，出厂为蓝色即该功能为关）。

2 在按菜单键时同时按某颜色键4秒以上，该遥控器即

被设置为对应的颜色。

3 某颜色的遥控器可遥控同遥控色的电视机。

注

• 例如：按菜单的同时按宾客遥控器上的红色按钮

4 秒以上即可通过 [多台遥控选择] 中选择的
[Red]（红色）操作电视。

• 更换电池后，宾客遥控器可以设置为默认的蓝

色。

• [关]: 关闭酒店待机功能，待机定义与一般机器相
同。

• [开]: 开启酒店待机功能。开启后，使用遥控器电源

键或电视菜单键进入待机，仅将电视背光关闭，关
闭后，其他控制不做任何响应。

[广播频道]
广播频道功能在电视上禁用视频显示，但不影响音频
输出。此功能可用于不需要显示视频的音频频道（如：
纯音乐频道等）。

[频道号]:

1 在频道号中选择您想设置为广播频道的频道。

2 按确认设置当前频道为广播频道（当前频道将不会

在电视上显示视频）。

21

3. 拆卸流程图

55BFL4849/T3

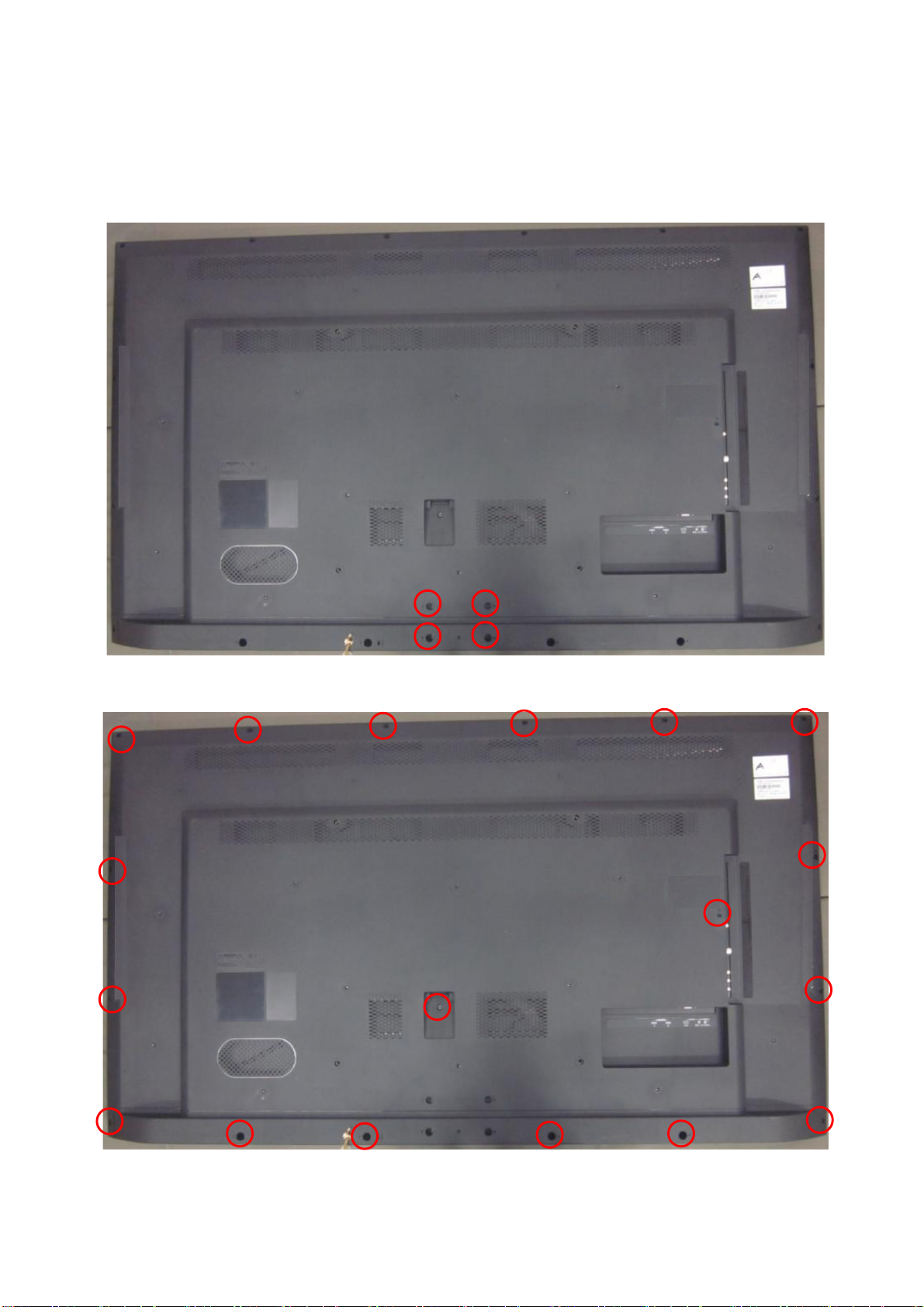

第一步：旋开红色标示的螺丝移除支架组件。

第二步：旋开红色标示的螺丝移除后壳。

22

第三步：拔掉黄色标示的 PIN，旋开红色标示的螺丝移除主板、电源板、边铁、喇叭。

第四步：旋开红色标示的螺丝移除支架铁件、DECO-LOGO、按键板。

23

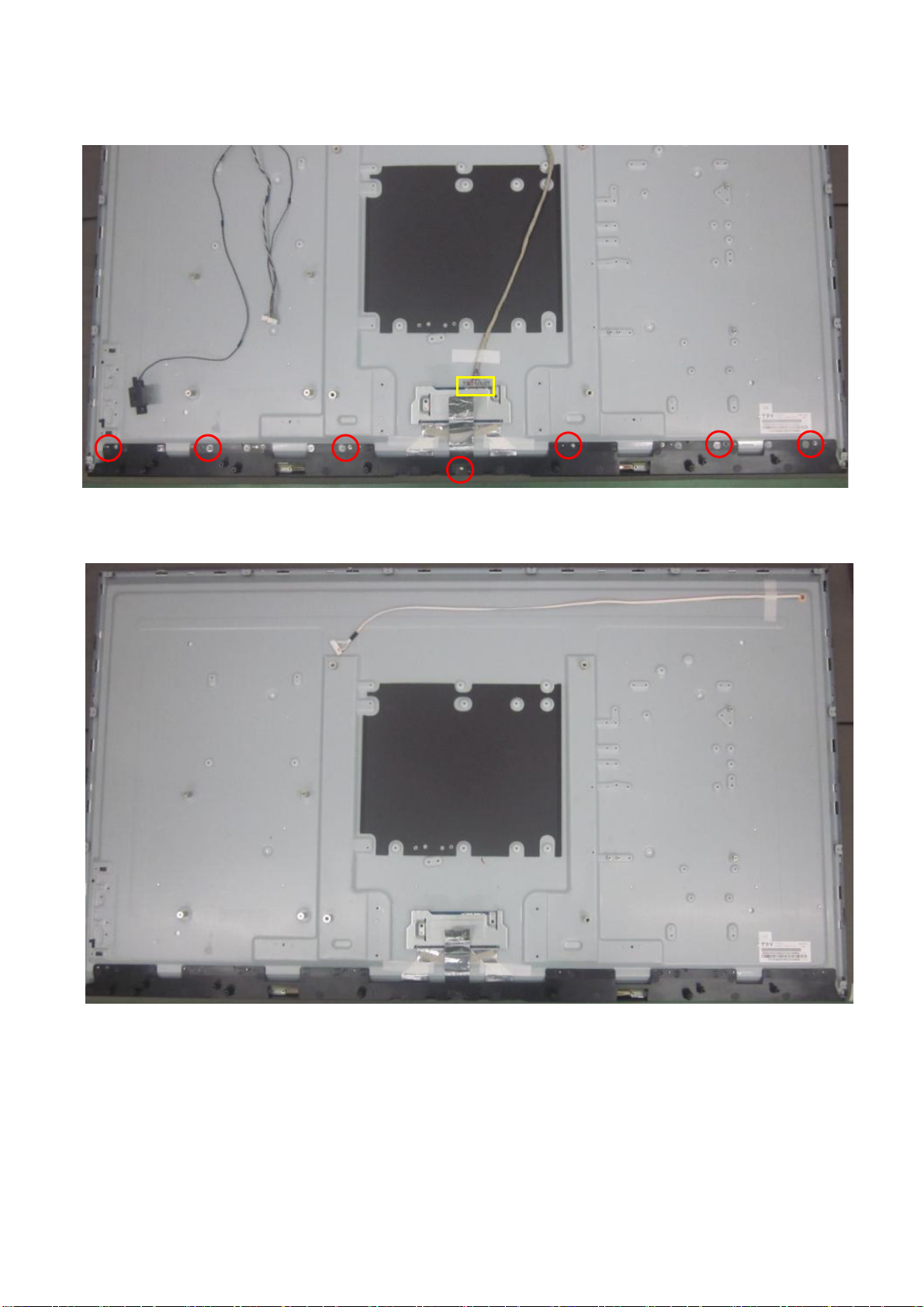

第五步：旋开红色标示的螺丝移除 DECO。

第六步：Panel。

24

4. 工厂模式调整

白平衡调整

1. 按“菜单+1+9+9+9+回看”进入工厂模式，菜单中选择 Gain 栏按 OK 后再调整 R/G/B 值，将色温规格调整
至要求范围内。

2. 切换其他色温调节。
注意： R G B GAIN 分别最大不超过：

R G B

MAX 138 128 138

MIN 50 80 50

在地面电视下的 COOL 色温调整完后，再切换其它色温调整。其他 source 的每个色温的 R/G/B GAIN 必须
和地面电视 一样，若不一样，需要切到其它 source 将值调整为一样。

3. 白平衡值检查：Current Source 选择为“视频”/T304、“HDMI”/T349、“计算机”/T137 三个模式，色温
规格也需在规格范围内，此时白平衡调整 OK。

调整规格是写在白平衡程式里面的，检验以产品规格为准：

色温

(x,y)

调整规格
产品规格

ADC 调整：

Cool

(0.262,0.269)

Item Level x y x y x y

80IRE 0.003 0.003 0.003 0.003 0.003 0.003

80IRE 0. 020 0. 020 0. 020 0. 020 0. 020 0.020

VGA Component_HD Component_SD

Pat 137 323 310

Tim 61 185 185

Normal

(0.285,0.293)

25

Warm

(0.298,0.310)

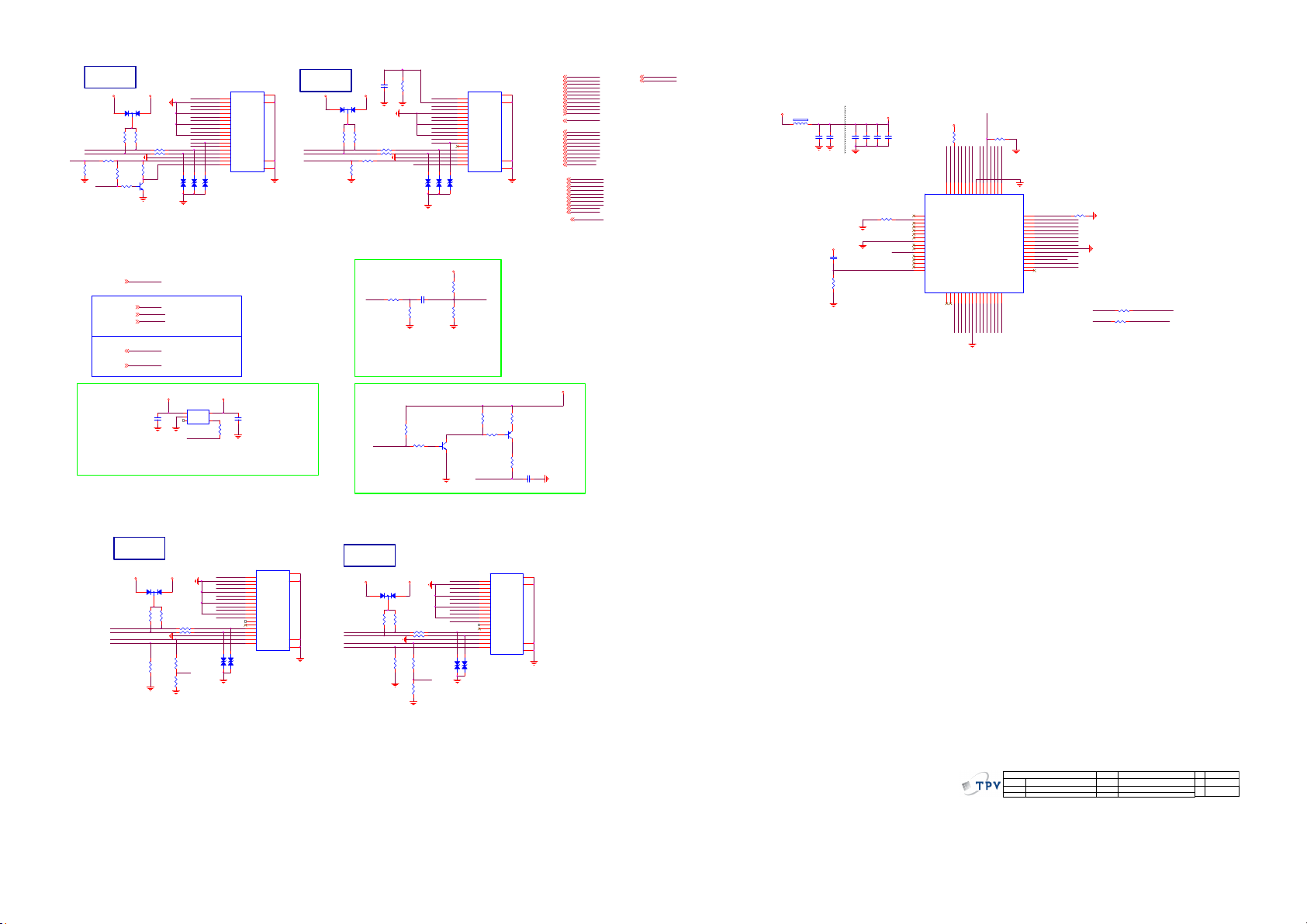

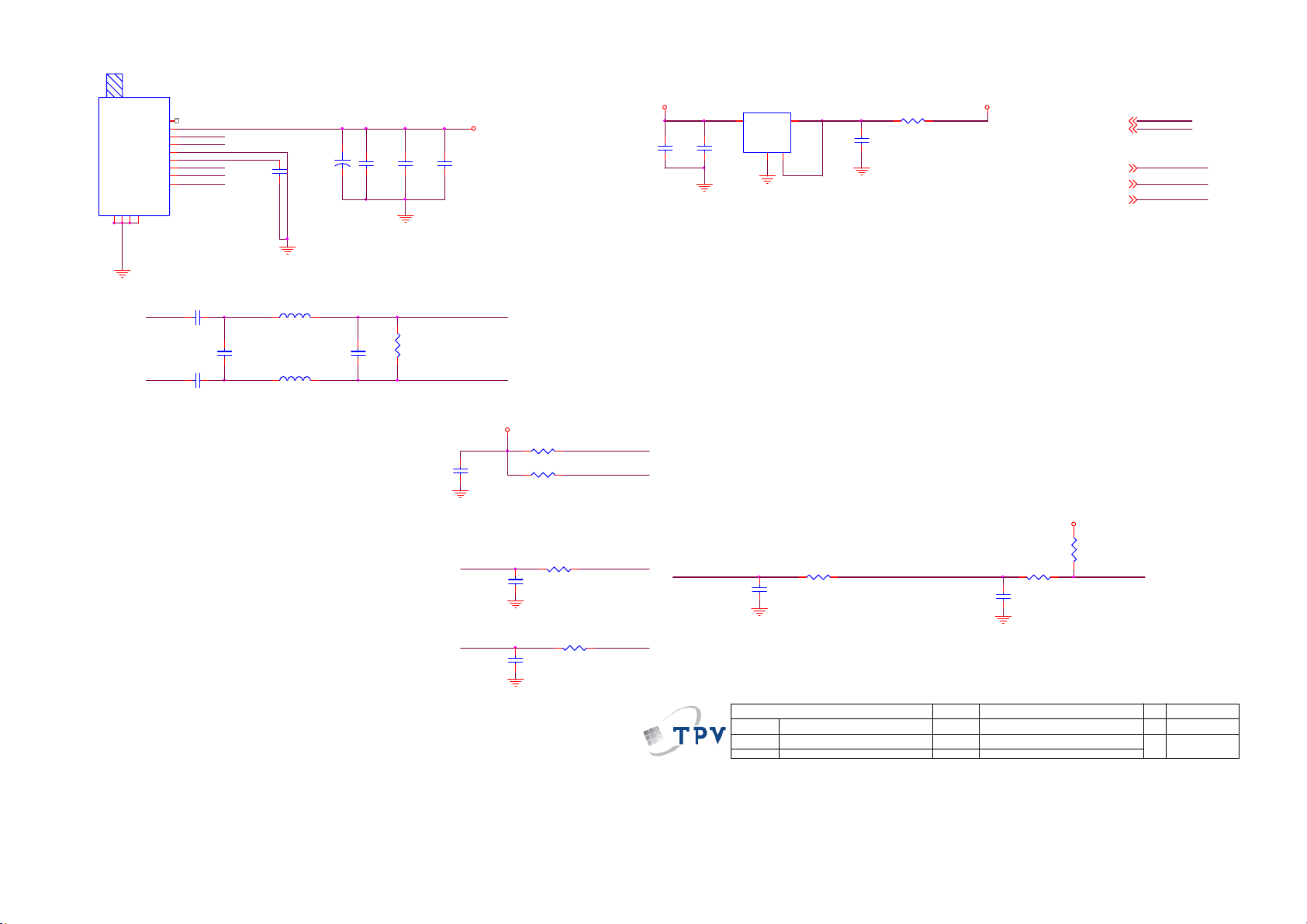

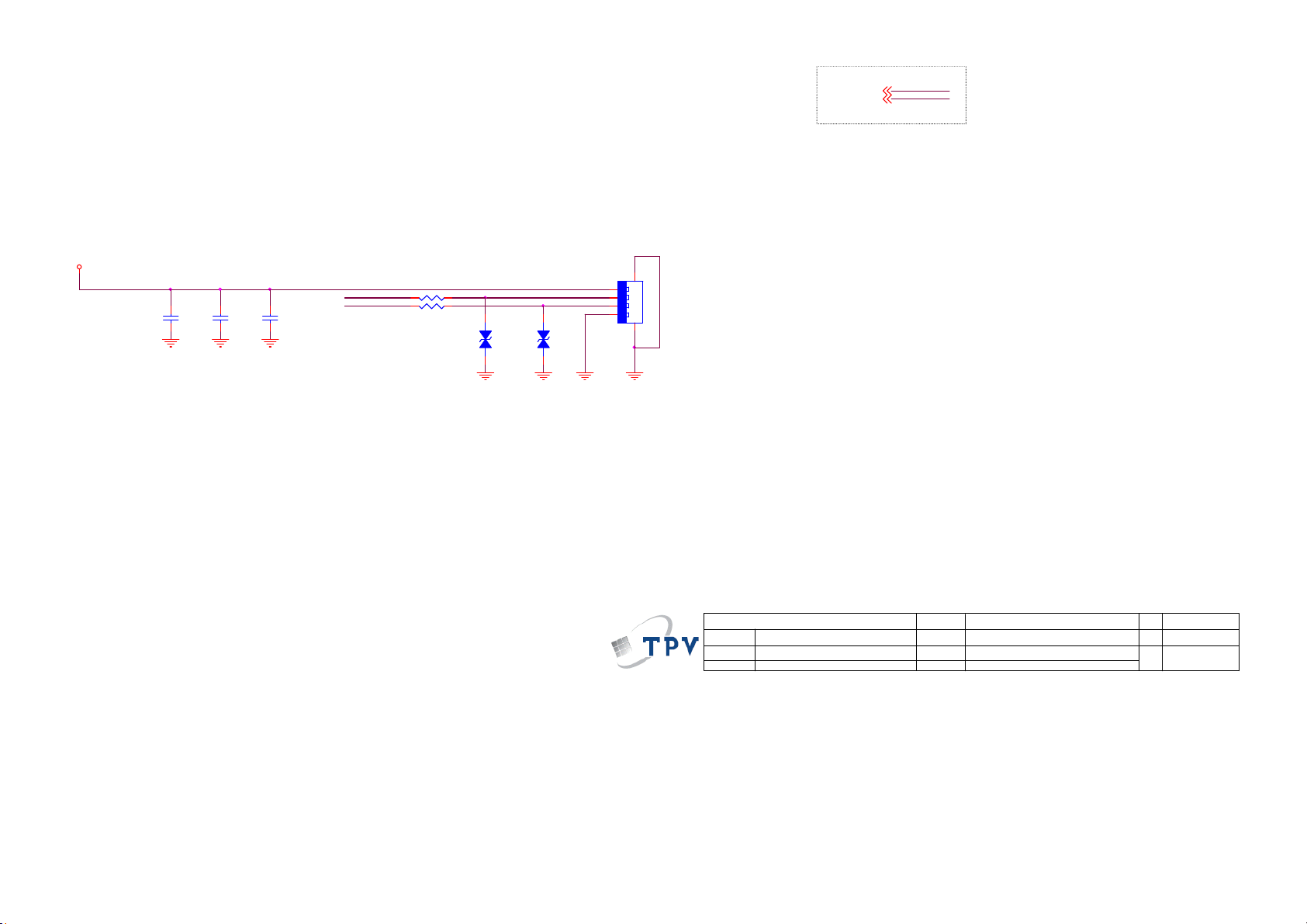

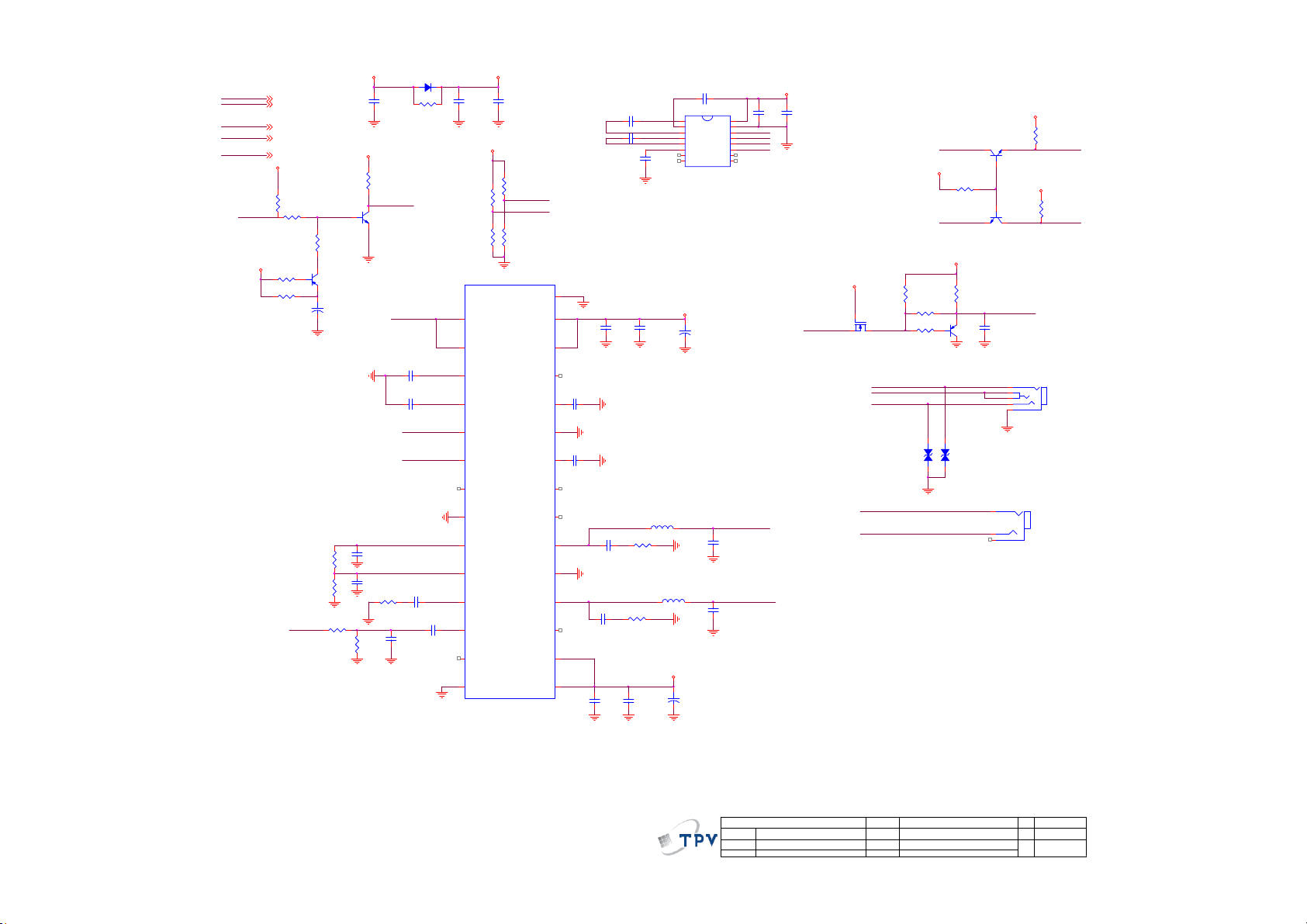

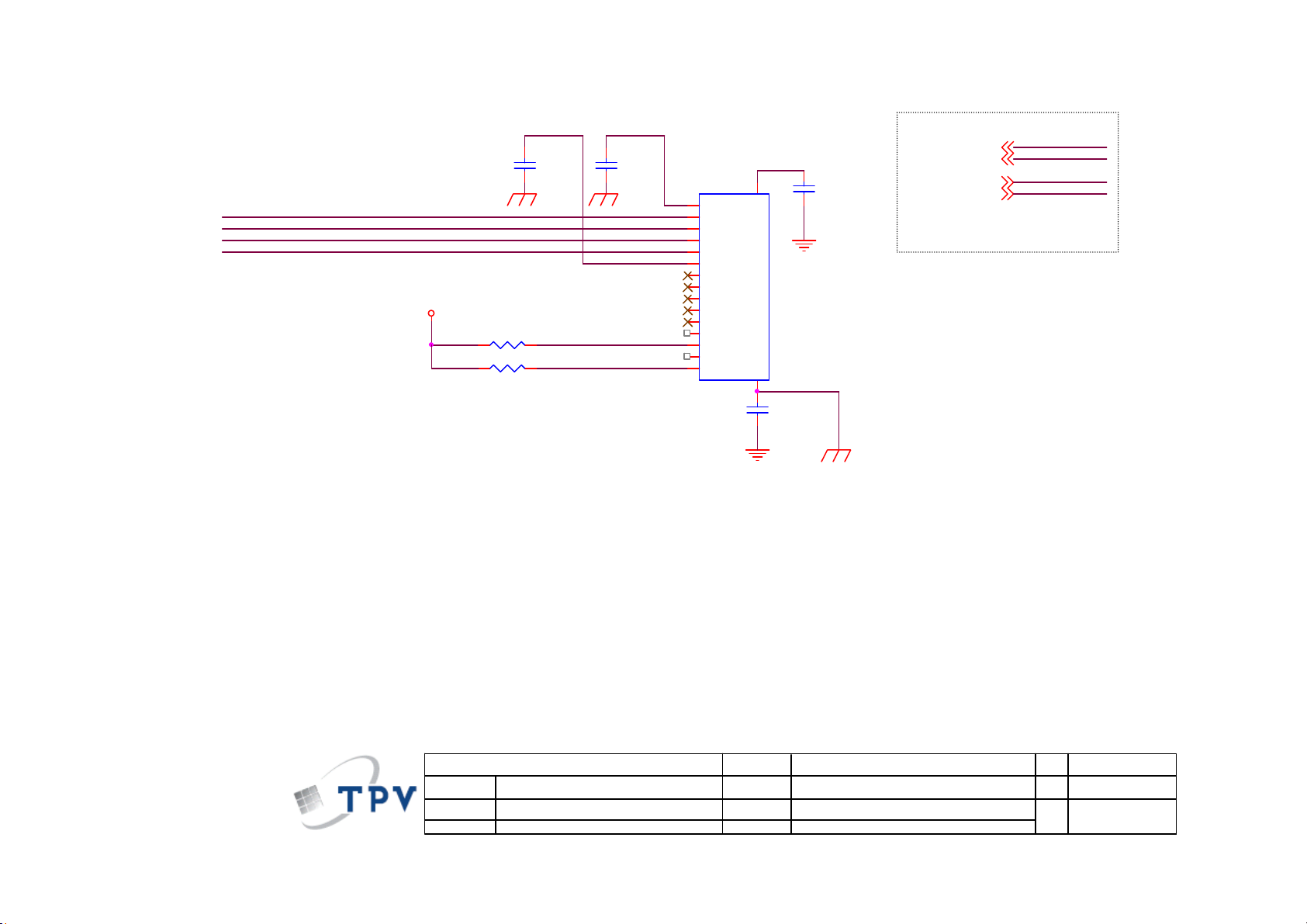

5. 线路图

5.1 主板
715G6538M01000004K

To LVDS

TEDP[4]
TEDN[4]
TECLKP[4]
TECLKN[4]
TECP[4]
TECN[4]
TEBP[4]
TEBN[4]
TEAP[4]
TEAN[4]
TODP[4]
TODN[4]
TOCLKP[4]
TOCLKN[4]
TOCP[4]
TOCN[4]
TOBP[4]
TOBN[4]
TOAP[4]
TOAN[4]
BL_EN[4]
PANEL_EN[4]
BL_ADJ[4]

LR_IN[4]
3D_EN[4]
HDMI1_DDC_SDA[4]
HDMI1_DDC_SCL[4]

MEMC_R S T[4]

HDMI#_CLK-[7]
HDMI#_CLK+[7]
HDMI#_D0-[7]
HDMI#_D0+[7]
HDMI#_D1-[7]
HDMI#_D1+[7]
HDMI#_D2-[7]
HDMI#_D2+[7]
HDMI_CEC[7]
HDMI#_DDC_SDA[7]
HDMI#_DDC_SCL[7]
HOTPLUG#[7]

To HDMI 2

HDMI2_CLK-[7]
HDMI2_CLK+[7]
HDMI2_D0-[7]
HDMI2_D0+[7]
HDMI2_D1-[7]
HDMI2_D1+[7]
HDMI2_D2-[7]
HDMI2_D2+[7]

HDMI2_DDC_SDA[7]
HDMI2_DDC_SCL[7]

HDMI2_HPD_C BUS[7]

HDMI_MHL_SEL[7]

HDMI2_CON5V#[7]

To HDMI 0

HDMI1_CLK-[7]
HDMI1_CLK+[7]
HDMI1_D0-[7]
HDMI1_D0+[7]
HDMI1_D1-[7]
HDMI1_D1+[7]
HDMI1_D2-[7]
HDMI1_D2+[7]

HDMI1_DDC_SDA[7]
HDMI1_DDC_SCL[7]

HOTPLUG1[7]

HDMI#_SDA[7]
HDMI#_SCL[7]

HDMI0_CON5V#[7]

To Tuner

TUN_I F-[12]
TUN_I F+[12]

M_SDA[12]
M_SCL[12]

ATV_IF_AGC[12]

To Keypad

IRRX[13]
LEDG[13]

LSADC1[13]
LSADC0[13]

LEDR[13]

To Power

POWER_ON_LV2[14]

USB0_DM[10]
USB0_DP[10]

DDR_POWER

D1V1

TEDP
TEDN
TECLKP
TECLKN
TECP
TECN
TEBP
TEBN
TEAP
TEAN
TODP
TODN
TOCLKP
TOCLKN
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN
BL_EN
PANEL_EN
BL_ADJ

LR_IN
3D_EN

MEMC_RS T

To HDMI 3,4

HDMI#_CLK­HDMI#_CLK+
HDMI#_D0­HDMI#_D0+
HDMI#_D1­HDMI#_D1+
HDMI#_D2­HDMI#_D2+
HDMI_CEC
HDMI#_DDC_SDA
HDMI#_DDC_SCL
HOTPLUG#

HDMI2_CLK­HDMI2_CLK+
HDMI2_D0­HDMI2_D0+
HDMI2_D1­HDMI2_D1+
HDMI2_D2­HDMI2_D2+

HDMI2_DDC_SDA
HDMI2_DDC_SCL

HDMI2_HPD_C BUS

MHL_IN

MHL_IN[7]

HDMI_MHL_SEL

HDMI2_CON5V#

HDMI1_CLK­HDMI1_CLK+
HDMI1_D0­HDMI1_D0+
HDMI1_D1­HDMI1_D1+
HDMI1_D2­HDMI1_D2+

HDMI1_DDC_SDA
HDMI1_DDC_SCL

HOTPLUG1

HDMI#_SDA
HDMI#_SCL

HDMI0_CON5V#

TUN_IF­TUN_IF+

M_SDA
M_SCL

ATV_IF_AGC

IRRX
LEDG

LSADC1
LSADC0

LEDR

POWER_ON_LV2

USB0_DM
USB0_DP

C43910UF 6.3V 20%

C44010UF 6.3V 20%

DGND

FB401

1 2

120R 3A

FB402

1 2

120R 3A

HDMI1_DDC_SDA
HDMI1_DDC_SCL

C441100N 16V

CORE_1V1

To Video input

VGA_DDC_SCL

VGA_DDC_SCL[6]

VGA_DDC_SDA

VGA_DDC_SDA[6]

VGA_HS

VGA_HS[6]

VGA_VS

VGA_VS[6]

VGA_B+

VGA_B+[6]

VGA_B-

VGA_B-[6]

VGA_G+

VGA_G+[6]

VGA_R+

VGA_R+[6]

To Bathroom

Hotel_Power_ON

Hotel_Power_ON

AV1_CVBS+

AV1_CVBS+[6]

VIN_A0-

VIN_A0-[6]

To EEPROM

EEPROM_WP

EEPROM_WP

To Ambiglow

PD_BATH

To AMP

AMP_MUTE

AMP_MUTE[9]

SPK_R

SPK_R[9]

SPK_L

SPK_L[9]

To Ethernet

Ether_TxP

Ether_TxP[11]

Ether_TxN

Ether_TxN[11]

Ether_RxP

Ether_RxP[11]

Ether_RxN

Ether_RxN[11]

To Flash ROM

N_WP#/SPI_WP#[4]
N_ALE/SPI_SDO[4]
N_CLE/SPI_SCLK[4]
N_WE#/SPI_DI[4]

N_CE0#[4]
N_RE#[4]
N_RDY[4]
SPI_CS#[4]

N_DATA0[4]
N_DATA1[4]
N_DATA2[4]
N_DATA3[4]
N_DATA4[4]
N_DATA5[4]
N_DATA6[4]
N_DATA7[4]

AV_OUT[8]

UART_RX1[5]

UART_TX1[5]

ARC[8]

M3V3 ETN_1V1

M3V3 LVDS_3V3

C446100N 16V

C442100N 16V

C45610UF 6.3V 20%

C447100N 16V

C443100N 16V

C444100N 16V

C445100N 16V

C45810UF 6.3V 20%

C45710UF 6.3V 20%

C460100N 16V

C459100N 16V

C462100N 16V

C461100N 16V

DGND

PD_BATH

N_WP#/SPI_WP#
N_ALE/SPI_SDO
N_CLE/SPI_SCLK
N_WE#/SPI_DI

N_CE0#
N_RE#
N_RDY
SPI_CS#

N_DATA0
N_DATA1
N_DATA2
N_DATA3
N_DATA4
N_DATA5
N_DATA6
N_DATA7

AV_OUT

UART_RX1

UART_TX1

ARC

1 2

C464100N 16V

C463100N 16V

PLL_GND

300R

FB412

R401
0R05 1/10W

A3V3

C47410UF 6.3V 20%

AGND

To DTMB HD2311

To Audio in/out

VGA_L[6]
VGA_R[6]

PD_BATH[6]
AV_IN_L[6]
AV_IN_R[6]

AVOUT_R[8]
AVOUT_L[8]

To Video input

BB_GND

C431 15pF 50V

R410

NC/0R05 OH M

C432 15pF 50V

ETN_3V3

CORE_1V1

C433100N 16V

AGND

C401100N 16V

DGND

FB411

1 2

300R

FB416

1 2

NC/300R

M3V3

VGA_L
VGA_R

PD_BATH
AV_IN_L
AV_IN_R

AVOUT_R
AVOUT_L

100N 16VC420
1UF 10VC421

C424,C425 Close
to SoC Pin

AGND

R409 0R05 OH M

12

X401
27MHz

FB413

1 2

300R

AGND

D3V3 V33POR

FB409

1 2

300R

VDD33A_MAINM3V3

C448100N 16V

C4492.2 UF 6.3V

AGND

IO_3V3

C466100N 16V

C465100N 16V

DGND

CORE_1V1

VDD33A_MAIN

AGND

VCM_BB

AVOUT_L
AVOUT_R

C428 10U F 6.3V 20%

ETN_1V1
ETN_3V3

ETN_1V1

VDD33A_MAIN

CORE_1V1

XOUT

XIN

C434100N 16V

A3V3 AV33_HDMI

C437100N 16V

DGND

VDD33A_MAIN

C450100N 16V

AGND

SPK_L
SPK_R

TUN_IF ­TUN_IF +

ATV_IF_AGC
M_SCL
M_SDA

PLL_GND

1 2

300R

C4512.2 UF 6.3V

AV_IN_L

2.2UF 6.3V C413

AV_IN_R

2.2UF 6.3V C414

PD_BATH
MEMC_ RS T
VGA_L

2.2UF 6.3V C416

VGA_R

R407 0R05 OHM

2.2UF 6.3VC424

AGND

2.2UF 6.3V C426

2.2UF 6.3V C427

XIN
XOUT

C429 1U F 10V
C430 1U F 10V

R408 0R05 OHM

FB414

1 2

300R

FB410

DGND

1 2

AV_OUT

2.2UF 6.3V C417

2.2UF 6.3V

2.2UF 6.3V

2.2UF 6.3V C425

Ether_TxP
Ether_TxN

Ether_RxP
Ether_RxN
USB0_DM
USB0_DP

AGND

C4382.2U F 6.3V

FB415

300R

HS401

HEAT SINK

AGND

VDD33A_STB

CORE_1V1

AV1_CVBS+

VIN_A0-

47NF 16VC403

47NF 16VC404

DGND

C402 10UF 6. 3V 20%

174

173

175

176

172

177

U401

E-PAD

V11CORE

AV33_VADC_MHL

VIN_9P / GPIO121

1
2
3
4
5
6
7
8
9

BB_GND

10
11

C419

12

C418

13
14
15
16
17
18
19
20
21
22
23

IF_N

24

IF_P

25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

RTD2644DD

C492NC/10uF 25V

VIN_A0N / GPIO12 3

VDAC_OUT / GPIO129
V11CORE
AV33_AU
AIN_1L
AIN_1R
AIN_2L / GPIO130
AIN_2R / GPIO131
AIN_3L / GPIO132
AIN_3R / GPIO133
BB_GND
AIOL / GPIO136
AIOR / GPI O137
VCM_BB
HP_L / GPIO138
HP_R / GPIO139
BB_CBP
BB_CBN
BB_CPVEE
CP_AOUT_L
CP_AOUT_R
XIN
XOUT
V25IFADC
IF_N
IF_P
V11ETN
V33ETN
ETN_TXP
ETN_TXN
V11_FE_ETN
ETN_RXP
ETN_RXN
U0DM
U0DP
U1DM
U1DP
AV33_IFADC
RF_IF AGC / GPIO0
TUNER_SCL / GPIO1
TUNER_SDA / GPIO2
V11CORE
TP0_D0 / GPIO16
TP0_SYNC / GPIO17
TP0_VAL / GPIO18

TP0_CLK / GPIO1945SPI_SCK/ NF_C LE / GPIO3946SPI_DI / N_WR / GPIO4047SPI_CS_N / GPIO4148SPI_DO / N_ALE / GPIO4249VDDR_POWER50VDDR_POWER51V33IO52NF_CE0 / GPI O3553NF_D0 / GPI O4454NF_D1 / GPI O4555NF_D2 / GPI O4656NF_D3 / GPI O4757NF_D4 / GPI O4858NF_D5 / GPI O4959NF_D6 / GPI O5060NF_D7 / GPI O5161NF_RD / GPIO5262NF_RDY / GPIO5663UART_RX / GPIO5364UART_TX / GPIO5465V33IO66VDDR_POWER67VDDR_POWER68VREF_DDR69V11CORE70VREF_DDR71VDDR_POWER72VDDR_POWER73GPIO14174GPIO8175GPIO8276LVDSA_FP / GPIO5777LVDSA_FN / GPIO5878LVDSA_EP / GPIO5979LVDSA_EN / GPIO6080LVDSA_DP / GPIO6181LVDSA_DN / GPIO6282LVDSA_CP / GPIO6383LVDSA_CN / GPIO6484LVDSA_BP / GPIO6585LVDSA_BN / GPIO6686LVDSA_AP / GPIO6787LVDSA_AN / GPIO68

SPI_CS#

N_WE#/SPI_DI

N_CLE/SPI_SCLK

N_ALE/SPI_SDO

VDD33A_STB

VDD33A_STBA3V3

C4532.2 UF 6.3V

C452100N 16V

C454100N 16V

AGND

R4020R05 1/10W

AGND

171

170

V25VADC

G33VADC

DDR_POWER

DDR_POWER

C435100N 16V

C436100N 16V

DGND

AGND

AV33_HDMI

AGND

R4036.2K 1%

VGA_G+

VGA_B-

VGA_R+

VGA_B+

VGA_VS

VGA_HS

47NF 16VC411

47NF 16VC410

47NF 16VC415

47NF 16VC409

166

164

165

169

167

168

VIN_5P

VIN_4P

VIN_3P

VIN_Y0N

VIN_2P / GPIO116

VIN_BN / GPIO11 4

VIN_1P / GPIO115

N_DATA2

N_DATA3

N_DATA1

N_DATA0

N_CE0#

IO_3V3

R418
1K 1%

DDR_VERF

R421
1K 1%

C4552.2 UF 6.3V

HDMI1_D2+

HDMI1_D2-

HDMI1_D1+

HDMI1_D1-

HDMI1_D0+

HDMI1_D0-

HDMI#_D1-

HDMI#_D0+

HDMI#_D1+

HDMI#_D2-

HDMI#_D2+

HDMI#_CLK-

HDMI#_D0-

HDMI#_CLK+

HDMI_REXT

162

163

161

159

157

155

149

147

151

160

154

146

158

156

153

150

148

152

RX0_BP

RX1_BP

RX0_RP

RX0_GP

RX0_BN

RX1_RP

RX1_GP

RX0_RN

RX0_GN

RX1_RN

RX1_GN

RX0_CKP

RX0_CKN

AV33_HDMI

HDMI_REXT

VIN_0P / GPIO113

VSYNCVIN / GPI O111

HSYNCVIN / GPIO112

N_DATA6

N_DATA7

N_DATA4

N_DATA5

DDR_VERF

DDR_VERF

N_RE#

N_RDY

BL_ADJ

PANEL_EN

ARC

IO_3V3

CORE_1V1

DDR_POWER

DDR_POWER

UART_RX1

UART_TX1

DGND

AGND

HDMI2_CLK+

HDMI2_D2+

HDMI2_D2-

HDMI2_D1+

HDMI1_CLK+

HDMI2_D1-

HDMI1_CLK-

HDMI2_D0+

HDMI2_D0-

141

139

143

138

145

142

140

137

144

RX2_BP

RX1_BN

RX2_RP

RX2_GP

RX2_BN

RX2_RN

RX2_GN

RX1_CKP

RX1_CKN

HDMI0_DDC_SD A / ST_GPIO24
HDMI0_DDC_SCL / ST_GPIO23

HDMI1_DDC_SD A / ST_GPIO21
HDMI1_DDC_SCL / ST_GPIO20

HDMI2_DDC_SD A / ST_GPIO18
HDMI2_DDC_SCL / ST_GPIO17

VGA_DDC_SCL / UARRX / ST_GPIO15
VGA_DDC_SDA / UARTX / ST_GPIO14

TOCLKP

TOCP

TOCN

TODN

TOCLKN

TODP

TOBP

Hotel_Power_ON

LR_IN

CORE_1V1

VDD33A_STB

HDMI2_CLK-

134

135

133

136

RX2_CKP

RX2_CKN

V11CORE

AV33_VADC_MHL

LSADC7 / ST_GPIO6
LSADC2 / ST_GPIO3
LSADC1 / ST_GPIO2
LSADC0 / ST_GPIO1

LSADC_REF_ / ST_GPIO0

HDMI_HPD0 / ST_GPIO22

HDMI_HPD1 / ST_GPIO19

HDMI_HPD2 / ST_GPIO16

HDMI_ARC / ST_GPIO9

IRRX / ST_GPIO8

LVDSB_AN / GPIO80
LVDSB_AP / GPIO79
LVDSB_BN / GPIO78
LVDSB_BP / GPIO77

LVDSB_CN / GPIO76

LVDSB_CP / GPIO75

LVDSB_DN / GPIO74

LVDSB_DP / GPIO73
LVDSB_EN / GPIO72
LVDSB_EP / GPIO71
LVDSB_FN / GPIO70
LVDSB_FP / GPIO69

88

TOBN

TOAN

TOAP

V10LDO
V33POR

ST_GPIO13
ST_GPIO12
ST_GPIO11
ST_GPIO10

ST_GPIO7
V11CORE

GPIO84
GPIO83

V33LVDS

HDMI2_HPD_CBU S

132

CBUS

131

RESET

130

R406 0R05 OHM

CEC

129
128
127
126
125
124

BL_EN

123

HDMI#_DDC_SDA

122

HDMI#_DDC_SCL

121

HOTPLUG#

120
119

HDMI1_DDC_SCL

118
117
116

HDMI2_DDC_SCL

115

LEDG

114

VGA_DDC_SCL

113

VGA_DDC_SDA

112
111
110
109
108
107
106
105
104

TEAN

103

TEAP

102

TEBN

101

TEBP

100

TECN

99

TECP

98

TECLKN

97

TECLKP

96

TEDN

95

TEDP

94

HDMI0_CON5V#

93

3D_EN

92

N_WP#/SPI_WP#

91

HDMI2_CON5V#

90
89

D3V3

R405
10K+-5%1/16W

RESET#

C477100N 16V

DGND

RESET#

HDMI_CEC

STB_1V0
V33POR

LEDR

EEPROM_WP
LSADC1
LSADC0

HDMI1_DDC_SDA

HOTPLUG1
HDMI2_DDC_SDA

MHL_IN
HDMI_MHL_SEL
AMP_MUTE
HDMI#_SDA
HDMI#_SCL
IRRX
POWER_ON_LV2

CORE_1V1

LVDS_3V3

Power On Latch
(Power-on-latch Pin don't use as input function)

PLL Enable (GPIO0 Pin 38)
0 : Disable PLL
1 : Enable PLL

HIF_Selection_n (GPIO42 Pin 49)
0 : HIF Enable
1 : HIF Disable

EJTAG (STGPIO11 Pin 109)
0 : enable
1 : disable

ROM boot (GPIO35 Pin 53)
0 : boot from ROM
1 : don't boot from ROM

FLASH_TYPE_bit0 (GPIO45 Pin 55)
0 : NAND
1 : SPI

test mode (STGPIO7 Pin105)
0 : enable
1 : disable

RANDOM_ACCESS_MODE (GPIO48 Pin 58)
0 : disable
1 : enable

ECC_bit0 (GPIO44 Pin 54)
0 : 6 bit
1 : 12 bit

PAGE_SIZE_bit0 (GPIO46 Pin 56)

PAGE_SIZE_bit1 (GPIO47 Pin 57)

1

DGND

2

DGND

0 : 2K
1 : 4K
2 : 8K

Reserved for debug

26

ST_GPIO11
ST_GPIO12
ST_GPIO19
ST_GPIO21
ST_GPIO20

(GPIO39 Pin46)

Close to Pin
V10LDO(STB)

STB_1V0

C412

10UF 6.3V 20%

DGND

ATV_IF_AGC

N_ALE/SPI_SDO

AMP_MUTE

N_CE0#

N_DATA1

POWER_ON_LV2

N_DATA4

N_DATA0

N_DATA2

N_DATA3

N_CLE/SPI_SCLK

Didoe forward
voltage smaller
than 0.3V

For Layout

HDMI_CEC

R412 4.7K 1/16W

R413 NC/4.7K 1/16W

DGND

R414 4.7K 1/16W

R415 NC/4.7K 1/16W

R416 4.7K 1/16W

DGND

R417 NC/4.7K 1/16W

R419 NC/4.7K 1/16W

DGND

R420 4.7K 1/16W

DGND

R422 NC/4.7K 1/16W

R423 4.7K 1/16W

AGND

R425 NC/4.7K 1/16W

AGND

R427 4.7K 1/16W

AGND

R429 4.7K 1/16W

AGND

R431 4.7K 1/16W

AGND

R433 4.7K 1/16W

AGND

D3V3

12

D401
RB551V-30_R1_00001

Rev:B

R404
27K 1/16W 1%

M3V3

11

M3V3

11

D3V3

1

M3V3

M3V3

1

D3V3

1

R424 4.7K 1/16W

M3V3

1

R426 NC/4.7K 1/16W

M3V3

1

R428 NC/4.7K 1/16W

M3V3

1

R430 NC/4.7K 1/16W

M3V3

1

R432 NC/4.7K 1/16W

M3V3

R434
NC/4.7K 1/16W

R435

4.7K 1/16W

AGND

Default

1

1

1

0

1

1

0

0

0

0

T P V ( Top Victory Electronic s Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

03. RTD2644i

Date

OEM MODEL

TPV MODEL

PCB NAME

Sheet

Size

D

Rev

B

称爹

称爹

>

of

110Monday, Dec ember 09, 2013

<

SPIFLASH

M3V3

DGND

NAND
FLASH

M3V3

R439
NC/4.7K

DGND

1
2
3

C468
1UF 10 V

U402

CS#

VCC

SO/SIO1

HOLD#

WP#

SCLK

GND4SI/SIO0

NC/ W25Q64FVSSIG

8

RE

9

CE

16

CLE

17

ALE

18

WE

19

WP

8
7
6
5

M3V3

VDD12VDD

VSS

13

SPI_HOLD

N_CLE/SPI_SCLKN_WP#/SPI_WP#
N_ALE/SPI _SDO

U403
TC58NVG0S3ETA00

37

I/O0
I/O1
I/O2
I/O3
I/O4
I/O5
I/O6
I/O7

R/B

VSS

36

SPI_CS#
N_WE#/SPI_DI

R436

4.7K

DGND

N_RE#
N_CE0#

N_CLE/SPI_SCLK N_DATA5
N_ALE/SPI _SDO

N_WE#/ SPI_DI
N_WP#/ SPI_WP#

128M8
bit

DGND

D3V3

C478

29
30
31
32
41
42
43
44

7

R437
NC/4.7K

N_DATA0
N_DATA1
N_DATA2
N_DATA3
N_DATA4

N_DATA6
N_DATA7

⊙

DGND

N_RDY

C467
NC/ 100N 16V

M3V3

C469
1UF 10V

DGND

R440

4.7K

M3V3

SPIFlash

N_WE#/SPI_DI3
N_WP#/SPI_WP#3
N_ALE/SPI _SDO3
N_CLE/SPI_SCLK3

SPI_CS#3

NANDFlash

N_CE0#[3]
N_WE#/ SPI_DI[3]
N_RE#[3]

N_RDY[3]
N_DATA0[3]
N_DATA1[3]
N_DATA2[3]
N_DATA3[3]
N_DATA4[3]
N_DATA5[3]
N_DATA6[3]
N_DATA7[3]

M_SC L
M_SD A

EEPROM_WP

N_WE#/SPI_DI

N_WP#/SPI_WP#
N_ALE/SPI _SDO
N_CLE/SPI_SCLK

SPI_CS#

N_CE0#
N_WE#/ SPI_DI
N_RE#

N_RDY
N_DATA0
N_DATA1
N_DATA2
N_DATA3
N_DATA4
N_DATA5
N_DATA6
N_DATA7

I2C_SC L_EE
I2C_SD A_EE

EEPROM_WP

R470

4.7K

R471 100OH M

R472 100OHM

R473 100OHM

1UF 10V

U404

8

A0

VCC

7

A1

WP

6

A2

SCL

5

GND

SDA

AT24C02C-SSHM-T(CU)

R474

4.7K

D3V3

R475

4.7K

EEPROM_WP

I2C_SC L_EE

I2C_SD A_EE

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

04. FLASH

OEM MO D EL

TPV MO DE L

PCB NAME

Sheet

B

Size

B

Rev

称爹

称爹

>

110Monday, Decem ber 09, 2013

of

<

1
2
3
4

DGND

27

CN101

CONN

AV IN

3
5
4
2
1

AGND

AV1_CVBS_I N

AV_IN _L+
AV_IN_R+

ZD101
MLVG0402

1 2

AGND

ZD102

MLVG0402

R101
75OHM +-5% 1/10W

12

12

ZD103
MLVG0402

AGND

Closeto
Connector

R102 0R05 1/ 10W

EMI

R103 0R05 1/ 10W

R104 6K 8 1/10W 5%

R105 6K 8 1/10W 5%

C102

470pF 50V

C103

470pF 50V

AGNDAGND AGND

AV1_CVBS+

AV1_CVBS+

C101
NC/47pF 50V

R106
10K

AGNDAGND

VIN_A0-

AV_IN _L

AV_IN _R

AV_IN _R

R107
10K

AV1_CVBS+[3]
VIN _A0-[3]

AV_IN _L[3]
AV_IN _R[3]

AV1_CVBS+
VIN _A0-

AV_IN _L
AV_IN _R

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

05. AV1 CVBS

28

OE M MOD E L

TPV MOD E L

PCB NAME

Sheet

of

110Monday, D ecem ber 09, 2013

Size

Rev

称爹

<

B

B

称爹

>

VGAVi deo

VGA_B+[3]

Input

VGA_B-[3]
VGA_G+[3]
VGA_R+[3]
VGA_HS[3]
VGA_VS[3]

UART0

VGA_DDC _SCL[3]
VGA_DDC _SDA[3]

VGA_B+
VGA_B­VGA_G+
VGA_R+
VGA_HS
VGA_VS

VGA_DDC_SCL
VGA_DDC_SDA

VGA/YPbPr/AV2Audio
Input

CN103

2

3
1

12

PHONEJ ACK

VGA_CON5V

VGA_DDC_SCL

VGA_VS

VGA_HS

VGA_DDC_SDA

AGND

AGND

VGA_5V

R122
10K

AGND AGNDAGND

VGA_DDC _SCL

AGND

D_5V

R123
10K

C110
22P 50V

12

ZD107

ZD108

MLVG0402

MLVG0402

VGAVideo

D101
BAT54C

Input

R127 100OHM R128 100OHM

R129 100OHM

C111

10PF 50V

AGND

U102

1

6

I/O1

I/O4

GND

VDD

I/O23I/O3

AOZ8105CI

VGA_5V

5
4

2

VSVGA_DDC _SDA

HS

R117 6K8 1/10W 5%

R118 6K8 1/10W 5%

C107

C108

470pF 50V

470pF 50V

AGND

AGND AGND

R172 100OHM

R171 100OHM

UART_RX1

R133

R132

2.2K OHM 1%

2.2K OHM 1%

AGND

R135 10K

VGA_RIN

VGA_GIN

R131 100OHM

U103

1

I/O1

I/O4

2

GND

VDD

I/O23I/O3

AOZ8105CI

R119
10K 1/10W

AGND

VGA_SCL

VGA_SDA

6
5

VGA_BIN

4

CN104

VS

HS

12

D3V3

AGND

VGA_5V

VGA&YPbPr&AV2 _CVBS +L/ R
sharethesameconne ctor

VGA_R

VGA_L

R120
10K 1/10W

AGND

5

15

10
4

14

9
3

13

12

11

ZD120MLVG0402

17 16

AGND

8
2
7
1
6

CONN

VGA_BIN-

VGA_GIN-

VGA_RIN-

12

AGND

VGA_CON5V

ZD121MLVG0402

AGND

AGND

AGND

UART_TX1

VGA_BIN

VGA_GIN

VGA_RIN

R124
10K

D3V3

AGND

AGND

AGND

VGA_ L

VGA_L[3]
VGA_R[3]

UART1

UART_TX1[3]
UART_RX1[3]

R121 100O HM

R125
75OHM +-5% 1/10W

R126 100O HM

R130 100O HM

R134
75OHM +-5% 1/10W

R136 100O HM

R137 100OHM

R138
75OHM +-5% 1/10W

R139 100O HM

Close toMainChip

VGA_L
VGA_R

UART_TX1
UART_RX1

C109

5PF 50V

C112

5PF 50V

C113

5PF 50V

VGA_B+

VGA_B-

VGA_G+

VGA_B-

VGA_R+

VGA_B-

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

06. VG A/YPb Pr/AV 2 CVBS

Date

29

OEM MODEL

TPV MO DEL

PCB NAME

Sheet

12Monday, D ecember 09, 2013

of

Size

Rev

称爹

Custom

B

<

称爹

>

20

SHLD0

22

SHLD2

23

SHLD3

21

SHLD1

R516

0R05 OHM

R520 4K7 1/16W 5%

123Q502

DGND

LMBT3906LT1G

R519
1K 1/16W

C503

NC/100N 16V

HDMI0

HDMI#_D2+3
HDMI#_D2-3
HDMI#_D1+3
HDMI#_D1-3
HDMI#_D0+3
HDMI#_D0-3
HDMI#_CLK+3

HDMI#_CLK-3
HDMI#_DDC_SCL3
HDMI#_DDC_SDA3

HOTPLUG#3

HDMI_CEC3

HDMI1

HDMI1_D2+3

HDMI1_D2-3

HDMI1_D1+3

HDMI1_D1-3

HDMI1_D0+3

HDMI1_D0-3

HDMI1_CLK+3

HDMI1_CLK-3
HDMI1_DDC_SCL3
HDMI1_DDC_SDA3

HDMI2

HDMI2_DDC_SCL3

HDMI2_DDC_SDA3

HDMI#_D2+
HDMI#_D2­HDMI#_D1+
HDMI#_D1­HDMI#_D0+
HDMI#_D0­HDMI#_CLK+
HDMI#_CLK-MHL_I N
HDMI#_DDC_SCL
HDMI#_DDC_SDA
HOTPLUG#

HDMI_CEC

HDMI1_D2+
HDMI1_D2­HDMI1_D1+
HDMI1_D1­HDMI1_D0+
HDMI1_D0­HDMI1_CLK+

HDMI1_CLK­HDMI1_DDC_SCL
HDMI1_DDC_SDA

HDMI2_D2+

HDMI2_D2+3

HDMI2_D2-

HDMI2_D2-3

HDMI2_D1+

HDMI2_D1+3

HDMI2_D1-

HDMI2_D1-3

HDMI2_D0+

HDMI2_D0+3

HDMI2_D0-

HDMI2_D0-3

HDMI2_CLK+

HDMI2_CLK+3

HDMI2_CLK-

HDMI2_CLK-3

HDMI2_DDC_SCL
HDMI2_DDC_SDA

HOTPLUG1

HOTPLUG13

VBUS

DGND

HDMI#_SDA

HDMI#_SDA3

HDMI#_SCL

HDMI#_SCL3

M3V3

HDMI0_CON5V#

DGND

Make on board

HDM I1

HDMI1_CON5V

HDMI1_DDC_SCL
HDMI1_DDC_SDA

R525 560K
R534
1M 1/16W

HOTPLUG1

ARC[3,5]

HDMI2_HPD_CBUS[3]

HDMI0_CON5V#[3]

HDMI2_CON5V#[3]

Using ST GPIO

HDMI_MHL_SE L[3,5]

Make on board

D_5V

DGND

D502

132

BAT54C

R501

R504

4.7K

4.7K

HDMI1_DDC_SCL#

R508 100OHM

HDMI1_DDC_SDA#

R510 100OHM

DGND DGND

HDMI1_CON5V HDMI2_CON5V

R513

R512

1K 1%

47K

R514

Q501

10K

MMBT390 4

DGND

ARC

HDMI2_HPD_CBUS

HDMI0_CON5V#

HDMI2_CON5V#

MHL_IN
High: with MHL cable

MHL_IN

MHL_I N[3]

HDMI_MHL_SEL

MHL power control

C507

100N16V

Low : without MHL cable

HDMI_MHL_SEL: 1 (HDMI)
HDMI_MHL_SEL: 0 (MHL)

VBUS

DGND

DGND

HDMI1_D2+

HDMI1_D2­HDMI1_D1+

HDMI1_D1­HDMI1_D0+

HDMI1_D0­HDMI1_CLK+

HDMI1_CLK­HDMI_CEC
HDMI0_CON_PIN14

12

12

12

ZD501
ZD509
ZD510
MLVG0402
MLVG0402
MLVG0402

DGND

CBUS & HPD pin share
HDMI: HPD
MHL : CBUS

D5V_STB

U504

1

5

VOUT

VIN

2

GND

4

OCB3EN

APL3551CBI-TRG

MHL_I N

CN501

SHLD0

1

TMDSD2+

2

DSHLD0

SHLD2

3

TMDSD2-

4

TMDSD1+

5

DSHLD1

6

TMDSD1-

7

TMDSD0+

8

DSHLD2

9

TMDSD0-

10

TMDSC+

11

CSHLD0

12

TMDSC-

13

CEC

14

NC

15

SCL

16

SDA

17

DDC_GND

18

VCC5

SHLD3

19

HPD

SHLD1

HDMI

C506

1uF 10V
R528
1K

DGND

HDM I0

20

22

23

21

DGND

HDMI2_CON5V

HDMI2_DDC_SCL
HDMI2_DDC_SDA

HDMI2_CON5V#

AC off EDID
solution
without
EEPROM

132

R505

4.7K

C502

R502

100N 16V

300K

D_5V

D503

DGND

BAT54C

R506

4.7K

R529 56 0R

R530
1K 1/16W

DGND

DGND

R509 100OHM
R511 100OHM

R527

200OHM1/16W

DGND

R526

100R

hotplug/CBUS control

R517

NC/4.7K

R518 1K 1/16W 5%

HDMI_MHL_SEL

HDMI2_D2+

HDMI2_D2­HDMI2_D1+

HDMI2_D1­HDMI2_D0+

HDMI2_D0­HDMI2_CLK+

HDMI2_CLK­HDMI_CEC

HDMI2_DDC_SCL#
HDMI2_DDC_SDA#

HDMI2_HPD_CBUS

12

12

DGND

C505

100N16V

R523

R524

12

ZD502
ZD511
ZD512
MLVG0402
MLVG0402
MLVG0402

D_5V

10K

39K 1/16W

Q503
LMBT3904LT1G

DGND

CN502

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19

HDMI0_CON_PIN14ARC

DGNDDGND

HDMI2_CON5V

TMDSD2+
DSHLD0
TMDSD2­TMDSD1+
DSHLD1
TMDSD1­TMDSD0+
DSHLD2
TMDSD0­TMDSC+
CSHLD0
TMDSC­CEC
NC
SCL
SDA
DDC_GND
VCC5
HPD

HDMI

R515

4.7K

HDMI2_HPD_CBUS

FB502

1 2

120R

10UF 10V

M3V3_TMDS

M3V3_TMDS

C512

C515

C514

C517

C513

100N16V

DGND

DGND

M3V3_TMDS

C522
1UF 10% 16V

R538

100K 1/10W 1%

DGND

C516

100N16V

100N16V

100N16V

100N16V

DGND

R536

499 +-1% 1/10W

DGND

M3V3_TM DS

DGND

RESET

M3V3_TMDS

HOTPLUG#

R540 100K 1/16W

R539NC/22KOHM 1/10W

DGND

HDMI#_D0+

HDMI_SCL

HDMI#_D2-

HDMI_SDA

HDMI#_CLK+

HDMI#_D1-

HDMI#_CLK-

HDMI#_D2+

HDMI#_D1+

HDMI#_D0-

M3V3_TMDS

HDMI#_DDC_SCLHDMI4_DDC_SD A

HDMI#_DDC_SDA

DGND

47

41

37

40

45

44

33

38

36

39

42

46

VSS

VCC

TX2P

TX1P

TX2M

TX1M

PCADR0

IT6633E-P

HDMI4_D0-

M3V3_TMDS

HDMI4_D1+

HDMI4_D1-

HDMI4_D0+

HDMI4_D2-

DGND

48

TX0P

TX0M43TXCP

TXCM

TXSCL

TXSDA

TXHPD

49

TXPWR5V

50

CHPD

51

CSDA

52

CSCL

53

CRXCM

54

CRXCP

55

CPWR5V

56

CRX0M

57

CRX0P

58

VSS

59

CRX1M

60

CRX1P

61

VCC

62

CRX2M

63

CRX2P

64

NC

BHPD1BSDA2BSCL3BRXCM4BRXCP5BRPWR5V6BRX0M7BRX0P8VSS9BRX1M10BRX1P11VCC12BRX2M13BRX2P

HDMI4_CLK+

HDMI4_CLK-

HDMI4_5V

HDMI4_DDC_SC L

HOTPLUG4

HOTPLUG3
HDMI3_DDC_SDA
HDMI3_DDC_SCL
HDMI3_CLK­HDMI3_CLK+
HDMI3_5V
HDMI3_D0­HDMI3_D0+

HDMI3_D1­HDMI3_D1+
M3V3_TMDS
HDMI3_D2­HDMI3_D2+

R537

100K 1/16W

DGND

DGND

R541 10 0OHM1/16W

HDMI_SCL

R542 100OHM1/16W

HDMI_SDA HDMI#_SDA

HDMI#_SCL

34

35

U511

PCSCL

PCSDA

32

NC

31

REXT

30

ARX2P

29

ARX2M

28

NC

27

ARX1P

26

ARX1M

25

VSS

24

ARX0P

23

ARX0M

22

VCC

21

ARXCP

20

ARXCM

19

ASCL

18

ASDA

17

RESET

AHPD

APWR5V

16

14

15

HDMI4_D2+

HDMI 2

HDMI3_CON5V

R532

4.7K

HDMI3_DDC_SCL HDMI3_DDC_SCL#

HDMI3_CON5V
HOTPLUG3

D504

132

DGND

DGND

R521
100K 1/16W

D_5V

BAT54C

R533

4.7K

R522 100OHM
R531 100OHM

R551
1K5 OHM 1/16W 1%

HDMI3_5V

3KOHM +- 5% 1/16W

DGND

CN503

20

HDMI3_D2+

DGND

HDMI3_D2­HDMI3_D1+

HDMI3_D1­HDMI3_D0+

HDMI3_D0­HDMI3_CLK+

HDMI3_CLK-

HDMI3_DDC_SDA#HDMI3_DDC_SDA

12

R552

DGND

SHLD0

1

TMDSD 2+

2

22

DSHLD0

SHLD2

3

TMDSD 2-

4

TMDSD 1+

5

DSHLD1

6

TMDSD 1-

7

TMDSD 0+

8

DSHLD2

9

TMDSD 0-

10

TMDSC +

11

CSHLD0

12

TMDSC -

13

CEC

14

NC

15

SCL

16

SDA

17

DDC_GND

18

23

VCC5

SHLD3

19

HPD

21

SHLD1

12

HDMI

ZD506
ZD507
MLVG0402

MLVG0402

DGND

HDM I3

HDMI4_CON5V

HDMI4_DDC_SCL HDMI4_DDC_SCL#
HDMI4_DDC_SDA

HDMI4_CON5V
HOTPLUG4

132

R547

4.7K

D505

R544

100K 1/16W

BAT54C

R549

4.7K

DGND

DGND

D_5V

DGND

R546 100OHM
R548 100OHM

R553

1K5 OHM 1/16W 1%

HDMI4_5V

R554
3KOHM +-5% 1/16W

DGND

HDMI4_DDC_SDA#

DGND

HDMI4_D2+

HDMI4_D2­HDMI4_D1+

HDMI4_D1­HDMI4_D0+

HDMI4_D0­HDMI4_CLK+

HDMI4_CLK-

12

CN504

20

SHLD0

1

TMDSD2+

2

22

DSHLD0

SHLD2

3

TMDSD2-

4

TMDSD1+

5

DSHLD1

6

TMDSD1-

7

TMDSD0+

8

DSHLD2

9

TMDSD0-

10

TMDSC+

11

CSHLD0

12

TMDSC-

13

CEC

14

NC

15

SCL

16

SDA

17

DDC_GND

18

23

VCC5

SHLD3

19

HPD

21

SHLD1

12

HDMI
ZD503
ZD504
MLVG0402

MLVG0402

DGND

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

07. HDMIx 2

Date

OEM MODEL

TPV MODEL

PCB NAME

Sheet

of

12Monday, December 09, 2013

D

Size

Rev

B

<

称爹

称爹

>

30

AVOUT

AV_OUT

AV_OUT

AV OUT

CN105

CONN

AGND

R140 75OHM 1/16W

ZD109
MLVG0402

1 2

3
5
4
2
1

AGND

ZD105

MLVG0402

12

12

AGND AGN D

ZD104
MLVG0402

AV_OUT

R141

NC/10K 1/16W 5%

R142 10R 1/10W 5%

R143

10R 1/10W 5%

AVOUT_L

AVOUT_R

AVOUT_L

AVOUT_R

AVOUT_L

AVOUT_R

Closeto
Connector

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

08. SPDIF/Headphone

Date

31

OEM MODEL

TPV MOD EL

PCB NA ME

Sheet

12Monday, Decem ber 09, 2013

of

Size

Rev

称爹

C

B

<

称爹

>

AMP_

E

D_5V

R615

R608

SPK_R3

NC/ 10K 1/16W 5%

0R05 OHM

D602BAS316WS

R616

R617

DGND

PVDD

R613

1K

R607

100OHM

R611
1K 1/10W

10K

NC/0.05R

R609 100OHM

DGND

DGND

D_5V

C630

NC/10NF 50V

DGND

R612
1K 1/10W

DGND

R610

10K

Q601
LMBT3904LT1G

AV_L_OUT#

DGND

R605 43K 1/16W

DGND

AV_R_OUT#

C631

NC/ 1UF 10 % 16V

C607
100N 16V

DGND

C623 1UF 10% 16 V

C618 1UF 10% 16 V

PVDD

R619

NC/ 10 OHM

A_VDD

C609
NC/ 1UF 10% 16V

DGND

R621 100K 1/16W

DGND

DGND

C616 1UF 10% 16 V

C602 1UF 10% 16 V

DGND

C624
1UF 10V

C626

1UF 10V

1

2

3

4

5

6

7

8

9

10

11

12

13

14

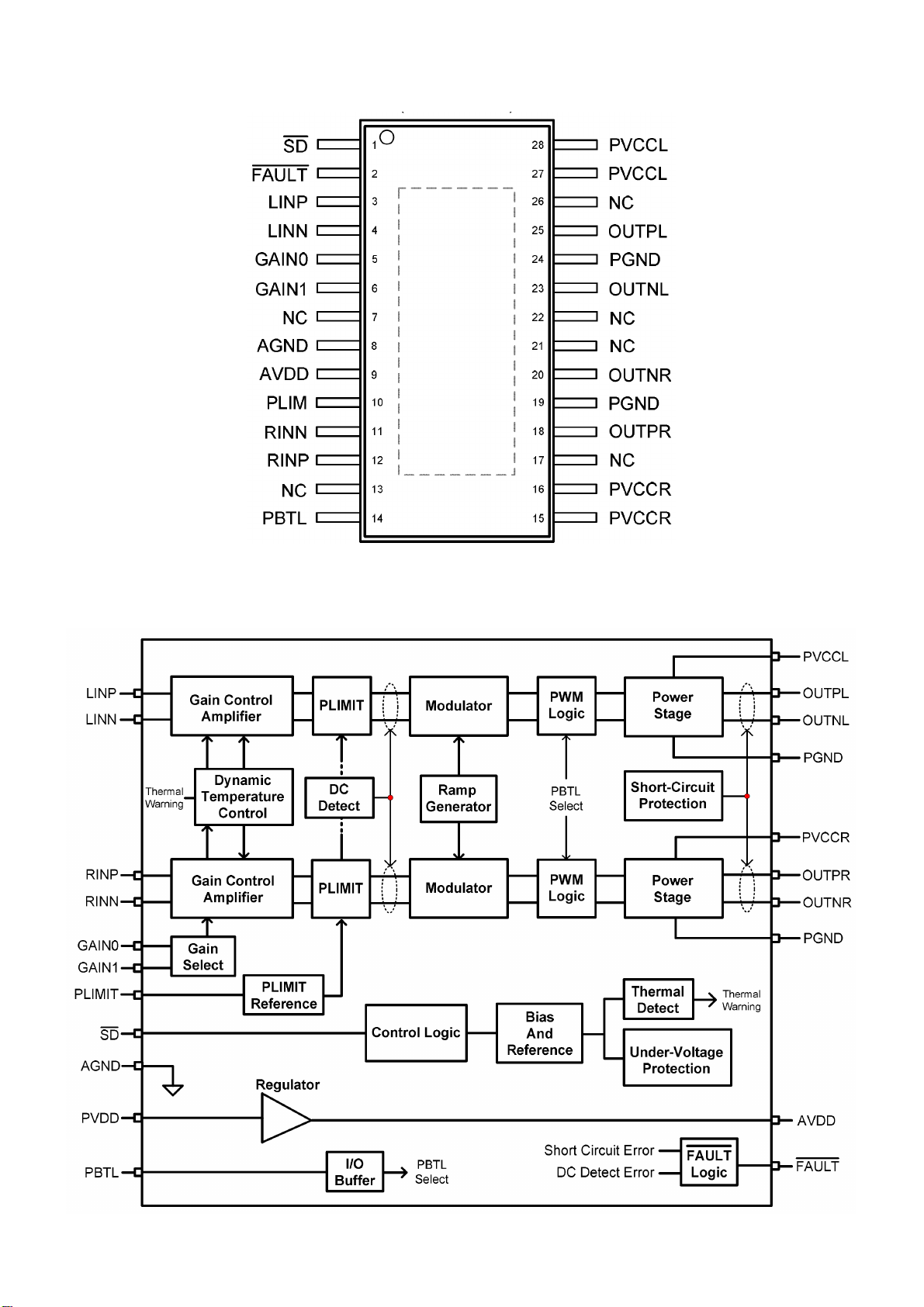

U601

SDZ

FAULTZ

LINP

LINN

GAIN0

GAIN1

AVCC

AGND

GVDD

PLIMIT

RINN

RINP

NC

PBTL

AD52580

1.2A Max

Ther ma l Pad

PVCCL

PVCCL

BSPL

OUTPL

PGND

OUTNL

BSNL

BSNR

OUTNR

PGND

OUTPR

BSPR

PVCC

PVCC

29

28

27

26

25

24

23

22

21

20

19

18

C605 N C/220N F 25V

17

16

15

+12V_Audio

MUT

1 2

Low: Mute disablde
High: Mute enable

AMP_MUTE

D5V_STB

R601 10K

R604 10K

HS601

NC/HEAT SINK

FB603

120R 6A

D3V3

1

1
2

100UF 35V

DGND

R622

4.7K

Q602
LMBT3906LT1G

2 3

C612

+

100UF 16V

DGND

DGND

C632

C633

2A

+

+

100UF 35V

R623

4.7K

SPK_L3

DGND

C608 N C/220N F 25V

10OHM1/16W

DGND

C629 N C/220N F 25V

10OHM1/16W

C620 N C/220N F 25V

DGND

DGND

C625

100N 16V

DGND

R614

R602

R603

10OHM1/16W

R620

10OHM1/16W

C615

100N 16V

DGND

PVDD

C601

1N 50V

DGND DGND

L601
22uH

C606

330pF 50V

L602
22uH

C628 330pF 50V

L603
22uH

C621 330pF 50V

L604
22uH

C610

330pF 50V

C604

1N 50V

C627
10uF 16V

DGND

DGND

DGND

DGND

PVDD

DGND

C613
10uF 16V

DGND

DGND

DGND

DGND

C617
1uF

C619
1uF

C611
1uF

C622
1uF

Amp

SPK_R3
SPK_L3

AMP_MUTE[3]

L+

L-

R-

R+

4
3
2
1

DGND

DGND

SPK_R
SPK_L

AMP_MUTE

CN601
CONN

5 6

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

32

Date

09. AUDI O AMP

OEM MODEL

TPV MODEL

PCB NAME

Sheet

of

12Monday, D ecember 09, 2013

Size

Rev

称爹

B

B

称爹

>

<

USB1

USB0_DM[3]
USB0_DP[3]

USB0_DM
USB0_DP

USB_5V

DGND

C120
10UF 10V

C119
10UF 10V

DGND DGND

C121
NC/100N 16V

USB0_DM
USB0_DP

R148 0R05 OHM
R149 0R05 OHM

CN108

1234

1
2
3

DGND

4

USB CONN

6 5

12

ZD114

NC/ MLVG0402

DGND DGND DGND

12

ZD115
NC/ MLVG0402

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

10. USB

OEM MO D EL

TPV MO D EL

PCB NAME

Sheet

B

Size

Rev

B

称爹

称爹

>

of

12Monday, D ecember 09, 2013

<

33

Ethernet

TXVP Ether_TxP
TXVN Ether_TxN
RXVP Et her_RxP
RXVN Ether_RxN

trace : diffenentail 100 R

Layout Note:
Divide System Ground and Chassis
Ground.
Reserve capa citor for ESD te st.

M3V 3

C122

10NF 50V

GND_EARTH GND_EARTH

R152 510R 1/16W 5%

R153 510R 1/16W 5%

Ethernet DTE Device

Activity LED: Yellow

Link LED: Green

C123

10NF 50V

1
2
3
4
5
6
7
8

9
10
11

LED_Y +

LED_G+

RJ45 CONN+LED R/A 15P

12
13
14
15

CN109

16

TC T P1
TD + P2
TD - P 3
RD+ P4
RD- P5
RCT P6
NC P7
NC P8
NC P9
NC P10
NC P11
Y- P12
Y+ P13
G- P14
G+ P15

TH1

TH2

17

C125

1NF 500V

AGND GND_EARTH

AGND

C134

1NF 500V

Ethernet

Ether_RxN[3]
Ether_RxP[3]

Ether_TxN[3]
Ether_TxP[3]

Ether_RxN
Ether_RxP

Ether_TxN
Ether_TxP

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

11. Ethe rnet

34

OE M MOD E L

TPV MODEL

PCB NAME

Sheet

of

12Monday , D ecember 09, 2013

Size

Rev

称爹

A

B

<

称爹

>

AGND

300mA

C131
100N 16V

U101

VI3VO

GND14

4

AGND

TU1 01

TUNER

13

AGND

ANT

3.3V
SCL
SDA

GND

Xout

IF_N

IF_P

IF_AGC

TH110TH211TH312TH4

AIF+

AIF-

1
2

SCL_CAN

3

SDA_C AN

4
5
6

AIF-

7

AIF+

8

IF_AGC

9

C137 1U F 10V

C141

1UF 10V

300mA

Tuner3.3V

C126

+

C128

20PF

1UF 10V

C139

100UF 16V

C1331N 50V

AGND

L101

0.47uH

C13820PF

L102

0.47uH

C129

1N 50V

AGND

R167
NC/200R 1/16W 5%

C130

470pF 50V

TUN_IF+

TUN_IF-

3.3V_TUN ER

D_5V 3.3V_TUNER

C127

10UF 10V

I2C for Tuner

3.3V_TUN ER

R154 NC/4.7K

R155 NC/4.7K

close to main chip

C144
10PF 50V

AGND

C145
10PF 50V

AGND

AGND

C143
100N 16V

SCL_CAN

SDA_C AN

R158

100OHM

M_SC L

M_SD A

R159 100OHM

M_SC L

M_SD A

Close to Tuner

IF_AGC

AGND

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

C147
100N 16V

12. Tuner

3.3V_TUNER

2

C132

G1117-33T63Uf

R173

1K 1%

100N 16V

AGND

FB101

0R05OHM1/8W

Close main chip
U4001

R174

10K 1/16W 5%

C146

10NF 50V

AGND

OEM MODEL

TPV MO DE L

PCB NAME

Sheet

12Monday, December 09, 201 3

of

Main Chip <-->

TUN_IF+
TUN_IF-

ATV_IF_AGC

M_SD A

M_SC L

M3V3

R175
NC/ 6K8 1/10W 5%

ATV_IF_AGC

M_SD A

M_SC L

ATV_IF_AGC

Size

Rev

称爹

TUN_IF+
TUN_IF-

<

C

B

称爹

>

35

D3V3

D3V3

R441
4K7 1/16W 5%

LEDR

D3V3

R444
4K7 1/16W 5%

LEDG

LEDG pull-High by 4.7k, near IC pin

D3V3

+12V_Panel

D_5V

12

12

12

FB403NC/ 600R/200m A

FB405600R/ 200mA

FB404600R/200mA

CN401

1
2
3
4
5
6
7
8

9
10
11
12
13
14

LED_R
LED_G
IRRX

LSADC0
LSADC1

LS_SCL

LS_SDA
LR_O

LMBT3906LT1G

LED_R

LMBT3906LT1G

LED_G

R452 100R 1/16W 5%
R453 100R 1/16W 5%

R454 NC/100R 1/16W 5%

R455 NC/100R 1/16W 5%
R456 100R 1/16W 5%

R446
200OHM1/16W

Q402

R443
200OHM1/16W

D3V3

Q401

D3V3

R4486.8K +-1% 1/ 16W

R4476.8K +-1% 1/ 16W

23

23

R449

NC/ 4.7K 1%

1

1

R450

R442
4K7 1/16W 5%

R445
4K7 1/16W 5%

NC/ 4.7K 1%

R451 100R

KEYPAD

LSADC0
LSADC1

M_SC L
M_SD A

IR

KEY_UP_DN_DCSW
KEY_MENU_L_R_SOURCE

LS_SCL
LS_SDA

IRRX
LEDG
LEDR

LR_O

LR_O

IRRX
LEDG
LEDR

CONN

Size

Rev

称爹

B

B

<

称爹

>

1 2

ZD403

RLZ5.6B

C471 100N16V

1 2

C472 100pF 50V

DGND DGND

OEM MO D EL

TPV MO DE L

PCB NAME

Sheet

36

DGND

12Monday, D ecem ber 09, 2013

of

ZD401

RLZ5.6B

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

13. Keypad/IR

ZD402

RLZ5.6B

1 2

C470 100N16V

DGNDDGND DGNDDGND

UART_TX1
UART_RX1

AVOUT_L

PD_BATH

IRRX

PD_BATH

D5V_STB

UART_TX1
UART_RX1

AVOUT_L

PD_BATH

IRRX

A3V3

10K 1/10W

10K 1/10W

10K 1/10W

R674

10K 1/10W

R650

R660

R661

100K 1/10W 1%

27K 1/10W 1%

AVOUT_L

R658
10K 1/10W

Q653
MMBT3906

+

C650

100UF 16V

DGND

DGND

R663

DGND

R666

DGND

DGND

R667 4. 7K 1/10W

DGND

12V_Hotel

M3V3

C667

1UF 50V

C671

1UF 50V

DGND

R668

10K 1/10W

C652

10UF 25V

DGND

R653

10K 1/10W 5%

PD_BATH#

Q650
LMBT3904LT1G

DGND

PD_BATH#

C663 220NF 25V

C664 220NF 25V

R664

0R05 OHM

C673

NC

DGND

R651

NC/0R 05 1/4W

BATH_GAIN0

BATH_GAIN1

C668

220NF 25V

C672

D650

S3B

DGND

220NF 25V

DGND

C653

10UF 25V

DGND

U650

1

SDZ

2

FAULTZ

3

LINP

4

LINN

5

GAIN0

6

GAIN1

7

AVCC

8

AGND

9

GVDD

10

PLIMIT

11

RINN

12

RINP

13

NC

14

PBTL

AD52580-QG28N AR

M3V3

R654 NC/10K

4.7K 1/10W

A12V

R659

C654

10UF 25V

DGND

NC/4. 7K 1/10W

DGND

BATH_GAIN0

R657

BATH_GAIN1

R6554.7K 1/ 10W

Therm al Pad

PVCCL

PVCCL

BSPL

OUTPL

PGND

OUTNL

BSNL

BSNR

OUTNR

PGND

OUTPR

BSPR

PVCC

PVCC

C651

1UF 25V

U651

C659

1UF 25V

C661

DGND

C662

100UF 35V

L650
33uH

L651
33uH

A12V

C676

DGND

1

C1+

2

V+

3

C1-

4

C2+

5

C2-

6

V-

7

T2out
R2in8R2out

A12V

+

DGND

DGND

+

100UF 35V

ST3232CTR

DGND

DGND

DGND

16

VCC

15

GND

14

T1out

13

R1in

12

R1out

11

T1in

10

T2in

9

C666

220nF 25V

C670

220nF 25V

C656

1UF 25V

C658

1UF 25V

DGND

29

DGND

28

27

26

25

24

23

22

21

20

19

18

17

16

15

C678

1nF 50V

C677

1nF 50V

DGND

DGND

330pF 50V

DGND

100nF 50V

DGND

DGND

C665

330pF 50V

C669

C674

0.1uF 50V

C660

DGND

R662

10OHM1/16W

R665

10OHM1/16W

C675

1nF 50V

DGND

1nF 50V

C657

10UF 10V

TX_HOTEL
RX_HOTEL
UART_RX
UART_TX

BATH_OUT-

BATH_OUT+

D5V_STB

DGND

C655

100nF 50V

IRRX

A3V3

Q654
2N7002K

RX_HOTEL
IR_HOTEL

TX_HOTE L

BATH_OUT-

BATH_OUT+

A3V3

R669

10K 1/16W 5%

R670 NC

R671

2N3906S-RTK/PS

12

ZD650

DGND

UART_RX1

R673

10K 1/16W 5%

UART_TX1

D5V_STB

23
100R 1/16W 5%

1

DGND DGND

12

ZD651

MMBT3904

R672

10K 1/16W 5%

Q655

MLVG0402
MLVG0402

Q651

MMBT3904
Q652

IR_HOTEL

C679

100pF 50V

3
5
4
2
1

DGND

CN651

2

3
1

PHONE J ACK (G)

D5V_STB

D5V_STB

CONN

CN650

R652
10K 1/16W 5%

UART_RX

R656

10K 1/16W 5%

UART_TX

C

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

14. SYSTEM POWER

37

Date

OEM MO DEL

TPV MOD EL

PCB NAME

Sheet

12Monday, December 09, 2013

of

Size

Rev

B

<

称爹

称爹

>

CN701

BL_DIM

1

BL_ON/OF F

2
3
4
5
6
7

DGND

8
9
10
11
12
13
14

CONN

C713

100nF 50V

DGND

R707

13.3K 1%

R702

DGND

100K

D_5V

DDR POWER

USB POWER

R745

POWER_ON_LV2

10K

PS_ON

R727 100OHM

+12V_Audio

+12V_Panel

C714

+

NC/10 0UF 16V

DGND

R703 100K 1%

U701

1

FB

2

EN

R705
24K 1%

GND3IN

SY8104ADC

DGND

DGND

R744
100K1/16W

C704

100nF 50V

BS

LX

R747

13.3K 1%

3D_EN

C708

22pF 50V

6

5

4

C723
NC/1uF 10V

DGND

DGND

C703

C701

10uF 16V

DGND

12V_or_5V

1 2

R735 0R05 1/16W

0.1uF 50V

D702

GS1A

C746 22pF 50V

R706 100K 1%

U705

1

FB

2

EN

GND3IN

SY8104AD C

Backlight ON/OFF

BL_EN
H: OFF
L: ON

D5V_STB

FB705

NC/300R 4A

BL_EN

Backlight Diming

L701

3.3A

4.7uH

R701 0R051/8W

C728

C727

10UF 10V

100nF 50V

DGND

R734 0R05 1/16W

C753

6

BS

0.1uF 50V

5

LX

4

C751

10uF 16V

DGND

D3V3

R712

10K 1/16W 5%

BL_DIM BL_ADJ

R724 100OHM

Vout = 0.6x (1+100/13.3)=5.11V

12V_or_5V

U704

G1084PT43U

VIN3VOUT

GND/ADJ

1

R726 220R 1/ 10W 1%

R728

R1

22R 1/10W 1%

R732
24R 1/10W 1%

R2

DGND

Vout = 0.8x (1+R1/R2)

DDR3: Vout = 0.8x (1+31.6K/36K)=1.502V

DDR2: Vout = 0.8x (1+47/36)=1.844V

L702

3.3A

+12V_Panel

4.7uH

R746 0R051/8W

D5V_STB

D3V3

R714 NC/4.7K 1/16W

R7094.7K 1/16W

C705
22UF 16V

2

R739

4.7K

DGND

12Q702

C706

22UF 16V

DGND

+

100UF 16V

DGND

3

LMBT3904LT1G

FB701
0oHM

C726

R713

4.7K 1/16W

DGND

Vout = 0. 6x(1+100/13.7)=5.11V

C748
22UF 16V

DGNDDGND

D5V_STB

C747

DGNDDGND

BL_ON/OFF

C716
100N 16V

DDR_POW ER

10UF 10V
C743

FB704 300R 4A

1 2

22UF 16V

PS ON/OFF

D5V_STB

R740

10K+-5%1/16W

PS_ON

R721

Q707

LMBT3904LT1G

DGND

D5V_STB

C712

C731

10UF 10V

100N 16V

G1084PT43U

DGND

Vout = 1.25x(1+Rd/Rup)=3.33V

POWER_ON_LV2

Hotel_Power_ON

D5V_STB

R733 10K

1.5V

C744
100nF 50V

USB_5V

4.7K 1/16W

DGND

D3V3

R742

10K+-5%1/16 W

LMBT3904LT1G

DGND

U702

VIN3VOUT

GND/ADJ

1

C729

4.7UF 6. 3V

DGND

R759

1K 1/16W

R762

4.7K 1/16W

R751

Q706

4.7K 1/16W

2

120 OHM +-1% 1/10W

R2

200 OHM +-1% 1/10W

D_5V
Switch

R731

DGND

R730

R1

R723

DGND

R725

47K

R729

47K

10K

Q705
LMBT3904LT1G

+12V_Panel

DGND

POWER_ON_LV2

C709

10UF 6.3V 20%

DGND

Q704

C725
220N 25V

R761

100K

R760

47K

Q708
MMBT3904

POWER_ON_LV2

DGND

MTP3401N3

DGND

M3V3 Switch

D3V3

D3V3

FB703

1 2

300R 4A

A3V3

FB702

1 2

300R 4A

C745

100N 16V

D_5V

C724

1UF 10V

C749

470NF 16V

R716

1K 1%

D3V3

R715
47K

C720

1UF 10V

Q703
LMBT3904LT1G

DGND

R718 10K

CORE POWER D1V1 A1V1

C730 22P 50V

R1

Power

DGND

POWER_ON _LV23

1

2

3

4
9

R722 10K

Hotel_Power_ON3

R717 100K 1%

FB

SGND

PG

IN

NC

PGND
PGND

U703 SY8003ADFC

3D_EN3

BL_EN3
BL_ADJ3

DGND

C715

10UF 10V

POWER_ON_LV2

Q712
AO3401A

R720 100K 1%

R2

R710 100K 1/16W

C718

10UF 10V

DGND

12V_Hotel

MTP3401N3

Q701

C721

100N 16V

DGND DGND

R704 1.5K 1%

8

7

EN

2.04A

6

LX

5

R708

100K1/16W

Hotel_Power_ON

3D_EN

BL_EN
BL_ADJ

POWER_ON _LV2

M3V3

C722

2.2UF 6. 3V

Vout=0.6(1+R1/R2)=1.1V

DGND

C711
NC/1uF 10V

DGND

R711 0R 05 1/10W

L703

2.2uH

VCCK

DGNDDGND

C717
22UF 6.3 V

D5V_STB

D1V1

C719

22UF 6.3V

Rev:C Gill Change

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

15. SYSTEM POWER

38

Date

OEM MOD EL

TPV MOD EL

PCB NAME

Sheet

of

12Monday , Dece mber 09, 2013

Size

C

Rev

B

称爹

称爹

>

<

TEAN
TEAP
TEBN
TEBP

TEC N
TEC P
TEC LKN
TEC LKP

TED N
TED P

TOAN
TOAP

TOBN
TOBP
TOC N
TOC P

TOC LKN
TOC LKP
TOD N
TOD P

1
2
3
4

RP401 0R

1
2
3
4

RP402 0R

1
2
3
4

RP403 0R

1
2
3
4

RP406 0R

1
2
3
4

RP404 0R

1
2
3
4

RP405 0R

TEAN _1

8

TEAP_ 1

7

TEBN _1 LR_IN

6

TEBP_ 1

5

TECN_1

8

TEC P_1

7

TEC LKN_ 1

6

TECLKP_1

5

TEDN_1

8

TED P_1

7
6
5

8
7

TOAN _1

6

TOAP_1

5

TOBN _1

8

TOBP_1

7

TOCN_1

6

TOC P_1

5

TOC LKN _1

8

TOC LKP_1

7

TODN_1

6

TOD P_1

5

PANEL_VC C

BL_ADJ
MEMC _RS T
MEMC _SD A

TEAP _1
TEBP _1
TEC P_1
TEC LKP_ 1
TED P_1
LR_O

TOAP _1
TOBP _1
TOC P_1
TOC LKP_ 1
TOD P_1
SELBIT0

R458 NC

DGND DGND

41

CN402

DGND

42

DGND

1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
33
35
37
39

CONN

SELLVDS
3D_EN
MEMC _SC L

TEAN _1
TEBN _1
TECN_1
TEC LKN_ 1
TEDN_1
LR_IN

TOAN _1
TOBN _1
TOC N_1
TOC LKN_ 1
TOD N_1
SELBIT1

PANEL_VCC

DGNDDGND

SELBIT1

2
4
6

8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40

D3V3

DGND

SELBIT0

R464
NC/ 4.7K 1/ 16W

R468
10K+-5%1/16W

D3V3

DGND

D3V3

SELLVDS

R457
10K+-5%1/16W

R459
NC/ 4.7K 1/ 16W

R460
NC/ 4.7K 1/ 16W

R461

4.7K 1/ 16W

DGND

Panel

LR_IN
3D_EN
LR_O
BL_ADJ

M_SD A
M_SC L

MEMC _RS T

3D_EN
LD_O
BL_ADJ

MEMC _SD A
MEMC _SC L
MEMC _RS T

FromMainChipfor
LVDS

TED P
TED N

TEC LKP
TEC LKN
TEC P
TEC N

TEBP
TEBN
TEAP
TEAN

TOD P
TOD N

TOC LKP
TOC LKN
TOC P
TOC N

TOBP
TOBN
TOAP
TOAN

PANEL_EN

TED P
TED N

TEC LKP
TEC LKN
TEC P
TEC N

TEBP
TEBN
TEAP
TEAN

TOD P
TOD N

TOC LKP
TOC LKN
TOC P
TOC N

TOBP
TOBN
TOAP
TOAN

PANEL_EN

Power

PANEL_VC C

FB406

+12V_Panel

D5V_STB

PANEL_EN

DGND

1 2

120R 6A

FB408

1 2

NC/ 120R 6A

R462

10K 1/16W 5%

R466 4.7K 1/16W

R467

4.7K 1/16W

0.47uF 16V

R465

47K 1/16W 5%

Q404
LMBT3904LT1G

DGND

C473

FB407

1 2

NC/ 120R 6A

AO4449 -7A/-30V

Q403

1
2
3
4

T P V ( Top Victory Electronics Co . , Ltd. )

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

絬 隔 瓜 絪 腹

Key Component

Key Component

Date

Date

S
S
S
G

8

D

7

D

6

D

5

D

16. LVDS

C475

100N 16V

39

R463

DGND

45Monday, Dec ember 09, 2013

45Monday, Dec ember 09, 2013

10K 1/10W 5%

of

of

+

C476

NC/ 100UF 16V

DGNDDGND

OEM MO DE L Size

OEM MODEL

TPV MO D EL

TPV MO D EL

PCB NAME

PCB NAME

Sheet

Sheet

Size

Rev

Rev

称爹

称爹

B

B

B

A

称爹

>

称爹

>

<

<

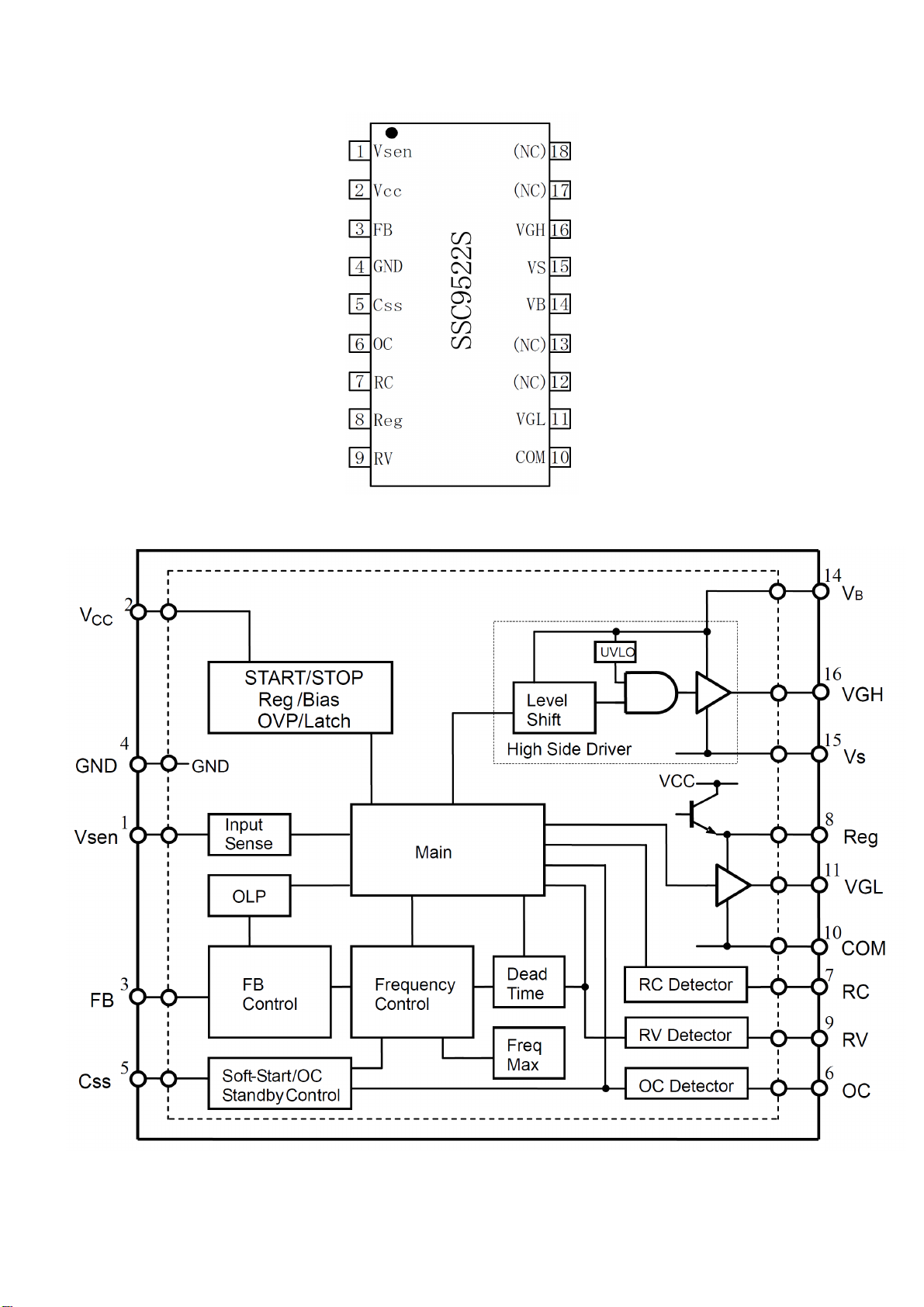

5.2 电源板
715G5778P02002002M

2

RV9902

-

R-

620V

FB9996

DSPL-501N-A21F

1 2

SG9904

!

!

C9907

150PF 250V

!

!

!

!

C9909

150PF 250V

!

!

CN901

SOCKET

1

2

CN905
NC

1
2
3
4 HS9801

HEAT SINK

R9991

NC

R9993

NC

4

NC

2

1

L

N

CN904

CONN-NC

R9805
200KOHM 1/8W +/-5%

B

!

HEAT SINK(Q9801,D9801)

IC9999

1

NC

2

D1

3

D1
NC4NC

C9999 NC

R9995 NC

R9996 NC

C9824

22N 50V

B1+

NC

NC

D2
D2

3

100N 50V

100N 50V

SG9905

DSPL-501N-A21F

t

NR9902

1 2

12

12

t

F9901

FUSE

1 2

3 4

HEAT SINK(BD9901)

R-

HEAT

SINK(Q9101,Q9102)

!

L9903

124

3

12MH

BOX

C9911

470NF 275V

C9906

150PF 250V

!

L9901

124

3

12MH

R9901

1MOHM +-5% 1/2W

A

C9910

C9908

change to 8.5mm

470NF 275V

150PF 250V

!

D145T60P7_5-1_2-R

change package

2.5R

D145T60P7_5-1_2-R

RV9907

620V
FB9999

BEAD

NR9901

2.5R

!

1 2

HS9901

4
3
2
1

HEAT SINK

A B

HS9102

341

2

HEAT SINK

!

+

BD9901

TS10K80-01

C9145

C9146

R9146
2K43 1/8W 1%

C9148

4.7UF 10V

8
7
6
5

1

1 2

R-

R2A20113A

IC9801

1

FB

2

COMP

3

RT
NC4CS

R2A20133ESP

R9806

56K 1/8W

C9825

220N 50V

R9141

0.1R

20K 1/8W 1%

VCC1

R9992

NC

R9994

NC

R9145

FB9810
BEAD

C9149
1uF

C9820

1UF 450V

VCC
OUT

GND

+

8
7
6
5

R9804

3.3NF 50V

R9144

1M 1% 1/4W

C9147
22UF 50V

ZD9105

GDZJ30B

R-

NC

C9826

C9827
1NF

43

L9801
240uH

6

C9875
1UF 450V

AOD1N60

R9147
470 OHM

!

1 2

1 2

!

1

C9831

R9807
470 OHM 1/4W

ZD9106

12

BZT52-B3V6

100 OHM 1/4W

R9811
R9810
13K OHM 1%

Q9802

R9150

1.5M 1% 1/4W

C9150

0.47UF 50V

R9158

3.9K 1/4W

12

IC9106
PC123X8YFZOF

C9166
NC

FB9302

BEAD

D9802

IN5408G-04

1 2

NC

0 OHM +-5% 1/8W

R9888

R9142

1.5M 1% 1/4W

VBoot

R9148
NC

IC9107
AS431AZTR-E1

!

FB9804
BEAD

C9828
100N 50V

C9151
1UF

C9152

C9955

VCC1

ZD9107

BZT52-B22

1 2

C9832

100N 50V

5PF

R9159

3.3K 1/4W

C9159

330NF 50V

220PF 250V

FMN-1106S

C9833

47pF

C9171

R9808

10R 1/8W 5%

+

C9829

UF4007

D9114

1
2
3
4
5
6
7
8

C9153

1UF

470 OHM 1/8W

R9149

C9154
560PF 50V

24V

C9158
NC

D9801

1.5NF

C9830
10UF 50V

100N 50V

10K 1/8W

R9819

IC9101

Vsen
Vcc
FB
GND
Css
OC
RC
Reg
RV9COM

SSC9512S-TL

10K 1/8W 1%

1 2

1 2

0R05
R9817

1K 1/8W
R9818

NC
NC

VGH

VS

VB
NC
NC

VGL

R9160

FB9801
BEAD

FB9802

BEAD

D9803

SS1060FL
R9809
30 OHM

680K OHM +-1% 1/4W

R9151

10 OHM

18
17
16
15
14
13
12
11
10

ZD9104

GDZJ15B

R9101
200R 1/8W 1%

12V

R9813

10K 1/4W

R9816

1 2

R9161
24K 1/8W 1%

R9163
2K 1/8W 1%

+

47UF 450V

C9802

C9801

+

47UF 450V

TK18A60V

Q9801

680K OHM +-1% 1/4W

R9815

VCC1

D9113

SS1060FL

R9152

47OHM +-5% 1/8W

D9112

R9154

47OHM +-5% 1/8W

SS1060FL

10K 1/8W 1%

C9155
1N 50V

24V

R9180
27K 1/8W 1%

47PF
C9877

R9801

0.07R

680K OHM +-1% 1/4W

R9156

C9156

100PF1KV

C9804

+

47UF 450V

R9814

R9102
10 OHM

R9153

10K 1/8W 1%

R9103

10 OHM

R-

B1+

Q9101
TK10A50D

Q9102
TK10A50D

C9912

470PF 250V

!

HEAT
SINK(D8101,Q8101)

HS9101

1
2
3
4

HEAT SINK

HS9301

HEAT SINK (D9308)

1
2
3
4

HS9103

1
2
3
4

HEAT SINK

B1+

R9329

0.1R

C9803
470PF1KV

C9333

0.47UF 50V

R9317

1.5M 1% 1/4W

C9157A

22NF 800V

HEAT

SINK(D9115,D9116)

VCC1

R9320
510K 1% 1/8W

1.5M 1% 1/4W

VBoot

+

C9302
22UF 50V

GDZJ18B

for 4000series 3.3V

R9325
100K

R9326

100K

R9318

1
2

6
7

1

4

830uH
C9157
NC

change package

10K 1/8W 1%

ZD9301

1 2

R9327

100K

1NF
C9331

R9328

100K

D9305

FR107

R9301

1.0R

1.5M 1% 1/4W

T9101A

POWER X'FMR

T9101

Q9303
BTC4672M3

R9306

!

R9323

4.7M OHM +-5% 1/4W

1
2
3

C9334
1N 50V

R9319

!

11

15
14

13
12

9
8

10

11

7
8

5
6

9
10

12

Main_ov

VCC

D9302

SS1060FL

12

43

R9302
100K 1/6W 5%

SB+

R9390

IC9301

A6069H

S/OCP
BR
GND
FB/OLP4VCC

D9304

FR107

R9346
1K 1/4W

IC9302

PC123X8YFZOF

0R05

D/ST
D/ST

C9335

100N 50V

8
7

5

D9116

1

MBRF1560CT

3

DV5

R9178
5K1 +-5% 1/8W

2N7002

D9306
1N4148

2

Q9304

VCC

+

BOX

D9115

1

FMEN-2308

3

Q9305

MMBT3906 PNP

C9336

10UF 50V

2

R9307
10K 1% 1/8W

C9345

NC

C9980

470PF 250V

1

2

3
5

4

R9332
2R2 +-5% 1/4W

D9307

FR107

+

C9337
47UF 50V

C9160
330UF 35V

+

R9308
10K 1/8W 1%

POWER X'FMR

1 2

+

470PF 250V

T9301

ZD9303

GDZJ15B

C9174
330UF 35V

+

C9168
470UF 25V

5.2V

R9309

100K 1/8W 1%

R9310

100K 1/8W 1%

C9981

!!

!

ZD9304

R9399

47 OHM 1/4W

R9330

47 OHM 1/4W

R9331

47 OHM 1/4W

7

9

!

43

NC

1 2

C9161
NC

+

1

3

12

IC9303
PC123X8YFZOF

1

IC9304

2 3

AZ432AZTR-G1

C9172
NC

+

D9308

MBRF1560CT

2

C9343

220N 50V

C9395

3.3NF 50V

C9338

3.3NF 50V

+

C9340
470UF 25V

R9334
220 OHM 1/4W

R9335

3K3 1/8W 5%

R9336

1Kohm +-1% 1/4W

7.87K 1%

R9174

5.1K 1/4W

R9338

+

C9344
470UF 25V

R9337

12.7 KOHM +-1% 1/8W

R9339

NC

24V

C9165
100N 50V

5.2V

C9342

+

C9341
470UF 25V

Q9301
NC

R9341
NC

L9105

3UH

+

C9164
330UF 35V

100N 50V

C9347
1uF25V

DIM

C8550

1N 50V

R9340

NC

DV5

R9171

R9172

5.1K 1/4W

5.1K 1/4W

R9173

5.1K 1/4W

24VA

PS-On

P_Scan

12V

5.2V

P_Scan

On/Off

R8550

12V

DIM

10K 1% 1/4W

24V

C9348
100N 50V

On/Of f

CN902

13
12
11
10

9
8
7
6
5
4
3
2
1

CONN

CN903

12
11
10

9
8
7
6
5
4
3
2
1

CONN

24VA

change to 150uF

L9106

3UH

C9163

+

NC

5.2V

R9311

NC

Q9302

2N7002K

C9301

100N 50V

+

C9169
470UF 25V

R9175

1.5K 1/4W

20K OHM

R9303

R9304
100K 1/8W 1%

PS-On

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

POWER CIRCUIT

Tuesday, July 02, 2013

Date

Main_ov

R9176

1.5K 1/4W

D9301

SS1060FL

Q9103

PMBS3904

R9177

1.5K 1/4W

DV5

R9333

1K 1/8W 1%

OEM MOD EL

TPV MODEL

PCB NAME

Sheet

R9143

NC

C9170
100N 50V

R9138

13

5.2V

Q9106

1Kohm +-1% 1/4W

of

C9349

100N 50V

R9111

NC

R9324

1K 1/8W 1%

MMBT3906 PNP

C9144
100N 50V

12V

24VA

12V

ZD9101

ZD9102

GDZJ3 0B

GDZJ15B

1 2

1 2

D9109

D9110

1N4148

1N4148

R9139
100R 1%

R9140

1K 1/8W 1%

A2

Size

Rev

C

<

称爹

>

称爹

40

24V

C8101
330UF 35V

FB

ZD8101

BZT52-B4V7

VCC_1

+

R8109
10 OHM 1/4W

DIMOUT

VLED+

R8119
NC

DIMOUT

1 2

C8108
NC

C8105

0.1uF 50V

C8103

1uF

PF

470NF 50V

IC8101

；

7903BS

C8109

10K OHM +-5% 1/8W

R8110
100R 1/8W 5%

8

5

6

CS

OUT7VCC

GND

DIMOUT1GM2FB3OVP/DI M

4

R8102
47KOHM +-1% 1/8W

C8111
100N 50V

R8111

R8114
100R 1/8W 5%

L8102

3

12

4

33uH

R8104

22OHM +-5% 1/8W

D8103

R8105

NC

2R2 +-5% 1/8W

R8106

R8108

330R 1/8W 5%

C8110
1NF

FB

Q8102

AO4482L

R8118

ZD8102

BZT52-B22

R8115

1oHM 1% 1/ 4W

1 2

R8126

1oHM 1% 1/ 4W

1oHM 1% 1/ 4W

LED_a

5

D8D7D6D

S1S2S3G

4

1oHM 1% 1/ 4W

3

1

D8101

Q8101

FME-220A

SM1A15NSFPC-TUG

10K OHM +-5% 1/8W

R8107

0.05R

R8120

R8125

1oHM 1% 1/ 4W

1oHM 1% 1/ 4W

2

R8127

1NF
C8106

Q8103
2N7002K

C8112

1nF

C8102
120UF 100V

+

12V

R8103
10K 1/10W 5%

+

C8118
120UF 100V

R8101
10K OHM +-5% 1/8W

Q8104
PMBT3904

R8124
10K 1/10W 5%

VLED+

R8116
330K +-1% 1/4W

R8112
330K +-1% 1/4W

R8117
27K 1/8W 1%

R8113
1K OHM +-5% 1/8W

C8104
1nF 50V

12V

On/Of f

100KOHM +-5% 1/8W

C8114

1uF

R9119
30K 1/4W

DIM

R8122

D8102
1N4148W

Q8106
PMBS3906

R8123
15K 1/8W 1%

C8113

0.1uF 50V

R8121
51K +-5% 1/8W

Q8105
PMBS3904

LED_a

C8115

+

22UF 50V

LED side

VCC_1

VLED+

VLED+

12
11
10

9
8
7
6
5
4
3
2
1

CN8501

NC

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

41

.LED Driver

Date

OEM MO DEL

TPV MODEL

PCB NAME

Sheet

33

of

Size

Rev

称爹

B

C

<

称爹

>

5.3 按键板
715G6316K01000004I

CN01

CONN

Direc ti on swi tc h

Center

Right

Left

Down

34

KEY1

1
2

100N 50V

C06

----><----|

7

SW01

F5

1 6

F1

2

F3

3 4

SW 6P

F4

5

F2

8

Up

2-5 short

1-5 short

4-5 short

3-5 short

6-5 short

Menu

CH+ 1K2

CH-

VOL-

VOL+

No function

Joystick circuit diagram

pin1

ResistanceKey function

0R

2K2

6K8

15K

pin2

pin3

Voltage

0V

0.5V

0.81V

1.65V

2.27V

3.3V

pin4

pin5 pin6

F1

F2

F3

F4

F5

Right

Center UpDown

Left

----><----|

R01

C01

1K2 1/10W 1%

NC/ 100N 50V

----><----|

R02

C02

0R05 1/ 10W

NC/ 100N 50V

----><----|

R03

C03

6K8 1/10W 1%

NC/ 100N 50V

----><----|

R04

C04

2K2 1/10W 1%

絬 隔 瓜 絪 腹

Key Component

NC/ 100N 50V

T P V ( Top Victory Electronics Co . , Ltd. )

02. KEY

Date

----><----|

R05

C05

15K 1/10W 1%

NC/ 100N 50V

OEM MO D EL

TPV MO DEL

PCB NAME

Sheet

22Tuesday , Septem ber 17, 2013

of

Size

Rev

称爹

Custom

1

XX

42

5.4 遥控板

外购

43

6. 软体及 EDID 烧录 SOP

6.1 软体烧录

方式一. RTD2644 USB升级软体

1.按 “Menu+1999+返回” 进工厂菜单中确认机种信息与获取的软件img是否一致。 例如:

Ebony_LE48PFL5845T3_CN_RTD2644D_PCB6364-M0C_LCS480HJ02XAB0E10C_V1.26_20131128.

2.将软件放U盘根目录，插入USB接口。为保证升级成功，请移除其它USB设备。

3.进入设定软件设置本地更新，选择升级文件，按照提示进行升级。

4.升级过程电视会重启，升级完成后自动开机。
如果升级遇到问题，请参考<RTD2644治具升级软体>。

(四): 烧录失败分析

1.更新软体时电视自动开机

→a.检查 U 盘是否已连接至 TV，U 盘根目录下是否有 install.img；
→b.U 盘不兼容，更换 U 盘重新烧录；
→c. 按照

2.连接 Tool 后无任何提示信息

→a.检查 Tool 连线是否正确,使用的线材是否正确；
→b.串口是否已宕机，重新插拔 USB 出口，必要时重启 PC;
→c.TV 没有 bootloader，需更新 bootloader，参考

(五)

附件 bootloadertool 用于更新 RTD2644 TV bootloader，仅在以上操作无法更新软体时，才需要更新。

(三)烧录软体，步骤 a，确认是否有长档名信息，并清除长档名

(五)进行操作；

:烧写 bootloader

RTICEv4_20130625_RTD2644_Burn.7z

解压附件软体双击打开

TV 断电,使用线材 1 连接好 PC--》ISP 板子--》TV，按图操作步骤进行设置串口；

44

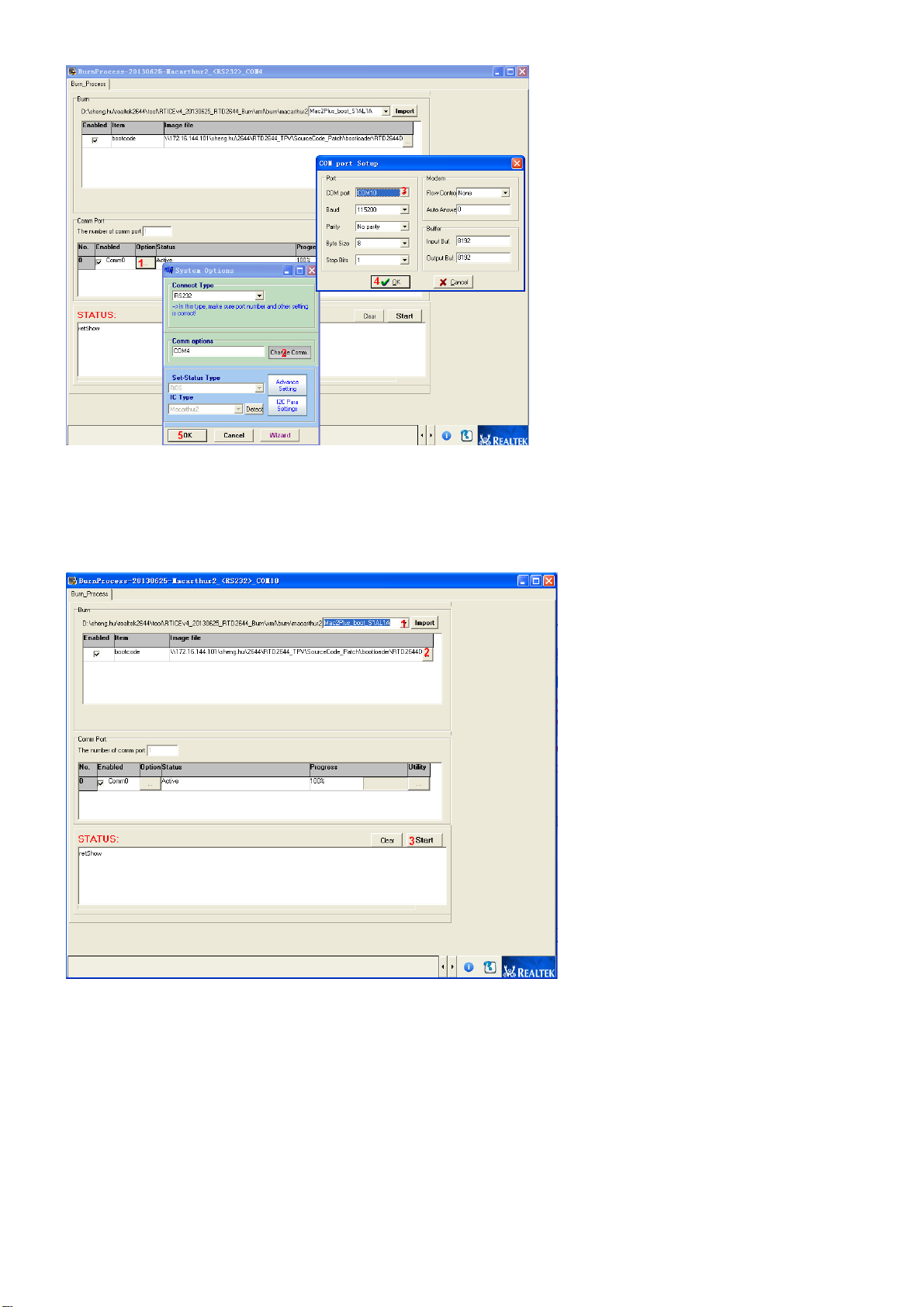

点击
①选择对应的 bootloader 类型
②选择好软体工程师提供的 bootloader.bin 档
③start
④TV 上电

45

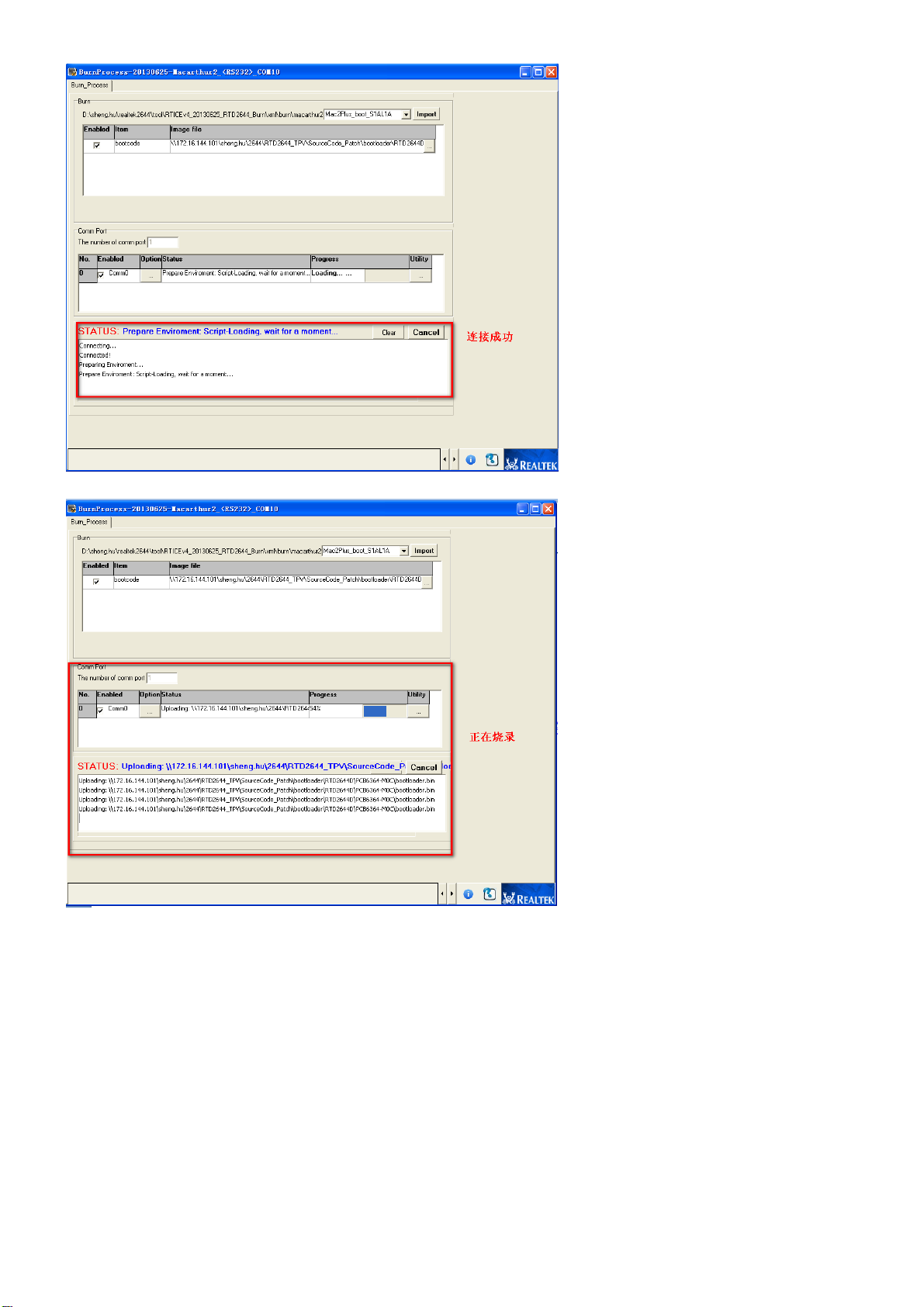

连接成功的提示

46

烧录成功提示

(六):串口抓取信息

目的：LOG 是记录主程序当前的运行状态的一些信息，我们读取这些信息就是将软体当前的运行状态读取出来，
如软体运行到哪个地方出现问题，卡在哪里，LOG 里面会有对应的标识，将其保存记录下来，发回工厂，工厂
软体工程师根据相关讯息及时排查，发现问题及时给出相应的改善对策与预防措施。达到及时有效的解决客户抱
怨的目的.
保存读取到的 log,设置如下：
点击 File ,选取 LOG,软件将进入串口工具界面，在点击向下的箭头，选择保存的位置，如桌面，在输入对应 LOG
的文件名,OK 后点击打开，进入下一页界面。

6.2 EDID 烧录

此机种 EDID 数据包含于 flash 软体中，无需进行单独的 EDID 烧录。

47

更换电源板

7. 故障处理流程

检测按键板及 LED 灯

更换按键板

无电（LED 不亮）

检测插座是否有电或硬开关是否打开

有

检测电源板 CN902 的 PIN2/3 是否有 5.2V 电压输出

有

无法启动（LED红色）

无

无

重插电源插座或开启硬开关

检测电源板 CN902 的 PIN10/11 是否有 12V 电压输出

有

检测按键板的POWER键是否失灵

是

更换按键板

更换红外接收器

检测按键板的红外接收器是否失灵

48

无

否

是

更换电源板

否

更换主板

无画（LED绿色）

检测TV是否受控，能否用遥控器或按键板开关机

是

检测LVDS线是否良好

是

否

检测主板上CN402的

PIN1/2/3/4是否有12V供电

重插或更换LVDS线

是

否

先更换主板

检测是否OK

更换主板

检测电源板 CN902 的 PIN10/11 是否有 12V 电压输出

否

是

检测是否有背光

是

否

否

检测主板CN701是否有BL信号

是

否

更换主板

否

更换主板

更换Panel

更换电源板更换Panel

49

信号是

有高频干扰源

彩条、水波纹、画抖、画闪、

鬼影、残影、拖影等干扰

检测附近是否有干扰源

是 否

排除干扰源

先更换主板

检测是否OK

否

更换Panel

检测信号线

是否良好

是 否

检测信号源出

是 否

更换信号线

否正常

重新设置

信号源

TV画面雪花点、重

影、细线、条纹干扰

检测TV信号线

是 否

重新连接

TV信号线

排除干扰源 用场强仪检测信号强度

画异

是否接触不良

检测附近是否

是 否

更换主板

升级软体

是否在45-100db之间，

65db左右为最佳值

是

否

太弱：加装信号放大器
太强：减少信号放大器

或加装信号衰减器

间歇性画异加温
画异冷开机画异

检测软体版本是
否需要更新
是 否

先更换主板

检测是否OK

否

取回站内
加温检测

50

无声或声音异常

检测信号源音频接口是否正确，或TV制式是否为DK制

是

否

检测TV是否被静音，调整音量大小，

或进入菜单进行复位看是否OK

否

重插音频接口或设置TV制式

检测主板到喇叭的连接线是否断路

是 否

更换连接线

检测喇叭阻抗是否变质

（喇叭阻抗值标在喇叭上）

是 否

更换喇叭 更换主板

收不到台或收台不全

是 否

检测软体版本是否需要更新

升级软体

用场强仪检测信号强度是否在
45-100db之间，65db左右为最佳

是

否

用别的TV测试是否能收到此台

是

否

太弱：加装信号放大器
太强：减少信号放大器或加装信号衰减

检测此频道是否发生频
偏，尤其是使用卫星信号

是

否

和客户说明当地TV信号未转播此台

建议客户重新

更换主板

设置信号源

51

异响

喇叭异响

（破音，滋滋声）

电源板，PANEL 异响

检测喇叭是否变质

更换电源板/PANEL

是 否

更换喇叭 主板功放异常

更换主板

遥控失灵

检查遥控器电池是否未安置好或没电

重新安置或更换电池

是 否

更换遥控器

用别的遥控器测试是否可用

是 否

检测按键板是否异常

是

更换按键板

否

更换主板

52

OSD 不稳定或无法正常工作

按键板连接正常吗？

否

接好按键板

是

按键正常吗？

否

更换按键

是

按键板有无故障？

否

更换按键板

是

检查主板

53

8. 主要 IC 管脚及内部框图

RTD2644DD

Pin Connections

54

AD52580-QG28NAR
Pin Description

Block Diagram

55

SSC9522S
Pin Description

Block Diagram

56

PF7903BS
Pin Description

Block Diagram

57

9. BOM

注意：以下初始版本 BOM 信息仅供维修参考，不作为下单依据，如有变更，恕不另行通知，请以 RSPL
或 Service BOM(http://cs.tpv.com.cn

E55D4KNDGPP4NNX

点位 组件 对象描述 备注
756TXECB0KD035010X MAIN BOARD-CBPFDKLDX5
SMTF-U403 100TPRVS007D1X MCU ASSY-356G333300100X
085T 583103 GASKET
0M1G 130 4 47 XL SCREW
0M1G 130 6 47 CR3 SCREW 3X6
0M1G1030 6 47 CR3 SCREW
0M1G1030 6 47 CR3 SCREW
0M1G1730 6120 SCREW 3X6
0M1G1730 8 47 CR3 SCREW
0M1G1740 8225 CR3 SCREW M1-MACHINE SCREW X8.0
0Q1G 130 8120 SCREW 3X8
0Q1G 130 8120 SCREW 3X8
0Q1G 930 6 47 CR3 SCREW 3X6
0Q1G 940 10 47 CR3 SCREW
317GAIRM527HTG IR MODULE YKJ-3397PCBA

SP01 378G0110567YDH 16 OHM 11W L132*W34*34.5H 0 UNIT

ECN701 395G801314FC04 HARNESS 13P-14P 300MM 2nd-source
ECN701 395G801314RC04 HARNESS 13P-14P 300MM

ECN601 395G801404LC92 HARNESS 4P-B&R+B&W 900/450 2nd-source
ECN601 395G801404WC92 HARNESS 4P-B&R+B&W 900/450

ECN401 395G801414DC15 HARNESS 14P-11P+2P 400/950 2nd-source
ECN401 395G801414XC15 HARNESS 14P-11P+2P 400/950

ECN402 395G801851RZ99 LVDS CABLE 51P-40P 400MM 2nd-source
ECN402 395G801851XZ99 LVDS CABLE 51P-40P 400MM
E39801 398GR08BCPH00H REMOTE PHILIPS HOF-44K-GJ12867 CHINESE

708GVA480WPX02 EBONY 40(220 CH)
Q50G 4 10 TIE (Y1900221)
Q50G060046502A00BL PACKAGE_BUCKLE
Q50G060046502A00JY PACKAGE_BUCKLE
Q52G 1185 92 HCL TAPE

E750 750TBV550V9AB8N000 LCD PANEL TPT550J1-HVN01 S91AB XM TPV X 2nd-source
Z40G0002ALL01A OTHER LABEL
CN401 033G380214B YH WAFER 2.0MM 14P W2015-14RVA-S01
C632 067G315M1016KV EC 100UF 20% 35V 8*7
C633 067G315M1016KV EC 100UF 20% 35V 8*7
CN103 088G 30288C PHONE JACK 3P GREEN - 1 1
CN651 088G302C3G1AQS PHONE JACK R/A 3P GREEN H=6.2
CN109 088G342GFB1AGN RJ45 CONN + LED R/A 15P BLACK H=10.5
CN108 088G352F6B3ACL USB A TYPE R/A 6P BLACK H=8.4
CN108 088G352F6B3AYG USB CONN A TYPE R/A 6P BLACK H=8.4
CN104 088G353GFF1AXH D-SUB CONN 15P BLUE - R/A 10

) 为准，谢谢！

58

TU101 094G PALALL10L TUNER CHINA DT21WN-2-E
CN601 311GW200A04ABX WAFER 2.0MM 4P
CN701 311GW250B14BBX WAFER 2.5MM 14P W2415-14RVA-S01-A
CN101 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN105 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN650 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN650 388G302F5B1AQS PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN101 388G302F5B1AQS PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN105 388G302F5B1AQS PHONE JACK R/A 5P 1*1 BLACK 8.5MM
U101 056G 563114 LDO G1117-33T63UF 1A 3.3V SOT-223
U704 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U702 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U103 056G 662505 ESD PROTECT AOZ8105CI SOT-23-6
U102 056G 662505 ESD PROTECT AOZ8105CI SOT-23-6
U651 056G 665902 IC ST3232CTRTSSOP16
U404 056G1133 34 1 EEPROM M24C02-RMN6TP 2KB SO-8
Q655 057G 417 13 T SMALLTRAN 2N3906S-RTK/PS 0.2A 40V SOT-23
Q501 057G 417511 MMBT3904
Q708 057G 417511 MMBT3904
Q651 057G 417511 MMBT3904
Q652 057G 417511 MMBT3904
Q653 057G 417512 MMBT3906
Q502 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q402 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q602 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q401 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q503 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q706 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q703 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q705 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q707 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q601 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q650 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q702 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q404 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q403 057G 763 79 FET AO4449 -7A/-30V SOIC-8
Q712 057G 763940 MOSFET AO3401A SOT-23
RP401 061G 1260008JI RST NET 0R 5% 1/16W
RP402 061G 1260008JI RST NET 0R 5% 1/16W
RP403 061G 1260008JI RST NET 0R 5% 1/16W
RP404 061G 1260008JI RST NET 0R 5% 1/16W
RP406 061G 1260008JI RST NET 0R 5% 1/16W
RP405 061G 1260008JI RST NET 0R 5% 1/16W
R406 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R408 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R407 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R409 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA

59

R664 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R608 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R516 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R148 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R149 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R734 061G0402000 JT RST 0402 0.05R MAX 1/16W -
R614 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R665 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R602 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R620 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R603 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R662 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R421 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R173 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R513 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R418 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R716 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R706 061G04021003FI RST CHIP 100K 1/16W 1% TA-I
R720 061G04021003FI RST CHIP 100K 1/16W 1% TA-I
R717 061G04021003FY RST CHIP 100K 1/16W 1%
R541 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R542 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R451 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I
R526 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I
R456 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R671 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R452 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R453 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R171 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R609 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R510 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R127 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R129 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R128 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R121 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R724 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R531 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R607 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R473 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R472 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R548 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R546 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R508 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R130 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R727 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R522 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R126 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO

60

R137 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R136 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R471 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R158 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R509 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R159 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R131 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R139 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R511 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R172 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R519 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R759 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R530 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R528 061G0402102 JI RST 0402 1K 5% 1/16W TA-I
R518 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R613 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R405 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R742 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R740 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R457 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R468 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R107 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R106 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R718 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R610 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R601 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R604 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R731 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R124 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R122 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R123 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R514 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R616 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R523 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R135 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R462 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R669 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R712 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R174 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R656 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R673 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R672 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R652 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R733 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R722 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R745 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R544 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA

61

R540 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R537 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R621 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R710 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R521 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R761 061G0402104 JI TEST ONLY RST 0402 100K 5% 1/16W TA-I
R708 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R744 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R534 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R551 061G04021501FF RST CHIP 1K5 1/16W 1% FENGHUA
R553 061G04021501FF RST CHIP 1K5 1/16W 1% FENGHUA
R704 061G04021501FI RST 0402 1.5K 1% 1/16W TA-I
R446 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R443 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R527 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R133 061G04022201FI RST CHIPR 2.2KOHM +-1% 1/16W TA-I
R132 061G04022201FI RST CHIPR 2.2KOHM +-1% 1/16W TA-I
R404 061G04022702FF RST CHIP 27K 1/16W 1% FENGHUA
R605 061G04022702FT RST 0402 27K 1% 1/16W
R554 061G0402302 JT RST 0402 3K 5% 1/16W
R552 061G0402302 JT RST 0402 3K 5% 1/16W
R502 061G0402304 JT RST 0402 300K 5% 1/16W TZAI YUAN
R524 061G0402393 JI RST 0402 39K 5% 1/16W
R427 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R721 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R424 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R429 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R466 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R762 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R435 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R461 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R433 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R431 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R713 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R420 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R423 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R412 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R414 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R416 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R709 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R751 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R467 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R549 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R739 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R622 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R533 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R532 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I

62

R436 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R474 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R547 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R515 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R501 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R504 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R505 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R506 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R470 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R475 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R623 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R440 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R520 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R444 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R445 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R442 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R441 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R729 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R760 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R512 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R725 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R715 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R465 061G0402473 JT RST CHIP 47K 1/16W 5% TZAI YUAN
R153 061G0402511 JT RST CHIP 510R 1/16W 5% TZAI YUAN
R152 061G0402511 JT RST CHIP 510R 1/16W 5% TZAI YUAN
R529 061G0402561 JY RST CHIP 560R 1/16W 5% YAGEO
R525 061G0402564 JY RST 0402 560K 5% 1/16W RC0402JR-07560KL
R403 061G04026201FI TEST ONLY RST CHIP 6.2K 1/16W 1% TA-I
R448 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R447 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R140 061G0402750 JF .ST CHIPR 75 OHM +-5% 1/16W FENGHUA
R401 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R402 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R711 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R102 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R103 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R663 061G06031003FT RST CHIP 100K 1/10W 1%
R538 061G06031003FY RST CHIP 100K 1/10W 1%
R611 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R612 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R650 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R120 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R668 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R119 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R463 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R653 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R660 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO

63

R661 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R658 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R730 061G06031200FT RST CHIP 120R 1/10W 1%
R747 061G06031332FF RST 0603 13.3K 1% 1/10W FENGHUA
R723 061G06032000FT RST CHIP 200R 1/10W 1%
R726 061G06032200FT RST CHIP 220R 1/10W 1%
R728 061G06032209FT RST CHIP 22R 1/10W 1%
R732 061G06032409FT RST CHIP 24R 1/10W 1%
R666 061G06032702FT RST CHIP 27K 1/10W 1%
R659 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R655 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R667 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R536 061G06034990FF RST CHIPR 499OHM +-1% 1/10W FENGHUA
R142 061G0603511 JT RST CHIP 510R 1/10W 5% TZAI YUAN
R143 061G0603511 JT RST CHIP 510R 1/10W 5% TZAI YUAN
R105 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R104 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R117 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R118 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R101 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R125 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R134 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R138 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
FB101 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
R746 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO
FB705 061G08050004JT RST CHIPR 0805 0 OHM 4A
C145 065G040210031J F CAP 0402 10PF 5% 50V NP0
C144 065G040210031J F CAP 0402 10PF 5% 50V NP0
C111 065G040210031J Y CAP 0402 10PF 5% 50V NP0
C472 065G040210131J A CAP CHIP 0402 100PF J 50V NPO
C129 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C601 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C133 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C604 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C146 065G040210332K A CAP 0402 10NF 10% 50V X7R
C615 065G040210332K A CAP 0402 10NF 10% 50V X7R
C625 065G040210332K A CAP 0402 10NF 10% 50V X7R
C123 065G040210332K F CAP 0402 10NF 10% 50V X7R
C122 065G040210332K F CAP 0402 10NF 10% 50V X7R
C507 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C505 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C515 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C517 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C514 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C512 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C516 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C471 065G040210412K T CAP CHIP 0402 100NF 16V X7R

64

C470 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C448 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C502 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C446 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C447 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C436 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C437 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C441 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C433 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C442 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C716 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C143 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C147 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C401 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C420 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C731 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C443 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C434 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C435 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C463 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C475 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C745 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C477 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C721 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C131 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C445 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C444 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C464 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C466 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C462 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C607 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C465 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C454 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C461 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C460 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C459 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C452 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C132 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C450 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C724 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C469 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C137 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C421 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C430 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C478 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C626 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C624 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R

65

C720 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C128 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C429 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C141 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C468 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C506 065G0402105A5K M CAP 0402 1UF 10% 10V X5R
C432 065G040215031J A CAP 0402 15PF 5% 50V NP0
C431 065G040215031J A CAP 0402 15PF 5% 50V NP0
C139 065G040220031J F CAP 0402 20PF 5% 50V NP0
C138 065G040220031J F CAP 0402 20PF 5% 50V NP0
C746 065G040222031J T CAP 0402 22PF 5% 50V NP0 UMK105 CG220JV
C730 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C110 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C606 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C621 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C628 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C665 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C669 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C610 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C108 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C130 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C102 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C107 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C103 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C410 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C403 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C409 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C404 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C411 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C415 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C729 065G040247505M M CAP 0402 4.7UF 20% 6.3V X5R
C109 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C112 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C113 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C679 065G060310131J F CAP CHIP 0603 100PF J 50V NPO
C661 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C675 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C677 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C678 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C708 065G060310432K A CAP 0603 100NF 10% 50V X7R
C744 065G060310432K A CAP 0603 100NF 10% 50V X7R
C727 065G060310432K A CAP 0603 100NF 10% 50V X7R
C713 065G060310432K A CAP 0603 100NF 10% 50V X7R
C655 065G060310432K A CAP 0603 100NF 10% 50V X7R
C674 065G060310432K A CAP 0603 100NF 10% 50V X7R
C660 065G060310432K A CAP 0603 100NF 10% 50V X7R
C753 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R

66

C623 065G060310512K A CAP 0603 1UF 10% 16V X7R
C602 065G060310512K A CAP 0603 1UF 10% 16V X7R
C618 065G060310512K A CAP 0603 1UF 10% 16V X7R
C616 065G060310512K A CAP 0603 1UF 10% 16V X7R
C522 065G060310512K A CAP 0603 1UF 10% 16V X7R
C659 065G060310522K A CAP 0603 1UF 10% 25V X7R CL10B105KA8NNN
C656 065G060310522K A CAP 0603 1UF 10% 25V X7R CL10B105KA8NNN
C658 065G060310522K A CAP 0603 1UF 10% 25V X7R CL10B105KA8NNN
C651 065G060310522K A CAP 0603 1UF 10% 25V X7R CL10B105KA8NNN
C402 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C458 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C456 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C457 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C428 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C709 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C412 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C474 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C440 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C439 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C670 065G060322422K A MLCC 0603 220NF 25V X7R +/-10% SAMSUNG
C666 065G060322422K A MLCC 0603 220NF 25V X7R +/-10% SAMSUNG
C663 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C668 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C672 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C664 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C725 065G060322422K Y CAP 0603 220N 25V X7R 10%
C749 065G060347412K F CAP 0603 470NF 10% 16V X7R
C473 065G060347412K Y CAP CHIP 0.47UF 16V +/-10% X7R
C613 065G080510532K A CAP 0805 1UF 10% 50V X7R
C671 065G080510532K A CAP 0805 1UF 10% 50V X7R
C667 065G080510532K A CAP 0805 1UF 10% 50V X7R
C627 065G080510532K A CAP 0805 1UF 10% 50V X7R
C751 065G080510615K T CHIP 10UF 16V X5R 0805
C715 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C127 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C513 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C119 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C718 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C743 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C657 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C728 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C120 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C712 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C719 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C717 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C622 065G080533432K A CAP 0805 330NF 10% 50V X7R
C619 065G080533432K A CAP 0805 330NF 10% 50V X7R

67

C617 065G080533432K A CAP 0805 330NF 10% 50V X7R
C611 065G080533432K A CAP 0805 330NF 10% 50V X7R
C134 065G120610272K F CAP 1206 1NF 10% 500V X7R
C125 065G120610272K F CAP 1206 1NF 10% 500V X7R
C652 065G120610625K A CAP 1206 10UF 10% 25V X5R
C653 065G120610625K A CAP 1206 10UF 10% 25V X5R
C654 065G120610625K A CAP 1206 10UF 10% 25V X5R
C747 065G120622615K A CAP 1206 22UF 10% 16V X5R
C748 065G120622615K A CAP 1206 22UF 10% 16V X5R
C126 067G311C1013CT EC SMD 100UF 20% 16V RV 6.3*7.7
C726 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
C612 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
C650 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
C126 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
FB704 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB703 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB702 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB406 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
FB603 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
FB502 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB402 071G 59A121 TA CHIP BEAD 120R/3000MA HCB1608KF-121T30
FB401 071G 59A121 TA CHIP BEAD 120R/3000MA HCB1608KF-121T30
FB411 071G 59B121 JM CHIP BEAD 0603 120R/1000MA
FB405 071G 59C601 TA CHIP BEAD 600R/200MA FCM1608K-601T02
FB404 071G 59C601 TA CHIP BEAD 600R/200MA FCM1608K-601T02
FB415 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB414 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB409 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB410 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB413 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB412 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
L102 073G 63478 5M CHIP IND 0.47UH 5% 0.1A 3.5R MGFI1608AR
L101 073G 63478 5M CHIP IND 0.47UH 5% 0.1A 3.5R MGFI1608AR
CN502 088G 34019K AD HDMI HEADER 19P H:2.8MM
CN503 088G 34019K AD HDMI HEADER 19P H:2.8MM
CN504 088G 34019K AD HDMI HEADER 19P H:2.8MM
CN501 088G 34019K AD HDMI HEADER 19P H:2.8MM
D101 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D504 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D505 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D503 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D502 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
ZD403 093G 39GA01 T RLZ5.6B
ZD401 093G 39GA01 T RLZ5.6B
ZD402 093G 39GA01 T RLZ5.6B
ZD401 093G 39S940 T ZENER GLZ5.6B 5.6 0.5 MINI-MELF LL-34
ZD402 093G 39S940 T ZENER GLZ5.6B 5.6 0.5 MINI-MELF LL-34

68

ZD403 093G 39S940 T ZENER GLZ5.6B 5.6 0.5 MINI-MELF LL-34
D702 093G 52S 7 T RECTIFIER SM4001A 1A 50V SMA
D702 093G 52S903 T RECTIFIER GS1A 1A 50V DO-214AC
D650 093G 52S904 T RECTIFIER S3B-T\R 3A 100V DO-214AB
ZD509 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD501 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD503 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD502 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD109 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD102 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD103 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD107 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD101 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD504 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD507 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD506 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD104 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD108 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD651 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD650 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD512 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD511 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD510 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD121 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD120 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD105 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
D602 093G 64S526SEM SWITCHING BAS316WS 250MA 100V SOD323
D602 093G 64S900 T DIODE BAS316 SOD-323 PHILIPS
CN402 311GW125F40ACX WAFER 1.25MM 40P V/T -
U401 356G0568176602 SCALER RTD2644DD LQFP 176
U601 356G0616028600 AUDIO AD52580-QG28NAR (AF) 15W E-TSSOP
U650 356G0616028600 AUDIO AD52580-QG28NAR (AF) 15W E-TSSOP
U511 356G0623X05 HDMI SWITCH IT6633E-P LQFP-64
U504 356G0667005600 POWER SWITCH APL3551CBI-TRG SOT-23-5
U403 356G333300100X FLASH TC58NVG0S3ETA00 1G TSOP I 48-P-122
U705 356GD563006600 DC/DC SY8104ADC 4A 18V TSOT23-6
U703 356GD563008601 DC/DC SY8003ADFC 3A 5.5V DFN2X2-8
Q704 357G0763030018 MOSFET MTP3401N3 -4A -30V SOT-23
Q701 357G0763030018 MOSFET MTP3401N3 -4A -30V SOT-23
Q654 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
C424 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C451 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C455 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C438 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C427 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C426 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C414 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M

69

C425 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C417 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C418 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C413 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C722 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C449 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C416 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C419 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C453 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C662 367G311X101GLT EC SMD 100UF 20% 35V 6.3X7.7MM 2000 HR 0
C676 367G311X101GLT EC SMD 100UF 20% 35V 6.3X7.7MM 2000 HR 0
MAC-U404 370G0MAC608EBY CD EBONY HFL5666/T3 MAC ADDRESS FOR RTD
L602 373G253S173D00 SMD CHOKE 47UH 20% 1.2A 0.2R SWPG6045G4
L601 373G253S173D00 SMD CHOKE 47UH 20% 1.2A 0.2R SWPG6045G4
L604 373G253S173D00 SMD CHOKE 47UH 20% 1.2A 0.2R SWPG6045G4
L603 373G253S173D00 SMD CHOKE 47UH 20% 1.2A 0.2R SWPG6045G4
L650 373G253S194D00 SMD CHOKE 33UH 20% 1.45 0.137 SWPG6045G
L651 373G253S194D00 SMD CHOKE 33UH 20% 1.45 0.137 SWPG6045G
L702 373G253S198D00 SMD CHOKE 4.7UH 20% 3.3A 0.026R SWPG604
L702 373G253S198M00 SMD CHOKE 4.7UH 20% 4.97A 0.026R -
L703 373G253S256D00 SMD CHOKE 2.2UH 30% 2.95A 0.030R SWPG40
X401 393G022S624NSK CRYSTAL NXE27.000AC12F-BK6 27 12
D401 393G060S91200T00HF SCHOTTKY RB551V-30_R1_00001 0.5A 30V SO
E715 715G6538M01000004K MAIN BOARD PCB
HS401 X90G801400200A HEAT SINK

KEPFDXA2 KEY BOARD
040G 45762420A LABEL 25X6MM

R02 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R01 061G06031201FT RST CHIP 1K2 1/10W 1%
R05 061G06031502FT RST CHIP 15K 1/10W 1%
R04 061G06032201FT RST CHIP 2K2 1/10W 1%
R03 061G06036801FT RST CHIP 6K8 1/10W 1%
C06 065G060310432K Y CAP 0603 100NF 10% 50V X7R
CN01 311GW125D02ADX WAFER 1.25MM 2P R/A S1315-02RVB-S03-K
SW01 377G060902B0CJ CHIP TACT SW 6P 6MM 160G SMD
709T63160XS001 COMSUMPTIVE ASSY
E715 715G6316K01000004I KEY BOARD PCB

E715 715G6316K01000004S KEY BOARD PCB 2nd-source
E750 LCA550HVN01ADVE30X PANEL TPT550J1-HVN01 S91AB XM TPV

P12G6311010 RUBBER PAD SILICONE
P33E0550ADT01T0200 COVER_KEY N/A
P33E0569XJQ01K0100 COVER_FUNCTION
P34E1503XJQ07K0100 REAR_COVER N/A NA NA
P34E1663ADT01L0100 STAND
P34E1666ADT01L0100 BASE
P34E1961ADT01L0200 DECO_BEZEL N/A NA NA
P34E1964ALDZ1C0100 DECO_LOGO

70

PLTVDV411UXA3 POWER BOARD
Z40G0002ALL01A OTHER LABEL

CN8501 033G380212B YH WAFER 12P 2.0 DIP
IC9106 056G 139 8 PHOTO-COUPLER PS2561DL1-1 CTR Q100~200%
IC9303 056G 139 8 PHOTO-COUPLER PS2561DL1-1 CTR Q100~200%
IC9302 056G 139 8 PHOTO-COUPLER PS2561DL1-1 CTR Q100~200%
IC9302 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
IC9106 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
IC9303 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
IC9301 056G 379121 IC STR- A6069H DIP-8
R8107 061G3SWJ50759B SY RST WD 0.05R 5% 3W
R9801 061G3SWJ70759B SY RST WD 0.07R 5% 3W
C9910 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
C9911 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
FB9999 071G 55906 FERRITE CORE 510R C8B R6H 6X9.2(A)
L9901 073G 174270 H1 LINE FILTER 12MH MIN -- LCL-11821 HA
L9903 073G 174270 H1 LINE FILTER 12MH MIN -- LCL-11821 HA
L9901 073G 174270 X1 LINE FILTER 12MH MIN 1.5A 3LFT18106-123M
L9903 073G 174270 X1 LINE FILTER 12MH MIN 1.5A 3LFT18106-123M
L9801 073G 174275 H PFC CHOKE 240UH 10% ATQ32 2A GL-13213 HA
L9801 073G 174275 S PFC CHOKE 240UH 10% 2A LG-ATQ32-05512
L9801 073G 174275 YS PFC CHOKE 240UH 10% ATQ32 2A YS04110093
T9301 080GL52P 54 H X'FMR 1000UH 10% 40UH EQ30 BCK-13026-HA
T9301 080GL52P 54 CP X'FMR 1MH 10% 40UH EQ30 T020642-6
CN901 087G 50147D HC AC SOKET R/A 2P 12DEGREE H=12.8
D9802 093G 52918 RECTIFIER 1N5408G-04 X0 3A 1000V DO201AD
0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q X8.0
CN902 311GW250B13BBX WAFER 2.5MM 13P R/A 35MM 7MM
RV9907 361G0046621KZE VARISTOR 620V 10%
RV9902 361G0046621KZE VARISTOR 620V 10%
RV9902 361G0046621KZW VARISTOR 620V 10%
RV9907 361G0046621KZW VARISTOR 620V 10%
NR9901 361G0058259MYW006A NTCR 2.5R 20% 3.1W SCK132R56MTY504
NR9902 361G0058259MYW006A NTCR 2.5R 20% 3.1W SCK132R56MTY504
C9875 363G210J105GHP CAP MPP 1UF 5% 450V
C9820 363G210J105GHP CAP MPP 1UF 5% 450V
C9157A 363G210J223IHP CAP MPP 22NF 3% 800V 15.7*7.1*11.5 ECWH8
C9802 367G215X470PKZ002S EC 47UF 20% 450V 12.5*36 2000 HR 420MA
C9801 367G215X470PKZ002S EC 47UF 20% 450V 12.5*36 2000 HR 420MA
C9804 367G215X470PKZ002S EC 47UF 20% 450V 12.5*36 2000 HR 420MA
C8102 367G515X121JHZ EC 120UF 20% 100V HKL121M2AF30VR6HTYLZ
C8118 367G515X121JHZ EC 120UF 20% 100V HKL121M2AF30VR6HTYLZ
L9106 373G0253247H00 CHOKE COIL 3UH 15% DR8*8 5A
L9105 373G0253247H00 CHOKE COIL 3UH 15% DR8*8 5A
L8102 373G0253257CP0 BOOST CHOKE 33UH 10% 2.5A L0212170-8
L8102 373G0253257H00 BOOST CHOKE 33UH 10% 2.5A GL-12503 HA
T9101 380GL32P111H00 X'FMR 830UH 12% 150UH EE4213 BCK-14206

71

T9101 380GL32P111T00 X'FMR 830UH 12% 150UH EE4213 SRV4213EE
BD9901 393G0050460A10 BRIDGE TS10K80-01 X0 10A 800V X0
705TAD57002 D9115 D9116 ASSY
D9115 093G 60323 SCHOTTKY FCHS30A08 30A 80V TO-220AB
D9116 093G 60931 DIODE MBRF1560CT ITO-220AB
D9115 093G 60987 SCHOTTKY FMEN-2308 30A 80V TO-22OF
D9116 093G1506 2 SCHOTTKY FMW-2156 15A 60V TO-220
0M1G1730 8120 SCREW
HS9103 Q90T0236 2 HEAT SINK
HS9103 X90G0236002OLD00LI HEAT SINK
705TAD57003 D9308 ASS'Y
D9308 093G 60931 DIODE MBRF1560CT ITO-220AB
D9308 093G1506 2 SCHOTTKY FMW-2156 15A 60V TO-220
0M1G1730 8120 SCREW
HS9301 Q90T0236 1 HEAT SINK

705TAD57040 Q8101、D8101 ASS"Y

D8101 093G 60247 ME-220A
0M1G1730 8120 SCREW
Q8101 357G0600100005 MOSFET SM1A15NSFPC-TUG 16A 100V TO-220FP
HS9101 Q90T0236 7 HEAT SINK
HS9101 X90G0236007OLD00LI HEAT SINK

705TAD93001 Q9801、D9801 ASSY

Q9801 057G 667A04 MOSFET STF24NM60N 17A 600V 30W TO-220FP
D9801 093G 52905 DIODE FMNS-1106S TO-220
0M1G1730 8120 SCREW
D9801 393G0060A13 RECTIFIER STTH10LCD06FP 600V TO-220FPAC
HS9801 Q90T0236 2 HEAT SINK

705TAD93012 Q9101、Q9102 ASSY

Q9101 057G 667914 MOSFET TK10A50D 10A 500V TO-220
Q9102 057G 667914 MOSFET TK10A50D 10A 500V TO-220
0M1G1730 8120 SCREW
HS9102 Q90T0237 1 HEAT SINK
HS9102 X90G201000600000LI HEAT SINK

705TXB84012 F9901 ASS'Y
084G 34 14 BSE -- -- --

F9901 084G 41 7 C FUSE 5A 250V UDA005(PF)
IC9101 056G 379211 AC/DC SSC9522S-TL SOP-18
Q8105 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q9103 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q8106 057G 417 6 PMBS3906/PHILIPS-SMT(06)
Q8104 057G 417 18 T PMBT3904 SOT-23
Q9305 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q8106 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q9106 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC

72

Q8105 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q8104 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q9103 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q9305 057G 417907 T TRA PMBT3906 PNP -200MA/-40V SOT-23
Q9106 057G 417907 T TRA PMBT3906 PNP -200MA/-40V SOT-23
Q8102 057G 763958 MOSFET AO4482L 6A 100V SO8
R8103 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R8124 061G0603334 JT RST CHIP R 330K +/-5% 1/10W TZAI YUAN
R9888 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
R9111 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
R9111 061G0805000 JT RST 0805 0.05R MAX 1/8W
R9311 061G0805000 JT RST 0805 0.05R MAX 1/8W
R9888 061G0805000 JT RST 0805 0.05R MAX 1/8W
R9103 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9102 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9808 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9151 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9151 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R8104 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9102 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9808 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9103 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9140 061G08051001FF RST CHIPR 1KOHM +-1% 1/8W FENGHUA
R9324 061G08051001FF RST CHIPR 1KOHM +-1% 1/8W FENGHUA
R8108 061G08051001FT RST CHIP 1K 1/8W 1%
R9160 061G08051001FT RST CHIP 1K 1/8W 1%
R9324 061G08051001FT RST CHIP 1K 1/8W 1%
R9140 061G08051001FT RST CHIP 1K 1/8W 1%
R9160 061G08051001FY RST CHIP 1K 1/8W 1%
R9307 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA
R9307 061G08051002FT RST CHIP 10K 1/8W 1%
R9308 061G08051002FT RST CHIP 10K 1/8W 1%
R9153 061G08051002FT RST CHIP 10K 1/8W 1%
R9156 061G08051002FT RST CHIP 10K 1/8W 1%
R9153 061G08051002FY RST CHIP 10K 1/8W 1%
R9308 061G08051002FY RST CHIP 10K 1/8W 1%
R9156 061G08051002FY RST CHIP 10K 1/8W 1%
R9304 061G08051003FT RST CHIP 100K 1/8W 1%
R9304 061G08051003FY RST CHIP 100K 1/8W 1%
R8114 061G0805101 JT RST CHIP 100R 1/8W 5% TZAI YUAN
R8110 061G0805101 JT RST CHIP 100R 1/8W 5% TZAI YUAN
R9818 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN
R9818 061G0805102 JY RST CHIPR 1K OHM 5% 1/8W YAGEO
R9819 061G0805103 JT RST 0805 10K 5% 1/8W
R8101 061G0805103 JT RST 0805 10K 5% 1/8W
R8111 061G0805103 JT RST 0805 10K 5% 1/8W
R8106 061G0805103 JT RST 0805 10K 5% 1/8W

73

R9819 061G0805103 JY RST CHIPR 10KOHM +-5% 1/8W YAGEO
R8122 061G0805104 JT RST CHIPR 100KOHM +- 5% 1/8W TZAI YUAN
R8123 061G08051502FT RST CHIP 15K 1/8W 1%
R9810 061G08051602FF RST CHIPR 16KOHM +-1% 1/8W FENGHUA
R9810 061G08051602FT RST CHIPR 16K +-1% 1/8W TZAI YUAN
R9101 061G08051800FF RST CHIPR 180 OHM +-1% 1/8W FENGHUA
R9101 061G08051800FT RST 0805 180R 1% 1/8W TZAI YUAN
R9145 061G08051802FT RST 0805 18K 1% 1/8W
R9145 061G08051802FY RST CHIP 18K 1/8W 1%
R9333 061G08052001FF RST CHIPR 2KOHM +-1% 1/8W FENGHUA
R9306 061G08052001FT RST CHIP 2K 1/8W 1%
R9163 061G08052001FT RST CHIP 2K 1/8W 1%
R9333 061G08052001FT RST CHIP 2K 1/8W 1%
R9163 061G08052001FY RST CHIP 2K 1/8W 1%
R9306 061G08052001FY RST CHIP 2K 1/8W 1%
R9805 061G0805204 JF RST CHIPR 200KOHM +-5% 1/8W FENGHUA
R9805 061G0805204 JT RST CHIP R 200KOHM 1/8W +/-5% TZAI YUAN
R9161 061G08052402FF RST CHIPR 24KOHM +-1% 1/8W FENGHUA
R8117 061G08052402FF RST CHIPR 24KOHM +-1% 1/8W FENGHUA
R9161 061G08052402FT RST CHIP 24K 1/8W 1%
R9146 061G08052431FF RST CHIPR 2.43KOHM +-1% 1/8W FENGHUA
R9146 061G08052431FT RST CHIP 2K43 1/8W 1%
R9180 061G08052702FT RST CHIP 27K 1/8W 1%
R9180 061G08052702FY RST CHIP 27K 1/8W 1%
R9335 061G0805332 JF RST CHIPR 3.3KOHM +-5% 1/8W FENGHUA
R9335 061G0805332 JT RST CHIP 3K3 1/8W 5% TZAI YUAN
R8113 061G0805333 JT RST CHIP 33K 1/8W 5% TZAI YUAN
R9154 061G0805470 JF RST CHIPR 47OHM +-5% 1/8W FENGHUA
R9152 061G0805470 JF RST CHIPR 47OHM +-5% 1/8W FENGHUA
R9152 061G0805470 JT RST CHIPR 47OHM +-5% 1/8W TZAI YUAN
R9154 061G0805470 JT RST CHIPR 47OHM +-5% 1/8W TZAI YUAN
R8102 061G08054702FT RST CHIP 47K 1/8W 1%
R9149 061G0805471 JF RST CHIPR 470 OHM +-5% 1/8W FENGHUA
R9149 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN
R9178 061G0805512 JF RST CHIPR 5.1KOHM +-5% 1/8W FENGHUA
R9178 061G0805512 JT RST CHIPR 5K1 +-5% 1/8W TZAI YUAN
R8121 061G0805513 JT RST CHIPR 51K +-5% 1/8W TZAI YUAN
R9320 061G08055603FF RST CHIPR 560KOHM +-1% 1/8W FENGHUA
R9320 061G08055603FT RST CHIP 560K 1/8W 1%
R9806 061G0805563 JF RST CHIPR 56KOHM +-5% 1/8W FENGHUA
R9806 061G0805563 JT RST CHIPR 56K +-5% 1/8W TZAI YUAN
R9338 061G08057501FF RST CHIPR 7.5KOHM +-1% 1/8W FENGHUA
R9338 061G08057501FT RST CHIP R 7K5 1/8W +/-1%
R9337 061G08058201FF RST CHIPR 8.2KOHM +-1% 1/8W FENGHUA
R9337 061G08058201FT RST CHIP 8K2 1/8W 1%
RJ903 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
RJ904 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA

74

RJ905 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
RJ902 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
RJ906 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R9390 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
RJ905 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R9390 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ902 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R8550 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ903 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ906 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R8109 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ904 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R9139 061G12061000FF RST CHIPR 100 OHM +-1% 1/4W FENGHUA
R9139 061G12061000FT RST 1206 100R 1% 1/4W
R9336 061G12061001FT RST CHIP R 1KOHM +-1% 1/4W
R9138 061G12061001FT RST CHIP R 1KOHM +-1% 1/4W
R9138 061G12061001FY RST CHIPR 1KOHM +-1% 1/4W YAGEO
R9336 061G12061001FY RST CHIPR 1KOHM +-1% 1/4W YAGEO
R9817 061G12061003FF RST CHIPR 100KOHM +-1% 1/4W FENGHUA
R9817 061G12061003FT RST 1206 100K 1% 1/4W SMD1206100KF
R9814 061G12061004FF RST CHIPR 1 MOHM +-1% 1/4W FENGHUA
R9814 061G12061004FT RST CHIP R 1 MOHM +-1% 1/4W
R8127 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8126 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8118 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8125 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8115 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8120 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R9813 061G1206103 JF RST CHIPR 10KOHM +-5% 1/4W FENGHUA
R9813 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R9325 061G1206104 JF RST CHIPR 100KOHM +-5% 1/4W FENGHUA
R9326 061G1206104 JF RST CHIPR 100KOHM +-5% 1/4W FENGHUA
R9328 061G1206104 JF RST CHIPR 100KOHM +-5% 1/4W FENGHUA
R9327 061G1206104 JF RST CHIPR 100KOHM +-5% 1/4W FENGHUA
R9325 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R9326 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R9328 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R9327 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R9144 061G12061504FT RST CHIP 1M5 1/4W 1%
R9150 061G12061504FT RST CHIP 1M5 1/4W 1%
R9318 061G12061504FT RST CHIP 1M5 1/4W 1%
R9142 061G12061504FT RST CHIP 1M5 1/4W 1%
R9319 061G12061504FT RST CHIP 1M5 1/4W 1%
R9317 061G12061504FT RST CHIP 1M5 1/4W 1%
R9144 061G12061504FY RST CHIP 1M5 1/4W 1%
R9317 061G12061504FY RST CHIP 1M5 1/4W 1%
R9319 061G12061504FY RST CHIP 1M5 1/4W 1%

75

R9142 061G12061504FY RST CHIP 1M5 1/4W 1%
R9150 061G12061504FY RST CHIP 1M5 1/4W 1%
R9318 061G12061504FY RST CHIP 1M5 1/4W 1%
R9177 061G1206152 JF 3ST CHIPR 1.5KOHM +-5% 1/4W FENGHUA
R9175 061G1206152 JF 3ST CHIPR 1.5KOHM +-5% 1/4W FENGHUA
R9176 061G1206152 JF 3ST CHIPR 1.5KOHM +-5% 1/4W FENGHUA
R9176 061G1206152 JT RST CHIPR 1.5KOHM +-5% 1/4W TZAI YUAN
R9177 061G1206152 JT RST CHIPR 1.5KOHM +-5% 1/4W TZAI YUAN
R9175 061G1206152 JT RST CHIPR 1.5KOHM +-5% 1/4W TZAI YUAN
R9809 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R9807 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R9809 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9807 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9303 061G1206203 JF RST CHIPR 20KOHM +-5% 1/4W FENGHUA
R9159 061G1206203 JF RST CHIPR 20KOHM +-5% 1/4W FENGHUA
R9159 061G1206203 JT RST CHIPR 20KOHM +-5% 1/4W TZAI YUAN
R9303 061G1206203 JT RST CHIPR 20KOHM +-5% 1/4W TZAI YUAN
R9346 061G1206221 JF RST CHIPR 220 OHM +-5% 1/4W FENGHUA
R9334 061G1206221 JF RST CHIPR 220 OHM +-5% 1/4W FENGHUA
R9334 061G1206221 JT ST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
R9346 061G1206221 JT ST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
R9332 061G1206229 JF RST CHIPR 2.2 OHM +-5% 1/4W FENGHUA
R9332 061G1206229 JT RST CHIPR 2R2 +-5% 1/4W TZAI YUAN
R9119 061G1206303 JT RST CHIPR 30 KOHM 1/4W TZAI YUAN
R8116 061G12063303FT RST CHIPR 330 KOHM +-1% 1/4W TZAI YUAN
R8112 061G12063303FT RST CHIPR 330 KOHM +-1% 1/4W TZAI YUAN
R9331 061G1206470 JF RST CHIPR 47 OHM +-5% 1/4W FENGHUA
R9330 061G1206470 JF RST CHIPR 47 OHM +-5% 1/4W FENGHUA
R9330 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9331 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9399 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9147 061G1206471 JF RST CHIPR 470 OHM +-5% 1/4W FENGHUA
R9147 061G1206471 JT ST CHIPR 470 OHM +-5% 1/4W TZAI YUAN
R9323 061G1206475 JF RST CHIPR 4.7 MOHM +-5% 1/4W FENGHUA
R9323 061G1206475 JT RST CHIPR 4.7 MOHM +-5% 1/4W TZAI YUAN
RJ901 061G1206479 JF RST CHIPR 4.7OHM +-5% 1/4W FENGHUA
RJ901 061G1206479 JT RST 1206 4.7R 5% 1/4W
R9174 061G1206512 JF .ST CHIPR 5.1KOHM +-5% 1/4W FENGHUA
R9173 061G1206512 JF .ST CHIPR 5.1KOHM +-5% 1/4W FENGHUA
R9171 061G1206512 JF .ST CHIPR 5.1KOHM +-5% 1/4W FENGHUA
R9172 061G1206512 JF .ST CHIPR 5.1KOHM +-5% 1/4W FENGHUA
R9173 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9171 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9172 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9174 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9158 061G1206562 JF RST CHIPR 5.6KOHM +-5% 1/4W FENGHUA
R9158 061G1206562 JT RST 1206 5.6K 5% 1/4W TZAI YUAN

76

R9816 061G12066803FT RST CHIP 680K 1/4W 1%
R9815 061G12066803FT RST CHIP 680K 1/4W 1%
R9816 061G12066803FY RST CHIPR 680KOHM +-1% 1/4W YAGEO
R9815 061G12066803FY RST CHIPR 680KOHM +-1% 1/4W YAGEO
C8112 065G060310231J Y CHIP 0603 1000PF 50V NPO
C8104 065G060310232K F CAP CHIP 0603 1NF K 50V X7R
C9827 065G080510231J F CAP 0805 1NF 5% 50V NPO
C8110 065G080510231J F CAP 0805 1NF 5% 50V NPO
C9827 065G080510231J M CAP 0805 1NF 5% 50V NP0
C9334 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9155 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C8550 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9155 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8550 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9334 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9335 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9828 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9145 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9829 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9348 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8105 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9165 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9170 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9342 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9301 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9146 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9349 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9144 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9832 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9170 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9349 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8111 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9145 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8105 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9348 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9828 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9301 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9342 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9146 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9335 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8113 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9832 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9165 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9829 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9144 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9151 065G080510522K M AP 0805 1UF 10% 25V X7R
C9347 065G080510522K M AP 0805 1UF 10% 25V X7R

77

C9347 065G080510522K T CAP 0805 1UF 10% 25V X7R
C9149 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8103 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9153 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8114 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8114 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9153 065G080510532K T CAP 0805 1UF 10% 50V X7R
C8103 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9149 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9824 065G080522332K F CAP 0805 22NF K 50V X7R
C9824 065G080522332K Y CAP CHIP 0805 22N 50V X7R +/-10%
C9343 065G080522432K F CAP 0805 220NF 10% 50V X7R
C9825 065G080522432K F CAP 0805 220NF 10% 50V X7R
C9825 065G080522432K T CAP 0805 220NF 10% 50V X7R UMK212 B7224
C9343 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%
C9826 065G080533232K F CAP 0805 3.3NF 10% 50V X7R
C9338 065G080533232K F CAP 0805 3.3NF 10% 50V X7R
C9395 065G080533232K F CAP 0805 3.3NF 10% 50V X7R
C9826 065G080533232K Y CAP 0805 3.3NF 10% 50V X7R
C9338 065G080533232K Y CAP 0805 3.3NF 10% 50V X7R
C9395 065G080533232K Y CAP 0805 3.3NF 10% 50V X7R
C9159 065G080533432K A CAP 0805 330NF 10% 50V X7R
C9159 065G080533432K F CAP 0805 330NF 10% 50V X7R
C9150 065G080547432K F 0805 0.47UF K 50V X7R
C9333 065G080547432K F 0805 0.47UF K 50V X7R
C8109 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C9333 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C9150 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C9148 065G0805475A2K T CAP CHIP 0805 4.7UF K 10V X7R
C9154 065G080556131J F CAP CHIP 0805 560PF J 50V NPO
C9154 065G080556131J Y CAP CHIP 0805 560P 50V NP0 +/-5%
IC9801 356G0379008222 PFC R2A20133ESP SOP8
IC8101 356G0700008054 LED DRIVER PF7903BS SOP-8
Q9802 357G0667A12 MOSFET AOD1N60 1.3A 600V 45W DPAK
Q9303 357G0761A0100T SMALLTRAN BTC4672M3 5A 50V 0.6W SOT-89
Q8103 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
Q9302 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
D8102 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
ZD9106 393G039S95400T00HF ZENER BZT52-B3V6_R1_00001 3.6V 0.41W SOD
ZD8101 393G039S96300T00HF ZENER BZT52-B4V7 4.7V 410MW SOD-123
ZD8102 393G039SA1200T ZENER BZT52-B22 22V 0.41W SOD-123 150C
ZD9107 393G039SA1200T ZENER BZT52-B22 22V 0.41W SOD-123 150C
D9112 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9113 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9302 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9803 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9301 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL

78

NR9902 006G 31 4 1.7MM RIVET
T9301 006G 31 4 1.7MM RIVET
NR9901 006G 31 4 1.7MM RIVET
BD9901 006G 31 4 1.7MM RIVET
CN901 006G 31500 EYELET
L9801 006G 31500 EYELET
T9101 006G 31500 EYELET
CN904 006G 31500 EYELET
L9903 006G 31502 EYELET
L9901 006G 31502 EYELET
C9910 006G 31502 EYELET
RV9902 006G 31502 EYELET
RV9907 006G 31502 EYELET
C9801 006G 31502 EYELET
C9804 006G 31502 EYELET
C9802 006G 31502 EYELET
C9911 006G 31502 EYELET
040G 45762420A LABEL 25X6MM
IC9304 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92
IC9107 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92
R9141 061G 1SJ10852T SY RST WD 0.1R 5% 1W
R9329 061G 1SJ10852T SY RST WD 0.1R 5% 1W
R9302 061G 60210452T TZ RST CFR 100K 1/6W 5%
R9901 061G212Y10552T SY RST MGFR 1MOHM +-5% 1/2W FUTABA
C9156 065G 1K101 2T6921 CAP CER 100PF 1KV K Y5P
C8106 065G 1K10223T CAP CER 1NF 10% 1KV Y5P
C9331 065G 1K10293T CAP CER 1NF 10% 1KV R
C9331 065G 1K1029ST CAP CER 1NF 10% 1KV R
C9171 065G 1K15293T CAP CER 1.5NF 10% 1KV R
C9833 065G 1K470 2T6921 CAP CER 47PF K 1KV
C9877 065G 1K470 2T6921 CAP CER 47PF K 1KV
C9803 065G 1K471 2T6921 CAP CER 470PF 1KV K Y5P
C9955 065G306K22123R CAP Y1 220PF 10% 250V Y5P
C9955 065G306K2212WR CAP Y1 220PF 10% 250V Y5P CT7-Y1-250V-06
C9912 065G306K47123R CAP Y1 470PF 10% 250V Y5P
C9980 065G306K47123R CAP Y1 470PF 10% 250V Y5P
C9981 065G306K47123R CAP Y1 470PF 10% 250V Y5P
C9830 067G 3151007HB A EC 10UF 20% 50V 6.3*7 3000 HR
C9337 067G 3154707HT EC 47UF 20% 50V
C9164 067G 5153316HT EC 330UF 20% 35V 10*12 5000 HR
C8101 067G 5153316HT EC 330UF 20% 35V 10*12 5000 HR
C9174 067G 5153316HT EC 330UF 20% 35V 10*12 5000 HR
C9160 067G 5153316HT EC 330UF 20% 35V 10*12 5000 HR
C9336 067G 5154707KB EC 47UF 20% 50V 6.3*11
C9340 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9341 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9168 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -

79

C9169 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9344 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C8115 067G315M2207HB EC 22UF 20% 50V 6.3*7 3000 HR
C9147 067G315M2207HB EC 22UF 20% 50V 6.3*7 3000 HR
C9302 067G315M2207HB EC 22UF 20% 50V 6.3*7 3000 HR
FB9804 071G 55 8 BEAD 3.5*4.5 80R 25% BF-I35045W-699, HF
FB9302 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
FB9801 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
FB9810 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
FB9802 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
ZD9101 093G 3995652T DIODE GDZJ30B DO-35
ZD9105 093G 3995652T DIODE GDZJ30B DO-35
ZD9301 093G 39A0852T GDZJ18B
D9114 093G 52908 RECTIFIER UF4007 A0 1 1000 DO-41
D9307 093G 6026T52T CTIFIER DIODE FR107
D9305 093G 6026T52T CTIFIER DIODE FR107
D9304 093G 6026T52T CTIFIER DIODE FR107
D9306 093G 6451652T 1N4148
D9110 093G 6451652T 1N4148
D9109 093G 6451652T 1N4148
ZD9104 093G 39G 7 ZENER GDZJ15B 15 0.5 DO-35
ZD9102 093G 39G 7 ZENER GDZJ15B 15 0.5 DO-35
ZD9303 093G 39G 7 ZENER GDZJ15B 15 0.5 DO-35
J996 095G 90 23 JUMP WIRE - -
J979 095G 90 23 JUMP WIRE - -
J910 095G 90 23 JUMP WIRE - -
J938 095G 90 23 JUMP WIRE - -
J954 095G 90 23 JUMP WIRE - -
J926 095G 90 23 JUMP WIRE - -
J908 095G 90 23 JUMP WIRE - -
J925 095G 90 23 JUMP WIRE - -
J928 095G 90 23 JUMP WIRE - -
J919 095G 90 23 JUMP WIRE - -
J901 095G 90 23 JUMP WIRE - -
J920 095G 90 23 JUMP WIRE - -
J929 095G 90 23 JUMP WIRE - -
J909 095G 90 23 JUMP WIRE - -
J902 095G 90 23 JUMP WIRE - -
J995 095G 90 23 JUMP WIRE - -
J981 095G 90 23 JUMP WIRE - -
J982 095G 90 23 JUMP WIRE - -
J978 095G 90 23 JUMP WIRE - -
J933 095G 90 23 JUMP WIRE - -
J903 095G 90 23 JUMP WIRE - -
J911 095G 90 23 JUMP WIRE - -
J913 095G 90 23 JUMP WIRE - -
J930 095G 90 23 JUMP WIRE - -

80

J934 095G 90 23 JUMP WIRE - -
J924 095G 90 23 JUMP WIRE - -
J922 095G 90 23 JUMP WIRE - -
J927 095G 90 23 JUMP WIRE - -
J915 095G 90 23 JUMP WIRE - -
J906 095G 90 23 JUMP WIRE - -
J907 095G 90 23 JUMP WIRE - -
J935 095G 90 23 JUMP WIRE - -
J904 095G 90 23 JUMP WIRE - -
J931 095G 90 23 JUMP WIRE - -
J918 095G 90 23 JUMP WIRE - -
J912 095G 90 23 JUMP WIRE - -
J916 095G 90 23 JUMP WIRE - -
J905 095G 90 23 JUMP WIRE - -
J917 095G 90 23 JUMP WIRE - -
J980 095G 90 23 JUMP WIRE - -
J923 095G 90 23 JUMP WIRE - -
J994 095G 90 23 JUMP WIRE - -
J914 095G 90 23 JUMP WIRE - -
J921 095G 90 23 JUMP WIRE - -
J932 095G 90 23 JUMP WIRE - -
R9301 361G1SWJ10952T00SY RST NWR 1.0R 5% 1W NWS01J1R00A520NH
SG9904 362G0010501MIT SPARK GAP 500V -20/+30%
SG9905 362G0010501MIT SPARK GAP 500V -20/+30%
C9152 365G001D5096WT CAP CER 5PF 0.5PF 1KV SL CC81-1KV-06D-S
C9907 365G306K1512WR CAP Y1 150PF 10% 250V Y5P CT7-Y1-250V-0
C9908 365G306K1512WR CAP Y1 150PF 10% 250V Y5P CT7-Y1-250V-0
C9909 365G306K1512WR CAP Y1 150PF 10% 250V Y5P CT7-Y1-250V-0
C9906 365G306K1512WR CAP Y1 150PF 10% 250V Y5P CT7-Y1-250V-0
E715 715G5778P02002002M POWER BOARD PCB

Q11G701100500100JY PCB-SUPPORT
Q12G6300 25 1 FOOT PAD
Q12G714001100200BK HEAT PAD
Q36T 600 31 1 NONWOVEN FABRIC
Q36T 600 35 18 GP NONWOVEN FABRIC
Q36T 600 36 13 GP NON-WOVEN FABRIC
Q36T 600 37 23 GP CLOTH_GRIDDING
Q36T 600 49 4 NON-WOVEN FABRIC
Q45G99010TV05500X1 PROTECT BAG
Q50G 500 TV005 CABLE TIE
Q52G100204000A00ZA AL FOIL
Q52G130118600000YY TAPE
Q52G1501150523AWBK TAPE_INSULATING
Q52G160119100A00YY TAPE

M05201 Q52G18010TV0920CJY INSULATING SHEET
M05201 Q52G18010TV0920CWJ INSULATING SHEET
Q52G18010TV12800JY INSULATING SHEET

81

Q52G20010TV03300BK INSULATING SHEET
X15T8734901000GMYF BKT_BTM
X15T891710100000AJ BKT_BASE
X15T912310300000YF BKT_BASE
X15T912410200000BL BKT_HOLDER
X15T912510200000BL BKT_STAND
X15T9172202000GMAJ BKT_IO
X40G000181310C CARTON LABEL
X40G2013055X1800XY LABEL IO
X40G2013055X1900XY LABEL IO
X44GVA480FB0HF ARTWORK CARTON
X44GVA481010SY CUSHION-T
X44GVA482010SY CUSHION-B
X44GVA48301EPE CUSHION-FRONT
X44GVA4881304A000T ARTWORK CARTON EBONY 55BFL4849/T3 TOP
X52G10010TV01900ZA AL FOIL
E08902 089G 17356CY01 RCA CABLE 100
0M1G1740 10225 CR3 SCREW
0M1G1740 16225 CR3 SCREW M1-MACHINE SCREW X16.0
317GARFM006CHH RF MODULE CBIP-X
E08901 389G214A15NHLL AC POWER CORD 1500 FOR CHINA
392GB1TA1A362H BATTERY 1.5V 2P R03-B500-01S
Q45G88010TV05600X1 PROTECT BAG
Q45G88010TV08900X1 PROTECT BAG
X41G48MV81304A MANUAL 42_48_55BFL4849/T3 DFU
X41G48SV81304A QSG 42_48_55BFL4849/T3 QSG
X41G78DV81311C WARRANTY CARD TPV ADDRESS
040G 58162435A MANUAL P/N LABEL
Q40G000162493A 3CEL LABEL FOR TV MODEL G2/2.0/0.5
X40G0001624 2A LABEL FOR SCREW PE BAG
X40G055081340A RATING LABEL 55BFL4849/T3

82
