Philips 545 User Manual

555/545

MAINS

English Page 4

• Keep pages 3, 32 and 33 open when reading
these operating instructions.

Français Page 8

• Pour le mode d'emploi: dépliez la page 3 et les pages 32
et 33.

Deutsch Seite 12

• Schlagen Sie beim Lesen der Gebrauchsanweisung Seite
3 und Seiten 32 und 33 auf.

Nederlands Pagina 16

• Sla bij het lezen van de gebruiksaanwijzing pagina 3 en de
pagina's 32 en 33 op.

Italiano Pagina 20

• Prima di usare l'apparecchio, aprite la pagina 3 e le pagine
32 e 33 e leggete attentamente le istruzioni per l'uso.

Español Página 24

• Desplegar la página 3 y las páginas 32 y 33 al leer las
instrucciones de manejo.

Português Página 28

• Durante a leitura do modo de emprêgo, desdobre e
verifique a pág. 3 e as pág. 32 e 33.

2

3

1

E

A

e

G

B

F

D

C

General description (fig. 1)

A Shaving unit with three shaving heads. Each shaving

head consists of a guard and a cutter.

B On/Off switch.

On: slide the switch upwards.
Off: slide the switch downwards.

C Mains cord. Using the mains cord you can operate the

shaver on any mains voltage between 100 and 240 Volts
AC.

D Connector. Insert the small plug firmly into the

connector up to the indication mark.

E Trimmer. The trimmer can be switched on whilst the

motor is running.

- Switch on by moving the slide (e) upwards.

- Switch off by moving the slide downwards.

- Brush the trimmer clean after use.

Important

• Please read these instructions carefully in con­junction with the illustrations (pages 3, 32 and 33)
before using the appliance.

• If using the Philishave system for the first time,
please bear in mind that your skin may need about
two weeks to become fully accustomed to the new
shaving method.

• Regular cleaning and maintenance ensures
optimal performance and prolongs the shaver’s
working life.

• Do not allow the shaver to come into contact with
water.

• Do not leave the appliance in a very warm place or
in direct sunlight.

4

English

You now own an excellent Philishave®shaver featuring the
unique Philishave Rotary Action shaving system.

F Brush. Refer to section “Maintenance and cleaning” for

correct usage.

G Protective cap. Keep the protective cap on the shaver

when not in use.

Shaving tips for a close, quick and comfortable shave

• The best results are obtained if the skin is dry. So
preferably shave before washing or some time afterwards.

• If required, apply a preshave lotion. This can be
particularly helpful if the climate is warm and humid.

• The Philishave system gives you a quick, close and
comfortable shave. Just move the shaving unit quickly
over the skin.

• For the best results stretch the skin to bring the hairs into
an upright position.
Then move the shaving unit against the direction of the
growth of the hairs.

• The trimmer has been especially designed for grooming
sideburns, moustache and beard.
The trimmer is not required for long hairs in the neck area;
these hairs can easily be shaved off with the shaving unit.

Maintenance and cleaning

(see the drawings on pages 32 and 33)

• Always switch the shaver off before carrying out
maintenance or cleaning.

• The rotating cutter blades of the Philishave system keep
the shaved stubble neatly inside the shaving unit. In
general, the shaving unit needs cleaning only once a week.

Every week

Fig. 2. Clean the guard slots using the short bristled end of

the brush.
Fig. 3. Pull the shaving unit from the shaver.
Fig. 4 and 5. Clean the inside using the long bristled end of

the brush.

5

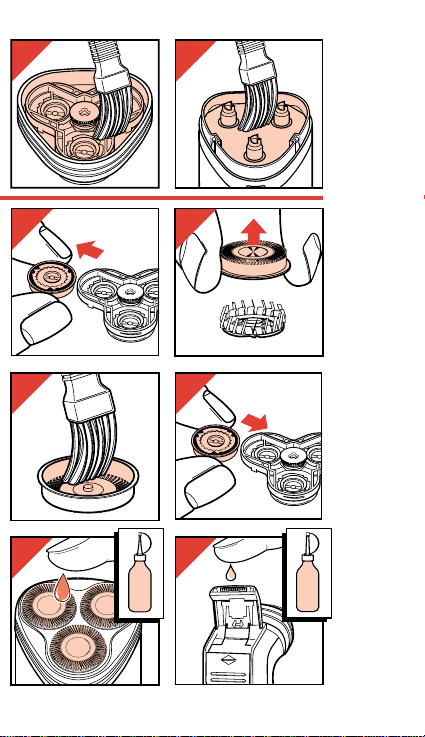

Every three months

If your skin is of an oily type or if you have been using a pre­shave lotion, this procedure should be carried out once a
month.

Fig. 6. Pull the shaving unit from the shaver.
Fig. 7. Press the wheel downward and turn it anti-clockwise

(see the arrow). Then lift the cluster frame holding

the shaving heads from the shaving unit.
Fig. 8. Slide one shaving head (guard and cutter) out of the

frame. Keep your finger under the shaving head to

prevent the cutter from falling out of the guard.
Fig. 9. Keep the guard and cutter together because

each pair has been especially ground to match

each other. If the guards and cutters are mixed, it

may take a couple of weeks before optimal shaving

performance is restored.
Fig. 10. Hold the cutter as shown...

Fig. 11 ....and brush it carefully clean as illustrated.

Use only the short bristled end of the brush.

Fig. 12. Clean the inside of the guard, using the long bristled

end of the brush.
Fig. 13. Slide the shaving head back into place. Then clean

the other two shaving heads one by one in the

same way.
Fig. 14. Replace the cluster frame with the shaving heads.

Do not forget to secure the cluster frame by

pressing the wheel downward and turning it

clockwise.
Fig. 15. Do not apply any pressure to the guards when

replacing the shaving unit.
Fig. 16. If you have used a degreasing liquid (e.g. alcohol) to

clean the shaving heads, or if your skin is very dry,

lubricate the guards with one drop of light machine

oil.

Every six months

Fig. 17. Put two drops of light machine oil on the teeth of the

trimmer.

6

Replacement shaving heads

Worn or damaged shaving heads must be replaced only with
the original Philips replacement heads type HP 1917.

7

Important

• Lisez attentivement ce mode d’emploi et regardez
tous les dessins des pages 3, 32 et 33 avant
d’utiliser l’appareil.

• Lorsque vous utilisez le système “Philishave”
pour la première fois, il est important de savoir
qu’une période d’adaptation de la barbe d’environ
2 semaines est nécessaire pour obtenir l’efficacité
optimale du rasage.

• Un nettoyage et un entretien réguliers vous
garantissent de bonnes performances et une
longue durée de vie de l’appareil.

• Evitez tout contact de l’appareil avec l’eau.

• Ne laissez pas l’appareil exposé à de fortes

chaleurs ou aux rayons directs du soleil.

8

Description générale (fig. 1)

A Unité de rasage avec 3 têtes de rasage (grilles et

couteaux).

B Interrupteur marche/arrêt.

Mise en marche: faites glisser l’interrupteur vers le haut.
Arrêt: faites glisser l’interrupteur vers le bas.

C Cordon d’alimentation. Le cordon d’alimentation

permet d’utiliser l’appareil sur des tensions secteur de
100 à 240 Volts.

D Connecteur. Enfoncez bien la fiche dans le connecteur

jusqu’au repère.

E Tondeuse. La tondeuse peut être mise en service

pendant que le moteur fonctionne.

- Pour cela, faites glisser le curseur (e) vers le haut.

Français

Vous êtes maintenant propriétaire d’un rasoir Philishave de
hautes performances, utilisant un principe de rasage unique
avec têtes rotatives.

- Pour l’arrêter, ramenez le curseur vers le bas.

- Nettoyez la tondeuse avec la brosse après chaque
utilisation.

F Brosse. Lisez le chapitre “Entretien et nettoyage” pour

utiliser correctement la brosse.

G Capot de protection. Remettez le capot sur l’unité de

rasage après chaque utilisation.

Conseils de rasage

pour un rasage rapide, agréable et de très près.

• On obtient les meilleurs résultats quand la peau est bien
sèche. Il est donc préférable de se raser avant de se laver
ou quelque temps après.

• Utilisez éventuellement une lotion de pré-rasage, ce qui
assure un rasage plus agréable, particulièrement en climat
chaud et humide.

• Le système Philishave vous assure un rasage rapide,
agréable et de très près. Déplacez rapidement la tête de
rasage sur la peau.

• Pour obtenir un meilleur rasage, tendez la peau pour
redresser les poils et rasez à rebrousse-poils avec des
mouvements circulaires.

• Utilisez la tondeuse pour les favoris, la moustache et la
barbe.
Il n’est pas nécessaire d’utiliser la tondeuse pour éliminer
les longs poils du cou; ceci peut être fait avec les têtes de
rasage.

Entretien et nettoyage (fig. pages 32 et 33)

• Débranchez toujours l’appareil avant tout entretien.

• Les têtes rotatives du rasoir Philips ont l’avantage de

garder tous les poils coupés à l’intérieur de l’unité de
rasage. En général, elle n’a pas besoin d’être nettoyée
plus d’une fois par semaine.

9

Une fois par semaine

Fig. 2 Nettoyez les fentes des têtes de rasage avec les

poils courts de la petite brosse.
Fig. 3 Enlevez l’unité de rasage.
Fig. 4 et 5 Brossez l’intérieur avec les poils longs de la

brosse.

Tous les trois mois

Si vous avez la peau grasse ou si vous utilisez une lotion de
pré-rasage, il est préférable de faire l’opération suivante
tous les mois.

Fig. 6 Retirez l’unité de rasage.
Fig. 7 Appuyez puis tournez la molette vers la gauche

(sens de la flèche) et enlevez l’ensemble des têtes

de rasage.
Fig. 8 Faites glisser une tête de rasage (grille + couteau)

hors du support en prenant soin de garder un doigt

sur les couteaux pour éviter leur chute.
Fig. 9 Ne mélangez pas les grilles et les couteaux des

têtes car ils sont rôdés par paire.

Leur interversion apporterait une diminution

importante des performances et environ 2 semaines

seraient nécessaires pour retrouver une qualité de

rasage optimale.
Fig. 10 Tenez les couteaux de la manière indiquée ...
Fig. 11 ... et brossez-les soigneusement avec les poils

courts de la brosse comme le montre la figure.

Utilisez uniquement les poils courts de la petite

brosse.

Fig. 12 Nettoyez l’intérieur de la grille avec les poils longs

de la brosse.
Fig. 13 Replacez la tête de rasage (grille + couteau) dans

son support et procédez de la même manière pour

les deux autres têtes, une par une.
Fig. 14 Appuyez puis tournez la molette vers la droite (sens

inverse de la flèche) lorsque vous remontez

l’ensemble des têtes sur le support.
Fig. 15 N’appuyez pas sur les têtes lors du remontage de

l’unité de rasage.
Fig. 16 Si vous avez nettoyé les têtes avec de l’alcool, ou

10

bien si vous avez une peau très sèche, lubrifiez les

grilles avec une goutte d’huile pour machine à

coudre.

Tous les six mois

Fig. 17 Mettez deux gouttes d’huile pour machine à coudre

sur la tondeuse.

Remplacement des têtes de rasage

Les têtes de rasage usagées ou endommagées ne doivent
être remplacées que par des têtes Philips, de type HP 1917.

11

Wichtig

• Lesen Sie diese Gebrauchsanweisung gründlich
durch und sehen Sie sich dabei die Abbildungen
(Seite 3, 32 und 33) an, bevor Sie das Gerät zum
ersten Mal benutzen.

• Wenn Sie das Philishave-System zum ersten Mal
anwenden, so beachten Sie bitte, daß Ihre Haut
ca. zwei Wochen braucht, um sich voll an die neue
Rasiermethode zu gewöhnen.

• Regelmäßige Reinigung und Wartung
gewährleisten optimale Scherleistung und lange
Lebensdauer Ihres Rasierers.

• Dieses Gerät darf nicht innerhalb eines Abstand
von 1 m zur Badewanne oder Dusche und nicht
über einem mit Wasser gefüllten Waschbecken
benutzt werden.

• Legen Sie das Gerät nicht in die Nähe von
Wärmequellen oder in direktes Sonnenlicht.

12

Allgemeine Beschreibung (Abb. 1)

A Schereinheit mit drei Scherköpfen. Jeder Scherkopf

besteht aus einem Scherkorb und einer Scherklinge.

B Ein-/Ausschalter.

- Einschalten: Schieben Sie den Schalter hoch.

- Ausschalten: Schieben Sie den Schalter herunter.

C Netzkabel. Mit diesem Kabel können Sie an jede

Spannung zwischen 110 und 240 V anschließen.

D Geräteanschluß. Stecken Sie bei Verwendung des

Netzkabels den Gerätestecker bis zur Markierung in den
Geräteanschluß.

E Langhaarschneider. Der Langhaarschneider kann bei

laufendem Motor zugeschaltet werden.

Deutsch

Sie besitzen jetzt einen Philishave®, einen Rasierapparat mit
dem einzigartigen Philishave Rotations-Rasiersystem.

- Einschalten, indem Sie den Schalter (e) aufwärts
schieben.

- Ausschalten, indem Sie den Schalter abwärts
schieben.
Bürsten Sie den Langhaarschneider nach jedem
Gebrauch aus.

F Bürste. Zur richtigen Handhabung siehe den Abschnitt

“Reinigung und Pflege”.

G Schutzkappe. Setzen Sie die Schutzkappe nach jedem

Gebrauch wieder auf das Gerät.

Hinweise

für eine gründliche, schnelle und mühelose Rasur

• Am besten rasieren Sie sich, wenn Ihre Haut trocken ist.
Rasieren Sie sich also vor dem Waschen; oder warten
Sie, bis Ihre Haut trocken ist.

• Verwenden Sie bei Bedarf eine Preshave-Lotion. Das
empfiehlt sich besonders, wenn Sie sich in warmer und
feuchter Umgebung rasieren.

• Mit dem Philishave-System erzielen Sie eine gründliche,
schnelle und mühelose Rasur, indem Sie den Rasierer
rasch über die Haut bewegen.
Bewegen Sie den Rasierer entgegen der
Bartwuchsrichtung.

• Der Langhaarschneider ist besonders für die Pflege von
Koteletten, Bart und Schnurrbart entwickelt worden.
Für die längeren Haare im Halsbereich ist der
Langhaarschneider nicht erforderlich. Sie lassen sich
mühelos mit dem Rasierer entfernen.

Reinigung und Pflege

(s. Abbildungen auf den Seiten 32 und 33.)

• Schalten Sie den Rasierer vor jeder Reinigung oder
Wartung aus.

• Die rotierenden Scherklingen des Philishave-Systems
halten die abrasierten Bartstoppeln sauber im Scherkopf
zurück. In der Regel brauchen Scherköpfe und

13

Scherkopfhalter nur einmal wöchentlich gereinigt zu
werden.

Wöchentliche Reinigung

Abb. 2:Reinigen Sie die Schlitze der Scherköpfe mit dem

kurzhaarigen Teil der Bürste.
Abb. 3:Nehmen Sie den Scherkopfhalter ab.
Abb. 4 u. 5: Säubern Sie die Innenseite des Rasierers mit

dem langhaarigen Teil der Bürste.

Alle drei Monate

Bei fettiger Haut oder bei Verwendung von Preshave-Lotion
monatlich reinigen.

Abb. 6: Nehmen Sie den Scherkopfhalter ab.
Abb. 7: Drücken Sie auf das Kunststoffrädchen und

drehen Sie es gegen den Uhrzeigersinn (s. Pfeil).
Nehmen Sie den Einsatz mit den Scherköpfen ab.

Abb. 8: Schieben Sie einen der Scherköpfe aus dem

Einsatz. Halten Sie einen Finger unter den
Scherkopf, um zu verhindern, daß die beiden
Teile auseinanderfallen.

Abb. 9: Vertauschen Sie nicht die rotierenden Klingen

und die Scherkörbe untereinander. Sie sind
aufeinander eingeschliffen.

Wenn sie untereinander vertauscht werden,
dauert es einige Wochen, bis sie wieder

aufeinander eingeschliffen sind.
Abb. 10: Halten Sie die Klingen wie abgebildet ...
Abb. 11: und säubern Sie sie, wie abgebildet, sorgfältig mit

dem kurzen Teil der Bürste. Reinigen Sie nur in

Pfeilrichtung, sonst könnten die Klingen

beschädigt werden.
Abb. 12: Reinigen Sie die Innenseite des Scherkorbes mit

dem langhaarigen Teil der Bürste.
Abb. 13: Setzen Sie den gereinigten Scherkopf wieder ein,

und verfahren Sie mit den beiden anderen

Scherköpfen einzeln in der gleichen Weise.
Abb. 14: Setzen Sie den Einsatz wieder in den

Scherkopfhalter zurück und sichern Sie ihn unter

Niederdrücken mit einer Drehung des

14

Kunststoffrädchens im Uhrzeigersinn.
Abb. 15: Drücken Sie beim Aufsetzen des Scherkopfhalters

nicht auf die Scherköpfe.
Abb. 16: Wenn Sie zum Reinigen ein fettlösendes Mittel

(z.B. Alkohol) verwendet haben, oder wenn Ihre

Haut sehr trocken ist, so ölen Sie die Scherköpfe

mit einem Tropfen Nähmaschinenöl.

Alle sechs Monate

Abb. 17: Geben Sie zwei Tropfen Öl auf den Langhaar-

schneider.

Auswechseln der Scherköpfe

Abgenutzte oder beschädigte Scherköpfe dürfen nur durch
das original Philips Ersatzteil HP 1917 ersetzt werden.

15

Belangrijk

• Sla de pagina’s met de tekeningen open (pag. 3,
32 en 33). Bekijkt u alle tekeningen goed bij het
lezen.

• Als u zich voor het eerst met het Philishave
systeem scheert, houd er dan rekening mee dat
uw huid ongeveer twee weken nodig kan hebben
om aan de nieuwe scheermethode te wennen.

• Regelmatig schoonmaken en goed onderhoud
verzekert u van de beste scheerresultaten en geeft
uw scheerapparaat de langste levensduur.

• Zorg ervoor dat het apparaat niet in contact kan
komen met water.

• Leg het apparaat niet op een zeer warme plaats of
in direct zonlicht.

16

Algemene beschrijving (fig. 1)

A Scheerunit met drie scheerhoofden. Elk scheerhoofd

bestaat uit een kapje en een mesje.

B Aan/uit schakelaar.

- Inschakelen: naar boven schuiven.

- Uitschakelen: naar beneden schuiven.

C Snoer. Hiermee kunt u het apparaat gebruiken op alle

netspanningen tussen 100 en 240 Volt ≈.

D Aansluitpunt. Steek het apparaatstekkertje stevig tot

aan het streepje in het aansluitpunt.

E Tondeuse. De tondeuse kan worden ingeschakeld

terwijl de motor draait.

- Schakel de tondeuse in door het schuifje (e) naar
boven te bewegen.

Nederlands

Met de aankoop van dit Philishave®model bent u in het bezit
gekomen van een voortreffelijk apparaat met het unieke
Philishave Rotary Action scheersysteem.

- Door het schuifje naar beneden te bewegen schakelt u
de tondeuse uit.

- Borstel de tondeuse na ieder gebruik schoon.

F Borstel. Zie het hoofdstuk “Onderhoud en

schoonmaken” voor het juiste gebruik.

G Beschermkap. Houd de beschermkap op het apparaat

als u dat niet gebruikt.

Tips

voor snel en prettig gladscheren

• U krijgt het beste resultaat als de huid droog is. Scheert u
zich dus bij voorkeur vóór het wassen of enige tijd erna.

• Desgewenst kunt u een pre-shave lotion gebruiken; met
name in een warme, vochtige omgeving kan dat prettig
zijn.

• Met het Philishave systeem kunt u zich bijzonder snel en
comfortabel gladscheren door de scheerunit vlot over de
huid te bewegen.

• Om het beste scheerresultaat te bereiken, is het belangrijk
dat u zich ook scheert tegen de haargroei in. Houd de huid
daarbij in die richting strak met uw vrije hand: daardoor
komen de haren verder uit de huid.

• De tondeuse is speciaal ontworpen voor het bijwerken van
bakkebaarden, snor en baard.
Voor lange haren in de hals hoeft de tondeuse niet
gebruikt te worden: deze haren kunnen gemakkelijk met
de scheerunit afgeschoren worden.

Onderhoud en schoonmaken (zie pags. 32 en 33)

Schakel het apparaat uit voordat u het schoonmaakt of met
het onderhoud begint.
Dankzij de roterende messen van het Philishave systeem
worden de afgeschoren haartjes in de scheerunit
opgevangen. Deze hoeft in het algemeen niet vaker dan één
keer per week te worden gereinigd.

17

Elke week

Fig. 2. Maak de scheersleuven schoon met behulp van de

korte haren van de borstel.
Fig. 3 Trek de scheerunit van het apparaat.
Fig. 4 en 5. Borstel de binnenzijde schoon met de lange

haren van de borstel.

Elke drie maanden

Bij een vette huid of gebruik van pre-shave lotion: elke
maand.

Fig. 6. Trek de scheerunit van het apparaat.
Fig. 7. Druk het wieltje omlaag, draai het vervolgens

linksom (zie pijl) en til de scheerhoofdenhouder uit

de scheerunit.
Fig. 8. Schuif één scheerhoofd (kapje met mesje) uit de

houder. Houd uw vinger onder het scheerhoofd, om

te voorkomen dat het mesje eruit valt.
Fig. 9. Houd het mesje en het kapje bij elkaar: ze zijn

op elkaar ingeslepen. Wanneer u de mesjes en

kapjes onderling hebt verwisseld, kan het een

aantal weken duren voordat het apparaat weer

optimaal scheert.
Fig. 10. Pak het mesje op deze manier vast...

Fig. 11 ....en borstel het voorzichtig schoon, op de manier

die in de tekening wordt aangegeven.

Gebruik alleen de korte haren van de borstel.

Fig. 12. Borstel met de lange haren de binnenkant van het

kapje schoon.
Fig. 13. Schuif het scheerhoofd weer op zijn plaats. Maak

vervolgens, op dezelfde wijze, de beide andere

scheerhoofden één voor één schoon.
Fig. 14. Zet de scheerhoofdenhouder weer in de scheerunit.

Vergeet niet de houder vast te zetten door het

wieltje omlaag te drukken en rechtsom te draaien.
Fig. 15. Druk niet op de scheerhoofden als u de scheerunit

weer op zijn plaats zet.
Fig. 16. Smeer de scheerhoofden met een druppel

naaimachine-olie, indien u een ontvettende vloeistof

(bijvoorbeeld alcohol) hebt gebruikt voor het

18

reinigen van de scheerunit, of als uw huid erg droog

is.

Elke zes maanden

Fig. 17. Breng een paar druppels naaimachine-olie aan op

de tanden van de tondeuse.

Vervanging van scheerhoofden

Beschadigde of versleten scheerhoofden (messen met
kapjes) kunt u uitsluitend vervangen door de originele
Philips scheerhoofden type HP 1917.

19

Importante

• Prima di usare l’apparecchio leggete le istruzioni
per l’uso ed osservate le relative illustrazioni
(pag. 3, 32 e 33).

• Se usate il sistema Philishave per la prima volta,
tenete presente che occorrono circa 2 settimane
prima che la pelle si abitui al nuovo sistema di
rasatura.

• Una pulizia ed una manutenzione regolare
garantiscono prestazioni ottimali ed una più lunga
durata del rasoio.

• Il rasoio non deve entrare in contatto con l’acqua.

• Non lasciate il rasoio in un ambiente molto caldo

ed esposto al sole.

20

Descrizione dell’apparecchio (fig. 1)

A Blocco di rasatura composto da tre testine dotate di

lame autoaffilanti.

B Interruttore Acceso/Spento

Acceso: Fate scorrere l’interruttore verso l’alto.
Spento: Fate scorrere l’interruttore verso il basso.

C Cavo di alimentazione. Con il cavo di alimentazione

potete usare il rasoio con tutte le tensioni comprese tra
100 e 240 V. C.A.

D Connettore. Quando usate il cavo di alimentazione

inserite a fondo la piccola spina nel connettore fino
all’indicazione.

E Tagliabasette. Il tagliabasette può essere messo in

funzione anche quando il rasoio è acceso.

Italiano

Con questo apparecchio possedete un rasoio Philips dotato
dell’esclusivo sistema di rasatura “A Rotazione”.

- Per metterlo in funzione spingete il cursore (e)

verso l’alto.

- Per disattivarlo fate scorrere il cursore verso il basso.

- Dopo l’uso, pulite sempre il tagliabasette con l’apposito
spazzolino.

F Spazzolino. Per il suo corretto uso, ved. il cap.

“Manutenzione e pulizia”.

G Copri-testine. Per proteggere il blocco di rasatura

quando non usate il rasoio.

Consigli

per una rasatura a fondo e veloce

• Per ottenere risultati ottimali occorre che la pelle sia
assolutamente asciutta.

È quindi preferibile prima radersi e poi lavarsi.

• Se è il caso, usate una lozione pre-barba, particolarmente
indicata se il clima è caldo ed umido.

• Il rasoio Philips rade a fondo in pochissimo tempo.

Basta muovere il rasoio velocemente sulla pelle.

• Per ottenere una rasatura ancora più a fondo, tirate un
poco la pelle così che i peli si trovino in posizione
verticale, quindi nella posizione migliore per essere rasati,
e muovete il rasoio contropelo.

• Il tagliabasette è stato particolarmente studiato per
regolare accuratamente le basette, i baffi e la barba. Il
tagliabasette non va usato per tagliare i peli lunghi sul
collo: per questi usate il rasoio.

Manutenzione e Pulizia (ved. le illustrazioni a pag. 32 e 33)

• Spegnete sempre l’apparecchio prima di eseguire le
operazioni di pulizia e manutenzione.

• Le lame rotanti del rasoio trattengono i peli tagliati nel
blocco di rasatura.
Pertanto, è necessario pulire il blocco di rasatura almeno
una volta alla settimana.

21

Ogni settimana

Fig. 2: Pulite le microfessure usando lo spazzolino dalla

parte delle setole corte.
Fig. 3: Togliete il blocco di rasatura.
Fig. 4 e 5: Pulite l’interno del rasoio con lo spazzolino dalla

parte delle setole lunghe.

Ogni tre mesi

Se la vostra pelle è grassa o se usate il pre-barba, vi
consigliamo di eseguire queste operazioni ogni mese.

Fig. 6: Togliete il blocco di rasatura.
Fig. 7: Premete la rotella e giratela in senso antiorario (ved.

la freccia) ed estraete il telaio porta-testine dal

blocco di rasatura.
Fig. 8: Sfilate una testina per volta. Tenete appoggiato un

dito sotto le lame in modo da evitare che cadano

dalla testina.
Fig. 9: Tenete ogni lama insieme alla sua testina perché

costituiscono un sistema ben rodato.

Se, dopo aver pulito il rasoio notate che la qualità di

rasatura diminuisce, invertite le lame.
Fig. 10: Tenete la lama come indicato ...
Fig. 11: ...e pulitela con cura con lo spazzolino, come

illustrato.

Usate lo spazzolino dalla parte delle setole

corte.

Fig. 12: Pulite la parte interna della testina con lo spazzolino

usandolo dalla parte delle setole lunghe.
Fig. 13: Inserite la testina nella sua sede, poi pulite le altre

testine, una per volta.
Fig. 14: Rimontate il telaio porta-testine.

Ricordatevi di girare la rotella in senso orario

quando rimontate il telaio.
Fig. 15: Quando rimontate il blocco di rasatura non

esercitate alcuna pressione sulle testine.
Fig. 16: Se per la pulizia del blocco di rasatura avete usato

un liquido sgrassante (p.e. alcool) o se avete la

pelle molto secca, lubrificate le testine con una

goccia di olio per macchine da cucire.

22

Ogni 6 mesi

Fig.17: Mettete due gocce di olio per macchina da cucire

sui dentini del tagliabasette.

Sostituzione delle testine

Le testine danneggiate o consumate possono essere
sostituite solo ed esclusivamente con testine originali Philips
tipo HP 1917.

23

Importante

• Lean atentamente estas instrucciones,
consultando al mismo tiempo las ilustraciones
(págs. 3, 32 y 33) antes de usar el aparato.

• Si emplean el sistema de afeitado Philishave por
primera vez, tengan en cuenta que la piel
necesitará unas dos semanas para acostumbrarse
del todo a este nuevo método.

• La limpieza y la conservación a intervalos
regulares aseguran un óptimo rendimiento y
prolongan la vida útil de la afeitadora.

• No dejen que la afeitadora entre en contacto con
el agua.

• No la dejen en lugares muy calientes ni a la luz
directa del sol.

24

Descripción general (fig. 1)

A Unidad afeitadora con tres cabezas cortantes, cada

una de las cuales consta de un peine y una cuchilla.

B Interruptor.

ON: desplacen el interruptor hacia arriba.
OFF: desplacen el interruptor hacia abajo.

C Cordón de red. Con él podrán poner en marcha la

afeitadora en tomas de corriente con tensiones
comprendidas entre 100 y 240 V.

D Conector. Enchufen la clavija pequeña con fuerza en

este conector, hasta la marca.

E Cortapatillas. Puede activarse estando en marcha el

motor.

- Se activa desplazando el deslizable (e) hacia arriba.

- Se desactiva llevando el deslizable hacia abajo.

Español

Disponen ahora de una excelente afeitadora Philishave,
dotada del sistema exclusivo de Acción Rotativa de Philips.

- Cepillen el cortapatillas después de usarlo.

F Cepillo. Consulten en la sección “Conservación y

limpieza” su empleo correcto.

G Tapa protectora. Debe estar puesta en la afeitadora

cuando no se use ésta.

Consejos para un afeitado apurado, rápido y cómodo

• Los mejores resultados se consiguen teniendo la piel
seca. Por eso conviene afeitarse antes de lavarse o algún
tiempo después.

• En caso necesario, aplíquense una loción previa al
afeitado. Esto puede resultar útil sobre todo en climas
cálidos y húmedos.

• El sistema Philishave les proporcionará un afeitado rápido,
apurado y cómodo. Para ello basta con que desplacen
con rapidez la máquina por la piel.

• Para conseguir mejores resultados, estiren la piel para
llevar los pelos a una posición vertical.
A continuación pasen la máquina en dirección opuesta a
la del crecimiento de aquellos.

• El cortapatillas se ha diseñado especialmente para éstas,
el bigote y la barba.
No se necesita para los pelos largos de la zona del cuello,
que se eliminan mejor con la unidad afeitadora.

Conservación y limpieza (ver dibujos de las págs. 32 y 33)

• Desconecten la afeitadora siempre antes de llevar a cabo
en ella una operación de conservación o limpieza.

• Las cuchillas rotativas del sistema Philishave conservan

los trocitos de barba cortados dentro de la unidad
afeitadora. En general, esta unidad sólo necesita limpiarse
una vez a la semana.

Todas las semanas

Fig. 2: Limpien las ranuras del peine usando las cerdas

cortas del cepillo.

Fig. 3: Saquen la unidad afeitadora de la máquina.

25

Figs. 4 y 5: Limpien el interior utilizando el extremo de

cerdas largas del cepillo.

Cada tres meses

Si tienen la piel grasa o han usado loción para antes del
afeitado, deberán llevar a cabo el proceso siguiente una vez
al mes:

Fig. 6: Quiten la unidad afeitadora de la máquina.
Fig. 7: Aprieten la ruedecilla y hagan que gire a izquierdas

(ver la flecha). Levanten el marco que sujeta los
conjuntos cortantes y sáquenlo de la unidad.

Fig. 8: Saquen uno de estos conjuntos cortantes (peine y

cuchilla). Mantengan puesto el dedo bajo el
conjunto para impedir que se caiga la cuchilla.

Fig. 9: Mantengan juntos el peine y la cuchilla de cada

conjunto, ya que cada pareja se afila para que
se adapten entre sí. Por eso, si se mezclan es

probable que se necesiten un par de semanas

hasta volver a recuperar su rendimiento óptimo.
Fig. 10: Sujeten la cuchilla como se indica...
Fig. 11: ... y cepíllenla cuidadosamente.

Utilicen sólo el extremo de pelos cortos del

cepillo.

Fig. 12: Limpien el interior del peine con las cerdas largas

del cepillo.
Fig. 13: Vuelvan a colocar el conjunto en su lugar y saquen

otro para seguir la limpieza, hasta terminarla.
Fig. 14: Coloquen el marco con los conjuntos cortantes.

No olviden sujetarlo bien, apretando hacia abajo la

ruedecita y haciéndole girar a derechas.
Fig. 15: No apliquen presión alguna a los conjuntos al volver

a poner la unidad afeitadora en la máquina.
Fig. 16: Si han utilizado un desengrasante líquido (p. ej.,

alcohol) para limpiar los conjuntos cortantes, o si

tienen la piel muy seca, lubrifiquen los peines con

una gota de aceite para máquina de coser.

26

Cada seis meses

Fig. 17: Apliquen dos gotas de aceite de máquina de coser

a los dientes del cortapatillas.

Sustitución de los conjuntos cortantes

Los conjuntos cortantes gastados o dañados se sustituirán
únicamente por los originales Philips, tipo HP 1917.

27

Importante

• Por favor, leia com atenção as instruções
conjunta-mente com as ilustrações (páginas 3, 32
e 33) antes de utilizar a máquina.

• Se estiver a utilizar o sistema Philishave pela
primeira vez, tenha sempre presente que a sua
pele pode necessitar de cerca de duas semanas
para se adaptar completamente ao novo método
de barbear.

• Uma limpeza e manutenção regulares asseguram-
lhe óptimos resultados e prolongam a vida útil da
sua máquina de barbear.

• Não permita que a máquina de barbear entre em
contacto com a água.

• Não deixe a máquina num local muito quente ou
directamente exposta à luz do sol.

28

Descrição geral (fig. 1)

A Unidade de barbear com três cabeças de corte. Cada

cabeça de corte é composta por pente e lâmina.

B Interruptor On/Off (ligar/desligar).

- On: faça deslizar o interruptor para cima.

- Off: faça deslizar o interruptor para baixo.

C Cabo de ligação à rede. Utilizando o cabo de ligação à

rede, poderá ligar a sua máquina de barbear a qualquer
corrente entre 100 e 240 Volts CA.

D Ligação. Introduza firmemente a ficha pequena na

ligação até à marca indicadora.

E Aparador. O aparador pode ser ligado enquanto o

motor estiver a trabalhar.

Português

Você possui agora uma excelente máquina de barbear
Philishave com o único sistema de barbear de Acção
Rotativa Philishave.

- Ligue-o movendo o cursor (e) para cima.

- Desligue-o movendo o cursor para baixo.

- Limpe o aparador com a escova depois de o utilizar.

F Escova. Veja a secção “Manutenção e limpeza” para

uma correcta utilização.

G Capa de protecção. Mantenha a capa de protecção na

máquina de barbear sempre que não a estiver a utilizar.

Sugestões para o barbear

para um barbear mais eficiente, rápido e confortável

• Os melhores resultados são obtidos quando a pele está
seca. Deste modo, barbeie-se de preferência antes de se
lavar ou passado algum tempo depois de o ter feito.

• Se necessário, aplique uma loção de pré-barbear. Isto
pode ser particularmente útil em climas quentes e
húmidos.

• O sistema Philishave proporciona-lhe um barbear mais
eficiente, rápido e confortável. Basta passar rapidamente
a unidade de barbear pela sua pele.

• Para obter os melhores resultados, passe os dedos pela
pele de modo a que os pêlos fiquem na posição vertical.
Depois, passe com a máquina de barbear na direcção do
crescimento dos pêlos.

• O aparador foi especialmente concebido para aparar
patilhas, bigodes e barbas.
O aparador não é necessário para pêlos compridos
localizados na área do pescoço; estes pêlos podem ser
facilmente barbeados com a máquina de barbear.

Manutenção e limpeza

(veja os desenhos nas páginas 32 e 33)

• Desligue sempre a máquina antes de proceder a uma
operação de manutenção ou limpeza.

• As lâminas rotativas de corte do sistema Philishave

mantêm os pêlos cortados dentro da unidade de barbear.
De um modo geral, esta unidade precisa ser limpa apenas
uma vez por semana.

29

Todas as semanas

Fig. 2 Limpe o depósito de pêlos com a extremidade

pequena de cerdas da escova.
Fig. 3 Retire a unidade de corte da máquina de barbear.
Fig. 4 e 5 Limpe o interior utilizando a extremidade grande

de cerdas da escova.

De 3 em 3 meses

Se a sua pele for oleosa ou se utilizou uma loção de pré-
barbear, deverá realizar esta operação uma vez por mês.

Fig. 6 Retire a unidade de corte da máquina de barbear.
Fig. 7 Prima a roda para baixo e rode-a no sentido

contrário ao dos ponteiros do relógio (veja a seta).

Levante depois a estrutura com as cabeças

mantendo as cabeças de corte separadas da

unidade de barbear.
Fig. 8 Faça deslizar uma cabeça de corte (pente e lâmina)

para fora da estrutura. Mantenha os seus dedos

debaixo da cabeça de corte para evitar que a

lâmina se separe do pente.
Fig. 9 Mantenha o pente e lâmina juntos, uma vez que

cada par foi especialmente concebido para ligar

um com o outro. Se os pentes e as lâminas

estiverem misturados, pode levar algum tempo até

que seja restabelecido o resultado óptimo do seu

barbear.
Fig. 10 Segure na lâmina como se mostra ...
Fig. 11 ... e limpe-a cuidadosamente com a escova, como

se indica na gravura. Utilize apenas a

extremidade pequena de cerdas da escova.

Fig. 12 Limpe o interior do pente, utilizando a extremidade

grande de cerdas da escova.
Fig. 13 Faça deslizar a cabeça de corte de novo para o seu

lugar. Limpe depois as outras duas cabeças do

mesmo modo, uma de cada vez.
Fig. 14 Coloque de novo a estrutura com as cabeças com

as unidades de corte. Não se esqueça de fixar a

estrutura com as cabeças premindo a roda para

baixo e rodando-a no sentido dos ponteiros do

relógio.

30

Fig. 15 Não faça qualquer pressão nos pentes quando

estiver a recolocar a unidade de corte na máquina

de barbear.
Fig. 16 Se tiver utilizado um líquido não gorduroso (por

exemplo, álcool) para limpar as cabeças de corte,

ou se a sua pele for muito seca, lubrifique os pentes

com uma gota de óleo fino de máquina.

De 6 em 6 meses

Fig. 17 Coloque duas gotas de óleo fino de máquina nos

dentes do aparador.

Substituição das cabeças de corte

As cabeças de corte gastas ou danificadas deverão ser
substituídas apenas pelas cabeças de substituição originais
Philips do tipo HP 1917.

31

32

14

7

2

2

3

1

6

1

1

3

2

11

10

15

2

1

3

33

5

4

9

8

12

16

OIL

13

17

OIL

343536

37

4222 000 39491

;
