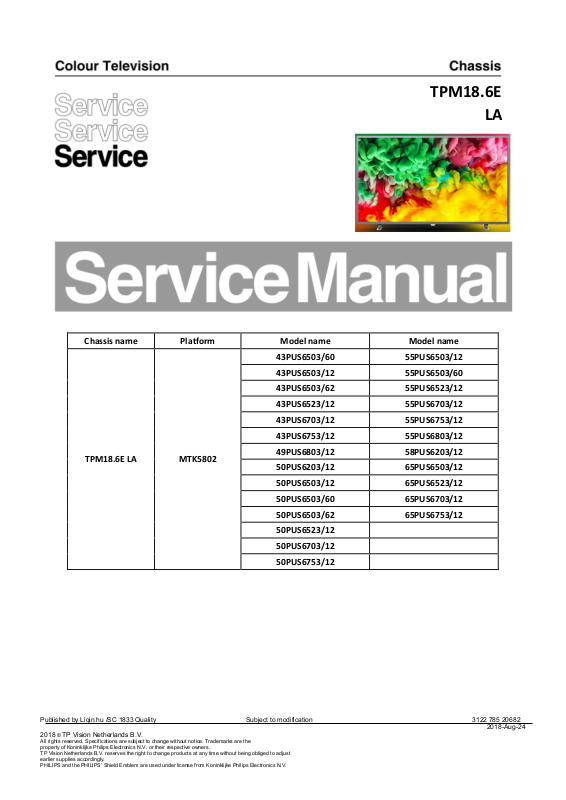

TPM18.6E
Chassis name Platform Model name Model name
43PUS6503/60 55PUS6503/12
43PUS6503/12 55PUS6503/60
43PUS6503/62 55PUS6523/12
43PUS6523/12 55PUS6703/12
43PUS6703/12 55PUS6753/12
43PUS6753/12 55PUS6803/12
49PUS6803/12 58PUS6203/12
TPM18.6E LA MTK5802
50PUS6203/12 65PUS6503/12
50PUS6503/12 65PUS6523/12
50PUS6503/60 65PUS6703/12
50PUS6503/62 65PUS6753/12
50PUS6523/12
50PUS6703/12
50PUS6753/12
LA
Published by Liqin.hu /SC 1833 Quality Subject to modification 3122 785 20682
© TP Vision Netherlands B.V.
2018
All rights reserved. Specifications are subject to change without notice. Trademarks are the
property of Koninklijke Philips Electronics N.V. or their respective owners.
TP Vision Netherlands B.V. reserves the right to change products at any time without being obliged to adjust
earlier supplies accordingly.
PHILIPS and the PHILIPS’ Shield Emblem are used under license from Koninklijke Philips Electronics N.V.
2018-Aug-24
1. Product information……….…………………………………………………………………………………3
Precautions, Notes, and Abbreviation List…………….………………………………………………5
2.
3. Mechanical Instructions………………….……………………………………………………………….11
Cable dressing (43" 6503/6523/6703/6753 series)………………………………………………………11
Cable dressing (50/55" 6503/6523/6703/6753, 49/55” 6803 series)……………………………………12
Cable dressing (50/58" 6203 series)……………………………………………………………………13
Cable dressing (65" 6503/6523/6703/6753 series)………………………………………………………14
Assembly/Panel Removal …………………………………………………………………………………15
4. Service Modes…………….……………….……………….…………………………………………….….19
5. Software upgrading, Error Code and Set Option Code……...…………………………………..23
6. Trouble Shooting……………………………………………...……………………………………………..29
7. Electrical Diagram…..………………….………………………………………………………………32
8. IC Data Sheet……...……………………………………………………………………………….…..36
9. Circuit Diagrams…………..…………………………………………………………………………….40
715G9309 PSU…………………………………………………………………..……………………40
1.
2.
715G9324 PSU…………………………………………………………………..……………………44
3.
715G9325 PSU…………………………………………………………………..……………………48
4. 715G9749 PSU…………………………………………………………………..……………………53
5. 715G9860 PSU…………………………………………………………………..……………………57
6.
715G8709 SSB…………………………………………………………………..……………………61
7.
715G8623 IR/LED Panel…………………………………………..…………………………………80
8.
715G9660 IR/LED Panel…………………………………………..…………………………………81
9. 715G7088 Keyboard control panel………………………………………………………………….82
10. 715G8555 Keyboard control panel………………………………………………………………..83
11. 715G9740 Keyboard control panel …………………………………………………………………84
12. 715G6981 AMBI Panel……………………………………………..……………………………….85
13.
715G7004 AMBI Panel……………………………………………..……………………………….87
14.
715G7006 AMBI Panel…………………………………………………..………………………….89
15.
715G7007 AMBI Panel…………………………………………………..………………………….91
16.
715G7008 AMBI Panel…………………………………………………..………………………….93
17. 715G7865 AMBI Panel…………………………………………………..………………………….97
10. Styling Sheet……………….………………………………………………………………………………..99
6503/6523/6703/6753 series 43"…………..……………………………………………………………….99
6503/6523/6703/6753 series 50/55", 6803 series 49/55”…………..…………………………………. 100
6203 series 50/58"…………..…………………………………………………………………………….101
6503/6523/6703/6753 series 65"…………..…………………………………………………………….102
Published by Liqin.hu /SC 1833 Quality Subject to modification 3122 785 20682
© TP Vision Netherlands B.V.
2018
All rights reserved. Specifications are subject to change without notice. Trademarks are the
property of Koninklijke Philips Electronics N.V. or their respective owners.
TP Vision Netherlands B.V. reserves the right to change products at any time without being obliged to adjust
earlier supplies accordingly.
PHILIPS and the PHILIPS’ Shield Emblem are used under license from Koninklijke Philips Electronics N.V.
2018-Aug-24
1. Product information
Product specifications are subject to change without notice.
For more specification details of this product, see
www.philips.com/TVsupport
Display Resolution
Diagonal screen size
43PUS6xx3: 108cm/43inch
50PUS6xx3: 126cm/50inch
55PUS6xx3: 139cm/55inch
58PUS6203 : 147 cm / 58 inch
65PUS6xx3: 164cm/65inch
Display resolution
3840 x 2160
Supported Input Resolution-Video
Support Timing
Video support timing also includes field/frame rate
23.976Hz, 29.97Hz and 59.94Hz.
HDMI
480i – 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
480p– 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
576i – 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
576p– 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
720p– 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
1080i– 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
1080p – 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
3840 x 2160p– 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
3840 x 2160p - 50Hz, 60Hz (HDMI 2, HDMI3)
HDMI - UHD
(HOME) > Settings > General settings >
HDMI Ultra HD
This TV can display Ultra HD signals. Some devices –
connected with HDMI – do not recognize a TV with Ultra
HD and might not work correctly or show distorted picture
or sound.
To avoid the malfunctioning of such a device, you can set
the signal quality to a level the device can handle. If the
device is not using Ultra HD signals, you can switch off
Ultra HD for this HDMI connection.
• The setting Optimal* allows maximum up to Ultra HD
(50Hz or 60Hz) RGB 4:4:4 or YCbCr 4:4:4/4:2:2/4:2:0
signals.
• The setting Standard allows maximum up to Ultra HD
(50Hz or 60Hz) YCbCr 4:2:0 signals.
• The setting Off is to watch videos with Full HD.
* Available when Source is set to HDMI 2 or HDMI 3
Component, Composite
Composite
PAL,NTSC,SECAM
Component
480i – 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
480p– 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
576i – 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
576p– 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
720p– 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
1080i– 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
1080p – 24Hz, 25Hz, 30Hz, 50Hz, 60Hz
Supported Input Resolution – Computer
640 x 480 – 60Hz
800 x 600 – 60Hz
1024 x 768 – 60Hz
1280 x 800 – 60Hz
1280 x 960 – 60Hz
1280 x 1024 – 60Hz
1366 x 768 – 60Hz
1440 x 900 – 60Hz
1920 x 1080 – 60Hz
3840 x 2160 – 60Hz
Reception
• Aerial input : 75 ohm coaxial (IEC75)
• Tuner bands : Hyperband, S-Channel, UHF, VHF
• DVB : DVB-T2, DVB-C (cable) QAM
• Analogue video playback : SECAM, PAL
• Digital video playback : MPEG2 SD/HD (ISO/IEC
13818-2), MPEG4 SD/HD (ISO/IEC 14496-10), HEVC*
• Digital audio playback (ISO/IEC 13818-3)
• Satellite aerial input : 75 ohm F-type
• Input frequency range : 950 to 2150MHz
• Input level range : 25 to 65 dBm
• DVB-S/S2 QPSK, symbol rate 2 to 45M symbols, SCPC
and MCPC
• LNB : DiSEqC 1.0, 1 to 4 LNBs supported, Polarity
selection 14/18V, Band selection 22kHz, Tone burst mode,
LNB current 300mA max
* Only for DVB-T2, DVB-S2
HDMI – UHD ( FOR 6203)
(Home) > Settings > General settings > Input
sources > HDMI 2/3 > HDMI Ultra HD
This TV can display Ultra HD signals. Some devices -
connected with HDMI - do not recognise a TV with
Ultra HD and might not work correctly or show
distorted picture or sound.
To avoid the malfunctioning of such a device, you can
set the signal quality to a level the device can handle.
If the device is not using Ultra HD signals, you can
switch off Ultra HD for this HDMI connection.
• The setting Optimal* allows maximum up to Ultra
HD (50Hz or 60Hz) RGB 4:4:4 or YCbCr
4:4:4/4:2:2/4:2:0 signals.
• The setting Standard allows maximum up to Ultra
HD (50Hz or 60Hz) YCbCr 4:2:0 signals.
• The setting Off is to watch videos with Full HD.
* Available when Source is set to HDMI 2 or HDMI 3
Sound
• Dynamic Surround
• Clear Dialogue
• Smart Sound
• 5 Band Equalizer
• Output power (RMS) :
Common: 20W
6803 series: 25W
6203 series: 16W
• Dolby® Audio
• DTS-HD (M6)
Wi-Fi 802.11n(built-in)
Supported USB file systems
FAT, NTFS
Playback formats
Video Codec:
AVI,MKV,HEVC,H.264/MPEG-4,AVC,MPEG1,MPEG2,M
PEG4,WMV9/VC1,VP9
Audio Codec: MP3,WAV,AAC,WMA(v2 up to
v9.2),WMA-PRO(v9 and v10)
Subtitles:
- Format: SRT, SMI, SSA, SUB, ASS, TXT
- Character encodings : UTF-8, Central Europe and
Eastern Europe (Windows-1250), Cyrillic (Windows-1251),
Greek (Windows-1253), Turkish (Windows-1254), Western
Europe (Windows-1252)
• Image Codec : JPEG, GIF, PNG, BMP
Wi-Fi Certified
This TV supports Miracast certified devices.
Performance may vary, depending on the capabilities of the
mobile device and the software used.
Connectivity
TV Side
• Common Interface slot: CI+/CAM
• USB 2 - USB 2.0
• HDMI 3 in - MHL - UHD - HDR
• Headphones - Stereo mini-jack 3.5mm
TV Rear
• YPbPr : Y Pb Pr, Audio L/R
• CVBS : CVBS, Audio L/R (Shared with YPbPr)
TV Bottom
• Audio out - Optical Toslink
• USB 1 - USB 3.0
• Network LAN - RJ45
• Satellite tuner
• Antenna (75 ohm)
• HDMI 1 in - ARC - UHD
• HDMI 2 in - UHD - HDR
Power
Multimedia
Connections
USB 2.0 / USB 3.0
Ethernet LAN RJ-45
• Mains power : AC 220-240V +/-10%
• Ambient temperature : 5°C to 35°C
2. Precautions, Notes, and
Abbreviation List
tools. This will prevent any short circuits and the danger
of a circuit becoming unstable.
2.1 Safety Instructions
Safety regulations require the following during a repair:
• Connect the set to the Mains/AC Power via an isolation
transformer (> 800 VA).
!
• Replace safety components, indicated by the symbol △
!
only by components identical to the original ones. Any
other component substitution (other than original type)
may increase risk of fire or electrical shock hazard.
Safety regulations require that after a repair, the set must
be returned in its original condition. Pay in particular
attention to the following points:
• Route the wire trees correctly and fix them with the
mounted cable clamps.
• Check the insulation of the Mains/AC Power lead for
external damage.
• Check the strain relief of the Mains/AC Power cord for
proper function.
• Check the electrical DC resistance between the
Mains/AC Power plug and the secondary side (only for
sets that have a Mains/AC Power isolated power supply):
1. Unplug the Mains/AC Power cord and connect a wire
between the two pins of the Mains/AC Power plug.
2. Set the Mains/AC Power switch to the “on” position
(keep the Mains/AC Power cord unplugged!).
3. Measure the resistance value between the pins of the
Mains/AC Power plug and the metal shielding of the
tuner or the aerial connection on the set. The reading
should be between 4.5 MΩ and 12 MΩ.
4. Switch “off” the set, and remove the wire between the
two pins of the Mains/AC Power plug.
• Check the cabinet for defects, to prevent touching of any
inner parts by the customer.
2.2 Warnings
• All ICs and many other semiconductors are susceptible
to electrostatic discharges (ESD ). Careless handling
during repair can reduce life drastically. Make sure that,
during repair, you are connected with the same potential
as the mass of the set by a wristband with resistance.
Keep components and tools also at this same potential.
• Be careful during measurements in the high voltage
section.
• Never replace modules or other components while the
unit is switched “on”.
• When you align the set, use plastic rather than metal
2.3 Notes
2.3.1 General
• Measure the voltages and waveforms with regard to the
chassis (= tuner) ground ( ), or hot ground ( ),
,
depending on the tested area of circuitry. The voltages
and waveforms shown in the diagrams are indicative.
Measure them in the Service Default Mode with a colour
bar signal and stereo sound (L: 3 kHz, R: 1 kHz unless
stated otherwise) and picture carrier at 475.25 MHz for
PAL, or 61.25 MHz for NTSC (channel 3).
• Where necessary, measure the waveforms and voltages
with ( ) and without ( ) aerial signal. Measure the
voltages in the power supply section both in normal
operation ( ) and in stand-by ( ). These values are
indicated by means of the appropriate symbols.
2.3.2 Schematic Notes
• All resistor values are in ohms, and the value multiplier is
often used to indicate the decimal point location (e.g.
2K2 indicates 2.2 kΩ).
• Resistor values with no multiplier may be indicated with
either an “E” or an “R” (e.g. 220E or 220R indicates 220
Ω ).
• All capacitor values are given in micro-farads (µ = x10
nano-farads (n = x10
-9
), or pico-farads (p = x10
• Capacitor values may also use the value multiplier as the
decimal point indication (e.g. 2p2 indicates 2.2 pF).
• An “asterisk” (*) indicates component usage varies.
Refer to the diversity tables for the correct values.
• The correct component values are listed on the Philips
Spare Parts Web Portal.
2.3.3 Spare parts
For the latest spare part overview, consult your Philips
Spare Part web portal.
2.3.4 BGA (Ball Grid Array) ICs
Introduction
For more information on how to handle BGA devices, visit
this URL: http://www.atyourservice-magazine.com. Select
“Magazine”, then go to “Repair downloads”. Here you will
find Information on how to deal with BGA-ICs.
BGA Temperature Profiles
For BGA-ICs, you must use the correct temperature-profile.
Where applicable and available, this profile is added to the
-12
).
-6
),
IC Data Sheet information section in this manual.
2.3.5 Lead-free Soldering
Due to lead-free technology some rules have to be
respected by the workshop during a repair:
• Use only lead-free soldering tin. If lead-free solder paste
is required, please contact the manufacturer of your
soldering equipment. In general, use of solder paste
within workshops should be avoided because paste is
not easy to store and to handle.
• Use only adequate solder tools applicable for lead-free
soldering tin. The solder tool must be able:
– To reach a solder-tip temperature of at least 400°C.
– To stabilize the adjusted temperature at the solder-tip.
– To exchange solder-tips for different applications.
• Adjust your solder tool so that a temperature of around
360°C - 380°C is reached and stabilized at the solder
joint. Heating time of the solder-joint should not exceed ~
4 sec. Avoid temperatures above 400°C, otherwise
wear-out of tips will increase drastically and flux-fluid will
be destroyed. To avoid wear-out of tips, switch “off”
unused equipment or reduce heat.
• Mix of lead-free soldering tin/parts with leaded soldering
tin/parts is possible but PHILIPS recommends strongly to
avoid mixed regimes. If this cannot be avoided, carefully
clear the solder-joint from old tin and re-solder with new
tin.
For the third digit, the numbers 1...9 and the characters
A...Z can be used, so in total: 9 plus 26= 35 different
B.O.M.s can be indicated by the third digit of the serial
number.
Identification: The bottom line of a type plate gives a
14-digit serial number. Digits 1 and 2 refer to the production
centre (e.g. SN is Lysomice, RJ is Kobierzyce), digit 3
refers to the B.O.M. code, digit 4 refers to the Service
version change code, digits 5 and 6 refer to the production
year, and digits 7 and 8 refer to production week (in
example below it is 2010 week 10 / 2010 week 17). The 6
last digits contain the serial number.
2.3.6 Alternative BOM identification
It should be noted that on the European Service website,
“Alternative BOM” is referred to as “Design variant”.
The third digit in the serial number (example:
AG2B0335000001) indicates the number of the alternative
B.O.M. (Bill Of Materials) that has been used for producing
the specific TV set. In general, it is possible that the same
TV model on the market is produced with e.g. two different
types of displays, coming from two different suppliers. This
will then result in sets which have the same CTN
(Commercial Type Number; e.g. 28PW9515/12) but which
have a different B.O.M. number.
By looking at the third digit of the serial number, one can
identify which B.O.M. is used for the TV set he is working
with. If the third digit of the serial number contains the
number “1” (example: AG1B033500001), then the TV set
has been manufactured according to B.O.M. number 1. If
the third digit is a “2” (example: AG2B0335000001), then
the set has been produced according to B.O.M. no. 2. This
is important for ordering the correct spare parts!
Figure 3-1 Serial number (example)
2.3.7 Board Level Repair (BLR) or Component Level
Repair (CLR)
If a board is defective, consult your repair procedure to
decide if the board has to be exchanged or if it should be
repaired on component level.
If your repair procedure says the board should be
exchanged completely, do not solder on the defective board.
Otherwise, it cannot be returned to the O.E.M. supplier for
back charging!
2.3.8 Practical Service Precautions
• It makes sense to avoid exposure to electrical shock.
While some sources are expected to have a possible
dangerous impact, others of quite high potential are of
limited current and are sometimes held in less regard.
• Always respect voltages. While some may not be
dangerous in themselves, they can cause unexpected
reactions that are best avoided. Before reaching into a
powered TV set, it is best to test the high voltage
insulation. It is easy to do, and is a good service
precaution.
2.4 Abbreviation List
0/6/12 SCART switch control signal on A/V board.
0 = loop through (AUX to TV),6 = play 16 :
9 format, 12 = play 4 : 3 format
DNR Digital Noise Reduction: noise reduction
feature of the set
AARA Automatic Aspect Ratio Adaptation:
algorithm that adapts aspect ratio to
remove horizontal black bars; keeps the
original aspect ratio
ACI Automatic Channel Installation: algorithm
that installs TV channels directly from a
cable network by means of a predefined
TXT page
ADC Analogue to Digital Converter
AFC Automatic Frequency Control: control
signal used to tune to the correct
frequency
AGC Automatic Gain Control: algorithm that
ontrols the video input of the feature box
AM Amplitude Modulation
AP Asia Pacific
AR Aspect Ratio: 4 by 3 or 16 by 9
ASF Auto Screen Fit: algorithm that adapts
aspect ratio to remove horizontal black
bars without discarding video information
ATSC Advanced Television Systems Committee,
the digital TV standard in the USA
ATV See Auto TV
Auto TV A hardware and software control system
that measures picture content, and adapts
image parameters in a dynamic way
AV External Audio Video
AVC Audio Video Controller
AVIP Audio Video Input Processor
B/G Monochrome TV system. Sound carrier
distance is 5.5 MHz
BDS Business Display Solutions (iTV)
BLR Board-Level Repair
BTSC Broadcast Television Standard Committee.
Multiplex FM stereo sound system,
originating from the USA and used e.g. in
LATAM and AP-NTSC countries
B-TXT Blue TeleteXT
C Centre channel (audio)
CEC Consumer Electronics Control bus: remote
control bus on HDMI connections
CL Constant Level: audio output to connect
with an external amplifier
CLR Component Level Repair
ComPair Computer aided rePair
CP Connected Planet / Copy Protection
CSM Customer Service Mode
CTI Color Transient Improvement: manipulates
steepness of chroma transients
CVBS Composite Video Blanking and
Synchronization
DAC Digital to Analogue Converter
DBE Dynamic Bass Enhancement: extra low
frequency amplification
DCM Data Communication Module. Also
referred to as System Card or Smartcard
(for iTV).
DDC See “E-DDC”
D/K Monochrome TV system. Sound carrier
distance is 6.5 MHz
DFI Dynamic Frame Insertion
DFU Directions For Use: owner's manual
DMR Digital Media Reader: card reader
DMSD Digital Multi Standard Decoding
DNM Digital Natural Motion
DRAM Dynamic RAM
DRM Digital Rights Management
DSP Digital Signal Processing
DST Dealer Service Tool: special remote control
designed for service technicians
DTCP Digital Transmission Content Protection; A
protocol for protecting digital audio/video
content that is traversing a high speed
serial bus, such as IEEE-1394
DVB-C Digital Video Broadcast - Cable
DVB-T Digital Video Broadcast - Terrestrial
DVD Digital Versatile Disc
DVI(-d) Digital Visual Interface (d= digital only)
E-DDC Enhanced Display Data Channel (VESA
standard for communication channel and
display). Using E-DDC, the video source
can read the EDID information form the
display.
EDID Extended Display Identification Data
(VESA standard)
EEPROM Electrically Erasable and Programmable
Read Only Memory
EMI Electro Magnetic Interference
EPG Electronic Program Guide
EPLD Erasable Programmable Logic Device
EU Europe
EXT EXTernal (source), entering the set by
SCART or by cinches (jacks)
FDS Full Dual Screen (same as FDW)
FDW Full Dual Window (same as FDS)
FLASH FLASH memory
FM Field Memory or Frequency Modulation
FPGA Field-Programmable Gate Array
FTV Flat TeleVision
Gb/s Giga bits per second
G-TXT Green TeleteXT
H H_sync to the module
HD High Definition
HDD Hard Disk Drive
HDCP High-bandwidth Digital Content Protection:
A “key” encoded into the HDMI/DVI signal
that prevents video data piracy. If a source
is HDCP coded and connected via
HDMI/DVI without the proper HDCP
decoding, the picture is put into a “snow
vision” mode or changed to a low
resolution. For normal content distribution
the source and the display device must be
enabled for HDCP “software key”
decoding.
HDMI High Definition Multimedia Interface
HP HeadPhone
I Monochrome TV system. Sound carrier
distance is 6.0 MHz
2
C Inter IC bus
I
2
D Inter IC Data bus
I
2
S Inter IC Sound bus
I
IF Intermediate Frequency
IR Infra Red
IRQ Interrupt Request
ITU-656 The ITU Radio communication Sector
(ITU-R) is a standards body subcommittee
of the International Telecommunication
Union relating to radio communication.
ITU-656 (a.k.a. SDI), is a digitized video
format used for broadcast grade video.
Uncompressed digital component or digital
composite signals can be used. The SDI
signal is self-synchronizing, uses 8 bit or
10 bit data words, and has a maximum
data rate of 270 Mbit/s, with a minimum
bandwidth of 135 MHz.
iTV Institutional TeleVision; TV sets for hotels,
hospitals etc.
LS Last Status; The settings last chosen by
the customer and read and stored in RAM
or in the NVM. They are called at start-up
of the set to configure it according to the
customer's preferences
LATAM Latin America
LCD Liquid Crystal Display
LED Light Emitting Diode
L/L' Monochrome TV system. Sound carrier
distance is 6.5 MHz. L' is Band I, L is all
bands except for Band I
LPL LG.Philips LCD (supplier)
LS Loudspeaker
LVDS Low Voltage Differential Signalling
Mbps Mega bits per second
M/N Monochrome TV system. Sound carrier
distance is 4.5 MHz
MHEG Part of a set of international standards
related to the presentation of multimedia
information, standardised by the
Multimedia and Hypermedia Experts
Group. It is commonly used as a language
to describe interactive television services
MIPS Microprocessor without Interlocked
Pipeline-Stages; A RISC-based
microprocessor
MOP Matrix Output Processor
MOSFET Metal Oxide Silicon Field Effect Transistor,
switching device
MPEG Motion Pictures Experts Group
MPIF Multi Platform InterFace
MUTE MUTE Line
MTV Mainstream TV: TV-mode with Consumer
TV features enabled (iTV)
NC Not Connected
NICAM Near Instantaneous Compounded Audio
Multiplexing. This is a digital sound system,
mainly used in Europe.
NTC Negative Temperature Coefficient,
non-linear resistor
NTSC National Television Standard Committee.
Color system mainly used in North
America and Japan. Color carrier NTSC
M/N= 3.579545 MHz, NTSC 4.43=
4.433619 MHz (this is a VCR norm, it is
not transmitted off-air)
NVM Non-Volatile Memory: IC containing TV
related data such as alignments
O/C Open Circuit
OSD On Screen Display
OAD Over the Air Download. Method of
software upgrade via RF transmission.
Upgrade software is broadcasted in TS
with TV channels.
OTC On screen display Teletext and Control;
also called Artistic (SAA5800)
P50 Project 50: communication protocol
between TV and peripherals
PAL Phase Alternating Line. Color system
mainly used in West Europe (colour carrier
= 4.433619 MHz) and South America
(colour carrier PAL M = 3.575612 MHz and
PAL N = 3.582056 MHz)
PCB Printed Circuit Board (same as “PWB”)
PCM Pulse Code Modulation
PDP Plasma Display Panel
PFC Power Factor Corrector (or
Pre-conditioner)
PIP Picture In Picture
PLL Phase Locked Loop. Used for e.g. FST
tuning systems. The customer can give
directly the desired frequency
POD Point Of Deployment: a removable CAM
module, implementing the CA system for a
host (e.g. a TV-set)
POR Power On Reset, signal to reset the uP
PSDL Power Supply for Direct view LED
backlight with 2D-dimming
PSL Power Supply with integrated LED drivers
PSLS Power Supply with integrated LED drivers
with added Scanning functionality
PTC Positive Temperature Coefficient,
non-linear resistor
PWB Printed Wiring Board (same as “PCB”)
PWM Pulse Width Modulation
QRC Quasi Resonant Converter
QTNR Quality Temporal Noise Reduction
QVCP Quality Video Composition Processor
RAM Random Access Memory
RGB Red, Green, and Blue. The primary color
signals for TV. By mixing levels of R, G,
and B, all colors (Y/C) are reproduced.
RC Remote Control
RC5 / RC6 Signal protocol from the remote control
receiver
RESET RESET signal
ROM Read Only Memory
RSDS Reduced Swing Differential Signalling data
interface
R-TXT Red TeleteXT
SAM Service Alignment Mode
S/C Short Circuit
SCART Syndicat des Constructeurs d'Appareils
Radiorécepteurs et Téléviseurs
2
SCL Serial Clock I
SCL-F CLock Signal on Fast I
C
2
C bus
SD Standard Definition
2
SDA Serial Data I
SDA-F DAta Signal on Fast I
C
2
C bus
SDI Serial Digital Interface, see “ITU-656”
SDRAM Synchronous DRAM
SECAM SEequence Couleur Avec Mémoire.
Colour system mainly used in France and
East Europe. Colour carriers = 4.406250
MHz and 4.250000 MHz
SIF Sound Intermediate Frequency
SMPS Switched Mode Power Supply
SoC System on Chip
SOG Sync On Green
SOPS Self Oscillating Power Supply
SPI Serial Peripheral Interface bus; a 4-wire
synchronous serial data link standard
S/PDIF Sony Philips Digital InterFace
SRAM Static RAM
SRP Service Reference Protocol
SSB Small Signal Board
SSC Spread Spectrum Clocking, used to
reduce the effects of EMI
STB Set Top Box
STBY STand-BY
SVGA 800 × 600 (4:3)
SVHS Super Video Home System
SW Software
SWAN Spatial temporal Weighted Averaging
Noise reduction
SXGA 1280 × 1024
TFT Thin Film Transistor
THD Total Harmonic Distortion
TMDS Transmission Minimized Differential
Signalling
TS Transport Stream
TXT TeleteXT
TXT-DW Dual Window with TeleteXT
UI User Interface
uP Microprocessor
UXGA 1600 × 1200 (4:3)
V V-sync to the module
VESA Video Electronics Standards Association
VGA 640 × 480 (4:3)
VL Variable Level out: processed audio output
toward external amplifier
VSB Vestigial Side Band; modulation method
WYSIWYR What You See Is What You Record: record
selection that follows main picture and
sound
WXGA 1280 × 768 (15:9)
XTAL Quartz crystal
XGA 1024 × 768 (4:3)
Y Luminance signal
Y/C Luminance (Y) and Chrominance (C)
signal
YPbPr Component video. Luminance and scaled
color difference signals (B-Y and R-Y)
YUV Component video
3. Mechanical Instructions
3.1 Cable Dressing
ECN401
IR/LEDBOARD
J
(1056)
CN8603
MAIN POWER SUPPLY
A
(1054)
LOUDSPEAKER
CN9101
(1184)
ECN701
ECN408
ECN601
ECN601
LOUDSPEAKER
Cable dressing (43" 6503/6523/6703/6753 series)
CN701
CN415
CN401
CN408
CN601
CN416
(1184)
SSB(1053)
B
ECN415
WIFIMODULE
W
(Wifi02)
Ambilight
(1061)
XA04
XA04‐1
Ambilight
(1061)
ECN03
Back cover overview (43" 6703/6753 series)
ECN416
Ambilight
(1061)
XA04‐2
ECN02
Ambilight
(1061)
KEYBOARD
E
(1057)
MAINPOWERSUPPLY
A
(1054)
CN9102
ECN701
CN701
CN416
ECN408
CN8601
CN415
CN401
CN408
CN601
SSB(1053)
B
ECN401
IR/LEDBOARD
J
(1056)
Ambilight
(1061)
ECN601
ECN415
ECN601
LOUDSPEAKER
(1184)
Cable dressing (50/55" 6503/6523/6703/6753, 49/55” 6803 series)
Ambilight
(1061)
EXA04
ECN416
EXA04‐1
LOUDSPEAKER
(1184)
Ambilight
(1062)
EXA04 ‐2
WIFI MODULE
W
(Wifi02)
Ambilight
(1061)
ECN03
Back cover overview (50/55" 6703/6753, 49/55” 6803 series)
ECN02
KEYBOARD
E
(1057)
MAINPOWERSUPPLY
A
(1054)
CN9101
CN8601
ECN701
ECN408
CN415
CN401
CN601
CN701
CN408
CN412
SSB(1053)
B
ECN401
IR/LEDBOARD
J
(1056)
Cable dressing (50/58" 6203 series)
ECN412
ECN415
ECN601
LOUDSPEAKER
(1184)
ECN601
LOUDSPEAKER
1184)
WIFIMODULE
W
(Wifi02)
KEYBOARD
E
(1057)
Back cover overview (50/58" 6203 series)
ECN401
MAINPOWERSUPPLY
A
(1054)
CN9102
ECN601
ECN701
CN701
CN416
ECN601
CN415
CN401
CN408
CN601
SSB(1053)
B
ECN408
CN8601
ECN415
IR/LEDBOARD
J
(1056)
Ambilight
(1061)
Ambilight
(1061)
LOUDSPEAKER
(1184)
EXA04‐1
EXA04
Ambilight
(1063)
WIFIMODULE
W
(Wifi02)
Cable dressing (65" 6503/6523/6703/6753 series)
Ambilight
(1062)
EXA04‐2
ECN416
EXA04‐3
LOUDSPEAKER
(1184)
Ambilight
(1063)
EXA04‐4
EXA04‐5
Ambilight
(1061)
Ambilight
(1061)
ECN03
Back cover overview (65" 6703/6753 series)
ECN02
KEYBOARD
E
(1057)
3.2 Assembly/Panel Removal
3.2.1 IR board Control Unit
1. Unplug the connector from the SSB.
Caution: be careful, as these are very fragile connectors!
2. Remove fixation screws [1] and connector [2] from the IR board control unit.
3. Remove the IR lens, IR board from the DECO_REAR_COVER.
When defective, replace the whole unit.
1
2
3.2.2 Stand removal
1. Remove the fixation screws [1] that secure the stand.
2. Take the stand bracket out from the set.
1
1
3.2.3 Rear Cover
Warning: Disconnect the mains power cord before removing the rear cover.
1. Remove all fixation screws [2] and [3] that secure the Back cover assy.
2. Unplug the connector [2] that marked by red box below from SSB.
3. Gently lift the rear cover from the TV. Make sure that wires and cables are not damaged while lifting the rear cover from the set.
2
2
2
2
2
2
2
2
2
2
2
2 2
2
2 2
2
2
3
3
3
3
2
2
2
2
2
2
2
2
3.2.4 Keyboard Control Unit
1. Release the connector from the SSB Board.
Caution: be careful, the Keyboard is catch on the Back cover, please be careful to avoid damage the fragile connectors!
2. Remove all the fixation screws from the keyboard control panel [2] and take it out from the Back cover.
When defective, replace the whole unit.
2
2
2
3.2.5 Small Signal Board (SSB)
Caution: it is mandatory to remount all different screws at their original position during re-assembly. Failure to do so may result in damaging the SSB.
1. Release the clips from the LVDS connector that connect with the SSB[1].
Caution: be careful, as these are very fragile connectors!
2. Unplug all other connectors [2] .
3. Remove all the fixation screws from the SSB [3].
4. The SSB can now be shifted from side connector cover, then lifted and taken out of the I/O bracket.
3
3
2
1
3
3
3
3.2.6 Power Supply Unit (PSU)
Caution: it is mandatory to remount all different screws at their original position during re-assembly. Failure to do so may result in damaging the PSU.
1. Gently unplug all connectors from the PSU.
2. Remove all fixation screws from the PSU.
3. The PSU can be taken out of the set now.
3.2.7 Speakers
1. Gently release the tapes that secure the speaker cables.
2. Unplug the speaker connector from the SSB.
3. Take the speakers out.
When defective, replace the both units.
3.2.8 WIFI module
1. Unplug the connector from the SSB.
2. Remove fixation screw that secure the WIFI module.
When defective, replace the whole unit.
3.2.9 LCD Panel
1. Remove the SSB as described earlier.
2. Remove the PSU as described earlier.
3. Remove the keyboard control panel as described earlier.
4. Remove the stand bracket as described earlier.
5. Remove the IR/LED as described earlier.
6. Remove the fixations screws that fix the metal clamps to the front bezel. Take out those clamps.
7. Remove all other metal parts not belonging to the panel.
8. Lift the LCD Panel from the bezel.
When defective, replace the whole unit.
4. Service Modes
4.1 Service Modes
The Service Mode feature is split into following parts:
Service Alignment Mode (SAM).
Factory Mode.
Customer Service Mode (CSM).SAM and the Factory mode offer features, which can be used by the Service engineer to repair/align a TV set.
SAM and the Factory mode offer features, which can be used by the Service engineer to repair/align a TV set. Some features are:
Make alignments (e.g. White Tone), reset the error buffer(SAM and Factory Mode).
Display information (“SAM” indication in upper right corner of screen, error buffer, software version, operating hours,options and option codes, sub
menus).
The CSM is a Service Mode that can be enabled by the consumer. The CSM displays diagnosis information, which the customer can forward to the dealer
or call centre. In CSM mode, “CSM”, is displayed in the top right corner of the screen. The information provided in CSM and the purpose of CSM is to:
Increase the home repair hit rate.
Decrease the number of nuisance calls.
Solved customers’ problem without home visit.
Note: For the new model range, a new remote control (RC) is used with some renamed buttons. This has an impact on the activation of the Service modes.
For instance the old “MENU” button is now called “HOME” (or is indicated by a “house” icon).
4.2 Service Alignment Mode (SAM)
Purpose
To modify the NVM.
To display/clear the error code buffer.
To perform alignments.
Specifications
Operation hours counter (maximum five digits displayed).
Software version, error codes, and option settings display.
Error buffer clearing.
Option settings.
Software alignments (White Tone).
NVM Editor.
Set screen mode to full screen (all content is visible).
How to Activate SAM
To activate SAM, use one of the following methods:
Press the following key sequence on the remote control transmitter: “062596” , directly followed by the “INFO/OK” button. Do not allow the
display to time out between entries while keying the sequence.
Or via ComPair.
After entering SAM, the following items are displayed,
with “SAM” in the upper right corner of the screen to indicate that the television is in Service Alignment Mode.
How to Navigate
In the SAM menu, select menu items with the UP/DOWN keys on the remote control transmitter. The selected item will be indicated. When not
all menu items fit on the screen, use the UP/DOWN keys to display the next/previous menu items.
With the “LEFT/RIGHT” keys, it is possible to:
– (De) activate the selected menu item.
– (De) activate the selected sub menu.
– Change the value of the selected menu item.
When you press the MENU button once while in top level SAM, the set will switch to the normal user menu (with the SAM mode still active in the
background).
How to Store SAM Settings
To store the settings changed in SAM mode (except the RGB Align settings), leave the top level SAM menu by using the POWER button on the
remote control transmitter or the television set. The mentioned exceptions must be stored separately via the STORE button.
How to Exit SAM
Use one of the following methods:
Switch the set to STANDBY by pressing the mains button on the remote control transmitter or the television set.
Via a standard RC-transmitter, key in “00” sequence.
Note : When the TV is switched “off” by a power interrupt while in SAM, the TV will show up in “normal operation mode” as soon as the power is
supplied again. The error buffer will not be cleared.
SAM mode overview
Remark:
1. Press following Key Combination to reset the “Op Hour”: “Menu/Home ” + “101011” on the remote control transmitter.
2. Under main menu “NVM editor”, select “Service Data”, you can use the UP/DOWN keys to view and change the set Type number, the set
Production Number or the 18AC of a part.(The NVM-editor still has the same function as before, alpha-numeric entry.)
4.3 Factory mode:
Purpose
To perform extended alignments.
Specifications
Displaying and or changing Panel ID information.
Displaying and or changing Tuner ID information.
Error buffer clearing.
Various software alignment settings.
Testpattern displaying.
Public Broadcasting Service password Reset.
etc.
How to Activate the Factory mode
To activate the Factory mode, use the following method:
Press the following key sequence on the remote control transmitter: from the “menu/home” press “1999”, directly followed by the
“Back/Return” button. Do not allow the display to time out between entries while keying the sequence.
After entering the Factory mode, we can see many items displayed, use the UP/DOWN keys to display the next/previous menu items
Factory mode overview
How to Exit the Factory mode
Select EXIT_FACTORY from the menu and press the “OK” button.
Note : When the TV is switched “off” by a power interrupt, or normal switch to “stand-by” while in the factory mode, the TV will show up in “normal
operation mode” as soon as the power is supplied again. The error buffer will not be cleared.
4.4 Customer Service Mode (CSM)
Purpose
The Customer Service Mode shows error codes and information on the TVs operation settings. The call centre can instruct the customer (by
telephone) to enter CSM in order to identify the status of the set.This helps the call centre to diagnose problems and failures in the TV set before
making a service call.
The CSM is a read-only mode; therefore, modifications are not possible in this mode.
Specifications
Ignore “Service unfriendly modes”.
Line number for every
line (to make CSM language independent).
Set the screen mode to full
screen (all contents on screen is visible).
After leaving the Customer Service Mode, the original settings are restored.
Possibility to use “CH+” or “CH-” for channel surfing, or enter the specific channel number on the RC.
How to Activate CSM
To activate CSM, press the following key sequence on a standard remote control transmitter: “123654” (do not allow the display to time out
between entries while keying the sequence). After entering the Customer Service Mode, the following items are displayed. use the Right/Left keys
to display the next/previous menu items
Note: Activation of the CSM is only possible if there is no (user) menu on the screen!
CSM Overview
How to Navigate
By means of the “CURSOR-DOWN/UP” knob (or the scroll wheel) on the RC-transmitter, can be navigated through the menus.
How to Exit CSM
To exit CSM, use one of the following methods.
Press the MENU/HOME button on the remote control transmitter.
Press the POWER button on the remote control transmitter.
Press the POWER button on the television set.
5. Software Upgrading, Error code and Panel Code
5.1 Software Upgrading
5.1.1. The following update is for .pkg file.
1. Rename the file to “upgrade_loader.pkg”.
2. Prepare a USB memory (File format: FLAT, Size: 1G~8G).
3. Copy the software to USB flash disk (root directory).
4. Switch off the TV and Insert the USB memory stick that contains the software update files in one of the TV’s USB 2.0 port.
Note: It contains USB3.0 port, if connect on it, the software may can’t be detected.
5. Switch on the TV. The TV will detect the USB memory s tick automatically. Then a window jumps out as below:
6. When the TV software is updated, the TV will turn on again automatically. Remove your USB flash drive.
7. We can enter in CSM or Factory mode to check the current software version.
5.1.2. The following update is for .upg file.
Step 1: Ready for F/W Upgrade
1. Rename the file to “autorun.upg”.
2. Prepare a USB memory (File format: FLAT, Size: 1G~8G).
3. Copy the software to USB flash disk (root directory).
4. Switch on the TV and Insert the USB memory stick that contains the software update files in one of the TV’s USB 2.0 port.
Note the version of this F/W before you change the software file name.
Step 2: F/W Upgrade
1. Press [Quick settings], then Choose [Update Software] in the Settings menu
2. Choose [Local Updates], then press OK.
3. Select the file that you downloaded and press OK
4. Choose [Update], then choose [Start] on following step
5. Upgrade in progress
Step 3: Check the SW version
1. After burning software, TV will restart
2. Press “123654”, enter Customer Service Mode to check if the software version is correct.
Caution: Please make sure that software upgrade is finished before unplug the USB and AC power!
5.2 Error Code
5.2.1 Introduction
Error codes are required to indicate failures in the TV set. In principle a unique error code is available for every:
• Activated (SW) protection.
• Failing I2C device.
• General I2C error.
The last five errors, stored in the NVM, are shown in the Service menu’s. This is called the error buffer.
The error code buffer contains all errors detected since the last time the buffer was erased. The buffer is written from left to right. When an error occurs that
is not yet in the error code buffer, it is displayed at the left side and all other errors shift one position to the right.
An error will be added to the buffer if this error differs from any error in the buffer. The last found error is displayed on the left.
An error with a designated error code never leads to a deadlock situation. It must always be diagnosable (e.g. error buffer via OSD or blinking LED).
In case a failure identified by an error code automatically results in other error codes (cause and effect), only the error code of the MAIN failure is displayed.
5.2.2 How to Read the Error Buffer
You can read the error buffer in following ways:
• On screen via the SAM/CSM (if you have a picture).
Example:
– ERROR: 000 000 000 000 000 : No errors detected
– ERROR: 013 000 000 000 000 : Error code 13 is the last and only detected error
– ERROR: 034 013 000 000 000: Error code 13 was detected first and error code 34 is the last detected (newest) error
• Via the blinking LED procedure (when you have no picture).
5.2.3 Error codes overview
In this chassis only “layer 2” error codes are available and point to problems on the SSB. They are triggered by LED blinking
when CSM is activated. Only the following layer 2 errors are defined:
5.2.4 How to Clear the Error Buffer
The error code buffer is cleared in the following cases:
• By using the CLEAR command in the SAM menu
• By using the CLEAR command in the Factory mode:
• By using the following key sequence on the remote control transmitter: “062599 ” directly followed by the OK button.
• If the contents of the error buffer have not changed for 50 hours, the error buffer resets automatically.
Note: If you exit SAM by disconnecting the mains from the television set, the error buffer is not reset.
5.3 Set Option Code
Press the following key sequence on a standard RC transmitter: “062598” directly followed by MENU and “xxx”, where “xxx” is a 3 digit decimal value
of the panel type: see column “Set Option Code” in below tab. After resetting the Display Code, restart the set immediately.
CTN_ALT BOM# Panel Type
43PUS6503/12 TPT430U3-QVN03.U S0B0H 001
43PUS6523/12 TPT430U3-QVN03.U S0B0W 017
43PUS6703/12 TPT430U3-QVN03.U S0B0K 005
43PUS6753/12 TPT430U3-QVN03.U S0B0K 011
50PUS6503/12 TPT500U1-QVN03.U S7B0F 002
50PUS6503/60 TPT500U1-QVN03.U S7B0F 009
50PUS6523/12 TPT500U1-QVN03.U S7B0V 018
50PUS6703/12 TPT500U1-QVN03.U S7B0M 027
50PUS6753/12 TPT500U1-QVN03.U S5B0Y 012
55PUS6503/12 TPT550J1-QUBN0.K SD850A 003
55PUS6503/60 TPT550J1-QUBN0.K SD850A 010
55PUS6523/12 TPT550J1-QUBN40.K SD850G 019
55PUS6703/12 TPT550U1-QVN05.U S57B0F 007
55PUS6753/12 TPT550U1-QVN05.U S57B0F 013
55PUS6803/12 TPT550U1-QVN05.U S57B0E 016
65PUS6503/12 TPT650U2-FN04.S SG01E 004
Set Option
Code
65PUS6523/12 TPT650U2-FN04.S SG01H 020
65PUS6703/12 TPT650UA-QVN06.U S300Q 008
65PUS6753/12 TPT650UA-QVN06.U S300Q 014
43PUS6503/60 TPT430U3-QVN03.U S0B0H 029
50PUS6503/60 TPT500B5-U1T01D S01A 034
55PUS6503/12 TPT550U2-EQYM6.G SM6B
55PUS6703/12 TPT550U2-EQYM6.G SM6C
43PUS6503/62 TPT430U3-QVN03.U S0B0H 039
50PUS6753/12 TPT500B5-U1T01D S01B 037
50PUS6523/12 TPT500B5-U1T01D S01J 035
50PUS6503/12 TPT500B5-U1T01D S01A 033
50PUS6703/12 TPT500B5-U1T01D S01B 036
50PUS6503/62 TPT500U1-QVN03.U S7B0F 040
49PUS6803/12 TPT490F2-FN02.S S802A 015
43PUS6503/12
43PUS6703/12
50PUS6203/12 TPT500B5-U1T01D S01R 038
TPT430U3-EQYSHM.G S1AW 044
TPT430U3-EQYSHM.G S1AX 032
030
031
58PUS6203/12
55PUS6503/12
65PUS6503/12 TPT650U2-FN04.S SG01K 042
43PUS6523/12
50PUS6503/62
55PUS6703/12
TPT580F2-PU1L.Q S01A 043
TPT550J1-QUBN40.K SD850L 041
TPT430U3-QVN03.U S0B1E 017
TPT500B5-U1T01D S01A 045
TPT550U2-EQYM6.G SM6F 048
Trouble shooting
Picture-related
2 0 1 6 年 1 2 月 1 0 日
2016/4/8
Ask Photo
SW
issue
N
Intermittent
problem ?
Y
Y
SW latest ?
N
Update SW
N
Problem
solved ?
Y
Finish
Y
Picture ?
N
Backlight?
N
LED working ?
Y
Sound ?
SW+SSB
Y
N
PSU/SSB
Y
PSU+ Panel
Menu Smarkt
function?
N
SSB+LVDS+Panel
RAM
Y
Signal
issue
Trouble shooting
Audio/Sound-
related
2 0 1 6 年 1 2 月 1 0 日
2016/4/8
HW
issue
SW
N
Intermittent
problem ?
Y
Y
SW latest ?
N
Update SW
N
Problem
solved ?
Y
Finish
Y
Sound ?
N
Mute ?
N
Extra device
connect?
N
Factory
setting
Sound back ? Setting issue
N
Y
Y
Check extra
Y
device
Setting
issue
SSB+SPK
Trouble shooting system
N
Smart
function
issue ?
N
Intermittent
problem ?
Remark2:
Y
Y
2 0 1 6 年 4 月 1 1 日
2016/12/11
System related
Remark1:
Y
TV start
up ?
N
Network
connect ?
N
Connect network
Y
SW latest ?
N
Update SW
Problem
solved ?
Y
Y
N
SW issue
Commerce way
SCC
available ?
Y
Execute
SCC
Problem
solved ?
Y
N
N
SW update
available ?
Y
SW update
N
Problem
Y
solved ?
N
HW repair
Remark1 : What is System related issue ?
1.Permanent reboots
2.Intermittent reboots
3.No function, no standby LED (set dead)
4.No function, blinking LED
5.Set freezes, intermittently
6.Slow response to user interaction
7.Switches ON by itself
8.Switches Off by itself
9.Stuck in standby mode / unable to start up
10.Stuck on PHILIPS / ANDROID logo
11.CAM not recognized by TV
12.CAM authentication issue
13.Misc CAM issue
14.IP-EPG issues
15.BC-EPG issues
16.PVR issues w/ BC-EPG
17.PVR issues w/ IP-EPG
18.PVR issues / generic
19.EDFU-related issue
20.Features not available in UI / cannot be activated
Remark2 : How to judge intermittent issue ?
1.When the problem happened can be solved by:
1)AC off AC on
2)DC off DC on
3)RC switch different source
2.The problem intermittent happened
Finish
7. Electrical Diagram
7.1 Block diagram
7.2 Power Supply
Power architecture of this platform.
7.3 Power tree
Display power
CN8601
CN8603 for 715G9324P
PFC
Platform power
DIM
ON/OFF
PS_ON
12V
12V_A
AC‐ input+
Mainfilter
AC IN
AUDIO
AMP
CN701
12V
Platform
MT5802
LVDS
12V
7.4 Power layout SSB
C789 +12V PANEL
L704 +3.3V SB
L701 +1.5V DDR
L702 +5V_STB
Power SSB Top View
L803 +5V
C105 TUNER_3.3V
R221 TUNER_LNB
R726 +1.8V EMMC
Power SSB Bottom View
8. IC Data Sheets
8.1 MT5802VHEJ (IC U401--Scaler)
8.2 AD82588B-LG48NAY (IC U601--Audio)
8.3 ST42WS-17-E--AP (TU101)
TDQS-A701F--EUROPE (TU201)
8.4
9.Circuit Diagrams
9.1 A 715G9309 PSU(For 50/55” 6503/6523/6703/6753,49/55” 6803 Series)
9-1-1 AC Input
1 2
F9901
FUSE
1 2
3 4
T5AH / 250V
CN9901
AC 2P
0.25m H
L9904
1
C9911
220PF 250V
2
3
680V
4
RV9901
1
470NF 275V
C9901
SG9901
DSPL-501N-A21F
1
2
L9902
17mH
4
3
C9902
470NF 275V
C9913
220PF 250V
1
4
2
L9903
17mH
3
EU & CN BD9901: 393G0050460607 / 393G0050460604 (
AP BD9901: 393G0050460602 / 393G0050460600 (
3
4
-
2
BD9901
GBJ1008-FUN
1
1 2
+
FB9901
BEAD
ぃ 床荐
床荐
Vsin
)
)
FB9904
127R
GND
1 2
C9915
470pF 250V
HS9901
NC/HEAT SINK
1
2
3
4
Rsen-
t
D9901
PG4007
BR
SG9902
DSPL-501N-A21F
C9912
2
220PF 250V
C9914
220PF 250V
1.5R
NR9902
1 2
1 2
1.5R
NR9901
2
NR9903
1.5R
1 2
C9904
100PF 500V
C9903
100PF 500V
R9903
1
4
3
U9901
D12D1
NC
NC
CAP200DG-TL
NC5D26D27NC
8
R9904
750K +-5% 1/4W
750K +-5% 1/4W
R9905
NC /750K +-5% 1/4W
R9906
NC /750K +-5% 1/4W
t
t
GND1
750K +-5% 1/4W
R9901
GND2
1
GND
1
GND
GND3
1
GND
750K +-5% 1/4W
R9902
1
9-1-2 PFC with LD7592S
EU & CN L9801:373G0174427H0000VP / EQ32
Vsin
Rsen-
PFC_VCC
R9819
0 OHM 5% 1/8W
C9808
+
10uF 50V
AP L9802:373G0174428H0000VP / EQ40
4
5
E1
1
L9801
240uH
4
3
GND
C9804
1uF 450V
R9803
33 OHM 1/4W
D9805
SS1060FL
GND
HV v cc
5
6
C9815
100N 50V
8
U9801
LD7592
OVP
OUT7VCC
GND
6
NC/170uH
L9802
1
D9804
SS1060FL
Q9803
MMBT2907A
GND
R9802
47OHM +-5% 1/8W
1
10KOHM
R9808
0R05
R9805
D9801
2
3
R9809
NC/0R05
R9899
2.7K 1%
C9805
NC/47PF
FMNS-1106S
Q9801
IPA60R 190P6
C9817
100PF
C9806
10NF 1KV
GND
C9801
+
47UF 450V
GND
C9802
+
47UF 450V
GND
C9803
+
47UF 450V
GND
HS9801
HEAT SIN K
For Q9801
R9804
1.5M 1%
R9806
1.5M 1%
1
2
3
4
HV
GND
GND
EU & CN R9813:12K
AP R9813:22K
12K 1/8W 1%
C9810
470PF 50V
GND
R9813
GND
INV1RAMP2COMP3CS
4
10K 1/8W
C9812
47N 50V
GND
R9814
C9813
0.47UF 50V
GND
GND
R9801
18K 1%
R9818
NC/0R05
Q9802
MTN127KN3
R9811
1K OHM 1%
ZD9801
NC
R9817
10K 1/4W
C9814
100P 50V
1 2
R9816
100K 1/8W
PFC_VCC
GND
9-1-3 LLC with SSC3S927
R9102
C9104
10N 50V
1N4148W
D9102
1 2
36K 1/8W 1%
51K 1/8W 1%
200R 1/8W 1%
GND
R9165
0R05 1/4W
Q9105
BTC4672M3
R9168
2Kohm 1/4W +/-1%
GND
R9103
C9102
2.2nF 50V
R9104
C9105
220NF 50V
C9107
220P 50V
R9105
R9180
100K 1/8W 1%
C9180
220nF50V
STB
R9106
Q9106
MMBT3906
0R05 1/4W
0.47UF 50V
120R 1/8W 1%
VCC1
HV
ADJ
PFC_VCC
100K 1%
R9166
BZT52-B16
C9101
1NF
ZD9152
GND
FB_LLC
C9106
CL
100K 1/8W 1%
100K 1%
LMBT3904LT1G
R9112
R9101
R9100
3M 1%
3M 1%
C9100
NC/1NF
GND
R9122
NC/10M
NC
R9107
1
2
3
4
5
6
7
8
U9101
SSC3S927
VSEN
VCC
FB
ADJ
CSS
CL
RC
CD
SB9GND
BR
R9191
1KR
R9192
1KR
10 OHM 1% 1/8W
18
ST
C9114
17
NC
16
100N 50V
VGH
15
VS
14
VB
13
NC
12
REG
11
VGL
10
D9101
US1M_HF
R9115
10 OHM 1% 1/4W
R9118
1 2
R9120
2R2 +-5% 1/8W
75 OHM 1% 1/8W
D9104
SS1060FL
R9117
75 OHM 1% 1/8W
ZD9101
BZT52-B15G
D9103
SS1060FL
1 2
R9114
R9119
10K OHM
R9116
10K OHM
2
Q9101
C9199
IPA50R190C E
2
3
3
C9111
100PF
Q9102
IPA50R190C E
100PF
1
1
GND
1 2
REG
VCC1
+
C9116
100UF 50V
C9118
0.47UF 50V
R9111
100K 1%
4N7 50V
C9110
C9115
2.2uF 25V
ZD9142
BZT52-B6V2
ZD9141
BZT52-B15
1 2
1 2
GND
REG
Q9108
MMBT3906
HOT COLD
C9120
R9147
10N 50V
47K 1/8W 1%
R9148
10K OHM
R9113
C9121
10N 50V
LLC_OVP
Q9107
R9169
100K 1/8W 1%
R9167
200K 1% 1/8W
REG
C9109
10N 50V
ADJ
FB_LLC
HS9101
1
2
3
4
HOT
GND
T9101
!
2
3
13
14
POWER X'FMR
COLD
C9161
330PF 250V
12
8
11
6
10
7
9
5
HEAT SINK
T9101:380GL52P370H0000VP /12V & 24V
GND
T9101:380GL52P369H0000VP /12V & 36V
T9101:380GL52P368H0000VP /12V & 42V
C9113
100PF
C9112
27nF
R9108
D9105
0.05R 1%
FR107G-A0
12VS
R9164
4K7 1/8W 1%
47N 50V
C9156
0R05
R9163
R9162
1.5K OHM
1 2
4 3
1N 50V
C9155
GND
U9104
EL817M(X)
!
ZD9153
BZT52-B13G
1 2
R9146
2Kohm 1/4W +/ -1%
1 2
4 3
U9103
EL817M(X)
!
GND
DV5
R9161
4K7 1/8W 1%
C9157
1UF 50V
R9145
10K OHM
Q9142
MMBT3906
3
1
3
1
C9153
100N 50V
U9150
AS431AN-E1
R9143
10K OHM
Q9141
2N7002K
D9122
FCQS20A065
2
D9121
FCQS20A065
2
R9144
1K5 1% 1/8W
C9141
100N 50V
C9152
47N 50V
D9124
1
FMEN-2308
2
3
D9125
3
FMEN-2308
2
1
R9160
12K 1/8W 1%
C9148
100NF 50V
470uF 20% 25V
R9142
510K 1% 1/8W
+
12VS
C9126
12V/7A
R9156
10K 1/8W 1%
12VS
R9141
100 OHM 1%
36V
+
C9133
100u 100V
12VS
+
C9127
470uF 20% 25V
0R05 1/8W
R9157
5K1 1/8W 1%
R9158
2K49 1/8W 1%
R9159
200 OHM 1% 1/8W
+
C9134
100u 100V
+
C9128
470uF 20% 25V
R9153
PS_ON
+
Q9151
2N7002K
C9138
100u 100V
L9121
1.1uH
Boost_Vin
R9194
5K1 1/8W 1%
R9195
43K2 +-1% 1/8W
R9151
100 OHM 1%
C9151
R9152
100N 50V
510K 1% 1/8W
R9172
R9174
R9173
10K 1/4W
Q9131
MTE1K8N25KM3-0-T2-G
R9175
10K 1/4W
10K 1/4W
10K 1/4W
C9136
R9170
100N 50V
510K 1% 1/8W
+
C9130
47uF 50V
Boost 24V R9194:5.1K
Boost 30V R9194:33K
Boost 42V R9194:43.2K
DV5
R9171
100R 1%
R9176
10K 1/4W
C9131
100N 50V
R9177
10K 1/4W
C9132
100N 50V
R9178
10K 1/4W
DV5
C9124
100N 50V
BL_ON/OFF
+12V_A
+12V
R9179
10K 1/4W
+12V_A
C9125
100N 50V
+12V
For D9124 & D9125
For D9121 & D9122
15
13
11
9
7
5
3
1
C9135
100N 50V
HS9124
HEAT SINK
HS9121
HEAT SINK
CN9102
CONN
Boost_Vin
C9137
100N 50V
1
2
3
4
1
2
3
4
Α
16
14
12
10
8
6
4
2
DIM
PS_ON
+12V_A
+12V +12V
+12V
9-1-4 Driver with PF7909S
Boost_Vin
L8601
33uH
3
C8611
1UF 50V
1
BL_ON/OF F
C8607
100N 50V
10N 50V
C8608
DIM
0 OHM +-5% 1/8W
R8623
5K1 1/8W 1%
R8614
1K8 1% 1/8W
R8608
1K OHM 5% 1/8W
R8609
0 OHM +-5% 1/8W
R8610
R8613
150K 1% 1/8W
+12V
VREF
LED_FB
C8610
1UF 50V
R8607
10 OHM 1/4W
14
13
12
11
10
9
8
C 8609
1N 50V -NC
R8612
200KOHM 1/8W +/-5%
VREF
FB
GM
ADIM
VREF
FLAG
EN
DIM
1UF 50V
FLAG
C8615
U8601
PF7909S
DIMOUT
VCC
OUT
GND
OVP
CN8601
CONN
12
11
D8601
3
FMEN-2308
2
R8617
510K 1% 1/8W
R8618
510K OHM 1% 1/4W
2.5V
R8619
62K 1/ 8W 1%
R8620
100R 1/8W 5%
R8622
100 OHM 1/4W
C8604
2.2NF 200V
R8619 / 62K / OVP 43V
R8619 / 33K / OVP 79V
-VLED
1
3 2
R8621
10K OHM +-5% 1/8W
1
R8616
R 8615
N C /47K 1/4W
N C /47K 1/4W
R8603
C8612
100N 50V
DIMOUT
1
2
3
CS
4
5
6
7
RT
180K 1% 1/8W
R8611
LED_OVP
C8614
1NF 50V
R8604
10R 1/8W 5%
33R 1/8W 5%
D8602
SS1060FL
10K OHM +-5% 1/8W
R8606
1.5K 1/4W
C8613
1NF 500V
HS8601
1
2
3
4
HEAT SINK
R8605
1 2
Q8601
MTE011N10R FP-0-UB-S
C8606
NC/47PF
R8601
0.03R
LED_OVP
DIMOUT
LED_FB
C8601
+
100u 100V
Q8602
MTD030N10QJ3 100V
0.3125V
R8631
R8632
0.25R 1%
0.25R 1%
C8602
+
100u 100V
R8633
0.25R 1%
1 2
C8603
+
100u 100V
R8634
0.25R 1%
FB8601
BEAD
+VLED
-VLED
+VLED
10
9
8
7
6
5
4
3
2
1
9.2 A 715G9324 PSU (For 43” 6503/6523/6703/6753 Series)
9-2-1 AC Input
CN9901
1
2
NC /CONN
!
R9901
510K 1/4W
R9903
510K 1/4W
R9905
510K 1/4W
!
N
!
!
F9902
FUSE
!
T5AH/250V
1 2
1 2
3 4
F9901
NC / 5A 250V
!
CN9902
AC 2P
RV9901
!
680V
!
4
1
L9903
0.25mH
NR9902
NTCR 5R
t
t
NR9901
NTCR 5R
3
2
1 2
!
1 2
!
C9911
22pF 5% 250V
!
C9901
!
C9912
22pF 5% 250V
R9902
510K 1/4W
!
R9904
510K 1/4W
!
R9906
510K 1/4W
C9900
NC / 47pF
U9901
NC / HF81GS Z
1
4
3
L12L1
NC
NC
NC5L26L27NC
8
!
L
SG9902
DSPL-501N -A21F
!
L9901
8mH
1
4
470nF 275V
N
C9915
220PF 250V
C9916
220PF 250V
!
FB9903
127R
1 2
2
!
3
C9914
220PF 250V
FB9905
127R
1 2
1 2
C9917
220PF 250V
!
!
C9913
220PF 250V
C9902
220NF 305V
NR9903
!
!
FB9904
127R
NTCR 5R
X90G20100080000ABF : 52mm*10mm
X90G201001500000HG : 52mm*20mm
For BD9901
1
2
!
1
2
HS9901
NC / HEAT SINK
HS9902
NC / HEAT SINK
!
L9902
8mH
1
4
1 2
t
1 2
NR9904
NTCR 5R
t
2
3
DSPL-501N-A21F
D9901
PG4007
SG9901
!
VSIN
1
BR
!
2
BD9901
TS10P06G-05
+
3
-
GND1
GND2
4
Rsen-
1
1
!
L
9-2-2 PFC with LD7592GS
Vsin
PFC_VCC
+
C9811
47uF 50V
C9808
10uF 25V
1 2
Rsen-
R9832
0R05
FB9801
127R
PFC_VC
C9809
100N 50V
C9800
1UF 450V
L9801
300uH
5
1
L9802
NC / 300uH 10%
4
5
3
1
6
8
5
OUT7VCC
GND
INV1RAMP2COMP3CS
4
D9802
NC / S8KC
3 4
R9803
0.005R 1%
D9805
SS1060FL
OVP
U9801
LD7592
10K 1/8W 1%
R9814
D9804
SS1060FL
Q9803
MMBT2907A
D9803
NC / S8KC
TK13A60D
R9802
27R 1%
R9899
3.4K 1%
Q9801
1
R9805
R9809
0R2 5%
C9804
47PF
2
3
D9801
FMNS-1106S
C9817
100PF
FB9802
BEAD
1 2
R9804
2.7M 1%
+
C9801
56UF 450V
+
C9802
56UF 450V
HV
150W:
10K OHM
R9806
300K OHM 1%
Full - 47*2
HV - 56*1
120W:
Full - 56*1
R9808
0R2 5%
R9818
NC
Q9802
MTN127KN3
HV - 47*1
HS9801
HEAT SINK
1
2
3
4
For Q9801
R9817
10K OHM
PFC_VC
C9813
0.47UF 50V
C9810
1NF 50V
R9819
1K OHM 1% 1/8W
R9801
18K OHM 1% 1/8W
C9814
100P 50V
R9816
100K 1/8W
24K 1/8W 1%
C9812
47N 50V
R9813
9-2-3 LLC with SSC3S927
C9104
10N 50V
D9902
1N4148W
Q9105
C9103
2.2NF
BTC4672M3
1 2
0 OHM 5% 1/8W
R9168
2K2 1/8W 1%
R9103
68K 1/8W 1%
C9102
2.2nF 50V
220NF 50V
220P 50V
R9105
130R 1%
R9165
R9104
C9105
C9107
NC
STB
C9180
220NF 50V
1.5Mohm 1/4W +/ -1%
FB_LLC
R9106
120R 1/8W 1%
VCC1
Q9106
MMBT3906
HV
C9101
NC / 1NF
ADJ
PFC_VCC
100K 1/8W 1%
R9166
BZT52-B16
ZD9152
R9110
C9106
0.47UF 50V
NC
R9107
100K 1/8W 1%
R9113
R9112
100K 1/8W 1%
Q9107
BC847C
R9167
200K 1% 1/8W
R9102
2Mohm 1/4W +/-1%
R9122
NC / 10M
C9117
220N 50V
NC / FB 9101
BEAD
1 2
R9111
10K 1%
C9919
10N 50V
C9118
0.47uF 50V
R9169
100K 1/8W 1%
C9109
10N 50V
R9101
2.7M 1%
1
VSEN
2
VCC
3
FB
4
ADJ
5
CSS
6
CL
7
RC
8
CD
SB9GND
C9110
Q9104
MMBT3906
4N7 50V
U9101
SSC3S927
1 2
ZD9142
REG
ADJ
VGH
REG
VGL
NC
VS
VB
NC
BZT52-B6V2
REG
ST
R9147
BR
C9100
NC / 1.5NF
18
17
16
15
14
13
12
11
10
ZD9141
BZT52-B15
1 2
47K 1/8W 1%
10K OHM
R9123
1K 1%
R9124
1K 1%
R9118
10 OHM 1% 1/8W
C9114
R9120
2.2R 1%
D9101
UF1010G
R9115
10 OHM 1% 1/8W
REG
C9108
220N 50V
C9115
2U2 25V
HOT COLD
C9918
10N 50V
R9148
4 3
1 2
0.1uF 50V
IN4148W R HG
100 OHM 1%
2Kohm 1/4W +/ -1%
1 2
D9104
IN4148W RHG
R9117
100 OHM 1%
ZD9101
BZT52-B15G
D9103
R9114
R9146
U9103
EL817M(X)
!
IPA50R800CE
R9119
10K 1/8W 1%
IPA50R800CE
R9116
10K 1/8W 1%
DV5
COLD HOT
PS_ON
T9101
Lp=700uH, Lk=180uH
4
2
14
13
!
12
5
6
11
10
7
8
9
FB_LLC
D9121
FCHS30A08
NC / FCHS30A08
D9125
D9123
FCHS30A08
3
1
1
3
1
3
3
1
1
3
2
2
2
R9164
2K 1% 1/8W
C9156
D9122
FCHS30A08
2
D9124
FCHS30A08
2
47N 50V
1N 50V
C9155
+
+
C9121
330UF 35V
HS9111
HEAT SINK
1
2
3
4
55mm * 18mm
For D9121 & D9123
16VS
3.75A
+
+
C9127
C9126
470UF 25V
16VS
R9163
0R05 1/8W
R9162
1 2
4 3
1K5 1% 1/8W
U9104
EL817M(X)
!
ZD9153
BZT52-B18G
1 2
+20V
4A
C9125
C9124
C9189
100N 50V
C9133
22UF 25V
R9160
12K 1/8W 1%
1UF 50V
100nF 50V
R9181
100 OHM 1%
R9182
510K 1% 1/8W
+16V
2.75A/1.75A
C9131
22UF 25V
+20V
R9156
3K3 1/8W 1%
R9157
82K 1%
R9154
9.1K 1% 1/8W
R9158
0 ohm
R9159
1.74K 1/8W 1%
DV5
+16V_A
1A/0.7A
CN9101
CONN
16
BL_ON/OF F DIM
+12V_A / +16V_A
+12V / +16 V
C9172
100N 50V
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
C9173
100N 50V
16VS
R9153
Q9151
2N7002K
10K 1%
R9151
100 OHM 1%
C9151
R9152
100N 50V
510K 1% 1/8W
DV5
PS_ON
+12V_A / +16V_A
+12V / +16 V
R9184
R9183
15K 1/4W 1%
L9133
1.1uH
R9161
4K7 1/8W 1%
C9157
1UF 50V
15K 1/4W 1%
Q9181
2N7002K
HS9121
HEAT SINK
1
2
3
4
40mm * 35mm
For D9122 & D9124
D9102
NC / SR34H
1 2
R9130
0R05
R9131
0R05
C9152
NC/47N 50V
C9153
100N 50V
U9150
AS431AN-E1
C9122
330UF 35V
470UF 25V
2
Q9101
1
Q9102
1
VCC1
R9145
10K OHM
Q9142
MMBT3906
!
3
2
!
3
R9144
1K5 1% 1/8W
R9143
10K 1/8W 1%
Q9141
2N7002K
C9141
C9119
100PF
C9111
100PF
D9105
FR107G-A0
+
C9116
220uF 50V
100N 50V
C9112
15nF
C9148
100NF 50V
R9142
510K 1% 1/8W
new parts!!
PSU: BCK-13918-HA
LPB: BCK-13921-HA
C9113
100PF
R9109
4.7R 1%
R9108
4.7R 1%
12VS
R9141
100 OHM 1%
9-2-4 Driver with OZ9902C
+20V
R8610
16VS
BL_ON/OFF
10 OHM 1% 1/4W
C8617
10uF 50V
R8614
4K7 1/8W 1%
C8601
10uF 50V
R8612
4K7 1/8W 1%
DIM
R8615
100K 1/8W 1%
HS8601
HEAT SINK
1
2
3
4
R8613
300K 1/8W
C8606
1N 50V
C8602
10uF 50V
C8624
100NF 50V
C8603
1UF
Closed to B GND
C8605
2.2UF 25V
R8617
100K 1/8W 1%
Closed to B GND
Closed to B GND
R8608
56K
C8604
10NF 50V
R8616
56K 1/8W +/- 1%
R8609
18K 1/8W 1%
R8618
100K 1/8W 1%
1
UVLS
2
VCC
3
ENA
4
VREF
5
RT
6
PWM
7
ADIM
TIME R8SSTCMP
C8607
2.2UF 25V
U8601
OZ9902CGN
FAULT
DRV
GND
OVP
PROT
ISEN
ISW
C8608
1N 50V
D8602
NC
16
15
14
13
12
11
10
9
L8603
NC / BOOST CHOKE
8
2
L8601
33uH
R8605
10 OHM 1%
R8604
0.005 OHM 1% 1/2W
R8619
1K 1/8W 1%
C8609
1UF
6
4
1
1
10K 1/8W 1%
Q8601
TK22A10N1
R8621
R8603
1K 1/8W 1%
C8610
1NF 50V
3
C8619
100P 50V
R8601
0R03 5%
A GND
R8629
C8616
47PF
NC / 100K 1/8W 1%
1
FCH S30A08
10K 1/8W 1%
C8615
NC / 100N 50V
D8601
2
R8622
D8603
NC / BAV70
3
1 2
FB8601
BEAD
2
1
C8622
+
220uF 50V
Co-Lay
R8623
100 OHM 1%
1NF
C8620
R8626
+
C8612
220uF 50V
10K 1/8W 1%
-VLED
1
+
C8613
220uF 50V
Q8602
MTD030N10QJ3 100V
3 2
R8636
1.2R 1%
B GND
L8602
3UH
+
C8614
220uF 50V
R8631
56K
C8611
100P 50V
A GND
R8606
120K OHM 1%
R8611
91K 1%
R8607
16K 1% 1/8W
+VLED
Closed to B GND
32V/2.5A
1R 1%
R8634
R8635
R8633
1.2R 1%
1.2R 1%
+VLED
-VLED
1R 1%
R8637
R8632
1.2R 1%
R8630
R8638
1.2R 1%
R8628
R8627
1.2R 1%
1.2R 1%
1.2R 1%
CN8603
CONN
12
11
10
9
8
7
6
5
4
3
2
1
55mm * 35mm
For Q8601 D8601
9.3 A 715G9325 PSU (For 65” 6503/6523/6703/6753 Series)
9-3-1 AC Input
!
F9902
NC
1 2
1 2
3 4
FUSE
CN9901
AC 2P
!
T5.0AL/250V
!
F9901
T5.0AH/250V
0.25m H
L9905
2
C9911
!
!
4
3
1
2
22PF 250V
470nF 275V
!
C9912
!
22PF 250V
1
2
C9901
1 2
NR 9901
NC
t
RV9901
680V
!
1 2
NR 9902
1.5R
t
HS9901
NC
FB9902
NC
1
2
3
4
Vsin-
2
BD9901
-
4
+
1
TS1 0P06 G-0 5
3
2
BD9902
Vsin
393G0050460604
393G0050460600
t
NR9904
NC
1 2
1 2
DSPL-501N-A21F
!
t
NR9903
1.5R
SG9901
L9901
2
NC
1
L9903
1
3
4
4
12mH
SG9902
DSPL-501N-A21F
!
C9913
2
3
220PF 250V
!
C9914
220PF 250V
!
C9902
470nF 275V
!
L9902
2
NC
1
!
3
4
祏竲
竲
L9904
1
4
12mH
1 2
2
!
3
Vsin-
R9910
NC
R9903
910K 1/4W
! !
1
!
C9903
100PF 500V
C9904
100PF 500V
R9907
910K 1/4W
8
1
R9909
NC
! !
R9904
910K 1/4W
3
4
D12D1
NC
R9908
910K 1/4W
NC
U9901
NC5D26D27NC
CAP200DG-TL
!
GND1
GND
GND
GND
NC
4
1 2
NC
FB9901
-
+
1
TS1 0P06 G-0 5
3
BR
C9921
Vsin-
FB9904
NC
1 2
!
C9915
NC
FB9916
!
NC
1 2
C9916
NC
3
2
1
GND2
GND
GND
GND
NC
3
2
1
NC
1 2
FB9917
127R
C9920
!
NC
!
C9917
1NF 250V
9-3-2 PFC with LD7592
FB9801
Vsin
1 2
BEAD
C9806
1UF 450V
C9807
1UF 450V
Vsin-
+VCC2
C9808
+
22UF 50V
1
3
4
L9802
170uH
C9809
100NF 50V
HS9801
For Q9801
1
C9801 47PF
!
L9801
NC
4 6
5
E1
1
R9803
47OHM +-5% 1/8W
D9805
NC
1 2
LMBT2907ALT1G
D9804
1N4148W
1
Q9803
FB9802
BEAD
1 2
R9802
22OHM +-5% 1/8W
2 3
D9803
FMNS-1106S
2
1
3
R9805
10K OHM 5% 1/8W
C9802
NC
Q9801
IPA60R 125P6
C9817
100PF
1 2
FB9803
BEAD
R9820
1.5M 1%
R9804
1.5M 1%
R9808+R9809
361G2SWJ82752T00YG
361G2SWJ17852T00YG
R9810+R9815 361G020J907BC000TZ
R9808
0.17R
R9809
0.17R
R9810
NC
R9815
NC
2
3
4
HEAT SIN K
C9803
+
68UF 450V
C9804
+
68UF 450V
Vbus
跋
蔼溃
猟
Q9801
IPA60R400CE
IPA60R190CE
Q9802
MTN 127K N3
ZD9801
NC
C9814
100P 50V
1 2
R9817
R9816
100K OHM 5% 1/8W
10K OHM 5% 1/8W
+VCC2
R9813
8
10K 1/8W 1%
5
6
OVP
OUT7VCC
GND
INV1RAMP2COMP3CS
4
C9812
47N 50V
U9801
LD7592
R9814
10K OHM 5% 1/8W
Vsin-
C9811
NC
R9812
2K4 +/-1% 1/ 8W
C9813
0.47UF 50V
C9810
470P 50V
R9818
NC_0R 05 1/4W
R9806
1.1K 1%
R9811
18K 1/8W 1%
9-3-3 LLC with SSC3S927
Vbus
R9103
36K 1/8W 1%
C9103
C9101
NC
NC
C9102
2N2 50V
+VCC 2
ADJ
C9104
10N 50V
1N4148W
R9166
10K OHM 5% 1/8W
ZD9152
BZT52-B16
D9902
1 2
Q9105
BTC4672M3
R9168
3K 1/8W 5%
R9104
51K +-5% 1/8W
C9105
220N 50V
C9107
220P 50V
R9105
160R 1%
STB
FB_LLC
0.47UF 50 V
R9106
120 OHM
C9120
220N 50V
VCC1
Q9106
DTA144WN3/ S
2 3
R9102
0R05 1/4W
C9106
C9117
NC
1
R9167
100K OHM 5% 1/8W
Q9107
DTC144WN 3/S
R9101
3M 1%
R9122
NC
C9118
0.47UF 50 V
R9111
10K OHM 5% 1/8W
1
C9109
R9100
3M 1%
C9100
NC
1
2
3
4
5
6
7
8
C9110
4N7 50V
REG
2 3
Q9108
DTA144WN3/S
D9107
1N4148W
10N 50V
U9101
VSEN
VCC
FB
ADJ
CSS
CL
RC
CD
SB9GND
SSC3S927
ZD9142
BZT52-B6V2
1 2
NC
VGH
NC
REG
VGL
REG
ST
VS
VB
C9108
ADJ
BR
ZD9141
R9112
1KR
R9113
1KR
R9118
10R 1/8W 5 %
18
17
16
C9114
15
100N 50V
14
13
12
11
10
D9101
UF1010G
R9120
2R2 +-5% 1/8W
R9115
10 OHM 1/4W
REG
NC
C9115
2.2uF 25V
1 2
HOT COLD
10N 50V
LLC_OVP
R9146
R9148
0R05 1/4W
3K3 1/8W 5%
D9106
1N4148W
1 2
4 3
U9103
EL817M(X)
!
1N4148W
1 2
1N4148W
ZD9101
BZT52-B15
D9103
D9104
R9117
47OHM +-5% 1/8W
R9114
47OHM +-5% 1/8W
DV5
!
VCC1
Q9142
BTB1424AM3
R9143
10K OHM 5% 1/8W
!
R9119
10K OHM 5% 1/8W
R9116
10K OHM 5% 1/8W
R9144
1K5 1/8W 5%
Q9141
2N7002K
C9141
100N 50V
Q9101
TK13A 60D
Q9102
TK13A 60D
R9142
510K +-5% 1/8W
C9111
NC
+
FB_LLC
C9148
100N 50V
C9119
NC
FR107G-A0
C9116
220UF 35V
12VS
R9141
100R 1/8W 5%
C9112
15nF
D9105
C9113
100PF
R9109
4.7R 1%
R9108
4.7R 1%
R9164
1K 1/8W 1%
C9156
220N 50V
PS_ON
!
!
C9918NCC9919
NC
HOT
COLD
!
T9101
3
2
14
13
POWER X'FMR
12VS
R9163
0 OHM 1/8W
1 2
4 3
1N 50V
C9155
!
1 2
3
2
NC
1
9
8
10
7
6
11
5
12
R9162
U9104
EL817M(X)
ZD9153
BZT52-B15
2K2 1/8W 1%
D9123
D9122
3
FCQS20A065
2
1
D9121
3
FCQS20A065
2
1
HS9122
NC
For D9121 & D9122
HS9121
1
1
2
2
3
3
4
4
HEAT SINK
蛮块
Τ STB 12V->10.6V
R9157/9.1K R9154/120K R9158+R9159/2.4K R9107+R9110=12K
虫
12V块 ΤSTB 12V->9.1V
R9157/9.1K R9154/NC R9158+R9159/3.4K R9107+R9110=7.5K
C9152
R9161
4K7 1/8W 1%
C9157
NC
NC
C9153
100N 50V
U9150
TL431G-AE2-R
NC
C9121
R9160
12K 1/8W 1%
+
+12V
24VA
+
12VS
C9126
+
120uF 35V
470uF 20% 25V
R9157
9K1 1/8W 1%
R9107
0 OHM 1/8W
R9158
2K4 +/-1% 1/8W
R9159
1K 1/8W 1%
1.5A
C9122
NC
NC
8A
C9128
Q9181
+
R9154
NC
R9110
7K5 1/8W +/-1%
R9190NCR9191
+
NC
R9192NCR9193NCR9194
L9101
1.1uH
C9145
470uF 20% 25V
C9129
470uF 20% 25V
24VA
Q9151
2N7002K
NC
C9189
C9151
100N 50V
NC
R9181
NC
R9182
NC
+
R9151
100R 1/8W 5 %
R9152
510K +-5% 1/8W
R9195NCR9196
C9144
NC
NC
1 2
FB9101
NC
470uF 20% 25V
C9143
NC
DV5
DV5
+12V
8A
C9125
ON/OFF
3D
+24V_A
+12V
+12V
ON/OFF
3D
+24V_A
+12V
+12V
+
NC
NC
C9123
C9124
CN9102
CONN
Α
16
15
13
11
9
7
5
3
1
CN9101
NC
2
4
6
8
10
12
14
16
1 2
D9108
JUMPER
⊿
24V
璶传
ΘJUMPER
DIM
14
12
10
8
6
4
2
1
ミ
3
5
7
9
11
13
15
PS_ON
+24V_A
+12V
+12V
Α
DIM
PS_ON
+24V_A
+12V
+12V
+24V_ A
9-3-4 LLC SSC9522 with TPV101
FB8601
1 2
Vbus
LLC_VSEN
BEAD
R8620
1M 1% 1/4W
R8601
1M 1% 1/4W
R8602
1M 1% 1/4W
R8605
1M 1% 1/4W
R8691
NC
R8614
16K9 1/8W 1%
Q8611
R8689
MTN127 KN 3
10K OHM 5% 1/8W
R8690
100K OHM 5% 1/8W
C8690
100P 50V
C8609
100N 50V
+VCC2
+
100nF 50V
C8615
C8614
22UF 50V
R8630
R8629
470OHM +-5% 1/8W
47K 1/8W 1%
C8630
100N 50V
ZD8608
C8629
4.7UF 16V
NC
C8601
NC_10NF 1KV
NC
1 2
C8619
1uF
R8624
EL817M(X)
4
U8606
HS8601
1
2
3
4
HEAT SINK
ZD8605
1 2
1 2
1 2
ZD8606
BZT52-B6V8
D8605
1N4148W
R8604
10R 1/8W 5%
47OHM +-5% 1/8W
R8615
10R 1/8W 5%
47OHM +-5% 1/8W
C8617
27nF
VLED_S
ZD8607
BZT52-B6V8
R8627
51K 1/4W
R8638
51K 1/4W
R8642
9K1 1/8W 1%
R8606
D8607
1N4148W
R8616
R8640
12K 1/8W 5%
10K OHM 5% 1/8W
C8618
NC
D8601
UF4007
LLC_VSEN
1
2
3
4
5
6
7
8
1uF
47P 50V
C8610
C8611
VS
R8618
470OHM +-5% 1/8W
R8619
C8621
150 OHM 1%
560P 50V
+12V
3
U8608
NC
IN
2
ZD8602
GND
NC
1 2
OUT
1
NC
D8608
1 2
ZD8609
BZT52-B3 0
1
2 3
R8631
2.2K 1/4W
NC
C8631
D8609
1N4148W
R8688
0R05 1/4W
C8623
NC
R8632
5K1 +-5% 1/8W
C8628
100N 50V
U8607
TL431G-AE2-R
U8601
Vsen
Vcc
FB
GND
Css
OC
RC
Reg
RV9COM
SSC9522S
5PF
C8612
ZD8603
NC
1 2
R8687
0R05 1/4W
C8627
NC
NC
NC
VGH
VS
VB
NC
NC
VGL
C8613
1uF
C8620
1N 50V
R8639
51K 1/8W 1%
R8603
10R 1/8W 5%
18
17
16
15
14
13
12
11
10
ZD8601
BZT52-B15
ZD8604
NC
1 2
R8686
0R05 1/4W
1 2
C8616
100PF
BZT52-B6V8
VLED_S
1 2
1 2
1 2
NC
C8645
100N 50V
ZD8613
1 2
NC
ZD8614
1 2
NC
ZD8615
1 2
NC
ZD8616
1 2
LLC_OVP
1 2
D8612
SCS160P
R8670
2K 1/8W 5%
Q8610
LMBT3904LT1G
+12V
2 3
1
R8680
1K OHM 5% 1/8W
R8671
1K OHM 5% 1/8W
Q8609
LMBT3906LT1G
VS
Q8601
TK13A60D
R8613
10K OHM 5% 1/8W
Q8602
TK13A60D
C8646
NC
R8617
C8649
NC
LED_VCC
TPV101_COMP
ZD8610
BZT52-B20
LED_VCC
ZD8611
BZT52-B18
ZD8612
BZT52-B18
R8682
0R05 1/4W
R8683
0R05 1/4W
R8684
0R05 1/4W
R8685
0R05 1/4W
R8679
100 OHM 1%
R8681
1K 1/8W 1%
T8601
5
4
14
13
T8602
3
2
14
13
R8625
NC
R8657
NC
POWER X'FMR
NC
9
8
10
7
6
11
1
12
9
8
10
7
6
11
5
12
-VLED-2
Q8606
NC
DIM
DIM
C8643
NC
-VLED-1
Q8603
NC
DIM
C8633
NC
DIM
C8625
NC
C8638
NC
LED_VCC
LED_VCC
3D_VCC
D8603
D8611
C8650
NC
3D_VCC
FMXA-2202S
FMXA-2202S
3
1
3
1
R8621
NC
R8623
NC
R8626
NC
R8641
0R05 1/4W
R8652
NC
R8656
NC
R8658
NC
R8669
0R05 1/4W
2
2
HS8612
NC
HS8611
D8602
NC
HEAT SINK
D8606
NC
+
C8605
1
2
3
4
C8647
NC
1
2
3
C8626
NC
1
2
3
100NF 50V
1
2
3
C8639
100NF 50V
1
2
3
C8644
100NF 50V
100u 100V
FOR D8602 D8606
U8602
NC
TPV101_COMP
8
DIM
COMP
7
SLP
GM
6
VCC
ISET
5
LED4GND
ON/OFF
U8603
TPV101 AD
TPV101_COMP
8
DIM
COMP
7
EN
GM
6
VCC
ISET
5
LED4GND
C8634
HS8604
C8648
NC
NC
U8604
TPV101AD
TPV101_COMP
8
DIM
COMP
7
EN
GM
6
VCC
ISET
5
LED4GND
ON/OFF
U8605
TPV101_COMP
TPV101AD
8
DIM
COMP
7
EN
GM
6
VCC
ISET
5
LED4GND
1
2
3
4
+
HS8602
NC
R8633
NC
R8644
1.3R 1%
R8661
1.3R 1%
R8674
1.3R 1%
C8606
100u 100V
1
2
+
C8607
1
2
R8634
NC
R8645
1.3R 1%
TPV101AD
R8662
1.3R 1%
R8675
1.3R 1%
100u 100V
HS8605
NC
+
HS8603
NC
C8608
R8635
NC
R8646
1.3R 1%
1
2
R8663
1.3R 1%
R8676
1.3R 1%
100u 100V
+
+
C8651
C8652
100u 100V
100u 100V
1
2
R8636
NC
R8647
1.3R 1%
ぃノ硂秨闽
R8664
1.3R 1%
R8677
1.3R 1%
R8607
120K
R8628
NC
R8637
NC
R8643
0 OHM 1/8W
R8648
1R1 1/4W
R8622
R8660
0 OHM +-5% 1/8W
R8665
1R1 1/4W
R8673
0 OHM 1/8W
R8678
1R1 1/4W
VLED_S
R8608
120K
C8624
NC
C8632
4.7uF 10V
3D_VCC
C8637
4.7uF 10V
C8642
4.7uF 10V
R8609
120K
LED_VCC
钡
R8610
120K
-VLED-2
-VLED-1
0OHM
R8611
NC
L8601
3UH
R8612
NC
C8635
R8653
0 OHM 1/8W
C8640
VLED
+
C8603
100u 100V
VLED
R8622
0R05 1/4W
D8610
NC
1
NC
R8655
NC
1 2
ZD8620
NC
1
NC
R8650
NC
R8666
NC
C8604
NC
CN8601
1
2
3
4
5
6
7
8
9
10
11
12
C8622
NC
2 3
Q8605
NC
NC
C8636
2 3
Q8607
NC
Q8608
NC
NC
C8641
Q8604
NC
R8649
NC
R8659
NC
R8651
NC
R8654
NC
R8668
NC
R8672
NC
CONN
+12V
ON/OFF
+12V
3D
9-3-5 JUMPER
1
1
J941
JUMPER
J961
JUMPER
CN9901
2.0MM RIVET
L9905
1.5MM RIVET
NR9902
1.7MM RIVET
J904
JUMPER
1 2
J922
JUMPER
1 2
J962
JUMPER
1 2
CN9901
2.0MM RIVET
L9905
1.5MM RIVET
NR9902
1.7MM RIVET
1 2
1 2
L9905
1.5MM RIVET
NR9903
1.7MM RIVET
J924
JUMPER
J964
JUMPER
J905
JUMPER
1 2
J925
JUMPER
1 2
J945
JUMPER
1 2
1 2
L9905
1.5MM RIVET
NR9903
1.7MM RIVET
1 2
1 2
J966
JUMPER
L9903
1.5MM RIVET
J906
JUMPER
J926
JUMPER
JR901
0R05 1/4W
JR931
0R05 1/4W
1 2
1 2
L9903
1.5MM RIVET
RV9901
1.5MM RIVET
J927
JUMPER
J947
JUMPER
JR902
0R05 1/4W
JR917
0R05 1/4W
JR932
0R05 1/4W
1 2
1 2
J908
JUMPER
J928
JUMPER
JR903
0R05 1/4W
JR933
0 OHM 1/8W
L9903
1.5 MM RIVE T
RV9901
1.5 MM RIVE T
1 2
1 2
J909
JUMPER
J929
JUMPER
JR904
0R05 1/4W
L9903
1.5 MM RIVE T
1 2
1 2
JR905
0R05 1/4W
JR920
0R05 1/4W
J910
JUMPER
J930
JUMPER
L9904
1.5 MM RIVE T
1 2
JR906
0R05 1/4W
J911
JUMPER
1 2
1 2
JR907
0R05 1/4W
JR922
0R05 1/4W
L9904
1.5 MM RIVE T
J912
JUMPER
J932
JUMPER
1 2
1 2
JR908
0R05 1/4W
JR923
0R05 1/4W
L9904
1.5 MM RIVE T
J913
JUMPER
J933
JUMPER
JR909
0R05 1/4W
JR924
0R05 1/4W
J914
JUMPER
1 2
J934
JUMPER
1 2
JR910
0R05 1/4W
JR925
0R05 1/4W
L9904
1.5 MM RIVE T
1 2
1 2
J915
JUMPER
J955
JUMPER
JR911
0R05 1/4W
JR926
0R05 1/4W
1 2
1 2
JR912
0R05 1/4W
JR927
0R05 1/4W
J916
JUMPER
J936
JUMPER
1 2
1 2
JR913
0R05 1/4W
JR928
0R05 1/4W
J917
JUMPER
J937
JUMPER
1 2
1 2
JR929
0R05 1/4W
J918
JUMPER
J958
JUMPER
JR930
0R05 1/4W
J919
JUMPER
1 2
J959
JUMPER
1 2
J920
JUMPER
1 2
J960
JUMPER
1 2
C9901
1.5MM RIVET
C9806
1.5MM RIVET
L9802
2.0MM RIVET
T8601
2.0MM RIVET
C9901
1.5MM RIVET
C9806
1.5MM RIVET
L9802
2.0MM RIVET
T8601
2.0MM RIVET
C9902
1.5MM RIVET
C9807
1.5MM RIVET
L9802
2.0MM RIVET
C9902
1.5MM RIVET
C9807
1.5MM RIVET
L9802
2.0MM RIVET
C9803
1.5MM RIVET
BD9901
1.7MM RIVET
C9804
1.5MM RIVET
E715
PCB
BD9901
1.7 MM RIVE T
F9901
CQ-203SF
F9901
CQ-203SF
BD9902
1.7MM RIVET
BD9902
1.7MM RIVET
床荐猳
0.018g-NC
9.4 A 715G9749 PSU (For 55” 6203 Series)
9-4-1 AC input
T5AL/250V
!
F9903 NC
FB9901
BEAD
1 2
680V
RV9901
NR9901
t
1R5
!
NC
CN9905
F9901
T5AH/250V
1 2
3 4
FUSE
!
1 2
! !
3
1
2
4
AC 2P
CN9901
!
1 2
NR9902
t
1R5
!
FB9902
BEAD
1 2
BR
L
!
SG9901
!
C9901
470NF 275V
NC
C9913
!
1
2
L9901
17mH
4
3
220PF 250V
!
C9902
470NF 275V
!
C9914
220PF 250V
1 2
!
C9911
47pF 250V
!
C9912
47pF 250V
!
SG9902
NC
N
1
4
D9901
PG4007
2
3
L9902
17mH
BD9901
2
TS10P06G-05
+
Rsen-
4
-
1
!
3
Vsin
N
R9905
510K
R9906
510K
C9908
NC
!
510K
!
510K
U9901
NC
1
4
3
D12D1
NC
!
NC
NC5D26D27NC
8
!
R9904
R9903
510K
!
R9902
R9901
510K
HS9901
HEAT SINK
1
2
C9915
470PF 250V
! !
L
9-4-2 PFC with LD7592GS
Vsin
1 2
FB9801
127R
Rsen-
C9806
10uF/ 50V
+
C9809
100N 50V
EQ32
C9804
1UF 450V
3 1
6
8
OUT7VCC
INV1RAMP2COMP3CS
!
4
L9801
300uH
5
R9803
47 OHM 1/4W
5
U9801
LD7592
OVP
GND
4
D9804
SS1060FL
Q9803
MMBT2 907 A
PFC_OVP VCC_ON
FB9802
BEAD
1 2
FB9805
BEAD
1 2
R9802
22 OHM 1/8W
R9805
10KOHM
1
C9801
D9801
R9808
0R075
NC
2
3
Q9801
IPA60R 230P6
FMNS-1106S
C9817
22pF 2KV
1:50K
R9800
3.9K OH M 1% 1/8W
1.5M 1%
1.5M 1%
R9818
C9810
470PF 50V
R9804
R9806
0R05 / NC
3
Q9802
MTN127KN3
2
R9812
1K +-1% 1/8W
R9811
18K +-1% 1/8W
56UF 450V
+
C9803
1
PFC_OVP
HV
+
C9805 56UF 450V
C9802 10NF 1KV
R9817
10K
C9814
0.1U
R9816
100K
VCC_ON
э
穝糤
传竚
R9813
24K 1%
эLay
10K 1/8W
R9814
C9812
47N 50V
IE
C9813
0.47U F 50V
HS9801
1
2
3
4
HEAT SINK
For Q9801, D9802
9-4-3 Main Power
C9101
R9166
ZD9152
R9103
EU & CN R9103:75K
AP R9103:110K
C9104
10N 50V
D9102
1N4148W
Q9105
BTC4672M3
2Kohm 1/4W +/-1%
1 2
0R05 1/4W
R9168
HV
1000pF 2KV
ADJ
VCC_ON
100K 1%
BZT52-B16
68 KOHM +-1% 1/8W
C9102
2.2nF 50V
R9104 NC
C9105
220NF 50V
C9107
220P 50V
R9105
150 OHM 1%
220NF 50V
STB
R9165
NC
R9180
C9180
R9106
Q9106
MMBT390 6
FB_LLC
C9106
0.47UF 50V
CL
120R 1/8W 1%
VCC1
R9101
3M 1%
100K 1/8W 1%
R9113
C9121
10N 50V
R9112
100K 1%
Q9107
LMBT3904LT1G
C9100
NC
R9122
C9118
0.47UF 50V
R9111
10K OHM 1% 1/4W
Q9108
MMBT390 6
LLC_OVP
R9169
100K 1/8W 1%
R9167
200K 1% 1/8W
HS9123
1
2
3
4
HEAT SINK
For D9124
D9124
FMXA-2203SE
2
HS9121
1
2
3
4
HEAT SINK
For D9121 & D9122
D9122
FCQS20A065
2
D9121
FCQS20A065
2
+
C9126
470UF 25V
12VS
C9152
47N 50V
R9160
12K 1/8W 1%
12VS
C9148
R9144
1K5 1% 1/8W
100NF 50V
R9141
100 OHM 1%
R9142
100N 50V
510K 1% 1/8W
+
C9133
100uF 100V
+
C9127
470UF 25V
R9156
6K8 1/4W 1%
R9157
910OHM 1/8W 1%
R9153
6K8 1/4W 1%
R9158
2K49 1/8W 1%
R9159
200 OHM 1% 1/8W
12VS
VLED
PS_ON
+
C9134
100uF 100V
+
C9128
470UF 25V
R9155
100K 1/4W 1%
Q9151
2N7002K
VLED
R9173
R9174
R9175
R9176
R9172
12K 5% 1/4W
12K 5% 1/4W
12K 5% 1/4W
Q9131
MTE1K8N25KM3-0-T2-G
C9136
100N 50V
L9121
1.1uH
C9151
100N 50V
+
C9130
47uF 50V
R9151
1K OHM 1% 1/8W
DV5
R9152
510K 1% 1/8W
12K 5% 1/4W
R9171 1K OHM 1% 1/8W
R9170
510K 1% 1/8W
C9132
100N 50V
1 2
D9109
SR34H / NC
BL_ON/OFF
R9177
12K 5% 1/4W
12K 5% 1/4W
DV5
12V/6A
+12V
C9124
100N 50V / NC
+12V_A
C9135
100N 50V
15
13
+12V_A +12V_A
+12V
11
24V/3A
CN9102
CONN
16
DIM
14
PS_ON
12
10
9
8
7
6
5
3
1
+12V +12V
4
+12V
2
U9101
VSEN
VCC
FB
ADJ
CSS
CL
RC
CD
SB9GND
SSC3S927
1 2
R9147
47K 1/8W 1%
ZD9142
BZT52-B6V2
ADJ
ST
NC
VGH
VS
VB
NC
REG
VGL
ZD9141
C9120
R9148
10K OHM
REG
BR
R9191
1KR
R9192
1KR
D9104
SS1060FL
1 2
R9117
R9118
75 OHM 1% 1/8W
18
17
16
15
14
13
12
11
10
10 OHM 1% 1/8W
C9114
100N 50V
D9101
US1M_HF
R9115
10 OHM 1% 1/4W
R9120
2R2 +-5% 1/8W
75 OHM 1% 1/8W
1 2
ZD9101
BZT52-B15G
D9103
SS1060FL
R9114
10K OHM
1 2
10K OHM
REG
C9115
2U2 25V
BZT52-B15
1 2
10N 50V
R9119
R9116
!
1
!
1
VCC1
Q9101
IPA50R800CE
2
3
Q9102
IPA50R800CE
2
3
C9111
100PF
+
C9116
100UF 50V
C9199
100PF
C9112
22nF
D9105
FR107G-A0
FB_LLC
R9164
C9156
C9113
100PF
R9108
4.7R 1%
HOT
13
14
!
4
2
T9101
NC
C9161
NC/470pF 250V
COLD
5
7
8
6
9
11
12
10
3
1
3
1
3
1
12VS
0R05
4K7 1/8W 1%
47N 50V
R9163
1N 50V
C9155
R9162
1.5K OHM
R9161
1 2
4 3
!
1 2
U9104
EL817M(X)
ZD9153
BZT52-B13G
4K7 1/8W 1%
C9157
1UF 50V
C9153
100N 50V
U9150
AS431AN-E1
R9100
3M 1%
NC
1
2
3
4
5
6
7
8
C9110
4N7 50V
REG
C9109
10N 50V
DV5
R9146
2Kohm 1/4W +/-1%
1 2
4 3
U9103
EL817M(X)
!
R9145
10K OHM
Q9142
MMBT3906
R9143
10K OHM
Q9141
2N7002K
C9141
9-4-4 LED
+12V
C8608
BL_ON/OFF
R8613
1K 1/8W 5%
R8614
100N 50V
Q8603
2N7002K
330K +/-1% 1/8W
D8603
1N4148W
Q8602
DTA144WN3/S
2 3
1
R8611
15K 1/8W 5%
C8610
100N 50V
L8601
82uH / NC
3
8
1
L8602
80uH
2
OUT
220N 50V
1
R8601
33K +-1% 1/8W
OUT
R8602
33K +-1% 1/8W
U8601
PF7708BS
1
LED
2
VCC
3
CS/OVP
OUT4GND
C8613
10P 50V
FB
GM
DIM
D8602
SS1060FL
8
7
6
5
R8603
33 OHM 5% 1/8W
R8604
10R 5%
R8605
4.3K 1%
DIM
1nF
C8614
Q8601
P0925ATF
R8606
10K OHM 5% 1/8W
R8617
1K OHM 1%
R8616
33K 1/8W 1%
C8615
220P 50V
R8607
0R06
DIMOUT
1R2 1%
R8620
C8616
VLED
+VC C
C8609
100N 50V
R8612
+VCC
0R05 1/ 10W
R8615
0R05 1/ 4W
DIMOUT
C8612
C8611
NC
47N 50V
2
D8601
MBRF20100CT
1
R8608
C8607
1R2 1%
R8621
1 2
10 OHM / N C
HS8604
100PF 500V / N C
HEAT SIN K
R8618
1K 1/8W
1R2 1%
R8622
FB8601
BEAD
1R2 1%
R8623
+VLED
+
+
C8606
100N 50V / N C
R8609
CN8602
NC
C8601
C8602
C8603
100uF 100V
100N 50V
+VLED
-VLED
+VLED
1R2 1%
R8627
R8626
1R3 1%
+VLED
-VLED
100uF 100V
1
2
3
4
-VLED
Q8604
MTED6N25J3
R8619
10K OHM 5% 1/8W
1R2 1%
R8624
R8625
1R2 1%
100K
1
2
3
4
5
6
7
8
9
10
11
12
R8610
CN8601
CONN
7 8
1
2
3
4
5
6
100K
9.5 A 715G9860 PSU (For 58” 6203 Series)
9-5-1 AC input
T5AH/250V F9901
T5AL/250V F9902
F9901
!
5A 250V
F9902
NC/FUSE
L
BR
SG9903
DSPL-501N-A21F
NTCR 1R/3.6W
1 2
NR9901
t
SG9901
NC/DSPL-501N-A21F
CN9902
NC
!
!
CN9903
NC/AC 2P
1 2
CN9901
AC 2P
1 2
1
2
3
4
!
HS9901
NC/HEAT SINK
HS9902
NC/HEAT SINK
!
!
RV9901
680V
RV9902
620VDC 10%
!
L
1
2
3
4
!
1
2
3
4
R9905
!
!
R9903
750K +-5% 1/4W
!
NC/750K +-5% 1/4W
R9907
750K +-5% 1/4W
N
!
!
C9903
470nF 275V
!
t
NTCR 1.5R/3.6W
1 2
NR9902
!
R9904
U9901
CAP200DG-TL
750K +-5% 1/4W
1
3
D12D1
NC
R9906
8
NC/750K +-5% 1/4W
!
R9908
750K +-5% 1/4W
22PF 250V
22PF 250V
4
NC
NC5D26D27NC
L9901
17mH
C9901
4
1
C9902
SG9904
DSPL-501N-A21F
N
!
C9907
NC/100PF 5% 1KV
C9908
NC/100PF 5% 1KV
!
!
17mH
L9902
RSEN-
4
C9905
220PF 250V
4
3
2
!
C9904
3
1
2
!
470nF 275V
BR
BR-
!
C9906
220PF 250V
SG9902
NC/DSPL-501N-A21F
D9901
NC /1N4007GHA0G
R9901
D9902
NC / 1N4007GHA0G
NC /3K9 1/ 4W 1%
R9902
NC /3K9 1/ 4W 1%
!
2
+
BD9901
TS10P06G-05
ST
1
Vsin
-
3
BR-
9-5-2 PFC with LD7592GS
Vsin
1 2
FB9801
127R
Rsen-
C9801
1UF 450V
L9801 EQ32 150W LV/200W HV
L9802 EQ40 200W LV
L9803 EQ25 150W HV
4
4
5
L9801
E1
NC/240uH
1
6
L9802
E1
170uH
1
5
4
L9803
300uH
E1
1
1 2
C9802
47pF 2KV
D9801
FMNS-1106S
FB9802
BEAD
NR9801
1 2
NTCR 3R
NR9802
1 2
NTCR 3R
t
t
1 2
FB9803
127R
C9804
2.2NF 2KV
+
C9805
68UF 450V
+
C9806
68UF 450V
C9807
2.2NF 2KV
HV
0R05
R9801
R9816
NC/0R05
PFC_OU T
HS9801
1
2
3
4
HEAT SINK
For Q9801, D9801
* HV Only keeping use HS9801
5
6
7
8
VCC _ON
PFC_VC C
R9805
10R 1/8W 5%
PFC _OVP
PFC _OUT
C9808
+
10UF 50V
C9809
100N 50V
R9802
68 OHM 1/4W
D9802
1N4148W
Q9802
MMBT2907A
200W
LV IPA60R230P6 357G0600600600
HV IPA65R1K0CE 357G0600650605
150W
LV IPA60R400CE 357G0600600604
HV IPA65R1K5CE 357G0600650606
U9801
OVP
GND
OUT
VCC
LD7592
CS
COMP
RAMP
INV
4
3
2
1
R9806
1K5 1% 1/8W
INV
R9807 option
150W: 27K
200W: 22K
R9803
22R 1/8W 1%
1:50K
Rsen-
R9807
22K OHM 1% 1/8W
Q9801
IPA60R230P6
1
R9804
10K 1/8W
R9808
10K 1/8W
47N 50V
C9810
2
200W
LV 68UF/450V*2PCS 367G215X680PKZ000S
HV 47UF/450V*2PCS 367G215X470PKZ002S
C9803
100pF 2KV
3
HV
150W
LV 56UF/450V*2PCS 367G215X560PKZ000S
HV 56UF/450V*1PCS 367G215X560PKZ000S
R9809
1.5M 1%
R9810
1.5M 1%
3
C9811
0.47UF 50V
INV
R9811
NC/0R05
C9812
470PF 50V
Q9803
MTN127KN3
1
2
R9812
1K 1/4W
R9813
18K +-1% 1/8W
C9813
PFC_OVP
100N 50V
R9814
10K 1/8W
R9815
100K
PFC _VCC
9-5-3 Main Power
ADJ
VCC_ON
C9105
10N 50V
BZT52-B16
FB_LLC
BR
ZD9102
1 2
R9128
4K7 1/8W 1%
47N 50V
C9121
D9101
PG4007
EU & CN R9103:75K
AP R9103:110K
CL
C9106
NC
R9110
220nF50V
D9106
1N4148W
Q9104
BTC4672M3
R9121
100K 1%
Q9105
MMBT3906
R9122
2K 1% 1/8W
HOT COLD
R9129
C9122
1N 50V
!
0R05
4 3
0.47UF 50V
R9123
R9101
3M 1%
C9107
VCC1
0 OHM 1/8W
1 2
1 2
FB_LLC
C9108
220P 50V
R9124
100K 1/8W 1%
R9125
100K 1/8W 1%
Q9106
LMBT3904LT1G
R9130
1.5K OHM
U9102
EL817M(X)
ZD9103
BZT52-B13G
C9119
R9126
R9111
10N 50V
200K 1% 1/8W
12VS
R9102
3M 1%
150 OHM 1%
LLC_OVP
R9131
C9123
1UF 50V
4K7 1/8W 1%
R9112
130R 1%
R9127
100K 1%
C9120
10N 50V
R9103
R9155
VCC1
STB
ADJ
C9125
100N 50V
U9103
AS431AN-E1
68 KOHM +-1% 1/8W
NC
HV
C9102
2.2nF 50V
C9109
220NF 50V
Q9103
MMBT3906
REG
C9124
47N 50V
R9132
12K 1/8W 1%
R9117
R9104
1
2
3
4
5
6
7
8
10K OHM 1% 1/4W
150W use T9102 (no Part ID)
200W use T9101 380GL52P370H0000VP /12V & 24V
D9102
C9103
NC
U9101
VSEN
VCC
FB
ADJ
CSS
CL
RC
CD
SB9GND
SSC3S927
4N7 50V
C9114
+12V
R9105
10% 2KV
R9106
!
18
ST
17
NC
16
VGH
15
VS
14
VB
13
NC
12
REG
11
VGL
10
ZD9142
BZT52-B6V2
1 2
R9118
47K 1/8W 1%
R9133
0 OHM 1/8W
R9134
10K 1/8W 1%
R9135
2K49 1/8W 1%
R9136
200 OHM 1% 1/8W
1KR
R9107
10 OHM 1% 1/8W
1KR
ST
D9103
US1M_HF
R9114
10 OHM 1% 1/8W
ZD9141
BZT52-B15
1 2
REG
C9116
R9119
10N 50V
10K 1/8W 1%
+Vboost
C9115
2U2 25V
R9137
47K 1/8W 1%
R9138
5K1 1/8W 1%
1N4148W
R9108
75 OHM 1% 1/8W
1 2
C9110
ZD9101
100N 50V
BZT52-B15G
R9113
2R2 +-5% 1/8W
D9104
1N4148W
R9115
75 OHM 1% 1/8W
REG
HS9103
1
2
3
4
NC/ HEAT SINK
For Q9101 Q9102
R9137 option
30V: 62K
24V: 47K
18V: 36K
Q9107
2N7002K
C9126
IPA50R280C E
R9109
10K OHM
IPA50R280C E
C9117
0.47UF 50V
R9140
510K 1% 1/8W
100N 50V
Q9101
1
Q9102
1
R9116
10K OHM
R9139
1K 1/4W
2
3
2
3
+
C9118
100UF 50V
C9104
100pF 2KV
C9111
100pF 2KV
D9105
FR107G-A0
DV5
3
2
C9112
R9120
0R05
New Part
27nF
2
3
14
!
!
T9101
POWER X'FMR
3
2
13
14
14
C9113
100pF 2KV
T9102
NC/POWER X'FMR
4
5
16 8
15
!
4 3
C9909
470pF 250V
COLD HOT
6
12
11
7
8
9
10
5
!
7
9
14
11
10
13
12
R9149
2Kohm 1/4W +/-1%
1 2
U9104
EL817M(X)
5
6
0910
0910
1112
1112
DV5
3
D9107
FMEN-220A 20A 100V
2
1
6
3
2
D9110
FMEN-220A 20A 100V
1
3
D9108
TSF30U60C
2
1
3
D9111
NC/ TSF30U60C
2
1
3
D9109
TSF30U60C
2
1
Q9108
MMBT3906
R9150
10K OHM
R9152
10K OHM
Q9109
2N7002K
+
+
C9127
C9128
NC/ 100u 100V
HS9101
1
2
3
4
HEAT SINK
For D9107 & D9110
5
1112
HS9102
1
2
3
4
HEAT SINK
For D9108 & D9109 & D9111
+
+
C9132
470UF 25V
0910
12VS
C9136
R9151
100NF 50V
1K5 1% 1/8W
R9153
100 OHM 1%
R9154
C9137
100N 50V
510K 1% 1/8W
+
+
C9129
C9138
NC/ 100u 100V
NC/ 100u 100V
12VS
+
+
C9133
C9140
470UF 25V
470UF 25V
BL_ON
+12V
+12V
PS_ON
+
C9130
220UF 50V
L9101
1.1uH
C9141
470UF 25V
+
R9141
C9139
2K4
220UF 50V
220UF 50V
Q9110
MTE1K8N25KM3-0-T2-G
12V/7.5A
+
C9134
47uF 50V
CN9101
15
13
11
9
7
5
3
1
CONN
16
14
12
10
8
6
4
2
C9131
100N 50V
C9135
100N 50V
DV5
+12V
+Vboost
DIM
PS_ON
+12V
+12V +12V
+12V
R9147
1K OHM 1% 1/8W
R9148
510K 1% 1/8W
9-5-4 LED
+Vboost
12VS
C8617
0.1UF 50V
BL_ON
R8629
1K OHM 5% 1/8W
L8603
NC/33uH
6
4
8
1
L8601
33uH
3
1
2
1
L8602
NC/33uH
R8601
R8602
D8603
1N4148W
Q8604
DTA144WN 3/S
2 3
R8627
NC/ 15K 1/8W 1%
R8628
0 OHM 1/8W
Q8603
2N7002K
Boost Choke Option
150W
LV L8602 373G0253265H00 33UH
HV L8602 373G0253365H00 82UH
200W
LV L8601 373G0253376X0000VP 33UH
HV L8602 373G0253365H00 82UH
R8603
33K +-1% 1/4W
OUT
33K +-1% 1/4W
Q8601 Option
150W
10 OHM 1% 1/8W
D8602
1N4148W
MTE011N10RFP-0-U B-S
R8604
5.6R 1%
R8605
3.9K 1%
LV 357G0600100607 34A/100V
HV 357G0600250603 9A/250V
200W
LV 357G0600100607 34A/100V
HV 357G0600250603 9A/250V
R8610
10 OHM 1/4W
C8610
4.7U F 50V
C8618
0.1UF 50V
DIMOUT
C8611
220N 50V
OUT
1
Q8601
R8606
10K OHM 5% 1/8W
U8601
1
DIMOUT
2
VCC
3
CS/OVP
OUT
PF7904S
10PF 50V
EN/DIM
4
C8612
GM
GND
SPS3080-C 30A 80V
1 2
3
D8601
1 2
2
1
C8609
47PF/ 2KV
C8616
1NF 50 0V
HS8601
HEAT SINK
1
2
3
4
For Q8601
&D8601
R8607 Co-LAY R8626
R8626
8
FB
7
6
5
0.03R
R8607
NC/0R03 5%
DIM
R8613
100R 1%
C8613
220P 50V
R8612
R8611
33K 1/8W 1%
C8615 1NF 50V
47N 50V
C8614
DIMOUT
1K 1/8W 1%
FB8602 BEAD
FB8601 BEAD
+
+
82uF 100V
82uF 100V
C8603
C8602
+
C8605
C8604
100NF 250V
NC/ 220uF 50V
D8601 Option
150W
LV 393G0060617TUB FMET-23010
HV 393G0060604TUB MBRF10200CT-Y
200W
LV 393G0060617TUB FMET-23010
HV 393G0060604TUB MBRF10200CT-Y
猟筿
-VLED
100R 1%
R8614
1
3 2
R8615
10K OHM 5% 1/ 8W
1.3R 1%
R8616
Q8602 Option
150W
LV 357G763N100039 29A/100V
HV 357G0763250602 10A/250V
200W
LV 357G763N100039 29A/100V
HV 357G0763250602 10A/250V
Q8602
MTD030N10QJ3 100V
R8622&R8623 Co-LAY R8624&R8625
1.5R
1.5R
1.3R 1%
R8618
R8617
R8619
1.3R 1%
R8620
+VLED
+
+
C8606
C8607
C8608
NC/ 220uF 50V
NC/ 220uF 50V
NC/0.1UF 50V
-VLED
R8608
+VLED
+VLED
+VLED
-VLED
100K
R8609
100K
CN 8602
NC
1
2
3
4
5
6
7
8
9
10
11
12
CN8601
CONN
7 8
1
2
3
4
5
6
猟筿
R8622
1.3R 1%
R8621
R8623
NC/ 0. 2R 2W
R8624
NC/ 0. 2R 2W
0.43OHM 5% 2W
R8625
0.43OHM 5% 2W
C8619
R8630
330K 1/8W 5%
0.1uF 50V
9.6 B 715G8709SSB
9-6-1POWER
2K17 MT5802 platform
Main_18V_12V
Big plane
R798
100K 1/16W 5%
C778
C779
10UF 16V
10UF 16V
C777
NC/ 100NF 25V
Vout = 0.6V (1+( R1/R2
))
Vout = 0.6V (1+( 100/(10+3.3)
))=5.19V
R744
33K 1/16W
⊙
⊙
8
7
1
5
C780
4.7UF 6. 3V
9
6A(Spec.)
U708
IN
IN
EN
VC
GND
SY8366QN C
PG
BS
LX
FB
ILMT
2
6
10
4
3
C781
100N 50V
Big pla ne
10K 1%
R796
R2
R745
2.2R 1%
3K3 1%
L702
3.3UH
R795
+5V_STB
U707
SY8089AAAC
4
IN
5
FB
R742
LX
GND
EN
2A
R2
18K OHM 1%
3
2
1
R748
4.7K1/16W
L704
+
R782
0R05
C702
100UF 16V
C724
2.2UF 10V
Big pl ane
R794
R1
C785
100K 1/10W 1%
3N9 50V
R703
1K 1/10W 1%
MAX=3A
C787
22UF 10V
ZD704
NC/RLZ 6V2B
1 2
2.95A
2.2uH
+5V_STB
R1
R746
75K 1/16W 1%
C711
33P 50V
R751
6K2 1/10W 1%
ZD706
1 2
R750
0R05 1/8W
C729
C725
NC/ BZT52- B3V6
10UF 10V
NC/10UF 10V
3V3SB
Main_18V_12V
OPWRSB_PW R
MAX=2.3A
R786
NC/ 10K 1/16W 5%
Big plane
C766
NC/10UF 25V
R787
NC/10UF 25V
C767
C768
NC/100N16V
NC/10 0K 1/16W 5%
C769
NC/4.7UF 6.3V
U701
8
IN
7
IN
1
EN
5
VC
9
GND
NC/ SY8366QNC
6A(Spec.)
Vout = 0.6V (1+( R1/R2
Vout = 0.6V (1+( 100/(5.1+0.16)
))=12V
))
⊙
⊙
R783 0R05
2
PG
C770
6
BS
NC/100N 50V
10
LX
4
FB
3
ILMT
R7047
NC/2.2R 1%
Big pla ne
R2
R791
NC/160R 1/16W
L705
NC/3.3UH
R1
R790
NC/5.1K 1%
Big pl ane
18V_12V
MAX=3A
R789
NC/ 100K 1/10W 1%
R792
NC/1K 1/ 10W 1%
C771
NC/470PF
NC/10UF 25V
C774
16V to 12V for Panel Vcc
For PSU 16V only
C775
R781
NC/0R05
Q706
8
D
7
D
6
D
+5V _STB TO +5 V _SW BY VCCK
NC/10UF 25V
VCCK
R740
1K 1/16W 5%
C701
100N 16V
18V_12V
+5V_STB
VCCK
DDRV
DVDD3V3
3V3SB
+5V_SW
AVDD1V0_1
AVDD1V0_STB
OPWRSB
OPWRSB_PW R
GND 5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22
5
S
AON4421
C716
1UF 16V
R733
33K 1/10W 5%
R738
22KOHM 1/10W
Q707
BC847N3
18V_12V 5,11,14,22
+5V_STB 5, 9,12 ,16
VCCK 5,6, 7,19
DDRV 5,7,8,20
DVDD3V3 5, 6,7,9,10,11,14, 15,17,18,19,21,22
3V3SB 5,6,9,12,16,18,22
+5V_SW 5 ,12,13,15, 21,22
AVDD1V0_1 5,11, 12
AVDD1V0_STB 5,6,1 2,18
OPWRSB 5, 6
OPWRSB_PW R 5,18,22
+5V_SW +5V_STB
MAX=2.0A
1
D
2
D
3
D
4
G
C786
22UF 10V
9-6-2 System Power
BL_ON/POK
R1125
A_DIM_AD J A_DI M
NC/22 K 1/16W 1%
Sony
A_DIM_AD J:
Normal: Max:+3V3, M in:0V
Stand_By:0V
C8096
NC/220N 10V
Option by USB F/W Upgrade
18V_12V
OPWRSB_PWR
SY8368QNC: Max:8A
Vin 4V~25V
Vout = 0.6V (1+ ( R1/R2
Vout = 0.6V (1+ ( 24/36
))
))=1.0V
For 12V Only
+5V_STB
DDR_PWR_EN
FB enable(power on):high
FB dis able(power off):low
USB_PORT0_5V
PW_18V_12V
R784
0R05
R760
100R 1/16W 5%
⊙
⊙
R772
0R05
AU_12V
PW_18V_12V
STB_PWR
10UF 16V
3V3SB
FB_PWR _CTRL
MAIN P OW ER
1 2
Big plane
C746
C745
10UF 16V
C747
NC/100NF 25V
C722
100N 16V
3.0A(Spec.)
CN701
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CONN
D702
FB340M
U706
8
IN
PG
7
1
5
C748
4.7UF 6.3V
9
R747 10K 1/10W 5%
R729
C765
10UF 10V
IN
EN
LDO
GND
SY8368QN C
NC/100R
C723
10UF 10V
C740
BS
FB
ILMT
1.5nF 50V
R755 180K 1%
Main_18V_12V
2
6
10
LX
4
3
U705
RT8079ZQW
1
2
3
4
R754
C749
100N 50V
Big pl an e
R710
36K 1%
VIN
VIN
GND
GND
BL_DIG_D IM
OPWRSB_PWR
NC/BZT52-B22
NC/BZT52-B22
ZD707
ZD708
AU_12V
PW_18V_12V
C707 100N 16V
C708 100N 16V
C709 100N 16V
Modify by EMI
PGOOD
R743
2.2R 1%
13
17
15
16
14
EN
VIN
GND
PGOOD
SS/TR
AGND5FB6COMP7RT/SYNC
8
47K
1 2
1 2
TP448
L703
R725
1K 1/16W 5%
R1 R2
R708
24K 1%
C719 100N 16V
BOOT
12
SW
11
SW
10
SW
9
3V3SB
R709
20K 1/16W 5%
OPWRSB_PW R
C704
1UF 10% 16V
Q710
BC847N3
1009 Add
PGOOD
Normal: open drain by pull-up vlotage ti ming
Abnormal :low
R741
Big pl an e
ZD712
NC/MMSZ4678
1 2
R737 1R 1%
C757
22uF 6.3V
0.68uH
C750
680pF 50V
10R 1/10W 5%
R700
1.2KOHM 1%
DRAM Power
Vout=0.827 x (1+27K/33K) = 1.5V)
L701
1.5uH
R749
C726 10N 50V
R701
33K 1/16W 1%
24K 1%
ZD701
R1
R753
3K 1/16W 1%
C733
NC/BZT52H-C2V7
22UF
1 2
R2
OPWRSB:
Normal : Lo w
Stand_by: Hi
R767
4.7K1/16W
C758
C759
22uF 6.3V
22uF 6.3V
C734
22UF
OPWRSB
R715
47K 1/16W 5%
R731
R730
C760
22uF 6.3V
R736
0R05
R732
0R05
MAX=1.6A
0R05
0R05
DDRV
VCCK
BL_DIG_DIM
DVDD3V3 DVDD3V3
R706
R712
100R
10K 1/16W 5%
R711
R714
Q703
BC847N3
For 12V Only
R779
3V3SB
0R05
AVDD1V0_STB AVDD1V0_1
+5V_SW
C727
C706
100N 16V
10uF 16V
R752
3K3 1/16W 5%
C738
R705
4.7K1/16W
NC/0 R05 1/16W
4.7K1/16W
BRIGHT_ADJ:
Normal:Max:+3V3, Min:0V
Stand_By:0V
R722
0R05 1/10W
A_DIM_ADJ
ANALOG POWER AVDD1V05_STB
U710 G5725ADJT11U
4
VIN
1
EN
C739
NC/10NF 50V
LX
VFB
GND
2
L707 2.2uH
R759
NC/100 OHM
R757
2Kohm 1/16W +/-1%
R762
3K3 1/16W 5%
4
1
NC/100N 16V
R739
100K 1/16W 5%
C797
C798
100N 16V
2.2UF 10V
R761
NC/100K1/16W
C792
NC/100N 16V
R713 0R05
U702 G5719TBIU
VIN
LX
EN
VFB
GND2NC
5
3
6
3V3SB DVDD3V3
R768
NC/4.7K1/16W
R765
0R05 1/16W
R770
NC/4.7K1/16W
R763
10K 1/16W 5%
Add/20160913
TYP = 300mA
C794
R702
NC/2 2P 50V
20K 1%
R704
24K 1%
BL_O N/OFF:
Inverter on:High
Inverter off: Low
3
5
R773
INV_EN
L710 2.2uH
R775
NC/100 OHM
C793
NC/10NF 50V
2Kohm 1/16W +/-1%
Vout=0. 6 x (1+20000/26000)= 1. 06 V
1000 mA
R758
C728
NC/22P 50 V
100K 1%
R756
20K 1%
Vout=0. 6 x (1+100000/ 22000)= 3.32 V
C705
C721
10UF 16V
NC/10UF 10V
Sony r eque st
R769
NC/4.7K1/16W
Q711
NC/BC847N3
ZD705
NC/MMSZ4678
1 2
(1A/60mil)
ZD703
NC/BZ T52-B3V6
1 2
C790
R771
BL_ON/ POK
100R
C796
NC/10u F 6.3V
AVDD1V0_STB
R707
0R05
NC/10UF 10V
C799
10UF
R716
R717
DIGITAL POWER
DVDD3V3 /AVDD3V3
0R05 1/8W
0R05 1/8W
DVDD3V3
AVDD3V3
DVDD3V3
C752
2.2UF 10V
R723
3K3 1/16W 5%
C743
100N 16V
4
1
C730
NC/1 00N 16V
U709
G5725ADJT11U
VIN
LX
EN
VFB
GND
2
3
5
L711 2.2uH
R727
NC/100OHM
C714
NC/10NF 50V
R776
24K 1%
Vout= 0.6 x (1+24000/ 24000)= 1. 2V
C717
NC/22P 50V
R777
24K 1%
R734
300R 1%
Max : 800 mA
1 2
ZD711
+5V_SW
C712
10UF
R724 10K 1/8W
R764
C731
10K 1/8W
100N 16V
U704
E-Pad
1
POK
2
VEN
3
VIN
VPP4NC
C718
1uF 10V
2.0A(Spec.)
R735
1.65K 1%
G9661
GND
ADJ
R1
eMMC 1V8
(1A/60mil)
ZD710
R728
NC/BZT 52H-C2V7
2K 1%
1 2
R766
100R 1/16W 5%
9
8
7
6
VO
5
R2
LDO_PWR
R726
0R05
C715
10UF
0.8 x (1+ 2.1K/ 1.65K) = 1. 8V
BL_DIG_D IM
AVDD1V2
C744
C751
10UF 6.3V 20%
10UF 6.3V 20%
NC/MMSZ4678
A_DIM_ADJ
18V_12V
AU_12V
VCCK
AVDD1V 2
DDRV
AVDD3V3
DVDD3V3
3V3SB
+5V_SW
AVDD1V0_1
AVDD1V0_STB
OPWRSB
OPWRSB_ PWR
INV_EN
FB_PWR _CTRL
+5V_STB
+5V_US B
USB_PORT0_5V
BL_DIG_D IM 17
A_DIM_AD J 17
18V_12V 4,11,14,2 2
AU_12V 10
VCCK 4,6, 7,19
AVDD1V2 9
DDRV 7,8,20
AVDD3V3 9, 11,12,18,21
DVDD3 V3 6,7,9,10,11, 14,15,17,18, 19,21,22
3V3SB 4,6,9, 12,16,18,22
+5V_SW 4,12,13,1 5,21,22
AVDD1V0_1 11,12
AVDD1V0_STB 6,12,18
OPWRSB 6
OPWRSB_PWR 4,18, 22
INV_EN 17
FB_PWR_CTRL 17
+5V_STB 4,9,12, 16
GND 4,6, 7,8,9,10,11 ,12,13,14, 15,16,17,18, 19,20,21,22
+5V_USB 12,18
USB_PORT0_5V 18
DVDD3V3
DVDD3V3
9-6-3 Peripheral
U401-7
OSDA0
OSCL0
OSDA1
OSCL1
XTAL I
XTAL O
AVDD33_PDW_STB
Close to main chip
VCC3IO_EMMC
C414
AVDD33_R GB_STB
1uF 10V
AVSS33_RGB
AVDD33_PLL_STB
AVDD10_PDW_STB
POR_OPT
EMMC_ CLK EMMC_ CLK #
AM33
OSDA0
AL32
OSCL0
W30
OSDA1
W31
OSCL1
B30
XTAL I
A30
XTAL O
L24
AVDD33_PD W_STB
AG33
VCC3IO_EMMC
K25
AVDD33_R GB_STB
L21
AVSS33_RGB
L23
AVDD33_PLL_STB
F28
AVDD10_PD W_STB
K33
POR_OPT
R5030 0R 05 1/16W
EMMC
POWE__B
R5036 0R 05 1/16W
PAALE
R5139 0R 05 1/16W
PACLE
R5140 0R 05 1/16W
PDD2
R5040 0R 05 1/16W
PDD3
R5041 0R 05 1/16W
PDD4
R5042 0R 05 1/16W
PDD5
R5043 0R 05 1/16W
PDD6
R5044 0R 05 1/16W
PDD7
R5045 0R 05 1/16W
VCC3IO_EMMC
R4030
4.7K1/16W
EMMC_ RST#
C4033
100N 16V
Core Power
C4199
10UF 6. 3V 20%
EMMC_ RSTB
VCCK
C4137
+
NC/ 100UF 16V
R5031
0R05 1/16W
POWE#1
VCC3IO_EMMC
VCC_EMMC
C4142
100N 16V
MT5802VGEJ
POWE__B
POOE__B
POCE1__B
POCE0__B
PARB__B
EMMC_CLK
EMMC_RSTB
EMMC_ DS
OPWRSB
ORESETB
FSRC_WR
STB_SCL
STB_SDA
R4041 NC/10K 1/16W 5%
R4034 NC/10K 1/16W 5%
R4038 NC/10K 1/16W 5%
R4037 NC/10K 1/16W 5%
R4039 NC/10K 1/16W 5%
R4033 NC/10K 1/16W 5%
R4036 NC/10K 1/16W 5%
R4035 NC/10K 1/16W 5%
R4040 NC/10K 1/16W 5%
C4035
1uF 10V
TP4430
TP4431
TP4432
C4143
100N 16V
U0TX
U0RX
PDD7
PDD6
PDD5
PDD4
PDD3
PDD2
PDD1
PDD0
PACLE
PAALE
OIRI
W28
W27
AD31
AC32
AC29
AD29
AB31
AC28
AC30
AG32
AF31
AE32
AD28
AE28
AC33
AD30
AE33
AB33
AE30
AB32
N30
L33
N29
F16
V27
V26
A3
DAT0
A4
DAT1
A5
DAT2
A6
VSS
A7
NC
B2
DAT3
B3
DAT4
B4
DAT5
B5
DAT6
B6
DAT7
C2
VDDI
C4
Vssq
C5
NC
C6
Vccq
D4
A1 index
E5
NC
E6
Vcc
E7
Vss
E8
NC
E9
NC
E10
NC
F5
Vcc
F10
NC
G3
NC
U0TX
U0RX
POWE__B
POOE__B
POCE1__B
POCE0__B
PDD7
PDD6
PDD5
PDD4
PDD3
PDD2
PDD1
PDD0
PARB__B
PACLE
PAALE
EMMC_ CLK
EMMC_ RST B
EMMC_ DS
OPWRSB
ORESETB
RC6
FSRC_WR
STB_SCL
STB_SDA
VCC3IO_EMMC
U408
THGBMDG5D1LBAIT
NCB1NCC1NC
N1
Close to Main Chip
C4146
22UF
Vssq
Vccq
Vssq
Vccq
Vssq
Vccq
Vssq
CMD
Vccq
RSTN
TP426
TP427
TP428
TP429
TP430
TP431
TP441
TP424
R4005
TP425
4.7K1/16W
VCC_EMMC
P10
NC
P7
NC
P6
P5
P4
P3
N5
N4
N2
M6
CLK
M5
M4
K10
NC
K9
Vcc
K8
Vss
K7
NC
K6
NC
K5
EMMC_RST#
J10
Vcc
J5
VSS
H10
Vss
H5
DS
NC
Vss
DS
G10
G5
0R05 1/16W
Reset Circuit
close to main chip for ESD
ORESETB
VCC3IO_EMMC
EMMC_ CLK #
POWE#1
R518
1K 1/16W 5%
C4203
4.7PF 50V
R4006
UART Port 0
R401
U0TX
U0RX
FOR CODE DOWNL OAD A ND DEBUG
24MHz CRYSTAL
XTAL I
C4005
12P 50V
EMMC VCC/VCCQ Power
DVDD3V3
R4027
NC/ 0R05 1/10W
VCC_EMMC
VCC3IO_EMMC
R4031
NC/ 10K 1/16W 5%
EMMC_DS
C4140
10N 50V
3V3SB
R4013
27K 1/16W 1%
R4014
20K 1%
C4027
10UF 6. 3V 20%
R402
4.7K1/16W
4.7K1/16W
1
2 4
24MHz
R4028
0R05 1/10W
C4021
NC/ 100NF 16V
C4024
100N 16V
C4030
100N 16V
3V3SB
R405
R410
X40 1
3
C4006
12P 50V
LDO_PWR
VCC3I O_EMMC
DVDD3V3
3.3 V
C4022
10UF 6. 3V 20%
C4025
100N 16V
1.8 V
C4028
10UF 6. 3V 20%
C4031
100N 16V
1
100R 1/16W 5%
100R 1/16W 5%
XTAL O
VCC3I O_EMMC
VCC_EMMC
C4023
10UF 6. 3V 20%
C4029
10UF 6. 3V 20%
2
3
VCC_EMMC
C4026
100N 16V
C4032
100N 16V
3V3SB
D401
BAV99
2
3
SYSEPROMW P_6262
VCCK
3V3SB
DVDD3V3
AVDD1V0_STB
1
D402
BAV99
CN403
CONN
1
2
3
AVDD1V2
SYS_EEPR OM_WP 17
OPWRSB 5
OSCL0 11
OSDA0 11
OSCL1 13
OSDA1 13
LED_PWM1 17
LED_PWM0 16,17
LED_PWM2 16,17
RC6 16,22
U0TX 22
U0RX 22
SYSTEM EEPROM
R4023
4.7K1/16W
SYSEPROMW P_6262
SYS_EEPR OM_WP
OSCL0
OSDA0
SYS_EEPROM_WP
Low: write
High: W rite prot ection
3V3SB
ICE moce + 24M + ROM to eMMC boot from
eMMC pins (share pins w/s NAND)
ICE mode + 24M + serial boot
ICE moce + 24M + ROM to 60bit ECC Nand boot
ICE mode + 24M + serial boot(with GPIO)
Boundary scan mode
OLT mode
scan mode
cpu model mode
3V3SB
AVDD33_PD W_STB AVDD33_R GB_STB AVDD 33_PLL_STB
R4029
0R05 1/16W
R4024
NC/ 0R05 1/16W
R4022
NC/4K7 1/16W 5%
R4021
NC/4K7 1/16W 5%
R4020
NC/4K7 1/16W 5%
Anal og Power
PCB Power merge
R4018 10K 1/16W 5%
R4019 10K 1/16W 5%
R4017 10K 1/16W 5%
SYSEPR OMWP_6262 17
VCCK 4,5,7, 19
3V3SB 4,5,9,12,16,18,22
DVDD 3V3 5,7,9,10,11, 14,15,17, 18,19,21,22
AVDD1V0_STB 5,12, 18
AVDD1V2 5,9
OPWRSB
SYS_EEPR OM_WP
OSCL0
OSDA0
OSCL1
OSDA1
LED_PWM1
LED_PWM0
LED_PWM2
RC6
U0TX
U0RX
GND 4,5,7, 8,9,10,1 1,12,13,14, 15,16,17,18, 19,20,21,2 2
DVDD3V3
LED_PWM0
LED_PWM1
LED_PWM2
R4025
1K2 OHM
C5090
100P 50V
R4026
1K2 OHM
C5091
100P 50V
DVDD3V3
C4020
220NF 16V
U409
8
VCC
7
WC
6
SCL
5
M24128-BRMN6TP
STRAPPING
I2C ADDRESS "A0"
1
E0
2
E1
3
E2
VSS4SDA
LED_PWM0 LED_PWM1 LED_PWM2 STRAPPING
0
0
0
0
1
1
1
1
AVDD1V0_STB
C4138
10UF
00
0
1
11
0
0
1
1
PCB Power merge
AVDD10_PDW_STB
1
0
0
1
0
1
C4159
1UF 6. 3V
3V3 IO Power
DVDD3V3 VCC3IO_AB
C4151
100N 16V
Close to Main Chip
C4149
100N 16V
POR
POR_OPT
R443
R472
0R05 1/16W
NC/ 4K7 1/16W 5%
R443: NA
R472: Mount
3V3SB
External Reset Internal POR
R443: Mount
R472: NC
9-6-4 DRR3*2
ARA0
ARA1
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCS
ARCSD
ARRAS#
ARCAS#
ARWE#
ARODT
ARCKE
ARRESET#
ARCLK0
ARCLK0#
DDRVREF_A1
DDRVREF_A2
ARTN
MEMTN
MEMTP
DDRV
ARTN
R450
47R 1/16W 5%
R470
AVDD33_DD R
0R05 1/16W
Top Side DRAM#1/2 Bypass Cap
DDRV
C4075
100N 16V
R474
NC/47R 1/ 16W 5%
C4177
1UF 6. 3V
C4080
100N 16V
AB12
AA12
AB6
AC6
AD6
AC7
AA5
AC5
AB5
AD5
AA6
AL1
AK4
AJ5
AK5
AH6
AJ6
AG7
AH7
AF8
R5
W7
Y6
R7
T5
Y5
U5
R6
U7
P6
N2
N3
N6
P7
N4
U6
V6
M2
M1
L3
N8
V9
W9
U9
U401-1
ARA0
ARA1
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCS
ARCSD
ARRAS
ARCAS
ARWE
ARODT
ARCKE
ARRESET#
ARCLK
ARCLK#
DDRVR EF_A1
DDRVR EF_A2
ARTN
MEMTN
MEMTP
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKA
MT5802VGEJ
C4079
100N 16V
ARDQM0
ARDQS0
ARDQS0#
ARDQ0
ARDQ1
ARDQ2
ARDQ3
ARDQ4
ARDQ5
ARDQ6
ARDQ7
ARDQM1
ARDQS1
ARDQS1#
ARDQ8
ARDQ9
ARDQ10
ARDQ11
ARDQ12
ARDQ13
ARDQ14
ARDQ15
ARDQM2
ARDQS2
ARDQS2#
ARDQ16
ARDQ17
ARDQ18
ARDQ19
ARDQ20
ARDQ21
ARDQ22
ARDQ23
ARDQM3
ARDQS3
ARDQS3#
ARDQ24
ARDQ25
ARDQ26
ARDQ27
ARDQ28
ARDQ29
ARDQ30
ARDQ31
AVDD10_DD R
AVDD10_DD R
AVDD33_DD R
MEMTP
MEMTN
R473
NC/4 7R 1/16W 5%
R471
NC/0R05 1/ 16W
N5
ARDQM0
V1
ARDQS0
V2
ARDQS0#
R2
ARDQ0
AB2
ARDQ1
R1
ARDQ2
AB3
ARDQ3
P1
ARDQ4
AC3
ARDQ5
P3
ARDQ6
AC1
ARDQ7
N7
ARDQM1
W2
ARDQS1
W3
ARDQS1#
Y3
ARDQ8
T3
ARDQ9
AA2
ARDQ10
T2
ARDQ11
Y1
ARDQ12
U1
ARDQ13
AA1
ARDQ14
U3
ARDQ15
AG4
ARDQM2
AH2
ARDQS2
AH3
ARDQS2#
AE3
ARDQ16
AL2
ARDQ17
AE2
ARDQ18
AM1
ARDQ19
AD1
ARDQ20
AM2
ARDQ21
AD2
ARDQ22
AL3
ARDQ23
AF5
ARDQM3
AJ1
ARDQS3
AK3
ARDQS3#
AJ3
ARDQ24
AF3
ARDQ25
AK2
ARDQ26
AF1
ARDQ27
AG5
ARDQ28
AG1
ARDQ29
AK1
ARDQ30
AG2
ARDQ31
AD18
AVDD10_DDR
AD19
AVDD10_DDR
L1
AVDD33_DDR
AVDD10_DD R
DRAM MT41K256M16TW-107-P 4Gb FBGA-96
DDRV
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
VREF_DQ
VREF_CA
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
LDQS
LDQS
UDQS
UDQS
UDM
H9
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
DQ9
LDM
ODT
DDR3#2
U403
MT41K256M16TW-107-P
H1
DDRVREF_A2
M8
A_VREFCA2
E3
ARDQ16
F7
ARDQ17
F2
ARDQ18
F8
ARDQ19
H3
ARDQ20
H8
ARDQ21
G2
ARDQ22
H7
ARDQ23
D7
ARDQ24
C3
ARDQ25
C8
ARDQ26
C2
ARDQ27
A7
ARDQ28
A2
ARDQ29
B8
ARDQ30
A3
ARDQ31
F3
ARDQS2
G3
ARDQS2#
C7
ARDQS3
B7
ARDQS3#
E7
ARDQM2
D3
ARDQM3
K1
2_ODT 2_ODT
G9
R421
240R 1%
1_A01_A0
1_A11_A1
1_A21_A2
1_A31_A3
1_A41_A4
1_A51_A5
1_A61_A6
1_A71_A7
1_A81_A8
1_A91_A9
1_A101_A10
1_A111_A11
1_A121_A12
1_A13
1_A14
1_BA01_BA0
1_BA11_BA1
1_BA21_BA2
ARCLK0 ARCLK0
ARCLK0# ARCLK0B
1_CKE1_CKE
1_ARCS 1_ARCS
1_RAS# 1_RAS#
1_CAS# 1_CAS#
1_WE# 1_WE#
1_RREST_MEM
A_ZQ1
DDRV
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
R9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
VREF_DQ
VREF_CA
UDQS
UDQS
U402
MT41K256M16TW-107-P
H9
H1
M8
E3
DQ0
F7
DQ1
F2
DQ2
F8
DQ3
H3
DQ4
H8
DQ5
G2
DQ6
H7
DQ7
D7
DQ8
C3
DQ9
C8
DQ10
C2
DQ11
A7
DQ12
A2
DQ13
B8
DQ14
A3
DQ15
F3
LDQS
G3
LDQS
C7
B7
E7
LDM
D3
UDM
K1
ODT
G9
DDR3#1
DDRVR EF_A1
A_VREFCA1
ARDQ0
ARDQ1
ARDQ2
ARDQ3
ARDQ4
ARDQ5
ARDQ6
ARDQ7
ARDQ8
ARDQ9
ARDQ10
ARDQ11
ARDQ12
ARDQ13
ARDQ14
ARDQ15
ARDQS0
ARDQS0#
ARDQS1
ARDQS1#
ARDQM0
ARDQM1
1_ODT 1_ODT
C4087
100N 16V
2_A02_A0
2_A12_A1
2_A22_A2
2_A32_A3
2_A42_A4
2_A52_A5
2_A62_A6
2_A72_A7
2_A82_A8
2_A92_A9
2_A102_A10
2_A112_A11
2_A122_A12
2_A132_A13
2_A142_A14
2_BA02_BA0
2_BA12_BA1
2_BA22_BA2
ARCLK0 ARCLK0
ARCLK0# ARCLK0B
2_CKE2_CKE
2_ARCSD 2_ARCSD
2_RAS# 2_RAS#
2_CAS# 2_CAS#
2_WE# 2_WE#
2_RREST_MEM
A_ZQ2
R422
240R 1%
CH1 AD/CM
ARA10 1_A10
ARBA1 1_BA1
1_A4 AR A4
1_A7 AR A7
1_RREST_MEM ARRESET#
1_A1 AR A1
1_CAS# ARCAS# 2_C AS# AR CAS#
1_A0 AR A0
AVDD10_DD R AVDD33_D DR DVDD3V3 VCCK
C4185
100N 16V
1_A14 ARA14
1_RAS# ARRAS#
1_A2 AR A2
Reseved only
Place bottom layer and close to U401
VCCK
R465 0R05 1/16W
ARA12 1_A12
ARA13 1_A13
ARA9 1_A9
ARA8 1_A8
ARA11 1_A11
ARBA2 1_BA2
ARA5 1_A5
ARBA0 1_BA0
ARA3 1_A3
ARWE# 1_WE#
AVDD10_DD R
AVDD10_DDR
2_A10 ARA10
2_A7 AR A7
2_A13 ARA13
2_RREST_MEM ARRESET#
2_A6 AR A6 ARA6 1_A6
2_A8 AR A8
2_A11 ARA11
2_A0 AR A0
2_A5 AR A5
2_RAS# ARRAS#
2_A2 AR A2
2_BA0 ARBA0
2_A3 AR A3
2_WE# ARWE#
C4176
NC/1UF 6.3V
ARBA1 2_BA1
ARA12 2_A12
ARA4 2_A4
ARA9 2_A9
ARA1 2_A1
ARBA2 2_BA2
ARA14 2_A14
DDRVREF_A1 A_VREFCA1
ARCKE 1_CKE
ARODT 1_ODT
DDRV
ARRESET#
DDRV
1_ARCS AR CS
2_ARCSD ARCSD
R436
NC/0R05 1/ 16W
R437
NC/0R05 1/ 16W
R428
47R 1/16W 5%
R448
47R 1/16W 5%
R444
NC/47K +-1% 1/16W
DRAM#1/2 Bottom Layer
C4117
NC/100N 16V
A_VREFCA2 DDRVREF_A2
2_CKE
2_ODT
C4113
NC/100NF 16V
C4116
NC/100N 16V
C4111
NC/100N 16V
C4112
NC/100N 16V
Differential Clock
NEAR Main Chip
ARCLK0
ARCLK0B
NEAR DRAM
ARCLK0 ARCLK0
R423
100R 1/16W 1%
ARCLK0B
GND 4,5,6,8, 9,10,11,12,13,14, 15,16,17,18,19,20, 21,22
C4088
100N 16V
DDRV
DVDD3V3
VCCK
DDRV 5,8,20
DVDD3V3 5,6,9,10,11,14,15, 17,18,19,21,22
VCCK 4,5,6, 19
DDRV
DDRV
C4118
10uF 6.3V
C4100
10uF 6.3V
C4120
NC/10uF 6. 3V
C4121
NC/10uF 6. 3V
DRAM#1 Bypass Cap
C4053
100N 16V
C4054
100N 16V
DRAM#2 Bypass Cap
C4065
100N 16V
C4063
100N 16V
C4055
100N 16V
C4068
100N 16V
C4119
100N 16V
C4069
100N 16V
C4056
100N 16V
C4070
100N 16V
C4057
100N 16V
C4067
100N 16V
C4058
100N 16V
C4076
100N 16V
C4059
100N 16V
C4091
100N 16V
C4066
100N 16V
DDRV
DDR3#1 Ref Volt.
R424
C4051
1K 1/16W 1%
100N 16V
A_VREFCA1 A_VREFCA2
R426
C4062
1K 1/16W 1%
100N 16V
Near DRAM
DDRV
DDR3#2 Ref Volt.
R425
1K 1/16W 1%
R427
1K 1/16W 1%
C4052
100N 16V
C4064
100N 16V
Near DRAM
9-6-5 DRR3*2-2
CH2 AD/CM Damping
GND
DDR3#3
GND 4,5,6,7, 9,10,11,12,13,14, 15,16,17,18,19, 20,21,22
DDR3#4
DDRV
N3
4_A0
4_A1
4_A2
4_A3
4_A4
4_A5
4_A6
4_A7
4_A8
4_A9
4_A10
4_A11
4_A12
4_A13
4_A14
4_BA0
4_BA1
4_BA2
BRCLK0
BRCLK0#
4_CKE
4_ARCSD
4_RAS#
4_CAS#
4_WE#
4_RREST_MEM
B_ZQ2
R435
240R 1%
A0
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
NC_A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
DRAM#3/4 Bottom Layer
BRCLK0
BRCLK0#
C4109
NC/100N 16V
C4108
NC/100N 16V
Close to DRAM
BRCLK0
R476
100R 1/16W 1%
BRCLK0#
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
NC = J1,J 9,L1,L9
C4107
NC/100N 16V
U405
MT41K128M16JT-107
H9
H1
VREF_DQ
M8
VREF_CA
E3
DQ0
F7
DQ1
F2
DQ2
F8
DQ3
H3
DQ4
H8
DQ5
G2
DQ6
H7
DQ7
D7
DQ8
C3
DQ9
C8
DQ10
C2
DQ11
A7
DQ12
A2
DQ13
B8
DQ14
A3
DQ15
F3
LDQS
G3
LDQS
C7
UDQS
B7
UDQS
E7
LDM
D3
UDM
K1
ODT
G9
GND 4,5,6,7, 9,10,11,12,13, 14,15,16,17,18,19, 20,21,22
DDRV
DDRV 5,7,20
3_A0
3_A1
3_A2
3_A3
3_A4
3_A5
3_A6
3_A7
3_A8
3_A9
3_A10
3_A11
3_A12
3_A13
3_A14
3_BA0
3_BA1
3_BA2
BRCLK0
BRCLK0#
3_CKE
3_ARCS
3_RAS#
3_CAS#
3_WE#
3_RREST_MEM
B_ZQ1
B_VREFCA2
4_ODT
DDRV
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
NC_A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
R9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
NC = J1,J 9,L1,L9
3_A2 BRA2
3_BA0 BRBA0
3_A3 BRA3
3_WE# BRWE#
3_A14 BRA14
3_RAS# BRRAS#
3_CAS# BRCAS#
3_BA2 BRBA2
3_A0 BRA0
3_A5 BRA5
3_A6 BRA6
3_A1 BRA1
3_A8 BRA8
3_A11 BRA11
3_A10 BRA10
3_BA1 BRBA1
3_A12 BRA12
3_A4 BRA4
3_A7 BRA7
3_A13 BRA13
3_A9 BRA9
3_RREST_MEM BR RESET#
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
VREF_DQ
VREF_CA
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
LDQS
LDQS
UDQS
UDQS
U404
MT41K128M16JT-107
H9
H1
M8
E3
DQ0
F7
DQ1
F2
DQ2
F8
DQ3
H3
DQ4
H8
DQ5
G2
DQ6
H7
DQ7
D7
DQ8
C3
DQ9
C8
C2
A7
A2
B8
A3
F3
G3
C7
B7
E7
LDM
D3
UDM
K1
ODT
G9
4_A2 BRA2
4_BA0 BR BA0
4_A3 BRA3
4_WE# BRWE#
4_A14 BRA14
4_RAS# BRRAS#
4_CAS# BRCAS#
4_BA2 BR BA2
4_A0 BRA0
4_A5 BRA5
4_A6 BRA6
4_A1 BRA1
4_A8 BRA8
4_A11 BRA11
4_A10 BRA10
4_BA1 BR BA1
4_A12 BRA12
4_A4 BRA4
4_A7 BRA7
4_A13 BRA13
4_A9 BRA9
4_RREST_MEM BR RESET#
DDRVREF_B1
B_VREFCA1
BRDQ0
BRDQ1
BRDQ2
BRDQ3
BRDQ4
BRDQ5
BRDQ6
BRDQ7
BRDQ8
BRDQ9
BRDQ10
BRDQ11
BRDQ12
BRDQ13
BRDQ14
BRDQ15
BRDQS0
BRDQS0#
BRDQS1
BRDQS1#
BRDQM0
BRDQM1
3_ODT
C4089
100N 16V
DDR3#4
DDRV
C4071
NC/100N 16V
Damping and Termination for CLK
Close to MainChip
U401-2
AH9
BRA0
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCS
BRCSD
BRRAS#
BRCAS#
BRWE#
BRODT
BRCKE
BRRESET# BRDQS3
BRCLK0
BRCLK0#
BRTN
DDRVREF_B1
DDRVREF_B2
R447
47R 1/16W 5%
DDRV
AH17
AH19
AH11
AG17
AH13
AG21
AH18
AH20
AH16
AK12
AH14
AG19
AE12
AE11
AE10
AD10
AE15
AJ14
AJ16
AG9
AJ19
AJ20
AJ11
AJ13
AJ17
AK9
AK6
AK7
AJ8
AJ10
AJ7
AM5
AL6
AN2
AL23
AE9
AD9
AC9
AB9
BRA0
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCS
BRCSD
BRRAS
BRCAS
BRWE
BRODT
BRCKE
BRRESET#
BRCLK
BRCLK#
BRTN
DDRVR EF_B1
DDRVR EF_B2
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKB
MT5802VGEJ
DRAM#3/4 Bypass Cap
DDRV
C4073
C4074
100N 16V
C4078
100N 16V
100N 16V
BRDQM0
BRDQS0
BRDQS0#
BRDQ0
BRDQ1
BRDQ2
BRDQ3
BRDQ4
BRDQ5
BRDQ6
BRDQ7
BRDQM1
BRDQS1
BRDQS1#
BRDQ8
BRDQ9
BRDQ10
BRDQ11
BRDQ12
BRDQ13
BRDQ14
BRDQ15
BRDQM2
BRDQS2
BRDQS2#
BRDQ16
BRDQ17
BRDQ18
BRDQ19
BRDQ20
BRDQ21
BRDQ22
BRDQ23
BRDQM3
BRDQS3
BRDQS3#
BRDQ24
BRDQ25
BRDQ26
BRDQ27
BRDQ28
BRDQ29
BRDQ30
BRDQ31
AM6
BRDQM0
AL9
BRDQS0
AM9
BRDQS0#
AM4
BRDQ0
AM13
BRDQ1
AN4
BRDQ2
AN13
BRDQ3
AM3
BRDQ4
AN14
BRDQ5
AN3
BRDQ6
AL14
BRDQ7
AN5
BRDQM1
AM10
BRDQS1
AN10
BRDQS1#
AN11
BRDQ8
AN7
BRDQ9
AM12
BRDQ10
AM7
BRDQ11
AL11
BRDQ12
AL8
BRDQ13
AL12
BRDQ14
AN8
BRDQ15
AH21
BRDQM2
AM19
BRDQS2
AN19
BRDQS2#
AN16
BRDQ16
AM22
BRDQ17
AM16
BRDQ18
AN22
BRDQ19
AL15
BRDQ20
AM23
BRDQ21
AM15
BRDQ22
AN23
BRDQ23
AK21
BRDQM3
AL20
BRDQS3
AN20
BRDQS3#
AH22
BRDQ24
AN17
BRDQ25
AM21
BRDQ26
AL17
BRDQ27
AJ22
BRDQ28
AL18
BRDQ29
AL21
BRDQ30
AM18
BRDQ31
3_ARCS BRC S
DDRVREF_B1 B_VREFCA1
DDRVREF_B2
BRCKE 3_CKE 4_CKE
DDRV
BRRESET#
4_ARCSD BRCSD
R438 NC/ 0R05 1/16W
R439 NC/ 0R05 1/16W
R429 47R 1/16W 5%
3_ODT BRODT
R449 47R 1/16W 5%
R446 NC/ 47K +-1% 1/16W
DDR3#3
R434
240R 1%
C4114 NC/100N F 16V
DDRVREF_B2
B_VREFCA2
BRDQ16
BRDQ17
BRDQ18
BRDQ19
BRDQ20
BRDQ21
BRDQ22
BRDQ23
BRDQ24
BRDQ25
BRDQ26
BRDQ27
BRDQ28
BRDQ29
BRDQ30
BRDQ31
BRDQS2
BRDQS2#
BRDQS3#
BRDQM2
BRDQM3
4_ODT
C4090
100N 16V
DDRV
DDRV
C4122
10uF 6.3V
C4060
10uF 6.3V
C4125
10uF 6.3V
C4126
10uF 6.3V
DRAM#3 Bypass Cap
C4084
100N 16V
C4097
100N 16V
DRAM#4 Bypass Cap
C4103
100N 16V
C4105
100N 16V
C4102
100N 16V
C4061
100N 16V
C4123
100N 16V
C4101
100N 16V
C4129
100N 16V
C4104
100N 16V
C4081
100N 16V
C4077
100N 16V
C4086
100N 16V
C4106
100N 16V
C4110
100N 16V
C4082
100N 16V
DDR3#3 Ref Volt.
DDRV
R430
1K 1/16W 1%
B_VREFCA1
R433
1K 1/16W 1%
C4194
100N 16V
C4083
100N 16V
DDR3#4 Ref Volt.
DDRV
B_VREFCA2
Near DRAM Near DRAM
R431
1K 1/16W 1%
R432
1K 1/16W 1%
C4181
100N 16V
C4096
100N 16V
9-6-6 YPbPr/CVBS/SPIDIF
DVDD3V3
R164
1K2 OHM
Tuner/DEM OD
TP109
Close to Ma in Ch ip
IF_AGC
R161
1K2 OHM
AVDD33_VI DEO_STB
AVDD33_D EMOD_STB
AVDD33_DTMB
DVDD 1V2_DTMB
AVDD1V2_DTMB
AVSS33_DEMOD
R166
10K 1/16W 5%
ADCINP_DEMOD
ADCINN_DEMOD
IF_AGC
RF_AGC
OSCL2
OSDA2
DISEQC_IN
DISEQC_OUT
DVBS2_SIF _IP
DVBS2_SIF _QP
C120
47NF 16V
U401-5
A31
ADCINP_DEMOD
B31
ADCINN_DEMOD
C9
IF_AGC
D9
RF_AGC
E14
OSCL2
F14
OSDA2
D31
DISEQC_IN
D30
DISEQC_OUT
B33
DVBS2_SIFIP
B32
DVBS2_SIFQP
J24
AVDD33_VI DEO_STB
J25
AVDD33_DEMOD_STB
L20
AVDD33_DEMODE
AM24
DVDD12_DEMODE
AN24
DVDD12_DEMODE
AJ23
AVDD12_DEMODE
L22
AVSS33_DEMOD
MT5802VGEJ
IF_AGCT 13
RF_AGC
TP_H
TP_V
U1TX
U1RX
SOY0
Y0P
COM0
PB0P
PR0P
SOY1
Y1P
COM1
PB1P
PR1P
CVBS0P
CVBS1P
CVBS_COM
VDACX_OUT
R168
10K 1/16W 5%
H31
J32
K32
J31
F31
F32
E31
E32
E33
H32
H33
G31
G33
G32
C33
D32
C32
E30
SOY0
Y0P
COM0
PB0P
PR0P
CVBS0P
CVBS_COM
R5168
10R 1/16W 5%
C133
100N 16V
0103 Update
TP10 8
TUNER_BY PASS_OUT
RF_AGCS 13
3V3SB
Analog Pow er
R478
0R05 1/16W
AVDD33_VIDEO_STB
C4156
10uF 6.3V
R1004
NC/ 75 OHM +-5% 1/16W
Close to Ma in Chip
ADCINP_DEMOD
AVDD33_DEMOD_STB
C4191
NC/100N 16V
Close to Ma in Ch ip
R126
R128
0R05 1/16W
C1046
0R05 1/16W
NC/47pF 50V
AVDD3V3
AVDD1V2
C1047
AVDD33_DTMB
DVDD1V2_DTMB
TU_ FAT_ IN 2+
TU_F AT_I N2- ADCINN_DEMOD
NC/47pF 50V
C4197
NC/10N 50V
C4196
100N 16V
C4179
100N 16V
C4195
10UF 6.3V 20%
TU_ FAT_ IN 2+ 13
TU_F AT_I N2- 13
AVDD1V2
AVDD1V2_D TMB
C4188
NC/10N 50V
C4198
100N 16V
DVBS2_SIF_IP
DVBS2_SIF_QP
C4189
10UF 6. 3V 20%
Close to Ma in Chip
C1049
NC/47pF 50V
GND 4,5,6,7,8,10,11,12,13,14,15,16,17,18,19,20,21,22
C1048
AVDD3V3
3V3SB
+5V_SW
+5V_STB
AVDD1V2
DVDD3V3
DISEQC_OUT
R129
R130
0R05 1/16W
0R05 1/16W
NC/47pF 50V
AL1O
AR1O
OSCL2
OSDA2
AIN_R0
AIN_L0
AVDD3V3 5,11, 12,18,21
3V3SB 4, 5,6,12, 16,18,22
+5V_SW 4,5,12,13,15, 21,22
+5V_STB 4,5,12,16
AVDD1V2 5
DVDD 3V3 5,6,7,10, 11,14,15, 17,18,19,21, 22
AL1O 21,22
AR1O 21,22
OSCL2 10
OSDA2 10
DISEQC_OUT 14
AIN_R0 21
AIN_L0 21
DVBS2_SIF IP 13
DVBS2_SIF QP 1 3
Rear YPbPr /CVBS + R/L
RCA 8P
CN101
C
B
A
CN102
A
B
CONN
11/23 ex change
6
7
8
4
5
1
2
3
2
1
4
3
Y_DET
Y_IN_1
PB_IN_1
YPBPR_DETECT
PR_IN_1
1 2
ZD101
NC/AZ 5123-01H
YPbPrL_I N
YPbPrR _IN
1 2
ZD105
with GND
R1013 0R05 1/10W
+5V_STB
C109
1uF 10V
1 2
ZD106
NC/AZ 5123-01H
1 2
ZD104
NC/AZ 5123-01H
1 2
ZD102
NC/ AZ5123-01H
1 2
ZD103
NC/ AZ5123-01H
C1029 1uF 10V R1139 30K OHM +-1% 1/16W
C1030 1uF 10V
C1045
C1044
NC/AZ 5123-01H
1N 50V
1N 50V
3
D101
R1005
NC/BAV99
2
R1008
0R05 1/10W
R1012
0R05 1/10W
1
75R 1/16W 1%
with GND
R1010
75R 1/16W 1%
R1011
75R 1/16W 1%
with GND
with GND
with GND
NEAR YPbPr CONNECTOR
C1034
10PF 50V
C1040
10PF 50V
C1041
10PF 50V
R1001
10R 1/16W 1%
R1002
100R 1/16W 5%
R1003
100R 1/16W 5%
R1007
100R 1/16W 5%
R1009
100R 1/16W 5%
R104
0R05 1/16W
CVBS_COMゲ斗猽 CVBS3P ǐ CN116
with GND
R1015
100R 1/16W 5%
with GND
R1140 30K OHM +-1% 1/16W
Near Scaler
C1035
1.5nF 50V
C1036
47nF 16V
C1037
10N 50V
C1038
10N 50V
C1039
10N 50V
C1031
1uF 10V
C1042
10N 50V
SOY0
CVBS0P
Y0P
COM0
PB0P
CVBS_COM
PR0P
AIN_R0
AIN_L0
キ︽ǐ絬
Source_DET
H:Pr Plug-in (YPbPr)
L:Pr Plug-out (AV)
YPBPR_DETECT
Vedio_DET
H:Pr Plug-in (Cable detect)
L:Pr Plug-out (Non Cable)
Y_DET
R1016
100R 1/16W 5%
R114
100R 1/16W 5%
DVDD3V3
DVDD3V3
R1017
47K 1/16W 5%
YPBPR_DETECT1 17
R106
47K 1/16W 5%
VIDEO_DET 17
9-6-7 AUDIO AMP
8x10. 2mm (獶IO跋)
AD87588-LG48NAY:356G0616048163
AD83586B-LG48NAY:356G0616048602
2.0 CH
INDUCTOR
24V
10uH
AD82588
073G253S 81 Y
12V
15uH
AD83586
373G253S247Y00
2.1 CH
22uH
AD83586
373G253S147Y00
AMP_CFG0
AMP_CFG1
R615 NC/0R05 OHM
R616 0R 05 1/10W
AU_VDD 3V3
SDI AMP_SA0
LRCLKI
BICKI
MCL K
HEAT SINK
AU_12V
DVDD3V3
1 2
HS601
1
2
FB601
120R 6A
FB602
120R 3A
C627
100N 16V
1 2
C609
C610
100N 50V
100N 50V
LA
LB
45
44
46
LA
GNDL
AD82588B-LG48N AY
DVDD3V3
R601
0R05 1/ 16W
R604
NC/0R05 OHM
43
LB
47
48
U601
NC
VDDLA
49
THERMALPAD
1
SDATA1
2
MS
3
PLL
4
CFG0
5
CFG1
6
CLK_OUT
7
DGND
8
DVDD
9
SDATA0
10
LRCIN
11
BCLK
12
MCLK
NC13NC14NC15NC16NC17NC18NC19NC20NC21NC22NC23NC
PVDD
AU_VDD3V3
C602
10UF 6.3V 20%
C611
100N 50V
RB
41
40
42
RB
VDDLB
VDDRB
R602
NC/0R05 1/16W
AMP_CFG0
AMP_CFG1
R605
0R05 1/16W
C612
100N 50V
RA
39
GNDR
ERROR#
38
RA
LINEI N
LREX
RESET#
PD#
DVDD
DGND
DEF
SCL
SDA
24
SA1
SA0
37
VDDRA
NC
36
35
34
33
32
31
30
29
28
27
26
25
+
C614
150uF 20% 16V
C625
100N 16V
A_SCL
A_SDA
Optio n
PVDD
PVDD
RESET#
AMP_DEF
AMP_SA1
C632
100P 50V
Anti-pop
R645
NC/470K
1
R640
180K
R608
10K 1/4W
R617
0R05 1/10 W
R620
R621
22R 1/10W 5%
C633
100P 50V
22R 1/10W 5%
DVDD3V3
R649
NC/1K
2 3
Q603
NC/LMBT3906LT1G
R639
0R05 1/1 6W
AU_VDD3V3
OSCL2
OSDA2
DVDD3V3
I2SAMP_RESET
Low: reset
High: normal
Reset (p ull -up)
I2SAMP_RESET PWRDN
C626
22UF
I2C address
Write=0110"SA0"0"SA1"0=0x60
AMP_SA0
AMP_SA1
AMP_PWRDN 17
R632
10K 1/16W 5%
R636
10K 1/16W 5%
Q601
NC/MMBT3904
R610
0R05 1/16W
R625
R624
NC/10K
NC/10K
R629
R630
10K 1/16W 5%
R633
0R05 1/16W
R644
NC/ 0R05 1/16W
DVDD3V3 DVDD3V3
10K 1/16W 5%
DVDD3V3
R660
NC/ 10K 1/16W 5%
C619
R609
1uF 10V
10K 1/16W 5%
R626
NC/10K 1/ 16W 5%
AMP_DEF
R631
10K 1/16W 5%
PWRDN
R635
10K 1/16W 5%
RESET#
For EMI, close to SoC
All Path Grounding(20mil)
AOMCLK
R643
AOBCK
AOLRCK
AOSDATA0
RA
RB
LA
LB
CFG0
0
1
0 1
1
0R05 1/16 W
R603
0R05 1/16 W
R606
0R05 1/16 W
R607
0R05 1/16 W
C616
470pF 50V
R611
10 OHM
R613
10 OHM
C623
470pF 50V
C630
470pF 50V
R622
10 OHM
R627
10 OHM
C642
470pF 50V
Mode
Reserved
2.1CH
Stereo
Mono
R634 0R05
Modify by EM I
CFG1
0
0
1
MCL K
C603
33P 50V
BICKI
C605
33P 50V
LRCLKI
C607
33P 50V
SDI
C608
33P 50V
R637 0R 05
R638 0R 05
R642 0R 05
3V3SB
DVDD3V3
+5V_SW
AU_12V
GPIO & I2C Control
Grounding
Grounding
Grounding
OSDA2
OSCL2
I2SAMP_RESET
I2S Control
AOMCLK 21
AOBCK 21
AOLRCK 21
AOSDATA0 21
PWRD N
Grounding
L601
22uH
L602
22uH
L603
22uH
L604
22uH
GND 4,5,6,7,8,9,11,12,13,14,15,16,17,18,19,20,21,22
R612
10 OHM
R614
10 OHM
R623
10 OHM
R628
10 OHM
C615
100N 50V
C618
220N 50V
C621
220N 50V
C624
100N 50V
C629
100N 50V
C634
220N 50V
C640
220N 50V
C643
100N 50V
C620
100N 50V
C635
100N 50V
3V3SB 4,5,6,9,12,16,18,22
DVDD3V3 5,6,7,9,11,14,15,17,18,19,21,22
+5V_SW 4,5,12,13, 15,21,22
AU_12V 5
OSDA2 9
OSCL2 9
I2SAMP_RESET 17
AOMCLK
AOBCK
AOLRCK
AOSDATA0
PWRDN 22
C617
100N 50V
C622
100N 50V
C631
100N 50V
C641
100N 50V
Stereo mode:
FB607, FB610,
C628: NC
5 6
1
R-
2
R+
3
L-
4
L+
4 ohm: 10uH, 470nF
6 ohm: 15uH, 470nF
8 ohm: 22uH, 470nF
CN601
CONN
R
RR+
LL+
L
9-6-8 VB1 output
MT5802 Vx1 OUTPUT
U401-3
AVDD10_LVDS_STB
AVDD33_LVDSA
AH23
K20
MT5802VGEJ
Panel VCC=12V
PANE L_PWR_E N
Normal :High
Stand_B y:Low
PANEL_PWR_EN 17
AVDD10_LVDS_STB
AVDD33_LVDSA
18V_12V
1 2
R799
10K 1/16W 5%
R788
10K 1/16W 5%
AE0P
AE0N
AE1P
AE1N
AE2P
AE2N
AECKP
AECKN
AE3P
AE3N
AE4P
AE4N
AO0P
AO0N
AO1P
AO1N
AO2P
AO2N
AOCKP
AOCKN
AO3P
AO3N
AO4P
AO4N
FB712
120R 6A
10K 1/10W 5%
AN28
AM28
AL27
AK27
AL26
AK26
AN26
AM26
AL25
AK25
AL24
AK24
AN32
AM32
AL31
AK31
AL30
AK30
AN30
AM30
AL29
AK29
AL28
AK28
R793
C791
NC/4. 7UF 10V
Close to SoC
LVDSTX_AE0P
LVDSTX_AE0N
LVDSTX_AE1P
LVDSTX_AE1N
LVDSTX_AE2P
LVDSTX_AE2N
LVDSTX_AECKP
LVDSTX_AECKN
LVDSTX_AE3P
LVDSTX_AE3N
LVDSTX_AE4P
LVDSTX_AE4N
LVDSTX_AO3P
LVDSTX_AO3N
LVDSTX_AO4P
LVDSTX_AO4N
Q784
AON4421
8
D
D
7
D
D
6
D
D
5
G4S
C788
1UF 10% 16V
6K8 1/10W 5%
R785
5.1KOHM +-5% 1/10W
Q785
BC847N3
C4939 100N 16V
C4940 100N 16V
C4941 100N 16V
C4942 100N 16V
C4943 100N 16V
C4944 100N 16V
C4945 100N 16V
C4946 100N 16V
C4947 100N 16V
C4948 100N 16V
C4949 100N 16V
C4950 100N 16V
C4959 100N 16V
C4960 100N 16V
C4961 100N 16V
C4962 100N 16V
Panel_12V
1
2
3
+
R797
To CN408
C789
220UF 16V
SOC-VB1-TX2p
SOC-VB1-TX2n
SOC-VB1-TX3p
SOC-VB1-TX3n
SOC-VB1-TX4p
SOC-VB1-TX4n
SOC-VB1-TX5p
SOC-VB1-TX5n
SOC-VB1-TX6p
SOC-VB1-TX6n
SOC-VB1-TX7p
SOC-VB1-TX7n
SOC-VB1-TX0p
SOC-VB1-TX0n
SOC-VB1-TX1p
SOC-VB1-TX1n
R4740
4.7K
10/13 Add
R303
NC/5. 1KOHM +-5% 1/10 W
1 2
LED301
NC/GPTS06033GC1-PB
HTPDn
DVDD3V3
10/13 Add
LOCKn
R4969
10K 1/16W 5%
LOCKn
R301
NC/750R 1/16W 5%
R1036
NC/10K+-5%1/16W
AGP
R1035
NC/10K 1/16W 5%
DVDD3V3
R4968
10K 1/16W 5%
DVDD3V3
DVDD3V3 DVDD3V3
R1043
NC/10K+-5%1/16W
Panel internal use
R1037
NC/10K 1/16W 5%
R302
NC/470R 1/16W 5%
1 2
LED302
NC/GPTS06033GC1-PB
Q301
NC/BC857C
DVDD3V3
R1038
D_Fomat1 Bit_SEL D_Fomat0
Panel internal use
R1042
Panel_12V
D_Fomat0
D_Fomat1
OSDA0 6
OSCL0 6
HTPDn 21
LOCKn 17
R1019
NC/10K 1/ 16W 5%
R1040
NC/10K+-5%1/16W
H or NC = 10bit
L = 8bit
DVDD3V3
R1020
R3208
NC/10K 1/ 16W 5%
LD_EN
Data format
L :Non divisi on,
NC/0R05 1/16W
¯H: 2 division
DVDD3V3
NC/10K 1/ 16W 5%
NC/10K+-5%1/16W
R3202 NC/ 0R05 1/16W
R3215 NC/ 0R05 1/16W
R3204 NC/ 0R05 1/16W
R3205 NC/ 0R05 1/16W
Bit_SEL
R3207 NC/ 0R05 1/16W
LD_EN
AGP
R3219 0R05 1/16W
HTPDn
R3209 0R05 1/16W
LOCKn
R3210 0R05 1/16W
SOC-VB1-TX0n
SOC-VB1-TX0p
SOC-VB1-TX1n
SOC-VB1-TX1p
SOC-VB1-TX2n
SOC-VB1-TX2p
SOC-VB1-TX3n
SOC-VB1-TX3p
SOC-VB1-TX4n
SOC-VB1-TX4p
SOC-VB1-TX5n
SOC-VB1-TX5p
SOC-VB1-TX6n
SOC-VB1-TX6p
SOC-VB1-TX7n
SOC-VB1-TX7p
51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
52 53
CN408
CONN 51P
MT5802 HEAT SINK
HS401
HEAT SINK
1
2
X90G401004200000BF
Analog Po wer
AVDD3V3 AVDD1V0_1
AVDD10_LVDS_STB AVDD33_LVDSA
C4187
10UF 6.3V 20%
C4163
1uF 10V
C4164
100N 16V
C4190
100N 16V
AVDD3V3
DVDD3V3
AVDD1V0_1
18V_12V
AVDD3V3 5,9,12,18, 21
DVDD3V3 5,6, 7,9,10,14,15, 17,18,19,21,22
AVDD1V0_1 5,12
18V_12V 4,5,14,22
GND 4,5, 6,7,8,9,10, 12,13,14,15,16,17, 18,19,20,21,22
9-6-9 HDMI/MHL
DSHLD0
DSHLD1
DSHLD2
TMDSC+
CSHLD0
TMDSC-
VCC5
CEC
NC
SCL
SDA
HPD
U401-6
G17
HDMI_CEC_1
E18
MHL_SENSE
F18
HDMI_0_PWR5V
D18
HDMI_0_HPD_CBUS
E19
HDMI_0_SCL
F19
HDMI_0_SDA
F23
HDMI_1_PWR5V
F21
HDMI_1_HPD
G19
HDMI_1_SCL
G21
HDMI_1_SDA
E23
HDMI_2_PWR5V
F22
HDMI_2_HPD
E22
HDMI_2_SCL
E21
HDMI_2_SDA
E27
AVDD10_ECBU S_STB
B17
AVDD10_HDMI_STB
K24
AVDD33_ECBU S_STB
J19
AVDD33_HDMI
J20
AVDD33_HDMI
MT5802VGEJ
кで皌
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
R519 47R 1/16W 5%
SCL0
R515 100R 1/16W 5%
SDA0
R516 100R 1/16W 5%
OPWR0_5V
ECBUS Impedance: 35<Z<57.5ohm
FB502
+5V_SW
+5V_US B
MHL_ PWR _EN
FB501
R512
100K 1/16W 5%
NC/120R 3A
120R 3A
HDMI_0_RX_0
HDMI_0_R X_0B
HDMI_0_RX_1
HDMI_0_R X_1B
HDMI_0_RX_2
HDMI_0_R X_2B
HDMI_0_RX_C
HDMI_0_RX_CB
HDMI_1_RX_0
HDMI_1_R X_0B
HDMI_1_RX_1
HDMI_1_R X_1B
HDMI_1_RX_2
HDMI_1_R X_2B
HDMI_1_RX_C
HDMI_1_RX_CB
HDMI_2_RX_0
HDMI_2_R X_0B
HDMI_2_RX_1
HDMI_2_R X_1B
HDMI_2_RX_2
HDMI_2_R X_2B
HDMI_2_RX_C
HDMI_2_RX_CB
90
RX_0_2
R540 4.7R
RX_0_2B
R541 4.7R
RX_0_1
R542 4.7R
RX_0_1B
R543 4.7R
RX_0_0
R544 4.7R
RX_0_0B
R545 4.7R
RX_0_C
R546 4.7R
RX_0_CB
R547 4.7R
HDMI_CEC_0
1 2
1 2
A15
RX_0_0
B15
RX_0_0B
C14
RX_0_1
D14
RX_0_1B
A13
RX_0_2
B13
RX_0_2B
C16
RX_0_C
D16
RX_0_CB
B20
RX_1_0
A20
RX_1_0B
C19
RX_1_1
D19
RX_1_1B
B18
RX_1_2
A18
RX_1_2B
D21
RX_1_C
C21
RX_1_CB
B24
RX_2_0
A24
RX_2_0B
D23
RX_2_1
C23
RX_2_1B
B22
RX_2_2
A22
RX_2_2B
D25
RX_2_C
C25
RX_2_CB
稼﹊
MHL_SENSE
R509 22R 1/16W 5%
R521 4.7R
U501
IN3OUT
2
GND
1
EN
G529A1TB1U
C509
10UF 10V
OPWR0_5V
1
OUT
OC
R501
HDMI_CEC CEC
100R 1/16W 5%
MHL_SENSE
HDMI_0_PWR5V
HDMI_0_HPD_CBUS
HDMI_0_SCL
HDMI_0_SDA
HDMI_1_PWR5V
HDMI_1_HPD
HDMI_1_SCL
HDMI_1_SDA
HDMI_2_PWR5V
HDMI_2_HPD
HDMI_2_SCL
HDMI_2_SDA
AVDD10_ECBUS_STB
AVDD10_HDMI_STB
AVDD33_ECBUS_STB
AVDD33_HDMI
AVDD33_HDMI
Side HDMI/MHL Port 1 (HDMI 2.0 / MHL)
388G340FJ05FAT0001: BPR 1.6mm
CN501
20
SHLD0
TMDSD2+
22
SHLD2
TMDSD2TMDSD1+
TMDSD1TMDSD0+
TMDSD0-
DDC_GND
23
SHLD3
21
SHLD1
HDMI 19P
Side HDMI port 2 (HDMI 2.0 & HDCP 2.2)
CN502
20
SHLD0
TMDSD2+
22
DSHLD0
SHLD2
TMDSD2TMDSD1+
DSHLD1
TMDSD1TMDSD0+
DSHLD2
TMDSD0-
TMDSC+
CSHLD0
TMDSC-
CEC
SDA
DDC_GND
23
21
SHLD3
SHLD1
HDMI 19P
VCC5
HPD
8/20 modify
388G340FJ05FAT0001: BPR 1.6mm
кで皌
1
2
3
4
5
6
7
8
9
10
11
12
13
14
NC
15
SCL
16
17
18
OPWR1_5V
19
SCL1
SDA1
90
R548 4.7R
R549 4.7R
R551 4.7R
R550 4.7R
R554 4.7R
R552 4.7R
R556 4.7R
R555 4.7R
POH_HPD1
R571
100K 1/16W 5%
稼﹊
RX_1_2
RX_1_2B
RX_1_1
RX_1_1B
RX_1_0
RX_1_0B
RX_1_C
RX_1_CB
HDMI_CEC_1
R564 100R 1/16W 5%
R565 100R 1/16W 5%
R572 1K 1/16W 5%
R569
1K 1/16W 5%
R570 1K 1/16W 5%
Q507
BC847N3
HDMI_1_HPD
R566
47K 1/16W 5%
HDMI_1_PWR5V
3
R513
4
5
6
USB_MHL_OC
OPWR1_5V
R568
4.7K1/16W
+5V_STB
2
D506
LBAT54CLT1G
R514
47K 1/16W 5%
47K 1/16W 5%
HDMI_0_SCL
HDMI_0_SDA
HDMI_0_PWR5V
HDMI_0_HPD_CBUS
R567
47K 1/16W 5%
HDMI_1_SCL
HDMI_1_SDA
Analog Power
AVDD3V3_HDMI
+5V_SW
R553
1K 1/16W 5%
CEC
HDMI_CEC
C510
10UF 10V
with GND
C506
6.8PF 50V
USB_MHL_OC
MHL_SENSE
R522
300K
R511
10K 1/16W 5%
AVDD33_HDMI
Q509
AO3414
C501
NC/10NF 50V
R506
100K 1/16W 5%
R505 0R05 1/16W
R504 0R05 1/16W
R503 0R05 1/16W
3V3SB
R510
10K 1/16W 5%
C4174
100N 16V
Prevent HDMI leakage from HDMI device.
HDMI_CEC_0
HDMI_CEC_1
HDMI_CEC_2
AVDD1V0_1
AVDD10_HDMI_STB
C4192
C4180
100N 16V
100N 16V
Bottom HDMI port 3 ( ARC / HDMI 1.4 )
20
22
23
21
AVDD3V3
CN503
SHLD0
SHLD2
SHLD3
SHLD1
HDMI 19P
C4178
1UF 6.3V
TMDSD2+
DSHLD0
TMDSD2TMDSD1+
DSHLD1
TMDSD1TMDSD0+
DSHLD2
TMDSD0-
TMDSC+
CSHLD0
TMDSC-
CEC
SDA
DDC_GND
VCC5
HPD
+5V_US B
+5V_STB
+5V_SW
3V3SB
AVDD3V3
DVDD3V3
AVDD1V0_STB
AVDD1V0_1
MHL_P WR _EN
USB_MHL_OC
AVDD1V0_STB
AVDD10_ECBUS_STB
R507 0R05 1/16W
1
2
3
4
5
6
7
8
9
10
11
12
13
14
NC
15
SCL
16
17
18
19
GND 4,5,6,7,8,9,10,11,13,14,15,16,17,18,19,20,21,22
3V3SB
AVDD33_ECBUS_STB
C4183
10UF
AVDD3V3_HDMI
кで皌
SCL2
SDA2
OPWR2_5V
POH_HPD2
+5V_USB 18
+5V_STB 4,5,9,16
+5V_SW 4,5,13 ,15,21,22
3V3SB 4,5,6,9,16,18,22
AVDD3V3 5,9,11 ,18,21
DVDD3V3 5,6,7, 9,10,11,14 ,15,17,18, 19,21,22
AVDD1V0_STB 5,6,18
AVDD1V0_1 5,11
MHL_PWR_EN 17
USB_MHL_OC 17
90
R557 4.7R
R558 4.7R
R559 4.7R
R560 4.7R
R561 4.7R
R562 4.7R
R563 4.7R
R573 4.7R
HDMI_CEC_2
ARC_HDMI
R538 100R 1 /16W 5%
R539 100R 1 /16W 5%
R588
100K 1/16W 5%
C4155
100N 16V
稼﹊
RX_2_2
RX_2_2B
RX_2_1
RX_2_1B
RX_2_0
RX_2_0B
RX_2_C
RX_2_CB
R574 1K 1/16W 5%
R575
1K 1/16W 5%
R576 1K 1/16W 5%
Q508
BC847N3
Audio Return Channel (ARC)
ARC_HDMI
+5V_SW
R577
47K 1/16W 5%
R579
47K 1/16W 5%
C505
1uF 10V
Close to connector
OPWR2_5V
R537
R536
47K 1/16W 5%
47K 1/16W 5%
HDMI_2_SC L
HDMI_2_HPD
HDMI_2_SDA
HDMI_2_PWR5V
R580
4.7K1/16W
Close to connector
Close to connector
from Scaler ARC
R530
180R
R529
with GND
82R
U506
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/TVU1240R1A
U507
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/TVU1240R1A
U508
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/TVU1 240R1A
U516
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/TVU1 240R1A
U517
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/TVU1 240R1A
U518
1
2
3
4
NC/TVU1240R1A
U509
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/TVU1 240R1A
U510
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/TVU1 240R1A
U511
1
2
3
4
NC/TVU1240R1A
NC
NC
VN
NC
NC
NC
VN
NC
NC
NC
VN
NC
NC
NC
VN
NC
NC
NC
VN
NC
CH1
CH2
VN
CH3
CH45NC
NC
NC
VN
NC
NC
NC
VN
NC
CH1
CH2
VN
CH3
CH45NC
10
9
8
7
6
10
9
8
7
6
NC
NC
VN
NC
NC
NC
VN
NC
RX_0_2
RX_0_2B
GND
RX_0_1
RX_0_1B
RX_0_0 RX_0_0
RX_0_0B
GND
RX_0_C
RX_0_CB
HDMI_CEC_0
SCL0
SDA0
RX_1_2
RX_1_2B
GND
RX_1_1
RX_1_1B
RX_1_0
RX_1_0B
GND
RX_1_C
RX_1_CB RX_1_CB
HDMI_CEC_1
SCL1
SDA1
OPWR1_5V
RX_2_2
RX_2_2B
GND
RX_2_1
RX_2_1B
RX_2_0
RX_2_0B
GND
RX_2_C
RX_2_CB RX_2_CB
HDMI_CEC_2
SCL2
SDA2
OPWR2_5V
ARC 21
RX_0_2
RX_0_2B
RX_0_1
RX_0_1B
RX_0_0B
RX_0_C
RX_0_CB
10
HDMI_CEC_0
9
SCL0
8
7
SDA0
6
OPWR0_5V OPWR0_5V
10
RX_1_2
9
RX_1_2B
8
7
RX_1_1
6
RX_1_1B
10
RX_1_0
9
RX_1_0B
8
7
RX_1_C
6
10
HDMI_CEC_1
9
SCL1
8
7
SDA1
6
OPWR1_5V
10
RX_2_2
9
RX_2_2B
8
7
RX_2_1
6
RX_2_1B
10
RX_2_0
9
RX_2_0B
8
7
RX_2_C
6
10
HDMI_CEC_2
9
SCL2
8
7
SDA2
6
OPWR2_5V
9-6-10 Tuner
TU_FAT_IN2+ 9
TU_FAT_IN2- 9
Differential Pair
OSDA1 6
OSCL1 6
+5V_SW TO TUNER3.3V
R102
+5V_SW
0R05 1/8W
R122
0R05 1/16W
R123
0R05 1/16W
TUNER3.3V
R178
1K2 OHM
C106
1UF 10% 16V
R177
1K2 OHM
R167
R176
22R 1/16W 5%
22R 1/16W 5%
U102
G960T63Uf
3
VIN
4
VOUT
GND14
C149
NC/ 22N 25V
R120
0R05 1/16W
R125
NC/ 620R
R121
0R05 1/16W
C150
NC/ 22N 25V
C121
100P 50V
2
TUN_SDA
TUN_SCL
C122
100P 50V
C103
10UF 6. 3V 20%
0R05 1/16W
R124
NC/ 620R
0R05 1/16W
C104
1UF 10% 16V
R115
R116
TUNER3.3V
C105
100N 16V
T2 TUNER
C147
100N 50V
C148
100N 50V
C110
33P 50V
C113
33P 50V
Closed to Tuner
IF PATH
IF_P_TU
IF_N _TU
TUNER
TUNER3.3V
TUN_SDA
C124
C123
10UF 6. 3V
IF_AGCT 9
IF_AGCT
R187
10K 1%
100N 16V
C119
47NF 16V
TUN_SCL
IF_N _TU
IF_P_TU
IF_AGC _T
Closed to Tuner
1
Ant. PW R
2
+B1(+3. 3V)
3
SDA
4
SCL
5
DIF(N)
6
DIF(P)
7
IF AGC
ST42CS-2-E
Device Address : 0x C0
3V3: TYP: 180mA , Max: 230mA
TH1
TH2
TH3
TH4
TH5
TH6
TDSY-G480D
TU101
8
9
10
11
12
13
S2 TUNER
C126
10PF 50V
IP
QP
R133
200R 1%
TUNER3.3V
1K 1/16W 5%
C134
100N 50V
TUNER_LNB 14
1N 50V
C128
C127
10UF 6.3V
R134
C132
10N 50V
CL OS E TO TUN ER
TUNER_LNB
C129
100N 16V
QP
IP
TUN_SDA
TUN_SCL
1
2
3
4
5
6
7
8
9
10
11
LNB A
NC
TU3.3V
NC
QP Output
IP Output
NC
AGC
X-O U T
SDA
SCL
TDQS-A701F
TU201
TH1
TH2
TH3
TH4
12
13
14
15
DVBS2_SIFIP 9
DVBS2_SIF QP 9
R131
0R05 1/16W
R132
0R05 1/16W
C130
100N 50V
C131
100N 50V
C125
10PF 50V
CLOSE TO TUNER
RF_AGCS 9
Device Address : 0x C6
Close to tuner Pin
DVDD3V3
+5V_SW
GND 4,5,6,7, 8,9,10,11, 12,14,15, 16,17,18,19,20, 21,22
DVDD 3V3 5, 6,7,9,10,11, 14,15,17,18,19, 21,22
+5V_SW 4,5,12, 15,21,22
LGTuner with DVB-S/S2
K model : Samsung DNBU02112IH2
9-6-11 LNB
18V_12V
C250
100NF 25V
C253
3.3NF 50V
LNB_EN
LNB_LINEDROP
13/18V_SW
18V_12V
C249 220NF 16V
R227 60.4K 1%
R214
R215
R218
0R05 1/16W
0R05 1/16W
0R05 1/16W
LNB POWER SUPPLY
C298
10UF 16V
U202
8
11
12
10
2
1
14
L201
10uH
AGND
BYPASS
VDD
COMP
EN
LINEDROP
13V/18V
MP8124GD Z
PGND
SW
BST
VBOOST
VOUT
TC AP
EXTM
D505
1 2
FB340M
4
3
5
C248 100NF 25V
6
7
9
C245 22N 25V
13
R224
33 OHM 1/16W
R213
100K 1%
C243
10uF 35V
DI SEQC_OU T
C240
10uF 35V
C297
100NF 25V
C244
10uF 35V
1 2
1 2
D504
FB340M
D503
FB340M
ESD & Surge
Protect
ZD201
NC/ PJSD24CW
1 2
R216
2.2K 1/ 4W
2.2K 1/4W
R217
1 2
ZD202
NC/ PJSD24CW
R221
33K 1%
R225
5.1K 1%
TUNER_LNB
TUN _L N B
ZD203
NC/PJ SD24CW
1 2
DVDD3V3
R718
10K 1/16W 5%
LNB_EN 13/18V_SW
R719
NC/100K 1/ 16W 5%
LNB_EN:
Low: dis able
Hi gh: enable
MP8124 Enabl e Sel ection
DVDD3V3
R720
10K 1/16W 5%
LNB_LINEDROP
R721
NC/100K 1/ 16W 5%
LINEDROP:
Low: 13.3/18.3V
Hi gh: 14. 3/19.3V
Compensati on Selecti on
DVDD3V3
R774
10K 1/16W 5%
R780
NC/100K 1/ 16W 5%
13/18V_SW:
High: 18V
Low: 13V
TUNER_LNB
TUN _L N B
DISEQC_OUT
18V_12V
LNB_EN
LNB_LINEDROP
13/18V_SW
DVDD3V3
TUN ER _LN B 13
TUN _L N B 17
DISEQC_OUT 9
18V_12V 4,5,11,22
LNB_EN 17
LNB_LINEDROP 17
13/18V_SW 17
DVDD3V3 5, 6,7, 9,10,11,15,17, 18,19, 21,22
GND 4,5,6,7,8, 9,10, 11,12, 13,15,16,17,18,19,20, 21,22
9-6-12 Internal CI
CLOSE TO CI CONNECTOR
CI_PW R_EN
H:EN
L: OFF
C173
1UF 16V
CI2_VC C
CI2_VC C
+5V_SW
CI_PW R_EN
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_CE1#
CI_A10
CI_OE#
CI_A11
CI_A9
CI_A8
CI_A13
CI_A14
CI_WE#
CI_IREQ#
CI_MIVAL_R
CI_MCLKI_R
CI_A12
CI_A7
CI_A6
CI_A5
CI_A4
CI_A3
CI_A2
CI_A1
CI_A0
CI_D0
CI_D1
CI_D2
CI_CD1#
CI_CD2#
CI_IORD#
CI_IOWR#
CI_REG#
CI_CE1#
CI_OE#
CI_WE#
CI_IREQ#
CI_WAIT#
CI_VS1#
CI_R ESET
U711
G524D3T11U
5
4
R1195
4.7K1/16W
CN159
1
GND
2
D3
3
D4
4
D5
5
D6
6
D7
7
CE1#
8
A10
9
OE#
10
A11
11
A9
12
A8
13
A13
14
A14
15
WE#
16
READY#:IREQ#
17
VCC
18
VPP1
19
A16
20
A15
21
A12
22
A7
23
A6
24
A5
25
A4
26
A3
27
A2
28
A1
29
A0
30
D0
31
D1
32
D2
33
WP#
34
GND
PCMI CA CARD
Closed to CI SLOT
CI_DVDD3V3
1
VOUT
IN
EN
FLG
GND
2
3
HI = > NORM AL
LO=> OC
CI Slot
GND
CD1#
CE2#
VS1#
IORD#
IOWR#
PCMCIA
69697070717172
R1141 0R05 1/16W
R1142 0R05 1/16W
R1143 0R05 1/16W
R1144 0R05 1/16W
R1145 0R05 1/16W
R1146 0R05 1/16W
R1147 0R05 1/16W
R1148 0R05 1/16W
R1149 0R05 1/16W
R1150 0R05 1/16W
R1151 0R05 1/16W
R1152 0R05 1/16W
VCC
VPP2
VS2#
RESET
WAIT#
INPACK
REG#
BVD2#:SPKR
BVD1#: STSCH G
CD2#
GND
72
R1196
10K 1/16W 5%
R142
35
36
37
D11
38
D12
39
D13
40
D14
41
D15
42
43
44
45
46
A17
47
A18
48
A19
49
A20
50
A21
51
52
53
A22
54
A23
55
A24
56
A25
57
58
59
60
61
62
63
64
D8
65
D9
66
D10
67
68
CI_OCP
0R05
C172
10UF 10V
CI_CD1#
CI_MDO3_R
CI_MDO4_R
CI_MDO5_R
CI_MDO6_R
CI_MDO7_R
CI_CE2#
CI_VS1#
CI_IORD#
CI_IOWR#
CI _MI STRT_ R
CI_MDI0_R
CI_MDI1_R
CI_MDI2_R
CI_MDI3_R
CI_MDI4_R
CI_MDI5_R
CI_MDI6_R
CI_MDI7_R
CI_MCLKO_R
CI_R ESET
CI_WAIT#
CI_REG#
CI_MOVAL_R
CI _MOS TRT_R
CI_MDO0_R
CI_MDO1_R
CI_MDO2_R
CI_CD2#
SPI_C LK
SPI_C LK1
SPI_D ATA
SPI_C LE
CI_INT
CI_TSCLK
CI_TSVAL
CI_TSSY NC
PVR_TSDATA0
PVR_TSDATA1
PVR_TSVAL
CI_RST
CI2_VCC
C186
10UF 10V
C174
100N 16V
CI2_VCC
CI2_VCC
CI_DVDD3V3
R1187
10K 1/16W 5%
C169
100N 16V
Closed to CI Connector
Closed to Main Chip
R1188
10K 1/16W 5%
CI_CD2#
100N 16V
with GND
PVR_TSSYNC
Modify by EM I
C188
10PF 50V
C170
CI_MDI5
CI_MDI4
CI_MIVAL
CI_MDI3
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI6
CI_MDI7
PVR_TSCLK
CI_TSDATA0
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
CI_D VDD3V3 C I2_VCC CI_DVDD3V3
R1189
10K 1/16W 5%
CI_VS1#
R1153
R1154
R1155
R1156
R1157
R1158
R1159
R1160
R1161
R1162
R1163
R1190
10K 1/16W 5%
CI_WAIT# CI_CD1#
CI2_VCC
R1192
10K 1/16W 5%
CI_IREQ#
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
Closed to Mai n Chi p
R1164 47R 1/16W 5%
R1165 47R 1/16W 5%
R1166 47R 1/16W 5%
R1167 47R 1/16W 5%
R1168 47R 1/16W 5%
R1169 47R 1/16W 5%
R1170 47R 1/16W 5%
R1171 47R 1/16W 5%
R1172 47R 1/16W 5%
R1173 47R 1/16W 5%
R1174 47R 1/16W 5%
Closed to CI SLOT
DVDD3V3
CI_MDI 5_R
CI_MDI 4_R
CI_MIVAL_R
CI_MDI 3_R
CI _MI STRT_ R
CI_MDI 0_R
CI_MDI 1_R
CI_MDI 2_R
CI_MDI 6_R
CI_MDI 7_R
CI_MCLKI_R CI_MCLKI
Closed to CI SLOT
CI_MOVAL_R
CI_MOSTRT_R
CI_MDO0_R
CI_MDO1_R
CI_MDO2_R
CI_MDO3_R
CI_MDO4_R
CI_MDO5_R
CI_MDO6_R
CI_MDO7_R
CI_MCLKO_R
R1194
0R05 1/10W
Modify by EMI
C187
10PF 50V
with GND
CI2_VC C
R1191
10K 1/16W 5%
CI_CE2#
CI_DVDD3V3
6/24
C171
100N 16V
GND 4,5,6, 7,8,9,10,11, 12,13,14,16,17, 18,19,20,21,22
DVDD3V3 5,6,7, 9,10,11,14,17, 18,19,21,22
+5V_SW 4,5,12, 13,21,22
Control Interface
CI_OCP
CI_PW R_EN
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
SPI_CLK
SPI_CLK1
SPI_DATA
SPI_CLE
CI_INT
CI_TSCLK
CI_TSVAL
CI_TSSY NC
CI_ TSDATA0
PVR_TSSYNC
PVR_TSCLK
PVR_TSDATA0
PVR_TSDATA1
PVR_TSVAL
CI_RST
CI_OC P 17
CI_PW R_EN 17
CI_A0 17
CI_A1 17
CI_A2 17
CI_A3 17
CI_A4 17
CI_A5 17
CI_A6 17
CI_A7 17
CI_A8 17
CI_A9 17
CI_A10 17
CI_A11 17
CI_A12 17
CI_A13 17
CI_A14 17
CI_MCLKI 17
CI_MIVAL 17
CI_MISTRT 17
CI_MDI0 17
CI_MDI1 17
CI_MDI2 17
CI_MDI3 17
CI_MDI4 17
CI_MDI5 17
CI_MDI6 17
CI_MDI7 17
CI_D0 17
CI_D1 17
CI_D2 17
CI_D3 17
CI_D4 17
CI_D5 17
CI_D6 17
CI_D7 17
CI_MDO0 17
CI_MDO1 17
CI_MDO2 17
CI_MDO3 17
CI_MDO4 17
CI_MDO5 17
CI_MDO6 17
CI_MDO7 17
SPI_C LK 17
SPI_C LK1 17
SPI_D ATA 17
SPI_C LE 17
CI_INT 17
CI_TSCLK 17
CI_TSVAL 17
CI_TSSY NC 17
CI_TSDATA0 17
PVR_TSSYNC 17
PVR_TSCLK 17
PVR _TSD ATA0 17
PVR _TSD ATA1 17
PVR_TSVAL 17
CI_R ST 17
DVDD3V3
+5V_SW
9-6-13 WIFI/KEYPAD
IR/KEY BOARD
8/20 OTS Key
R163
6K8 1%
LED_PWM2
LED_PWM0
RC6
KEY_PAD 0
POWER_KEY
IR_SSB
IR_RC
8/20 PHP SR
WIFI PWR CONTROL
C194
100P 50V
3V3SB
R109
R108
NC/6K8 1%
10K 1%
R118 100R 1/ 16W 5%
R117 100R 1/ 16W 5%
R112 100R 1/ 16W 5%
R113 100R 1/16W 1%
R170 NC/100R 1/16W 1%
C108
C156
NC /100pF 50V
100P 50V
Modify by EM I
+5V_STB
C112
100P 50V
8/20 OTS Key
C157
100N 16V
Wi-Fi_VCC
1 2
C158
ZD125
100N 16V
EMI & ESD solution
AZ5123-01H
LED_GE
LED_RE
IR
KEY1_I N
KEY2_I N
1 2
ZD 126
NC /AZ 5123-01H
1 2
ZD128
3V3SB
1 2
C195
NC /AZ 5123-01H
100N 16V
FB403
30R/ 600mA
CN401
1
3
5
7
9
CONN
GND 4,5,6,7,8,9,10,11,12,13,14,15,17,18,19,20,21,22
AVDD3V3
3V3SB
+5V_SW
IR_SSB 6,22
IR_RC 22
POWER_KEY 17
2
4
6
8
WoWLAN_IRQ 17
WIFI_PWR_EN 17
WIF I_RESET 17
+5V_STB
CONN
CN415
KEY_PAD 0 17,22
LED_PWM0 6,17
LED_PWM2 6,17
RC6 6,22
USB_DP_P2 18
USB_DM_P2 18
C115
NC/10PF 50V
1
3
5
7
2
4
6
8
10
Grounding(20mil)
C114
NC/ 10PF 50V
WIFI_RSTn
8/20 PHP SR
AVDD3 V3 5,9, 11,12,18,21
3V3SB 4, 5,6,9,12, 18,22
+5V_SW 4,5, 12,13, 15,21, 22
IR_SSB
IR_RC
POWER_KEY
KEY_PAD 0
LED_PW M0
LED_PW M2
RC6
WoWLAN_IRQ
WIFI_PWR_EN
WIF I_RESET
USB_DP_P2
USB_DM_P2
+5V_STB 4,5,9,12
L103
90OHM
1
R4267
4
R4268
2
3
311GW200C08ABL
Wi-Fi_VCC
WoWLAN_IRQn
Wi-Fi_VCC
2R2 1/ 16W 5%
2R2 1/ 16W 5%
USB_DP_P2
USB_DM_P2
Wi-Fi_PWR_EN :
Enable : High
Disable : Low
WIF I_PWR _EN
C4297
10UF 10V
R404
100R 1/16W 5%
R1197
10K 1/16W 5%
U714
G524D3T11U
5
IN
4
EN
VOUT
2
FLG
GND
1
3
R1198
10K 1/16W 5%
R171
0R05 1/8W
Wi-Fi_VCC
C4265
22UF 10V
C4266
100N 16V
WoWLAN_IRQ
R4273
100R 1/ 16W 5%
3V3SB
R5100
NC/ 10K 1/ 16W 5%
WoWLAN_IRQn
R5103
NC/ 10K 1/ 16W 5%
WIF I_RESET
3V3SB
R5115
100R 1/ 16W 5%
R5116
NC/ 10K 1/ 16W 5%
WIFI_RSTn
R5117
NC /10K 1/16W 5%
9-6-14 GPIO/servAD
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
CI_RST
USB_OCP_P0
USB_EN_P0
USB_OCP_P1
USB_EN_P1
TP410
TP438
TP412
TP414
TP415
YPBPR_DETECT1
HP_DET
SYSEPROMWP_6262
TP422
TP437
TP439
TP444
TP445
TP446
TP421
HUB_RESET
USB_OCP_ P2
DE
VSYNC
HSYNC
LOCKn
I2SAMP_RESET
INV_EN
VIDEO_DET
PANEL_PWR _EN
CI_OCP
X_AUDIO_MON1
HP_MUTE
USB_EN_P2
CI_PW R_EN
SPK_MUTE
PW M1_D IMMER
PW M2_D IMMER
PW M3_D IMMER
PANEL_PWM_M
D15
AJ30
AG29
AE29
AG31
AF30
AJ29
AH29
AB28
AB27
AA27
AA28
AA30
G15
H15
AA22
AA21
Y22
Y21
E15
E16
F15
B10
E11
J10
J15
U401-8
G1
G2
F3
E1
D1
D2
C2
K5
D5
E5
B3
B1
J6
D3
E4
K7
H5
D4
C4
F5
G4
G6
H6
J7
J5
K4
H4
H3
J2
A7
C7
C5
B5
B4
J4
J3
J1
B7
C6
A5
A4
A3
C1
F6
J9
MT580 2VGE J
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
CI_RST
GPIO42
GPIO43
GPIO44
GPIO45
GPIO46
GPIO48
GPIO49
GPIO50
GPIO51
GPIO52
GPIO53
GPIO54
GPIO55
GPIO56
GPIO57
GPIO58
GPIO59
GPIO60
GPIO61
GPIO62
GPIO63
GPIO64
GPIO65
GPIO66
GPIO67
GPIO68
GPIO69
GPIO70
GPIO0
GPIO1
GPIO2
GPIO3
GPIO4
GPIO5
GPIO6
GPIO7
GPIO8
GPIO9
GPIO10
GPIO11
GPIO12
GPIO13
GPIO14
GPIO15
GPIO16
GPIO17
GPIO18
GPIO19
GPIO20
GPIO21
GPIO22
GPIO23
GPIO24
GPIO25
GPIO26
GPIO27
GPIO28
GPIO29
GPIO30
GPIO31
GPIO32
GPIO33
GPIO34
GPIO35
GPIO36
GPIO37
GPIO38
GPIO39
GPIO40
GPIO41
GPIO47
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
DEMOD_TSDATA1
DEMOD_TSDATA2
DEMOD_TSDATA3
DEMOD_TSDATA4
DEMOD_TSDATA5
DEMOD_TSDATA6
DEMOD_TSDATA7
DEMOD_TSSYNC
DEMOD_TSVAL
CI_INT
CI_TSCLK
CI_TSDATA0
CI_TSSYNC
CI_TSVAL
PVR_TSCLK
PVR_TSVAL
PVR_TSSYNC
PVR_TSDATA0
PVR_TSDATA1
SPI_CLK1
SPI_CLK
SPI_DATA
SPI_CLE
OPWM0
OPWM1
OPWM2
SD_D0
SD_D1
SD_D2
SD_D3
SD_CMD
SD_CLK
VCC3IO_SD
LED_PWM0
LED_PWM1
LED_PWM2
LED_PWM3
OPCTRL0
OPCTRL1
OPCTRL2
OPCTRL3
OPCTRL4
OPCTRL5
OPCTRL6
OPCTRL7
OPCTRL8
OPCTRL9
OPCTRL10
OPCTRL11
OPCTRL12
OPCTRL13
OPCTRL14
OPCTRL15
OPCTRL16
OPCTRL17
OPCTRL18
OPCTRL19
OPCTRL20
OPCTRL21
OPCTRL22
ADIN 0_SRV
ADIN 1_SRV
ADIN 2_SRV
ADIN 3_SRV
ADIN 4_SRV
ADIN 5_SRV
ADIN 6_SRV
ADIN 7_SRV
ADIN 8_SRV
ADIN 9_SRV
D11
F10
E10
F11
G12
F12
D12
G14
H14
J14
D10
C11
E2
B8
G3
F4
B2
F2
A2
L7
E3
G5
K3
A8
C3
D6
AA31
AF29
AA29
H9
C8
E8
F8
G9
D7
A10
L30
N28
W29
L29
J29
K27
J30
R28
R29
M32
J27
K30
G30
L31
Y32
N32
R27
T24
T25
U26
N27
G29
M25
M26
U28
R26
R25
H29
K31
H28
K28
J28
L32
F30
N31
P22
N21
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
LNB_EN
LNB_LINEDROP
13/18V_SW
DEMOD_TSSYNC
DEMOD_TSVAL
CI_INT
CI_TSCLK
CI_TSDATA0
CI_TSSYNC
CI_TSVAL
PVR_TSCLK
PVR_TSVAL
PVR_TSSYNC
PVR_TSDATA0
PVR_TSDATA1
SPI_CLK1
SPI_CLK
SPI_DATA
SPI_CLE
DIMMER0
A_DIM_AD J
DIMMER2
SD_D0
R451
SD_D2
R452
SYS_EEPROM_WP
VCC3IO_SD
LED_PWM0
LED_PWM1
LED_PWM2
DEMOD_RST_STBY
LED_G
WIFI _RESET
FB_PWR _CTRL
EWS_PWR
WHI TE_LED
POWER_KEY
STBY_LED
DC_MON
TUNER_WAKEUP
WoWLAN_IRQ
ETHER_PWR_EN
AC_OFF _INFO
MHL_PWR_EN
AMP_PWRDN
WIFI_PWR_EN
WoWBLE_IRQ
USB_MHL_OC
BL_ERR
PANEL_12V_MON
ADIN3_SRV
TU_ DET
R454 10K 1/16 W 5%
TU_ ID
R455 10K 1/16 W 5%
KEY_PAD0
REG19.5V_MON
AMBI_TEMP
TUN_LNB
TP432
TP433
TP434
TP435
TP436
PHILIPS USE OPWM1
AMBIL_SPI_DO
AMBIL_SPI_CLK
33R 1/16W 5%
33R 1/16W 5%
TP401
TP408
TP402
TP403
TP404
TP405
TP406
TP407
TP440
TP447
R453 10K 1/ 16W 5%
TP409
TP442
R415
10K 1/16W 5%
DIMMER0
DIMMER2
R464
DVDD3V3
R461
R462
NC/0R05 1/16W
NC/0R05 1/16W
R466
NC/ 10K 1/16W 5%
NC/ 10K 1/16W 5%
Close to Main Chip
VCC3IO_SD
C4200
100N 16V
U430
1
B
2
A
GND3Y
NC/ 74LVC1G08GW
C4201
1uF 10V
USB_MHL_OC 12
PANEL_PW R_EN 11
LED_PWM2 6,16
SYS_EEPROM_WP 6
YPBPR_DETECT1 9
CI_OCP 15
SYSEPROMWP_6262
5
VCC
4
WIFI _RESET 16
POWER_KEY 16
KEY_PAD0 16, 22
HP_DET 21
WoWLAN_IRQ 16
LED_PWM0 6,16
LED_PWM1 6
FB_PWR _CTRL 5
MHL_PWR_EN 12
VIDEO_DET 9
CI_PWR_EN
CI_RST
HTPDn
A_DIM_ADJ
INV_EN
AMP_PWRD N
WIF I_PWR_EN
USB_EN_P0
USB_EN_P1
USB_OCP_P0
USB_OCP_P1
LOCKn
I2SAMP_RESET
DVDD3V 3
R463
NC/0R05 1/16W
3V3SB
DVDD3V3
WIFI _RESET
USB_MHL_OC
PANEL_PWR _EN
POWER_KEY
KEY_PAD0
HP_DET
WoWLAN_IRQ
LED_PWM0
LED_PWM1
LED_PWM2
FB_PWR_CTRL
MHL_PWR _EN
SYS_EEPROM_WP
VIDEO_DET
YPBPR_DETECT1
CI_OCP
CI_PWR_EN 15
CI_RST 15
HTPDn 11, 21
A_DIM_ADJ 5
INV_EN 5
AMP_PWRDN 10
WIF I_PWR_EN 16
USB_EN_P0 18
USB_EN_P1 18
USB_OCP_P0 18
USB_OCP_P1 18
LOCKn 11
I2SAMP_RESET 10
SYSEPR OMWP_6262 6
BL_DIG_DIM 5
Sony
GND 4,5,6, 7,8,9,10, 11,12,13,14, 15,16,18,19, 20,21,22
3V3SB 4,5,6,9,12, 16,18,22
DVDD 3V3 5,6,7,9, 10,11,14,15,18 ,19,21,22
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
AMBIL_SPI_DO
AMBIL_SPI_CLK
AMBI_TEMP
SPI_CLK
SPI_CLK1
SPI_DATA
SPI_CLE
CI_INT
CI_TSCLK
CI_TSVAL
CI_TSSYNC
CI_TSDATA0
PVR_TSSYNC
PVR_TSCLK
PVR_TSDATA0
PVR_TSDATA1
PVR_TSVAL
CI_RST
TUN_LNB
LNB_EN
LNB_LIN EDROP
13/18V_SW
CI_A0 15
CI_A1 15
CI_A2 15
CI_A3 15
CI_A4 15
CI_A5 15
CI_A6 15
CI_A7 15
CI_A8 15
CI_A9 15
CI_A10 15
CI_A11 15
CI_A12 15
CI_A13 15
CI_A14 15
CI_MCLKI 15
CI_MIVAL 15
CI_MISTRT 15
CI_MDI0 15
CI_MDI1 15
CI_MDI2 15
CI_MDI3 15
CI_MDI4 15
CI_MDI5 15
CI_MDI6 15
CI_MDI7 15
CI_D0 15
CI_D1 15
CI_D2 15
CI_D3 15
CI_D4 15
CI_D5 15
CI_D6 15
CI_D7 15
CI_MDO0 15
CI_MDO1 15
CI_MDO2 15
CI_MDO3 15
CI_MDO4 15
CI_MDO5 15
CI_MDO6 15
CI_MDO7 15
AMBIL_SPI_DO 22
AMBIL_SPI_CLK 22
AMBI_TEMP 22
SPI_CLK 15
SPI_CLK1 15
SPI_DATA 15
SPI_CLE 15
CI_INT 15
CI_TSCLK 15
CI_TSVAL 15
CI_TSSYNC 15
CI_TSDATA0 15
PVR_TSSYNC 15
PVR_TSCLK 15
PVR_TSDATA0 15
PVR_TSDATA1 15
PVR_TSVAL 15
CI_RST 15
TUN_LNB 1 4
LNB_EN 14
LNB_LINEDROP 14
13/18V_SW 14
DEMOD_RST_STBY
TUNER_WAKEUP
R456
10K 1/16W 5%
DVDD3V3
R457
10K 1/16W 5%
Main_18V_12V
REG19.5V_MON
R458
NC/82K OHM 5% 1/16W
R459
NC/ 10K 1/16W 5%
DVDD3V3
X_AUDIO_MON1
R460
10K 1/16W 5%
PANEL_12V_MON
Panel_12V
R467
NC/ 47K 1/16W 5%
R468
NC/ 10K 1/16W 5%
9-6-15 USB/ETHERNET PHY
ETHERNET PHY
AVDD3V3
U401-10
MT5802VGEJ
USB_DP_P2 16
USB_DM_P2 16
AVDD33_U SB
AVDD33_ETH_STB
AVDD10_ETH_STB
P33
TXVP_0
P32
TXVN_0
R30
RXVP_1
R31
RXVN_1
V28
PHY LED0
U27
PHY LED1
L28
REXT
K23
F27
USB_DP_P0
USB_DM_P0
USB_DP_P1
USB_DM_P1
USB_DP_P2
USB_DM_P2
SSUSB_TXP
SSUSB_TXN
SSUSB_RXP
SSUSB_RXN
AVDD33_U SB
AVDD33_SSU SB_STB
AVDD33_U SB_STB
AVDD10_SSU SB_STB
AVDD1V0_STB
C4148
10UF 6.3V 20%
AVDD10_SSU SB_STB
TXVP_0
TXVN_0
RXVP_1
RXVN_1
REXT
AVDD33_ETH_STB
AVDD10_ETH_STB
U401-9
B11
USB_DP_P0
A11
USB_DM_P0
B12
USB_DP_P1
A12
USB_DM_P1
T32
USB_DP_P2
T33
USB_DM_P2
V32
SSUSB_TXP
V33
SSUSB_TXN
U30
SSUSB_RXP
U31
SSUSB_RXN
L18
AVDD33_U SB
M21
AVDD33_SSU SB_STB
L25
AVDD33_U SB_STB
W32
AVDD10_SSU SB_STB
MT5802VGEJ
Near IC
C4184
100N 16V
R445
24K 1%
C4160
10uF 6.3V
All Path
Grounding(20mil)
All Path
Grounding(20mil)
TXVP_0
TXVN_0
RXVP_1
RXVN_1
Must be differential 100ohm
SEPARATE GROUND
USB PORT 1 SIDE
All Path
Grounding(20mil)
+5V_US B
500mA
C111
1uF 10V
USB_EN_P0
t
1 2
TH403 NC /PTCR
+5V_USB
40mil
U106
G529A1TB1U
IN3OUT
2
GND
1
EN
R1047
4.7K1/16W
HI = > POWER ON
LO = > P OWER OFF
USB_DP_P0
USB_DM_P0
USB_PORT0_5V
4
5
OUT
6
OC
C4601
100N 16V
R1029
C4603
100N 16V
EQUAL LENGTH and
DIFFERENTIAL
IMPEDANCE 90ohm
R1025 2R2 1/ 16W 5%
R1026 2R2 1/ 16W 5%
R1030
33K 1/10W 5%
0103 Update
DVDD3V3
R1046
10K 1/16W 5%
H=> NO RMA L
L =>OCP
C4602
10N 50V
0R05 OHM
C4604
10N 50V
C1015
C1016
+
100UF 16V
10PF 50V
R1049
1K 1/16W 5%
RJ45
9
CN107
1
P1
2
P2
3
P3
4
P4
5
P5
6
P6
7
P7 NC
8
P8
10
USB_DP_P0_R
USB_DM_P0_R
C1017
10PF 50V
USB_OCP_P0 17
TH1
TH2
RJ45 8P
1 2
ZD107
NC/AZ 5125-01H.R7G
1 2
C4605
100N 16V
4
3
2
1
ZD108
NC/AZ 5125-01H.R7G
6 5
1234
C4606
10N 50V
CN113
USB CONN
+5V_US B
USB_DP_P1
USB_DM_P1
900mA
for SONY
HI = > P OWER ON
LO = > POWER
OFF
All Path
Grounding(20mil)
1 2
TH40 2
SSUSB_RXN
SSUSB_RXP
SSUSB_TXP
SSUSB_TXN
2
3
t
NC/PTCR
C1111 100N 16V
C1112 100N 16V
1uF 10V
USB_EN_P1
L104
USB PORT 2 (USB 3.0)
90OHM
1
R1105 2R2 1/16W 5%
4
R1106 2R2 1/16W 5%
USB_PORT1_5V
C1110
C1109
C1108
100UF 16V
+5V_US B
NC/10uF 16V
R1115
R1118
R1116
R1117
U108 G524B3T11U
5
IN
4
EN(EN)
R1027
4.7K1/16W
10uF 16V
0R05 1/16W
0R05 1/16W
0R05 1/16W
0R05 1/16W
2
H=> NORMAL
L =>OCP
GND
+
EQUAL LENGTH and
DIFFERENTIAL
IMPEDANCE 90ohm
All Path Grounding(20mil)
C1018
C1119
C1120
10PF 50V
10PF 50V
SSUSB_RXN_R
SSUSB_RXP_R
SSUSB_TXP_R
SSUSB_TXN_R
1 2
ZD4103
BOTTOM USB
1
VOUT
3
OC
1 2
1 2
ZD1101
ZD1102
NC/ AZ5125-01H.R7G
NC/ AZ5125-01H.R7G
1 2
1 2
ZD4104
ZD4105
NC/ AZ5125-01H.R7G
NC/ AZ5125-01H.R7G
USB_PORT1_5V
R1028
1K 1/16W 5%
R107 10K 1/16W 5%
BOTT OM
2
1
VCC
USB3.0
RXN5RXP6GND7TXN8TXP
1 2
ZD4106
NC/ AZ5125-01H.R7G
NC/ AZ5125-01H.R7G
USB_OCP_P1 17
DVDD3V3
3
D-
4
D+
GND
USB2.0
11
HAND110HAND2
9
CN112
USB CONN 9P
3V3SB
R477
0R05 1/16W
AVDD1V0_STB
AVDD10_ETH_STB
Near IC
AVDD33_U SB_STB
C4202
100N 16V
C4182
NC/ 1uF 10V
3V3SB
AVDD33_SSU SB_STB
AVDD33_ETH_STB
R469
0R05 1/16W
C4186
NC/ 100N 16V
C145
100N 16V
USB_PORT0_5V
USB_EN_P0
USB_EN_P1
+5V_US B
+5V_SW
3V3SB
AVDD3V3
AVDD1V0_STB
AVDD1V0_1
OPWRSB_PW R
DVDD3V3
USB_PORT0_5V 5
USB_EN_P0 17
USB_EN_P1 17
+5V_US B 12
+5V_SW 4,5, 12,13,15,21,22
3V3SB 4,5,6,9,12,16, 22
AVDD3V3 5,9, 11,12,21
AVDD1V0_STB 5,6,12
AVDD1V0_1 5,11,12
OPWRSB_PW R 4,5,22
DVDD3V3 5, 6,7,9,10, 11,14,15,17,19, 21,22
GND 4,5,6,7, 8,9,10,11, 12,13,14,15,16, 17,19,20,21, 22
18(12)V TO 5V FOR USB/MHL POWER
C8082 47pF 50V
R8064
Main_18V_12V
R8058
0R05
Vout = 0.6V (1+( R1/R2
))
Vout = 0.6V (1+( 100/13.3
))=5.11V
⊙
⊙
C8079
10UF 16V
C8083
100N 50V
C8080
100NF 25V
0R05 1/10W
R8057
13.3K 1%
8
IN
7
SS
6
SGND
5
FB
R8061 0R05 1/16W
R8059 100K 1%
U713
SY8234F CC
1
LX
C8081
2
BS
3
100N 50V
EN
4
NC
PGND
9
R8062
270K
Vout = 0. 6x(1+100/13)=5. 21V
R8060
2.2 OHM 1/10W
R8063
10K 1/16W 5%
C8086
10N 50V
L803
4.7uH
OPWRSB_PWR
3.3A
C8084
10UF 10V
C8085
10UF 10V
+5V_US B
1 3
ZD4107
NC/BZX84-C5V1
9-6-16 VCCK & DVSS
AC2
AF2
AJ2
AE5
AA3
AD3
AG3
AH4
AG6
AH5
B28
AE6
AL4
AB7
AB8
AC8
AF6
AL5
AE7
C10
H10
AL7
M11
N11
P11
R11
AF11
AK8
AM11
M12
N12
P12
R12
U12
V12
P13
W12
Y12
P15
R15
U15
V15
W15
AF12
AM8
P16
R16
U16
V16
W16
P17
R17
U17
V17
W17
Y17
AA17
M13
N13
R13
U13
V13
N10
W13
Y13
AA13
C13
AB13
AH10
P10
C15
M14
C12
N14
P14
AJ4
W33
U25
Y26
G27
AC27
W6
W8
T11
T12
T15
T16
T17
T13
T28
T29
U401-11
Y2
P2
U2
M3
R3
V3
P5
V5
T6
M7
E7
L6
D8
G8
T8
V8
R8
T7
H8
M8
E9
MT5802VGEJ
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
H16
J16
C24
D24
E24
F24
L16
AC16
F29
M17
C18
T30
A32
C20
C22
D22
H25
AJ25
G26
H26
E25
AL10
AJ26
AJ12
AL13
AM14
P21
AJ28
AE31
T31
W22
V22
U22
V31
F9
AG20
AC31
N20
AL19
AH32
N33
W21
V21
U21
T21
R21
AF19
N19
AA20
Y20
W20
V20
U20
T20
R20
P20
P18
N18
N17
C17
AA19
Y19
W19
V19
U19
T19
R19
P19
AF16
AE16
AA16
Y16
N16
AA18
Y18
W18
V18
U18
T18
R18
M16
AF15
AB15
AA15
Y15
N15
M15
AL16
AB14
AA14
Y14
W14
V14
U14
T14
R14
AL22
R10
K15
AC13
AC12
AM20
AM17
T22
L5
F20
V29
K6
F7
J8
G10
AD27
VCCK
AC19
AD21
AC20
AD20
AC21
AC17
AC22
AC18
W23
Y23
AA23
AB23
AC23
AD23
W24
Y24
AA24
AB24
AC24
AD24
AB25
AC25
AD25
AE25
AF25
AD26
AE26
AF26
AG26
AF24
AA25
AG25
AF27
AG27
AE21
V23
AE24
V24
V25
W25
Y25
AH26
AB17
AB18
U401-12
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
MT5802VGEJ
Capacitors close to IC
VCCK
C4175
22UF
VCC3IO_A
VCC3IO_B
C4141
22UF
NC
NC
NC
NC
L2
AH33
AN33
A33
AN1
A1
C4166
NC/10uF 6.3V
VCC3IO_A
VCC3IO_B
VCC3IO_AB
C4152
4.7UF 6.3V
C4158
NC/100N 16V
VCCK 4, 5,6,7
DVDD3V3 5, 6,7,9,10,1 1,14,15,17,18, 21,22
C4161
NC/100N 16V
GND 4,5, 6,7,8,9,10, 11,12,13,14, 15,16,17,18, 20,21,22
VCCK
VCC3I O_AB
C4162
NC/100 N 16V
C4144
100N 16V
C4145
1uF 10V
C4165
NC/100N 16V
C4147
100N 16V
VCCK
C4193
1uF 10V
9-6-17 DDP POWER
R475
47R 1/16 W 5%
DDRVREF_C1
CRTN
ZQ_C1
DDRV
R440
240R 1%
U401-13
K2
DDRVREF_C1
L9
CRTN
L4
ZQ_C1
N9
DDRV
AG8
AA9
AF9
U10
Y9
T10
P9
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKC
MT5802VGEJ
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DRAM Power
V10
W10
Y10
AA10
AB10
AC10
AC11
DDRV
DDRV
R441
1K 1/16W 1%
DDRVREF_C1
R442
1K 1/16W 1%
C4128
100N 16V
C4127
100N 16V
DDRV
C4099
100N 16V
C4085
1uF 10V
DDRV 5,7,8
C4130
100N 16V
DDRV
GND 4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,21,22
DDRV
Cap close to DDRV power source.
C4173
1UF 6 .3V
C4115
100N 16V
C4132
100N 16V
C4133
100N 16V
C4094
100N 16V
C4093
100N 16V
C4136
100N 16V
C4092
100N 16V
Bottom Side Capacitors close to IC
DDRV
C4124
10uF 6.3V
C4135
100N 16V
C4072
100N 16V
C4134
100N 16V
C4131
100N 16V
+
C4139
NC/ 47uF 16V
C4168
1uF 10V
C4167
10uF 6. 3V
C4169
100N 16V
C4098
4.7UF 6.3V
C4170
100N 16V
C4095
10uF 6. 3V
C4171
100N 16V
C4172
100N 16V
9-6-18 LINE OUT
AIN_R0
AIN_L0
TP103
TP104
AVDD33_A ADC
VMID_AADC
C4153
100N 16V
HEADPHONE
AR0O
All P a th
Grounding(20mil)
U401-4
D26
AIN_R0
A26
AIN_L0
C26
AIN_R1
B27
AIN_L1
C4154
1UF 6. 3V
B26
AIN_R2
C27
AIN_L2
K21
AVDD33_AADC
D29
VMID_AADC
K22
AVSS33_CLN
MT5802VGEJ
C682
+
100UF 16V
for PCB
space
C683
+
100UF 16V
AIN_R2 AR1O
AIN_L2
AVSS33_CLN
AR0_ADAC
AR1_ADAC
AVDD33_A DAC
OUTR
OUTL
R675
R676
22K 1/16W 5%
AL0_ADAC
AL1_ADAC
ASPDIF O0
ASPDIF O1
AOSDATA4
AOSDATA3
AOSDATA2
AOSDATA1
AOSDATA0
ASPDIF I
AOBCK
AOLRC K
AOMCLK
10R 1/10W 5%
10R 1/10W 5%
22K 1/16W 5%
A28
AL0O
C28
AR0O
C29
AL1O
D28
J21
AVDD33_AD AC
AG30
HTPDn
Y33
ASPDIF O0
F17
ASPDIF O1
AK32
AOBCK
AJ31
AOLRC K
AL33
R101 22R 1/16W 5%
AH30
AJ33
AJ32
AH31
AOSDATA1
AK33
AOSDATA0
R653
R654
HPOUTR
C660
NC/ 6.8N F 50V
HPOUTL AL0O
C661
NC/ 6.8N F 50V
HP Audio out
AL1O 22
AR1O 22
HTPDn 11
TP101
with GND
R655 0R05 1/16W
AOMCLK
C4204
10PF 50V
HP_DE T
Low: normal
High: HP detect
HP_DET
HPOUTR
HPOUTL
with GND
AVDD3V3
R646
R647
0R05 1/10W
0R05 1/10W
AVDD33_AD AC
ARC
C1033
33P 50V
C653
100N 16V
Analog Power
AVDD 33_AADC
C4150
NC/100N 16V
33R 1/16W 5%
R619
NC/ 0R05 1/ 16W
C654
100N 16V
SPDI F_OU T
1 2
ZD131
NC/ TVM 1G5R5M 100R
1 2
ZD132
NC/ TVM 1G5R5M 100R
R656
C4157
10uF 6. 3V
C1043
10PF 50V
DVDD3V3
R641
NC/ 4K7 1/16W 5%
C662
NC/ 470pF 50V
Spdif Out
with GND
R1138
0R05 1/16W
R618 0R05 1/1 6W
3
4
2
5
1
1 2
CN602
PHONE J ACK 5P
ZD129
NC/ TVM 1G5R5M 100R
+5V_SW
C1026
100N 16V
ARC
AOMCLK
AOBCK
AOLRCK
AOSDATA0
HP_DET
AIN _R0
AIN_L0
+5V_SW
AVDD3V3
DVDD3V3
CN104
OPTICAL
1
VIN
2
VCC
3
GND
TH14TH25TH36TH4
7
ARC 12
AOMCLK 10
AOBCK 10
AOLRCK 10
AOSDATA0 10
HP_DET 17
AIN_R0 9
AIN_L0 9
GND 4,5,6, 7,8,9,10, 11,12,13,14, 15,16,17, 18,19,20,22
+5V_SW 4, 5,12,13,15, 22
AVDD3V3 5, 9,11,12,18
DVDD 3V3 5, 6,7,9,10, 11,14,15,17, 18,19,22
9-6-19 AMBILIGHT & Hotel TV
AL+KEY
R4501
C403
NC/ 1nF 50V
+5V_SW
C415
R4503
0R05 1/16W
ZD127
1 2
3V3SB
NC/ 100P 50V
14 15
CN416
NC/COMM
1
2
3
4
5
6
7
8
9
10
11
12
13
AMBI_PWR
11 12
CN412
CONN
1
2
3
4
5
6
7
8
9
10
Key 1
AMBIL_SPI_D O
AMBI_PWR
AMBI_3V3
2W Mono Speaker output for BUH Hotel TV
Close to SoC
AL1O
NC/ 200R 1/ 16W 5%
AR1O
NC/ 200R 1/ 16W 5%
R4504
R4506
R4505
NC/ 510R 1/ 16W 5%
C4501
NC/ 1nF 50V
C4503
NC/ 1nF 50V
R4507
NC/ 510R 1/ 16W 5%
C4502
NC/ 10NF 50V
C4504
NC/ 10NF 50V
PWRD N
100R 1/16W 1%
AZ5123-01H
C402
C404
100P 50V
100N 50V
C416
C417
NC/ 100P 50V
NC/ 100P 50V
For shutdown 1 2V
SPK_SD
1 2
FB716 120R 3A
F1401 NC/ T 2A 63V
R4502 0R05 1/ 16W
1 2
FB715 NC /120R 3A
Modify by EMI
1210 pin updated
OPWRSB_P WR
IR_SSB
IR_RC
SPK_SD
U0TX
C419
NC/ 100P 50V
U0RX
C418
NC/ 100P 50V
KEY_PAD 0
AMBIL_SPI_CLK
AMBI_TEMP
12
11
10
9
8
7
6
5
4
3
2
1
18V_12V
DVDD3V3
13 14
CN413
NC/CONN
18V_12V
3V3SB
+5V_SW
DVDD3V3
8/20 Add for PHP
AMBIL_SPI_D O
AMBIL_SPI_C LK
AMBI_TEMP
KEY_PAD 0
OPWRSB_P WR
PWR DN
AL1O
AR1O
IR_SSB 6, 16
IR_RC 16
U0TX 6
U0RX 6
AL POWER CONTROL
18V_12V
C460
1UF 10% 16V
C461
22N 50V
OPWRSB_PWR 4,5, 18
GND 4,5,6, 7,8,9,10,11, 12,13,14,15, 16,17, 18,19,20, 21
18V_12V 4,5,11,14
3V3SB 4, 5,6,9,12,16, 18
+5V_SW 4,5,12, 13,15,21
DVDD 3V3 5,6,7, 9,10,11,14, 15,17, 18,19,21
AMBIL_SPI_D O 17
AMBIL_SPI_C LK 17
AMBI_TEMP 17
KEY_PAD 0 16, 17
OPWRSB_P WR 4, 5,18
PWR DN 10
AL1O 21
AR1O 21
IR_SSB
IR_RC
U0TX
U0RX
AMBI_PWR
U712
APL3546A KAI-TRG
1
VIN
2
SS
3
GND
NC4NC
R479 0R05 1/16W
GND
VOUT
ISET
9
8
7
6
EN
5
R480
NC/ 10K 1/16W 5%
C464
10uF 25V
R481
270K
270K ---> 1.8A
220K ---> 2.3A
9.7 E 715G8623 IR Board (For 6503/6523/6703/6753/6203 Series)
9-7-1 IR
Light Sensor
CN201
NC/CONN
10 11
NC/CONN
10 11
CN203
6 7
CONN
1
2
3
4
5
6
7
8
9
CN202
1
2
3
4
5
6
7
8
9
1
2
3
4
5
LED_R
RC-IR
LS_SCL
LS_SDA
LED_R
RC-IR
LS_SCL
LS_SDA
LED_R
RC-IR
3V3SB
DVD3V3
3V3SB
DVD3V3
3V3SB
ZD200 ZD201 near U212 pin
IR_power
RC-IR
ZD200
AZ5123-01H
ZD201
AZ5123-01H
1 2
1 2
U212
1
GND
2
VCC
3
Vout
4
GND
TSOP75436TR
LS_SCL
LS_SDA
DVD3V3
R225 0R05 1/16W
R222
R221
R226 NC/ 0R05 1/16W
10K 1/16W 5%
10K 1/16W 5%
DVD3V3
R223
R224
0R05 1/ 16W
NC/ 0R05 1/16W
C222 1uF 10V
C221 100N 16V
U221
JSA-1130
1
ADDR
INT
2
VDD
SDA
GND3SCL
6
5
4
R223
JSA-1130
NC 0x44
JSA-1130 0R NC 0R
TSL25715
Digital Light Sensor
R225 R224 R227 R226
NC NC 0R 0R
0R 0R NC NC 0R
R227 NC/ 0R05 1/16W
R228 0R05 1/16W
R229 0R05 1/16W
R228
NC
LS_SDA
LS_SCL
R229
0R 0R
0R 0R
NC
I2C ADDR
0x45 NC NC
0x29
Standby LED
C211
1UF 6. 3V
3V3SB
R211
100R 1/16W 5%
C212
NC/ 1UF 6. 3V
IR Receiver
IR_power
LED_R
1K 1/16W 5%
LED201
GPSS008RC4
Red
R202
3V3SB
R201
10K 1/16W 5%
1 2
Q201
BC847BW
ZD203 NC /AZ5123-01H
ZD202 NA/ AZ5123-01H
1 2
1 2
ZD202 ZD203 near LED201
9.8 E 715G9660 IR Board (For 49/ 55” 6803 Series)
9-8-1 IR&STB LED&Light sensor
1 2
1
2
3
1 2
4
6 7
CN201
1
2
3
4
5
CONN
LED_R
RC-IR
3V3SB
ZD200
NC/ AZ5123-01H
IR power
RC-IR
ZD201
NC/ AZ5123-01H
U211
TSOP75436TR
GND
VCC
Vout
GND
IR Receiver
3V3SB
R211
100R 1/16W 5%
IR power
C211
1UF 6. 3V
C212
NC/1UF 6.3V
Standby LED
LED_R
R202
1K 1/16W 5%
3V3SB
R201
10K 1/16W 5%
1 2
Red
Q201
BC847BW
LED201
GPSS008RC4
ZD202
NC/ AZ5123-01H
ZD203
NC/ AZ5123-01H
1 2
1 2
9.9 E 715G7088 Keyboard control panel ( For 55/65” 6503/6523 Series)
9-9-1 Key
CONN TO SSB
CN01
14 15
1
2
3
4
5
6
7
8
9
10
11
12
13
CONN 13P 1.25MM
Co-layot
TO AMBI LIGHT
CONN 26P
CN03
311GF050N26BDX
/311GF050N26BDJ
KEY1
AMBI_SPI_CL K
AMBI_SPI_MOSI
+12V_AMBI
+12V_AMBI
AMBI_TEMP
+12V_AMBI
GND_AL
GND_A L
27 28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
----><----|
GND_A L
GND_A L
GND_AL
+12V_AMBI
C07
1uF 16V X5R
GND_AL
GND_AL
R10 0R05 1/ 16W
R9 0R05 1/16W
R8 NC/0R 05 1/16W
+3V3_AMBI
C08
1UF 10V
GND_AL
AMBI_TEMP
AMBI_SPI_CL K
AMBI_SPI_MOSI
JOYSTICK
C09
NC/ 100PF 50V
C10 NC /100PF 50V
C11 NC/100PF 50V
C06
100PF 50V
CONN 26P
CN02
Right
----><----|
R01
1K2 1/10W 1%
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
AMBI_SPI_C LK
4
3
AMBI_SPI_MOSI
2
1
27 28
311GF050N26BDX
/311GF050N26BDJ
+12V_AMBI
GND_AL
AMBI_TEMP
+3V3_AMBI
GND_A L
Center
------ ------
----><----|
R02
47R 1/1 0W 1%
C12
1uF 16V X5R
F5
F1
F3
SW01
7
8
1 6
2
3 4
Down
------
----><----|
R03
6K8 1/10W 1%
F4
5
F2
TAC T SW 6P
R04
Left
------
2K2 1/10W 1%
Up
R05
------
15K 1/10W 1%
----><----|
----><----|
9.10 J 715G8555 Keyboard control panel (For 6803/6703/6753 Series)
9-10-1 Key
CONN TO SSB
11 12
CN04
1
2
3
4
5
6
7
8
9
10
NC/ CONN 10P 1.25MM
CN01
14 15
1
2
3
4
5
6
7
8
9
10
11
12
13
GND_AL
CONN 13P 1.25MM
KEY1
AMBI_SPI_C LK
AMBI_SPI_MOSI
+12V_AMBI
+12V_AMBI
AMBI_TEMP
+12V_AMBI
GND_AL
----><----|
GND_AL
GND_AL
GND_AL
JOYSTICK
C06
100PF 50V
Right
----><----|
Co-layot
R01
1K2 1/10W 1%
1 6
2
3 4
CenterUpDown
------ ------
----><----|
R02
47R 1/10W 1%
------
R03
F5
F1
F3
SW01
6K8 1/10W 1%
Joystick key define
Range
0.0 to 0.22 V
0.39 to 0.60 V
0.67 to 0.95 V
1.41 to 1.87 V
1.93 to 2.58 V
7
F4
F2
8
TACT S W 6P
Direct ion swit ch
Center
2-5 short
Right
1-5 short
Left
4-5 short
Down
3-5 short
5
Up
6-5 short
Resistance Key function
Menu
CH+ 1K2
CH-
VOL-
VOL+
No function
0R
2K2
6K8
15K
NA 3.135 to 3. 465V NA NA
Voltage
0V
0.5V
0.81V
1.65V
2.27V
3.3V
Joystick circuit diagram
Left
R05
------
15K 1/10W 1%
----><----|
------
----><----|
----><----|
R04
2K2 1/10W 1%
pin1
pin2
pin3
pin4 pin5
pin6
F1
F2
F3
F4
F5
TO AMBI LIGHT
27 28
CONN 26P
CN03
311GF050N26BDX
/311GF050N26BDJ
1
2
3
4
5
+12V_AMBI
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
GND_AL
R10 0R05 1/16W
R9 0R 05 1/16W
R8 N C/0R05 1/16W
+3V3_AMBI
GND_AL
C07
1uF 16V X5R
GND_AL
C08
1UF 10V
AMBI_TEMP
AMBI_SPI_C LK
AMBI_SPI_MOSI
C09
NC/ 100PF 50V
C10 NC/ 100PF 50V
C11 NC/ 100PF 50V
CONN 26P
CN02
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
AMBI_SPI_C LK
4
3
AMBI_SPI_MOSI
2
1
27 28
311GF050N26BDX
/311GF050N26BDJ
+12V_A MBI
AMBI_TEMP
+3V3_A MBI
GND_AL
GND_AL
C12
1uF 16V X5R
Joystick diversity for AL
C07
CN03
AL2
AL3/AL4 Y
N
R9
N
N
Y
Y
R10
N
Y
9.11J 715G9740 Keyboard control panel (For 43/50” 6503&50/58”6203 Series)
9-11-1 Key
9.12 715G6981 AMBI Panel (For 43” 6703/6753 Series)
9-12-1 TLC5971
XA0 2
CONN
27 28
SD1
SD2
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
+3V3
S012
0R05 1/16W
S013
NC/ 0R05 1/16W
SCKI
S006
0R05 1/16 W
+12V
AMBI-TEMP
SCKI
SD1
R005
100OHM1/16W
R003
10K 1/16W 5%
R006
100OHM1/16W
R004
10K 1/16W 5%
+3V3
+3V3AL
S007
NC/ 0R05 1/16W
SCKI-BU F
SCKI-BU F
C006
10PF 50V
SDI-BU F
C007
10PF 50V
XA0 5
NC/CONN
+12V
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
27 28
SD1
S014
NC/ 0R05 1/16W
SD2
S015
0R05 1/16W
SDI-BU F
SCKI-BU F
AMBI-TEMP
SCKI
SD1
U002
R002
220R +-5% 1/16W
C005
100pF 50V
TLC5971RGER
+3V3
1
2
3
4
5
6
SDTI
SCKI
NC(1)
NC
SCKO
SDTO
24
23
25
E-Pad
OUTB1
OUTR 27OUTG28OUTB29OUTR 310OUTG311OUTB3
21
20
OUTB0
OUTR 019OUTG0
OUTR 122OUTG1
12
PWM2-B3
PWM2-G3
PWM2-R3
PWM2-B2
PWM2-G2
PWM2-R2
PWM2-B1
PWM2-G1
PWM2-R1
GND
NC
IREF
VREG
NC
VCC
T+
C002
100N16V
18
17
R001 1.2K OHM 1/1 6W 1%
16
15
14
13
S001
0R05 1/16W
S008
NC/ 0R05 1/16W
C001
100N16V
1 2
R008
10K 1%
t
R007
3K3 1%
+3V3
+12V
+3V3
1 2
t
R009
NC/10K
+3V3AL
R011
10K 1%
R010
18Kohm 1/16W +/-1%
C004
1uF 10V
1
2
C003 100N 16V
R012
U001
1IN+
VCC+
GND
1IN-3OUT
LMV321IDCKR
27K 1/16W 5%
+3V3
5
4
XA0 4
CONN
S002 NC /0R05 1/16W
D100
1 2
LBAT54HT1G
27 28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
AMBI-TEMP
+12V
AMBI-TEMP
SCKI
SD2
+3V3
Function
CounterClockw ise
(XA02:IN, XA04:OUT)
Clo ck w is e
(XA02:OUT, XA04:IN)
Ite m
S012
YES
NO
S013
NO NO
YES
S014
YES
S015
YES
NO
PWM2-R1 3
PWM2-G1 3
PWM2-B1 3
PWM2-R2 3
PWM2-G2 3
PWM2-B2 3
PWM2-R3 3
PWM2-G3 3
PWM2-B3 3
3
2 4
1
X000
Test Pad
F011
SD2
F003
F009
SCKI
F008
F010
T+
F012 F013
F004
AMBI-TEMP
F005
F007
SD1
+3V3AL
F116
F006
+3V3
F014
F001
F002
+12V
F015
GND
9-12-2 Ambilight 9-LED
PWM2-R1 2
PWM2-G1 2
PWM2-B1 2
PWM2-R2 2
PWM2-G2 2
PWM2-B2 2
PWM2-R3 2
PWM2-G3 2
PWM2-B3 2
PWM2-B1
PWM2-R1
PWM2-G1
PWM2-B2
PWM2-R2
PWM2-G2
R024 NC/560R
R021 NC/560R
R022 NC/560R
R023 NC/560R
R028 NC/560R
R025 NC/560R
R026 NC/560R
R027 NC/560R
R017
1
2
3
4
R018 560R
1
2
3
4
R014
1
2
3
4
R016 560R
1
2
3
4
22R
8
7
6
5
8
7
6
5
R040 NC /22R 1 /16W 5%
R041 NC /22R 1 /16W 5%
R042 NC /22R 1 /16W 5%
R043 NC /22R 1 /16W 5%
180R
8
7
6
5
8
7
6
5
R060 NC/180R
R061 NC/180R
R062 NC/180R
R063 NC/180R
D006
P5018/R SSGBB7-2K14
D004
P5018/R SSGBB7-2K14
+12V
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
D007
P5018/R SSGBB7-2K14
D005
P5018/R SSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
D008
P5018/R SSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
+12V
C012
100NF 25V
C010
100NF 25V
C013
NC/100NF 50V
C011
NC/100NF 50V
R013
1
2
3
PWM2-B3
PWM2-R3
PWM2-G3
R032 NC/560R
R029 NC/560R
R030 NC/560R
R031 NC/560R
4
R015 560R
1
2
3
4
22R
8
7
6
5
8
7
6
5
R044 NC /22R 1 /16W 5%
R045 NC /22R 1 /16W 5%
R046 NC /22R 1 /16W 5%
R047 NC /22R 1 /16W 5%
D001
P5018/R SSGBB7-2K14
+12V
6
5
4
Red Blue Green
3
2
1
D002
P5018/R SSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
D003
P5018/R SSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
C008
100NF 25V
C009
NC/100NF 50V
9.13 715G7004 AMBI Panel (For 65” 6703/6753 Series)
9-13-1 TLC5971
XA0 2
CONN
SD1
SD2
27 28
S012
0R05 1/16W
S013
NC/ 0R05 1/16W
+12V
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
+3V3
SCKI
S006
0R05 1/16W
AMBI-TEMP
SCKI
SD1
R005
100OHM1/16W
R003
10K 1/16W 5%
R006
100OHM1/16W
R004
10K 1/16W 5%
+3V3
+3V3AL
S007
NC/ 0R05 1/16W
SCKI-BU F
SCKI-BU F
C006
10PF 50V
SDI-BU F
C007
10PF 50V
XA0 5
NC/CONN
27 28
SD1
SD2
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
S014
NC/ 0R05 1/16W
S015
0R05 1/16W
SDI-BU F
SCKI-BU F
+12V
AMBI-TEMP
SCKI
SD1
U002
R002
220R +-5% 1/16W
C005
100pF 50V
TLC5971RGER
T+
C002
100N16V
1 2
R008
10K 1%
t
R007
3K3 1%
+3V3
1 2
R009
NC/ 10K
R011
10K 1%
R010
18Kohm 1/16W +/-1%
C003 100N16V
R012
U001
1
A
2
B
GND3Y
LMV321IDCKR SC-70
27K 1/16W 5%
VCC
+3V3
S002 N C/0R05 1/16W
5
4
D100
1 2
1PS76SB10
AMBI-TEMP
t
+3V3
XA0 4
CONN
27 28
1
2
PWM2-B2
PWM2-G2
PWM2-R2
PWM2-B1
PWM2-G1
PWM2-R1
21
24
25
20
23
E-Pad
OUTB0
OUTB1
1
2
3
4
5
6
SDTI
SCKI
NC(1)
NC
SCKO
SDTO
OUTR122OUTG1
OUTR 27OUTG28OUTB29OUTR 310OUTG311OUTB3
OUTR019OUTG0
12
PWM2-B3
PWM2-G3
PWM2-R3
GND
IREF
VREG
VCC
18
17
NC
NC
R001 1.2K OH M 1/16W 1%
16
15
14
13
S001
0R05 1/16W
S008
NC/ 0R05 1/16W
C001
100N16V
+12V
+3V3
+3V3AL
C004
1uF 10V
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
+12V
AMBI-TEMP
SCKI
SD2
+3V3
Function
CounterClockw ise
(XA02:IN, XA04:OUT)
Clockw ise
(XA02:OUT, XA04:IN)
Ite m
S012
YES
NO
S013
NO NO
YES
S014
YES
S015
YES
NO
PWM2-R1 3
PWM2-G1 3
PWM2-B1 3
PWM2-R2 3
PWM2-G2 3
PWM2-B2 3
PWM2-R3 3
PWM2-G3 3
PWM2-B3 3
3
2 4
1
X00 0
Test Pad
F011
SD2
F003
F009
SCKI
F008
F010
T+
F012 F013
F004
AMBI-TEMP
F005
F007
SD1
+3V3AL
F116
F006
+3V3
F014
F001
F002
+12V
F015
GND
9-13-2 Ambilight 7-LED
PWM2-R1 2
PWM2-G1 2
PWM2-B1 2
PWM2-R2 2
PWM2-G2 2
PWM2-B2 2
PWM2-R3 2
PWM2-G3 2
PWM2-B3 2
PWM2-B1
PWM2-R1
PWM2-G1
PWM2-B2
PWM2-R2
PWM2-G2
R021 NC/560R
R022 NC/560R
R023 NC/560R
R024 NC/560R
R025 NC/560R
R026 NC/560R
R027 NC/560R
R028 NC/560R
R017
1
2
3
4
R018 560R
1
2
3
4
R014
1
2
3
4
R016 560R
1
2
3
4
180R
8
7
6
5
8
7
6
5
R060 NC/180R
R061 NC/180R
R062 NC/180R
R063 NC/180R
22R
8
7
6
5
8
7
6
5
R040 NC /22R 1/ 16W 5%
R041 NC /22R 1/ 16W 5%
R042 NC /22R 1/ 16W 5%
R043 NC /22R 1/ 16W 5%
D006
P5018/RSSGBB7-2K14
D003
P5018/RSSGBB7-2K14
+12V
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Gre en
3
2
1
D007
P5018/RSSGBB7-2K14
D004
P5018/RSSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Gre en
3
2
1
D005
P5018/RSSGBB7-2K14
6
5
4
Red Blue Gre en
3
2
1
+12V
C012
100N16V
C010
100N16V
C013
NC/ 100NF 50V
C011
NC/ 100NF 50V
R013
1
2
3
PWM2-B3
PWM2-R3
PWM2-G3
R032 NC/560R
R029 NC/560R
R030 NC/560R
R031 NC/560R
4
R015 560R
1
2
3
4
180R
8
7
6
5
8
7
6
5
R064 NC/180R
R065 NC/180R
R066 NC/180R
R067 NC/180R
D001
P5018/RSSGBB7-2K14
6
5
4
Red Blue Gre en
3
2
1
D002
P5018/RSSGBB7-2K14
6
5
4
Red Blue Gre en
3
2
1
+12V
C008
100N16V
C009
NC/ 100NF 50V
9.14 715G7006 AMBI Panel (For 50/65” 6703/6753 /6803 Series)
9-14-1 TLC5971
XA0 2
CONN
SD1
SD2
27 28
S012
NC/ 0R05 1/16W
S013
0R05 1/16W
+12V
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
+3V3
SCKI
S006
0R05 1/16W
AMBI-TEMP
SCKI
SD1
R005
100OHM1/16W
R003
10K 1/16W 5%
R006
100OHM1/16W
R004
10K 1/16W 5%
+3V3
+3V3AL
S007
NC/ 0R05 1/16W
SCKI-BU F
SCKI-BU F
C006
10PF 50V
SDI-BU F
C007
10PF 50V
XA0 5
NC/CONN
SD1
SD2
27 28
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
S014
0R05 1/16W
S015
NC/ 0R05 1/16W
SDI-BU F
SCKI-BU F
+12V
AMBI-TEMP
SCKI
SD1
U002
R002
220R +-5% 1/16W
C005
100pF 50V
TLC 5971 RGE R
T+
C002
100N16V
1 2
R008
10K 1%
t
R007
3K3 1%
+3V3
1 2
R009
NC/10K
R011
10K 1%
R010
18Kohm 1/16W +/-1%
1
2
C003 100N16V
R012
U001
1IN+
VCC+
GND
1IN-3OUT
LMV321IDCKR
27K 1/16W 5%
+3V3
5
4
S002 NC/0R05 1/16W
D100
1 2
LBAT54HT1G
AMBI-TEMP
t
+3V3
XA0 4
CONN
27 28
1
PWM2-B2
PWM2-G2
PWM2-R2
PWM2-B1
PWM2-G1
PWM2-R1
21
24
25
20
23
E-Pad
OUTB0
OUTB1
1
2
3
4
5
6
SDTI
SCKI
NC(1)
NC
SCKO
SDTO
OUTR122OUTG1
OUTR 27OUTG28OUTB29OUTR 310OUTG311OUTB3
OUTR019OUTG0
12
PWM2-B3
PWM2-G3
PWM2-R3
GND
IREF
VREG
VCC
18
17
NC
NC
R001 1.2K OHM 1/16W 1%
16
15
14
13
S001
0R05 1/16W
S008
NC/ 0R05 1/16W
C001
100N16V
+12V
+3V3
+3V3AL
C004
1uF 10V
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
+12V
AMBI-TEMP
SCKI
SD2
+3V3
Function
CounterClockwise
(XA02:IN, XA04:OUT)
Cloc kw is e
(XA02:OUT, XA04:IN)
Ite m
S012
YES
NO
S013
NO NO
YES
S014
YES
S015
YES
NO
PWM2-R1 3
PWM2-G1 3
PWM2-B1 3
PWM2-R2 3
PWM2-G2 3
PWM2-B2 3
PWM2-R3 3
PWM2-G3 3
PWM2-B3 3
3
2 4
1
X00 0
Test Pad
F011
SD2
F003
F009
SCKI
F008
F010
T+
F012 F013
F004
AMBI-TEMP
F005
F007
SD1
+3V3AL
F116
F006
+3V3
F014
F001
F002
+12V
F015
GND
9-14-2 Ambilight 9-LED
PWM2-R1 2
PWM2-G1 2
PWM2-B1 2
PWM2-R2 2
PWM2-G2 2
PWM2-B2 2
PWM2-R3 2
PWM2-G3 2
PWM2-B3 2
PWM2-B1
PWM2-R1
PWM2-G1
PWM2-B2
PWM2-R2
PWM2-G2
R024 N C/560R
R021 N C/560R
R022 N C/560R
R023 N C/560R
R028 N C/560R
R025 N C/560R
R026 N C/560R
R027 N C/560R
22R
R017
1
2
3
4
R018 560R
1
2
3
4
1
2
3
4
R016 560R
1
2
3
4
8
7
6
5
8
7
6
5
R040 NC/ 22R 1/ 16W 5%
R041 NC/ 22R 1/ 16W 5%
R042 NC/ 22R 1/ 16W 5%
R043 NC/ 22R 1/ 16W 5%
22R
R014
8
7
6
5
8
7
6
5
R044 NC/ 22R 1/ 16W 5%
R045 NC/ 22R 1/ 16W 5%
R046 NC/ 22R 1/ 16W 5%
R047 NC/ 22R 1/ 16W 5%
D007
P5018/R SSGBB7-2K14
D004
P5018/R SSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
D008
P5018/RSSGBB7-2K14
D005
P5018/RSSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
D009
P5018/RSSGBB7-2K14
D006
P5018/RSSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
+12V
+12V
C012
100N16V
C010
100N16V
C013
NC/ 100NF 50V
C011
NC/ 100NF 50V
R013
1
2
3
PWM2-B3
PWM2-R3
PWM2-G3
R032 N C/560R
R029 N C/560R
R030 N C/560R
R031 N C/560R
4
R015 560R
1
2
3
4
22R
8
7
6
5
8
7
6
5
R048 NC/ 22R 1/ 16W 5%
R049 NC/ 22R 1/ 16W 5%
R050 NC/ 22R 1/ 16W 5%
R051 NC/ 22R 1/ 16W 5%
D001
P5018/R SSGBB7-2K14
+12V
6
5
4
Red Blue Green
3
2
1
D002
P5018/RSSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
D003
P5018/RSSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
C008
100N16V
C009
NC/ 100NF 50V
9.15 715G7007 AMBI Panel (For 50/55” 6703/6753, 43/55” 6803 Series)
9-15-1 TLC5971
XA0 2
CONN
27 28
SD1
SD2
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
+3V3
S012
0R05 1/16W
S013
NC/ 0R05 1/16W
SCKI
S006
0R05 1/16W
+12V
AMBI-TEMP
SCKI
SD1
R005
100OHM1/16W
R003
10K 1/16W 5%
R006
100OHM1/16W
R004
10K 1/16W 5%
+3V3
+3V3AL
S007
NC/ 0R05 1/16W
SCKI-BUF
SCKI-BUF
C006
10PF 50V
SDI-BUF
C007
10PF 50V
XA0 5
NC/CONN
+12V
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
27 28
SD1
S014
NC/ 0R05 1/16W
SD2
S015
0R05 1/16W
SDI-BUF
SCKI-BUF
AMBI-TEMP
SCKI
SD1
U002
R002
220R +-5% 1/16W
C005
100pF 50V
TLC5971RGER
+3V3
20
23
25
21
24
E-Pad
OUTB0
OUTB1
1
SDTI
2
SCKI
3
NC(1)
4
NC
5
SCKO
6
SDTO
OUTR 122OUTG1
OUTR 27OUTG28OUTB29OUTR 310OUTG311OUTB3
OUTR 019OUTG0
12
PWM2-B4
PWM2-G4
PWM2-R4
PWM2-B3
PWM2-G3
PWM2-R3
PWM2-B2
PWM2-G2
PWM2-R2
PWM2-B1
PWM2-G1
PWM2-R1
GND
NC
IREF
VREG
NC
VCC
T+
C002
100N16V
18
17
R001 1.2K OH M 1/16W 1%
16
15
14
13
S001
NC/ 0R05 1/16W
S008
0R05 1/16W
C001
100N16V
1 2
R008
10K 1%
t
R007
3K3 1%
+3V3
+12V
+3V3
1 2
t
R009
NC/ 10K
+3V3AL
R011
10K 1%
R010
18Kohm 1/16W +/-1%
C004
1uF 10V
C003 100N16V
R012
U001
1
A
2
B
GND3Y
LMV321IDCKR SC -70
27K 1/16W 5%
VCC
+3V3
5
4
S002 N C/0R 05 1/16W
D100
1 2
1PS76SB10
XA0 4
CONN
27 28
AMBI-TEMP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
+12V
AMBI-TEMP
SCKI
SD2
+3V3
Func tion
CounterClockwise
(XA02:IN, XA04:OUT)
Clo ck w is e
(XA02:OUT, XA04:IN)
Ite m
S012
YES
NO
S013
NO NO
YES
S014
YES
S015
YES
NO
PWM2-R1 3
PWM2-G1 3
PWM2-B1 3
PWM2-R2 3
PWM2-G2 3
PWM2-B2 3
PWM2-R3 3
PWM2-G3 3
PWM2-B3 3
PWM2-R4 3
PWM2-G4 3
PWM2-B4 3
3
2 4
1
X000
Test Pad
F011
SD2
F003
F009
SCKI
F008
F010
T+
F012 F013
F004
AMBI-TEMP
F005
F007
SD1
+3V3AL
F116
F006
+3V3
F014
F001
F002
+12V
F015
GND
9-15-2 Ambilight 10-LED
PWM2-B1
PWM2-R1
PWM2-G1
R019
1
2
3
4
R020 560R
1
2
3
4
22R
+12V
8
7
6
5
8
7
6
5
D008
P5018/RSSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
D009
P5018/RSSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
D010
P5018/RSSGBB7-2K 14
6
5
4
Red Blue Green
3
2
1
C012
100N16V
C013
NC/100NF 50V
PWM2-R1 2
PWM2-G1 2
PWM2-B1 2
PWM2-R2 2
PWM2-G2 2
PWM2-B2 2
PWM2-R3 2
PWM2-G3 2
PWM2-B3 2
PWM2-R4 2
PWM2-G4 2
PWM2-B4 2
PWM2-B2
PWM2-R2
PWM2-G2
PWM2-B3
PWM2-R3
PWM2-G3
PWM2-B4
PWM2-R4
PWM2-G4
R017
1
2
3
4
R018 560R
1
2
3
4
R014
1
2
3
4
R016 560R
1
2
3
4
R013
1
2
3
4
R015 560R
1
2
3
4
180R
8
7
6
5
8
7
6
5
180R
8
7
6
5
8
7
6
5
22R
8
7
6
5
8
7
6
5
D006
P5018/RSSGBB7-2K14
D004
P5018/RSSGBB7-2K14
D001
P5018/RSSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
D007
P5018/RSSGBB7-2K14
D005
P5018/RSSGBB7-2K14
D002
P5018/RSSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
D003
P5018/RSSGBB7-2K 14
6
5
4
Red Blue Green
3
2
1
+12V
+12V
+12V
C014
100N16V
C010
100N16V
C008
100N16V
C015
NC/100NF 50V
C011
NC/100NF 50V
C009
NC/100NF 50V
9.16 715G7008 AMBI Panel (For 65” 6703/6753 Series)
9-16-1 TLC5971
XA0 2
CONN
27 28
SD1
SD2
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
+3V3
S012
NC/ 0R05 1/16W
S013
0R05 1/16W
SCKI
S006
0R05 1/16W
+12V
AMBI-TEMP
SCKI
SD1
R005
100OHM1/16W
R003
10K 1/16W 5%
R006
100OHM1/16W
R004
10K 1/16W 5%
+3V3
+3V3AL
S007
NC/ 0R05 1/16W
SCKI-BUF
SCKI-BUF
C006
10PF 50V
SDI-BUF
C007
10PF 50V
XA0 5
NC/CONN
+12V
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
27 28
SD1
S014
0R05 1/16W
SD2
S015
NC/ 0R05 1/16W
SDI-BUF
SCKI-BUF
AMBI-TEMP
SCKI
SD1
U002
R002
220R +-5% 1/16W
C005
100pF 50V
TLC5971RGER
+3V3
20
23
25
21
24
E-Pad
OUTB0
OUTB1
1
SDTI
2
SCKI
3
NC(1)
4
NC
5
SCKO
6
SDTO
OUTR 122OUTG1
OUTR 27OUTG28OUTB29OUTR 310OUTG311OUTB3
OUTR 019OUTG0
12
PWM2-B2
PWM2-G2
PWM2-R2
PWM2-B1
PWM2-G1
PWM2-R1
GND
NC
IREF
VREG
NC
VCC
T+
C002
100N16V
18
17
R001 1.2K OH M 1/16W 1%
16
15
14
13
S001
0R05 1/16W
S008
NC/ 0R05 1/16W
C001
100N16V
1 2
R008
10K 1%
t
R007
3K3 1%
+3V3
+12V
+3V3
1 2
t
R009
NC/ 10K
+3V3AL
R011
10K 1%
R010
18Kohm 1/16W +/-1%
C004
1uF 10V
1
1IN+
2
GND
1IN-3OUT
C003 100N16V
R012
27K 1/16W 5%
U001
VCC+
LMV321IDCKR
5
4
+3V3
XA0 4
CONN
S002 N C/0R 05 1/16W
D100
1 2
LBAT54HT1G
27 28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
AMBI-TEMP
+12V
AMBI-TEMP
SCKI
SD2
+3V3
Func tion
CounterClockwise
(XA02:IN, XA04:OUT)
Clo ck w is e
(XA02:OUT, XA04:IN)
Ite m
S012 S013
NO NO
YES
YES
NO
S014
YES
S015
YES
NO
PWM2-R1 3
PWM2-G1 3
PWM2-B1 3
PWM2-R2 3
PWM2-G2 3
PWM2-B2 3
3
2 4
1
X000
Test Pad
F011
SD2
F003
F009
SCKI
F008
T+
F012 F013
F004
AMBI-TEMP
F005
F007
SD1
+3V3AL
F116
F006
+3V3
F014
F001
F002
+12V
F015
GND
F010
9-16-2 TLC5971_2
XA0 2
CONN
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
27 28
+3V3 +3V3AL
SD1
S012
0R05 1/16W
SD2
S013
NC/ 0R05 1/16W
+12V +12V
AMBI-TEMP AMBI-TEMP
SCKI
SD1
S006
0R05 1/16W
R005
100OHM1/16W
R003
10K 1/16W 5%
R006
100OHM1/16W
R004
10K 1/16W 5%
S007
NC/ 0R05 1/16W
SCKI-BU F
SCKI-BU F
C006
10PF 50V
SDI-BU F
C007
10PF 50V
XA0 5
NC/CONN
27 28
SD1
SD2
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
S014
NC/ 0R05 1/16W
S015
0R05 1/16W
SDI-BU F SCKI
SCKI-BU F
SCKI
SD1
U002
R002
220R +-5% 1/16W
C005
100pF 50V
TLC5971RGER
T+
C002
100N16V
1 2
R008
10K 1%
t
R007
3K3 1%
+3V3
1 2
R009
NC/ 10K
R011
10K 1%
R010
18Kohm 1/16W +/-1%
C003 100N16V
R012
U001
1
A
2
B
GND3Y
LMV321IDCKR SC-70
27K 1/16W 5%
VCC
+3V3
S002 N C/0R05 1/16W
5
4
D100
1 2
1PS76SB10
AMBI-TEMP
t
+3V3 +3V3
XA0 4
CONN
27 28
1
2
PWM2-B2
PWM2-G2
PWM2-R2
PWM2-B1
PWM2-G1
PWM2-R1
20
23
21
24
25
E-Pad
OUTB0
OUTB1
1
2
3
4
5
6
SDTI
SCKI
NC(1)
NC
SCKO
SDTO
OUTR122OUTG1
OUTR 27OUTG28OUTB29OUTR 310OUTG311OUTB3
OUTR019OUTG0
12
PWM2-B3
PWM2-G3
PWM2-R3
GND
IREF
VREG
VCC
18
17
NC
NC
R001 1.2K OH M 1/16W 1%
16
15
14
13
S001
0R05 1/16W
S008
NC/ 0R05 1/16W
C001
100N16V
+12V
+3V3
+3V3AL
C004
1uF 10V
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
+12V
AMBI-TEMP
SCKI
SD2
+3V3
Function
CounterClockw ise
(XA02:IN, XA04:OUT)
Clockw ise
(XA02:OUT, XA04:IN)
Ite m
YES
NO
S015 S014 S013 S012
NO NO
YES
NO
YES YES
PWM2-R1 3
PWM2-G1 3
PWM2-B1 3
PWM2-R2 3
PWM2-G2 3
PWM2-B2 3
PWM2-R3 3
PWM2-G3 3
PWM2-B3 3
3
2 4
1
X00 0
Test Pad
F011
SD2
F003
F009
F008
F010
F004
F012
F005
F007
F013
F116
F006
F014
F001
F002
+12V SD1 T+ SCKI
F015
GND +3V3 +3V3 AL AMBI-TEMP
9-16-3 Ambilight 6-LED
PWM2-R1 2
PWM2-G1 2
PWM2-B1 2
PWM2-R2 2
PWM2-G2 2
PWM2-B2 2
PWM2-B1
PWM2-R1
PWM2-G1
PWM2-B2
PWM2-R2
PWM2-G2
R024 N C/ 560R
R021 N C/ 560R
R022 N C/ 560R
R023 N C/ 560R
R014
1
2
3
4
R016 560R
1
2
3
4
R013
1
2
3
4
R015 560R
1
2
3
4
22R
8
7
6
5
8
7
6
5
R040 N C/ 22R 1/ 16W 5%
R041 N C/ 22R 1/ 16W 5%
R042 N C/ 22R 1/ 16W 5%
R043 N C/ 22R 1/ 16W 5%
22R
8
7
6
5
8
7
6
5
D004
P5018/RSSGBB7-2K14
D001
P5018/RSSGBB7-2K14
Red Blue Green
Red Blue Green
+12V
6
5
4
3
2
1
6
5
4
3
2
1
D005
P5018/R SSGBB7-2K14
D002
P5018/R SSGBB7-2K14
Red Blue Green
Red Blue Green
6
5
4
3
2
1
6
5
4
3
2
1
D006
P5018/RSSGBB7-2K14
D003
P5018/RSSGBB7-2K14
Red Blue Green
Red Blue Green
6
5
4
3
2
1
6
5
4
3
2
1
+12V
C010
100N16V
C008
100N16V
C011
NC/100NF 50V
C009
NC/100NF 50V
R028 N C/ 560R
R025 N C/ 560R
R026 N C/ 560R
R027 N C/ 560R
R044 N C/ 22R 1/ 16W 5%
R045 N C/ 22R 1/ 16W 5%
R046 N C/ 22R 1/ 16W 5%
R047 N C/ 22R 1/ 16W 5%
9-16-4 Ambilight 7-LED
PWM2-R1 2
PWM2-G1 2
PWM2-B1 2
PWM2-R2 2
PWM2-G2 2
PWM2-B2 2
PWM2-R3 2
PWM2-G3 2
PWM2-B3 2
PWM2-B1
PWM2-R1
PWM2-G1
PWM2-B2
PWM2-R2
PWM2-G2
R021 NC /560R
R022 NC /560R
R023 NC /560R
R024 NC /560R
R025 NC /560R
R026 NC /560R
R027 NC /560R
R028 NC /560R
R017
1
2
3
4
R018 560R
1
2
3
4
R014
1
2
3
4
R016 560R
1
2
3
4
180R
8
7
6
5
8
7
6
5
R060 NC/180R
R061 NC/180R
R062 NC/180R
R063 NC/180R
22R
8
7
6
5
8
7
6
5
R040 NC/22R 1/16W 5%
R041 NC/22R 1/16W 5%
R042 NC/22R 1/16W 5%
R043 NC/22R 1/16W 5%
D006
P5018/R SSGBB7-2K14
D003
P5018/R SSGBB7-2K14
Red Blue Green
Red Blue Green
+12V
6
5
4
3
2
1
6
5
4
3
2
1
D007
P5018/RS SGBB7-2K14
D004
P5018/RS SGBB7-2K14
Red Blue Green
Red Blue Green
6
5
4
3
2
1
6
5
4
3
2
1
D005
P5018/RS SGBB7-2K14
Red Blue Green
6
5
4
3
2
1
+12V
C012
100N16V
C010
100N16V
C013
NC/ 100NF 50V
C011
NC/ 100NF 50V
1
2
3
PWM2-B3
PWM2-R3
PWM2-G3
R032 NC /560R
R029 NC /560R
R030 NC /560R
R031 NC /560R
4
R015 560R
1
2
3
4
R013
180R
8
7
6
5
8
7
6
5
R064 NC/180R
R065 NC/180R
R066 NC/180R
R067 NC/180R
D001
P5018/R SSGBB7-2K14
Red Blue Green
6
5
4
3
2
1
D002
P5018/RS SGBB7-2K14
Red Blue Green
6
5
4
3
2
1
+12V
C008
100N16V
C009
NC/ 100NF 50V
9.17 715G7865 AMBI Panel (For 55” 6703/6753/6803 Series)
9-17-1 TLC5971
XA0 2
CONN
27 28
SD1
SD2
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
+3V3
S012
NC/ 0R05 1/16W
S013
0R05 1/16W
SCKI
S006
0R05 1/16W
+12V
AMBI-TEMP
SCKI
SD1
R005
100OHM1/16W
R003
10K 1/16W 5%
R006
100OHM1/16W
R004
10K 1/16W 5%
+3V3
+3V3AL
S007
NC/ 0R05 1/16W
SCKI-BUF
SCKI-BUF
C006
10PF 50V
SDI-BUF
C007
10PF 50V
XA0 5
NC/CONN
+12V
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
27 28
SD1
S014
0R05 1/16W
SD2
S015
NC/ 0R05 1/16W
SDI-BUF
SCKI-BUF
AMBI-TEMP
SCKI
SD1
U002
R002
220R +-5% 1/16W
C005
100pF 50V
TLC5971RGER
+3V3
20
23
25
21
24
E-Pad
OUTB0
OUTB1
1
SDTI
2
SCKI
3
NC(1)
4
NC
5
SCKO
6
SDTO
OUTR 122OUTG1
OUTR 27OUTG28OUTB29OUTR 310OUTG311OUTB3
OUTR 019OUTG0
12
PWM2-B4
PWM2-G4
PWM2-R4
PWM2-B3
PWM2-G3
PWM2-R3
PWM2-B2
PWM2-G2
PWM2-R2
PWM2-B1
PWM2-G1
PWM2-R1
GND
NC
IREF
VREG
NC
VCC
T+
C002
100N16V
18
17
R001 1.2K OH M 1/16W 1%
16
15
14
13
S001
0R05 1/16W
S008
NC/ 0R05 1/16W
C001
100N16V
1 2
R008
10K 1%
t
R007
3K3 1%
+3V3
+12V
+3V3
1 2
t
R009
NC/ 10K
+3V3AL
R011
10K 1%
R010
18Kohm 1/16W +/-1%
C004
1uF 10V
1
1IN+
2
GND
1IN-3OUT
C003 100N16V
R012
27K 1/16W 5%
U001
VCC+
LMV321IDCKR
+3V3
5
4
S002 N C/0R 05 1/16W
D100
1 2
LBAT54HT1G
XA0 4
CONN
27 28
AMBI-TEMP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
+12V
AMBI-TEMP
SCKI
SD2
+3V3
Func tion
CounterClockwise
(XA02:IN, XA04:OUT)
Clo ck w is e
(XA02:OUT, XA04:IN)
Ite m
S012
YES
NO
S013
NO NO
YES
S014
YES
S015
YES
NO
PWM2-R1 3
PWM2-G1 3
PWM2-B1 3
PWM2-R2 3
PWM2-G2 3
PWM2-B2 3
PWM2-R3 3
PWM2-G3 3
PWM2-B3 3
PWM2-R4 3
PWM2-G4 3
PWM2-B4 3
3
2 4
1
X000
Test Pad
F011
SD2
F003
F009
SCKI
F008
F010
T+
F012 F013
F004
AMBI-TEMP
F005
F007
SD1
+3V3AL
F116
F006
+3V3
F014
F001
F002
+12V
F015
GND
9-17 -2 Ambilight 11-LED
PWM2-R1 2
PWM2-G1 2
PWM2-B1 2
PWM2-R2 2
PWM2-G2 2
PWM2-B2 2
PWM2-R3 2
PWM2-G3 2
PWM2-B3 2
PWM2-R4 2
PWM2-G4 2
PWM2-B4 2
PWM2-B1
PWM2-R1
PWM2-G1
PWM2-B2
PWM2-R2
PWM2-G2
PWM2-B3
PWM2-R3
PWM2-G3
PWM2-B4
PWM2-R4
PWM2-G4
R021 NC /560R
R022 NC /560R
R023 NC /560R
R024 NC /560R
R025 NC /560R
R026 NC /560R
R027 NC /560R
R028 NC /560R
R029 NC /560R
R030 NC /560R
R031 NC /560R
R032 NC /560R
R033 NC /560R
R034 NC /560R
R035 NC /560R
R036 NC /560R
22R
R019
1
2
3
4
R020 560R
1
2
3
4
1
2
3
4
R018 560R
1
2
3
4
1
2
3
4
R016 560R
1
2
3
4
1
2
3
4
R015 560R
1
2
3
4
8
7
6
5
8
7
6
5
R040 NC /22R 1/ 16W 5%
R041 NC /22R 1/ 16W 5%
R042 NC /22R 1/ 16W 5%
R043 NC /22R 1/ 16W 5%
22R
R017
8
7
6
5
8
7
6
5
R060 NC /22R 1/ 16W 5%
R061 NC /22R 1/ 16W 5%
R062 NC /22R 1/ 16W 5%
R063 NC /22R 1/ 16W 5%
180R
R014
8
7
6
5
8
7
6
5
R064 NC /180R
R065 NC /180R
R066 NC /180R
R067 NC /180R
22R
R013
8
7
6
5
8
7
6
5
R044 NC /22R 1/ 16W 5%
R045 NC /22R 1/ 16W 5%
R046 NC /22R 1/ 16W 5%
R047 NC /22R 1/ 16W 5%
D009
Red Blue Green
P5018/RSSGBB7-2K14
D006
Red Blue Green
P5018/RSSGBB7-2K14
D004
Red Blue Green
P5018/RSSGBB7-2K14
D001
Red Blue Green
P5018/RSSGBB7-2K14
+12V
6
5
4
3
2
1
6
5
4
3
2
1
6
5
4
3
2
1
6
5
4
3
2
1
D010
P5018/RSSGBB7-2K14
D007
P5018/RSSGBB7-2K14
D005
P5018/RSSGBB7-2K14
D002
P5018/RSSGBB7-2K14
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
6
5
4
Red Blue Green
3
2
1
D011
Red Blue Green
P5018/RSSGBB7-2K14
D008
Red Blue Green
P5018/RSSGBB7-2K14
D003
Red Blue Green
P5018/RSSGBB7-2K14
6
5
4
3
2
1
6
5
4
3
2
1
6
5
4
3
2
1
+12V
+12V
+12V
C012
100N16V
C014
100N16V
C010
100N16V
C008
100N16V
C013
NC/ 100NF 50V
C015
NC/ 100NF 50V
C011
NC/ 100NF 50V
C009
NC/ 100NF 50V
10. Styling Sheets
10.1 6503/6523/6703/6753 series 43"
0065
0040
0030
1050
3532
1053
WIFI101
WIFI02
0036
1061
1056
0047
1184
1054
50L
1057
1061
50R
0063
10.2 6503/6523/6703/6753 series 50/55", 6803 series 49/55”
0065
0040
1050
0030
WIFI02+WIFI101
1053
1184
0047
3532
1061
1184
0036+1056
50L
1062
50R
1054
1057
0063
