网络电视 MSD6A338 方案软件升级(售后服务)

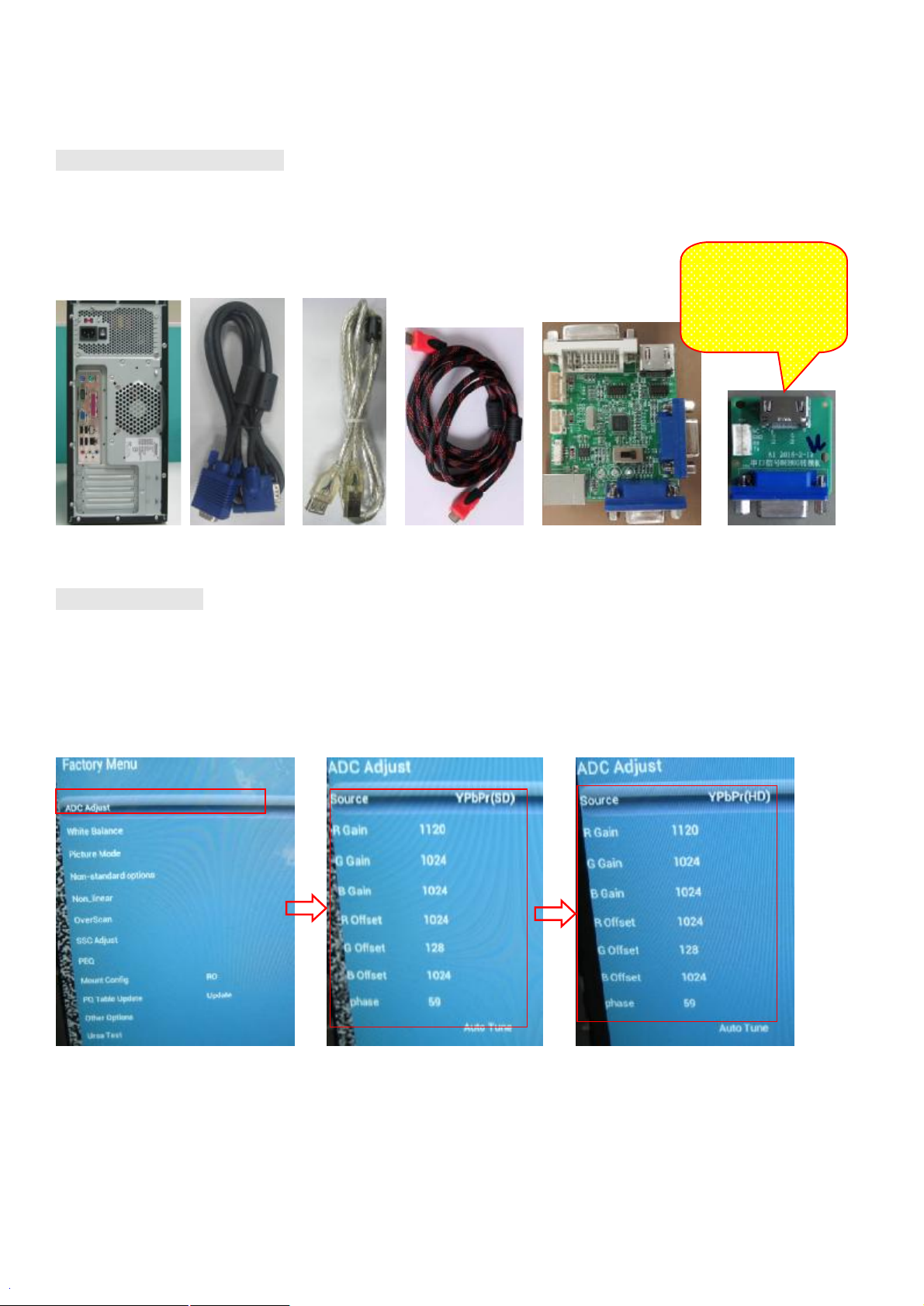

一、软件升级所用的工具及材料

*个人电脑（WINDOWS XP 系统,USB2.0）
*AC100~240V 电源及电源线
*ISP 烧录板及连接线
*ISP 烧录板驱动程序
*USB 闪存盘（2.0 版，容量不要超过 2G）
*升级软件及引导文件

串口信号 DEBUG 转
接板（料号：

9051-11J000-0000101
1）适用于没有 VGA
口的 T8*1 主板

个人电脑 VGA cable USB cable HDMI cable USB 烧录工具 DEBUG 转接板

二、升级前准备工作

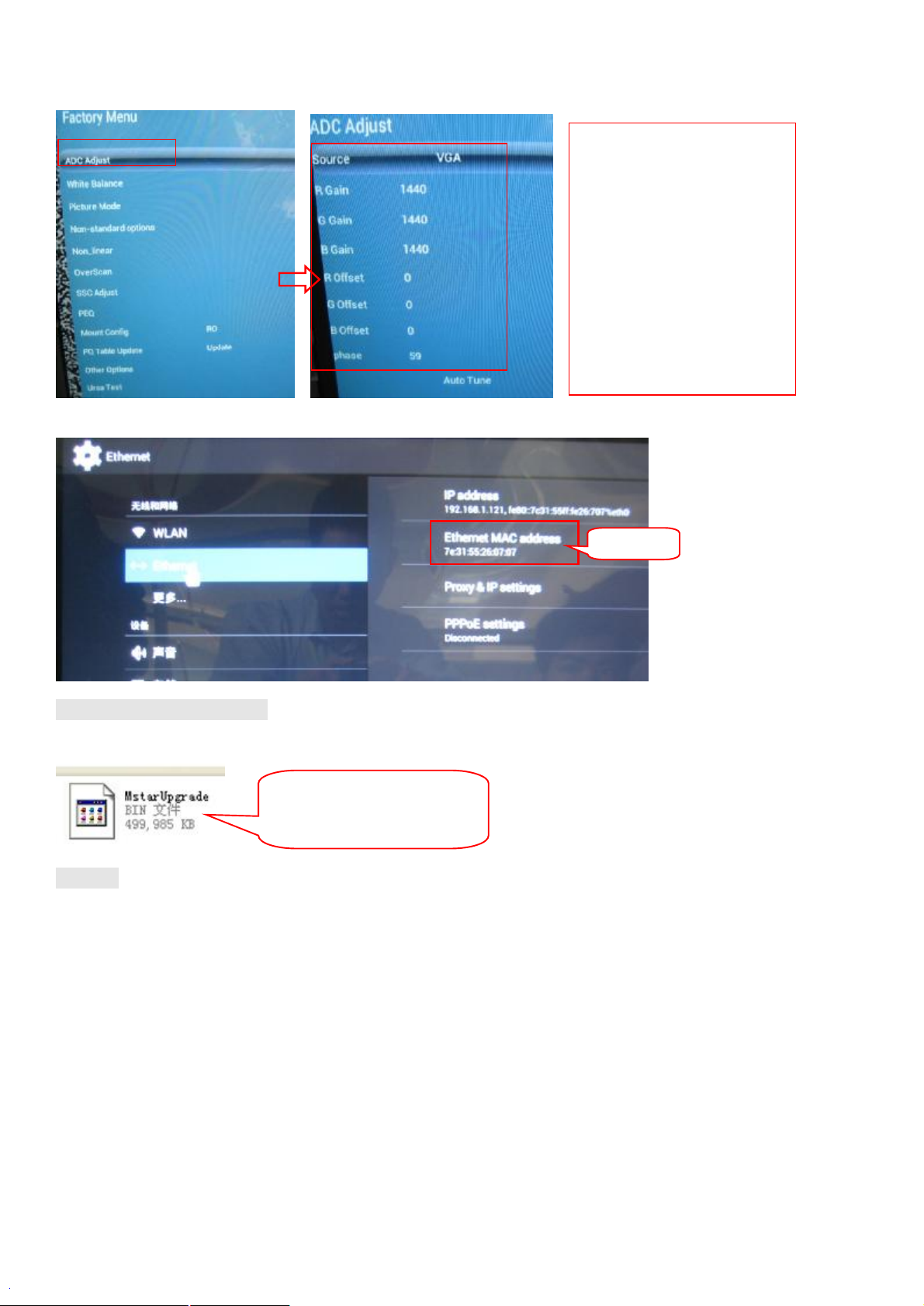

升级前最好把工厂菜单里所有信源的 ADC 及白平衡数据记录下来（升级后可能出现 FLASH 初始化，擦除掉彩色
校准数据，这时要把记下来的数据还原）：

1. 在 YPbPb 信源下，按 MENU 键在弹出主菜单后，再依次按 8202 数字键进入工厂菜单，选择 ADC ADJUST

项，按 OK 键进入下一级菜单，将光标移动到 MODE 项，按左/右移动键将光标选 择 YPbPr(SD)项，记录下

R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值.

2. 在 ADC ADJUST项，按 OK 键进入下一级菜单，将光标移动到 MODE 项，按 左 / 右移动键将光标选择 YPbPr(HD)

项，记录下 R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值.

3. 在 VGA 信源下，按 MENU 键在弹出主菜单后，再依次按 8202 数字键进入工厂菜单，选择 ADC ADJUST 项，

按 OK 键进入下一级菜单，将光标移动到 MODE 项，按左/右移动键将光标选择 YPbPr(SD)项，记录下
R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值.

升级前请分别记录好 YPbPr(SD)

和 YPbPr(HD) 以及 VGA 模式下

的 R/G/B-GAIN和R/B/G-OFFSET

的值，待机器软件升级后再改成所
记录下的值

4. 在 Android 系统主界面移动鼠标光标到“网络”--“以太网”选项，点击鼠标左键进入。把 MAC 地址记录好。

MAC 地址

三、软件升级作业内容及步骤：

1.将 U 盘格式化为 FAT32 格式，再将升级软件（软件名及大小写为 MstarUpgrade，后缀为 bin）放于 U 盘内。

软件升级有两种方法，推荐使用方式 1 进行。

软件越大升级时间越长通常耗
时为 3~4 分钟，升级中需给预足

够的升级时间，确保升级成功

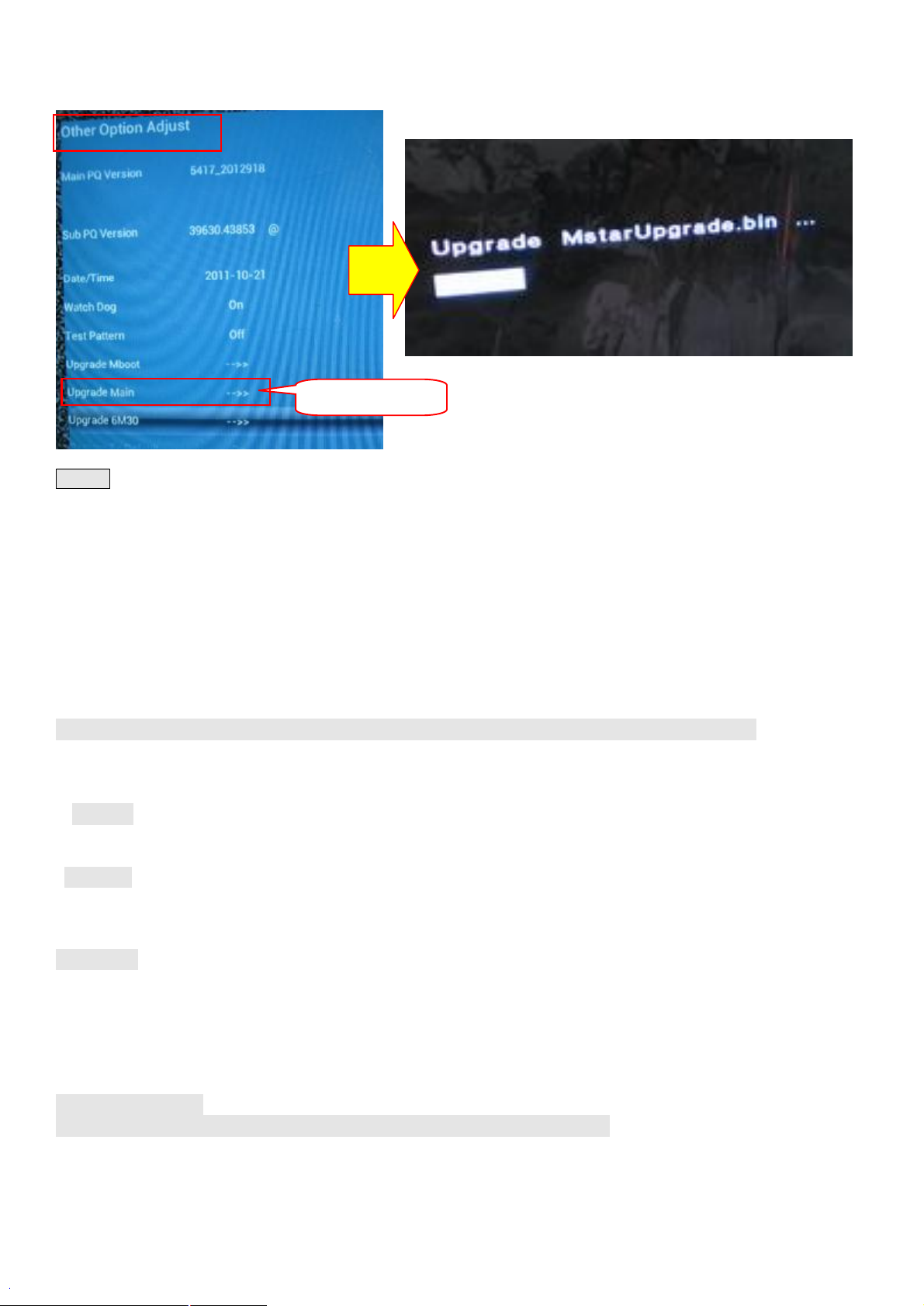

方式 1：在电视能正常开机的情况下，进入工厂菜单升级：给电视通电，将 U 盘插到电视 USB 接口，然后进入

工厂菜单，移动光标到 Other Option 按 OK 键进入，再移动光标到 Upgrade Main 选项,按 OK 键进行升级。

按 OK 键进行升级

电视屏幕提示

方式 2：将 U 盘插到电视机主板或是烧录治具 USB 接口，按住 VOL+键不放，再给电视（主板）通电，约五秒钟

后电视机的（遥控板）指示灯快速闪烁时，说明电视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费
的时间视主板软件大小而定，软件越大升级时间越长，当主板软件为 270M 时升级大致需要三分钟，500M 时需

四分钟）， 说明升级完成。

3.注意事项：
a.文件名以及大小写不能有错，否则会无法升级。
b.在使用 U 盘升级时，有时会出现电视遥控板灯闪烁十几秒后不再闪烁的现象，此为升级失败。正常升级的遥
控板灯闪烁至要有要两分多钟，如遇此情况请将主板断电重新进行主板软件升级。
c.断电后仍不能正常升级的主板请重新烧录引导文件（Mboot.bin 或是 MbootUprade.bin）。
e.如果作业员对这个方案软件升级不熟悉并在能看到工厂菜单的情况下，推荐进入工厂菜单进行升级操作以防

止误操作。

四、当不能按照以上第三步进行升级时，请先升级引导文件，具体作业请参照以下说明进行操作。

升级软件包内一般情况都配有 mboot.bin 和 MbootUpgrade.bin 两个引导文件。这两个引导文件功能是一样的，

但升级方法却有差异，只需要升级其中一个就可以了。如果当前电视主板能够正常工作，则可以把引导文件拷贝

到 FAT32 格式化后的 U 盘内再按以下说明进行升级：
方式 1：先把 MbootUpgrade.bin 引导文件存放在 U 盘内，再把 U 盘插在电视主板 USB 接口，先按住电视机控

制面板上的 VOL+键不放，再给电视（主板）通电，约五秒钟后电视机的（遥控板）指示灯快速闪烁时，说明电
视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费的时间大约为 60 秒）， 说明升级完成。
方式 2：先把 Mboot.bin 引导文件存放在 U 盘内，再把 U 盘插在电视主板 USB 接口，给电视通电，然后按遥控
器上的 MENU 键再依次按 8202 数字键进入工厂菜单，移动光标到 Other Option 按 OK 键进入，再移动光标到

Upgrade mboot 选项，按 OK 键进行升级（这个过程所耗费的时间大约为 15 秒）。

注意事项：

1.mboot.bin 和 MbootUpgrade.bin 两个引导文件可以一起放在同一个 U 盘里，但是不管采用何种方式进行升级，
都需按说明正确的进行操作，升级时需要控制好时间，确保升级完成方可断电，否则会升级失败。

2.因引导文件关联到电视机的显示屏分辨率等相关参数，所以每个主板在软件升级之前必须升级相应的引导文
件。

3.如果以上两种方式都不能进行升级请按下以下说明进采用烧录板在线升级。

五、烧录板驱动安装
使用烧录板进行升级，必须给电脑安装烧录板驱动程序，具体操作以下说明：

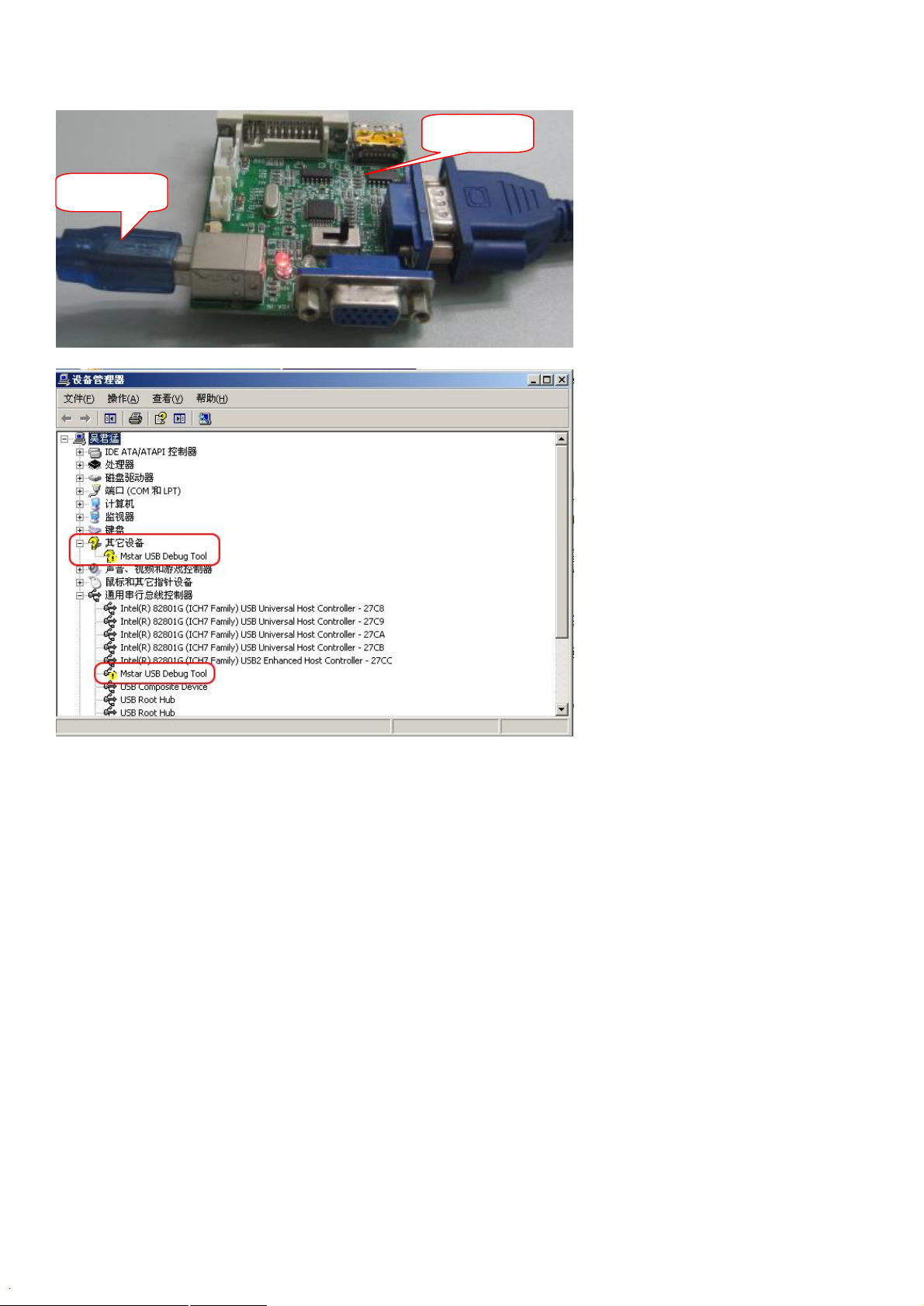

1.用 USB 连接线将烧录板与个人电脑连接起来，

ISP 烧录板

到个人电脑

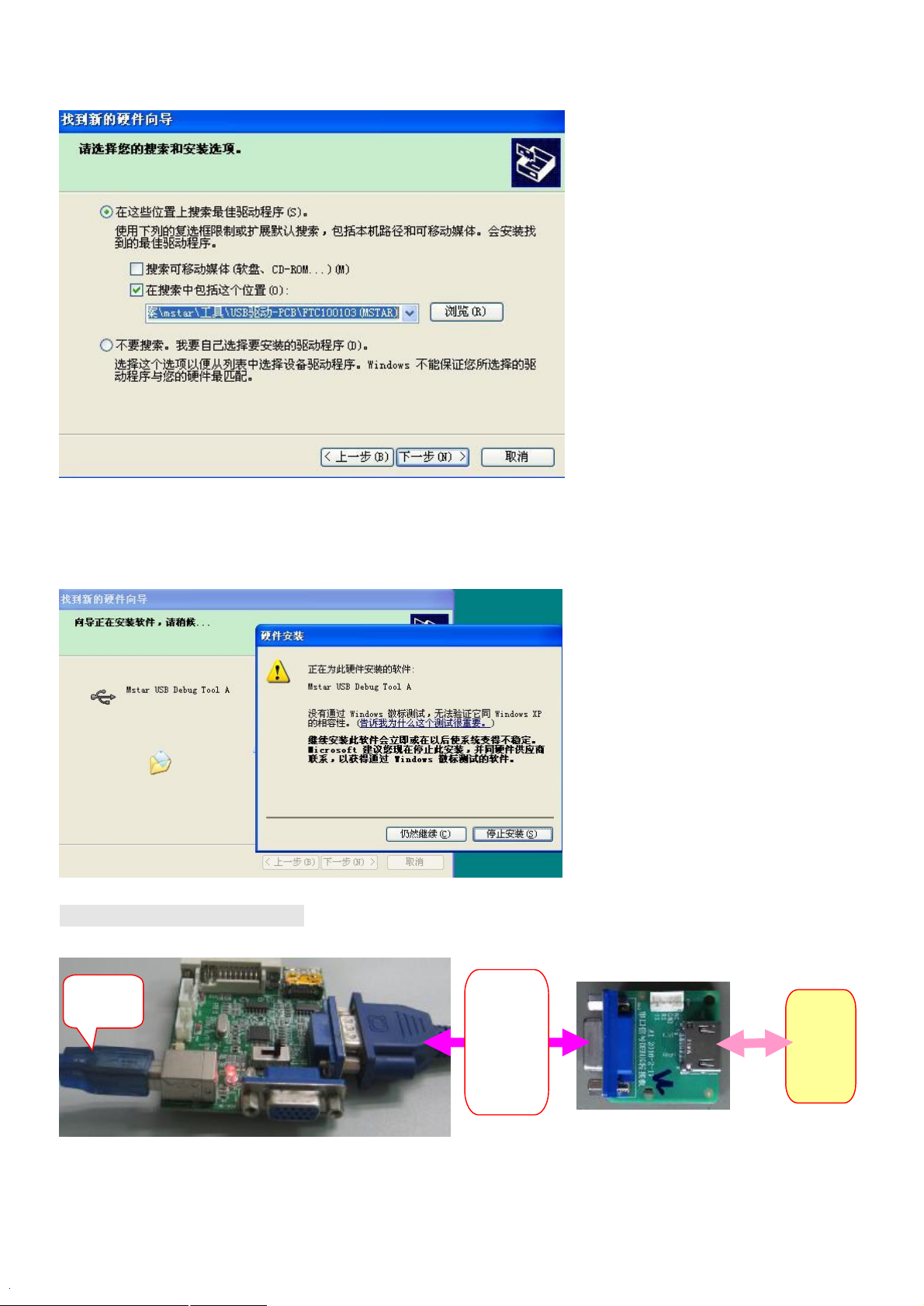

2. PC 机识别到新设备，选择从列表或指定位置安装，并指定驱动文件位置，如图。

3.PC 找到驱动文件后，在 安 装 时 会 有 如 下 图提示，点击仍然安装即可，系统会有三次安装驱动过程，分别是：Mstar
USB Debug Tool A; Mstar USB Debug Tool B;Mstar USB SerialPort 三个驱动的安装,依次安装好后即可！

六、使用烧录板在线升级引导文件

1.用 USB 线和 VGA 连接线将烧录板与电视主板、电脑主板连接好后再给主板供电。

到个人电脑
USB 接口

到主板 VGA
或 DEBUG
转接板 VGA
口

主板没有

VGA 端子

的请连到

HDMI2 口

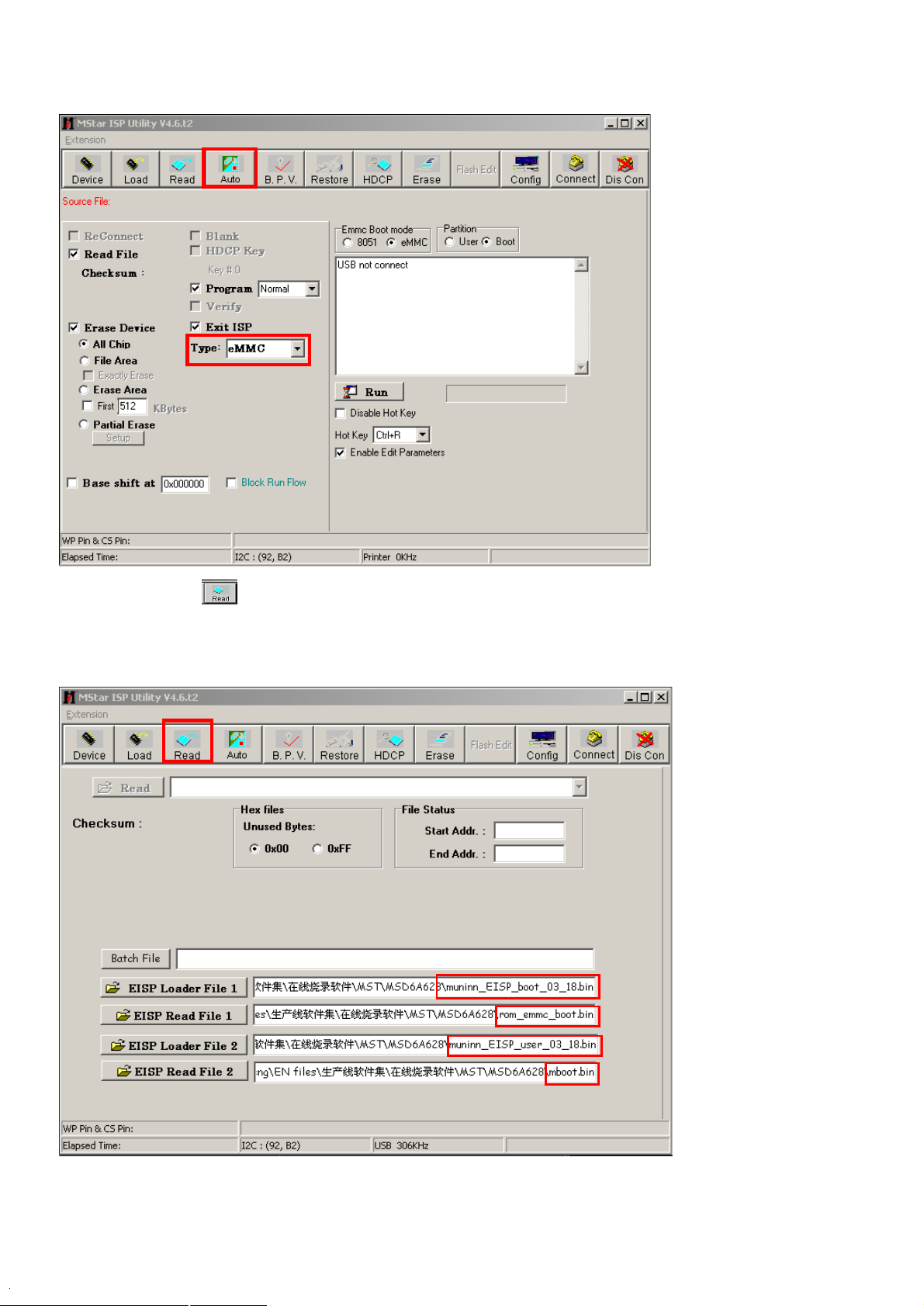

2.双击运行 MStar ISP Utility v4.7.5.exe,点击主工具栏下的“Auto”图标，将 type 选择为 eMMC。

3.点击主工具栏下的 “Read”按钮，在 EISP Loader File1 加载 munim_EISP_boot_**_**.bin,在 EISP Read File1

加载 rom_emmc_boot.bin,在 EISP Loader File2 加载 munim_EISP_user_**_**.bin,在 EISP Read File2 加载 mboot.bin
（图 2）。

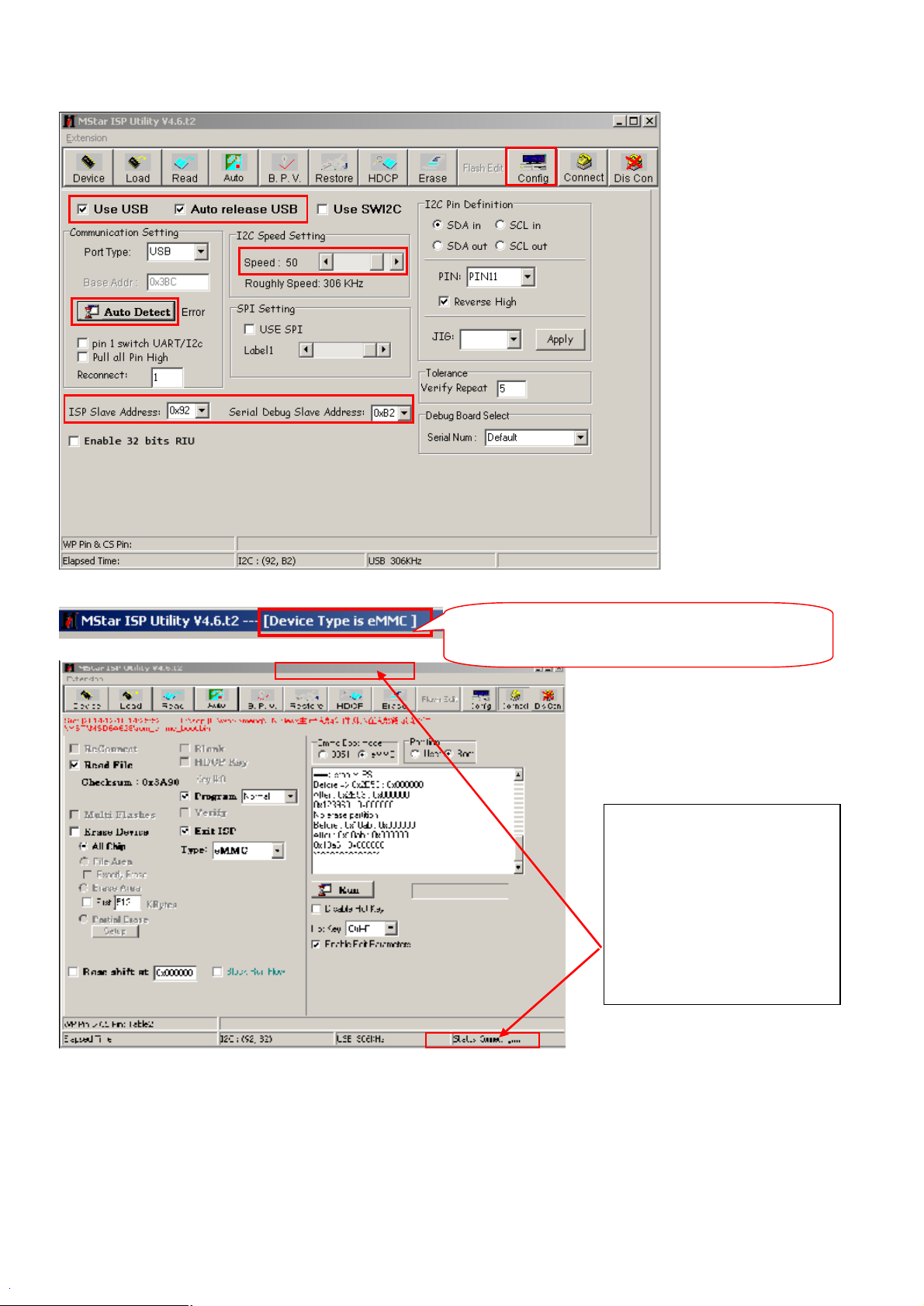

4.点击主工具栏里的“Config”按钮，将该界面的各项设按图片对其相应进行设置。

5.点击主工具栏“Connet”按钮，运行程序的顶部标签栏里将会显示【Device Type eMMC】。

点击主工具栏下的“Connet”按钮，运行程序的顶
部标签栏里将会显示【Device Type eMMC】

点击“Stop/Run”按钮后，如
果 界面右下角一直显示为

“Connecting.....” 并 且标 签栏

里 应显示“【Device Type
eMMC】”，则说连接不成功或

是当前主板只能使用 U盘进行
升级

如不显示【Device Type eMMC】则不能烧录，请检查烧录板连接是否正确以及主板能否正常开机（可正常开机的
主板是不显示【Device Type eMMC】的，需要将升级软件拷到 U 盘里，先按住按键板上的 VOL+键不放再给主板

上电，等机器面板上的 LED 指示灯闪烁约五秒再拔掉 U 盘并重新给主板上电才能显示）。

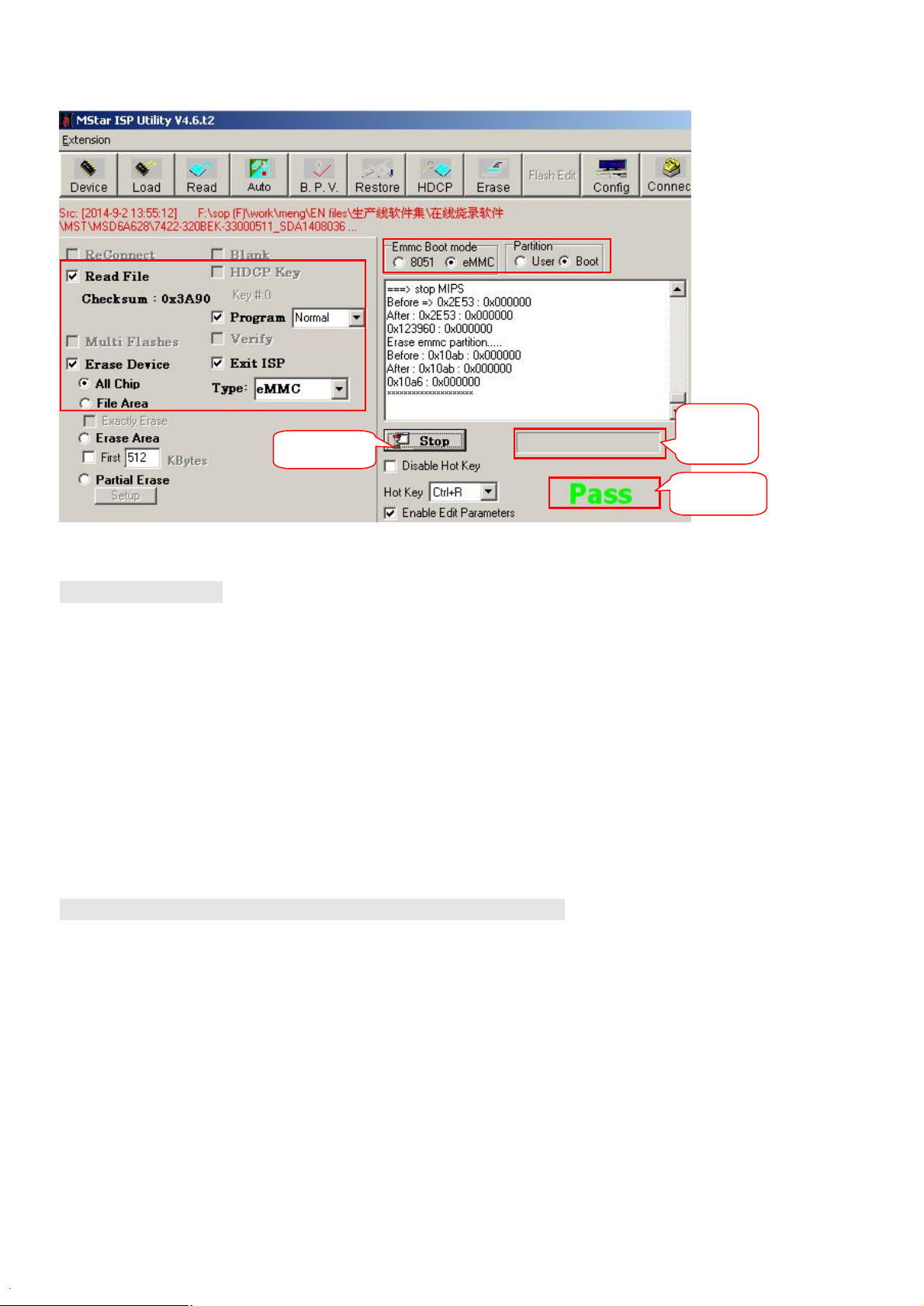

5.检查“Auto”图标菜单里的各项设置都下图相符，再点"Run"按钮进行 boot 文件烧录，

烧录进

执行按钮

此时烧录进度提示条开始滚动，烧录完成后，将显示“Pass”。

七 、主板驱动程序升级

1.将 U 盘格式化为 FAT32 格式，再将升级软件（软件名为 MstarUpgrade，后缀为 bin）放于 U 盘内。

2.将 U 盘插到电视机主板或是烧录治具 USB 接口，按住 VOL+键不放，再给电视（主板）通电，约五秒钟后电视机

的（遥控板）指示灯快速闪烁时，说明电视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费的时间视

主板软件大小而定，软件越大升级时间越长，当主板软件为 270M 时升级大致需要三分钟，500M 时约四分钟），说

明升级完成。

3.注意事项：
a.文件名以及大小写不能有错，否则会无法升级。
b.在使用 U 盘升级时，有时会出现电视遥控板灯闪烁十几秒后不再闪烁的现象，此为升级失败。正常升级的遥
控板灯闪烁至要有要两分多钟，如遇此情况请将主板断电重新进行主板软件升级。
c.断电后仍不能正常升级的主板请重新烧录引导文件（Mboot.bin 或是 MbootUprade.bin）。

度提示

结果提示

八、升级完成后，将机器后盖安装好，然后必须进行一次出厂前调整：

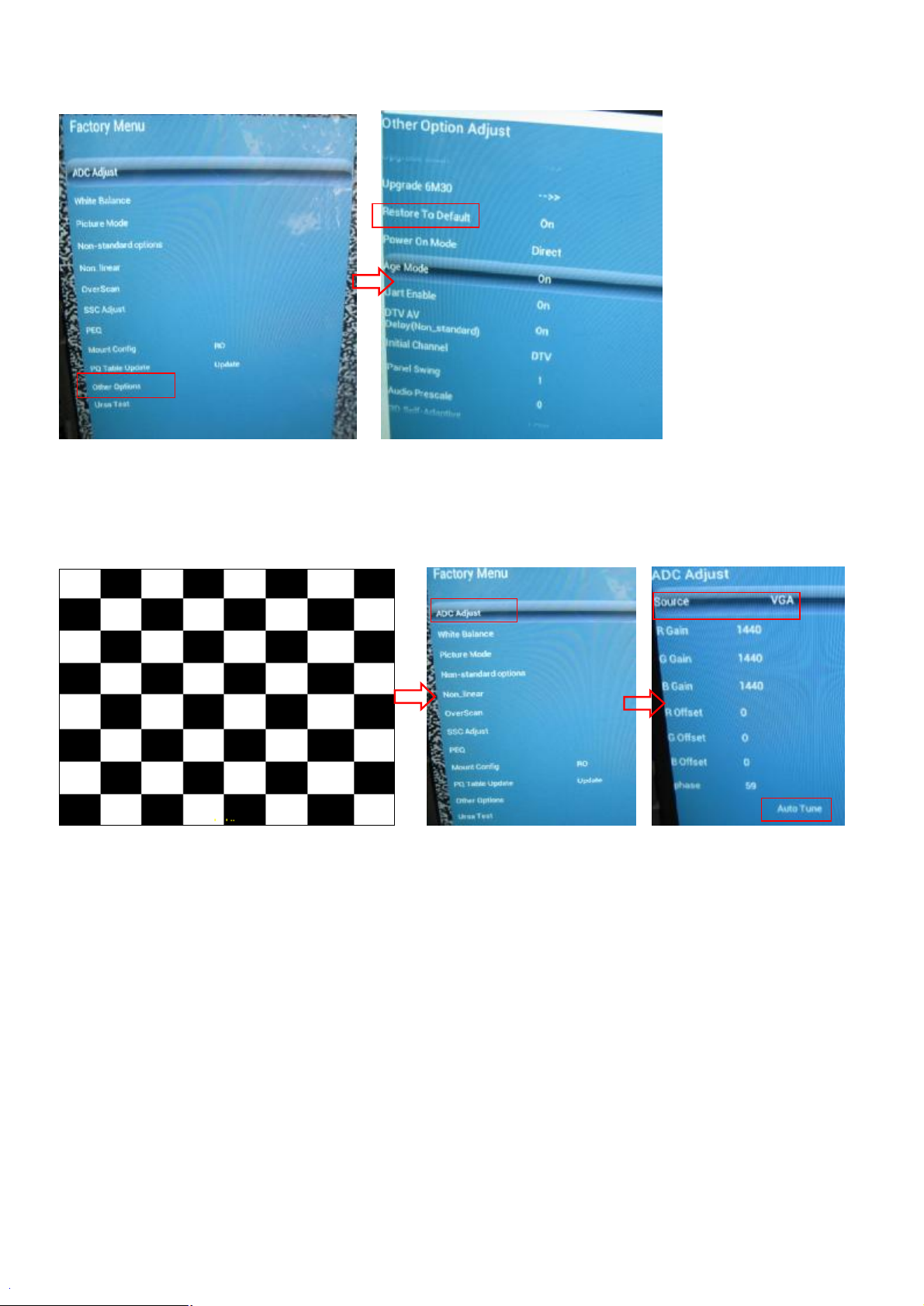

1.给机器通电，先按遥控器上的 MENU 键弹出主菜单后，再依次按数字键 8202 进入工厂菜单后，按上/下移键移动
光标到“Other Options”选项按上/下移键移动光标到“Restore To Default”选项按右键执行复位命令，约 8

秒后机器黑屏并自动重新上电完成复位动作。

2 给机器插上 VGA 信号线并机器通电约三分钟后完成初始化(在工厂菜单执行复位后自动进行初始化)，切换到 VGA

信源。按 MENU 键弹出主菜单，再依次按 8202 数字键进入工厂菜单，按下移键至“ADC ADJUST”按 OK 键进入下一
级菜单，按 左 / 右移动键将光标选择 VGA项，再按下移键移动光标到 AUTO TUNE 项按 OK 键执行自调命令。在 AUTO TUNE

项有相应提示：SUCCESS 表示自调合格，FAIL 表示自调不成功需再一次进行自调。

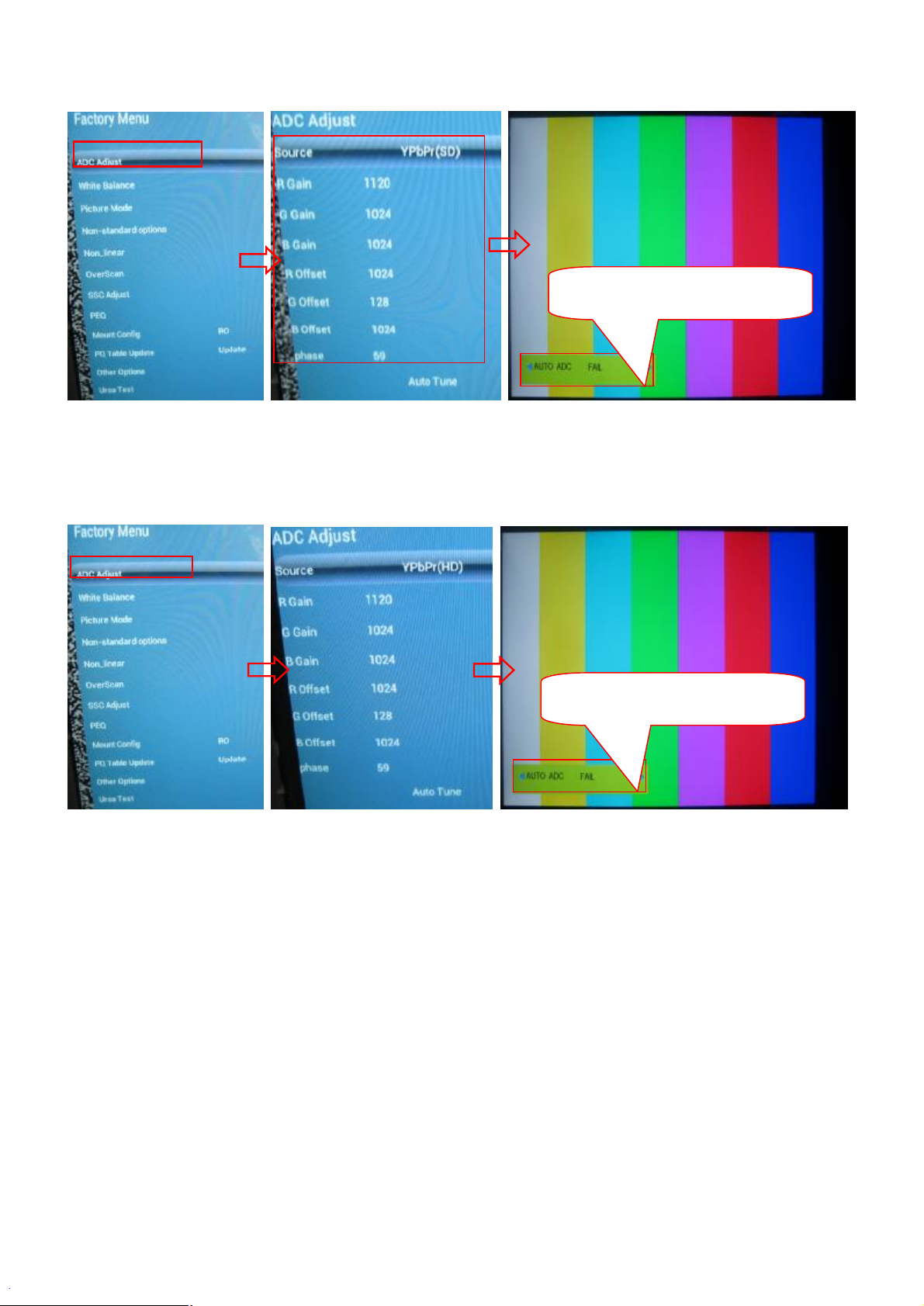

3.在 YPbPb 信源下，给机器输入 480i 100%彩条信号。按 NEMU 键在弹出主菜单后，再依次按 8202 数字键进入工

厂菜单，选择 ADC ADJUST 项，按 OK 键进入下一级菜单，按左/右移动键将光标选择 YPbPr(SD)项，再按下移键
移动光标到 AUTO TUNE 项按 OK 键执行彩色自调命令。在 AUTO TUNE 项有相应提示：SUCCESS 表示自调合格，

FAIL 表示自调不成功需再一次进行自调。

按左右键执行自调命令，SUCCESS 为合
格，FAIL 为调试失败（需重调）

4.在 YPbPb 信源下，给机器输入 720P 100%彩条信号。按 NEMU 键在弹出主菜单后，再依次按 8202 数字键进入
工厂菜单，选择 ADC ADJUST 项，按 OK 键进入下一级菜单，按左/右移动键将光标选择 YPbPr(HD)项，再按下移
键移动光标到 AUTO TUNE 项按 OK 键执行彩色自调命令。在 AUTO TUNE 项有相应提示：SUCCESS 表示自调合
格，FAIL 表示自调不成功需再一次进行自调。

按左右键执行自调命令，SUCCESS 为合

格，FAIL 为调试失败（需重调）

5.关于白平衡调整：

*自动白平衡调整时需要给 TV 输入标准图形，推荐使用仪器为 CHROMA222293.
*也可以在不插信号线的情况下，在工厂菜单里的 ADC Adjust,分别将信源对应的 VGA、YPBPR(HD)、YPBPR(SD)各

模式下的 R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值改为升级前的值。

九、 MAC 地址烧录请参照《MSD6A628 Msd6a608 MSD6A818 智能网络电视 MAC 地址码烧写操作指南》，一般
情况只是用 U 盘升级（没有使用烧录板烧录 boot 文件机器里的 MAC 是不会擦除掉，如果使用了烧录板重新烧录

了 boot 文件则必须烧录 MAC 地址）。
十、 十、ADC ADJUST 调试完毕后，连按几次 MENU 键退出工厂菜单使机器保存调整后之数据，关闭机器电源
然后恢复原包装。

1 级菜单

2 级菜单

3 级菜单

值，备注

工厂复位

工厂复位初始化 EEPROM 设定

老化模式

频道预设

上电模式

Secondary/Memory/
Direct

Mboot 升级

Are you sure
Upgrade ?
选项：
confirm/Cancel

更新 Mboot

Main 升级

Are you sure
Upgrade ?
选项：confirm 和
Cancel

更新主程序

写入 MAC地址

数据调试

ADC ADJUST

ADC 调整

Source

VGA(RGB),分量(SD,HD)选择

R-GAIN

前端增益调整
G-GAIN

B-GAIN

R-OFFSET

钳位电平调整

G-OFFSET

B-OFFSET

Phase

相位

Auto Tune

White Balance

色温调节

Color Temperature

R Gain

白电平调整

G Gain

B Gain

R Offset

黑电平调整

G Offset

B offset

Picture Mode

图像模式调节

Brightness

亮度

Constrast

对比度

Saturation

色饱和度

Hue

色调

Sharpness

清晰度

Backlight

亮度

Test Pattern

Non_linear

各种曲线调整

OSD_0

OSD_25

OSD_50

OSD_75

OSD_100

OverScan

重现率调整

Source

各个信源

H size

行幅调整

H position

行中心位置

V size

场幅调整

V position

场中心位置

PEQ

PEQ 调整；
Fo：设定需要增益频段的中
心频点。
Fo1 coarse

范围 0~16000，step 为 100HZ

Fo1 fine

范围 0~16000，step 为 1HZ

Fo2 coarse

范围 0~16000，step 为 100HZ

Fo2 fine

范围 0~16000，step 为 1HZ

Fo3 coarse

范围 0~16000，step 为 100HZ

Fo3 fine

范围 0~16000，step 为 1HZ

Fo4 coarse

Fo4 fine

Fo5 coarse

Fo5 fine

Uart Enable

（开关 Uart）On/off

Uart Debug

Debug工具可以使用 COM口读
取寄存器

EfficiencyBk

EfficiencyBk_Max
AVC

CEC/ARC
其他

屏型号

PQ

软件版本

条形编码

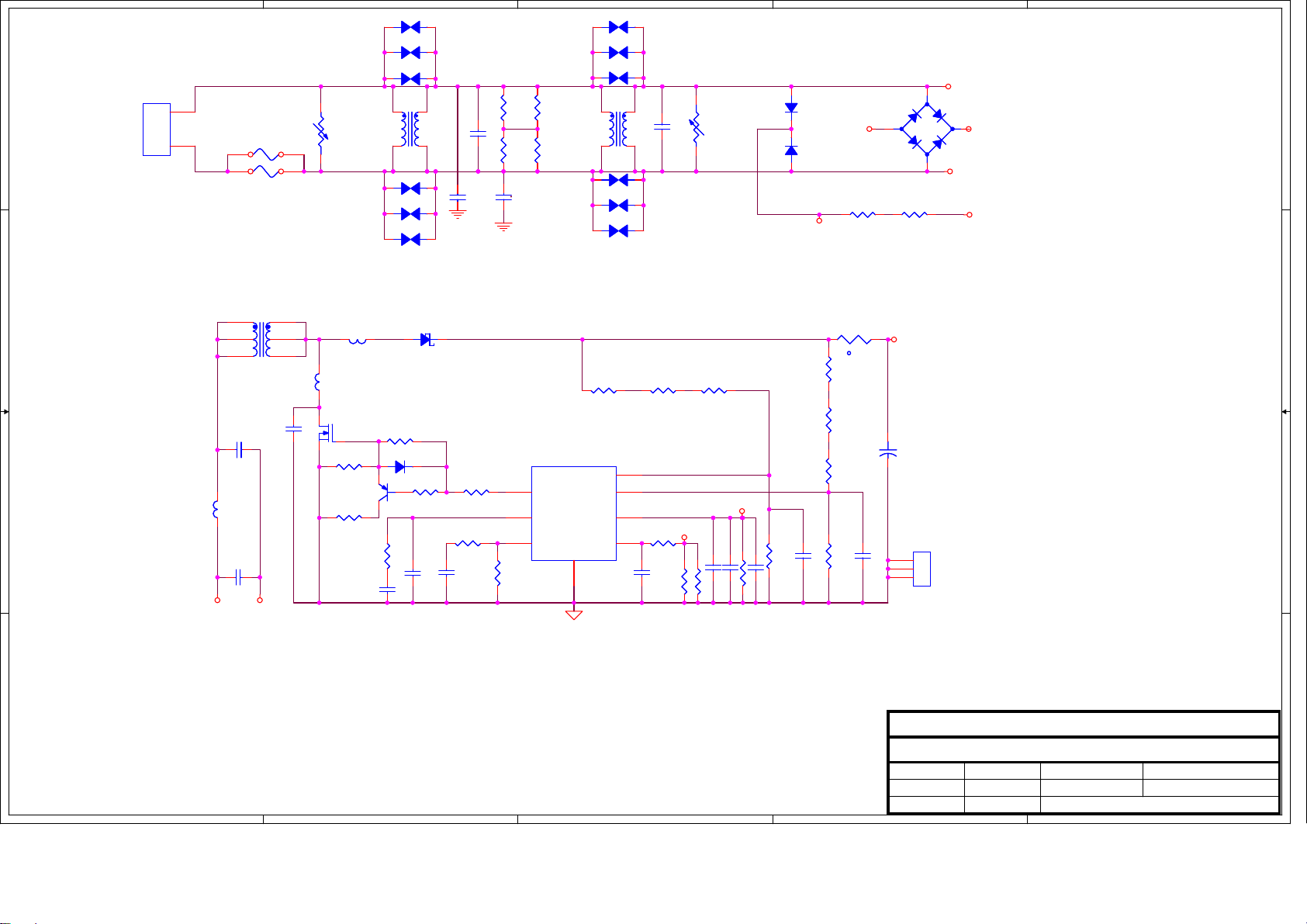

5

4

3

2

1

MSD6A638

PAGE

方案

--T8F1

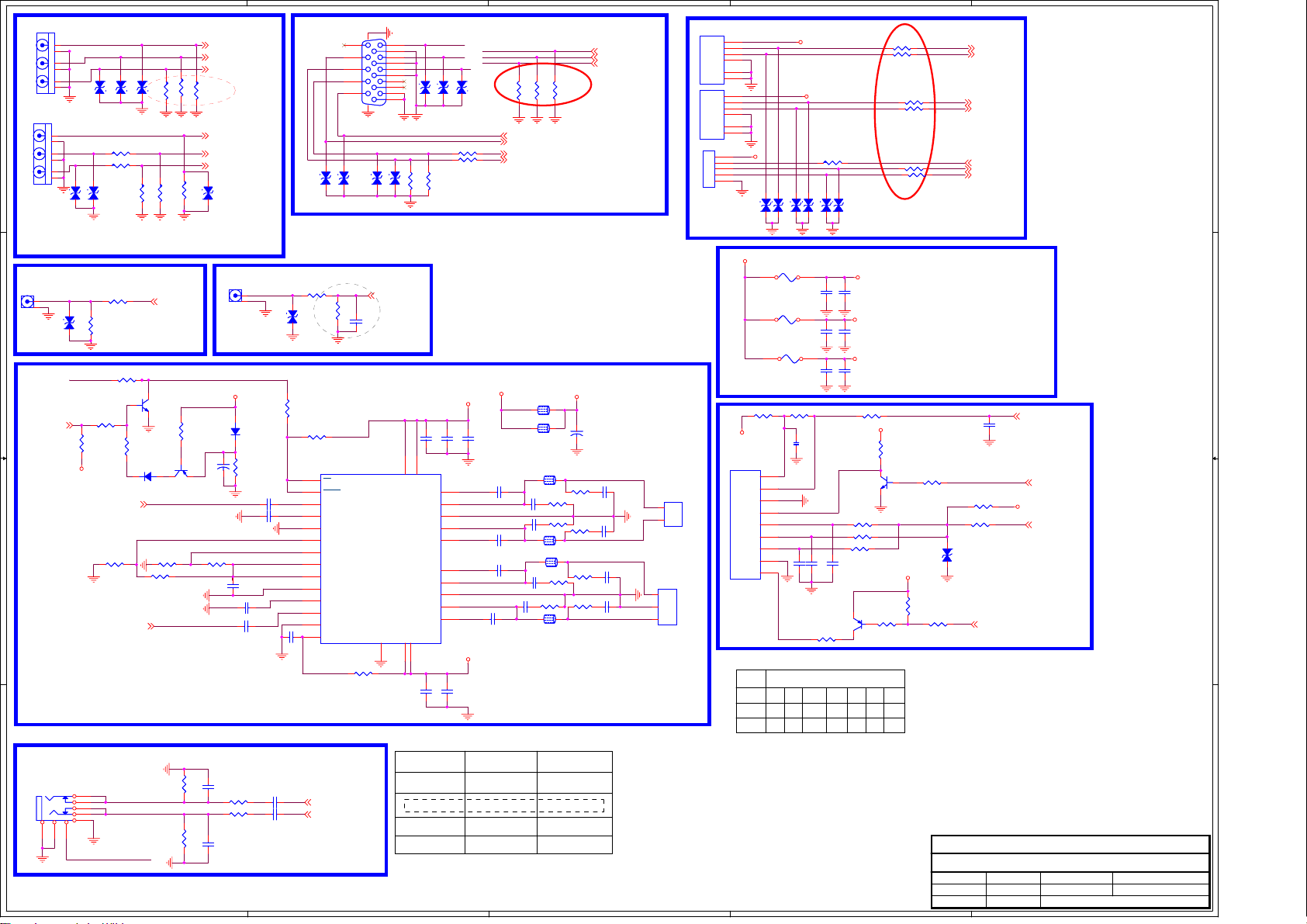

三合一板原理图

Content

VER:A1.0 2016-4-20

1 Index&History Rev

D D

C C

2
3
4
5
6
7
8
9
10
11

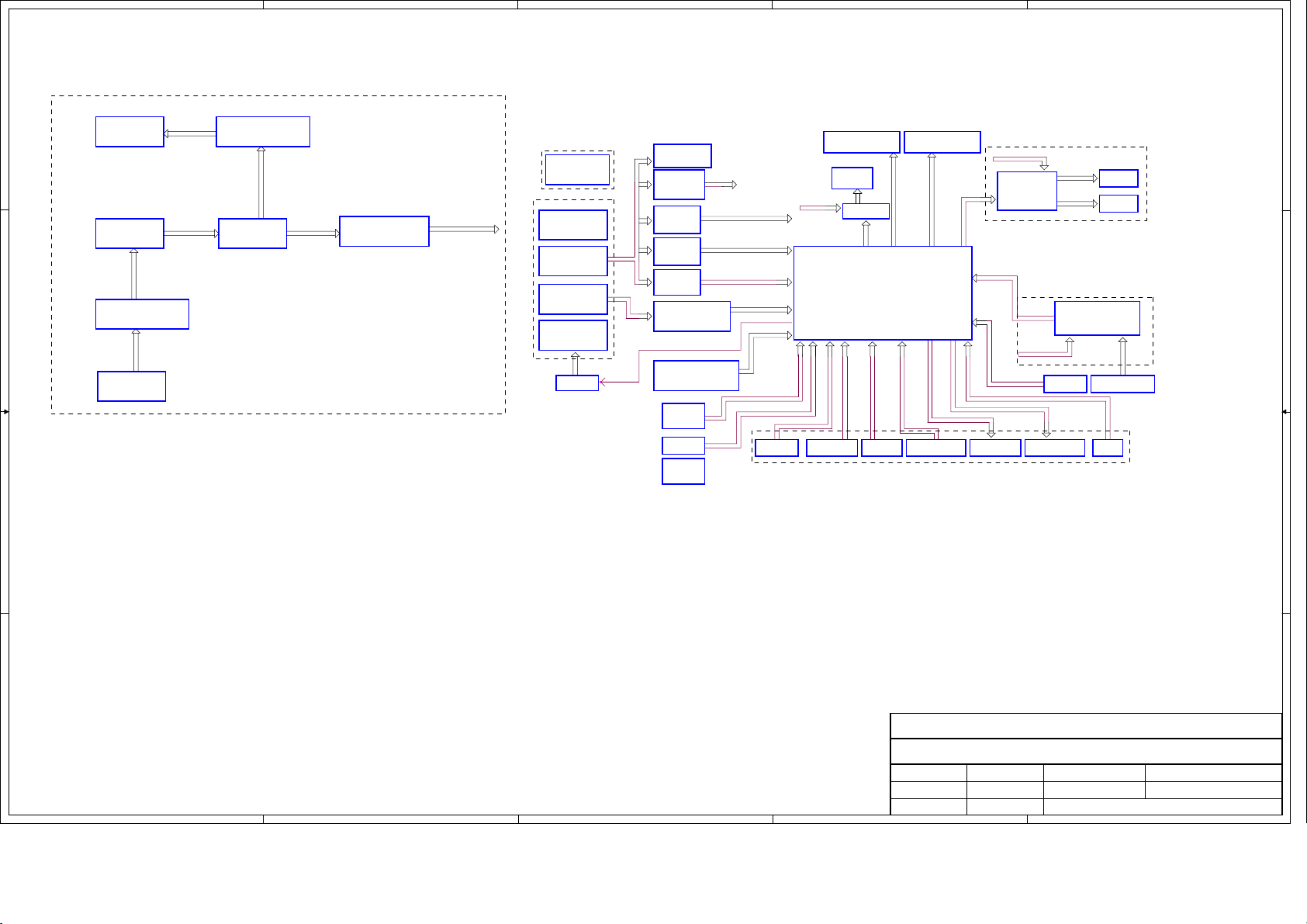

Block Diagram

CE & PFC Boost

LED Driver & Standby

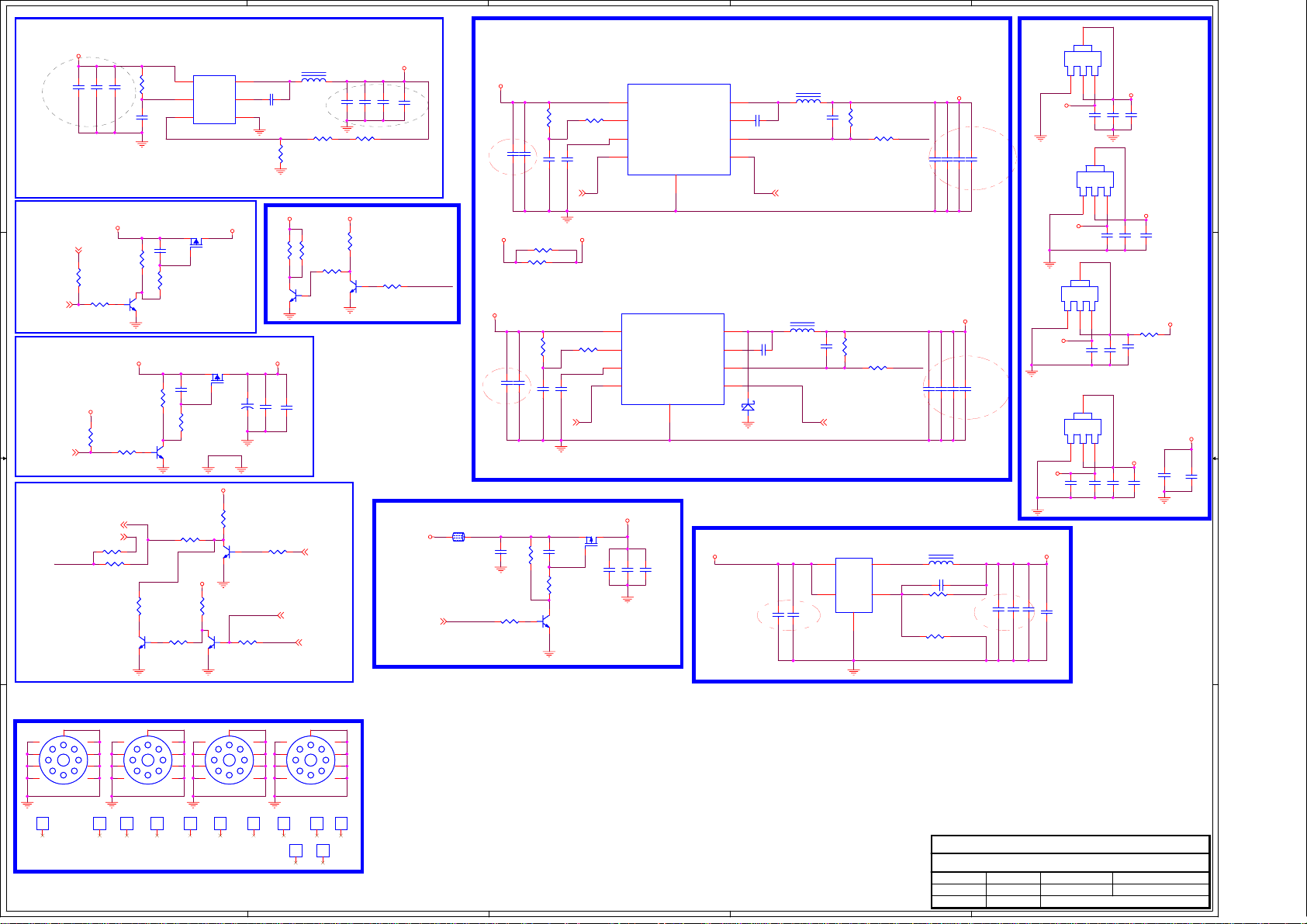

System Power
MSD6A638

MSD6A638 POWER

LVDS &V by one page

Video&VGA&USB&Amplify page

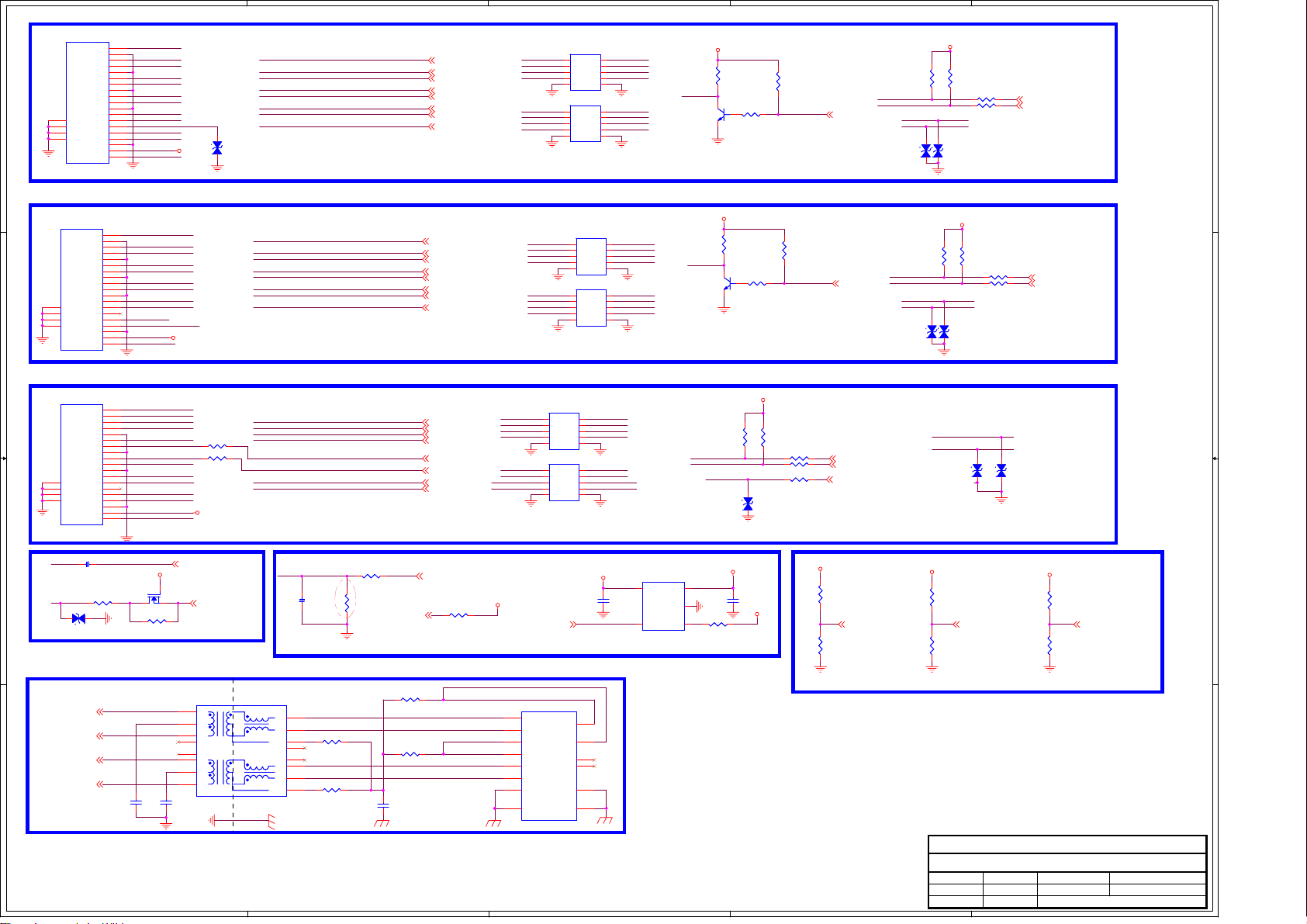

HDMI&Ethernet page

Tuner &eMCC flash page

B B

History Rev

3

Author

ZHQINGFirst Version Release

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

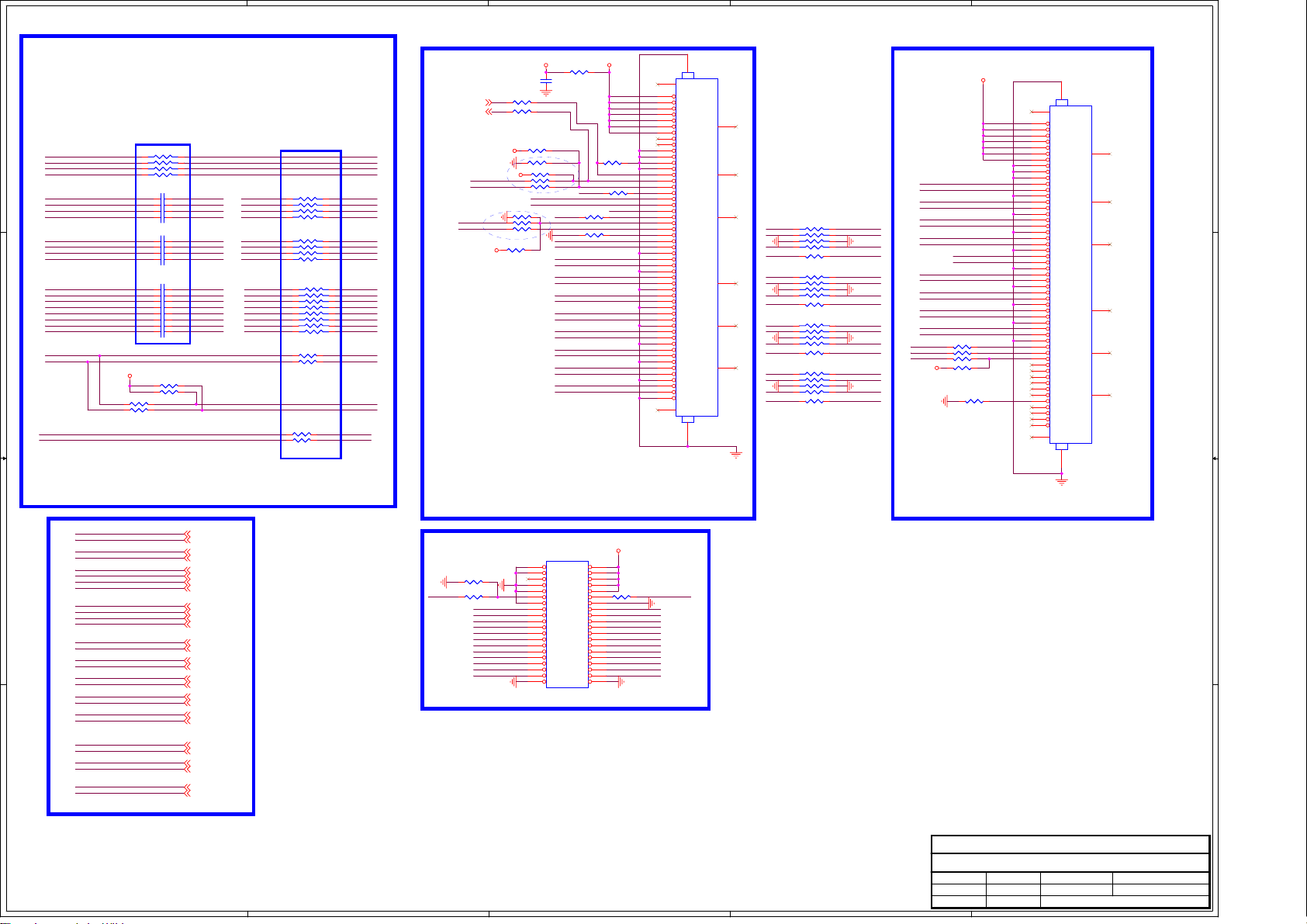

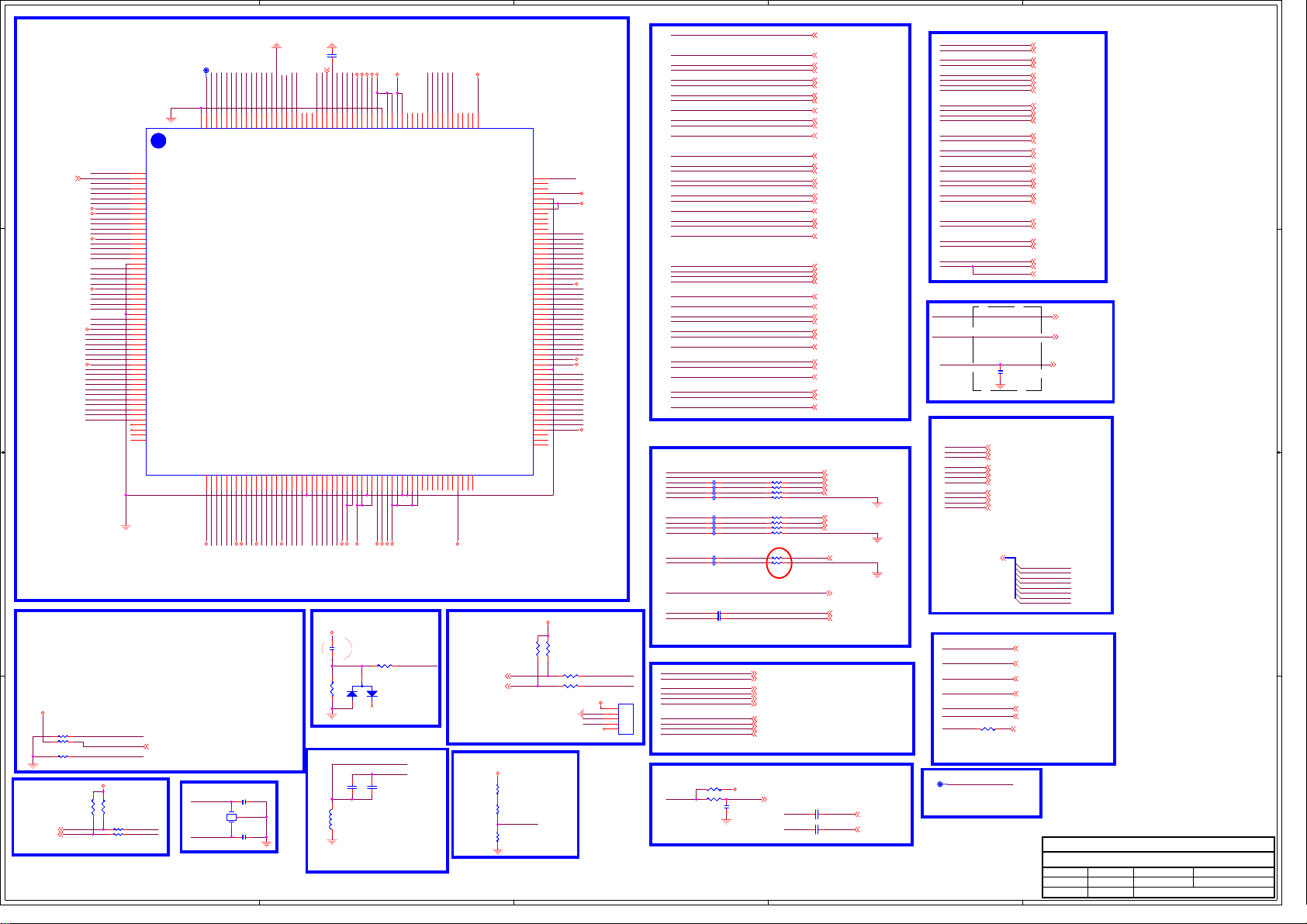

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

文件名称：

文件名称：

文件名称：

文件编号：

文件编号：

文件编号：

设计:

设计:

设计:

发行部门： 生效日期：

发行部门： 生效日期：

发行部门： 生效日期：

2

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

T4298

张志清

张志清

张志清

研发处

研发处

研发处

版本：3.0

版本：3.0

版本：3.0

审核:

审核:

审核:

111

111

页数:

页数:

页数:
批准:

批准:

批准:

Thursday, April 21, 2016

Thursday, April 21, 2016

Thursday, April 21, 2016

1

111

of

of

of

Rev

DescriptionDATE

Ver:A1.04/20/2015

A A

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,
Do not spread to third party without the written permission.

版权所有@深圳市康冠技术有限公司

Copyright@ ShenZhen KTC Technology Co., LTD

5

4

5

D D

LLC

驱动

LED

背光

背光

12V

/

滤波

整流

滤波电路

C C

RE/CE

PFC Flyback

AC INPUT

4

待机

12V OUTPUT

RESET

12V_NORMAL

5V_NORMAL

5V_STANDBY

PWR_ON/OFF

三极管控制

GPIO

3

3.3V_NORMAL

AS1117

TUNER PWR

AS1117

1.28V
DC-DC

1.15V
DC-DC

DDR PWR

DC-DC

3.3V_STANDBY
AS1117

32Gbit

EMMC FLASH

HDMI1
(ARC)

HDMI2

HDMI3
(MHL)

TUNER_3.3V

VDDC_CPU PWR

VDDC PWR

DDR PWR 1.5V

3.3V_Standby

HDMI1

HDMI2

LAN

VB1 4K

屏电压

12V_NORMAL

MOS

MSD6A638

LAN

Y/Pb/Pr

管控制

Y/Pb/Pr

AV-IN

2

V by one

VGA

VGA

COAXIAL

USB

AV-OUT

COAXIAL

12V_NORMAL

Audio AMP

TPA3110LD2

IF

TUNER_3.3V

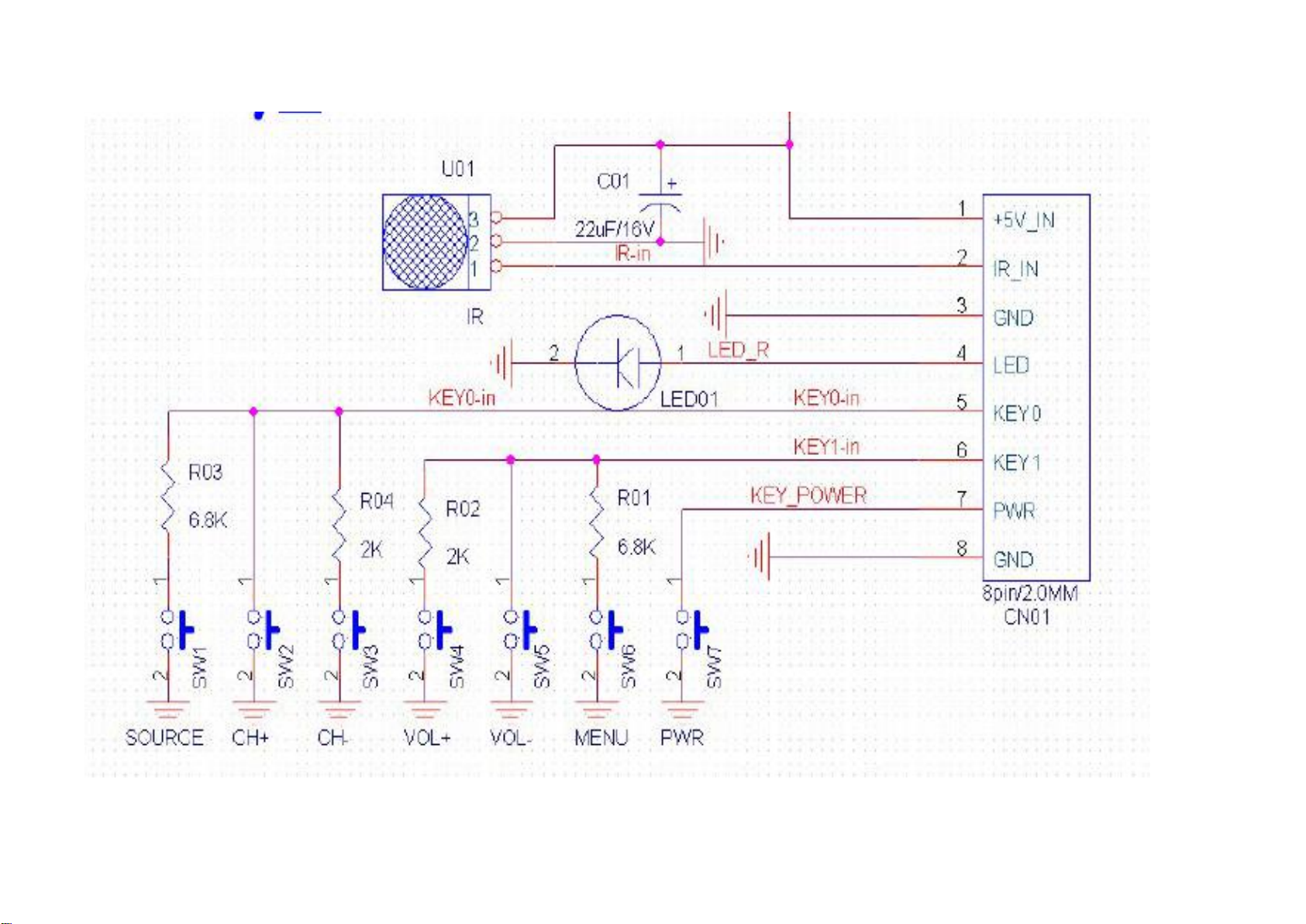

IR&KEY

VEDIO-OUT

SPK-L

SPK-R

SILICON TUNER

MXL661

IR&KEY

TUNER CONN

USBAV-IN

1

RF

B B

A A

文件名称：

文件名称：

文件名称：

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,
Do not spread to third party without the written permission.

5

4

3

版权所有@深圳市康冠技术有限公司

Copyright@ ShenZhen KTC Technology Co., LTD

文件编号：

文件编号：

文件编号：

设计:

设计:

设计:

发行部门： 生效日期：

发行部门： 生效日期：

发行部门： 生效日期：

2

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

of

of

T4298

张志清

张志清

张志清

研发处

研发处

研发处

版本：3.0

版本：3.0

版本：3.0

审核:

审核:

审核:

页数:

页数:

页数:
批准:

批准:

批准:

Monday, April 25, 2016

Monday, April 25, 2016

Monday, April 25, 2016

1

of

211

211

211

5

4

3

2

1

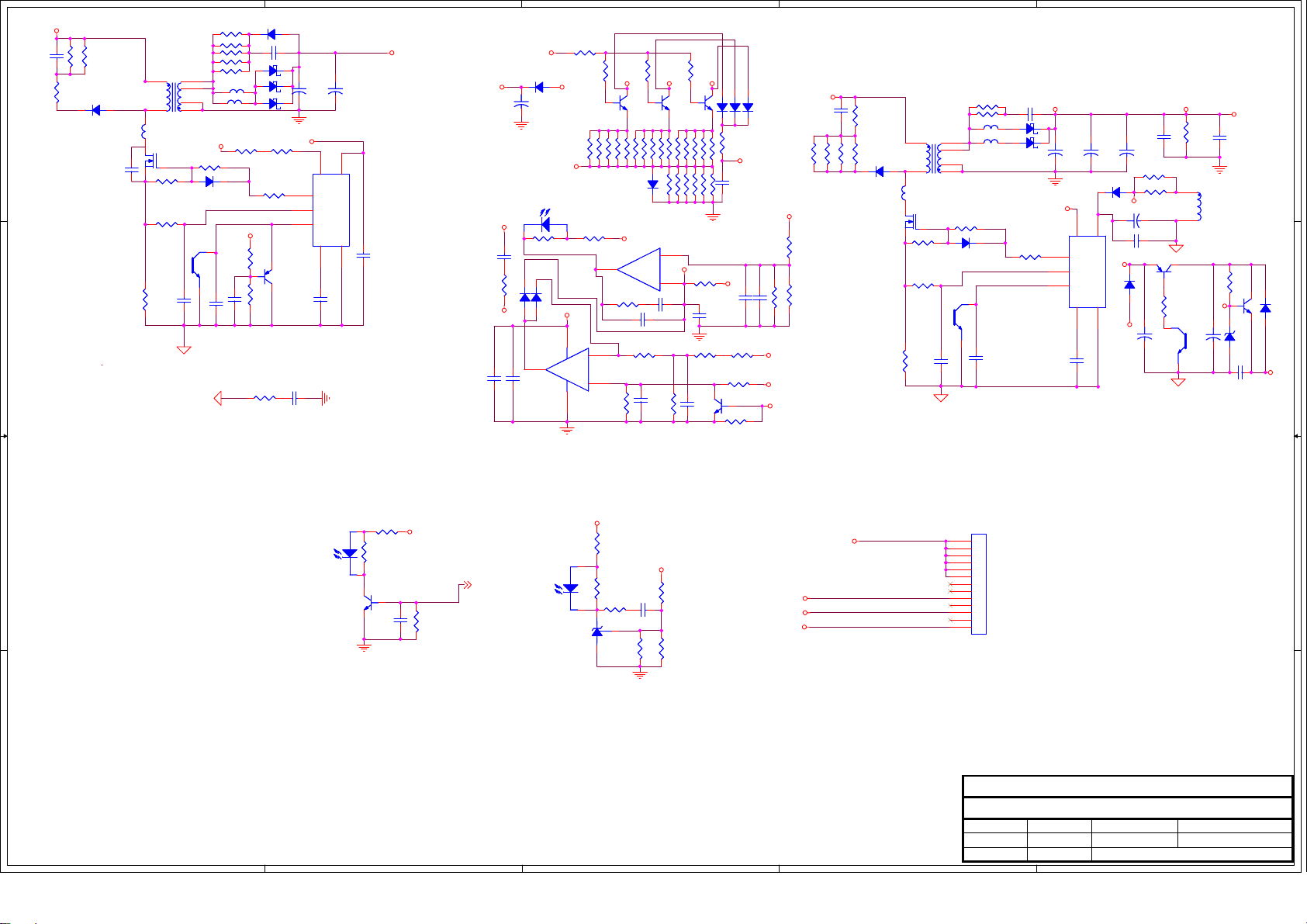

放电针放电针

放电针放电针

6mH

6mH

PL101

PL101

12

NC

NC

3 2

放电针 放电针

43

21

放电针放电针

放电针放电针

放电针放电针

TO220BHD

TO220BHD

10F60

10F60

PD205

PD205

PR205 47R R1206PR205 47R R1206

PD207 1N4148

PD207 1N4148

SOD123

SOD123

NC

NC

PR209

PR209

1

R1206

R1206

PC206

0.47uF/16V

PC206

0.47uF/16V

C0402

C0402

0.33UF/275V

0.33UF/275V

PC101

PC101

AGND

PR210 10R

PR210 10R

R1206

R1206

PR212 0R

PR212 0R

R0402

R0402

PC207

PC207
10nF/16V

10nF/16V

C0402

C0402

PC103

PC103

471/400Vac

471/400Vac

AGND

PR104

PR104

PR102

PR102

2MΩ

2MΩ

2MΩ

2MΩ

PR103

PR103

PR105

PR105

2MΩ

2MΩ

2MΩ

2MΩ

PC104

PC104

471/400Vac

471/400Vac

PU201 FA5696 SOIC8PU201 FA5696 SOIC8

7

OUT

2

COMP

3

RT

PR213

PR213

68K

68K

R0402

R0402

CN101

CN101

D D

C C

B B

4733-555-8888

4733-555-8888

6221-02N101-27239201

6221-02N101-27239201

3

3

PF102

1

1

PF102

T5AH250Vac

T5AH250Vac
T5AL250VacT5AL250Vac

PL202

PL202

2 6

3 5

1 4

280uH

280uH

POT33

POT33

100PF 1KV

100PF 1KV

CD15

CD15

PC201

PC201

1uF/450V

1uF/450V

PL201

PL201
15uH

15uH

P7.5

P7.5

1 2

PC202

0.22uF/50V

PC202

0.22uF/50V

CD15

CD15

VB+ VB-

PC203

PC203

C1206

C1206

L15

L15

PR101

PR101
PVR10561

PVR10561

PL204

PL204

磁珠

磁珠

L15

L15

PL203

PL203

磁珠

磁珠

1 2

PQ201

PQ201

23

13N60

13N60

TO220BH

TO220BH

1

PR206

PR206
10K

10K

R0805

R0805

SOT-23 PQ202

SOT-23

PR208 NC

PR208 NC

R1206

R1206

PR211 68K

PR211 68K

PC205

PC205

0.47uF/16V

0.47uF/16V

C0402

C0402

PQ202

R0402

R0402

6

PGND

PR224

PR224
820K R1206

820K R1206

GND

放电针放电针

放电针放电针

放电针放电针

PL102

PL102
15mH

15mH

放电针放电针

放电针放电针

放电针放电针

OVP

FB

VCC

IS

PC208

PC208
330pF/16V

330pF/16V

4

1

8

5

43

21

PR106

PR106
PVR10561

PVR10561

PC102

PC102

PR215

PR215
820K R1206

820K R1206

VB-

PR214

PR214

470R

470R

PR223 0.2R 2WPR223 0.2R 2W

0.33UF/275V

0.33UF/275V

0.1uF/50V

0.1uF/50V

PR216

PR216
820K

820K

R1206

R1206

0.2R 2W

0.2R 2W

PR225

PR225

PC209

PC209

VCC_PFC

PC214

PC214

10uF/25V

10uF/25V

10K

10K

PR217

PR217

PC215

PC215

10uF/25V

10uF/25V

PR218

PR218
16K

16K

R0402

R0402

PC210

PC210
1nF/50V

1nF/50V

C0402

C0402

PD409

PD409
RS07

RS07

PD410

PD410
RS07

RS07

NTC7.5_NEW

NTC7.5_NEW

PR222

PR222
820K

820K

R1206

R1206

PR221

PR221
820K

820K

R1206

R1206

4

VB- VB+

PR438 10K

R1206

R1206

PC211 1nF/50V

PC211 1nF/50V

C0402

C0402

PR438 10K

V_BUS

+

+

PR419 10K

PR419 10K

HV1

PR107 2.5Ω/6A

PR107 2.5Ω/6A

t

t

PR220

PR220
820K

820K

R1206

R1206

PR219 16K

R0402

PR219 16K

R0402

PD201

PD201

AC+

2

6A/600V

6A/600V

-+

-+

R1206

R1206

PC212

PC212

100uF/450V

100uF/450V

H108

H108

1
2
3

散热片

散热片

1

AC-

3

HV

A A

文件名称：

文件名称：

文件名称：

文件编号：

文件编号：

文件编号：

设计:

设计:

设计:
发行部门： 生效日期：

发行部门： 生效日期：

5

4

3

发行部门： 生效日期：

2

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

of

of

of

311

311

311

张志清

张志清

张志清

研发处

研发处

研发处

版本：3.0

版本：3.0

版本：3.0

审核:

审核:

审核:

页数:

页数:

页数:
批准:

批准:

批准:

Tuesday, April 26, 2016

Tuesday, April 26, 2016

Tuesday, April 26, 2016

1

5

V_BUS

200K

200K

200K

200K

PR357

PR357

PR355

PR355

100PF/1KV

100PF/1KV

PC301

PC301

PD301 fr507PD301 fr507

D D

PL301磁珠PL301

PC309

PC309

100PF/1KV

100PF/1KV

PR306 470RPR306 470R

PR307 0.33RPR307 0.33R

磁珠

PR301 12RPR301 12R

C C

3

PT301A

PT301A

EQ40

EQ40

1 8

1 2

23

PQ301

PQ301
80R650

80R650

PR304 10KPR304 10K

C0402

C0402

1

PC302

PC302
100PF

100PF

PR371 560KPR371 560K
PR314 560KPR314 560K
PR315 560KPR315 560K
PR361 560KPR361 560K
PR362 560KPR362 560K

10

PL404磁珠PL404

11

磁珠

PL405磁珠L10PL405磁珠L10

9

PR308

PR308

1N4148

1N4148

PU302A

PU302A
PC817C

PC817C

PGND

PGND

3

1 2

1 2

HV1

47R

47R

PD302

PD302

4

PC303 10nFPC303 10nF

PD308

PD308
PD303

PD303

PR359

PR359

PC306 100pF/1000VPC306 100pF/1000V

PD313 SF59PD313 SF59

SF59

SF59

PR313 10kPR313 10k

PR310 10RPR310 10R

VCC_1

10k

10k

1

0.01uF/16V

0.01uF/16V

PR360 10KPR360 10K

PC321

PC321

R0805

R0805

PR108

PR108

PD310 NCPD310 NC

SF59

SF59

AGND

PR312 10kPR312 10k

HFC0500

HFC0500

2907

2907
PQ309

PQ309

3 2

PC108

471/250VAC

471/250VAC

PU301

PU301

0R

0R

+

+

VCC1

5

3

2

PC304NCPC304
NC

CY10PC108

CY10

PC307 33uF/200V

PC307 33uF/200V

8

HV

GATE

CS

FB

RT1GND

AGND

+

+

6

VDD

4

PC308 33uF/200V

PC308 33uF/200V

100nF/50V

100nF/50V
PC305

PC305

4

VLED+

5V2

VLED+

100K

100K
PR358

PR358

V-

PC322

470uF/16V

PC322

470uF/16V

0.1uF/250V

0.1uF/250V

PC311

PC311

PC318 100nFPC318 100nF

+

+

PC817C

PC817C

2

PD312 1N4148PD312 1N4148

1uF

1uF

PC319

PC319

PD314

PD314

AGND

PR320 12RPR320 12R

PR342NCPR342

5V

1N4148

1N4148

PR321 12RPR321 12R

1

PR322 12RPR322 12R
PU303B

PU303B

NC

PD309 1N4148PD309 1N4148

OUT1

PR316 10RPR316 10R

5V

VFB

PR323 12RPR323 12R

PR324 12RPR324 12R

1

12V

8

VCC

GND

4

PR356

PR356

100R

100R

PR327 12RPR327 12R

PR325 12RPR325 12R

PR326 12RPR326 12R

PR341 1.5KPR341 1.5K

IN+

IN-

LM358

LM358

U906A

U906A

AGND

3

2

TO126

TO126

PZT651

PZT651

PR328 12RPR328 12R

PR329 12RPR329 12R

PR3542KPR354
2K

PR317

PR317

VLED1

PQ304

PQ304

PR330 12RPR330 12R

PR331 12RPR331 12R

5V2

U303B

U303B

7

OUT1

LM358

LM358

PR347 5.1KPR347 5.1K

PC315NCPC315

PR348 470RPR348 470R

3

100R

100R

TO126

TO126

PQ305

PQ305
PZT651

PZT651

12R

12R

PR333

PR333

PR332 12RPR332 12R

PR334 12RPR334 12R

PD311

PD311
RS2M

RS2M

IN+

IN-

PC314 0.1uF/25VPC314 0.1uF/25V

NC

PR3531KPR353

PC317

PC317
10nF

10nF

PR318

PR318

VLED2

5

6

1K

100R

100R

PR335 2.2RPR335 2.2R

PR336 2.2RPR336 2.2R

VLED3

PQ306

PQ306

TO126

TO126

PTZ651

PTZ651

PR337 2.2RPR337 2.2R

PR339 2.2RPR339 2.2R

PR338 2.2RPR338 2.2R

V-

PR369 2KPR369 2K

PR349 27KPR349 27K

PR351 4.3KPR351 4.3K

PC316

PC316

10nF

10nF

PR340 2.2RPR340 2.2R

PC313

PC313

100nF

100nF

AGND

1N4148

1N4148

PD305

PD305

PR319

PR319
10K

10K

PC310

PC310
10nF

10nF

AGND

VFB

22uF/6.3V

22uF/6.3V

PR350 68KPR350 68K

PQ307 2222PQ307 2222

PD306 1N4148PD306 1N4148

VOCP

VOCP

PC320

PC320

VLED+

PR3524.7K PR3524.7K

1N4148

1N4148

PD307

PD307

PR344

PR344

3.6K

3.6K

100nF

100nF

PC312

PC312

5V2

2

470pF/500V

PD407 PS20U100

PD407 PS20U100
PD408 PS20U100

PD408 PS20U100

PC403 10nFPC403 10nF

470pF/500V

PC410

PC410

12VSB 12VS

R0805

R0805

TO220BH

TO220BH

TO220BH

AGND

PR408 10RPR408 10R

OB5269B

OB5269B

TO220BH

PU401

PU401

47NF/50V

47NF/50V

PC404

PC404

+

+

HV

5

3

2

PC4111000uF/16V

PC4111000uF/16V

PD403

PD403

8

HV

GATE

CS

FB

RT1GND

+

+

PC412 1000uF/16V

PC412 1000uF/16V

RS2M

RS2M

PC405 47uF/50V

PC405 47uF/50V

6

PC406 10nFPC406 10nF

VDD

VCC1

4

VCC_SB

PC407

PC407
47uF/50V

47uF/50V

RS2M

RS2M

PGND

PL402磁珠L10PL402磁珠L10

10

PL403磁珠L10PL403磁珠L10

11

9

PR407 100RPR407 100R

PD402 1N4148PD402 1N4148

3

PR423 47RR1206 PR423 47RR1206
PR424 47RR1206 PR424 47RR1206

1 2

1 2

4

PU406A PC817CPU406A PC817C

V_BUS

PC401

PC401
102PF/1KV

102PF/1KV

PWM

PR346 NCPR346 NC

PR345 470RPR345 470R

R1206

R1206

PR401 51kPR401 51k

PR418 47RPR418 47R
PR415

PR415
PR402 47RPR402 47R
PR403 47RPR403 47R

PD401 RL207PD401 RL207

PL401磁珠PL401

PQ401

PQ401

PR404 10KPR404 10K

PR406 470Ω

PR406 470Ω

47R

47R

磁珠

70R600

70R600

EQ25

EQ25

PT401A EQ25

PT401A EQ25

3

1 8

1 2

2 3

PC402

PC402
100PF

100PF

PR410 0.33R 2WPR410 0.33R 2W

1

+

+

VCC_SB

+

+

DO-214

DO-214

PD404

PD404

1uF/25V

1uF/25V

470uF/16V

470uF/16V

PC413

PC413

PR439

PR439

PR421 22RPR421 22R

+

+

PU405A

PU405A
PC817C

PC817C

GUANGOU

GUANGOU

PC414

PC414

1

PGND

1

PR426 1K

PR426 1K

R0402

R0402

4

PGND

PR425NCPR425
NC

22R

22R

6

5

PT402B

PT402B
EQ25

EQ25

EQ25

EQ25

32

PQ403 2907

PQ403 2907

SOT-23

SOT-23

47uF/50V

47uF/50V

PC408

PC408

3

VCC_1

+

+

CE/6.3MM_PTH5MM_AUTO

CE/6.3MM_PTH5MM_AUTO

12V

PC415

PC415
1uF/25V

1uF/25V

AGND

2K

2K
PR422

PR422

R0805

R0805

SOT-23

SOT-23

2222

2222

PQ404

PQ404

18V

18V

PD405

PD405

SOD123

SOD123

PC409 1uF/50V

PC409 1uF/50V

C0805

C0805

NC

PD406NCPD406

VCC_PFC

PU402B

PU402B
PC817C

PC817C

PU404

PU404

TL431

TL431

1

2

12VSB

PR435

PR435
1K

1K

R0402

R0402

PR428

PR428

R0402

R0402

2

3

1

PR434

PR434
10k

10k

R0402

R0402

1K

1K

PC416

PC416

0.22uF/16V

0.22uF/16V

C0402

C0402

PR429

PR429

R0402

R0402

5.1K

5.1K

12VS

R0402

R0402

PR431

PR431
10k

10k

R0402

R0402

PR430

PR430

5.1k

5.1k

VLED1

VLED2

VLED3

VLED+.

1A
2A
3A
4A
5A
6A

CN302A 13PINCN302A 13PIN

7A
8A

9A
10A
11A
12A
13A

PR436 4.7K

PR436 4.7K

1

B B

PC817C

PC817C
PU403B

PU403B

2

GUANGOU

GUANGOU

PQ406

PQ406
2222

2222

SOT-23

SOT-23

R0402

R0402

PR432

PR432

NC

NC

R0402

R0402

PC417

PC417

0.1uF/16V

0.1uF/16V

C0402

C0402

12VS

10K

10K
PR433

PR433

R0402

R0402

BL-ON

BL-ON

GUANGOU

GUANGOU

AGND

AGND

A A

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

文件名称：

文件名称：

文件名称：

文件编号：

文件编号：

文件编号：

设计:

设计:

设计:

发行部门： 生效日期：

发行部门： 生效日期：

5

4

3

2

发行部门： 生效日期：

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

of

of

T4298

张志清

张志清

张志清

研发处

研发处

研发处

版本：3.0

版本：3.0

版本：3.0

审核:

审核:

审核:

页数:

页数:

页数:
批准:

批准:

批准:

Tuesday, April 26, 2016

Tuesday, April 26, 2016

Tuesday, April 26, 2016

1

of

411

411

411

5

+12V

PC56

PC56

PC61

PC61

10uF/16V

10uF/16V

D D

靠近

DC-DC

10uF/16V

10uF/16V

PC57

PC57

0.1uF

0.1uF

Vout=0.765V*(1+R1/R2)

LAYOUT

注意：输入、输出电容需靠近

12V

PWR-ON/OFF

4

TO MASTER CHIP

C C

BL_ON 4

PR427

PR427
0R/NC

0R/NC

PR199

PR199

4.7K

4.7K

+12V

PR200

PR200

10K

10K

5V

+5V_Standby

PR17

PR17

PR198

PR198

4.7K

BL_ADJ

4.7K

BL-ADJUST

PWM OUT

R550R/NC R550R/NC

R530R R530R

1K/nc

1K/nc

TO MASTER CHIP

PWR-ON/OFF

4

Inverter controler Power for panel

B B

12V TO 5V Power

PU12

PC166

PC166

0.22uF

0.22uF

PR207

PR207
100K

100K

PQ103

PQ103
MMBT3904

MMBT3904

R57 4.7K/ncR57 4.7K/nc

1

FB

PR227

PR227

100K

100K

PU12

3

VIN

5

EN

4

VFB

TPS563200

TPS563200

PQ113

PQ113

ME2325

ME2325

1

SOT23

PC165

PC165

0.22uf

0.22uf

R511K R511K

+5V_Standby

VBST

DC-DC

+12V_NORMAL

32

PQ112

PQ112

ME2325

ME2325

1

SOT23

+5V_Normal

R43

R43

10K/nc

10K/nc

Q11

Q11

3904/nc

3904/nc

2 3

SW

GND

470uF/16V

470uF/16V

1K

2 3

1

2

PC59 0.1uFPC59 0.1uF

6

1

，电容地到IC的地在

32

CA9

CA9

+

+

R61KR6

Q1

1

3904Q13904

SAMSUNG panel 0~3.3V R34=10K

LG/CMO/AU panel 0~5V,R34 NC

"VBL_CTRL" IO
"VBL_CTRL" IO

R54 4.7KR54 4.7K

PR75

PR75
10K

10K

PC71

PC71

0.1uF

0.1uF

Q3
MMBT3904Q3MMBT3904

+5V_Standby +5V_Normal

PR228

PR228

10K

10K

4.7K

4.7K

R52

R52

Q10

Q10

3904/nc

3904/nc

2 3

PR41

PR41
10K 1%

10K 1%

R2

+12V_Normal

R3200R R3200R

Q208

Q208

3904

3904

2 3

C143

C143

C144

C144

0.1uF

0.1uF

10uF

10uF

R504.7K R504.7K

BL_ON

口为高电平时，背光开。
口为低电平时，背光关。

PL8 4.7uH/3APL8 4.7uH/3A

PR54 56K 1%PR54 56K 1%

R1

R15200R R15200R

R13 10KR13 10K

1

BRI_ADJ 4

4

VBL_CTRL 4

12

22uF/6.3V

22uF/6.3V

PR55 750R 1%PR55 750R 1%

TOP

+3.3V_Standby

Q207

Q207

3904

3904

PCA7

PCA7

2 3

4

C153

C153

C157

C157

10uF

10uF

22uF/6.3V

22uF/6.3V

靠近

层最短回路。

R9
10KR910K

R12 10KR12 10K

1

12V

PANEL_ON/OFF4

+5V_Standby

C156

C156

0.1uF

0.1uF

DC-DC

PWR-ON/OFF

放电电路

+12V

L111

L111

0805_BEAD/12V

0805_BEAD/12V

PANEL_ON/OFF

3

VDDC DC/DC

VDDC

+12V_Normal

靠近

电阻靠近

C125

C125

C138

C138

10uF/16V

10uF/16V

0.1uF

0.1uF

DC-DC

DCDC,

敏感线,远离干扰源

R127

R127

100K

100K

C136

C136

0.47uF

0.47uF

R48 NC/0RR48 NC/0R

R47 NC/0RR47 NC/0R

C140

C140

1uF

1uF

+1.2V_VDDC_CPU+1.2V_VDDC

R120

R120
10k

10k

U15

U15

8

1

3

4

VDDC_CPU DC/DC

+12V_Normal

C122

C122

10uF/16V

10uF/16V

靠近

电阻靠近

C37

C37

屏

屏

0.1uF

0.1uF

R42 4.7KR42 4.7K

DC-DC

DCDC,

C137

C137

0.1uF

0.1uF

R41

R41
10K

10K

R121

R121

100K

100K

C130

C130

C131

C131

0.47uF

0.47uF

1uF

1uF

敏感线,远离干扰源

VCC_P

C67

C67

0.47uF

0.47uF

PANEL_ON

R58

R58
100K

100K

Q9

1

3904Q93904

2 3

R122

R122
10k

10k

Q12

Q12
ME2325

ME2325

0.1uF

0.1uF

C47

C47

Panel_VCC

U14

U14

8

PVDD

1

EN

3

5V

4

SDA

Addr 0x80

C134

C134

10uF/16V

10uF/16V

最大平均电流为

PVDD

EN

5V

SDA

PowerPAD

9

MSH6110A1

MSH6110A1

Addr 0x82

此

PowerPAD

9

MSH6110A

MSH6110A

CA8

CA8

10uF/16V

10uF/16V

2

3A ,

保证

DCDC

温升电流

12K_1%

12K_1%

18K_1%

18K_1%

5

电压为

+1.2V_VDDC

22uF/6.3V

22uF/6.3V

靠近

follow

电压为

+1.2V_VDDC_CPU

22uF/6.3V

22uF/6.3V

靠近

SPM30202R2/2A

SPM30202R2/2A

C110 33pFC110 33pF

R103 3K_1%R103 3K_1%

R111 2K_1%R111 2K_1%

C133

C133

22uF/6.3V

22uF/6.3V

1A DC/DC!!

R1

R2

L14

6

LX

C124 0.1uFC124 0.1uF

7

BST

2

FB

5

SCL

Vout=0.83V*(1+R1/50k)

DCDC

不能改，并且参数设置尽量

6

LX

C121 0.1uFC121 0.1uF

7

BST

2

FB

5

SCL

pull a 5 mil +1.2V_VDDC_CPU trace from IC of bottrom to voltage
feedback of switching power IC .the trace shall shield gnd

+5V_Standby

靠近

DC-DC

L14

12

SPM65302R2/5A

SPM65302R2/5A

C127

C127

330pF/X7R

330pF/X7R

R118

R118
NC/22K_1%

NC/22K_1%

R117

R117

R1

I2C-SCL 4,6,9I2C-SDA4,6,9

pull a 5 mil +1.2V_VDDC trace from IC of bottrom to voltage
feedback of switching power IC .the trace shall shield gnd

L13

L13

12

SPM65302R2/5A

SPM65302R2/5A

C126

C126

330pF/X7R

330pF/X7R

R115

R115

NC/22K_1%

NC/22K_1%

R113

R113

R1

D4
NC/SS34D4NC/SS34

I2C-SCL 4,6,9I2C-SDA4,6,9

Vout=0.83V*(1+R1/50K)

至少需使用

U12 SY8087U12 SY8087

4

SW3VIN

1

EN

C115

C115

22uF/6.3V

22uF/6.3V

C106

C106

0.1uF

0.1uF

FB

GND

2

1.0V

+1.2V_VDDC

C139

C139

C141

C141

22uF/6.3V

22uF/6.3V

22uF/6.3V

22uF/6.3V

DC-DC

公板

1.1V

+1.2V_VDDC_CPU

C129

C129

C123

C123

22uF/6.3V

22uF/6.3V

DC-DC

L12

L12

1

4

U11

U11

ADJ

OUT

ADJ

OUT

AMS1117L-3.3

AMS1117L-3.3

IN

+5V_Standby

+5V_Normal

IN

321

+3.3V_Standby

200mA

C102

C102

C101

C101

C135

C135

2.2uF

2.2uF

0.1uF

0.1uF

0.1uF

0.1uF

4

U13

U13

ADJ

OUT

ADJ

OUT

AMS1117L-3.3

AMS1117L-3.3

IN

IN

321

+3.3V_Normal

C107

C107

C112

C112

C108

C108

0.1uF

0.1uF

2.2uF

2.2uF

0.1uF

0.1uF

C132

C132

5A

C111

C111

0.1uF

0.1uF

450mA Max

4

U16

U16

ADJ

OUT

ADJ

OUT

AS1117L-1.8

AS1117L-1.8

IN

IN

321

C41

C41

C40

+5V_Normal

C104

C104

0.1uF

0.1uF

+5V_Normal

2.2uF

2.2uF

+1.5V_DDR

C116

C116

22uF/6.3V

22uF/6.3V

22uF/6.3V

22uF/6.3V

C117

C117

1A Max

C118

C118

22uF/6.3V

22uF/6.3V

靠近

DC-DC

C105

C105

0.1uF

0.1uF

12

C40

0.1uF

0.1uF

0.1uF

0.1uF

40mA

4

U901

U901

ADJ

OUT

ADJ

OUT

IN

IN

321

C908

C908

C902

C902

0.1uF

0.1uF

0.1uF

0.1uF

C57

C57

2.2uF

2.2uF

AMS1117L-3.3

AMS1117L-3.3

+3.3V_TU

C901

C901

C903

C903

2.2uF

2.2uF

R1190RR119

0R

C904

C904
47nF

47nF

+1.8V_Normal

LDO

+3.3V_TU

C911

C911
10uF

10uF

Vout=0.6V*(1+R1/R2)

H12NCH12

1

5

9

4

8

3

7

2

6

A A

NC

1

H26NCH26

NC

H11NCH11

1

5

4

3

2

NC

1

NC

1

1

H24NCH24

H23NCH23

NC

NC

H21NCH21

9

8

7

6

H20NCH20

1

5

4

3

2

NC

1

1

H29NCH29

H17NCH17

NC

NC

Test Point & MARK

5

H22NCH22

1

5

9

8

7

6

1

1

H19NCH19

NC

9

4

8

3

7

2

6

NC

1

1

H28NCH28

NC

1

NC

H30NCH30

H27NCH27

NC

NC

1

SN2NCSN2

SNNCSN

NC

4

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,
Do not spread to third party without the written permission.

3

@

深圳市康冠技术有限公司

版权所有

Copyright@ ShenZhen KTC Technology Co., LTD

2

文件名称：

文件名称：

文件名称：

文件编号：

文件编号：

文件编号：

设计:

设计:

设计:

发行部门： 生效日期：

发行部门： 生效日期：

发行部门： 生效日期：

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

T4298

张志清

张志清

张志清

研发处

研发处

研发处

版本：3.0

版本：3.0

版本：3.0

审核:

审核:

审核:

页数:

页数:

页数:
批准:

批准:

批准:

Thursday, April 21, 2016

Thursday, April 21, 2016

Thursday, April 21, 2016

1

of

of

of

511

511

511

5

MST chip

C95

C95
1uF

TP6TP6

1

UART-RX

3D_EN

UART-TX

HDMI3-SDA

AMP-MUTE

HDMI2-HPDIN

IC底下需要加一个3mm 的hole

D D

SYSTEM-RST

1

LED-R

+5V_Standby

R392

R392

4.7K

4.7K

R390 100RR390 100R
R391 100RR391 100R

RESET

2

IRIN

3

CEC

4

HOTPLUGA_HDMI20_5V

5

HOTPLUGB_HDMI20_5V

6

HOTPLUGC_HDMI20_5V

7

MHL_CABLE_DET

8

AVDD_NODIE

9

AVDD33_MHL3

10

B_RXCN

11

B_RXCP

12

B_RX0N

13

B_RX0P

14

AVDD11_MHL3

15

B_RX1N

16

B_RX1P

17

B_RX2N

18

B_RX2P

19

GND

20

A_RXCN

21

A_RXCP

22

A_RX0N

23

A_RX0P

24

AVDD11_MHL3

25

A_RX1N

26

A_RX1P

27

A_RX2N

28

A_RX2P

29

GND

30

AVDD_HDMI_5V_PC

31

HOTPLUGC

32

VDD

33

HSYNC0

34

BIN0P

35

GIN0P

36

GIN0M

37

RIN0P

38

VSYNC0

39

AVDD3P3_ADC

40

BIN1P

41

GIN1P

42

GIN1M

43

RIN1P

44

VCOM

45

CVBS0

46

CVBS_OUT1

47

LINEIN_L0

48

LINEIN_R0

49

VRM_ADC

50

VAG

51

LINEIN_L4

52

LINEIN_R4

53

LINEOUT_L3

54

LINEOUT_R3

U1 MSD6A638JSM

U1 MSD6A638JSM

LED-R 3

UART-TX
UART-RX

5

IC Configuration Selection

Crystal

IRIN

IRIN3

HDMI-CEC
HOTPLUGA_HDMI20_5V
HOTPLUGB_HDMI20_5V
HOTPLUGC_HDMI20_5V

MHL_CABLE_DET

AVDD_NODIE
+3.3V_MHL3

HDMI2-CLKN
HDMI2-CLKP
HDMI2-RX0N
HDMI2-RX0P

AVDDL_DVI

HDMI2-RX1N
HDMI2-RX1P
HDMI2-RX2N
HDMI2-RX2P

HDMI1-CLKN
HDMI1-CLKP
HDMI1-RX0N
HDMI1-RX0P

AVDDL_DVI

HDMI1-RX1N
HDMI1-RX1P
HDMI1-RX2N
HDMI1-RX2P

AVDD5V_MHL

HDMI3-HPDIN

+1.2V_VDDC

VGA_HSYNC

BIN0

UART_TX
UART_RX

CVBS_OUT

R393

R393

4.7K

4.7K

GIN0

GIN0N

RIN0

VGA_VSYNC

BIN1

GIN1

GIN1N

RIN1

VCOM0

CVBS0

LINE_IN_0L
LINE_IN_0R
AUVRM
AUVAG

PANEL_ON/OFF

VBL_CTRL

DEBUG_UART

C C

AVDD3P3_MPLL

B B

CHIP_CONFIG[2:0]
{PANEL_ON/OFF,LED-R,VBL_CTRL}

Value Mode Description
3'b000 SB51_ExtSPI 51 boot from SPI
3'b001 HEMCU_ExtSPI ARM boot from SPI
3'b010 HEMCU_ROM_EMMC ARM boot from ROM; outer storage is eMMC
3'b011 HEMCU_ROM_NAND ARM boot from ROM; outer storage is NAND
3'b100 DBUS for test only
3'b101 HEMCU_ExSPI_AUT
3'b110 HEMCU_ROM_EMMC_AUT
3'b111 HEMCU_ROM_NAND_AUT

Chip Configuration Selection(Default EMMC 010)

+3.3V_Standby

R186 4.7KR186 4.7K
R185 4.7KR185 4.7K

R200 4.7KR200 4.7K

A A

UART_TX7
UART_RX7

HDMI1-HPDIN

214

213

212

211

217

210

218

216

215

GND

EPAD

DDCA_DA

DDCA_CK

HOTPLUGB

HOTPLUGA

GPIO_PM[5]

GPIO_PM[1]

AVDD_EAR3355EARPHONE_OUTL56EARPHONE_OUTR57IFAGC58VIFP59VIFM60AVDD3P3_DADC61AVDD3P3_DMPLL62XTAL_IN63XTAL_OUT64C_RXCN66C_RXCP67C_RX0N68C_RXOP69C_RX1N71C_RX2N73C_RX2P74GND75DM_P076DP_P077DM_P178DP_P179DM_P280DP_P281VDD82VDD1583VDD1584VDDIO_CMD_A85VDDIO_MCLK_A86GND87VDDIO_DATA_A88AVDD_PLL_A

DIFP+

DIFM-

EARPHONE-OUTR

EARPHONE-OUTL

IF_AGC

AVDD_AU33

AVDD_DADC

AVDD3P3_DMPLL

C1

C281

C281

XTALO

12

Y201

Y201

3

24MHZ

24MHZ

XTALI

C284 33pFC284 33pF

NOTE:

晶体频偏需要小于

PWR-ON/OFF

VID0

T_RESET

HDMI2-SDA

HDMI2-SCL

LED-R

HDMI1-SCL

HDMI1-SDA

HDMI3-SCL

GND_FUUSE

208

207

206

205

203

204

209

202

201

VID0

LED-R

DDCDB_DA

DDCDB_CK

DDCDA_DA

DDCDA_CK

DDCDC_DA

DDCDC_CK

GPIO_PM[8]

GND_EFUSE

MSD6A638JSM

MSD6A638JSM

AVDD33_MHL3_C65AVDD11_MHL3_C70C_RX1P

HDMI3-RX0P

HDMI3-RX0N

HDMI3-CLKN

XTALO

XTALI

HDMI3-CLKP

HDMI3-RX1P

HDMI3-RX1N

AVDDL_DVI

+3.3V_MHL3_C

33pF

33pF

C2

30PPM

1uF

KEY_SAR0

power_detect

MDI_TP

MDI_TN

KEY0-in

DVDD_NODIE

PANEL_ON/OFF

VBL_CTRL

194

200

195

198

192

191

197

196

199

193

TP

LED1

LED0

SAR0

SD_CDZ

VBL_CTRL

Power_detect

PWR-ON/OFF

DVDD_NODIE

PANEL_ON/OFF

72

HDMI3-RX2P

HDMI3-RX2N

USB1_D+

USB1_D-

USB2_D+

USB2_D-

USB0_D-

USB0_D+

+5V_Standby

C285

C285

2.2uF

2.2uF

R269

R269
100K

100K

Chip Audio to GND of L/C

L20

L20
120Ω/500mA

120Ω/500mA

L0402

L0402

Close to MST IC with width trace

需要选择阻值小

(L20

或

500R的Bead)

190

+1.2V_VDDC

MDI_RP

189

TN

DRAM_Power_A

4

All I2S trace need to shield GND

3

DVDD_DDR

AVDD_DDR_B

AVDD_PLL_B

DRAM_Power_B

AVDD_ETH

+1.2V_VDDC

MDI_RN

183

185

187RN188

181

186

184

182

180

178

AVDD33_ETH

AVDD_DDR_A

根据实际电源
上电时序调整

BAV99

BAV99

1

C199

C199

0.1uF

0.1uF

3

VDD

AVDD_MOD

DVDD_DDR_B

R272 1KR272 1K

D202

D202

2

VDDIO_DATA_B

89

+3.3V_PLL

DVDD_DDR

C200

C200
10uF/6.3V

10uF/6.3V

Bead,

179

GND

VDD15

VDD15

VDDIO_CMD_B

VDDIO_MCLK_B

DVDD_DDR_A90VDD91VDD_CPU92VDD_CPU93GND94GND95VDD_CPU96VDD_CPU97TS0_CLK98TS0_SYNC99TS0_VLD

+1.2V_VDDC

+1.2V_VDDC_CPU

RESET

AUVRM

AUVAG

不可以选择

4

RP

HDMI1-ARC

SPDIF_OUT

I2C_SCL

LR_SYNC

I2C_SDA

175

171

170

174

172

177

169

173

176

ARC0

DDCR_CK

DDCR_DA

SPDIF_OUT

I2S_OUT_SD

I2S_OUT_WS

I2S_OUT_BCK

I2S_OUT_MCK

EMMC_IO10 / EMMC_CLK / NAND_REZ

EMMC_IO11 / EMMC_RSTn / NAND_WEZ

EMMC_IO9 / EMMC_CMD / NAND_CEZ
EMMC_IO6 / EMMC_D[6] / NAND_AD[0]
EMMC_IO7 / EMMC_D[7] / NAND_AD[1]
EMMC_IO2 / EMMC_D[2] / NAND_AD[2]
EMMC_IO1 / EMMC_D[1] / NAND_AD[3]
EMMC_IO0 / EMMC_D[0] / NAND_AD[4]
EMMC_IO3 / EMMC_D[3] / NAND_AD[5]
EMMC_IO4 / EMMC_D[4] / NAND_AD[6]
EMMC_IO5 / EMMC_D[5] / NAND_AD[7]

GPIO87

GPIO82

100

101

102

103

System-RST

0R

+1.2V_VDDC

BRI_ADJ

163

167

166

165

164

168

VDD

PWM2

TCON0

TCON1

TCON2

TCON3

BRI_ADJ

162

TCON4

161

TCON5

160

TCON6

159

AVDD15_MOD

158

GND

157

AVDDL_PREDRV

156

AVDDL_MOD

155

LVSYNC

154

LHSYNC

153

LDE

152

LCK

151

R_ODD[7] / LVB0-

150

R_ODD[6] / LVB0+

149

R_ODD[5] / LVB1-

148

R_ODD[4] / LVB1+

AVDD_MOD

B_ODD[1] / LVA4-

B_ODD[0] / LVA4+

VDD

GND

VDD_CPU

R194

R194

4.7K

4.7K

I2C-SCL

I2C-SDA

+12V_Normal

Power_Detect,Normal work V=1V

power_detect

147
146
145
144
143
142
141
140
139
138
137
136
135
134
133
132
131
130
129
128
127
126
125
124
123
122
121
120
119
118
117
116
115
114
113
112
111
110
109

+3.3V_Normal

R_ODD[3] / LVB2- / Vx1_0-

R_ODD[2] / LVB2+ / Vx1_0+

R_ODD[1] / LVBCLK- / Vx1_1-

R_ODD[0] / LVBCLK+ / Vx1_1+

G_ODD[7] / LVB3- / Vx1_2-

G_ODD[6] / LVB3+ / Vx1_2+

G_ODD[5] / LVB4- / Vx1_3-

G_ODD[4] / LVB4+ / Vx1_3+

G_ODD[3] / LVA0- / Vx1_4-

G_ODD[2] / LVA0+ / Vx1_4+

G_ODD[1] / LVA1- / Vx1_5-

G_ODD[0] / LVA1+ / Vx1_5+

B_ODD[7] / LVA2- / Vx1_6-

B_ODD[6] / LVA2+ / Vx1_6+

B_ODD[5] / LVACLK- / Vx1_7-

B_ODD[4] / LVACLK+ / Vx1_7+

B_ODD[3] / LVA3- / LOCKn

B_ODD[2] / LVA3+ / HTPDn

AVDD_EMMC_3318

SD_D3 / NAND_WPZ

SD_D2 / NAND_ALE
SD_D1 / NAND_CLE

SD_D0 / NAND_RBZ

GPIO81

TS0_D0

VDDP

SD_CLK / NAND_CEZ1

SD_CMD

108

104

105

106

107

+3.3V_Normal

IIC

I2C-SCL3,6,9

I2C-SDA3,6,9

Detect EMMC/NAND Flash Power

R230

R230
1K/NC

1K/NC

R233

R233

10K/NC

10K/NC

R229

R229
1K/NC

1K/NC

WIFI_EN

B0M
B0P
B1M
B1P
B2M
B2P
BCKM
BCKP
B3M
B3P

B4M
B4P
A0M
A0P
A1M
A1P
A2M
A2P
ACKM
ACKP
A3M
A3P
A4M
A4P

NAND-REZ
NAND-WEZ
NAND-CEZ
NAND-D0
NAND-D1
NAND-D2
NAND-D3
NAND-D4
NAND-D5
NAND-D6
NAND-D7

R195

R195

4.7K

4.7K

R196 100RR196 100R

R197 100RR197 100R

AVDD15_MOD

AVDDL_MOD

AVDD_MOD

+1.2V_VDDC
VDDP_3318

+1.2V_VDDC_CPU

I2C_SCL

I2C_SDA

+3.3V_Normal

I2C-SCL
I2C-SDA

CON5-2.0

CON5-2.0

3

J104

J104

1
2
3
4
5

3

2

HDMI/MHL

HDMI1-ARC HDMI1-ARC

HDMI1

HDMI1_RX2P HDMI1-RX2P

HDMI1_RX2N HDMI1-RX2N
HDMI1_RX1P HDMI1-RX1P

HDMI1_RX1N HDMI1-RX1N
HDMI1_RX0P HDMI1-RX0P

HDMI1_RX0N HDMI1-RX0N
HDMI1_CLKP HDMI1-CLKP

HDMI1_CLKN HDMI1-CLKN

HDMI1-SCL HDMI1-SCL
HDMI1-SDA HDMI1-SDA

HDMI1-HPDIN HDMI1-HPDIN

HDMI2

HDMI2_RX2P HDMI2-RX2P

HDMI2_RX2N HDMI2-RX2N
HDMI2_RX1P HDMI2-RX1P

HDMI2_RX1N HDMI2-RX1N
HDMI2_RX0P HDMI2-RX0P

HDMI2_RX0N HDMI2-RX0N
HDMI2_CLKP HDMI2-CLKP

HDMI2_CLKN HDMI2-CLKN

HDMI2-SCL HDMI2-SCL
HDMI2-SDA HDMI2-SDA

HDMI2-HPDIN HDMI2-HPDIN

HDMI3

HDMI3_RX2P HDMI3-RX2P
HDMI3_RX2N HDMI3-RX2N
HDMI3_RX1P HDMI3-RX1P
HDMI3_RX1N HDMI3-RX1N

HDMI3_RX0P HDMI3-RX0P

HDMI3_RX0N HDMI3-RX0N

HDMI3_CLKP HDMI3-CLKP
HDMI3_CLKN HDMI3-CLKN

HDMI3-SCL HDMI3-SCL
HDMI3-SDA HDMI3-SDA

HDMI3-HPDIN HDMI3-HPDIN

MHL_Cable_DET MHL_Cable_DET
AVDD5V_MHL AVDD5V_MHL

HDMI-CEC HDMI-CEC

HDMI Power detect

HOTPLUGA_HDMI20_5V HOTPLUGA_HDMI20_5V
HOTPLUGB_HDMI20_5V HOTPLUGB_HDMI20_5V

HOTPLUGC_HDMI20_5V HOTPLUGC_HDMI20_5V

HDMI1-ARC 8

HDMI1-RX2P 8

HDMI1-RX2N 8
HDMI1-RX1P 8

HDMI1-RX1N 8
HDMI1-RX0P 8

HDMI1-RX0N 8
HDMI1-CLKP 8

HDMI1-CLKN 8

HDMI1-SCL 8
HDMI1-SDA 8

HDMI1-HPDIN 8

HDMI2-RX2P 8

HDMI2-RX2N 8
HDMI2-RX1P 8

HDMI2-RX1N 8
HDMI2-RX0P 8

HDMI2-RX0N 8
HDMI2-CLKP 8

HDMI2-CLKN 8

HDMI2-SCL 8
HDMI2-SDA 8

HDMI2-HPDIN 8

HDMI3-RX2P 8
HDMI3-RX2N 8
HDMI3-RX1P 8
HDMI3-RX1N 8

HDMI3-RX0P 8

HDMI3-RX0N 8

HDMI3-CLKP 8
HDMI3-CLKN 8

HDMI3-SCL 8
HDMI3-SDA 8

HDMI3-HPDIN 8

MHL_Cable_DET 8
AVDD5V_MHL 8

HDMI-CEC 8

HOTPLUGA_HDMI20_5V 8
HOTPLUGB_HDMI20_5V 8

HOTPLUGC_HDMI20_5V 8

Source Input

VGA

VGA_HSYNC
VGA_VSYNC
RIN0
BIN0
GIN0
GIN0N

Compoent

RIN1
BIN1
GIN1
GIN1N

AV IN

CVBS0
VCOM0

CVBS OUT

CVBS_OUT

Audio input

LINE_IN_0R
LINE_IN_0L

C203 47nFC203 47nF
C204 47nFC204 47nF
C205 47nFC205 47nF
C206 47nFC206 47nF

C232 47nFC232 47nF
C227 47nFC227 47nF
C242 47nFC242 47nF
C231 47nFC231 47nF

C228 47nFC228 47nF
C229 47nFC229 47nF

C220 2.2uFC220 2.2uF
C223 2.2uFC223 2.2uF

R286 33RR286 33R
R287 33RR287 33R
R288 33RR288 33R
R289 68RR289 68R

R294 33RR294 33R
R295 33RR295 33R
R296 33RR296 33R
R297 68RR297 68R

R241 33RR241 33R
R242 68RR242 68R

AV1_IN

VGA_HSYNC 7
VGA_VSYNC 7
VGA-Rin 7
VGA-Bin 7
VGA-Gin 7

YPbPr_PR 7
YPbPr_PB 7
YPbPr_Y 7

AV1_IN 7

CVBS_OUT 7

HD_RIN 7
HD_LIN 7

USB/LAN

USB0_D­USB0_D+

USB1_D­USB1_D+
USB2_D­USB2_D+

MDI_TP
MDI_TN
MDI_RP
MDI_RN

AGC

R232 10KR232 10K

IF_AGC

R236 0RR236 0R

IF /AGC

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,
Do not spread to third party without the written permission.

C262

C262
22nF

22nF

+3.3V_TU

IF-AGC

USB0_D- 7
USB0_D+ 7

USB1_D- 7
USB1_D+ 7
USB2_D- 7
USB2_D+ 7

MDI_TP 8
MDI_TN 8
MDI_RP 8
MDI_RN 8

IF-AGC 9

USB

LAN

Close to MST IC
with width trace

C192

C192

DIFP+

0.1uF

0.1uF

C193

C193

DIFM-

0.1uF

0.1uF

DIFP

DIFP 9

DIFM

DIFM 9

@

深圳市康冠技术有限公司

版权所有

Copyright@ ShenZhen KTC Technology Co., LTD

IF

2

VB1/LVDS

Audio Out

HP out trace need to shield GND

EARPHONE-OUTR

HP and AMP OUT

EARPHONE-OUTL

SPDIF_OUT

SPDIF_OUT

Close to MSTAR IC

EMMC/NAND/SD

NAND-REZ
NAND-CEZ
NAND-WEZ

NAND-D0
NAND-D1
NAND-D2
NAND-D3

NAND-D4
NAND-D5
NAND-D6
NAND-D7

NAND-D[7:0]9

GPIO

控制

PWR-ON/OFF

AMP-MUTE

PANEL_ON/OFF

BRI_ADJ

VBL_CTRL

WIFI_EN

R2 100RR2 100R

T_RESET

VID0

1

TP47TP47

TP47 请靠近U15 附近放

VID0 预留VDDC 控制电压使用

B0M

B0P

B1M
B1P

B2M
B2P
BCKM

BCKP

B3M
B3P
B4M
B4P

A0M
A0P

A1M
A1P

A2M
A2P

ACKM
ACKP

A3M
A3P

A4M
A4P

I2C-SCL
I2C-SDA

LR_SYNC
3D_EN

共用

C235

C235

NC/33pF

NC/33pF

卡

NAND-REZ 9
NAND-CEZ 9
NAND-WEZ 9

NAND-D0 9
NAND-D1 9
NAND-D2 9
NAND-D3 9

NAND-D4 9
NAND-D5 9
NAND-D6 9
NAND-D7 9

B0M 6
B0P 6

B1M 6
B1P 6

B2M 6
B2P 6
BCKM 6

BCKP 6

B3M 6
B3P 6
B4M 6
B4P 6

A0M 6
A0P 6

A1M 6
A1P 6

A2M 6
A2P 6

ACKM 6

ACKP 6

A3M 6
A3P 6

A4M 6
A4P 6

I2C-SCL 3,6,9

I2C-SDA 3,6,9

LR_SYNC 6
3D_EN 6

LED2 4

EARPHONE-OUTR 7

EARPHONE-OUTL 7

SPDIF_OUT 7

NAND-D7
NAND-D6
NAND-D5
NAND-D4
NAND-D3
NAND-D2
NAND-D1
NAND-D0

PWR-ON/OFF 3

AMP-MUTE 7

PANEL_ON/OFF 3

BRI_ADJ 3

VBL_CTRL 3

WIFI_EN 7

TUNER_RESET 7

文件名称：

文件名称：

文件名称：

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

文件编号：

文件编号：

文件编号：
设计:

设计:

设计:
发行部门： 生效日期：

发行部门： 生效日期：

发行部门： 生效日期：

T4298

张志清

张志清

张志清

研发处

研发处

研发处

1

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

版本：3.0

版本：3.0

版本：3.0
审核:

审核:

审核:

Thursday, April 21, 2016

Thursday, April 21, 2016

Thursday, April 21, 2016

1

页数:

页数:

页数:
批准:

批准:

批准:

of

of

of

611

611

611

5

4

3

2

1

Core power (

D D

C C

B B

元件需要尽量靠近

Star connection from VDDC DC-DC

L211 near DC-DC,C296 near IC

25mil

L211 120R/500mAL211 120R/500mA

C295

C295

10uF/6.3V

10uF/6.3V

near L211

25mil

30mil

C190

C190

25mil

C187

C187

0.1uF

0.1uF

C94

C94

0.1uF

0.1uF

25mil

Close to MTS IC

C188

C188

0.1uF

0.1uF

如果做

40mil

+3.3V_Normal

10uF/6.3V

10uF/6.3V

+1.8V_Normal VDDP_3318

AVDDL_DVI

R234 0RR234 0R

C189

C189

0.1uF

0.1uF

TTL

C186

C186

0.1uF

0.1uF

C404

C404

0.1uF

0.1uF

输出，需要将

AVDDL_MOD+1.2V_VDDC

C296

C296

1uF

1uF

DVDD_DDR

C224

C224

0.1uF

0.1uF

AVDD_MOD

+3.3V_PLL+3.3V_MHL3_C+3.3V_MHL3+3.3V_Normal

C405

C405
1uF

1uF

AVDD_MOD电用0R

C185

C185

0.1uF

0.1uF

IC;由于IC

FOR VB1

C294

C294

0.1uF

0.1uF

C298

C298

C297

C297

0.1uF

0.1uF

2.2uF

2.2uF

C230

C230

C225

C225

0.1uF

0.1uF

0.1uF

0.1uF

隔开

AVDD_PLL_B

C191

C191

0.1uF

0.1uF

贴散热片 限高原因，所以IC的滤波电容请选择

Close to MTS IC

+1.2V_VDDC

120mil

C499

C499

C501

C501

10uF/6.3V

10uF/6.3V

0.1uF

0.1uF

Close to MTS IC

C213/C211/C212/C214 close to the IC ball ;C243/C237 加112 pin

+1.2V_VDDC_CPU

30mil

C239

C239

10uF/6.3V

10uF/6.3V

10uF/6.3V

10uF/6.3V

80mil

C236

C236

2.2uF

2.2uF
10uF/6.3V

10uF/6.3V

Close to CHIP
MIU_A side

AVDD_DDR_A+1.5V_DDR

Close to MTS IC

C173

C173
1uF

1uF

AVDD3.3V_ST+3.3V_Standby

C181

C181

C210

C210

2.2uF

2.2uF

15mil

L30 120R/500mA

L30 120R/500mA

L0402

L0402

10mA,15mil 40mA,15mil

To reduce ripple,please mount cap on the Board bottom and near IC ball

C504

C502

C502

0.1uF

0.1uF

C234

C234

10uF/6.3V

10uF/6.3V

C500

C500

0.1uF

0.1uF

C237

C237

10uF/6.3V/bot

10uF/6.3V/bot

DRAM_Power_A

C174

C174

C503

C503

0.1uF

0.1uF

C175

C175

0.1uF

0.1uF

C103

C103

0.1uF

0.1uF

C504

2.2uF

2.2uF

C176

C176

0.1uF

0.1uF

C506

C506

10uF/6.3V

10uF/6.3V

C154

C154

C142

C142

0.1uF

0.1uF

0.1uF

0.1uF

Close to CHIP
MIU_B side

AVDD_DDR_B

C172

C172

10uF/6.3V

10uF/6.3V

C505

C505

0.1uF

0.1uF

C155

C155

0.1uF

0.1uF

DRAM_Power_B

C167

C167

2.2uF

2.2uF

C498

C498

0.1uF

0.1uF

C171

C171

0.1uF

0.1uF

C209

C209

0.1uF

0.1uF

30mil

Close to MTS IC

C183

C183

C182

C182

C180

C180

0.1uF

0.1uF

AVDD_AU33AVDD3.3V_ST

0.1uF

0.1uF

0.1uF

0.1uF

15mil

AVDD3.3V_ST AVDD3P3_DMPLL AVDD3.3V_ST AVDD3P3_MPLL

L32 1000R/500mA

L32 1000R/500mA

L0402

C179

C179

0.1uF

0.1uF

L0402

C198

C198

0.1uF

0.1uF

0603或0402

C507

C507

0.1uF

0.1uF

底部

Close to MTS IC

C226

C226

C240

C240

0.1uF

0.1uF
10uF/6.3V

10uF/6.3V

AVDD15_MOD

FOR VB1

L212 120R/500mAL212 120R/500mA

C170

C170

0.1uF

0.1uF

15mil

L42 1000R/500mA

L42 1000R/500mA

L0402

L0402

C233

C233

2.2uF

2.2uF

C168

C168

0.1uF

0.1uF

40mA,15mil

AVDD_DADCAVDD_NODIE AVDD_ETH

封装，勿选用

C243

C243

0.1uF/bot

0.1uF/bot

C241

C241

0.1uF

0.1uF

0805封装)

Heat Sink

R8 0R/NCR8 0R/NC

S1

S1

1

2

Heat-sink58X58mm

Heat-sink58X58mm

R4 0R/NCR4 0R/NC

A A

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,
Do not spread to third party without the written permission.

5

4

3

版权所有@深圳市康冠技术有限公司

Copyright@ ShenZhen KTC Technology Co., LTD

2

文件名称：

文件名称：

文件名称：

文件编号：

文件编号：

文件编号：

设计:

设计:

设计:

发行部门： 生效日期：

发行部门： 生效日期：

发行部门： 生效日期：

KTC ISO9001.ISO14001体系文件

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

T4298

张志清

张志清

张志清

研发处

研发处

研发处

版本：3.0

版本：3.0

版本：3.0

审核:

审核:

审核:

页数:

页数:

页数:
批准:

批准:

批准:

Thursday, April 21, 2016

Thursday, April 21, 2016

Thursday, April 21, 2016

1

of

of

of

711

711

711

5

VB1 For CMI LG Sansung &LVDS

Bom

D D

B0M
B0P
B1M
B1P

B2M
B2P
BCKM
BCKP

B3M
B3P
B4M
B4P

A0M
A0P
A1M
A1P
A2M
A2P
ACKM
ACKP

C C

A3M
A3P

A4M

Net

B B

A A

可以用0R电阻，方便调试

互相更改

(VB1使用0.1uf

,lvds使用0R，lvds时RP452

+3.3V_Normal

R472 0RR472 0R
R473 0RR473 0R

B0M
B0P

B1M
B1P

B2M
B2P
BCKM

BCKP

B3M
B3P
B4M
B4P

A0M
A0P

A1M
A1P

A2M
A2P

ACKM
ACKP

A3M
A3P

A4M
A4P

I2C-SCL
I2C-SDA

LR_SYNC
3D_EN

RP452

RP452

7531

7531

NC/0RX4

NC/0RX4

0.1uF

0.1uF
C464

C464

0.1uF

0.1uF
C465

C465

0.1uF

0.1uF
C466

C466

0.1uF

0.1uF
C467

C467

0.1uF

0.1uF
C468

C468

0.1uF

0.1uF
C469

C469

0.1uF

0.1uF
C470

C470

0.1uF

0.1uF
C471

C471

0.1uF

0.1uF
C472

C472

0.1uF

0.1uF
C473

C473

0.1uF

0.1uF
C474

C474

0.1uF

0.1uF
C475

C475

0.1uF

0.1uF
C476

C476

0.1uF

0.1uF
C477

C477

0.1uF

0.1uF
C478

C478

0.1uF

0.1uF
C479

C479

R474 10KR474 10K
R475 10KR475 10K

LVDS和VBY

要上件）

8642

8642

I2C-SCL 3,4,9

I2C-SDA 3,4,9

LR_SYNC 4
3D_EN 4

VBY0N
VBY0P
VBY1N
VBY1P

VBY2N
VBY2P
VBY3N
VBY3P

VBY4N
VBY4P
VBY5N
VBY5P
VBY6N
VBY6P
VBY7N

B0M 4
B0P 4

B1M 4
B1P 4

B2M 4
B2P 4
BCKM 4

BCKP 4

B3M 4
B3P 4
B4M 4
B4P 4

A0M 4
A0P 4

A1M 4
A1P 4

A2M 4
A2P 4

ACKM 4

ACKP 4

A3M 4
A3P 4

A4M 4
A4P 4

VBYLOCKn
VBYHTPDn

VBY0N_C
VBY0P_C
VBY1N_C
VBY1P_C

VBY2N_C
VBY2P_C
VBY3N_C
VBY3P_C

VBY4N_C
VBY4P_C
VBY5N_C
VBY5P_C
VBY6N_C
VBY6P_C
VBY7N_C
VBY7P_C

需要

LVDS/TCON

VBY1

时需要NC，否则影响

靠近

VBY

座子放置

RP453

RP453

7531

7531

NC/0RX4

NC/0RX4

RP454

RP454

7531

7531

NC/0RX4

NC/0RX4

RP455 NC/0RX4

RP455 NC/0RX4

7531

7531

RP456

RP456

7531

7531

NC/0RX4

NC/0RX4

R493 NC/0RR493 NC/0R
R494 NC/0RR494 NC/0R

R496 NC/0RR496 NC/0R
R497 NC/0RR497 NC/0R

该部分需要上件，

VBY

RXO0-P32
RXO0+3D_EN_C
RXO1-AGP
RXO1+P28

RXO2­RXO2+
RXOC­RXOC+

8642

8642

RXO3­RXO3+
RXO4­RXO4+

8642

8642

RXE0­RXE0+
RXE1­RXE1+

8642

8642

RXE2­RXE2+
RXEC­RXEC+VBY7P

8642

8642

RXE3­RXE3+

RXE4­RXE4+A4P

4

CMI/LG/BOE 4K2K@60HZ

Panel_VCC Panel_VCC_VB1

10uF/16V

10uF/16V

C128

C128

PWM IN#

BL-ADJUST

PWM OUT

信号

配奇美42寸屏时，

配

LG 4K

屏时，

LD_EN

配奇美屏时，需下拉，上

3D_LR_in
LR_SYNC

+3.3V_Normal

Note1: Pin44（Panel端为Pin8)华星Panel
Note2：Pin38（Panel端为Pin14) LG panel 需要NC,CMI，Susuang

：

Pin43（Panel端为Pin9)，PIN32（Panel端为Pin20)

Note3
Note4：Pin37（Panel端为Pin15)，Pin36（Panel端为Pin16) LG panel为Data Format
CMI

为眼睛同步的输入输出，目前设置为

：

Pin30（Panel端为Pin22)，Pin29（Panel端为Pin23)Samsung

Note5
Pin30（Panel端为Pin22) 为CMI Local dimming
Note6：Pin31（Panel端为Pin21) 为sansung pane 3D enable

：

Pin35（Panel端为Pin17) 为CMI pane 3D enable

Note7

以上接法主要考虑开发过程，如果客户做MP，请按

R452 0RR452 0R

PWM OUT BL-ADJUST

R450 0R/NCR450 0R/NC

R442 0R/NCR442 0R/NC

R444 0R/NCR444 0R/NC

PIN12

需接地，

Note4

R436

。

R436 10K/CMIR436 10K/CMI
R421 0R/NCR421 0R/NC
R422 NCR422 NC

R437 10K/LGR437 10K/LG

R416

R441 10K/LG（G+）/CMIR441 10K/LG（G+）/CMI

R440 10K/LG（RGB

R440 10K/LG（RGB

R439 10KR439 10K
R417 0R/NCR417 0R/NC
R418 NCR418 NC

I2C-SDA

R437

。

I2C-SCL

11
13
15
17
19
21
23
25
27
29
31
33
35
37
39

配

LCxxxEGY 4K屏(G+屏)时，R441
LCxxxEQJ 4K屏(RGB屏)时，R440

配

+3.3V_Normal

+3.3V_Normal

3D_LR_in

需上拉，上

Note5

RXE4­RXE3­RXEC­RXE2­RXE1­RXE0­RXO4­RXO3­RXOC­RXO2­RXO1­RXO0-

PWM OUT#

上件。

上件。

上件。

3D_EN

VBYHTPDn
VBYLOCKn

为地，

NC

CN401

CN401
40PIN/2.0mm/nc

40PIN/2.0mm/nc

GND1VCC
GND3VCC

5

NC

7

GND

9

GND
GND
GND
E4­E3­EC­E2­E1­E0­O4­O3­OC­O2­O1­O0­GND

CMI,LG,Susung

设置，设置为

R1 0RR1 0R

Note3

当配

panel

P_PWM

GND

GND

VBY0N_C
VBY0P_C

VBY1N_C
VBY1P_C

VBY2N_C
VBY2P_C

VBY3N_C
VBY3P_C

VBY4N_C
VBY4P_C

VBY5N_C
VBY5P_C

VBY6N_C
VBY6P_C

VBY7N_C
VBY7P_C

VCC
VCC
VCC

EC+

O4+
O3+
OC+
O2+
O1+
O0+

）

）

3D_EN

Note7

R476 NCR476 NC

LD_EN
AGP

R423 0R/BOER423 0R/BOE

BOE

屏时，

，需要NC，不支持

，目前

实际使用处理

2
4
6
8
10
12
14
16

E4+

18

E3+

20
22

E2+

24

E1+

26

E0+

28
30
32
34
36
38
40

3

1
2
3
4
5
6
7
8

Note1
Note3

9
10

Note2

R416 0R/CMI&BOER416 0R/CMI&BOE

Data_fromat_0

Data_fromat_1LR_SYNC

R480 NCR480 NC

R423

为电源，为了防止实验烧坏单板，

disable

，目前

NC.

Panel_VCC

11
12
13
14
15
16
17
18
19
20

P32

21

3D_EN_C

22

Note6

23
24

P28

25
26
27

需贴。

28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

46
47
48
49
50
51

需要接地，为兼容

NC

4V4O

模式

为眼睛同步的输入输出，目前设置为

NC.

R448 0R/NCR448 0R/NC

RXE4+
RXE3+
RXEC+
RXE2+
RXE1+
RXE0+
RXO4+
RXO3+
RXOC+
RXO2+
RXO1+
RXO0+

55

51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10

54

，设置为

52

G1

51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10

9

9

8

8

7

7

6

6

5

5

4

4

3

3

2

2

1

1

G2

53

“01”，2divison

2

CSOT(

J455

J455

G3

FI-RE51S-HF

FI-RE51S-HF

56

G6

57

G7

58

G8

G9

G10

G11

G4

NC.

NC,

VBY0N
VBY0P

VBY1N

VBY1P

R424 0RR424 0R

VBY2N
VBY2P

59

VBY3N

VBY3P

R425 0RR425 0R

VBY4N

60

VBY4P

VBY5N

VBY5P

VBY6N
VBY6P

VBY7N

VBY7P

R426 0RR426 0R

R427 0RR427 0R

61

，

RP458

RP458

7531

7531

0RX4

0RX4

RP459

RP459

7531

7531

0RX4

0RX4

RP460

RP460

7531

7531

0RX4

0RX4

RP461

RP461

7531

7531

0RX4

0RX4

8642

8642

8642

8642

8642

8642

8642

8642

VBY0N_C
VBY0P_C

VBY1N_C

VBY1P_C

VBY2N_C
VBY2P_C

VBY3N_C

VBY3P_C

VBY4N_C
VBY4P_C

VBY5N_C

VBY5P_C

VBY6N_C
VBY6P_C

VBY7N_C

VBY7P_C

+3.3V_Normal

LR_SYNC
3D_LR_in
3D_EN

华星

Panel_VCC

VBY0N
VBY0P

VBY1N
VBY1P

VBY2N
VBY2P

VBY3N
VBY3P

HTPDN VBYHTPDn
LOCKN VBYLOCKn

VBY4N
VBY4P

VBY5N
VBY5P

VBY6N
VBY6P

VBY7N
VBY7P

R455 0RR455 0R
R454 0RR454 0R
R477 0R/ncR477 0R/nc

R478 10K/ncR478 10K/nc

高电平为3D。
低或空为

2D

R482 10KR482 10K

低电平为

) 4K2K@60HZ

55

1

51

2

50

3

49

4

48

5

47

6

46

7

45

8

44

9

43

10

42

11

41

12

40

13

39

14

38

15

37

16

36

17

35

18

34

19

33

20

32

21

31

22

30

23

29

24

28

25

27

26

26

27

25

28

24

29

23

30

22

31

21

32

20

33

19

34

18

35

17

36

16

37

15

38

L/R
L/R_O
2D/3D_Enable

。

Disable

Local-Dim

14

39

13

40

12

41

11

42

10

43

9

44

8

45

7

46

6

47

5

48

4

。

49

3

50

2

51

1

54

1

52

J454

J454

G3

G1

51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1

G2

NC/FI-RE51S-HF

NC/FI-RE51S-HF

56

G6

57

G7

58

G8

59

G9

60

G10

61

G11

G4

53

LVDS

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,
Do not spread to third party without the written permission.

5

4

3

版权所有@深圳市康冠技术有限公司

Copyright@ ShenZhen KTC Technology Co., LTD

2

文件名称：

文件名称：

文件名称：

文件编号：

文件编号：

文件编号：

设计:

设计:

设计:

发行部门： 生效日期：

发行部门： 生效日期：

发行部门： 生效日期：

KTC ISO9001.ISO14001体系文件

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

T4298

张志清

张志清

张志清

研发处

研发处

研发处

版本：3.0

版本：3.0

版本：3.0

审核:

审核:

审核:

页数:

页数:

页数:
批准:

批准:

批准:

Thursday, April 21, 2016

Thursday, April 21, 2016

Thursday, April 21, 2016

1

of

of

of

811

811

811

5

CN311

CN311

12

12

12

D816NCD816

D815NCD815

D814NCD814

NC

NC

YPBPR_IN

YPBPR_IN

D D

HD-AuLin

R406 10KR406 10K

HD-AuRin

HD-AuRin

AV1_IN

AV1_IN

CN307

CN307

D825NCD825

1 2

NC

R407 10KR407 10K

D824NCD824

1 2

NC

YPBPR & AV IN

Coaxial

Coaxial

CN314

CN314

SPDIF_O

D826NCD826

1 2

NC

HP_MUTE

R280 10kR280 10k

+3.3V_Standby

EARPHONE-OUTL4

R556 100RR556 100R

R557

R557
100R

100R

R292

R292

4.7k

4.7k

R283 33KR283 33K

EARPHONE-OUTR4

1
2

C C

AMP-MUTE

L:ON
H:MUTE

B B

NC

Close to Mstar IC

R408

R408
12K

12K

Keep A_GND trace with Signal.
Keep Spacing for L/R cahnnel.
Keep trace width(12mil+).

SPDIF OUT

R293 0RR293 0R

Q27

Q27

1

3904

3904

2 3

R285

R285
10K

10K

D206 1N4148D206 1N4148

R281 68KR281 68K

R298 68KR298 68K

R402

R402

R401

R401

75R

75R

75R

75R

R405

R405

R409

R409

75R

75R

12K

12K

SPDIF_OUT 4

R273

R273

10K

10K

1

Q209

Q209

3906

3906

YPbPr_Y 4

YPbPr_PB 4

YPbPr_PR 4

R404

R404
75R

75R

AV1_IN 4

HD_LIN 4

HD_RIN 4

D819NCD819

1 2

NC

VIDEO-OUT/YELLOW

VIDEO-OUT/YELLOW

CN315

CN315

VIDEO-OUT

MUTE

AMP_12V

C304

C304

100uF/16V

100uF/16V

23

R266 33KR266 33K

C158

C158

1uF

1uF

C250 0.47uFC250 0.47uF

C249 0.47uFC249 0.47uF

Close to Mstar IC

AVOUT-V

RIN_N

RIN_P

C247

C247

R415 0RR415 0R

D817NCD817

1 2

NC

R2821kR282
1k

R291 100KR291 100K

L:SHUTDOWN

SD

1

2

LIN_P

3

LIN_N

4

5

6

7

8

9

10

11

12

13

14

1uF/16V

1uF/16V

1
2

D207

D207

1N4148

1N4148

R270

R270

100k

100k

C330 0.47uFC330 0.47uF

C325 0.47uFC325 0.47uF R290

AUDIO AMP

D811NCD811

1 2

NC

R410

R410
75R

75R

U203

U203

SD

FAULT

LINP

LINN

LIMRATE

GAIN

SSCTRL

LIMTHRES

GVDD

AGND

RINN

RINP

1SPW

AVCC

TPA3140D2

TPA3140D2

4

CON501

CON501

1617

11

12

13

14

15

VGA

VGA

D810NCD810

1 2

NC

C401

C401
100pF

100pF

R268 10RR268 10R

1
6
2
7
3
8
4
9
5
10

D809NCD809

D808NCD808

1 2

1 2

NC

NC

CVBS_OUT 4

GND

29

DDC_SCL_D
DDC_SDA_D

R507

R507
10K

10K

28

PVCC

PVCC16PVCC

15

27

PVCC

OUTPL

OUTNL

OUTNR

OUTPR

D804NCD804

1 2

NC

BSPL

PGND

BSNL

BSNR

PGND

BSPR

C208

C208

1nF

1nF

C211

C211

1nF

1nF

R508

R508
10K

10K

VGA-Rin

VGA-Gin

VGA-Bin

D803NCD803

1 2

NC

C331

C331

100nF

100nF

26

25

24

23

22

21

20

19

18

17

C248

C248

100nF

100nF

12

AMP_12V

OUTPL

OUTNL

OUTNR

OUTPR

AMP_12V

D801NCD801
NC

R504100R R504100R
R505100R R505100R

C324

C324

10uF/16V

10uF/16V

C306 0.22uFC306 0.22uF

VGA-Bin
VGA-Gin
VGA-Rin

UART_RX 4
UART_TX 4

VGA_VSYNC 4
VGA_HSYNC 4

+12V_NORMAL

0.22uF

0.22uF

C332

C332

C305 0.22uFC305 0.22uF

C307

C307

0.22uF

0.22uF

R502

R502

R501

R501

75R

75R

75R

75R

L207

L207

0805_BEAD

0805_BEAD

L213

L213

0805_BEAD

0805_BEAD

L16 600R@100MHzL16 600R@100MHz

C212 330pFC212 330pF

C213 330pFC213 330pF

L11

L11

L17

L17

C195 330pFC195 330pF

C196 330pFC196 330pF

L26

L26

3

VGA-Bin 4

VGA-Gin 4

VGA-Rin 4

R503

R503
75R

75R

Close to Mstar IC

AMP_12V

C251

C251

470uF/16V

470uF/16V

R263

R263

1nF

1nF

C201

C201

47R

47R

R284

R284

10R

10R

R290

R254

R254

10R

10R

C197 1nFC197 1nF

47R

47R

600R@100MHz

600R@100MHz

600R@100MHz

600R@100MHz

R264

R264

R260

R260

C202 1nFC202 1nF
47R

47R

10R

10R

R262

R262

R265

R265

10R

10R

C207

C207

1nF

1nF

47R

47R

600R@100MHz

600R@100MHz

Video

ROUT+

LOUT+

LOUT-

ROUT-

1

2

3

3Pin/2.0mm

3Pin/2.0mm

-

GND

+

CN210CN210

2

1

CN202

CN202

CN318 USB_4PCN318 USB_4P

1

VCC

2

D-

3

D+

4

GND

5

SHIELD

6

SHIELD

1

VCC

2

D-

3

D+

4

GND

5

SHIELD

6

SHIELD

CN319

CN319

USB_4P

USB_4P

1
2
3
4
5

CN207

CN207

CON5-2.0mm

CON5-2.0mm

+5V_Standby

+5V_Normal

+5V_IN

IR_IN

GND

LED

KEY0

KEY1

PWR

GND

LED-2

9pin/2.0MM

9pin/2.0MM

CN103

CN103

所用IO口

按键功能

电阻值

电压值

5V_USB_WIFI

R169 10RR169 10R

USB ESD

D603NCD603

D605NCD605

1 2

1 2

NC

NC

R157

R157

10K

10K

IR_5V

1

IR-in

2

3

LED+

4

KEY0-in

5

KEY1-in

6

KEY_POWER

7

C184

C184

8

0.1uF

0.1uF

9

LED_LOGO

把按键板上的

欧

0.985V0V 1.951V 0.323V

分布电容要求

5V_USB1

5V_USB2

R17 100R/NCR17 100R/NC

D607NCD607

D606NCD606

1 2

1 2

NC

NC

L4030R/0805 L4030R/0805

L4046V/1.1A L4046V/1.1A

L4056V/1.1A L4056V/1.1A

IR-in

0.1uF

0.1uF

C194

C194

C150

C150

0.1uF

0.1uF

R11 470RR11 470R

MENU

SOURCECH-CH+

D608NCD608

D609NCD609

1 2

1 2

NC

NC

C619

C619

0.1uF

0.1uF

C618

C618

0.1uF

0.1uF

C617

C617

0.1uF

0.1uF

R204 0RR204 0R

R205 1.2KR205 1.2K

R201 510RR201 510R

C177

C177

0.1uF

0.1uF

Q4
3906Q43906

上的电阻R4由

SAR0

POWER

510欧6.8K2K0

2

<2pF

Note:0R

电阻靠近端子,减小

R601 0RR601 0R
R602 0RR602 0R

Note:0R

电阻靠近端子,减小

R603 0RR603 0R
R604 0RR604 0R

R605 0RR605 0R

R606 0RR606 0R

USB INTERFACE

5V_USB_WIFI

C603

C603

10uF

10uF

5V_USB1

C604

C604

10uF

10uF

5V_USB2

C605

C605

10uF

10uF

R167 100RR167 100R

+5V_Standby

R1822KR182

2K

1

Q112

Q112
3904

3904

2 3

+5V_Standby

R14 4.7KR14 4.7K

1

3 2

6.8K改为10K

。

MENUV0L+V0L-

11.2K3.2K1.2K

2.325V1.337V0.671V

EOS.

USB0_D­USB0_D+

EOS.

USB1_D­USB1_D+

USB2_D­USB2_D+

USB POWER

R126 10KR126 10K

ED1

ED1

0.1pF

0.1pF

R16

R16

4.7K

4.7K

R18 1KR18 1K

USB0_D- 4
USB0_D+ 4

USB1_D- 4

USB1_D+ 4

WIFI_EN 4

USB2_D- 4
USB2_D+ 4

IRIN

R155 4.7KR155 4.7K

R171 1KR171 1K

C151

C151

33pF

33pF

IRIN 4

LED

+3.3V_Standby

IR&KEY Connector

LED2 4

1

LED-R 4

KEY_SAR0 4

功放放大倍数调节

EARPHONE OUT

HP/BLUE

HP/BLUE

CN22

CN22

678

5
4
2
1
3

A A

HP_MUTE

E_AMP-L

E_AMP-R

5

R2711kR271

1k

R2761kR276

1k

C327

C327

1nF

1nF

C328

C328

1nF

1nF

C326 10ufC326 10uf

R278 68RR278 68R

R279 68RR279 68R C329 10ufC329 10uf

EARPHONE-OUTL 4

EARPHONE-OUTR 4

GAIN1(PIN6) GAIN0(PIN5)

0

01

1

1

4

0

0

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,
Do not spread to third party without the written permission.

AMP GAIN(db)

20

26

32

361

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

文件名称：

文件名称：

文件名称：

文件编号：

文件编号：

文件编号：

设计:

设计:

版权所有@深圳市康冠技术有限公司

3

Copyright@ ShenZhen KTC Technology Co., LTD

2

设计:

发行部门： 生效日期：

发行部门： 生效日期：

发行部门： 生效日期：

T4298

张志清

张志清

张志清

研发处

研发处

研发处

版本：3.0

版本：3.0

版本：3.0

审核:

审核:

审核:

页数:

页数:

页数:
批准:

批准:

批准:

Thursday, April 21, 2016

Thursday, April 21, 2016

Thursday, April 21, 2016

1

of

of

of

911

911

911

5

4

3

2

1

HDMI1(ARC)

CON801

CON801

DATA2+

DATA2 SHIELD

DATA2-

DATA1+

DATA1 SHIELD

DAT1A-

DATA0+

DATA0 SHIELD

DATA0-

CLK+

CLK SHIELD

D D

20

GND1

21

GND2

22

GND3

23

GND3

DDC/CEC GND

+5V POWER

HOT PLUG

HDMI/90D

HDMI/90D

HDMI1_RX2P

1
2

HDMI1_RX2N

3

HDMI1_RX1P

4
5

HDMI1_RX1N

6

HDMI1_RX0P

7
8

HDMI1_RX0N

9

HDMI1_CLKP

10
11

HDMI1_CLKN

12

CLK-

CEC

13

CEC

HDMI1_ARC

14

NC

HDMI1-DDC-SCL

15

SCL

HDMI1-DDC-SDA

16

SDA

17
18

HDMI1-HPD

19

HDMI1/5V

D813

D813

ESD

ESD

1 2

HDMI1_RX2P HDMI1-RX2P

HDMI1_RX2N HDMI1-RX2N
HDMI1_RX1P HDMI1-RX1P

HDMI1_RX1N HDMI1-RX1N
HDMI1_RX0P HDMI1-RX0P

HDMI1_RX0N HDMI1-RX0N
HDMI1_CLKP HDMI1-CLKP

HDMI1_CLKN HDMI1-CLKN

HDMI1-RX2P 4

HDMI1-RX2N 4
HDMI1-RX1P 4

HDMI1-RX1N 4
HDMI1-RX0P 4

HDMI1-RX0N 4
HDMI1-CLKP 4

HDMI1-CLKN 4

HDMI1-RX2P
HDMI1-RX2N
HDMI1-RX1P
HDMI1-RX1N

HDMI1-RX0P
HDMI1-RX0N
HDMI1-CLKP
HDMI1-CLKN

ED4 ESD/NCED4 ESD/NC

1

1

2

2

4

4

5

5
GND3GND

ED5 ESD/NCED5 ESD/NC

1

1

2

2

4

4

5

5
GND3GND

HDMI1-RX2P

10

10

HDMI1-RX2N

9

9

HDMI1-RX1P

7

7

HDMI1-RX1N

6

6

8

HDMI1-RX0P

10

10

HDMI1-RX0N

9

9

HDMI1-CLKP

7

7

HDMI1-CLKN

6

6

8

HDMI1-HPD

HDMI1/5V

R8021KR802

1K

3904

3904

2 3

Q801

Q801

R807 10KR807 10K

1

R805

R805

10K

10K

HDMI1-HPDIN

HDMI1-HPDIN 4

HDMI1-DDC-SCL
HDMI1-DDC-SDA

HDMI1/5V

R803

R803

10K

10K

HDMI1-DDC-SCL
HDMI1-DDC-SDA

D800

D800

D802

D802

ESD

ESD

ESD

ESD

1 2

1 2

R804

R804

10K

10K

R801 22RR801 22R
R806 22RR806 22R

Note:ESD

器件靠近端子放

HDMI1-SCL 4
HDMI1-SDA 4

HDMI2

HDMI2-HPD

HDMI2/5V

R8081KR808

1K

3904

3904

2 3

Q802

Q802

R814 10KR814 10K

1

R809

R809

10K

10K

HDMI2-HPDIN

HDMI2-HPDIN 4

HDMI2-DDC-SCL
HDMI2-DDC-SDA

CON802

CON802

DATA2+

DATA2 SHIELD

DATA2-

DATA1+

DATA1 SHIELD

DAT1A-

DATA0+

DATA0 SHIELD

DATA0-

CLK+

CLK SHIELD

CLK-

20

GND1

21

GND2

22

GND3

23

GND3

DDC/CEC GND

+5V POWER

C C

HOT PLUG

HDMI/90D

HDMI/90D

HDMI2_RX2P

1
2

HDMI2_RX2N

3

HDMI2_RX1P

4
5

HDMI2_RX1N

6

HDMI2_RX0P

7
8

HDMI2_RX0N

9

HDMI2_CLKP

10
11

HDMI2_CLKN

12

CEC

13

CEC

14

NC

HDMI2-DDC-SCL

15

SCL

HDMI2-DDC-SDA

16

SDA

17
18
19

HDMI2-HPD

HDMI2/5V

HDMI2_RX2P HDMI2-RX2P

HDMI2_RX2N HDMI2-RX2N
HDMI2_RX1P HDMI2-RX1P

HDMI2_RX1N HDMI2-RX1N
HDMI2_RX0P HDMI2-RX0P

HDMI2_RX0N HDMI2-RX0N
HDMI2_CLKP HDMI2-CLKP

HDMI2_CLKN HDMI2-CLKN

HDMI2-RX2P 4

HDMI2-RX2N 4
HDMI2-RX1P 4

HDMI2-RX1N 4
HDMI2-RX0P 4

HDMI2-RX0N 4
HDMI2-CLKP 4

HDMI2-CLKN 4

HDMI2-RX2P
HDMI2-RX2N
HDMI2-RX1P
HDMI2-RX1N

HDMI2-RX0P
HDMI2-RX0N
HDMI2-CLKP
HDMI2-CLKN

ED6 ESD/NCED6 ESD/NC

1

1

2

2

4

4

5

5
GND3GND

ED7 ESD/NCED7 ESD/NC

1

1

2

2

4

4

5

5
GND3GND

10

10

9
7
6

9
7
6

HDMI2-RX2P

10

HDMI2-RX2N

9

HDMI2-RX1P

7

HDMI2-RX1N

6
8

HDMI2-RX0P

10

HDMI2-RX0N

9

HDMI2-CLKP

7

HDMI2-CLKN

6
8

HDMI2/5V

R810

R810

10K

10K

HDMI2-DDC-SCL
HDMI2-DDC-SDA

D821

D821

D820

D820

ESD

ESD

ESD

ESD

1 2

1 2

R811

R811

10K

10K

Note:ESD

R812 22RR812 22R
R813 22RR813 22R

器件靠近端子放

HDMI2-SCL 4
HDMI2-SDA 4

HDMI3(MHL)

HDMI3-HPD

+5V_Standby

R816

R816

10K

10K

D805

D805

ESD

ESD

1 2

R817

R817

10K

10K

R819 22RR819 22R
R820 22RR820 22R

R855 22RR855 22R

HDMI3-SCL 4
HDMI3-SDA 4

HDMI3-HPDIN 4

HDMI3_RX0P#

HDMI3_RX0N#

D807

D807

ESD

ESD

1 2

D806

D806

ESD

ESD

1 2

DATA2 SHIELD

DATA1 SHIELD

DATA0 SHIELD

20

GND1

21

GND2

22

GND3

23

GND3

DDC/CEC GND

CON803

CON803

DATA2+

DATA2-

DATA1+

DAT1A-

DATA0+

DATA0-

CLK SHIELD

+5V POWER

HOT PLUG

HDMI/90D

HDMI/90D

CLK+

CLK-

HDMI3_RX2P

1

MHL_CD_SENSE

2

HDMI3_RX2N

3

HDMI3_RX1P

4
5

HDMI3_RX1N

6

HDMI3_RX0P#

7
8

HDMI3_RX0N#

9

HDMI3_CLKP

10
11

HDMI3_CLKN

12

CEC

13

CEC

14

NC

HDMI3-DDC-SCL

15

SCL

HDMI3-DDC-SDA

16

SDA

17
18

HDMI3-HPD

19

R5 5R1R5 5R1

R7 5R1R7 5R1

HDMI3/5V

HDMI3_RX2P HDMI3-RX2P
HDMI3_RX2N HDMI3-RX2N
HDMI3_RX1P HDMI3-RX1P
HDMI3_RX1N HDMI3-RX1N

HDMI3_RX0P HDMI3-RX0P

HDMI3_RX0N HDMI3-RX0N

HDMI3_CLKP HDMI3-CLKP
HDMI3_CLKN HDMI3-CLKN

HDMI3-RX2P 4
HDMI3-RX2N 4
HDMI3-RX1P 4
HDMI3-RX1N 4

HDMI3-RX0P 4

HDMI3-RX0N 4

HDMI3-CLKP 4
HDMI3-CLKN 4

HDMI3-DDC-SCL

HDMI3-DDC-SDA

HDMI3-RX2P
HDMI3-RX2N
HDMI3-RX1P
HDMI3-RX1N

HDMI3-CLKP
HDMI3-CLKN

ED2 ESD/NCED2 ESD/NC

1

1

2

2

4

4

5

5
GND3GND

ED3 ESD/NCED3 ESD/NC

1

1

2

2

4

4

5

5
GND3GND

10

9
7
6

10

9
7
6

HDMI3-RX2P

10

HDMI3-RX2N

9

HDMI3-RX1P

7

HDMI3-RX1N

6
8

HDMI3-CLKP

10

HDMI3-CLKN

9

HDMI3-DDC-SCL

7

HDMI3-DDC-SDA

6
8

HDMI3-DDC-SCL
HDMI3-DDC-SDA

Note:ESD diode(D805) to GND(VBD <=10V, Cap loading <=0.5pF)

HDMI1_ARC HDMI1-ARC

C801

C801
1uF

B B

1uF

NC/2N7002

R822 100RR822 100R

12

NC/2N7002

CEC

D822

D822

ESD

ESD

+5V_Standby

Q580

Q580

3 2

R840 0RR840 0R

HDMI1-ARC 4

1

CEC & ARC

HDMI-CEC 4

MHL_CD_SENSE

C802

C802
47nF

47nF

R848

R848

300K

300K

R849 100RR849 100R

+5V_Standby

MHL_Cable_DET 4

C508

HDMI3/5V

AVDD5V_MHL4

R851 10RR851 10R

MHL_Cable_DET4

C508

10uF/6.3V

10uF/6.3V

U702 SGM2588EU702 SGM2588E

IN5VOUT

GND

EN4/OC

HDMI3/5V

1

C509

C509

2

3

10uF/6.3V

10uF/6.3V

R763

R763
NC/10K

NC/10K

+5V_Normal

MHL

4

R657 75R/1%R657 75R/1%

R662 75R/1%R662 75R/1%

CB652

CB652

1nF/2KV

1nF/2KV

CN309

CN309

1

TD+

2

TD-

4

TDCT

5

RDCT

3

RD+

6

RD-

GND112GND2

10

GND3

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,
Do not spread to third party without the written permission.

RJ45-W

RJ45-W

CH_GND

GND4

7

NC

8

13

NC1

14

NC2

11

9

版权所有@深圳市康冠技术有限公司

Copyright@ ShenZhen KTC Technology Co., LTD

3

HST-0041

HST-0041

U651

C654

C654

0.1uF

0.1uF

1

TD+

2

TCT

3

TD-

4

NC1

5

NC2

6

RD+

7

RCT

8

RD-

SMDTR16P

SMDTR16P

U651

TCM-

16

TX+

14

TX-

R660 75R/1%R660 75R/1%

15

TCM

13

NC4

12

NC3

11

RX+

9

RX-

R664 75R/1%R664 75R/1%

10

MDI_TP

MDI_TP4

MDI_TN

MDI_TN4

MDI_RP

MDI_RP4

MDI_RN

A A

MDI_RN4

C653

C653

0.1uF

0.1uF

LAN

5

HDMI1/5V

R443

R443

100R

100R

R445NCR445

NC

HDMI2/5V

R451

R451

100R

100R

HOTPLUGB_HDMI20_5V 4HOTPLUGA_HDMI20_5V 4 HOTPLUGC_HDMI20_5V 4

R446NCR446

NC

HDMI3/5V

R449

R449

100R

100R

R447NCR447

NC

HDMI DETECT

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

文件名称：

文件名称：

文件名称：

文件编号：

文件编号：

文件编号：

设计:

设计:

设计:

发行部门： 生效日期：

发行部门： 生效日期：

2

发行部门： 生效日期：

T4298

张志清

张志清

张志清

研发处

研发处

研发处

版本：3.0

版本：3.0

版本：3.0

审核:

审核:

审核:

页数:

页数:

页数:
批准:

批准:

批准:

Thursday, April 21, 2016

Thursday, April 21, 2016

Thursday, April 21, 2016

1

of

of

of

10 11

10 11

10 11

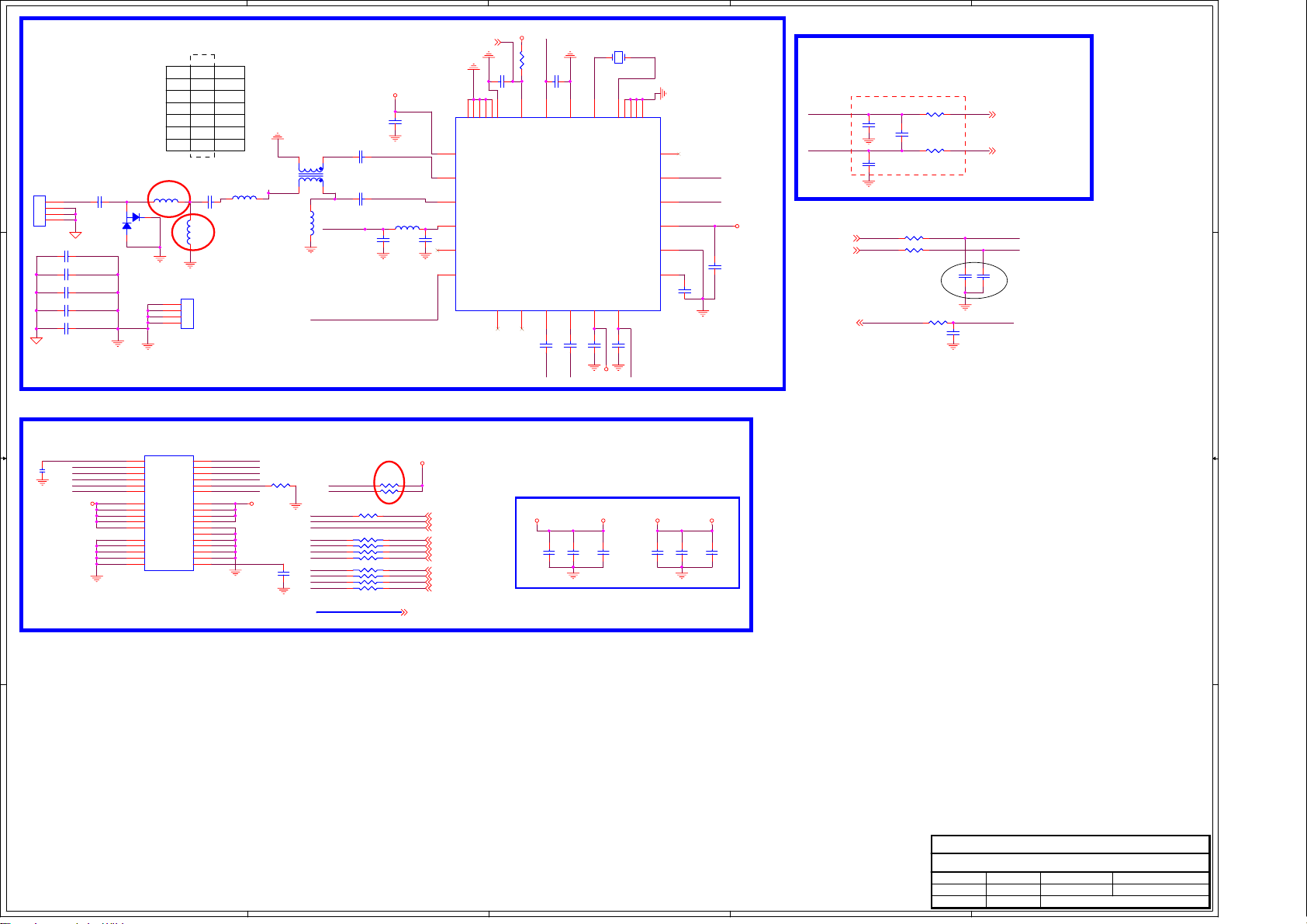

5

选用

Part Num BALUN NO BALUN

L908

R909

3

1

后面要求

RF

D01

D01
BAV99

BAV99

R908

L907

L903

NC.

C936

For S11 test

L901 0RL901 0R

2

22*16MM

22*16MM

1
2
3
4

D D

RF SIGNAL INPUT

TUNER_CONNECTOR

TUNER_CONNECTOR

CON1

CON1

C C

RF-IN

1
2
3
4

TC23 10NF/1KVTC23 10NF/1KV

TC24 10NF/1KVTC24 10NF/1KV

TC25 4.7NF/1KVTC25 4.7NF/1KV

TC26 4.7NF/1KVTC26 4.7NF/1KV

TC27 470PF/1KVTC27 470PF/1KV

TC29 1NF/2KVTC29 1NF/2KV

J3

J3

NC

0R

NC

2.2nH

nc

NC

C913 1nFC913 1nF

L904

L904

560nH

560nH

屏蔽罩

屏蔽罩

18nH

NC

0R

8.2nH

18nH

5.6pF

L907

L907

2.2nH

2.2nH

4 3

L903

L903
18nH/nc

18nH/nc

C929

C929

replace for Balun

T901

T901
BW21S7511A01TF

BW21S7511A01TF

75 ohm Line

1 2

C934 1nFC934 1nF

VDD_1.8V_OUTPUT

IFAGC

4

Addr 0xC0

+3.3V_TU

C918

C918

0.1uF

0.1uF

1nF

1nF

FB(1000ohm,200mA)

FB(1000ohm,200mA)

L906

L906

C912

C912

C933

C933

0.1uF

0.1uF

NC/0.1uF

NC/0.1uF

TUNER_RESET

7

U905

U905

1

VDD_3p3_1

2

LNA_INP

3

LNA_INN

4

VDD_1p8_1

5

AGC_2/GPO3

6

AGC_1

29

GND25GND26GND27GND28GND

+3.3V_TU

C932

C932

0.47uF

0.47uF

24

AS

IF_OUTN_2/GPO_17IF_OUTP_2/GPO_2

R9071MR907
1M

23

8

RESET_N

C910

C910

VDD_1.8V_OUTPUT

10nF

10nF

22

VDD_1p8_3

MxL661

MxL661

IF_OUTN_19IF_OUTP_1

C917

C917

0.1uF

0.1uF

IF-IN-

21

10

IF-IN+

GND_XTAL

C914

C914

0.1uF

0.1uF

3

Y001

Y001

16.000MHz

16.000MHz

19

20

XTAL_P

VDD_3p3_211VDD_1p8_2

12

C930

C930

C931

C931

0.1uF

0.1uF

1uF

1uF

+3.3V_TU

GND30GND31GND32GND

XTAL_N

CLK_OUT

GND_DIG

VDD_1.8V_OUTPUT

33

VDD_IO

VDD_1p2

2

1

DIF IN&OUT

kick back filter:220nH/47pF 改善ATV

IF-IN-

18

SDA-T

17

SDA

SCL-T

16

SCL

15

14

13

C909

C909

2.2nF

2.2nF

C907

C907

0.1uF

0.1uF

+3.3V_TU

IF-IN+

AGC RC Filter &I2C(IIC串的电阻在IC端已经有）

I2C-SDA3,4,6

I2C-SCL3,4,6

IF-AGC4

R905 0RR905 0R

C915

C915
NC/47pF

NC/47pF

C919

C919
NC/10pF

NC/10pF

R904 0RR904 0R

C916

C916
NC/47pF

NC/47pF

R912 33RR912 33R

R913 33RR913 33R

IF-AGC IFAGC

C905

C905
33pF

33pF

R911 100RR911 100R

Close Tuner

水波纹！

C921

C921

0.1uF

0.1uF

DIFM

DIFM 4

DIFP

DIFP 4

SDA-T

SCL-T

C906

C906

33pF

33pF

iNAND FLASH(EMMC)

U42

EMMC-CLK
EMMC-CMD

C1109

C1109

EMMC_D0

NC/33pF

NC/33pF

EMMC_D1
EMMC_D2
EMMC_D3

B B

A A

W6
W5

H3
H4
H5
J2

K6

W4

Y4
AA3
AA5

K4

Y2

Y5
AA4
AA6

公板

5

U42

CLK
CMD
D0
D1
D2
D3

RESET

VDD_IF
VDD_IF
VDD_IF
VDD_IF
VDD_IF

VSS
VSS
VSS
VSS

CREG/VDDi

VSS

eMMC

eMMC

4G/8G EMMC 5.0

Note:DS PIN(R5 pin) Need to NC

EMMC_D4

J3

D4

EMMC_D5

J4

D5

EMMC_D6

J5

D6

EMMC_D7

J6

D7

DQS

R5

DS

EMMC-RESET

U5

EMMC_NAND_POWEREMMC_IO_POWER

M6

VDD

N5

VDD

T10

VDD

U9

VDD

H6

VSS

M7

VSS

P5

VSS

R10

VSS

U8

VSS

T5

VSS

K2

EMMC_REG

R1042 NC/10KR1042 NC/10K

C333

C333

2.2uF

2.2uF

EMMC-CMD

R1039 NC/10KR1039 NC/10K

EMMC-RESET

R1040 NC/10KR1040 NC/10K

NAND-REZEMMC-CLK

R1101 33RR1101 33R

EMMC-CMD NAND-CEZ

EMMC_D6
EMMC_D7
EMMC_D2
EMMC_D1

EMMC_D0
EMMC_D3
EMMC_D4
EMMC_D5

RP1101 22RX4

RP1101 22RX4

7531

7531

7531

7531

RP1102 22RX4

RP1102 22RX4

NAND-D[7:0]

4

8642

8642

8642

8642

NAND-WEZEMMC-RESET

NAND-D0
NAND-D1
NAND-D2
NAND-D3

NAND-D4
NAND-D5
NAND-D6
NAND-D7

EMMC_IO_POWER

NAND-REZ 4
NAND-CEZ 4
NAND-WEZ 4

NAND-D0 4
NAND-D1 4
NAND-D2 4
NAND-D3 4

NAND-D4 4
NAND-D5 4
NAND-D6 4
NAND-D7 4

NAND-D[7:0] 4

EMMC_NAND_POWEREMMC_IO_POWER +3.3V_Normal+1.8V_Normal

C402

C403

C403

2.2uF

2.2uF

C399

C399

0.1uF

0.1uF

C398

C398

0.1uF

0.1uF

C397

C397

0.1uF

0.1uF

C290

C290

0.1uF

0.1uF

C402

2.2uF

2.2uF

NAND and EMMC power

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,
Do not spread to third party without the written permission.

3

@

深圳市康冠技术有限公司

版权所有

Copyright@ ShenZhen KTC Technology Co., LTD

2

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

KTC ISO9001.ISO14001体系文件

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

MSD6A638-T8F1三合一板DTMB数模一体智能(4K)电视原理图

文件名称：

文件名称：

文件名称：

文件编号：

文件编号：

文件编号：

设计:

设计:

设计:

发行部门： 生效日期：

发行部门： 生效日期：

发行部门： 生效日期：

T4298

张志清

张志清

张志清

研发处

研发处

研发处

版本：3.0

版本：3.0

版本：3.0

审核:

审核:

审核:

Thursday, April 21, 2016

Thursday, April 21, 2016

Thursday, April 21, 2016

1

页数:

页数:

页数:
批准:

批准:

批准:

of

of

of

11 11

11 11

11 11
