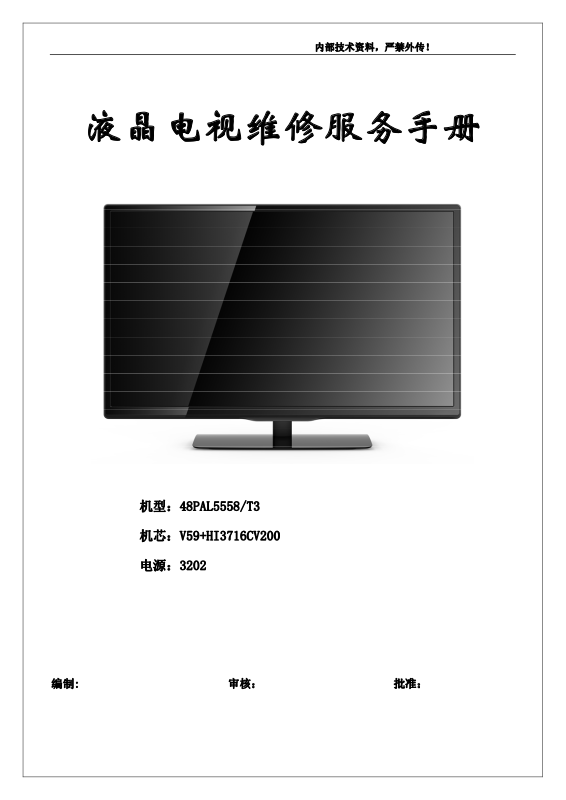

Page 1
内部技术资料，严禁外传！
液晶电视维修服务手册
编制: 审核： 批准：
机型：48PAL5558/T3
机芯：V59+HI3716CV200
电源：3202
Page 2
内部技术资料，严禁外传！
目 录
一、产品介绍.........................................................
1、产品外观介绍 .................................................................
2、产品技术参数、功能特点介绍 .......................................................
二、机芯方案概述..................................................
三、机芯电路方框图...................................................
四、机芯板原理及维修...............................................
（一）、机芯原理说明...................................................
1、电源部分 ...................................................
2、遥控电路 ..........................................................
3、开关机静音电路...................................................
4、功放电路 ...................................................
5、Tuner射频 部分 ...................................................
（二）、机芯板介绍...................................................
1、机芯板实物图接口介绍...................................................
2、机芯板实物图芯片分布介绍...................................................
（三）机芯常见故障维修流程图及维修方法...................................................
（四）、主要IC集成块功能引脚定义及参数............................ .......................
五、产品爆炸图、BOM 明细、结构规格书.................................
1、产品爆炸图.............................................................
2、BOM明细.............................................................
3、结构规格书.............................................................
六、软件升级方法........................................................
升级方法............................................................
Page 3
内部技术资料，严禁外传！
液晶电视维修服务手册
——48PAL5558/T3
一、产品介绍
1、产品外观介绍：
（1）、48PAL5558/T3外观示意图：
前视图（含本控按键）：
后视图（含端子图、后铭牌）：
Page 4
内部技术资料，严禁外传！
（2）、48PAL5558/T3外观实物图
（3）、遥控器图片
2、产品技术参数、功能特点介绍：
Page 5
内部技术资料，严禁外传！
（1）技术参数
基本参数：
型号 48PAL5558/T3
产品类别（LCD/LED） LED
颜色 黑色
外观（窄边框/拉丝面板/高光） 窄边框/拉丝与高光混搭
遥控器 Haier 华数 TV
底座型号 TV4811
壁挂型号 略
图像参数：
四驱多维背光 N/A
屏幕比例（4:3/16:9） 16：9
屏分辨率 1920*1080
运动图像处理（60HZ/120HZ/240HZ） 60HZ
图像制式 DVB-C/DTMB
亮度 270 cd/m2
对比度 1200:1
声音参数：
自动音量控制（是/否） 是
伴音制式 ---
MAXXBass 平板重低音（是/否） 否
SRS 环绕立体声（是/否） 否
九段均衡器（是/否） 否
规格参数：
不含底座（mm） 1097*68*658 mm
产品尺寸
含底座（mm） 1097*280*689 mm
不含底座（kg） 10.8
产品重量
含底座（kg） 12.8
整机功率（W） 110W
内置伴音功率(W) 2*10W
电压范围 100-240V
环境要求 5-45℃
Page 6
内部技术资料，严禁外传！
（2）、功能特点
端子：
AV 输入 1
AV 输出 N/A
VGA N/A
YPbPr 1
DSMB 数字接口 N/A
光纤接口 1
网络接口 1
USB 接口 2
HDMI 1
模卡卡槽 N/A
流媒体卡槽接口 N/A
RF 射频端子 1
数字电视接口（插入 CAM+CI 卡） 1
耳机接口 N/A
功能：
开放式模卡平台（是/否） N/A
网络视频（华数/百视通/优朋/否） 1
2D 转 3D（偏光式/快门式/否） N/A
支持无线键盘、鼠标（是/否） 1
内置无线 WIFI（是/否） 1
Android 操作系统版本 否
支持移屏/甩屏/多屏互动 支持
家电物联 否
语音控制 否
画中画 否
特殊功能 手机传屏
其他
手机/电脑传屏软件名称 阿里 TV
支持无线网卡型号 N/A
Page 7
内部技术资料，严禁外传！
二、机芯方案概述
本机所采用V59机芯方案是2013年开始主推的中高端数字电视单芯片机芯方案.
主要特点包括：
1、高清晰LED显示屏，高品质、多功能。电视、显示器二合一
2、3D降噪、3D梳妆滤波器
3、节能省电
4、多媒体硬解码
5、USB 播放支持如下格式编码：
支持：图片、文本、音乐、高清流媒体（MPEG-1,MPEG-2,MPEG-4,RMVB,RMVB,MP3,JPEG,）等格式文件播放

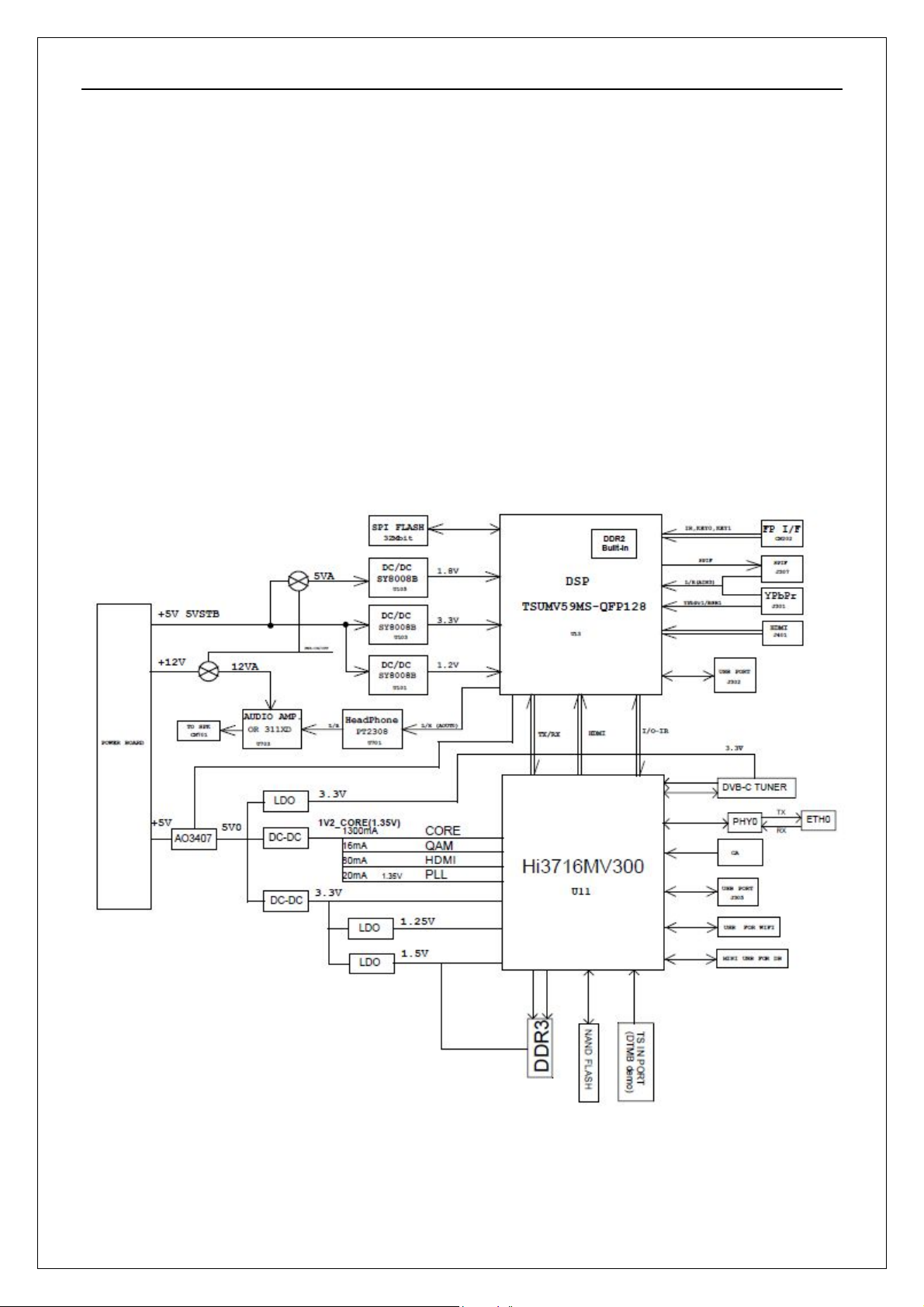

三、机芯电路方框图
四、机芯板原理及维修
Page 8
内部技术资料，严禁外传！
（一）、机芯原理说明

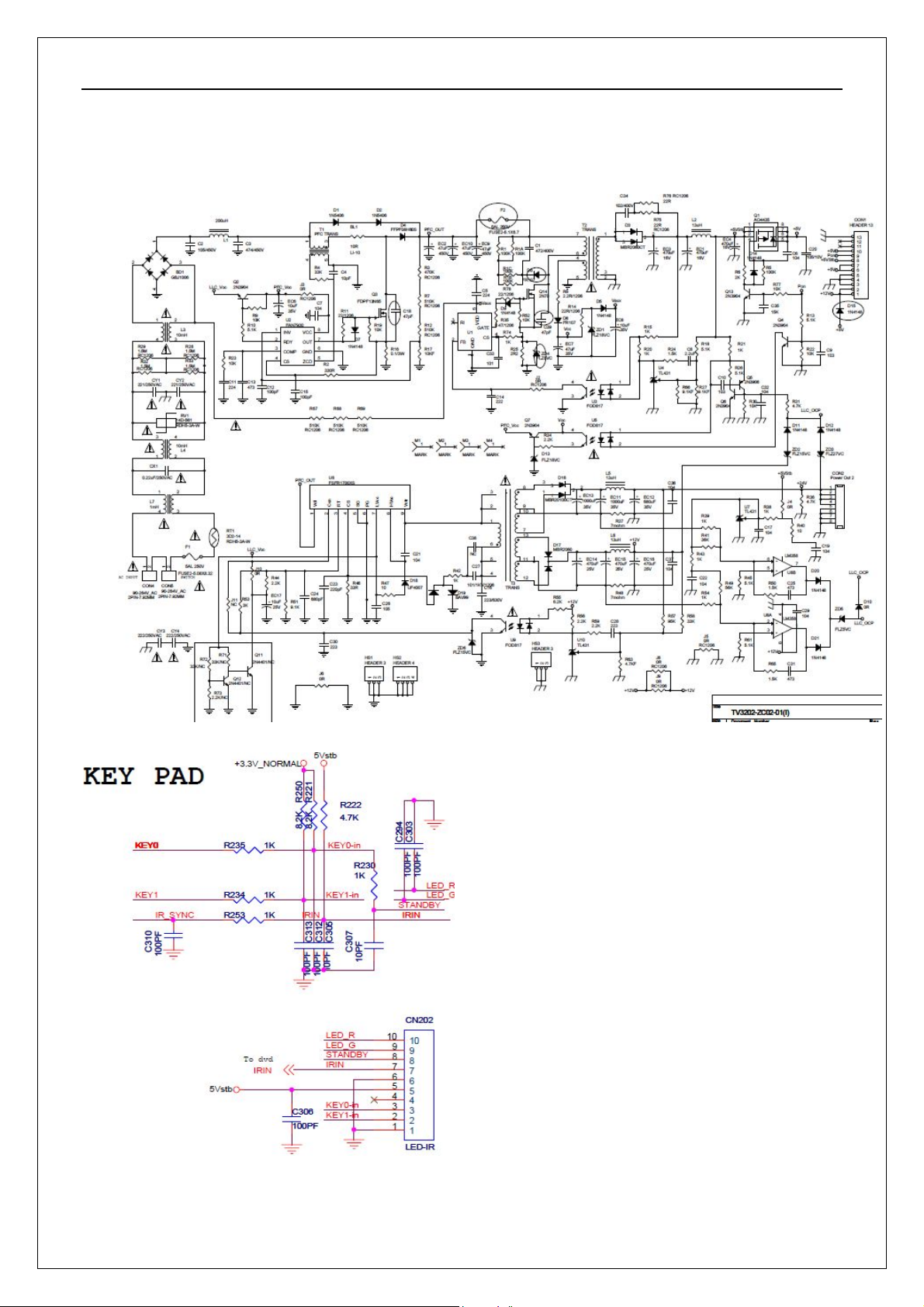

1、电源部分
2、遥控电路
Page 9
内部技术资料，严禁外传！

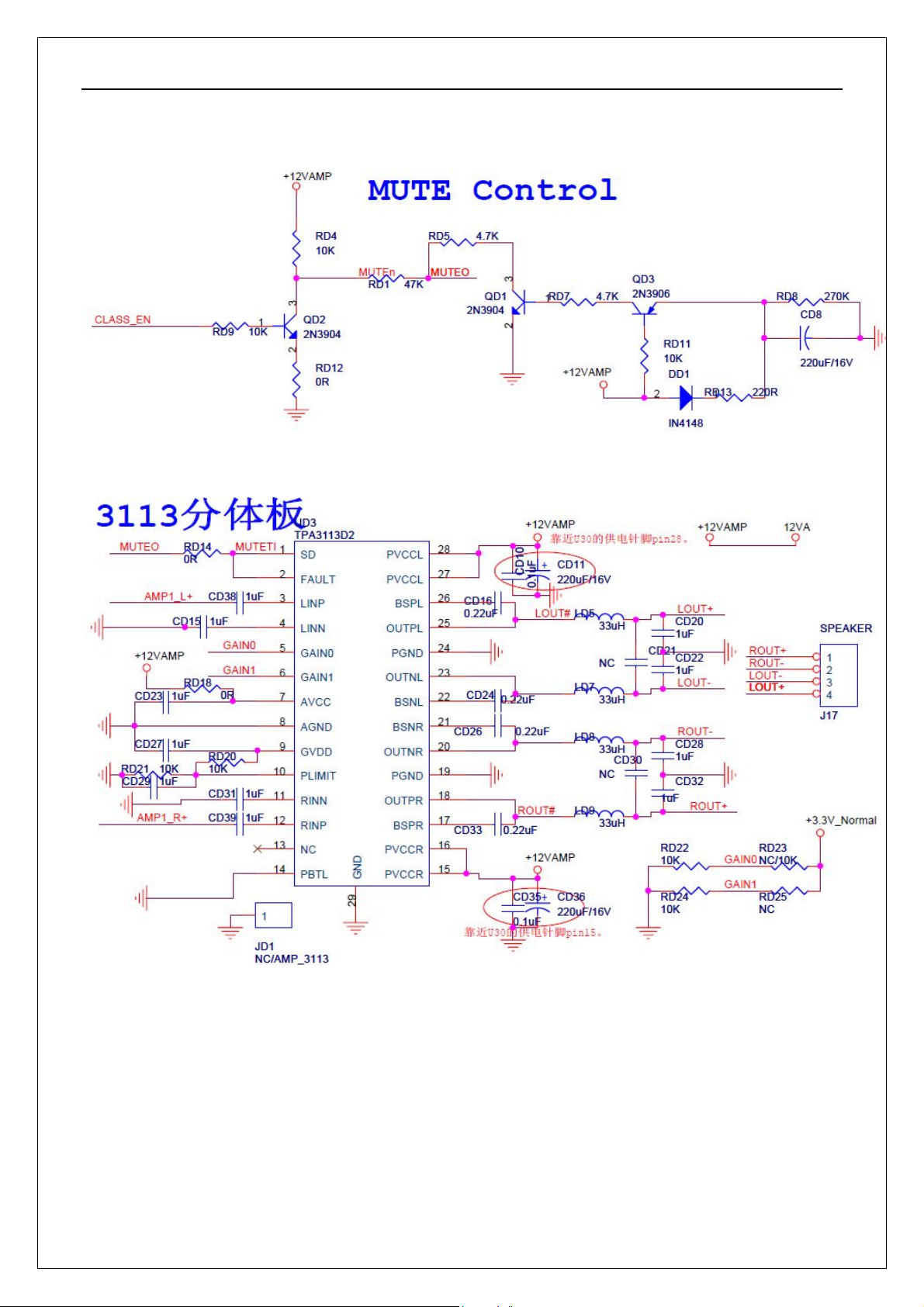

3、开关机静音电路
4、功放电路

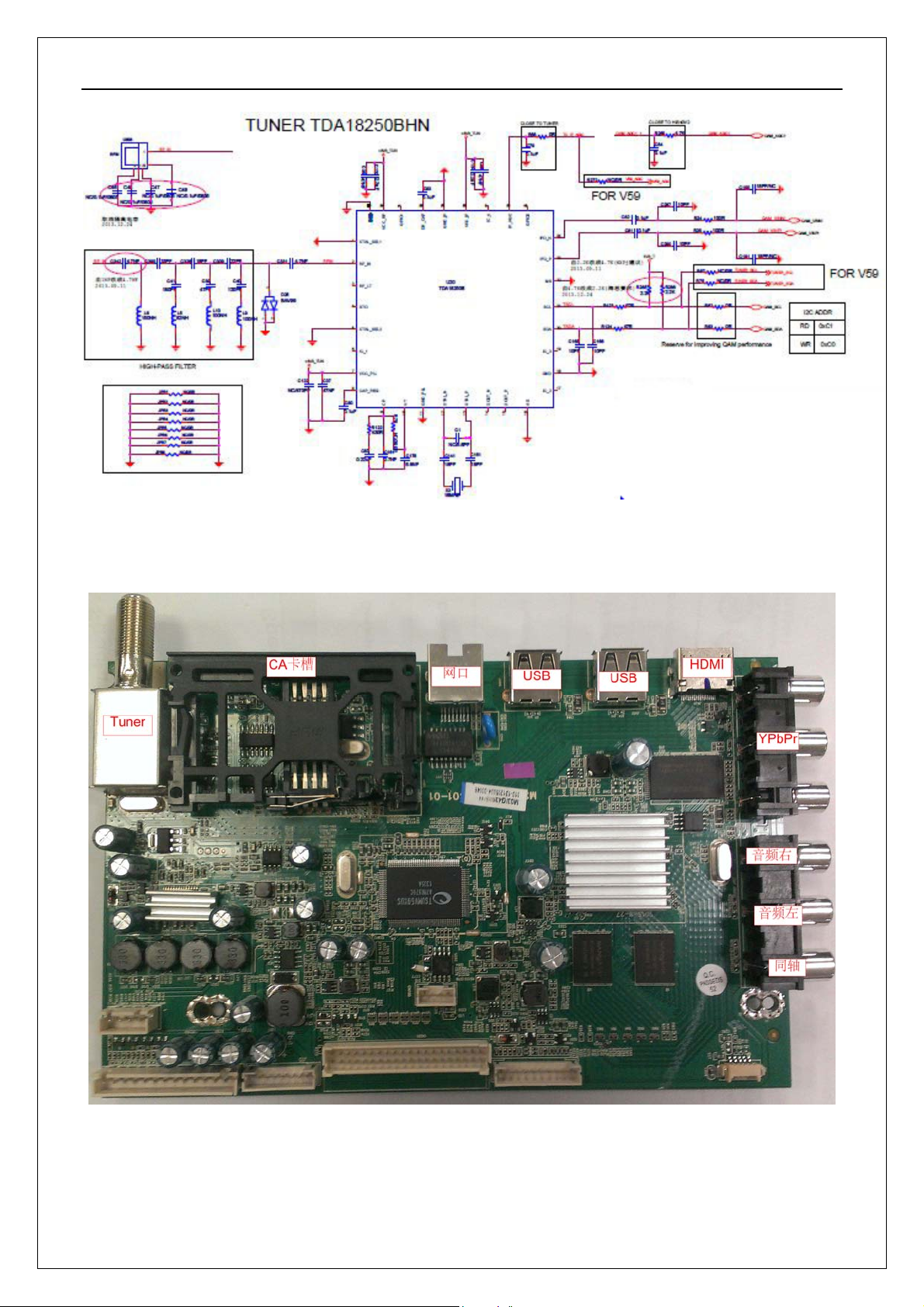

5、Tuner射频 部分
Page 10
内部技术资料，严禁外传！
（二）、机芯板介绍
1、机芯板实物图接口介绍
2、机芯板实物图芯片分布介绍
Page 11
内部技术资料，严禁外传！
1.电视主IC—TSUMV59XUS (U14)
2.机顶盒主IC—Hi3716CRBCV2010D0（U11）
3.NorFlash —KH25L3206 (U13，U202)
4.NandFlash—MT29F32G08CBACA（U19）
5.DDR—NT5CB256M16BP（U2，U3）
6.高频头—TDA18250 (U20)
7.逻辑IC—74HC125（U705，U706）
8.DTMB IC—GX1503B（U811）
9.LDO 3.3V—BL1117-ADJ（U17）
10.网络变压器—M3066ANL（T2）
11.耳机放大—PT2308（U701）
12.功放IC—PA3113D2（UD3）
13.DC-DC 12 VA-DC5V (UE2)
14.DC-DC—SY8008B(U101，U103，U105，UD6)
15.DC-DC—SY8009B(UD2，UD4，UD5)
16.DC-DC—SY8032(UD7)

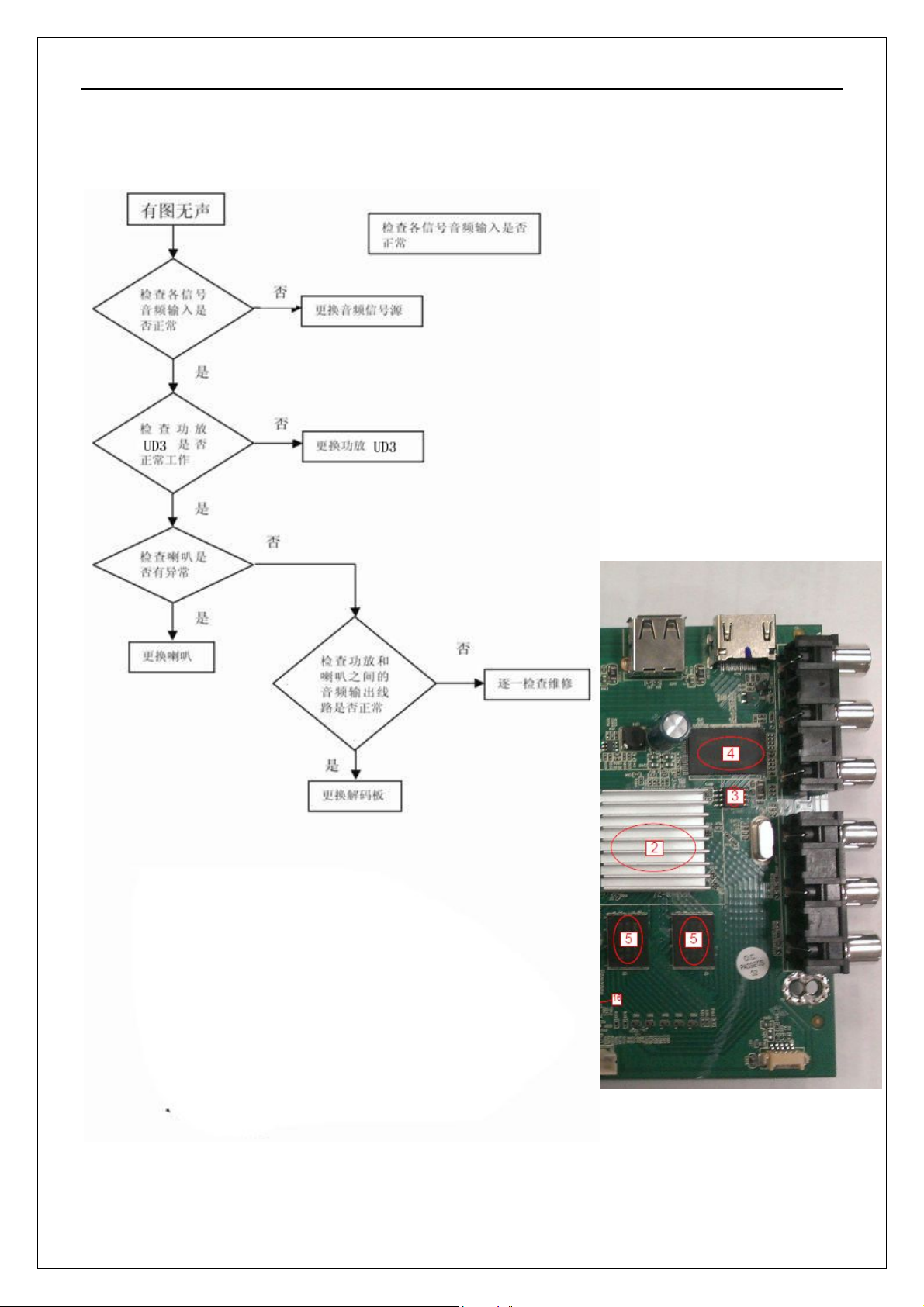

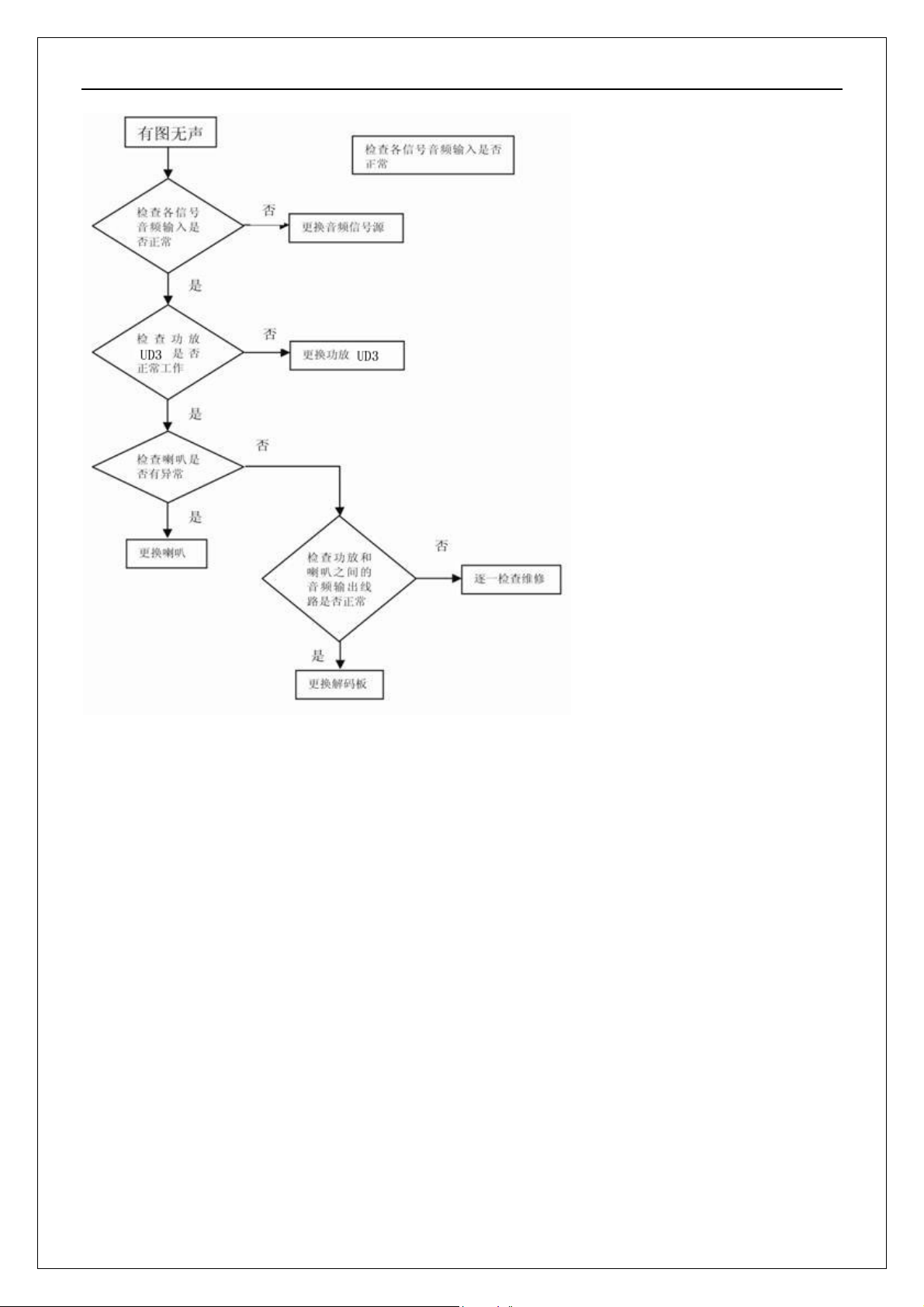

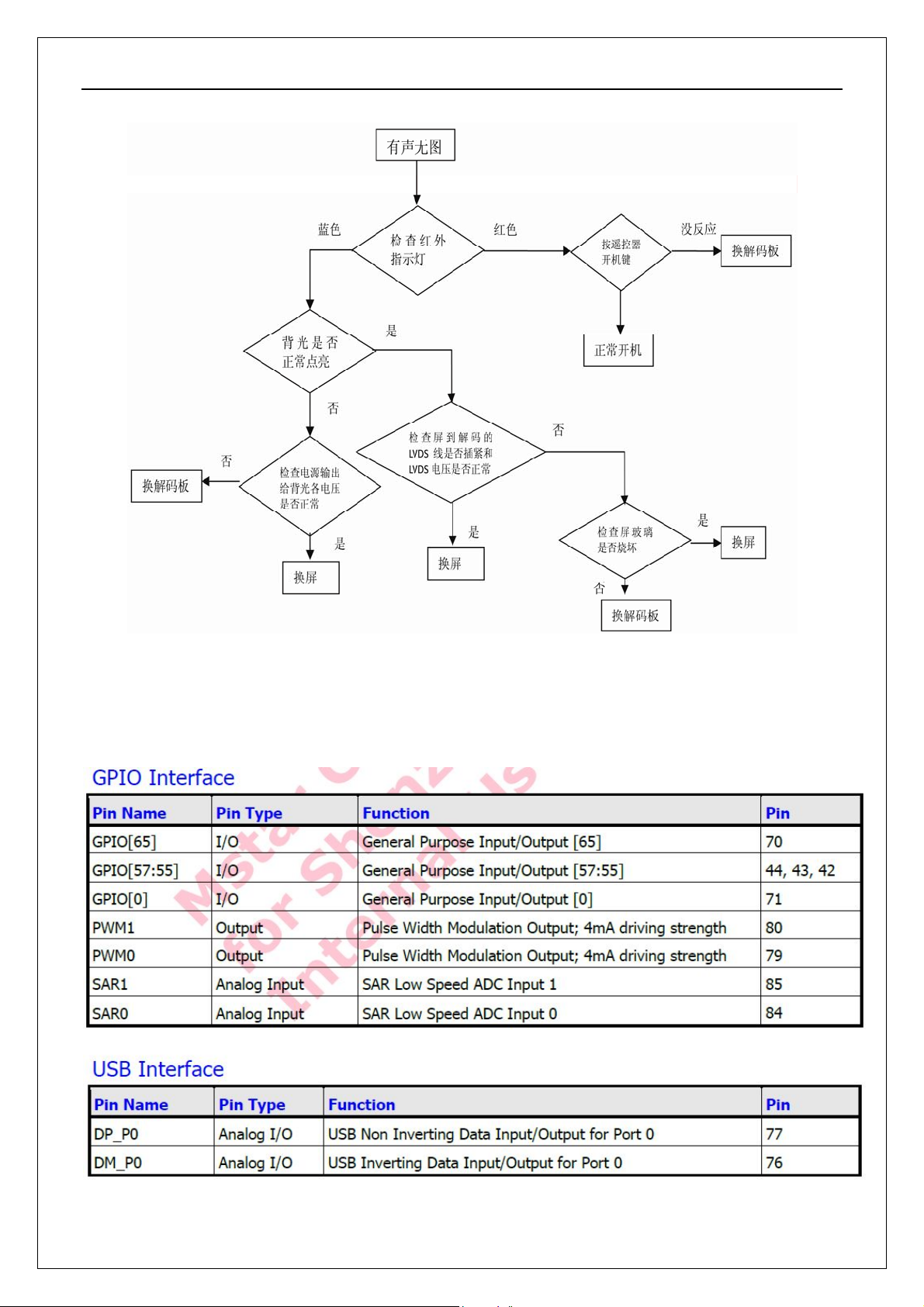

（三）机芯常见故障维修流程图及维修方法
Page 12
内部技术资料，严禁外传！
Page 13
内部技术资料，严禁外传！

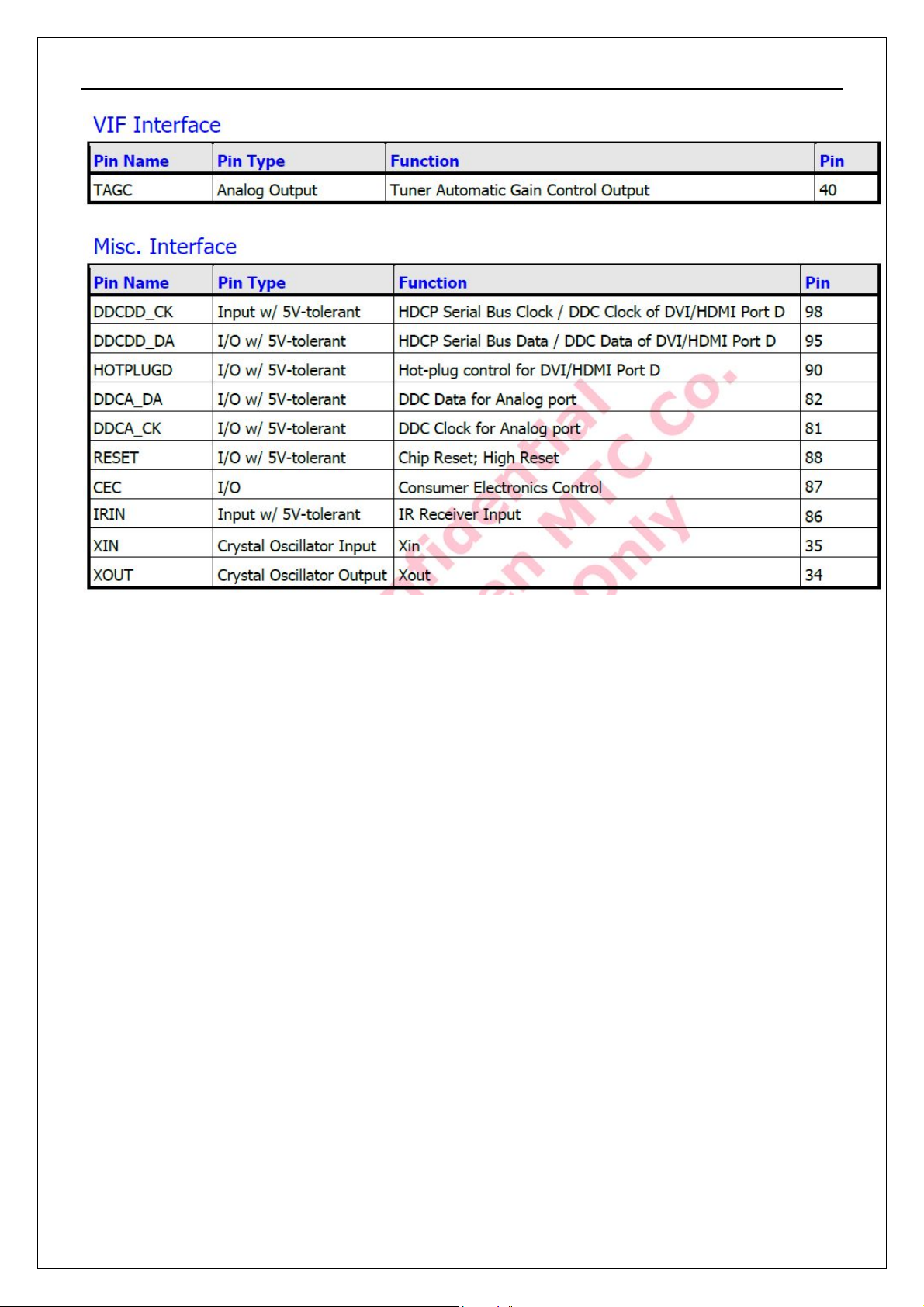

（四）、主要IC集成块功能引脚定义及参数
主 IC V59XUS 引脚定义：
Page 14
内部技术资料，严禁外传！
五、产品爆炸图、BOM 明细
1、产品爆炸图
Page 15
内部技术资料，严禁外传！
2、主要模块 BOM
元件品号 品 名 规 格 单位 组成用量
101Q4815133
103Q4810111
107Q3210112
110Q3215101
12325303103
123Q4010101
123Q4011110
123Q4011112
123Q4810101
202Q4810001
204Q3910131
204Q3910134
205Q3210109
205Q4810001
30430115025
LED 电视一体机 MHDV4815Y-WF 48PAL5558/T3(飞越/黑色高亮/V59+3716CV200 分体
/DTMB/3D)
面板(华数 Haier)LD4815-SJ05-01 48PAL5558/T3-MG05-02(黑色高亮有丝印/去华数 LOGO)
后盖(无 DVD)内 0 LD4810-SJ03-01(黑色咬花)
功能按键(无 DVD) LD3210-SJ07-02(黑色高亮/改善手感）
遥控镜片 LD3215-SJ10-01（黑色半透明）
电源线扣 DV5303-SJ30-02（0.75 线径 黑色）
按键固定架 LD4010-SJ04-01(黑色咬花）
PVC 贴片(侧端子)
LD-3910-SJ25-02
PVC 贴片(后端
子)LD-3910-SJ25-03
遮光片 LD4810-SJ25-01（黑色）
PCB-铁底板
端子输出侧板 LD3910-WJ03-31(华数/单 HDMI/双 USB/带 CA/单面喷黑)
端子输出背板 LD3910-WJ03-34(华数/V59+3716/固定二插/单面喷黑)
电源开关铁支架 LD3210-WJ04-09（镀锌板/喷油黑色/通用）
铁支架(WIFI)
高频连接线 L=1.5M(白色,75Ω 双屏蔽 英制 F 头加长-IEC 公头(DG)
MHDV4011-MG18-01(黑色有丝印/V59+3716C 华数专用)
MHDV4011-MG18-02(黑色有丝印/V59+3716C 华数专用)
LD4810-WJ01-01 PCS 1
LD4810-WJ04-01 PCS 1
PCS 0
PCS 1
PCS 1
PCS 1
PCS 2
PCS 1
PCS 1
PCS 1
PCS 1
PCS 2
PCS 1
PCS 1
PCS 1
PCS 1
Page 16
内部技术资料，严禁外传！
30434020364
30440505721
30440512271
30440605682
30440605961
30440820361
30440825154
30441010141
30441325503
30421020361
30450210003
4033Q321522
40408040001
40411301006
506Q4615101
102Q4615111
115Q4615101
202Q4615001
21502025001
209060306W1
511C3210S01
30110505001
LVDS 线（兼容 3D） TV4619-LJ19-07(L=360mm 40P/2.0-51P/0.5 10bit 无接地环
带卡扣
软排线 L=720mm-5Pin-0.5mm（同向挡墙 6mm/白色）
接插器线材（HAIER 专用） TV5016-LJ19-01 L=270mm 5P/1.25mm-6P/1.0mm）（DG/TV）
软排线（逐渐禁采购） L=680mm-6Pin-0.5mm（同向/挡墙 5mm/白色）挡墙厚度
0.36mm
软排线 L=960mm-6Pin-0.5mm（同向/挡墙 6mm）挡墙厚度 0.36mm
接插器线材 L=360mm-8Pin-2.0mm（同向）26#
接插器线材 禁采购 L=150mm-8Pin-2.54-24# 同向
软排线 L=140mm-10Pin-1.0mm（同向/挡墙 6mm）带屏蔽
接插器线材 L=500mm-13Pin-2.54mm-24AWG（同向）
屏蔽线
电源线（3C 头） 2.1M-7.92/0.75mm2 无线扣
华数入网凭证 LE32U3050-MG13-02(A5/300G 铜版纸/正反面彩印）
PE 袋（螺丝） 80*40mm（带封口条/有丝印）
珍珠棉袋 LCD37R26-MG28-01(1300*1000mm/丝印/打孔/国内中文）
底座组件 LD4615（黑色高亮）
底座 LD4615-SJ30-01（黑色高亮）
底座支撑架 LD4615-SJ04-01（黑色高亮）
底座铁底板
橡胶垫 D20.2*H5mm（弧面/黑色/单面背 3M9448 胶）
螺丝 3*6PWB（加硬）白色
按键板贴片组件(A 版) TV3210-ZC10-01（配一体机 10/15 面板）
贴片插座 5pin-0.5mm-卧式-编带-下接触带扣
L=360mm-10Pin-2.0mm-8P-1.25mm PCS 1
LD4615-WJ01-01(SGCC ) PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 1
PCS 3
PCS 1
PCS 1
PCS 1
PCS 1
PCS 6
PCS 14
PCS 1
PCS 1
六、软件升级方法
升级包括两个部分：
一、V59 电视芯片升级，方法如下：
1. 在电脑中将 MEGRE.BIN 文件复制到 U 盘根目录下；
2. 接通电视电源，将 U 盘插入 MINI USB 端口（需要 USB 转接线)；
3. 在 TV 状态下，按遥控器“信源、9、9”，开始升级软件，升级完成后，会自动重启。（在
升级过程中不能断电）；
二、Hi3716 机顶盒芯片升级，有两种方法，分别如下：
A、通过网络升级：
1.插好网线，开机进入华数 TV 主页面；
2.进入左下角设置界面，找到“网络”选项，连接好网络；
3.在设置界面，找到“系统升级”选项，电视机会自动检测软件新版本并自动升级。
B、通过 U 盘升级：
Page 17
内部技术资料，严禁外传！
1、把软件的所有文件拷贝到 U 盘根目录下；
2、接通电视电源并开机，电视会自动进入升级界面；
3、升级过程不能断电；
注：用 U 盘升级会把机器的 STBID、软件版本、硬件版本等信息擦除掉，所以升好级后需
要把这些信息重新写到机器上，客户才能正常使用。所以一般不建议用这种方式升级。
