Page 1
Service Manual Ebony 48HFL5130/T3
1
SERVICE MANUAL
N
维 修 手 册
客户/品牌 机种名
Ebony 48HFL5130/T3
Page 2
Service Manual Ebony 48HFL5130/T3
2
版本
发布日期
变更说明
对外机种名
对内机种名
A00
Mar-31-2014
首次发布
48HFL5130/T3
E48E91NDCZP3NNZ
变更说明
Page 3
Service Manual Ebony 48HFL5130/T3
3
目 录
1. 显示器规格 ------------------------------------------------------------------------------------------------ 04
1.1 产品信息 ----------------------------------------------------------------------------------------------- 04
1.2 Panel 特性---------------------------------------------------------------------------------------------- 06
2.操作说明 ----------------------------------------------------------------------------------------------- 08
2.1 遥控器操作 ----------------------------------------------------------------------------------------------08
2.2 控制面板 ------------------------------------------------------------------------------------------------09
2.3 底部和侧面信源接口---------------------------------------------------------------------------------------09
2.4 连接计算机-----------------------------------------------------------------------------------------------10
3.使用电视--------------------------------------------------------------------------------------------------- 11
3.1 打开/关闭电视或切换为待机--------------------------------------------------------------------------------11
3.2 使用更多电视功能-----------------------------------------------------------------------------------------12
3.3 设定频道-------------------------------------------------------------------------------------------------15
3.4 网络设置-------------------------------------------------------------------------------------------------15

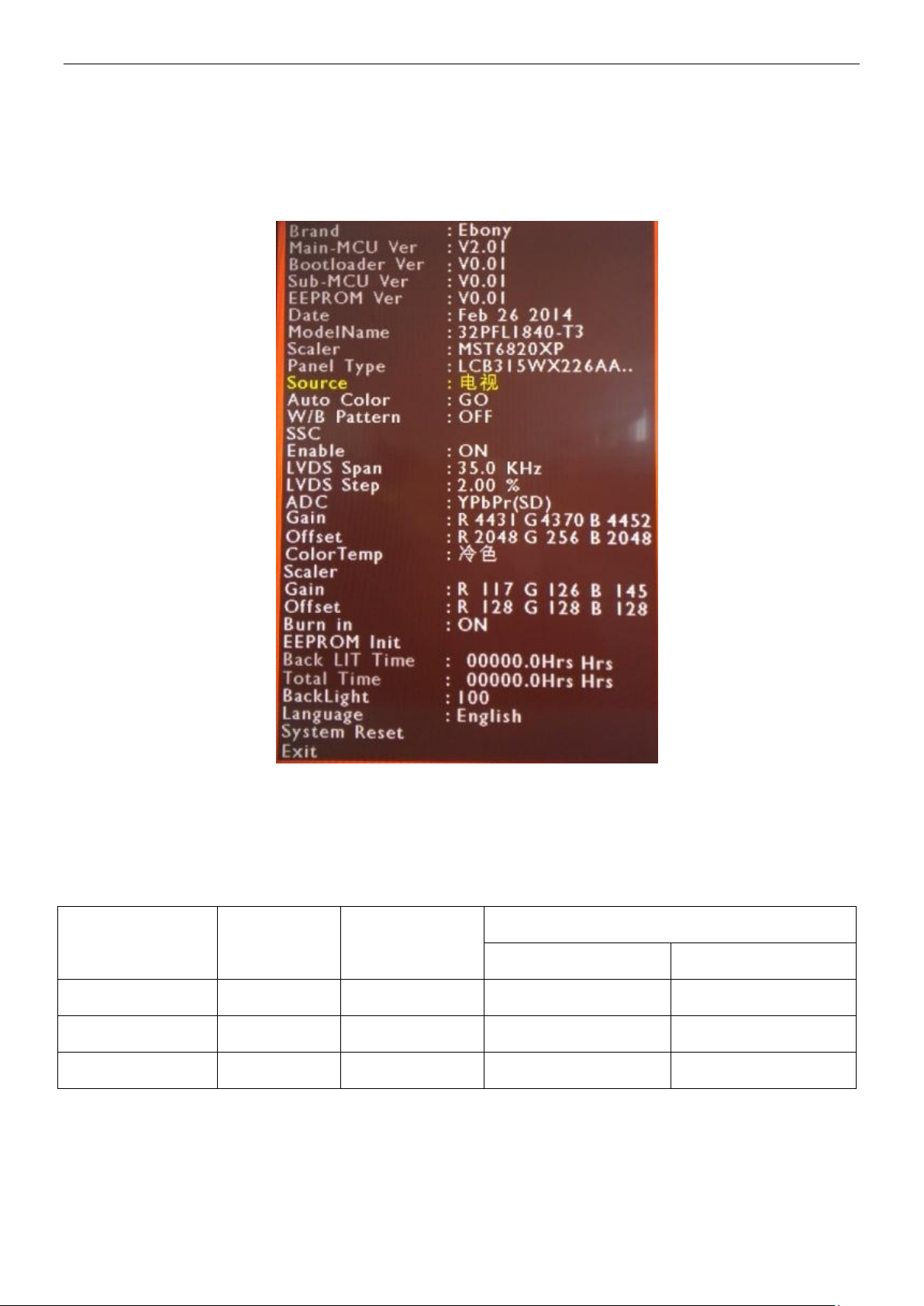

4.工厂模式调整 --------------------------------------------------------------------------------------------- 17

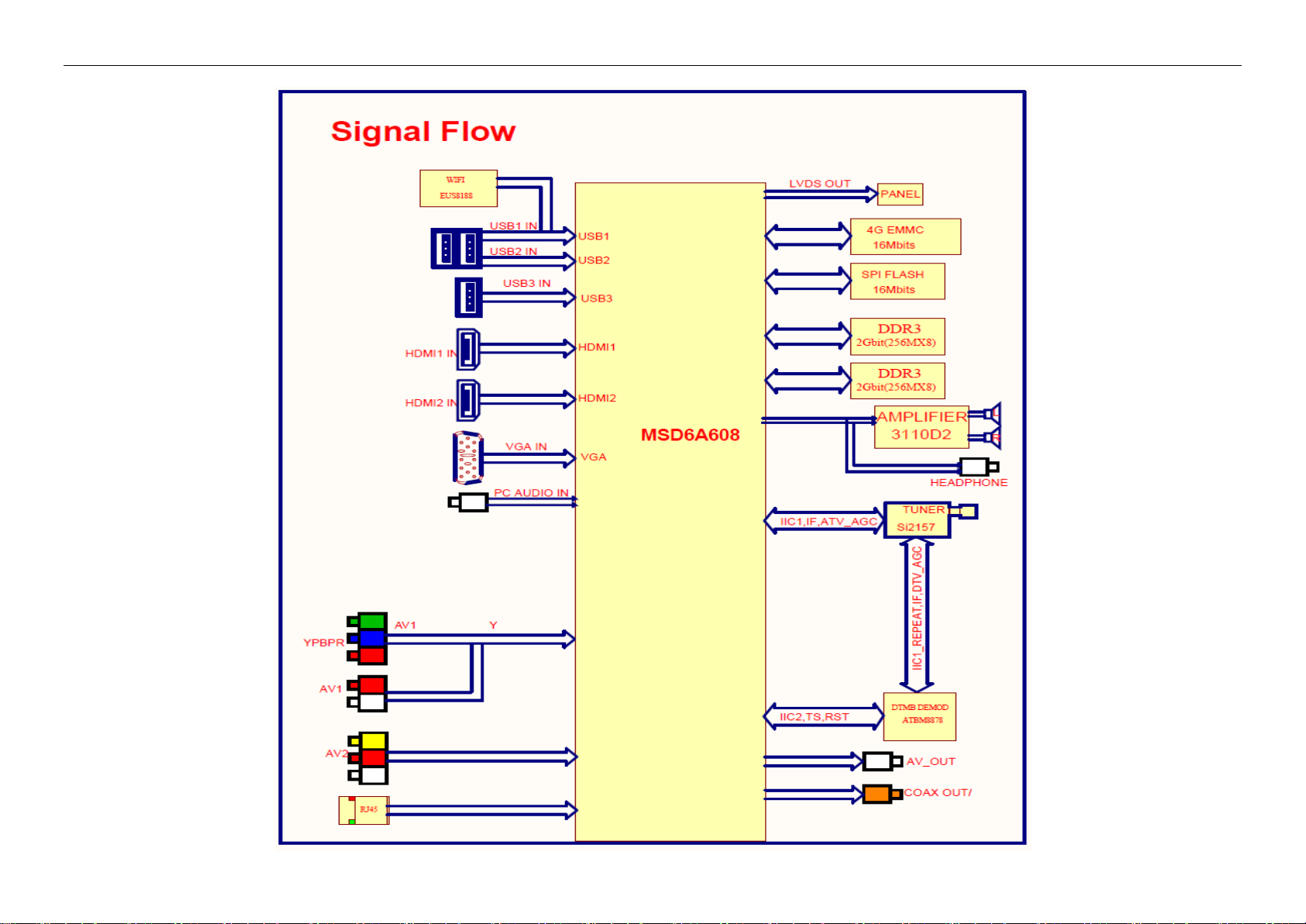

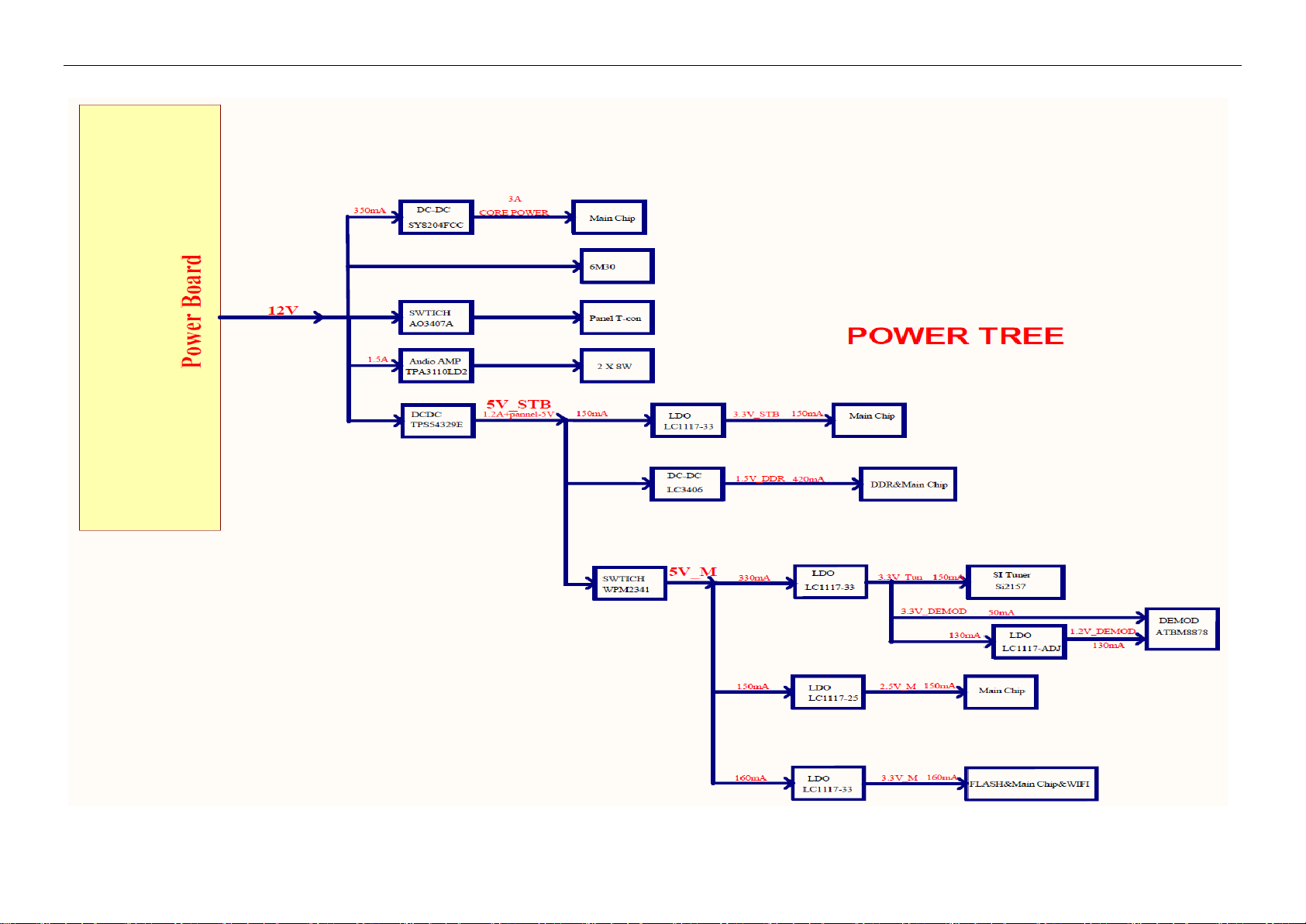

5.方框图---------------------------------------------------------------------------------------------------- 21

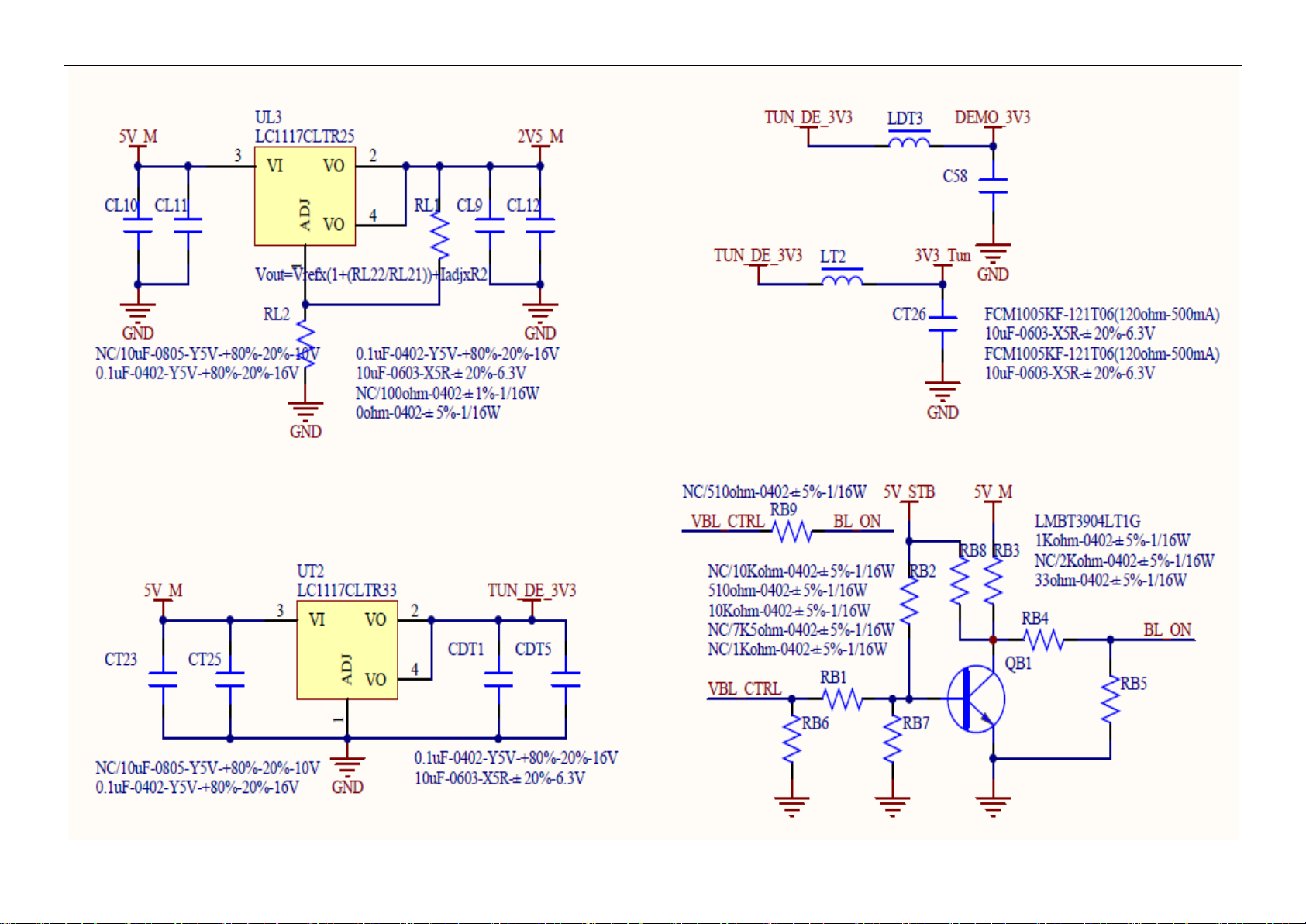

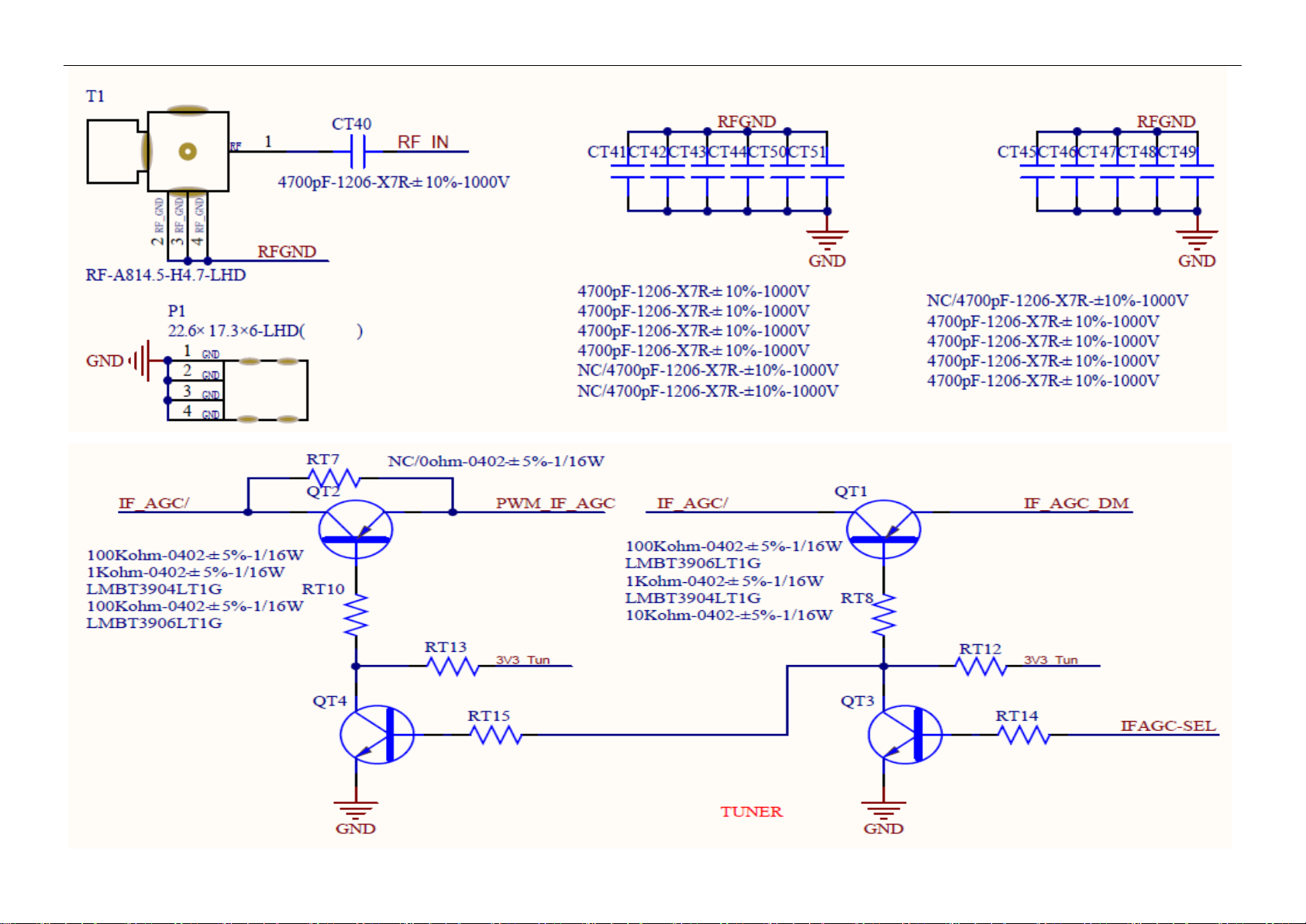

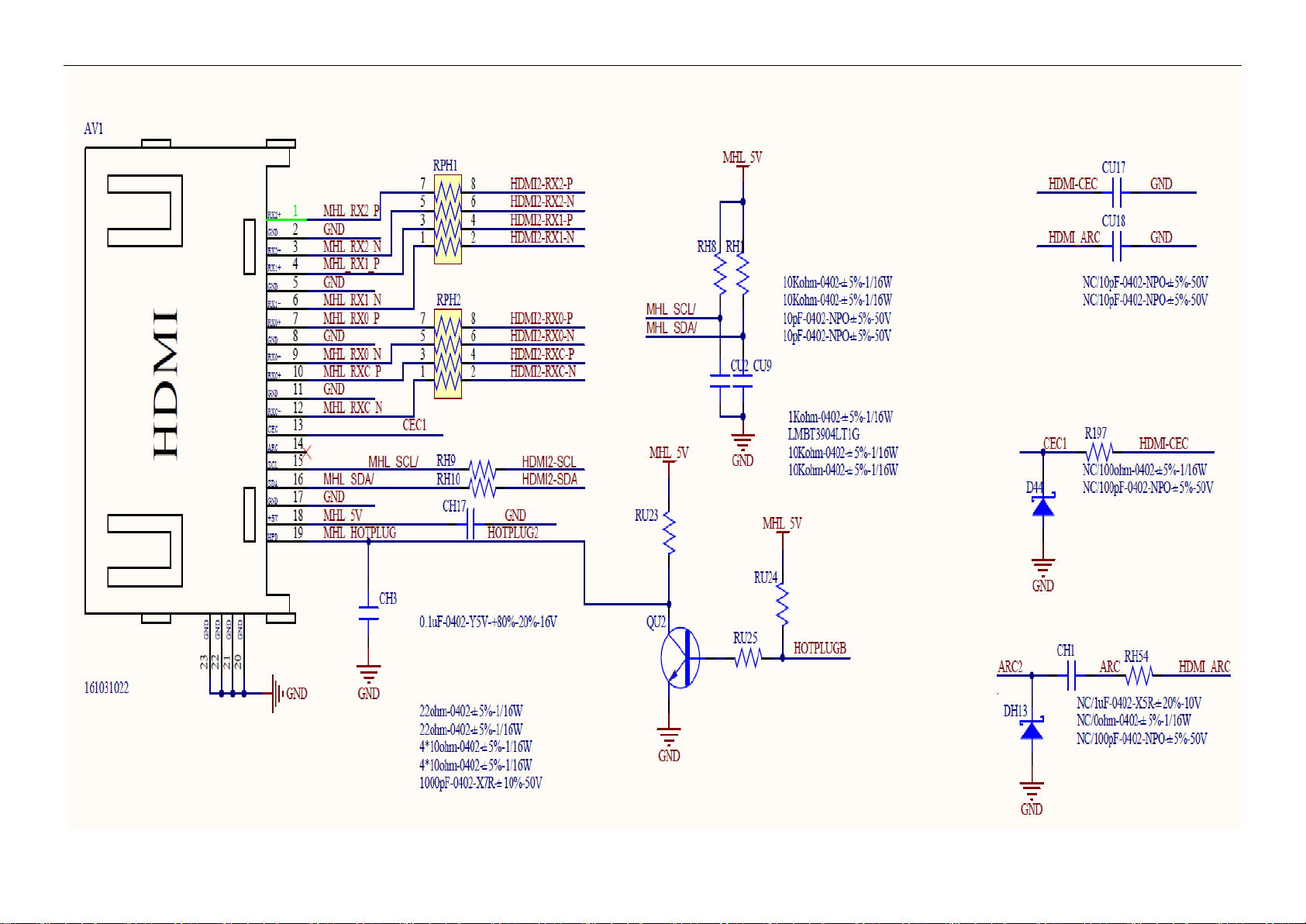

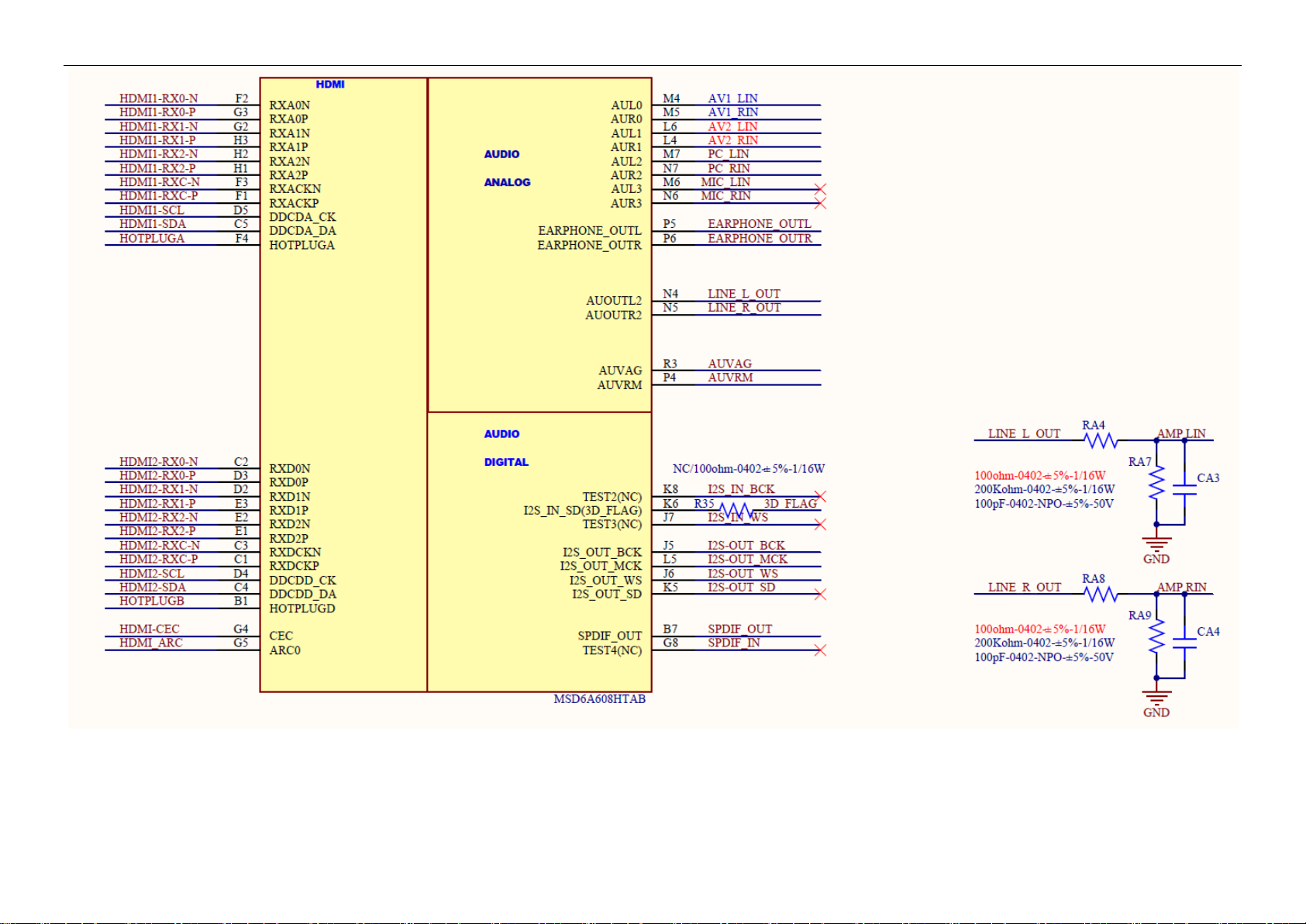

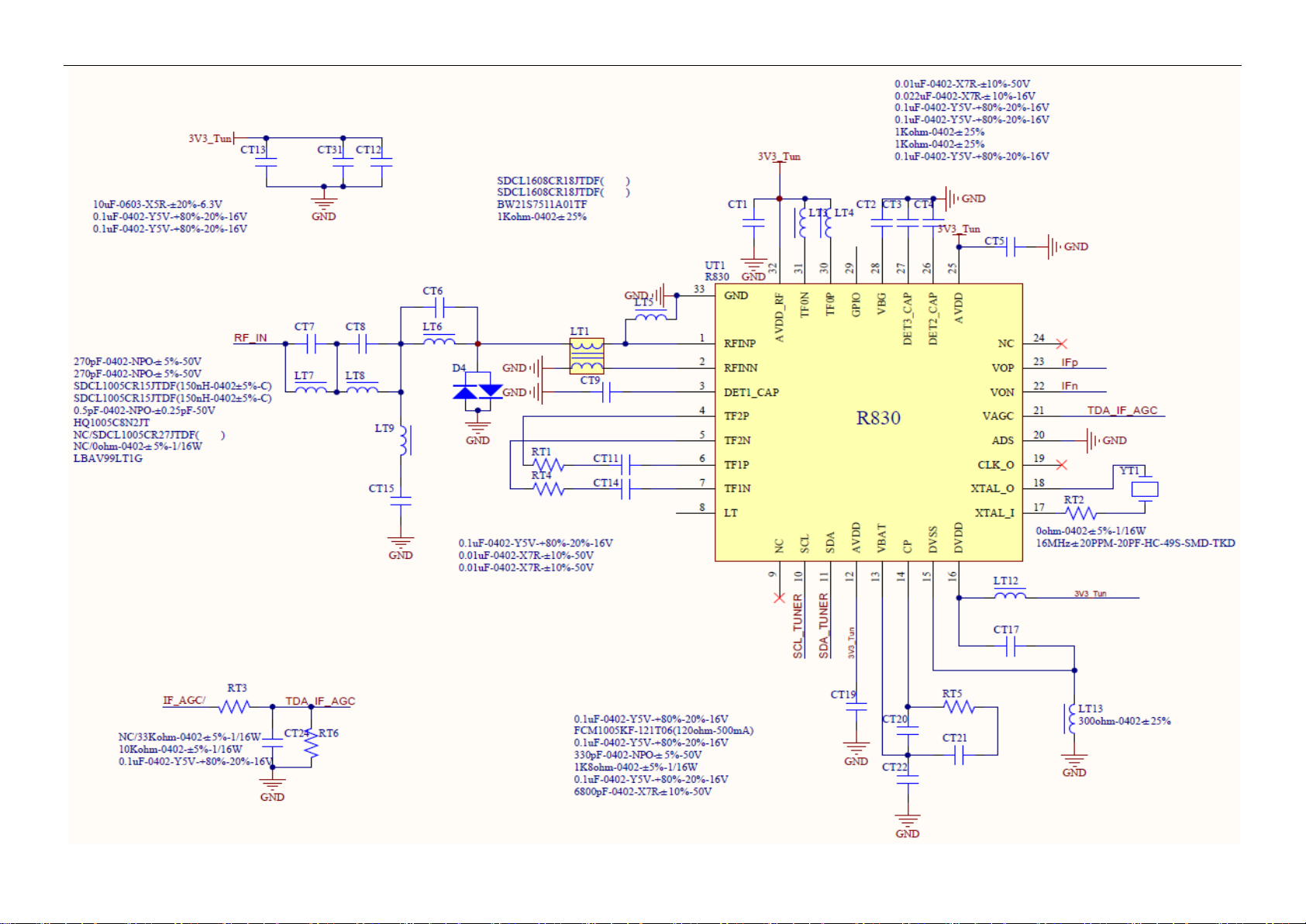

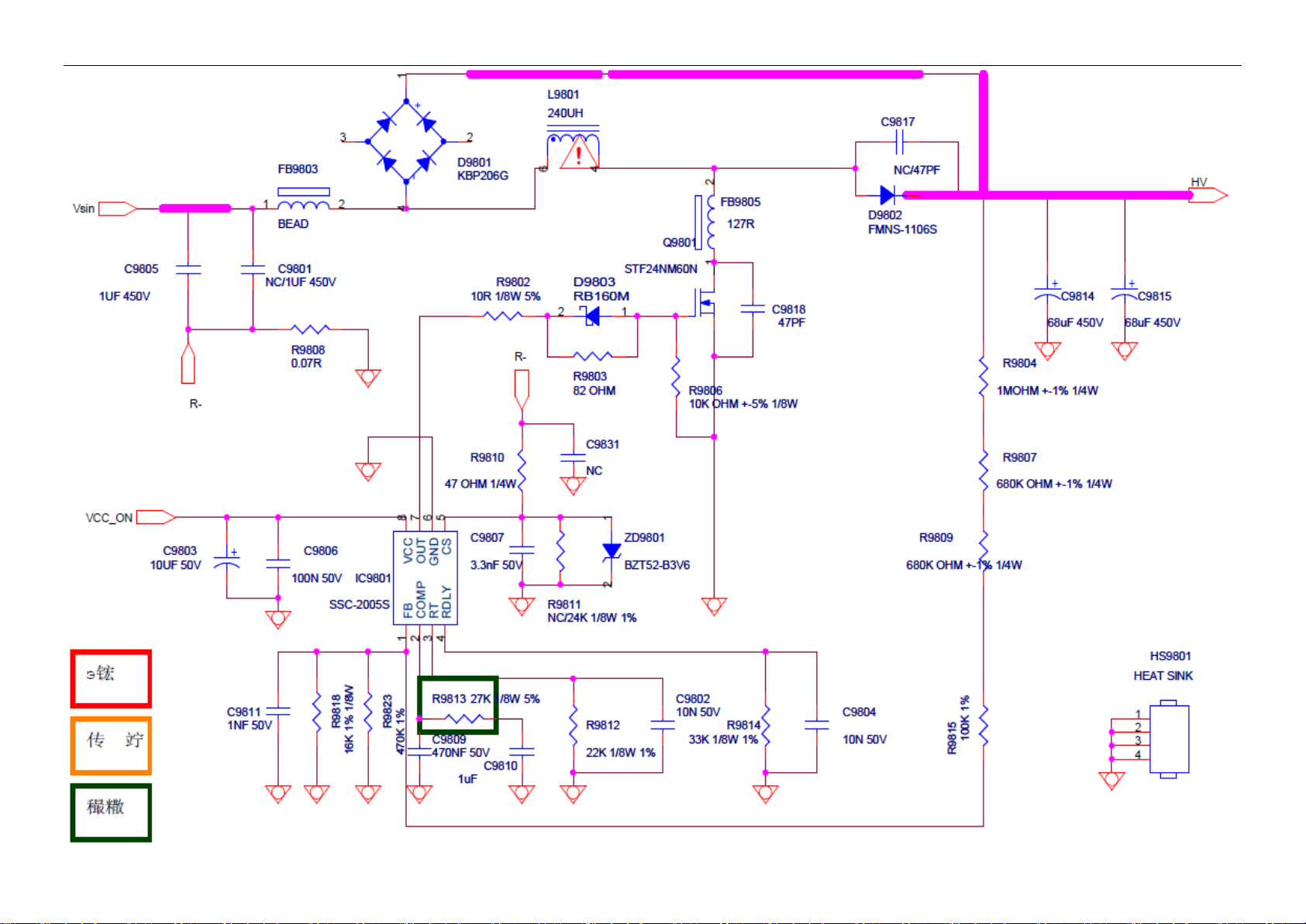

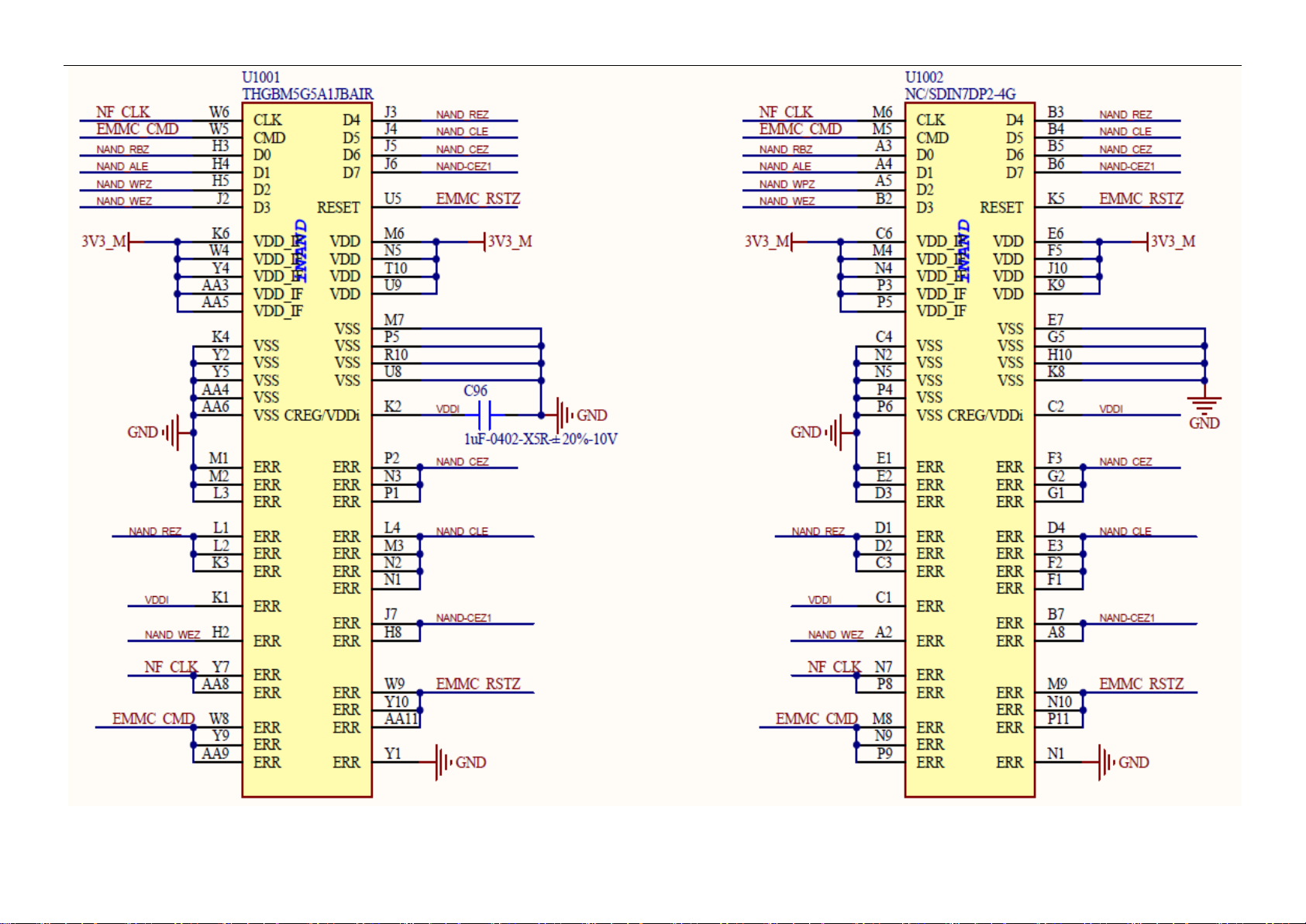

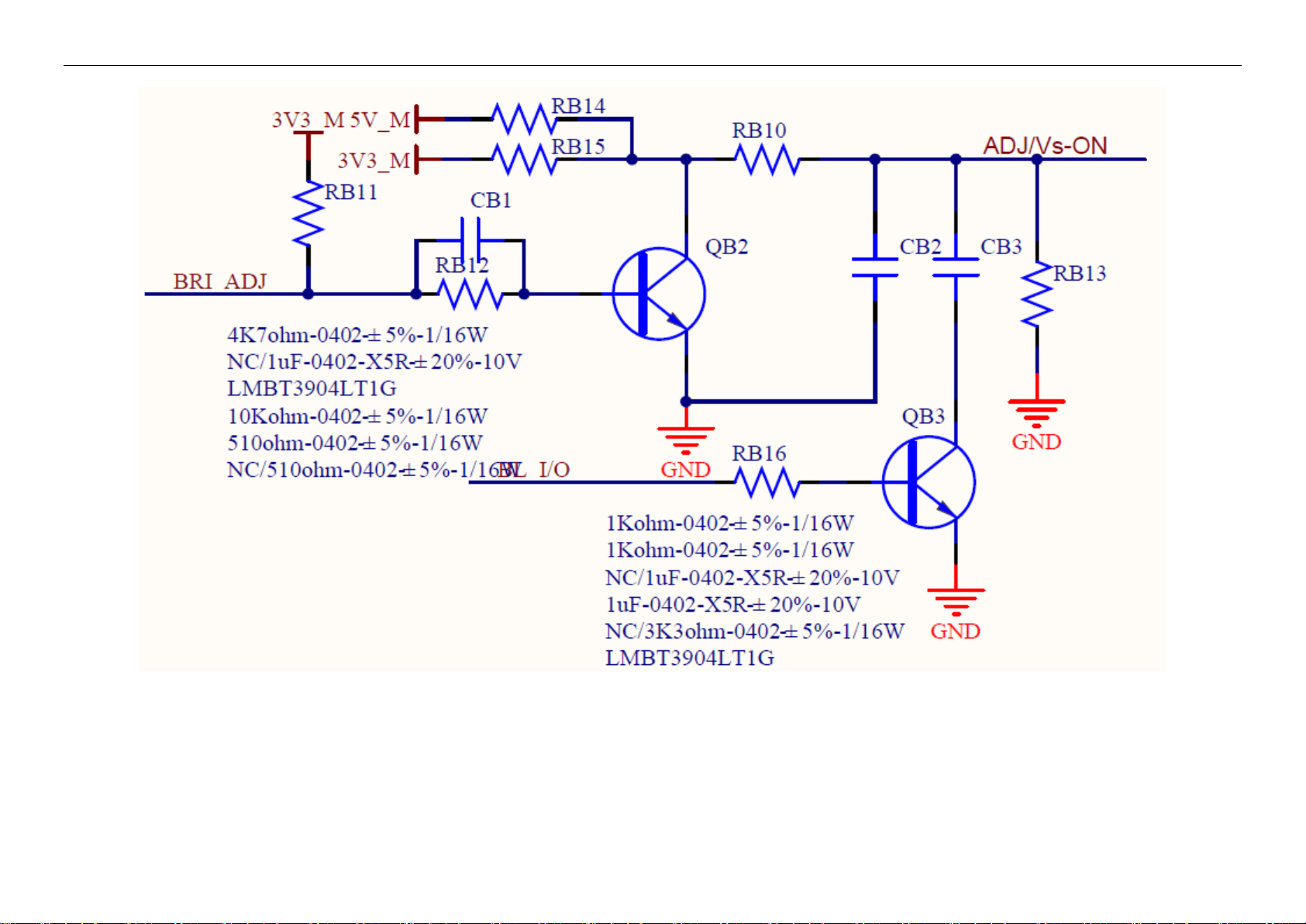

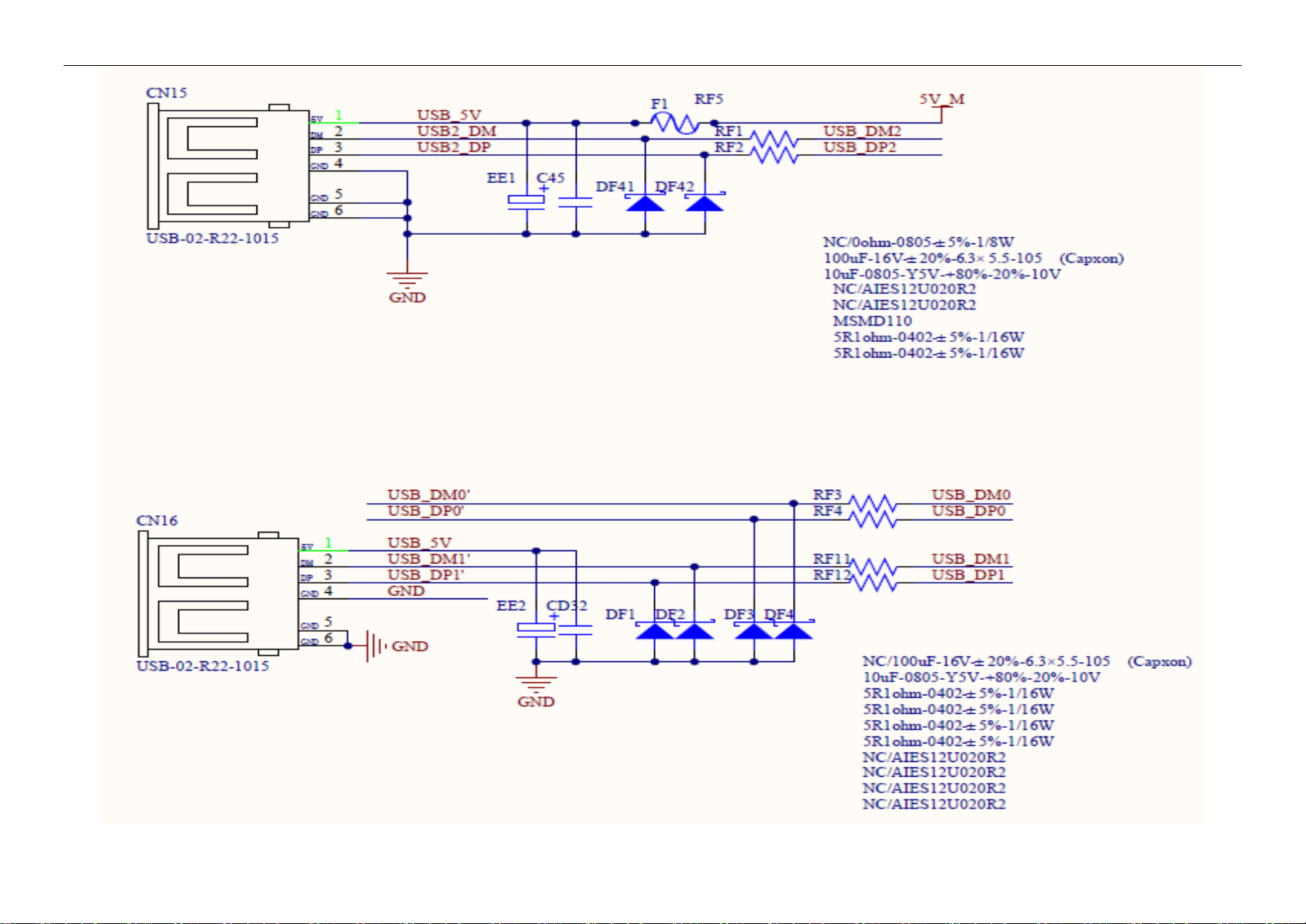

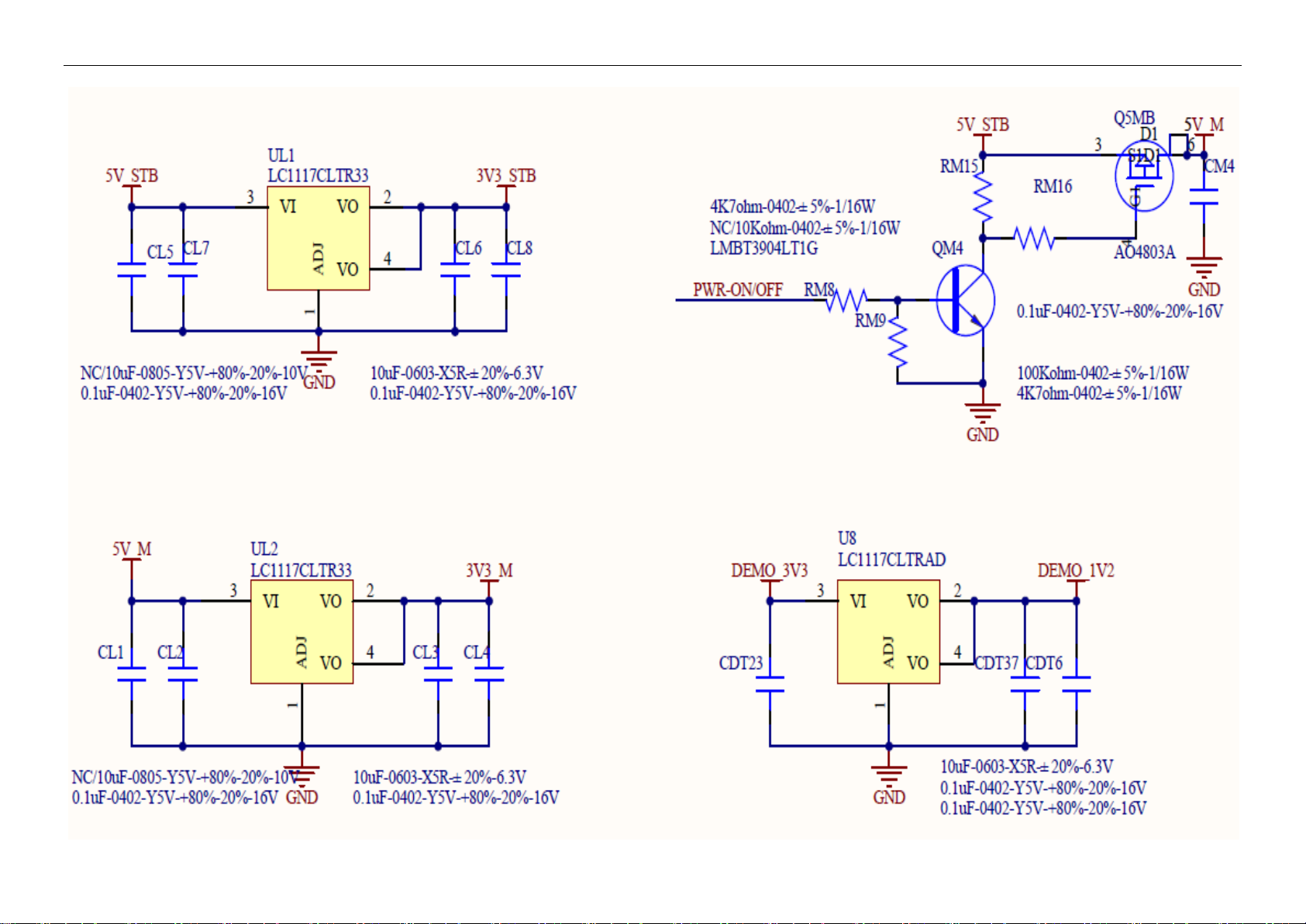

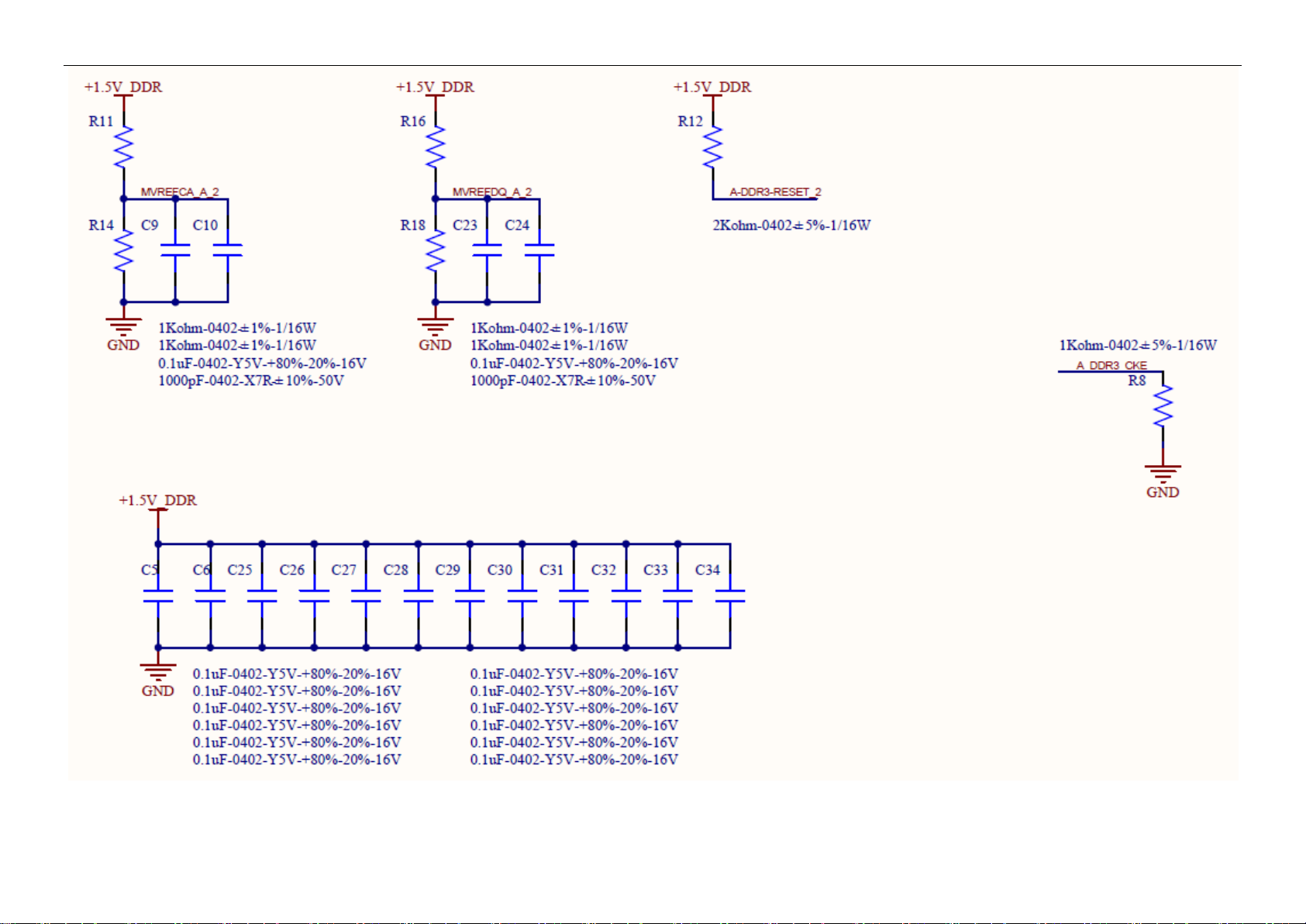

6.线路图---------------------------------------------------------------------------------------------------- 24
7.软体及 EDID 烧录 SOP --------------------------------------------------------------------------------------62
7.1 软体烧录------------------------------------------------------------------------------------------------62
7.2 EDID 烧录-----------------------------------------------------------------------------------------------62
8.故障处理流程---------------------------------------------------------------------------------------------- 63
9.BOM----------------------------------------------------- --------------------------------------------------72
Page 4
Service Manual Ebony 48HFL5130/T3
4
1 显示器规格
1.1 产品信息
产品信息可能会随时变更，恕不另行通知。有关详细产品信息，请转到 www.philips.com/support。
支持的显示分辨率
计算机格式
• 分辨率 - 刷新率:
• 640 × 480 - 60Hz
• 800 × 600 - 60Hz
• 1024 × 768 - 60Hz
• 1360 × 768 - 60Hz
• 1920 × 1080 - 60Hz
视频格式
• 分辨率 - 刷新率:
• 480i - 60Hz
• 480p - 60Hz
• 576i - 50Hz
• 576p - 50Hz
• 720p - 50Hz, 60Hz
• 1080i - 50Hz, 60Hz
• 1080p - 50Hz, 60Hz.
多媒体
• 支持的存储设备: USB（仅支持 FAT 或 FAT 32 USB 存储设备。）
• 支持的多媒体文件格式:
• 图像: JPEG
• 音频：MP3
• 视频: MPEG 2/MPEG 4 , H.264
声音频率
• 48HFL5130/T3: 8W×2
固有分辨力
• 48HFL5130/T3: 1920×1080
Page 5
Service Manual Ebony 48HFL5130/T3
5
电视荧幕尺寸
（英寸）
需要的点距（mm）
需要的安装螺钉
48
200 × 200
4 x M4(建议长度 22mm，最长 24mm)
调谐器 / 接收 / 传输
• 天线输入: 75ohm 同轴 (IEC75)
• 电视系统: PAL, D/K,DTMB
• 视频播放: NTSC, SECAM, PAL
• 视频播放: UHF,VHF
遥控器
• 类型: HOF-44K-GJ12647z（中国机型）
• 电池: 2 × AAA (LR03 类型)
电源
• 主电源: 200V～, 50/60 Hz
• 待机能耗: ≤ 0.5 W
• 环境温度：5 到 45 摄氏度
• 功耗（Typical）: 48HFL5130/T3: 95W
支持的电视机安装托架
要安装电视机，请购买飞利浦电视机安装托架或与VESA标准兼容的电视机托架。为避免损坏电缆和插口，请确保
电视机背面至少保留2.2英寸或 5.5厘米的间隙。
警告
请按照随电视机安装托架一起提供的所有说明操作。Koninklijke Philips Electronics N.V.对由于电视机安装
不当而造成的事故,人身伤害或损失不负任何责任.
产品规格
设计和规格若有变更，恕不另行通知。
48HFL5130/T3
• 不带电视支架
• 尺寸(宽×高×深): 1081.8 × 623.4 × 64.6 (mm)
• 重量: 12.2 kg
• 带电视支架
• 尺寸(宽×高×深): 1081.8 × 657.4 × 253.4 (mm)
• 重量: 12.8 kg
Page 6
Service Manual Ebony 48HFL5130/T3
6
Item
Specification
Unit
Note
Active Area
1054.08(H) × 592.92(V)
mm
Bezel Opening Area
1058.00(H) × 596.80(V)
mm
Driver Element
a-Si TFT active matrix
--
Pixel Number
1920 × R.G.B×1080
pixels
Pixel Pitch
0.549(H) × 0.549(V)
mm
Pixel Arrangement
RGB Vertical stripe
--
Display Colors
8 Bit
colors
LVDS Channel
2 Channel
--
Display Operation Mode
Transmission mode/Normally Black
--
Surface Treatment
Haze 1%
--
Item
Min.
Typ.
Max.
Unit
Note
Module Size
Horizontal(H)
1080.80
1081.80
1082.80
mm
Vertical(V)
622.40
623.40
624.40
mm
Depth(D)
37.50
38.50
39.50
mm
Depth(D)
None
None
None
None
To stand off
Weight
TBD
Kg
-
Parameter
Symbol
Value
Unit
Min.
Typ.
Max
Power Supply Input Voltage
VDD
10.8
12.0
13.2
VDC
Power Supply Ripple Voltage
V
ripp
- -
600
mV
Power Supply Input Current
IDD
-
0.55
0.7
A
Power Consumption
PDD
-
6.6
8.4
Watt
Inrush Current
I
RUSH
- - 3 A
LVDS
Interface
Differential Input Voltage
|VID|
200
400
600
mVDC
Differential Input High Threshold Voltage
VTH
+100
-
+300
mVDC
Differential Input Low Threshold Voltage
VTL
-300
-
-100
mVDC
Common Input Voltage
V
CIM
1.0
1.2
1.4
VDC
CMOS
Interface
Input High Threshold Voltage
V
IH
(High)
2.7
--
3.3
VDC
Input Low Threshold Voltage
V
IL
(Low)
0
--
0.6
VDC
1.2 Panel 特性
1. 一般规格
2.机械特性
3.电气特性
Page 7
Service Manual Ebony 48HFL5130/T3
7
Item
Symbol
Value
Unit
Ambient Temperature
Ta
25±2 oC
Ambient Humidity
Ha
50±10
%RH
Supply Voltage
VDD
12.0
V
Input Signal
According to typical value in "3. ELECTRICAL CHARACTERISTICS"
LED Current
IL
1.77
A
Item
Symbol
Condition
Min.
Typ.
Max.
Unit
Note
Color Chromaticity
(CIE1931)
Red
Rx
θx=0°,θ
y
=0°
Viewing
Angle at
Normal
Direction
Typ - 0.03
0.624
Typ + 0.03
-
-
Ry
0.353
Green
Gx
0.3224
Gy
0.6348
Blue
Bx
0.151
By
0.056
White
Wx
0.280
Wy
0.290
Color
Gamut
CG
61.2
68
%
NTSC
Ratio
Center Luminance of White
(Center of Screen)
Lc
250
300
cd/m2
(4)
Contrast Ratio
CR
900
1200
-
(2)
Response Time
Gray to
Gray
-
8
10
ms
(3)
White Variation
δW
-
-
1.4
-
(5)
Viewing Angle
Horizontal
θ
x
+
CR≧20
-
89
-
Deg.
(1)
θ
x
- - 89
-
Vertical
θ
y
+ - 89
-
θ
y
- - 89
-
4.光学特性
1）测试条件
2）光学特性
Page 8
Service Manual Ebony 48HFL5130/T3
8
2.操作说明

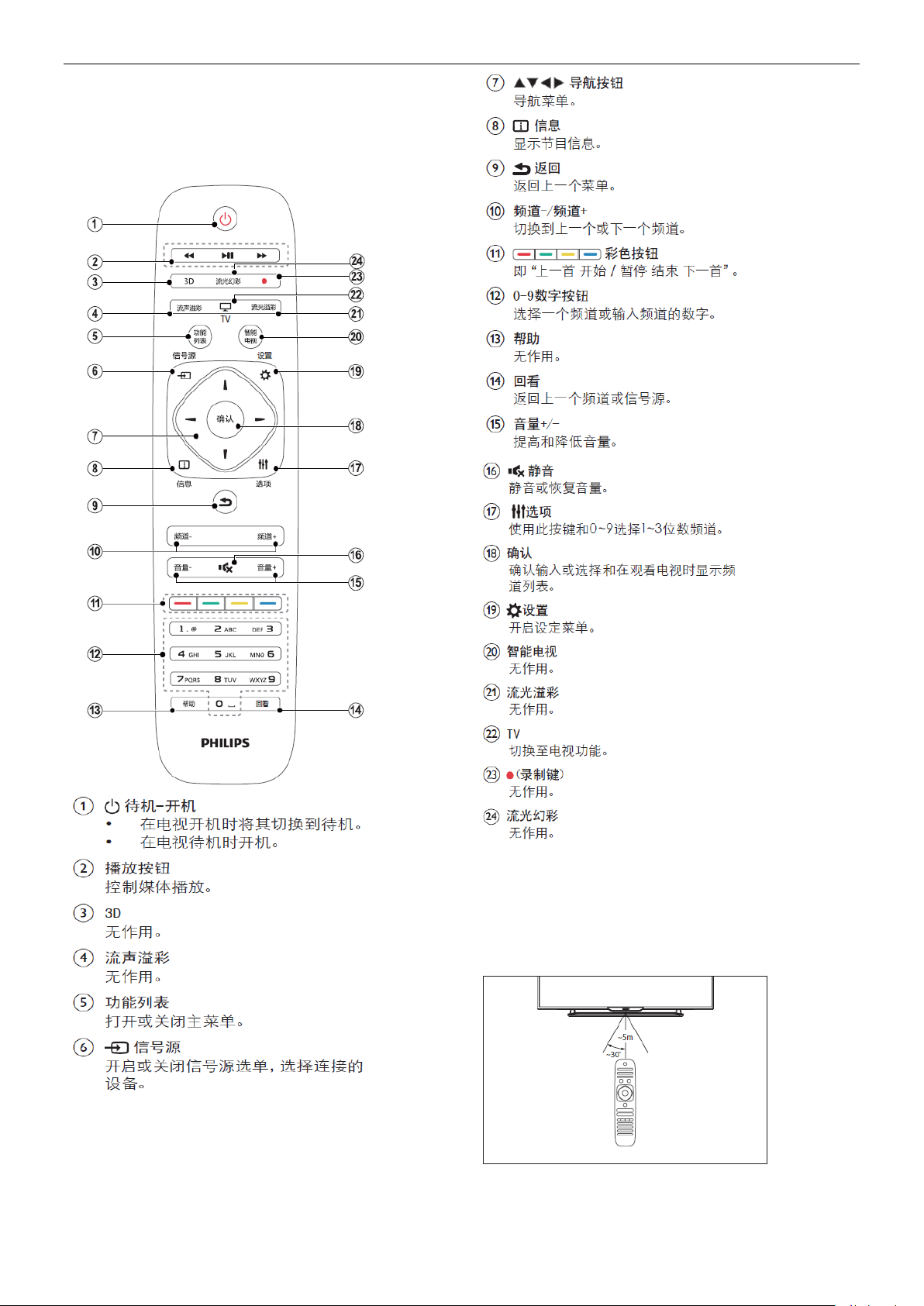

2.1 遥控器操作
遥控器使用
使用遥控器时，按住它靠近电视，并指向遥控器传感器。确保
遥控器和电视之间的视线没有被家具、墙壁或其它物件妨碍。
Page 9
Service Manual Ebony 48HFL5130/T3
9
② 网口

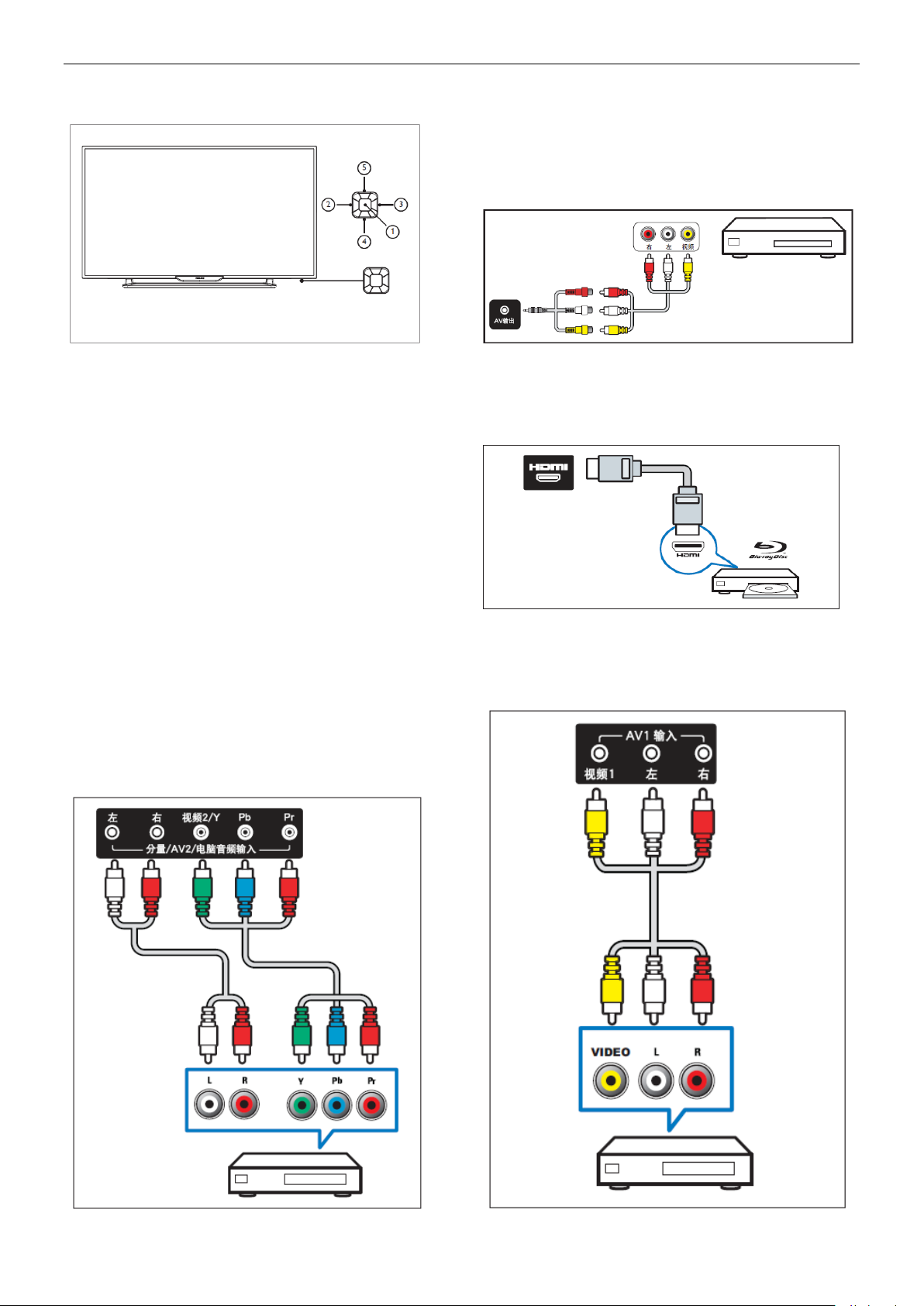

2.2 控制面板
来自网络的数据输入。
③ AV 输出
视频：VCR 等模拟设备中的复合视频输出。
音频：视频上所连模拟设备中的音频输出。
① 打开/关闭控制菜单，在控制菜单上，当光标显示在音量、
频道、信源时，按此按键关闭控制菜单； 当光标显示在关
机时，按此按键电视关机。操作普通界面，可作为确认键。
②/③ 在控制菜单上左右移动光标，操作普通界面时，可左右
移动光标。
④/⑤ 在控制菜单上，当光标显示在音量时，按此键可调整音
量；当光标显示在频道时，按此键可切换频道；当光标显示在
信源时，按此键可切换信源。操作普通界面时，可上下移动光
标。
2.3 底部和侧面信源接口
底部接口
① 分量输入
DVD 播放机或游戏机等模拟或数字设备中的模拟音频和视频输
入。
侧面接口
① HDMI
Blu-ray播放机等高清数字设备中的数字音频和视频输入。
② AV 输出 AV1 输入 (视频 音频 左/右)
视频: VCR 等模拟设备中的复合视频输入。
音频: 视频上所连模拟设备中的音频输入。
Page 10
Service Manual Ebony 48HFL5130/T3
10
③ 天线/有线电视
数位的电视信号输入。
有线的电视信号输入。
④ USB
USB 存储设备中的数据输入。
• DVI-HDMI线
使用 Philips EasyLink
充分利用您的 Philips EasyLink HDMI-CEC 兼容设备可增
强控制功能而达到最大效益。透过 HDMI 接口连接的 HDMI-CEC
兼容设备可以由电视遥控器进行控制。
要启用 Philips EasyLink，您需要:
• 透过HDMI接口连接两个以上的 HDMI-CEC兼容设备

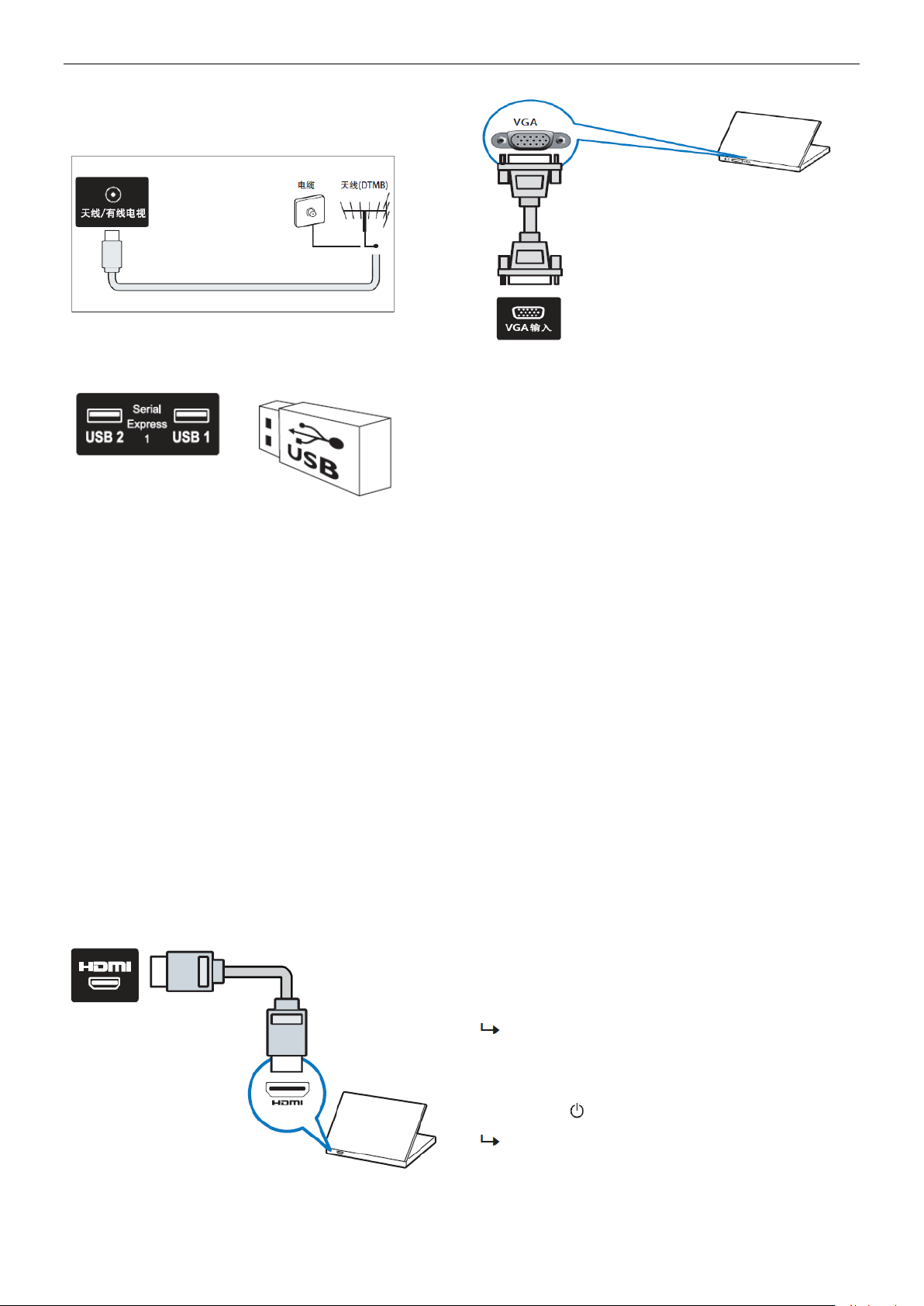

2.4 连接计算机
将计算机连接到电视之前
将计算机上的屏幕刷新率设置为60Hz。
在计算机上选择一个支持的屏幕分辨率。
通过以下一种接口连接计算机：
注：通过 DVI或 VGA 连接需要额外一条音频线。
• HDMI线
• 确认每个HDMI-CEC兼容设备都正常运作
• 切换到 EasyLink
注：
• EasyLink 兼容设备必须已经打开并被选作信号源。
• Philips 不保证 100% 与所有 HDMI CEC 设备实现互操作性。
打开或关闭 EasyLink
启用HDMI-CEC兼容设备后，电视会自动打开并切换到正确的信
号源。
注：
如果您不打算使用 Philips EasyLink，请不要启用它。
1 按设置。
2 选择 [EasyLink] 。
3 选择 [关] 或是 [开]，然后按确认。
使用快捷播放
启用 EasyLink 后，在设备上按下播放。
电视会自动切换到正确的信号源。
使用快捷待机
按遥控器上的 (待机-开机)。
电视及所有连接的HDMI设备将会切换到待机。
Page 11
Service Manual Ebony 48HFL5130/T3
11
使用频道列表切换频道
3.使用电视
3.1 打开/关闭电视，或切换为待机
您可使用频道列表观看所有可接收到的频道。
• 按遥控器上的频道 +/- 。
• 用遥控器上的数字按钮输入频道号码。
• 按遥控器上的回看键切换回到前一个频道。
使用频道列表切换频道
您可使用频道列表观看所有可接收到的频道。
1 按确认。 频道列表显示。
2 按 选择频道。
3 按确认观看选择的频道。
4 按回看键返回到上一个观看的频道。
观看连接的设备
选择外部信号源之前，请将外接设备打开。

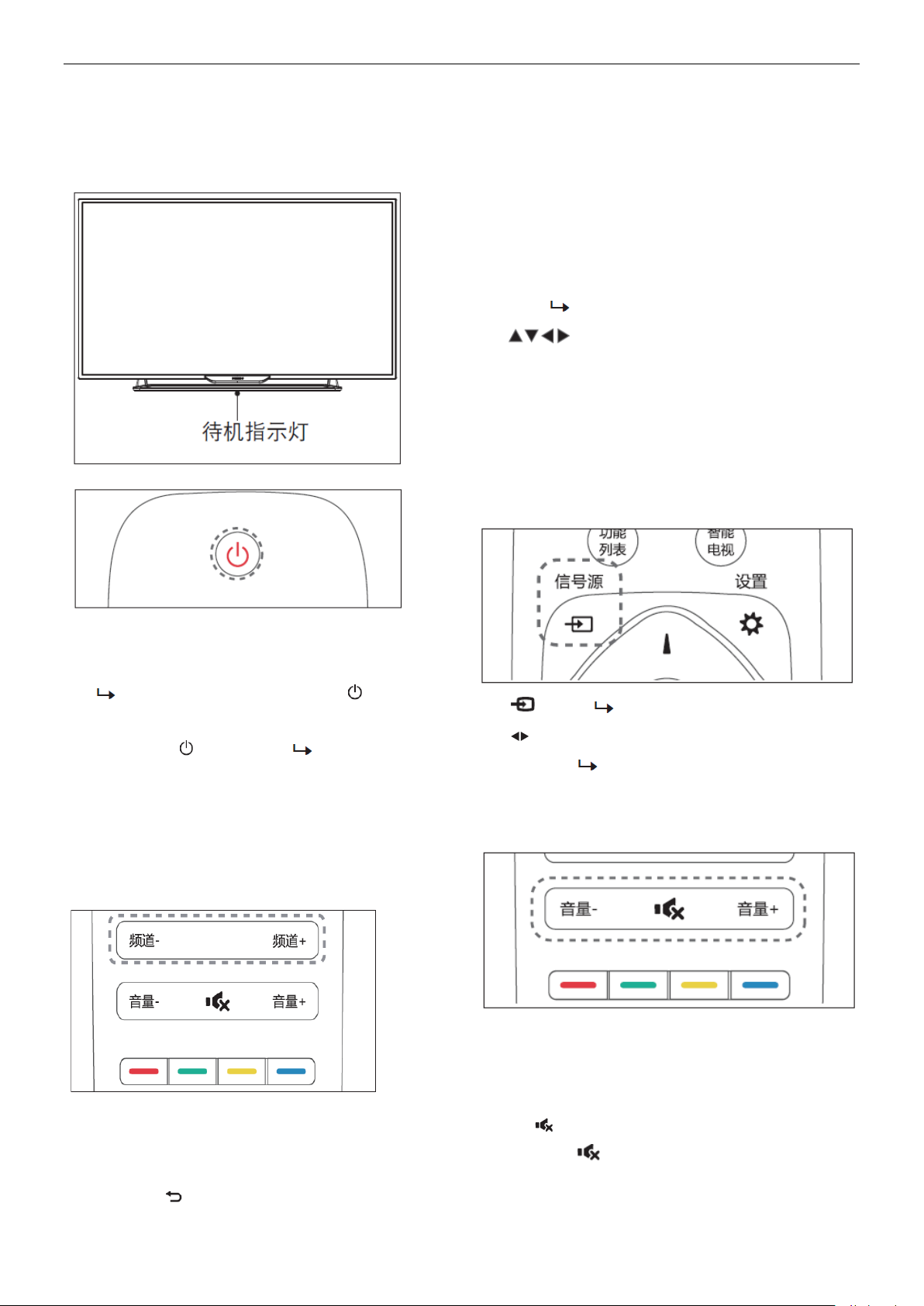

打开电视
• 请将电源线插入AC电源插座。
• 如果待机指示灯为红色，按遥控器上的 (待机-开机)。
切换到待机
按遥控器上的 (待机-开机)。 状态指示灯变为红色。
提示：
尽管待机时电视消耗极少的电量，但还是会耗电的。如果长时
间不用，请从电源插座上拔下电视电源插头。
切换频道
使用信号源按钮。
1 按 信号源。 信号源列表出现。
2 按 选择一个设备。
3 按确认选择。 电视切换到所选设备。
调整电视音量
不使用频道列表切换频道
• 按遥控器上的频道 +/- 。
• 用遥控器上的数字按钮输入频道号码。
• 按遥控器上的 返回/回看回到前一个频道。
提高或降低音量
•按遥控器上的音量+/-。
静音或取消静音
•按 静音。
•再按一次 恢复声音。
Page 12
Service Manual Ebony 48HFL5130/T3
12
[自然]: 应用自然画面质量。
3.2 使用更多电视功能
[标准]: 调整画面设置以适应大多数视频环境和类型。
访问电视机菜单
菜单可帮助您设定频道、更改画面和声音设置及访问其它功能。
1 按功能列表， 菜单开启。
2 选择下列选项后，请按确认：
• ［观看电视］：当其他讯号源被选取时，选择此项以切换回电
视频道。
• ［智能电视］：进入智能电视主界面。
• ［信号源］：进入信号源选择菜单。
• ［节目导视］：访问电视节目指南。
• ［设置］：更改画面、声音及其他设定。
变更语言
你可以选择变更语言菜单。
变更菜单语言
1 按功能列表。
2 选择[设置]>[电视设置]>[首选项]>[菜单语言]，然后按 。
3 选取您想要的语言后按确认。
更改画面和声音设置
更改画面和声音设置以适合您的喜好。 您可以应用预定义的设
置，也可以手动更改设置。
观看电视或使用外部设备时，按 选项进入[画面和声音]选择
[灵智画面]、[灵智声音]或 [画面格式]，以快速访问画面和声
音设置。
快速设置画面和声音设置
此功能可帮助您快速设置画面及声音。
1 按功能列表。
[影院]: 应用观看电影设置。
[照片]: 适用于观赏照片。
[节能]: 应用低能耗设置。
[个人设定]: 自定并储存您的个人设定。
手动调整画面设置
1 按功能列表。
2 选择[设置] > [电视设置]，然后按确认。
3 选择[画面]后，选择下列其中一个设定后按确认。
[灵智画面]: 选取预定义的设定。
[对比度]: 调整对比度，增加亮部与暗部间的强度差异。
[背景光]: 调整背光强度差异。
[亮度]:调整较暗区域的强度和精细度。
[色彩]: 调整颜色饱和度。
[清晰度]: 调整图像的清晰度。
[降噪]:过滤和降低图像中的噪点。
[色温]: 调整画面色彩平衡。
[自定义色温]: 自己设定喜爱的画面色彩平衡。 (只有在色温
选取自定义时可做个人设定。)
[高级设置]: 微调每个像素以匹配周围像素。这会产生完美的
高清图像。[动态对比度]: 随图像变化增强对比度。
[动态背光]: 根据画面内容动态调整电视背光的亮度。
[电脑模式]: 当电脑使用HDMI连接到电视时调整画面设置。
[画面格式]: 更改画面格式。
[屏幕偏移]: 调整各个画面格式的画面位置。（电脑模式下才
有此选项。）
改画面格式
1 按功能列表。
2 选择 [设置]> [电视设置]> [画面] >[画面格式]，然后按 。
2 选择[设置]＞[快速设置画面和声音]，然后按确认。
3 依照画面上的说明按左右键选择您喜爱的设置，按确认。
使用灵智画面
使用图像模式进行画面设置。
1 按 选项进入[画面和声音]，选择[灵智画面]，然后按确认。
2 选择下列其中一项设定后按确认。
[鲜艳]: 应用多彩动态设置， 适用于白天观赏时使用。
画面格式摘要
更改画面显示格式。有超放大银幕、4:3、无格式转换、缩放 1、
缩放 2 、宽屏幕选项可供选择，选项会根据不同的信号源或状
态的不同而有所差异。
Page 13
Service Manual Ebony 48HFL5130/T3
13
使用灵智声音
使用声音模式进行声音设置。
1 按 选项进入[画面和声音]，选择[声音模式]，然后按确认。
2 选择下列其中一个设定后按确认。
[标准]: 适用于大多数的环境与类型的声音设置。
[新闻]: 适用于语音(如新闻)的声音设置。
[影院]: 适用于电影的声音设置。
[游戏]: 适用于游戏的声音设置。
[戏剧]: 适用于戏剧节目的声音设置。
[体育]: 适用于运动型节目的声音设置。
[个人设定]: 使用在声音选项中所设的自订声音设置。
手动调整声音设置
1 按功能列表。
2 选择[设置]＞[电视设置]，然后按确认。
3 选择[声音]后，选择下列其中一个设定后按确认。
[灵智声音]: 访问预定义的灵智声音设置。
[晶晰声效]: 增进声音的清晰度。
[低音]: 调整低音。
3 选择[所有]或[喜好]频道列表，按确认；按 选择喜好
频道，按黄色键并根据提示，选择“是” ，清除标记。 该频
道从喜好列表中移除。
观看喜好列表中的频道
1 在观看电视时，按确认。 频道列表出现。
2 按 ，选择[喜好]频道列表，然后按确认。 只有喜好
列表中的频道会出现在频道列表中。
注：在您将频道加到喜好列表之前， 喜好频道列表是空的。
查看所有频道
1 在观看电视时，按确认。 频道列表出现。
2 按 ，选择[所有]频道列表，然后按确认。所有频道会显
示在频道列表中。
注：在您查看频道列表时，所有喜好频道会标有一个星号。
使用电视机时钟
您可以在电视机屏幕上显示一个时钟。
显示电视时钟
[高音]: 调整高音。
[环绕]: 开启环绕声音。
[自动音量调节]: 切换频道时， 自动减小突然性的音量变化。
[平衡]: 调整左右扬声器的平衡。
使用选项菜单
访问或选择与当前活动相关的选项。
1 观看电视时，按 选项。 选项目录显示。
2 选择下列其中一个项目后按确认:
[选项]:有状态和时钟两个选项。
[画面和声音]:进入画面和声音设置。
[节能设置]:应用低能耗设置，有节能模式、关闭屏幕两个选项。
创建和使用喜好频道列表
您可以创建所喜好电视频道的列表，以使您可以轻松找到这些
频道。
增加或移除喜好频道
1 在观看电视时，按确认。 频道列表出现。
2 选择[所有]频道列表，按确认；按 选择自己喜欢的节
目，按黄色键，将节目标记为喜好频道。 该频道增加到喜好
列表中。
1 观看电视时，按 选项。 选项目录显示。
2 选择[时钟]，然后按确认。 时钟显示
注：若要关闭时钟，重复上述动作。
自动将电视切换到待机状态
睡眠时间可以在预定义的时间过后，将电视切换到待机。
提示：
您可以提前关闭电视，也可以在倒计时期间重新设置睡眠时间。
1 按功能列表。
2 选择[设置]＞[电视设置]＞[首选项]＞[睡眠定时器]。
睡眠时间显示。
3 从0到180分钟之间选择一个预定时间。 睡眠时间以10分钟
为单位做设定。若定时器被设定为0，睡眠时间将被关闭。
4 按确认开启时间定时器。 当预定时间到时，电视将会切换
成待机模式。
Page 14
Service Manual Ebony 48HFL5130/T3
14
开始/ 暂停
播放幻灯片
频道-/
频道+
观看上一张/ 下一
张照片
返回至浏览
页
请见选项说明
开始/暂 停 播
放音乐
返回至浏览页
请见选项说明
开始/ 暂
停播放影
片
快进/快退
频道-/
频道+
上一个/
下一个影
片
返回至浏
览页
请见选项
说明
从USB存储设备中查看照片和播放音乐及影片
USB支持的视频格式:
支持的存储设备：USB（仅支持FAT 或FAT32 USB存储设备。）
支持的多媒体文件格式: 图像：JPEG、PNG
音频：MP3
视频：MPEG 2/MPEG 4，H.264
（以上文件格式若出现无法播放的情况请参考“支持的多媒体
文件编码”）
从连接的 USB 储存设备中观看照片与播放音乐及影片
1 打开电视。
2 连接USB储存设备到电视侧面的USB插槽。
3 按信号源。
4 选择 [媒体播放中心]，然后按确认。 浏览页开启。
观看照片
3 按返回回到浏览页主画面。
4 选择一个相簿。
5 按确认播放幻灯片。
观看影片
1 在浏览页中选取[文件夹]。
2 按确认播放影片。
依照荧幕上的指示更改播放影片的设定。
1 在浏览页中选取[文件夹]，然后按确认。
2 选取一张照片后按确认。
该照片将会被放大至全荧幕。
更改播放幻灯片的设定
在播放幻灯片的选项目录，依照荧幕上的指示浏览照片。
聆听音乐
在浏览页中选取[文件夹]，然后按确认播放。 依照荧幕上
的指示更改播放音乐的设定。
移除USB储存裝置
注意：请依照下列步骤移除以预防损坏USB储存装置。
1 按 返回离开浏览页主画面。
2 等候约五秒钟后再移除USB储存装置。
更新电视软件
Philips 不断努力改进其产品，我们建议您在推出更新时对您
的电视软件进行更新。
检查当前软件版本
1 按功能列表。
2 选择 [设置]＞[软件设置]＞[升级管理]，然后按 。 显
示目前软件版本资料。
更新软件
您可使用下列方法更新软件：使用USB储存装置自动更新。
1 按功能列表。
观看幻灯片时播放音乐
你可在观看幻灯片的同时播放背景音乐。
1 选择一个音乐专辑。
2 按确认。
2 选择 [设置] > [更新软件]。
3 依照画面上的说明更新软件。
注：软件更新完成后电视会重新开机。
更改电视的偏好设定
1 按功能列表。
2 选择[设置] > [电视设置] > [首选项]。
3 选择下列其中一个项目后确认。
Page 15
Service Manual Ebony 48HFL5130/T3
15
[菜单语言]: 选择菜单显示的语言。
[睡眠定时器]: 在设定的时间后让电视进入休眠。
[音量条]: 当你调整音量时显示音量大小。
[自动调整]: 在电脑模式下， 自动调整画面设置。
[出厂设置]: 将图像声音和其他设定恢复初始值。
[重新设定电视机]: 将电视的所有设置项全部恢复到默认值。
[键盘和输入法]: Android键盘和谷歌拼音输入法。
重置到出厂时的设定
您可以将画面及声音的设置重置到出厂时的设定。频道设定将
不会被重置。
1 按 功能列表。
2 选择[设置]＞[电视设置]＞[出厂设置]，然后按确认。
3 选择[重置]后，按确认开始重置设定。
3.3 设定频道
安装数字频道
1 按功能列表。
2 选择[设置]＞[频道设置]＞[数字频道接收测试]＞[搜索
信号]，按确认。
3 直接输入频道频率。
4 选择[搜索信号]，按确认，开始搜索。
3.4 网络设置
您可以设置网络以便访问不同的网络。
打开/关闭智能电视
1 连接电视至互联网。如果没有网络连接，智能电视部分功能
将无法工作。
2 按遥控器上的智能电视按钮。 画面自动跳至智能电视。
第一次设置电视时，会提示您选择一个菜单语言和安装电视频
道。本章介绍如何重新安装和微调频道。
自动搜索频道
1 按功能列表。
2 选择[设置]＞[搜索频道]，按确认。
3 按确认开始自动搜索频道。
手动设定频道
步骤1 选择您的系统
注：如果您的系统设定是正确的，您可以略过这个步骤。
1 按功能列表。
2 选择[设置]＞[频道设置]＞[模拟频道手动设置]。
步骤2 搜寻并储存新的频道
1 按功能列表。
2 选择[设置]＞[频道设置]＞[模拟频道手动设置]＞[开始
搜台]，可直接输入频道频率。
◆ 选择[搜索信号]，按确认，开始搜索。
网络类型
您可以选择网络设置类型。
1 按功能列表。
2 选择[设置]＞[快速连接网络]。 显示网络信息。
3 选择[有线]或[无线]。需要安装有线和无线网络才可切换。
有线安装
要将电视连接电脑网络和互联网， 您需要在电脑网络中安装路
由器。 使用网线（以太网线）将路由器连接至电视。
使用网络电缆将路由器连接至电视侧面的网口接口，并在开始
网络安装之前打开路由器。
3 当搜索完成，选[保存]离开选单。
◆ 选择[存到新频道]将搜索到的频道储存。
步骤3 频率微调
1 按功能列表。
2 选择[设置]＞[频道设置]＞[模拟频道手动设置]＞[频率
微调]。
3 降低或增高频率微调。
有线网路设置-自动搜寻
1 按功能列表。
2 选择[设置]＞[快速连接网络]，选择[有线]。
3 按照提示完成安装。
Page 16
Service Manual Ebony 48HFL5130/T3
16
有线网路设置-手动输入
1 按功能列表。
2 选择[设置]＞[网络设置]＞[有线网络]＞[静态IP配置]，按
确认。
3 选择IP配置，使用数字按钮输入[IP地址]、[子网掩码]、[网
关] 、[DNS 1]和[DNS 2]参数。
4 输入完后，选择[确定]后按确认
无线设定
1 按功能列表。
2 选择[设置]＞[快速连接网络]＞[连接]＞[无线]。
3 按照提示完成安装。
查看网络设置
您可以查看目前的网路设置状态。
1 按功能列表。
2 选择[设置]＞[网络设置]＞[查看网络设置]。 画面将会
资源共享
播放同网域内服务器上的多媒体内容。
1 按遥控器上的智能电视按钮。 画面自动跳至智能电视。
2 选择[资源共享] 在设备中选择要播放的服务器，在右边
界面选择要播放的档案。

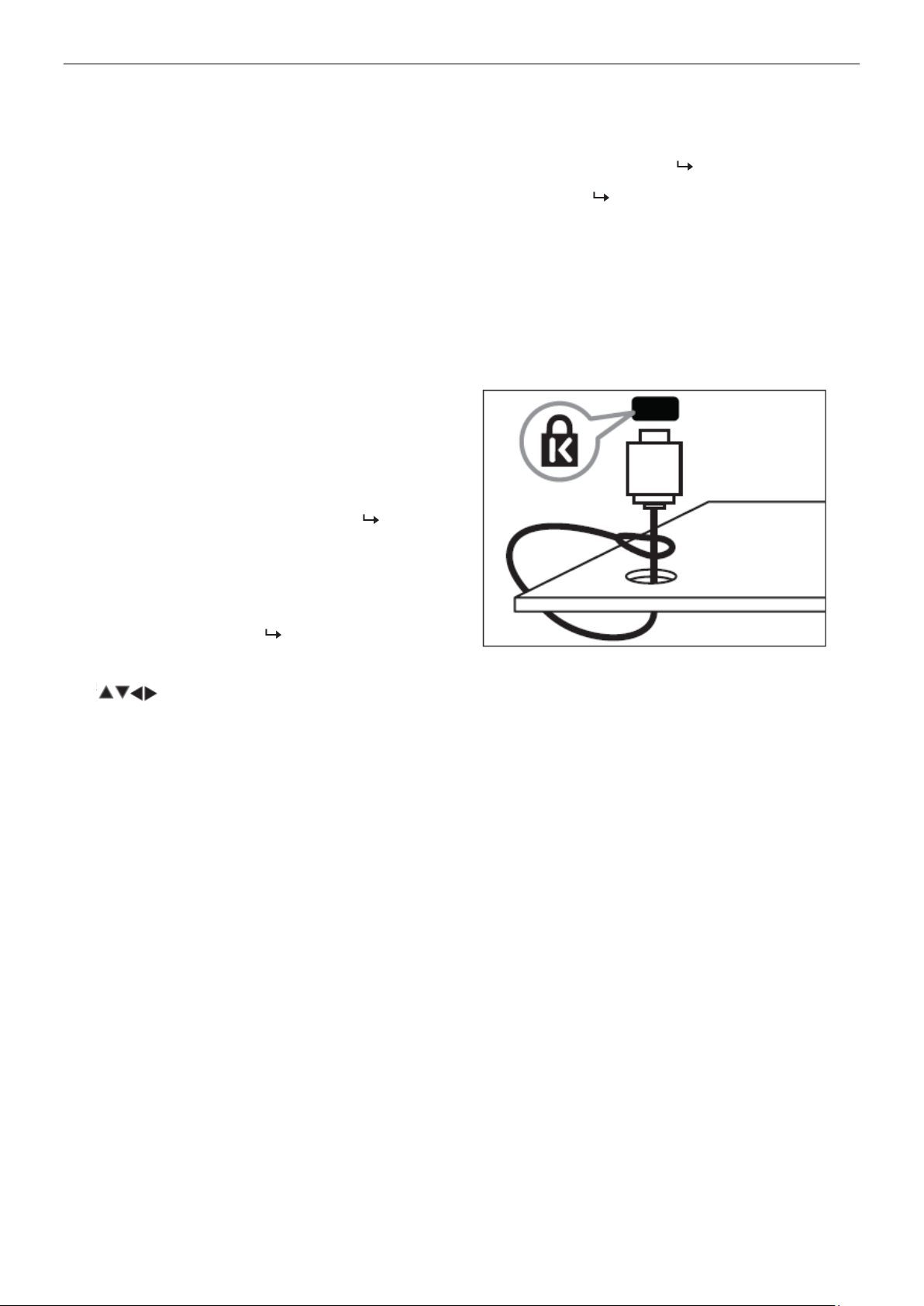

使用 Kensington 防盗锁
本电视的背后有一个 Kensington 防盗锁插槽。通过将
Kensington 防盗锁穿锁在插槽和固定物件（如很重的桌子）上
可以防止被盗。
显示目前设定的网络参数
观看互联网內容
1 按遥控器上的智能电视按钮。 画面自动跳至智能电视。
2 按以下的按钮观看互联网內容：
◆ : 用于光标在对象间移动。
◆确认: 确认选择。
Page 17
Service Manual Ebony 48HFL5130/T3
17
Color
temp
x y
Y(cd/m2)
PC
mode
YPbPr
mode
Normal
(9300K)
0.283
0.297
> 350(for 32”)
>
350(for 32
”)
Warm
(6500K)
0.313
0.329
> 350(for 32”)
>
350(for 32
”)
Cool
(11000K)
0.276
0.282
> 350(for 32”)
>
350(for 32
”)
4. 工厂模式调整
一、ADC 调整
在 TV 模式下，按”菜单”和 1￠ 9 ￠ 9 ￠ 9 和”返回”.进入工厂模式。
工厂模式图片(以其他机种为例)，如下：
1.将“Current Source”切换到“component”模式并切换信号到 720p/50Hz,出现 Pattern TVBAR100。
2.将“Current Source”切换到“电脑”模式并切换信号到 1920×1080 @ 60Hz, 出现 Pattern 5 white block。
二、白平衡调整:
备注：调整白平衡之前应先将机器加温至少30分钟，需将CA210设置到05通道并设为X,Y,Y模式。以下为白平衡调整的步骤：
备注：1.白平衡调整 VGA 和 YPbPr 两个 source 的 Normal, Cool, Warm 三个色温；
2.x，y的值误差为±0.010
3.亮度、色彩均设为 50,对比度设为 100。
Page 18
Service Manual Ebony 48HFL5130/T3
18
YPbPr
首先，将“Current source”切换到 “YPbPr”模式，将画面的亮度、色彩均设为 50,对比度设为
1→9→9→9 和返回.进入工厂模式；
再次，Gain(增益)调整：
调整：
调整 Cool 色温:
1. 通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Normal 色温:
1. 通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Warm 色温:
通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
选中并按“Exit”退出工厂模式。
VGA 调整:
100； 其次，按菜单和
首先，将“Current source”切换到“电脑”模式，将画面的亮度、色彩均设为 50,对比度设为 100； 其次，按菜单和1→9→9→9
和返回进入工厂模式；
再次，Gain(增益)调整：
调整 Cool 色温:
1. 通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Normal 色温:
1. 通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Warm 色温:
通过在 801GD 信号下调整 R, G, B 的值来调整白平衡；
选中并按“Exit”退出工厂模式。
注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)仅供参
Page 19
Service Manual Ebony 48HFL5130/T3
19
工厂菜单说明
选项名称
调整范围
TV
AV/S
Comp
HD
PC
客户名称
Brand
不可调整
O O O O O
发布软体
Main-MCU
版本
Main-MCU ver
不可调整
O O O O O
发布软体
Bootloader
版本
Bootloader ver
不可调整
O O O O O
发布软体
Sub-MCU ver
版本
Sub-MCU ver
不可调整
O O O O O
发布软体
EEPROM
版本
EEPROM ver
不可调整
O O O O O
软体发布日期
Date
不可调整
O O O O O
对外机种名
Model name
不可调整
O O O O O
Scaler型号
Scaler
不可调整
O O O O O
屏的型号
Panel type
不可调整
O O O O O
当前进工厂时的输入源，该项可切换输入源，对应输入源的
ADC
，色温，
Scaler
等相关信息同步更新。
Current source
支持输入源
√ √ √ √ √
Auto color
项只对需要做自动校正输入源时有效，否则它不动作。
Auto
color
会对输入的
ADC
做自动矫正，调整
ADC Gain 和 Offset RGB
值。
Auto color
执行动作
√ √ √ √ √
在
Auto Color
做完立即更新，并可手动调整。
ADC Gain
根据 IC SPEC
√ √ √ √ √
在
Auto Color
做完立即更新，并可手动调整。
ADC Offset
根据 IC SPEC
√ √ √ √ √
在
Auto Color
做完立即更新，并可手动调整
Color temp.
支持色温
√ √ √ √ √
当前设置的色温，该项可切换色温模式，并正确显示色温名称，对应色温
的
Scaler Gain & Offset RGB
值等相关信息同步更新。
Scaler Gain
根据 IC SPEC
√ √ √ √ √
Scaler Gain
值在白平衡调整时立即更新，并可手动调整。
Scaler Offset
根据 IC SPEC
√ √ √ √ √
Offset RGB
值在白平衡调整时立即更新，并可手动调整。
Burn in
On/Off √ √ √ √
√
打开或关闭
Burn in
模式。当
Burn in
设置为
On
时它将响应工厂遥控器功
能；
EEPROM Init
后默认为
On
状态；
Reset
后默认为
Off。
EEPROM Init
执行动作
√ √ √ √ √
实现的是初始化除了
HDCP key
和产品序列号以外的全部
EEPROM，如
主菜单的
OSD
默认值，工厂菜单的
ADC
数据，白平衡设定值，
Black light 和 Language
等，
同时把
Burn in
设置为
On
，响应工厂遥控器功能，设置 输入源为
TV。
Back LIT time
不可调整
O O O O O
背光打开总计时，在
EEPROM Initial 或 Factory reset
后都清为
0
，显示
值用十进制表示，当时间到达显示最大值时就不再变化。
Total time
不可调整
O O O O O
AC ON
主电源供电总计时，在
EEPROM Initial 或 Factory reset
后都清为
0
，显示值用十进制表示，当时间到达显示最大值时就不再变化。
Page 20
Service Manual Ebony 48HFL5130/T3
20
Black light
根据 IC SPEC
* * * * *
设置背光灯的亮度
Language
支持语言
* * * * *
设置出厂时用户模式菜单语言，当在工厂菜单中更改此项值时，用户模式
的
OSD
中的菜单语言也做相应的更改并将该值保存（仅北美向可选）
Energy LOGO
On/Off
* * * * *
仅中国向有该项
Reset
执行动作
√ √ √ √ √
实现的是复位除了
HDCP
和产品序列号，工厂菜单的
ADC
数据，白平衡
设定值，
Black light，Language 和 Energy Logo
以外的全部
EEPROM 数
据，如主菜单的
OSD
默认值，并把用户菜单
Language
设置为工厂
Language
，同时把
Burn in
设置为
Off
，
禁止响应工厂遥控器功能，设置 输入源为
TV。
Exit
执行动作
√ √ √ √ √
退出工厂模式
备注：
1. √表示该项有效, ×表示该项不存在，O表示存在但选不到，*表示可选；
2. 不同机型工厂模式项目略有增删；
3. 进工厂模式时Burn in自动关闭。
Page 21
Service Manual Ebony 48HFL5130/T3
21
6.方框图
Page 22
Service Manual Ebony 48HFL5130/T3
22

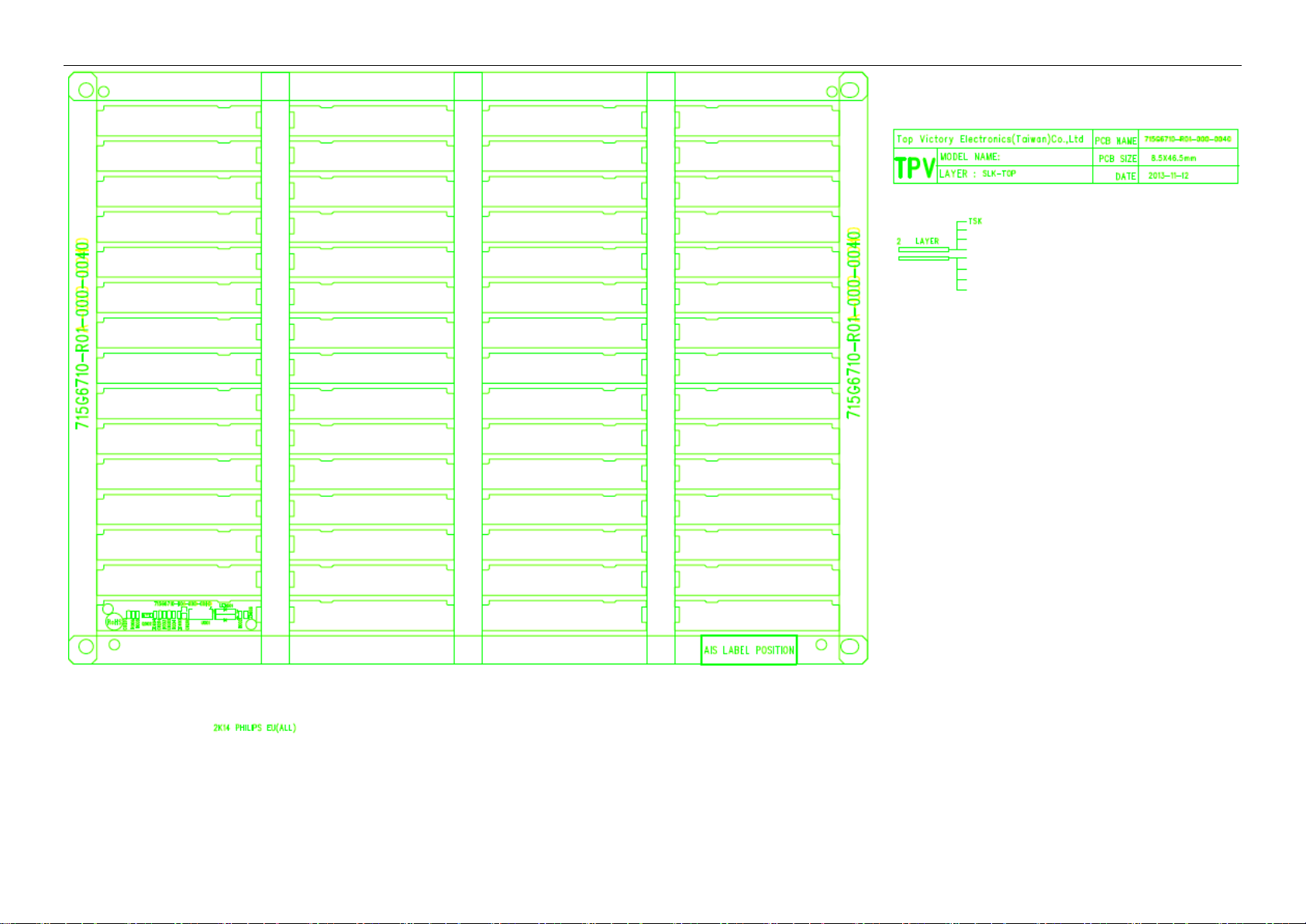

Page 23
Service Manual Ebony 48HFL5130/T3
23
Page 24
Service Manual Ebony 48HFL5130/T3
24

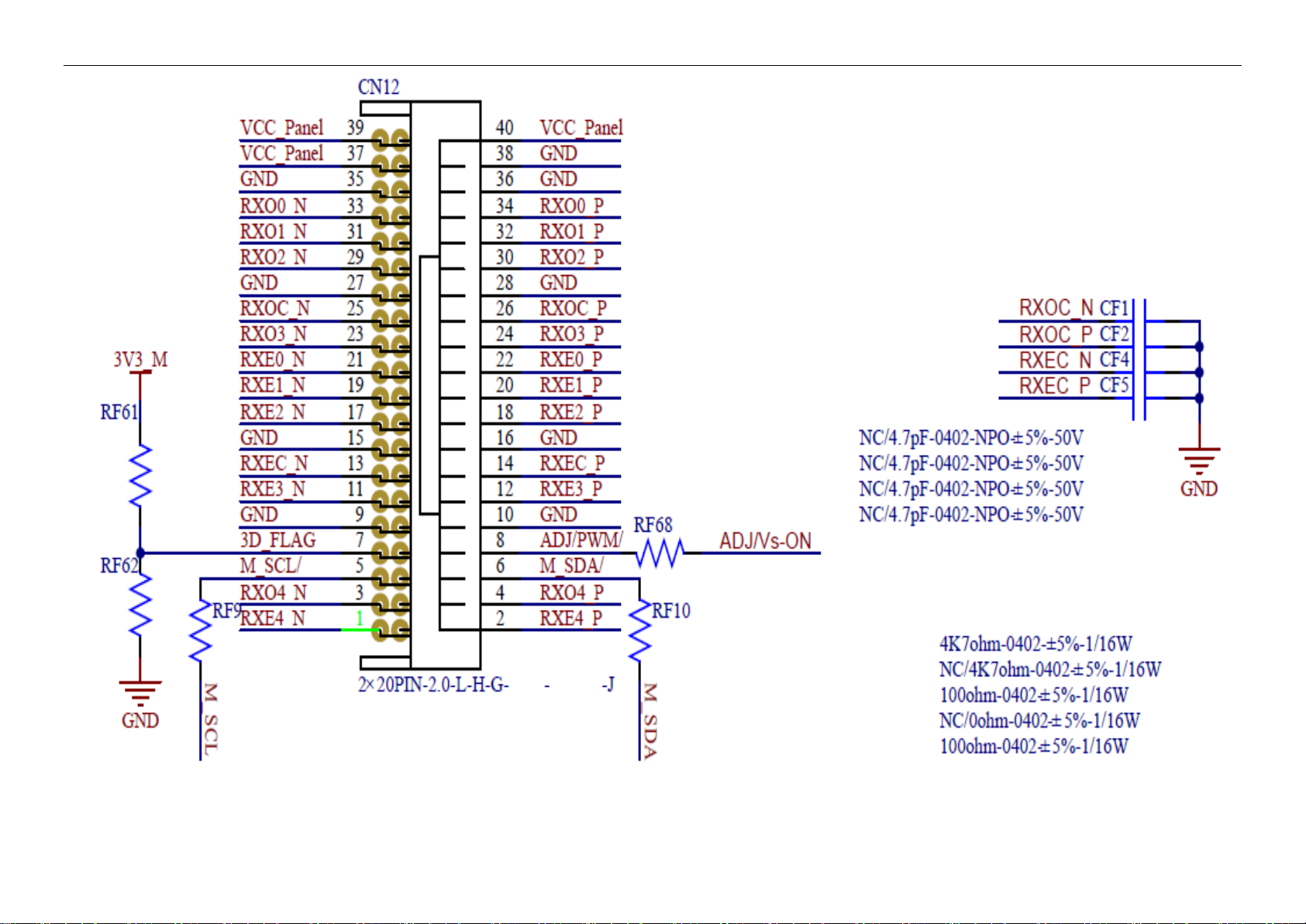

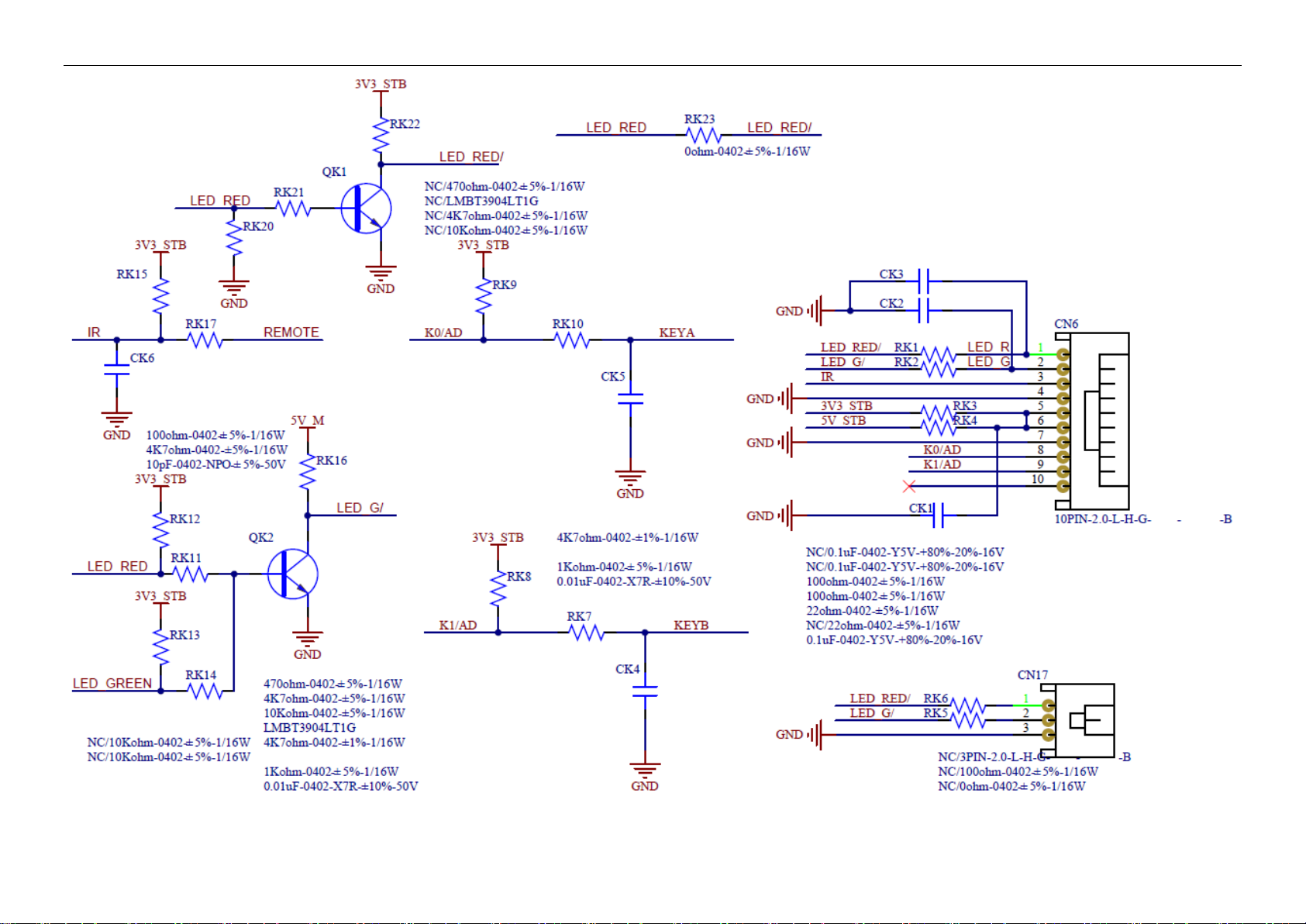

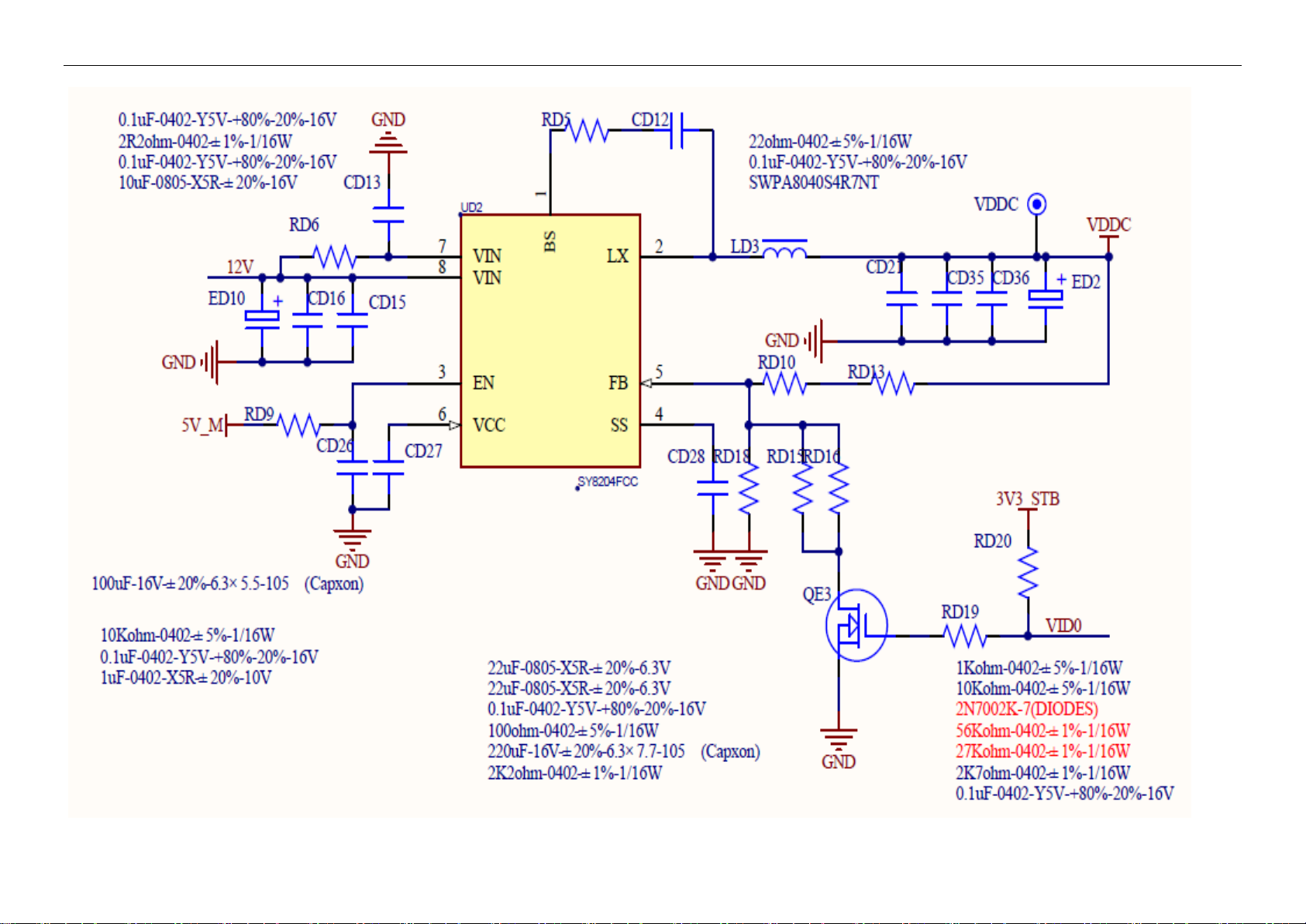

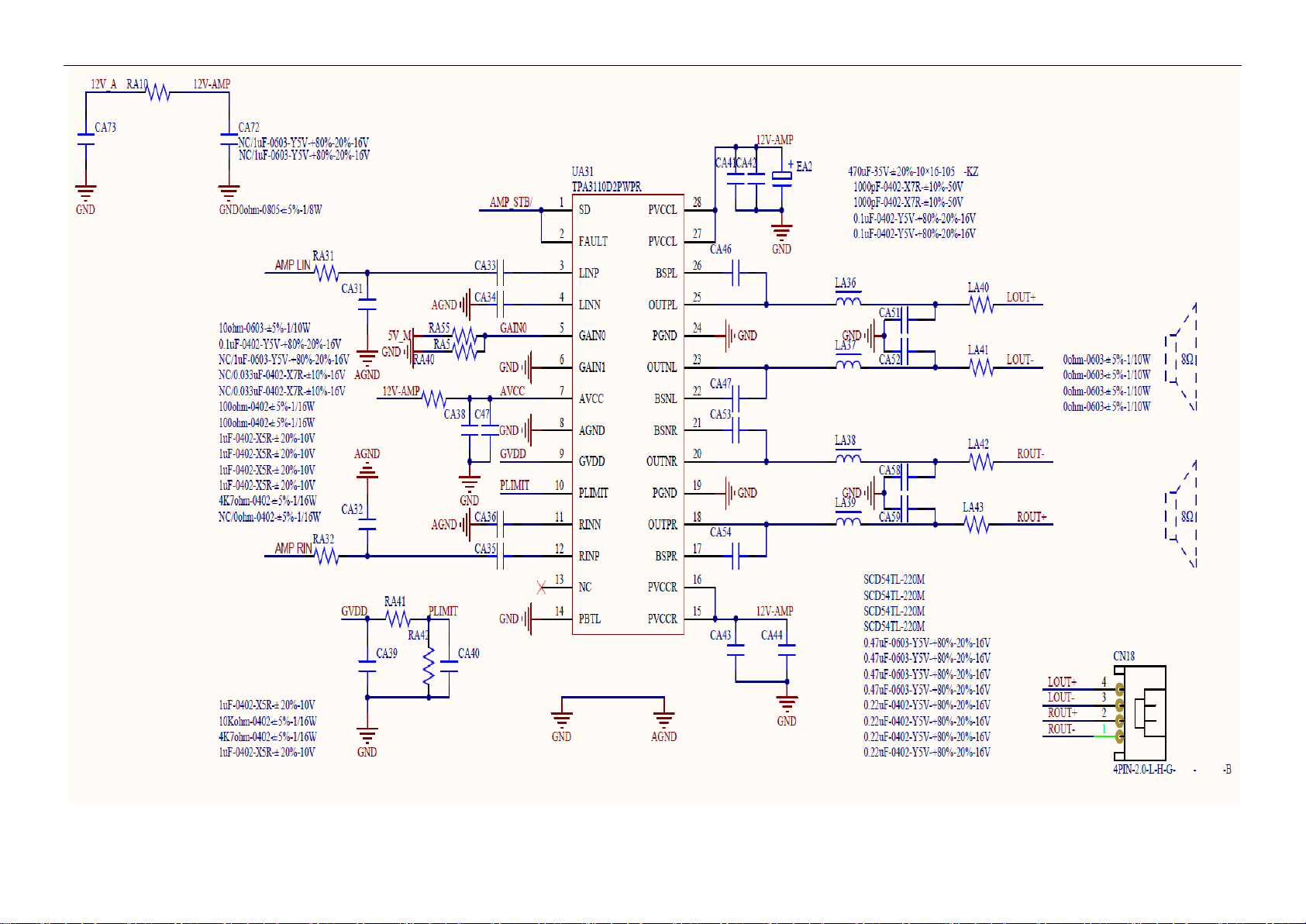

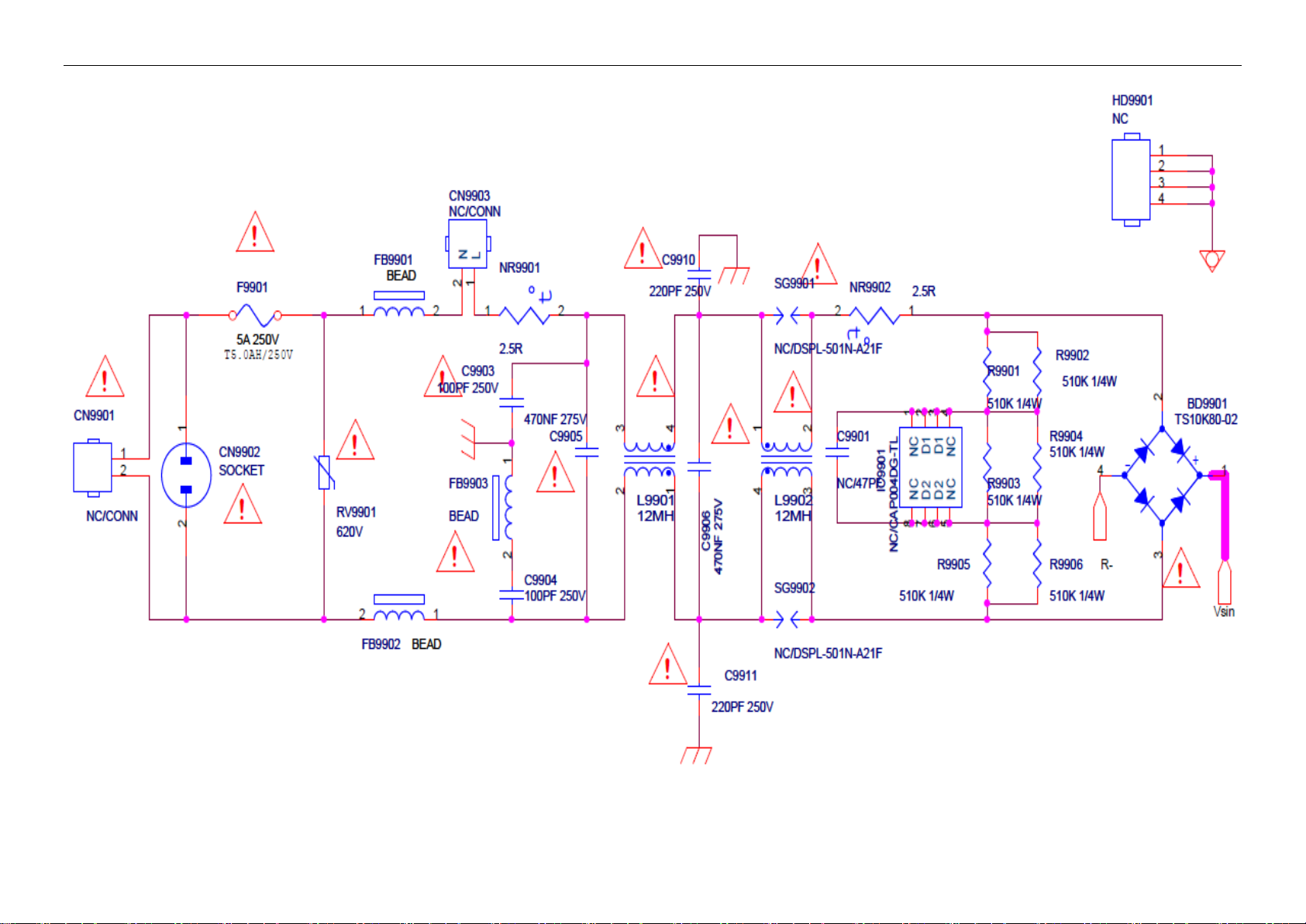

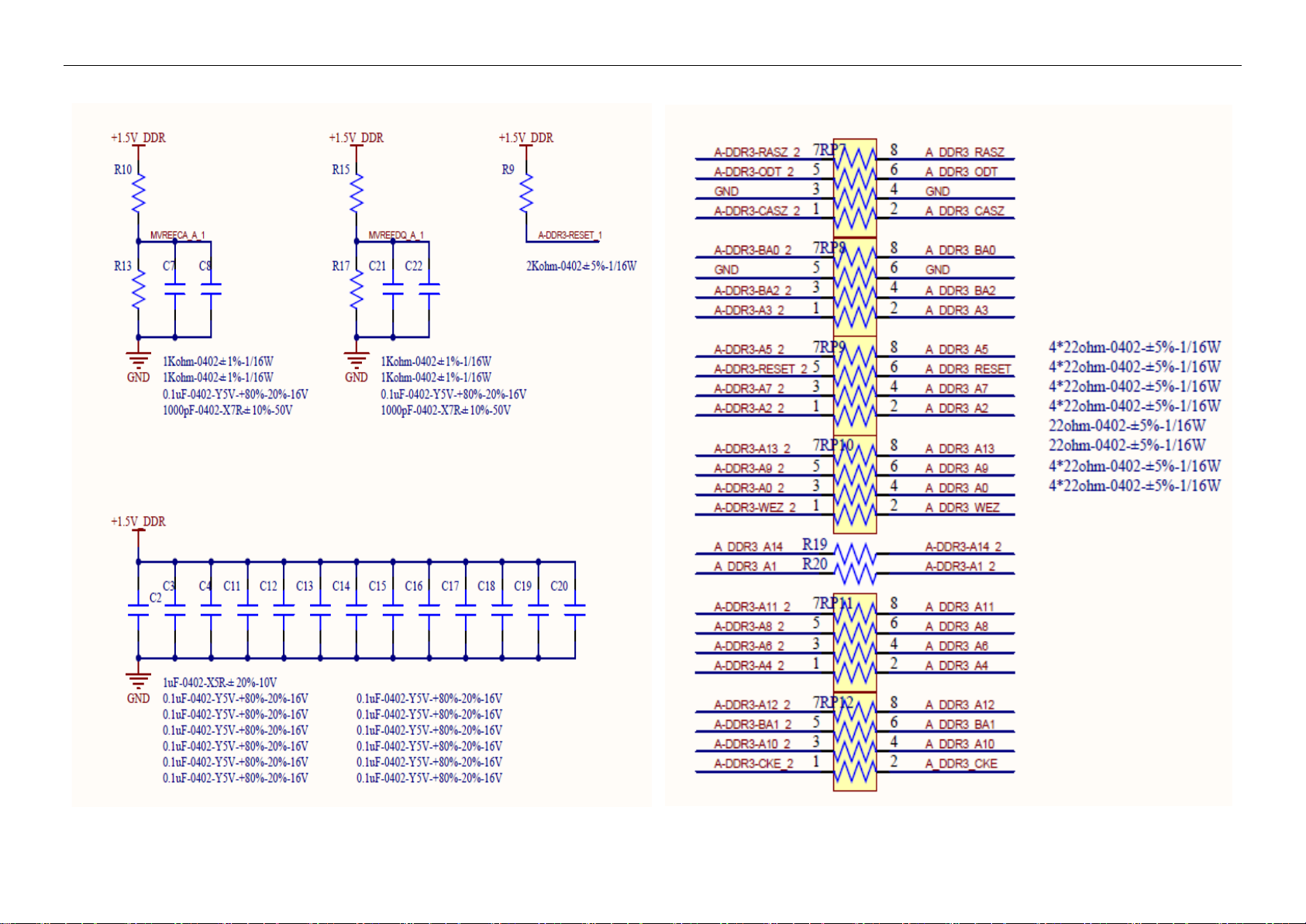

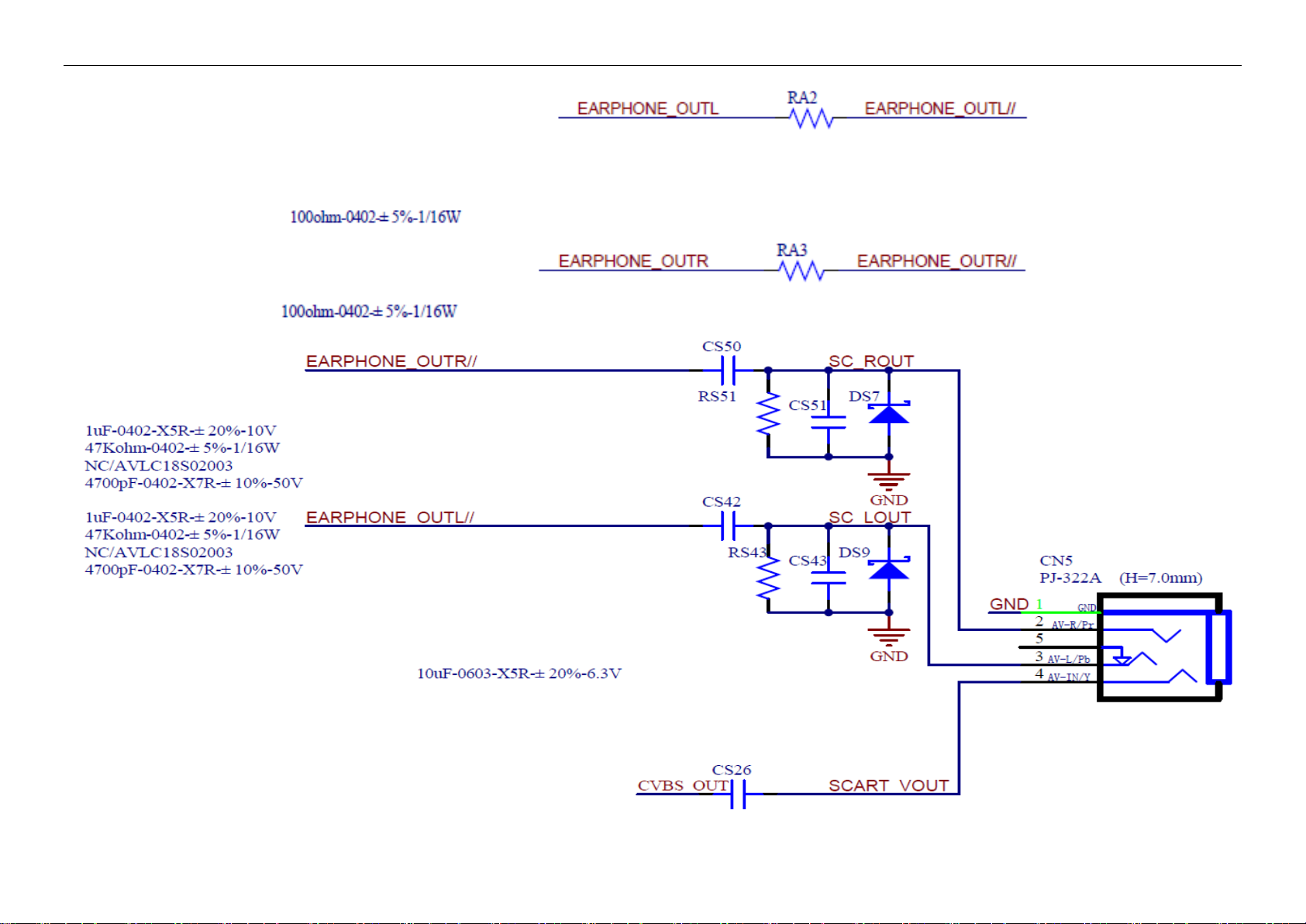

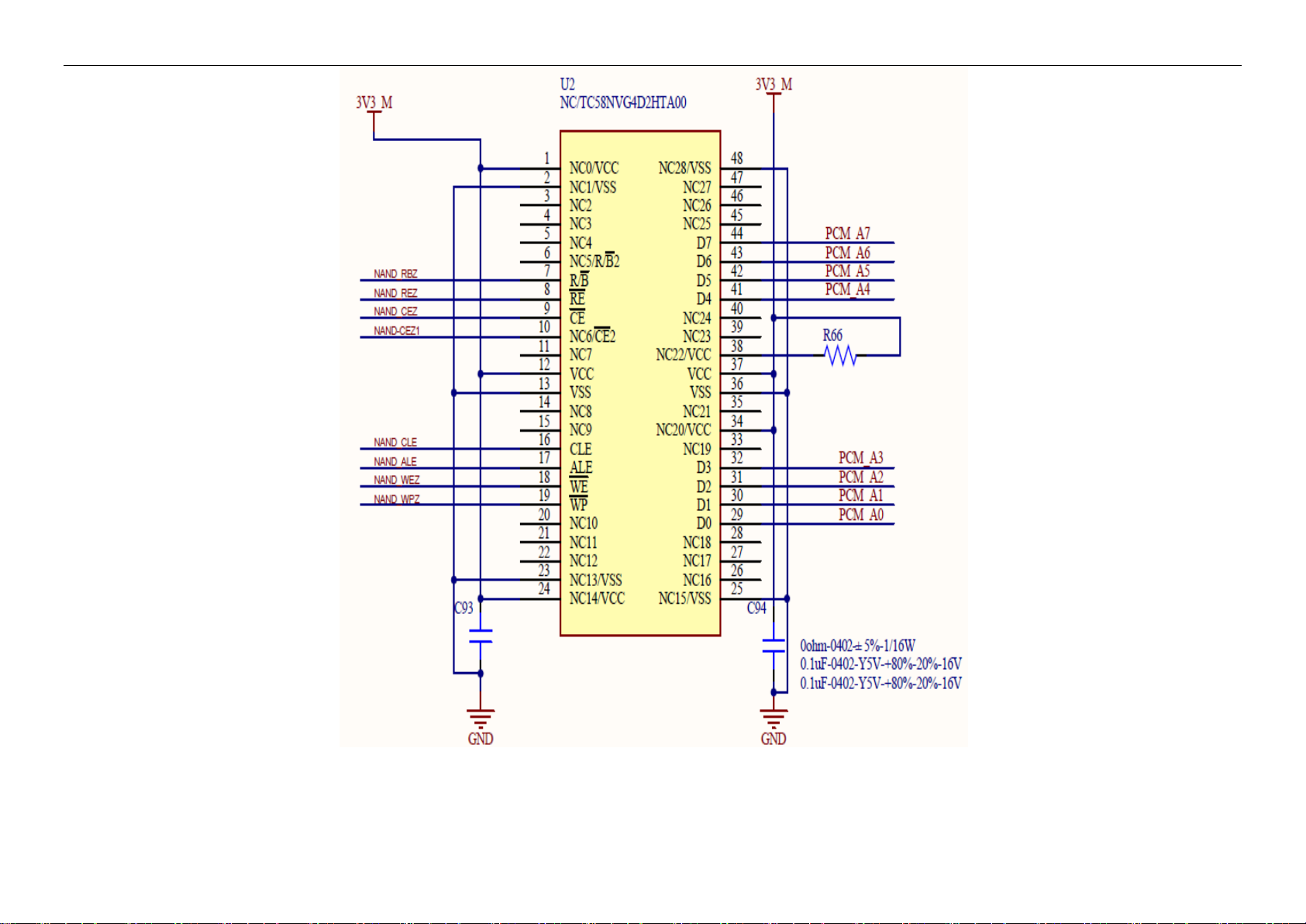

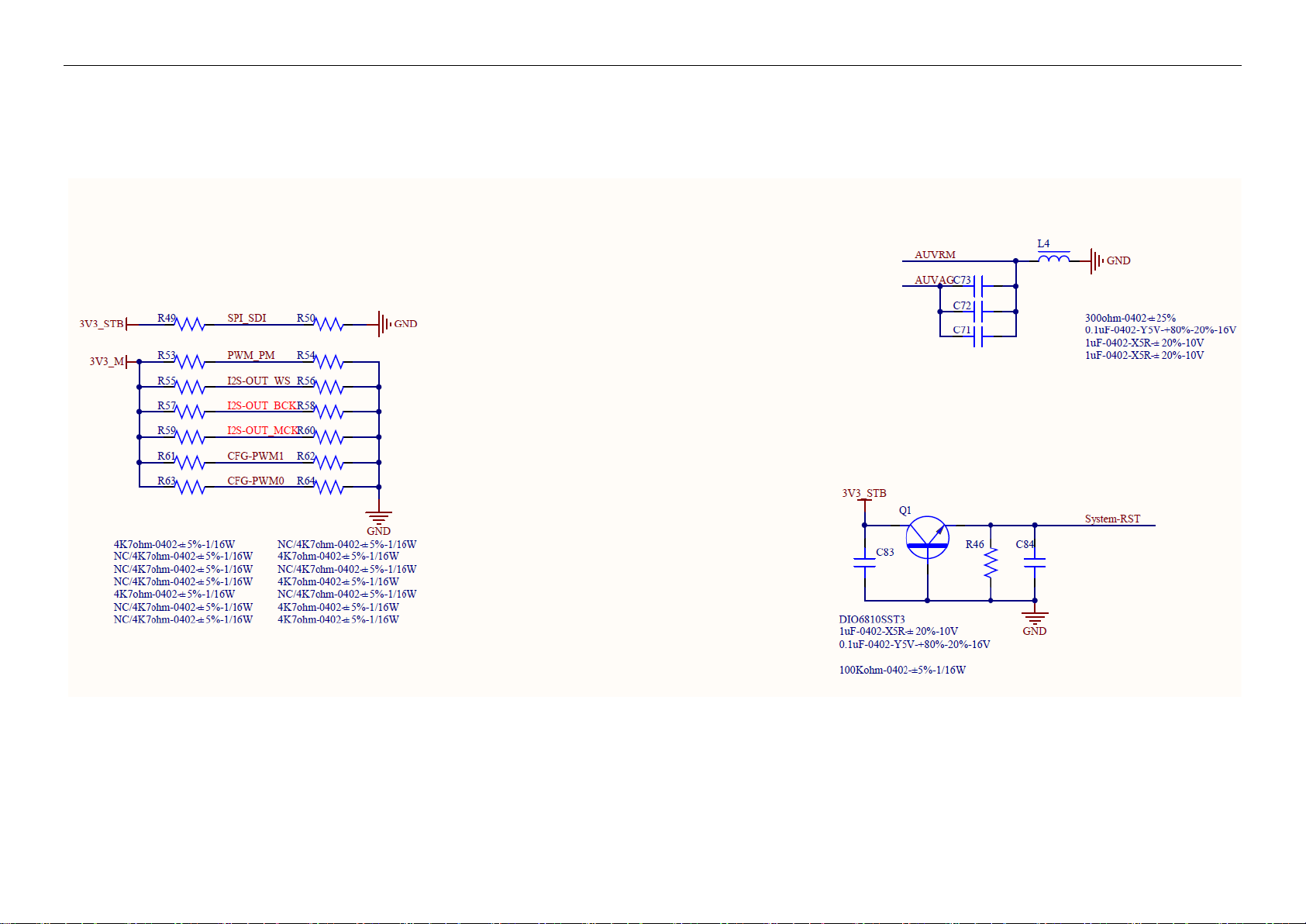

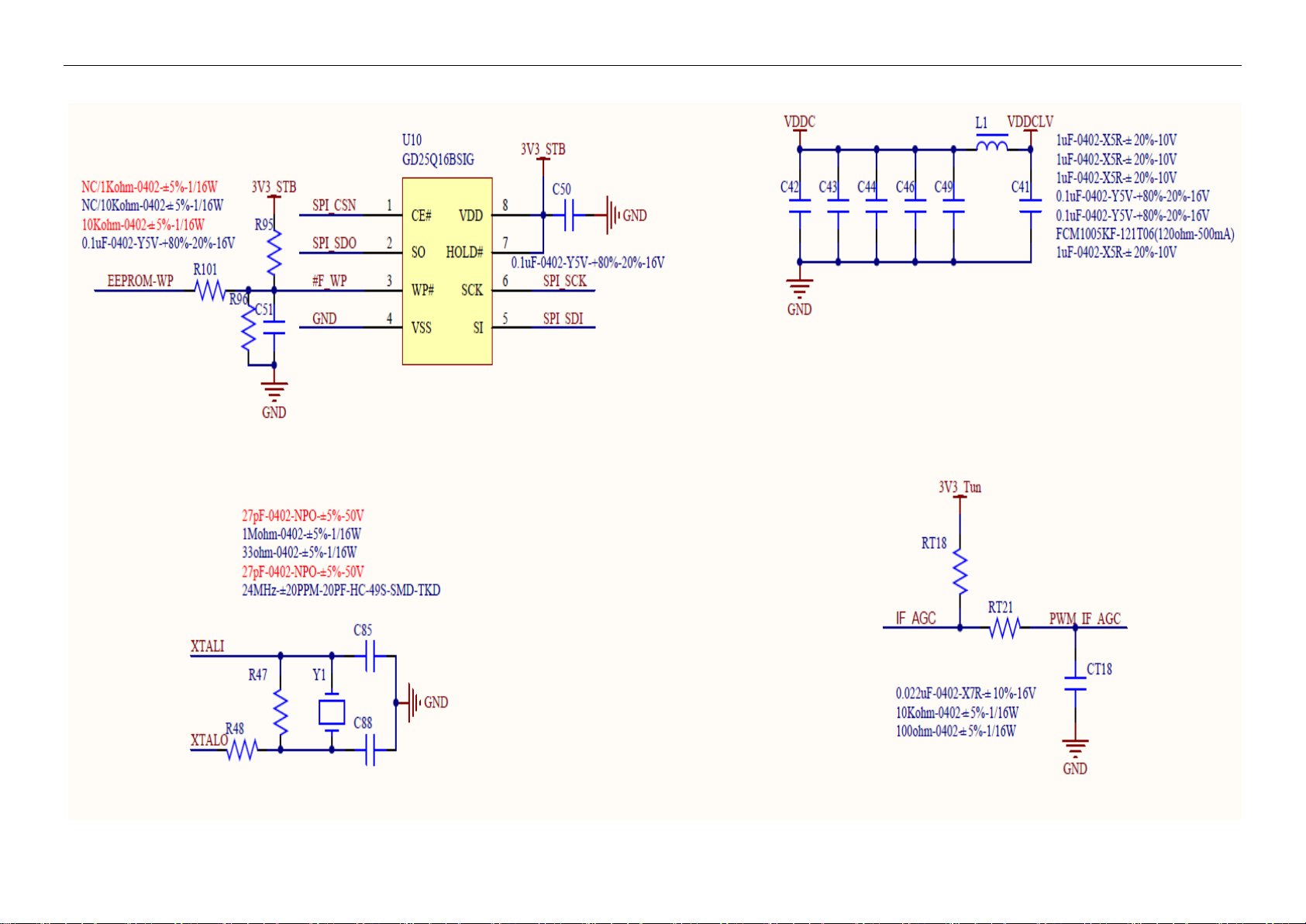

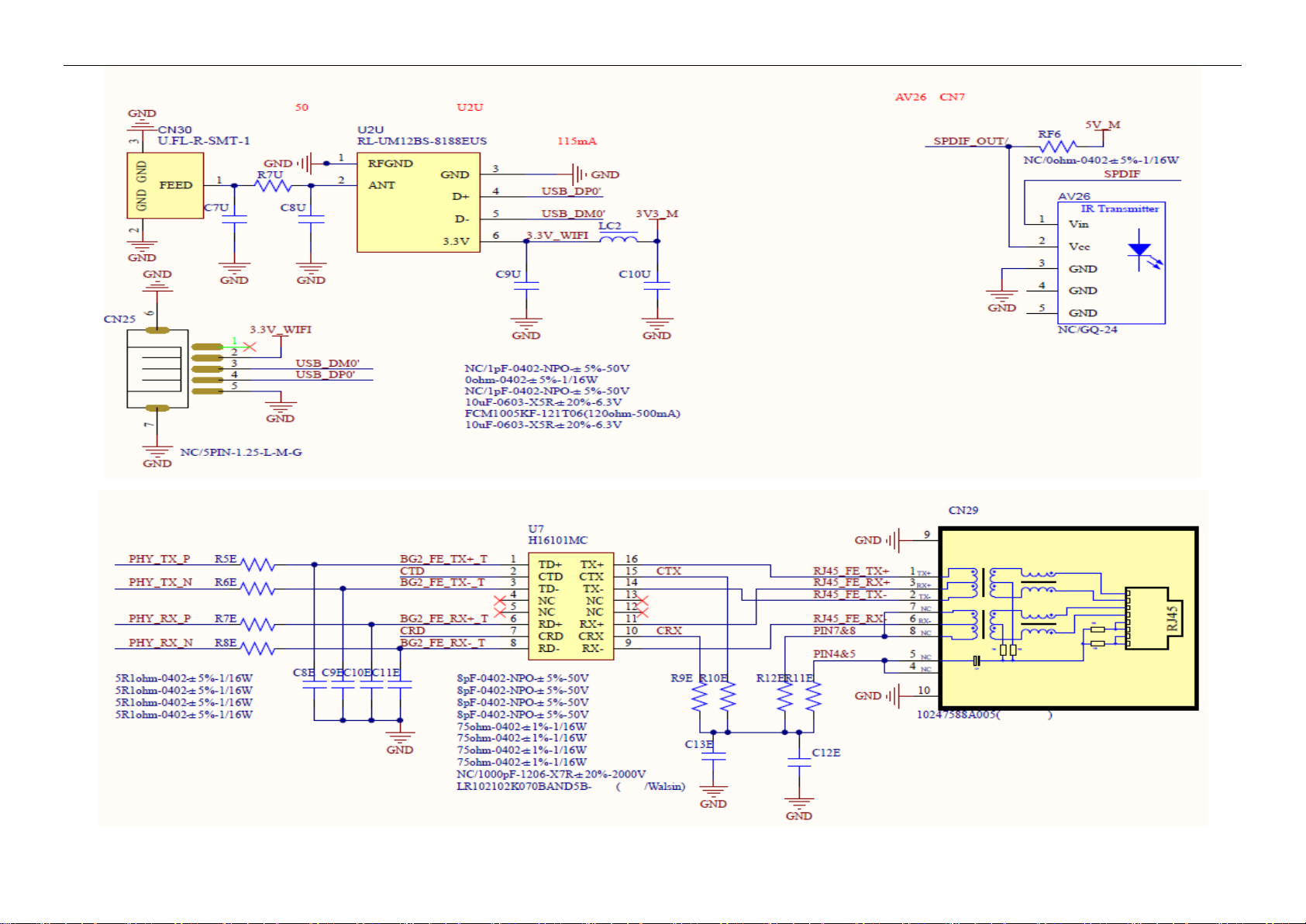

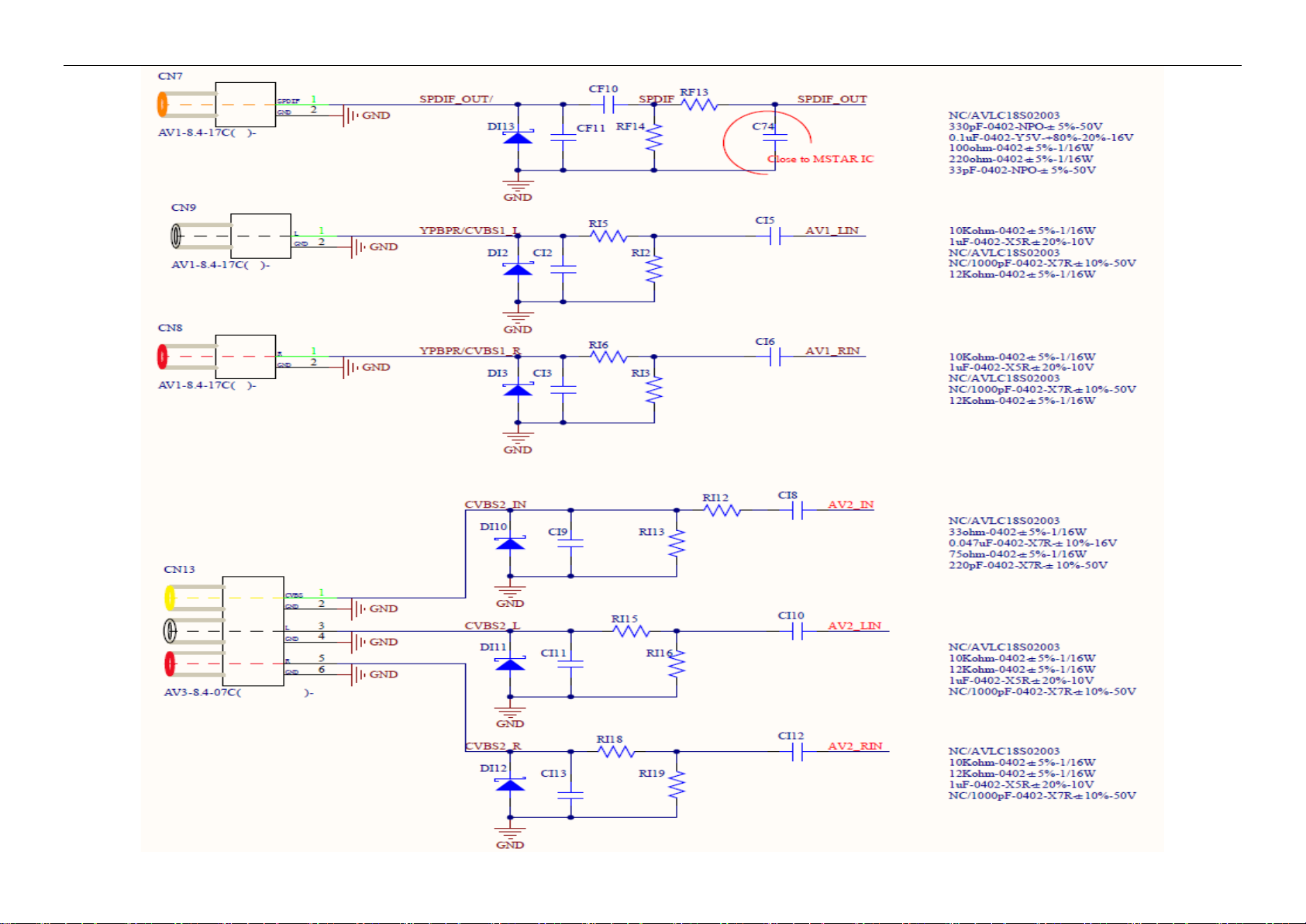

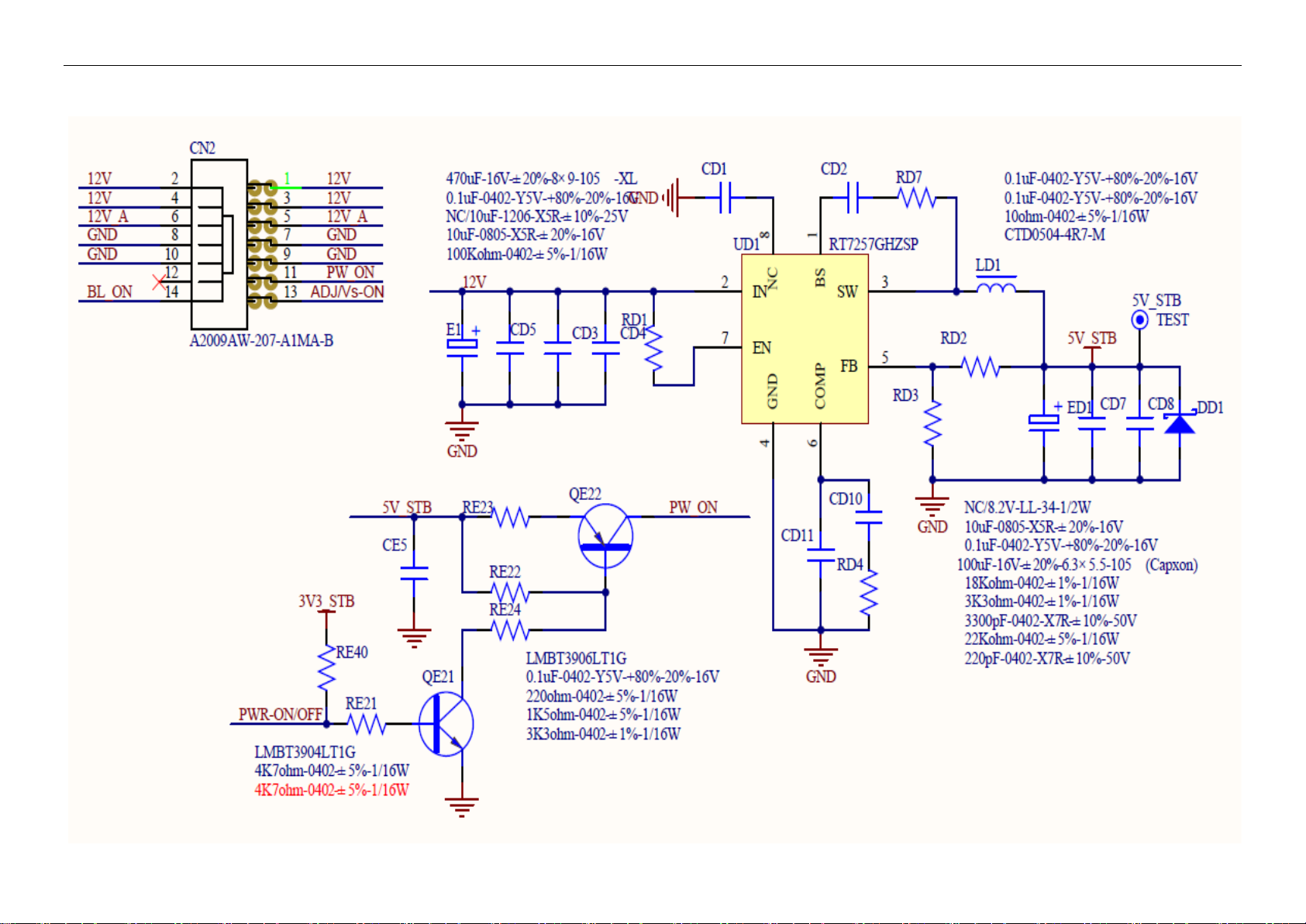

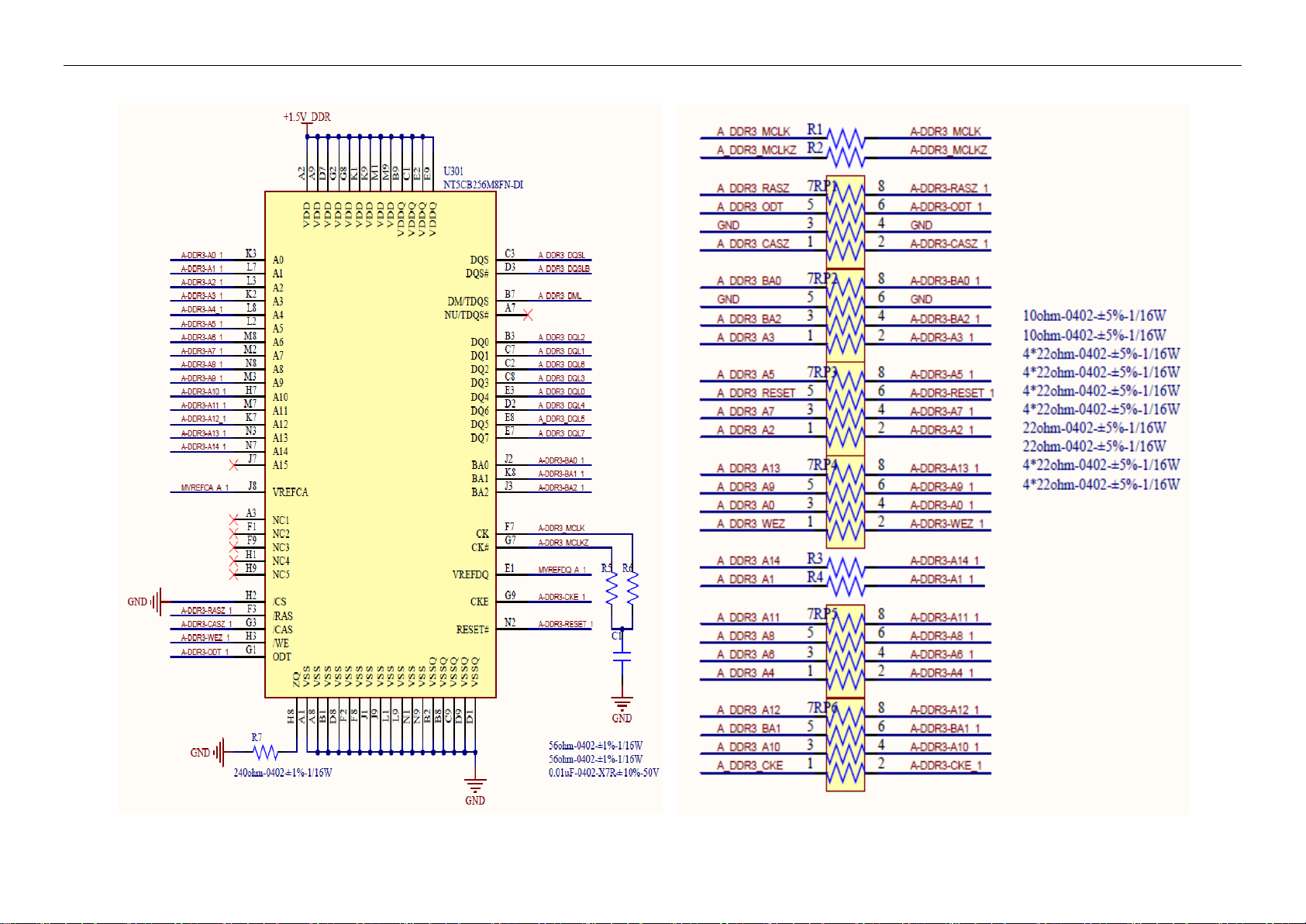

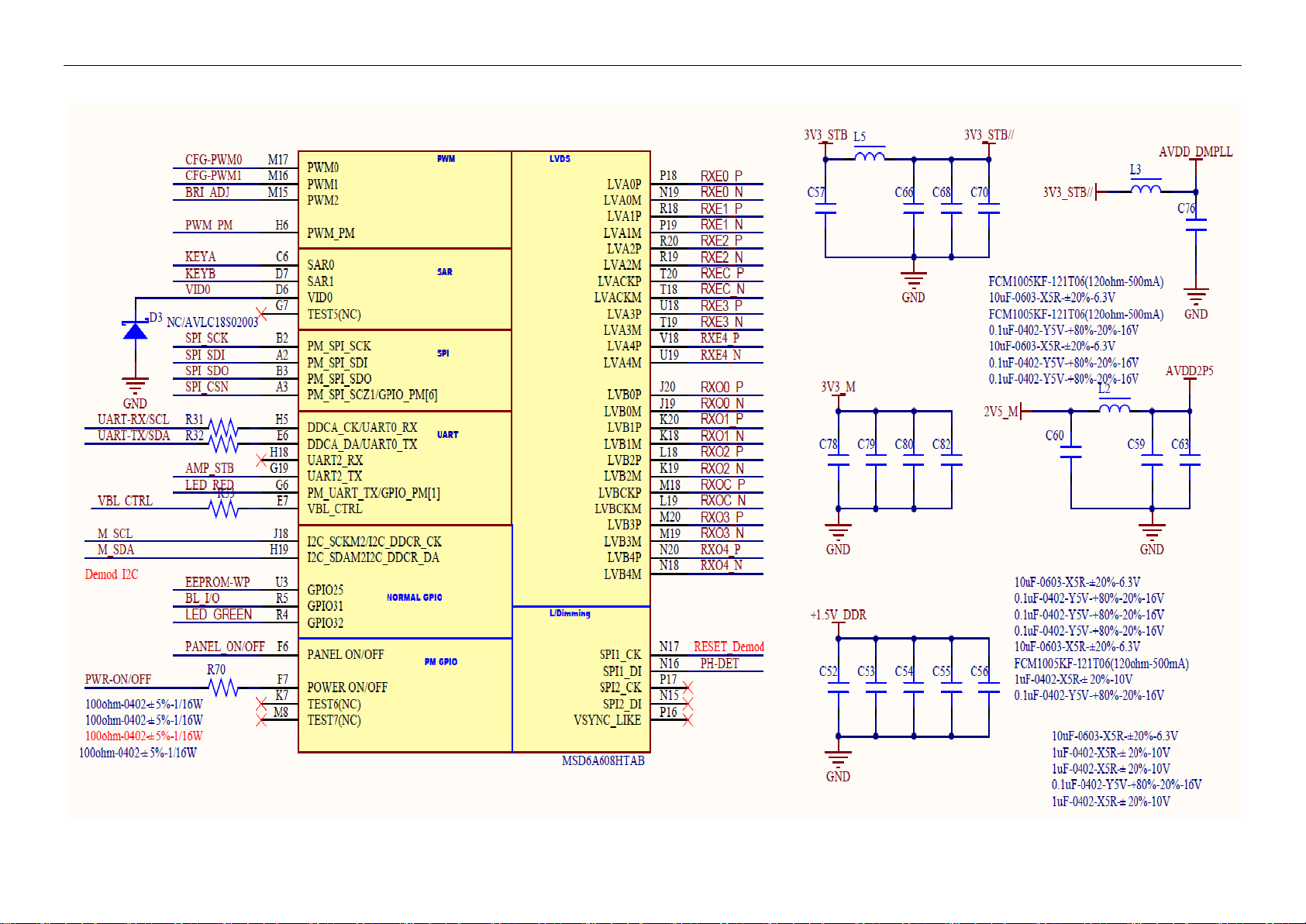

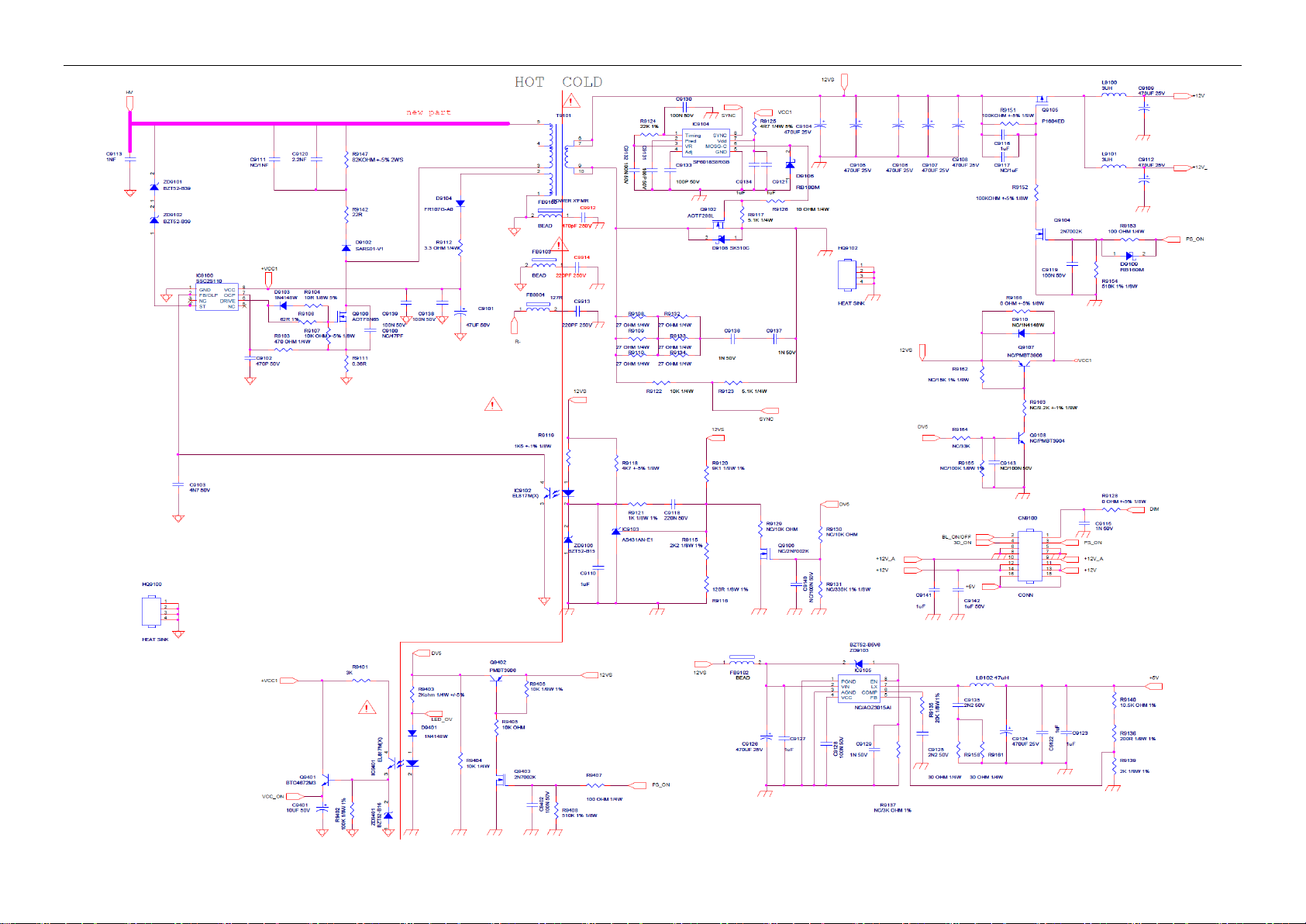

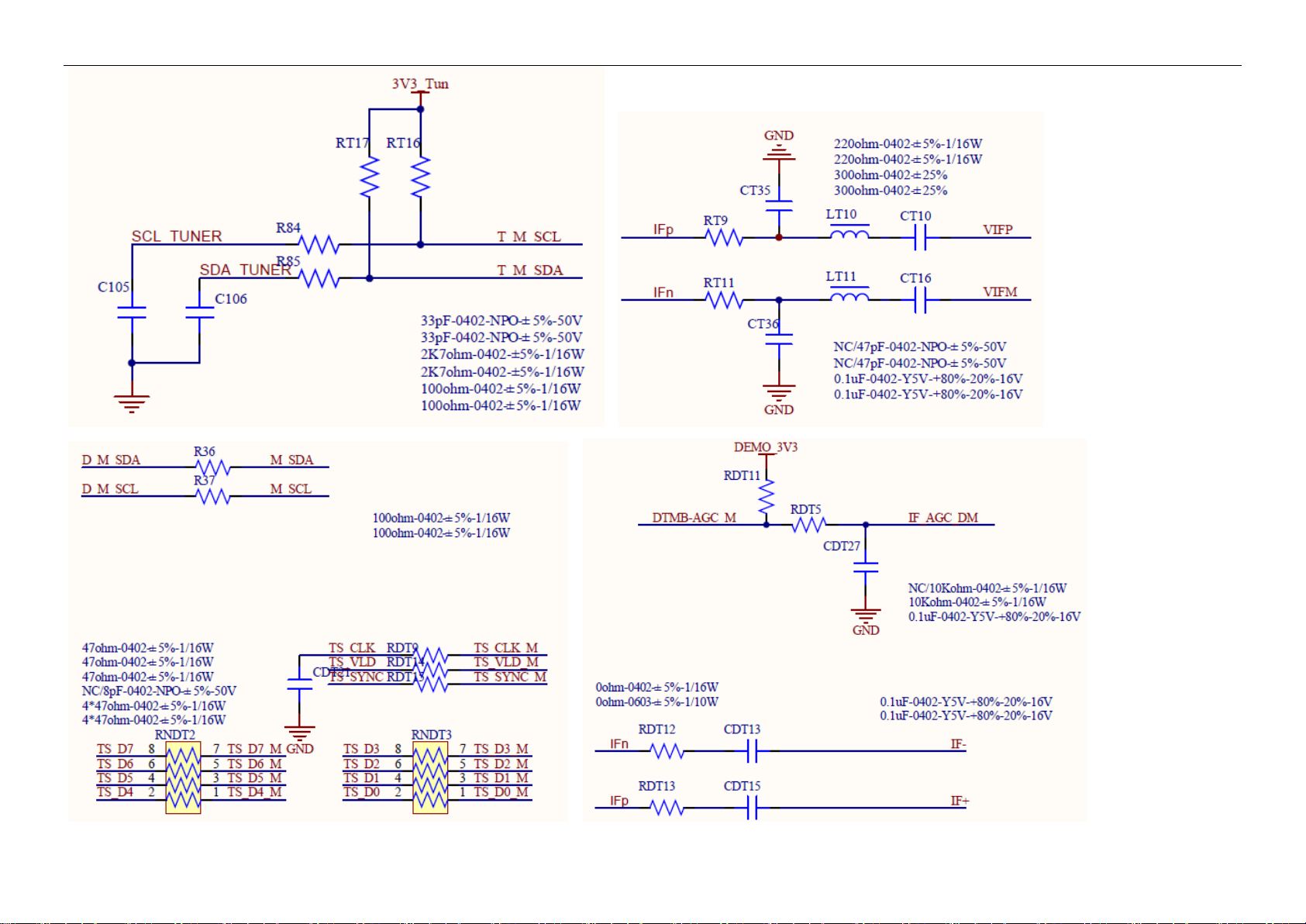

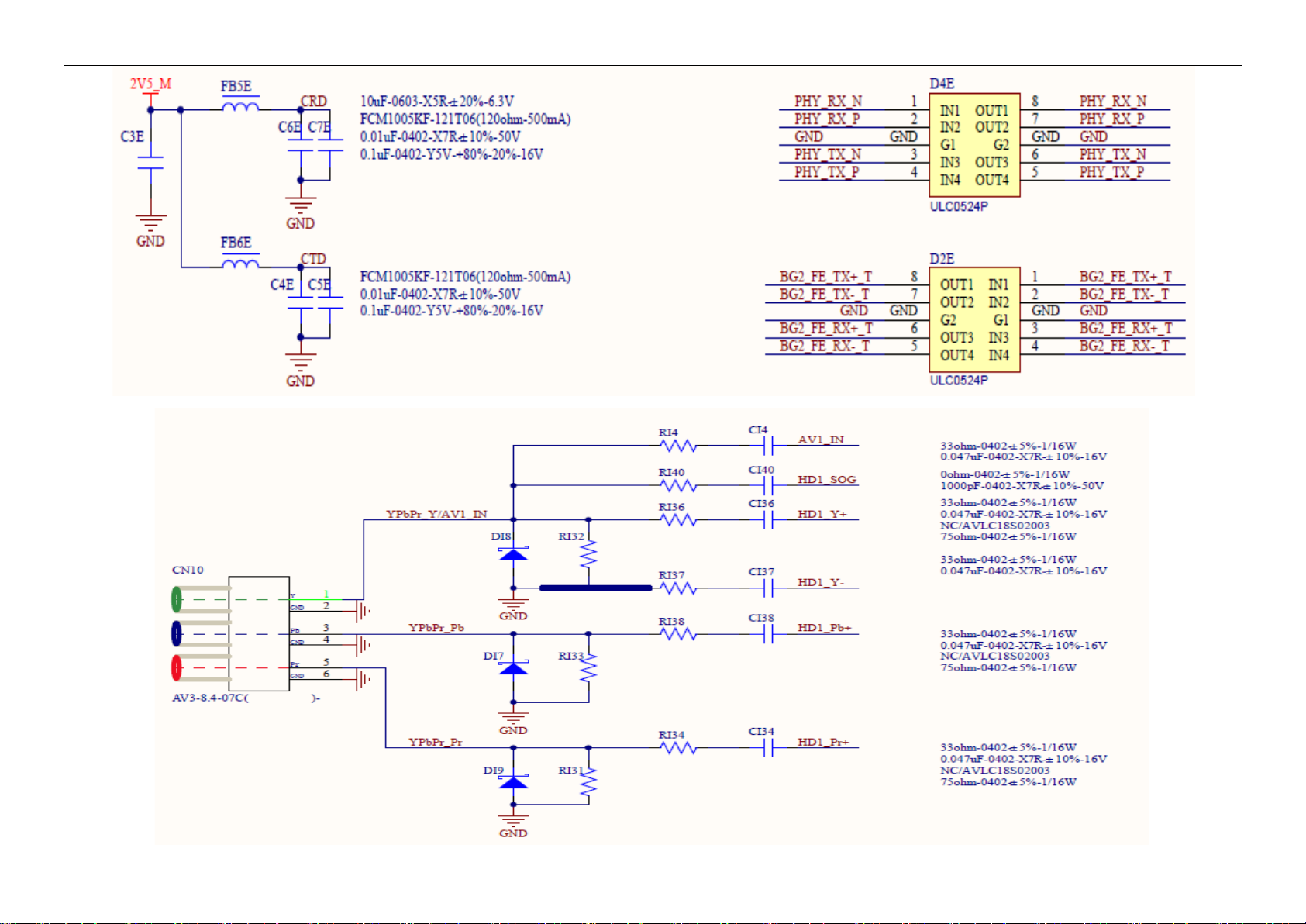

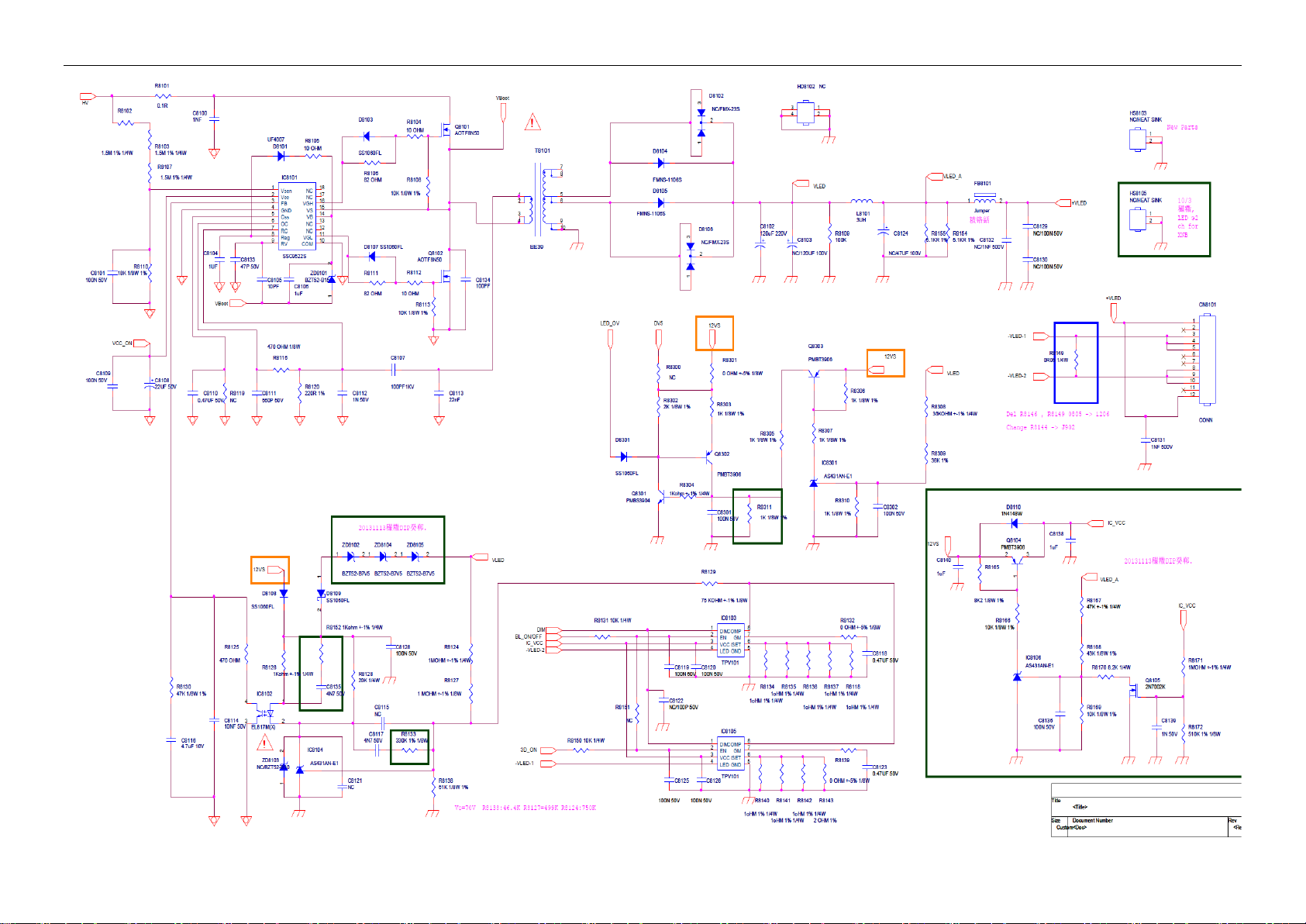

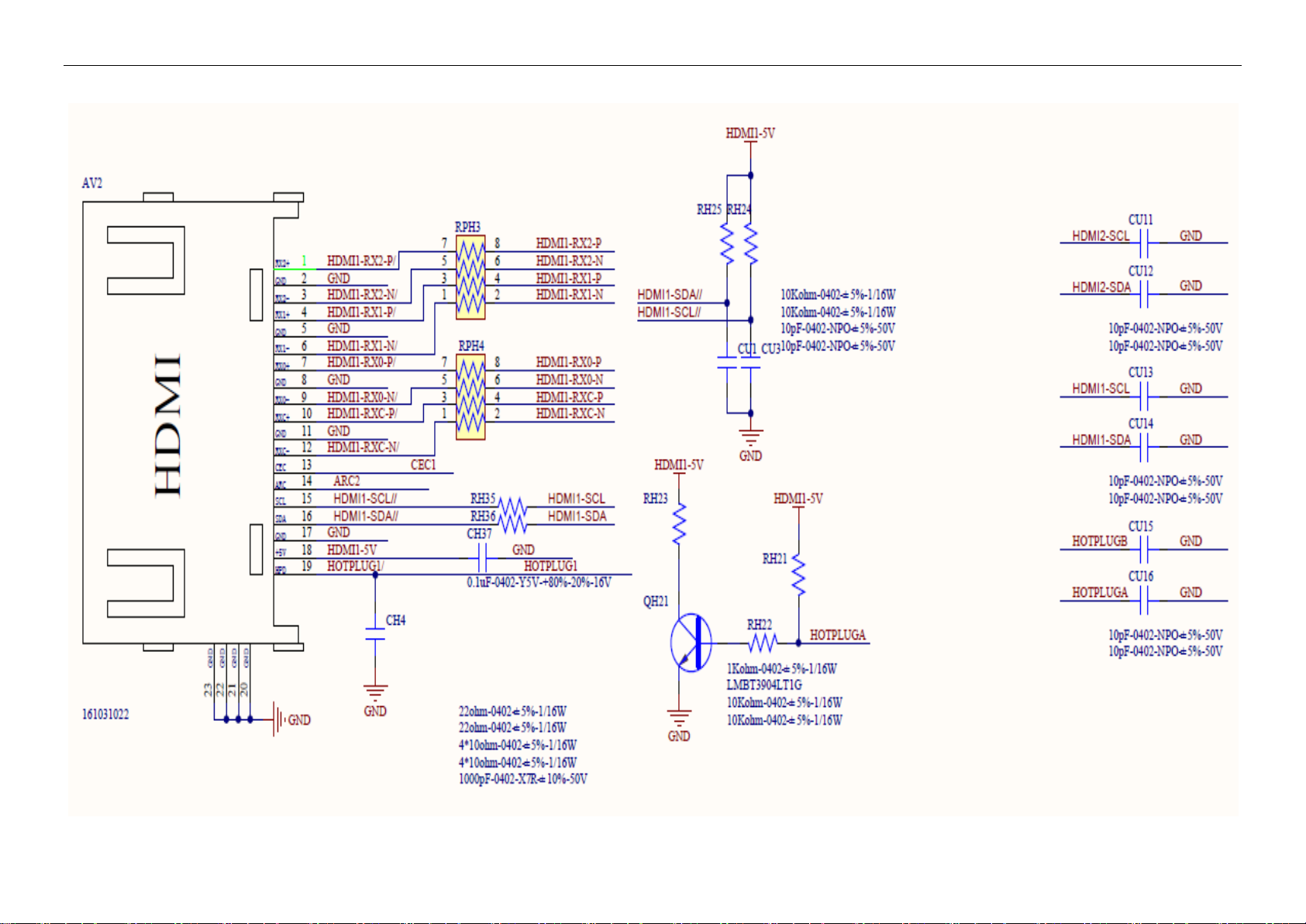

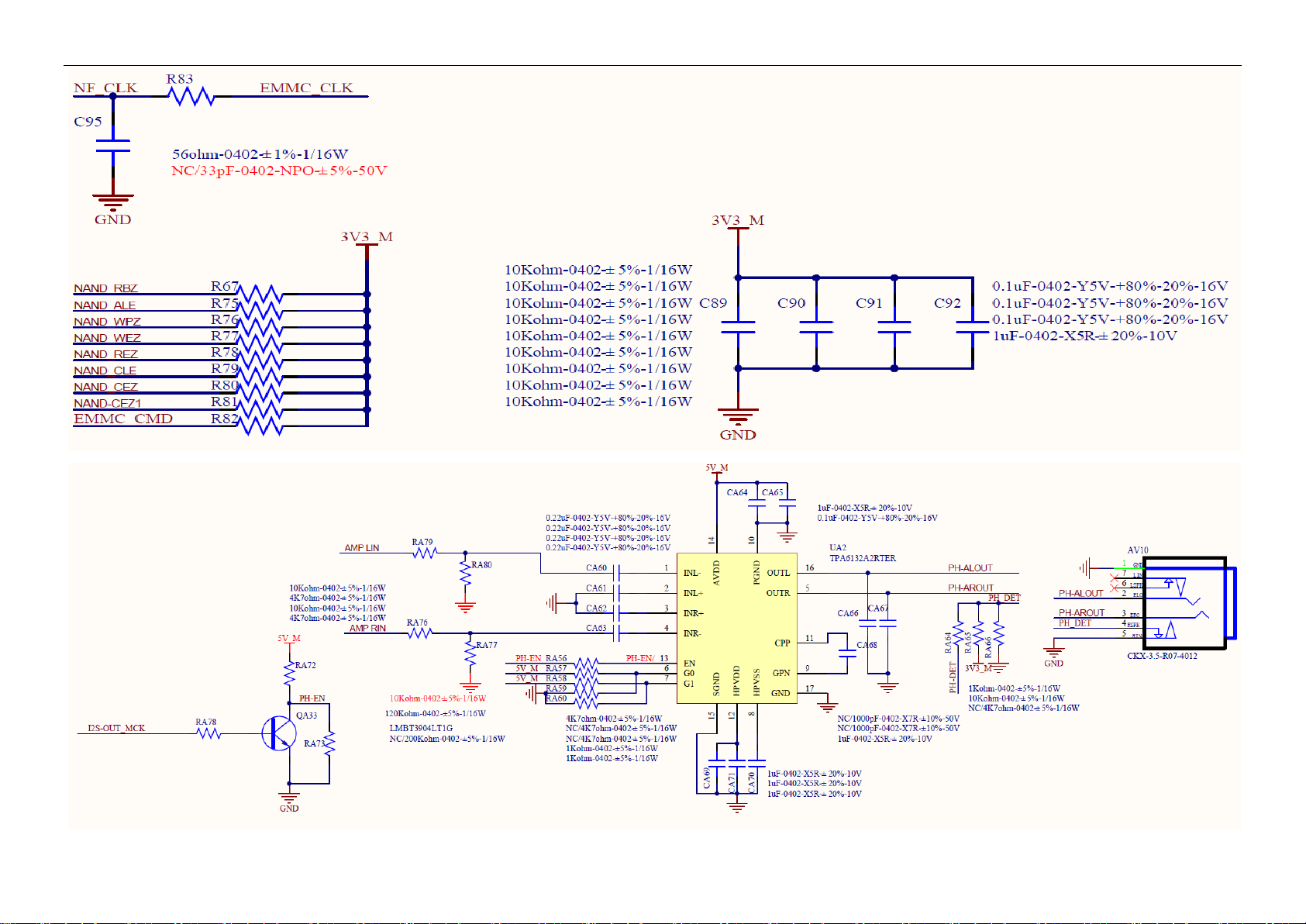

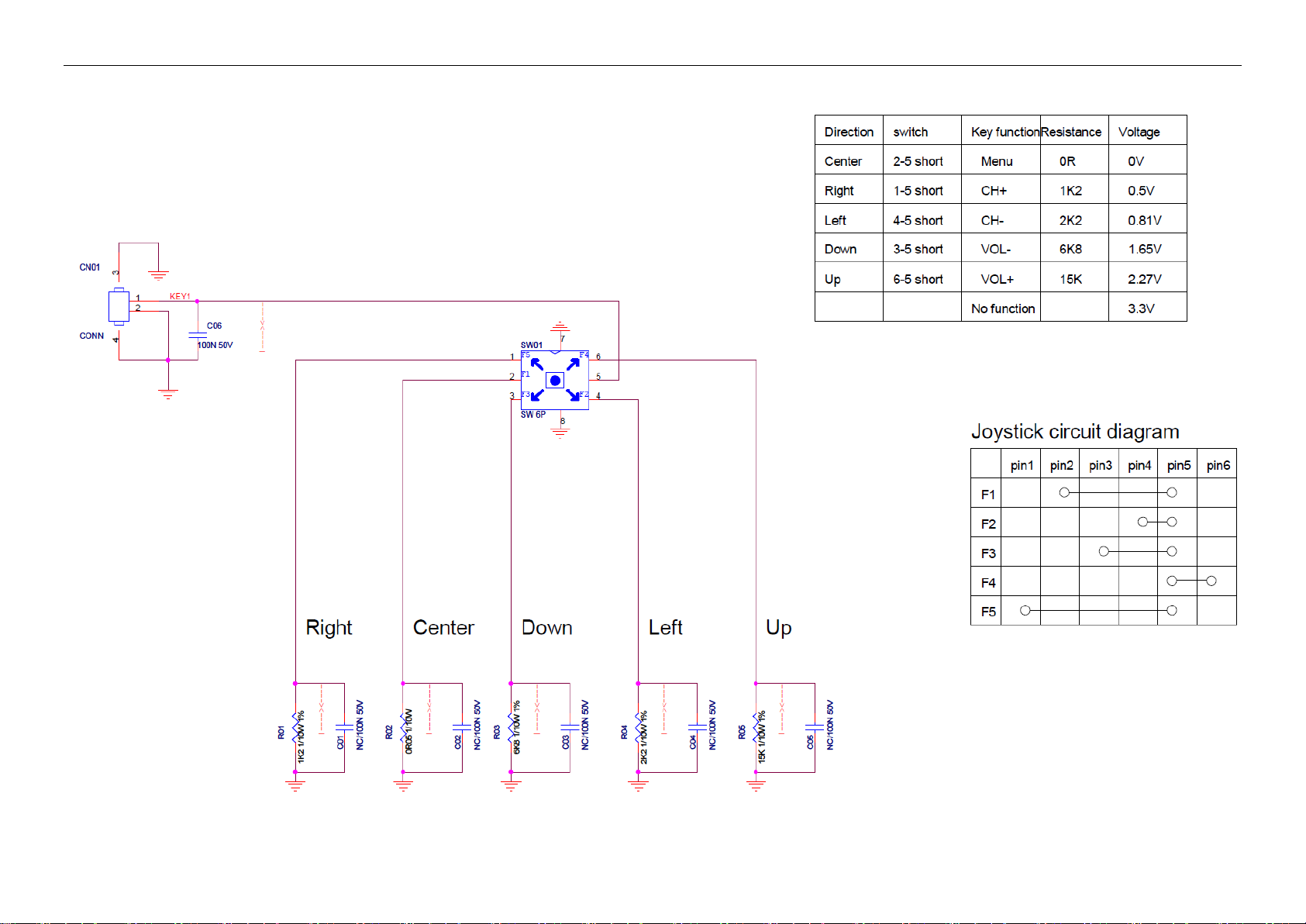

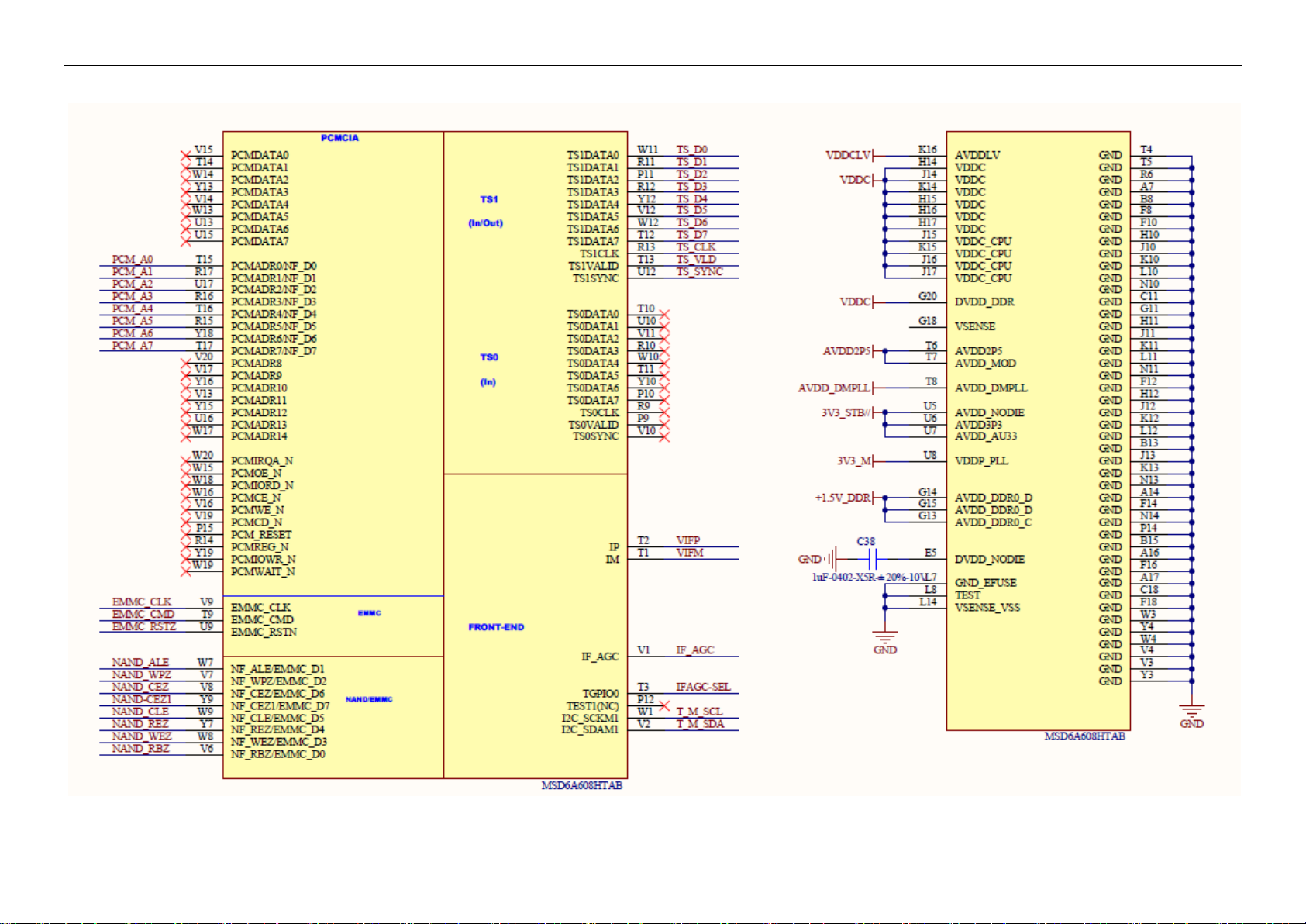

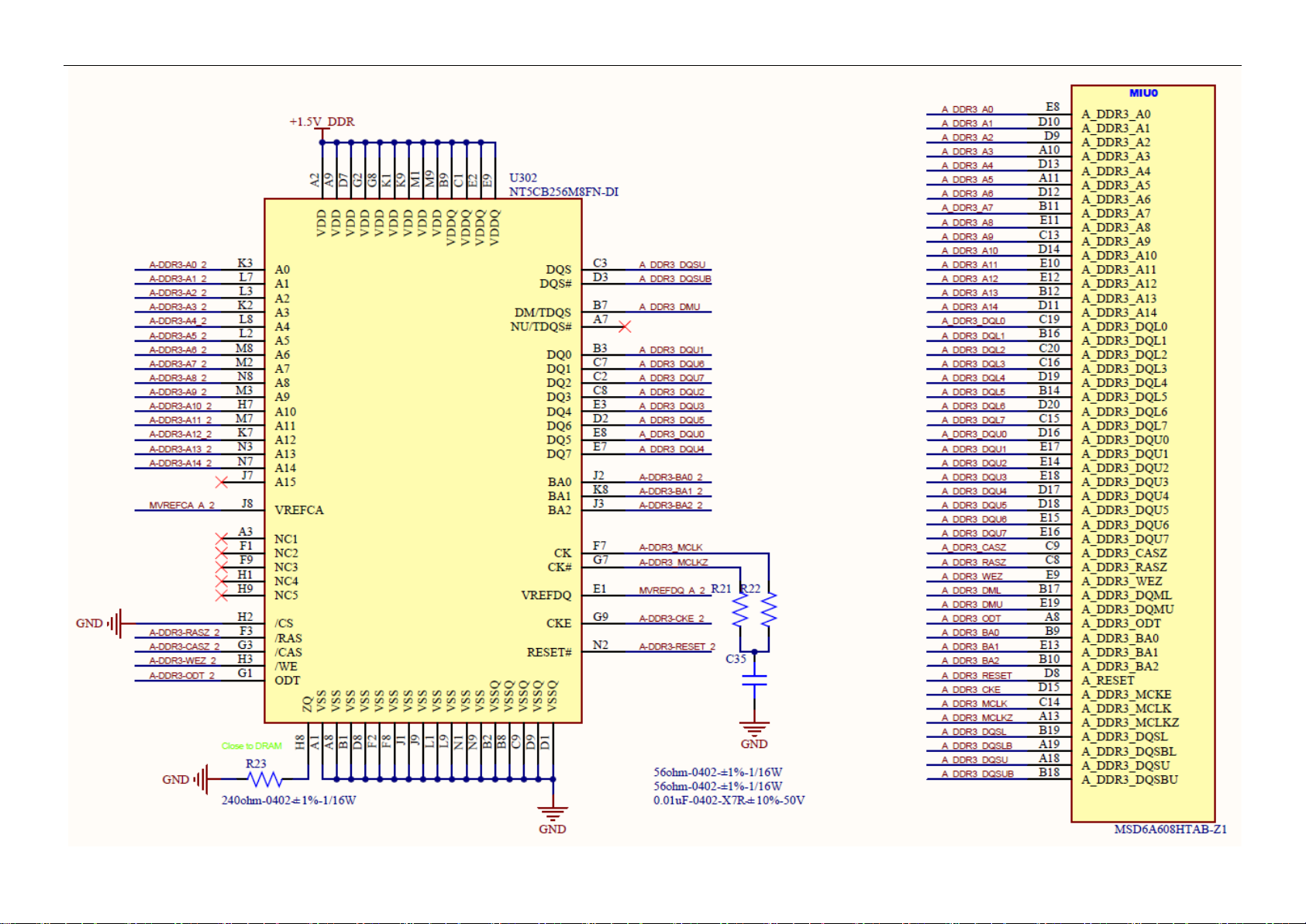

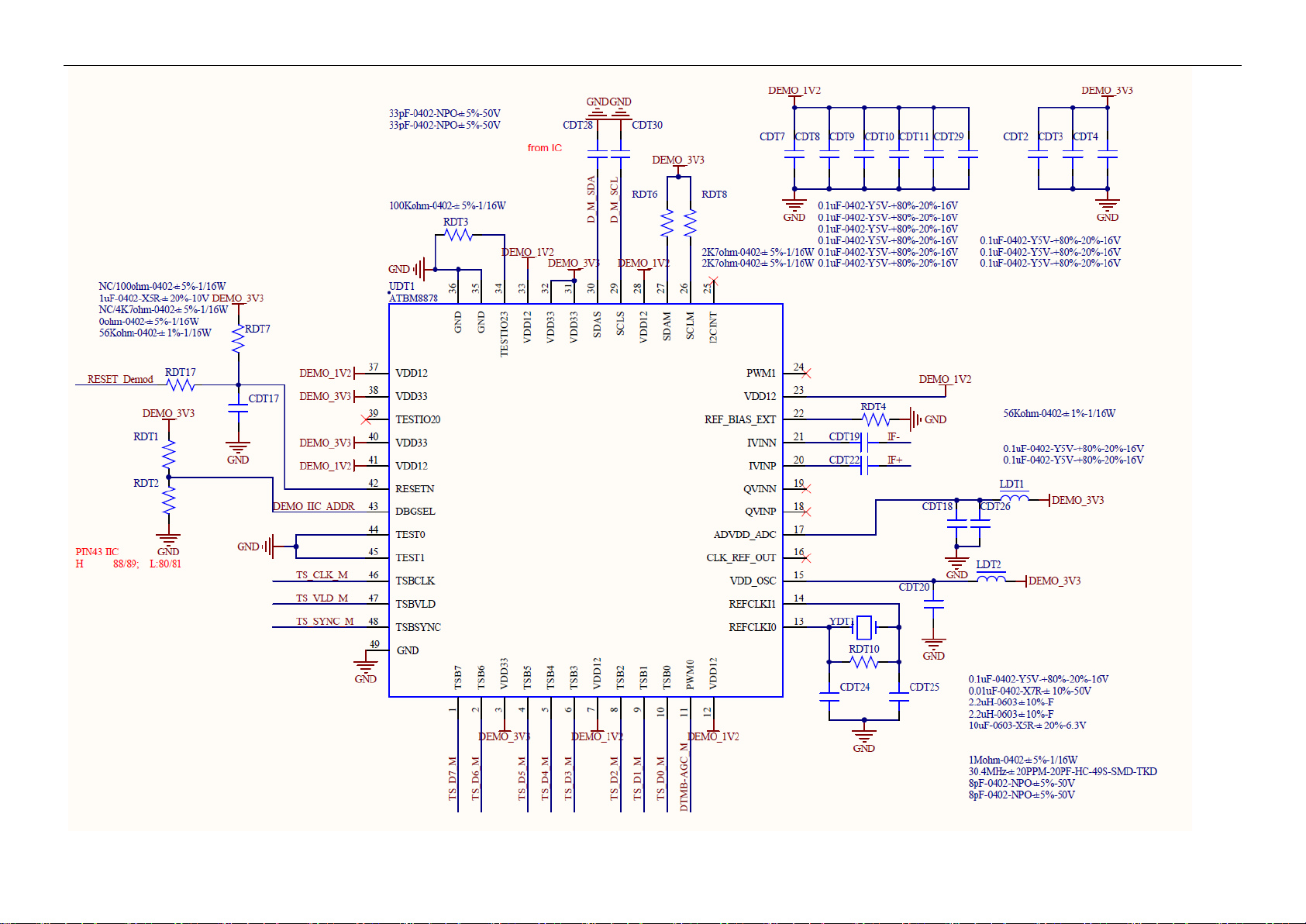

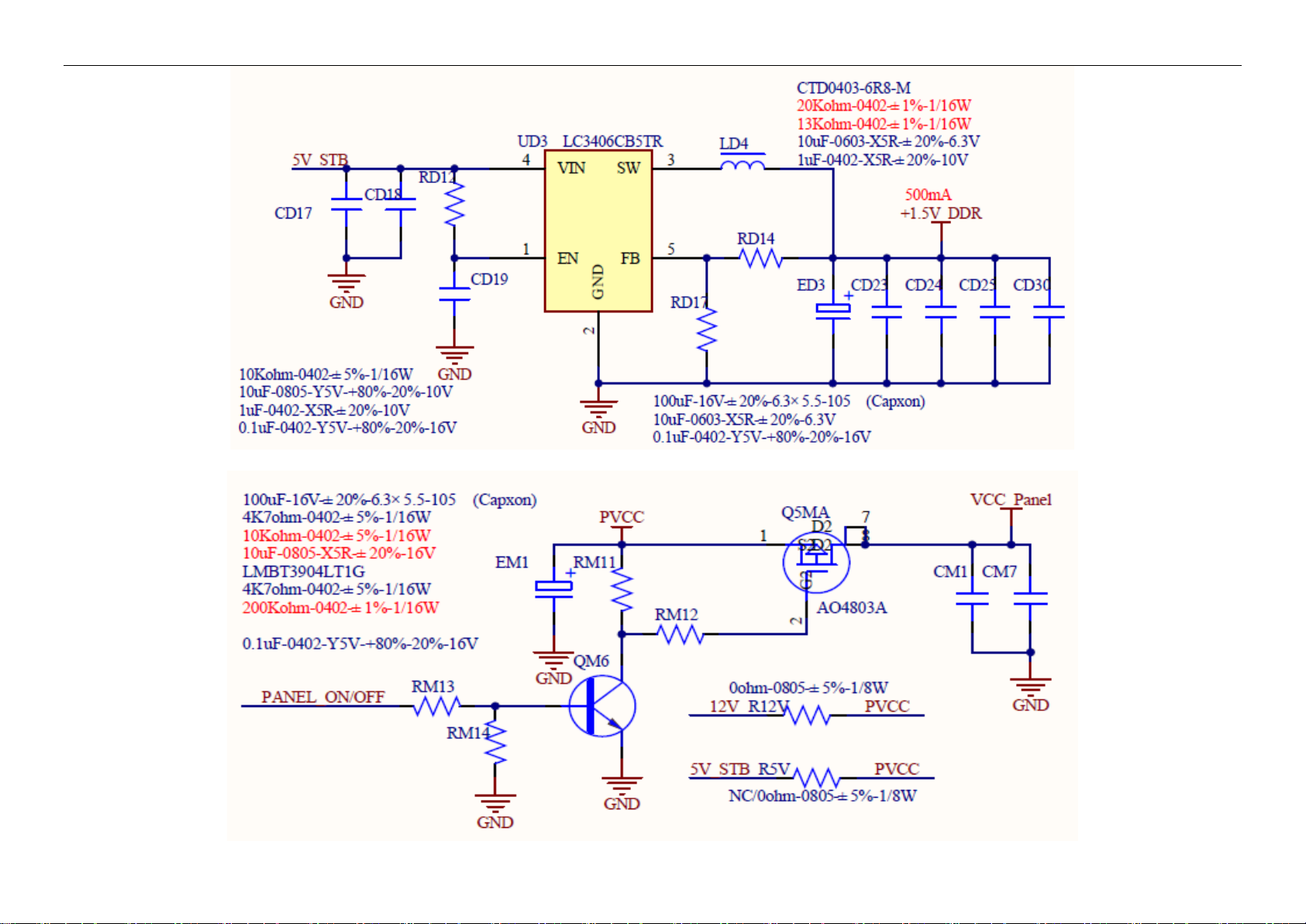

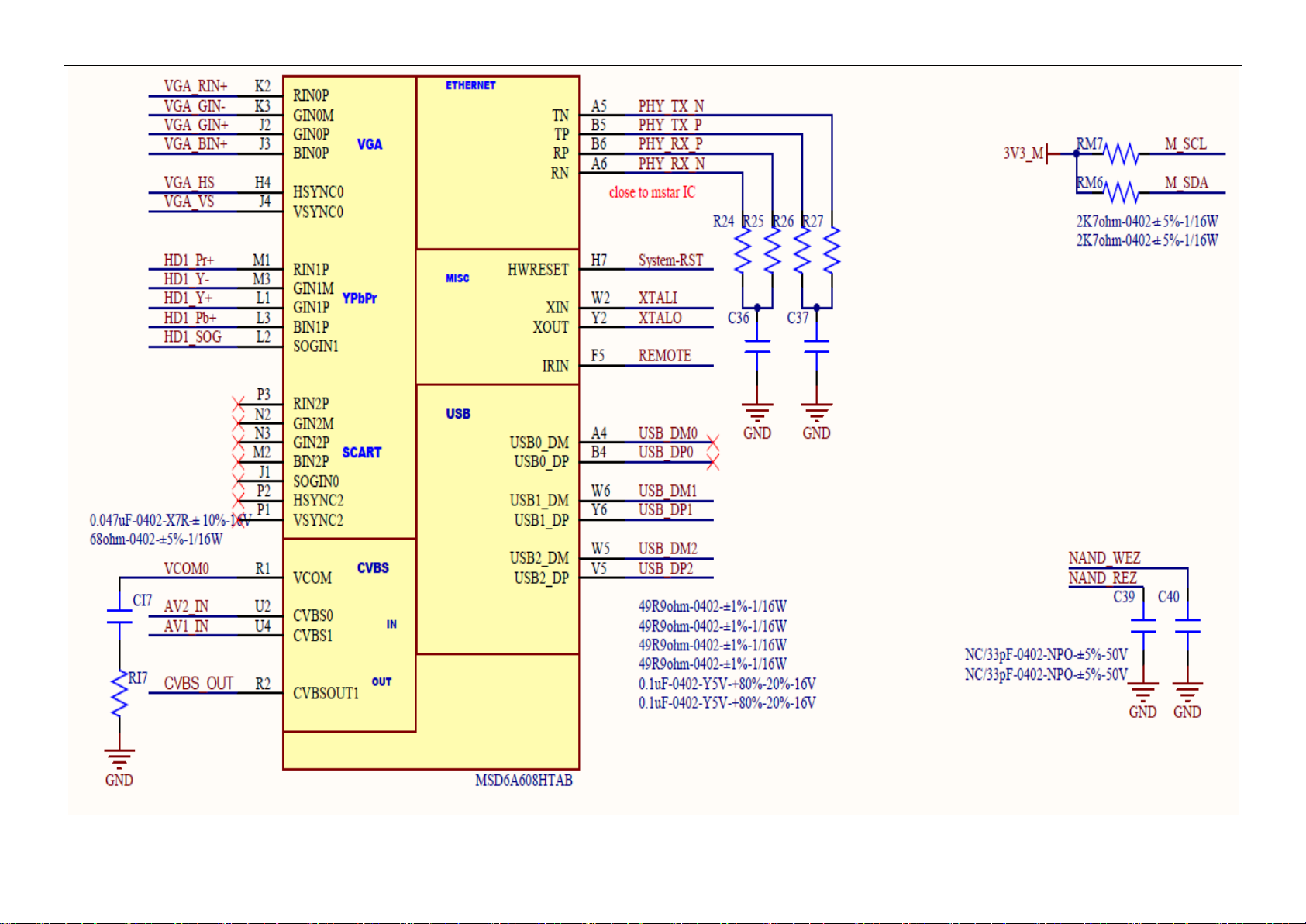

5.线路图
T.MS608.72 A认证原理图
Page 25
Service Manual Ebony 48HFL5130/T3
25
Page 26
Service Manual Ebony 48HFL5130/T3
26
Page 27
Service Manual Ebony 48HFL5130/T3
27
Page 28
Service Manual Ebony 48HFL5130/T3
28
Page 29
Service Manual Ebony 48HFL5130/T3
29
Page 30
Service Manual Ebony 48HFL5130/T3
30
Page 31
Service Manual Ebony 48HFL5130/T3
31
Page 32
Service Manual Ebony 48HFL5130/T3
32
Page 33
Service Manual Ebony 48HFL5130/T3
33
Page 34
Service Manual Ebony 48HFL5130/T3
34
Page 35
Service Manual Ebony 48HFL5130/T3
35
Page 36
Service Manual Ebony 48HFL5130/T3
36
Page 37
Service Manual Ebony 48HFL5130/T3
37
Page 38
Service Manual Ebony 48HFL5130/T3
38
Page 39
Service Manual Ebony 48HFL5130/T3
39
Page 40
Service Manual Ebony 48HFL5130/T3
40
Page 41
Service Manual Ebony 48HFL5130/T3
41
Page 42
Service Manual Ebony 48HFL5130/T3
42
Page 43
Service Manual Ebony 48HFL5130/T3
43
Page 44
Service Manual Ebony 48HFL5130/T3
44
Page 45
Service Manual Ebony 48HFL5130/T3
45
Page 46
Service Manual Ebony 48HFL5130/T3
46
Page 47
Service Manual Ebony 48HFL5130/T3
47
Page 48
Service Manual Ebony 48HFL5130/T3
48
Page 49
Service Manual Ebony 48HFL5130/T3
49
Page 50
Service Manual Ebony 48HFL5130/T3
50
Page 51
Service Manual Ebony 48HFL5130/T3
51
Page 52
Service Manual Ebony 48HFL5130/T3
52
Page 53
Service Manual Ebony 48HFL5130/T3
53
Page 54
Service Manual Ebony 48HFL5130/T3
54
Page 55
Service Manual Ebony 48HFL5130/T3
55
Page 56
Service Manual Ebony 48HFL5130/T3
56
Page 57
Service Manual Ebony 48HFL5130/T3
57
715G6439P
Page 58
Service Manual Ebony 48HFL5130/T3
58
Page 59
Service Manual Ebony 48HFL5130/T3
59
Page 60
Service Manual Ebony 48HFL5130/T3
60
Page 61
Service Manual Ebony 48HFL5130/T3
61
715G6316K
Page 62
Service Manual Ebony 48HFL5130/T3
62
7. 软体及 EDID 烧录 SOP
7.1 软体烧录
一、采用 U 盘烧录
1. 准备工作
1.1 工具：U 盘（FAT 格式为佳）；
1.2 待烧录软体，需将软体文件名更改为“upgrade.pkg”；
2. 烧录
2.1 将待烧录文件的文件命名重命名为“upgrade.pkg”，并拷贝到 U 盘根目录下 ；
2.2 TV AC 断电，将 U 盘插到 TV USB 接口，再插上电源线。
2.3 TV 开始升级软体，TV 为 off 状态无升级过程提示（U 盘灯闪烁表示正在升级软体），升级完后 TV 自动开机 ，整个过 程大约需要 1 分钟。
3. 进入 CSM 模式确认软体版本(在遥控器上按 1-2-3-6-5-4 进入)。
7.2 EDID 烧录 SOP
此机种 EDID 数据在 PCBA 线上烧录，使用特殊治具，无需在重新烧录 EDID。
Page 63
Service Manual Ebony 48HFL5130/T3
63
无电
检测电源板 CN902 的 PIN11/13 是否有 5V 电压输出
无
有
更换电源板
检测 IR 板电是否正常
检测插座是否有电
有
无
重插电源插座
更换 IR 板
8.故障处理流程
Page 64
Service Manual Ebony 48HFL5130/T3
64
无法启动
检测电源板 CN902 的 PIN8/9 是否有 24V 电压输出
有
无
更换电源板
检测按键板的POWER键是否失灵
是
更换按键板
否
检测IR板的功能是否失灵
是
否
更换IR板
更换主板
Page 65
Service Manual Ebony 48HFL5130/T3
65
无画
检测TV是否受控，能否用遥控器或按键板开关机
是
否
更换主板
检测是否有背光
是
否
检测LVDS线是否良好
是
否
检测主板上CN408的
PIN37/38/39/40是否有12V供电
重插或更换LVDS线
是
否
更换主板
先更换主板
检测是否OK
否
更换Panel
检测主板CN701是否有BL信号
是
否
更换主板
检测电源板 CN902 的 PIN8/9 是否有 24V 电压输出
是
否
更换电源板
更换Panel
Page 66
Service Manual Ebony 48HFL5130/T3
66
彩条、水波纹、画抖、画闪、
鬼影、残影、拖影等干扰
检测信号源出
信号是否正常
重新设置
信号源
是
否
检测信号线
是否良好
更换信号线
画异
是 检测附近是否有干扰源
是
否
排除干扰源
否
更换Panel
TV画面雪花点、重
影、细线、条纹干
检测TV信号线
是否接触不良
是
否
重新连
接
检测附近是否
有高频干扰源
是
否
排除干扰源
用场强仪检测信号强度
是否在45-100db之间，
65db左右为最佳值
是 否 更换主板
太弱：加装信号放大器
太强：减少信号放大器
或加装信号衰减器
间歇性画异加
温画异冷开机
检测软体版本
是否需要更新
是
否
升级软体
先更换主板
检测是否
否
取回站内
加温检测
Page 67
Service Manual Ebony 48HFL5130/T3
67
无声或声音异常
检测信号源音频接口是否正确，或TV制式是否为DK制
是
否
重插音频接口或设置TV制式
检测TV是否被静音，调整音量大小，
或进入菜单进行复位看是否OK
否
检测主板到喇叭的连接线是否断路
否
更换连接线
检测喇叭阻抗是否变质
（喇叭阻抗值标在喇叭上）
是
否
更换喇叭
更换主板
Page 68
Service Manual Ebony 48HFL5130/T3
68
收不到台或收台不全
检测软体版本是否需要更新
升级软体
是
否
用场强仪检测信号强度是否在
45-100db之间，65db左右为最佳值
是
否
用别的TV测试是否能收到此台
太弱：加装信号放大器
太强：减少信号放大器或加装信号衰减器
和客户说明当地TV信号未转播此台
检测此频道是否发生频偏，
尤其是使用卫星信号
是
否
是
否
建议客户重新
设置信号源
更换主板
Page 69
Service Manual Ebony 48HFL5130/T3
69
异响
喇叭异响
（破音，滋滋声）
电源板，PANEL异响
检测喇叭是否变质
更换喇叭
主板功放异常
更换主板
是
否
更换电源板/PANEL
Page 70
Service Manual Ebony 48HFL5130/T3
70
遥控失灵
检查遥控器电池是否未安置好或没电
重新安置或更换电池
用别的遥控器测试是否可用
是 否 是
否
更换遥控器
检测IR板是否异常
是
否
更换IR板
更换主板
Page 71
Service Manual Ebony 48HFL5130/T3
71
OSD 不稳定或无法正常工作
按键板连接正常吗？
接好按键板
按键正常吗？
更换按键
是
否
按键板有无故障？
更换按键板
检查主板
否
是 否是
Page 72
Service Manual Ebony 48HFL5130/T3
72
点位
物料
物料描述
组件数量
单位
036T 600 18129
NONWOVEN FABRTC
2
PCS
040G 58162435A
MANUAL P/N LABEL
1
PCS
E08902
089G 17356CY01
RCA CABLE 100
1
PCS
E08901
089G214A15N HL
AC POWER CORD 1500
1
PCS
E08901
089G214A15N YH
AC POWER CORD 1500MM
1
PCS
0M1G 130 5 47 CR3
SCREW
2
PCS
0M1G1030 6 47 CR3
SCREW
17
PCS
0M1G1730 6120
SCREW 3x6
18
PCS
0M1G1730 8120
SCREW
8
PCS
0M1G1740 16225 CR3
SCREW M1-MACHINE SCREW x16.0
4
PCS
0Q1G 130 8 47 CR3
SCREW 3x8
8
PCS
0Q1G 930 8 47 CR3
SCREW
2
PCS
0Q1G1030 6 47 CR3
SCREW 3x6
2
PCS
317GAAMB531CVT
MAIN BOARD T.MS608.72 EB481
1
PCS
ECN30
317GAAWA500JSN
WLAN ANTENNA IA-130360
1
PCS
SP01
378G0110567CDN
6 OHM 11W 146x34x41.9mm 0 UNIT
2
PCS
E39201
392GB1TA1A362H
BATTERY 1.5V 2P R03-B500-01S
1
PAA
ECN18
395G801404DD05
HARNESS 4P pitch2.0-B&R+B&W B&R+B&W 600
1
PCS
ECN18
395G801404XD05
HARNESS 4P pitch2.0-B&R+B&W 700+300mm
1
PCS
ECN6
395G801410RC29
HARNESS 10P pitch2.0-5P pitch1.25+2P pi
1
PCS
ECN6
395G801410XC29
HARNESS 10P pitch2.0-5P pitch1.25+2P pi
1
PCS
ECN2
395G801416WC44
HARNESS 16P pitch2.0-14P pitch2.0 550mm
1
PCS
ECN12
395G801851DC99
LVDS CABLE 51P-40P 400mm
1
PCS
ECN12
395G801851XC99
LVDS CABLE 51P-40P 400mm
1
PCS
RC01
398GR8BD2NCPHH
REMOTE Philips HOF-44K-GJ12647 chinese
1
PCS
708TSA320WPZ01
PHILIPS 40(270 CH)
1
PCS
J07G009912802C00MY
WOOD PALLET
0.034
PCS
J07G011412802C00MY
WOOD PALLET
0.034
PCS
J44G6002 S195
PAPER BOARD
0.067
PCS
J44G6002934200
PAPER BOARD
1
PCS
9. BOM
注意: 以下料件信息仅供参考，如有变更，恕不另行通知，请到 http://cs.tpv.com.cn 或 http://cs.tpvaoc.com 获取最新信息。
Page 73
Service Manual Ebony 48HFL5130/T3
73
J45G 77 6
PE PACKING
1.57
M
Q44G6002123 93
PAPER BOARD
0.067
PCS
Q44G9003156
CORNER PAPER 1560
0.267
PCS
Q50G 4 10
TIE (Y1900221)
32
CM
Q52G1301 9
BIG TAPE FOR PHILIPS
284
CM
X44G6002CP541A
PAPER CAP5
0.034
PCS
X44G6002CP542A
PAPER CAP5
0.034
PCS
IRPFDZBC
IR BOARD
1
PCS
SMTIRPFDZBC
IR BOARD FOR SMT
1
PCS
CN0201
033G8032 5F S HR
CONNECTOR
1
PCS
Q002
057G 761516
SMALLTRAN BC847C 0.1 50 SOT-23
1
PCS
Q001
057G 761516
SMALLTRAN BC847C 0.1 50 SOT-23
1
PCS
R008
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
PCS
R003
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
PCS
R007
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
PCS
R005
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
PCS
R006
061G0402103 JY
RST CHIPR 10KOHM +-5% 1/16W YAGEO
1
PCS
R002
061G0402331 JT
RST CHIP 330R 1/16W 5% TZAI YUAN
1
PCS
R001
061G0402331 JT
RST CHIP 330R 1/16W 5% TZAI YUAN
1
PCS
R004
061G0402470 JT
RST CHIP 47R 1/16W 5% TZAI YUAN
1
PCS
C0204
065G040210131J Y
CAP CHIP 0402 100P 50V NP0 +/-5%
1
PCS
C0202
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
PCS
C0201
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
PCS
C0203
065G040210412K Y
CAP 0402 100NF 10% 16V X7R
1
PCS
C0205
065G0603475A5K M
CAP 0603 4.7UF 10% 10V X5R GRM188R61A47
1
PCS
LED001
081G 14 24 GP
CHIP LED (BR) GPTD1210BRC-D
1
PCS
CN0201
311GW125D05ACX
WAFER 1.25mm 5P V/T S1315-05SVB-S03-R
1
PCS
U001
356GS927036007
IR RECEIVER IRM-H336M3/TR2 36 KHz
1
PCS
E715
715G6710R01000004C
IR PCB FR4 DS 8.5*46.5*1.6MM
1
PCS
E715
715G6710R01000004I
IR PCB FR4 DS 8.5*46.5*1.6MM
1
PCS
E715
715G6710R01000004S
IR PCB FR4 DS 8.5*46.5*1.6MM
1
PCS
J40G000281316A
CEL LABEL 48HFL5130/T3
1
PCS
J40G048081302A
RATING LABEL 48HFL5130/T3
1
PCS
J41G48MV81301A
MANUAL 48HFL5130/T3
1
PCS
Page 74
Service Manual Ebony 48HFL5130/T3
74
J41G78SV81305A
QSG 48HFL5130/T3
1
PCS
J44GSA3281302A00GS
ARTWORK CARTON
1
PCS
KEPFDZAM
KEY BOARD
1
PCS
SMTKEPFDZAM
KEY BOARD FOR SMT
1
PCS
R02
061G0603000 JF
RST CHIPR MAX 0R05 1/10W FENGHUA
1
PCS
R02
061G0603000 JT
RST CHIP MAX 0R05 1/10W TZAI YUAN
1
PCS
R01
061G06031201FF
RST CHIPR 1.2KOHM +-1% 1/10W
1
PCS
R01
061G06031201FT
RST CHIP 1K2 1/10W 1%
1
PCS
R05
061G06031502FF
RST CHIPR 15KOHM +-1% 1/10W FENGHUA
1
PCS
R05
061G06031502FT
RST CHIP 15K 1/10W 1%
1
PCS
R04
061G06032201FT
RST CHIP 2K2 1/10W 1%
1
PCS
R04
061G06032201FY
RST CHIP 2K2 1/10W 1%
1
PCS
R03
061G06036801FF
RST CHIPR 6.8KOHM +-1% 1/10W FENGHUA
1
PCS
R03
061G06036801FT
RST CHIP 6K8 1/10W 1%
1
PCS
CN01
311GW125D02ADX
WAFER 1.25mm 2P R/A S1315-02RVB-S03-K
1
PCS
SW01
377G060902B0CJ
CHIP TACT SW 6P 6mm 160g SMD
1
PCS
E715
715G6316K01000004C
KEY PCB FR4 SS 25*24.4*1.6mm
1
PCS
E715
715G6316K01000004I
KEY PCB FR4 SS 25*24.4*1.6mm
1
PCS
E750
LCB480WU230AD1AX0Z
PANEL TPT480H2-HWU23 SC2C BJ TPV
1
PCS
P33E0635ADT01L0100
DECO_LOGO TV396W-14d-ph13b-ph15
1
PCS
P33E0676XJT01R0100
Button
1
PCS
P34E2125ADT02L0100
BASE N/A
1
PCS
P34E21530GM01K0100
REAR_COVER TV48W-14d-ph13b-ph15 NO NO
1
PCS
P40GD000813 9A
A4 PALLET LABEL -for A4 paper
0.1
PCS
PLTVDY371XZR1
ADAPTER BOARD 715G6439P0F0000020
1
PCS
CN8101
033G380212B YH
wafer 12P 2.0 DIP
1
PCS
IC9401
056G 139 9
IC EL817M(X) photocoupler DIP-4
1
PCS
IC8102
056G 139 9
IC EL817M(X) photocoupler DIP-4
1
PCS
IC9102
056G 139 9
IC EL817M(X) photocoupler DIP-4
1
PCS
Q8101
057G 667929
MOSFET AOTF8N50 8A 500V TO-220FP
1
PCS
Q8102
057G 667929
MOSFET AOTF8N50 8A 500V TO-220FP
1
PCS
R9808
061G3SWJ70759B SY
RST WD 0.07R 5% 3W
1
PCS
C9906
063G107M47410M
CAP X2 470NF 20% 275V R46KI3470HAP1M
1
PCS
C9905
063G107M47410M
CAP X2 470NF 20% 275V R46KI3470HAP1M
1
PCS
Page 75
Service Manual Ebony 48HFL5130/T3
75
FB9902
071G 55 21 H1
BEAD 6.0*10 700R 25% BF-I60100R-706B
1
PCS
FB9901
071G 55 21 H1
BEAD 6.0*10 700R 25% BF-I60100R-706B
1
PCS
CN9902
087G 50147D HC HF
HF AC SOKET R/A 2P 12DEGREE H=12.8
1
PCS
D9801
093G 50460519
BRIDGE KBP206G X0 2A 800V KBP 80A
1
PCS
CN9902-1
0Q1G 340 8140
SCREW Q1-SELF TAPING SCREW :Q x8.0
2
PCS
CN9100
311GW200C16BBX
ONN 2.0mm 16P R/A W2010-16RVA-S04,B200
1
PCS
IC8105
356G0700008060
LED DRIVER TPV101D DIP-8
1
PCS
IC8103
356G0700008060
LED DRIVER TPV101D DIP-8
1
PCS
RV9901
361G0046621KZE
VARISTOR 620V 10%
1
PCS
NR9902
361G0058259MYW008A
NTCR 2.5R 20% 3.6W SCK152R58MTY503
1
PCS
NR9901
361G0058259MYW008A
NTCR 2.5R 20% 3.6W SCK152R58MTY503
1
PCS
C9805
363G210J105GHP
CAP MPP 1UF 5% 450V
1
PCS
C8113
363G211J2235HE
CAP MPP 22nF 5% 1KV 18*5*10.5 B32652A02
1
PCS
C9814
367G215X680PKZ000S
EC 68uF 20% 450V 12.5*50 2000 hr 620mA -
1
PCS
C9815
367G215X680PKZ000S
EC 68uF 20% 450V 12.5*50 2000 hr 620mA -
1
PCS
C8103
367G515X121JKZ
EC 120UF 20% 100V EV2A121MLT0830F5R
1
PCS
L9801
373G0174312H00
PFC CHOKE 240uH 8% 2A GL-13224 HA
1
PCS
L9902
373G0174314H00
LINE FILTER 12mH MIN 1.5 -
1
PCS
L9901
373G0174314H00
LINE FILTER 12mH MIN 1.5 -
1
PCS
L9101
373G0253247X00
CHOKE COIL 3UH 15% DR8*8 5A
1
PCS
L9100
373G0253247X00
CHOKE COIL 3UH 15% DR8*8 5A
1
PCS
L8101
373G0253247X00
CHOKE COIL 3UH 15% DR8*8 5A
1
PCS
T9101
380GL32P141H00
X'FMR 360u 10% 5u ER31 BCK-13122-HA
1
PCS
T8101
380GL52P166H00
X'FMR 900uH 12% 145uH EE39 BCK-13916-H
1
PCS
T8101
380GL52P166T00
X'FMR 900uH 12% 145uH EE39 SRV3913EE-P
1
PCS
BD9901
393G0050460A06
BRIDGE TS10K80-02 10A 800V KBJ
1
PCS
705TZD57111
Q9100 ASSY
1
PCS
Q9100
057G 667931
MOSFET AOTF8N65 8A 650V TO-220FP
1
PCS
0M1G1730 8120
SCREW
1
PCS
HQ9100
Q90G0219 4
HEAT SINK ####/Profile
1
PCS
705TZD57112
Q9102 ASSY
1
PCS
0M1G1730 8120
SCREW
1
PCS
Q9102
357G0600100020
MOSFET AOTF298L 33A 100V TO-220F
1
PCS
HQ9102
Q90G0219 4
HEAT SINK ####/Profile
1
PCS
Page 76
Service Manual Ebony 48HFL5130/T3
76
705TZD57113
Q9801 ASSY
1
PCS
Q9801
057G 667A04
MOSFET STF24NM60N 17A 600V 30W TO-220FP
1
PCS
D9802
093G 52905
DIODE FMNS-1106S TO-220
1
PCS
0M1G1730 8120
SCREW
2
PCS
HS9801
Q90T0236002A0000HG
HEAT SINK
1
PCS
705TZD93114
D8106 D8102 ASSY
1
PCS
D8102
093G 220 24
DIODE FMX-23S SANKEN
1
PCS
D8106
093G 220 24
DIODE FMX-23S SANKEN
1
PCS
0M1G1730 8120
SCREW
2
PCS
HS8102
Q90T0237 1
HEAT SINK
1
PCS
PLDY371XZR1SMT
ADAPTER BOARD FOR SMT
1
PCS
IC8301
056G 158501
IC AS431AN-E1 SOT23
1
PCS
IC8106
056G 158501
IC AS431AN-E1 SOT23
1
PCS
IC9103
056G 158501
IC AS431AN-E1 SOT23
1
PCS
IC8104
056G 158501
IC AS431AN-E1 SOT23
1
PCS
IC8101
056G 379211
AC/DC SSC9522S-TL SOP-18
1
PCS
Q8301
057G 417 4
PMBS3904/PHILIPS-SMT(04)
1
PCS
Q8302
057G 417907 T
TRA PMBT3906 PNP -200mA/-40V SOT-23
1
PCS
Q8303
057G 417907 T
TRA PMBT3906 PNP -200mA/-40V SOT-23
1
PCS
Q8104
057G 417907 T
TRA PMBT3906 PNP -200mA/-40V SOT-23
1
PCS
Q9402
057G 417907 T
TRA PMBT3906 PNP -200mA/-40V SOT-23
1
PCS
R8301
061G0805000 JT
RST 0805 0.05R MAX 1/8W
1
PCS
R8132
061G0805000 JT
RST 0805 0.05R MAX 1/8W
1
PCS
R9128
061G0805000 JT
RST 0805 0.05R MAX 1/8W
1
PCS
R8151
061G0805000 JT
RST 0805 0.05R MAX 1/8W
1
PCS
R8139
061G0805000 JT
RST 0805 0.05R MAX 1/8W
1
PCS
R9166
061G0805000 JT
RST 0805 0.05R MAX 1/8W
1
PCS
R8112
061G0805100 JI
RST 0805 10R 5% 1/8W TA-I
1
PCS
R8104
061G0805100 JI
RST 0805 10R 5% 1/8W TA-I
1
PCS
R8105
061G0805100 JI
RST 0805 10R 5% 1/8W TA-I
1
PCS
R9802
061G0805100 JT
RST CHIP 10R 1/8W 5% TZAI YUAN
1
PCS
R9104
061G0805100 JT
RST CHIP 10R 1/8W 5% TZAI YUAN
1
PCS
R8303
061G08051001FT
RST CHIP 1K 1/8W 1%
1
PCS
R8306
061G08051001FT
RST CHIP 1K 1/8W 1%
1
PCS
Page 77
Service Manual Ebony 48HFL5130/T3
77
R8311
061G08051001FT
RST CHIP 1K 1/8W 1%
1
PCS
R9121
061G08051001FT
RST CHIP 1K 1/8W 1%
1
PCS
R9406
061G08051002FT
RST CHIP 10K 1/8W 1%
1
PCS
R8169
061G08051002FT
RST CHIP 10K 1/8W 1%
1
PCS
R8108
061G08051002FY
RST CHIP 10K 1/8W 1%
1
PCS
R8113
061G08051002FY
RST CHIP 10K 1/8W 1%
1
PCS
R9402
061G08051003FT
RST CHIP 100K 1/8W 1%
1
PCS
R9806
061G0805103 JT
RST 0805 10K 5% 1/8W
1
PCS
R9107
061G0805103 JT
RST 0805 10K 5% 1/8W
1
PCS
R9116
061G08051200FT
RST CHIP 120R 1/8W 1%
1
PCS
R8127
061G08051203FT
RST CHIPR 120KOHM +- 1% 1/8W TZAI YUAN
1
PCS
R9119
061G08051501FT
RST CHIPR 1K5 +-1% 1/8W TZAI YAUN
1
PCS
R9818
061G08051602FI
RST 0805 16K 1% 1/8W
1
PCS
R8110
061G08051802FY
RST CHIP 18K 1/8W 1%
1
PCS
R8302
061G08052001FT
RST CHIP 2K 1/8W 1%
1
PCS
R8120
061G08052200FT
RST 0805 220R 1% 1/8W TZAI YUAN
1
PCS
R9115
061G08052201FT
CHIP 2K2 1/8W 1%
1
PCS
R9812
061G08052202FT
RST CHIP 22K 1/8W 1%
1
PCS
R9813
061G0805273 JT
RST CHIP 27K 1/8W 5% TZAI YUAN
1
PCS
R8310
061G08053001FT
RST CHIP R 3K 1/8W +/-1%
1
PCS
R8166
061G08053301FT
RST CHIP 3K3 1/8W 1%
1
PCS
R9814
061G08053302FT
RST CHIP 33K 1/8W 1%
1
PCS
R8133
061G08053303FT
RST CHIP 330K 1% 1/8W
1
PCS
R8168
061G08054302FT
RST CHIP 43K 1/8W 1%
1
PCS
R8130
061G08054702FT
RST CHIP 47K 1/8W 1%
1
PCS
R9823
061G08054703FT
RST 0805 470K 1% 1/8W TAIZYUAN
1
PCS
R8116
061G0805471 JI
RST 0805 470R 5% 1/8W
1
PCS
R9118
061G0805472 JT
RST CHIPR 4K7 +-5% 1/8W TZAI YUAN
1
PCS
R8165
061G08055100FT
RST CHIP R 510 OHM +-1% 1/8W
1
PCS
R8305
061G08055101FT
RST CHIP 5K1 1/8W 1%
1
PCS
R8307
061G08055101FT
RST CHIP 5K1 1/8W 1%
1
PCS
R9408
061G08055103FT
RST CHIP 510K OHM 1/8W 1% TZAI YUAN
1
PCS
R8172
061G08055103FT
RST CHIP 510K OHM 1/8W 1% TZAI YUAN
1
PCS
R8138
061G08056202FT
RST CHIP 62K 1/8W 1%
1
PCS
Page 78
Service Manual Ebony 48HFL5130/T3
78
R9106
061G08056209FT
RST 0805 62R 1% 1/8W
1
PCS
R9803
061G0805820 JY
RST CHIP R 82ohm 1/8W +/-5% YAGEO
1
PCS
R8106
061G0805820 JY
RST CHIP R 82ohm 1/8W +/-5% YAGEO
1
PCS
R8111
061G0805820 JY
RST CHIP R 82ohm 1/8W +/-5% YAGEO
1
PCS
R9120
061G08059101FT
RST CHIP 9K1 1/8W 1%
1
PCS
R8129
061G08059102FT
RST CHIP R 91KOHM +-1% 1/8W
1
PCS
JR905
061G1206000 JT
RST CHIPR MAX0R05 1/4W TZAI YUAN
1
PCS
JR906
061G1206000 JT
RST CHIPR MAX0R05 1/4W TZAI YUAN
1
PCS
JR903
061G1206000 JT
RST CHIPR MAX0R05 1/4W TZAI YUAN
1
PCS
JR901
061G1206000 JT
RST CHIPR MAX0R05 1/4W TZAI YUAN
1
PCS
R8149
061G1206000 JT
RST CHIPR MAX0R05 1/4W TZAI YUAN
1
PCS
JR904
061G1206000 JT
RST CHIPR MAX0R05 1/4W TZAI YUAN
1
PCS
R9126
061G1206100 JT
RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
1
PCS
R8126
061G12061001FT
RST CHIP R 1Kohm +-1% 1/4W
1
PCS
R8304
061G12061001FT
RST CHIP R 1Kohm +-1% 1/4W
1
PCS
R9405
061G12061002FT
RST CHIPR 10KOHM +-1% 1/4W 1206
1
PCS
R9815
061G12061003FY
RST CHIPR 100KOHM +-1% 1/4W YAGEO
1
PCS
R8171
061G12061004FT
RST CHIP R 1 MOHM +-1% 1/4W
1
PCS
R9804
061G12061004FT
RST CHIP R 1 MOHM +-1% 1/4W
1
PCS
R8134
061G12061008FT
RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
1
PCS
R8135
061G12061008FT
RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
1
PCS
R8140
061G12061008FT
RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
1
PCS
R8141
061G12061008FT
RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
1
PCS
R9407
061G1206101 JT
RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
1
PCS
R8131
061G1206103 JT
RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
1
PCS
R9122
061G1206103 JT
RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
1
PCS
R9404
061G1206103 JT
RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
1
PCS
R8155
061G1206104 JT
RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
1
PCS
R8154
061G1206104 JT
RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
1
PCS
R8109
061G1206104 JT
RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
1
PCS
R8102
061G12061504FI
RST 1206 1.5M 1% 1/4W
1
PCS
R8107
061G12061504FI
RST 1206 1.5M 1% 1/4W
1
PCS
R8103
061G12061504FI
RST 1206 1.5M 1% 1/4W
1
PCS
R8142
061G12062008FT
RST CHIP 2 OHM +-1% 1/4W 1206
1
PCS
Page 79
Service Manual Ebony 48HFL5130/T3
79
R8137
061G12062008FT
RST CHIP 2 OHM +-1% 1/4W 1206
1
PCS
R8143
061G12062008FT
RST CHIP 2 OHM +-1% 1/4W 1206
1
PCS
R8136
061G12062008FT
RST CHIP 2 OHM +-1% 1/4W 1206
1
PCS
R9403
061G1206202 JT
RST CHIP R 2Kohm 1/4W +/-5%
1
PCS
R8128
061G1206203 JT
RST CHIPR 20KOHM +-5% 1/4W TZAI YUAN
1
PCS
R9124
061G12062202FT
RST 1206 22K 1% 1/4W TZAI YUAN
1
PCS
R9110
061G1206270 JT
RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
1
PCS
R9134
061G1206270 JT
RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
1
PCS
R9109
061G1206270 JT
RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
1
PCS
R9108
061G1206270 JT
RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
1
PCS
R9133
061G1206270 JT
RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
1
PCS
R9132
061G1206270 JT
RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
1
PCS
R8170
061G12063002FF
RST CHIPR 30KOHM +-1% 1/4W FENGHUA
1
PCS
R9401
061G1206302 JT
RST CHIP 3K 5% 1/4W
1
PCS
R9112
061G1206339 JT
RST CHIPR 3.3 OHM +-5% 1/4W TZAI YUAN
1
PCS
R8309
061G12063602FT
RST CHIPR 36K +-1% 1/4W TZAI YUAN
1
PCS
R9810
061G1206470 JT
RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
1
PCS
R8167
061G12064702FT
RST CHIPR 47 KOHM +-1% 1/4W TZAI YUAN
1
PCS
R8125
061G1206471 JI
RST 470 OHM 5% 1/4W TA-I
1
PCS
R9103
061G1206471 JT
ST CHIPR 470 OHM +-5% 1/4W TZAI YUAN
1
PCS
R9125
061G1206479 JT
RST 1206 4.7R 5% 1/4W
1
PCS
R9117
061G1206512 JT
RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
1
PCS
R9123
061G1206512 JT
RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
1
PCS
R9905
061G1206514 JT
RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
1
PCS
R9906
061G1206514 JT
RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
1
PCS
R9903
061G1206514 JT
RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
1
PCS
R9902
061G1206514 JT
RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
1
PCS
R9904
061G1206514 JT
RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
1
PCS
R9901
061G1206514 JT
RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
1
PCS
R8124
061G12065603FT
RST 1206 560K 1% 1/4W
1
PCS
R8308
061G12066202FT
RST 1206 62K 1/4W 1% TZAI YUAN
1
PCS
R9809
061G12066803FF
RST CHIPR 680KOHM +-1% 1/4W FENGHUA
1
PCS
R9807
061G12066803FF
RST CHIPR 680KOHM +-1% 1/4W FENGHUA
1
PCS
C9133
065G080510131J Y
CAP CHIP 0805 100P 50V NP0 +/-5%
1
PCS
Page 80
Service Manual Ebony 48HFL5130/T3
80
C9131
065G080510131J Y
CAP CHIP 0805 100P 50V NP0 +/-5%
1
PCS
C9811
065G080510231J M
CAP 0805 1NF 5% 50V NP0
1
PCS
C9136
065G080510232K Y
CAP CHIP 0805 1N 50V X7R +/-10%
1
PCS
C9137
065G080510232K Y
CAP CHIP 0805 1N 50V X7R +/-10%
1
PCS
C8112
065G080510232K Y
CAP CHIP 0805 1N 50V X7R +/-10%
1
PCS
C9115
065G080510232K Y
CAP CHIP 0805 1N 50V X7R +/-10%
1
PCS
C8114
065G080510332K F
CAP 0805 10NF K 50V X7R
1
PCS
C9804
065G080510332K Y
CAP CHIP 0805 10N 50V X7R +/-10%
1
PCS
C9802
065G080510332K Y
CAP CHIP 0805 10N 50V X7R +/-10%
1
PCS
C9130
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C9402
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C9139
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C9138
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8140
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8119
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8128
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8125
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8130
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C9132
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8302
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8109
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8101
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8129
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C9806
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8301
065G080510432K Y
CAP CHIP 0805 100N 50V X7R +/-10%
1
PCS
C8104
065G080510522K M
AP 0805 1UF 10% 25V X7R
1
PCS
C8104
065G080510522K T
CAP 0805 1UF 10% 25V X7R
1
PCS
C8138
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
PCS
C8106
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
PCS
C9134
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
PCS
C9121
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
PCS
C8126
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
PCS
C9141
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
PCS
C8136
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
PCS
Page 81
Service Manual Ebony 48HFL5130/T3
81
C9110
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
PCS
C8120
065G080510532K M
CAP 0805 1UF 10% 50V X7R
1
PCS
C8106
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
PCS
C9134
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
PCS
C9121
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
PCS
C8126
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
PCS
C9141
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
PCS
C8136
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
PCS
C8138
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
PCS
C9110
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
PCS
C8120
065G080510532K T
CAP 0805 1UF 10% 50V X7R
1
PCS
C9118
065G080522432K Y
CAP CHIP 0805 220N 50V X7R +/-10%
1
PCS
C9810
065G080522522K M
CAP 0805 2.2UF 10% 25V X7R
1
PCS
C9807
065G080533232K F
CAP 0805 3.3NF 10% 50V X7R
1
PCS
C8133
065G080547031J Y
AP CHIP 0805 47P 50V NP0 +/-5%
1
PCS
C9102
065G080547131J Y
CAP CHIP 0805 470P 50V NPO +/-5%
1
PCS
C8117
065G080547232K Y
CAP CHIP 0805 4N7 50V X7R +/-10%
1
PCS
C9103
065G080547232K Y
CAP CHIP 0805 4N7 50V X7R +/-10%
1
PCS
C8139
065G080547432K F
0805 0.47UF K 50V X7R
1
PCS
C9809
065G080547432K F
0805 0.47UF K 50V X7R
1
PCS
C9809
065G080547432K M
CAP 0805 470NF 10% 50V X7R
1
PCS
C8139
065G080547432K M
CAP 0805 470NF 10% 50V X7R
1
PCS
C8118
065G080547432K T
CAP CHIP 0805 0.47UF K 50V X7R
1
PCS
C8123
065G080547432K T
CAP CHIP 0805 0.47UF K 50V X7R
1
PCS
C8110
065G080547432K T
CAP CHIP 0805 0.47UF K 50V X7R
1
PCS
C8139
065G080547432K T
CAP CHIP 0805 0.47UF K 50V X7R
1
PCS
C9809
065G080547432K T
CAP CHIP 0805 0.47UF K 50V X7R
1
PCS
C8116
065G0805475A2K T
CAP CHIP 0805 4.7uF K 10V X7R
1
PCS
C8111
065G080556131J Y
CAP CHIP 0805 560P 50V NP0 +/-5%
1
PCS
C8131
065G120610272K Y
CAP 1206 1NF 10% 500V X7R
1
PCS
C9142
065G120610532K M
AP CHIP 1206 1UF K 50V X7R
1
PCS
C9142
065G120610532K T
CAP CHIP 1206 1uF K 50V X7R
1
PCS
D9803
093G 60S 15 T
SCHOTTKY RB160M 60 TR 1A 60V SOD-123
1
PCS
D9106
093G 60S 15 T
SCHOTTKY RB160M 60 TR 1A 60V SOD-123
1
PCS
Page 82
Service Manual Ebony 48HFL5130/T3
82
IC9801
356G0379008232
PFC SSC-2005S SOP-8
1
PCS
IC9100
356G0379213
AC/DC SSC2S110 SOP-8
1
PCS
IC9104
356GD563008152000Z
DC/DC SP6018S8RGB 1A 16V SOP-8
1
PCS
Q9401
357G0761A0100T
SMALLTRAN BTC4672M3 5A 50V 0.6W SOT-89
1
PCS
Q9403
357G07630620HF
HF MOSFET 2N7002K_R1_00001 0.3A 60V
1
PCS
Q8105
357G07630620HF
HF MOSFET 2N7002K_R1_00001 0.3A 60V
1
PCS
D9103
393G006432S0HF
SWITCHING 1N4148W 0.15A 75V SOD-123
1
PCS
D9401
393G006432S0HF
SWITCHING 1N4148W 0.15A 75V SOD-123
1
PCS
D8110
393G006432S0HF
SWITCHING 1N4148W 0.15A 75V SOD-123
1
PCS
ZD9801
393G039S95400T00HF
ZENER BZT52-B3V6_R1_00001 3.6V 0.41W SOD
1
PCS
ZD8102
393G039SA1200T
ZENER BZT52-B22 22V 0.41W SOD-123 150C
1
PCS
ZD8104
393G039SA1200T
ZENER BZT52-B22 22V 0.41W SOD-123 150C
1
PCS
ZD9101
393G039SA1300T
ZENER BZT52-B39_R1_00001 39V 0.41W
1
PCS
ZD9102
393G039SA1300T
ZENER BZT52-B39_R1_00001 39V 0.41W
1
PCS
ZD9401
393G039SA1400T
ZENER BZT52-B16_R1_00001 16V 0.41W
1
PCS
ZD8103
393G039SA1400T
ZENER BZT52-B16_R1_00001 16V 0.41W
1
PCS
ZD8101
393G039SA2900T
ZENER BZT52-B15 15V 0.41 SOD-123
1
PCS
ZD9106
393G039SA2900T
ZENER BZT52-B15 15V 0.41 SOD-123
1
PCS
ZD8105
393G039SA3500T
ZENER BZT52-B33 33V(Type) 410mW SOD-123
1
PCS
D8301
393G060S50000T00HF
HF SS1060FL_R1_00001 1A 60V SOD123FL
1
PCS
D8108
393G060S50000T00HF
HF SS1060FL_R1_00001 1A 60V SOD123FL
1
PCS
D8109
393G060S50000T00HF
HF SS1060FL_R1_00001 1A 60V SOD123FL
1
PCS
D8103
393G060S50000T00HF
HF SS1060FL_R1_00001 1A 60V SOD123FL
1
PCS
D8107
393G060S50000T00HF
HF SS1060FL_R1_00001 1A 60V SOD123FL
1
PCS
D9108
393G060SA0700T
SCHOTTKY MB810 8A 100V SMC
1
PCS
PLDY371XZR1AI
ADAPTER BOARD FOR AI
1
PCS
NR9902
006G 31 4
1.7MM RIVET
2
PCS
NR9901
006G 31 4
1.7MM RIVET
2
PCS
T9101
006G 31 4
1.7MM RIVET
4
PCS
CN9902
006G 31500
EYELET
2
PCS
040G 45762420A
LABEL 25x6mm
0.51
PCS
R8101
061G 1SJ10852T SY
RST WD 0.1R 5% 1W
1
PCS
C8107
065G 1K101 2T6921
CAP CER 100pF 1KV K Y5P
1
PCS
C8134
065G 1K1019ST
CAP CER 100PF 10% 1KV R
1
PCS
Page 83
Service Manual Ebony 48HFL5130/T3
83
C8100
065G 1K10293T
CAP CER 1NF 10% 1KV R
1
PCS
C9113
065G 1K10293T
CAP CER 1NF 10% 1KV R
1
PCS
C9120
065G 1K22293S
CAP CER 2.2NF 10% 1KV R TAPING
1
PCS
C9910
065G306K22123R
CAP Y1 220PF 10% 250V Y5P
1
PCS
C9913
065G306K22123R
CAP Y1 220PF 10% 250V Y5P
1
PCS
C9914
065G306K22123R
CAP Y1 220PF 10% 250V Y5P
1
PCS
C9911
065G306K22123R
CAP Y1 220PF 10% 250V Y5P
1
PCS
C9912
065G306K47123R
CAP Y1 470PF 10% 250V Y5P
1
PCS
C9401
067G 3151007KB A
EC 10UF 20% 50V 6.3*7 3000 hr
1
PCS
C9803
067G 3151007KB A
EC 10UF 20% 50V 6.3*7 3000 hr
1
PCS
C9101
067G 3154707KT
EC 47UF 20% 50V ER1H470MPN1007RU
1
PCS
C8124
067G 5154709KT
EC 47UF 20% 100V 10*12
1
PCS
C9106
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
PCS
C9108
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
PCS
C9104
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
PCS
C9105
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
PCS
C9112
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
PCS
C9107
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
PCS
C9109
067G 5154714KT
EC 470UF 20% 25V 10*12 5000 hr 1.33A -
1
PCS
C8108
067G315M2207KB
EC 22UF 20% 50V 6.3*7 3000 hr
1
PCS
FB9803
071G 55 23
BEAD 3.5*7.5*0.8 100R 25% GBQM4.777.571
1
PCS
FB9805
071G 55 26 H
BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
1
PCS
FB9904
071G 55 26 H
BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
1
PCS
FB9100
071G 55 29
FERRITE BEAD
1
PCS
FB9103
071G 55 29
FERRITE BEAD
1
PCS
D8101
093G 52908
RECTIFIER UF4007 A0 1 1000 DO-41
1
PCS
D9104
093G 60953
SCHOTTKY FR107G-A0 1A 1000V DO-41
1
PCS
D9102
093G1080 252T
RECTIFIER SARS01-V1 1.2A 800V DO-41
1
PCS
J922
095G 90 23
JUMP WIRE - -
1
PCS
J927
095G 90 23
JUMP WIRE - -
1
PCS
J902
095G 90 23
JUMP WIRE - -
1
PCS
J924
095G 90 23
JUMP WIRE - -
1
PCS
J926
095G 90 23
JUMP WIRE - -
1
PCS
J939
095G 90 23
JUMP WIRE - -
1
PCS
Page 84
Service Manual Ebony 48HFL5130/T3
84
J937
095G 90 23
JUMP WIRE - -
1
PCS
J907
095G 90 23
JUMP WIRE - -
1
PCS
J904
095G 90 23
JUMP WIRE - -
1
PCS
J914
095G 90 23
JUMP WIRE - -
1
PCS
J929
095G 90 23
JUMP WIRE - -
1
PCS
J940
095G 90 23
JUMP WIRE - -
1
PCS
J925
095G 90 23
JUMP WIRE - -
1
PCS
J912
095G 90 23
JUMP WIRE - -
1
PCS
J933
095G 90 23
JUMP WIRE - -
1
PCS
J909
095G 90 23
JUMP WIRE - -
1
PCS
J915
095G 90 23
JUMP WIRE - -
1
PCS
J913
095G 90 23
JUMP WIRE - -
1
PCS
J930
095G 90 23
JUMP WIRE - -
1
PCS
J903
095G 90 23
JUMP WIRE - -
1
PCS
J936
095G 90 23
JUMP WIRE - -
1
PCS
J923
095G 90 23
JUMP WIRE - -
1
PCS
J938
095G 90 23
JUMP WIRE - -
1
PCS
J931
095G 90 23
JUMP WIRE - -
1
PCS
J901
095G 90 23
JUMP WIRE - -
1
PCS
J932
095G 90 23
JUMP WIRE - -
1
PCS
FB8101
095G 90 23
JUMP WIRE - -
1
PCS
J919
095G 90 23
JUMP WIRE - -
1
PCS
J921
095G 90 23
JUMP WIRE - -
1
PCS
J920
095G 90 23
JUMP WIRE - -
1
PCS
J916
095G 90 23
JUMP WIRE - -
1
PCS
J941
095G 90 23
JUMP WIRE - -
1
PCS
J935
095G 90 23
JUMP WIRE - -
1
PCS
J934
095G 90 23
JUMP WIRE - -
1
PCS
J928
095G 90 23
JUMP WIRE - -
1
PCS
R9147
361G152M82352T00TZ
RST MOF 82K 5% 2W MOF2WS82KJT52
1
PCS
R9111
361G2SWJ36852T00SY
RST NWR 0.36OHM 5% 2W NWS02JR360A520NH
1
PCS
C8105
365G001J1006ST
CAP CER 10PF 5% 1KV 8SL100J102N56G
1
PCS
C9818
365G001J4706ST
CAP CER 47PF 5% 1KV SL 8SL470J102N56G
1
PCS
F9901
384G005600506C
FUSE 5A 250V MST 5A 250V(H)
1
PCS
Page 85
Service Manual Ebony 48HFL5130/T3
85
E715
715G6439P01000002M
PWR PCB FR2 CTI>600 SS 195.5x271x1.6mm
1
PCS
R9142
361G152M22052T00TZ
RST MOF 22R 5% 2W MOF2WS22RJT52
1
PCS
R9147
061G152M82352T SY
RST MOFR 82KOHM +-5% 2WS FUTABA
1
PCS
R9142
361G152M22052T00SY
RST MOF 22R 5% 2W RSS02J22R0A520NH
1
PCS
HS8105
X90G070710100000BF
HEAT SINK
1
PCS
HS8103
X90G070710100000BF
HEAT SINK
1
PCS
Z40G0002ALL01A
OTHER LABEL
1.02
PCS
Q02G707105000100XL
BOLT
2
PCS
Q11G701100500100JY
PCB-SUPPORT
3
PCS
Q12G6300 25 1
FOOT PAD
8
PCS
Q36T 600 28 11 GP
FIBER PLATE
2
PCS
Q40G0001624 4A
PALLET LABEL
0.1
PCS
Q45G88010TV05500SJ
PROTECT BAG
1
PCS
Q45G88010TV05600SJ
PROTECT BAG
1
PCS
Q45G88010TV07500SJ
PROTECT BAG
1
PCS
Q45G99010TV05400SZ
PROTECT BAG
1
PCS
Q49G 51500 HF
panel 清洁剂
0.244
G
Q52G100204000A00JY
AL FOIL
8
CM
Q52G130118600000YY
TAPE
10
CM
Q52G15010TV0070WXW
TAPE_INSULATING
40
CM
Q52G1501150523AWBK
TAPE_INSULATING
16
CM
Q52G160119100A00YY
TAPE
12
CM
X15T9150202CKD00AJ
BKT_HOLDER
1
PCS
X15T9442103CKDGMYF
BKT_IO
1
PCS
X15T9443101CKDGMYF
BKT_IO
1
PCS
X15T9446101CKD00YF
BKT_CONNECTOR
2
PCS
X15T9447101CKD00BL
BKT_BASE
1
PCS
X15T9447201CKD00BL
BKT_BASE
1
PCS
X15T948910200000XS
BKT_STAND
1
PCS
X15T949010200000XS
BKT_STAND
1
PCS
X15T950010100000JH
BKT_SPEAKER
2
PCS
X16G000202003800ZA
GASKET
1
PCS
X35T8269001B1C01DA
DECO_BEZEL TV396W-14d-ph13b-ph15
1
PCS
X40G0001624 2A
Label for screw pe bag
1
PCS
Page 86
Service Manual Ebony 48HFL5130/T3
86
X40G000181310C
CARTON LABEL
1
PCS
X40G2013040X1701ZA
LABEL IO
1
PCS
X40G2013040X1801ZA
LABEL IO
1
PCS
X41G78DV81311C
WARRANTY CARD TPV address
1
PCS
X44GSA321010JB
CUSHION-T TV48W-14d-ph13b-ph15 大陸
1
PCS
X44GSA322010JB
CUSHION-B TV48W-14d-ph13b-ph15 大陸
1
PCS
X52G18010TV23800HK
INSULATING SHEET
1
PCS
Z40G0002ALL01A
OTHER LABEL
1
PCS
Loading...
