TPM17.9E
EU
Chassis name Platform Model name
43PUS6162/05
43PUS6262/05
49PUS6262/05
50PUS6162/05
50PUS6262/05
TPM17.9E LA MTK5802
50PUS6272/05
55PUS6162/05
55PUS6262/05
55PUS6272/05
65PUS6162/05
65PUS6262/05
Published by Doris.zheng/SC 1738 Quality Subject to modification 3122 785 20530
2017
© TP Vision Netherlands B.V.
All rights reserved. Specifications are subject to change without notice. Trademarks are the
property of Koninklijke Philips Electronics N.V. or their respective owners.
TP Vision Netherlands B.V. reserves the right to change products at any time without being obliged to adjust
earlier supplies accordingly.
PHILIPS and the PHILIPS’ Shield Emblem are used under license from Koninklijke Philips Electronics N.V.
2017-Sep-21
Page 2
1.Product inforamtion……….……………………………………………………………………………………3
2.Connections overview……..…..…..………………..…………………………………………………………5
3.Mechanical Instructions………………….………………………………………………………………… ….6
Cable dressing (43" 6162/6262 series)………………………………………………………………………6
Back cover view (43"/49"/50"/55" 6162/6262 series)…………………………………………………………6
Cable dressing (49" 6262 series)………………………………………………………………………………7
Cable dressing (50"/55" 6162 series)…………………………………………………………………………7
Cable dressing (50"/55" 6262/6272 series)……………………………………………………………………8
Back cover view (50"/55" 6272 series)……………………………………………………………………8
Cable dressing (65" 6162/6262 series)………………………………………………………………………9
Back cover view (65" 6262 series)……………………………………………………………………………9
Assembly/Panel Removal ………………………………………………………………………………………9
4.Service Modes…………….……………….………………….…………………………………… ……….….14
5.Software upgrading, Error Code and Panel Code………...……………………………………………..18
6.Circuit Descriptions…..……………………….………………………………………………………………23
7.IC Data Sheet……...……………………………………………………………………………………….…..30
8.Circuit Diagrams……………...……………………………………………………………………………….34
8.1 715G8620 PSU………………………………………………………………………..……………………34
8.2 715G8672 PSU………………………………………………………………………..……………………38
8.3 715G8682 PSU………………………………………………………………………..……………………42
8.4 715G8709 SSB………………………………………………………………………..……………………46
8.5 715G8623 IR/LED Panel………………………………………………..…………………………………65
8.6 715G7088 Keyboard control panel……………………………………………………………………….66
8.5 715G8555 Keyboard control panel……………………………………………………………………..67
9.Styling Sheet……………….…………………….……………………………………………………………..68
6162 series 43"…………..………..…………………………………………………………………………….68
6162 series 50"/55"….….…………………………………………………………………………………….69
6262 series 49"/50"/55"……………………………………………………………………………………….70
6272 series 50"/55"………………………………………………………………………………………….71
6162 series 65"……………………………………………………………………………………………….72
6262 series 65"……………………………………………………………………………………………….73
Published by Doris.zheng/SC 1738 Quality Subject to modification 3122 785 20530
2017
© TP Vision Netherlands B.V.
All rights reserved. Specifications are subject to change without notice. Trademarks are the
property of Koninklijke Philips Electronics N.V. or their respective owners.
TP Vision Netherlands B.V. reserves the right to change products at any time without being obliged to adjust
earlier supplies accordingly.
PHILIPS and the PHILIPS’ Shield Emblem are used under license from Koninklijke Philips Electronics N.V.
2017-Sep-21
Page 3
1. Product information
Page 4
Page 5
2. Connections Overview
CI
AUDIO
OUT
USB3
NETWORK
USB2
YPbPr
SERV.U
HDMI3
TUNER
SAT
Headphone
HDMI2
HDMI1
Page 6
3. Mechanical Instructions
3.1 Cable Dressing
ECN401
ECN412
ECN701
CN701
ECN415
CN415 CN408 CN412
ECN415
ECN601
ECN601
ECN9101
CN8601
ECN408
Ambilight (1061)
SPE A KER (1184) SPE A KER (1184) SPE A KER (1184) SPEAKER (1184)
SPEAKER (1184)
Cable dressing (43" 6162/6262 series)
EXA02
Ambilight (1061)
EC02
Keyboard (1057)
Back cover view (43"/ 49"/ 50"/ 55" 6262 series)
Page 7
ECN401
ECN412
ECN701
CN701
ECN401
ECN9101
CN8601
ECN408
CN415
CN401
ECN601
CN601
ECN415
ECN401
SPEAKER(1184) SPEAKER(1184)
Cable dressing (49" 6262 series)
ECN412
ECN701
ECN408
CN9101
CN8601
ECN601
ECN601
ECN701
CN401
CN408
CN601
ECN412
ECN415
SPE A KER(1184) SPEAKER(1184)
SPEAKER(1184)
Cable dressing (50"/55" 6162 series)
Page 8
ECN412
ECN701
ECN408
ECN601
ECN401 ECN415
ECN601
Ambilight (1061)
Cable dressing (50"/55" 6262/6272 series)
Ambilight (1061) Ambilight (1062)
EXA02-2
EXA02-1
EXA04
Ambilight (1061)
ECN02
Keyboard (1057)
Back cover view (50"/ 55" 6272 series)
Page 9
ECN408
ECN412
ECN701
ECN401
ECN601
ECN415
ECN601
Cable dressing (65" 6162/6262 series)
Ambilight (1063)
Ambilight (1061) Ambilight (1061)
Ambilight (1061)
Ambilight (1062)
EXA02
Ambilight (1063)
Ambilight (1061)
3.2 Assembly/Panel Removal
3.2.1 IR board Control Unit
1. Unplug the connector from the SSB.
Caution: be careful, as these are very fragile connectors!
1. Remove all the fixation screws [1] and connector from the IR board control unit.
Back cover view (65" 6262 series)
ECN02
Keyboard(1057
Page 10
3. Remove the IR lens, IR board from the DECO_REAR_COVER.
When defective, replace the whole unit.
3.2.2 Stand removal
1. For 6262/6272 Serial, remove the fixation screws [2] that secure the stand for 6262/6272 Serial
For 6162 Serial, remove the fixation screws [1] that secure the stand
2. Take the stand bracket out from the set.
( 6162 series)
(6262/6272 series)
Page 11
3.2.3 Rear Cover
Warning: Disconnect the mains power cord before removing the rear cover.
Remove fixation screws [3] and [4] gently lift the rear cover from the TV. Make sure that wires and cables are not damaged while lifting the rear
cover from the set.
(6162 series)
(6262/6272 series)
Page 12
3.2.4 Keyboard Control Unit
1. Release the connector from the SSB Board.
Caution: be careful, the Keyboard is catch on the Back cover, please be careful to avoid damage the fragile connectors!
2. Remove all the fixation screws from the keyboard control panel [2] and take it out from the Back cover
When defective, replace the whole unit.
3.2.5 Small Signal Board (SSB)
Caution: it is mandatory to remount all different screws at their original position during re-assembly. Failure to do so may result in damaging the
SSB.
1. Release the clips from the LVDS connector that connect with the SSB[1].
Caution: be careful, as these are very fragile connectors!
2. Unplug all other connectors [2] .
3. Remove all the fixation screws from the SSB [3].
4. The SSB can now be shifted from side connector cover, then lifted and taken out of the I/O bracket.
Page 13
3.2.6 Power Supply Unit (PSU)
Caution: it is mandatory to remount all different screws at their original position during re-assembly. Failure to do so may result in damaging the
PSU.
1. Gently unplug all connectors from the PSU.
3. Remove all fixation screws from the PSU.
3. The PSU can be taken out of the set now.
3.2.7 Speakers
1. Gently release the tapes that secure the speaker cables.
2. Unplug the speaker connector from the SSB.
3. Take the speakers out.
When defective, replace the both units.
3.2.8 WIFI module
1. Unplug the connector from the SSB. .
2. Remove fixation screw that secure the WIFI module,
When defective, replace the whole unit.
3.2.9 LCD Panel
1. Remove the SSB as described earlier.
2. Remove the PSU as described earlier.
3. Remove the keyboard control panel as described earlier.
4. Remove the stand bracket as d escribed earlier.
5. Remove the IR/LED as described earlier.
6. Remove the fixations screws that fix the metal clamps to the front bezel. Take out those clamps.
7. Remove all other metal parts not belonging to the panel.
8. Lift the LCD Panel from the bezel.
When defective, replace the whole unit.
Page 14
4. Service Modes
4.1 Service Modes
The Service Mode feature is split into following parts:
Service Alignment Mode (SAM).
Factory Mode.
Customer Service Mode (CSM).SAM and the Factory mode offer features, which can be used by the Service engineer to repair/align a TV set.
SAM and the Factory mode offer features, which can be used by the Service engineer to repair/align a TV set. Some features are:
Make alignments (e.g. White Tone), reset the error buffer(SAM and Factory Mode).
Display information (“SAM” indication in upper right corner of screen, error buffer, software version, operating hours,options and option codes,
sub menus).
The CSM is a Service Mode that can be enabled by the consumer. The CSM displays diagnosis information, which the customer can forward to the
dealer or call centre. In CSM mode, “CSM”, is displayed in the top right corner of the screen. The information provided in CSM and the purpose of
CSM is to:
Increase the home repair hit rate.
Decrease the number of nuisance calls.
Solved customers’ problem without home visit.
Note: For the new model range, a new remote control (RC) is used with some renamed buttons. This has an impact on the activation of the Service
modes. For instance the old “MENU” button is now called “HOME” (or is indicated by a “house” icon).
4.2 Service Alignment Mode (SAM)
Purpose
To modify the NVM.
To display/clear the error code buffer.
To perform alignments.
Specifications
Operation hours counter (maximum five digits displayed).
Software version, error codes, and option settings display.
Error buffer clearing.
Option settings.
Software alignments (White Tone).
NVM Editor.
Set screen mode to full screen (all content is visible).
How to Activate SAM
To activate SAM, use one of the following methods:
Press the following key sequence on the remote control transmitter: “062596” , directly followed by the “INFO/OK” button. Do not allow the
display to time out between entries while keying the sequence.
Or via ComPair.
After entering SAM, the following items are displayed,
with “SAM” in the upper right corner of the screen to indicate that the television is in Service Alignment Mode.
How to Navigate
In the SAM menu, select menu items with the UP/DOWN keys on the remote control transmitter. The selected item will be indicated. When not
all menu items fit on the screen, use the UP/DOWN keys to display the next/previous menu items.
Page 15
With the “LEFT/RIGHT” keys, it is possible to:
– (De) activate the selected menu item.
– (De) activate the selected sub menu.
– Change the value of the selected menu item.
When you press the MENU button once while in top level SAM, the set will switch to the normal user menu (with the SAM mode still active in the
background).
How to Store SAM Settings
To store the settings changed in SAM mode (except the RGB Align settings), leave the top level SAM menu by using the POWER button on the
remote control transmitter or the television set. The mentioned exceptions must be stored separately via the STORE button.
How to Exit SAM
Use one of the following methods:
Switch the set to STANDBY by pressing the mains button on the remote control transmitter or the television set.
Via a standard RC-transmitter, key in “00” sequence.
Note : When the TV is switched “off” by a power interrupt while in SAM, the TV will show up in “normal operation mode” as soon as the power is
supplied again. The error buffer will not be cleared.
SAM mode overview
4.3 Factory mode:
Purpose
To perform extended alignments.
Specifications
Displaying and or changing Panel ID information.
Displaying and or changing Tuner ID information.
Error buffer clearing.
Various software alignment settings.
Testpattern displaying.
Public Broadcasting Service password Reset.
etc.
Page 16
How to Activate the Factory mode
To activate the Factory mode, use the following method:
Press the following key sequence on the remote control transmitter: from the “menu/ho me” press “1999”, directly followed by the
“Back/Return” button. Do not allow the display to time out between entries while keying the sequence.
After entering the Factory mode, we can see many items displayed, use the UP/D OWN keys to display the next/previous menu items
Factory mode overview
How to Exit the Factory mode
Use one of the following methods:
Select EXIT_FACTORY from the menu and press the “OK” button.
Note : When the TV is switched “off” by a power interrupt, or normal switch to “stand-by” while in the factory mode, the TV will show up in “normal
operation mode” as soon as the power is supplied again. The error buffer will not be cleared.
4.4 Customer Service Mode (CSM)
Purpose
The Customer Service Mode shows error codes and information on the TVs operation settings.The call centre can instruct the customer (by
telephone) to enter CSM in order to identify the status of the set.This helps the call centre to diagnose problems and failures in the TV set before
making a service call.
The CSM is a read-only mode; therefore, modifications are not possible in this mode.
Specifications
Ignore “Service unfriendly modes”.
Line number for every
line (to make CSM language independent).
Set the screen mode to full
screen (all contents on screen is visible).
After leaving the Customer Service Mode, the original settings are restored.
Possibility to use “CH+” or “CH-” for channel surfing, or enter the specific channel number on the RC.
How to Activate CSM
To activate CSM, press the following key sequence on a standard remote control transmitter: “123654” (do not allow the display to time out
between entries while keying the sequence). After entering the Customer Service Mode, the following items are displayed. use the Right/Left keys
to display the next/previous menu items
Note: Activation of the CSM is only possible if there is no (user) menu on the screen!
Page 17
CSM Overview
How to Navigate
By means of the “CURSOR-DOWN/UP” knob (or the scroll wheel) on the RC-transmitter, can be navigated through the menus.
How to Exit CSM
To exit CSM, use one of the following methods.
Press the MENU/HOME button on the remote control transmitter.
Press the POWER button on the remote control transmitter.
Press the POWER button on the television set.
Page 18
5. Software Upgrading, Error code and Panel Code
5.1 Software Upgrading
5.1.1. The following update is for .pkg file.
1. Rename the file to “upgrade_loader.pkg”
Prepare a USB memory.
2.
3. Copy the software to USB flash disk(root directory).
4. Switch off the TV and Insert the USB memory stick that contains the software update files in one of the TV’s USB 2.0 ports.
Note: It contains USB3.0 port, if connect on it, the software may can’t be detected.
5. Switch on the TV. The TV will detect the USB memory s tick automatically. Then a window jumps out as below
6. When the TV software is updated, the TV will turn on again automatically. Remove your USB flash drive.
7. We can enter in CSM or Factory mode to check the current software version.
5.1.2. The following update is for .upg file.
Step 1: Ready for F/W Upgrade
1. Rename the file to “autorun.upg”
Prepare a USB memory.
2.
3. Copy the software to USB flash disk(root directory).
4. Switch on the TV and Insert the USB memory stick that contains the software update files in one of the TV’s USB 2.0 ports
Note the version of this F/W before you change the software file name.
Page 19
Step 2: F/W Upgrade
1. Press [Quick settings], then Choose [Update Software] in the Settings menu
Choose [Local Updates], then press OK.
2.
3. Select the file that you downloaded and press OK
4. Choose [Update], then choose [Start] on following step
Page 20
5. Upgrade in progress
Step 3: Check the SW version
1. After burning software, TV will restart
Press “Menu+1999+back”, enter Factory mode to check if the software version is correct
2.
Caution: Please make sure that software upgrade is finished before unplug the USB and AC power!
5.2 Error Code
5.2.1 Introduction
Error codes are required to indicate failures in the TV set. In principle a unique error code is a vailable for every:
• Activated (SW) protection.
• Failing I2C device.
• General I2C error.
The last five errors, stored in the NVM, are shown in the Service menu’s. This is called the error buffer.
The error code buffer contains all errors detected since the last time the buffer was erased. The buffer is written from left to right. When an error occurs that
is not yet in the error code buffer, it is displayed at the left side and all other errors shift one position to the right.
An error will be added to the buffer if this error differs from any error in the buffer. The last found error is displayed on the left.
An error with a designated error code never leads to a deadlock situation. It must always be diagnosable (e.g. error buffer via OSD or blinking LED).
In case a failure identified by an error code automatically results in other error codes (cause and effect), only the error code of the MAIN failure is displayed.
5.2.2 How to Read the Error Buffer
Page 21
You can read the error buffer in three ways:
• On screen via the SAM/CSM (if you have a picture).
Example:
– ERROR: 000 000 000 000 000 : No errors detected
– ERROR: 013 000 000 000 000 : Error code 13 is the last and only detected error
– ERROR: 034 013 000 000 000 : Error code 13 was detected first and error code 34 is the last detected (newest) error
• Via the blinking LED procedure (when you have no picture).
5.2.3 Error codes overview
In this chassis only “layer 2” error codes are available and point to problems on the SSB. They are triggered by LED blinking
when CSM is activated. Only the following layer 2 errors are defined:
5.2.4 How to Clear the Error Buffer
The error code buffer is cleared in the following cases:
• By using the CLEAR command in the SAM menu
• By using the CLEAR command in the Factory mode:
• By using the following key sequence on the remote control transmitter: “ 062599” directly followed by the OK button.
Page 22
• If the contents of the error buffer have not changed for 50 hours, the error buffer resets automatically.
Note: If you exit SAM by disconnecting the mains from the television set, the error buffer is not reset.
5.3 Panel Code
Press the following key sequence on a standard RC transmitter: “062598” directly followed by MENU and “xxx”, where “xxx” is a 3 digit decimal value
of the panel type: see column “Display Code” in below tab. After resetting the Display Code, restart the set immediately.
CTN_ALT
BOM#
43PUS6162/05
43PUS6162/05
43PUS6262/05
43PUS6262/05
49PUS6262/05
49PUS6262/05
50PUS6162/05
50PUS6262/05
50PUS6262/05
50PUS6272/05
55PUS6162/05
TPT430U3-EQYSHM.G S1V 059
TPT430U3-QVN03.U S0B0F 085
TPT430U3-EQYSHM.G S1U 63
TPT430U3-QVN03.U S0B0G 97
TPT490U2-EQYSHM.G SC1U 64
TPT490F2-FN02.S S703A 75
TPT500U1-QVN03.U S5B0T 60
TPT500U1-QVN03.U S5B0R 65
TPT500U1-DJ6QE1.N ST4D 91
TPT500U1-QVN03.U S5B0R 48
TPT550U2-EQYSHM.G S1AD 61
55PUS6162/05
55PUS6162/05
55PUS6162/05
55PUS6262/05
TPT550U2-EQYSKM.G S5N 94
TPT550U2-EQYSKM.G S5G 98
TPT550U2-EQYSHM.G S1AC 66
55PUS6262/05
55PUS6262/05
55PUS6262/05
55PUS6272/05
65PUS6162/05
65PUS6162/05
65PUS6262/05
TPT550U2-EQYSKM.G S5M 93
TPT550U2-EQYSKM.G S5F 99
TPT500U1-QVN03.U S5B0R 53
TPT650UA-QVN06.U S300B 62
TPT650U2-FN04.S SG01B 71
TPT650UA-QVN06.U S300G 67
Panel Type
TPT550U2-D072.L S01L 74
TPT550U2-D072.L S01M 76
Set option
code
Page 23
6. Circuit Descriptions
6.1 Introduction
The TPM17.9E LA is a new chassis launched in EU in 2017. The whole range is covered by MT5802VGEJ platform. The major deltas versus its
predecessor support DVB-C; DVB-T/T2, with also USB3.0,WIFI/multi-media, Video out
The TPM17.9E LA chassis comes with the following stylings:
series xxPUx6162/xx
series xxPUx6262/xx
series xxPUx6272/xx
6.1.1 Implementation
Key components of this chassis are:
SCALER MT5802VGEJ HSFBGA-802
EMMC THGBMDG5D1LBAIT 4GB FBGA153
EEPROM M24128-BRMN6TP 128k SOP-8
AUDIO AD82588B-LG48NAY 2x15W stereo E-LQ
TUNER EUROPE TDSY-G480D
6.1.2 Block diagram
Page 24
6.2 Power Supply

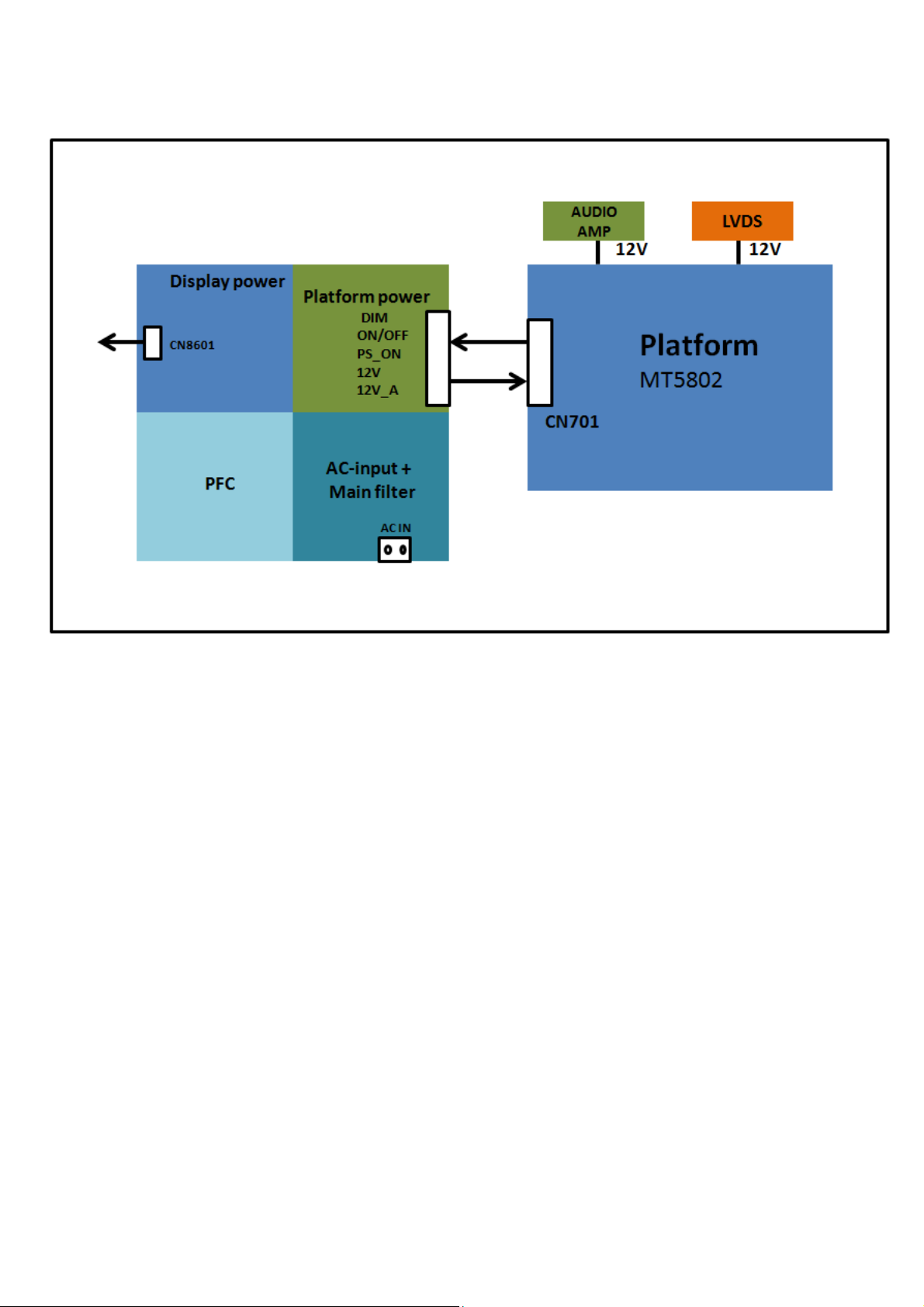

Power architecture of this platform.
6.2.1 Power Supply Unit
All power supplies are a black box for Service. When defective, a new board must be ordered and the defective one must be returned, unless the main fuse
of the board is broken. Always replace a defective fuse with one with the correct specifications! This part is available in the regular market.
Consult the Philips Service web portal for the order codes of the boards.
Important delta’s with the platform are:
• New power architecture for LED backlight
• “Boost”-signal is now a PWM-signal + continuous variable
The control signals are:
• PS-ON
• Lamp “on/off”
• DIM (PWM) (not for PSDL)
In this manual, no detailed information is available because of design protection issues.
• +12 output (on-mode)
• +12V_audio (audio AMP power)
• Output to the display; in case of
- IPB: High voltage to the LCD panel
- PSL and PSLS (LED-driver outputs)
- PSDL (high frequent) AC-current.
6.2.2 Diversity
The diversity in power supply units is mainly determined by the diversity in displays.
The following displays can be distinguished:
• CCFL/EEFL backlight: power panel is conventional IPB
• LED backlight:
- side-view LED without scanning: PSL power panel
Page 25
- side-view LED with scanning: PSLS power panel
- direct-view LED without 2D-dimming: PSL power panel
- direct-view LED with 2D-dimming: PSDL power panel.
PSL stands for Power Supply with integrated LED-drivers.
PSLS stands for a Power Supply with integrated LED-drivers with added Scanning functionality (added microcontroller).
PSDL stands for a Power Supply for Direct-view LED backlight with 2D-dimming.
6.3 DC/DC Converters
The on-board DC/DC converters deliver the following voltages(depending on set execution):
• +5V-STB, permanent voltage for the Stand-by Power system and WIFI
• +3V3-SB,voltage for IR/Key board
• +12V, input from the power supply for the panel common(active mode)
• +12V, input from the power supply for LNB supply
• +1V8-EMMC, +V-EMMC-IO, voltage for EMMC when TV on
• +1V5-DDR, +VREF-A2-DQ,, +VREF-A2-CA, voltage for DDR
• TUNER_3V3, supply voltage for tuner
• +5V-SW, input intermediate supply voltage for USB Power
• +12V-AUDIO1 for the AUDIO AMP
• +5V-WIFI,voltage for WIFI
6.3.1 Power tree
Page 26
6.3.2 Power layout SSB
C789 +12V PANEL
L704 +3.3V SB
L701 +1.5V DDR
L702 +5V_STB
Power SSB Top View
L803 +5V
Page 27
C105 TUNER_3.3V
R221 TUNER_LNB
R726 +1.8V EMMC
Power SSB Bottom View
Page 28
6.4 Front-End Analogue and DVB-T/T2, DVB-C reception
The Front-End for analogue tuner consist of the following key components:
• TUNER EUROPE TDSY-G480D
• TUNER EUROPE TDQS-A701F
• SCALER MT5802VGEJ HSFBGA-802
Below find a block diagram of the front-end application.

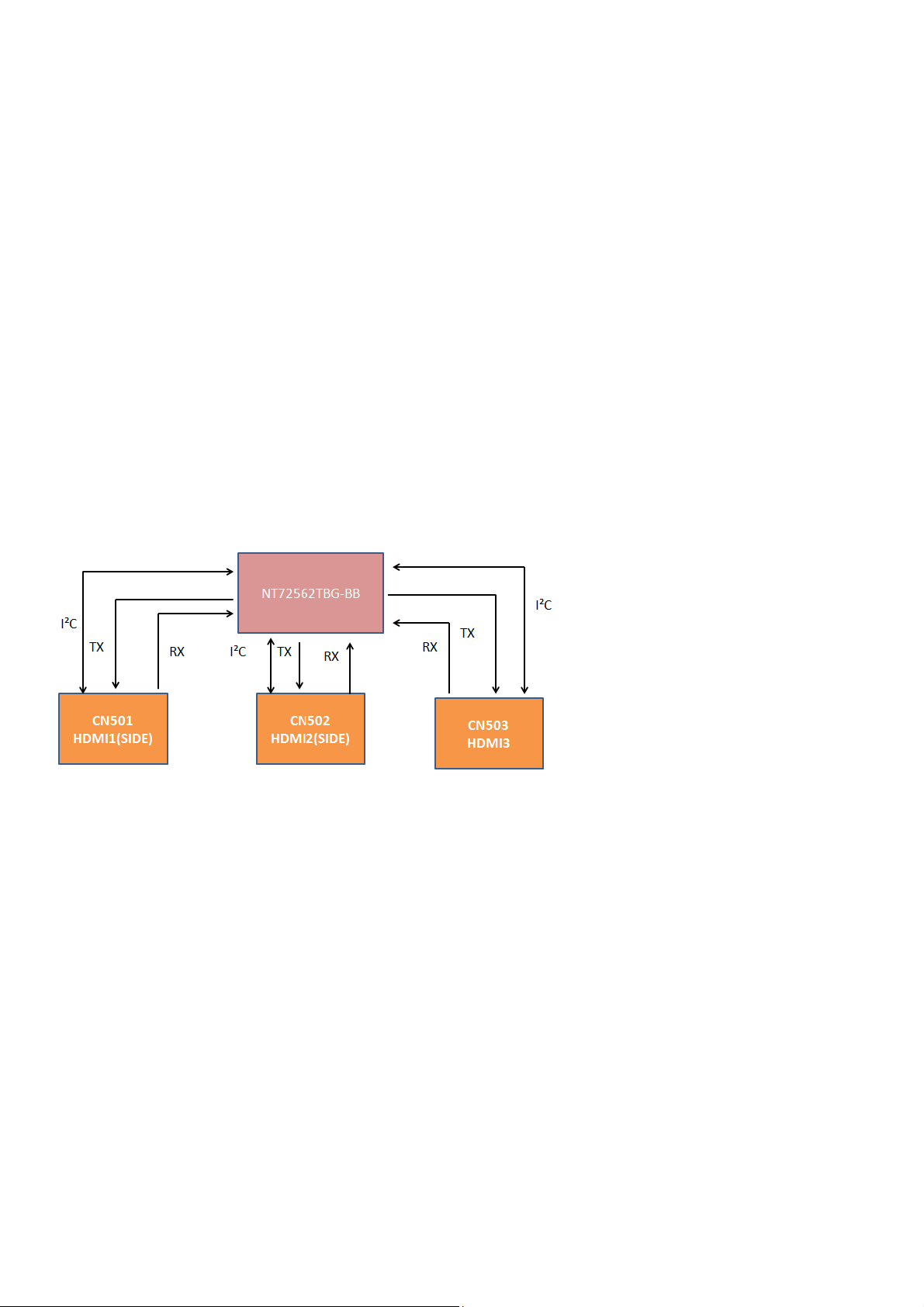

6.5 HDMI
Refer to below for the application.
The following HDMI connector can be used:
• HDMI 1: HDMI input ( TV digital interface support HDMI2.0) with digital audio/PC DVI input /MHL
• HDMI 2: HDMI input ( TV digital interface support HDMI2.0/HDCP2.2) with digital audio/PC DVI input
• HDMI 3: HDMI input ( TV digital interface support HDMI1.4) with digital audio/PC DVI input/ARC
•• +5V detection mechanism
• Stable clock detection mechanism
• MHL function only for HDMI1
• Audio return channel(ARC)
• TMDS output control
• HPD control
• CEC control
Page 29
6.6 Video and Audio Processing - MT5802VGEJ
The MT5802VGEJ is the main audio and video processor (or System-on-Chip) for this platform. It has the following features:
• Worldwide multi-standard analog TV demodulator
• DVB-T/DVB-T2/DVB-S/DVB-S2/DVB-S2X/DVB-C/DVB-C2 demodulators
• UHD@60Hz direct drive
• Powerful CPU core
• 3D graphic support OpenGL ES 1.1/2.0
• A transport de-multiplexer
• A muti-standard video decoder (including VP9)
• Rich format audio codec
• H.264 encoder
• HDMI 2.0 receiver with 3D support
• MHL 2.0 & Standby Charging
• 2D/3D converter
• Ethernet MAC+PHY
• ME/MC Engine
• Local dimming (LED backlight)
• Two-link LVDS, V-by-one
The MediaTek MT5802VGEJ family consists of a DTV front-end demodulator, a backend decoder and a TV controller and offers high integration for
advanced applications. It integrates a transport de-multiplexer, a high definition video decoder, an audio decoder, a two-link LVDS transmitter, a V-by-One
transmitter, and a NTSC/PAL/SECAM TV decoder with a 3D comb filter (NTSC/PAL). The MT5802VGEJ enables consumer electronics manufactu rer s to
build high quality, low cost and feature-rich DTV.
World-Leading Audio/Video Technology: The MT5802VGEJ supports Full-HD MPEG1/2/4/h.264/DiviX/VC1/RM/AVS/VP6/VP8 and UHD H.264/AVC,
H.265/HEVC, VP9 video decoder standards, and JPEG. The MT5802VGEJ also supports MediaTek MDDiTM de-interlace solution which can reach very
smooth picture quality for motions. A 3D comb filter added to the TV decoder recovers great details for still pictures. The special color processing
technology provides a natural, deep colors and true studio quality video. Moreover, the MT5802VGEJ family has built-in high resolution and high-quality
audio codec.
Rich Features for High Value Products: The MT5802VGEJ family enables true single-chip experience. It integrates high-quality HDMI2.0, two-link LVDS,
V-by-One, USB2.0/3.0 receiver, Ethernet MAC+PHY, Quad core CPU and 512K bytes L2 cache, OpenGL ES 1.1/2.0 OpenVG 1.1, DirectX DX11
compliant 3D graphic engine, and DVB-T/DVB-T2/DVB-S/DVB-S2/DVB-S2X/DVB-C/DVB-C2 demodulators.
All New UHD@60Hz Experience: The MT5802VGEJ family provides consumers with UHD 60Hz direct drive. And Supports ME/MC Frame rate conversion
with data rate 3840x2160p@30Hz up to 3840x2160p@60Hz or 3840x2160p@24Hz up to 3840x2160p@48Hz.
WW Common Platform Capability: The MT5802VGEJ family supports DVB-T, DVB-T2, DVB-S, DVB-S2, DVB-S2X, DVB-C, DVB-C2 demodulation
functions. It reserves transport stream inputs for external demodulators for other countries or areas. TV maker can easily port the same UI to worldwide TV
models. First-class adjacent and co-channel rejection capability grants excellent reception. Professional error-concealment provides stable, smooth and
mosaic-free video quality.
Page 30
7. IC Data Sheets
7.1 MT5802VGEJ (IC U401)
Page 31
Page 32

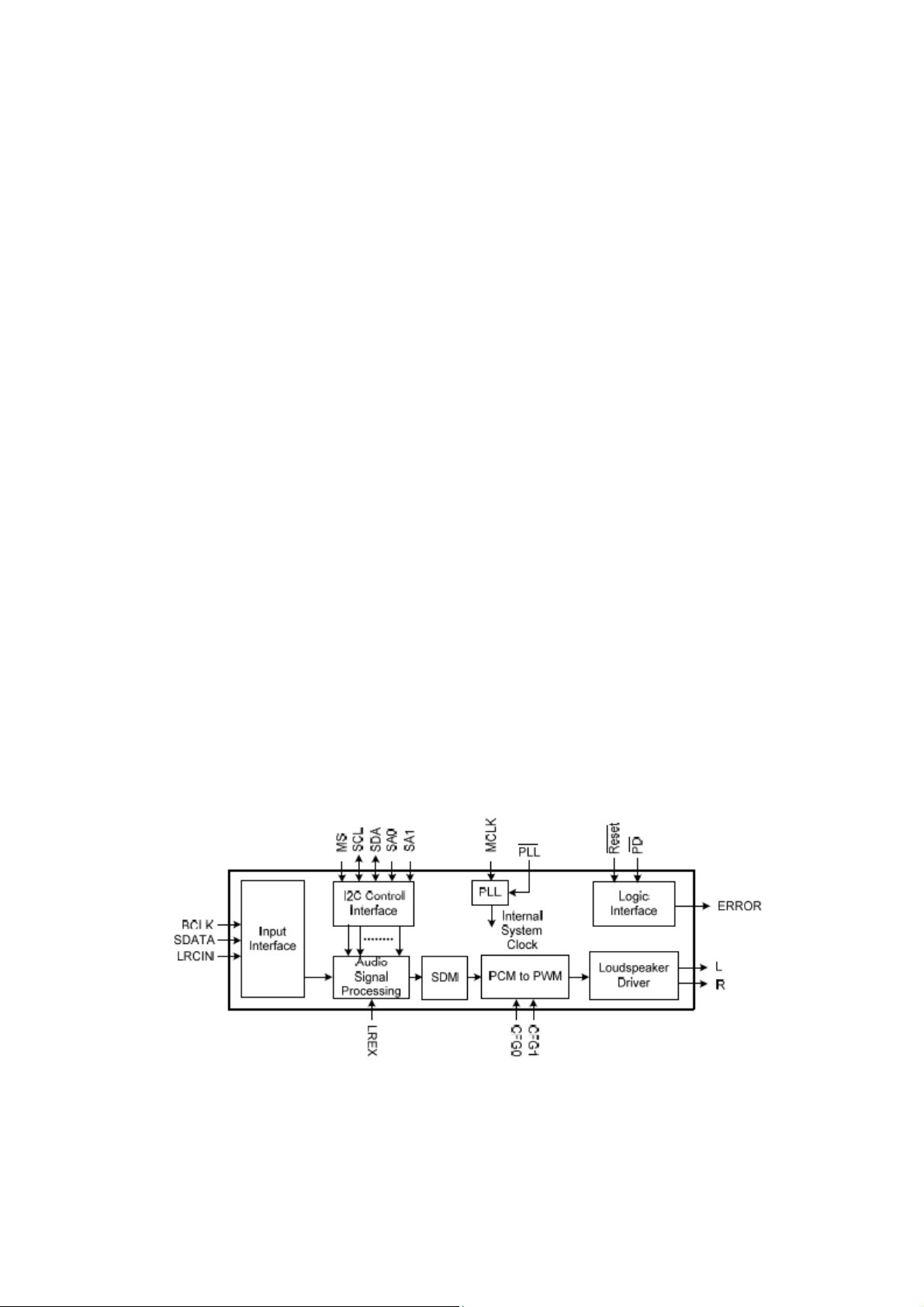

7.2 AD82588B-LG48NAY (IC U601)
Page 33
7.3 TLC5971RGER (IC U002)
Page 34

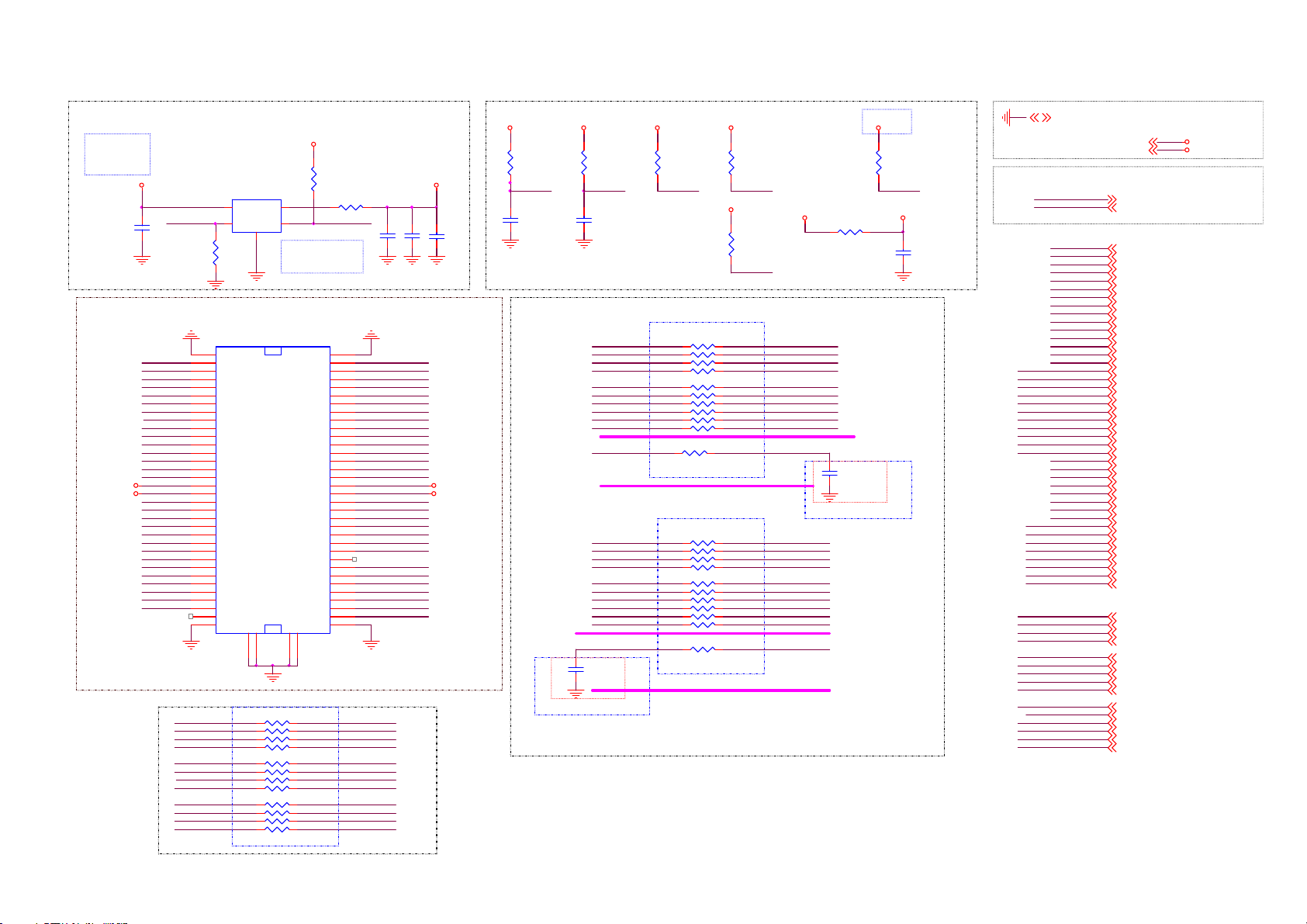

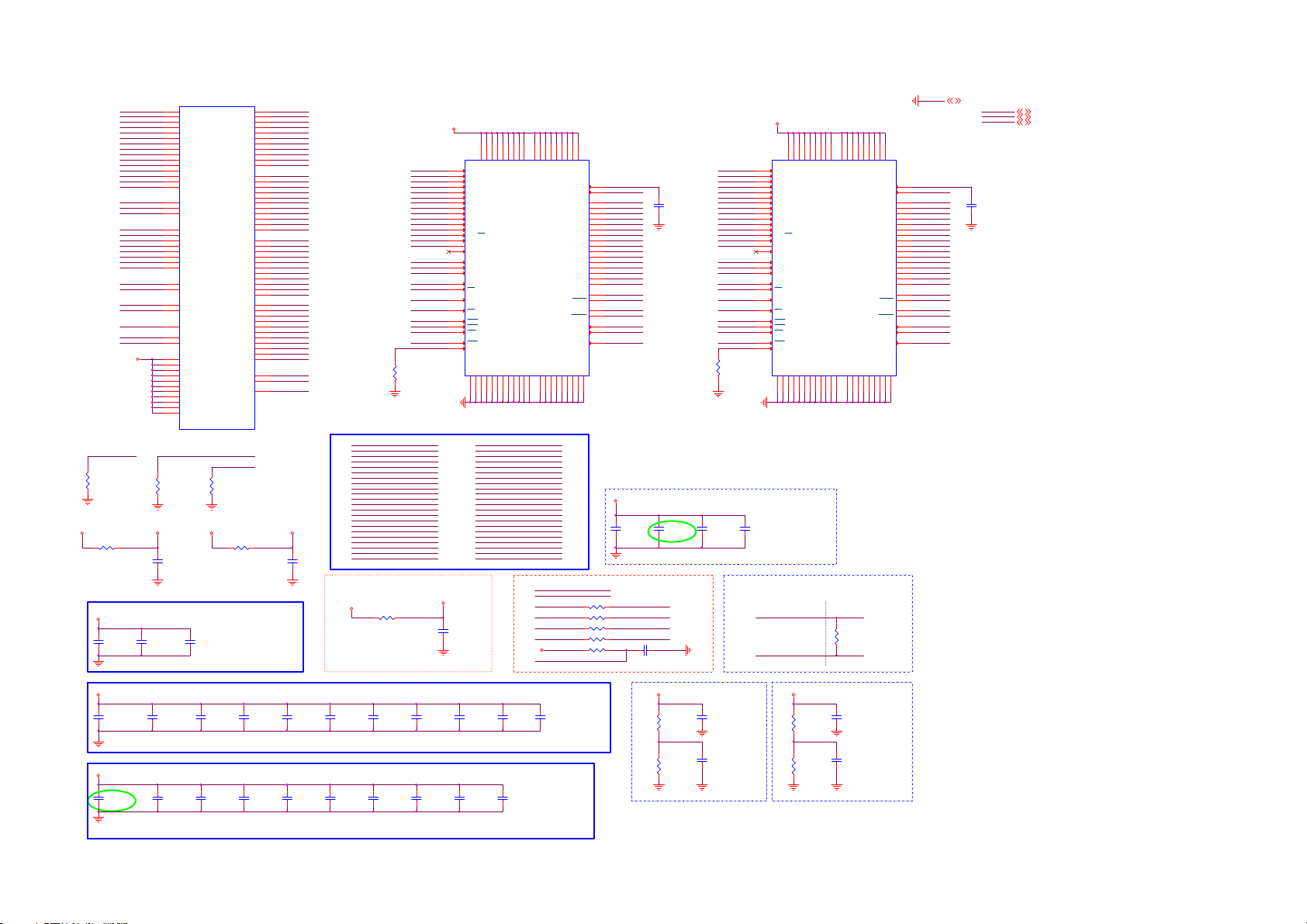

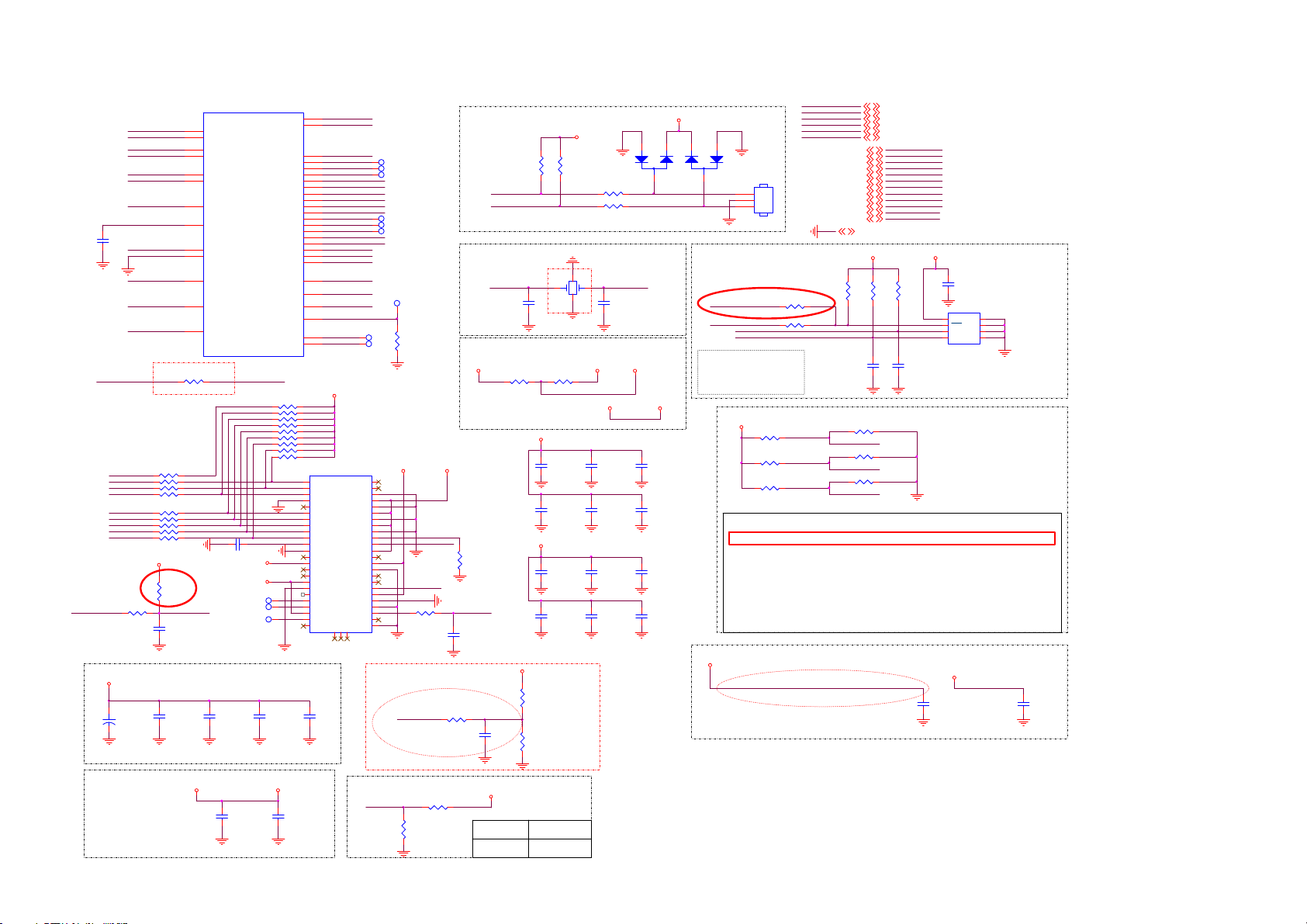

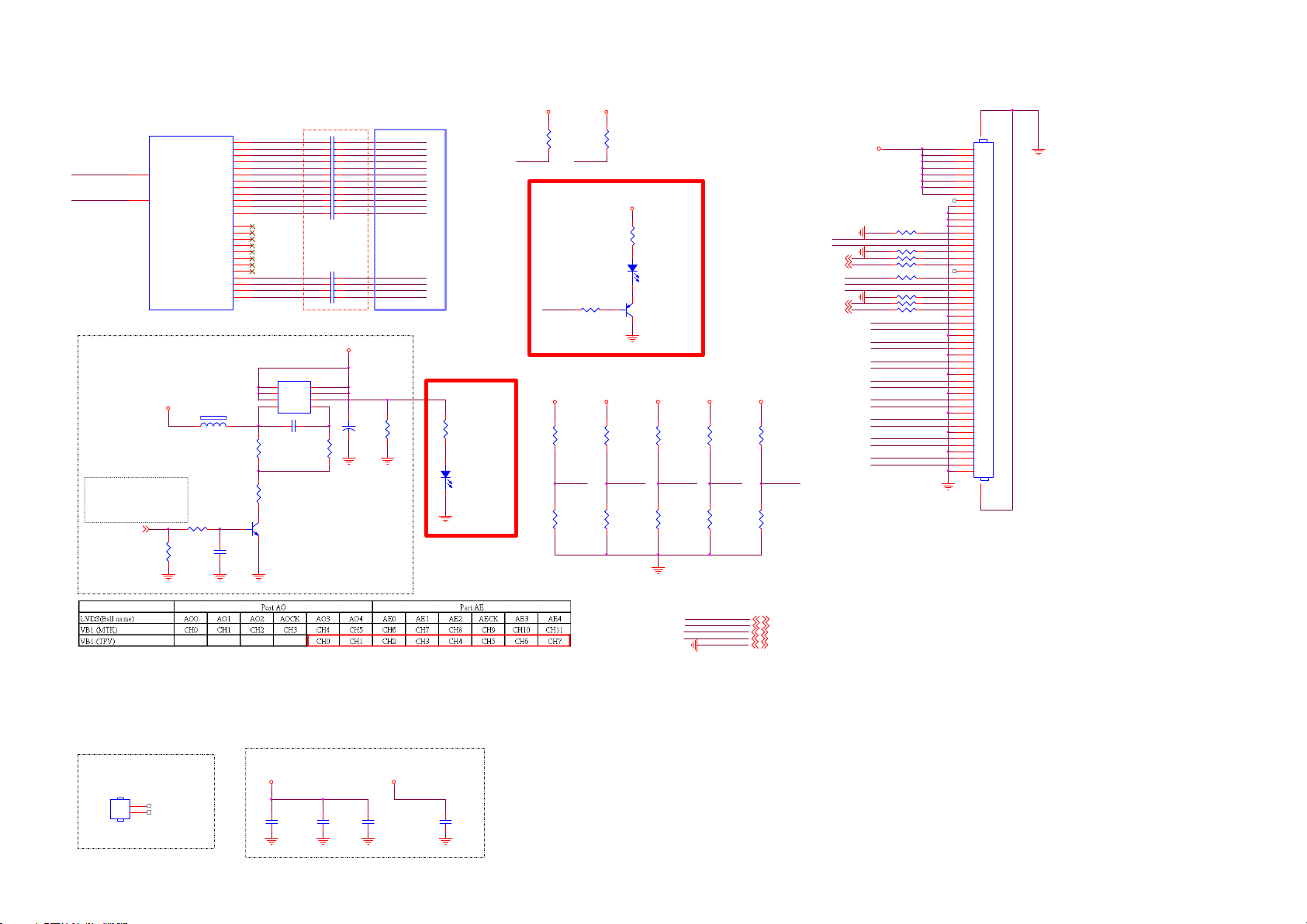

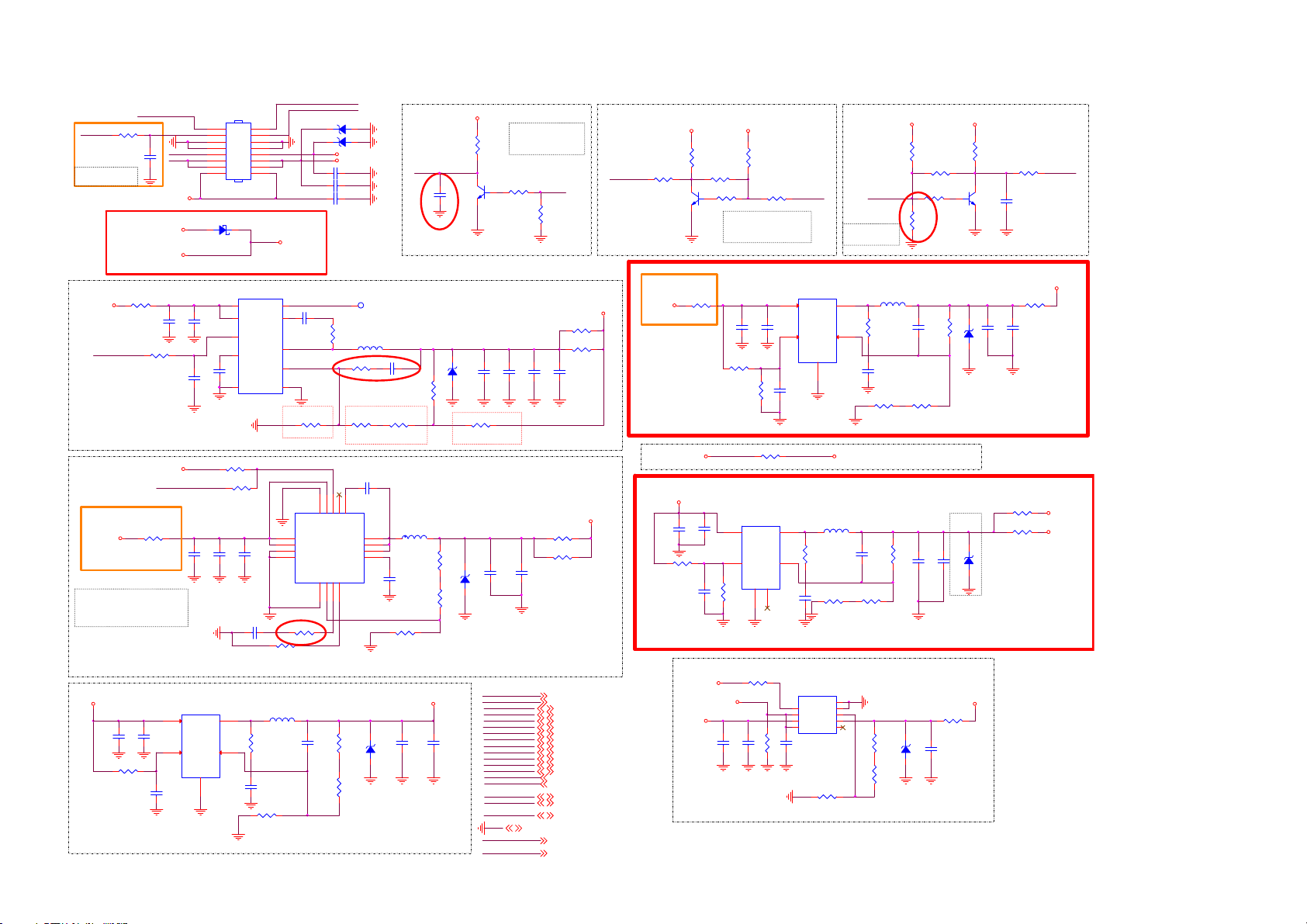

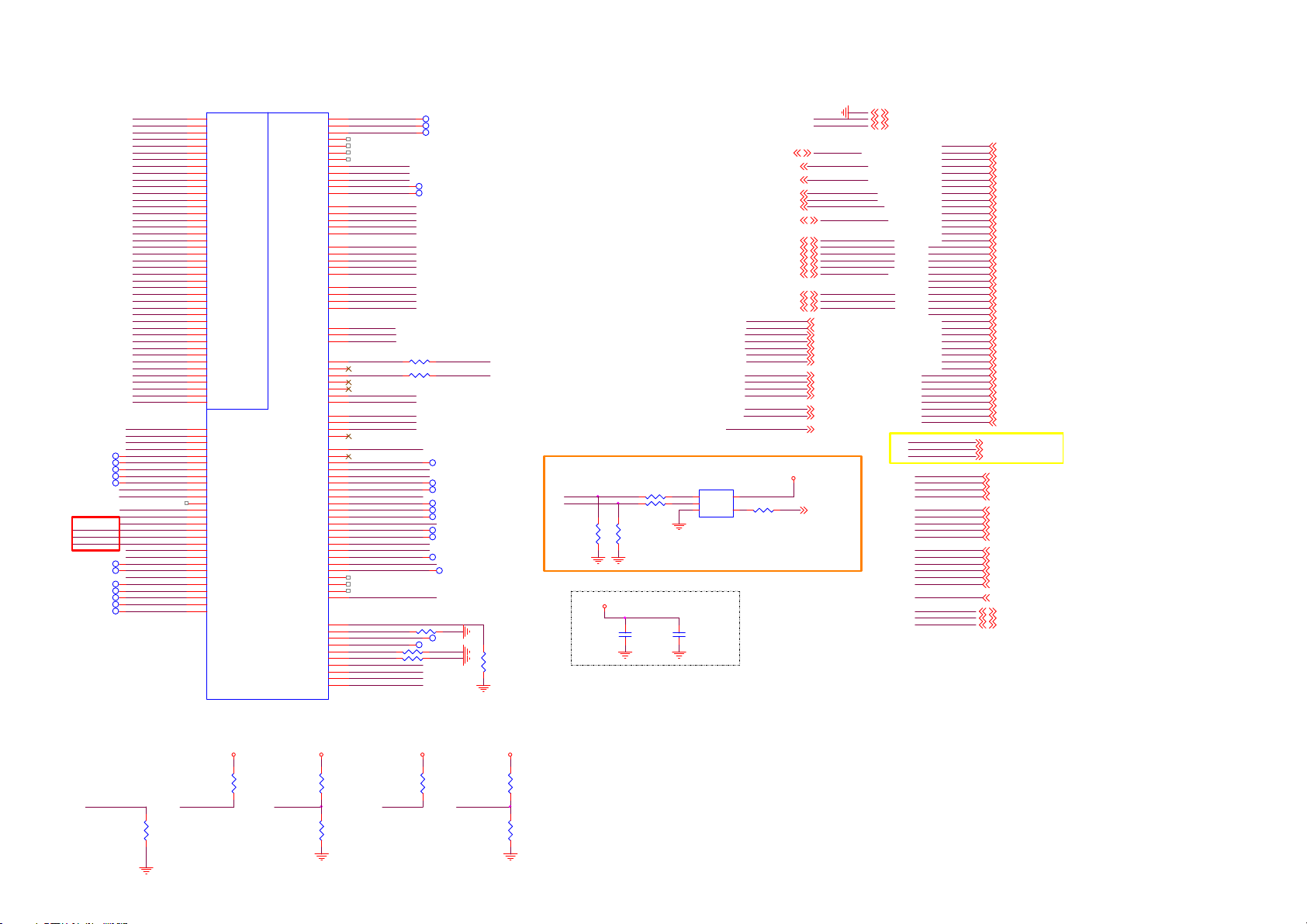

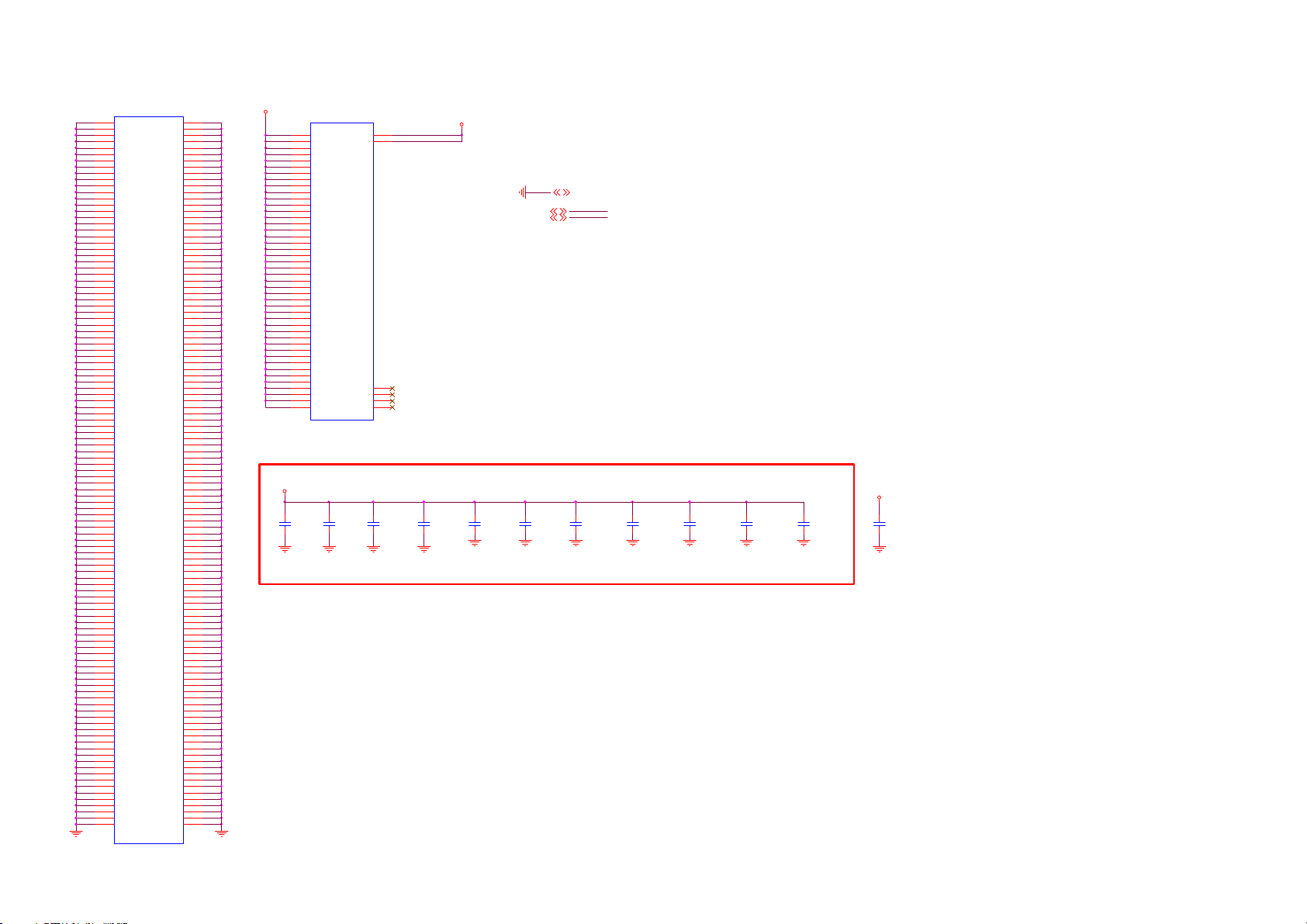

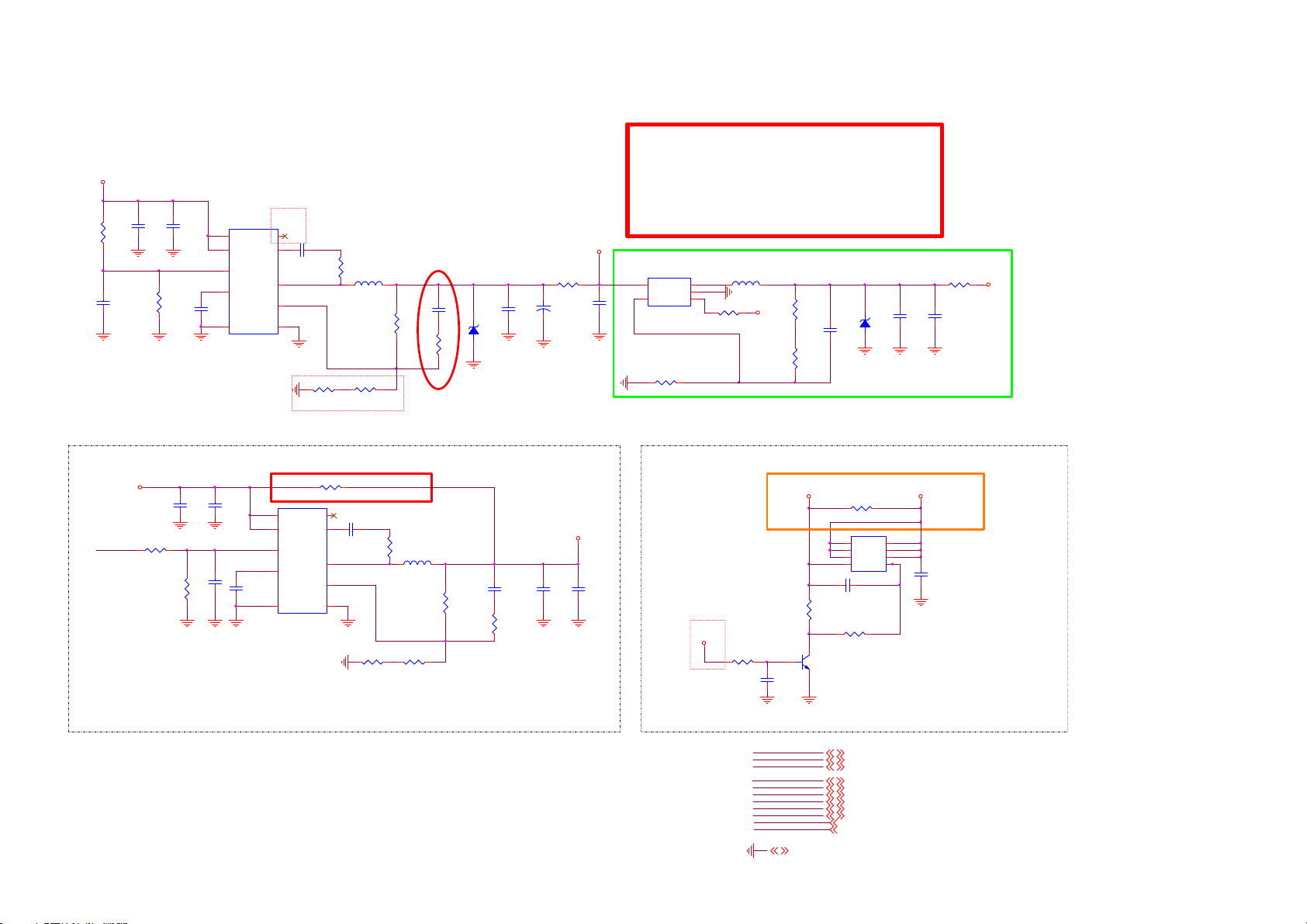

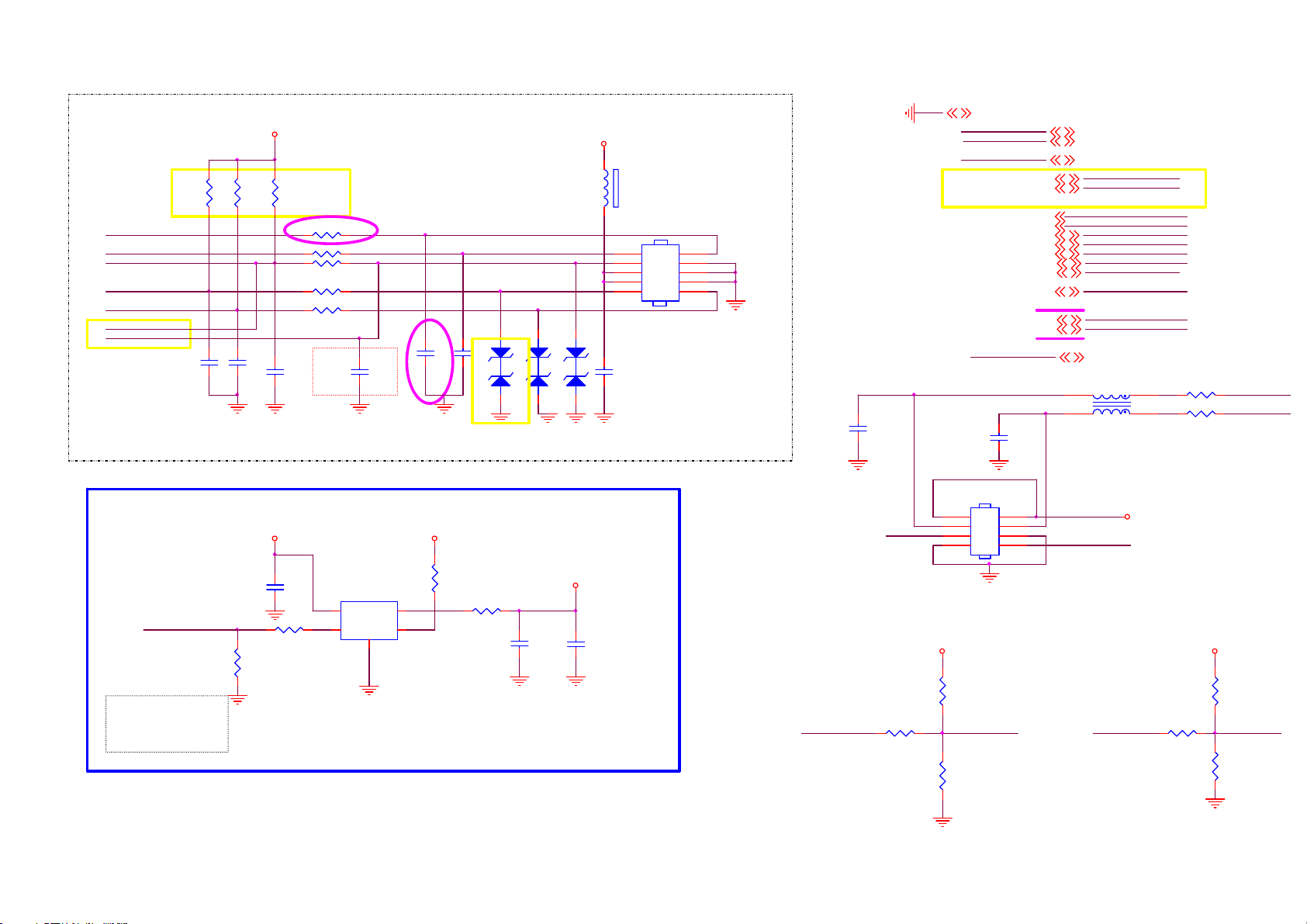

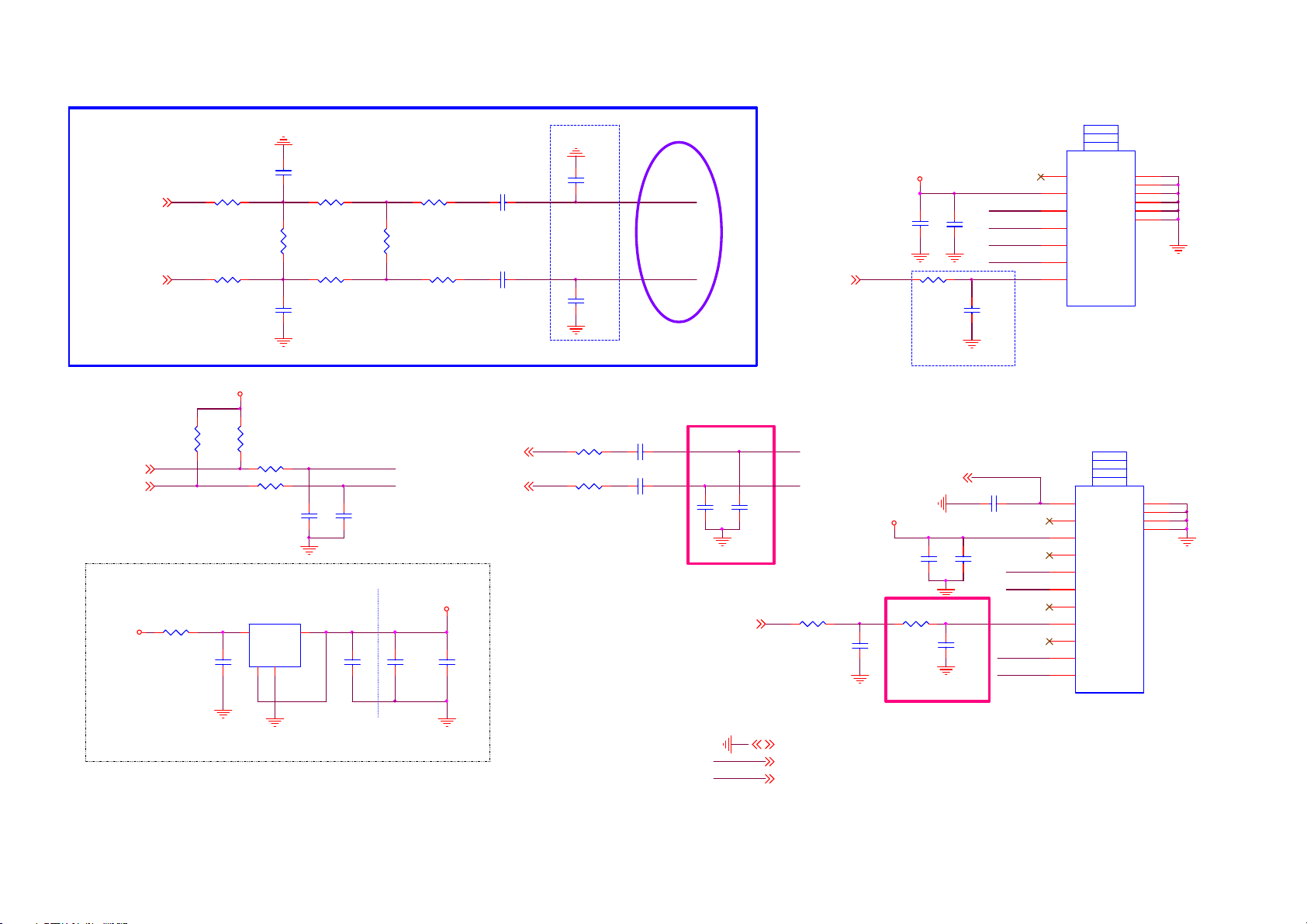

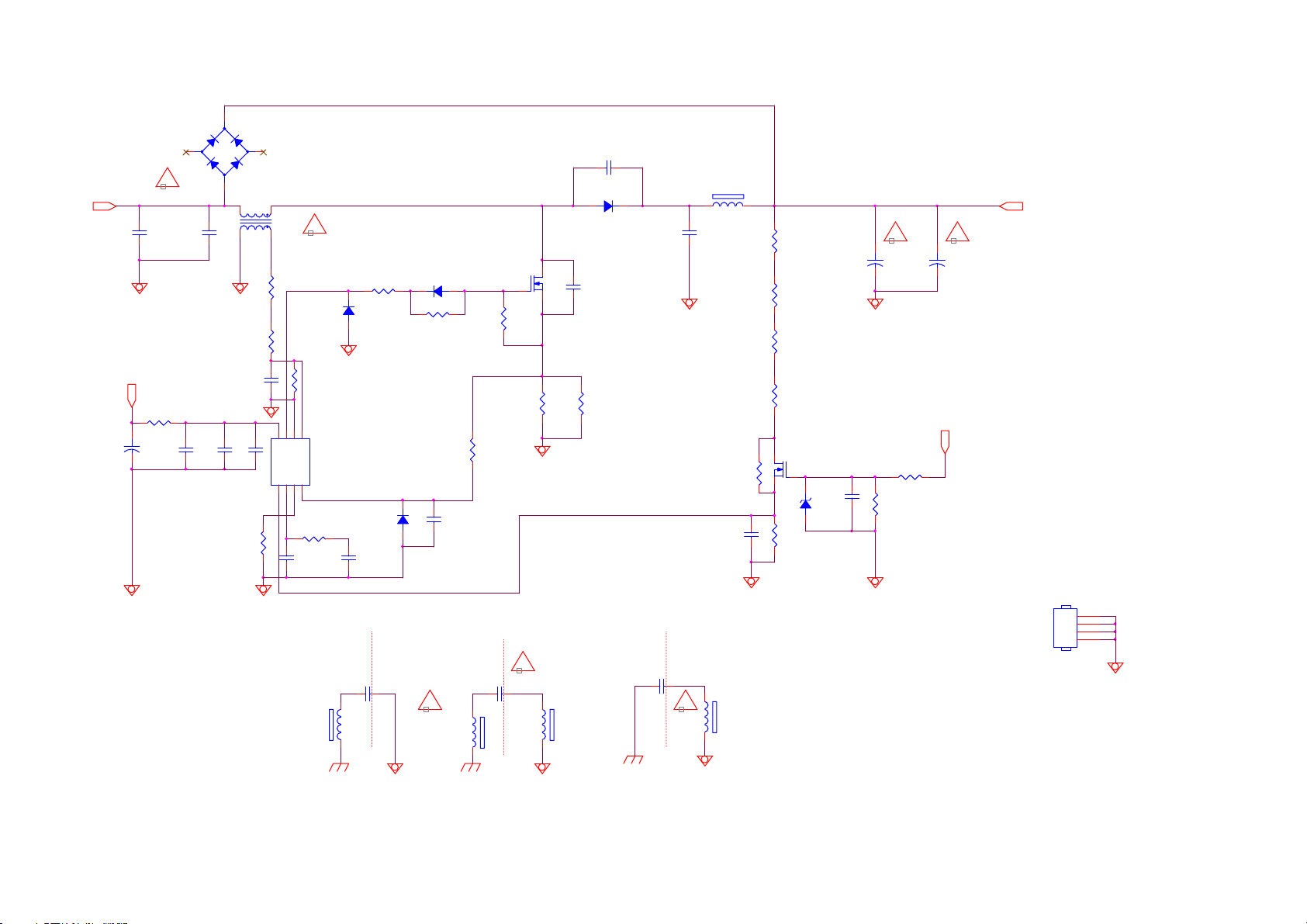

8.Circuit Diagrams

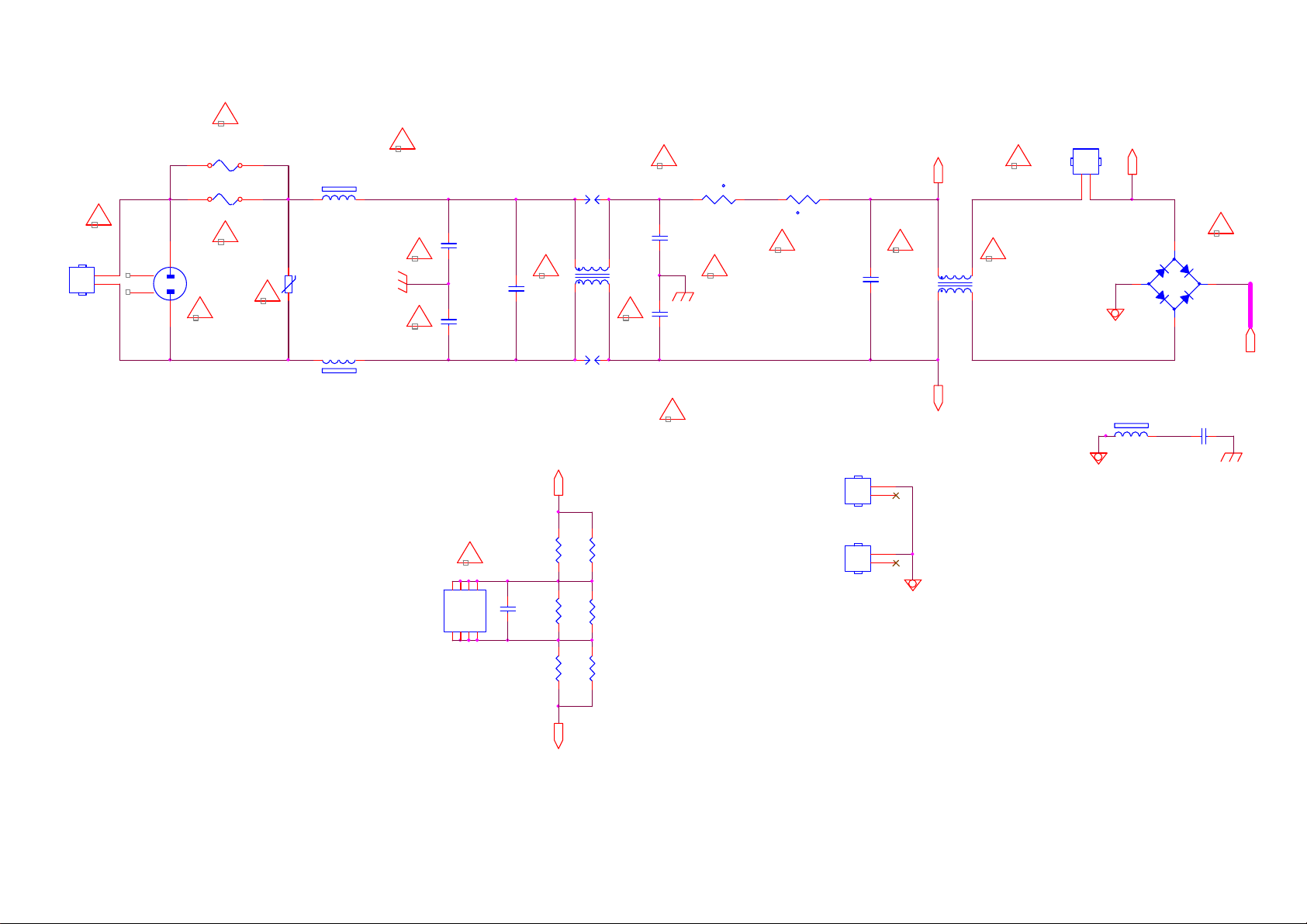

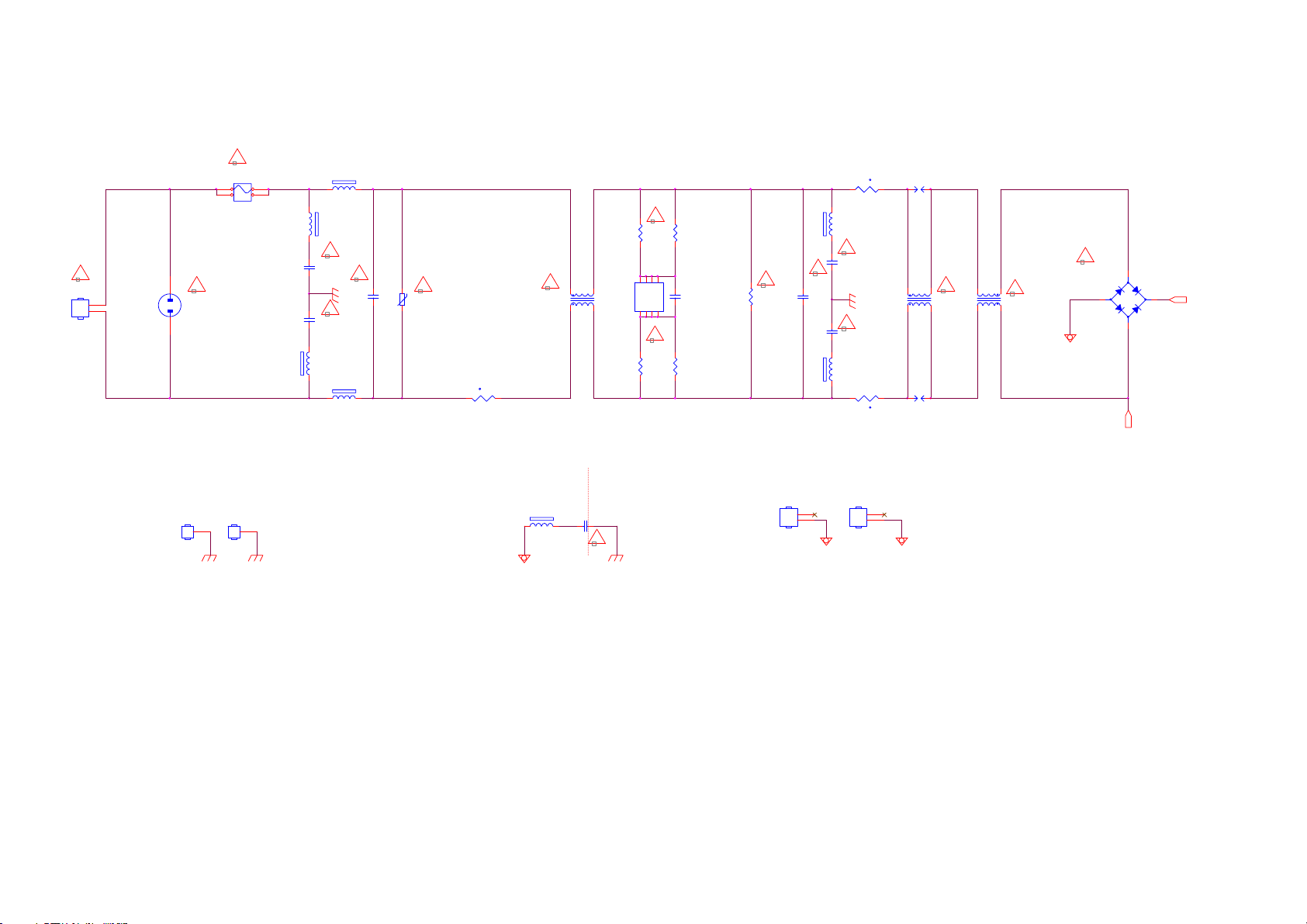

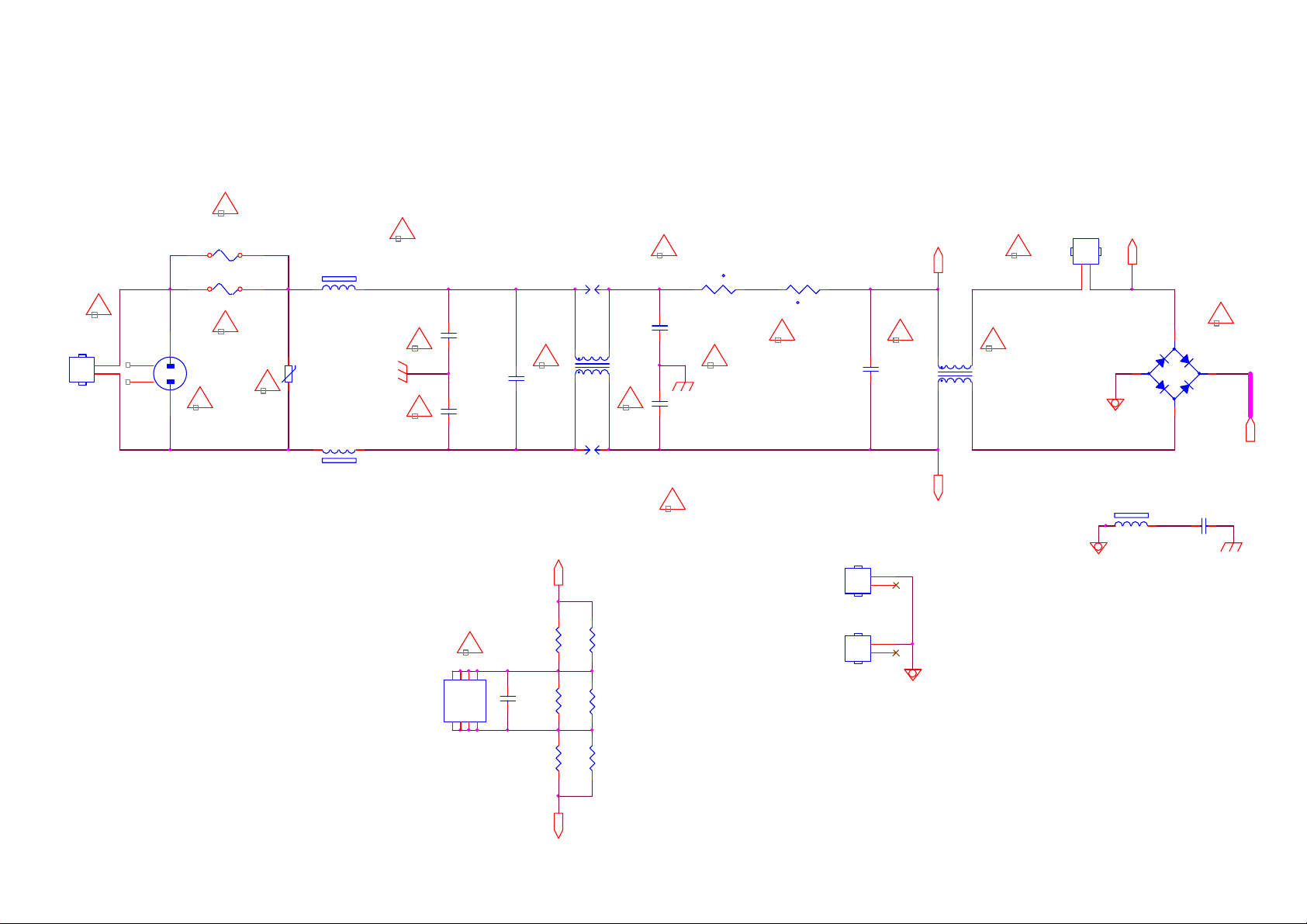

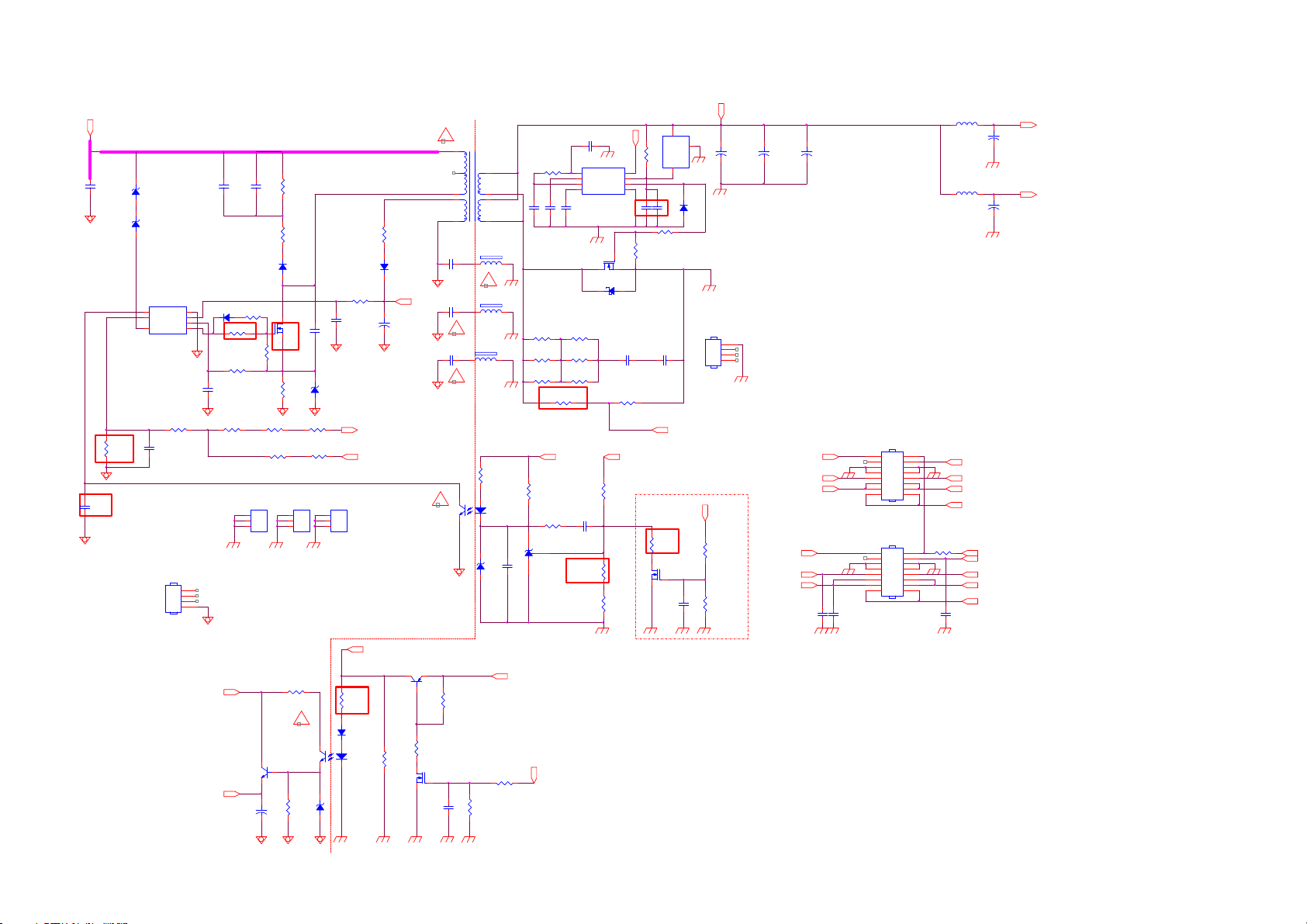

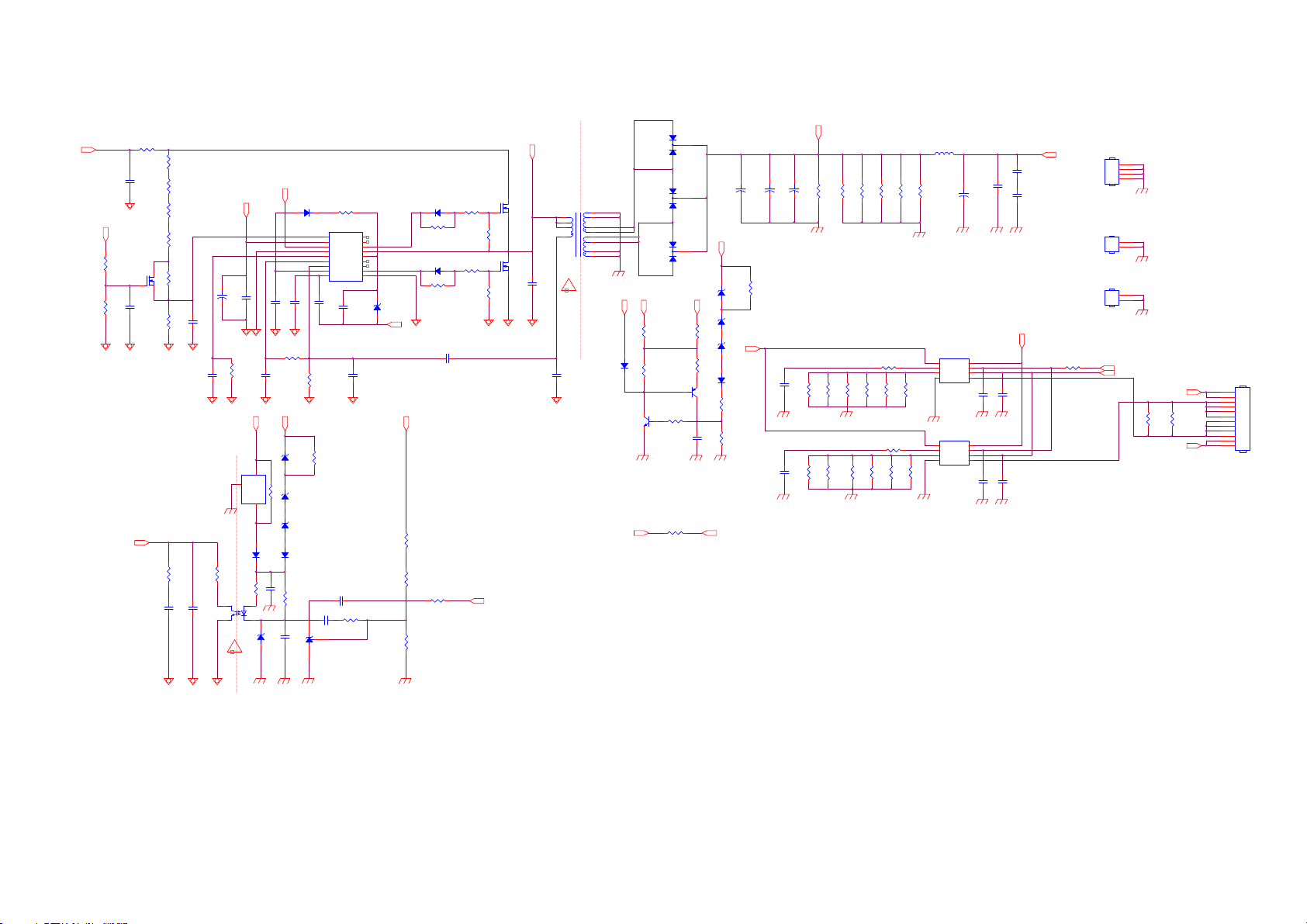

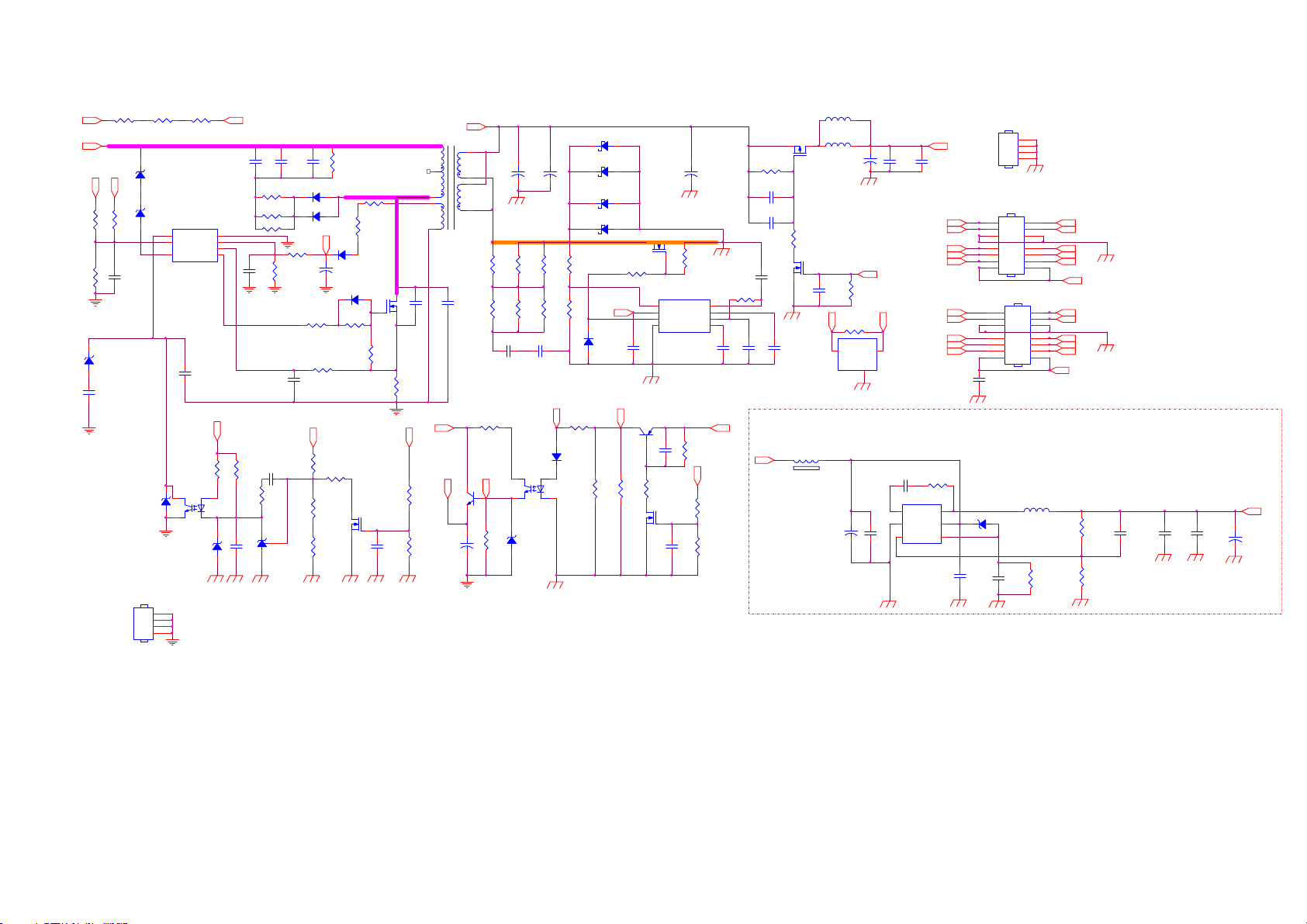

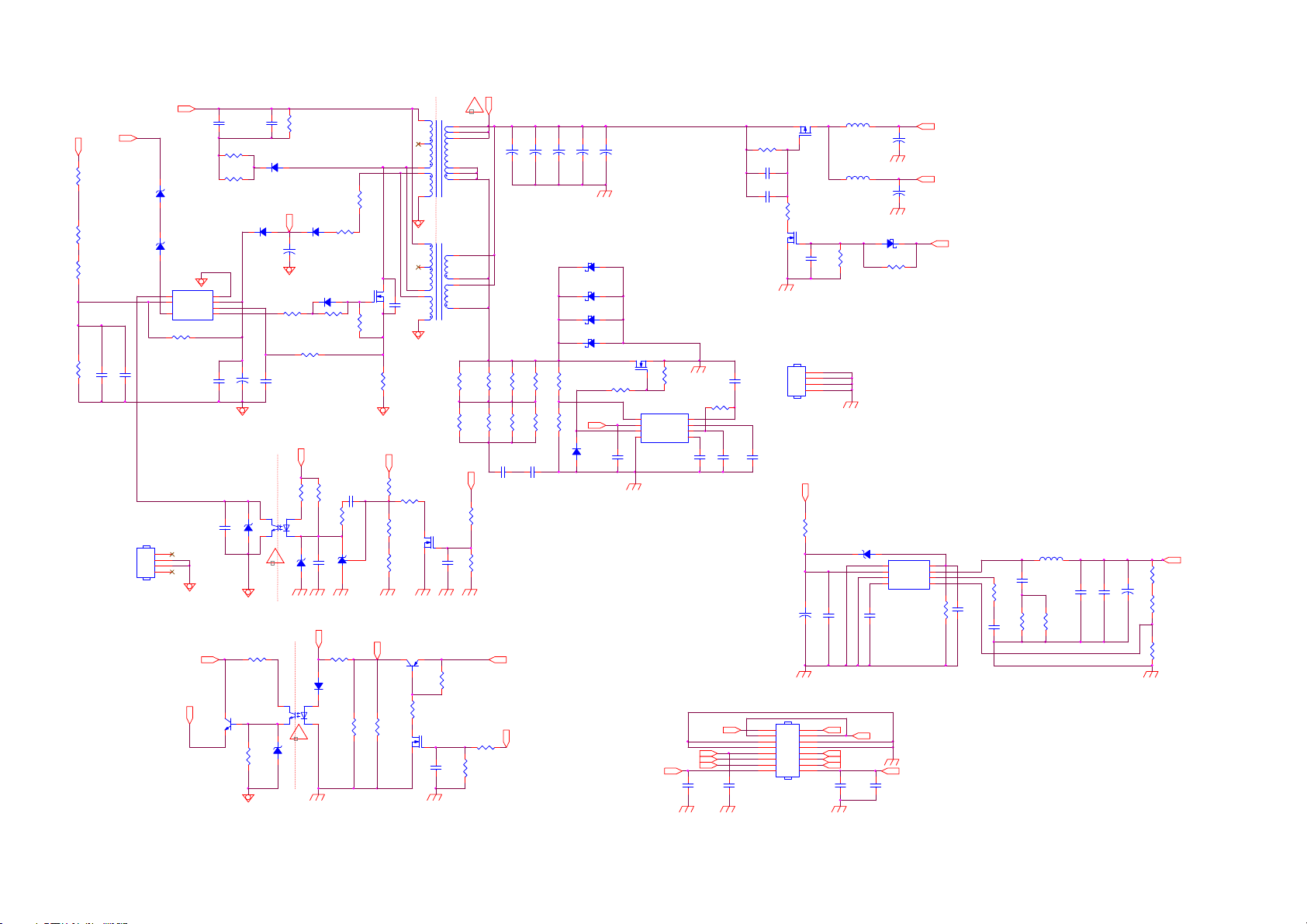

8.1 A 715G8620 PSU(For 43” 6162/6262 Series)
8-1-1 AC Input
CN9905
NC
!
F9903
T5A H 250V
F9901
NC
T5AH/250V
T5AL/250V
FB9901
BEAD
1 2
!
SG9901
DSPL-501N-A21F
NR9901
2R
1 2
t
NR9902
2R
t
1 2
L
! !
!
!
CN9901
1 2
3
1
2
4
!
AC 2P
RV9901
680V
!
FB9902
BEAD
1 2
C9911
!
22pF 5% 250V
C9901
!
C9912
22pF 5% 250V
470NF 27 5V
!
4
3
L9901
12mH
1
2
SG9902
DSPL-501N-A21F
!
C9913
220PF 250V
C9914
220PF 250V
!
!
!
C9902
470NF 2 75V
4
!
3
L9902
12mH
1
2
N
!
!
3
1
D12D1
NC
8
U9901
CAP004DG-TL
N
R9905
510K +-1% 1/4W
R9906
510K +-1% 1/4W
4
NC
C9908
47PF
NC5D26D27NC
R9904NCR9903
R9902
510K +-1% 1/4W
NC
R9901
510K +-1% 1/4W
HS9901
HEAT SIN K
HS9902
NC
For BD9901
1
2
1
2
CN9902
NC
L1N
2
BR
4
FB9903
BEAD
1 2
-
2
BD9901
TS25P06G-S-02
+
3
C9923
220PF 250V
!
1
Vsin
L
Page 35
8-1-2 PFC
CN9905
NC
!
F9903
T5A H 250V
F9901
NC
T5AH/250V
T5AL/250V
FB9901
BEAD
1 2
!
SG9901
DSPL-501N-A21F
NR9901
2R
1 2
t
NR9902
2R
t
1 2
L
! !
!
!
CN9901
1 2
3
1
2
4
!
AC 2P
RV9901
680V
!
FB9902
BEAD
1 2
C9911
!
22pF 5% 250V
C9901
!
C9912
22pF 5% 250V
470NF 27 5V
!
4
3
L9901
12mH
1
2
SG9902
DSPL-501N-A21F
!
C9913
220PF 250V
C9914
220PF 250V
!
!
!
C9902
470NF 2 75V
4
!
3
L9902
12mH
1
2
N
!
!
3
1
D12D1
NC
8
U9901
CAP004DG-TL
N
R9905
510K +-1% 1/4W
R9906
510K +-1% 1/4W
4
NC
C9908
47PF
NC5D26D27NC
R9904NCR9903
R9902
510K +-1% 1/4W
NC
R9901
510K +-1% 1/4W
HS9901
HEAT SIN K
HS9902
NC
For BD9901
1
2
1
2
CN9902
NC
L1N
2
BR
4
FB9903
BEAD
1 2
-
2
BD9901
TS25P06G-S-02
+
3
C9923
220PF 250V
!
1
Vsin
L
Page 36
8-1-3 Main power
C9113
1NF
HV
C9103
2.2nF 50V
ZD9105
BZT52-B39
R9141
47K 1/8W 1%
BZT52-B39
1 2
1 2
ZD9104
1
2
U9101
FB/OLP
BR
ST4DRV
SSC3S121A
R9150
0R05
C9144
4.7UF 50V
HS9101
HEAT SINK
For Q9101
GND
VCC
OCP
8
7
6
5
C9102
470PF 50V
1
2
3
4
C9111
1.5NF
D9103
SS1060FL
10K OHM +-5% 1/8W
200 OHM 1/4W
620K 1% 1/4W
+VCC1
VCC_ON
R9106
82 OHM
R9103
R9127
BTC4672M3
10UF 50V
C9120
NC
C9401
Q9401
R9104
10R 1/8W 5%
R9107
620K 1% 1/4W
GND1
1
GND
2
GND
3
GND
GND
Q9101
TK11A6 5D
R9114
R9156
4.7M 5% 1/8W
+
R9402
20K 1/8W 1 %
R9147
82K 2W
R9142
22R 5%
D9102
SARS01-V1
R9101
0.3R 5%
GND2
1
GND
2
GND
3
GND
GND
R9401
3K
U9401
EL817M(X)
C9115
1 2
R9113
620K 1% 1/4W
R9157
0 OHM +-5% 1/8W
!
ZD9401
BZT52-B16
47PF
ZD9109
4 3
1 2
BZT52-B15
GND3
1
GND
2
GND
3
GND
GND
R9155
5.1 OHM 1/4W
C9139
100N 50V
From AC L
R9403
1K 1/4W
D9401
1N4148W
1 2
R9125
4R7 1/4W 5%
C9121
4.7UF 50V
R9126
10 OHM 1/4W
C9137
1N 50V
R9129
6.2K 1%
Q9106
2N7002K
12VS
3
U9105
NC
IN
2
GND
OUT
1
D9106
SS1060FL
DV5
1N 50V
C9140
HS9102
HEAT SINK
For
Q9105
R9130
100K 1%
R9131
100K 1/8W 1%
+
1
2
3
4
C9105
2200uF 25V
+
BL_ON/OFF
.
C9106
470UF 25V
+12V_A
+12V
BL_ON/OFF
+12V_A
+12V
C9141
1uF
+
C9107
470UF 25V
C9142
1uF 50V
CN9102
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CONN
CN9101
2
1
4
3
6
5
8
7
10
9
12
11
14
13
16
15
NC
Haier project 需加入 5V DC to DC
HOT COLD
C9130
!
T9101
6
POWER X'FMR
5
7
4
11
2
8
1
!
!
4 3
R9406
1K5 1% 1/8W
C9402
FB9101
1 2
BEAD
FB9103
1 2
NC
FB9904
1 2
BEAD
1 2
1 2
R9408
510K 1% 1/8W
100N 50V
10
!
R9119
1K5 1% 1/8W
U9102
EL817M(X)
ZD9106
BZT52-B15
R9407
100R 1/8W 5%
R9112
3.3 OHM 1/4W
C9920
+VCC1
470pF 250V
C9921
NC
C9922
470PF 250V
D9104
FR107G-A0
C9145
47UF 50V
+
BR
+VCC1
!
DV5
Q9402
MMBT3906
2 3
1
R9405
10K OHM
R9404
10K 1/4W
Q9403
2N7002K
C9143
1uF
12VS
33K +-1% 1/4W
C9132 100N 50V
R9108
27 OHM 1/4W
R9109
27 OHM 1/4W
R9110
27 OHM 1/4W
R9118
1K OHM +-5% 1/8W
U9103
AS431AN-E1
Standby
PS_ON
R9124
C9131 100P 50V
27 OHM 1/4W
27 OHM 1/4W
27 OHM 1/4W
R9122
10K 1/4W
12VS
R9121
1K 1/8W 1%
1K5 1% 1/8W
,э
100N 50V
1
Timin g
2
Pred
3
VR
Adj4GND
C9133
47P 50V
Q9105
TK22A1 0N1
R9132
R9133
R9134
C9118
470NF 50V
R9115
R9116
2K2 1/8W 1%
SYNC
U9104
SYNC
Vdd
MOSG- C
SP6018ES8RGB
D9108
SR815-01
C9136
1N 50V
R9123
5.1K 1/4W
12VS
R9120
9K1 1/8W 1%
120R
8
7
6
5
C9134
4.7UF 50V
1 2
R9117
5.1K 1/4W
SYNC
Standby
R9128
0R05 1/4W
L9105
3UH
L9106
3UH
C9146
100NF 50V
PS_ON
+12V_A
+12V
+3.5/+5 V
C9110
470UF 25V
C9112
470UF 25V
DIM
PS_ON
+12V_A
+12V
+3.5/+5V
+12V
+
+12V_A
+
Page 37
8-1-4 LED Driver
HV
R8605
0R1
C8617
1NF
U8601
1
CT
2
FB
3
CS
C8601
1N 50V
C8637
470P 50V
GND4OUT
C8610
470NF 50V
VCC
NC
VCC
PF6002AS
R8603
470 OHM 1/4W
8
7
6
5
C8602
100N 50V
CN8601
R8616
36K 1/8W 1%
R8612
36K 1/8W 1%
1
2
3
4
5
6
7
8
9
10
11
12
CONN
+VLED
R8628
NC
R8629
NC
C8635
NC
C8636
NC
+VLED
C8632
2.2NF
-VLED-1
-VLED-2
+VLED
R8651
100K
R8648
100K
R8656
0 OHM 5% 1/8W
For LPB function
+24V for PSU function
R8652
R8653
100K
100K
R8650
R8649
100K
100K
POWER X'FMR 22:10
3
4
5
!
!
4 3
U8603
COLD
T8601
6
7
10
11
C9919
NC
NC
U8602
2
C8607
NC
R8615
1K OHM +-5% 1/8W
C8633
4N7 50V
1 2
C8625
ZD8603
NC
BZT52-B27
3
GND
1
1
1
R8620
300 OHM 1/4W
R8621
300 OHM 1/4W
R8637
300 OHM 1/4W
R8639
300 OHM 1/4W
IN
R8630
NC
OUT
D8607
NC
R8609
1K OHM +-5% 1/8W
R8610
3K9 1/8W 5%
20K +-5% 1/8W
U8604
AS431AN-E1
C8624
1 2
100P 50V
FCF10A40
2
FCF10A40
2
300 OHM 1/4W
300 OHM 1/4W
300 OHM 1/4W
300 OHM 1/4W
1N4148W
R8611
D8602
3
D8601
3
R8622
R8623
R8638
R8640
12VS
D8608
6.2K OHM +-1% 1/ 8W
ZD8604
BZT52-B5V6
1 2
C8638
0.1uF 50V
R8613
HS8604
HEAT SINK
FB8601
BEAD
C8611
100PF 500V
C8612
100PF 500V
For
D8601/D8602
1
2
3
4
1 2
+
ZD8605
BZT52-B6V8
1 2
R8614
13K 1/8W 1%
C8605
120UF 100V
1 2
ZD8606
BZT52-B6V8
+
C8606
120UF 100V
VLED
VLED
+
C8608
120UF 100V
L8601
3UH
+
C8609
47uF 100V
C8626
2.2NF
HOT
C8620
C8604
1.5NF
NC
R8655
160R 1%
R8657
C8640
10UF 50V
VCC_ON
SS1060FL
160R 1%
D8606
R8602
47OHM +-5% 1/8W
R8601
22R
10K 1/4W
R8654
160R 1%
+
160R 1%
R8604
R8658
SARS01-V1
D8604
R8659
200 OHM 1/ 4W
1 2
R8606
82K 2W
R8660
200 OHM 1/ 4W
D8603
SARS01-V1
FB8602
JUMP WIRE - -
Q8601
TK11A65D
R8617
0R18 5%
C8623
100P 50V
R8607
82K 2W
1 2
R8662
200 OHM 1/ 4W
C8603
47PF
ZD8608
BZT52-B18
200 OHM 1/ 4W
For Q8601
HEAT SINK
ZD8607
BZT52-B18
R8663
HS8603
1 2
new part(PQ38)
1
2
3
4
EL817M(X)
HS8601
For IC8103
HEAT SINK
HS8602
For IC8105
HEAT SINK
R8618
10K 1/4W
DIM
BL_ON/OF F
12VS
1
2
1
2
-VLED-1
-VLED-2
C8634
NC
C8631
NC
C8618
NC
C8619
NC
C8622
NC
1
2
3
C8613
100N 50V
1
2
3
C8615
100N 50V
U8605
DIM
COMP
EN
VCC
LED4GND
TPV10 1AD
U8606
DIM
COMP
EN
VCC
LED4GND
TPV10 1AD
8
7
GM
6
ISET
5
8
7
GM
6
ISET
5
R8624
1oHM 1% 1/4W
R8631
1oHM 1% 1/4W
R8625
1.2R 1%
R8632
1.2R 1%
R8626
1.2R 1%
R8633
1.2R 1%
R8619
0 OHM +-5% 1/8W
R8627
1.2R 1%
R8636
0 OHM +-5% 1/8W
R8634
1.2R 1%
C8614
1uF
C8616
1uF
C8621
NC
Page 38
8.2 A 715G8672 PSU(For 49”/ 55 ” 6162 / 6262/6272 Series)
8-2-1 AC Input
!
!
CN9901
NC
F9901
T5AH/250V
1 2
3 4
!
1 2
1
2
CN9902
AC 2P
FB9901
BEAD
1 2
FB9905
NC
1 2
!
C9911
NC
!
C9901
470nF 275V
!
C9912
NC
1 2
FB9904
NC
FB9902
BEAD
1 2
!
RV9901
680V
NR9901
1R
t
NR9903
1 2
1R
!
R9904
R9901
750K
750K
1
4
L9901
12mH
!
4
3
1
2
3
D12D1
C9907
NC
NC
U9901
CAP004DG-TL
47PF
NC5D26D27NC
8
R9903
NC
!
!
R9902
R9905
750K
750K
1 2
FB9906
BEAD
1 2
!
C9913
47pF 250V
!
C9902
470nF 275V
!
C9914
220PF 250V
FB9907
BEAD
1 2
NR9902
1 2
1R
t
t
SG9901
DSPL-501N-A21F
4
3
1
2
SG9902
DSPL-501N-A21F
L9902
12mH
!
2
BD9901
!
1
2
!
L9903
0.25mH
4
3
GBJ2508_FUN
Vsin
+
-
4
1
3
N
HS9901
NC
1
2
GND2
NC
FB9903
GND4
1
1
NC
BEAD
1 2
HOT COLD
C9916
!
220PF 250V
HS9902
HEAT SINK
1
2
Page 39
8-2-2 PFC LD7591T
!
Vsin
C9819
1uF
+VCC 2
R9819
0R05 1/4W
C9808
+
22UF 50 V
C9809
100N 50V
2
C9806
1uF
15K 1/8W 1%
C9815
100N 50V
27K +-1% 1/8W
1
BD9801
KBP208G-C
+
-
4
6 4
R9815
15K 1/8W 1%
R9801
C9807
47P 50V
C9816
100N 50V
R9813
3
C9801 47PF
!
FB9805
1 2
BEAD
100K 1%
100K 1%
100K 1%
R9818
NC
C9810
470PF 50V
1 2
FB9804
BEAD
R9806
R9810
R9820
R9804
2.7M 1%
Q9802
MTN127KN3
ZD9802
NC
1 2
R9811
19K1 +-1% 1/8W
C9814
100N 50V
!
+
C9803
68uF 450V
R9817
10K OHM
R9816
100K 1/8W 1%
+
+VCC 2
!
C9804
68uF 450V
Vbus
For Q9801/D9802
HS9801
1
2
3
4
HEAT SINK
1 3
L9801
200uH
8
INV1COMP2RAMP3CS
!
R9807
2K 1/8W 1%
5
6
LD7591T
ZCD
OUT7VCC
GND
U9801
4
10K 1/8W 1%
R9814
C9812
47N 50V
COLD HOT
FB9802
BEAD
D9805
C9813
0.47UF 50V
1 2
C9818
330PF 250V
R9802
33ohm 1/4W +/-5%
SS1060FL
56 OHM +-5% 1/4W
D9806
SS1060FL
D9804
SS1060FL
R9803
C9811
1NF
!
FB9801
127R
R9805
10K 1/8W 1%
R9812
470R 1%
COLD
C9820
1 2
680PF 250V
Q9801
TK31A60W
HOT
D9802
FMNS-1106S
C9802
10NF 1KV
C9817
100PF
R9808
R9809
0.15R
0.15R
!
1 2
FB9803
BEAD
COLD HOT
C9821
100PF 250V
Page 40
8-2-3 Main power SSC3S121A
Vbus
2.2NF
ZD9111
BZT52-B30
U9101
1
FB/OLP
GND
2
BR
VCC
OCP
ST4DRV
SSC3S121A
R9135
4.7 MOHM +-5% 1/4W
+VCC2
C9116
C9141
+VCC1
R9140
39R 5%
R9150
39R 5%
8
7
6
5
1uF
C9112
2.2nF
Q9102
Vbus
N
R9163
620K +-1% 1/4W
1 2
R9162
620K +-1% 1/4W
R9161
620K +-1% 1/4W
R9102
C9127
47K 1/8W 1%
2.2UF 25V
C9128
2.2UF 25V
ZD9112
BZT52-B30
1 2
For Q9101
HS9101
1
2
3
4
HEAT SINK
+
HOT
ZD9107
BZT52-B15
1 2
BTC4672M 3
R9154
20K 1/8W 1%
C9123
2.2NF
D9101
SARS02
D9110
1N4148W
10ohm 1/4W +/ -1%
C9150
22UF 50V
4
EL817M(X)
HOT
R9153
3K 1/8W +/ -1%
+VCC1
C9104
680PF 50V
U9102
!
4
1 2
R9141
75K
D9103
FR107G-A0
+
C9103
47UF 50V
R9108
R9104
330 OHM 1% 1/8W
12VS
R9119
1K5 +-1% 1/8W
1
2 3
ZD9106
BZT52-B15
1 2
U9103
EL817M(X)
!
ZD9109
BZT52-B16
D9102
SS1060FL
R9107
82 OHM
COLD
R9118
4.7K 1/8W
NC
C9114
LED_OVP
R9155
2Kohm 1/4W +/ -5%
1N4148W
1
2 3
0R05 4A 1/4W
R9127
0R05 4A 1/4W
C9121
220N 50V
D9108
R9114
Q9101
TK11A 65D
R9121
1K 1/8W 1%
U9104
TL431G-AE2-R
COLD
R9156
3K 1/8W +/-1%
R9164
R9109
10K 1/8W 1%
R9120
R9115
DV5
3K 1/8W +/-1%
HOT
C9145
47PF
R9101
0.24R
12VS
9.1K 1%
R9128
6.2K OHM +-1% 1/ 8W
2K2 1/8W 1%
R9116
5
4
3
2
1
5
4
3
2
1
Q9105
2N7002K
1K5 +-1% 1/8W
Q9109
2SA1797
R9157
10K 1/8W 1%
Q9108
2N7002K
T9101
POWER X'FMR
T9102
NC
C9142
100N 50V
C9147
0.1uF 50V
!
8
7
6
10
11
12
COLD
6
10
7
9
R9113
R9134
DV5
R9158
1K5 +-1% 1/8W
R9160
510K 1% 1/8W
12VS
NC
NC
C9139
2.2nF 50V
10K OHM
R9129
R9130
330K 1/8W 5%
12VS
PS_ON
R9159
51 OHM 1/4W
Q9104
L9101
NC
1.1uH
R9142
C9110
470uF 25V
R9111
27 OHM
R9132
27 OHM
C9140
2.2nF 50V
+
+
C9106
R9122
R9123
5K1 +-5% 1/8W
470uF 25V
D9116
SR810-05
D9117
NC
D9106
SR810-05
D9104
NC
8.2K 1/4W
D9105
SS1060FL
12VS
C9107
470uF 25V
+
C9108
470uF 25V
1 2
1 2
1 2
1 2
MTE011 N10 RF P
R9126
10 OHM 1% 1/4W
C9124
Q9111
8
7
6
5
4.7UF
R9117
5.1KR 1%
R9124
33KOHM +-1% 1/4W
U9111
1
Timin g
SYNC
Vdd
MOSG- C
GND
2
Pred
3
VR
4
Adj
SP6018ES8RGB
+3.5V
C9136
47P 50V
+12V
+12V +12V
C9188
NC
+
C9109
470uF 25V
R9112
27 OHM
R9133
27 OHM
+
R9110
27 OHM
R9131
27 OHM
NC
C9120
NC
C9119
NC
R9143
NC
Q9110
NC
C9122
NC
For Q9111 Q9104
HS9102
1
2
C9133
0.1uF 50V
C9135
0.1uF 50V
ON/OFF DIM
C9143
1uF
3
4
HEAT SINK
C9134
100PF 50V
12VS
R9310
NC
+
NC
C9301
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CN9101
CONN
L9102
3UH
R9145
NC
NC
C9302
+12V_A +12V_A
+12V
C9144
NC
PS_ON
1 2
ZD9301
NC
1 2
1
2
3
C9303
+
+
D9115
NC
R9165
NC
PGND
VIN
AGND
VCC4FB
U9301
NC
NC
+3.5V
C9177
NC
C9113
470UF 25V
C9115
470UF 25V
EN
COMP
+12V
+12V_A
DV5
L9303
8
7
LX
6
5
NC
NC
C9310
R9302
NC
C9306
C9307NCC9308
NC
NC
R9303
R9304NCR9305
NC
C9305
NC
+
NC
+3.5V
R9306
NC
NC
C9309
R9307
NC
R9308
NC
Page 41
8-2-4 LED Driver SSC9522S
R8101
+VCC2
10K OHM
R8162
MTN127K N3
R8163
10K 1/8W 1%
FB_LLC
Q8106
0.1R
C8101
1NF
C8142
1MOHM
R8102
R8103
1MOHM
R8104
1MOHM
1MOHM
R8150
R8161
NC
100N 50V
R8105
C8102
16K9 1/8W 1%
100NF 50V
U8107
NC
R8116
2K43 1/8W 1%
10N 50V
C8115
C8114
4.7uF 10V
Vbus
+
C8105
4
C8103
22UF 50V
0.47UF 50V
2
R8117
470R 1%
U8102
EL817M(X)
!
+VCC2
R8106
D8104
3
1
3
1
3
1
R8126
0 OHM +-5% 1/8W
R8127
2K 1/8W 1%
Q8104
MMBT3906
R8128
1K 1/8W 1%
R8166
0R05 1/4W
FMX-23S
2
D8109
NC
2
D8105
FMX-23S
2
+
C8188
82uF 100V
VLED1
R8188
NC
ZD8120
BZT52-B13
1 2
ZD8112
BZT52-B15
1 2
NC
R8129
FB_LED
ZD8113
BZT52-B15
1 2
R8130
D8155
1K 1/8W 1%
1N4148W
R8159
5.1KR 1%
R8164
C8125
0.1uF 50V
1K 1/8W 1%
+12V
VS
FB_LLC
D8101
R8109
UF4007
10ohm +/-1% 1/8W
U8101
SSC9522S
1
18
Vsen
NC
2
17
Vcc
NC
3
16
FB
VGH
4
15
GND
VS
5
14
Css
VB
6
13
OC
NC
7
12
RC
NC
8
11
Reg
VGL
10
RV9COM
C8104
1uF
0.1uF 50V
C8110
C8111
C8112
5PF
47P 50V
R8107
470R 1/8W 1%
C8106
NC
560PF 50V
+12V
VLED1
BZT52-B2V4
ZD8110
1 2
3
IN
R8174
GND
0R05 4A 1/4W
BZT52-B2V4
ZD8102
OUT
1 2
1
BZT52-B2V4
ZD8103
1 2
D8106
SS1060FL
D8107
SS1060FL
C8155
NC
1.5K OHM
R8119
1
R8120
3K 1/8W +/-1%
2 3
NC
C8124
ZD8104
BZT52-B30
1 2
TL431G-AE2-R
R8108
200R 1%
C8123
0.1uF 50V
U8103
R8173
1uF
C8133
1 2
C8107
1nF 50V
NC
COLD HOT
C8122
NC
R8125
39K 1/8W 1%
ZD8101
BZT52-B15
VS
VLED1
R8121
36K 1/8W 1%
R8122
33K 1/8W 1%
R8123
7.5KOHM +-1% 1/8W
D8102
SS1060FL
R8111
47R 1%
D8103
SS1060FL
R8114
47R 1%
R8124
12K 1/8W 1%
100PF
R8110
10ohm +/-1% 1/8W
R8113
10ohm +/-1% 1/8W
FB_LED
T8101
POWER X'FMR
7
3
2
1411
!
8
9
10
12
5
6
LED_OVP +12V DV5
Q8101
TK10A50D
R8112
10K 1/8W 1%
Q8102
C8113
TK10A50D
100PF
R8115
10K 1/8W 1%
COLD HOT
D8108
C8109
27nF
SS1060FL
Q8103
MMBT3904
TPV101_VCC
VLED1
L8101
3UH
C8120
+
+
C8116
82uF 100V
C8136
4.7UF
4.7UF
C8137
R8175NCR8176NCR8177
R8118
150K 1/4W
C8117
82uF 100V
R8135
R8145
R8146
1.2R 1%
1.2R 1%
R8147
R8148
1.2R 1%
1.2R 1%
1.2R 1%
R8139
1.2R 1%
150K 1/4W
R8151
0 OHM +-5% 1/8W
R8136
R8137
1.2R 1%
R8152
0 OHM +-5% 1/8W
R8140
1.2R 1%
R8178NCR8179
R8138
1.2R 1%
R8141
1.2R 1%
+
NC
1.2R 1%
R8142
1.2R 1%
C8118
47UF 100V
U8105
1
8
DIM
COMP
2
7
EN
GM
3
6
VCC
ISET
5
LED4GND
TPV101AD
U8106
1
8
DIM
COMP
2
7
EN
GM
3
6
VCC
ISET
5
LED4GND
TPV101AD
C8119
1NF 500V
NC
C8127
C8129NCC8130
0.1uF 50V
C8121
0.1uF 50V
DIM
1uF
C8128
1uF
+VLED
R8155
10K OHM
For
D8104,D8109,D8105
HS8101
HEAT SINK
1
2
3
4
For IC8105
HS8102
HEAT SINK
1
2
For IC8106
HS8103
HEAT SINK
1
2
ON/OFFC8108
TPV101_VCC
CN8601
+VLED
R8144
R8143
0R05 4A 1/4W
+VLED
1
2
3
4
5
6
7
8
9
10
11
0R05 4A 1/4W
12
CONN
Page 42
8.3 A 715G8682 PSU(For 65” 6162/6262 Series)
8-3-1 AC Input
!
F9901
1 2
3 4
T6.3AH 250V
1 2
CN9901
AC 2P
!
R9903
!
!
NC_1MOHM +-5% 1/4W
C9903
NC_47PF
R9907
NC_1MOHM +-5% 1/4W
2
NR9901
1 2
1.5R
NC
3
D12D1
RV9901
1
4
NC
NC5D26D27NC
!
U9901
NC_CAP004DG-TL
1
8
!
680V
!
FB9901
1 2
900R
t
C9911
22PF 250V
C9912
22PF 250V
FB9905
BEAD
FB9902
1 2
1 2
900R
2
R9904
NC_1MOHM +-5% 1/4W
!
R9905
1M 5%
!
R9908
NC_1MOHM +-5% 1/4W
1
!
!
C9901
470NF 275V
!
GND1
1
GND
GND3
1
GND
1
4
L9903
NC
!
C9913
220PF 250V
2
2
1
3
!
GND2
1
GND
GND4
1
GND
L9901
8mH
3
4
2
1
N
CN9902
NC
!
C9902
470NF 2 75V
C9914
220PF 250V
HS9901
HEAT SINK
1
2
3
4
GND
3
4
BR_IN
L9902
8mH
!
BD9901
TS10P06G-04
GND
GND
!
4
-
!
!
BD9902
TS10P06G-04
4
-
1 2
FB9917
127R
2
3
2
3
C9917
680PF 250V
+
+
GND
1
Vsin
1
C9918
NC
NR9903
5R
t
1 2
t
NR9902
5R
SW9901
4
NC
1 2
3
1
2
L
R9299
NC
DV5
!
4
3
L9905
1
2
0.25mH
1
L9904
4
NC
!
SG9901
DSPL-501N-A21F
2
2
1
3
SG9902
DSPL-501N-A21F
!
GND
FB9904
127R
GND
1 2
!
C9915
1000pF 250V
1 2
C9916
1NF 250 V
FB9916
NC_BEAD
Page 43
8-3-2 PFC
+VCC2
C9808
+
22UF 50V
GND
1 2
Vsin
R9819
0R05 1/4W
100N 50V
FB9801
BEAD
C9806
1UF 450V
C9809
GND
HVvcc
C9815
100N 50V
D9801
IN5408G-04
L9801
1
6
3
4
GND
R9815
30K 1/8W 1%
R9801
0R05
C9807
47P 50V
GND
C9816
100N 50V
R9813
30KOHM +-1% 1/8W
GND
D9802
IN5408G-04
!
170uH
R9803
75 OHM
D9805
SS1060FL
GND
R9807
1.8KOHM +-1% 1/8W
5
8
6
LD7591T
ZCD
OUT7VCC
GND
U9801
INV1COMP2RAMP3CS
4
10K 1/8W
R9814
C9812
47N 50V
SS1060FL
GND GND
D9806
D9804
SS1060FL
Q9803
MMBT2907A
C9811
1NF
C9813
0.47uF 50V
27 OHM
GND
1 2
FB9804
NC_BEAD
R9802
1
R9805
10K 1/8W
R9812
470R 1%
C9801 47PF
D9803
FMNS-1106S
C9802
NC
2
Q9801
IPA60R190P6
3
R9808
0.082R
R9800
0.024R
GND
C9817
100PF
R9809
0.082R
1 2
FB9803
BEAD
R9820
1.5M 1%
GND
R9804
1.5M 1%
R9818
NC_0R 05 1/4W
C9810
470PF 50V
GND GND
HS9801
HEAT SINK
C9803
68uF 450V
+
GND GND
Q9802
MTN127KN3
ZD9801
NC
1 2
R9811
19K1 +-1% 1/8W
For Q9801
+
10K OHM +-5% 1/8W
C9814
100P 50V
GND
1
2
3
4
GND
C9804
68uF 450V
! ! !
R9817
R9816
100K 1/8W
C9805
68uF 450V
+
GND
C9819
NC_470PF 50V
GND GND GND
HVvcc
Vbus
R9821
NC_1. 5M 1%
R9822
NC_1. 5M 1%
R9824
NC_15K 1/ 8W 1%
U9802
1
ISEN
2
GND
VSEN3IREF
NC_LD8105GL
VCC
OUT
6
5
4
+VCC1
R9825
NC_510R 1%
C9818
NC_100N 50V
PFC_OVP
D9810
NC_1N4148W
Page 44
8-3-3 Main Power
R9136
620K 1/4W
10M
C9128
4.7uF 50V
R9137
620K 1/4W
ZD9102
1 2
ZD9103
1 2
ZD9107
HS9101
HEAT SINK
BZT52-B39
BZT52-B39
BZT52-B15
1
2
3
4
GND
BR_IN
Vbus
BR_out
13K 1%
R9163
R9162
56K 1/8W +/ -1%
BZT52-B4V3
1 2
C9102
4.7uF 25V
+VCC1
R9165
GND
ZD9101
GND
1
2
1 2
620K 1/4W
U9101
FB/OLP
BR
ST4DRV
SSC3S121A
2.2nF 50V
4
U9102
EL817M(X)
GND
R9138
C9112
GND
VCC
OCP
L9101
BR_out
2.2NF
C9117NCC9123
C9116
R9140
62R
R9150
62R
R9144
62R
8
7
6
5
NC
C9141
100nF 50V
GND
GND
12VS
R9118
4.7K 1/8W
C9121
1.5K OHM
R9119
ZD9106
220N 50V
1
2 3
BZT52-B15
1 2
R9121
1K 1/8W 1%
1uF
C9114
U9104
AS431AN-E1
2.2NF
D9101
SARS01-V1
D9109
SARS01-V1
GND
R9113
5R1 1%
R9106
R9108
10R 1%
150 OHM 1/4W
C9104
470PF 50V
R9120
9K1 1/8W 1%
R9116
100 OHM 1% 1/ 8W
+VCC1
R9104
12VS
R9115
R9141
75K
R9114
2.2 OHM 1/4 W
R9127
2.2 OHM 1/ 4W
D9103
PG1010R
+
C9103
100UF 50V
D9102
GND
TK13A6 5U
SS1060FL
R9107
82 OHM
R9128
NC_6. 2KOH M +-1% 1/8W
2.2K OHM 1%
Q9105
NC_2N7002K
Q9101
GND
R9109
10K 1/8W
C9142
NC_0. 1uF 50V
C9145
R9101
0R2 5%
DV5
T9101
5
4
3
2
1
POWER X'FMR
100PF
+VCC1
R9129
NC_10K OH M
R9130
NC_330K 1% 1/ 8W
12VS
12
+
27 OHM
27 OHM
EL817M(X)
4
ZD9109
BZT52-B16
1 2
C9110
U9103
+
2200uF 25V
R9111
27 OHM 1/4W
R9132
27 OHM
C9140
1NF
LLC_OVP
6
11
7
R9110
C9149
NC_10PF
+VCC2
C9146
R9131
C9139
1NF
R9153
3K
PFC_OVP
Q9102
BTC4672M3
R9154
+
20K 1/8W 1%
22UF 50V
R9112
R9133
1
2 3
C9111
27 OHM
27 OHM
1N4148W
2200uF 25V
R9122
R9123
5K1 +-5% 1/8W
SS1060FL
R9155
2Kohm 1/4W
D9108
R9156
3K 1%
D9107
SR810-05
D9100
SR810-05
D9106
NC_SK810C
D9104
NC_SK810C
10K 1/4W
D9105
R9164
3K 1%
1 2
1 2
1 2
1 2
R9126
10 OHM 1/4W
7812
DV5
Q9111
MTE011N10RFP-0-U B-S
U9111
8
SYNC
7
Vdd
6
MOSG- C
5
GND
SP6018ES8RGB
4.7UF
C9124
Q9109
BTB1424AM3
NC
C9148
R9157
10K OHM
Q9108
2N7002K
C9147
0.1uF 50V
+
R9117
5.1K 1/4W
Timing
Pred
VR
Adj
R9158
1K5 +-1% 1/8W
PS_ON
R9159
51 OHM 1/ 4W
R9160
510K 1% 1/8W
C9109
470uF 25V
1
2
3
4
12VS
R9142
100KOHM +-5% 1/8W
R9124
33K +-1% 1/4W
C9135
100nF 50V
C9136
47P 50V
12VS
MTB15P04FP
C9120
NC_1uF
C9119
NC
R9143
C9133
100nF 50V
GND
NC_1.1uH
L9102
Q9104
1.1uH
C9115
+
DV5
R9145
510K 1% 1/8W
3
IN
GND
2
12VS
C9144
NC
470UF 25V
Q9110
2N7002K
100K 1/8W
C9122
0.1uF 50V
7812
R9125
4.7 OHM
1
C9134
OUT
100PF 50V
U9112
NC
Power Saving需加入3.5V DC to DC
FB9301 127R
1 2
C9301
470UF 25V
C9303
100NF 50V
1
2
+
C9302
1uF
C9143
1uF
ON/OFF
+12V
+12V
+12V
R9304
U9301
BS
GND
FB3EN
SY8113BADC
+12V
+12V
+12V
2R2
LX
IN
3D
3D
C9309
1uF 50V
HS9102
1
2
3
4
HEAT SINK
CN9102
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CONN
2
4
6
8
10
12
14
16
C9310
6
5
4
NC
ZD9301
BZT52-B5V1
CN9101
NC-CONN
1 2
C9304
100NF 50V
L9301
4.7uH
DIM
PS_ON
+12V
+12V
+12V
+5V
1
DIM ON/OFF
3
5
7
9
11
13
15
PS_ON
+12V
+12V
+12V +12V
+5V
Vout = 0.6V * (1 + R9302/R9303)
= 0.6V * (1 + 100/20.5)
= 3.53V
Vout = 0.6V * (1 + R9302/R9303)
= 0.6V * (1 + 100/13.5)
= 5.04V
Vout = 0.6V * (1 + R9302/R9303)
= 0.6V * (1 + 100/19.6)
= 3.66V
R9302
C9305
10K 1/8W 1%
100PF 50V
R9303
R9301
5K1
1.96KOHM +-1% 1/8W
C9306
10UF 16V
C9307
10UF 16V
+
+5V
C9308
470UF 25V
Page 45
8-3-4 LLC
Vbus
LLC_VSEN
FB8601
1 2
BEAD
R8691
NC_0R05 1/4W
R8614
16K9 1/8W 1%
1
2
3
4
GND
Change F
R8613
10K 1/8W 1%
Q8602
TK10A50D
R8617
C8618
15nF
TPV101_COMP
Q8601
TK10A50D
GND
100PF
VS
C8646
C8649
NC
T8601
5
6 11
1
2
350uH
T8602
5
6 11
1
2
350uH
LED_VCC
LED_VCC
8
8
12
7
7
8
12
7
-VLED-1
Q8606
NC
R8625
NC
-VLED-2
Q8603
NC
R8657
NC
D8602
3
NC
2
D8603
1
FMXA-2203SE
D8604
3
NC
2
D8606
1
FMXA-2203SE
8
7
DIM
C8625
NC
DIM
DIM
C8638
NC
DIM
LED_VCC
LED_VCC
C8633
NC
C8643
NC
3D_VCC
3D_VCC
R8621
NC
R8623
NC
R8626
NC
R8641
0 OHM +-5% 1/8W
R8652
NC
R8656
NC
R8658
NC
R8669
0 OHM +-5% 1/8W
HS8606
HEAT SINK
C8647
NC
1
2
3
C8626
100N 50V
1
2
3
100N 50V
C8648
NC
1
2
3
C8639
100N 50V
LED_VCC
1
2
3
C8644
NC
LED_VCC
C8634
C8605
1
2
3
4
U8602
DIM
COMP
SLP
GM
VCC
ISET
LED4GND
TPV101AD
U8603
DIM
COMP
SLP
GM
VCC
ISET
LED4GND
TPV101AD
U8604
DIM
COMP
SLP
GM
VCC
ISET
LED4GND
TPV101AD
U8605
DIM
COMP
SLP
GM
VCC
ISET
LED4GND
NC_TPV101AD
+
+
C8606
C8607
220UF 100V
220UF 100V
HS8602
HEAT SINK
TPV101_COMP
8
7
6
5
R8633
R8634
1.5R 1/4W
1.5R 1/4W
TPV101_COMP
8
7
6
5
R8645
R8644
1.5R 1/4W
1.5R 1/4W
HS8604
1
2
HEAT SINK
TPV101_COMP
8
7
6
5
R8661
R8662
1.5R 1/4W
1.5R 1/4W
TPV101_COMP
8
7
6
5
R8674
R8675
NC
NC
R8607
47K 1/4W
+
+
NC
NC
C8608
R8608
47K 1/4W
HS8603
1
1
2
2
HEAT SINK
R8628
0 OHM +-5% 1/8W
C8624
4.7UF
R8636
R8635
R8637
1.2R 1%
1.2R 1%
1.2R 1%
R8643
0 OHM 5% 1/8W
C8632
4.7UF
R8648
R8647
R8646
1.2R 1%
1.2R 1%
1.2R 1%
HS8605
1
2
NC_HEAT SINK
R8660
0 OHM +-5% 1/8W
C8637
4.7UF
R8663
R8665
R8664
1.2R 1%
1.2R 1%
1.2R 1%
R8673
NC
C8642
NC
R8676
R8677
R8678
NC
NC
NC
R8609
47K 1/4W
R8610
47K 1/4W
R8611
47K 1/4W
R8612
47K 1/4W
FB8602
1 2
BEAD
LED_VCC
3D_VCC
-VLED-2
-VLED-1
C8603
2N2 500V
R8653
0 OHM +-5% 1/8W
C8602
10NF 1KV
C8635
C8640
0.1uF 50V
0.1uF 50V
VLED
C8604
2N2 500V
VLED
1N4148W
Q8604
MMBT3906
ZD8620
NC_BZT52-B6V2
1 2
Q8607
NC_MMBT3906
D8610
R8650
10K 1/8W 1%
Q8605
2N7002K
C8636
R8666
NC_10K 1/8W 1%
Q8608
NC_2N7002K
C8641
C8622
2N2 500V
+12V
R8649
10K 1/8W 1%
R8651
R8654
0.1uF 50V
510K 1% 1/8W
+12V
R8659
NC_10K 1/8W 1%
R8668
NC
R8672
NC_510K 1% 1/8W
CN8601
1
2
3
4
5
6
7
8
9
10
11
12
CONN
ON/OFF
51OHM +-5% 1/8W
3D
NC_51OHM +-5% 1/8W
R8620
1M 1% 1/4W
R8601
1M 1% 1/4W
R8602
1M 1% 1/4W
R8605
1M 1% 1/4W
Q8611
MTN127KN3
R8690
10K OHM +-5% 1/8W
C8690
100P 50V
C8609
0.1uF 50V
GND
+VCC2
+
C8614
22UF 50V
GND
C8629
R8689
1K OHM +-5% 1/8W
C8615
R8629
47K +-5% 1/8W
4.7UF
C8601
NC_10NF 1KV
GND
LLC_VSEN
1uF
C8610
0.1uF 50V
C8619
GND
C8630
10nF 50V
1 2
ZD8608
BZT52-B15
R8618
470 OHM 1/8W
1uF
C8621
560PF 50V
12VS
R8688
3
0R05 1/4W
ZD8602
IN
2
NC
GND
U8608
OUT
NC_L78L09ACUT R
1
D8608
D8609
1N4148W
NC_1N4148W
R8630
R8631
R8622
3.3K OHM 1% 1/8W
U8606
470 OHM 1/4W
EL817M(X)
3.3K OHM 1% 1/8W
12 34
C8631
NC_1uF
1 2
ZD8609
BZT52-B30G
D8601
UF4007
47P 50V
C8611
GND
R8619
180R 1%
1 2
R8632
20K +-5% 1/8W
U8607
AS431AZTR-G1
1
2
3
4
5
6
7
8
VS
C8628
0.1uF 50V
U8601
Vsen
Vcc
FB
GND
Css
OC
RC
Reg
RV9COM
SSC9522S
5PF
C8612
R8687
0R05 1/4W
ZD8603
NC
1 2
C8623
NC_0.1uF 50V
C8627
100pF 50V
R8639
39K 1/8W 1%
C8620
1nF 50V
NC
NC
VGH
NC
NC
VGL
C8613
1uF
R8603
10 OHM
18
17
16
15
VS
14
VB
13
12
11
10
ZD8601
BZT52-B15
R8686
0R05 1/4W
ZD8604
NC_BZT52-B16G
1 2
BZT52-B9V1G
1 2
ZD8605
HS8601
HEAT SINK
R8604
D8605
10 OHM
SS1060FL
R8606
82 OHM
D8607
SS1060FL
R8615
10 OHM
R8616
82 OHM
10K 1/8W 1%
C8616
C8617
100PF
15nF
VLED
1 2
ZD8607
BZT52-B7V5
1 2
1 2
BZT52-B7V5
ZD8606
R8627
91K OHM 1%
R8638
36K 1%
R8640
15K 1/4W 1%
R8642
10K 1/8W 1%
GND
VLED
ZD8610
BZT52-B20
1 2
ZD8611
BZT52-B20
1 2
ZD8612
BZT52-B20
1 2
NC
R8682
ZD8613
R8671
C8645
0.1uF 50V
0R05 1/4W
1 2
NC
R8683
0R05 1/4W
ZD8614
1 2
NC
R8684
0R05 1/4W
ZD8615
1 2
1K 1/8W 1%
NC
R8685
0R05 1/4W
ZD8616
1 2
R8679
100R 1%
R8681
1K 1/8W 1%
LLC_OVP
D8612
MMBT3904
R8670
2K 1/8W 1%
R8680
1Kohm +-1% 1/4W
Q8609
MMBT3906
12VS
SS1060FL
Q8610
Page 46
8.4 B 715G8709SSB
8-4-1POWER
2K17 MT5802 platform
Main_18V_12V
Big plane
R798
100K 1/16W 5%
C778
C779
10UF 16V
10UF 16V
C777
NC/100NF 25V
Vout = 0.6V (1+( R1/R2
))
Vout = 0.6V (1+( 100/(10+3.3)
))=5.19V
R744
33K 1/16W
8
7
1
5
C780
4.7UF 6 . 3V
9
6A(Spec.)
U708
IN
IN
EN
VC
GND
SY8366QNC
PG
BS
LX
FB
ILMT
2
6
10
4
3
C781
100N 50V
Big plane
10K 1%
R796
R745
2.2R 1%
R2
L702
3.3UH
R795
3K3 1%
+5V_STB
U707
SY8089AAAC
4
IN
5
FB
R742
LX
GND
EN
2A
R2
18K OHM 1%
3
2
1
R748
4.7K1/16W
L704
C787
22UF 10V
+
R782
C702
100UF 16V
0R05
C724
2.2UF 10V
Big plane
R794
R1
C785
100K 1/10W 1 %
3N9 50V
R703
1K 1/10W 1%
MAX=3A
ZD704
NC/RLZ6V2B
1 2
2.95A
2.2uH
+5V_STB
R1
R746
75K 1/16W 1%
C711
33P 50V
R751
6K2 1/10W 1%
ZD706
1 2
R750
3V3SB
0R05 1/8W
C729
C725
NC/BZ T52-B3V6
10UF 10V
NC/10UF 10V
Main_18V_12V
OPWRSB_PWR
MAX=2.3A
R786
NC/10K 1/16W 5%
Big plane
C766
NC/10UF 25V
R787
NC/ 100K 1/ 16W 5%
C767
C768
NC/10UF 25V
NC/100N16V
C769
NC/4.7UF 6.3V
U701
8
IN
7
IN
1
EN
5
VC
9
GND
NC/SY8366QNC
6A(Spec.)
Vout = 0.6V (1+( R1/R2
Vout = 0.6V (1+( 100/(5.1+0.16)
))=12V
))
R783 0R05
2
PG
C770
6
BS
NC/100N 50V
10
LX
4
FB
3
ILMT
R7047
NC/2.2R 1%
Big plane
R2
R791
NC/ 160 R 1/ 16W
L705
NC/3.3UH
R1
R790
NC/5.1K 1%
Big plane
18V_12V
MAX=3A
R789
NC/100K 1/ 10W 1%
R792
NC/1K 1/ 10W 1%
C771
NC/470PF
NC/10UF 25V
C774
16V to 12V for Panel Vcc
For PSU 16V only
C775
NC/0R05
D
D
D
G4S
+5V_SW +5V_STB
MAX=2.0A
1
2
3
C786
22UF 10V
R781
Q706
8
D
7
D
6
D
+5V _STB TO +5V_S W BY VCC K
NC/10UF 25V
VCCK
R740
1K 1/16W 5%
C701
100N 16V
18V_12V
+5V_STB
VCCK
DDRV
DVDD3V3
3V3SB
+5V_SW
AVDD1V0_1
AVDD1V0_STB
OPWRSB
OPWRSB_PWR
GND 5,6,7,8,9,10,11,12,13,14,15,16,17,18,19, 20,21,22
5
AON4421
C716
1UF 16V
R733
33K 1/10W 5%
R738
22KOHM 1/10W
Q707
BC847N3
18V_12V 5,11,14,22
+5V_STB 5,9,12,16
VCCK 5,6,7,19
DDRV 5,7,8,20
DVDD3V3 5,6,7,9,10,11,14,15,17,18,19,21,22
3V3SB 5,6,9,12,16,18,22
+5V_SW 5,12,13,15,21,22
AVDD1V0_1 5,11,12
AVDD1V0_STB 5,6,12,18
OPWRSB 5,6
OPWRSB_PWR 5,18,22
Page 47
8-4-2 System Power
BL_ON/POK
R1125
A_DIM_ADJ A_DIM
NC/22K 1/ 16W 1%
Sony
NC/220N 10V
A_DIM_ADJ :
Normal :Max:+ 3V3, Mi n:0V
Stand_By:0V
Option by USB F/W Upgrade
18V_12V
OPWRSB_PWR
SY8368QNC: Max:8A
Vin 4V~25V
Vout = 0.6V (1+( R1/R2
Vout = 0.6V (1+( 24/36
))
))=1.0V
For 12V Only
+5V_STB
DDR_PW R_ EN
FB enable( power o n):high
FB disable(power off):low
C8096
USB_PORT0_5V
R784
0R05
R760
100R 1/16W 5%
R772
0R05
STB_PWR
PW_18V_12V
10UF 16V
3V3SB
FB_PWR_CTRL
AU_12V
PW_18V_12V
MAIN POWER
Big plane
C746
C745
10UF 16V
C747
NC/100N F 25V
C722
100N 16V
CN701
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CONN
D702
1 2
FB340M
U706
8
IN
7
IN
1
EN
5
LDO
C748
4.7UF 6. 3V
9
GND
SY8368QNC
R747 10K 1/10W 5%
R729
NC/100R
C723
C765
10UF 10V
10UF 10V
3.0A(Spec.)
C740
Main_18V_12V
2
PG
6
BS
10
LX
4
FB
3
ILMT
R710
36K 1%
U705
RT8079ZQW
1
VIN
2
VIN
3
GND
4
GND
R754
1.5nF 50V
R755 180K 1%
BL_DIG_DIM
OPWRSB_PWR
ZD707
ZD708
C707 100N 16V
C708 100N 16V
C709 100N 16V
PGOOD
C749
100N 50V
Big plane
17
15
16
VIN
GND
AGND5FB6COMP7RT/SYNC
47K
NC/BZT52-B22
NC/BZT52-B22
1 2
1 2
AU_12V
PW_18V_12V
Modify by EMI
TP448
R743
2.2R 1%
L703
1K 1/16W 5%
R708
24K 1%
C719 100N 16V
14
13
EN
BOOT
12
PGOOD
SW
11
SW
10
SW
9
SS/TR
8
3V3SB
OPWRSB_PWR
C704
1UF 10% 16 V
BC847N3
1009 Add
PGOOD
Normal:op en d rain by pull-up vlotage timing
Abnormal:low
R741
Big plane
ZD712
NC/MMSZ4678
1 2
R737 1R 1%
R725
R1 R2
0.68uH
C750
680pF 50V
10R 1/10W 5%
R700
1.2KOHM 1%
Vout=0.827 x (1+27K/ 33K) = 1.5V)
L701
1.5uH
R749
C726 10N 50V
R701
33K 1/16W 1%
24K 1%
ZD701
R1
NC/BZT52H-C2V7
1 2
R753
3K 1/16W 1%
R2
OPWRSB:
Normal: Low
Stand_by: Hi
R709
20K 1/16W 5%
R767
Q710
4.7K1/16W
C758
22uF 6.3V
C759
22uF 6.3V
C757
22uF 6.3V
DRAM Power
R736
R732
C733
C734
22UF
22UF
OPWRSB
R715
47K 1/16W 5%
R731
R730
C760
22uF 6.3V
0R05
0R05
MAX=1.6A
0R05
0R05
DDRV
VCCK
BL_DIG_DIM
DVDD3V3 DVDD3V3
R706
10K 1/16W 5%
R712
R711
100R
R714
Q703
BC847N3
For 12V Only
R779
3V3SB
0R05
AVDD1V0_STB AVDD1V0_1
+5V_SW
C727
C706
100N 16V
10uF 16V
R752
3K3 1/16W 5%
C738
R705
4.7K1/16W
NC/0R05 1/16W
4.7K1/16W
BRIGHT_ADJ:
Normal:Max:+3V3, Min:0V
Stand_By:0V
R722
0R05 1/10W
A_DIM_ADJ
ANALOG POWER AVDD1V05_STB
U710 G5725ADJT11U
4
VIN
1
EN
NC/100N 16V
3
6
NC/10N F 50V
LX
VFB
GND
2
L707 2.2uH
R759
NC/100OHM
R757
C739
2Kohm 1/16W +/-1%
R762
3K3 1/16W 5%
4
1
NC/100N 16V
R739
100K 1/16W 5%
C797
C798
100N 16V
2.2UF 10V
R761
NC/100K1/16W
C792
R713 0R05
U702 G5719TBIU
VIN
LX
EN
VFB
GND2NC
5
3V3SB DVDD3V3
R768
NC/4.7K1/16W
R765
0R05 1/16W
R770
NC/4.7K1/16W
R763
10K 1/16W 5%
Add/20160913
TYP = 300mA
C794
R702
NC/22P 50V
20K 1%
R704
24K 1%
BL_ON/OFF:
Inverter on:High
Inverter off: Low
3
5
R773
INV_EN
L710 2.2uH
R775
NC/100OHM
C793
NC/10NF 50V
2Kohm 1/16W +/-1%
Vout= 0.6 x (1+20000/26000)= 1.06 V
1000 mA
R758
C728
NC/22P 50V
100K 1%
R756
20K 1%
Vout= 0 .6 x (1+100000/22000 )= 3.32 V
C721
NC/10U F 10V
C705
10UF 16 V
Sony request
R769
NC/4.7K1/16W
Q711
NC/BC847N3
C790
ZD705
NC/MMSZ4678
1 2
(1A/60mil)
ZD703
NC/BZ T52-B3V6
1 2
R771
BL_ON/POK
100R
C796
NC/10uF 6. 3V
AVDD1V0_STB
R707
0R05
NC/10UF 10V
C799
10UF
R716
0R05 1/8W
R717
0R05 1/8W
DIGITAL POWER
DVDD3V3/AVDD3V3
DVDD3V3
AVDD3V3
DVDD3V3
C752
2.2UF 10V
R723
3K3 1/16W 5%
C743
100N 16V
4
1
C730
NC/100N 16V
U709
G5725ADJT11U
VIN
LX
EN
VFB
GND
2
3
5
L711 2.2uH
R727
NC/100OHM
C714
NC/10N F 50V
R776
24K 1%
Vout= 0.6 x (1+ 2 4000/24000)= 1.2V
C717
NC/22P 50V
R777
Max : 800 mA
24K 1%
R734
300R 1%
1 2
ZD711
R724 10K 1/ 8W
BL_DIG_DIM
10UF 6.3V 20%
A_DIM_ADJ
18V_12V
AU_12V
VCCK
AVDD1V2
DDRV
AVDD3V3
DVDD3V3
3V3SB
+5V_SW
AVDD1V0_1
AVDD1V0_STB
OPWRSB
OPWRSB_PWR
INV_EN
FB_PWR_CTRL
+5V_STB
+5V_USB
USB_PORT0_5V
AVDD1V2
C744
C751
10UF 6.3V 20%
NC/MMSZ4678
BL_DIG_DIM 17
A_DIM_ADJ 17
18V_12V 4,11,14,22
AU_12V 10
VCCK 4,6,7,19
AVDD1V2 9
DDRV 7,8,20
AVDD3V3 9,11,12,18,21
DVDD3V3 6,7,9,10,11,14, 15,17,18,19, 21,22
3V3SB 4,6,9,12,16,18,22
+5V_SW 4,12,13,15,21,22
AVDD1V0_1 11,12
AVDD1V0_STB 6, 12,18
OPWRSB 6
OPWRSB_PWR 4,18,22
INV_EN 17
FB_PWR_CTRL 17
+5V_STB 4,9,12,16
GND 4,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22
+5V_USB 12,18
USB_PORT0_5V 18
DVDD3V3
DVDD3V3
+5V_SW
C712
10UF
C731
100N 16V
R764
10K 1/8W
U704
E-Pad
1
POK
2
VEN
3
VIN
VPP4NC
C718
1uF 10V
2.0A(Spec.)
R735
1.65K 1%
GND
G9661
ADJ
R2
R1
eMMC 1V8
(1A/60mil)
ZD710
R728
2K 1%
1 2
R766
100R 1/16W 5%
9
8
7
6
VO
5
LDO_PWR
R726
0R05
C715
NC/BZT52H-C2V7
10UF
0.8 x (1+ 2.1K/1. 65K) = 1.8V
Page 48
8-4-3 Peripheral
U401-7
OSDA0
OSCL0
OSDA1
OSCL1
XTALI
XTALO
AVDD33_PD W_STB
Close t o m ain c h ip
VCC3IO_EMMC
C414
AVDD33_RGB_STB
1uF 10V
AVSS33_RGB
AVDD33_PLL_STB
AVDD10_PD W_STB
POR_OPT
EMMC_CLK EMMC_CLK#
AM33
OSDA0
AL32
OSCL0
W30
OSDA1
W31
OSCL1
B30
XTAL I
A30
XTAL O
L24
AVDD33_PD W_STB
AG33
VCC 3I O_E MMC
K25
AVDD33_R GB_STB
L21
AVSS33_RGB
L23
AVDD33_PLL_STB
F28
AVDD10_PD W_STB
K33
POR_OPT
R5030 0R05 1/1 6W
EMMC
POWE__B
R5036 0R05 1/16W
PAALE
R5139 0R05 1/16W
PACLE
R5140 0R05 1/16W
PDD2
R5040 0R05 1/16W
PDD3
R5041 0R05 1/16W
PDD4
R5042 0R05 1/16W
PDD5
R5043 0R05 1/16W
PDD6
R5044 0R05 1/16W
PDD7
R5045 0R05 1/16W
VCC3IO_EMMC
R4030
4.7K1/16W
EMMC_RSTB
VCCK
+
C4137
NC/100UF 16V
R5031
0R05 1/16 W
EMMC_ RST#
C4033
100N 16V
Core Power
C4199
10UF 6. 3V 20%
POWE#1
VCC3IO_EMMC
VCC_EMMC
C4142
100N 16V
MT5802VGEJ
POWE__B
POOE__B
POCE1__B
POCE0__B
PARB__B
EMMC_CLK
EMMC_ RSTB
EMMC_DS
OPWRSB
ORESETB
FSRC_WR
STB_SCL
STB_SDA
R4041 NC/ 10K 1/16W 5%
R4034 NC/ 10K 1/16W 5%
R4038 NC/ 10K 1/16W 5%
R4037 NC/ 10K 1/16W 5%
R4039 NC/ 10K 1/16W 5%
R4033 NC/ 10K 1/16W 5%
R4036 NC/ 10K 1/16W 5%
R4035 NC/ 10K 1/16W 5%
R4040 NC/ 10K 1/16W 5%
C4035
1uF 10V
TP4430
TP4431
TP4432
C4143
100N 16V
U0TX
U0RX
PDD7
PDD6
PDD5
PDD4
PDD3
PDD2
PDD1
PDD0
PACLE
PAALE
OIRI
W28
W27
AD31
AC32
AC29
AD29
AB31
AC28
AC30
AG32
AF31
AE32
AD28
AE28
AC33
AD30
AE33
AB33
AE30
AB32
N30
L33
N29
F16
V27
V26
A3
A4
A5
A6
A7
B2
B3
B4
B5
B6
C2
C4
C5
C6
D4
E5
E6
E7
E8
E9
E10
F5
F10
G3
U0TX
U0RX
POWE__B
POOE__B
POCE1__B
POCE0__B
PDD7
PDD6
PDD5
PDD4
PDD3
PDD2
PDD1
PDD0
PARB__B
PACLE
PAALE
EMMC_CLK
EMMC_RSTB
EMMC_DS
OPWRSB
ORESETB
RC6
FSRC_WR
STB_SCL
STB_SDA
VCC3IO_EMMC
U408
THGBMDG5D 1LB AI T
DAT0
DAT1
DAT2
VSS
NC
DAT3
DAT4
DAT5
DAT6
DAT7
VDDI
Vssq
NC
Vccq
A1 index
NC
Vcc
Vss
NC
NC
NC
Vcc
NC
NC
NCB1NCC1NC
C4146
22UF
TP426
TP427
TP428
TP429
TP430
TP431
TP441
TP424
R4005
TP425
4.7K1/16W
VCC_EMMC
P10
NC
P7
NC
P6
Vssq
P5
Vccq
P4
Vssq
P3
Vccq
N5
Vssq
N4
Vccq
N2
Vssq
M6
CLK
M5
CMD
M4
Vccq
K10
NC
K9
Vcc
K8
Vss
K7
NC
K6
NC
K5
RSTN
VSS
N1
Close to Main Chip
EMMC_ RST#
J10
Vcc
J5
H10
Vss
H5
DS
DS
G10
NC
G5
Vss
Reset Circuit
close to main chip for ESD
ORESETB
VCC3IO_EMMC
EMMC_CLK#
POWE#1
R518
0R05 1/16W
1K 1/16W 5%
UART Port 0
U0TX
U0RX
FOR CODE DOWNL OA D A ND DEBUG
24MHz CRYSTAL
XTAL I
EMMC VCC/VCCQ Power
DVDD3V3
R4027
NC/0R05 1/10W
R4031
NC/10K 1/16W 5%
EMMC_ DS
C4203
4.7PF 50V
3V3SB
R4006
C4140
10N 50V
R401
C4005
12P 50V
VCC_EMMC
VCC3IO_EMMC
C4027
10UF 6. 3V 20%
R4013
27K 1/16W 1%
R4014
20K 1%
R402
4.7K1/16W
4.7K1/16W
1
2 4
24MHz
R4028
0R05 1/1 0W
C4021
NC/100N F 16V
C4024
100N 16V
C4030
100N 16V
3V3SB
R405
R410
X401
3
C4006
12P 50V
LDO_PWR
VCC3IO_EMMC
DVDD3V3
3.3 V
C4022
10UF 6.3V 20%
C4025
100N 16V
1.8 V
C4028
10UF 6.3V 20%
C4031
100N 16V
1
100R 1/16W 5%
100R 1/16W 5%
XTAL O
VCC 3I O_E MMC
VCC_EMMC
3V3SB
2
D401
BAV99
3
VCC_EMMC
C4023
10UF 6.3V 20%
C4026
100N 16V
C4029
10UF 6.3V 20%
C4032
100N 16V
SYSEPROMWP_6262
VCCK
3V3SB
DVDD3V3
AVDD1V0_STB
1
2
D402
BAV99
CN403
3
CONN
1
2
3
AVDD1V2
SYS_EEPR OM_WP 17
SYSTEM EEPROM
4.7K1/16W
SYSEPROMWP_6262
SYS_EEPROM_WP
OSCL0
OSDA0
SYS_EEPROM_WP
Low: write
High: W rite prot ecti on
3V3SB
ICE moce + 24M + ROM to eMMC boot from
eMMC pins (share pins w/s NAND)
ICE mode + 24M + serial boot
ICE moce + 24M + ROM to 60bit ECC Nand boot
ICE mode + 24M + serial boot(with GPIO)
Boundary scan mode
OLT mode
scan mode
cpu model mode
3V3SB
AVDD33_PDW_STB AVDD33_RGB_STB AVDD33_PLL_STB
R4029
0R05 1/16W
R4024
NC/0R 05 1/16W
R4022
NC/4K7 1/16W 5%
R4021
NC/4K7 1/16W 5%
R4020
NC/4K7 1/16W 5%
Ana log Power
PCB Power merge
SYSEPROMWP_6262 17
VCCK 4,5,7,19
3V3SB 4,5,9,12,16,18,22
DVDD3V3 5,7,9,10,11,14,15,17,18,19,21,22
AVDD1V0_STB 5,12,18
AVDD1V2 5,9
OPWRSB
SYS_EEPR OM_WP
OSCL0
OSDA0
OSCL1
OSDA1
LED_PWM1
LED_PWM0
LED_PWM2
RC6
U0TX
U0RX
GND 4,5,7,8,9,10,11,12,13,14,15,16,17,18,19, 20,21,22
DVDD3V3
R4025
1K2 OHM
C5090
100P 50V
R4018 10K 1/16W 5%
LED_PWM0
R4019 10K 1/16W 5%
LED_PWM1
R4017 10K 1/16W 5%
LED_PWM2
R4026
1K2 OHM
C5091
100P 50V
DVDD3V3
R4023
OPWRSB 5
OSCL0 11
OSDA0 11
OSCL1 13
OSDA1 13
LED_PWM1 17
LED_PWM0 16,17
LED_PWM2 16,17
RC6 16,22
U0TX 22
U0RX 22
LED_PWM0 LED_PWM1 LED_PWM2 STRAPPING
0
0
0
0
1
1
1
1
AVDD1V0_STB
C4138
10UF
C4020
220NF 16 V
I2C ADDRESS "A0"
U409
1
8
E0
VCC
7
2
E1
WC
3
6
E2
SCL
5
VSS4SDA
M24128-BRMN6TP
STRAPPING
00
0
1
11
0
0
1
1
PCB Power merge
AVDD10_PD W_STB
1
0
0
1
0
1
C4159
1UF 6. 3V
3V3 IO Power
DVDD3V3 VCC3IO_AB
C4151
100N 16V
Close to Main Chip
C4149
100N 16V
POR
POR_OPT
R443
R472
0R05 1/16 W
NC/4K7 1/16W 5%
3V3SB
R443: NA
R472: Mount
External Reset Internal POR
R443: Mount
R472: NC
Page 49
8-4-4 DRR3*2
ARA0
ARA1
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCS
ARCSD
ARRAS#
ARCAS#
ARWE#
ARODT
ARCKE
ARRESET#
ARCLK0
ARCLK0#
DDRVREF_A1
DDRVREF_A2
ARTN
MEMTN
MEMTP
DDRV
ARTN
R450
47R 1/16W 5%
R470
AVDD33_DDR
0R05 1/16W
Top Side DRAM#1/2 Bypass Cap
DDRV
C4075
100N 16V
C4080
100N 16V
U401-1
R5
ARA0
AB6
ARA1
W7
ARA2
Y6
ARA3
AC6
ARA4
R7
ARA5
AD6
ARA6
T5
ARA7
Y5
ARA8
U5
ARA9
AC7
ARA10
AA5
ARA11
AC5
ARA12
R6
ARA13
U7
ARA14
AB5
ARBA0
AD5
ARBA1
P6
ARBA2
N2
ARCS
N3
ARCSD
N6
ARRAS
P7
ARCAS
AA6
ARWE
N4
ARODT
U6
ARCKE
V6
ARRESET#
M2
ARCLK
M1
ARCLK#
L3
DDRVREF _A1
AL1
DDRVREF _A2
N8
ARTN
AB12
MEMTN
AA12
MEMTP
AK4
DDRV
AJ5
DDRV
AK5
DDRV
AH6
DDRV
AJ6
DDRV
AG7
DDRV
AH7
DDRV
AF8
DDRV
V9
DDRV
W9
DDRV
U9
DDRV_CKA
MT5802VGEJ
R474
NC/47R 1/ 16W 5%
C4177
1UF 6.3V
C4079
100N 16V
ARDQM0
ARDQS0
ARDQS0#
ARDQ0
ARDQ1
ARDQ2
ARDQ3
ARDQ4
ARDQ5
ARDQ6
ARDQ7
ARDQM1
ARDQS1
ARDQS1#
ARDQ8
ARDQ9
ARDQ10
ARDQ11
ARDQ12
ARDQ13
ARDQ14
ARDQ15
ARDQM2
ARDQS2
ARDQS2#
ARDQ16
ARDQ17
ARDQ18
ARDQ19
ARDQ20
ARDQ21
ARDQ22
ARDQ23
ARDQM3
ARDQS3
ARDQS3#
ARDQ24
ARDQ25
ARDQ26
ARDQ27
ARDQ28
ARDQ29
ARDQ30
ARDQ31
AVDD10_DDR
AVDD10_DDR
AVDD33_DDR
MEMTP
MEMTN
R473
NC/47R 1/ 16W 5%
R471
NC/0R 05 1/16W
N5
ARDQM0
V1
ARDQS0
V2
ARDQS0#
R2
ARDQ0
AB2
ARDQ1
R1
ARDQ2
AB3
ARDQ3
P1
ARDQ4
AC3
ARDQ5
P3
ARDQ6
AC1
ARDQ7
N7
ARDQM1
W2
ARDQS1
W3
ARDQS1#
Y3
ARDQ8
T3
ARDQ9
AA2
ARDQ10
T2
ARDQ11
Y1
ARDQ12
U1
ARDQ13
AA1
ARDQ14
U3
ARDQ15
AG4
ARDQM2
AH2
ARDQS2
AH3
ARDQS2#
AE3
ARDQ16
AL2
ARDQ17
AE2
ARDQ18
AM1
ARDQ19
AD1
ARDQ20
AM2
ARDQ21
AD2
ARDQ22
AL3
ARDQ23
AF5
ARDQM3
AJ1
ARDQS3
AK3
ARDQS3#
AJ3
ARDQ24
AF3
ARDQ25
AK2
ARDQ26
AF1
ARDQ27
AG5
ARDQ28
AG1
ARDQ29
AK1
ARDQ30
AG2
ARDQ31
AD18
AVDD10_DDR
AD19
AVDD10_DDR
L1
AVDD33_DDR
AVDD10_DDR
DRAM MT41K256M16TW-107-P 4Gb FBGA-96
R421
240R 1%
1_A01_A0
1_A11_A1
1_A21_A2
1_A31_A3
1_A41_A4
1_A51_A5
1_A61_A6
1_A71_A7
1_A81_A8
1_A91_A9
1_A101_A10
1_A111_A11
1_A121_A12
1_A13
1_A14
1_BA01_BA0
1_BA11_BA1
1_BA21_BA2
ARCLK0 ARCLK0
ARCLK0# ARC LK0B
1_CKE1_CKE
1_ARCS 1_ARCS
1_RAS# 1_RAS#
1_CAS# 1_CAS#
1_WE#1_WE#
1_RREST_MEM
A_ZQ1
DDRV
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
R9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
VREF_DQ
VREF_CA
U402
MT41K256M16TW-107-P
H9
H1
M8
E3
DQ0
F7
DQ1
F2
DQ2
F8
DQ3
H3
DQ4
H8
DQ5
G2
DQ6
H7
DQ7
D7
DQ8
C3
DQ9
C8
DQ10
C2
DQ11
A7
DQ12
A2
DQ13
B8
DQ14
A3
DQ15
F3
LDQS
G3
LDQS
C7
UDQS
B7
UDQS
E7
LDM
D3
UDM
K1
ODT
G9
DDR3#1
DDRVREF_A1
A_VREFCA1
ARDQ0
ARDQ1
ARDQ2
ARDQ3
ARDQ4
ARDQ5
ARDQ6
ARDQ7
ARDQ8
ARDQ9
ARDQ10
ARDQ11
ARDQ12
ARDQ13
ARDQ14
ARDQ15
ARDQS0
ARDQS0#
ARDQS1
ARDQS1#
ARDQM0
ARDQM1
1_ODT1_ODT
C4087
100N 16V
2_A02_A0
2_A12_A1
2_A22_A2
2_A32_A3
2_A42_A4
2_A52_A5
2_A62_A6
2_A72_A7
2_A82_A8
2_A92_A9
2_A102_A10
2_A112_A11
2_A122_A12
2_A132_A13
2_A142_A14
2_BA02_BA0
2_BA12_BA1
2_BA22_BA2
ARCLK0 ARCLK0
ARCLK0# ARCLK0B
2_CKE2_CKE
2_ARCSD 2_ARCSD
2_RAS# 2_RAS#
2_CAS# 2_CAS#
2_WE#2_WE#
2_RREST_MEM
A_ZQ2
R422
240R 1%
DDRV
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
VREF_DQ
VREF_C A
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
LDQS
LDQS
UDQS
UDQS
H9
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
DQ9
LDM
UDM
ODT
DDR3#2
U403
MT41K256M16TW-107-P
H1
DDRVREF_A2
M8
E3
F7
F2
F8
H3
H8
G2
H7
D7
C3
C8
C2
A7
A2
B8
A3
F3
G3
C7
B7
E7
D3
K1
G9
CH1 AD/CM
AVDD10_DDR
C4176
NC/1U F 6. 3V
2_A10 ARA10
2_A7 ARA7
2_A13 ARA13
2_RREST_MEM ARRESET#
2_A6 ARA6 ARA6 1_A6
2_A8 ARA8
2_A11 ARA11
2_A0 ARA0
2_A5 ARA5
2_RAS# ARRAS#
2_A2 ARA2
2_BA0 ARBA0
2_A3 ARA3
2_WE# ARWE#
ARBA1 2_BA1
ARA12 2_A12
ARA4 2_A4
ARA9 2_A9
ARA1 2_A1
ARBA2 2_BA2
ARA14 2_A14
DDRVREF_A1 A_VREFCA1
ARCKE 1_CKE
ARODT 1_ODT
DDRV
ARRESET#
DDRV
1_ARCS ARC S
2_ARCSD ARCSD
R436
NC/0R05 1/ 16W
R437
NC/0R05 1/ 16W
R428
47R 1/16W 5%
R448
47R 1/16W 5%
R444
NC/47K +-1% 1/16W
DRAM#1/2 Bottom Layer
C4116
NC/100N 16V
C4111
NC/100N 16V
C4117
NC/100N 16V
A_VREFCA2 DDRVREF_A2
2_CKE
2_ODT
C4113
NC/100NF 16V
C4112
NC/100N 16V
Differential Clock
NEAR Main Chip
ARCLK0
ARCLK0B
NEAR DRAM
ARCLK0 ARCLK0
R423
100R 1/16W 1%
ARCLK0B
ARA10 1_A10
ARBA1 1_BA1
1_A4 ARA4
1_A7 ARA7
1_RREST_MEM ARRESET#
1_A1 ARA1
1_CAS# ARCAS# 2_CAS# ARCAS#
1_A0 ARA0
AVDD10_DDR AVDD33_DDR DVDD3V3 VCCK
C4185
100N 16V
1_A14 ARA14
1_RAS# ARRAS#
1_A2 ARA2
Reseved only
Place bottom layer and close to U401
VCCK
R465 0R 05 1/ 16W
ARA12 1_A12
ARA13 1_A13
ARA9 1_A9
ARA8 1_A8
ARA11 1_A11
ARBA2 1_BA2
ARA5 1_A5
ARBA0 1_BA0
ARA3 1_A3
ARWE# 1_WE#
AVDD10_DDR
GND 4,5,6, 8,9,10,11,12, 13,14,15,16, 17,18,19,20, 21,22
DDRV
DVDD3V3
VCCK
A_VREFC A2
ARDQ16
ARDQ17
ARDQ18
ARDQ19
ARDQ20
ARDQ21
ARDQ22
ARDQ23
ARDQ24
ARDQ25
ARDQ26
ARDQ27
ARDQ28
ARDQ29
ARDQ30
ARDQ31
ARDQS2
ARDQS2#
ARDQS3
ARDQS3#
ARDQM2
ARDQM3
2_ODT2_ODT
C4088
100N 16V
DDRV 5,8,20
DVDD3V3 5,6, 9,10,11,14, 15,17,18,19, 21,22
VCCK 4,5,6,19
DDRV
DDRV
C4118
10uF 6.3V
C4100
10uF 6.3V
C4120
NC/10uF 6. 3V
C4121
NC/10uF 6. 3V
DRAM#1 Bypass Cap
C4053
C4054
100N 16V
100N 16V
DRAM#2 Bypass Cap
C4065
C4063
100N 16V
100N 16V
C4055
100N 16V
C4068
100N 16V
C4119
100N 16V
C4069
100N 16V
C4056
100N 16V
C4070
100N 16V
C4057
100N 16V
C4067
100N 16V
C4058
100N 16V
C4076
100N 16V
C4059
100N 16V
C4091
100N 16V
C4066
100N 16V
DDRV
DDR3#1 Ref Volt.
R424
C4051
1K 1/16W 1%
100N 16V
A_VREFCA1 A_VREFCA2
R426
C4062
1K 1/16W 1%
100N 16V
Near DRAM
DDRV
DDR3#2 Ref Volt.
R425
1K 1/16W 1%
R427
1K 1/16W 1%
C4052
100N 16V
C4064
100N 16V
Near DRAM
Page 50
8-4-5 DRR3*2-2
CH2 AD/CM Damping
GND
DDR3#3
GND 4,5,6, 7,9,10, 11,12,13 ,14,15, 16,17,18, 19,20, 21,22
DDR3#4
DDRV
N3
4_A0
4_A1
4_A2
4_A3
4_A4
4_A5
4_A6
4_A7
4_A8
4_A9
4_A10
4_A11
4_A12
4_A13
4_A14
4_BA0
4_BA1
4_BA2
BRCLK0
BRCLK0#
4_CKE
4_ARCSD
4_RAS#
4_CAS#
4_WE#
4_RREST_MEM
B_ZQ2
R435
240R 1%
A0
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
NC_A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
DRAM#3/4 Bottom Layer
C4109
C4108
NC/100 N 16 V
NC/100 N 16 V
Close to DRAM
BRCLK0
BRCLK0#
BRCLK0
R476
100R 1/16W 1%
BRCLK0#
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
NC = J1,J9,L1,L9
C4107
NC/1 00N 16V
U405
MT41K128M16JT-107
H9
H1
VREF_DQ
M8
VREF_C A
E3
DQ0
F7
DQ1
F2
DQ2
F8
DQ3
H3
DQ4
H8
DQ5
G2
DQ6
H7
DQ7
D7
DQ8
C3
DQ9
C8
DQ10
C2
DQ11
A7
DQ12
A2
DQ13
B8
DQ14
A3
DQ15
F3
LDQS
G3
LDQS
C7
UDQS
B7
UDQS
E7
LDM
D3
UDM
K1
ODT
G9
GND 4,5,6,7,9,10,11,12,13,14,15,16,17,18,19,20,21,22
DDRV
DDRV 5,7,20
3_A0
3_A1
3_A2
3_A3
3_A4
3_A5
3_A6
3_A7
3_A8
3_A9
3_A10
3_A11
3_A12
3_A13
3_A14
3_BA0
3_BA1
3_BA2
BRCLK0
BRCLK0#
3_CKE
3_ARCS
3_RAS#
3_CAS#
3_WE#
3_RREST_MEM
B_ZQ1
B_VREFCA2
4_ODT
DDRV
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
NC_A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
R9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
NC = J1,J9,L1,L9
3_A2 BRA2
3_BA0 BRBA0
3_A3 BRA3
3_WE# BRWE#
3_A14 BRA14
3_RAS# BRRAS#
3_CAS# BRCAS#
3_BA2 BRBA2
3_A0 BRA0
3_A5 BRA5
3_A6 BRA6
3_A1 BRA1
3_A8 BRA8
3_A11 BRA11
3_A10 BRA10
3_BA1 BRBA1
3_A12 BRA12
3_A4 BRA4
3_A7 BRA7
3_A13 BRA13
3_A9 BRA9
3_RREST_MEM BRRESET#
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
VREF_DQ
VREF_C A
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
LDQS
LDQS
UDQS
UDQS
UDM
H9
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
DQ9
LDM
ODT
G9
U404
MT41K128M16JT-107
H1
DDRVREF_B1
M8
B_VREFCA1
E3
BRDQ0
F7
BRDQ1
F2
BRDQ2
F8
BRDQ3
H3
BRDQ4
H8
BRDQ5
G2
BRDQ6
H7
BRDQ7
D7
BRDQ8
C3
BRDQ9
C8
BRDQ10
C2
BRDQ11
A7
BRDQ12
A2
BRDQ13
B8
BRDQ14
A3
BRDQ15
F3
BRDQS0
G3
BRDQS0#
C7
BRDQS1
B7
BRDQS1#
E7
BRDQM0
D3
BRDQM1
K1
3_ODT
4_A2 BRA2
4_BA0 BR BA0
4_A3 BRA3
4_WE# BRWE#
4_A14 BRA14
4_RAS# BRRAS#
4_CAS# BRCAS#
4_BA2 BR BA2
4_A0 BRA0
4_A5 BRA5
4_A6 BRA6
4_A1 BRA1
4_A8 BRA8
4_A11 BRA11
4_A10 BRA10
4_BA1 BR BA1
4_A12 BRA12
4_A4 BRA4
4_A7 BRA7
4_A13 BRA13
4_A9 BRA9
4_RREST_MEM BRRESET#
C4089
100N 16V
DDR3#4
DDRV
C4071
NC/100 N 16 V
Damping and Termination for CLK
Close to MainChip
U401-2
AH9
BRA0
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCS
BRCSD
BRRAS#
BRCAS#
BRWE#
BRODT
BRCKE
BRRESET# BRDQS3
BRCLK0
BRCLK0#
BRTN
DDRVREF_B1
DDRVREF_B2
R447
47R 1/16W 5%
DDRV
AH17
AH19
AH11
AG17
AH13
AG21
AH18
AH20
AH16
AK12
AH14
AG19
AE12
AE11
AE10
AD10
AE15
AJ14
AJ16
AG9
AJ19
AJ20
AJ11
AJ13
AJ17
AJ10
AM5
AN2
AL23
AD9
AC9
AK9
AK6
AK7
AJ8
AJ7
AL6
AE9
AB9
BRA0
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCS
BRCSD
BRRAS
BRCAS
BRWE
BRODT
BRCKE
BRRESET#
BRCLK
BRCLK#
BRTN
DDRVREF_B1
DDRVREF_B2
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKB
MT5802VGEJ
DRAM#3/4 Bypass Cap
DDRV
C4073
C4074
100N 16V
C4078
100N 16V
100N 16V
BRDQM0
BRDQS0
BRDQS0#
BRDQ0
BRDQ1
BRDQ2
BRDQ3
BRDQ4
BRDQ5
BRDQ6
BRDQ7
BRDQM1
BRDQS1
BRDQS1#
BRDQ8
BRDQ9
BRDQ10
BRDQ11
BRDQ12
BRDQ13
BRDQ14
BRDQ15
BRDQM2
BRDQS2
BRDQS2#
BRDQ16
BRDQ17
BRDQ18
BRDQ19
BRDQ20
BRDQ21
BRDQ22
BRDQ23
BRDQM3
BRDQS3
BRDQS3#
BRDQ24
BRDQ25
BRDQ26
BRDQ27
BRDQ28
BRDQ29
BRDQ30
BRDQ31
AM6
BRDQM0
AL9
BRDQS0
AM9
BRDQS0#
AM4
BRDQ0
AM13
BRDQ1
AN4
BRDQ2
AN13
BRDQ3
AM3
BRDQ4
AN14
BRDQ5
AN3
BRDQ6
AL14
BRDQ7
AN5
BRDQM1
AM10
BRDQS1
AN10
BRDQS1#
AN11
BRDQ8
AN7
BRDQ9
AM12
BRDQ10
AM7
BRDQ11
AL11
BRDQ12
AL8
BRDQ13
AL12
BRDQ14
AN8
BRDQ15
AH21
BRDQM2
AM19
BRDQS2
AN19
BRDQS2#
AN16
BRDQ16
AM22
BRDQ17
AM16
BRDQ18
AN22
BRDQ19
AL15
BRDQ20
AM23
BRDQ21
AM15
BRDQ22
AN23
BRDQ23
AK21
BRDQM3
AL20
BRDQS3
AN20
BRDQS3#
AH22
BRDQ24
AN17
BRDQ25
AM21
BRDQ26
AL17
BRDQ27
AJ22
BRDQ28
AL18
BRDQ29
AL21
BRDQ30
AM18
BRDQ31
3_ARCS BRCS
DDRVREF_B1 B_VREFCA1
DDRVREF_B2
BRCKE 3_C KE 4_CKE
DDRV
BRRESET#
4_ARCSD BRCSD
R438 NC/0R05 1/16W
R439 NC/0R05 1/16W
R429 47R 1/ 16W 5%
3_ODT BRODT
R449 47R 1/ 16W 5%
R446 NC / 47K +-1% 1/16W
DDR3#3
R434
240R 1%
C4114 NC/100NF 16V
DDRVREF_B2
B_VREFCA2
BRDQ16
BRDQ17
BRDQ18
BRDQ19
BRDQ20
BRDQ21
BRDQ22
BRDQ23
BRDQ24
BRDQ25
BRDQ26
BRDQ27
BRDQ28
BRDQ29
BRDQ30
BRDQ31
BRDQS2
BRDQS2#
BRDQS3#
BRDQM2
BRDQM3
4_ODT
C4090
100N 16V
DDRV
DDRV
C4122
10uF 6.3V
C4060
10uF 6.3V
C4125
10uF 6.3V
C4126
10uF 6.3V
DRAM#3 Bypass Cap
C4084
C4097
100N 16V
100N 16V
DRAM#4 Bypass Cap
C4105
C4103
100N 16V
100N 16V
C4102
100N 16V
C4061
100N 16V
C4123
100N 16V
C4101
100N 16V
C4129
100N 16V
C4104
100N 16V
C4081
100N 16V
C4077
100N 16V
C4086
100N 16V
C4106
100N 16V
C4110
100N 16V
C4082
100N 16V
DDR3#3 Ref Volt.
DDRV
R430
1K 1/16W 1%
B_VREFCA1
R433
1K 1/16W 1%
C4194
100N 16V
C4083
100N 16V
DDR3#4 Ref Volt.
DDRV
B_VREFCA2
Near DRAM Near DRAM
R431
1K 1/16W 1%
R432
1K 1/16W 1%
C4181
100N 16V
C4096
100N 16V
Page 51

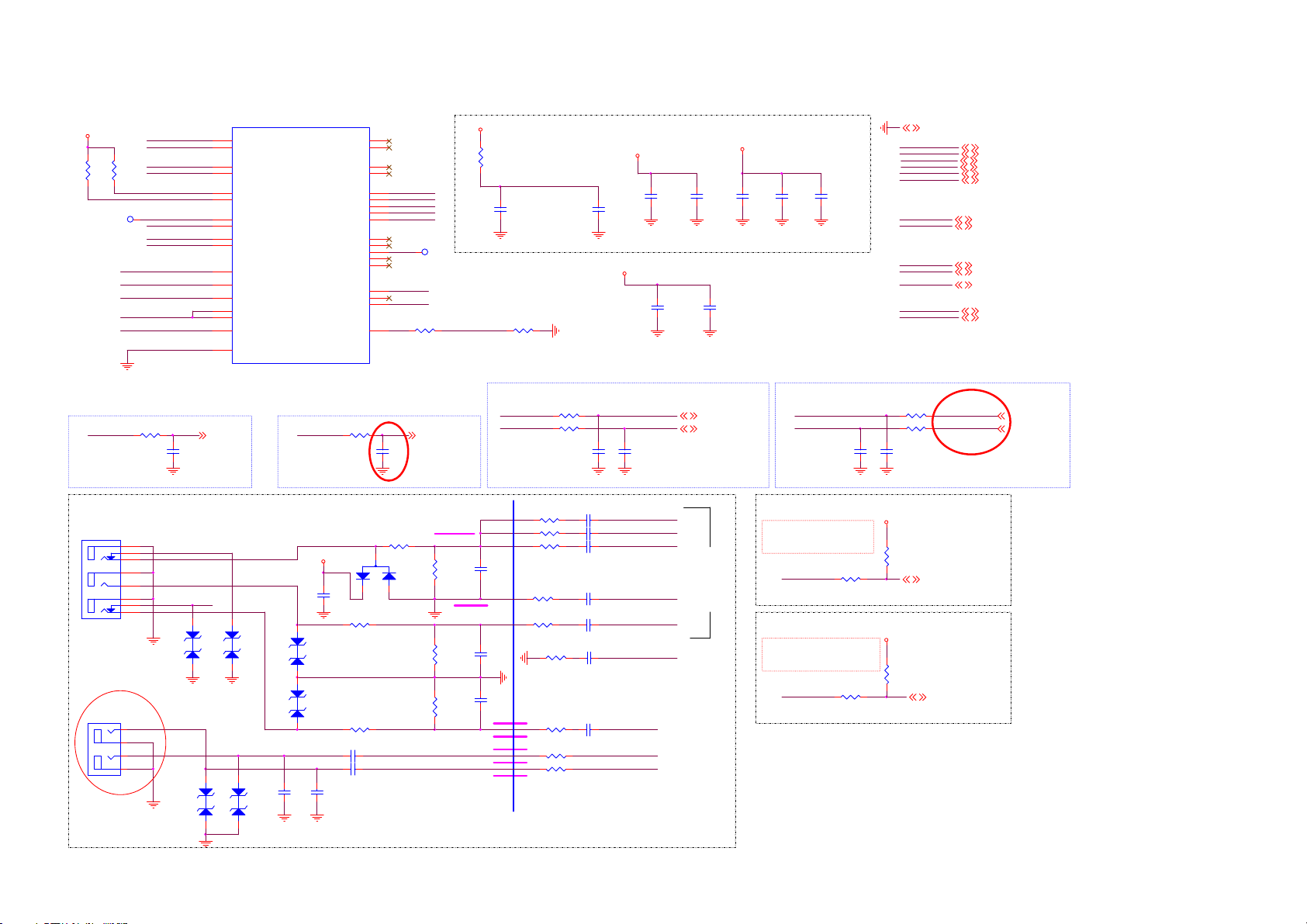

8-4-6 YPbPr/CVBS/SPIDIF
DVDD3V3
R164
1K2 OHM
Tuner/DEM OD
Close to Main Chip
IF_AGC
R161
1K2 OHM
TP109
AVDD33_VIDEO_STB
AVDD33_DEMOD_STB
AVDD33_DTMB
DVDD1V2_DTMB
AVDD1V2_DTMB
AVSS33_DEMOD
10K 1/16W 5%
ADCINP_DEMOD
ADCINN _DEMOD
DISEQC_IN
DISEQC_OUT
DVBS2_SIF_IP
DVBS2_SIF_QP
R166
IF_AGC
RF_AGC
OSCL2
OSDA2
C120
47NF 16V
IF_AGCT 13
U401-5
A31
ADCINP_DEMOD
B31
ADCINN _DEMOD
C9
IF_AGC
D9
RF_AGC
E14
OSCL2
F14
OSDA2
D31
DISEQC_IN
D30
DISEQC_OUT
B33
DVBS2_SIFIP
B32
DVBS2_SIFQP
J24
AVDD33_VIDEO_STB
J25
AVDD33_DEMOD_STB
L20
AVDD33_DEMODE
AM24
DVDD12_DEMODE
AN24
DVDD12_DEMODE
AJ23
AVDD12_DEMODE
L22
AVSS33_DEMOD
MT5802VGEJ
RF_AGC
TP_H
TP_V
U1TX
U1RX
SOY0
Y0P
COM0
PB0P
PR0P
SOY1
Y1P
COM1
PB1P
PR1P
CVBS0P
CVBS1P
CVBS_COM
VDACX_OUT
R168
10K 1/16W 5%
H31
J32
K32
J31
F31
F32
E31
E32
E33
H32
H33
G31
G33
G32
C33
D32
C32
E30
SOY0
Y0P
COM0
PB0P
PR0P
CVBS0P
CVBS_COM
R5168
10R 1/16W 5%
C133
100N 16V
0103 Update
TP108
TUNER_BY PASS_OUT
RF_AGCS 13
3V3SB
Analog Power
R478
0R05 1/16W
AVDD33_VIDEO_STB
C4156
10uF 6.3V
R1004
NC/ 75 OH M +-5% 1/16W
Close to Main Ch ip
ADCINP_DEMOD
AVDD33_DEMOD_STB
C4191
NC/ 100N 16V
Close to Main Chip
R126
R128
0R05 1/16W
C1046
0R05 1/16W
NC/47p F 50V
AVDD3V3
AVDD1V2
C1047
AVDD33_DTMB
C4197
NC/10N 50V
DVDD1V2_DTMB
TU_FAT_IN2+
TU_FAT_IN 2- ADCINN_DEMOD
NC/47p F 50V
C4196
100N 16V
C4179
100N 16V
C4195
10UF 6. 3V 20%
TU_FAT_IN2+ 13
TU_FAT_IN 2- 13
AVDD1V2
AVDD1V2_DTMB
C4188
NC/10N 50V
C4198
100N 16V
DVBS2_SIF_IP
DVBS2_SIF_QP
C4189
10UF 6. 3V 20%
Close to Main Chip
C1049
NC/47p F 50V
GND 4, 5,6,7, 8,10,11,12,13,14,15,16,17,18,19,20,21,22
C1048
NC/47p F 50V
AVDD3V3
3V3SB
+5V_SW
+5V_STB
AVDD1V2
DVDD3V3
AL1O
AR1O
OSCL2
OSDA2
DISEQC_OUT
AIN_R0
AIN_L0
R129
R130
0R05 1/16W
0R05 1/16W
AVDD3V3 5,11,12,18,21
3V3SB 4,5,6,12,16,18,22
+5V_SW 4,5,12,13, 15,21,22
+5V_STB 4,5,12,16
AVDD1V2 5
DVDD3V3 5,6, 7,10,11, 14,15,17,18,19,21,22
AL1O 21,22
AR1O 21, 22
OSCL2 10
OSDA2 10
DISEQC_OUT 14
AIN_R0 21
AIN_L0 21
DVBS2_SIFIP 13
DVBS2_SIFQP 13
Rear YPbPr /CVBS + R/L
RCA 8P
C
B
A
CN101
CN102
A
B
CONN
6
7
8
4
5
1
2
3
2
1
4
3
11/23 ex change
Y_DET
Y_IN_1
PB_IN_1
YPBPR_DETECT
PR_IN_1
1 2
ZD101
NC/AZ 5123-01H
YPbPrL_IN
YPbPrR_I N
1 2
ZD105
with GND
R1013 0R05 1/10W
+5V_STB
C109
1uF 10V
1 2
ZD106
NC/AZ 5123-01H
1 2
ZD104
NC/AZ 5123-01H
1 2
ZD102
NC/AZ5123-01H
1 2
ZD103
NC/AZ5123-01H
C1045
C1044
NC/AZ 5123-01H
1N 50V
1N 50V
3
D101
R1005
NC/BAV99
1
2
R1008
0R05 1/10W
R1012
0R05 1/10W
C1029 1uF 10V R 1139 30K OHM +-1% 1/16W
C1030 1uF 10V
75R 1/16W 1%
with GND
R1010
75R 1/16W 1%
R1011
75R 1/16W 1%
with GND
with GND
with GND
NEAR YPbPr CONNECTOR
C1034
10PF 50V
C1040
10PF 50V
C1041
10PF 50V
R1001
10R 1/16W 1%
R1002
100R 1/16W 5%
R1003
100R 1/16W 5%
R1007
100R 1/16W 5%
R1009
100R 1/16W 5%
R104
0R05 1/16W
CVBS_COM CVBS3P ǐC N116
with GND
R1015
100R 1/16W 5%
with GND
R1140 30K OHM +-1% 1/16W
Near Scaler
C1035
1.5nF 50V
C1036
47nF 16V
C1037
10N 50V
C1038
10N 50V
C1039
10N 50V
C1031
1uF 10V
C1042
10N 50V
SOY0
CVBS0P
Y0P
COM0
PB0P
CVBS_COM
PR0P
AIN_R0
AIN_L0
ǐ
Source_DET
H:Pr Plug-in (YPbPr)
L:Pr Plug-out (AV)
YPBPR_DETECT
Vedio_DET
H:Pr Plug-in (Cable detect)
L:Pr Plug-out (Non Cable)
Y_DET
R1016
100R 1/16W 5%
R114
100R 1/16W 5%
DVDD3V3
DVDD3V3
R1017
47K 1/16W 5%
YPBPR_DETECT1 17
R106
47K 1/16W 5%
VIDEO_DET 17
Page 52
8-4-7 AUDIO AMP
8x10.2mm( IO )
AD87588-LG48NAY:356G0616048163
AD83586B-LG48NAY:356G0616048602
2.0 CH
INDUCTOR
24V
10uH
AD82588
073G253S 81 Y
12V
15uH
AD83586
373G253S247Y00
2.1 CH
22uH
AD83586
373G253S147Y00
AMP_CFG0
AMP_CFG1
R615 NC/0R 05 OH M
R616 0R05 1/10W
AU_VDD3V3
SDI AMP_SA0
LRCLKI
BICKI
MCLK
HEAT SINK
AU_12V
DVDD3V3
1 2
HS601
1
2
FB601
120R 6A
FB602
120R 3A
C627
100N 16V
1 2
C609
C610
100N 50V
100N 50V
LA
LB
44
46
48
45
LB
LA
GNDL
AD82588B-LG48NAY
DVDD3V3
R601
0R05 1/16W
R604
NC/0R05 OHM
43
47
U601
NC
VDDLA
49
THERMALPAD
1
SDATA1
2
MS
3
PLL
4
CFG0
5
CFG1
6
CLK_OUT
7
DGND
8
DVDD
9
SDATA0
10
LRCIN
11
BCLK
12
MCLK
NC13NC14NC15NC16NC17NC18NC19NC20NC21NC22NC23NC
PVDD
AU_VDD 3V3
C602
10UF 6. 3V 20%
C611
100N 50V
RB
42
41
40
RB
VDDLB
VDDRB
R602
NC/ 0R 05 1/ 16W
AMP_CFG0
AMP_CFG1
R605
0R05 1/16W
C612
100N 50V
RA
39
GNDR
RESET#
ERROR#
38
RA
LINEIN
LREX
DVDD
DGND
DEF
SDA
24
PD#
SA1
SA0
SCL
VDDRA
37
NC
+
150uF 20% 16V
36
35
34
33
32
31
30
29
28
27
26
A_SCL
25
A_SDA
Option
C614
C625
100N 16V
PVDD
PVDD
RESET#
AMP_DEF
AMP_SA1
C632
100P 50V
Anti-pop
R645
NC/470K
1
R640
180K
R608
10K 1/4W
R617
0R05 1/10W
R620
R621
22R 1/10W 5%
C633
100P 50V
22R 1/10W 5%
DVDD3V3
R649
NC/1K
2 3
Q603
NC/LMBT3906LT1G
R639
0R05 1/16W
AU_VDD3V3
OSCL2
OSDA2
DVDD3V3
I2SAMP_RESET
Low: reset
High: normal
Reset (pull-up)
I2SAMP_RESET PWRDN
C626
22UF
I2C address
Write=0110"SA0"0"SA1"0=0x60
AMP_SA0
AMP_SA1
AMP_PWRDN 17
R632
10K 1/16W 5%
R636
10K 1/16W 5%
Q601
NC/MMBT3904
R610
0R05 1/16W
R625
R624
R629
R630
10K 1/16W 5%
R633
0R05 1/16W
R644
NC/ 0R 05 1/ 16W
NC/10K
NC/10K
10K 1/16W 5%
DVDD3V3 DVDD3V3
DVDD3V3
R660
NC/ 10K 1/ 16W 5%
RESET#
C619
R609
10K 1/16W 5%
1uF 10V
R626
NC/ 10K 1/ 16W 5%
AMP_DEF
R631
10K 1/16W 5%
PWRDN
R635
10K 1/16W 5%
For EMI, cl ose to SoC
All Path Grounding(20mil)
AOMCLK
R643
AOBCK
AOLRCK
AOSDATA0
RA
RB
LA
LB
CFG0
0
1
0 1
1
0R05 1/16W
R603
0R05 1/16W
R606
0R05 1/16W
R607
0R05 1/16W
C616
470pF 50V
R611
10 OHM
R613
10 OHM
C623
470pF 50V
C630
470pF 50V
R622
10 OHM
R627
10 OHM
C642
470pF 50V
Mode
Reserved
2.1CH
Stereo
Mono
R634 0R05
Modify by EMI
CFG1
0
0
1
MCLK
C603
33P 50V
BICKI
C605
33P 50V
LRCLKI
C607
33P 50V
SDI
C608
33P 50V
R637 0R05
R638 0R05
R642 0R05
3V3SB
DVDD3V3
+5V_SW
AU_12V
GPIO & I2C Control
Grounding
Grounding
Grounding
OSDA2
OSCL2
I2SAMP_RESET
I2S Control
AOMCLK 21
AOBCK 21
AOLRCK 21
AOSDATA0 21
PWRDN
Grounding
L601
22uH
L602
22uH
L603
22uH
L604
22uH
GND 4,5,6,7,8,9,11,12,13,14,15,16,17,18,19, 20,21,22
R612
10 OHM
R614
10 OHM
R623
10 OHM
R628
10 OHM
C615
100N 50V
C618
220N 50V
C621
220N 50V
C624
100N 50V
C629
100N 50V
C634
220N 50V
C640
220N 50V
C643
100N 50V
C620
100N 50V
C635
100N 50V
3V3SB 4,5,6,9,12,16,18,22
DVDD3V3 5,6,7,9,11,14,15,17,18,19,21,22
+5V_SW 4,5,12,13,15,21,22
AU_12V 5
OSDA2 9
OSCL2 9
I2SAMP_RESET 17
AOMCLK
AOBCK
AOLRCK
AOSDATA0
PWRDN 22
C617
100N 50V
C622
100N 50V
C631
100N 50V
C641
100N 50V
Stereo mode:
FB607, FB610,
C628: NC
5 6
1
R-
2
R+
3
L-
4
L+
CN601
CONN
4 ohm: 10uH, 470nF
6 ohm: 15uH, 470nF
8 ohm: 22uH, 470nF
R
RR+
LL+
L
Page 53
8-4-8VB1 output
MT5802 Vx1 O UT PUT
U401-3
AVDD10_LVDS_STB
AVDD33_LVDSA
AH23
AVDD10_LVDS_STB
K20
AVDD33_LVDSA
MT5802VGEJ
Panel VCC=12V
PANEL_PWR_EN
Normal:High
Stand_By:Low
PANEL_PWR_EN 17
18V_12V
FB712
1 2
120R 6A
R799
10K 1/16W 5%
R788
10K 1/16W 5%
AE0P
AE0N
AE1P
AE1N
AE2P
AE2N
AECKP
AECKN
AE3P
AE3N
AE4P
AE4N
AO0P
AO0N
AO1P
AO1N
AO2P
AO2N
AOCKP
AOCKN
AO3P
AO3N
AO4P
AO4N
10K 1/10W 5%
C791
NC/4.7UF 10V
AN28
AM28
AL27
AK27
AL26
AK26
AN26
AM26
AL25
AK25
AL24
AK24
AN32
AM32
AL31
AK31
AL30
AK30
AN30
AM30
AL29
AK29
AL28
AK28
R793
Close to SoC
LVDSTX_AE0P
LVDSTX_AE0N
LVDSTX_AE1P
LVDSTX_AE1N
LVDSTX_AE2P
LVDSTX_AE2N
LVDSTX_AECKP
LVDSTX_AECKN
LVDSTX_AE3P
LVDSTX_AE3N
LVDSTX_AE4P
LVDSTX_AE4N
LVDSTX_AO3P
LVDSTX_AO3N
LVDSTX_AO4P
LVDSTX_AO4N
Q784
AON4421
8
D
7
D
6
D
5
C788
1UF 10% 16V
6K8 1/10W 5%
R785
5.1KOHM +-5% 1/ 10W
Q785
BC847N3
C4939 100N 16V
C4940 100N 16V
C4941 100N 16V
C4942 100N 16V
C4943 100N 16V
C4944 100N 16V
C4945 100N 16V
C4946 100N 16V
C4947 100N 16V
C4948 100N 16V
C4949 100N 16V
C4950 100N 16V
C4959 100N 16V
C4960 100N 16V
C4961 100N 16V
C4962 100N 16V
1
D
2
D
3
D
G4S
R797
Panel_12V
+
C789
220UF 16V
To CN408
SOC-VB1-TX2p
SOC-VB1-TX2n
SOC-VB1-TX3p
SOC-VB1-TX3n
SOC-VB1-TX4p
SOC-VB1-TX4n
SOC-VB1-TX5p
SOC-VB1-TX5n
SOC-VB1-TX6p
SOC-VB1-TX6n
SOC-VB1-TX7p
SOC-VB1-TX7n
SOC-VB1-TX0p
SOC-VB1-TX0n
SOC-VB1-TX1p
SOC-VB1-TX1n
R4740
4.7K
10/13 Ad d
R303
NC/5. 1KOHM +-5% 1/10 W
1 2
LED301
NC/GPTS06033GC1-PB
HTPDn
DVDD3V3
10/13 Ad d
LOCKn
R4969
10K 1/16W 5%
LOCKn
R301
NC/750R 1/ 16W 5%
R1036
NC/10K+-5%1/16W
AGP
R1035
NC/ 10K 1/ 1 6W 5%
DVDD3V3
R4968
10K 1/16W 5%
DVDD3V3
DVDD3V3 DVDD3V3
R1043
NC/10K+-5%1/16W
Panel internal use
R1037
NC/ 10K 1/ 1 6W 5%
R302
NC/470R 1/ 16W 5%
1 2
LED302
NC/GPTS06033GC1-PB
Q301
NC/BC857C
DVDD3V3
R1038
Panel internal use
R1042
Panel_12V
R3202 NC/ 0R 0 5 1/ 16W
D_Fomat0
D_Fomat1
R3215 NC/ 0R 0 5 1/ 16W
OSDA0 6
OSCL0 6
HTPDn 21
LOCKn 17
R1019
NC/10K 1/16W 5%
R1040
NC/10K+-5%1/16W
H or NC = 10bit
L = 8bit
DVDD3V3
R1020
R3208
NC/10K 1/16W 5%
LD_EN
Data format
L :Non division,
NC/0R 05 1/16W
¯H: 2 division
DVDD3V3
NC/10K 1/16W 5%
D_Fomat1 Bit _SEL D_Fomat0
NC/10K+-5%1/16W
R3204 NC/ 0R 0 5 1/ 16W
R3205 NC/ 0R 0 5 1/ 16W
Bit_SEL
R3207 NC/ 0R 0 5 1/ 16W
LD_EN
AGP
R3219 0R05 1/16W
HTPDn
R3209 0R05 1/16W
LOCKn
R3210 0R05 1/16W
SOC-VB1-TX0n
SOC-VB1-TX0p
SOC-VB1-TX1n
SOC-VB1-TX1p
SOC-VB1-TX2n
SOC-VB1-TX2p
SOC-VB1-TX3n
SOC-VB1-TX3p
SOC-VB1-TX4n
SOC-VB1-TX4p
SOC-VB1-TX5n
SOC-VB1-TX5p
SOC-VB1-TX6n
SOC-VB1-TX6p
SOC-VB1-TX7n
SOC-VB1-TX7p
51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
52 53
CN408
CONN 51P
MT5802 HEAT SINK
HS401
HEAT SINK
1
2
X90G401004200000BF
Analog Power
AVDD3V3 AVDD1V0_1
AVDD10_LVDS_STB AVDD33_LVDSA
C4163
C4187
10UF 6.3V 20%
1uF 10V
C4164
100N 16V
C4190
100N 16V
AVDD3V3
DVDD3V3
AVDD1V0_1
18V_12V
AVDD3V3 5,9,12,18,21
DVDD3V3 5,6,7,9,10,14,15,17,18,19,21,22
AVDD1V0_1 5,12
18V_12V 4,5,14,22
GND 4,5,6, 7,8,9,10,12,13,14,15,16,17,18,19,20,21,22
Page 54
8-4-9HDMI/MHL
TMDSD2+
DSHLD0
TMDSD2-
TMDSD1+
DSHLD1
TMDSD1-
TMDSD0+
DSHLD2
TMDSD0-
TMDSC +
CSHLD0
TMDSC-
DDC_GND
VCC5
U401-6
G17
HDMI_CEC_1
E18
MHL_ SEN SE
F18
HDMI_0_PWR5V
D18
HDMI_0_HPD_CBUS
E19
HDMI_0_SCL
F19
HDMI_0_SDA
F23
HDMI_1_PWR5V
F21
HDMI_1_HPD
G19
HDMI_1_SCL
G21
HDMI_1_SDA
E23
HDMI_2_PWR5V
F22
HDMI_2_HPD
E22
HDMI_2_SCL
E21
HDMI_2_SDA
E27
AVDD10_ECBUS_STB
B17
AVDD10_H DMI_STB
K24
AVDD33_ECBUS_STB
J19
AVDD33_H DMI
J20
AVDD33_H DMI
MT5802VGEJ
к
1
2
3
4
5
6
7
8
9
10
11
12
13
CEC
14
NC
15
SCL
SDA
HPD
SCL0
16
SDA0
17
18
OPWR0_5V
19
ECBUS Impedance: 35<Z<57.5ohm
+5V_SW
+5V_U SB
MHL_PWR_EN
HDMI_0_RX_0
HDMI_0_RX_0B
HDMI_0_RX_1
HDMI_0_RX_1B
HDMI_0_RX_2
HDMI_0_RX_2B
HDMI_0_RX_C
HDMI_0_RX_CB
HDMI_1_RX_0
HDMI_1_RX_0B
HDMI_1_RX_1
HDMI_1_RX_1B
HDMI_1_RX_2
HDMI_1_RX_2B
HDMI_1_RX_C
HDMI_1_RX_CB
HDMI_2_RX_0
HDMI_2_RX_0B
HDMI_2_RX_1
HDMI_2_RX_1B
HDMI_2_RX_2
HDMI_2_RX_2B
HDMI_2_RX_C
HDMI_2_RX_CB
90
R519 47R 1/16W 5%
R540 4.7R
R541 4.7R
R542 4.7R
R543 4.7R
R544 4.7R
R545 4.7R
R546 4.7R
R547 4.7R
HDMI_CEC_0
R515 100R 1/ 16W 5%
R516 100R 1/ 16W 5%
FB502
1 2
NC/120R 3A
FB501
1 2
120R 3A
R512
100K 1/16W 5%
A15
B15
C14
D14
A13
B13
C16
D16
B20
A20
C19
D19
B18
A18
D21
C21
B24
A24
D23
C23
B22
A22
D25
C25
MHL_SE NSE
RX_0_2
RX_0_2B
RX_0_1
RX_0_1B
RX_0_0
RX_0_0B
RX_0_C
RX_0_CB
R509 22R 1/ 16W 5%
R521 4.7R
U501
2
1
G529A1TB1U
C509
10UF 10V
RX_0_0
RX_0_0B
RX_0_1
RX_0_1B
RX_0_2
RX_0_2B
RX_0_C
RX_0_CB
RX_1_0
RX_1_0B
RX_1_1
RX_1_1B
RX_1_2
RX_1_2B
RX_1_C
RX_1_CB
RX_2_0
RX_2_0B
RX_2_1
RX_2_1B
RX_2_2
RX_2_2B
RX_2_C
RX_2_CB
OPWR0_5V
IN3OUT
GND
EN
OUT
OC
R501
HDMI_CEC CEC
100R 1/16W 5%
MHL_ SEN SE
HDMI_0_PWR5V
HDMI_0_HPD_CBUS
HDMI_0_SCL
HDMI_0_SDA
HDMI_1_PWR5V
HDMI_1_HPD
HDMI_1_SCL
HDMI_1_SDA
HDMI_2_PWR5V
HDMI_2_HPD
HDMI_2_SCL
HDMI_2_SDA
AVDD10_EC BUS_STB
AVDD10_HDMI_STB
AVDD33_EC BUS_STB
AVDD33_HDMI
AVDD33_HDMI
Side HDMI/MHL Port 1 (HDMI 2.0 / MHL)
388G340FJ05FAT0001: BPR 1.6mm
CN501
20
SHLD0
22
SHLD2
23
SHLD3
21
SHLD1
HDMI 19P
Side HDMI port 2 (HDMI 2.0 & HDCP 2.2)
CN502
20
SHLD0
TMDSD2+
22
DSHLD0
SHLD2
TMDSD2-
TMDSD1+
DSHLD1
TMDSD1-
TMDSD0+
DSHLD2
TMDSD0-
TMDSC +
CSHLD0
TMDSC-
DDC_GND
23
SHLD3
21
SHLD1
HDMI 19P
8/20 modify
388G340FJ05FAT0001: BPR 1.6mm
VCC5
к
1
2
3
4
5
6
7
8
9
10
11
12
13
CEC
14
NC
15
SCL
16
SDA
17
18
19
HPD
SCL1
SDA1
OPWR1_5V
R548 4.7R
R549 4.7R
R551 4.7R
R550 4.7R
R554 4.7R
R552 4.7R
R556 4.7R
R555 4.7R
POH_HPD1
R571
100K 1/16W 5%
90
HDMI_CEC_1
R572 1K 1/16W 5%
RX_1_2
RX_1_2B
RX_1_1
RX_1_1B
RX_1_0
RX_1_0B
RX_1_C
RX_1_CB
R564 100R 1/16W 5%
R565 100R 1/16W 5%
R569
1K 1/16W 5%
R570 1K 1/16W 5%
Q507
BC847N3
HDMI_1_HPD
R566
47K 1/16W 5%
HDMI_1_PWR5V
1
3
R513
4
5
6
USB_MHL_OC
R568
4.7K1/16W
OPWR1_5V
+5V_STB
2
D506
LBAT54CLT1G
R514
47K 1/16W 5%
47K 1/16W 5%
HDMI_0_SCL
HDMI_0_SDA
HDMI_0_PWR5V
HDMI_0_HPD_CBUS
R567
47K 1/16W 5%
HDMI_1_SCL
HDMI_1_SDA
Anal og Power
AVDD3V3_HDMI
+5V_SW
R553
1K 1/16W 5 %
CEC
with GND
HDMI_CEC
C506
6.8PF 50V
USB_MHL_OC
MHL_SENSE
R522
300K
C510
R511
10K 1/16W 5%
10UF 10V
AVDD33_HDMI
Q509
AO3414
C4174
C501
NC/10NF 50V
R506
100K 1/16W 5%
R505 0R05 1/ 16W
R504 0R05 1/ 16W
R503 0R05 1/ 16W
3V3SB
R510
10K 1/16W 5%
100N 16V
Prevent HDMI leakage from HDMI device.
HDMI_CEC_0
HDMI_CEC_1
HDMI_CEC_2
AVDD1V0_ 1
AVDD10_HDMI_STB
C4192
C4180
100N 16V
100N 16V
Bottom HDMI port 3 ( ARC / HDMI 1.4 )
20
22
23
21
AVDD3V3
CN503
SHLD0
SHLD2
SHLD3
SHLD1
HDMI 19P
AVDD1V0_STB
AVDD10_ECBUS_STB
C4178
1UF 6.3V
R507 0R 05 1/16W
1
TMDSD2+
2
DSHLD0
3
TMDSD2-
4
TMDSD1+
5
DSHLD1
6
TMDSD1-
7
TMDSD0+
8
DSHLD2
9
TMDSD0-
10
TMDSC +
11
CSHLD0
12
TMDSC -
13
CEC
14
NC
15
SCL2
SCL
16
SDA2
SDA
17
DDC_GND
18
VCC5
+5V_USB
+5V_STB
+5V_SW
3V3SB
AVDD3V3
DVDD3V3
AVDD1V0_STB
AVDD1V0_1
MHL_PWR_EN
USB_MHL_OC
HPD
OPWR2_5V
19
POH_HPD2
+5V_USB 18
+5V_STB 4,5,9,16
+5V_SW 4,5,13, 15,21,22
3V3SB 4,5,6,9,16,18,22
AVDD3V3 5,9,11, 18,21
DVDD3V3 5,6,7,9,10,11,14,15,17,18,19,21,22
AVDD1V0_STB 5,6,18
AVDD1V0_1 5,11
MHL_PWR_EN 17
USB_MHL_OC 17
GND 4,5,6,7,8, 9,10,11,13,14,15, 16,17,18,19,20,21, 22
3V3SB
AVDD33_ECBUS_STB
C4183
10UF
AVDD3V3_HDMI
к
R557 4.7R
R558 4.7R
R559 4.7R
R560 4.7R
R561 4. 7R
R562 4. 7R
R563 4. 7R
R573 4. 7R
HDMI_CEC_2
ARC_HDMI
R538 100R 1/16W 5%
R539 100R 1/16W 5%
R588
100K 1/16W 5%
90
C4155
100N 16V
RX_2_2
RX_2_2B
RX_2_1
RX_2_1B
RX_2_0
RX_2_0B
RX_2_C
RX_2_CB
R574 1K 1/16W 5%
R575
1K 1/16W 5%
R576 1K 1/16W 5%
Q508
BC847N3
Audio Return Channel (ARC)
ARC_HDMI
+5V_SW
R577
47K 1/16W 5%
R579
47K 1/16W 5%
C505
1uF 10V
Close to connector
OPWR2_5V
R537
R536
47K 1/16W 5%
47K 1/16W 5%
HDMI_2_SCL
HDMI_2_SDA
HDMI_2_PWR5V
R580
4.7K1/16W
HDMI_2_HPD
from Scaler ARC
R530
180R
R529
with GND
82R
U506
1
RX_0_2
CH1
NC
2
RX_0_2B
CH2
NC
3
GND
VN
VN
4
RX_0_1
CH3
NC
RX_0_1B
CH45NC
NC/TVU1240R1A
U507
1
RX_0_0 RX_0_0
CH1
NC
2
RX_0_0B
CH2
NC
3
GND
VN
VN
4
RX_0_C
CH3
RX_0_CB
HDMI_CEC_0
SCL0
SDA0
Close to connector
HDMI_CEC_1
SCL1
SDA1
OPWR1_5V
Close to connector
HDMI_CEC_2
SCL2
SDA2
OPWR2_5V
NC
CH45NC
NC/TVU1240R1A
U508
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/TVU1240R1A
U516
1
RX_1_2
CH1
2
RX_1_2B
CH2
3
GND
VN
4
RX_1_1
CH3
RX_1_1B
CH45NC
NC/TVU1240R1A
U517
1
RX_1_0
CH1
2
RX_1_0B
CH2
3
GND
VN
4
RX_1_C
CH3
RX_1_CB RX_1_CB
CH45NC
NC/TVU1240R1A
U518
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/TVU1240R1A
U509
1
RX_2_2
CH1
2
RX_2_2B
CH2
3
GND
VN
4
RX_2_1
CH3
RX_2_1B
CH45NC
NC/TVU1240R1A
U510
1
RX_2_0
CH1
2
RX_2_0B
CH2
3
GND
VN
4
RX_2_C
CH3
RX_2_CB RX_2_CB
CH45NC
NC/TVU1240R1A
U511
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/TVU1240R1A
ARC 21
10
RX_0_2
9
RX_0_2B
8
7
RX_0_1
6
RX_0_1B
10
9
RX_0_0B
8
7
RX_0_C
6
RX_0_CB
10
NC
9
NC
8
VN
7
NC
6
10
NC
9
NC
8
VN
7
NC
6
10
NC
9
NC
8
VN
7
NC
6
NC
NC
VN
NC
10
NC
9
NC
8
VN
7
NC
6
10
NC
9
NC
8
VN
7
NC
6
NC
NC
VN
NC
HDMI_CEC_0
SCL0
SDA0
OPWR0_5V OPWR0_5V
RX_1_2
RX_1_2B
RX_1_1
RX_1_1B
RX_1_0
RX_1_0B
RX_1_C
10
9
8
7
6
OPWR1_5V
RX_2_2
RX_2_2B
RX_2_1
RX_2_1B
RX_2_0
RX_2_0B
RX_2_C
10
9
8
7
6
OPWR2_5V
HDMI_CEC_1
SCL1
SDA1
HDMI_CEC_2
SCL2
SDA2
Page 55
8-4-10Tuner
TU_FAT_I N2+ 9
TU_FAT_I N2- 9
Differential Pair
OSDA1 6
OSCL1 6
+5V_SW TO TUNER3. 3V
R102
+5V_SW
0R05 1/8W
R122
0R05 1/16W
R123
0R05 1/16W
TUN ER3.3V
R178
1K2 OHM
C106
1UF 10% 16V
R177
1K2 OHM
R167
R176
22R 1/1 6W 5%
22R 1/1 6W 5%
U102
G960T63Uf
3
VIN
4
VOUT
GND14
C149
NC/ 22N 25V
0R05 1/ 16W
R125
NC/620R
0R05 1/ 16W
C150
NC/ 22N 25V
C121
100P 50V
2
R120
R121
TUN_SDA
TUN_SCL
C122
100P 50V
10UF 6 . 3V 20%
C103
0R05 1/16W
R124
NC/620R
0R05 1/16 W
C104
1UF 10% 16V
R115
R116
TUN ER3.3V
C105
100N 16V
T2 TUNER
C147
100N 50V
C148
100N 50V
C110
33P 50V
C113
33P 50V
Closed to Tuner
IF PATH
TUNER
IF_P_TU
IF_N_TU
TUNER3.3V
TUN_SDA
C124
C123
10UF 6. 3V
IF_AGCT 9
IF_AGCT
R187
10K 1%
100N 16V
C119
47NF 16V
TUN_SCL
IF_N_TU
IF_P_TU
IF_AGC_T
Closed to Tuner
1
Ant. PW R
2
+B1(+3. 3V)
3
SDA
4
SCL
5
DIF(N)
6
DIF(P)
7
IF AGC
ST42CS-2-E
Device Address : 0xC0
3V3: TYP: 180mA, Max : 230mA
TH1
TH2
TH3
TH4
TH5
TH6
TDSY-G480D
TU101
8
9
10
11
12
13
S2 TUNER
C126
10PF 50V
IP
QP
R133
200R 1%
TUNER3.3V
1K 1/16W 5%
C134
100N 50V
TUNER_LNB 14
1N 50V
C128
C127
10UF 6. 3V
R134
C132
10N 50V
CLOSE TO TUNER
TUNER_LNB
C129
100N 16V
QP
IP
TUN_SDA
TUN_SCL
1
2
3
4
5
6
7
8
9
10
11
LNB A
NC
TU3.3V
NC
QP Output
IP Output
NC
AGC
X-O U T
SDA
SCL
TDQS-A701F
TU201
TH1
TH2
TH3
TH4
12
13
14
15
DVBS2_SIFIP 9
DVBS2_SIFQP 9
R131
0R05 1/16W
R132
0R05 1/16W
C130
100N 50V
C131
100N 50V
C125
10PF 50V
CLOSE TO TUNER
RF_AGCS 9
Device Address : 0xC6
Close to t uner Pin
DVDD3V3
+5V_SW
GND 4,5,6,7,8,9,10,11,12,14,15,16,17,18,19,20,21,22
DVDD3V3 5,6,7,9,10,11,14,15,17,18,19,21,22
+5V_SW 4,5,12,15,21,22
LGTuner wi t h DVB-S/S 2
K model : Samsung DNBU02112IH2
Page 56
8-4-11LNB
18V_12V
C250
100NF 25V
C253
3.3N F 50V
LNB_EN
LNB_LINEDROP
13/18V_SW
18V_12V
C249 220N F 16V
R227 60. 4K 1%
R214
R215
R218
0R05 1/ 16W
0R05 1/ 16W
0R05 1/ 16W
LNB POWER SUPPLY
L201
10uH
C298
10UF 16V
U202
8
AGND
11
BYPASS
12
VDD
10
COMP
2
EN
1
LINEDROP
13V/18V14EXTM
MP8124GD Z
PGND
SW
BST
VBOOST
VOUT
TCAP
D505
1 2
FB340M
4
3
5
C248 100NF 25V
6
7
9
C245 22N 25V
13
R224
33 OHM 1/16W
R213
100K 1%
C243
10uF 35V
DISEQC_OUT
C240
10uF 35V
C297
100NF 25V
C244
10uF 35V
1 2
1 2
D504
FB340M
D503
FB340M
ESD & Surge
Protect
ZD201
NC/PJSD24CW
1 2
R216
2.2K 1/ 4W
R217
2.2K 1/ 4W
1 2
ZD202
NC/PJSD24CW
R221
33K 1%
R225
5.1K 1%
TUNER_LNB
TUN_LNB
ZD203
NC/PJSD24CW
1 2
DVDD3V3
R718
10K 1/16W 5%
LNB_EN 13/18V_SW
R719
NC / 100K 1/ 16W 5%
LNB_EN:
Low: disable
High: enable
MP8124 Enable Selection
DVDD3V3
R720
10K 1/16W 5%
LNB_LINEDROP
R721
NC / 100K 1/ 16W 5%
LINEDROP:
Low: 13.3/18.3V
High: 14.3/19.3V
Com p ensation S election
DVDD3V3
R774
10K 1/16W 5%
R780
NC / 100K 1/ 16W 5%
13/18V_SW:
High: 18V
Low: 13V
TUNER_LNB
TUN_LNB
DISEQC_OUT
18V_12V
LNB_EN
LNB_LINEDROP
13/18V_SW
DVDD3V3
TUNER_LNB 13
TUN_LNB 17
DISEQC_OUT 9
18V_12V 4,5,11,22
LNB_EN 17
LNB_LI NEDROP 17
13/18V_SW 17
DVDD3V3 5,6,7,9,10,11,15,17,18,19,21,22
GND 4,5,6,7,8,9,10,11,12,13,15,16,17,18,19,20,21,22
Page 57
8-4-12Internal CI
CLOSE TO CI CONNECTOR
CI_PW R_EN
H:EN
L: OFF
C173
1UF 16V
CI2_VCC
CI2_VCC
+5V_SW
CI_PWR_EN
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_CE1#
CI_A10
CI_OE#
CI_A11
CI_A9
CI_A8
CI_A13
CI_A14
CI_WE#
CI_IREQ#
CI_MIVAL_R
CI_MCLKI_R
CI_A12
CI_A7
CI_A6
CI_A5
CI_A4
CI_A3
CI_A2
CI_A1
CI_A0
CI_D0
CI_D1
CI_D2
CI_CD1#
CI_CD2#
CI_IORD#
CI_IOWR#
CI_REG#
CI_CE1#
CI_OE#
CI_WE#
CI_IREQ#
CI_WAIT#
CI_VS1#
CI_RESET
U711
G524D3T11U
5
IN
4
EN
R1195
4.7K1/16W
CN159
1
GND
2
D3
3
D4
4
D5
5
D6
6
D7
7
CE1#
8
A10
9
OE#
10
A11
11
A9
12
A8
13
A13
14
A14
15
WE#
16
READY#:IREQ#
17
VCC
18
VPP1
19
A16
20
A15
21
A12
22
A7
23
A6
24
A5
25
A4
26
A3
27
A2
28
A1
29
A0
30
D0
31
D1
32
D2
33
WP#
34
GND
PCMICA CARD
Closed to CI SLOT
CI_DVDD3V3
1
VOUT
3
FLG
GND
2
HI = > NO RM AL
LO=> OC
CI Slot
GND
CD1#
D11
D12
D13
D14
D15
CE2#
VS1#
IORD#
IOWR#
A17
A18
A19
A20
A21
PCMCIA
69697070717172
R1141 0R05 1/16W
R1142 0R05 1/16W
R1143 0R05 1/16W
R1144 0R05 1/16W
R1145 0R05 1/16W
R1146 0R05 1/16W
R1147 0R05 1/16W
R1148 0R05 1/16W
R1149 0R05 1/16W
R1150 0R05 1/16W
R1151 0R05 1/16W
R1152 0R05 1/16W
VCC
VPP2
A22
A23
A24
A25
VS2#
RESET
WAIT#
INPACK
REG#
BVD2#:SPKR
BVD1#:STSCHG
D10
CD2#
GND
72
D8
D9
R1196
10K 1/16W 5%
R142
CI_OCP
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
0R05
C172
10UF 10V
CI_CD1#
CI_MDO3_R
CI_MDO4_R
CI_MDO5_R
CI_MDO6_R
CI_MDO7_R
CI_CE2#
CI_VS1#
CI_IORD#
CI_IOWR#
CI _MI STR T_R
CI_MDI0_R
CI_MDI1_R
CI_MDI2_R
CI_MDI3_R
CI_MDI4_R
CI_MDI5_R
CI_MDI6_R
CI_MDI7_R
CI_MCLKO_R
CI_RESET
CI_WAIT#
CI_REG#
CI_MOVAL_R
CI _MOSTRT_R
CI_MDO0_R
CI_MDO1_R
CI_MDO2_R
CI_CD2#
SPI_CLK
SPI_CLK1
SPI_DATA
SPI_CLE
CI_INT
CI_TSCLK
CI_TSVAL
CI_TSSYNC
PVR _TSDATA0
PVR _TSDATA1
PVR_TSVAL
CI_RST
CI2_VCC
C186
10UF 10V
C174
100N 16V
CI2_VCC
CI2_VCC
CI_DVDD3V3
R1187
10K 1/16W 5%
C169
100N 16V
Closed to CI Connector
Close d to Main Chip
R1188
10K 1/16W 5%
CI_CD2#
C170
100N 16V
with GND
PVR_TSSYNC
Modify by EMI
C188
10PF 50V
CI_MDI5
CI_MDI4
CI_MIVAL
CI_MDI3
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI6
CI_MDI7
PVR_TSCLK
CI_TSDATA0
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
CI_DVDD3V3 CI2_VCC CI_DVDD3V3
R1189
10K 1/16W 5%
CI_VS1#
R1153
R1154
R1155
R1156
R1157
R1158
R1159
R1160
R1161
R1162
R1163
R1190
10K 1/16W 5%
CI_WAIT# CI_CD1#
CI2_VCC
R1192
10K 1/16W 5%
CI_IREQ#
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
47R 1/16W 5%
Close d to Main Chip
R1164 47R 1/16W 5%
R1165 47R 1/16W 5%
R1166 47R 1/16W 5%
R1167 47R 1/16W 5%
R1168 47R 1/16W 5%
R1169 47R 1/16W 5%
R1170 47R 1/16W 5%
R1171 47R 1/16W 5%
R1172 47R 1/16W 5%
R1173 47R 1/16W 5%
R1174 47R 1/16W 5%
Close d to CI SLO T
DVDD3V3
CI_MDI5_R
CI_MDI4_R
CI_MIVAL_R
CI_MDI3_R
CI _MI STRT_R
CI_MDI0_R
CI_MDI1_R
CI_MDI2_R
CI_MDI6_R
CI_MDI7_R
CI_MCLKI_R CI_MCLKI
Closed to CI S L OT
CI_MOVAL_R
CI _MOSTRT_R
CI_MDO0_R
CI_MDO1_R
CI_MDO2_R
CI_MDO3_R
CI_MDO4_R
CI_MDO5_R
CI_MDO6_R
CI_MDO7_R
CI_MCLKO_R
R1194
0R05 1/10W
Modify by EMI
C187
10PF 50V
with GND
CI2_VCC
R1191
10K 1/16W 5%
CI_CE2#
CI_DVDD3V3
6/24
C171
100N 16V
GND 4,5,6,7,8,9,10,11,12,13,14,16,17,18,19,20,21,22
DVDD3V3 5,6,7,9,10,11,14,17,18,19,21,22
+5V_SW 4,5,12,13,21,22
Control Interface
CI_OCP
CI_PWR_EN
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
SPI_CLK
SPI_CLK1
SPI_DATA
SPI_CLE
CI_INT
CI_TSCLK
CI_TSVAL
CI_TSSYNC
CI_TSDATA0
PVR_TSSYNC
PVR_TSCLK
PVR _TSDATA0
PVR _TSDATA1
PVR_TSVAL
CI_RST
CI_OCP 17
CI_PWR_EN 17
CI_A0 17
CI_A1 17
CI_A2 17
CI_A3 17
CI_A4 17
CI_A5 17
CI_A6 17
CI_A7 17
CI_A8 17
CI_A9 17
CI_A10 17
CI_A11 17
CI_A12 17
CI_A13 17
CI_A14 17
CI_MCLKI 17
CI_MIVAL 17
CI_MISTRT 17
CI_MDI0 17
CI_MDI1 17
CI_MDI2 17
CI_MDI3 17
CI_MDI4 17
CI_MDI5 17
CI_MDI6 17
CI_MDI7 17
CI_D0 17
CI_D1 17
CI_D2 17
CI_D3 17
CI_D4 17
CI_D5 17
CI_D6 17
CI_D7 17
CI_MDO0 17
CI_MDO1 17
CI_MDO2 17
CI_MDO3 17
CI_MDO4 17
CI_MDO5 17
CI_MDO6 17
CI_MDO7 17
SPI_CLK 17
SPI_CLK1 17
SPI_DATA 17
SPI_CLE 17
CI_INT 17
CI_TSCLK 17
CI_TSVAL 17
CI_TSSYNC 17
CI_TSDATA0 17
PVR_TSSYNC 17
PVR_TSCLK 17
PVR_TSDATA0 17
PVR_TSDATA1 17
PVR_TSVAL 17
CI_RST 17
DVDD3V3
+5V_SW
Page 58
8-4-13WIFI/KEYPAD
IR/KEY BOARD
8/20 OTS Key
R163
6K8 1%
LED_PWM2
LED_PWM0
RC6
KEY_PAD0
POWER_KEY
IR_SSB
IR_RC
8/20 PHP SR
WIFI P WR CONTROL
C194
GND 4,5,6,7,8,9,10,11,12,13,14,15,17,18,19,20,21,22
3V3SB
R109
R108
NC / 6K8 1%
10K 1%
1 2
ZD125
AZ5123-01H
LED_GE
LED_RE
IR
KEY1_IN
KEY2_IN
1 2
ZD126
R118 100R 1/16W 5%
R117 100R 1/16W 5%
R112 100R 1/16W 5%
R113 100R 1/16W 1%
R170 NC/ 100R 1/ 16W 1%
C157
C108
C156
NC / 100pF 50V
100P 50V
100P 50V
C112
100P 50V
C158
100N 16V
100N 16V
Modify by EMI
EMI & ESD solution
+5V_STB
8/20 OTS Key
Wi-Fi_VCC
3V3SB
1 2
FB403
30R/600mA
CN401
CONN
2
4
6
8
10
1
3
5
7
9
1 2
ZD128
NC/AZ5123-01H
C195
100N 16V
NC/AZ5123-01H
8/20 PHP SR
Grounding(20mil)
C114
NC/10PF 50V
WIFI_RSTn
AVDD3V3
3V3SB
+5V_SW
WoWLAN_IRQ 17
WIFI_PWR_EN 17
WIFI_RESET 17
+5V_STB
CONN
CN415
2
4
6
8
IR_SSB 6,22
IR_RC 22
POWER_KEY 17
KEY_PAD0 17,22
LED_PWM0 6,17
LED_PWM2 6,17
RC6 6,22
USB_DP_P2 18
USB_DM_P2 18
C115
NC/10PF 50V
1
3
5
7
AVDD3V3 5,9,11,12,18,21
3V3SB 4,5,6,9,12,18,22
+5V_SW 4,5,12,13,15,21,22
IR_SSB
IR_RC
POWER_KEY
KEY_PAD0
LED_PWM0
LED_PWM2
RC6
WoWLAN_IRQ
WIFI_PWR_EN
WIFI_RESET
USB_DP_P2
USB_DM_P2
+5V_STB 4,5,9,12
L103
90OHM
1
R4267
4
R4268
2
3
311GW200C08ABL
Wi-Fi_VCC
WoWLAN_IRQn
Wi-Fi_VCC
2R2 1/ 16W 5%
2R2 1/ 16W 5%
USB_DP_P2
USB_DM_P2
WIFI_PWR_EN
Wi-Fi_PWR_EN :
Enable : High
Disable : Low
C4297
10UF 10V
R404
100R 1/16W 5%
R1197
10K 1/16W 5%
U714
G524D3T11U
5
IN
4
EN
VOUT
2
FLG
GND
1
3
R1198
10K 1/16W 5%
R171
0R05 1/8W
Wi-Fi_VCC
C4265
22UF 10V
C4266
100N 16V
WoWLAN_IRQ
R4273
100R 1/16W 5%
3V3SB
R5100
NC/ 10K 1/ 16W 5%
WoWLAN_IRQn
R5103
NC/ 10K 1/ 16W 5%
WIFI_RESET
3V3SB
R5115
100R 1/ 16W 5 %
R5116
NC/10K 1/ 16W 5%
WIFI_RSTn
R5117
NC/10K 1/ 16W 5%
Page 59
8-4-14GPIO/servAD
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
CI_RST
USB_OCP_P0
USB_EN_P0
USB_OCP_P1
USB_EN_P1
HUB_RESET
TP410
USB_OCP_P2
TP438
DE
TP412
VSYNC
TP414
HSYNC
TP415
LOCKn
I2SAMP_RESET
INV_EN
VIDEO_DET
PANEL_PWR_EN
YPBPR_DETECT1
HP_DET
SYSEPROMWP_6262
CI_OCP
X_AUDIO_MON1
HP_MUTE
TP422
USB_EN_P2
TP437
CI_PWR_EN
SPK_MUTE
TP439
PWM1_DIMMER
TP444
PWM2_DIMMER
TP445
PWM3_DIMMER
TP446
PANEL_PWM_M
TP421
AJ30
AG29
AE29
AG31
AF30
AJ29
AH29
AB28
AB27
AA27
AA28
AA30
AA22
AA21
D15
G15
H15
Y22
Y21
G1
G2
F3
E1
D1
D2
C2
K5
D5
E5
B3
B1
J6
D3
E4
K7
H5
D4
C4
F5
G4
G6
H6
J7
J5
K4
H4
H3
J2
A7
C7
C5
B5
B4
J4
J3
J1
B7
C6
A5
A4
A3
C1
E15
E16
F15
B10
E11
J10
F6
J15
J9
U401-8
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
CI_RST
GPIO42
GPIO43
GPIO44
GPIO45
GPIO46
GPIO48
GPIO49
GPIO50
GPIO51
GPIO52
GPIO53
GPIO54
GPIO55
GPIO56
GPIO57
GPIO58
GPIO59
GPIO60
GPIO61
GPIO62
GPIO63
GPIO64
GPIO65
GPIO66
GPIO67
GPIO68
GPIO69
GPIO70
MT5802VGEJ
GPIO0
GPIO1
GPIO2
GPIO3
GPIO4
GPIO5
GPIO6
GPIO7
GPIO8
GPIO9
GPIO10
GPIO11
GPIO12
GPIO13
GPIO14
GPIO15
GPIO16
GPIO17
GPIO18
GPIO19
GPIO20
GPIO21
GPIO22
GPIO23
GPIO24
GPIO25
GPIO26
GPIO27
GPIO28
GPIO29
GPIO30
GPIO31
GPIO32
GPIO33
GPIO34
GPIO35
GPIO36
GPIO37
GPIO38
GPIO39
GPIO40
GPIO41
GPIO47
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
DEMOD_TSDATA1
DEMOD_TSDATA2
DEMOD_TSDATA3
DEMOD_TSDATA4
DEMOD_TSDATA5
DEMOD_TSDATA6
DEMOD_TSDATA7
DEMOD_TSSYNC
DEMOD_TSVAL
CI_INT
CI_TSCLK
CI_TSDATA0
CI_TSSYNC
CI_TSVAL
PVR_TSCLK
PVR_TSVAL
PVR_TSSYNC
PVR _TSD ATA0
PVR _TSD ATA1
SPI_CLK1
SPI_CLK
SPI_DATA
SPI_CLE
OPWM0
OPWM1
OPWM2
SD_D0
SD_D1
SD_D2
SD_D3
SD_CMD
SD_CLK
VCC3IO_SD
LED_PWM0
LED_PWM1
LED_PWM2
LED_PWM3
OPCTRL0
OPCTRL1
OPCTRL2
OPCTRL3
OPCTRL4
OPCTRL5
OPCTRL6
OPCTRL7
OPCTRL8
OPCTRL9
OPCTRL10
OPCTRL11
OPCTRL12
OPCTRL13
OPCTRL14
OPCTRL15
OPCTRL16
OPCTRL17
OPCTRL18
OPCTRL19
OPCTRL20
OPCTRL21
OPCTRL22
ADIN0_SRV
ADIN1_SRV
ADIN2_SRV
ADIN3_SRV
ADIN4_SRV
ADIN5_SRV
ADIN6_SRV
ADIN7_SRV
ADIN8_SRV
ADIN9_SRV
D11
F10
E10
F11
G12
F12
D12
G14
H14
J14
D10
C11
E2
B8
G3
F4
B2
F2
A2
L7
E3
G5
K3
A8
C3
D6
AA31
AF29
AA29
H9
C8
E8
F8
G9
D7
A10
L30
N28
W29
L29
J29
K27
J30
R28
R29
M32
J27
K30
G30
L31
Y32
N32
R27
T24
T25
U26
N27
G29
M25
M26
U28
R26
R25
H29
K31
H28
K28
J28
L32
F30
N31
P22
N21
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
LNB_EN
LNB_LINEDROP
13/18V_SW
DEMOD_TSSYNC
DEMOD_TSVAL
CI_INT
CI_TSCLK
CI_TSDATA0
CI_TSSYNC
CI_TSVAL
PVR_TSCLK
PVR_TSVAL
PVR_TSSYNC
PVR _TSDATA 0
PVR _TSDATA 1
SPI_CLK1
SPI_CLK
SPI_DATA
SPI_CLE
DIMMER0
A_DIM_ADJ
DIMMER2
SD_D0
R451
SD_D2
R452
SYS_EEPR OM_WP
VCC3IO_SD
LED_PWM0
LED_PWM1
LED_PWM2
DEMOD_RST_STBY
LED_G
WIFI_RESET
FB_PWR_CTRL
EWS_PWR
WHITE_LED
POWER_KEY
STBY_LED
DC_MON
TUNER_WAKEUP
WoWLAN_IRQ
ETHER_PWR_EN
AC_OFF_INFO
MHL_PWR_EN
AMP_PWRDN
WIFI_PWR_EN
WoWBLE_IRQ
USB_MHL_OC
BL_ERR
PANEL_12V_MON
ADIN3_SRV
TU_DET
R454 10K 1/ 16W 5%
TU_ID
R455 10K 1/ 16W 5%
KEY_PAD0
REG19.5V_MON
AMBI_TEMP
TUN _LN B
TP432
TP433
TP434
TP435
TP436
PHILIPS USE OPWM1
AMBIL_SPI_DO
AMBIL_SPI_CLK
33R 1/16W 5%
33R 1/16W 5%
TP401
TP408
TP402
TP403
TP404
TP405
TP406
TP407
TP440
TP447
R453 10K 1/ 16W 5%
TP409
TP442
R415
10K 1/16W 5%
DIMMER0
DIMMER2
R464
DVDD3V3
R461
R462
NC/0R05 1/16W
NC/0R05 1/16W
R466
NC/ 10K 1/ 16W 5%
NC/ 10K 1/ 16W 5%
Close to Main Chip
VCC3IO_SD
C4200
100N 16V
U430
1
B
2
A
GND3Y
NC/74LVC1G08GW
C4201
1uF 10V
USB_MHL_OC 12
PANEL_PWR_EN 11
LED_PWM2 6,16
SYS_EEPROM_WP 6
YPBPR_DETECT1 9
CI_OCP 15
SYSEPROMWP_6262
5
VCC
4
WIFI_RESET 16
POWER_KEY 16
KEY_PAD0 16,22
HP_DET 21
WoWLAN_IRQ 16
LED_PWM0 6,16
LED_PWM1 6
FB_PWR_CTRL 5
MHL_PWR_EN 12
VIDEO_DET 9
CI_PWR_EN
CI_RST
HTPDn
A_DIM_ADJ
INV_EN
AMP_PWRDN
WIFI_PWR_EN
USB_EN_P0
USB_EN_P1
USB_OCP_P0
USB_OCP_P1
LOCKn
I2SAMP_RESET
R463
NC/ 0R 05 1/ 16W
DVDD3V3
3V3SB
DVDD3V3
WIFI_RESET
USB_MHL_OC
PANEL_PWR_EN
POWER_KEY
KEY_PAD0
HP_DET
WoWLAN_IRQ
LED_PWM0
LED_PWM1
LED_PWM2
FB_PWR_CTRL
MHL_PWR_EN
SYS_EEPR OM_WP
VIDEO_DET
YPBPR_DETECT1
CI_OCP
CI_PWR_EN 15
CI_RST 15
HTPDn 11,21
A_DIM_ADJ 5
INV_EN 5
AMP_PWRDN 10
WIFI_PWR_EN 16
USB_EN_P0 18
USB_EN_P1 18
USB_OCP_P0 18
USB_OCP_P1 18
LOCKn 11
I2SAMP_RESET 10
SYSEPROMWP_6262 6
BL_DIG_DIM 5
Sony
GND 4,5,6,7,8,9,10,11,12,13,14, 15,16,18,19,20,21,22
3V3SB 4,5,6,9,12,16,18,22
DVDD3V3 5,6,7,9, 10,11,14,15,18,19,21,22
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
AMBIL_SPI_DO
AMBIL_SPI_CLK
AMBI_TEMP
SPI_CLK
SPI_CLK1
SPI_DATA
SPI_CLE
CI_INT
CI_TSCLK
CI_TSVAL
CI_TSSYNC
CI_TSDATA0
PVR_TSSYNC
PVR_TSCLK
PVR_TSDATA0
PVR_TSDATA1
PVR_TSVAL
CI_RST
TUN _LN B
LNB_EN
LNB_LINEDROP
13/18V_SW
CI_A0 15
CI_A1 15
CI_A2 15
CI_A3 15
CI_A4 15
CI_A5 15
CI_A6 15
CI_A7 15
CI_A8 15
CI_A9 15
CI_A10 15
CI_A11 15
CI_A12 15
CI_A13 15
CI_A14 15
CI_MCLKI 15
CI_MIVAL 15
CI_MISTRT 15
CI_MDI0 15
CI_MDI1 15
CI_MDI2 15
CI_MDI3 15
CI_MDI4 15
CI_MDI5 15
CI_MDI6 15
CI_MDI7 15
CI_D0 15
CI_D1 15
CI_D2 15
CI_D3 15
CI_D4 15
CI_D5 15
CI_D6 15
CI_D7 15
CI_MDO0 15
CI_MDO1 15
CI_MDO2 15
CI_MDO3 15
CI_MDO4 15
CI_MDO5 15
CI_MDO6 15
CI_MDO7 15
AMBIL_SPI_DO 22
AMBIL_SPI_CLK 22
AMBI_TEMP 22
SPI_CLK 15
SPI_CLK1 15
SPI_DATA 15
SPI_CLE 15
CI_INT 15
CI_TSCLK 15
CI_TSVAL 15
CI_TSSYNC 15
CI_TSDATA0 15
PVR_TSSYNC 15
PVR_TSCLK 15
PVR_TSDATA0 15
PVR_TSDATA1 15
PVR_TSVAL 15
CI_RST 15
TUN_LNB 14
LNB_EN 14
LNB_LINEDROP 14
13/18V_SW 14
DEMOD_RST_STBY
TUNER_WAKEUP
R456
10K 1/16W 5%
DVDD3V3
R457
10K 1/16W 5%
Main_18V_12V
REG19.5V_MON
R458
NC/ 82K OH M 5% 1/16W
R459
NC/ 10K 1/ 16W 5%
DVDD3V3
X_A U DIO_ MO N1
R460
10K 1/16W 5%
PANEL_12V_MON
Panel_12V
R467
NC/ 47K 1/ 16W 5%
R468
NC/ 10K 1/ 16W 5%
Page 60
8-4-15USB/ETHERNET PHY
ETHERNET PHY
AVDD3V3
U401-10
MT5802VGEJ
USB_DP_P2 16
USB_DM_P2 16
AVDD33_USB
AVDD33_ETH_STB
AVDD10_ETH_STB
P33
TXVP_0
P32
TXVN_0
R30
RXVP_1
R31
RXVN_1
V28
PHYLED0
U27
PHYLED1
L28
REXT
K23
F27
USB_DP_P0
USB_DM_P0
USB_DP_P1
USB_DM_P1
USB_DP_P2
USB_DM_P2
SSUSB_TXP
SSUSB_TXN
SSUSB_RXP
SSUSB_RXN
AVDD33_USB
AVDD33_SSUSB_STB
AVDD33_USB_STB
AVDD10_SSUSB_STB
AVDD1V0_STB
C4148
10UF 6.3V 20%
AVDD10_SSUSB_STB
TXVP_0
TXVN_0
RXVP_1
RXVN_1
REXT
AVDD33_ETH_STB
AVDD10_ETH_STB
U401-9
B11
USB_DP_P0
A11
USB_DM_P0
B12
USB_DP_P1
A12
USB_DM_P1
T32
USB_DP_P2
T33
USB_DM_P2
V32
SSUSB_TXP
V33
SSUSB_TXN
U30
SSUSB_RXP
U31
SSUSB_RXN
L18
AVDD33_USB
M21
AVDD33_SSUSB_STB
L25
AVDD33_USB_STB
W32
AVDD10_SSUSB_STB
MT5802VGEJ
Near IC
C4184
100N 16V
R445
24K 1%
C4160
10uF 6.3V
All Path
Grounding(20mil)
All Path
Grounding(20mil)
TXVP_0
TXVN_0
RXVP_1
RXVN_1
Must be differential 100ohm
SEPARATE GROUND
USB PORT 1 SIDE
All P ath
Grounding(20mil)
+5V_USB
500mA
C111
1uF 10V
USB_EN_P0
t
1 2
TH403 NC/PTCR
+5V_USB
40mil
U106
G529A1TB1U
IN3OUT
2
GND
1
EN
R1047
4.7K1/16W
HI = > POWER ON
LO = > POWER OFF
USB_DP_P0
USB_DM_P0
USB_PORT0_5V
4
5
OUT
6
OC
C4601
100N 16V
R1029
C4603
100N 16V
EQUAL LENGTH and
DIFFERENTIAL
IMPEDANCE 90ohm
R1025 2R2 1/16W 5%
R1026 2R2 1/16W 5%
R1030
33K 1/10W 5%
0103 Update
DVDD3V3
R1046
10K 1/16W 5%
H=> NORMAL
L =>OCP
C4602
10N 50V
0R05 OHM
C4604
10N 50V
C1015
C1016
+
100UF 16V
10PF 50V
R1049
1K 1/16W 5%
RJ45
9
CN107
1
P1
2
P2
3
P3
4
P4
5
P5
6
P6
7
P7 NC
8
P8
RJ45 8P
10
USB_DP_P0_R
USB_DM_P0_R
C1017
10PF 50V
USB_OCP_P0 17
All Path
Grounding(20mil)
1 2
SSUSB_RXN
SSUSB_RXP
SSUSB_TXP
SSUSB_TXN
USB_EN_P1
2
3
t
NC/PTCR
C1111 100N 16V
C1112 100N 16V
1uF 10V
USB_DP_P1
+5V_USB
USB_DM_P1
900mA
TH402
HI = > P OWER ON
LO = > POWER
OFF
C4605
1 2
100N 16V
4
3
2
1
ZD108
NC/AZ5125-01H.R7G
6 5
1234
C4606
10N 50V
CN113
USB CONN
TH1
TH2
1 2
ZD107
NC/AZ5125-01H.R7G
for SONY
USB PO RT 2 (USB 3.0)
90OHM
L104
1
R1105 2R2 1/16W 5%
4
R1106 2R2 1/16W 5%
USB_PORT1_5V
C1110
C1109
C1108
100UF 16V
+5V_USB
NC/10uF 16V
R1115
R1118
R1116
R1117
U108 G524B3T11U
5
IN
4
EN(EN)
R1027
4.7K1/16W
10uF 16V
0R05 1/16W
0R05 1/16W
0R05 1/16W
0R05 1/16W
+
EQUAL LENGTH and
DIFFERENTIAL
IMPEDANCE 90ohm
All Path Grounding(20mil)
C1018
C1119
10PF 50V
BOTTOM USB
VOUT
OC
GND
2
H=> NO RM AL
L =>OCP
C1120
10PF 50V
SSUSB_RXN_R
SSUSB_RXP_R
SSUSB_TXP_R
SSUSB_TXN_R
1 2
ZD4103
NC/AZ 5125-01H.R7G
1
USB_PORT1_5V
3
R107 10K 1/16W 5%
1 2
ZD1102
NC/AZ 5125-01H.R 7G
1 2
ZD4105
1 2
ZD1101
NC/AZ 5125-01H.R 7G
1 2
ZD4104
NC/AZ 5125-01H.R7G
R1028
1K 1/16W 5%
BOTTOM
2
1
D-
VCC
USB3.0
RXN5RXP6GND7TXN8TXP
1 2
ZD4106
NC/AZ 5125-01H.R7G
NC/AZ 5125-01H.R7G
USB_OCP_P1 17
DVDD3V3
3
4
D+
GND
USB2.0
9
11
HAND110HAND2
CN112
USB CONN 9P
3V3SB
R477
0R05 1/16W
AVDD1V0_STB
AVDD10_ETH_STB
Near IC
AVDD33_USB_STB
C4202
100N 16V
C4182
NC/ 1uF 10V
3V3SB
AVDD33_SSUSB_STB
AVDD33_ETH_STB
R469
0R05 1/16W
C4186
NC/ 100N 16V
C145
100N 16V
USB_PORT0_5V
USB_EN_P0
USB_EN_P1
+5V_USB
+5V_SW
3V3SB
AVDD3V3
AVDD1V0_STB
AVDD1V0_1
OPWRSB_PWR
DVDD3V3
USB_PORT0_5V 5
USB_EN_P0 17
USB_EN_P1 17
+5V_USB 12
+5V_SW 4,5,12,13,15,21,22
3V3SB 4,5,6,9,12,16,22
AVDD3V3 5,9, 11,12,21
AVDD1V0_STB 5,6, 12
AVDD1V0_1 5,11,12
OPWRSB_PWR 4,5,22
DVDD3V3 5,6, 7,9,10, 11,14,15, 17,19,21, 22
GND 4,5,6,7,8,9,10,11,12,13,14,15,16,17,19,20, 21,22
18(1 2 )V T O 5V FOR USB/MHL PO W ER
C8082 47pF 50V
R8064
Main_18V_12V
R8058
0R05
Vout = 0.6V (1+( R1/R2
))
Vout = 0.6V (1+( 100/13.3
))=5.11V
C8079
10UF 16V
C8083
100N 50V
C8080
100NF 25V
0R05 1/10W
R8057
13.3K 1%
8
IN
7
SS
6
SGND
5
FB
R8061 0R05 1/16W
R8059 100K 1%
U713
SY8234FCC
1
LX
C8081
2
BS
3
100N 50V
EN
4
NC
PGND
9
R8062
270K
Vout = 0.6x(1+100/13)=5.21V
R8060
2.2 OHM 1/10W
R8063
10K 1/16W 5%
C8086
10N 50V
L803
4.7uH
OPWRSB_PWR
3.3A
C8084
10UF 10V
C8085
10UF 10V
+5V_USB
1 3
ZD4107
NC/BZX84-C5V1
Page 61
8-4-16VCCK & DVSS
AF11
AM11
AF12
AA17
AA13
AB13
AH10
AC27
AC2
AD3
AG3
AH4
AG6
AH5
AC8
W12
W15
AM8
W16
W17
W13
W33
Y2
P2
U2
AF2
AJ2
M3
AE5
R3
V3
AA3
P5
V5
B28
T6
M7
W6
AE6
AL4
E7
L6
AB7
D8
G8
T8
V8
R8
W8
AB8
AF6
AL5
T7
AE7
H8
C10
H10
AL7
M11
N11
P11
R11
T11
AK8
M12
N12
P12
R12
T12
U12
V12
P13
Y12
P15
R15
T15
U15
V15
M8
E9
P16
R16
T16
U16
V16
P17
R17
T17
U17
V17
Y17
M13
N13
R13
T13
U13
V13
N10
Y13
C13
P10
C15
M14
C12
N14
P14
AJ4
T28
U25
Y26
G27
T29
U401-11
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
MT5802VGEJ
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
H16
J16
C24
D24
E24
F24
L16
AC16
F29
M17
C18
T30
A32
C20
C22
D22
H25
AJ25
G26
H26
E25
AL10
AJ26
AJ12
AL13
AM14
P21
AJ28
AE31
T31
W22
V22
U22
V31
F9
AG20
AC31
N20
AL19
AH32
N33
W21
V21
U21
T21
R21
AF19
N19
AA20
Y20
W20
V20
U20
T20
R20
P20
P18
N18
N17
C17
AA19
Y19
W19
V19
U19
T19
R19
P19
AF16
AE16
AA16
Y16
N16
AA18
Y18
W18
V18
U18
T18
R18
M16
AF15
AB15
AA15
Y15
N15
M15
AL16
AB14
AA14
Y14
W14
V14
U14
T14
R14
AL22
R10
K15
AC13
AC12
AM20
AM17
T22
L5
F20
V29
K6
F7
J8
G10
AD27
VCCK
AC19
AD21
AC20
AD20
AC21
AC17
AC22
AC18
W23
AA23
AB23
AC23
AD23
W24
AA24
AB24
AC24
AD24
AB25
AC25
AD25
AE25
AF25
AD26
AE26
AF26
AG26
AF24
AA25
AG25
AF27
AG27
AE21
AE24
W25
AH26
AB17
AB18
Y23
Y24
Y25
V23
V24
V25
U401-12
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
MT5802VGEJ
Capacitors close to IC
VCCK
C4141
C4175
22UF
22UF
VCC3IO_A
VCC3IO_B
NC
NC
NC
NC
L2
AH33
AN33
A33
AN1
A1
C4166
NC/10uF 6. 3V
VCC3IO_A
VCC3IO_B
C4152
4.7UF 6. 3V
VCC3IO_AB
C4158
NC/100N 16V
VCCK 4,5,6,7
DVDD3V3 5,6,7,9, 10,11,14,15,17,18,21, 22
C4161
NC/100N 16V
GND 4,5,6, 7,8,9,10,11,12,13, 14,15,16,17,18,20,21, 22
VCCK
VCC3IO_AB
C4162
NC/100N 16V
C4144
100N 16V
C4145
1uF 10V
C4165
NC/100N 16V
C4147
100N 16V
VCCK
C4193
1uF 10V
Page 62
8-4-17DDP POWER
R475
47R 1/ 16W 5%
DDRVREF_C1
CRTN
ZQ_C1
DDRV
R440
240R 1%
U401-13
K2
DDRVREF_C1
L9
CRTN
L4
ZQ_C1
N9
DDRV
AG8
AA9
AF9
T10
U10
Y9
P9
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKC
MT5802VGEJ
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DRAM Power
V10
W10
Y10
AA10
AB10
AC10
AC11
DDRV
DDRV
R441
1K 1/16W 1%
DDRVREF_C1
R442
1K 1/16W 1%
C4128
100N 16V
C4127
100N 16V
DDRV
C4099
100N 16V
C4085
1uF 10V
DDRV 5,7,8
C4130
100N 16V
DDRV
GND 4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,21,22
DDRV
Cap close to DDRV power source.
C4173
1UF 6. 3V
C4115
100N 16V
C4132
100N 16V
C4133
100N 16V
C4094
100N 16V
C4093
100N 16V
C4136
100N 16V
C4092
100N 16V
Bottom Side Capacitors close to IC
DDRV
C4124
10uF 6.3V
C4135
100N 16V
C4072
100N 16V
C4134
100N 16V
C4131
100N 16V
+
C4139
NC/47uF 16V
C4168
1uF 10V
C4167
10uF 6.3V
C4169
100N 16V
C4098
4.7U F 6. 3V
C4170
100N 16V
C4095
10uF 6. 3V
C4171
100N 16V
C4172
100N 16V
Page 63
8-4-17LINE OUT
TP103
TP104
AVDD33_AADC
VMID_AADC
C4153
100N 16V
HEADPHONE
All Path
Grounding(20mil)
U401-4
C4154
1UF 6. 3V
D26
AIN_R0
A26
AIN_L0
C26
AIN_R1
B27
AIN_L1
B26
AIN_R2
C27
AIN_L2
K21
AVDD33_AADC
D29
VMID_AADC
K22
AVSS33_CLN
MT5802VGEJ
C682
+
100UF 16V
for PCB
space
C683
+
100UF 16V
AVDD33_ADAC
OUTR
OUTL
R675
R676
22K 1/16W 5%
AL0_ADAC
AR0_ADAC
AL1_ADAC
AR1_ADAC
ASPDIFO0
ASPDIFO1
AOSDATA4
AOSDATA3
AOSDATA2
AOSDATA1
AOSDATA0
22K 1/16W 5%
AIN_R0
AIN_L0
AIN_R2 AR1O
AIN_L2
AVSS33_CLN
AR0O
ASPDIFI
AOBCK
AOLRCK
AOMCLK
10R 1/10W 5%
10R 1/10W 5%
A28
C28
C29
D28
J21
AG30
Y33
F17
AK32
AJ31
AL33
R101 22R 1/ 16W 5%
AH30
AJ33
AJ32
AH31
AOSDATA1
AK33
AOSDATA0
R653
R654
HP Audio out
AL0O
AR0O
AL1O
AVDD33_ADAC
HTPDn
ASPDIFO0
ASPDIFO1
AOBCK
AOLRCK
HPOUTR
with GND
C660
NC/6.8NF 50V
HPOUTL AL0O
C661
NC/6.8NF 50V
AL1O 22
AR1O 22
HTPDn 11
R655 0R 05 1/ 16W
TP101
HPOUTR
HPOUTL
with GND
AVDD3V3
AOMCLK
C4204
10PF 50V
HP_DET
Low: normal
High: HP dete ct
HP_DET
R646
R647
AVDD33_ADAC
ARC
C1033
33P 50V
0R05 1/10W
0R05 1/10W
Analog Power
AVDD33_AADC
C4150
NC/ 100N 16V
R656
R619
C653
100N 16V
SPDIF_OUT
33R 1/16W 5%
NC/ 0R 05 1/ 16W
1 2
C654
ZD131
100N 16V
NC/TVM1G5R5M100R
C1043
10PF 50V
DVDD3V3
1 2
ZD132
NC/TVM1G5R5M100R
C662
NC/ 470pF 50V
C4157
10uF 6.3V
with GND
R1138
0R05 1/16W
R641
NC/ 4K7 1/ 16W 5%
R618 0R 05 1/ 16W
Spdif Out
3
4
2
5
1
CN602
PHONE J AC K 5P
1 2
ZD129
NC/TVM1G5R5M100R
+5V_SW
C1026
100N 16V
ARC
AOMCLK
AOBCK
AOLRCK
AOSDATA0
HP_DET
AIN_R0
AIN_L0
+5V_SW
AVDD3V3
DVDD3V3
CN104
OPTICAL
1
VIN
2
VCC
3
GND
TH14TH25TH36TH4
7
ARC 12
AOMCLK 10
AOBCK 10
AOLRCK 10
AOSDATA0 10
HP_DET 17
AIN_R0 9
AIN_L0 9
GND 4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,22
+5V_SW 4,5,12,13,15,22
AVDD3V3 5,9,11,12,18
DVDD3V3 5,6,7,9,10,11,14,15,17,18,19,22
Page 64

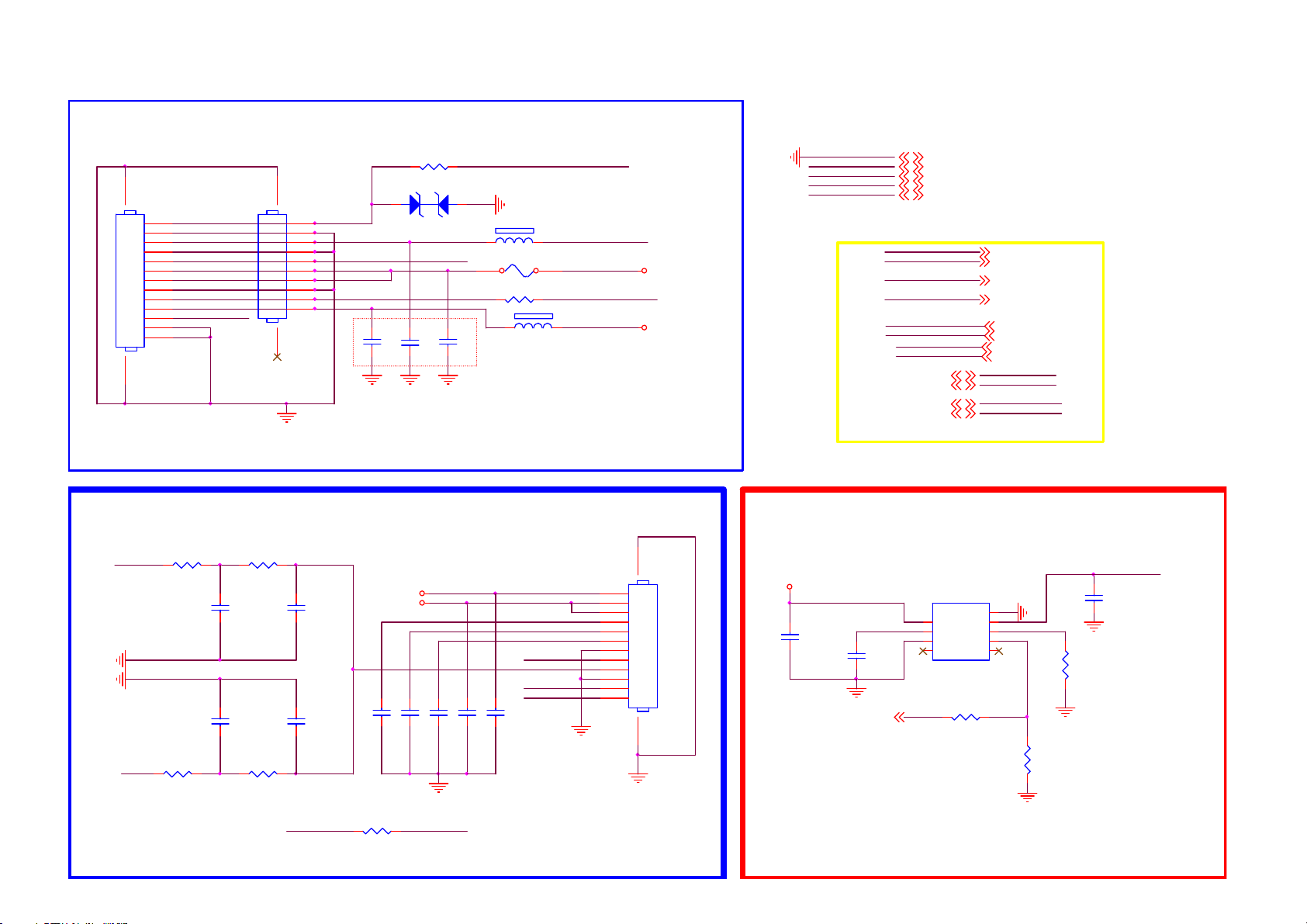

8-4-17AMBILIGHT & Hotel TV
AL+KEY
R4501
C403
NC/1nF 50V
+5V_SW
C415
R4503
0R05 1/16W
ZD127
1 2
3V3SB
NC/ 100P 50V
14 15
CN416
NC/COMM
1
2
3
4
5
6
7
8
9
10
11
12
13
AMBI_PWR
11 12
CN412
CONN
1
2
3
4
5
6
7
8
9
10
Key1
AMBIL_SPI_DO
AMBI_PWR
AMBI_3V3
2W Mono Speaker output for BUH Hotel TV
Close to SoC
AL1O
NC/ 200R 1/ 16W 5%
AR1O
NC/ 200R 1/ 16W 5%
R4504
R4506
R4505
NC/ 510R 1/ 16W 5%
C4501
NC/ 1nF 50V
C4503
NC/ 1nF 50V
R4507
NC/ 510R 1/ 16W 5%
C4502
NC/ 10N F 50V
C4504
NC/ 10N F 50V
PWRDN
100R 1/16W 1%
AZ5123-01H
C402
C404
100P 50V
100N 50V
C416
C417
NC/ 100P 50V
NC/ 100P 50V
For shutdown 12V
SPK_SD
1 2
FB716 120R 3A
F1401 NC / T 2A 63V
R4502 0R05 1/16W
1 2
FB715 N C/120R 3A
Modify by EMI
1210 pin updated
OPWRSB_PWR
IR_SSB
IR_RC
SPK_SD
U0TX
C419
NC/ 100P 50V
U0RX
C418
NC/ 100P 50V
KEY_PAD0
AMBIL_SPI_CLK
AMBI_TEMP
12
11
10
9
8
7
6
5
4
3
2
1
18V_12V
DVDD3V3
13 14
CN413
NC/CONN
18V_12V
3V3SB
+5V_SW
DVDD3V3
8/20 Add for PHP
AMBIL_SPI_DO
AMBIL_SPI_CLK
AMBI_TEMP
KEY_PAD0
OPWRSB_PWR
PWRDN
AL1O
AR1O
IR_SSB 6,16
IR_RC 16
U0TX 6
U0RX 6
AL POWER CONTROL
18V_12V
1
2
C460
1UF 10% 16V
OPWRSB_PWR 4,5,18
C461
22N 50V
3
GND 4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21
18V_12V 4,5,11,14
3V3SB 4,5,6,9,12,16,18
+5V_SW 4,5,12,13,15,21
DVDD3V3 5,6,7,9,10,11,14,15,17,18,19,21
AMBIL_SPI_DO 17
AMBIL_SPI_CLK 17
AMBI_TEMP 17
KEY_PAD0 16,17
OPWRSB_PWR 4,5,18
PWRDN 10
AL1O 21
AR1O 21
IR_SSB
IR_RC
U0TX
U0RX
AMBI_PWR
U712
APL3546A KAI-TRG
VIN
SS
GND
NC4NC
R479 0R05 1/16W
GND
VOUT
ISET
9
8
7
6
EN
5
R480
NC/ 10K 1/ 16W 5%
C464
10uF 25V
R481
270K
270K ---> 1. 8A
220K ---> 2. 3A
Page 65
8.5 E 715G8623 IR Board
8-5-1 IR
CN201
NC/CONN
10 11
NC/CONN
10 11
CN203
6 7
CONN
1
2
3
4
5
6
7
8
9
CN202
1
2
3
4
5
6
7
8
9
1
2
3
4
5
LED_R
RC-IR
LS_SCL
LS_SDA
LED_R
RC-IR
LS_SCL
LS_SDA
LED_R
RC-IR
3V3SB
DVD3V3
3V3SB
DVD3V3
3V3SB
ZD200 ZD201 near U212 pin
IR_power
RC-IR
ZD200
AZ5123-01H
ZD201
AZ5123-01H
1 2
1 2
U212
1
GND
2
VCC
3
Vout
4
GND
TSOP75436TR
Light Sensor
LS_SCL
LS_SDA
DVD3V3
R225 0R05 1/16W
R222
R221
10K 1/16W 5%
10K 1/16W 5%
R226 NC / 0R 05 1/ 16W
DVD3V3
R223
R224
0R05 1/16W
NC/ 0R 05 1/16W
C222 1uF 10V
C221 100N 16V
U221
JSA-1130
1
ADDR
2
VDD
SDA
GND3SCL
6
INT
5
4
R223
JSA-1130
NC 0x44
JSA-1130 0R NC 0R
TSL25715
Digital Light Sensor
R225 R224 R227 R226
NC NC 0R 0R
0R 0R NC NC 0R
R227 NC / 0R 05 1/ 16W
R228 0R05 1/ 16W
R229 0R05 1/ 16W
R228
NC
LS_SDA
LS_SCL
R229
0R 0R
0R 0R
NC
I2C ADDR
0x45 NC NC
0x29
Standby LED
C211
1UF 6 . 3V
3V3SB
R211
100R 1/16W 5%
IR_power
C212
NC/1UF 6.3V
IR Receiver
LED_R
1K 1/16W 5%
LED201
GPSS008RC4
Red
R202
3V3SB
R201
10K 1/16W 5%
1 2
Q201
BC847BW
ZD203 NC/AZ5123-01H
ZD202 NA/AZ5123-01H
1 2
1 2
ZD202 ZD203 near LED201
Page 66
8.6 E 715G7088 Keyboard control panel
8-6-1 Key
CONN TO SSB
CN01
14 15
1
2
3
4
5
6
7
8
9
10
11
12
13
GND_AL
CONN 13P 1. 25MM
Co-layot
TO AMBI LIGHT
CONN 26P
CN03
311GF050N26BDX
/311GF050N26BDJ
KEY1
AMBI_SPI_CLK
AMBI_SPI_MOSI
+12V_AMBI
+12V_AMBI
AMBI_TEMP
+12V_AMBI
GND_AL
27 28
1
2
3
4
5
+12V_AMBI
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
R10 0R05 1/16W
21
22
R9 0R05 1/16W
23
24
R8 NC/0R05 1/16W
25
26
+3V3_AMBI
GND_AL
GND_AL
GND_AL
C07
1uF 16V X5R
GND_AL
GND_AL
C08
1UF 10V
----><----|
AMBI_SPI_MOSI
GND_AL
AMBI_TEMP
AMBI_SPI_CLK
JOYSTICK
C09
NC/ 100PF 50V
C10 NC/100PF 50V
C11 NC/100PF 50V
C06
100PF 50V
CONN 26P
CN02
Right
----><----|
R01
1K2 1/10W 1%
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
AMBI_SPI_CLK
4
3
AMBI_SPI_MOSI
2
1
27 28
311GF050N26BDX
/311GF050N26BDJ
+12V_AMBI
GND_AL
AMBI_TEMP
+3V3_AMBI
GND_AL
Center
------ ------
----><----|
R02
47R 1/10W 1%
C12
1uF 16V X5R
7
1 6
F5
2
F1
3 4
F3
8
SW01
Down
------
----><----|
R03
6K8 1/10W 1%
F4
5
F2
TAC T SW 6P
R04
Left
------
2K2 1/10W 1%
Up
R05
------
15K 1/10W 1%
----><----|
----><----|
Page 67
8.7 J 715G8555 Keyboard control panel
8-7-1 Key
CONN TO SSB
14 15
11 12
CN04
1
2
3
4
5
6
7
8
9
10
NC/C ON N 10 P 1. 25MM
Co-layot
TO AMBI LIGHT
CONN 26P
311GF050N26BDX
/311GF050N26BDJ
CN01
1
2
3
4
5
6
7
8
9
10
11
12
13
GND_AL
CONN 13P 1. 25MM
27 28
CN03
KEY1
AMBI_SPI_CLK
AMBI_SPI_MOSI
+12V_AMBI
+12V_AMBI
AMBI_TEMP
+12V_AMBI
GND_AL
1
2
3
4
5
+12V_AMBI
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
R10 0R05 1/1 6W
21
22
R9 0R05 1/ 1 6W
23
24
R8 NC/0R05 1/16W
25
26
+3V3_AMBI
GND_AL
GND_AL
GND_AL
C07
1uF 16V X5R
GND_AL
GND_AL
1UF 10V
C08
----><----|
AMBI_TEMP
AMBI_SPI_CLK
AMBI_SPI_MOSI
GND_AL
C09
NC/100PF 50V
C10 NC/ 100PF 50V
C11 NC/100PF 50V
JOYSTICK
C06
100PF 50V
CONN 26P
CN02
Right
R01
1K2 1/10W 1%
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
27 28
----><----|
R02
GND_AL
+12V_AMBI
C12
1uF 16V X5R
GND_AL
AMBI_TEMP
AMBI_SPI_CLK
AMBI_SPI_MOSI
+3V3_AMBI
311GF050N26BDX
/311GF050N26BDJ
1 6
F5
2
F1
3 4
F3
SW01
CenterUpDown
------ ------
----><----|
47R 1/10W 1%
------
R03
6K8 1/10W 1%
Joystick key define
Direction switch
2-5 short
Center
Right
1-5 short
Left
7
F4
5
F2
8
TACT S W 6P
Left
------
----><----|
----><----|
R04
2K2 1/10W 1%
------
----><----|
R05
15K 1/10W 1%
4-5 short
Down
3-5 short
Up
6-5 short
Joystick circuit diagram
pin1
pin2
pin3
F1
F2
F3
F4
Resistance Key function
Menu
CH+ 1K2
CHVOLVOL+
No function
pin4 pin5
pin6
0R
2K2
6K8
15K
NA 3.135 to 3. 465 V NA NA
Voltage
0V
0.5V
0.81V
1.65V
2.27V
3.3V
F5
Range
0.0 to 0.22 V
0.39 to 0.60 V
0.67 to 0.95 V
1.41 to 1.87 V
1.93 to 2.58 V
Joystick diversity for AL
R10
R9
N
N
Y
Y
AL2
AL3/AL4 Y
CN03
C07
N
N
Y
Page 68
9. Styling Sheets
9.1 6162 series 43"
0040
1050
1053
0065
WIFI01
HAND450
1056
0047
1184
1054
0063
1057
5090
5050
0030
Page 69

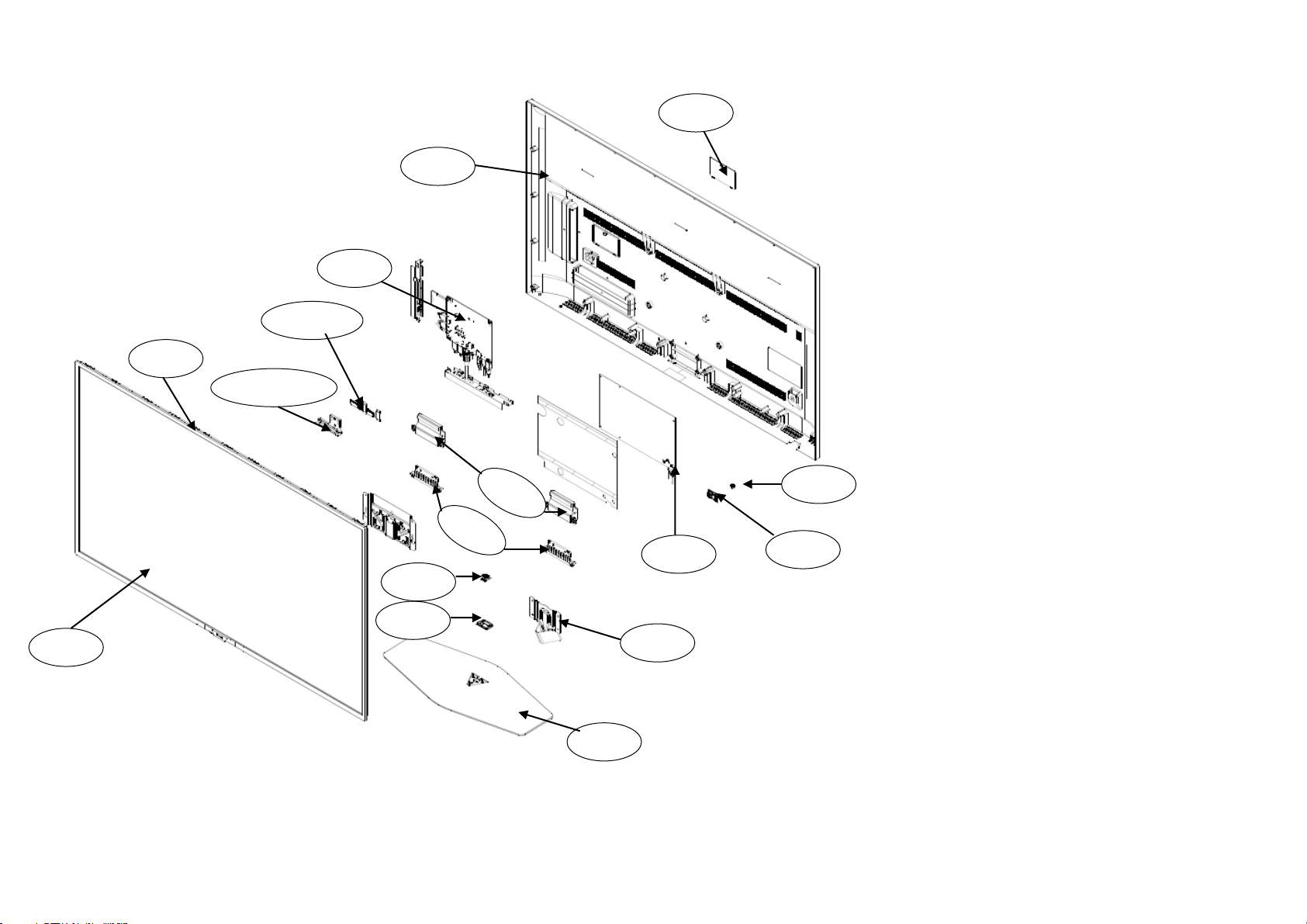

9.2 6162 series 50"/55"
0030
0065
0040
1053
WIFI01
HAND450
1050
1056
0036
0047
1184
5050
1054
5090
0063
1057
Page 70

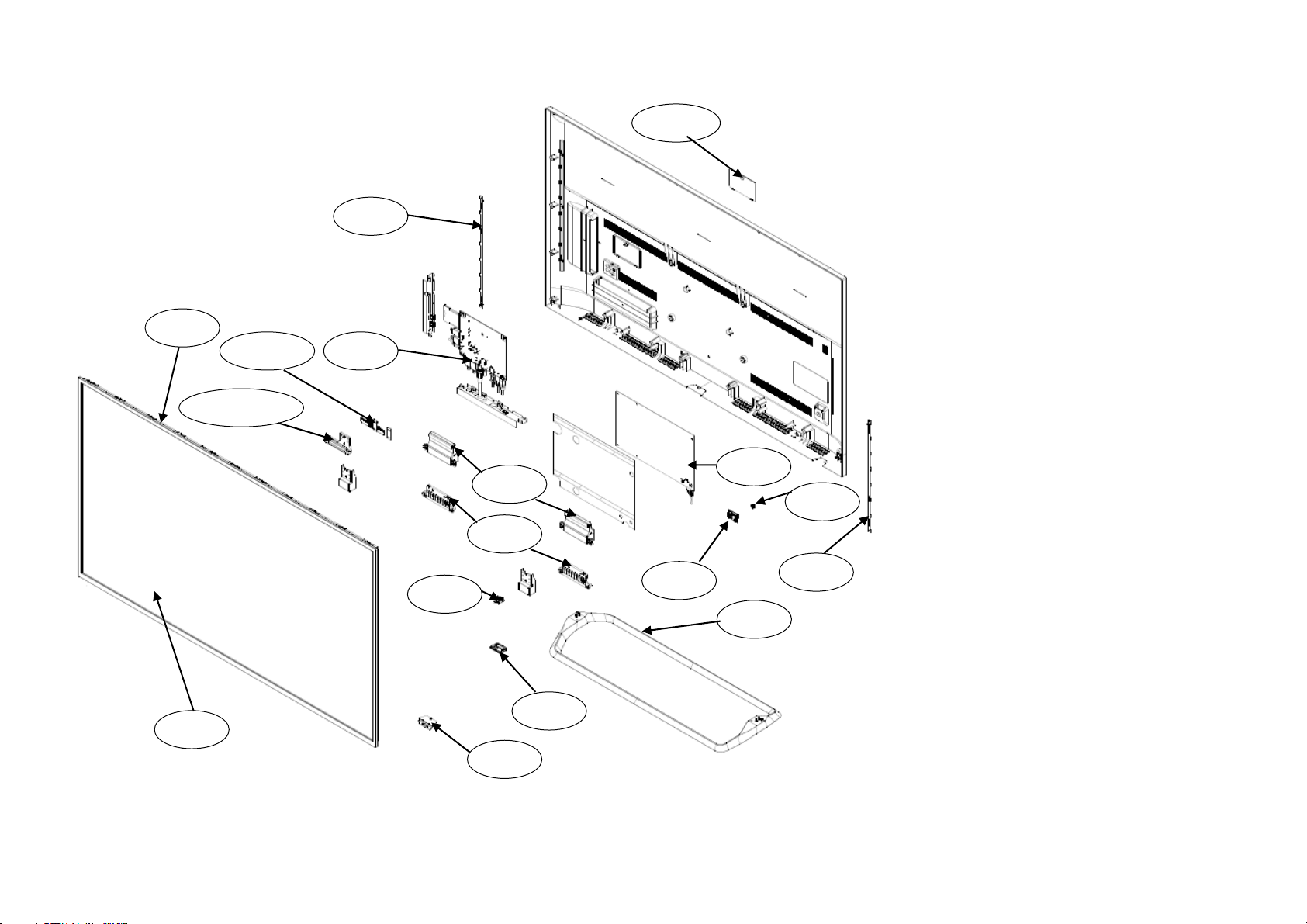

9.3 6262 series 49"/50"/55"
0030
HAND450
WIFI01
0065
1061
1053
1054
1184
0063
0047
1057
1061
1056
0050
0036
1050
3532
Page 71

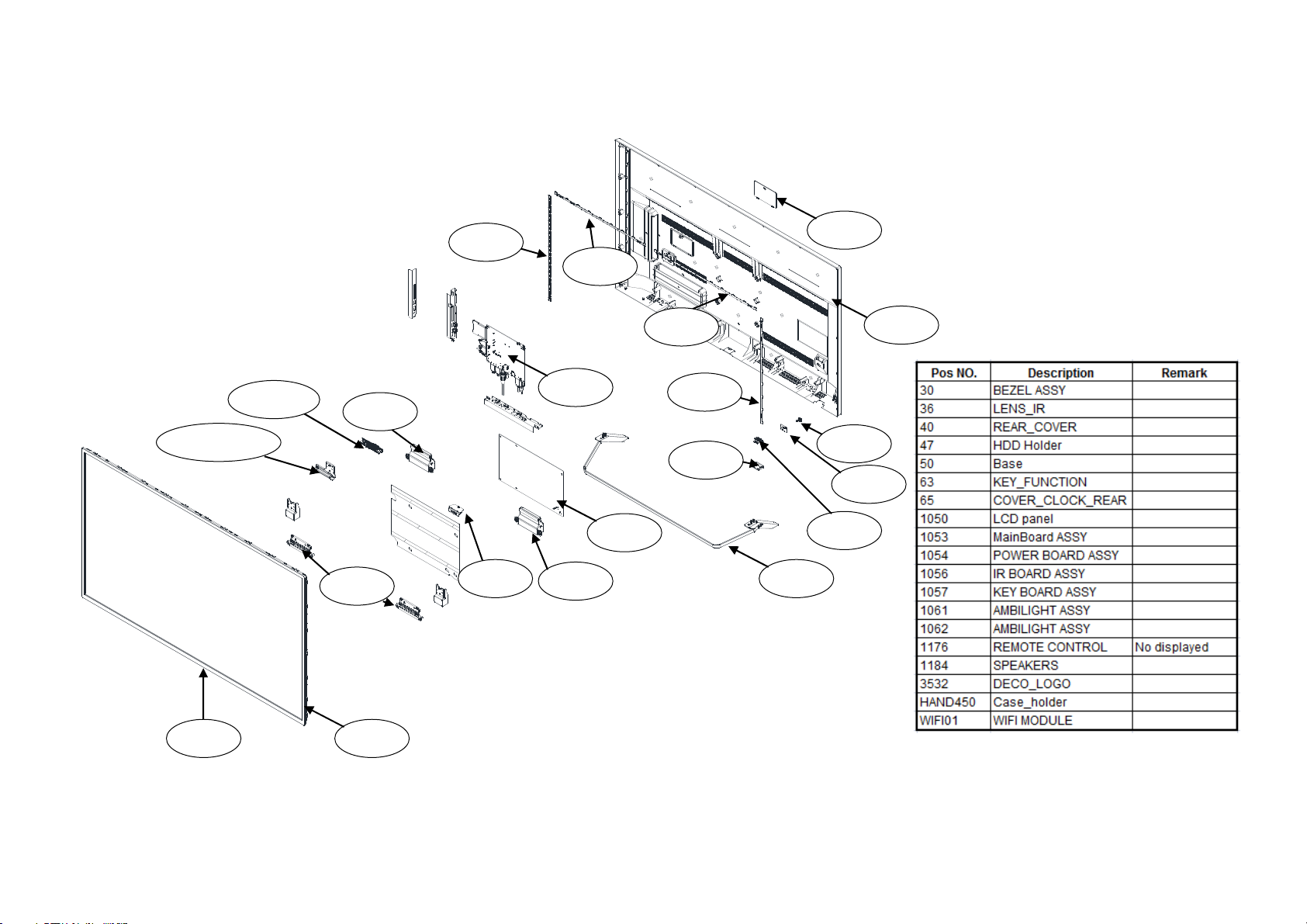

9.4 6272 series /50"/55"
HAND450
Wifi01
1184
0047
1061
3532
1053
1184
1061
1054
1062
0065
0040
1061
0063
0036
1057
1056
0050
1050 0030
Page 72

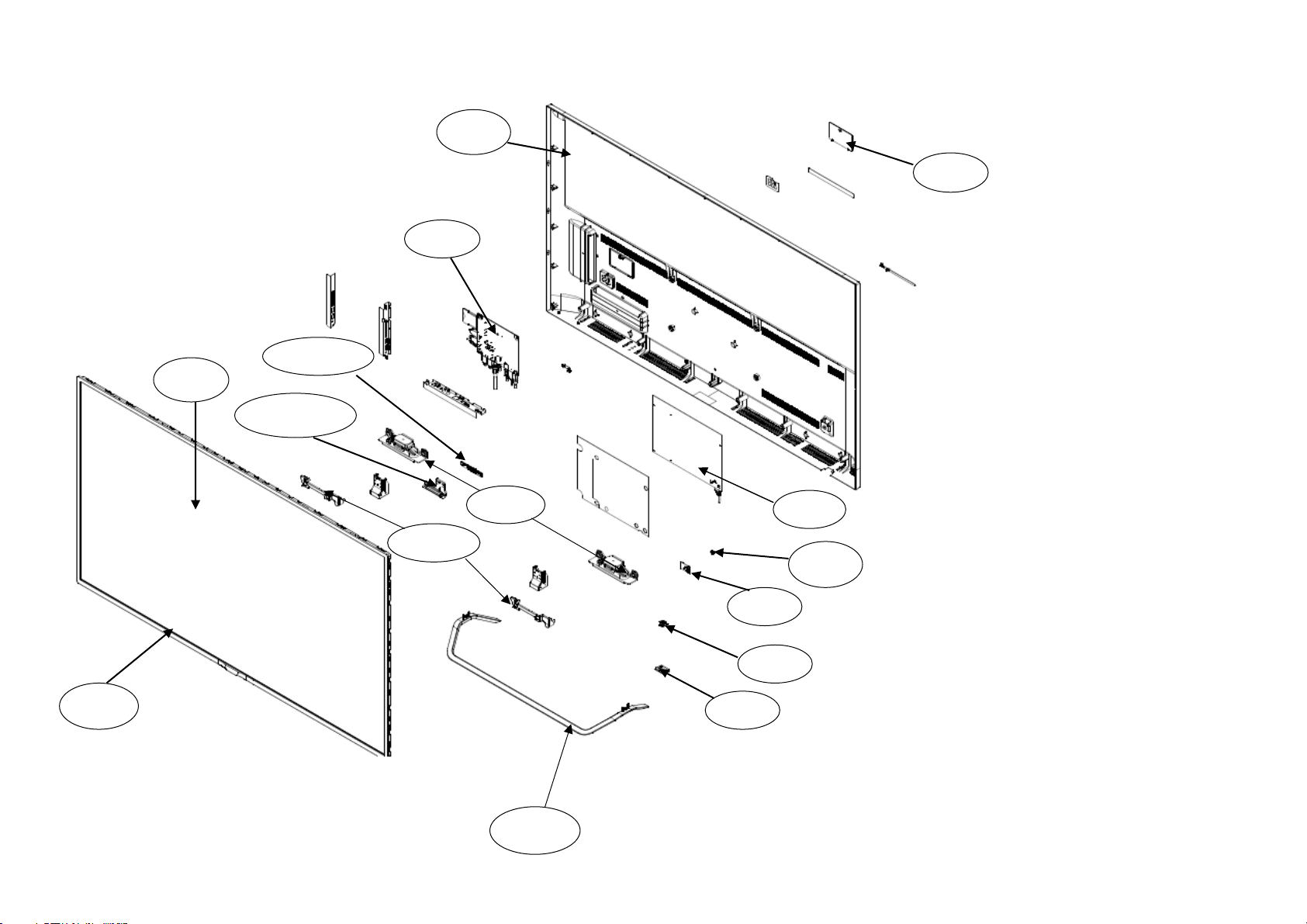

9.5 6162 series 65"
1050
0040
0065
1053
WIFI01
HAND450
0030
0067
1184
1054
0063
1057
1056
0036
0050
Page 73

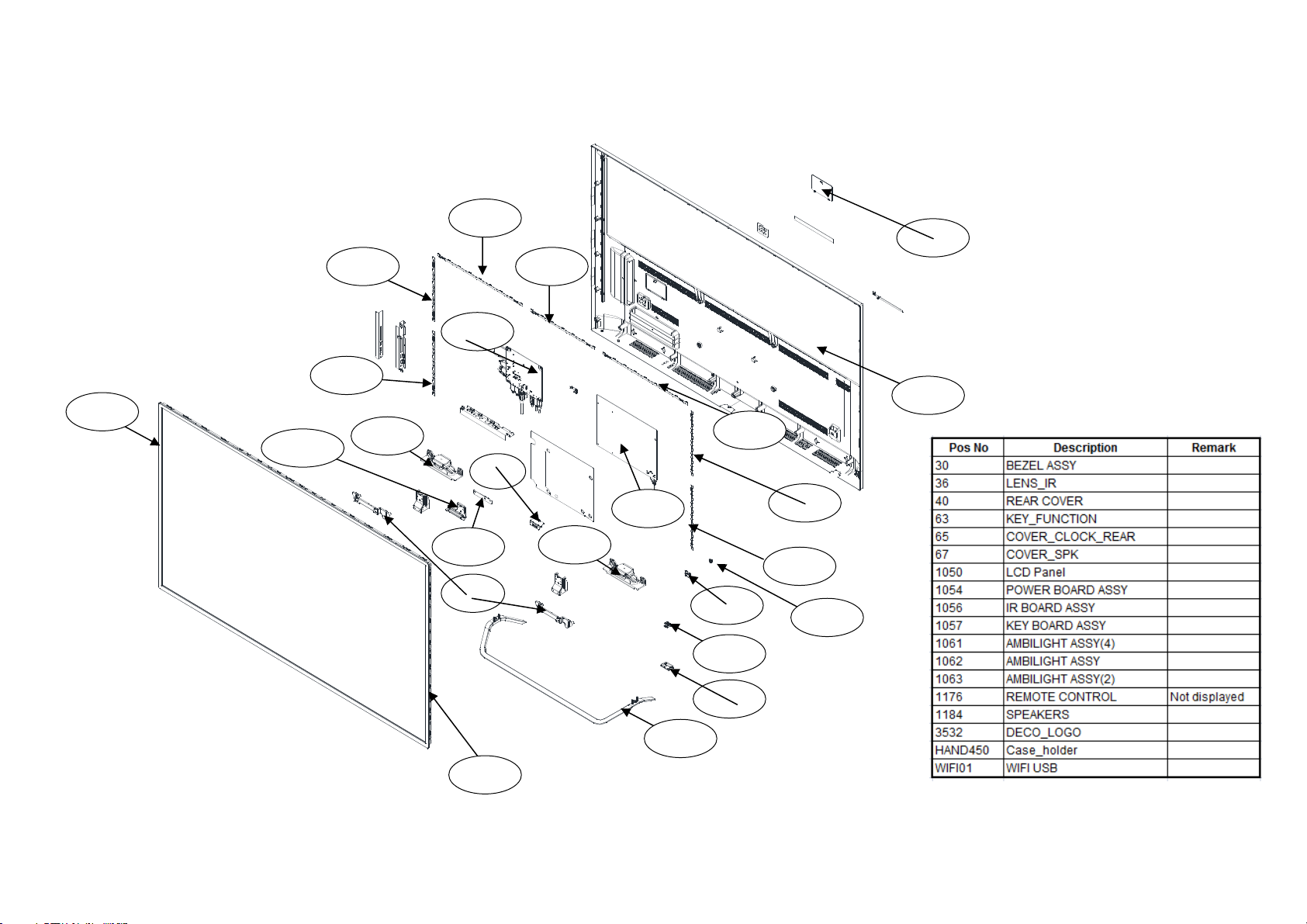

9.6 6262 series 65"
1063
0065
0030
HAND450
1061
1061
1184
1053
WIFI01
0067
3532
1062
1184
1054
1063
1057
1056
0036
0040
1061
1061
0063
1050
0050
Page 74
Page 75
