5507 Series
Vartotojo vadovas
24PHS5507
32PHS5507
43PFS5507
Register your product and get support at
www.philips.com/TVsupport
Turinys
1 Gaukite techninę pagalbą 3
1.1 Identifikuokite ir užregistruokite savo
televizorių
1.2 Televizoriaus žinynas ir vartotojo vadovas
1.3 Internetinis žinynas ir vartotojo vadovas
1.4 Klientų aptarnavimo centras / remontas
3
3
3
3
2 Programinė įranga 5
2.1 Naujinti programinę įrangą
2.2 Programinės įrangos versija
5
5
3 Trumpas vadovas 6
3.1 Nuotolinis valdymas
3.2 IR jutiklis
3.3 Valdymo rankenėlė – vietinis valdymas (jei
yra)
6
7
8
4 Nustatymas 9
4.1 Perskaitykite saugos instrukcijas
4.2 Televizoriaus vieta
4.3 Įjunkite televizorių
9
9
12
5 Jungtys 14
5.1 Jungiamumo vedlys
5.2 Antena (4503, 5503, 4304, 4354, 4504,
5304, 5605 32" serijos televizoriai)
5.3 Antena (5505, 5525, 5535, 24", 5507, 5527,
5605 serijos televizoriai)
5.4 Palydovinė (jei yra)
5.5 Vaizdo įrašų įrenginys
5.6 Garso įrenginys
5.7 Kompiuteris
5.8 CAM su lustine kortele – CI+
5.9 USB įrenginys
5.10 Laidinis tinklas – „Freeview“ (Tinklo jungtis
galima tik JK skirtuose modeliuose)
14
14
14
14
15
18
20
21
22
23
6 Šaltinio perjungimas 25
6.1 Šaltinių sąrašas
6.2 Įrenginio pervadinimas
25
25
7 Kanalai 26
7.1 Apie kanalus ir kanalų perjungimą
7.2 Įdiegti kanalus
7.3 Kanalų sąrašas
7.4 Pasirinkite kanalų filtrą
7.5 Mėgstamiausi kanalai
26
26
32
33
33
8 TV gidas 35
8.1 Ko jums reikia
8.2 TV gido naudojimas
9 Transliacijos įrašymas ir
35
35
37
pristabdymas (netaikoma
Turkijoje pagamintiems
modeliams)
9.1 Ko jums reikia
9.2 Įrašymas
9.3 Kartojimas iš karto
37
37
38
10 Vaizdo įrašai, nuotraukos ir
40
muzika
10.1 Iš USB jungties
10.2 Nuotraukos
10.3 Vaizdo įrašai
10.4 Muzika
11 Atidarykite televizoriaus
40
40
40
41
42
nustatymų meniu
11.1 Pagrindinio meniu apžvalga
11.2 Naudingų savybių meniu
11.3 Greitieji nustatymai ir Visi nustatymai
11.4 Visi nustatymai
42
42
42
42
12 Aplinkosauga 50
12.1 Europos energijos ženklas
12.2 Gaminio parametrų lentelė
12.3 EPREL registracijos numeris
12.4 Eksploatacijos pabaiga
12.5 JK atitikties deklaracija
50
50
51
52
52
13 Svarbiausi techniniai duomenys53
13.1 Maitinimas
13.2 Priėmimas
13.3 Ekrano raiška
13.4 Ekrano įvesties skiriamoji geba:
13.5 Garsas
13.6 Daugialypė terpė
13.7 Prijungimo galimybė
53
53
53
54
54
55
55
14 Trikčių diagnostika ir šalinimas 58
14.1 Patarimai
14.2 Įjungimas
14.3 Nuotolinis valdymas
14.4 Kanalai
14.5 Vaizdas
14.6 Garsas
14.7 HDMI
14.8 USB
58
58
58
59
59
59
59
60
15 Sauga ir priežiūra 61
15.1 Saugumas
15.2 Ekrano priežiūra
15.3 Naudojimo sąlygos
61
62
62
16 Autorių teisės 64
16.1 HDMI
16.2 Išplėst. HEVC
16.3 Dolby Audio
16.4 „DTS 2.0 + Digital Out™“
16.5 Kiti prekių ženklai
64
64
64
64
64
17 Atvirasis kodas 65
17.1 Atvirojo kodo programinė įranga
17.2 Atvirojo kodo licencija
65
65
Rodyklė 68
2
1
1.3
Gaukite techninę pagalbą
1.1
Identifikuokite ir užregistruokite savo televizorių
Identifikuokite savo televizorių – nurodykite
televizoriaus modelio ir serijos numerius
Gali reikėti nurodyti jūsų televizoriaus modelio ir
serijos numerį. Šiuos skaičius rasite ant pakuotės
etiketės arba tipo etiketėje televizoriaus galinėje
pusėje arba apačioje.
Užregistruokite savo televizorių
Užregistruokite savo televizorių ir mėgaukitės įvairiais
pranašumais, įskaitant visapusišką pagalbą (taip pat
atsisiunčiamus išteklius), privilegijuotą prieigą prie
informacijos apie naujus gaminius, išskirtinius
pasiūlymus bei nuolaidas, galimybę laimėti prizus ir
net dalyvauti specialiose apklausose apie naujus
gaminius.
Eikite į www.philips.com/TVsupport
1.2
Televizoriaus žinynas ir
Internetinis žinynas ir vartotojo vadovas
Norėdami išspręsti su „Philips“ televizoriumi susijusias
problemas, galite pasinaudoti mūsų pagalba
internete. Galite pasirinkti savo kalbą ir įrašyti
produkto modelio numerį.
Eikite adresu www.philips.com/TVsupport.
Pagalbos centro svetainėje rasite centro savo šalyje
telefoną ir atsakymus į dažniausiai užduodamus
klausimus (DUK). Kai kuriose šalyse su vienu iš mūsų
darbuotoju galite bendrauti internetu ir klausimą
užduoti jam tiesiogiai arba išsiųsti el. paštu.
Galite atsisiųsti naują televizoriaus programinę įrangą
arba vadovą, kurį galėsite perskaityti kompiuteryje.
Jei reikia daugiau informacijos apie trikčių diagnostiką
ir dažniausiai užduodamus klausimus (DUK)...
Apsilankykite
adresu http://philips-tvconsumercare.kxondemand.
com/portal/en/ModelSelect
Televizoriaus žinynas planšetiniame kompiuteryje,
išmaniajame telefone arba kompiuteryje
Kad būtų lengviau skaityti didesnės apimties
instrukcijas, galite atsisiųsti televizoriaus žinyną PDF
formatu ir skaityti ją išmaniajame telefone,
planšetiniame kompiuteryje arba kompiuteryje. Arba
norimą žinyno puslapį iš kompiuterio galite
atsispausdinti.
Kad atsisiųstumėte žinyną (naudotojo vadovą), eikite
adresu www.philips.com/TVsupport
vartotojo vadovas
Paspauskite Nustatymai > Žinynas
Žinyno meniu galite lengvai atnaujinti programinę
įrangą, atstatyti televizoriaus numatytuosius
nustatymus ir skaityti vartotojo vadovą.
– Programinės įrangos naujinimas: patikrinkite
galimus programinės įrangos atnaujinimus.
– Vartotojo vadovas: skaitykite vartotojo vadove
pateikiamą informaciją apie televizorių.
– Trikčių diagnostika ir šalinimas: raskite atsakymus į
dažniausiai užduodamus klausimus.
– Gamykliniai nustatymai: atkurkite visus gamyklinius
nustatymus.
– Televizorius įdiegiamas iš naujo: įdiekite iš naujo
arba pakartokite visą televizijos diegimą.
– Kontakto informacija: parodo šalies ar regiono
telefono numerį ar žiniatinklio adresą.
1.4
Klientų aptarnavimo centras / remontas
Jei reikia pagalbos ar remonto paslaugų, skambinkite
klientų aptarnavimo centro karštąja linija savo šalyje.
Mūsų techninės priežiūros specialistai prireikus atliks
reikiamus remonto darbus.
Telefono numerį rasite su televizoriumi pateiktoje
spausdintoje dokumentacijoje.
Arba susiraskite mūsų svetainėje
adresu www.philips.com/TVsupport ir pasirinkite
savo šalį (jei reikia).
Televizoriaus modelio ir serijos numeris
Gali reikėti nurodyti jūsų televizoriaus modelio ir
serijos numerį. Šiuos skaičius rasite ant pakuotės
etiketės arba tipo etiketėje televizoriaus galinėje
pusėje arba apačioje.
3
Įspėjimas
Nebandykite televizoriaus taisyti patys. Taip galite
sunkiai susižeisti, nepataisomai sugadinti televizorių
arba garantija neteks galios.
4
2
OAD naujinių paieška (atsisiuntimas
Programinė įranga
2.1
Naujinti programinę įrangą
Ieškoti naujinimų
(Pagrindinis) > Nustatymai > Naujinti
programinę įrangą > Ieškoti naujinimų.
Kad galėtumėte įkelti programinę įrangą į televizorių,
jums reikės kompiuterio ir USB atmintinės. Naudokite
USB atmintinę, kurioje yra 256 MB laisvos vietos.
Įsitikinkite, kad išjungta apsauga nuo rašymo.
1. Pradėkite televizoriaus atnaujinimą
- (Pagrindinis) > Nustatymai > Naujinti
programinę įrangą > Ieškot naujinių.
2. Televizoriaus identifikavimas
- Į televizoriaus USB jungtį įjunkite USB atmintinę.
Pasirinkite Pradėti ir paspauskite OK. Į USB
atmintinę įrašomas identifikacinis failas.
3. Atsisiųskite televizoriaus programinę įrangą
- Prijunkite USB atmintinę prie kompiuterio.
- USB atmintinėje suraskite failą update.htm ir
spustelėkite jį du kartus.
- Spustelėkite Send ID.
- Pasirinkite savo regioną
- Jei yra nauja programinė įranga, atsisiųskite .zip
failą.
be laidų)
Nuskaitykite ir atlikite programinės įrangos naujinimų
be laidų paiešką.
(Pagrindinis) > Nustatymai > Naujinti
programinę įrangą > Ieškoti OAD naujinių.
* OAD naujinių pasiekiamumas priklauso nuo šalies,
kurioje gyvenate.
2.2
Programinės įrangos versija
Jei norite peržiūrėti dabartinę televizoriaus
programinės įrangos versiją…
(Pagrindinis) > Nustatymai > Naujinti
programinę įrangą > Dabartinės programinės
įrangos informacija
Atsisiuntę, išskleiskite jį ir nukopijuokite
failą autorun.upg į USB atmintinę.
4. Atnaujinkite televizoriaus programinę įrangą
- Vėl prijunkite USB atmintinę prie televizoriaus.
Automatiškai prasidės naujinimas.
Televizorius pats išsijungs ir maždaug po 10 sek. vėl
įsijungs. Palaukite.
Negalima . . .
- ištraukti USB atminties įrenginio iš televizoriaus
Jei naujinimo metu dingsta elektros srovė, neatjunkite
USB atmintinės nuo televizoriaus. Vėl atsiradus
elektros srovei, naujinimas tęsiamas.
Vietiniai naujinimai
Prekybos atstovams ir patyrusiems naudotojams…
(Pagrindinis) > Nustatymai > Naujinti
programinę įrangą > Vietiniai naujinimai.
5
3
Mygtukų apžvalga
Trumpas vadovas
3.1
Nuotolinis valdymas
Baterijos ir valymas
Pakeiskite baterijas
Jei televizorius nereaguoja į nuotolinio valdymo pulto
mygtukų paspaudimus, gali būti išsikrovę maitinimo
elementai.
Norėdami pakeisti maitinimo elementus, atidarykite
maitinimo elementų skyrių galinėje nuotolinio
valdymo pulto pusėje.
1. Stumdami rodyklės kryptimi atidarykite maitinimo
elementų dangtelį.
2. Pakeiskite senus maitinimo elementus 2
naujais AAA-R03-1.5V tipo elementais. Patikrinkite,
ar elementų galai sudėti teisingai.
Viršuje
1. Budėjimo režimas / Įjungti
Televizorius įjungiamas arba įjungiamas jo budėjimo
režimas.
2. Atkūrimo mygtukai
- Paleisti , paleidžia atkūrimą
- Pristabdyti , pristabdo atkūrimą
- Stabdyti , sustabdo atkūrimą
- Atsukti atgal , atsuka atgal
- Persukti į priekį , greitai persuka į priekį
- Įrašyti , įrašo dabar
3. Vėl uždarykite maitinimo elementų dangtelį
stumdami, kol jis spragtelės.
– Išimkite maitinimo elementus, jei ilgai nenaudojate
nuotolinio valdymo pulto.
– Maitinimo elementus utilizuokite vadovaudamiesi
vietiniais eksploatacijos pabaigos reikalavimais.
Valymas
Jūsų nuotolinio valdymo pultas turi įbrėžimams
atsparią dangą.
Valykite nuotolinio valdymo pultą minkšta drėgna
šluoste. Niekuomet nevalykite televizoriaus ar
nuotolinio valdymo pulto alkoholiu, cheminėmis
medžiagomis ar buitiniais valikliais.
* Turkijoje pagamintuose modeliuose nėra
transliacijos įrašymo ar pristabdymo funkcijos.
3. TV GUIDE
Atidaro arba uždaro TV gidą.
4. FORMAT
Atidaro arba uždaro vaizdo formato meniu.
5. SETUP
Atidaro nustatymų meniu.
Viršuje (Turkijoje pagamintiems modeliams)
1. Budėjimo režimas / Įjungti
Televizorius įjungiamas arba įjungiamas jo budėjimo
režimas.
2. Atkūrimo mygtukai
- Paleisti , paleidžia atkūrimą
- Pristabdyti , pristabdo atkūrimą
6
- Stabdyti , sustabdo atkūrimą
- Atsukti , atsuka atgal
- Persukti pirmyn , greitai persuka pirmyn
3. TV GUIDE
Atidaro arba uždaro TV gidą.
4. „Medijos naršyklė“
Atidaryti arba uždaryti medijos naršyklės meniu.
5. FORMAT
Atidaro arba uždaro vaizdo formato meniu.
6. SETUP
Atidaro nustatymų meniu.
Vidurys
Dugnas
1. Nutildyti
Nutildo garsą arba vėl jį įjungia.
2. Garsumas
Reguliuoja garsumo lygį.
1. HOME
Atidaro arba uždaro pradinį meniu.
2. SOURCES
Atidaro arba uždaro šaltinio meniu – prijungtų
įrenginių sąrašas.
3. Spalvoti mygtukai
Mygtukų funkcija atitinka ekrane pateikiamus
nurodymus.
4. INFO
Atidaro arba uždaro programos informaciją.
5. BACK
Grąžina ankstesnį pasirinktą kanalą.
Uždaro meniu nepakeičiant nustatymų.
6. EXIT
Vėl įjungiamas televizoriaus žiūrėjimas.
3. Skaičių mygtukai
Galima tiesiogiai pasirinkti televizijos kanalą.
4. SUBTITLE
Įjungia ar išjungia subtitrus arba įjungia automatinį jų
režimą.
5. Kanalas
Įjungia kitą arba ankstesnį kanalą iš kanalų sąrašo.
atidaromas kitas arba ankstesnis teksto / teleteksto
puslapis ir atidaromas kitas arba ankstesnis skyrius
diske.
6. TEXT
Atidaro arba uždaro tekstą / teletekstą.
3.2
IR jutiklis
Televizorius gali gauti komandas ir iš nuotolinio
valdymo pulto, siunčiančio komandas IR
(infraraudonųjų spindulių) ryšiu. Jeigu naudojate tokį
nuotolinio valdymo pultą, visada nukreipkite
nuotolinio valdymo pultą į infraraudonųjų spindulių
jutiklį televizoriaus priekyje.
7. OPTIONS
Atidaro arba uždaro parinkčių meniu.
8. OK mygtukas
Patvirtina pasirinkimą arba nustatymą.
9. Rodyklių / naršymo mygtukai
Naršo į viršų, žemyn, į kairę arba į dešinę.
10. LIST
Atidaro arba uždaro kanalų sąrašą.
Įspėjimas
Nestatykite jokių daiktų prieš televizoriaus IR jutiklį,
7
nes jie gali blokuoti IR signalą.
3.3
Valdymo rankenėlė – vietinis valdymas (jei yra)
Valdymo rankenėlė – vietinis valdymas
Jei nuotolinio valdymo pultas pasimetė arba išsikrovė
jo baterijos, tam tikrus bendruosius veiksmus su
televizoriumi vis tiek galite atlikti.
Jei norite atidaryti bendrąjį meniu…
1. Kai televizorius įjungtas, paspauskite televizoriaus
galinėje pusėje arba apačioje esantį valdymo
mygtuką, kad būtų parodytas bendrasis meniu.
2. Spausdami kairėn arba dešinėn
pasirinkite Garsumas, Kanalas
arba Šaltiniai.
Spauskite aukštyn ar žemyn ir sureguliuokite garsumą
arba įjunkite kitą arba ankstesnį kanalą. Spausdami
aukštyn ar žemyn taip pat galite eiti per šaltinių sąrašą
bei pasirinkti imtuvą.
Šis meniu bus išjungtas automatiškai.
8
4
Televizoriaus stovas
Nustatymas
4.1
Perskaitykite saugos instrukcijas
Perskaitykite saugos instrukcijas prieš naudodami
savo televizorių.
Instrukcijas galite perskaityti Vartotojo vadove,
skyriuje Sauga ir priežiūra.
4.2
Televizoriaus vieta
Patarimai dėl vietos parinkimo
- Statykite televizorių taip, kad šviesa nekristų tiesiai į
ekraną.
– Televizorių statykite iki 15 cm nuo sienos.
Televizoriaus stovo montavimo instrukcijas rasite su
televizoriumi gautoje trumpojoje instrukcijoje. Jei
pametėte šią instrukciją, galite ją atsisiųsti
iš www.philips.com.
Naudodami televizoriaus modelio numerį, suraskite ir
atsisiųskite trumpąją instrukciją.
Tvirtinimas prie sienos
4304, 4354 serijos televizoriai
Jūsų televizorių galima tvirtinti prie VESA reikalavimus
atitinkančio sieninio laikiklio (parduodamas atskirai).
Pirkdami sieninį laikiklį naudokite toliau nurodytą
VESA kodą. . .
– Tinkamiausias atstumas žiūrėti televizorių yra toks,
kai atstumas iki ekrano yra 3 kartus didesnis už
televizoriaus įstrižainę. Kai sėdite, akys turi būti
viename lygyje su televizoriaus ekrano centru.
Pastaba.
Laikykite televizorių toliau nuo dulkes sukeliančių
šaltinių, pavyzdžiui, nuo viryklių. Rekomenduojama
reguliariai valyti dulkes, kad jos nepatektų į
televizoriaus vidų.
- 24PHx43x4 - VESA MIS-F 75x75, M4 (min. 10 mm,
maks. 12 mm)
Pasiruošimas
Metalinius varžtus, kuriais televizorius tvirtinamas prie
VESA reikalavimus atitinkančio laikiklio, būtinai įsukite
maždaug 10 mm į angas su sriegiu televizoriuje.
Atsargiai
Tvirtinant televizorių prie sienos reikia specialių
įgūdžių, šį darbą turi atlikti kvalifikuotas asmuo.
Televizoriaus laikiklis ant sienos turi atitikti saugos
standartus pagal televizoriaus svorį. Prieš televizorių
pastatydami, taip pat perskaitykite informaciją apie
atsargumo priemones.
TP Vision Europe B.V. neprisiima atsakomybės už
netinkamą tvirtinimą arba bet kokį kitokį tvirtinimą, dėl
kurio įvyksta nelaimingas atsitikimas arba
susižalojama.
4504, 4503 serijos televizoriai
Jūsų televizorių galima tvirtinti prie VESA reikalavimus
atitinkančio sieninio laikiklio (parduodamas atskirai).
Pirkdami sieninį laikiklį naudokite toliau nurodytą
VESA kodą. . .
9
Televizoriaus laikiklis ant sienos turi atitikti saugos
standartus pagal televizoriaus svorį. Prieš televizorių
pastatydami, taip pat perskaitykite informaciją apie
atsargumo priemones.
TP Vision Europe B.V. neprisiima atsakomybės už
netinkamą tvirtinimą arba bet kokį kitokį tvirtinimą, dėl
kurio įvyksta nelaimingas atsitikimas arba
susižalojama.
- 32PHx450x - VESA MIS-F 100, M6 (min. 12 mm,
maks. 16 mm)
Pasiruošimas
Metalinius varžtus, kuriais televizorius tvirtinamas prie
VESA reikalavimus atitinkančio laikiklio, būtinai įsukite
maždaug 10 mm į angas su sriegiu televizoriuje.
Atsargiai
Tvirtinant televizorių prie sienos reikia specialių
įgūdžių, šį darbą turi atlikti kvalifikuotas asmuo.
Televizoriaus laikiklis ant sienos turi atitikti saugos
standartus pagal televizoriaus svorį. Prieš televizorių
pastatydami, taip pat perskaitykite informaciją apie
atsargumo priemones.
TP Vision Europe B.V. neprisiima atsakomybės už
netinkamą tvirtinimą arba bet kokį kitokį tvirtinimą, dėl
kurio įvyksta nelaimingas atsitikimas arba
susižalojama.
5304 serijos televizorius
Jūsų televizorių galima tvirtinti prie VESA reikalavimus
atitinkančio sieninio laikiklio (parduodamas atskirai).
Pirkdami sieninį laikiklį naudokite toliau nurodytą
VESA kodą. . .
5503 serijos televizorius
Jūsų televizorių galima tvirtinti prie VESA reikalavimus
atitinkančio sieninio laikiklio (parduodamas atskirai).
Pirkdami sieninį laikiklį naudokite toliau nurodytą
VESA kodą. . .
- 43PFx5503 - VESA MIS-F 200x100, M6 (min. 9
mm, maks. 11 mm)
Pasiruošimas
Metalinius varžtus, kuriais televizorius tvirtinamas prie
VESA reikalavimus atitinkančio laikiklio, būtinai įsukite
maždaug 10 mm į angas su sriegiu televizoriuje.
Atsargiai
Tvirtinant televizorių prie sienos reikia specialių
įgūdžių, šį darbą turi atlikti kvalifikuotas asmuo.
Televizoriaus laikiklis ant sienos turi atitikti saugos
standartus pagal televizoriaus svorį. Prieš televizorių
pastatydami, taip pat perskaitykite informaciją apie
atsargumo priemones.
TP Vision Europe B.V. neprisiima atsakomybės už
netinkamą tvirtinimą arba bet kokį kitokį tvirtinimą, dėl
kurio įvyksta nelaimingas atsitikimas arba
susižalojama.
- 22PFS5304 - VESA MIS-F 75x75, M4 (min. 8 mm,
maks. 8 mm)
Pasiruošimas
Metalinius varžtus, kuriais televizorius tvirtinamas prie
VESA reikalavimus atitinkančio laikiklio, būtinai įsukite
maždaug 10 mm į angas su sriegiu televizoriuje.
Atsargiai
Tvirtinant televizorių prie sienos reikia specialių
įgūdžių, šį darbą turi atlikti kvalifikuotas asmuo.
5505, 5525, 5535 serijos televizoriai
Jūsų televizorių galima tvirtinti prie VESA reikalavimus
atitinkančio sieninio laikiklio (parduodamas atskirai).
Pirkdami sieninį laikiklį naudokite toliau nurodytą
VESA kodą. . .
10
- 24PFx55x5 - VESA MIS-F 75x75, M4 (min.8 mm,
maks. 10 mm)
- 32PHx55x5 - VESA MIS-F 100, M6 (min. 12 mm,
maks. 16 mm)
- 43PFx55x5 - VESA MIS-F 200x100, M6 (min. 8 mm,
maks. 10 mm)
Pasiruošimas
Metalinius varžtus, kuriais televizorius tvirtinamas prie
VESA reikalavimus atitinkančio laikiklio, būtinai įsukite
maždaug 10 mm į angas su sriegiu televizoriuje.
Pastaba
Jei naudojate 24 in modelį, įsitikinkite, kad didesnis
montavimo įrenginys arba laikiklis netrukdys
maitinimo jungčiai.
- 24PFS5605 - VESA MIS-F 75x75, M4 (minimalus 8
mm, maksimalus 10 mm)
- 32PFS5605 - VESA MIS-F 100x100, M4 (minimalus
10 mm, maksimalus 14 mm)
Pasiruošimas
Metalinius varžtus, kuriais televizorius tvirtinamas prie
VESA reikalavimus atitinkančio laikiklio, būtinai įsukite
maždaug 10 mm į angas su sriegiu televizoriuje.
Pastaba
Jei naudojate 24 in modelį, įsitikinkite, kad didesnis
montavimo įrenginys arba laikiklis netrukdys
maitinimo jungčiai.
Atsargiai
Tvirtinant televizorių prie sienos reikia specialių
įgūdžių, šį darbą turi atlikti kvalifikuotas asmuo.
Televizoriaus laikiklis ant sienos turi atitikti saugos
standartus pagal televizoriaus svorį. Prieš televizorių
pastatydami, taip pat perskaitykite informaciją apie
atsargumo priemones.
TP Vision Europe B.V. neprisiima atsakomybės už
netinkamą tvirtinimą arba bet kokį kitokį tvirtinimą, dėl
kurio įvyksta nelaimingas atsitikimas arba
susižalojama.
5605 serijos televizorius
Jūsų televizorių galima tvirtinti prie VESA reikalavimus
atitinkančio sieninio laikiklio (parduodamas atskirai).
Pirkdami sieninį laikiklį naudokite toliau nurodytą
VESA kodą. . .
Atsargiai
Tvirtinant televizorių prie sienos reikia specialių
įgūdžių, šį darbą turi atlikti kvalifikuotas asmuo.
Televizoriaus laikiklis ant sienos turi atitikti saugos
standartus pagal televizoriaus svorį. Prieš televizorių
pastatydami, taip pat perskaitykite informaciją apie
atsargumo priemones.
TP Vision Europe B.V. neprisiima atsakomybės už
netinkamą tvirtinimą arba bet kokį kitokį tvirtinimą, dėl
kurio įvyksta nelaimingas atsitikimas arba
susižalojama.
5507, 5527, 5537 serijos televizoriai
Jūsų televizorių galima tvirtinti prie VESA reikalavimus
atitinkančio sieninio laikiklio (parduodamas atskirai).
Pirkdami sieninį laikiklį naudokite toliau nurodytą
VESA kodą. . .
11
- 24PHS55x7 - VESA MIS-F 75x75, M4 (minimalus 8
mm, maksimalus 10 mm)
- 32PHS55x7 - VESA MIS-F 100x100, M4 (minimalus
8 mm, maksimalus 10 mm)
- 43PFS5507 - VESA MIS-F 100x200, M6 (minimalus
8 mm, maksimalus 11 mm)
Pasiruošimas
Metalinius varžtus, kuriais televizorius tvirtinamas prie
VESA reikalavimus atitinkančio laikiklio, būtinai įsukite
maždaug 10 mm į angas su sriegiu televizoriuje.
Pastaba
4.3
Įjunkite televizorių
Prijunkite maitinimo laidą
- Įkiškite maitinimo laidą į POWER jungtį
televizoriaus gale.
- Įsitikinkite, ar maitinimo laidas saugiai įkištas į lizdą.
- Įsitikinkite, ar maitinimo laido kištukas sieniniame
elektros lizde bus visada pasiekiamas.
- Atjungdami maitinimo laidą visada traukite už
kištuko, o ne už laido.
Skirta 32" ir didesniems
Jei naudojate 24 in modelį, įsitikinkite, kad didesnis
montavimo įrenginys arba laikiklis netrukdys
maitinimo jungčiai.
Atsargiai
Tvirtinant televizorių prie sienos reikia specialių
įgūdžių, šį darbą turi atlikti kvalifikuotas asmuo.
Televizoriaus laikiklis ant sienos turi atitikti saugos
standartus pagal televizoriaus svorį. Prieš televizorių
pastatydami, taip pat perskaitykite informaciją apie
atsargumo priemones.
TP Vision Europe B.V. neprisiima atsakomybės už
netinkamą tvirtinimą arba bet kokį kitokį tvirtinimą, dėl
kurio įvyksta nelaimingas atsitikimas arba
susižalojama.
Skirta 22"/24"
Skirta 24PFS5535/24PHS5537
12
Nors budėjimo režimu televizorius naudoja labai
mažai energijos, taupydami energiją atjunkite
maitinimo laidą, jei ilgą laiką nenaudojate
televizoriaus.
Įjungimas arba Budėjimo režimas
Prieš įjungdami televizorių, įsitikinkite, kad maitinimo
laidą prijungėte prie POWER jungties televizoriaus
nugarėlėje.
Įjungimas
Paspauskite televizoriaus šone arba gale esantį
maitinimo mygtuką (jei toks yra). Arba nuotolinio
valdymo pulte paspauskite .
Perjungimas į parengties režimą
Jei vėl norite įjungti televizoriaus budėjimo režimą,
nuotolinio valdymo pulte paspauskite .
Kad televizorių visiškai išjungtumėte, ištraukite
maitinimo laido kištuką.
Atjungdami maitinimo laido kištuką, traukite už
kištuko, o ne už laido. Turite visada patogiai pasiekti
maitinimo kištuką, maitinimo laidą ir lizdą.
13
5
Jungtys
5.1
Jungiamumo vedlys
Visada junkite įrenginį prie televizoriaus su geriausios
kokybės jungtimi. Be to, naudokite geros kokybės
laidus, kad būtų užtikrintas geras vaizdo ir garso
perdavimas.
Kai prijungiate įrenginį, televizorius atpažįsta jo tipą ir
suteikia kiekvienam įrenginiui tinkamą tipo
pavadinimą. Jei norite, tipo pavadinimą galite
pakeisti. Jei įrenginio tipo pavadinimas nustatomas
teisingai, šaltinių meniu pasirinkus šį įrenginį
televizorius automatiškai įjungia tinkamiausius
televizoriaus nustatymus.
5.2
Skirta 22"/24"
Antena (4503, 5503, 4304, 4354, 4504, 5304, 5605 32" serijos televizoriai)
Įkiškite antenos kištuką iki galo į Antenos lizdą,
esantį televizoriaus galinėje pusėje.
Galite prijungti savo anteną arba antenos signalą iš
kolektyvinės antenos sistemos. Naudokite IEC
koaksialinę 75 omų RD antenos jungtį.
Naudokite šią antenos jungtį DVB-T ir DVB-C įvesties
signalams.
Skirta 32" ir didesniems
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
5.3
Antena (5505, 5525, 5535, 24", 5507, 5527, 5605 serijos televizoriai)
Įkiškite antenos kištuką iki galo į Antenos lizdą,
esantį televizoriaus galinėje pusėje.
Galite prijungti savo anteną arba antenos signalą iš
kolektyvinės antenos sistemos. Naudokite IEC
koaksialinę 75 omų RD antenos jungtį.
Naudokite šią antenos jungtį DVB-T ir DVB-C įvesties
signalams.
14
5.4

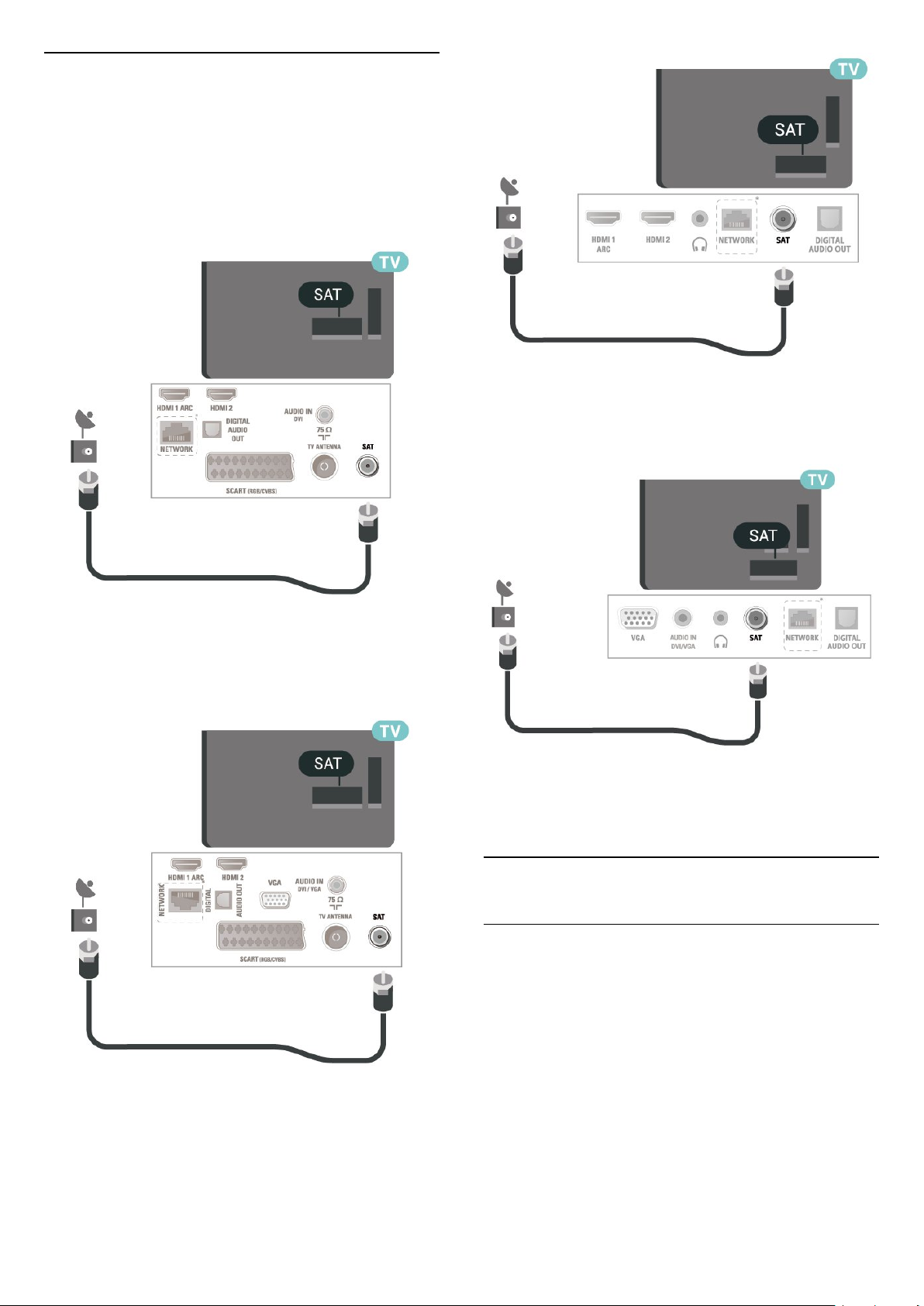

Palydovinė (jei yra)
Prijunkite F tipo palydovinę jungtį prie palydovinės
antenos lizdo SAT, esančio televizoriaus galinėje
pusėje.
Skirta 32" ir didesniems (4503, 4504, 5503, 5605 32"
serijos televizoriai)
Skirta 24" (5505, 5525, 5535, 5605 24", 5507,
5537 serijos televizoriai)
Skirta 22"/24" (4304, 4354, 5304 serija)
* Tinklo jungtis galima tik JK skirtuose modeliuose
5.5

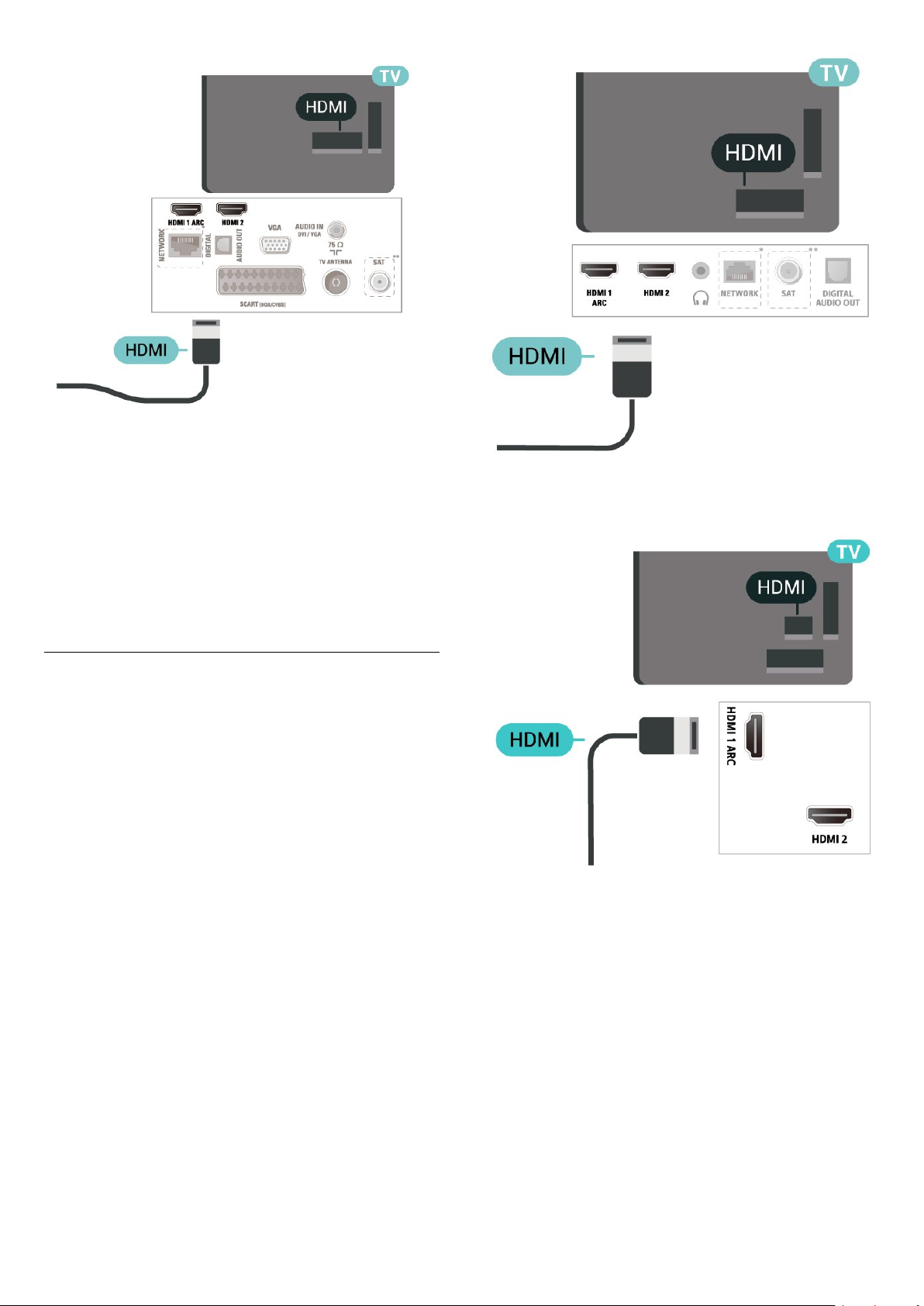

Vaizdo įrašų įrenginys
HDMI (4503, 5503, 4304, 4354, 4504,
5304, 5605 32“ serijos televizoriai)
Geriausia signalo perdavimo kokybė pasiekiama
naudojant didelės spartos HDMI laidą, kuris nėra
ilgesnis nei 5 m.
Skirta 32" ir didesniems (5505, 5525, 5507, 5527,
5537 serijos televizoriai)
15
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
Apsauga nuo kopijavimo
HDMI laidai palaiko HDCP (plačiajuosčio ryšio
skaitmeninio turinio apsaugą). HDCP yra apsaugos
nuo kopijavimo signalas, kuris neleidžia kopijuoti
turinio iš DVD arba „Blu-ray“ disko. Taip pat ši funkcija
vadinama DRM (skaitmeniniu teisių valdymu).
HDMI (5505, 5525, 5535, 5605 24",
5507, 5527, 5537 serijos televizoriai)
Geriausia signalo perdavimo kokybė pasiekiama
naudojant didelės spartos HDMI laidą, kuris nėra
ilgesnis nei 5 m.
Skirta 32" ir didesniems
Skirta 24"
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
Apsauga nuo kopijavimo
HDMI laidai palaiko HDCP (plačiajuosčio ryšio
skaitmeninio turinio apsaugą). HDCP yra apsaugos
nuo kopijavimo signalas, kuris neleidžia kopijuoti
turinio iš DVD arba „Blu-ray“ disko. Taip pat ši funkcija
vadinama DRM (skaitmeniniu teisių valdymu).
16

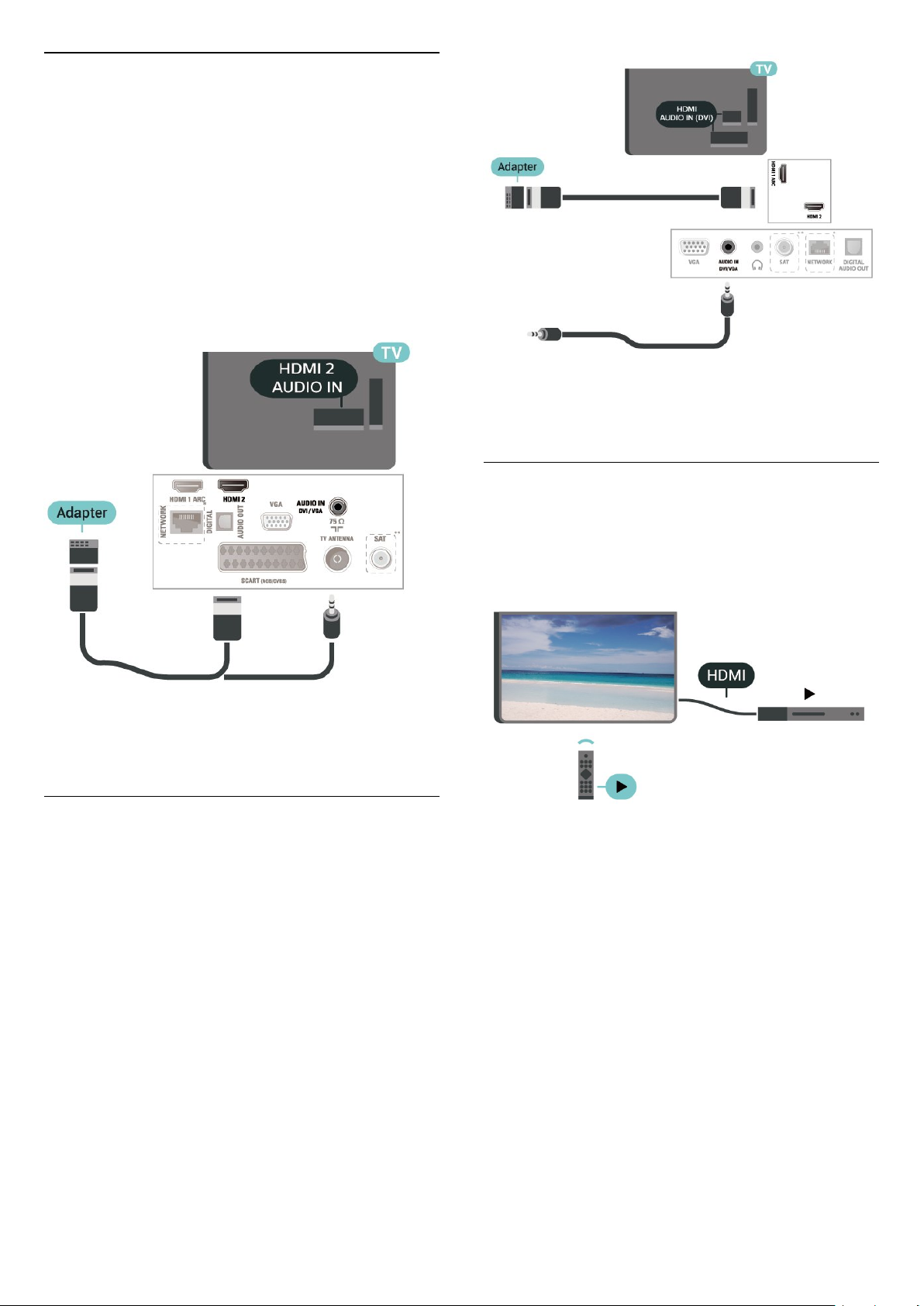

HDMI – DVI (4304, 4354, 5304, 5605
32" serijos televizoriai)
Jei vis dar turite įrenginių, kuriuose yra tik DVI jungtis,
juos galite jungti prie bet kurios HDMI 2 jungties
naudodami DVI–HDMI adapterį.
Jei jūsų įrenginyje yra tik DVI jungtis, naudokite DVI į
HDMI adapterį. Naudokite HDMI 2 jungtį ir prijunkite
garso K/D laidą (3,5 mm minikištukas) prie
televizoriaus galinėje pusėje esančio garso įvado
garsui.
Skirta 22"/24"
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
HDMI-CEC ryšys – „EasyLink“
Prie televizoriaus prijungę HDMI CEC palaikančius
įrenginius galite juos valdyti televizoriaus nuotolinio
valdymo pultu. Televizoriuje ir prijungtame įrenginyje
turi būti įjungtas „EasyLink“ HDMI CEC.
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
HDMI – DVI (5505, 5525, 5535, 5605
24", 5507, 5537 serijos televizoriai)
Jei vis dar turite įrenginių, kuriuose yra tik DVI jungtis,
juos galite jungti prie bet kurios HDMI 2 jungties
naudodami DVI–HDMI adapterį.
Jei jūsų įrenginyje yra tik DVI jungtis, naudokite DVI į
HDMI adapterį. Naudokite HDMI 2 jungtį ir prijunkite
garso K/D laidą (3,5 mm minikištukas) prie
televizoriaus galinėje pusėje esančio garso įvado
garsui.
Skirta 24"
„EasyLink“ įjungimas
(Pagrindinis) > Nustatymai > Bendrieji
nustatymai > „EasyLink“ > „EasyLink“ > Įjungta
HDMI CEC palaikančių įrenginių valdymas
televizoriaus nuotolinio valdymo pultu
(Pagrindinis) > Nustatymai > Bendrieji
nustatymai > „EasyLink“ > „EasyLink“ nuotolinio
valdymo pultas > Įjungta
Pastaba.
– „EasyLink“ gali tinkamai neveikti su kitų prekių
ženklų įrenginiais.
– HDMI CEC funkcija įvairių modelių įrenginiuose
vadinasi skirtingai. Pavyzdžiui: „Anynet“, „Aquos Link“,
„Bravia Theatre Sync“, „Kuro Link“, „Simplink“ ir „Viera
17
Link“. Ne visų modelių įrenginiai yra visiškai
suderinami su „EasyLink“. Atitinkami kitų prekės
ženklų HDMI CEC pavadinimai yra jų atitinkamų
turėtojų nuosavybė.
SCART (jei yra)
SCART – tai geros kokybės jungtis.
SCART jungtį galima naudoti CVBS ir RGB vaizdo
signalams, bet ji netinka didelės raiškos (HD)
televizijos signalams. SCART jungtis kartu perduoda
vaizdo ir garso signalus. SCART jungtis palaiko ir NTSC
atkūrimą.
Skirta 4503, 5503, 4304, 4354, 4504, 5304, 5605 32"
serijos televizoriams
Skaitmeninė garso išvestis (4503,
5503, 4304, 4354, 4504, 5304, 5605
32" serijos televizoriai)
Garso išvestis – optinė – tai aukštos garso kokybės
jungtis.
Ši optinė jungtis gali perduoti 5.1 garso kanalų
signalus. Jeigu įrenginyje, dažniausiai namų kino
sistemoje, nėra HDMI ARC jungties, šią jungtį galite
naudoti su namų kino garso įvesties–optine jungtimi.
Garso išvesties–optine jungtimi garsas perduodamas
iš televizoriaus į namų kino sistemą.
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
5.6
Garso įrenginys
HDMI ARC
Tik televizoriaus HDMI 1 turi HDMI ARC (garso
grįžties kanalą).
Jei įrenginyje, įprastai namų kino sistemoje (NKS), taip
pat yra HDMI ARC jungtis, ją prijunkite prie šio TV
HDMI 1 lizdo. Kai naudojate HDMI ARC jungtį, jums
nereikia jungti papildomo garso laido, kuriuo
televizoriaus vaizdo garsas siunčiamas į NKS. HDMI
ARC jungtis perduoda abu signalus.
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
Skaitmeninė garso išvestis (5505,
5525, 5535, 5605 24", 5507, 5527,
5537 serijos televizoriai)
Garso išvestis – optinė – tai aukštos garso kokybės
jungtis.
Ši optinė jungtis gali perduoti 5.1 garso kanalų
signalus. Jeigu įrenginyje, dažniausiai namų kino
sistemoje, nėra HDMI ARC jungties, šią jungtį galite
naudoti su namų kino garso įvesties–optine jungtimi.
Garso išvesties–optine jungtimi garsas perduodamas
iš televizoriaus į namų kino sistemą.
Skirta 32" ir didesniems
18
Skirta 24"
Ausinės (5505, 5525, 5535, 5605 24",
5507, 5527, 5537 serijos televizoriai)
Ausines galite prijungti prie jungties televizoriaus
šone. Tai 3,5 mm minijungtis. Ausinių garsumo lygį
galite reguliuoti atskirai.
Skirta 32" ir didesniems
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
Ausinės (4503, 5503, 4304, 4354,
4504, 5304, 5605 32" serijos
televizoriai)
Ausines galite prijungti prie jungties televizoriaus
šone. Tai 3,5 mm minijungtis. Ausinių garsumo lygį
galite reguliuoti atskirai.
Skirta 24"
* Tinklo jungtis galima tik JK skirtuose modeliuose
19
** Palydovinė jungtis tik xxPxSxxxx serijai
5.7
Kompiuteris
HDMI – DVI (4304, 4354, 5304, 5605
32" serijos televizoriai)
Jei vis dar turite įrenginių, kuriuose yra tik DVI jungtis,
juos galite jungti prie bet kurios HDMI 2 jungties
naudodami DVI–HDMI adapterį.
Jei jūsų įrenginyje yra tik DVI jungtis, naudokite DVI į
HDMI adapterį. Naudokite HDMI 2 jungtį ir prijunkite
garso K/D laidą (3,5 mm minikištukas) prie
televizoriaus galinėje pusėje esančio garso įvado
garsui.
Skirta 22"/24"
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
VGA (jei yra)
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
HDMI – DVI (5505, 5525, 5535, 5605
24", 5507, 5537 serijos televizoriai)
Jei jūsų įrenginyje yra tik VGA jungtis, naudokite VGA
laidą. Naudokite VGA jungtį ir prijunkite garso K/D
laidą (3,5 mm minikištukas) prie televizoriaus galinėje
pusėje esančio garso įvado garsui.
Skirta 22"/24" (4304, 4354, 5304 serija)
Jei vis dar turite įrenginių, kuriuose yra tik DVI jungtis,
juos galite jungti prie bet kurios HDMI 2 jungties
naudodami DVI–HDMI adapterį.
Jei jūsų įrenginyje yra tik DVI jungtis, naudokite DVI į
HDMI adapterį. Naudokite HDMI 2 jungtį ir prijunkite
garso K/D laidą (3,5 mm minikištukas) prie
televizoriaus galinėje pusėje esančio garso įvado
garsui.
Skirta 24"
Skirta 24" (5505, 5525, 5535, 5605 24", 5507, 5537
serijos televizoriai)
20
* Tinklo jungtis galima tik JK skirtuose modeliuose
** Palydovinė jungtis tik xxPxSxxxx serijai
Lustinė kortelė
Skaitmeninės televizijos operatoriai pateikia šį CI+
modulį (sąlyginės prieigos modulį – CAM) ir lustinę
kortelę, kai iš jų užsisakote papildomų programų.
Įstatykite lustinę kortelę į CAM modulį. Skaitykite iš
operatoriaus gautas instrukcijas.
Jei į televizorių norite įstatyti CAM…
Tinkamiausi nustatymai
(Pagrindinis) > Nustatymai > Vaizdas >
Išplėstiniai > Kompiuteris
Nustatykite kaip Įjungta, kad būtų parinktas
tinkamiausias nustatymas, skirtas televizoriui kaip
kompiuterio monitoriui naudoti.
* Tik HDMI ir VGA šaltiniams.
5.8
CAM su lustine kortele – CI+
Apie „CI+“
Šis televizorius yra paruoštas CI+ sąlyginei prieigai.
Naudodamiesi CI+ galite žiūrėti aukštos kokybės HD
programas, pavyzdžiui, filmus ir sporto laidas,
siūlomas skaitmeninės televizijos operatorių jūsų
regione. Šias programas užkodavo televizijos
operatorius, o jos iškoduojamos naudojant išankstinio
mokėjimo CI+ modulį.
Skaitmeninės televizijos operatoriai, jums
prenumeruojant jų geriausias programas, siūlo CI+
modulį (sąlyginės prieigos modulis, CAM) bei
papildomą išmaniąją kortelę. Šioms programoms
taikoma aukšto lygio apsauga nuo kopijavimo.
Jei reikia daugiau informacijos apie sąlygas ir
taisykles, kreipkitės į skaitmeninės televizijos
operatorių.
1. Apžiūrėkite CAM ir raskite tinkamą įdėjimo būdą.
Netinkamai įdėjus kortelę gali sugesti CAM ir
televizorius.
2. Žiūrėdami į televizoriaus nugarėlę, priekinę CAM
dalį nukreipę į save, švelniai pastumkite CAM į
lizdą COMMON INTERFACE.
3. Pastumkite CAM tiek, kiek jis įlįs, ir palikite jį lizde.
Kai televizorių įjungsite, gali praeiti kelios minutės, kol
CAM bus suaktyvintas. Jei CAM modulis įstatytas, o
abonentinis mokestis sumokėtas (paslaugų teikimo
būdas gali skirtis), galėsite žiūrėti koduotus kanalus,
kuriuos palaiko turima CAM lustinė kortelė.
CAM ir lustinė kortelė yra skirta tik jūsų televizoriui. Jei
CAM išimsite, CAM palaikomų koduotų kanalų
nebegalėsite žiūrėti.
Skirta 4503, 5503, 4304, 4354, 4504, 5304, 5605 32"
serijos televizoriams
Skirta 5505, 5525, 5535, 5605 24", 5507, 5527, 5537
serijos televizoriams
21
Lustinės kortelės kanalo peržiūra
Galite žiūrėti iš CI/CAM kortelių įdiegtus kanalus.
1. Žiūrėdami televizijos kanalą
paspauskite LIST, kad būtų atidarytas kanalų
sąrašas.
2. Pasirinkite: CI+ kanalų sąrašas .
Nustatykite slaptažodžius ir PIN kodus
Skirta 5505, 5525, 5535, 5605 24", 5507, 5527, 5537
serijos televizoriams
Naudodamiesi kai kuriais CAM, kad galėtumėte žiūrėti
jai priskirtus kanalus, turėsite įvesti PIN kodą. Jei
norite nustatyti CAM skirtą PIN kodą,
rekomenduojame naudoti tą patį kodą kaip ir
televizoriui atrakinti.
Jei norite nustatyti CAM skirtą PIN kodą…
(Pagrindinis) > Nustatymai > Užraktas nuo
vaikų > CAM PIN
5.9
USB įrenginys
USB atmintinė
Galite peržiūrėti nuotraukas ar groti muziką ir vaizdo
įrašus iš prijungtos USB atmintinės. Įjungę televizorių
prijunkite USB atmintinę prie vienos iš
televizoriaus USB jungčių.
Televizorius aptinka atmintinę ir atidaro sąrašą,
kuriame matyti jos turinys.
Jei turinys automatiškai neparodomas,
paspauskite SOURCES ir pasirinkite USB.
USB standusis diskas
Prijungę USB standųjį diską galite pristabdyti arba
įrašyti skaitmenines televizijos transliacijas (DVB
transliacijas ar panašias).
Minimali vieta diske
- Jei norite pristabdyti transliaciją, jums reikia su USB
suderinamo standžiojo disko, kuriame būtų mažiausiai
4 GB laisvos vietos.
- Jei norite pristabdyti ir įrašyti transliaciją, jums reikės
mažiausiai 32 GB vietos diske.
Kad galėtumėte pristabdyti arba įrašyti transliaciją,
turite prijungti ir suformatuoti USB standųjį diską.
Formatuojant pašalinami visi USB standžiajame diske
esantys failai.
* Turkijoje pagamintuose modeliuose nėra
transliacijos įrašymo ar pristabdymo funkcijos.
Skirta 4503, 5503, 4304, 4354, 4504, 5304, 5605 32"
serijos televizoriams
Skirta 4503, 5503, 4304, 4354, 4504, 5304, 5605 32"
serijos televizoriams
22
Loading...
