值，备注

工厂复位

工厂复位初始化 EEPROM 设定

老化模式

频道预设

上电模式

Secondary/Memory/
Direct

Mboot 升级

Are you sure
Upgrade ?
选项：
confirm/Cancel

更新 Mboot

Main 升级

Are you sure
Upgrade ?
选项：confirm 和
Cancel

更新主程序

写入 MAC地址

数据调试

ADC ADJUST

ADC 调整

Source

VGA(RGB),分量(SD,HD)选择

R-GAIN

前端增益调整
G-GAIN

B-GAIN

R-OFFSET

钳位电平调整

G-OFFSET

B-OFFSET

Phase

相位

Auto Tune

White Balance

色温调节

Color Temperature

R Gain

白电平调整

G Gain

B Gain

R Offset

黑电平调整

G Offset

B offset

Picture Mode

图像模式调节

Brightness

亮度

Constrast

对比度

Saturation

色饱和度

Hue

色调

Sharpness

清晰度

Backlight

亮度

Test Pattern

Non_linear

各种曲线调整

OSD_0

OSD_25

OSD_50

OSD_75

OSD_100

OverScan

重现率调整

Source

各个信源

H size

行幅调整

H position

行中心位置

V size

场幅调整

V position

场中心位置

PEQ

PEQ 调整；
Fo：设定需要增益频段的中
心频点。
Fo1 coarse

范围 0~16000，step 为 100HZ

Fo1 fine

范围 0~16000，step 为 1HZ

Fo2 coarse

范围 0~16000，step 为 100HZ

Fo2 fine

范围 0~16000，step 为 1HZ

Fo3 coarse

范围 0~16000，step 为 100HZ

Fo3 fine

范围 0~16000，step 为 1HZ

Fo4 coarse

Fo4 fine

Fo5 coarse

Fo5 fine

Uart Enable

（开关 Uart）On/off

Uart Debug

Debug工具可以使用COM口读
取寄存器

EfficiencyBk

EfficiencyBk_Max
AVC

CEC/ARC
其他

屏型号

PQ

软件版本

条形编码

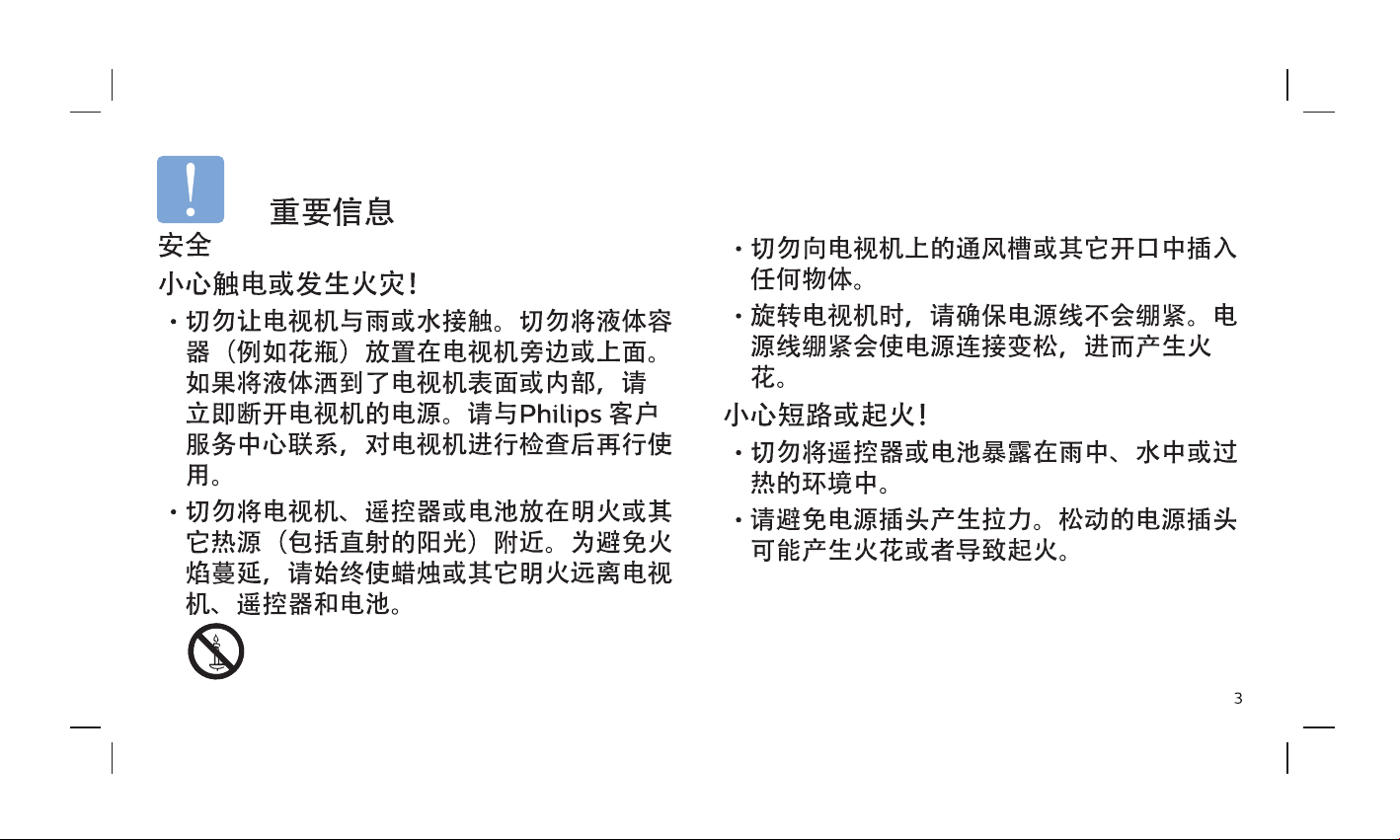

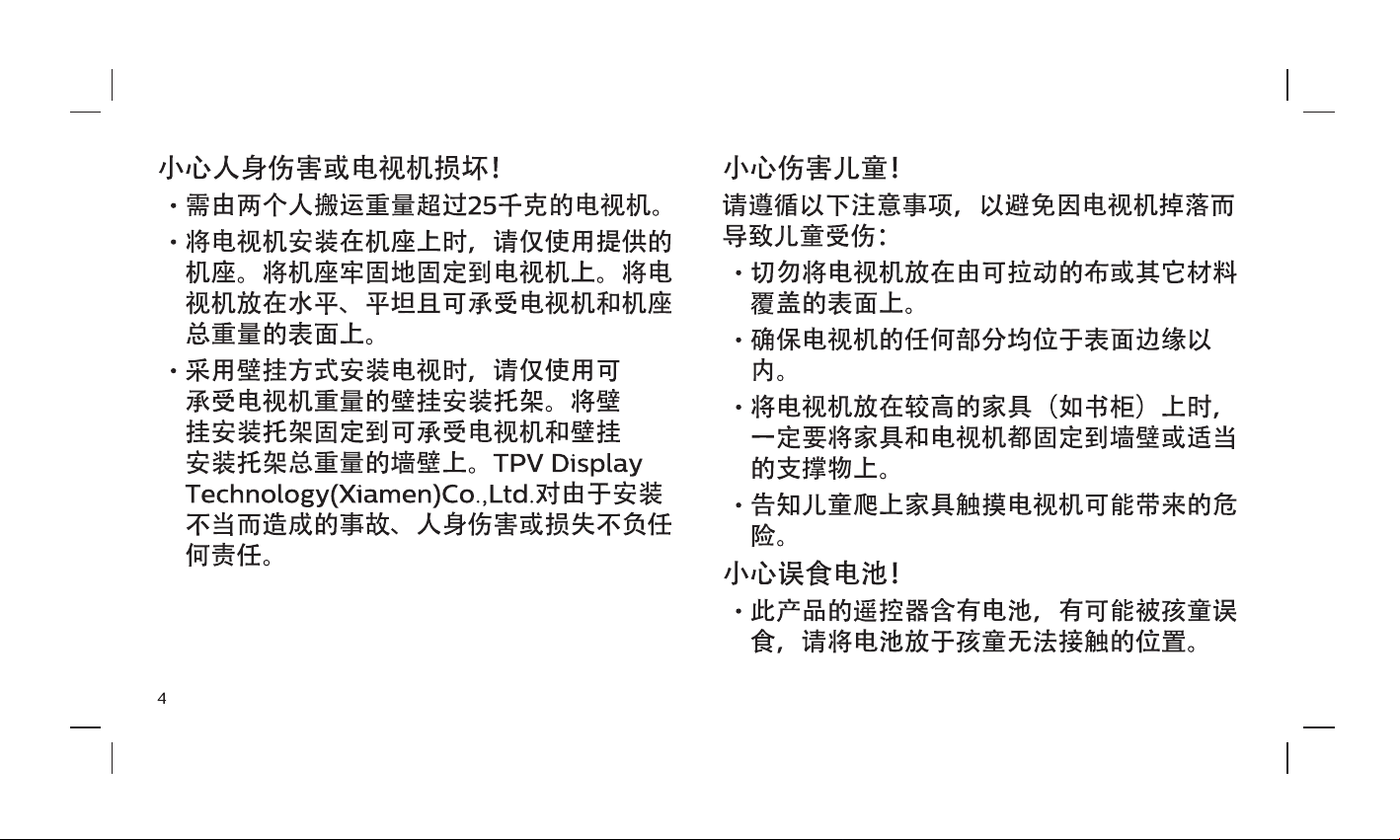

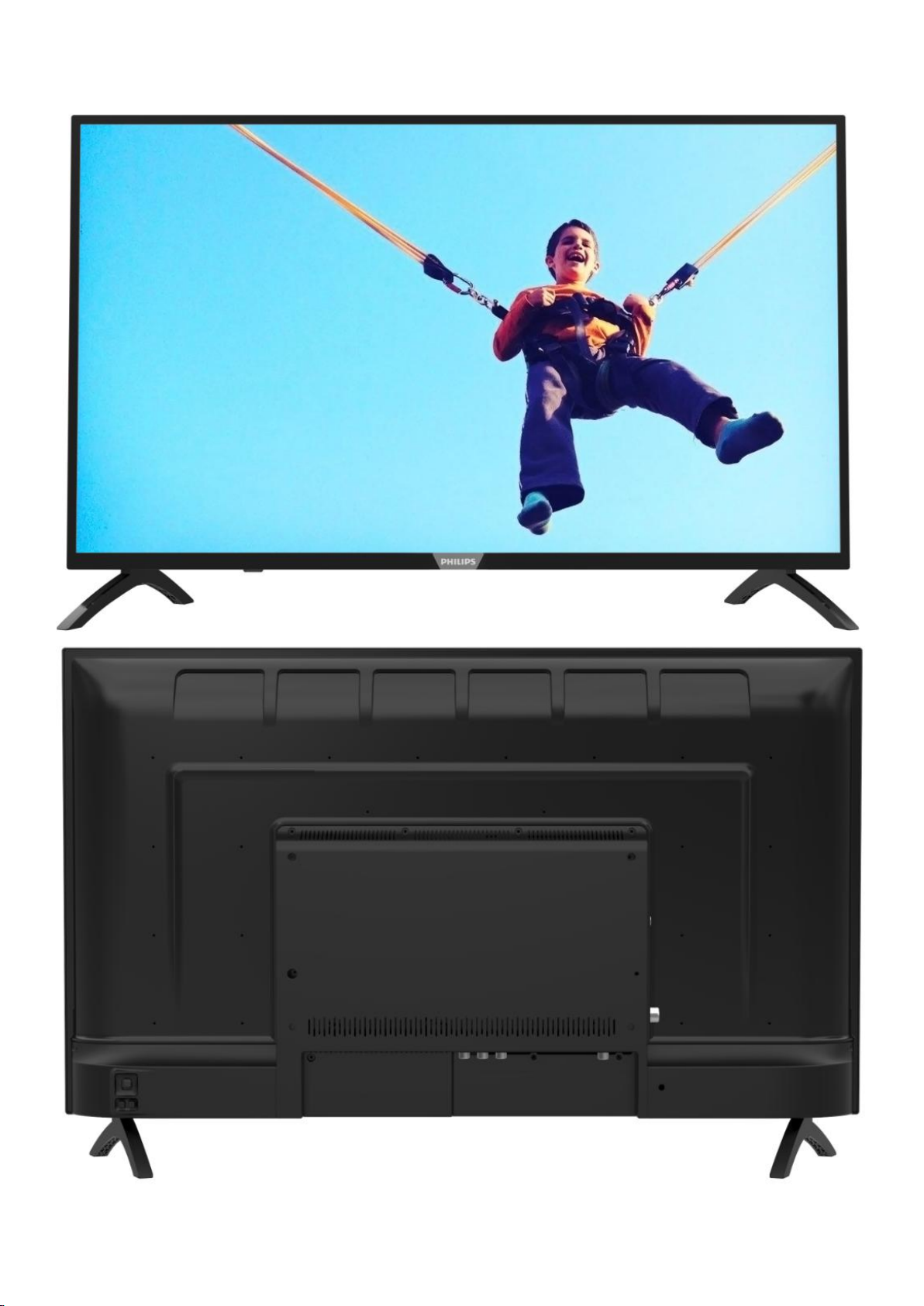

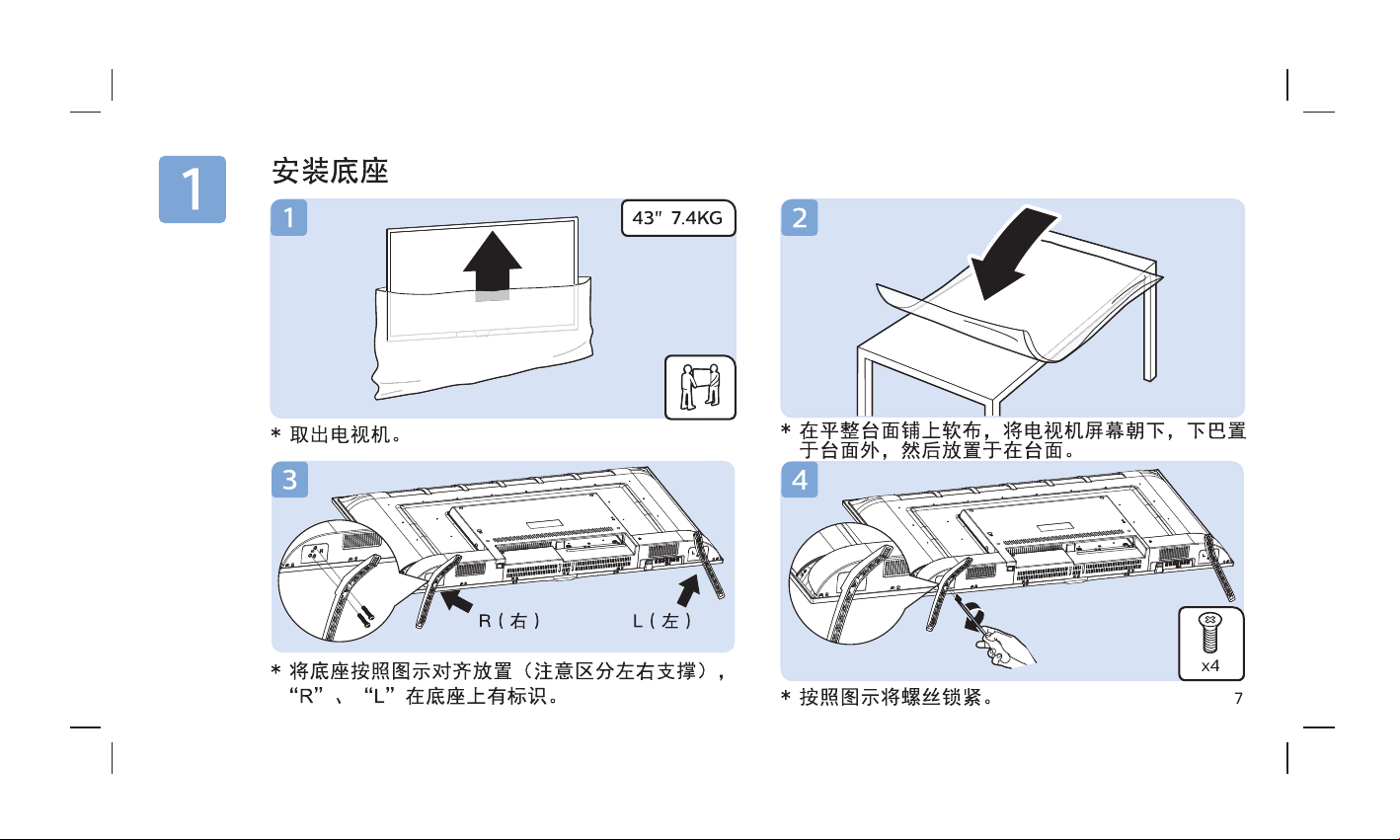

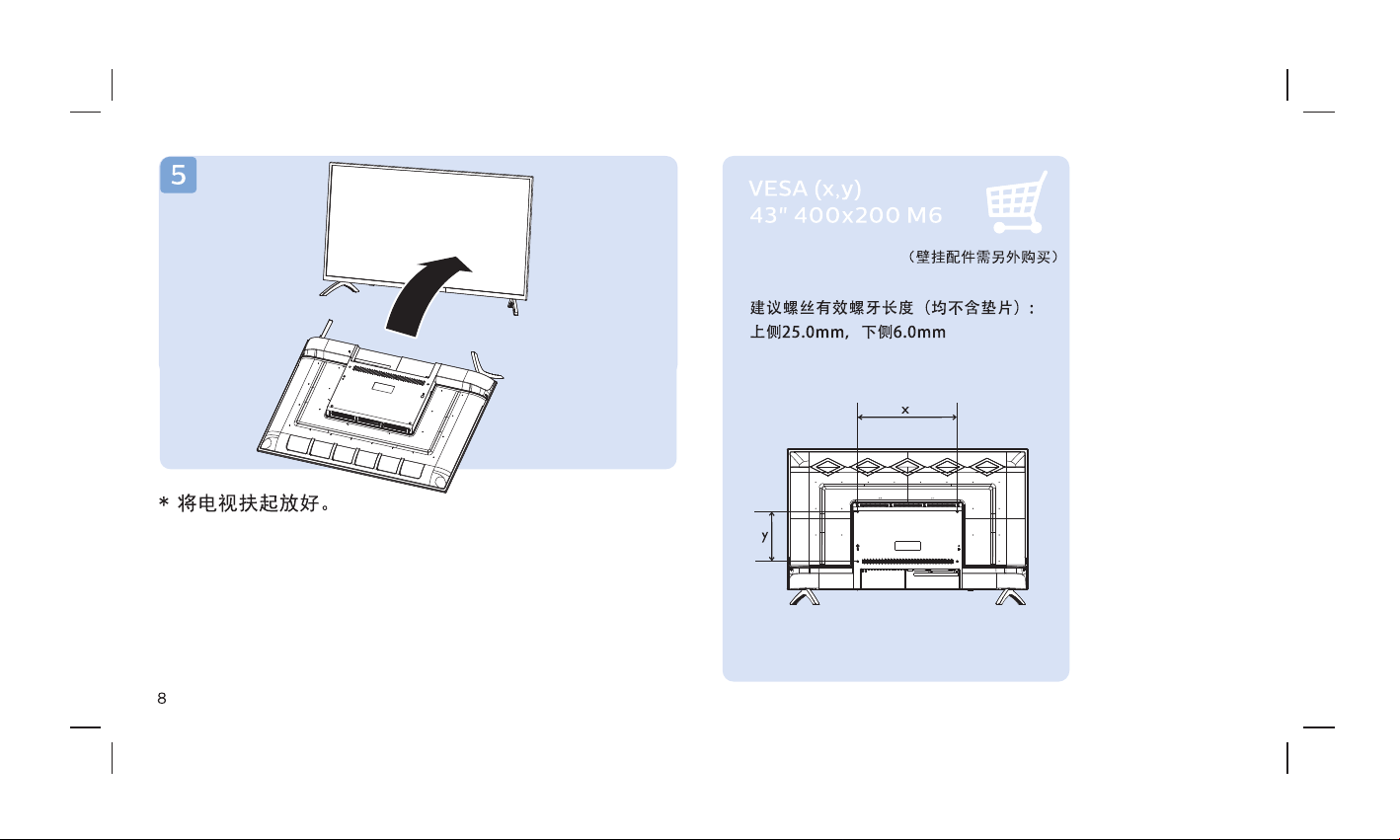

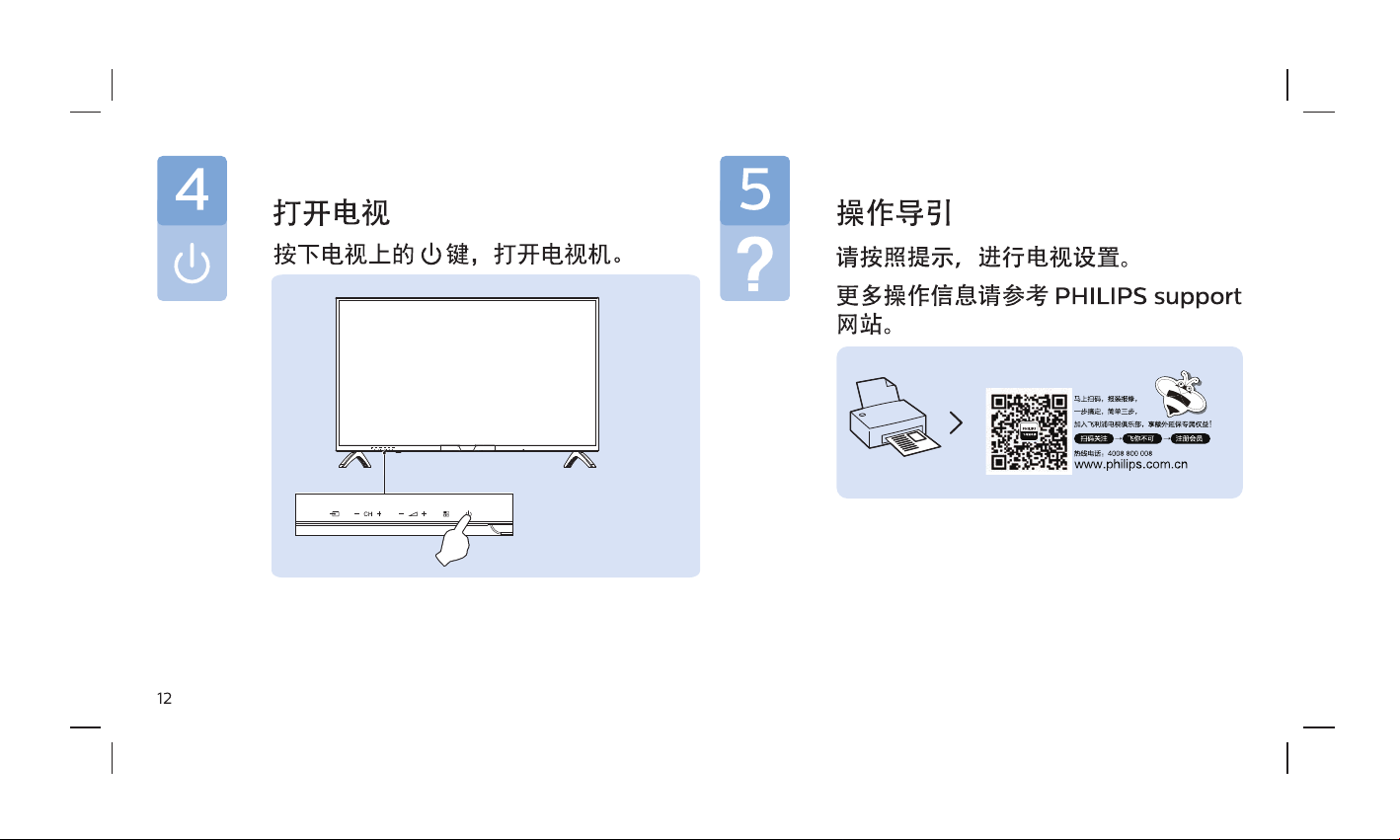

43K3S-DMB 配塑胶拱形底座

网络电视 MSD6A338 方案软件升级(售后服务)

一、软件升级所用的工具及材料

*个人电脑（WINDOWS XP 系统,USB2.0）
*AC100~240V 电源及电源线
*ISP 烧录板及连接线
*ISP 烧录板驱动程序
*USB 闪存盘（2.0 版，容量不要超过 2G）
*升级软件及引导文件

串口信号 DEBUG 转
接板（料号：

9051-11J000-0000101
1）适用于没有 VGA
口的 T8*1 主板

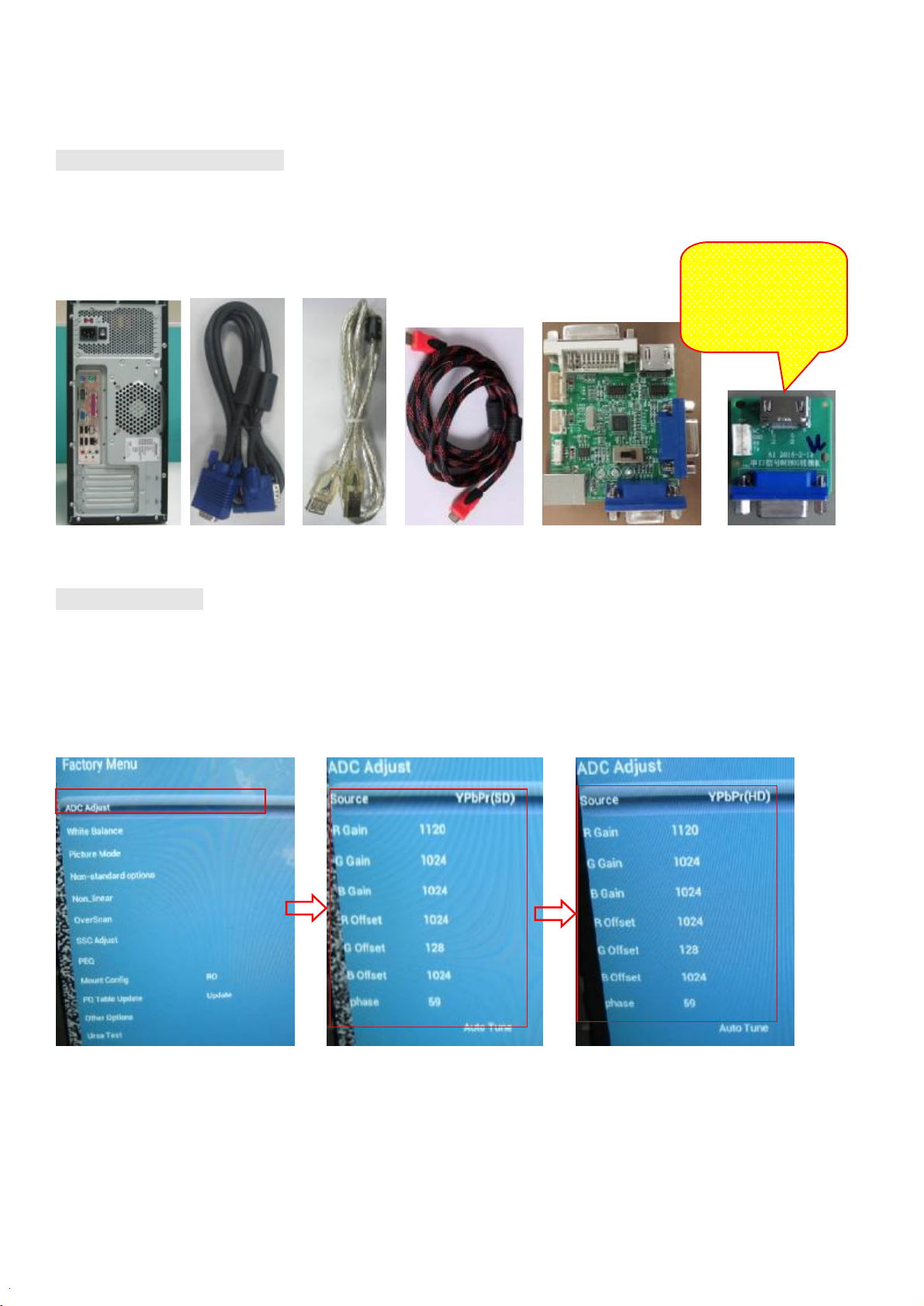

个人电脑 VGA cable USB cable HDMI cable USB 烧录工具 DEBUG 转接板

二、升级前准备工作
升级前最好把工厂菜单里所有信源的 ADC 及白平衡数据记录下来（升级后可能出现 FLASH 初始化，擦除掉彩色
校准数据，这时要把记下来的数据还原）：

1. 在 YPbPb 信源下，按 MENU 键在弹出主菜单后，再依次按 8202 数字键进入工厂菜单，选择 ADC ADJUST

项，按 OK 键进入下一级菜单，将光标移动到 MODE 项，按左/右移动键将光标选 择 YPbPr(SD)项，记录下

R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值.

2. 在 ADC ADJUST 项，按 OK 键进入下一级菜单，将光标移动到 MODE 项，按 左 / 右移动键将光标选择 YPbPr(HD)

项，记录下 R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值.

3. 在 VGA 信源下，按 MENU 键在弹出主菜单后，再依次按 8202 数字键进入工厂菜单，选择 ADC ADJUST 项，

按 OK 键 进入下一级菜单，将光标移动到 MODE 项，按左/ 右移动键将光标选择 YPbPr(SD)项，记录下
R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值.

升级前请分别记录好 YPbPr(SD)

和 YPbPr(HD) 以及 VGA 模式下

的 R/G/B-GAIN和 R/B/G-OFFSET

的值，待机器软件升级后再改成所
记录下的值

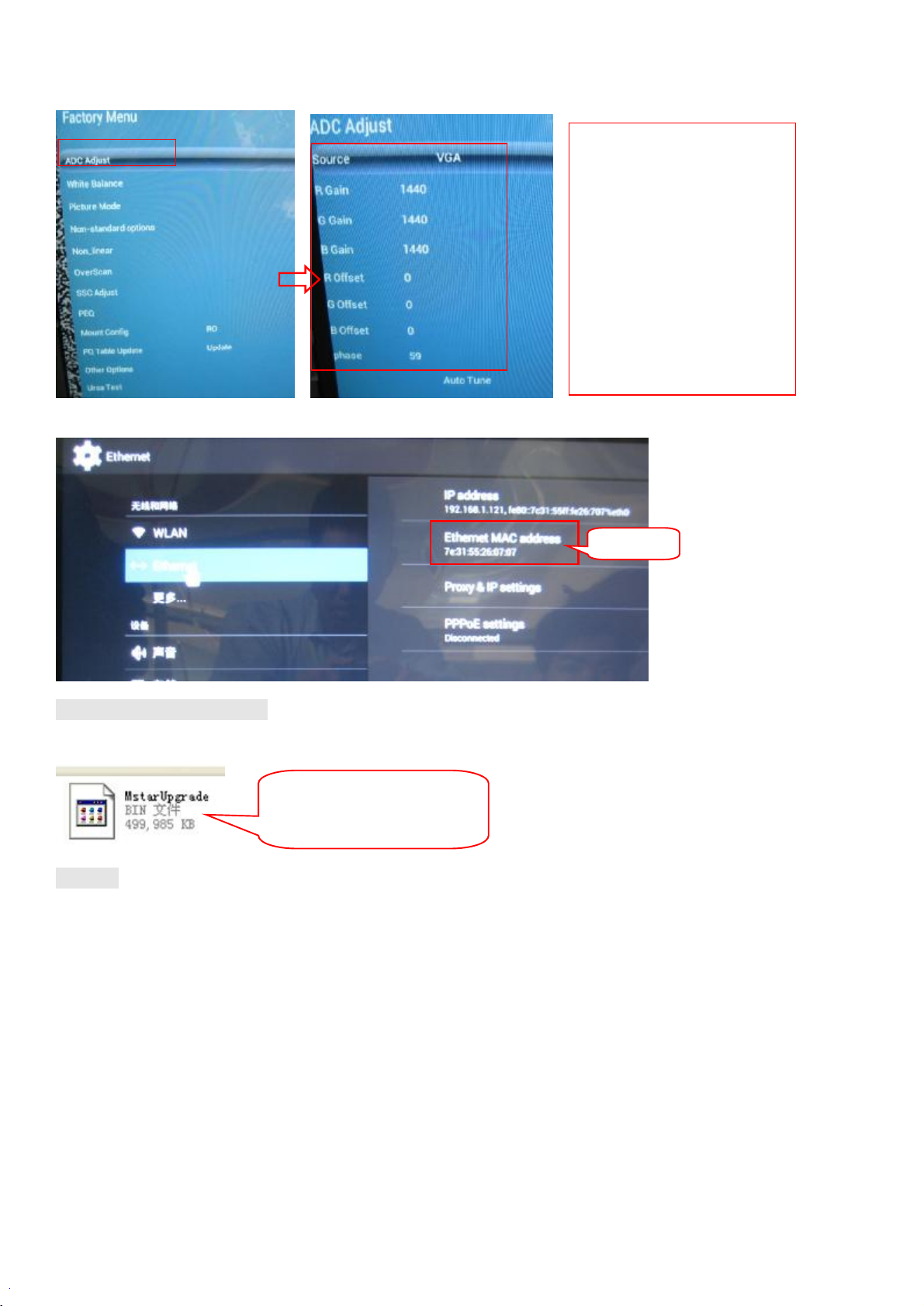

4. 在 Android 系统主界面移动鼠标光标到“网络”--“以太网”选项，点击鼠标左键进入。把 MAC 地址记录好。

MAC 地址

三、软件升级作业内容及步骤：

1.将 U 盘格式化为 FAT32 格式，再将升级软件（软件名及大小写为 MstarUpgrade，后缀为 bin）放于 U 盘内。

软件升级有两种方法，推荐使用方式 1 进行。

软件越大升级时间越长通常耗
时为 3~4 分钟，升级中需给预足

够的升级时间，确保升级成功

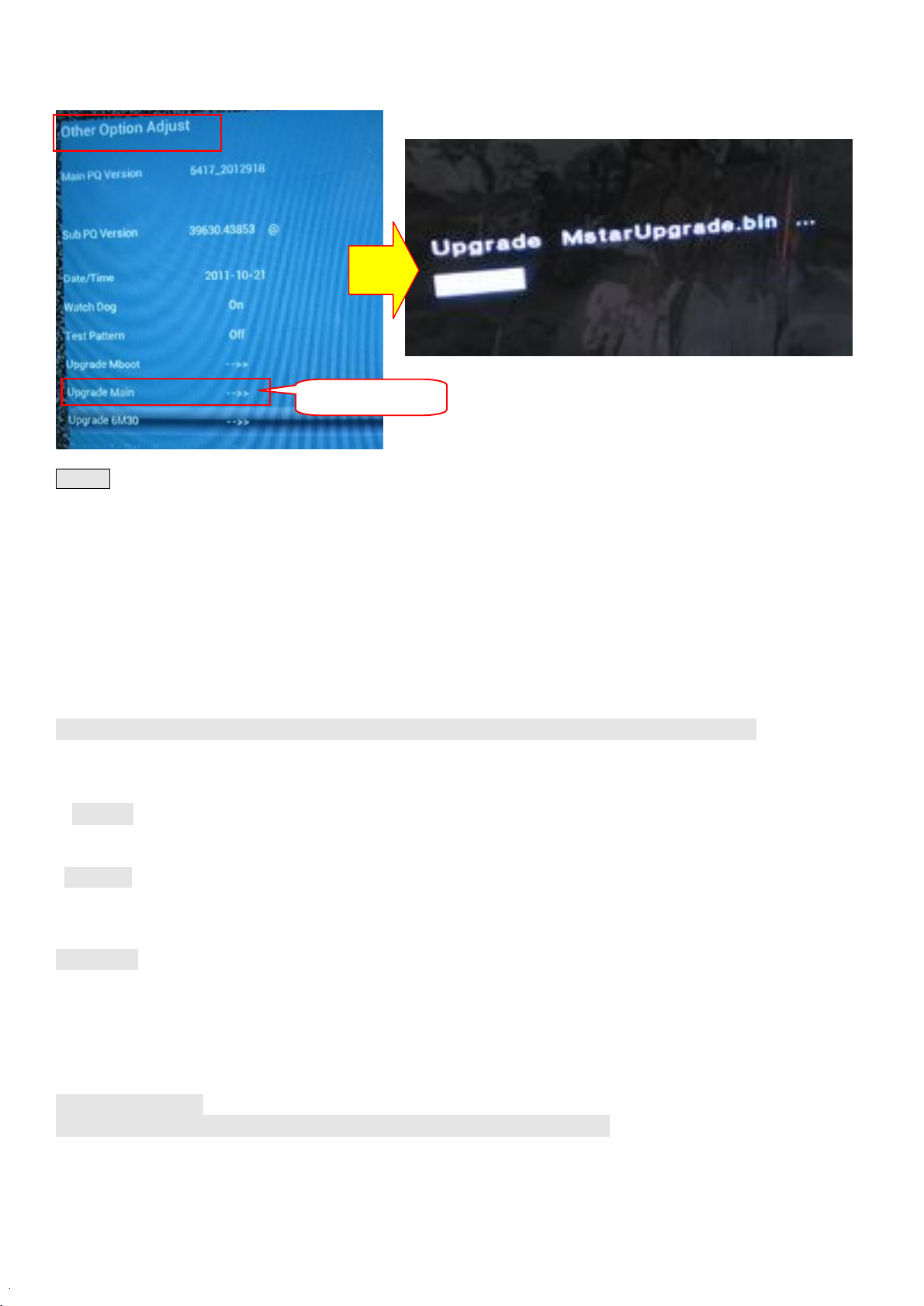

方式 1：在电视能正常开机的情况下，进入工厂菜单升级：给电视通电，将 U 盘插到电视 USB 接口，然后进入

工厂菜单，移动光标到 Other Option 按 OK 键进入，再移动光标到 Upgrade Main 选项,按 OK 键进行升级。

按 OK 键进行升级

电视屏幕提示

方式 2：将 U 盘插到电视机主板或是烧录治具 USB 接口，按住 VOL+键不放，再给电视（主板）通电，约五秒钟

后电视机的（遥控板）指示灯快速闪烁时，说明电视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费
的时间视主板软件大小而定，软件越大升级时间越长，当主板软件为 270M 时升级大致需要三分钟，500M 时需

四分钟）， 说明升级完成。

3.注意事项：
a.文件名以及大小写不能有错，否则会无法升级。
b.在使用 U 盘升级时，有时会出现电视遥控板灯闪烁十几秒后不再闪烁的现象，此为升级失败。正常升级的遥
控板灯闪烁至要有要两分多钟，如遇此情况请将主板断电重新进行主板软件升级。
c.断电后仍不能正常升级的主板请重新烧录引导文件（Mboot.bin 或是 MbootUprade.bin）。
e.如果作业员对这个方案软件升级不熟悉并在能看到工厂菜单的情况下，推荐进入工厂菜单进行升级操作以防

止误操作。

四、当不能按照以上第三步进行升级时，请先升级引导文件，具体作业请参照以下说明进行操作。

升级软件包内一般情况都配有 mboot.bin 和 MbootUpgrade.bin 两个引导文件。这两个引导文件功能是一样的，

但升级方法却有差异，只需要升级其中一个就可以了。如果当前电视主板能够正常工作，则可以把引导文件拷贝

到 FAT32 格式化后的 U 盘内再按以下说明进行升级：
方式 1：先把 MbootUpgrade.bin 引导文件存放在 U 盘内，再把 U 盘插在电视主板 USB 接口，先按住电视机控

制面板上的 VOL+键不放，再给电视（主板）通电，约五秒钟后电视机的（遥控板）指示灯快速闪烁时，说明电
视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费的时间大约为 60 秒）， 说明升级完成。
方式 2：先把 Mboot.bin 引导文件存放在 U 盘内，再把 U 盘插在电视主板 USB 接口，给电视通电，然后按遥控
器上的 MENU 键再依次按 8202 数字键进入工厂菜单，移动光标到 Other Option 按 OK 键进入，再移动光标到

Upgrade mboot 选项，按 OK 键进行升级（这个过程所耗费的时间大约为 15 秒）。

注意事项：

1.mboot.bin 和 MbootUpgrade.bin 两个引导文件可以一起放在同一个 U 盘里，但是不管采用何种方式进行升级，
都需按说明正确的进行操作，升级时需要控制好时间，确保升级完成方可断电，否则会升级失败。

2.因引导文件关联到电视机的显示屏分辨率等相关参数，所以每个主板在软件升级之前必须升级相应的引导文
件。

3.如果以上两种方式都不能进行升级请按下以下说明进采用烧录板在线升级。

五、烧录板驱动安装
使用烧录板进行升级，必须给电脑安装烧录板驱动程序，具体操作以下说明：

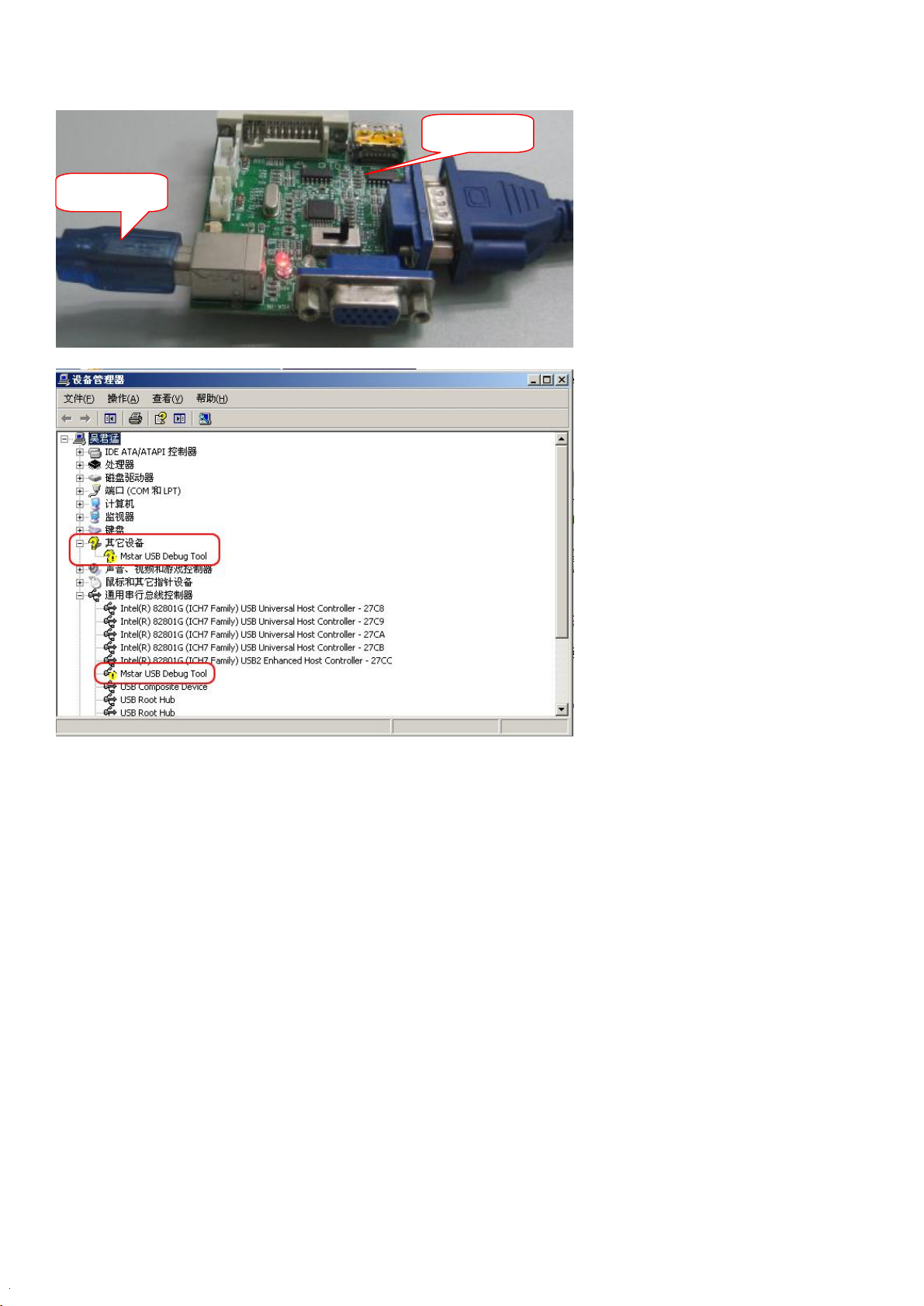

1.用 USB 连接线将烧录板与个人电脑连接起来，

ISP 烧录板

到个人电脑

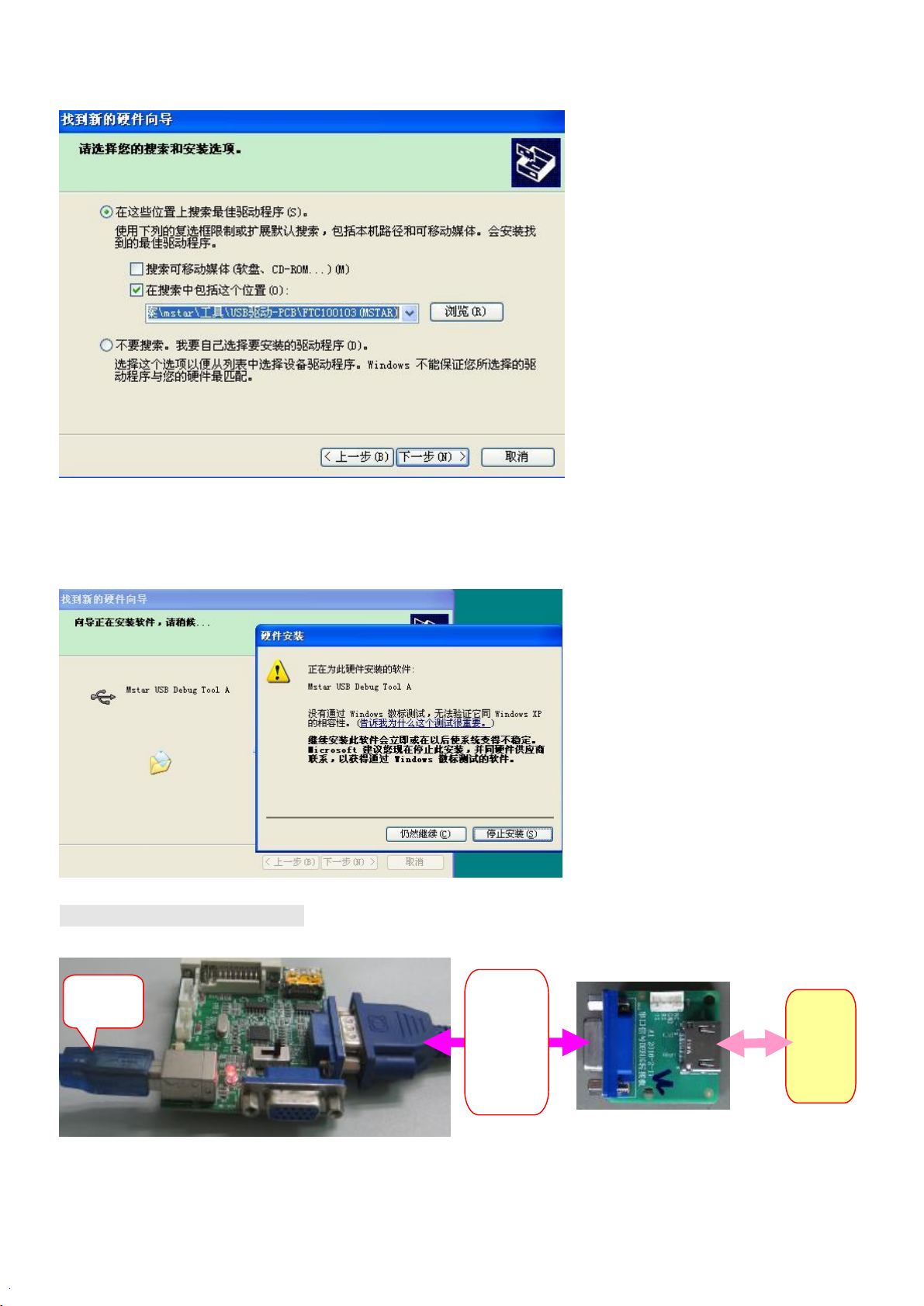

2. PC 机识别到新设备，选择从列表或指定位置安装，并指定驱动文件位置，如图。

3.PC 找到驱动文件后，在 安 装 时 会 有 如 下 图提示，点击仍然安装即可，系统会有三次安装驱动过程，分别是：Mstar
USB Debug Tool A; Mstar USB Debug Tool B;Mstar USB SerialPort 三个驱动的安装,依次安装好后即可！

六、使用烧录板在线升级引导文件

1.用 USB 线和 VGA 连接线将烧录板与电视主板、电脑主板连接好后再给主板供电。

到个人电脑
USB 接口

到主板 VGA
或 DEBUG
转接板 VGA
口

主板没有

VGA 端子

的请连到

HDMI2 口

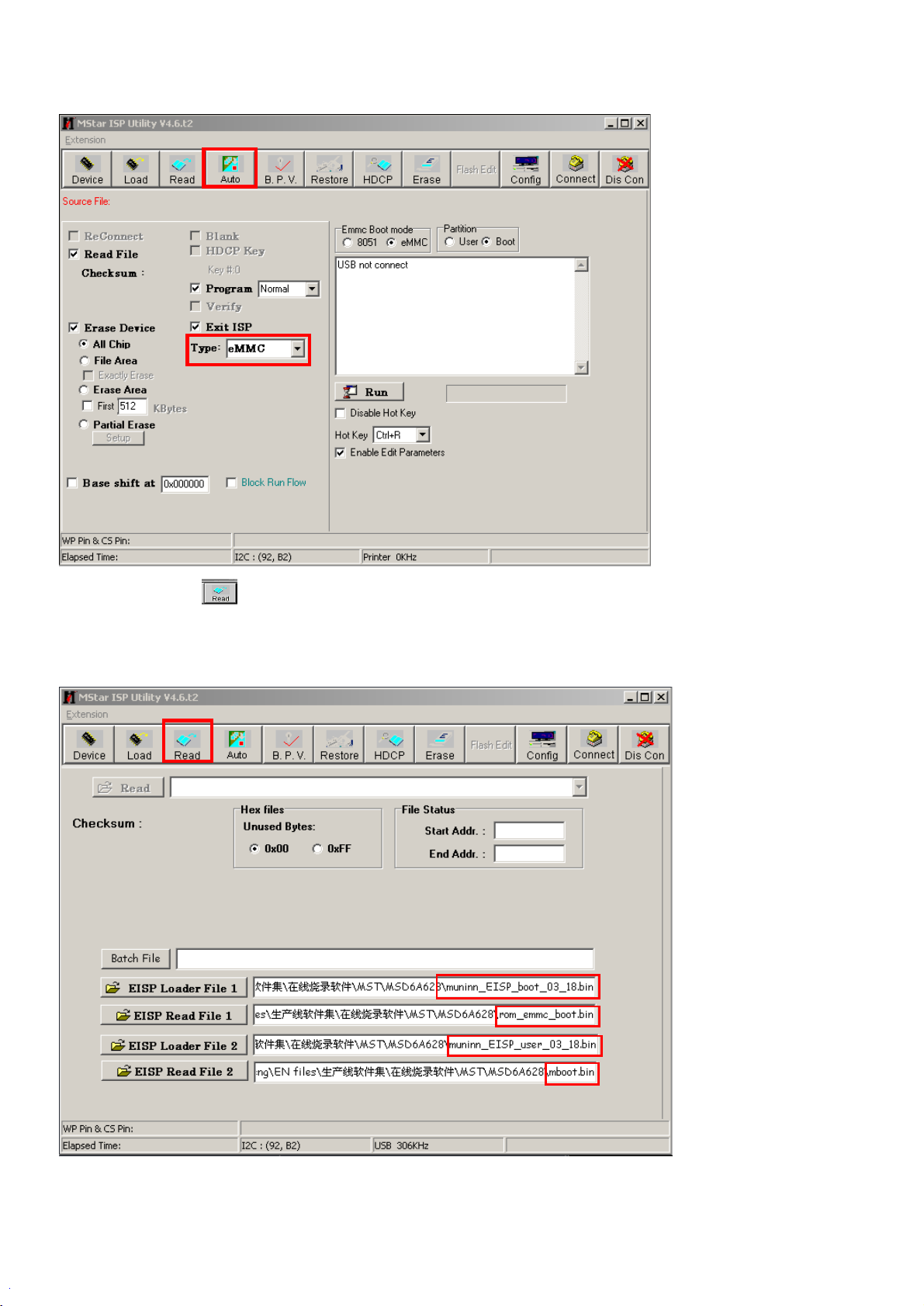

2.双击运行 MStar ISP Utility v4.7.5.exe,点击主工具栏下的“Auto”图标，将 type 选择为 eMMC。

3.点击主工具栏下的 “Read”按钮，在 EISP Loader File1 加载 munim_EISP_boot_**_**.bin,在 EISP Read File1

加载 rom_emmc_boot.bin,在 EISP Loader File2 加载 munim_EISP_user_**_**.bin,在 EISP Read File2 加载 mboot.bin
（图 2）。

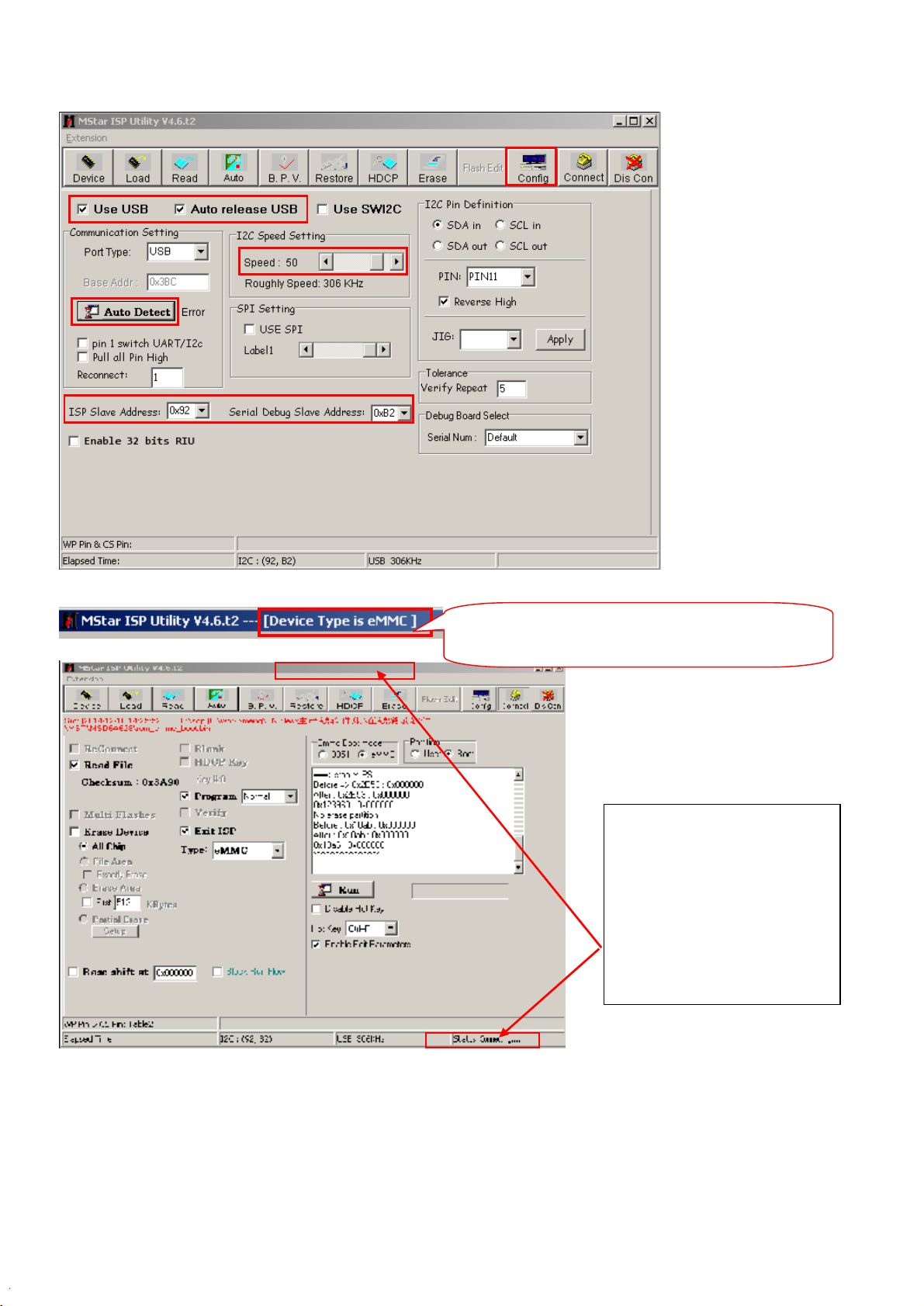

4.点击主工具栏里的“Config”按钮，将该界面的各项设按图片对其相应进行设置。

5.点击主工具栏“Connet”按钮，运行程序的顶部标签栏里将会显示【Device Type eMMC】。

点击主工具栏下的“Connet”按钮，运行程序的顶
部标签栏里将会显示【Device Type eMMC】

点击“Stop/Run”按钮后，如
果 界面右下角一直显示为

“Connecting.....”并 且 标 签栏

里 应显示“【Device Type
eMMC】”，则说连接不成功或

是当前主板只能使用 U盘进行
升级

如不显示【Device Type eMMC】则不能烧录，请检查烧录板连接是否正确以及主板能否正常开机（可正常开机的
主板是不显示【Device Type eMMC】的，需要将升级软件拷到 U 盘里，先按住按键板上的 VOL+键不放再给主板

上电，等机器面板上的 LED 指示灯闪烁约五秒再拔掉 U 盘并重新给主板上电才能显示）。

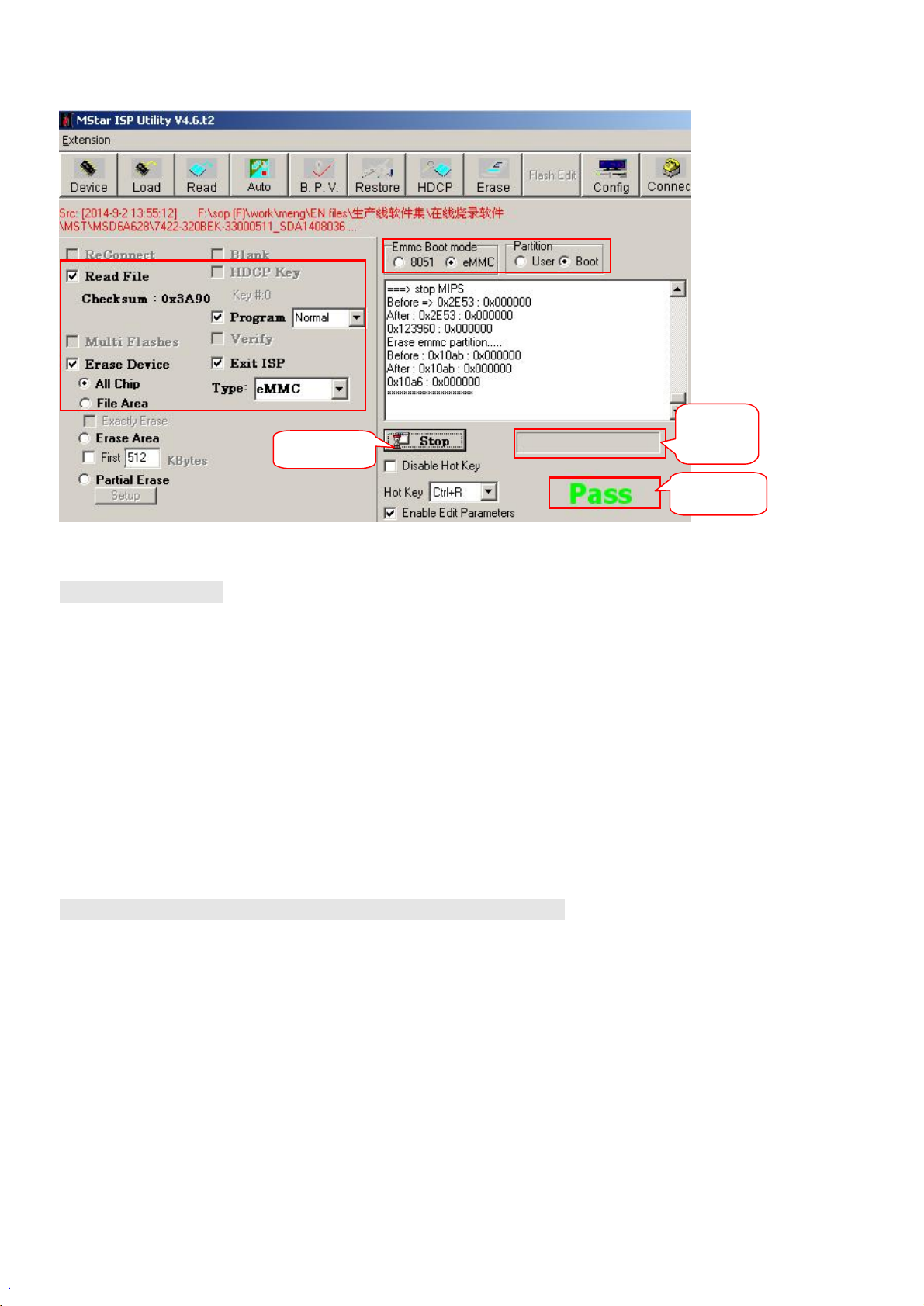

5.检查“Auto”图标菜单里的各项设置都下图相符，再点"Run"按钮进行 boot 文件烧录，

烧录进

执行按钮

此时烧录进度提示条开始滚动，烧录完成后，将显示“Pass”。

七 、主板驱动程序升级

1.将 U 盘格式化为 FAT32 格式，再将升级软件（软件名为 MstarUpgrade，后缀为 bin）放于 U 盘内。

2.将 U 盘插到电视机主板或是烧录治具 USB 接口，按住 VOL+键不放，再给电视（主板）通电，约五秒钟后电视机

的（遥控板）指示灯快速闪烁时，说明电视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费的时间视

主板软件大小而定，软件越大升级时间越长，当主板软件为 270M 时升级大致需要三分钟，500M时约四分钟），说

明升级完成。

3.注意事项：
a.文件名以及大小写不能有错，否则会无法升级。
b.在使用 U 盘升级时，有时会出现电视遥控板灯闪烁十几秒后不再闪烁的现象，此为升级失败。正常升级的遥
控板灯闪烁至要有要两分多钟，如遇此情况请将主板断电重新进行主板软件升级。
c.断电后仍不能正常升级的主板请重新烧录引导文件（Mboot.bin 或是 MbootUprade.bin）。

度提示

结果提示

八、升级完成后，将机器后盖安装好，然后必须进行一次出厂前调整：

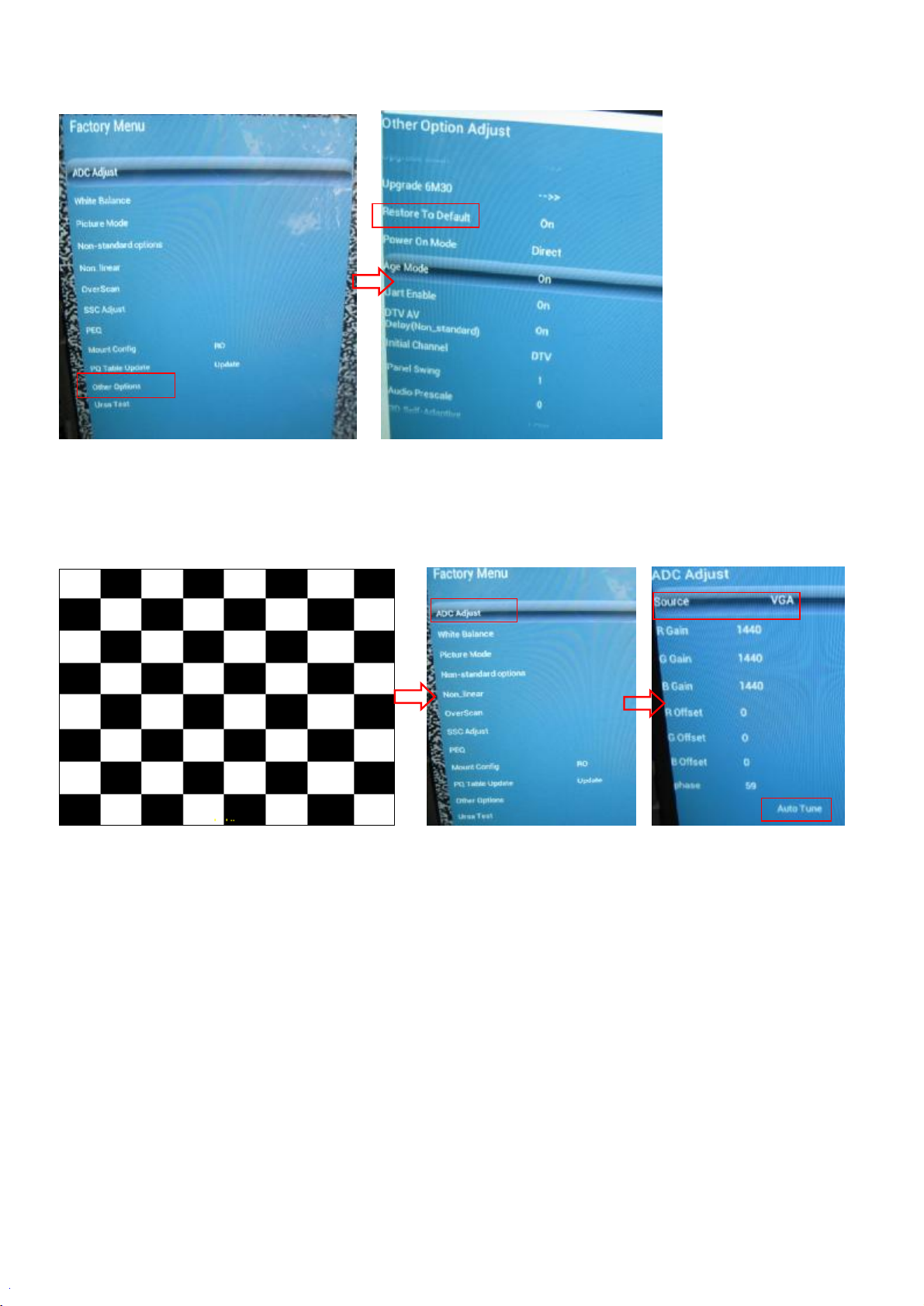

1.给机器通电，先按遥控器上的 MENU 键弹出主菜单后，再依次按数字键 8202 进入工厂菜单后，按上/下移键移动
光标到“Other Options”选项按上/下移键移动光标到“Restore To Default”选项按右键执行复位命令，约 8

秒后机器黑屏并自动重新上电完成复位动作。

2 给机器插上 VGA 信号线并机器通电约三分钟后完成初始化(在工厂菜单执行复位后自动进行初始化)，切换到 VGA

信源。按 MENU 键弹出主菜单，再依次按 8202 数字键进入工厂菜单，按下移键至“ADC ADJUST”按 OK 键进入下一
级菜单，按 左 / 右移动键将光标选择 VGA项，再按下移键移动光标到 AUTO TUNE 项按 OK 键执行自调命令。在 AUTO TUNE

项有相应提示：SUCCESS 表示自调合格，FAIL 表示自调不成功需再一次进行自调。

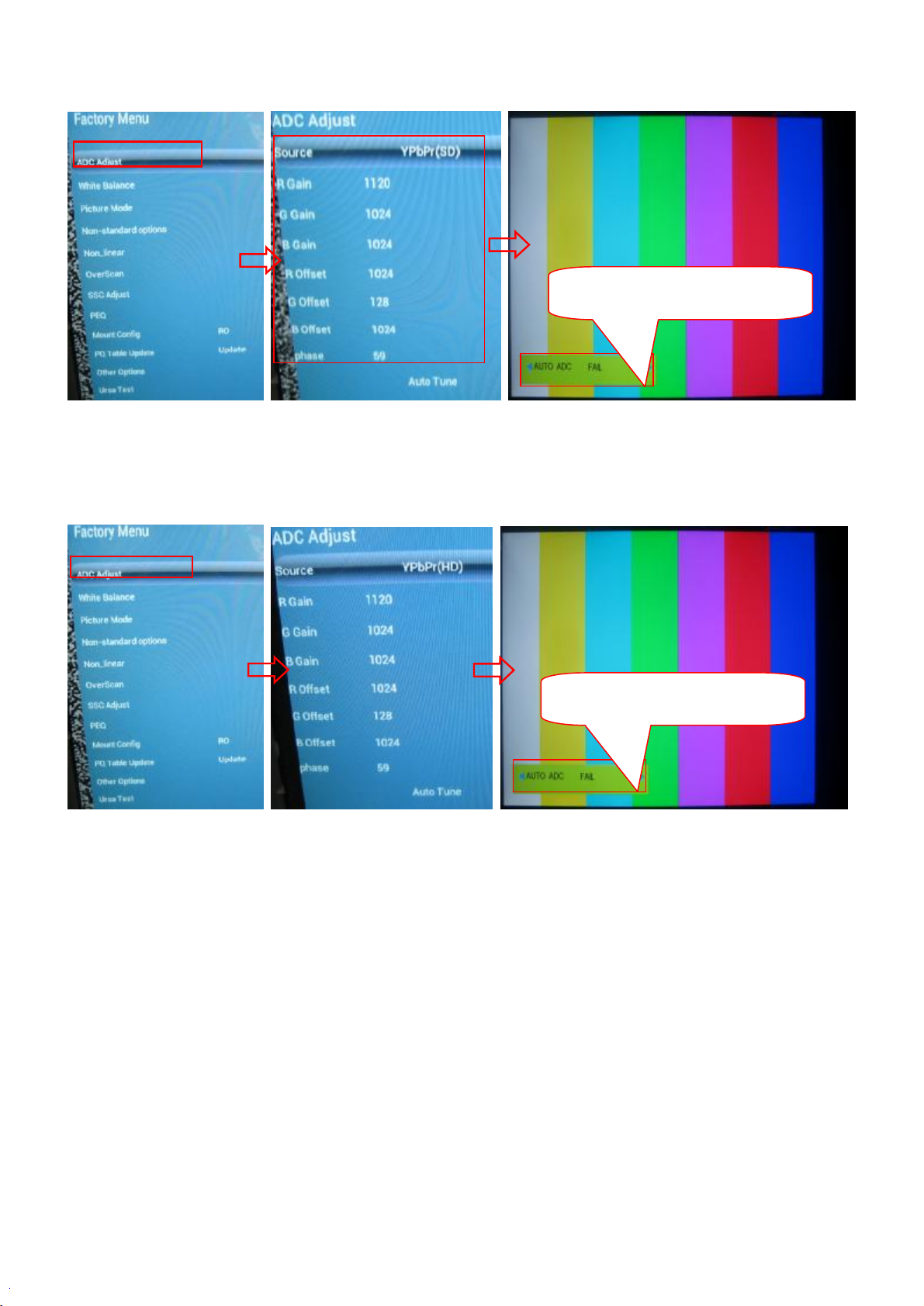

3.在 YPbPb 信源下，给机器输入 480i 100%彩条信号。按 NEMU 键在弹出主菜单后，再依次按 8202 数字键进入工

厂菜单，选择 ADC ADJUST 项，按 OK 键进入下一级菜单，按左/右移动键将光标选择 YPbPr(SD)项，再按下移键
移动光标到 AUTO TUNE 项按 OK 键执行彩色自调命令。在 AUTO TUNE 项有相应提示：SUCCESS 表示自调合格，

FAIL 表示自调不成功需再一次进行自调。

按左右键执行自调命令，SUCCESS 为合
格，FAIL 为调试失败（需重调）

4.在 YPbPb 信源下，给机器输入 720P 100%彩条信号。按 NEMU 键在弹出主菜单后，再依次按 8202 数字键进入
工厂菜单，选择 ADC ADJUST 项，按 OK 键进入下一级菜单，按左 /右移动键将光标选择 YPbPr(HD)项，再按下移
键移动光标到 AUTO TUNE 项按 OK 键执行彩色自调命令。在 AUTO TUNE 项有相应提示：SUCCESS 表示自调合
格，FAIL 表示自调不成功需再一次进行自调。

按左右键执行自调命令，SUCCESS 为合

格，FAIL 为调试失败（需重调）

5.关于白平衡调整：

*自动白平衡调整时需要给 TV 输入标准图形，推荐使用仪器为 CHROMA222293.
*也可以在不插信号线的情况下，在工厂菜单里的 ADC Adjust,分别将信源对应的 VGA、YPBPR(HD)、YPBPR(SD)各

模式下的 R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值改为升级前的值。

九、 MAC 地址烧录请参照《MSD6A628 Msd6a608 MSD6A818 智能网络电视 MAC 地址码烧写操作指南》，一般
情况只是用 U 盘升级（没有使用烧录板烧录 boot 文件机器里的 MAC 是不会擦除掉，如果使用了烧录板重新烧录

了 boot 文件则必须烧录 MAC 地址）。
十、 十、ADC ADJUST 调试完毕后，连按几次 MENU 键退出工厂菜单使机器保存调整后之数据，关闭机器电源
然后恢复原包装。

1

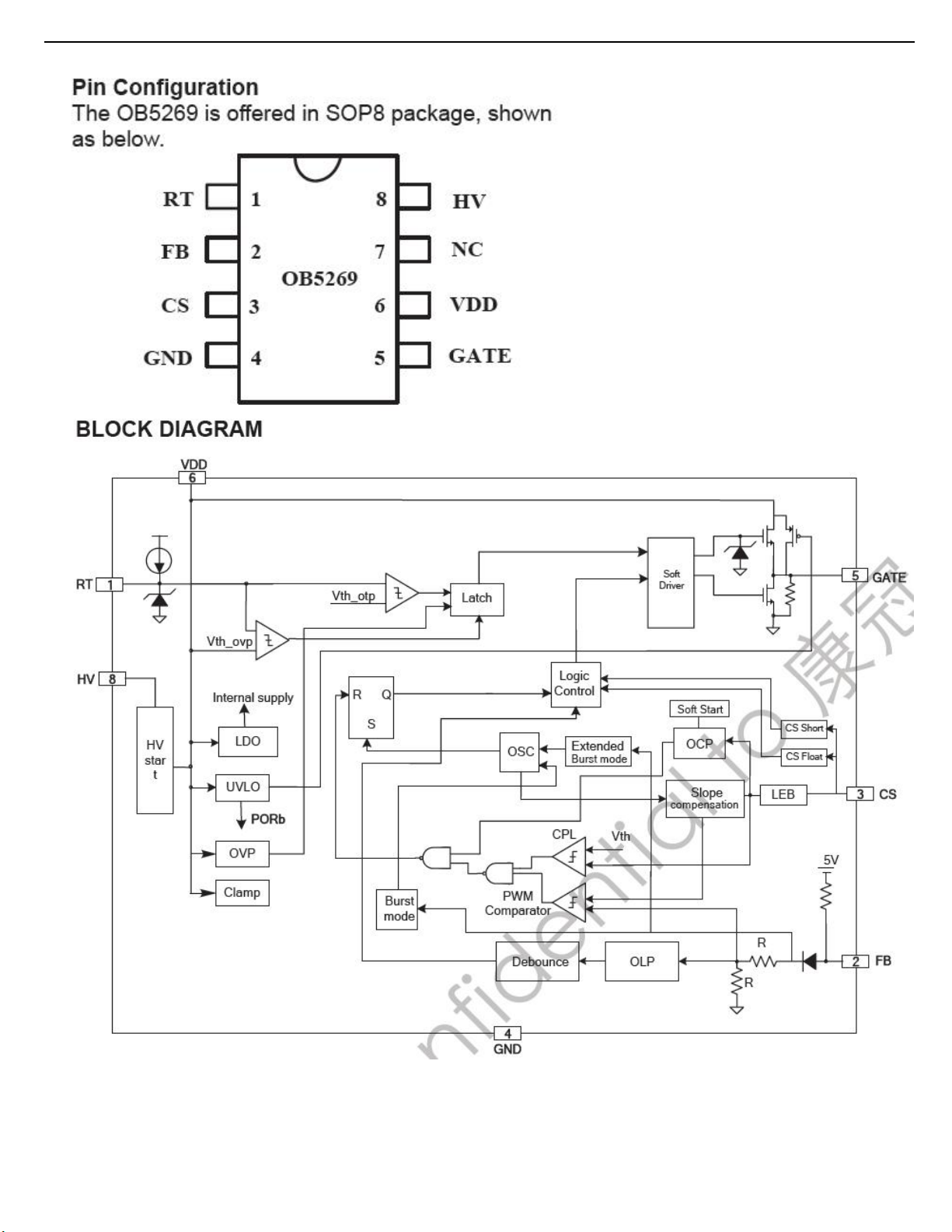

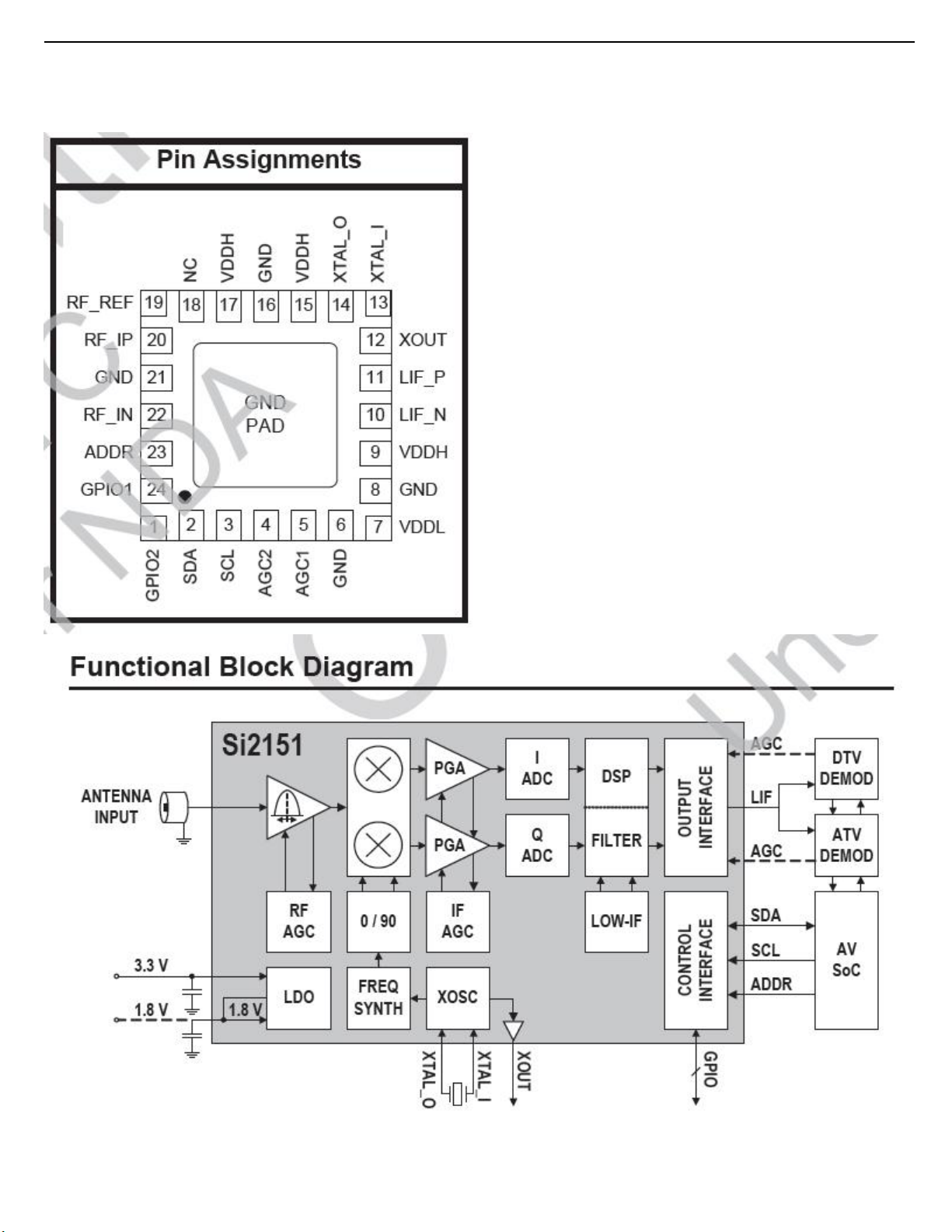

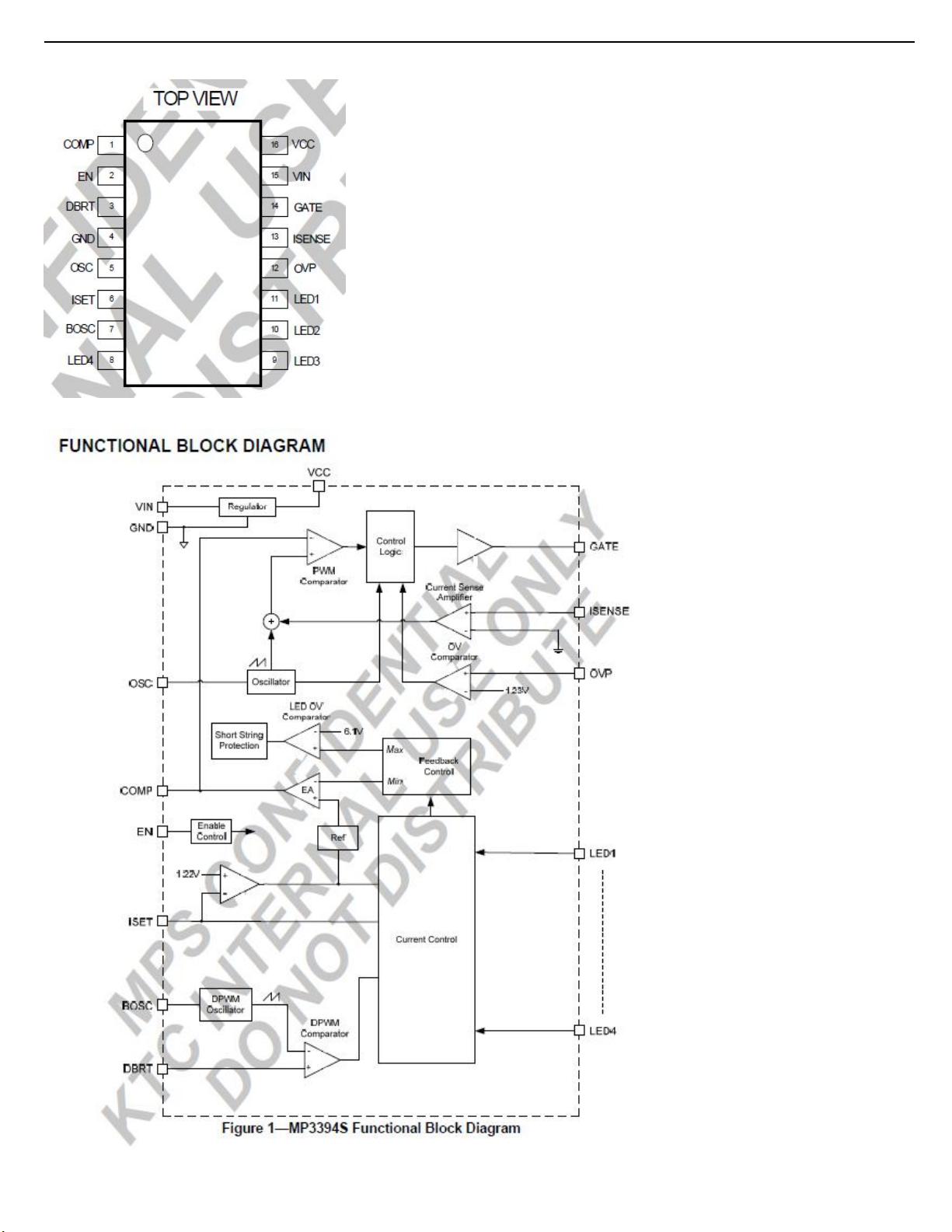

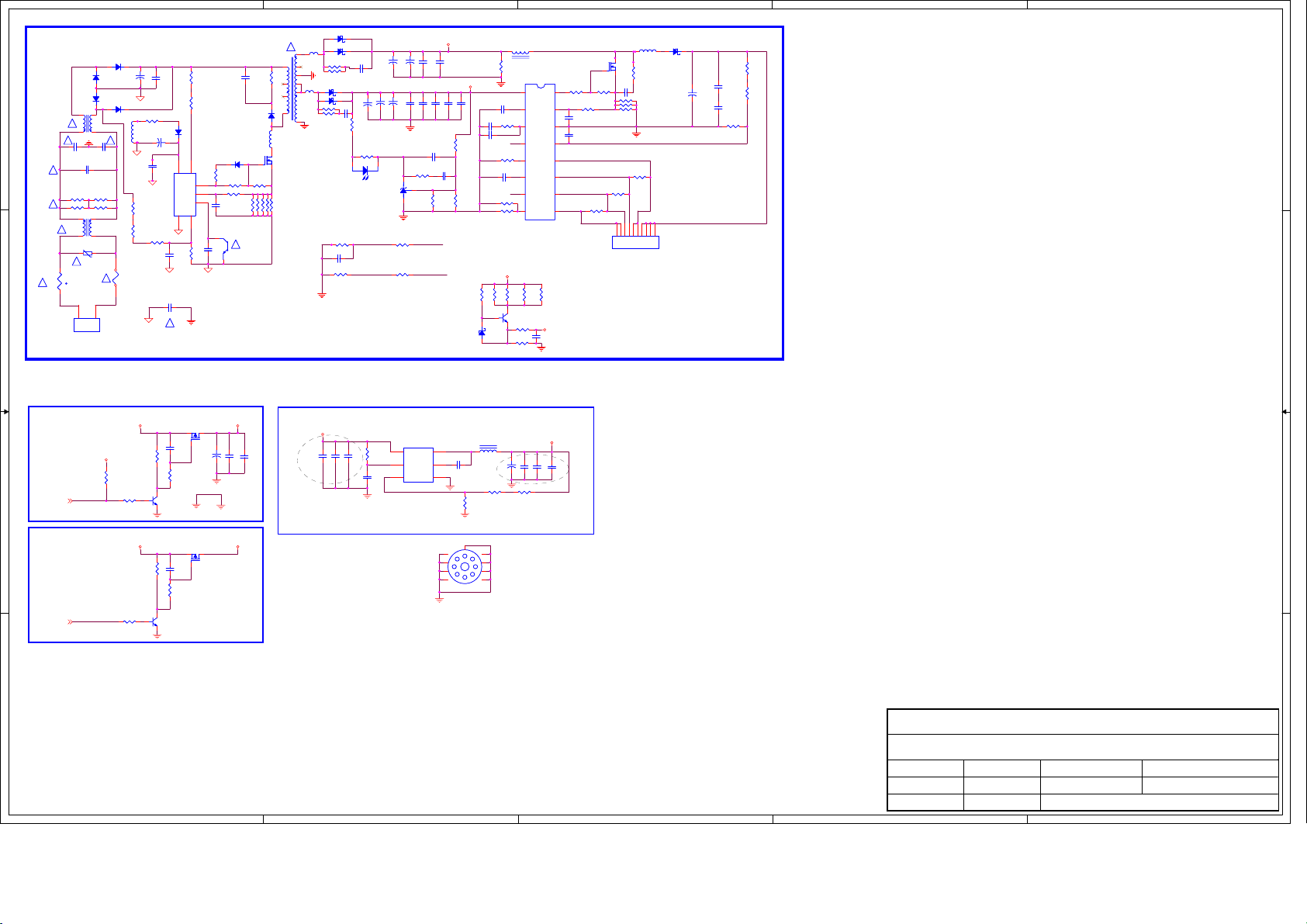

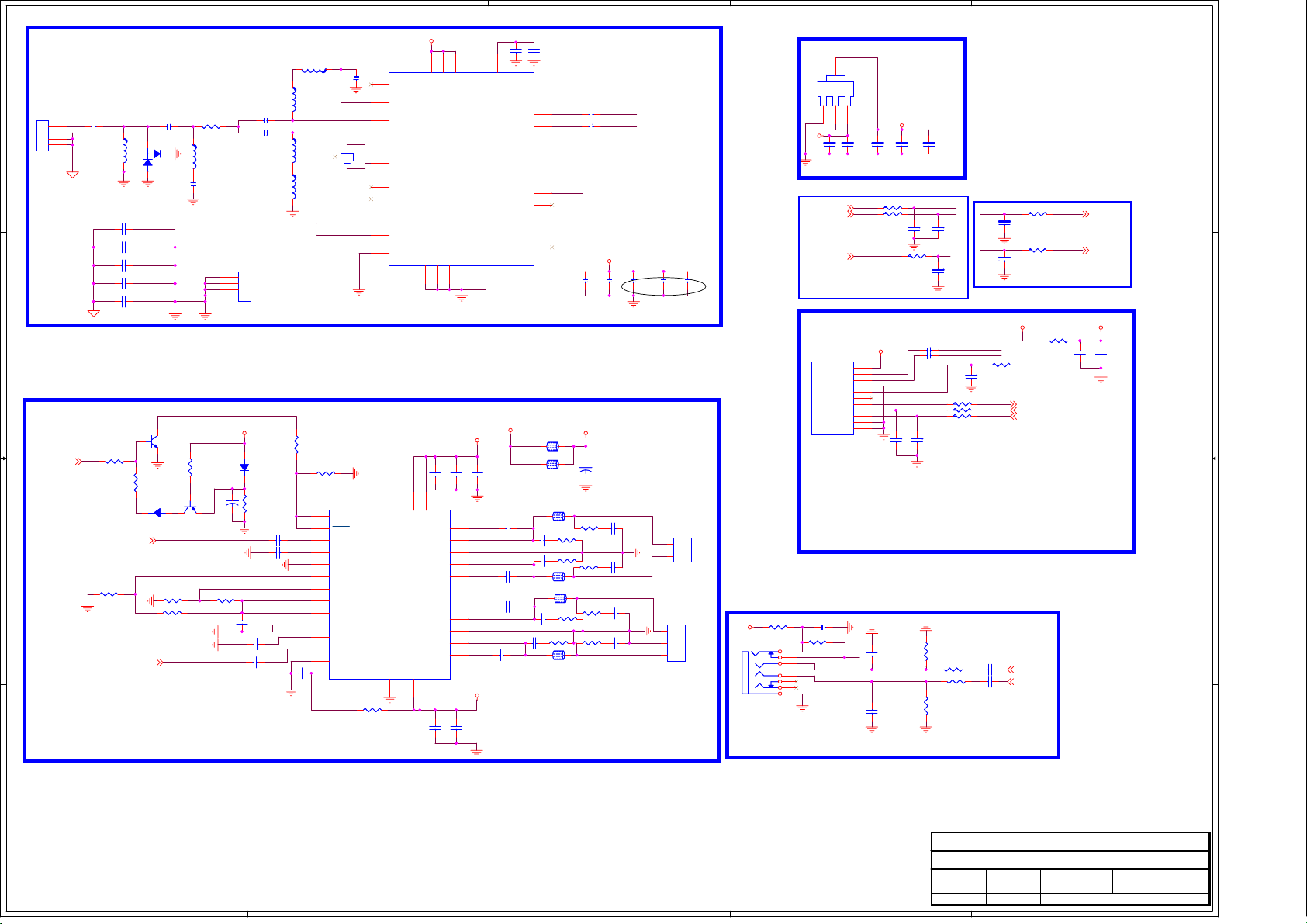

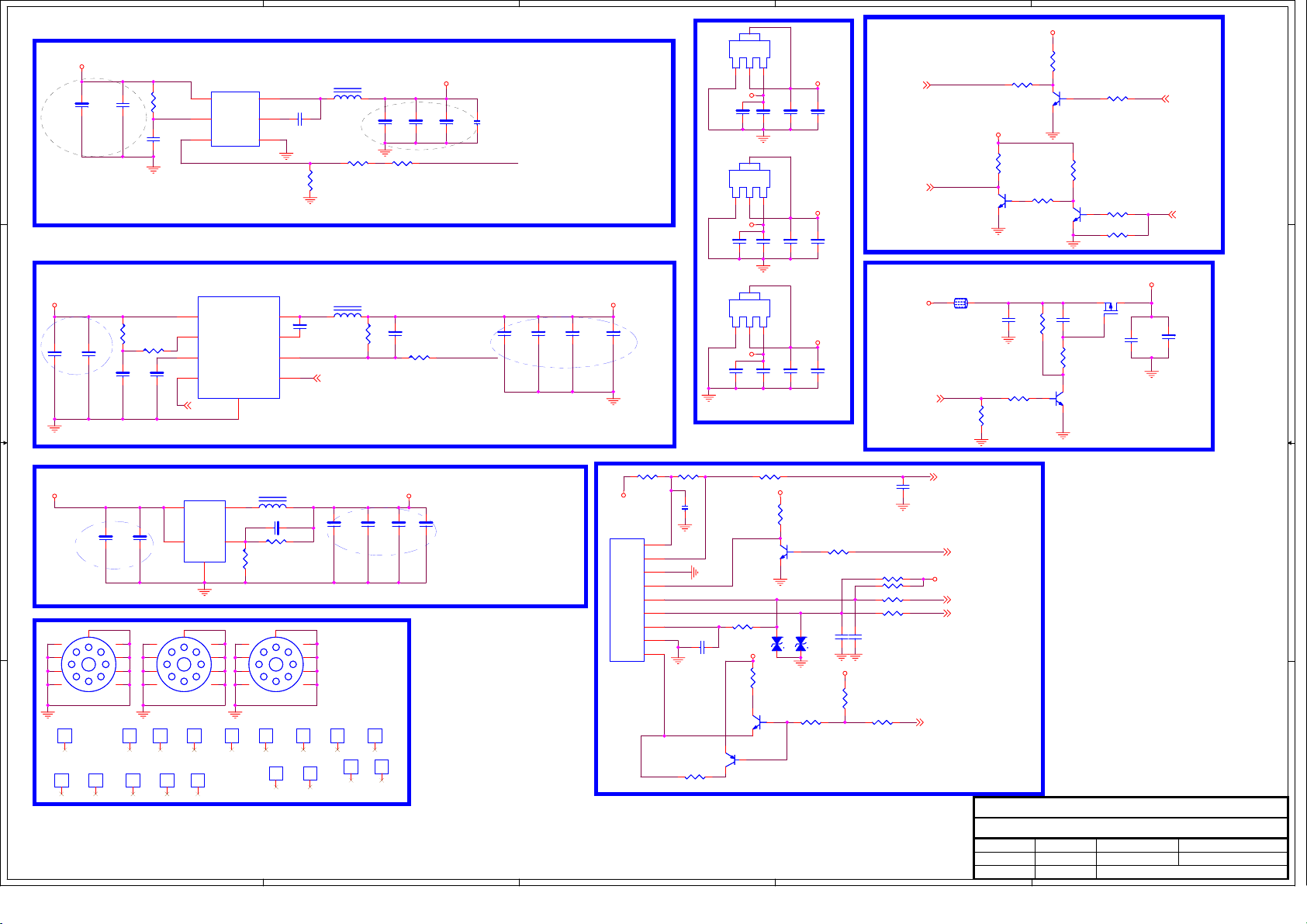

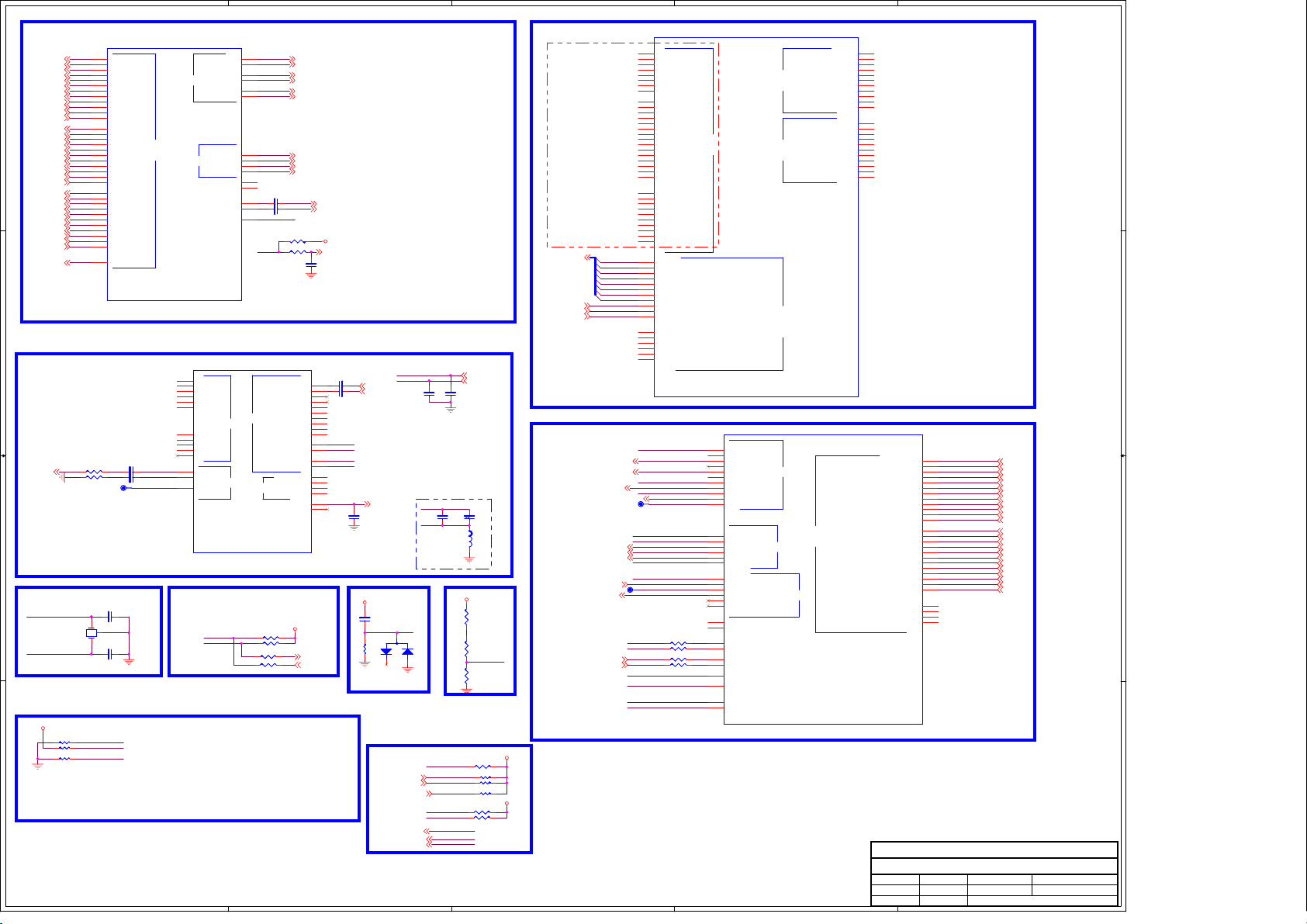

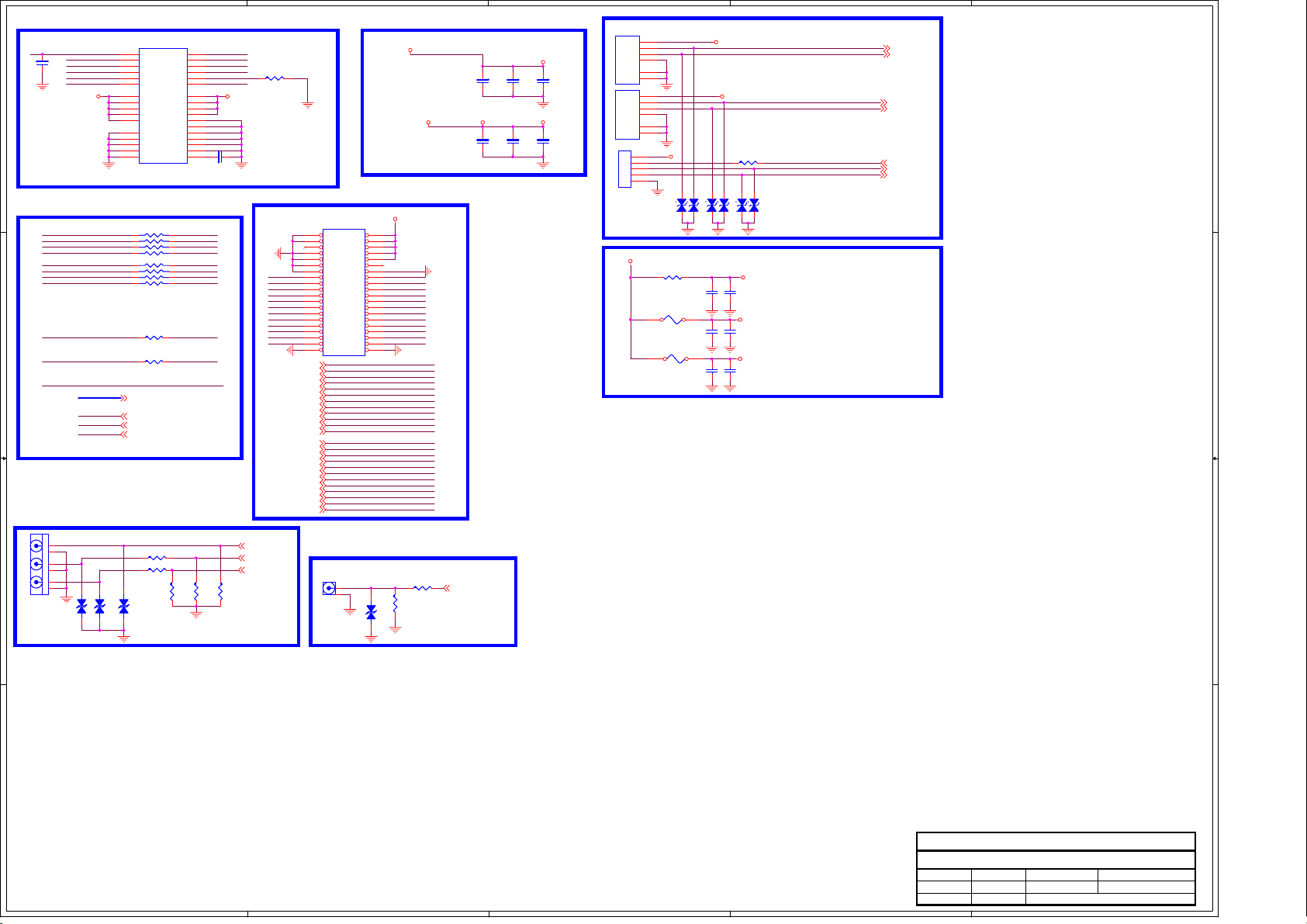

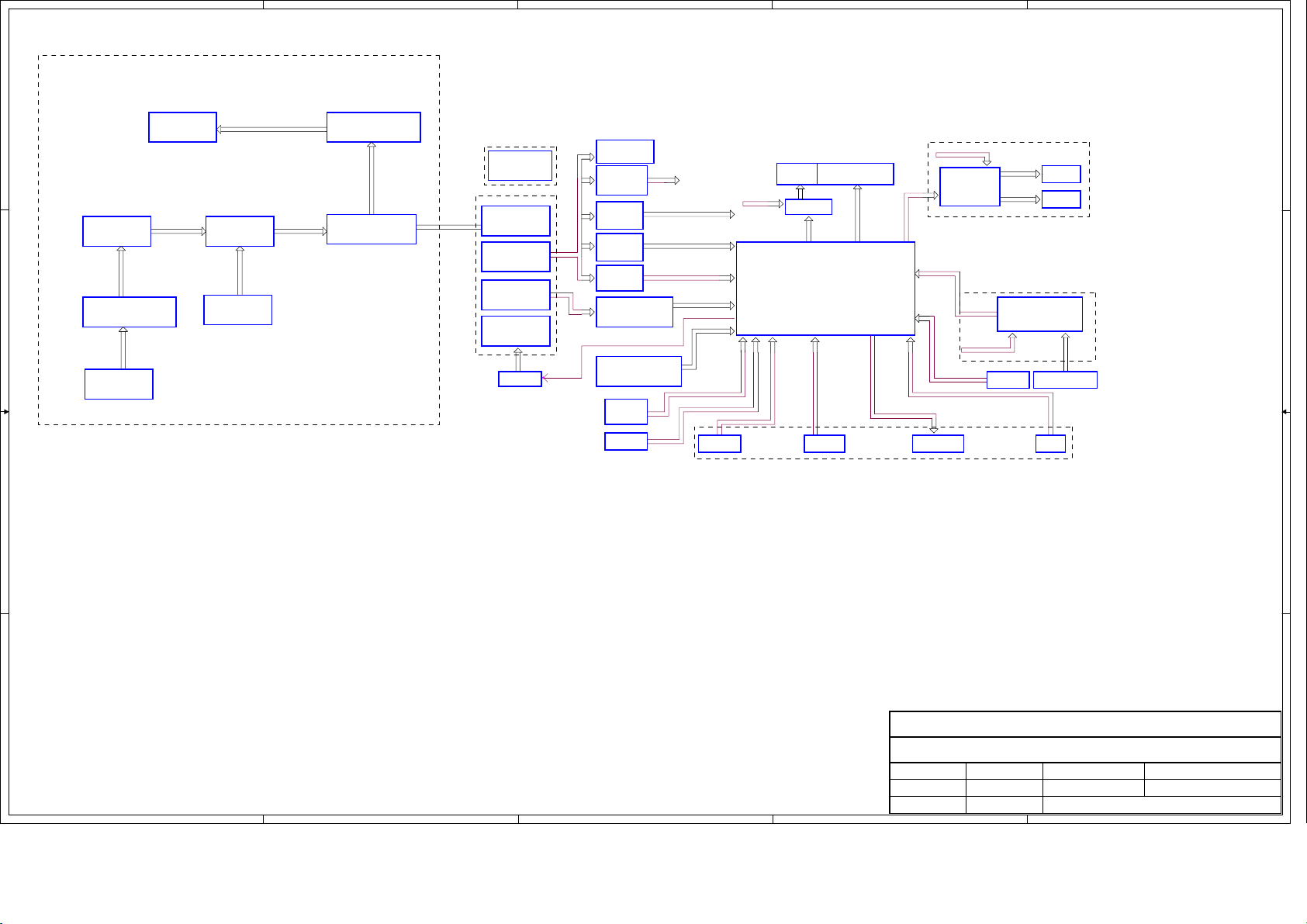

主要IC管脚及内部方框图
