Page 1

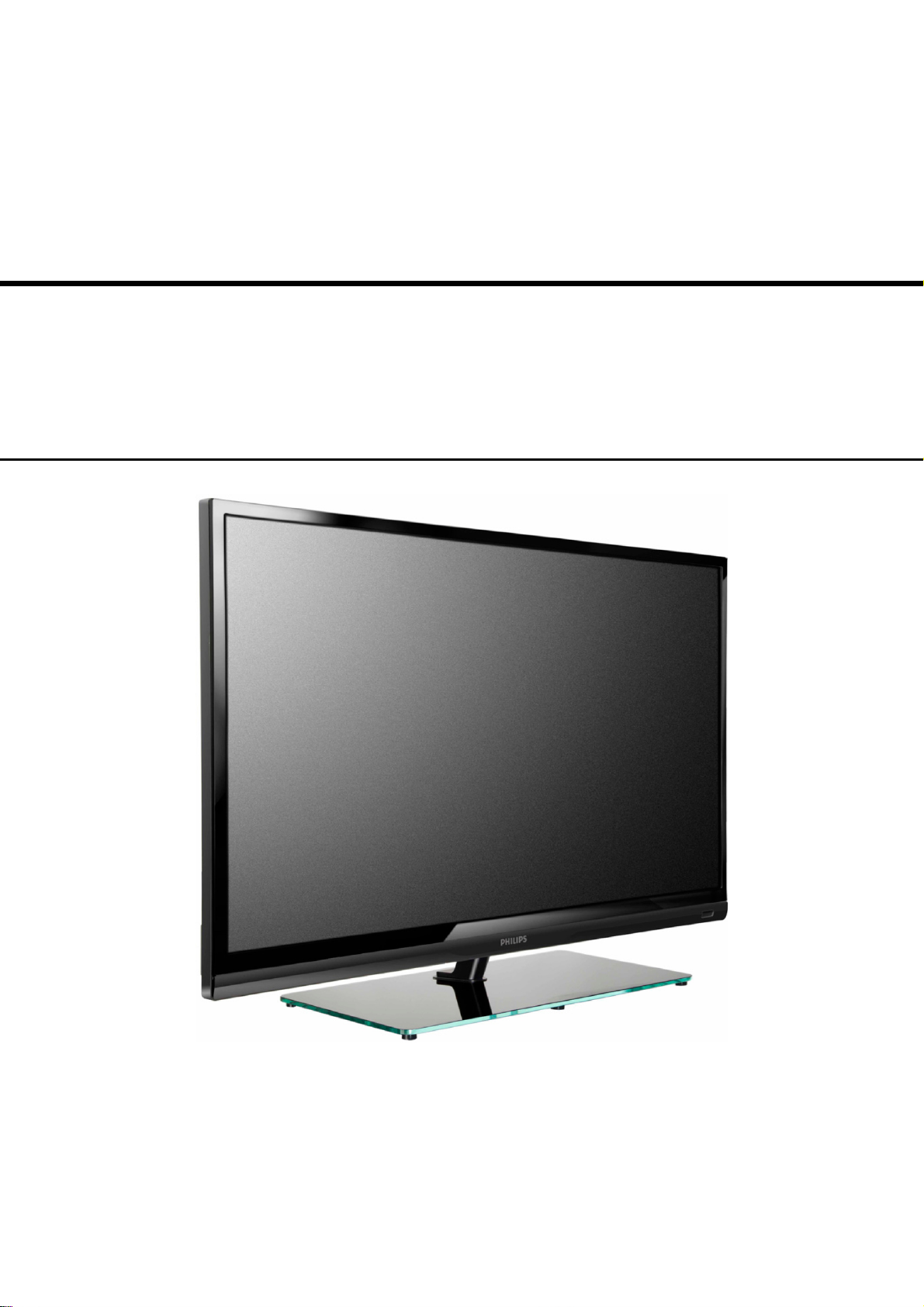

维 修 手 册
品牌 机种
Philips
42HFL5830/T3
Page 2
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
A00 Feb.14,2014
首次发布
42HFL5830/T3 E42D41NDEEPLNNX
2
Page 3
目录
1. 技术规格 ------------------------------------------------------------------------------------------------------------- 04
1.1 一般规格 --------------------------------------------------------------------------- ------------------------------ 04
1.2 预设显示模式 ---------------------------------------------------------------------------------- ----------------- 05
2. 操作说明 ------------------------------------------------------------------------------------------------------------- 06
2.1 遥控器 ------------------------------------------------------------------------------------------------------------ 06
2.2 控制面板 --------------------------------------------------------------------- ------------------------------------ 07
2.3 背面和侧面信源接口 ------------------------------------------------------------------------------- ----------- 07
2.4 菜单操作 --------------------------------------------------------------------------------------------------------- 11

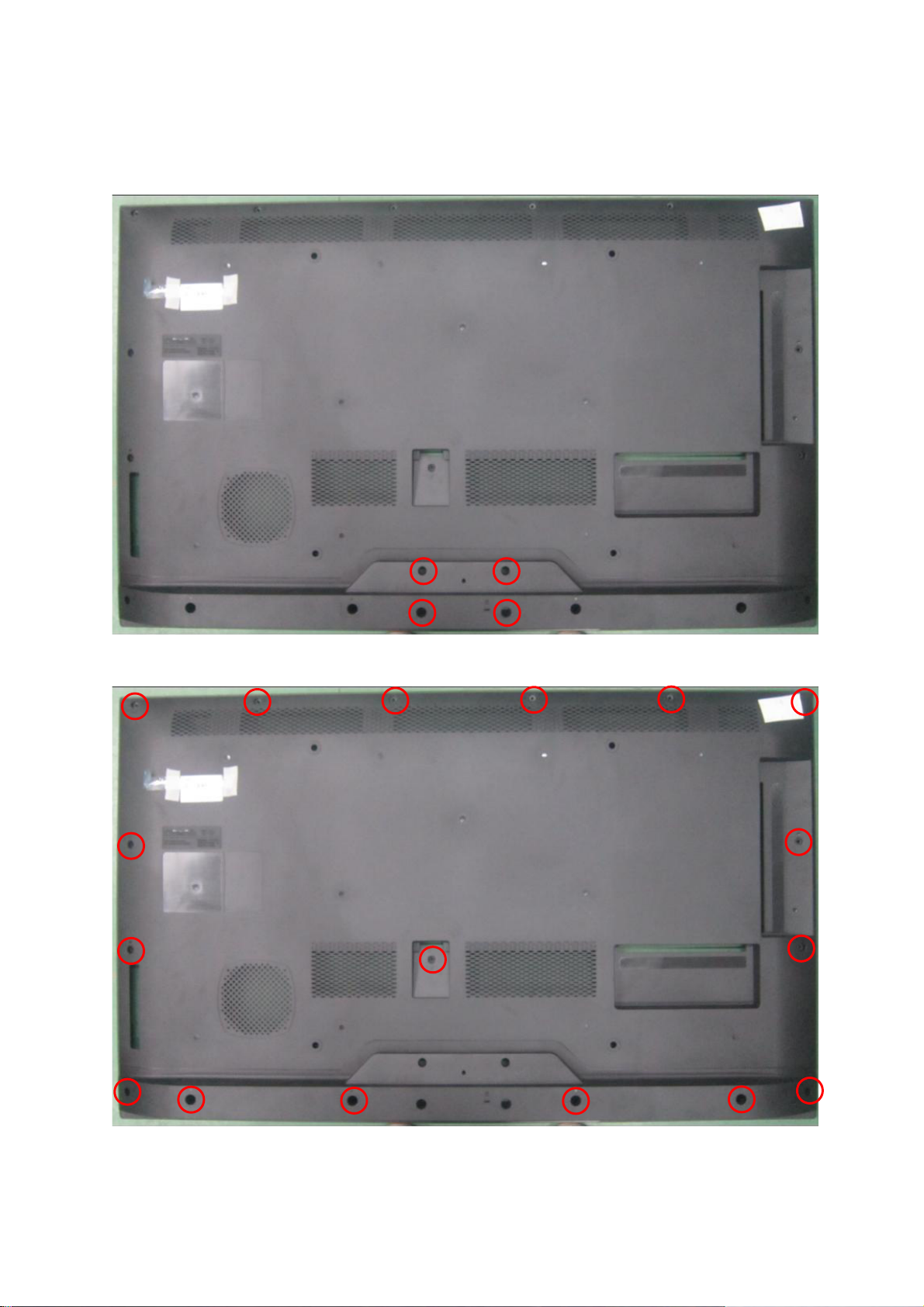

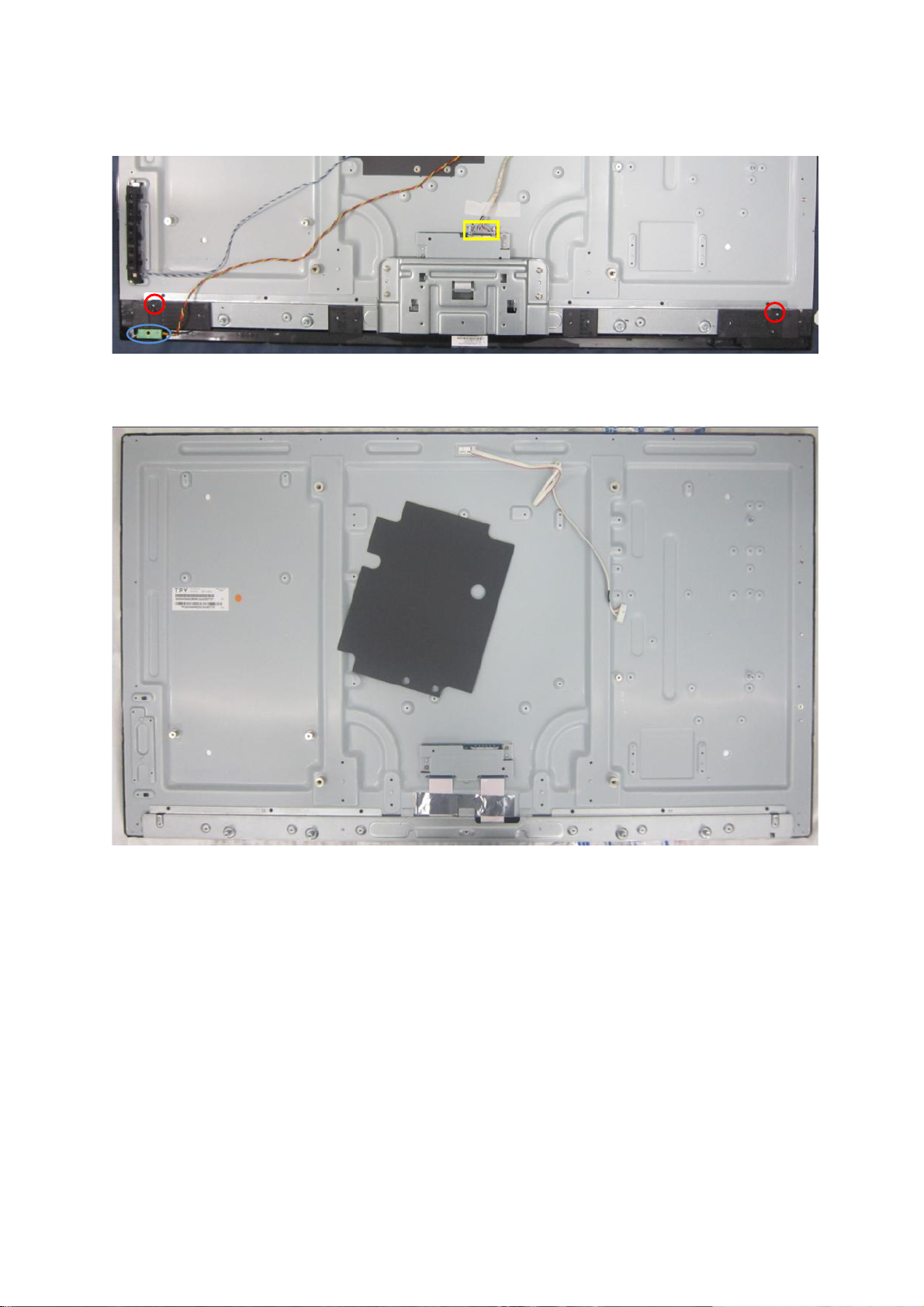

3. 拆卸流程图 ---------------------------------------------------------------------------------------------------------- 19
4. 工厂模式调整 ------------------------------------------------------------------------------------------------------- 22

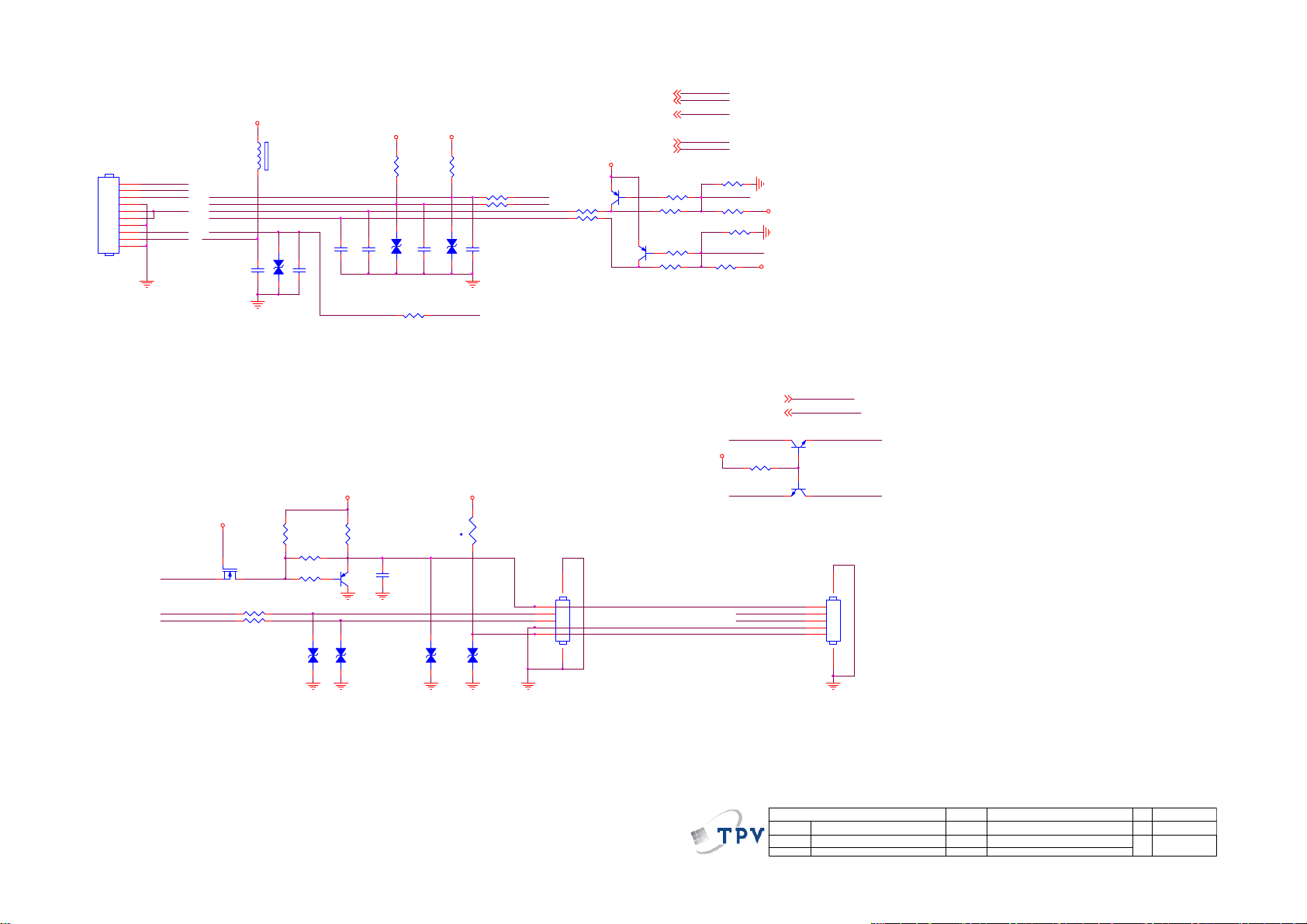

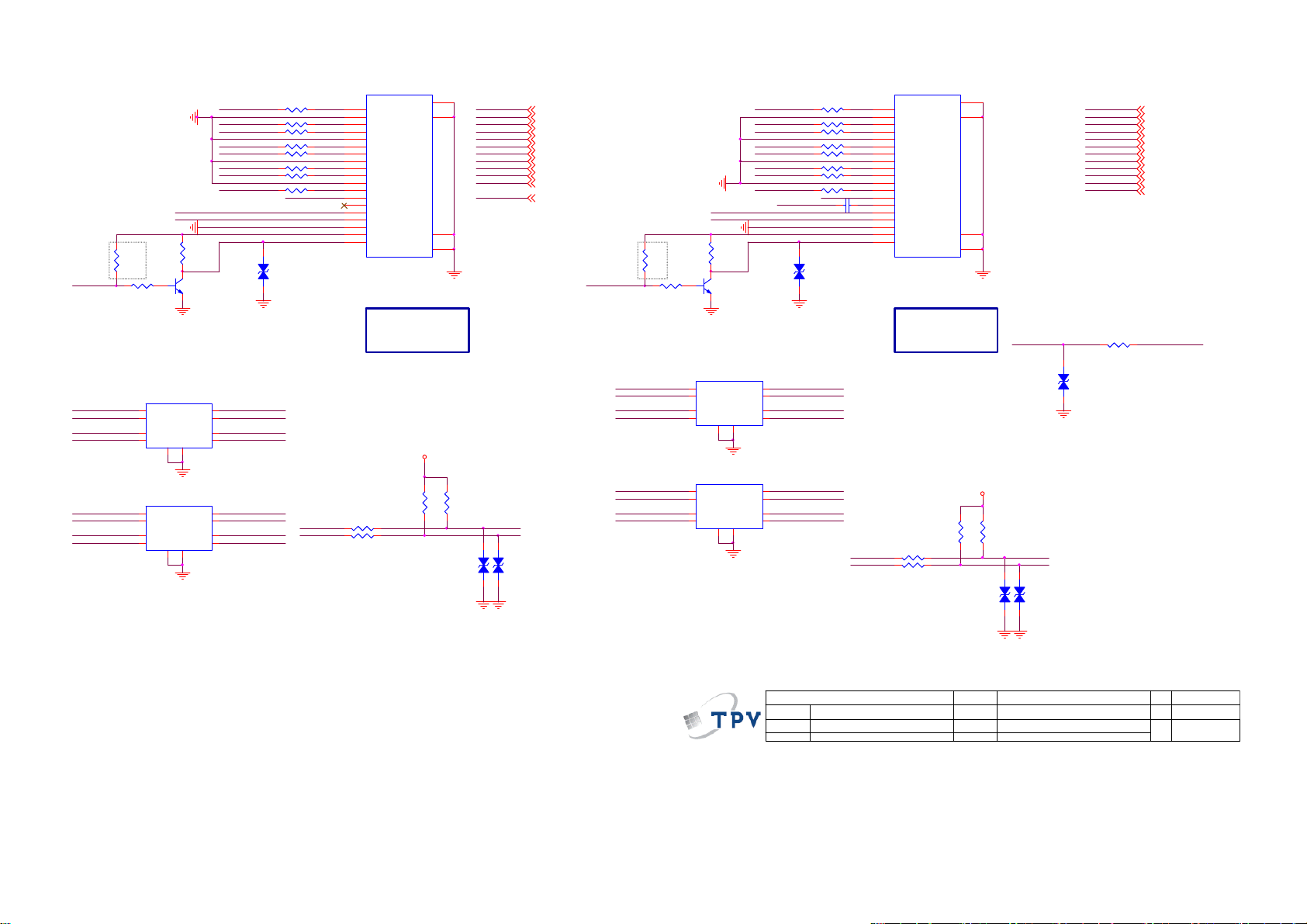

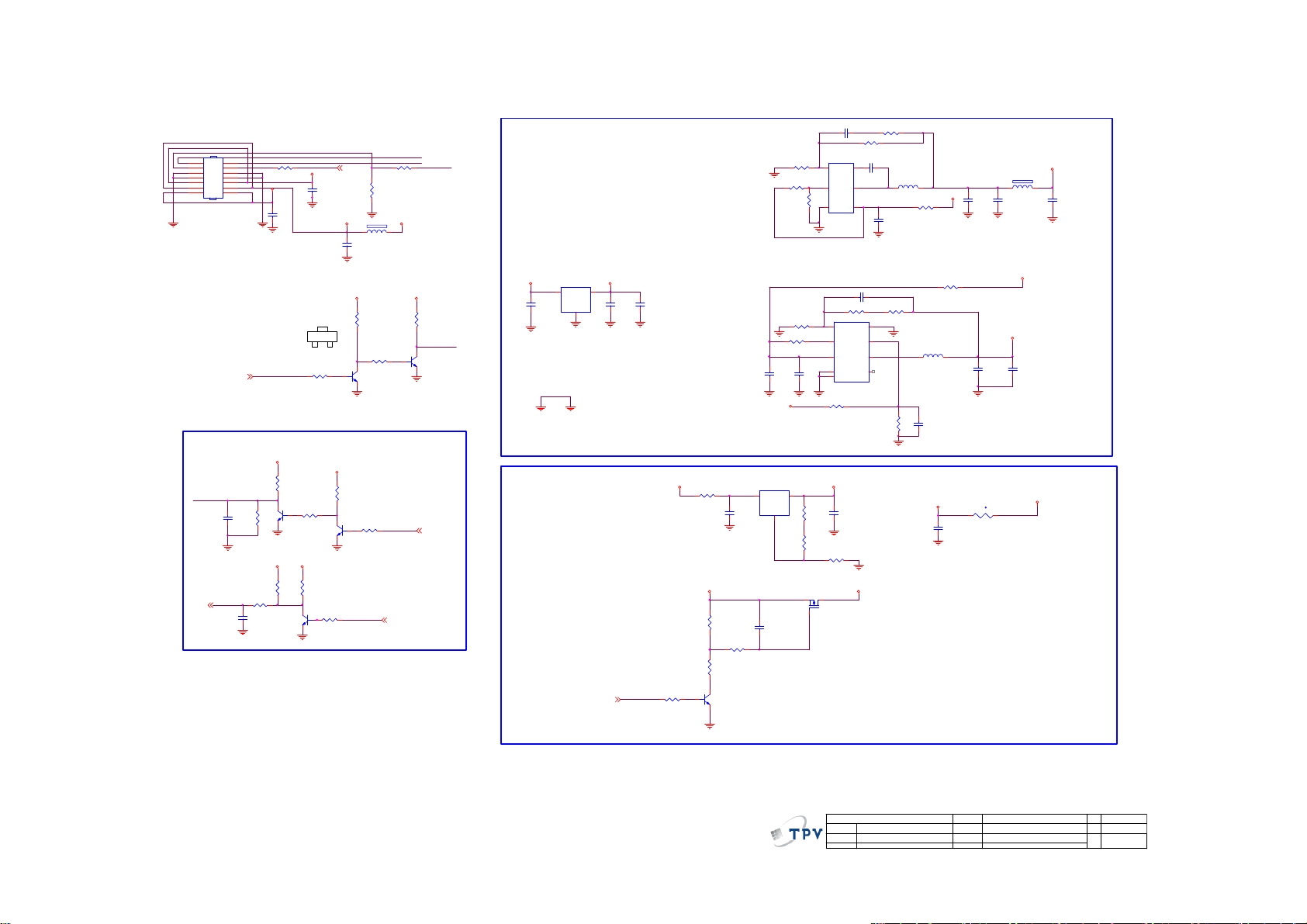

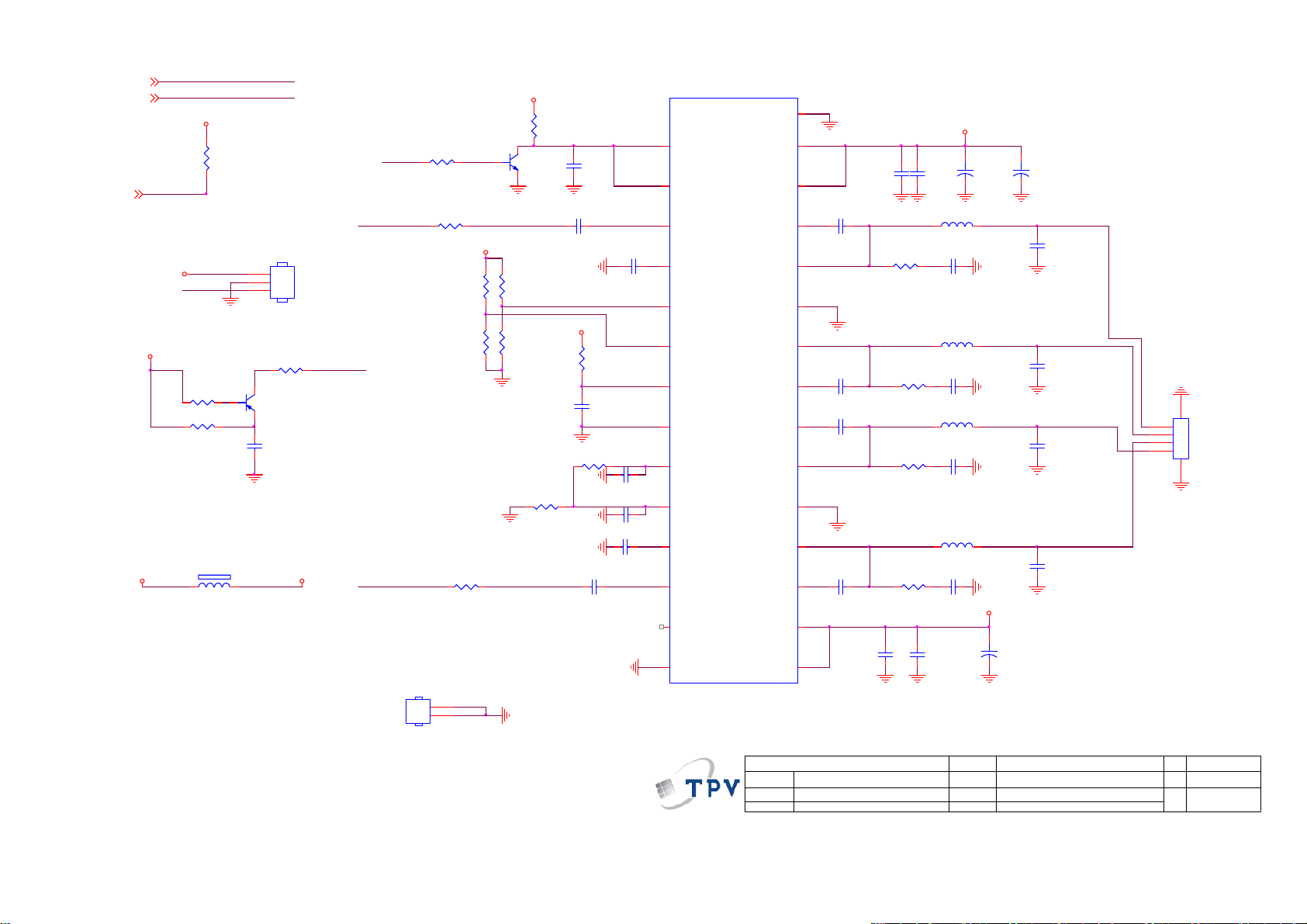

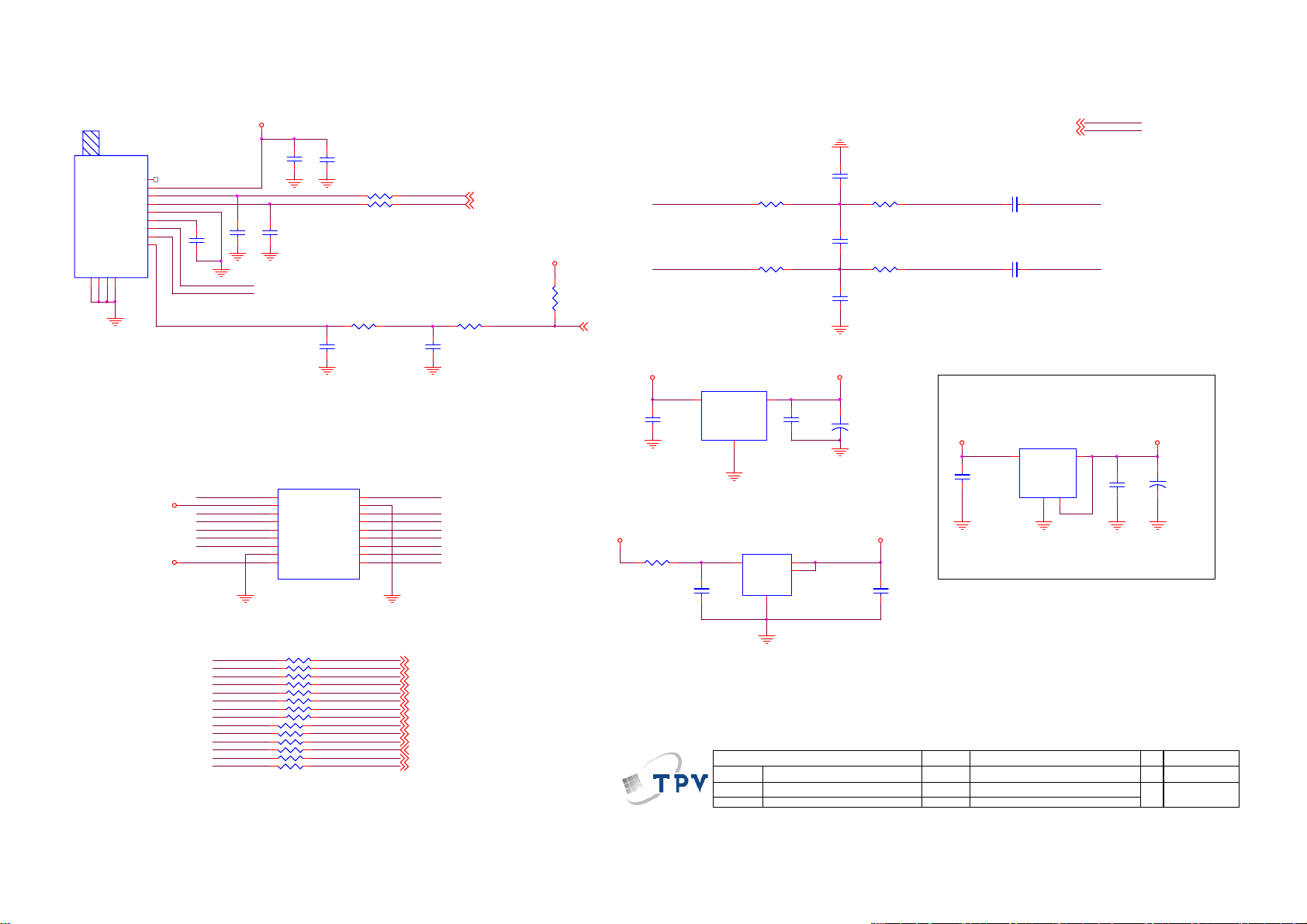

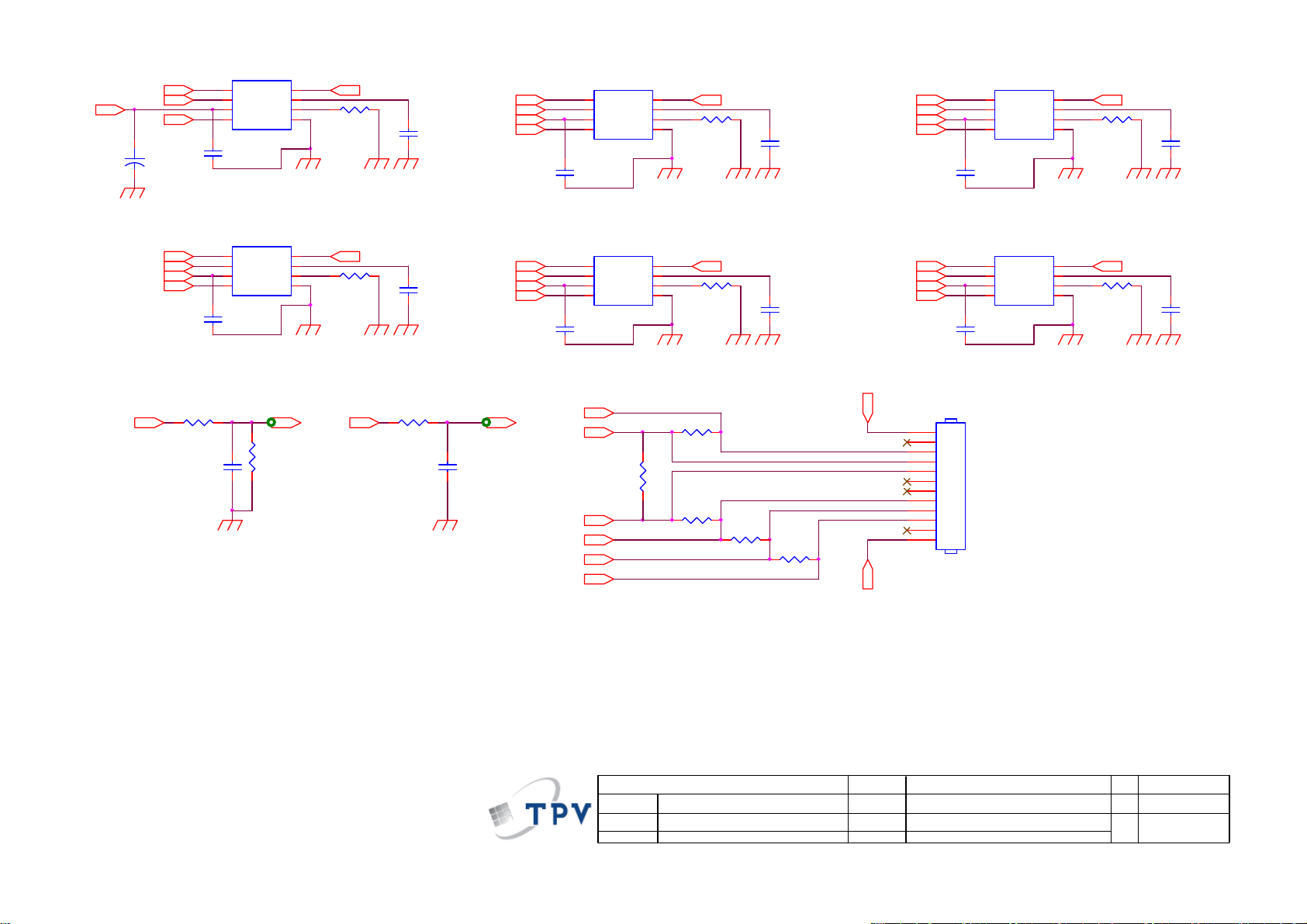

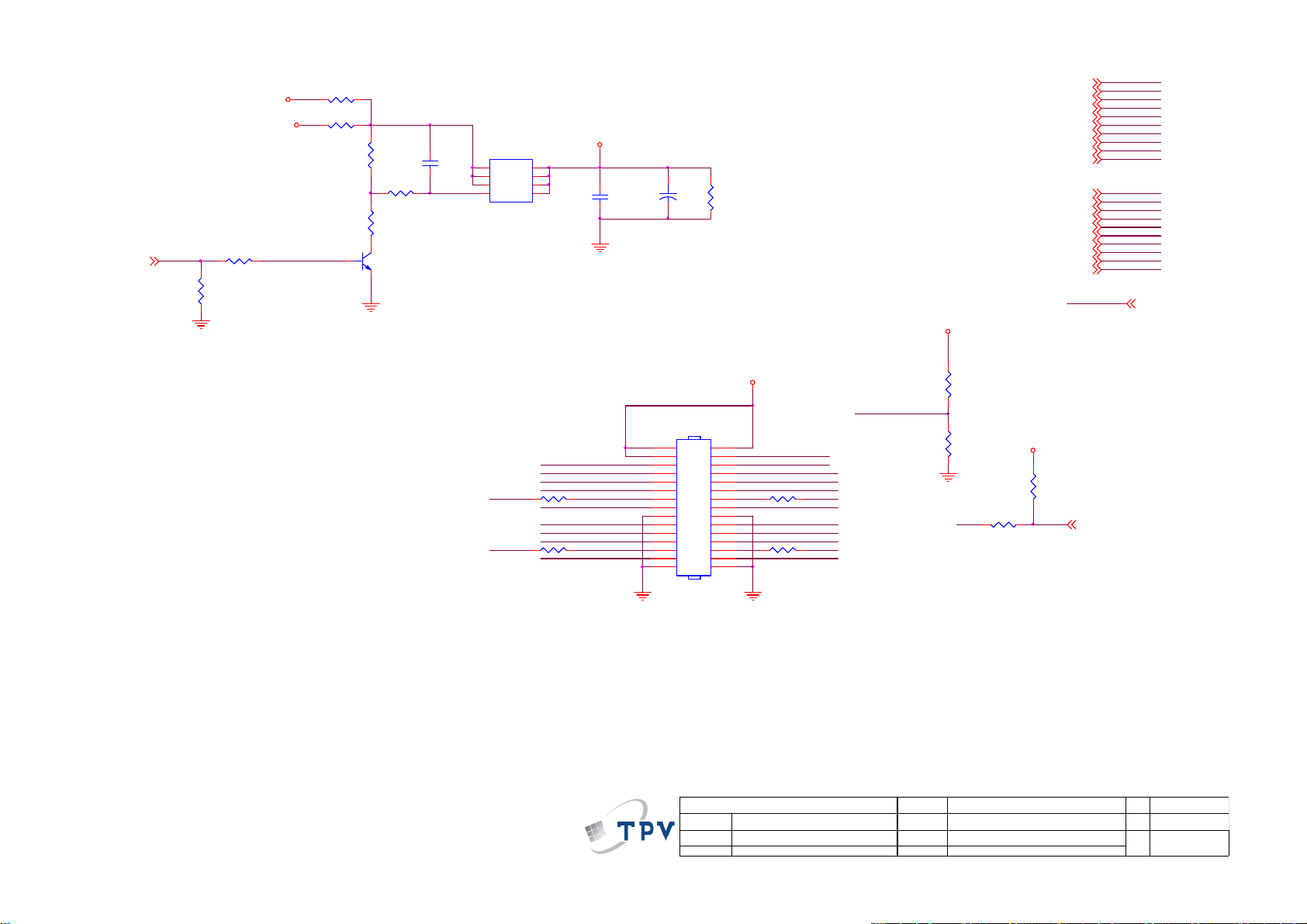

5. 线路图-- -------------------------------------------------------------------------------------------------------------- 23
5.1 主板 ---------------------------------------------------------------------------------------------------------------- 23

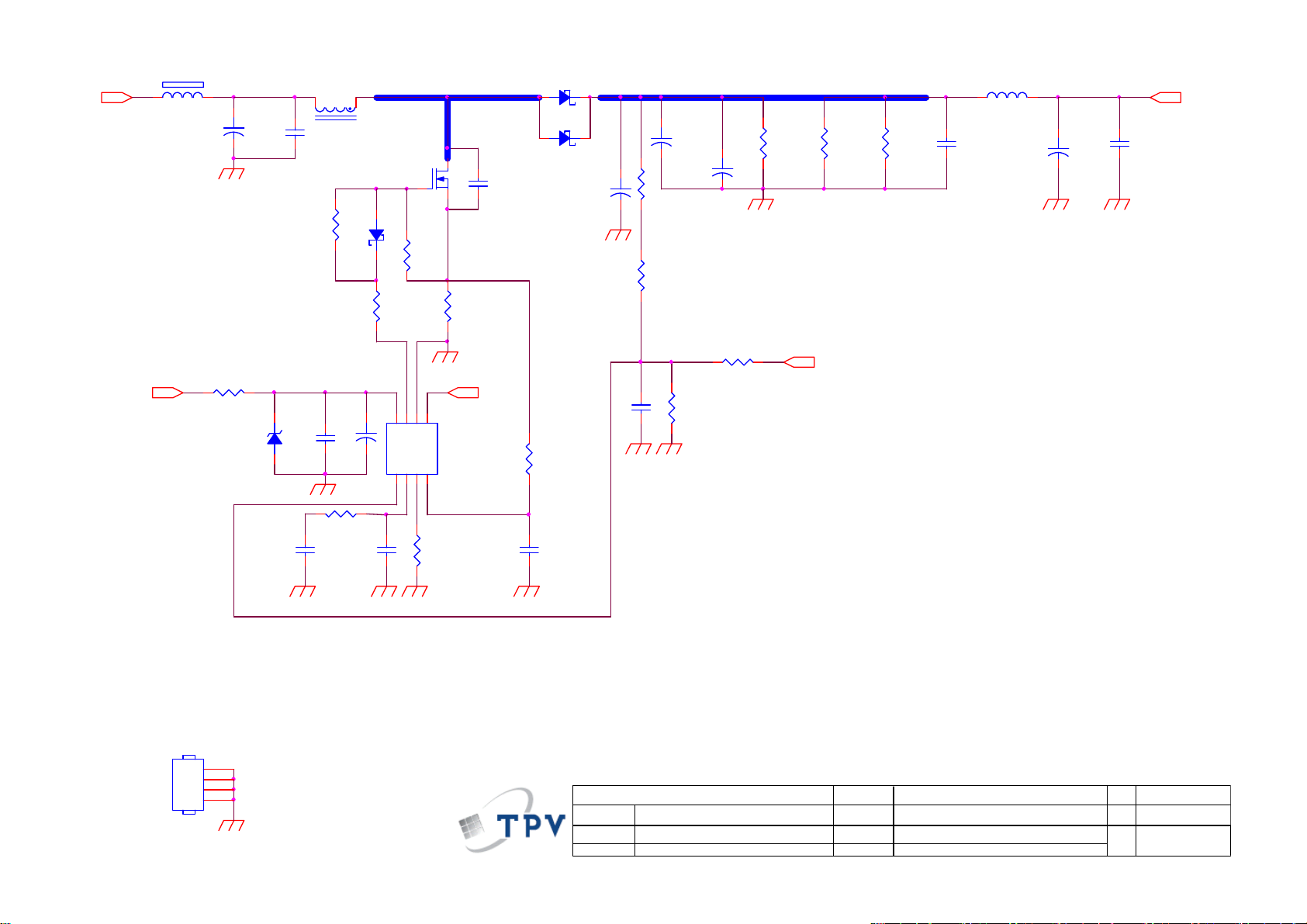

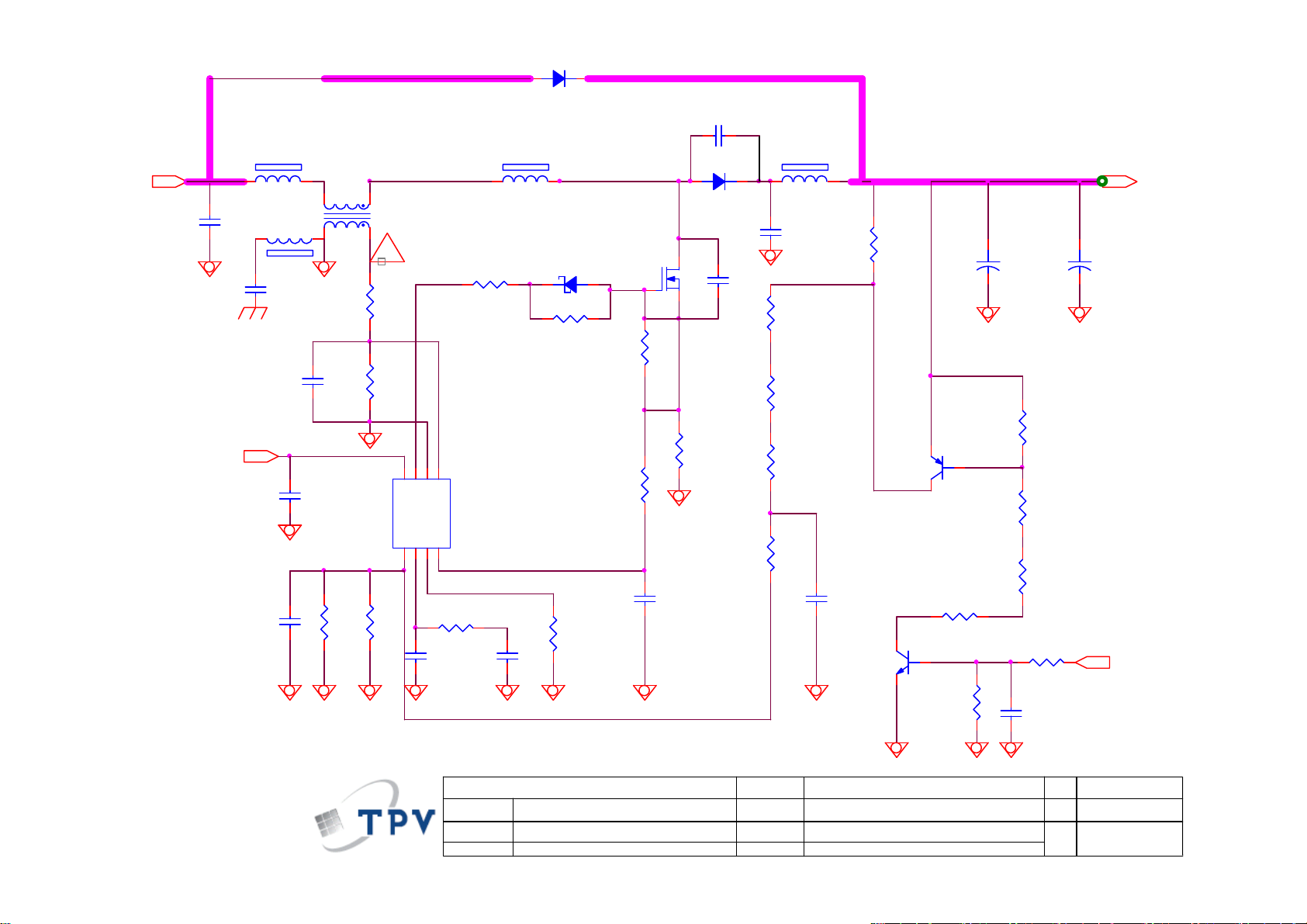

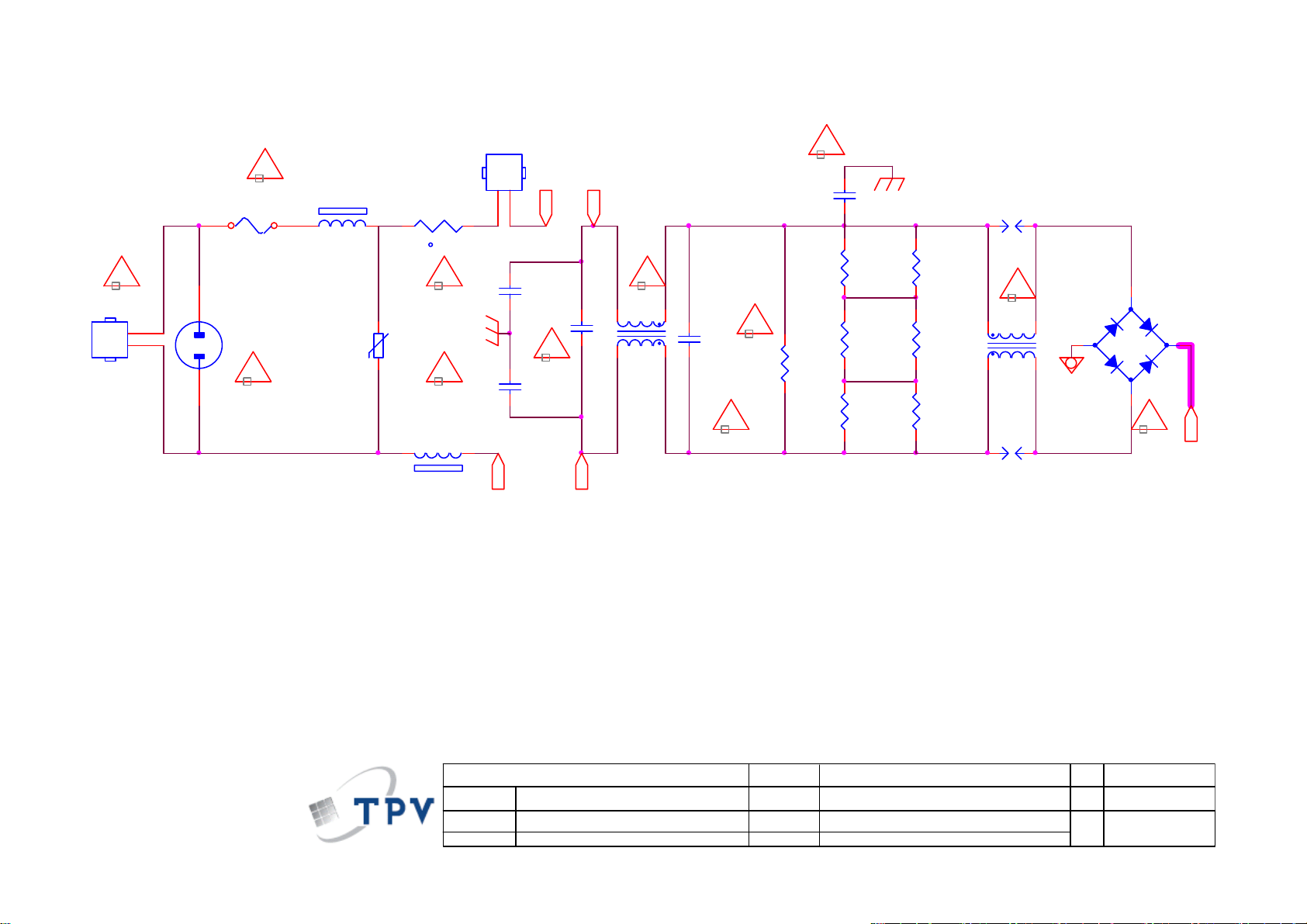

5.2 电源板 ------------------------------------------------------------------------------------------------------------- 31
5.3 Audio 板 ---------------------------------------------------------------------------------------------------------- 36

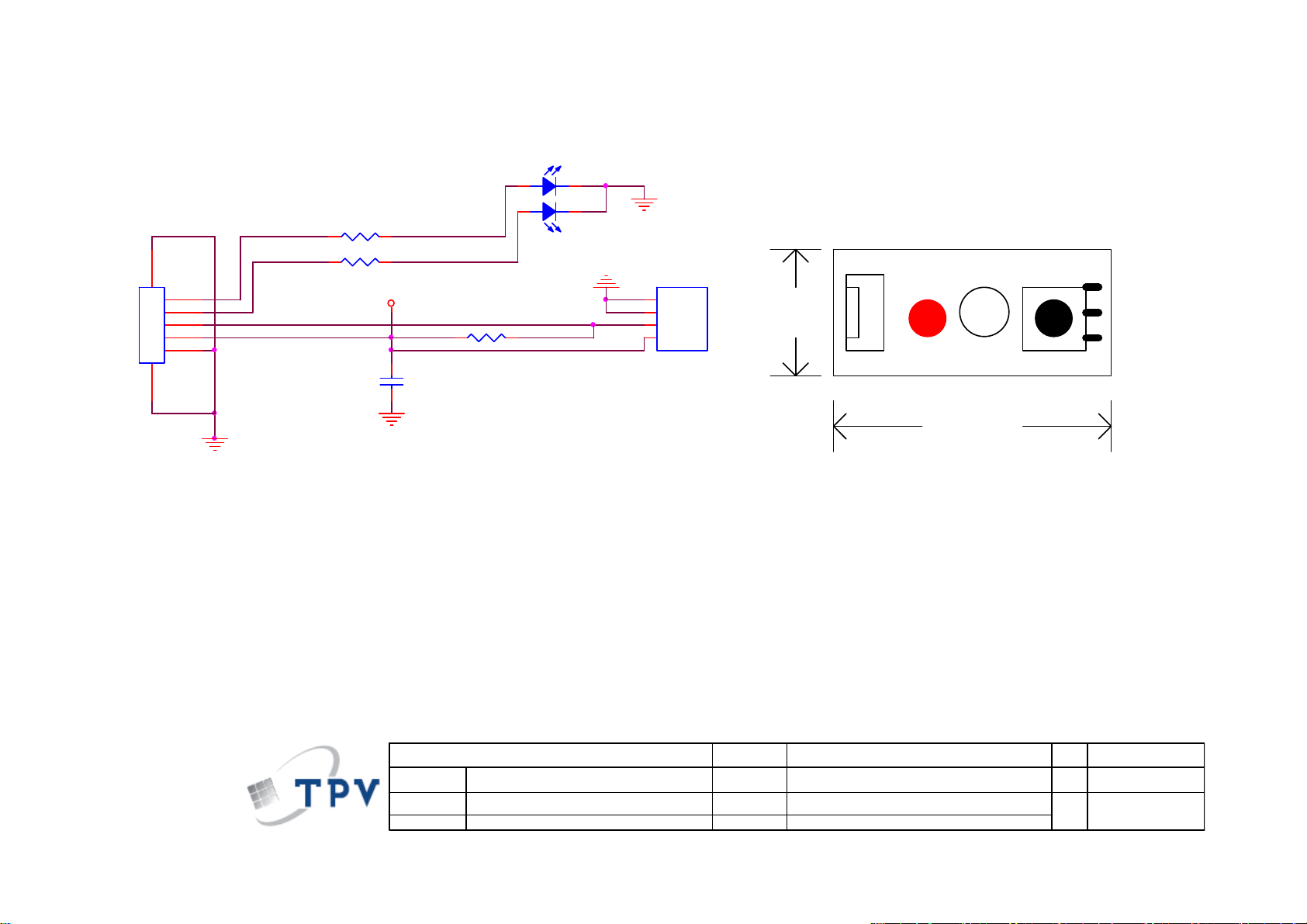

5.4 IR 板 --------------------------------------------------------------------------------------------------------------- 37
5.5 按键板 ------------------------------------------------------------------------------------------------------------- 38
6. 软体及 EDID 烧录 SOP ------------------------------------------------------------------------------------------- 39
6.1 软体烧录 --------------------------------------------------------------------------------- ------------------------ 39
6.2 EDID 烧录 -------------------------------------------------------------------------------------------------------- 39
7. 故障处理流程 ------------------------------------------------------------------------------------------------------- 40

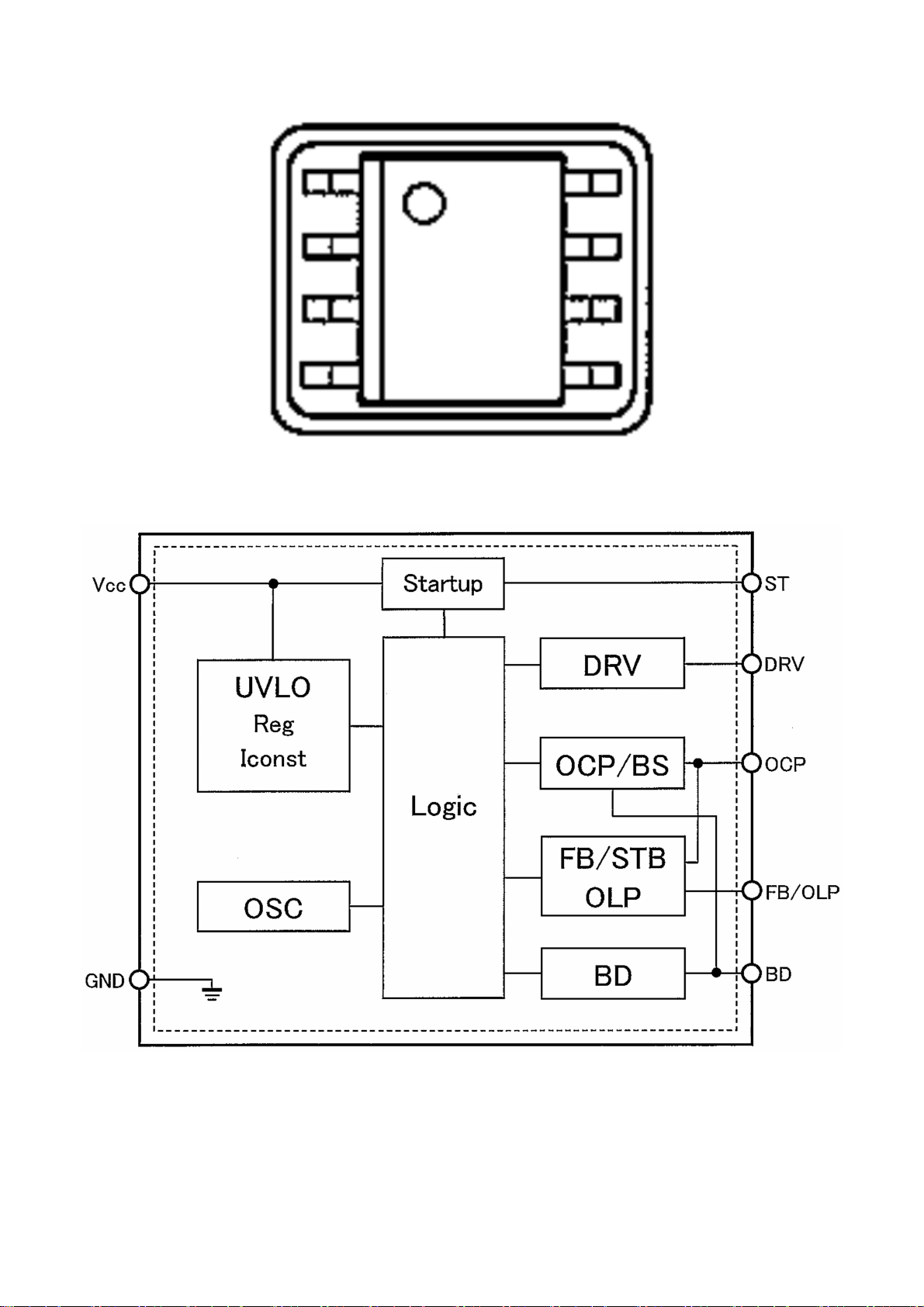

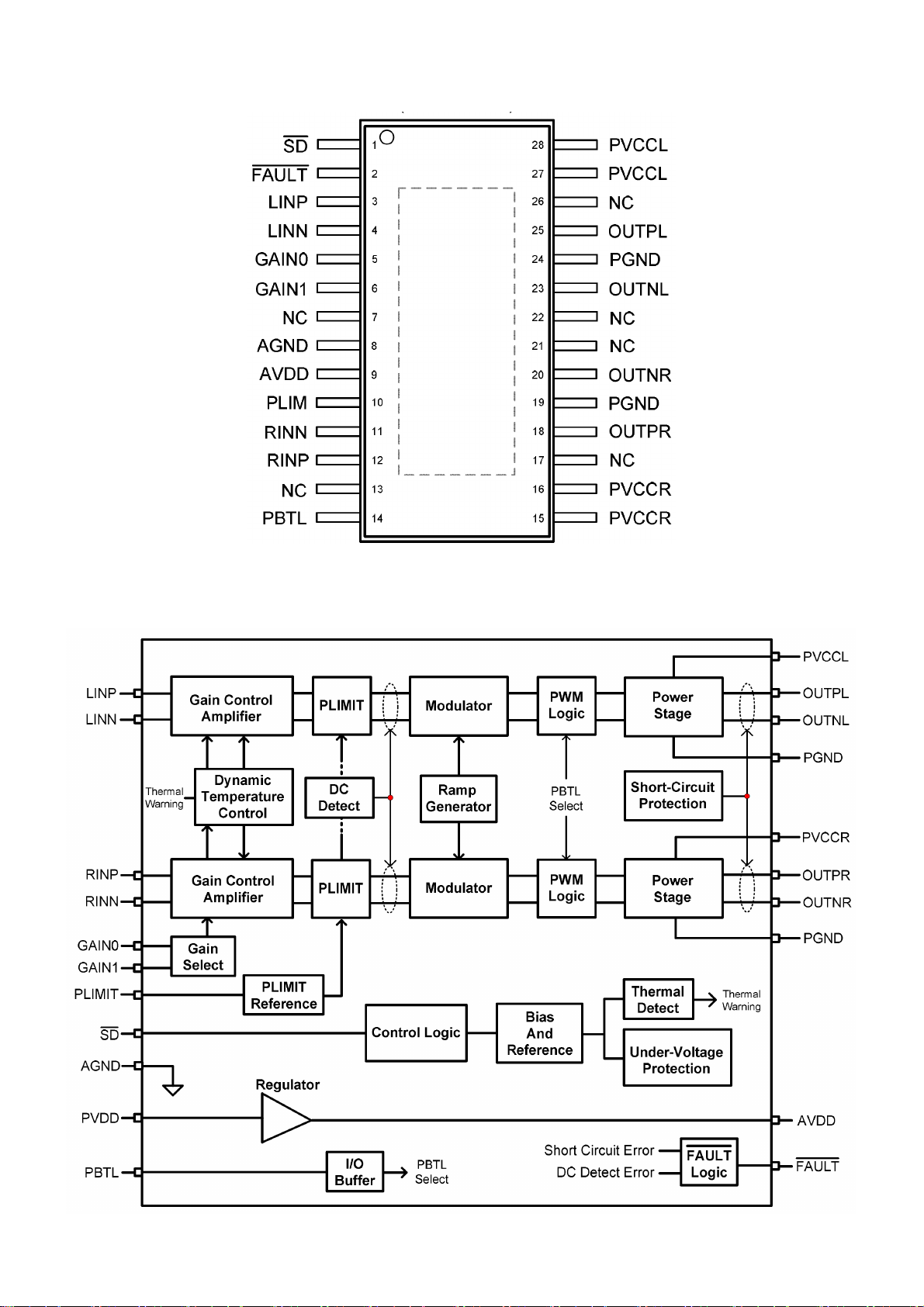

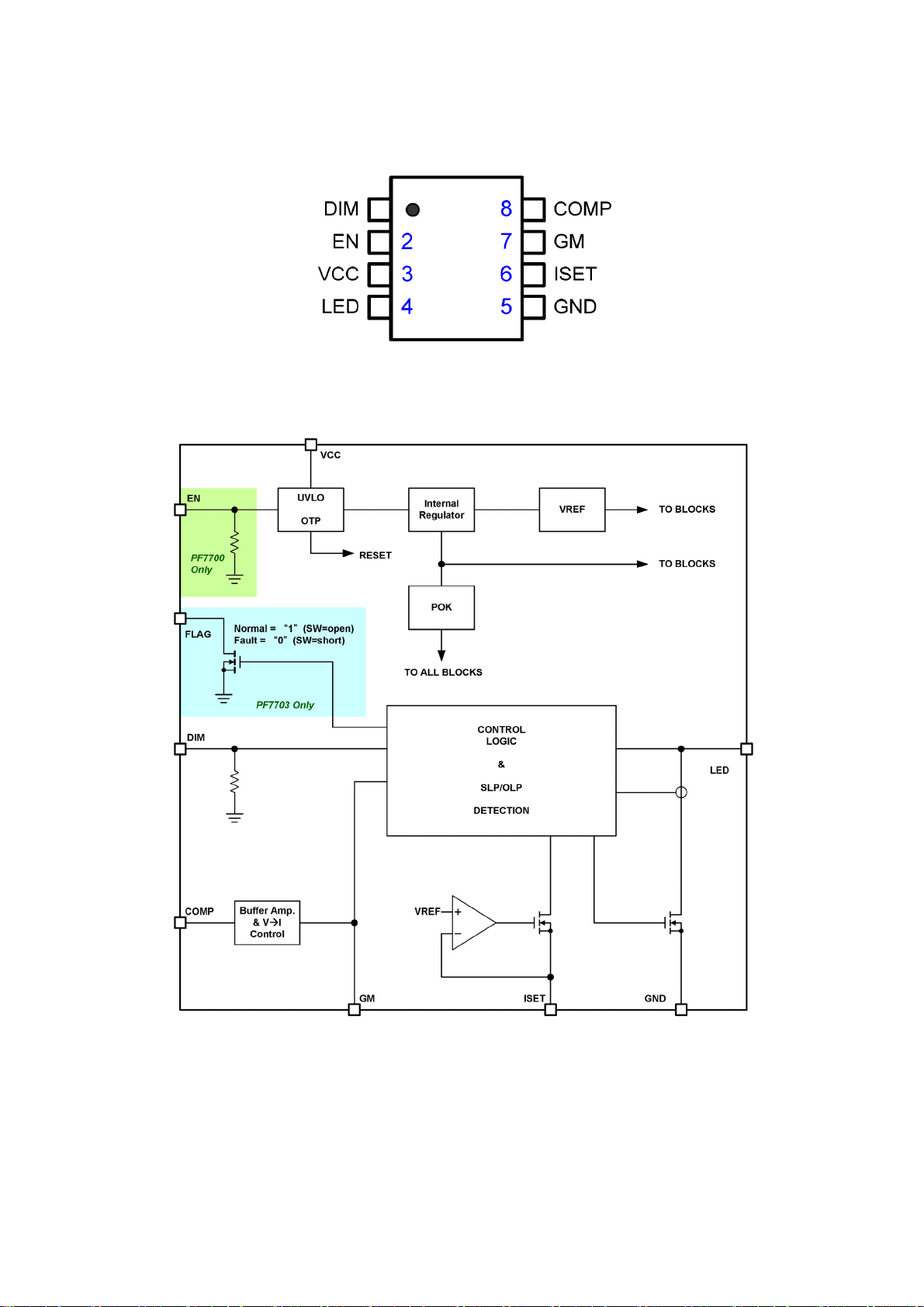

8. 主要 IC 管脚及内部框图 ------------------------------------------------------------------------------------------ 46
9. BOM ------------------------------------------------------------------------------------------------------------------- 49
3
Page 4
1. 技术规格
1.1 一般规格
设计和规格若有变更，恕不另行通知。
产品规格
42HFL5830/T3
• 不带电视支架
• 尺寸(宽x高x深): 967.6 x 588.1 x 65.0 (mm)
• 重量: 11.87 kg
• 带电视支架
• 尺寸(宽x高x深): 967.6 x 638.1 x236 (mm)
• 重量: 14.6 kg
多媒体
• 支持的存储设备: USB（仅支持FAT或FAT 32 USB
存储设备。）
• 支持的多媒体文件格式:
• 图像：JPEG、BMP、PNG
• 音频：MP3
• 视频：MPEG 2/MPEG 4, H.264
声音功率
• 42HFL5830/T3: 10W x 2
固有分辨率
42HFL5830/T3: 1920 x 1080
•
调谐器 / 接收 / 传输
支持的电视机安装托架
要安装电视机，请购买飞利浦电视机安装托架或与
VESA 标准兼容的电视机托架。
为避免损坏电缆和插口，请确保电视机背面至少保留
3厘米的间隙。
警告
• 请按照随电视机安装托架一起提供的所有说明
操作。 Koninklijke Philips Electronics N.V. 对
由于电视机安装不当而造成的事故、人身伤害或
损失不负任何责任。
电视屏幕尺寸
(英寸)
42 400 x400
中国等级能效
根据中国大陆《平板电视能效限定值及能效等级》，
本液晶电视符合以下要求：
型号
需要的点距
需要的安装螺钉
(mm)
4 x M6
(建议长度18mm)
42HFL5830/T3
• 天线输入: 75ohm 同轴 (IEC75)
• 电视系统: PAL D/K
• 视频播放: NTSC, PAL
遥控器
• 电池: 2 x AAA (LR03 类型)
电源
• 主电源: 200-240V, 50Hz
• 待机能耗: ≤ 0.5 W
• 环境温度：5 到 45 摄氏度
• 功耗
:
• 42HFL5830/T3: 100W
能效指数（EEI
被动待机功率（W) ≦0.50
能源效率等级 2级
能效标准
) ≧2.0
LCD
GB 24850-2013
4
Page 5
1.2 预设显示模式
产品信息可能会随时变更，恕不另行通知。有关详细
产品信息，请转到 www.philips.com/support
计算机格式
• 分辨率 - 刷新率:
• 640 x 480 - 60Hz
• 720 x 400 - 60Hz
• 800 x 600 - 60Hz
• 1024 x 768 - 60Hz
• 1360 x 768 - 60Hz
• 1920 x 1080 - 60Hz
视频格式
• 分辨率 - 刷新率:
• 480i - 60Hz
• 480p - 60Hz
• 576i - 50Hz
• 576p - 50Hz
• 720p - 50Hz, 60Hz
• 1080i - 50Hz, 60Hz
• 1080p - 50Hz, 60Hz
5
Page 6
2. 操作说明

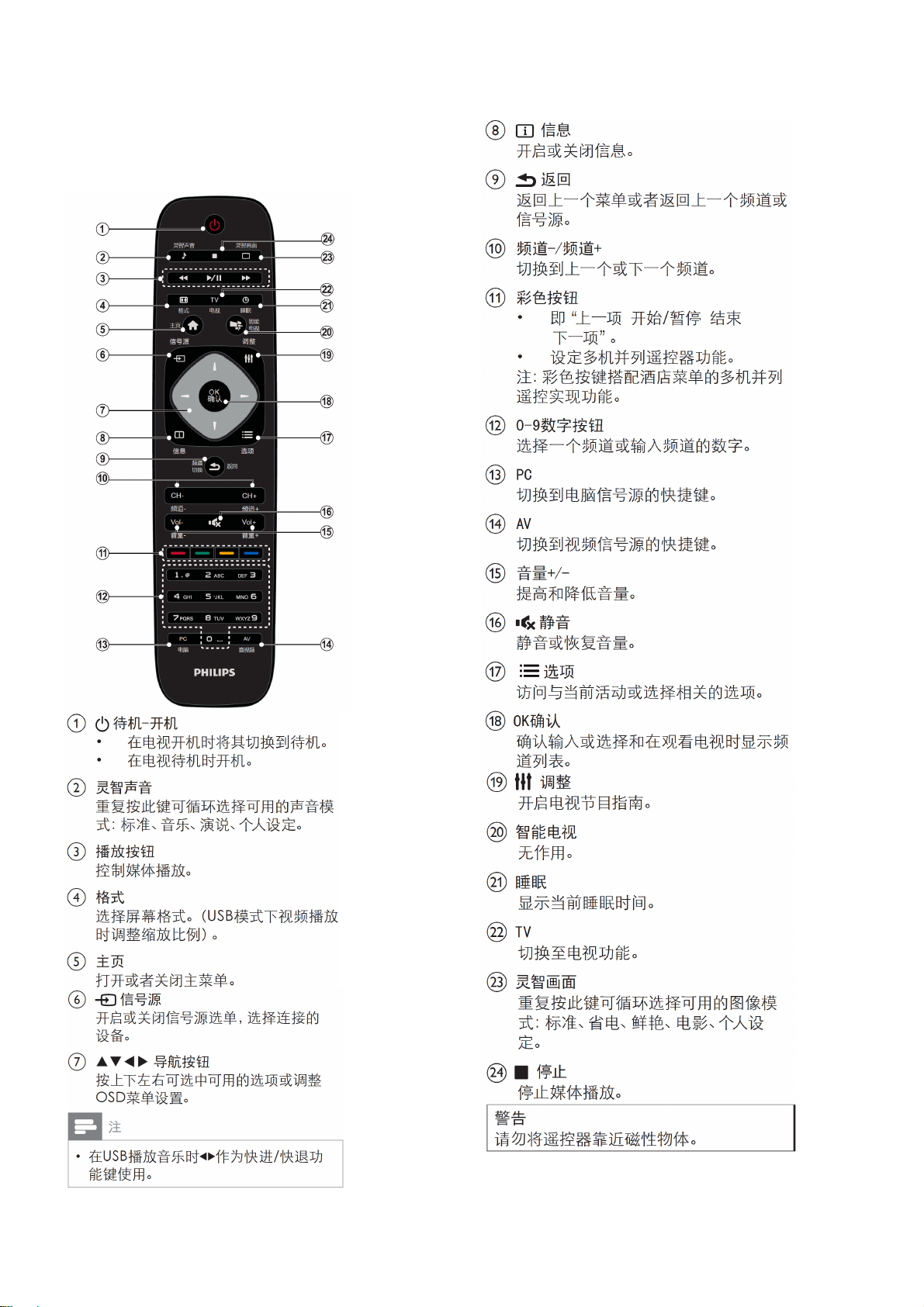

2.1 遥控器
6
Page 7

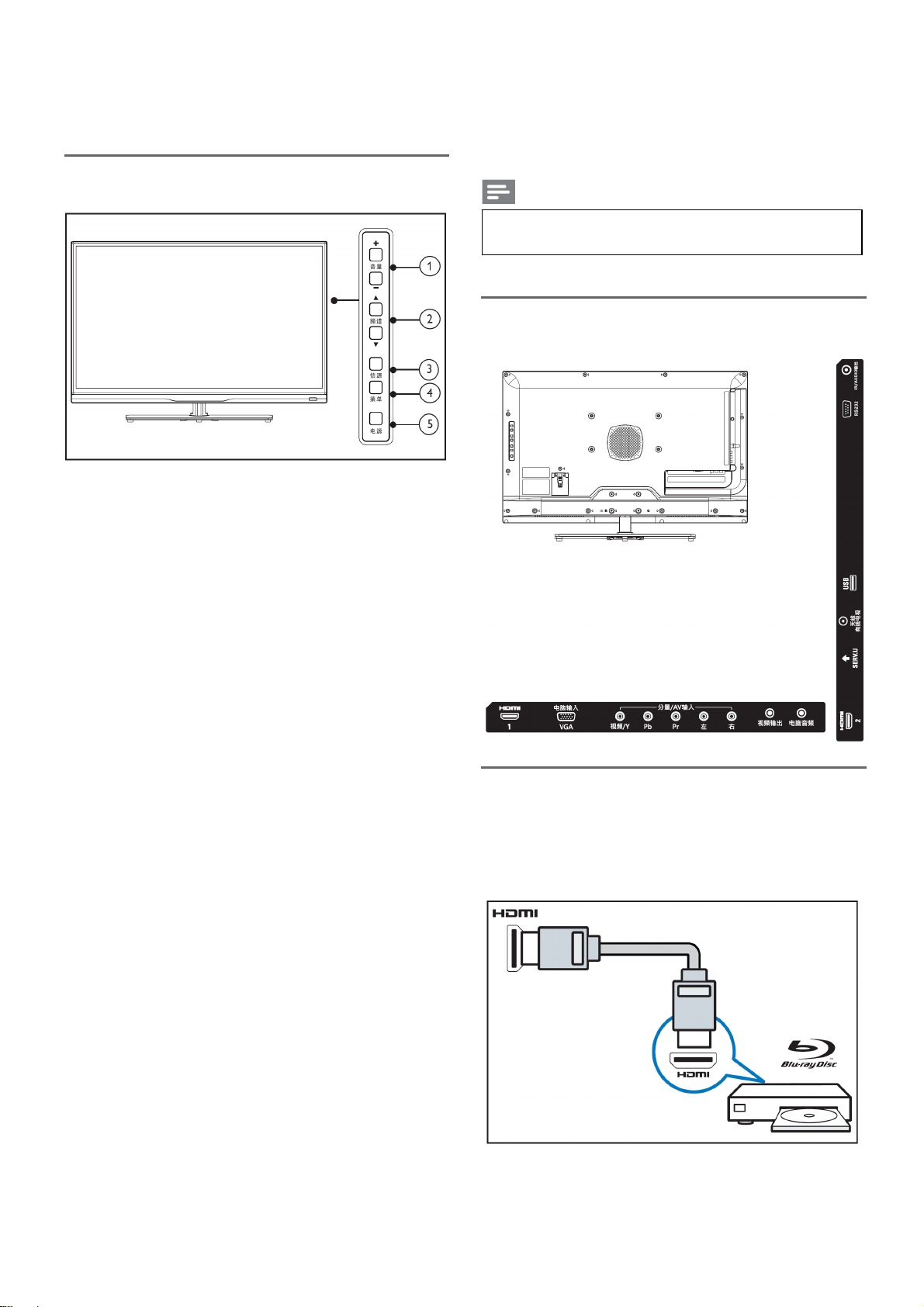

2.2 控制面板
控制面板
①音量 +/-: 提高和降低音量。
② 频道▲/▼: 切换到上一个或下一个频道。
③信源: 按此键显示各种信号源列表。
2.3 背面和侧面信源接口
本节介绍如何连接带不同接口的设备。
注
• 您可以使用不同类型的接口将设备连接到电视。
接口图示
④菜单: 打开或关闭主菜单。
⑤电源:
切换产品待机/开机状态。必须拔下电源插头，
本产品才会完全断电。
底部接口
① HDMI
Blu-ray播放机等高清数字设备中的数字音频和视
频输入。
7
Page 8

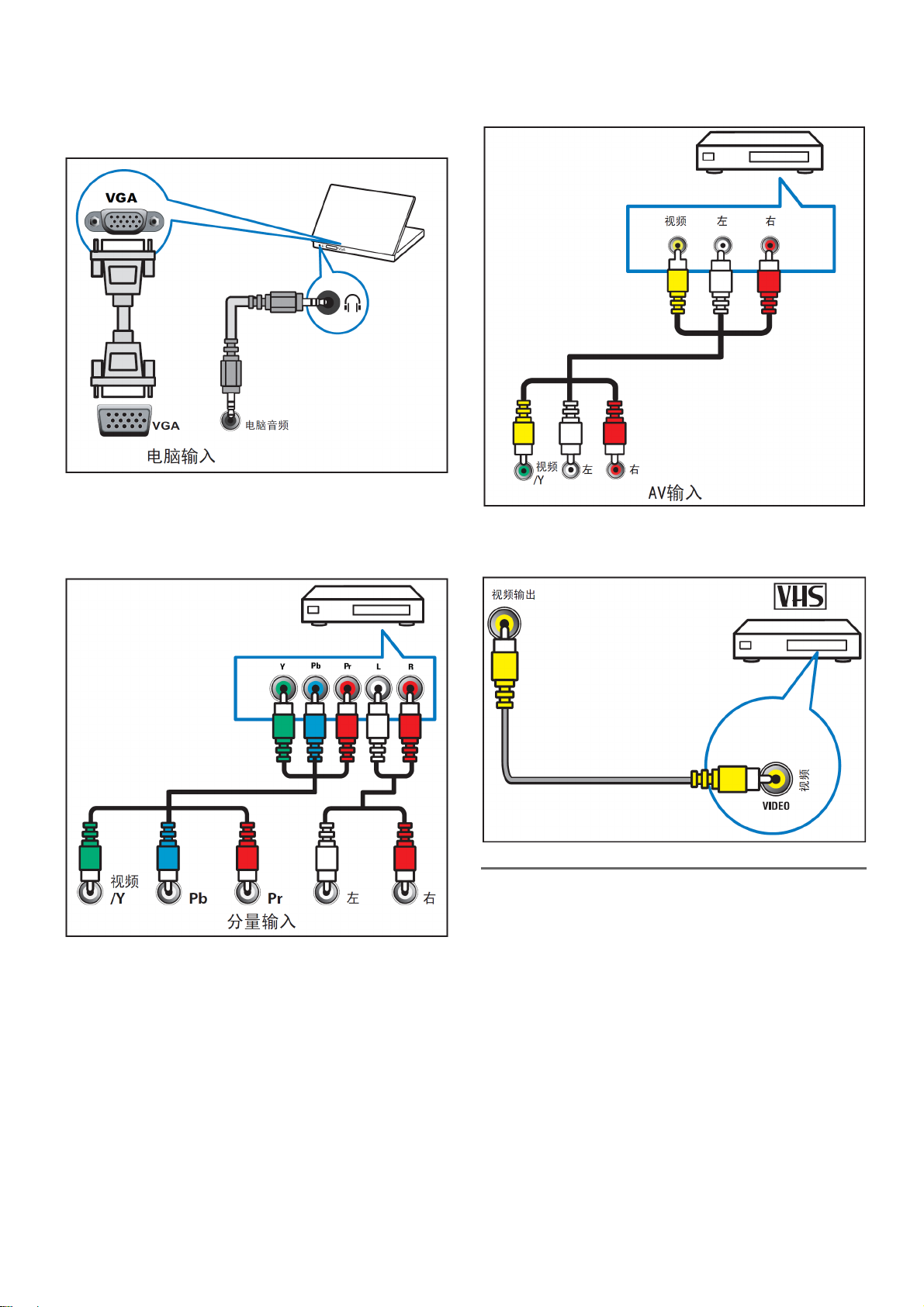

② 计算机中的音频和视频输入
③分量输入(视频/Y Pb Pr 音频 左/右)
DVD 播放机或游戏机等模拟或数字设备中的模拟
音频视频输入。
④视频输入
VCR、DVD 等模拟设备的视频信号输入。
⑤视频输出
VCR 等模拟设备中的复合视频输出。

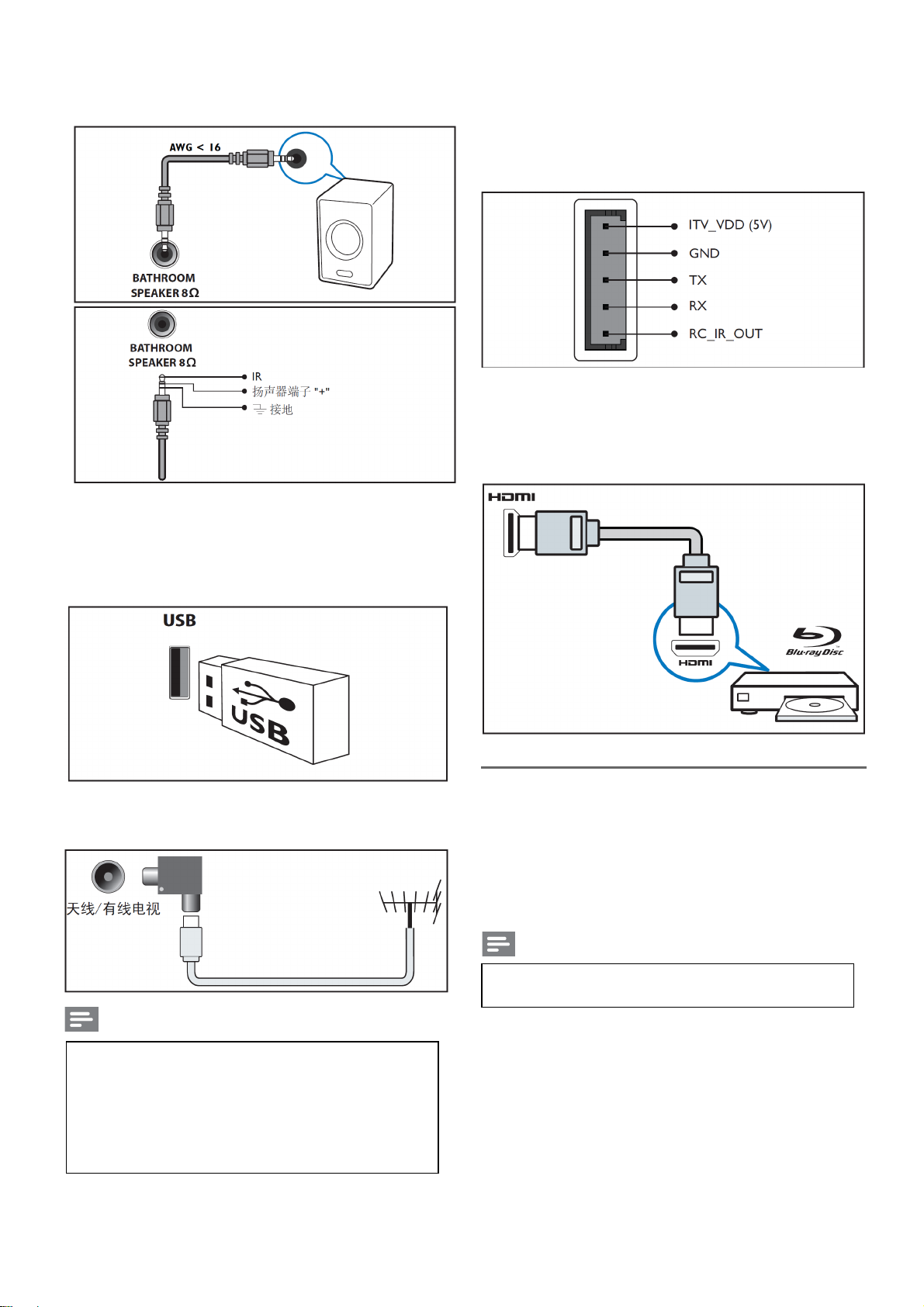

侧面接口
① IR/AUDIO输出
通过单声道插孔音频输出到盥洗室扬声器（1W）。
（在连接盥洗室扬声器之前，确保关闭电视主电源。）
8
Page 9
②RS232
用于通讯控制使用。
③ USB
USB存储设备中的数据输入。
⑤SERV.U
仅供专业维修人员使用。
⑥HDMI
Blu-ray 播放机等高清数字设备中的数字音频和视
频输入。
④天线/有线电视
天线、有线或卫星的信号输入。
注
• 我们随机附送天线隔离器,请在安装电视的同
时一并安装上天线隔离器(安装方式如上图示)。
•请用户在使用前务必确认天线隔离器是否有安
装, 若为直接接入,电视机的有线网络天线必须
与保护接地隔离,否则可能会引起着火等危险。

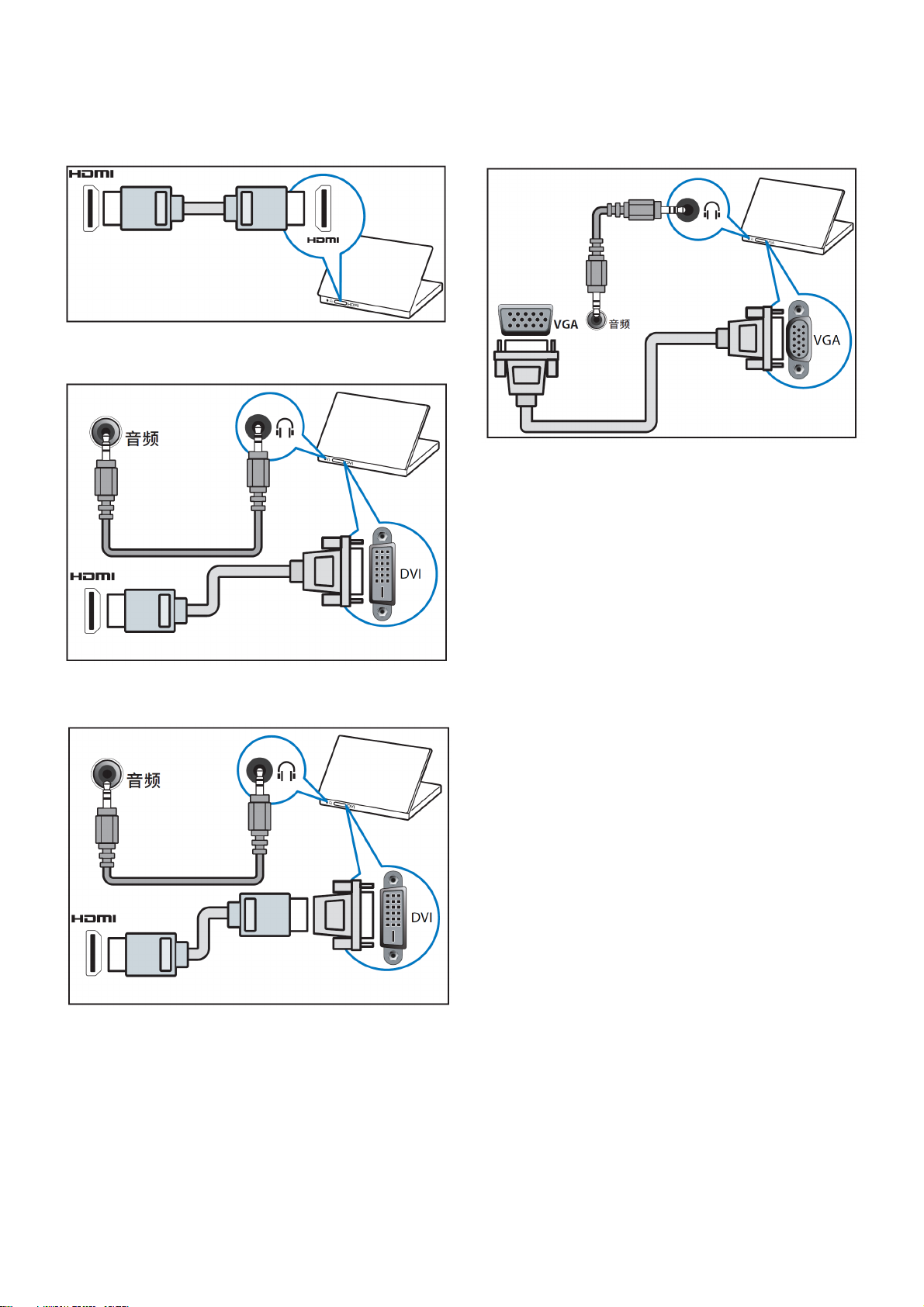

连接到计算机
将计算机连接到电视之前
• 将计算机上的屏幕刷新率设置为60Hz。
• 在计算机上选择一个支持的屏幕分辨率。
通过以下一种接口连接计算机：
注
• 通过DVI或VGA连接需要额外一条音频线。
9
Page 10
• HDMI 线
• DVI-HDMI 线
• VGA 线
• HDMI 线和 HDMI-DVI 适配器
10
Page 11
2.4 菜单操作
使用 Philips EasyLink
充分利用您的 Philips EasyLink HDMI-CEC 兼容设
备可增强控制功能而达到最大效益。透过 HDMI 接口
连接的 HDMI-CEC 兼容设备可以由电视遥控器进行
控制。
要启用 Philips EasyLink，您需要:
• 透过HDMI接口连接两个以上的 HDMI-CEC兼容设
备
• 确认每个HDMI-CEC兼容设备都正常运作
• 切换到 EasyLink
注
• EasyLink 兼容设备必须已经打开并被选作信号
源。
• Philips 不保证 100%与所有 HDMI CEC 设备
实现互操作性。
打开或关闭 EasyLink

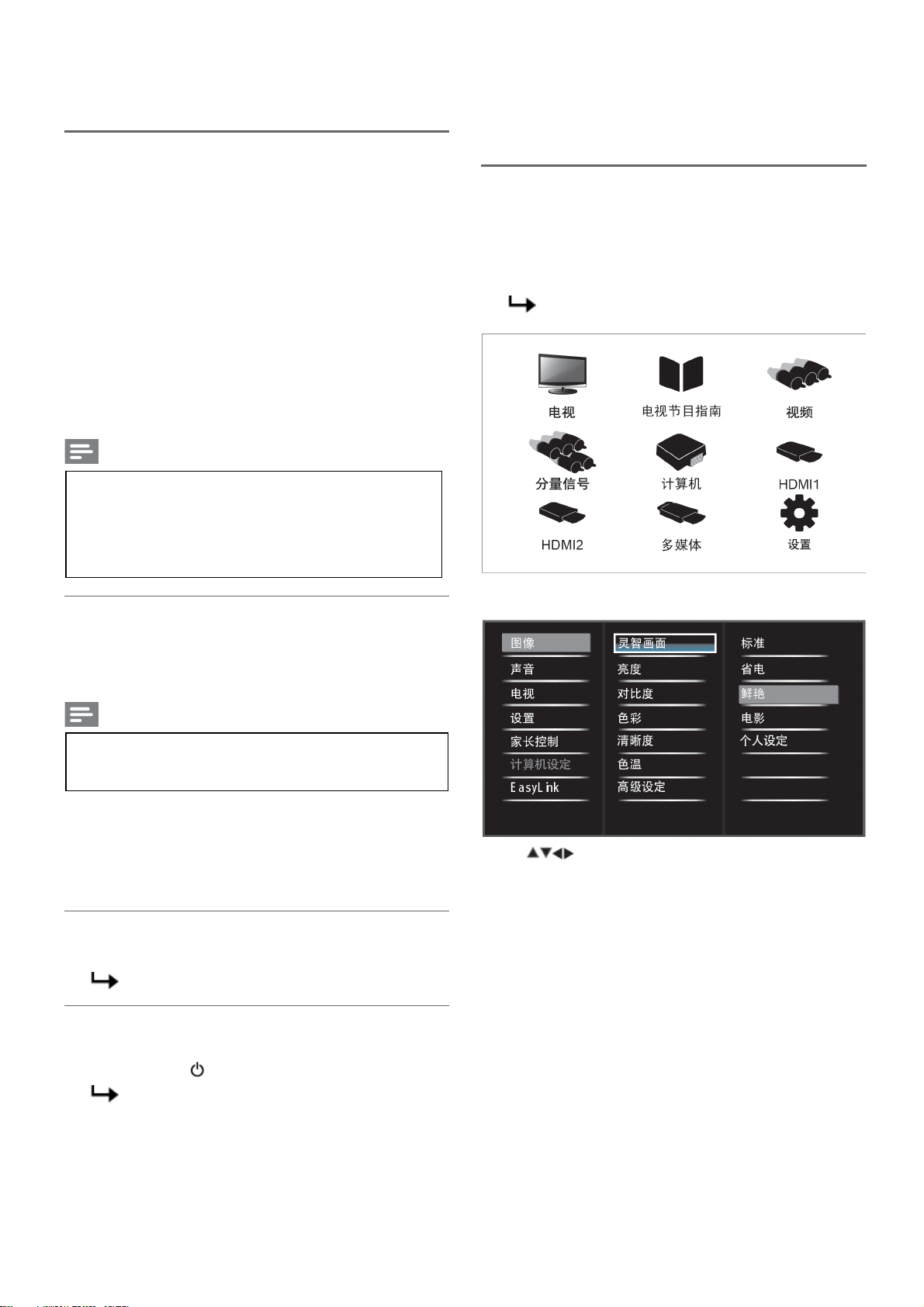

访问电视机菜单
菜单可帮助您设定频道，更改画面和声音设置以及访
问其它功能。
1 按主页。
菜单开启。
2 选择设置:
启用 HDMI-CEC 兼容设备后，电视会自动打开并切换
到正确的信号源。
注
• 如果您不打算使用 Philips EasyLink，请不要启
用它。
1 按主页。
2 选择[设置] > [设置] > [EasyLink]。
3 选择[开]或是[关]，然后按 OK。
使用快捷播放
1 启用 EasyLink 后，在设备上按下播放。
电视会自动切换到正确的信号源。
使用快捷待机
1 按遥控器上的
电视及所有连接的 HDMI 设备将会切换到
待机。
(待机-开机)。
3 按
• [图像] / [声音] / [电视]：（此设置只在电视模式中可
用。）/ [设置] / [家长控制] / [计算机设定]（此设置只
在电脑模式中可用。）/ [EasyLink] 。
4 按确认选择。
5 按主页退出。
从下列选项中选择：
11
Page 12
更改画面和声音设置
更改画面和声音设置以适合您的喜好。 您可以应用预
定义的设置，也可以手动更改设置。
画面设置
1 按主页，选择设置。
将显示 [图像] 菜单。
2 按
• [灵智画面]：
• [标准]：标准画面设置。建议用于家庭娱乐。
• [省电]：减少背光强度以节约电能。
• [鲜艳]：增强的画面对比度和清晰度。
• [电影]：用于观看电影内容。最适合在剧院类环
境观看。
• [个人设定]：提供用户自行设定的模式。
• [亮度]：调节暗区域的强度和细节（调整时仅作用于
个人设定）。
• [对比度]：调节亮区域的强度，暗区域保持不变(调整
时仅作用于个人设定）。
• [色彩]：调节颜色饱和度（调整时仅作用于个人设定）。
• [色调]：调节绿色度（NTSC制式下才出现此选项）。
• [清晰度]：调节图像清晰度（调整时仅作用于个人设
定）。
• [色温]：白色偏蓝色调 ([冷色])、白色偏红色调 ([暖
色]) 、白色色调 ([标准]) 。
• [高级设定]：
• [降噪]：过滤和消除图像中的杂信号。
• [背光]：调节屏幕亮度（当背光控制值偏低时，
开机时可能看到瞬间白闪，此为正常现象。）。
• [高级对比度]：将对比度设置到最高。（计算机
信号源下没有高级对比度选项）。
• [动态对比度]：对比度将因画面明暗而改变。
手动调整声音设置
1 按主页，选择设置。
2 按
3 按
• [灵智声音]：
• [标准]：在高、中、低音各音域均有平衡出色的
从以下设置中选择并调整：
选择 [声音]。
将显示 [声音] 菜单。
进行选择和调整：
12
音质表现。
• [音乐]：增强高音和低音，在聆听钢琴及管弦乐
器等演奏时可表现出清亮透彻的纯净音质。
• [演说]：增强人声频谱所涵括的音域表现，适合
于收看新闻及艺文性节目。
• [个人设定]：提供用户自行设定所有音效参数的
合适数值。
• [平衡]：调节左右扬声器的平衡。
• [低音]：调节低音级别（调节仅作用于个人设定）。
• [高音]：调节高音级别（调节仅作用于个人设定）。
• [虚拟环绕]：设置虚拟环绕：启动或关闭。
• [自动音量]：启动自动音量调整。
功能设置
1 按主页，选择设置。
2 按
3 按
• [菜单语言]：调整电视机的语言设置。
• [字幕]：设定数字频道字幕（只有在数字频道下有字
幕的频道才有此选项）。
• [字幕语言]：设定数字频道字幕语言，可设置成语言
1/语言2（只有在数字频道下有字幕语言的频道才有
此选项）。
• [屏幕格式]：更改屏幕格式。
• [菜单显示时间]：设定菜单显示的时间长度。
• [菜单透明度]：设定菜单显示的透明度。
• [蓝屏]：设定无信号信源屏幕颜色(TV 信源不起作
用)。
• [自动睡眠]：设定自动关机时间。
• [睡眠定时器]：设置闲置多少分钟后电视机会自动进
入待机状态。可设置为关/10/20/30/60/90/120/180
分钟。
• [开机状态]：设置AC上电后电视状态。
• [时间设置]：设置系统时间。
• [定镜切换]：设定频道切换模式。（ 仅在TV模式下
显示）。
• [彩色制式]：设置AV模式彩色制式。（仅在AV模式
下显示）。
• [HDMI模式]：设定HDMI模式。 （只有
下480p / 576p / 720p / 1080p模式才有此选项）。
• [重设默认值]：将当前设置重置为默认值。(密码设置
和频道信息除外)。
选择 [设置]。
将显示 [设置] 菜单。
进行选择和调整：
HDMI 模式
Page 13

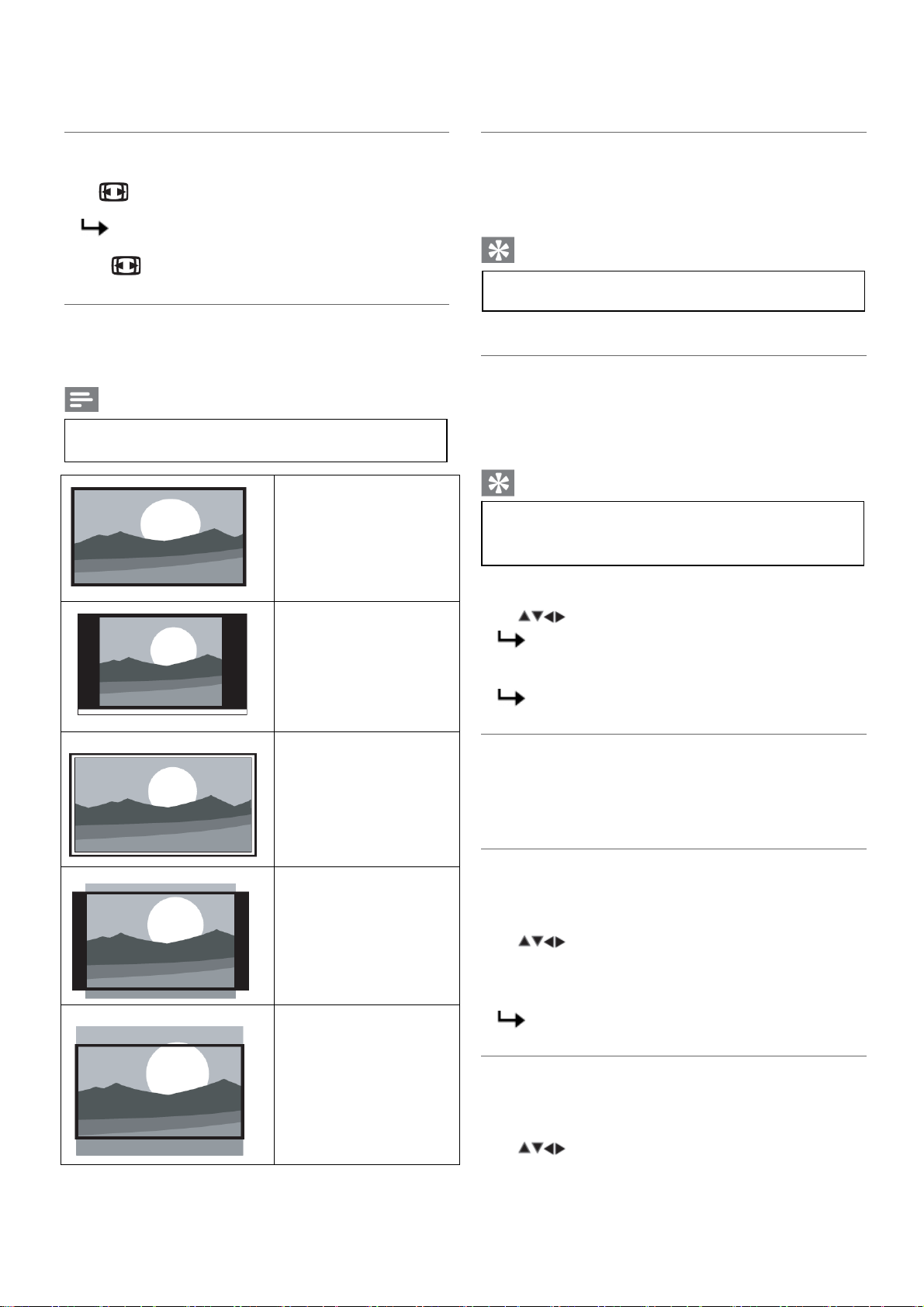

更改屏幕格式
使用定时器
1 按 格式。
将显示屏幕格式信息。ٛ
2 再按
屏幕格式摘要
可对下列屏幕设置进行配置。
• 根据信号源格式的不同,一些屏幕设置不可用。
格式将改变屏幕格式。
注
[16:9]：将经典的标准格
式比例调整为宽屏。
[4:3]：显示经典的标准
格式。
您可以设置定时器，以便在指定的时间将电视机切换
到待机模式。
提示
• 在使用计时器前，请先设置睡眠时间。
电视机自动切换到待机模式（睡眠定时）
睡眠定时会在预定义的一段时间后将电视机切换为待
机模式。
提示
• 您可以提前关闭电视机，或在倒计时期间重新设
定睡眠定时器。
1 按主页，选择设置。
2 按
选择 [设置] > [睡眠定时器]。
将显示 [睡眠时间] 菜单。
[ 点对点] ：仅适用于
HDMI、VGA连接电脑的
模式，会将电脑信号进
行全屏显示，并达到最
佳显示效果。
[缩放1]：水平延展的宽
屏图像显示。使用此模
式图像的左右两边会被
部分切除，但不适用于
VGA信号源。
[缩放2]：将标准格式比
例调整为宽屏，但不适
用于VGA信号源。
3 按▲▼以设置睡眠时间。
睡眠定时器最多可以设置为 180 分钟。
使用电视机锁定
通过锁定电视机控制器，您可以禁止儿童观看特定的
节目或频道。
设置或更改密码
1 按主页，选择设置。
2 按
[更改密码]。
3 用遥控器上的数字键输入你的密码。
锁定或解除锁定一个或多个频道
1 按主页，选择设置。
选择 [家长控制] > 输入密码 > 选择
依照荧幕上的指示更改你的密码。
2 按
道锁定]。
13
选择 [家长控制] > 输入密码 > 选择[频
Page 14
3 选择频道。按确认锁定或解除锁定的频道。
4 重复此过程以锁定或解锁多个频道。
• [频道锁定]：当有频道被锁定时：
• 进入搜台菜单时需要输入四位数字密码。
• 收看被锁定的频道需要输入四位数字密码。
• 进入家长控制子菜单需要输入四位数字密码。
• [清除全部]：执行此操作时，解除所有锁定频道和信
源。
• 初始用户密码0000，用户可自行修改密码。
• 为了防止用户忘记密码，特设定超级密码3448
用于进入家长控制设定用户密码。
有可能无法正常播放,某些片源的具体参数超出解
码范畴造成的不能播放，不属本机故障。
2 不支持动态的 GIF 图片。
注意
• 对于不支持USB存储设备，Philips不承担任何责
任，同时，对于该设备中的数据损坏或丢失也概
不负责。
从连接的USB储存设备中观看照片与播放音乐及影片
注
• 如果您访问锁定的频道，则将提示您输入密码。
电脑设置
1 按主页，选择设置。
2 按
选择 [计算机设定]。
将显示 [计算机设定] 菜单。
3 按
进行选择和调整：
• [自动调整]：自动同步电脑分辨率调整以适合全屏幕
显示。
• [水平位置]：调整水平位置。
• [垂直位置]：调整垂直位置。
• [时钟]：调整电脑信号的时钟频率。
• [相位]：调整电脑信号的相位频率。
提示
• 电脑菜单只有在电脑输入的时候才可以看到。
从USB存储设备中查看照片和播放音乐及影片
USB支持的视频格式:
• 支持的存储设备: USB（仅支持FAT或FAT 32 USB
存储设备。）
• 支持的多媒体文件格式:
• 图像：JPEG、BMP、PNG
• 音频：MP3
• 视频：MPEG 2/MPEG 4 , H.264
1 如果内容或者封装或者编码不符合标准， 视频内容
1 打开电视。
2 连接USB储存设备到电视侧面的USB插槽。
3 按主页。
4 选择 [多媒体]，然后按确认。
USB浏览页开启。
观看照片
1 在USB浏览页中选取 [图片]，然后按确认。
2 选取一张照片或是资料夹，然后按确认。该照片将
会被放大至全荧幕。
•按
或 观看上一张或下一张照片。
观看照片的幻灯片
1 选取一张照片或是资料夹，然后按确认。该照片将
会被放大至全荧幕。
从被选取的照片开始播放幻灯片。
2 按以下的按钮控制照片播放：
•
：播放/暂停播放
•
或 ：观看上一张或下一张照片。
更改播放幻灯片的设定
在播放幻灯片时，按主页，并选择下列其中一个项目
后按确认。
• [暂停/播放]: 开始或停止播放图片。
• [重复]: 设定图片播放模式。
• [随机播放]: 依序或是随机播放幻灯片。
• [旋转]: 顺时针旋转图片。（暂停时可见）。
• [放大]: 放大图片。（暂停时可见） 。
• [时长]: 设定图片播放时间。
14
Page 15
• [效果]: 设定转换图片时的特效。
• [显示信息]: 显示图片名称、分辨率、大小、日期、
时间。
聆听音乐
1 在USB浏览页中选择 [音乐]，然后按确认。
2 选择一个音乐曲目或专辑，然后按确认播放。
更改播放音乐的设定
播放音乐时，按主页，并选取以下其中一项设定后按
确认。
• [暂停/播放]: 开始或停止播放音乐。
• [重复]: 设定音乐播放模式。
• [随机播放]: 依序或是随机播放音乐。
• [显示信息]: 显示歌曲名称、歌手名、大小等信息。
• [显示/隐藏频谱]: 显示或隐藏频谱。
• [灵智声音]: 设定声音的播放模式。
• [歌词]: 选择歌词开关即编码格式（无歌词时不可
选）。
• [仅音频]: 关闭屏幕以节约能源（ 按任意键解除）。
观看影片
1 在USB浏览页中选择 [视频], 然后按确认。
2 按确认播放影片。
3 按以下的按钮控制影片播放：
：播放/暂停播放
•
•
更改播放影片的设定
播放影片时，按主页，并选取以下其中一项设定后按
确认。
• [暂停/播放]: 开始或停止播放影片。
• [重复]: 设定视频播放模式。
• [显示信息]: 显示影片名称、分辨率、大小等信息。
• [灵智画面]: 设定图像的播放模式。
• [显示模式]: 设定视频播放屏幕格式。
• [字幕显示]: 开启或关闭字幕。（在支持字幕格式时
有效）。
• [音轨]: 切换音轨。
：快退或快进功能。
浏览文本
1 在USB浏览页中选择 [文本], 然后按确认。
2 按确认播放文本。
3 以下的按钮控制文本播放：
：播放/暂停播放。
•
•
更改浏览文本的设定
播放文本时，按主页，并选取以下其中一项设定后按
确认。
• [暂停/播放]: 开始或停止播放文本。
• [重复]: 设定文本播放模式。
• [随机播放]: 依序或是随机播放文本。
• [显示信息]: 显示文本名称、大小。
移除USB储存装置
1 按返回键切换离开USB浏览页。
2 等候约五秒钟后再移除USB储存装置。
：向前或向后寻找。
注意
• 请依照下列步骤移除以预防损坏USB储存装置。
更新电视软件
Philips 不断努力改进其产品，我们建议您在推出更新
时对您的电视软件进行更新。请访问
www.philips.com/support 网站查询是否有更新。
将电视机重置为出厂设置
您可以恢复电视机的默认画面和声音设置。 频道安装
设定保持不变。
1 按主页，选择设置。
2 按选择 [设置] > [重设默认值] 。
将显示 [重设默认值] 菜单。
3 按确认进入重置菜单，选择 [确定] 按确认进入重置
4 按主页退出。
15
Page 16
安装频道
本章介绍重新设定和微调频道的方法。
自动安装频道
本节介绍自动搜索和储存频道的方法。
1 按主页，选择设置。
2 按
3 按从下列选项中选择：[模拟电视]/ [数字电视]/[数字
电视+模拟电视]。
4 按确认。
5 TV 开始自动搜台。
选择[电视] > [频道] > [频道扫描] 。
手动安装频道
本节介绍手动搜索和储存模拟电视频道与数字电视频
道的方法。
搜索并储存新的模拟电视频道
1 按主页，选择设置。
2 按
将显示[模拟手动扫描]菜单。
3 选择 [起始/终止频率]按 数字按钮 手动输入三位
数的频率。
4 按确认后进入搜索。
5 按主页退出。
搜索并储存新的数字电视频道
1 按主页，选择设置。
2 按
将显示[数字手动扫描]菜单。
3 选择 [频道号]按 数字按钮 手动输入数字频道号。
选择[电视] > [频道] > [模拟手动扫描] 。
选择[电视] > [频道] > [数字手动扫描] 。
[跳过]按
4 重复前面的步骤以跳过更多频道。
提示
• 使用遥控器上的数字按钮访问跳过的频道。
• 要访问跳过的频道，请重复步骤 1 到 4，然后
按 确认 取消勾选。
频道交换
1 按主页，选择设置。
2 按
3 按▲▼选择需要交换的频道，然后按 红色键。
4 按▲▼选择需要交换的频道，然后再按 红色键，与
指定频道进行交换。
提示
• 频道交换功能只有在模拟频道才有此功能。
调整。
选择 [电视] > [频道] > [频道编辑]。
将显示 [频道编辑] 菜单。
重命名频道
您可以重命名频道。 选择频道时，其名称将会显示。
1 按主页，选择设置。
2 按
将显示 [频道编辑] 菜单。
3 按▲▼选择需要重命名的频道，然后按确认键。
4 按▲▼选择频道名称，按确认键进入编辑界面。
5 按
6 按 确认完成频道重命名。
提示
选择 [电视] > [频道] > [频道编辑] 。
选择字符。
4 选择 [频率]按 数字按钮 手动输入五位数的频率。
5 按 确认 后进入搜索。
6 按 主页 退出。
频道跳过
1 按主页，选择设置。
2 按
将显示 [频道编辑] 菜单。
3 按▲▼选择需要跳过的频道，然后按 确认 ，选择
选择 [电视] > [频道] > [频道编辑]。
• 频道名称最多可以包含 6 个字符。
• 频道名称功能只有在模拟频道才有此功能。
16
Page 17
商用模式介绍
介绍
本电视提供了一种特殊功能模式，可以让您将其配置
为用在商用环境中。此功能被称作商用模式。
编写本节专为帮助您在商用模式中安装和操作电视。
在阅读本节内容之后，请阅读其它节以设置本电视的
基本功能。
商用模式的优点
本电视专为在商用模式下操作而设计。商用模式具有
以下优点：
• 可以阻止对 [客人菜单] 的安装部分的访问。这可以
防止用户（如宾客）删除或更改频道设置和/或修改
画面和声音设置。这可以确保电视设置一直正确。
• 可以选择开机音量和频道。开机后，电视将一直以
指定音量和频道启动。
• 可以限制电视的最大音量，以便防止干扰到其它宾
客。
• 可以锁定电视机本机按钮和遥控器。
启用商用模式设置菜单
1 按以下按钮访问商用设置菜单：宾客遥控器上的
[3,1,9,7,5,3+
2 在遥控器上按
3 完成后，选择 [存储] 保存更改。
不按存储按 [主页]，退出菜单而不保存。
商用设置
[商用模式]
启用 / 禁用商用模式。
• [开]: 商用模式设置菜单中的所有设置生效。
• [关]: 电视用作普通（用户）电视。
[克隆U盘到TV]
将电视配置数据（包括视频、音频、频道表和商用模
式设置）从 USB 设备加载到电视机。(克隆完成后，
电视自动重启。)
[克隆TV到U盘]
将电视配置数据（包括视频、音频、频道表和商用模
（静音）]。
，选择和更改任何设置。
式设置）从电视机加载到 USB设备。
[波特率]
设置串口波特率。
[菜单语言]
调整商用模式设置菜单的语言设置。
• [简体中文]: 设置商用模式设置菜单的语言为中文。
• [English]: 设置商用模式设置菜单的语言为英文。
[复位]
选择（复位） 将商用模式的设置复位为出厂默认值。
开机设置
[最大音量]
本选项指定允许的最大电视音量。
[屏幕格式]
设置电视开机时可用的图像格式（16:9、4:3 、点对
点、缩放1、缩放2）。
[通电后状态]开机功能允许电视在打开主电源后，进入
特定的操作模式（[待机]、[关机前状态]或 [开启] )。
• [待机]: 如果设置为此选项，则主电源一打开电视就
会进入待机。
• [关机前状态]: 如果设置为此选项，则主电源一打开
电视就会进入关机前状态。
• [开启]: 如果设置为此选项，则主电源一打开电视就
会开机。
[节能设置]
使用不同的省电模式以实现节能功能。
• [关闭]: 使用“鲜艳”图像模式。
• [低]: 使用“标准”图像模式。
• [中]: 使用“电影”图像模式。
• [高]: 使用“
[开机音量]
安装者打开电视时，总是播放指定的音量。
• [关机前状态]: 如果选择了[开启]，则主电源一打开
电视会自动切换到上次音量状态。
• [自定义]:（仅在选择了[关机前状态]> [关闭]时有作
用。）安装者可以调整其想要的开机音量。
[开机频道] 安装者打开电视时，电视播放指定频道。
• [关机前状态]: 如果选择了[开启]，则主电源一打开
电视会自动切换到上次频道状态。
• [自定义]（仅在选择了[关机前状态]> [关闭]时有作
用。）安装者可以选择其想要的开机频道或信号源。
17
省电”图像模式。
Page 18
控制设置
[本机按钮锁]
• [关闭]: 电视本机按钮正常操作。
2 在按菜单键时同时按某颜色键4秒以上，该遥控器即
被设置为对应的颜色。
3 某颜色的遥控器可遥控同遥控色的电视机。
注
• [开启]: 除
被锁定。
• [全部]: 电视所有本机按钮均被锁定，包括
源）按钮。（待机模式下，按电源按钮可开机。）
[遥控锁]
禁用宾客遥控器。
• [关闭]: 宾客遥控器上的所有按钮正常操作。
• [开启]: 禁用宾客遥控器上的所有按钮。（通过按
[3, 1, 9, 7, 5, 3 +
设置菜单）。
[USB 自动功能]
启用或禁用 USB 自动接入功能。
• [关闭]: 当 USB 插入时，[USB] 菜单将不会自动
出现，但用户可以从菜单中访问 [USB] 菜单。
• [开启]: 当 USB 插入时，[USB]菜单自动出现。
[图标选择]
设置此功能以改变开机图标。
（电源） 按钮以外，电视本机按钮均
（电
（ 静音）]仍然可以进入商用
• 例如：按菜单的同时按宾客遥控器上的红色按钮
4 秒以上即可通过 [多台遥控选择] 中选择的
[Red]（红色）操作电视。
• 更换电池后，宾客遥控器可以设置为默认的蓝
色。
[广播频道]
• [频道号]: 安装者可以选择其想要的设置成广播频
道。
• [黑屏选择]:
开：开启广播频道功能。
关：关闭广播频道功能。
存储
[存储]
对商用模式的所有设置操作进行存储。
• [Philips Logo]: 显示Philips Logo。
• [自选图片]: 显示透过USB抓取的图片。
[外接扬声器]
调节外接扬声器音量。
• [100]: 100%（最大）音量输出。
• [60]: 60%音量输出。
• [30]: 30%音量输出。
• [关]: 关闭音量输出。
[多机并列遥控]
注
• 需要特制遥控器。有关的详细信息，请与当地
Philips 销售代表联系。
四台并列的电视机遥控时可互不干扰。
遥控器和电视机均可被设置成4种颜色之一。
1 进入 [多机并列遥控] ，给电视指定一种颜色（绿或
黄或红，出厂为蓝色即该功能为关）。
18
Page 19
3. 拆卸流程图
第一步：旋开红色标示的螺丝移除支架组件。
第二步：旋开红色标示的螺丝移除后壳。
19
Page 20

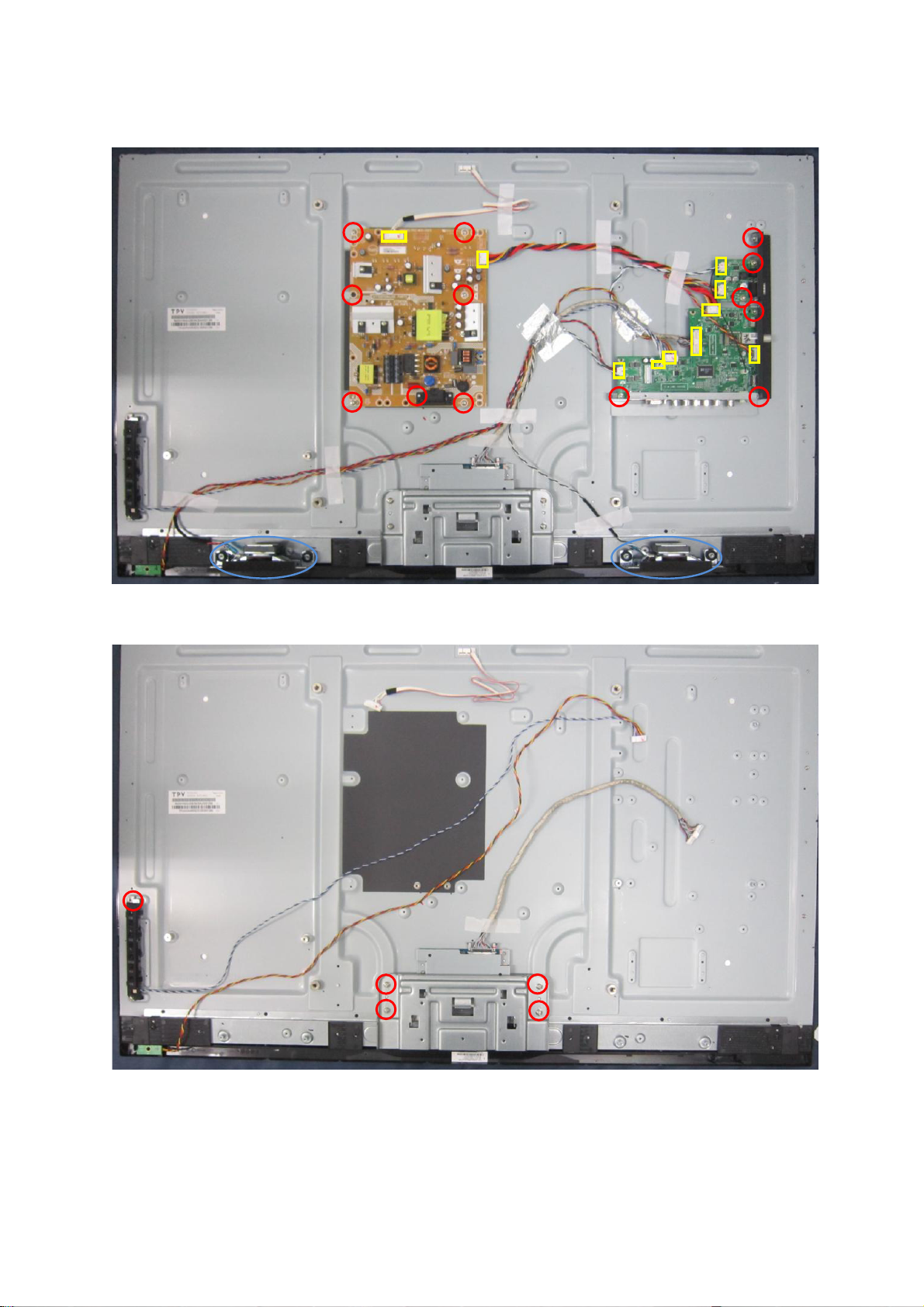

第三步：拔掉黄色标示的 PIN，旋开红色标示的螺丝移除主板、电源板、小板、边铁、喇叭。
第四步：旋开红色标示的螺丝移除支架铁件、按键组件。
20
Page 21
第五步：旋开红色标示的螺丝移除 DECO、 LVDS 线、IR 板。
第六步：Panel。
21
Page 22
4. 工厂模式调整
ADC 免调整
白平衡调整：按“菜单+1+9+9+9+返回”进入工厂模式将 Current Source 选择为“component”，再选 择 Color temp
选择色温模式（Cool、Normal、Warm），选择 OK 后再选择 Gain 栏调整 R/G/B 值，将色温规格调整至要求范
围内。以
注意：R G B GAIN 分别最大不超过 138，128，138，component 调整完后，其他 source 的 R G B GAIN 需
和 component 一样，若不一样，需要切到其他 source 将值调整为一样。
白平衡值检查：Current Source 选择为“视频”/T304、“HDMI”/T349、“电脑”/T137 三个模式，色温规格也需在规
格范围内，此时白平衡调整 OK。
42HFL5830 为例：
调整规格是写在白平衡程式里面的，检验以产品规格为准：
色温
(x,y)
Item Level x y x y x y
调整规格
产品规格
80IRE 0.003 0.003 0.003 0.003 0.003 0.003
80IRE 0.020 0.020 0.020 0.020 0.020 0.020
Cool
(0.265,0.267)
Normal
(0.285,0.293)
Warm
(0.298,0.310)
22
Page 23

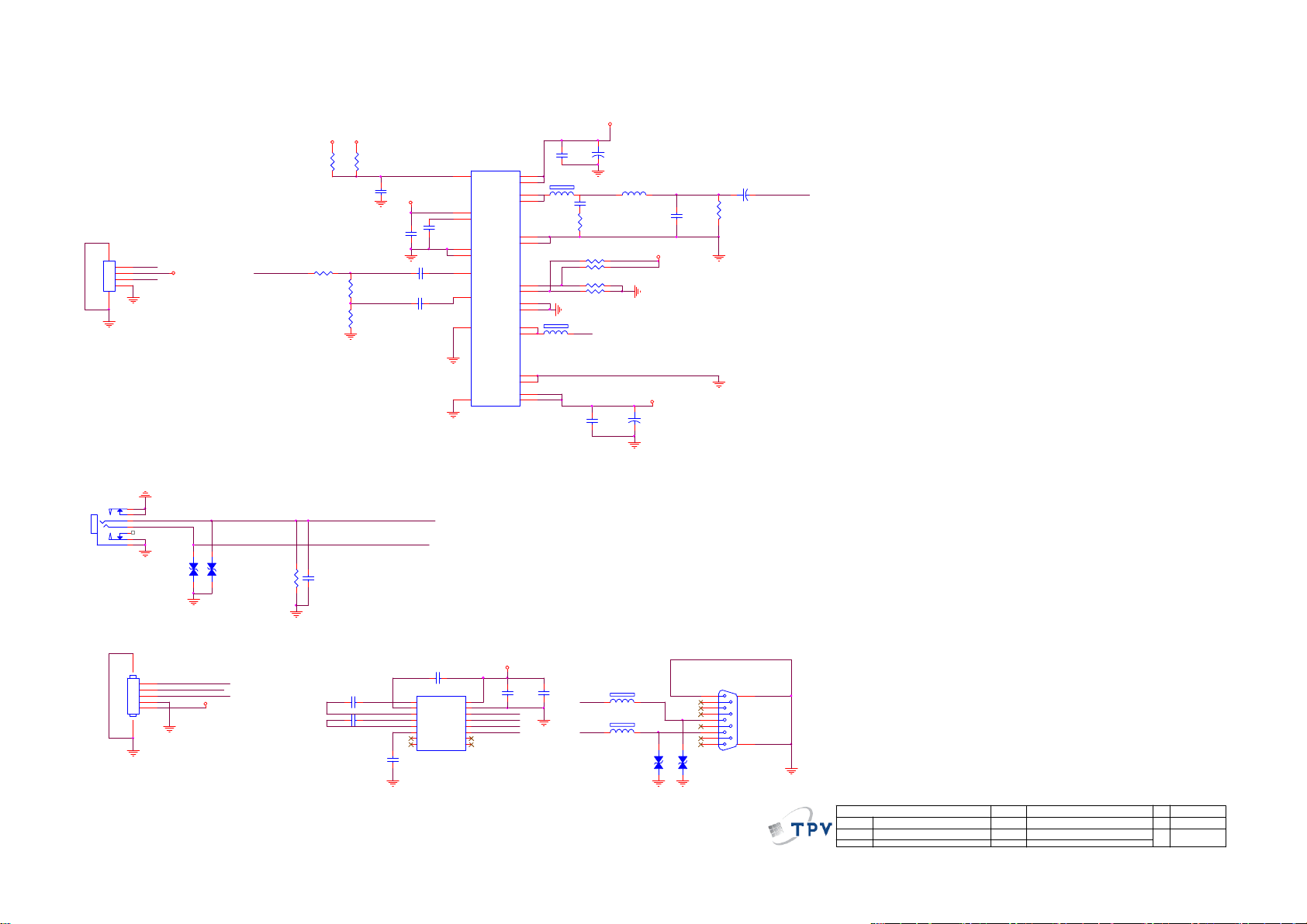

5. 线路图
5.1 主板 715G6663M0B000004K
13
11
BL_PWM
9
7
5
3
1
CONN
CN701
BL_EN
C702
NC/10N 50V
NC/4.7UF 10V
BL_PWM
14
R763 NC/100R
12
10
8
6
4
2
PWR-ON/OF F2
PWR-ON/OF F
P12V
C703
NC/100NF 16V
3D_EN 12
P24V
C705
NC/0.1uF 50V
12V_5V
12V_5V
C
B
E
R750 4.7K 1/16W
BL_EN
R762 100R 1/16W 5%
R761
NC/10K
+5V_Standby
FB702
1 2
NC/300R 4A
C707
NC/100NF 16V
+5V_Norm al +5V_N orma l
R751
10K+-5%1/16W
R748 10K+-5%1/16W
Q705
MMBT390 4
PS_ON
R749
1K
Q704
MMBT3904
PS_ON
Backlight Control
BL_PWM
C706
NC/10K
+5V_Norm al
R754
+5V_No rmal
R757
NC/10K
R759
1K
R752
Q703
MMBT3904
Q708
MMBT390 4
1K
+3.3V_Standby
+5V_Standby
R756
10K
R753
1K
R760
4.7K1/16W
R758 4.7K 1/16W
6-12
Q707
R755 4.7K 1/16W
MMBT3904
Hi: Of f
Low: On
VBL_CTRL
BRI_ADJ-PW M0 2,3
VBL_CTRL 2
STANDBY POWER
+5V_Standby
U70 2
AZ1117D
VI3VO
C712
GND
1UF16V
1
DGND
Normal POWER
+3.3V_Standby
2
C711
10UF 10V
C714
100NF 16V
+5V_Norm al
R736 2.2R
+5V_Standby
R745
100K1/16W
R739
47K
R746
10K+-5%1/16W
DGND
CORE POWER 1.2 66 V
R2
DGND
C716
10UF 10V
DGND
+5V_Standby
U703
AZ10 84D- ADJTRE1
3
VOUT2VIN
C721
GND
10UF 10V
1
C724
100NF 16V
R725
13.3K 1%
R730
R734
100K1/16W
62K 1/16W 1%
DGND
R721 100K 1%
R711 100K 1/16W
C718
10UF 10V
DGND
DGND
R737
2.4K 1% 1/16W
R738
0R05 OHM
R735 1Kohm 1/16W +/-1%
Q702
LP3401LT1G
C704
U706
1
FB
BS
2
LX
EN
GND3IN
SY8104ADC
C730 22P 50V
R1
R718 100K 1%
1
FB
2
PG
3
IN
4
PGND
9
PGND
U707 SY 8003ADFC
R741 10K
+1.8V _DD R
C722
10UF 10V
22pF 50V
R726 100K 1%
6
5
4
SGND
EN
LX
NC
+5V_No rmal
C726
8
7
6
5
100K1/16W
R742 0R05 1/16 W
0.1uF 50V
L702
4.7uH
R740 0R051/8W
C713
10uF 16V
DGND
R717 11K OHM 1/16W 1%
DGND
2.04A
R719
DGND
C725
1UF 16V
Vout = 0. 6x(1+100/13.3)= 5.11V
3.3A
12V_5V
C727
22UF 10V
DGND
R715 0R05 1/10W
Vout=0.6(1+R1/R 2)=1.1V
L703
2.2uH
C715
NC/1UF 16V
+5V_Norm al
DGND
PTCR
TH701
1 2
C717
22UF 6.3V
DGND
+1.2V_VDDC
t
FB703
1 2
300R 4A
C728
22UF 10V
+5V_Standby
C719
22UF 6.3V
+5V_Standby
USB_5V
C729
10UF 10V
PWR-ON/O FF
PWR-ON/OF F2
R747 4.7K 1/16W
23
Q706
MMBT3904
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
01-Power
Date
OEM MODEL
TPV MODEL
PCB NAME
Sheet
C
Size
A
Rev
<
称爹
>
19Tuesday, Oct ober 29, 2013
of
称爹

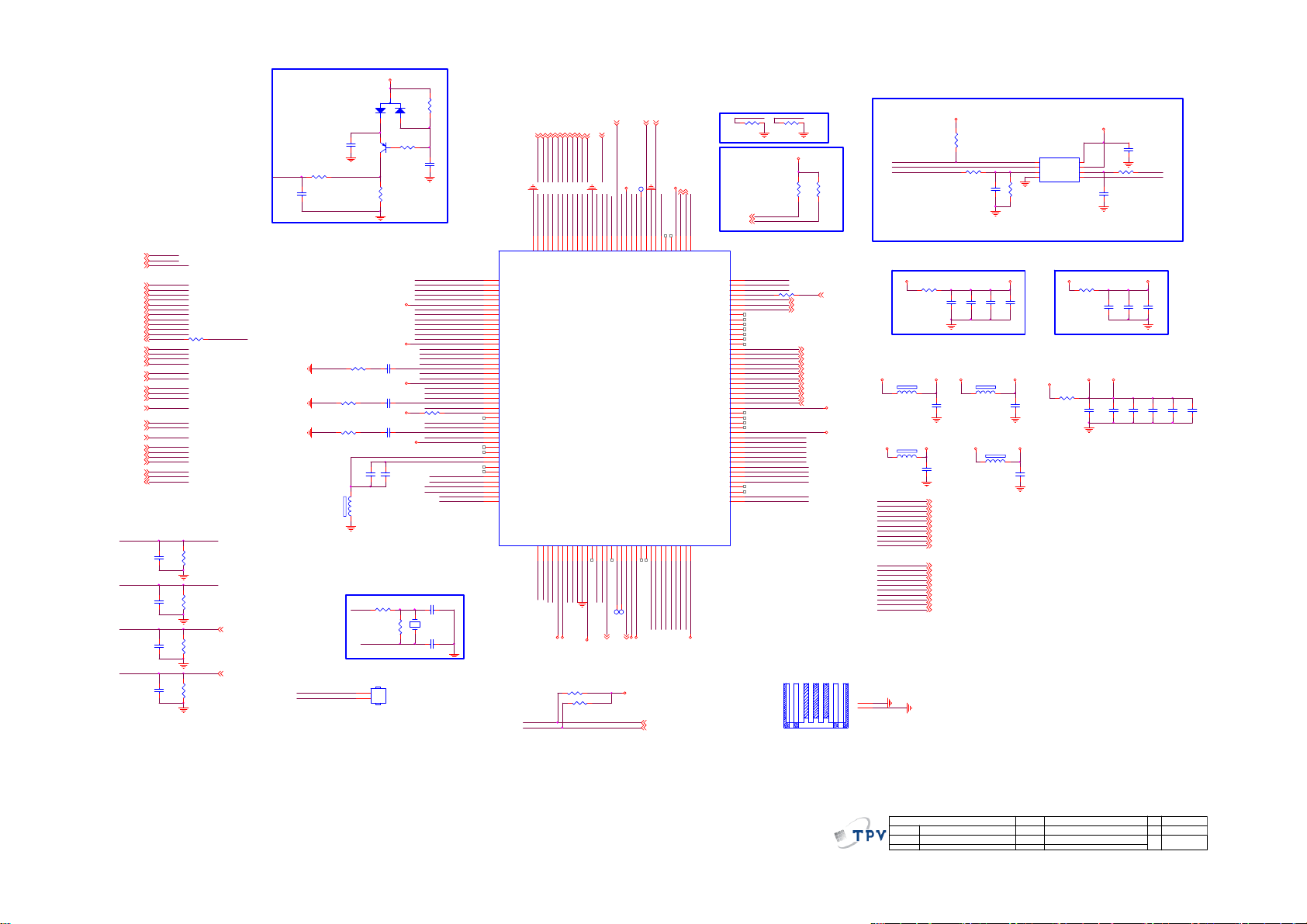

Page 24
+5V_Standby
AVDD_33
USB0_D-
USB0_D+
SPI_CS0N
USB0_DP
USB0_DM
128
125
127
126
DP_P0
DM_P0
SPI_CZ
AVDD_MOD
HCONV/GPIO9
R_ODD[7]/LVB0R_ODD[6]/LVB0+
R_ODD[5]/LVB1R_ODD[4]/LVB1+
R_ODD[3]/LVB2R_ODD[2]/LVB2+
R_ODD[1]/LVBCLK-
R_ODD[0]/LVBCLK+
G_ODD[7]/LVB3G_ODD[6]/ LVB3+
G_ODD[5]/LVB4G_ODD[4]/ LVB4+
G_ODD[3]/LVA0G_ODD[2]/ LVA0+
AVDD_MOD
G_ODD[0] /LVA1+76G_ODD[1] /LVA1-
78
75
77
RXE1-
RXE2-
RXE1+
AVDD_33
CHIP_CONFIG
{IPAD_PWM1, PAD_PWM0}
B51_NO_EJ
R419
4.7K 1/16W
Debug & ISP port
UART-RX
UART-TX
124
SPI_DO
123
SPI_DI
122
SPI_CK
121
POL/GPIO0
120
GST1/GPIO1
119
GCLK/GPIO2
118
MCLK /GPI O3
117
GST2/GPIO4
116
SOE/GPIO5
115
OPT_P/GPIO6
114
E/O/GPIO7
113
OPT_N/GPIO8
112
111
DPM/GPIO10
110
TS0_CL K
109
TS0_S YN C
108
TS0_VLD
107
TS0_D 0
106
TS0_D 1
105
TS0_D 2
104
TS0_D 3
103
TS0_D 4
102
TS0_D 5
101
TS0_D 6
100
TS0_D 7
99
GPIO65
98
VDDC
97
LVSYNC
96
LHSYNC
95
LDE
94
LCK
93
AVDD_LPLL
92
91
90
89
88
87
86
85
84
83
82
81
80
79
BRI_ADJ-PW M0PWM1
UART-RX
UART-TX
SPI_Flas h-SDO
SPI_Flas h-SDI
SPI_Flas h-SCK
R402
LEDR
LEDG
3D_EN
TS1_CL K
TS1_SY NC
TS1_VLD
TS1_D0
TS1_D1
TS1_D2
TS1_D3
TS1_D 4
TS1_D 5
TS1_D 6
TS1_D 7
HS401
Heat Sink
4'h00
R420
4.7K 1/16W
100OHM
KEY0-SAR 09
KEY1-SAR 19
IRIN9
HDMI_HP1
HDMI1-CLKN
HDMI1-CLKP
HDMI1-RX0N
HDMI1-RX0P
HDMI1-RX1N
HDMI1-RX1P
HDMI1-SDA
HDMI1-RX2N
HDMI1-RX2P
HDMI1-SCL
ARC
VGA_HS
VGA_BIN
SOG0
VGA_GIN
VGA_RIN
VGA_VS
RGB2-HDTV_BIN
RGB2-HDTV_SOGIN
RGB2-HDTV_GIN
RGB2-HDTV_RIN
AV2-CVBS0P4
AV-CVBS0P
CVBS_OUT0
AV_AULin0
AV_AURin0
VGA-AUL14
VGA-AUR14
VIFP7
VIFM7
TAGC7
AV-AUOUTL3
AMP-AUOUTR0
AMP-AUOUTL0
KEY0-SAR0
KEY1-SAR1
IRIN
HDMI_HP1
HDMI1-CLKN
HDMI1-CLKP
HDMI1-RX0N
HDMI1-RX0P
HDMI1-RX1N
HDMI1-RX1P
HDMI1-SDA
HDMI1-RX2N
HDMI1-RX2P
HDMI1-SCL
ARC HDMI1-ARC
R407
51R 1/16W 5%
VGA_HS
BIN0
SOGIN0
GIN0P
RIN0
VGA_VS
BIN2
SOGIN2
GIN2P
RIN2
AV2-CVBS0P
CVBS0P
CVBS_OUT0
AUL0
AUR0
VGA-AUL1
VGA-AUR1
VIFP
VIFM
AGC
AV_AUOUTL3
AV_AUOUTL3
R409
C406
200K
220PF 50V
AV_AUOUTR3AV-AUOUTR3
R413
C409
200K
220PF 50V
AMP_AUOUTR0
AMP_AUOUTR0
R416
C411
200K
220PF 50V
AMP_AUOUTL0
AMP_AUOUTL0
AMP_AUOUTL0
R418
C414
200K
220PF 50V
H/W R es et
R405
1K 1/16W
Syst em-RST
C404
1NF 50V
Close to IC
with width trace
AV_AUOUTR3
AV_AUOUTL3
3
D401
BAV99
1
2
100N 16V
FB402
60 OHM
C412
R404
Q402
4.7K 1/16W
MMBT390 6
R406
22K 1/16W
AVDD_33
VDDC
C407
47nF 16V
AVDD_ADC
C408 47nF 16V
AVDD_33
C410
47nF 16V
C413
10UF
R410
R412
R415
C402
2.2UF 16V
68OHM 1/16W
68OHM 1/16W
68OHM 1/16W
1 2
System XTAL
XTAL O
R427
0R05 OHM
R428
1M 1/16W
XTALI
CN408
1
2
CONN
R403
1M 1/16W
C403
2.2UF 16V
HDMI_HP1
HDMI1-CLKN
HDMI1-CLKP
HDMI1-RX0N
HDMI1-RX0P
HDMI1-RX1N
HDMI1-RX1P
HDMI1-SDA
HDMI1-RX2N
HDMI1-RX2P
HDMI1-SCL
HDMI1-ARC
VGA_HS
BIN0
SOGIN0
GIN0P
GIN0M
RIN0
VGA_VS
BIN2
SOGIN2
GIN2P
GIN2M
RIN2
R414 NC/0R05 OHM
AV2-CVBS0P
CVBS0P
VCOM0
CVBS_OUT0
AU33
AUVRM
AUVAG
VGA-AUL1
VGA-AUR1
AUL0
AUR0
AMP-AUOUTL0
AMP-AUOUTR0
C425
27PF 50V
X40 1
12
24MHz
C430
27PF 50V
U401
157
1
HOTPLUGA
2
RXCN_A
3
RXCP_A
4
RX0N_A
5
RX0P_A
6
AVDD_MOD
7
RX1N_A
8
RX1P_A
9
DDCDA_DA
10
RX2N_A
11
RX2P_A
12
DDCDA_CK
13
ARC0
14
AVDD1P2_DVI_A
15
HSYNC0
16
BIN0P
17
SOGIN0
18
GIN0P
19
GIN0M
20
RIN0P
21
VSYNC0
22
AVDD3P3_ADC/AVDD2P5_ADC
23
BIN1P
24
SOGIN1
25
GIN1P
26
GIN1M
27
RIN1P
28
VSYNC1
29
HSYNC1/AVDD303_ADC
30
CVBS1
31
CVBS0
32
VCOM0
33
CVBS_OUT1
34
AVDD_AU33
35
LINEIN _L0
36
LINEIN _R0
37
AUREFM
38
VAG
39
LINEIN _L1
40
LINEIN _R1
41
LINEIN _L2
42
LINEIN _R2
43
LINEIN _L3
44
LINEIN _R3
45
LINEOUT_L0
46
LINEOUT_R0
MST6932XPT
HDMI0-RX2P
HDMI0-RX2P
156
E-PAD
47
AV-AUOUTL3
HDMI0-RX2P
HDMI0-RX2N
HDMI0-RX2N
HDMI0-RX2N
155
RX2P_D
RX2N_D
LINEOUT_L1
LINEOUT_R1
48
AV-AUOUTR3
HDMI0-SCL
HDMI0-RX1P
HDMI0-RX1P
HDMI0-SCL
HDMI0-SCL
HDMI0-RX1P
154
153
DDCDD_CK
XTAL_OUT49IFAGC55VDDIO_CMD57GPIO5558VIFM
50
XTALI
XTALO
HDMI0-CLKP
HDMI0-RX0N
HDMI0-RX1N
HDMI0-CLKN
HDMI0-RX0P
HDMI0-SDA
HDMI_HP0
HDMI0-CLKP
HDMI0-CLKN
HDMI_HP0
HDMI0-RX0N
HDMI0-RX0P
HDMI0-RX1N
HDMI0-SDA
HDMI0-RX0N
HDMI0-CLKP
HDMI0-CLKN
HDMI0-RX1N
HDMI_HP0
HDMI0-SDA
HDMI0-RX0P
GND-EFUSE
151
147
146
150
145
148
152
149
RX1P_D
RX0P_D
RX1N_D
RX0N_D
RXCP_D
RXCN_D
HOTPLUGD
DDCDD_DA
MST6932
AVDD3P3_DADC
AVDD3P3_DMPLL51XTAL_IN
GND
VIFP
52
56
54
53
AGC
VIFP
VIFM
AVDD_DDR
AVDD_DMPLL
AVDD_DADC
R408 4.7K 1/16W
R411 4.7K 1/16W
System-R ST
144
GND_EFUSE
M_SCL
HDMI-CEC
HDMI-CEC
IRIN
HDMI-CEC
143
142
CEC
RESET
GPIO5659GPIO5760GPIO5962GPIO60
61
AMP-MUTE
M_SDA
M_SCL
M_SDA
VBL_CTRL
BRI_AD J-PWM0
PWR-ON/OFF
TP_R_0_6
TP129
AVDD_DDR
UART-TX
UART-RX
VBL_CTRL
KEY1-SAR1
KEY0-SAR0
SPI_WP0N
PWR-ON_OFF
PWM1
BRI_AD J-PWM0
138
134
132
131
135
141
140
139
137
136
133
130
129
IRIN
SAR2
SAR1
SAR0
PWN1
PWM0
DP_P1
DM_P1
GPIO64
GPIO63
TESTPIN
DDCA_DA
DDCA_CK
VDDIO_DATA
VDDC
GPIO58
GPIO6164B_ODD[0]/LVA4+
B_ODD[3]/LVA3-71B_ODD[4]/LVACLK+72B_ODD[5]/LVACLK-73B_ODD[6]/LVA2+74B_ODD[7]/LVA2-
B_ODD[2]/LVA3+
AVDD_PLL66B_ODD[1]/LVA4-69GPIO62
67
68
63
70
65
SPDIF_OUT
SPDIF_IN
RXEC+
RXEC-
RXE3+
RXE3-
TP_R_0_6
VDDC
AVDD_33
ON_PANEL
+3V3TUNER
M_SCL
M_SDA
RXE2+
TP127
TP128
TP_R_0_6
AMP-MUTE
+5V_Standby
3D_EN 3
RXO0RXO0+
RXO1RXO1+
RXO2RXO2+
RXOC-
RXOC+
RXO3RXO3+
RXE0RXE0+
R421
4.7K 1/16W
LEDR 9
LEDG 9
TS_C LK
TS_SY N C
TS_VLD
TS_D 0
TS_D 1
TS_D 2
TS_D 3
TS_D 4
TS_D 5
TS_D 6
TS_D 7
DTMB_Reset
R422
4.7K 1/16W
HP_DET 2,4
VDDC
AVDD_33
1
1
2
2
SPI_CS0N
SPI_Flash-SDO
SPI_WP0N
Power 1.2V
+1.2V_VDDC
Power 3.3V
+3.3V_Standby
FB404
1 2
+3.3V_Standby
1 2
FB40760 OHM
DGND
DGND
60 OHM
100N 16V
RXO0RXO0+
RXO1RXO1+
RXO2RXO2+
RXOCRXOC+
RXO3RXO3+
RXE0RXE0+
RXE1RXE1+
RXE2RXE2+
RXECRXEC+
RXE3RXE3+
AU33
C424
+3.3V_Sta ndby
WP active low
FB401
0R05 1/10W
C426
2.2UF 16V
AVDD_ADC
+3.3V_Standby
C421
100N 16V
RXO0- 3
RXO0+ 3
RXO1- 3
RXO1+ 3
RXO2- 3
RXO2+ 3
RXOC- 3
RXOC+ 3
RXO3- 3
RXO3+ 3
RXE0- 3
RXE0+ 3
RXE1- 3
RXE1+ 3
RXE2- 3
RXE2+ 3
RXEC- 3
RXEC+ 3
RXE3- 3
RXE3+ 3
SERIAL FLASH
R431
4.7K 1/16W
FLASH_WP0N
R434 1K
R436
C435
100N 16V
DGND
10K
close to IC
VDDC
C427
C428
C429
100N 16V
100N 16V
100N 16V
AVDD_DADC
FB405
1 2
60 OHM
C422
100N 16V
AVDD_DMPLL
+3.3V_Standby
FB406
1 2
60 OHM
C423
100N 16V
1
CS#
2
SO/SIO1
3
WP#
GND4SI/SI O0
+3.3V_Standby
U402
VCC
HOLD#
SCLK
W25Q64FVSSIG
DDR Power
+1.8V_DDR
FB403
0R05 1/10W
8
7
6
5
FB408
0R05 1/10W
10UF 6.3V 20%
VDD33
C431
2.2UF 16V
+3.3V_Standby
C434
100N 16V
AVDD_33
C416
100N 16V
R435 51R
C436
22PF 50V
C432
C417
100N 16V
C439
100N 16V
DGND
SPI_Flas h-SCK
SPI_Flas h-SDI
AVDD_DDR
C433
4.7UF 6.3V
C418
100N 16V
C419
100N 16V
C420
100N 16V
A2
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
02.MST6831XP/SPI FLASH
Date
24
OEM MOD EL
TPV MODE L
PCB NAME
Sheet
212Tuesday, Oct ober 29, 2013
of
Size
A
Rev
称爹
>
<
称爹
Page 25
P12V
+5V_Standby
ON_PANEL2
R442 4.7K 1/16W
R443
10K+- 5%1/16W
DGND
R437 0oH M
R438
NC/0oHM
R439
100K1/16W
R473
47K
R441
10K+- 5%1/16W
Q403
MMBT39 04
DGND
Panel Power
C401
220N 25V
AO4449 -7A/ -30V
Q401
1
S
2
S
3
S
4
G
D
D
D
D
PANEL_VCC
8
7
6
5
C437
100NF 16V
DGND
C438
+
NC/ 100UF 16V
R440
NC/1K 1/4W
D3V3
RXO0-2
RXO0+2
RXO1-2
RXO1+2
RXO2-2
RXO2+2
RXOC-2
RXOC+2
RXO3-2
RXO3+2
RXE0-2
RXE0+2
RXE1-2
RXE1+2
RXE2-2
RXE2+2
RXEC-2
RXEC+2
RXE3-2
RXE3+2
BL_PWM
RXO0RXO0+
RXO1RXO1+
RXO2RXO2+
RXOCRXOC+
RXO3RXO3+
RXE0RXE0+
RXE1RXE1+
RXE2RXE2+
RXECRXEC+
RXE3RXE3+
BL_PWM 1
R472
NC
R478
NC
D3V3
R474
NC/0R05 OHM
R471
NC
3D_EN3D
3D_EN 12
BL_PWM
RXO0+
RXO1+
RXOC+ RXOC1+
RXEC+
RXO2+
R454
RXO3+
0R05 OHM
RXE0+
RXE1+
RXE2+
R448
0R05 OHM
RXEC1+
RXE3+ RXE3-
PANEL_VCC
CONN
30
28
26
24
22
20
18
16
14
12
10
8
6
4
2
DGND DGND
29
27
25
23
21
19
RXOC1- RXOC-
17
15
13
11
9
7
5
3
1
CN403
0R05 OHM
RXEC1-
0R05 OHM
R455
R449
3D
LVDS_SEL
RXO0RXO1RXO2-
RXO3-
RXE0RXE1RXE2RXEC-
LVDS_SEL
LVDS(8-bit)
T P V ( Top Victory Electronic s C o . , Lt d. )
絬 隔 瓜 絪 腹
Key Component
25
Date
03. LVDS
OEM MO D EL
TPV MOD EL
PCB NAME
Sheet
312Tuesday, Oct ober 29, 2013
of
Size
Rev
称爹
B
A
<
称爹
>
Page 26

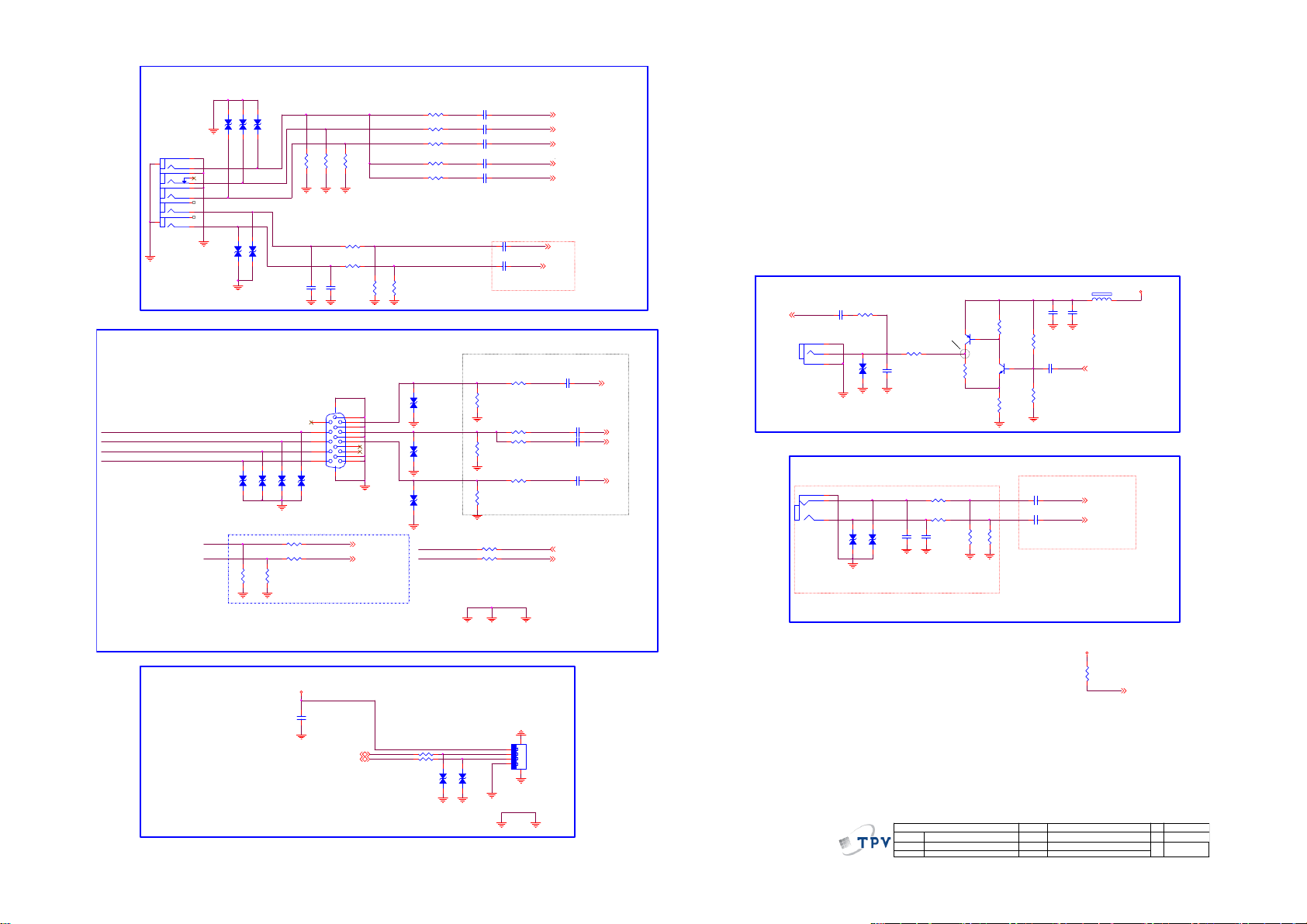

YPBPR Video/AV1 IN
Close IC side
Y+
C102
47nF 16V
Pb+
C105
47nF 16V
Pr+
C106
47nF 16V
C107
1N50V
C110
47nF 16V
C111
2.2uF 10V
C112
2.2uF 10V
Close IC side
Close to MST IC
R122 33 O HM 1/16W
R125
75R
0603
R126 33 O HM 1/16W
R127 33 O HM 1/16W
R128
75R
0603
R129 33 O HM 1/16W
R130
75R
0603
R133 33 OHM 1/16W
R135 33 OHM 1/16W
0402
SOY
0402
0402
0402
0402
RGB2-HDTV_GIN 2
RGB2-HD TV_BIN 2
RGB2-HDTV_RIN 2
RGB2-HDTV_SOGIN 2
AV2-CVBS0P 2
AV_AULin0 2
AV_AURin0 2
VGA_R
VGA_G
VGA_SOG
VGA_B
UART-TX 2,9
UART-RX 2,9
C117
47nF 16V
C120
47nF 16V
C121
1N50V
C122
47nF 16V
VGA_RIN 2
VGA_GIN 2
SOG0 2
VGA_BIN 2
AV-CVBS0P2
VGA_SDA
VGA_HSYNC
VGA_VSYNC
VGA_SCL
AGND
12
13
CN102
A
B
C
D
E
RCA JACK
1
2
3
4
5
6
7
8
9
10
11
AGND
NC/MLVG0402
AGND
VGA_HSYNC
VGA_VSYNC
12
ZD102
12
ZD106
NC/MLVG0402
AGND
12
12
ZD103
NC/MLVG0402
ZD104
NC/MLVG0402
12
ZD107
NC/MLVG0402
VGA IN
12
12
ZD112 NC/ MLVG0402
ZD113 NC/ MLVG0402
R136
10K+-5%1/16W
Y1
PB1
PR1
R107
75 OHM
Placement Near RCA.
AV1_IN_L1
AVR1_IN_R 1
C113
330pF 50V
AGND AGND
12
12
ZD101 NC/ MLVG0402
ZD114 NC/ MLVG0402
R132 68 R
R134 68 R
R137
10K+-5% 1/16W
Close to MST IC
R109
R108
75 OHM
75 OHM
AGNDAGN DAGND
10K 1/16W 5%
10K 1/16W 5%
C114
330pF 50V
12K 1/16W
CN105
1716
CONN
6
1
11
7
2
12
8
3
13
9
4
14
10
5
15
088G353GFF1ACL
VGA_HS
VGA_VS
R116
R117
R118
VGA_HS 2
VGA_VS 2
12K 1/16W
AGNDAGND
R119
R102
33 OHM 1/16W
R104
R106
33 OHM 1/16W
R111
33 OHM 1/16W
R113
33 OHM 1/16W
12
ZD110 NC/ MLVG0402
12
ZD111 NC/ MLVG0402
12
ZD115 NC/ MLVG0402
VGA_SDA
VGA_SCL
33 OHM 1/16W
AV-CVBS0P
CN103
CONN
CONN
CN104
C147
NC/47nF 16V
1
2
3
NC/MLVG0402
1
2
3
ZD105
AGND
R148
NC/33 OHM 1/ 16W
12
AGND
12
ZD108NC/MLVG0402
AGND
CVBS Out
R110
75 OHM
C108
22pF 50V
AGND
12
C118
470pF 50V
ZD109
NC/MLVG0402
AGND
Placement Near
connect.
2Vp-p
CVBS_OUT1
R112
Rf
Rg
Gain=1+ (Rf/Rg)
PC AUDIO IN
R120
10K 1/16W 5%
R121
10K 1/16W 5%
C119
470pF 50V
AGND
AGND
Q102
MMBT3906
75 OHM
R123
AGND
R124
12K 1/16W
12K 1/16W
R103
R115
220R +-5% 1/16 W
Q101
MMBT3904
75 OHM
C103
C104
100N 16V
1uF 10V
R105
47K
C109
10UF 10V
R114
33K 1/16W 5%
VGA-AUR1
C115
2.2uF 10V
VGA-AUL1
C116
2.2uF 10V
C Placement
Near IC
FB102
1 2
300R
CVBS_OUT0 2
VGA-AUR1 2
VGA-AUL1 2
+5V_Normal
DGNDAGND
+3.3V_Standby
R131
USB IN
USB_5V
DGND
C125
100N 16V
ZD20/ZD21 new component for 0.5 Cp
USB_Shield_GND
CN106
USB CONN
1234
R138 4.99ohm 1/ 16W +/-1%
USB0_DM
USB0_D-2
USB0_D+2
R139 4.99ohm 1/ 16W +/-1%
USB0_DP
NC/MLVG0402
NC/MLVG0402
ZD119
DGND
12
0.5pF
DGND
1
2
3
4
12
ZD120
DGND
6 5
USB_Shield_GND
USB_Shield_GNDDGND
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
04. Vide o/Audio Interfac /USB
Date
OEM MODEL
TPV MOD EL
PCB NAME
Sheet
26
10K 1/16W 5%
HP_DET 2,6
A2
Size
Rev
A
称爹
>
<
of
13Tuesday, October 29, 2013
称爹
Page 27
AC off EDID
solution
without
EEPROM
HDMI_HP0
HDMI0-RX2P
HDMI0-RX2N
HDMI0-RX1P
HDMI0-RX1N
HDMI0-RX0P
HDMI0-RX0N
HDMI0-CLKP
HDMI0-CLKN
CN501
HDMI0-RX2P
DGND
HDMI0_DDC_SCL#
HDMI0_DDC_SDA#
DGND DGND
R503
R506
DGND
1K 1/10W
Q502
MMBT39 04
R502
10K+-5%1/16W
4.7K 1/16W
R515 4.99ohm 1/16W +/ -1%
HDMI0-RX2N
R516 4.99ohm 1/16W +/ -1%
HDMI0-RX1P
R517 4.99ohm 1/16W +/ -1%
HDMI0-RX1N
R518 4.99ohm 1/16W +/ -1%
HDMI0-RX0P
R519 4.99ohm 1/16W +/ -1%
HDMI0-RX0N
R520 4.99ohm 1/16W +/ -1%
HDMI0-CLKP
R521 4.99ohm 1/16W +/ -1%
HDMI0-CLKN
R522 4.99ohm 1/16W +/ -1%
HDMI0_CON5V
12
DGND
HDMI_CEC1
NC/ MLVG0402
ZD502
1
TMDSD 2+
2
DSHLD0
3
TMDSD 2-
4
TMDSD 1+
5
DSHLD1
6
TMDSD 1-
7
TMDSD 0+
8
DSHLD2
9
TMDSD 0-
10
TMDSC +
11
CSHLD0
12
TMDSC -
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
VCC5
19
HPD
HDMI0
Make on board
HDM I0
U502 NC /RClam p0524P.TCT
1
IN1
2
IN2
4
IN3
IN45OUT4
GND
3
8
DGND
U504 NC /RClam p0524P.TCT
1
IN1
2
IN2
4
IN3
IN45OUT4
GND
3
8
DGND
HDMI0-RX2P
10
OUT1
HDMI0-RX2N
9
OUT2
HDMI0-RX1P
7
OUT3
HDMI0-RX1N
6
GND
HDMI0-RX0P
10
OUT1
HDMI0-RX0N
9
OUT2
HDMI0-CLKP
7
OUT3
HDMI0-CLKN
6
GND
HDMI0-SDA
HDMI0-SCL
22 OHM 1/16W
R510
22 OHM 1/16W
R501
SHLD0
SHLD2
SHLD3
SHLD1
HDMI0_CON5V
R508
10K+- 5%1/16W
20
22
23
21
DGND
R509
10K+-5%1/16W
HDMI0_DDC_SCL#
HDMI0_DDC_SDA#
HDMI0-RX2P
HDMI0-RX2N
HDMI0-RX1P
HDMI0-RX1N
HDMI0-RX0P
HDMI0-RX0N
HDMI0-CLKP
HDMI0-CLKN
HDMI_HP0
HDMI0-SCL
HDMI0-SDA
HDMI-CEC
12
12
NC/ MLVG0402
NC/ MLVG0402
DGNDDGND
ZD504
ZD503
HDMI0-RX2P
HDMI0-RX2N
HDMI0-RX1P
HDMI0-RX1N
HDMI0-RX0P
HDMI0-RX0N
HDMI0-CLKP
HDMI0-CLKN
HDMI_HP0
HDMI0-SCL
HDMI0-SDA
HDMI-CEC
AC off EDID
solution
without
EEPROM
HDMI_HP1
HDMI1-RX2P
HDMI1-RX2N
HDMI1-RX1P
HDMI1-RX1N
HDMI1-RX0P
HDMI1-RX0N
HDMI1-CLKP
HDMI1-CLKN
DGND
HDMI1_D DC_SCL#
HDMI1_D DC_SDA#
R504
10K+-5%1/16W
R507
4.7K 1/16W
(180 degree connector)
U501 NC/RClamp0524P.TCT
1
IN1
2
IN2
4
IN3
IN45OUT4
U503 NC/RClamp0524P.TCT
1
IN1
2
IN2
4
IN3
IN45OUT4
HDMI1-RX2P
HDMI1-RX2N
HDMI1-RX1P
HDMI1-RX1N
HDMI1-RX0P
HDMI1-RX0N
HDMI1-CLKP
HDMI1-CLKN
ARC
3
DGND
3
DGND
GND
GND
OUT1
OUT2
OUT3
OUT1
OUT2
OUT3
HDMI1_C ON5V
HDMI1-RX2P
10
HDMI1-RX2N
9
HDMI1-RX1P
7
HDMI1-RX1N
6
HDMI1-RX0P
10
HDMI1-RX0N
9
HDMI1-CLKP
7
HDMI1-CLKN
6
R505
1K 1/10W
Q503
MMBT3904
DGND DGND
GND
8
GND
8
R523 4.99ohm 1/16W +/-1%
R524 4.99ohm 1/16W +/-1%
R525 4.99ohm 1/16W +/-1%
R526 4.99ohm 1/16W +/-1%
R527 4.99ohm 1/16W +/-1%
R528 4.99ohm 1/16W +/-1%
R529 4.99ohm 1/16W +/-1%
R530 4.99ohm 1/16W +/-1%
HDMI_CEC1
C501
1uF 10V
12
NC/ MLVG0402
ZD501
HDMI1-SCL
HDMI1-SDA
CN502
1
TMDS D2+
2
DSHLD0
3
TMDS D2-
4
TMDS D1+
5
DSHLD1
6
TMDS D1-
7
TMDS D0+
8
DSHLD2
9
TMDS D0-
10
TMDS C+
11
CSHLD0
12
TMDS C-
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
VCC5
19
HPD
HDMI1
Make on board
HDM I1
22 OHM 1/16W
R514
22 OHM 1/16W
R513
SHLD0
SHLD2
SHLD3
SHLD1
HDMI1_CON5V
20
22
23
21
DGND
R511
R512
10K+- 5%1/16W
10K+-5%1/16W
HDMI1_DDC_SCL#
HDMI1_DDC_SCL#
HDMI1_DDC_SDA#
12
DGND
HDMI_CEC1
12
NC/MLVG0402
NC/MLVG0402
ZD507
ZD506
DGND
From Main Chip
HDMI1-RX2P
HDMI1-RX2N
HDMI1-RX1P
HDMI1-RX1N
HDMI1-RX0P
HDMI1-RX0N
HDMI1-CLKP
HDMI1-CLKN
HDMI_HP1
HDMI1-SCL
HDMI1-SDA
ARC
R531
200OHM1/16W
12
NC/MLVG0402
ZD505
DGND
HDMI1-RX2P
HDMI1-RX2N
HDMI1-RX1P
HDMI1-RX1N
HDMI1-RX0P
HDMI1-RX0N
HDMI1-CLKP
HDMI1-CLKN
HDMI_HP1
HDMI1-SCL
HDMI1-SDA
ARC
HDMI-CEC
<
Custom
A
称爹
>
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
27
Date
05 . Input_ HDMI
OEM MODEL
TPV MO DEL
PCB NAME
Sheet
of
512Tuesday, October 29, 2013
Size
Rev
称爹
Page 28
Silicon Tuner
TU101A
SMQ03WS-2-E
GND
VCC
NC/SCL
NC/SDA
GND
GND
IF-AGC
TH-GND13TH-GND12TH-GND11TH-GND
10
VIFP
VIFM
4
VIFP
VIFM
+3V3TUNER
2
C145
C144
4
100N16V
+
47uF 16V
+3V3TUN ER
C127
C101
100PF 50V
1
2
3
4
5
6
7
IF-
8
IF+
C135
9
1N 50V
D3V3
D1V2
D_SDA
TS1
TS3
TS5
TS7
TSVL D
C132
22PF 50V
DIF 1_OUT2
DIF 1_OUT1
100N16V
T_SC L
T_SD A
C133
22PF 50V
TUN_IF_AGC
C188
100N 16V
TU101B
14
SDA
16
VCC
TS_D 118TS_D 0
TS_D 320TS_D 2
TS_D 522TS_D 4
TS_D 724TS_D 6
TS_V ALI D26TS_S YN C
GND28TS_CLK
30
VCC1
SMQ03WS-2-E
R142 NC/100OHM
R143 NC/100OHM
R197
180R 1/16W 5%
15
SCL
17
GND
19
21
23
25
27
29
31
RST
D_SCL
TS0
TS2
TS4
TS6
TSSY N C
TSC LK
Reset
R198
C187
22N 25V
M_SCL 10,12
M_SD A 12
0R05 OHM
TAGC
+3V3TU NER
DIF1_OUT2
DIF1_OUT1
R196
10K 1/16W 5%
TAGC 2
+5V_N ormal
C738
10UF 10V
U705
VIN3VOUT
D3V 3
0 OHM +- 5% 1/8W
R724
Demod_1V 2 = 210mA Vout=Fixed 1. 2V
C741
1UF 10% 16V
L105
0R05 1/10W
L102
0R05 1/10W
2
C739
GND/ADJ
1
LDO G912T63U 1A 1.2V
100N16V
AZ1084CD -3.3TRG1
U70 4
VI3VO
4
GND
1
C128
100PF 50V
L103
0R05 1/10W
C138
NC/56pF 50V
L104
0R05 1/10W
C129
100PF 50V
D3V3
TUNER POWER +3V3
C740
+
220uF/16V
D1V2
2
4
C736
22UF 6. 3V
+5V_N ormal
C143
10UF 10V
VIFP2
VIFM2
C134
100N 16V
C137
100N 16V
U101
AP1117E33L-13-77
3
VIN
ADJ(GND)
1
VOUT
TS0 TS_D 0
TS1
TS2
TS3
TS4
TS5
TS6
TSC LK
TSVL D
TSSY N C
Reset DTMB_Reset
D_SDA
D_SCL
R192 0R05 OHM
R191 0R05 OHM
R190 0R05 OHM
R183 0R05 OHM
R193 0R05 OHM
R185 0R05 OHM
R184 0R05 OHM
R181 0R05 OHM
R161 0R05 OHM
R163 0R05 OHM
R164 0R05 OHM
R165 NC/0R05 OHM
R168 0R05 OHM
R167 0R05 OHM
TS_D 1
TS_D 2
TS_D 3
TS_D 4
TS_D 5
TS_D 6
TS_D 7TS7
M_SD A
M_SC L
TS_D 0
TS_D 1
TS_D 2
TS_D 3
TS_D 4
TS_D 5
TS_D 6
TS_D 7
TS_CLK
TS_VLD
TS_S YN C
DTMB_Reset
M_SD A
M_SC L
28
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
07 . Tuner
OEM MO DEL
TPV MO DE L
PCB NA ME
Sheet
B
Size
Rev
D
<Varian t N ame >
of
23Wednesday , October 23, 2013
称爹
Page 29
AMP_AUOUTL02
AMP_AUOUTR02
+3.3V_Standby
R630
4.7K 1/16W
+5V_Standby
P24V
AMP_MUTE
P24V
AMP_STB
AC OFF POPO
R627
10K+-5%1/16W
R628
10K+-5%1/16W
FB603
1 2
300R 4A
AMP-MUTE12
AV_L_OUT#
AV_R_OUT#
CN407
1
2
3
CONN
Q602
MMBT39 06
C612
22UF 20% 6. 3V
AMP_MUTE
Low: Mute disablde
High: Mute enable
R629
10K+-5%1/16W
PVDD
POP
AV_L_OUT#
AV_R_OUT#
AMP_MUTE
HS601
HEAT SINK
R612
10K+-5%1/16W
R613
100OHM
100OHM
1
2
R625
POP
+5V_N ormal
R618 NC/ 10K
R601 0R05 OHM
MMBT39 04
R61910K+-5%1/16W
R622 N C/0.05R
27K 1/16W 1%
+5V_N ormal
Q601
R611
10K+-5%1/16W
C613 100N 50V
C616 220NF 25V
PVDD
R620
NC/ 10 OHM 1/4W
C627
NC/ 1UF 50V
R634
100K 1%
R633
C635 220N F 25V
AMP_STB
C622
220NF 25V
C631
1UF 50V
C632
1UF 50V
C633
220NF 25V
U601
1
SDZ
2
FAULTZ
3
LINP
4
LINN
5
GAIN0
6
GAIN1
7
AVCC
8
AGND
9
GVDD
10
PLIMIT
11
RINN
12
RINP
13
NC
14
PBTL
AD52580-QG28NAR
1.2A Max
Ther ma l Pa d
PVCCL
PVCCL
BSPL
OUTPL
PGND
OUTNL
BSNL
BSNR
OUTNR
PGND
OUTPR
BSPR
PVCC
PVCC
29
28
27
26
NC/ 0.22uF 50V
25
24
23
22
NC/ 0.22uF 50V
21
NC/ 0.22uF 50V
20
19
18
17
NC/ 0.22uF 50V
16
15
C620
C625
C628
C636
C638
100N 50V
100N 50V
C618
1NF 50V
R616
10OHM1/16W
R621
10OHM1/16W
R623
10OHM1/16W
R626
10OHM1/16W
1NF 50V
C619
C639
PVDD
100UF 35V
+
L602
22uH
C623
330pF 50V
L603
22uH
C626
330pF 50V
L601
22uH
C630
330pF 50V
L604
22uH
C637
330pF 50V
C614
PVDD
100UF 35V
C640
+
NC/ 100UF 35V
C615
+
C624
1UF 50V
C629
1UF 50V
C634
1UF 50V
C641
1UF 50V
L+
L-
R-
R+
CONN
4
CN601
3
2
1
5 6
T P V ( Top Victory Electronics C o . , Lt d. )
絬 隔 瓜 絪 腹
Key Component
29
Date
08. AUDIO AMP
OEM MODEL
TPV MODEL
PCB NAME
Sheet
812Tuesday , Oct ober 29, 2013
of
Size
Rev
称爹
B
A
称爹
>
<
Page 30
From Main Chip
R459
NC/4.7K
R476
NC/0R05 OHM
R463
4.7K 1/16W
R477
NC/0R05 OHM
KEY0-SA R0
KEY1-SA R1
IRIN
LEDG
LEDR
R444
NC/10K
DGND
LEDG
R479
NC/3.3K
R475
NC/3.3K
+5V_Standby
+3.3V_Standby
R446
10K+-5% 1/16W
DGND
LEDR
+3.3V_Standby
UART-TX2,4
UART-RX2, 4
UART-RX UART-RX1
R483
10K 1/16W 5%
MMBT3904
CN401
CONN
1
2
3
4
5
6
7
8
9
10
DGND
LED-R
LED-G
POWER
KEY_ADC 1
POWER_ KEY
+3.3V_Standby
POWER_ KEY
KEY_ADC1
LED-G
LED-R
IRRX1
POWER
1 2
C445
1N 50V
DGND
FB409
120R/6000m A
12
ZD403
MLVG0402
C446
1N 50V
C440
1N 50V
+3.3V_Standby
12
C441
1N 50V
ZD402
MLVG0402
+3.3V_Standby
R456
4K7 1/16W 1%
C442
100NF 16V
ZD401
MLVG0402
R464
100OHM
R457
4K7 1/16W 1%
12
C444
100NF 16V
DGND
IRIN
R458
100OHM
R460
100OHM
KEY0-SAR0IRRX1
KEY1-SAR1
+3.3V_Standby
R461
NC/200OHM1/16W
R462
200OHM1/16W
Q404
NC/ MMBT3906
Q405
MMBT39 06
KEY0-SAR02
KEY1-SAR12
IRIN2
LEDG12
LEDR12
Q411
UART-TX UART-TX1
UART-RX1
UART-TX1
MMBT39 04
Q410
CN406
5
CONN
4
3
2
1
6 7
DGND
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
09. Keypad/IR
OEM MODEL
TPV MOD EL
PCB NAME
Sheet
Size
Rev
912Tuesday , October 29, 2013
of
称爹
A3
A
<
称爹
>
IRIN
UART-RX
UART-TX
+3.3V_Standby
Q406
2N7002BK
R469 100R 1/16W 5%
R470 100R 1/16W 5%
MLVG0402
R465
10K 1/16W 5%
R467 NC
R468
2N3906S-RTK/PS
ZD404
+5V_Standby
R466
10K 1/16W 5%
Q407
23
100R 1/16W 5%
1
AGND
12
12
ZD405
MLVG0402
DGND
C447
100nF 50V
12
ZD406
MLVG0402
DGNDDGNDDGND
+5V_Standby
12
TH401
0R4
t
12
ZD407
MLVG0402
CN404
67
CONN
1
2
3
4
5
DGNDDGND
30
Page 31
5.2 电源板
715G6155P02W20002H
!
CN9901
CONN
CN9903
CONN
!
FB9901BEADF9901
1 2
T5AL 250V
NR9901
t
2.5R
12
!
C9903
12
1
2
CN9902
SOCKET
!
47PF 250V
RV9901
680V
!
C9904
47PF 250V
FB9902 BEAD
12
VXA
112
2
VXB!VXA
C9905
470NF 275V
!
VXB
L9901
3
2
18MH
!
4
1
R9907
1MOHM +-5% 1/2W-NC
C9906
470NF 275V
!
!
C9910
470pF 250V
R9901
560K
R9903
560K
R9905
560K
R9902
560K
R9904
560K
R9906
560K
SG9901
DSPL-501N -A21F-N C
!
1
4
L9902
18mH
SG9902
DSPL-501N -A21F-N C
TS6K80-02
BD9901
2
3
3
4
-
2
1
+
!
Vsin
T P V ( Top Victory Electronics C o . , Lt d. )
絬 隔 瓜 絪 腹
Key Component
Date
01.AC input
31
OEM MOD E L
TPV MODEL
PCB NAME
Sheet
of
15Wednesday , June 19, 2013
Size
Rev
称爹
A
Page 32
D9801
IN5408G-04
C9817
Vsin
C9801
1UF 450V
100PF 250V
C9802
VCC_ON
100N 50V
FB9803
1 2
BEAD
FB8102
127R
C9804
47P 50V
C9806
C9811
680P 50V
43
12
R9805
20K 1/4W
R9814
2K 1/8W 5%
R9818
1 2
47PF
FB9802
BEAD
R9811
0R05 1/ 4W
R9804
1MOHM +-1% 1/4W
R9807
1MOHM +-1% 1/4W
R9809
620K 1/4W
R9815
C9812
100P 50V-NC
280K +-1% 1/8W
Q9803
PMBTA45-NC
+
Q9802
PBHV9050T-NC
R9822
1MOHM +-1% 1/4W-N C
R9817
5K1 +-5% 1/8W-NC
C9814
47UF 450V
R9819
100KOHM +-5% 1/8W-NC
R9820
1MOHM +-1% 1/4W-N C
R9821
1MOHM +-1% 1/4W-N C
R9816
C9803
100N 50V-NC
+
20K 1/8W 1%-N C
HV
C9815
47UF 450V
VCC_ON
FB9804
1 2
5
L9801
300uH
1
!
5
8
6
IC 9801
ZCD
OUT7VCC
GND
LD7591T
INV1COMP2RAMP3CS
4
R9813 10K +-5% 1/8W
NC
R9823
C9809
18.7K 1/8W 1%
47N 50V
0.47U F 16V
BEAD
R9802
10R 1/ 8W 5%
C9810
D9803
SCS160P
R9803
33R 1/8W 5%
470OHM +-5% 1/8W
220P 50V
R9812
24K 1/8W 1%
Q9801
TK15A60U
12
R9806
10K OHM +-5% 1/8W
R9810
C9807
47PF
D9802
MU R46 0-28
C9116
1NF-NC
C9818
750K--->620K
R9808
0.15R
200K--->280K
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
02.PF C
32
OEM MOD E L
TPV MODEL
PCB NAME
Sheet
of
25Wednesday , June 19, 2013
Size
Rev
称爹
A
Page 33

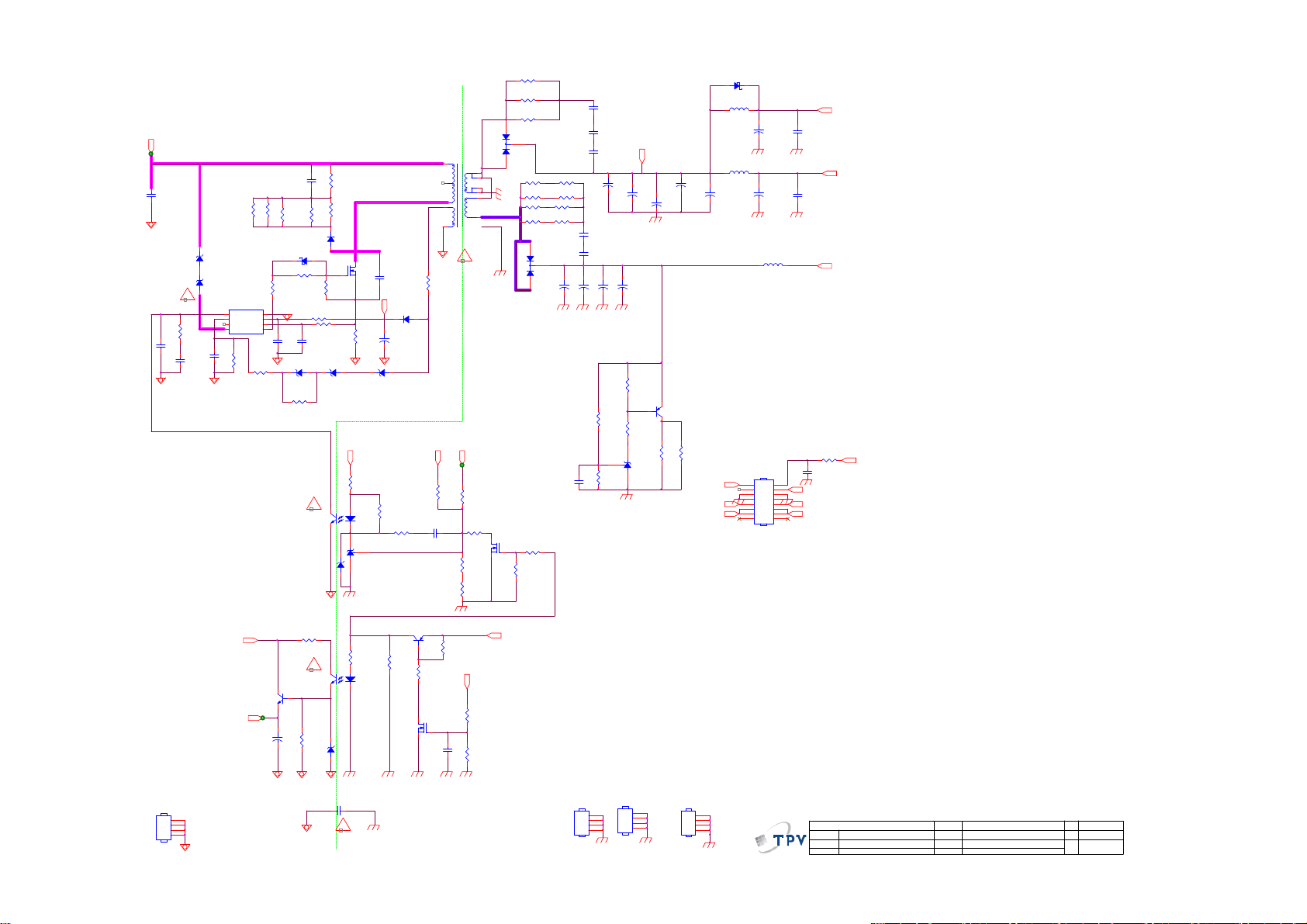

HV
D9103
PR1007
5
4
3
2
1
R9112
22 OHM 1/4W
+24V12V +12V
R9128
C9118
220N 50V
POWER X'FMR
T9101
!
200K 1/8W 1%
R9339
5.23K 1% 1/8W-NC
R9129
2.1K OHM +-1% 1/8W
R9131
0 OHM +-5% 1/8W
R9127
C9114
1NF
C9106
C9113
10N 50V
100N 50V
HV
R9108
47K
1 2
1 2
C9103
100 OHM 1/4W-N C
ZD9101
BZT52-B30
ZD9104
BZT52-B30
1
2
3
R9109
330P 50V
R9163
100 OHM 1/4W
IC9101SSC1S311
FB/OLP
BD
NC
ST4DRV
1K
R9149
R9105
10R 1/8W 5%
GND
VCC
OCP
C9105
100N 50V
R9110
13K 1/8W 1%
8
7
6
5
C9104
2.2NF
R9147
100 OHM 1/4W
R9148
100 OHM 1/4W
R9106
22 OHM 1/4W
ZD9107
BZT52-B16
R9154
D9101
SARS01-V1
D9102
SCS160P
12
R9135 5.1 OHM 1/4W
R9142
0 OHM +-5% 1/8W
C9139
330P 50V-NC
ZD9102
12
BZT52-B39
0 OHM +-5% 1/8W-NC
!
PS2561DL1-1
IC9102
ZD9106
BZT52-B16
R9104
82KOHM +-5% 2WS
R9118
100 OHM 1/4W
R9107
10KOHM
12
470OHM +-5% 1/8W
R9124
12
43
IC9103
AS431AZTR-E1
1 2
Q9101
AOTF11N70
R9111
0.15R
+
ZD9105
BZT52-B39
R9125
1K5 1/8W 5%
C9119
100PF
VCC
C9107
47UF 50V
12
R9126
1K 1/8W 1%
R9101
100 OHM 1/4W-NC
R9145
100 OHM 1/4W
R9146
100 OHM 1/4W
3
2
D9106
FME-220B
1
8
R9117
7
11
10
9
12
9K1 1/8W 1%
Q9301
2N7002K-NC
100 OHM 1/4W
R9102
100 OHM 1/4W
R9139
100 OHM 1/4W
R9140
100 OHM 1/4W
D9105
3
FMXA-2202S
2
1
R9340
10K OHM +-5% 1/8W-NC
R9341
100K 1/8W 1%-NC
100 OHM 1/4W
100 OHM 1/4W
R9113
100 OHM 1/4W
R9114
100 OHM 1/4W
R9116
R9103
+
C9108
27K 1/8W 1%
C9134
1N 50V
2K43 1/8W 1%
330UF 35V
R9150
C9126
1NF 500V
C9127
1NF 500V
+
C9109
C9141
2N2 50V
C9142
2N2 50V
C9143
2N2 50V
330UF 35V-NC
+
R9151
+
C9135
470UF 25V
C9110
12V
C9136
470UF 25V
330UF 35V
AS431AN-E1
IC9106
+
C9120
470UF 25V
Q9104
BTB1424AM3
1K OHM
R9156
+
+
+
C9102
330UF 35V-NC
R9162
2K 1/8W 5%
R9152
20K +-5% 1/8W
C9121
470UF 25V-NC
1K OHM
R9157
ON/OFF
+12V
1 2
+
C9122
470UF 25V-NC
D9104
SK510B-NC
L9105
3UH
L9103
3UH
+
C9140
470UF 25V
+
C9137
470UF 25V
L9104
3UH
CN9101
2
1
4
3
6
5
8
7
10
9
12
11
14
13
16
15
CONN
C9145
C9138
PS_ON
+12V_A+12V_A
+12V
100N 50V
100N 50V
C9115
1N 50V
+12V_A
+12V
+24V
R9130
0 OHM +-5% 1/8W
DIM
R9178
10K 1/4W
Q9305
PMBT3906
R9307
10K OHM
Q9403
2N7002K
R9308
10K 1/8W 1%
PS_ON
C9403
100N 50V
R9407
10K 1/8W 1%
R9408
330K 1/8W 5%
12V
HS9103
HEAT SINK
HS9104
1
2
3
4
HEAT SINK-NC
FOR D9105FOR D9106
HS9102
1
2
3
4
HEAT SINK
1
2
3
4
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
03. Main POWER
Wednesday , June 05, 2013
Date
OEM MODEL
TPV MODEL
PCB NAME
Sheet
of
35
Size
A
Rev
<
称爹
>
称爹
33
R9401
2Kohm 1/4W +/-5%
R9402
2Kohm 1/4W +/-5%
!
12
43
PS2561DL1-1
Q9401
C9402
IC9401
+
R9405
100K 1/8W 1%
ZD9401
BZT52-B16
1 2
C9911
HOT COLD
1NF 250V
!
FOR Q9101 Q9801
HS9101
1
2
3
4
HEAT SINK
VCC
BTC4672M3
VCC_ON
10UF 50V
Page 34
FB8101
1 2
127R
C8101
330UF 35V
+12V
+
100N 50V
R8176
0R05 1/4W
ZD8103
NC/BZT52-B13
C8102
22OHM +-5% 1/8W
100N 50V
1 2
R8158
C8111
8
L8101
33uH
1
D8118
R8161
C8121
22UF 50V
AOTF4126
12
SCS160P
10R 1/8W 5%
+
Q8101
8
FB1GM2RT3CS
C8112
NC
R8157
10K 1/8W 1%
R8175
0.05R
DIM_IN
6
5
DIM
OUT7VCC
GND
IC8103
PF7900S
4
D8120
SR806- 04
1 2
D8121
SR510- 22-NC
1 2
C8117
220UF 100V-N C
R8162
1K 1/8W 1%
+
C8106
NC
C8103
+
330UF 50V-N C
R8145
820K 1%
R8147
750K 1%
C8104
+
330UF 50V
R8144
250K 1% 1/8W
R8141
162K 1/8W +/-1%
R8154
180K
LED-COMP
R8155
180k
R8156
180k
L8102
3UH
C8114
NC/ 1000pF 630V
+
C8118
47UF 100V
VLED+24V
C8115
NC/ 1000pF 630V
R8148
C8119
100N 50V
100K 1/8W 1%
C8113
1N 50V
R8163
200K 1/8W 1%
C8105
1N 50V
R8147+R8141||R8144
750K+150K||330K 28.6~40.5V 30/32/34V/1.5A
FOR Q8101
HS8101
1
2
3
4
HEAT SINK
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
04.LED Dri v er
34
OEM MODEL
TPV MODEL
PCB N AME
Sheet
Size
Rev
of
45Wednesday , June 19, 2013
称爹
A4
Page 35
+12V
C8510
22UF 50V
DIM_IN
EN
LED-1
+
IC8501
1
DIM
2
EN
3
VCC
LED4GND
PF7700A
C8511
100N 50V
COMP
GM
ISET
8
7
6
5
LED-COMP
R8501
4K7 1/8W 1%
C8501
0.47UF 50V
DIM_IN
EN
+12V
LED-2
IC8502
1
DIM
2
EN
3
VCC
LED4GND
PF7700A
C8512
100N 50V
COMP
GM
ISET
8
7
6
5
LED-COMP
R8502
4K7 1/8W 1%
C8502
0.47U F 50V
DIM_IN
EN
+12V
LED-3
IC 8503
1
DIM
2
EN
3
VCC
LED4GND
PF7700A
C8513
100N 50V
COMP
GM
ISET
8
7
6
5
LED-COMP
R8503
5K1 1/8W 1%
C8503
0.47UF 50V
IC8504
On/Of f
DIM_IN
EN
+12V
LED-4
R8511
10K 1/8W 1%
C8517
1N 50V
1
DIM
2
EN
3
VCC
LED4GND
PF7700A
C8514
100N 50V
COMP
GM
ISET
R8512
NC
8
7
6
5
EN
R8504
5K1 1/8W 1%
DIM
LED-COMP
LED CURRENT ISET PIN
255mA/4.7K
235mA/5.1K
R8513
10K 1/8W 1%
C8518
1N 50V
C8504
0.47UF 50V
IC8505
LED-6
LED-5
LED-4
LED-3
LED-2
LED-1
1
DIM
2
EN
3
VCC
LED4GND
PF7700A
C8515
100N 50V
R8525
0 OHM +-5% 1/8W
DIM_IN LED-COMP
EN
+12V
LED-5
DIM_IN
COMP
GM
ISET
8
7
6
5
R8523
0 OHM +-5% 1/8W
R8522
0 OHM +-5% 1/8W
R8505
4K7 1/8W 1%
R8524
0 OHM +-5% 1/8W
C8505
0.47U F 50V
R8521
0 OHM +-5% 1/8W
VLED
VLED
DIM_IN
EN
+12V
LED-6
10
11
12
1
2
3
4
5
6
7
8
9
CN8501
CONN
IC 8506
1
DIM
2
EN
3
VCC
LED4GND
PF7700A
C8516
100N 50V
COMP
GM
ISET
8
7
6
5
LED-COMP
R8506
4K7 1/8W 1%
C8506
0.47UF 50V
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
05. LED current balanc e
35
OE M MOD EL
TPV MODEL
PCB NAME
Sheet
55Thursday , April 25, 2013
of
Size
Rev
称爹
A3
Page 36
5.3 Audio 板
715G5512T02000004K
+12V_AMP
100uF 25V
C303
+
DGND
OUT
C301
470pF 50V
R302
10OHM1/16W
R301 100K 1/16W
R305 NC/100K 1/16W
R312 0R05 OHM
R313
NC/0R 05 OHM
DGND
OUT
100uF 25V
C309
C305
L301
47UH
DGND
+
DGND
+12V_AMP
+12V_AMP
No P/N
C313
330NF 16V
1.2A Max
330UF 35V
C317
+
R316
4.7K
DGND
RL=8 OHM, Po=10W
Gain=26dB
No P/N
DGND
CN301
56
1
2
3
4
CONN
DGND
DGND
DGND
5
4
3
2
6
7
1
CN303
CONN
DGND
HEADPHONE
Bath_L
+12V_AMP
5V_Normal
R308
10K+-5%1/16W
100 OHM 1/10W
DGND
R314
DGND
R3201K 1/10W
C329100nF 50V
5V_Normal
12
ZD302
DGND
Bath_L
Change from 100uF(Dip) to 10uF(SMT) on 10/21
For layout smoothly, chang fr om
3V3 to +5VSB,and adjust the
value of R615,R619 on 2010110 4
12
ZD301
MLVG0402
NC/MLVG0402
+5VSB
R304
NC/10K+-5%1/16W
DGND
100N 50V
R307
NC/0R 05 OHM
R306
0R05 OHM
C307
AVDD
100nF 50V
C308
DGND
C315 1uF 25V
C331
1uF 25V
L+
IRRX
C306
1uF 25V
DGND
DGND
9
6
4
5
25
7
8
3
10
U301
SD#
AVDD
Vbypas s
AVSS
Thermalpad
LIN
RIN
Padj
MUTE
1.2A Max
PVDDL
PVDDL
LOUT
LOUT
PVSSL
PVSSL
GAIN0
GAIN1
AVSS
Mono
ROUT
ROUT
PVSSR
PVSSR
PVDDR
PVDDR
22
21
24
23
2
1
19
18
17
20
14
13
1 2
12
11
16
15
100N 50V
C311
FB304
1 2
120OHM
FB303
NC/120OHM
100N 50V
L+
CN304
CONN
DGND
67
1
2
3
4
5
DGND
+5VSB
IRRX
RX0_Bath
TX0_Bat h
RS232 LEVEL SHIFT
C318 1uF 25V
C319 1uF 25V
DGND
1
2
3
4
5
6
7
C320
1uF 25V
C321 1uF 25V
U302
C1+
VCC
V+
GND
C1-
T1OU T
C2+
R1IN
C2-
R1OUT
V-
T1IN
T2OU T
T2IN
R2IN8R2OUT
ICL3232EC V-16Z
+5VSB
C322
16
10uF 10V
15
TX
14
RX
13
RX0_Bath
12
TX0_Bat h
11
10
9
100nF 50V
DGND
C323
TX
RX
FB301
1 2
300OHM 4A
FB302
1 2
300OHM 4A
MLVG0402
ZD303
1 2
DGND DGND
1 2
ZD304
MLVG0402
CN305
5
9
4
8
3
7
2
6
11011
D-SUB 9P
DGND
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
02) YPbPr/AV/ CVBS OUT
Date
OEM MOD EL
TPV MODEL
PCB NAME
Sheet
C
Size
A
Rev
<
称爹
310Thursday, Dec ember 13, 2012
of
称爹
>
36
Page 37
5.4 遥控板
715G5471R02000004X
LED201
081G 14 24 EL
RED
033G8032 5F HR
CN201
67
1
2
3
4
5
CONN
LED_R
LED_B
IR
R202 220 OHM 1/10W
R203 220 OHM 1/10W
VCC
R201 15K 1/10W
C201
0.1uF 50V
4
LED
1
23
BLUE
U201
1
GND
2
GND
3
OUT
4
VCC
IR M-H 636 M3/TR2
16 mm
Top Vie w
Dip LED
IR
37mm
<
A
称爹
A
>
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
02-IR&LED
37
OEM MODEL
TPV MOD EL
PCB NAME
Sheet
of
22Wednesday , January 18, 2012
Size
Rev
称爹
Page 38

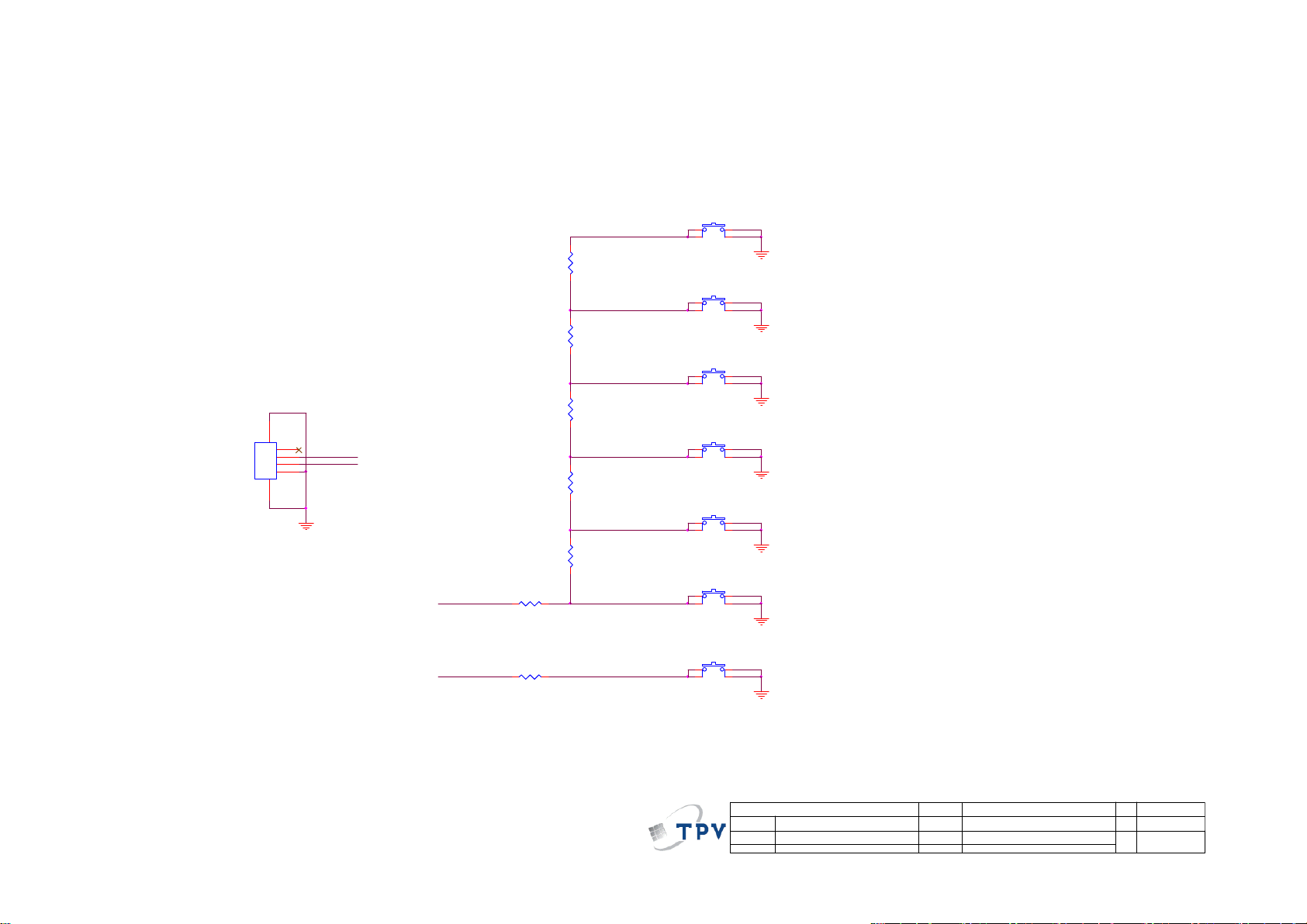

5.5 按键板
715G5298K01000004S
SW01
R01
TACT SW FWRD H1.5MM
VOL+
2.48V~2.72V
CN01
65
CONN
33G8032 4F HR
7K5 1/8W +/-1%
R02
2K7 1/8W 1%
R03
1K8 +/- 1% 1/8W
1
FUNC_KEY
2
3
4
PWR-SW
FUNC_KEY
PWR-SW
R06
750OHM +- 1% 1/8W
R07
750OHM +- 1% 1/8W
R04
1K 1/8W 1%
R05
750OHM +- 1% 1/8W
SW02
TACT SW FWRD H1.5MM
SW03
TACT SW FWRD H1.5MM
SW04
TACT SW FWRD H1.5MM
SW05
TACT SW FWRD H1.5MM
SW06
TACT SW FWRD H1.5MM
SW07
TACT SW FWRD H1.5MM
VOL-
CH+
CH-
MENU
Source Select
Power ON/OFF
2.04V~2.22V
1.58V~1.79V
1.24~1.45V
0.85V~1.02V
0.47V~0.63V
77G 607 2 FD
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
38
Date
02-Keypad
OEM MO DE L
TPV MOD EL
PCB NAME
Sheet
22Friday , September 02, 2011
of
Size
Rev
称爹
A
<
称爹
Custom
>
Page 39
6. 软体及 EDID 烧录 SOP
6.1 软体烧录
（1）将软体文件命名为‘merge.bin’放到U盘根目录下，并确保U盘中无其它软体
（2）TV 开机并接上 U 盘
（3）按“MENU+ 456987+返回”进入 CSM 模式
（4）TV 会自动跳出升级对话框,按“更新”后再按 OK 后开始升级软体,同时会显示升级进度条
（5）软体升级完成后,TV 重新开机
（6）按“菜单+1+9+9+9+返回”进工厂模式确认软体版本并做“reset”
（7）软体升级完成
注意:在软体升级过程中请勿断电或拔掉 U 盘
6.2 EDID 烧录
此机种 EDID 数据包含于 flash 软体中，无需进行单独的 EDID 烧录。
39
Page 40
更换电源板
7. 故障处理流程
检测按键板及 LED 灯
更换按键板
无电（LED 不亮）
检测插座是否有电或硬开关是否打开
有
检测电源板 CN9101 的 PIN11/12/13/14 是否有 12V 电压输出
有
无法启动（LED红色）
无
重插电源插座或开启硬开关
无
检测电源板 CN9101 的 PIN9/10 是否有 12V 电压输出
有
检测按键板的POWER键是否失灵
是
更换按键板
更换红外接收器
检测按键板的红外接收器是否失灵
40
无
否
是
更换电源板
否
更换主板
Page 41
无画（LED绿色）
检测TV是否受控，能否用遥控器或按键板开关机
是
检测LVDS线是否良好
是
否
检测主板上CN403的
PIN28/29/30是否有12V供电
重插或更换LVDS线
是
否
先更换主板
检测是否OK
更换主板
检测电源板 CN9101 的 PIN9/10 是否有 12V 电压输出
否
是
检测是否有背光
是
否
否
检测主板CN701是否有BL信号
是
否
更换主板
否
更换主板
更换Panel
更换Panel
更换电源板
41
Page 42
信号是
有高频干扰源
画异
彩条、水波纹、画抖、画闪、
鬼影、残影、拖影等干扰
TV画面雪花点、重
影、细线、条纹干扰
检测附近是否有干扰源
是 否
排除干扰源
检测信号线
是否良好
是 否
检测信号源出
否正常
是 否
重新设置
信号源
重新连接
TV信号线
检测TV信号线
是否接触不良
是 否
检测附近是否
升级软体
是 否
排除干扰源 用场强仪检测信号强度
是否在45-100db之间，
65db左右为最佳值
先更换主板
检测是否OK
否
更换Panel
更换信号线
是
更换主板
否
太弱：加装信号放大器
太强：减少信号放大器
或加装信号衰减器
间歇性画异加温
画异冷开机画异
检测软体版本是
否需要更新
是 否
先更换主板
检测是否OK
否
取回站内
加温检测
42
Page 43
无声或声音异常
检测信号源音频接口是否正确，或TV制式是否为DK制
是
否
检测TV是否被静音，调整音量大小，
或进入菜单进行复位看是否OK
否
重插音频接口或设置TV制式
检测主板到喇叭的连接线是否断路
是 否
更换连接线
检测喇叭阻抗是否变质
（喇叭阻抗值标在喇叭上）
是 否
更换喇叭 更换主板
收不到台或收台不全
是 否
检测软体版本是否需要更新
升级软体
用场强仪检测信号强度是否在
45-100db之间，65db左右为最佳
是
否
用别的TV测试是否能收到此台
是
否
太弱：加装信号放大器
太强：减少信号放大器或加装信号衰减
检测此频道是否发生频
偏，尤其是使用卫星信号
是
否
和客户说明当地TV信号未转播此台
建议客户重新
更换主板
设置信号源
43
Page 44
异响
喇叭异响
（破音，滋滋声）
电源板，PANEL 异响
检测喇叭是否变质
更换电源板/PANEL
是 否
更换喇叭 主板功放异常
更换主板
遥控失灵
检查遥控器电池是否未安置好或没电
重新安置或更换电池
是 否
更换遥控器
用别的遥控器测试是否可用
是 否
检测按键板是否异常
是
更换按键板
否
更换主板
44
Page 45
OSD 不稳定或无法正常工作
按键板连接正常吗？
否
接好按键板
是
按键正常吗？
否
更换按键
是
按键板有无故障？
否
更换按键板
是
检查主板
45
Page 46
8. 主要 IC 管脚及内部框图
PF7700A S SOP-8
Pin Description
Block Diagram
46
Page 47
AD52580-QG28NAR
Pin Description
Block Diagram
47
Page 48
SSC1S311
Pin Description
Block Diagram
48
Page 49
9. BOM
注意：以下初始版本 BOM 信息仅供维修参考，不作为下单依据，如有变更，恕不另行通知，请以 RSPL
或 Service BOM(http://cs.tpv.com.cn
E42D41NDEEPLNNX
点位 组件 对象描述 备注
036T 600 18116 NONWOVEN FABRTC
0M1G1030 6 47 CR3 SCREW
0M1G1730 6120 SCREW 3X6
0M1G1730 8120 SCREW
0M1G1740 8120 SCREW FOR STD/MF 42-D020715/42-D000649()
SP01 378G0110567XDL 6 OHM 11W 132X34 0 UNIT
SP01 378G0110567YDL 6 OHM 11W 132X34 0 UNIT
ECN601 395G801404LY36 HARNESS 4P-B&R+B&W 850/500
395G801404XC47 HARNESS 4P-3P+2P 290/160
395G801405LY10 HARNESS 5P-5P(1253) 230
ECN401 395G801410RY19 HARNESS 10P-5P+4P 950/850
ECN701 395G801414RC46
ECN701 395G801414XC46
ECN403 395G801830XC05 LVDS CABLE 51P-30P 450
708GNA710WPX02
Q50G 4 10 TIE (Y1900221)
Q52G 1185 92 HCL TAPE
756TXDCB01D0720001 MAIN BOARD-CBPFDM8DX2
SMTF-U402 100TPMVM016D1X MCU ASSY-056G2233 42
U402 356G2233073 FLASH W25Q64FVSSIG 64MB SOIC-8
AUPFCXA4 AUDIO BOARD
CN303 088G302G7B1ACL PHONE JACK R/A 7P BLACK H=10.5
CN305 388G353H9M2YCL D-SUB R/A 9P 1*1 BLACK 12.55
U302 056G 586 17 ICL3232ECV-16Z-T TSSOP-16
R306 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
E715 715G5512T02000004K AUIDO BOARD PCB
U302 056G 665902 IC ST3232CTRTSSOP16
C306 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
E715 715G5512T02000004S AUIDO BOARD PCB 2nd-Source
U301 056G 616X01 AUDIO AD52583-QG24NAT 12W E-TSSOP 24L
C311 065G060310432K Y CAP 0603 100NF 10% 50V X7R
ZD301 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
C301 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
CN304 311GW200A05ADJ WAFER 2.0MM 5P T20038A-05-H011
R308 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
C319 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
C323 065G060310432K A CAP 0603 100NF 10% 50V X7R
C308 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C329 065G060310432K A CAP 0603 100NF 10% 50V X7R
FB304 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
C315 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
) 为准，谢谢！
HARNESS 双排 14PIN+双排 16PIN PIT
HARNESS 双排 14PIN+双排 16PIN PIT
EBONY40(462 CH)-酒店机
2nd-Source
49
Page 50
C313 065G060333412K Y MLCC 0603 330NF 16V X7R 10%
C321 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
R302 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
C317 067G311F3316NT EC 330UF 20% 35V 10*10 5000 HR
C303 067G311F1014CT EC 100UF 25V HV 8X6.5MM
C331 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
R316 061G0805472 JY RST CHIPR 4.7K OHM 5% 1/8W YAGEO
FB301 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
CN301 311GW200A04ADJ WAFER 2.0MM 4P R/A 12MM 9.8MM
L301 073G253S111 H SMD CHOKE 47UH 20% 0.145R SPI1055QR-470
R313 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
C305 067G311F1014CT EC 100UF 25V HV 8X6.5MM
R305 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
C322 065G0805106A5K 3 CHIP 10UF 10V X5R 10%
R320 061G0603102 JF RST CHIPR 1K OHM +-5% 1/10W FENGHUA
ZD304 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
R314 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
ZD303 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
R307 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
C307 065G060310432K A CAP 0603 100NF 10% 50V X7R
FB302 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
C318 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
C309 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C320 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
CN408 033G3802 2B Y CONNECTOR
CN407 033G3802 3B Y WAFER 2.0MM 3P V/T 7.95MM 5.1MM
CN401 033G380210B YH L CONNECTOR 10P 2.0
C640 067G315M1016KV EC 100UF 20% 35V 8*7
C614 067G315M1016KV EC 100UF 20% 35V 8*7
CN103 088G 78G114ACL RCA JACK R/A YELLOW H=10.5
CN102 088G 78G155ACL RCA JACK R/A 13P G/BL/R/W/R 1*5 H=10.5
CN104 088G302G3G2ACL PHONE JACK R/A 3P GREEN H=10MM
CN106 088G352F6B3ACL USB A TYPE R/A 6P BLACK H=8.4
CN105 088G353GFF1AXH D-SUB CONN 15P BLUE - R/A 10
CN601 311GW200A04ABX WAFER 2.0MM 4P
CN701 311GW200C14BBL CONN 2.0MM 14P R/A B2000W14HTKE
CN701 311GW200C14BBX CONN 2.0MM 14P R/A W2010-14RVA-S04
CN403 311GW200C30ABL WAFER 2.0MM 2*15P
CN404 311GW250B05DBX WAFER 2.5MM 5P
TU101 394G0DVB00C50L TUNER CHINA SMQ03WS-2-E
HS601 P90T0066101 HEAT SINK
CN406 033G8032 5F S HR CONNECTOR
U703 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U704 056G 563146 LDO G912T63U 1A 1.2V SOT-223
U101 056G 585 4A LDO AP1117E33G-13 1A 3.3V SOT-223
U402 056G2233 42 FLASH MX25L6406EM2I-12G 64MB SOP-8
Q407 057G 417 13 T SMALLTRAN 2N3906S-RTK/PS 0.2A 40V SOT-23
50
Page 51
Q411 057G 417511 MMBT3904
Q410 057G 417511 MMBT3904
Q703 057G 417511 MMBT3904
Q502 057G 417511 MMBT3904
Q503 057G 417511 MMBT3904
Q403 057G 417511 MMBT3904
Q705 057G 417511 MMBT3904
Q704 057G 417511 MMBT3904
Q101 057G 417511 MMBT3904
Q601 057G 417511 MMBT3904
Q708 057G 417511 MMBT3904
Q706 057G 417511 MMBT3904
Q707 057G 417511 MMBT3904
Q402 057G 417512 MMBT3906
Q405 057G 417512 MMBT3906
Q602 057G 417512 MMBT3906
Q102 057G 417512 MMBT3906
Q404 057G 417512 MMBT3906
Q401 057G 763 79 FET AO4449 -7A/-30V SOIC-8
Q702 057G 763940 MOSFET AO3401A SOT-23
TH401 061G 52902 W PTC CHIP 8V 0R4 KMC4S075RY
TH701 061G 56A075 LT HF SMD PTC 0.75A 1206L075THYR
R190 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R193 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R192 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R198 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R454 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R164 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R167 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R455 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R191 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R181 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R184 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R183 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R601 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R168 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R163 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R449 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R185 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R448 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R738 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R161 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R742 061G0402000 JT RST 0402 0.05R MAX 1/16W -
R427 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R621 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R623 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R616 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
51
Page 52
R626 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R735 061G04021001FT RST CHIP R 1KOHM 1/16W +/-1%
R726 061G04021003FT RST 0402 100K 1% 1/16W TZAI YUAN
R634 061G04021003FT RST 0402 100K 1% 1/16W TZAI YUAN
R721 061G04021003FT RST 0402 100K 1% 1/16W TZAI YUAN
R718 061G04021003FY RST CHIP 100K 1/16W 1%
R469 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R470 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R468 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R762 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R464 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R460 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R613 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R458 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R625 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R402 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R405 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R462 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R759 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R752 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R749 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R434 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R628 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R502 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R504 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R751 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R441 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R509 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R508 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R512 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R136 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R753 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R627 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R748 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R612 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R611 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R446 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R746 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R443 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R137 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R619 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R629 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R511 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R483 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R131 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R117 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R121 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
52
Page 53
R120 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R116 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R466 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R465 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R196 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R741 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R436 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R756 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R711 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R730 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R745 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R719 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R439 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R428 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R403 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R717 061G04021102FF RST 0402 11K 1% 1/16W
R123 061G0402123 JF RST CHIPR 12KOHM +-5% 1/16W FENGHUA
R124 061G0402123 JF RST CHIPR 12KOHM +-5% 1/16W FENGHUA
R119 061G0402123 JF RST CHIPR 12KOHM +-5% 1/16W FENGHUA
R118 061G0402123 JF RST CHIPR 12KOHM +-5% 1/16W FENGHUA
R197 061G0402181 JF RST CHIP 180R 1/16W 5% FENGHUA
R531 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R461 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R418 061G0402204 JF RST 0402 200K 5% 1/16W FENGHUA
R413 061G0402204 JF RST 0402 200K 5% 1/16W FENGHUA
R416 061G0402204 JF RST 0402 200K 5% 1/16W FENGHUA
R409 061G0402204 JF RST 0402 200K 5% 1/16W FENGHUA
R501 061G0402220 JF RST CHIPR 22 OHM +-5% 1/16W FENGHUA
R514 061G0402220 JF RST CHIPR 22 OHM +-5% 1/16W FENGHUA
R510 061G0402220 JF RST CHIPR 22 OHM +-5% 1/16W FENGHUA
R513 061G0402220 JF RST CHIPR 22 OHM +-5% 1/16W FENGHUA
R103 061G0402221 JT RST CHIPR 220R +-5% 1/16W TZAI YUAN
R406 061G0402223 JF RST CHIPR 22KOHM 5% 1/16W FENGHUA
R737 061G04022401FF RST CHIP 2.4K 1% 1/16W FENGHUA
R737 061G04022401FT RST CHIP 2.4K 1% 1/16W
R633 061G04022702FF RST CHIP 27K 1/16W 1% FENGHUA
R127 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
R126 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
R133 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
R102 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
R106 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
R135 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
R104 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
R122 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
R129 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
R113 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
R111 061G0402330 JF RST CHIPR 33 OHM +-5% 1/16W FENGHUA
53
Page 54
R479 061G0402332 JF RST CHIPR 3.3KOHM 5% 1/16W FENGHUA
R114 061G0402333 JF ST CHIP 33K 1/16W 5% FENGHUA
R456 061G04024701FF RST 0402 4.7K 1% 1/16W
R457 061G04024701FF RST 0402 4.7K 1% 1/16W
R459 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R442 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R419 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R463 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R421 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R420 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R422 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R411 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R758 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R750 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R507 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R506 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R408 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R404 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R755 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R431 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R630 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R747 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R760 061G0402472 JY RST 0402 4.7K 5% 1/16W RC0402JR-074K7L
R739 061G0402473 JY RST CHIPR 47KOHM +-5% 1/16W YAGEO
R473 061G0402473 JY RST CHIPR 47KOHM +-5% 1/16W YAGEO
R105 061G0402473 JY RST CHIPR 47KOHM +-5% 1/16W YAGEO
R525 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R530 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R520 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R529 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R516 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R517 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R518 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R519 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R528 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R527 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R526 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R515 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R139 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R523 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R521 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R138 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R522 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R524 061G04024998FT RST 0402 4.99R 1% 1/16W SMD04024R99F
R435 061G0402510 JF RST CHIP 51R 1/16W 5% FENGHUA
R407 061G0402510 JF RST CHIP 51R 1/16W 5% FENGHUA
R734 061G04026202FF RST CHIP 62K 1/16W 1% FENGHUA
54
Page 55
R134 061G0402680 JI RST 0402 68R 5% 1/16W
R132 061G0402680 JI RST 0402 68R 5% 1/16W
R412 061G0402680 JY RST CHIPR 68 OHM +-5% 1/16W YAGEO
R410 061G0402680 JY RST CHIPR 68 OHM +-5% 1/16W YAGEO
R415 061G0402680 JY RST CHIPR 68 OHM +-5% 1/16W YAGEO
FB403 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
FB401 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
L104 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
L103 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
L105 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
L102 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
FB408 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R715 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R505 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R503 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R725 061G06031332FF RST 0603 13.3K 1% 1/10W FENGHUA
R107 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R108 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R109 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R115 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R110 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R112 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R128 061G06037509FI RST 0603 75R 1% 1/10W
R125 061G06037509FI RST 0603 75R 1% 1/10W
R130 061G06037509FI RST 0603 75R 1% 1/10W
R724 061G0805000 JT RST 0805 0.05R MAX 1/8W
R740 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO
R437 061G08050004JT RST CHIPR 0805 0 OHM 4A
R736 061G1206229 JY RST 1206 2.2R 5% 1/4W
C128 065G040210131J F CAP 0402 100PF 5% 50V NP0
C127 065G040210131J F CAP 0402 100PF 5% 50V NP0
C129 065G040210131J F CAP 0402 100PF 5% 50V NP0
C639 065G040210232K A CAP 0402 1NF 10% 50V X7R
C404 065G040210232K A CAP 0402 1NF 10% 50V X7R
C619 065G040210232K A CAP 0402 1NF 10% 50V X7R
C107 065G040210232K T CAP 0402 1NF 10% 50V X7R UMK105 B7102KV
C121 065G040210232K T CAP 0402 1NF 10% 50V X7R UMK105 B7102KV
C446 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C445 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C440 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C135 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C441 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C144 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C101 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C739 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C707 065G040210412K F CAP 0402 100NF 10% 16V X7R
C703 065G040210412K F CAP 0402 100NF 10% 16V X7R
55
Page 56
C437 065G040210412K F CAP 0402 100NF 10% 16V X7R
C442 065G040210412K F CAP 0402 100NF 10% 16V X7R
C724 065G040210412K F CAP 0402 100NF 10% 16V X7R
C444 065G040210412K F CAP 0402 100NF 10% 16V X7R
C714 065G040210412K F CAP 0402 100NF 10% 16V X7R
C432 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C125 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C134 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C429 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C188 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C424 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C103 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C416 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C417 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C428 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C137 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C421 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C422 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C435 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C418 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C439 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C419 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C412 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C427 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C423 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C420 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C104 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C501 065G0402105A5K T CAP 0402 1UF 10% 10V X5R LMK105 BJ105KV
C436 065G040222031J A CAP 0402 22PF J 50V NPO
C132 065G040222031J F CAP 0402 22PF 5% 50V NP0
C133 065G040222031J F CAP 0402 22PF 5% 50V NP0
C108 065G040222031J T CAP 0402 22PF 5% 50V NP0 UMK105 CG220JV
C704 065G040222031J T CAP 0402 22PF 5% 50V NP0 UMK105 CG220JV
C730 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C414 065G040222131J F CAP 0402 220PF J 50V NPO
C406 065G040222131J F CAP 0402 220PF J 50V NPO
C411 065G040222131J F CAP 0402 220PF J 50V NPO
C409 065G040222131J F CAP 0402 220PF J 50V NPO
C187 065G040222322K Y CAP 0402 22NF 10% 25V X7R
C425 065G040227031J F CAP 0402 27PF 5% 50V NP0
C430 065G040227031J F CAP 0402 27PF 5% 50V NP0
C626 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C623 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C637 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C630 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C113 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C119 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
56
Page 57
C114 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C118 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C110 065G040247312K A CAP 0402 47NF 10% 16V X7R
C117 065G040247312K A CAP 0402 47NF 10% 16V X7R
C120 065G040247312K A CAP 0402 47NF 10% 16V X7R
C122 065G040247312K A CAP 0402 47NF 10% 16V X7R
C102 065G040247312K A CAP 0402 47NF 10% 16V X7R
C105 065G040247312K A CAP 0402 47NF 10% 16V X7R
C106 065G040247312K A CAP 0402 47NF 10% 16V X7R
C407 065G040247312K A CAP 0402 47NF 10% 16V X7R
C410 065G040247312K A CAP 0402 47NF 10% 16V X7R
C408 065G040247312K A CAP 0402 47NF 10% 16V X7R
C433 065G040247505M M CAP 0402 4.7UF 20% 6.3V X5R
C447 065G060310432K A CAP 0603 100NF 10% 50V X7R
C726 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C618 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C638 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C613 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C741 065G060310512K A CAP 0603 1UF 10% 16V X7R
C725 065G060310512K M CAP 0603 1UF 10% 16V X7R GRM188R71C105K
C712 065G060310512K T CAP 0603 1UF 10% 16V X7R EMK107B7105KA
C434 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C413 065G060310605M M CAP 0603 10UF 20% 6.3V X5R
C622 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C633 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C616 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C635 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C401 065G060322422K Y CAP 0603 220N 25V X7R 10%
C431 065G060322515K A 0603 2.2UF K 16V X5R
C426 065G060322515K A 0603 2.2UF K 16V X5R
C402 065G060322515K A 0603 2.2UF K 16V X5R
C403 065G060322515K A 0603 2.2UF K 16V X5R
C115 065G0603225A5K M CAP MLCC 0603 2.2UF K 10V X5R
C116 065G0603225A5K M CAP MLCC 0603 2.2UF K 10V X5R
C112 065G0603225A5K M CAP MLCC 0603 2.2UF K 10V X5R
C111 065G0603225A5K M CAP MLCC 0603 2.2UF K 10V X5R
C705 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C624 065G080510532K A CAP 0805 1UF 10% 50V X7R
C641 065G080510532K A CAP 0805 1UF 10% 50V X7R
C632 065G080510532K A CAP 0805 1UF 10% 50V X7R
C631 065G080510532K A CAP 0805 1UF 10% 50V X7R
C629 065G080510532K A CAP 0805 1UF 10% 50V X7R
C634 065G080510532K A CAP 0805 1UF 10% 50V X7R
C713 065G080510615K T CHIP 10UF 16V X5R 0805
C109 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C738 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C718 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
57
Page 58
C716 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C143 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C711 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C721 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C729 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C722 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C612 065G080522605M A CAP 0805 22UF 20% 6.3V X5R
C736 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C719 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C717 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C727 065G1206226A5K A 1206 22UF K 10V X5R
C728 065G1206226A5K A 1206 22UF K 10V X5R
C740 067G311F2213LT X01 EC SMD 220UF 20% 16V 6.3*7.7
C740 067G311F2213NT 220UF 16V 105 V TYPE 6.3*7.7
FB703 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB603 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB409 071G 56K121 TA CHIP BEAD 120R/6000MA HCB2012KF-121T60
FB405 071G 59C600 TA CHIP BEAD 0603 60R 25% 600MA
FB404 071G 59C600 TA CHIP BEAD 0603 60R 25% 600MA
FB406 071G 59C600 TA CHIP BEAD 0603 60R 25% 600MA
FB407 071G 59C600 TA CHIP BEAD 0603 60R 25% 600MA
FB402 071G 59C600 TA CHIP BEAD 0603 60R 25% 600MA
FB102 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
CN502 088G 34019K AV HDMI HEADER R/A 19P BLACK H=8.4
CN501 088G 34019K AV HDMI HEADER R/A 19P BLACK H=8.4
D401 093G 6433L DIODE LBAV99LT1G SOT-23 LRC
X401 093G 22SX02 YC CRYSTAL YC 49U/SMD 24MHZ 20PPM 18PF
ZD401 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD402 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD405 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD407 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD404 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD403 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD406 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
U705 356G056317300C00HF LDO AZ1084CD-3.3TRG1 5A 3.3V TO-252-2(3)
U702 356G056351500C00HF LDO AZ1117CD-3.3TRG1(CU) 1A 3.3V TO-252
U401 356G0568156600 SCALER MST6932XPT-XZ EPLQFP-156
U601 356G0616028164 AUDIO AD52580-QG28NAR 15W E-TSSOP 28L --
U402 356G2233073 FLASH W25Q64FVSSIG 64MB SOIC-8
U706 356GD563006600 DC/DC SY8104ADC 4A 16V TSOT23-6
U707 356GD563008601 DC/DC SY8003ADFC 3A 5.5V DFN2X2-8
Q406 357G0763060003 MOSFET 2N7002BK 0.35A 60V SOT23
C145 367G311F470ELT EC SMD 47UF 20% 16V 6.3*5.7 2000 HR --
L604 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L601 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L602 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L603 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
58
Page 59
L702 373G253S198D00 SMD CHOKE 4.7UH 20% 3.3A 0.026R SWPG604
L703 373G253S256D00 SMD CHOKE 2.2UH 30% 2.95A 0.030R SWPG40
D401 393G006433P0HF HF BAV99_R1_00001 0.5A 100V SOT-23
E715 715G6663M0B000004K MAIN BOARD PCB
IRPFCXA3 IR BOARD
709T54710XM001 COMSUPTIVE ASS'Y
055G 23520 IPA
CN201 033G8032 5F J WAFER 1.25MM 5P R/A - 11.2MM
CN201 033G8032 5F X WAFER 1.25MM 5P R/A S1315-05RVB-S01-K
R201 061G0603153 JF RST 0603 15K 5% 1/10W
R201 061G0603153 JY RST CHIPR 15KOHM 1/10W YAGEO
R202 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
R203 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
R203 061G0603221 JY RST 0603 220R 5% 1/10W
R202 061G0603221 JY RST 0603 220R 5% 1/10W
C201 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C201 065G060310432K Y CAP 0603 100NF 10% 50V X7R
LED201 081G 14 24 EL CHIP LED BLUE/DARK RED
LED201 081G 14 24 GP CHIP LED (BR) GPTD1210BRC-D
U201 356G0927074 HF IR RECEIVER IRM-H636M3/TR2 36 KHZ
E715 715G5471R02000004S IR BOARD PCB 2nd-Source
E715 715G5471R02000004X IR BOARD PCB
709T54710XS001 COMSUPTIVE ASS'Y
KEPFCXA2 KEY BOARD
CN01 033G8032 4F X WAFER 1.25MM 4P R/A S1315-04RVB-S01-K
R04 061G08051001FT RST CHIP 1K 1/8W 1%
R03 061G08051801FY RST CHIP R 1K8 +/-1% 1/8W
R02 061G08052701FY RST CHIP 2K7 1/8W 1%
R06 061G08057500FF RST CHIPR 750 OHM +-1% 1/8W FENGHUA
R07 061G08057500FF RST CHIPR 750 OHM +-1% 1/8W FENGHUA
R05 061G08057500FF RST CHIPR 750 OHM +-1% 1/8W FENGHUA
R01 061G08057501FY RST CHIP R 7K5 1/8W +/-1%
SW06 077G 607 2 FD
SW05 077G 607 2 FD
SW04 077G 607 2 FD
SW07 077G 607 2 FD
SW03 077G 607 2 FD
SW02 077G 607 2 FD
SW01 077G 607 2 FD
SW07 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
CHIP TACT SW BY FORWARD
SFKQGMA2125T-PL
CHIP TACT SW BY FORWARD
SFKQGMA2125T-PL
CHIP TACT SW BY FORWARD
SFKQGMA2125T-PL
CHIP TACT SW BY FORWARD
SFKQGMA2125T-PL
CHIP TACT SW BY FORWARD
SFKQGMA2125T-PL
CHIP TACT SW BY FORWARD
SFKQGMA2125T-PL
CHIP TACT SW BY FORWARD
SFKQGMA2125T-PL
59
Page 60
SW06 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW01 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW02 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW03 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW04 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
SW05 077G 607 2 HC TACT SW 4P 1.5MM 160G TS-4402-1.58B-01
CN01 311GW125D04ADJ WAFER 1.25MM 4P R/A 1.25T-11-4PWB
709T52980XS001 COMSUPTIVE ASS'Y
E715 715G5298K01000004S KEY BOARD PCB
E750 LCA420HVN04A28930X PANEL TPT420H2-HVN04 080G XM TPV
P15T1442H01000GMZ1 BKT_IO
P33E0444ADT01L0100 COVER_KEY
P33E0445ADTY1L0100 COVER_KEY
P34E13520GM0BK0200 REAR_COVER
PLTVDQ326UXA3 POWER BOARD
Z40G0002ALL01A OTHER LABEL
CN8501 033G380212B YH WAFER 12P 2.0 DIP
IC9102 056G 139 8
IC9401 056G 139 8
C9905 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
C9906 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
FB9902 071G 55906 FERRITE CORE 510R C8B R6H 6X9.2(A)
FB9901 071G 55906 FERRITE CORE 510R C8B R6H 6X9.2(A)
L9901 073G 174241 H LINE FILTER 18MH MIN LCL-12019 HA
L9901 073G 174241 X LINE FILTER 18MH MIN EF20 3LFEF2022-303M
CN9901 087G 50147D HC AC SOKET R/A 2P 12DEGREE H=12.8
D9801 093G 52918 RECTIFIER 1N5408G-04 X0 3A 1000V DO201AD
D8120 093G 60924 SCHOTTKY SR510-22 5A 100V DO-201AD
CN9901_1 0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q X8.0
CN9101 311GW200C16BBX CONN 2.0MM 16P R/A W2010-16RVA-S04,B200
RV9901 361G0046681KZE VARISTOR 680V 10%
RV9901 361G0046681KZW VARISTOR 680V 10%
NR9901 361G0058259MYN008A NTCR 2.5OHM 20% 3.6W MF71-2.5D-15-MOL
C9801 363G210J105GHP CAP MPP 1UF 5% 450V
C9815 367G215X470PKZ002S .C 47UF 20% 450V 12.5*36 2000 HR 420MA P
C9814 367G215X470PKZ002S .C 47UF 20% 450V 12.5*36 2000 HR 420MA P
L9801 373G0174297X00 PFC CHOKE 300UH 10% 1.4A 3TREQ25-301K
L9902 373G0174303X00 LINE FILTER 18MH MIN 1.26 3LFT18106-183
L9104 373G0253247H00 CHOKE COIL 3UH 15% DR8*8 5A
L9105 373G0253247H00 CHOKE COIL 3UH 15% DR8*8 5A
L8102 373G0253247H00 CHOKE COIL 3UH 15% DR8*8 5A
L9103 373G0253247H00 CHOKE COIL 3UH 15% DR8*8 5A
L9103 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
L8102 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
L9105 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
PHOTO-COUPLER PS2561DL1-1 CTR
Q100~200%
PHOTO-COUPLER PS2561DL1-1 CTR
Q100~200%
60
Page 61
L9104 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
L8101 373G0253258H00 BOOST CHOKE 33UH 10% 3.5A GL-11601
L8101 373G0253258X00 BOOST CHOKE 33UH 10% 3.5A 3LCEF16-330K
T9101 380GL52P070H00 X'FMR 220U 10% 5U ER40 BCK-14030-HA
BD9901 393G0050460A04 BRIDGE TS6K80-02 6A 800V KBJ
D9802 393G0052920 RECTIFIER MUR460-28 X0 4A 600V DO-201AD
705TQC57016 Q8101 ASS"Y
0M1G1730 8120 SCREW
Q8101 357G0600980 MOSFET AOTF454L 13A 150V 41W TO-220F
HS8101 Q90G0219 2 HEAT SINK
705TXD57041 Q9101/Q9801 ASS'Y
Q9801 057G 667932 MOSFET TK15A60U 15A 600V SC-67
Q9801 057G 667A04 MOSFET STF24NM60N 17A 600V 30W TO-220FP
0M1G1730 8120 SCREW
Q9101 357G0667700001 MOSFET AOTF11N70 11A 700V TO-220F
HS9101 Q90T0236 3 HEAT SINK
705TXD93049 D9106 ASS'Y
D9106 093G 60258 DIODE FME-220B TO-220 SANKEN
D9106 093G 60947 SCHOTTKY MBRF20200CT 20 200
D9106_1 0M1G1730 8120 SCREW
HS9103 Q90G0219 3 HEAT SINK
705TXD93050 D9105 ASS'Y
D9105 093G 52 57 RECTIFIER FMXA-2202S 20A 200V TO-220F
D9105_1 0M1G1730 8120 SCREW
HS9102 Q90G0219 3 HEAT SINK
IC9106 056G 158501 IC AS431AN-E1 SOT23
IC8103 056G 700 23 LED DRIVER PF7900S SOP-8
Q9305 057G 417907 T TRA PMBT3906 PNP -200MA/-40V SOT-23
Q9104 057G 417916 T SMALLTRAN BTB1424AM3 -3A -50V SOT-89
R9142 061G0805000 JT RST 0805 0.05R MAX 1/8W
R9131 061G0805000 JT RST 0805 0.05R MAX 1/8W
R9130 061G0805000 JT RST 0805 0.05R MAX 1/8W
R8161 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9802 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9105 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R8162 061G08051001FT RST CHIP 1K 1/8W 1%
R9126 061G08051001FT RST CHIP 1K 1/8W 1%
R9308 061G08051002FT RST CHIP 10K 1/8W 1%
R9407 061G08051002FT RST CHIP 10K 1/8W 1%
R8513 061G08051002FT RST CHIP 10K 1/8W 1%
R8511 061G08051002FT RST CHIP 10K 1/8W 1%
R8157 061G08051002FY RST CHIP 10K 1/8W 1%
R9405 061G08051003FT RST CHIP 100K 1/8W 1%
R8148 061G08051003FT RST CHIP 100K 1/8W 1%
R9109 061G0805102 JY RST CHIPR 1K OHM 5% 1/8W YAGEO
R9806 061G0805103 JT RST 0805 10K 5% 1/8W
R9813 061G0805103 JT RST 0805 10K 5% 1/8W
61
Page 62
R9107 061G0805103 JY RST CHIPR 10KOHM +-5% 1/8W YAGEO
R8501 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R8505 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R8504 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R8502 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R8506 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R8503 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R9110 061G08051302FT RST CHIP 13K 1/8W 1%
R9125 061G0805152 JT RST CHIP 1K5 1/8W 5% TZAI YUAN
R9818 061G08051872FT RSTCHIP 18.7K 1/8W 1%
R9128 061G08052003FT RST CHIP 200K 1/8W 1%
R8163 061G08052003FT RST CHIP 200K 1/8W 1%
R9162 061G0805202 JT RST CHIP 2K 1/8W 5% TZAI YUAN
R9814 061G0805202 JT RST CHIP 2K 1/8W 5% TZAI YUAN
R9152 061G0805203 JT RST CHIPR 20K +-5% 1/8W TZAI YUAN
R9129 061G08052101FT RST CHIPR 2.1KOHM +-1% 1/8W TZAI YUAN
R8158 061G0805220 JT RST CHIPR 22OHM +-5% 1/8W TZAI YUAN
R9812 061G08052402FT RST CHIP 24K 1/8W 1%
R9815 061G08052803FT RST CHIPR 280K +-1% 1/8W TZAI YUAN
R9803 061G0805330 JT RST CHIP 33R 1/8W 5% TZAI YUAN
R9408 061G0805334 JT RST CHIP 330K 1/8W 5% TZAI YUAN
R9810 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN
R9124 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN
R9108 061G0805473 JY RST CHIPR 47K +-5% 1/8W YAGEO
R9151 061G0805512 JF RST CHIPR 5.1KOHM +-5% 1/8W FENGHUA
R9151 061G0805512 JT RST CHIPR 5K1 +-5% 1/8W TZAI YUAN
R9150 061G0805563 JF RST CHIPR 56KOHM +-5% 1/8W FENGHUA
R8145 061G08056203FT RST CHIP 620K 1/8W 1%
R8147 061G08056203FT RST CHIP 620K 1/8W 1%
R8141 061G08056802FT RST CHIP R 68K 1/8W 1%
R8144 061G08057502FT RST CHIP R 75 KOHM +-1% 1/8W
R9127 061G08059101FT RST CHIP 9K1 1/8W 1%
RJ902 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
RJ909 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ906 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ911 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ914 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ905 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ904 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ907 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R9811 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R8176 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ910 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ901 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ913 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ903 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ908 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
62
Page 63
RJ912 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R9307 061G12061002FT RST CHIPR 10KOHM +-1% 1/4W 1206
R9804 061G12061004FT RST CHIP R 1 MOHM +-1% 1/4W
R9807 061G12061004FT RST CHIP R 1 MOHM +-1% 1/4W
R9114 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9118 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9103 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9140 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9116 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9146 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9149 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9117 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9148 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9102 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9113 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9145 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9147 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9139 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9178 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R9401 061G1206202 JT RST CHIP R 2KOHM 1/4W +/-5%
R9402 061G1206202 JT RST CHIP R 2KOHM 1/4W +/-5%
R9805 061G1206203 JT RST CHIPR 20KOHM +-5% 1/4W TZAI YUAN
R9106 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9112 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R8155 061G1206473 JF RST CHIPR 47KOHM +-5% 1/4W FENGHUA
R8156 061G1206473 JF RST CHIPR 47KOHM +-5% 1/4W FENGHUA
R8155 061G1206473 JT RST CHIPR 47 KOHM +-5% 1/4W TZAI YUAN
R8156 061G1206473 JT RST CHIPR 47 KOHM +-5% 1/4W TZAI YUAN
R9135 061G1206519 JT RST CHIPR 5.1 OHM +-5% 1/4W TZAI YUAN
R9903 061G1206564 JF E RST CHIP 560K 5% 1/4W 500V FENGHUA
R9902 061G1206564 JF E RST CHIP 560K 5% 1/4W 500V FENGHUA
R9905 061G1206564 JF E RST CHIP 560K 5% 1/4W 500V FENGHUA
R9906 061G1206564 JF E RST CHIP 560K 5% 1/4W 500V FENGHUA
R9904 061G1206564 JF E RST CHIP 560K 5% 1/4W 500V FENGHUA
R9901 061G1206564 JF E RST CHIP 560K 5% 1/4W 500V FENGHUA
R9901 061G1206564 JT RST 1206 560K 5% 1/4W
R9904 061G1206564 JT RST 1206 560K 5% 1/4W
R9906 061G1206564 JT RST 1206 560K 5% 1/4W
R9905 061G1206564 JT RST 1206 560K 5% 1/4W
R9902 061G1206564 JT RST 1206 560K 5% 1/4W
R9903 061G1206564 JT RST 1206 560K 5% 1/4W
C8113 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8518 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8517 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8105 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9115 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9134 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
63
Page 64
C9113 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10%
C8516 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8119 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8513 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9106 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9145 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8111 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9806 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8515 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8512 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8102 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9105 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8514 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9403 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8511 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9138 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9807 065G080522131J Y CAP CHIP 0805 220P 50V NP0 +/-5%
C9143 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
C9142 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
C9141 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
C9118 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%
C9103 065G080533131J Y CAP CHIP 0805 330P 50V NP0 +/-5%
C9804 065G080547031J Y CAP CHIP 0805 47P 50V NP0 +/-5%
C9809 065G080547332K Y CAP CHIP 0805 47N 50V X7R +/-10%
C8506 065G080547432K A CAP CHIP 0805 0.47UF K 50V X7R
C8502 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C8504 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C8503 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C8501 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C8505 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C9810 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C9811 065G080568131J Y CAP CHIP 0805 680P 50V NP0 +/-5%
C9126 065G120610272K Y CAP 1206 1NF 10% 500V X7R
C9127 065G120610272K Y CAP 1206 1NF 10% 500V X7R
IC9801 356G0379008218 PFC LD7591T GS SOP-8
IC9101 356G0379008221 AC/DC SSC1S311 SOP-8
IC8501 356G0700008052 LED DRIVER PF7700A S SOP-8
IC8502 356G0700008052 LED DRIVER PF7700A S SOP-8
IC8506 356G0700008052 LED DRIVER PF7700A S SOP-8
IC8503 356G0700008052 LED DRIVER PF7700A S SOP-8
IC8505 356G0700008052 LED DRIVER PF7700A S SOP-8
IC8504 356G0700008052 LED DRIVER PF7700A S SOP-8
Q9401 357G0761A0100T SMALLTRAN BTC4672M3 5A 50V 0.6W SOT-89
Q9403 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
R9809 361G12066203FT RST 1206 620K 1% 1/4W SMD1206620KF
ZD9102 393G039SA1300T ZENER BZT52-B39_R1_00001 39V 0.41W
ZD9105 393G039SA1300T ZENER BZT52-B39_R1_00001 39V 0.41W
64
Page 65
ZD9107 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD9106 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD9401 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD9101 393G039SA1500T ZENER BZT52-B30 30V 0.41W SOD-123
ZD9104 393G039SA1500T ZENER BZT52-B30 30V 0.41W SOD-123
D9102 393G060SA0100T SCHOTTKY SCS160P 1A 60V SOD123 10A
D9803 393G060SA0100T SCHOTTKY SCS160P 1A 60V SOD123 10A
D8118 393G060SA0100T SCHOTTKY SCS160P 1A 60V SOD123 10A
L9801 006G 31 4 1.7MM RIVET
CN9902 006G 31500 EYELET
T9101 006G 31500 EYELET
CN9903 006G 31500 EYELET
040G 45762420A LABEL 25X6MM
IC9103 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92
R9808 061G152M15852T SY RST MOFR 0.15R 5% 2WS FUTABA
R9111 061G152M15852T SY RST MOFR 0.15R 5% 2WS FUTABA
R9104 061G152M82352T SY RST MOFR 82KOHM +-5% 2WS FUTABA
R8175 061G2SWJ50752T SY RST WD 0.05R 5% 2W
C9119 065G 1K1019ST CAP CER 100PF 10% 1KV R
C9114 065G 1K10293T CAP CER 1NF 10% 1KV R
C9104 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C9802 065G306K10123R CAP Y1 100PF 10% 250V Y5P
C9910 065G306K47123R CAP Y1 470PF 10% 250V Y5P
C9911 065G306M10233R CAP Y1 1NF 20% 250V Y5U
C9402 067G 3151007KB A EC 10UF 20% 50V 6.3*7 3000 HR
C9107 067G 3154707KT EC 47UF 20% 50V ER1H470MPN1007RU
C8101 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9102 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9108 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C8118 067G 5154709KT EC 47UF 20% 100V 10*12
C9137 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9140 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9135 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9136 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9120 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C8510 067G315M2207KB EC 22UF 20% 50V 6.3*7 3000 HR
C8121 067G315M2207KB EC 22UF 20% 50V 6.3*7 3000 HR
FB9804 071G 55 23 BEAD 3.5*7.5*0.8 100R 25% GBQM4.777.571
FB9803 071G 55 23 BEAD 3.5*7.5*0.8 100R 25% GBQM4.777.571
FB8101 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
FB8102 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
FB9802 071G 55 29 FERRITE BEAD
F9901 084G 56 5 C FUSE 5A 250V MST 5A 250V
D9101 093G1080 252T RECTIFIER SARS01-V1 1.2A 800V DO-41
D9103 093G110050152T DIODE PR1007 1A/1000V 500NS DO-41
J933 095G 90 23 JUMP WIRE - -
J930 095G 90 23 JUMP WIRE - -
65
Page 66
J931 095G 90 23 JUMP WIRE - -
J914 095G 90 23 JUMP WIRE - -
J925 095G 90 23 JUMP WIRE - -
J913 095G 90 23 JUMP WIRE - -
J904 095G 90 23 JUMP WIRE - -
J907 095G 90 23 JUMP WIRE - -
J901 095G 90 23 JUMP WIRE - -
J917 095G 90 23 JUMP WIRE - -
J920 095G 90 23 JUMP WIRE - -
J921 095G 90 23 JUMP WIRE - -
J934 095G 90 23 JUMP WIRE - -
J919 095G 90 23 JUMP WIRE - -
J938 095G 90 23 JUMP WIRE - -
J905 095G 90 23 JUMP WIRE - -
J923 095G 90 23 JUMP WIRE - -
J906 095G 90 23 JUMP WIRE - -
J909 095G 90 23 JUMP WIRE - -
J910 095G 90 23 JUMP WIRE - -
J935 095G 90 23 JUMP WIRE - -
J928 095G 90 23 JUMP WIRE - -
J936 095G 90 23 JUMP WIRE - -
J915 095G 90 23 JUMP WIRE - -
J937 095G 90 23 JUMP WIRE - -
J932 095G 90 23 JUMP WIRE - -
J918 095G 90 23 JUMP WIRE - -
J902 095G 90 23 JUMP WIRE - -
J926 095G 90 23 JUMP WIRE - -
J929 095G 90 23 JUMP WIRE - -
J922 095G 90 23 JUMP WIRE - -
J908 095G 90 23 JUMP WIRE - -
J903 095G 90 23 JUMP WIRE - -
J924 095G 90 23 JUMP WIRE - -
J912 095G 90 23 JUMP WIRE - -
J916 095G 90 23 JUMP WIRE - -
J911 095G 90 23 JUMP WIRE - -
R9156 361G152M10252T00SY RST MOF 1K OHM 5% 2W RSS02J1001A520NH
R9157 361G152M10252T00SY RST MOF 1K OHM 5% 2W RSS02J1001A520NH
R9157 361G152M10252T00TZ RST MOF 1K 5% 2W MOF2WS1KJT52
R9156 361G152M10252T00TZ RST MOF 1K 5% 2W MOF2WS1KJT52
R9808 361G152M15852T00TZ RST MOF 0R15 5% 2W MOF2WS0R15JT52
R9111 361G152M15852T00TZ RST MOF 0R15 5% 2W MOF2WS0R15JT52
R9104 361G152M82352T00TZ RST MOF 82K 5% 2W MOF2WS82KJT52
C9818 365G001J4706ST CAP CER 47PF 5% 1KV SL 8SL470J102N56G
C9817 365G001J4706ST CAP CER 47PF 5% 1KV SL 8SL470J102N56G
C9904 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
C9903 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
C8103 367G515X470JKT000S EC 47UF 20% 100V 10*12 5000 HR 800MA EV2
66
Page 67
C8104 367G515X470JKT000S EC 47UF 20% 100V 10*12 5000 HR 800MA EV2
E715 715G6155P02W20002H POWER BOARD PCB
Q02G7021 2 BOLT
Q02G707105500100XL BOLT
Q11G701017000L00JY PCB-SUPPORT
Q12G6300 26 1 RUBBER PAD
Q36T 600 28 11 GP FIBER PLATE
Q36T 600 31 5 NONWOVEN FABRIC
Q36T 600 36 13 GP NON-WOVEN FABRIC
Q45G99010TV04100X1 PROTECT BAG
Q50G 500 TV005 CABLE TIE
Q52G100204000A00ZA AL FOIL
Q52G130118600000YY TAPE
Q52G15010TV0070WXW TAPE_INSULATING
Q52G1501150523AWBK TAPE_INSULATING
Q52G160119100A00YY TAPE
Q52G18010TV10100JY INSULATING SHEET
Q52G18010TV15300ZA INSULATING SHEET
X15T8772301000GMBL BKT_IO
X15T892010100000YF BKT_PANEL_BTM
X33E0042AKZ01C0100 LENS
X34E0138ADTZ1L01BA DECO_BEZEL
X40G2013042X2900ZA SIDE LABEL
X40G2013042X3000ZA IO LABEL
X44GNA7181312A
X44GNB111010FA CUSHION-T
X44GNB112010FA CUSHION-B
RFB01 317GARFM006CHH RF MODULE CBIP-X
389G214A15NHLL AC POWER CORD 1500 FOR CHINA
E09201 392GB1TA1A362H BATTERY 1.5V 2P R03-B500-01S
398GR08BCPH00H REMOTE PHILIPS HOF-44K-GJ12867 CHINESE
Q45G88010TV05600X1 PROTECT BAG
X41G42MV81338A MANUAL 42HFL5830/T3 HOTEL DFU
X41G42SV81307A QSG 42HFL5830/T3 HOTEL QSG
X41G78DV81311B WARRANTY CARD TPV ADDRESS
040G 58162435A MANUAL P/N LABEL
Q40G000162493A 3CEL LABEL FOR TV MODEL G2/2.0/0.5
X40G000181310C CARTON LABEL
X40G0420813A25 RATING LABEL FOR 42HFL5830/T3 EBONY
ARTWORK CARTON 酒店机 42HFL5830/T3
67
Loading...
