Page 1
维 修 手 册
品牌 机种
Philips
42HFL5656/T3
50HFL5656/T3
Page 2
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
A00 Apr.25,2014
首次发布
42HFL5656/T3 E42E4KNDCZPHNNX
50HFL5656/T3 E50E2KNDCZPHNNX
2
Page 3
目录
1. 技术规格 ------------------------------------------------------------------------------------------------------------- 04
1.1 一般规格 --------------------------------------------------------------------------- ------------------------------ 04
1.2 预设显示模式 ---------------------------------------------------------------------------------- ----------------- 06
2. 操作说明 ------------------------------------------------------------------------------------------------------------- 07
2.1 遥控器 ------------------------------------------------------------------------------------------------------------ 07
2.2 控制面板 --------------------------------------------------------------------- ------------------------------------ 08
2.3 背面和侧面信源接口 ------------------------------------------------------------------------------- ----------- 08
2.4 菜单操作 --------------------------------------------------------------------------------------------------------- 13

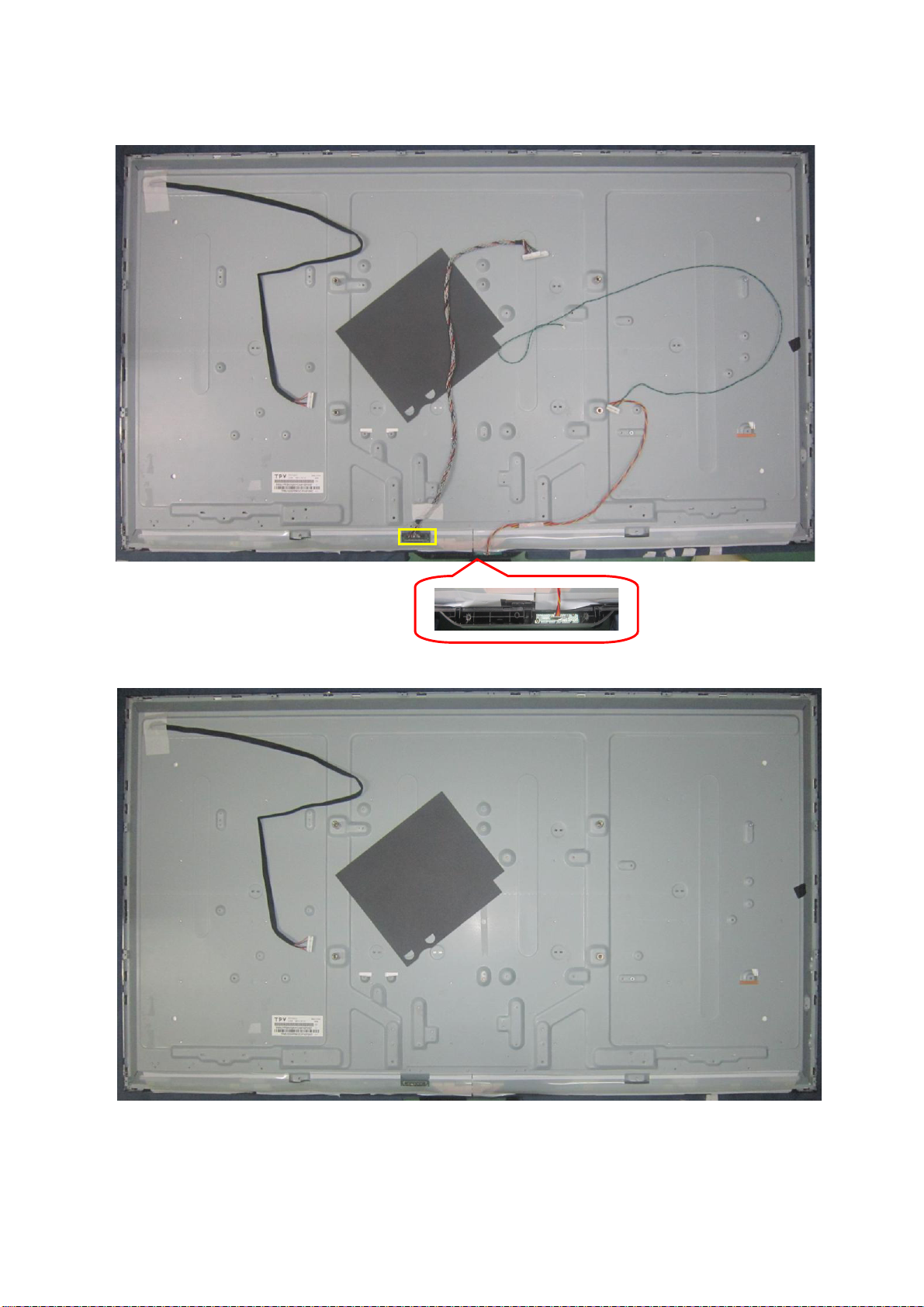

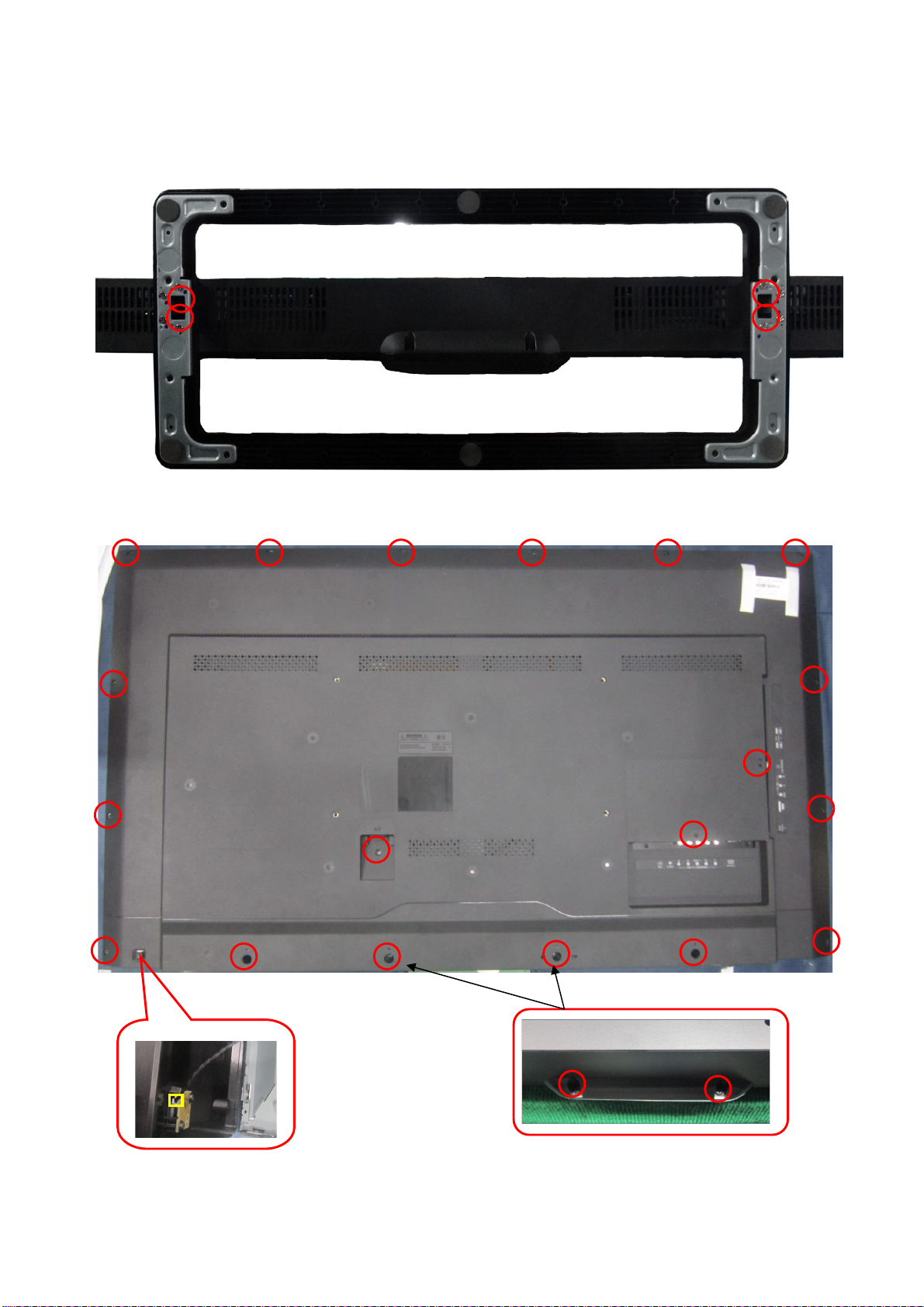

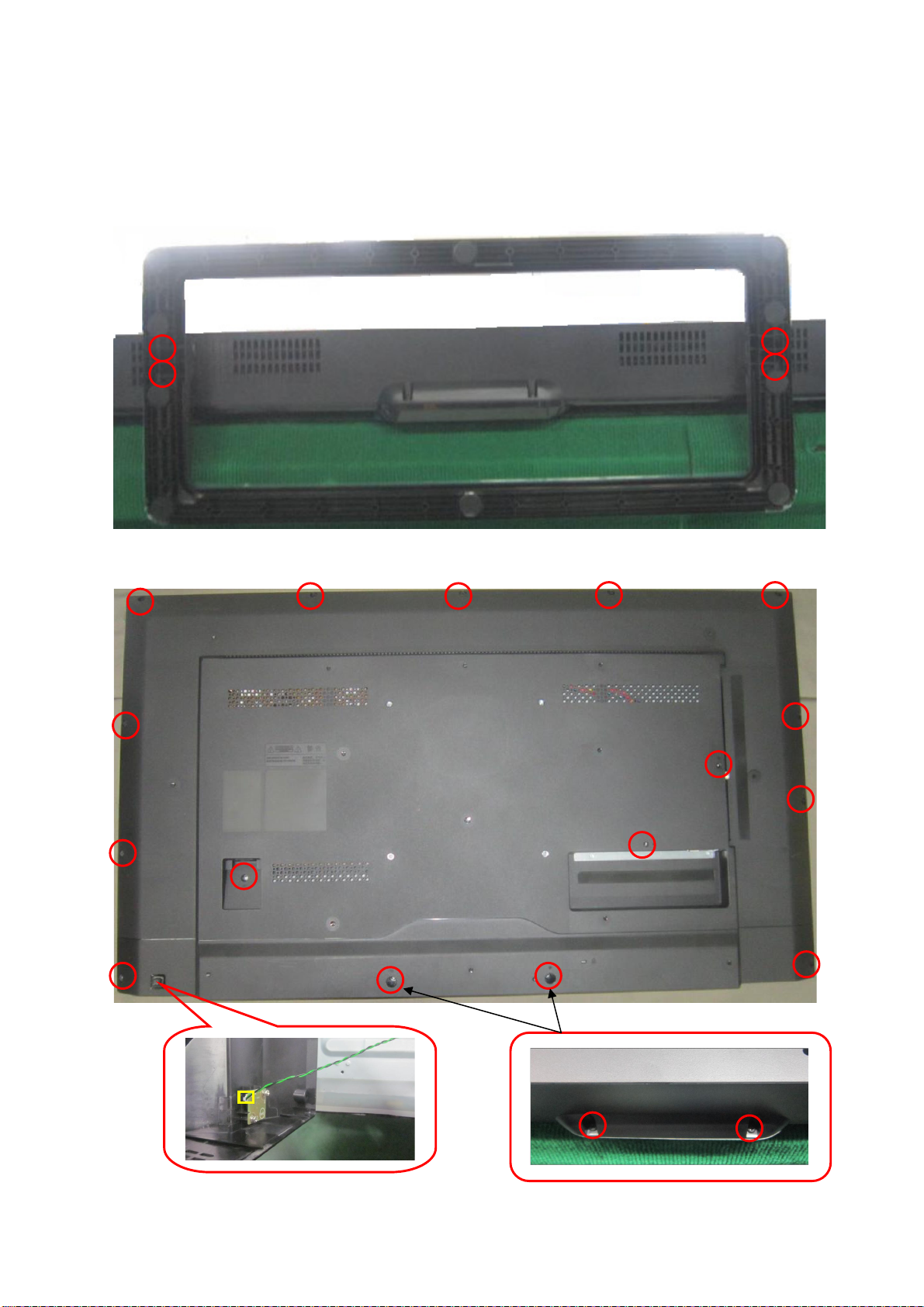

3. 拆卸流程图 ---------------------------------------------------------------------------------------------------------- 23

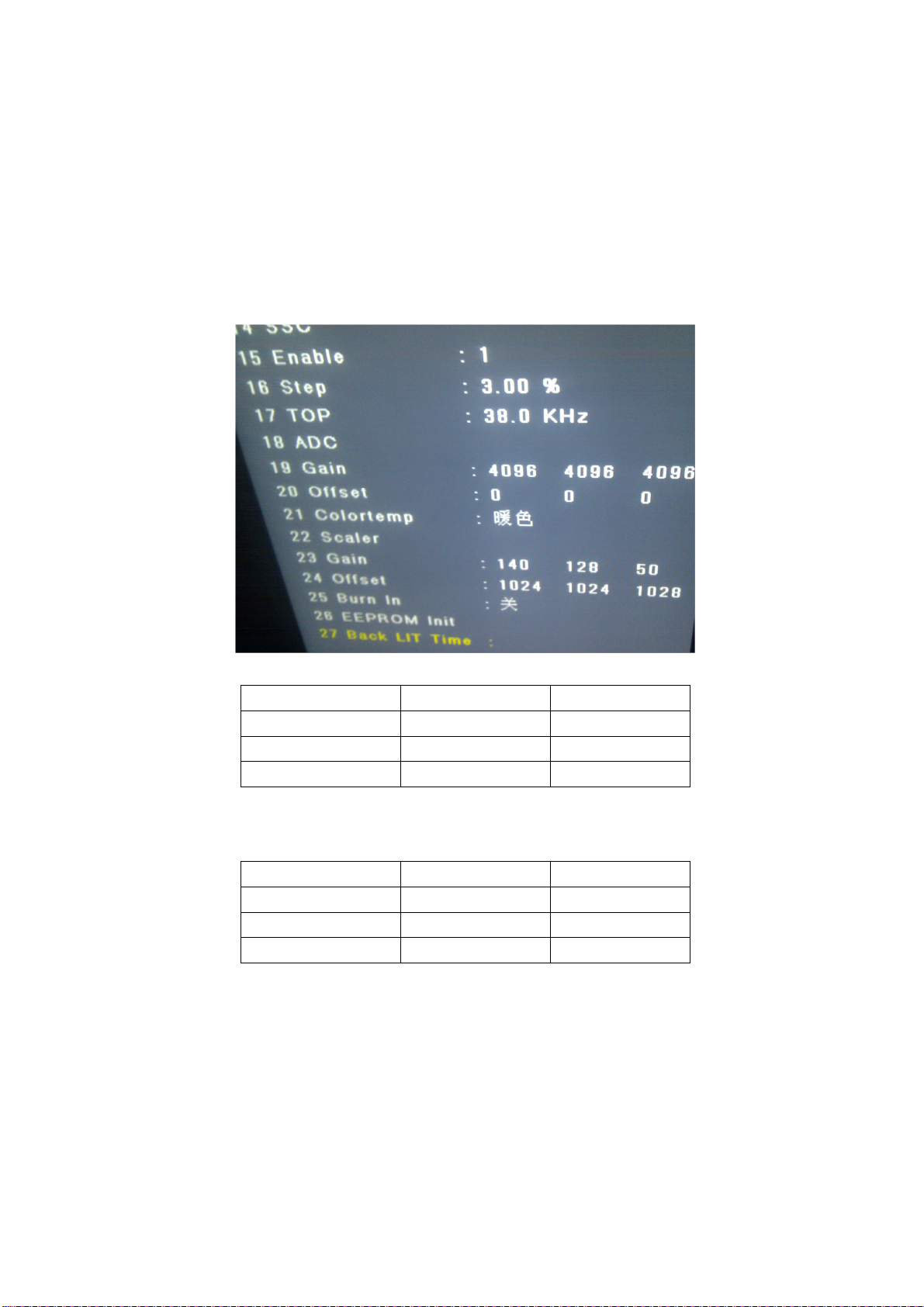

4. 工厂模式调整 ------------------------------------------------------------------------------------------------------- 29

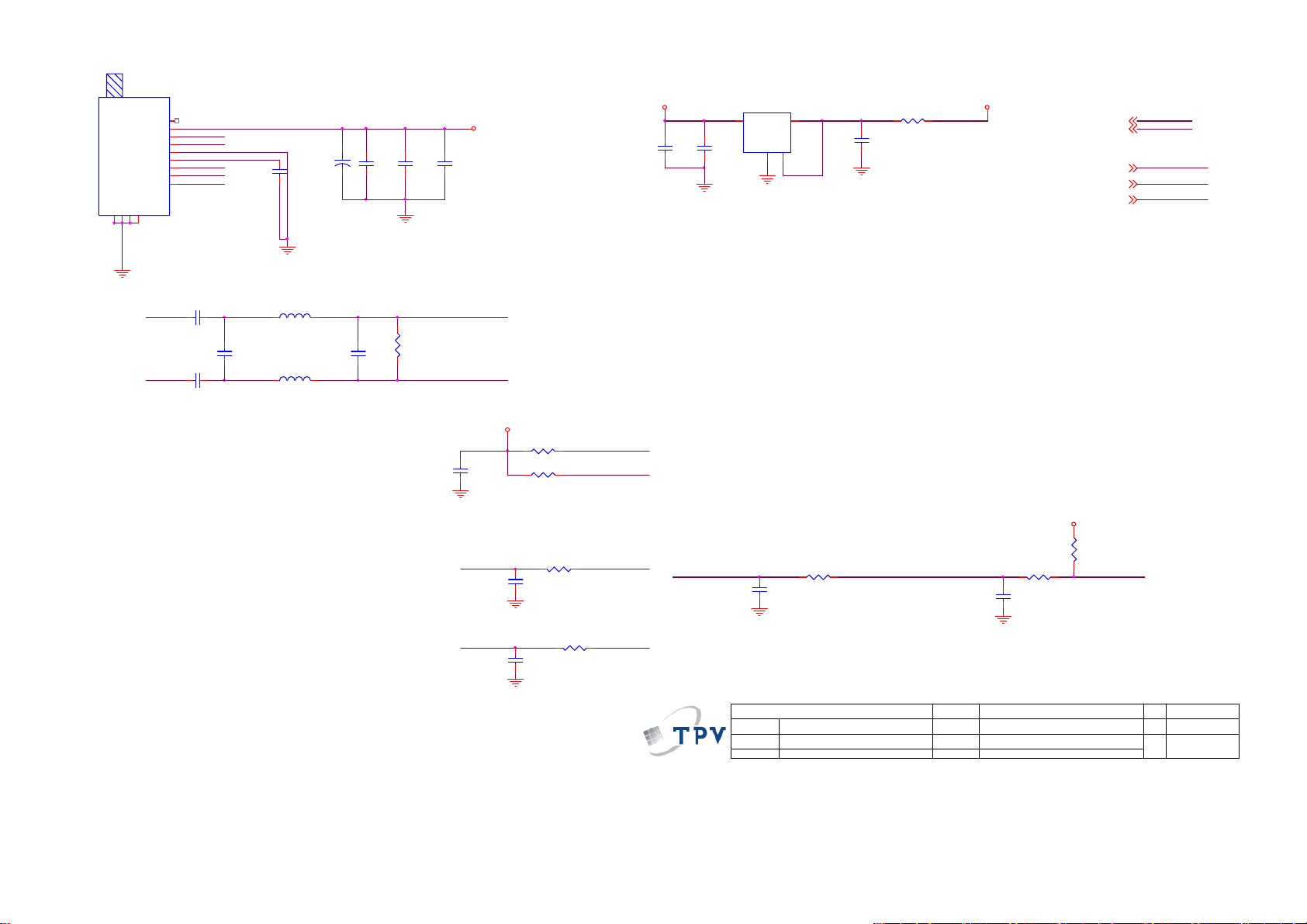

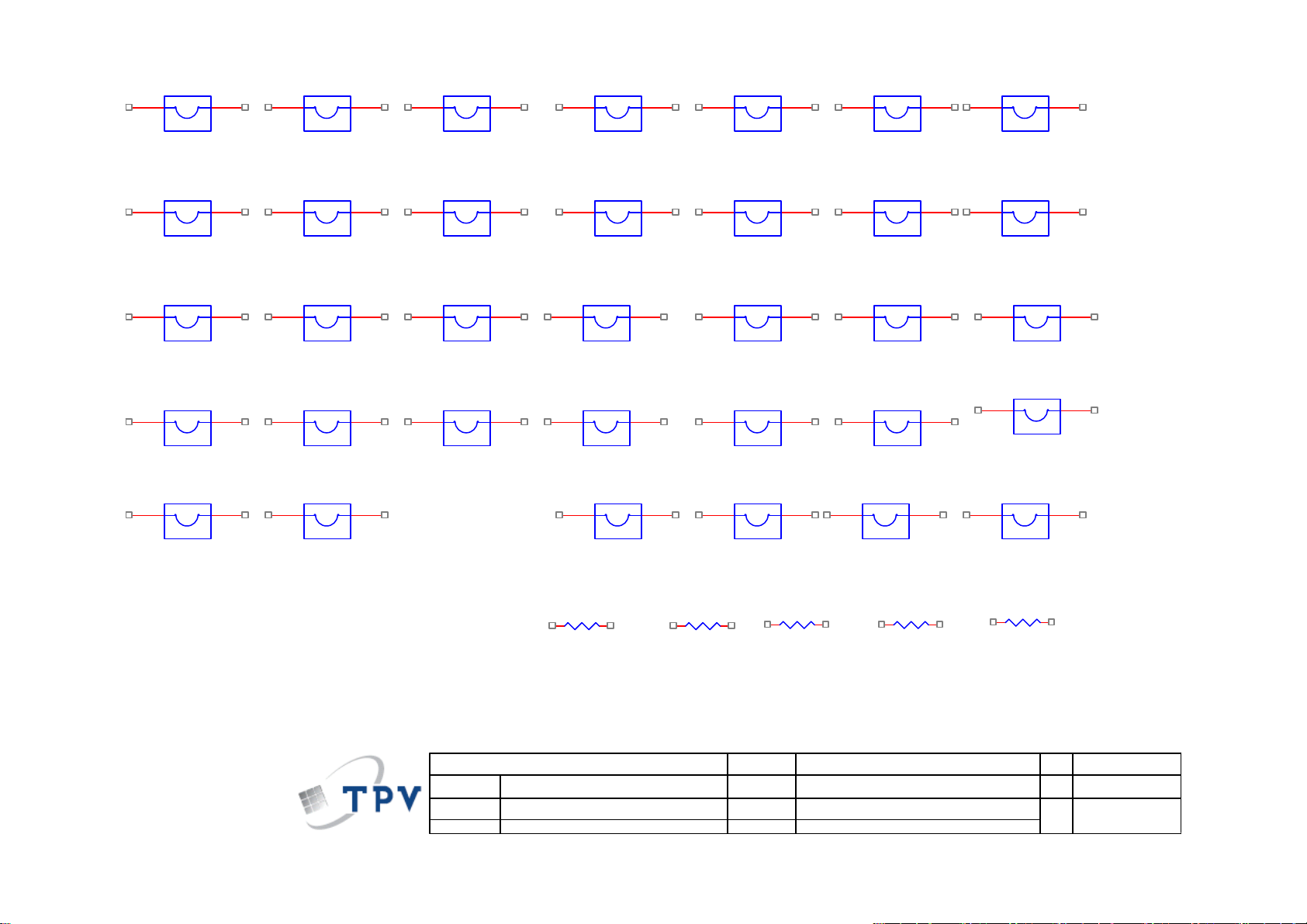

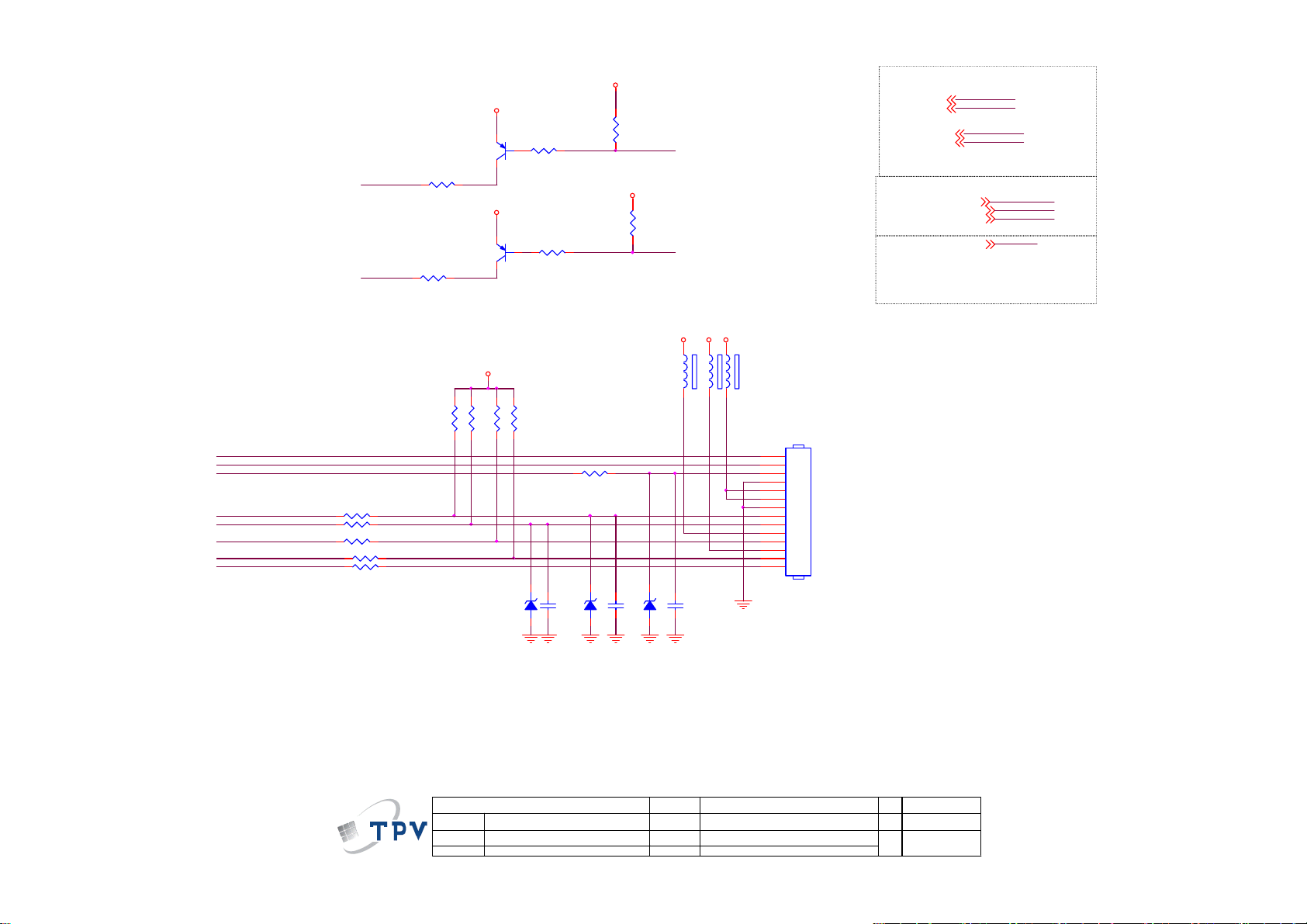

5. 线路图-- -------------------------------------------------------------------------------------------------------------- 30

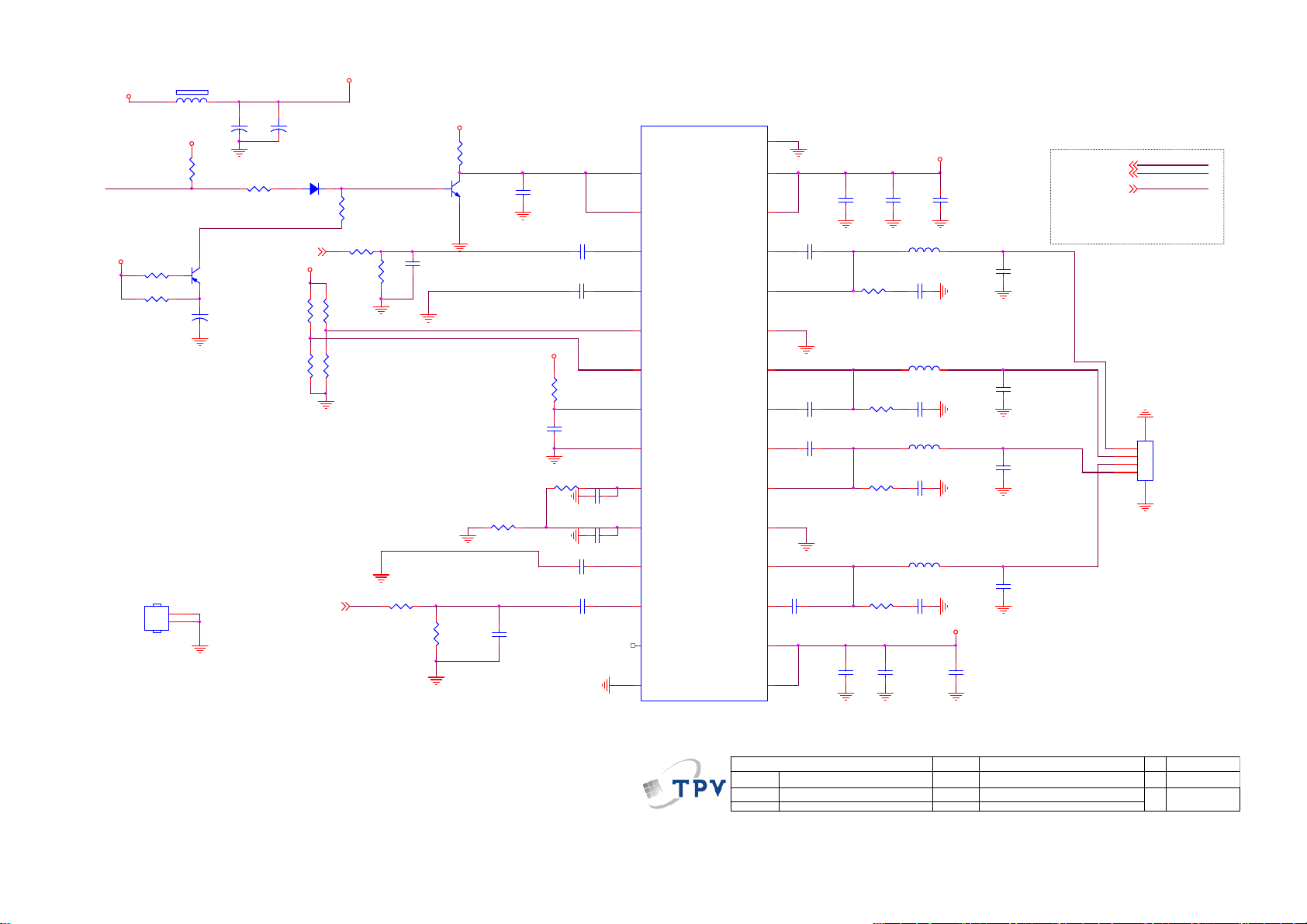

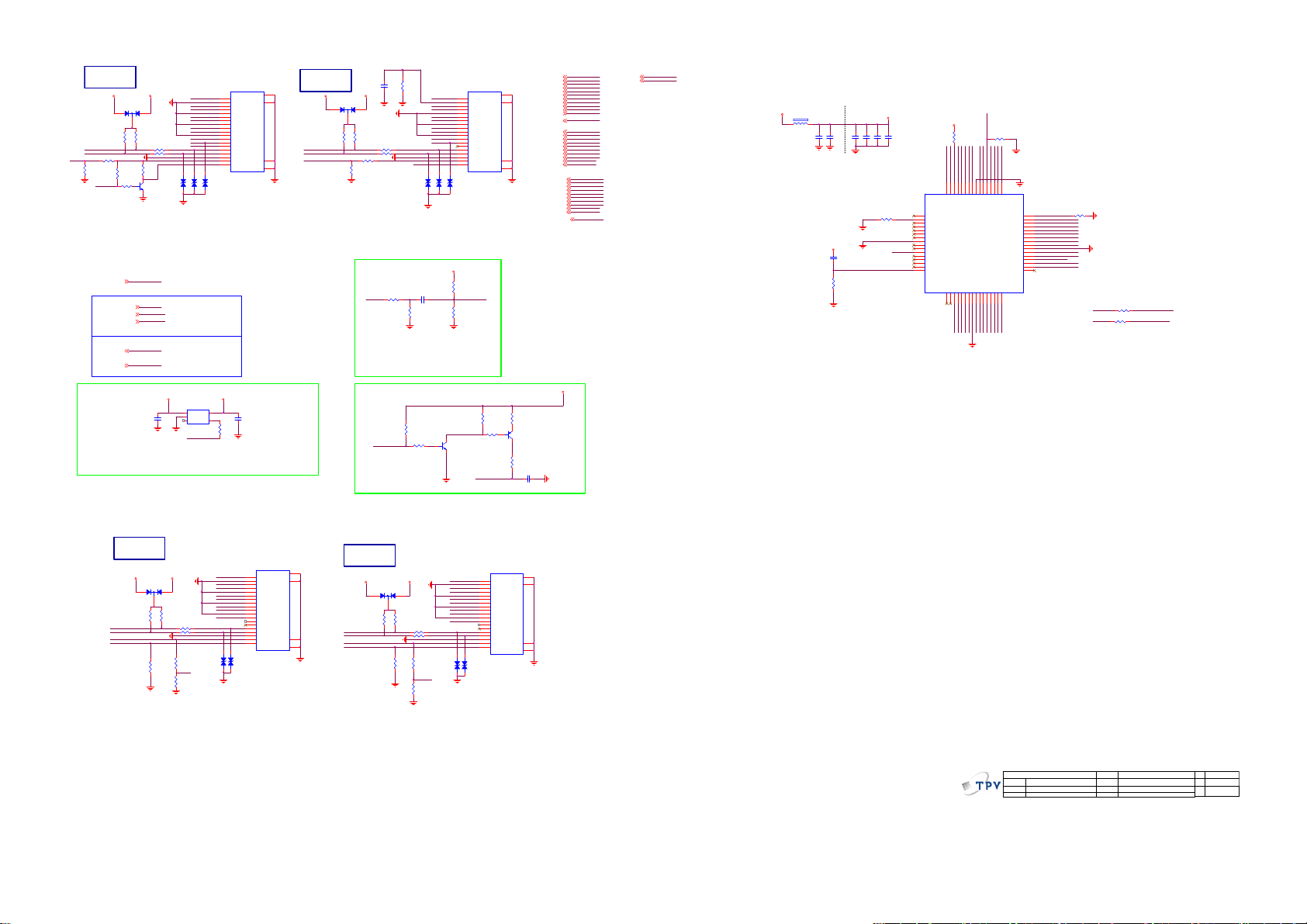

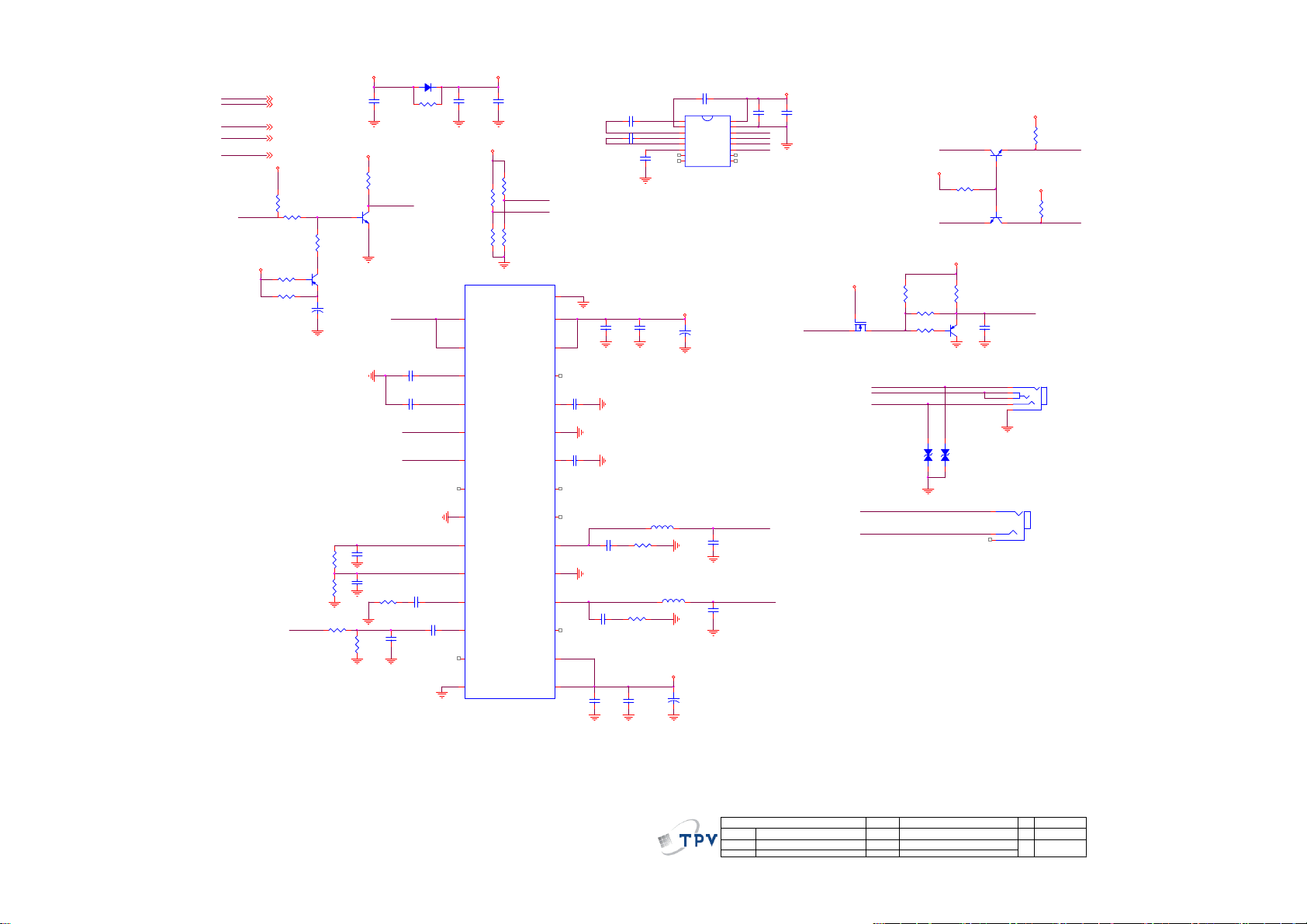

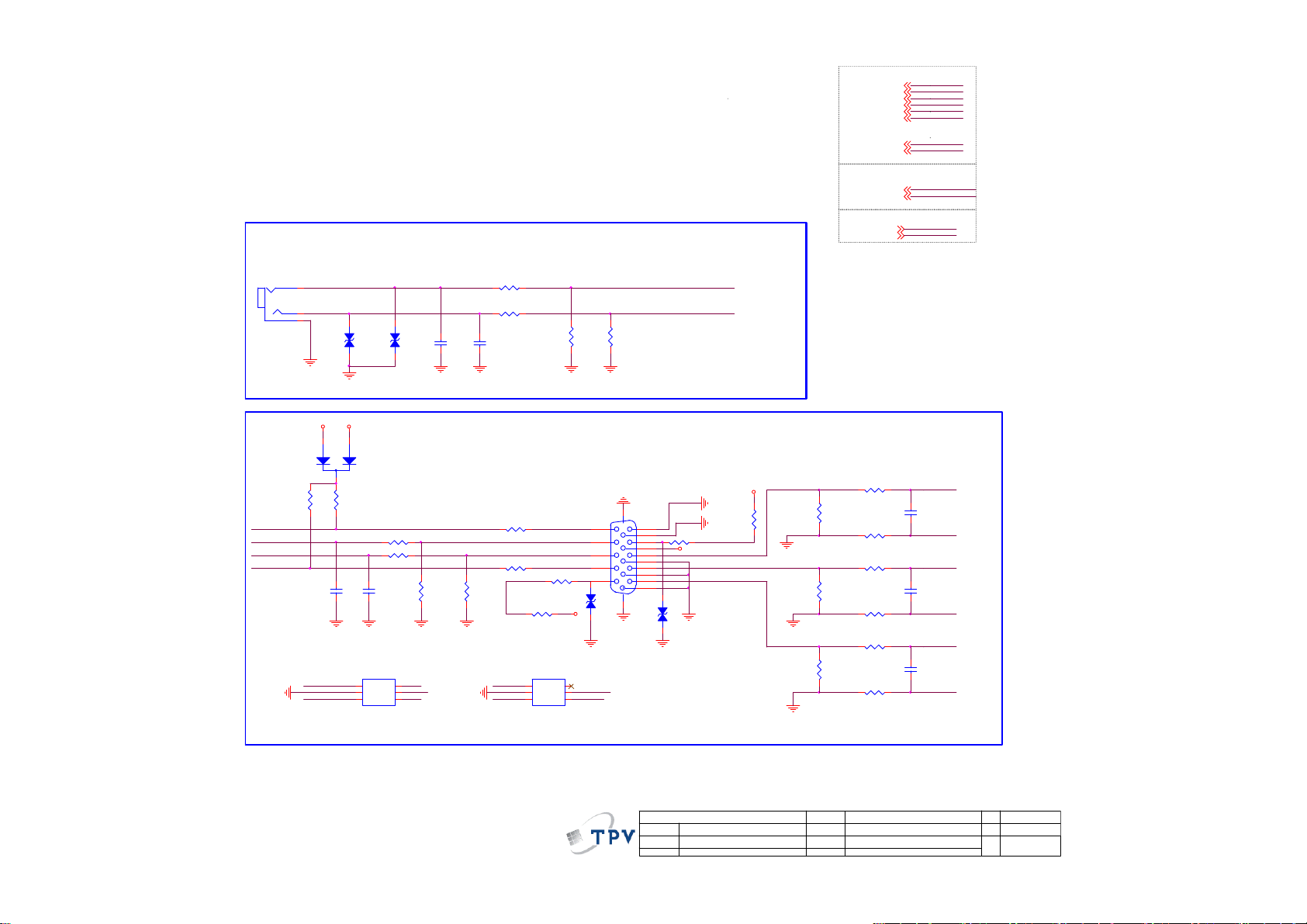

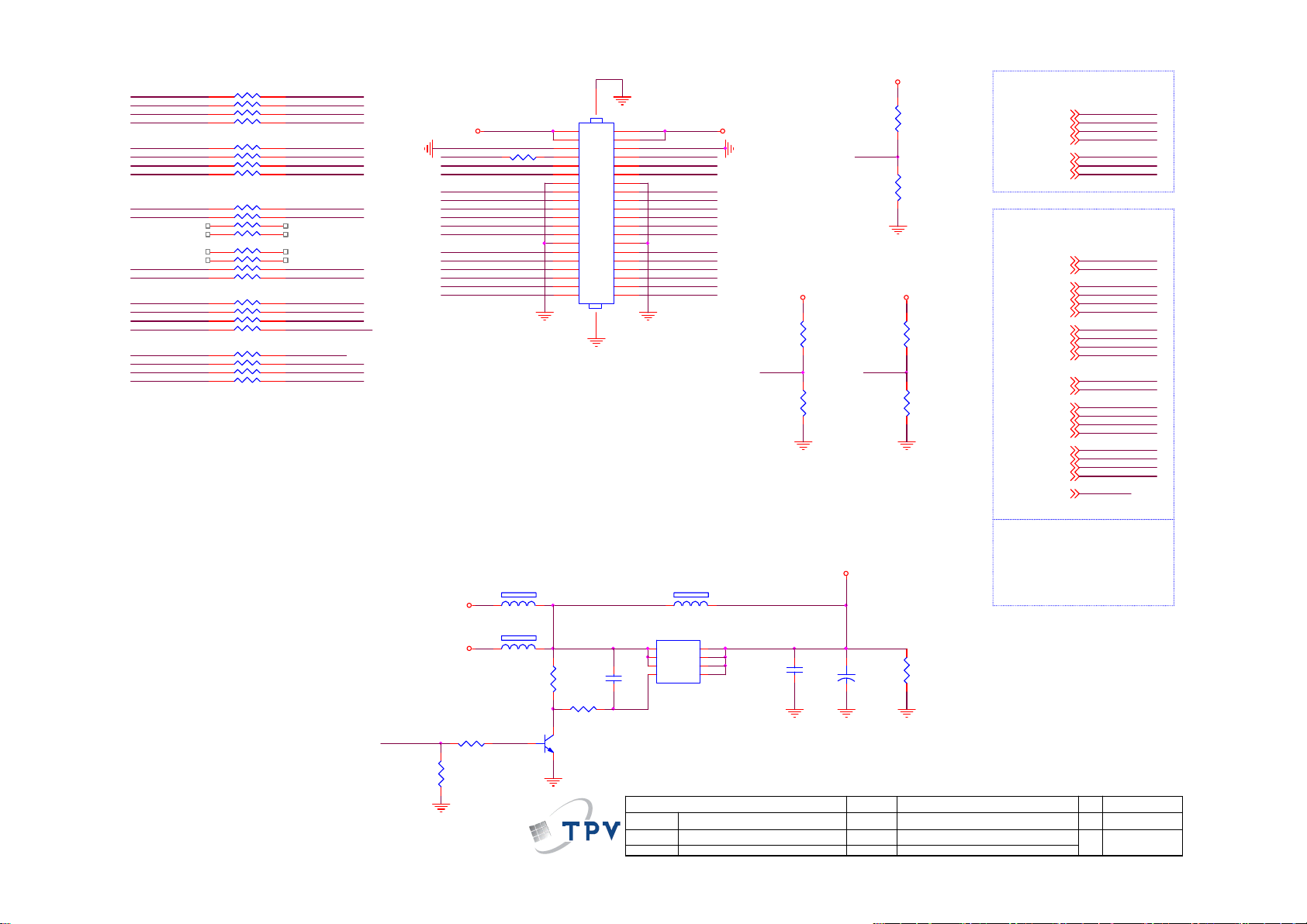

5.1 主板 ---------------------------------------------------------------------------------------------------------------- 30

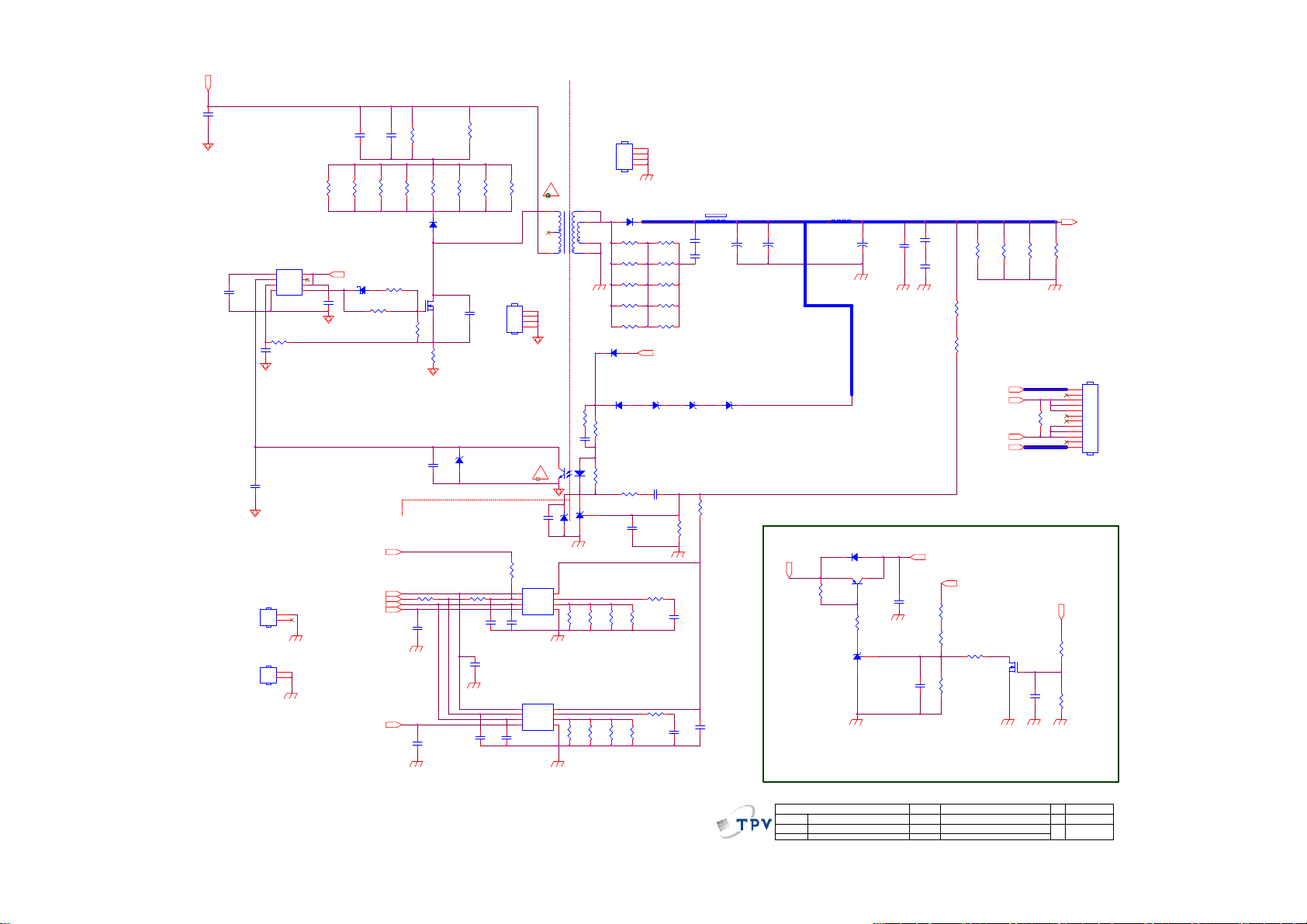

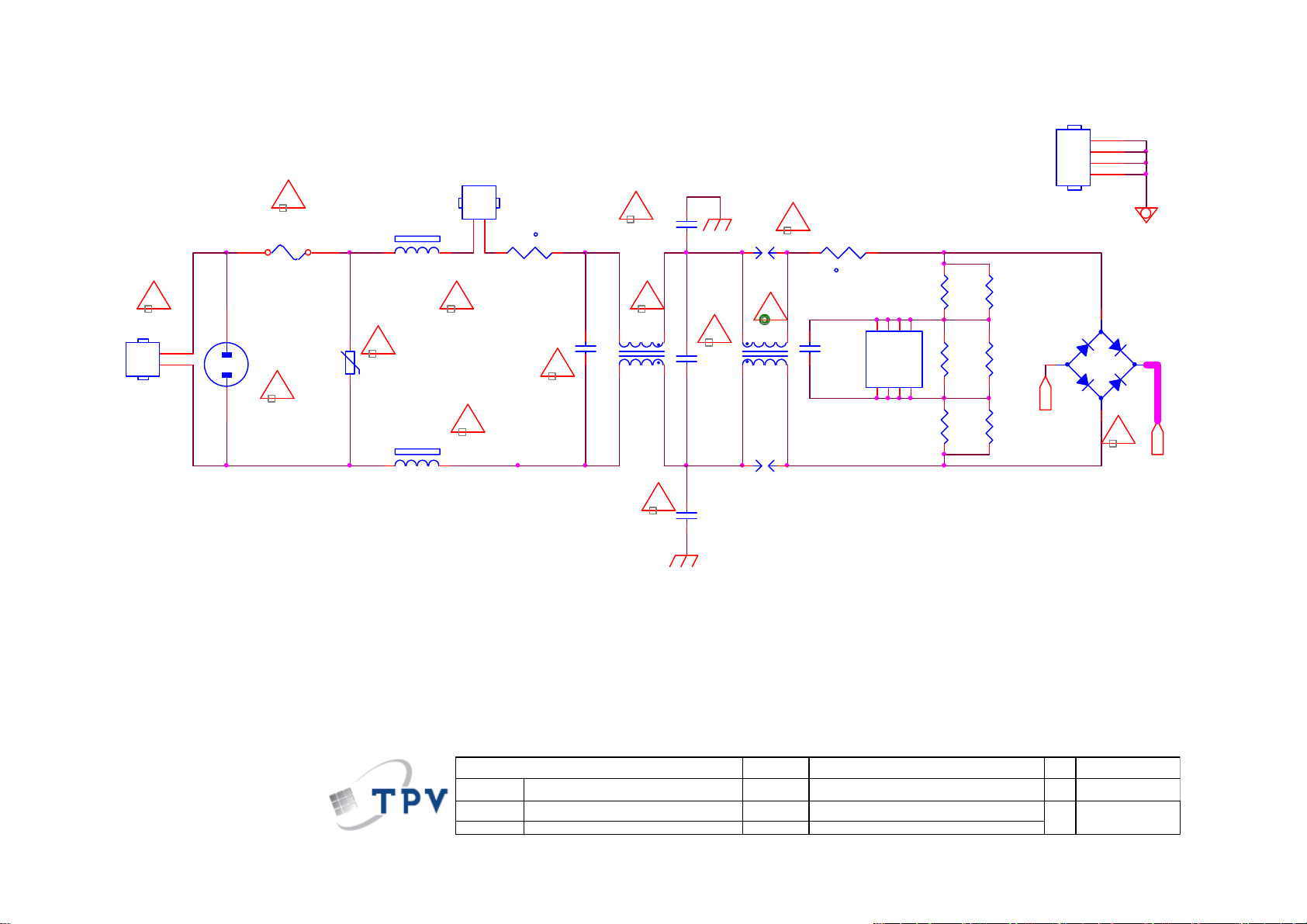

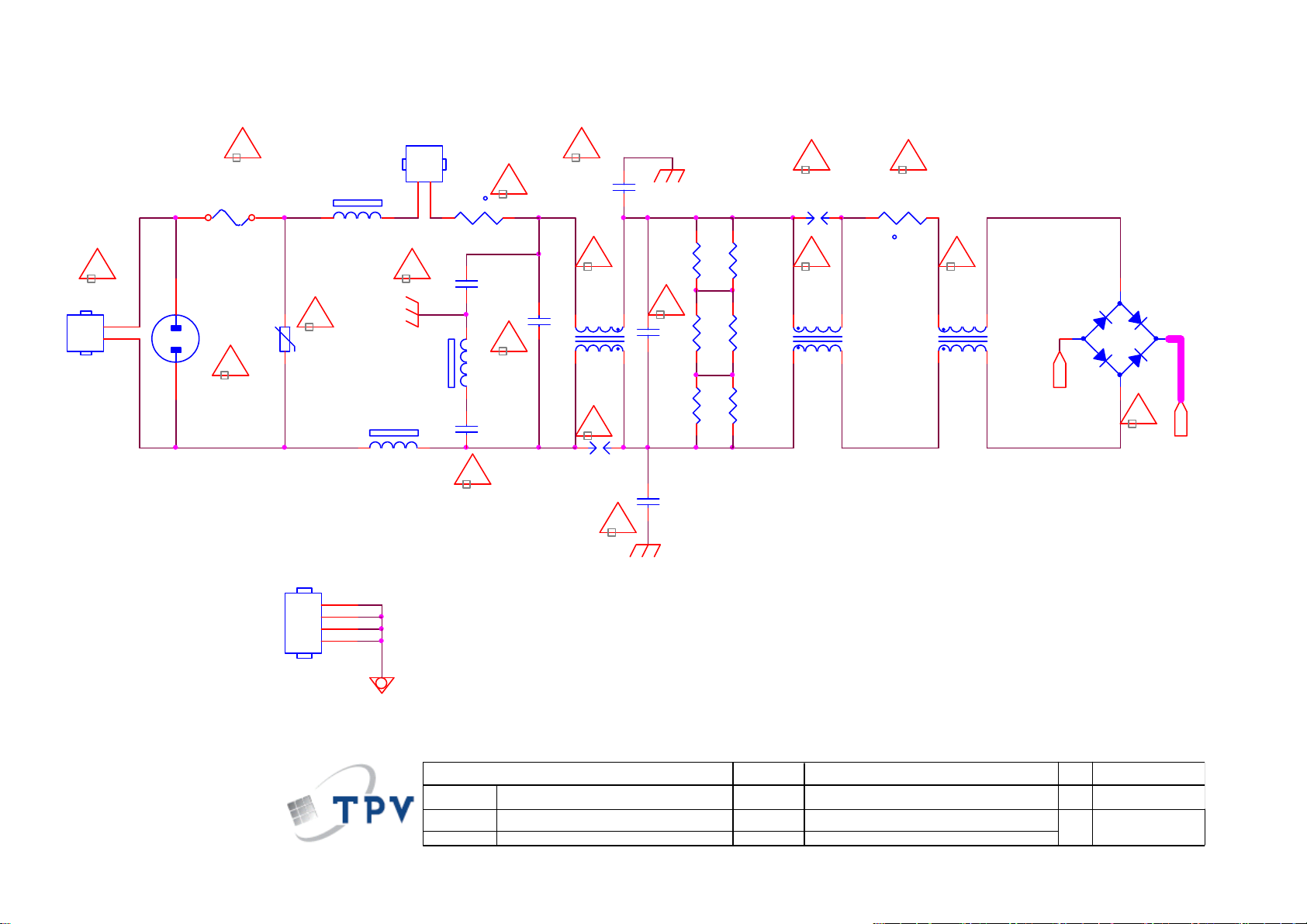

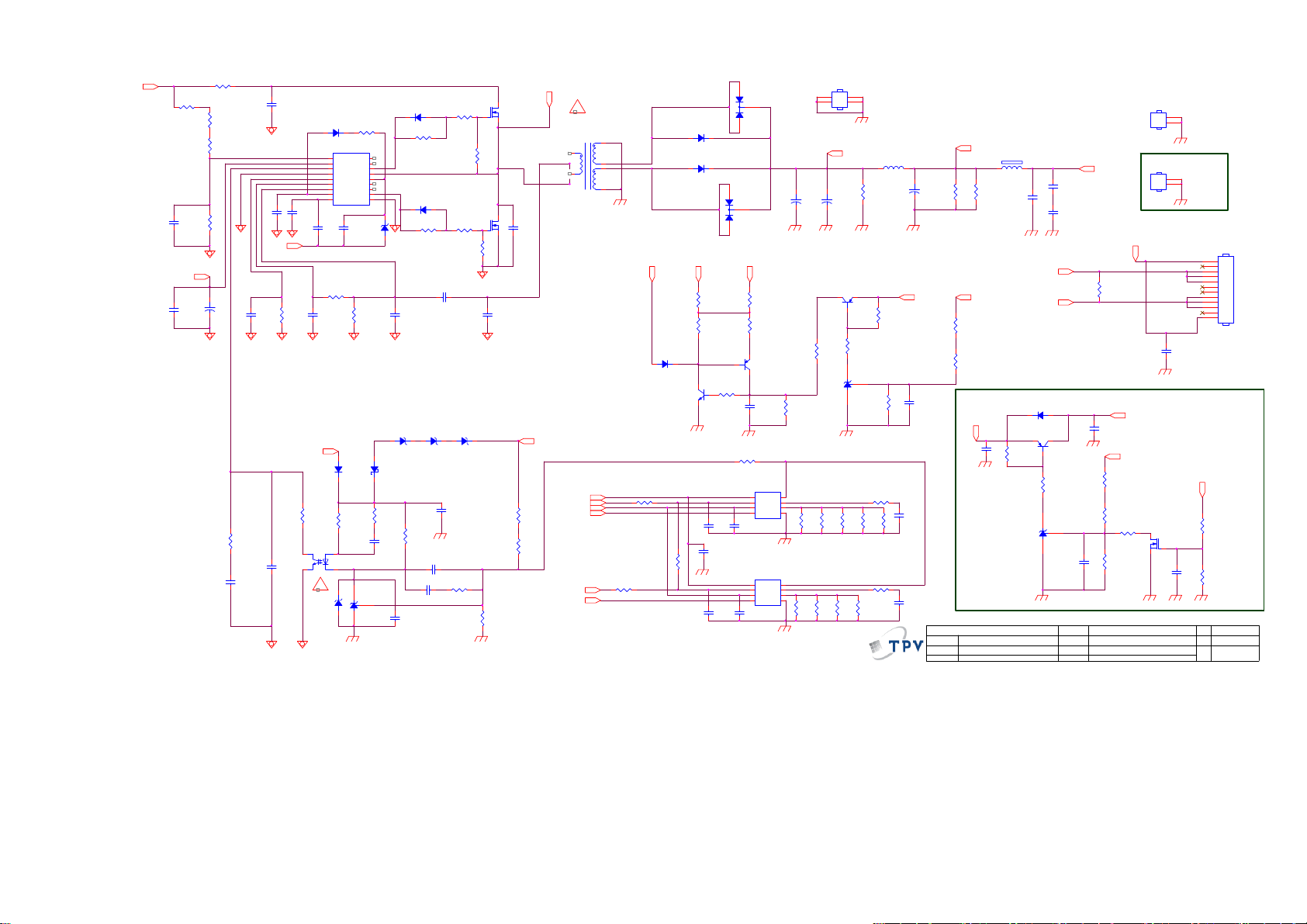

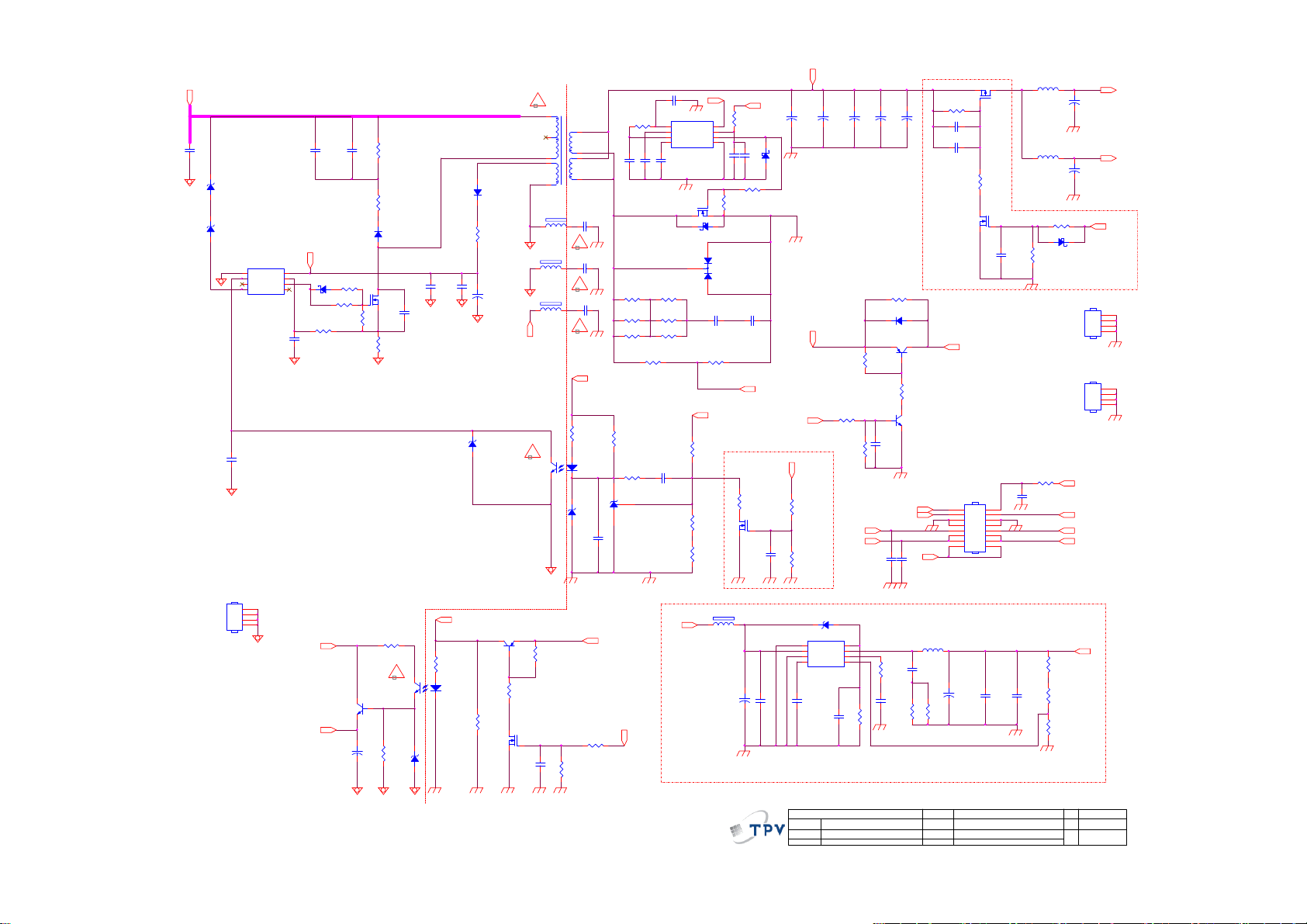

5.2 电源板 ------------------------------------------------------------------------------------------------------------- 44

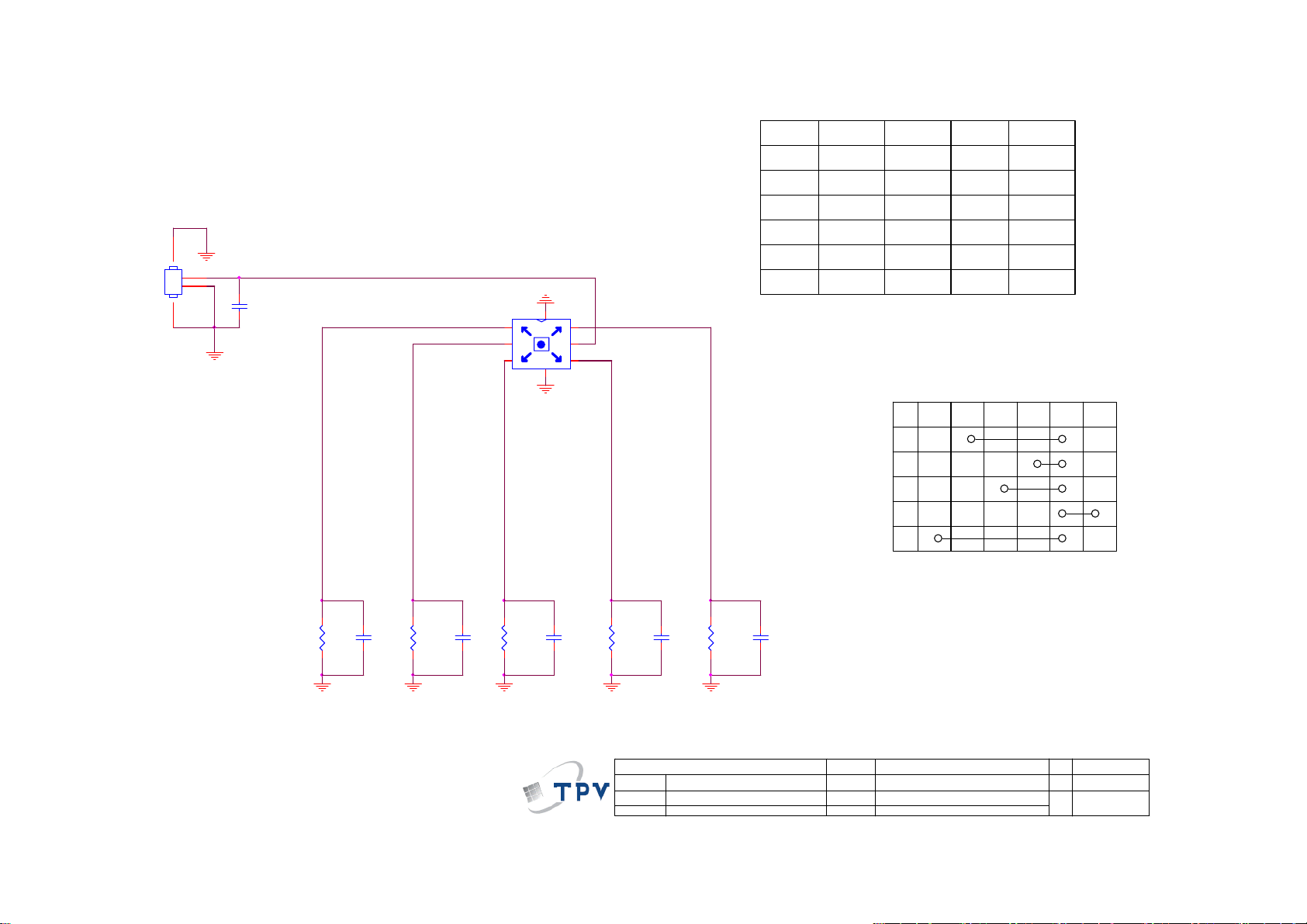

5.3 按键板 ------------------------------------------------------------------------------------------------------------- 53
5.4 遥控板 ------------------------------------------------------------------------------------------------------------- 54
6. 软体及 EDID 烧录 SOP ------------------------------------------------------------------------------------------- 55
6.1 软体烧录 --------------------------------------------------------------------------------- ------------------------ 55
6.2 EDID 烧录 -------------------------------------------------------------------------------------------------------- 55
7. 故障处理流程 ------------------------------------------------------------------------------------------------------- 56

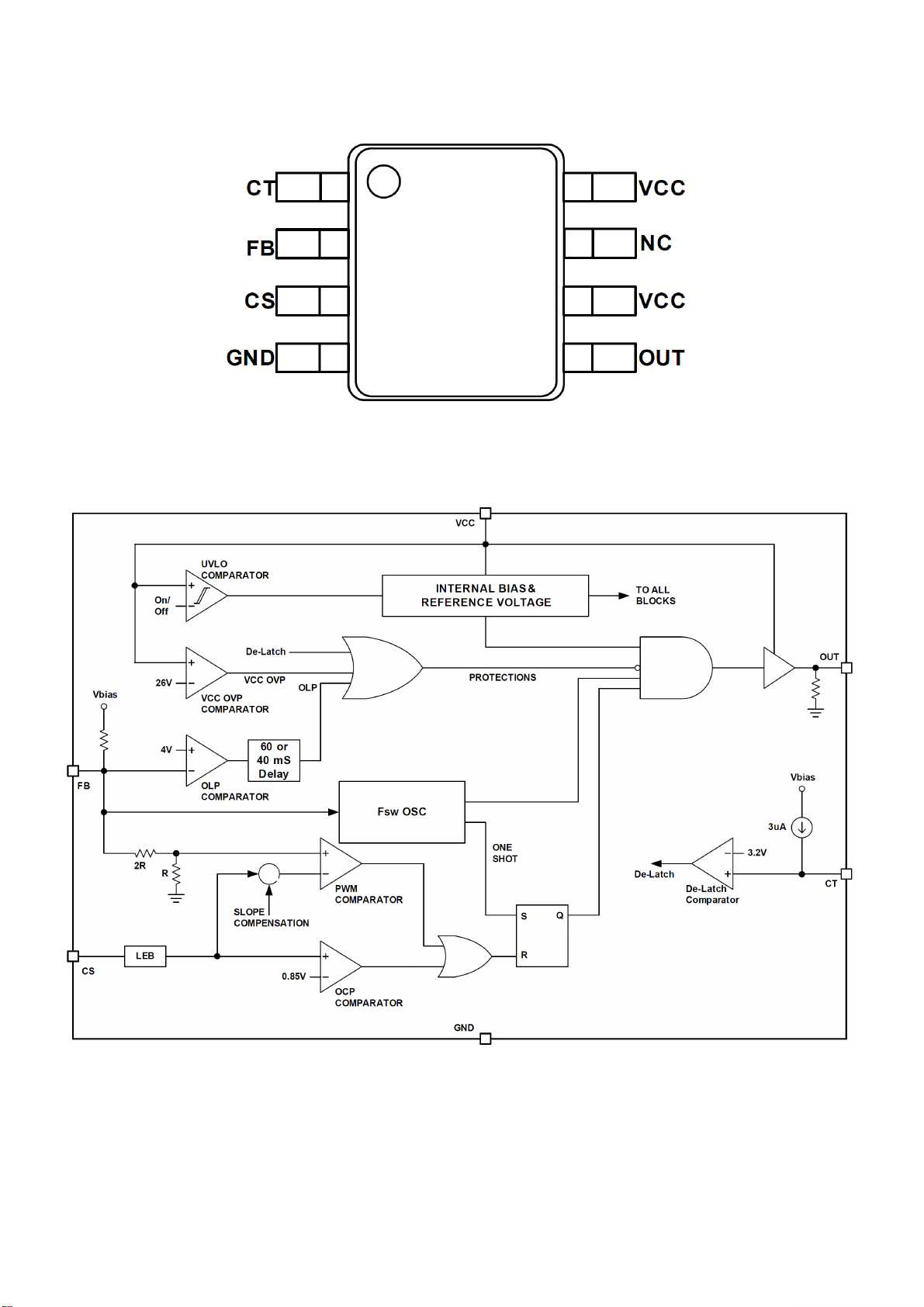

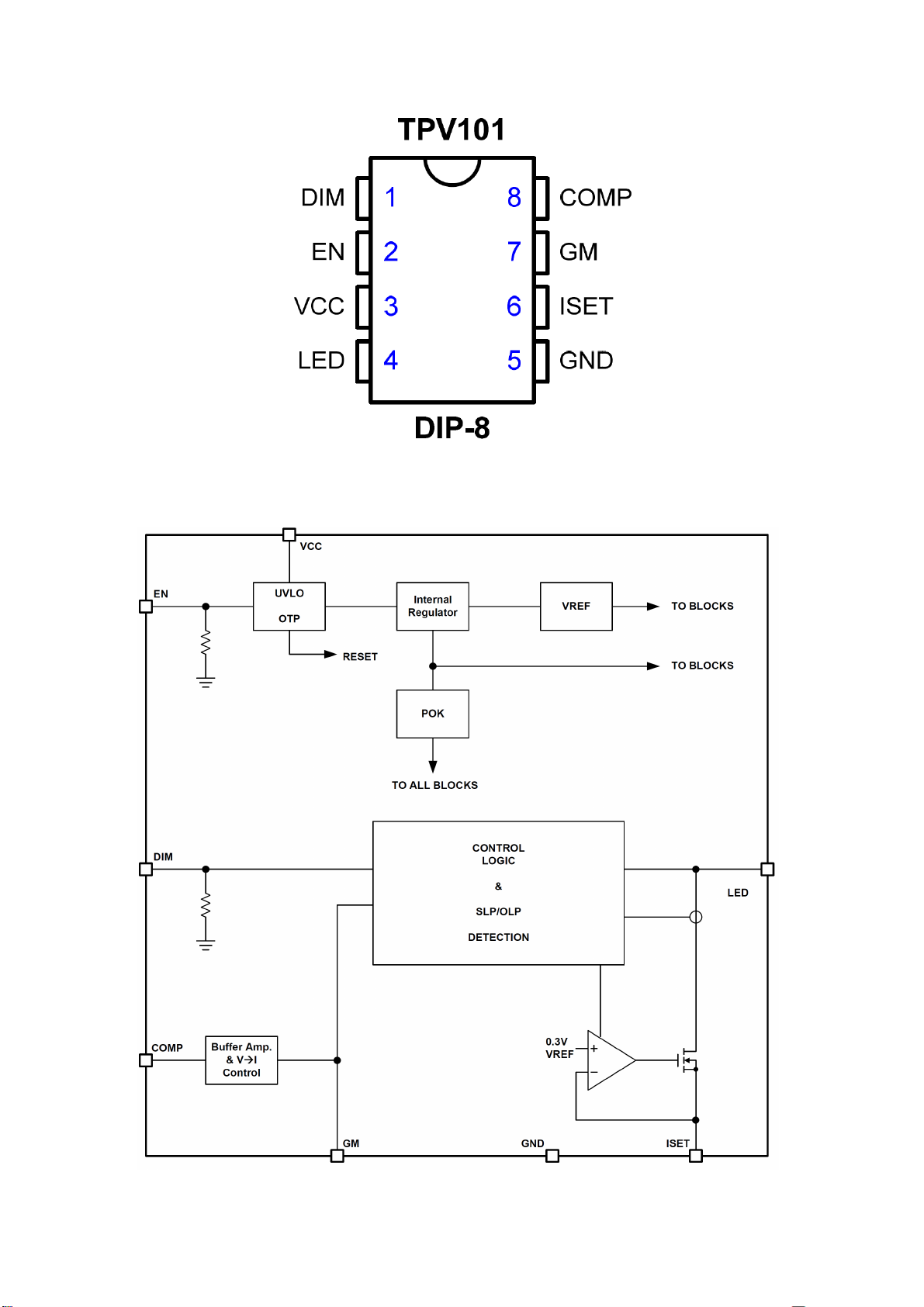

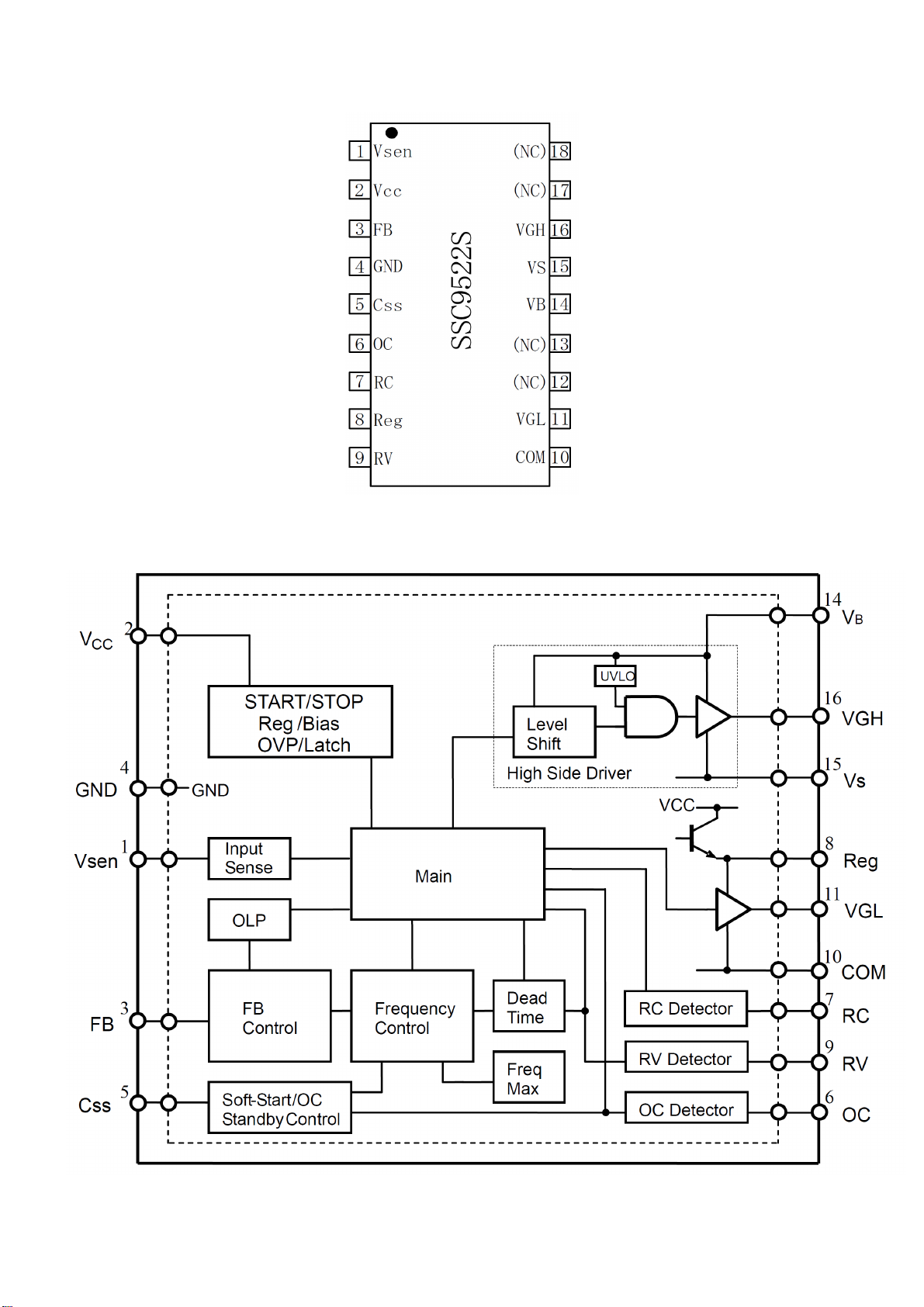

8. 主要 IC 管脚及内部框图 ------------------------------------------------------------------------------------------ 62
9. BOM ------------------------------------------------------------------------------------------------------------------- 68
3
Page 4
1. 技术规格
1.1 一般规格
设计和规格若有变更，恕不另行通知。
产品规格
42HFL5656/T3
• 不带电视支架
• 尺寸(宽x高x深): 959.7 x 566.6 x 87.2 (mm)
• 重量: 8.2 kg
• 带电视支架
• 尺寸(宽x高x深): 959.7 x 589.2 x 253.4 (mm)
• 重量: 8.5 kg
50HFL5656/T3
• 不带电视支架
• 尺寸(宽x高x深): 1123.6 x 658.0 x 87.6(mm)
• 重量: 12.5 kg
• 带电视支架
• 尺寸(宽x高x深): 959.7 x 684.2 x 253.4 (mm)
• 重量: 13.1 kg
多媒体
• 视频播放: NTSC, SECAM, PAL
• 调谐器波段: UHF、VHF
遥控器
• 类型: HOF-44K-GJ12508 (中国机型)
• 电池: 2 x AAA (LR03 类型)
电源
• 主电源: 200-220V, 50Hz
• 待机能耗: ≤ 0.5 W
• 环境温度：5 到 45 摄氏度
• 功耗
• 42HFL5656/T3: 80W
• 50HFL5656/T3: 110W
支持的电视机安装托架
要安装电视机，请购买飞利浦电视机安装托架。
1 请先将托架锁于电视机背后。
2 为避免损坏电缆和插口，请确保将锁好托架的电视
机背面(含音箱凸包处)与墙面间至少保留 3 厘米的间
隙。
:
• 支持的存储设备: USB（FAT 32 USB存储设备。）
• 支持的多媒体文件格式:
• 图像：JPEG
• 音频：MP3
• 视频：MPEG 2/MPEG 4, H.264
声音功率
• 42HFL5656/T3: 10W x 2
• 50HFL5656/T3: 10W x 2
固有分辨率
• 42HFL5656/T3: 1920 x 1080
• 50HFL5656/T3: 1920 x 1080
调谐器 / 接收 / 传输
• 天线输入: 75ohm 同轴 (IEC75)
• 电视系统: PAL D/K, DTMB
警告
• 请按照随电视机安装托架一起提供的所有说明
操作。 TPV Display
Technology(Xiamen)Co.,Ltd. 对由于电视机安
装不当而造成的事故、人身伤害或损失不负任何
责任。
电视屏幕尺寸
(英寸)
42 200 x200
50 400 x200
需要的点距
(mm)
需要的安装螺钉
4 x M6
(建议长度22mm，
最长24mm)
4 x M6
(建议长度22mm，
最长24mm)
4
Page 5
中国等级能效
根据中国大陆《平板电视能效限定值及能效等级》，
本液晶电视符合以下要求：
型号
能效指数
（EEI
LCD
)
被动待机功率
（W)
42HFL5656/T3 50HFL5656/T3
1.3 1.3
≦0.50 ≦0.50
能源效率等级 3级 3级
能效标准
GB 24850-2013 GB 24850-2013
5
Page 6
1.2 预设显示模式
产品信息可能会随时变更，恕不另行通知。有关详细
产品信息，请转到 www.philips.com/support
计算机格式
• 分辨率 - 刷新率:
• 640 x 480 - 60Hz
• 800 x 600 - 60Hz
• 1024 x 768 - 60Hz
• 1360 x 768 - 60Hz
• 1920 x 1080 - R 60Hz
（限FULL HD，R：减少消隐时间）
视频格式
• 分辨率 - 刷新率:
• 480i - 60Hz
• 480p - 60Hz
• 576i - 50Hz
• 576p - 50Hz
• 720p - 50Hz, 60Hz
• 1080i - 50Hz, 60Hz
• 1080p - 24Hz, 50Hz, 60Hz
6
Page 7
2. 操作说明

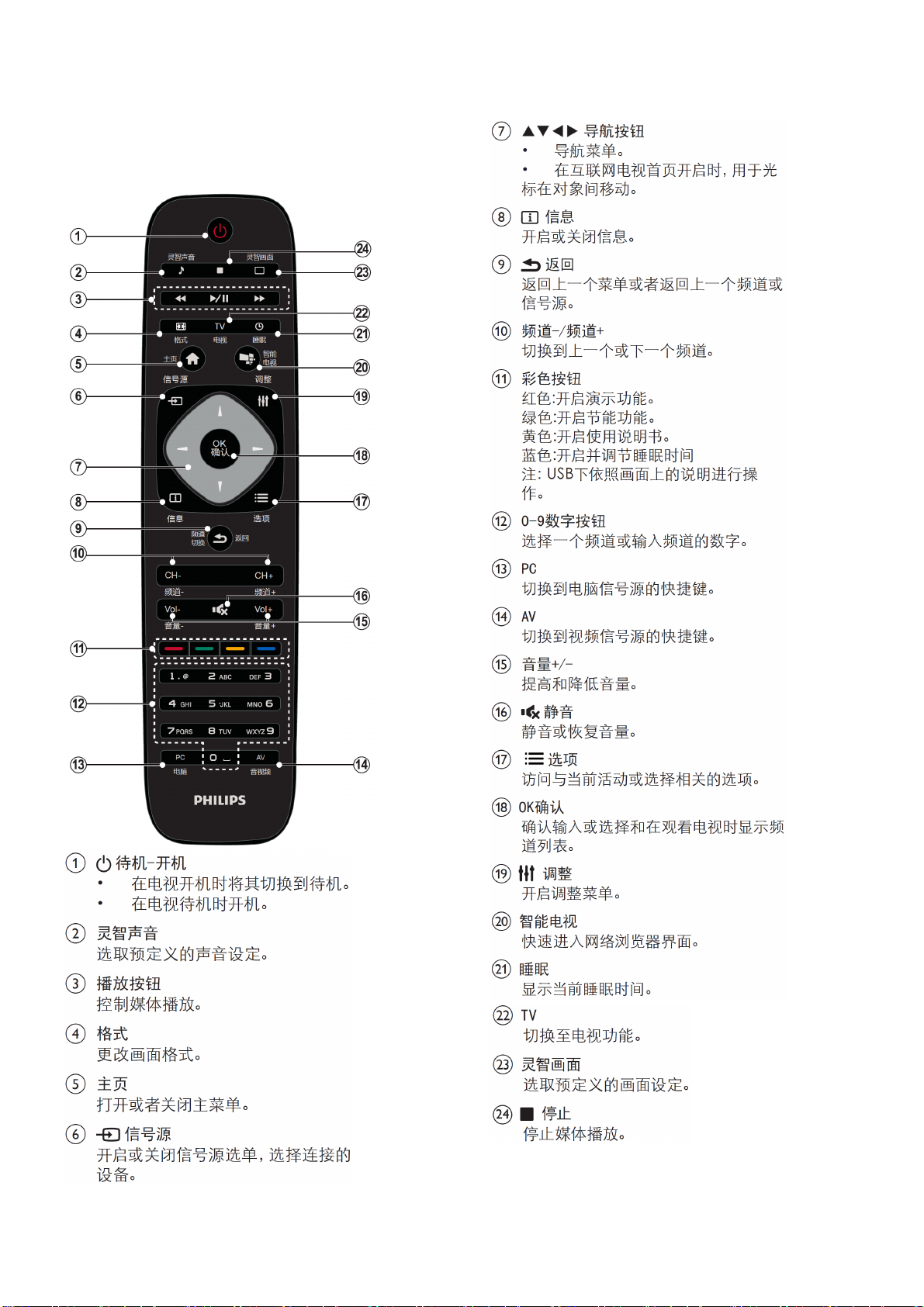

2.1 遥控器
7
Page 8

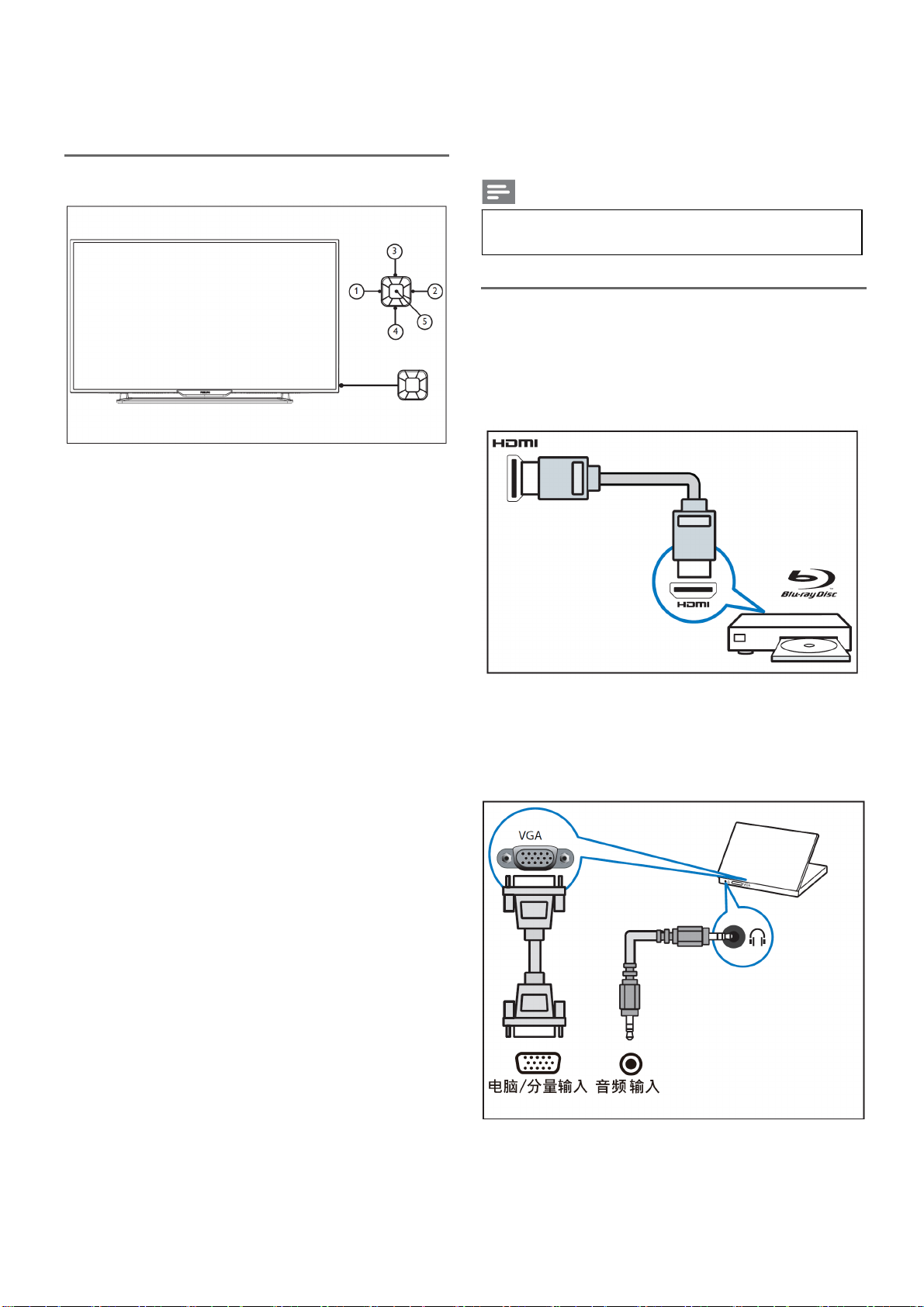

2.2 控制面板
控制面板
①音量 -: 无键盘菜单时，是降低音量功能；当键盘菜
单出来时，左右移动相应的选项。
②音量 +: 无键盘菜单时，是提高音量功能；当键盘
菜单出来时，左右移动相应的选项。
2.3 背面和侧面信源接口
本节介绍如何连接带不同接口的设备。
注
• 您可以使用不同类型的接口将设备连接到电视。
底部接口
① HDMI
Blu-ray播放机等高清数字设备中的数字音频和视
频输入。
③频道+: 无键盘菜单时，是切换到下一个频道功能；
当键盘菜单出来时，上下移动相应的选项。
④频道-: 无键盘菜单时，是切换到上一个频道功能；
当键盘菜单出来时，上下移动相应的选项。
⑤菜单: 在待机时，菜单键作为电源键使用，按此键
开机。
在开机后，菜单键作为打开键盘菜单功能。在键盘
菜单打开时，菜单键作为确认键。
注：智能电视和网络浏览器中控制面板无作用，USB
下菜单键无作用。
② 电脑输入 (电脑及音频输入)
计算机中的音频和视频输入。
(注意：本机VGA接口为6度倾斜设计，插拔时请对
准接口后插入。)
8
Page 9

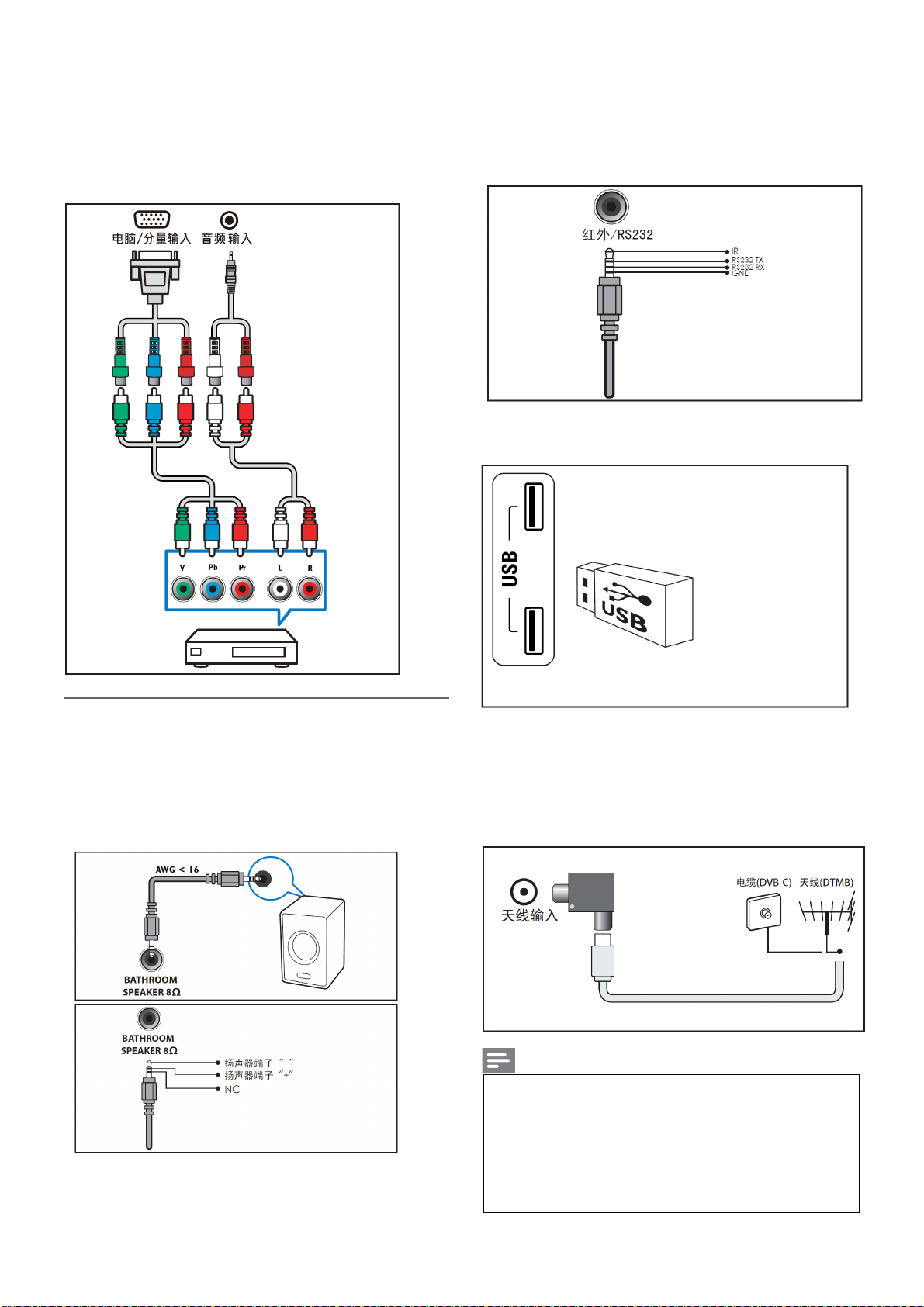

③分量输入 (电脑/分量输入 音频输入 )
DVD播放机或游戏机等模拟或数字设备中的模拟
音频和视频输入。
②红外/RS232
用于通讯控制使用。
③USB
USB存储设备中的数据输入。
侧面接口
①扬声器
通过立体声插孔音频输出到浴室扬声器（1W）。
（在连接浴室扬声器之前，确保关闭电视主电源。）
可外接扬声器及红外信号输出。
④网口
来自网络的数据输入。
⑤天线输入
• 数位的电视信号输入。
• 模拟的电视信号输入。
注
• 我们随机附送天线隔离器,请在安装电视的同时
一并安装上天线隔离器(安装方式如上图示)。
• 请用户在使用前务必确认天线隔离器是否有安
装, 若为直接接入,电视机的有线网络天线必须
9
与保护接地隔离,否则可能会引起着火等危险。
Page 10

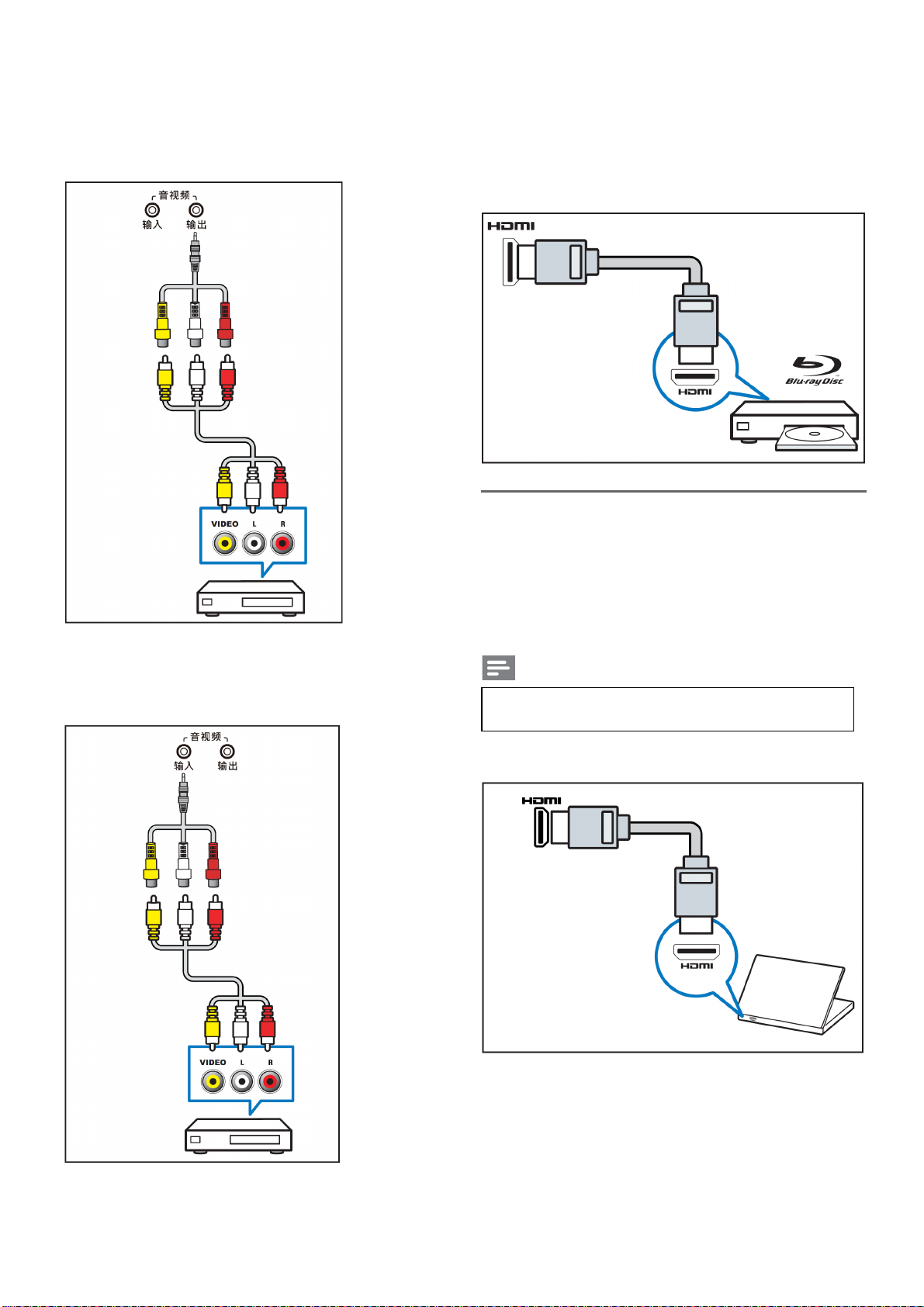

⑥音视频输出
视频输出: VCR 等模拟设备中的复合视频输出。
⑦音视频输入
• 视频: VCR 等模拟设备中的复合视频输入。
• 音频: 视频上所连模拟设备中的音频输入。
⑧HDMI
Blu-ray 播放机等高清数字设备中的数字音频和视
频输入。
连接到计算机
将计算机连接到电视之前
• 将计算机上的屏幕刷新率设置为60Hz。
• 在计算机上选择一个支持的屏幕分辨率。
通过以下一种接口连接计算机：
注
• 通过VGA连接需要额外一条音频线。
• HDMI 线
10
Page 11

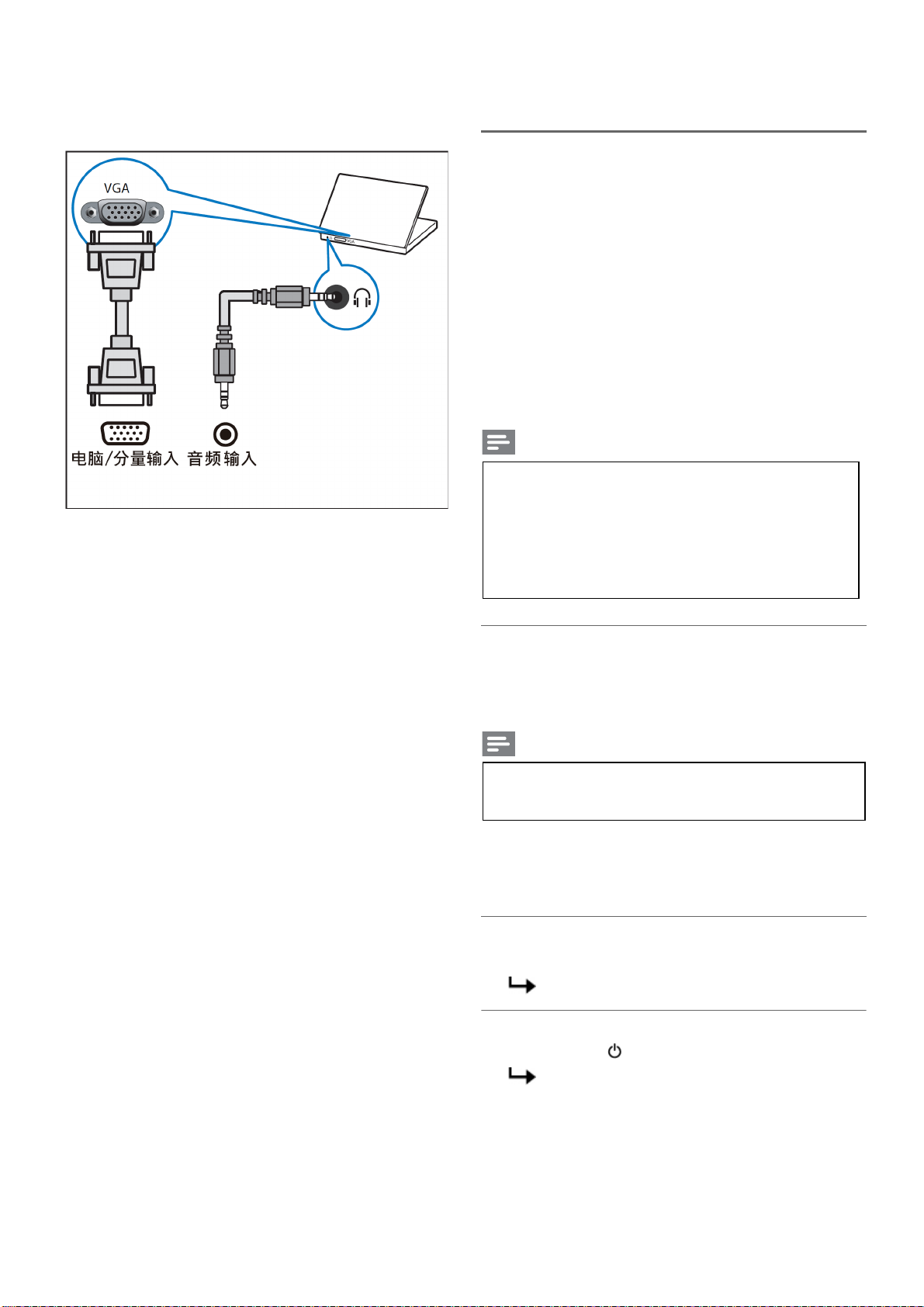

• VGA 线
使用 Philips EasyLink
充分利用您的 Philips EasyLink HDMI-CEC 兼容设
备可增强控制功能而达到最大效益。透过 HDMI 接口
连接的 HDMI-CEC 兼容设备可以由电视遥控器进行
控制。
要启用 Philips EasyLink，您需要:
• 透过HDMI接口连接两个以上的 HDMI-CEC兼容设
备
• 确认每个HDMI-CEC兼容设备都正常运作
• 切换到 EasyLink
注
• EasyLink 兼容设备必须已经打开并被选作信号
源。 Philips 不保证 100% 与所有 HDMI CEC
设备实现互操作性。
• HDMI 1和HDMI 2有CEC功能，HDMI 3和HDMI
4无此功能。
打开或关闭 EasyLink
启用 HDMI-CEC 兼容设备后，电视会自动打开并切换
到正确的信号源。
注
• 如果您不打算使用 Philips EasyLink，请不要启
用它。
1 按主页键。
2 选择[设定] > [电视设置] > [首选项] > [EasyLink]。
3 选择[关闭]或是[开启]，然后确认。
使用快捷播放
1 启用 EasyLink 后，在设备上按下播放。
电视会自动切换到正确的信号源。
使用快捷待机
1 按遥控器上的
电视及所有连接的 HDMI 设备将会切换到
待机。
(待机-开机)。
11
Page 12
配置电视扬声器
1 按主页键。
2 选择 [设定] > [电视设置] > [首选项] >[EasyLink]
[电视扬声器]。
3 选择下列其中一个项目后按确认。
• [关闭]：关闭电视机扬声器。
• [开启]：打开电视机扬声器。
• [EasyLink]：电视音频继续通过电视扬声器传播。
可通过体验菜单将电视音频切换到相连的
HDMI-CEC 音频设备。
• [EasyLink自动启动]：自动禁用电视机扬声器，
将电视音频传输到相连的HDMI-CEC 音频设备
中。
使用HDMI-音频输出
1 打开Easylink。
2 配置电视扬声器，将[Easylink自动启动] 开启。
3 开启[HDMI2-音频输出]。
4 电视音频被切换到相连的HDMI-CEC音频设备。

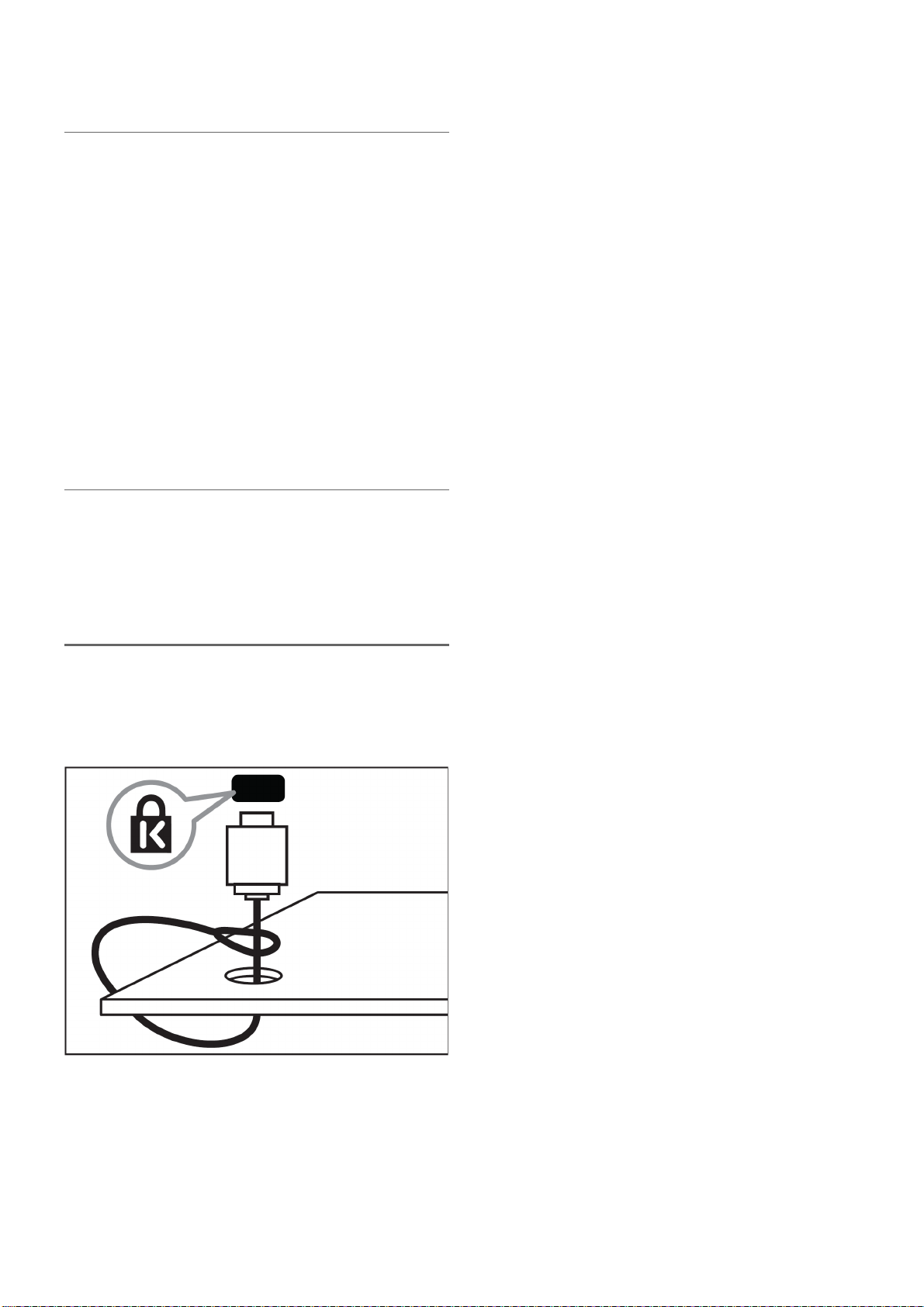

使用 Kensington 防盗锁
本电视的背后有一个 Kensington 防盗锁插槽。通过
将 Kensington 防盗锁穿锁在插槽和固定物件（如很
重的桌子）上可以防止被盗。
12
Page 13

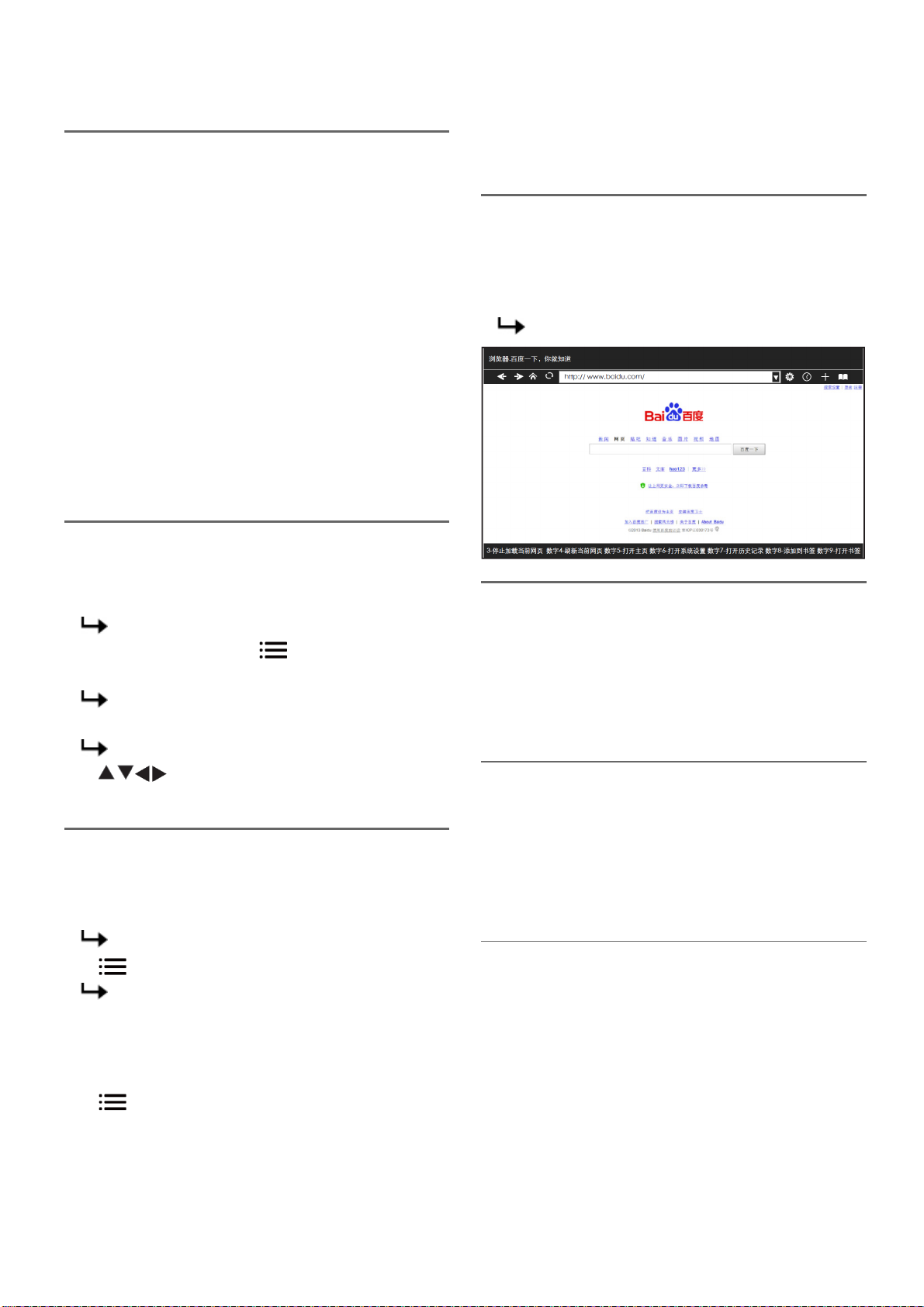

2.4 菜单操作

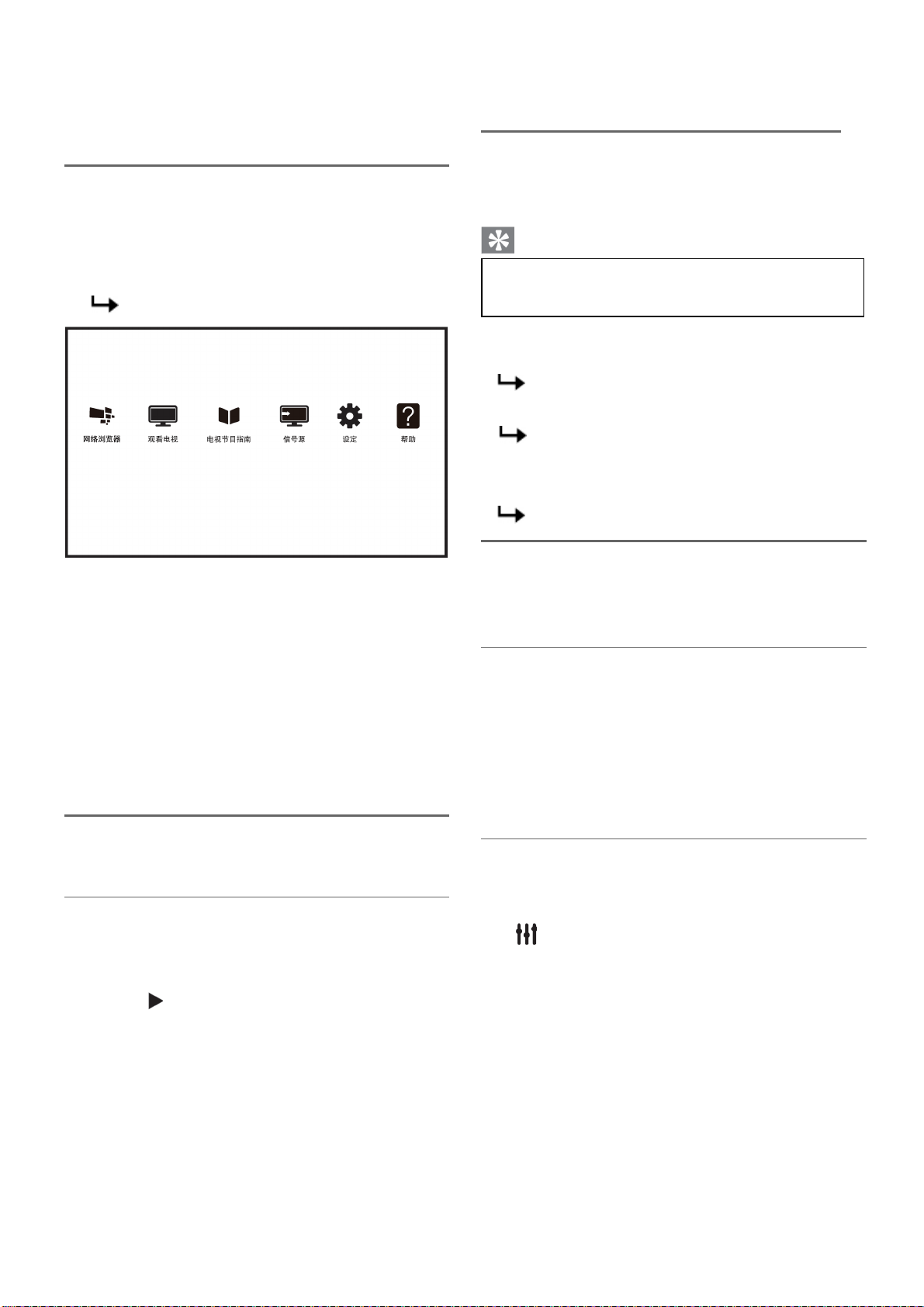

访问电视机菜单
菜单可帮助您设定频道，更改画面和声音设置以及访
问其它功能。
自动将电视切换到(睡眠时间)
睡眠时间可以在预定义的时间过后，将电视切换到待
机。
提示
1 按主页键。
菜单开启。
2 选择下列选项后，请按确认:
• [网络浏览器]: 进行基本的上网功能。
• [观看电视]: 当其他讯号源被选取时，选择此项以切
换回电视频道。
• [电视节目指南]:访问电视节目指南。
• 您可以提前关闭电视机，或在倒计时期间重新设
定睡眠定时器。
1 按主页键。
2 选择 [设定] > [电视设置] > [首选项] > [睡眠时间]。
睡眠时间显示。
3 从0到180分钟之间选择一个预定时间。
睡眠时间以五分钟为单位做设定。若定时器被
设定为0，睡眠时间将被关闭。
4 按确认开启时间定时器。
当预定时间到时，电视将会切换成待机模式。
更改画面和声音设置
更改画面和声音设置以适合您的喜好。您可以应用预
定义的设置或手动更改设置。
快速设定画面和声音设置
此功能可帮助您快速设定画面及声音。
• [信号源]: 进入信号源选择菜单。
• [设定]: 更改画面、声音及其他设定。
• [帮助]: 进入电视使用说明书。
变更语言
您可选择变更菜单的语言。
变更菜单语言
1 按主页键。
2 选择 [设定] > [电视设置] > [首选项] > [菜单语言]，
然后按
3 选取您想要的语言后按确认。
。
1 按主页键。
2 选择[设定] > [快速画面和声音]，然后按确认。
3 选择 [继续]，然后按确认。
4 依照画面上的说明选择您喜爱的设置。
使用灵智画面
使用灵智画面应用预定义的画面设置。
1 按
2 选择下列其中一项设定后按确认。
• [个人设定]: 使用快速设定画面的设定。
• [鲜艳]: 应用多彩动态设置，适用于白天观赏时使用。
• [自然]: 应用自然画面质量。
• [电影]: 应用观看电影设置。
• [游戏]: 应用游戏设置。
• [节能]: 应用低能耗设置。
• [标准]: 调整画面设置以适应大多数视频环境和类
调整键选择[灵智画面]，然后按确认。
型。
13
Page 14
• [照片]: 适用于观赏照片。
• [自定义]: 自定并储存您的个人设定。
手动调整画面设置
1 按主页键。
2 选择[设定] > [电视设置]，然后按确认。
3 选择[画面]后，选择下列其中一个设定后按确认。
• [灵智画面]: 选取预定义的设定。
• [重置]: 将画面重设到最初的预设值。
• [背光]: 调整背光强度差异。
• [亮度]:调整较暗区域的强度和精细度。
• [对比度]: 调整对比度，增加亮部与暗部间的强度差
异。
• [色彩]: 调整颜色饱和度。
• [清晰度]: 调整图像的清晰度。
• [降噪]:过滤和降低图像中的噪点。
• [色温]: 调整画面色彩平衡。
• [逐点高清]: 微调每个像素以匹配周围像素。这会产
生完美的高清图像。
• [高级清晰度]: 启用超高画面清晰度。
• [动态对比度]: 随图像变化增强对比度。
• [动态背光]: 根据画面内容动态调整电视背光的亮
度。
• [色彩增强]: 使色彩更鲜艳更丰富。
• [伽马]: 使色彩更鲜艳更丰富。
• [HDMI模式]: 在画面异常或信号源格式不确定的情
况下，通过HDMI 模式选项进行手动设定有时可以
获得更佳的显示效果。
•只有HDMI输入信号为480P/576P/720P/1080P时
才会有此选项。
•连接DVD时请选择视频，连接电脑时请选择电脑。
•因信号源设备差异，无法确保100%的兼容有效性。
• [画面格式]: 更改画面格式。
• [屏幕边缘修整]: 调整观看的画面大小。(当设置在最
小值时，你可能会看见画面边缘会出现杂讯及不平
整。)
• [画面偏移]: 调整各个画面格式的画面位置。
更改画面格式
1 按主页键。
2 选择 [设定] > [电视设置] > [画面] > [画面格式]，然
后按
。

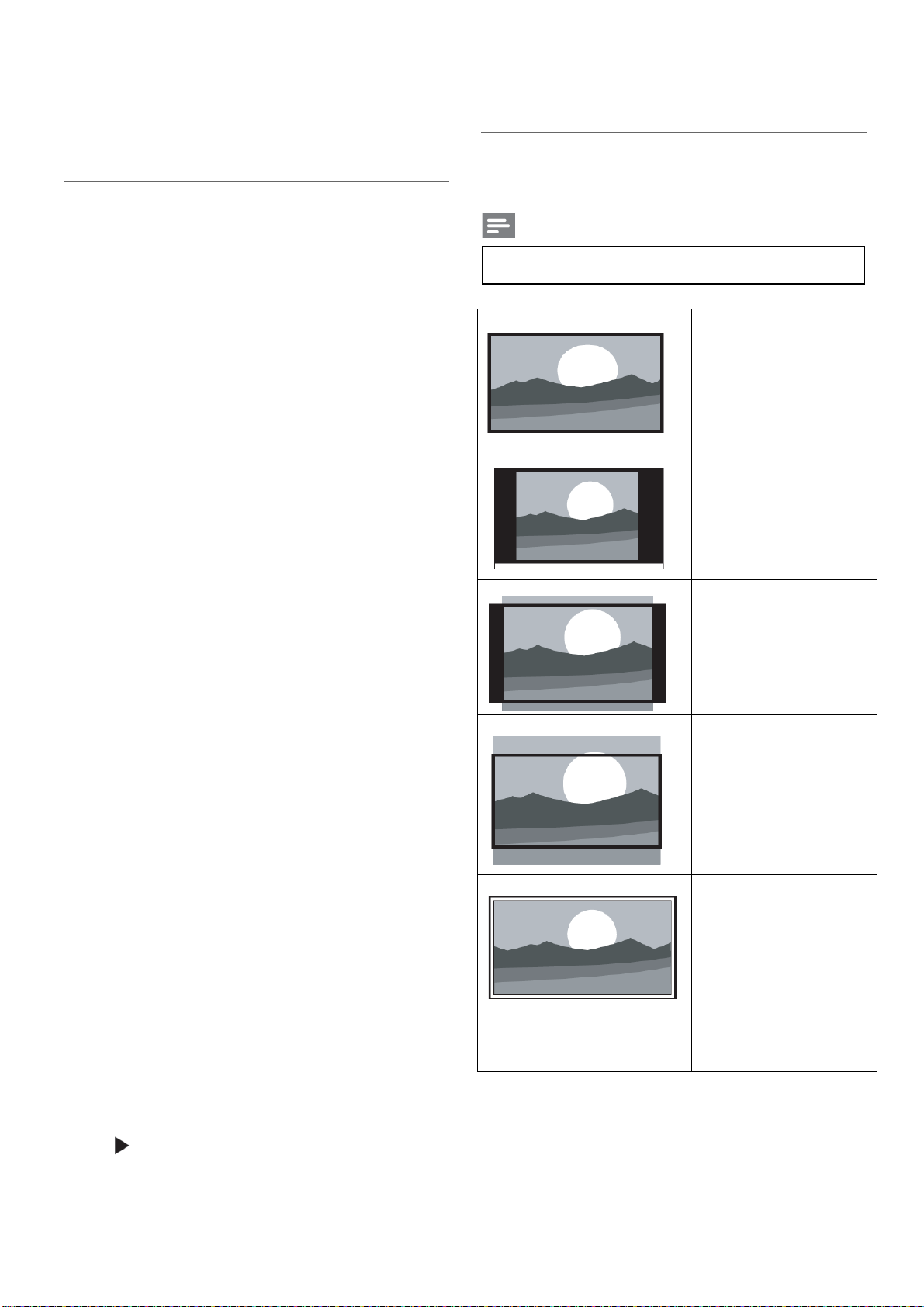

画面格式摘要
可以配置以下画面设置。
注
• 根据画面源的格式，有些画面设置不可用。
[16:9]：将经典的标准格
式比例调整为宽屏。
[4:3]：显示经典的标准
格式。
[缩放1]：水平延展的宽
屏图像显示。使用此模
式图像的左右两边会被
部分切除，但不适用于
VGA信号源。
[缩放2]：将标准格式比
例调整为宽屏，但不适
用于VGA信号源。
[点对点] ：根据输入信
号自动调整画面显示，
达到最佳清晰度。由于
电视台的播放系统，画
面可能会有轻微变形。
将你的电脑分辨率设定
在宽屏幕模式以取得最
佳显示效果。
14
Page 15
使用灵智声音
使用灵智声音应用预定义的声音设置。
1 按
2 选择下列其中一个设定后按确认。
• [个人设定]: 使用在声音选项中所设的自订声音设
• [标准]: 适用于大多数的环境与类型的声音设置。
• [新闻]: 适用于语音(如新闻）的声音设置。
• [影院]: 适用于电影的声音设置。
• [游戏]: 适用于游戏的声音设置。
• [戏剧]: 适用于戏剧节目的声音设置。
• [体育]: 适用于运动型节目的声音设置。
手动调整声音设置
1 按主页键。
2 选择 [设定] > [电视设置]，然后按确认。
3 选择[声音]后，选择下列其中一个设定后按确认。
• [灵智声音]: 访问预定义的灵智声音设置。
• [重置]: 将声音重设到最初的预设值。
• [晶晰声效]: 增进声音的清晰度。
• [低音]: 调整低音。
• [高音]: 调整高音。
• [虚拟环绕]: 开启环绕声音。
• [自动音量调节]: 切换频道时，自动减小突然性的音
• [平衡]: 调整左右扬声器的平衡。
• [数字输出]: 选择通过数位音频输出接口的音频类
调整键选择 [灵智声音]，然后按确认。
置。
量变化。
型。
• [PCM]: 将非PCM的音频类型转换为PCM音频格
式。
• [RAW]: 将原始音频数据输出到家庭影院装置。
使用选项菜单
访问与当前活动或选择相关的选项。
1 观看电视时，按
选项目录显示。
2 选择下列其中一个项目后按确认:
选项。
• [电视节目指南]:访问电视节目指南。（在DTV频道显
示此项）
• [字幕]:设置DTV频道字幕。（在DTV 频道可调整字
幕时显示）
• [显示遥控器]:开启EasyLink遥控器菜单。（HDMI开
启EasyLink遥控器时显示）
• [状态]:显示当前观看节目的状态。
• [音轨]:设置DTV频道音轨。（在DTV 频道可调整音
轨时显示）
提示
• 按遥控器上的 选项进入选单。
创建和使用喜爱频道列表
您可以创建所喜爱电视频道的列表，以使您可以轻松
找到这些频道。
观看喜爱列表中的频道
1 在观看电视时，按确认。
频道列表出现。
2 按
• 在您将频道加到喜爱列表之前，喜爱频道列表是
查看所有频道
在您将频道加到喜爱列表之前，喜爱频道列表是空的。
1 在观看电视时，按 确认。
2 按
• 在您查看频道列表时，所有喜爱频道会标有一个
选项，选取 [选择列表] > [喜好频道]，然 后按
确认。
只有喜爱列表中的频道会出现在频道列表中。
注
空的。
频道列表出现。
选项，选取 [选择列表] > [全部] ，然后按确
认。
所有频道会显示在频道列表中。
注
星号。
15
Page 16
将频道从喜爱列表中增加或移除
1 在观看电视时，按确认。
频道列表出现。
2 按
选项，选取 [选择列表] > [全部]， 然后按确
认。
所有频道会显示在频道列表中。
3 按
选择频道，然后按 选项。
4 选取 [标记为喜好频道] 或 [取消标记为喜好频道]，
然后按确认。
该频道被增加到喜爱列表或从喜爱列表中移除。
使用电视机锁定
通过锁定电视控制，您可以防止儿童观看某些节目或
频道。
设置或更改代码
1 按主页键。
从USB存储设备中查看照片和播放音乐及影片
USB支持的视频格式:
• 支持的存储设备: USB（仅支持FAT 32 USB存储设
备。）
• 支持的多媒体文件格式:
• 图像：JPEG
• 音频：MP3
• 视频：MPEG 2/MPEG 4 , H.264
注意
• 对于不支持USB存储设备，Philips不承担任何责
任，同时，对于该设备中的数据损坏或丢失也概
不负责。
从连接的USB储存设备中观看照片与播放音乐及影片
1 打开电视。
2 连接USB储存设备到电视侧面的USB插槽。
3 按信号源。
2 选择[设定] > [频道设置] > [童锁] > [频道锁定]/[密码
设置]。
3 用遥控器上的数字键输入你的密码。
依照荧幕上的指示设置或是更改你的代码。
提示
• 如果您忘记代码，请输入‘3448’覆盖现有密码。
锁定或解锁一个或多个频道
1 按主页键。
2 选择[设定] > [频道设置] > [童锁] > [ 频道锁定] ，
然后输入你的密码。
频道列表显示。
3 选择要锁定或解除锁定的频道后，按确认。
当你第一次要观看被锁定的频道时，你将会被
要求输入PIN码。
4 锁定频道功能会立即生效。
4 选择 [USB]，然后按确认。
浏览页开启。
观看照片
1 在浏览页中选取[文件夹]，然后按确认。
2 选取一张照片后按确认。
• 该照片将会被放大至全荧幕。
开始/ 暂停
播放幻灯片
频道-/
频道+
返回至
浏览页
停止播放，
返回浏览页
观看上一张/
下一张照片
请见选
项说明
16
Page 17

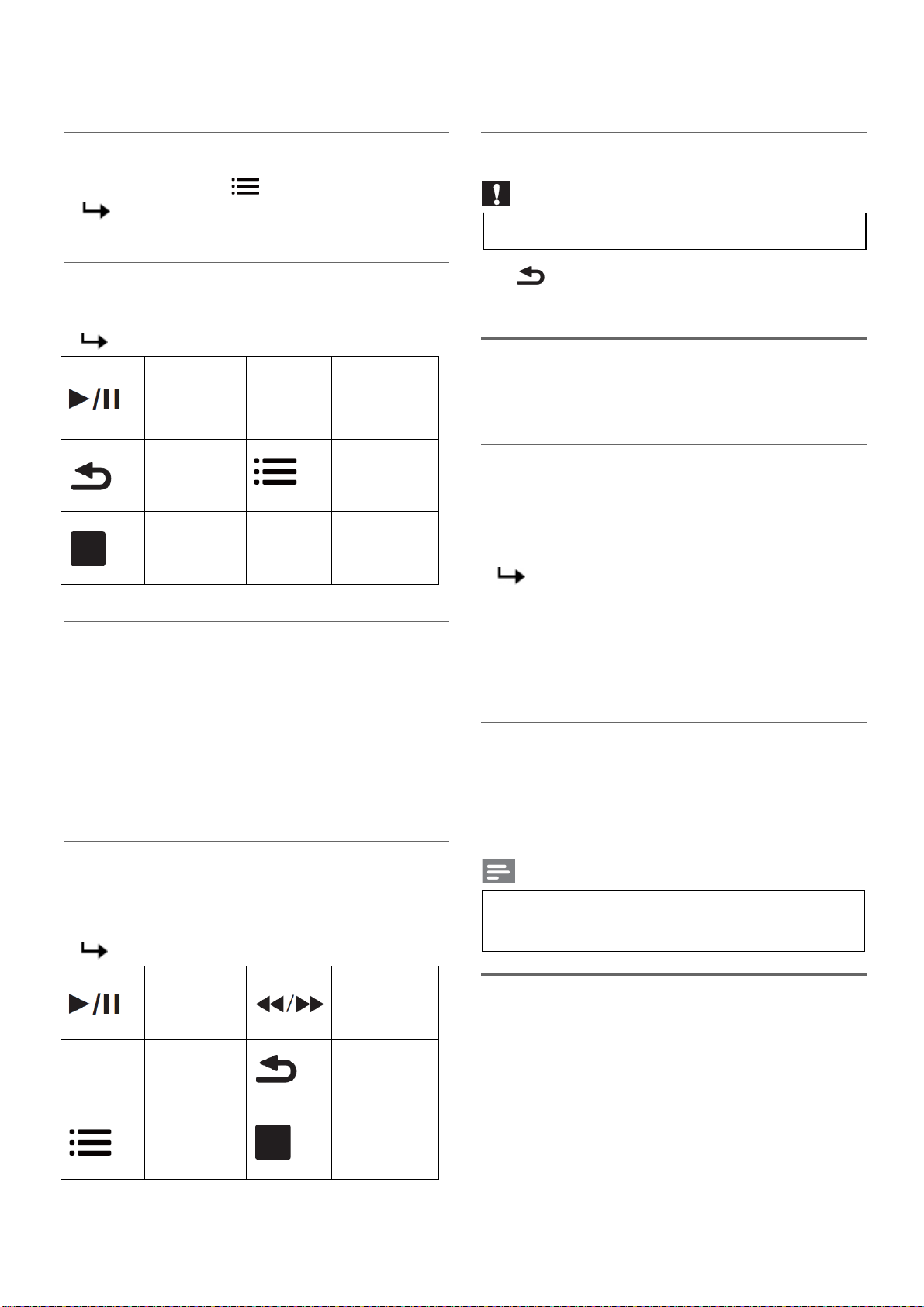

更改播放幻灯片的设定
移除USB储存装置
1 在播放幻灯片时，按
显示幻灯片的选项目录，依照荧幕上的指示浏
览照片。
聆听音乐
1 在浏览页中选取[文件夹]，然后按确认播放。
依照荧幕上的指示更改播放音乐的设定。
开始/ 暂停
播放音乐
返回至
浏览页
停止播放，
观看幻灯片时播放音乐
你可在观看幻灯片的同时播放背景音乐。
1 选择一个音乐专辑。
2 按确认。
3 按返回回到浏览页主画面。
4 选择一个相簿。
5 按确认播放幻灯片。
观看影片
1 在浏览页中选取[文件夹]。
2 按确认播放影片。
频道-/
频道+
返回浏览页
依照荧幕上的指示更改播放影片的设定。
开始/ 暂停
播放影片
上一个/ 下
一个影片
请见选
项说明
选项。
频道-/
频道+
上一首/
下一首
曲目
请见选
项说明
快进/快退
返回至
浏览页
停止播放，
返回浏览页
注意
• 请依照下列步骤移除以预防损坏USB储存装置。
1 按
2 等候约五秒钟后再移除USB储存装置。
返回离开浏览页主画面。
更新电视软件
Philips 不断努力改进其产品，我们建议您在推出更新
时对您的电视软件进行更新。
检查当前软件版本
1 按主页键。
2 选择 [设定] > [软件设置] > [当前软件信息]，然后按
确认。
显示目前软件版本资料。
更新软件
您可使用下列方法更新软件：
使用USB储存装置自动更新。
使用USB储存装置自动更新
1 按主页键。
2 选择 [设定] > [更新软件]。
3 依照画面上的说明更新软件。
注
• 软件更新完成后电视会重新开机。
•请使用有线网络方式在线更新电视机软件版本。
更改电视的偏好设定
1 按主页键。
2 选择[设定] > [电视设置] > [首选项]。
3 选择下列其中一个项目后确认。
• [菜单语言]: 选择菜单显示的语言。
• [睡眠时间]: 在设定的时间后让电视进入休眠。
17
Page 18
• [位置]: 针对你的电视所选的环境设定–家庭或是商
店。
• [自动关机]: 为了节省能源，无信号状态下，当电视
机在一段时间下没有使用,电视将被自动关机。
• [EasyLink]:开启或关闭EasyLink。
• [电视机位置]: 选择你的电视安装方式。
• [电脑]: 在电脑模式下，自动调整画面设置。
• [出厂设置]: 将图像声音和其他设定恢复初始值。
• [重新设定电视机]:将所有设定重置，已安装的频道会
被清除。
设定频道
第一次设置电视时，会提示您选择一个菜单语言和安
装电视频道。本章介绍如何重新安装和微调频道。
自动搜索频道
1 按主页键。
2 选择[设定] > [自动搜台]，按确认。
3 按确认开始自动搜索频道。
手动设定频道
观看电视演示
您可从电视演示中更了解电视的功能。某些型号没有
此演示功能。
1 观看电视时，按主页键。
2 选择[帮助] > [电视旅游]，然后按确认观看。
3 选择[遥控器]、[连接设置]或[高清电视]后，然后按
确认观看。
步骤1 选择您的系统
注
• 如果您的系统设定是正确的，您可以略过这个步
骤。
1 按主页键。
2 选择[设定] > [频道设置] > [频道设置] > [模拟电视]。
3 选择你的[彩色制式]及[声音系统]。
步骤2 搜寻并储存新的频道
1 按主页键。
2 选择[设定] >[频道设置] > [频道设置] > [模拟电视] >
[搜索]。可直接输入频道频率。
• 选择[搜索]，按确认，开始搜索。
3 当搜索完成，选[完成]离开选单。
• 选择[存储为新频道]将搜索到的频道储存。
• 选择[储存当前频道]将搜索到的频道覆盖现有的
频道号码。
步骤3 自动频率微调
1 按主页键。
2 选择[设定] > [频道设置] > [频道设置] > [模拟电
视] > [自动频率微调] 。
3 打开或关闭自动频率微调。
18
Page 19
安装数字频道
1 按主页键。
2 选择[设定] > [频道设置] > [频道设置] > [安装模
式] 。
3 选择 [天线(DTMB)] 或 [电缆(DVB-C)]，按确认。
4 选择[电缆(DVB-C)]，需对步骤5、步骤6 进行选择
操作；选择[天线(DTMB)]则直接从步骤7开始选择。
5 选择[调制方式],按 ▲▼ 调整调制方式。
6 选择[符号率],按 ▲▼ 调整符号率值或可直接输入
符号率值。
7 选择[数字电视],按确认。
8 按 ▲▼ 调整频道频率或可直接输入频道频率。
9 选择[搜索]，按确认，开始搜索。
重命名频道
您可以重命名频道。 在选择频道时，名称会出现。
1 观看电视时，按确认。
频道列表出现。
2 选择要重命名的频道，按
道]。
输入频道名称的画面出现。
3 按确认。
输入文字的动态键盘画面出现。
4 按
后，按确认。
选取字母键入频道名称后， 选择 [完成]
选项后选择 [重命名频
重排频道
安装频道后，可以重排频道显示的顺序。
1 在观看电视时，按确认。
频道列表菜单出现。
2 按
3 选择[重新排序]，然后按确认。
4 选择要重新排序的频道，然后按确认。
5 将需要重新排序的频道移到新位置，然后按确认。
6 按
7 选择[重新排序完成]，然后按确认。
选项。
频道选项菜单出现。
选项。
网络设置
您可以设置网络以便访问不同的网络。
打开/关闭智能电视
1 连接电视至互联网。如果没有网络连接，智能电视
部分功能将无法工作。
2 按遥控器上的智能电视按钮。
画面自动调至网络浏览器主界面。
网络类型
您可以选择网络设置类型。
1 按主页键。
2 选择 [设定] > [网络设置] > [网络类型]。
3 选择 [有线]或[无线]。需要安装有线和无线网络才可
切换。
有线安装
要将电视连接电脑网络和互联网，您需要在电脑网络
中安装路由器。 使用网线（以太网线）将路由器连接
至电视。
使用网络电缆将路由器连接至电视侧面的网口接口，
并在开始网络安装之前打开路由器。
有线网路设置-自动搜寻
1 按主页键。
2 选择[设定] > [连接网络] > [连接] > [有线]。
3 按照提示完成安装。
19
Page 20
有线网路设置-手动输入
1 按主页键。
商用模式介绍
介绍
2 选择 [设定] > [网络设置] > [网络设置] > [网络设
置]。
3 选择之后按确认。
静态IP配置。
4 选择 [IP配置]，并使用数字按钮输入[I P 地址]、[网
络掩码]、[网关]、[DNS 1]和[DNS 2]参数。
5 输入完后，选择[完成]后按确认。
无线安装
要将电视连接无线网络，需要将USB无线网卡(选配)
插入电视侧面的USB接口。
无线设定
1 按主页键。
2 选择[设定] > [连接到网络] > [连接] > [ 无线]。
3 按照提示完成安装。
查看网络设置
您可以查看目前的网路设置状态。
本电视提供了一种特殊功能模式，可以让您将其配置
为用在商用环境中。此功能被称作商用模式。
编写本节专为帮助您在商用模式中安装和操作电视。
但在安装和操作商用菜单前，请阅读第3到6节以先完
成本电视的基本功能设置。
商用模式的优点
本电视专为在商用模式下操作而设计。商用模式具有
以下优点：
• 可以阻止对 [客人菜单] 的安装部分的访问。这可以
防止用户（如宾客）删除或更改频道设置和/或修改
画面和声音设置。这可以确保电视设置一直正确。
• 可以选择开机音量和频道。开机后，电视将一直以
指定音量和频道启动。
• 可以限制电视的最大音量，以便防止干扰到其它宾
客。
• 可以锁定电视机本机按钮和遥控器。
启用商用模式设置菜单
1 按以下按钮访问商用设置菜单：宾客遥控器上的
1 按主页键。
2 选择 [设定] > [网络设置] > [查看网络设置]。
画面将会显示目前设定的网络参数。
观看互联网內容
1 按遥控器上的主页键。
2 选择[网络浏览器]。
3 按以下的按钮观看互联网內容：
•
• 确认: 确认选择。
: 用于光标在对象间移动。
[3,1,9,7,5,3+
2 在遥控器上按
3 商用设置菜单项选中即保存更改。
20
（静音）]。
，选择和更改任何设置。
Page 21

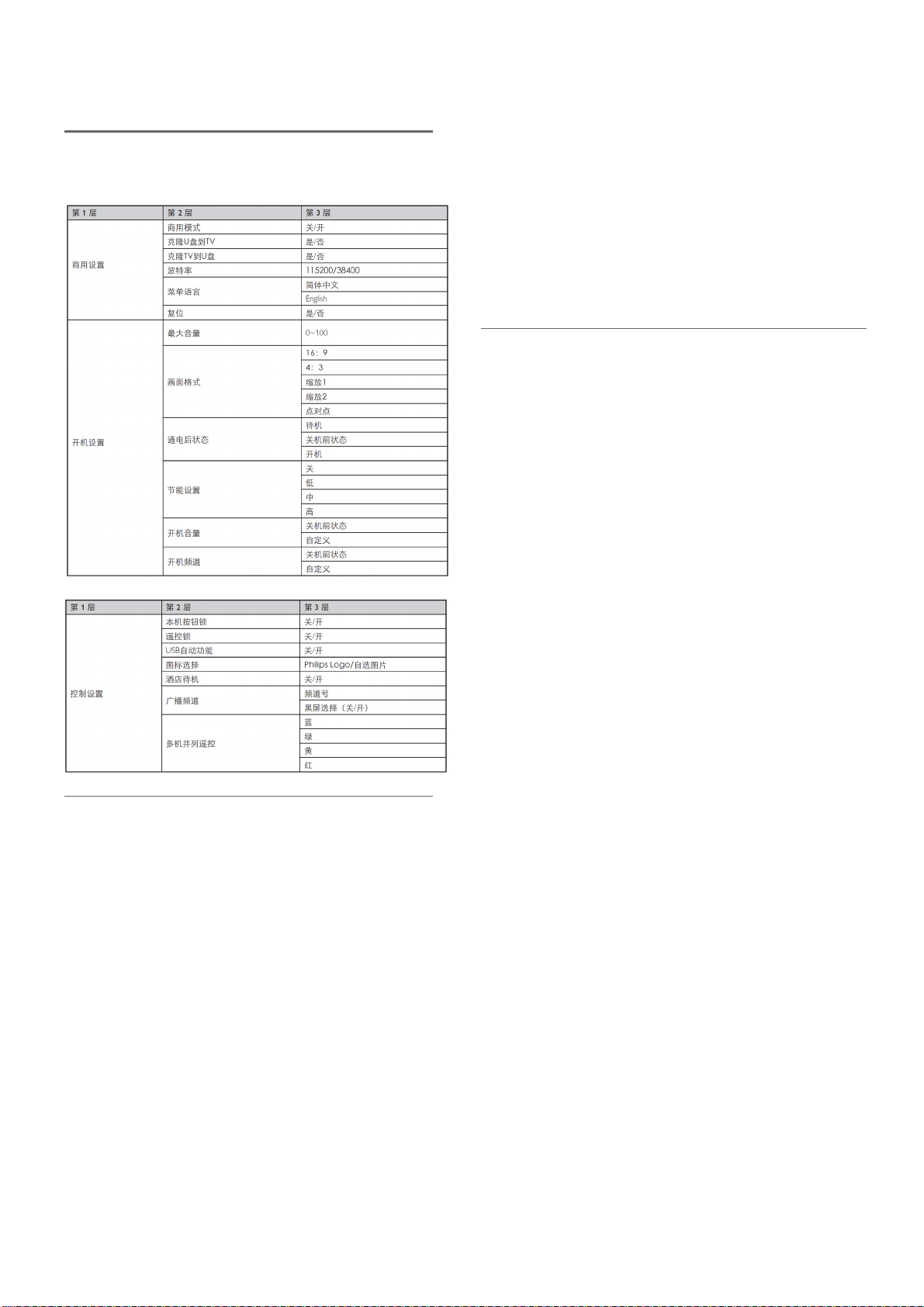

商用模式选项
这一部分介绍商用模式设置菜单中各项的功能。
商用设置
[商用模式]
启用 / 禁用商用模式。
• [开]: 商用模式设置菜单中的所有设置生效。
• [关]: 电视用作普通（用户）电视。
[克隆U盘到TV]
将电视配置数据（包括视频、音频、频道表和商用模
式设置）从 USB 设备加载到电视机。(克隆完成后，
电视自动重启。)
[克隆TV到U盘]
将电视配置数据（包括视频、音频、频道表和商用模
式设置）从电视机加载到 USB设备。
[波特率]
设置串口波特率。
[菜单语言]
调整商用模式设置菜单的语言设置。
• [简体中文]: 设置商用模式设置菜单的语言为中文。
• [English]: 设置商用模式设置菜单的语言为英文。
[复位]
选择（复位） 将商用模式的设置复位为出厂默认值。
开机设置
[最大音量]
本选项指定允许的最大电视音量。
[画面格式]
设置电视开机时可用的图像格式（16:9、4:3 、缩放1、
缩放2、点对点）。
[通电后状态]开机功能允许电视在打开主电源后，进入
特定的操作模式（[待机]、[关机前状态]或 [开] )。
• [待机]: 如果设置为此选项，则主电源一打开电视就
会进入待机。
• [关机前状态]: 如果设置为此选项，则主电源一打开
电视就会进入关机前状态。
• [开机]: 如果设置为此选项，则主电源一打开电视就
会开机。
[节能设置]
使用不同的省电模式以实现节能功能。
• [关]: 使用“鲜艳”图像模式。
• [低]: 使用“标准”图像模式。
• [中]: 使用“电影”图像模式。
• [高]: 使用
[开机音量]
安装者打开电视时，总是播放指定的音量。
• [关机前状态]: 如果选择了[开启]，则主电源一打开
电视会自动切换到上次音量状态。
• [自定义]:（仅在选择了[关机前状态]> [关闭]时有作
用。）安装者可以调整其想要的开机音量。
[开机频道] 安装者打开电视时，电视播放指定频道。
• [关机前状态]: 如果选择了[开启]，则主电源一打开
电视会自动切换到上次频道状态。
• [自定义]（仅在选择了[关机前状态]> [关闭]时有作
用。）安装者可以选择其想要的开机频道或信号源。
“省电”图像模式。
21
Page 22
控制设置
[本机按钮锁]
• [关]: 电视本机按钮正常操作。
• [开]: 电视所有本机按钮均被锁定。 （待机模式下，
按菜单按钮可开机， 当遥控锁同时开启时，需按菜
单按钮10秒才能开机。）
[遥控锁]
禁用宾客遥控器。
• [关]: 宾客遥控器上的所有按钮正常操作。
• [开]: 禁用宾客遥控器上的所有按钮。（通过按 [3, 1,
9, 7, 5, 3 +
菜单）。
[USB 自动功能]
启用或禁用 USB 自动接入功能。
• [关]: 当 USB 插入时，[USB] 菜单将不会自动出
现，但用户可以从菜单中访问 [USB] 菜单。
• [开]: 当 USB 插入时，[USB]菜单自动出现。
[图标选择]
设置此功能以改变开机图标。
• [Philips Logo]: 显示Philips Logo。
• [自选图片]: 显示透过USB抓取的图片。
[酒店待机]
酒店待机功能可实现电视快速进入或唤醒待机状态。
（ 静音）]仍然可以进入商用设置
注
• 提示：要恢复广播频道，请切换到广播频道按确
认按钮。
[黑屏选择]:
• [关]: 关闭广播频道功能。
• [开]: 启用广播频道功能。
[多机并列遥控]
四台并列的电视机遥控时可互不干扰。
遥控器和电视机均可被设置成4种颜色之一。
1 进入 [多机并列遥控] ，给电视指定一种颜色（绿或
黄或红，出厂为蓝色即该功能为关）。
2 在按菜单键时同时按某颜色键4秒以上，该遥控器即
被设置为对应的颜色。
3 某颜色的遥控器可遥控同遥控色的电视机。
注
• 例如：按菜单的同时按宾客遥控器上的红色按钮
4 秒以上即可通过 [多台遥控选择] 中选择的
[Red]（红色）操作电视。
• 更换电池后，宾客遥控器可以设置为默认的蓝
色。
• [关]: 关闭酒店待机功能，待机定义与一般机器相
同。
• [开]: 开启酒店待机功能。开启后，使用遥控器电源
键或电视菜单键进入待机，仅将电视背光关闭，关
闭后，其他控制不做任何响应。
[广播频道]
广播频道功能在电视上禁用视频显示，但不影响音频
输出。此功能可用于不需要显示视频的音频频道（如：
纯音乐频道等）。
[频道号]:
1 在频道号中选择您想设置为广播频道的频道。
2 按确认设置当前频道为广播频道（当前频道将不会
在电视上显示视频）。
22
Page 23
3. 拆卸流程图
42HFL5656/T3
第一步：旋开红色标示的螺丝移除支架组件。
第二步：旋开红色标示的螺丝移除后壳。
23
Page 24

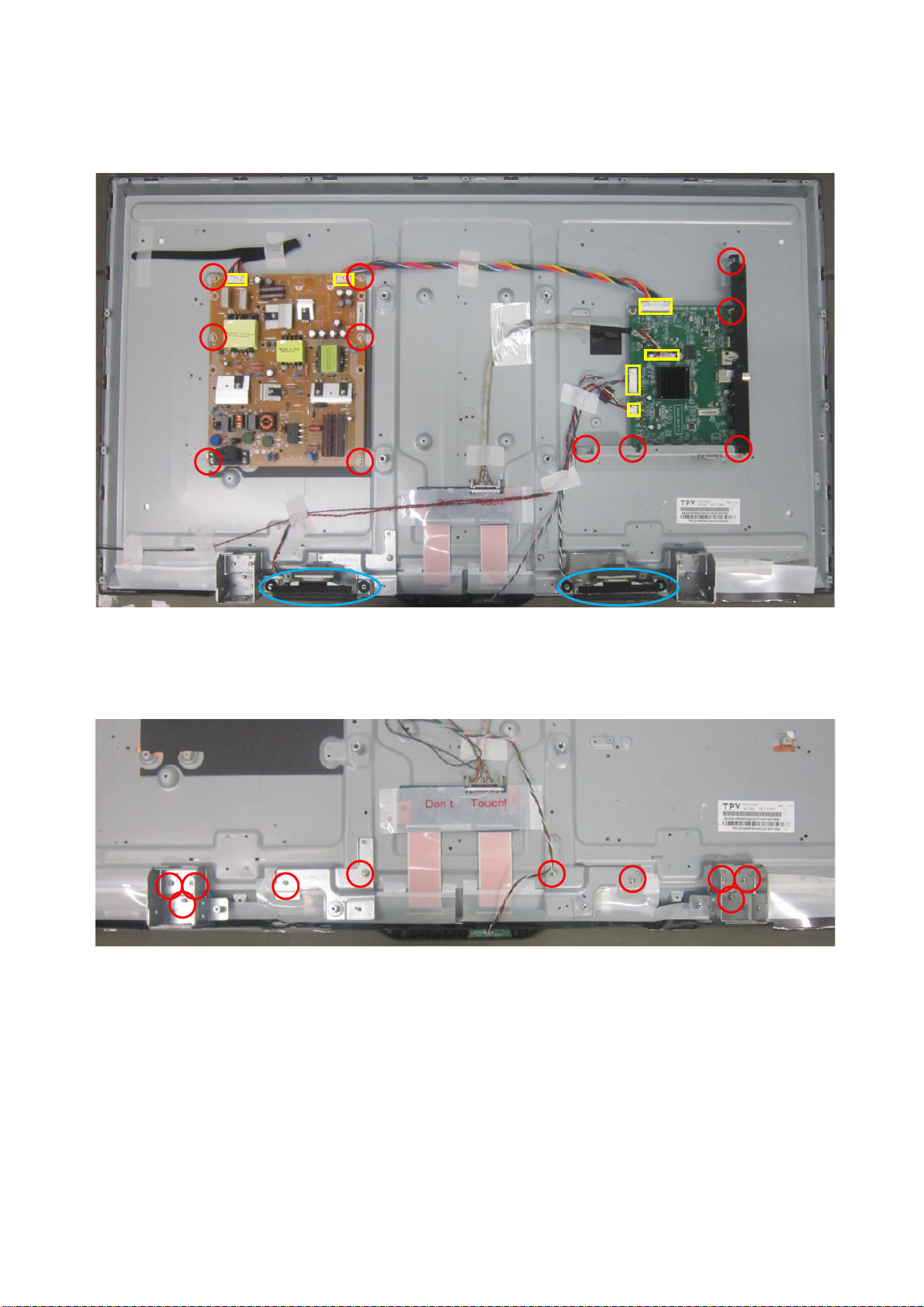

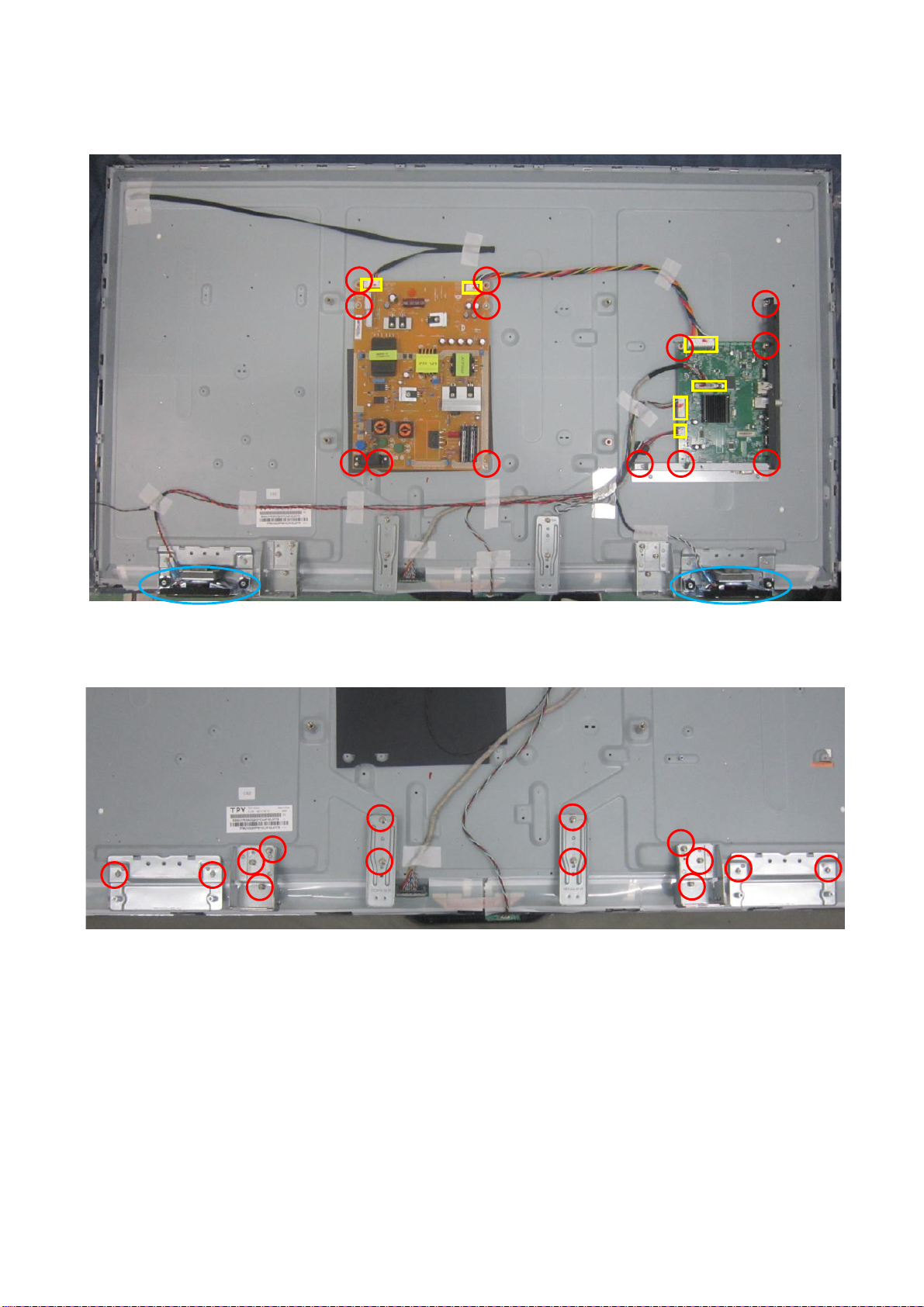

第三步：拔掉黄色标示的 PIN，旋开红色标示的螺丝移除主板、电源板、边铁、喇叭。
第四步：旋开红色标示的螺丝移除铁件、支架铁件。
24
Page 25
第五步：移除 LVDS、DECO、遥控板。
第六步：Panel。
25
Page 26
50HFL5656/T3
第一步：旋开红色标示的螺丝移除支架组件。
第二步：旋开红色标示的螺丝移除后壳。
26
Page 27
第三步：拔掉黄色标示的 PIN，旋开红色标示的螺丝移除主板、电源板、边铁、喇叭。
第四步：旋开红色标示的螺丝移除铁件、支架铁件。
27
Page 28

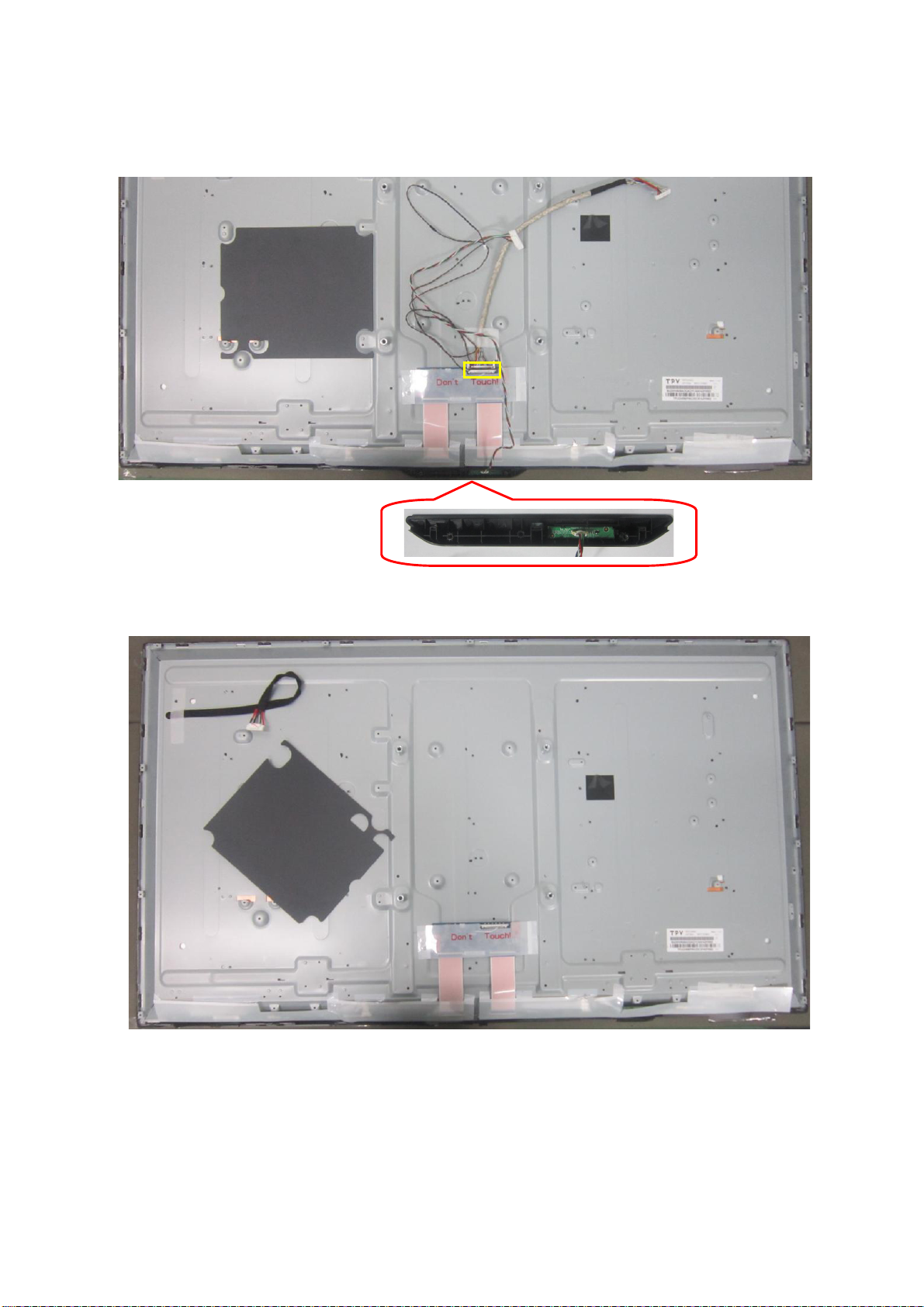

第五步：移除 LVDS、DECO、遥控板。
第六步：Panel。
28
Page 29
4. 工厂模式调整
白平衡调整：
1. 在分量信号模式下，信号产生器选择为 Tim 314、 Pattern 141(80% White);
2. 进入工厂菜单: 按遥控器“菜单+1999+返回”，并将 CA210 探头放于 TV 正中间;
3. 光标移动到 Colortemp，并选择 Cool 色温，光标移动到 Gain（工厂菜单有两个 Gain，应选择 Colortemp
后面的 Gain 选项）并调整其中的 RGB 参数，如下图，使其色温值在 cool 的色温规格内（规格见下表）。
4. 重复步骤 3，进行 Normal 和 Warm 色温调整。
42HFL5656/T3 色温规格:
50HFL5656/T3 色温规格:
Color Temp x y
Cool 0.268+ 0.020 0.279 + 0. 020
Normal 0.285 + 0. 020 0.293 + 0. 020
Warm 0.298 + 0. 020 0.310 + 0. 020
Color Temp x y
Cool 0.260+ 0.020 0.260 + 0. 020
Normal 0.285 + 0. 020 0.293 + 0. 020
Warm 0.298 + 0. 020 0.310 + 0. 020
29
Page 30

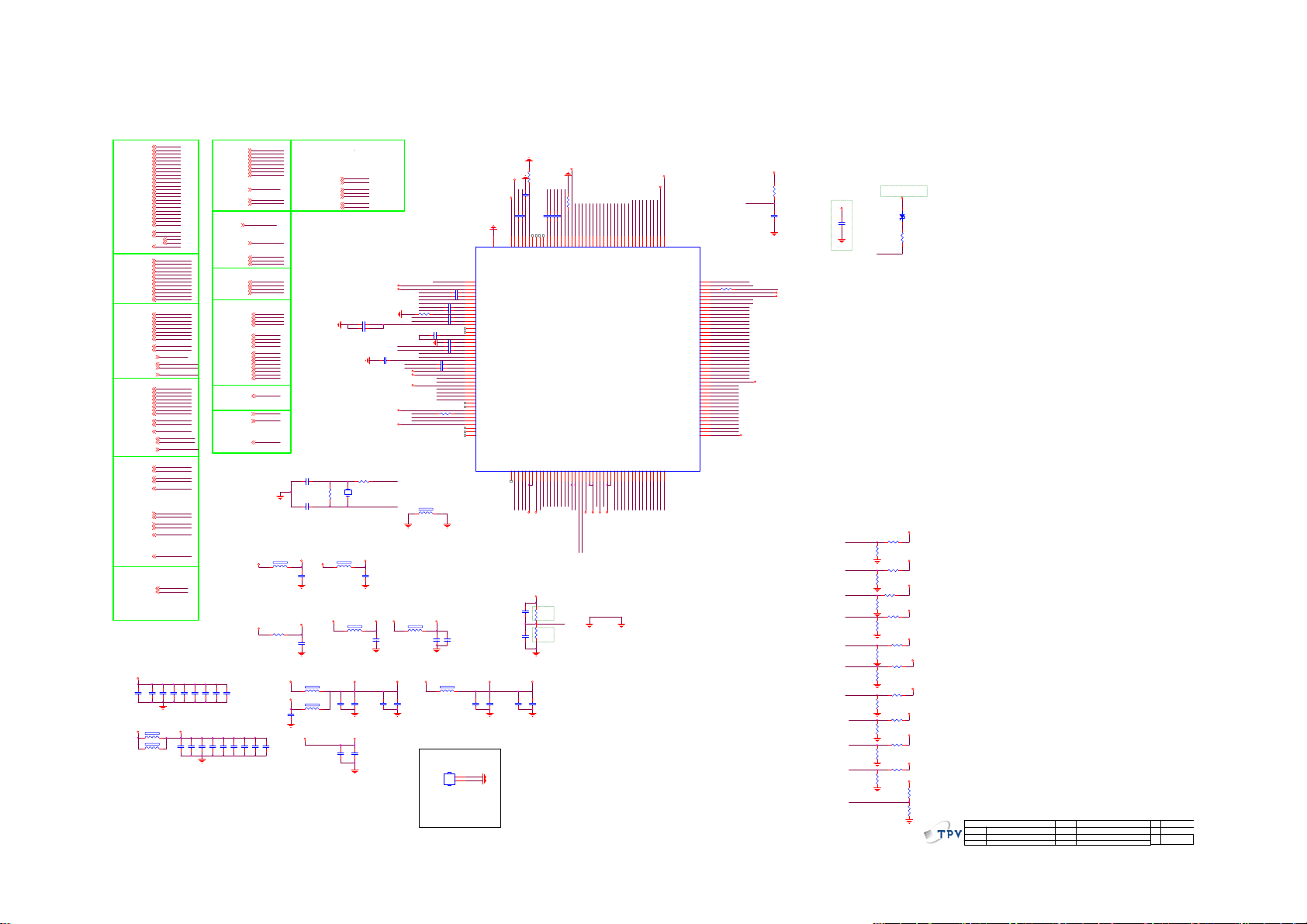

5. 线路图
5.1 主板
715G6538M01000004K
To LVDS
TEDP[4]
TEDN[4]
TECLKP[4]
TECLKN[4]
TECP[4]
TECN[4]
TEBP[4]
TEBN[4]
TEAP[4]
TEAN[4]
TODP[4]
TODN[4]
TOCLKP[4]
TOCLKN[4]
TOCP[4]
TOCN[4]
TOBP[4]
TOBN[4]
TOAP[4]
TOAN[4]
BL_EN[4]
PANEL_EN[4]
BL_ADJ[4]
LR_IN[4]
3D_EN[4]
HDMI1_DDC_SD A[4]
HDMI1_DDC_SC L[4]
MEMC_RS T[4]
HDMI#_CLK-[7]
HDMI#_CLK+[7]
HDMI#_D0-[7]
HDMI#_D0+[7]
HDMI#_D1-[7]
HDMI#_D1+[7]
HDMI#_D2-[7]
HDMI#_D2+[7]
HDMI_CEC[7]
HDMI#_DDC_SDA[7]
HDMI#_DDC_SCL[7]
HOTPLUG#[7]
To HDMI 2
HDMI2_CLK-[7]
HDMI2_CLK+[7]
HDMI2_D0-[7]
HDMI2_D0+[7]
HDMI2_D1-[7]
HDMI2_D1+[7]
HDMI2_D2-[7]
HDMI2_D2+[7]
HDMI2_DDC_SDA[7]
HDMI2_DDC_SCL[7]
HDMI2_HPD_CBU S[7]
HDMI_MHL_SEL[7]
HDMI2_CON5V#[7]
To HDMI 0
HDMI1_CLK-[7]
HDMI1_CLK+[7]
HDMI1_D0-[7]
HDMI1_D0+[7]
HDMI1_D1-[7]
HDMI1_D1+[7]
HDMI1_D2-[7]
HDMI1_D2+[7]
HDMI1_DDC_SDA[7]
HDMI1_DDC_SCL[7]
HOTPLUG1[7]
HDMI#_SDA[7]
HDMI#_SCL[7]
HDMI0_CON5V#[7]
To Tuner
TUN_I F-[ 12]
TUN_I F+[12]
M_SDA[12]
M_SCL[12]
ATV_IF_AGC[ 12]
To Keypad
IRRX[13]
LEDG[13]
LSADC1[13]
LSADC0[13]
LEDR[13]
To Power
POWER_ON_LV2[14]
USB0_DM[10]
USB0_DP[10]
DDR_POWER
D1V1
TEDP
TEDN
TECLKP
TECLKN
TECP
TECN
TEBP
TEBN
TEAP
TEAN
TODP
TODN
TOCLKP
TOCLKN
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN
BL_EN
PANEL_EN
BL_ADJ
LR_IN
3D_EN
MEMC_RS T
To HDMI 3,4
HDMI#_CLKHDMI#_CLK+
HDMI#_D0HDMI#_D0+
HDMI#_D1HDMI#_D1+
HDMI#_D2HDMI#_D2+
HDMI_CEC
HDMI#_DDC_SDA
HDMI#_DDC_SCL
HOTPLUG#
HDMI2_CLKHDMI2_CLK+
HDMI2_D0HDMI2_D0+
HDMI2_D1HDMI2_D1+
HDMI2_D2HDMI2_D2+
HDMI2_DDC_SDA
HDMI2_DDC_SCL
HDMI2_HPD_CBU S
MHL_IN
MHL_IN[7]
HDMI_MHL_SEL
HDMI2_CON5V#
HDMI1_CLKHDMI1_CLK+
HDMI1_D0HDMI1_D0+
HDMI1_D1HDMI1_D1+
HDMI1_D2HDMI1_D2+
HDMI1_DDC_SDA
HDMI1_DDC_SCL
HOTPLUG1
HDMI#_SDA
HDMI#_SCL
HDMI0_CON5V#
TUN_IF TUN_IF +
M_SDA
M_SCL
ATV_IF_AGC
IRRX
LEDG
LSADC1
LSADC0
LEDR
POWER_ON_LV2
USB0_DM
USB0_DP
C43910UF 6.3V 20%
C44010UF 6.3V 20%
DGND
FB401
1 2
120R 3A
FB402
1 2
120R 3A
HDMI1_DDC_SDA
HDMI1_DDC_SCL
C441100N 16V
C442100N 16V
CORE_1V1
C45610UF 6.3V 20%
C443100N 16V
C45710UF 6.3V 20%
DGND
To Video input
To Bathroom
To EEPROM
EEPROM_WP
To Ambiglow
PD_BATH
To AMP
C444100N 16V
C445100N 16V
C45810UF 6.3V 20%
C459100N 16V
VGA_DDC_SCL
VGA_DDC_SCL[6]
VGA_DDC_SDA
VGA_DDC_SDA[6]
VGA_HS
VGA_HS[6]
VGA_VS
VGA_VS[6]
VGA_B+
VGA_B+[6]
VGA_B-
VGA_B-[6]
VGA_G+
VGA_G+[6]
VGA_R+
VGA_R+[6]
Hotel_Power_ON
Hotel_Power_ON
AV1_CVBS+
AV1_CVBS+[6]
VIN_A0-
VIN_A0-[6]
EEPROM_WP
PD_BATH
AMP_MUTE
AMP_MUTE[9]
SPK_R
SPK_R[9]
SPK_L
SPK_L[9]
To Ethernet
Ether_TxP
Ether_TxP[11]
Ether_TxN
Ether_TxN[11]
Ether_RxP
Ether_RxP[11]
Ether_RxN
Ether_RxN[11]
To Flash ROM
N_WP#/SPI_WP#
N_WP#/SPI_WP#[4]
N_ALE/SPI_SDO
N_ALE/SPI_SDO[4]
N_CLE/SPI_SCLK
N_CLE/SPI_SCLK[4]
N_WE#/SPI_DI
N_WE#/SPI_DI[4]
N_CE0#
N_CE0#[4]
N_RE#
N_RE#[4]
N_RDY
N_RDY[4]
SPI_CS#
SPI_CS#[4]
N_DATA0
N_DATA0[4]
N_DATA1
N_DATA1[4]
N_DATA2
N_DATA2[4]
N_DATA3
N_DATA3[4]
N_DATA4
N_DATA4[4]
N_DATA5
N_DATA5[4]
N_DATA6
N_DATA6[4]
N_DATA7
N_DATA7[4]
AV_OUT
AV_OUT[8]
UART_RX1
UART_RX1[5]
UART_TX1
UART_TX1[5]
ARC
ARC[8]
C431 15pF 50V
PLL_GND
C432 15pF 50V
M3V3 ETN_1V1
ETN_3V3
FB412
1 2
300R
M3V3 LVDS_3V3
R401
0R05 1/10W
C446100N 16V
C447100N 16V
C460100N 16V
A3V3
C47410UF 6.3V 20%
AGND
C464100N 16V
C462100N 16V
C461100N 16V
C463100N 16V
To DTMB HD2311
To Audio in/out
VGA_L[6]
VGA_R[6]
PD_BATH[6]
AV_IN_L[6]
AV_IN_R[6]
AVOUT_R[8]
AVOUT_L[8]
To Video input
BB_GND
C424,C425 Close
to SoC Pin
R410
NC/0R05 OHM
CORE_1V1
C433100N 16V
AGND
D3V3 V33POR
C401100N 16V
DGND
FB411
1 2
300R
FB416
1 2
NC/300R
M3V3
1 2
300R
VGA_L
VGA_R
FB413
1 2
PD_BATH
AV_IN_L
AV_IN_R
AVOUT_R
AVOUT_L
VDD33A_MAIN
100N 16VC420
1UF 10VC421
AGND
VDD33A_MAIN
R409 0R05 OHM
12
X401
27MHz
C434100N 16V
AGND
FB409
300R
DGND
VDD33A_MAINM3V3
C448100N 16V
C4492.2UF 6.3V
AGND
IO_3V3
C466100N 16V
C465100N 16V
DGND
CORE_1V1
R407 0R05 OHM
AGND
SPK_L
SPK_R
VCM_BB
AVOUT_L
AVOUT_R
C428 10U F 6.3V 20%
TUN_IFTUN_IF+
ETN_1V1
ETN_3V3
ETN_1V1
ATV_IF_AGC
M_SCL
M_SDA
CORE_1V1
XOUT
XIN
1 2
PLL_GND
A3V3 AV33_HDMI
FB410
1 2
300R
C437100N 16V
VDD33A_MAIN
C4512.2UF 6.3V
C450100N 16V
AGND
AV_IN_L
AV_IN_R
PD_BATH
MEMC_RS T
VGA_L
VGA_R
2.2UF 6.3VC424
AGND
XIN
XOUT
300R
AV_OUT
2.2UF 6.3V C 413
2.2UF 6.3V C414
2.2UF 6.3V C416
2.2UF 6.3V C417
2.2UF 6.3V
2.2UF 6.3V
2.2UF 6.3V C425
2.2UF 6.3V C426
2.2UF 6.3V C427
C429 1U F 10V
C430 1U F 10V
Ether_TxP
Ether_TxN
Ether_RxP
Ether_RxN
USB0_DM
USB0_DP
R408 0R05 OHM
FB414
DGND
1 2
AGND
C4382.2UF 6.3V
300R
HS401
HEAT SINK
AGND
VDD33A_STB
CORE_1V1
AV1_CVBS+
VIN_A0-
47NF 16VC403
47NF 16VC404
DGND
C402 10UF 6.3V 20%
173
175
174
172
176
177

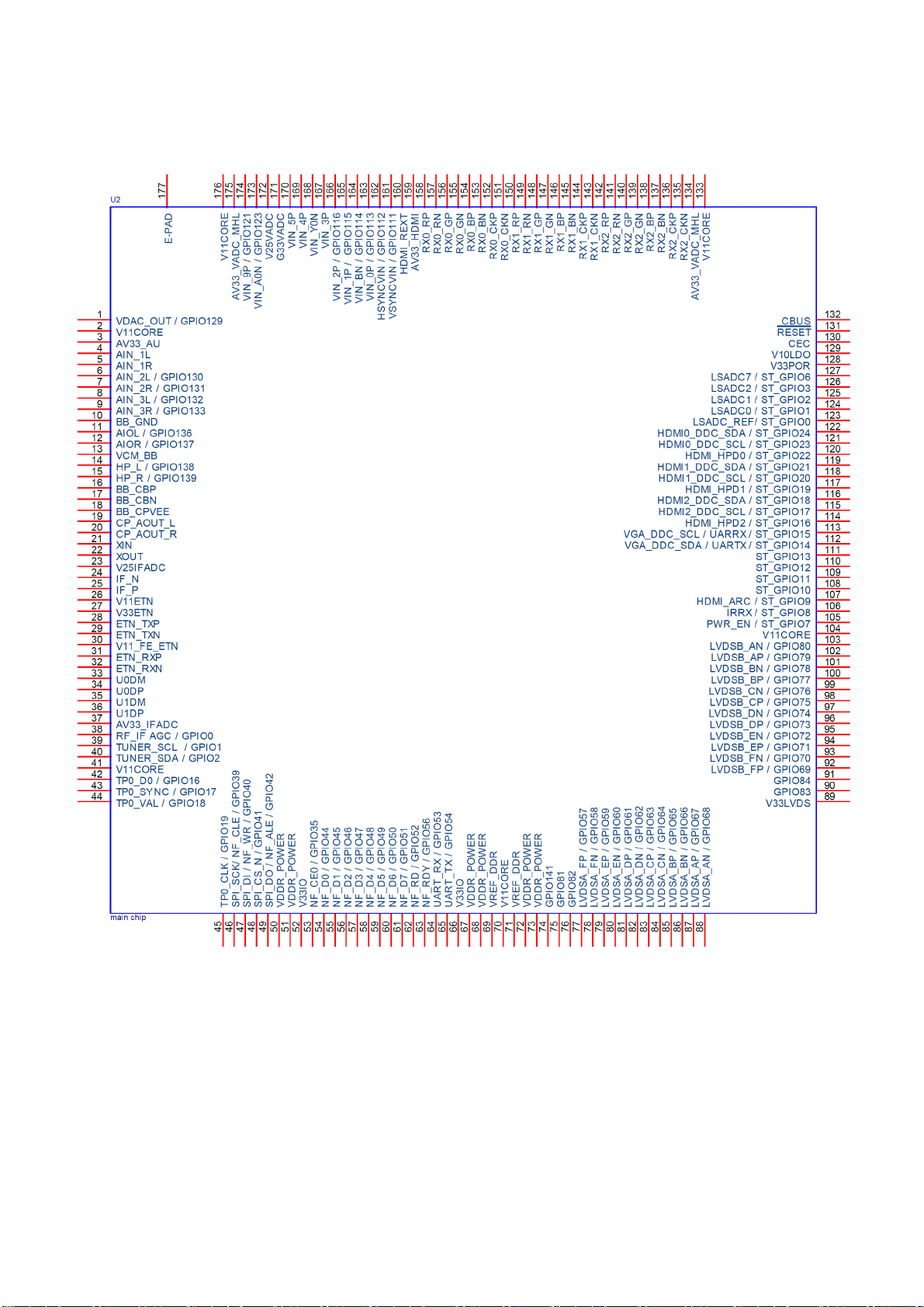

U401
E-PAD
V11CORE
AV33_VADC_MHL
VIN_9P / GPIO121
1
2
3
4
5
6
7
8
9
BB_GND
10
C419
11
12
C418
13
14
15
16
17
18
19
20
21
22
23
IF_N
24
IF_P
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
RTD2644DD
C492NC/10uF 25V
FB415
VIN_A0N / GPIO123
VDAC_OUT / GPIO129
V11CORE
AV33_AU
AIN_1L
AIN_1R
AIN_2L / GPIO130
AIN_2R / GPIO131
AIN_3L / GPIO132
AIN_3R / GPIO133
BB_GND
AIOL / GPIO136
AIOR / GPIO137
VCM_BB
HP_L / GPIO138
HP_R / GPIO139
BB_CBP
BB_CBN
BB_CPVEE
CP_AOUT_L
CP_AOUT_R
XIN
XOUT
V25IFADC
IF_N
IF_P
V11ETN
V33ETN
ETN_TXP
ETN_TXN
V11_FE_ETN
ETN_RXP
ETN_RXN
U0DM
U0DP
U1DM
U1DP
AV33_IFADC
RF_IF AGC / GPIO0
TUNER_SCL / GPIO1
TUNER_SDA / GPIO2
V11CORE
TP0_D0 / GPIO16
TP0_SYNC / GPIO17
TP0_VAL / GPIO18
TP0_CLK / GPIO1945SPI_SCK/ NF_C LE / GPIO3946SPI_DI / N_WR / GPIO4047SPI_CS_N / GPIO4148SPI_DO / N_ALE / GPIO4249VDDR_POWER50VDDR_POWER51V33IO52NF_CE0 / GPI O3553NF_D0 / GPI O4454NF_D1 / GPI O4555NF_D2 / GPI O4656NF_D3 / GPI O4757NF_D4 / GPI O4858NF_D5 / GPI O4959NF_D6 / GPI O5060NF_D7 / GPI O5161NF_RD / GPIO5262NF_RDY / GPI O5663UART_RX / GPIO5364UART_TX / GPIO5465V33IO66VDDR_POWER67VDDR_POWER68VREF_DDR69V11CORE70VREF_DDR71VDDR_POWER72VDDR_POWER73GPIO14174GPIO8175GPIO8276LVDSA_FP / GPIO5777LVDSA_FN / GPIO5878LVDSA_EP / GPIO5979LVDSA_EN / GPIO6080LVDSA_DP / GPIO6181LVDSA_DN / GPIO6282LVDSA_CP / GPIO6383LVDSA_CN / GPIO6484LVDSA_BP / GPIO6585LVDSA_BN / GPIO6686LVDSA_AP / GPIO6787LVDSA_AN / GPIO68
SPI_CS#
N_WE#/SPI_DI
N_CLE/SPI_SCLK
N_ALE/SPI_SDO
VDD33A_STB
VDD33A_STBA3V3
C4532.2UF 6.3V
C452100N 16V
C454100N 16V
AGND
AGND
171
V25VADC
G33VADC
DDR_POWER
DDR_POWER
DGND
AGND
AV33_HDMI
AGND
R4020R05 1/10W
R4036.2K 1%
VGA_G+
VGA_B-
VGA_R+
VGA_B+
VGA_VS
VGA_HS
47NF 16VC411
47NF 16VC410
47NF 16VC415
47NF 16VC409
166
168
164
165
170
169
167
VIN_5P
VIN_4P
VIN_3P
VIN_Y0N
VIN_2P / GPIO116
VIN_BN / GPIO114
VIN_1P / GPIO115
N_DATA4
N_DATA2
N_DATA3
N_DATA1
N_DATA0
N_CE0#
IO_3V3
C435100N 16V
R418
1K 1%
DDR_VERF
R421
1K 1%
C436100N 16V
C4552.2UF 6.3V
HDMI1_D2+
HDMI1_D2-
HDMI1_D1+
HDMI1_D1-
HDMI1_D0+
HDMI#_D1-
HDMI#_D0+
HDMI#_D1+
HDMI#_D2-
HDMI#_D2+
HDMI#_CLK-
HDMI#_D0-
HDMI#_CLK+
HDMI_REXT
161
163
162
160
152
151
154
146
159
158
156
153
150
148
157
155
149
147
RX0_BP
RX1_BP
RX0_RP
RX0_GP
RX0_BN
RX1_RP
RX1_GP
RX0_RN
RX0_GN
RX1_RN
RX1_GN
RX0_CKP
RX0_CKN
AV33_HDMI
HDMI_REXT
VIN_0P / GPIO113
VSYNCVIN / GPI O111
HSYNCVIN / GPIO112
N_DATA6
N_DATA7
N_DATA5
DDR_VERF
DDR_VERF
N_RE#
N_RDY
BL_ADJ
ARC
IO_3V3
CORE_1V1
DDR_POWER
DDR_POWER
UART_RX1
UART_TX1
DGND
AGND
HDMI2_D2+
HDMI2_D2-
HDMI1_D0-
HDMI2_D1+
HDMI1_CLK+
HDMI2_D1-
HDMI1_CLK-
HDMI2_D0+
HDMI2_D0-
144
143
138
145
142
140
137
141
139
RX2_BP
RX1_BN
RX2_RP
RX2_GP
RX2_RN
RX2_GN
RX1_CKP
RX1_CKN
HDMI0_DDC_SDA / ST_GPIO24
HDMI0_DDC_SCL / ST_GPIO23
HDMI1_DDC_SDA / ST_GPIO21
HDMI1_DDC_SCL / ST_GPIO20
HDMI2_DDC_SDA / ST_GPIO18
HDMI2_DDC_SCL / ST_GPIO17
VGA_DDC_SCL / UARR X / ST_GPIO15
VGA_DDC_SDA / UARTX / ST_GPIO14
TOCLKP
TOCP
TOCN
TODN
TOCLKN
TODP
Hotel_Power_ON
LR_IN
PANEL_EN
CORE_1V1
VDD33A_STB
HDMI2_CLK+
HDMI2_CLK-
134
136
135
133
RX2_BN
RX2_CKP
RX2_CKN
V11CORE
AV33_VADC_MHL
LSADC7 / ST_GPIO6
LSADC2 / ST_GPIO3
LSADC1 / ST_GPIO2
LSADC0 / ST_GPIO1
LSADC_REF_ / ST_GPIO0
HDMI_HPD0 / ST_GPIO22
HDMI_HPD1 / ST_GPIO19
HDMI_HPD2 / ST_GPIO16
HDMI_ARC / ST_GPIO9
IRRX / ST_GPIO8
LVDSB_AN / GPIO80
LVDSB_AP / GPIO79
LVDSB_BN / GPIO78
LVDSB_BP / GPIO77
LVDSB_CN / GPIO76
LVDSB_CP / GPIO75
LVDSB_DN / GPIO74
LVDSB_DP / GPIO73
LVDSB_EN / GPIO72
LVDSB_EP / GPIO71
LVDSB_FN / GPIO70
LVDSB_FP / GPIO69
88
TOBN
TOAN
TOAP
TOBP
ST_GPIO13
ST_GPIO12
ST_GPIO11
ST_GPIO10
ST_GPIO7
V11CORE
V33LVDS
V10LDO
V33POR
GPIO84
GPIO83
HDMI2_HPD_CBU S
132
CBUS
131
RESET
130
R406 0R05 OHM
CEC
129
128
127
126
LSADC1
125
LSADC0
124
BL_EN
123
HDMI#_DDC_SDA
122
HDMI#_DDC_SCL
121
HOTPLUG#
120
HDMI1_DDC_SDA
119
HDMI1_DDC_SCL
118
HOTPLUG1
117
HDMI2_DDC_SDA
116
HDMI2_DDC_SCL
115
LEDG
114
VGA_DDC_SCL
113
VGA_DDC_SDA
112
MHL_IN
111
HDMI_MHL_SEL
110
AMP_MUTE
109
HDMI#_SDA
108
HDMI#_SCL
107
IRRX
106
POWER_ON_LV2
105
104
TEAN
103
TEAP
102
TEBN
101
TEBP
100
TECN
99
TECP
98
TECLKN
97
TECLKP
96
TEDN
95
TEDP
94
HDMI0_CON5V#
93
3D_EN
92
N_WP#/SPI_W P#
91
HDMI2_CON5V#
90
89
D3V3
R405
10K+-5%1/16W
RESET#
C477100N 16V
DGND
RESET#
HDMI_CEC
STB_1V0
V33POR
LEDR
EEPROM_WP
CORE_1V1
LVDS_3V3
Power On Latch
(Power-on-latch Pin don't use as input function)
PLL Enable (GPIO0 Pin 38)
0 : Disable PLL
1 : Enable PLL
HIF_Selection_n (GPIO42 Pin 49)
0 : HIF Enable
1 : HIF Disable
EJTAG (STGPIO11 Pin 109)
0 : enable
1 : disable
ROM boot (GPIO35 Pin 53)
0 : boot from ROM
1 : don't boot from ROM
FLASH_TYPE_bit0 (GPIO45 Pin 55)
0 : NAND
1 : SPI
test mode (STGPIO7 Pin105)
0 : enable
1 : disable
RANDOM_ACCESS_MODE (GPIO48 Pin 58)
0 : disable
1 : enable
ECC_bit0 (GPIO44 Pin 54)
0 : 6 bit
1 : 12 bit
PAGE_SIZE_bit0 (GPIO46 Pin 56)
PAGE_SIZE_bit1 (GPIO47 Pin 57)
1
DGND
2
DGND
0 : 2K
1 : 4K
2 : 8K
Reserved for debug
30
ST_GPIO11
ST_GPIO12
ST_GPIO19
ST_GPIO21
ST_GPIO20
(GPIO39 Pin46)
Close to Pin
V10LDO(STB)
STB_1V0
C412
10UF 6.3V 20%
DGND
ATV_IF_AGC
N_ALE/SPI_SDO
AMP_MUTE
N_CE0#
N_DATA1
POWER_ON_LV2
N_DATA4
N_DATA0
N_DATA2
N_DATA3
N_CLE/SPI_SCLK
Didoe forward
voltage smaller
than 0.3V
For Layout
HDMI_CEC
R412 4.7K 1/16W
R413 NC/4.7K 1/16W
DGND
R414 4.7K 1/16W
R415 NC/4.7K 1/16W
R416 4.7K 1/16W
DGND
R417 NC/4.7K 1/16W
R419 NC/4.7K 1/16W
DGND
R420 4.7K 1/16W
DGND
R422 NC/4.7K 1/16W
R423 4.7K 1/16W
AGND
R424 4.7K 1/16W
R425 NC/4.7K 1/16W
AGND
1
R426 NC/4.7K 1/16W
R427 4.7K 1/16W
AGND
R428 NC/4.7K 1/16W
R429 4.7K 1/16W
R430 NC/4.7K 1/16W
AGND
R431 4.7K 1/16W
R432 NC/4.7K 1/16W
AGND
R433 4.7K 1/16W
AGND
D3V3
12
D401
RB551V-30_R1_00001
R404
27K 1/16W 1%
M3V3
11
M3V3
11
D3V3
1
M3V3
M3V3
1
D3V3
1
M3V3
M3V3
1
M3V3
1
M3V3
1
M3V3
AGND
Rev:B
R434
NC/4.7K 1/16W
R435
4.7K 1/16W
Default
1
1
1
0
1
1
0
0
0
0
T P V ( Top Victory Electronics Co . , Lt d. )
絬 隔 瓜 絪 腹
Key Component
03. RTD2644i
Date
OEM MODEL
TPV MODEL
PCB NAME
Sheet
Size
D
Rev
B
称爹
称爹
>
of
110Monday, Dec ember 09, 2013
<
Page 31

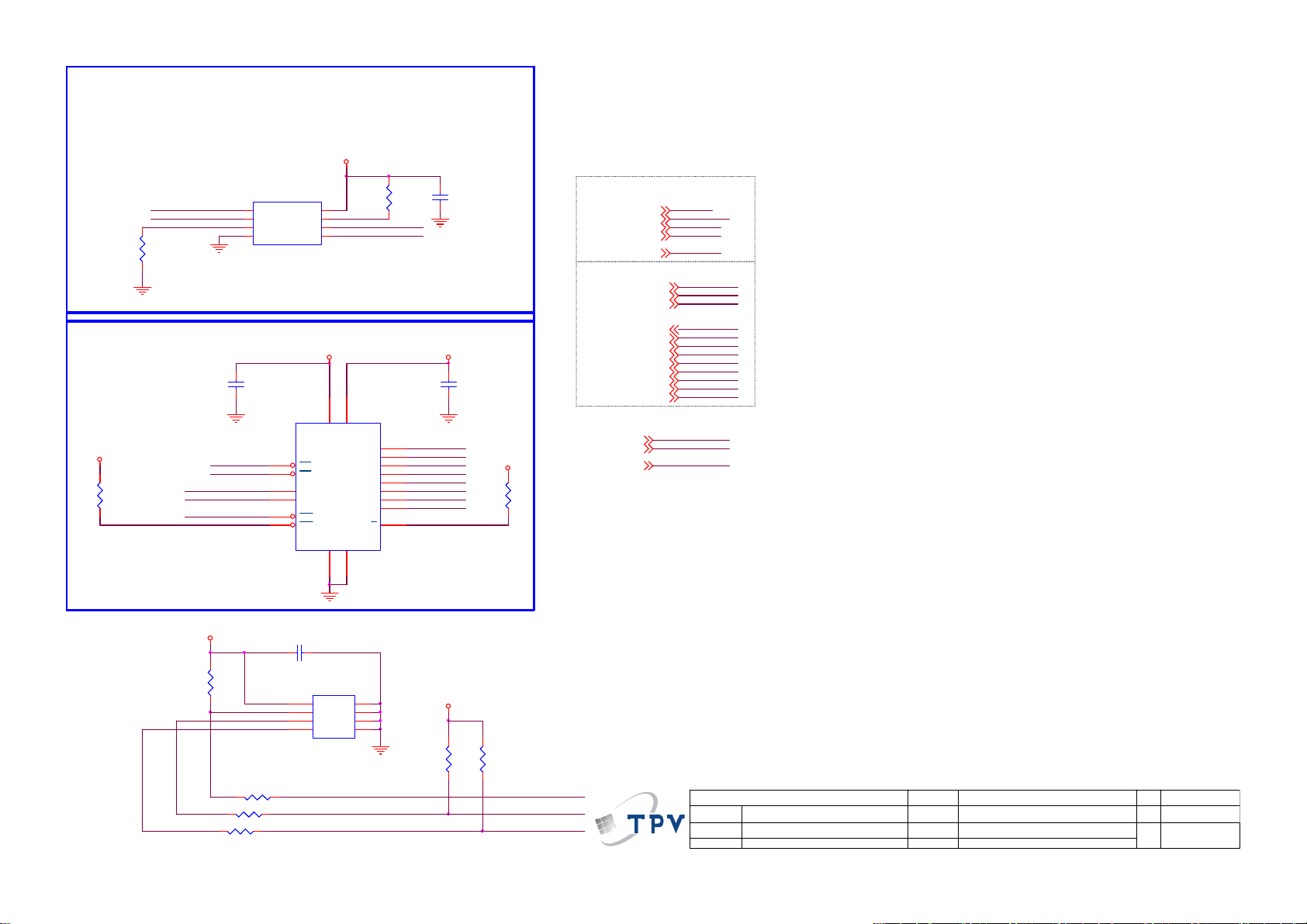

SPIFLASH
M3V3
DGND
NAND
FLASH
M3V3
R439
NC/4.7K
DGND
1
2
3
C468
1UF 10 V
U402
CS#
VCC
SO/SIO1
HOLD#
WP#
SCLK
GND4SI/SIO0
NC/ W25Q64FVSSIG
8
RE
9
CE
16
CLE
17
ALE
18
WE
19
WP
8
7
6
5
M3V3
VDD12VDD
VSS
13
SPI_HOLD
N_CLE/SPI_SCLKN_WP#/SPI_WP#
N_ALE/SPI _SDO
U403
TC58NVG0S3ETA00
37
I/O0
I/O1
I/O2
I/O3
I/O4
I/O5
I/O6
I/O7
R/B
VSS
36
SPI_CS#
N_WE#/SPI_DI
R436
4.7K
DGND
N_RE#
N_CE0#
N_CLE/SPI_SCLK N_DATA5
N_ALE/SPI _SDO
N_WE#/ SPI_DI
N_WP#/ SPI_WP#
128M8
bit
DGND
D3V3
C478
29
30
31
32
41
42
43
44
7
R437
NC/4.7K
N_DATA0
N_DATA1
N_DATA2
N_DATA3
N_DATA4
N_DATA6
N_DATA7
N_RDY
⊙
C467
NC/ 100N 16V
DGND
M3V3
C469
1UF 10V
DGND
R440
4.7K
M3V3
SPIFlash
N_WE#/SPI_DI3
N_WP#/SPI_WP#3
N_ALE/SPI _SDO3
N_CLE/SPI_SCLK3
SPI_CS#3
NANDFlash
N_CE0#[3]
N_WE#/ SPI_DI[3]
N_RE#[3]
N_RDY[3]
N_DATA0[3]
N_DATA1[3]
N_DATA2[3]
N_DATA3[3]
N_DATA4[3]
N_DATA5[3]
N_DATA6[3]
N_DATA7[3]
M_SC L
M_SD A
EEPROM_WP
N_WE#/SPI_DI
N_WP#/SPI_WP#
N_ALE/SPI _SDO
N_CLE/SPI_SCLK
SPI_CS#
N_CE0#
N_WE#/ SPI_DI
N_RE#
N_RDY
N_DATA0
N_DATA1
N_DATA2
N_DATA3
N_DATA4
N_DATA5
N_DATA6
N_DATA7
I2C_SC L_EE
I2C_SD A_EE
EEPROM_WP
R470
4.7K
R471 100OHM
R472 100OHM
R473 100OHM
1UF 10V
U404
8
A0
VCC
7
A1
WP
6
A2
SCL
5
GND
SDA
AT24C02C-SSHM-T(CU)
1
2
3
4
DGND
R474
4.7K
D3V3
R475
4.7K
EEPROM_WP
I2C_SC L_EE
I2C_SD A_EE
31
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date

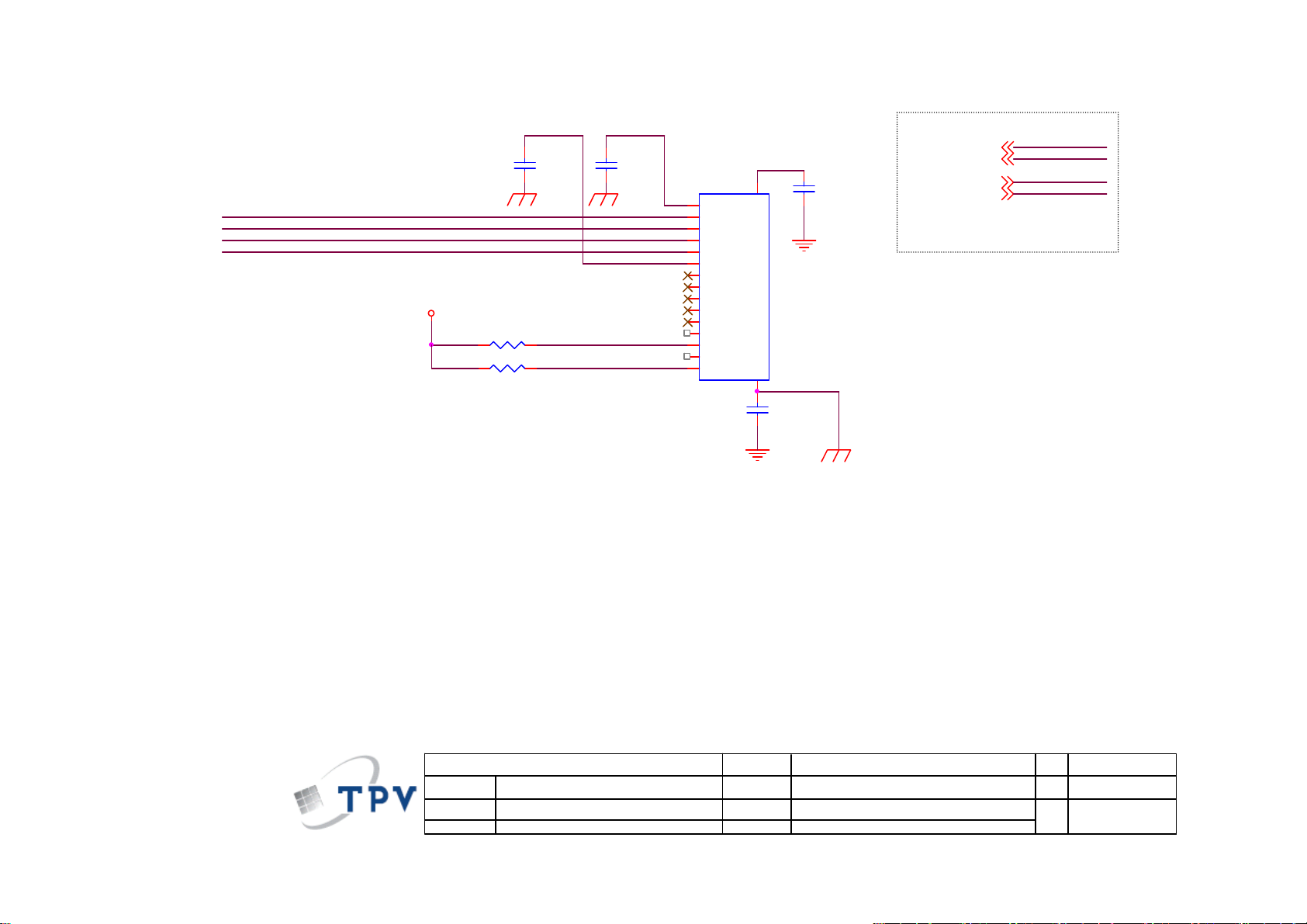

04. FLASH
OEM MO DEL
TPV MO DE L
PCB NAME
Sheet
B
Size
B
Rev
称爹
称爹
>
110Monday, Decem ber 09, 2013
of
<
Page 32

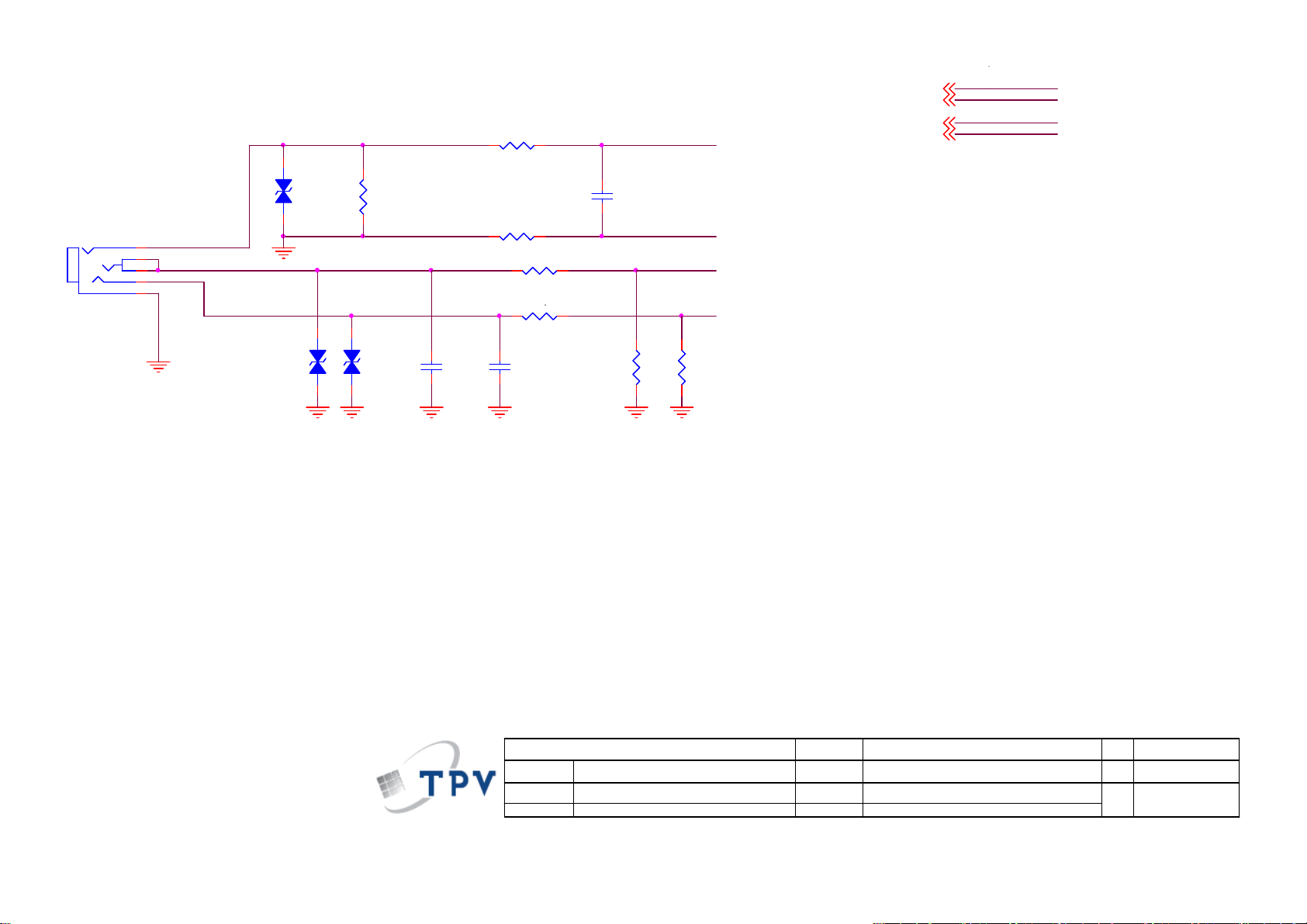

CN101
CONN
AV IN
3
5
4
2
1
AGND
AV1_CVBS_IN
AV_IN_L+
AV_IN_R+
ZD101
MLVG0402
1 2
AGND
ZD102
MLVG0402
R101
75OHM +-5% 1/10W
12
12
ZD103
MLVG0402
AGND
Closeto
Connector
R102 0R05 1/10W
EMI
R103 0R05 1/10W
R104 6K8 1/10W 5%
R105 6K8 1/10W 5%
C102
470pF 50V
C103
470pF 50V
AGNDAGND AGND
AV1_CVBS+
AV1_CVBS+
C101
NC/47pF 50V
R106
10K
AGNDAGND
VIN_A0-
AV_IN_L
AV_IN_R
AV_IN_R
R107
10K
AV1_CVBS+[3]
VIN_A0-[3]
AV_IN_L[3]
AV_IN_R[3]
AV1_CVBS+
VIN_A0-
AV_IN_L
AV_IN_R
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date

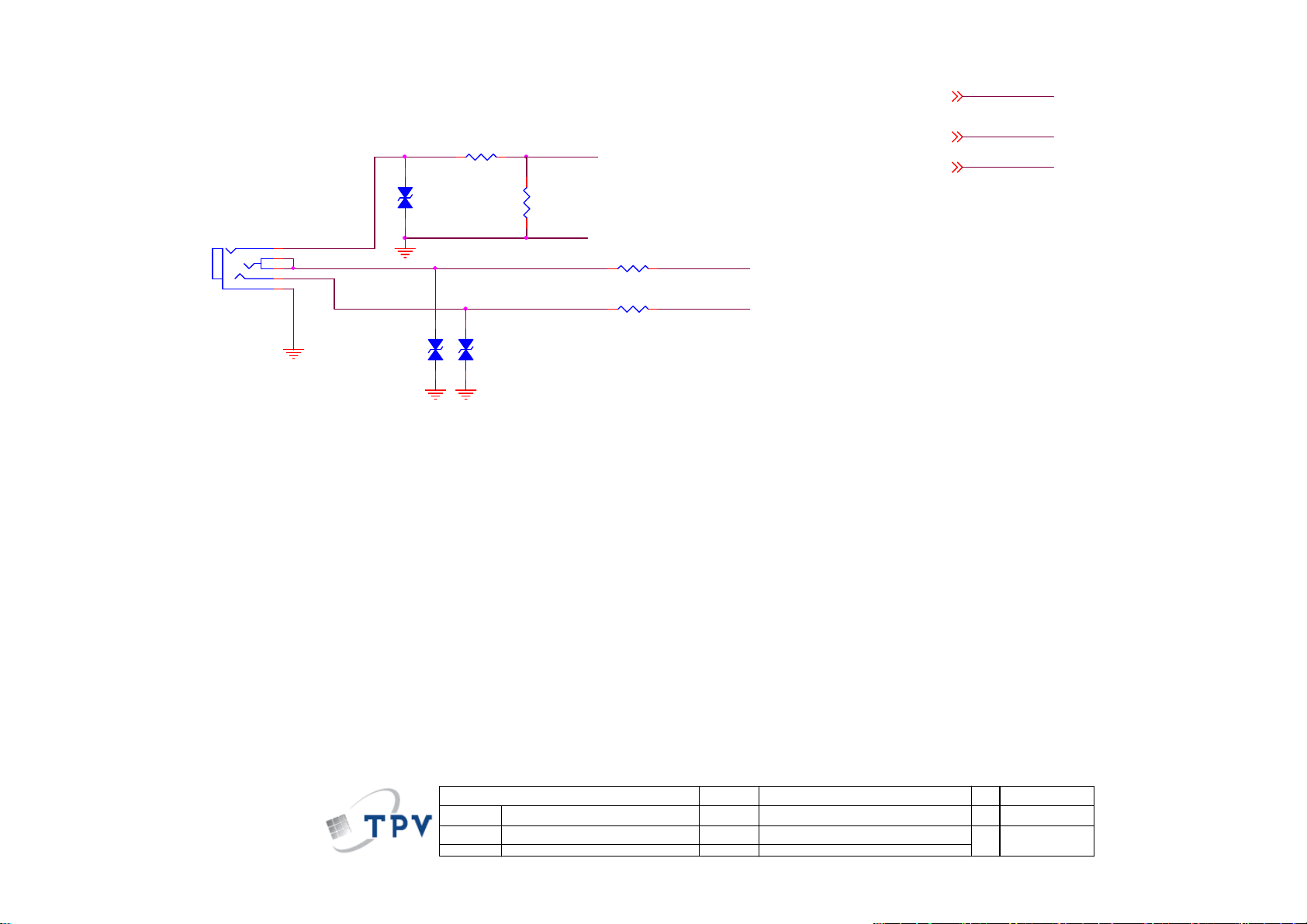

05. AV1 CVBS
32
OEM MOD E L
TPV MOD EL
PCB NAME
Sheet
of
110Monday, Decem ber 09, 2013
Size
Rev
称爹
<
B
B
称爹
>
Page 33
VGAVi deo
VGA_B+[3]
Input
VGA_B-[3]
VGA_G+[3]
VGA_R+[3]
VGA_HS[3]
VGA_VS[3]
UART0
VGA_DDC _SCL[3]
VGA_DDC _SDA[3]
VGA_B+
VGA_BVGA_G+
VGA_R+
VGA_HS
VGA_VS
VGA_DDC_SCL
VGA_DDC_SDA
VGA/YPbPr/AV2Audio
Input
CN103
2
3
PHONEJ ACK
VGA_CON5V
VGA_DDC_SCL
VGA_VS
VGA_HS
VGA_DDC_SDA
AGND
R122
10K
1
12
ZD107
MLVG0402
AGND
AGND
D_5V
D101
BAT54C
VGA_5V
R123
10K
C110
22P 50V
AGND AGNDAGND
AGND
1
I/O1
2
VGA_DDC _SCL
GND
I/O23I/O3
12
ZD108
MLVG0402
VGAVideo
Input
R127 100OHM R128 100OHM
R129 100OHM
C111
10PF 50V
U102
6
I/O4
VGA_5V
5
VDD
4
AOZ8105CI
VSVGA_DDC _SDA
HS
C107
470pF 50V
AGND
R132
2.2K OHM 1%
R117 6K8 1/10W 5%
R118 6K8 1/10W 5%
R119
C108
470pF 50V
AGND AGND
R172 100OHM
R171 100OHM
UART_RX1
R133
2.2K OHM 1%
R135 10K
VGA_RIN
1
VGA_GIN
2
AGND
10K 1/10W
AGND
VGA_SCL
VS
HS
VGA_SDA
R131 100OHM
D3V3
U103
6
I/O1
I/O4
VGA_5V
5
GND
VDD
VGA_BIN
4
I/O23I/O3
AOZ8105CI
CN104
AGND
VGA&YPbPr&AV2 _CVBS +L/ R
sharethesameconne ctor
VGA_R
VGA_L
R120
10K 1/10W
AGND
5
15
10
4
14
9
3
13
12
11
12
ZD120MLVG0402
17 16
AGND
8
2
7
1
6
CONN
VGA_BIN-
VGA_GIN-
VGA_RIN-
AGND
12
VGA_CON5V
ZD121MLVG0402
AGND
AGND
AGND
UART_TX1
VGA_BIN
VGA_GIN
VGA_RIN
R124
10K
D3V3
AGND
AGND
AGND
VGA_ L
VGA_L[3]
VGA_R[3]
UART1
UART_TX1[3]
UART_RX1[3]
R121 100OHM
R125
75OHM +-5% 1/10W
R126 100OHM
R130 100OHM
R134
75OHM +-5% 1/10W
R136 100OHM
R137 100OHM
R138
75OHM +-5% 1/10W
R139 100OHM
Close toMainChip
VGA_L
VGA_R
UART_TX1
UART_RX1
C109
5PF 50V
C112
5PF 50V
C113
5PF 50V
VGA_B+
VGA_B-
VGA_G+
VGA_B-
VGA_R+
VGA_B-
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
06. VG A/YPb Pr/AV 2 CVBS
Date
33
OEM MODEL
TPV MO DEL
PCB NAME
Sheet
12Monday, D ecember 09, 2013
of
Size
Rev
称爹
Custom
B
<
称爹
>
Page 34
20
SHLD0
22
SHLD2
23
SHLD3
21
SHLD1
R516
0R05 OHM
R520 4K7 1/16W 5%
123Q502
DGND
LMBT3906LT1G
R519
1K 1/16W
C503
NC/100N 16V
HDMI0
HDMI#_D2+3
HDMI#_D2-3
HDMI#_D1+3
HDMI#_D1-3
HDMI#_D0+3
HDMI#_D0-3
HDMI#_CLK+3
HDMI#_CLK-3
HDMI#_DDC_SCL3
HDMI#_DDC_SDA3
HOTPLUG#3
HDMI_CEC3
HDMI1
HDMI1_D2+3
HDMI1_D2-3
HDMI1_D1+3
HDMI1_D1-3
HDMI1_D0+3
HDMI1_D0-3
HDMI1_CLK+3
HDMI1_CLK-3
HDMI1_DDC_SCL3
HDMI1_DDC_SDA3
HDMI2
HDMI2_DDC_SCL3
HDMI2_DDC_SDA3
HDMI#_D2+
HDMI#_D2HDMI#_D1+
HDMI#_D1HDMI#_D0+
HDMI#_D0HDMI#_CLK+
HDMI#_CLK-MHL_I N
HDMI#_DDC_SCL
HDMI#_DDC_SDA
HOTPLUG#
HDMI_CEC
HDMI1_D2+
HDMI1_D2HDMI1_D1+
HDMI1_D1HDMI1_D0+
HDMI1_D0HDMI1_CLK+
HDMI1_CLKHDMI1_DDC_SCL
HDMI1_DDC_SDA
HDMI2_D2+
HDMI2_D2+3
HDMI2_D2-
HDMI2_D2-3
HDMI2_D1+
HDMI2_D1+3
HDMI2_D1-
HDMI2_D1-3
HDMI2_D0+
HDMI2_D0+3
HDMI2_D0-
HDMI2_D0-3
HDMI2_CLK+
HDMI2_CLK+3
HDMI2_CLK-
HDMI2_CLK-3
HDMI2_DDC_SCL
HDMI2_DDC_SDA
HOTPLUG1
HOTPLUG13
VBUS
DGND
HDMI#_SDA
HDMI#_SDA3
HDMI#_SCL
HDMI#_SCL3
M3V3
HDMI0_CON5V#
DGND
Make on board
HDM I1
HDMI1_CON5V
HDMI1_DDC_SCL
HDMI1_DDC_SDA
R525 560K
R534
1M 1/16W
HOTPLUG1
ARC[3,5]
HDMI2_HPD_CBUS[3]
HDMI0_CON5V#[3]
HDMI2_CON5V#[3]
Using ST GPIO
MHL_I N[3]
HDMI_MHL_SE L[3,5]
Make on board
D_5V
DGND
D502
132
BAT54C
R501
R504
4.7K
4.7K
HDMI1_DDC_SCL#
R508 100OHM
HDMI1_DDC_SDA#
R510 100OHM
DGND DGND
HDMI1_CON5V HDMI2_CON5V
R513
R512
1K 1%
47K
R514
Q501
10K
MMBT390 4
DGND
ARC
HDMI2_HPD_CBUS
HDMI0_CON5V#
HDMI2_CON5V#
MHL_IN
High: with MHL cable
MHL_IN
Low : without MHL cable
HDMI_MHL_SEL
HDMI_MHL_SEL: 1 (HDMI)
HDMI_MHL_SEL: 0 (MHL)
MHL power control
VBUS
C507
100N16V
DGND
DGND
HDMI1_D2+
HDMI1_D2HDMI1_D1+
HDMI1_D1HDMI1_D0+
HDMI1_D0HDMI1_CLK+
HDMI1_CLKHDMI_CEC
HDMI0_CON_PIN14
12
12
12
ZD501
ZD509
ZD510
MLVG0402
MLVG0402
MLVG0402
DGND
CBUS & HPD pin share
HDMI: HPD
MHL : CBUS
D5V_STB
U504
1
5
VOUT
VIN
2
GND
4
OCB3EN
APL3551CBI-TRG
MHL_I N
CN501
SHLD0
1
TMDSD2+
2
DSHLD0
SHLD2
3
TMDSD2-
4
TMDSD1+
5
DSHLD1
6
TMDSD1-
7
TMDSD0+
8
DSHLD2
9
TMDSD0-
10
TMDSC+
11
CSHLD0
12
TMDSC-
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
VCC5
SHLD3
19
HPD
SHLD1
HDMI
C506
1uF 10V
R528
1K
DGND
HDM I0
20
22
23
21
DGND
HDMI2_CON5V
HDMI2_DDC_SCL
HDMI2_DDC_SDA
HDMI2_CON5V#
AC off EDID
solution
without
EEPROM
132
R505
4.7K
C502
R502
100N 16V
300K
D_5V
D503
DGND
BAT54C
R506
4.7K
R529 56 0R
R530
1K 1/16W
DGND
DGND
R509 100OHM
R511 100OHM
R527
200OHM1/16W
DGND
R526
100R
hotplug/CBUS control
R517
NC/4.7K
R518 1K 1/16W 5%
HDMI_MHL_SEL
HDMI2_D2+
HDMI2_D2HDMI2_D1+
HDMI2_D1HDMI2_D0+
HDMI2_D0HDMI2_CLK+
HDMI2_CLK-
HDMI_CEC
HDMI2_DDC_SCL#
HDMI2_DDC_SDA#
HDMI2_HPD_CBUS
12
DGND
C505
100N16V
12
R523
R524
12
ZD502
ZD511
ZD512
MLVG0402
MLVG0402
MLVG0402
D_5V
10K
39K 1/16W
Q503
LMBT3904LT1G
DGND
CN502
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
HDMI0_CON_PIN14ARC
DGNDDGND
HDMI2_CON5V
TMDSD2+
DSHLD0
TMDSD2TMDSD1+
DSHLD1
TMDSD1TMDSD0+
DSHLD2
TMDSD0TMDSC+
CSHLD0
TMDSCCEC
NC
SCL
SDA
DDC_GND
VCC5
HPD
HDMI
R515
4.7K
HDMI2_HPD_CBUS
FB502
1 2
120R
10UF 10V
M3V3_TMDS
M3V3_TMDS
C512
C515
C514
C517
C513
100N16V
DGND
DGND
M3V3_TMDS
C522
1UF 10% 16V
R538
100K 1/10W 1%
DGND
C516
100N16V
100N16V
100N16V
100N16V
DGND
R536
499 +-1% 1/10W
DGND
M3V3_TM DS
DGND
RESET
M3V3_TMDS
HOTPLUG#
R540 100K 1/16W
R539NC/22KOHM 1/10W
DGND
HDMI#_D0+
HDMI_SCL
HDMI#_D2-
HDMI_SDA
HDMI#_CLK+
HDMI#_D1-
HDMI#_CLK-
HDMI#_D2+
HDMI#_D1+
HDMI#_D0-
M3V3_TMDS
HDMI#_DDC_SCLHDMI4_DDC_SD A
HDMI#_DDC_SDA
DGND
47
41
37
40
45
44
33
38
36
39
42
46
VSS
VCC
TX2P
TX1P
TX2M
TX1M
PCADR0
IT6633E-P
HDMI4_D0-
M3V3_TMDS
HDMI4_D1+
HDMI4_D1-
HDMI4_D0+
HDMI4_D2-
DGND
48
TX0P
TX0M43TXCP
TXCM
TXSCL
TXSDA
TXHPD
49
TXPWR5V
50
CHPD
51
CSDA
52
CSCL
53
CRXCM
54
CRXCP
55
CPWR5V
56
CRX0M
57
CRX0P
58
VSS
59
CRX1M
60
CRX1P
61
VCC
62
CRX2M
63
CRX2P
64
NC
BHPD1BSDA2BSCL3BRXCM4BRXCP5BRPWR5V6BRX0M7BRX0P8VSS9BRX1M10BRX1P11VCC12BRX2M13BRX2P
HDMI4_CLK+
HDMI4_CLK-
HDMI4_5V
HDMI4_DDC_SC L
HOTPLUG4
HOTPLUG3
HDMI3_DDC_SDA
HDMI3_DDC_SCL
HDMI3_CLKHDMI3_CLK+
HDMI3_5V
HDMI3_D0HDMI3_D0+
HDMI3_D1HDMI3_D1+
M3V3_TMDS
HDMI3_D2HDMI3_D2+
R537
100K 1/16W
DGND
DGND
R541 10 0OHM1/16W
HDMI_SCL
R542 100OHM1/16W
HDMI_SDA HDMI#_SDA
HDMI#_SCL
34
35
U511
PCSCL
PCSDA
32
NC
31
REXT
30
ARX2P
29
ARX2M
28
NC
27
ARX1P
26
ARX1M
25
VSS
24
ARX0P
23
ARX0M
22
VCC
21
ARXCP
20
ARXCM
19
ASCL
18
ASDA
17
RESET
AHPD
APWR5V
16
14
15
HDMI4_D2+
HDMI 2
HDMI3_CON5V
R532
4.7K
HDMI3_DDC_SCL HDMI3_DDC_SCL#
HDMI3_CON5V
HOTPLUG3
D504
132
DGND
DGND
R521
100K 1/16W
D_5V
BAT54C
R533
4.7K
R522 100OHM
R531 100OHM
R551
1K5 OHM 1/16W 1%
HDMI3_5V
3KOHM +- 5% 1/16W
DGND
CN503
20
ZD506
ZD507
MLVG0402
MLVG0402
SHLD0
1
TMDSD 2+
2
22
DSHLD0
SHLD2
3
TMDSD 2-
4
TMDSD 1+
5
DSHLD1
6
TMDSD 1-
7
TMDSD 0+
8
DSHLD2
9
TMDSD 0-
10
TMDSC +
11
CSHLD0
12
TMDSC -
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
23
VCC5
SHLD3
19
HPD
21
SHLD1
HDMI
DGND
HDMI3_D2+
DGND
HDMI3_D2HDMI3_D1+
HDMI3_D1HDMI3_D0+
HDMI3_D0HDMI3_CLK+
HDMI3_CLK-
HDMI3_DDC_SDA#HDMI3_DDC_SDA
12
12
R552
DGND
HDM I3
HDMI4_CON5V
HDMI4_DDC_SCL HDMI4_DDC_SCL#
HDMI4_DDC_SDA
HDMI4_CON5V
HOTPLUG4
132
R547
4.7K
D505
R544
100K 1/16W
BAT54C
R549
4.7K
DGND
DGND
D_5V
DGND
R546 100OHM
R548 100OHM
R553
1K5 OHM 1/16W 1%
HDMI4_5V
R554
3KOHM +-5% 1/16W
DGND
HDMI4_DDC_SDA#
DGND
HDMI4_D2+
HDMI4_D2HDMI4_D1+
HDMI4_D1HDMI4_D0+
HDMI4_D0HDMI4_CLK+
HDMI4_CLK-
12
CN504
20
SHLD0
1
TMDSD2+
2
22
DSHLD0
SHLD2
3
TMDSD2-
4
TMDSD1+
5
DSHLD1
6
TMDSD1-
7
TMDSD0+
8
DSHLD2
9
TMDSD0-
10
TMDSC+
11
CSHLD0
12
TMDSC-
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
23
VCC5
SHLD3
19
HPD
21
SHLD1
12
HDMI
ZD503
ZD504
MLVG0402
MLVG0402
DGND
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
07. HDMIx 2
Date
OEM MODEL
TPV MODEL
PCB NAME
Sheet
of
12Monday , December 09, 2013
D
Size
Rev
B
<
称爹
称爹
>
34
Page 35
AVOUT
AV_OUT
AV_OUT
AV OUT
CN105
CONN
AGND
R140 75OHM 1/16W
ZD109
MLVG0402
1 2
3
5
4
2
1
AGND
ZD105
MLVG0402
12
12
AGND AGN D
ZD104
MLVG0402
AV_OUT
R141
NC/10K 1/16W 5%
R142 10R 1/10W 5%
R143
10R 1/10W 5%
AVOUT_L
AVOUT_R
AVOUT_L
AVOUT_R
AVOUT_L
AVOUT_R
Closeto
Connector
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
08. SPDIF/Headphone
Date
35
OEM MODEL
TPV MOD EL
PCB NAME
Sheet
12Monday, Decem ber 09, 2013
of
Size
Rev
称爹
C
B
<
称爹
>
Page 36
AMP_
E
D_5V
R615
R608
SPK_R3
NC/ 10K 1/16W 5%
0R05 OHM
PVDD
1.2A Max
C624
1UF 10V
C626
1UF 10V
U601
PVCCL
PVCCL
BSPL
OUTPL
PGND
OUTNL
BSNL
BSNR
OUTNR
PGND
OUTPR
BSPR
PVCC
PVCC
29
28
27
26
25
24
23
22
21
20
19
18
C605 NC/ 220NF 25V
17
16
15
Ther ma l Pad
1
SDZ
2
FAULTZ
3
LINP
4
LINN
5
GAIN0
6
GAIN1
7
AVCC
8
AGND
9
GVDD
10
PLIMIT
11
RINN
12
RINP
13
NC
14
PBTL
AD52580
D_5V
R610
10K
D602BAS316WS
R613
1K
R607
100OHM
R611
1K 1/10W
10K
R616
R617
NC/0.05R
DGND
DGND
DGND
R609 100OHM
C630
NC/10NF 50V
DGND
R612
1K 1/10W
DGND
Q601
LMBT3904LT1G
AV_L_OUT#
DGND
R605 43K 1/ 16W
DGND
AV_R_OUT#
C631
NC/ 1UF 10 % 16V
C607
100N 16V
DGND
C623 1U F 10% 16V
C618 1U F 10% 16V
PVDD
R619
NC/ 10 OHM
A_VDD
C609
NC/ 1UF 10% 16V
DGND
R621 100K 1/ 16W
DGND
DGND
C616 1U F 10% 16V
C602 1U F 10% 16V
DGND
+12V_Audio
MUT
1 2
Low: Mute disablde
High: Mute enable
AMP_MUTE
D5V_STB
R601 10K
R604 10K
HS601
NC/HEAT SINK
FB603
120R 6A
D3V3
1
1
2
100UF 35V
DGND
R622
4.7K
Q602
LMBT3906LT1G
2 3
C612
+
100UF 16V
DGND
DGND
C632
C633
2A
+
+
100UF 35V
R623
4.7K
SPK_L3
DGND
C608 NC/ 220NF 25V
10OHM1/16W
DGND
C629 NC/ 220NF 25V
10OHM1/16W
C620 NC/ 220NF 25V
DGND
DGND
C625
100N 16V
DGND
R614
R602
R603
10OHM1/16W
R620
10OHM1/16W
C615
100N 16V
DGND
PVDD
C601
1N 50V
DGND DGND
L601
22uH
C606
330pF 50V
L602
22uH
C628 330pF 50V
L603
22uH
C621 330pF 50V
L604
22uH
C610
330pF 50V
C604
1N 50V
C627
10uF 16V
DGND
DGND
DGND
DGND
PVDD
DGND
C613
10uF 16V
DGND
DGND
DGND
DGND
C617
1uF
C619
1uF
C611
1uF
C622
1uF
Amp
SPK_R3
SPK_L3
AMP_MUTE[3]
L+
L-
R-
R+
4
3
2
1
DGND
DGND
SPK_R
SPK_L
AMP_MUTE
CN601
CONN
5 6
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
36
Date
09. AUDI O AMP
OEM MODEL
TPV MODEL
PCB NAME
Sheet
of
12Monday, D ecember 09, 2013
Size
Rev
称爹
B
B
称爹
>
<
Page 37

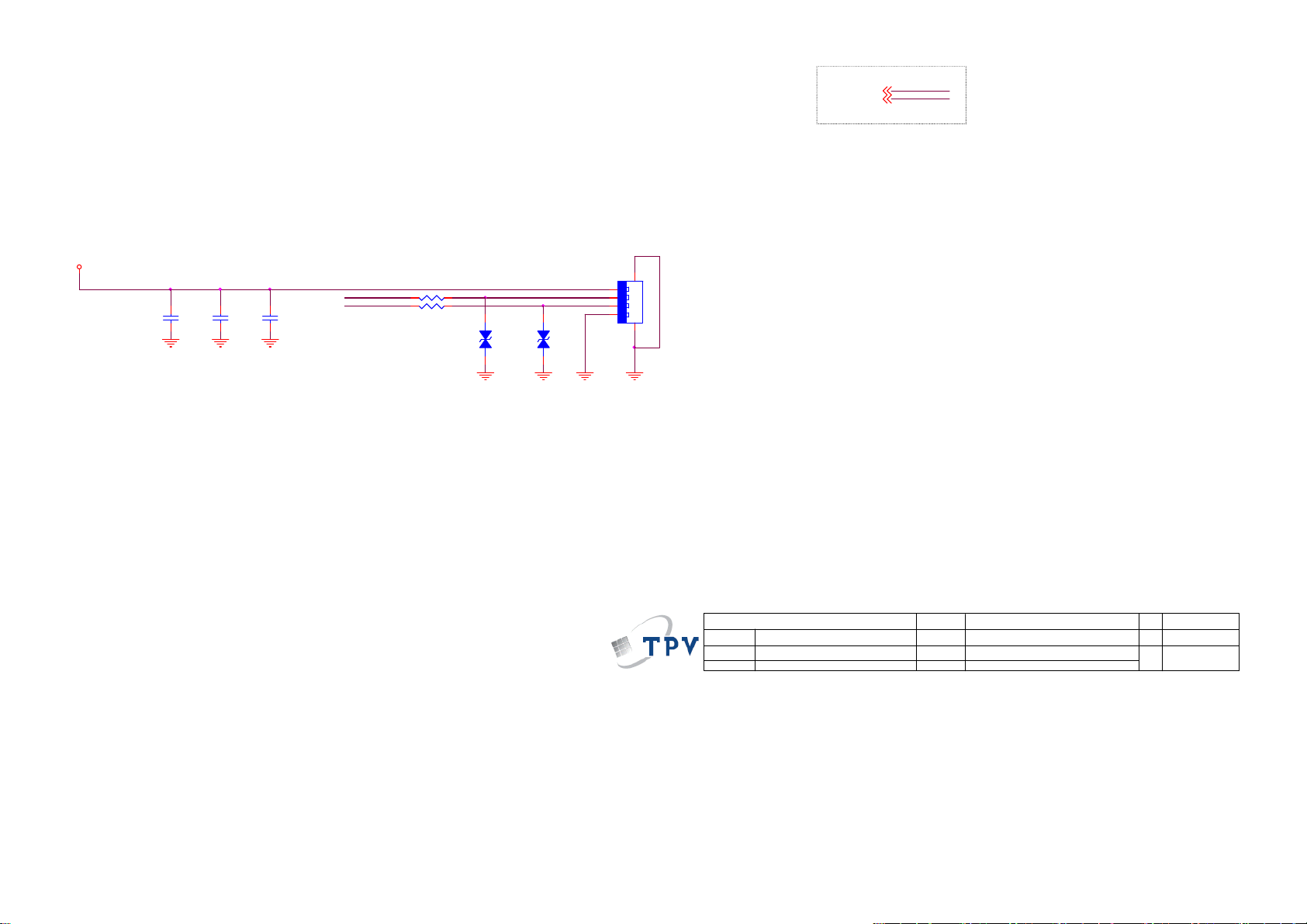

USB1
USB0_DM[3]
USB0_DP[3]
USB0_DM
USB0_DP
USB_5V
DGND
C120
10UF 10V
C119
10UF 10V
DGND DGND
C121
NC/100N 16V
USB0_DM
USB0_DP
R148 0R05 OHM
R149 0R05 OHM
CN108
1234
1
2
3
DGND
4
USB CONN
6 5
12
ZD114
NC/ MLVG0402
DGND DGND DGND
12
ZD115
NC/ MLVG0402
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
10. USB
OEM MO D EL
TPV MO D EL
PCB NAME
Sheet
B
Size
Rev
B
称爹
称爹
>
of
12Monday, D ecember 09, 2013
<
37
Page 38
Ethernet
TXVP Ether_TxP
TXVN Ether_TxN
RXVP Ether_RxP
RXVN Ether_RxN
trace : diffenentail 100 R
Layout Note:
Divide System Ground and Chassis
Ground.
Reserve capa citor for ESD te st.
M3V 3
C122
10NF 50V
GND_EARTH GND_EARTH
R152 510R 1/16W 5%
R153 510R 1/16W 5%
Ethernet DTE Device
Activity LED: Yellow
Link LED: Green
C123
10NF 50V
1
2
3
4
5
6
7
8
9
10
11
LED_Y +
LED_G+
RJ45 CONN+LED R/A 15P
12
13
14
15
CN109
16
TCT P1
TD+ P2
TD- P3
RD+ P4
RD- P5
RCT P6
NC P7
NC P8
NC P9
NC P10
NC P11
Y- P12
Y+ P13
G- P14
G+ P15
TH1
TH2
17
C125
1NF 500V
AGND GND_EARTH
AGND
C134
1NF 500V
Ethernet
Ether_RxN[3]
Ether_RxP[3]
Ether_TxN[3]
Ether_TxP[3]
Ether_RxN
Ether_RxP
Ether_TxN
Ether_TxP
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
11. Ethe rnet
38
OEM MOD E L
TPV MODEL
PCB NAME
Sheet
of
12Monday, December 09, 2013
Size
Rev
称爹
A
B
<
称爹
>
Page 39
C127
10UF 10V
AGND
300mA
C131
100N 16V
U101
VI3VO
GND14
4
AGND
TU1 01
TUNER
13
AGND
ANT
3.3V
SCL
SDA
GND
Xout
IF_N
IF_P
IF_AGC
TH110TH211TH312TH4
AIF+
AIF-
1
2
SCL_CAN
3
SDA_C AN
4
5
6
AIF-
7
AIF+
8
IF_AGC
9
C137 1UF 1 0V
C141
1UF 10V
300mA
Tuner3.3V
C126
+
C128
20PF
1UF 10V
C139
100UF 16V
C1331N 50V
AGND
L101
0.47uH
C13820PF
L102
0.47uH
C129
1N 50V
AGND
R167
NC/200R 1/16W 5%
C130
470pF 50V
TUN_IF+
TUN_IF-
3.3V_TUN ER
D_5V 3.3V_TUNER
I2C for Tuner
3.3V_TUN ER
R154 NC/4.7K
R155 NC/4.7K
close to main chip
C144
10PF 50V
AGND
C145
10PF 50V
AGND
AGND
C143
100N 16V
SCL_CAN
SDA_C AN
R158
100OHM
M_SC L
M_SD A
R159 100OHM
M_SC L
M_SD A
Close to Tuner
IF_AGC
AGND
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
C147
100N 16V
12. Tuner
3.3V_TUNER
2
C132
G1117-33T63Uf
R173
1K 1%
100N 16V
AGND
FB101
0R05OHM1/8W
Close main chip
U4001
R174
10K 1/16W 5%
C146
10NF 50V
AGND
OEM MODEL
TPV MO DE L
PCB NAME
Sheet
12Monday, December 09, 201 3
of
Main Chip <-->
TUN_IF+
TUN_IF-
ATV_IF_AGC
M_SD A
M_SC L
M3V3
R175
NC/ 6K8 1/10W 5%
ATV_IF_AGC
M_SD A
M_SC L
ATV_IF_AGC
Size
Rev
称爹
TUN_IF+
TUN_IF-
<
C
B
称爹
>
39
Page 40
D3V3
D3V3
R441
4K7 1/16W 5%
LEDR
D3V3
R444
4K7 1/16W 5%
LEDG
LEDG pull-High by 4.7k, near IC pin
D3V3
+12V_Panel
D_5V
12
12
12
FB403NC/ 600R/200m A
FB405600R/ 200mA
FB404600R/200mA
CN401
1
2
3
4
5
6
7
8
9
10
11
12
13
14
LED_R
LED_G
IRRX
LSADC0
LSADC1
LS_SCL
LS_SDA
LR_O
LMBT3906LT1G
LED_R
LMBT3906LT1G
LED_G
R452 100R 1/ 16W 5%
R453 100R 1/ 16W 5%
R454 N C/100R 1/16W 5%
R455 N C/100R 1/16W 5%
R456 100R 1/ 16W 5%
R446
200OHM1/16W
Q402
R443
200OHM1/16W
D3V3
Q401
D3V3
R4486.8K +-1% 1/ 16W
R4476.8K +-1% 1/ 16W
23
23
R449
NC/ 4.7K 1%
1
1
R450
NC/ 4.7K 1%
R442
4K7 1/16W 5%
R445
4K7 1/16W 5%
R451 100R
KEYPAD
LSADC0
LSADC1
M_SC L
M_SD A
IR
KEY_UP_DN_DCSW
KEY_MENU_L_R_SOURCE
LS_SCL
LS_SDA
IRRX
LEDG
LEDR
LR_O
LR_O
IRRX
LEDG
LEDR
CONN
Size
Rev
称爹
B
B
<
称爹
>
1 2
ZD403
RLZ5.6B
C471 100N16V
1 2
C472 100pF 50V
DGND DGND
OEM MO DEL
TPV MO DE L
PCB NAME
Sheet
40
DGND
12Monday, D ecember 09, 2013
of
ZD401
RLZ5.6B
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
13. Keypad/IR
ZD402
RLZ5.6B
1 2
C470 100N16V
DGNDDGND DGND DGND
Page 41
UART_TX1
UART_RX1
AVOUT_L
PD_BATH
IRRX
PD_BATH
D5V_STB
UART_TX1
UART_RX1
AVOUT_L
PD_BATH
IRRX
A3V3
10K 1/10W
10K 1/10W
10K 1/10W
R674
10K 1/10W
R650
R660
R661
100K 1/10W 1%
27K 1/10W 1%
AVOUT_L
R658
10K 1/10W
Q653
MMBT3906
+
C650
100UF 16V
DGND
DGND
R663
DGND
R666
DGND
DGND
R667 4. 7K 1/10W
DGND
M3V3
C667
1UF 50V
1UF 50V
DGND
R668
10K 1/10W
12V_Hotel
C671
C652
10UF 25V
DGND
R653
10K 1/10W 5%
PD_BATH#
Q650
LMBT3904LT1G
DGND
PD_BATH#
C663 220NF 25V
C664 220NF 25V
R664
0R05 OHM
C673
NC
DGND
R651
NC/0R 05 1/4W
BATH_GAIN0
BATH_GAIN1
C668
220NF 25V
C672
D650
S3B
DGND
220NF 25V
DGND
C653
10UF 25V
DGND
U650
1
SDZ
2
FAULTZ
3
LINP
4
LINN
5
GAIN0
6
GAIN1
7
AVCC
8
AGND
9
GVDD
10
PLIMIT
11
RINN
12
RINP
13
NC
14
PBTL
AD52580-QG28N AR
M3V3
R654 NC/10K
4.7K 1/10W
A12V
R659
C654
10UF 25V
DGND
NC/4. 7K 1/10W
DGND
BATH_GAIN0
R657
BATH_GAIN1
R6554.7K 1/ 10W
Therm al Pad
PVCCL
PVCCL
BSPL
OUTPL
PGND
OUTNL
BSNL
BSNR
OUTNR
PGND
OUTPR
BSPR
PVCC
PVCC
C651
1UF 25V
U651
C659
1UF 25V
C661
DGND
C662
100UF 35V
L650
33uH
L651
33uH
A12V
C676
DGND
ST3232CTR
1
C1+
2
V+
3
C1-
4
C2+
5
C2-
6
V-
7
T2out
R2in8R2out
A12V
+
DGND
DGND
DGND
+
100UF 35V
C666
DGND
C670
DGND
VCC
GND
T1out
R1out
16
15
14
13
R1in
12
11
T1in
10
T2in
9
220nF 25V
220nF 25V
C656
1UF 25V
C658
1UF 25V
DGND
29
DGND
28
27
26
25
24
23
22
21
20
19
18
17
16
15
C678
1nF 50V
C677
1nF 50V
DGND
DGND
330pF 50V
DGND
100nF 50V
DGND
DGND
C665
330pF 50V
C669
C674
0.1uF 50V
C660
DGND
DGND
1nF 50V
R662
10OHM1/16W
R665
10OHM1/16W
C675
1nF 50V
C657
10UF 10V
TX_HOTEL
RX_HOTEL
UART_RX
UART_TX
BATH_OUT-
BATH_OUT+
D5V_STB
DGND
C655
100nF 50V
IRRX
A3V3
Q654
2N7002K
RX_HOTEL
IR_HOTEL
TX_HOTE L
BATH_OUT-
BATH_OUT+
A3V3
R669
10K 1/16W 5%
R670 NC
R671
2N3906S-RTK/PS
12
ZD650
DGND
UART_RX1
R673
10K 1/16W 5%
UART_TX1
D5V_STB
23
100R 1/16W 5%
1
DGND DGND
12
ZD651
MMBT3904
R672
10K 1/16W 5%
Q655
MLVG0402
MLVG0402
Q651
MMBT3904
Q652
IR_HOTEL
C679
100pF 50V
3
5
4
2
1
DGND
CN651
2
3
1
PHONE J ACK (G)
D5V_STB
D5V_STB
CONN
CN650
R652
10K 1/16W 5%
UART_RX
R656
10K 1/16W 5%
UART_TX
C
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
14. SYSTEM POWER
41
Date
OEM MO DEL
TPV MOD EL
PCB NAME
Sheet
12Monday, December 09, 2013
of
Size
Rev
B
<
称爹
称爹
>
Page 42

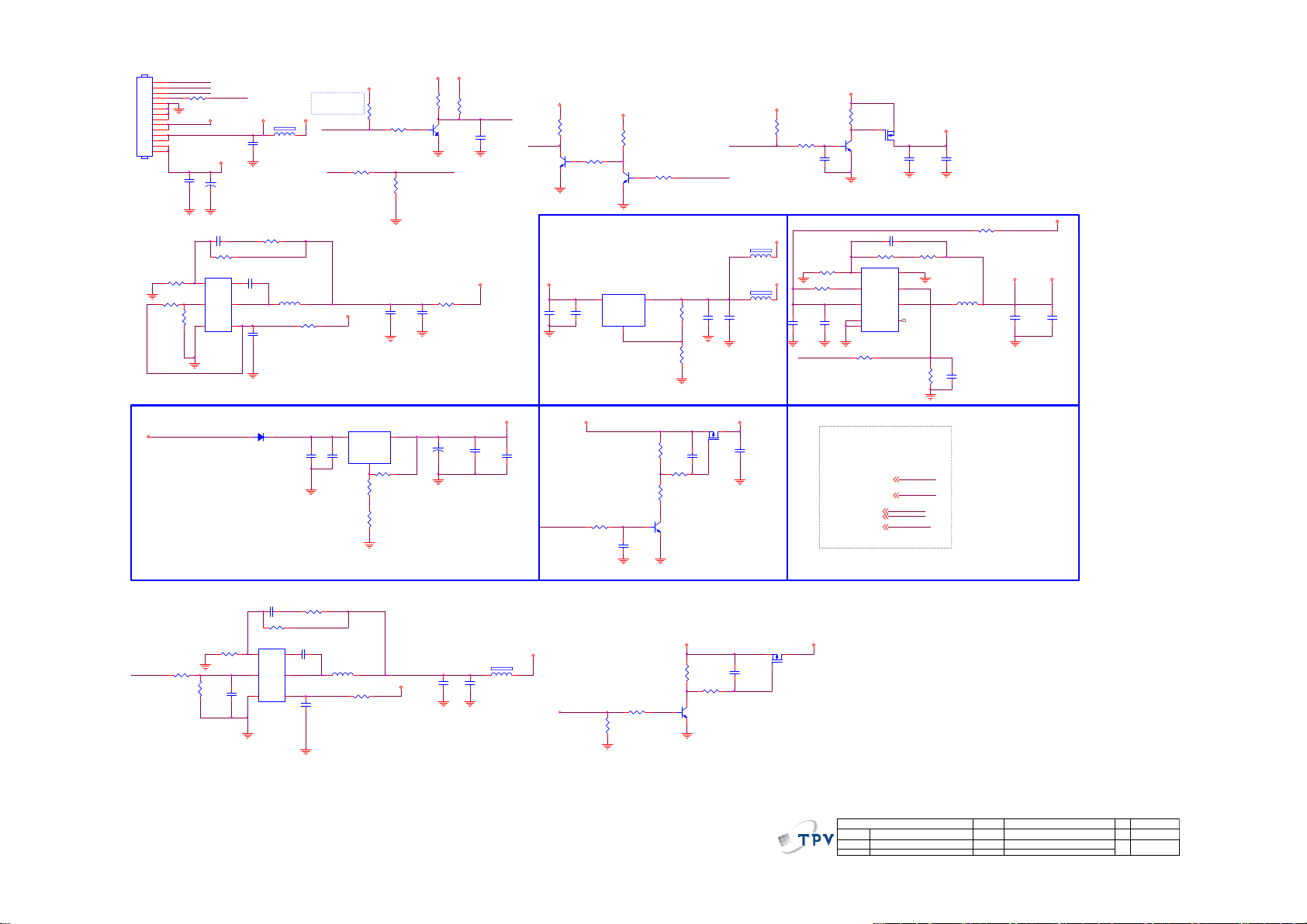

CN701
BL_DIM
1
BL_ON/OF F
2
3
4
5
6
7
DGND
8
9
10
11
12
13
14
CONN
C713
100nF 50V
DGND
R707
13.3K 1%
R702
DGND
100K
D_5V
DDR POWER
USB POWER
R745
POWER_ON_LV2
10K
PS_ON
R727 100OHM
+12V_Audio
+12V_Panel
C714
+
NC/10 0UF 16V
DGND
R703 100K 1%
U701
1
FB
2
EN
R705
24K 1%
GND3IN
SY8104ADC
DGND
DGND
R744
100K1/16W
C704
100nF 50V
BS
LX
R747
13.3K 1%
3D_EN
C708
22pF 50V
6
5
4
C723
NC/1uF 10V
DGND
DGND
C703
C701
10uF 16V
DGND
12V_or_5V
1 2
R735 0R05 1/16W
0.1uF 50V
D702
GS1A
C746 22pF 50V
R706 100K 1%
U705
1
FB
2
EN
GND3IN
SY8104AD C
Backlight ON/OFF
BL_EN
H: OFF
L: ON
D5V_STB
FB705
NC/300R 4A
Backlight Diming
L701
3.3A
4.7uH
R701 0R051/8W
C728
C727
10UF 10V
100nF 50V
DGND
R734 0R05 1/16W
C753
6
BS
0.1uF 50V
5
LX
4
C751
10uF 16V
DGND
D3V3
R712
BL_EN
BL_DIM BL_ADJ
10K 1/16W 5%
R724 100OHM
Vout = 0.6x (1+100/13.3)=5.11V
12V_or_5V
U704
G1084PT43U
VIN3VOUT
GND/ADJ
1
R726 220R 1/10W 1%
R728
R1
22R 1/10W 1%
R732
24R 1/10W 1%
R2
DGND
Vout = 0.8x (1+R1/R2)
DDR3: Vout = 0.8x (1+31.6K/36K)=1.502V
DDR2: Vout = 0.8x (1+47/36)=1.844V
L702
3.3A
+12V_Panel
4.7uH
R746 0R051/8W
D5V_STB
D3V3
R714 NC/4.7K 1/16W
R7094.7K 1/16W
R739
4.7K
C705
22UF 16V
2
DGND
12Q702
C706
22UF 16V
DGND
+
100UF 16V
DGND
3
LMBT3904LT1G
FB701
0oHM
C726
R713
4.7K 1/16W
DGND
Vout = 0. 6x(1+100/13.7)=5.11V
C748
22UF 16V
DGNDDGND
D5V_STB
C747
DGNDDGND
BL_ON/OFF
C716
100N 16V
DDR_POW ER
10UF 10V
C743
FB704 300R 4A
1 2
22UF 16V
PS ON/OFF
D5V_STB
R740
10K+-5%1/16W
PS_ON
R721
Q707
LMBT3904LT1G
DGND
D5V_STB
C712
C731
10UF 10V
100N 16V
G1084PT43U
DGND
Vout = 1.25x(1+Rd/Rup)=3.33V
POWER_ON_LV2
Hotel_Power_ON
D5V_STB
R733 10K
1.5V
C744
100nF 50V
USB_5V
4.7K 1/16W
DGND
D3V3
R742
10K+-5%1/16 W
LMBT3904LT1G
DGND
U702
VIN3VOUT
GND/ADJ
1
C729
4.7UF 6. 3V
DGND
R759
1K 1/16W
R762
4.7K 1/16W
R751
Q706
4.7K 1/16W
2
120 OHM +-1% 1/10W
R2
200 OHM +-1% 1/10W
D_5V
Switch
R731
DGND
R730
R1
R723
DGND
R725
47K
R729
47K
10K
Q705
LMBT3904LT1G
+12V_Panel
DGND
POWER_ON_LV2
C709
10UF 6.3V 20%
DGND
Q704
C725
220N 25V
R761
100K
R760
47K
Q708
MMBT3904
POWER_ON_LV2
DGND
MTP3401N3
DGND
M3V3 Switch
D3V3
D3V3
FB703
1 2
300R 4A
A3V3
FB702
1 2
300R 4A
C745
100N 16V
D_5V
C724
1UF 10V
C749
470NF 16V
R716
1K 1%
D3V3
R715
47K
C720
1UF 10V
Q703
LMBT3904LT1G
DGND
R718 10K
CORE POWER D1V1 A1V1
C730 22P 50V
R1
Power
DGND
POWER_ON _LV23
1
2
3
4
9
R722 10K
Hotel_Power_ON3
R717 100K 1%
FB
SGND
PG
IN
NC
PGND
PGND
U703 SY8003ADFC
3D_EN3
BL_EN3
BL_ADJ3
DGND
C715
10UF 10V
POWER_ON_LV2
Q712
AO3401A
R720 100K 1%
R2
R710 100K 1/16W
C718
10UF 10V
DGND
12V_Hotel
MTP3401N3
Q701
100N 16V
DGND DGND
R704 1.5K 1%
8
7
EN
6
LX
5
100K1/16W
Hotel_Power_ON
3D_EN
BL_EN
BL_ADJ
POWER_ON _LV2
C721
2.04A
R708
M3V3
DGND
DGND
C722
2.2UF 6. 3V
R711 0R05 1/10W
Vout=0.6(1+R1/R2)=1.1V
VCCK
L703
2.2uH
C711
NC/1uF 10V
DGNDDGND
C717
22UF 6.3 V
D5V_STB
D1V1
C719
22UF 6.3V
Rev:C Gill Change
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
15. SYSTEM POWER
42
Date
OEM MOD EL
TPV MOD EL
PCB NAME
Sheet
of
12Monday , Dece mber 09, 2013
Size
C
Rev
B
称爹
称爹
>
<
Page 43
TEAN
TEAP
TEBN
TEBP
TEC N
TEC P
TEC LKN
TEC LKP
TED N
TED P
TOAN
TOAP
TOBN
TOBP
TOC N
TOC P
TOC LKN
TOC LKP
TOD N
TOD P
1
2
3
4
RP401 0R
1
2
3
4
RP402 0R
1
2
3
4
RP403 0R
1
2
3
4
RP406 0R
1
2
3
4
RP404 0R
1
2
3
4
RP405 0R
TEAN _1
8
TEAP_ 1
7
TEBN _1 LR_IN
6
TEBP_ 1
5
TECN_1
8
TEC P_1
7
TEC LKN_ 1
6
TECLKP_1
5
TEDN_1
8
TED P_1
7
6
5
8
7
TOAN _1
6
TOAP_1
5
TOBN _1
8
TOBP_1
7
TOCN_1
6
TOC P_1
5
TOC LKN _1
8
TOC LKP_1
7
TODN_1
6
TOD P_1
5
PANEL_VC C
BL_ADJ
MEMC _RS T
MEMC _SD A
TEAP _1
TEBP _1
TEC P_1
TEC LKP_ 1
TED P_1
LR_O
TOAP _1
TOBP _1
TOC P_1
TOC LKP_ 1
TOD P_1
SELBIT0
R458 NC
DGND DGND
41
CN402
DGND
42
DGND
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
33
35
37
39
CONN
SELLVDS
3D_EN
MEMC _SC L
TEAN _1
TEBN _1
TECN_1
TEC LKN_ 1
TEDN_1
LR_IN
TOAN _1
TOBN _1
TOC N_1
TOC LKN_ 1
TOD N_1
SELBIT1
PANEL_VCC
DGNDDGND
SELBIT1
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
D3V3
DGND
SELBIT0
R464
NC/ 4.7K 1/ 16W
R468
10K+-5%1/16W
D3V3
SELLVDS
DGND
D3V3
DGND
R457
10K+-5%1/16W
R459
NC/ 4.7K 1/ 16W
R460
NC/ 4.7K 1/ 16W
R461
4.7K 1/ 16W
Panel
LR_IN
3D_EN
LR_O
BL_ADJ
M_SD A
M_SC L
MEMC _RS T
3D_EN
LD_O
BL_ADJ
MEMC _SD A
MEMC _SC L
MEMC _RS T
FromMainChipfor
LVDS
TED P
TED N
TEC LKP
TEC LKN
TEC P
TEC N
TEBP
TEBN
TEAP
TEAN
TOD P
TOD N
TOC LKP
TOC LKN
TOC P
TOC N
TOBP
TOBN
TOAP
TOAN
PANEL_EN
TED P
TED N
TEC LKP
TEC LKN
TEC P
TEC N
TEBP
TEBN
TEAP
TEAN
TOD P
TOD N
TOC LKP
TOC LKN
TOC P
TOC N
TOBP
TOBN
TOAP
TOAN
PANEL_EN
Power
PANEL_VC C
FB406
+12V_Panel
D5V_STB
PANEL_EN
DGND
1 2
120R 6A
FB408
1 2
NC/ 120R 6A
R462
10K 1/16W 5%
R466 4.7K 1/16W
R467
4.7K 1/16W
0.47uF 16V
R465
47K 1/16W 5%
Q404
LMBT3904LT1G
DGND
C473
FB407
1 2
NC/ 120R 6A
AO4449 -7A/-30V
Q403
1
2
3
4
T P V ( Top Victory Electronics Co . , Ltd. )
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
Key Component
Key Component
Date
Date
S
S
S
G
8
D
7
D
6
D
5
D
16. LVDS
43
C475
100N 16V
R463
DGND
45Monday, December 09, 2013
45Monday, December 09, 2013
10K 1/10W 5%
of
of
+
C476
NC/ 100UF 16V
DGNDDGND
OEM MO DE L Size
OEM MODEL
TPV MO D EL
TPV MO D EL
PCB NAME
PCB NAME
Sheet
Sheet
Size
Rev
Rev
称爹
称爹
B
B
B
A
称爹
>
称爹
>
<
<
Page 44

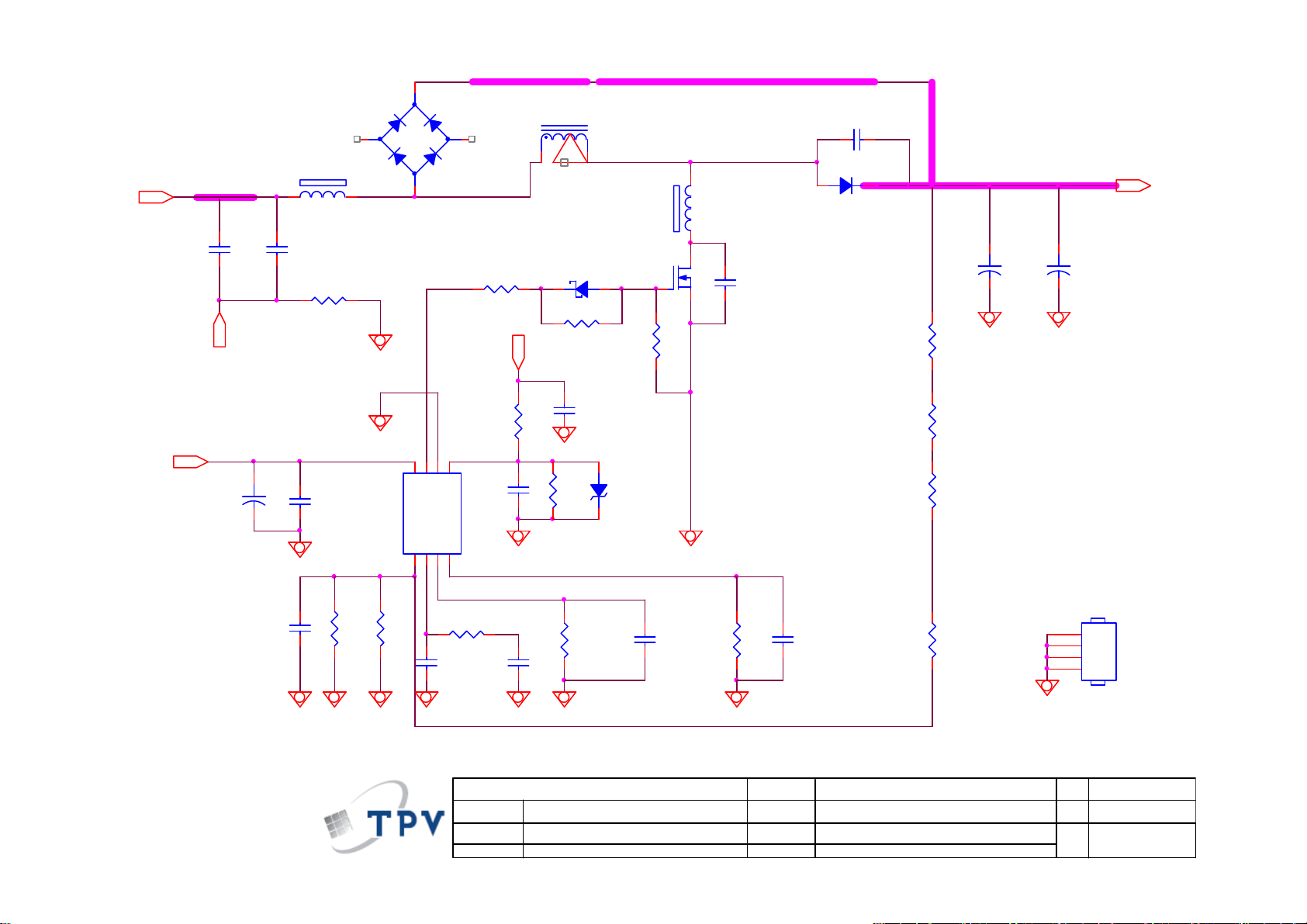

5.2 电源板
715G6335P01001002S (42 寸)
CN9903
!
CN9901
NC/CONN
!
F9901
5A 250V
T5AL/250V
12
1
2
CN9902
SOCKET
!
TVR14561KFAOZF
FB9901
BEAD
1 2
!
RV9901
!
FB9902
BEAD
NA
2
C9903 NA
FB9903
BEAD
12
L1N
NR9901
1 2
2.5R
470NF 275V
12
C9904
47pF 250V
!
!
t
C9905
!
NA
!
C9910
220PF 250V
!
L9901
30MH
3
2
!
SG9902
!
4
1
510K 1/4W
510K 1/4W
!
510K 1/4W
C9906
470NF 275V
C9911
220PF 250V
R9901
R9903
R9905
510K 1/4W
510K 1/4W
510K 1/4W
NA
R9902
R9904
R9906
1
4
!
SG9901
!
L9902
30MH
!
NR9902
2.5R
t
2
3
12
!
4
1
L9903
0.25mH
BD9901
2
TS10K80-02
3
4
-
2
R-
+
1
3
!
Vsin
HD9901
NA
1
2
3
4
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
44
OEM MOD EL
TPV MODEL
PCB NAME
Sheet
15Tuesday , March 25, 2014
of
Size
Rev
称爹
A
Page 45

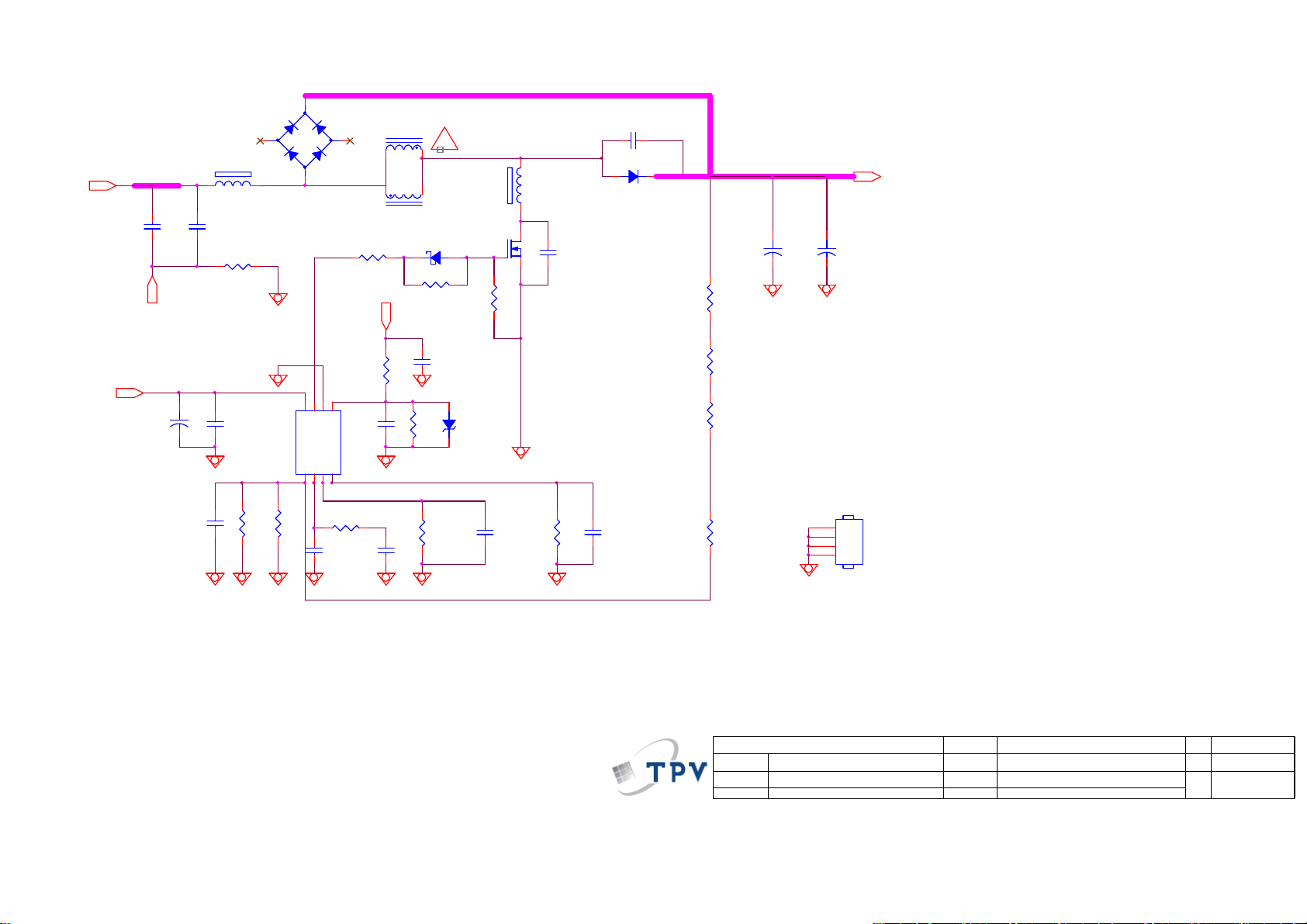

1
+
3
2
-
4
10R 1/8W 5%
L9801
240uH
6
5
L9802 NA
R9802
R-
200OHM +-5% 1/8W
4
4
D9803
RB160M
R9803
!
12
Q9801
STF24NM60N
FB9805
127R
1 2
C9818
NA
R9806
10K OHM +-5% 1/8W
C9817
NC/47PF
D9802
FMNS-1106S
+
68uF 450V
R9804
1MOHM +-1% 1/4W
C9814
Vsin
C9805
1UF 450V
BD9801
KBP206G
FB9803
1 2
BEAD
C9801
NA
R9808
0.07R
R-
+
C9815
68uF 450V
HV
VCC_ON
C9803
10UF 50V
+
C9811
1NF 50V
C9806
100N 50V
R2A20133ESP
IC9801
R9818
16K 1% 1/8W
8
NC
R9823
FB1COMP2RT3NC
R9810
100 OHM 1/4W
6
5
C9807
CS
OUT7VCC
GND
3.3nF 50V
4
R9813 56K 1/ 8W
C9809
22N 50V
C9810
220NF 50V
R9811
NA
C9831
NC
12
ZD9801
BZT52-B3V6
R9812
200K 1/8W 1%
C9802
NA
NA
R9814
C9804
100N 50V
R9807
680K OHM +-1% 1/4W
R9809
680K OHM +-1% 1/4W
HEAT SINK
1
2
100K 1%
R9815
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
3
4
HS9801
OEM MODEL
TPV MO DE L
PCB NAME
Sheet
Size
Rev
of
25Tuesday , March 25, 2014
称爹
B
45
Page 46
!
1 2
R-
1K5 +-1% 1/8W
!
IC9102
EL817M(X)
Q9403
2N7002K
T9101
POWER X'FMR
5
4
3
2
1
FB9100
1 2
NC/127R
FB9103
BEAD
FB9904
127R
R9119
43
R9406
10K 1/8W 1%
C9402
100N 50V
COLDHOT
6
10
7
9
C9912
NA
!
C9914
220PF 250V
12
!
C9913
220PF 250V
!
12VS
12
ZD9106
BZT52-B15
1 2
C9110
1uF
R9408
510K 1% 1/8W
12VS
R9407
100 OHM 1/4W
22K 1%
C9132 100N 50V
R9108
27 OHM 1/4W
R9109
27 OHM 1/4W
R9110
27 OHM 1/4W
R9118
4K7 +-5% 1/8W
R9121
1K 1/8W 1%
IC9103
AS431AN-E1
PS_ON
100N 50V
R9124
1
2
3
C9131 100P 50V
R9132
27 OHM 1/4W
R9133
27 OHM 1/4W
R9134
27 OHM 1/4W
R9122 8.2K 1/4W
C9118
220N 50V
2K2 1/8W 1%
120R 1/8W 1%
C9130
IC9104
Timi ng
Pred
VR
Adj4GND
SP6018S8RGB
C9133
100P 50V
Q9102
AOTF298L
D9105
NA
R9115
R9116
12VS
SYNC
SYNC
Vdd
MOSG- C
D9108 SK510C
3
2
1
C9136
1N 50V
R9123 5.1K 1/ 4W
12VS
R9120
9K1 1/8W 1%
1 2
FB9102
NA
8
7
6
5
12
C9134
1uF
NA
C9126
R9117
5.1K 1/4W
R9125
4R7 1/4W 5%
1uF
C9137
SYNC
R9129
NA
+
VCC1
C9104
470UF 25V
D9106
1 2
C9121
RB160M
R9126 10 OHM 1/4W
1N 50V
Q9106
NA
NA
C9140
C9127
NA
C9113
1NF
HV
1 2
1 2
ZD9101
BZT52-B30
ZD9102
BZT52-B30
HQ9100
HEAT SINK
IC9100
SSC2S110
1
GND
2
FB/OLP
3
NC
ST4NC
C9103
4N7 50V
1
2
3
4
DRIVE
C9120
C9111
2.2NF
NC/1NF
+VCC1
8
VCC
7
D9103
OCP
6
RB160M
R9103
470 OHM 1/4W
C9102
470P 50V
+VCC1
VCC_ON
12
R9106
51 oHM 1% 1/8W
BTC4672M3
C9401
10UF 50V
5
R9104
10R 1/8W 5%
R9107
10K OHM +-5% 1/8W
Q9401
+
R9147
82KOHM +-5% 2WS
R9142
22R
D9102
SARS01-V1
Q9100
AOTF8N65
R9111
0.36R
R9401
3K
!
R9402
100K 1/8W 1%
C9139
100N 50V
C9100
NA
PS2561DL1-1
IC9401
ZD9401
BZT52-B16
43
1 2
FR107G-A0
3.3 OHM 1/4W
C9138
100N 50V
DV5
R9403
2Kohm 1/4W +/ -5%
12
D9104
R9112
1 2
C9101
+
100UF 50V
ZD9803
BZT52-B16
R9404
10K 1/4W
Q9402
PMBT3906
1
R9405
10K OHM
23
12VS
+
+
C9105
470UF 25V
470UF 25V
12VS
NC/15K 1% 1/ 8W
DV5
NA
DV5
R9130
NA
R9131
NA
ZD9107
NA
IC9105
1
PGND
EN
2
VIN
LX
3
AGND
COMP
VCC4FB
NA
C9128
C9129
NA
NA
+
+
C9106
R9162
R9164
NA
R9165
+12V +12V
12
8
7
6
5
R9137
10K 1/8W 1%
C9107
470UF 25V
C9141
1uF
C9143
NA
0R05 1/4W
NA
NA
C9108
470UF 25V
R9166
D9110
Q9107
2 3
1
BL_ON/OF F
3D_DB
R9135
NA
C9125
NA
+
R9163
NC/8. 2K +-1% 1/8W
Q9108
NA
+5V
C9142
1uF 50V
L9102 NA
C9135
NA
NA
R9158
R9151
NA
C9116
NA
C9117
NA
R9152
100KOHM +-5% 1/8W
Q9104
NA
VCC1
2
4
6
8
10
12
14
16
NA
+
C9124
NA
R9161
Q9105 NA
CN9100
CONN
1
3
5
7
9
11
13
15
C9122
L9100
C9109
3UH
470UF 25V
L9101
C9112
3UH
470UF 25V
R9153
100 OHM 1/4W
1 2
C9123
C9115
1N 50V
NA
D9109
NA
R9154
510K 1% 1/8W
R9128
0 OHM +-5% 1/8W
R9140
10.5K OHM 1%
R9136
NA
R9139
2K 1/8W 1%
C9119
NA
NA
+
+
DIM
PS_ON
+12V_A+12V_A
+5V
HQ9102
HEAT SINK
HD9105
NA
+12V
+12V_A
PS_ON
1
2
3
4
1
2
3
4
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Tuesday, March 25, 2014
Date
46
OEM MODEL
TPV MOD EL
PCB NAME
Sheet
35
of
Size
Rev
A
<
称爹
>
称爹
Page 47
HV
IC8102
!
IC8103
COMP
TPV101D
COMP
TPV101D
GM
ISET
GM
ISET
!
3
4
5
4N7 50V
ZD8103
BZT52-B16
COLD
T8101
POWER X'FMR
R8115
C8133
43
1 2
8
7
6
5
R8124
1oHM 1% 1/4W
1oHM 1% 1/4W
8
7
6
5
R8131
1oHM 1% 1/4W
1oHM 1% 1/4W
12
R8125
R8132
6
7
10
11
D8107
1N4148W
1N4148W
R8109
1Kohm +-1% 1/4W
R8110
3K9 1/8W 5%
IC8104
AS431AN-E1
NA
R8126
2 OHM 1% 1/4W
R8133
2 OHM 1% 1/4W
HD8106
HEAT SINK
D8106
FMNS-1106S
R8120
100 OHM 1/4W
R8121
100 OHM 1/4W
R8137
100 OHM 1/4W
R8173
NA
R8175
NA
D8108
R8111
470K 1%
C8124
R8127
5R1 1%
R8134
5R1 1%
1
2
3
4
1 2
R8113
62K 1/8W 1%
0R05 1/4W
0R05 1/4W
R8122
100 OHM 1/4W
R8123
100 OHM 1/4W
R8138
100 OHM 1/4W
R8174
NA
R8176
NA
12VS
ZD8104
BZT52-B22
4N7 50V
C8106
R8119
C8114
1uF
R8136
C8116
1uF
ZD8105
1 2
BZT52-B22
FB9802
BEAD
12
C8111
330PF
C8112
330PF
ZD8106
1 2
BZT52-B22
R8114
75 KOHM +-1% 1/8W
C8121
NA
C8107
+
120UF 100V
C8108
+
120UF 100V
12VS
510 OHM +-1% 1/8W
C9114
1NF
470NF 50V
C8105
IC8100
1
PT
2
FB
3
CS
GND4OUT
PF6002AS
R8103
510OHM +-5% 1/4W
C8100
220P 50V
C8101
1N 50V
HS8103
HEAT SINK
1
2
HS8105
HEAT SINK
1
2
HOT
C8104
C8120
2.2NF
NC/1NF
R8142
R8141
8
HV
7
NC
6
VCC
5
200 OHM 1/4W
C8102
100N 50V
200 OHM 1/4W
VCC_ON
D8100
RB160M
47OHM +-5% 1/8W
BL_ON/OFF
R8143
R8102
3D_DB
IC_VCC
-VLED-1
-VLED-2
200 OHM 1/4W
12
DIM
R8144
200 OHM 1/4W
R8101
10R 1/8W 5%
R8104
10K 1/4W
C8134
NA
C8131
NA
R8106
82KOHM +-5% 2WS
R8145
200 OHM 1/4W
C8123
100P 50V
R8118
10K 1/4W
R8146
D8101
SARS01-V1
Q8100
AOTF8N65
R8105
0.15R
200 OHM 1/4W
1 2
ZD9802
NA
R8164
0R05 1/4W
C8119
100N 50V
R8117
82KOHM +-5% 2WS
R8147
R8148
200 OHM 1/4W
200 OHM 1/4W
HQ8100
C8103
NC/47PF
HEAT SINK
R8161
NA
C8118
C8113
100N 50V
1UF 50V
C8122
NA
C8115
1UF 50V
1
2
3
4
1K OHM +-5% 1/8W
EL817M(X)
C8125
NA
1
DIM
2
EN
3
VCC
LED4GND
IC8105
1
DIM
2
EN
3
VCC
LED4GND
R8165
L8100
3UH
C8110
47UF 100V
1N4148W
PMBT3906
R8166
3K3 1/8W 1%
D8109
Q8102
2 3
1
+
C8132
NA
C8135
1uF
IC8106
AS431AN-E1
+VLED
C8129
NA
R8157
R8158
100K
R8116
270K 1%
R8112
270K 1%
+VLED
R8167
47K +-1% 1/4W
R8168
43K 1/8W 1%
R8170 39K 1/4W
R8169
13K 1/8W 1%
100K
-VLED-1
NC/0 OHM +-5% 1/8W
-VLED-2
C8130
NA
IC_VCC
C8136
1uF
+VLED
+VLED
R8159
NC/100K
R8156
Q8103
2N7002K
R8160
NC/100K
C8137
470N 50V
10
11
12
IC_VCC
R8171
1MOHM +-1% 1/4W
R8172
510K 1% 1/8W
CN8101
1
2
3
4
5
6
7
8
9
CONN
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Tuesday, March 25, 2014
Date
47
OEM MODEL
TPV MODEL
PCB NAME
Sheet
35
of
Size
Rev
A
<
称爹
>
称爹
Page 48
715G6439P01000002M (50 寸)
CN9903
NC/CONN
!
CN9901
NC/CONN
!
F9901
5A 250V
T5.0AL/250V
12
1
2
CN9902
SOCKET
!
FB9901
1 2
!
RV9901
620V
FB9902 BEAD
BEAD
!
!
12
L1N
NR9901
2
1 2
2.5R
t
470NF 275V
C9905
!
3
2
!
L9901
12MH
C9910
220PF 250V
!
4
1
!
!
C9906
470NF 275V
C9911
220PF 250V
!
SG9901
NC/DSPL-501N-A21F
!
1
2
4
3
L9902
12MH
SG9902
NC/DSPL-501N-A21F
NR9902
t
C9901
NC/47PF
12
1
IC9901
8
NC/CAP004DG-TL
510K 1/4W
2.5R
NC
3
D12D1
R9905
4
NC
NC5D26D27NC
R9901
510K 1/4W
R9903
510K 1/4W
R9902
510K 1/4W
R9904
510K 1/4W
R9906
510K 1/4W
4
R-
HD9901
NC
-
1
2
3
4
2
BD9901
TS10K80-02
3
!
+
1
Vsin
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
01.AC input
48
OEM MODEL
TPV MODEL
PCB NAME
Sheet
15Tuesday , March 18, 2014
of
Size
Rev
称爹
A
Page 49
1
R9802
R-
L9801
240UH
6
!
4
D9803
RB160M
R9803
82 OHM
Q9801
STF24NM60N
12
FB9805
127R
1 2
C9818
47PF
R9806
10K OHM +-5% 1/8W
Vsin
C9805
1UF 450V
+
3
FB9803
1 2
BEAD
C9801
NC/1UF 450V
R9808
0.07R
R-
-
4
2
D9801
KBP206G
10R 1/ 8W 5%
C9817
NC/47PF
D9802
FMNS-1106S
+
C9814
68uF 450V
R9804
1MOHM +-1% 1/4W
+
C9815
68uF 450V
HV
R9810
47 OHM 1/4W
VCC_ON
C9803
10UF 50V
+
C9811
1NF 50V
C9806
100N 50V
SSC-2005S
R9818
IC9801
16K 1% 1/8W
8
6
5
OUT7VCC
GND
FB1COMP2RT3RDLY
4
R9813 27K 1/8W 5%
R9823
C9809
470K 1%
470NF 50V
C9807
CS
3.3nF 50V
C9810
2.2UF 25V
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
C9831
NC
12
R9811
NC/24K 1/8W 1%
R9812
22K 1/8W 1%
02 PFC-Sanken
ZD9801
BZT52-B3V6
C9802
10N 50V
49
R9814
33K 1/8W 1%
OEM MODEL
TPV MODEL
PCB NAME
Sheet
C9804
10N 50V
25Tuesday , March 18, 2014
R9809
680K OHM +-1% 1/4W
of
R9807
680K OHM +-1% 1/4W
100K 1%
R9815
HS9801
1
2
3
4
HEAT SINK
Size
Rev
称爹
A
Page 50

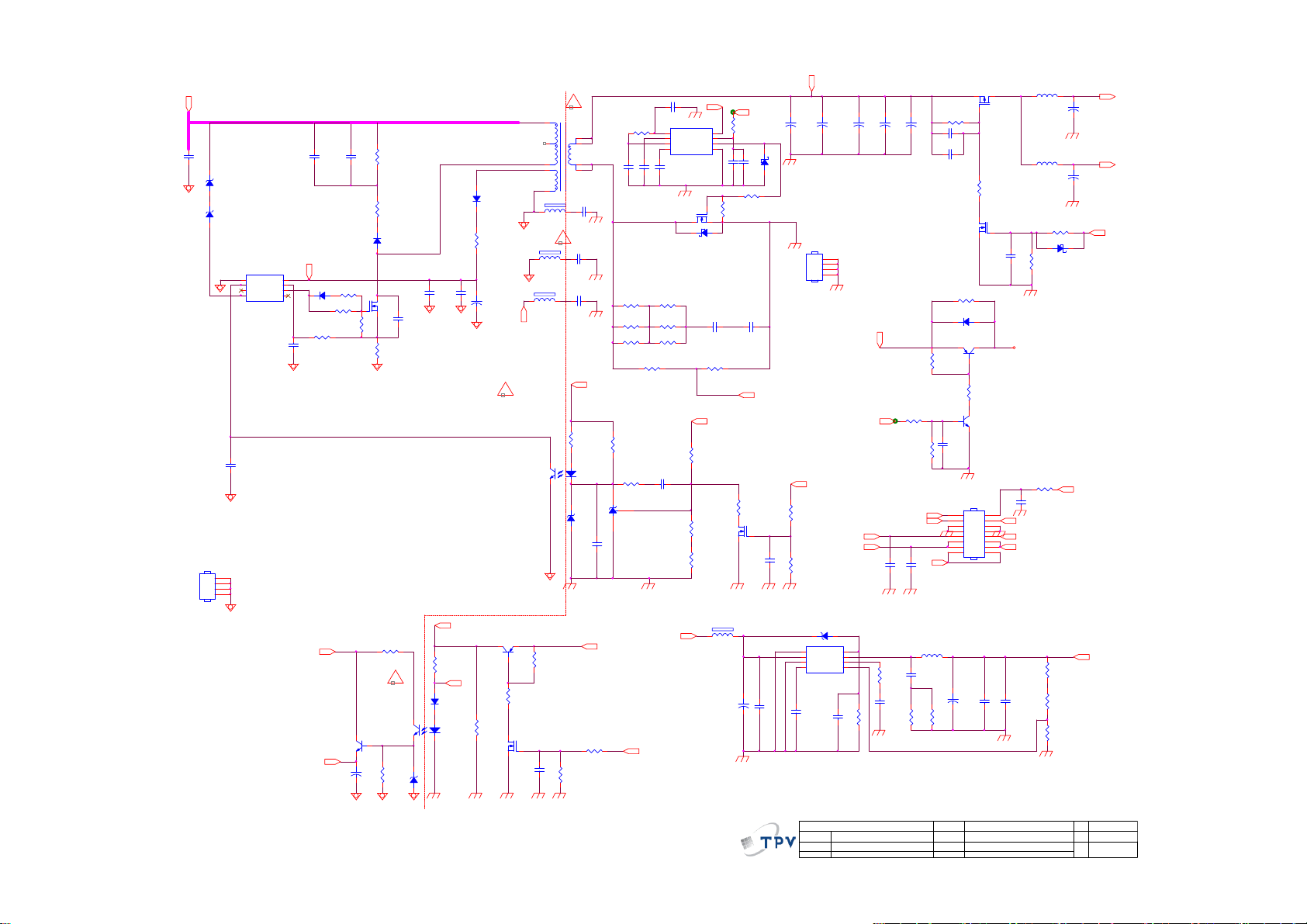

FB9103
BEAD
FB9904
1 2
R-
1K5 +-1% 1/8W
IC9102
EL817M(X)
R9406
10K 1/8W 1%
Q9403
2N7002K
5
4
3
2
1
FB9100
BEAD
R9119
43
C9402
COLDHOT
!
T9101
POWER X'FMR
12
470pF 250V
!
12
220PF 250V
127R
220PF 250V
12
BZT52-B15
1 2
R9408
100N 50V
510K 1% 1/8W
C9914
C9913
12VS
ZD9106
6
7
9
10
C9912
C9110
1uF
12VS
R9407
100 OHM 1/4W
C9132100N 50 V
R9108
27 OHM 1/4W
R9109
27 OHM 1/4W
R9110
27 OHM 1/4W
R9118
4K7 +-5% 1/8W
R9121
1K 1/8W 1%
IC9103
AS431AN-E1
R9124
22K 1%
C9131 100P 50V
R9132
27 OHM 1/4W
27 OHM 1/4W
27 OHM 1/4W
R9122 10K 1/4W
C9118
220N 50V
PS_ON
C9130
100N 50V
1
Timi ng
2
Pred
3
VR
Adj4GND
C9133
100P 50V
AOTF298L
R9133
R9134
R9115
2K2 1/8W 1%
IC9104
SYNC
MOSG- C
SP6018S8RGB
Q9102
D9108 MB810
12VS
R9120
9K1 1/8W 1%
120R 1/8W 1%
R9116
12VS
SYNC
8
7
Vdd
6
5
C9134
1uF
R9117
5.1K 1/4W
12
C9136
1N 50V
R9123 5.1K 1/4W
1 2
FB9102
NC/BEAD
C9126
NC/470U F 25V
VCC1
R9125
4R7 1/4W 5%
470UF 25V
1 2
C9121
1uF
R9126 10 OHM 1/4W
C9137
1N 50V
SYNC
R9129
NC/10K OHM
Q9106
NC/2N7002K
+
C9127
NC/1uF 50V
C9104
D9106
RB160M
C9140
NC/100N 50V
C9113
1NF
HV
new part
1 2
1 2
ZD9101
BZT52-B39
ZD9102
BZT52-B39
IC9100
SSC2S110
1
2
3
GND
FB/OLP
NC
DRIVE
ST4NC
C9120
C9111
2.2NF
NC/1NF
+VCC1
8
VCC
7
D9103
OCP
6
1N4148W
5
62R 1%
R9103
470 OHM 1/4W
C9102
470P 50V
R9104
10R 1/8W 5%
R9106
R9107
10K OHM +-5% 1/8W
R9147
82KOHM +-5% 2WS
R9142
22R
D9102
SARS01-V1
Q9100
C9139
AOTF8N65
100N 50V
C9100
NC/47PF
R9111
0.36R
C9138
100N 50V
D9104
FR107G-A0
R9112
3.3 OHM 1/4W
+
47UF 50V
C9101
!
C9103
4N7 50V
HQ9100
1
2
3
4
HEAT SINK
+VCC1
VCC_ON
Q9401
BTC4672M3
C9401
10UF 50V
R9401
3K
!
IC9401
+
R9402
ZD9401
100K 1/8W 1%
DV5
R9403
2Kohm 1/4W +/ -5%
LED_OV
D9401
1N4148W
12
43
EL817M(X)
BZT52-B16
1 2
R9404
10K 1/4W
Q9402
PMBT3906
R9405
10K OHM
12VS
+
C9105
470UF 25V
HQ9102
HEAT SINK
DV5
R9130
NC/10K OHM
R9131
NC/330K 1% 1/8W
NC/BZ T52-B5V6
ZD9103
1
PGND
2
VIN
3
AGND
VCC4FB
C9128
NC/100N 50V
NC/1N 50V
+
+
C9106
C9107
470UF 25V
470UF 25V
1
2
3
4
12VS
NC/15K 1% 1/8W
DV5
+12V +12V
C9141
1uF
12
IC9105
8
EN
7
LX
6
COMP
5
NC/AOZ 3015AI
R9137
C9125
NC/2N2 50V
NC/30 OH M 1/4W
C9129
NC/3K OHM 1%
+
C9108
470UF 25V
R9162
R9164
NC/33K
NC/100K 1/ 8W 1%
BL_ON/OFF
R9135
NC/20K 1/ 8W 1%
+
NC/100KOHM +-5% 1/8W
R9165
3D_ON
+5V
C9142
1uF 50V
L9102NC/47uH
C9135
NC/2N2 50V
R9158
NC/30 OHM 1/4W
NC/100KOH M +-5% 1/8W
C9116
NC/1uF
C9117
NC/1uF
R9152
R9166
0 OHM +-5% 1/8W
D9110
NC/1N4148W
Q9107
NC/PMBT3906
R9163
NC/8.2K +-1% 1/8W
Q9108
NC/PMBT3904
C9143
NC/100N 50V
CN9100
2
4
6
8
10
12
14
16
CONN
+
C9124
NC/470UF 25V
R9161
R9151
Q9105
NC/P1604ED
Q9104
NC/2N7002K
C9119
NC/100N 50V
1
3
5
7
9
11
13
15
C9122
NC/1uF 50V
VCC1
C9123
NC/1uF 50V
PS_ON
+12V_A+12V_A
C9115
1N 50V
L9100
3UH
L9101
3UH
R9153
NC/100 OH M 1/4W
1 2
D9109
NC/RB160M
R9154
NC/510K 1% 1/ 8W
R9128
0 OHM +-5% 1/8W
R9140
NC/10. 5K OHM 1%
R9136
NC/200R 1/8W 1%
R9139
NC/2K 1/ 8W 1%
C9109
470UF 25V
+
C9112
470UF 25V
+
DIM
+5V
+12V
+12V_A
PS_ON
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
03 Main Power
50
Date
OEM MODEL
TPV MODEL
PCB NAME
Sheet
of
35Tuesday, March 18, 2014
Custom
Size
Rev
称爹
Page 51
HEAT SINK(Q9801,D9801)
HV
100N 50V
100N 50V
C8101
C8109
R8102
1.5M 1% 1/4W
18K 1/8W 1%
VCC_ON
R8110
R8101
0.1R
R8103
1.5M 1% 1/4W
R8107
1.5M 1% 1/4W
+
C8108
22UF 50V
C8100
1NF
R8130
47K 1/8W 1%
C8116
4.7uF 10V
C8104
1UF
C8110
0.47UF 50V
VBoot
R8125
470 OHM
C8114
10nF 50V
R8119
NC
C8133
47P 50V
4
C8111
560P 50V
12VS
D8108
SS1060FL
R8126
IC8102
EL817M(X)
!
ZD8103
BZT52-B16
UF4007
C8105
10PF
470 OHM 1/8W
R8105
D8101
10 OHM
IC8101
1
Vsen
NC
2
Vcc
NC
3
FB
VGH
4
GND
VS
5
Css
VB
6
OC
NC
7
RC
NC
8
Reg
VGL
RV9COM
SSC9522S
BZT52-B15
C8106
1uF
R8116
R8120
220R 1%
NC/1Kohm +-1% 1/4W
1
23
IC8104
1 2
18
17
16
15
14
13
12
11
10
ZD8101
12
D8109
SS1060FL
R8152
C8135
4N7 50V
AS431AN-E1
D8103
SS1060FL
R8106
82 OHM
D8107 SS1060FL
R8111
82 OHM
1 2
C8112
1N 50V
20131113穝糤DIP癸郸.
ZD8102
1 2
BZT52-B22
1Kohm +-1% 1/4W
R8128
20K 1/4W
4N7 50V
C8121
NC
ZD8104
1 2
BZT52-B22
C8115
NC
C8117
R8104
10 OHM
R8108
10K 1/8W 1%
R8112
10 OHM
10K 1/8W 1%
C8107
100PF1KV
ZD8105
1 2
BZT52-B33
C8128
100N 50V
R8133
330K 1% 1/8W
VBoot
Q8101
AOTF8N50
Q8102
AOTF8N50
R8113
560K 1/8W 1%
560K 1%
C8113
22nF
R8124
R8127
R8138
62K 1/8W 1%
C8134
100PF
VLED
BL_ON/OFF
-VLED-1
Vo=70V R8138:46.4K R8127=499K R8124:750K
!
POWER X'FMR
2
3
IC_VCC
-VLED-2
3D_ON
DIM
T8101
10
6
5
9
R8150 NC /10K 1/4W
LED_OV
D8301
SS1060FL
R8131 10K 1/4W
R8151
NC/FMNS-1106S
Q8301
PMBS3904
NC
D8104
NC/FMNS-1106S
D8105
DV5
100N 50V
R8300
NC
R8302
2K 1/8W 1%
R8304
1Kohm +-1% 1/4W
C8119
100N 50V
C8122
NC/100P 50V
C8125
3
1
100N 50V
D8106
2
D8102
3
NC/FMX-23S
2
1
NC/FMX-23S
12VS
R8301
0 OHM +-5% 1/8W
R8303
1K 1/8W 1%
Q8302
PMBT3906
C8301
100N 50V
R8129
82K +-1% 1/8W
IC8103
1
DIM
2
EN
3
VCC
LED4GND
TPV101
C8120
100N 50V
IC8105
1
DIM
2
EN
3
VCC
LED4GND
TPV101
C8126
COMP
COMP
GM
ISET
GM
ISET
C8102
NC/120uF 220V
5K1 1/8W 1%
8
7
6
5
2 OHM 1%
8
7
6
5
2 OHM 1%
+
R8305
R8311
1K 1/8W 1%
R8134
R8140
R8135
2 OHM 1%
R8141
2 OHM 1%
HS8102 HEAT SIN K
341
+
C8103
NC/120UF 100V
Q8303
PMBT3906
R8136
2 OHM 1%
R8142
2 OHM 1%
2
VLED
R8307
5K1 1/8W 1%
IC8301
R8143
24R 1%
R8109
100K
AS431AN-E1
R8310
3K 1/8W +/-1%
R8132
0 OHM +-5% 1/8W
R8137
R8118
24R 1%
NC/62 K 1/8W 1%
R8139
0 OHM +-5% 1/8W
L8101
3UH
R8306
1K 1/8W 1%
+
C8124
R8155
100K
NC/47UF 100V
12VS
R8308
75K 1%
R8309
36K 1%
C8302
100N 50V
12VS
C8140
100N 50V
C8118
0.47UF 50V
C8123
0.47UF 50V
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
04 LED
Date
VLED_A
VLED
R8154
100K
FB8101
1 2
Jumper
耚铬絬
C8132
NC/1NF 500V
-VLED-1
-VLED-2
Del R8146 , R8149 0805 -> 1206
Change R8144 -> J902
D8110
1N4148W
Q8104
PMBT3906
2 3
R8165
1
2K 1/8W 1%
R8166
10K 1/8W 1%
IC8106
AS431AN-E1
C8129
NC/100N 50V
C8130
NC/100N 50V
R8149
NC/0R 05 1/4W
C8138
1uF
C8136
1uF
OEM MOD EL
TPV MODEL
PCB NAME
Sheet
+VLED
45Tuesday, March 18, 2014
of
+VLED
IC_VCC
VLED_A
R8167
47K +-1% 1/4W
R8168
43K 1/8W 1%
R8170 20K 1% 1/4W
R8169
5K6 +-1% 1/8W
HS8103
HEAT SINK
New Parts
1
2
HS8105
HEAT SINK
10/3
穝糤
1
2
LED э2
ch for
XNB
C8131
1NF 500V
20131113穝糤DIP癸郸.
IC_VCC
Q8105
2N7002K
C8139
470NF 50V
Size
Rev
称爹
,
CN8101
1
2
3
4
5
6
7
8
9
10
11
12
CONN
R8171
1MOHM +-1% 1/4W
R8172
510K 1% 1/8W
Custom
51
Page 52
J901
1 2
J902
1 2
J903
1 2
J904
1 2
J907
1 2
J909
1 2
J912
1 2
JUMPER
J913
1 2
JUMPER
J920
1 2
JUMPER
J928
1 2
JUMPER
J935
1 2
JUMPER
JUMPER
J914
1 2
JUMPER
J922
1 2
JUMPER
J929
1 2
JUMPER
J936
1 2
JUMPER
JUMPER
J915
1 2
JUMPER
J923
1 2
JUMPER
J930
1 2
JUMPER
JUMPER
J916
1 2
JUMPER
J924
1 2
JUMPER
J931
1 2
JUMPER
J938
1 2
JUMPER
JUMPER
J919
1 2
JUMPER
J925
1 2
JUMPER
J932
1 2
JUMPER
J939
1 2
JUMPER
JUMPER
J920
1 2
JUMPER
J926
1 2
JUMPER
J933
1 2
JUMPER
J940
1 2
JUMPER
JUMPER
J921
1 2
JUMPER
J927
1 2
JUMPER
J934
1 2
JUMPER
J941
1 2
JUMPER
JR905
0R05 1/4W
Sheet
JR904
0R05 1/4W
55Tuesday, March 18, 2014
of
JR901
0R05 1/4W
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
05 JUMP
JR903
0R05 1/4W
OEM MOD E L
TPV MODEL
PCB NAME
52
JR906
0R05 1/4W
Size
Rev
称爹
A
Page 53
5.3 按键板
715G6316K01000004I
CN01
CONN
Direction switc h
Center
Right
Left
Down
34
KEY1
1
2
100N 50V
C06
----><----|
7
SW01
F5
1 6
F1
2
F3
3 4
SW 6P
F4
5
F2
8
Up
2-5 short
1-5 short
4-5 short
3-5 short
6-5 short
Menu
CH+ 1K2
CH-
VOL-
VOL+
No function
Joystick circuit diagram
pin1
ResistanceKey function
0R
2K2
6K8
15K
pin2
pin3
Voltage
0V
0.5V
0.81V
1.65V
2.27V
3.3V
pin4
pin5 pin6
F1
F2
F3
F4
F5
Right
Center UpDown
Left
----><----|
R01
C01
1K2 1/10W 1%
NC/ 100N 50V
----><----|
R02
C02
0R05 1/ 10W
NC/ 100N 50V
----><----|
R03
C03
6K8 1/10W 1%
NC/ 100N 50V
----><----|
R04
C04
2K2 1/10W 1%
絬 隔 瓜 絪 腹
Key Component
NC/ 100N 50V
T P V ( Top Victory Electronics Co . , Ltd. )
02. KEY
Date
----><----|
R05
C05
15K 1/10W 1%
NC/ 100N 50V
OEM MO D EL
TPV MO DEL
PCB NAME
Sheet
22Tuesday , Septem ber 17, 2013
of
Size
Rev
称爹
Custom
1
XX
53
Page 54

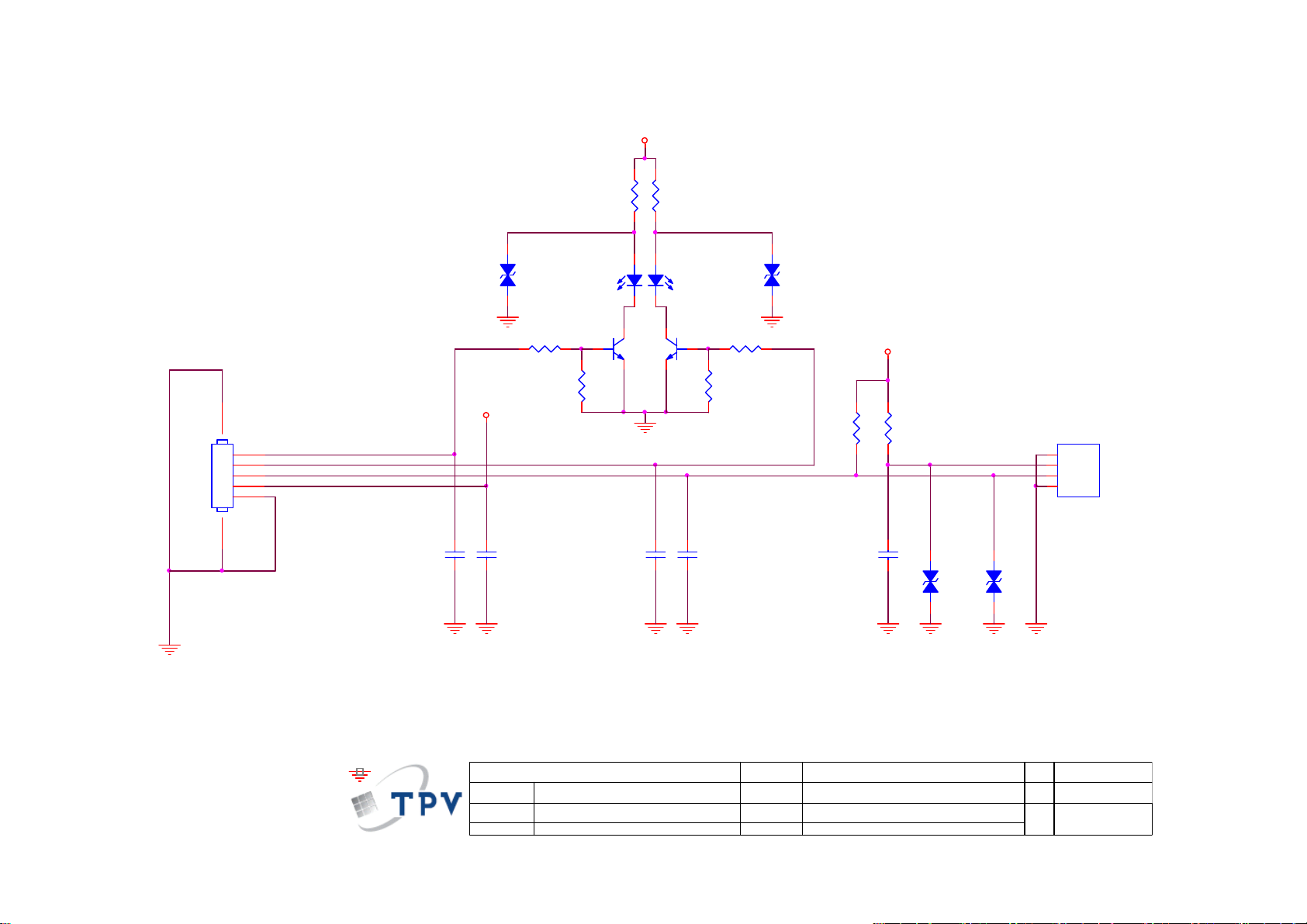

5.4 遥控板
715G6710R01000004I
VCC_STBY
CN0201 CONN
67
1
2
3
4
5
LED_R
LED_B
IR
VCC_STB
C0201
100N 16V
VCC_STBY
C0202
100N 16V
12
ZD005
R007
R001
330R 1/16W 5%
LED001
NC/ MLVG0402
GPTD1210BRC-D
10K
BC847C
R008
10K
Q001
4
RED
1
C0203
100N 16V
R002
330R 1/16W 5%
BlueRed
BLUE
2 3
Q002
BC847C
R006
R005
10K
C0204
100P 50V
10K
12
NC/ MLVG0402
ZD006
VCC_STBY
47R 1/16W 5%
R003
10K
C0205
4.7uF 10V
R004
U001
1
GND
2
VCC
3
Vout
4
GND
IRM-H336M3/TR2
12
12
NC/MLVG0402
ZD003
NC/MLVG0402
ZD004
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
54
OEM MODEL
TPV MODEL
PCB NAME
Sheet
of
22Monday, Nov ember 11, 2013
Size
Rev
称爹
<
A
B
称爹
>
Page 55
6. 软体及 EDID 烧录 SOP

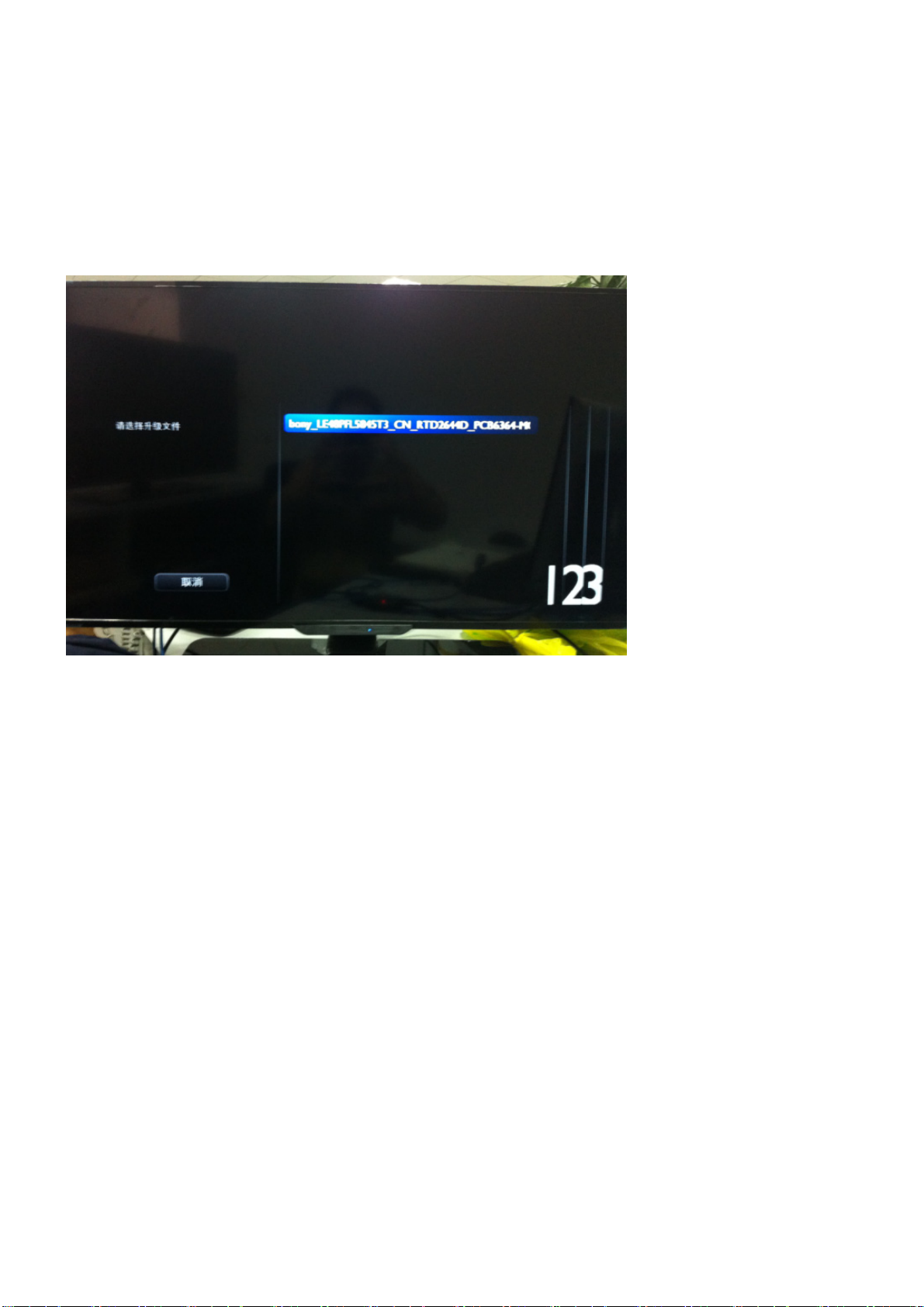

6.1 软体烧录
1.按 “Menu+1999+返回” 进工厂菜单中确认机种信息与获取的软件img是否一致。 例如:
Ebony_LE48PFL5845T3_CN_RTD2644D_PCB6364-M0C_LCS480HJ02XAB0E10C_V1.26_20131128.
2.将软件放U盘根目录，插入USB接口。为保证升级成功，请移除其它USB设备。
3.进入设定软件设置本地更新，选择升级文件，按照提示进行升级。
4.升级过程电视会重启，升级完成后自动开机。
6.2 EDID 烧录
此机种 EDID 数据包含于 flash 软体中，无需进行单独的 EDID 烧录。
55
Page 56
更换电源板
7. 故障处理流程
检测按键板及 LED 灯
检测电源板 CN9100 的 PIN15/16 是否有 5V 电压输出
更换按键板
无电（LED 不亮）
检测插座是否有电或硬开关是否打开
有
有
无法启动（LED红色）
无
重插电源插座或开启硬开关
无
检测电源板 CN9100 的 PIN11/12/13/14 是否有 12V 电压输出
有
检测按键板的POWER键是否失灵
是
更换按键板
更换红外接收器
检测按键板的红外接收器是否失灵
56
无
否
是
更换电源板
否
更换主板
Page 57
无画（LED绿色）
检测TV是否受控，能否用遥控器或按键板开关机
是
检测LVDS线是否良好
是
否
检测主板上CN402的
PIN1/2/3/4是否有12V供电
重插或更换LVDS线
是
否
先更换主板
检测是否OK
更换主板
检测电源板 CN9100 的 PIN11/12/13/14 是否有 12V 电压输出
否
是
检测是否有背光
是
否
否
检测主板CN701是否有BL信号
是
否
更换主板
否
更换主板
更换Panel
更换Panel
更换电源板
57
Page 58
信号是
有高频干扰源
彩条、水波纹、画抖、画闪、
鬼影、残影、拖影等干扰
检测附近是否有干扰源
是 否
排除干扰源
先更换主板
检测是否OK
否
更换Panel
检测信号线
是否良好
是 否
检测信号源出
是 否
更换信号线
否正常
重新设置
信号源
TV画面雪花点、重
影、细线、条纹干扰
检测TV信号线
是 否
重新连接
TV信号线
排除干扰源 用场强仪检测信号强度
画异
是否接触不良
检测附近是否
是 否
更换主板
升级软体
是否在45-100db之间，
65db左右为最佳值
是
否
太弱：加装信号放大器
太强：减少信号放大器
或加装信号衰减器
间歇性画异加温
画异冷开机画异
检测软体版本是
否需要更新
是 否
先更换主板
检测是否OK
否
取回站内
加温检测
58
Page 59
无声或声音异常
检测信号源音频接口是否正确，或TV制式是否为DK制
是
否
检测TV是否被静音，调整音量大小，
或进入菜单进行复位看是否OK
否
重插音频接口或设置TV制式
检测主板到喇叭的连接线是否断路
是 否
更换连接线
检测喇叭阻抗是否变质
（喇叭阻抗值标在喇叭上）
是 否
更换喇叭 更换主板
收不到台或收台不全
是 否
检测软体版本是否需要更新
升级软体
用场强仪检测信号强度是否在
45-100db之间，65db左右为最佳
是
否
用别的TV测试是否能收到此台
是
否
太弱：加装信号放大器
太强：减少信号放大器或加装信号衰减
检测此频道是否发生频
偏，尤其是使用卫星信号
是
否
和客户说明当地TV信号未转播此台
建议客户重新
更换主板
设置信号源
59
Page 60
异响
喇叭异响
（破音，滋滋声）
电源板，PANEL异响
检测喇叭是否变质
更换电源板/PANEL
是 否
更换喇叭 主板功放异常
更换主板
遥控失灵
检查遥控器电池是否未安置好或没电
重新安置或更换电池
是 否
更换遥控器
用别的遥控器测试是否可用
是 否
检测按键板是否异常
是
更换按键板
否
更换主板
60
Page 61
OSD 不稳定或无法正常工作
按键板连接正常吗？
否
接好按键板
是
按键正常吗？
否
更换按键
是
按键板有无故障？
否
更换按键板
是
检查主板
61
Page 62
8. 主要 IC 管脚及内部框图
RTD2644DD
Pin Connections
62
Page 63
TPV101D DIP-8
Pin Connections
Block Diagram
63
Page 64
PF6002AS SOP-8
Pin Description
Block Diagram
64
Page 65

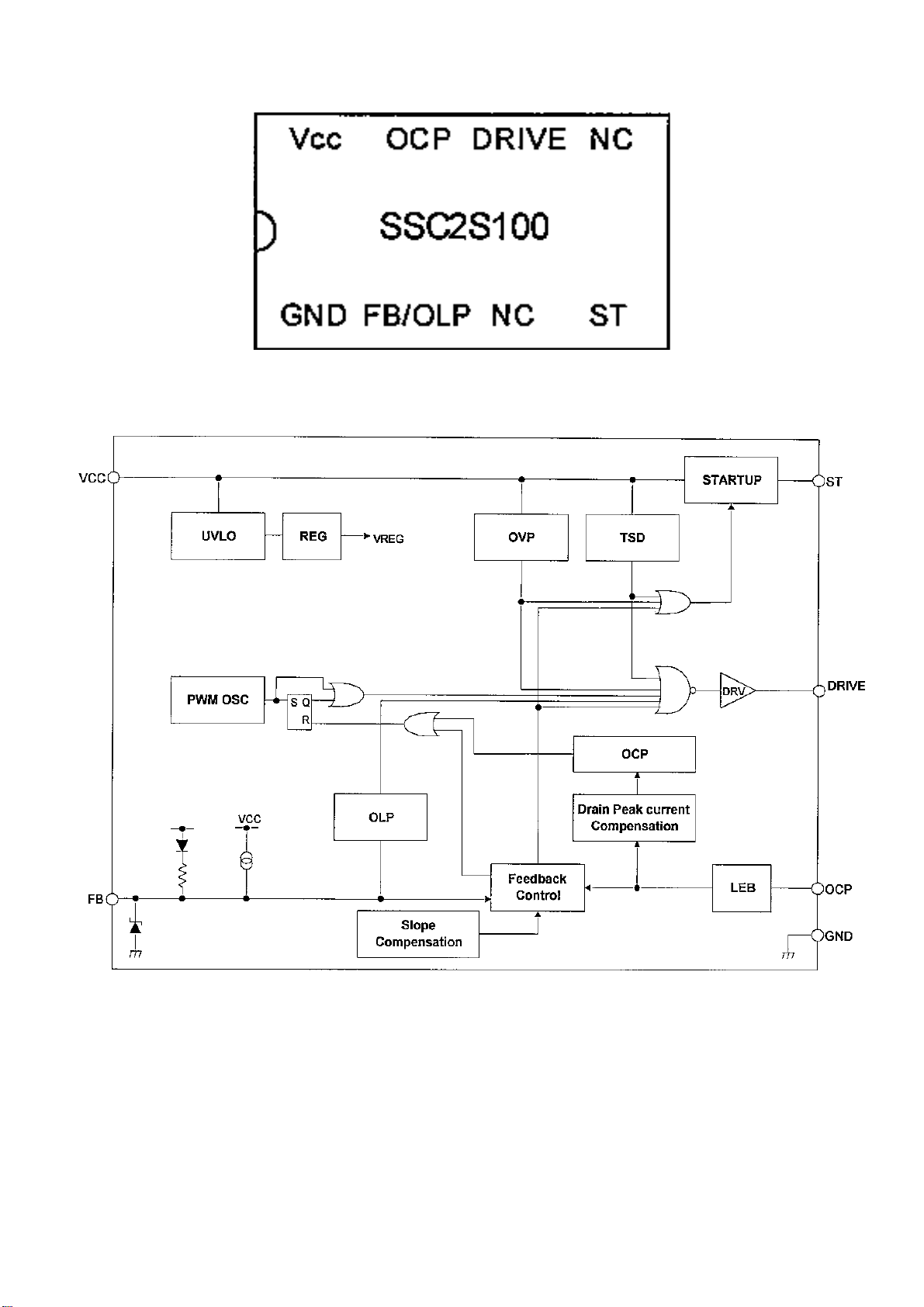

SSC2S110 SOP-8
Pin Description
Block Diagram
65
Page 66

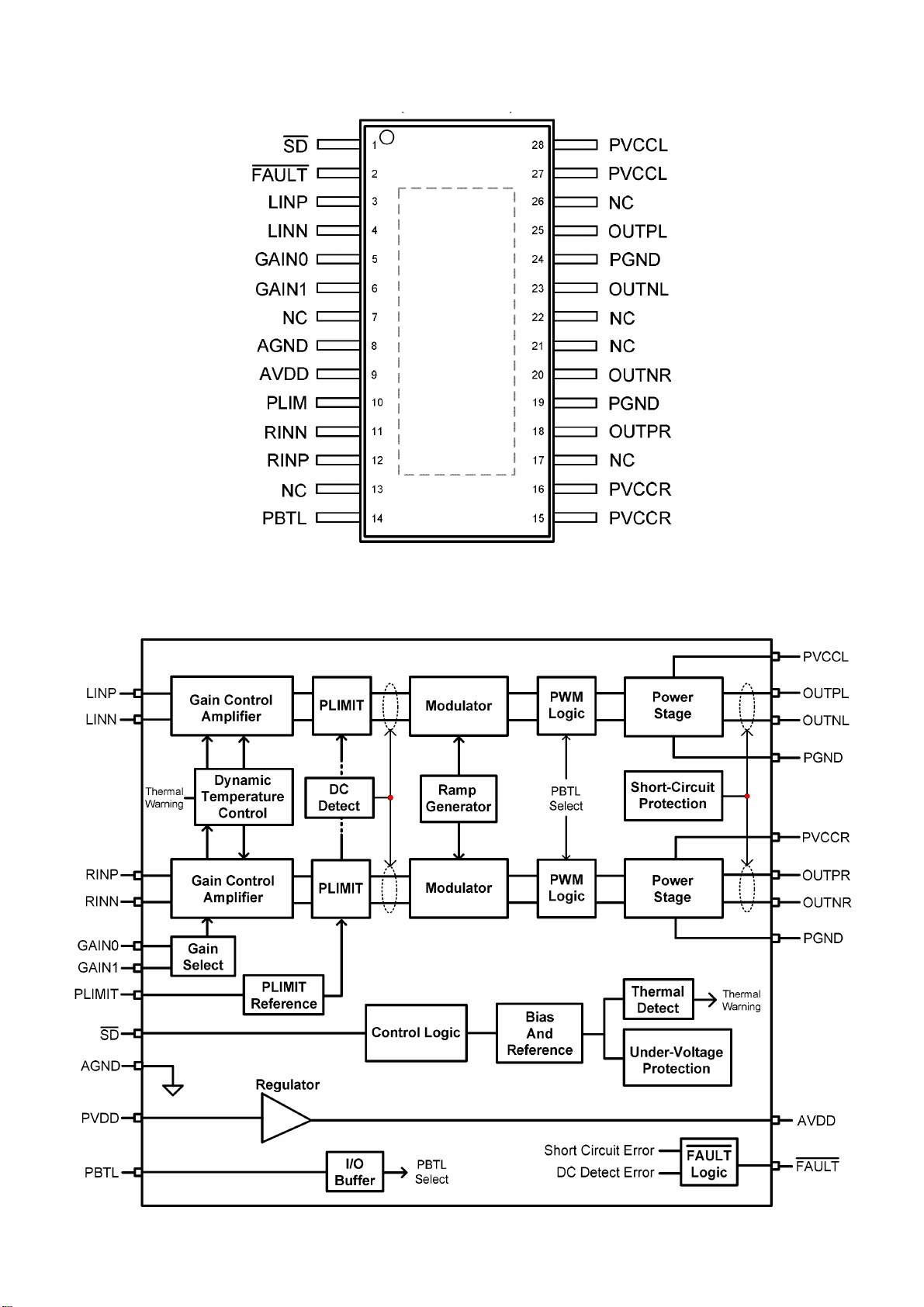

AD52580-QG28NAR
Pin Description
Block Diagram
66
Page 67
SSC9522S-TL SOP-18
Pin Description
Block Diagram
67
Page 68
9. BOM
注意：以下初始版本 BOM 信息仅供维修参考，不作为下单依据，如有变更，恕不另行通知，请以 RSPL
或 Service BOM(http://cs.tpv.com.cn
E42E4KNDCZPHNNX
点位 组件 对象描述 备注
ECN701 395G801314XC16 HARNESS 16P-14P 400MM
X41G42MV81339B MANUAL 42_50HFL5656/T3 DFU
X44GNB3681302B
0M1G 130 5 47 CR3 SCREW
0M1G1030 6 47 CR3 SCREW
0M1G1730 6120 SCREW 3X6
0M1G1730 8120 SCREW
0M1G1740 8120 SCREW FOR STD/MF 42-D020715/42-D000649()
0Q1G 930 8 47 CR3 SCREW
0Q1G1030 6 47 CR3 SCREW 3X6
SP01 378G0110567CDN 6 OHM 11W 146X34X41.9MM 0 UNIT
SP01 378G0110567YDN 6 OHM 11W 146X34X41.9MM 0 UNIT
ECN601 395G801404LC14 HARNESS 4P-B&R+B&W 600/290
ECN601 395G801404XY12 HARNESS 4P-B&R+B&W 600/290 2nd-source
ECN401 395G801414RC69 HARNESS 14P-5P-2P 400/850MM
ECN402 395G801851XZ99 LVDS CABLE 51P-40P 400MM
708GNB360CPX01 EBONY ( 450 CH )
Q50G 4 10 TIE (Y1900221)
Q52G 1185 92 HCL TAPE
E750 750TBV420V63C8N000 LCD PANEL TPT420H2-HVN06 S380C XM TPV X 2nd-source
756TXECB0KD012000X MAIN BOARD-CBPFDKLDX3
SMTF-U403 100TPRVM033DTX MCU ASSY-356G333300100X
Z40G0002ALL01A OTHER LABEL
CN401 033G380214B YH WAFER 2.0MM 14P W2015-14RVA-S01
C632 067G315M1016KV EC 100UF 20% 35V 8*7
C633 067G315M1016KV EC 100UF 20% 35V 8*7
CN103 088G 30288C PHONE JACK 3P GREEN - 1 1
CN651 088G302C3G1AQS PHONE JACK R/A 3P GREEN H=6.2
CN109 088G342GFB1AGN RJ45 CONN + LED R/A 15P BLACK H=10.5
CN108 088G352F6B3ACL USB A TYPE R/A 6P BLACK H=8.4
CN108 088G352F6B3AYG USB CONN A TYPE R/A 6P BLACK H=8.4
CN104 088G353GFF1ACL D-SUB CONN 15P BLUE R/A H=10MM
CN104 088G353GFF1AXH D-SUB CONN 15P BLUE - R/A 10
TU101 094G PALALL10L TUNER CHINA DT21WN-2-E
CN601 311GW200A04ABX WAFER 2.0MM 4P
CN701 311GW250B14BBX WAFER 2.5MM 14P W2415-14RVA-S01-A
CN101 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN650 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN105 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN101 388G302F5B1AQS PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN650 388G302F5B1AQS PHONE JACK R/A 5P 1*1 BLACK 8.5MM
) 为准，谢谢！
ARTWORK CARTON 酒店机 42HFL5656/T
68
Page 69
CN105 388G302F5B1AQS PHONE JACK R/A 5P 1*1 BLACK 8.5MM
U101 056G 563114 LDO G1117-33T63UF 1A 3.3V SOT-223
U702 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U704 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U103 056G 662505 ESD PROTECT AOZ8105CI SOT-23-6
U102 056G 662505 ESD PROTECT AOZ8105CI SOT-23-6
U651 056G 665902 IC ST3232CTRTSSOP16
U404 056G1133 34 1 EEPROM M24C02-RMN6TP 2KB SO-8
Q655 057G 417 13 T SMALLTRAN 2N3906S-RTK/PS 0.2A 40V SOT-23
Q501 057G 417511 MMBT3904
Q708 057G 417511 MMBT3904
Q652 057G 417511 MMBT3904
Q651 057G 417511 MMBT3904
Q653 057G 417512 MMBT3906
Q401 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q402 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q502 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q602 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q650 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q404 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q705 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q706 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q707 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q503 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q601 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q703 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q702 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q403 057G 763 79 FET AO4449 -7A/-30V SOIC-8
Q712 057G 763940 MOSFET AO3401A SOT-23
RP402 061G 1260008JI RST NET 0R 5% 1/16W
RP405 061G 1260008JI RST NET 0R 5% 1/16W
RP406 061G 1260008JI RST NET 0R 5% 1/16W
RP401 061G 1260008JI RST NET 0R 5% 1/16W
RP403 061G 1260008JI RST NET 0R 5% 1/16W
RP404 061G 1260008JI RST NET 0R 5% 1/16W
R408 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R409 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R608 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R148 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R149 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R516 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R407 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R406 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R664 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R735 061G0402000 JT RST 0402 0.05R MAX 1/16W -
R734 061G0402000 JT RST 0402 0.05R MAX 1/16W -
R662 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
69
Page 70
R665 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R602 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R603 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R614 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R620 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R173 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R421 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R716 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R418 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R513 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R703 061G04021003FI RST CHIP 100K 1/16W 1% TA-I
R720 061G04021003FI RST CHIP 100K 1/16W 1% TA-I
R706 061G04021003FI RST CHIP 100K 1/16W 1% TA-I
R717 061G04021003FY RST CHIP 100K 1/16W 1%
R542 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R541 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R451 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I
R526 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I
R671 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R452 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R456 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R453 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R510 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R137 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R139 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R724 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R609 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R607 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R158 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R159 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R172 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R171 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R471 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R473 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R472 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R727 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R511 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R531 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R127 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R126 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R129 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R128 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R546 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R121 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R548 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R136 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R130 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
70
Page 71
R131 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R522 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R508 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R509 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R530 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R759 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R519 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R528 061G0402102 JI RST 0402 1K 5% 1/16W TA-I
R518 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R613 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R405 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R468 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R457 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R742 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R740 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R718 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R610 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R616 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R135 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R523 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R107 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R106 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R514 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R604 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R731 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R122 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R601 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R123 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R124 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R462 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R174 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R712 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R672 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R673 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R656 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R652 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R669 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R745 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R722 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R733 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R521 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R544 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R621 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R710 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R540 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R537 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R702 061G0402104 JI TEST ONLY RST 0402 100K 5% 1/16W TA-I
71
Page 72
R761 061G0402104 JI TEST ONLY RST 0402 100K 5% 1/16W TA-I
R708 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R744 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R534 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R553 061G04021501FF RST CHIP 1K5 1/16W 1% FENGHUA
R551 061G04021501FF RST CHIP 1K5 1/16W 1% FENGHUA
R704 061G04021501FI RST 0402 1.5K 1% 1/16W TA-I
R443 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R446 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R527 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R132 061G04022201FI RST CHIPR 2.2KOHM +-1% 1/16W TA-I
R133 061G04022201FI RST CHIPR 2.2KOHM +-1% 1/16W TA-I
R705 061G04022202FT RST CHIP 22K 1/16W 1% TZAI YUAN
R404 061G04022702FF RST CHIP 27K 1/16W 1% FENGHUA
R552 061G0402302 JT RST 0402 3K 5% 1/16W
R554 061G0402302 JT RST 0402 3K 5% 1/16W
R502 061G0402304 JT RST 0402 300K 5% 1/16W TZAI YUAN
R524 061G0402393 JI RST 0402 39K 5% 1/16W
R605 061G0402433 JY RST CHIPR 43KOHM +-5% 1/16W YAGEO
R433 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R431 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R467 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R721 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R416 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R414 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R412 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R713 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R751 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R709 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R429 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R427 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R423 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R424 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R420 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R461 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R466 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R435 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R762 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R533 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R532 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R436 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R547 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R739 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R549 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R440 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R470 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R474 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
72
Page 73
R475 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R623 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R622 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R505 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R504 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R506 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R501 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R515 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R520 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R442 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R441 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R445 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R444 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R760 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R715 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R725 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R512 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R729 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R465 061G0402473 JT RST CHIP 47K 1/16W 5% TZAI YUAN
R153 061G0402511 JT RST CHIP 510R 1/16W 5% TZAI YUAN
R152 061G0402511 JT RST CHIP 510R 1/16W 5% TZAI YUAN
R529 061G0402561 JY RST CHIP 560R 1/16W 5% YAGEO
R525 061G0402564 JY RST 0402 560K 5% 1/16W RC0402JR-07560KL
R403 061G04026201FI TEST ONLY RST CHIP 6.2K 1/16W 1% TA-I
R447 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R448 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R140 061G0402750 JF .ST CHIPR 75 OHM +-5% 1/16W FENGHUA
R402 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R401 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R103 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R102 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R711 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R663 061G06031003FT RST CHIP 100K 1/10W 1%
R538 061G06031003FY RST CHIP 100K 1/10W 1%
R612 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R611 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R668 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R120 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R119 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R650 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R463 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R653 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R658 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R661 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R660 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R730 061G06031200FT RST CHIP 120R 1/10W 1%
R747 061G06031332FF RST 0603 13.3K 1% 1/10W FENGHUA
73
Page 74
R707 061G06031332FF RST 0603 13.3K 1% 1/10W FENGHUA
R723 061G06032000FT RST CHIP 200R 1/10W 1%
R726 061G06032200FT RST CHIP 220R 1/10W 1%
R728 061G06032209FT RST CHIP 22R 1/10W 1%
R732 061G06032409FT RST CHIP 24R 1/10W 1%
R666 061G06032702FT RST CHIP 27K 1/10W 1%
R659 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R667 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R655 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R536 061G06034990FF RST CHIPR 499OHM +-1% 1/10W FENGHUA
R142 061G0603511 JT RST CHIP 510R 1/10W 5% TZAI YUAN
R143 061G0603511 JT RST CHIP 510R 1/10W 5% TZAI YUAN
R105 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R104 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R117 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R118 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R101 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R134 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R138 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R125 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
FB101 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
R701 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO
R746 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO
FB701 061G08050004JT RST CHIPR 0805 0 OHM 4A
C145 065G040210031J F CAP 0402 10PF 5% 50V NP0
C144 065G040210031J F CAP 0402 10PF 5% 50V NP0
C111 065G040210031J Y CAP 0402 10PF 5% 50V NP0
C472 065G040210131J A CAP CHIP 0402 100PF J 50V NPO
C129 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C133 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C604 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C601 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C146 065G040210332K A CAP 0402 10NF 10% 50V X7R
C123 065G040210332K F CAP 0402 10NF 10% 50V X7R
C122 065G040210332K F CAP 0402 10NF 10% 50V X7R
C507 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C505 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C512 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C515 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C514 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C516 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C517 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C470 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C471 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C461 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C462 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C466 065G040210412K Y CAP 0402 100NF 10% 16V X7R
74
Page 75
C745 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C465 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C460 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C615 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C475 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C477 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C464 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C420 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C143 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C147 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C437 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C436 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C132 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C131 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C401 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C442 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C443 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C441 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C445 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C444 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C607 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C731 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C463 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C502 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C450 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C459 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C454 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C452 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C625 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C721 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C716 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C447 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C433 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C435 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C434 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C448 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C446 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C429 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C137 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C421 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C141 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C430 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C626 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C720 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C724 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C624 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C128 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
75
Page 76
C469 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C468 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C478 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C506 065G0402105A5K M CAP 0402 1UF 10% 10V X5R
C432 065G040215031J A CAP 0402 15PF 5% 50V NP0
C431 065G040215031J A CAP 0402 15PF 5% 50V NP0
C138 065G040220031J F CAP 0402 20PF 5% 50V NP0
C139 065G040220031J F CAP 0402 20PF 5% 50V NP0
C746 065G040222031J T CAP 0402 22PF 5% 50V NP0 UMK105 CG220JV
C704 065G040222031J T CAP 0402 22PF 5% 50V NP0 UMK105 CG220JV
C110 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C730 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C606 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C628 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C621 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C610 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C669 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C665 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C108 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C130 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C103 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C107 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C102 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C403 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C409 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C404 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C411 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C410 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C415 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C729 065G040247505M M CAP 0402 4.7UF 20% 6.3V X5R
C112 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C113 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C109 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C679 065G060310131J F CAP CHIP 0603 100PF J 50V NPO
C675 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C678 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C677 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C661 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C660 065G060310432K A CAP 0603 100NF 10% 50V X7R
C674 065G060310432K A CAP 0603 100NF 10% 50V X7R
C713 065G060310432K A CAP 0603 100NF 10% 50V X7R
C708 065G060310432K A CAP 0603 100NF 10% 50V X7R
C727 065G060310432K A CAP 0603 100NF 10% 50V X7R
C744 065G060310432K A CAP 0603 100NF 10% 50V X7R
C655 065G060310432K A CAP 0603 100NF 10% 50V X7R
C703 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C753 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
76
Page 77
C602 065G060310512K A CAP 0603 1UF 10% 16V X7R
C623 065G060310512K A CAP 0603 1UF 10% 16V X7R
C522 065G060310512K A CAP 0603 1UF 10% 16V X7R
C616 065G060310512K A CAP 0603 1UF 10% 16V X7R
C618 065G060310512K A CAP 0603 1UF 10% 16V X7R
C651 065G060310522K A CAP 0603 1UF 10% 25V X7R CL10B105KA8NNN
C659 065G060310522K A CAP 0603 1UF 10% 25V X7R CL10B105KA8NNN
C658 065G060310522K A CAP 0603 1UF 10% 25V X7R CL10B105KA8NNN
C656 065G060310522K A CAP 0603 1UF 10% 25V X7R CL10B105KA8NNN
C428 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C412 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C402 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C440 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C439 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C456 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C458 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C457 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C709 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C474 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C666 065G060322422K A MLCC 0603 220NF 25V X7R +/-10% SAMSUNG
C670 065G060322422K A MLCC 0603 220NF 25V X7R +/-10% SAMSUNG
C664 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C663 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C668 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C672 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C725 065G060322422K Y CAP 0603 220N 25V X7R 10%
C749 065G060347412K F CAP 0603 470NF 10% 16V X7R
C473 065G060347412K Y CAP CHIP 0.47UF 16V +/-10% X7R
C671 065G080510532K A CAP 0805 1UF 10% 50V X7R
C667 065G080510532K A CAP 0805 1UF 10% 50V X7R
C611 065G080510532K T CAP 0805 1UF 10% 50V X7R
C619 065G080510532K T CAP 0805 1UF 10% 50V X7R
C617 065G080510532K T CAP 0805 1UF 10% 50V X7R
C622 065G080510532K T CAP 0805 1UF 10% 50V X7R
C751 065G080510615K T CHIP 10UF 16V X5R 0805
C701 065G080510615K T CHIP 10UF 16V X5R 0805
C627 065G080510615K T CHIP 10UF 16V X5R 0805
C613 065G080510615K T CHIP 10UF 16V X5R 0805
C712 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C119 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C715 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C120 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C127 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C657 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C728 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C743 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C513 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
77
Page 78
C718 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C719 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C717 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C125 065G120610272K F CAP 1206 1NF 10% 500V X7R
C134 065G120610272K F CAP 1206 1NF 10% 500V X7R
C652 065G120610625K A CAP 1206 10UF 10% 25V X5R
C653 065G120610625K A CAP 1206 10UF 10% 25V X5R
C654 065G120610625K A CAP 1206 10UF 10% 25V X5R
C706 065G120622615K A CAP 1206 22UF 10% 16V X5R
C748 065G120622615K A CAP 1206 22UF 10% 16V X5R
C705 065G120622615K A CAP 1206 22UF 10% 16V X5R
C747 065G120622615K A CAP 1206 22UF 10% 16V X5R
C650 067G311C1013CT EC SMD 100UF 20% 16V RV 6.3*7.7
C650 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
C126 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
C726 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
C612 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
FB704 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB703 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB702 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB406 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
FB603 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
FB502 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB402 071G 59A121 TA CHIP BEAD 120R/3000MA HCB1608KF-121T30
FB401 071G 59A121 TA CHIP BEAD 120R/3000MA HCB1608KF-121T30
FB411 071G 59B121 JM CHIP BEAD 0603 120R/1000MA
FB405 071G 59C601 TA CHIP BEAD 600R/200MA FCM1608K-601T02
FB404 071G 59C601 TA CHIP BEAD 600R/200MA FCM1608K-601T02
FB409 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB412 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB413 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB414 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB415 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB410 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
L101 073G 63478 5M CHIP IND 0.47UH 5% 0.1A 3.5R MGFI1608AR
L102 073G 63478 5M CHIP IND 0.47UH 5% 0.1A 3.5R MGFI1608AR
CN504 088G 34019K AD HDMI HEADER 19P H:2.8MM
CN503 088G 34019K AD HDMI HEADER 19P H:2.8MM
CN502 088G 34019K AD HDMI HEADER 19P H:2.8MM
CN501 088G 34019K AD HDMI HEADER 19P H:2.8MM
D101 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D503 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D502 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D504 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D505 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D101 093G 60515 L SCHOTTKY LBAT54CLT1G 0.2A 30V SOT-23
ZD401 093G 39GA01 T RLZ5.6B
78
Page 79
ZD402 093G 39GA01 T RLZ5.6B
ZD403 093G 39GA01 T RLZ5.6B
ZD401 093G 39S940 T ZENER GLZ5.6B 5.6 0.5 MINI-MELF LL-34
D702 093G 52S 7 T RECTIFIER SM4001A 1A 50V SMA
D702 093G 52S903 T RECTIFIER GS1A 1A 50V DO-214AC
D650 093G 52S904 T RECTIFIER S3B-T\R 3A 100V DO-214AB
ZD501 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD502 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD651 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD120 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD121 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD650 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD101 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD503 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD103 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD108 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD107 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD102 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD109 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD510 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD506 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD509 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD504 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD507 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD512 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD511 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD105 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD104 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
D602 093G 64S526SEM SWITCHING BAS316WS 250MA 100V SOD323
D602 093G 64S900 T DIODE BAS316 SOD-323 PHILIPS
CN402 311GW125F40ACX WAFER 1.25MM 40P V/T -
U401 356G0568176602 SCALER RTD2644DD LQFP 176
U650 356G0616028164 AUDIO AD52580-QG28NAR 15W E-TSSOP 28L -
U601 356G0616028600 AUDIO AD52580-QG28NAR (AF) 15W E-TSSOP
U511 356G0623X05 HDMI SWITCH IT6633E-P LQFP-64
U504 356G0667005600 POWER SWITCH APL3551CBI-TRG SOT-23-5
U403 356G333300100X FLASH TC58NVG0S3ETA00 1G TSOP I 48-P-122
U705 356GD563006600 DC/DC SY8104ADC 4A 18V TSOT23-6
U701 356GD563006600 DC/DC SY8104ADC 4A 18V TSOT23-6
U703 356GD563008601 DC/DC SY8003ADFC 3A 5.5V DFN2X2-8
Q704 357G0763030018 MOSFET MTP3401N3 -4A -30V SOT-23
Q701 357G0763030018 MOSFET MTP3401N3 -4A -30V SOT-23
Q654 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
C414 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C419 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C416 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C418 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
79
Page 80
C417 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C438 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C426 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C427 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C455 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C451 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C453 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C722 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C449 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C425 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C424 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C413 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C676 367G311X101GLT EC SMD 100UF 20% 35V 6.3X7.7MM 2000 HR 0
C662 367G311X101GLT EC SMD 100UF 20% 35V 6.3X7.7MM 2000 HR 0
MAC-U404 370G0MAC608EBY CD EBONY HFL5666/T3 MAC ADDRESS FOR RTD
L604 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L602 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L603 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L601 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L650 373G253S194D00 SMD CHOKE 33UH 20% 1.45 0.137 SWPG6045G
L651 373G253S194D00 SMD CHOKE 33UH 20% 1.45 0.137 SWPG6045G
L701 373G253S198D00 SMD CHOKE 4.7UH 20% 3.3A 0.026R SWPG604
L702 373G253S198D00 SMD CHOKE 4.7UH 20% 3.3A 0.026R SWPG604
L701 373G253S198H00 SMD CHOKE 4.7UH 20% 3.3A 0.026R SPI6045
L702 373G253S198H00 SMD CHOKE 4.7UH 20% 3.3A 0.026R SPI6045
L703 373G253S256D00 SMD CHOKE 2.2UH 30% 2.95A 0.030R SWPG40
X401 393G022S624NSK CRYSTAL NXE27.000AC12F-BK6 27 12
D401 393G060S91200T00HF SCHOTTKY RB551V-30_R1_00001 0.5A 30V SO
E715 715G6538M01000004K MAIN BOARD PCB
HS401 X90G801400200A HEAT SINK
IRPFDABC IR BOARD
CN0201 033G8032 5F S HR CONNECTOR
Q001 057G 761516 SMALLTRAN BC847C 0.1 50 SOT-23
Q002 057G 761516 SMALLTRAN BC847C 0.1 50 SOT-23
R005 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R008 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R006 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R007 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R003 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R001 061G0402331 JT RST CHIP 330R 1/16W 5% TZAI YUAN
R002 061G0402331 JT RST CHIP 330R 1/16W 5% TZAI YUAN
R004 061G0402470 JT RST CHIP 47R 1/16W 5% TZAI YUAN
C0204 065G040210131J Y CAP CHIP 0402 100P 50V NP0 +/-5%
C0203 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C0202 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C0201 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C0205 065G0603475A5K A CAP 0603 4.7UF 10% 10V X5R CL10A475KP8NN
80
Page 81
LED001 081G 14 24 GP CHIP LED (BR) GPTD1210BRC-D
U001 356GS927036007 IR RECEIVER IRM-H336M3/TR2 36 KHZ
E715 715G6710R01000004I IR BOARD PCB
E715 715G6710R01000004S IR BOARD PCB 2nd-source
KEPFDXA2 KEY BOARD
R02 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R01 061G06031201FT RST CHIP 1K2 1/10W 1%
R05 061G06031502FT RST CHIP 15K 1/10W 1%
R04 061G06032201FT RST CHIP 2K2 1/10W 1%
R03 061G06036801FT RST CHIP 6K8 1/10W 1%
C06 065G060310432K Y CAP 0603 100NF 10% 50V X7R
CN01 311GW125D02ADX WAFER 1.25MM 2P R/A S1315-02RVB-S03-K
SW01 377G060902B0CJ CHIP TACT SW 6P 6MM 160G SMD
709T63160XS001 COMSUMPTIVE ASSY
E715 715G6316K01000004I KEY BOARD PCB
E715 715G6316K01000004K KEY BOARD PCB 2nd-source
E715 715G6316K01000004S KEY BOARD PCB 2nd-source
E750 LCA420HVN06ADQAQ0X PANEL TPT420H2-HVN06 S380C XM TPV
P33E0635ADT01L0100 DECO_LOGO TV396W-14D-PH13B-PH15
P33E0676XJT01R0100 BUTTON
P34E21350GM01K0100 REAR_COVER N/A NA NA
PLTVDQ315XXY3 POWER BOARD
Z40G0002ALL01A OTHER LABEL
CN8101 033G380212B YH WAFER 12P 2.0 DIP
IC8102 056G 139 3B PC123Y82FZOF SHARP
IC9102 056G 139 3B PC123Y82FZOF SHARP
IC9401 056G 139 3B PC123Y82FZOF SHARP
R9808 061G3SWJ70759B SY RST WD 0.07R 5% 3W
C9906 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
C9905 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
CN9902 087G 50147D HC HF HF AC SOKET R/A 2P 12DEGREE H=12.8
BD9801 093G 50460514 BRIDGE KBP306G-05 3A 800V KBP
0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q X8.0
CN9100 311GW200C16BBX ONN 2.0MM 16P R/A W2010-16RVA-S04,B200
IC8105 356G0700008060 LED DRIVER TPV101D DIP-8
IC8103 356G0700008060 LED DRIVER TPV101D DIP-8
RV9901 361G0046621KZE VARISTOR 620V 10%
RV9901 361G0046621KZW VARISTOR 620V 10%
NR9902 361G0058259MYW008A NTCR 2.5R 20% 3.6W SCK152R58MTY503
NR9901 361G0058259MYW008A NTCR 2.5R 20% 3.6W SCK152R58MTY503
C9805 363G210J105GHP CAP MPP 1UF 5% 450V
C9815 367G215X680PHZ000S EC 68UF 20% 450V 13*50 2000 HR 620MA HRL
C9814 367G215X680PHZ000S EC 68UF 20% 450V 13*50 2000 HR 620MA HRL
C8107 367G515X121JKZ EC 120UF 20% 100V EV2A121MLT0830F5R
C8108 367G515X121JKZ EC 120UF 20% 100V EV2A121MLT0830F5R
FB9902 371G0055021H02 BEAD 6.5*12.5 700R 25% BF-I60100R-815
FB9901 371G0055021H02 BEAD 6.5*12.5 700R 25% BF-I60100R-815
81
Page 82
L9901 373G0174298X00 LINE FILTER 9MH MIN 1.2 3LFEF2022-902M
L9903 373G0174301H00 LINE FILTER 0.25MH MIN 2A LCL-11010 HA
L9902 373G0174303H00 LINE FILTER 18MH MIN 1.26A LCL-11822 HA
L9801 373G0174312X00 PFC CHOKE 240UH 8% 1.5A -
L9100 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
L9101 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
T9101 380GL32P141H00 X'FMR 360U 10% 5U ER31 BCK-13122-HA
T9101 380GL32P141N00 X'FMR 360UH 10% 5UH ER31 -
T8101 380GL52P161L00 X'FMR 190 UH 10% 5UH MAX PQ38 00036100
BD9901 393G0050460A10 BRIDGE TS10K80-01 X0 10A 800V X0
705TAD57082 Q9100 ASSY
Q9100 057G 667931 MOSFET AOTF8N65 8A 650V TO-220FP
0M1G1730 8120 SCREW
HQ9100 Q90G0219 4 HEAT SINK ÐͲÄ/PROFILE
705TAD57083 Q9102 ASSY
0M1G1730 8120 SCREW
Q9102 357G0600100020 MOSFET AOTF298L 33A 100V TO-220F
HQ9102 Q90G0219 4 HEAT SINK ÐͲÄ/PROFILE
705TAD57084 Q9801 ASSY
Q9801 057G 667A04 MOSFET STF24NM60N 17A 600V 30W TO-220FP
D9802 093G 52905 DIODE FMNS-1106S TO-220
0M1G1730 8120 SCREW
HS9801 Q90G0219 3 HEAT SINK
705TAD57134 Q8100 ASSY
Q8100 057G 667931 MOSFET AOTF8N65 8A 650V TO-220FP
0M1G1730 8120 SCREW
HQ8100 Q90T0236 7 HEAT SINK
705TAD93999 NA
D8106 093G 52905 DIODE FMNS-1106S TO-220
0M1G1730 8120 SCREW
HD8106 X90G070810100000BF HEAT SINK
IC9103 056G 158501 IC AS431AN-E1 SOT23
IC8106 056G 158501 IC AS431AN-E1 SOT23
IC8104 056G 158501 IC AS431AN-E1 SOT23
Q8102 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q9402 057G 417526 SMALLTRAN MMBT3906 -0.2A -40V SOT-23
R9128 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
R9128 061G0805000 JT RST 0805 0.05R MAX 1/8W
R8156 061G0805000 JT RST 0805 0.05R MAX 1/8W
R9802 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R8101 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9104 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9104 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R8101 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9802 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9121 061G08051001FF RST CHIPR 1KOHM +-1% 1/8W FENGHUA
R9116 061G08051001FI RST CHIPR 1KOHM +-1% 1/8W TA-I
82
Page 83
R9121 061G08051001FT RST CHIP 1K 1/8W 1%
R9131 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA
R9406 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA
R9406 061G08051002FT RST CHIP 10K 1/8W 1%
R8110 061G08051002FT RST CHIP 10K 1/8W 1%
R9402 061G08051003FF RST CHIPR 100KOHM +-1% 1/8W FENGHUA
R9402 061G08051003FT RST CHIP 100K 1/8W 1%
R8115 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN
R9806 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R9107 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R9806 061G0805103 JT RST 0805 10K 5% 1/8W
R9107 061G0805103 JT RST 0805 10K 5% 1/8W
R8169 061G08051302FT RST CHIP 13K 1/8W 1%
R9119 061G08051501FF RST CHIPR 1.5KOHM +-1% 1/8W FENGHUA
R9119 061G08051501FT RST CHIPR 1K5 +-1% 1/8W TZAI YAUN
R9818 061G08051602FF RST CHIPR 16KOHM +-1% 1/8W FENGHUA
R9818 061G08051602FI RST 0805 16K 1% 1/8W
R9812 061G08052003FF RST CHIPR 200KOHM +-1% 1/8W FENGHUA
R9812 061G08052003FT RST CHIP 200K 1/8W 1%
R9803 061G0805201 JF RST CHIPR 200OHM +-5% 1/8W FENGHUA
R9803 061G0805201 JT RST CHIPR 200OHM +-5% 1/8W TZAI YUAN
R9115 061G08052201FF RST CHIPR 2.2KOHM +-1% 1/8W FENGHUA
R9115 061G08052201FT CHIP 2K2 1/8W 1%
R8112 061G08052703FT RST CHIPR 270K +-1% 1/8W TZAI YUAN
R8166 061G08053301FT RST CHIP 3K3 1/8W 1%
R8168 061G08054302FT RST CHIP 43K 1/8W 1%
R8102 061G0805470 JF RST CHIPR 47OHM +-5% 1/8W FENGHUA
R8102 061G0805470 JT RST CHIPR 47OHM +-5% 1/8W TZAI YUAN
R8111 061G08054703FT RST 0805 470K 1% 1/8W TAIZYUAN
R9118 061G0805472 JF RST CHIPR 4.7KOHM +-5% 1/8W FENGHUA
R9118 061G0805472 JT RST CHIPR 4K7 +-5% 1/8W TZAI YUAN
R8165 061G08055100FF RST CHIPR 510 OHM +-1% 1/8W FENGHUA
R9408 061G08055103FF RST CHIPR 510K OHM +- 1% 1/8W FENGHUA
R9408 061G08055103FT RST CHIP 510K OHM 1/8W 1% TZAI YUAN
R8172 061G08055103FT RST CHIP 510K OHM 1/8W 1% TZAI YUAN
R9813 061G0805563 JF RST CHIPR 56KOHM +-5% 1/8W FENGHUA
R9813 061G0805563 JT RST CHIPR 56K +-5% 1/8W TZAI YUAN
R8113 061G08056202FT RST CHIP 62K 1/8W 1%
R8114 061G08057502FT RST CHIP R 75 KOHM +-1% 1/8W
R9106 061G08057509FT RST CHIP R 75OHM 1/8W +/-1%
R9120 061G08059101FF RST CHIPR 9.1KOHM +-1% 1/8W FENGHUA
R9120 061G08059101FT RST CHIP 9K1 1/8W 1%
R8136 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R8119 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R8164 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9907 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9910 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
83
Page 84
RJ9912 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9911 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9906 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9903 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R9166 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R8136 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9901 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9902 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R9126 061G1206100 JF RST CHIPR 10 OHM +-5% 1/4W FENGHUA
R9126 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
R8109 061G12061001FF RST CHIPR 1KOHM +-1% 1/4W FENGHUA
R8109 061G12061001FT RST CHIP R 1KOHM +-1% 1/4W
R9405 061G12061002FF RST CHIPR 10KOHM +-1% 1/4W FENGHUA
R9130 061G12061002FF RST CHIPR 10KOHM +-1% 1/4W FENGHUA
R9405 061G12061002FT RST CHIPR 10KOHM +-1% 1/4W 1206
R9815 061G12061003FT RST 1206 100K 1% 1/4W SMD1206100KF
R9815 061G12061003FY RST CHIPR 100KOHM +-1% 1/4W YAGEO
R9804 061G12061004FF RST CHIPR 1 MOHM +-1% 1/4W FENGHUA
R9804 061G12061004FT RST CHIP R 1 MOHM +-1% 1/4W
R8171 061G12061004FT RST CHIP R 1 MOHM +-1% 1/4W
R8131 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8124 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8133 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8125 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8121 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8122 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8123 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8138 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8120 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8137 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R9407 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R9407 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9404 061G1206103 JF RST CHIPR 10KOHM +-5% 1/4W FENGHUA
R8104 061G1206103 JF RST CHIPR 10KOHM +-5% 1/4W FENGHUA
R8118 061G1206103 JF RST CHIPR 10KOHM +-5% 1/4W FENGHUA
R8118 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R8104 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R9404 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R8158 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R8159 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R8157 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R8160 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R9810 061G1206121 JT RST CHIPR 120 OHM +-5% 1/4W 0805
R8142 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8148 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8145 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8147 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
84
Page 85
R8143 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8144 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8146 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8141 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8147 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8141 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8146 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8144 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8143 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8145 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8148 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8142 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9403 061G1206202 JF RST CHIPR 2KOHM +-5% 1/4W FENGHUA
R9403 061G1206202 JT RST CHIP R 2KOHM 1/4W +/-5%
R9124 061G12062202FF RST 1206 22K 1% 1/4W FENGHUA
R9124 061G12062202FT RST 1206 22K 1% 1/4W TZAI YUAN
R9108 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9132 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9110 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9134 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9109 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9133 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9109 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R9133 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R9132 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R9108 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R9134 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R9110 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R8170 061G12063002FF RST CHIPR 30KOHM +-1% 1/4W FENGHUA
R8170 061G12063002FT RST 1206 30K 1% 1/4W
R9401 061G1206302 JF RST CHIP 3K 5% 1/4W
R9401 061G1206302 JT RST CHIP 3K 5% 1/4W
R9112 061G1206339 JF RST CHIPR 3.3 OHM +-5% 1/4W FENGHUA
R9112 061G1206339 JT RST CHIPR 3.3 OHM +-5% 1/4W TZAI YUAN
R8167 061G12064702FT RST CHIPR 47 KOHM +-1% 1/4W TZAI YUAN
R9103 061G1206471 JF RST CHIPR 470 OHM +-5% 1/4W FENGHUA
R9103 061G1206471 JT ST CHIPR 470 OHM +-5% 1/4W TZAI YUAN
R9125 061G1206479 JT RST 1206 4.7R 5% 1/4W
R9125 061G1206479 JY RST CHIPR 4R7 +-5% 1/4W YAGEO
R8103 061G1206511 JT RST CHIPR 510OHM +-5% 1/4W TZAI YUAN
R8103 061G1206511 JY RST CHIPR 510 OHM +-5% 1/4W YAGEO
R9123 061G1206512 JF .ST CHIPR 5.1KOHM +-5% 1/4W FENGHUA
R9117 061G1206512 JF .ST CHIPR 5.1KOHM +-5% 1/4W FENGHUA
R9117 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9123 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9906 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9901 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
85
Page 86
R9903 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9902 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9905 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9904 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9902 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9905 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9904 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9903 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9901 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9906 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9809 061G12066803FF RST CHIPR 680KOHM +-1% 1/4W FENGHUA
R9807 061G12066803FF RST CHIPR 680KOHM +-1% 1/4W FENGHUA
R9807 061G12066803FT RST CHIP 680K 1/4W 1%
R9809 061G12066803FT RST CHIP 680K 1/4W 1%
R8134 061G12068208FT RST CHIPR 8.2OHM +-1% 1/4W 1206
R8127 061G12068208FT RST CHIPR 8.2OHM +-1% 1/4W 1206
R9122 061G1206822 JT RST CHIPR 8.2 KOHM +-5% 1/4W TZAI YUAN
C8123 065G080510131J F CAP CHIP 0805 100PF J 50V NPO
C9133 065G080510131J F CAP CHIP 0805 100PF J 50V NPO
C9131 065G080510131J F CAP CHIP 0805 100PF J 50V NPO
C9131 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C9133 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C8123 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C8124 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C9811 065G080510231J F CAP 0805 1NF 5% 50V NPO
C9811 065G080510231J M CAP 0805 1NF 5% 50V NP0
C9136 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9115 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C8101 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9137 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9115 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8101 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9137 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9136 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9132 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8118 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9130 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9402 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9804 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9806 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9138 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9139 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8119 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8102 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8118 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9130 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9402 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
86
Page 87
C9804 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9806 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9140 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9138 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8102 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9139 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9132 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8119 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9134 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8116 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9121 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8136 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8135 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9141 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8114 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8113 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8115 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9141 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9121 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9134 065G080510532K T CAP 0805 1UF 10% 50V X7R
C8100 065G080522131J F CAP CHIP 0805 220PF J 50V NPO
C8100 065G080522131J Y CAP CHIP 0805 220P 50V NP0 +/-5%
C9809 065G080522332K F CAP 0805 22NF K 50V X7R
C9809 065G080522332K Y CAP CHIP 0805 22N 50V X7R +/-10%
C9810 065G080522432K F CAP 0805 220NF 10% 50V X7R
C9118 065G080522432K F CAP 0805 220NF 10% 50V X7R
C9810 065G080522432K T CAP 0805 220NF 10% 50V X7R UMK212 B7224
C9118 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%
C9110 065G080522522K M CAP 0805 2.2UF 10% 25V X7R
C9807 065G080533232K F CAP 0805 3.3NF 10% 50V X7R
C9807 065G080533232K Y CAP 0805 3.3NF 10% 50V X7R
C9102 065G080547131J F CAP CHIP 0805 470PF J 50V NPO
C9102 065G080547131J Y CAP CHIP 0805 470P 50V NPO +/-5%
C8106 065G080547232K F CAP 0805 4.7NF 10% 50V X7R
C9103 065G080547232K F CAP 0805 4.7NF 10% 50V X7R
C8106 065G080547232K Y CAP CHIP 0805 4N7 50V X7R +/-10%
C8133 065G080547232K Y CAP CHIP 0805 4N7 50V X7R +/-10%
C9103 065G080547232K Y CAP CHIP 0805 4N7 50V X7R +/-10%
C8137 065G080547432K F 0805 0.47UF K 50V X7R
C8105 065G080547432K M CAP 0805 470NF 10% 50V X7R
C8105 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C9142 065G120610532K M CAP CHIP 1206 1UF K 50V X7R
D9803 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9106 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9108 093G 60S952 T SCHOTTKY SK510C R6 5A 100V SMC
IC9801 356G0379008222 PFC R2A20133ESP SOP8
IC8100 356G0379008228 AC/DC PF6002AS SOP-8
87
Page 88
IC9100 356G0379213 AC/DC SSC2S110 SOP-8
IC9104 356GD563008152000Z DC/DC SP6018S8RGB 1A 16V SOP-8
Q9401 357G0761A0100T SMALLTRAN BTC4672M3 5A 50V 0.6W SOT-89
Q8103 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
Q9106 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
Q9403 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
R8116 361G08053003FF RST 0805 300K 1% 1/8W RS-05K3003FT,SMD0
R8116 361G08053003FT RST 0805 300K 1% 1/8W RS-05K3003FT,SMD0
R8132 361G12061208FT RST 1206 1.2R 1% 1/4W -
R8126 361G12061208FT RST 1206 1.2R 1% 1/4W -
R9129 361G12068201FT RST 1206 8.2K 1% 1/4W SMD12068K2F
C8111 365G1206221B1J000M CAP 1206 220PF 5% 630V NP0 GRM31A5C2J22
C8112 365G1206221B1J000M CAP 1206 220PF 5% 630V NP0 GRM31A5C2J22
D9103 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
D8107 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
D8109 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
D8100 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
D8108 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
ZD9801 393G039S95400T00HF ZENER BZT52-B3V6_R1_00001 3.6V 0.41W SOD
ZD8105 393G039SA1200T ZENER BZT52-B22 22V 0.41W SOD-123 150C
ZD8106 393G039SA1200T ZENER BZT52-B22 22V 0.41W SOD-123 150C
ZD8104 393G039SA1200T ZENER BZT52-B22 22V 0.41W SOD-123 150C
ZD9802 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD9803 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD8103 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD9401 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD9101 393G039SA1500T ZENER BZT52-B30 30V 0.41W SOD-123
ZD9102 393G039SA1500T ZENER BZT52-B30 30V 0.41W SOD-123
ZD9106 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123
R8105 361G152M15852T00TZ RST MOF 0R15 5% 2W MOF2WS0R15JT52
R9142 361G152M22052T00TZ RST MOF 22R 5% 2W MOF2WS22RJT52
R8117 361G152M82352T00TZ RST MOF 82K 5% 2W MOF2WS82KJT52
R8106 361G152M82352T00TZ RST MOF 82K 5% 2W MOF2WS82KJT52
R9147 361G152M82352T00TZ RST MOF 82K 5% 2W MOF2WS82KJT52
NR9902 006G 31 4 1.7MM RIVET
NR9901 006G 31 4 1.7MM RIVET
T9101 006G 31 4 1.7MM RIVET
CN9902 006G 31500 EYELET
T8101 006G 31500 EYELET
C9114 065G 1K10293T CAP CER 1NF 10% 1KV R
C9113 065G 1K10293T CAP CER 1NF 10% 1KV R
C9120 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C8104 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C9913 065G306K10123R CAP Y1 100PF 10% 250V Y5P
C9914 065G306K10123R CAP Y1 100PF 10% 250V Y5P
C9914 065G306K1012WR CAP Y1 100PF 10% 250V Y5P CT7-Y1-250V-06
C9913 065G306K1012WR CAP Y1 100PF 10% 250V Y5P CT7-Y1-250V-06
88
Page 89
C9910 065G306K22123R CAP Y1 220PF 10% 250V Y5P
C9910 065G306K2212WR CAP Y1 220PF 10% 250V Y5P CT7-Y1-250V-06
C9903 065G306K2212WR CAP Y1 220PF 10% 250V Y5P CT7-Y1-250V-06
C9912 065G306M10233R CAP Y1 1NF 20% 250V Y5U
C9912 065G306M1023WR CAP Y1 1NF 20% 250V Y5U
C9803 067G 3151007HB A EC 10UF 20% 50V 6.3*7 3000 HR
C9401 067G 3151007HB A EC 10UF 20% 50V 6.3*7 3000 HR
C9101 067G 3154707HT EC 47UF 20% 50V
C8110 067G 5154709HT EC 47UF 20% 100V 10*12
C9106 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9107 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9112 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9108 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9109 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9104 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
C9105 067G 5154714KT EC 470UF 20% 25V EV1E471MPN1012RSU
FB9803 071G 55 23 BEAD 3.5*7.5*0.8 100R 25% GBQM4.777.571
FB9904 071G 55 26 S BEAD 3.5*6 127R 25% LB3.5*0.8*6-2
FB9805 071G 55 26 S BEAD 3.5*6 127R 25% LB3.5*0.8*6-2
FB9100 071G 55 26 S BEAD 3.5*6 127R 25% LB3.5*0.8*6-2
FB9103 071G 55 29 FERRITE BEAD
FB9903 071G 55 29 FERRITE BEAD
FB9802 071G 55 29 HF FERRITE BEAD 3.5*2.2*0.8 TAPING HF
D9104 093G 60953 SCHOTTKY FR107G-A0 1A 1000V DO-41
D9102 093G1080 252T RECTIFIER SARS01-V1 1.2A 800V DO-41
D8101 093G1080 252T RECTIFIER SARS01-V1 1.2A 800V DO-41
J9909 095G 90 23 JUMP WIRE - -
J9934 095G 90 23 JUMP WIRE - -
J9920 095G 90 23 JUMP WIRE - -
J9933 095G 90 23 JUMP WIRE - -
J9914 095G 90 23 JUMP WIRE - -
J9910 095G 90 23 JUMP WIRE - -
J9921 095G 90 23 JUMP WIRE - -
J9929 095G 90 23 JUMP WIRE - -
J9922 095G 90 23 JUMP WIRE - -
J9907 095G 90 23 JUMP WIRE - -
J9911 095G 90 23 JUMP WIRE - -
J9901 095G 90 23 JUMP WIRE - -
J9939 095G 90 23 JUMP WIRE - -
J9918 095G 90 23 JUMP WIRE - -
J9915 095G 90 23 JUMP WIRE - -
J9913 095G 90 23 JUMP WIRE - -
J9904 095G 90 23 JUMP WIRE - -
L8100 095G 90 23 JUMP WIRE - -
J9930 095G 90 23 JUMP WIRE - -
J9902 095G 90 23 JUMP WIRE - -
J9931 095G 90 23 JUMP WIRE - -
89
Page 90
J9924 095G 90 23 JUMP WIRE - -
J9916 095G 90 23 JUMP WIRE - -
J9908 095G 90 23 JUMP WIRE - -
J9925 095G 90 23 JUMP WIRE - -
J9906 095G 90 23 JUMP WIRE - -
J9917 095G 90 23 JUMP WIRE - -
J9905 095G 90 23 JUMP WIRE - -
J9927 095G 90 23 JUMP WIRE - -
J9919 095G 90 23 JUMP WIRE - -
J9926 095G 90 23 JUMP WIRE - -
J9912 095G 90 23 JUMP WIRE - -
J9903 095G 90 23 JUMP WIRE - -
R9111 361G2SWJ36852T00SY RST NWR 0.36OHM 5% 2W NWS02JR360A520NH
C8103 365G001J4706ST CAP CER 47PF 5% 1KV SL 8SL470J102N56G
C9817 365G001J4706ST CAP CER 47PF 5% 1KV SL 8SL470J102N56G
C9911 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
C9904 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
F9901 384G005600506C FUSE 5A 250V MST 5A 250V(H)
E715 715G6335P01001002S POWER BOARD PCB
HS8103 X90G070710100000BF HEAT SINK
HS8105 X90G070710100000BF HEAT SINK
Q02G707105000100XL BOLT
Q11G701015000L00JY PCB-SUPPORT
Q12G6900 32 HEAT PAD
Q45G99010TV05300WN PROTECT BAG
Q52G130118600000YY TAPE
Q52G15010TV0070WXW TAPE_INSULATING
Q52G160119100A00YY TAPE
X15T943810100000BL BKT_SPEAKER
X15T943910100000BL BKT_SPEAKER
X15T944010200000AJ BKT_STAND
X15T944110200000AJ BKT_STAND
X15T9442501000GMYF BKT_IO
X15T9443801000GMYF BKT_IO
X16G000101007201WJ EVA WASHER
X35T8269001B1C01DA DECO_BEZEL TV396W-14D-PH13B-PH15
X40G2014042X0301ZA LABEL SIDE
X40G2014042X0401ZA LABEL IO
X44GNB361010SY
X44GNB362010SY
X52G18010TV2270AHK INSULATING SHEET
E08902 089G 17356CY01 RCA CABLE 100
317GARFM006CHH RF MODULE CBIP-X
E08901 389G214A15NHLL AC POWER CORD 1500 FOR CHINA
E39201 392GB1TA1A362H BATTERY 1.5V 2P R03-B500-01S
RC01 398GR08BCPH00H REMOTE PHILIPS HOF-44K-GJ12867 CHINESE
Q45G88010TV05600X1 PROTECT BAG
CUSHION-T N/A 不分区域(全球
CUSHION-B N/A 不分区域(全球
90
Page 91
X41G42SV81308A QSG 42_50HFL5656/T3 QSG
X41G78DV81311C WARRANTY CARD TPV ADDRESS
040G 58162435A MANUAL P/N LABEL
Q40G000162492A CEL LABEL FOR TV MODEL G3/1.3/0.5
X40G000181310C CARTON LABEL
X40G0420813A32 RATING LABEL FOR 42HFL5656/T3 EBONY
Z40G0002ALL01A OTHER LABEL
ECN701 395G801314DC16 HARNESS 16P-14P 400MM 2nd-source
91
Page 92
E50E2KNDCZPHNNX
点位 组件 对象描述 备注
0M1G 130 5 47 CR3 SCREW
0M1G1730 6120 SCREW 3X6
0M1G1730 8 47 CR3 SCREW
0M1G1730 8120 SCREW
0M1G1740 8120 SCREW FOR STD/MF 42-D020715/42-D000649()
0Q1G 930 8 47 CR3 SCREW
0Q1G1030 6 47 CR3 SCREW 3X6
317GARFM006CHH RF MODULE CBIP-X
SP01 378G0110567CDN 6 OHM 11W 146X34X41.9MM 0 UNIT
SP01 378G0110567YDN 6 OHM 11W 146X34X41.9MM 0 UNIT
ECN701 395G801314DC16 HARNESS 16P-14P 400MM
ECN601 395G801404RY21 HARNESS 4P-B&R+B&W 900/500
ECN401 395G801414DC59 HARNESS 14P-5P-2P 550/1100MM
ECN402 395G801851DD17 LVDS CABLE 51P-40P 400
708GQA530CPX04 PHILIPS 40(254 CH)
Q50G 4 10 TIE (Y1900221)
Q52G 1185 92 HCL TAPE
E750 750TBV500J18C8N000 LCD PANEL TPT500J1-LE8 SC1C XM TPV XM T 2nd-source
756TXECB0KD013010X MAIN BOARD-CBPFDKLDX3
SMTF-U403 100TPRVQ001D1X MCU ASSY-356G333300100X
Z40G0002ALL01A OTHER LABEL
CN401 033G380214B YH WAFER 2.0MM 14P W2015-14RVA-S01
C633 067G315M1016KV EC 100UF 20% 35V 8*7
C632 067G315M1016KV EC 100UF 20% 35V 8*7
CN103 088G 30288C PHONE JACK 3P GREEN - 1 1
CN651 088G302C3G1AQS PHONE JACK R/A 3P GREEN H=6.2
CN109 088G342GFB1AGN RJ45 CONN + LED R/A 15P BLACK H=10.5
CN108 088G352F6B3ACL USB A TYPE R/A 6P BLACK H=8.4
CN108 088G352F6B3AYG USB CONN A TYPE R/A 6P BLACK H=8.4
CN104 088G353GFF1ACL D-SUB CONN 15P BLUE R/A H=10MM
CN104 088G353GFF1AXH D-SUB CONN 15P BLUE - R/A 10
TU101 094G PALALL10L TUNER CHINA DT21WN-2-E
CN601 311GW200A04ABX WAFER 2.0MM 4P
CN701 311GW250B14BBX WAFER 2.5MM 14P W2415-14RVA-S01-A
CN101 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN650 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN105 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN105 388G302F5B1AQS PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN650 388G302F5B1AQS PHONE JACK R/A 5P 1*1 BLACK 8.5MM
CN101 388G302F5B1AQS PHONE JACK R/A 5P 1*1 BLACK 8.5MM
U101 056G 563114 LDO G1117-33T63UF 1A 3.3V SOT-223
U704 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U702 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U102 056G 662505 ESD PROTECT AOZ8105CI SOT-23-6
U103 056G 662505 ESD PROTECT AOZ8105CI SOT-23-6
92
Page 93
U651 056G 665902 IC ST3232CTRTSSOP16
U404 056G1133 34 1 EEPROM M24C02-RMN6TP 2KB SO-8
Q655 057G 417 13 T SMALLTRAN 2N3906S-RTK/PS 0.2A 40V SOT-23
Q501 057G 417511 MMBT3904
Q708 057G 417511 MMBT3904
Q652 057G 417511 MMBT3904
Q651 057G 417511 MMBT3904
Q653 057G 417512 MMBT3906
Q502 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q602 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q401 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q402 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q650 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q404 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q705 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q706 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q707 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q503 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q601 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q703 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q702 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q403 057G 763 79 FET AO4449 -7A/-30V SOIC-8
Q712 057G 763940 MOSFET AO3401A SOT-23
RP404 061G 1260008JI RST NET 0R 5% 1/16W
RP403 061G 1260008JI RST NET 0R 5% 1/16W
RP401 061G 1260008JI RST NET 0R 5% 1/16W
RP406 061G 1260008JI RST NET 0R 5% 1/16W
RP405 061G 1260008JI RST NET 0R 5% 1/16W
RP402 061G 1260008JI RST NET 0R 5% 1/16W
R664 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R406 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R407 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R516 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R149 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R148 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R608 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R409 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R408 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R735 061G0402000 JT RST 0402 0.05R MAX 1/16W -
R734 061G0402000 JT RST 0402 0.05R MAX 1/16W -
R662 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R665 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R602 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R603 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R614 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R620 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R173 061G04021001FI RST 0402 1K 1% 1/16W TA-I
93
Page 94
R421 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R716 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R418 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R513 061G04021001FI RST 0402 1K 1% 1/16W TA-I
R703 061G04021003FI RST CHIP 100K 1/16W 1% TA-I
R720 061G04021003FI RST CHIP 100K 1/16W 1% TA-I
R706 061G04021003FI RST CHIP 100K 1/16W 1% TA-I
R717 061G04021003FY RST CHIP 100K 1/16W 1%
R542 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R541 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R526 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I
R451 061G0402101 JI BEST ONLY RST 0402 100R 5% 1/16W TA-I
R453 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R456 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R452 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R671 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R531 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R127 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R126 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R129 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R128 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R546 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R727 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R472 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R473 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R471 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R171 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R172 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R159 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R158 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R607 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R609 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R724 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R139 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R121 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R548 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R136 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R130 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R131 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R522 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R508 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R509 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R511 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R510 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R137 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R519 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R759 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
94
Page 95
R530 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R528 061G0402102 JI RST 0402 1K 5% 1/16W TA-I
R518 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R613 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R405 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R468 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R457 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R742 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R740 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R106 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R107 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R523 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R135 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R616 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R610 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R718 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R514 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R604 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R731 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R122 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R601 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R123 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R124 061G0402103 JI TEST ONLY RST 0402 10K 5% 1/16W TA-I
R462 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R174 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R712 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R672 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R673 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R656 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R652 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R669 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R733 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R722 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R745 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R537 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R540 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R710 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R621 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R544 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R521 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R761 061G0402104 JI TEST ONLY RST 0402 100K 5% 1/16W TA-I
R702 061G0402104 JI TEST ONLY RST 0402 100K 5% 1/16W TA-I
R744 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R708 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R534 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R553 061G04021501FF RST CHIP 1K5 1/16W 1% FENGHUA
R551 061G04021501FF RST CHIP 1K5 1/16W 1% FENGHUA
95
Page 96
R704 061G04021501FI RST 0402 1.5K 1% 1/16W TA-I
R443 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R446 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R527 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R133 061G04022201FI RST CHIPR 2.2KOHM +-1% 1/16W TA-I
R132 061G04022201FI RST CHIPR 2.2KOHM +-1% 1/16W TA-I
R705 061G04022202FT RST CHIP 22K 1/16W 1% TZAI YUAN
R404 061G04022702FF RST CHIP 27K 1/16W 1% FENGHUA
R554 061G0402302 JT RST 0402 3K 5% 1/16W
R552 061G0402302 JT RST 0402 3K 5% 1/16W
R502 061G0402304 JT RST 0402 300K 5% 1/16W TZAI YUAN
R524 061G0402393 JI RST 0402 39K 5% 1/16W
R605 061G0402433 JY RST CHIPR 43KOHM +-5% 1/16W YAGEO
R433 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R762 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R435 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R466 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R461 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R420 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R424 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R423 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R427 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R429 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R431 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R467 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R721 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R416 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R414 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R412 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R713 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R751 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R709 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R506 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R501 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R515 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R440 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R549 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R739 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R547 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R436 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R532 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R533 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R470 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R474 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R475 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R623 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R622 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
96
Page 97
R505 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R504 061G0402472 JI TEST ONLY RST CHIP 4.7K 5% 1/16W TA-I
R520 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R442 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R441 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R445 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R444 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R760 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R715 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R725 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R512 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R729 061G0402473 JI TEST ONLY RST 0402 47K 5% 1/16W TA-I
R465 061G0402473 JT RST CHIP 47K 1/16W 5% TZAI YUAN
R153 061G0402511 JT RST CHIP 510R 1/16W 5% TZAI YUAN
R152 061G0402511 JT RST CHIP 510R 1/16W 5% TZAI YUAN
R529 061G0402561 JY RST CHIP 560R 1/16W 5% YAGEO
R525 061G0402564 JY RST 0402 560K 5% 1/16W RC0402JR-07560KL
R403 061G04026201FI TEST ONLY RST CHIP 6.2K 1/16W 1% TA-I
R448 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R447 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R140 061G0402750 JF .ST CHIPR 75 OHM +-5% 1/16W FENGHUA
R402 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R401 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R103 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R102 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R711 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R663 061G06031003FT RST CHIP 100K 1/10W 1%
R538 061G06031003FY RST CHIP 100K 1/10W 1%
R611 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R612 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R650 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R119 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R120 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R668 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R463 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R653 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R658 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R661 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R660 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R730 061G06031200FT RST CHIP 120R 1/10W 1%
R747 061G06031332FF RST 0603 13.3K 1% 1/10W FENGHUA
R707 061G06031332FF RST 0603 13.3K 1% 1/10W FENGHUA
R723 061G06032000FT RST CHIP 200R 1/10W 1%
R726 061G06032200FT RST CHIP 220R 1/10W 1%
R728 061G06032209FT RST CHIP 22R 1/10W 1%
R732 061G06032409FT RST CHIP 24R 1/10W 1%
R666 061G06032702FT RST CHIP 27K 1/10W 1%
97
Page 98
R659 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R667 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R655 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R536 061G06034990FF RST CHIPR 499OHM +-1% 1/10W FENGHUA
R142 061G0603511 JT RST CHIP 510R 1/10W 5% TZAI YUAN
R143 061G0603511 JT RST CHIP 510R 1/10W 5% TZAI YUAN
R105 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R104 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R117 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R118 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R101 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R134 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R138 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R125 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
FB101 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
R701 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO
R746 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO
FB701 061G08050004JT RST CHIPR 0805 0 OHM 4A
C145 065G040210031J F CAP 0402 10PF 5% 50V NP0
C144 065G040210031J F CAP 0402 10PF 5% 50V NP0
C111 065G040210031J Y CAP 0402 10PF 5% 50V NP0
C472 065G040210131J A CAP CHIP 0402 100PF J 50V NPO
C129 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C133 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C604 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C601 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C146 065G040210332K A CAP 0402 10NF 10% 50V X7R
C122 065G040210332K F CAP 0402 10NF 10% 50V X7R
C123 065G040210332K F CAP 0402 10NF 10% 50V X7R
C507 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C505 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C512 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C515 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C514 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C516 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C517 065G040210412K A CAP CHIP 0402 100NF K 16V X7R
C470 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C471 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C716 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C721 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C625 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C452 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C454 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C459 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C450 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C502 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C463 065G040210412K Y CAP 0402 100NF 10% 16V X7R
98
Page 99
C464 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C461 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C462 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C466 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C745 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C465 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C460 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C615 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C475 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C477 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C731 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C607 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C444 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C445 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C441 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C443 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C442 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C401 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C131 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C132 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C436 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C437 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C147 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C143 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C420 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C446 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C448 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C434 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C435 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C433 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C447 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C429 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C137 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C421 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C478 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C468 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C469 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C128 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C624 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C724 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C720 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C626 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C430 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C141 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C506 065G0402105A5K M CAP 0402 1UF 10% 10V X5R
C431 065G040215031J A CAP 0402 15PF 5% 50V NP0
C432 065G040215031J A CAP 0402 15PF 5% 50V NP0
99
Page 100
C139 065G040220031J F CAP 0402 20PF 5% 50V NP0
C138 065G040220031J F CAP 0402 20PF 5% 50V NP0
C746 065G040222031J T CAP 0402 22PF 5% 50V NP0 UMK105 CG220JV
C704 065G040222031J T CAP 0402 22PF 5% 50V NP0 UMK105 CG220JV
C110 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C730 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C610 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C621 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C669 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C606 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C628 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C665 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C108 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C130 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C103 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C107 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C102 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C415 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C410 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C411 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C404 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C409 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C403 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C729 065G040247505M M CAP 0402 4.7UF 20% 6.3V X5R
C109 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C113 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C112 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C679 065G060310131J F CAP CHIP 0603 100PF J 50V NPO
C675 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C661 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C677 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C678 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C660 065G060310432K A CAP 0603 100NF 10% 50V X7R
C674 065G060310432K A CAP 0603 100NF 10% 50V X7R
C713 065G060310432K A CAP 0603 100NF 10% 50V X7R
C708 065G060310432K A CAP 0603 100NF 10% 50V X7R
C727 065G060310432K A CAP 0603 100NF 10% 50V X7R
C744 065G060310432K A CAP 0603 100NF 10% 50V X7R
C655 065G060310432K A CAP 0603 100NF 10% 50V X7R
C703 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C753 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C618 065G060310512K A CAP 0603 1UF 10% 16V X7R
C616 065G060310512K A CAP 0603 1UF 10% 16V X7R
C522 065G060310512K A CAP 0603 1UF 10% 16V X7R
C623 065G060310512K A CAP 0603 1UF 10% 16V X7R
C602 065G060310512K A CAP 0603 1UF 10% 16V X7R
C651 065G060310522K A CAP 0603 1UF 10% 25V X7R CL10B105KA8NNN
100
Loading...
