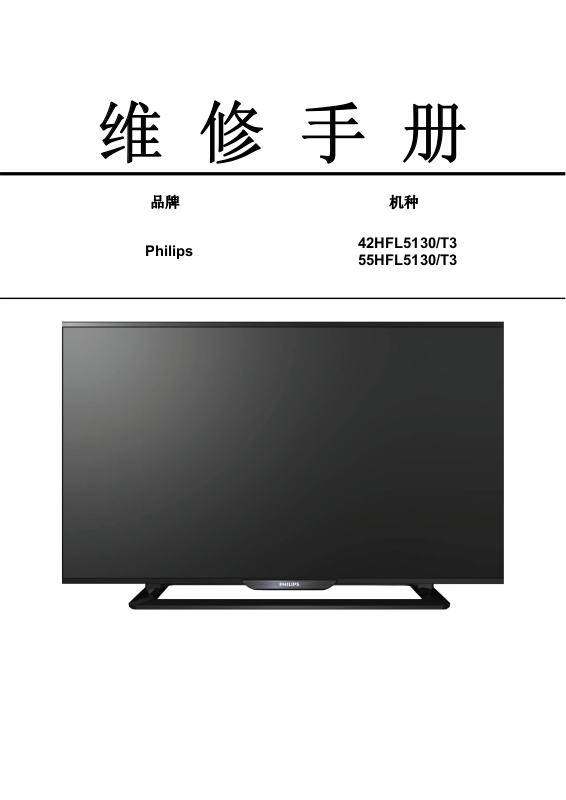

维 修 手 册
品牌 机种
Philips
42HFL5130/T3
55HFL5130/T3
Page 2
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
A00 May.8,2014
首次发布
42HFL5130/T3 E42E41NDCZP3NNX
55HFL5130/T3 E55E41NDGPP3NNX
2
Page 3
目录
1. 技术规格 ------------------------------------------------------------------------------------------------------------- 04
1.1 一般规格 --------------------------------------------------------------------------- ------------------------------ 04
1.2 预设显示模式 ---------------------------------------------------------------------------------- ----------------- 06
2. 操作说明 ------------------------------------------------------------------------------------------------------------- 07
2.1 遥控器 ------------------------------------------------------------------------------------------------------------ 07
2.2 控制面板 -------------------------------------------------------------- ------------------------------------------- 08
2.3 背面和侧面信源接口 ------------------------------------------------------------------------- ----------------- 08
2.4 菜单操作 --------------------------------------------------------------------------- ------------------------------ 12
3. 拆卸流程图 ---------------------------------------------------------------------------------------------------------- 18
4. 工厂模式调整 ------------------------------------------------------------------------------------------------------- 25
5. 线路图-- -------------------------------------------------------------------------------------------------------------- 26
5.1 主板 ---------------------------------------------------------------------------------------------------------------- 26
5.2 电源板 ------------------------------------------------------------------------------------------------------------- 27
5.3 按键板 ------------------------------------------------------------------------------------------------------------- 35
5.4 IR 板 --------------------------------------------------------------------------------------------------------------- 36
5.5 Converter 板 ----------------------------------------------------------------------------------------------------- 37
6. 软体及 EDID 烧录 SOP ------------------------------------------------------------------------------------------- 38
6.1 软体烧录 --------------------------------------------------------------------------------------------------------- 38
6.2 EDID 烧录 -------------------------------------------------------------------------------------------------------- 40
7. 故障处理流程 ------------------------------------------------------------------------------------------------------- 41
8. 主要 IC 管脚及内部框图 ------------------------------------------------------------------------------------------ 47
9. BOM ------------------------------------------------------------------------------------------------------------------- 52
3
Page 4
1. 技术规格
1.1 一般规格
设计和规格若有变更，恕不另行通知。
产品规格
42HFL5130/T3
• 不带电视支架
• 尺寸(宽x高x深): 959.7 x 566.6 x 87.2 (mm)
• 重量: 8.2 kg
• 带电视支架
• 尺寸(宽x高x深): 959.7 x 589.2 x 253.4 (mm)
• 重量: 8.5 kg
55HFL5130/T3
• 不带电视支架
• 尺寸(宽x高x深): 1240.9 x 721.8 x 82.4 (mm)
• 重量: 15.3 kg
• 带电视支架
• 尺寸(宽x高x深): 1240.9 x 754.5 x253.4 (mm)
• 重量: 15.9 kg
• 电池: 2 x AAA (LR03 类型)
电源
• 主电源: 220V~, 50Hz
• 待机能耗: ≤ 0.5 W
• 环境温度：5 到 45 摄氏度
• 功耗(typical)
• 42HFL5130/T3: 90W
• 55HFL5130/T3: 130W
支持的电视机安装托架
要安装电视机，请购买飞利浦电视机安装托架。
1 请先将托架锁于电视机背后。
2 为避免损坏电缆和插口，请确保将锁好托架的电视
机背面(含音箱凸包处)与墙面间至少保留 2.2 英寸或
5.5 厘米的间隙。
:
多媒体
• 支持的存储设备: USB（仅支持FAT或FAT32 USB
存储设备。）
• 支持的多媒体文件格式:
• 图像：JPEG、PNG
• 音频：MP3
• 视频：MPEG 2/MPEG 4, H.264
声音功率
• 42HFL5130/T3: 8W x 2
• 55HFL5130/T3: 8W x 2
固有分辨率
• 42HFL5130/T3: 1920 x 1080
• 55HFL5130/T3: 1920 x 1080
调谐器 / 接收 / 传输
• 天线输入: 75ohm 同轴 (IEC75)
• 电视系统: PAL D/K, DTMB
• 视频播放: NTSC, SECAM, PAL
• 调谐器波段: UHF、VHF
遥控器
• 类型: HOF-44K-GJ12647z (中国机型)
警告
• 请按照随电视机安装托架一起提供的所有说明
操作。 TPV Display
Technology(Xiamen)Co.,Ltd. 对由于电视机安
装不当而造成的事故、人身伤害或损失不负任何
责任。
电视屏幕尺寸
(英寸)
42 200 x 200
55 400 x 400
需要的点距
(mm)
需要的安装螺钉
4 x M6
(建议长度22mm,
最长24mm)
4 x M6
(建议长度22mm,
最长24mm)
4
Page 5
中国等级能效
根据中国大陆《平板电视能效限定值及能效等级》，
本液晶电视符合以下要求：
型号
能效指数
（EEI
LCD
被动待机
功率（W)
能源效率
等级
能效标准
42HFL5130/T3 55HFL5130/T3
)
GB 24850-2013 GB 24850-2013
1.3 2.0
≦0.50 ≦0.50
3 级 2级
5
Page 6
1.2 预设显示模式
产品信息可能会随时变更，恕不另行通知。有关详细
产品信息，请转到 www.philips.com/support
计算机格式
• 分辨率 - 刷新率:
• 640 x 480 - 60Hz
• 800 x 600 - 60Hz
• 1024 x 768 - 60Hz
• 1360 x 768 - 60Hz
• 1920 x 1080 - 60Hz
视频格式
• 分辨率 - 刷新率:
• 480i - 60Hz
• 480p - 60Hz
• 576i - 50Hz
• 576p - 50Hz
• 720p - 50Hz, 60Hz
• 1080i - 50Hz, 60Hz
• 1080p - 50Hz, 60Hz
6
Page 7
2. 操作说明

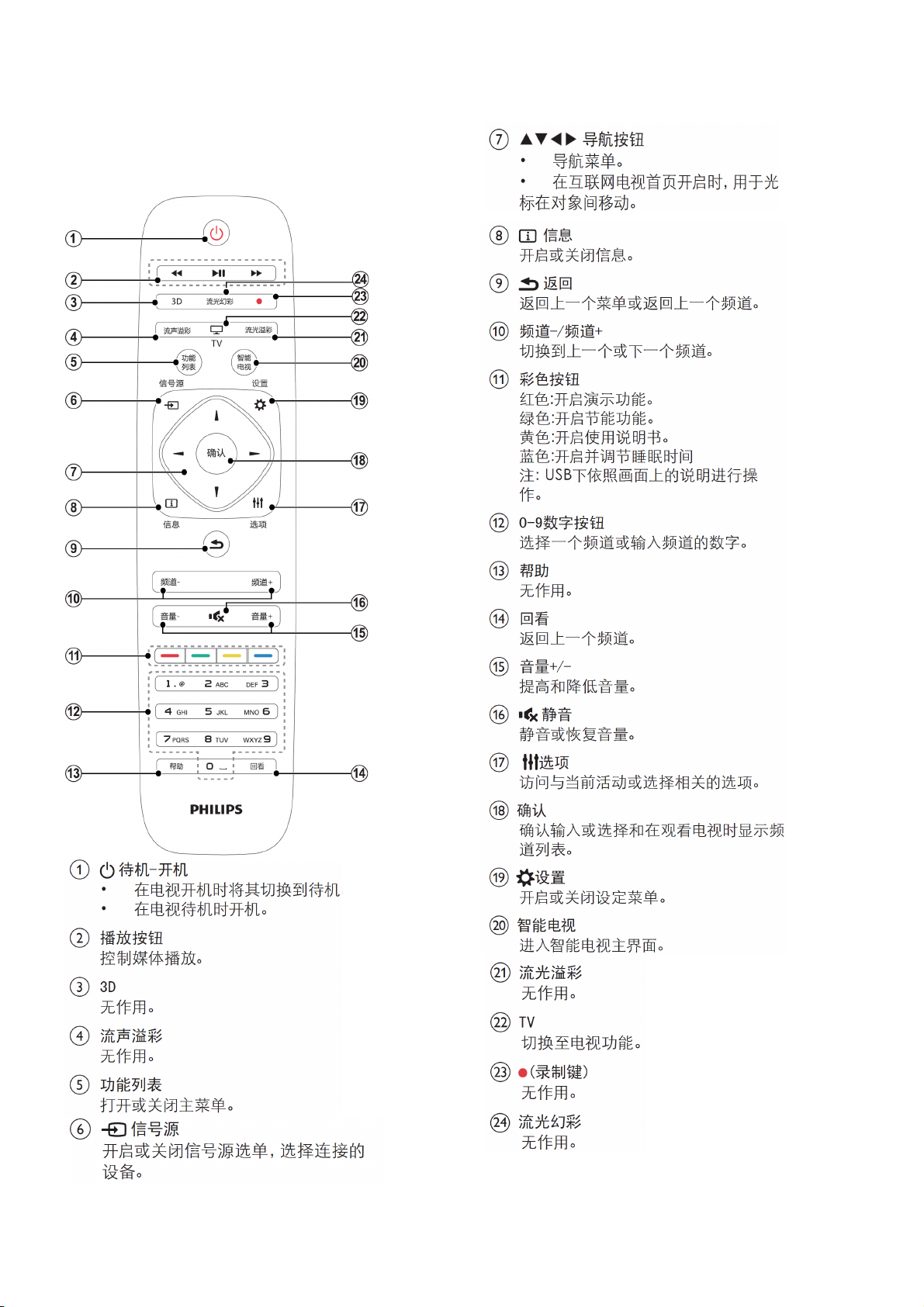

2.1 遥控器
7
Page 8
2.2 控制面板
控制面板
①打开/关闭控制菜单，在控制菜单上，当光标显示在
音量、频道、信源时，按此按键关闭控制菜单；当
光标显示在关机时，按此按键电视关机。操作普通
界面， 可作为确认键。
②/③在控制菜单上左右移动光标，操作普通界面时，
可左右移动光标。
④/⑤在控制菜单上，当光标显示在音量时，按此键可
调整音量；当光标显示在频道时，按此键可切换频
道；当光标显示在信源时，按此键可切换信源。操
作普通界面时，可上下移动光标。

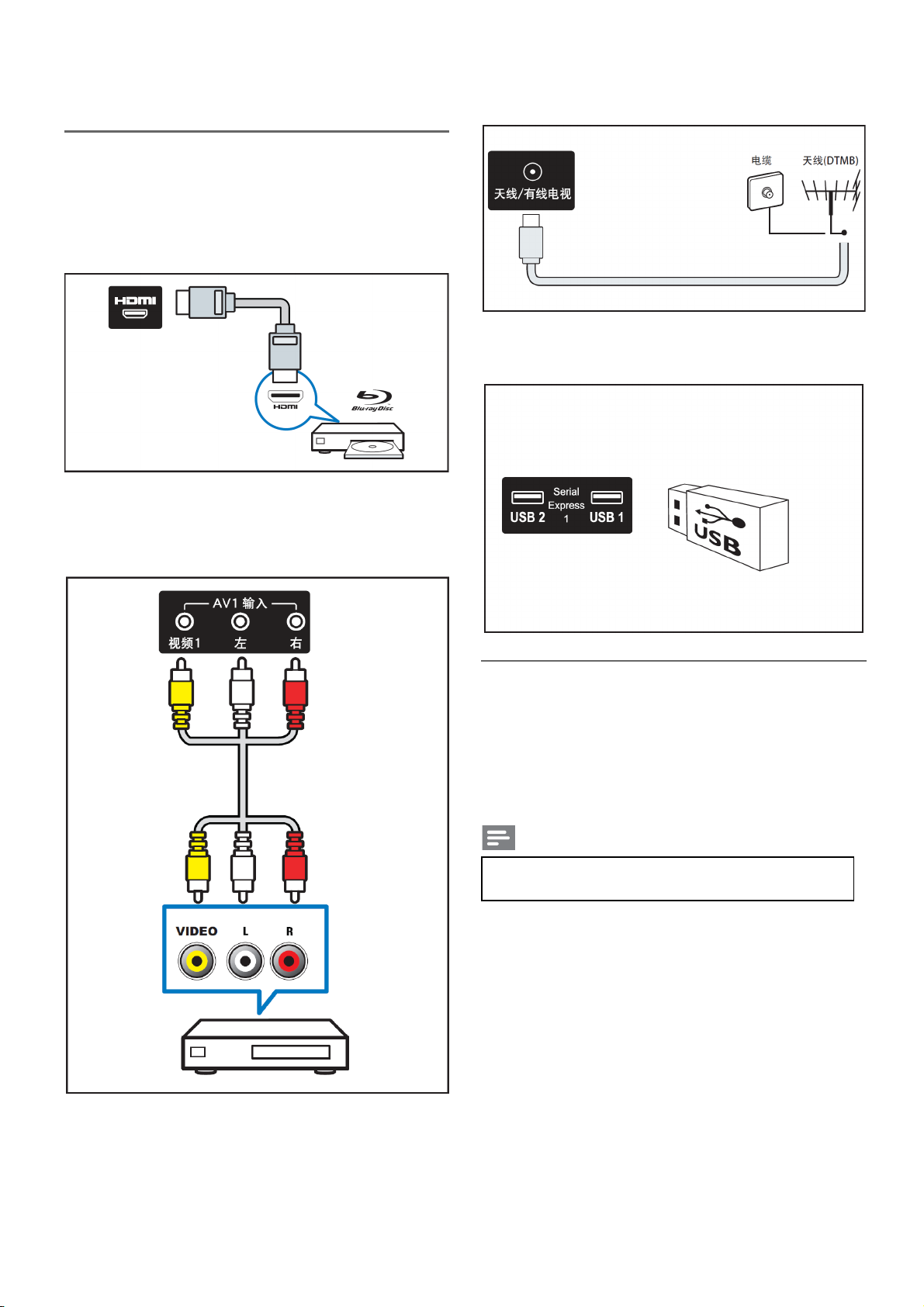

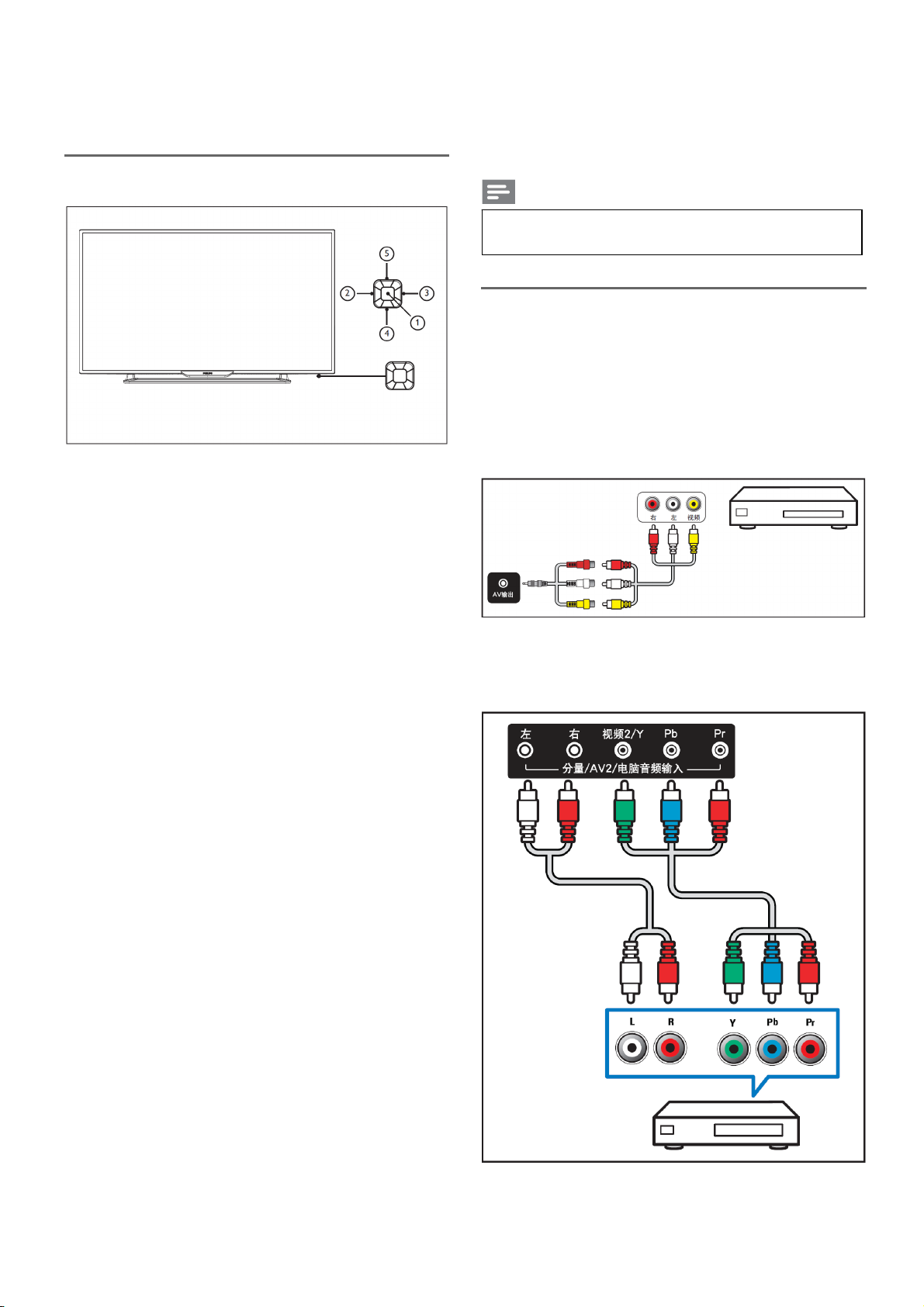

2.3 背面和侧面信源接口
本节介绍如何连接带不同接口的设备。
注
• 您可以使用不同类型的接口将设备连接到电视。
底部接口
① 网口
来自网络的数据输入。
② AV输出
视频：VCR等模拟设备中的复合视频输出。
音频：视频上所连模拟设备中的音频输出。
③分量输入
DVD播放机或游戏机等模拟或数字设备中的模拟
音频和视频输入。
8
Page 9
侧面接口
①HDMI
Blu-ray播放机等高清数字设备中的数字音频和视
频输入。
②AV1输入(视频 音频 左/右)
视频: VCR 等模拟设备中的复合视频输入。
音频: 视频上所连模拟设备中的音频输入。
④USB
USB 存储设备中的数据输入。

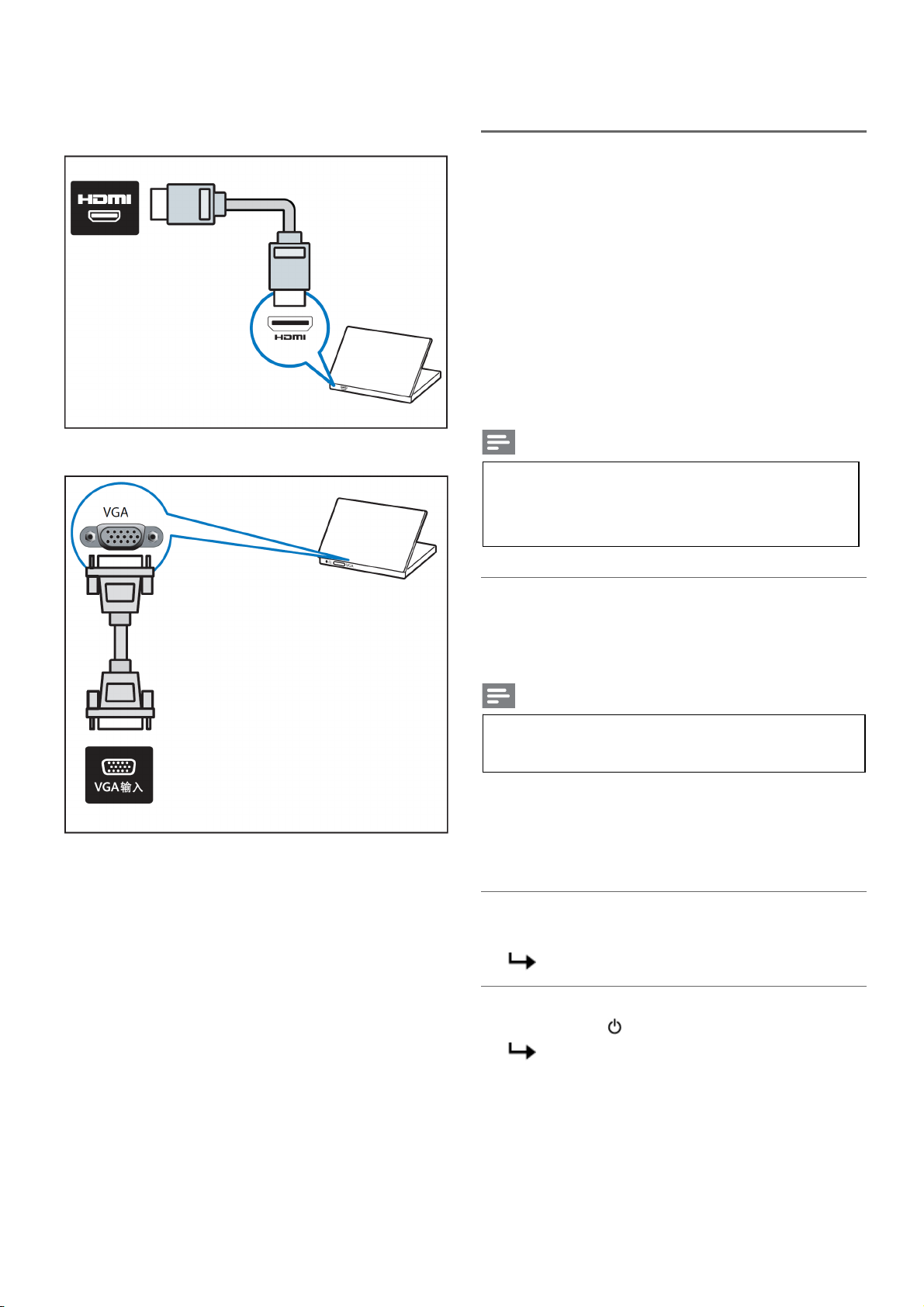

连接到计算机
将计算机连接到电视之前
• 将计算机上的屏幕刷新率设置为60Hz。
• 在计算机上选择一个支持的屏幕分辨率。
通过以下一种接口连接计算机：
注
• 通过VGA连接需要额外一条音频线。
③天线/有线电视
数位的电视信号输入。
有线的电视信号输入。
9
Page 10
• HDMI 线
• VGA 线
使用 Philips EasyLink
充分利用您的 Philips EasyLink HDMI-CEC 兼容设
备可增强控制功能而达到最大效益。透过 HDMI 接口
连接的 HDMI-CEC 兼容设备可以由电视遥控器进行
控制。
要启用 Philips EasyLink，您需要:
• 透过HDMI接口连接两个以上的 HDMI-CEC兼容设
备
• 确认每个HDMI-CEC兼容设备都正常运作
• 切换到 EasyLink
注
• EasyLink 兼容设备必须已经打开并被选作信号
源。 Philips 不保证100%与所有 HDMI CEC
设备实现互操作性。
打开或关闭 EasyLink
启用 HDMI-CEC 兼容设备后，电视会自动打开并切换
到正确的信号源。
注
• 如果您不打算使用 Philips EasyLink，请不要启
用它。
1 按功能列表。
2 选择[设置] > [电视设置] > [EasyLink]。
3 选择[关闭]或是[开启]，然后确认。
使用快捷播放
1 启用 EasyLink 后，在设备上按下播放。
电视会自动切换到正确的信号源。
使用快捷待机
1 按遥控器上的
电视及所有连接的 HDMI 设备将会切换到
待机。
10
(待机-开机)。
Page 11

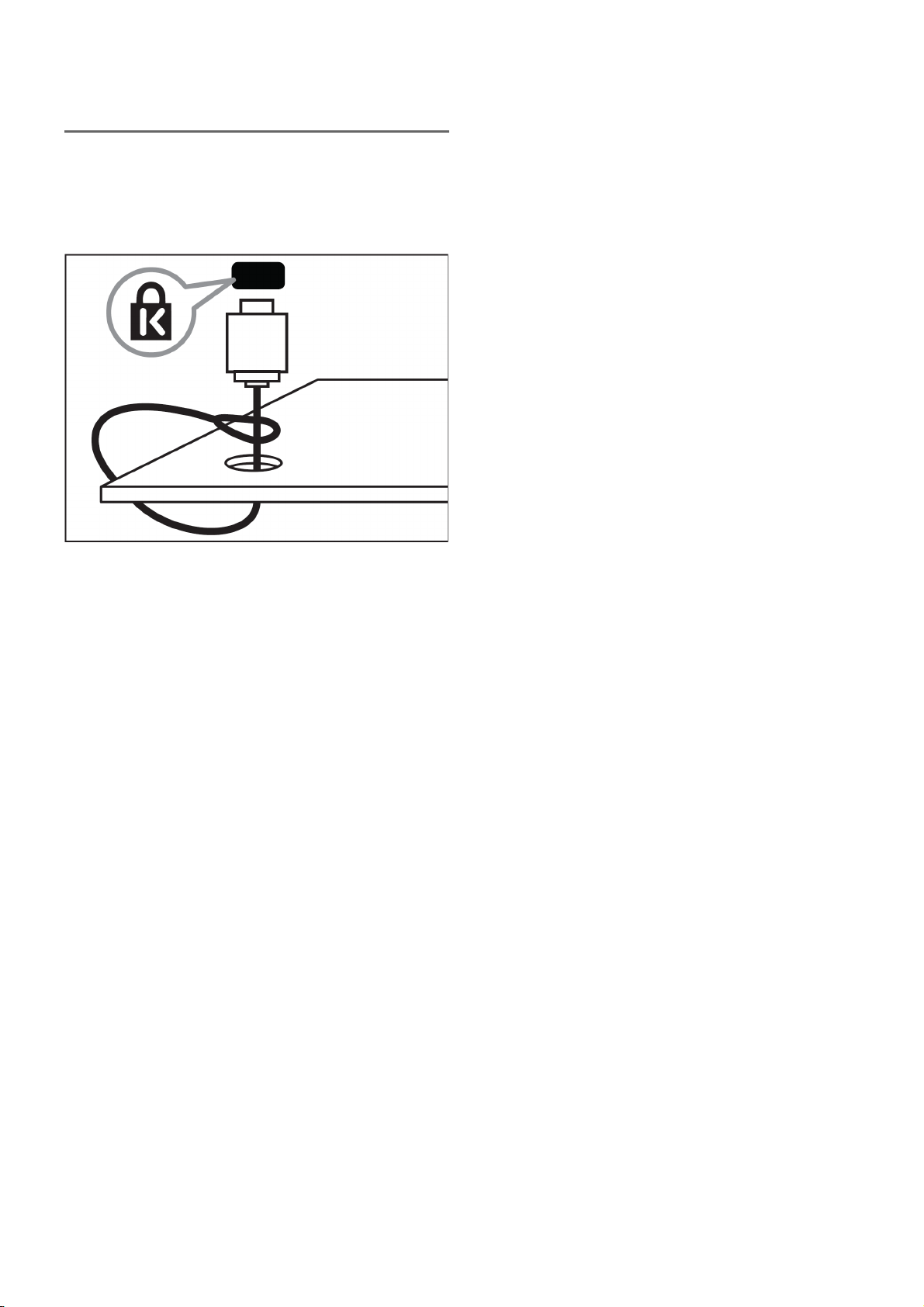

使用 Kensington 防盗锁
本电视的背后有一个 Kensington 防盗锁插槽。通过
将 Kensington 防盗锁穿锁在插槽和固定物件（如很
重的桌子）上可以防止被盗。
11
Page 12

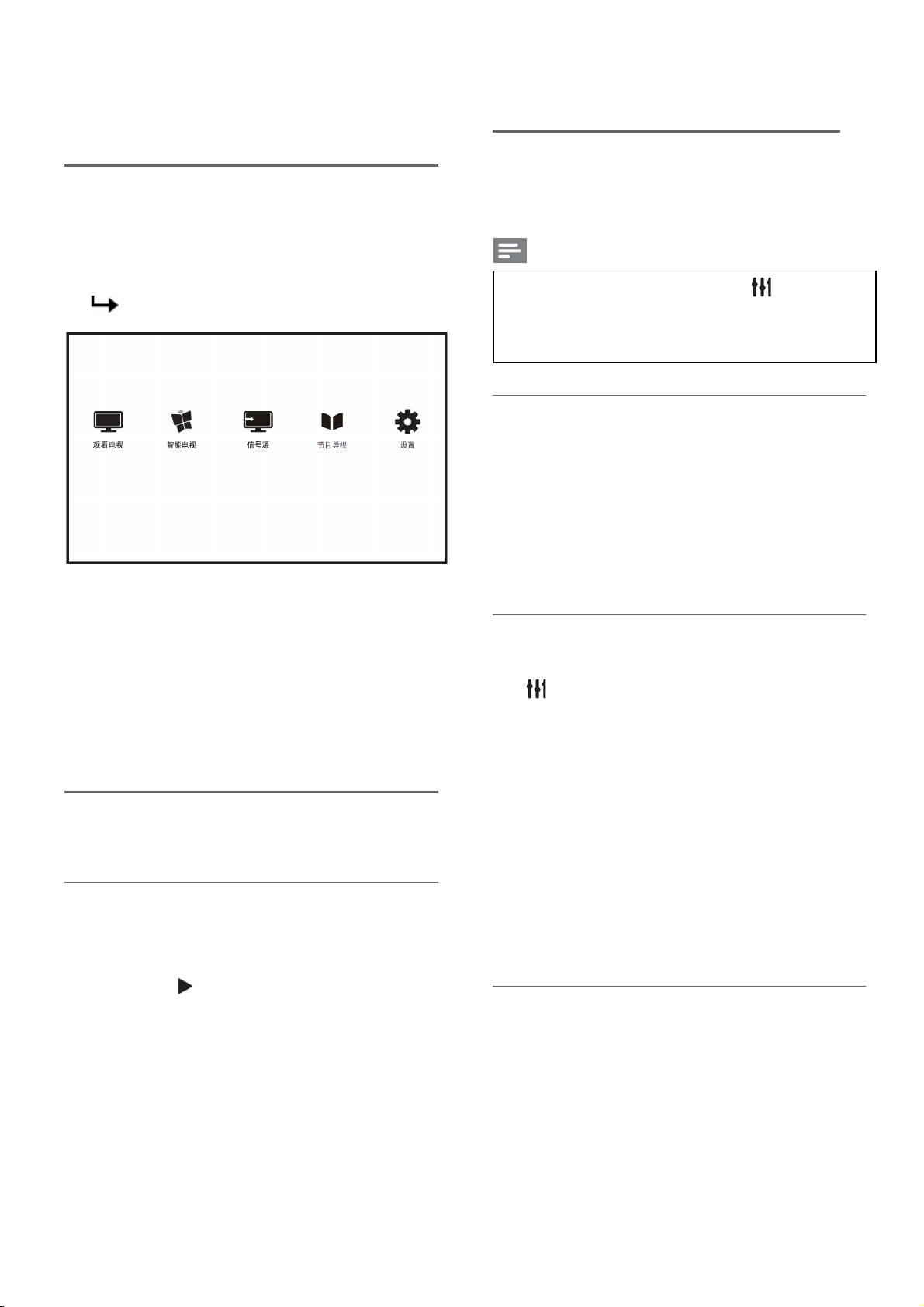

2.4 菜单操作
访问电视机菜单
菜单可帮助您设定频道，更改画面和声音设置以及访
问其它功能。
1 按功能列表。
菜单开启。
2 选择下列选项后，请按确认:
更改画面和声音设置
更改画面和声音设置以适合您的喜好。您可以应用预
定义的设置或手动更改设置。
注
• 观看电视或使用外部设备时，按 选项进入[画
面和声音]选择 [灵智画面]、[灵智声音]或 [画面
格式]，以快速访问画面和声音设置。
快速设定画面和声音设置
此功能可帮助您快速设定画面及声音。
1 按功能列表。
2 选择[设置] > [快速设置画面和声音]， 然后按确
认。
3 依照画面上的说明按左右键选择您喜爱的设置，
按确认。
• [观看电视]: 当其他讯号源被选取时，选择此项以切
换回电视频道。
• [智能电视]: 进入智能电视主界面。
• [信号源]: 进入信号源选择菜单。
• [节目导视]:访问电视节目指南。
• [设置]: 更改画面、声音及其他设定。
变更语言
您可选择变更菜单的语言。
变更菜单语言
1 按功能列表。
2 选择 [设置] > [电视设置] > [首选项] > [菜单语
言]，然后按
3 选取您想要的语言后按确认
。
使用灵智画面
使用图像模式进行画面设置。
1 按
2 选择下列其中一项设定后按确认。
• [鲜艳]: 应用多彩动态设置，适用于白天观赏时使
用。
• [自然]: 应用自然画面质量。
• [标准]: 调整画面设置以适应大多数视频环境和类
• [影院]: 应用观看电影设置。
• [照片]: 适用于观赏照片。
• [节能]: 应用低能耗设置。
• [个人设定]: 自定并储存您的个人设定。
手动调整画面设置
1 按功能列表。
2 选择[设置] > [电视设置]，然后按确认。
3 选择[画面]后，选择下列其中一个设定后按确认。
• [灵智画面]: 选取预定义的设定。
• [对比度]: 调整对比度，增加亮部与暗部间的强度差
选项进入[画面和声音]，选择[灵智画面],然后
按确认。
型。
异。
12
Page 13
• [背景光]: 调整背光强度差异。
• [亮度]:调整较暗区域的强度和精细度。
• [色彩]: 调整颜色饱和度。
• [清晰度]: 调整图像的清晰度。
• [降噪]:过滤和降低图像中的噪点。
• [色温]: 调整画面色彩平衡。
• [自定义色温]: 自己设定喜爱的画面色彩平衡。 (只
有在色温选取自定义时可做个人设定。)
• [高级设置]: 微调每个像素以匹配周围像素。这会产
生完美的高清图像。
• [动态对比度]: 随图像变化增强对比度。
• [动态背光]: 根据画面内容动态调整电视背光的
亮度。
• [电脑模式]: 当电脑使用HDMI连接到电视时调整画
面设置。
• [画面格式]: 更改画面格式。
• [屏幕偏移]: 调整各个画面格式的画面位置。（VGA
模式下才有此选项。）
更改画面格式
1 按功能列表。
2 选择 [设置] > [电视设置] > [画面] > [画面格式]，
然后按
画面格式摘要
更改画面显示格式。有超放大银幕、4：3、无格式
转换、缩放 1、缩放 2、宽屏幕选项可供选择，选项
会根据不同的信号源或状态的不同而有所差异。
使用灵智声音
。
手动调整声音设置
1 按功能列表。
2 选择 [设置] > [电视设置]，然后按确认。
3 选择[声音]后，选择下列其中一个设定后按确认。
• [灵智声音]: 访问预定义的灵智声音设置。
• [晶晰声效]: 增进声音的清晰度。
• [低音]: 调整低音。
• [高音]: 调整高音。
• [环绕]: 开启环绕声音。
• [自动音量调节]: 切换频道时，自动减小突然性的音
量变化。
• [平衡]: 调整左右扬声器的平衡。
使用选项菜单
访问与当前活动或选择相关的选项。
1 观看电视时，按
选项目录显示。
2 选择下列其中一个项目后按确认:
• [选项]:有状态和时钟两个选项。
• [画面和声音]:进入画面和声音设置。
• [节能设置]:应用低能耗设置，有节能模式、关闭屏
幕两个选项。
选项。
创建和使用喜爱频道列表
您可以创建所喜爱电视频道的列表，以使您可以轻松
找到这些频道。
增加或移除喜好频道
使用声音模式进行声音设置。
1 按
2 选择下列其中一个设定后按确认。
• [标准]: 适用于大多数的环境与类型的声音设置。
• [新闻]: 适用于语音(如新闻）的声音设置。
• [影院]: 适用于电影的声音设置。
• [游戏]: 适用于游戏的声音设置。
• [戏剧]: 适用于戏剧节目的声音设置。
• [体育]: 适用于运动型节目的声音设置。
• [个人设定]: 使用在声音选项中所设的自订声音设
选项进入[画面和声音]，选 择 [声音模式]，然
后按确认。
置。
1 在观看电视时，按确认。
频道列表出现。
2 选择[所有]频道列表，按确认；按
喜欢的节目，按黄色键，将节目标记为喜好频道。
该频道增加到喜好列表中。
3 选择 [所有] 或 [喜好]频道列表，按确认；按
选择喜好频道，按黄色键并根据提示，选择“是”，
清除标记。
该频道从喜好列表中移除。
13
选择自己
Page 14
观看喜好列表中的频道
1 在观看电视时，按确认。
频道列表出现。
2 按
• 在您将频道加到喜好列表之前，喜好频道列表是
空的。
查看所有频道
1 在观看电视时，按确认。
2 按
• 在您查看频道列表时，所有喜好频道会标有一个
星号。
，选择[喜好]频道列表，然后按确认。
只有喜好列表中的频道会出现在频道列表中。
注
频道列表出现。
，选择[所有]频道列表，然后按确认。
所有频道会显示在频道列表中。
注
使用电视机时钟
您可以在电视机屏幕上显示一个时钟。
显示电视时钟
1 观看电视时，按
选项目录显示。
2 选择 [时钟]，然后按确认。
时钟显示。
注
• 若要关闭时钟，重复上述动作。
自动将电视切换到待机状态
睡眠时间可以在预定义的时间过后，将电视切换到待
机。
提示
• 您可以提前关闭电视，也可以在倒计时期间重新
设置睡眠时间。
选项。
1 按功能列表。
2 选择 [设置] > [电视设置] > [首选项] > [睡眠定时
器]。
睡眠时间显示。
3 从0到180分钟之间选择一个预定时间。
睡眠时间以10分钟为单位做设定。若定时器被
设定为0，睡眠时间将被关闭。
4 按确认开启时间定时器。
当预定时间到时，电视将会切换成待机模式。
从USB存储设备中查看照片和播放音乐及影片
USB支持的视频格式:
• 支持的存储设备: USB（仅支持FAT或FAT 32 USB
存储设备。）
• 支持的多媒体文件格式:
• 图像：JPEG、PNG
• 音频：MP3
• 视频：MPEG 2/MPEG 4 , H.264
注意
• 对于不支持USB存储设备，Philips不承担任何责
任，同时，对于该设备中的数据损坏或丢失也概
不负责。
• 如果内容或者封装或者编码不符合标准，视频内
容有可能无法正常播放,某些片源的具体参数超
出解码范畴造成的不能播放，不属本机故障。
从连接的USB储存设备中观看照片与播放音乐及影
片
1 打开电视。
2 连接USB储存设备到电视侧面的USB插槽。
3 按信号源。
4 选择 [媒体播放中心]，然后按确认。
浏览页开启。
观看照片
1 在浏览页中选取[文件夹]，然后按确认。
2 选取一张照片后按确认。
• 该照片将会被放大至全荧幕。
14
Page 15
开始/ 暂停
播放幻灯片
返回至
浏览页
更改播放幻灯片的设定
1 在播放幻灯片时，按
显示幻灯片的选项目录，依照荧幕上的指示浏
览照片。
聆听音乐
1 在浏览页中选取[文件夹]，然后按确认播放。
依照荧幕上的指示更改播放音乐的设定。
开始/ 暂停
播放幻灯片
请见选
项说明
观看幻灯片时播放音乐
你可在观看幻灯片的同时播放背景音乐。
1 选择一个音乐专辑。
2 按确认。
3 按返回回到浏览页主画面。
4 选择一个相簿。
5 按确认播放幻灯片。
观看影片
频道-/
频道+
选项。
观看上一张/
下一张照片
请见选
项说明
返回至浏览
页
移除USB储存裝置
注意
• 请依照下列步骤移除以预防损坏USB储存装置。
1 按
2 等候约五秒钟后再移除USB储存装置。
返回离开浏览页主画面。
更新电视软件
Philips 不断努力改进其产品，我们建议您在推出更
新时对您的电视软件进行更新。
检查当前软件版本
1 按功能列表。
2 选择 [设置] > [软件设置] > [升级管理]， 然后按
。 显示目前软件版本资料。
更新软件
您可使用下列方法更新软件：
使用USB储存装置自动更新。
使用USB储存装置自动更新
1 按功能列表。
2 选择 [设置] > [更新软件]。
3 依照画面上的说明更新软件。
注
• 软件更新完成后电视会重新开机。
1 在浏览页中选取[文件夹]。
2 按确认播放影片。
依照荧幕上的指示更改播放影片的设定。
开始/ 暂停
播放幻灯片
频道-/
频道+
上一个/
下一个影片
请见选
项说明
快进/快退
返回至浏览
页
15
Page 16
更改电视的偏好设定
1 按功能列表。
2 选择[设置] > [电视设置] > [首选项]。
3 选择下列其中一个项目后确认。
• [菜单语言]: 选择菜单显示的语言。
• [睡眠定时器]: 在设定的时间后让电视进入休眠。
• [音量条]: 当你调整音量时显示音量大小。
• [自动调整]: 在电脑模式下，自动调整画面设置。
• [出厂设置]: 将图像声音和其他设定恢复初始值。
• [重新设定电视机]: 将电视的所有设置项全部恢复
到默认值。
• [键盘和输入法]: Android键盘和谷歌拼音输入法。
重置到出厂时的设定
您可以将画面及声音的设置重置到出厂时的设定。频
道设定将不会被重置。
1 按功能列表。
2 选择[设置] > [电视设置] > [出厂设置]，然后按确
认。
3 选择[重置]后，按确认开始重置设定。
设定频道
第一次设置电视时，会提示您选择一个菜单语言和安
装电视频道。本章介绍如何重新安装和微调频道。
自动搜索频道
1 按功能列表。
2 选择[设置] > [搜索频道]，按确认。
3 按确认开始自动搜索频道。
手动设定频道
步骤1 选择您的系统
注
• 如果您的系统设定是正确的，您可以略过这个步
骤。
1 按功能列表。
2 选择[设置] > [频道设置] > [模拟频道手动设置]。
步骤2 搜寻并储存新的频道
1 按功能列表。
2 选择[设置] >[频道设置] > [模拟频道手动设置] >
3 当搜索完成，选[保存]离开选单。
步骤3 频率微调
[开始搜台]，可直接输入频道频率。
选择[搜索信号]，按确认，开始搜索。
选择[存到新频道]将搜索到的频道储存。
1 按功能列表。
2 选择[设置] > [频道设置] > [模拟频道手动设置] >
[频率微调]。
3 降低或增高频率微调。
安装数字频道
1 按功能列表。
2 选择[设置] > [频道设置] > [数字频道接收测试] >
[搜索信号]，按确认。
3 直接输入频道频率。
4 选择[搜索信号]，按确认，开始搜索。
16
Page 17
网络设置
您可以设置网络以便访问不同的网络。
打开/关闭智能电视
1 连接电视至互联网。如果没有网络连接，智能电
视部分功能将无法工作。
2 按遥控器上的智能电视按钮。
画面自动跳至智能电视。
网络类型
您可以选择网络设置类型。
1 按功能列表。
2 选择 [设置] > [快速连接网络]。
显示网络信息。
3 选择 [有线]或[无线]。需要安装有线和无线网络才
可切换。
有线安装
要将电视连接电脑网络和互联网，您需要在电脑网络
中安装路由器。 使用网线（以太网线）将路由器连
接至电视。
使用网络电缆将路由器连接至电视侧面的网口接口，
并在开始网络安装之前打开路由器。
有线网路设置-自动搜寻
1 按功能列表。
有线网路设置-手动输入
1 按功能列表。
2 选择 [设置] > [网络设置] > [有线网络] > [静态IP
配置]，按确认。
3 选择 [IP配置]，并使用数字按钮输入[IP 地址]、[子
网掩码]、[网关]、[DNS 1]和[DNS 2]参数。
4 输入完后，选择[完成]后按确认。
无线设定
1 按功能列表。
2 选择[设置] > [快速连接网络] > [连接] > [无线]。
3 按照提示完成安装。
查看网络设置
1 按功能列表。
2 选择 [设置] > [网络设置] > [查看网络设置]。
画面将会显示目前设定的网络参数。

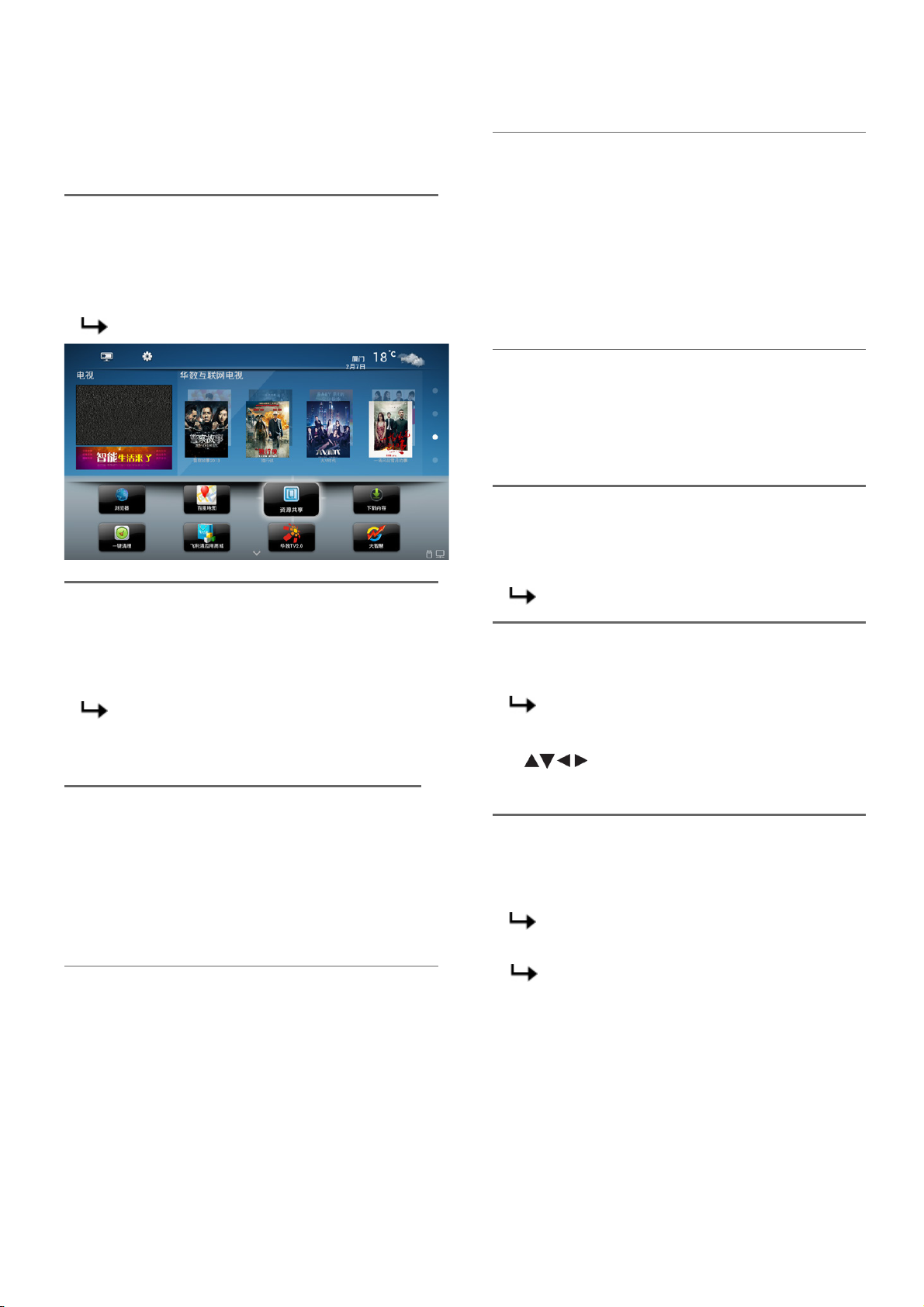

观看互联网內容
1 按遥控器上的智能电视按钮。
画面自动跳至智能电视。
2 按以下的按钮观看互联网內容：
•
• 确认: 确认选择。
: 用于光标在对象间移动。
资源共享
播放同网域内服务器上的多媒体内容。
1 按遥控器上的智能电视按钮。
画面自动跳至智能电视。
2 选择 [资源共享]
在设备中选择要播放的服务器，在右边界面选
择要播放的档案
2 选择[设置] > [快速连接网络]，选择[有线]。
3 按照提示完成安装。
17
Page 18
3. 拆卸流程图
42HFL5130/T3

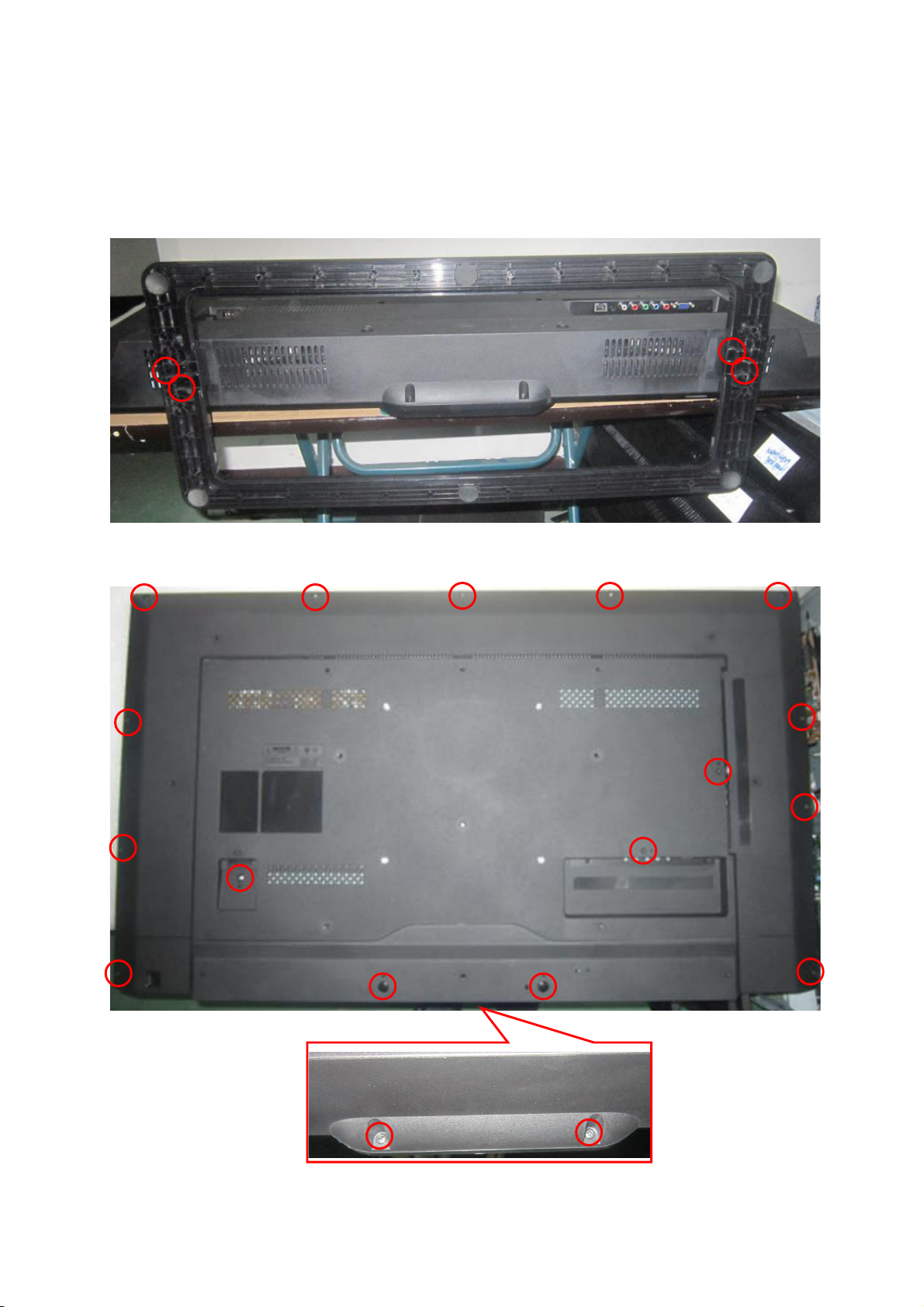

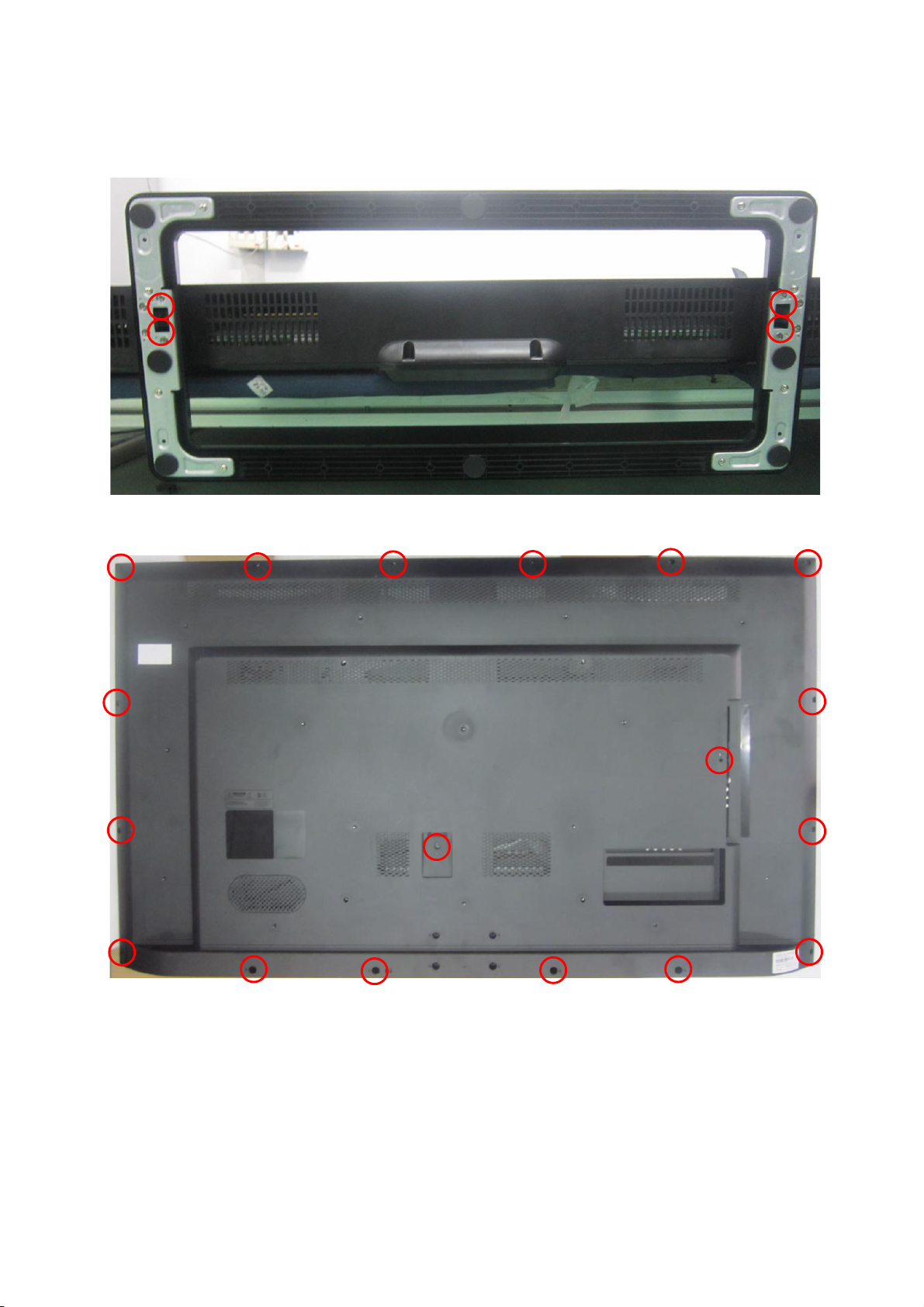

第一步：旋开红色标示的螺丝移除支架。
第二步：旋开红色标示的螺丝移除后壳。
18
Page 19

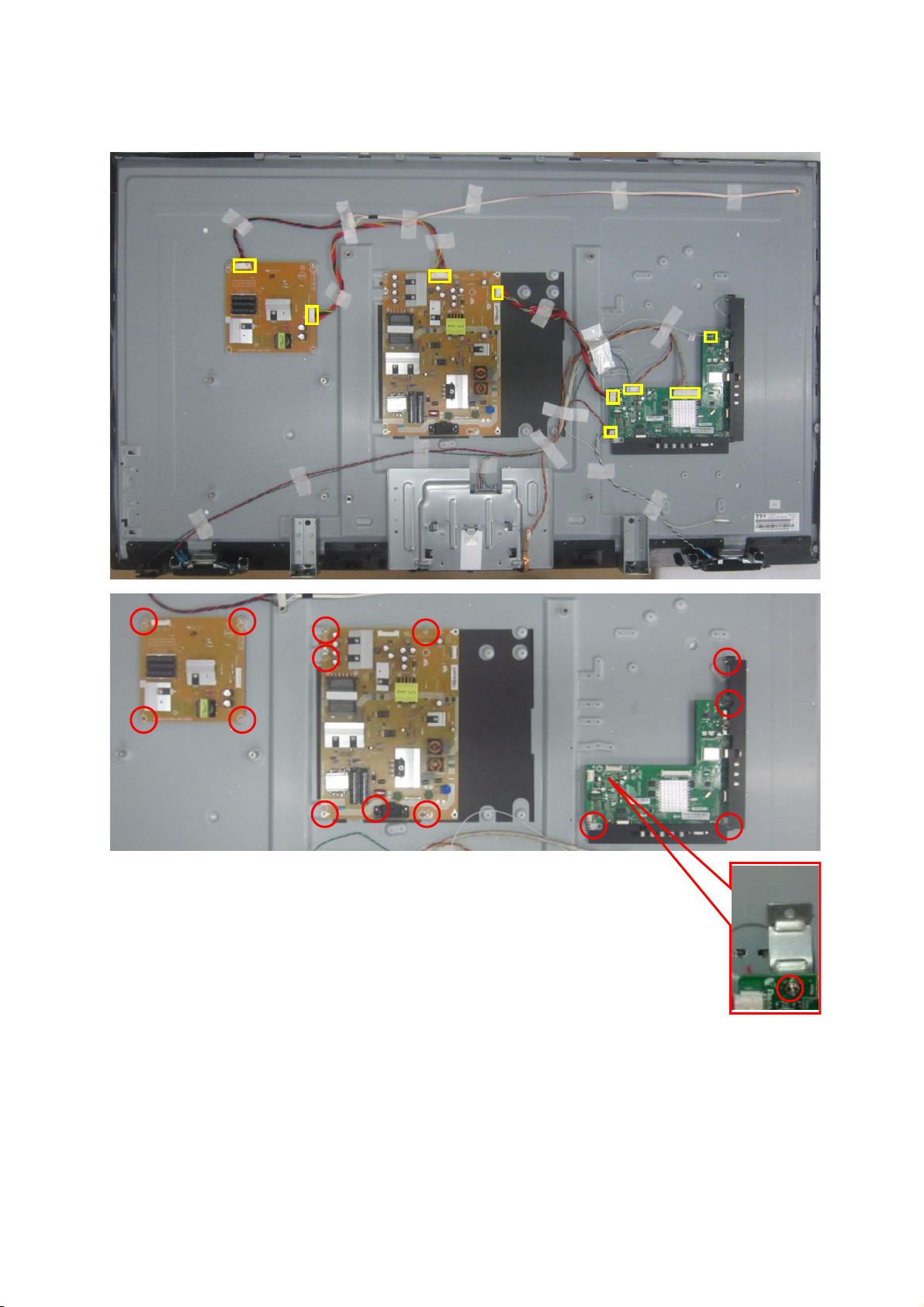

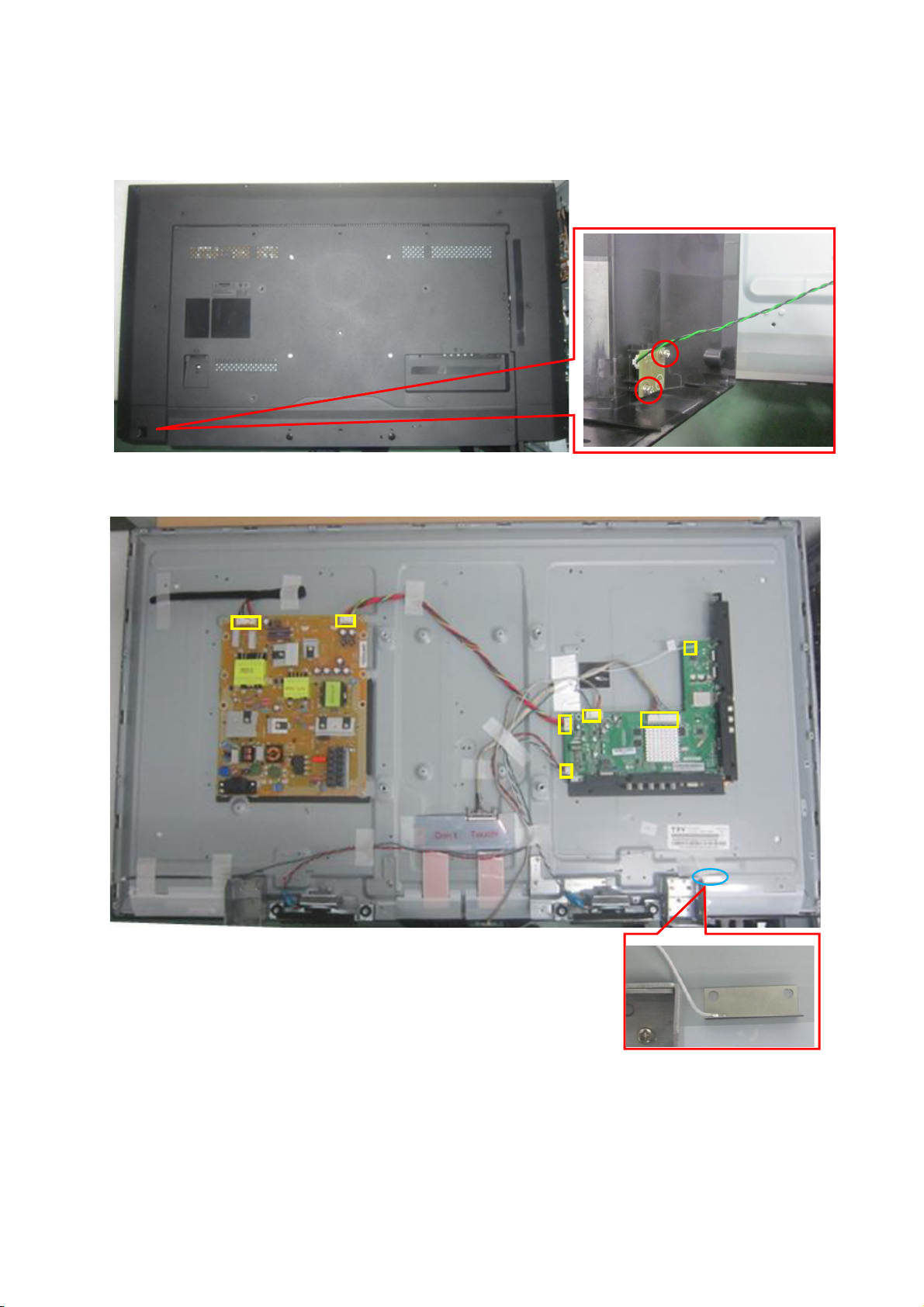

第三步：旋开红色标示的螺丝移除安装在后壳上的按键板。
第四步：拔掉黄色标示的 PIN，旋开红色标示的螺丝移除主板、电源板、边铁、小铁件、天线。
19
Page 20

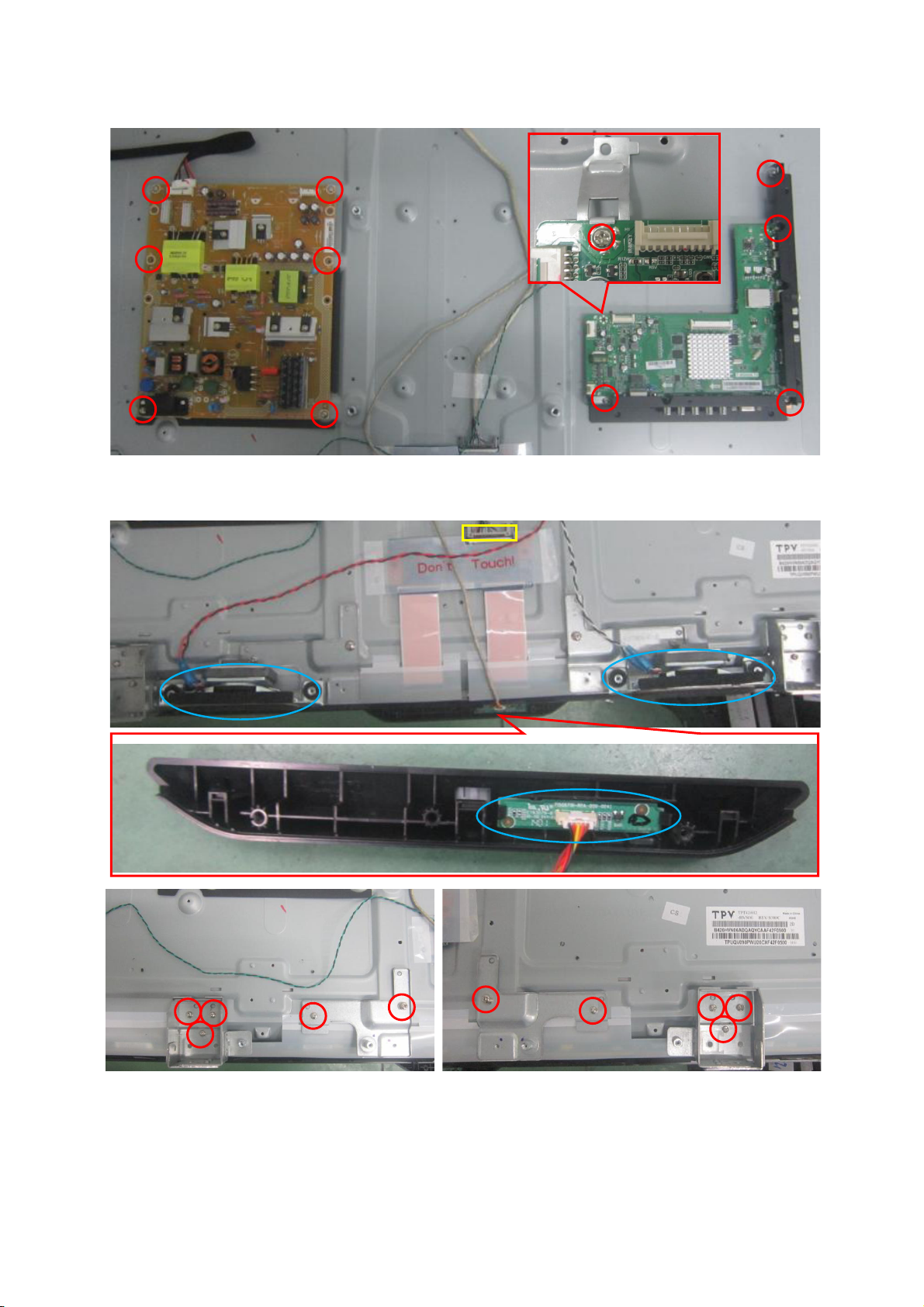

第五步：旋开红色标示的螺丝移除喇叭、喇叭铁件、支架铁件、DECO-LOGO、IR 板、LVDS 线。
20
Page 21

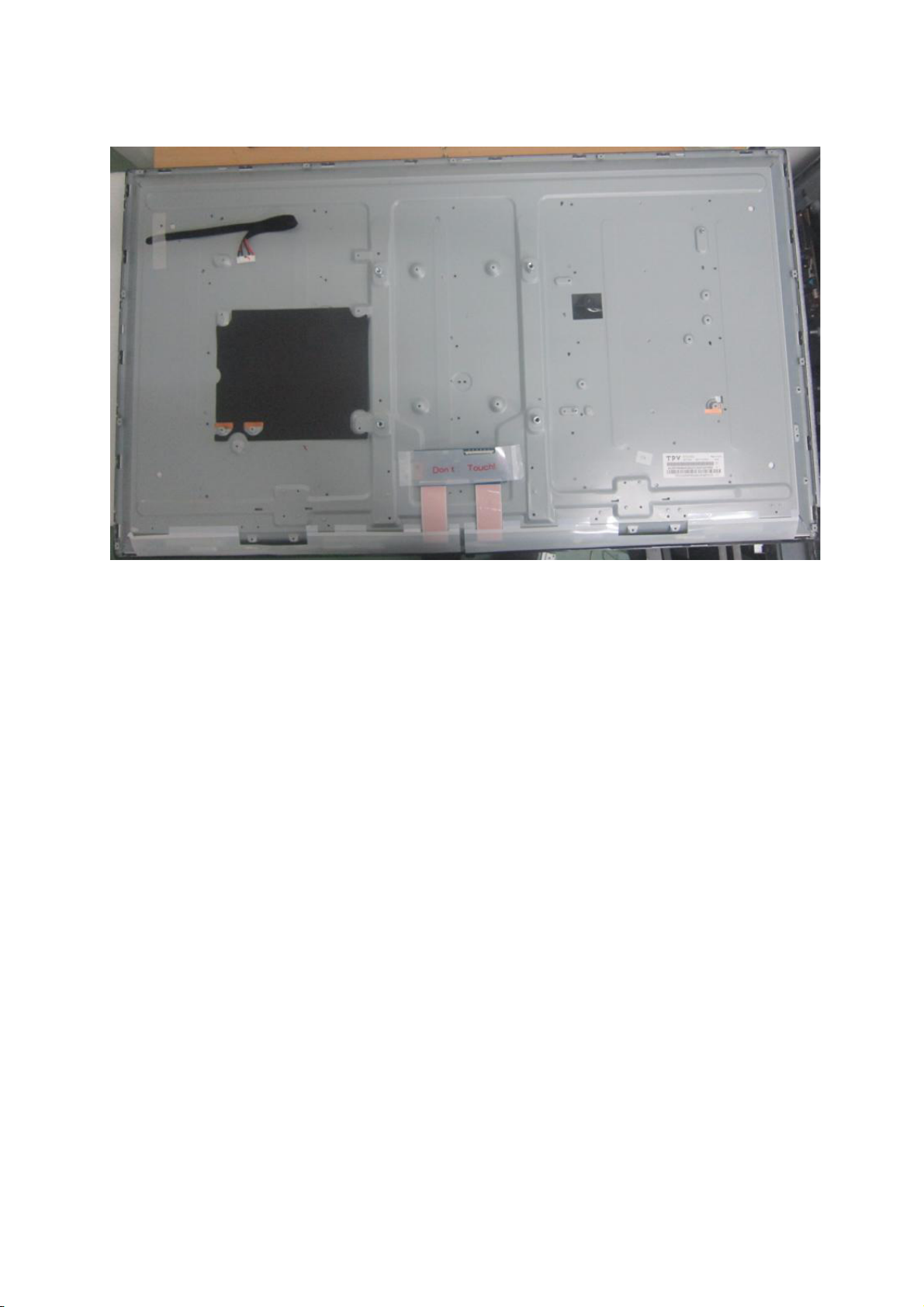

第六步：Panel。
21
Page 22
55HFL5130/T3
第一步：旋开红色标示的螺丝移除支架。
第二步：旋开红色标示的螺丝移除后壳。
22
Page 23
第三步：拔掉黄色标示的 PIN，旋开红色标示的螺丝移除主板、Converter 板、电源板、边铁、小铁件。
23
Page 24

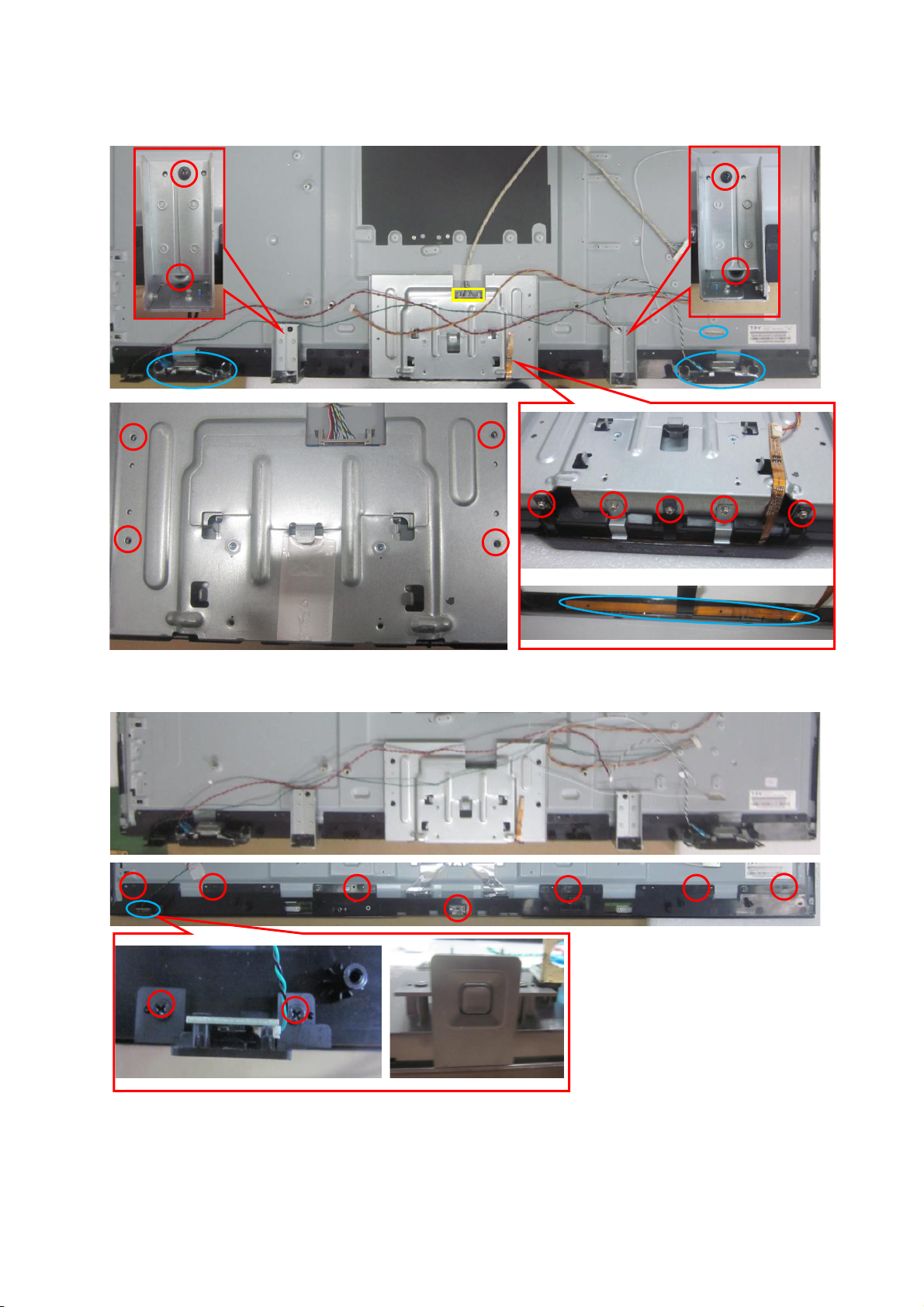

第四步：旋开红色标示的螺丝移除支架铁件、喇叭、天线、DECO-LOGO、IR 板、LVDS 线。
第五步：旋开红色标示的螺丝移除 DECO、按键组件。
24
Page 25
4. 工厂模式调整
ADC 免调整

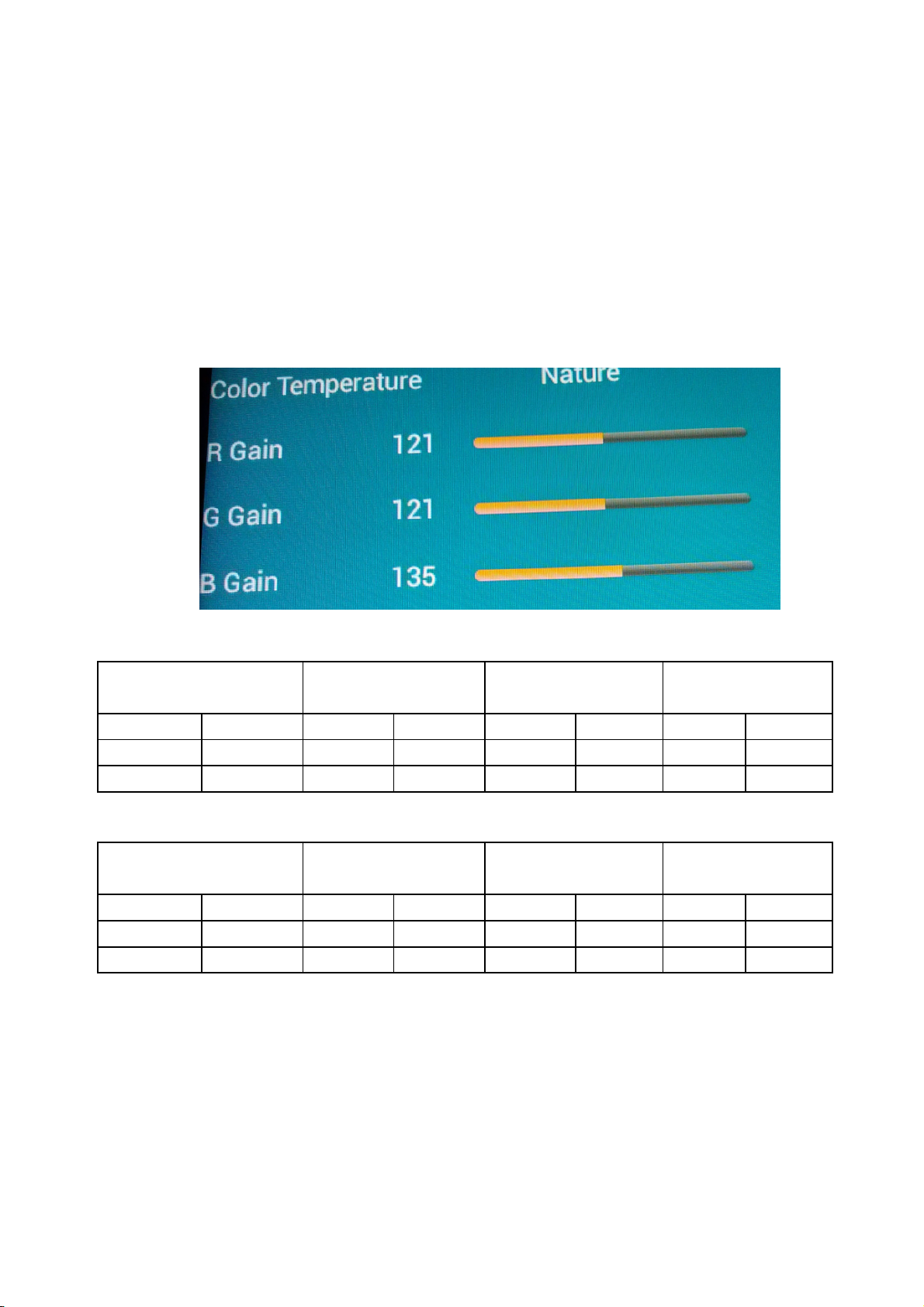

白平衡调整：按“MENU+1147”进入工厂模式将 Current Source 选择为“component”，再选择 Color temp 选
择色温模式（Cool、Normal、Warm），选择 OK 后再选择 Gain 栏调整 R/G/B 值，将色温规格调整至要求范围
内。以 42HFL5130/T3 为例：
注意：R G B GAIN 分别最大不超过 138，128，138，component 调整完后，其他 source 的 R G B GAIN 需
和 component 一样，若不一样，需要切到其他 source 将值调整为一样。
白平衡值检查：Current Source 选择为“视频”/T304、“HDMI”/T349、“电脑”/T137 三个模式，色温规格
也需在规格范围内，此时白平衡调整 OK。
调整规格是写在白平衡程式里面的，检验以产品规格为准
42HFL5130/T3：
Cool
(0.260,0.268)
Cool
(0.261,0.265)
Item Level x y x y x y
调整规格
产品规格
55HFL5130/T3：
Item Level x y x y x y
调整规格
产品规格
色温
(x,y)
80IRE 0.003 0.003 0.003 0.003 0.003 0.003
80IRE 0.015 0.015 0.015 0.015 0.015 0.015
色温
(x,y)
80IRE 0.003 0.003 0.003 0.003 0.003 0.003
80IRE 0.015 0.015 0.015 0.015 0.015 0.015
Normal
(0.280,0.290)
Normal
(0.280,0.290)
Warm
(0.298,0.310)
Warm
(0.298,0.310)
25
Page 26
5. 线路图
5.1 主板（外购）
26
Page 27

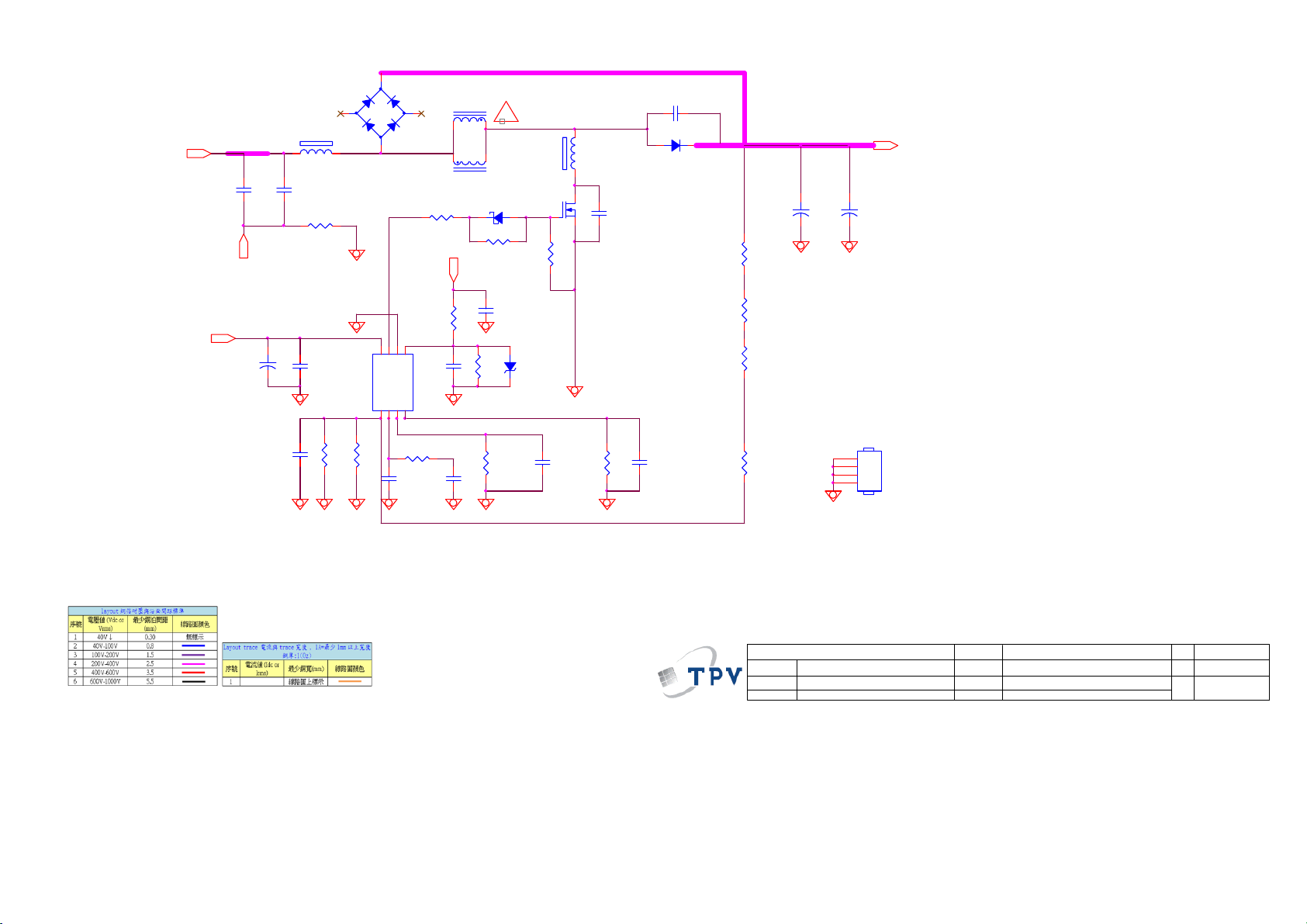

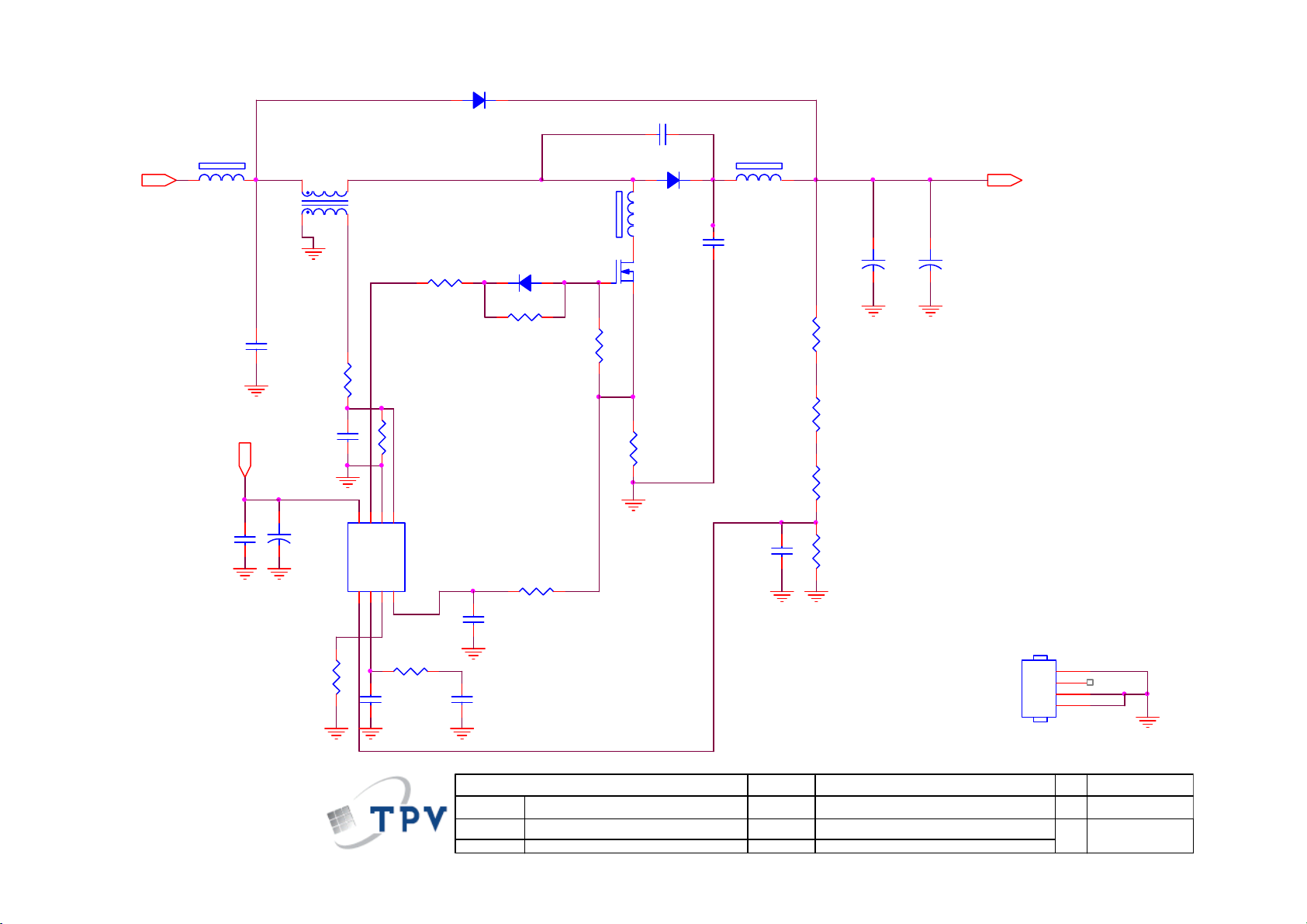

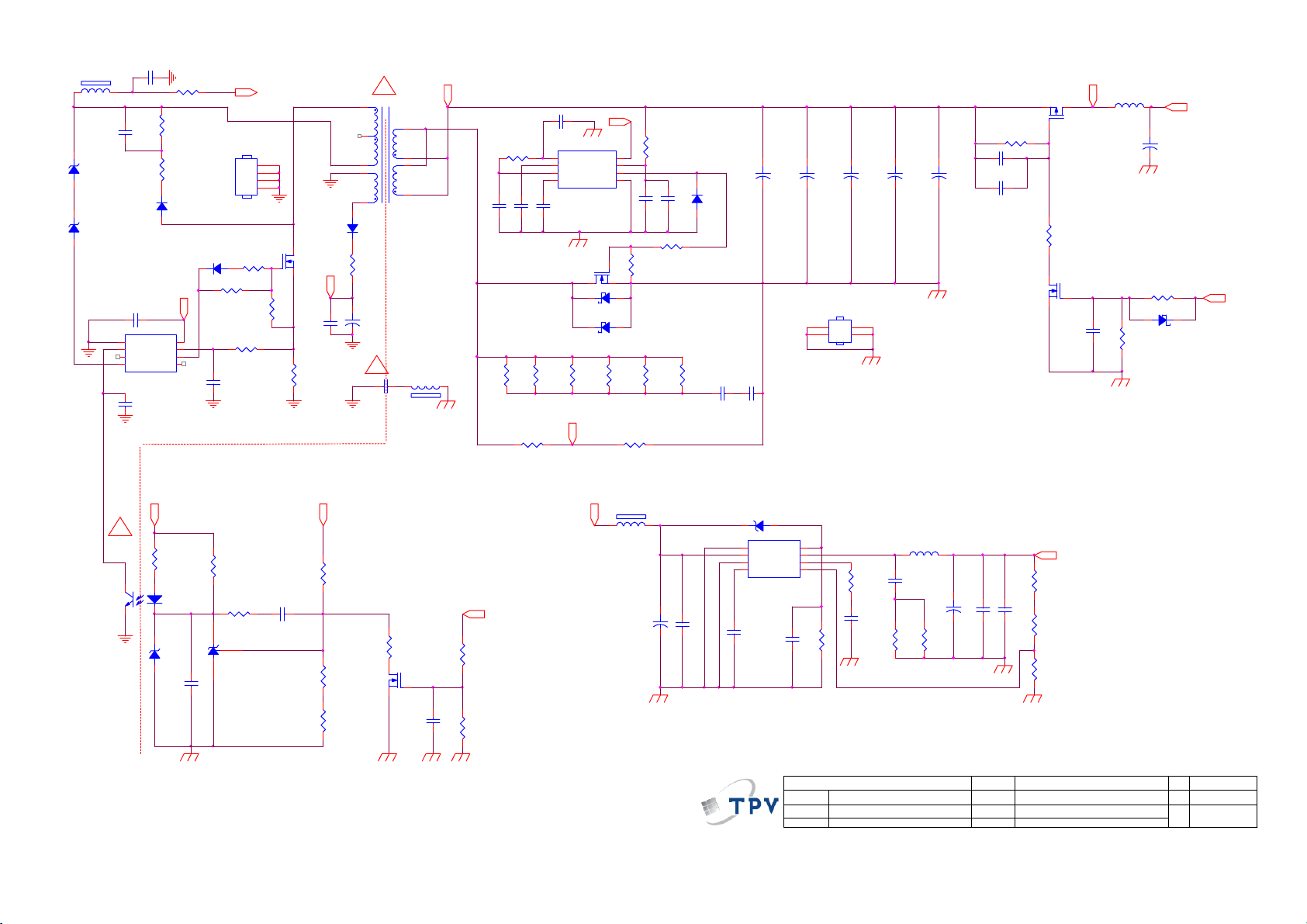

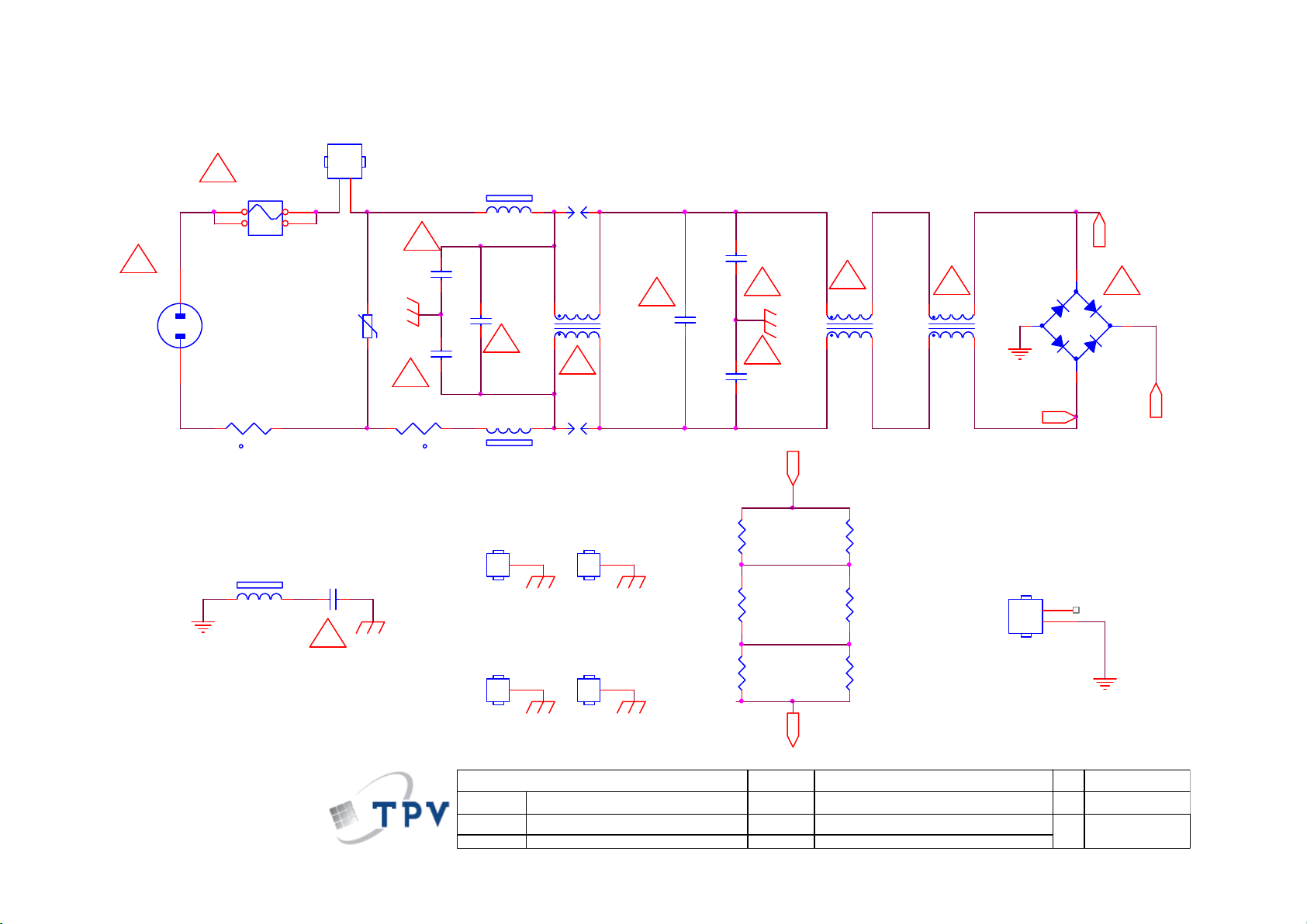

5.2 电源板
715G6335P01001002S (42”)
CN9903
!
CN9901
NC/CONN
12
1
2
safety issue
!
F9901
5A 250V
T5AL/250V
CN9902
SOCKET
!
TVR14561KFAOZF
跑 荐罽甅恨
FB9901
BEAD
1 2
!
RV9901
!
FB9902
BEAD
BEAD
NA
2
C9903 NA
FB9903
BEAD
12
L1N
NR9901
!
470NF 275V
12
t
C9905
1 2
2.5R
!
C9904
47pF 250V
!
NA
!
C9910
220PF 250V
!
L9901
30MH
3
2
!
SG9902
!
4
1
510K 1/4W
510K 1/4W
!
510K 1/4W
C9906
470NF 275V
C9911
220PF 250V
R9901
R9903
R9905
510K 1/4W
510K 1/4W
510K 1/4W
R9902
R9904
R9906
NA
1
4
!
SG9901
!
L9902
30MH
!
NR9902
2.5R
t
2
3
12
!
4
1
L9903
0.25mH
BD9901
2
TS10K80-02
3
4
-
2
R-
+
1
3
!
Vsin
HD9901
NA
1
2
3
4
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date

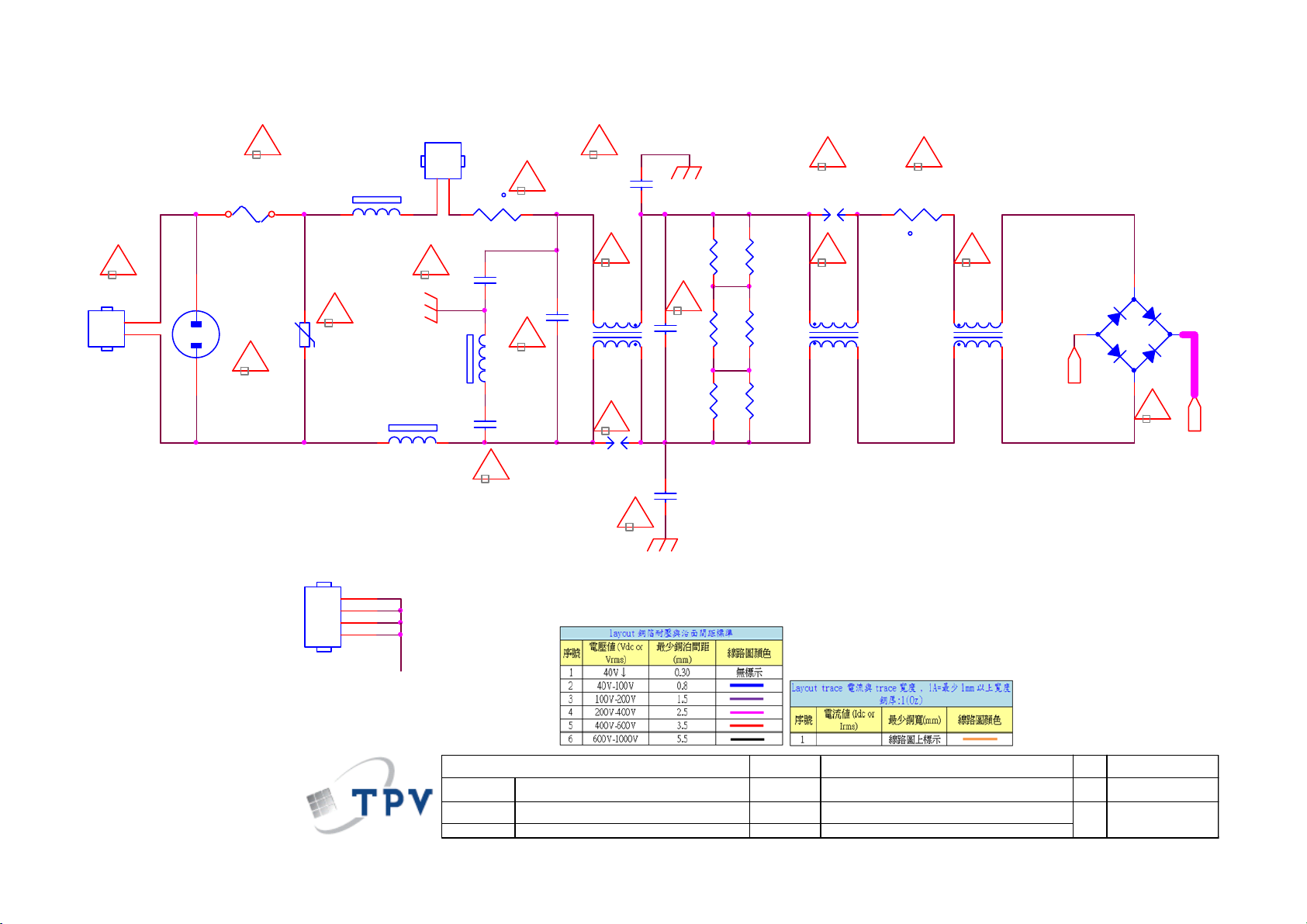

01.AC input
27
OEM MOD EL
TPV MOD EL
PCB NAME
Sheet
of
15Thursday , March 27, 2014
Size
Rev
称爹
A
Page 28
1
+
3
-
4
2
6
5
L9802 NA
R9802
10R 1/8W 5%
R-
L9801
240uH
!
4
4
D9803
RB160M
12
R9803
200OHM +-5% 1/8W
Q9801
STF24NM60N
FB9805
127R
1 2
C9818
NA
R9806
10K OHM +-5% 1/8W
C9817
NC/47PF
D9802
FMNS-1106S
R9804
1MOHM +-1% 1/4W
Vsin
C9805
1UF 450V
BD9801
KBP206G
FB9803
1 2
BEAD
C9801
NA
R9808
0.07R
R-
+
C9814
68uF 450V
+
C9815
68uF 450V
HV
VCC_ON
C9803
10UF 50V
+
C9811
1NF 50V
C9806
100N 50V
R2A20133ESP
IC9801
R9818
16K 1% 1/8W
R9823
8
NC
FB1COMP2RT3NC
R9810
100 OHM 1/4W
6
5
C9807
CS
OUT7VCC
GND
3.3nF 50 V
4
R9813 56K 1/ 8W
C9809
22N 50V
C9810
220NF 50 V
R9811
NA
C9831
NC
12
ZD9801
BZT52-B3V6
R9812
200K 1/8W 1%
C9802
NA
NA
R9814
C9804
100N 50V
R9807
680K OHM +-1% 1/4W
R9809
680K OHM +-1% 1/4W
HEAT SINK
1
2
02.PFC
3
4
100K 1%
R9815
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
HS9801
OEM MODEL
TPV MO DEL
PCB NAME
Sheet
Size
Rev
25Thursday , March 27, 2014
of
称爹
B
28

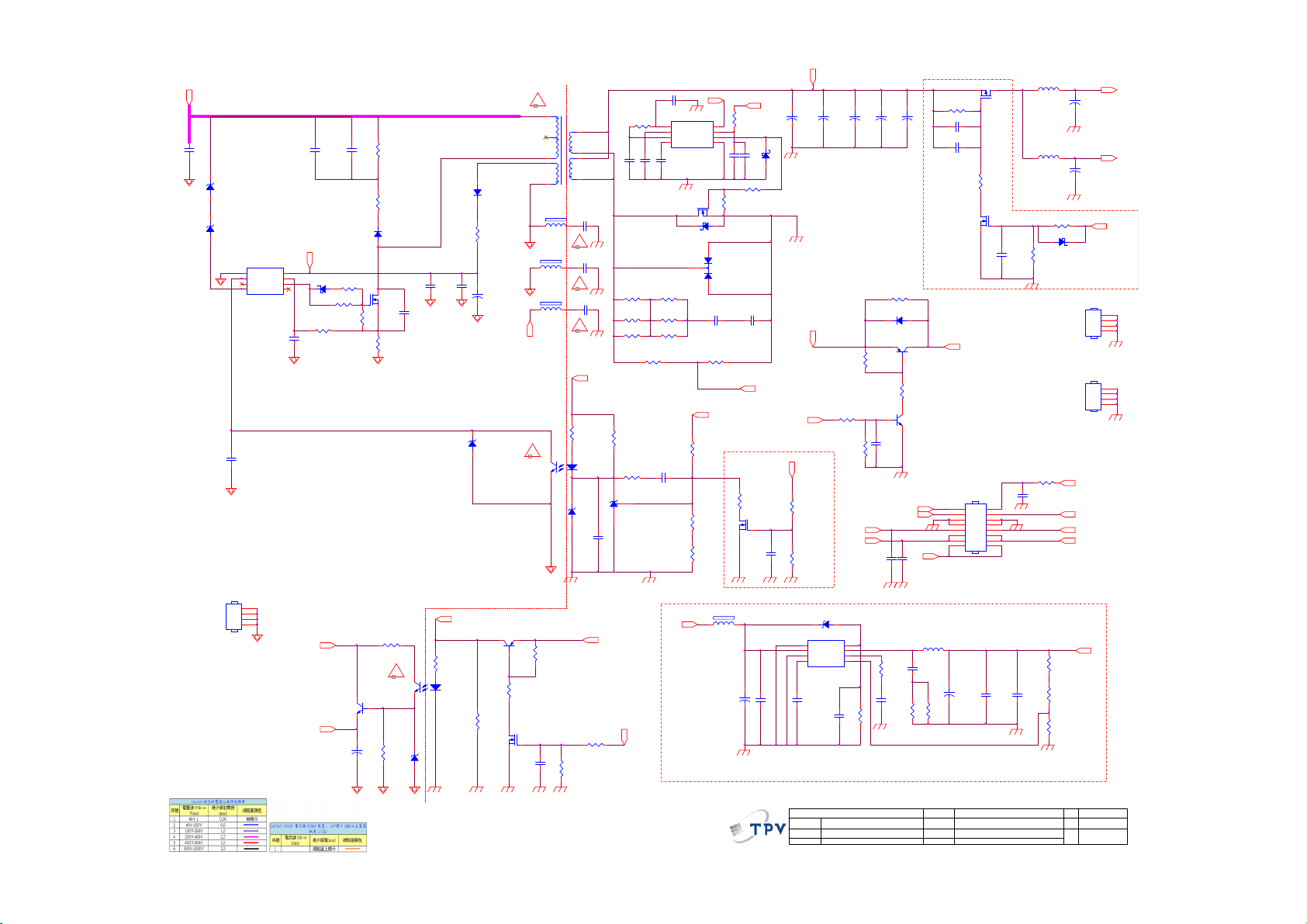

Page 29
!
1 2
FB9103
BEAD
FB9904
1 2
R-
1K5 +-1% 1/8W
!
IC9102
EL817M(X)
R9406
10K 1/8W 1%
T9101
POWER X'FMR
5
4
3
2
1
FB9100
NC/127R
127R
R9119
43
C9402
100N 50V
COLDHOT
6
10
7
9
C9912
NA
!
C9914
220PF 250V
12
!
C9913
220PF 250V
!
12VS
12
ZD9106
BZT52-B15
1 2
C9110
1uF
R9408
510K 1% 1/8W
12VS
R9407
100 OHM 1/4W
22K 1%
C9132 100N 50V
R9108
27 OHM 1/4W
R9109
27 OHM 1/4W
R9110
27 OHM 1/4W
R9118
4K7 +-5% 1/8W
R9121
1K 1/8W 1%
IC9103
AS431AN-E1
Standby
PS_ON
C9130
100N 50V
R9124
1
2
3
C9131 1 00P 50V
C9133
100P 50V
R9132
27 OHM 1/4W
R9133
27 OHM 1/4W
R9134
27 OHM 1/4W
R9122 8. 2K 1/4W
C9118
220N 50V
2K2 1/8W 1%
ぃ 筿溃 , э
120R 1/8W 1%
IC9104
Timi ng
Pred
VR
MOSG-C
Adj4GND
SP6018S8RGB
Q9102
AOTF298L
D9105
NA
R9115
R9116
12VS
SYNC
8
SYNC
7
Vdd
6
5
C9134
1uF
12
D9108 SK510C
3
2
1
C9136
1N 50V
R9123 5.1K 1/4W
12VS
R9120
9K1 1/8W 1%
120R
FB9102
1 2
NA
C9126
NA
R9125
4R7 1/4W 5%
R9117
5.1K 1/4W
SYNC
Standby
+
VCC1
C9104
470UF 25V
D9106
1 2
C9121
RB160M
1uF
R9126 10 OHM 1/4W
C9137
1N 50V
R9129
NA
Q9106
NA
.
筿溃
C9127
NA
DV5
NA
C9140
C9113
1NF
HV
1 2
1 2
ZD9101
BZT52-B30
ZD9102
BZT52-B30
HQ9100
HEAT SINK
IC9100
SSC2S110
1
2
3
C9103
4N7 50V
1
2
3
4
GND
FB/OLP
NC
DRIVE
ST4NC
C9120
2.2NF
C9111
NC/1NF
+VCC1
8
VCC
7
D9103
OCP
6
RB160M
R9103
470 OHM 1/4W
C9102
470P 50V
+VCC1
VCC_ON
12
R9106
51 oHM 1% 1/8W
BTC4672M3
C9401
10UF 50V
5
R9104
10R 1/8W 5%
R9107
10K OHM +-5% 1/8W
Q9401
+
R9147
82KOHM +-5% 2WS
R9142
22R
D9102
SARS01-V1
Q9100
AOTF8N65
R9111
0.36R
R9401
3K
!
R9402
100K 1/8W 1%
C9139
100N 50V
C9100
NA
PS2561DL1-1
IC9401
ZD9401
BZT52-B16
43
1 2
FR107G-A0
3.3 OHM 1/4W
C9138
100N 50V
DV5
R9403
2Kohm 1/4W +/ -5%
12
D9104
R9112
1 2
C9101
+
100UF 50V
ZD9803
BZT52-B16
R9404
10K 1/4W
Q9402
PMBT3906
1
23
R9405
10K OHM
Q9403
2N7002K
12VS
+
12VS
Haier project 需加入12V switch
470UF 25V
DV5
R9130
NA
R9131
NA
+
C9105
NC/15K 1% 1/ 8W
470UF 25V
NA
+
+
C9106
R9162
R9164
NA
R9165
+12V +12V
C9107
470UF 25V
C9141
1uF
0R05 1/4W
NA
NA
C9143
NA
BL_ON/OFF
C9108
470UF 25V
R9166
D9110
Q9107
2 3
1
3D_DB
+
R9163
NC/8. 2K +-1% 1/8W
Q9108
NA
+5V
C9142
1uF 50V
R9151
NA
C9116
NA
C9117
NA
R9152
100KOHM +-5% 1/8W
Q9104
NA
VCC1
2
4
6
8
10
12
14
16
Q9105 NA
CN9100
CONN
1
3
5
7
9
11
13
15
Haier project 需加入5V DC to DC
ZD9107
NA
12
IC9105
1
PGND
2
VIN
3
AGND
VCC4FB
C9128
NA
8
EN
7
LX
6
COMP
5
NA
R9137
10K 1/8W 1%
C9129
NA
L9102 NA
R9135
NA
C9135
NA
NA
C9125
NA
NA
R9158
R9161
C9122
C9124
+
NA
L9100
3UH
C9109
470UF 25V
L9101
3UH
C9112
470UF 25V
R9153
100 OHM 1/4W
1 2
C9123
C9115
1N 50V
NA
D9109
NA
R9154
510K 1% 1/8W
R9128
0 OHM +-5% 1/8W
R9140
10.5K OHM 1%
R9136
NA
R9139
2K 1/8W 1%
C9119
NA
NA
+
+
HQ9102
HEAT SINK
HD9105
NA
DIM
PS_ON
+12V_A+12V_A
+5V
+12V
+12V_A
PS_ON
1
2
3
4
1
2
3
4
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component

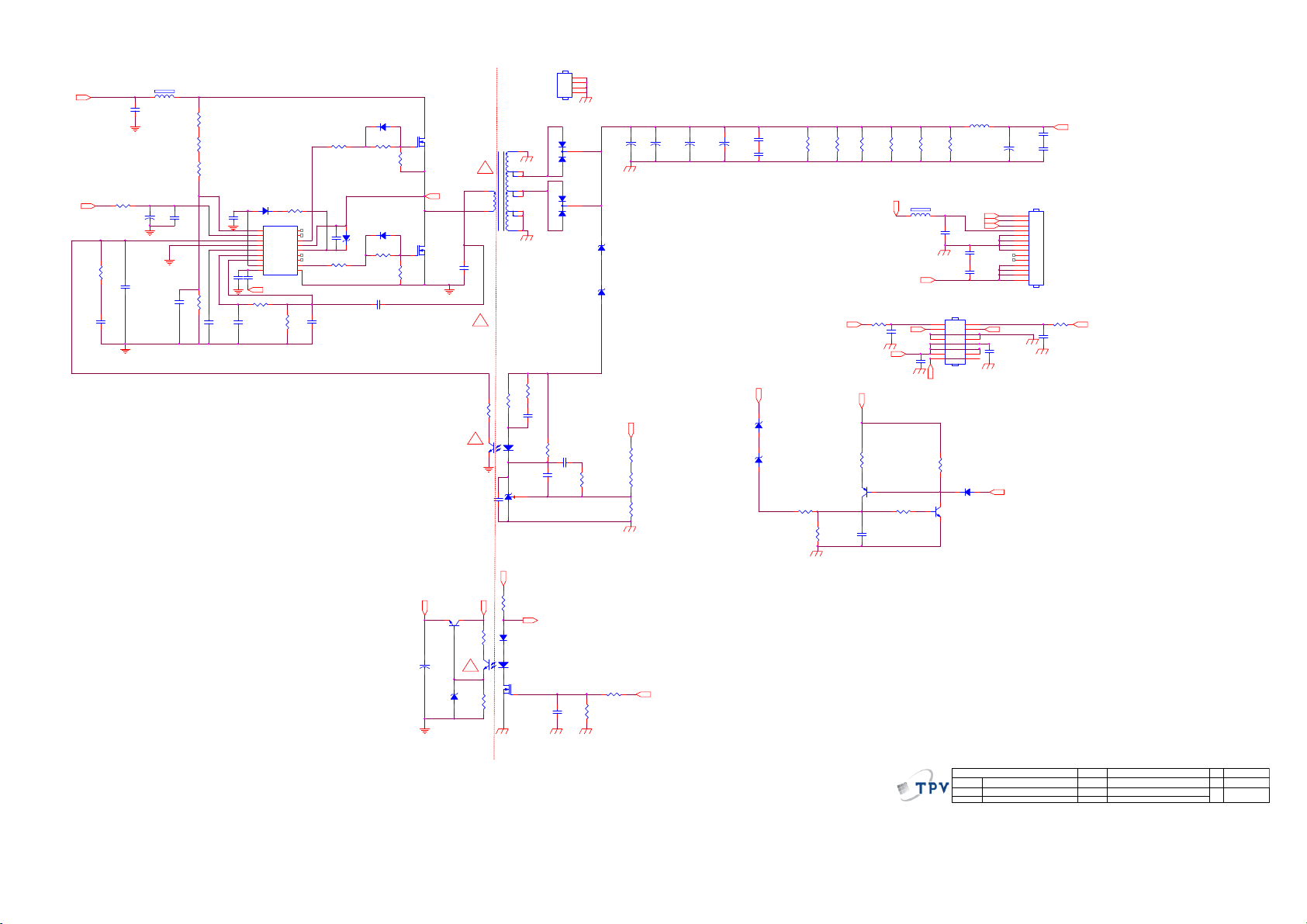

03. Main POWER
Thursday, March 27, 2014
Date
29
OEM MODEL
TPV MODEL
PCB NAME
Sheet
35
of
Size
Rev
A
<
称爹
>
称爹
Page 30
HV
HOT
C9114
1NF
C8105
470NF 50V
IC8100
1
PT
2
FB
3
CS
GND4OUT
PF6002AS
R8103
510OHM +-5% 1/4W
C8100
220P 50V
C8101
1N 50V
HS8103
HEAT SINK
1
2
HS8105
HEAT SINK
1
2
C8104
2.2NF
C8120
NC/1NF
R8142
R8141
200 OHM 1/4 W
8
HV
7
NC
6
VCC
5
C8102
100N 50V
200 OHM 1/4 W
VCC_ON
D8100
RB160M
47OHM +-5% 1/8W
BL_ON/OFF
R8143
R8102
3D_DB
IC_VCC
-VLED-1
-VLED-2
R8106
82KOHM +-5% 2WS
R8144
200 OHM 1/4 W
12
R8145
200 OHM 1/ 4W
200 OHM 1/ 4W
D8101
SARS01-V1
R8101
10R 1/8W 5%
Q8100
AOTF8N65
R8104
10K 1/4W
R8105
0.15R
C8123
100P 50V
2013/8/23 э IC8103
Add R8161 for 3D-SG function.
or
Add R8164 for 2D function.
R8118
10K 1/4W
DIM
C8134
NA
C8131
NA
R8146
200 OHM 1/4 W
1 2
R8117
82KOHM +-5% 2WS
R8147
200 OHM 1/4 W
C8103
NC/47PF
ZD9802
NA
NA
R8164
0R05 1/4W
C8118
100N 50V
C8122
NA
C8119
100N 50V
R8161
R8148
200 OHM 1/4 W
HQ8100
HEAT SINK
C8113
1UF 50V
C8115
1UF 50V
1
2
3
4
1K OHM +-5% 1/8W
EL817M(X)
C8125
NA
1
DIM
2
EN
3
VCC
LED4GND
IC8105
1
DIM
2
EN
3
VCC
LED4GND
COLD
HD8106
1
2
3
4
12
IC8104
AS431AN-E1
R8125
R8132
6
7
10
11
D8107
1N4148W
1N4148W
R8109
1Kohm +-1% 1/4W
R8110
3K9 1/8W 5%
NA
R8126
2 OHM 1% 1/4W
R8133
2 OHM 1% 1/4W
HEAT SINK
D8106
FMNS-1106S
R8120
100 OHM 1/4W
R8121
100 OHM 1/4W
R8137
100 OHM 1/4W
R8173
NA
R8175
NA
D8108
R8111
470K 1%
C8124
R8127
5R1 1%
R8134
5R1 1%
100 OHM 1/4W
100 OHM 1/4W
100 OHM 1/4W
NA
NA
12VS
ZD8104
1 2
BZT52-B22
4N7 50V
C8106
R8113
62K 1/8W 1%
R8119
0R05 1/4W
C8114
R8136
0R05 1/4W
C8116
R8122
R8123
R8138
R8174
R8176
1uF
1uF
!
T8101
3
POWER X'FMR
4
5
R8115
C8133
4N7 50V
IC8102
43
!
1 2
ZD8103
BZT52-B16
IC8103
8
COMP
7
GM
6
ISET
5
TPV101D
R8124
1oHM 1% 1/4W
1oHM 1% 1/4W
One channel 0.465A:2Rx3/20Rx1
One channel 0.6A:1.5Rx3
One channel 0.777A:1.5Rx2/1Rx1/3.9Rx1
One channel 0.56A:1.5Rx2/3.9Rx2
One channel for 3D-SG mode
0.966A:1.5Rx3/0.82Rx1
8
COMP
7
GM
6
ISET
5
TPV101D
R8131
1oHM 1% 1/4W
1oHM 1% 1/4W
One channel 0.465A:2Rx3/20Rx1
One channel 0.6A:1.5Rx3
One channel 0.777A:1.5Rx2/1Rx1/3.9Rx1
One channel 0.56A:1.5Rx2/3.9Rx2
One channel for 2D mode
1.166A:1Rx2/1.5Rx1/0.82Rx1
30
ZD8105
1 2
BZT52-B22
FB9802
BEAD
12
C8111
330PF
C8112
330PF
ZD8106
1 2
BZT52-B22
R8114
75 KOHM +-1% 1/8W
C8121
NA
+
C8107
120UF 100V
+
120UF 100V
L8100
R8165
3UH
C8110
47UF 100V
1N4148W
PMBT3906
R8166
3K3 1/8W 1%
D8109
Q8102
2 3
C8108
12VS
510 OHM +-1% 1/8W
11/19 穝糤for AC DIP
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component

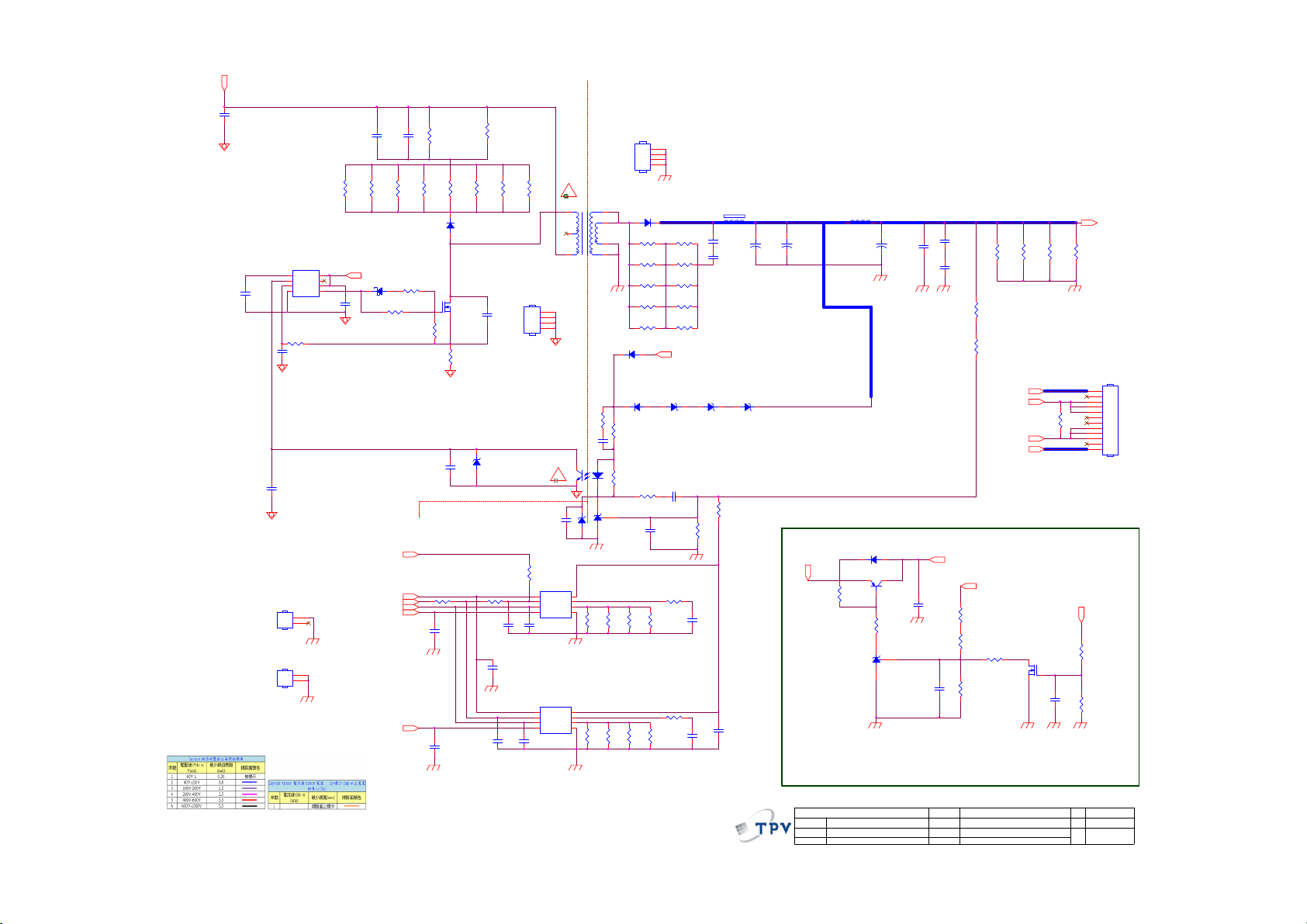

03. Main POWER
Thursday , March 27, 2014
Date
1
+
NA
IC8106
AS431AN-E1
C8132
C8135
1uF
+VLED
C8129
NA
R8157
R8158
100K
R8116
270K 1%
R8112
270K 1%
+VLED
R8167
47K +-1% 1/4W
R8168
43K 1/8W 1%
R8170 39K 1/4W
R8169
13K 1/8W 1%
of
35
100K
-VLED-1
NC/0 OHM +-5% 1/8W
-VLED-2
C8130
NA
IC_VCC
C8136
1uF
OEM MODEL
TPV MODEL
PCB NAME
Sheet
+VLED
+VLED
R8159
NC/100K
R8156
Q8103
2N7002K
R8160
NC/100K
C8137
470N 50V
IC_VCC
R8171
1MOHM +-1% 1/4W
R8172
510K 1% 1/8W
Size
Rev
称爹
CN8101
1
2
3
4
5
6
7
8
9
10
11
12
CONN
A
称爹
>
<
Page 31
715G6607P01000002M (55”)
24V
!
12
CN9901
SOCKET
!
F9901
1 2
3 4
FUSE
NR9901
t
FB9903
1 2
BEAD
2.5R
CN9903
CONN
L1N
2
FB9901
12
BEAD
RV9902
NC
!
C9903
NC
RV9901
680V
C9904
470PF 250V
470NF 275V
C9905
!
1
2
4
3
!
!
NR9902
12
C9908
470PF 250V
!
1 2
2.5R
12
t
FB9902
BEAD
GND1
NC
GND3
RV9903
NC
GND2
1
NC
GND4
1
J9901~J9903
!
L9901
18mH
1
1
C9907
470NF 275V
C9906
C9902
R9902
510K
R9901
1MOHM +-5% 1/4W
R9903
510K
220PF 250V
!
!
220PF 250V
BO
4
1
R9904
510K
R9905
510K
!
18mH
4
1
3
L9902
2
R9906
1MOHM +-5% 1/4W
!
3
2
TS10K80-02
L9903
0.25mH
HS9901
HEAT SINK
BD9902
4
BO
N
3
!
-
2
1
2
1
+
Vsin
NC
T P V ( Top Victory Electronics Co . , Lt d. )
絬 隔 瓜 絪 腹
Key Component
Date
NC
01.AC input
31
N
OEM MOD E L
TPV MODEL
PCB NAME
Sheet
Size
Rev
of
15Thursday , March 27, 2014
称爹
A
Page 32
1
HS9103
HEAT SINK
For D9103, D9104.
R9104
NC
C9107
NC
R9119
10K OHM +-5% 1/8W
C9112
NC
1
3
1
3
2
3
4
D9103
FMEN-2308
2
D9104
FMEN-2308
2
C9113
0.1uF 50V
R9120
2.4K 1/8W
1 2
1 2
C9131
330UF 35V
ZD9106
BZT52-B6V2
ZD9107
BZT52-B6V2
+VBUS
+
R9127
11K 1/8W 1%
R9148
11K 1/8W 1%
R9122
2K49 1/8W 1%
+
C9117
330UF 35V
+
C9121
330UF 35V
+
C9127
330UF 35V
BZT52-B15
BZT52-B15
ZD9103
ZD9105
+VBUS
1 2
1 2
C9130
220NF 50V
C9129
220NF 50V
100 OHM 1/4W
B+
VCC1
R9163
2K43 1/8W 1%
C9142
4.7uF 10V
R9112
2R2 +-5% 1/8W
C9143
0.1uF 50V
C9120
10NF 1KV
+
BEAD
FB9102
C9124
22UF 50V
C9108
100N 50V
12
C9144
100N 50V
R9116
18K 1/8W 1%
R9113
1.5M 1% 1/4W
R9114
1.5M 1% 1/4W
R9115
1.5M 1% 1/4W
47P 50V
C9106
C9134
1uF
SS1060FL
D9113
R9149
R9150
82 OHM
10ohm +/-1% 1/ 8W
R9109
D9102
10R 1/8W 5%
UF4007
C9145
1uF

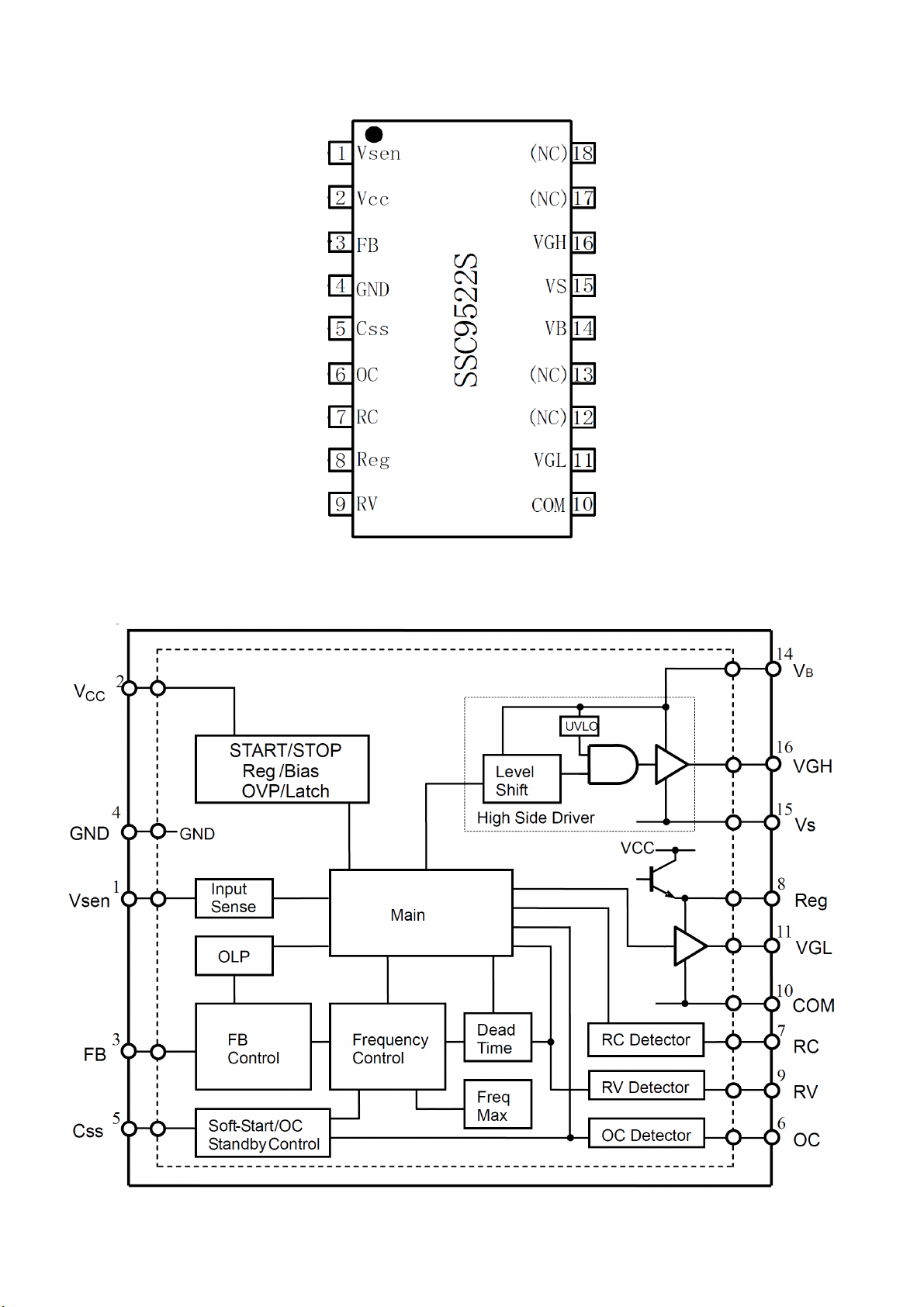

IC9101 SSC9522S
1
Vsen
2
Vcc
3
FB
4
GND
5
Css
6
OC
7
RC
8
Reg
RV9COM
C9140
5PF
VBOOT
R9117
470 OHM 1/8W
C9139
R9103
560P 50V
180R 1%
C9141
1uF
SS1060FL
12
18
NC
17
NC
16
VGH
15
VS
14
VB
13
ZD9101
NC
12
BZT52-B15
NC
11
VGL
10
10ohm +/-1% 1/ 8W
C9109
220PF
R9151
D9114
R9154
82 OHM
C9110
100PF1KV
R9156
10K 1% 1/8W
R9152
10K 1% 1/8W
Q9105
AOTF8N50
VBOOT
Q9106
AOTF8N50
C9111
22nF
560 OHM 1/4W
EL817M(X)
R9105
!
IC9102
T9101
11
7
!
8
1
5
6
4
9
10
12
NC
24V
!
R9118
3K 1/8W +/-1%
12
43
C9115
NC
IC9103
AS431AZTR-E1
+12V
R9132
R9123
NC
ON/OFF
R9133
1K 1/8W 1%
R9124
NC
R9141
33K 1/4W
R9102
10K 1/4W
C9102
1N 50V
+12V
R9134
1K OHM +-5% 1/8W
Q9103
PMBS3906
C9128
100N 50V
+12V
R9139
33K 1/4W
+12VC
+VBUS
3D
C9135
100N 50V
R9137
1K 1/8W 1%
FB9904
BEAD
100N 50V
R9143
33K 1/4W
C9137
+5V
12
2
4
6
8
10
12
14
16
CN9101
CONN
R9136
2K 1/8W 5%
Q9104
PMBS3904
R9142
33K 1/4W
D9110
SS1060FL
ON/OFF
1
3
5
7
9
11
13
15
L9103
1.1uH
3D
DIM
C9116
220NF 50V
C9138
220NF 50V
PS_ON
C9119
100N 50V
OVP
C9114
330UF 35V
+
+VBUS
C9132
220NF 50V
C9133
220NF 50V
CN9102
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CONN
R9101
100 OHM 1/4W
DIM
C9101
1N 50V
VCC1
+
C9122
10UF 50V
2SD 1624 T-TD -E
Q9101
ZD9102
GDZJ15B
1 2
100K
R9128
2K OHM
!
R9138
VCC
R9129
1K 1/4W
OVP
D9109
1N4148W
12
43
IC9104
EL817M(X)
Q9102
2N7002K
C9123
100N 50V
R9130
510K 1/8W
R9131
100 OHM 1/4W
PS_ON
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
03.Main power
Date
OEM MOD EL
TPV MODEL
PCB NAME
Sheet
Custom
Size
Rev
of
35Thursday , March 27, 2014
称爹
32
Page 33
24V
Vsin
1 2
100N 50V
FB9801
BEAD
C9801
1UF 450V
VCC1
C9806
1
5
220uH
20K 1/4W
C9804
47P 50V
+
C9805
10uF/50V
R9812
36K 1/8W
L9801
R9805
34
8
5
6
ZCD
OUT7VCC
GND
INV1COMP2RAMP3CS
4
10K 1/8W
R9813
C9809
47N 50V
R9802
10 OHM 1/8W
R9814
2K 1/8W
LD7591T
IC9801
D9801
IN5408G-04
33R 1/8W 5%
R9803
C9807
220pF 50V
C9810
0.47UF 50V
D9803
SS1060FL
10K 1/8W
R9810
1K 1/8W
R9806
C9817 100PF
D9802
FMNS-1106S
FB9803
127R
1 2
Q9801
TK18A60V
R9808
0.1R
1 2
FB9802
127R
C9802
10NF 1KV
C9808
47P 50V
C9811
68UF 450V
R9804
1M 1% 1/4W
R9807
1M 1% 1/4W
R9809
1M 1% 1/4W
R9811
19K1 +-1% 1/8W
C9812
68UF 450V
+
B+
+
J9801~J9803
JR9801~JR9802
HS9801
For Q9801
HEAT SINK
1
2
3
4
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
04.PFC
33
OEM MOD EL
TPV MODEL
PCB NAME
Sheet
45Thursday , March 27, 2014
of
Size
Rev
称爹
A
Page 34
R9302
82KOHM +-5% 2WS
R9306
22R
D9301
SARS01-V1
VCC
8
VCC
7
OCP
6
DRIVE
5
R9301
0.1R
D9304
SS1060FL
10K OHM +-5% 1/8W
HS9301
HEAT SINK
for Q9301
R9311
10R 1/8W 5%
R9312
62R 1%
R9318
470 OHM 1/4W
C9324
470P 50V
R9314
6
10
7
9
BEAD
FB9302
12VS
C9302
100N 50V
SYN C
C9315
R9316
1
Timi ng
2
Pred
3
VR
Adj4GND
C9316
100P 50V
R9319
SYN C
IC9302
SYN C
MOSG -C
SP6018S8RGB
Q9303
AOTF298L
200 OHM 1/4W
R9320
200 OHM 1/4W
Vdd
R9305
22K 1%
100P 50V
C9314
100N 50V
12
R9315
200 OHM 1/ 4W
200 OHM 1/4W
R9324
10K 1/4W
8
7
6
5
R9310
5.1K 1/4 W
12
D9305
NC
12
D9307
MB810
R9322
R9325
5.1K 1/4W
R9303
4R7 1/4W 5%
C9312
1uF
R9308
10 OHM 1/4W
200 OHM 1/ 4W
C9313
1uF
SS1060FL
R9323
200 OHM 1/4W
D9302
C9322
1N 50V
C9306
470UF 25V
C9323
1N 50V
C9307
470UF 2 5V
+
B+
1
2
3
4
D9303
FR107G-A0
Q9301
AOTF8N65
VCC
C9320
0.1uF 50V
R9321
0.36R
5
4
3
2
1
POWER X'FMR
R9309
1 OHM 1/4W
C9319
+
47UF 50V
!
C9325
330PF 250V
!
T9301
1 2
1 2
FB9301
BEAD
ZD9301
BZT52-B39
ZD9302
BZT52-B39
12
10NF 1KV
C9303
2.2NF
C9318
0.1uF 50V
IC9301
1
GND
2
FB/OLP
3
NC
ST4NC
4.7NF 50V
C9326
C9301
SSC2S110
C9308
470UF 25V
+
HS9303
3
4
HEAT SINK
for Q9303
C9309
470UF 25V
+
1
2
470UF 2 5V
+
C9310
NC/ 100KOHM +-5% 1/8W
+
NC/100KOHM +-5% 1/8W
C9305
NC/1uF
C9311
NC/1uF
R9304
R930 7
Q9302
P1604ETF
Q9304
NC/ 2N7002K
C9321
NC/100N 50V
+12VC
L9301
3UH
C9304
470UF 25V
NC/ 100 OHM 1/4W
R9317
NC/510K 1% 1/8W
+
R9313
1 2
D9306
NC
+12V
PS_ON
12VS
12VS
!
R9327
1K5 +-1% 1/8W
IC9304
EL817M(X)
R9328
12
43
ZD9304
NC
1 2
C9337
1uF
4K7 +-5% 1/8W
R9332
1K 1/8W 1%
IC9305
AS431AN-E1
C9329
220N 50V
R9329
9K1 1/8W 1%
R9340
2K2 1/8W 1%
R9341
120R 1/8W 1%
R9337
NC/10K OHM
Q9305
NC/ 2N7002K
C9338
NC/100N 50V
PS_ON
R9338
NC/1Kohm
R9342
NC/ 330K 1% 1/8W
12VS
1 2
FB9303
NC
C9332
NC
34
ZD9303
NC
12
IC9303
1
PGND
2
VIN
3
AGND
VCC4FB
+
C9334
NC
NC
C9335
8
EN
7
LX
6
COMP
5
NC
C9336
NC
R9334
NC
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
05.Stand by
R9330
C9333
NC
NC
NC
C9327
NC
R9335
L9303
NC
NC
R9336
+
C9328
NC
NC
C9330
OEM MO DE L
TPV MO DEL
PCB NAME
Sheet
C9331
NC
+5V
R9331
NC
R9333
NC
R9339
NC
Size
Rev
11Thursday , March 27, 2014
of
称爹
Custom
Page 35

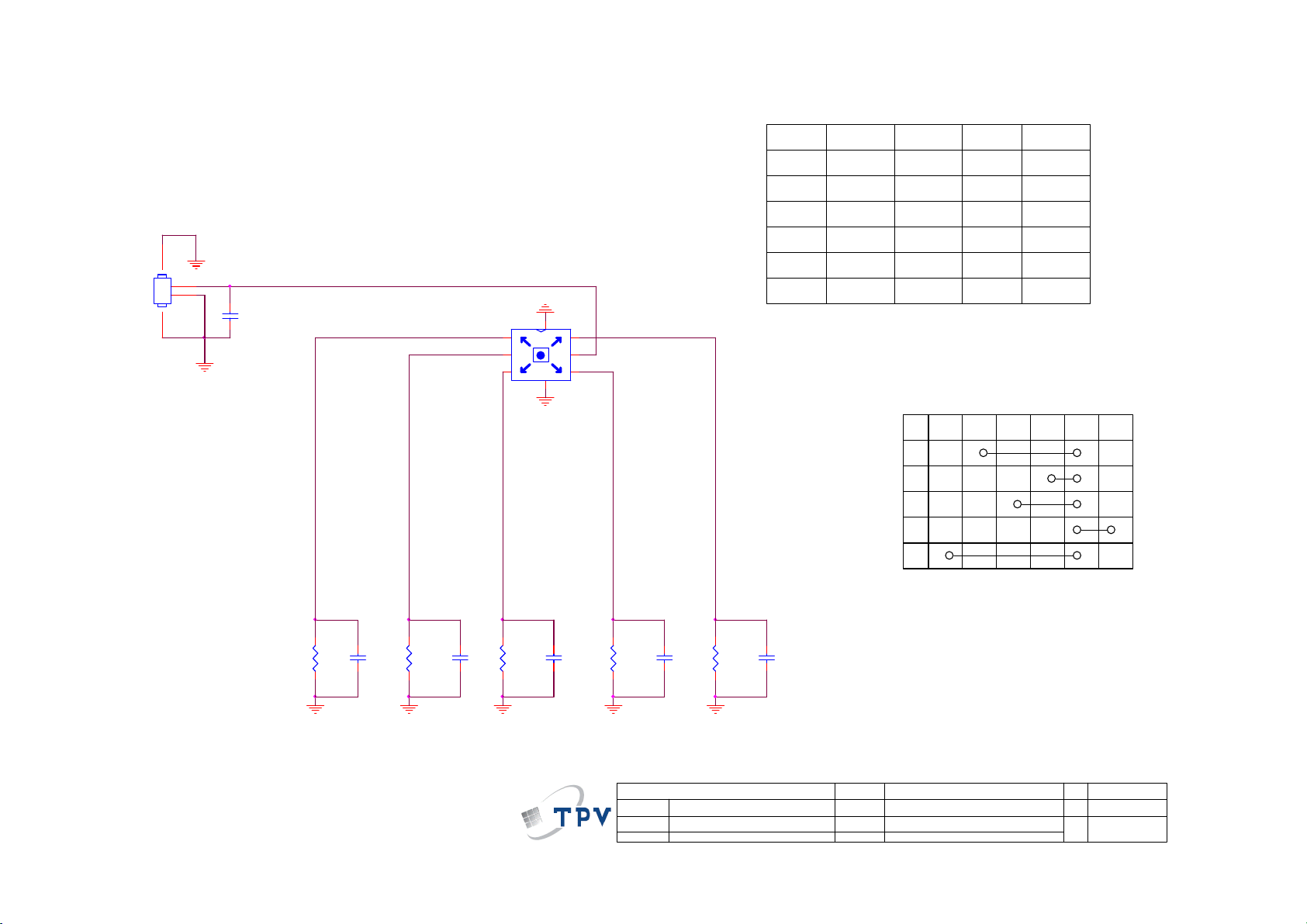

5.3 按键板
715G6316K01000004I
CN01
CONN
Direction switch
Center
Right
Left
Down
34
KEY1
1
2
100N 50V
C06
----><----|
7
SW01
F5
1 6
F1
2
F3
3 4
SW 6P
F4
F2
8
5
Up
2-5 short
1-5 short
4-5 short
3-5 short
6-5 short
Menu
CH+ 1K2
CH-
VOL-
VOL+
No function
Joystick circuit diagram
pin1
ResistanceKey function
0R
2K2
6K8
15K
pin2
pin3
Voltage
0V
0.5V
0.81V
1.65V
2.27V
3.3V
pin4
pin5 pin6
F1
F2
F3
F4
F5
Right
Center UpDown
Left
R01
----><----|
1K2 1/10W 1%
----><----|
R04
C04
2K2 1/10W 1%
絬 隔 瓜 絪 腹
Key Component
NC/ 100N 50V
T P V ( Top Victory Electronics Co . , Ltd. )
02. KEY
Date
R03
----><----|
6K8 1/10W 1%
C03
NC/ 100N 50V
----><----|
R02
C01
NC/ 100N 50V
0R05 1/10W
C02
NC/ 100N 50V
R05
----><----|
15K 1/10W 1%
C05
NC/ 100N 50V
OEM MO D EL
TPV MO DE L
PCB NAME
Sheet
22Tuesday , Septem ber 17, 2013
of
Size
Rev
称爹
Custom
1
XX
35
Page 36

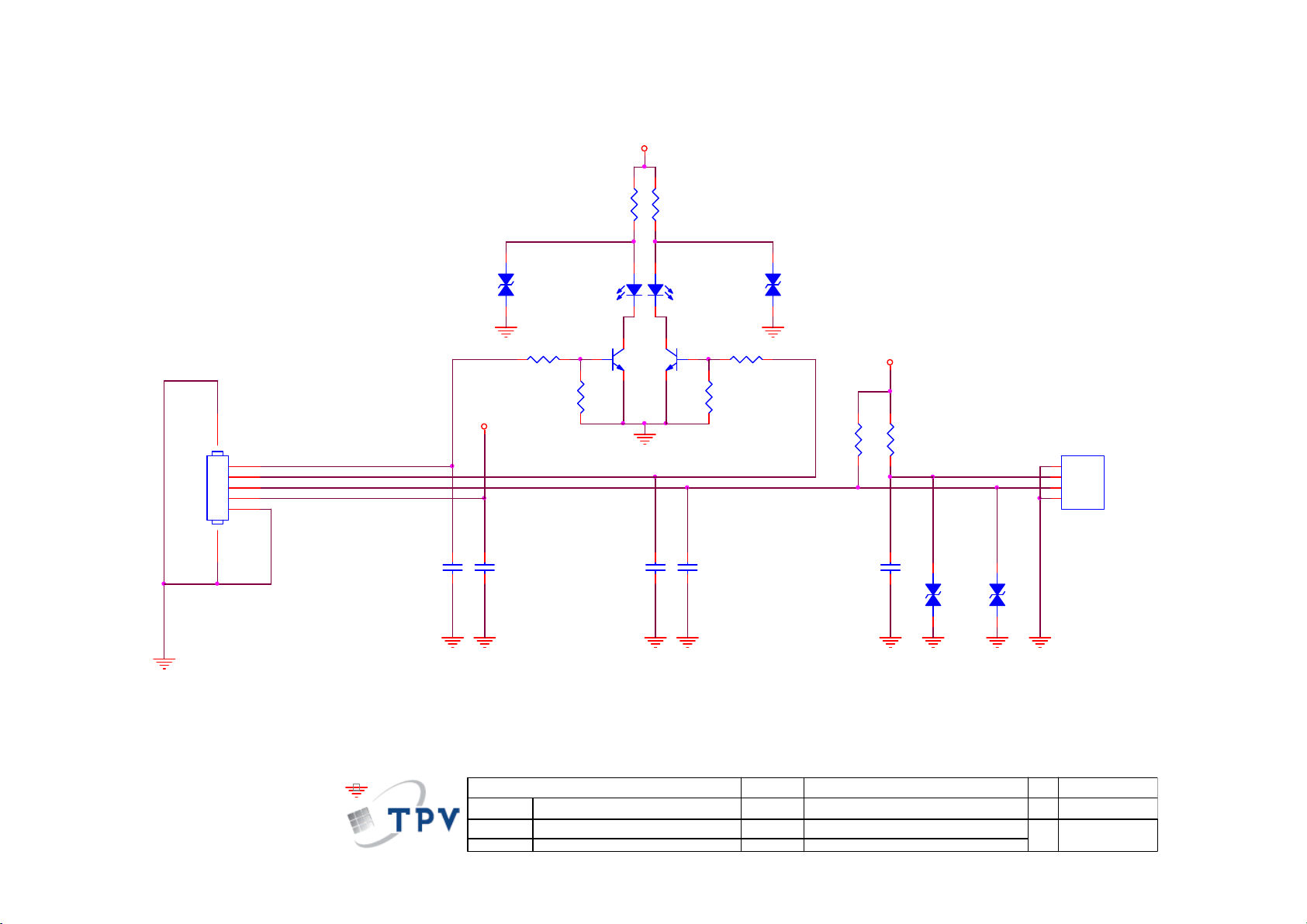

5.4 IR 板 (Excep for 55”)
715G6710R01000004I
VCC_STBY
CN0201 CONN
67
1
2
3
4
5
LED_R
LED_B
IR
VCC_STB
C0201
100N 16V
VCC_STBY
C0202
100N 16V
12
R007
NC/MLVG0402
ZD005
R001
330R 1/ 16W 5%
LED001
GPTD1210BRC -D
10K
R008
BC847C
10K
Q001
4
RED
1
C0203
100N 16V
R002
330R 1/ 16W 5%
BlueRed
BLUE
2 3
Q002
BC847C
R006
R005
10K
C0204
100P 50V
10K
12
NC/MLVG0402
ZD006
VCC_STBY
47R 1/16W 5%
R003
10K
C0205
4.7uF 10V
R004
U001
1
GND
2
VCC
3
Vout
4
GND
I RM-H 336 M3/TR 2
12
ZD003
12
NC/ MLVG0402
NC/ MLVG0402
ZD004
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
02. IR BOARD
36
OEM MODEL
TPV MODEL
PCB NAME
Sheet
of
22Monday, N ov ember 11, 2013
Size
Rev
称爹
A
B
<
称爹
>
Page 37

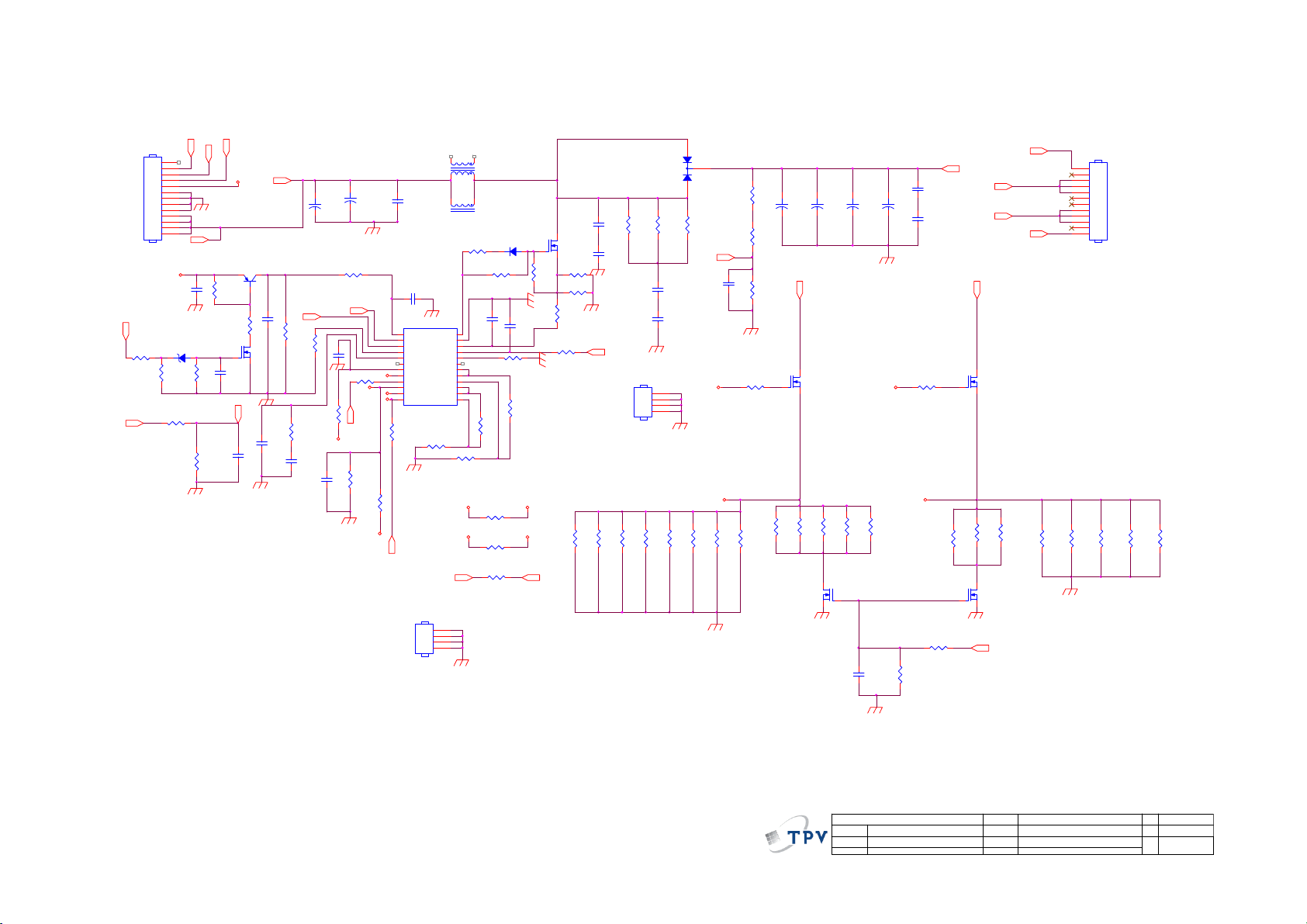

5.5 Converter 板 (55”)
715G6432P01000002H
ON/OF F
+36V
33K OHM 1%
R8131
ON/OFF
CN8101
13
12
11
10
9
8
7
6
5
4
3
2
1
+36V
CONN
+12V
C8132
100N 50V
ZD8101
BZT52-B9V1_R1_00001
R8132
18K 1/8W 1%
R8120
10K OHM +-5% 1/8W
R8136
300K
2D/3D
DIM
PMBT3906
R8133
15K 1% 1/8W
R8134
10K OHM +-5% 1/8W
12
R8119
C8131
100N 50V
100K 1/8W 1%
+12V
Q8102
Q8103
EN
100N 50V
C8134
D8101
3
R8168
MBRF10100CT
2
1
R8139
100 OHM 1/4W
C8145
1nF 50V
C8146
1nF 50V
1
2
3
4
R8147
2 OHM 1% 1/4W
2 OHM 1% 1/4W
R8140
100 OHM 1/4W
R8146
R8111
R8112
OVP_L
C8114 2.2NF 50V
S1
R8145
2 OHM 1% 1/4W
2 OHM 1% 1/4W
R8148
0R051/8W
R8144
2 OHM 1% 1/4W
+
150KOHM +-1% 1/8W
270UF 100V
150KOHM +-1% 1/8W
10.5K OHM 1%
R8113
R8171
1.2R 1%
5
43
L8101
300uH
+36V
EN
C8133NC
330K 1% 1/8W
R8137100K 1/8W 1%
2N7002K
330K
R8107
C8110 0.1uF 50V
3K
C8109 1UF
+
R8108
R8149
C8102
470UF 50V
100P 50V_NC
VLED_1-
20K +-5% 1/8W
S1
NC
C8141
C8101
+
470UF 50V
R8135
10ohm +/-1 % 1/8W
OVP_L
C8142
R8115
2M +-5% 1/8W
SENSE2
R8151 100K 1/8W 1%
R81500oHM
S2
VLED_2-
G1
G2
C8112
100N 50V
C8115
1UF 50V
1
VIN
2
OVP
3
EN
4
RT
5
COMP
6
PARL
7
SENSE1
8
Gate1
9
FB1
10
SENSE2
11
Gate2
FB212SENSE3
FB2
NC
R8114
IC8101

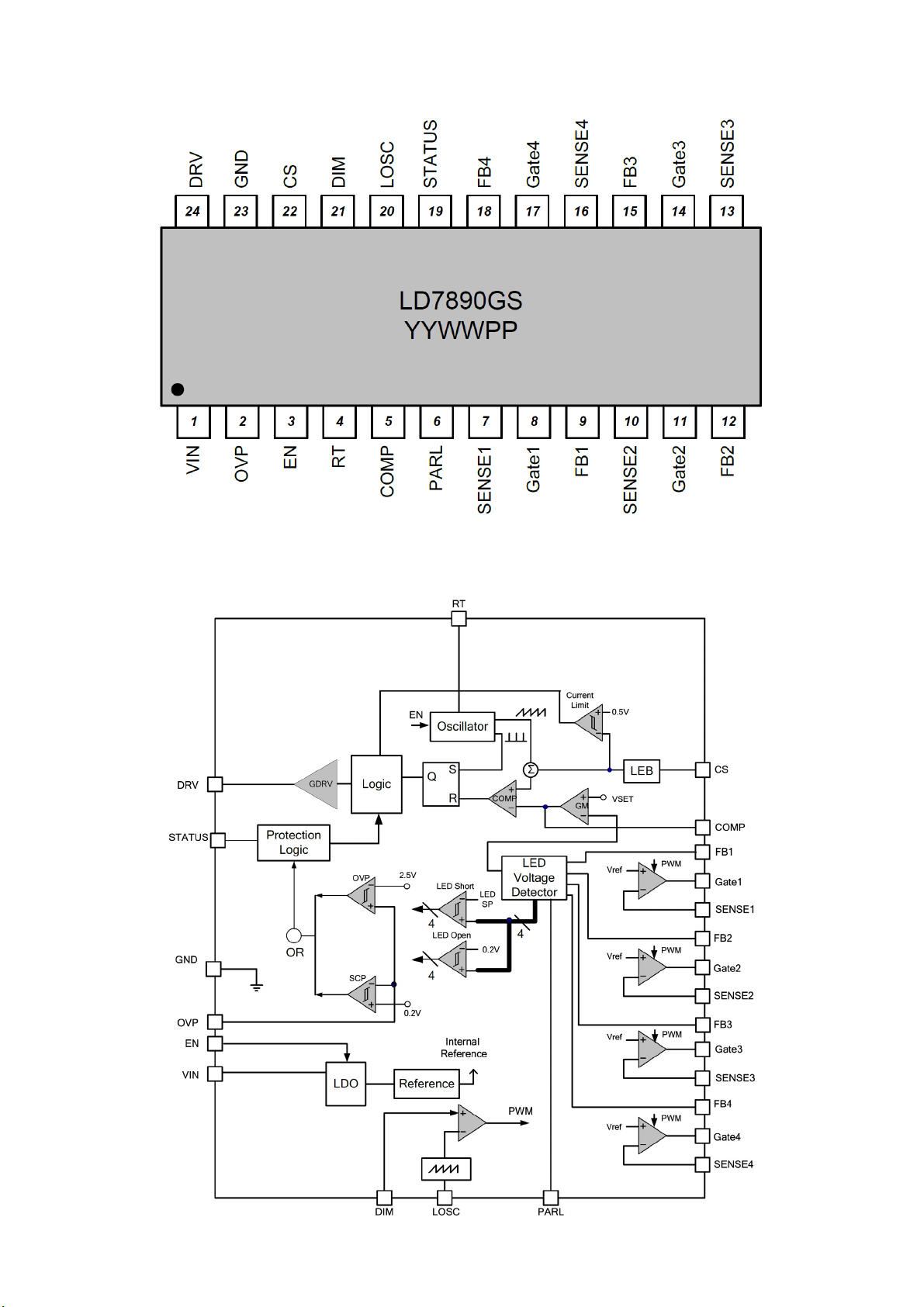

LD7890GS
100K 1/8W 1%
HS8102
HEAT SINK
1
1
2
L8102
R8101
D8102
SS1060FL
R8102
33 OHM
C8111
24
23
22
470PF 50V
21
20
R8155
19
18
200K 1/8W 1%
17
16
15
14
13
R8110
220K OHM 1%
STATUS
SENSE4
R8117
LOSC
Gate4
Gate3
DRV
GND
DIM
FB4
FB3
90UH
2.2 OHM 1/8W
CS
R8109
100K 1/8W 1%
option LED 1 ch or 2 ch
R8153
G2
220K OHM 1%
R8152
G2
0oHM
R8141
VLED_1-
0R05 1/4W
1
2
3
4
Q8101
EMD26N10F
10K 1% 1/8W
R8103
R8118
0.1R 2W
R8104
R8105
R8106
10K 1% 1/4W
0.1R 2W
470R 1%
C8143 100P 50V
R8116
220K OHM 1%
option LED 1 ch or 2 ch
S2
FB2
VLED_2-
R8160
1.5R
DIM
R8170
1.5R
C8116
NC
C8117
NC
R8138
100 OHM 1/4W
HS8101
HEAT SINK
For Q8101
R8169
1.5R
For D8101
VLED+
220nF50V
C8103
C8104
220nF50V
S2
R8143
10K 1/8W 1%
VLED_1-
VLED_2-
R8159
NC
C8105
C8106
C8107
+
270UF 100V
R8157
1.5R
100N 50V
C8108
+
NC
R8154
G2G1
NC
R8158
1.5R
100KOHM +-5% 1/8W
R8142
C8144
+
270UF 100V
VLED_1- VLED_2-
Q8143
EMBA2N10A
R8156
R8172
1.8R
1.2R 1%
Q8145
EMB32N03J
Q8144
NC
R8161NCR8162
NC
Q8146
NC
2D/3D
VLED+
VLED+
CN8102
CONN
1
2
3
4
5
6
7
8
9
10
11
12
R8163NCR8164NCR8165NCR8166NCR8167
NC
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
03.LED Driver
Date
37
OEM MODEL
TPV MODEL
PCB NAME
Sheet
of
35Thursday, March 27, 2014
Size
Rev
称爹
150.5*150*13.5mm
Page 38
6. 软体及 EDID 烧录 SOP
6.1 软体烧录
MS6A608升级指导
一.升级程序
1. ISP升级方式，该升级方式只能升级mboot，不能升级主程序
1.1 准备工作：Mstar串口升级工具一套，工具驱动一份。
1.2 安装驱动：
在PC端连接串口工具，进入设备管理器查看，更新Mstar USB Debug Tool A、Mstar USB Debug Tool B
的驱动，将驱动搜索目录定位在提供的Mstar工具驱动所在目录进行更新。
1.3 开始升级
1.3.1 双击打开ISP_Tool.exe工具，进入ISP Tool主界面。

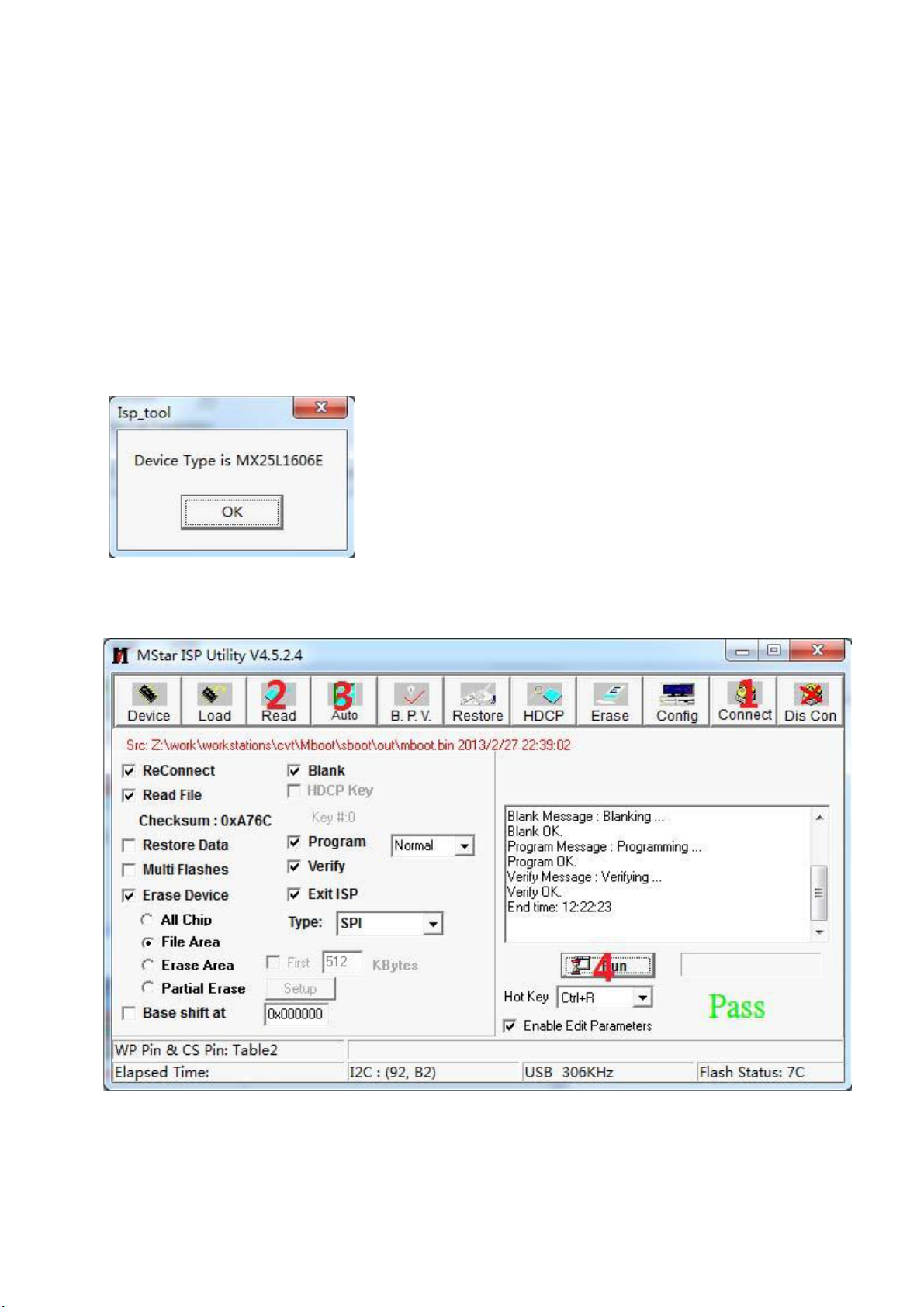

1.3.2 选择主菜单Connect进行连接，能正常识别到芯片型号即连接成功，如图。如果不成功尝试板卡重新
上电，重复此步骤。
1.3.3 选择主菜单Read选项，将路径指向要升级的mboot.bin文件。
1.3.4 然后选择主菜单Auto选项，单击Run进行升级。当右下角显示绿色字体PASS时升级成功。
38
Page 39
2.工厂菜单升级方式
2.1 升级boot
2.1.1 将Mboot.bin文件放在U盘根目录。
2.1.2 进入TV界面，遥控按键输入MENU+1147进入工厂菜单(Factory Menu)。
2.1.3 选择upgrade选项。
2.1.4 选择Upgrade Mboot。
2.1.5 选择 Confirm 即开始升级 Mboot 程序。
2.2 升级主程序：
2.2.1 将MstarUpgrade.bin文件放在U盘根目录。
2.2.2 进入TV界面，遥控按键输入source+1147进入工厂菜单(Factory Menu),
2.2.3 选择upgrade选项。
2.2.4 选择Upgrade Main。
2.2.5 选择Confirm 即开始升级主程序,2S后系统会重启升级模式。
2.2.6 升级时,红绿灯交替慢闪，升级成功自动重启
3.AC上电升级方式（推荐方式）
3.1 将Mboot.bin文件放在U盘根目录。
3.2 将MstarUpgrade.bin文件放在U盘根目录。
3.3 上电，红绿灯交替慢闪进入升级模式，升级完毕后自动开机。
注：如果U盘中有以MAC或HDCP命名的文件夹且里面有对应文件时，会一起被升级，此LED灯提示的是主
程序的升级状态。
4.用户菜单升级方式
用户菜单本地升级方式与工厂菜单升级方式基本一致
5.Boot串口下敲命令升级方式
5.1 将MstarUpgrade.bin文件放在U盘根目录。
5.2 串口连接成功后，上电时按住Enter键进入Boot模式：Mstar＃
5.3 输入命令uup，检测U盘中文件，自动进入USB升级模式。
注:由于出到客户端的软件通常都是烧录了MAC地址和HDCP数据的,所以在客户端遇到需要升级Mboot的
情况,请务必小心。
在软件能正常运行的情况下建议在工厂菜单进行Mboot升级。如果Mboot无法正常运行，需要采用上面ISP
升级方式时，
请不要选择Erase Device的All Chip选项，此选项会导致MAC地址和HDCP数据被擦除。
二、HDCP KEY烧录
1.将HDCP key bin文件放置在新建以HDCP命名的文件夹内；该文件夹放到U盘的根目录
2.上电时按住按键板 CH+键，绿灯慢闪进入升级模式，即可松开按键板，绿灯快闪表示升级成功；红灯快
闪表示升级失败。
三、MAC 地址烧录
1.将MAC bin文件放置在以MAC命名的文件夹内；该文件夹放到U盘根目录。
2.上电时按住按键板CH-键，绿灯慢闪进入升级模式，即可松开按键板，绿灯快闪表示升级成功；红灯快闪
表示升级失败。
39
Page 40
四、升级异常处理
目前发现的升级异常主要集中在操作方法不对或U盘兼容性方面。确认操作方式正确后，如果仍有问题可以
尝试下面方法：
1.如出现无法升级的问题，请检查U盘格式，USB升级目前验证只支持FAT32格式，不支持NTFS和FAT等文
件格式。
2.对U盘进行格式化。
3.更换 U 盘。
6.2 EDID 烧录
此机种 EDID 数据包含于 flash 软体中，无需进行单独的 EDID 烧录。
40
Page 41
更换电源板
7. 故障处理流程
检测按键板及 LED 灯
更换按键板
检测电源板 CN9100(42’’)的 PIN 15/16 是否有 5V 电压输出
检测电源板 CN9101(55’’)的 PIN 15/16 是否有 5V 电压输出
无电（LED 不亮）
检测插座是否有电或硬开关是否打开
有
有
无法启动（LED红色）
无
重插电源插座或开启硬开关
无
检测电源板 CN9100(42’’)的 PIN 9/10 是否有 12V 电压输出
检测电源板 CN9101(55’’)的 PIN 9/10/11/12/13/14 是否有 12V
有
检测按键板的POWER键是否失灵
是
更换按键板
更换红外接收器
检测按键板的红外接收器是否失灵
41
无
否
是
更换电源板
否
更换主板
Page 42
无画（LED绿色）
检测TV是否受控，能否用遥控器或按键板开关机
是
检测LVDS线是否良好
是
否
检测主板上
是否有供电
重插或更换LVDS线
是
否
先更换主板
检测是否OK
更换主板
检测电源板 CN9100(42’’)的 PIN 9/10 是否有 12V 电压输出
检测电源板 CN9101(55’’)的 PIN 9/10/11/12/13/14 是否有 12V
否
是
检测是否有背光
是
否
否
检测主板是否有BL信号
是
否
更换主板
否
更换主板
更换Panel
更换Panel
更换电源板
42
Page 43
信号是
有高频干扰源
彩条、水波纹、画抖、画闪、
鬼影、残影、拖影等干扰
检测附近是否有干扰源
是 否
排除干扰源
先更换主板
检测是否OK
否
更换Panel
检测信号线
是否良好
是 否
检测信号源出
是 否
更换信号线
否正常
重新设置
信号源
TV画面雪花点、重
影、细线、条纹干扰
检测TV信号线
是 否
重新连接
TV信号线
排除干扰源 用场强仪检测信号强度
画异
是否接触不良
检测附近是否
是 否
更换主板
升级软体
是否在45-100db之间，
65db左右为最佳值
是
否
太弱：加装信号放大器
太强：减少信号放大器
或加装信号衰减器
间歇性画异加温
画异冷开机画异
检测软体版本是
否需要更新
是 否
先更换主板
检测是否OK
否
取回站内
加温检测
43
Page 44
无声或声音异常
检测信号源音频接口是否正确，或TV制式是否为DK制
是
否
检测TV是否被静音，调整音量大小，
或进入菜单进行复位看是否OK
否
重插音频接口或设置TV制式
检测主板到喇叭的连接线是否断路
是 否
更换连接线
检测喇叭阻抗是否变质
（喇叭阻抗值标在喇叭上）
是 否
更换喇叭 更换主板
收不到台或收台不全
是 否
检测软体版本是否需要更新
升级软体
用场强仪检测信号强度是否在
45-100db之间，65db左右为最佳
是
否
用别的TV测试是否能收到此台
是
否
太弱：加装信号放大器
太强：减少信号放大器或加装信号衰减
检测此频道是否发生频
偏，尤其是使用卫星信号
是
否
和客户说明当地TV信号未转播此台
建议客户重新
更换主板
设置信号源
44
Page 45
异响
喇叭异响
（破音，滋滋声）
电源板，PANEL异响
检测喇叭是否变质
更换电源板/PANEL
是 否
更换喇叭 主板功放异常
更换主板
遥控失灵
检查遥控器电池是否未安置好或没电
重新安置或更换电池
是 否
更换遥控器
用别的遥控器测试是否可用
是 否
检测按键板是否异常
是
更换按键板
否
更换主板
45
Page 46
OSD 不稳定或无法正常工作
按键板连接正常吗？
否
接好按键板
是
按键正常吗？
否
更换按键
是
按键板有无故障？
否
更换按键板
是
检查主板
46
Page 47
8. 主要 IC 管脚及内部框图

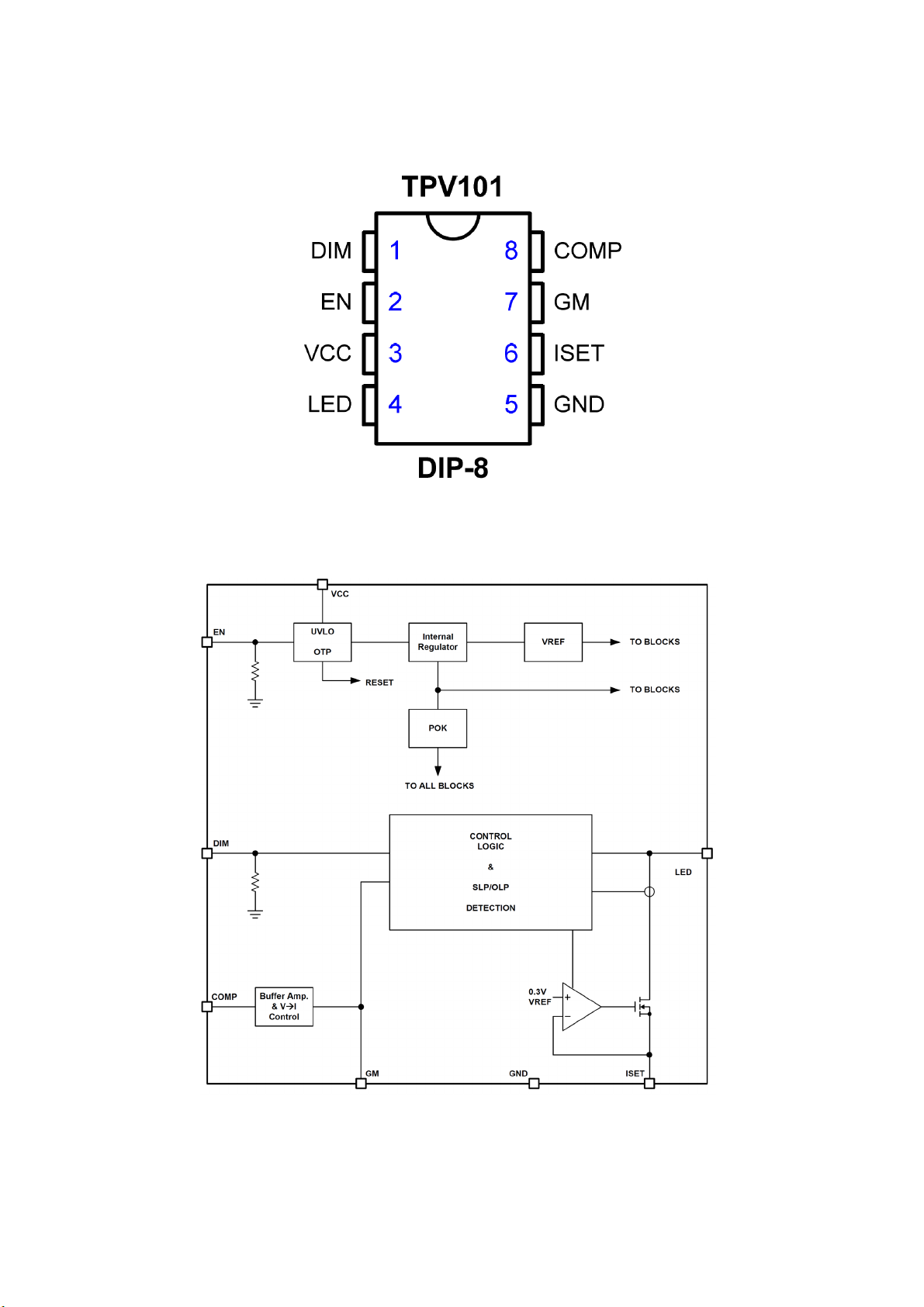

TPV101D DIP-8
Pin Connections
Block Diagram
47
Page 48

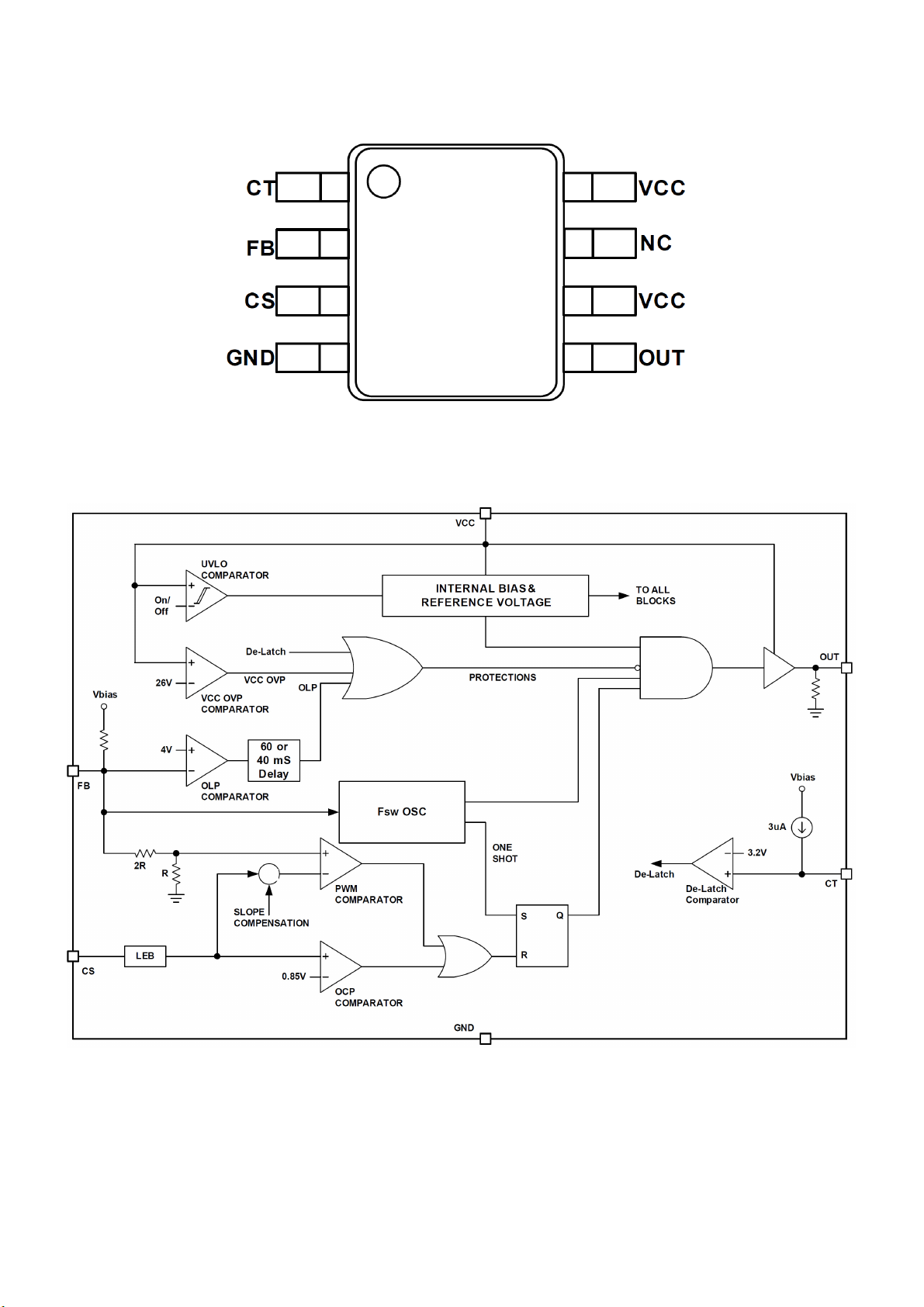

PF6002AS SOP-8
Pin Description
Block Diagram
48
Page 49

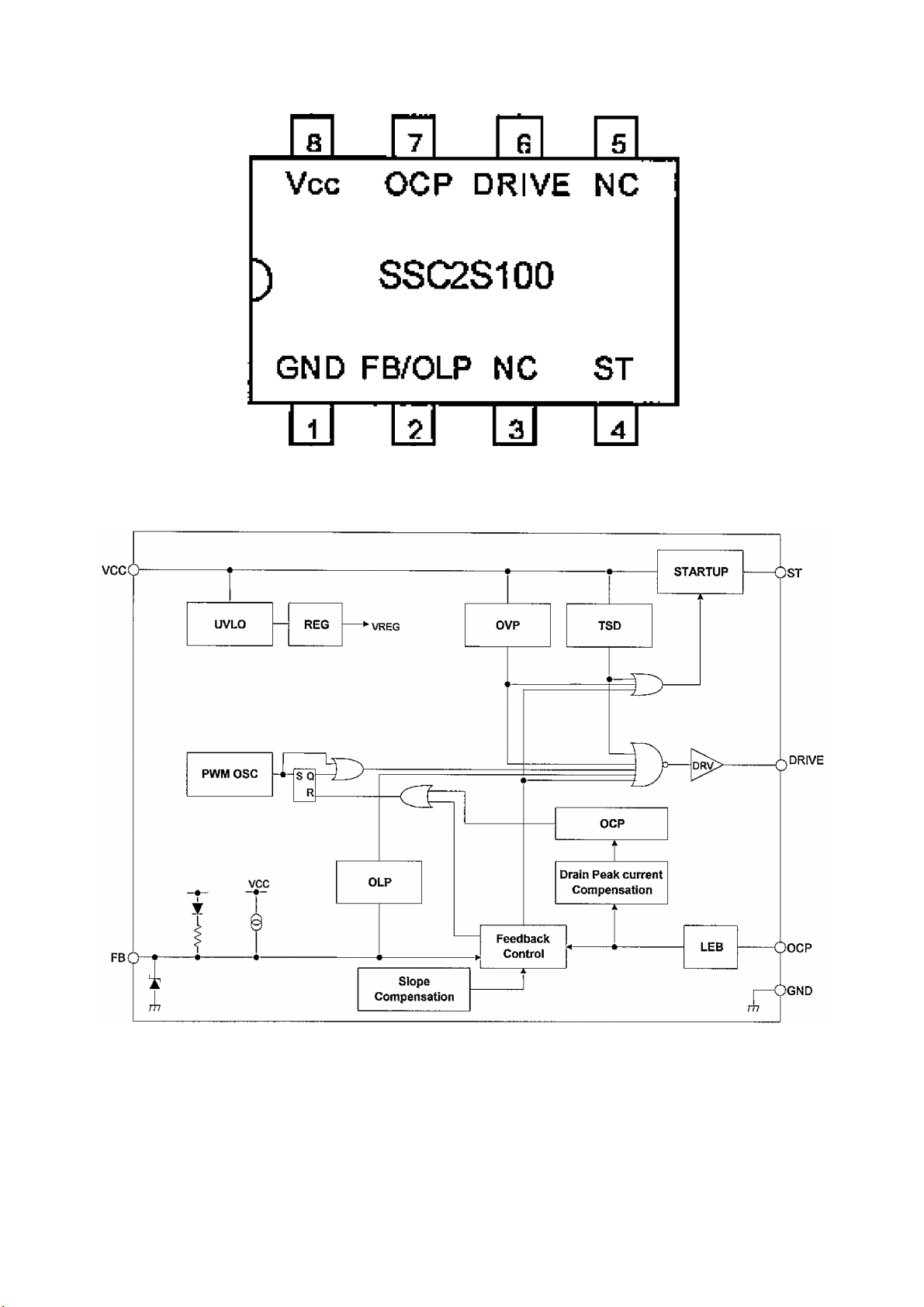

SSC2S110
Pin Description
Block Diagram
49
Page 50
SSC9522S-TL
Pin Description
Block Diagram
50
Page 51
LD7890GS
Pin Description
Block Diagram
51
Page 52
9. BOM
注意：以下初始版本 BOM 信息仅供维修参考，不作为下单依据，如有变更，恕不另行通知，请以 RSPL
或 Service BOM(http://cs.tpv.com.cn
E42E41NDCZP3NNX
点位 组件 对象描述 备注
X44GNB3681303B
0M1G 130 5 47 CR3 SCREW
0M1G1030 6 47 CR3 SCREW
0M1G1730 6120 SCREW 3X6
0M1G1730 8120 SCREW
0M1G1740 8120 SCREW FOR STD/MF 42-D020715/42-D000649()
0Q1G 930 8 47 CR3 SCREW
0Q1G1030 6 47 CR3 SCREW 3X6
317GAAMB533CVT MAIN BOARD T.MS608.72 EB421
ECN30 317GAAWA500JSN WLAN ANTENNA IA-130360
SP01 378G0110567CDN 6 OHM 11W 146X34X41.9MM 0 UNIT
SP01 378G0110567YDN 6 OHM 11W 146X34X41.9MM 0 UNIT
ECN18 395G801404DD21 HARNESS 4P PITCH2.0-B&R+B&W B&R+B&W 45
ECN18 395G801404WD21 HARNESS 4P PITCH2.0-B&R+B&W B&R+B&W 45 2nd-Source
ECN6 395G801410RC30 HARNESS 10P PITCH2.0-5P PITCH1.25+2P PI 2nd-Source
ECN6 395G801410XC30 HARNESS 10P PITCH2.0-5P PITCH1.25+2P PI
ECN2 395G801416RC36 HARNESS 16P PITCH2.0-14P PITCH2.0 400MM 2nd-Source
ECN2 395G801416WC36 HARNESS 16P PITCH2.0-14P PITCH2.0 400MM
ECN12 395G801851DC99 LVDS CABLE 51P-40P 400MM 2nd-Source
ECN12 395G801851XC99 LVDS CABLE 51P-40P 400MM
708GNB360CPX01 EBONY ( 450 CH )
Q50G 4 10 TIE (Y1900221)
Q52G 1185 92 HCL TAPE
E750 750TBV420V63C8N000 LCD PANEL TPT420H2-HVN06 S380C XM TPV X 2nd-Source
IRPFDABC IR BOARD
CN0201 033G8032 5F S HR CONNECTOR
040G 45762420A LABEL 25X6MM
Q001 057G 761516 SMALLTRAN BC847C 0.1 50 SOT-23
Q002 057G 761516 SMALLTRAN BC847C 0.1 50 SOT-23
R003 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R007 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R006 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R008 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R005 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R002 061G0402331 JT RST CHIP 330R 1/16W 5% TZAI YUAN
R004 061G0402470 JT RST CHIP 47R 1/16W 5% TZAI YUAN
R001 061G0402561 JY RST CHIP 560R 1/16W 5% YAGEO
C0204 065G040210131J Y CAP CHIP 0402 100P 50V NP0 +/-5%
C0203 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C0202 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C0201 065G040210412K Y CAP 0402 100NF 10% 16V X7R
) 为准，谢谢！
ARTWORK CARTON 酒店机 42HFL5130/T3
52
Page 53
C0205 065G0603475A5K A CAP 0603 4.7UF 10% 10V X5R CL10A475KP8NN
LED001 081G 14 24 GP CHIP LED (BR) GPTD1210BRC-D
U001 356GS927036007 IR RECEIVER IRM-H336M3/TR2 36 KHZ
E715 715G6710R01000004I IR BOARD PCB
E715 715G6710R01000004S IR BOARD PCB 2nd-Source
KEPFDAAM KEY BOARD
Q40G000161520A CARTON LABEL
R02 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R02 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R01 061G06031201FF RST CHIPR 1.2KOHM +-1% 1/10W
R01 061G06031201FT RST CHIP 1K2 1/10W 1%
R05 061G06031502FF RST CHIPR 15KOHM +-1% 1/10W FENGHUA
R05 061G06031502FT RST CHIP 15K 1/10W 1%
R04 061G06032201FT RST CHIP 2K2 1/10W 1%
R04 061G06032201FY RST CHIP 2K2 1/10W 1%
R03 061G06036801FF RST CHIPR 6.8KOHM +-1% 1/10W FENGHUA
R03 061G06036801FT RST CHIP 6K8 1/10W 1%
CN01 311GW125D02ADX WAFER 1.25MM 2P R/A S1315-02RVB-S03-K
SW01 377G060902B0CJ CHIP TACT SW 6P 6MM 160G SMD
SW01 377G060902B0HJ CHIP TACT SW 6P 6MM 160G SMD
709T63160XS001 COMSUMPTIVE ASSY
E715 715G6316K01000004I KEY BOARD PCB
E715 715G6316K01000004S KEY BOARD PCB 2nd-Source
E750 LCA420HVN06ADQAQ0X PANEL TPT420H2-HVN06 S380C XM TPV
P33E0635ADT01L0100 DECO_LOGO TV396W-14D-PH13B-PH15
P33E0676XJT01R0100 BUTTON
P34E2125ADT01L0100 BASE TV396W-14D-PH13B-PH15 NA NA
P34E21350GM01K0100 REAR_COVER N/A NA NA
PLTVDQ315XXY3 POWER BOARD
Z40G0002ALL01A OTHER LABEL
CN8101 033G380212B YH WAFER 12P 2.0 DIP
IC9401 056G 139 3B PC123Y82FZOF SHARP
IC9102 056G 139 3B PC123Y82FZOF SHARP
IC8102 056G 139 3B PC123Y82FZOF SHARP
R9808 061G3SWJ70759B SY RST WD 0.07R 5% 3W
C9905 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
C9906 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
CN9902 087G 50147D HC HF HF AC SOKET R/A 2P 12DEGREE H=12.8
BD9801 093G 50460514 BRIDGE KBP306G-05 3A 800V KBP
0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q X8.0
CN9100 311GW200C16BBX ONN 2.0MM 16P R/A W2010-16RVA-S04,B200
IC8105 356G0700008060 LED DRIVER TPV101D DIP-8
IC8103 356G0700008060 LED DRIVER TPV101D DIP-8
RV9901 361G0046621KZE VARISTOR 620V 10%
RV9901 361G0046621KZW VARISTOR 620V 10%
NR9902 361G0058259MYW008A NTCR 2.5R 20% 3.6W SCK152R58MTY503
NR9901 361G0058259MYW008A NTCR 2.5R 20% 3.6W SCK152R58MTY503
53
Page 54
C9805 363G210J105GHP CAP MPP 1UF 5% 450V
C9815 367G215X680PHZ000S EC 68UF 20% 450V 13*50 2000 HR 620MA HRL
C9814 367G215X680PHZ000S EC 68UF 20% 450V 13*50 2000 HR 620MA HRL
C8107 367G515X121JKZ EC 120UF 20% 100V EV2A121MLT0830F5R
C8108 367G515X121JKZ EC 120UF 20% 100V EV2A121MLT0830F5R
FB9901 371G0055021H02 BEAD 6.5*12.5 700R 25% BF-I60100R-815
FB9902 371G0055021H02 BEAD 6.5*12.5 700R 25% BF-I60100R-815
L9901 373G0174298X00 LINE FILTER 9MH MIN 1.2 3LFEF2022-902M
L9903 373G0174301H00 LINE FILTER 0.25MH MIN 2A LCL-11010 HA
L9902 373G0174303H00 LINE FILTER 18MH MIN 1.26A LCL-11822 HA
L9801 373G0174312X00 PFC CHOKE 240UH 8% 1.5A -
L9101 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
L9100 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
T9101 380GL32P141H00 X'FMR 360U 10% 5U ER31 BCK-13122-HA
T9101 380GL32P141N00 X'FMR 360UH 10% 5UH ER31 -
T8101 380GL52P161L00 X'FMR 190 UH 10% 5UH MAX PQ38 00036100
BD9901 393G0050460A10 BRIDGE TS10K80-01 X0 10A 800V X0
705TAD57082 Q9100 ASSY
Q9100 057G 667931 MOSFET AOTF8N65 8A 650V TO-220FP
0M1G1730 8120 SCREW
HQ9100 Q90G0219 4 HEAT SINK ÐͲÄ/PROFILE
705TAD57083 Q9102 ASSY
0M1G1730 8120 SCREW
Q9102 357G0600100020 MOSFET AOTF298L 33A 100V TO-220F
HQ9102 Q90G0219 4 HEAT SINK ÐͲÄ/PROFILE
705TAD57084 Q9801 ASSY
Q9801 057G 667A04 MOSFET STF24NM60N 17A 600V 30W TO-220FP
D9802 093G 52905 DIODE FMNS-1106S TO-220
0M1G1730 8120 SCREW
HS9801 Q90G0219 3 HEAT SINK
705TAD57134 Q8100 ASSY
Q8100 057G 667931 MOSFET AOTF8N65 8A 650V TO-220FP
0M1G1730 8120 SCREW
HQ8100 Q90T0236 7 HEAT SINK
705TAD93999 NA
D8106 093G 52905 DIODE FMNS-1106S TO-220
0M1G1730 8120 SCREW
HD8106 X90G070810100000BF HEAT SINK
IC8104 056G 158501 IC AS431AN-E1 SOT23
IC8106 056G 158501 IC AS431AN-E1 SOT23
IC9103 056G 158501 IC AS431AN-E1 SOT23
Q8102 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q9402 057G 417526 SMALLTRAN MMBT3906 -0.2A -40V SOT-23
R9128 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
R9128 061G0805000 JT RST 0805 0.05R MAX 1/8W
R8156 061G0805000 JT RST 0805 0.05R MAX 1/8W
R9104 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
54
Page 55
R8101 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9802 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9104 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R8101 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9802 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9121 061G08051001FF RST CHIPR 1KOHM +-1% 1/8W FENGHUA
R9116 061G08051001FI RST CHIPR 1KOHM +-1% 1/8W TA-I
R9121 061G08051001FT RST CHIP 1K 1/8W 1%
R9131 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA
R9406 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA
R9406 061G08051002FT RST CHIP 10K 1/8W 1%
R8110 061G08051002FT RST CHIP 10K 1/8W 1%
R9402 061G08051003FF RST CHIPR 100KOHM +-1% 1/8W FENGHUA
R9402 061G08051003FT RST CHIP 100K 1/8W 1%
R8115 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN
R9806 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R9107 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R9806 061G0805103 JT RST 0805 10K 5% 1/8W
R9107 061G0805103 JT RST 0805 10K 5% 1/8W
R8169 061G08051302FT RST CHIP 13K 1/8W 1%
R9119 061G08051501FF RST CHIPR 1.5KOHM +-1% 1/8W FENGHUA
R9119 061G08051501FT RST CHIPR 1K5 +-1% 1/8W TZAI YAUN
R9818 061G08051602FF RST CHIPR 16KOHM +-1% 1/8W FENGHUA
R9818 061G08051602FI RST 0805 16K 1% 1/8W
R9812 061G08052003FF RST CHIPR 200KOHM +-1% 1/8W FENGHUA
R9812 061G08052003FT RST CHIP 200K 1/8W 1%
R9803 061G0805201 JF RST CHIPR 200OHM +-5% 1/8W FENGHUA
R9803 061G0805201 JT RST CHIPR 200OHM +-5% 1/8W TZAI YUAN
R9115 061G08052201FF RST CHIPR 2.2KOHM +-1% 1/8W FENGHUA
R9115 061G08052201FT CHIP 2K2 1/8W 1%
R8112 061G08052703FT RST CHIPR 270K +-1% 1/8W TZAI YUAN
R8166 061G08053301FT RST CHIP 3K3 1/8W 1%
R8168 061G08054302FT RST CHIP 43K 1/8W 1%
R8102 061G0805470 JF RST CHIPR 47OHM +-5% 1/8W FENGHUA
R8102 061G0805470 JT RST CHIPR 47OHM +-5% 1/8W TZAI YUAN
R8111 061G08054703FT RST 0805 470K 1% 1/8W TAIZYUAN
R9118 061G0805472 JF RST CHIPR 4.7KOHM +-5% 1/8W FENGHUA
R9118 061G0805472 JT RST CHIPR 4K7 +-5% 1/8W TZAI YUAN
R8165 061G08055100FF RST CHIPR 510 OHM +-1% 1/8W FENGHUA
R9408 061G08055103FF RST CHIPR 510K OHM +- 1% 1/8W FENGHUA
R8172 061G08055103FT RST CHIP 510K OHM 1/8W 1% TZAI YUAN
R9408 061G08055103FT RST CHIP 510K OHM 1/8W 1% TZAI YUAN
R9813 061G0805563 JF RST CHIPR 56KOHM +-5% 1/8W FENGHUA
R9813 061G0805563 JT RST CHIPR 56K +-5% 1/8W TZAI YUAN
R8113 061G08056202FT RST CHIP 62K 1/8W 1%
R8114 061G08057502FT RST CHIP R 75 KOHM +-1% 1/8W
R9106 061G08057509FT RST CHIP R 75OHM 1/8W +/-1%
55
Page 56
R9120 061G08059101FF RST CHIPR 9.1KOHM +-1% 1/8W FENGHUA
R9120 061G08059101FT RST CHIP 9K1 1/8W 1%
R8136 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R8119 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R8164 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9907 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9910 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9912 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9911 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9906 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9903 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R9166 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R8136 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9901 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
RJ9902 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R9126 061G1206100 JF RST CHIPR 10 OHM +-5% 1/4W FENGHUA
R9126 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
R8109 061G12061001FF RST CHIPR 1KOHM +-1% 1/4W FENGHUA
R8109 061G12061001FT RST CHIP R 1KOHM +-1% 1/4W
R9405 061G12061002FF RST CHIPR 10KOHM +-1% 1/4W FENGHUA
R9130 061G12061002FF RST CHIPR 10KOHM +-1% 1/4W FENGHUA
R9405 061G12061002FT RST CHIPR 10KOHM +-1% 1/4W 1206
R9815 061G12061003FT RST 1206 100K 1% 1/4W SMD1206100KF
R9815 061G12061003FY RST CHIPR 100KOHM +-1% 1/4W YAGEO
R9804 061G12061004FF RST CHIPR 1 MOHM +-1% 1/4W FENGHUA
R8171 061G12061004FT RST CHIP R 1 MOHM +-1% 1/4W
R9804 061G12061004FT RST CHIP R 1 MOHM +-1% 1/4W
R8131 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8124 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8133 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8125 061G12061008FT RST CHIPR 1OHM +-1% 1/4W TZAI YUAN
R8121 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8122 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8123 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8138 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8120 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8137 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R9407 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R9407 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9404 061G1206103 JF RST CHIPR 10KOHM +-5% 1/4W FENGHUA
R8104 061G1206103 JF RST CHIPR 10KOHM +-5% 1/4W FENGHUA
R8118 061G1206103 JF RST CHIPR 10KOHM +-5% 1/4W FENGHUA
R8118 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R8104 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R9404 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R8160 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R8157 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
56
Page 57
R8159 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R8158 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R9810 061G1206121 JT RST CHIPR 120 OHM +-5% 1/4W 0805
R8142 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8148 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8145 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8147 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8143 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8144 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8146 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8141 061G1206201 JF RST CHIPR 200 OHM 5% 1/4W FENGHUA
R8142 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8148 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8145 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8143 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8144 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8146 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8141 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R8147 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9403 061G1206202 JF RST CHIPR 2KOHM +-5% 1/4W FENGHUA
R9403 061G1206202 JT RST CHIP R 2KOHM 1/4W +/-5%
R9124 061G12062202FF RST 1206 22K 1% 1/4W FENGHUA
R9124 061G12062202FT RST 1206 22K 1% 1/4W TZAI YUAN
R9133 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9109 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9134 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9110 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9132 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9108 061G1206270 JF RST CHIPR 27 OHM +-5% 1/4W FENGHUA
R9110 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R9134 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R9108 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R9132 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R9133 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R9109 061G1206270 JT RST CHIPR 27 OHM +-5% 1/4W TZAI YUAN
R8170 061G12063002FF RST CHIPR 30KOHM +-1% 1/4W FENGHUA
R8170 061G12063002FT RST 1206 30K 1% 1/4W
R9401 061G1206302 JF RST CHIP 3K 5% 1/4W
R9401 061G1206302 JT RST CHIP 3K 5% 1/4W
R9112 061G1206339 JF RST CHIPR 3.3 OHM +-5% 1/4W FENGHUA
R9112 061G1206339 JT RST CHIPR 3.3 OHM +-5% 1/4W TZAI YUAN
R8167 061G12064702FT RST CHIPR 47 KOHM +-1% 1/4W TZAI YUAN
R9103 061G1206471 JF RST CHIPR 470 OHM +-5% 1/4W FENGHUA
R9103 061G1206471 JT ST CHIPR 470 OHM +-5% 1/4W TZAI YUAN
R9125 061G1206479 JT RST 1206 4.7R 5% 1/4W
R9125 061G1206479 JY RST CHIPR 4R7 +-5% 1/4W YAGEO
R8103 061G1206511 JT RST CHIPR 510OHM +-5% 1/4W TZAI YUAN
57
Page 58
R8103 061G1206511 JY RST CHIPR 510 OHM +-5% 1/4W YAGEO
R9117 061G1206512 JF .ST CHIPR 5.1KOHM +-5% 1/4W FENGHUA
R9123 061G1206512 JF .ST CHIPR 5.1KOHM +-5% 1/4W FENGHUA
R9117 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9123 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9902 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9903 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9901 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9906 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9905 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9904 061G1206514 JF RST CHIPR 510KOHM +-5% 1/4W FENGHUA
R9904 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9905 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9906 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9901 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9903 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9902 061G1206514 JT RST CHIPR 510 KOHM +-5% 1/4W TZAI YUAN
R9807 061G12066803FF RST CHIPR 680KOHM +-1% 1/4W FENGHUA
R9809 061G12066803FF RST CHIPR 680KOHM +-1% 1/4W FENGHUA
R9807 061G12066803FT RST CHIP 680K 1/4W 1%
R9809 061G12066803FT RST CHIP 680K 1/4W 1%
R8134 061G12068208FT RST CHIPR 8.2OHM +-1% 1/4W 1206
R8127 061G12068208FT RST CHIPR 8.2OHM +-1% 1/4W 1206
R9122 061G1206822 JT RST CHIPR 8.2 KOHM +-5% 1/4W TZAI YUAN
C9131 065G080510131J F CAP CHIP 0805 100PF J 50V NPO
C9133 065G080510131J F CAP CHIP 0805 100PF J 50V NPO
C8123 065G080510131J F CAP CHIP 0805 100PF J 50V NPO
C9131 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C9133 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C8123 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C8124 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C9811 065G080510231J F CAP 0805 1NF 5% 50V NPO
C9811 065G080510231J M CAP 0805 1NF 5% 50V NP0
C9136 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9137 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C8101 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9115 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9136 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9137 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8101 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9115 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9132 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8118 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9130 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9402 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9804 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9806 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
58
Page 59
C9138 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9139 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8119 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8102 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8118 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9130 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9402 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9804 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9806 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9140 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9138 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8102 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9139 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9132 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8119 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8116 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8136 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8135 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8114 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8113 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8115 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9121 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9134 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9141 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9141 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9134 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9121 065G080510532K T CAP 0805 1UF 10% 50V X7R
C8100 065G080522131J F CAP CHIP 0805 220PF J 50V NPO
C8100 065G080522131J Y CAP CHIP 0805 220P 50V NP0 +/-5%
C9809 065G080522332K F CAP 0805 22NF K 50V X7R
C9809 065G080522332K Y CAP CHIP 0805 22N 50V X7R +/-10%
C9118 065G080522432K F CAP 0805 220NF 10% 50V X7R
C9810 065G080522432K F CAP 0805 220NF 10% 50V X7R
C9810 065G080522432K T CAP 0805 220NF 10% 50V X7R UMK212 B7224
C9118 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%
C9110 065G080522522K M CAP 0805 2.2UF 10% 25V X7R
C9807 065G080533232K F CAP 0805 3.3NF 10% 50V X7R
C9807 065G080533232K Y CAP 0805 3.3NF 10% 50V X7R
C9102 065G080547131J F CAP CHIP 0805 470PF J 50V NPO
C9102 065G080547131J Y CAP CHIP 0805 470P 50V NPO +/-5%
C9103 065G080547232K F CAP 0805 4.7NF 10% 50V X7R
C8106 065G080547232K F CAP 0805 4.7NF 10% 50V X7R
C9103 065G080547232K Y CAP CHIP 0805 4N7 50V X7R +/-10%
C8133 065G080547232K Y CAP CHIP 0805 4N7 50V X7R +/-10%
C8106 065G080547232K Y CAP CHIP 0805 4N7 50V X7R +/-10%
C8137 065G080547432K F 0805 0.47UF K 50V X7R
C8105 065G080547432K M CAP 0805 470NF 10% 50V X7R
59
Page 60
C8105 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C9142 065G120610532K M AP CHIP 1206 1UF K 50V X7R
D9106 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9803 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9108 093G 60S952 T SCHOTTKY SK510C R6 5A 100V SMC
IC9801 356G0379008222 PFC R2A20133ESP SOP8
IC8100 356G0379008228 AC/DC PF6002AS SOP-8
IC9100 356G0379213 AC/DC SSC2S110 SOP-8
IC9104 356GD563008152000Z DC/DC SP6018S8RGB 1A 16V SOP-8
Q9401 357G0761A0100T SMALLTRAN BTC4672M3 5A 50V 0.6W SOT-89
Q9403 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
Q9106 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
Q8103 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
R8116 361G08053003FF RST 0805 300K 1% 1/8W RS-05K3003FT,SMD0
R8116 361G08053003FT RST 0805 300K 1% 1/8W RS-05K3003FT,SMD0
R8132 361G12061208FT RST 1206 1.2R 1% 1/4W -
R8126 361G12061208FT RST 1206 1.2R 1% 1/4W -
R9129 361G12068201FT RST 1206 8.2K 1% 1/4W SMD12068K2F
C8111 365G1206221B1J000M CAP 1206 220PF 5% 630V NP0 GRM31A5C2J22
C8112 365G1206221B1J000M CAP 1206 220PF 5% 630V NP0 GRM31A5C2J22
D9103 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
D8107 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
D8109 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
D8100 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
D8108 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
ZD9801 393G039S95400T00HF ZENER BZT52-B3V6_R1_00001 3.6V 0.41W SOD
ZD8104 393G039SA1200T ZENER BZT52-B22 22V 0.41W SOD-123 150C
ZD8106 393G039SA1200T ZENER BZT52-B22 22V 0.41W SOD-123 150C
ZD8105 393G039SA1200T ZENER BZT52-B22 22V 0.41W SOD-123 150C
ZD9401 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD8103 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD9803 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD9802 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
ZD9101 393G039SA1500T ZENER BZT52-B30 30V 0.41W SOD-123
ZD9102 393G039SA1500T ZENER BZT52-B30 30V 0.41W SOD-123
ZD9106 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123
R8105 361G152M15852T00TZ RST MOF 0R15 5% 2W MOF2WS0R15JT52
R9142 361G152M22052T00TZ RST MOF 22R 5% 2W MOF2WS22RJT52
R8117 361G152M82352T00TZ RST MOF 82K 5% 2W MOF2WS82KJT52
R8106 361G152M82352T00TZ RST MOF 82K 5% 2W MOF2WS82KJT52
R9147 361G152M82352T00TZ RST MOF 82K 5% 2W MOF2WS82KJT52
NR9902 006G 31 4 1.7MM RIVET
NR9901 006G 31 4 1.7MM RIVET
T9101 006G 31 4 1.7MM RIVET
CN9902 006G 31500 EYELET
T8101 006G 31500 EYELET
C9114 065G 1K10293T CAP CER 1NF 10% 1KV R
60
Page 61
C9113 065G 1K10293T CAP CER 1NF 10% 1KV R
C9120 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C8104 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C9913 065G306K10123R CAP Y1 100PF 10% 250V Y5P
C9914 065G306K10123R CAP Y1 100PF 10% 250V Y5P
C9914 065G306K1012WR CAP Y1 100PF 10% 250V Y5P CT7-Y1-250V-06
C9913 065G306K1012WR CAP Y1 100PF 10% 250V Y5P CT7-Y1-250V-06
C9910 065G306K22123R CAP Y1 220PF 10% 250V Y5P
C9910 065G306K2212WR CAP Y1 220PF 10% 250V Y5P CT7-Y1-250V-06
C9903 065G306K2212WR CAP Y1 220PF 10% 250V Y5P CT7-Y1-250V-06
C9912 065G306M10233R CAP Y1 1NF 20% 250V Y5U
C9912 065G306M1023WR CAP Y1 1NF 20% 250V Y5U
C9803 067G 3151007HB A EC 10UF 20% 50V 6.3*7 3000 HR
C9401 067G 3151007HB A EC 10UF 20% 50V 6.3*7 3000 HR
C9101 067G 3154707HT EC 47UF 20% 50V
C8110 067G 5154709HT EC 47UF 20% 100V 10*12
C9106 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9107 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9112 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9108 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9109 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9104 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9105 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
FB9803 071G 55 23 BEAD 3.5*7.5*0.8 100R 25% GBQM4.777.571
FB9904 071G 55 26 S BEAD 3.5*6 127R 25% LB3.5*0.8*6-2
FB9805 071G 55 26 S BEAD 3.5*6 127R 25% LB3.5*0.8*6-2
FB9100 071G 55 26 S BEAD 3.5*6 127R 25% LB3.5*0.8*6-2
FB9903 071G 55 29 FERRITE BEAD
FB9103 071G 55 29 FERRITE BEAD
FB9802 071G 55 29 HF FERRITE BEAD 3.5*2.2*0.8 TAPING HF
D9104 093G 60953 SCHOTTKY FR107G-A0 1A 1000V DO-41
D8101 093G1080 252T RECTIFIER SARS01-V1 1.2A 800V DO-41
D9102 093G1080 252T RECTIFIER SARS01-V1 1.2A 800V DO-41
J9920 095G 90 23 JUMP WIRE - -
J9934 095G 90 23 JUMP WIRE - -
J9916 095G 90 23 JUMP WIRE - -
J9924 095G 90 23 JUMP WIRE - -
J9931 095G 90 23 JUMP WIRE - -
J9902 095G 90 23 JUMP WIRE - -
J9909 095G 90 23 JUMP WIRE - -
J9904 095G 90 23 JUMP WIRE - -
J9903 095G 90 23 JUMP WIRE - -
J9912 095G 90 23 JUMP WIRE - -
J9926 095G 90 23 JUMP WIRE - -
J9919 095G 90 23 JUMP WIRE - -
J9927 095G 90 23 JUMP WIRE - -
J9929 095G 90 23 JUMP WIRE - -
61
Page 62
J9922 095G 90 23 JUMP WIRE - -
J9907 095G 90 23 JUMP WIRE - -
J9911 095G 90 23 JUMP WIRE - -
J9901 095G 90 23 JUMP WIRE - -
J9939 095G 90 23 JUMP WIRE - -
J9918 095G 90 23 JUMP WIRE - -
J9915 095G 90 23 JUMP WIRE - -
J9913 095G 90 23 JUMP WIRE - -
J9921 095G 90 23 JUMP WIRE - -
J9910 095G 90 23 JUMP WIRE - -
J9914 095G 90 23 JUMP WIRE - -
J9933 095G 90 23 JUMP WIRE - -
J9905 095G 90 23 JUMP WIRE - -
J9917 095G 90 23 JUMP WIRE - -
J9906 095G 90 23 JUMP WIRE - -
J9925 095G 90 23 JUMP WIRE - -
J9908 095G 90 23 JUMP WIRE - -
L8100 095G 90 23 JUMP WIRE - -
J9930 095G 90 23 JUMP WIRE - -
R9111 361G2SWJ36852T00SY RST NWR 0.36OHM 5% 2W NWS02JR360A520NH
C8103 365G001J4706ST CAP CER 47PF 5% 1KV SL 8SL470J102N56G
C9817 365G001J4706ST CAP CER 47PF 5% 1KV SL 8SL470J102N56G
C9904 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
C9911 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
F9901 384G005600506C FUSE 5A 250V MST 5A 250V(H)
E715 715G6335P01001002S POWER BOARD PCB
HS8105 X90G070710100000BF HEAT SINK
HS8103 X90G070710100000BF HEAT SINK
Q02G707105000100XL BOLT
Q11G701015000L00JY PCB-SUPPORT
Q12G6300 25 1 FOOT PAD
Q45G99010TV05300WN PROTECT BAG
Q50G 500 TV005 CABLE TIE
Q52G100204000A00JY AL FOIL
Q52G130118600000YY TAPE
Q52G15010TV0070WXW TAPE_INSULATING
Q52G1501150523AWBK TAPE_INSULATING
Q52G160119100A00YY TAPE
X15T915020200000AJ BKT_HOLDER
X15T943810100000BL BKT_SPEAKER
X15T943910100000BL BKT_SPEAKER
X15T944010200000AJ BKT_STAND
X15T944110200000AJ BKT_STAND
X15T9442102000GMYF BKT_IO
X15T9443101000GMYF BKT_IO
X16G000101007201WJ EVA WASHER
X16G000202003800ZA GASKET
62
Page 63
X35T8269001B1C01DA DECO_BEZEL TV396W-14D-PH13B-PH15
X40G2013040X1701ZA LABEL IO
X40G2013040X1801ZA LABEL IO
X44GNB361010SY
X44GNB362010SY
X52G18010TV2270AHK INSULATING SHEET
E08902 089G 17356CY01 RCA CABLE 100
E08901 089G214A15N HL AC POWER CORD 1500
E08901 089G214A15N YH AC POWER CORD 1500MM 2nd-Source
0M1G1740 16225 CR3 SCREW M1-MACHINE SCREW X16.0
E39201 392GB1TA1A362H BATTERY 1.5V 2P R03-B500-01S
RC01 398GR8BD2NCPHH REMOTE PHILIPS HOF-44K-GJ12647 CHINESE
Q45G88010TV05600X1 PROTECT BAG
Q45G88010TV08900X1 PROTECT BAG
X41G48MV81302A MANUAL 42_48_55HFL5130/T3 DFU
X41G48SV81301A QSG 42_48_55HFL5130/T3 QSG
X41G78DV81311C WARRANTY CARD TPV ADDRESS
040G 58162435A MANUAL P/N LABEL
Q40G000162492A CEL LABEL FOR TV MODEL G3/1.3/0.5
X40G0001624 2A LABEL FOR SCREW PE BAG
X40G000181310C CARTON LABEL
X40G0420813A29 RATING LABEL FOR 42HFL5130/T3 EBONY
Z40G0002ALL01A OTHER LABEL
CUSHION-T N/A 不分区域(全球
CUSHION-B N/A 不分区域(全球
63
Page 64
E55E41NDGPP3NNX
点位 组件 对象描述 备注
085T 583103 GASKET
0M1G 130 4 47 XL SCREW
0M1G 130 5 47 CR3 SCREW
0M1G 140 8225 XL SCREW M4X8
0M1G1030 6 47 CR3 SCREW
0M1G1730 6120 SCREW 3X6
0M1G1730 8 47 CR3 SCREW
0M1G1740 8225 CR3 SCREW M1-MACHINE SCREW X8.0
0M1G1740 16225 CR3 SCREW M1-MACHINE SCREW X16.0
0Q1G 130 8 47 CR3 SCREW 3X8
0Q1G 130 8120 SCREW 3X8
0Q1G 930 6 47 CR3 SCREW 3X6
0Q1G 940 10 47 CR3 SCREW 4X10
317GAAKB500HTG IR MODULE YKJ-3281PCBA
E31701 317GAAMB544CVT MAIN BOARD T.MS608.72 EB551
ECN30 317GAAWA500JSN WLAN ANTENNA IA-130360
SP01 378G0110567CDN 6 OHM 11W 146X34X41.9MM 0 UNIT
ECN18 395G801404WC91 HARNESS 4P PITCH2.0-B&R+B&W 900+400MM 2nd-Source
ECN18 395G801404XC91 HARNESS 4P PITCH2.0-B&R+B&W 900+400MM
ECN6 395G801410WC36 HARNESS 10P PITCH2.0-11P PITCH1.25+2P P 2nd-Source
ECN6 395G801410XC36 HARNESS 10P PITCH2.0-11P PITCH1.25+2P P
ECN9102 395G801414LC67 HARNESS 14P PITCH2.0-13P PITCH2.0 380 M 2nd-Source
ECN9102 395G801414RC67 HARNESS 14P PITCH2.0-13P PITCH2.0 380 M
ECN2 395G801416RC36 HARNESS 16P PITCH2.0-14P PITCH2.0 400MM
ECN2 395G801416WC36 HARNESS 16P PITCH2.0-14P PITCH2.0 400MM 2nd-Source
ECN12 395G801851DC86 LVDS CABLE 51P-40P 600MM 2nd-Source
ECN12 395G801851XC86 LVDS CABLE 51P-40P 600MM
708GVA680CPX01 EBONY ( 240 CH )
Q50G 4 10 TIE (Y1900221)
Q52G1301 9 BIG TAPE FOR PHILIPS
E750 750TBV550V9AC8N000 LCD PANEL TPT550J1-HVN01 S91AC XM TP 2nd-Source
ADTVD2420XA1 POWER BOARD
Z40G0002ALL01A OTHER LABEL
CN9102 033G380214B YH WAFER 2.0MM 14P W2015-14RVA-S01
IC9104 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
IC9102 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
IC9304 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
Q9106 057G 667929 MOSFET AOTF8N50 8A 500V TO-220FP
Q9105 057G 667929 MOSFET AOTF8N50 8A 500V TO-220FP
R9808 061G153M10859B SY RST MOF 0.1R 5% 3WS PITCH=20MM
C9906 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
C9905 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
FB9902 071G 55906 FERRITE CORE 510R C8B R6H 6X9.2(A)
FB9901 071G 55906 FERRITE CORE 510R C8B R6H 6X9.2(A)
FB9801 071G 55906 FERRITE CORE 510R C8B R6H 6X9.2(A)
64
Page 65
L9902 073G 174241 H LINE FILTER 18MH MIN LCL-12019 HA
L9902 073G 174241 X LINE FILTER 18MH MIN EF20 3LFEF2022-303M
L9103 073G 253191 HP CHOKE COIL 1.1UH VOC
CN9901 087G 50147D HC HF HF AC SOKET R/A 2P 12DEGREE H=12.8
D9801 093G 52918 RECTIFIER 1N5408G-04 X0 3A 1000V DO201AD
D9104 093G 60306 DIODE FMEN-230A 30A/100V TO-220
D9103 093G 60306 DIODE FMEN-230A 30A/100V TO-220
D9305 093G 60924 SCHOTTKY SR510-22 5A 100V DO-201AD
CN9901-1 0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q X8.0
CN9101 311GW200C16BBX ONN 2.0MM 16P R/A W2010-16RVA-S04,B200
RV9901 361G0046681KZE VARISTOR 680V 10%
NR9901 361G0058259MYW006A NTCR 2.5R 20% 3.1W SCK132R56MTY504
NR9902 361G0058259MYW006A NTCR 2.5R 20% 3.1W SCK132R56MTY504
C9801 363G210K105GZP CAP MPP 1UF 10% 450V
C9111 363G211J2235HA CAP MPP 22NF 5% 1KV 18*5*11 R75QI2220HA0
C9811 367G215X680PKZ000S EC 68UF 20% 450V 12.5*50 2000 HR 620MA -
C9812 367G215X680PKZ000S EC 68UF 20% 450V 12.5*50 2000 HR 620MA -
L9903 373G0174301H00 LINE FILTER 0.25MH MIN 2A LCL-11010 HA
L9903 373G0174301X00 LINE FILTER 0.25MH MIN 2A 3LFT1064-251M
L9901 373G0174303H00 LINE FILTER 18MH MIN 1.26A LCL-11822 HA
L9901 373G0174303X00 LINE FILTER 18MH MIN 1.26 3LFT18106-183
L9801 373G0174308H00 PFC CHOKE 220UH 10% 2A GL-13223 HA
L9301 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
T9301 380GL32P141H00 X'FMR 360U 10% 5U ER31 BCK-13122-HA
T9101 380GL52P171T00 X'FMR 900ΜH 12% 148ΜH EE4213 SRV
BD9902 393G0050460A10 BRIDGE TS10K80-01 X0 10A 800V X0
705TXC84879 F9901 ASS"Y
F9901-1 084G 34 14 BSE -- -- --
F9901 084G 41 7 FUSE 5A 250V 0215005M LITTELFUSE
F9901 084G 41 7 C FUSE 5A 250V UDA005(PF)
705TXD57122 Q9801 D9802 ASS"Y
Q9801 057G 667954 MOSFET TK18A60V 18A 600V SC-67
Q9801 057G 667A04 MOSFET STF24NM60N 17A 600V 30W TO-220FP
D9802 093G 52905 DIODE FMNS-1106S TO-220
0M1G1730 8120 SCREW
D9802 393G0060A13 RECTIFIER STTH10LCD06FP 600V TO-220FPAC
HS9801 Q90T0236002A0000HG HEAT SINK
705TXD57129 Q9301 ASS"Y
Q9301 057G 667931 MOSFET AOTF8N65 8A 650V TO-220FP
0M1G1730 8120 SCREW
HS9301 Q90G0219 4 HEAT SINK ÐͲÄ/PROFILE
705TXD57130 Q9303 ASS'Y
0M1G1730 8120 SCREW
Q9303 357G0600100020 MOSFET AOTF298L 33A 100V TO-220F
HS9303 Q90T0237 1 HEAT SINK
IC9305 056G 158501 IC AS431AN-E1 SOT23
IC9101 056G 379211 AC/DC SSC9522S-TL SOP-18
65
Page 66
Q9103 057G 417517 HF SMALLTRAN LMBT3906LT1G-HF SOT-23
Q9104 057G 417518 HF SMALLTRAN LMBT3904LT1G-HF SOT-23
Q9101 057G 419912 T TRANSISTOR 2SD1624T-TD-E PCP
R9802 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9109 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9311 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9137 061G08051001FT RST CHIP 1K 1/8W 1%
R9332 061G08051001FT RST CHIP 1K 1/8W 1%
R9133 061G08051001FT RST CHIP 1K 1/8W 1%
R9156 061G08051002FT RST CHIP 10K 1/8W 1%
R9152 061G08051002FT RST CHIP 10K 1/8W 1%
R9150 061G08051009FT RST CHIP R 10OHM +/-1% 1/8W
R9151 061G08051009FT RST CHIP R 10OHM +/-1% 1/8W
R9810 061G0805102 JF RST CHIPR 1K OHM +-5% 1/8W FENGHUA
R9134 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN
R9813 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R9806 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R9314 061G0805103 JT RST 0805 10K 5% 1/8W
R9119 061G0805103 JT RST 0805 10K 5% 1/8W
R9148 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R9127 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R9341 061G08051200FT RST CHIP 120R 1/8W 1%
R9327 061G08051501FT RST CHIPR 1K5 +-1% 1/8W TZAI YAUN
R9103 061G08051600FT RST 0805 160R 1% 1/8W TZAI YUAN
R9116 061G08051802FY RST CHIP 18K 1/8W 1%
R9811 061G08051912FT RST CHIPR 19K1 +-1% 1/8W TZAI YUAN
R9814 061G0805202 JF RST CHIPR 2KOHM +-5% 1/8W FENGHUA
R9136 061G0805202 JT RST CHIP 2K 1/8W 5% TZAI YUAN
R9128 061G0805202 JT RST CHIP 2K 1/8W 5% TZAI YUAN
R9340 061G08052201FT CHIP 2K2 1/8W 1%
R9112 061G0805229 JF RST CHIPR 2R2 +-5% 1/8W FENGHUA
R9120 061G0805242 JF RST CHIPR 2.4KOHM +-5% 1/8W FENGHUA
R9163 061G08052431FT RST CHIP 2K43 1/8W 1%
R9122 061G08052491FT RST CHIP 2K49 1/8W 1%
R9118 061G08053001FT RST CHIP R 3K 1/8W +/-1%
R9803 061G0805330 JT RST CHIP 33R 1/8W 5% TZAI YUAN
R9812 061G0805363 JF ST CHIPR 36KOHM +-5% 1/8W FENGHUA
R9117 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN
R9328 061G0805472 JT RST CHIPR 4K7 +-5% 1/8W TZAI YUAN
R9130 061G0805514 JF ST CHIPR 510KOHM +-5% 1/8W FENGHUA
R9312 061G08056209FT RST 0805 62R 1% 1/8W
R9154 061G0805820 JY RST CHIP R 82OHM 1/8W +/-5% YAGEO
R9149 061G0805820 JY RST CHIP R 82OHM 1/8W +/-5% YAGEO
R9329 061G08059101FT RST CHIP 9K1 1/8W 1%
JR905 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
JR906 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
JR904 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
66
Page 67
JR903 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
JR902 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
JR901 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R9308 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
R9807 061G12061004FF E RST CHIP 1M 1% 1/4W 500V FENGHUA
R9804 061G12061004FF E RST CHIP 1M 1% 1/4W 500V FENGHUA
R9809 061G12061004FF E RST CHIP 1M 1% 1/4W 500V FENGHUA
R9101 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9132 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9131 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9129 061G1206102 JF RST CHIPR 1KOHM +-5% 1/4W FENGHUA
R9324 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R9102 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R9138 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R9906 061G1206105 JT RST CHIPR 1MOHM +-5% 1/4W TZAI YUAN
R9901 061G1206105 JT RST CHIPR 1MOHM +-5% 1/4W TZAI YUAN
R9309 061G1206109 JT RST CHIPR 1 OHM +-5% 1/4W TZAI YUAN
R9115 061G12061504FT RST CHIP 1M5 1/4W 1%
R9113 061G12061504FT RST CHIP 1M5 1/4W 1%
R9114 061G12061504FT RST CHIP 1M5 1/4W 1%
R9316 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9319 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9323 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9320 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9315 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9322 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9805 061G1206203 JF RST CHIPR 20KOHM +-5% 1/4W FENGHUA
R9305 061G12062202FT RST 1206 22K 1% 1/4W TZAI YUAN
R9142 061G1206333 JF RST CHIPR 33KOHM +-5% 1/4W FENGHUA
R9143 061G1206333 JF RST CHIPR 33KOHM +-5% 1/4W FENGHUA
R9141 061G1206333 JF RST CHIPR 33KOHM +-5% 1/4W FENGHUA
R9139 061G1206333 JF RST CHIPR 33KOHM +-5% 1/4W FENGHUA
R9318 061G1206471 JT ST CHIPR 470 OHM +-5% 1/4W TZAI YUAN
R9303 061G1206479 JT RST 1206 4.7R 5% 1/4W
R9325 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9310 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9903 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA
R9902 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA
R9905 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA
R9904 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA
R9105 061G1206561 JT RST CHIPR 560 OHM +-5% 1/4W TZAI YUAN
C9316 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C9315 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C9323 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9322 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9101 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9102 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
67
Page 68
C9113 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9143 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9320 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9318 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9806 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9108 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9314 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9137 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9123 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9135 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9128 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9119 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9144 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9302 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9141 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9145 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9134 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9313 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9312 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9337 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9807 065G080522131J F CAP CHIP 0805 220PF J 50V NPO
C9109 065G080522131J F CAP CHIP 0805 220PF J 50V NPO
C9130 065G080522432K T CAP 0805 220NF 10% 50V X7R UMK212 B7224
C9132 065G080522432K T CAP 0805 220NF 10% 50V X7R UMK212 B7224
C9133 065G080522432K T CAP 0805 220NF 10% 50V X7R UMK212 B7224
C9129 065G080522432K T CAP 0805 220NF 10% 50V X7R UMK212 B7224
C9138 065G080522432K T CAP 0805 220NF 10% 50V X7R UMK212 B7224
C9116 065G080522432K T CAP 0805 220NF 10% 50V X7R UMK212 B7224
C9329 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%
C9808 065G080547031J Y AP CHIP 0805 47P 50V NP0 +/-5%
C9804 065G080547031J Y AP CHIP 0805 47P 50V NP0 +/-5%
C9106 065G080547031J Y AP CHIP 0805 47P 50V NP0 +/-5%
C9324 065G080547131J Y CAP CHIP 0805 470P 50V NPO +/-5%
C9326 065G080547232K A CAP 0805 4.7NF 10% 50V X7R
C9809 065G080547332K Y CAP CHIP 0805 47N 50V X7R +/-10%
C9810 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C9142 065G0805475A2K T CAP CHIP 0805 4.7UF K 10V X7R
C9139 065G080556131J Y CAP CHIP 0805 560P 50V NP0 +/-5%
IC9801 356G0379008218 PFC LD7591T GS SOP-8
IC9301 356G0379213 AC/DC SSC2S110 SOP-8
IC9302 356GD563008152000Z DC/DC SP6018S8RGB 1A 16V SOP-8
Q9102 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
D9109 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
ZD9106 393G039S95200T00HF HF BZT52-B6V2_R1_00001 6.2V 0.41W
ZD9107 393G039S95200T00HF HF BZT52-B6V2_R1_00001 6.2V 0.41W
ZD9302 393G039SA1300T ZENER BZT52-B39_R1_00001 39V 0.41W
ZD9301 393G039SA1300T ZENER BZT52-B39_R1_00001 39V 0.41W
68
Page 69
ZD9101 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123
ZD9105 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123
ZD9103 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123
D9113 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9110 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9114 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9304 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9302 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9803 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9307 393G060SA0700T SCHOTTKY MB810 8A 100V SMC
T9301 006G 31 4 1.7MM RIVET
CN9901 006G 31500 EYELET
T9101 006G 31500 EYELET
NR9901 006G 31502 EYELET
NR9902 006G 31502 EYELET
L9902 006G 31502 EYELET
L9901 006G 31502 EYELET
IC9103 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92
R9301 061G 1SJ10852T SY RST WD 0.1R 5% 1W
R9302 061G152M82352T SY RST MOFR 82KOHM +-5% 2WS FUTABA
C9110 065G 1K101 2T6921 CAP CER 100PF 1KV K Y5P
C9817 065G 1K10193T CAP CER 100PF 10% 1KV R
C9303 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C9802 065G 1M10333S CAP CER 10NF 20% 1KV Y5U
C9301 065G 1M10333S CAP CER 10NF 20% 1KV Y5U
C9120 065G 1M10333S CAP CER 10NF 20% 1KV Y5U
C9902 065G306K1012WR CAP Y1 100PF 10% 250V Y5P CT7-Y1-250V-06
C9907 065G306K1012WR CAP Y1 100PF 10% 250V Y5P CT7-Y1-250V-06
C9908 065G306K2212WR CAP Y1 220PF 10% 250V Y5P CT7-Y1-250V-06
C9325 065G306M10233R CAP Y1 1NF 20% 250V Y5U
C9122 067G 3151007KB A EC 10UF 20% 50V 6.3*7 3000 HR
C9319 067G 3154707KT EC 47UF 20% 50V ER1H470MPN1007RU
C9114 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9127 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9121 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9131 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9117 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9306 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9308 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9307 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9304 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9309 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9310 067G 5154714KT EC 470UF 20% 25V 10*12 5000 HR 1.33A -
C9124 067G315M2207KB EC 22UF 20% 50V 6.3*7 3000 HR
C9805 067G315M2207KB EC 22UF 20% 50V 6.3*7 3000 HR
FB9302 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
FB9102 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
69
Page 70
FB9301 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
FB9904 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
FB9802 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
FB9803 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
D9102 093G 52908 RECTIFIER UF4007 A0 1 1000 DO-41
D9303 093G 60953 SCHOTTKY FR107G-A0 1A 1000V DO-41
ZD9102 093G 39G 7 ZENER GDZJ15B 15 0.5 DO-35
D9301 093G1080 252T RECTIFIER SARS01-V1 1.2A 800V DO-41
J911 095G 90 23 JUMP WIRE - -
J915 095G 90 23 JUMP WIRE - -
FB9903 095G 90 23 JUMP WIRE - -
J934 095G 90 23 JUMP WIRE - -
J933 095G 90 23 JUMP WIRE - -
J930 095G 90 23 JUMP WIRE - -
J924 095G 90 23 JUMP WIRE - -
J922 095G 90 23 JUMP WIRE - -
J927 095G 90 23 JUMP WIRE - -
J903 095G 90 23 JUMP WIRE - -
J929 095G 90 23 JUMP WIRE - -
J904 095G 90 23 JUMP WIRE - -
J913 095G 90 23 JUMP WIRE - -
J919 095G 90 23 JUMP WIRE - -
J906 095G 90 23 JUMP WIRE - -
J920 095G 90 23 JUMP WIRE - -
J925 095G 90 23 JUMP WIRE - -
J908 095G 90 23 JUMP WIRE - -
J923 095G 90 23 JUMP WIRE - -
J907 095G 90 23 JUMP WIRE - -
J928 095G 90 23 JUMP WIRE - -
J926 095G 90 23 JUMP WIRE - -
J914 095G 90 23 JUMP WIRE - -
J931 095G 90 23 JUMP WIRE - -
J932 095G 90 23 JUMP WIRE - -
J901 095G 90 23 JUMP WIRE - -
J917 095G 90 23 JUMP WIRE - -
J921 095G 90 23 JUMP WIRE - -
J909 095G 90 23 JUMP WIRE - -
J902 095G 90 23 JUMP WIRE - -
R9306 361G152M22052T00SY RST MOF 22R 5% 2W RSS02J22R0A520NH
R9321 361G2SWJ36852T00SY RST NWR 0.36OHM 5% 2W NWS02JR360A520NH
C9140 365G001D5096WT CAP CER 5PF 0.5PF 1KV SL CC81-1KV-06D-S
C9903 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
C9904 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
E715 715G6607P01000002M POWER BOARD PCB
HS9901 Q90G6295 3 HEAT SINK
KEPFDAAM KEY BOARD
Q40G000161520A CARTON LABEL
70
Page 71
R02 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R02 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R01 061G06031201FF RST CHIPR 1.2KOHM +-1% 1/10W
R01 061G06031201FT RST CHIP 1K2 1/10W 1%
R05 061G06031502FF RST CHIPR 15KOHM +-1% 1/10W FENGHUA
R05 061G06031502FT RST CHIP 15K 1/10W 1%
R04 061G06032201FT RST CHIP 2K2 1/10W 1%
R04 061G06032201FY RST CHIP 2K2 1/10W 1%
R03 061G06036801FF RST CHIPR 6.8KOHM +-1% 1/10W FENGHUA
R03 061G06036801FT RST CHIP 6K8 1/10W 1%
CN01 311GW125D02ADX WAFER 1.25MM 2P R/A S1315-02RVB-S03-K
SW01 377G060902B0CJ CHIP TACT SW 6P 6MM 160G SMD
SW01 377G060902B0HJ CHIP TACT SW 6P 6MM 160G SMD
709T63160XS001 COMSUMPTIVE ASSY
E715 715G6316K01000004I KEY BOARD PCB
E715 715G6316K01000004S KEY BOARD PCB 2nd-Source
E750 LCA550HVN01ADZAR0X PANEL TPT550J1-HVN01 S91AC XM TPV
LNTVEW661XXA2 CONVERTER BOARD
Z40G0002ALL01A OTHER LABEL
CN8102 033G380212B YH WAFER 12P 2.0 DIP
CN8101 033G380213B YH WAFER 2.0MM 13P
C8106 067G515Z271 9K EC 270UF 20% 100V 10*40 5000 HR
C8105 067G515Z271 9K EC 270UF 20% 100V 10*40 5000 HR
C8107 067G515Z271 9K EC 270UF 20% 100V 10*40 5000 HR
C8101 367G415X3317KT EC 330UF 20% 50V 12.5*12
C8102 367G415X3317KT EC 330UF 20% 50V 12.5*12
L8101 373G0253350X00 BOOST CHOKE 47UH 10% 6A 3LCEQ25-470K
705TXD57224 Q8101
0M1G1730 8120 SCREW
Q8101 357G0600100020 MOSFET AOTF298L 33A 100V TO-220F
HS8101 Q90T0236007A0000SY HEAT SINK
705TXD93200 D8101
D8101 093G 60500 FMEN210A TO-220 SANKEN
0M1G1730 8120 SCREW
HS8102 Q90T0236007A0000SY HEAT SINK
R8134 061G0805103 JT RST 0805 10K 5% 1/8W
R8170 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
C8112 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
R8133 061G08051502FT RST CHIP 15K 1/8W 1%
R8169 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
R8105 061G12064700FT RST 1206 470R 1% 1/4W TZAI YUAN
R8115 061G0805205 JT RST CHIPR 2M +-5% 1/8W TZAI YUAN
R8132 061G08056202FY RST CHIP 62K 1/8W 1%
R8140 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R8112 061G08051503FF ST CHIPR 150KOHM +-1% 1/8W FENGHUA
R8115 061G0805205 JF RST CHIPR 2M +-5% 1/8W FENGHUA
R8133 061G08051502FF RST CHIPR 15KOHM +-1% 1/8W FENGHUA
71
Page 72
R8149 061G0805203 JT RST CHIPR 20K +-5% 1/8W TZAI YUAN
R8134 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
C8132 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
D8102 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
C8134 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
R8109 061G08051003FY RST CHIP 100K 1/8W 1%
R8146 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
R8150 061G08050004JT RST CHIPR 0805 0 OHM 4A
R8152 061G08050004JT RST CHIPR 0805 0 OHM 4A
R8148 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO
Q8102 057G 417907 T TRA PMBT3906 PNP -200MA/-40V SOT-23
R8107 061G0805302 JY RST CHIPR 3K +-5% 1/8W YAGEO
C8110 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
R8106 061G12061002FT RST CHIPR 10KOHM +-1% 1/4W 1206
C8143 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C8131 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
R8147 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
R8144 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
R8101 061G0805229 JT RST CHIPR 2R2 +-5% 1/8W TZAI YUAN
R8155 061G08052003FT RST CHIP 200K 1/8W 1%
R8110 061G08052203FT RST CHIPR 220KOHM +-1% 1/8W
R8168 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
R8138 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R8139 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
C8104 065G080522432K F CAP 0805 220NF 10% 50V X7R
R8145 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
C8103 065G080522432K F CAP 0805 220NF 10% 50V X7R
R8102 061G0805330 JT RST CHIP 33R 1/8W 5% TZAI YUAN
R8136 061G0805304 JY RST CHIPR 300K +-5% 1/8W YAGEO
C8145 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
Q8143 057G 763139 MOSFET AOD478 11A 100V TO-252
C8111 065G080547131J M CAP 0805 470PF 5% 50V NP0
R8135 061G08051009FT RST CHIP R 10OHM +/-1% 1/8W
J8103 095G 90 23 JUMP WIRE - -
E715 715G6432P01000002H CONVERTER BOARD PCB
J8106 095G 90 23 JUMP WIRE - -
J8105 095G 90 23 JUMP WIRE - -
J8108 095G 90 23 JUMP WIRE - -
J8111 095G 90 23 JUMP WIRE - -
J8101 095G 90 23 JUMP WIRE - -
J8102 095G 90 23 JUMP WIRE - -
J8107 095G 90 23 JUMP WIRE - -
R8104 361G152M10852T00TZ RST MOF 0.1R 5% 2W MOF2W0R1JT52
J8110 095G 90 23 JUMP WIRE - -
R8118 361G152M10852T00TZ RST MOF 0.1R 5% 2W MOF2W0R1JT52
J8104 095G 90 23 JUMP WIRE - -
R8118 061G152M10852T SY RST MOF 0R1 5% 2W
72
Page 73
R8104 061G152M10852T SY RST MOF 0R1 5% 2W
C8146 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
R8151 061G08051003FY RST CHIP 100K 1/8W 1%
R8103 061G08051002FT RST CHIP 10K 1/8W 1%
R8108 061G08053303FT RST CHIP 330K 1% 1/8W
C8109 065G080510522K M AP 0805 1UF 10% 25V X7R
R8111 061G08051503FT RST CHIP R 150K 1/8W +/-1%
R8113 061G08051052FF RST CHIPR 10.5K OHM +- 1% 1/8W FENGHUA
R8120 061G0805103 JT RST 0805 10K 5% 1/8W
IC8101 356G0700024600 LED DRIVER LD7890GS SOP-24
C8114 065G080522232K A CAP 0805 2.2NF 10% 50V X7R
C8115 065G080510532K A CAP 0805 1UF 10% 50V X7R
R8119 061G08051003FY RST CHIP 100K 1/8W 1%
R8141 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R8117 061G08051003FY RST CHIP 100K 1/8W 1%
ZD8101 393G039S95300T00HF HF BZT52-B9V1_R1_00001 9.1V 0.41W
R8137 061G08051003FY RST CHIP 100K 1/8W 1%
R8131 061G08053302FT RST CHIP 33K 1/8W 1%
R8116 061G08052203FT RST CHIPR 220KOHM +-1% 1/8W
C8133 065G080522522K T CAP 0805 2.2UF 10% 25V X7R
R8160 061G12061009FT RST CHIP R 10OHM 1/4W +/-1%
R8153 061G08052203FT RST CHIPR 220KOHM +-1% 1/8W
Q8103 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
R8107 061G0805302 JT RST CHIP 3K 1/8W 5% TZAI YUAN
R8148 061G0805000 JT RST 0805 0.05R MAX 1/8W
R8105 061G12064700FF RST 1206 470R 1% 1/4W FENGHUA
R8140 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8112 061G08051503FT RST CHIP R 150K 1/8W +/-1%
R8149 061G0805203 JF RST CHIPR 20KOHM +-5% 1/8W FENGHUA
R8109 061G08051003FT RST CHIP 100K 1/8W 1%
R8102 061G0805330 JF RST CHIPR 33 OHM +-5% 1/8W FENGHUA
R8139 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8138 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA
R8155 061G08052003FF RST CHIPR 200KOHM +-1% 1/8W FENGHUA
R8101 061G0805229 JF RST CHIPR 2R2 +-5% 1/8W FENGHUA
R8106 061G12061002FF RST CHIPR 10KOHM +-1% 1/4W FENGHUA
R8113 061G08051052FT RST CHIP 10.5K OHM 1/8W 1% TZAI YUAN
R8108 061G08053303FF RST CHIP 330K 1/8W 1%
R8103 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA
R8151 061G08051003FT RST CHIP 100K 1/8W 1%
R8135 061G08051009FF RST CHIPR 10 OHM+-1% 1/8W FENGHUA
R8131 061G08053302FF RST CHIPR 33KOHM +-1% 1/8W FENGHUA
R8117 061G08051003FT RST CHIP 100K 1/8W 1%
R8141 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
P33E0550ADT01T0200 COVER_KEY N/A
P33E0569XJQ01K0100 COVER_FUNCTION
P34E1503XJQ08K0100 REAR_COVER N/A
73
Page 74
P34E1961ADT01L0200 DECO_BEZEL N/A NA NA
P34E1964ALDZ1C0100 DECO_LOGO
P34E2125ADT02L0100 BASE N/A
Q11G701100500100JY PCB-SUPPORT
Q12G6300 25 1 FOOT PAD
Q36G060006204600JY NON-WOVEN FABRIC
Q36G060006204900JY NON-WOVEN FABRIC
Q36T 600 31 1 NONWOVEN FABRIC
Q36T 600 36 13 GP NON-WOVEN FABRIC
Q36T 600 37 23 GP CLOTH_GRIDDING
Q36T 600 49 4 NON-WOVEN FABRIC
Q45G88010TV05500WN PROTECT BAG
Q45G99010TV05500X1 PROTECT BAG
Q52G100204000A00JY AL FOIL
Q52G130118600000YY TAPE
Q52G15010TV0070WXW TAPE_INSULATING
Q52G1501150523AWBK TAPE_INSULATING
Q52G160119100A00YY TAPE
Q52G18010TV0920CWJ INSULATING SHEET
Q52G18010TV12800JY INSULATING SHEET
Q52G20010TV03300BK INSULATING SHEET
X15T8734E01000GMYF BKT_IO
X15T912310300000YF BKT_BASE
X15T912410200000BL BKT_HOLDER
X15T915020200000AJ BKT_HOLDER
X15T9172601000GMAJ BKT_IO
X15T944710100000BL BKT_BASE
X15T944720100000BL BKT_BASE
X15T949110100000BL BKT_CHASSIS_L
X15T949210100000BL BKT_CHASSIS_R
X40G2014055X0500ZA LABEL IO
X40G2014055X0600ZA LABEL IO
X44GVA681010SY
X44GVA682010SY
X44GVA6881302A
X52G10010TV01900ZA AL FOIL
E08905 089G 17356CY01 RCA CABLE 100
E08901 089G214A15N JR AC POWER CORD 1500 FOR CHINA
E39201 392GB1TA1A362H BATTERY 1.5V 2P R03-B500-01S
E39801 398GR8BD2NCPHH REMOTE PHILIPS HOF-44K-GJ12647 CHINESE
Q45G88010TV05600X1 PROTECT BAG
Q45G88010TV08900X1 PROTECT BAG
X41G48MV81302A MANUAL 42_48_55HFL5130/T3 DFU
X41G48SV81301A QSG 42_48_55HFL5130/T3 QSG
X41G78DV81311C WARRANTY CARD TPV ADDRESS
040G 58162435A MANUAL P/N LABEL
Q40G000162493A 3CEL LABEL FOR TV MODEL G2/2.0/0.5
CUSHION-T N/A 不分区域(全球
CUSHION-B N/A 不分区域(全球
ARTWORK CARTON 酒店机 55HFL5130/T3
74
Page 75
X40G0001624 2A LABEL FOR SCREW PE BAG
X40G000181310C CARTON LABEL
X40G055081332A RATING LABEL 55HFL5130/T3
Z40G0002ALL01A OTHER LABEL
75
Loading...
