Page 1
维 修 手 册
品牌 机种
Philips
40PFL1643/T3
42PFL1643/T3
Page 2
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
A00 Apr.17,2014
首次发布
40PFL1643/T3 E40E2KNDEXP5NNX
42PFL1643/T3 E42E5KNDEXP5NNX
2
Page 3
目录
1. 技术规格 ------------------------------------------------------------------------------------------------------------- 04
1.1 一般规格 --------------------------------------------------------------------------- ------------------------------ 04
1.2 预设显示模式 ---------------------------------------------------------------------------------- ----------------- 06
2. 操作说明 ------------------------------------------------------------------------------------------------------------- 07
2.1 遥控器 ------------------------------------------------------------------------------------------------------------ 07
2.2 控制面板 --------------------------------------------------------------------- ------------------------------------ 08
2.3 背面和侧面信源接口 ------------------------------------------------------------------------------- ----------- 08
2.4 菜单操作 --------------------------------------------------------------------------------------------------------- 12

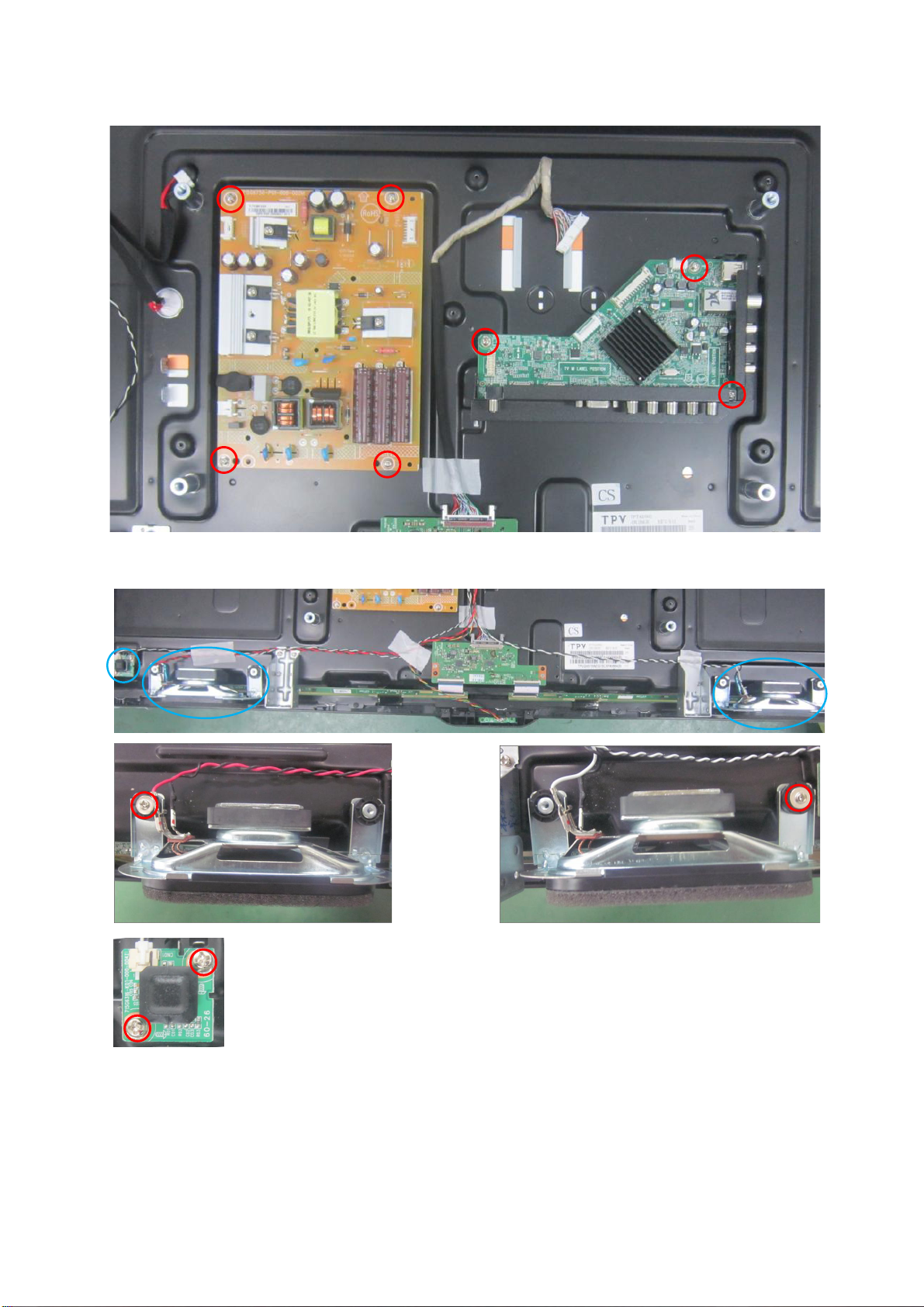

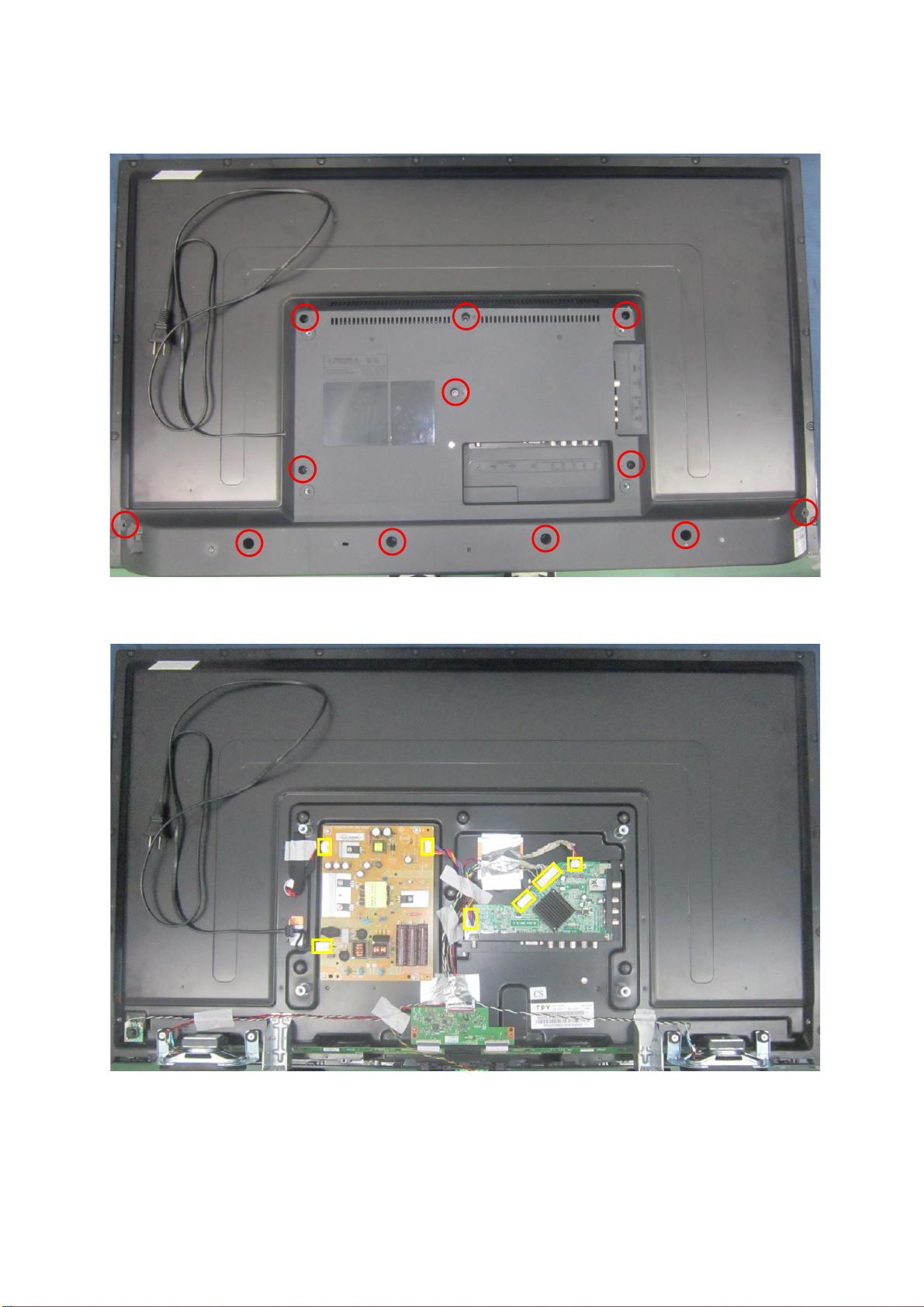

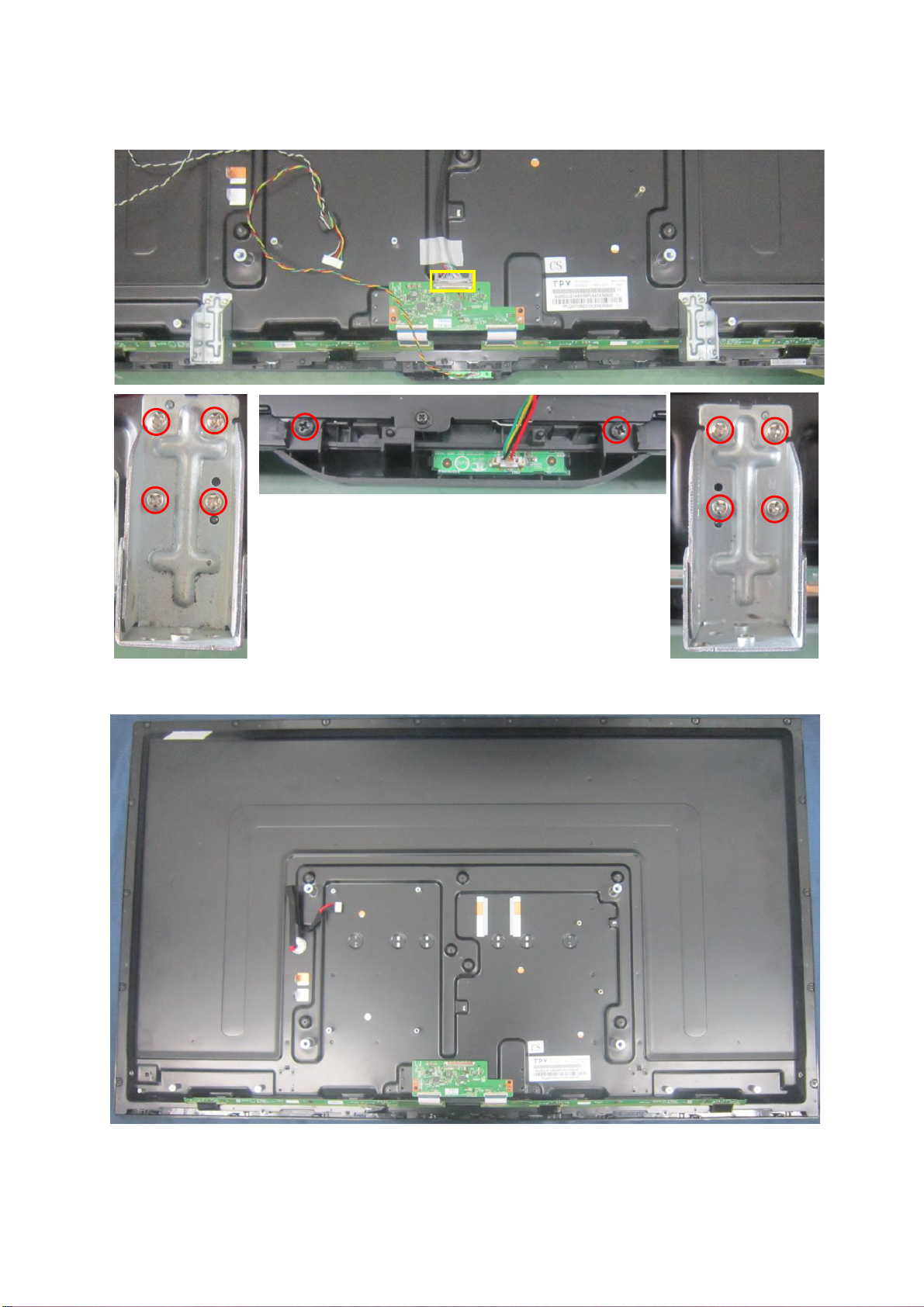

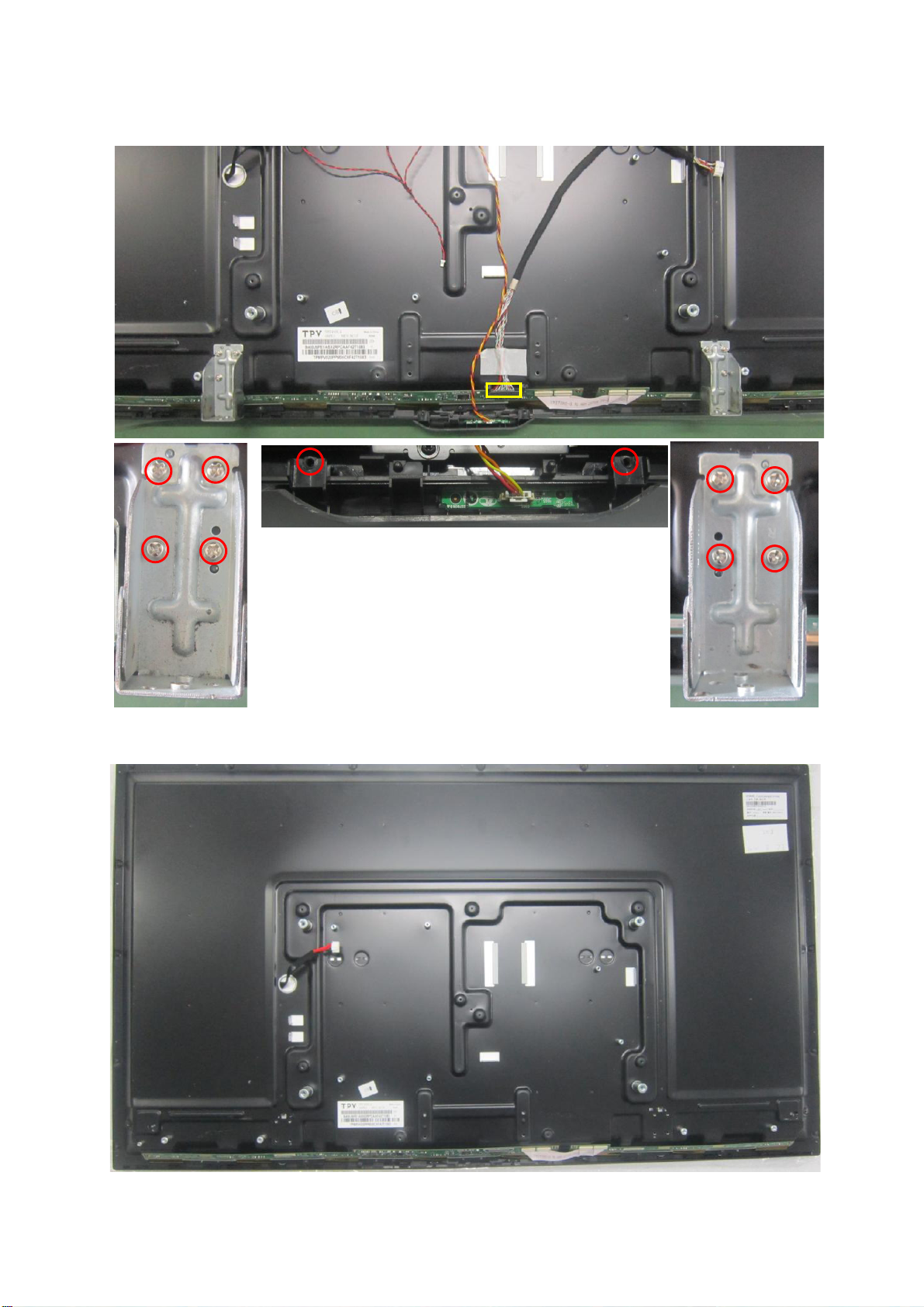

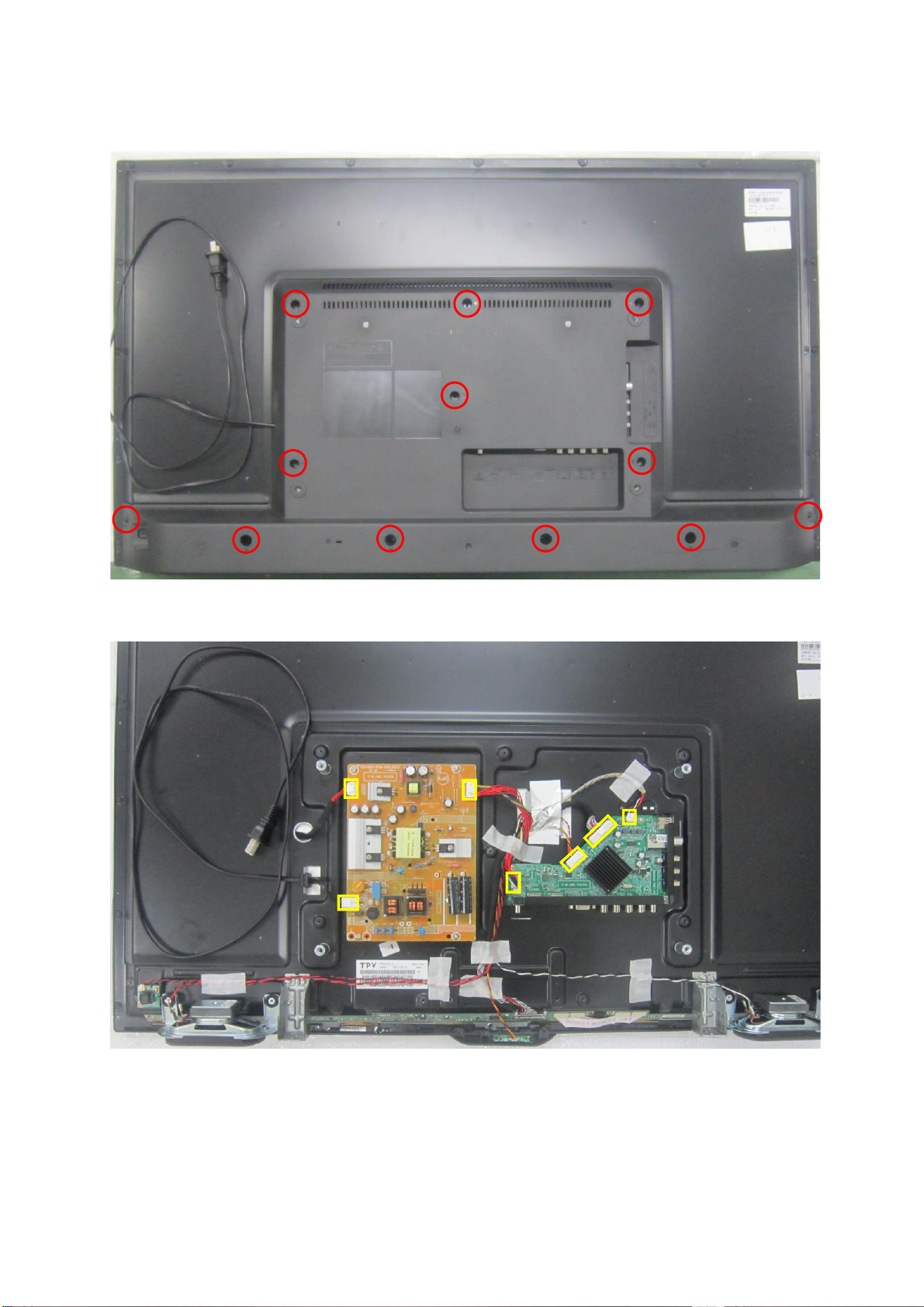

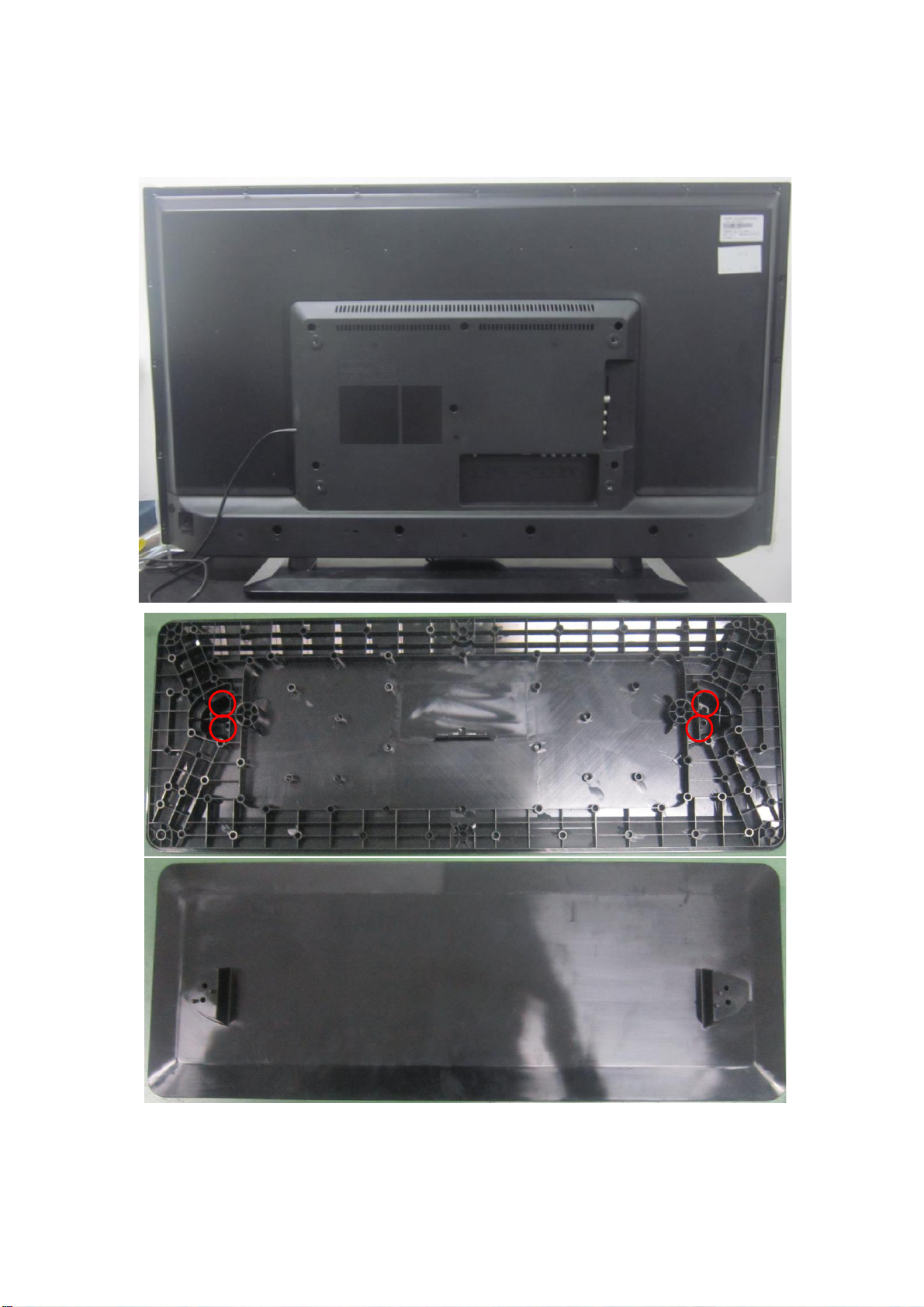

3. 拆卸流程图 ---------------------------------------------------------------------------------------------------------- 18

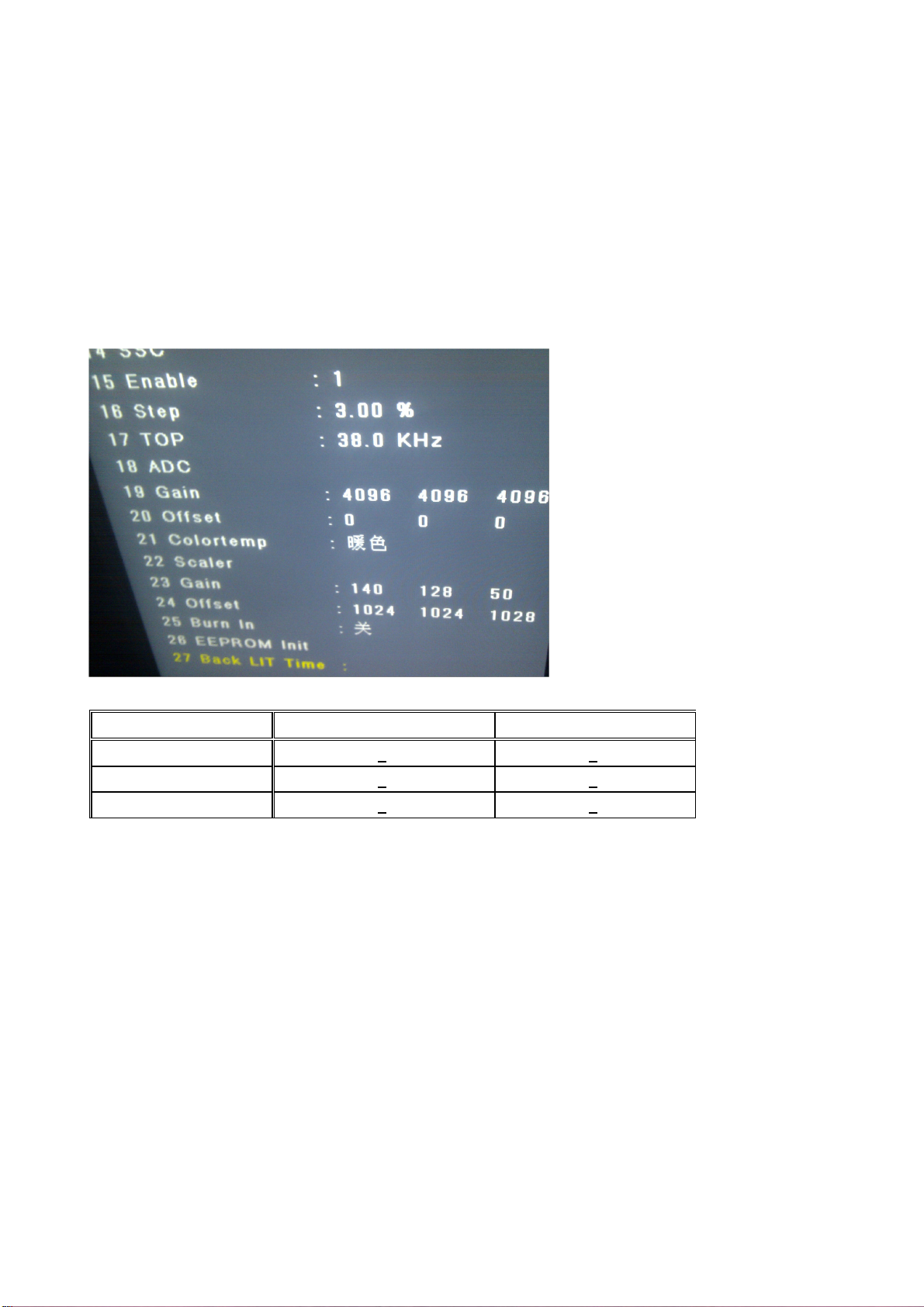

4. 工厂模式调整 ------------------------------------------------------------------------------------------------------- 26

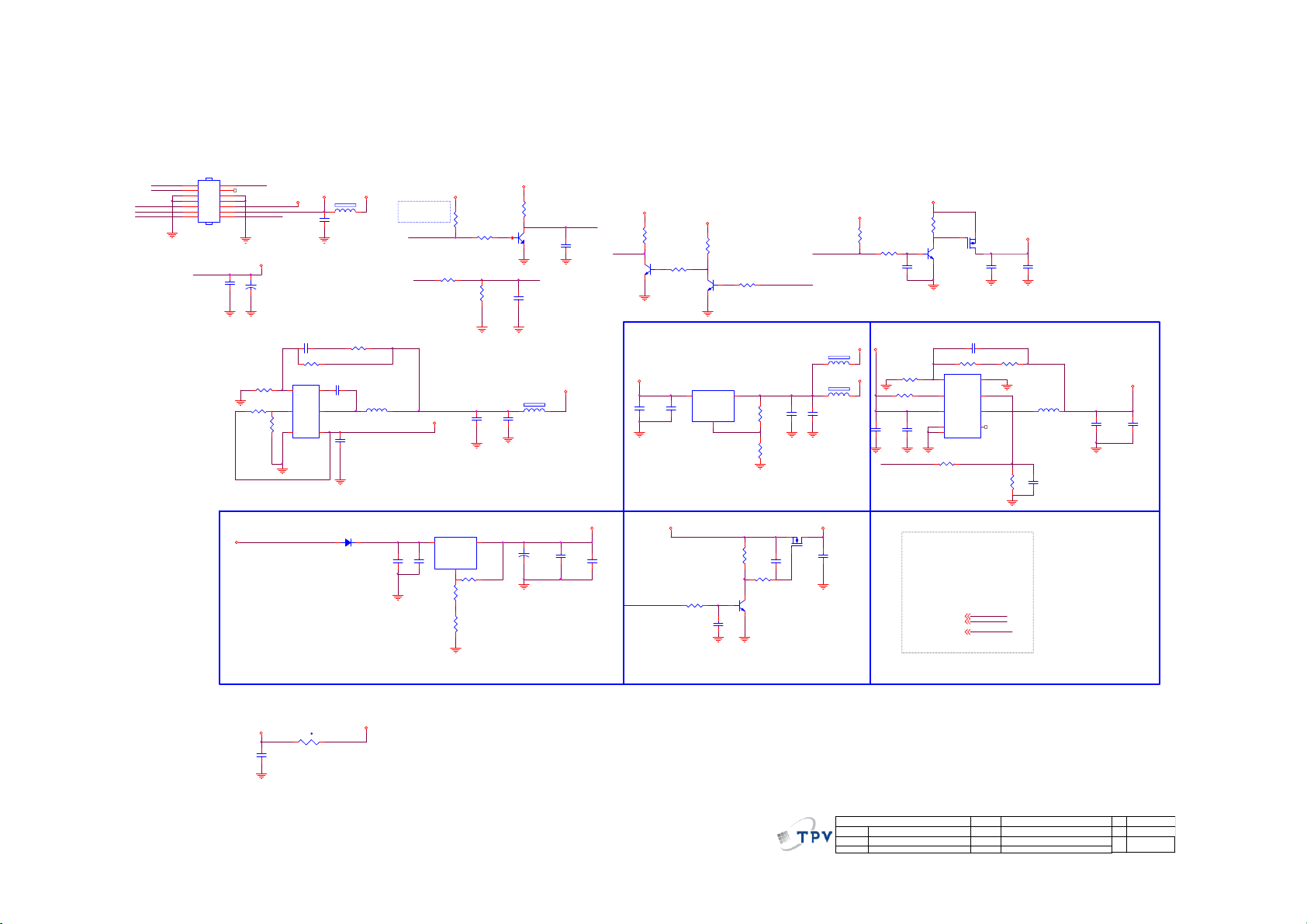

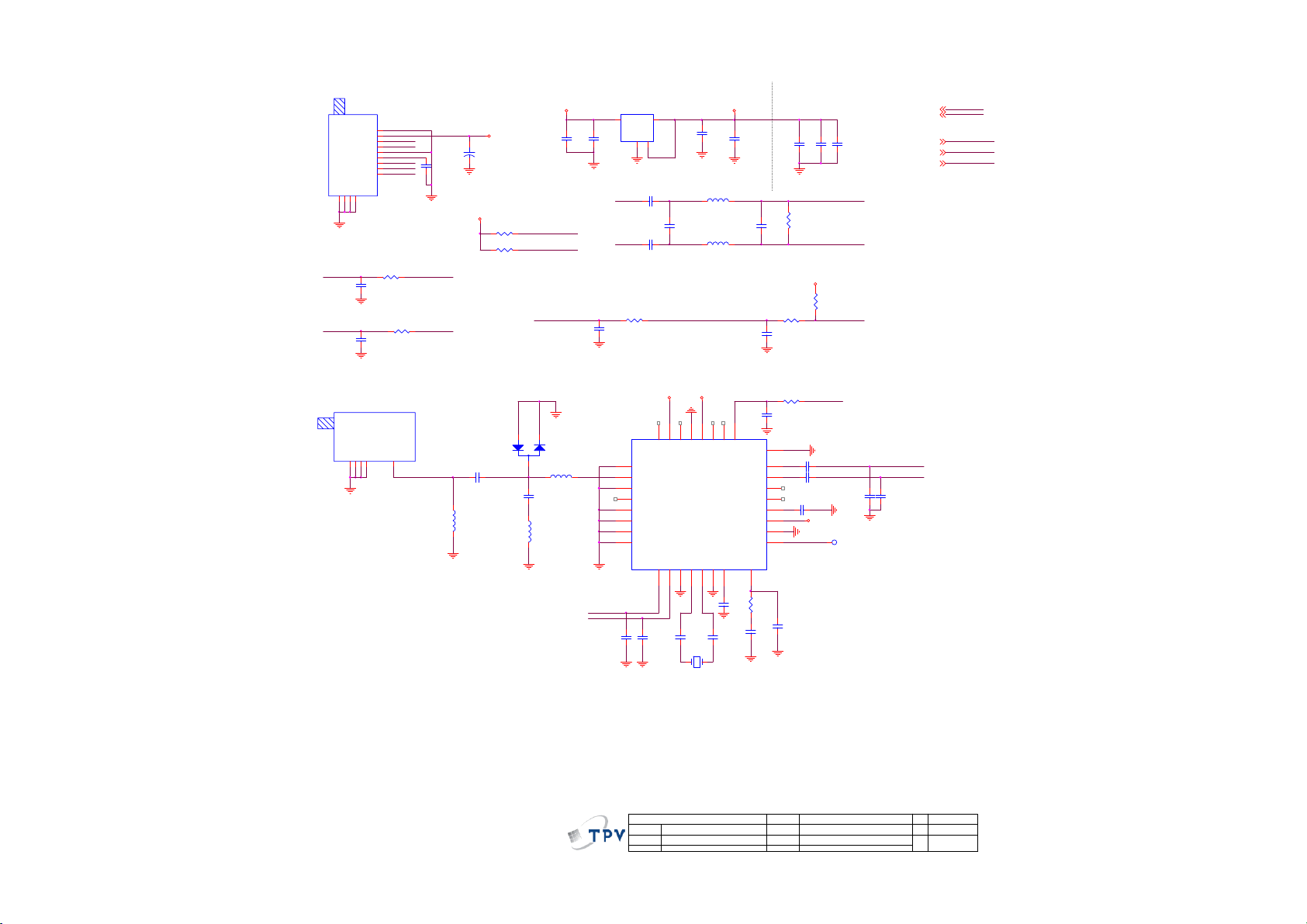

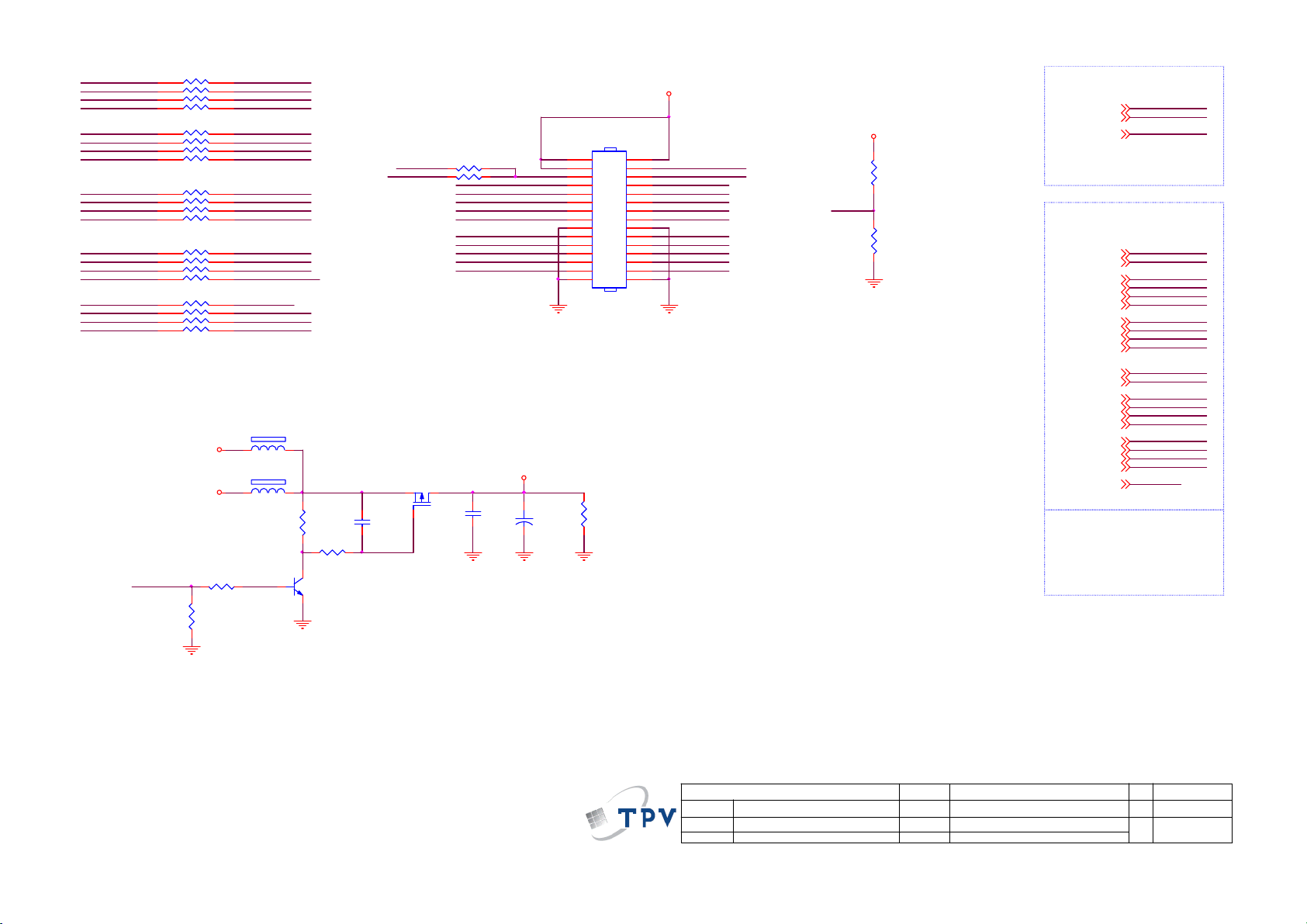

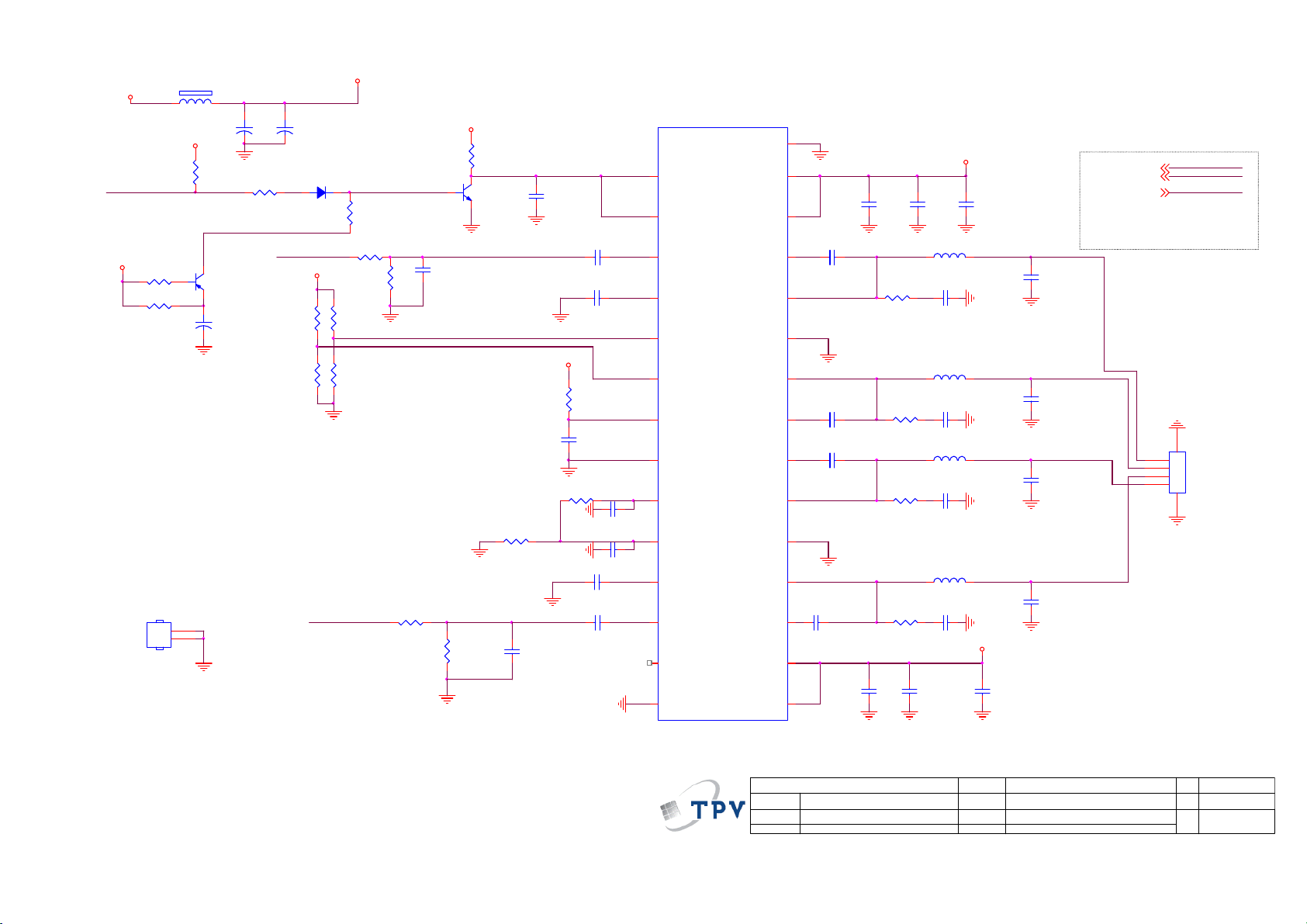

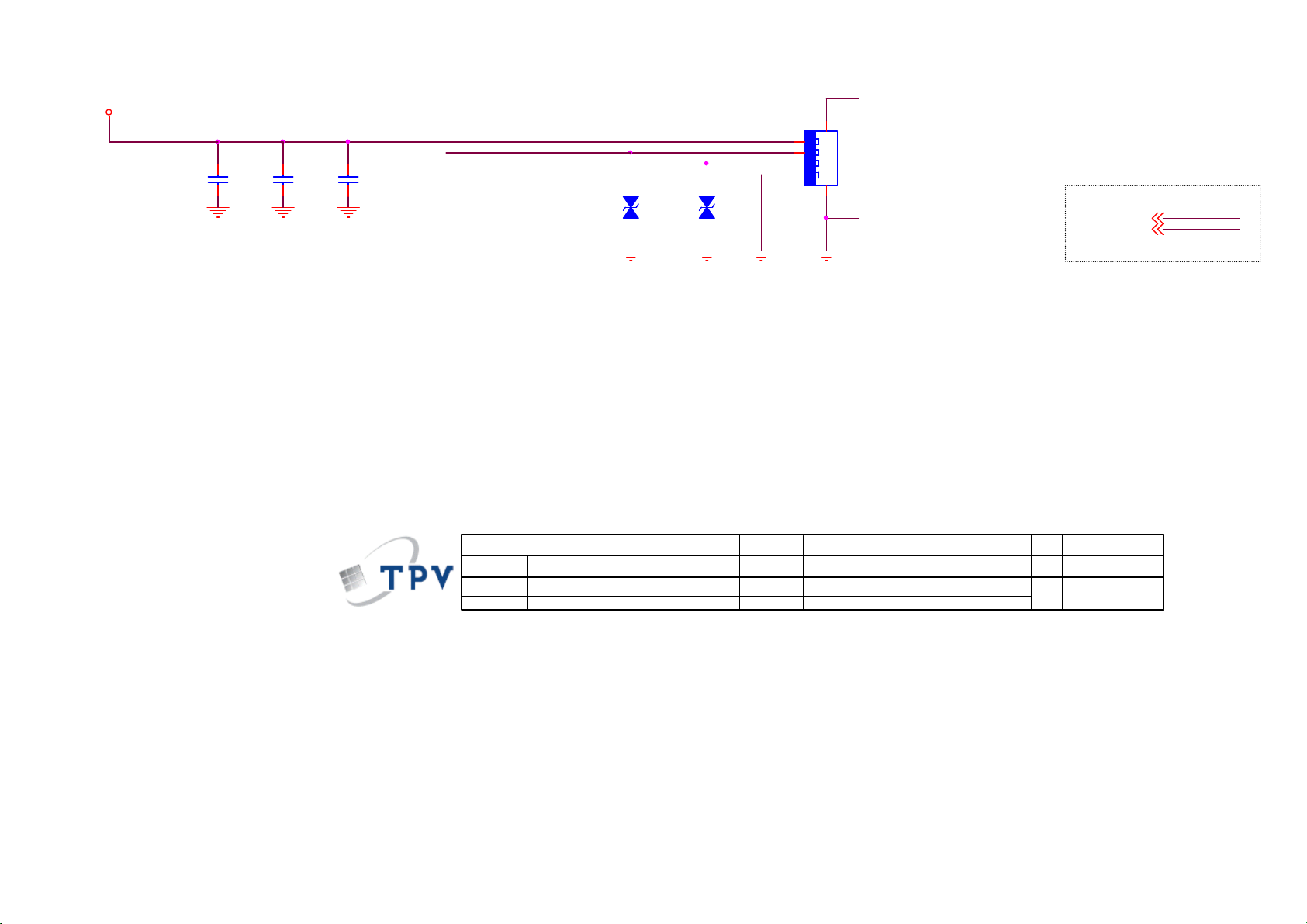

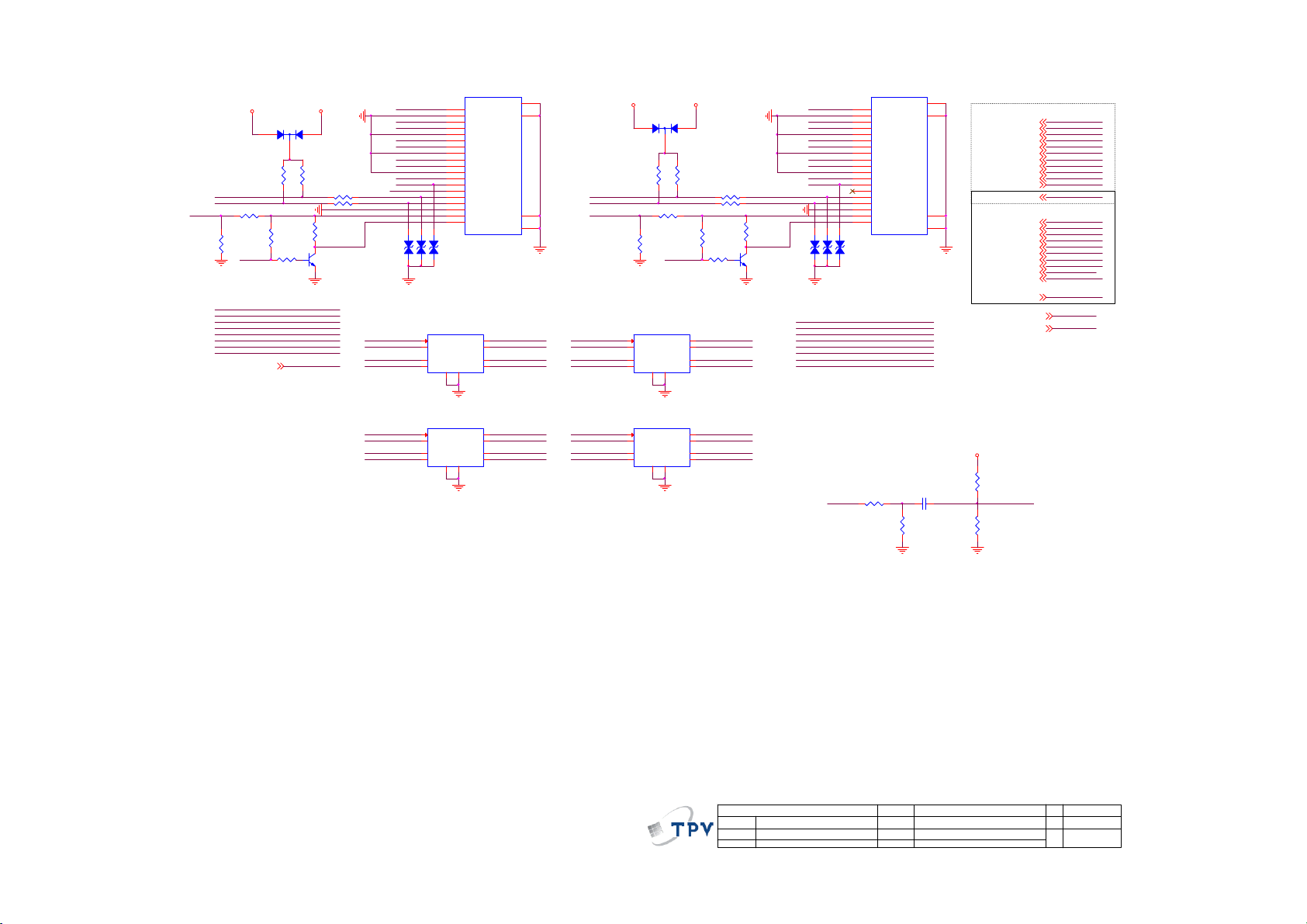

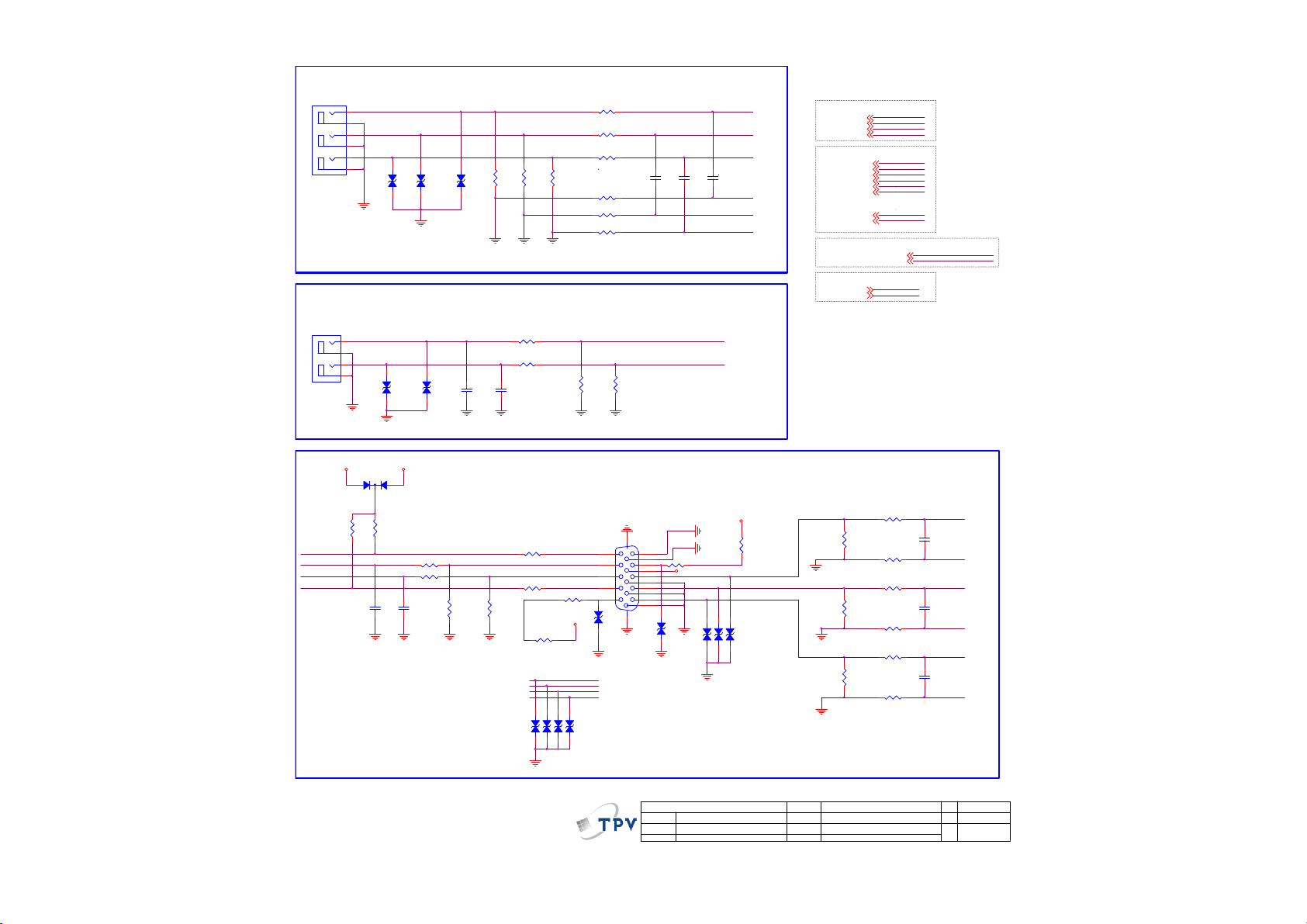

5. 线路图-- -------------------------------------------------------------------------------------------------------------- 27

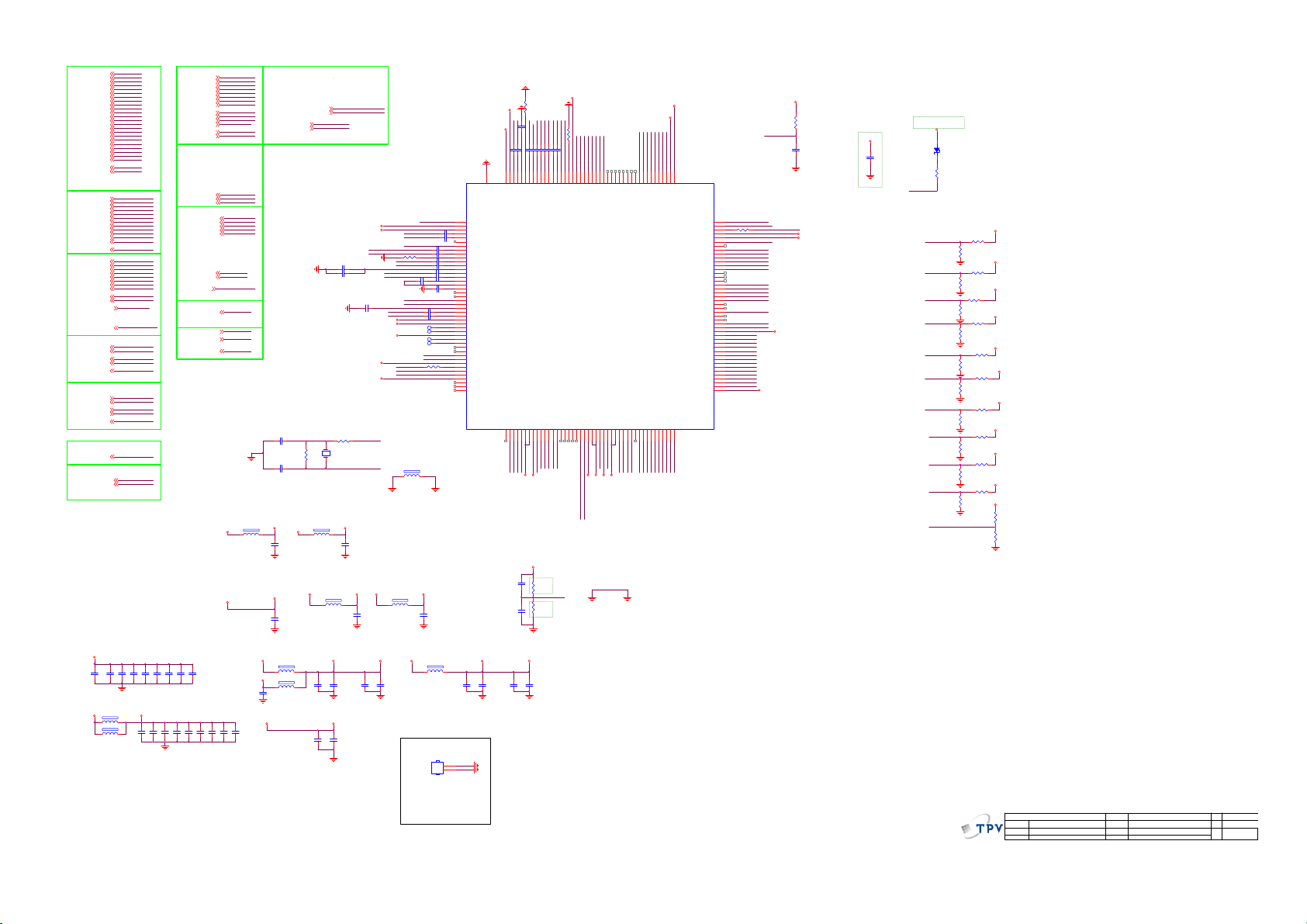

5.1 主板 ---------------------------------------------------------------------------------------------------------------- 27

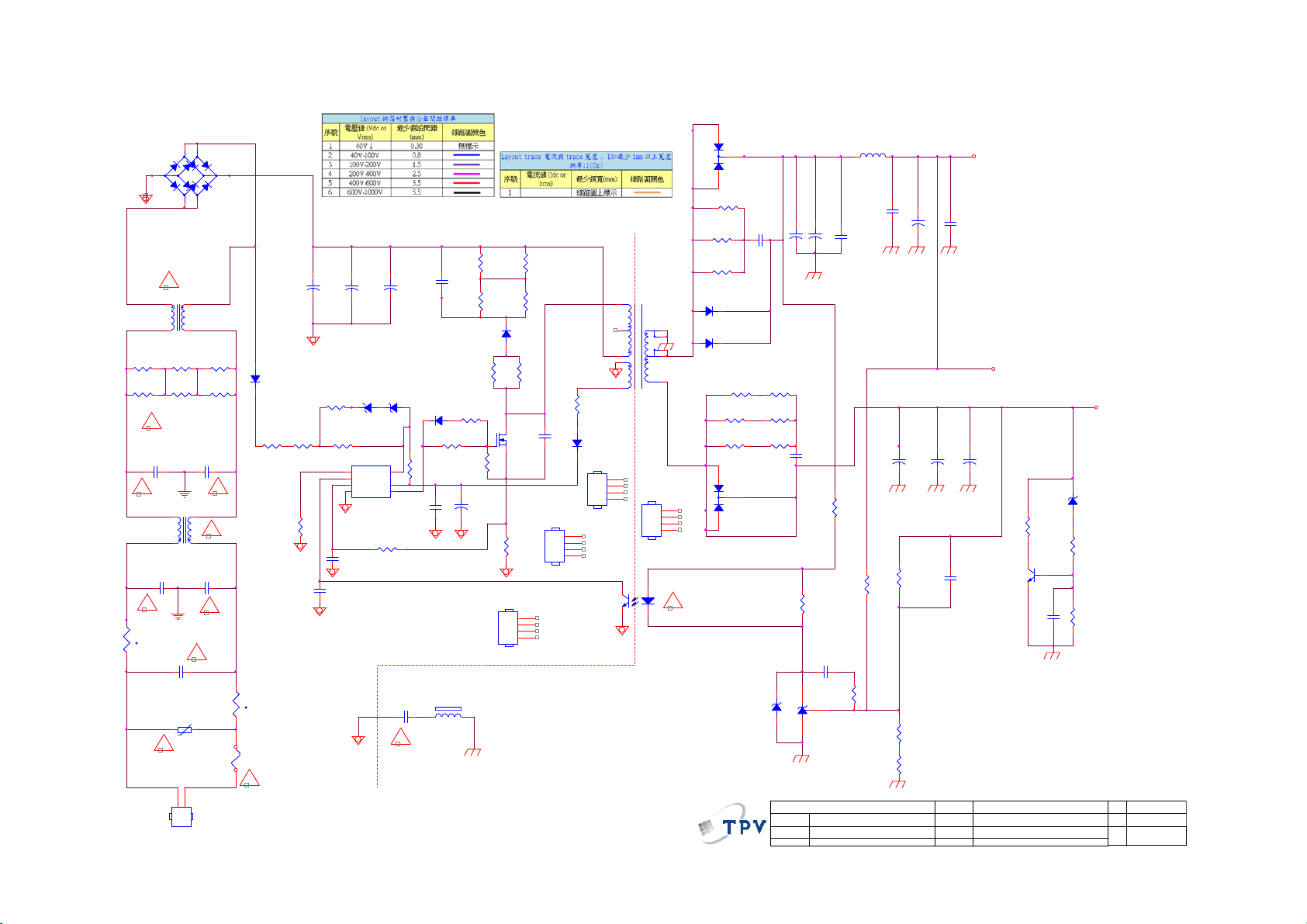

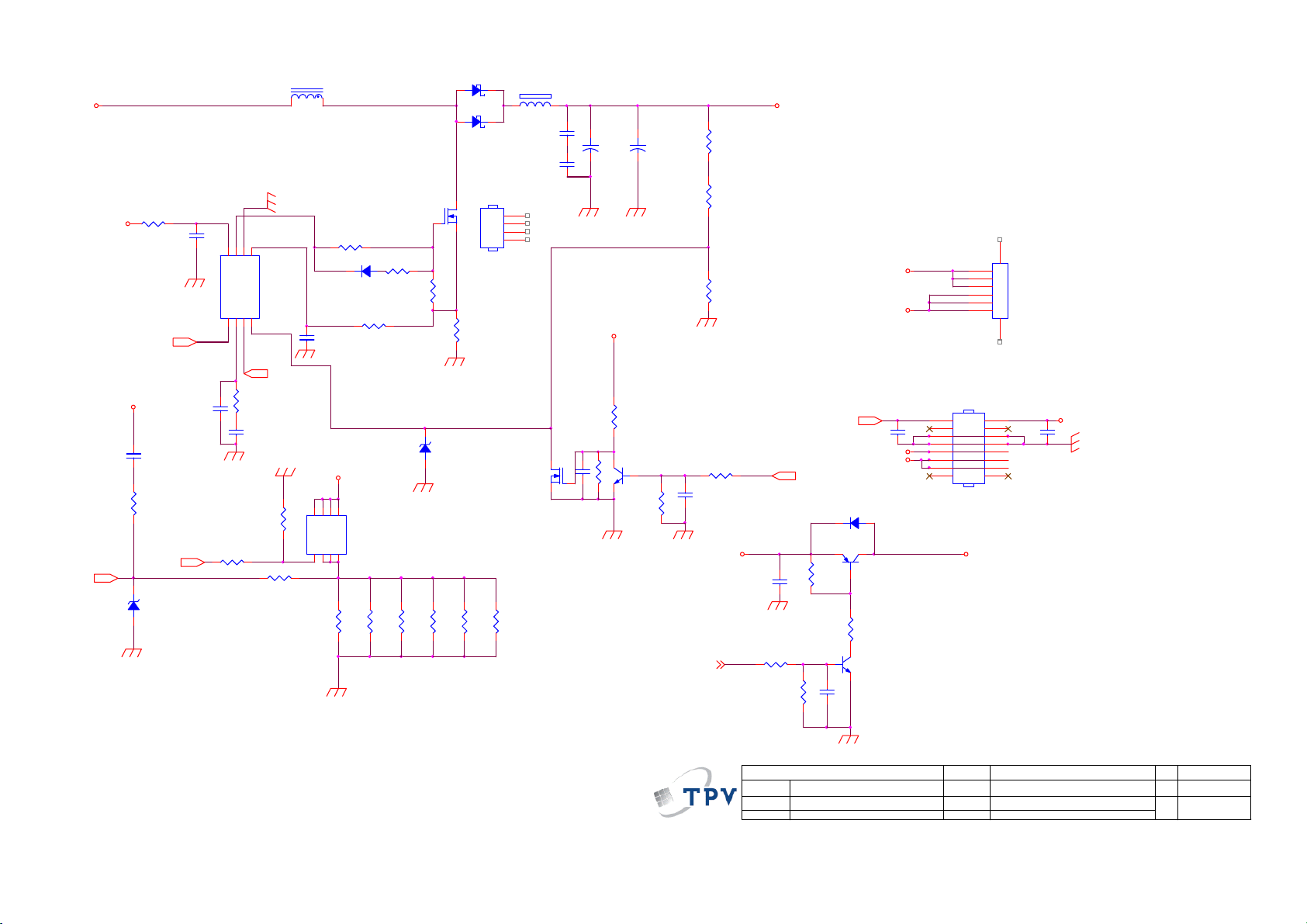

5.2 电源板 ------------------------------------------------------------------------------------------------------------- 39
5.3 按键板 ------------------------------------------------------------------------------------------------------------- 41

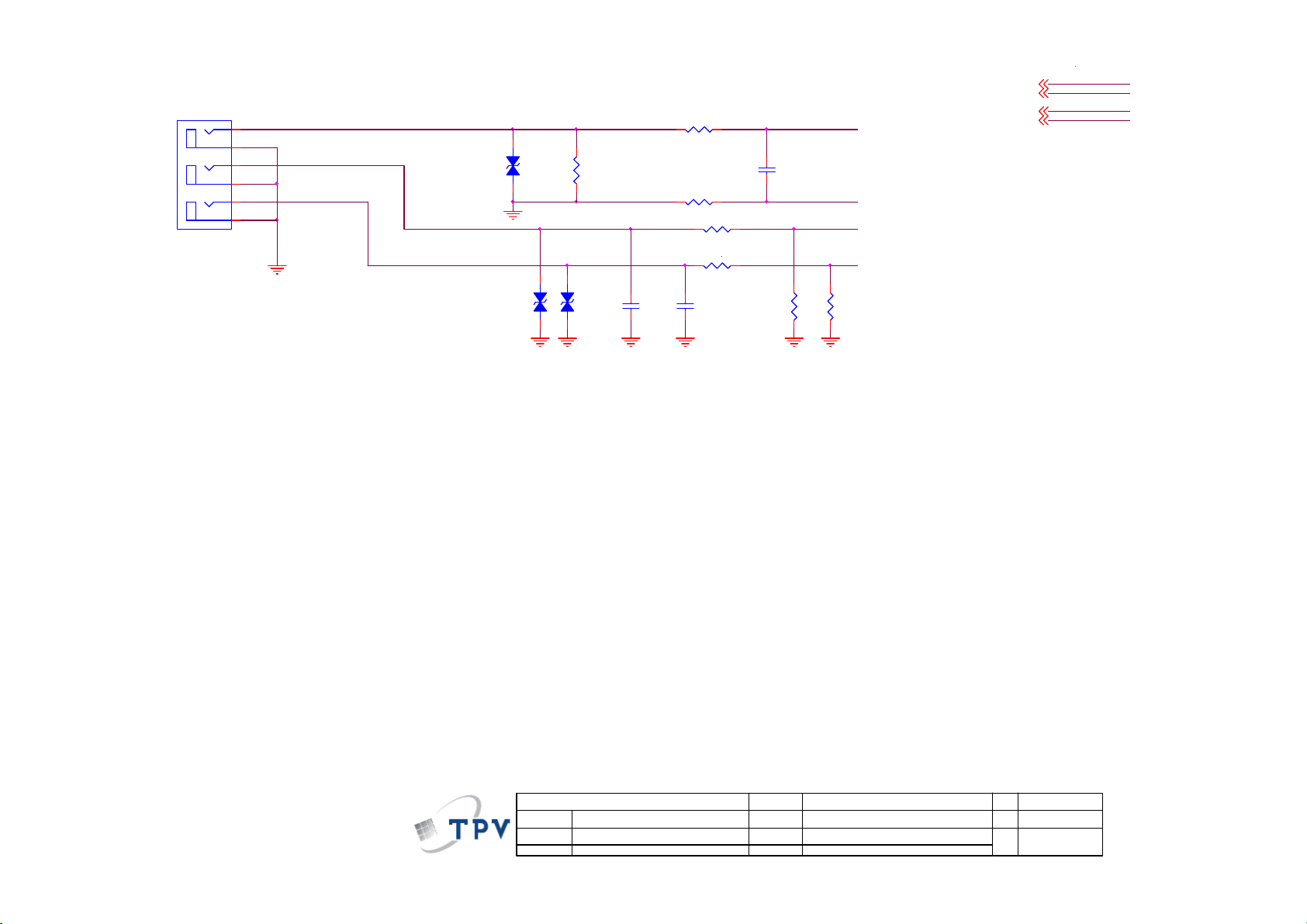

5.4 IR 板 --------------------------------------------------------------------------------------------------------------- 42
6. 软体及 EDID 烧录 SOP ------------------------------------------------------------------------------------------- 43

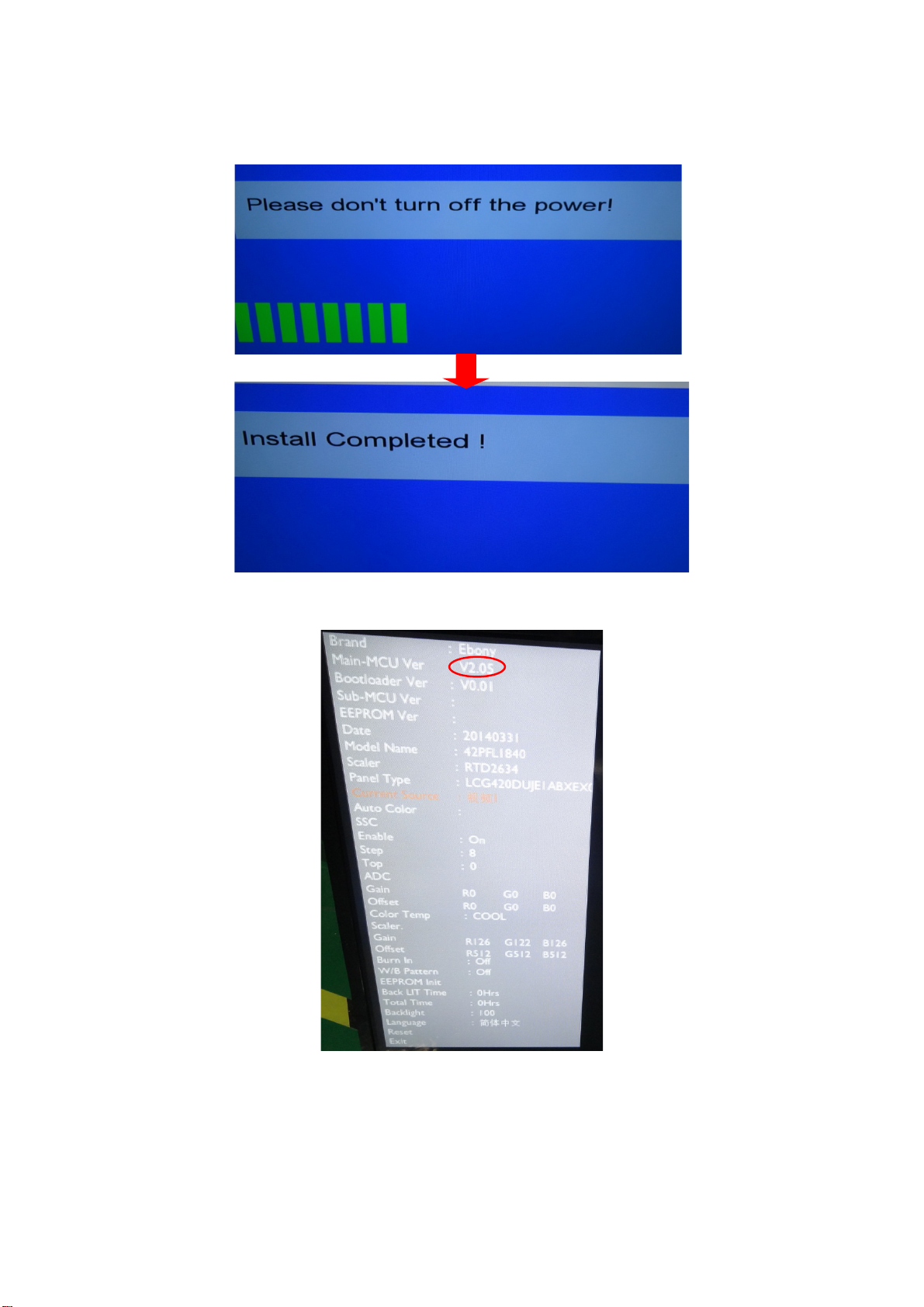

6.1 软体烧录 --------------------------------------------------------------------------------- ------------------------ 43
6.2 EDID 烧录 -------------------------------------------------------------------------------------------------------- 43

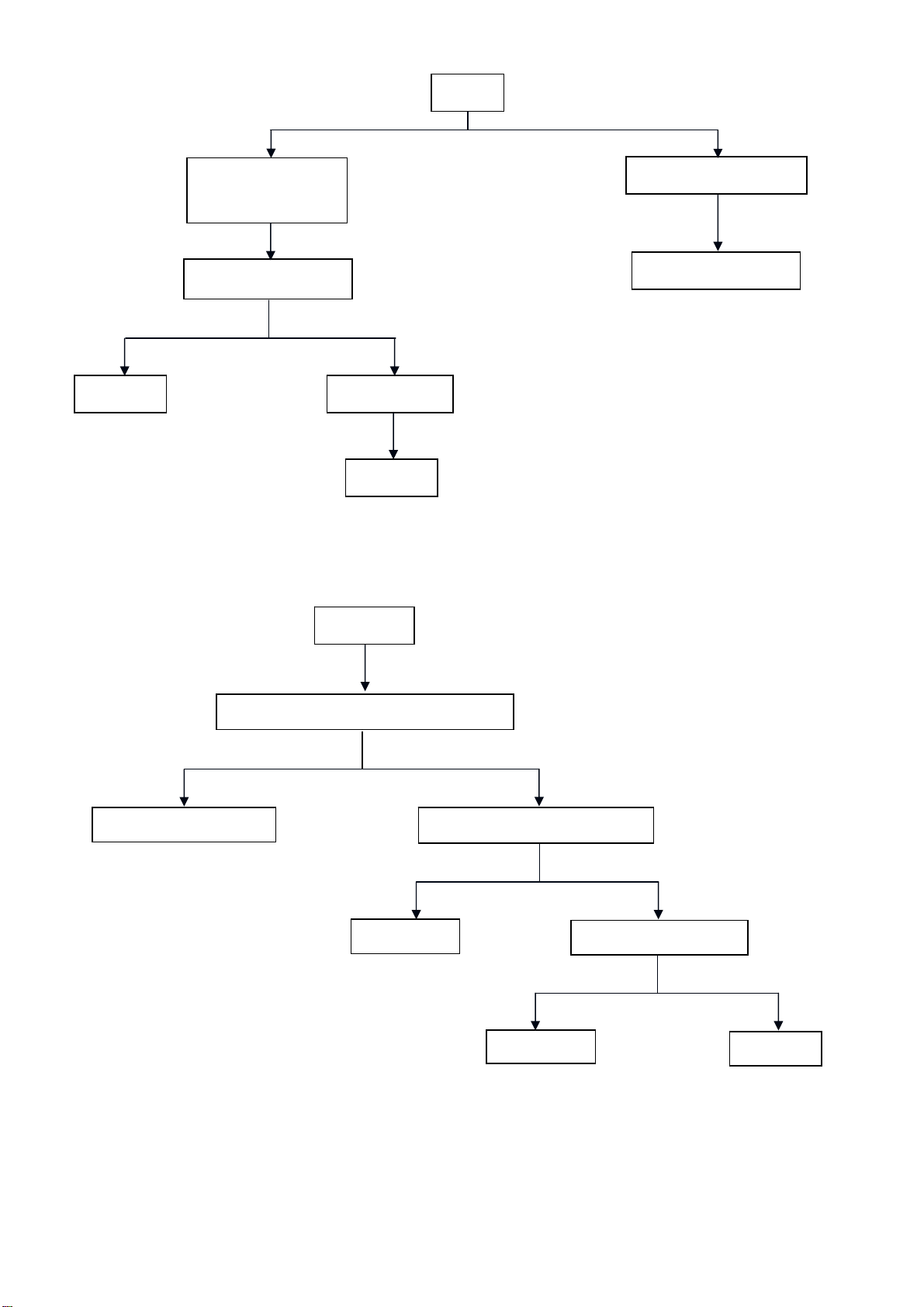

7. 故障处理流程 ------------------------------------------------------------------------------------------------------- 44

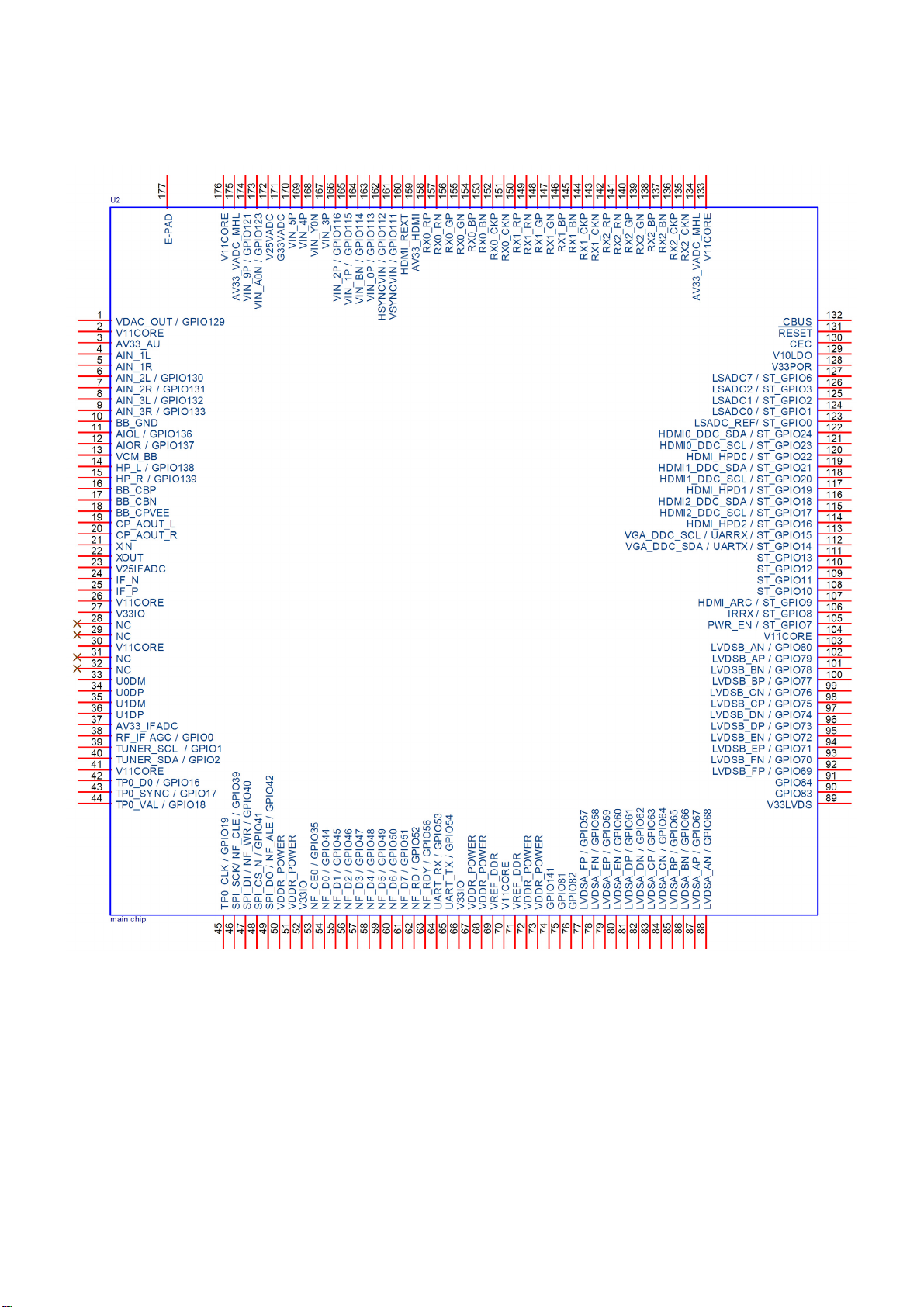

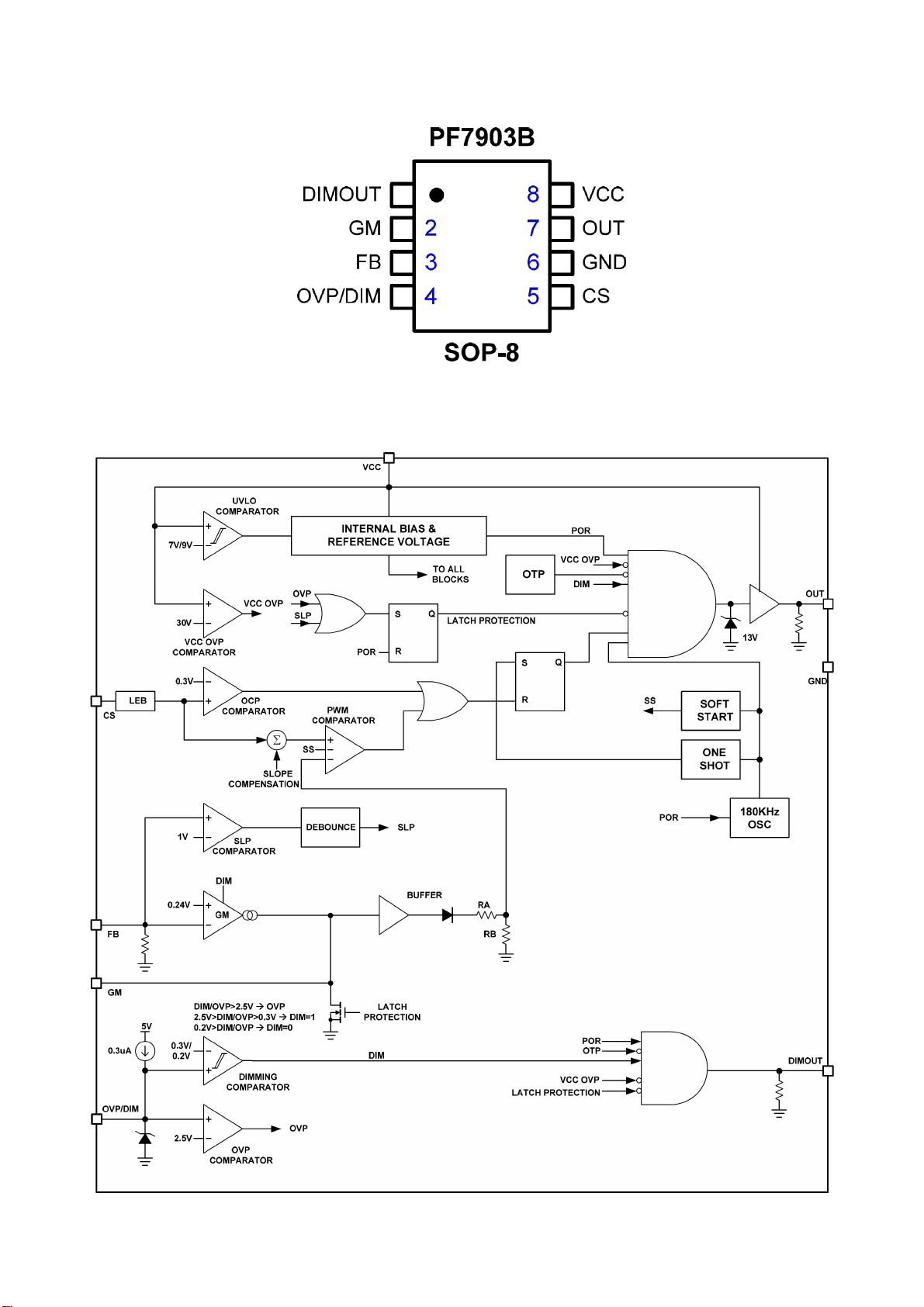

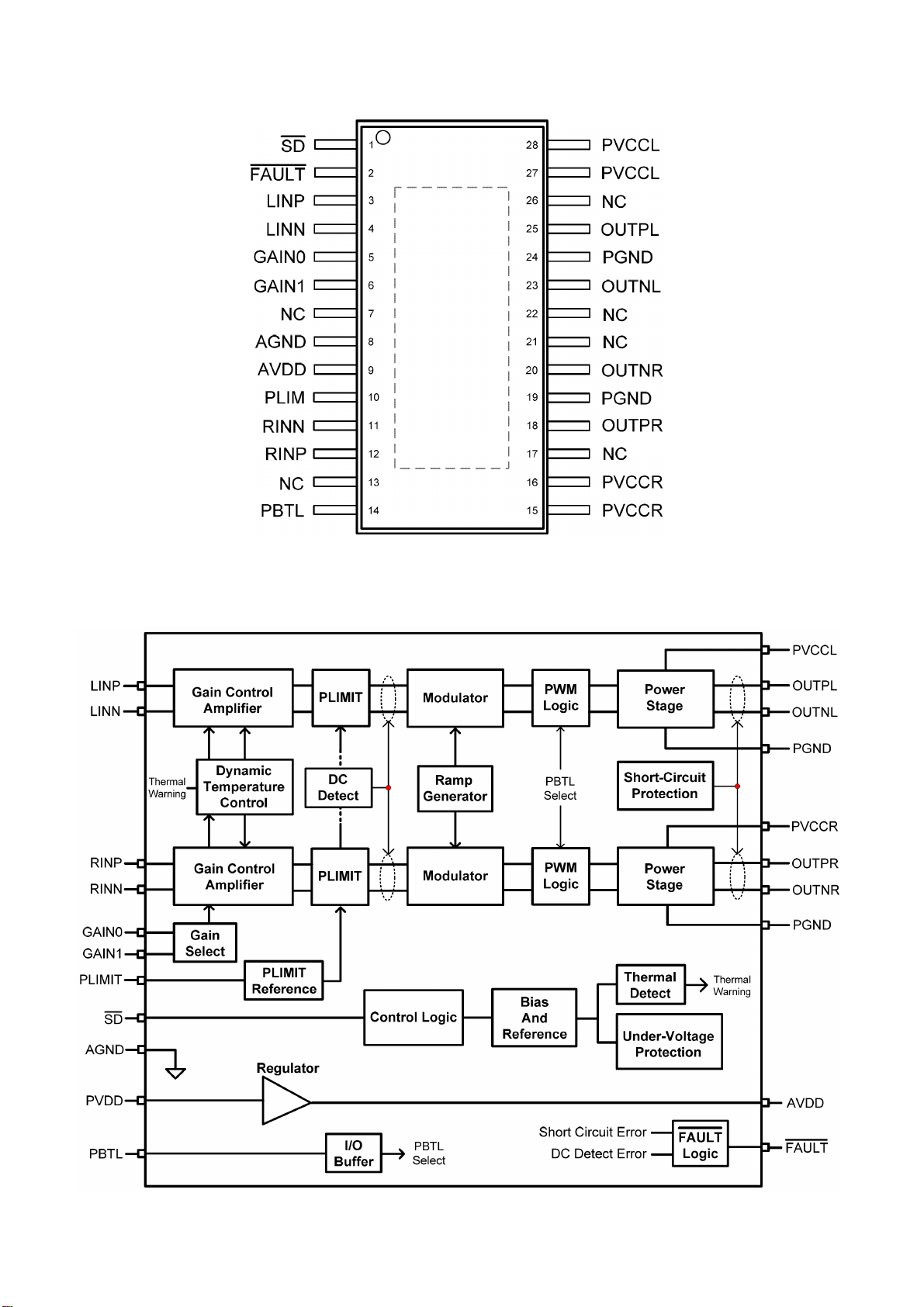

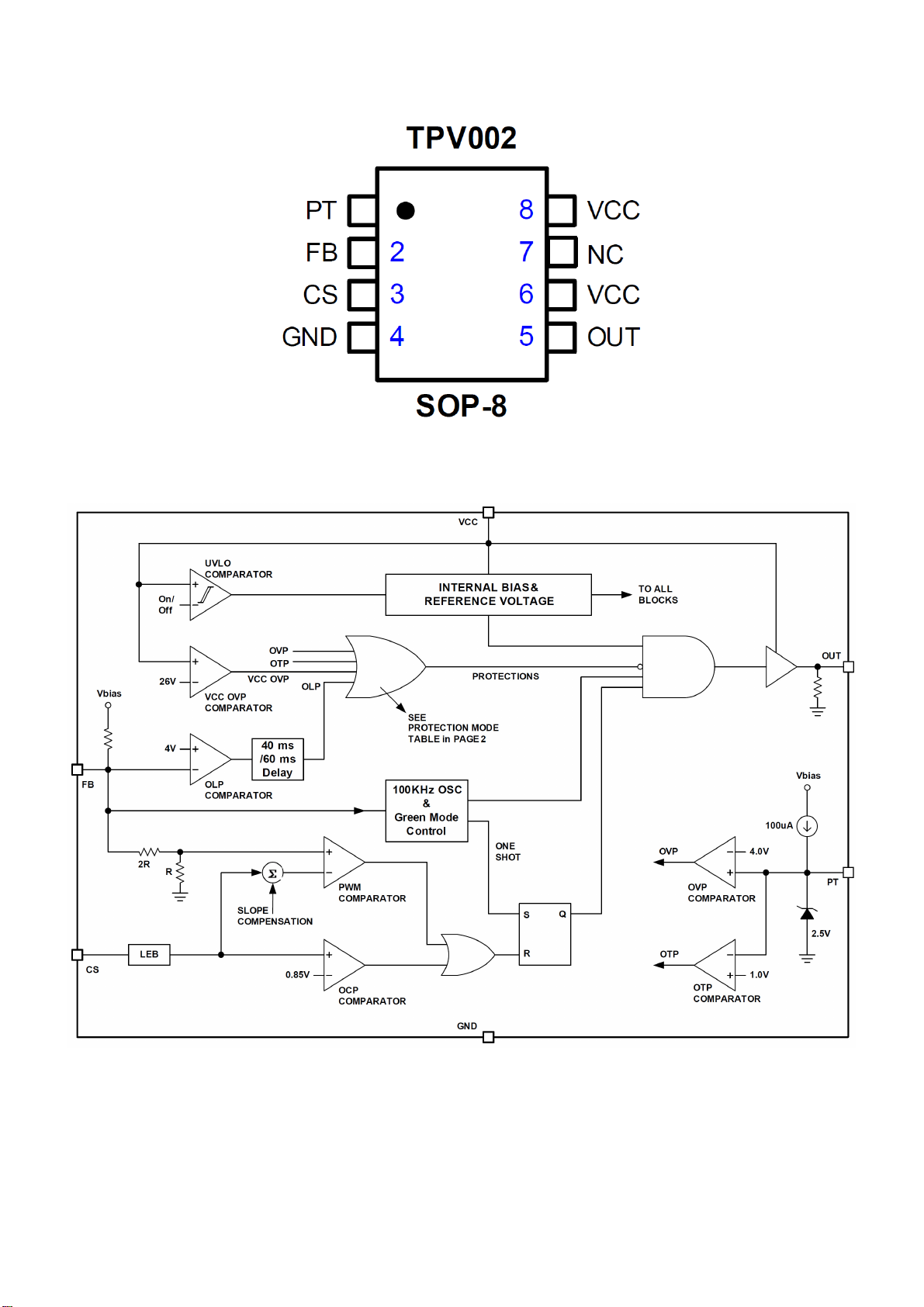

8. 主要 IC 管脚及内部框图 ------------------------------------------------------------------------------------------ 50
9. BOM ------------------------------------------------------------------------------------------------------------------- 54
3
Page 4
1. 技术规格
1.1 一般规格
设计和规格若有变更，恕不另行通知。
产品规格
40PFL1643/T3
• 不带电视支架
• 尺寸(宽x高x深): 911.3 x 533.5 x 94.4 (mm)
• 重量: 6.58 kg
• 带电视支架
• 尺寸(宽x高x深): 911.3 x 558.3 x 223.4 (mm)
• 重量: 7.26 kg
42PFL1643/T3
• 不带电视支架
• 尺寸(宽x高x深): 968 x 566 x 84 (mm)
• 重量: 7.3 kg
• 带电视支架
• 尺寸(宽x高x深): 968 x 600 x 224 (mm)
• 重量: 7.9 kg
多媒体
• 支持的存储设备: USB（仅支持FAT或FAT32 USB
存储设备。）
• 支持的多媒体文件格式:
• 图像：JPEG、BMP、PNG
• 音频：MP3
• 视频：MPEG 2/MPEG 4, H.264
声音功率
• 40PFL1643/T3: 8W x 2
• 42PFL1643/T3: 8W x 2
固有分辨率
• 40PFL1643/T3: 1920 x 1080
• 42PFL1643/T3: 1920 x 1080
调谐器 / 接收 / 传输
• 天线输入: 75ohm 同轴 (IEC75)
电源
• 主电源: 220V~, 50/60Hz
• 待机能耗: ≤ 0.5 W
• 环境温度：5 到 45 摄氏度
• 功耗
支持的电视机安装托架
要安装电视机，请购买飞利浦电视机安装托架。
1.请先将托架锁于电视机背后。
2.为避免损坏电缆和插口，请确保将锁好托架的电视
机背面(含音箱凸包处)与墙面间至少保留 2.2 英寸或
5.5 厘米的间隙。
:
• 40PFL1643/T3: 65W
• 42PFL1643/T3: 72W
警告
• 请按照随电视机安装托架一起提供的所有说明操
作。TPV Display
Technology(Xiamen)Co.,Ltd.对由于电视机安装
不当而造成的事故、人身伤害或损失不负任何责
任。
电视屏幕
尺寸(英寸)
40 400 x 200
42 400 x 200
需要的点距
(mm)
需要的安装螺钉
4 x M6
(建议锁入深度16mm,
最深20 mm)
4 x M6
(建议锁入深度16mm,
最深20 mm)
• 电视系统: PAL D/K , DTMB
• 视频播放: NTSC, SECAM, PAL
• 调谐器波段: UHF, VHF
遥控器
• 类型: HOF-44K-GJ12647z (中国机型)
• 电池: 2 x AAA (LR03 类型)
4
Page 5
中国等级能效
根据中国大陆《平板电视能效限定值及能效等级》，
本液晶电视符合以下要求：
型号
能效指数
（EEI
LCD
)
被动待机功率
（W)
40PFL1643/T3 42PFL1643/T3
2.0 2.0
≤0.50 ≤0.50
能源效率等级 2级 2级
能效标准
GB 24850-2013 GB 24850-2013
5
Page 6
1.2 预设显示模式
产品信息可能会随时变更，恕不另行通知。有关详细
产品信息，请转到 www.philips.com/support
计算机格式
• 分辨率 - 刷新率:
• 640 x 480 - 60Hz
• 800 x 600 - 60Hz
• 1024 x 768 - 60Hz
• 1360 x 768 - 60Hz
• 1920 x 1080 - 60Hz
视频格式
• 分辨率 - 刷新率:
• 480i - 60Hz
• 480p - 60Hz
• 576i - 50Hz
• 576p - 50Hz
• 720p - 50Hz, 60Hz
• 1080i - 50Hz, 60Hz
• 1080p - 24Hz, 50Hz, 60Hz
6
Page 7
2. 操作说明

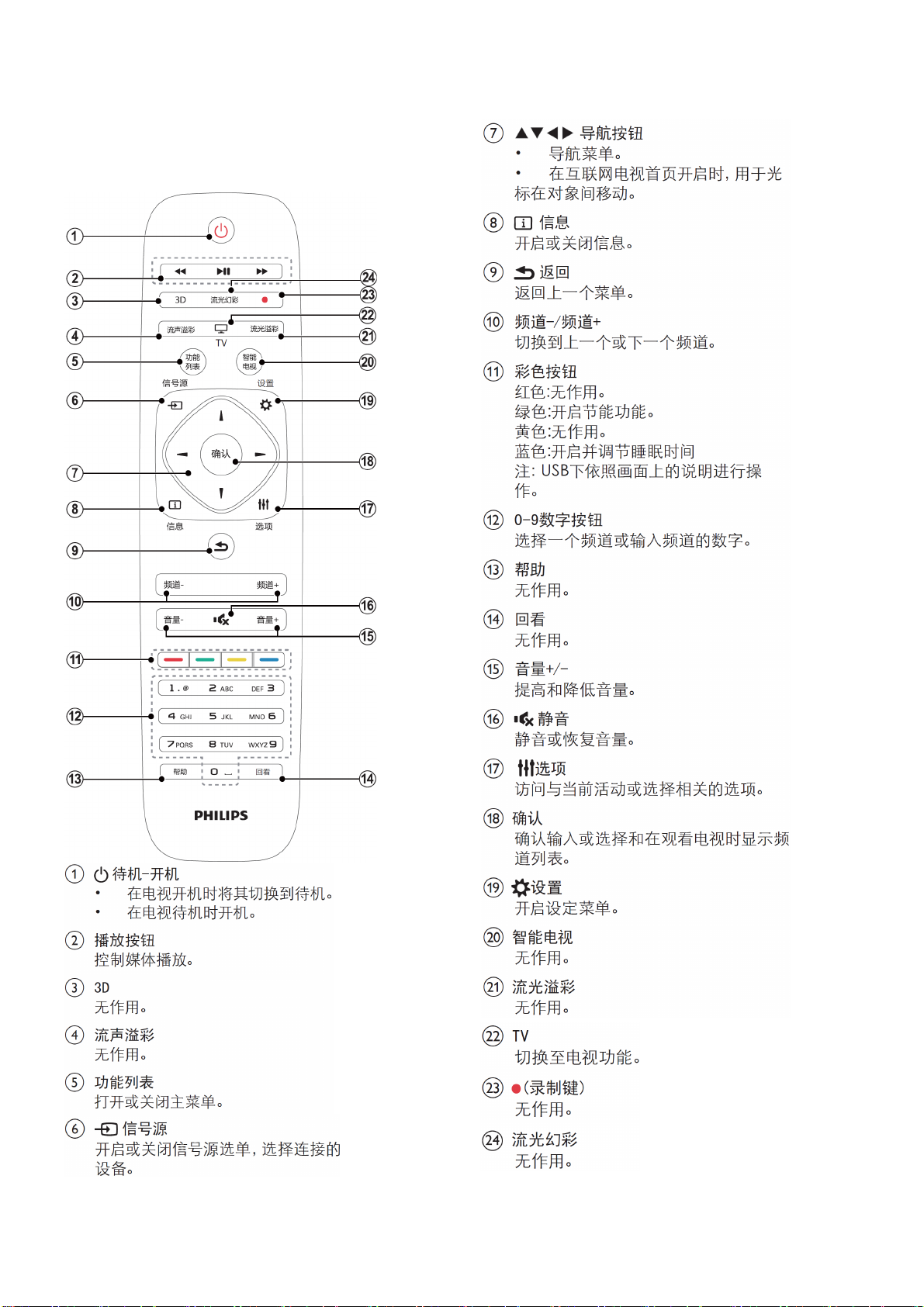

2.1 遥控器
7
Page 8

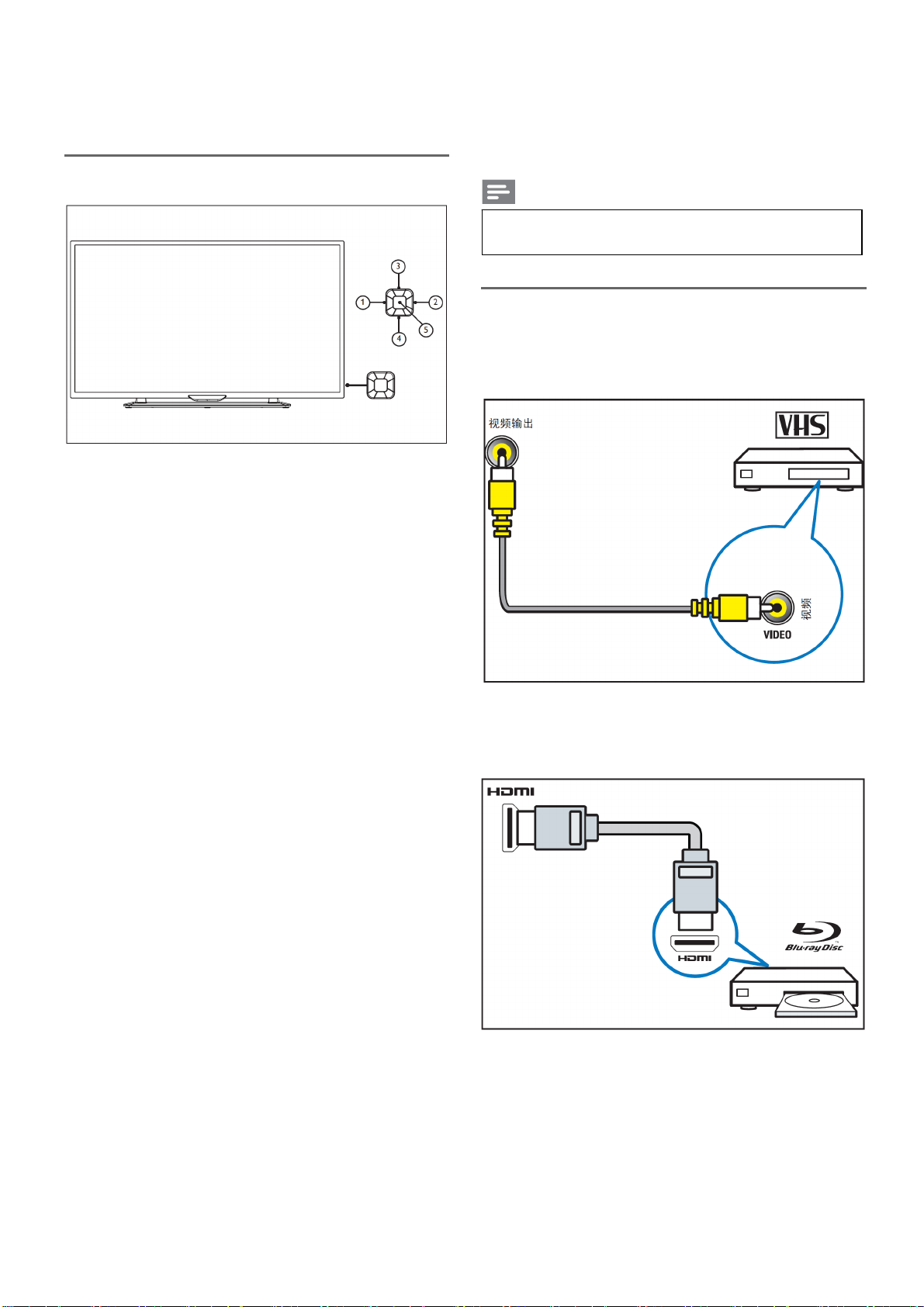

2.2 控制面板
控制面板
①音量 -: 无键盘菜单时，是降低音量功能；当键盘菜
单出来时，左右移动相应的选项。
②音量 +: 无键盘菜单时，是提高音量功能；当键盘
菜单出来时，左右移动相应的选项。
2.3 背面和侧面信源接口
本节介绍如何连接带不同接口的设备。
注
• 您可以使用不同类型的接口将设备连接到电视。
底部接口
① 视频输出
VCR 等模拟设备中的复合视频输出。
③频道+: 无键盘菜单时，是切换到下一个频道功能；
当键盘菜单出来时，上下移动相应的选项。
④频道-: 无键盘菜单时，是切换到上一个频道功能；
当键盘菜单出来时，上下移动相应的选项。
⑤菜单: 在待机时，菜单键作为电源键使用，按此键
开机。
在开机后，菜单键作为打开键盘菜单功能。在键盘
菜单打开时，菜单键作为确认键。
注：USB下菜单键无作用。
② HDMI
Blu-ray播放机等高清数字设备中的数字音频和视
频输入。
8
Page 9

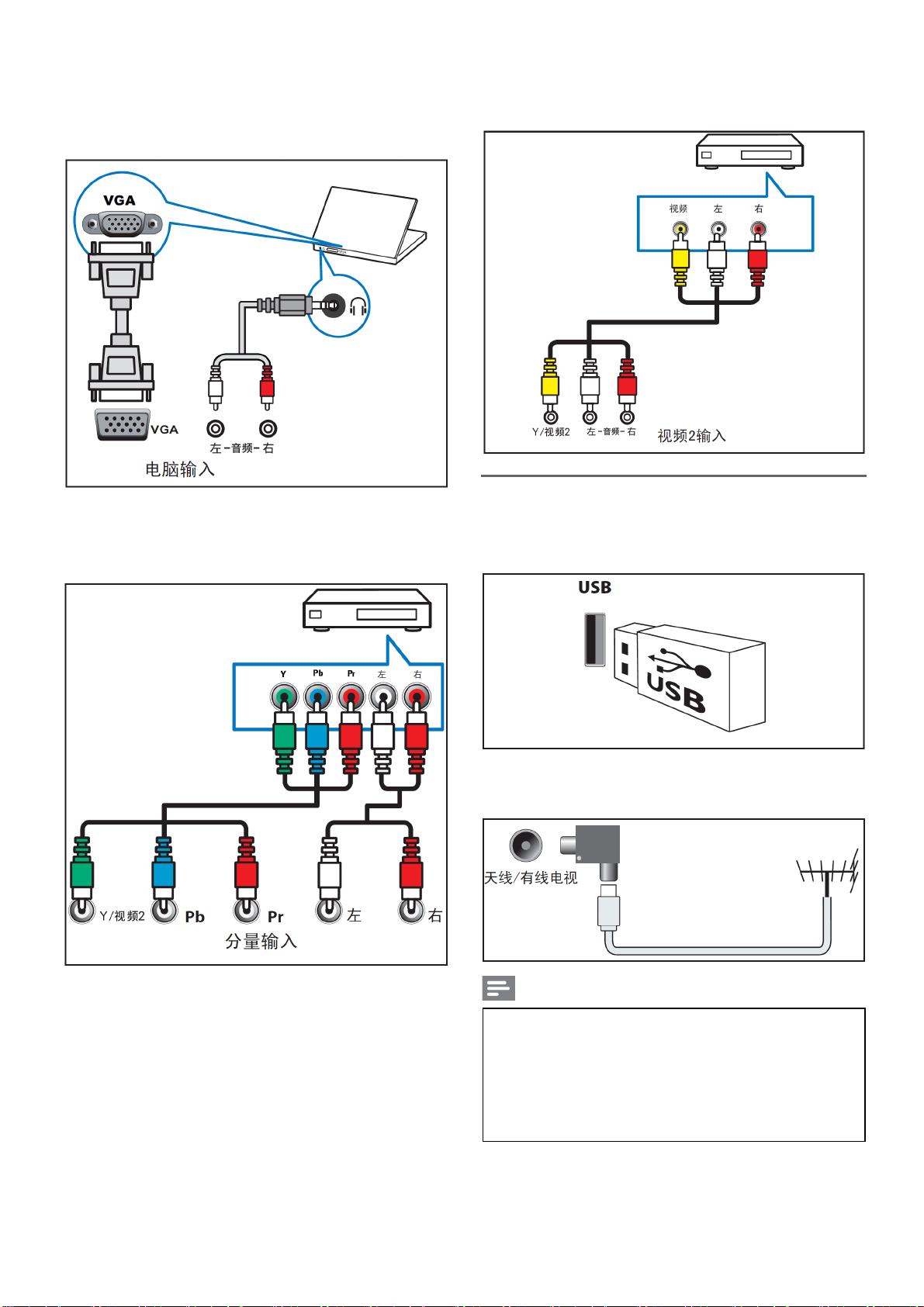

③计算机中的音频和视频输入
④分量输入(Y/视频2 Pb Pr 音频左/右输入)
DVD播放机或游戏机等模拟或数字设备中的模拟
音频视频输入。
侧面接口
①USB
USB 存储设备中的数据输入。
⑤视频2输入(Y/视频2 音频左/右)
DVD播放机或游戏机等模拟或数字设备中的模拟
音频视频输入。
②天线/有线电视
天线、有线或卫星的信号输入。
注
• 我们随机附送天线隔离器,请在安装电视的同时
一并安装上天线隔离器(安装方式如上图示)。
• 请用户在使用前务必确认天线隔离器是否有安
装, 若为直接接入,电视机的有线网络天线必须
与保护接地隔离,否则可能会引起着火等危险。
9
Page 10

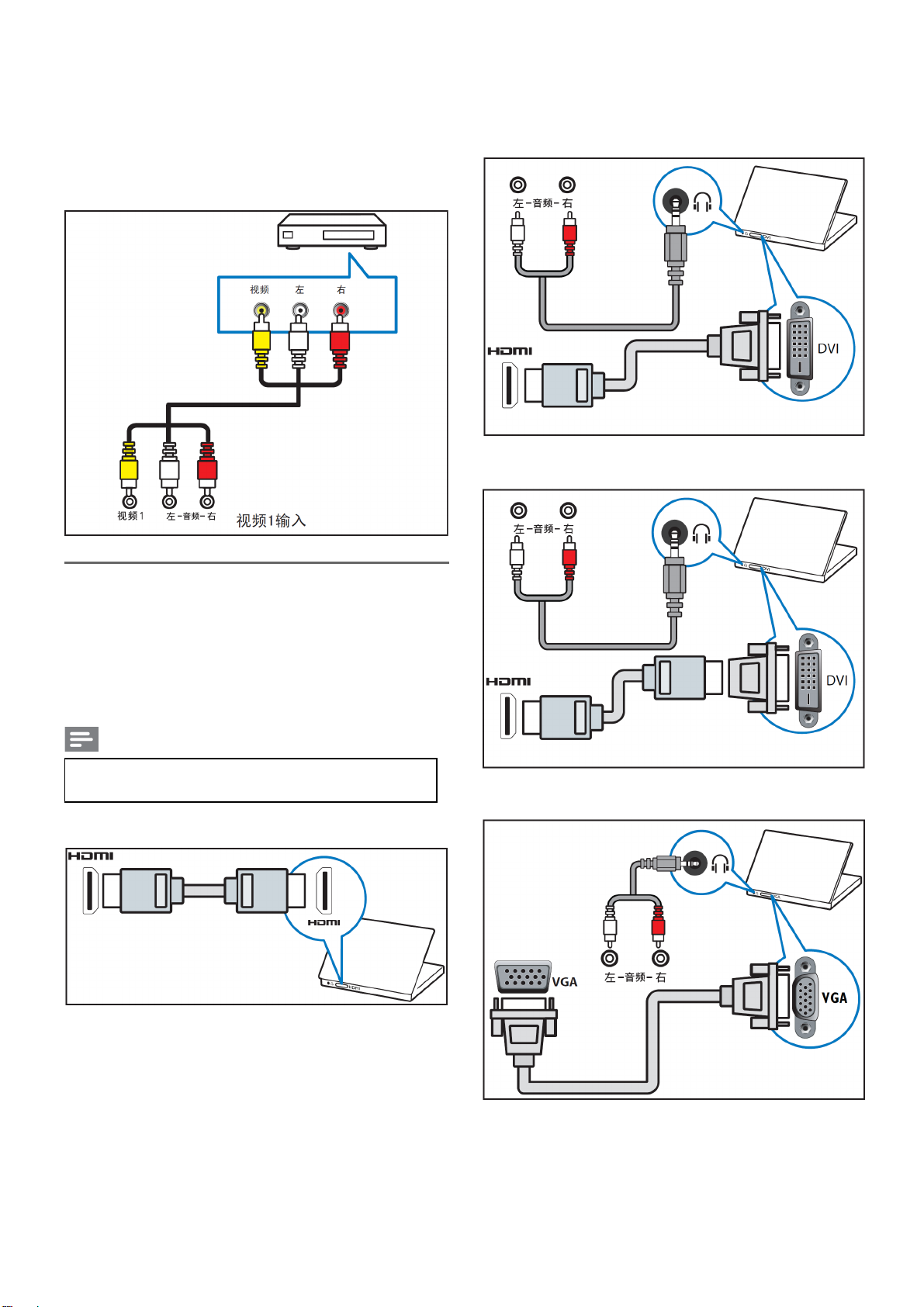

③视频1输入(视频1/音频 左/右)
DVD 播放机或游戏机等模拟或数字设备中的模拟
音频视频输入。
• DVI-HDMI 线
• HDMI 线和 HDMI-DVI 适配器
连接到计算机
将计算机连接到电视之前
• 将计算机上的屏幕刷新率设置为60Hz。
• 在计算机上选择一个支持的屏幕分辨率。
通过以下一种接口连接计算机：
注
• 通过DVI或VGA连接需要额外一条音频线。
• HDMI 线
• VGA 线
10
Page 11
使用 Philips EasyLink
充分利用您的 Philips EasyLink HDMI-CEC 兼容设
备可增强控制功能而达到最大效益。透过 HDMI 接口
连接的 HDMI-CEC 兼容设备可以由电视遥控器进行
控制。
要启用 Philips EasyLink，您需要:
• 透过HDMI接口连接两个以上的 HDMI-CEC兼容设
备
• 确认每个HDMI-CEC兼容设备都正常运作
• 切换到 EasyLink
注
• EasyLink 兼容设备必须已经打开并被选作信号
源。 Philips 不保证100%与所有 HDMI CEC
设备实现互操作性。
打开或关闭 EasyLink
启用 HDMI-CEC 兼容设备后，电视会自动打开并切换
到正确的信号源。
注
• 如果您不打算使用 Philips EasyLink，请不要启
用它。
1 按设置。
2 选择[EasyLink]。
3 选择[关]或是[开]，然后按确认。
使用快捷播放
1 启用 EasyLink 后，在设备上按下播放。
电视会自动切换到正确的信号源。
使用快捷待机
1 按遥控器上的
电视及所有连接的 HDMI 设备将会切换到
待机。
(待机-开机)。
11
Page 12

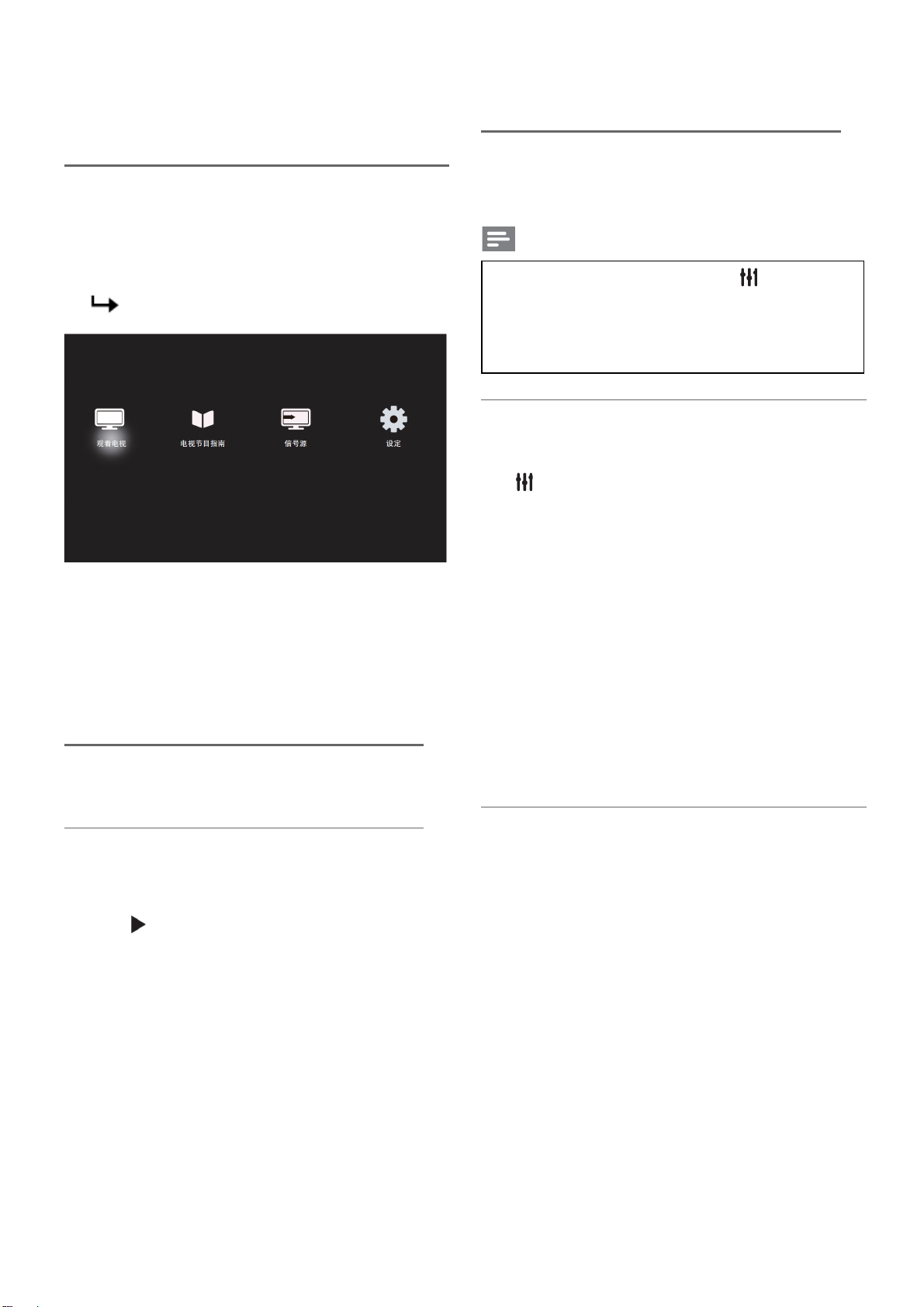

2.4 菜单操作
访问电视机菜单
菜单可帮助您设定频道，更改画面和声音设置以及访
问其它功能。
更改画面和声音设置
更改画面和声音设置以适合您的喜好。您可以应用预
定义的设置，或手动更改设置。
注
1 按功能列表。
菜单开启。
2 选择下列选项后，请按确认:
• [观看电视]: 当其他讯号源被选取时，选择此项以切
换回电视频道。
• [电视节目指南]:访问电视节目指南。
• [信号源]: 进入信号源选择菜单。
• [设定]: 更改画面、声音及其他设定。
变更语言
您可选择变更菜单的语言。
变更菜单语言
1 按功能列表。
2 选择 [设定] > [电视设置] > [首选项] > [菜单语言]，
然后按
3 选取您想要的语言后按确认。
。
• 观看电视或使用外部设备时，按 选项进入[图
像和声音]选择 [灵智画面]、[灵智声音] 、[画面
格式]或 [画面移动]，以快速访问画面和声音设
置。
使用灵智画面
使用灵智画面应用预定义的画面设置。
1 按
后按确认。
2 选择下列其中一项设定后按确认。
• [个人设定]: 使用快速设定画面的设定。
• [鲜艳]: 应用多彩动态设置，适用于白天观赏时使用。
• [自然]: 应用自然画面质量。
• [电影]: 应用观看电影设置。
• [游戏]: 应用游戏设置。
• [节能]: 应用低能耗设置。
• [标准]: 调整画面设置以适应大多数视频环境和类
• [照片]: 适用于观赏照片。
• [自定义]: 自定并储存您的个人设定。
手动调整画面设置
1 按功能列表。
2 选择[设定] > [电视设置]，然后按确认。
3 选择[画面]后，选择下列其中一个设定后按确认。
• [灵智画面]: 选取预定义的设定。
• [重置]: 将设定重设到最初的预设值。
• [背光]: 调整背光强度差异。
• [亮度]:调整较暗区域的强度和精细度。
• [对比度]: 调整对比度，增加亮部与暗部间的强度差
• [色彩]: 调整颜色饱和度。
• [清晰度]: 调整图像的清晰度。
• [降噪]:过滤和降低图像中的噪点。
• [色温]: 调整画面色彩平衡。
选项进入[图像和声音]，选择 [灵智画面]，然
型。
异。
12
Page 13
• [逐点高清]: 微调每个像素以匹配周围像素。这会产
生完美的高清图像。
• [高级清晰度]: 启用超高画面清晰度。
• [动态对比度]: 随图像变化增强对比度。
• [动态背光]: 根据画面内容动态调整电视背光的亮
度。
• [色彩增强]: 使色彩更鲜艳更丰富。
• [伽马]: 使色彩更鲜艳更丰富。
• [HDMI模式]: 在画面异常或信号源格式不确定的情
况下，通过HDMI 模式选项进行手动设定有时可以获
得更佳的显示效果。
• 只有HDMI输入信号为480P/576P/720P/1080P
时才会有此选项。
• 连接DVD时请选择视频，连接电脑时请选择电脑。
• 因信号源设备差异，无法确保100%的兼容有效性
• [画面格式]: 更改画面格式。
• [屏幕边缘修整]: 调整观看的画面大小。(当设置在最
小值时，你可能会看见画面边缘会出现杂讯及不平
整。)
• [画面移动]: 调整各个画面格式的画面位置。
更改画面格式
1 按功能列表。
2 选择 [设定] > [电视设置] > [画面] > [画面格式]，然
后按

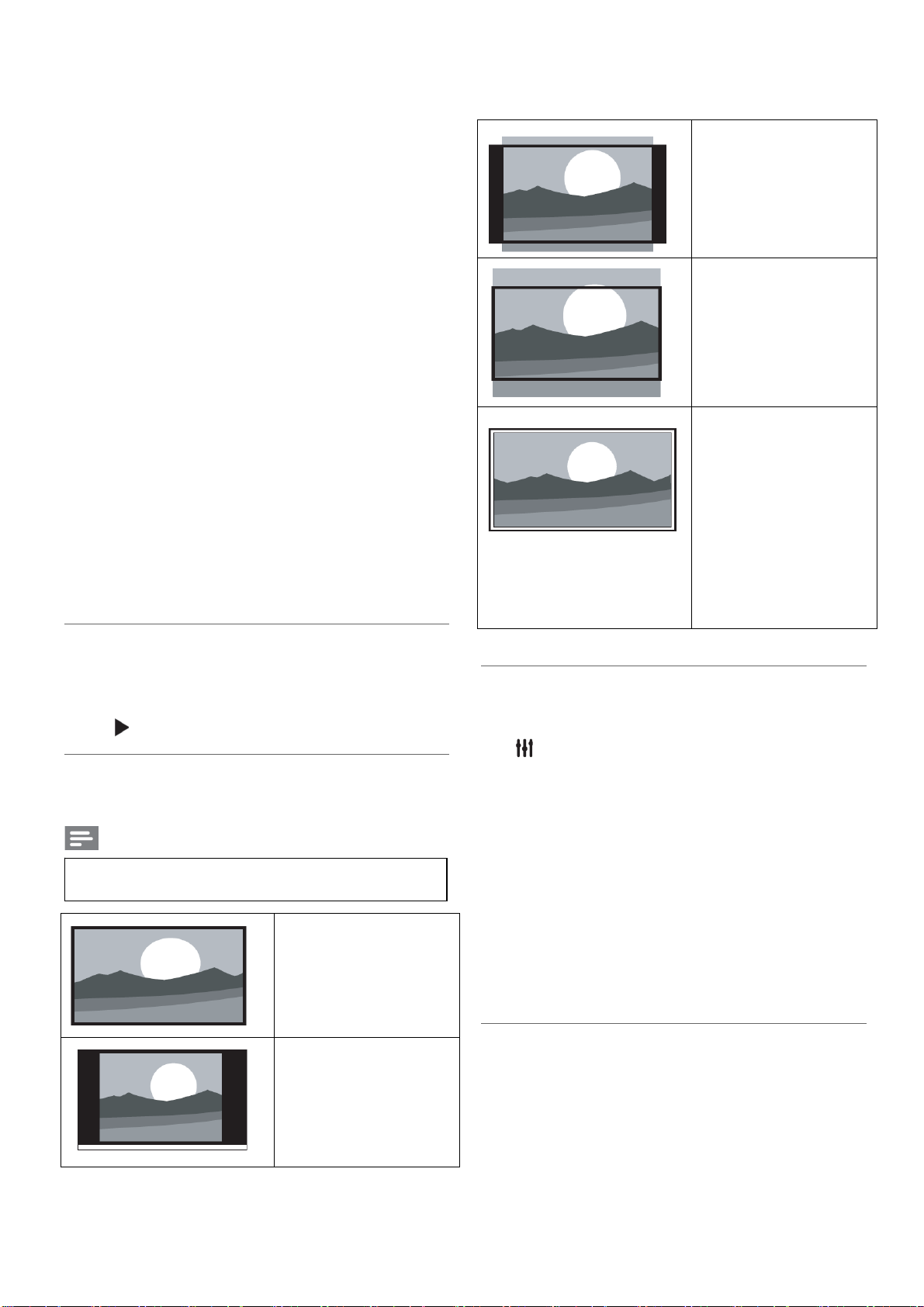

画面格式摘要
可以配置以下画面设置。
• 根据画面源的格式,一些画面设置不可用。
。
注
[16:9]：将经典的标准格
式比例调整为宽屏。
[4:3]：显示经典的标准
格式。
[缩放1]：水平延展的宽
屏图像显示。使用此模
式图像的左右两边会被
部分切除，但不适用于
VGA信号源。
[缩放2]：将标准格式比
例调整为宽屏，但不适
用于VGA信号源。
[点对点]：
根据输入信号自动调整
画面显示，达到最佳清
晰度。由于电视台的播
放系统，画面可能会有
轻微变形。将你的电脑
分辨率设定在宽屏幕模
式以取得最佳显示效
使用灵智声音
使用灵智声音应用预定义的声音设置。
1 按
2 选择下列其中一个设定后按确认。
• [个人设定]: 使用在声音选项中所设的自订声音设
• [标准]: 适用于大多数的环境与类型的声音设置。
• [新闻]: 适用于语音(如新闻）的声音设置。
• [电影]: 适用于电影的声音设置。
• [游戏]: 适用于游戏的声音设置。
• [戏剧]: 适用于戏剧节目的声音设置。
• [体育]: 适用于运动型节目的声音设置。
手动调整声音设置
1 按功能列表。
选项进入[图像和声音]，选择[灵智声音]，然后
按确认。
置。
果。
2 选择 [设定] > [电视设置]，然后按确认。
3 选择[声音]后，选择下列其中一个设定后按确认。
• [灵智声音]: 访问预定义的灵智声音设置。
13
Page 14
• [重置]: 回复到最初的预设值。
• [晶晰声效]: 增进声音的清晰度。
• [低音]: 调整低音。
• [高音]: 调整高音。
• [虚拟环绕]: 开启环绕声音。
• [自动音量调节]: 切换频道时，自动减小突然性的音
量变化。
• [平衡]: 调整左右扬声器的平衡。
• [数值输出]: 选择通过数位音频输出接口的音频类
型。
• [PCM]: 将非PCM的音频类型转换为PCM音频格
式。
• [RAW]: 输出音频到家庭影院装置。
使用选项菜单
访问与当前活动或选择相关的选项。
1 观看电视时，按
选项目录显示。
2 选择下列其中一个项目后按确认:
• [图像和声音]:进入图像和声音设置。
• [字幕]:设置DTV频道字幕。（在DTV 频道可调整字
幕时显示）
• [显示遥控器]:开启EasyLink遥控器菜单。（HDMI开
启EasyLink遥控器时显示）
• [状态]:显示当前观看节目的状态。
• [音轨]:设置DTV频道音轨。（在DTV 频道可调整音
轨时显示）
选项。
注
• 在您将频道加到喜爱列表之前，喜爱频道列表是
空的。
查看所有频道
在您将频道加到喜爱列表之前，喜爱频道列表是空的。
1 在观看电视时，按 确认。
2 按
• 在您查看频道列表时，所有喜爱频道会标有一个
星号。
将频道从喜爱列表中增加或移除
1 在观看电视时，按确认。
2 按
3 按
4 选取 [标记为喜好频道] 或 [取消标记为喜好频道]，
然后按确认。
自动将电视切换到(睡眠时间)
频道列表出现。
选项，选取 [选择列表] > [全部]， 然后按确认。
所有频道会显示在频道列表中。
注
频道列表出现。
选项，选取 [选择列表] > [全部]， 然后按确认。
所有频道会显示在频道列表中。
选择频道，然后按 选项。
该频道被增加到喜爱列表或从喜爱列表中移除。
提示
• 按遥控器上的 选项进入选单。
创建和使用喜爱频道列表
您可以创建所喜爱电视频道的列表，以使您可以轻松
找到这些频道。
观看喜爱列表中的频道
1 在观看电视时，按确认。
频道列表出现。
2 按
选项，选取 [选择列表] > [喜好频道]，然后按
确认。
只有喜爱列表中的频道会出现在频道列表中。
睡眠时间可以在预定义的时间过后，将电视切换到待
机。
14
提示
• 您可以提前关闭电视，也可以在倒计时期间重新
设置睡眠时间。
1 按功能列表。
2 选择 [设定] > [电视设置] > [首选项] > [睡眠时间]。
睡眠时间显示。
3 从0到180分钟之间选择一个预定时间。
睡眠时间以五分钟为单位做设定。若定时器被
设定为0，睡眠时间将被关闭。
4 按确认开启时间定时器。
当预定时间到时，电视将会切换成待机模式。
Page 15
使用电视机锁定
通过锁定电视控制，您可以防止儿童观看某些节目或
频道。
设置或更改代码
1 按功能列表。
2 选择[设定] > [频道设置] > [童锁] > [频道锁定]/[密码
设置]。
3 用遥控器上的数字键输入你的密码。
依照荧幕上的指示设置或是更改你的代码。
提示
• 如果您忘记代码，请输入‘3448’覆盖现有密码。
锁定或解锁一个或多个频道
1 按功能列表。
2 选择[设定] > [频道设置] > [童锁] > [ 频道锁定] ，
然后输入你的密码。
频道列表显示。
3 选择要锁定或解除锁定的频道后，按确认。
当你第一次要观看被锁定的频道时，你将会被
要求输入PIN码。
4 锁定频道功能会立即生效。
从USB存储设备中查看照片和播放音乐及影片
USB支持的视频格式:
• 支持的存储设备: USB（仅支持FAT或FAT 32 USB
存储设备。）
• 支持的多媒体文件格式:
• 图像：JPEG、BMP、PNG
• 音频：MP3
• 视频：MPEG 2/MPEG 4, H.264
注意
• 对于不支持USB存储设备，Philips不承担任何责
任，同时，对于该设备中的数据损坏或丢失也概
不负责。
从连接的USB储存设备中观看照片与播放音乐及影片
1 打开电视。
2 连接USB储存设备到电视侧面的USB插槽。
3 按信号源。
4 选择 [USB]，然后按确认。
浏览页开启。
观看照片
1 在浏览页中选取[文件夹]，然后按确认。
2 选取一张照片后按确认。
• 该照片将会被放大至全荧幕。
开始/ 暂
停播放幻
灯片
频道-/
频道+
观看上一张/下
一张照片
返回至浏
览页
更改播放幻灯片的设定
1 在播放幻灯片时，按
显示幻灯片的选项目录，依照荧幕上的指示浏
览照片。
15
请见选项说明
选项。
Page 16

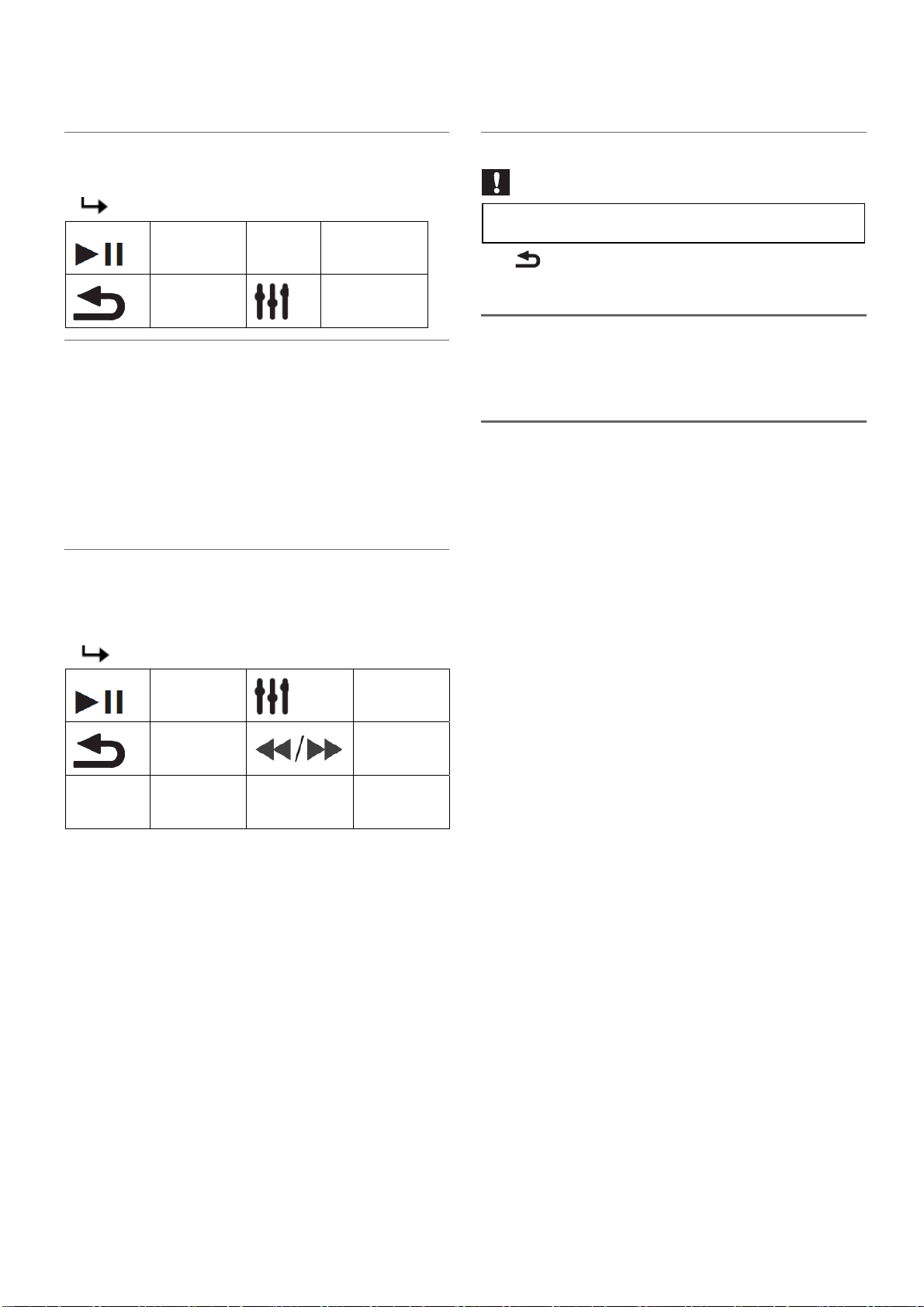

聆听音乐
移除USB储存裝置
1 在浏览页中选取[文件夹]，然后按确认播放。
依照荧幕上的指示更改播放音乐的设定。
开始/ 暂停
播放音乐
返回至浏
览页
观看幻灯片时播放音乐
你可在观看幻灯片的同时播放背景音乐。
1 选择一个音乐专辑。
2 按确认。
3 按返回回到浏览页主画面。
4 选择一个相簿。
5 按确认播放幻灯片。
观看影片
1 在浏览页中选取[文件夹]。
2 按确认播放影片。
依照荧幕上的指示更改播放影片的设定。
开始/ 暂停
播放影片
返回至浏
览页
频道-/
频道+
上一个/ 下
一个影片
频道-/
频道+
上一首/ 下
一首曲目
请见选项说
明
请见选项
说明
快进/快退
注意
• 请依照下列步骤移除以预防损坏USB储存装置。
1 按
2 等候约五秒钟后再移除USB储存装置。
更新电视软件
Philips 不断努力改进其产品，我们建议您在推出更新
时对您的电视软件进行更新。
返回离开浏览页主画面。
更改电视的偏好设定
1 按功能列表。
2 选择[设定] > [电视设置] > [首选项]。
3 选择下列其中一个项目后确认。
• [菜单语言]: 选择菜单显示的语言。
• [睡眠时间]: 在设定的时间后让电视进入休眠。
• [自动关机]: 为了节省能源，无信号状态下，当电视
机在一段时间下没有使用,电视将被自动关机。
• [EasyLink]:开启或关闭EasyLink。
• [电视位置]: 选择你的电视安装方式。
• [电脑]: 在电脑模式下，自动调整画面设置。
• [出厂设置]: 将图像声音和其他设定恢复初始值。
• [重新设定电视机]:将所有设定重置，已安装的频道会
被清除。
16
Page 17
设定频道
第一次设置电视时，会提示您选择一个菜单语言和安
装电视频道。本章介绍如何重新安装和微调频道。
自动搜索频道
安装数字频道
1 按功能列表。
2 选择[设定] > [频道设置] > [频道设置] > [数字电
视] > [搜索]，按确认。
1 按功能列表。
2 选择[设定] > [自动搜台]，按确认。
3 按确认开始自动搜索频道。
手动设定频道
步骤1 选择您的系统
注
• 如果您的系统设定是正确的，您可以略过这个步
骤。
1 按功能列表。
2 选择[设定] > [频道设置] > [频道设置] > [模拟电视]。
3 选择你的[彩色制式]及[声音系统]。
步骤2 搜寻并储存新的频道
1 按功能列表。
2 选择[设定] >[频道设置] > [频道设置] > [模拟电视] >
3 当搜索完成，选[完成]离开选单。
步骤3 自动频率微调
[搜索]。可直接输入频道频率。
• 选择[搜索]，按确认，开始搜索。
• 选择[存储为新频道]将搜索到的频道储存。
• 选择[储存为当前频道]将搜索到的频道覆盖现有
的频道号码。
3 按 ▲▼ 调整频道频率或可直接输入频道频率。
4 选择[搜索]，按确认，开始搜索。
重命名频道
您可以重命名频道。在选择频道时，名称会出现。
1 观看电视时，按确认。
频道列表出现。
2 选择要重命名的频道，按
道]。
输入频道名称的画面出现。
3 按确认。
输入文字的动态键盘画面出现。
4 按
后，按确认。
重排频道
安装频道后，可以重排频道显示的顺序。
1 在观看电视时，按确认。
频道列表菜单出现。
2 按
3 选择[重新排序]，然后按确认。
4 选择要重新排序的频道，然后按确认。
5 将需要重新排序的频道移到新位置，然后按确认。
6 按
7 选择[重新排序完成]，然后按确认。
选项。
频道选项菜单出现。
选项。
选取字母键入频道名称后，选择 [完成]
选项后选择 [重命名频
1 按功能列表。
2 选择[设定] > [频道设置] > [频道设置] > [模拟电
视] > [自动频率微调] 。
3 打开或关闭自动频率微调。
17
Page 18
3. 拆卸流程图
40PFL1643/T3

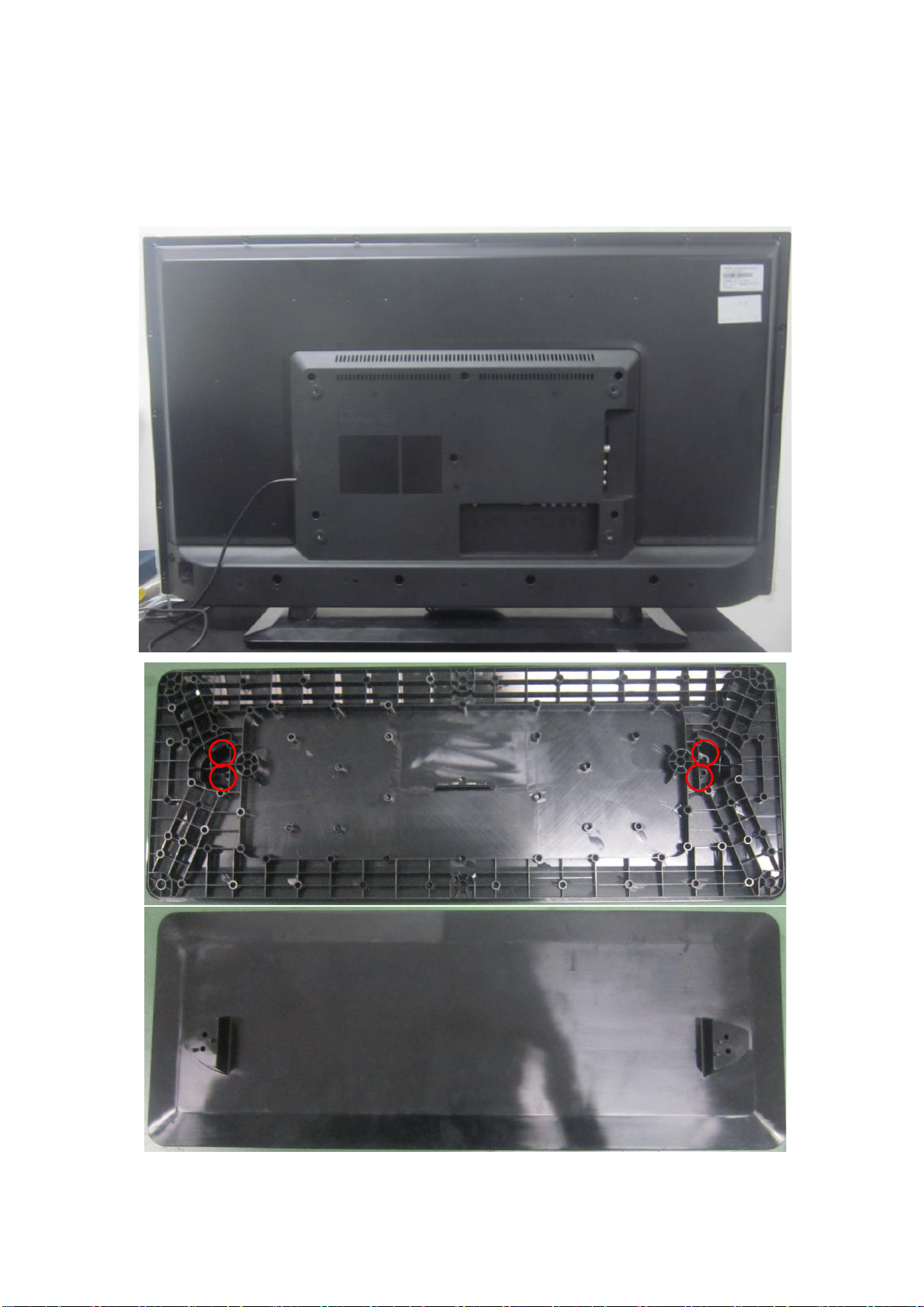

第一步：旋开红色标示的螺丝移除底座。
18
Page 19
第二步：旋开红色标示的螺丝移除后壳。

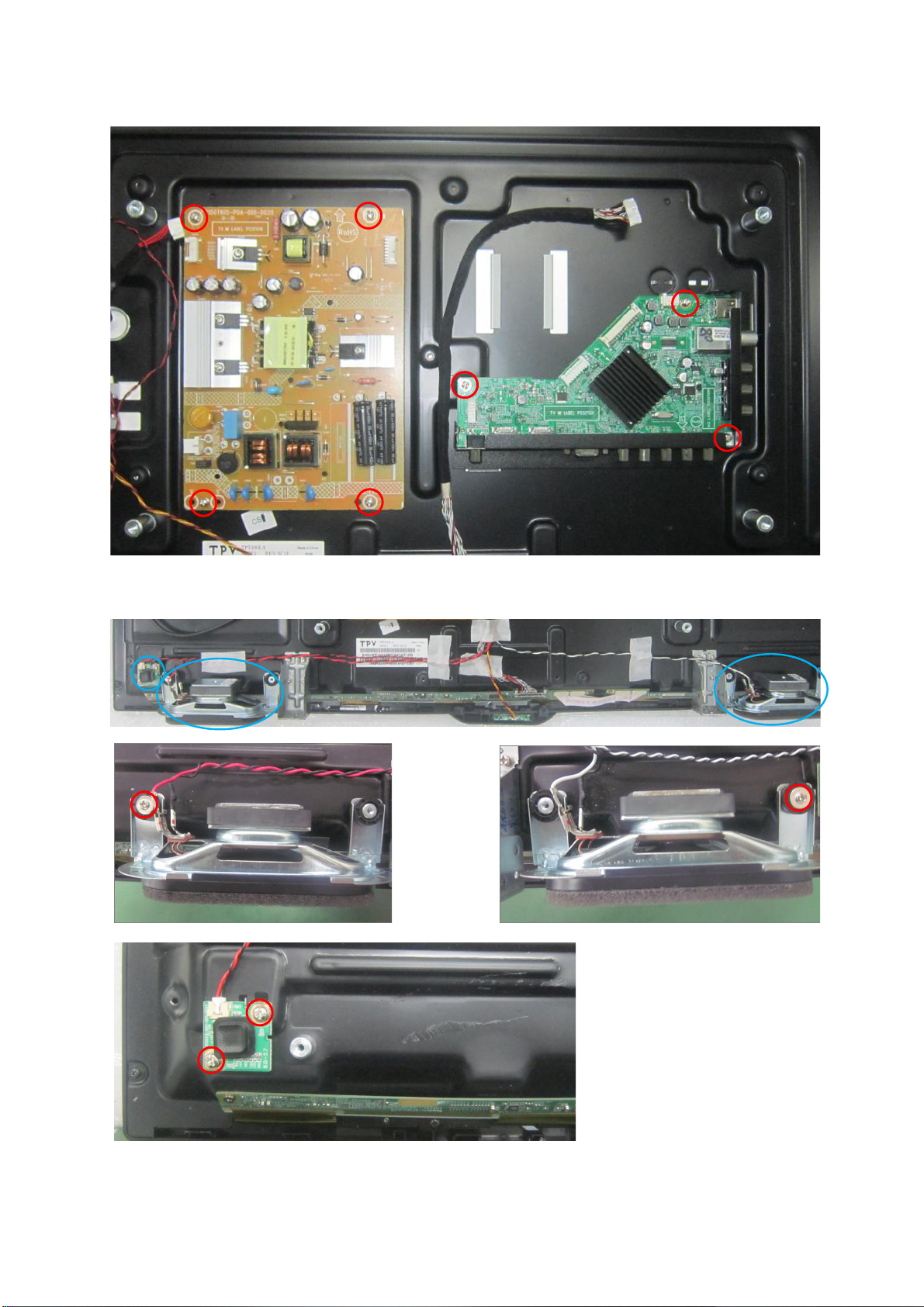

第三步：拔掉黄色标示的 PIN，旋开红色标示的螺丝移除主板、电源板、边铁。
19
Page 20
第四步：旋开红色标示的螺丝移除喇叭、按键。
20
Page 21
第五步：旋开红色标示的螺丝移除支架铁件、DECO、IR 板、LVDS 线。
第六步：Panel。
21
Page 22
42PFL1643/T3
第一步：旋开红色标示的螺丝移除底座。
22
Page 23
第二步：旋开红色标示的螺丝移除后壳。
第三步：拔掉黄色标示的 PIN，旋开红色标示的螺丝移除主板、电源板、边铁。
23
Page 24
第四步：旋开红色标示的螺丝移除喇叭、按键。
24
Page 25
第五步：旋开红色标示的螺丝移除支架铁件、DECO、IR 板、LVDS 线。
第六步：Panel。
25
Page 26
4. 工厂模式调整
ADC 免调整
白平衡调整：
1. 在分量信号模式下，信号产生器选择为 Tim 314、 Pattern 141(80% White);
2. 进入工厂菜单: 按遥控器“菜单+1999+返回”，并将 CA210 探头放于 TV 正中间;
3. 光标移动到 Colortemp，并选择 Cool 色温，光标移动到 Gain（工厂菜单有两个 Gain，应选择 Colortemp
后面的 Gain 选项）并调整其中的 RGB 参数，如下图，使其色温值在 cool 的色温规格内（规格见下表）。
4. 重复步骤 3，进行 Normal 和 Warm 色温调整。
40PFL1643/T3 & 42PFL1643/T3 色温规格：
Color Temp x y
Cool 0.271 + 0. 020 0.274 + 0. 020
Normal 0.285 + 0. 020 0.293 + 0. 020
Warm 0.313 + 0. 020 0.321 + 0. 020
26
Page 27
5. 线路图
5.1 主板
715G6682M0C000004K
+12V_Audio
12V_or_5V
P12V
BL_DIM
PS_ON
DGND
CN701
14
13
BL_ON/OFF
12
11
10
9
8
7
6
5
4
3
2
1
CONN
P12V
C713
100nF 50V
DGND
DGND
DGND
D_5V
+12V_Audio
+12V_Audio
12V_or_5V
P12V
DGND
+12V_Panel
C714
+
NC/100UF 16V
U701
R707
1
13.3K 1%
R702
2
R705
100K 1/16W
36K 1%
DGND
DDR POWER
100nF 50V
C704
R703 100K 1%
FB
EN
GND3IN
SY8104ADC
C708
DGND
BS
LX
12V_or_5V
1 2
22pF 50V
6
5
4
10uF 16V
D5V_STB
FB705
NC/300R 4A
R735 0R05 1/16W
C703
0.1uF 50V
C701
DGND
D702
GS1A
Backlight ON/OFF
BL_EN
H: OFF
L: ON
BL_EN
Backlight Diming
BL_DIM
Vout = 0.6x(1+ 100/13.3)=5.11V
L701
3.3A
12V_or_5V
4.7uH
C728
C727
10UF 10V
100nF 50V
DGND
D3V3
R712
10K 1/16W 5%
R724 100OHM
U704
G1084PT43U
VIN3VOUT
GND/AD J
1
R726 220R 1/10W 1%
R728
R2
22R 1/10W 1%
R732
24R 1/10W 1%
DGND
R713
4.7K 1/16W
DGND
4.7K 1/16W
R739
4.7K 1/16W
C705
22UF 16V
2
R1
DGND
R709
1
BL_ADJ
22UF 16V
DGND
D_5V
3
Q702
LMBT3904LT1G
2
C491
100pF 50V
DGND
FB701
1 2
300R 4A
C706
+
C726
100UF 16V
DGND
DGNDDGND
D5V_STB
BL_ON/OF F
C716
100N 16V
DDR_POW ER
10UF 10V
C743
1.5V
C744
100nF 50V
PS ON/OFF
D5V_STB
R740
10K+-5%1/16W
PS_ON
R721
Q707
4.7K 1/16W
LMBT3904LT1G
DGND
D5V_STB
C712
C734
10UF 10V
100N 16V
G1084PT43U
DGND
Vout = 1.25x(1+Rd/Rup)=3.33V
D5V_STB
R733
POWER_ON_LV2
D3V3
R742
10K+-5%1/16W
Q706
LMBT3904LT1G
DGND
U702
VIN3VOUT
GND/AD J
1
200 OHM +-1% 1/10W
D_5V
Switch
10K+-5%1/16W
C729
4.7UF 6. 3V
DGND
R751
4.7K 1/16W
2
R730
120 OHM +-1% 1/10W
R723
DGND
R725
10K+-5%1/16W
R729
47K 1/16W
Q705
LMBT3904LT1G
DGND
POWER_ON_LV2
C733
10UF 6.3V 20%
DGND
C725
220N 25V
Vo=1 .25x(1+R2/R1)+ Iadj*R2= 1.511V
Q704
POWER_ON_LV2
DGND
MTP3401N3
DGND
M3V3 Switch
D3V3
D3V3
FB703
1 2
300R 4A
A3V3
FB702
1 2
300R 4A
C732
100N 16V
D_5V
C724
1UF 10V
D3V3
C720
1UF 10V
DGND
R715
10K
Q703
LMBT3904LT1G
R716
NC/1K 1%
R718 4.7K 1/16W
CORE POWER D1V1 A1V1
D5V_STB
R2
DGND
R710 100K 1/16W
C715
10UF 10V
POWER_ON_LV2
R720 100K 1%
C718
10UF 10V
DGND
Power
DGND
POWER_ON_LV23
R1
1
2
3
4
9
R722 10K
C730 22P 50V
R717 100K 1%
FB
PG
IN
PGND
PGND
U703 SY8003ADFC
BL_EN3
BL_ADJ3
SGND
EN
LX
NC
BL_EN
BL_ADJ
POWER_ON_LV2
MTP3401N3
Q701
100K1/16W
DGND DGND
8
7
6
5
M3V3
C722
2.2UF 6. 3V
C721
100N 16V
Vout=0.6(1+R 1/R2)=1.209V
R704 1K5 OHM 1/16W 1%
DGND
2.04A
R708
DGND
L703
2.2uH
C711
NC/1uF 10V
DGNDDGND
C717
22UF 6.3V
D1V1
C719
22UF 6.3V
USB P OWER
D_5V
PTCR
TH70 1
1 2
DGND
1UF 16V
C731
USB_5V
t
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
15. SYSTEM POWER
Date
OEM MODEL
TPV MODEL
PCB NAME
Sheet
12Tuesday, April 01, 2014
of
C
Size
Rev
B
<
称爹
称爹
>
27
Page 28
To LVDS
TEDP[4]
TEDN[4]
TECLKP[4]
TECLKN[4]
TECP[4]
TECN[4]
TEBP[4]
TEBN[4]
TEAP[4]
TEAN[4]
TODP[4]
TODN[4]
TOCLKP[4]
TOCLKN[4]
TOCP[4]
TOCN[4]
TOBP[4]
TOBN[4]
TOAP[4]
TOAN[4]
BL_EN[4]
PANEL_EN[4]
BL_ADJ[4]
LR_IN[4]
3D_EN[4]
To HDMI 0
HDMI0_CLK-[7]
HDMI0_CLK+[7]
HDMI0_D0-[7]
HDMI0_D0+[7]
HDMI0_D1-[7]
HDMI0_D1+[7]
HDMI0_D2-[7]
HDMI0_D2+[7]
HDMI_CEC[7]
HDMI0_DDC _SDA[7]
HDMI0_DDC _SCL[7]
HOTPLUG0[7]
HDMI0_CON5V#[7]
To HDMI 2
HDMI2_CLK-[7]
HDMI2_CLK+[7]
HDMI2_D0-[7]
HDMI2_D0+[7]
HDMI2_D1-[7]
HDMI2_D1+[7]
HDMI2_D2-[7]
HDMI2_D2+[7]
HDMI2_DDC_SD A[7]
HDMI2_DDC_SC L[7]
HOTPLUG2[7]
HDMI2_CON5V#[7]
To Tuner
TUN_I F-[ 12]
TUN_I F+[12]
M_SDA[12]
M_SCL[12]
ATV_IF_AGC[12]
To Keypad
IRRX[13]
LEDG[13]
LSADC1[13]
LSADC0[13]
LEDR[13]
To Power
POWER_ON_LV2[14]
To USB
USB1_DP[10]
USB1_DM[10]
DDR_POWER
C43910UF 6.3V 20%
D1V1
C44010UF 6.3V 20%
FB401
1 2
120R 3A
FB402
1 2
120R 3A
TEDP
TEDN
TECLKP
TECLKN
TECP
TECN
TEBP
TEBN
TEAP
TEAN
TODP
TODN
TOCLKP
TOCLKN
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN
BL_EN
PANEL_EN
BL_ADJ
LR_IN
3D_EN
HDMI0_CLKHDMI0_CLK+
HDMI0_D0HDMI0_D0+
HDMI0_D1HDMI0_D1+
HDMI0_D2HDMI0_D2+
HDMI_CEC
HDMI0_DDC _SDA
HDMI0_DDC _SCL
HOTPLUG0
HDMI0_CON5V#
HDMI2_CLKHDMI2_CLK+
HDMI2_D0HDMI2_D0+
HDMI2_D1HDMI2_D1+
HDMI2_D2HDMI2_D2+
HDMI2_DDC _SDA
HDMI2_DDC _SCL
HOTPLUG2
HDMI2_CON5V#
TUN_I FTUN_I F+
M_SDA
M_SCL
ATV_IF_AGC
IRRX
LEDG
LSADC1
LSADC0
LEDR
POWER_ON_LV2
USB1_DP
USB1_DM
C441100N 16V
DGND
CORE_1V1
To Video input
VGA_DDC_SCL
VGA_DDC_SCL[6]
VGA_DDC_SDA
VGA_DDC_SDA[6]
VGA_HS
VGA_HS[6]
VGA_VS
VGA_VS[6]
VGA_B+
VGA_B+[6]
VGA_B-
VGA_B-[6]
VGA_G+
VGA_G+[6]
VGA_R+
VGA_R+[6]
PB0+
PB0+[6]
YPbPr0-
YPbPr0-[6]
Y0+
Y0+[6]
PR0+
PR0+[6]
AV1_CVBS+
AV1_CVBS+[6]
VIN_A0-
VIN_A0-[6]
To AMP
AMP_MUTE
AMP_MUTE[9]
SPK_R
SPK_R[9]
SPK_L
SPK_L[9]
To Flash ROM
SPI_CS#
SPI_CS#[4]
N_WP#/SPI_WP#
N_WP#/SPI_WP#[4]
N_ALE/SPI_SDO
N_ALE/SPI_SD O[4]
N_CLE/SPI_SC LK
N_CLE/SPI_SC LK[4]
N_WE#/SPI_DI
N_WE#/SPI_DI[4]
HP_L
HP_L[8]
HP_R
HP_R[8]
HP_OUT_JD
HP_OUT_JD[8,9]
AV_OUT
AV_OUT[8]
UART_RX1[5]
UART_TX1[5]
ARC
ARC[8]
M3V3 ETN_1V1
M3V3 LVDS_3V3
C446100N 16V
C442100N 16V
C443100N 16V
C45610UF 6.3V 20%
C45710UF 6.3V 20%
C447100N 16V
C444100N 16V
C445100N 16V
C45810UF 6.3V 20%
C460100N 16V
C459100N 16V
C462100N 16V
C461100N 16V
C463100N 16V
DGND
UART_RX1
UART_TX1
1 2
C464100N 16V
PLL_GND
NC
FB412
To Audio in/out
VGA/YPbPr_IN_L/ AV2_CVBS_L[6]
VGA/YPbPr_IN_R /AV2_CVBS_R[6]
C431 15pF 50V
NC/0R05 OHM
C432 15pF 50V
ETN_3V3 CORE_1V1
AGND
DGND
1 2
A3V3
1 2
C47410UF 6.3V 20%
AGND
M3V3
AV_IN_L[6]
AV_IN_R[6]
BB_GND
C424,C425 Close
to SoC Pin
R410
C433NC
D3V3 V33POR
C401100N 16V
FB411
120R
FB424
NC/300R
AV_IN_L
AV_IN_R
FB413
1 2
NC
1 2
R409 0R 05 OHM
12
C448100N 16V
IO_3V3
C465100N 16V
VGA/YPbPr_I N_L/AV2_CVBS_ L
VGA/YPbPr_I N_R/AV2_C VBS_R
CORE_1V1
VDD33A_MAIN
100N 16VC420
1UF 10VC421
AGND
VDD33A_MAIN
CORE_1V1
X401
27MHz
C434NC
AGND
FB409
300R
C437100N 16V
DGND
C4492.2UF 6.3V
AGND
C466100N 16V
DGND
AV_IN_L
AV_IN_R
HP_OUT_JD
VGA/YPbPr_I N_L/AV2_CVBS_ L
VGA/YPbPr_I N_R/AV2_C VBS_R
R407 0R05 OHM
AGND
SPK_L
SPK_R
VCM_BB
HP_L
HP_R
2.2UF 6.3VC424
AGND
XIN
XOUT
C428 10UF 6.3V 20%
TUN_I F-
C429 1U F 10V
TUN_I F+
C430 1U F 10V
ETN_1V1
ETN_3V3
ETN_1V1
ATV_IF_AGC
M_SCL
M_SDA
XOUT
XIN
FB414
1 2
300R
PLL_GND
A3V3 AV33_HDMI
FB410
1 2
300R
VDD33A_MAIN
C4512.2UF 6.3V
C450100N 16V
AGND
AV_OUT
2.2UF 6.3V C413
2.2UF 6.3V C414
2.2UF 6.3V C 416
2.2UF 6.3V C 417
2.2UF 6.3V
2.2UF 6.3V
2.2UF 6.3V C 425
T1
T2
T3
T4
USB1_DM
USB1_DP
R408 0R05 1/10W
AGND
C4382.2UF 6.3V
DGND
FB415
1 2
300R
HS401
HEAT SINK
BB_GND
C422NC/ 10UF 6.3V 20%
C423NC/ 10UF 6.3V 20%
IF_N
IF_P
1
2
C419
C418
U401
1
VDAC_OUT / GPIO129
2
V11CORE
3
AV33_AU
4
AIN_1L
5
AIN_1R
6
AIN_2L / GPIO130
7
AIN_2R / GPI O131
8
AIN_3L / GPIO132
9
AIN_3R / GPI O133
10
BB_GND
11
AIOL / GPIO136
12
AIOR / GPIO137
13
VCM_BB
14
HP_L / GPIO138
15
HP_R / GPIO139
16
BB_CBP
17
BB_CBN
18
BB_CPVEE
19
CP_AOUT_L
20
CP_AOUT_R
21
XIN
22
XOUT
23
V25IFADC
24
IF_N
25
IF_P
26
NC
27
NC
28
NC
29
NC
30
NC
31
NC
32
NC
33
U0DM
34
U0DP
35
U1DM
36
U1DP
37
AV33_IFADC
38
RF_IF AGC / GPIO0
39
TUNER_SCL / GPIO1
40
TUNER_SDA / GPI O2
41
V11CORE
42
TP0_D0 / GPIO16
43
TP0_SYNC / GPIO17
44
TP0_VAL / GPIO18
RTD2634DD
AGND
AGND
VDD33A_STB
CORE_1V1
AV1_CVBS+
VIN_A0-
47NF 16VC403
47NF 16VC404
DGND
C402 10UF 6.3V 20%
174
175
173
176
171
172
177
E-PAD
V25VADC
V11CORE
G33VADC
AV33_VADC_MHL
VIN_9P / GPIO121
VIN_A0N / GPIO123
TP0_CLK / GPIO1945SPI_SCK/ NF_CLE / GPIO3946SPI_DI / N_WR / GPIO4047SPI_CS_N / GPIO4148SPI_DO / N_ALE / GPIO4249VDDR_POWER50VDDR_POWER51V33IO52NF_CE0 / GPIO3553NF_D0 / GPIO4454NF_D1 / GPIO4555NF_D2 / GPIO4656NF_D3 / GPIO4757NF_D4 / GPIO4858NF_D5 / GPIO4959NF_D6 / GPIO5060NF_D7 / GPIO5161NF_RD / GPIO5262NF_RDY / GPIO5663UART_RX / GPIO5364UART_TX / GPI O5465V33IO66VDDR_POWER67VDDR_POWER68VREF_DDR69V11CORE70VREF_DDR71VDDR_POWER72VDDR_POWER73GPIO14174GPIO8175GPIO8276LVDSA_FP / GPIO5777LVDSA_FN / GPIO5878LVDSA_EP / GPIO5979LVDSA_EN / GPIO6080LVDSA_DP / GPIO6181LVDSA_DN / GPIO6282LVDSA_CP / GPIO6383LVDSA_CN / GPIO6484LVDSA_BP / GPIO6585LVDSA_BN / GPIO6686LVDSA_AP / GPIO6787LVDSA_AN / GPIO68
SPI_CS#
N_WE#/SPI_DI
N_CLE/SPI_SC LK
N_ALE/SPI_SDO
DDR_POWER
DDR_POWER
VDD33A_STBA3V3VDD33A_MAINM3V3
C452100N 16V
VDD33A_STB
C4532.2UF 6.3V
C454100N 16V
AGND
AGND
DGND
DGND
R4020R05 1/10W
PR0+
YPbPr0-
Y0+
PB0+
VGA_R+
47NF 16VC405
47NF 16VC409
47NF 16VC408
47NF 16VC407
47NF 16VC406
166
165
168
170
169
167
VIN_5P
VIN_4P
VIN_3P
VIN_Y0N
VIN_2P / GPIO116
N_DATA1
N_DATA0
N_CE0#
IO_3V3
C435100N 16V
R418
1KOHM +-1% 1/16W
DDR_VERF
R421
1KOHM +-1% 1/16W
C436100N 16V
DGND
C4552.2UF 6.3V
AV33_HDMI
AGND
R4036.2K 1/16W 1%
VGA_G+
VGA_B-
VGA_B+
VGA_VS
VGA_HS
47NF 16VC411
47NF 16VC410
47NF 16VC415
HDMI0_D1-
HDMI0_D0+
HDMI0_D1+
HDMI0_D2-
HDMI0_D2+
HDMI0_D0-
HDMI0_CLK+
HDMI_REXT
162
163
161
159
164
160
152
157
155
158
156
153
154
RX0_BP
RX0_RP
RX0_GP
RX0_BN
RX0_RN
RX0_GN
AV33_HDMI
HDMI_REXT
VIN_0P / GPIO113
VIN_BN / GPIO114
VIN_1P / GPIO115
VSYNCVIN / GPIO111
HSYNCVIN / GPIO112
N_DATA4
N_DATA2
N_DATA3
DDR_VERF
IO_3V3
DDR_POWER
UART_RX1
UART_TX1
AGND
HDMI0_CLK-
151
149
150
RX1_RP
RX0_CKP
RX0_CKN
DDR_VERF
CORE_1V1
143
144
147
148
145
146
RX1_BP
RX1_GP
RX1_BN
RX1_RN
RX1_GN
RX1_CKP
LR_IN
BL_ADJ
PANEL_EN
ARC
DDR_POWER
DGND
CORE_1V1
VDD33A_STB
HDMI2_CLK+
HDMI2_CLK-
HDMI2_D2+
HDMI2_D2-
HDMI2_D1+
HDMI2_D1-
HDMI2_D0+
HDMI2_D0-
134
135
133
136
141
139
142
140
137
138
RX2_BP
RX2_RP
RX2_GP
RX2_BN
RX2_RN
RX2_GN
RX2_CKP
RX1_CKN
RX2_CKN
V11CORE
AV33_VADC_MHL
LSADC7 / ST_GPIO6
LSADC2 / ST_GPIO3
LSADC1 / ST_GPIO2
LSADC0 / ST_GPIO1
LSADC_REF_ / ST_GPIO0
HDMI0_DDC_SD A / ST_GPIO24
HDMI0_DDC_SC L / ST_GPIO23
HDMI_HPD0 / ST_GPIO22
HDMI1_DDC_SD A / ST_GPIO21
HDMI1_DDC_SC L / ST_GPIO20
HDMI_HPD1 / ST_GPIO19
HDMI2_DDC_SD A / ST_GPIO18
HDMI2_DDC_SC L / ST_GPIO17
HDMI_HPD2 / ST_GPIO16
VGA_DDC_SCL / UARRX / ST_GPIO15
VGA_DDC_SDA / UARTX / ST_GPIO14
HDMI_ARC / ST_GPIO9
LVDSB_AN / GPIO80
LVDSB_AP / GPIO79
LVDSB_BN / GPIO78
LVDSB_BP / GPIO77
LVDSB_CN / GPIO76
LVDSB_CP / GPIO75
LVDSB_DN / GPIO74
LVDSB_DP / GPIO73
LVDSB_EN / GPIO72
LVDSB_EP / GPIO71
LVDSB_FN / GPIO70
LVDSB_FP / GPIO69
88
TOCLKP
TOBN
TOCP
TOCN
TODN
TOCLKN
TODP
TOAN
TOAP
TOBP
V10LDO
V33POR
ST_GPIO13
ST_GPIO12
ST_GPIO11
ST_GPIO10
IRRX / ST_GPIO8
ST_GPIO7
V11CORE
GPIO84
GPIO83
V33LVDS
RESET#
132
HOTPLUG2
CBUS
131
RESET#
RESET
130
CEC
129
128
127
126
125
124
123
122
121
120
119
118
117
116
115
114
113
112
111
110
109
108
107
106
105
104
103
102
101
100
99
98
97
96
95
94
93
92
91
90
89
R406 0R05 OHM
LEDR
LSADC1
LSADC0
BL_EN
HDMI0_DDC _SDA
HDMI0_DDC _SCL
HOTPLUG0
HDMI2_DDC _SDA
HDMI2_DDC _SCL
LEDG
VGA_DDC_SCL
VGA_DDC_SDA
AMP_MUTE
IRRX
POWER_ON_LV2
TEAN
TEAP
TEBN
TEBP
TECN
TECP
TECLKN
TECLKP
TEDN
TEDP
HDMI0_CON5V#
3D_EN
N_WP#/SPI_WP#
HDMI2_CON5V#
HDMI_CEC
CORE_1V1
LVDS_3V3
D3V3
R405
DGND
10K+-5%1/16W
C477100N 16V
STB_1V0
V33POR
Close to Pin
V10LDO(STB)
STB_1V0
C412
10UF 6.3V 20%
DGND
Power On Latch
(Power-on-latch Pin don't use as input function)
PLL Enable (GPIO0 Pin 38)
0 : Disable PLL
1 : Enable PLL
HIF_Selection_n (GPIO42 P in 49)
0 : HIF Enable
1 : HIF Disable
EJTAG (STGPIO11 Pin 109)
0 : enable
1 : disable
ROM boot (GPIO35 Pin 53)
0 : boot from ROM
1 : don't boot from ROM
FLASH_TYPE_bit0 (GPIO45 Pin 55)
0 : NAND
1 : SPI
test mode (STGPIO7 Pin105)
0 : enable
1 : disable
RANDOM_ACCESS_MODE (GPIO48 Pi n 58)
0 : disable
1 : enable
ECC_bit0 (GPIO44 Pin 54)
0 : 6 bit
1 : 12 bit
Didoe forward
voltage smaller
than 0.3V
For Layout
HDMI_CEC
PAGE_SIZE_bit0 (GPIO46 Pin 56)
PAGE_SIZE_bit1 (GPIO47 Pin 57)
0 : 2K
1 : 4K
2 : 8K
Reserved for debug0(GPIO39 Pin46)
D3V3
12
D401
RB551V-30_R1_00001
R404
27K 1/16W 1%
ATV_IF_AGC
N_ALE/SPI_SDO
AMP_MUTE
N_CE0#
N_DATA1
POWER_ON_LV2
N_DATA4
N_DATA0
N_DATA2
N_DATA3
N_CLE/SPI_SC LK
Rev:B
R413 NC/4.7K 1/16W
DGND
R415 NC/4.7K 1/16W
DGND
R417 NC/4.7K 1/16W
DGND
R420 4.7K 1/16W
DGND
R423 NC
AGND
R425 NC/4.7K 1/16W
AGND
R427 4.7K 1/16W
R429 4.7K 1/16W
AGND
R431 4.7K 1/16W
AGND
R433 4.7K 1/16W
AGND
11
R412 4.7K 1/16W
1
1
R414 4.7K 1/16W
1
R416 4.7K 1/16W
R419 NC/4.7K 1/16W
1
R422 4.7K 1/16W
1
R424 1K 1/16W
1
R426 NC/4.7K 1/16W
1
AGND
R428 NC/4.7K 1/16W
1
R430 NC/4.7K 1/16W
1
R432 NC/4.7K 1/16W
M3V3
M3V3
D3V3
M3V3
M3V3
D3V3
M3V3
M3V3
M3V3
M3V3
M3V3
AGND
R434
NC/4.7K 1/16W
R435
4.7K 1/16W
Default
1
1
1
0
0
1
0
0
0
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
03. RTD2644i
Date
28
OEM MOD EL
TPV MOD EL
PCB NAME
Sheet
110Tuesday, April 01, 2014
of
D
Size
Rev
B
<
称爹
称爹
>

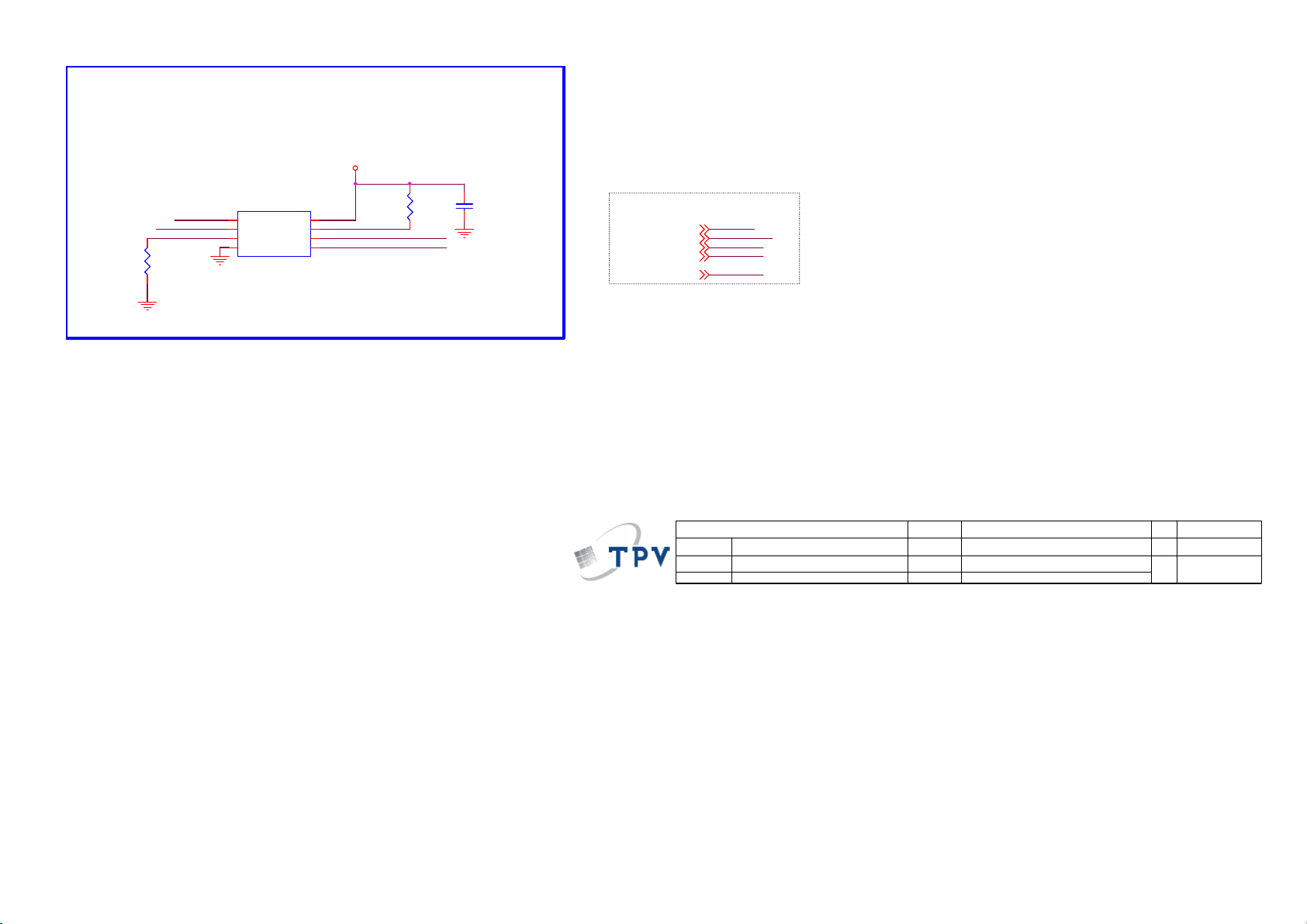

Page 29
SPIFLA SH
M3V3
N_WE#/SPI_DI
N_WP#/SPI_WP#
R436
4.7K 1/16W
DGND
SPI_C S#
DGND
1
2
3
U402
CS#
VCC
SO/SIO1
HOLD#
WP#
SCLK
GND4SI/SIO0
MX25L6406EM2I-12G
R437
8
7
6
5
SPI_HOLD
N_CLE/SPI_SCLK
N_ALE/ SPI_SDO
4.7K 1/16W
DGND
C467
1UF 10V
SPIFlash
N_WE #/SPI _DI3
N_WP #/SPI _WP#3
N_ALE/ SPI_SDO3
N_CLE/SPI_SCLK3
SPI_C S#3
N_WE#/SPI_DI
N_WP#/SPI_WP#
N_ALE/SPI_SD O
N_CLE/SPI_SCLK
SPI_C S#
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
04. FLASH
OEM MO D EL
TPV MO D EL
PCB NAME
Sheet
Size
B
Rev
B
称爹
称爹
>
of
110Tuesday , April 01, 2014
<
29

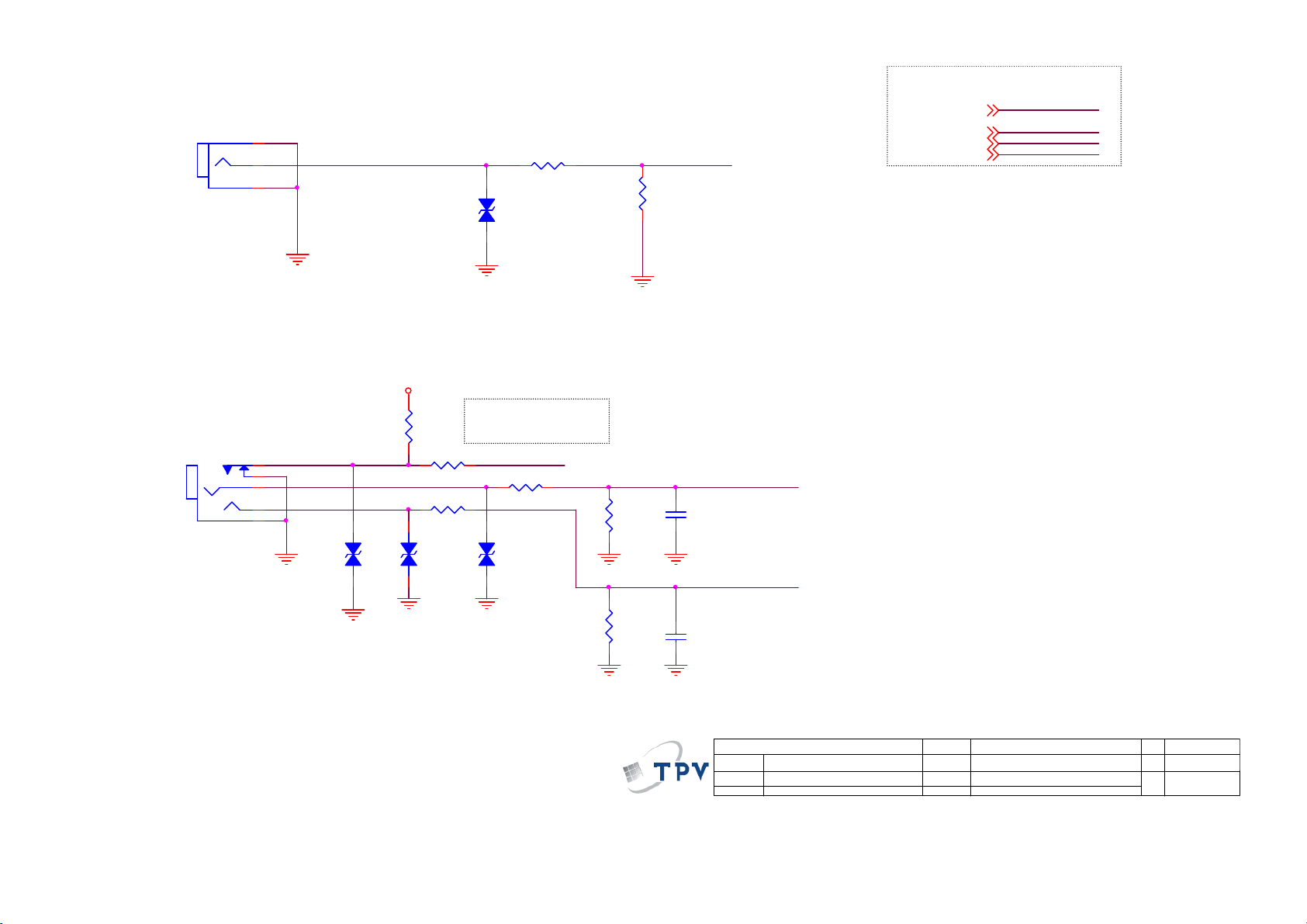

Page 30
RCA JACK
A
B
C
CN111
2
1
4
3
6
5
AGND
AV1_CVBS_I N
AV_L_CONN
AV_R_CON N
AV IN
ZD101
MLVG0402
1 2
AGND
12
ZD102
NC/MLVG0402
R101
75OHM +-5% 1/10W
12
ZD103
NC/MLVG0402
R102 0R05 1/10W
EMI
R103 0R05 1/10W
R104 6K 8 1/10W 5%
R105 6K 8 1/10W 5%
C102
NC/ 470pF 50V
C103
NC/ 470pF 50V
C101
NC/ 47pF 50V
AV1_CVBS+
AV1_CVBS+
VIN _A0-
AV_IN_L
AV_IN_R
AV_IN_R
R106
R107
10K+- 5%1/16W
10K+- 5%1/16W
AV1_CVBS+[3]
VIN _A0-[3]
AV_IN_L[3]
AV_IN_R[3]
AV1_CVBS+
VIN _A0-
AV_IN _L
AV_IN _R
AGND
Closeto
Connector
AGNDAGND AGND
AGNDAGND
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
05. AV1 CVBS
30
OEM MODEL
TPV M OD EL
PCB NAME
Sheet
of
110Tuesday , April 01, 2014
Size
Rev
称爹
B
B
称爹
>
<
Page 31
YPbPrVideoInput
RCA JACK
2
A
1
4
B
3
6
C
5
CN102
AGND
VGA/YPbPr/AV2Audio
Input
CN103
2
A
1
4
B
3
RCA JACK
AGND
12
12
ZD107
NC/MLVG0402
AGND
ZD104
MLVG0402
12
AGND
12
ZD105
MLVG0402
ZD108
NC/MLVG0402
Y1
PB1
PR1
12
R111
R112
75OHM +-5% 1/10W
ZD106
MLVG0402
C107
NC/470pF 50V
AGND
75OHM +-5% 1/10W
AGND
R117 6K8 1/10W 5%
R118 6K8 1/10W 5%
C108
NC/470pF 50V
AGND AGND
R113
75OHM +-5% 1/10W
AGNDAGND
Close to Main Chip
AGND
R108 100OHM
R109 100OHM
R110 100OHM
R114 100OHM
R115 100OHM
R116 100OHM
R119
R120
10K 1/10W
10K 1/10W
VGA&YPbPr&AV2_ CVBS+L/ R
sharethesameconnect or
Y0+co‐use
AV2_CVBS+
C104
C105
5PF 50V
C106
5PF 50V
5PF 50V
VGA/YPb Pr_IN_L/A V2_CV BS_L
VGA/YPb Pr_IN_R/AV2 _CVBS_R
Y0+
PB0+
PR0+
YPbPr0-
YPbPr0-
YPbPr0-
YPbPrVideoInput
VGAVideoInput
VGA_B+[3]
VGA_B-[3]
VGA_G+[3]
VGA_R+[3]
VGA_HS[3]
VGA_VS[3]
UART0
VGA_DDC_SCL[3]
VGA_DDC_SDA[3]
VGA/YPbPr/AV2AudioInput
VGA/YPbPr_IN _L/AV2_CVBS_L[3]
VGA/YPbPr_IN _R/AV2_CVBS_R[3]
UART1
PB0+
PB0+[3]
YPbPr0-
YPbPr0-[3]
Y0+
Y0+[3]
PR0+
PR0+[3]
VGA_B+
VGA_BVGA_G+
VGA_R+
VGA_HS
VGA_VS
VGA_DDC_SCL
VGA_DDC_SDA
VGA/YPbPr_I N_L/AV2_CVBS_L
VGA/YPbPr_I N_R/AV2_CVBS_R
UART_TX1[3]
UART_RX1[3]
UART_TX1
UART_RX1
VGA_CON5V
BAT54C
R122
10K+-5%1/ 16W
VGA_DDC_SCL
VGA_VS
VGA_HS
VGA_DDC_SDA
D_5V
132
D101
VGA_5V
R123
10K+-5%1/16W
R127 100OHM R128 100OHM
R129 100OHM
C110
C111
22P 50V
10PF 50V
AGND AGNDAGND
AGND
VGAVideo
Input
R132
2.2K 1%
R172 100OHM
R171 100OHM
UART_RX1
R133
2.2K 1%
R135 10K+-5%1/16W
12
AGND
VGA_SCL
VGA_SDA
R131 100OHM
D3V3
VGA_SDA
VGA_SCL
12
12
12
CN104
VS
HS
AGND
HS
VS
ZD128
ZD125
ZD126
ZD127
MLVG0402
MLVG0402
MLVG0402
MLVG0402
C109
5PF 50V
C112
5PF 50V
C113
5PF 50V
Size
Rev
称爹
VGA_B+
VGA_B-
VGA_G+
VGA_B-
VGA_R+
VGA_B-
Custom
B
称爹
<
>
12Tuesday, April 01, 2014
of
R121 100OHM
R125
75OHM +-5% 1/10W
R126 100OHM
R130 100OHM
R134
75OHM +-5% 1/10W
R136 100OHM
R137 100OHM
R138
75OHM +-5% 1/10W
R139 100OHM
ClosetoMainChi p
AGND
5
15
10
4
14
9
VGA_CON5V
3
13
8
VGA_BIN-
2
12
7
VGA_GIN-
1
11
12
6
VGA_RIN-
12
17 16
ZD120MLVG0402
AGND
ZD121MLVG0402
CONN
AGND
AGND
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
06. VGA/ YPbPr/AV 2 CVBS
Date
AGND
AGND
UART_TX1
12
AGND
D3V3
R124
10K+-5%1/16W
12
12
VGA_BIN
VGA_GIN
VGA_RIN
ZD122
ZD123
ZD124
MLVG0402
MLVG0402
MLVG0402
OEM MOD EL
TPV MODEL
PCB NAME
Sheet
AGND
AGND
AGND
31
Page 32
Make on board
HDM I0
HDMI0_CON5V
1
R501
4.7K 1/16W
HDMI0_DDC_SCL
HDMI0_DDC_SDA
HDMI0_CON5V#
R525 560K
R512
47K 1/16W
R531
1M 1/16W
HOTPLUG0
DGND
HDMI0_D1N HDMI0_D1HDMI0_D1P HDMI0_D1+
HDMI0_D0N HDMI0_D0HDMI0_D0P HDMI0_D0+
HDMI0_CLKN HDMI0_CLKHDMI0_CLKP HDMI0_CLK+
10K+-5%1/16W
ARC[3,5]
CN501
D_5V
D502
3
R514
ARC
DGND
2
BAT54C
R504
4.7K 1/16W
R508 100OHM
R510 100OHM
DGND DGND
DGND
HDMI0_D2-HDMI0_D2N
HDMI0_D2+HDMI0_D2P
R513
1K 1/16W
Q501
MMBT390 4
HDMI0_CON5V
HDMI0_D2P
HDMI0_D2N
HDMI0_D1P
HDMI0_D1N
HDMI0_D0P
HDMI0_D0N
HDMI0_CLKP
HDMI0_CLKN
HDMI_CEC HOTPLUG0
HDMI0_C ON_PIN 14
HDMI0_DDC_SCL#
HDMI0_DDC_SDA#
12
HDMI0_D2P
HDMI0_D2N
HDMI0_D1P
HDMI0_D1N
HDMI0_D0P
HDMI0_D0N
HDMI0_CLKP
HDMI0_CLKN
1
TMDSD2+
2
DSHLD0
3
TMDSD2-
4
TMDSD1+
5
DSHLD1
6
TMDSD1-
7
TMDSD0+
8
DSHLD2
9
TMDSD0-
10
TMDSC+
11
CSHLD0
12
TMDSC-
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
VCC5
19
HPD
12
12
ZD501
ZD502
HDMI
ZD503
MLVG0 402
MLVG0 402
MLVG0 402
U503 NC/RClamp0524P.TCT
1
IN1
OUT1
2
IN2
OUT2
4
IN3
OUT3
IN45OUT4
GND
GND
3
8
DGND
U505 NC/RClamp0524P.TCT
1
IN1
OUT1
2
IN2
OUT2
4
IN3
OUT3
IN45OUT4
GND
GND
3
8
DGND
SHLD0
SHLD2
SHLD3
SHLD1
10
HDMI0_D2P
9
HDMI0_D2N
7
HDMI0_D1P
6
HDMI0_D1N
10
HDMI0_D0P
9
HDMI0_D0N
7
HDMI0_CLKP
6
HDMI0_CLKN
20
22
23
21
DGND
Make on board
HDM I1
D503
1
3
R529 560K
R530
1M 1/16W
HOTPLUG2
OUT1
OUT2
OUT3
GND
GND
3
8
DGND
OUT1
OUT2
OUT3
GND
GND
3
8
DGND
D_5V
2
BAT54C
R506
4.7K 1/16W
10
9
7
6
10
9
7
6
10K+-5%1/16W
R509 100OHM
R511 100OHM
R515
47K 1/16W
R517
HDMI2_D2P
HDMI2_D2N
HDMI2_D1P
HDMI2_D1N
HDMI2_D0P
HDMI2_D0N
HDMI2_CLKP
HDMI2_CON5V
R505
4.7K 1/16W
HDMI2_DDC_SCL
HDMI2_DDC_SDA
HDMI2_CON5V#
DGND
U504 NC/RClamp0524P.TCT
HDMI2_D2P
HDMI2_D2N
HDMI2_D1P
HDMI2_D1N
HDMI2_D0P
HDMI2_D0N
HDMI2_CLKP
HDMI2_CLKN H DMI2_CLKN
1
IN1
2
IN2
4
IN3
IN45OUT4
U506 NC/RClamp0524P.TCT
1
IN1
2
IN2
4
IN3
IN45OUT4
DGND
HDMI2_CON5V
R516
1K 1/16W
Q502
MMBT390 4
DGND
CN502
12
12
ZD504
ZD505
ZD506
MLVG0402
MLVG0402
MLVG0402
200R 1/10W 5%
10
11
12
13
14
15
16
17
18
19
1
2
3
4
5
6
7
8
9
R527
TMDSD2+
DSHLD0
TMDSD2TMDSD1+
DSHLD1
TMDSD1TMDSD0+
DSHLD2
TMDSD0TMDSC+
CSHLD0
TMDSCCEC
NC
SCL
SDA
DDC_GND
VCC5
HPD
HDMI
HDMI2_D2P
MHL_ IN
HDMI2_D2N
HDMI2_D1P
HDMI2_D1N
HDMI2_D0P
HDMI2_D0N
HDMI2_CLKP
HDMI2_CLKN
HDMI_CEC
HDMI2_DDC_SCL#
HDMI2_DDC_SDA#
12
DGNDDGND
HDMI2_D2N HDMI2_D2HDMI2_D2P HDMI2_D2+
HDMI2_D1N HDMI2_D1-
HDMI2_D0P HDMI2_D0+
HDMI2_CLKN HDMI2_CLK-
SHLD0
SHLD2
SHLD3
SHLD1
HDMI2_D1+HDMI2_D1P
HDMI2_D0-HDMI2_D0N
HDMI2_CLK+HDMI2_CLKP
R526
20
22
23
21
DGND
C505
100N 16V
100 OHM 1/10W
HDMI0
HDMI1
HDMI2_CON5V#[3]
D_5V
R523
10K+-5%1/16W
R524
39K 1/16W 5%
HDMI0_D2+3
HDMI0_D2-3
HDMI0_D1+3
HDMI0_D1-3
HDMI0_D0+3
HDMI0_D0-3
HDMI0_CLK+3
HDMI0_CLK-3
HDMI0_DDC_SCL3
HDMI0_DDC_SDA3
HOTPLUG03
HDMI_CEC3
HDMI2_D2+3
HDMI2_D2-3
HDMI2_D1+3
HDMI2_D1-3
HDMI2_D0+3
HDMI2_D0-3
HDMI2_CLK+3
HDMI2_CLK-3
HDMI2_DDC_SCL3
HDMI2_DDC_SDA3
HOTPLUG23
HDMI0_CON5V#[3]
HDMI0_C ON_PIN 14ARC
DGNDDGND
HDMI0_D2+
HDMI0_D2HDMI0_D1+
HDMI0_D1HDMI0_D0+
HDMI0_D0HDMI0_CLK+
HDMI0_CLKHDMI0_DDC_SCL
HDMI0_DDC_SDA
HDMI_CEC
HDMI2_D2+
HDMI2_D2HDMI2_D1+
HDMI2_D1HDMI2_D0+
HDMI2_D0HDMI2_CLK+
HDMI2_CLK-
HDMI2_DDC_SCL
HDMI2_DDC_SDA
HOTPLUG2
HDMI0_CON5V#
HDMI2_CON5V#
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
07. HDMIx 2
Date
32
OEM MOD EL
TPV MODEL
PCB NAME
Sheet
of
12Tuesday , April 01, 2014
Size
C
Rev
B
称爹
称爹
>
<
Page 33
CN105
CONN
1
2
3
CVBS_OUT
ZD109
MLVG0402
R140 75OHM 1/16W
12
AV_OUT
R141
NC/10K 1/16W 5%
AV_OUT
AV_OUT
HP_L
HP_R
HP_OUT_JD
AV_OUT
HP_L
HP_R
HP_OUT_JD
Headphone
CN106
NC/PHONE JACK 5P
3
4
2
5
1
AGND
AGND
12
ZD114
NC/MLVG0402
AGND
D3V3
R142
NC/10K
R143 NC/100OHM
R170
12
NC/ 10OHM1/16W
ZD110
NC/MLVG0402
AGND
AGND
2.4V: jack plug in
0V: jack not plug in
HP_OUT_JD
R163
NC/10OHM1/16W
12
ZD111
NC/MLVG0402
AGND
NC/1K 1/16W
AGND
R144
NC/1K 1/16W
R145
AGND
C114
NC /100N 16V
AGNDAGND
C115
NC /100N 16V
AGND
HP_R
HP_L
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
33
08. SPDIF/Headphone
Date
OEM MO DEL
TPV MO DE L
PCB NA ME
Sheet
of
12Tuesday , April 01, 2014
Size
Rev
称爹
C
B
称爹
>
<
Page 34
AMP_
E
D_5V
R615
NC/ 10K 1/16W 5%
R608
0R05 OHM
SPK_R
PVDD
1.2A Max
C624
1UF 10 V
1UF 10 V
U601
Ther ma l Pa d
1
SDZ
2
FAULTZ
3
LINP
4
LINN
5
GAIN0
6
GAIN1
7
AVCC
8
AGND
9
GVDD
10
PLIMIT
11
RINN
12
RINP
13
NC
14
PBTL
AD52580
PVCCL
PVCCL
BSPL
OUTPL
PGND
OUTNL
BSNL
BSNR
OUTNR
PGND
OUTPR
BSPR
PVCC
PVCC
D_5V
R610
10K+-5%1/16W
D602BAS316WS
R613
1K
R607
100OHM
R611
1K 1/10W
R616
R617
DGND
10K+-5%1/16W
NC/ 0.05R
DGND
R609 100OHM
C630
NC/10NF 50V
R612
1K 1/10W
DGND
Q601
LMBT3904LT1G
DGND
R605 43K 1/16W
DGND
AV_L_OUT#
AV_R_OU T#
C631
NC/ 1UF 10% 16V
C607
100N 16V
DGND
C623 1U F 10% 16V
C618 1UF 10% 16V
DGND
PVDD
R619
NC/10 OHM
A_VDD
C609
NC/ 1UF 10% 16V
DGND
R621 100K 1/ 16W
DGND
DGND
C616 1UF 10% 16V
DGND
C602 1U F 10% 16V
C626
DGND
+12V_Audio
MUT
Low: Mute disablde
High: Mute enable
AMP_MUTE
D5V_STB
1 2
R601 10K+-5%1/16W
R604 10K+-5%1/16W
HS601
NC
1
2
FB603
120R 6A
D3V3
1
100UF 35V
DGND
R622
NC
Q602
LMBT3906LT1G
2 3
+
C612
100UF 16V
DGND
DGND
C632
+
R623
4.7K 1/16W
2A
SPK_L
C633
+
100UF 35V
29
DGND
28
27
26
C608 N C/22 0NF 25 V
25
24
DGND
23
22
C629 N C/22 0NF 25 V
21
C620 N C/22 0NF 25 V
20
19
DGND
18
17
C605 NC/220NF 25V
16
15
C625
100N 16V
DGND
10OHM1/16W
10OHM1/16W
C615
100N 16V
DGND
R614
R602
R603
10OHM1/16W
R620
10OHM1/16W
1N 50V
DGND
PVDD
C601
1N 50V
DGND DGND
C606
330pF 50V
330pF 50V
C604
C627
10uF 16V
L601
22uH
DGND
L602
22uH
DGND
C628 330pF 50V
L603
22uH
DGND
C621 330pF 50V
L604
22uH
DGND
C610
PVDD
DGND
C613
10uF 16V
DGND
DGND
DGND
DGND
C617
1uF
C619
1uF
C611
1uF
C622
1uF
Amp
SPK_R3
SPK_L3
AMP_MUTE[3]
L+
L-
R-
R+
4
3
2
1
DGND
5 6
DGND
SPK_R
SPK_L
AMP_MUTE
CN601
CONN
B
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
34
Date
09. AUDI O AMP
OEM MO DE L
TPV MO DEL
PCB NAME
Sheet
of
12Tuesday, April 01, 2014
Size
Rev
称爹
B
称爹
>
<
Page 35
USB
USB_5V
DGND
C117
10UF 10V
C116
10UF 10V
DGND DGND
C118
NC/100N 16V
USB1_DM
USB1_DP
12
ZD112
NC/MLVG0402
DGND DGND DGNDDGND
12
ZD113
NC/MLVG0402
CN107
USB CONN
1
1234
2
3
4
6 5
USB2
USB1_DM[3]
USB1_DP[3]
USB1_DM
USB1_DP
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
10. USB
35
OEM MODEL
TPV MODEL
PCB N AME
Sheet
12Tuesday , April 01, 2014
of
Size
Rev
称爹
B
B
<
称爹
>
Page 36
Silicon Tuner
TU101
ST18WM-2-E
1
ANT
2
3.3V
3
SCL
4
SDA
5
GND
6
GPIO1
7
IF_N
8
IF_P
9
IF_AGC
TH110TH211TH312TH4
13
AGND
SCL_CAN M_S CL
C144
10PF 50V
AGND
SDA_CAN
C145
10PF 50V
AGND
SCL_CAN
SDA_CAN
AIFAIF+
IF_AGC
R158
100OHM
R159 100OHM
C133NC/ 1N 50V
AGND
M_SDA
+
C126
100UF 16V
AGND
I2C for Tuner
3.3V_TUNER
300mA
3.3V_TUNER
R154 4. 7K 1/16W
R155 4. 7K 1/16W
300mA
D_5V 3.3V_TUNER
C127
10UF 10V
C131
100N 16V
AGND
M_SC L
M_SD A
Close to Tuner
IF_AGC
AGND
AIF+
AIF-
C147
100N 16V
1K 1/16W
U101
VI3VO
AGND
C137 1UF 10V
C141
R173
GND14
4
3.3V_TUNER
2
C132
G1117-33T63Uf
1UF 10V
100N 16V
AGND
C13820PF
Close main chip
U4001
L101
0.47uH
L102
0.47uH
AGND
C130
10UF 10V
20PF
C139
10K 1/16W 5%
AGND
R174
C146
10NF 50V
C134
C135
NC/100N 16V
NC/100N 16V
AGND
R167
NC/200R 1/16W 5%
M3V3
R175
NC/6K8 1/ 10W 5%
C136
NC/100N 16V
TUN_IF+
TUN _IF -
ATV_IF_AGC
Main Chip <-->
TUN _IF +
TUN _IF -
ATV_IF_AGC
M_SD A
M_SC L
ATV_IF_AGC
M_SD A
M_SC L
TUN _IF +
TUN _IF -
3.3V_TUNER3.3V_TUNER
AGND
26
25
29
27
31
28
30
32
GPO2
GPO1
VCC(IF)
GND(IF)
TESTIN 3
VCC(RF)
SCL9SDA10TESTIN111XTAL_P12XTAL_N13TESTIN214VT15CP
AGND
C162
NC/10PF 50V
T P V ( Top Victory Electronics Co . , Ltd. )
12. Tuner
Date
C151
NC/18PF 50V
X101
1 2
NC/16MHz
AGND C153
AGND
VIFAGC_D
CAPREGVCO
NC/6. 8NF 50V
C152
NC/18PF 50V
36
112233445
AGND
NC/RF CONN 5P
5
RF_IN
AGND
C148
NC/820PF 50V
L105
NC/0. 33uH 10%
1
3
AGND
AGND
2
D102
NC/BAV99
L103
NC/6.8nH
C150
NC/150PF 50V
L104
NC/0. 22uH 5% 0805
AGND
SCL_CAN
SDA_CAN
NC/10PF 50V
TDA18275
C149
AGND
U103
1
GND(RF)
2
RFIN
3
GND(RF)
4
TESTOUT1
5
XTALINSEL
6
TESTOUT2
7
GND(DIG)
8
AS
絬 隔 瓜 絪 腹
Key Component
AGND
CN108
VIFAGC_A
IFOUT_A_N
IFOUT_A_P
IFOUT_D_N
IFOUT_D_P
VCC(PLL)
GND(PLL)
XTOU T
16
C154
NC/150nF 16V
AGND
C159
NC/6.8NF 50V
AGND
33
PAD
24
23
22
21
20
19
18
17
R177
NC/220 OH M +-5
AGND
OEM MOD EL
TPV MODEL
PCB NAME
Sheet
R176
NC/1K 1/16W
AGND
C158 NC/100NF 16V
C157 NC/100NF 16V
C156
NC/100N F 16V
3.3V_TUNER
AGND
XTOU T
％
1/16W
C155
NC/6.8NF 50V
12Tuesday, April 01, 2014
of
IF_AGC
AGND
AIF-
AIF+
C160
NC
C161
NC
AGND
T5
Custom
Size
B
Rev
<
称爹
称爹
>
Page 37

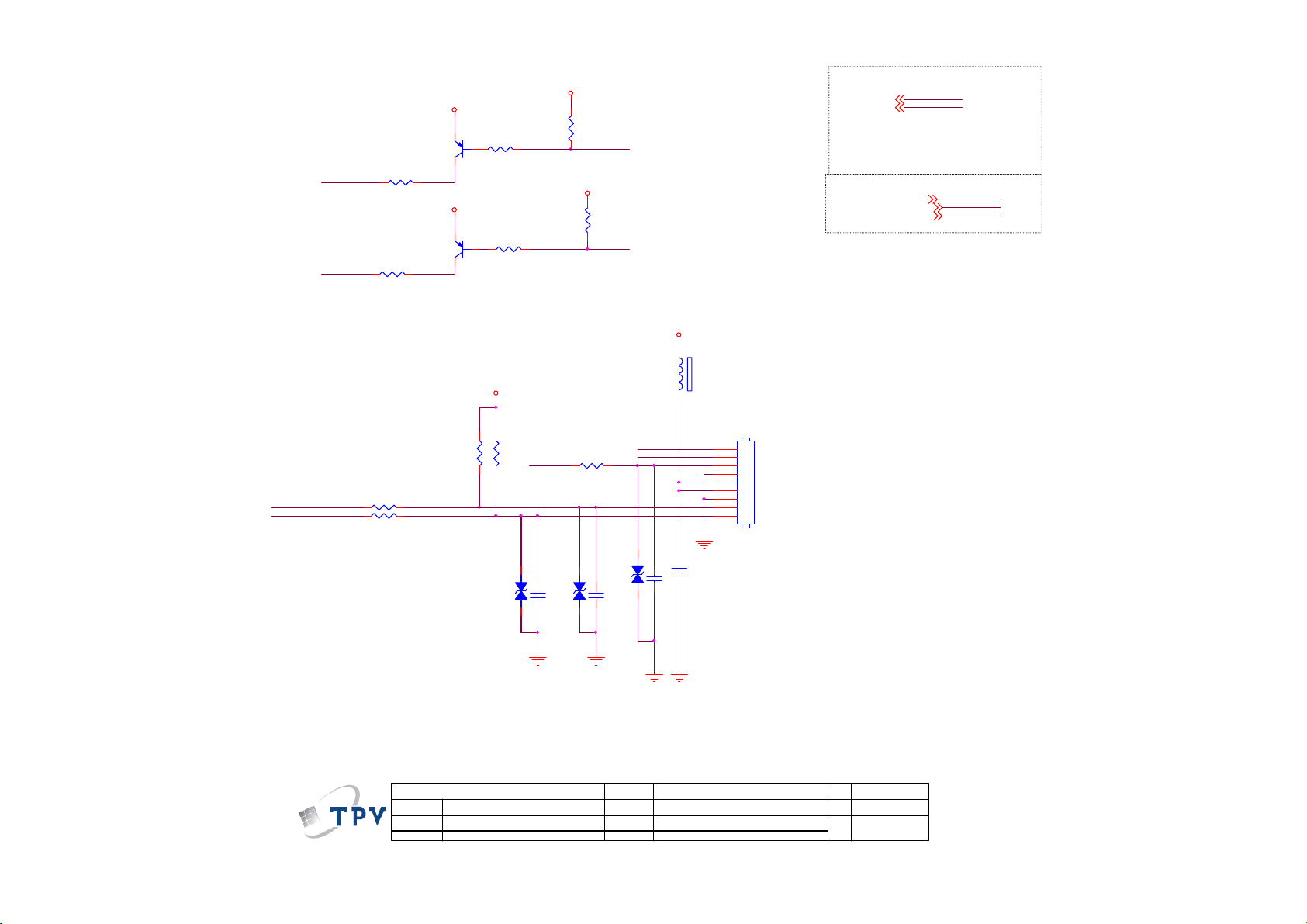

LSADC0
LSADC1
LMBT3906LT1G
LED_R
LED_G
R452 100R 1/16W 5%
R453 100R 1/16W 5%
R443
200OHM1/16W
LMBT3906LT1G
R446
200OHM1/16W
6.8K +-1% 1/16W
6.8K +-1% 1/16W
Q402
Q401
D3V3
D3V3
23
23
R447
1
1
D3V3
R442
4K7 1/16W 5%
R445
4K7 1/16W 5%
R448
IRRX
D3V3
R441
4K7 1/16W 5%
LEDR
D3V3
R444
4K7 1/16W 5%
LEDG
LED_R
R451 100OHM1/16W
LED_G
D3V3
12
KEYPAD
LSADC0
LSADC1
FB405600R/200mA
1
2
3
4
5
6
7
8
9
CN401
IR
IRRX
LEDG
LEDR
KEY_UP_DN_DCSW
KEY_MENU_L_R_SOURCE
IRRX
LEDG
LEDR
12
12
ZD404
MLVG0402
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
13. Keypad/IR
12
ZD405
C470 100N 16V
DGND DGND
C471 100N16V
MLVG0402
ZD406
MLVG0402
OEM MO DE L
TPV MO DE L
PCB N AME
Sheet
C472 100pF 50V
DGND
37
C479 100N16V
DGND
12Tuesday , April 01, 2014
of
DGND
CONN
Size
Rev
称爹
B
B
<
称爹
>
Page 38
1
TEAN
TEAP
TEBN
TEBP
TEC N
TEC P
TEC LKN
TEC LKP
TED N
TED P
TOAN
TOAP TOAP_1
TOBN
TOBP
TOC N
TOC P
TOC LKN
TOC LKP
TOD N
TOD P
RP401 0O HM 1/16W
RP402 0O HM 1/16W
RP403 0OHM 1/16W
RP404 0O HM 1/16W
RP405 0O HM 1/16W
+12V_Panel
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
D5V_STB
8
7
6
5
8
7
6
5
8
7
6
5
8
7
6
5
8
7
6
5
TEAN_1
TEAP_1
TEBN_1
TEBP_1
TEC N_ 1
TEC P_1
TEC LKN _1
TECLKP_1
TED N_ 1
TED P_1
TOA N_1
TOB N_1
TOBP_1
TOCN_1
TOC P_1
TOC LKN _1
TOC LKP _1
TODN_1
TOD P_1
FB406
1 2
120R 6A
FB408
1 2
NC/ 120R 6A
R462
10K 1/16W 5%
C473
0.47uF 16V
R465
LR_IN
Q403
AO3407A
R459 NC
R458 NC
TEAP _1
TEBP _1
TEC P_1
TEC LKP_ 1
TED P_1
TOAP_1
TOBP_1
TOC P_1
TOC LKP_ 1
TOD P_1
C475
100N 16V
PANEL_VCC
C476
+
NC/ 100UF 16V
DGND
CONN
30
28
26
24
22
20
18
16
14
12
10
8
6
4
2
R463
29
27
25
23
21
19
17
15
13
11
9
7
5
3
1
CN402
10K 1/10W 5%
PANEL_VCC
TEAN_1
TEBN_1
TECN_1
TEC LKN _1
TEDN_1
TOAN _1
TOBN _1
TOC N_1
TOC LKN _1
TOD N_1
DGND
LVDS(8-bit)
3D_EN
SELLVDSBL_ADJ
SELLVDS
D3V3
DGND
R460
NC/ 4.7K 1/16W
R461
NC/ 4.7K 1/16W
Panel
LR_IN
3D_EN
BL_ADJ
LR_IN
3D_EN
BL_ADJ
FromMainChipfor
LVDS
TED P
TED N
TEC LKP
TEC LKN
TEC P
TEC N
TEBP
TEBN
TEAP
TEAN
TOD P
TOD N
TOC LKP
TOC LKN
TOC P
TOC N
TOBP
TOBN
TOAP
TOAN
PANEL_EN
TED P
TED N
TEC LKP
TEC LKN
TEC P
TEC N
TEBP
TEBN
TEAP
TEAN
TOD P
TOD N
TOC LKP
TOC LKN
TOC P
TOC N
TOBP
TOBN
TOAP
TOAN
PANEL_EN
Power
47K 1/16W 5%
PANEL_EN
R466 4.7K 1/ 16W
R467
4.7K 1/16W
DGND
Q404
LMBT3904LT1G
DGND
DGNDDGND
DGND
T P V ( Top Victory Electronics Co . , Lt d. )
T P V ( Top Victory Electronics Co . , Lt d. )
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
Key Component
Key Component
Date
Date
16. LV DS
OEM MODEL
OEM MODEL
TPV MO DE L
TPV MO DE L
PCB NAME
PCB NAME
Sheet
Sheet
B
B
Size
Size
Rev
B
Rev
A
<
<
称爹
称爹
>
称爹
称爹
45Tuesday , April 01, 2014
45Tuesday , April 01, 2014
of
of
>
38
Page 39
5.2 电源板
715G6750P02000002M
D9101
3
2
2
4
-
!
L9901
124
18MH
R9903
680K 1/4W
R9904
680K 1/4W
3
C9901
470NF 275V
!
-
3
L9902
18MH
RV9901
620V
+
3
3
C9903
680PF 250V
124
47PF 250V
!
4
C9905NCC9906
+
1
BD9102
GBL08-07_NC
R9905
680K 1/4W
R9906
680K 1/4W
!
!
!
NTCR
NR9901
1
12
t
D9106
PG1010R
R9101
180K
R9114
100KOHM +-5% 1/8W
F9901
T4AL 250V
C9101
56UF 450V
R9102
180K
R9104
R9106
82K OHM 1%
R9105
82K OHM 1%
D9103
PG1010R
R9127
22R OHM 1%
Q9101
8N65
R9111
10K OHM +-5% 1/8W
R9112
0.24R
HS9106
HEAT SINK (Q9101)_NC
1
2
3
4
82K OHM 1%
R9107
82K OHM 1%
C9126
100PF
HS9101
HEAT SINK (Q9101)
R9108
4R7 1/4W 5%
(D9102_NC)
1
2
3
4
PS2561DL1-1
D9105
1N4007
HS9104
T9101
1
3
2
4
5
POWER X'FMR 380uH
1
2
3
(D9101&D9102)
4
43
IC9102
HS9103
12
8
9
6
7
10
1
2
3
4
!
56UF 450V
C9102
+
ZD9103
NC
IC9101
PT
FB
CS
GND4OUT
TPV002AS
+
ZD9105
12
NC
8
VCC
6
VCC
5
R9113
470 OHM 1/4W
C9904
470pF 250V
1uF 50V
+
R9133
NC
R9103
180K
1
2
3
C9106
220P 50V
C9124
1NF
C9130
NC
12
C9104
R9146
0R05 1/4W
C9103
2.2NF
22R OHM 1%
D9104
1N4148W
R9110
47R 1%
FB9903
BEAD
1 2
R9128
R9109
10 OHM
+
C9105
2.2UF 50V
!
12
t
BD9101
GBL08-07
R9901
680K 1/4W
680K 1/4W
R9902
!
C9902
680PF 250V
!
!
NTCR_NC
NR9902
!
1
2
CN9901
AC in
39
FMEN-220A
1
R9115
22 OHM 1/4W
R9116
22 OHM 1/4W
R9117
22 OHM 1/4W
D9109
D9108NC
22 OHM 1/4W
R9120
3
FMEN-220A
1
2
NC
R9118
NC
R9119
22 OHM 1/4W
D9102
2
BZT52-B16
330UF 25V
C9107
1NF 500V
R9138
NC
R9139
22 OHM 1/4W
R9140
22 OHM 1/4W
ZD9104
1 2
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
C9121
+
C9109
330UF 25V
+
C9108
1NF 500V
R9122
9.1K OHM
C9117
220N 50V
IC9103
AS431AN-E1
01.POWER
L9101
3UH
C9110
NC
R9121
2K4 1/8W 5%
R9124
10K OHM +-5% 1/8W
R9123
43K 1/8W 1%
C9114
330UF 25V
NC
+
C9111
C9123
3300UF 35V
+
R9125
620K 1/8W 1%
R9126
9.31K +-1% 1/8W
R9141
680R 1/8W 1%
C9112
NC
C9122
330UF 35V
+
OEM MODEL
TPV MOD EL
PCB NAME
Sheet
C9129
NC
+
X PO WE R
+12V
C9116
330UF 35V
of
12Tuesday, March 25, 2014
+12V_A
Q9102
2N3904
R9130
1K OHM
C9119
100N 50V
+18V
ZD9101
GDZJ 22B
1 2
R9129
470 OHM 1/4W
R9131
1K OHM + -5% 1/8W
Size
Rev
称爹
A3
Page 40
D8120
SR515
1 2
1 2
D8121
SR515
R8107
0R1 5% 2W
1 2
R8125
1.8R
R8120
FB8101
BEAD
1 2
HS8101
HEAT SINK (Q81 01)
1
2
3
4
RK7002BM
R8127
NC
R8126
1.8R
C8106
C8117
Q8103
NC
NC
C8112
1N 50V
C8102
330UF 50V
+
+12V
R8101
10K OHM +-5% 1/8W
Q8104
PMBT3904
R8103
10K OHM +-5% 1/8W
+
C8105
330UF 50V
R8124
330K 1/8W 5%
BL_ON/OF F2
R8116
180K 1/8W 5%
R8112
150K 1/8W 5%
R8117
27K 1/8W 5%
R8113
33K 1/8W 5%
C8104
1N 50V
100KOHM +-5% 1/8W
C8114
1uF
R8128
30K 1/4W
R8122
+18V
VCC_1
FB
ZD8101
BZT52-B4V7
R8109
10 OHM 1/4W
DIMOUT
VLED+
C8108
NC
R8119
NC
DIMOUT
1 2
C8103
1uF
PF
IC8101
；
7903BS
C8109
NC
8
5
6
CS
OUT7VCC
GND
DIMOUT1GM2FB3OVP/DI M
4
R8102
4K7 +-5% 1/8W
C8111
100N 50V
R8110
100R 1/8W 5%
R8111
R8114
100R 1/8W 5%
10K OHM +-5% 1/8W
L8101
8
1
33uH
Q8101
AOTF454FL
R8104
22OHM +-5% 1/8W
D8103
R8105
NC
NC
R8108
330R 1/8W 5%
BZT52-B22
2 OHM 1%
R8118
R8115
R8106
ZD8102
2 OHM 1%
10K OHM +-5% 1/8W
C8110
1NF
FB
VLED-
5
Q8107
D8D7D6D
MTB30N06Q8
S1S2S3G
4
2 OHM 1%
VLED+
DIM
DIM
D8104
1N4148W
Q8106
PMBS3906
R8123
15K 1/8W 1%
C8113
0.1uF 50V
VLED-
VLED+
C9127
1N 50V
+12V_A
+12V
R8121
8K2 +-5% 1/8W
Q8105
PMBS3904
6
5
4
3
2
1
CN9101
CONN
1
3
5
7
9
11
13
15
VCC_1+12V
LED side
CN8101
CONN
7 8
C9128
2
4
6
8
10
12
14
16
1N 50V
BL_ON/OF F
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
40
01.POWER
Date
OEM MO DE L
TPV MODEL
PCB NA ME
Sheet
of
12Tuesday , March 25, 2014
Size
Rev
称爹
B
Page 41

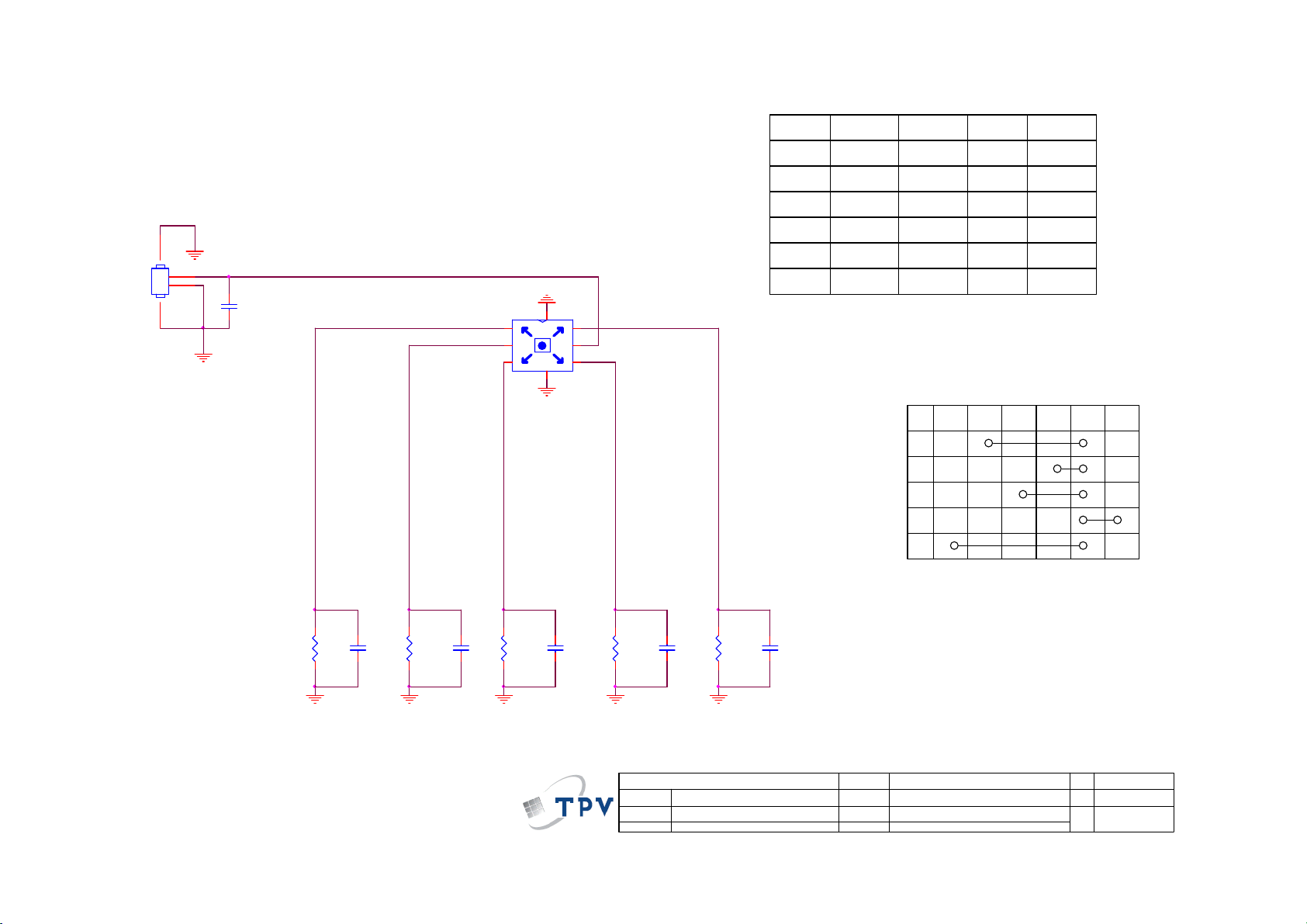

5.3 按键板
715G6316K01000004I
Direc ti on switc h
Center
Right
Left
CN01
CONN
34
1
KEY1
2
100N 50V
C06
----><----|
7
SW01
1 6
Right
F5
2
F1
3 4
F3
SW 6P
Center UpDown
F4
5
F2
8
Left
Down
Up
2-5 short
1-5 short
4-5 short
3-5 short
6-5 short
ResistanceKey function
Menu
CH+ 1K2
CH-
VOL-
VOL+
No function
0R
2K2
6K8
15K
Voltage
0V
0.5V
0.81V
1.65V
2.27V
3.3V
Joystick circuit diagram
pin1
pin2
pin3
pin4
pin5 pin6
F1
F2
F3
F4
F5
----><----|
R01
C01
1K2 1/10W 1%
NC/ 100N 50V
----><----|
R02
C02
0R05 1/10W
NC/ 100N 50V
----><----|
R03
6K8 1/10W 1%
C03
NC/ 100N 50V
----><----|
R04
C04
2K2 1/10W 1%
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
NC/ 100N 50V
02. KEY
41
----><----|
R05
C05
15K 1/10W 1%
NC/ 100N 50V
OEM MO DE L
TPV MO DE L
PCB NAME
Sheet
of
22Tuesday , Sept ember 17, 2013
Size
Rev
称爹
Custom
1
XX
Page 42

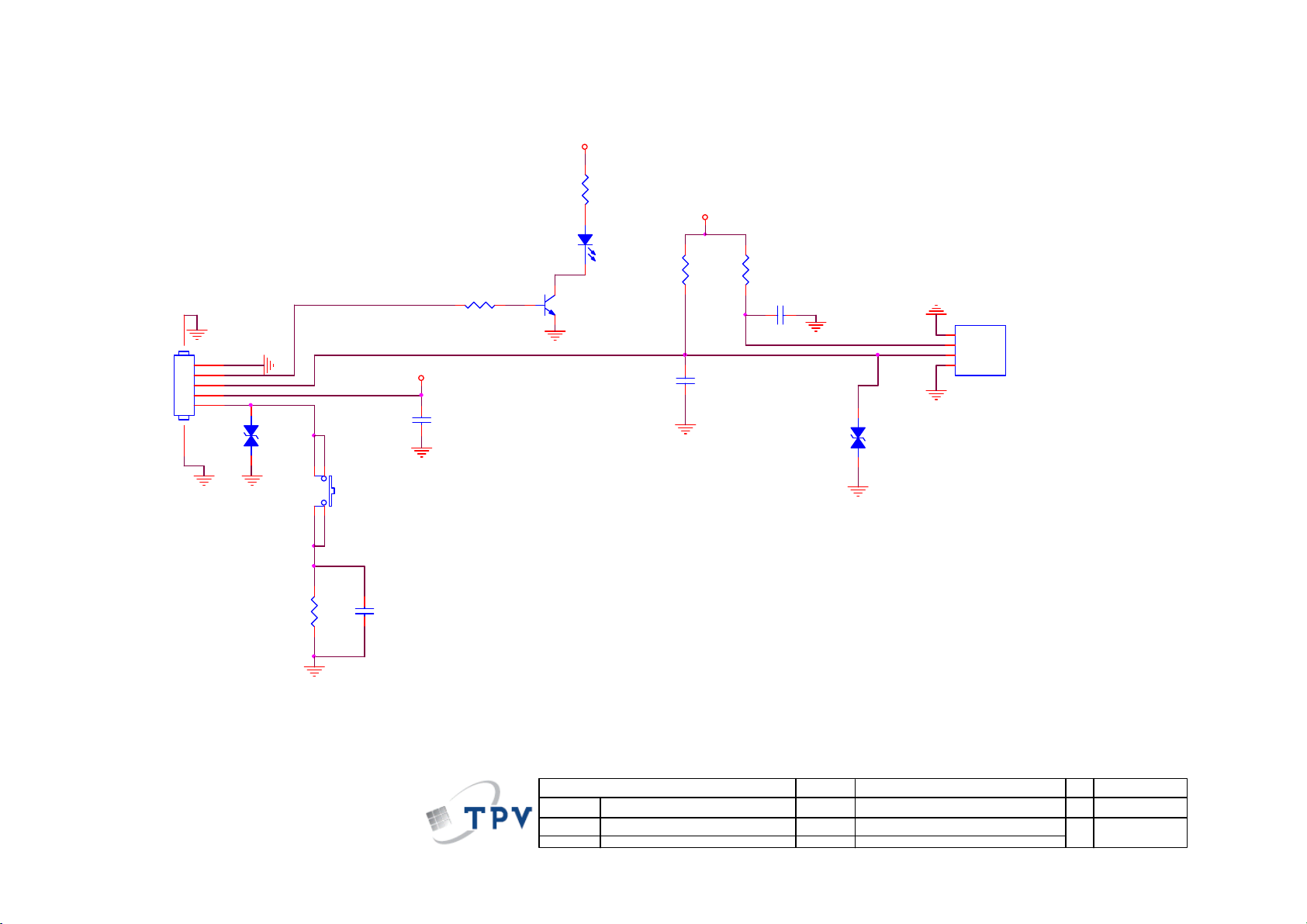

5.4 IR 板
715G6167R01000004X
3V3SB
R001
470R 1/16W 5%
R003
C002
3V3SB
R004
100R 1/16W 5%
C001
1UF 16V
033G8032 5F S HR
CN001
CONN
Close to CN001
67
1
2
LED_R
3
RC6
----><----|
4
5
----><----|
From M/B
Close to CN001
12
LED001
R002
1K 1/16W 5%
3V3SB
Key 1
TACT SW FWRD H1.5MM
ZD003
1 2
VPORT0603100KV05
SW001
POW ER
C003
100N 16V
LED
Q001
BC847C
Red
NC/ 2K7 1/16W 5%
NC/1N 50V
----><----|
Close to U001
ZD002
1 2
VPORT0603100KV05
U001
1
GND
2
Vs
3
OUT
4
GND
TSOP75436WTT
----><----|
Close to R005
0R051/8W
C004
NC/ 100N 50V
R005
The item of key fumction start from "001~015"
The item of IR function start from "201~215"
The item of LED function start from "301~315"
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
02. LED & I R
42
OEM MODEL
TPV MO D EL
PCB N AME
Sheet
22Monday, April 29, 2013
of
Size
Rev
称爹
Custom
0
<
称爹
>
Page 43
6. 软体及 EDID 烧录 SOP
（1）将软体 copy 到 USB 根目录，并改名为 install.img。
（2）插上 U 盘，AC 上电，会自动开始升级（升级过程中，不要断电），升级完成后自动开机。
（3）按 “MENU+1999+返回” 进入工厂模式确认软体版本。
6.2 EDID 烧录
此机种 EDID 数据包含于 flash 软体中，无需进行单独的 EDID 烧录。
43
Page 44
更换电源板
7. 故障处理流程
检测按键板及 LED 灯
更换按键板
检测电源板 CN9101 的 PIN11/12/13/14 是否有 12V 电压输
无电（LED 不亮）
检测插座是否有电或硬开关是否打开
有
有
无法启动（LED红色）
无
重插电源插座或开启硬开关
无
检测电源板 CN9101 的 PIN9/10 是否有 12V 电压输出
有
检测按键板的POWER键是否失灵
是
更换按键板
更换红外接收器
检测按键板的红外接收器是否失灵
44
无
否
是
更换电源板
否
更换主板
Page 45
无画（LED绿色）
检测TV是否受控，能否用遥控器或按键板开关机
是
检测LVDS线是否良好
是
否
检测主板上CN402的
PIN27/28/29/30是否有12V供电
重插或更换LVDS线
是
否
先更换主板
检测是否OK
更换主板
检测电源板 CN9101 的 PIN9/10 是否有 12V 电压输出
否
是
检测是否有背光
是
否
否
检测主板是否有BL信号
是
否
更换主板
否
更换主板
更换Panel
更换Panel
更换电源板
45
Page 46
信号是
有高频干扰源
彩条、水波纹、画抖、画闪、
鬼影、残影、拖影等干扰
检测附近是否有干扰源
是 否
排除干扰源
先更换主板
检测是否OK
否
更换Panel
检测信号线
是否良好
是 否
检测信号源出
是 否
更换信号线
否正常
重新设置
信号源
TV画面雪花点、重
影、细线、条纹干扰
检测TV信号线
是 否
重新连接
TV信号线
排除干扰源 用场强仪检测信号强度
画异
是否接触不良
检测附近是否
是 否
更换主板
升级软体
是否在45-100db之间，
65db左右为最佳值
是
否
太弱：加装信号放大器
太强：减少信号放大器
或加装信号衰减器
间歇性画异加温
画异冷开机画异
检测软体版本是
否需要更新
是 否
先更换主板
检测是否OK
否
取回站内
加温检测
46
Page 47
无声或声音异常
检测信号源音频接口是否正确，或TV制式是否为DK制
是
否
检测TV是否被静音，调整音量大小，
或进入菜单进行复位看是否OK
否
重插音频接口或设置TV制式
检测主板到喇叭的连接线是否断路
是 否
更换连接线
检测喇叭阻抗是否变质
（喇叭阻抗值标在喇叭上）
是 否
更换喇叭 更换主板
收不到台或收台不全
是 否
检测软体版本是否需要更新
升级软体
用场强仪检测信号强度是否在
45-100db之间，65db左右为最佳
是
否
用别的TV测试是否能收到此台
是
否
太弱：加装信号放大器
太强：减少信号放大器或加装信号衰减
检测此频道是否发生频
偏，尤其是使用卫星信号
是
否
和客户说明当地TV信号未转播此台
建议客户重新
更换主板
设置信号源
47
Page 48
异响
喇叭异响
（破音，滋滋声）
电源板，PANEL 异响
检测喇叭是否变质
更换电源板/PANEL
是 否
更换喇叭 主板功放异常
更换主板
遥控失灵
检查遥控器电池是否未安置好或没电
重新安置或更换电池
是 否
更换遥控器
用别的遥控器测试是否可用
是 否
检测按键板是否异常
是
更换按键板
否
更换主板
48
Page 49
OSD 不稳定或无法正常工作
按键板连接正常吗？
否
接好按键板
是
按键正常吗？
否
更换按键
是
按键板有无故障？
否
更换按键板
是
检查主板
49
Page 50
8. 主要 IC 管脚及内部框图
RTD2634DD
Pin Connections
50
Page 51
AD52580-QG28NAR
Pin Connections
Block Diagram
51
Page 52
TPV002AS SOP-8
Pin Description
Block Diagram
52
Page 53
PF7903BS
Pin Description
Block Diagram
53
Page 54
9. BOM
注意：以下初始版本 BOM 信息仅供维修参考，不作为下单依据，如有变更，恕不另行通知，请以 RSPL
或 Service BOM(http://cs.tpv.com.cn
E40E2KNDEXP5NNX
点位 组件 对象描述 备注
0M1B0000C152556081 SCREW Q2.5,L=5 MM
756TXECB0KD024000X MAIN BOARD-CBPFDKLDXC
SMTF-U402 100TPRVT006D1X MCU ASSY-056G2233 42
0M1G1030 6 47 CR3 SCREW
0M1G1730 6120 SCREW 3X6
0M1G1730 8125 SCREW M1-MACHINE SCREW X8
SP01 378G0100498CAC 6 OHM 10W 132*45*39 0 UNIT
SP01 378G0100498XAC 6 OHM 10W 132*45*39 0 UNIT
ECN9901 389G214A15NHS500X2 AC POWER CORD 1500+60 FOR CHINA 2nd-Source
ECN9901 389G214A15NYH500X2 AC POWER CORD 1500+60 FOR CHINA
ECN601 395G801404LD16 HARNESS 4P-B&R+B&W 750/650MM 2nd-Source
ECN601 395G801404RD16 HARNESS 4P-B&R+B&W 750/650MM
ECN401 395G801409LC15 HARNESS 9P-5P+2P 340MM/700MM
ECN401 395G801409RC15 HARNESS 9P-5P+2P 340MM/700MM 2nd-Source
ECN701 395G801416DC63 HARNESS 14P-16P 140MM
ECN701 395G801416MC63 HARNESS 14P-16P 140MM 2nd-Source
ECN402 395G801851DD03 LVDS CABLE 51P-30P 360MM 2nd-Source
ECN402 395G801851RD03 LVDS CABLE 51P-30P 360MM
708GMA400CPX02 PHILIPS 40(495 CH)
Q50G 4 10 TIE (Y1900221)
Q52G1301 9 BIG TAPE FOR PHILIPS
Z40G0002ALL01A OTHER LABEL
CN401 033G3802 9B YH L CONN 2.0 9P
C632 067G315M1016KV EC 100UF 20% 35V 8*7
C633 067G315M1016KV EC 100UF 20% 35V 8*7
CN105 088G 78G114ACL RCA JACK R/A YELLOW H=10.5
CN103 088G 78G121ACL RCA JACK R/A 4P W/R 1*2 H=10.5
CN102 088G 78G134ACL RCA JACK R/A 6P G/BL/R 1*3 H=10.5
CN111 088G 78G137ACL HF HF RCA JACK R/A 6P Y/W/R 1*3 H=10.5
CN107 088G352F6B3ACL USB A TYPE R/A 6P BLACK H=8.4
CN104 088G353GFF1AXH D-SUB CONN 15P BLUE - R/A 10
CN601 311GW200A04ABX WAFER 2.0MM 4P
CN701 311GW200C14AAL WAFER 2.0MM 14P
CN402 311GW200C30ABL WAFER 2.0MM 2*15P
CN107 388G352F6B3AXH USB A TYPE R/A 6P 1*1 BLACK 8.4
TU101 394GNPALALL26L TUNER CHINA ST18WM-2-E
U101 056G 563114 LDO G1117-33T63UF 1A 3.3V SOT-223
U704 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U702 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U402 056G2233 42 FLASH MX25L6406EM2I-12G 64MB SOP-8
Q501 057G 417511 MMBT3904
) 为准，谢谢！
54
Page 55
Q502 057G 417511 MMBT3904
Q602 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q401 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q402 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q703 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q707 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q404 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q601 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q702 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q706 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q705 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
RP405 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP403 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP404 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP402 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP401 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
TH701 061G 56A075 LT HF SMD PTC 0.75A 1206L075THYR
R409 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R407 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R406 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R608 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R735 061G0402000 JT RST 0402 0.05R MAX 1/16W -
R602 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R603 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R620 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R614 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R421 061G04021001FF RST CHIPR 1KOHM +-1% 1/16W FENGHUA
R418 061G04021001FF RST CHIPR 1KOHM +-1% 1/16W FENGHUA
R703 061G04021003FY RST CHIP 100K 1/16W 1%
R720 061G04021003FY RST CHIP 100K 1/16W 1%
R717 061G04021003FY RST CHIP 100K 1/16W 1%
R451 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R452 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R453 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R129 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R609 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R508 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R121 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R128 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R126 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R127 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R510 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R158 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R159 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R139 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R171 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R172 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
55
Page 56
R137 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R509 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R110 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R114 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R607 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R511 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R116 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R115 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R109 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R108 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R724 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R131 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R130 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R136 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R516 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R513 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R424 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R173 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R613 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R517 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R733 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R740 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R123 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R742 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R523 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R610 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R106 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R601 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R405 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R514 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R135 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R725 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R122 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R616 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R124 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R604 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R107 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R712 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R174 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R462 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R715 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R722 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R710 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R702 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R621 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R708 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R530 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
56
Page 57
R531 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R704 061G04021501FF RST CHIP 1K5 1/16W 1% FENGHUA
R443 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R446 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R132 061G04022201FF ST CHIPR 2.2KOHM +-1% 1/16W FENGHUA
R133 061G04022201FF ST CHIPR 2.2KOHM +-1% 1/16W FENGHUA
R404 061G04022702FF RST CHIP 27K 1/16W 1% FENGHUA
R705 061G04023602FT RST 0402 36K 1% 1/16W
R524 061G0402393 JF RST CHIP 39K 1/16W 5% FENGHUA
R605 061G0402433 JY RST CHIPR 43KOHM +-5% 1/16W YAGEO
R422 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R429 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R427 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R709 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R504 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R506 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R501 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R505 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R713 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R718 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R154 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R155 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R435 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R466 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R437 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R414 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R416 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R467 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R420 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R739 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R751 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R721 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R433 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R431 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R623 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R412 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R436 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R442 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R445 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R441 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R444 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R729 061G0402473 JF RST CHIPR 47KOHM +-5% 1/16W FENGHUA
R515 061G0402473 JF RST CHIPR 47KOHM +-5% 1/16W FENGHUA
R512 061G0402473 JF RST CHIPR 47KOHM +-5% 1/16W FENGHUA
R465 061G0402473 JT RST CHIP 47K 1/16W 5% TZAI YUAN
R529 061G0402564 JY RST 0402 560K 5% 1/16W RC0402JR-07560KL
R525 061G0402564 JY RST 0402 560K 5% 1/16W RC0402JR-07560KL
57
Page 58
R403 061G04026201FF RST CHIP 6.2K 1/16W 1% FENGHUA
R447 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R448 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R140 061G0402750 JF .ST CHIPR 75 OHM +-5% 1/16W FENGHUA
R402 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R408 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R102 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R103 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R526 061G0603101 JF RST CHIPR 100 OHM +-5% 1/10W FENGHUA
R612 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R611 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R119 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R120 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R463 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R730 061G06031200FY RST 0603 120R 1% 1/10W
R707 061G06031332FF RST 0603 13.3K 1% 1/10W FENGHUA
R723 061G06032000FY RST CHIP 200R 1% 1/10W
R527 061G0603201 JF RST CHIP 200R 1/10W 5% FENGHUA
R726 061G06032200FT RST CHIP 220R 1/10W 1%
R728 061G06032209FT RST CHIP 22R 1/10W 1%
R732 061G06032409FT RST CHIP 24R 1/10W 1%
R118 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R104 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R117 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R105 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R111 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R101 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R112 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R125 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R113 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R138 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R134 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
C144 065G040210031J F CAP 0402 10PF 5% 50V NP0
C145 065G040210031J F CAP 0402 10PF 5% 50V NP0
C111 065G040210031J Y CAP 0402 10PF 5% 50V NP0
C491 065G040210131J A CAP CHIP 0402 100PF J 50V NPO
C472 065G040210131J A CAP CHIP 0402 100PF J 50V NPO
C604 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C601 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C146 065G040210332K A CAP 0402 10NF 10% 50V X7R
C470 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C479 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C471 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C447 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C446 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C464 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C466 065G040210412K Y CAP 0402 100NF 10% 16V X7R
58
Page 59
C716 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C463 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C441 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C454 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C450 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C452 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C459 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C443 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C607 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C420 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C147 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C732 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C477 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C721 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C615 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C460 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C461 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C465 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C462 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C444 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C734 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C445 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C401 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C505 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C437 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C435 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C132 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C436 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C625 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C442 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C475 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C448 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C131 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C421 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C624 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C430 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C429 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C720 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C467 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C626 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C137 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C141 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C724 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C432 065G040215031J A CAP 0402 15PF 5% 50V NP0
C431 065G040215031J A CAP 0402 15PF 5% 50V NP0
C139 065G040220031J F CAP 0402 20PF 5% 50V NP0
C138 065G040220031J F CAP 0402 20PF 5% 50V NP0
59
Page 60
C704 065G040222031J T CAP 0402 22PF 5% 50V NP0 UMK105 CG220JV
C730 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C110 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C610 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C606 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C628 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C621 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C415 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C406 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C408 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C409 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C411 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C410 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C404 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C405 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C407 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C403 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C729 065G040247505M M CAP 0402 4.7UF 20% 6.3V X5R
C113 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C112 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C105 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C109 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C104 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C106 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C744 065G060310432K A CAP 0603 100NF 10% 50V X7R
C727 065G060310432K A CAP 0603 100NF 10% 50V X7R
C708 065G060310432K A CAP 0603 100NF 10% 50V X7R
C713 065G060310432K A CAP 0603 100NF 10% 50V X7R
C703 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C623 065G060310512K A CAP 0603 1UF 10% 16V X7R
C602 065G060310512K A CAP 0603 1UF 10% 16V X7R
C618 065G060310512K A CAP 0603 1UF 10% 16V X7R
C616 065G060310512K A CAP 0603 1UF 10% 16V X7R
C731 065G060310512K M CAP 0603 1UF 10% 16V X7R GRM188R71C105K
C733 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C474 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C412 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C439 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C402 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C428 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C440 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C456 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C458 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C457 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C725 065G060322422K Y CAP 0603 220N 25V X7R 10%
C473 065G060347412K Y CAP CHIP 0.47UF 16V +/-10% X7R
C617 065G080510532K T CAP 0805 1UF 10% 50V X7R
60
Page 61
C611 065G080510532K T CAP 0805 1UF 10% 50V X7R
C622 065G080510532K T CAP 0805 1UF 10% 50V X7R
C619 065G080510532K T CAP 0805 1UF 10% 50V X7R
C627 065G080510615K T CHIP 10UF 16V X5R 0805
C701 065G080510615K T CHIP 10UF 16V X5R 0805
C613 065G080510615K T CHIP 10UF 16V X5R 0805
C728 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C718 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C715 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C127 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C743 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C116 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C117 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C130 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C712 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C717 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C719 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C705 065G120622615K A CAP 1206 22UF 10% 16V X5R
C706 065G120622615K A CAP 1206 22UF 10% 16V X5R
C612 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
C126 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
C726 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
FB703 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB702 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB701 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB406 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
FB603 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
FB402 071G 59A121 TA CHIP BEAD 120R/3000MA HCB1608KF-121T30
FB401 071G 59A121 TA CHIP BEAD 120R/3000MA HCB1608KF-121T30
FB411 071G 59B121 JM CHIP BEAD 0603 120R/1000MA
FB405 071G 59C601 TA CHIP BEAD 600R/200MA FCM1608K-601T02
FB409 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB414 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB410 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB415 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
L101 073G 63478 5M CHIP IND 0.47UH 5% 0.1A 3.5R MGFI1608AR
L102 073G 63478 5M CHIP IND 0.47UH 5% 0.1A 3.5R MGFI1608AR
CN501 088G 34019G AD HDMI HEADER 19P - -
CN502 088G 34019G AD HDMI HEADER 19P - -
CN501 088G 34019G AV HDMI HEADER 19P BLACK -
CN502 088G 34019G AV HDMI HEADER 19P BLACK -
D101 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D502 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D503 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D702 093G 52S903 T RECTIFIER GS1A 1A 50V DO-214AC
ZD104 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD506 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
61
Page 62
ZD106 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD109 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD105 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD101 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD501 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD503 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD504 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD505 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD502 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD120 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD121 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD128 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD124 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD123 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD404 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD125 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD405 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD406 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD122 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD126 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD127 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
D602 093G 64S526SEM SWITCHING BAS316WS 250MA 100V SOD323
U401 356G0568176604 SCALER RTD2634DD LQFP 176
U601 356G0616028600 AUDIO AD52580-QG28NAR (AF) 15W E-TSSOP
U701 356GD563006600 DC/DC SY8104ADC 4A 18V TSOT23-6
U703 356GD563008601 DC/DC SY8003ADFC 3A 5.5V DFN2X2-8
Q701 357G0763030018 MOSFET MTP3401N3 -4A -30V SOT-23
Q704 357G0763030018 MOSFET MTP3401N3 -4A -30V SOT-23
Q403 357G0763A06 MOSFET AO3407A -25A -30V 1.4W SOT23
C453 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C438 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C451 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C455 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C416 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C414 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C425 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C413 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C449 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C417 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C419 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C418 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C722 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C424 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
L602 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L601 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L604 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L603 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
62
Page 63
L701 373G253S198D00 SMD CHOKE 4.7UH 20% 3.3A 0.026R SWPG604
L703 373G253S256D00 SMD CHOKE 2.2UH 30% 2.95A 0.030R SWPG40
X401 393G022S624NSK CRYSTAL NXE27.000AC12F-BK6 27 12
D401 393G060S91200T00HF SCHOTTKY RB551V-30_R1_00001 0.5A 30V SO
E715 715G6682M0C000004K MAIN BOARD PCB
HS401 X90G8014 1 HEAT SINK
IRPFDAB5 IR BOARD
R004 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R002 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R003 061G0402272 JT RST CHIP 2K7 1/16W 5% TZAI YUAN
R001 061G0402471 JT RST CHIP 470R 1/16W 5% TZAI YUAN
C002 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C003 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C001 065G060310512K T CAP 0603 1UF 10% 16V X7R EMK107B7105KA
LED001 081G 63R 1 EL CHIP LED RED 19-21B/R6C-BL1M2VY/3T
ZD002 093G 64 37 N VPORT0603100KV05
CN001 311GW125D05ACX WAFER 1.25MM 5P V/T S1315-05SVB-S03-R
U001 356GS927052 IR RECEIVER TSOP75436WTT 36 KHZ
Q001 357G0761A0200T SMALLTRAN BC847N3 C-RANK 100MA SOT-23
E715 715G6167R01000004S IR BOARD PCB 2nd-Source
E715 715G6167R01000004X IR BOARD PCB
KEPFDXA2 KEY BOARD
040G 45762420A LABEL 25X6MM
R02 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R01 061G06031201FT RST CHIP 1K2 1/10W 1%
R05 061G06031502FT RST CHIP 15K 1/10W 1%
R04 061G06032201FT RST CHIP 2K2 1/10W 1%
R03 061G06036801FT RST CHIP 6K8 1/10W 1%
C06 065G060310432K Y CAP 0603 100NF 10% 50V X7R
CN01 311GW125D02ADX WAFER 1.25MM 2P R/A S1315-02RVB-S03-K
SW01 377G060902B0CJ CHIP TACT SW 6P 6MM 160G SMD
709T63160XS001 COMSUMPTIVE ASSY
E715 715G6316K01000004I KEY BOARD PCB
E715 715G6316K01000004K KEY BOARD PCB 2nd-Source
E715 715G6316K01000004S KEY BOARD PCB 2nd-Source
E750 LCM400J6PE1ABX2X0X PANEL TPT400LA-J6PE1 SC1F XM TPV
P33E0676XJT01R0100 BUTTON
PLTVEQ281XXDE POWER BOARD
Z40G0002ALL01A OTHER LABEL
CN9901 033G8029 3A H CONN 3.96MM 3(2N)P R/A 11.88MM 9.5MM
IC9102 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
C9901 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
L9902 073G 174241 X LINE FILTER 18MH MIN EF20 3LFEF2022-303M
L9901 073G 174241 X LINE FILTER 18MH MIN EF20 3LFEF2022-303M
D8120 093G 60334 SCHOTTKY SR506-44 5A 60V DO-201AD
CN8101 311GW200A06ABX WAFER 2.0MM 6P
CN9101 311GW200C16BBX ONN 2.0MM 16P R/A W2010-16RVA-S04,B200
63
Page 64
RV9901 361G0046621KZE VARISTOR 620V 10%
NR9901 361G0058259MYW006A NTCR 2.5R 20% 3.1W SCK132R56MTY504
R8107 361G3SWJ50759B00TZ RST WD 0.05R 5% 3W NKNP3WS0R05JMS10
C9102 367G215X560PKZ000S EC 56UF 20% 450V 12.5*40
C9101 367G215X560PKZ000S EC 56UF 20% 450V 12.5*40
L9101 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
L8101 373G0253258X00 BOOST CHOKE 33UH 10% 3.5A 3LCEF16-330K
T9101 380GL52P177N00 X'FMR 380 10% 5.5 ER31 YUVA-2133-23
BD9101 393G0050460A05 BRIDGE GBL08-07 X0 4A 800V GBL
705TXD57071 Q8101 ASS'Y
0M1G1730 8120 SCREW
Q8101 357G0600100005 MOSFET SM1A15NSFPC-TUG 16A 100V TO-220FP
HS8101 Q90G0219002A0000HG HEAT SINK
705TXD57072 Q9101 ASS'Y
0M1G1730 8120 SCREW
Q9101 357G0667700001 MOSFET AOTF11N70 11A 700V TO-220F
HS9101 Q90T0236001A0000HG HEAT SINK
705TXD93076 D9101&D9102 ASS'Y
D9101 093G 60258 DIODE FME-220B TO-220 SANKEN
D9102 093G 60258 DIODE FME-220B TO-220 SANKEN
0M1G1730 8120 SCREW
HS9103 Q90T0236003A0000BF HEAT SINK
IC9103 056G 158501 IC AS431AN-E1 SOT23
Q8106 057G 417517 HF SMALLTRAN LMBT3906LT1G-HF SOT-23
Q8104 057G 417518 HF SMALLTRAN LMBT3904LT1G-HF SOT-23
Q8105 057G 417518 HF SMALLTRAN LMBT3904LT1G-HF SOT-23
Q8103 057G 763532 MOSFET RK7002BM 0.25A 60V SOT-23
R9109 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R8114 061G0805101 JT RST CHIP 100R 1/8W 5% TZAI YUAN
R8110 061G0805101 JT RST CHIP 100R 1/8W 5% TZAI YUAN
R9111 061G0805103 JT RST 0805 10K 5% 1/8W
R8106 061G0805103 JT RST 0805 10K 5% 1/8W
R9124 061G0805103 JT RST 0805 10K 5% 1/8W
R8103 061G0805103 JT RST 0805 10K 5% 1/8W
R8101 061G0805103 JT RST 0805 10K 5% 1/8W
R8111 061G0805103 JT RST 0805 10K 5% 1/8W
R8122 061G0805104 JT RST CHIPR 100KOHM +- 5% 1/8W TZAI YUAN
R9114 061G0805104 JT RST CHIPR 100KOHM +- 5% 1/8W TZAI YUAN
R8123 061G08051502FT RST CHIP 15K 1/8W 1%
R8112 061G08051803FT RST CHIPR 180K +-1% 1/8W TZAI YUAN
R8116 061G08051803FT RST CHIPR 180K +-1% 1/8W TZAI YUAN
R8104 061G0805220 JT RST CHIPR 22OHM +-5% 1/8W TZAI YUAN
R9121 061G0805242 JT RST CHIP 2K4 1/8W 5% TZAI YUAN
R8117 061G0805243 JF RST CHIPR 24KOHM +-5% 1/8W FENGHUA
R8108 061G0805331 JT RST CHIP 330R 1/8W 5% TZAI YUAN
R8113 061G0805333 JT RST CHIP 33K 1/8W 5% TZAI YUAN
R8124 061G0805334 JT RST CHIP 330K 1/8W 5% TZAI YUAN
64
Page 65
R9123 061G08054302FT RST CHIP 43K 1/8W 1%
R9110 061G08054709FT RST 0805 47R 1% 1/8W
R8102 061G0805472 JT RST CHIPR 4K7 +-5% 1/8W TZAI YUAN
R9125 061G08056203FT RST CHIP 620K 1/8W 1%
R9141 061G08056800FT RST CHIP 680R 1/8W 1%
R8121 061G0805822 JT RST CHIPR 8K2 +-5% 1/8W TZAI YUAN
R9122 061G0805912 JT RST CHIPR 9.1 KOHM +-5% 1/8W 0805
R9126 061G08059311FT RST CHIPR 9.31KOHM +-1% 1/8W TZAI YUAN
RJ903 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
RJ904 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
RJ902 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R9146 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R8109 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
R9103 061G1206184 JT RST CHIPR 180K +-5% 1/4W TZAI YUAN
R9102 061G1206184 JT RST CHIPR 180K +-5% 1/4W TZAI YUAN
R9101 061G1206184 JT RST CHIPR 180K +-5% 1/4W TZAI YUAN
R9128 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9127 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9139 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9138 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9118 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9115 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9116 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9117 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9119 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R8128 061G1206303 JT RST CHIPR 30 KOHM 1/4W TZAI YUAN
R9113 061G1206471 JT ST CHIPR 470 OHM +-5% 1/4W TZAI YUAN
R9108 061G1206479 JT RST 1206 4.7R 5% 1/4W
R9905 061G12066803FT RST CHIP 680K 1/4W 1%
R9906 061G12066803FT RST CHIP 680K 1/4W 1%
R9901 061G12066803FT RST CHIP 680K 1/4W 1%
R9902 061G12066803FT RST CHIP 680K 1/4W 1%
R9903 061G12066803FT RST CHIP 680K 1/4W 1%
R9904 061G12066803FT RST CHIP 680K 1/4W 1%
R9105 061G12068202FT RST CHIPR 82KOHM +-1% 1/4W TZAI YUAN
R9106 061G12068202FT RST CHIPR 82KOHM +-1% 1/4W TZAI YUAN
R9104 061G12068202FT RST CHIPR 82KOHM +-1% 1/4W TZAI YUAN
R9107 061G12068202FT RST CHIPR 82KOHM +-1% 1/4W TZAI YUAN
C9124 065G080510231J F CAP 0805 1NF 5% 50V NPO
C8110 065G080510231J F CAP 0805 1NF 5% 50V NPO
C9127 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8104 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9128 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8112 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8113 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8111 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C8103 065G080510532K M CAP 0805 1UF 10% 50V X7R
65
Page 66
C8114 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9106 065G080522131J Y CAP CHIP 0805 220P 50V NP0 +/-5%
C9117 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%
C9104 065G120610532K T CAP CHIP 1206 1UF K 50V X7R
C9108 065G120622272K F CAP 1206 2.2NF 10% 500V X7R
C9107 065G120622272K F CAP 1206 2.2NF 10% 500V X7R
IC9101 356G0379008231 AC/DC TPV002AS SOP-8
IC8101 356G0700008054 LED DRIVER PF7903BS SOP-8
Q8107 357G0763060600 MOSFET MTB30N06Q8 8A 60V SOP-8
R8125 361G12069107FT RST 1206 0.91R 1% 1/4W SMD12060R91FT
R8126 361G12069107FT RST 1206 0.91R 1% 1/4W SMD12060R91FT
R8127 361G12069107FT RST 1206 0.91R 1% 1/4W SMD12060R91FT
R8120 361G12069107FT RST 1206 0.91R 1% 1/4W SMD12060R91FT
R8118 361G12069107FT RST 1206 0.91R 1% 1/4W SMD12060R91FT
D9104 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
D8104 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
ZD8102 393G039S95100T00HF ZENER BZT52-B5V1_R1_00001 5.1V 0.41W SOD
ZD8101 393G039S96300T00HF ZENER BZT52-B4V7 4.7V 410MW SOD-123
ZD9104 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
T9101 006G 31 4 1.7MM RIVET
CN9901 006G 31500 EYELET
L9901 006G 31502 EYELET
C9901 006G 31502 EYELET
RV9901 006G 31502 EYELET
C9102 006G 31502 EYELET
C9101 006G 31502 EYELET
L9902 006G 31502 EYELET
NR9901 006G 31502 EYELET
040G 45762420A LABEL 25X6MM
C9126 065G 1K10193T CAP CER 100PF 10% 1KV R
C9904 065G306K47123R CAP Y1 470PF 10% 250V Y5P
C9902 065G306K68123R CAP Y1 680PF 10% 250V Y5P
C9903 065G306K68123R CAP Y1 680PF 10% 250V Y5P
C9109 067G 5153314HT A EC 330UF 20% 25V HSP331M1EG07VM6HTAP5
C9121 067G 5153314HT A EC 330UF 20% 25V HSP331M1EG07VM6HTAP5
C9111 067G 5153314HT A EC 330UF 20% 25V HSP331M1EG07VM6HTAP5
C9122 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9123 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9116 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
FB9903 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
FB8101 071G 55 29 FERRITE BEAD
F9901 084G 56 4 C FUSE 4A 250V MST 4A 250V
D9105 093G 5212T52T DIODE 1N4007-AO DO-41
D9106 093G 52916 RECTIFIER PG1010R 1A 1000V DO-41
D9103 093G 52916 RECTIFIER PG1010R 1A 1000V DO-41
J905 095G 90 23 JUMP WIRE - -
J901 095G 90 23 JUMP WIRE - -
66
Page 67
J912 095G 90 23 JUMP WIRE - -
J915 095G 90 23 JUMP WIRE - -
J910 095G 90 23 JUMP WIRE - -
J913 095G 90 23 JUMP WIRE - -
J914 095G 90 23 JUMP WIRE - -
J906 095G 90 23 JUMP WIRE - -
J903 095G 90 23 JUMP WIRE - -
J904 095G 90 23 JUMP WIRE - -
J909 095G 90 23 JUMP WIRE - -
J908 095G 90 23 JUMP WIRE - -
R9112 361G152M24852T00TZ RST MOF 0.24R 5% 2W MOF2WS0R24JT52
C9103 365G001K2229WS CAP CER 2.2NF 10% 1KV R CT81-1KV-12D-2R
C9906 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
C9105 367G315X229HKB EC 2.2UF 20% 50V 5*11MM 3000 HR 250MA -
C8102 367G415X3317KT EC 330UF 20% 50V 12.5*12
C8105 367G415X3317KT EC 330UF 20% 50V 12.5*12
E715 715G6750P02000002M POWER BOARD PCB
Q01G61840010000BGP SCREW
Q11G701015000L00JY PCB-SUPPORT
Q12G6300 25 3 FOOT PAD
Q36T 600 30 10 NONWOVEN FABRIC
Q45G88010TV08800WN PROTECT BAG
Q45G88010TV11800X1 PROTECT BAG 900*1200
Q52G100204000A00ZA AL FOIL
Q52G130118600000YY TAPE
Q52G15010TV0070WXW TAPE_INSULATING
Q52G1501150523AWBK TAPE_INSULATING
Q52G160119100A00YY TAPE
X15T950210100000BL BKT_STAND
X15T950310100000BL BKT_STAND
X15T9504101000GMBL BKT_IO
X15T9505101000GMBL BKT_IO
X33E0111ADT01L0100 DECO_BEZEL
X34E0189XJY02D0100 REAR_COVER TV396W-14C-PH21-PH20
X34E0213XCE01L0100 BASE TV42W-14C-PH21-PH20
M03501 X35T8284001A1C01DA DECO_BEZEL TV32WSL12PH1PH1PH1
M03501 X35T8284001A1C01XD DECO_BEZEL TV32W12PH1PH1PH1
X44GMA4081302A ARTWORK CARTON 40PFL1643/T3
X44GMA431010FA
X44GMA432010FA
0M1G1740 18225 CR3 SCREW 4.0X20.0
RFB01 317GARFM006CHH RF MODULE CBIP-X
RFB01 317GARFM008TCL RF MODULE GL03-2-E
E09201 392GB1TA1A362H BATTERY 1.5V 2P R03-B500-01S
E09801 398GR8BD2NCPHH REMOTE PHILIPS HOF-44K-GJ12647 CHINESE
Q45G88010TV05600X1 PROTECT BAG
Q45G88010TV08900X1 PROTECT BAG
CUSHION-T N/A 不分区域(全球
CUSHION-B N/A 不分区域(全球
67
Page 68
X41G40MV81307A MANUAL 40_42PFL1643/T3 DFU
X41G40SV81310A QSG 40_42PFL1643/T3 QSG
X41G78DV81311C WARRANTY CARD TPV ADDRESS
040G 58162435A MANUAL P/N LABEL
Q40G000162493A 3CEL LABEL FOR TV MODEL G2/2.0/0.5
X40G0001624 2A LABEL FOR SCREW PE BAG
X40G000181310C CARTON LABEL
X40G040081309A RATING LABEL FOR 40PFL1643/T3
Z40G0002ALL01A OTHER LABEL
68
Page 69
E42E5KNDEXP5NNX
点位 组件 对象描述 备注
085T 583113 GASKET
0M1G1030 6 47 CR3 SCREW
0M1G1730 6120 SCREW 3X6
0M1G1730 8125 SCREW M1-MACHINE SCREW X8
0M1G1740 18225 CR3 SCREW 4.0X20.0
0Q1G 330 6120 SCREW
SP01 378G0100498CAC 6 OHM 10W 132*45*39 0 UNIT
SP01 378G0100498XAC 6 OHM 10W 132*45*39 0 UNIT
ECN9901 389G214A15NHS500X2 AC POWER CORD 1500+60 FOR CHINA 2nd-Source
ECN9901 389G214A15NYH500X2 AC POWER CORD 1500+60 FOR CHINA
ECN701 395G801416DC63 HARNESS 14P-16P 140MM
ECN701 395G801416MC63 HARNESS 14P-16P 140MM 2nd-Source
ECN402 395G801851DD38 LVDS CABLE 51P-30P 300MM
708GNB370CPX02 EBONY ( 495 CH )
Q50G 4 10 TIE (Y1900221)
Q52G1301 9 BIG TAPE FOR PHILIPS
756TXECC0KD002000X MAIN BOARD-CBPFDKLDXC
SMTF-U402 100TPRMM004DTX MCU ASSY-056G2233 42
Z40G0002ALL01A OTHER LABEL
CN401 033G3802 9B YH L CONN 2.0 9P
C632 067G315M1016KV EC 100UF 20% 35V 8*7
C633 067G315M1016KV EC 100UF 20% 35V 8*7
CN105 088G 78G114ACL RCA JACK R/A YELLOW H=10.5
CN103 088G 78G121ACL RCA JACK R/A 4P W/R 1*2 H=10.5
CN102 088G 78G134ACL RCA JACK R/A 6P G/BL/R 1*3 H=10.5
CN111 088G 78G137ACL HF HF RCA JACK R/A 6P Y/W/R 1*3 H=10.5
CN107 088G352F6B3ACL USB A TYPE R/A 6P BLACK H=8.4
CN104 088G353GFF1AXH D-SUB CONN 15P BLUE - R/A 10
CN601 311GW200A04ABX WAFER 2.0MM 4P
CN701 311GW200C14AAL WAFER 2.0MM 14P
CN402 311GW200C30ABL WAFER 2.0MM 2*15P
CN107 388G352F6B3AXH USB A TYPE R/A 6P 1*1 BLACK 8.4
TU101 394GNPALALL26L TUNER CHINA ST18WM-2-E
U101 056G 563114 LDO G1117-33T63UF 1A 3.3V SOT-223
U704 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U702 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U402 056G2233 42 FLASH MX25L6406EM2I-12G 64MB SOP-8
Q501 057G 417511 MMBT3904
Q502 057G 417511 MMBT3904
Q602 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q401 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q402 057G 417517 TRA LMBT3906LT1G -200MA/-40V SOT-23 LRC
Q703 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q707 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q404 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
69
Page 70
Q702 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q601 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q705 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
Q706 057G 417518 TRA LMBT3904LT1G 200MA/40V SOT-23 LRC
RP405 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP403 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP404 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP402 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP401 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
TH701 061G 56A075 LT HF SMD PTC 0.75A 1206L075THYR
R409 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R407 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R406 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R608 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R735 061G0402000 JT RST 0402 0.05R MAX 1/16W -
R614 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R620 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R603 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R602 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R421 061G04021001FF RST CHIPR 1KOHM +-1% 1/16W FENGHUA
R418 061G04021001FF RST CHIPR 1KOHM +-1% 1/16W FENGHUA
R703 061G04021003FY RST CHIP 100K 1/16W 1%
R720 061G04021003FY RST CHIP 100K 1/16W 1%
R717 061G04021003FY RST CHIP 100K 1/16W 1%
R451 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R453 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R452 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R130 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R136 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R137 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R129 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R609 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R508 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R121 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R128 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R126 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R127 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R510 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R131 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R724 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R108 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R109 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R115 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R116 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R511 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R607 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R114 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
70
Page 71
R110 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R509 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R158 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R159 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R139 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R171 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R172 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R516 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R513 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R424 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R173 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R613 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R517 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R733 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R740 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R123 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R742 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R523 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R610 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R106 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R601 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R405 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R514 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R135 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R725 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R122 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R616 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R124 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R604 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R107 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R712 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R174 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R462 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R722 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R715 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R621 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R702 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R710 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R708 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R531 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R530 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R704 061G04021501FF RST CHIP 1K5 1/16W 1% FENGHUA
R443 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R446 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R133 061G04022201FF ST CHIPR 2.2KOHM +-1% 1/16W FENGHUA
R132 061G04022201FF ST CHIPR 2.2KOHM +-1% 1/16W FENGHUA
R404 061G04022702FF RST CHIP 27K 1/16W 1% FENGHUA
71
Page 72
R705 061G04023602FT RST 0402 36K 1% 1/16W
R524 061G0402393 JF RST CHIP 39K 1/16W 5% FENGHUA
R605 061G0402433 JY RST CHIPR 43KOHM +-5% 1/16W YAGEO
R713 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R505 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R501 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R623 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R412 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R436 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R467 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R416 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R414 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R437 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R466 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R435 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R155 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R154 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R718 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R506 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R504 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R709 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R427 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R429 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R422 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R420 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R739 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R751 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R721 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R433 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R431 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R444 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R441 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R445 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R442 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R512 061G0402473 JF RST CHIPR 47KOHM +-5% 1/16W FENGHUA
R515 061G0402473 JF RST CHIPR 47KOHM +-5% 1/16W FENGHUA
R729 061G0402473 JF RST CHIPR 47KOHM +-5% 1/16W FENGHUA
R465 061G0402473 JT RST CHIP 47K 1/16W 5% TZAI YUAN
R525 061G0402564 JY RST 0402 560K 5% 1/16W RC0402JR-07560KL
R529 061G0402564 JY RST 0402 560K 5% 1/16W RC0402JR-07560KL
R403 061G04026201FF RST CHIP 6.2K 1/16W 1% FENGHUA
R447 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R448 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R140 061G0402750 JF .ST CHIPR 75 OHM +-5% 1/16W FENGHUA
R408 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R402 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R103 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
72
Page 73
R102 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R526 061G0603101 JF RST CHIPR 100 OHM +-5% 1/10W FENGHUA
R611 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R612 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R119 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R120 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R463 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R730 061G06031200FY RST 0603 120R 1% 1/10W
R707 061G06031332FF RST 0603 13.3K 1% 1/10W FENGHUA
R723 061G06032000FY RST CHIP 200R 1% 1/10W
R527 061G0603201 JF RST CHIP 200R 1/10W 5% FENGHUA
R726 061G06032200FT RST CHIP 220R 1/10W 1%
R728 061G06032209FT RST CHIP 22R 1/10W 1%
R732 061G06032409FT RST CHIP 24R 1/10W 1%
R118 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R104 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R117 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R105 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R111 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R101 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R112 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R125 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R113 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R138 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R134 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
C144 065G040210031J F CAP 0402 10PF 5% 50V NP0
C145 065G040210031J F CAP 0402 10PF 5% 50V NP0
C111 065G040210031J Y CAP 0402 10PF 5% 50V NP0
C491 065G040210131J A CAP CHIP 0402 100PF J 50V NPO
C472 065G040210131J A CAP CHIP 0402 100PF J 50V NPO
C604 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C601 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C146 065G040210332K A CAP 0402 10NF 10% 50V X7R
C471 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C479 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C470 065G040210412K T CAP CHIP 0402 100NF 16V X7R
C607 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C443 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C459 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C452 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C450 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C420 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C147 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C732 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C477 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C464 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C466 065G040210412K Y CAP 0402 100NF 10% 16V X7R
73
Page 74
C716 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C463 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C462 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C721 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C615 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C460 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C461 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C465 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C505 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C401 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C445 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C734 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C437 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C435 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C132 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C442 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C475 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C448 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C131 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C625 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C436 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C444 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C447 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C446 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C441 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C454 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C724 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C141 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C137 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C626 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C467 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C720 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C429 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C430 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C624 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C421 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C431 065G040215031J A CAP 0402 15PF 5% 50V NP0
C432 065G040215031J A CAP 0402 15PF 5% 50V NP0
C139 065G040220031J F CAP 0402 20PF 5% 50V NP0
C138 065G040220031J F CAP 0402 20PF 5% 50V NP0
C704 065G040222031J T CAP 0402 22PF 5% 50V NP0 UMK105 CG220JV
C730 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C110 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C610 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C606 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C628 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C621 065G040233131J T AP CHIP 0402 330PF 50V J NPO
74
Page 75
C408 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C406 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C409 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C410 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C411 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C415 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C407 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C405 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C404 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C403 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C729 065G040247505M M CAP 0402 4.7UF 20% 6.3V X5R
C106 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C104 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C109 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C105 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C112 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C113 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C713 065G060310432K A CAP 0603 100NF 10% 50V X7R
C708 065G060310432K A CAP 0603 100NF 10% 50V X7R
C727 065G060310432K A CAP 0603 100NF 10% 50V X7R
C744 065G060310432K A CAP 0603 100NF 10% 50V X7R
C703 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C616 065G060310512K A CAP 0603 1UF 10% 16V X7R
C618 065G060310512K A CAP 0603 1UF 10% 16V X7R
C602 065G060310512K A CAP 0603 1UF 10% 16V X7R
C623 065G060310512K A CAP 0603 1UF 10% 16V X7R
C731 065G060310512K M CAP 0603 1UF 10% 16V X7R GRM188R71C105K
C457 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C458 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C456 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C440 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C428 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C402 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C439 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C412 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C474 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C733 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C725 065G060322422K Y CAP 0603 220N 25V X7R 10%
C473 065G060347412K Y CAP CHIP 0.47UF 16V +/-10% X7R
C617 065G080510532K T CAP 0805 1UF 10% 50V X7R
C611 065G080510532K T CAP 0805 1UF 10% 50V X7R
C622 065G080510532K T CAP 0805 1UF 10% 50V X7R
C619 065G080510532K T CAP 0805 1UF 10% 50V X7R
C627 065G080510615K T CHIP 10UF 16V X5R 0805
C701 065G080510615K T CHIP 10UF 16V X5R 0805
C613 065G080510615K T CHIP 10UF 16V X5R 0805
C728 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
75
Page 76
C718 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C715 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C127 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C743 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C116 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C117 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C130 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C712 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C717 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C719 065G080522605M T CAP 0805 22UF 20% 6.3V X5R JMK212 BJ226
C705 065G120622615K A CAP 1206 22UF 10% 16V X5R
C706 065G120622615K A CAP 1206 22UF 10% 16V X5R
C612 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
C126 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
C726 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 HR 2
FB703 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB702 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB701 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB406 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
FB603 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
FB402 071G 59A121 TA CHIP BEAD 120R/3000MA HCB1608KF-121T30
FB401 071G 59A121 TA CHIP BEAD 120R/3000MA HCB1608KF-121T30
FB411 071G 59B121 JM CHIP BEAD 0603 120R/1000MA
FB405 071G 59C601 TA CHIP BEAD 600R/200MA FCM1608K-601T02
FB409 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB414 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB410 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB415 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
L101 073G 63478 5M CHIP IND 0.47UH 5% 0.1A 3.5R MGFI1608AR
L102 073G 63478 5M CHIP IND 0.47UH 5% 0.1A 3.5R MGFI1608AR
CN502 088G 34019G AD HDMI HEADER 19P - -
CN501 088G 34019G AD HDMI HEADER 19P - -
CN501 088G 34019G AV HDMI HEADER 19P BLACK -
CN502 088G 34019G AV HDMI HEADER 19P BLACK -
D101 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D502 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D503 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D702 093G 52S903 T RECTIFIER GS1A 1A 50V DO-214AC
ZD502 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD505 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD504 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD503 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD501 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD101 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD105 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD109 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD106 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
76
Page 77
ZD506 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD104 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD127 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD126 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD122 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD406 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD405 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD125 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD404 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD123 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD124 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD128 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD121 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD120 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
D602 093G 64S526SEM SWITCHING BAS316WS 250MA 100V SOD323
U401 356G0568176604 SCALER RTD2634DD LQFP 176
U601 356G0616028600 AUDIO AD52580-QG28NAR (AF) 15W E-TSSOP
U701 356GD563006600 DC/DC SY8104ADC 4A 18V TSOT23-6
U703 356GD563008601 DC/DC SY8003ADFC 3A 5.5V DFN2X2-8
Q701 357G0763030018 MOSFET MTP3401N3 -4A -30V SOT-23
Q704 357G0763030018 MOSFET MTP3401N3 -4A -30V SOT-23
Q403 357G0763A06 MOSFET AO3407A -25A -30V 1.4W SOT23
C425 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C414 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C416 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C455 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C451 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C453 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C438 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C413 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C449 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C417 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C419 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C418 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C424 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C722 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
L604 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L601 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L602 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L603 373G253S193D00 SMD CHOKE 22UH 20% 1.8 0.089 SWPG6045G2
L701 373G253S198D00 SMD CHOKE 4.7UH 20% 3.3A 0.026R SWPG604
L703 373G253S256D00 SMD CHOKE 2.2UH 30% 2.95A 0.030R SWPG40
X401 393G022S624NSK CRYSTAL NXE27.000AC12F-BK6 27 12
D401 393G060S91200T00HF SCHOTTKY RB551V-30_R1_00001 0.5A 30V SO
E715 715G6682M0C000004K MAIN BOARD PCB
HS401 X90G8014 1 HEAT SINK
IRPFDAB5 IR BOARD
77
Page 78
R004 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R002 061G0402102 JT RST CHIP 1K 1/16W 5% TZAI YUAN
R003 061G0402272 JT RST CHIP 2K7 1/16W 5% TZAI YUAN
R001 061G0402471 JT RST CHIP 470R 1/16W 5% TZAI YUAN
C002 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C003 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C001 065G060310512K T CAP 0603 1UF 10% 16V X7R EMK107B7105KA
LED001 081G 63R 1 EL CHIP LED RED 19-21B/R6C-BL1M2VY/3T
ZD002 093G 64 37 N VPORT0603100KV05
CN001 311GW125D05ACX WAFER 1.25MM 5P V/T S1315-05SVB-S03-R
U001 356GS927052 IR RECEIVER TSOP75436WTT 36 KHZ
Q001 357G0761A0200T SMALLTRAN BC847N3 C-RANK 100MA SOT-23
E715 715G6167R01000004S IR BOARD PCB 2nd-Source
E715 715G6167R01000004X IR BOARD PCB
KEPFDXA2 KEY BOARD
040G 45762420A LABEL 25X6MM
R02 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R01 061G06031201FT RST CHIP 1K2 1/10W 1%
R05 061G06031502FT RST CHIP 15K 1/10W 1%
R04 061G06032201FT RST CHIP 2K2 1/10W 1%
R03 061G06036801FT RST CHIP 6K8 1/10W 1%
C06 065G060310432K Y CAP 0603 100NF 10% 50V X7R
CN01 311GW125D02ADX WAFER 1.25MM 2P R/A S1315-02RVB-S03-K
SW01 377G060902B0CJ CHIP TACT SW 6P 6MM 160G SMD
709T63160XS001 COMSUMPTIVE ASSY
E715 715G6316K01000004I KEY BOARD PCB
E715 715G6316K01000004K KEY BOARD PCB 2nd-Source
E715 715G6316K01000004S KEY BOARD PCB 2nd-Source
E750 LCG420DUJE1ABX2X0X PANEL TPT420H2-DUJSGE S1E XM TPV
P33E0676XJT01R0100 BUTTON
PLTVEQ281XXDF POWER BOARD
Z40G0002ALL01A OTHER LABEL
CN9901 033G8029 3A H CONN 3.96MM 3(2N)P R/A 11.88MM 9.5MM
IC9102 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
C9901 063G107M474AUM CAP X2 470NF 20% 305V
L9902 073G 174241 H LINE FILTER 18MH MIN LCL-12019 HA
L9901 073G 174241 H LINE FILTER 18MH MIN LCL-12019 HA
D8120 093G 60334 SCHOTTKY SR506-44 5A 60V DO-201AD
CN8101 311GW200A06ABX WAFER 2.0MM 6P
CN9101 311GW200C16BBX ONN 2.0MM 16P R/A W2010-16RVA-S04,B200
RV9901 361G0046621KZW VARISTOR 620V 10%
NR9902 361G0058259MYN006A NTCR 2.5R 20% 3.1W MF71-2.5D-13-MOL
NR9901 361G0058259MYN006A NTCR 2.5R 20% 3.1W MF71-2.5D-13-MOL
R8107 361G3SWJ50759B00TZ RST WD 0.05R 5% 3W NKNP3WS0R05JMS10
C9101 367G215X680PHZ000S EC 68UF 20% 450V 13*50 2000 HR 620MA HRL
C9102 367G215X680PHZ000S EC 68UF 20% 450V 13*50 2000 HR 620MA HRL
C9130 367G215X680PHZ000S EC 68UF 20% 450V 13*50 2000 HR 620MA HRL
78
Page 79
L9101 373G0253247H00 CHOKE COIL 3UH 15% DR8*8 5A
L8101 373G0253258H00 BOOST CHOKE 33UH 10% 3.5A GL-11601
T9101 380GL52P177L00 X'FMR 380 10% 5.5 ER31 PT-018699
T9101 380GL52P177N00 X'FMR 380 10% 5.5 ER31 YUVA-2133-23
BD9101 393G0050460A03 BRIDGE GBL408-C 4A 800V GBL 150A
705TXD57074 Q9101 ASS'Y
0M1G1730 8120 SCREW
Q9101 357G0667700001 MOSFET AOTF11N70 11A 700V TO-220F
HS9101 Q90T0236001A0000HG HEAT SINK
705TXE57071 Q8101 ASSY
0M1G1730 8120 SCREW
Q8101 357G0600100005 MOSFET SM1A15NSFPC-TUG 16A 100V TO-220FP
HS8101 Q90G0219002A0000BF HEAT SINK
705TXE93076 D9101,D9102 ASSY
D9101 093G 60258 DIODE FME-220B TO-220 SANKEN
D9102 093G 60258 DIODE FME-220B TO-220 SANKEN
0M1G1730 8120 SCREW
HS9103 Q90T0236003A0000HG HEAT SINK
IC9103 056G 158501 IC AS431AN-E1 SOT23
Q8106 057G 417517 HF SMALLTRAN LMBT3906LT1G-HF SOT-23
Q8105 057G 417518 HF SMALLTRAN LMBT3904LT1G-HF SOT-23
Q8104 057G 417518 HF SMALLTRAN LMBT3904LT1G-HF SOT-23
Q8103 057G 763532 MOSFET RK7002BM 0.25A 60V SOT-23
R9109 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R8110 061G0805101 JT RST CHIP 100R 1/8W 5% TZAI YUAN
R8114 061G0805101 JT RST CHIP 100R 1/8W 5% TZAI YUAN
R8111 061G0805103 JT RST 0805 10K 5% 1/8W
R9124 061G0805103 JT RST 0805 10K 5% 1/8W
R9111 061G0805103 JT RST 0805 10K 5% 1/8W
R8101 061G0805103 JT RST 0805 10K 5% 1/8W
R8103 061G0805103 JT RST 0805 10K 5% 1/8W
R8106 061G0805103 JT RST 0805 10K 5% 1/8W
R9114 061G0805104 JT RST CHIPR 100KOHM +- 5% 1/8W TZAI YUAN
R8122 061G0805104 JT RST CHIPR 100KOHM +- 5% 1/8W TZAI YUAN
R8123 061G08051502FT RST CHIP 15K 1/8W 1%
R8112 061G08051803FT RST CHIPR 180K +-1% 1/8W TZAI YUAN
R8116 061G08051803FT RST CHIPR 180K +-1% 1/8W TZAI YUAN
R8104 061G0805220 JT RST CHIPR 22OHM +-5% 1/8W TZAI YUAN
R9121 061G0805242 JT RST CHIP 2K4 1/8W 5% TZAI YUAN
R8117 061G0805273 JT RST CHIP 27K 1/8W 5% TZAI YUAN
R8108 061G0805331 JT RST CHIP 330R 1/8W 5% TZAI YUAN
R8113 061G0805333 JT RST CHIP 33K 1/8W 5% TZAI YUAN
R8124 061G0805334 JT RST CHIP 330K 1/8W 5% TZAI YUAN
R9123 061G08054302FT RST CHIP 43K 1/8W 1%
R9110 061G08054709FT RST 0805 47R 1% 1/8W
R8102 061G0805472 JT RST CHIPR 4K7 +-5% 1/8W TZAI YUAN
C9112 061G0805512 JT RST CHIPR 5K1 +-5% 1/8W TZAI YUAN
79
Page 80
C9110 061G0805512 JT RST CHIPR 5K1 +-5% 1/8W TZAI YUAN
R9125 061G08056203FT RST CHIP 620K 1/8W 1%
R9141 061G08056800FT RST CHIP 680R 1/8W 1%
R8121 061G0805822 JT RST CHIPR 8K2 +-5% 1/8W TZAI YUAN
R9122 061G0805912 JT RST CHIPR 9.1 KOHM +-5% 1/8W 0805
R9126 061G08059311FT RST CHIPR 9.31KOHM +-1% 1/8W TZAI YUAN
RJ904 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
RJ903 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
RJ902 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R9146 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R8109 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
R8115 061G12061008FY RST 1206 1R 1% 1/4W
R9102 061G1206184 JT RST CHIPR 180K +-5% 1/4W TZAI YUAN
R9101 061G1206184 JT RST CHIPR 180K +-5% 1/4W TZAI YUAN
R9103 061G1206184 JT RST CHIPR 180K +-5% 1/4W TZAI YUAN
R9118 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9115 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9117 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9116 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9139 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9138 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9119 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9120 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9140 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9127 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R9128 061G1206220 JT RST CHIPR 22 OHM +-5% 1/4W TZAI YUAN
R8128 061G1206303 JT RST CHIPR 30 KOHM 1/4W TZAI YUAN
R9113 061G1206471 JT ST CHIPR 470 OHM +-5% 1/4W TZAI YUAN
R9108 061G1206479 JT RST 1206 4.7R 5% 1/4W
R9902 061G12066803FT RST CHIP 680K 1/4W 1%
R9901 061G12066803FT RST CHIP 680K 1/4W 1%
R9906 061G12066803FT RST CHIP 680K 1/4W 1%
R9905 061G12066803FT RST CHIP 680K 1/4W 1%
R9903 061G12066803FT RST CHIP 680K 1/4W 1%
R9904 061G12066803FT RST CHIP 680K 1/4W 1%
R9106 061G12068202FT RST CHIPR 82KOHM +-1% 1/4W TZAI YUAN
R9107 061G12068202FT RST CHIPR 82KOHM +-1% 1/4W TZAI YUAN
R9105 061G12068202FT RST CHIPR 82KOHM +-1% 1/4W TZAI YUAN
R9104 061G12068202FT RST CHIPR 82KOHM +-1% 1/4W TZAI YUAN
C9124 065G080510231J F CAP 0805 1NF 5% 50V NPO
C8110 065G080510231J F CAP 0805 1NF 5% 50V NPO
C9128 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8112 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9127 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8104 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8113 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8111 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
80
Page 81
C8114 065G080510532K M CAP 0805 1UF 10% 50V X7R
C8103 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9106 065G080522131J Y CAP CHIP 0805 220P 50V NP0 +/-5%
C9117 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%
C9104 065G120610532K T CAP CHIP 1206 1UF K 50V X7R
C9108 065G120622272K F CAP 1206 2.2NF 10% 500V X7R
C9107 065G120622272K F CAP 1206 2.2NF 10% 500V X7R
IC9101 356G0379008231 AC/DC TPV002AS SOP-8
IC8101 356G0700008054 LED DRIVER PF7903BS SOP-8
Q8107 357G0763060600 MOSFET MTB30N06Q8 8A 60V SOP-8
R8127 361G12069107FT RST 1206 0.91R 1% 1/4W SMD12060R91FT
R8126 361G12069107FT RST 1206 0.91R 1% 1/4W SMD12060R91FT
R8125 361G12069107FT RST 1206 0.91R 1% 1/4W SMD12060R91FT
R8118 361G12069107FT RST 1206 0.91R 1% 1/4W SMD12060R91FT
R8120 361G12069107FT RST 1206 0.91R 1% 1/4W SMD12060R91FT
D8104 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
D9104 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
ZD8102 393G039S95100T00HF ZENER BZT52-B5V1_R1_00001 5.1V 0.41W SOD
ZD8101 393G039S96300T00HF ZENER BZT52-B4V7 4.7V 410MW SOD-123
ZD9104 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
T9101 006G 31 4 1.7MM RIVET
CN9901 006G 31500 EYELET
NR9901 006G 31502 EYELET
C9101 006G 31502 EYELET
RV9901 006G 31502 EYELET
L9902 006G 31502 EYELET
C9901 006G 31502 EYELET
L9901 006G 31502 EYELET
C9102 006G 31502 EYELET
NR9902 006G 31502 EYELET
C9130 006G 31502 EYELET
040G 45762420A LABEL 25X6MM
C9103 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C9904 065G306K4712WR CAP Y1 470PF 10% 250V Y5P CT7-Y1-250V-0
C9109 067G 5153314HT A EC 330UF 20% 25V HSP331M1EG07VM6HTAP5
C9111 067G 5153314HT A EC 330UF 20% 25V HSP331M1EG07VM6HTAP5
C9121 067G 5153314HT A EC 330UF 20% 25V HSP331M1EG07VM6HTAP5
C9122 067G 5153316HT EC 330UF 20% 35V 10*12 5000 HR
C9123 067G 5153316HT EC 330UF 20% 35V 10*12 5000 HR
C9116 067G 5153316HT EC 330UF 20% 35V 10*12 5000 HR
FB9903 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-796
FB8101 071G 55 29 FERRITE BEAD
F9901 084G 56 4 C FUSE 4A 250V MST 4A 250V
D9105 093G 5212T52T DIODE 1N4007-AO DO-41
D9103 093G 52916 RECTIFIER PG1010R 1A 1000V DO-41
D9106 093G 52916 RECTIFIER PG1010R 1A 1000V DO-41
J914 095G 90 23 JUMP WIRE - -
81
Page 82
J905 095G 90 23 JUMP WIRE - -
J909 095G 90 23 JUMP WIRE - -
J908 095G 90 23 JUMP WIRE - -
J904 095G 90 23 JUMP WIRE - -
J906 095G 90 23 JUMP WIRE - -
J910 095G 90 23 JUMP WIRE - -
J912 095G 90 23 JUMP WIRE - -
J903 095G 90 23 JUMP WIRE - -
J901 095G 90 23 JUMP WIRE - -
J913 095G 90 23 JUMP WIRE - -
R9112 361G152M24852T00TZ RST MOF 0.24R 5% 2W MOF2WS0R24JT52
C9126 365G001K1019WT CAP CER 100PF 10% 1KV R CT81-1KV-06D-2R
C9906 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
C9902 365G306K6812WR CAP Y1 680PF 10% 250V Y5P
C9903 365G306K6812WR CAP Y1 680PF 10% 250V Y5P
C9105 367G315X229HKB EC 2.2UF 20% 50V 5*11MM 3000 HR 250MA -
C8102 367G415X3317HT EC 330UF 20% 50V 12.5*12 4000 HR ZLP331
C8105 367G415X3317HT EC 330UF 20% 50V 12.5*12 4000 HR ZLP331
E715 715G6750P02000002M POWER BOARD PCB
Q11G701015000L00JY PCB-SUPPORT
Q12G6300 25 3 FOOT PAD
Q36T 600 30 10 NONWOVEN FABRIC
Q45G88010TV08700WN PROTECT BAG
Q45G99010TV07000WN PROTECT BAG
Q52G130118600000YY TAPE
Q52G15010TV0070WXW TAPE_INSULATING
Q52G1501150523AWBK TAPE_INSULATING
Q52G160119100A00YY TAPE
X01G8000 3 SCREW
X15T950210100000BL BKT_STAND
X15T950310100000BL BKT_STAND
X15T9504101000GMBL BKT_IO
X15T9505101000GMBL BKT_IO
X33E0111ADT01L0100 DECO_BEZEL
X34E0190XJY02D0100 REAR_COVER TV42W-14C-PH21-PH20
X34E0213XCE01L0100 BASE TV42W-14C-PH21-PH20
M03501 X35T8284001A1C01DA DECO_BEZEL TV32WSL12PH1PH1PH1
M03501 X35T8284001A1C01XD DECO_BEZEL TV32W12PH1PH1PH1
X44GNB3781302A ARTWORK CARTON EBONY 42PFL1643/T3
X44GNB421010YS
X44GNB422010YS
RFB01 317GARFM006CHH RF MODULE CBIP-X
RFB01 317GARFM008TCL RF MODULE GL03-2-E
E09201 392GB1TA1A362H BATTERY 1.5V 2P R03-B500-01S
E09801 398GR8BD2NCPHH REMOTE PHILIPS HOF-44K-GJ12647 CHINESE
Q45G88010TV05600X1 PROTECT BAG
Q45G88010TV08900X1 PROTECT BAG
CUSHION-T N/A 不分区域(全球
CUSHION-B N/A 不分区域(全球
82
Page 83
X41G40MV81307A MANUAL 40_42PFL1643/T3 DFU
X41G40SV81310A QSG 40_42PFL1643/T3 QSG
X41G78DV81311C WARRANTY CARD TPV ADDRESS
040G 58162435A MANUAL P/N LABEL
Q40G000162493A 3CEL LABEL FOR TV MODEL G2/2.0/0.5
X40G0001624 2A LABEL FOR SCREW PE BAG
X40G000181310C CARTON LABEL
X40G0420813A31 RATING LABEL FOR 42PFL1643/T3
Z40G0002ALL01A OTHER LABEL
ECN402 395G801851RD38 LVDS CABLE 51P-30P 300MM 2nd-Source
Q52G100203000A00ZA AL FOIL
Q52G100205000A00ZA AL FOIL
ECN601 395G801404LD16 HARNESS 4P-B&R+B&W 750/650MM
ECN601 395G801404RD16 HARNESS 4P-B&R+B&W 750/650MM 2nd-Source
83
Loading...
