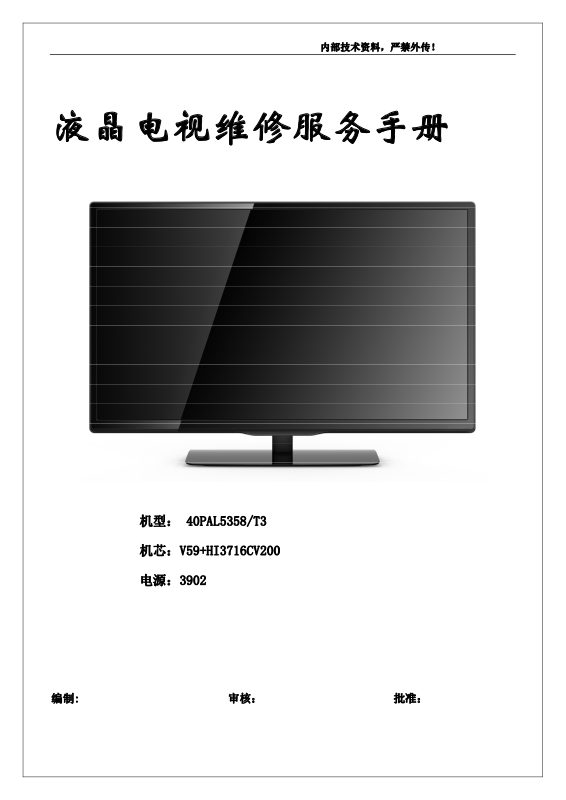

Page 1
内部技术资料，严禁外传！
液晶电视维修服务手册
编制: 审核： 批准：
机型： 40PAL5358/T3
机芯：V59+HI3716CV200
电源：3902
Page 2
内部技术资料，严禁外传！
目 录
一、产品介绍.........................................................
1、产品外观介绍 .................................................................
2、产品技术参数、功能特点介绍 .......................................................
二、机芯方案概述..................................................
三、机芯电路方框图...................................................
四、机芯板原理及维修...............................................
（一）、机芯原理说明...................................................
1、电源部分 ...................................................
2、遥控电路 ..........................................................
3、开关机静音电路...................................................
4、功放电路 ...................................................
5、Tuner射频 部分 ...................................................
（二）、机芯板介绍...................................................
1、机芯板实物图接口介绍...................................................
2、机芯板实物图芯片分布介绍...................................................
（三）机芯常见故障维修流程图及维修方法...................................................
（四）、主要IC集成块功能引脚定义及参数............................ .......................
五、产品爆炸图、BOM 明细、结构规格书.................................
1、产品爆炸图.............................................................
2、BOM明细.............................................................
3、结构规格书.............................................................
六、软件升级方法........................................................
升级方法............................................................
Page 3
内部技术资料，严禁外传！
液晶电视维修服务手册
——40PAL5358/T3
一、产品介绍
1、产品外观介绍：

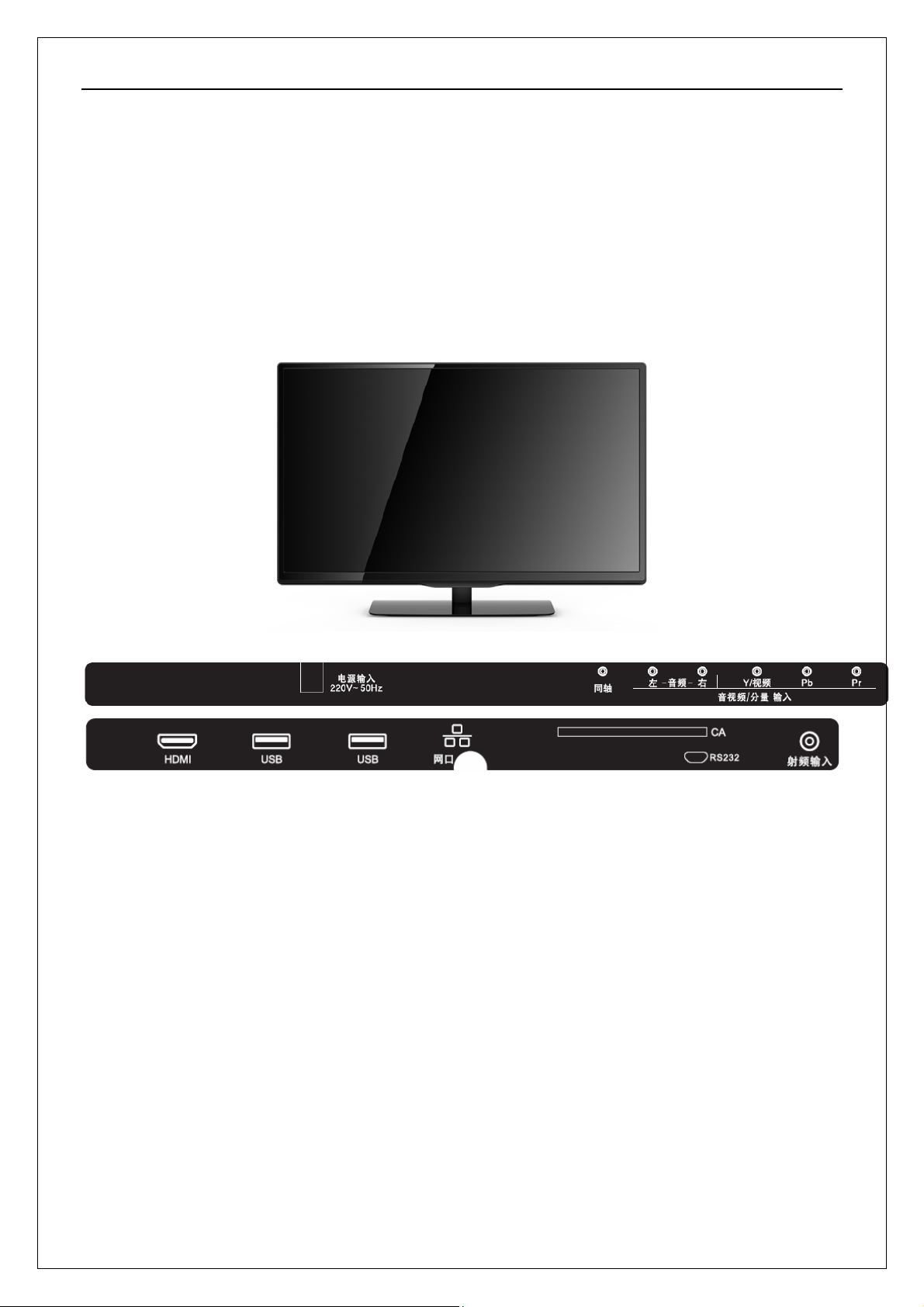

（1）、40PAL5358/T3外观示意图：
前视图（含本控按键）：

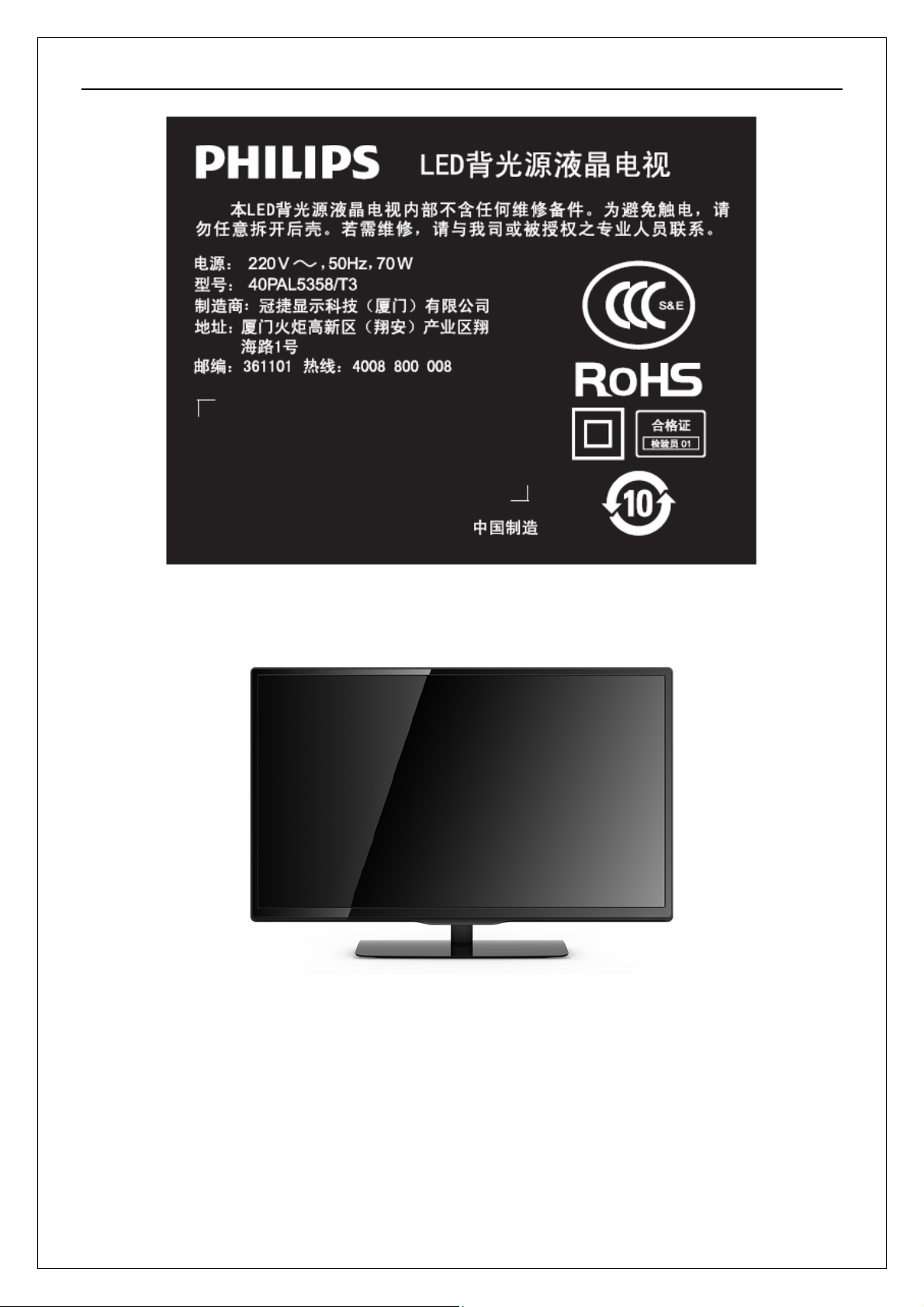

后视图（含端子图、后铭牌）：
Page 4
内部技术资料，严禁外传！
（2）、40PAL5358/T3外观实物图

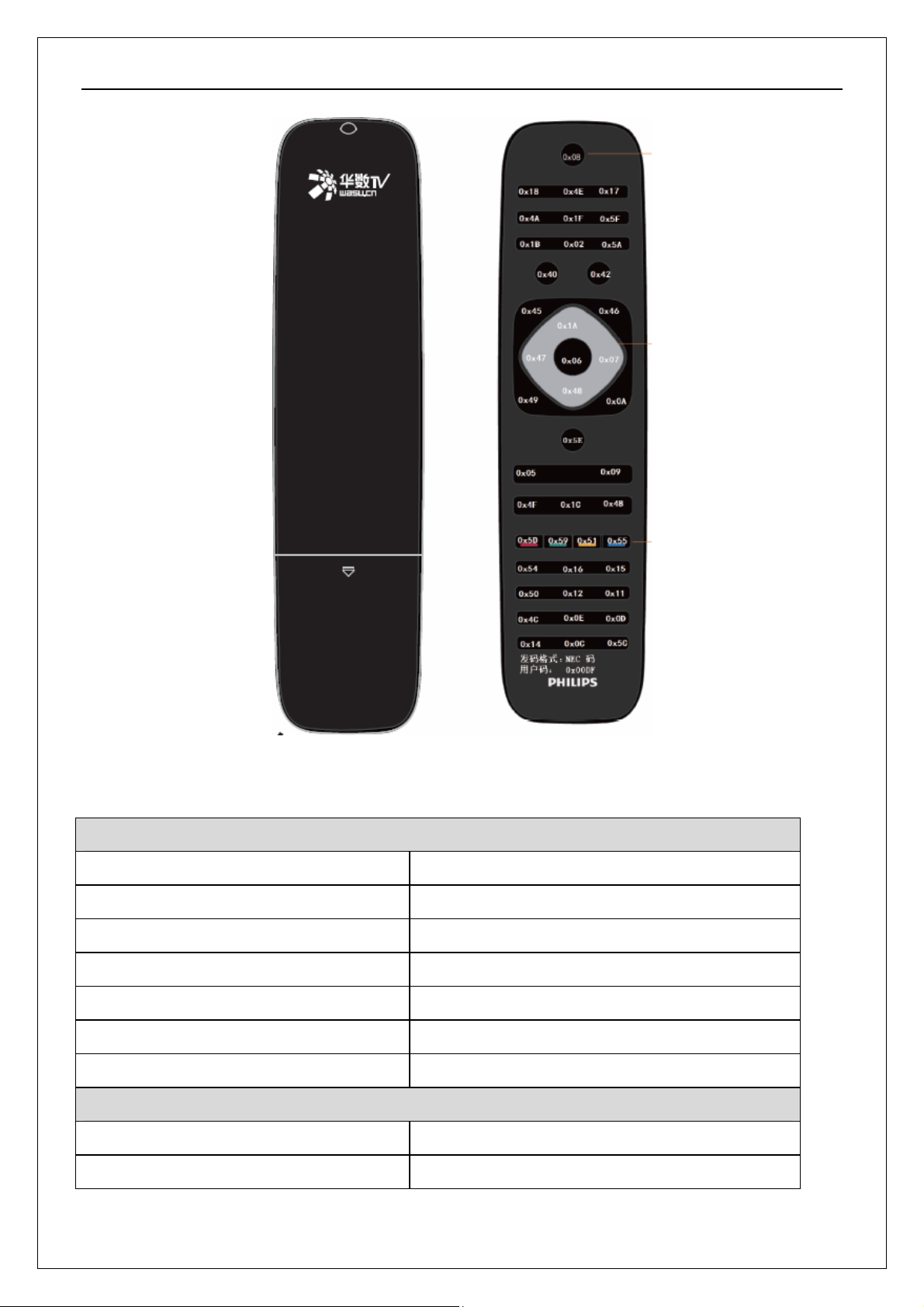

（3）、遥控器图片
Page 5
内部技术资料，严禁外传！
2、产品技术参数、功能特点介绍：
（1）技术参数
基本参数：
型号 40PAL5358/T3
产品类别（LCD/LED） LED
颜色 黑色
外观（窄边框/拉丝面板/高光） 窄边框/拉丝与高光混搭
遥控器 Haier 华数 TV
底座型号 TV4011
壁挂型号 略
图像参数：
四驱多维背光 N/A
屏幕比例（4:3/16:9） 16：9
Page 6
内部技术资料，严禁外传！
屏分辨率 1920*1080
运动图像处理（60HZ/120HZ/240HZ） 60HZ
图像制式 DVB-C/DTMB
亮度 270 cd/m2
对比度 1200:1
声音参数：
自动音量控制（是/否） 是
伴音制式 ------
MAXXBass 平板重低音（是/否） 否
SRS 环绕立体声（是/否） 否
九段均衡器（是/否） 否
规格参数：
不含底座（mm） 930*70*555 mm
产品尺寸
含底座（mm） 930*210*599 mm
不含底座（kg） 8.7
产品重量
含底座（kg） 9.7
整机功率（W） 70W
内置伴音功率(W) 2*8W
电压范围 100-240V
环境要求 5-45℃
（2）、功能特点
端子：
AV 输入 1
AV 输出 N/A
VGA N/A
YPbPr 1
DSMB 数字接口 N/A
光纤接口 1
网络接口 1
USB 接口 2
HDMI 1
模卡卡槽 N/A
Page 7
内部技术资料，严禁外传！
流媒体卡槽接口 N/A
RF 射频端子 1
数字电视接口（插入 CAM+CI 卡） 1
耳机接口 N/A
功能：
开放式模卡平台（是/否） N/A
网络视频（华数/百视通/优朋/否） 1
2D 转 3D（偏光式/快门式/否） N/A
支持无线键盘、鼠标（是/否） 1
内置无线 WIFI（是/否） 1
Android 操作系统版本 否
支持移屏/甩屏/多屏互动 支持
家电物联 否
语音控制 否
画中画 否
特殊功能 手机传屏
其他
手机/电脑传屏软件名称 阿里 TV
支持无线网卡型号 N/A
二、机芯方案概述
本机所采用V59机芯方案是2013年开始主推的中高端数字电视单芯片机芯方案.
主要特点包括：
1、
高清晰LED显示屏，高品质、多功能。电视、显示器二合一
2、3D降噪、3D梳妆滤波器
3、节能省电
4、多媒体硬解码
USB 播放支持如下格式编码：
5、
支持：图片、文本、音乐、高清流媒体（MPEG-1,MPEG-2,MPEG-4,RMVB,RMVB,MP3,JPEG,）等格式文件播放

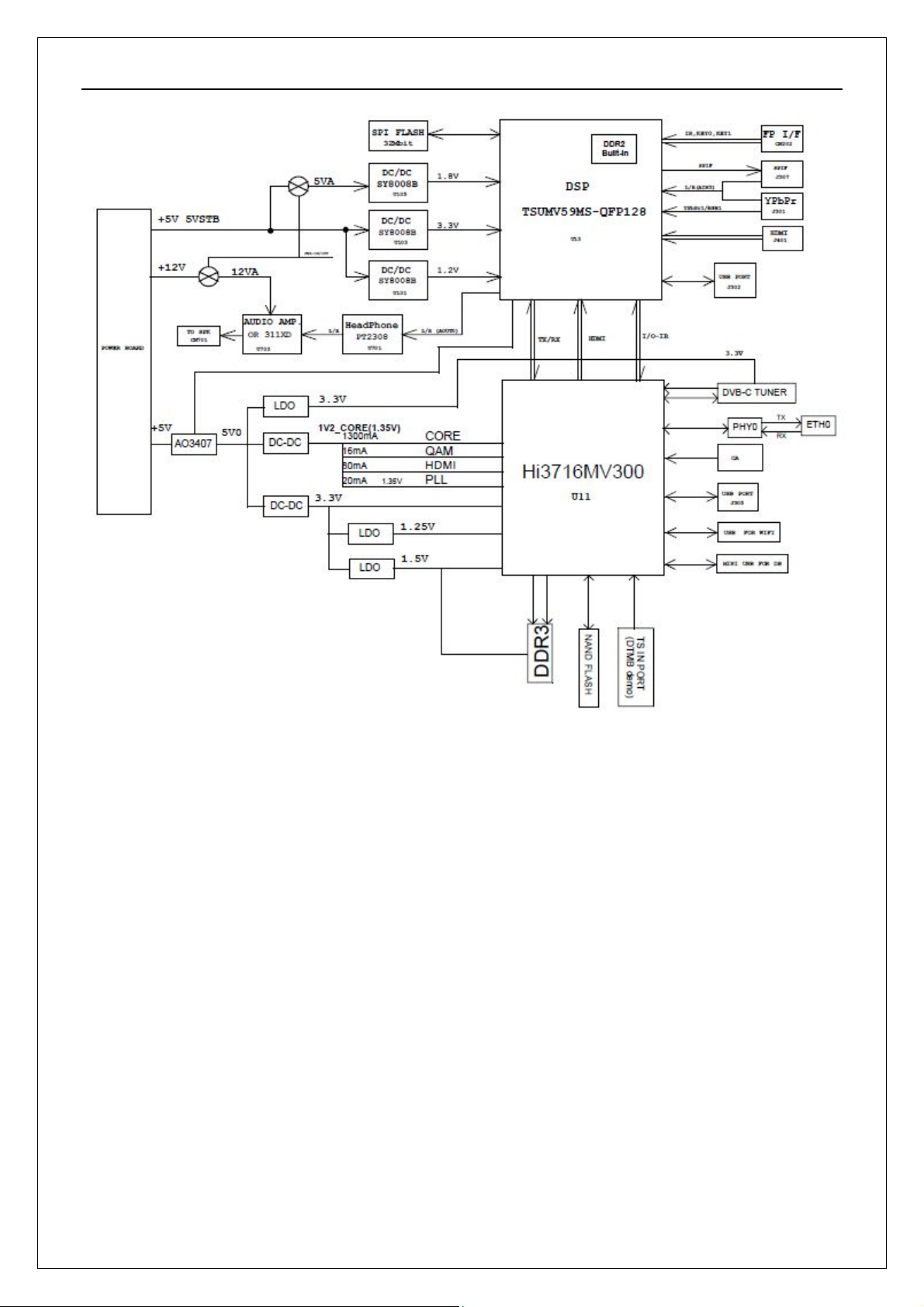

三、机芯电路方框图
Page 8
内部技术资料，严禁外传！
四、机芯板原理及维修
（一）、机芯原理说明

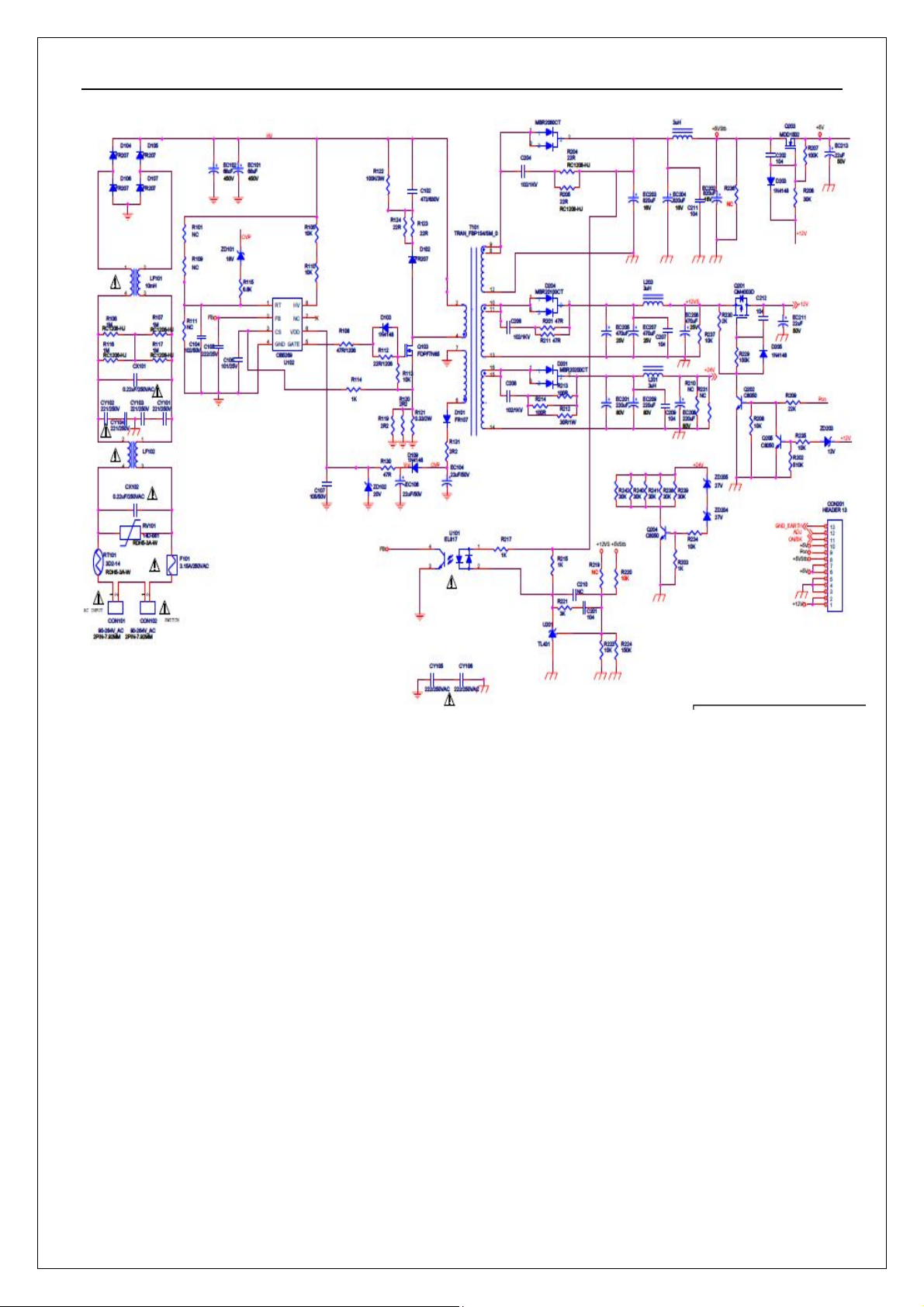

1、电源部分
Page 9
内部技术资料，严禁外传！
Page 10
内部技术资料，严禁外传！

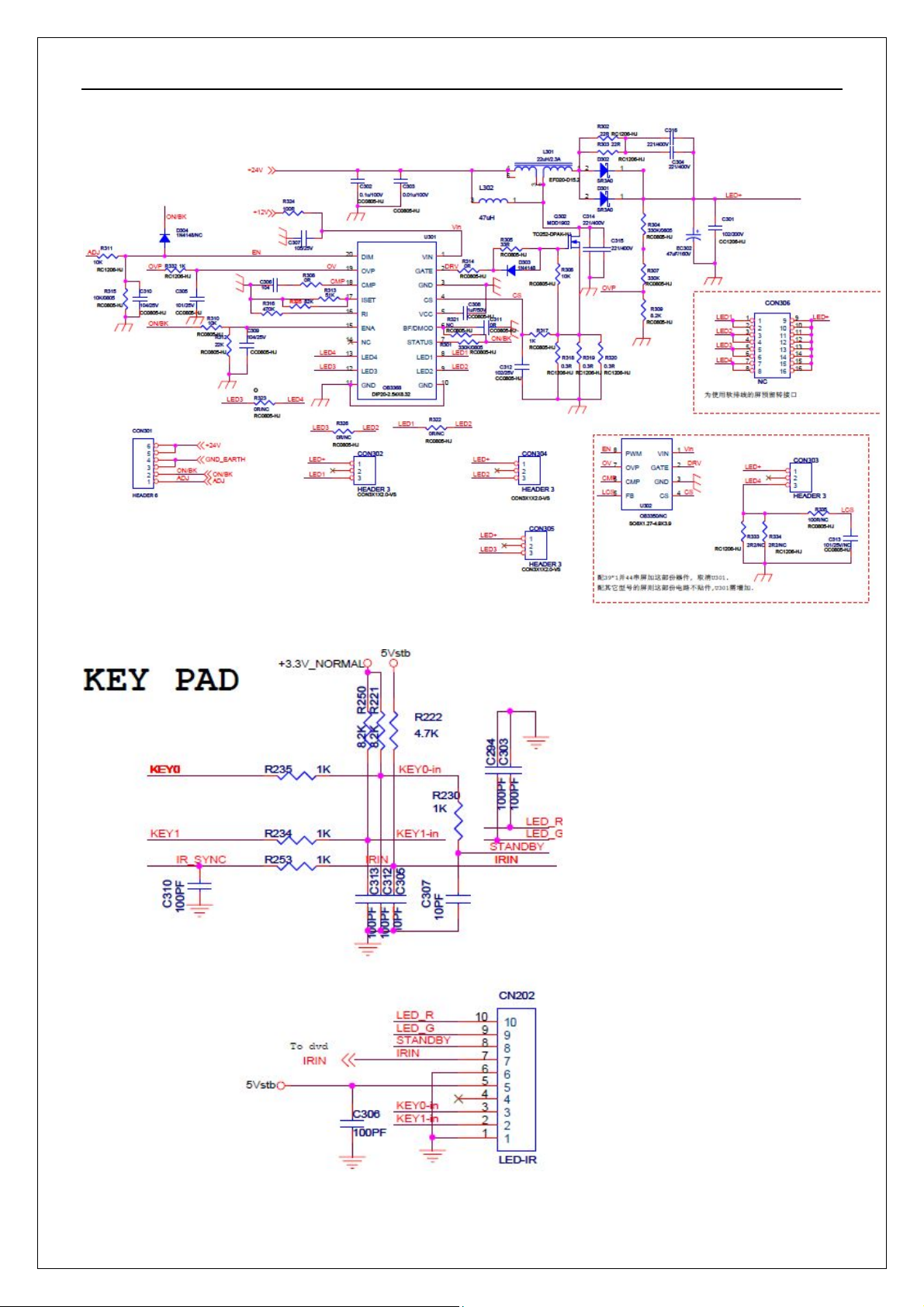

2、遥控电路
Page 11
内部技术资料，严禁外传！

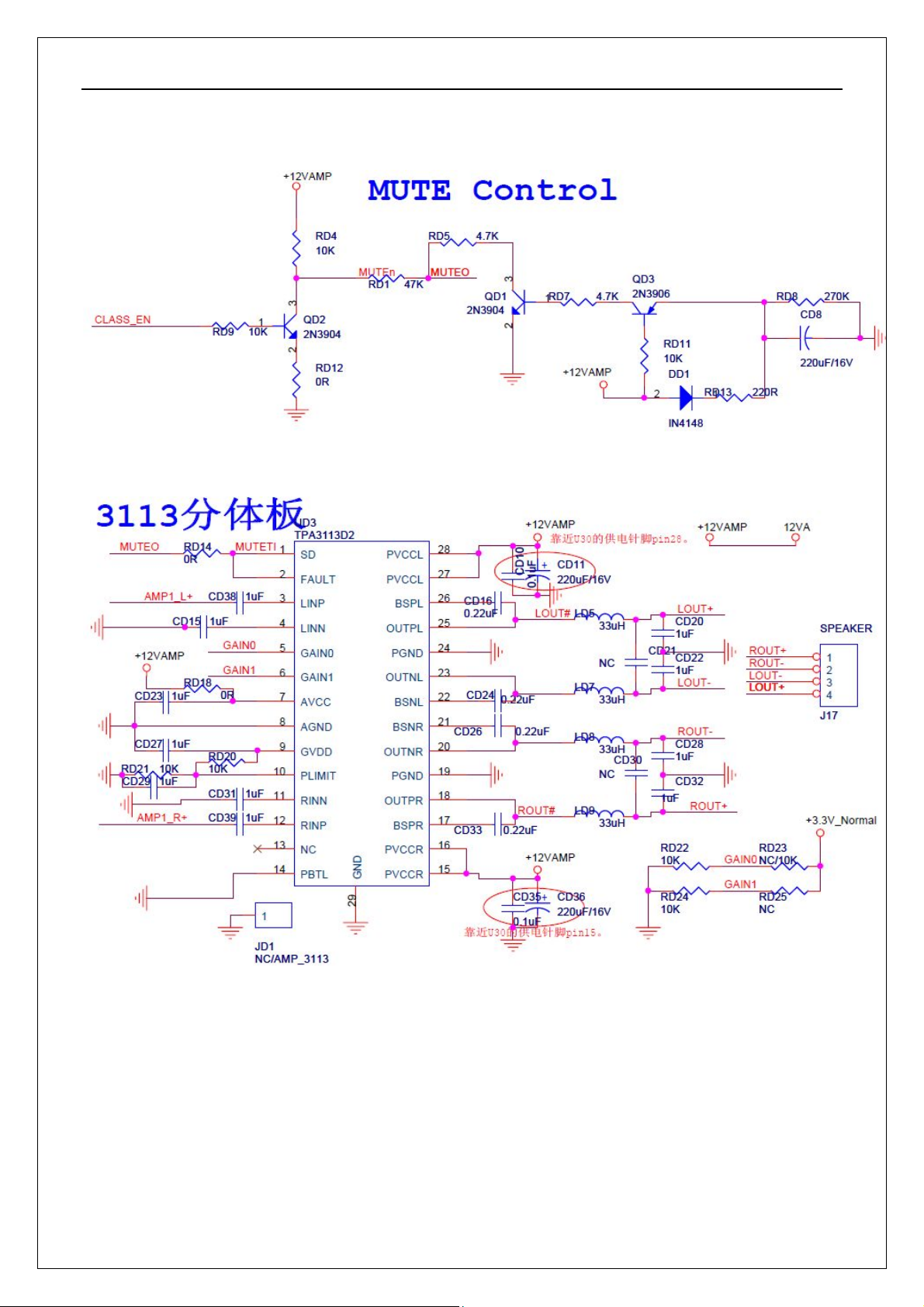

3、开关机静音电路
4、功放电路

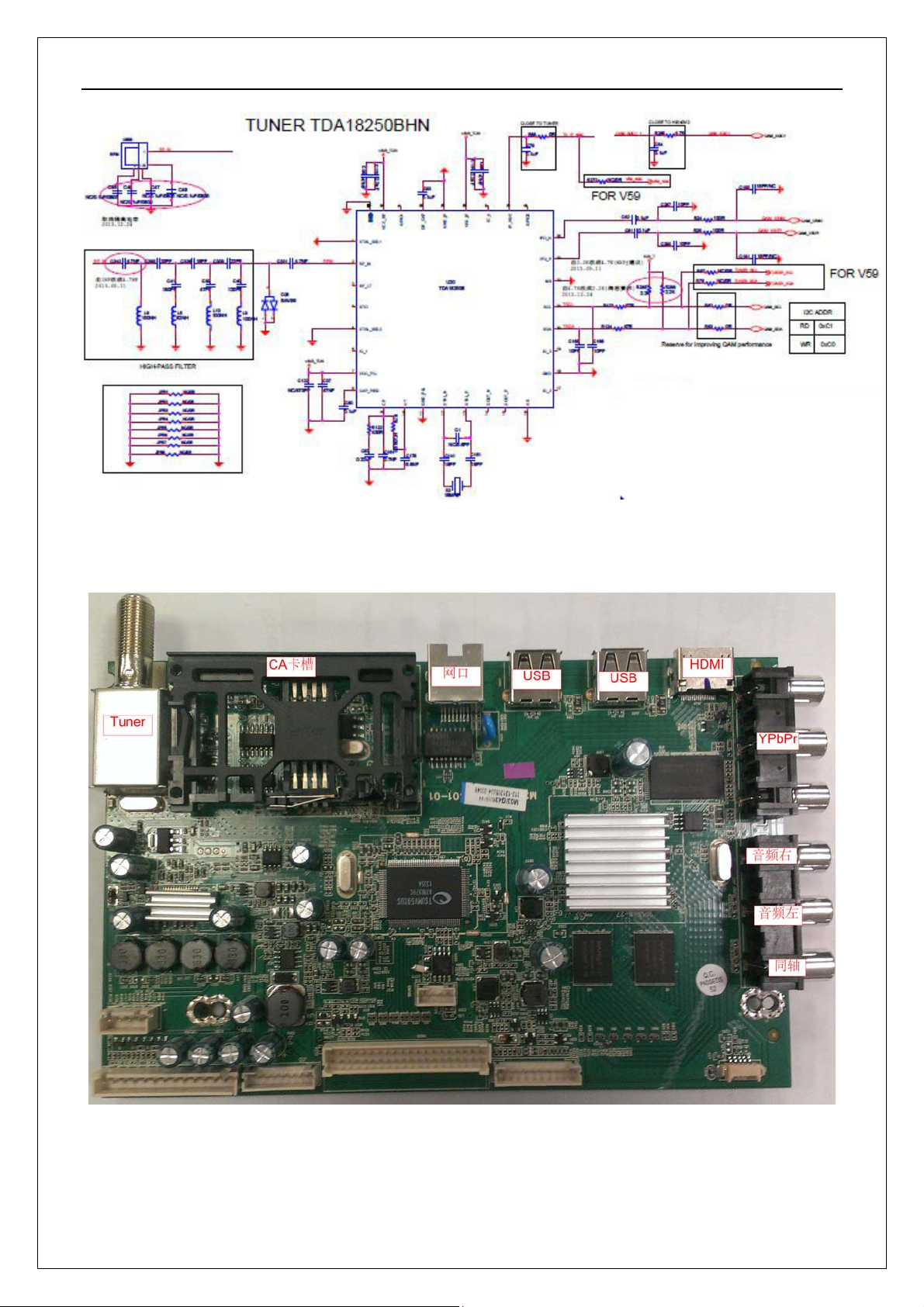

5、Tuner射频 部分
Page 12
内部技术资料，严禁外传！
（二）、机芯板介绍
1、机芯板实物图接口介绍
2、机芯板实物图芯片分布介绍
Page 13
内部技术资料，严禁外传！
1.电视主IC—TSUMV59XUS (U14)
2.机顶盒主IC—Hi3716CRBCV2010D0（U11）
3.NorFlash —KH25L3206 (U13，U202)
4.NandFlash—MT29F32G08CBACA（U19）
5.DDR—NT5CB256M16BP（U2，U3）
6.高频头—TDA18250 (U20)
7.逻辑IC—74HC125（U705，U706）
8.DTMB IC—GX1503B（U811）
9.LDO 3.3V—BL1117-ADJ（U17）
10.网络变压器—M3066ANL（T2）
11.耳机放大—PT2308（U701）
12.功放IC—PA3113D2（UD3）
13.DC-DC 12 VA-DC5V (UE2)
14.DC-DC—SY8008B(U101，U103，U105，UD6)
15.DC-DC—SY8009B(UD2，UD4，UD5)
16.DC-DC—SY8032(UD7)

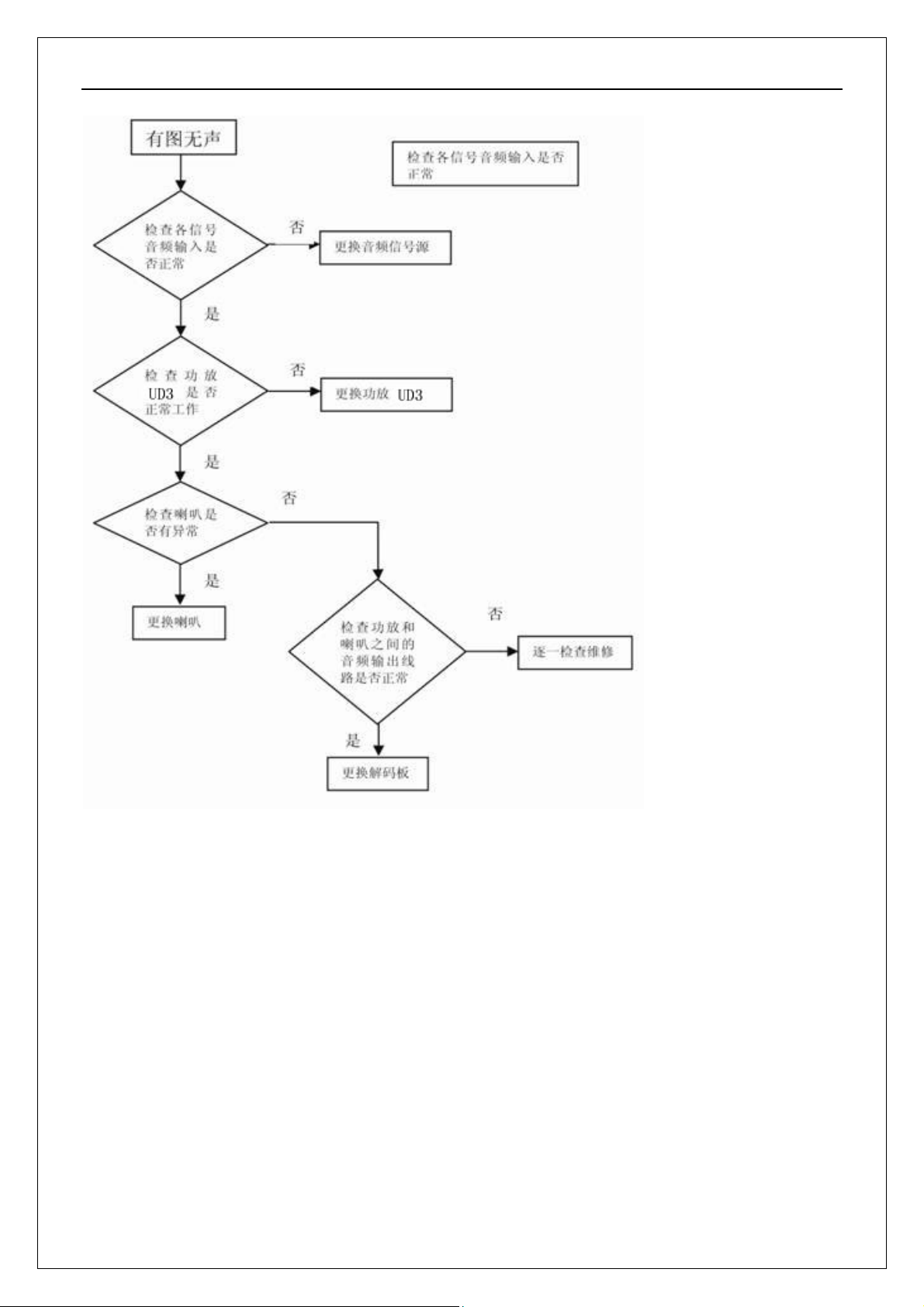

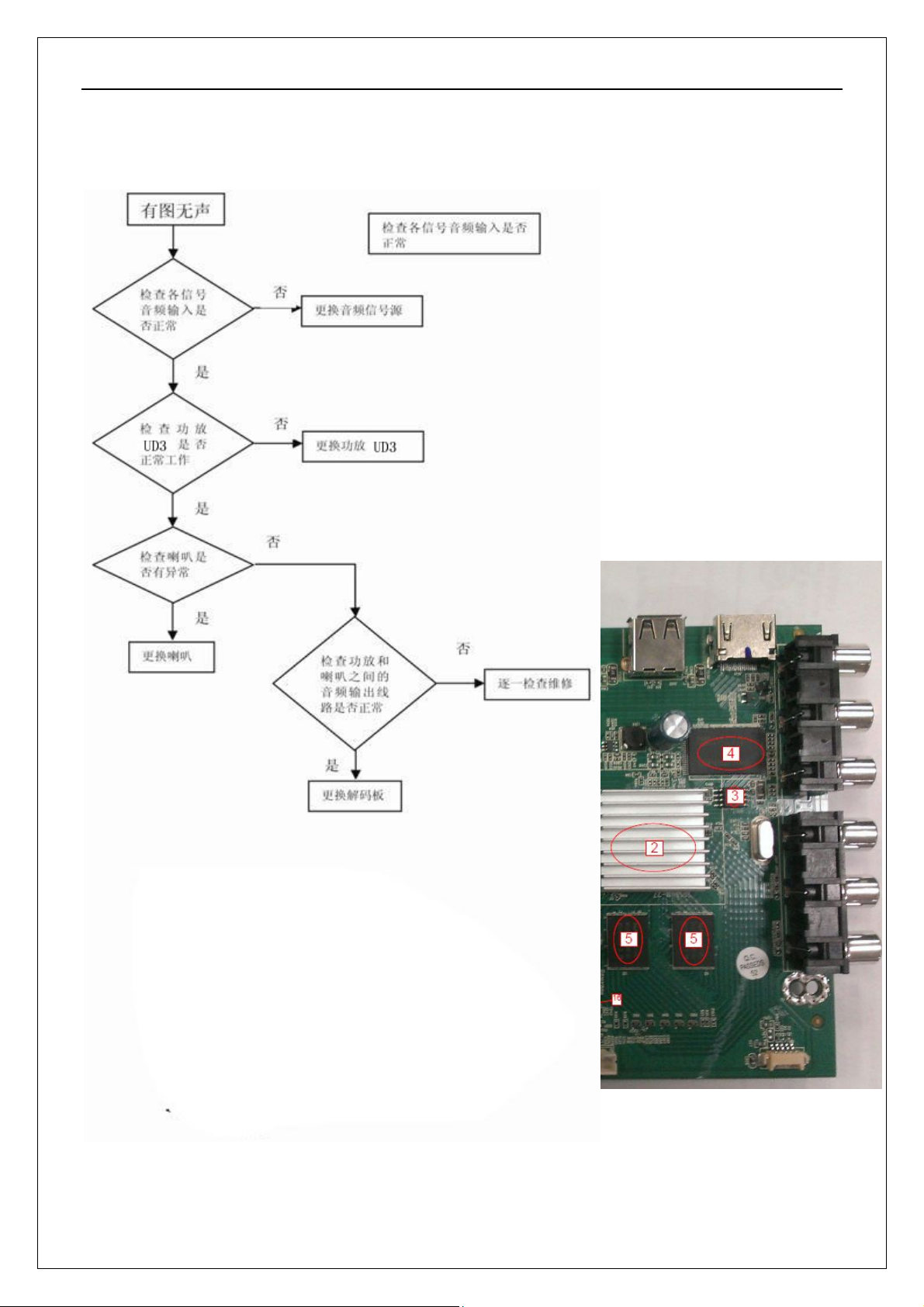

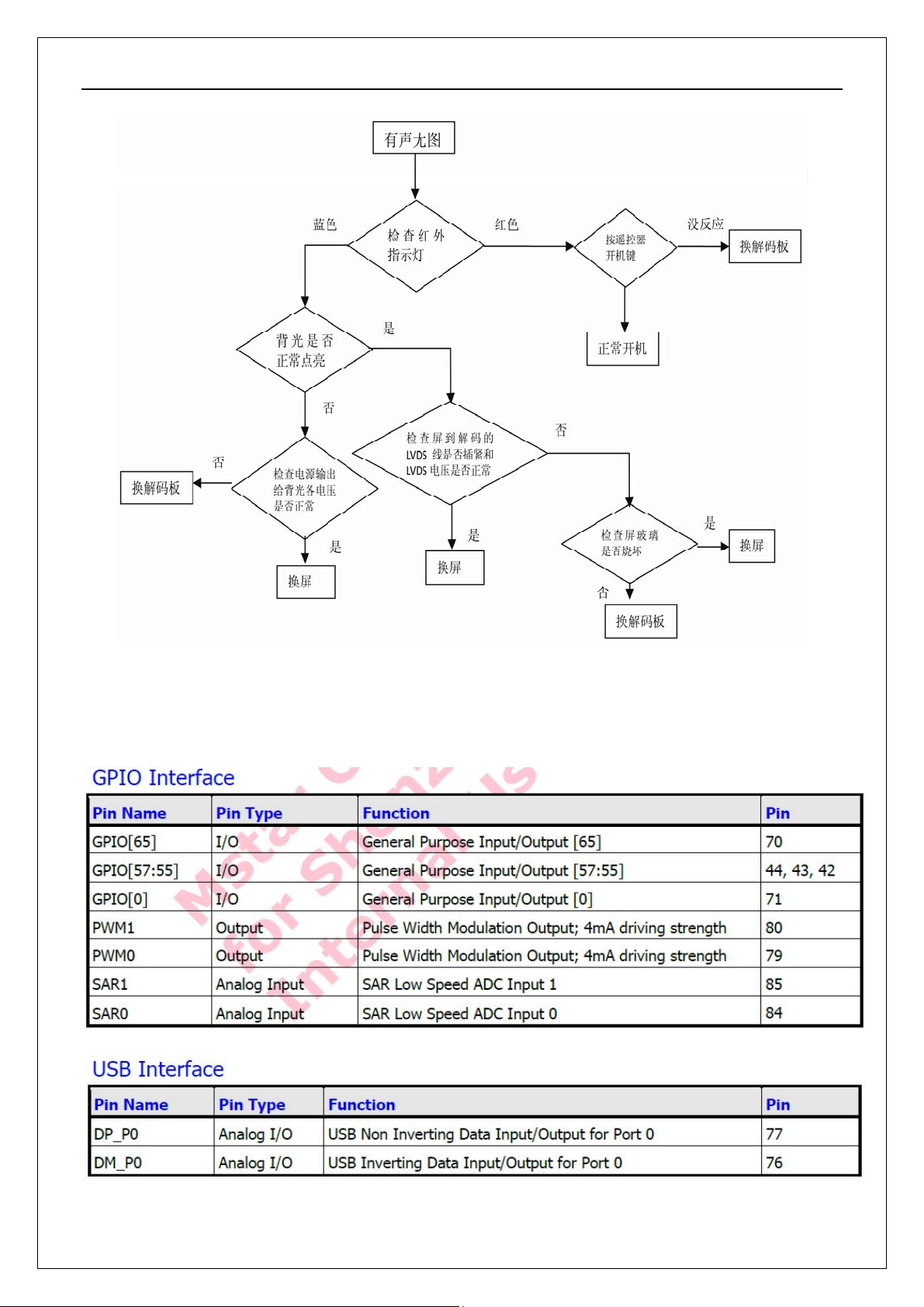

（三）机芯常见故障维修流程图及维修方法
Page 14
内部技术资料，严禁外传！
Page 15
内部技术资料，严禁外传！

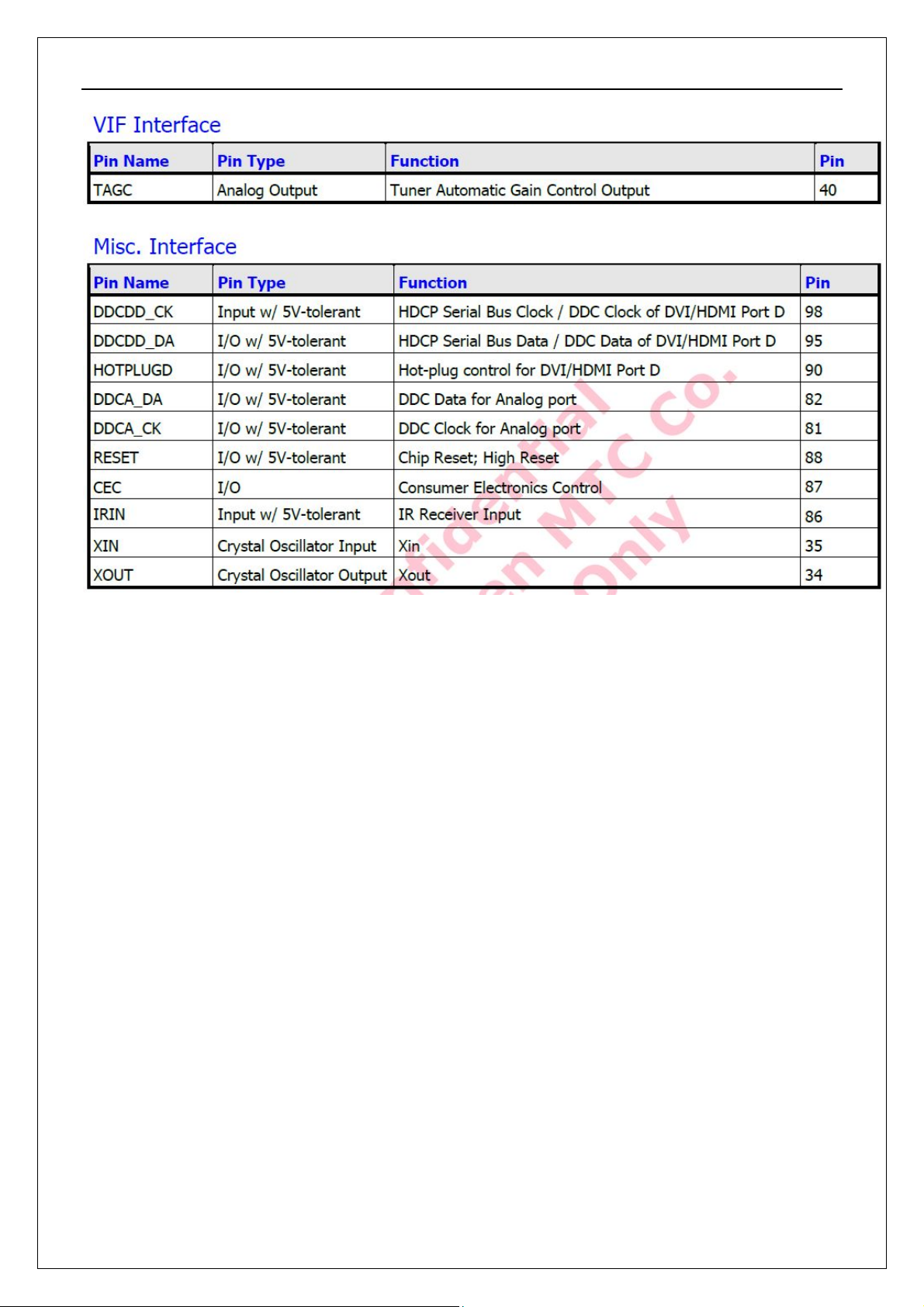

（四）、主要IC集成块功能引脚定义及参数
主 IC V59XUS 引脚定义：
Page 16
内部技术资料，严禁外传！
五、产品爆炸图

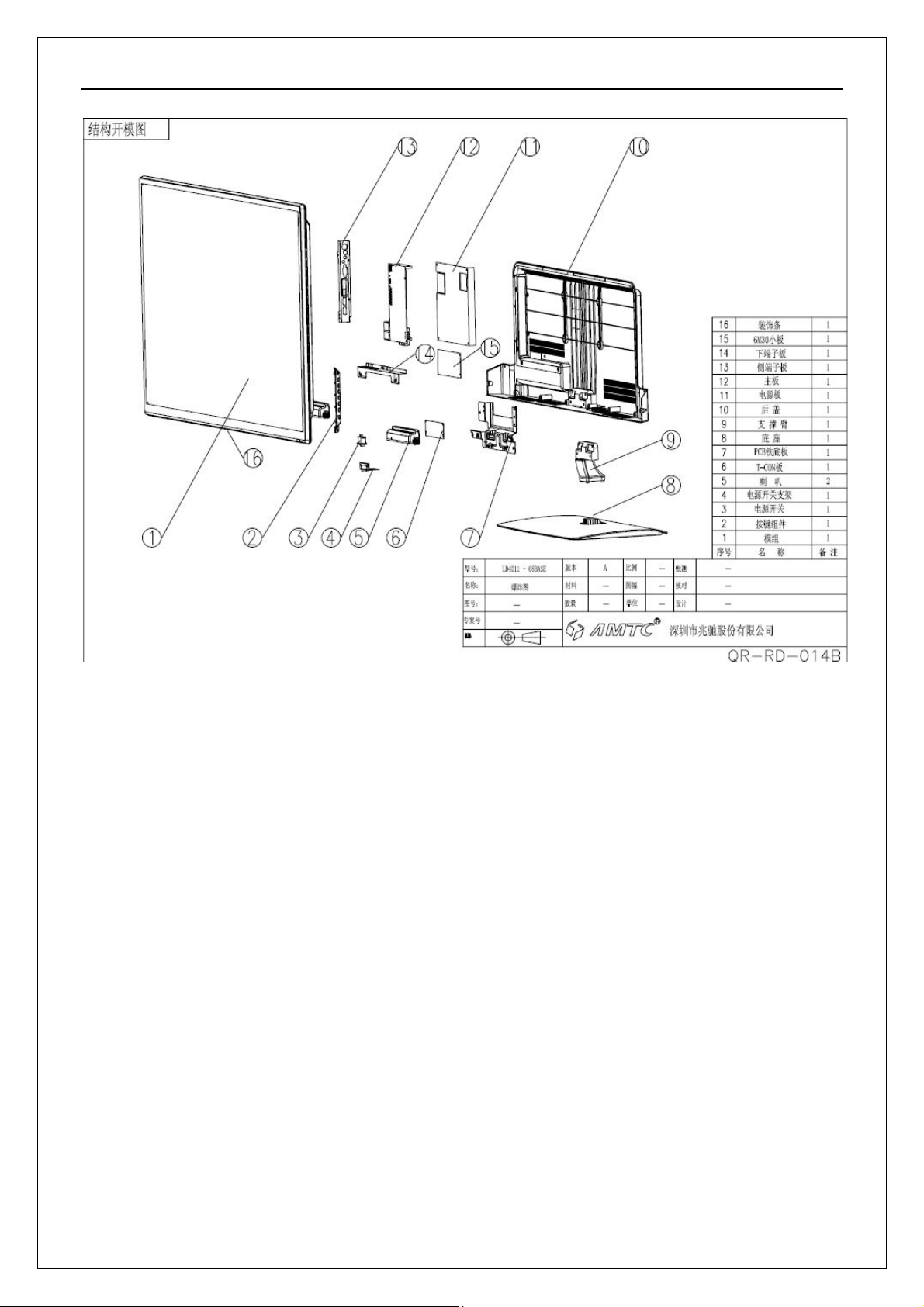

1、产品爆炸图
Page 17
内部技术资料，严禁外传！
六、软件升级方法
升级包括两个部分：
一、V59 电视芯片升级，方法如下：
1. 在电脑中将 MEGRE.BIN 文件复制到 U 盘根目录下；
2. 接通电视电源，将 U 盘插入 MINI USB 端口（需要 USB 转接线)；
3. 在 TV 状态下，按遥控器“信源、9、9”，开始升级软件，升级完成后，会自动重启。（在
升级过程中不能断电）；
二、Hi3716 机顶盒芯片升级，有两种方法，分别如下：
A、通过网络升级：
1.插好网线，开机进入华数 TV 主页面；
2.进入左下角设置界面，找到“网络”选项，连接好网络；
3.在设置界面，找到“系统升级”选项，电视机会自动检测软件新版本并自动升级。
B、通过 U 盘升级：
1、把软件的所有文件拷贝到 U 盘根目录下；
2、接通电视电源并开机，电视会自动进入升级界面；
3、升级过程不能断电；
注：用 U 盘升级会把机器的 STBID、软件版本、硬件版本等信息擦除掉，所以升好级后需
要把这些信息重新写到机器上，客户才能正常使用。所以一般不建议用这种方式升级。
