1 级菜单

2 级菜单

3 级菜单

值，备注

工厂复位

工厂复位初始化 EEPROM 设定

老化模式

频道预设

上电模式

Secondary/Memory/ Direct

Mboot 升级

Are you sure Upgrade ? 选项： confirm/Cancel

更新 Mboot

Main 升级

Are you sure Upgrade ? 选项：confirm 和 Cancel

更新主程序

写入 MAC地址

数据调试

ADC ADJUST

ADC 调整

Source

VGA(RGB),分量(SD,HD)选择

R-GAIN

前端增益调整 G-GAIN

B-GAIN

R-OFFSET

钳位电平调整

G-OFFSET

B-OFFSET

Phase

相位

Auto Tune

White Balance

色温调节

Color Temperature

R Gain

白电平调整

G Gain

B Gain

R Offset

黑电平调整

G Offset

B offset

Picture Mode

图像模式调节

Brightness

亮度

Constrast

对比度

Saturation

色饱和度

Hue

色调

Sharpness

清晰度

Backlight

亮度

Test Pattern

Non_linear

各种曲线调整

OSD_0

OSD_25

OSD_50

OSD_75

OSD_100

OverScan

重现率调整

Source

各个信源

H size

行幅调整

H position

行中心位置

V size

场幅调整

V position

场中心位置

PEQ

PEQ 调整； Fo：设定需要增益频段的中心频点。 Fo1 coarse

范围 0~16000，step 为 100HZ

Fo1 fine

范围 0~16000，step 为 1HZ

Fo2 coarse

范围 0~16000，step 为 100HZ

Fo2 fine

范围 0~16000，step 为 1HZ

Fo3 coarse

范围 0~16000，step 为 100HZ

Fo3 fine

范围 0~16000，step 为 1HZ

Fo4 coarse

Fo4 fine

Fo5 coarse

Fo5 fine

Uart Enable

（开关 Uart）On/off

Uart Debug

Debug工具可以使用COM口读取寄存器

EfficiencyBk

EfficiencyBk_Max AVC

CEC/ARC 其他

屏型号

PQ

软件版本

条形编码

网络电视 MSD6A338 方案软件升级(售后服务)

一、软件升级所用的工具及材料

*个人电脑（WINDOWS XP 系统,USB2.0） *AC100~240V 电源及电源线 *ISP 烧录板及连接线 *ISP 烧录板驱动程序 *USB 闪存盘（2.0 版，容量不要超过 2G） *升级软件及引导文件

串口信号 DEBUG 转接板（料号：

9051-11J000-0000101 1）适用于没有 VGA 口的 T8*1 主板

个人电脑 VGA cable USB cable HDMI cable USB 烧录工具 DEBUG 转接板

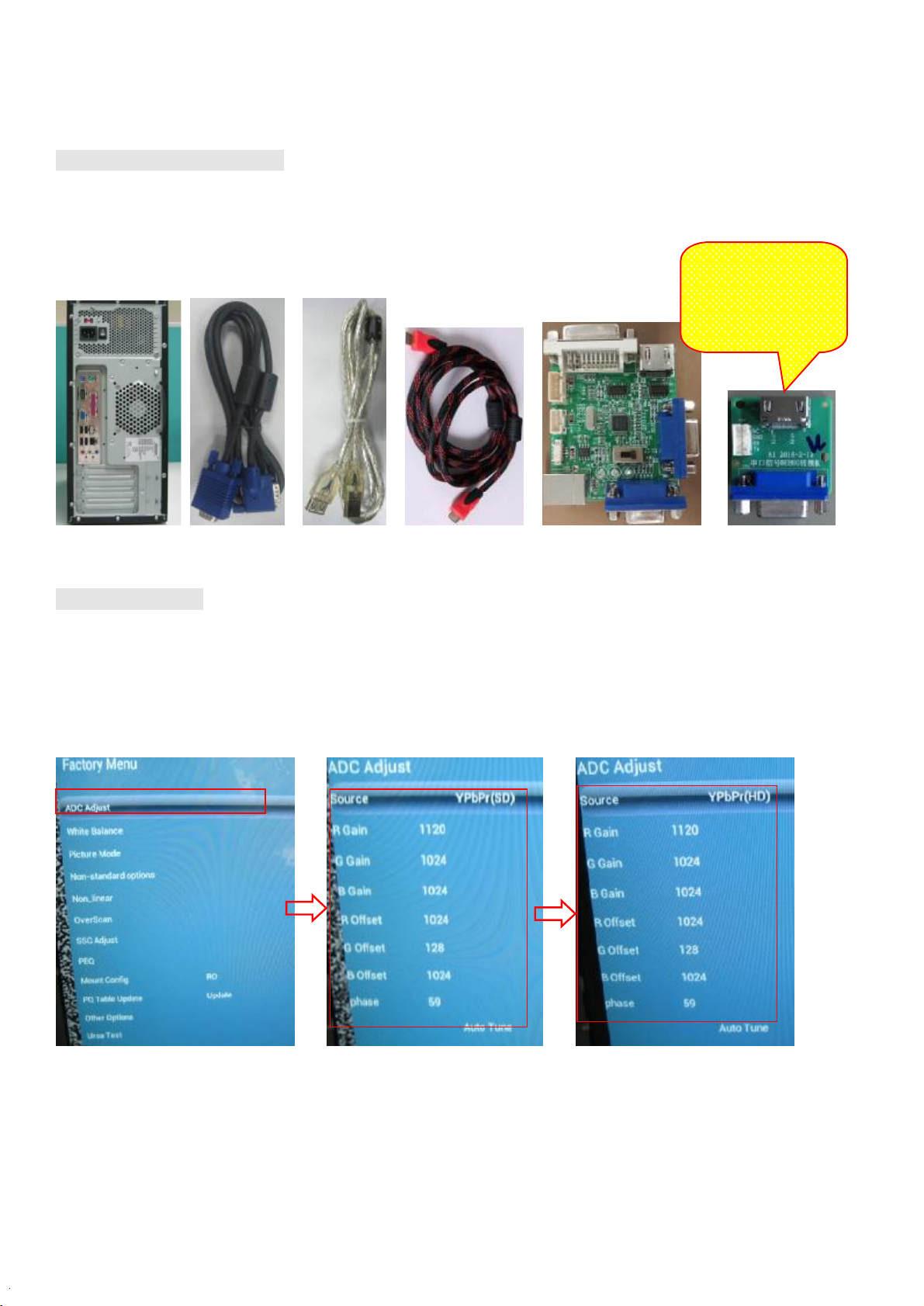

二、升级前准备工作升级前最好把工厂菜单里所有信源的 ADC 及白平衡数据记录下来（升级后可能出现 FLASH 初始化，擦除掉彩色校准数据，这时要把记下来的数据还原）：

1. 在 YPbPb 信源下，按 MENU 键在弹出主菜单后，再依次按 8202 数字键进入工厂菜单，选择 ADC ADJUST

项，按 OK 键进入下一级菜单，将光标移动到 MODE 项，按左/右移动键将光标选择 YPbPr(SD)项，记录下

R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值.

2. 在 ADC ADJUST 项，按 OK 键进入下一级菜单，将光标移动到 MODE 项，按左 / 右移动键将光标选择 YPbPr(HD)

项，记录下 R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值.

3. 在 VGA 信源下，按 MENU 键在弹出主菜单后，再依次按 8202 数字键进入工厂菜单，选择 ADC ADJUST 项，

按 OK 键进入下一级菜单，将光标移动到 MODE 项，按左/ 右移动键将光标选择 YPbPr(SD)项，记录下 R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值.

升级前请分别记录好 YPbPr(SD)

和 YPbPr(HD) 以及 VGA 模式下

的 R/G/B-GAIN和 R/B/G-OFFSET

的值，待机器软件升级后再改成所记录下的值

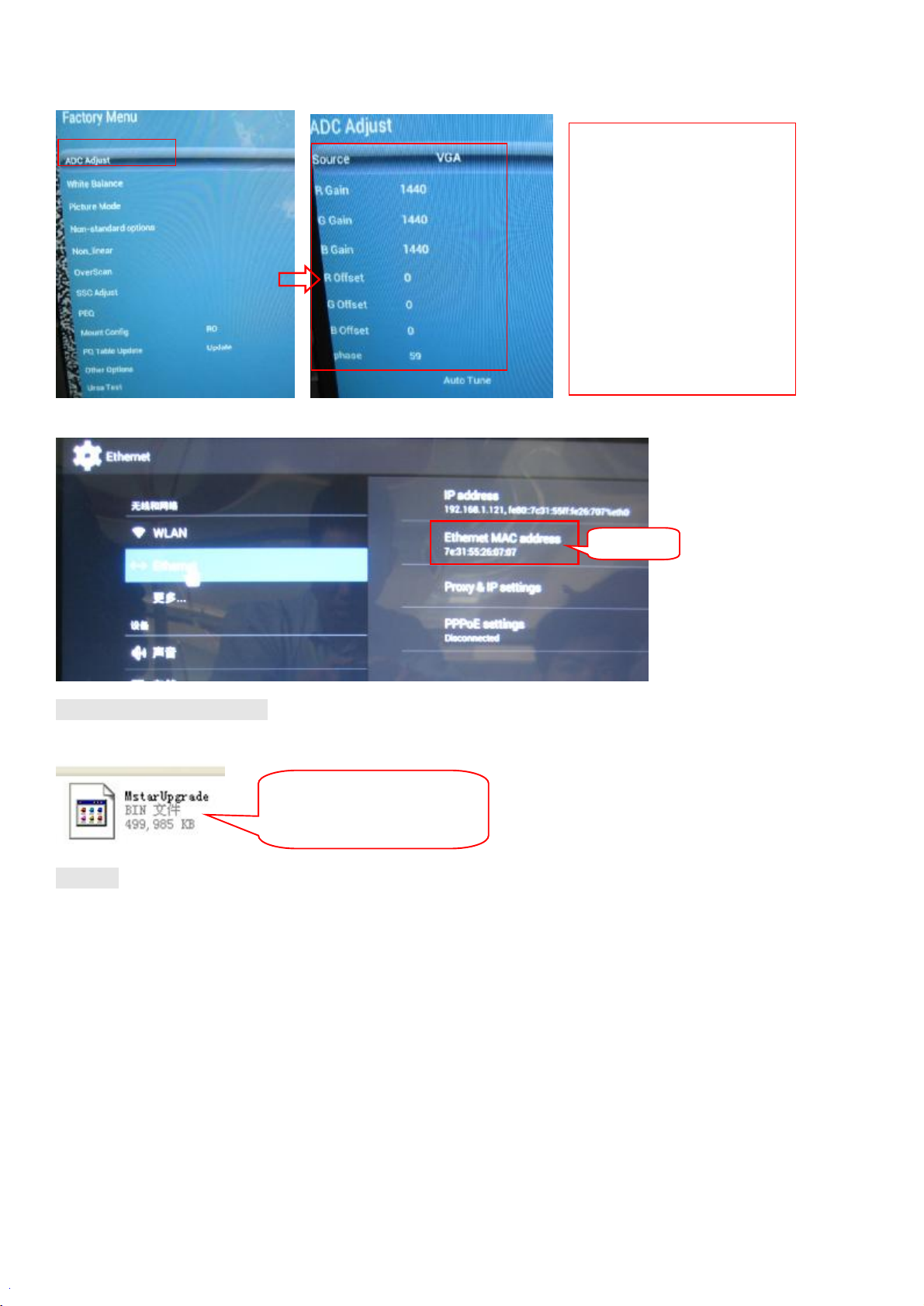

4. 在 Android 系统主界面移动鼠标光标到“网络”--“以太网”选项，点击鼠标左键进入。把 MAC 地址记录好。

MAC 地址

三、软件升级作业内容及步骤：

1.将 U 盘格式化为 FAT32 格式，再将升级软件（软件名及大小写为 MstarUpgrade，后缀为 bin）放于 U 盘内。

软件升级有两种方法，推荐使用方式 1 进行。

软件越大升级时间越长通常耗时为 3~4 分钟，升级中需给预足

够的升级时间，确保升级成功

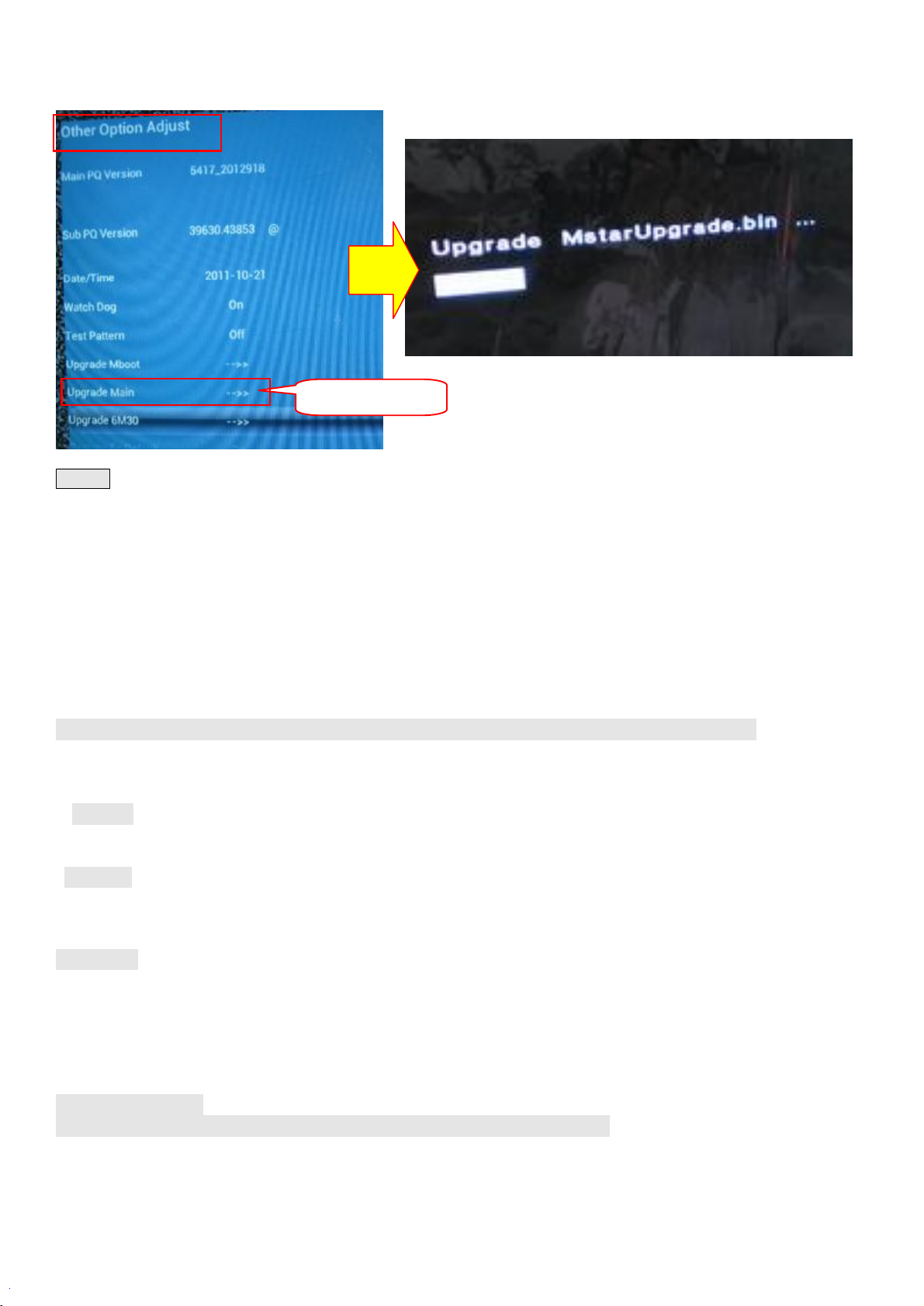

方式 1：在电视能正常开机的情况下，进入工厂菜单升级：给电视通电，将 U 盘插到电视 USB 接口，然后进入

工厂菜单，移动光标到 Other Option 按 OK 键进入，再移动光标到 Upgrade Main 选项,按 OK 键进行升级。

按 OK 键进行升级

电视屏幕提示

方式 2：将 U 盘插到电视机主板或是烧录治具 USB 接口，按住 VOL+键不放，再给电视（主板）通电，约五秒钟

后电视机的（遥控板）指示灯快速闪烁时，说明电视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费的时间视主板软件大小而定，软件越大升级时间越长，当主板软件为 270M 时升级大致需要三分钟，500M 时需

四分钟），说明升级完成。

3.注意事项： a.文件名以及大小写不能有错，否则会无法升级。 b.在使用 U 盘升级时，有时会出现电视遥控板灯闪烁十几秒后不再闪烁的现象，此为升级失败。正常升级的遥控板灯闪烁至要有要两分多钟，如遇此情况请将主板断电重新进行主板软件升级。 c.断电后仍不能正常升级的主板请重新烧录引导文件（Mboot.bin 或是 MbootUprade.bin）。 e.如果作业员对这个方案软件升级不熟悉并在能看到工厂菜单的情况下，推荐进入工厂菜单进行升级操作以防

止误操作。

四、当不能按照以上第三步进行升级时，请先升级引导文件，具体作业请参照以下说明进行操作。

升级软件包内一般情况都配有 mboot.bin 和 MbootUpgrade.bin 两个引导文件。这两个引导文件功能是一样的，

但升级方法却有差异，只需要升级其中一个就可以了。如果当前电视主板能够正常工作，则可以把引导文件拷贝

到 FAT32 格式化后的 U 盘内再按以下说明进行升级：方式 1：先把 MbootUpgrade.bin 引导文件存放在 U 盘内，再把 U 盘插在电视主板 USB 接口，先按住电视机控

制面板上的 VOL+键不放，再给电视（主板）通电，约五秒钟后电视机的（遥控板）指示灯快速闪烁时，说明电视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费的时间大约为 60 秒），说明升级完成。方式 2：先把 Mboot.bin 引导文件存放在 U 盘内，再把 U 盘插在电视主板 USB 接口，给电视通电，然后按遥控器上的 MENU 键再依次按 8202 数字键进入工厂菜单，移动光标到 Other Option 按 OK 键进入，再移动光标到

Upgrade mboot 选项，按 OK 键进行升级（这个过程所耗费的时间大约为 15 秒）。

注意事项：

1.mboot.bin 和 MbootUpgrade.bin 两个引导文件可以一起放在同一个 U 盘里，但是不管采用何种方式进行升级，都需按说明正确的进行操作，升级时需要控制好时间，确保升级完成方可断电，否则会升级失败。

2.因引导文件关联到电视机的显示屏分辨率等相关参数，所以每个主板在软件升级之前必须升级相应的引导文件。

3.如果以上两种方式都不能进行升级请按下以下说明进采用烧录板在线升级。

五、烧录板驱动安装使用烧录板进行升级，必须给电脑安装烧录板驱动程序，具体操作以下说明：

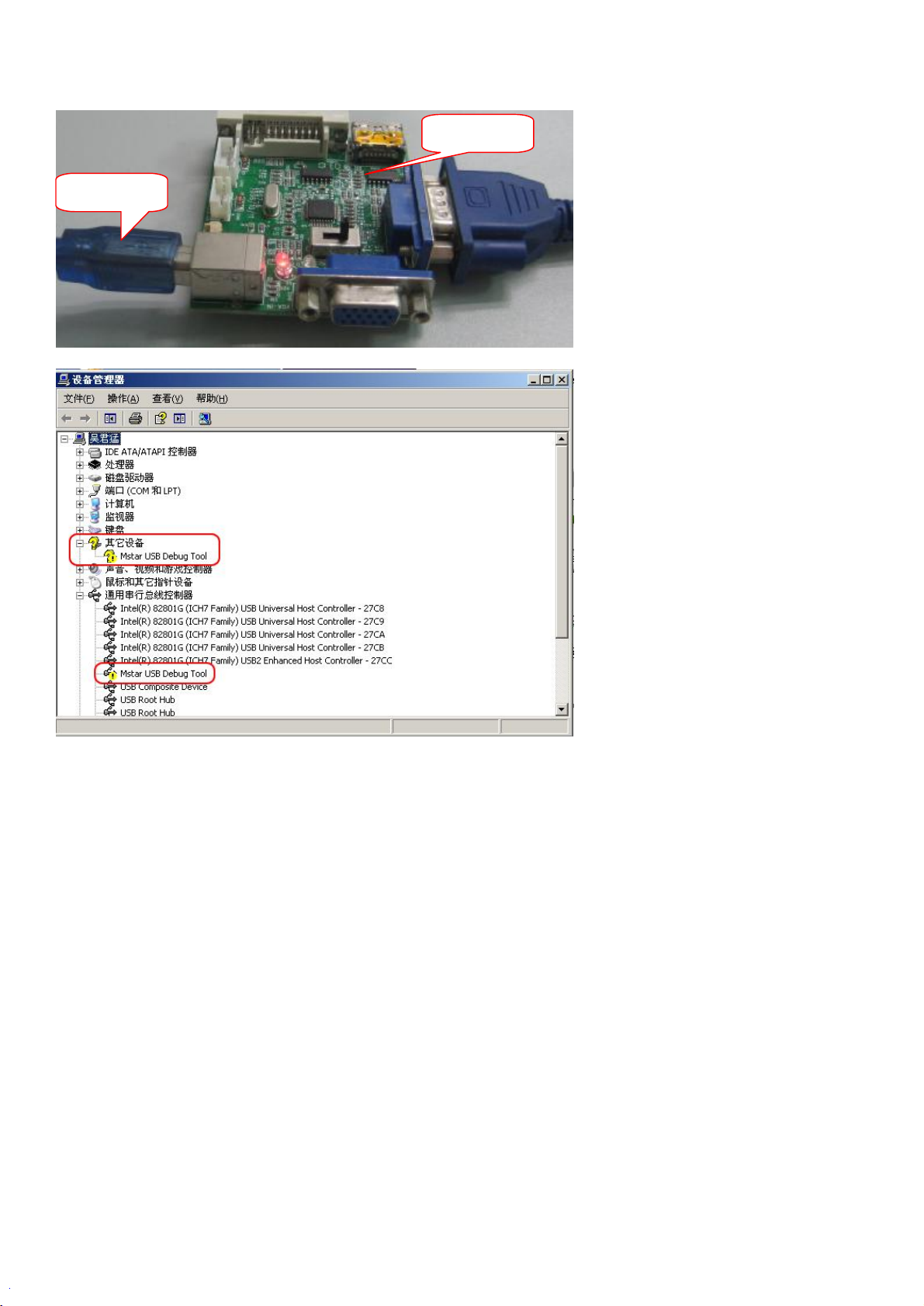

1.用 USB 连接线将烧录板与个人电脑连接起来，

ISP 烧录板

到个人电脑

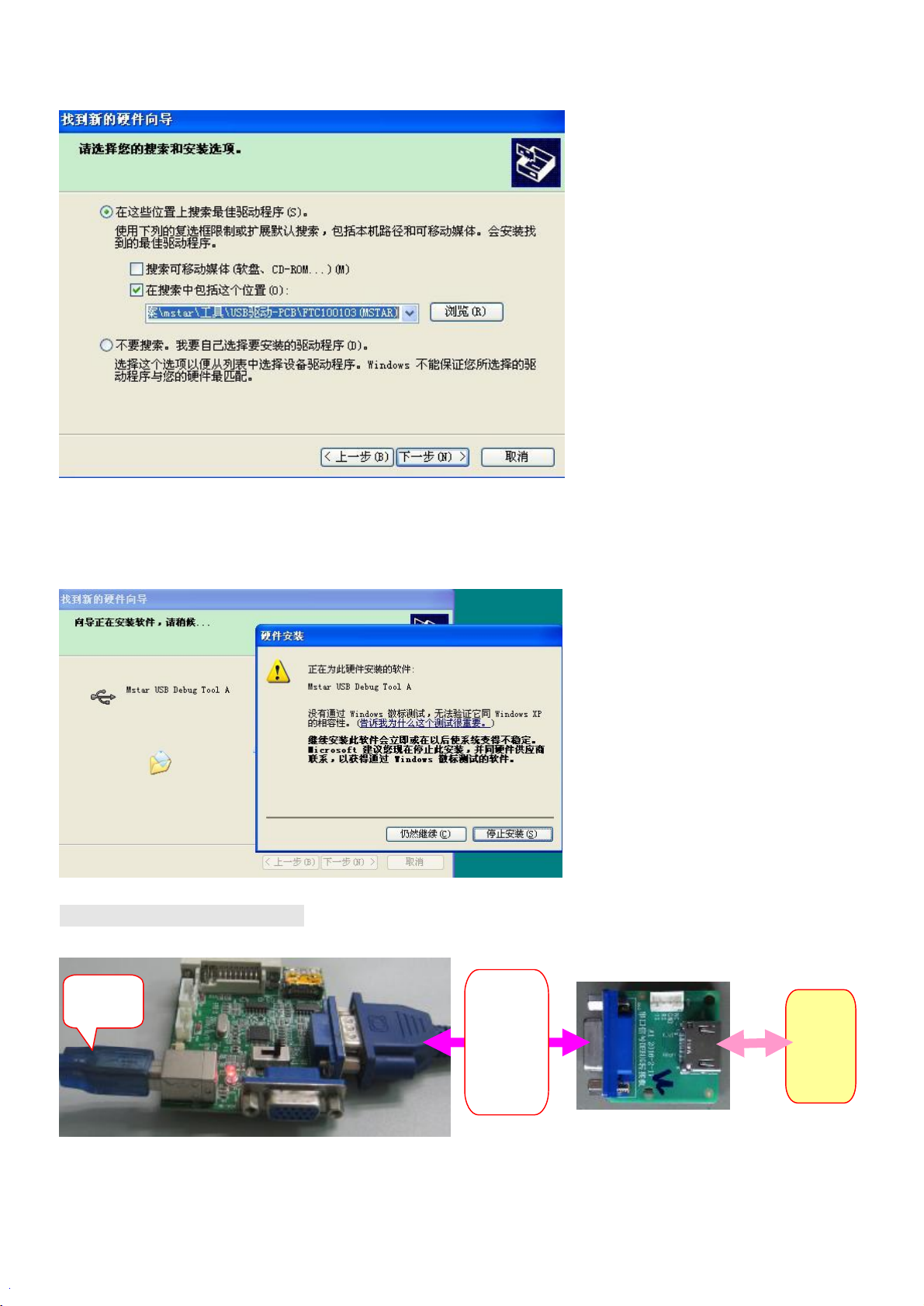

2. PC 机识别到新设备，选择从列表或指定位置安装，并指定驱动文件位置，如图。

3.PC 找到驱动文件后，在安装时会有如下图提示，点击仍然安装即可，系统会有三次安装驱动过程，分别是：Mstar USB Debug Tool A; Mstar USB Debug Tool B;Mstar USB SerialPort 三个驱动的安装,依次安装好后即可！

六、使用烧录板在线升级引导文件

1.用 USB 线和 VGA 连接线将烧录板与电视主板、电脑主板连接好后再给主板供电。

到个人电脑 USB 接口

到主板 VGA 或 DEBUG 转接板 VGA 口

主板没有

VGA 端子

的请连到

HDMI2 口

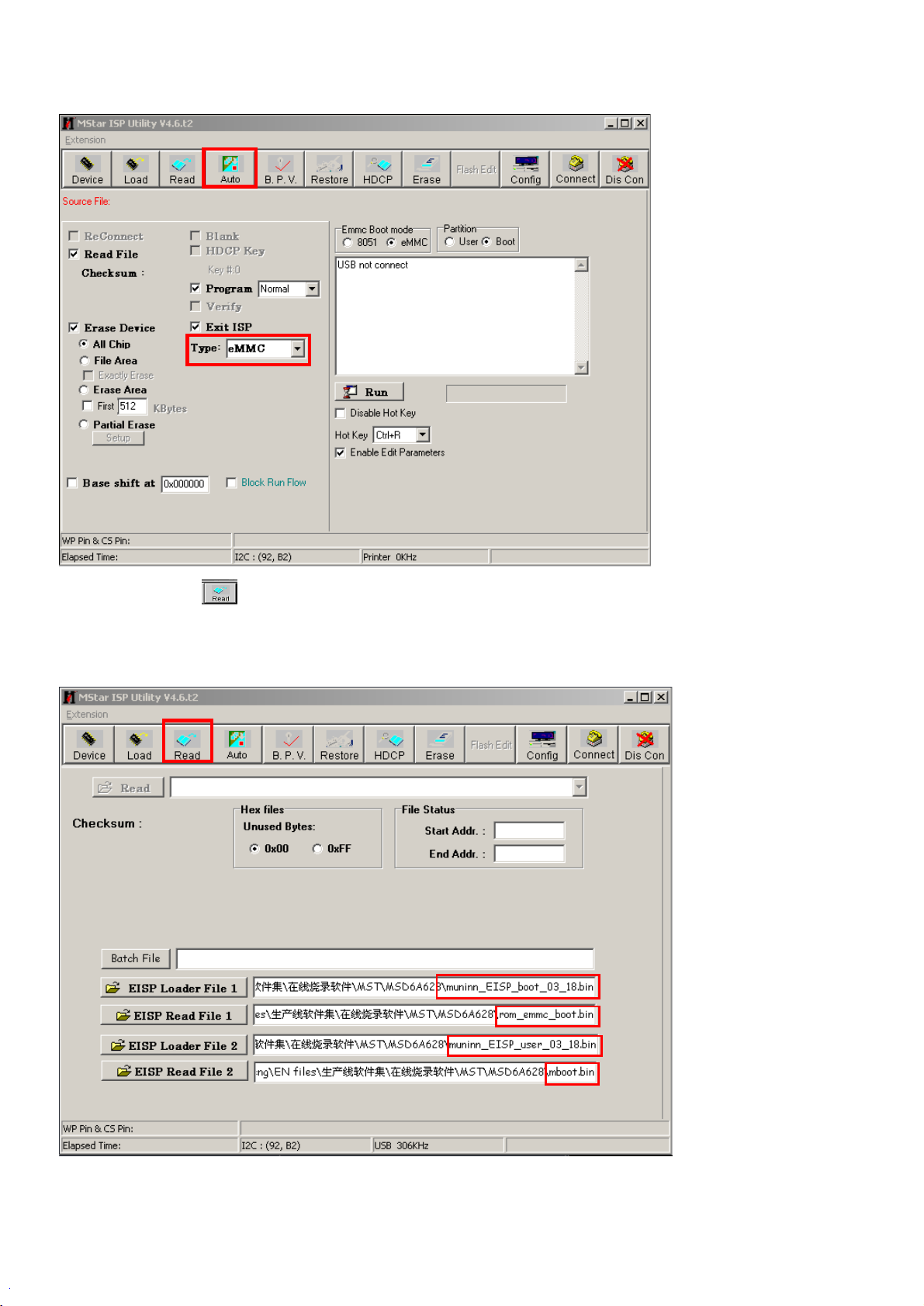

2.双击运行 MStar ISP Utility v4.7.5.exe,点击主工具栏下的“Auto”图标，将 type 选择为 eMMC。

3.点击主工具栏下的 “Read”按钮，在 EISP Loader File1 加载 munim_EISP_boot_**_**.bin,在 EISP Read File1

加载 rom_emmc_boot.bin,在 EISP Loader File2 加载 munim_EISP_user_**_**.bin,在 EISP Read File2 加载 mboot.bin （图 2）。

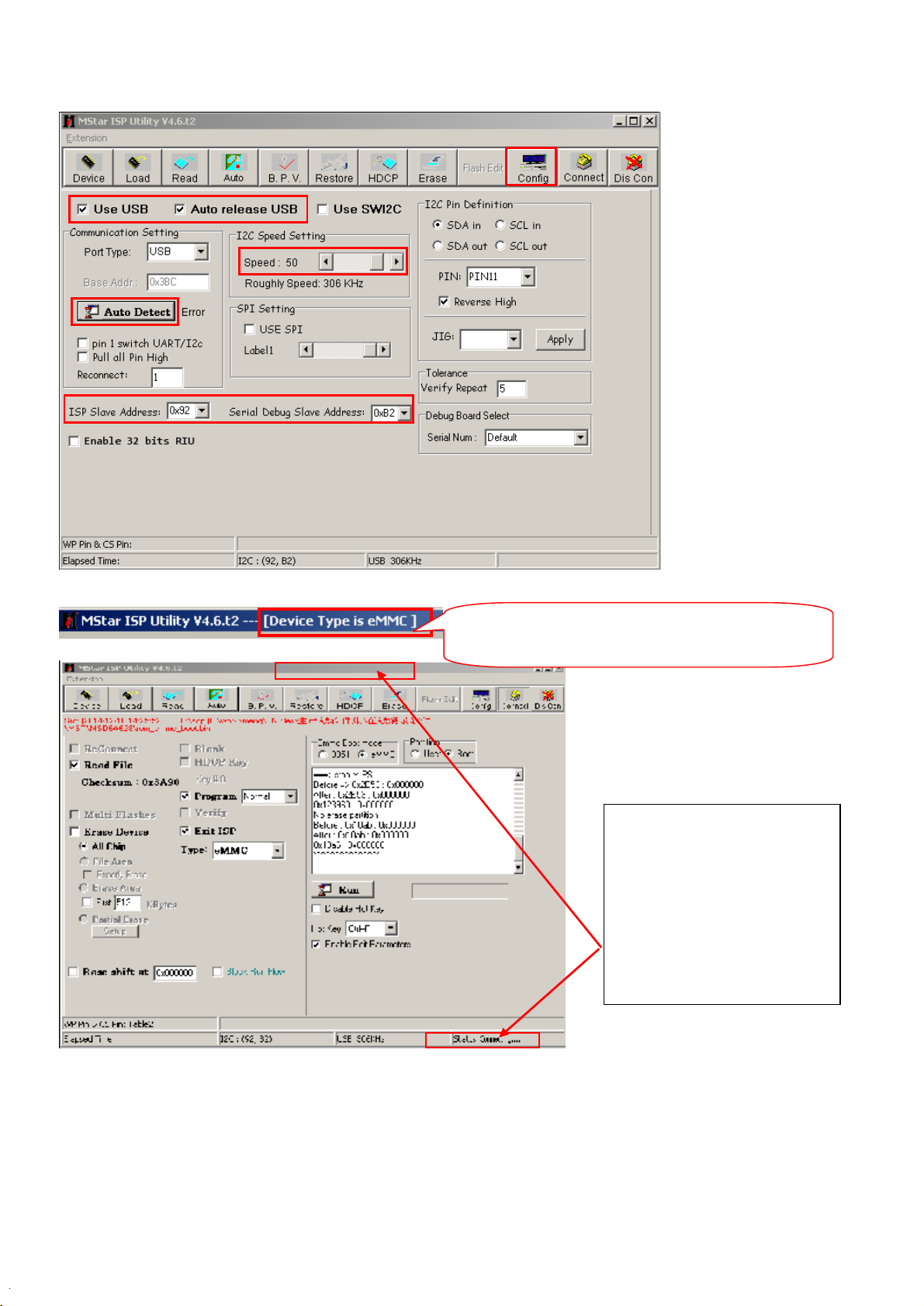

4.点击主工具栏里的“Config”按钮，将该界面的各项设按图片对其相应进行设置。

5.点击主工具栏“Connet”按钮，运行程序的顶部标签栏里将会显示【Device Type eMMC】。

点击主工具栏下的“Connet”按钮，运行程序的顶部标签栏里将会显示【Device Type eMMC】

点击“Stop/Run”按钮后，如果界面右下角一直显示为

“Connecting.....”并且标签栏

里应显示“【Device Type eMMC】”，则说连接不成功或

是当前主板只能使用 U盘进行升级

如不显示【Device Type eMMC】则不能烧录，请检查烧录板连接是否正确以及主板能否正常开机（可正常开机的主板是不显示【Device Type eMMC】的，需要将升级软件拷到 U 盘里，先按住按键板上的 VOL+键不放再给主板

上电，等机器面板上的 LED 指示灯闪烁约五秒再拔掉 U 盘并重新给主板上电才能显示）。

5.检查“Auto”图标菜单里的各项设置都下图相符，再点"Run"按钮进行 boot 文件烧录，

烧录进

执行按钮

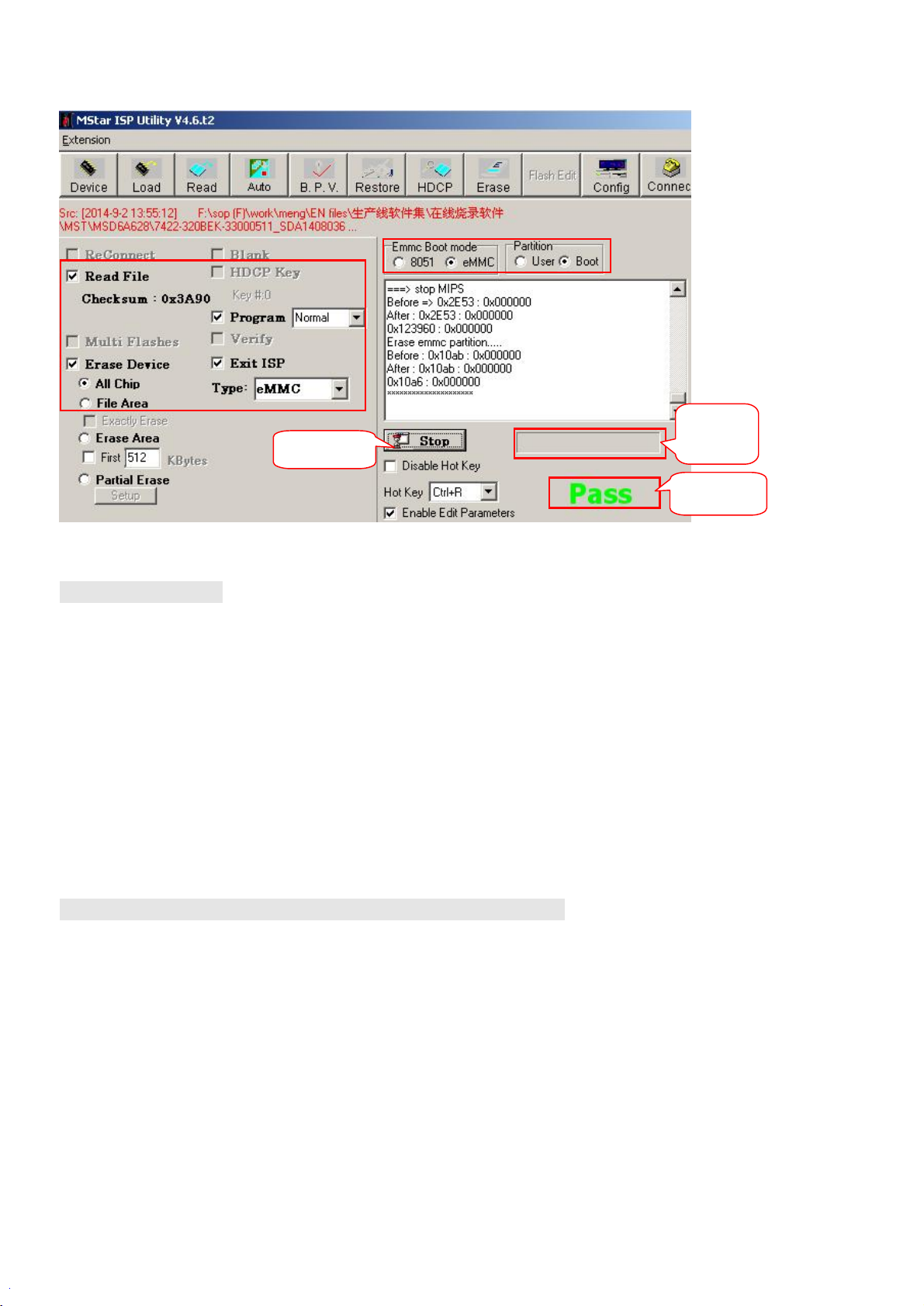

此时烧录进度提示条开始滚动，烧录完成后，将显示“Pass”。

七、主板驱动程序升级

1.将 U 盘格式化为 FAT32 格式，再将升级软件（软件名为 MstarUpgrade，后缀为 bin）放于 U 盘内。

2.将 U 盘插到电视机主板或是烧录治具 USB 接口，按住 VOL+键不放，再给电视（主板）通电，约五秒钟后电视机

的（遥控板）指示灯快速闪烁时，说明电视正在升级中，当指示灯不再闪烁并熄灭后（这个过程所耗费的时间视

主板软件大小而定，软件越大升级时间越长，当主板软件为 270M 时升级大致需要三分钟，500M时约四分钟），说

明升级完成。

3.注意事项： a.文件名以及大小写不能有错，否则会无法升级。 b.在使用 U 盘升级时，有时会出现电视遥控板灯闪烁十几秒后不再闪烁的现象，此为升级失败。正常升级的遥控板灯闪烁至要有要两分多钟，如遇此情况请将主板断电重新进行主板软件升级。 c.断电后仍不能正常升级的主板请重新烧录引导文件（Mboot.bin 或是 MbootUprade.bin）。

度提示

结果提示

八、升级完成后，将机器后盖安装好，然后必须进行一次出厂前调整：

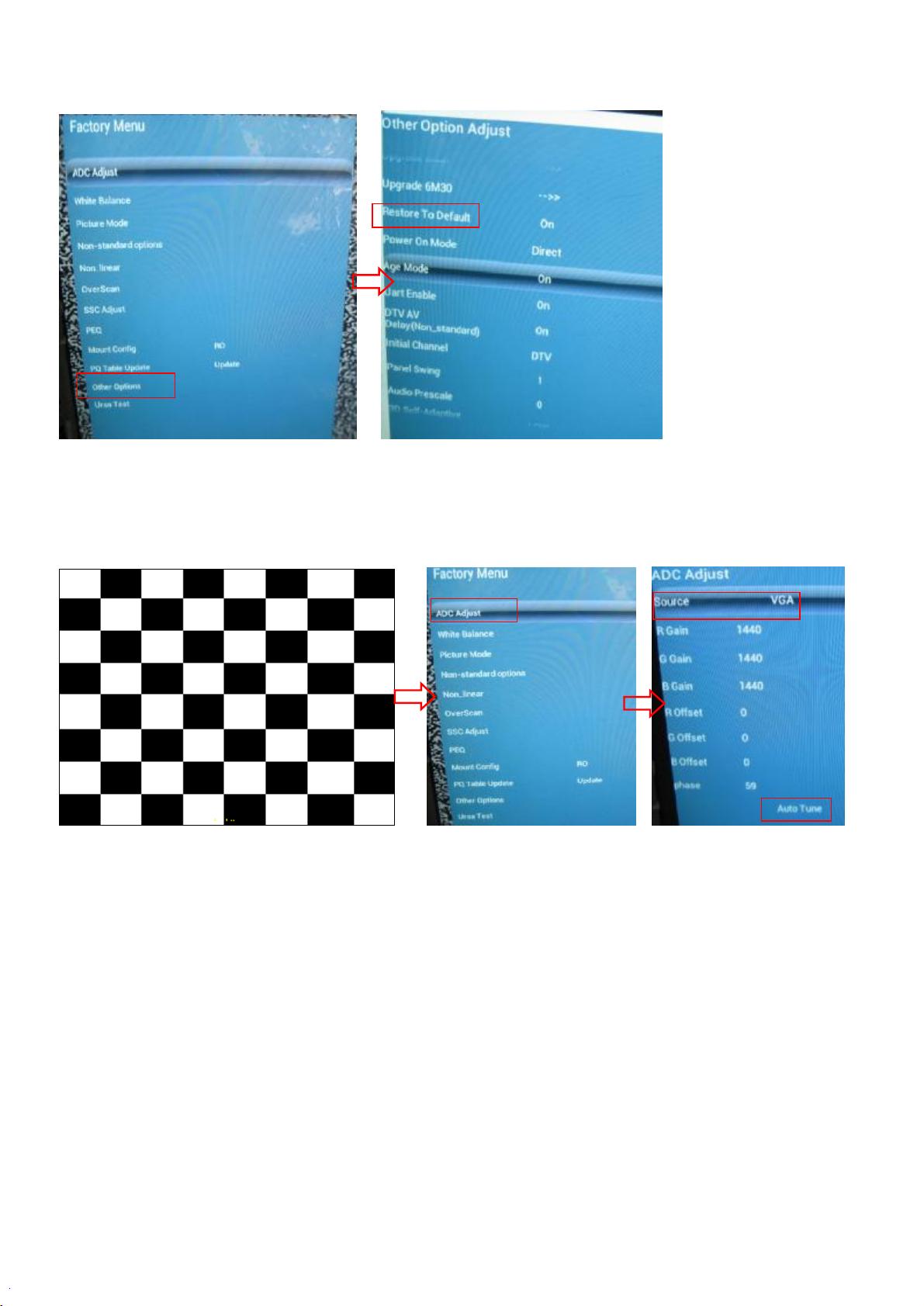

1.给机器通电，先按遥控器上的 MENU 键弹出主菜单后，再依次按数字键 8202 进入工厂菜单后，按上/下移键移动光标到“Other Options”选项按上/下移键移动光标到“Restore To Default”选项按右键执行复位命令，约 8

秒后机器黑屏并自动重新上电完成复位动作。

2 给机器插上 VGA 信号线并机器通电约三分钟后完成初始化(在工厂菜单执行复位后自动进行初始化)，切换到 VGA

信源。按 MENU 键弹出主菜单，再依次按 8202 数字键进入工厂菜单，按下移键至“ADC ADJUST”按 OK 键进入下一级菜单，按左 / 右移动键将光标选择 VGA项，再按下移键移动光标到 AUTO TUNE 项按 OK 键执行自调命令。在 AUTO TUNE

项有相应提示：SUCCESS 表示自调合格，FAIL 表示自调不成功需再一次进行自调。

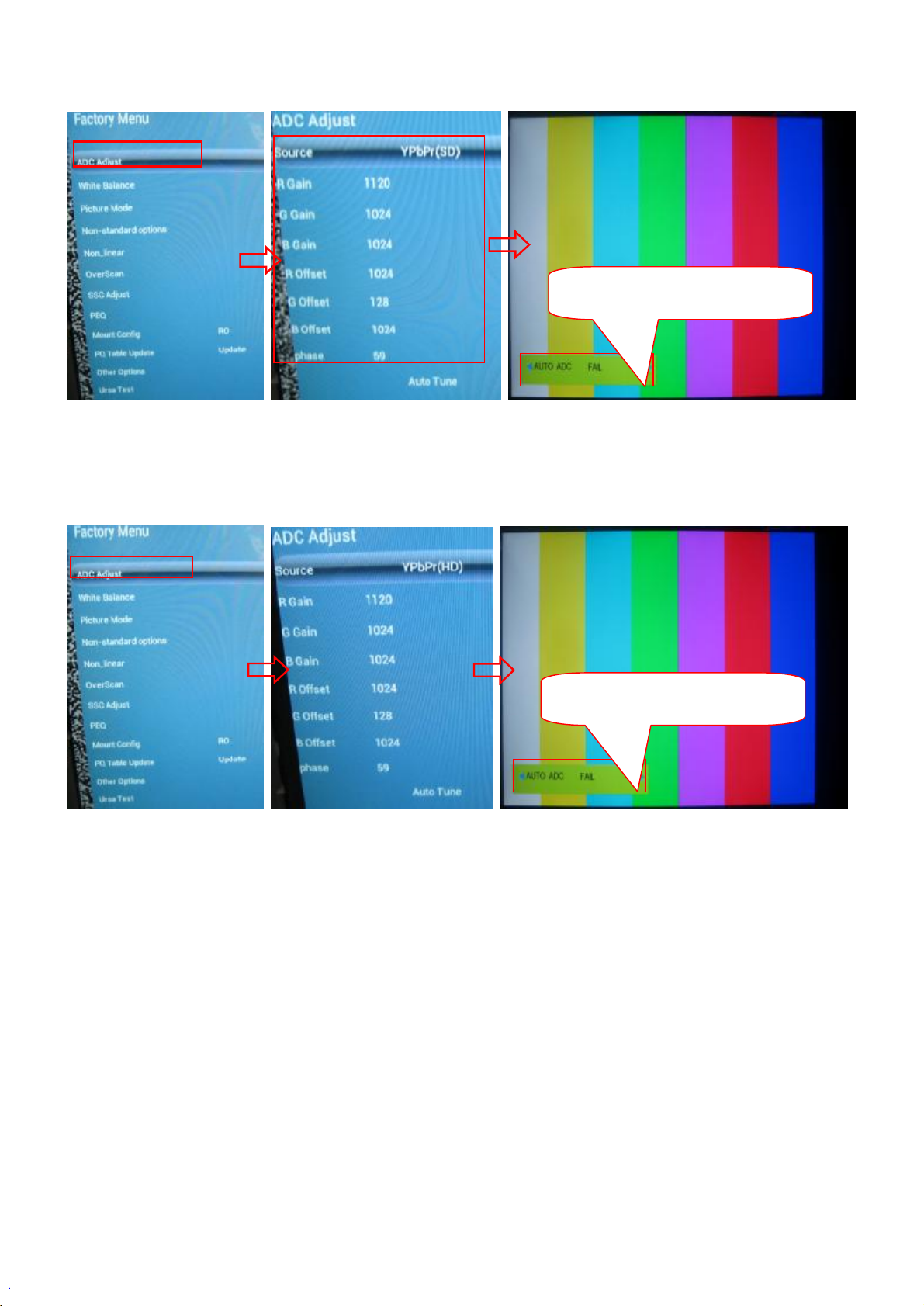

3.在 YPbPb 信源下，给机器输入 480i 100%彩条信号。按 NEMU 键在弹出主菜单后，再依次按 8202 数字键进入工

厂菜单，选择 ADC ADJUST 项，按 OK 键进入下一级菜单，按左/右移动键将光标选择 YPbPr(SD)项，再按下移键移动光标到 AUTO TUNE 项按 OK 键执行彩色自调命令。在 AUTO TUNE 项有相应提示：SUCCESS 表示自调合格，

FAIL 表示自调不成功需再一次进行自调。

按左右键执行自调命令，SUCCESS 为合格，FAIL 为调试失败（需重调）

4.在 YPbPb 信源下，给机器输入 720P 100%彩条信号。按 NEMU 键在弹出主菜单后，再依次按 8202 数字键进入工厂菜单，选择 ADC ADJUST 项，按 OK 键进入下一级菜单，按左 /右移动键将光标选择 YPbPr(HD)项，再按下移键移动光标到 AUTO TUNE 项按 OK 键执行彩色自调命令。在 AUTO TUNE 项有相应提示：SUCCESS 表示自调合格，FAIL 表示自调不成功需再一次进行自调。

按左右键执行自调命令，SUCCESS 为合

格，FAIL 为调试失败（需重调）

5.关于白平衡调整：

*自动白平衡调整时需要给 TV 输入标准图形，推荐使用仪器为 CHROMA222293. *也可以在不插信号线的情况下，在工厂菜单里的 ADC Adjust,分别将信源对应的 VGA、YPBPR(HD)、YPBPR(SD)各

模式下的 R-GAIN/G-GAIN/B-GAIN 值以及 R-OFFSET/G-OFFSET/B-OFFSET 值改为升级前的值。

九、 MAC 地址烧录请参照《MSD6A628 Msd6a608 MSD6A818 智能网络电视 MAC 地址码烧写操作指南》，一般情况只是用 U 盘升级（没有使用烧录板烧录 boot 文件机器里的 MAC 是不会擦除掉，如果使用了烧录板重新烧录

了 boot 文件则必须烧录 MAC 地址）。十、十、ADC ADJUST 调试完毕后，连按几次 MENU 键退出工厂菜单使机器保存调整后之数据，关闭机器电源然后恢复原包装。

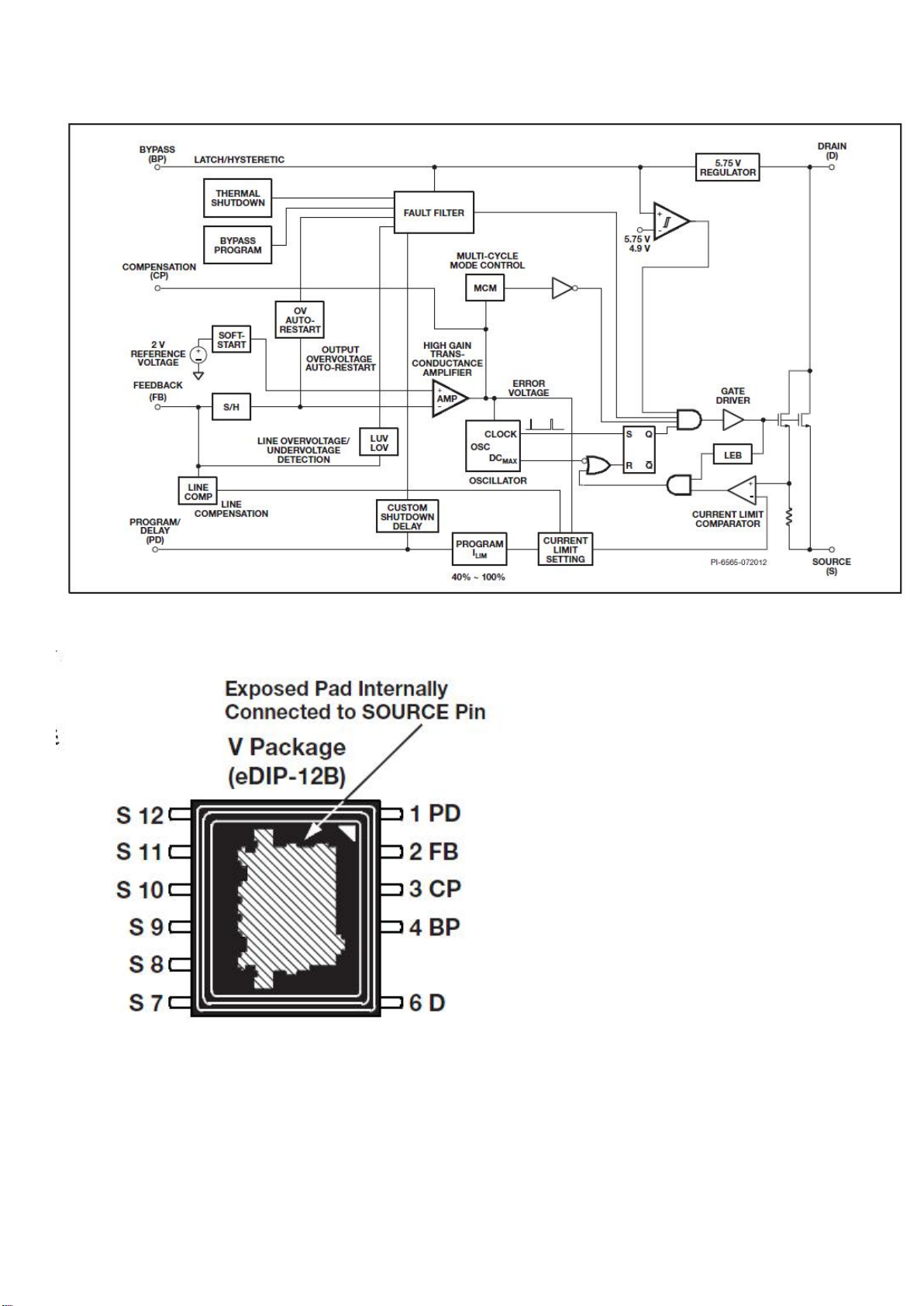

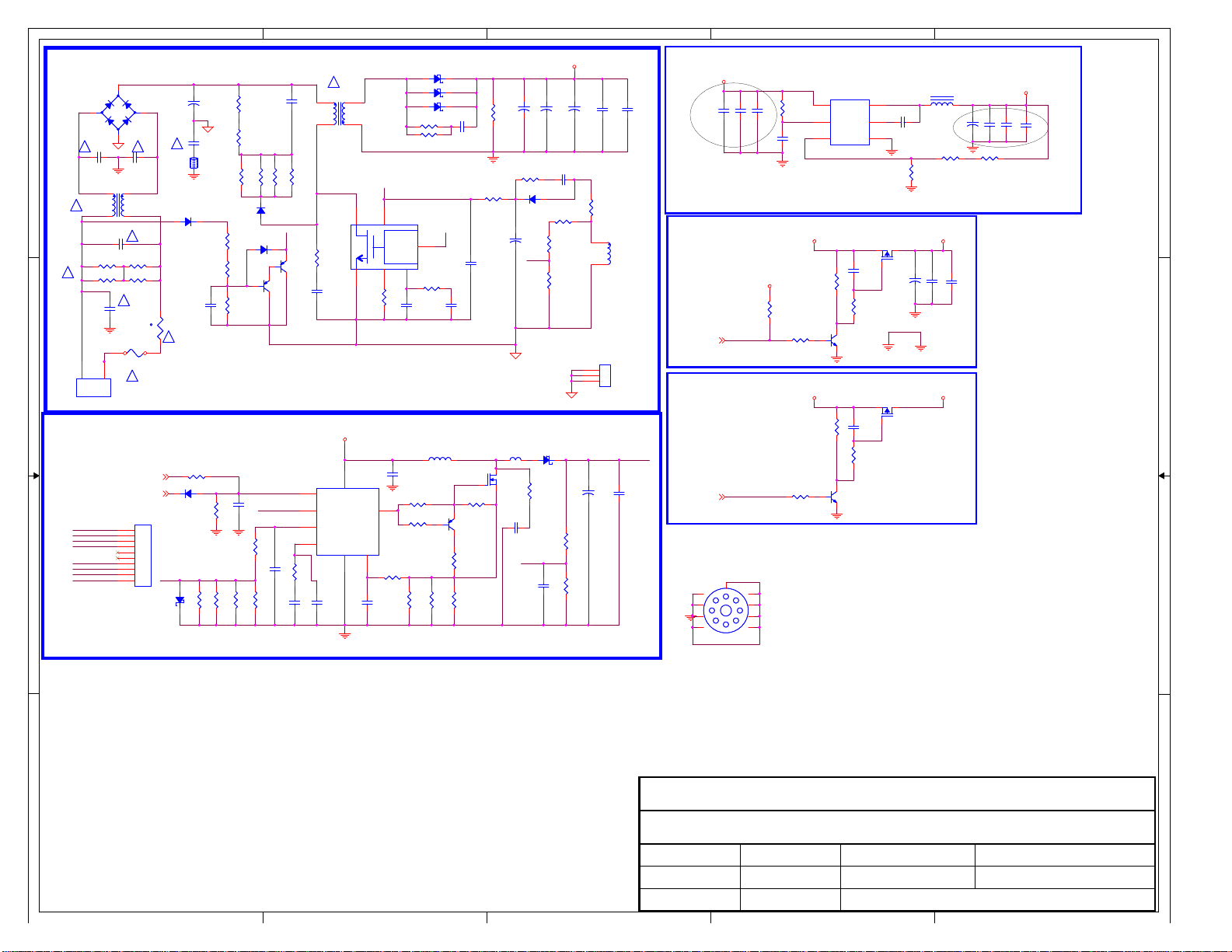

1. LNK6777

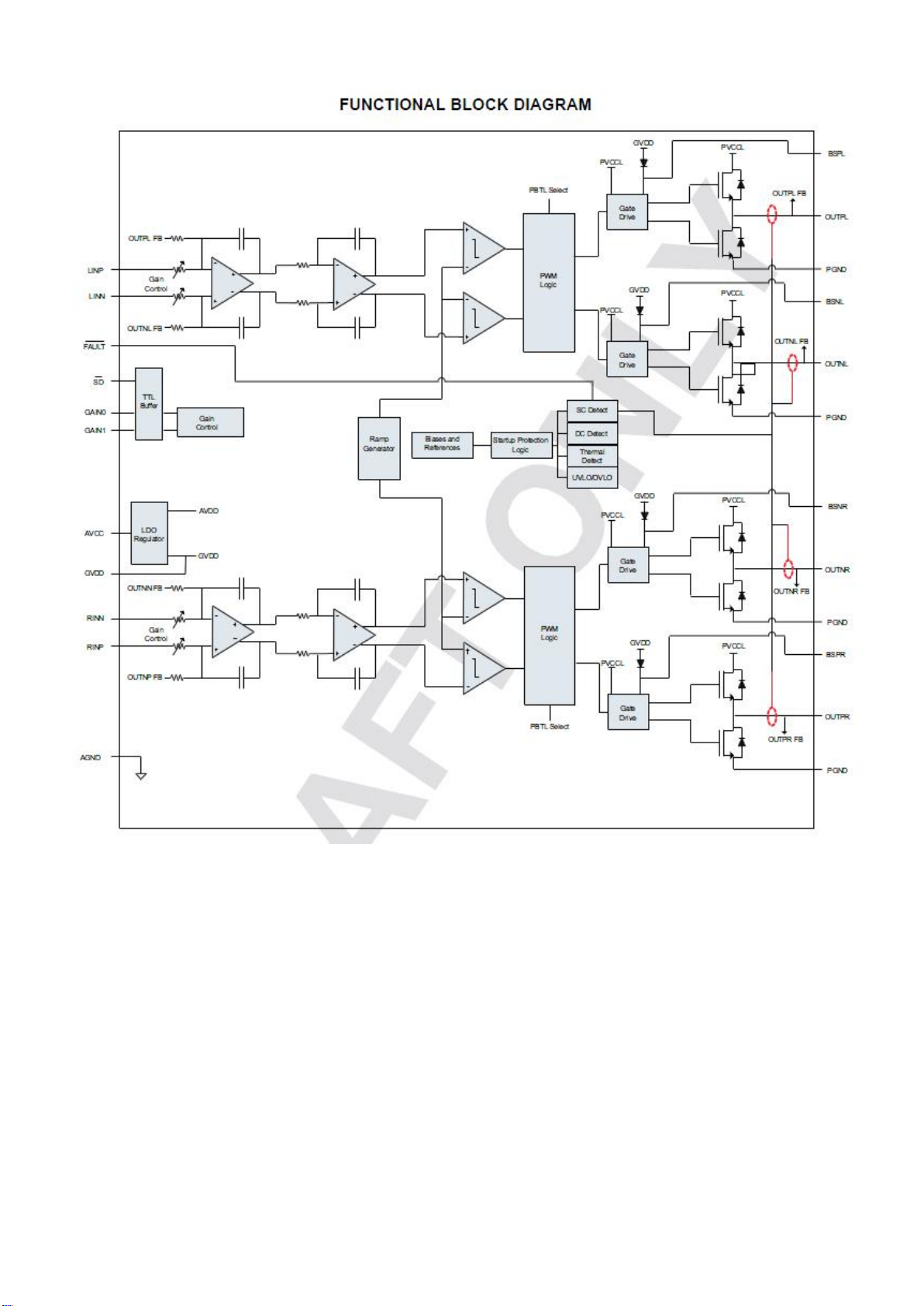

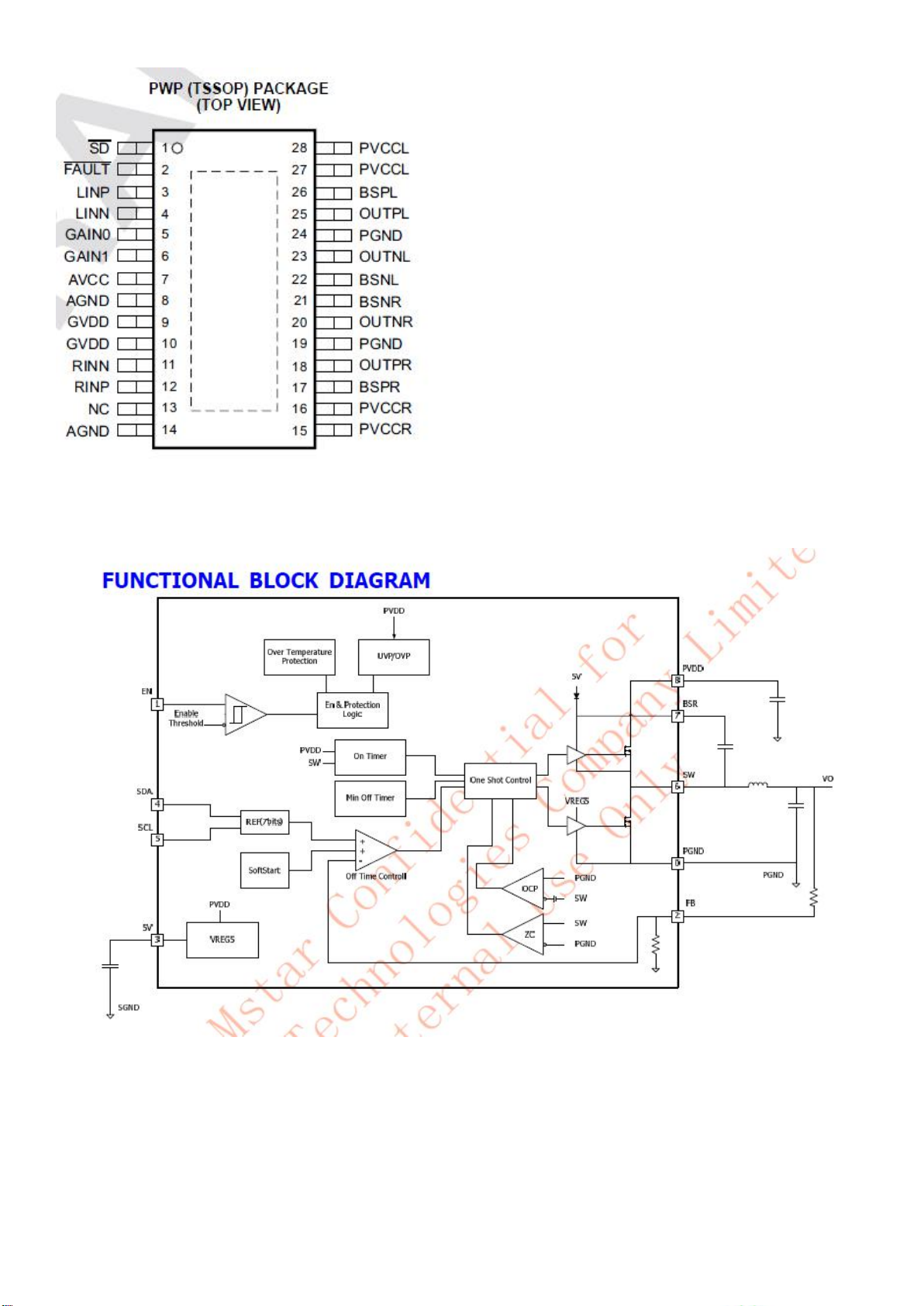

2. TPA3110

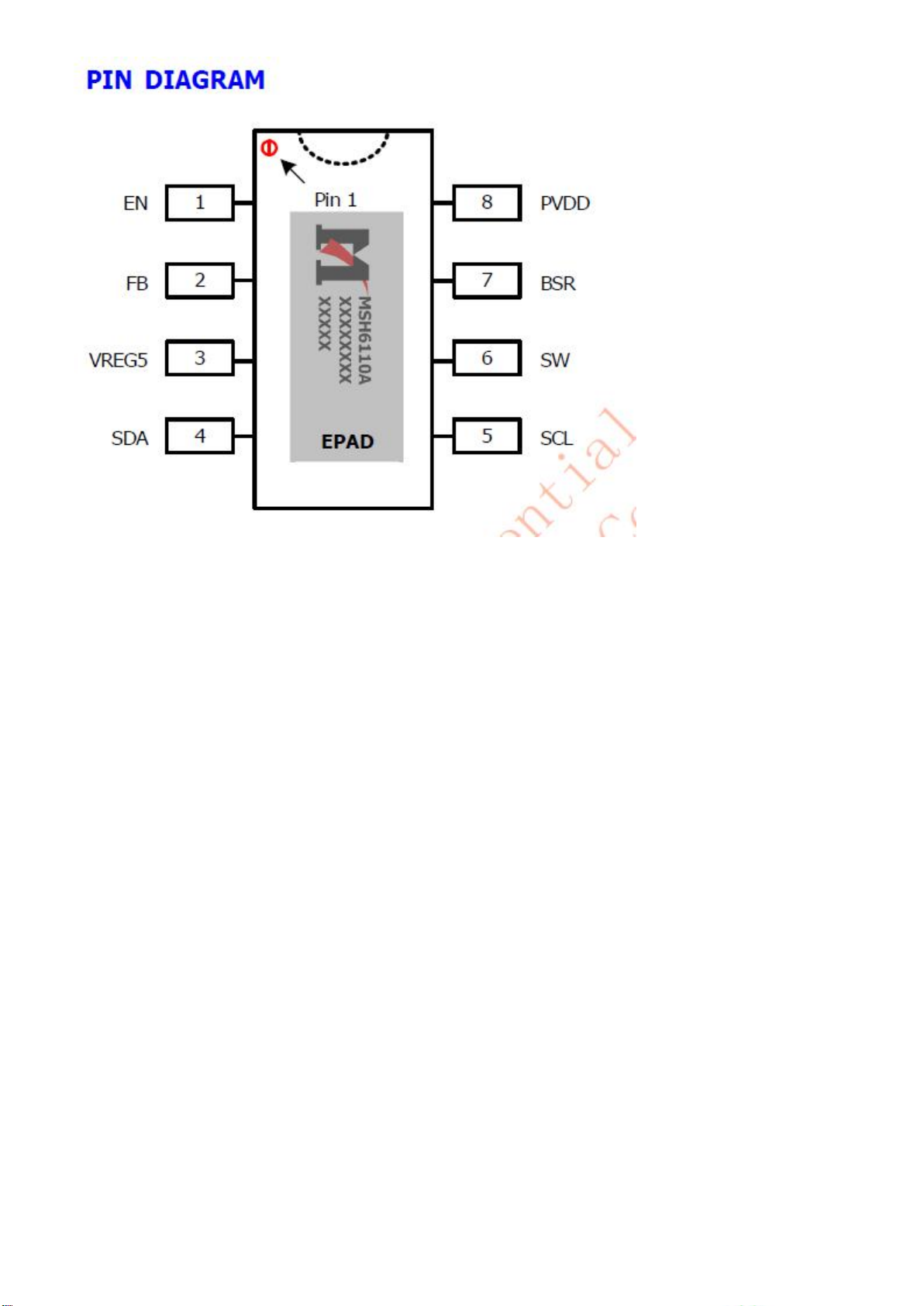

3. MSH6110A

5

4

3

2

1

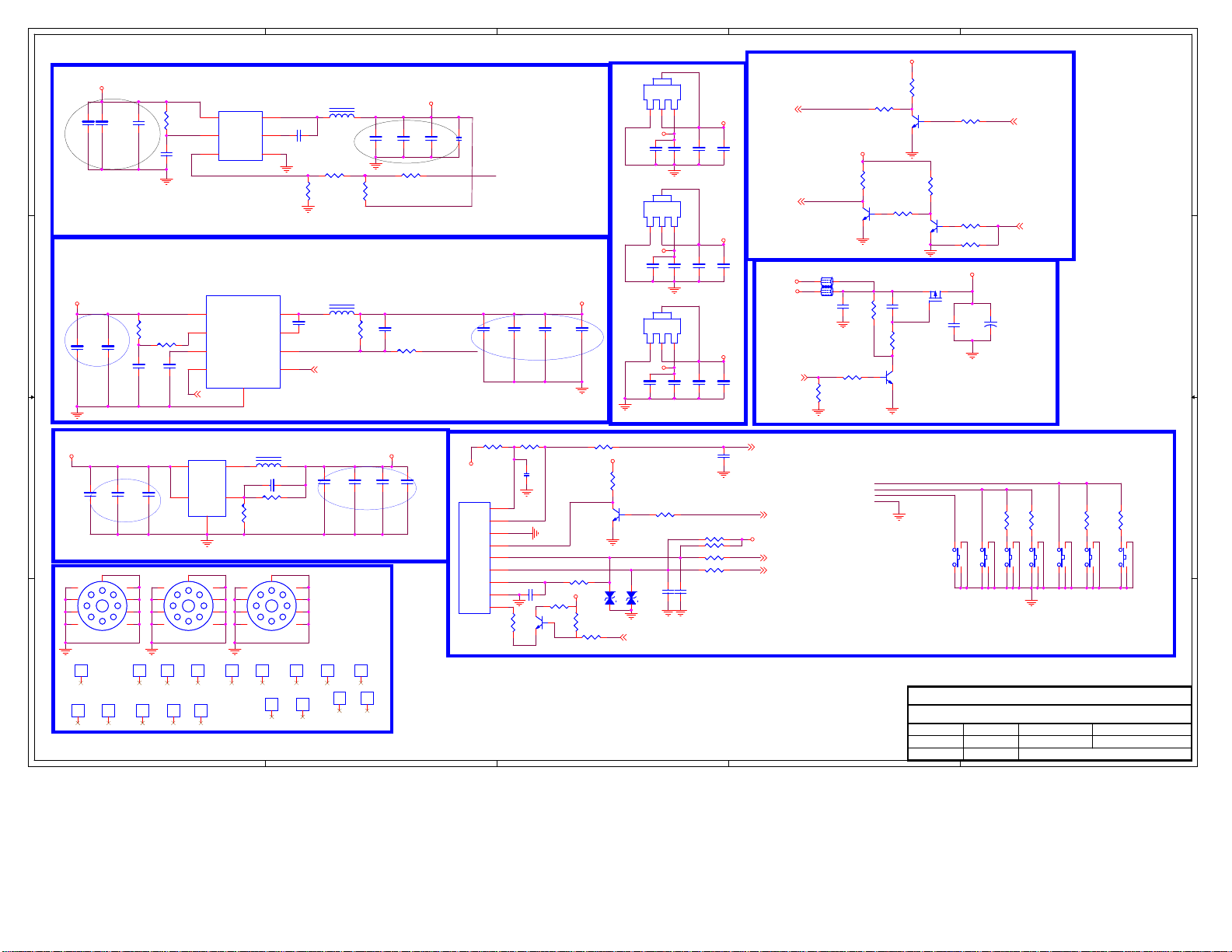

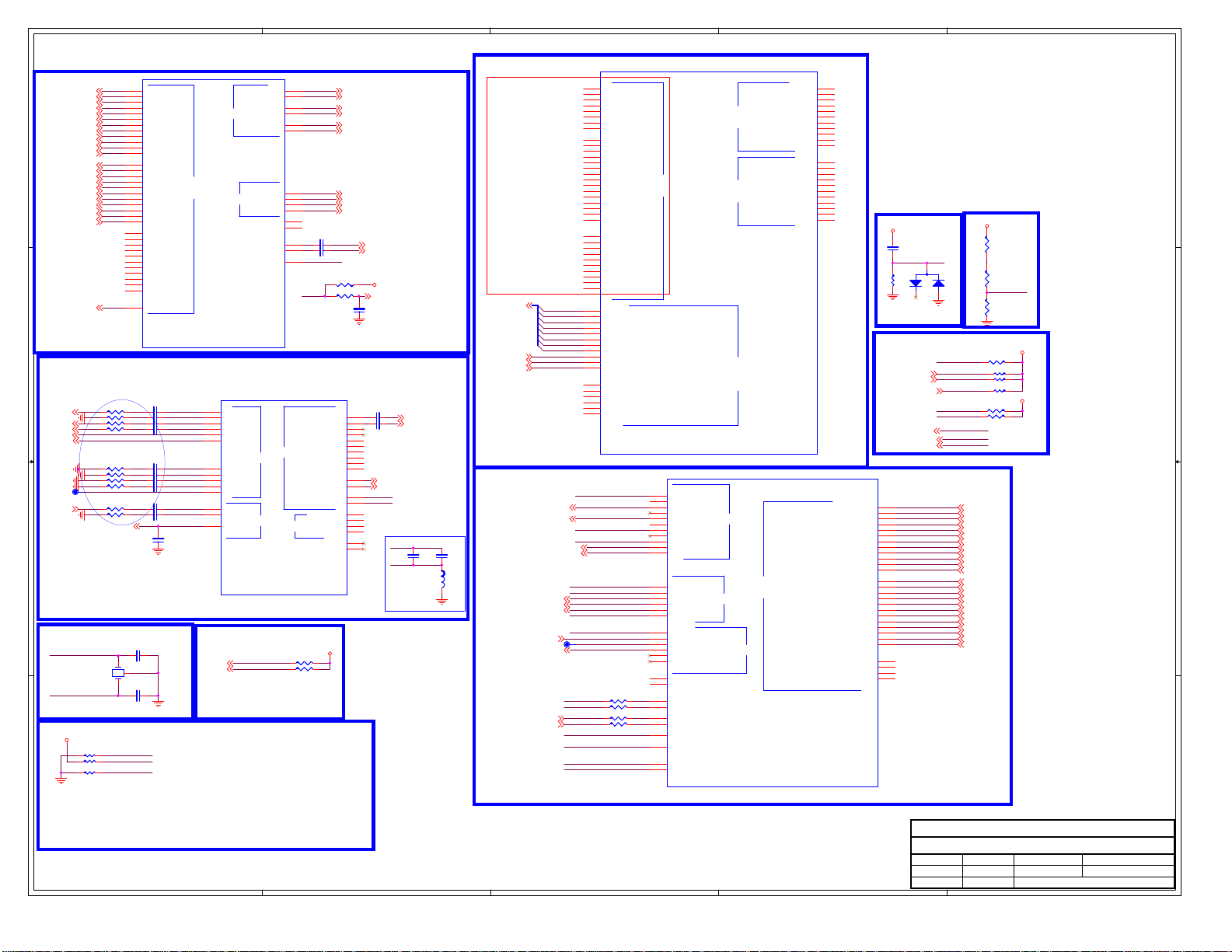

MSD6A338

PAGE

方案

--T4C1

大板原理图

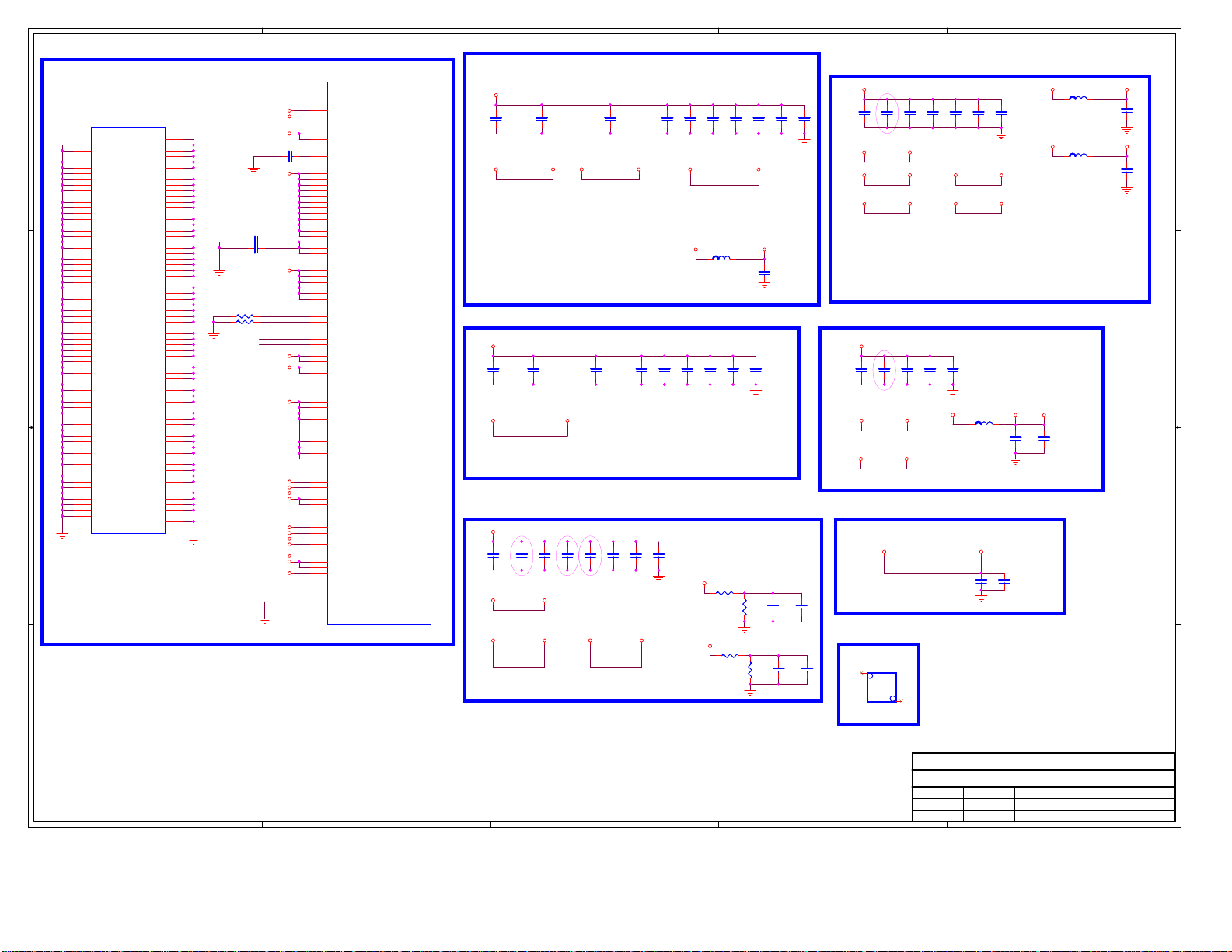

Content

VER:A1.0 2016-03-14

1 Index&History Rev

D D

2

3 4 5 6 7 8 9

C C

Power&Led Driver

System Power

MSD6A6338 MSD6A338 POWER

EMMC & LVDS & AV & USB page

HDMI&Ethernet page

Tuner & AMP page

Block Diagram

History Rev

Rev

DescriptionDATE

Ver:A1.03/14/2016

B B

Author

ZHOUJFirst Version Release

A A

5

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, Do not spread to third party without the written permission.

4

Copyright@ ShenZhen KTC Technology Co., LTD

3

文件名称：

文件编号： T4294

设计:

发行部门：生效日期：

2

KTC ISO9001.ISO14001体系文件

MSD6A338-T4C1(45W)四合一板DTMB数模一体智能电视原理图

1 8

周杰

周杰研发处

研发处

版本：3.0

审核:

页数:

页数: 批准:

批准:

Monday, March 14, 2016

1

of

5

1

PD3

PD3 406

PL1

PL1 20mH

20mH

AGND

0.33UF/250V

AGND

1

PGND

- +

PCX1

4

!!

406

3

!!

PCY2

471/400Vac

21

34

!!

PRXC

PRXA

PF1

T3.15AL250Vac

T2AL/250Vac

!!

BL-ADJUST4

BL-ON/OFF4,8

PJ2

1 2 3 4 5 6 7 8 9

10

10Pin_2.0mm

1MΩ

2

!!

PCY1

D D

PCY1

471/400Vac

!!

PRXD

1MΩ

!!

PRXB

1MΩ

PCY3

221/400Vac

C C

B B

331

PCN1PCN1

LED+ LED+ LED+ LED+

LEDLEDLEDLED-

t

LED-

68uF/450V

PEC5

!!

PD4NCPD4NC

PNTC1

2.5Ω/6A

!!

PR15 10KPR15 10K

PD16 1N4148PD16 1N4148

M7

AGND

PD17M7PD17

+

PGND

PCY4

PCY4 471/400Vac

471/400Vac

L13

600R BEAD

PR27

PR27 1R5

1R5

BP

3 2

PQ4NCPQ4 NC

PR17

PR17 560R

560R

47nF/50V

PC27

PC27 470PF/1KV

470PF/1KV

8

7

5

6

PR23

PR23 20K

20K

PC10

4

6 8

PR4

10R

PC7

PC7 22PF/1KV

22PF/1KV

PU2

PWM

OVP

FB

COMP

OB3350CP

PC12

1nF/50V

LNK6777

PR3

PR3 51K

51K

PR2

PR2 51K

51K

PR28

PR28 560R

560R

PC9NCPC9

NC

PR29

PR29 51K

51K

AGNDAGND

PR22

PR22 1R5

1R5

PR12NCPR12 NC

PR10NCPR10 NC

PR9

PR9 1K/NC

1K/NC

100PF/50V

PR21

PR21 1R3

1R3

PWM#

PC13

PR14

PR14 560R

560R

PD2

PD5NCPD5NC

1

ES1J 1A600V

1

PQ1NCPQ1 NC

3 2

OVP

PR191KPR19 1K

NC

PR20

PR20 1R3

1R3

PR16

PR16 560R

560R

PC11NCPC11

!!

PT1A

EQ2514

PU1

+12V

AGND

10

6

D

1

VIN

GND3CS

GATE

4

100PF/50V

4

PR5

PR5 33K

33K

PR30 470RPR30 470R

PC14

4

BP

PD

1S7

AGND

2

BP

PC22

1UF/25V

PD6

PD7

PD8

PR6 47ΩPR6 47Ω

PR7 47ΩPR7 47Ω

2

FB

CP

3

PR26 390KPR26 390K

PC3

100PF/50V

1 2

PR40 47RPR40 47R

PR52 470RPR52 470R

PR31

PR31 0R15

0R15

FB

PL4

1

SR5100

SR5100 SR5100

SR5100

1nF/200V

10NF/50V

47uH/15x15mm

PR33

PR33 0R15

0R15

PC4

PC2

PR57 10KPR57 10K

PQ2

PQ2 2907

2907

3 2

PR39

PR39 10R

10R

PR38

PR38 0R15

0R15

AGND

PR25 3.3KPR25 3.3K

PC1

0.47UF/16V

PR8NCPR8

NC

PEC1

47uF/50V

PEC2

PEC2 1000uF/25V

1000uF/25V

PGND

PL5

1 2

8UH

PQ3

PQ3 AOD4286

AOD4286

PD1 ES1JPD1 ES1J

+

PC28

1NF/200V

100PF/50V

+

PR1322RPR1322R

FB

OVP

PC15

+

PEC3

470uF/16V

PC8470pF/200VPC8470pF/200V

PR320RPR320R

PR24

PR24 56K

56K

PR18

PR18 10K

10K

PD10

SR5100

PR11

PR11 47R

47R

3

+12V

PC6

+

1000uF/25V

PGND

PEC4

PC6

PC5

1UF/25V

100nF/25V

PR10RPR1 0R

PT1B

2

3

EQ2514

S1

散热片S1散热片

1 4 3

VO=21V~~30.4V

IO=900MA

LED+

+

PC16

PEC6

0.1UF/50V

220uF/50V

PR55

PR55 36K

36K

PR562KPR56 2K

+12V

PC56

PC61

10uF/16V

靠近

DC-DC

LAYOUT

注意：输入、输出电容需靠近

5V

TO MASTER CHIP

PWR-ON/OFF

12V

TO MASTER CHIP

PWR-ON/OFF

H1NCH1

1

5 4 3 2

NC

2

12V TO 5V Power

PU12

PC57

PR74

PR74 10K

10K

0.1uF

PC70

0.1uF

Vout=0.765V*(1+R1/R2)

+5V_Standby

PR35

4.7K

9 8 7 6

PU12

3

VIN

5

EN

4

VFB

TPS563200

FB

DC-DC

+5V_Standby +5V_Normal

PR228

10K

PR198

4.7K

4.7K PQ103

PQ103 MMBT3904

MMBT3904

+12V +12V_NORMAL

PR200

10K

PR199

4.7K

4.7K Q5 MMBT3904Q5MMBT3904

2

SW

PC580.1uFPC580.1uF

6

VBST

1

GND

PR41

PR41 10K 1%

10K 1%

R2

，电容地到IC的地在

PQ112

PQ112 ME2325

ME2325

32

1

SOT23

PC165

CA9

+

PQ113

PQ113 ME2325

ME2325

1

SOT23

470uF/16V

32

+

0.22uf

PR227

PR227 100K

100K

PC166

0.22uF

PR201

PR201 100K

100K

PL84.7uH/3APL84.7uH/3A

100uF/16V

PR54 56K 1%PR54 56K 1%

R1

C144

C144 10uF

10uF

12

PCA6

+

PR58 750R 1%PR58 750R 1%

TOP

层最短回路。

C140

0.1uF

1

+5V_Standby

C142

C141

C138

0.1uF

10uF

靠近

DC-DC

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

Do not spread to third party without the written permission.

Copyright@ ShenZhen KTC Technology Co., LTD

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only,

KTC ISO9001.ISO14001体系文件

A A

MSD6A338-T4C1(45W)四合一板DTMB数模一体智能电视原理图

文件名称：

文件编号： T4294

文件编号： T4294 设计:

设计:

发行部门：生效日期：

5

4

3

发行部门：生效日期：

MSD6A338-T4C1(45W)四合一板DTMB数模一体智能电视原理图

KTC ISO9001.ISO14001体系文件

版本：3.0

周杰

研发处

版本：3.0

审核:

2

页数:

页数: 批准:

批准:

Monday, March 14, 2016

1

of

2 8

5

VDDC Power

+12V_NORMAL

C143

C167

C167 10uF/16V

10uF/16V

C0805

C143

0.1uF

10uF/16V

C169

C0805

靠近

C169

DC-DC

D D

Vout=0.765V*(1+R1/R2)

LAYOUT

注意：输入、输出电容需靠近

Note

：能提供最大电流3A。

U101

R125

R125 10K

10K

C149

0.1uF

U101

VIN

EN

VFB

TPS563200

2

SW

C147 0.1uFC147 0.1uF

6

VBST

1

GND

DC-DC

，电容地到IC的地在

3

EN

5

4

FB +1.05V_VDDC

L104 4.7uH/3AL104 4.7uH/3A

R131 3K 1%R131 3K 1%

R126

R126 10K 1%

10K 1%

R2

VDDC_CPU Power

U104

U104 MSH6110A

C128

0.1uF

MSH6110A

8

1

3

4

I2C-SDA

PVDD

EN

5V

SDA

Addr 0x80

LX

BST

FB

SCL

PowerPAD

9

+12V_Normal

C C

C120

C120 10uF/16V

10uF/16V

C0805

靠近

DCDC

C126

0.1uF

R119

R119 100K

100K R121 10KR121 10K

C127

0.1uF

SWPA8040S2R2NT

6

C119

0.1uF

7

2

R2=50K

5

I2C-SCL

Vout=0.828V*(1+R1/50K)

有

DVFS

功能，此

4

+1.05V_VDDC

12

C166

C165

22uF/6.3V

C0805

R1 0RR1 0R

R132NCR132 NC

TOP

R120NCR120 NC

不能更改

C121

C121 330pF

330pF R122 18K/1%R122 18K/1%

远端反馈

保证芯片端引脚有

层最短回路。

Note

：能提供最大平均电流5A。

R1

远端反馈,即从

R1

L102

12

DCDC

靠近

C168

C168 22uF/6.3V

22uF/6.3V

C0805

DC-DC

,即从IC

+1.1V_VDDC_CPU

IC

底部引线

C150

0.1uF

底部引线

0.98V

电压。

C122

C122 22uF/6.3V

22uF/6.3V

C0805

C123

C123 22uF/6.3V

22uF/6.3V

C0805

靠近

+1.1V_VDDC_CPU

C124

C124 22uF/6.3V

22uF/6.3V

C0805

DC-DC

C125

0.1uF

3

U102

U102 AS1117L-3.3

AS1117L-3.3

ADJ

+5V_Standby

U103

U103 AS1117L-3.3

AS1117L-3.3

ADJ

+5V_Normal

U105

AS1117L-1.8

ADJ

+5V_Normal

C152

2.2uF

C151

2.2uF

C114

2.2uF

2

4

OUT

IN

321

+3.3V_Standby

C112

C111

2.2uF

0.1uF

4

OUT

4

OUT

LDO

IN

321

+3.3V_Normal

C116

C115

2.2uF

0.1uF

IN

321

+1.8V_Normal

C129

C130

0.1uF

2.2uF

Inverter controler

BL-ADJUST

C113

0.1uF

+12V

L112

L112 L111

L111

BL-ON/OFF

C117

0.1uF

C131

0.1uF

BL-ON/OFF

+5V_Normal

PANEL_ON/OFF

+5V_Normal

0805_BEAD/5V

0805_BEAD/12V

C89

0.1uF

R42 4.7KR42 4.7K

R40

R40 10K

10K

+5V_Normal

R631KR63

1K

R561K R561K

Q4

1

3904Q43904

2 3

SAMSUNG panel 0~3.3V R34=10K LG/CMO/AU panel 0~5V,R34 NC

R58

4.7K

Q10

R61 4.7KR61 4.7K

1

3904

2 3

屏

R41

R41 10K

10K

Q9

1

3904Q93904

R44

10K

"VBL_CTRL" IO "VBL_CTRL" IO

Q13

R60 4.7KR60 4.7K

1

3904

2 3

R59 10KR59 10K

Panel_VCC

Q14

Q14 ME2325

ME2325

VCC_P

C88

0.22uF

PANEL_ON

R62

R62 100K

100K

2 3

Power for panel

C90

0.1uF

R524.7K R524.7K

CA8

100uF/16V

BRI_ADJ 5

口为高电平时，背光开。口为低电平时，背光关。

VBL_CTRL 5

+

1

+5V_Standby

B B

C139

C139 10uF/6.3V

10uF/6.3V

C0603

输入耐压值

C132

C132 10uF/6.3V

10uF/6.3V

C0603

靠近

DCDC

5.5V

C133

0.1uF

U106

U106 SY8087

SY8087

4

SW3VIN

1

EN

FB

GND

2

R1

5

R2

L103

SPM30203R3/2A

C134 33pFC134 33pF R127 3K/1%R127 3K/1% R128

R128 2K/1%

2K/1%

12

Vout=0.6V*(1+R1/R2)

H12NCH12

1

5

9

4

8

3

7

2

6

NC

A A

1

H26NCH26

NC

H11NCH11

1

5

9

4

8

3

7

2

6

NC

1

H24NCH24

H23NCH23

NC

H25NCH25

1

5

9

4

8

3

7

2

6

NC

1

H29NCH29

H20NCH20

NC

1

H17NCH17

NC

Test Point & MARK

1

H31

1

3.5mm/nc

C10

1

3.5mm/nc

1

3.5mm/nc

C15

3.5mm/nc

1

C16

C14

C12

3.5mm/nc

5

隔离柱孔

H31

/NC

隔离柱孔

SY8087 1A

Note

：能提供最大平均电流1A。

C135

C136

22uF/6.3V

C0805

靠近

DDR Power

1

H19NCH19

H28NCH28

NC

1

SN2NCSN2

H15

NC

/NC

+1.5V_DDR

C137

C148

0.1uF

10uF/6.3V

C0603

DCDC

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

H27NCH27

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, Do not spread to third party without the written permission.

SNNCSN

NC

4

+5V_Standby

+5V_IN

IR_IN

GND

KEY0 KEY1

PWR

GND

LED2

CN103CN103

R168 10RR168 10R

LED

1 2 3 4 5 6 7 8 9

100R

KEY_POWER

R170

R157

R157 10K

10K

0.1uF

IR_5V

IR

LED+ KEY0 KEY1

C174 0.1uFC174 0.1uF

Q113

C181

R169100RR169100R

2 3

3904

R194 1KR194 1K

+5V_Standby

R172

1

10K

R173

R167 100RR167 100R

+5V_Standby

R1822KR182

2K

R129 4.7KR129 4.7K

1

Q112

Q112 3904

3904

2 3

12

ED2

ED1

ESD

LED2-IN

100R

Copyright@ ShenZhen KTC Technology Co., LTD

3

C179

0.1uF

R159 4.7KR159 4.7K R155 4.7KR155 4.7K

R171 1KR171 1K R142 1KR142 1K

C156

0.1uF

IR-in

C157

C157 33pF

33pF

LED

LED-R

+3.3V_Standby

KEY0-in KEY1-in

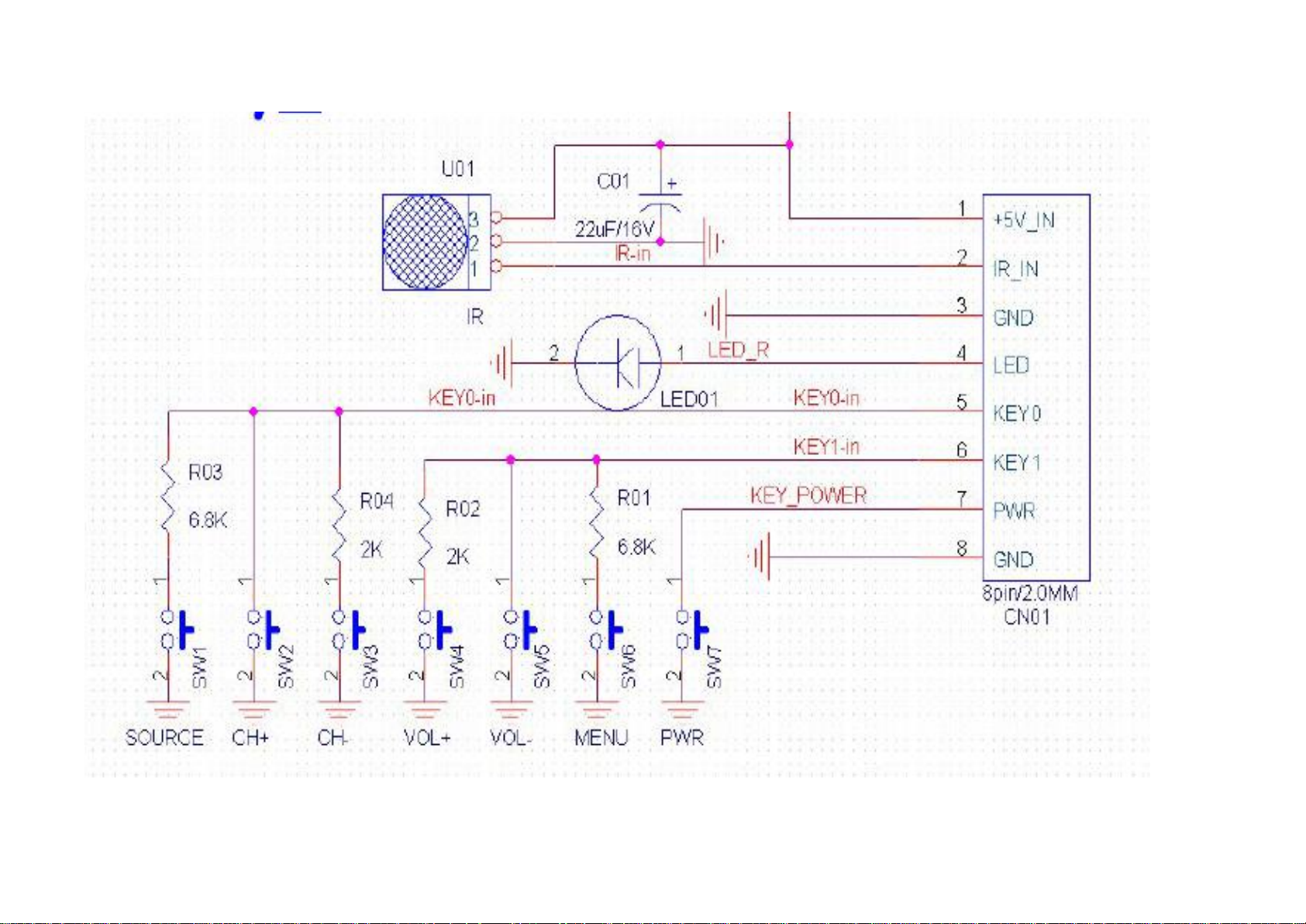

IR&KEY Connector

KEY0-in KEY1-in KEY_POWER

IR&KEY Connector

2

R254

R252

2kΩ

6.8kΩ

1

3

1

3

1

3

SW4

4

版本：3.0

审核:

1

SW5

4

2

MENU

CH+

Monday, March 14, 2016

1

SW1

POWER

文件名称：

文件编号： T4294

设计:

发行部门：生效日期：

3

SW3

SW2

4

2

MSD6A338-T4C1(45W)四合一板DTMB数模一体智能电视原理图

2

4

2

VOL+

VOL-

KTC ISO9001.ISO14001体系文件

周杰

研发处

R251

R253

6.8kΩ

2kΩ

3

SW6

4

1

3

1

3

SW7

4

2

4

2

SOURCE

CH-

of

3 8

页数:

页数: 批准:

批准:

1

3 8

5

4

3

2

1

PCMCIA/TS/NAND/EMMC

HDMI/USB/PHY Block

HDMI1-RX0N8 HDMI1-RX0P8 HDMI1-RX1N8 HDMI1-RX1P8 HDMI1-RX2N8 HDMI1-RX2P8 HDMI1-CLKN8 HDMI1-CLKP8

HDMI1-SCL8

HDMI1-SDA8

D D

HDMI1-HPD8

HDMI-ARC8

HDMI2-RX0N8 HDMI2-RX0P8 HDMI2-RX1N8 HDMI2-RX1P8 HDMI2-RX2N8 HDMI2-RX2P8 HDMI2-CLKN8 HDMI2-CLKP8

HDMI2-SCL8 HDMI2-SDA8 HDMI2-HPD8

HDMI-CEC8

C C

N2 N3

P2

P3 R2 R1 M3 N1

T1 R3 U2

B9

K2

K3

L2

L3 M2 M1

J3

K1

T3

T2 U3

G2 G3 H2 H3

J2

J1

F3 G1

F1

F2

E3

F4

A_RX0N A_RX0P A_RX1N A_RX1P A_RX2N A_RX2P A_RXCN A_RXCP DDCDA_CK DDCDA_DA HOTPLUGA ARC0

B_RX0N B_RX0P B_RX1N B_RX1P B_RX2N B_RX2P B_RXCN B_RXCP DDCDB_CK DDCDB_DA HOTPLUGB

C_RX0N C_RX0P C_RX1N C_RX1P C_RX2N C_RX2P C_RXCN C_RXCP DDCDC_CK DDCDC_DA HOTPLUGC

CEC

HDMI

Front End

USB

PHY

MSD6A338U201D

DM_P0

DP_P0

DM_P1

DP_P1

DM_P2

DP_P2

LED0 LED1

IFAGC

VIFM VIFP

AA10 Y10

W11 Y11

B7 A7

B5

RP

C5

RN

B4

TN

A4

TP

D5 D6

W8 Y7

W7

MDI_RP MDI_RN MDI_TN MDI_TP

C221 0.1uFC221 0.1uF C220 0.1uFC220 0.1uF

IFAGC

USB1_D-7 USB1_D+7

USB2_D-7 USB2_D+7

USB3_D-7 USB3_D+7

MDI_RP 8 MDI_RN 8 MDI_TN 8 MDI_TP 8

DIFM DIFP

R217 10KR217 10K

R218 0RR218 0R

DIFM 9 DIFP 9

IF_AGC 9

C 224

C 224 22nF

22nF

+3.3V_TU

RGB/CVBS/Audio Block

靠近

mstar IC

R219 33RR219 33R

VGA_RIN+ VGA_GIN+

VGA_BIN+

SC_FS

VGA_HSYNC

VGA_VSYNC

1

TP207TP207

AV_IN

B B

R220 68RR220 68R R223 33RR223 33R R221 33RR221 33R

SC_FB

R222 NC/33RR222 NC/33R R224 NC/68RR224 NC/68R R225 NC/33RR225 NC/33R R226 NC/33RR226 NC/33R

R232 33RR232 33R R231 68RR231 68R

AV_OUT

7

C222 47nFC222 47nF C225 47nFC225 47nF C223 47nFC223 47nF C226 47nFC226 47nF

C227 NC/47nFC227 NC/47nF C228 NC/47nFC228 NC/47nF C229 NC/47nFC229 NC/47nF C230 NC/47nFC230 NC/47nF

C236 47nFC236 47nF C235 47nFC235 47nF

AV_OUT

Crystal

XTALO

XTALI

NOTE:

+3.3V_Standby

R240 4.7KR240 4.7K R243 4.7KR243 4.7K

R247 4.7KR247 4.7K

A A

CHIP_CONFIG[2:0] {PAD_PM6, PAD_PWM_PM, PAD_GPIO0_PM} Value Mode Description

3'b010 HEMCU_ROM_EMMC ARM boot from ROM; outer storage is eMMC 3'b011 HEMCU_ROM_NAND ARM boot from ROM; outer storage is NAND

Y201

24MHz/8pF

1 2

晶体频偏需要小于

C1=C2=2*CL-5

Config

C238 8pFC238 8pF

C1

3

C2

C239 8pFC239 8pF

30PPM

GPIO_PM6 PWM_PM

GPIO_PM0

RIN0

W1

RIN0P

GIN0N

V3

GIN0M

GIN0

V1

GIN0P

BIN0

V2

BIN0P

W2

HSYNC0

W3

VSYNC0

RGB

AA2

AA3

Y3 Y1

Y2

N5 P5

N6

RIN1P GIN1M GIN1P BIN1P VSYNC1

CVBS0 VCOM

CVBS_OUT1

RGB

CVBS

VSYNC1

C237

C237 NC/120pF

NC/120pF

CVBS0 VCOM

RIN1 GIN1N GIN1 BIN1

debug UART

UART

UART-RX

UART-RX8

UART-TX

8

UART-TX

eMMC protect

5

Audio

I2S

SPDIF

R241 4.7KR241 4.7K R245 4.7KR245 4.7K

MSD6A338U201B

LINEIN_L1 LINEIN_R1 LINEIN_L2 LINEIN_R2 LINEIN_L3 LINEIN_R3

LINEOUT_L0 LINEOUT_R0 LINEOUT_L2 LINEOUT_R2

EARPHONE_OUTL EARPHONE_OUTR

AVSS_VRM

I2S_OUT_BCK

I2S_OUT_MCK

I2S_OUT_SD

I2S_OUT_WS

SPDIF_OUT

SPDIF_IN

+5V_Standby

C202 2.2uFC202 2.2uF

W6 Y5 V6 W5 U6 V5 T5 U5 U7 V7

T8 U8

AA5

VAG

AA6 A10

C9 B10 C10

A9 F9

AV_AUL 7

C203 2.2uFC203 2.2uF

AV_AUR 7

EAR-INL 8 EAR-INR 8

AUVAG AUVRM

Close to MST IC with width trace

AUVAG

C210

C210 10uF/6.3V

10uF/6.3V

AUVRM

C0603

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, Do not spread to third party without the written permission.

Copyright@ ShenZhen KTC Technology Co., LTD

4

!! PCM I/F is not available in 17.5 !!

J16

PCM_D0

M17

PCM_D1

L15

PCM_D2

P17

PCM_D3

U18

PCM_D4

P16

PCM_D5

F16

PCM_D6

J15

PCM_D7

G17

PCM_A0

G16

PCM_A1

F17

PCM_A2

K16

PCM_A3

L16

PCM_A4

H17

PCM_A5

K17

PCM_A6

G15

LVDS/GPIO

C211

0.1uF

0.1uF L201

L201

FB/120R

NAND-AD[7:0]7

NAND-CEZ7 NAND-REZ7 NAND-WEZ7

注意：

PCM_A7

L17

PCM_A8

H15

PCM_A9

N16

PCM_A10

K15

PCM_A11

P15

PCM_A12

H16

PCM_A13

N17

PCM_A14

V16

PCM_RESET

V18

PCM_IRQA_N

V17

PCM_IOWR_N

U16

PCM_OE_N

U17

PCM_IORD_N

M15

PCM_CE_N

N15

PCM_WE_N

M16

PCM_CD_N

F15

PCM_REG_N

V15

PCM_WAIT_N

NAND-AD4

Y20

EMMC_IO0 / EMMC_D[0] / NAND_AD[4]

Y21

EMMC_IO1 / EMMC_D[1] / NAND_AD[3]

W20

EMMC_IO2 / EMMC_D[2] / NAND_AD[2]

V19

EMMC_IO3 / EMMC_D[3] / NAND_AD[5]

AA20

EMMC_IO4 / EMMC_D[4] / NAND_AD[6]

Y19

EMMC_IO5 / EMMC_D[5] / NAND_AD[7]

V20

EMMC_IO6 / EMMC_D[6] / NAND_AD[0]

W21

EMMC_IO7 / EMMC_D[7] / NAND_AD[1]

U20

EMMC_IO9 / EMMC_CMD / NAND_CEZ

U19

EMMC_IO10 / EMMC_CLK / NAND_REZ

T19

EMMC_IO11 / EMMC_RSTn / NAND_WEZ

AA19

GPIO0 / SD_D0 / NAND_RBZ

Y17

GPIO1 / SD_D1 / NAND_CLE

W18

GPIO2 / SD_D2 / NAND_ALE

AA18

GPIO3 / SD_D3 / NAND_WPZ

W19

GPIO4 / SD_CLK / NAND_CEZ1

Y18

GPIO5 / SD_CMD

封装贴片时，虚线框内IC引脚为悬空脚，不能接任何电路

GPIO_PM0

GPIO_PM6

AMP-MUTE

VID_0 VID_1

VID_1

KEY0-in KEY1-in

PANEL_ON/OFF

LED-R

POWER_DETECT

PWM_PM

BRI_ADJ

LR_SYNC

1

LED2-IN

UART-RX

R234 100RR234 100R

UART-TX

R235 100RR235 100R

I2C-SCL

R236 100RR236 100R

I2C-SDA

R238 100RR238 100R

System-RST

IR-in

XTALI XTALO

3

NAND-CEZ

NAND-REZ NAND-WEZ

17.5x17.5

VBL_CTRL4

PWR-ON/OFF3

HDMI-ARC-DET

PANEL_ON/OFF4

WIFI_EN7

LED-R4

BRI_ADJ4

LED2-IN4

I2C-SCL4,9 I2C-SDA4,9

NAND-AD3 NAND-AD2 NAND-AD5 NAND-AD6 NAND-AD7 NAND-AD0 NAND-AD1

TP214TP214

CI

PCMCIA

C3

GPIO_PM[0]

F5

GPIO_PM[1]/PM_TX

F6

VBL_CTRL

J6

GPIO_PM[3]

G5

PWR-ON/OFF

G6

GPIO_PM[5]

E6

GPIO_PM[6]

H6

GPIO_PM[7]

H5

GPIO_PM[8]

D3

GPIO_PM[9]] / (VID0)

D4

GPIO_PM[10] / (VID1)

D1

KEY0

C2

SAR1

A2

PANEL_ON/OFF

C1

SAR3 / (VID4)

B2

SAR4

B1

SAR5(5V MONITOR)

G4

PWM_PM

D10

BRI_ADJ

E10

PWM1

F10

PWM2/IRE_OUT/3D_FLAG

D9

PWM3/SCKM2/TX2

E9

PWM4/SDAM2/RX2/IRE_OUT

C8

TGPIO0/SCKM1

D8

TGPIO1/SDAM1

E5

DDCA_CK

E4

DDCA_DA

F8

DDCR_CK/SCKM0

E8

DDCR_DA/SDAM0

D2

RESET

E2

IRIN

AA8

XTAL_IN

AA9

XTAL_OUT

TS1

(in/out)

TS0

(in)

eMMC

eMMC Nand

Nand

SDCARD

PM

SAR

PWM

I2C/UART

MSD6A338U201C

TS1_D0/TCON0 TS1_D1/TCON1 TS1_D2/TCON2 TS1_D3/TCON3 TS1_D4/TCON4 TS1_D5/TCON5 TS1_D6/TCON6 TS1_D7/TCON7

TS1_CLK TS1_VLD

TS1_SYNC

TS0_D0 TS0_D1 TS0_D2 TS0_D3 TS0_D4 TS0_D5 TS0_D6

TS0_D7 TS0_CLK TS0_VLD

TS0_SYNC

TTL/LVDS/Mini_LVDS/EPI

LHSYNC / LVA0+ / RLV5+ / *

R_ODD[7] / LVA2- / RLV3- / EPI7-

R_ODD[6] / LVA2+ / RLV3+ / EPI7+

R_ODD[5] / LVACLK- / RLVCK- / EPI6-

R_ODD[4] / LVACLK+ / RLVCK+ / EPI6+

R_ODD[3] / LVA3- / RLV2- / EPI5-

R_ODD[2] / LVA3+ / RLV2+ / EPI5+

R_ODD[1] / LVA4- / RLV1- / EPI4-

R_ODD[0] / LVA4+ / RLV1+ / EPI4+

G_ODD[7] / LVB0- / RLV0- / EPI3-

G_ODD[6] / LVB0+ / RLV0+ / EPI3+

LVDS

G_ODD[5] / LVB1- / LLV5- / EPI2-

G_ODD[4] / LVB1+ / LLV5+ / EPI2+

G_ODD[3] / LVB2- / LLV4- / EPI1-

G_ODD[2] / LVB2+ / LLV4+ / EPI1+

G_ODD[1] / LVBCLK- / LLV3- / EPI0-

G_ODD[0] / LVBCLK+ / LLV3+ / EPI0+

B_ODD[7] / LVB3- / LLVCK- / POL

B_ODD[6] / LVB3+ / LLVCK+ / GST

B_ODD[5] / LVB4- / LLV2- / GCLK

B_ODD[4] / LVB4+ / LLV2+ / MCLK

B_ODD[3] / * / LLV1- / OPT_P

B_ODD[0] / * / LLV0+ / HCONV

Y12 U12 V12 U13 W13 V13 T12 T13 AA12 U14 U15

W17 W15 AA15 AA13 AA16 Y16 Y14 W14 Y15 Y13 W16

MSD6A338U201A

LVSYNC / LVA0- / RLV5- / *

LDE / LVA1- / RLV4- / *

LCK / LVA1+ / RLV4+ / *

B_ODD[2] / * / LLV1+ / FB

B_ODD[1] / * / LLV0- / E/O

2

+5V_Standby

C240

2.2uF

System-RST

3

R255

R255 100K

100K

2

+12V_Normal

D201

D201 BAV99

BAV99

1

POWER_DETECT

RESET

GPIO Pull up

F21 F20 F19 G20 G19 H20 H21 H19 J21 J20 J19 K20

K19 L20 L21 L19 M21 M20 M19 N20 N19 P20 P21 P19

R21 R20 R19 T20

LED-R

R204 4.7KR204 4.7K

VID_0 VID_1

AMP-MUTE9

IR-in4 KEY1-in4

KEY0-in4

B0M B0P B1M B1P B2M B2P BCKM BCKP B3M B3P B4M B4P

A0M A0P A1M A1P A2M A2P ACKM ACKP A3M A3P A4M A4P

文件名称：

文件编号： T4294

设计:

发行部门：生效日期：

R205 4.7KR205 4.7K R202 4.7KR202 4.7K

R206 4.7KR206 4.7K

I2C-SCL

R207 4.7KR207 4.7K

I2C-SDA

R208 4.7KR208 4.7K

IR-in

KEY1-in KEY0-in

B0M 7 B0P 7 B1M 7 B1P 7 B2M 7 B2P 7 BCKM 7 BCKP 7 B3M 7 B3P 7

B4M 7

B4P 7 A0M 7

A0P 7 A1M 7 A1P 7 A2M 7 A2P 7 ACKM 7 ACKP 7 A3M 7 A3P 7 A4M 7 A4P 7

KTC ISO9001.ISO14001体系文件

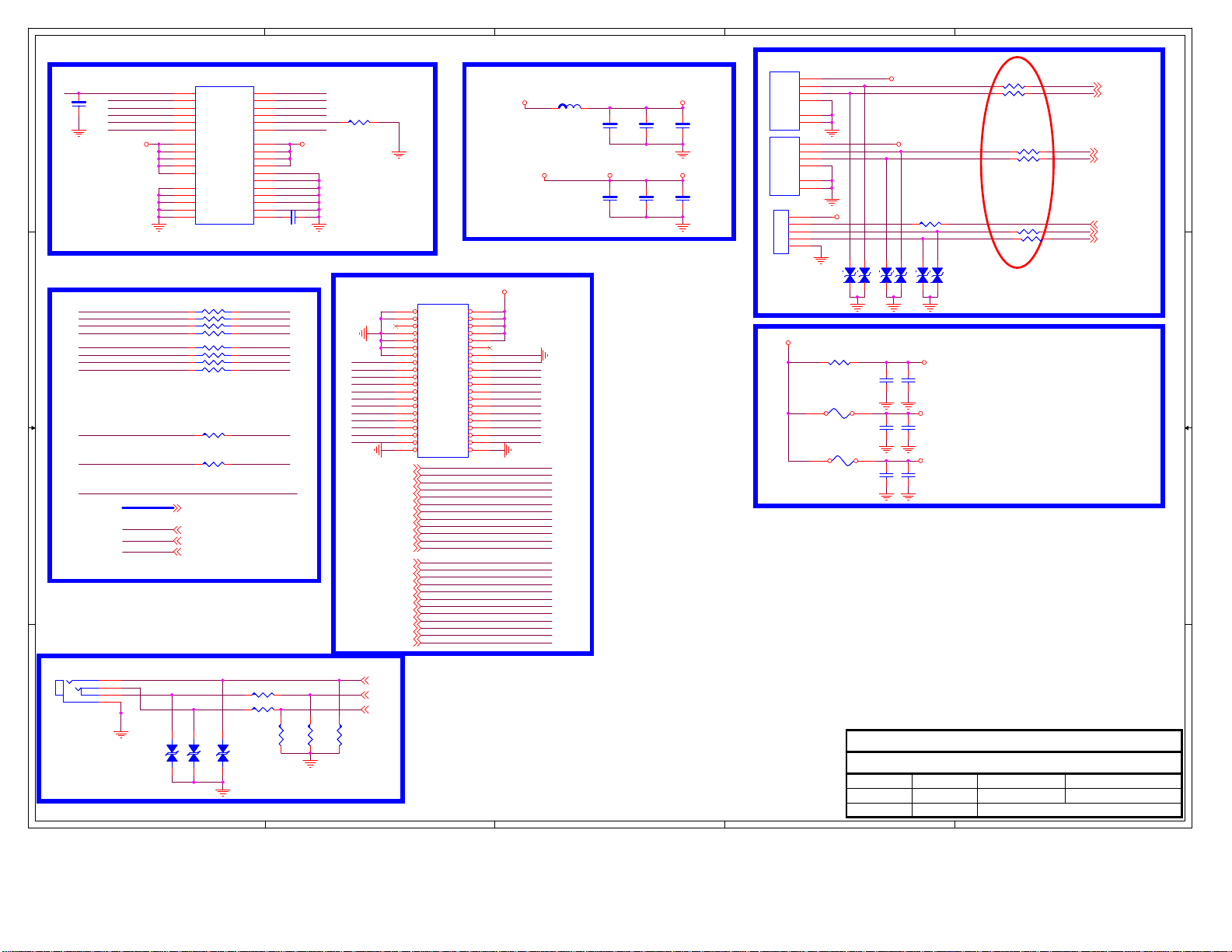

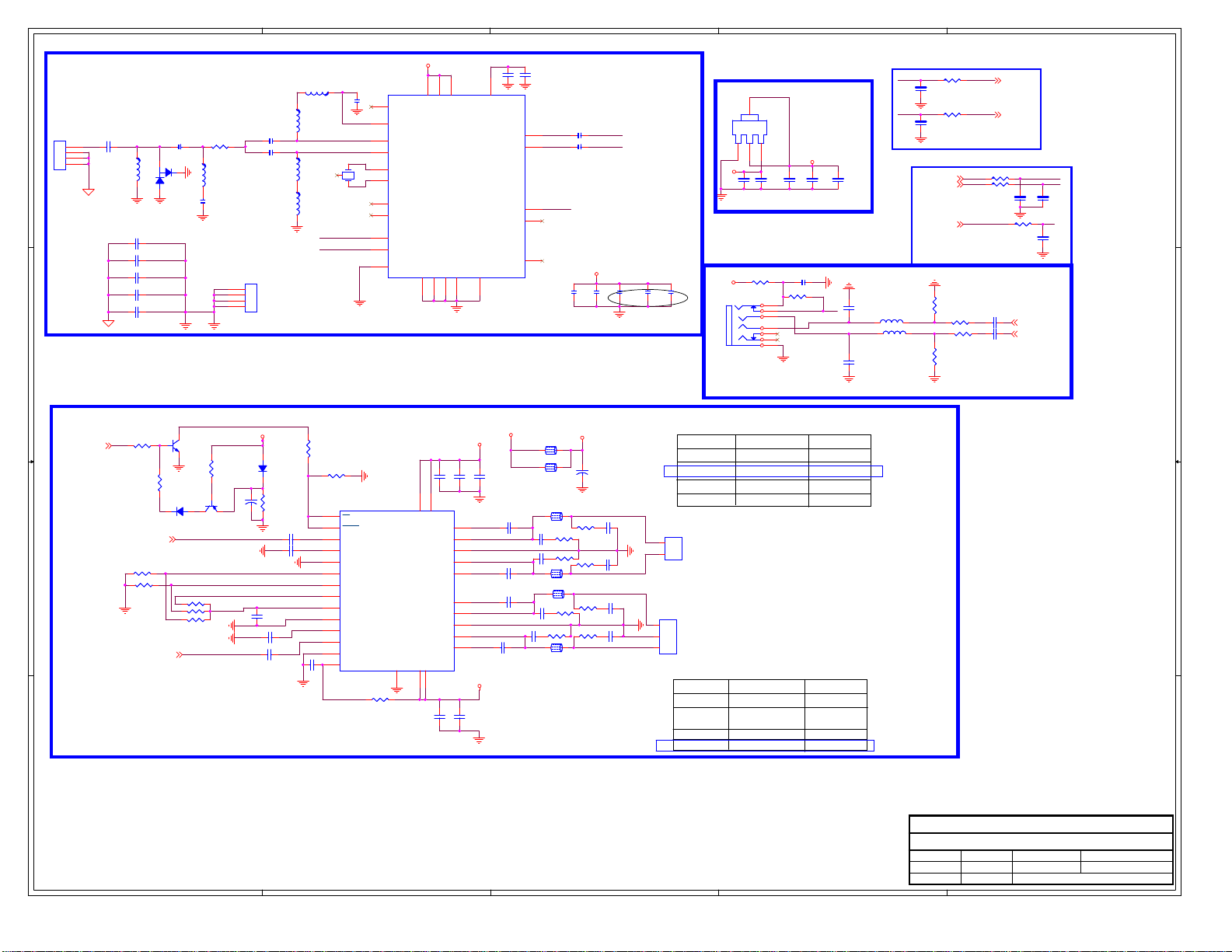

MSD6A338-T4C1(45W)四合一板DTMB数模一体智能电视原理图

周杰

研发处

R2421KR242 1K

R256

R256 10K

10K

R2591KR259 1K

+3.3V_Standby

+3.3V_Normal

版本：3.0

审核:

页数:

页数: 批准:

批准:

Monday, March 14, 2016

1

of

4 8

5

4

3

2

1

MSD6A338U201F MSD6A338U201F

C342 1uFC342 1uF

VDDC

ZQ_A ZQ_B

K12

AVDDL_DVI

L13

AVDDL_MOD

L12

DVDD_DDR

M12

DVDD_DDR

J7

DVDD_NODIE

A15

VDDC

A16

VDDC

A17

VDDC

A18

VDDC

B15

VDDC

B16

VDDC

B17

VDDC

B18

VDDC

C15

VDDC

C16

VDDC

C17

VDDC

C18

VDDC

P8

VDDC_CAP_ONLY

R8

VDDC_CAP_ONLY

R7

AVDDL_DVI_CAP_ONLY

P9

VDDC_CPU

P10

VDDC_CPU

R9

VDDC_CPU

R10

VDDC_CPU

T9

VDDC_CPU

T10

VDDC_CPU

B12

ZQ_A

C20

ZQ_B

A12

DRAM_VREF_A

B21

DRAM_VREF_B

A19

AVDD_DRAM_A

B19

AVDD_DRAM_A

A20

AVDD_DRAM_B

B20

AVDD_DRAM_B

L9

AVDD_DDR0_CMD

L10

AVDD_DDR0_DATA

M10

AVDD_DDR0_DATA

M9

AVDD_DDR0_MCLK

K11

AVDD_DDR1_CMD

L11

AVDD_DDR1_MCLK

N11

AVDD_DDR1_DATA

M11

AVDD_DDR1_DATA

P13

AVDD_PLL

R13

AVDD_MOD

P12

VDDP

K5

AVDD3P3_DVI_USB

K6

AVDD3P3_DVI_USB

A3

AVDD3P3_ETH

L6

AVDD3P3_DADC

J5

AVDD_NODIE

L5

AVDD3P3_ADC

M6

AVDD3P3_DMPLL

T6

AVDD_AU33

T7

AVDD_EAR33

R12

VDDP_3318

K7

GND_EFUSE

AVDDL_DVI

D D

C C

B B

A A

A6

GND

A14

GND

B3

GND

B6

GND

B8

GND

B11

GND

B13

GND

B14

GND

C4

GND

C6

GND

C7

GND

C11

GND

C12

GND

C13

GND

C14

GND

C19

GND

C21

GND

D7

GND

D11

GND

D12

GND

D13

GND

D14

GND

D15

GND

D17

GND

D18

GND

D19

GND

D20

GND

D21

GND

E7

GND

E11

GND

E12

GND

E13

GND

E18

GND

E19

GND

E20

GND

E21

GND

F7

GND

F11

GND

F12

GND

F13

GND

F14

GND

F18

GND

G7

GND

G8

GND

G9

GND

G10

GND

G11

GND

G12

GND

G13

GND

G14

GND

H7

GND

H8

GND

H9

GND

H10

GND

H11

GND

H12

GND

H13

GND

H14

GND

MSD6A338U201E MSD6A338U201E

J4

GND

J8

GND

J11

GND

J12

GND

J13

GND

J14

GND

K4

GND

K8

GND

K9

GND

K10

GND

K13

GND

K14

GND

L4

GND

L7

GND

L8

GND

L14

GND

M4

GND

M5

GND

M7

GND

M8

GND

M13

GND

M14

GND

N4

GND

N7

GND

N8

GND

N9

GND

N10

GND

N13

GND

N14

GND

P4

GND

P6

GND

P7

GND

P11

GND

P14

GND

R4

GND

R5

GND

R6

GND

R11

GND

R14

GND

T4

GND

T11

GND

T14

GND

U4

GND

U21

GND

V4

GND

V8

GND

V21

GND

W4

GND

W9

GND

W10

GND

W12

GND

Y4

GND

Y6

GND

Y8

GND

Y9

GND

AA4

GND

AVDDL_MOD

DVDD_DDR

C339 0.1uFC339 0.1uF C341 0.1uFC341 0.1uF

VDDC_CPU

R233 240R/1%R233 240R/1% R257 240R/1%R257 240R/1%

VREF_A VREF_B

AVDD_DRAM_A AVDD_DRAM_B

AVDD_DDR

AVDD_PLL

AVDD_MOD

VDDP33

AVDD_DVI_USB

AVDD33_LAN

AVDD_DADC AVDD_NODIE

AVDD33_ADC

AVDD_DMPLL AVDD_AU33

VDDP33_18

CORE Power

+1.05V_VDDC

C326

C350

22uF/6.3V

10uF/6.3V

C0805

C0603

+1.05V_VDDC

VDDC DVDD_DDRAVDDL_DVI

CPU Power

+1.1V_VDDC_CPU

C304

C304 22uF/6.3V

22uF/6.3V

C0805

+1.1V_VDDC_CPU

700mA,100mil

700mA,40mil

C399

C399 10uF/6.3V

10uF/6.3V

C0603

VDDC_CPU

DDR3-1.5V

+1.5V_DDR

C354

C356

C355

C357

10uF/6.3V

C0603

AVDD_DDR

2.2uF

C0402

C357

2.2uF

C0402

10uF/6.3V

C0603

+1.5V_DDR

400mA,50mil

AVDD_DRAM_A

200mA,25mil

+1.05V_VDDC

50mA,15mil 50mA,15mil1650mA,100mil

400mA,50mil

C358

C358 10uF/6.3V

10uF/6.3V

C0603

C330

2.2uF

C0402

C347

2.2uF

C0402

C360

0.1uF

AVDD_DRAM_BAVDD_DDRAVDD_DDR

200mA,25mil

C332

C333

0.1uF

+1.05V_VDDC

+1.05V_VDDC AVDDL_MOD

C312

C311

C310

0.1uF

DDR Reference

C362

C361

0.1uF

AVDD_DRAM_A

AVDD_DRAM_B

C334

C335

0.1uF

10mA,15mil

L302 FB/120RL302 FB/120R

C314

C313

0.1uF

1K/1%

R262

1K/1%

R230

R227

R227 1K/1%

1K/1%

C315

0.1uF

R228

R228 1K/1%

1K/1%

C336

0.1uF

VREF_A

C353

0.1uF

C363

0.1uF

VREF_B

C365

0.1uF

C337

0.1uF

Standby Power 3.3V

+3.3V_Standby

C338

0.1uF

+3.3V_Standby

+3.3V_Standby +3.3V_Standby

+3.3V_Standby

C349

2.2uF

C0402

20mA,15mil

25mA,15mil

350mA,30mil

C348

C348 NC

NC

C0402

AVDD_DVI_USB

AVDD33_LAN

C320

0.1uF

AVDD_DADC

C321

0.1uF

+3.3V_Standby

C316

0.1uF

10mA,15mil40mA,15mil

80mA,20mil

Normal Power 3.3V

+3.3V_Normal

C352

2.2uF

C0402

40mA,15mil

50mA,15mil

C351

C351 NC

NC

C0402

200mA,15mil

C328

0.1uF

VDDP33

AVDD_MOD

C329

0.1uF

+3.3V_Normal

C322

0.1uF

70mA,15mil

L310 FB/120RL310 FB/120R

eMMC Power

+1.8V_Normal VDDP33_18

20mA,24mil

C364

C364 1nF

1nF

Heat Sink

S2

C366

C366 1nF

1nF

S2

Heat-sink(Asink50X50)

1

2

C317

0.1uF

AVDD_NODIE

AVDD33_ADC

C395

0.1uF

C318

0.1uF

AVDD_LPLL

C396

C396 1uF

1uF

C388

2.2uF

C0402

+3.3V_Standby

L306 FB/120RL306 FB/120R

+3.3V_Standby

L305

AVDD_PLL

C387

0.1uF

160mA,20mil

10mA,15mil

FB/120R

AVDD_AU33

AVDD_DMPLL

C378

0.1uF

C373

0.1uF

KTC ISO9001.ISO14001体系文件

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, Do not spread to third party without the written permission.

5

4

3

Copyright@ ShenZhen KTC Technology Co., LTD

2

文件名称：

文件名称：文件编号： T4294

文件编号： T4294

设计:

发行部门：生效日期：

KTC ISO9001.ISO14001体系文件

MSD6A338-T4C1(45W)四合一板DTMB数模一体智能电视原理图

周杰

研发处

版本：3.0

审核:

页数:

页数: 批准:

批准:

Monday, March 14, 2016

1

of

5 8

5

eMMC

U502

EMMC_CLK EMMC_CMD

C518

EMMC_D0 EMMC_D1

NC/33pF

EMMC_D2

D D

EMMC_D3

U502

W6

CLK

W5

CMD

H3

D0

H4

D1

H5

D2

J2

D3

RESET

K6

W4

Y4 AA3 AA5

K4

Y2

Y5 AA4 AA6

VDD_IF VDD_IF VDD_IF VDD_IF VDD_IF

VSS VSS VSS VSS VSS

eMMC

CREG/VDDi

公板装

VDD VDD VDD VDD VSS VSS VSS VSS VSS VSS

EMMC_D4

J3

D4

EMMC_D5

J4

D5

EMMC_D6

J5

D6

EMMC_D7

J6

D7

R5

DS

EMMC_RST

U5 M6

+3.3V_EMMCEMMC_VIO

N5 T10 U9 H6 M7 P5 R10 U8 T5

C503

K2

2.2uF

8G

C0402

NET

EMMC_D6NAND_D0

RP501 0RX4

EMMC_D7NAND_D1 EMMC_D2NAND_D2 NAND-AD2

1 2 3 4

EMMC_D1NAND_D3 EMMC_D0NAND_D4

EMMC_D3NAND_D5 EMMC_D4NAND_D6 EMMC_D5NAND_D7

NAND-WEZ NAND-CEZ NAND-REZ

AV_IN

C C

EMMC_CMD NAND-CEZNAND-CEZ

EMMC_CLK

B B

CN308

PHONE JACK-4

A A

8642

RP502 0RX4

8642

R519 0RR519 0R

R521 22RR521 22R

NAND-AD[7:0]

NAND-WEZ NAND-CEZ NAND-REZ

AV-AUL

AV-AUR

D703NCD703

D702NCD702

NC

5

7531

R742 10KR742 10K R743 10KR743 10K

D704NCD704 NC

NAND-AD0 NAND-AD1

NAND-AD3 NAND-AD4

NAND-AD5 NAND-AD6 NAND-AD7

NAND-REZNAND-REZ

NAND-WEZEMMC_RST

R744

R744 12K

12K

R745

R745 12K

12K

R524 NCR524 NC

A4M A3M ACKM A2M A1M A0M B4M B3M BCKM B2M B1M B0M

R722

R722 75R

75R

4

AV_IN AV_AUL AV_AUR

4

B0M B0P B1M B1P B2M

BCKM BCKP

B3M

B4M

B4P A0M A1M A2M

ACKM ACKP

A3M

A4M A4P

11 13 15 17 19 21 23 25 27 29 31 33 35 37 39

B2P

B3P

A0P A1P A2P

A3P

CN401

CN401 40PIN/2.0mm

40PIN/2.0mm

GND1VCC GND3VCC

5

NC

7

GND

9

GND GND GND E4E3ECE2E1E0O4O3OCO2O1O0GND

VCC VCC VCC

P_PWM

GND

EC+

OC+

GND

3

CN318USB_4PCN318USB_4P

VCC

D-

L501 0RL501 0R

Panel_VCC

2 4 6 8 10 12 14 16

E4+

18

E3+

20 22

E2+

24

E1+

26

E0+

28

O4+

30

O3+

32 34

O2+

36

O1+

38

O0+

40

A4P A3P ACKP A2P A1P A0P B4P B3P BCKP B2P B1P B0P

LVDS

B0M B0P B1M B1P B2M

B2P BCKM BCKP

B3M

B3P

B4M

B4P

A0M

A0P

A1M

A1P

A2M

A2P

ACKM

ACKP

A3M

A3P

A4M

A4P

C504

0.1uF

+3.3V_NAND

C507

2.2uF

3

EMMC_VIO+1.8V_Normal

C505

C506

0.1uF

2.2uF

+3.3V_EMMC+3.3V_Normal

C508

C509

0.1uF

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, Do not spread to third party without the written permission.

D+

GND

SHIELD SHIELD

VCC

D-

D+

GND

SHIELD SHIELD

CN319

CN209

CON5-2.0mm

+5V_Normal

1 2 3 4

5 6

1 2 3 4

5 6

USB_4P

1 2 3 4 5

2

USB ESD

分布电容要求

<2pF

5V_USB1

5V_USB2

5V_USB_WIFI

D603NCD603

1 2

NC

R607 0RR607 0R

L4046V/1.1A L4046V/1.1A

文件名称：

文件编号： T4294

设计:

发行部门：生效日期：

2

R19 100R/NCR19 100R/NC

D606NCD606

D607NCD607

D605NCD605

1 2

NC

C619

0.1uF

C618

0.1uF

L4056V/1.1A L4056V/1.1A

C617

0.1uF

Copyright@ ShenZhen KTC Technology Co., LTD

D609NCD609

D608NCD608

1 2

NC

5V_USB_WIFI

C603

C603 10uF

10uF

5V_USB1

C604

C604 10uF

10uF

5V_USB2

C605

C605 10uF

10uF

KTC ISO9001.ISO14001体系文件

MSD6A338-T4C1(45W)四合一板DTMB数模一体智能电视原理图

周杰

研发处

Note:0R

电阻靠近端子,减小

R601 0RR601 0R R602 0RR602 0R

Note:0R

电阻靠近端子,减小

R603 0RR603 0R R604 0RR604 0R

R605 0RR605 0R

R606 0RR606 0R

USB INTERFACE

USB POWER

版本：3.0

审核:

Monday, March 14, 2016

EOS.

页数:

页数: 批准:

批准:

1

USB1

USB2

页数:

1

USB1_DUSB1_D+

USB2_DUSB2_D+

WIFI_EN 4 USB3_DUSB3_D+

of

6 8

5

4

3

2

1

HDMI1(ARC)

P801

P801 HDMI/90D

HDMI/90D

DATA2+

DATA2 SHIELD

DATA2-

DATA1+

DATA1 SHIELD

DAT1A-

DATA0+

DATA0 SHIELD

DATA0-

20

GND1

21

GND2

22

GND3

23

GND3

DDC/CEC GND

CLK+

CLK SHIELD

CLKCEC

SCL

SDA

+5V POWER

HOT PLUG

NC

D D

HDMI1_RX2P HDMI1-RX2P

1 2

HDMI1_RX2N HDMI1-RX2N

3 4 5

HDMI1_RX1N HDMI1-RX1N

6

HDMI1_RX0P HDMI1-RX0P

7 8

HDMI1_RX0N HDMI1-RX0N

9

HDMI1_CLKP HDMI1-CLKP

10 11

HDMI1_CLKN HDMI1-CLKN

12

CEC

13

HDMI_ARC

14

HDMI1_SCL

15

HDMI1_SDA

16 17 18

HDMI1_HPD

19

+5V_HDMI1

HDMI1-RX2P HDMI1-RX2N HDMI1-RX1P HDMI1-RX1N HDMI1-RX0P HDMI1-RX0N HDMI1-CLKP HDMI1-CLKN

HDMI1-SCL HDMI1-SDA HDMI1-HPD

HDMI1-RX2P HDMI1-RX2N HDMI1-RX1P HDMI1-RX1N HDMI1-RX0P HDMI1-RX0N HDMI1-CLKP HDMI1-CLKN

HDMI1-SCL HDMI1-SDA HDMI1-HPD

R802

R802 10K

10K

12

D802

D802 ESD

ESD

+5V_HDMI1

R803

R803 10K

10K

R806 22RR806 22R R807 22RR807 22R

12

D803

D803 ESD

ESD

HDMI1-SCL HDMI1-SDA

HDMI1-RX1PHDMI1-RX1PHDMI1_RX1P

HDMI1_HPD

+5V_HDMI1

Q804

Q804 3904

3904

2 3

R8281KR828 1K

1

R821 10KR821 10K

R817

R817 10K

10K

HDMI1-HPD

HDMI1_SCL HDMI1_SDA

HDMI1-RX2P HDMI1-RX2N HDMI1-RX1P HDMI1-RX1N

HDMI1-RX0P HDMI1-RX0N HDMI1-CLKP HDMI1-CLKN

ED4 ESD/NCED4 ESD/NC

1

2

4

5

5 GND3GND

ED5 ESD/NCED5 ESD/NC

1

2

4

5

5 GND3GND

HDMI1-RX2P

10

HDMI1-RX2N

9

HDMI1-RX1P

7

HDMI1-RX1N

6

8

HDMI1-RX0P

10

HDMI1-RX0N

9

HDMI1-CLKP

7

HDMI1-CLKN

6

8

HDMI2

P802

P802 HDMI/90D

HDMI/90D

DATA2+

DATA2 SHIELD

DATA2-

DATA1+

DATA1 SHIELD

DAT1A-

DATA0+

DATA0 SHIELD

DATA0-

CLK+

CLK SHIELD

CLK-

20

CEC

GND1

21

NC

GND2

22

C C

GND3

23

GND3

DDC/CEC GND

+5V POWER

SDA

HOT PLUG

SCL

HDMI2_RX2P HDMI2-RX2P

1 2

HDMI2_RX2N HDMI2-RX2N

3

HDMI2_RX1P HDMI2-RX1P

4 5

HDMI2_RX1N HDMI2-RX1N

6

HDMI2_RX0P HDMI2-RX0P

7 8

HDMI2_RX0N HDMI2-RX0N

9

HDMI2_CLKP HDMI2-CLKP

10 11

HDMI2_CLKN HDMI2-CLKN

12

CEC

13 14

HDMI2_SCL

15

HDMI2_SDA

16 17 18

HDMI2_HPD

19

+5V_HDMI2

HDMI2_HPD

+5V_HDMI2

Q802

Q802 3904

3904

2 3

R8151KR815 1K

R820 10KR820 10K

1

R816

R816 10K

10K

HDMI2-HPD

HDMI2_SCL HDMI2_SDA

12

+5V_HDMI2

R813

R813 10K

10K

D804

D804 ESD

ESD

R814

R814 10K

10K

R818 22RR818 22R R819 22RR819 22R

12

D805

D805 ESD

ESD

HDMI2-SCL HDMI2-SDA

HDMI2-RX2P HDMI2-RX2N HDMI2-RX1P HDMI2-RX1N HDMI2-RX0P HDMI2-RX0N HDMI2-CLKP HDMI2-CLKN

HDMI2-SCL HDMI2-SDA HDMI2-HPD

HDMI2-RX2P HDMI2-RX2N HDMI2-RX1P HDMI2-RX1N HDMI2-RX0P HDMI2-RX0N HDMI2-CLKP HDMI2-CLKN

HDMI2-SCL HDMI2-SDA HDMI2-HPD

HDMI2-RX2P HDMI2-RX2N HDMI2-RX1P HDMI2-RX1N

HDMI2-RX0P HDMI2-RX0N HDMI2-CLKP HDMI2-CLKN

ED6 ESD/NCED6 ESD/NC

1

2

4

5

5 GND3GND

ED7 ESD/NCED7 ESD/NC

1

2

4

5

5 GND3GND

10

9 7 6

HDMI2-RX2P

10

HDMI2-RX2N

9

HDMI2-RX1P

7

HDMI2-RX1N

6 8

HDMI2-RX0P

10

HDMI2-RX0N

9

HDMI2-CLKP

7

HDMI2-CLKN

6 8

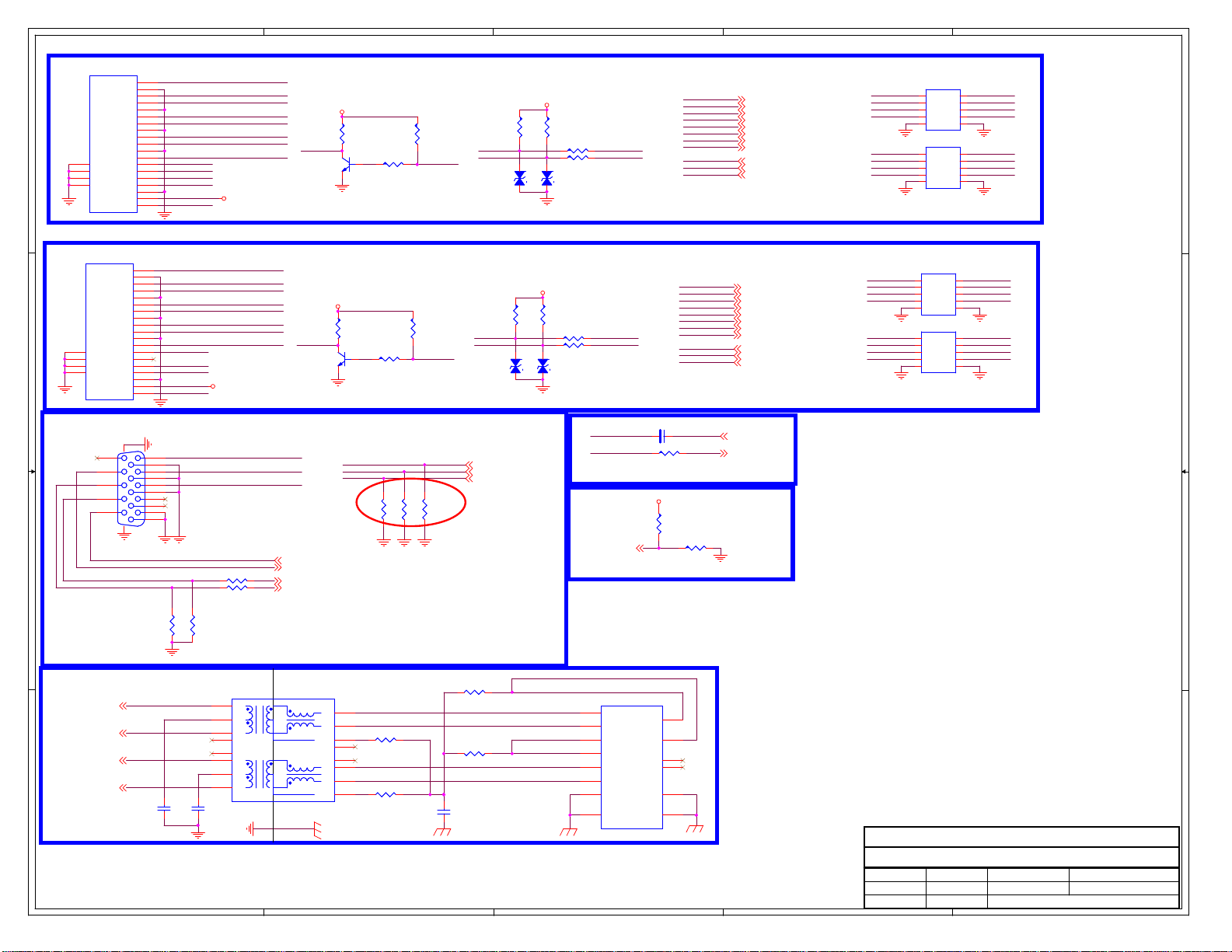

Video

B B

A A

CON501

1617

1

11

6 2

12

7 3

13

8 4

14

9 5

15

10

VGA

MDI_TP

MDI_TP4

MDI_TN

MDI_TN4

MDI_RP

MDI_RP4

MDI_RN

MDI_RN4

C653

0.1uF

R507

R507 10K

10K

DDC_SCL_D DDC_SDA_D

R508

R508 10K

10K

C654

0.1uF

VGA-Rin VGA-Gin VGA-Bin

1 2 3

4 5

6 7 8

SMDTR16P

U651

TD+ TCT TD-

NC1 NC2

RD+ RCT RD-

VGA-Bin VGA-Gin VGA-Rin

R502

R503

R501

75R

UART-RX 3 UART-TX 3

R504100R R504100R

VGA_VSYNC 3

R505100R R505100R

VGA_HSYNC 3

HST-0041

16

TX+

14

TX-

R660 75R/1%R660 75R/1%

15

TCM

13

NC4

12

NC3

11

RX+

9

RX-

R664 75R/1%R664 75R/1%

10

TCM-

VGA_BIN+ 3

VGA_GIN+ 3

VGA_RIN+ 3

Close to Mstar IC

R657 75R/1%R657 75R/1%

R662 75R/1%R662 75R/1%

CB652

CB652 1nF/2KV

1nF/2KV

CEC & ARC

HDMI-ARC-DET

ARC DETECT

10

LAN

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, Do not spread to third party without the written permission.

5

4

Copyright@ ShenZhen KTC Technology Co., LTD

C803 1uFC803 1uF

HDMI_ARC HDMI-ARC

CEC

1 2 4 5 3 6

R822 240RR822 240R

+5V_HDMI1

R833

R833 10K

10K

5

CN309

TD+ TDTDCT RDCT RD+ RDGND112GND2

GND3

RJ45-W

3

7

NC

8

CH_GND

13

NC1

14

NC2

11

9

GND4

@

深圳市康冠技术有限公司

R832 20KR832 20K

HDMI-ARC

HDMI-CEC

KTC ISO9001.ISO14001体系文件

MSD6A338-T4C1(45W)四合一板DTMB数模一体智能电视原理图

文件名称：

文件编号： T4294

文件编号： T4294 设计:

设计:

设计: 发行部门：生效日期：

发行部门：生效日期：

2

周杰

研发处

版本：3.0

版本：3.0 审核:

审核:

页数:

页数: 批准:

批准:

Monday, March 14, 2016

1

of

7 8

5

4

3

2

1

+3.3V_TU

L1008

L1009

L1009 270nH

屏蔽罩

C153

C153 1uF

1uF

D205

D205 1N4148

1N4148

R237

R237 100k

100k

C324 0.47uFC324 0.47uF

C323 0.47uFC323 0.47uF

RIN_N

270nH

L1011

L1011 270nH

270nH

L1012

L1012 270nH

270nH

RIN_P

L:SHUTDOWN

LIN_P LIN_N

C241

1uF/16V

TUNER_CONNECTOR

CON1

1 2 3 4

AMP-MUTE

TC28 1NF/1KVTC28 1NF/1KV

L:ON H:MUTE

RF

C22 47pFC22 47pF

3

L01

L01 270nH

270nH

1

TC23 4.7NF/1KVTC23 4.7NF/1KV

TC24 4.7NF/1KVTC24 4.7NF/1KV

TC25 4.7NF/1KVTC25 4.7NF/1KV

TC26 4.7NF/1KVTC26 4.7NF/1KV

TC27 4.7NF/1KV/NCTC27 4.7NF/1KV/NC

R274 10kR274 10k

EAR-INL

R282 33KR282 33K

R279 NC/68KR279 NC/68K

EAR-INR

D01

D01 NC/BAV99

NC/BAV99

1

2 3

R248

R248 10K

10K

D204 1N4148D204 1N4148

R272 10KR272 10K R271

R271

R266

2

HP_MUTE

Q27

Q27 3904

3904

R239

10K

33K

68K

D D

C C

B B

R27 0RR27 0R

L10

L10 180nH

180nH

C19

C19 180pF

180pF

1

Q206

3906

23

1 2 3 4

22*16MM

TUNER

C296

C296 100uF/16V

100uF/16V

C17 30pFC17 30pF C18 30pFC18 30pF

J3

屏蔽罩

AMP_12V

C233 0.47uFC233 0.47uF

C 2320.47uFC 2320.47uF

270nH

R280

R280 100R

100R

R281 470K/ncR281 470K/nc

SD

10 11 12 13 14

1 2 3 4 5 6 7 8 9

3

SCL-T SDA-T

SD FAULT LINP LINN LIMRATE GAIN SSCTRL LIMTHRES GVDD AGND RINN RINP 1SPW AVCC

C1015

C1015 1nF

1nF

Y1004

1 2

24MHZ/8pF

U203

TPA3140D2

18

19

20 22

13 14

24

1

3 2

23

I2C Addr: 0xC0

R267 10RR267 10R

NC

RF_REF

RF_IP RF_IN

XTAL_I XTAL_O

GPIO1 GPIO2

SCL SDA

ADDR

29

U1006

GND

AUDIO AMP

9

15

17

3.3V

Si2151

GND8GND

GND21GND_EPAD

GND

6

16

C184

C325

1nF

0.1uF

27

28

PVCC

26

BSPL

25

OUTPL

24

PGND

23

OUTNL

22

BSNL

21

BSNR

20

OUTNR

19

PGND

18

OUTPR

17

BSPR

PVCC16PVCC

15

C185

1nF

0.1uF

C231

AMP_12V

OUTPL

OUTNL

OUTNR

OUTPR

AMP_12V

25

C319

C319 10uF/16V

10uF/16V

C306 0.22uFC306 0.22uF

C1011

C1011 1nF

1nF

7

1.8V

AGC1 AGC2

XOUT

+12V_NORMAL

C327

C305 0.22uFC305 0.22uF

C307

IF_P IF_N

0.22uF

C183330pFC183330pF

C1012

C1012 1uF

1uF

11 10

5 4

12

C189 330pFC189 330pF

C190330pFC190330pF

C182330pFC182330pF

IF-

C1013 0.1uFC1013 0.1uF

IF+

C1014 0.1uFC1014 0.1uF

IF-AGC-T

C1033

10uF/6.3V

AMP_12V

L207

0805_BEAD

L210

0805_BEAD

L12 600R@100MHzL12 600R@100MHz

R283

R283 10R

10R R290

R290 10R

10R

L11

600R@100MHz

L14

R260

10R

R261

10R

L26

600R@100MHz

+3.3V_TU

C234

C234 470uF/16V

470uF/16V

R263

47R

R258

R258 47R

47R

R264

47R

R265

47R

C1034

0.1uF

C176

C175 1nFC175 1nF

C1781nFC1781nF

C180

IF-IN+ IF-IN-

TUNER POWER

U8

4

AMS1117L-3.3

ADJ

OUT

ADJ

OUT

IN

321

C85

0.1uF

220mA

5 4 2

3 6 7 1

20

26

30

32

OFF OFF

ON ON

+3.3V_TU

C86

0.1uF

C331 0.1uF/ncC331 0.1uF/nc

R275 NC/0RR275 NC/0R

HP_MUTE

4，5

脚短接。

C155

C87

2.2uF

10uF/6.3V

C0603

E_AMP-L

E_AMP-R

INPUT IMPEDANCE

60k

30k

15k

9k

OPERATION

Normal Operation

HIGH AUDIO PERFORMANCE MODE (600kHZ fsw)

SS1 MODULATION

SS2 MODULATION

+5V_Normal

C154

2.2uF

R276 10KR276 10K

C1035

C1035 1nF

1nF

C1036

C1036 1nF

1nF

C1037

C1037 1nF

1nF

+5V_Normal

CN22

Si2151

EARPHONE

不插入耳机时，当插入耳机时，4，5脚断开。

Table1. Gain Setting

GAIN PIN VOLTAGE

0V(GND)

2.3V(1/3 GVDD)

4.6V(2/3GVDD)

6.9V(GVDD)

1nF

ROUT+

LOUT+ LOUT-

ROUT-

1 2 3

CN210CN210

2 1

CN201

GND +

3Pin/2.0mm

SSCTRL PIN VOLTAGE

0V(GND)

2.3V(1/3 GVDD)

4.6V(2/3GVDD)

6.9V(GVDD)

AMPLIFIER GAIN (dB)

SPREAD SPECTRUM MODULATION

DIF IN&OUT

IF-IN-

IF-IN+

AGC RC Filter &I2C

C340

4.7nF

100MHZ/300mA/600R

FB1

100MHZ/300mA/600R

FB2

C344

4.7nF

EARPHONE OUT

R15 100RR15 100R

C91

C91 33pF

33pF

R17 100RR17 100R

C94

C94 33pF

33pF

I2C-SDA4,5 I2C-SCL4,5

IF_AGC5

R292

R292 100k

100k

R278

R278 100k

100k

R21 0RR21 0R

R20 0RR20 0R

DIFM

DIFP

R14 100RR14 100R R16 100RR16 100R

IF_AGC_TUNER

C343 10ufC343 10uf C345 10ufC345 10uf

DIFM 5

DIFP 5

C92

C92 33pf

33pf

R18 100RR18 100R

EAR-INL 5 EAR-INR 5

SDA-T

SCL-T

C93

C93 33pf

33pf

IF-AGC-T

C95

0.1uF

A A

KTC ISO9001.ISO14001体系文件

本文档仅限中国深圳市康冠技术有限公司和被呈送方内部使用，未经书面许可请勿扩散到第三方。

This document for ShenZhen KTC Technology CO., Ltd and presented party internal use only, Do not spread to third party without the written permission.

5

4

3

Copyright@ ShenZhen KTC Technology Co., LTD

2

文件名称：

文件名称：文件编号： T4294

文件编号： T4294

设计:

发行部门：生效日期：

KTC ISO9001.ISO14001体系文件

MSD6A338-T4C1(45W)四合一板DTMB数模一体智能电视原理图

周杰

研发处

版本：3.0

版本：3.0 审核:

审核:

页数:

页数: 批准:

批准:

Monday, March 14, 2016

1

of

8 8
