Flat TV

VGA IN

LRL

AUDIO

VGA OUT

AUDIO IN Y

CVBS

Y/C

S-VHS

CVBS

AV3

AV2

AV1

AV4

AUDIO

OUT

AUDIO

MAINS INLET

~ MAINS

EXTERNAL 5

ANTENNA

EXTERNAL 3

EXTERNAL 1 EXTERNAL 2

EXTERNAL 4

AUDIO OUT

NO FUNCTION

PL/MAC IN

CENTER IN

MONITOR OUT

RPr

CABLE

AUDIO

~ MAINS

RS232

DVI-D

Y/C S-VHS

AUDIO IN AUDIO IN

G/Y/Y

CVBS B/Pb/Cb

R/Pr/Cr V

AUDIO IN

VGA 1

VGA 2

RC-OUT

AV2 AV1 AV3

AUDIO

VGA 1VGA 2DVI-D

DVI-D

Y/C S-VHS

G/Y/Y

CVBS B/Pb/Cb

R/Pr/Cr V

VIDEO 2

(AV2)

VIDEO 1

(AV1)

VIDEO 3 (AV3)

MAINS INLET

~ MAINS

RS232

VGA 1

VGA 2

RC-OUT

CVBS 1

CVBS 2

Y/C

VGA

R/Cr/Pr

Cb/Pb

Cr/Pr

DVD/HD1

RGB/DVD/HD2

G/Y

B/Cb/Pb

DVI

EXTERNAL CONTROL

Inhaltsverzeichnis

Einstellung

Hilfe ?

Falls Sie in der Bedienungsanleitung keine Antworten auf Ihre Fragen finden sollten, oder die genannten ‘Nützliche Hinweise’ Ihre Probleme nicht lösen, dann können Sie beim örtlichen Philips Info- oder Service Center anrufen. Siehe dazu auch die beiliegende World-Wide Guarantee Broschüre. Bitte halten Sie die Produktbezeichnung und Modellnummer bereit - welche Sie an der Rückwand des Fernsehgerätes oder an der Verpackung finden bevor Sie bei der Hotline anrufen.

Model: FTR 9965/12

Product No: AG ....................................

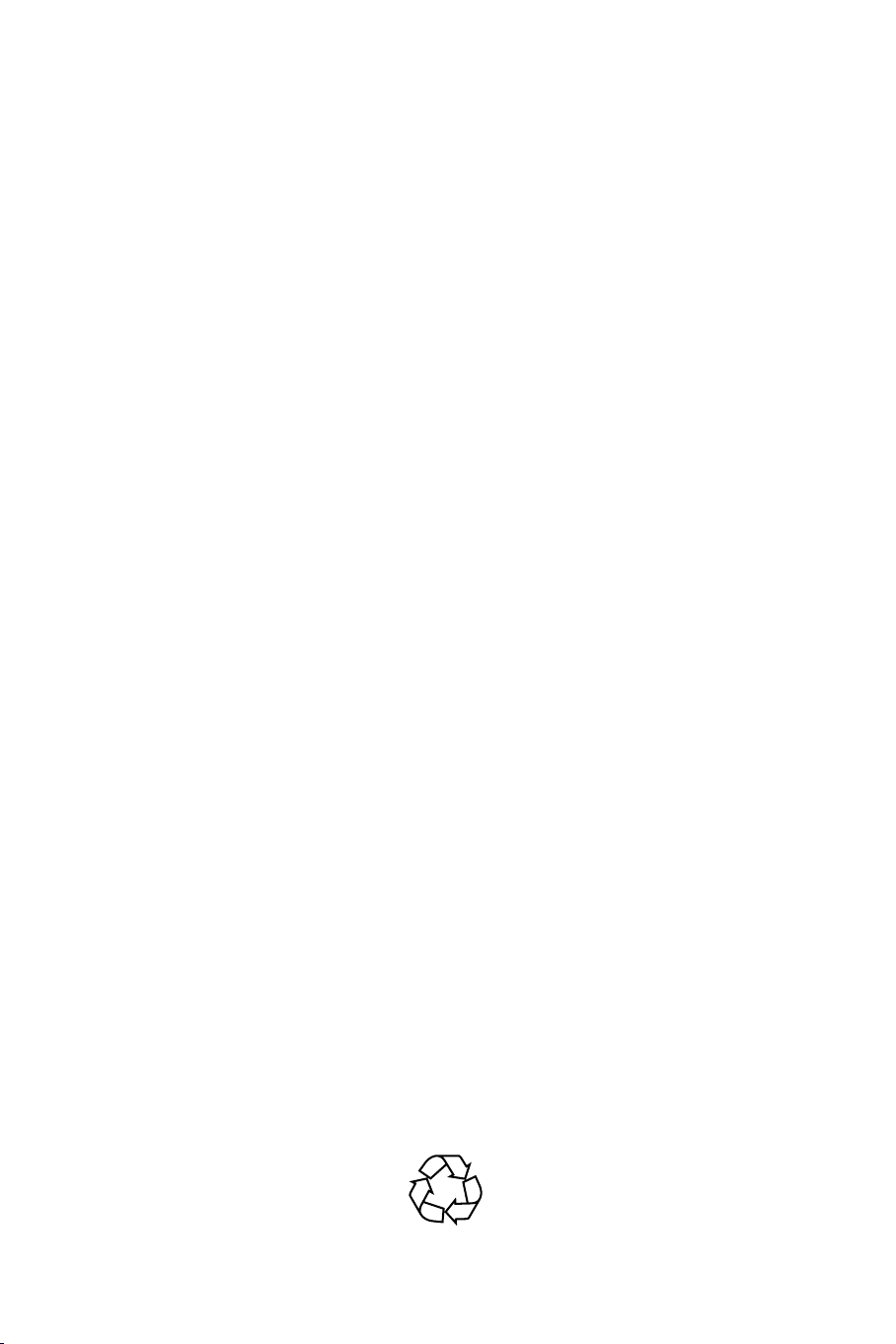

R Entsorgungs-Richtlinien

Philips legt größten Wert auf die Herstellung umweltverträglicher Produkte im Rahmen eines umfassenden Umweltprogramms. Ihr neues Fernsehgerät enthält Materialien, die rückgewonnen und wiederverwertet werden können. Spezialbetriebe können die ausrangierten Geräte in Ihre Bestandteile zerlegen und die wiederverwertbaren Materialien sammeln. Damit verringert sich die Menge der Materialien, die entsorgt werden müssen. Bitte, erkundigen Sie sich nach den örtlichen Bestimmungen, hinsichtlich der Entsorgung Ihres alten Gerätes.

Vorbereitung ..................................................................................... 2

Ihre Fernbedienung ...................................................................... 3-4

Die Tasten vorne am Empfängergehäuse ................................... 4

Benutzung der Menüs ..................................................................... 5

Wahl der Menüsprache und des Landes .................................... 5

Speichern der Fernsehsender ....................................................... 6

Automatische Einstellung ........................................................ 6

Manuelle Einstellung ................................................................. 6

Namen geben ............................................................................ 7

Umprogrammieren ................................................................... 7

Vorzugsprogramme wählen .................................................... 7

Grundeinstellung .............................................................................. 8

Allgemein ................................................................................ 8-9

Quelle .......................................................................................... 9

Decoder .................................................................................... 10

Bedienung

TV Menü

Bildmenü ............................................................................. 10-11

Tonmenü ................................................................................... 12

Menü der Sonderfunktionen .......................................... 12-13

Dual Bild / PIP / Multipip ...............................................................14

NEXTVIEW/Videotext Guide ................................................... 15-16

Videotext ................................................................................... 17-18

Periphere A/V-Geräte anschließen

Anschluß und Wahl der Geräte ..........................................19-21

Audio- und Videogeräte-Tasten ................................................. 22

Aufnehmen mit einem Recorder mit EasyLink ..................... 22

Nützliche Hinweise .......................................................... 23-24

Deutsch

Die EasyLink-Wahlmöglichkeiten stützen sich auf das Prinzip der "Bedienung mittels einer einzigen Taste". Das bedeutet, daß eine bestimmte Anzahl aufeinanderfolgender Handlungen zur gleichen Zeit durchgeführt werden, z.B. sowohl am Fernsehgerät wie auch am Videorecorder, wenn beide mit einer EasyLink-Steuerung versehen und über ein Euro-A/V-Kabel, das mit dem Videorecorder geliefert wird, verbunden sind.

Vorbereitung

& Stellen Sie das Empfangsgerät an einen Ort

nach eigener Wahl, aber sorgen Sie dafür, daß die Luft frei durch die Lüftungsspalte zirkulieren kann. Stellen Sie das Empfangsgerät nicht in einen geschlossenen Raum, wie z.B. einen Bücherschrank oder ein ähnliches Element.

min.

1 m

Um jede unsichere oder geradezu gefährliche Situation zu vermeiden, keine Flammen ohne Schutz, wie z.B. angezündete Kerzen, dürfen in die unmittelbare Nähe gebracht werden. Vermeiden Sie, daß das Fernsehgerät in der Nähe einer Hitzequelle oder an einem Platz in der prallen Sonne aufgestellt wird, und jeden direkten Kontakt mit Regen oder Wasser. Die Anlage darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden und keine mit Wasser gefüllten Gegenstände, wie z.B. Vasen, dürfen auf das Gerät gestellt werden.

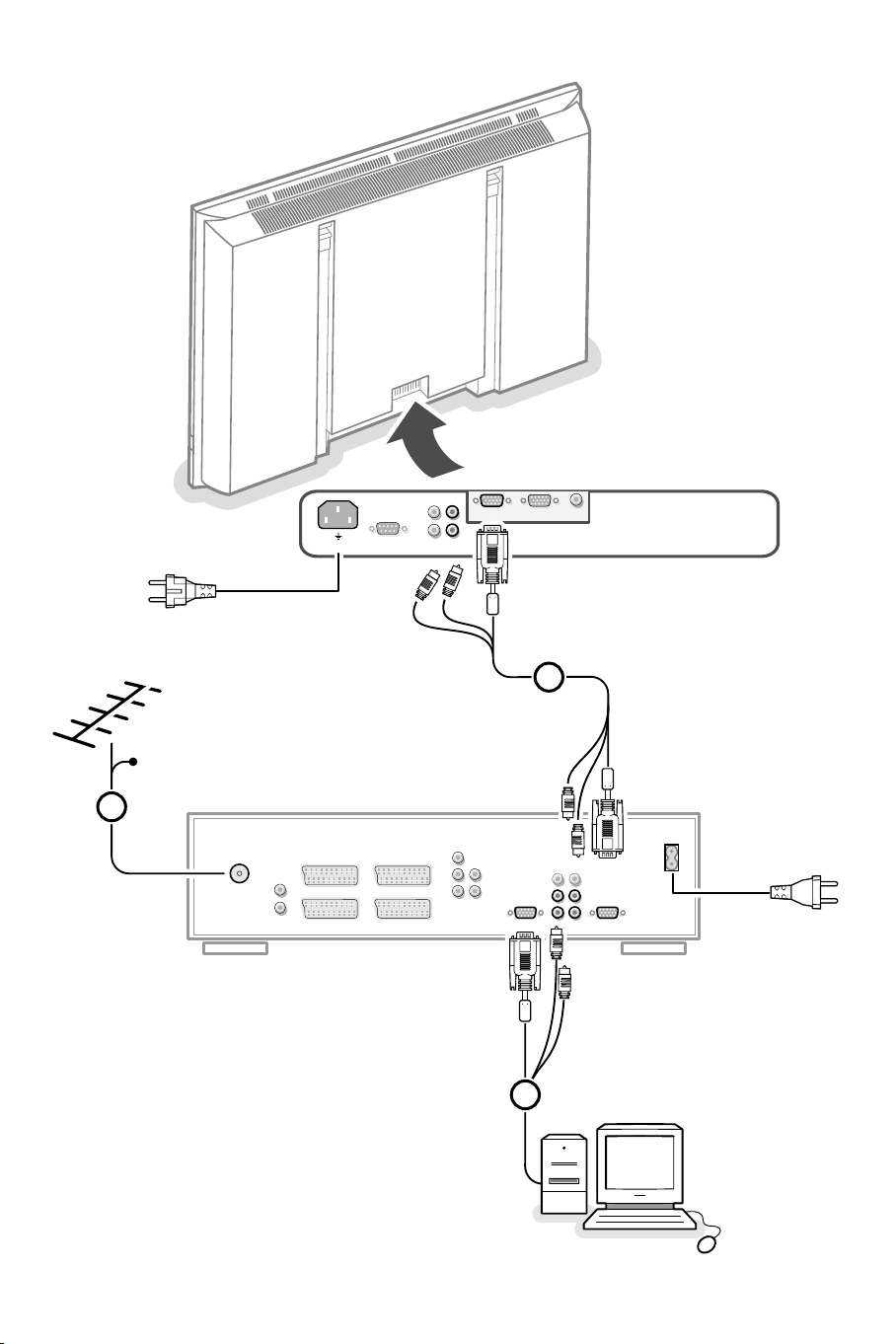

é Schließen Sie den mitgelieferten Antennenkabel

1 und das VGA-Kabel mit den Audio-

Anschlußstiften 2 an, wie abgebildet auf der Innenseite des Umschlags dieser Gebrauchsanleitung. Überprüfen Sie, ob alle Schrauben der Kabel 2 richtig festgeschraubt sind.

TV-Empfangsgerät und Monitor ohne Lautsprecher

Wenn Sie Ihren TV-emfangsgerät an einen Monitor ohne Lautsprecher anschließen ohne zugleich einen Audio-Receiver angeschlossen zu haben, treffen alle Hinweise in dieser Bedienungsanleitung bezüglich Tonwiedergabe, Lautstärkeregelung und Audioanschlüssen nicht zu (mit Ausnahme des Kopfhörer-Anschlusses). In diesem Fall sind auch die Tasten der Fernbedienung für die Steuerung der TonFunktionen nicht in Betrieb.

“ Anschließen Ihres Computers, siehe die

Bedienungsanleitung, die separat mit Ihrem Bildschirm mitgeliefert wurde.Anschließen anderer peripherer A/V-Geräte, siehe Seite 19. Wenn Sie über eine Cinema-Link-Steuerung verfügen (Cinema-Link-Audioempfänger und/oder -Videorecorder und/oder DVDSpieler), ziehen Sie bitte die separat mitgelieferte Bedienungsanleitung heran.Um das beste Resultat zu bekommen, verwenden Sie bitte nur die mitgelieferten Antennenkabel zwischen dem Empfängergehäuse und dem Videorecorder einerseits, und zwischen dem Videorecorder und dem Antennenanschluß andererseits.

‘ Stecken Sie das mitgelieferte Stromversor-

gungskabel 3 in den StromEingang auf der Hinterseite des Monitors, und das Stromversorgungskabel 4 in den Stromeingang auf der Hinterseite des Empfänger. Schließen Sie beide an die Stromversorgung-steckdose auf der Wand an.

( Fernbedienung: Legen Sie die beiden

mitgelieferten Batterien (Typ R6-1.5V) ein.

Die für die Fernbedienung Ihres neuen Fernsehgerätes mit-gelieferten Batterien enthalten nicht die Schwe-metalle Quecksilber und Kadmium.Bitte, erkundigen Sie sich, wie leere Batterien, den örtlichen Vorschriften entsprechend, zu entsorgen sind.

§ Fernsehgerät einschalten: Drücken Sie die

Netztaste A auf der rechten Seite des Monitors und jenen auf der Vorderseite des Empfängergehäuses. Ein Licht und der Bildschirm leuchten auf.Wenn das Fernsehgerät im Bereitsschaftsstand steht (rotes Licht), die Tasten

-P+ oder die B-Taste

auf der Fernbedienung drücken.

Select

VCR DVD SAT AMP CD

123

456

789

Ò®‡π

†

Active Control

Benutzung der Fernbedienung RC4301

Achtung! Für die meisten Tasten gilt, dass die Funktion aktiviert wird, wenn die Taste einmal gedrückt wird. Durch nochmaliges Drücken wird die Funktion deaktiviert. Wenn eine Taste mehrere Optionen umfasst, wird eine kurze Übersicht angezeigt. Mehrmals drücken, um den nächsten Punkt in der Liste auszuwählen. Die Liste wird nach 4 Sekunden automatisch ausgeblendet.

Bemerkung : Im VGA-Modus sind nur eine paar Tasten wirksam. Siehe VGA-Menü, S. 21.

OK drücken, um sie sofort auszublenden.

VCR DVD SAT AMP CD

Audio- und Videogeräte-Tasten S. 22).

v Auswählen Ihres Computers

oder anderer periphere Geräte

Siehe S. 21.

®Ò‡π†

Audio- und Videogeräte-Tasten (S. 22)

® Instant Aufnahme

Siehe Aufnehmen mit einem Recorder mit EasyLink, S. 22.

U Zeitanzeige

Die Zeit erscheint auf dem Bildschirm.

Q Raumklang

Drücken Sie mehrmals diese Taste, um ein oder aus zu wählen

Ì Cinema Go

Siehe die separat mitgelieferte CinemaLink-Bedienungsanleitung.

æ NEXTVIEW ein/aus S. 15

b drücken, um die

Videotext-Übersicht auf der

NEXTV

rechten Hälfte des Bildschirms anzuzeigen.

S Standbild-Wiederholen-

Photo Finish Siehe S. 8.

i Bildschirmanzeige

Drücken Sie, um Informationen zu zeigen in Bezug auf den gewählten Fernsehsender und das gewählte Programm.

0 Smart surf / NEXTVIEW

Themen

Mit dieser Taste können Sie leicht umschalten zwischen 2 bis max. 9 verschiedenen Fernsehsendern oder Quellen oder schnell Fernsehprogramme auswählen, wenn

NEXTVIEW mit

definierten Themen gesendet wird. Siehe unter Allgemein, Smart Surf, S. 8.

OK drücken

oder warten, bis die nötige Zeit verstrichen ist, um das Smart Surf-Bildschirm zu verlassen.

IEW/

B Bereitschaft

Drücken Sie, um das Fernsehgerät ein- oder auszuschalten. Das Fernsehgerät ist ausgeschal-tet und die rote LED-Anzeige leuchtet auf.Wenn

NEXTVIEW

aktiviert wird, siehe S.16, leuchtet eine orange Anzeige; nach max. 1 Stunde wird das Fernsehgerät in den Bereitschaftsstand geschaltet, und die rote Anzeige leuchtet.

x Pixel Plus Demo ein/aus

Im rechten Teil werden Pixel Plus und Digital Natural Motion eingeschaltet.

b Videotext ein/aus S. 17

Die Taste

b drücken, um

Videotext auf der rechten Hälfte des Bildschirms anzuzeigen.

OK Drücken Sie diese Taste

• um Ihre Wahl in die Menüs einzugeben.

• um die Programmliste anzuzeigen.

MENU Hauptmenü siehe S. 5

V Um die Lautstärke zu regeln.

¬ Unterbricht den Ton oder

schaltet ihn wieder ein.

Fernsehsender wählen

Um die in der Favoritenliste gespeicherten Fernsehsender und Quellen zu durchlaufen.

0/9 Zifferntasten

Um einen Fernsehsender zu wählen. Bei einer zweistelligen Programmnummer die zweite Ziffer eingeben, bevor der Strich verschwindet. Um unmittelbar auf einen gewählten Fernsehsender mit einstelliger Nummer zu schalten, müssen Sie die Zifferntaste ein bisschen länger gedrückt halten.

Select

VCR DVD SAT AMP CD

123

456

789

Ò®‡π

†

Active Control

VOLUME

CH/PR

b Dual Bild / PIP / Multipip

Siehe S. 10 und p. S. 14.

h Active control siehe S. 11.

q Bildformat

Drücken Sie wiederholt diese Taste oder drücken Sie die Cursor-Taste auf/ab, um ein anderes Bildformat zu wählen:Autom. Format, Super Zoom, 4:3, Zoom 14:9, Zoom 16:9, Untertitel Zoom, Breitbild.

Auto format Super zoom 4:3 Movie Expand 14:9

Movie Expand 16:9 Subtitle zoom Wide screen

Mit dem Autom. Format wird das Bildschirm möglichst viel mit dem Bild gefüllt. Im Falle von Untertiteln im schwarzen Streifen unten auf dem Schirm macht Autom. Format diese Untertitel sichtbar. Ein Logo eines Fernsehsenders in der Ecke des schwarzen Streifens oben auf dem Bildschirm erscheint nicht auf dem Schirm.

Super Zoom entfernt die schwarzen Streifen auf den Seiten von 4:3Programmen, mit einem Minimum an Verzerrung.

In Zoom 14:9, 16:9 oder Super Zoom können Sie die Untertitel sichtbar machen, indem Sie die Cursor-Taste auf/ab benutzen.

Hinweis: im VGA Mode können Sie durch Drücken der q-Taste entweder das 4:3 oder Breitbild Bildformat wählen.

Bild Ton Sonderfkt

Die Tasten vorne am Empfänger

Konfig.

Einstell.

Beenden

Falls Ihre Fernbedienung unauffindbar ist oder nicht funktioniert, können Sie trotzdem einige Bildeinstellungen mit den Tasten vorne am Empfänger ändern.

Drücken Sie :

• die VOLUME - oder + Taste, um die Lautstärke zu regulieren.

• die Tasten - CH/PR +, um die entsprechenden

Fernsehsender oder Quellen auszuwählen.

Die Taste

MENU kann dazu verwendet werden, das

Hauptmenü ohne die Fernbedienung abzurufen. Benutzen Sie:

• die Tasten V - und + sowie die Tasten

CH/PR+, um die Menüpunkte in den angegebenen

CH/PR- und

Richtungen auszuwählen.

• die

MENU-Taste, um Ihre Wahl zu bestätigen

Achtung! Wenn das Menü über die Taste aktiviert wird, können Sie nur über verlassen.

Beenden anwählen und die Taste MENU drücken.

MENU vorne am Ampfänger

Beenden das Menü

Benutzung der Menüs

Select

VCR DVD SAT AMP CD

Ò®‡π

†

Menü-Punkt wählen

OK-Taste zum aktivieren

Menü ein- oder ausschalten

& Drücken Sie auf die MENU-Taste auf der Fernbedienung, so

daß Sie zum Hauptmenü kommen. Sie können jederzeit das Menü verlassen, indem Sie erneut die

MENU-Taste drücken.

Anmerkung: Falls das Gerät mit Cinema Link verbunden ist, sind mehr Menüpunkte vorhanden.

Bild Ton Sonderfkt

Konfig.

Einstell.

é Benutzen Sie die Cursor-Tasten auf/ab, um TV, Konfig. oder

Einstell. zu wählen. Die Cursor-Taste nach links/nach rechts

drücken, um

Bild, To n oder Sonderfunktionen

auszuwählen.

Anmerkung: Manchmal sind nicht alle Menüpunkte am Bildschirm zu sehen (angezeigt durch eine Gruppe blauer Punkte). Benutzen Sie die Cursortaste ab oder rechts, um alle Menüpunkte erscheinen zu lassen.

“ Benutzen Sie die Cursor-Tasten links/rechts, um die

Menüwahlmöglichkeit zu wählen.

‘ Benutzen Sie wiederum die Cursor-Tasten auf/ab, um die

Einstellung, die Sie wählen oder anpassen wollen, zu wählen.

Achtung: Zeitweilig nicht verfügbare oder nicht relevante Funktionen werden in hellgrauer Farbe angezeigt und können nicht ausgewählt werden.

Einstellung

Das Einstellungsmenü enthält die nachfolgenden Punkte:

Sprache Land Autom. Manuelle Namen Umpro- Vorzugs-

Einstell.

EasyLink

Wenn Ihr Videorecorder über eine EasyLink-Funktion verfügt, werden während der Einstellung die Spracheinstellung, die Ländereinstellung und die verfügbaren Programme automatisch an den Videorecorder weitergeleitet

Ihre Menüsprache und Ihr Land wählen

English

Deutsch

Français

Österreich

Belgien

Kroatien

Sprache

Land

Einstell.

Einstell. Einstell. zuweisen grammieren programme

& Drücken Sie die MENU-Taste auf der Fernbedienung. é Benutzen Sie die Cursor-Taste ab, um Einstell. zu wählen. “ Benutzen Sie die Cursor-Taste rechts um Sprache zu

wählen. Befolgen Sie die Anweisungen auf dem Schirm.

‘ Benutzen Sie die Cursor-Tasten auf/ab, um Ihre Sprache zu

wählen und drücken Sie die

OK-Taste, um Ihre Auswahl zu

bestätigen.

( Benutzen Sie die Cursor-Taste rechts, um Land zu wählen.

§ Wählen Sie das jeweilige Land, in der Sie sich jetzt befinden

und drücken Sie die OK-Taste. Weitere wählen, wenn keines der angegebenen Länder zutrifft.

è Gehen Sie weiter zum Einstellungsmenü.

Fernsehsender speichern

Wenn die Sprach- und Ländereinstellungen korrekt eingestellt sind, können Sie jetzt die Fernsehsender auf zwei verschiedene Weisen suchen und speichern: durch automatische Einstellung oder manuelle Einstellung (Feinabstimmung der einzelnen Sender). Ihre Auswahl mit der Cursor-Taste nach rechts vornehmen.

Automatische Einstellung

Autom. Einstellung

Einstell.

Einstell. Start

Manuelle Einstellung

Einstell.

Wahl-Modus System Programme Suchen Feinabstimmung Speichern

& Wählen Sie Autom. Einstell. im Einstellungs-Menü.

Bemerkung: Für keinen einzigen Sender darf die Sicherung eingeschaltet sein, wenn Sie automatisch einstellen wollen. Wenn nötig, geben Sie Ihren Code ein, um die Sicherung für alle Sender auszuschalten. (Siehe TV, Menü Sonderfkt, Kindersicherung, S. 13.)

é Drücken Sie auf die Cursortaste ab. Die Textzeile Start für

die automatische Einstellung erscheint.

“ Drücken Sie auf die rechte Cursortaste.

‘ Die Textzeile Suchlauf erscheint und der Suchlauf wird auf

dem Schirm gezeigt.

Falls ein Kabelsystem oder ein Fernsehsender, das/der ACI (Automatic Channel Installation) unterstützt, erkannt wird, erscheint eine Programm-Liste. Ohne ACI werden die Fernsehsender entsprechend Ihrer Sprachauswahl und Ihrer Ländereinstellung nummeriert. Mit Änderung der Programmliste können Sie diese neu nummerieren. Siehe S. 7.

Es ist möglich, daß der Kabelnetzbetreiber ein eigenes Kanalwählmenü ausstrahlt. Die Aufmachung und der Inhalt sind von der Kabelfernsehgesellschaft vorgegeben. Wählen Sie zwischen den angebotenen Möglichkeiten mit den Cursor-Tasten, und drücken Sie die

OK-Taste.

Das Suchen und Speichern von Fernsehsendern wird Sender für Sender vorgenommen. Sie müssen jeden Schritt des ManuelleEinstellung-Menüs durchlaufen.

& Wählen Sie Manuelle Einstellung im Einstellungsmenü. é Drücken Sie auf die Cursortaste ab.

Befolgen Sie die Anweisungen auf dem Schirm.

Bemerkung: Suchen oder selbst einen Fernsehsender eingeben: Wenn Sie die Frequenz oder die E- bzw S-Sendernummer kennen, geben Sie direkt die 3 Ziffern oder die Frequenz mit den Zifferntasten 0 bis 9 ein (e.g. 048). Drücken Sie auf die Cursortaste ab, um weiter zu gehen.

Wiederholen, wenn Sie einen anderen Fernsehsender speichern wollen.

Namen zuweisen

Einstell.

Es ist möglich, einen gespeicherten Sendernamen zu ändern, oder jenen Kanälen einen Namen zu geben, für die noch keiner vergeben wurde. Den Programmnummern 0 bis 99 kann ein Name von höchstens 5 Buchstaben oder Ziffern zugeordnet werden.

Bemerkung: Es ist nicht möglich, die VGA-Quelle umzubenennen.

Namen zuweisen

VCR1 BBC1 BBC2

CNN

TVE

.....

pπ

® Space ® Löschen

ABCDEFG 123 HIJKLMN 456 OPQRSTU 789 VWXYZ 0

® Shift ® Weitere

Änderung der Programmliste

Die zugewiesenen Programmnummern können nach eigener Wahl neu geordnet werden.

& Wählen Sie Namen zuweisen im Menü

Einstell., und drücken Sie die Cursor-Taste ab.

é Wählen Sie die Programmnummer.

Bemerkung: Drücken Sie nach wie vor auf die Cursor-Taste auf/ab, um durch die Programmliste zu navigieren.

“ Drücken Sie die rechte Cursor-Taste.

Auf dem Schirm erscheint eine Tastatur. Die Cursor-Taste rechts drücken, um die Liste zu aktivieren. Drücken Sie die Cursor-Taste auf/ab, links/rechts, um den ersten Buchstaben zu wählen und drücken Sie die Wählen Sie einzugeben;

Space, um einen Zwischenraum Löschen, um den Buchstaben,der

OK-Taste.

im eingegebenen Namen aufleuchtet, zu löschen;

Shift, um große oder kleine

Buchstaben auf der Tastatur zu wählen;

Weitere um ein Sonderzeichen auf der Tastatur

anzugeben. Drücken Sie

‘ Drücken Sie die Cursor-Taste mehrmals links,

OK zum Bestätigung.

nachdem Sie den Namen eingegeben haben.

( Wählen Sie eine andere Programmnummer und

wiederholen Sie die Schritte

& Wählen Sie Umprogrammieren im

“ bis ‘.

Einstellungsmenü.

é Befolgen Sie die Anweisungen auf dem Schirm.

Vorzugsprogramme wählen

Eine VGA-Quelle gehört immer zur Liste der Vorzugssender.

& Wählen Sie Vorzugsprogramme im

Einstellungsmenü.

é Wählen Sie Ihre Vorzugsprogrammnummer mit

den Cursor-Tasten auf/ab.

“ Wählen Sie ja oder nein mit den Cursor-

Tasten links/rechts.

‘ Wiederholen Sie é und “ für jeden Fernseh-

sender oder für jedes periphere Gerät, den/das Sie zu einem bevorzugten oder nicht bevorzugten Sender oder peripheren Gerät machen wollen.

Konfiguration

Setup

General

Menü-Hintergrund

Smart Surf

Dual Bildformat

Standbild Format

Werksvoreinstell.

NEXTVIEW Anbieter

OSD

Programmtitel

Videotext 2.5

Code eingeben/ändern

Das Menü Konfiguration enthält Wahlmöglichkeiten, die sorgen für die Einstellungen der verschiedenen Funktionen, Sonderfunktionen und Leistungen Ihres Fernsehgeräts, und für die Einstellungen von eventuell an Ihr Fernsehgerät angeschlossenen peripheren Geräten.

Im Menü die vermutlich weniger oft angepasst werden als andere Einstellungen. Im Menü Im Menü Programmnummern als bevorzugte Decoder-Programmplätze definieren.

Allgemein

Über dieses Menü können Sie verschiedene Einstellungen ändern, die vermutlich weniger oft angepaßt werden als andere Einstellungen.

Menühintergrund

Wählen Sie Hintergrund ein- oder auszuschalten.

Smart Surf

& Wählen Sie Smart Surf. é Mit den Cursor-Tasten links/rechts, wählen Sie

•

2 Programme,wenn Sie mit der Taste 0

vom jetztigen auf den vorigen gewählten Sender umschalten wollen,

•

9 Programme,wenn Sie mit der Taste 0

eine Liste von höchstens 9 Sendern, die gewählt werden können, abrufen wollen,

•

Themen, falls Sie mit der Taste 0 schnell

Fernsehprogramme auswählen möchten, wenn

NEXTVIEW mit definierten Themen gesendet

wird.

Um einen neuen Sender oder eine neue Quelle hinzuzufügen/zu entfernen:

Stellen Sie das Fernsehgerät auf den Sender oder die Quelle, den/die Sie hinzufügen oder entfernen wollen. Drücken Sie die Taste 0 und drücken Sie die Cursor-Taste rechts, um hinzuzufügen/zu entfernen.

Bemerkung: Wenn das Verzeichnis schon neun Sender/Quellen enthält, wird dieser/diese, der/die sich unten befindet, entfernt werden

Dual Bildformat

Nicht für HD-Quellen verfügbar.

Über dieses Menü können Sie das von Ihnen gewünschte Format auswählen, das dann dargestellt werden kann, indem Sie die Taste b ein- und ausschalten. Siehe Dual Bild/ PIP/Multipip, S. 14.

ja oder nein, um das Menü

Allgemein können Sie verschiedene Einstellungen ändern,

Quelle können Sie eine Quelle selektieren. Decoder können Sie eine oder mehrere

Dual Bild, PIP, PIP Groß, PIP Mitte, PIP

, PIP, PIP 3, PIP 8 oder PIP 12 auswählen

Klein

mit der Cursor-Taste auf/ab. Wenn Dual Bild über die Taste b auf der Fernbedienung aktiviert ist und wenn:

•

Dual Bild ausgewählt wurde, wird der FS-

Bildschirm in zwei gleich große Teile aufgeteilt.

•

PIP Groß, PIP Mitte oder PIP Klein

ausgewählt wurde, wird das Fernsehgerät ein vollständiges Bild mit einem PIP-Schirm anzeigen;

•

PIP 3, PIP 8 oder PIP 12 ausgewählt wurde,

wird das Fernsehgerät 3, 8 oder 12 PIPSchirme anzeigen.

Achtung! Wenn Sie die Taste b dauernd gedrückt halten, durchläuft das Fernsehgerät ebenfalls die verschiedenen Dual Bild und PIP-Formate.

Standbild Format

Nicht für VGA-Quellen verfügbar.

Mit der Funktion Standbild haben Sie die Wahl zwischen drei Möglichkeiten:

Wiederholen oder Photo finish, die aktiviert

Standbild,

werden, wenn Sie die Taste S auf der Fernbedienung drücken. Siehe S. 3.

Achtung! Wenn Sie die Taste S dauernd gedrückt halten, durchläuft das Fernsehgerät ebenfalls die verschiedenen Formate.Wenn Sie das Format auf diese Weise ändern, wird das ausgewählte Format nicht gespeichert.

Werksvoreinstellungen

Mit dieser Funktion werden die Bild- und Toneinstellungen auf die Werksvoreinstellungen zurückgesetzt, bleiben aber die Einstellungen für die Senderauswahl erhalten.

NEXTVIEW Anbieter

Ein Fernsehsender auswählen, der

NEXTVIEW-

Daten anbietet.Wie Sie NEXTVIEW verwenden sollen, siehe Seite 15.

OSD (On Screen Display-Bildschirmanzeige)

& Wählen Sie OSD. é Wählen Sie Normal, um die vergrößerte

Wiedergabe des Fernsehsenders und der Programminformationen auf dem Schirm zu aktivieren.

Minimum, um die Wiedergabe von

reduzierten Fernsehsender-informationen zu aktivieren.

Bemerkung: Wenn Untertitel eingeschaltet ist, siehe Sonderfkt, S. 13, ist eine Wiedergabe der Programmnummer nicht möglich.

Programmtitel

Wähle Sie Wenn

Programmtitel Ja oder Nein.

Ja gewählt wird, kann ein Fernsehsender,

der Videotext ausstrahlt, nach der Wahl eines Fernsehprogramms oder nachdem Sie die Taste i auf der Fernbedienung gedrückt haben, den Namen des Fernsehsenders oder den Titel des Programms senden.Wenn

Nein gewählt wird,

wird der Programmtitel nur erscheinen, nachdem Sie die Taste i gedrückt haben, und nicht nachdem ein Fernsehsender gewählt wird.

Videotext 2.5

Manche Sender bieten die Möglichkeit, auf den Videotextseiten mehr Farben, andere Hintergrundfarben und schönere Bilder einzustellen.

& Wählen Sie Videotext 2.5. é Drücken Sie die Cursor rechts, um Videotext

zu wählen, wenn Sie diese Einstellung

2.5 Ja

benutzen wollen.

“ Drücken Sie erneut die Cursor-Taste rechts,

Videotext 2.5 Nein zu wählen, wenn Sie

das neutralere Layout der Videotextseiten bevorzugen. Diese Wahl gilt für alle Sender, die Videotext ausstrahlen.

Bemerkung : Es kann einige Sekunden dauern, bevor Videotext auf Videotext 2.5 umschaltet.

Code eingeben/ändern

Mit der Einstellung Kindersicherung (siehe TV, Sonderfkt, S. 13) können Sie dafür sorgen, daß Kinder sich bestimmte Programme nicht anschauen können. Um die Sicherung auszuschalten, sollen Sie eine Zugangszahl eingeben. Dank der Menüwahlmöglichkeit Code einstellen/ändern können Sie eine Persönliche Identifikationsnummer (PIN) eingeben oder ändern.

& Wählen Sie Code eingeben/ändern. é Wenn noch keine Code besteht, erscheint im

Menü

Code eingeben.

Wenn zuvor schon eine Code eingegeben wurde, erscheint im Menü

Code ändern.

Befolgen Sie die Anweisungen auf dem Schirm.

Wichtig : Sie haben Ihre Code vergessen !

& Wählen Sie Code ändern im Menü Allgemein,

und drücken Sie

é Drücken Sie die Cursor-Taste rechts, und geben

OK.

Sie den vorrangigen Code 8-8-8-8 ein.

“ Drücken Sie wiederum die Cursor-Taste und

geben Sie einen neuen persönlichen vierstelligen Code ein. Die vorige Code wird gelöscht und der neue Code wird gespeichert.

Quelle

Konfig.

EXT1 EXT2 EXT3 EXT4 EXT5 FRONT Center Eingang

Mit diesem Menü können Sie das periphere Gerät, das Sie an einen der externen Eingänge angeschlossen haben, wählen.

& Drücken Sie die Cursor-Taste rechts, um zur

Liste der verschiedenen Namen von peripheren Geräten, die mit dem gewählten Eingang verbunden ist, Zugang zu haben.

é Wählen Sie das periphere Gerät, indem Sie die

Cursor-Taste auf/ab benutzen.

Nachdem Sie die Quelle, zum Beispiel DVD, gewählt haben, wird diese Quelle automatisch gewählt werden, wenn Ihre Fernbedienung sich im DVD-Modus befindet, siehe S. 3, und wenn Sie die Taste v auf der Fernbedienung drücken.

Center Eingang

(Nicht verfügbar bei einem Monitor ohne Lautsprecher.)

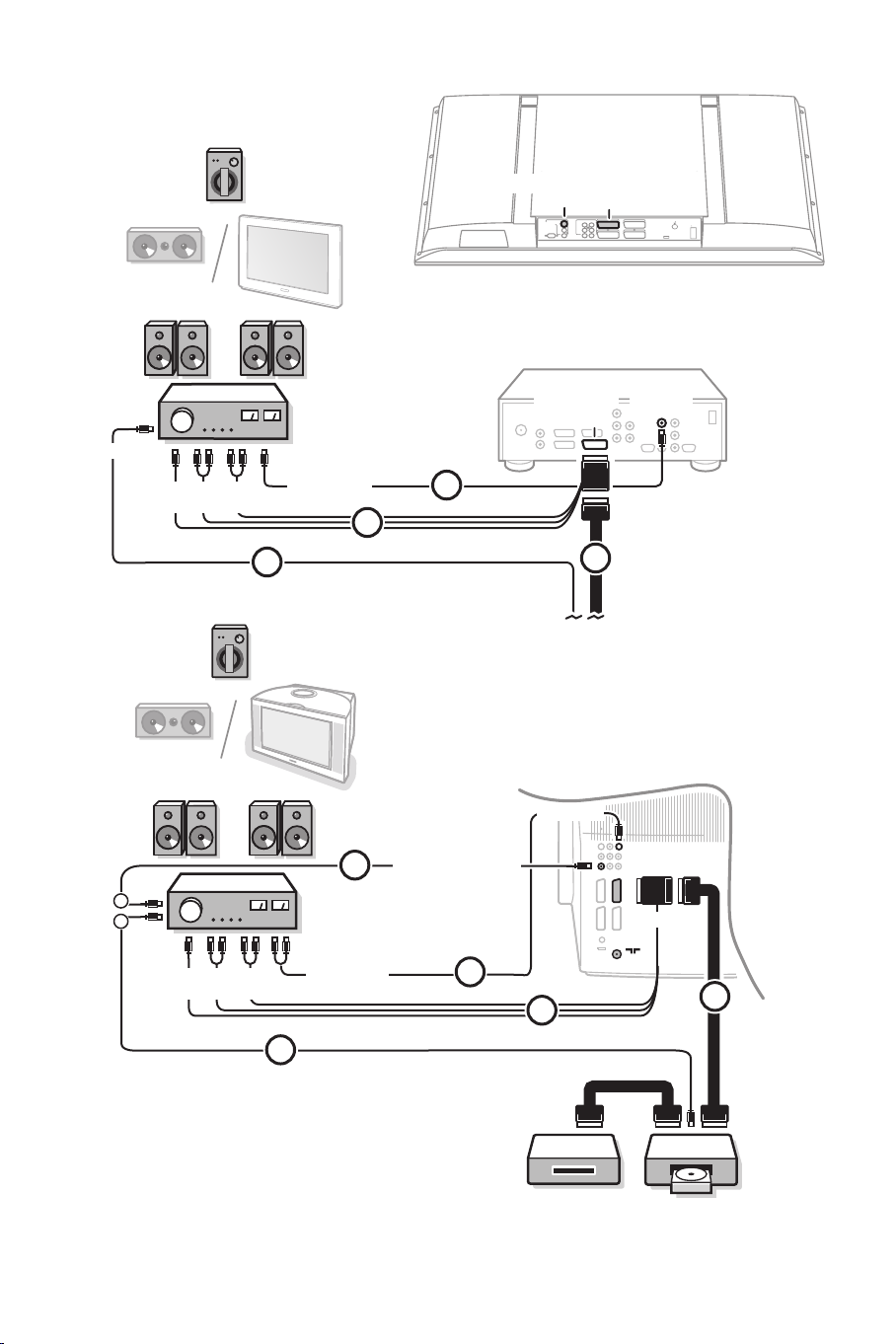

Wenn Sie einen Raumklang-Empfänger an das Fernsehgerät angeschlossen haben, siehe S. 20, können die Lautsprecher des Fernsehgeräts als mittlerer Lautsprecher fungieren, so dass ein separater mittlerer Lautsprecher unnötig ist. Wählen Sie

Link

Center Eingang Ein oder Cinema

aus (falls Sie einen Cinema Link

Raumklang-Empfänger angeschlossen haben)

Decoder

Konfig.

Programm Status

Falls Sie einen Decoder angeschlossen haben, siehe S. 19, können Sie eine oder mehrere Programmnummern als bevorzugte Decoder-Programmplätze definieren.

& Wählen Sie Decoder mit den Cursor-Tasten

rechts.

é Wählen Sie Programm “ Wählen Sie die Programmnummer, unter der

Sie das Programm von Ihrem Decoder gespeichert haben.

‘ Wählen Sie Status.

• Wählen Sie den Eingang, die Sie benutzen, um Ihren Decoder anzuschließen:

EXT2.

• Wählen Sie

Nichts,wenn Sie nicht wollen, daß

Nichts, EXT1,

die gewählte Programmnummer als eine Decoder-Programmnummer aktiviert wird.

Achtung:

EXT2 auswählen, wenn der Decoder mit Ihrem

EasyLink-Videorecorder verbunden ist.

TV menu

Drücken Sie die MENU-Taste auf der Fernbedienung, um das Hauptmenü erscheinen zu lassen.

Bildmenü

Bild Ton Sonderfkt

Smart Bild

Kontrast

Helligkeit

Farbsättigung

Schärfe

Farbweiß

Digitale Optionen

Dynamic Contrast

DNR

Farbnachbesserung

(NTSC-Farbton)

Bildformat

& Drücken Sie die Cursor-Taste rechts, um Bild zu wählen. é Wählen Sie die Menüwahlmöglichkeiten im Bildmenü mit der

Cursor-Taste auf/ab.

“ Passen Sie die Einstellungen mit der Cursor-Taste links/rechts an

oder gehen Sie zur Liste von Submenüwahlmöglichkeiten mit der Cursor-Taste rechts.Wählen Sie eine Submenüwahlmöglichkeit mit der Cursor-Taste auf/ab.

Bemerkung: Um den Menühintergrund zu entfernen, bevor Sie die Bildeinstellungen anpassen, siehe Konfiguration, Allgemein, S. 8.

Smart Bild

Smart Bild auswählen, um eine Liste voreingestellter

Bildeinstellungen am Bildschirm zu zeigen, wobei jede Bildeinstellung spezifischen Werksvoreinstellungen entspricht.

PP-Werte bezieht sich auf die persönlichen für das Bild

gewählten Einstellungen im Bildmenü.

Bemerkung: Kann nicht benutzt werden, wenn Bilder einer VGA-Quelle gezeigt werden.

Kontrast

Zum Einstellen der Intensität des Bildes.

Helligkeit

Zum Einstellen der Helligkeit des Bildes.

Farbsättigung

Zum Einstellen der Farbsättigung des Bildes.

Schärfe

Zum Einstellen der Schärfe von feinen Bilddetails.

Farbnachbesserung

Macht die Farben natürlicher und verbessert die Auflösung der Farbdetails.

Farbweiß

Zum Einstellen der Farbbalance des Bildes zwischen kalt und warm.

Digitale Optionen

Pixel Plus ist die idealste Einstellung. Sie haben die Möglichkeit Movie Plus auszuwählen, wenn ein Schatten-Effekt Sie stören sollte. Sie können, wenn Sie das wünschen, Progressive Scan auswählen.

Dynamic contrast

Einstellung, worauf das Fernsehgerät die Details in dunklen, mittleren und hellen Zonen des Bildes automatisch verbessert.

DNR

Zum Einstellen der Rauschunterdrückung im Bild.

Active Control

Das Fernsehgerät misst ständig alle ankommenden Signale und bessert sie gegebenenfalls nach, um eine möglichst gute Bildwiedergabe zu liefern.

& Drücken Sie die h-Taste auf der

Fernbedienung.

é Das Menü Active Control (Aktivreglung)

erscheint.

“ Die Cursor-Taste auf/ab drücken, um die Active

Control-Einstellungen (empfohlen) oder Maximum zu aktivieren. Die Bildeinstellungen werden ständig und automatisch optimiert, was am Bildschirm mit Leisten dargestellt wird. Die Menüpunkte können nicht angewählt werden.

Anmerkung: Bei Anschluß eines Monitors ohne Umgebungslichtsensor sind die Werte Ein oder Aus.

Aus, Minimum, Mitte

NTSC-Farbton

Kompensiert die Farbabweichungen bei NTSCkodierten Bildsignalen.

Bildformat

Zum Einstellen des Bildformates, automatisch oder manuell.

‘ Die Cursor-Taste rechts drücken, um Smart

anzuwählen.


( Die Cursor-Taste auf/ab drücken, um eine von

den vordefinierten Bildeinstellungen auszuwählen.

§ Die Cursor-Taste rechts drücken, um Aktiv

Display

è Die Cursor-Taste auf/ab drücken, um

Menüleisten zeigen anzuwählen, eine von den

Dual Bild Demos oder

anzuwählen.

Aus.

Wenn Sie Dynamic Contrast, Pixel Plus, DNR (Digitale Rauschunterdrückung) oder Digital Natural Motion anwählen, wird der Bildschirm in zwei Teile aufgeteilt: Im linken Teil wird die ausgewählte Bildqualitätseinstellung ausgeschaltet; im rechten Teil wird sie eingeschaltet.

! Die Taste h nochmals drücken, um das Menü

Active Control auszuschalten.

Tonmenü

Smart Ton

Lautstärke

Lautst. Kopfhörer

Raumklang

(Mono/Stereo)

(Nicam/Analog)

Höhen

Tiefen

Balance

(Ton I-II)

To n

& Wählen Sie die Menüwahlmöglichkeiten im Tonmenü mit der

Cursor-Taste auf/ab .

é Passen Sie die Einstellungen mit der Cursor-Taste links/rechts an.

Denken Sie daran, daß die Einstellungen sich in der Mitte des Streifens auf einem normalen, zentralen Niveau befinden.

Bemerkung :

- Im Falle einer Cinema-Link-Konfiguration und wenn Cinema Link aktiviert ist, werd die Menüwahlmöglichkeit Raumklang, vom Audioempfänger gesteuert, und nicht vom Empfangsgerät. Siehe die separat mitgelieferte Cinema-Link-Anleitung.

-Ton X ist nur erhältlich im Falle von Dual-Sound-Sendungen.

- Mono/Stereo kann nur gewählt werden im Falle von analogen stereophonen Sendungen.

- Nicam/Analog kann nur gewählt werden im Falle von NicamSendungen.

Smart Ton

Smart Ton anwählen, um eine Liste

voreingestellter Toneinstellungen am Bildschirm anzuzeigen, wobei jede Einstellung spezifischen Werksvoreinstellungen von Höhen und Tiefen entspricht

PP-Werte bezieht sich auf die

persönlichen für den Ton gewählten Einstellungen im Tonmenü.

Bemerkung: Kann nicht benutzt werden, wenn Bilder einer VGA-Quelle gezeigt werden.

Lautstärke

Zum Einstellen der Tonausgangsleistung.

Höhen

Dies wird das Niveau des Hochfrequenzinhaltes im Ton einstellen.

Tiefen

Zum Einstellen der Wiedergabe von tiefen Frequenzen.

Balance

Dies regelt den Tonausgang des linken und rechten Lautsprechers, um die beste Stereowiedergabe für Ihre Hörposition zu bekommen.

Lautstärke Kopfhörer

Zum Einstellen der Kopfhöhrerlautstärke.

Raumklang

Zum Einstellen der Modi für Raumklang.

(Ton I-II)

Wenn Zweitonübertragung verfügbar ist,Wahl der Sprachen I oder II.

(Mono/Stereo)

Umschaltmöglichkeit von Stereo auf Mono bei analogen Stereosendungen.

(Nicam/Analog)

Umschaltmöglichkeit von Digital-Nicam auf analoge Tonsendungen.

Sonderfunktionen Menü

Programmliste

Untertitel

Autom.Abschaltung

Kindersich.

Timer Ein

Sonderfkt

Aus Ein Ein mit Tonstop

Zoom

& Drücken Sie die Cursor-Taste rechts, um Sonderfkt

zu wählen.

é Wählen Sie die Menüwahlmöglichkeiten im Menü

Sonderfkt mit der Cursor-Taste auf/ab und passen Sie die Einstellungen mit der Cursor-Taste links/rechts.

Programmliste

Drücken Sie die OK-Taste, um auf den gewählten Fernsehsender oder auf das gewählte periphere Gerät umzuschalten.

Untertitel wählen

Die Untertitelungsseite muss für jeden Fernsehsender gespeichert werden: Schalten Sie Videotext ein und wählen Sie die richtige Untertitelseite aus dem VideotextInhaltsverzeichnis. Schalten Sie Videotext aus. Wenn die Funktion Untertitel aktiviert ist (

Ein), werden die Untertitel automatisch in den

ausgewählten Fernsehprogrammen erscheinen, wenn Untertitel mit ausgestrahlt werden. Ein Symbol gibt an, daß der Modus eingeschaltet ist. Wählen Sie

Ein mit Tonstop,wenn Sie wollen,

daß die Untertitel automatisch wiedergegeben werden, falls der Ton zeitweilig unterbrochen wurde mit der Taste ¬ auf der Fernbedienung.

Automatische Abschaltung

Mit der automatischen Abschaltung können Sie selbst die Zeitdauer bestimmen, nach der das Fernsehgerät ausgeschaltet werden soll. Der Zähler läuft von 0 Min. bis 180 Min. vor. Sie können Ihr Gerät jederzeit früher ausschalten oder die Zeiteinstellung immer noch ändern.

Bemerkung : Wenn eine VGA-Quelle gewählt wurde, wird das Fernsehgerät nicht in den Bereitschaftsstand geschaltet, wenn die programmierte Zeitdauer verstrichen ist.

Kindersicherung

Erlaubt Ihnen, für bestimmte Fernsehsender und externe Quellen die Sicherung einzuschalten, so daß Kinder sich bestimmte Programme nicht anschauen können.

Für eine VGA-Quelle kann die Sicherung nicht eingeschaltet werden.

& Wählen Sie Kindersicherung.

Ve rriegeln

Kindersich.

é Drücken Sie die Cursor-Taste rechts, um zum

Ve rriegelung Entriegeln

Altersgrenze Ve rrieg. nach Programmverr. Kategorieverr.

Menü Kindersicherung überzugehen. Sie werden darum gebeten, Ihre Code einzugeben.

Bemerkung : Sie sollen Ihren Kode jedesmal eingeben, bevor Sie zum Menü Kindersicherung gehen.

Wichtig: Sie haben Ihren Code vergessen! Siehe S. 9.

“ Wählen Sie eine der Menüwahlmöglichkeiten

des Menüs Kindersicherung:

Verriegeln wenn Sie alle Sender und externen

• Quellen verriegeln wollen.

Verriegelung und drücken Sie die Cursor-Taste

• rechts. Die Möglichkeiten Altersgrenze und Kategorieverriegelung sind vorhanden, wenn

NEXTVIEW erhältlich ist.Wählen Sie:

Altersgrenze,wenn Sie die Sicherung für

Programme, die mit einem bestimmten Alter verbunden sind, einschalten möchten: Aus, 2..18

Verriegeln nach wenn Sie die Sicherung für

alle Programme nach einem bestimmten

Zeitpunkt einschalten wollen. Drücken Sie die Cursor-Taste rechts, um den Zeitpunkt mittels der Cursor-Taste auf/ab und rechts einzugeben. Drücken Sie die

Programmverr. wenn Sie einen bestimmten

OK-Taste zur Bestätigung.

Fernsehsender oder eine externe Quelle sperren wollen.

Kategorieverr.,wenn Sie die Sicherung für

Programme, die mit einem bestimmten Thema verbunden sind, einschalten möchten : Filme,

Sport, Schauen.... Siehe

•

Entriegeln, um die Sicherung für alle Sender

NEX

TVIEW,S.14.

und externen Quellen gleichzeitig auszuschalten.

Timer

Mit der Funktion Timer können Sie dafür sorgen, daß Ihr FS-Gerät in einem bestimmten Moment automatisch vom Bereitschaftsstand auf ein spezifisches Programm umschaltet oder in einem bestimmten Moment auf ein anderes Programm umschaltet

Bemerkung : Ihr Empfangsgerät und Ihr Bildschirm dürfen nicht mit der Taste B ausgeschaltet sein.

& Wählen Sie Timer Ein.

Timer Ein

é Wählen Sie Ein mit den Cursor-Tasten rechts. “ Drücken Sie wiederum die Cursor-Taste rechts,

Aus Ein

VCR1 BBC2 CNN TVE

π.....

Sonntag Montag

.......

Tägl.

15:45

um zur Liste der Sender überzugehen.

‘ Wählen Sie den Fernsehsender oder das

periphere Gerät, auf den/das Sie Ihr Fernsehgerät an einem bestimmten Tag und zu einem bestimmten Zeitpunkt umschalten wollen.

( Drücken Sie wiederum die Cursor-Taste rechts,

um einen Tag der Woche zu wählen oder um

Täglich zu wählen.

§ Drücken Sie nochmals die Cursor-Taste rechts,

um den Zeitpunkt einzugeben mittels der Zifferntasten oder der Cursor-Taste auf/ab, und drücken Sie die

è Drücken Sie die MENU-Taste, um das Menü

OK-Taste zur Aktivierung.

auszuschalten.

Bemerkung: Um Ihre Zeitangaben zu überprüfen, drücken Sie die i-Taste.

Zoom

& Mit der Cursortaste nach unten Zoom

anwählen und dann die Taste OK drücken.

é Die Taste OK drücken, um eine von den Zoom-

Vergrößerungsmöglichkeiten auszuwählen (x1, x4, x9,x16).

“ Außerdem können Sie das ausgewählte Zoom-

Fenster über den Bildschirm bewegen mit den Cursor-Tasten auf/ab, links/rechts.

‘ Die MENU-Taste drücken, um die Zoom-

Funktion auszuschalten.

Dual Bild / PIP / Multipip

Die Taste b drücken, um auf Dual Bild oder einen von den PIP-

VCR DVD SAT AMP CD

†

Select

Ò®‡π

123

456

789

Active Control

Modi umzuschalten abhängig vom Format, das im Dual-Bildformatverzeichnis im Menü Allgemein gewählt wurde. Siehe Einstellung, Allgemein, S. 8. Die Taste b abermals drücken. Der Bildschirm, der einen gelben Seitenrand hatte, füllt jetzt den ganzen Schirm.

Anmerkungen:

-Wenn man die Taste b gedrückt hält, scrollt das Fernsehgerät durch

die verschiedenen Formate (Dual Bild, PIP Groß, PIP Mitte, PIP Klein, PIP, PIP3, PIP8 oder PIP12) und wird nach jeder Sekunde, wo man die Taste gedrückt hält, ein neues Format aktiviert. Nachdem das Fernsehgerät in den Bereitschaftsstand geschaltet wurde, werden die in Grundeinstellung, Hauptmenü gespeicherten Vorzugseinstellungen verwendet.

- Bilder einer VGA- oder HD-Quelle können nicht im Dual Bild/PIP-Schirm gezeigt werden.

- Wenn Dual Bild aktiviert wurde, werden zwei Bildformate unterstützt: Full Screen oder 4:3 Letterbox Bildformat (vertikale Kompression).

- Audio vom rechten Bildschirm oder dem PIP wird den Kopfhörern zugeleitet.

Displaymöglichkeiten

Dual Bild

REC

PIP

REC

PIP 3 PIP 8

PIP1 PIP1 PIP5

PIP2 PIP6

PIP2

PIP3 PIP7

PIP3

PIP4 PIP8

- Die Cursor-Taste rechts drücken, um den PIP-Bildschirm zu aktivieren.

- Die Cursor-Taste ab drücken, um den einzelnen PIP-Schirm (groß, Mitte oder Klein) zu markieren.

- Die Cursor-Taste rechts drücken, um zum Multipip-Schirm zu gelangen, unn dann benutzen Sie die Cursor-tasten zum Navigieren durch den PIP-Schirm und um einen PIP-Schirm zu kennzeichnen.

PIP 12

PIP1 PIP2 PIP3

PIP5 PIP6 PIP7

PIP9 PIP10 PIP11 PIP12

PIP4

PIP8

Änderung der Fernsehsender oder der externen Quellen im linken, rechten, PIPoder Multipip-Schirm

Drücken Sie die

-P+-Tasten, die 0-Taste oder

die Zifferntasten, um die Programme oder die externen Quellen im markierten Schirm umzuschalten.

Scan PIP3, PIP8 oder PIP 12

Navigieren Sie bis zum unteren PIP-Schirm und drücken Sie die Cursor-Taste ab, um die nächste Serie PIP-Schirme erscheinen zu lassen.

Definieren der Stellung des einzelnen PIP-Schirms

& Wählen Sie einen Dual Bild Mode mit einem

einzelnen PIP-Schirm.

é Die Cursor-Taste ab drücken, um den PIP-

Schirm zu markieren.

Stellung

Ein PIP-Menü erscheint, mit dem Sie die Stellung des PIP-Schirms definieren können.

Bemerkung: Wenn das PIP-Menü verschwindet, die

OK-Taste drücken, um es erneut aufzurufen.

“ Nochmals die Cursor-Taste ab drücken, um

Stellung auszuwählen.

‘ Drücken Sie die OK-Taste oder die Cursor-

Taste rechts, um zu bestätigen.

( Definieren Sie mit den Cursor-Tasten die

Stellung des PIP-Schirms.

§ Drücken Sie die OK-Tasten. Das PIP-Menü

erscheint.

è Drücken Sie die Cursor-Taste auf bis zum

Anfang des Menüs, um den Hauptbildschirm wieder anzuzeigen und Drücken Sie die

OK-

Taste um das Menü zu verlassen.

Bildschirmanzeige

Die markierten Informationen, die erscheinen, wenn Fernsehsender geändert werden, verweisen immer auf den aktiven Bildschirm.

NEXTVIEW / Videotext Guide

NEXTVIEW ist ein elektronischer Führer, mit dem Sie Programme aufsuchen, wie bei einer

Zeitung oder einem Fernsehmagazin. Sie können die Programme nach Thema suchen (z.B. Filme, Sport...), detaillierte Auskünfte über Programme erholen und Ihr Videogerät programmieren, unter der Bedingung, daß es mit

NEXTVIEW

Link versehen ist.

Wichtige Bemerkung: Der NEXTVIEW-Service gilt nur für bestimmte Programme und in bestimmten Ländern. Wenn keine

gründet auf Videotext-Programminformationen (wenn vorhanden) und bietet die meisten

NEXTV

IEW-Informationen gesendet werden, erscheint der Videotext-Programmführer. Dies

NEXTVIEW

-Funktionen. Bemerkung: Der Fernsehsender trägt die Verantwortung für den Inhalt der Informationen. Das Fernsehgerät ist verantwortlich für den Empfang dieser Informationen und für deren Wiedergabe an den Benutzer.

NEXTVIEW/Videotext Guide ein- und ausschalten

Drücken Sie die æ-Taste auf der Fernbedienung, um das NEXTVIEW/Videotext Guide-Menü einzuschalten. Ein Menü erscheint mit der Nachricht

• eine

NEX

TVIEW-Seite, wenn der gewählte Sender diesen Service sendet (

• eine Videotext-Seite, wenn der gewählte Sender

•

Keine Information erhältlich erscheint, wenn entweder NEXTVIEW noch Videotext gesendet werden.

Moment bitte. Nach einiger Zeit sehen Sie:

NEXTVIEW-Logo wird gezeigt.)

NEXTVIEW nicht sendet,

In diesem Fall sollen Sie einen anderen Sender wählen.

Fernsehsender nach Thema wählen

Wenn die Programme im Programmführer oder NEXTV

IEW deutlich unterschiedliche Themen aufweisen,

ist es möglich, sehr schnell mittels die 0-Taste bestimmte Fernsehprogramme zu wählen. Siehe Konfiguration, Menü Allgemein, Smart surf, S. 8.

Darstellung einer

Die Information wird von dem Programmanbieter bereitgestellt der den NEXTVIEW Siehe Konfiguration, Menü Allgemein,

Dieses Logo wird nur von

NEXTVIEW Programm-

anbieter angezeigt. Kein Logo

läßt erkennen, daß es ein

NEXTVIEW Seite

puck

Mon 03

Tue 04

Wed 05

Thu 06

Fri 07

Sat 08

NEXTVIEW Anbieter, S. 8.

Mon 05 Feb 18.00

Menu 18.00 Channel Theme

BBC1 18.00 BBC News

BBC2 18.00 The Simpsons

CNN 18.00 World News

FR2 18.00 On a tout essayé!

CH5 18.15 Tomorrow Never Dies

Service sendet.

NEXTVIEW

Programmname und Sendezeit

Steuerung

Videotext Programm Guide

ist.

Übers. Aufn. Hinw. Sehen Verr.

Funktions-Tasten

Bild/NEXTVIEW-Videotext Guide

& Drücken Sie die æ-Taste. b drücken, um die NEXTVIEW/ Videotext auf der rechten Hälfte des

Bildschirms anzuzeigen.

é Benutzen Sie die Cursor-Tasten um einen Fernsehsender zu wählen oder um den Puck zum blauen Punkt

im linken Schirm zu bewegen.

“ Drücken Sie die b-Taste, um Dual Bild auszuschalten.

NEX

TVIEW Guides

& Benutzen Sie die Cursor-Taste links/rechts, um Zeit, Kanal, Thema, die Datum zu wählen.

Der

Zeitführer bietet eine Übersicht über alle Programmtitel, die in der selektierten Zeitspanne

vorhanden sind. Der Sender während eines einzigen Tages gesendet werden. Mit dem spezifisches Datum wählen. Der die zur gewählten Kategorie gehören.Wenn das Fernsehgerät den Menüführer durchläuft, werden die Auswahlkriterien berücksichtigt und wird schließlich eine Programmliste wiedergegeben.

é Drücken Sie die OK-Taste, um den gewünschten Führertyp zu wählen. “ Bewegen Sie den Puck nach unten und nach rechts, um die Programme zu selektieren.Wenn vorhanden

wird eine Übersicht oder eine Erläuterung zum Programm unten auf dem Schirm gezeigt.

‘ Benutzen Sie die Cursor-Taste auf/ab, um durch die Programme zu navigieren.

Kanalführer bietet eine Übersicht über alle Programme, die von einem einzigen

Datumführer können Sie ein

Themaführer zeigt eine Liste aller Programme am gewählten Datum,

Videotext-Guide

& Mit den Zifferntasten die Videotextseitennummer eingeben, die die Programminformationen für den

heutigen Sender enthält.

é Die Cursor-Taste rechts drücken, um den Puck über den Auswahlpunkt zu bewegen. “ Benutzen Sie die Cursor-Taste auf/ab, um durch die verschiedenen Programme zu navigieren.

Seitepunkte

Punkt

Mon 05 Feb 16.35

BBC1

BBC2

ITV

CH4

CH5

Senderliste

Übers. Aufn. Hinw. Sehen Verr.

100 1

BBC CEEFAX

LIONS RECORD ANOTHER WIN 430 Index 100 News 300 BBC Info 110 Headlines 305 Children 120 Weather 400 Cookery 150 Sports 415 Education 200 Radio 500

•Wenn das gewählte Programm eine Seitennummer enthält, mit einem fakultativen Subkode, der auf eine Seite mit näheren Auskünften in Bezug auf das Programm hinweist, drücken Sie die Informationen erscheinen zu lassen. Drücken Sie nochmals die

OK-Taste, um zur Seite des Programm-

führers zurückzukehren.

•Wenn die gewählte Seite des Programmführers den VPT-Normen entspricht,

- wird es möglich, Programme aufzunehmen, zu programmieren, aufzurufen oder zu sichern.

- wird das Fernsehgerät die zuletzt gesehene Videotextseite des Senders behalten, der Informationen des Programmführers enthielt und der angibt, welches Programm an welchem Zeitpunkt anfängt. Immer, wenn Sie die æ-Taste Drücken, wird die Videotextseite des Programmführers des gewählten Fernsehsenders erhältlich sein.

•Wenn nötig, können Sie die Unterseitennummer auswählen, indem Sie den Cursor zu dem die jeweilige Seite markierenden Punkt bewegen und rechts drücken.

Achtung! Sie müssen die Videotextseitennummer für jeden Sender eingeben. Sie können die Sender ebenfalls ändern, indem Sie in der links auf der Seite stehenden Liste den Cursor nach oben oder nach unten bewegen.

Subseiten

Scroll ball

OK-Taste, um die

Grundfunktionen

Drücken Sie eine der grauen x,roten ®, grünen U, gelben Q oder blauen Ì Tasten, um eine

NEXTVIEW- oder Videotext Guide-Funktion zu aktivieren. Die Tasten sind in grau wiedergegeben, wenn

die Funktion nicht vorhanden ist.

Übersicht: Dieses Menü bietet eine Liste von Programmen, die als Erinnerungen markiert wurden, von

diesen, die aufgenommen und von diesen, die gesichert wurden. Dieses Menü kann dazu verwendet werden, markierte Programme zu verändern oder zu entfernen.

Aufnahme: um die Aufnahme des Videogerätes zu programmieren (wenn es mit

ist und an den Ausgang

EXT. 2 angeschlossen ist).

NEXTVIEWLink versehen

Hinweis: schaltet das Fernsehgerät ein, wenn es sich im Bereitschaftsstand befindet, oder stoppt die

Sendung eines Programms, indem eine Nachricht auf dem Schirm erscheint, wenn das Fernsehgerät eingeschaltet ist.

Verriegeln: um bestimmte Programme zu sichern, damit verhindert wird, daß sie aufgenommen oder

gesehen werden. Für die Funktionen Aufnahme, Hinweis oder Verriegelung erscheint ein kleines Menü, in dem Sie das Intervall wählen können: einmal, täglich oder wöchentlich, oder eine frühere Einstellung für Aufnahme, Hinweis oder Sicherung löschen können. Das Standardintervall ist Einmal. Drücken Sie die

OK-Taste, um die Frequenz zu bestätigen.

Sehen: um die gewählten und im Moment gesendeten Programme zu sehen.

Sammlung und Anpassung der NEXTVIEW-Informationen

Sammlung und Anpassung von NEXTVIEW-Informationen erfolgen, während Sie sich den Fernsehkanal des gewählten Bereitschafts-stand geschaltet ist. Die Sammlung der letzten Angaben und Informationen erfolgt einmal während der Nacht.

Bemerkung: Es könnte manchmal notwendig sein, z.B. nach der Rückkehr aus dem Urlaub, das Gerät zuerst in den Bereitschafts-Zustand zu schalten, wenn nur angezeigt werden.

NEXTVIEW-Anbieter ansehen, siehe Allgemein-Menü S.8, oder wenn das Fernsehgerät im

NEXTVIEW-Informationen zu bereits gelaufenen Programmen

Videotext

Die meisten Fernsehsender strahlen Information über Videotext/Teletext aus. Dieses Fernsehgerät hat einen Speicher von 1200 Seiten, der die meist gesendeten Seiten und Subseiten speichert, um die Wartezeit zu beschränken. Nach jeder Programmänderung nimmt der Speicher eine Bildwiederholung vor.

Videotext ein- und ausschalten

Drücken Sie b, um den Videotext einzuschalten.

102 «03 04 05 06 07 08 09 10 11 12»

BBC CEEFAX 102 Mon 05 Feb 16.35.22

BBC CEEFAX

LIONS RECORD ANOTHER WIN 430 Index 100 News 300

BBC Info 110 Headlines 305 Children 120 Weather 400 Cookery 150 Sports 415 Education 200 Radio 500 Lottery 230 Travel 550 Finance 240 Subtitling 888 Music 280 TV Listings 600

Rot Grün Gelb Blau

Eine Videotext-/Teletextseite wählen

- Die gewünschte Seitennummer eingeben mit den Zifferntasten, mit den Cursor-Tasten auf/ab, links/rechts, oder mit den

-P+ Tasten

- Wählen Sie mit den farbigen Tasten, die den Farboptionen unten im Bildschirm entsprechen, das gewünschte Thema.

Zuletzt gesehene Videotextseite

(Nur möglich, falls keine Favoritenliste mit Videotextseiten verfügbar ist. Siehe S. 18.)

Drücken Sie die 0-Taste.

Das Inhaltsverzeichnis wählen

Drücken Sie die graue † Taste, um das Hauptinhaltsverzeichnis (normalerweise S. 100) auf dem Bildschirm erscheinen zu lassen.

Nur für T.O.P.-Videotext-Sendungen:

Drücken Sie i. Ein T.O.P. Überblick von den vorhandenen Themen erscheint. Wählen Sie mit den Cursor-Tasten auf/ab, links/rechts das gewünschte Thema und drücken Sie die

OK-Taste. Nicht alle Sender senden den

T. O.P. Videotext aus.

Mehrfachseiten wählen

Wenn die gewählte Videotext-/Teletextseite mehrere Textseiten enthält, erscheint eine Textseite auf dem Bildschirm. Drücken Sie die Cursor-Taste links oder rechts, um die nächste oder die vorige Subseite zu wählen.

Eine Videotextseite vergrößern

Mehrmals die Taste q drücken, um den oberen Teil der Videotextseite, den unteren Teil der Videotextseite anzuzeigen, und dann zur Videotextseite im Normalformat zurückzukehren.Wenn die Videotextseite vergrößert wird, können Sie mit Hilfe der Cursor-Taste auf/ab eine Zeile nach der anderen durch den Text scrollen.

Aktive Bildschirmauswahl

Wenn Dual Bild/Videotext aktiviert ist, die gewünschte Seitennummer eingeben mit

-P+

Tasten, die MENU-Taste drücken, und dann den linken Bildschirm auswählen (mit dem blauen Punkt oben). Jetzt können Sie eine komprimierte oder Vollbildschirmanzeige von Bild/Videotext erhalten mit der q Taste.

Hypertext

Mit Hypertext können Sie egal welches Wort oder egal welche Zahl auf der Videotextseite, die Sie jetzt sehen, selektieren und suchen.

& Drücken Sie die OK-Taste, um das erste Wort

oder eine Zahl auf der Seite aufleuchten zu lassen.

Anmerkung: Im Dual Screen Mode, zum Markieren des ersten Wortes oder der Seiten-Nummer die Cursortaste für die Abwärts-Richtung drücken.

é Benutzen Sie die Cursor-Taste, um das Wort

oder die Zahl, das/die Sie suchen, zu wählen.

“ Drücken Sie die OK-Taste zur Bestätigung.

Eine Nachricht erscheint unten auf dem Schirm, um anzugeben, daß gesucht wird oder daß das Wort oder die Seite nicht gefunden wurde.

‘ Die Cursor-Taste auf drücken, um Hypertext zu

verlassen.

Videotext Menü

(nur in Videotextmodus mit vollständigen Schirm)

& Drücken Sie die MENU-Taste, um das Menü zu

aktivieren.

é Drücken Sie die Cursor-Taste auf/ab, um die

Menüwahlmöglichkeiten zu wählen.

“ Die Cursor-Taste rechts drücken, um zu

aktivieren.

Info enthüllen

Enthüllt/verbirgt verborgene Informationen auf einer Seite, wie zum Beispiel Lösungen für Rätsel und Aufgaben. Drücken Sie die CursorTaste rechts zur Aktivierung.

Bevorzugt

Diese Liste enthält höchstens acht bevorzugte Videotext-Seiten. Nur die Seiten des momentanen Senders können selektiert werden.

& Die Cursor-Taste rechts drücken, um die Liste

zu aktivieren.

é Nochmals die Cursor-Taste rechts drücken, um

die heutige Seite hinzuzufügen oder um eine von den Favoritenseiten der Liste hinzuzufügen.

“ Die MENU-Taste drücken, um sich die Seite

anzusehen.

‘ Die Taste 0 drücken, um durch die Liste mit

den Favoritenseiten zu scrollen.

Suchen

Ein Wort auswählen

Mittels der Tastatur auf dem Schirm können Sie ein Wort eingeben, das Sie in den VideotextSeiten suchen wollen. Es ist gleichgültig, ob Sie Groß- oder Kleinbuchstaben benutzen.

102 03 04 05 06 07 08 09 10 11 12

BBC1

WORD NAME FOOTBALL

Space,um

Puck

& Die Cursor-Taste rechts drücken, um die

Annullieren Akzept.

Space Löschen

ABCDEFG 1 2 3 HIJKLMN 4 5 6 OP QRSTU 7 8 9 V W X Y Z 0

Shift Weitere

Rot Grün Gelb Blau

TELETEXT

Tastatur zu aktivieren.

é Drücken Sie die Cursor-Taste links/rechts,

auf/ab, um die Zeichen,Wörter oder Funktionen zu wählen.

“ Drücken Sie die OK-Taste, um jedes gewählte

Zeichen zu bestätigen.

‘ Wählen Sie Annullieren, um das gewählte

Wort oder Zeichen zu löschen; einen Zwischenraum einzugeben;

Löschen, um das zuletzt gewählte Zeichen zu

löschen; wählen; Tastatur anzugeben und drücken Sie die

Shift, um große oder kleine Zeichen zu

Weitere, um ein Sonderzeichen auf der

OK-

Taste.

( Drücken Sie wiederholt die Cursor-Taste links,

um zum Videotext-Menü zurückzukehren.

Wortsuche

& Geben Sie das Wort ein oder wählen Sie ein

Wort aus der Liste mit den zuvor gesuchten Wörtern rechts auf dem Schirm, und drücken Sie die

OK-Taste.

é Wählen Sie Akzept. und drücken Sie die OK-

Taste. Die Nachricht Suchlauf erscheint.

“ Um das Suchen abzubrechen oder nach einem

neuen Wort zu suchen,Tastatur auswählen und

OK drücken.

‘ Wenn ein Wort nicht gefunden wurde, erscheint

eine Mitteilung.Wenn das Wort gefunden wird, wird es in der Videottextseite markiert. Um weiterzusuchen, die Taste

OK drücken.

Subseiten durchlaufen (falls vorhanden)

Wechselt die Subseiten automatisch. Die Cursor-Taste rechts drücken, um zu aktivieren und wieder zu deaktivieren.

Programmierte Seite

Um eine bestimmte Seite zu einem bestimmten Zeitpunkt erscheinen zu lassen.

& Drücken Sie die Cursor-Taste rechts, um Ja

oder Nein zu wählen.

é Geben Sie den Zeitpunkt und die Seiten-

nummer mit der Cursor-Taste oder mit den Zifferntasten ein.

Bemerkung :

-Videotext muß nicht eingeschaltet bleiben, aber Sie sollten das Programm weiter anschauen, von welchem die bestimmte Seite ausgewählt wurde.Bemerkung: Videotext braucht nicht eingeschaltet zu bleiben.

- Es ist nich möglich eine Seite mittels programmierte Seite auf dem Bildschirm erscheinen zu lassen, wenn das Gerät sich im VGA-Modus befindet

“ Die Cursor-Taste links drücken, um zur TV-

Menü-Seite zurückzukehren.

Sprache

Wenn die Zeichen auf dem Schirm nicht übereinstimmen mit den Zeichen, die vom Videotext-Sender benutzt werden, können Sie hier die Sprachgruppe ändern. Wählen Sie

Gruppe 1 oder Gruppe 2 mit den

Cursor-Tasten rechts. Drücken Sie die

MENU-Taste, um das

Videotext-Menü zu verlassen.

VCR 1 DECODER

CABLE

EXTERNAL

VCR 1

CABLE

DVD

OUT

EXTERNAL 5

Periphere A/V-Geräte anschließen

Es gibt eine großen Auswahl an elektronischen A/V-Geräten, die an Ihr Fernsehgerät angeschlossen werden können. Den nächsten Anschlußschemen können Sie entnehmen, wie angeschlossen werden muß.

Bemerkung : Wenn nur der Monitor allein angeschlossen ist, ohne Anschlub an das Empfängergehäuse, siehe die mit dem Monitor mitgelieferte Gebrauchsanleitung.

Bemerkung:

EXT. 5 für Y-Pb-Pr. Peripheriegeräte mit einem RGB Ausgang sollen an EXT. 1 oder 2 angeschlossen werden, da RGB

eine bessere Bildqualität liefert.Wenn Ihr Recorder mit einer EasyLink-Funktion ausgestattet ist, sollte er an angeschlossen werden, um die EasyLink-Funktionalität benutzen zu können.

EXT. 1 ist geeignet für CVBS und RGB, EXT. 2 für CVBS,Y/C und RGB, EXT. 3 und EXT. 4 nur für CVBS,

EXT. 2

Recorder (VCR

-DVD +RW)

Bemerkung : Stellen Sie Ihren Videorecorder nicht zu nahe an den Bildschirm, weil bestimmte Videorecorder für Signale aus dem Display empfindlich sein können. Beachten Sie einen Mindestabstand von 0,5 m vom Bildschirm.

Schließen Sie die Antennenkabel 1, 2 und, um eine bessere Bildqualität zu bekommen, das Euro-A/V-Kabel 3, so wie gezeigt an. Wenn Ihr Recorder nicht über eine Eurosteckverbindung verfügt, ist der einzig mögliche Anschluss über das Antennenkabel. Dazu müssen Sie das Testsignal des Recorders einstellen und ihm die Programmnummer 0 zuweisen oder das Testsignal unter einer Programmnummer zwischen 90 und 99 speichern, siehe Manuelle Einstellung, S. 6. Schauen Sie zunächst in der Bedienungsanleitung Ihres Recorders nach.

Decoder und Recorder

Schließen Sie ein Euro-A/V-Kabel 4 an die Euro-A/V-Buchse Ihres Decoders und an die spezielle Euro-A/V-Buchse Ihres Recorders an. Beachten Sie auch die Betriebsanleitung Ihres Recorders. Siehe auch Decoder, S. 10. Sie können ebenfalls Ihren Decoder sofort an

EXT. 1 oder 2 anschließen mittels des Euro-

A/V-Kabel.

Andere periphere Geräte

(Satellitenempfänger, Decoder, DVD, Spiele usw.)

& Die Antennenkabel 1, 2 und 3 so anschließen, wie gezeigt

wird (nur wenn Ihr Peripheriegerät TV-Antennen-Ein-/Ausgang hat). Ihr Gerät mit einem Eurokabel 4 oder 5 an einen von den Eurosteckverbindungen

EXT. 1,2,3 oder 4 anschließen, um

eine bessere Bildqualität zu erhalten.

é Suchen Sie das Testsignal Ihres peripheren A/V-Gerätes auf

dieselbe Weise, wie bei einem Recorder.

“ Machen Sie eine Auswahl unter Konfiguration, Menü Quelle, S. 9.

DVD-Spieleer

Mit Component Video Output Konnektoren (EXTERNAL 5)

& Schließen Sie die drei einzelnen Komponentenvideokabel an die

Y-, U (Pb)- und V (Pr)-Buchsen des DVD-Spielers und an die Y-, Pb- und Pr-Buchsen des Empfanggerätes an.

é Schließen Sie das Audiokabel an die AUDIO-Buchsen L und R des

DVD-Spielers und die

L- und R-EXTERNAL 5-AUDIO-Buchsen

des Empfanggerätes an.

AUDIO OUT

CENTRE

Zusatzanschlüsse

•VHS

VIDEO IN

AUDIO

1 2

Kamera und Camcorder

& Ihre Kamera oder Ihren Camcorder so anschließen, wie gezeigt

wird.

é Verbinden Sie das Gerät mit VIDEO 2 und AUDIO L 1,wenn

es sich um ein Mono-Gerät handelt. Schließen Sie auch 1 an, wenn Sie ein Stereo-Gerät besitzen. S-VHS Qualität wird bei einem Camcorder erreicht, wenn die S-VHS-Kabel an die Ausgänge

S-VIDEO 3 und AUDIO 1 angeschlossen werden.

Schließen Sie Kabel 2 und 3 niemals gleichzeitig an. Dieses kann zur Beeinträchtigung der Bildqualität führen !

Kopfhörer

& Den Stecker in den Kopfhöreranschluss L so einstecken, wie

gezeigt wird.

é Drücken Sie die Taste ¬, um die internen Lautsprecher Ihres

Fernsehgerätes auszuschalten.Der Kopfhörer sollte eine Impedanz von 8

bis 4000 Ohm und einen 3,5 mm Klinkenstecker haben.

Lautst. Kopfhörer im Tonmenü wählen, um die Lautstärke des

Kopfhörers zu regeln.

Multikanal Surround Empfänger

& Schließen Sie die Audiokabel an den Multikanal Surround-Empfänger

und an die Ausgänge Ihres Empfängers 1 an.

é Wenn Sie möchten, daß die Lautsprecher Ihres Monitors die

Funktion eines mittleren Lautsprechers übernehmen, Schließen Sie ebenfalls ein Audiokabel an den Multikanal Surround-Empfänger und an den Eingang, Hinterseite Ihres Empfängers 2 an.

“ Wählen Sie Center Eingang Ja im Menü Einstellung,Allgemein, S. 9.

Die Lautsprecher des Monitors werden jetzt nur Zentralton wiedergeben und die Lautsprecher, die an den Audio-Empfänger angeschlossen sind, werden Raumklang liefern. Die Lautstärke muß über den Multikanal-Surround-Empfänger geregelt werden.

Bemerkung : Sie werden nichts hören, wenn für einen Fernsehsender oder eine externe Quelle die Kindersicherung eingeschaltet ist (siehe S. 13).

AUDIO R

AUDIO OUT L und R, auf der Hinterseite

SURROUND SOUND CENTRE IN, auf der

Cinema Link Raumklang-Verstärker

Siehe die separat mitgelieferte CinemaLink-Bedienungsanleitung.

Achtung: Die Toninformation auf dem Bildschirm wird der tatsächlichen aktuellen Tonwiedergabe nicht entsprechen.

Anschließen Ihres Computers

Siehe die Bedienungsanleitung, die separat mit Ihrem Bildschirm mitgeliefert wurde

Angeschlossene periphere A/V-Geräte wählen

Drücken Sie die v Taste, um EXT1, EXT2, EXT3, EXT4, EXT5, FRONT oder VGA zu wählen, abhängig davon, wo Sie Ihr Gerät an die Rückseite oder an die Vorderseite Ihres Empfängers angeschlossen haben.

Bemerkung: Die meisten A/V-Geräte (Decoder, Recorder) führen die Umschaltung selbst durch.

VGA Menü

Nur möglich, wenn eine VGA-Quelle angeschlossen und aktiviert ist. Siehe die Bedienungsanleitung, die separat mit Ihrem Bildschirm mitgeliefert wurde.

& Wählen Sie VGA mittels der v-Taste und drücken Sie die OK-Taste zur Bestätigung. é Drücken Sie die MENU-Taste um das VGA-Menü einzuschalten.

VGA

“ Wählen Sie eins der Menüs mit der Cursor-Taste links/rechts. ‘ Wählen Sie eine der Menüwahlmöglichkeiten mit der Cursor-Taste auf/ab.

Siehe die Bedienungsanleitung, die separat mit Ihrem Bildschirm mitgeliefert wurde.

Bild 1

Helligkeit

Kontrast

Farbtemperatur

Schärfe

( Drücken Sie die Cursor-Taste links/rechts, um die selektierte Einstellung zu ändern.

§ Drücken Sie erneut MENU-Taste, um das VGA-Menü auszuschalten.

Bild 1 Bild 2 Ton Einstellung

Bild 2

Format

Zoom

Zoomfaktor

Bildlage

Pixelfrequenz

Phasenlage

Autom. Regelung

To n

(Lautstärke)

(Tiefen)

(Höhen)

(Ton Mode)

Einstellung

Sprache

(Energiesparungen)

(AV3)

(VGA2)

Recorder oder DVD mit EasyLink

Der Recorder (VCR oder DVD+RW) oder DVD kann über das Menü auf dem Schirm bedient werden.

Recorder

Òp‡π † ® Ï

Rwd Play Stop Play Ffw Rec Eject

DVD

Òp ‡ π † Ï

Prev. Play Stop Play Next Eject

Recorder- oder DVD-

& Drücken Sie die MENU-Taste auf der

Fernbedienung.

é Wählen Sie das Recorder- oder DVD-Menü

mit der Cursor-Taste auf/ab.

“ Drücken Sie die Cursor-Taste links/rechts,

auf/ab, um eine der Recorder- oder DVDFunktionen zu wählen.

Die Taste ® für Aufnahme kann im Fernsehmodus genutzt werden. Wenn Ihr EasyLink Recorder mit einer System Bereitschaft versehen ist und wenn Sie die B-Taste während drei Sekunden eingedrückt halten, werden sowohl das Fernsehgerät wie das Videogerät vorübergehend in den Bereitschaftszustand umgeschaltet.

Audio- und Videogeräte-Tasten

Select

VCR DVD SAT AMP CD

123

456

789

Ò®‡π

†

Active Control

Die meisten Audio- und Videogeräte unserer Produktreihe können mit der Fernbedienung Ihres Fernsehgerätes gesteuert werden.

Die Taste

Select drücken, um eines von den auf dem Display angezeigten

Geräten zu betreiben. Durch Drücken können auch andere Geräte ausgewählt werden. Mehrmals drücken innerhalb von 2 Sekunden. Die LEDAnzeige blinkt langsam, um das Gerät anzuzeigen. Eine von den Tasten auf der Fernbedienung drücken, um die peripheren Geräte zu betreiben. Um zum TV-Modus zurückzukehren,

Select drücken,

während die LED-Anzeige blinkt. Wenn innerhalb von 60 Sekunden nichts passiert, kehrt die Fernbedienung in den TV-Modus zurück.

Bemerkung: Wenn länger als 2 Sekunden auf die

Select-Taste gedrückt wird, wird

der Befehl zum Auswählen des RC5/RC6-Systems übertragen.

B um in den Bereitschaftsstand

zu schalten

S Pause (

DVD , CD, VCR)

® Aufnahme, Ò um zurückzuspulen (

VCR, CD);

um niedrigere Frequenzen zu suchen (

DVD , AMP)

‡ Stopp, π Wiedergabe, † um vorwärtszuspulen

(

VCR, CD);

um höhere Frequenzen zu suchen (

DVD/AMP)

æ um Ihre Sprache für Untertitel

zu wählen ( RDS-Nachrichten/TA (

DVD );

AMP);

um die Nummern in einer anderen Reihenfolge spielen zu lassen (

CD)

b um einen

wählen; RDS-Anzeige ( Schirmanzeige (

DVD -Titel zu

AMP);

CD)

i um Informationen zu zeigen

MENU um das Menü ein- oder

auszuschalten

-P+ für die Wahl von Kapitel,

Sender, Nummer 0 bis 9 Zifferneingabe 0 Bandinhalt (

ein

eine Frequenz wählen (

VCR),

DVD -Kapitel wählen,

AMP)

U VCR Zeitanzeige

Q Raumklang Ein/Aus (

AMP, CD)

Cursor-Taste auf/ab

um die nächste oder vorige

Platte zu wählen (

CD)

Cursor-Taste links/rechts

um die nächste oder vorige

Nummer zu wählen (

höher/niedrig suchen (

CD)

AMP)

Auswählen von Submodi für DVD+RW, SAT, CDR

& Die Fernbedienung sollte im TV-Modus stehen. é Die Taste OK drücken zusammen mit

Aufnehmen mit einem Recorder mit EasyLink

Im Fernsehmodus ist es möglich, eine direkte Aufnahme des Programmes, das gerade auf dem Bildschirm gezeigt wird, zu starten. Die ® Aufnahme-Taste auf der Fernbedienung länger als 2 Sekunden drücken.

Achtung! Wenn Programmnummern am Fernsehgerät gedrückt werden, stört dies die Aufnahme nicht ! Wenn ein Programm von einem peripheren Gerät aufgenommen wird, das an

EXT.1, EXT.3, EXT.4, EXT. 5 oder FRONT können Sie kein anderes

Fernsehprogramm am Bildschirm wählen.

Wenn Sie ab EXTERNAL 5 aufnehmen, werden Sie nur schwarzweiße Bilder

bekommen.

• Ziffer 1:

• Ziffer 2: DVD+RW-Modus wird ausgewählt

• Ziffer 3:

• Ziffer 4:

• Ziffer 5: CD-Modus wird ausgewählt

• Ziffer 6:

DVD -Modus wird ausgewählt

SAT (RC5)-Modus wird ausgewählt SAT (RC6)-Modus wird ausgewählt

CD-R-Modus wird ausgewählt.

Nützliche Hinweise

Tips

Schlechtes Bild • Haben Sie das korrekte TV-System im Menü Manuelle Einstellung ausgewählt?

• Befindet sich Ihr Fernsehgerät oder Ihre Hausantenne nicht zu nahe an Lautsprechern, nicht geerdeten Audio-Geräten oder Leuchtstofflampen usw.?

• Berge oder hohe Gebäude können Doppelbilder oder Geisterbilder verursachen. Manchmal können Sie die Bildqualität durch eine Richtungsänderung der Außenantenne verbessern.

• Ist das Bild oder VT/TXT nicht zu erkennen? Überprüfen Sie, ob Sie die richtige Frequenz eingestellt haben. Siehe Einstellung, S. 6.

• Sind Helligkeit, Schärfe und Kontrast nicht richtig eingestellt ? Selektieren Sie Werksvoreinstellung im Konfigurations-Menü, S. 8.

Kein Bild • Sind die mitgelieferten Kabel richtig verbunden? (ein Antennenkabel an den

Monitor, das andere an Ihren VCR, den VGA Kabel ans Display, den Stromkabel.)

• Ist die Kindersicherung ausgeschaltet?

• Ist Ihr PC eingeschaltet?

•Wenn Sie einen schwarzen Bildschirm sehen und auf der Vorderseite des Monitors eine kleine Leuchte, die grün aufleuchtet, bedeutet das, daß der Anzeigemodus nicht unterstützt ist und betreut wird. Schalten Sie Ihre VGAQuelle in den richtigen Modus.

• Ziehen Sie Ihren Fachhändler zu rate, wenn Sie nur schwache oder schlechte Signale empfangen.

Digitale Verzerrung Die niedrige Qualität bestimmter digitaler Bildmaterialien kann die Ursache für die

digitale Verzerrung von Bildern sein. In diesem Fall wählen Sie die Option Weich über die Smart Bild Taste auf der Fernbedienung, ohne die PIP-Parameter im Menü Bild manuell zu verändern.

Kein Ton •Keinen Ton bei egal welchem FS-Sender? Überprüfen Sie, ob die Lautstärke nicht

auf Minimum eingestellt ist.

• Wird der Ton nicht unterbrochen durch die Ton AUS-Taste ¬?

Kein Raumklang • Bitte prüfen ob der Kopfhörer nicht angeschlossen ist.

Keine Lösung für Ihr Problem mit niemals, ein defektes Fernsehgerät selbst zu reparieren. Ziehen Sie Ihre Bild oder Ton Fachhändler zu Rate oder rufen Sie einen Fernsehtechniker heran. gefunden?

Menü

•Kontrollieren Sie, ob der Raumklang-Kanal eine gute Qualität sendet.

•Kein Ton aus den hinteren oder mittleren Lautsprechern? Wählen Sie einen richtigen Raumklangmodus, der dem gesendeten Tonsignal entspricht, oder regeln Sie die Lautstärke oder überprüfen Sie, ob der Sender für die drahtlose Übertragung richtig angeschlossen ist. Siehe Raumklang Mode, S. 12.

Schalten Sie Ihr Gerät aus und sofort wieder ein (nur einmal).Versuchen Sie

Haben Sie das falsche Menü gewählt ? Drücken Sie die MENU-Taste, um das Menü zu verlassen.

NEXTVIEW Gelbe Anzeige auf der Vorderseite des Fernsehgeräts, wenn dieses im

Fernbedienung

Bereitschaftsstand steht /:Keine

Siehe Sammeln und Aktualisieren der

Falsche Uhrzeit:

Der Sender auf Speicherplatz 1 überträgt Ortszeit und Datum nicht richtig. Wähle Umprogrammieren im Menü einstellung und programmieren Sie einen anderen Sender auf Speicherplatz 1.

• Sollte Ihr Fernsehgerät nicht mehr auf die Fernbedienung reagieren, könnten

NEXTVIEW Informationen:

NEXTVIEW,S.16.

deren Batterien leer oder der falsche Modus (TV oder andere PeripherieGeräte) angewählt worden sein.

• Sie können aber immer noch die

MENU- und die -/+ Tasten an die Vorderseite

Ihres Empfägers benutzen.

Bereitschaft Ihr Fernsehgerät verbraucht Energie im Bereitschaftsstand. Energieverbrauch trägt

zur Luft- und Wasserverunreinigung bei. Stromverbrauch: 1 W.

VGA-Bild nicht Überprüfen Sie, ob Sie den richtigen VGA-Modus in Ihrem Computer gewählt stabil oder nicht haben. Siehe die Bedienungsanleitung, die separat mit Ihrem Bildschirm mitgeliefert synchronisiert wurde.

TV-Receiver und Wenn Sie Ihren TV-Receiver an einen Monitor ohne Lautsprecher anschließen ohne Monitor ohne zugleich einen Audio-Receiver angeschlossen zu haben, treffen alle Hinweise in Lautsprecher dieser Bedienungsanleitung bezüglich Tonwiedergabe, Lautstärkeregelung und

Audioanschlüssen nicht zu (mit Ausnahme des Kopfhörer-Anschlusses). In diesem Fall sind auch die Tasten der Fernbedienung für die Steuerung der Ton-Funktionen nicht in Betrieb.

Verschiedenes . Umgebungstemperatur: + 5~ + 40°C

.Wechselstrom: 50/60 Hz . Auto Spannung zwischen 95V und 264V . Stromverbrauch: ungefähr 300 W . Stromverbrauch im Bereitschaftsstand: 2 W .Gewicht (ohne Verpackung): 4 kg

. Dimensionen (Breite x Höhe x Tiefe): Empfänger: 43.5 x 10.5 x 33 cm

CENTRE

CENTRE OUT

VCR

CINEMA

LINK

AUDIO

CENTRE IN

DIGITAL IN DIGITAL IN

DIGITAL AUDIO OUT

EXT 2

DVD

Recorder

EXTERNAL

CENTRE OUT

CENTRE

DIGITAL IN

AUDIO

RECEIVER BOX

CENTRE

TV IN

VCR

CINEMA

LINK

EXT 5

EXT 1

VGA

EXT 4

EXT 3

CINEMA LINK

PrR

AUDIO

FUNCTION

AUDIO

OUT

MAINS

ANTENNA 75

SERVICE

CENTRE

EXTERNAL

FTV / LCD TV

Cinema Link ist eine neue Wahlmöglichkeit von Philips, wobei das Fernsehgerät, der Audioempfänger und andere periphere Video-geräte, wie ein DVD-Gerät oder ein Video- oder DVD-Recorder,miteinander in

Bemerkung: Die Cinema LinkFunktion ist nur erhältlich, wenn Sie über einen Apparat der Cinema Link (P50.3)-Generation verfügen !

Zur Beachtung:

In der Home Cinema Konfiguration dürfen die beiden AC Netzsteckdosen an der Rückseite des AudioReceivers nicht für den DVD Player oder das VCR Gerät benutzt werden.

Verbindung stehen, unter der Bedingung, daß sie alle mit der CinemaLink-Funktion ausgestattet sind und mittels eines Eurokabels angeschlossen sind. Sie bieten automatisch eine Kombination von Bild und Mehrkanal-Raumklang von höchster Qualität, so daß Sie Ihr eigenes Home Cinema erleben können.

Mit einem einzigen Druck auf die Fernbedienung, mittels der Sie alle Cinema-Link-Produkte bedienen können, wird das ganze Cinema-LinkSystem eingeschaltet : Das DVD-Gerät oder der Videorecorder wird in Betrieb gesetzt, und der Audioempfänger erzeugt den Ton, der aus dem Fernsehgerät kommt (unter der Bedingung, daß Cinema Link eingeschaltet ist). Das Fernsehgerät oder Monitor kann als zentraler Lautsprecher Ihres Systems dienen, wodurch ein separater zentraler Lautsprecher unnötig wird (nur möglich, wenn Ihr Fernsehgerät oder die Empfängerbox mit einem Center IN Eingang ausgestattet ist).

Indem Sie wenigstens 3 Sekunden die Bereitschaftstaste B auf der Fernbedienung drücken,können Sie das ganze CinemaLink-System in den Bereitschaftsstand schalten.

Grundeinstellung der peripheren Cinema-Link-Geräte

Der Schaltplan auf der Innenseite der Schutzhülle zeigt Ihnen, wie Sie die peripheren CinemaLink-Geräte aneinander anschließen sollen.

Bemerkungen:

- Um diese Wahlmöglichkeit benutzen zu können, soll neben dem Empfangsgerät des Fernsehapparates wenigstens ein peripheres Gerät mit der Cinema-Link-Funktion ausgestattet sind.

- Um für den Mehrkanal-Raumklang die beste Qualität zu bekommen, ist es empfehlenswert, einen Cinema-LinkAudioempfänger anzuschließen.

- Die angeschlossenen peripheren Geräte brauchen nicht unmittelbar mit der Fernbedienung des Fernsehapparates im Cinema-Link-System in Verbindung zu stehen. Die Signale, die zum Fernsehapparat gesendet werden, werden automatisch zu den anderen peripheren Geräten weitergesendet. Dadurch ist es möglich, die peripheren Geräte in einen geschlossenen Schrank oder in ein anderes Zimmer zu stellen.

- Um eine Digital-Surround-Wiedergabe genießen zu können, soll das Digitalgerät (z.B. DVD) mittel eines separaten CinchAudiokabels an den digitalen Eingang des Audioempfängers 4 angeschlossen sein.Wenn Ihr Fernsehgerät mit einem DIGITAL AUDIO OUT Ausgang versehen ist, verbinden Sie ihn ebenfalls mit einem der digitalen Eingänge Ihres Audioempfängers 5.Falls Sie den DIGITAL AUDIO OUT Ausgang Ihres Fernsehgerätes und/oder des Zusatzgerätes mit dem DIGITAL AUDIO Eingang Ihres Audioempfängers 4 und 5 (falls vorhanden) verbunden haben, wählen Sie bitte jeweils den betreffenden digitalen Eingang (1 oder 2) Ihres Audioempfängers an.

- Die fakultativen drahtlosen Lautsprecher des Fernsehgerätes können nicht verwendet werden.

Deutsch

Vorbereitung und Bedienung

& Cinema Link wird eingeschaltet, sobald der Audioempfänger und das Fernsehgerät in Betrieb gesetzt werden.

Cinema Link kann, wenn nötig, nur über den Audio-empfänger ein- oder ausgeschaltet werden. Siehe die Bedienungsanleitung Ihres Audioempfängers.

Wichtig :Wenn Cinema Link eingeschaltet wird, werden alle Audiosignale zum Audioempfänger statt zum Fernsehgerät gesendet.

é Die Mitteilung CINEMALINK Ein erscheint auf dem Audioempfänger und auf dem Bildschirm. Jetzt ist das

Cinema-Link-System eingeschaltet.

Bemerkung : Es ist empfehlenswert, Cinema Link außer Betrieb zu setzen, wenn der Empfänger benutzt wird, um beispielsweise eine CD aufzunehmen oder wenn ein Kopfhörer benutzt wird, während andere fernsehen.

Jetzt können Sie die ursprünglichen Einstellungen des Fernsehgerätes im Hinblick auf einen optimalen Raumklang anpassen und die Audiokanäle installieren, bevor Sie eins der Cinema-Link-Geräte einschalten. Die Systeminformationen in Bezug auf die Wahl des Landes, die Menüsprache und das Bildformat, die Sie während der Installation des Fernsehgeräts eingestellt haben, werden automatisch auf den Audioempfänger übertragen.

Fernsehgerät als zentraler Lautsprecher (nur möglich, wenn Ihr Fernsehgerät oder die Empfängerbox mit einem Center IN Eingang ausgestattet ist)

Siehe die Bedienungsanleitung des Fernsehgerätes oder Empfängerbox, Konfiguration, Quelle, Zentraler Eingang. Benutzen Sie die Test-Funktion für den Ton im Menü Lautsprecher, um für die Lautstärke der einzelnen Lautsprecher einen Bezugswert zu haben.

Bemerkung: Wenn Sie die Lautsprecher Ihres Fernsehgeräts oder Monitors als zentrale Lautsprecher benutzen wollen, verbinden Sie bitte zusätzlich den CENTER IN Eingang Ihres Fernsehgerätes oder der Empfängerbox mit einem Cinch Audio Kabel

2 (nicht mitgeliefert).

Einschalten von Cinema Link

Die Ì-Taste auf der Fernbedienung länger als 4 Sekunden drücken.

& Das Fernsehgerät oder Empfängerbox sendet einen Spielbefehl zum Cinema-Link-DVD-Gerät, wenn

eins angeschlossen ist.

é Das DVD-Gerät wird in Betrieb gesetzt und der Audioempfänger wählt automatisch den besten

Cinema-Link-Ton.

“ Wenn kein DVD-Gerät angeschlossen ist oder wenn das DVD-Gerät keine Platte enthält, kann der

Befehl nicht ausgeführt werden.

‘ Das Fernsehgerät oder Empfängerbox wird dann einen Spielbefehl zum Cinema-Link-Videorecorder

senden, wenn einer angeschlossen ist.

( Der Videorecorder wird in Betrieb gesetzt und der Audioempfänger wählt den besten Cinema-Link-

Ton.

§ Wenn kein Videorecorder angeschlossen ist oder wenn der Videorecorder kein Band enthält,wird das

Fernsehgerät oder Empfängerbox den Fernsehsender wählen, den Sie zuletzt benutzt haben.

Empfängermenü

DVD

Schreiber

Receiver

Konfig.

Demo

Einstell.

To n Surround Lautspr. Autom. Manuelle Namen Umprogram-

Einstell. Einstell. zuweisen mieren

Bemerkung : Wenn Cinema Link eingeschaltet ist, werden bestimmte Menüwahlmöglichkeiten im Tonmenü (siehe TV Menü) vom Audioempfänger und nicht vom Fernsehgerät oder Empfängerbox gesteuert.

& Drücken Sie die é Benutzen Sie die Cursor-Taste ab, um

MENU-Taste auf der Fernbedienung.

Receiver zu wählen.

“ Benutzen Sie die Cursor-Taste rechts, um Zugang zu den Menüwahlmöglichkeiten des Empfängers zu

haben.

‘ Benutzen Sie die Cursor-Taste auf/ab, um die Menüwahlmöglichkeiten im Submenü zu wählen.

Bemerkung : Die Menüwahlmöglichkeiten des Submenüs des Audioempfängers können nur gewählt werden, wenn der Audioempfänger damit versehen ist (abhängig von der Grundeinstellung und von den gesendeten Tonsignalen).

Tonmenü

Abhängig von der Grundeinstellung der Lautsprecher des Audioempfängers ist es möglich, daß Sie bestimmte Menüwahlmöglichkeiten nicht wählen können.

Empfänger

To n

Smart Ton

Höhen

Tiefen

Loudness

3D Effekt

Nacht Modus

Nur Audio

Smart Ton, Höhen, Tiefen

Siehe die Bedienungsanleitung des Fernsehgeräts oder Empfängerbox.

Loudness

Wenn

Loudness Ein gewählt wird und wenn die Lautstärke

niedrig ist, werden die tiefen und hohen Frequenzen verstärkt, so daß die natürliche Balance wiederhergestellt wird.

3D-Effekt

3D-Effekt ermöglicht es Ihnen, eine Erfahrung der Wirkung von

Dolby Surround Pro Logic zu machen,ohne daß Lautsprecher hinten angeschlossen oder eingeschaltet sind. Wählen Sie das Niveau des 3D-Effekts, indem Sie die Cursor-Taste links/rechts benutzen.

Night mode (nur möglich mit einem Dolby-Digital-Toneingang)

Die lauten Passagen werden leiser, während die leisen Passagen stärker werden. So können Sie den Raumklangmodus genießen, ohne Nachbarn oder schlafende Kinder zu stören.

Nur Audio

Hierdurch können Sie das Bild des Fernsehgeräts oder Monitors ausschalten, wenn der Bildschirm als zentraler Lautsprecher im Cinema-Link-System benutzt wird und wenn der Audioempfänger Töne hervorbringt, die nichts mit dem Bild des Fernsehgeräts zu tun haben. Wählen Sie nur den Ton zu hören und das Bild auszuschalten. Eine Mitteilung

Nur Audio erscheint auf die Bildschirm.

Nur Audio Ein,um

Raumklang Menü

Abhängig von der Grundeinstellung der Lautsprecher des Audioempfängers ist es möglich, daß Sie bestimmte Menüwahlmöglichkeiten nicht wählen können.

Einstellung des Tonniveaus der Lautsprecher

Receiver

Surround

Testsignal

Lautstärke vorne L

Lautstärke vorne R

Lautst. Center

Lautstärke hinten

Lautst. hinten L

Laust. hinten R

Lautst. Subwoofer

Bemerkung : Die Testfunktion wird automatisch vom Audioempfänger ausgeschaltet, wenn Sie das Raumklangeinstellungen Menü verlassen.

& Wählen Sie Testsignal Starten.

Nacheinander senden die vorhandenen Lautsprecher ein konstantes Tonsignal aus, mit Ausnahme des Subwoofers, für die Dauer von 2 Sekunden. Dies ermöglicht es Ihnen, einen Bezugswert zu haben für die Lautstärke der einzelnen Lautsprecher und das Tonniveau jedes Lautsprechers anzupassen, bis sie alle dasselbe Niveau haben.Auf der Abbildung auf dem Bildschirm leuchten die aktivierten Lautsprecher auf.

é Wählen Sie die Raumklangeinstellungen, indem Sie die Cursor-

Taste auf/ab benutzen und ändern Sie die gewählten Einstellungen mittels der Cursor-Taste links/rechts. Das beste Resultat wird erzielt, wenn alle Lautsprecher dieselbe Lautstärke haben am Ort, wo Sie normalerweise zuhören.

“ Wählen Sie

Testsignal Stoppen,wenn Sie die Anpassungen der

Lautsprecherwerte erledigt haben.

Lautsprecher Menü

Abhängig von der Grundeinstellung der Lautsprecher des Audioempfängers ist es möglich, daß Sie bestimmte Menüwahlmöglichkeiten nicht wählen können. Nachdem Sie die Zahl und die Lage der Lautsprecher bestimmt haben und nachdem Sie Zentralen Lautsprecher, Lautsprecher Hinten und Subwoofer vorhanden Ja oder Nein gewählt haben, können Sie die Basiseinstellungen des Empfängers, das heißt Größe und Abstand, anpassen, um einen optimalen Raumklang zu bekommen.

Bemerkung : Nachdem Sie die Konfiguration geändert haben, wird das Menü vorübergehend verschwinden. Nachdem die neuen Einstellungen angepaßt wurden, wird es aufs neue erscheinen.

Receiver

Center Lautspr.

Hintere Lautspr.

Subwoofer vorhanden

Größe LS vorne

Größe Center LS

Größe LS hinten

Abstand nach vorne

Abstand zum Center

Abstand nach hint.

Lautspr.

Ja/Nein Ja/Nein Ja/Nein Groß/Klein Groß/Klein Groß/Klein 1-10 M 1-10 M 1-10 M

Größe der Lautsprecher

Wählen Sie 80-100 Hz wiedergeben kann.Wählen Sie

Klein,wenn Ihr Lautsprecher tiefe Töne bis wenigstens

Groß,wenn Ihr

Lautsprecher tiefe Töne bis wenigstens 50 Hz wiedergeben kann.

Bemerkung:

- Grundsätzlich hat ein großer Lautsprecher einen Kegeldiameter von wenigstens 12 cm (5 “). Siehe die technische Karte Ihrer Lautsprecher.

- Wenn Sie Subwoofer vorhanden Nein wählen, können Sie die Größe des Lautsprechers Vorne nur auf Groß einstellen. Wenn Sie für die Größe des Lautsprechers Vorne Klein gewählt haben, kann die Größe des Zentralen Lautsprechers nur auf Klein eingestellt werden und soll ein Subwoofer angeschlossen werden.

Abstand zu den Lautsprechern

Wählen Sie den Abstand zwischen dem Ort, wo Sie normalerweise zuhören, und jedem der Lautsprecher (Vorne, Zentrum, Hinten). Dieser Abstand bestimmt die Verzögerung des Raumklangtons.

Automatische Einstellung

Receiver

Autom. Einstell.

Einstell. Starten

Manuelle Einstellung

Manuelle Einstell.

Receiver

Band

Suchen

Vorwählen

Speichern

LW MW SW FM AM

Wählen Sie

Starten im Menü Automatische Einstellung, um

den Suchlauf zu starten. Sämtliche Radiosender, die empfangen werden können, werden automatisch gesucht. Die Programmliste übernimmt automatisch alle Nummern und Namen der Rundfunksender, die ausstrahlen.

Sie können auch einen Rundfunksender, wovon Sie die Frequenz kennen, suchen, indem Sie die Frequenz eingeben.

& Wählen Sie zunächst

wählen:

LW , MW, SW, FM oder AM.

é Wählen Sie

Suchen und benutzen Sie die Cursor-Taste

Band, um das gewünschte Band zu

rechts. Die Frequenz läuft, bis ein Sender gefunden wird. Wenn Sie die Frequenz kennen, können Sie sie direkt mit den Zifferntasten 0 bis 9 (3 Ziffern) eingeben. Wählen Sie

Vorwählen, um die Programmnummer mit den

Zifferntasten (3 Ziffern) einzugeben.

“ Wählen Sie

Speichern und drücken Sie die OK-Taste, um

Ihren Rundfunksender zu speichern.

‘ Wiederholen Sie die Schritte & bis “, um einen anderen

Rundfunksender zu speichern.

Namen geben - Umprogrammieren

Namen Umprogram-

Receiver

geben mieren

Um einem Rundfunksender einen Namen zu geben, um den Namen zu ändern oder um die Reihenfolge der gespeicherten Rundfunksender Ihrem eigenen Vorzug entsprechend zu ändern, gehen Sie in derselben Weise vor wie bei der Eingabe von Namen oder der Änderung der Programmliste der FS-Kanäle. Siehe die Bedienungsanleitung des Fernsehgeräts oder Empfängerbox.

Flat TV

~ MAINS

RS232

VGA 1 VGA 2

RC OUT

VGA 2

LRL

AUDIO

VGA 1

EXTERNAL 5

ANTENNA

EXTERNAL 3

EXTERNAL 1 EXTERNAL 2

EXTERNAL 4

AUDIO

OUT

NO FUNCTION

VGA IN MONITOR

AUDIO VGA IN

CENTRE

AUDIO MONITOR

MAINS INLET

CABLE

Anweisungen für Auspacken und Wandbefestigung

Für die Anweisungen zum Auspacken folgen Sie den abgebildeten Schritten, die auf die Verpackung gedruckt sind (Innen- und Außenseite). Für die Anweisungen zur Wandbefestigung folgen Sie den abgebildeten Schritte ‘ bis § des anliegenden Blattes. Überprüfen Sie, ob die Wandbefestigung fest und sicher genug angebracht ist, so daß sie den Sicherheitsnormen entspricht. Das Gewicht des Monitors (ausschließlich der Verpackung) beträgt ungefähr 24 kg (32”), 30 kg (37”) und 35,5 kg (42”).

Bemerkung : Ständer sind fakultativ. Konsultieren Sie Ihren Verteiler.

Anschließen Ihres Empfangsgerät

Ziehen Sie bitte die Bedienungsanleitung heran, die separat mit dem Empfangsgerät mitgeliefert wurde.

Anschließen Ihres Computers

Ans Empfangsgerät

Siehe die Abbildung auf der Innenseite der vorderen Schutzhülle dieser Anleitung.

& Schließen Sie ein Kabelende des VGA-Kabels an

die Videokarte des Computers und das andere Kabelende an den Konnektoreingang auf der Hinterseite des Empfangsgerät. Schrauben Sie mit den Steckerschrauben die Konnektoren fest an.

é Im Falle eines Multimedia-Computers Schließen

Sie die Audiokabel an die Audio-Ausgänge Ihres Multimedia-Computers und an die Eingänge

AUDIO VGA R (rechts) und L (links) des

Empfangsgeräts an.

VGA IN

Serienschaltung

Die aktive Durchschleifenvorrichtung erlaubt Ihnen, einen Serienanschluß mit einem zweiten Monitor vorzunehmen.

“ Schließen Sie ein Kabelende eines anderen

VGA-Kabels an den Konnektorausgang,

VGA 2, auf der Hinterseite des Monitors,

und das andere Kabelende an den Konnektoreingang,

VGA 1, des zweiten

Monitors an.

‘ Im Falle eines Multimedia-Computers

schließen Sie ebenfalls die Audio-Kabel an an die

AUDIO L und R Ausgänge des Monitors

und an die Eingänge

AUDIO L und R des

zweiten Monitors an.

Bemerkung : Dank des RC OUT Konnektors neben der VGA-2-Anschlußklemme ist eine Serienschaltung der Signale der Fernbedienung mit anderen Geräten möglich. Dieser Ausgang kann nicht benutzt werden für eine Serienschaltung mit einem zweiten Bildschirm.

Serielle I/O-Schnittstelle

RS232

Die RS232-Buchse wird nur mit dem Monitor als Standalone-Gerät verwendet. Mit Hilfe dieser Buchse können Sie den Monitor über den PC steuern (als Ersatz).

Anmerkung: Diese Buchse kann ebenfalls für Dealer Service-Werkzeuge verwendet werden.

Deutsch

Unmittelbar an den Bildschirm

& Schließen Sie ein Kabelende des VGA-Kabels

1 an die Videokarte des Computers und das

andere Kabelende an den Konnektoreingang

VGA 1 auf der Hinterseite des Monitors.

Schrauben Sie mit den Steckerschrauben die Konnektoren fest an.

é Im Falle eines Multimedia-Computers Schließen

Sie die Audiokabel 2 an die Audio-Ausgänge Ihres Multimedia-Computers und an die Eingänge,

AUDIO VGA 1 R (rechts) und L

(links) des Monitors an.

~ MAINS

LRL

VGA 1

VGA 2

RS232

VGA 1

AUDIO IN

RC OUT

VGA 2

Computerbildschirmmodes

R6 / AA

VGA 640x480 60, 72, 75, 85 Hz Wide VGA 848x480 60 Hz Wide VGA 852x480 60 Hz MAC 640x480 66.67 Hz MAC 832x624 74.55 Hz MAC 1024x768 74.93 Hz MAC 1152x870 75 Hz SVGA 800x600 56, 60, 72, 75, 85 Hz XGA 1024x768 60, 70, 75, 85 Hz SXGA 1280x1024 60, 72 Hz

Bedienung

& Stecken Sie den mitgelieferten

Stromversorgungsstecker in den

Stromversorgungseingang Hinterseite des Monitors und in die Steckdose auf der Wand.

Benutzen Sie bitte sicherheitshalber nur das mitgelieferte Anschlußkabel, das an eine geerdete Steckdose angeschlossen werden soll.

é Fernbedienung: Nehmen Sie den Deckel des

Batteriefaches ab. Legen Sie die beiden mitgelieferten Batterien (Type R6AA-1.5V) ein.

MAINS auf der

Wenn ein VGA-Computer angeschlossen ist, wird die Wahl automatisch gemacht.

Eine Mitteilung erscheint auf dem Bildschirm, wenn der Monitor einen der obenerwähnten VGA-Moden nicht unterstützt und betreut. Schalten Sie Ihren Computer in einen richtigen Anzeigemodus.

‘ Monitor einschalten: Drücken Sie die

Netztaste B auf der rechten Seite des Monitors. Ein grünes Licht und der Bildschirm leuchten auf.

Die für die Fernbedienung Ihres neuen Gerätes mitgelieferten Batterien enthalten nicht die Schwermetalle Quecksilber und Kadmium.Trotzdem dürfen in verschiedenen Ländern, leere Batterien nicht mit dem Hausmüll entsorgt werden. Bitte, erkundigen Sie sich, wie leere Batterien, den örtlichen Vorschriften entsprechend, zu entsorgen sind.

“ Vergewissern Sie sich, daß das Empfangsgerät

und/oder Ihr Computer eingeschaltet sind und sich im richtigen Display-Modus befindet.

Wenn der Bildschirm kein unterstütztes VGASignal empfängt und nicht an ein Empfangsgerät angeschlossen ist, wird der Monitor in den Bereitschaftsstand geschaltet und leuchtet das rote Licht auf.

Wenn Sie Ihren Bildschirm zum ersten Mal einschalten und wenn der Bildschirm nicht an ein Empfangsgerät angeschlossen ist, wird das Menü Sprache automatisch auf dem Schirm erscheinen. Die Erläuterung erscheint in verschiedenen Sprachen nacheinander. Befolgen Sie die Anweisungen auf dem Schirm, um die richtige Sprache zu wählen oder siehe das Menü Grundeinstellung, Sprache, S. 5.

POWER

BRIGHTNESS

CONTRAST

ZOOM OUTZOOM INZOOM ON/OFF

VGA AV1 AV2 AV3

MUTE

AV MUTE

CH/PR

Benutzung der Fernbedienung

VGA zum Wählen Ihres

Computers angeschlossen an die VGA 1 Buchse

AV1 , AV 2, AV3 kein Funktion

BRIGHTNESS +/-

um die Helligkeit des Bildes einzustellen

CONTRAST +/-

um den Kontrast des Bildes einzustellen

ZOOM ON/OFF

zur Einschaltung/Ausschaltung der Zoom-Funktion. Siehe S. 4.

ZOOM IN/OUT zur

Einstellung des Zoom-Faktors und zur Änderung der Vergrößerung des Bildes, wenn die Zoom-Funktion eingeschaltet ist. Siehe S. 4.

B in den Bereitschaftsstand

schalten oder wieder einschalten

MENU um das Menü ein-

oder auszuschalten Cursortasten, um einen Menü-Punkt zu wählen, und um das Gewählte zu aktivieren.

OK Wahl aktivieren

V Drücken Sie - oder +,

um die Lautstärke zu regeln

¬ Zeitweilige To n unterbrechung

Unterbricht den Ton vorübergehend oder schaltet ihn wieder ein.

CH/PR Sender wählen

Um die Sender zu durchlaufen

AV MUTE unterbricht das

Bild und den Ton vorübergehend oder schaltet sie wieder ein. Wenn diese Funktion eingeschaltet ist, wird eine gelbe Lampe vorne auf dem Bildschirm aufleuchten.

q Bildformat

Siehe Menü Bild 2, S. 4. Drücken Sie die q -Taste, um auf ein anderes Bildformat umzuschalten.

Wenn Ihr Monitor nicht mehr auf die Befehle der Fernbedienung reagiert, könnten die Batterien leer sein.

Wie entsorgen Sie leere Batterien?

Die für die Fernbedienung Ihres neuen Videogerätes mitgelieferten Philips-Batterien enthalten nicht die Schwer-metalle Quecksilber und Kadmium.Trotzdem dürfen in verschiedenen Ländern, leere Batterien nicht in den Hausmüll gegeben werden. Bitte, erkundigen Sie sich, wie leere Batterien den örtlichen Vorschriften entsprechend zu entsorgen sind.

Entsorgungs-Richtlinien

Philips kümmert sich besonders um eine unweltfreundliche Herstellung. Ihr neues Videogerät enthält Materialien, die rückgewonnen und wiederverwertet werden können. Spezialbetriebe können die ausrangierten Geräte in Ihre Bestand-teile zerlegen und die wiederverwertbaren Materialien sammeln. Damit verringert sich die Menge der Materialien, die entsorgt werden müssen. Bitte, erkundigen Sie sich nach den örtlichen Bestimmungen, hinsichtlich der Entsorgung Ihres alten Gerätes.

Benutzung der Menüs und des Menüsystems

Bild 1

Helligkeit

Farbtemperatur

Bild 2 Ton Einstel.

Kontrast

Schärfe

& Drücken Sie die MENU-Taste auf der

Fernbedienung, um die Titel der verschiedenen Menüs aufzurufen.

é Drücken Sie die Cursor-Taste links/rechts, um

den Cursor horizontal durch die verschiedenen Menütitel zu bewegen.

“ Benutzen Sie die Cursor-Taste ab, um Zugang

zum Menü zu haben.

Drücken Sie die Cursor-Taste links/rechts, um im Falle eines Sliders die Einstellung zu wählen.

Im Falle einer Liste mit Wahlmöglichkeiten, Benutzen Sie die Cursor-Taste rechts, um Zugang zur Liste zu haben und benutzen Sie die Cursor-Taste auf/ab, um eine Möglichkeit zu wählen. Benutzen Sie die Cursor-Taste links, um die Liste mit Wahlmöglichkeiten zu verlassen.

‘ Drücken Sie erneut die

MENU Ï-Taste, um

das Menü zu verlassen.

Bemerkung: Manchmal sind nicht alle Menüwahlmöglichkeiten auf dem Bildschirm sichtbar. Benutzen Sie den Cursor ab, um alle Möglichkeiten sichtbar zu machen. Die Menüwahlmöglichkeiten werden nur mit entsprechenden Zeichen dargestellt, wenn als Sprache US Englisch gewählt wurde (siehe das Menü Grundeinstellung, Sprache, S. 5.

Menü Bild 1

Bild 1

Helligkeit

Kontrast

Farbtemperatur

Schärfe

Helligkeit

Mit dieser Funktion können Sie die Helligkeit des Bildes einstellen.

Kontrast

Mit dieser Funktion können Sie die Farbsättigung des Bildes einstellen.

Farbtemperatur

Mit dieser Menüwahlmöglichkeit können Sie die Farbtemperatur des Bildes wählen. Bewegen Sie die Cursor-Taste auf/ab, um Ihre Wahl zu treffen. Benutzen Sie die Cursor-Taste links, um zum Menü Bild 1 zurückzukehren.

Schärfe

Mit dieser Funktion können Sie die Randschärfe des Bildes einstellen.

Menü Bild 2

Bild 2

Format

Zoom Breitbild

Zoomfaktor

Bildlage

Pixelfrequenz

Phasenlage

Autom. Regelung

‡

4:3

Bedienung

Drücken Sie auf die MENU Ï-Taste auf der Fernbedienung, so daß Sie beim Hauptmenü kommen.

4:3

Wide screen

In diesem Menü können Sie Eigenschaften einstellen, die fürs Bild auf dem Schirm wichtig sind, wie Format, Zoom, Größe usw.

Format

Wählen Sie Format, um eine Liste der verfügbaren Bildschirmformate aufzurufen, worin die Bilder im traditionellen 4:3-Verhältnis auf dem Schirm erscheinen. Bewegen Sie die Cursor-Taste auf/ab, um ein anderes Bildformat 4:3 oder Breitbild zu wählen.

Zoom

Sie können die Zoom-Funktion ebenfalls einschalten, indem Sie die Taste

EIN/AUS auf der Fernbedienung drücken.

ZOOM

Benutzen Sie die Cursor-Taste links/rechts, auf/ab, um zu wählen, welchen Teil des Schirms gezoomt werden sol.

Tonmenü

To n

Lautstärke

Tiefen

Höhen

Ton Mode

Zoomfaktor

Wählen Sie Zoomfaktor und bewegen Sie die Cursor-Taste links/rechts, um den Zoom-Faktor einzustellen und die Größe des Bildes zu ändern. Wenn die Zoom-Funktion nicht eingeschaltet ist (Zoom Aus), wird eine Änderung des Vergrößerungsfaktors keinen Einfluß auf das Bild des Schirms ausüben.

Bildlage

Hiermit können Sie, wenn nötig, das Bild horizontal oder vertikal bewegen.

& Benutzen Sie die Cursor-Taste links/rechts zur

Einstellung.

é Drücken Sie die OK-Taste, wenn Sie fertig sind.

Pixelfrequenz

Hiermit können Sie, wenn nötig, die Werte der Schaltuhrfrequenz anpassen, so daß vor allem Text mit optimaler globaler Schärfe auf dem Schirm erscheint. Bewegen Sie die Cursor-Taste links/rechts, um die Werte einzustellen.

Phasenlage

Hiermit können Sie, wenn nötig, die Pixelphase des Bildes anpassen, um Bildinterferenz zu verhindern. Bewegen Sie die Cursor-Taste links/rechts zur Einstellung.

Lautstärke

Mit dieser Einstellung können Sie die Lautstärke regulieren.

Tiefen

Tiefen schwächt oder verstärkt die Tieftonresonanz der Lautsprecher.

Höhen

Höhen schwächt oder verstärkt die Hochfrequenzresonanz der Lautsprecher.

Ton Mode

Hiermit können Sie von Mono auf Stereo umschalten und umgekehrt.

Bemerkung:Tiefen, Höhen und Ton Mode werden nicht erhältlich sein, wenn ein Empfangsgerät an den Bildschirm angeschlossen ist und eine VGAQuelle gewählt ist.

Einstellungsmenü

Einstel.

Sprache US English

English

Nederlands

Deutsch

Français

Español

...

Autom. Regelung

Diese Funktion erlaubt es Ihnen, automatisch Shift,Taktfrequenz und Phase im VGA-Modus anzupassen. OK drücken, um zu bestätigen.

& Benutzen Sie die Cursor-Taste ab um Sprache

zu wählen.

é Benutzen Sie die Cursor-Taste rechts, um

Zugang zur Liste der zur Auswahl stehenden Sprachen zu haben.

“ Benutzen Sie die Cursor-Taste auf/ab, um die

Liste zu durchlaufen und um andere Sprachen, die nicht auf dem Schirm vorkommen, erscheinen zu lassen.

Nützliche Hinweise

Umgebungstemperatur

Hängen Sie den Monitor nicht über einen Heizkörper oder andere Wärmequellen.

Pflege des Bildschirmes

Machen Sie das Glas des Flachbildschirms, auf das eine Antireflex-Schicht aufgetragen ist, sauber mit einem weichen und angefeuchteten Tuch. Benutzen Sie keine scheuernden Löse- oder Putzmittel, weil sie die Glasoberfläche des Bildschirms beschädigen könnten.

Eigenschaften vom PlasmaDisplay

Achtung : Eine Videoquelle (wie

zum Beispiel ein Videospiel, DVD oder ein Informationssender), wobei ein ständiges, nicht bewegendes Muster auf dem Schirm erscheint, kann den Schirm beschädigen. Wenn Sie Ihren Flat-Monitor ständig in Verbindung mit einer derartigen Quelle benutzen, kann das Muster des nicht bewegenden Teils des Spiels (DVD usw.) möglicherweise ein permanentes Bild auf dem Schirm hinterlassen. Schalten Sie die Videoquelle AUS, wenn Sie sie nicht benutzen. Wechseln Sie die Benutzung derartiger Videoquellen und den normalen Videomodus regelmäßig ab. Wenn Sie umschalten auf ein anderes Bild, nachdem Sie dasselbe Standbild längere Zeit (mehrere Stunden) auf dem Bildschirm angehalten haben, könnte es passieren, daß ein paar Teile des vorigen Bildes auf dem Bildschirm weiter sichtbar bleiben. Das wird hervorgerufen durch eine Art Speicherwirkung. Dieses Geisterbild wird nach einer Weile völlig verschwinden. Um diesem Geistereffekt vorzubeugen, wechseln Sie regelmäßig die Programme oder, bei der Verwendung eines PC, schalten Sie den Bildschirmschutz in Ihrem Computer ein. Philips hat alle 15 Minuten eine winzige automatische Verschiebung des Bildes eingebaut, um diesem Geistereffekt vorzubeugen und

um die Lebensdauer Ihres Bildschirms zu erhöhen. Nur äußerst selten und erst nach einer längeren Periode der Nichtbenutzung (ungefähre nach einem Jahr) könnte das Bildschirm komische Farbmängel aufweisen. Dies soll für PlasmaDisplays eher als normal betrachtet werden und diese Farbmängel werden verschwinden, wenn das Gerät eine Weile eingeschaltet ist. Ein Plasma-Display ist zusammengesetzt aus sehr vielen Farbpixeln. Innerhalb der industriellen Standard-toleranzen wird akzeptiert, daß ein sehr kleiner Teil der Pixel (< 0,001%) mangelhaft sein könnte, sogar in einem neuen Gerät.An der Qualität des Gerätes soll dadurch aber keinesweg gezweifelt werden. Das Plasma-Display funktioniert technologisch mit Edelgassorten unter der Wirkung von Luftdruck. Der Bildschirm ist funktionsfähig bis zu einer Höhe von 2000 m über dem Meeresspiegel (lokaler Luftdruck gleich oder über 800 hPa). Wenn Sie das Gerät bedienen in einer größeren Höhe (niedrigerer Luftdruck), wird das Bild instabil, und verschlechtert die Bildqualität. Der Plasmabildschirm kann unter Umständen ein Brummgeräusch erzeugen.Wenn sich das Gerät wieder in einer Höhe von weniger als 2000 m befindet (lokaler Luftdruck gleich oder über 800 hPa), funktioniert es wieder richtig.Transport übt keinen Einfluß aus.

Kontrolle der peripheren Geräte

Die Infrarotsignale des Bildschirms könnten die Empfangsempfindlichkeit anderer peripheren Geräte beeinflussen. Lösung :Wechseln Sie die Batterien der Fernbedienung aus oder ändern Sie die Aufstellung der anderen Geräte, z.B. den Funkkopfhörer wenigstens anderthalb Meter entfernt halten.

VGA-Bild nicht stabil oder nicht synchronisiert

Überprüfen Sie, ob Sie den richtigen VGA-Modus in Ihrem Computer gewählt haben.

Kein Bild oder kein Ton

Sind die mitgelieferten Kabel richtig verbunden ? (Die Antennenkabel an den Monitor, den VGA Kabel ans Display, den Audiokabel.) Wenn Sie einen schwarzen Bildschirm sehen und auf der Vorderseite des Monitors eine kleine Leuchte, die grün aufleuchtet, bedeutet das, daß der Anzeigemodus nicht unterstützt ist und betreut wird. Schalten Sie Ihre VGA-Quelle in den richtigen Modus.

Keine Lösung ?

Schalten Sie Ihr Monitor aus und wieder ein.

Versuchen Sie niemals, ein defektes Gerät selbst zu reparieren.

Ziehen Sie Ihren Fachhändler zu rate oder rufen Sie einen Videotechniker heran.

Transport

Behalten Sie die Originalverpackung, um den Monitor später eventuell ein zweites Mal zu transportieren.

Verschiedenes

. Umgebungstemperatur:

+5 ~ +45°C

. Maximalbetriebshöhe: 2000 m

(min. Luftdruck: 800 hPa)

. Netzspannung :Auto voltage

zwischen 95V und 264V 50Hz/60Hz

. Stromverbrauch: ungefähr 280W

(32”), 300W (37”), 380W (42”)

. Stromverbrauch im

Bereitschaftsstand: < 2W

.Gewicht (ohne Verpackung)

Display: 24 Kg (32”), 30 kg (37”), 35,5 kg (42”)

. Dimensionen Display

(Breite x Höhe x Tiefe):

96.4 x 51.2 x 8.9 cm (32”), 106 x 58 x 9 cm (37”),

121 x 66 x 9cm (42”)

.Vorrichtung für Wandbefestigung

inbegriffen

Printed in Belgium

3122 126 1001.7

Philips 37PF9965, 32PF9965, 42PF9965 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
