Page 1
1
32PFL3
32
0/T3
维 修 手 册
品牌 机种
Philips
32PFL3325/T3
32PFL3326/T3
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 2
2
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
32PFL3320/T3
A00 2012-03-21
首次发布
32PFL3325/T3
32PFL3326/T3
E32V9KNDAKPHNNZ
E32V9KNDAKPENNZ
E32V9KNDAKPFNNZ
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 3
3
目录
1. 技术规格 --------------------------------------------------------------------------------------------------------- 04
1.1 一般规格 ----------------------------------------------------------------------------------------------------- 04
1.2 预设显示模式 ----------------------------------------------------------------------------------------------- 05
2.操作说明----------------------------------------------------------------------------------------------------------- 06
2.1 遥控器操作 -------------------------------------------------------------------------------------------------- 06
2.2 控制面板 ----------------------------------------------------------------------------------------------------- 07
2.3 侧面和背面信源接口--------------------------------------------------------------------------------------- 12
2.4 菜单操作 ----------------------------------------------------------------------------------------------------- 19
3.拆卸流程图 -------------------------------------------------------------------------------------------------------- 20
4.工厂模式调整 ----------------------------------------------------------------------------------------------------- 24
5.电气方框图 -------------------------------------------------------------------------------------------------------- 28

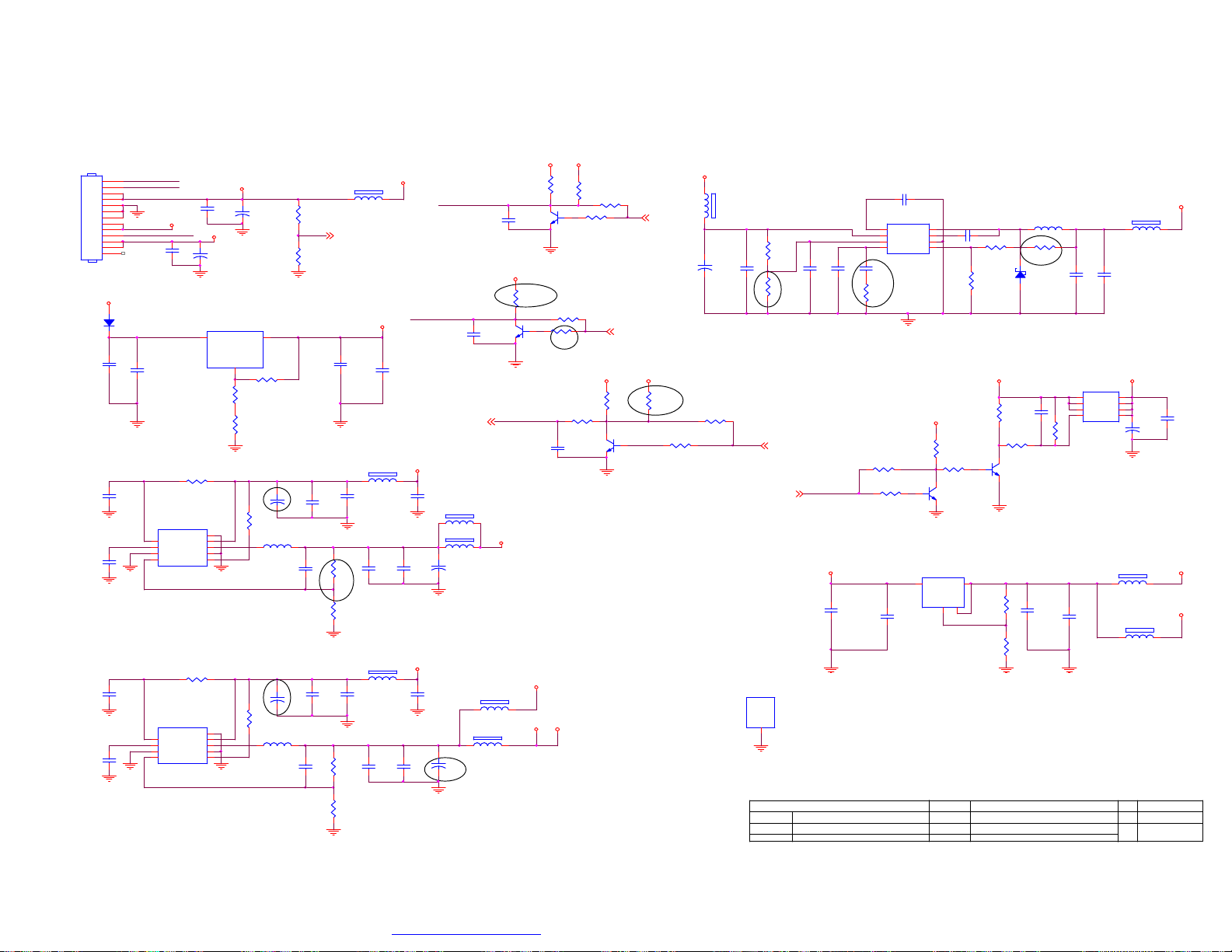

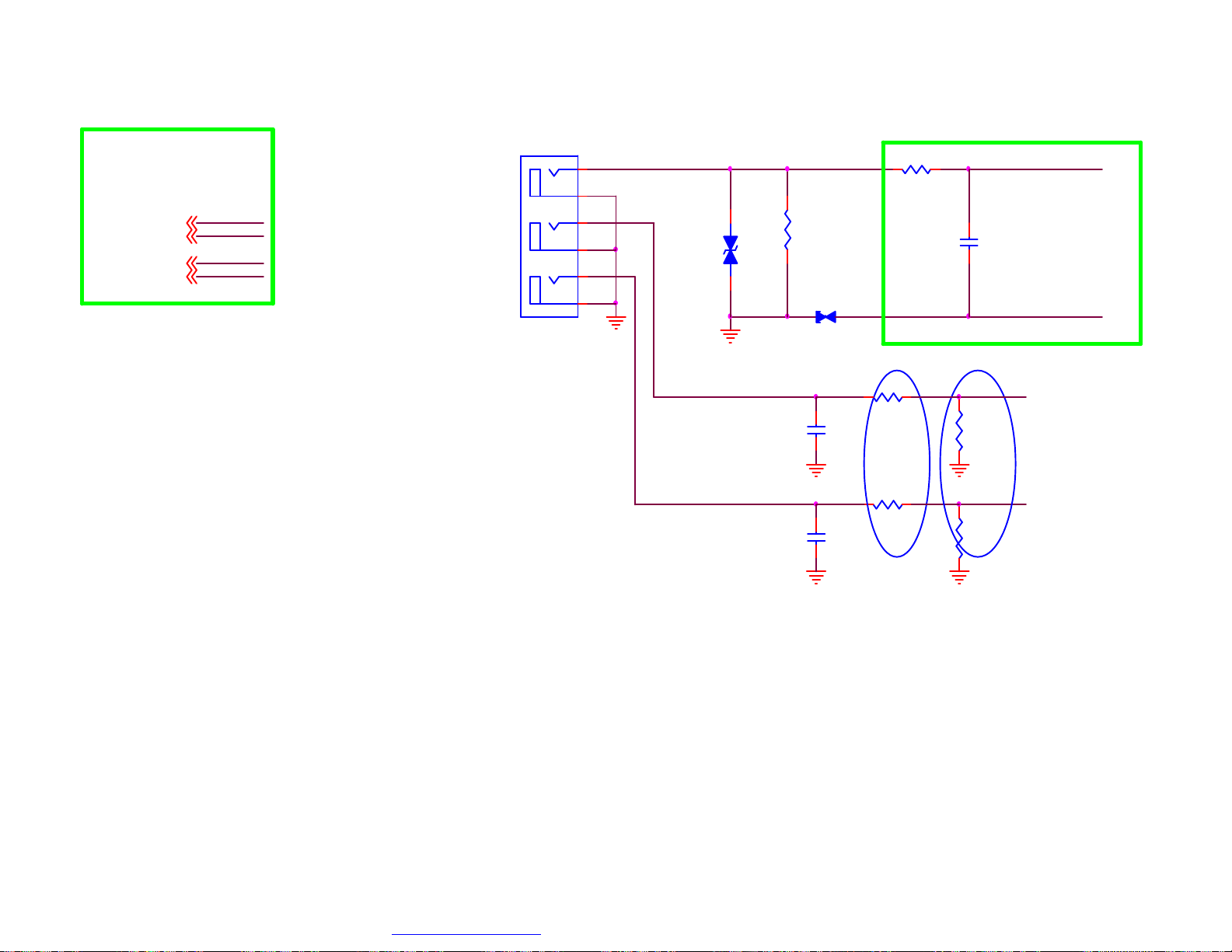

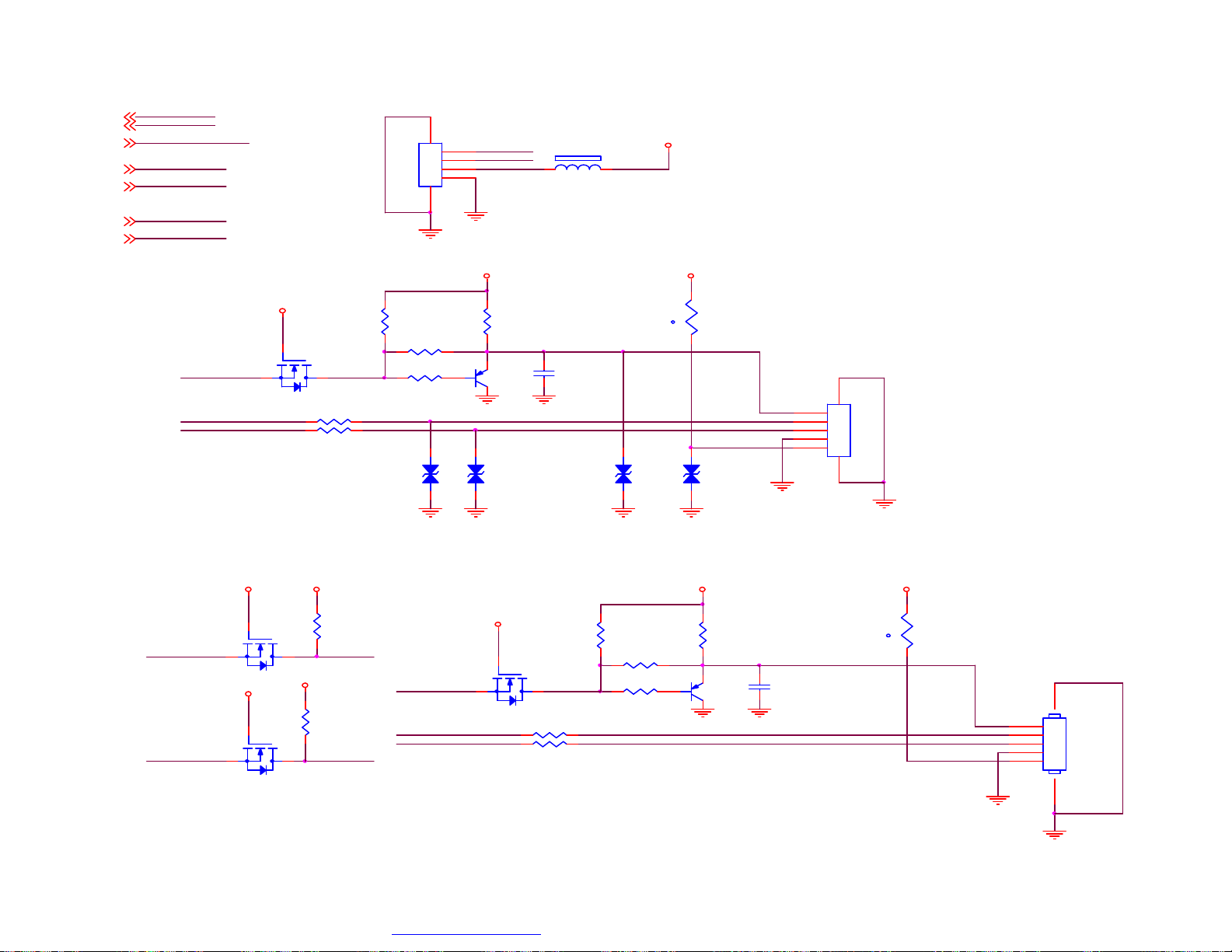

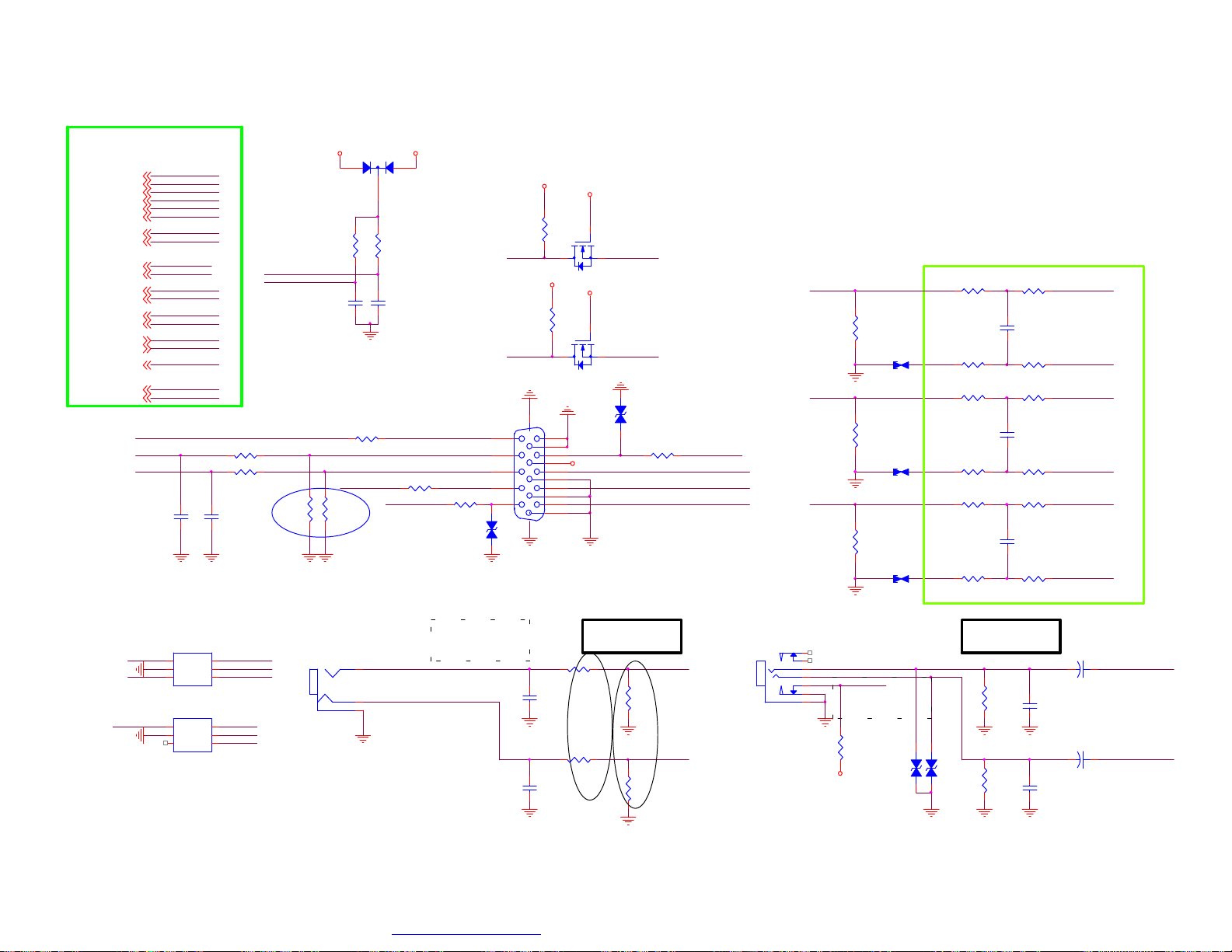

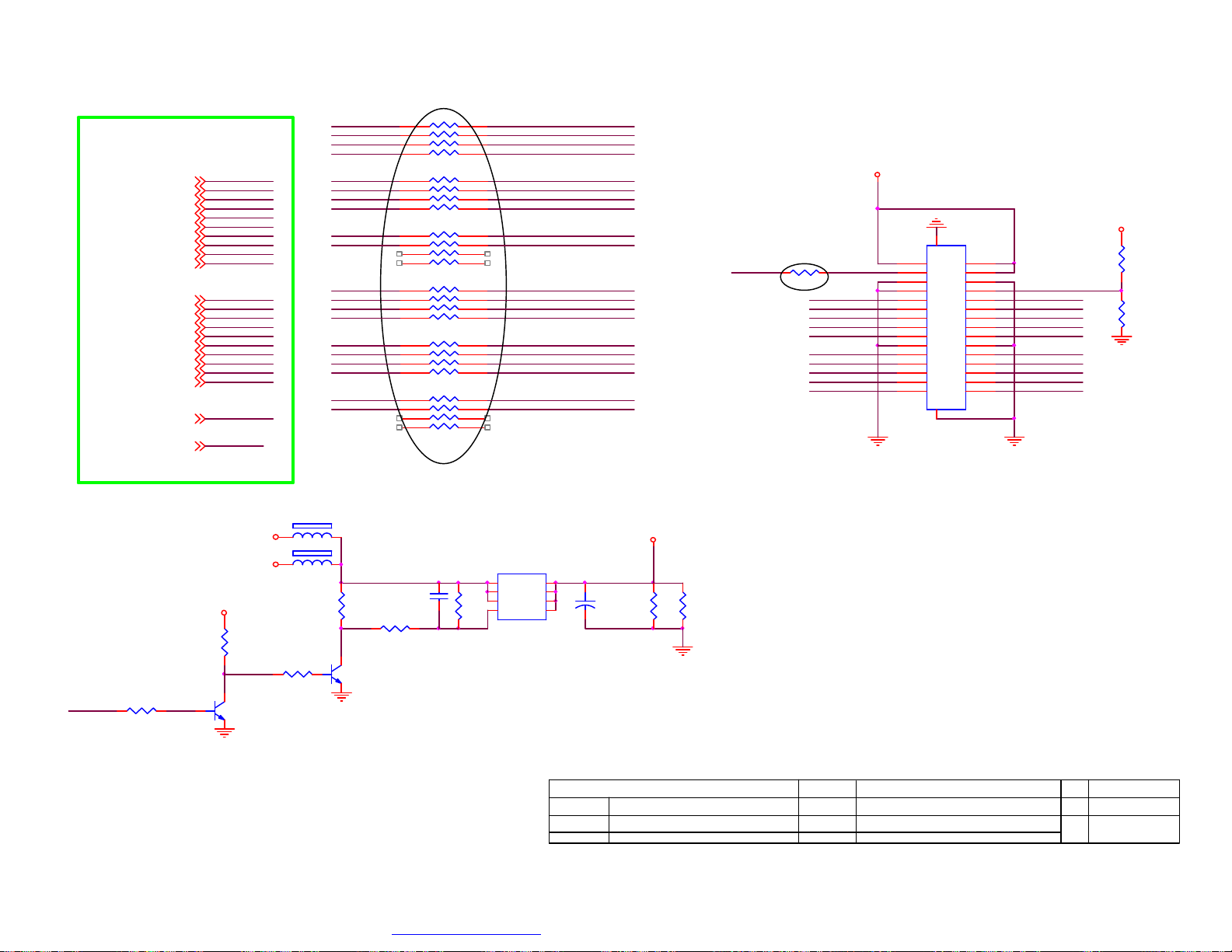

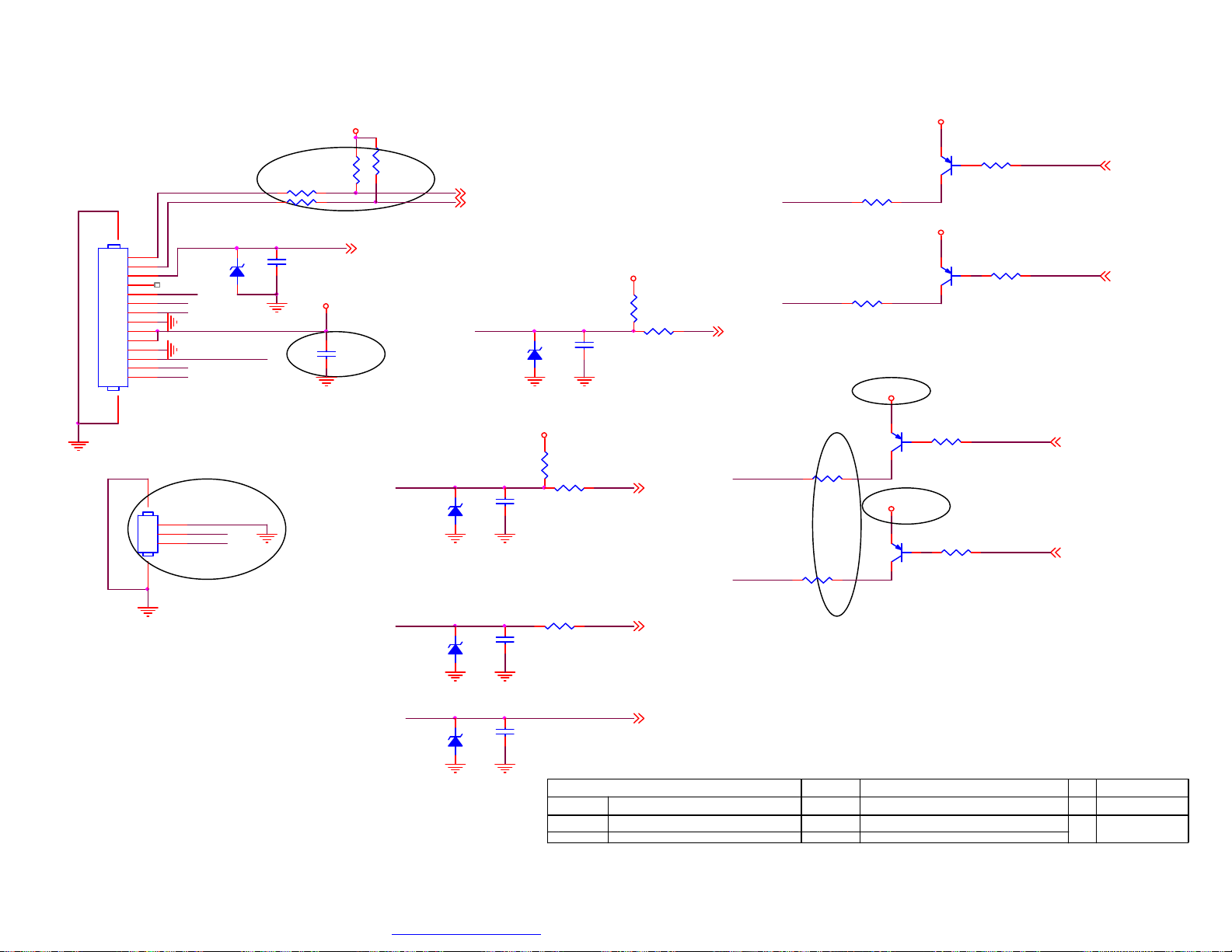

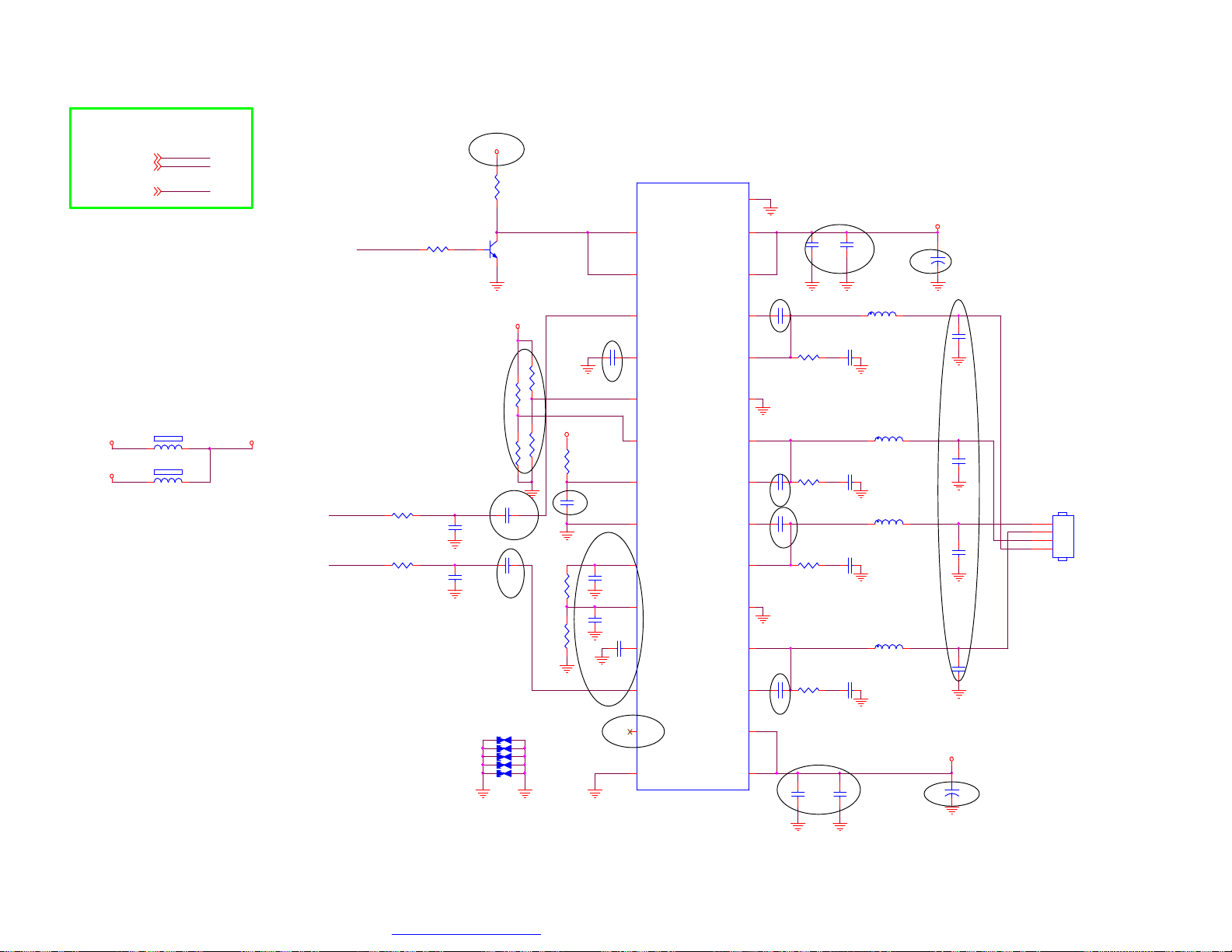

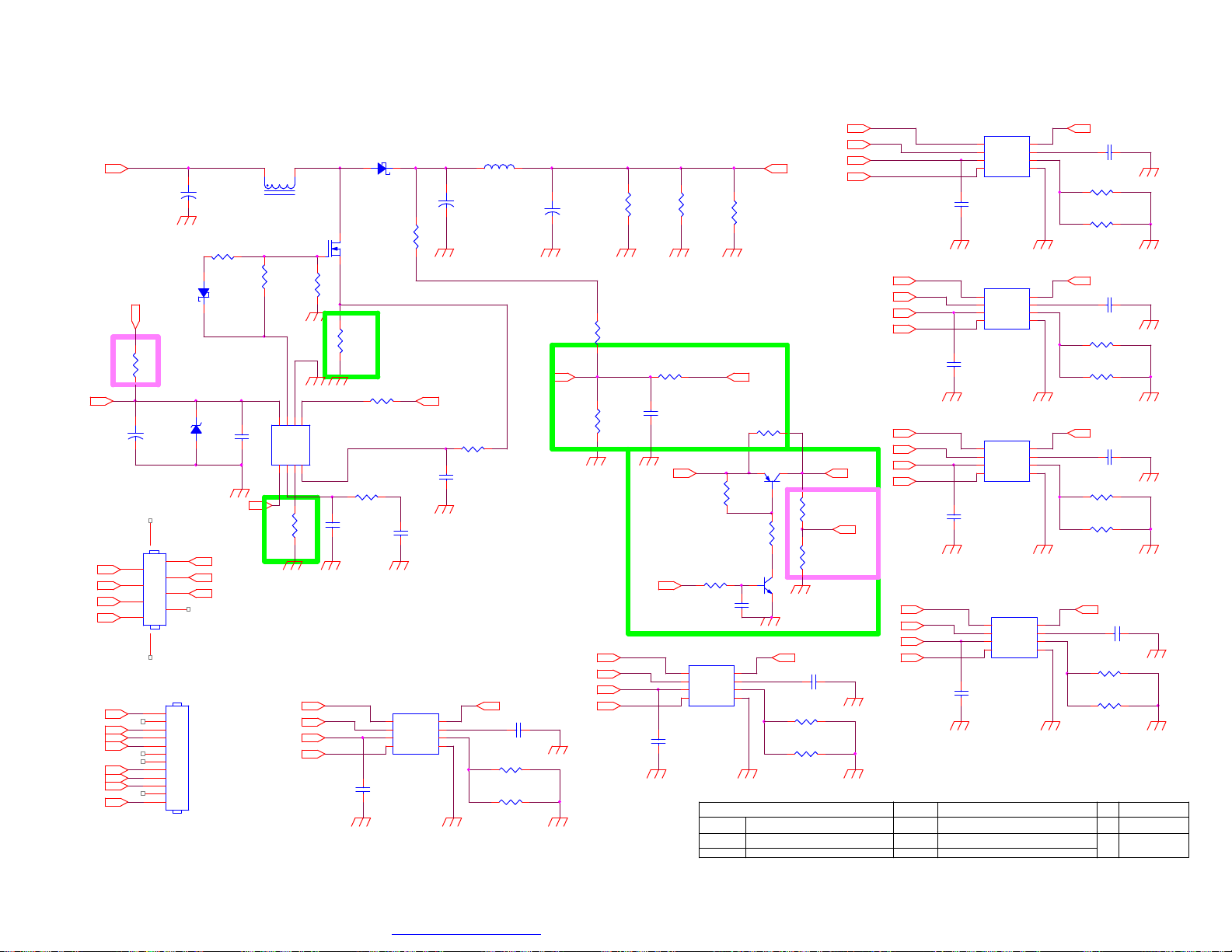

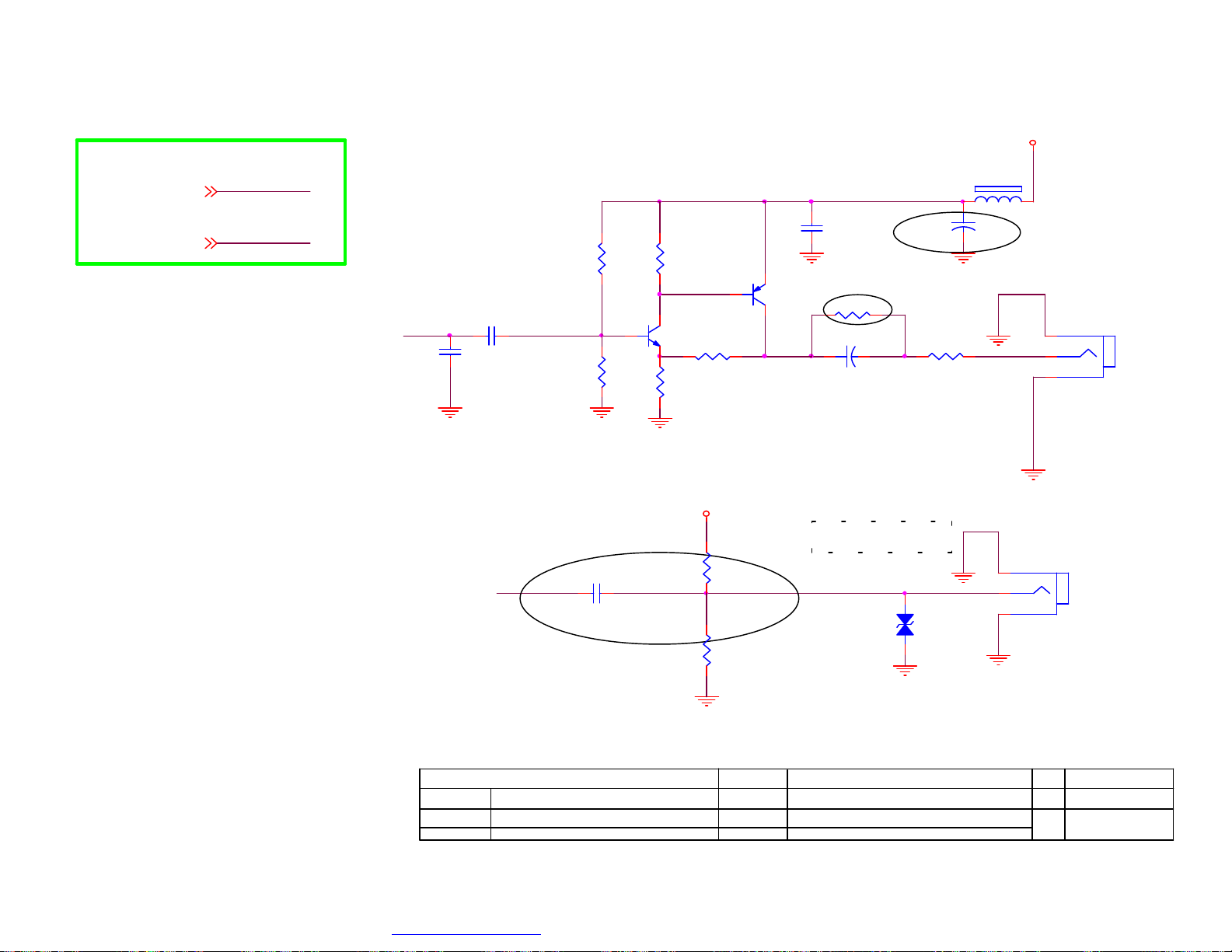

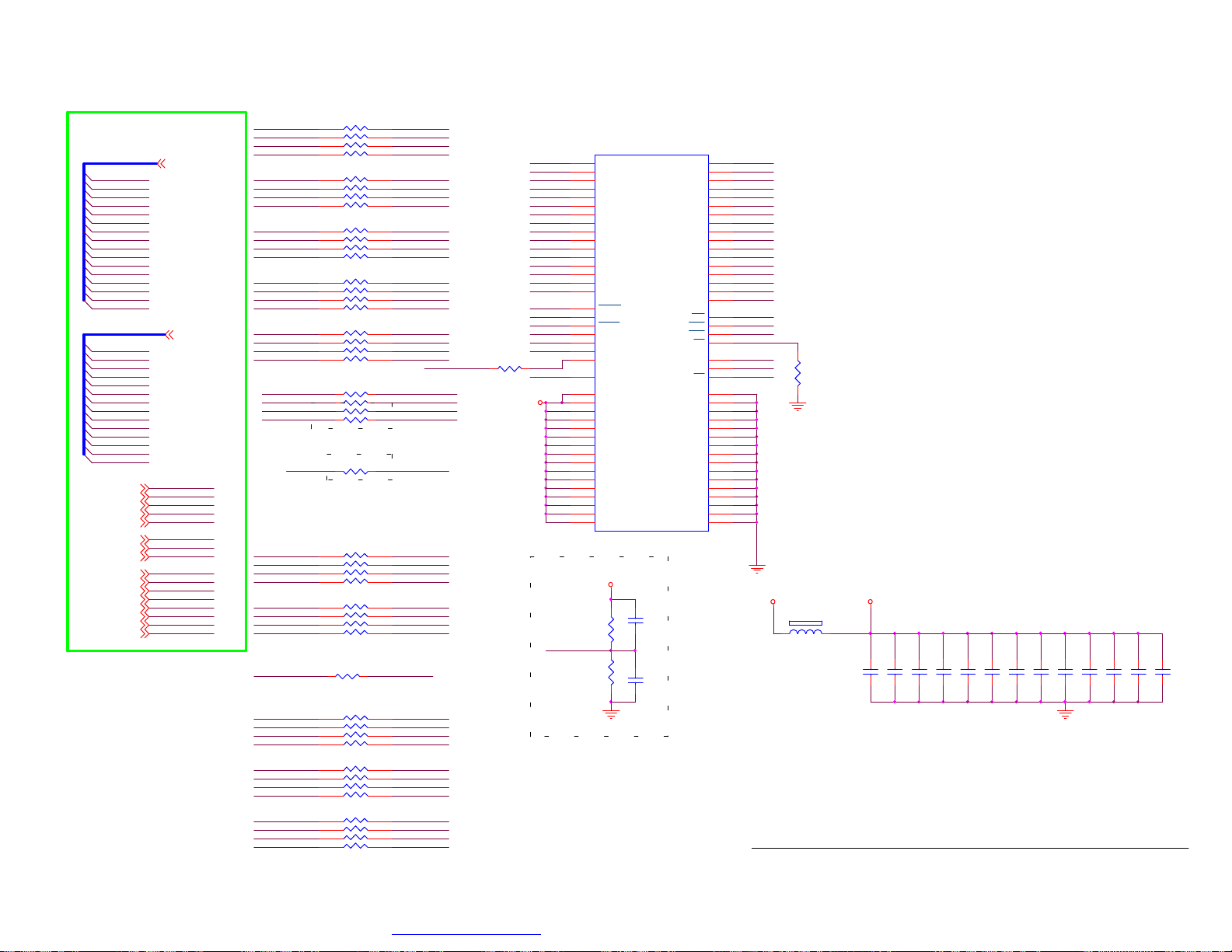

6.线路图 ------------------------------------------------------------------------------------------------------------- 30

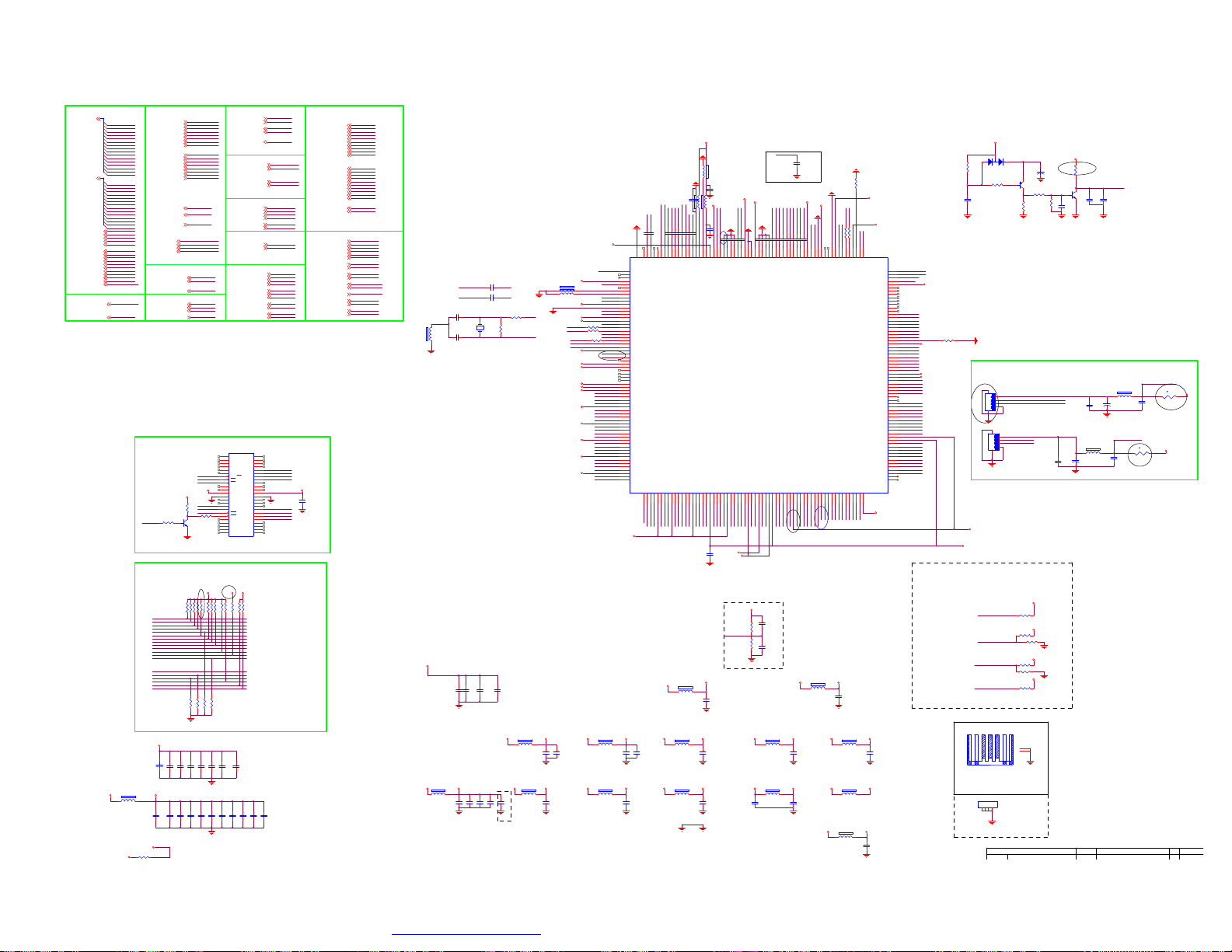

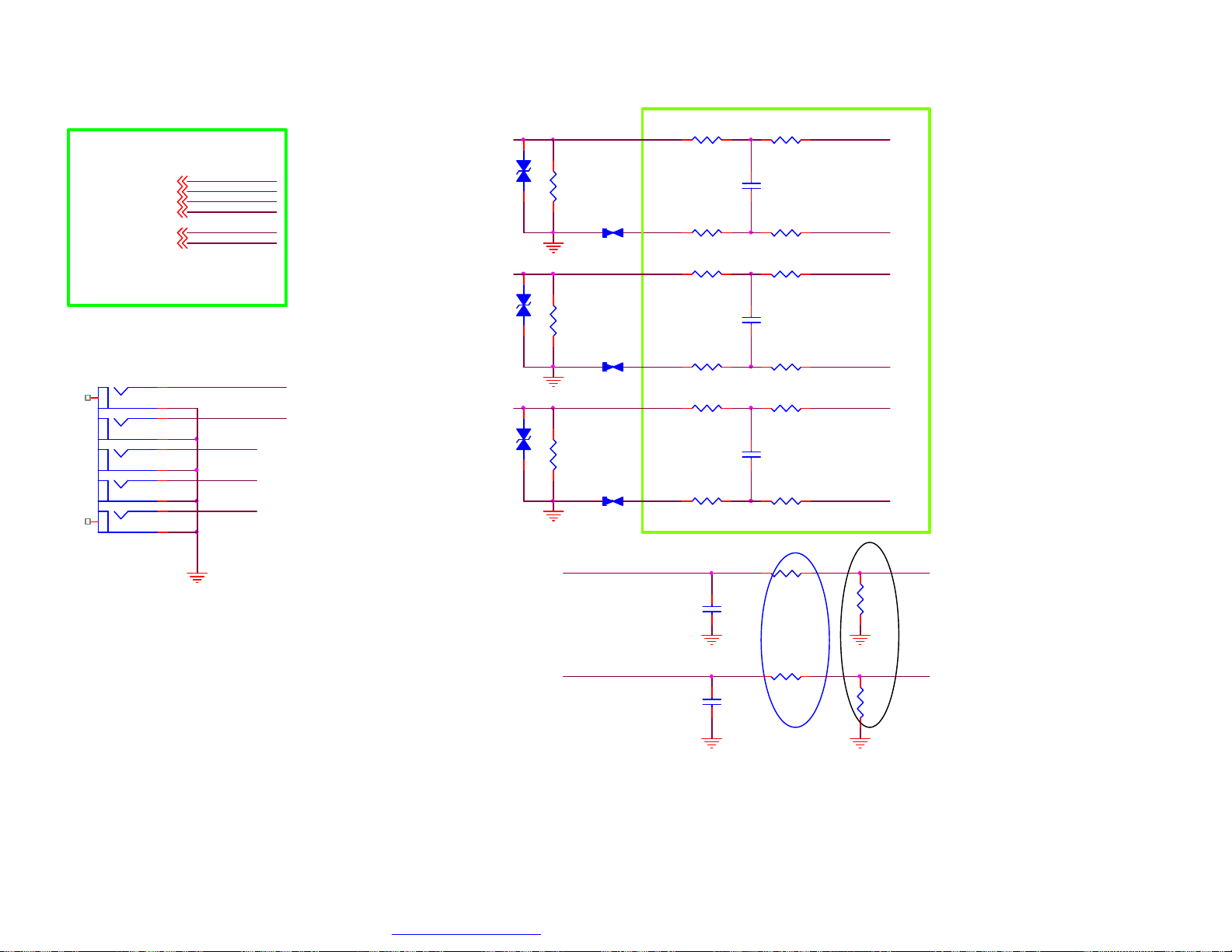

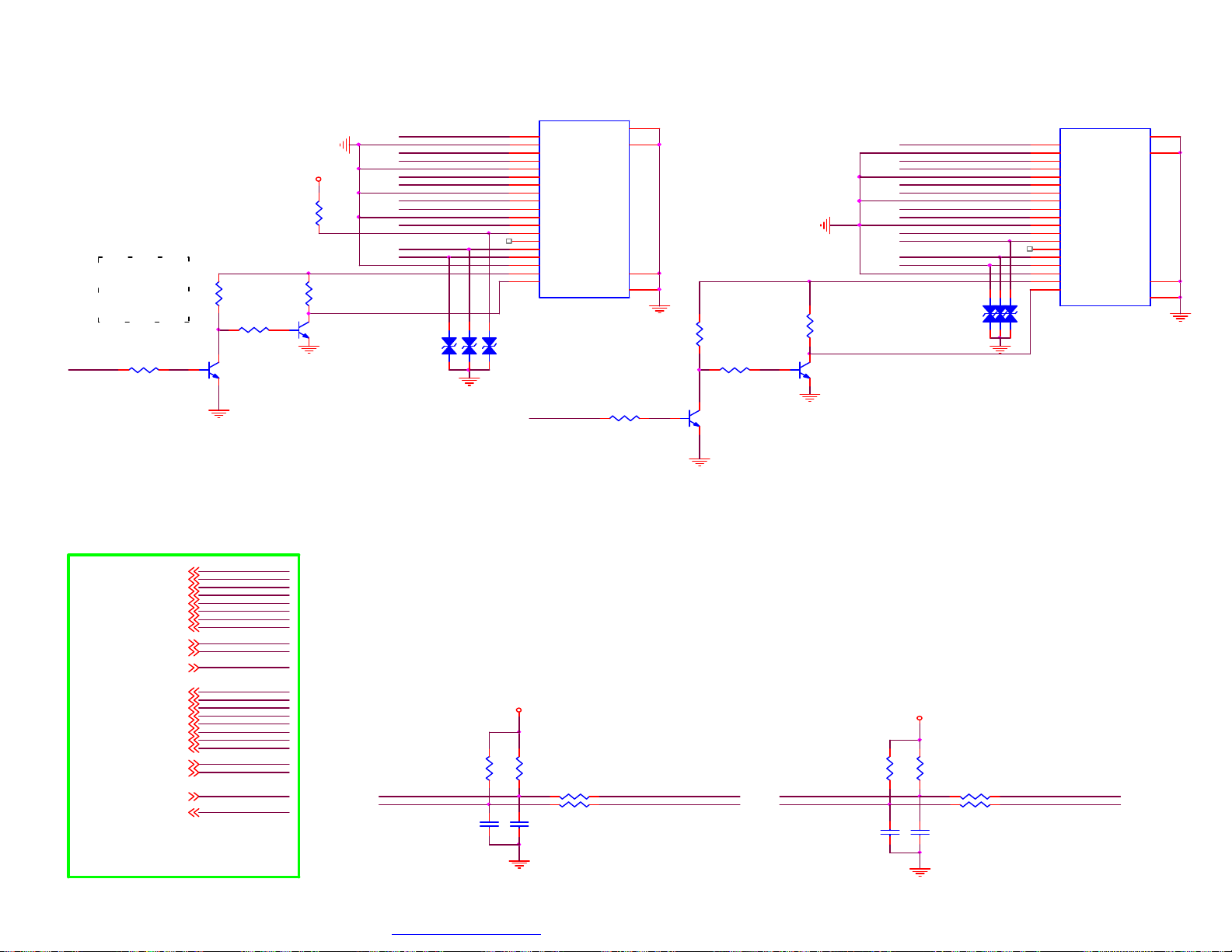

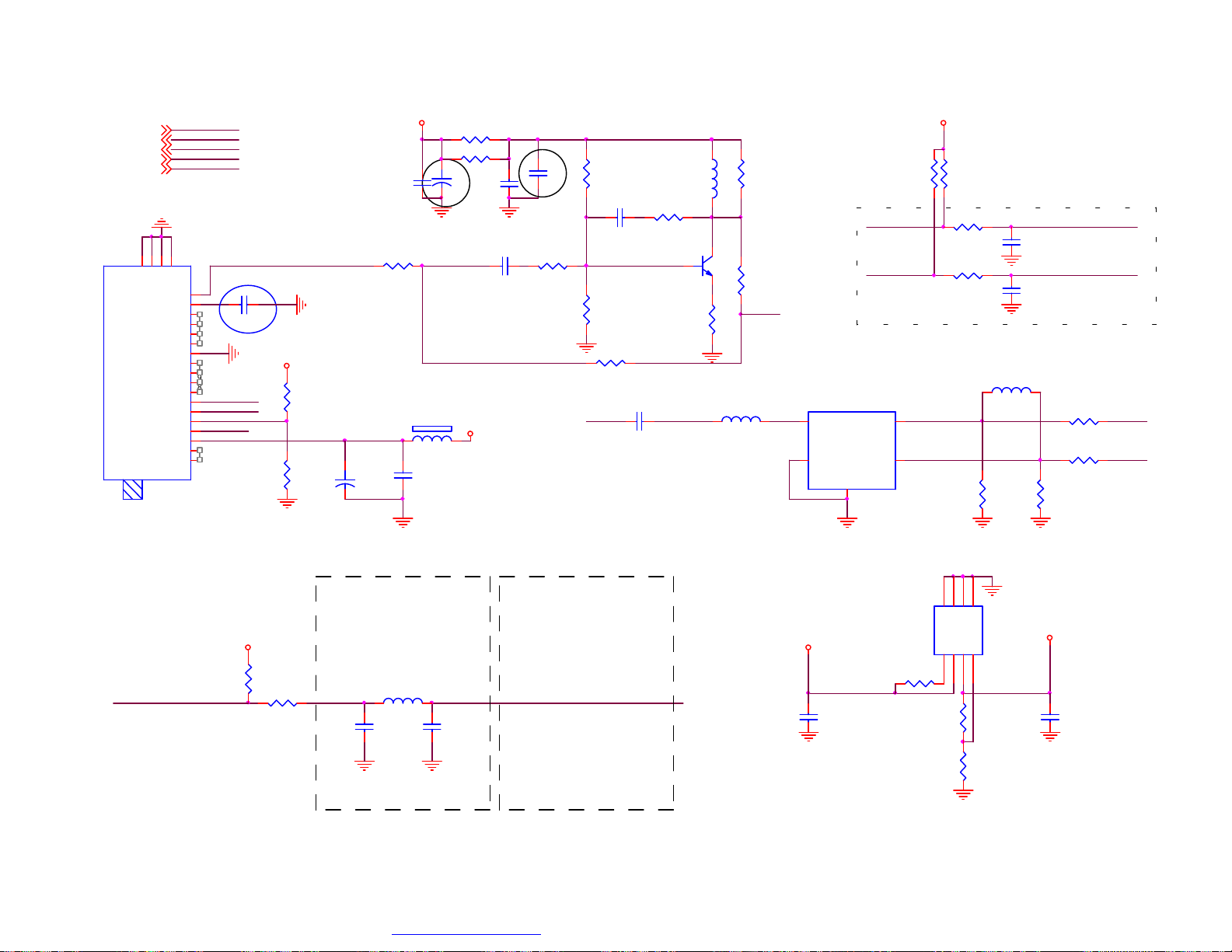

6.1 主板 ----------------------------------------------------------------------------------------------------------- 30

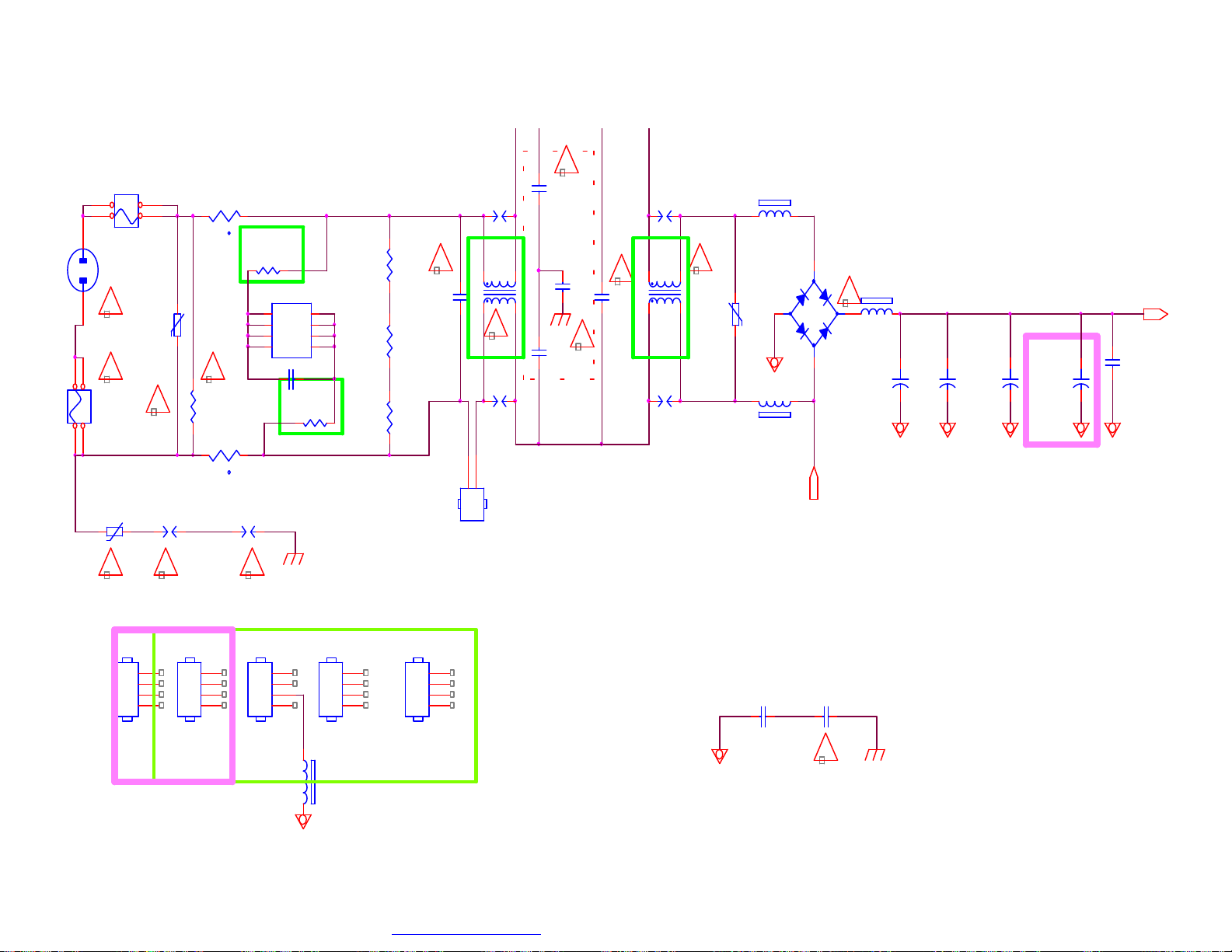

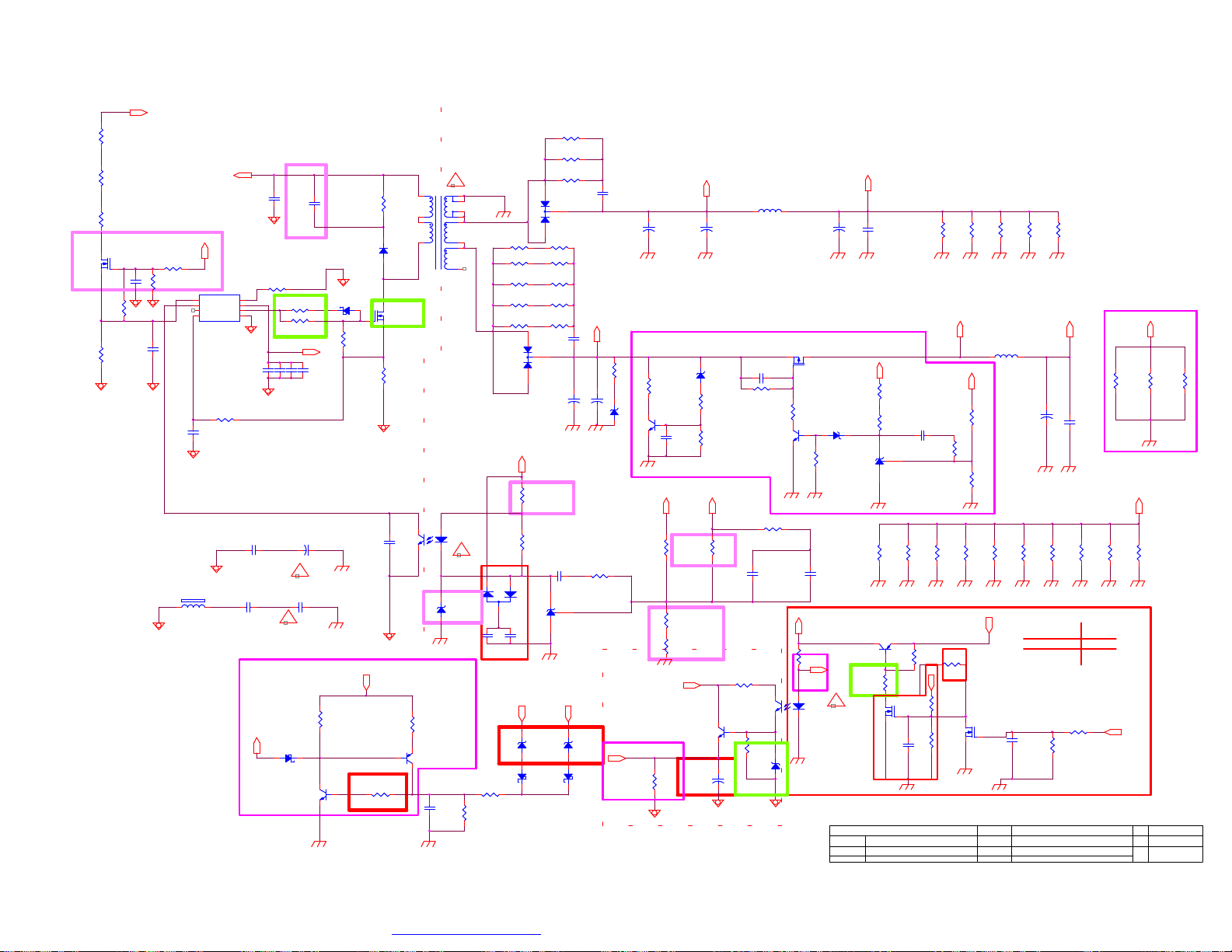

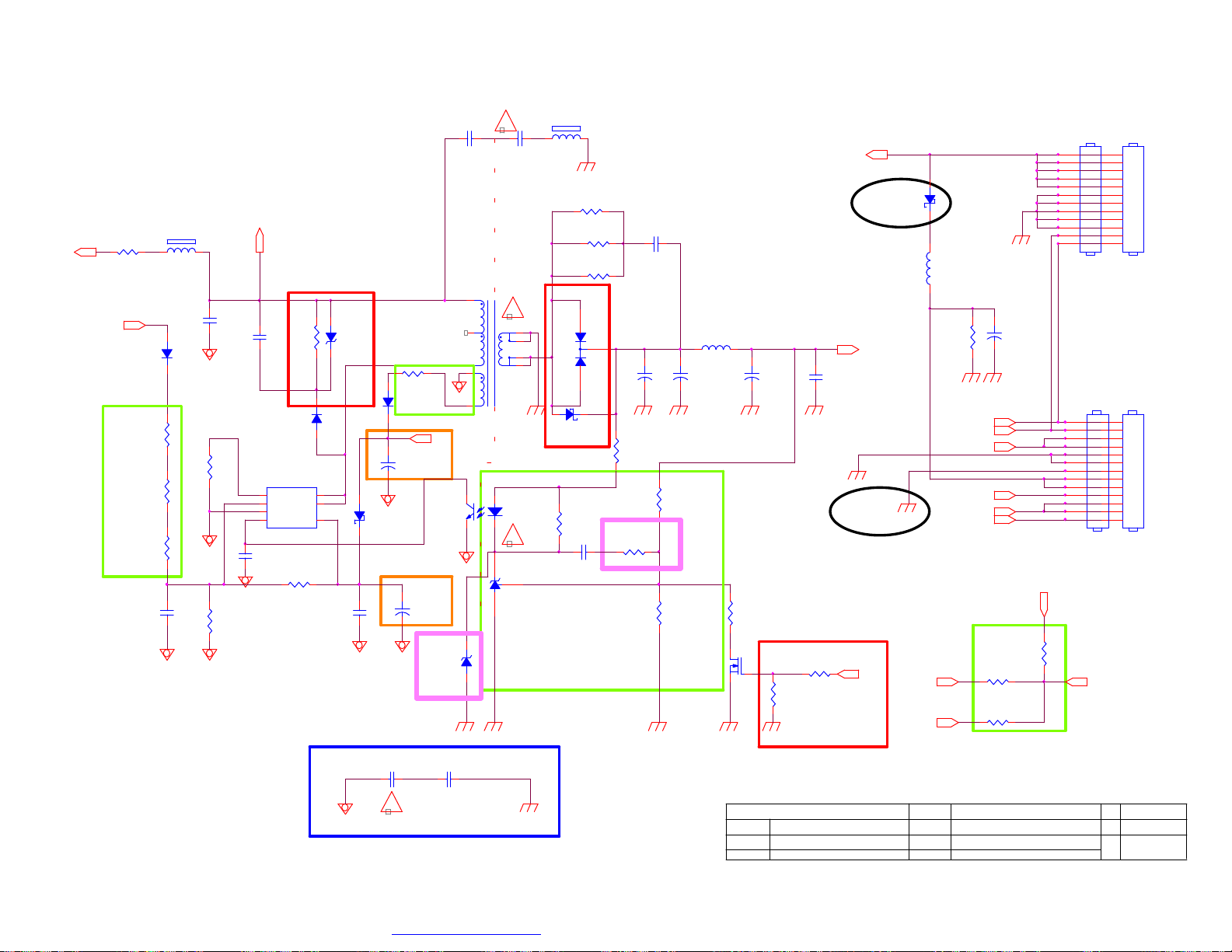

6.2 电源板 -------------------------------------------------------------------------------------------------------- 43

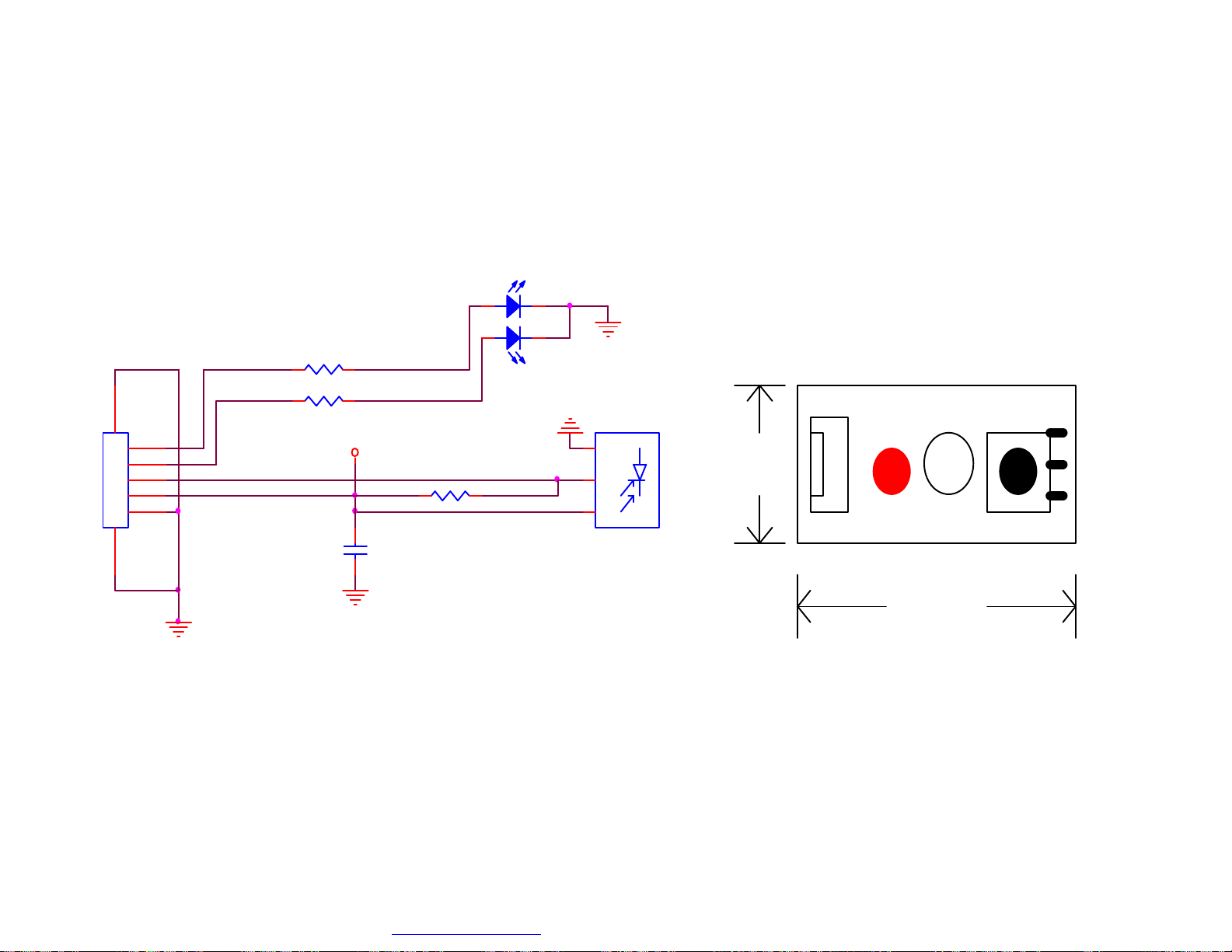

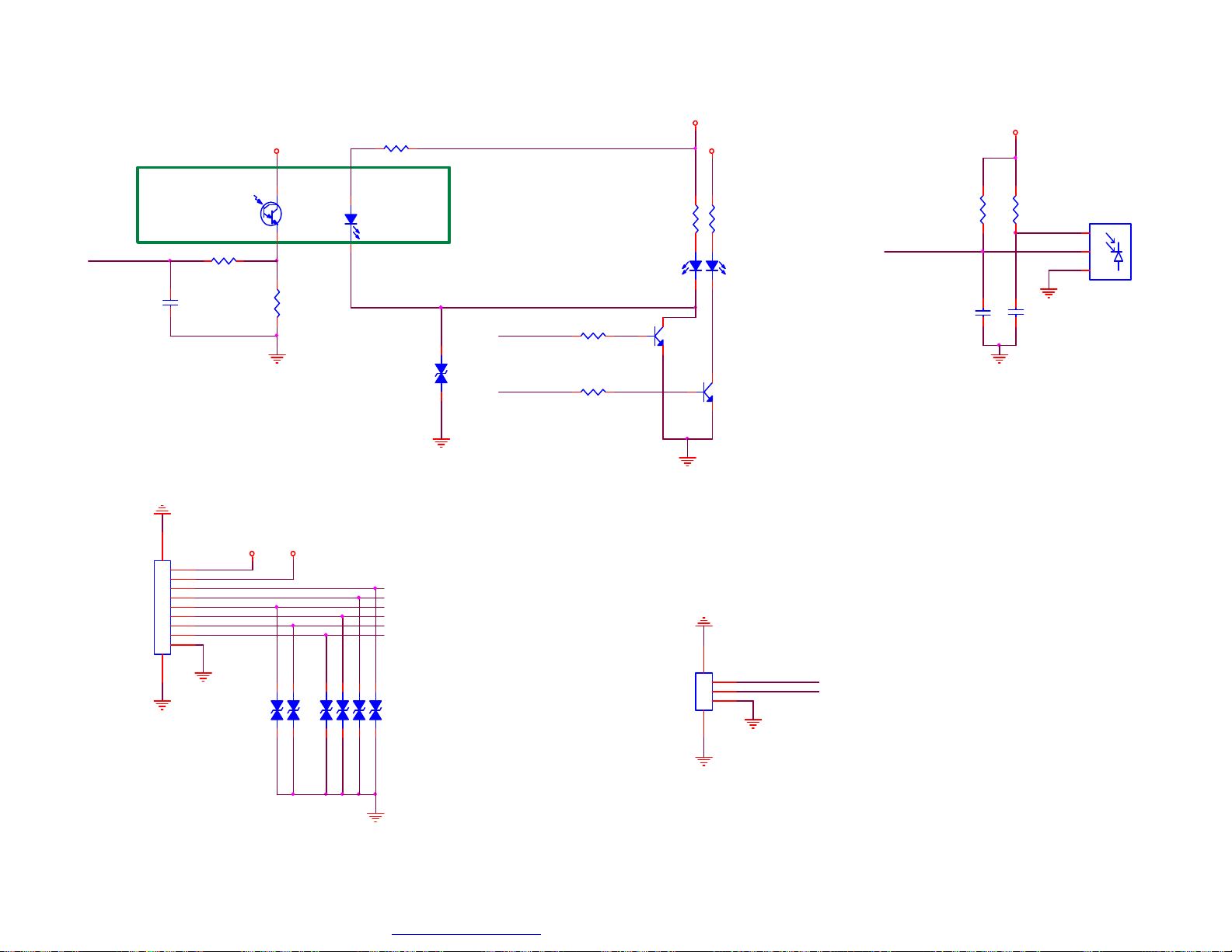

6.3 遥控板 -------------------------------------------------------------------------------------------------------- 48
7.软体及 EDID 烧录 SOP ---------------------------------------------------------------------------------------- 49
7.1 软体烧录 ----------------------------------------------------------------------------------------------------- 49
7.2 EDID 烧录 --------------------------------------------------------------------------------------------------- 49
8.故障处理流程 ----------------------------------------------------------------------------------------------------- 50

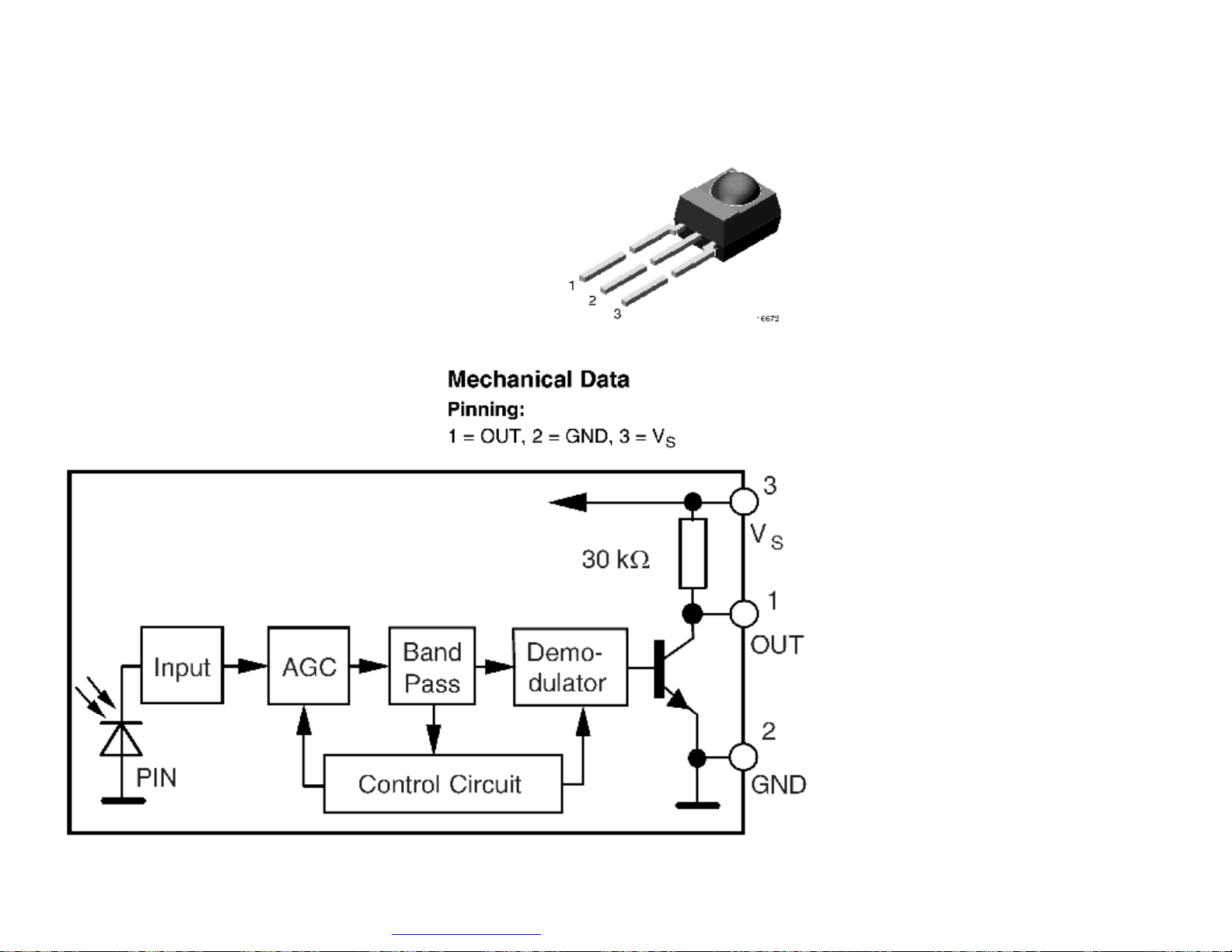

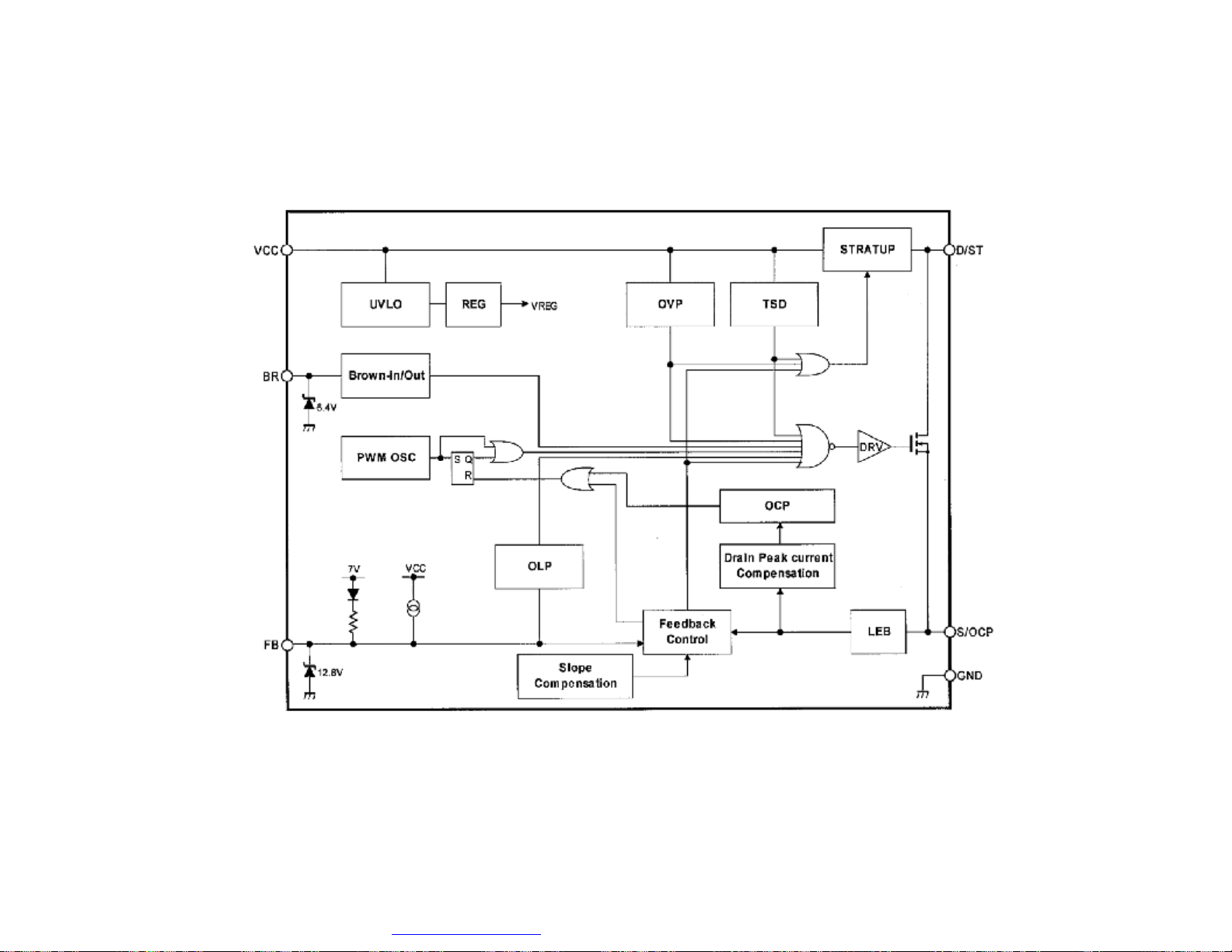

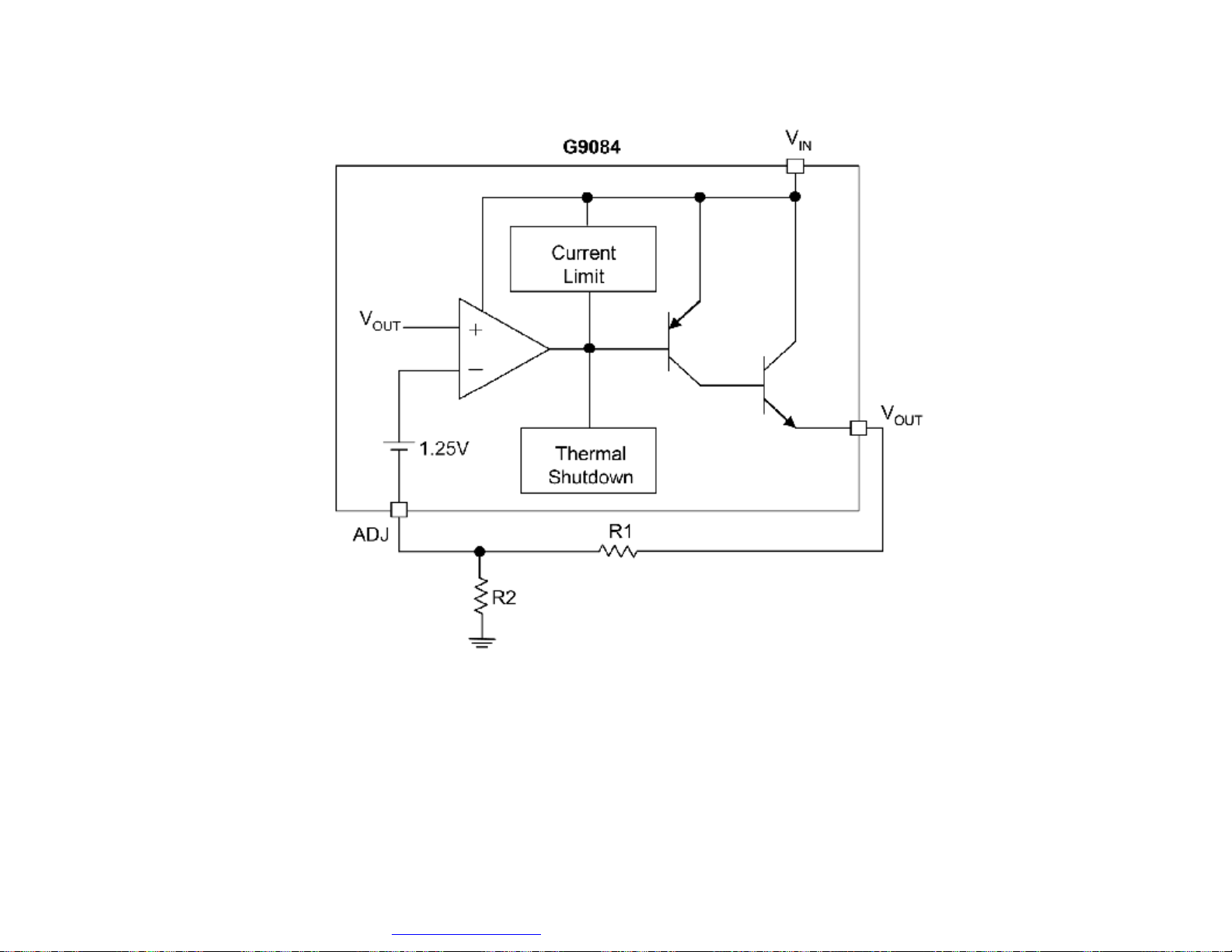

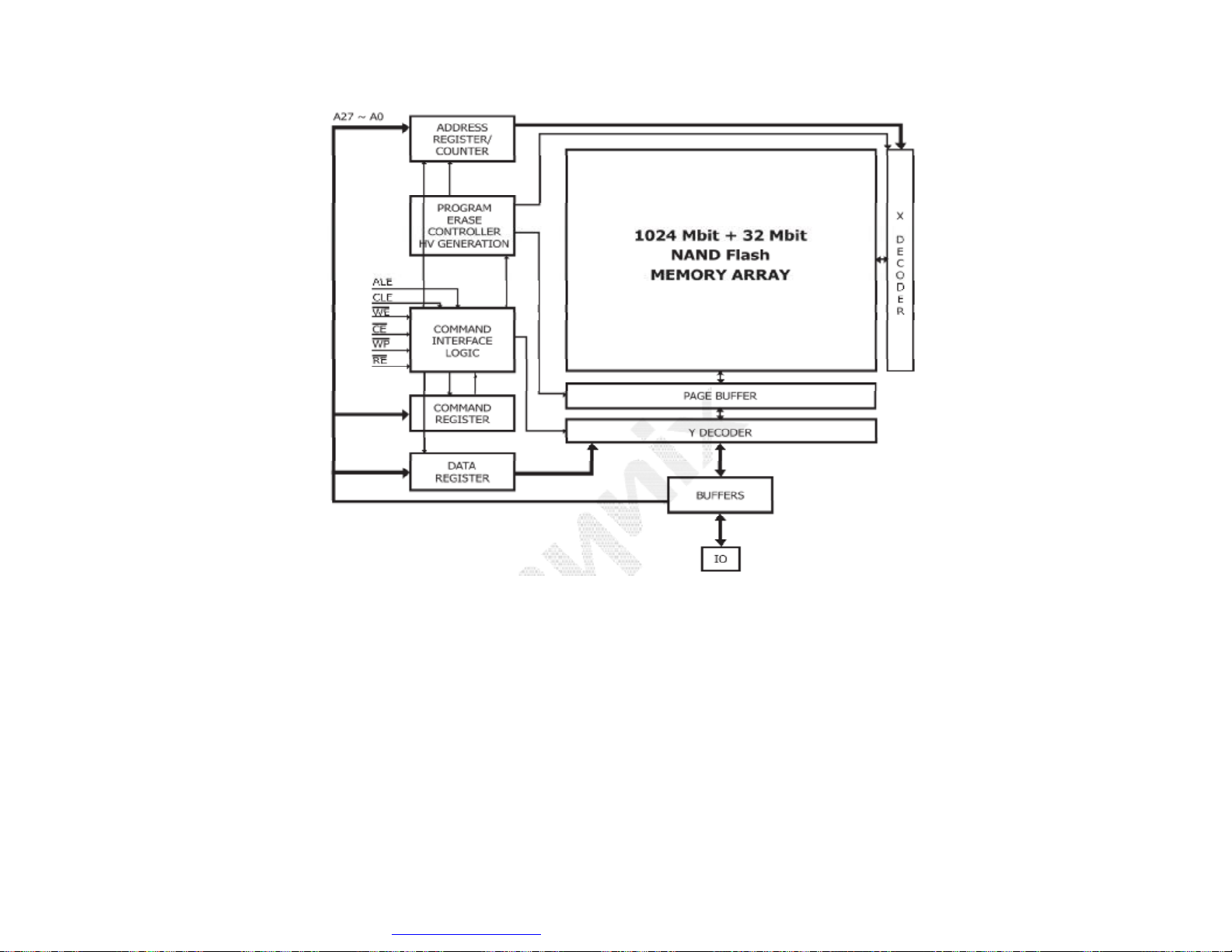

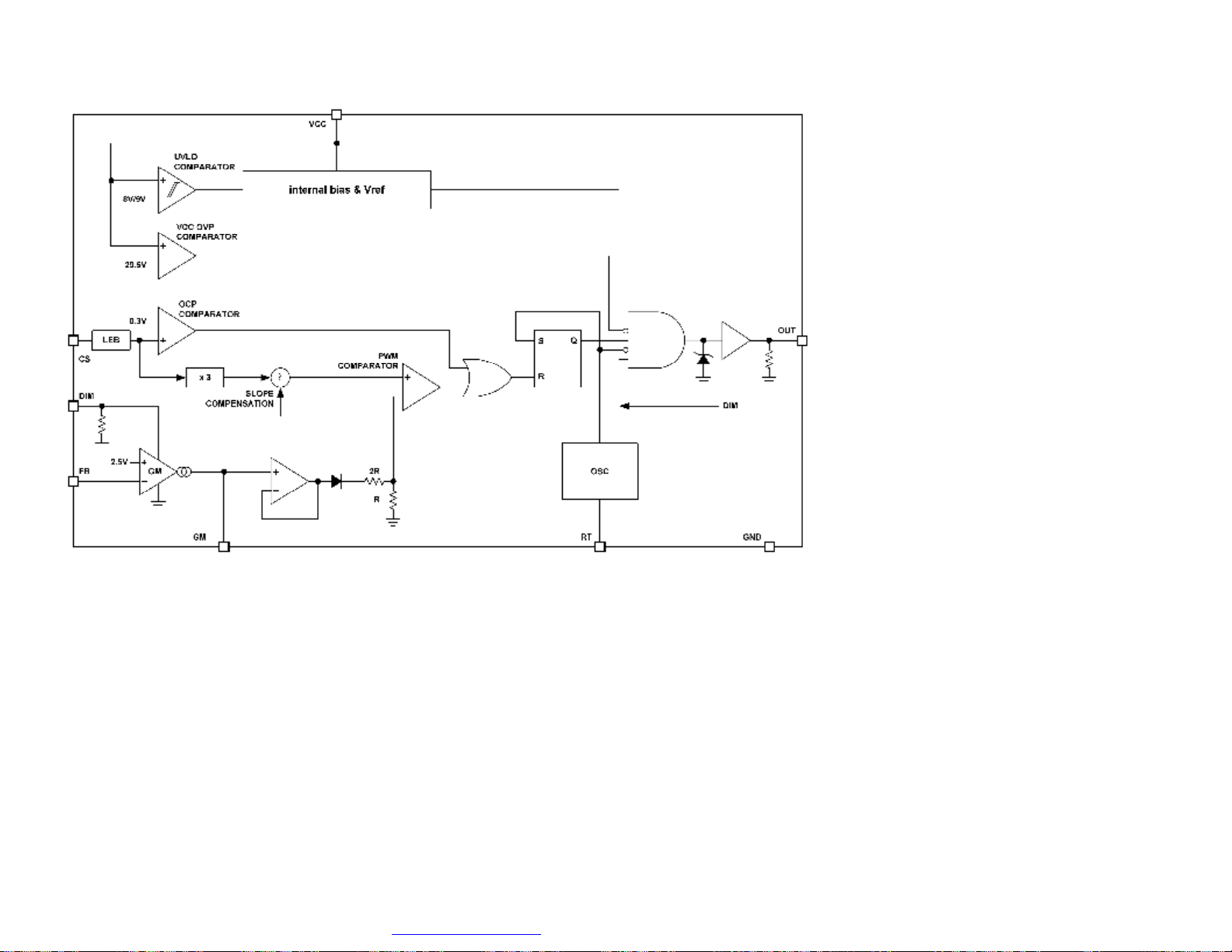

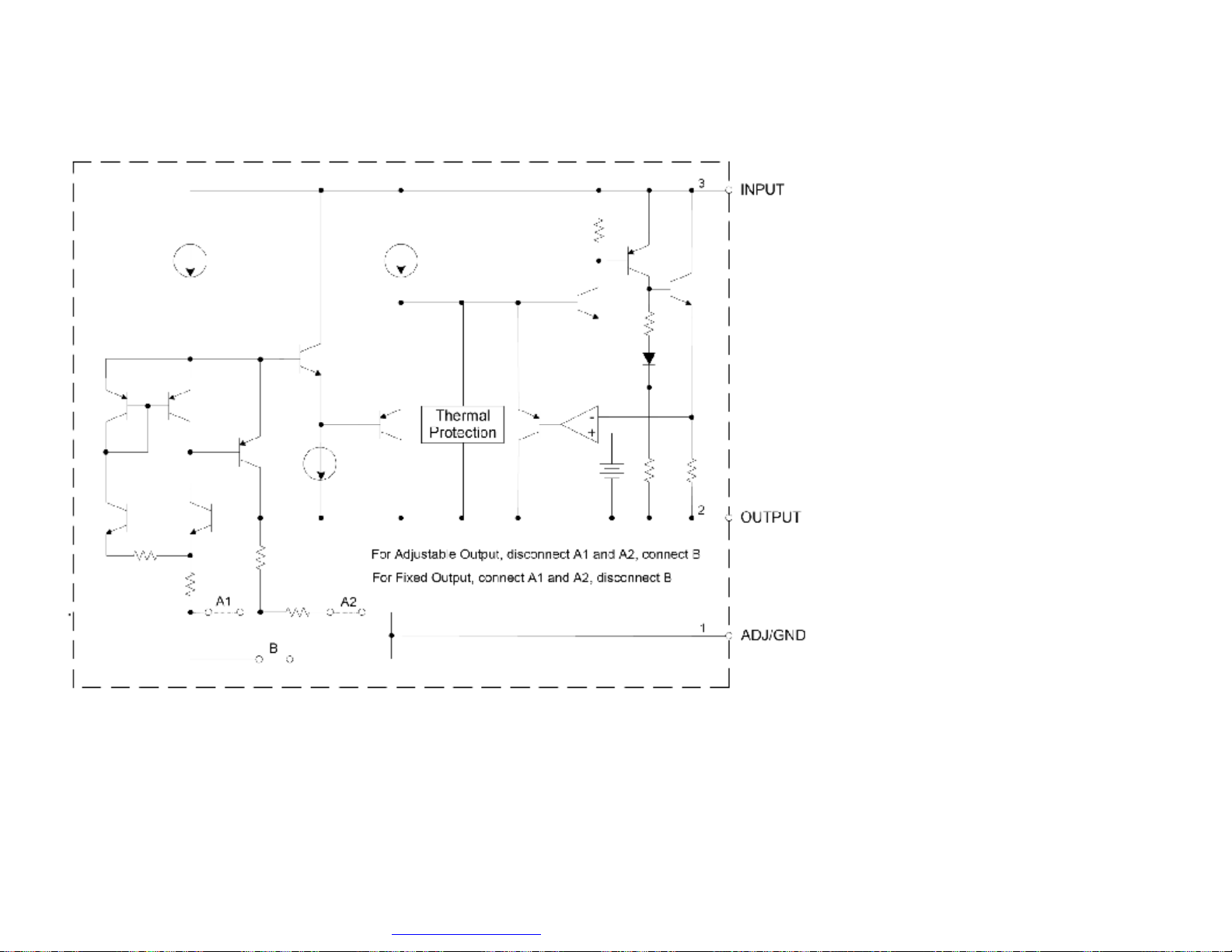

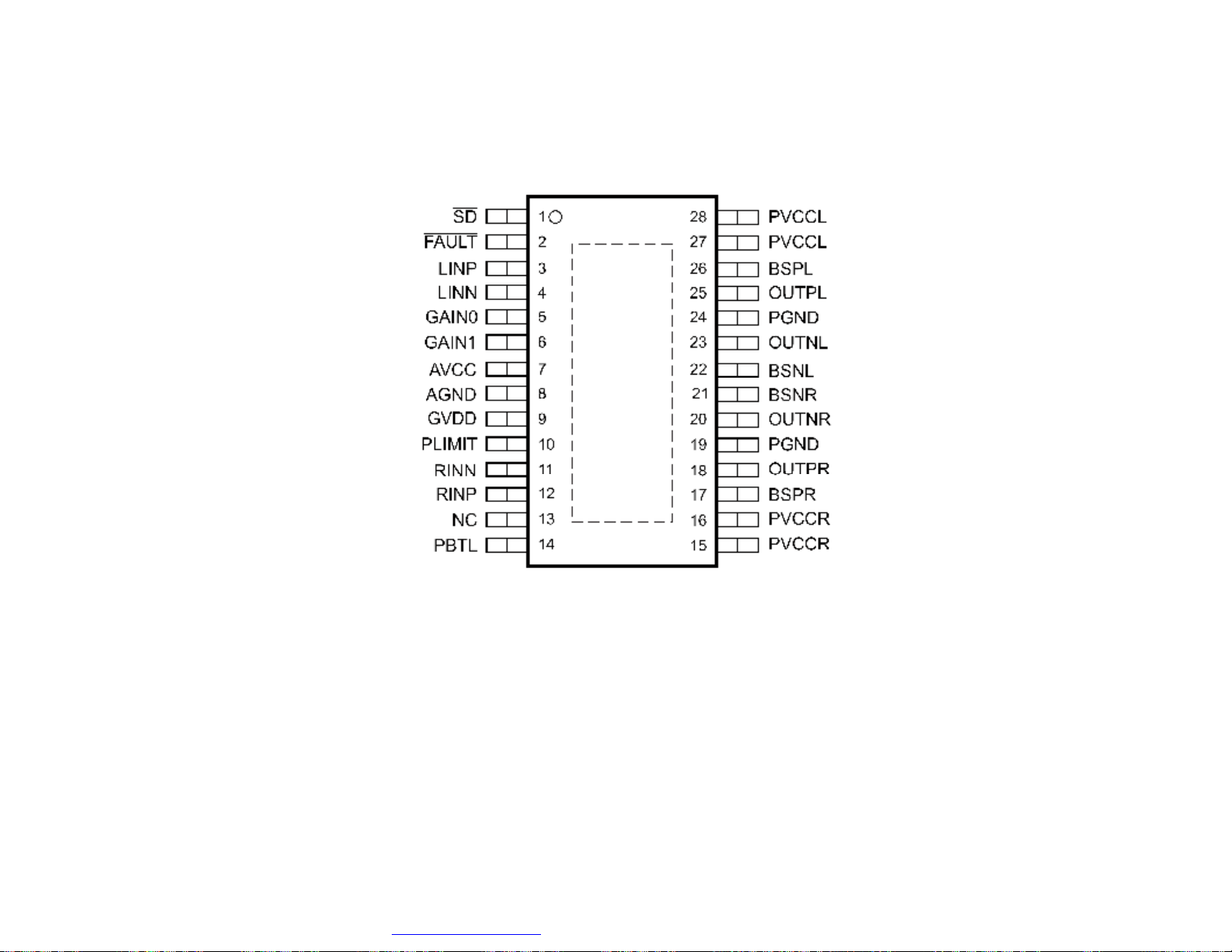

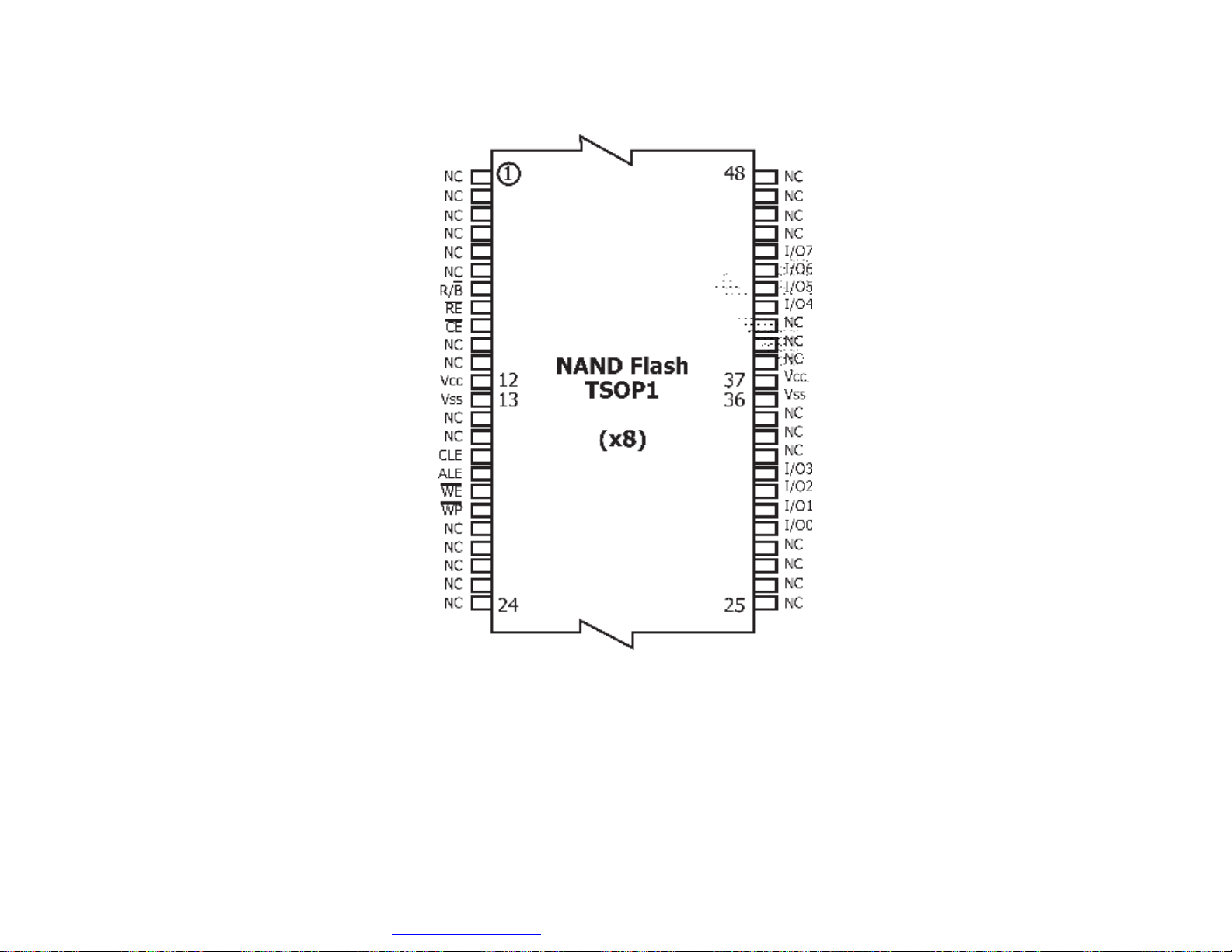

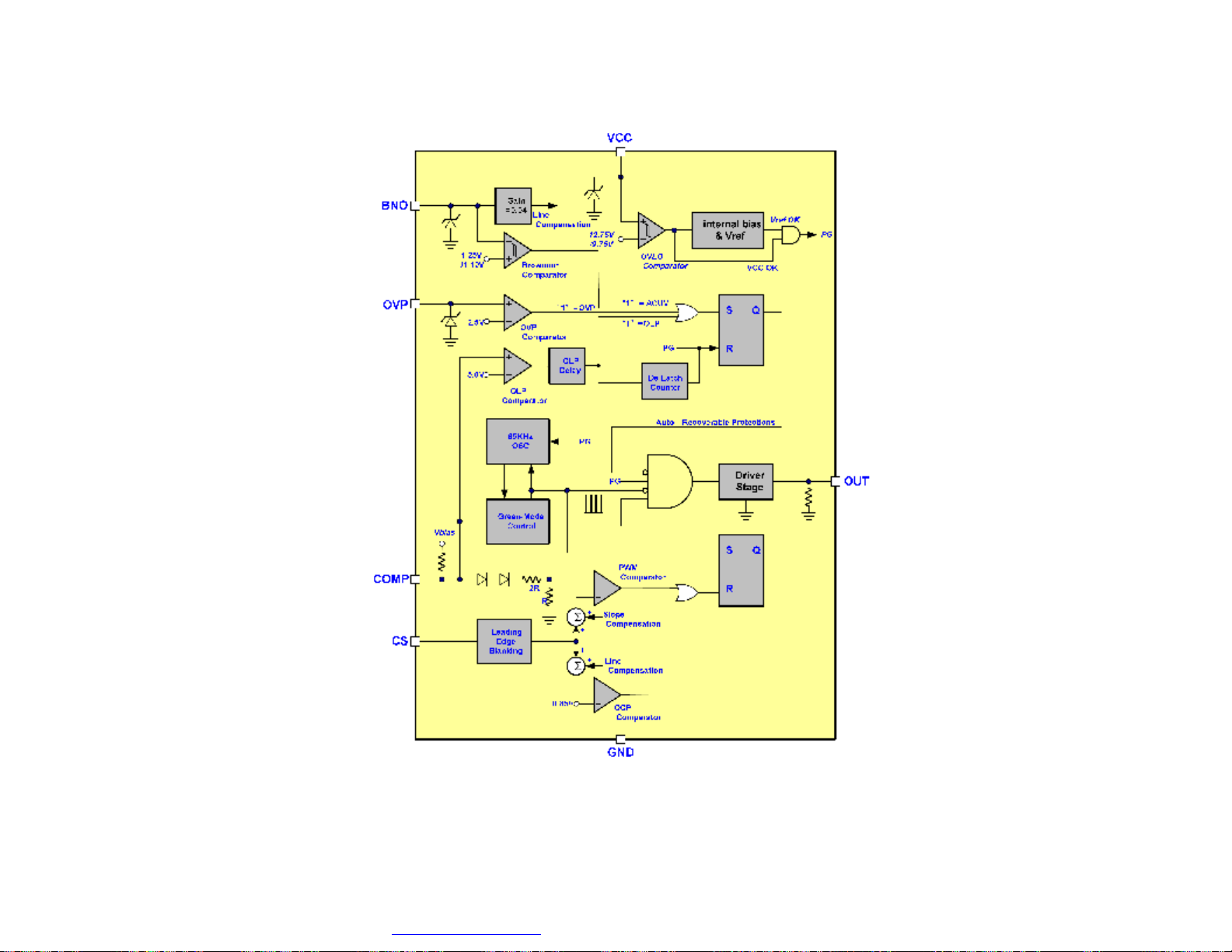

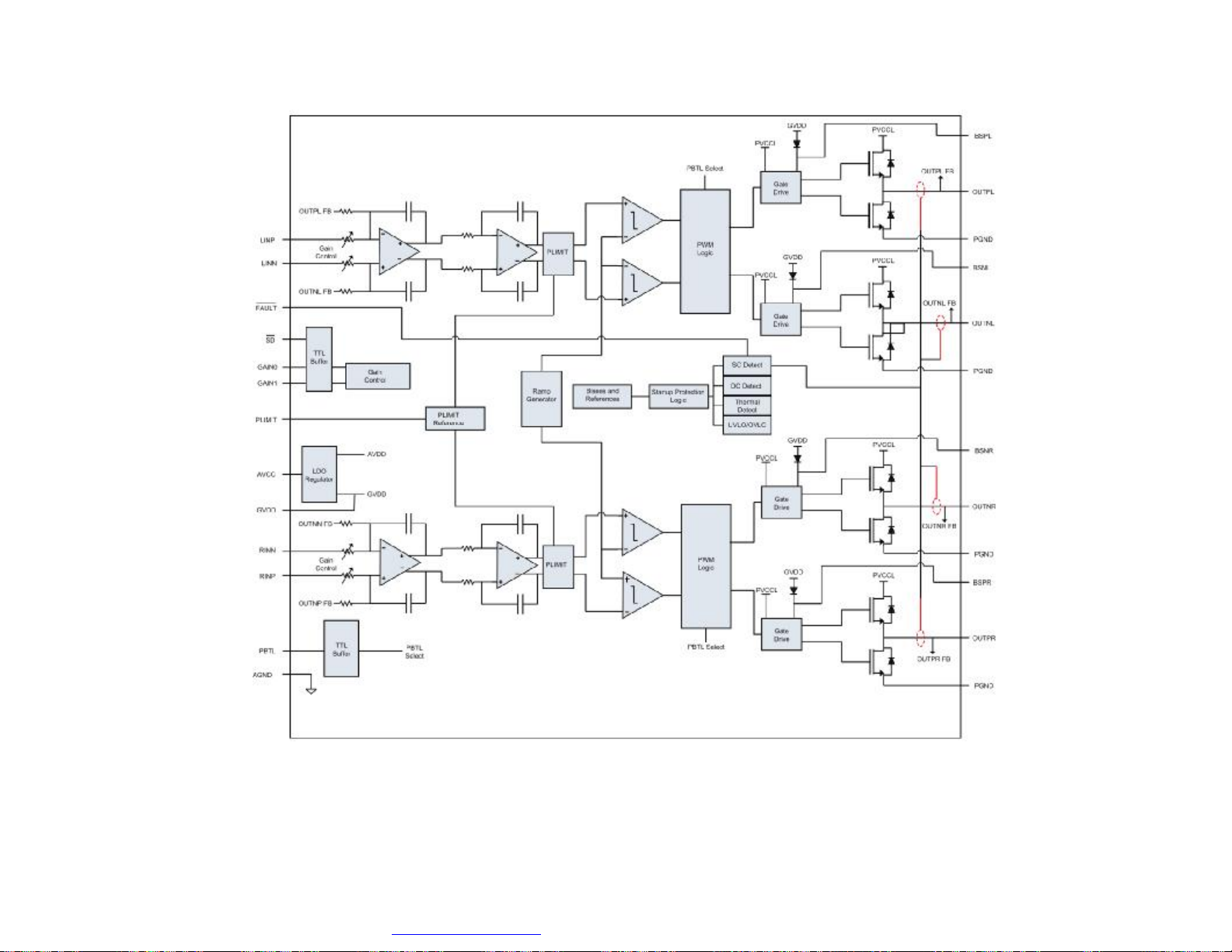

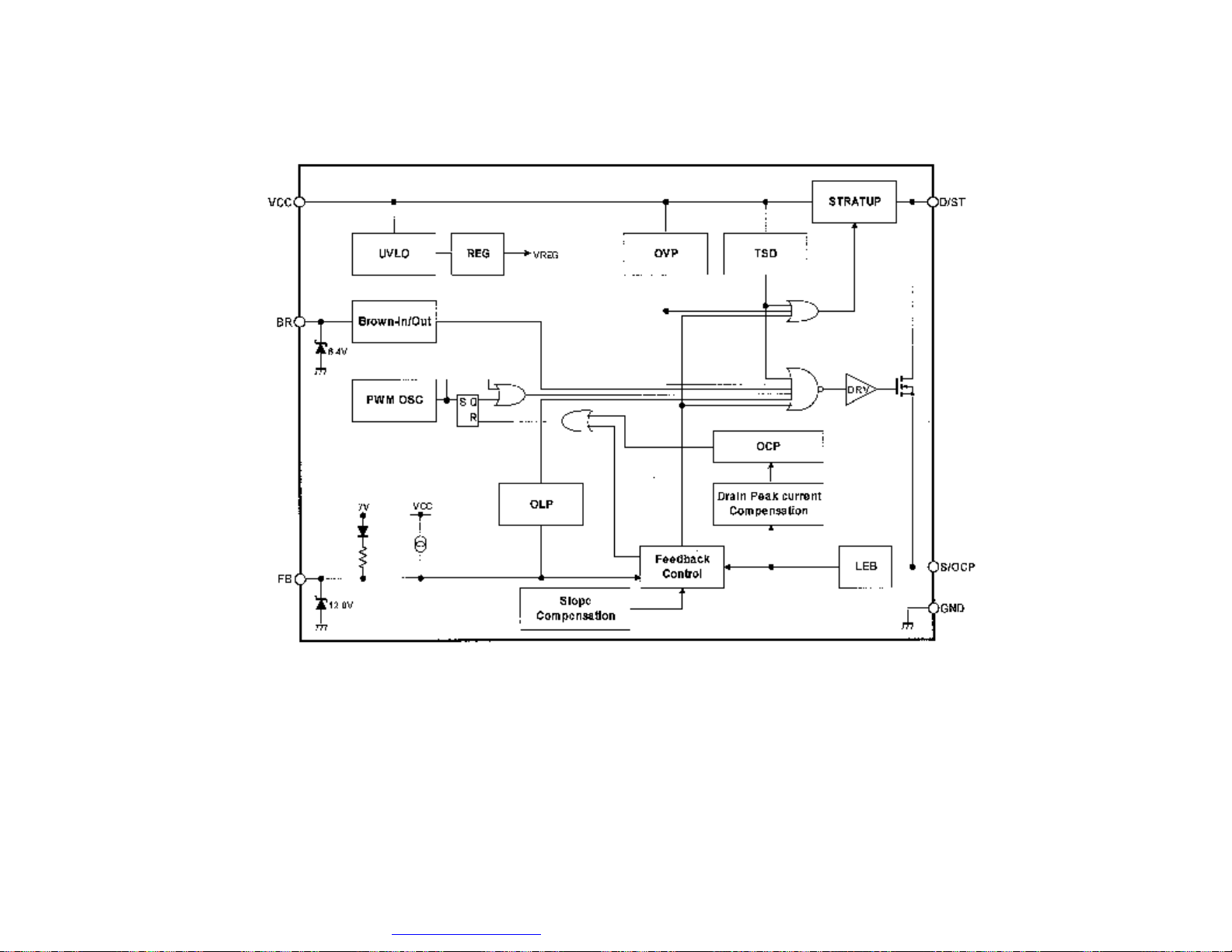

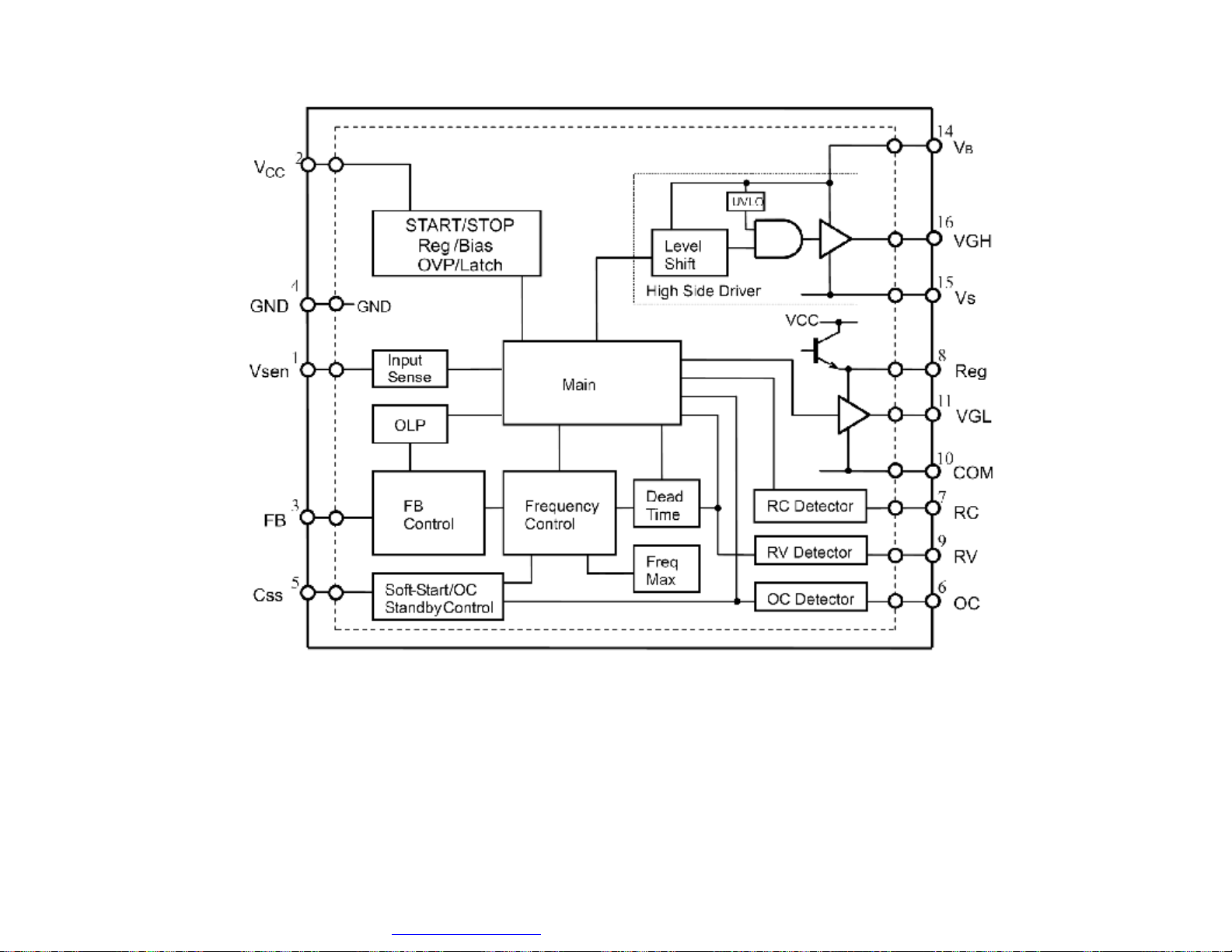

9.主要 IC 管脚及内部框图 --------------------------------------------------------------------------------------- 59
10. BOM ------------------------------------------------------------------------------------------------------------- 79
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 4
4
1.技术规格
1.1 一般规格
型号
面板显示尺寸 800.4mm
分辨率
视角(panel spec)
亮度(cd/m2)
动态对比度
扬声器 10W×2
视频系统
音频系统
天线阻抗
输入电压
能耗 115W（max.）
待机能耗
尺寸(宽x高x厚)(带支架) mm
墙上安装附件 选项
墙上安装尺寸 200 x 200 mm，4 x M6（螺丝）
操作温度
操作湿度
存储温度
存储湿度
32PFL3200/T3
1366(H) x 768(V)
Viewing angle free
(R/L178(Min.),U/D 178(Min.))
450(Typ.)
Min. 1200 : 1 (Typ)
NTSC, SECAM, PAL
D/K, B/G, L/L, I
75Ω
200V ~ 264VAC,50±2Hz
< 0.5W
795 x 564.2 x 221.4
0 to 40 ℃
20 to 70%
-20 to 60 ℃
5- 95%
1.2 预设显示模式
产品信息
支持的显示分辨率
计算机格式
•
分辨率 - 刷新率:
•
•
•
•
•
视频格式
•
分辨率 - 刷新率:
•
•
•
•
•
•
•
多媒体
•
支持的存储设备: USB（仅支持 FAT 或 FAT 32 USB 存储设备。）
•
支持的多媒体文件格式:
•
•
•
640 x 480 - 60Hz
800 x 600 - 60Hz
1024 x 768 - 60Hz
1360 x 768 - 60Hz
1920 x 1080 - 60Hz
480i - 60Hz
480p - 60Hz
576i - 50Hz
576p - 50Hz
720p - 50Hz, 60Hz
1080i - 50Hz, 60Hz
1080p - 50Hz, 60Hz.
图像: JPEG
音频：MP3
视频: MPEG 2/MPEG 4 , H.264 ,WMV
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 5
5
电视屏
调谐器 / 接收 / 传输
•
•
•
遥控器
•
电源
•
•
•
•
•
支持的电视机安装托架
要安装电视机，请购买飞利浦电视机安装 托架或与 VESA 标准兼容的电视机托架。 为避免损坏 电缆和插口，请
确保电视机背 面至少保留 2.2 英寸或 5.5 厘米的间隙。
警告
当而造成的事故,人身伤害或损失不负任何责任.
天线输入: 75ohm 同轴 (IEC75)
电视系统: PAL, D/K
视频播放: NTSC, PAL
电池: 2 x AAA (LR03 类型)
主电源: 200 -240V, 50Hz
待机能耗: ≤ 0.5 W
环境温度：5 到 40 摄氏度
功耗:
32PFL3320/T3: 90W
请按照随电视机安装托架一起提供的所有说明操作。Koninklijke Philips Electronics N.V. 对由于电视机安装不
幕尺寸
(英寸)
需要的
点 距
(mm)
32 200 x 100
需要的安装螺钉
4 x M4
(12 mm ≤ L ≤ 16
mm)
产品规格
设计和规格若有变更，恕不另行通知。
32PFL3320/T3
•
•
中国等级能效 根据中国大陆《平板电视能效限定值及能效 等级》，本液晶电视符合以下要求
不带电视支架
•
尺寸(宽 x 高 x 深): 745.2 x 462.7 x
•
重量: 8.05 kg
带电视支架
•
尺寸(宽 x 高 x 深): 745.2 x 513.2 x
•
重量: 8.38 kg
56.8 (mm)
180 (mm)
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 6
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 7
2.操作说明
2.1 遥控器操作
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 8
2.2 控制面板
2.3 侧面和背面信源接口
侧面
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 9
背面
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 10
2.4 菜单操作
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 11
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 12
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 13
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 14
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 15
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 16
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 17
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 18
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 19
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 20
20
3.拆卸流程图
32PFL3200/T3 32PFL3325/T3 32PFL3326/T3
第一步：旋开红色标示的螺丝移除底座。
第二步：旋开红色标示的螺丝拆掉后壳。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 21
21
第三步：拔出黄色标示的PIN以移除线材，旋开红色标示的螺丝以移除喇叭。
第四步：拆掉板子（主板、电源板）和铁件。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 22
22
第五步：移除红色标示的按键组件、线材，移除黄色标示的小铁件。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 23
23
第六步：PANEL和前框。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 24
24
4.工厂模式调整
一、ADC 调整
在 TV 模式下，按”菜单”和 1à 9 à 9 à 9 和”返回”.进入工厂模式。
工厂模式图片为例，如下：
1. 将“Current Source”切换到“component”模式并切换信号到 720p/50Hz,出现 Pattern TVBAR100.
2. 将“Current Source”切换到“电脑”模式并切换信号到 1360 X 768 @ 60Hz, 出现 Pattern 5 white block.
二、 白平衡调整:
备注: 调整白平衡之前应先将机器先加温至少 30 分钟，需将 CA210 设置到 05 通道并设为 x, y, Y模式。
以下为白平衡调整的步骤：
Color temp x y
PC mode YPbPr mode
Normal (9300K) 0.283 0.297 > 350(for 32”) > 350(for 32 ”)
Warm (6500K) 0.313 0.329 > 350(for 32”) > 350(for 32 ”)
Cool (11000K) 0.276 0.282 > 350(for 32”) > 350(for 32 ”)
备注: 1. 白平衡调整 VGA 和 YPbPr 两个 source 的 Normal, Cool, Warm 三个色温；
2. x, y 的值误差为±0.010；
3. 亮度、色彩均设为 50,对比度设为 100。
Y(cd/m2)
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 25
25
YPbPr 调整：
首先，将“Current source”切换到“YPbPr”模式，将画面的亮度、色彩均设为 50,对比度设为 100；
其次，按菜单和 1à 9 à 9 à 9和返回.进入工厂模式；
再次，Gain(增益)调整：
调整 Cool 色温:
1. 通过在 801GD 信号下调整 R, G, B的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Normal 色温:
1. 通过在 801GD 信号下调整 R, G, B的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Warm 色温:
通过在 801GD 信号下调整 R, G, B的值来调整白平衡；
选中并按“Exit”退出工厂模式。
VGA 调整:
首先，将“Current source”切换到“电脑”模式，将画面的亮度、色彩均设为 50,对比度设为 100；
其次，按菜单和 1à 9 à 9 à 9和返回进入工厂模式；
再次，Gain(增益)调整：
调整 Cool 色温:
1. 通过在 801GD 信号下调整 R, G, B的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Normal 色温:
1. 通过在 801GD 信号下调整 R, G, B的值来调整白平衡；
2. 通过“Color temp”选中其他的色温并调整。
调整 Warm 色温:
通过在 801GD 信号下调整 R, G, B的值来调整白平衡；
选中并按“Exit”退出工厂模式。
注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)，仅供参考！
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 26
26
工厂菜单说明
选项名称 调整范围
Brand 不可调整 o o o o o 客户名称
Main-MCU ver 不可调整 o o o o o 发布软体 Main-MCU 版本
Bootloader ver 不可调整 o o o o o 发布软体 Bootloader 版本
Sub-MCU ver 不可调整 o o o o o 发布软体 Sub-MCU ver 版本
EEPROM ver 不可调整 o o o o o 发布软体 EEPROM 版本
Date 不可调整 o o o o o 软体发布日期
Model name 不可调整 o o o o o 对外机种名
Scaler 不可调整 o o o o o Scaler 型号
Panel type 不可调整 o o o o o 屏的型号
Current source 支持输入源 √ √ √ √ √
Auto color 执行动作 √ √ √ √ √
ADC Gain 根据 IC SPEC √ √ √ √ √ 在 Auto Color 做完立即更新，并可手动调整。
ADC Offset 根据 IC SPEC √ √ √ √ √ 在 Auto Color 做完立即更新，并可手动调整。
TV AV/S Comp HD PC
当前进工厂时的输入源，该项可切换输入源，对应输入源的 ADC，色温，
Scaler 等相关信息同步更新。
Auto color 项只对需要做自动校正输入源时有效，否则它不动作。Auto
color 会对输入的 ADC 做自动矫正，调整 ADC Gain 和 Offset RGB 值。
注释
Color temp. 支持色温 √ √ √ √ √
Scaler Gain 根据 IC SPEC √ √ √ √ √ Scaler Gain 值在白平衡调整时立即更新，并可手动调整。
Scaler Offset 根据 IC SPEC √ √ √ √ √ Offset RGB 值在白平衡调整时立即更新，并可手动调整。
Burn in On/Off √ √ √ √ √
EEPROM Init 执行动作 √ √ √ √ √
Back LIT time 不可调整 o o o o o
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
当前设置的色温，该项可切换色温模式，并正确显示色温名称，对应色温
的 Scaler Gain & Offset RGB 值等相关信息同步更新。
打开或关闭 Burn in 模式。当 Burn in 设置为 On 时它将响应工厂遥控器功
能；EEPROM Init 后默认为 On 状态；Reset 后默认为 Off。
实现的是初始化除了 HDCP key 和产品序列号以外的全部 EEPROM，如
主菜单的 OSD 默认值，工厂菜单的 ADC 数据，白平衡设定值，Black light
和 Language 等，同时把 Burn in 设置为 On，响应工厂遥控器功能，设置
输入源为 TV。
背光打开总计时，在 EEPROM Initial 或 Factory reset 后都清为 0，显示
值用十进制表示，当时间到达显示最大值时就不再变化。
Page 27
27
Total time 不可调整 o o o o o
Black light 根据 IC SPEC * * * * * 设置背光灯的亮度
AC ON主电源供电总计时，在 EEPROM Initial 或 Factory reset 后都清为
0，显示值用十进制表示，当时间到达显示最大值时就不再变化。
Language 支持语言 * * * * *
Energy LOGO On/Off * * * * * 仅中国向有该项
Reset 执行动作 √ √ √ √ √
Exit 执行动作 √ √ √ √ √ 退出工厂模式
备注：
1. √表示该项有效, ×表示该项不存在，o 表示存在但选不到，*表示可选；
2. 不同机型工厂模式项目略有增删；
3. 进工厂模式时 Burn in 自动关闭。
设置出厂时用户模式菜单语言，当在工厂菜单中更改此项值时，用户模式
的 OSD 中的菜单语言也做相应的更改并将该值保存（仅北美向可选）
实现的是复位除了 HDCP 和产品序列号，工厂菜单的 ADC 数据，白平衡
设定值，Black light，Language和 Energy Logo 以外的全部 EEPROM 数
据，如主菜单的 OSD 默认值，并把用户菜单 Language 设置为工厂
Language，同时把 Burn in 设置为 Off，禁止响应工厂遥控器功能，设置
输入源为 TV。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 28
28

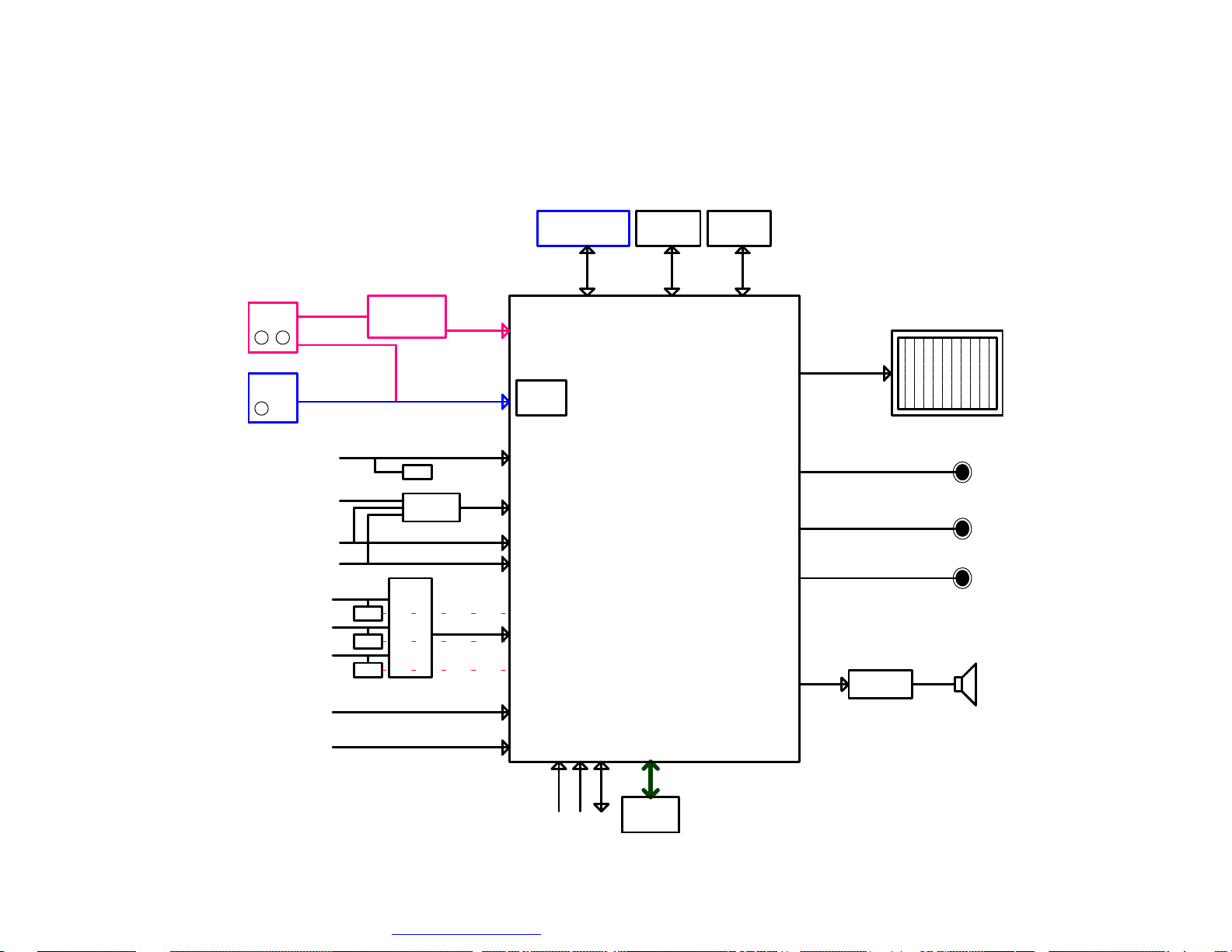

5.电气方框图
主板方框图
DDR II X 1
64Mx16b / 1066 MHz
SPI FLASH
8M Byte
NAND FLASH
16MB
D+A RF
TUNER
A RF
TUNER
Digital
IF+/-
Analog IF+/-
PC IN
R/L IN
CVI *2
CVBS * 2
HDMI1
HDMI2
HDMI3
USB1
2.0
USB2
2.0
DDC
DDC
DDC
24C02
24C02
24C02
Demod
ATBM8848
DDC
TMDS361B
24C02
Audio in MUX
CD4052BPW
DDC
DDC
DDC
TS
(PARALLEL)
RGB
YPbPr
CVBS
[RX0 : RX3]
ATV
DEMOD
MT5301D
MT5301B
LCD PANEL
LVDS (50/60 Hz)
CVBS Out
Digital Audio Output(COIXIAL)
SPDIF
HeadPhone Out
AUDIO AMP
I2S
AD82587
SPK
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
I2C
NVM
UARTKEYRC
24C32
Page 29
29

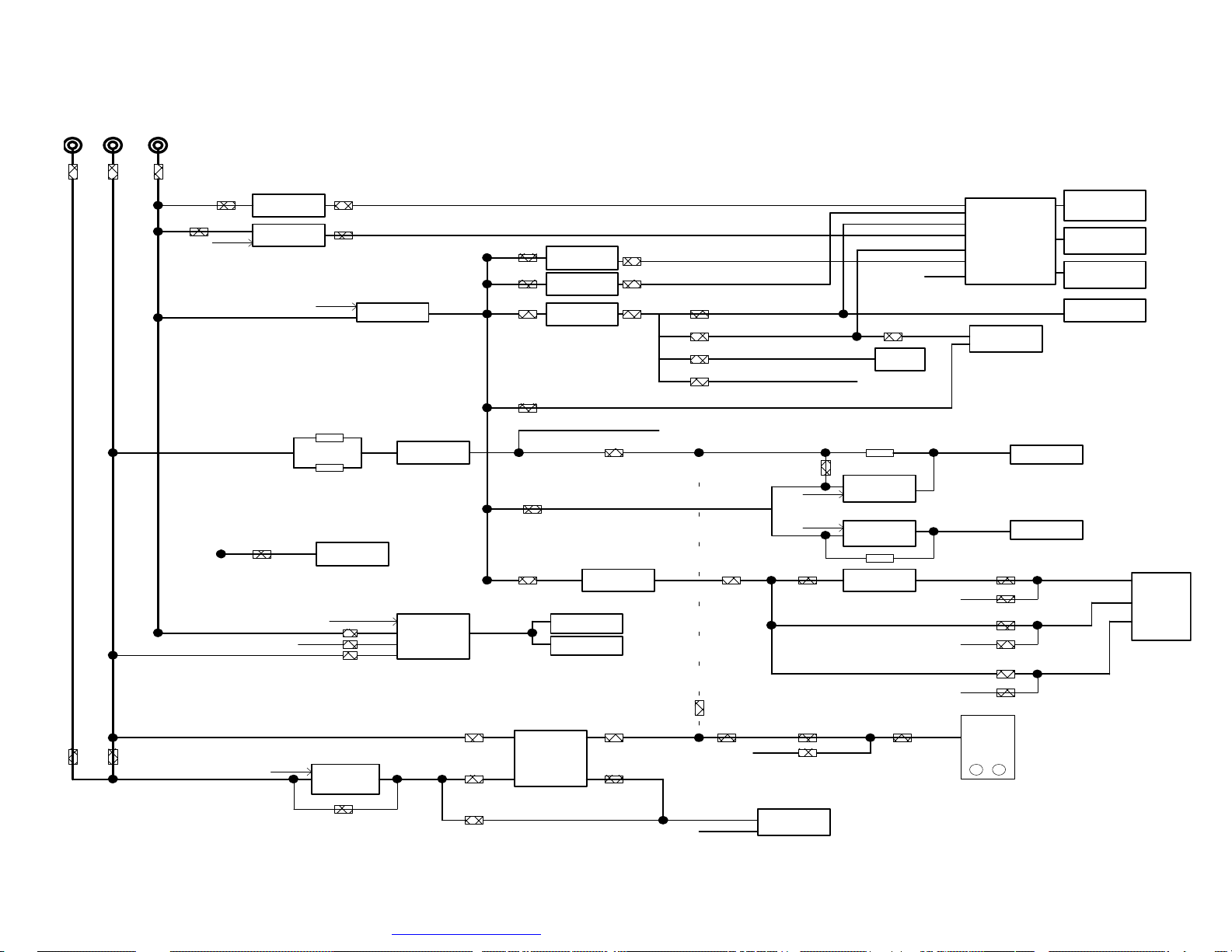

电源框图
24V 12V 5V
NC/FB701
FB702
FB703
+24V
USB2
USB1
DDR2
NT5TU64M16GG-BD
64Mx16-1066MHz
U402
NOR FLASH
MX25L6445EM2I-10G
U404
NAND FLASH
HY27US08561A-TPCB
U403
EEPROM
M24C32
U4103
VDD12
ASIC_3V3
VDD33
Demod.
ATBM8848
U101
LDO
G903T63UF
U705
+12V
>=26"
+12V
+12V
NC/FB709
FB708
+24V_12V
5VSB
5VSB
5VSB
(Reserved for Tuner and USB)
FB726
FB727
OPWRSB
5V_SW
BUCK (2A)
G5657F12U
U704
FB101
STANDBY
AMUX_5V
5V_BUCK
+12V
VCCK
R754
TH1003
Audio-in SW
CD4052BPW
U102, U103
MOS SW
AO4449
NC/Q708
FB728
L704
LVDS_PWR_EN
FB710
AO4449
Q707
FB711
NC/FB712
NC/FB713
>=26"
3V3SB5VSB
VCCK
LDO
G9084-50TU3U
U709
AO4449
Q709
24V_12V_SW
5V_SW
5V_SW
5V_SW
5V_SW
5V_SW
5V_SW
LVDSVDDMOS SW
NC/FB721 NC/FB723
NC/FB603
>=32"
BUCK
SC189
U706
FB729
BUCK
SC189
U702
FB718 FB719
BUCK (2A)
SC189
U701
FB501
LDO_USB2
FB1107
FB731 FB732
LVDS Connect
CN408 (40P)
LVDS Connect
NC/CN409 (30P)
DC/DC
AOZ1242
U703
5VDD5V_SW
NC/FB1006
LDO
G903T63UF
U707
>=32">=32"
FB722FB720
19"~26"19"~26"
AVDD1V2
FB730
DDRV
3V3_BUCK DVDD3V3
L701FB715
5V_MEMC
5V_BUCK
18V4_BUCK
FB716
FB717
R631
FB604
BUCK_USB2
NC/FB725
DVDD3V3_AMP
VUSB5V
V3.3
AMP_PWR
5V_TUNER
5V_SW
Audio Amp
AD82587
U602
AVDD3V3
AVDD3V3_HP
DVDD3V3_AMP
USB_PWR_ENx
USB_PWR_ENx
FB733
NC/FB1101NC/FB724
FB1102
FB1008
SW
STMPS2171STR
NC/U1002
SW
STMPS2171STR
NC/U1001
LDO
G912T63UF
U708
FB502
HP Amp
TPA6132A2
U606
TH1002
TH1001
L1108
DV33SB
DDRV
DVDD3V3
VCCK
AVDD3V3
AVDD1V2
ADAC_PWR
DV33_TMDS
+B_5V
VUSB2_5V
VUSB1_5V
V1.2
AVDD1V2
AVDD3V3
AVDD3V3
MT5301B
MT5301D
HDMI SW
TMDS361BPAGR
U501
TUNER
TDTR-T032D
TDTK-G702D
TU101
TU102
U401
FB1109
NC/FB1110
FB1107
NC/FB1108
FB1111
NC/FB1112
USB Connect
CN104
USB Connect
CN103
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 30
30
6.线路图
6.1 主板 715G5322
CN700
CONN
D_5V
D7101
S1D-E3
C707
10uF 10V
C750 ripple current out of spec, chang to
067G315M2213HV on 1/28'11
DGND
C753
100nF 50V
DGND
DGND
C759
100nF 50V
DGND
BL_ON1
1
BL_PWM
2
3
4
5
6
7
DGND
8
9
10
11
12
13
DGND
C716
100nF 50V
DGND
Vout = 0.8x(1+R1/R2)=1.36V
Increase the core power, chang
R726 from 30k to 33k on 12/3'10
C722
100nF 50V
DGND
100nF 50V
+18V_AMP
PWR_ON
C704
100nF 50V
C708
100nF 50V
U702
1
VCC
2
REF
3
GND
4 5
FB EN
AT1529F11U
U704
1
VCC
2
REF
3
GND
4 5
FB EN
AT1529F11U
C700
DGND
3 2
R732
10 OHM 1/10W
E-PAD
VIN
LX
PGND
R735
10 OHM 1/10W
E-PAD
VIN
LX
PGND
Vout = 0.8x(1+R1/R2)=3.3V
D5V_STB
C705
+
220uF16V
TO-252, 1A
U700
VIN VOUT
DGND
9
8
7
6
DGND
9
8
7
6
DGND
D12V
C701
+
150uF25V
DGND
GND/ADJ
G9084PT43U
1
R707 100R 1/10W 1%
22R 1/10W 1%
R709
R719
24R 1/10W 1%
Vo=1.25x(1+Rdn/Rup)
220uF/16V
R722
10K 1/10W
L702
2.2uH 20mOHM 8A
R733
10K 1/10W
L703
2.2uH 20mOHM 8A
+
+
DGND
C750
C758
NC
C762
220uF 16V
C764
NC
R703
NC/30K
R702
NC/10K 1/10W
C757
4.7uF 10V
DGND
C763
4.7uF 10V
1 2
120R/6000mA
Drop_DET
C709
10uF 10V
DGND
DGND
R726
R1
33K 1/10W 1%
R727
47K 1/10W 1%
R2
DGND
R728
R1
47K 1/10W 1%
R734
15K 1/10W 1%
R2
DGND
FB700
D1V8
FB719
120R/6000mA
1 2
C748
100nF 50V
C751
100nF 50V
FB720
120R/6000mA
1 2
C760
100nF 50V
C755
100nF 50V
12V
For power
requirement, change
R705 from 10k to
4.7k on 20101124
PWR_ON
C711
100nF 50V
BL_PWM
D_5V
C749
100nF 50V
FB715
0 OHM 4A
DGND
1 2
FB714
0 OHM 4A
1 2
C752
C747
+
DGND
C756
DGND
C761
100nF 50V
DGND
+
220uF/16V
C754
220uF 16V
22uF 10V
D5V_STB
22uF 10V
DM3V3
D5V_STB
R704
R700
10K 1/10W
BL_ON1
1 2
NC/10K 1/10W
C703
100nF 50V
DGND
D5V_STB D701
R705
1K 1/10W
C710
CORE_1.2V
FB706
300OHM 4A
FB708
300OHM 4A
Q703
PMBS3904
DGND
BL_PWM
For panel spec requirement, reserve
3V3 by R723 on PWM on 1/18'11
DM3V3
A3V3
D3V3
100nF 50V
1 2
Change C762/C754
from MI to SMT on
10/28'11
Q700
PMBS3904
R721
R708
1K 1/16W 5%
1K 1/10W
C715
NC 4.7UF 10V
NC
R713
R731
R701
1K 1/16W
D5V_STB
DGND
NC
PS
R711
10K 1/10W
Q705
LMBT3904LT1G
DM3V3
BL_EN
100UF 35V
R723
NC/10K 1/10W
+18V_AMP
USB_5V Power
12
FB702
120R/6000mA
R737
C765
+
For power 12V current not enough, change USB power from 12V to 24V on 12/8'10
Modify the value according to IC supplier's advice on 12/23'10
R714
NC
R717
1K 1/16W
47K 1/16W 5%
C766
1uF 50V
POWER_EN
V1
NC
1
DGND
絬 隔 瓜 絪 腹
Key Component
C767
1uF 50V
R742
100K
BL_ADJ
POWER_EN
D3V3
DGND
1
T P V ( Top Victory Electronics Co . , Ltd. )
?
P01_POWER
Date
C768
180P 50V
C734
10uF 10V
C769
1nF 50V
R738
10K 1/10W
NC
AOZ1242AI
U705
8
VBIAS
7
BST
VIN
6
GND
EN
DGND
R736 0R05 1/10W
R720
TO-252, 1A
AZ1117H-ADJ-E1
3 2
C733
100nF 50V
C770
1uF 16V
1
LX
2
3
45
FBCOMP
D5V_STB
4K7 1/10W 5%
DGND
U703
VI VO
OEM MODEL Size
TPV MODEL
PCB NAME
Vo = 0.8 * (1+ R739/R740)
V1 = 0.8 * (1+ 53.4/10) =5.072V
V1 = 0.8 * (1+ 54/10) =5.12V
1 2
C713
0.1UF50V
R716
47K +-5% 1/10W
Q706
PMBS3904
DGND
R741
3K 1%
SX34
C735
10uF 10V
L704
15uH
C772
10uF 25V
AO4449 -7A/-30V
1
2
3
4
R712
NC/ 100K 1/10W
100nF 50V
DGND
C736
C771100N 50V
R739
51K 1%
R740
10K 1%
D5V_STB
R710
10K 1/10W
R715
NC
R718
Q707
NC
DGND
R729
GND
4
NC
1
4
R730
0R05 1/10W
?
? A
?
1 14Monday, December 12, 2011
Sheet of
S
S
S
G
C773
10uF 25V
Q704
D
D
D
D
1 2
FB701
1 2
120R/6000mA
D_5V
8
7
6
5
+
C714
NC/ 100UF 16V
DGND
FB705
300OHM 4A
FB707
1 2
300OHM 4A
Rev
称爹
100nF 50V
A3
<称爹>
5V_USB
C712
ST_D1V2
A1V2
PDF 文件使用 "pdfFactory" 试用版本创建 ÿÿÿ ÿÿ www.fineprint.cn
Page 31
31
From DDR2
?
A
Rev
TPV MODEL
絬 隔 瓜 絪 腹
S_DQ_IN[0:15][8]
S_DA_IN[0:13][8]
S_LUDQS#_IN[8]
S_LUDQS_IN[8]
S_LLDQS#_IN[8]
S_LLDQS_IN[8]
S_DODT_IN[8]
S_WE#_IN[8]
S_CAS#_IN[8]
S_RAS#_IN[8]
S_CKE_IN[8]
S_CK_IN[8]
S_CK#_IN[8]
S_DBA0_IN[8]
S_DBA1_IN[8]
S_DM0_IN[8]
S_DM1_IN[8]
S_DBA2_IN[8]
To AVout & SPDIF
CVBS_OUT
SPDIF_OUT[9,12]
D1V8
S_DQ_IN0
S_DQ_IN1
S_DQ_IN2
S_DQ_IN3
S_DQ_IN4
S_DQ_IN5
S_DQ_IN6
S_DQ_IN7
S_DQ_IN8
S_DQ_IN9
S_DQ_IN10
S_DQ_IN11
S_DQ_IN12
S_DQ_IN13
S_DQ_IN14
S_DQ_IN15
S_DA_IN0
S_DA_IN1
S_DA_IN2
S_DA_IN3
S_DA_IN4
S_DA_IN5
S_DA_IN6
S_DA_IN7
S_DA_IN8
S_DA_IN9
S_DA_IN10
S_DA_IN11
S_DA_IN12
S_DA_IN13
Efuse_3.3V
S_LUDQS#_IN
S_LUDQS_IN
S_LLDQS#_IN
S_LLDQS_IN
S_DODT_IN
S_WE#_IN
S_CAS#_IN
S_RAS#_IN
S_CKE_IN
S_CK_IN
S_CK#_IN
S_DBA0_IN
S_DBA1_IN
S_DM0_IN
S_DM1_IN
S_DBA2_IN
CVBS_OUT
SPDIF_OUT
(1.1A)
1 2
(760mA)
FB4016
300OHM 4A
From HDMI
HDMI0_D2+
HDMI0_D2HDMI0_D1+
HDMI0_D1HDMI0_D0+
HDMI0_D0HDMI0_CLK+
HDMI0_CLK-
HDMI1_D2+
HDMI1_D2HDMI1_D1+
HDMI1_D1HDMI1_D0+
HDMI1_D0HDMI1_CLK+
HDMI1_CLK-
HOTPLUG1
HOTPLUG0
HDMI_CEC
HDMI1_DDC_SCL
HDMI1_DDC_SCL[9]
HDMI1_DDC_SDA
HDMI1_DDC_SDA[9]
HDMI0_DDC_SCL
HDMI0_DDC_SCL[9]
HDMI0_DDC_SDA
HDMI0_DDC_SDA[9]
To Audio Amplifier
AOUT_L
AOUT_R
AMP_STBY
To POWER
POWER_EN
PS
BL_ADJ[9,12]
Drop_DET
NAND FLASH
DM3V3
R4070
4K7 1/10W 5%
R4069
SPI_WP
10K 1/10W
Q4007
PMBS3904
GPIO追加Pull hi
For Light bar
control abnormally,
change from 3V3 to
D5V_STB on 3/1'11
BL_ADJ
BL_EN
PANEL_EN
LEDG
LEDR
PS
AMP_STBY
POWER_EN
N_RDY
N_CE0#
PW_KEY
LIGHT_G
LIGHT_R
N_ALE
USB_PWR_FLAG1
USB_PWR_FLAG0
SPDIF_OUT
TX0
RX0
R4074
R4076
4K7 1/10W 5%
4K7 1/10W 5%
DGND
CORE_1.2V
+
C4066
C4059
C4061
100uF16V
DDR_1.8V
12
C4075
C4076
C4074
22UF 6.3V
D3V3
R4032
HDMI0_D2+
HDMI0_D2HDMI0_D1+
HDMI0_D1HDMI0_D0+
HDMI0_D0HDMI0_CLK+
HDMI0_CLK-
HDMI1_D2+
HDMI1_D2HDMI1_D1+
HDMI1_D1HDMI1_D0+
HDMI1_D0HDMI1_CLK+
HDMI1_CLK-
HOTPLUG1
HOTPLUG0
HDMI_CEC
AOUT_L
AOUT_R
AMP_STBY
POWER_EN
PS
Drop_DET
SPI_SCK-N_RE#
DGND
22R 1/16W 5%
DGND
100N16V
100N16V
100N16V
100N16V
100N16V
100N16V
C4067
C4077
TOEN
N_RDY
N_CE0#
DM3V3
N_CLE
N_ALE
N_WE#
R4061
DM3V3
C4060
DGND
C4078
DGND
To Barthroom
From KeyPad
1
2
3
4
5
6
7
9
10
11
12837
13
14
15
16
17
18
19
20
21
22
23
24 25
電阻
D5V_STB
R4064 4K7 1/10W 5%
R4065 4K7 1/10W 5%
C4068
C4062
C4080
C4079
From TUNER
From CVBS1
From YPBPR1
Y1+
PB1+
PR1+
VIN_Y0-
YPBPR1_IN_L
YPBPR1_IN_R
NC1
NC2
NC3
NC4
NC5
NC6
RY/BY1
CE1
NC7
NC8
VCC1REVCC2
VSS1
NC9
NC10
CLE
ALE
WE
WP
NC11
NC12
NC13
NC14
NC15 NC16
C4121
2.2UF 16V
C4081
TUN_IF+
TUN_IF+
TUN_IF-
TUN_IF-
I2C_SCL
I2C_SCL
I2C_SDA
I2C_SDA
RF_AGC
RF_AGC
AV1_CVBS+
AV1_CVBS+
VIN_A0-
VIN_A0-
AV1_IN_L
AV1_IN_L
AV1_IN_R
AV1_IN_R
Y1+
PB1+
PR1+
VIN_Y0-
YPBPR1_IN_L
YPBPR1_IN_R
Bath_L
Bath_L
Bath_R
Bath_R
LSADC0
LSADC0
LSADC1
LSADC1
PW_KEY
PW_KEY
LIGHT_SENSOR
LIGHT_SENSOR
IRRX
IRRX
LEDG
LEDG
LEDR
LEDR
KEY_SDA
KEY_SDA
KEY_SCL
KEY_SCL
LIGHT_R
LIGHT_R
LIGHT_G
LIGHT_G
U4003
48
NC29
47
NC28
46
NC27
45
NC26
44
N_DATA7
I/O7
43
N_DATA6
I/O6
N_DATA5
42
I/O5
N_DATA4
41
I/O4
40
NC25
39
NC24
38
NC23
36
VSS2
35
NC22
34
DGND
NC21
33
NC20
N_DATA3
32
I/O3
N_DATA2
31
I/O2
N_DATA1
30
I/O1
29
N_DATA0
I/O0
28
NC19
27
NC18
26
NC17
H27U1G8F2BTR
统一
pull-High resistor from 1k
to 4.7k on 20101124 (because
remove ps pin from power latch
pin to pin 1)
A3V3
R4028 4K7 1/10W 5%
R4023 4K7 1/10W 5%
R4025 4K7 1/10W 5%
R4062 4K7 1/10W 5%
R4063 4.7K 1/10W
R4068 4K7 1/10W 5%
R4066 4K7 1/10W 5%
R4075 4K7 1/10W 5%
R4077 4K7 1/10W 5%
R4079 4K7 1/10W 5%
R4072{5D8567A9-A5AE-4693-A626-30707E0EA986}4K7 1/10W 5%
R4080 4K7 1/10W 5%
R4081 4K7 1/10W 5%
C4083
C4082
C4084
100N16V
100N16V
100N16V
100N16V
100N16V
100N16V
100N16V
100N16V
100N16V
100N16V
DM3V3
From LVDS
From VGA
C4042
1uF 25V
DGND
TEDP
TEDN
TECLKP
TECLKN
TECP
TECN
TEBP
TEBN
TEAP
TEAN
TODP
TODN
TOCLKP
TOCLKN
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN
BL_EN
PANEL_EN
VGA_R+
VGA_RVGA_G+
VGA_GVGA_B+
VGA_B-
VGA_VS
VGA_HS
VGA_IN_L
VGA_IN_R
HP_OUT_L
HP_OUT_R
HP_OUT_JD
TX0
RX0
VGA_DDC_SDA
VGA_DDC_SCL
TEDP
TEDN
TECLKP
TECLKN
TECP
TECN
TEBP
TEBN
TEAP
TEAN
TODP
TODN
TOCLKP
TOCLKN
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN
BL_EN
PANEL_EN
VGA_R+
VGA_RVGA_G+
VGA_GVGA_B+
VGA_B-
VGA_VS
VGA_HS
VGA_IN_L
VGA_IN_R
HP_OUT_L
HP_OUT_R
HP_OUT_JD
TX0
RX0
VGA_DDC_SDA
VGA_DDC_SCL
(pin share function)
(pin share function)
ST_D1V2
D3V3
PLL_GND
FB4007
300OHM
1 2
DGND
0.5A)
1 2
FB4017
300OHM 4A
(36mA)
TUN_IF-
TUN_IF+
C4046
22pF 50V
C4047
22pF 50V
DGND
IO_3.3V
C4085
DGND
C4004 1 00nF 50V
47N 50V C4026
47N 50V C4041
47N 50V C4023
47N 50V C4024
47N 50V C4025
2.2UF 16V C4015
2.2UF 16V C4011
2.2UF 16V C4021
2.2UF 16V C4020
2.2UF 16V C4018
2.2UF 16V C4016
2.2UF 16V C4010
2.2UF 16V C4014
2.2UF 16V C4019
2.2UF 16V C4017
C4051
IF_N
1uF 25V
IF_P
C4052
1uF 25V
R40170R05 1/10W
X4000
R4018
27MHz
NC
1 2
Add light bar control on 12/22'10
C4119
C4118
C4055
C4056
10UF 6.3V X5R +-20%
10UF 6.3V X5R +-20%
100N16V
100N16V
A1V2 A1V2
1 2
A3V3
1 2
C4087
C4086
C4089
C4088
100N16V
100N16V
DGND
100N16V
100N16V
100N16V
47N 50V C4120
VDAC_3.3V
FB4004
1 2
FB4003
1 2
300OHM
300OHM
AGND
VADC_3.3V
PLL_GND
XOUT
PLL_3.3V
CORE_1.2V
R4014
I2C_SCL
I2C_SDA
R4015
100 OHM 1/10W
XIN
100 OHM 1/10W
HP_OUT_JD
USB_PWR_FLAG1
Drop_DET
IO_3.3V
Efuse_3.3V
IO_3.3V
CORE_1.2V
CORE_1.2V
DDR_1.8V
DDR_1.8V
DDR_1.8V
DDR_1.8V
DDR_1.8V
DDR_1.8V
HDMI_1.2V
FB4011
300OHM 4A
C4063
C4064
100N16V
100N16V
DGND AGND
HDMI_3.3V
FB4018
300OHM 4A
C4090
100N16V
DGND
BB_3.3V
AGND
12
FB4000
300OHM 4A
AGND
C4000
AOUT_L
YPBPR1_IN_R
248
247
AIO_1R
AOUT_L
DDR18VCC
ADDR4
S_DA_IN4
1 2
YPBPR1_IN_L
246
S_DA_IN6
AGND
To AV_out
Bath_R
245
AIO_1L
ADDR6
S_DA_IN8
FB4013
300OHM 4A
FB4020
300OHM 4A
Bath_L
244
AIO_2L
AIO_2R
ADDR8
ADDR11
S_DA_IN11
FB4008
300OHM 4A
1uF 25V
BB1GND
FB4002
C4003
FB4001
VD_3.3V
1uF 25V
300OHM 4A
300OHM 4A
1 2
1 2
AV1_IN_R
HOTPLUG0
AV1_IN_L
HOTPLUG1
AGND
C4022
VCM_BB
1uF 25V
BB1GND
BB1GND
AVDD_BB0
243
242
241
240
239
238
237
236
235
234
233
232
D1V2
VIN1N
VD3V3
AIN_3L
AIN_3R
VIN_14P
VIN_13P
VIN_10P
VCM_BB
BB0_3V3
BB1GND
BB1_3V3
ADDR13
DDR18VCC
WE#
CKE
BA1
BA0
DDR12VCC
ADDR1
ADDR10
ADDR5
ADDR3
DDR18VCC
S_DA_IN3
S_DBA0_IN
S_WE#_IN
S_DBA1_IN
S_DA_IN1
S_DA_IN5
S_CKE_IN
S_DA_IN10
S_DA_IN13
C4122
USB_3.3V
USB_1.2V
1UF16V
AGND
1KOHM +-1% 1/16W
S_DVREF_A
1KOHM +-1% 1/16W
Close to RTD268x IC
Y_1.2V
C4058
100N16V
AGND
VD_1.2V
C4070
2.2UF 16V
PLL_3.3V
C4091
100N16V
PLL_GND
DGND
To AMP
DGND
VGA_IN_L
HP_OUT_R
HP_OUT_L
AOUT_R
47N 50V C4032
47N 50V C4027
47N 50V C4029
47N 50V C4028
47N 50V C4030
47N 50V C4031
CORE_1.2V
VDACGND
VADCGND
RF_AGC
R4019
5K1 1/16W 5%
S_DQ_IN14
S_DM1_IN
S_DQ_IN9
S_DQ_IN11
S_DQ_IN12
S_DQ_IN6
S_DM0_IN
S_DQ_IN1
S_DQ_IN4
S_DQ_IN3
S_LLDQS_IN
S_LLDQS#_IN
S_LUDQS_IN
S_LUDQS#_IN
S_DQ_IN15
S_DQ_IN8
S_DQ_IN10
S_DQ_IN13
S_DQ_IN7
S_DQ_IN0
S_DQ_IN2
S_DQ_IN5
A1V2
1 2 FB4015
A3V3
1 2
VGA_IN_R
47N 50V C4036
47N 50V C4035
47N 50V C4040
47N 50V C4038
47N 50V C4033
47N 50V C4034
47N 50V C4037
47N 50V C4039
U4000
256
255
254
253
252
251
250
249
257
EPAD
AIN_5L
AIN_4L
AIN_1L
AIN_4R
AIN_1R
1
PS
CVBS_OUT
IF_N
IF_P
XIN
XOUT
LEDG
LEDR
LIGHT_G
LIGHT_R
DDR_1.8V
Jack Detection Function (place
resistor Near Connector)
USB_1.2V
FB4012
300OHM 4A
DGND
USB_3.3V
FB4019
300OHM 4A
DGND
AOUT_R
AIN_5R
2
HPOUT_L
HPOUT_R
LSADC3
3
LSADC5
4
VDAC3V3
5
AVOUT1
6
AVOUT2
7
VDACGND
8
ADC2XGND
9
IF1N
10
IF1P
11
ADC2X3V3
12
PLLGND
13
XIN
14
XOUT
15
PLL3V3
16
D1V2
17
RF_AGC
18
I2C0_SCL
19
I2C0_SDA
20
GPIO_M3
21
GPIO_M4
22
GPIO_M6
23
GPIO_M5
24
GPIO_M7
25
D3V3
26
GPIO_U5
27
GPIO_R4
28
GPIO_R3
29
EFUSE_D3V3
30
D3V3
31
NC
32
NC
33
NC
34
NC
35
D1V2
36
D1V2
37
DDR18VCC
38
DQ_14
39
DM1
40
DQ_9
41
DQ_11
42
DDR18VCC
43
DQ_12
44
DQ_6
45
DM0
46
DQ_1
47
DDR18VCC
48
DQ_4
49
DQ_3
50
DQS0
51
DQS0_N
52
DDR18VCC
53
DQS1
54
DQS1_N
55
DQ_15
56
DQ_8
57
DDR18VCC
58
DQ_10
59
DQ_13
60
DQ_7
61
DQ_0
62
DDR18VCC
63
DQ_2
64
DQ_5
DVRICKCK#
RAS#
DDR18VCC
CAS#
ADDR0
ADDR2
6566676869707172737475767778798081828384858687888990919293949596979899
RTD2684S
S_DA_IN0
S_CAS#_IN
S_DA_IN2
S_CK#_IN
S_DVREF_A
S_RAS#_IN
S_CK_IN
A1V2
1 2
C4065
C4069
100N16V
100N16V
A3V3
1 2
C4073
100N16V
close to RTD268x
Add C4041 on 20101111
VD_1.2V
Y_1.2V
AGND
AV1_CVBS+
VIN_A0-
AGND
231
230
229
228
227
226
225
224
223
222
221
220
VIN0N
VD1V2
VIN_9P
VIN_8P
VIN_7P
YPP1V2
VIN_12P
VIN_11P
VIN_Y1N
VD_GND33
ADC_GND33
ADDR9
ADDR7
ADDR12
BA2
ODT
USB1V2
HSDM_0
HSDP_0
USB3V3
HSDM_1
HSDP_1
100
101
USB_DM0
USB_DP0
S_DA_IN7
S_DBA2_IN
USB_DM1
S_DA_IN9
USB_DP1
S_DODT_IN
S_DA_IN12
DDR_1.8V
C4053
R4020
100N16V
R4021
C4054
100N16V
DGND
A3V3
1 2
A3V3
1 2
C4092
4.7UF 10V
AVDD_BB0
C4001
100nF 50V
AGND
Y_3.3V
APLL3.3V
AGND
Y1+
PB1+
VGA_R+
VGA_G+
VGA_R-
VGA_G-
VGA_B+
VGA_B-
PR1+
VIN_Y0-
VGA_VS
VGA_HS
219
218
217
216
215
214
213
212
211
210
209
208
207
206
VIN_6P
VIN_5P
VIN_4P
VIN_3P
VIN_2P
VIN_1P
VIN_0P
VSYNC
HSYNC
VIN_RN
VIN_GN
VIN_BN
YPP3V3
VIN_Y0N
USB1V2
D1V2
GPIO_R1
GPIO_K3
GPIO_K4
GPIO_K5
GPIO_K6
D3V3
GPIO_K7
GPIO_S6
GPIO_S5
GPIO_S4
GPIO_M0
GPIO_M1
102
103
104
105
106
107
108
109
110
111
112
113
114
115
TOEN
N_WE#
N_DATA1
N_DATA5
N_DATA0
N_DATA3
N_DATA2
N_DATA4
KEY_SDA
USB_PWR_FLAG0
AMP_STBY
KEY_SCL
Add Touch key IIC on 12/03'10
A3V3
FB4009
1 2
300OHM 4A
VADC_3.3V
FB4014
300OHM 4A
C4071
100N16V
VADCGND
VDAC_3.3V
FB4021
300OHM 4A
C4093
4.7UF 10V
VDACGND
DGND
R4000
10K 1/10W
DGND
ST_D1V2
VGA_DDC_SCL
VGA_DDC_SDA
IO_3.3V
R4007 0R05 1/10W
R4008 0R05 1/10W
LSADC0
LSADC1
PANEL_EN
LSADC_REF
BL_EN
205
204
203
202
201
200
199
198
197
196
195
194
193
D3V3
XIRTC
XORTC
RTC3V3
LSADC0
LSADC1
APLL3V3
GPIO_B7
GPIO_B6
LSADC2
ST_D1V2
APLLGND
GPIO_M2
LVDS_B_FP
116
117
RX0
TX0
A3V3
LSADC4
VDDC_SCL
VDDC_SDA
LSADC_REF
RSTI_N
HDMI1V2
HDMI_2_2P
HDMI_2_2N
HDMI_2_1P
HDMI_2_1N
HDMI_2_0P
HDMI_2_0N
HDMI_2_CLKP
HDMI_2_CLKN
HDMI_1_2P
HDMI_1_2N
HDMI_1_1P
HDMI_1_1N
HDMI_1_0P
HDMI_1_0N
HDMI_1_CLKP
HDMI_1_CLKN
TMDS_REXT
HDMI3V3
HDMI_0_2P
HDMI_0_2N
HDMI_0_1P
HDMI_0_1N
HDMI_0_0P
HDMI_0_0N
HDMI_0_CLKP
HDMI_0_CLKN
HDMI1V2
ST_D1V2
IRRX
HDDC0_SDA
HDDC0_SCL
HDDC1_SDA
HDDC1_SCL
HDDC2_SDA
HDDC2_SCL
PMM_GPIO_C4
NAND_D7
NAND_D6
SPI_SCLK
SPI_CSN
NAND_CS1
NAND_CS0
NAND RDY/BUSY
NAND_ALE
NAND_CLE
D3V3
D1V2
LVDS_A_AN
LVDS_A_AP
LVDS_A_BN
LVDS_A_BP
LVDS_A_CN
LVDS_A_CP
LVDS_A_DN
LVDS_A_DP
LVDS_A_EN
LVDS_A_EP
LVDS_A_FN
LVDS_A_FP
LVDS_B_FN
LVDS_B_EP
LVDS_B_EN
LVDS_B_DP
LVDS_B_DN
LVDS_B_CP
LVDS_B_CN
LVDS_B_BP
LVDS_B_BN
LVDS_B_AP
LVDS_B_AN
D3V3
118
119
120
121
122
123
124
125
126
127
128
IO_3.3V
TOCP
TOAN
TOCLKN
TODP
TOBN
TOAP
TOCN
TOBP
TOCLKP
TODN
Exchange RX0/TXO on 10/26'2010
Y_3.3V
C4057
100N16V
AGND
A3V3
VD_3.3V
1 2
300OHM 4A
C4072
2.2UF 16V
AGND
A3V3
BB_3.3V
FB4022
1 2
300OHM 4A
APLL3.3V
FB4024
1 2
300OHM 4A
C4094
100N16V
192
PW_KEY
191
LIGHT_SENSOR
190
RESET#
189
HDMI_CEC
CEC
188
187
186
185
184
183
182
181
180
HDMI1_D2+
179
HDMI1_D2-
178
177
HDMI1_D1+
176
HDMI1_D1HDMI1_D0+
175
HDMI1_D0-
174
HDMI1_CLK+
173
HDMI1_CLK-
172
171
170
169
HDMI0_D2+
168
HDMI0_D2HDMI0_D1+
167
HDMI0_D1-
166
HDMI0_D0+
165
164
HDMI0_D0HDMI0_CLK+
163
HDMI0_CLK-
162
161
160
159
IRRX
158
HDMI0_DDC_SDA
HDMI0_DDC_SCL
157
HDMI1_DDC_SDA
156
HDMI1_DDC_SCL
155
154
153
152
POWER_EN
151
N_DATA7
N_DATA6
150
149
SPI_SCK-N_RE#
SPI_WP
148
147
SPDIF_OUT
N_CE0#
146
145
N_RDY
N_ALE
144
143
N_CLE
142
141
TEAN
140
139
TEAP
TEBN
138
TEBP
137
TECN
136
135
TECP
TECLKN
134
133
TECLKP
132
TEDN
TEDP
131
130
129
Power-On-Latch (POL)
test mode (PIN147 pad_nand_cs1_n)
0 : enable
1 : disable
EJTAG (PIN146 pad_nand_cs0_n)
0 : enable
1 : disable
ROM boot (PIN149 pad_spi_sclk)
0 : boot from ROM
1 : don't boot from ROM
Flash type (PIN148 pad_spi_cs_n)
0 : SPI-Flash boot
1 : NAND-Flash boot
test mode PLL (PIN144 pad_pcmcia_iowr_n)
0 : external
1 : internal
HDMI_3.3V
HDMI_1.2V
ST_D1V2
HDMI_1.2V
D5V_STB
NC/10K 1/10W
D4000
NC/BAV99
1
R4003
NC/1K 1/10W
R4005
C4005
NC/10K 1/10W
NC/10UF 6.3V X5R +-20%
DGND
R4016
2K7 1/16W 5%
For cover SZ Mirror project, chang the CN4001 from Dip to SMT on 20111124
For
IO_3.3V
CORE_1.2V
HS4000
Heat Sink
Add for Heat Sink Outline 2008/12/06
GLZ
DGND
DGND
作业性
issue, chang the CN4001 from SMT to DIP on 20101215
1
1234
2
3
4
USB CONN
CN4001
6 5
DGND
USB1_5V
1
1234
USB_DM1
2
USB_DP1
3
4
USB CONN
CN4002
6 5
DGND
R4024
N_CE0#
4K7 1/16W 5%
R4026
SPI_SCK-N_RE#
R4027
4K7 1/16W 5%
SPI_WP
R4039
NC
R4030
N_ALE
4K7 1/16W 5%
1
2
H1
G1G2G3
G4
123
4
AGND
隔离罩
T P V ( Top Victory Electronics Co . , Ltd. )
?
3
1 2
R4001
23
Q4000
NC/2N3906S-RTK/PS
NC/100R 1/10W 5%
R4004
R4006
NC/10K 1/10W
USB0_5V
D3V3
D3V3
NC/4K7 1/16W 5%
D3V3
R4031
4K7 1/16W 5%
D3V3
1
2
AGND
IO_3.3V
R4002
C4002
10K 1/10W 5%
NC/ 47UF 25V
+
DGND
NC/2N3904S-RTK/PS
Q4001
C4006
C4008
NC
NC/100P 50V
DGND
DGND
USB_DM0
USB_DP0
+
C4048
C4049
100UF 16V
100N 16V
DGND
DGND
DGND
OEM MODEL Size
According to Lesson learn
check, change R4002 from
5.1k to 10k on 20101111
RESET#
C4007
NC/10UF 6.3V X5R +-20%
DGND
+
C4043
100N 16V
100UF 16V
DGND
FB4006
220R/2000mA
12
?
FB4005
220R/2000mA
C4044
USB_PWR_FLAG1
C4050
NC
12
t
C4045
NC
TH4000
USB_PWR_FLAG0
12
t
5V_USB
USB
TH4001
5V_USB
12
A1
PDF 文件使用 "pdfFactory" 试用版本创建 @ÿÿÿ ÿÿ www.fineprint.cn
Page 32
32
From RTD268x
S_DQ_IN0
S_DQ_IN1
S_DQ_IN2
S_DQ_IN3
S_DQ_IN4
S_DQ_IN5
S_DQ_IN6
S_DQ_IN7
S_DQ_IN8
S_DQ_IN9
S_DQ_IN10
S_DQ_IN11
S_DQ_IN12
S_DQ_IN13
S_DQ_IN14
S_DQ_IN15
S_DA_IN[0:13]
S_DA_IN0
S_DA_IN1
S_DA_IN2
S_DA_IN3
S_DA_IN4
S_DA_IN5
S_DA_IN6
S_DA_IN7
S_DA_IN8
S_DA_IN9
S_DA_IN10
S_DA_IN11
S_DA_IN12
S_DA_IN13
S_LUDQS#_IN[7]
S_LUDQS_IN[7]
S_LLDQS#_IN[7]
S_LLDQS_IN[7]
S_DODT_IN[7]
S_WE#_IN[7]
S_CAS#_IN[7]
S_RAS#_IN[7]
S_CKE_IN[7]
S_CK_IN[7]
S_CK#_IN[7]
S_DBA0_IN[7]
S_DBA1_IN[7]
S_DM0_IN[7]
S_DM1_IN[7]
S_DBA2_IN[7]
S_DQ_IN[0:15][7]
S_DA_IN[0:13][7]
S_LUDQS#_IN
S_LUDQS_IN
S_LLDQS#_IN
S_LLDQS_IN
S_DODT_IN
S_WE#_IN
S_CAS#_IN
S_RAS#_IN
S_CKE_IN
S_CK_IN
S_CK#_IN
S_DBA0_IN
S_DBA1_IN
S_DM0_IN
S_DM1_IN
S_DBA2_IN
S_DQ_IN14
S_DM1_IN
S_DQ_IN9
S_DQ_IN11
S_DQ_IN12
S_DQ_IN6
S_DM0_IN
S_DQ_IN1
S_DQ_IN4
S_DQ_IN3
S_LLDQS_IN
S_LLDQS#_IN
S_LUDQS_IN
S_LUDQS#_IN
S_DQ_IN15
S_DQ_IN8
S_DQ_IN10
S_DQ_IN13
S_DQ_IN7
S_DQ_IN0
S_DQ_IN2
S_DQ_IN5
S_CK_IN
S_CK#_IN
S_CK
S_RAS#_IN
S_CAS#_IN
S_DA_IN0
S_DA_IN2
S_DA_IN4
S_DA_IN8
S_DA_IN11
S_DA_IN13
S_WE#_IN
S_CKE_IN
S_DBA1_IN
S_DBA0_IN
S_DA_IN1
S_DA_IN10
S_DA_IN5
S_DA_IN3
S_DA_IN9
S_DA_IN7
S_DA_IN12
S_DBA2_IN
RP4000
22oHM 1/16W
1
8
2
7
3
6
4
5
RP4001
22oHM 1/16W
1
8
2
7
3
6
4
5
RP4002
22oHM 1/16W
1
8
2
7
3
6
4
5
RP4003
22oHM 1/16W
1
8
2
7
3
6
4
5
RP4004
22oHM 1/16W
1
8
2
7
3
6
4
5
R4035
R4037
R4036
R4038
close RTD268x
R4040
100R 1/16W 5%
close DDR
RP4005
51R
1
8
2
7
3
6
4
5
RP4006
51R
1
8
2
7
3
6
4
5
R4043
51R 1/16W 5%
RP4007
51R
1
8
2
7
3
6
4
5
RP4008
51R
1
8
2
7
3
6
4
5
RP4009
51R
1
8
2
7
3
6
4
5
S_DQ14
S_DM1
S_DQ9
S_DQ11
S_DQ12
S_DQ6
S_DM0
S_DQ1
S_DQ4
S_DQ3
S_LLDQS
S_LLDQS#
S_LUDQS
S_LUDQS#
S_DQ15
S_DQ8
S_DQ10
S_DQ13
S_DQ7
S_DQ0
S_DQ2
S_DQ5
S_CK
S_CK#
S_CK#
S_RAS#
S_CAS#
S_DA2
S_DA4
S_DA6
S_DA8
S_DA11
S_DA13
S_WE#
S_CKE
S_DBA1
S_DBA0
S_DA1
S_DA10
S_DA5
S_DA3
S_DA9
S_DA7
S_DA12
S_DBA2
S_DODT_IN
22R 1/16W 5%
22R 1/16W 5%
22R 1/16W 5%
22R 1/16W 5%
22R 1/16W 5%
S_DQ0
G8
S_DQ1
G2
S_DQ2
H7
S_DQ3
H3
S_DQ4
H1
H9
S_DQ5
S_DQ6
F1
S_DQ7
F9
S_DQ8
C8
S_DQ9
C2
S_DQ10
D7
D3
S_DQ11
D1
S_DQ12
S_DQ13
D9
S_DQ14
B1
S_DQ15
B9
R4033
1V8DDR
S_LUDQS#
S_LUDQS
S_LLDQS#
S_DVREF
S_LLDQS
S_DM1
S_DM0
1K 1/10W 1%
S_DVREF
1K 1/10W 1%
R4041
R4042
A8
B7
E8
F7
B3
F3
K9
J2
A1
E1
J9
M9
R1
A9
C1
C3
C7
C9
E9
G1
G3
G7
G9
J1
Tune DDR,change the
array risistor from 22
ohm to 51 ohm on
20101207
U4002
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
DQ9
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
UDQS
UDQS
LDQS
LDQS
UDM
LDM
ODT
VREF
VDD
VDD
VDD
VDD
VDD
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDL
H5PS1G63EFR-G7C
1V8DDR
C4095
100N16V
C4096
100N 16V
DGND
M8
A0
M3
A1
M7
A2
N2
A3
N8
A4
N3
A5
N7
A6
P2
A7
P8
A8
P3
A9
M2
A10
P7
A11
R2
A12
R8
A13
L2
BA0
L3
BA1
L1
BA2
K3
WE
L7
CAS
K7
RAS
L8
CS
K2
CKE
J8
CK
K8
CK
A3
VSS
J3
VSS
N1
VSS
P9
VSS
E3
VSS
A7
VSSQ
B2
VSSQ
B8
VSSQ
D2
VSSQ
D8
VSSQ
E7
VSSQ
F2
VSSQ
F8
VSSQ
H2
VSSQ
H8
VSSQ
J7
VSSDL
Close to DDR
S_DA0
S_DA1
S_DA2
S_DA3
S_DA4
S_DA5
S_DA6
S_DA7
S_DA8
S_DA9
S_DA10
S_DA11
S_DA12
S_DA13
S_DBA0
S_DBA1
S_DBA2
S_WE#
S_CAS#
S_RAS#
S_CKE
S_CK
S_CK#
DGND
D1V8
R4034
1K 1/16W
DGND
FB4027
1 2
300OHM 4A
(210mA)
1V8DDR
C4097
22UF 6.3V C4105
C4098
C4099
C4100
C4101
C4102
C4103
C4104
DGND
100N 16V
100N 16V
100N 16V
100N 16V
100N 16VS_DA0
100N 16V
100N 16V
100N 16V
100N 16V
100N 16VS_DA_IN6
100N 16V
100N 16V
C4106
C4107
C4108
C4109
PDF 文件使用 "pdfFactory" 试用版本创建 @ÿÿ ÿÿ www.fineprint.cn
Page 33
33
TO RTD268x
AV1
AV1_CVBS+
VIN_A0-
AV1_IN_L
AV1_IN_R
AV1_CVBS+ R102
VIN_A0-
AV1_IN_L
AV1_IN_R
CN101
A
B
C
RCA JACK
2
1
4
3
6
5
AGND
ZD101
MLVG0402
1 2
AGND
75R
SH100
C102
470pF 50V
AGND
C103
470pF 50V
AGND
R101
0R05 1/10W
C101
NC
Close to Main Chip
R103
12KOHM +-5% 1/16W
R105
12KOHM +-5% 1/16W
AV1_IN_L
R104
8.2K 1/10W
AGND
AV1_IN_R
R106
8.2K 1/10W
AGND
AV1_CVBS+
VIN_A0-
PDF 文件使用 "pdfFactory" 试用版本创建 ÿÿ ÿÿ www.fineprint.cn
Adjust AV1 audio power,adjust
R103/R105 from 6.8k to 12k on
20101111
Adjust AV1 audio power,adjust
R104/R106 from 10k to 9.1k on
20101206
Adjust AV1 audio power,adjust
R104/R106 from 9.1k to 8.2k on
20101226
Page 34
34
TO RTD268x
Y1+
PB1+
PR1+
VIN_Y0-
YPBPR1_IN_L
YPBPR1_IN_R
CN103
12
E
D
C
B
11
A
CONN
Y1+
PB1+
PR1+
VIN_Y0-
YPBPR1_IN_L
YPBPR1_IN_R
10
YPBPR1/CVBS_IN_R1
9
YPBPR1/CVBS_IN_L1
8
7
6
PR1
5
4
PB1
3
Y1
2
1
AGND
YPbPr1 Video in
ZD102
MLVG0402
ZD103
MLVG0402
ZD104
MLVG0402
PB1
PR1
Y1
Y1
R115
75R
1 2
AGND
R120
75R
1 2
AGND
R125
75R
1 2
AGND
YPBPR1/CVBS_IN_R1
YPBPR1/CVBS_IN_L1
SH102
SH103
SH104
R113
0R05 1/10W
C107
5PF 50V
R116
0R05 1/10W
R118
0R05 1/10W
C108
5PF 50V
R121
0R05 1/10W
R123
0R05 1/10W
C109
5PF 50V
R126
0R05 1/10W
Close to Main Chip
C111
470pF 50V
AGND
C110
470pF 50V
AGND
R114
100R 1/10W 5%
R117
100R 1/10W 5%
R119
100R 1/10W 5%
R122
100R 1/10W 5%
R124
100R 1/10W 5%
R127
100R 1/10W 5%
R130
12KOHM +-5% 1/16W
R128
12KOHM +-5% 1/16W
Y1+
VIN_Y0-
PB1+
VIN_Y0-
PR1+
VIN_Y0-
YPBPR1_IN_R
R131
8.2K 1/10W
AGND
YPBPR1_IN_L
R129
8.2K 1/10W
AGND
Adjust Component audio power,adjust
R128/R130 from 6.8k to 12k on 20101111
Adjust AV1 audio power,adjust
R129/R131 from 10k to 9.1k on
20101206
PDF 文件使用 "pdfFactory" 试用版本创建 @ÿÿ ÿÿ www.fineprint.cn
Adjust AV1 audio power,adjust
R129/R131 from 9.1k to 8.2k on
20101222
Page 35
35
TO RTD268x
VGA_B+
VGA_BVGA_G+
VGA_GVGA_R+
VGA_R-
VGA_HS
VGA_VS
TX0
RX0
VGA_DDC_SCL
VGA_DDC_SDA
VGA_IN_L
VGA_IN_R
HP_OUT_L
HP_OUT_R
HP_OUT_JD
VGA_RX0
VGA_TX0
AGND
VGA_RIN
AGND
VGA_B+
VGA_BVGA_G+
VGA_GVGA_R+
VGA_R-
VGA_HS
VGA_VS
TX0
RX0
VGA_DDC_SCL
VGA_DDC_SDA
VGA_IN_L
VGA_IN_R
HP_OUT_L
HP_OUT_R
HP_OUT_JD
VGA_RX0
VGA_TX0
VGA_DDC_SCL
VGA_VS
VGA_HS
C120
22pF 50V
AGND
U100
HS
1
I/O1
2
GND
VS
3 4
I/O2I/O3
AOZ8105CI
U101
1
I/O1
2
GND
3 4
I/O2I/O3
AOZ8105CI
C121
10PF 50V
AGND
I/O4
VDD
I/O4
VDD
R160
100R 1/10W 5%
R161
100R 1/10W 5%
6
VGA_DDC_SDA
VGA_5V
5
VGA_DDC_SCL
VGA_BIN
6
VGA_5V
5
VGA_GIN
D100
BAT54C
VGA_CON5V
4K7 1/16W 5%
VGA_DDC_SCL
VGA_DDC_SDA
R164
2.2K 1/16W
AGND
According to Lesson learn
check, change from 2k to
2.2k on 20101111
1
VGA_5V
R100
C100
NC
AGND
R108 100OHM1/16W
VGA_DDC_SDA
2.2K 1/16W
AGND
CN105
CONN
3
2
1
AGND
3
R151
4K7 1/16W 5%
C117
NC
HS
R107
100OHM1/16W
VGA_RX0
Reserved for
D5V_STB
AC-off EDID Only
2
VGA_SCL
VS
100OHM1/16W
MLVG0402
1.65V: jack not plug in
0V: jack plug in
VGA_INL
VGA_INR
R110
ZD113
D5V_STB
A3V3
R205
4K7 1/16W 5%
VGA_TX0
D5V_STB
VGA_RX0
AGND
AGND
5
10
4
9
3
8
2
7
1
6
17 16
CONN
AGND
Adjust VGA audio power,adjust R171/R174 from 6.8k
to 30k on 20101111
Adjust VGA audio power,adjust R171/R174 from 30k to
7.5k ,R172/R175 from 10k to 1.5k on 20101207
1 2
AGND
CN100
15
14
13
12
11
A3V3
R211
4K7 1/16W 5%
VGA_CON5V
AGND
Q301
2N7002
Q302
2N7002
AGND
1 2
100OHM1/16W
TX0
RX0
ZD114
MLVG0402
Pin 12 (VGA_SDA) =Pin 4(VGA_TX)
Pin 15 (VGA_SCl) =Pin 11(VGA_RX)
R109
VGA_TX0
VGA_BIN
VGA_GINVGA_SDA
VGA_RIN
Mark on board
PC_LINE_IN
R171
7K5 1/16W 5%
C124
470pF 50V
AGND
C127
470pF 50V
AGND
R174
7K5 1/16W 5%
R172
1K5 1/10W 5%
AGND
R175
1K5 1/10W 5%
AGND
VGA_IN_R
CONN
CN106
VGA_BIN
AGND
VGA_GIN
AGND
VGA_RIN
AGND
5
4
HP_OUTRVGA_IN_L
3
HP_OUTL
2
HP_OUT_JD
6
7
1.65V: jack not plug in
1
0V: jack plug in
AGND
R4078
10K 1/10W
DM3V3
R154
75R
R159
75R
R168
75R
ZD112
ZD111
MLVG0402
MLVG0402
SH108
SH109
SH110
1 2
1 2
AGND
R152
0R05 1/10W
C118
5PF 50V
R155
0R05 1/10W
R157
0R05 1/10W
C119
5PF 50V
R162
0R05 1/10W
R166
0R05 1/10WR165
C122
5PF 50V
R169
0R05 1/10W
Close to Main Chip
R153
100R 1/10W 5%
R156
100R 1/10W 5%
R158
100R 1/10W 5%
R163
100R 1/10W 5%
R167
100R 1/10W 5%
R170
100R 1/10W 5%
Mark on board
HP OUT
R173
AGND
AGND
1K 1/10W
R176
1K 1/10W
AGND
AGND
C125
100nF 50V
C128
100nF 50V
VGA_B+
VGA_B-
VGA_G+
VGA_G-
VGA_R+
VGA_R-
+
+
C123
100UF 16V
C126
100UF 16V
HP_OUT_R
HP_OUT_L
PDF 文件使用 "pdfFactory" 试用版本创建 @ÿÿ ÿÿ www.fineprint.cn
Page 36
36
DGND
CN500
DGND
D3V3
R500
27K 1/16W 5%
AC off EDID
solution
without
EEPROM
HOTPLUG0 R510
R509
10K 1/10W
R501
47K 1/16W
10K 1/10W
Q502
PMBS3904
DGND
R506
R502
1K 1/10W
Q500
PMBS3904
DGND
HDMI0_D2+
HDMI0_D2-
HDMI0_D1+
HDMI0_D1-
HDMI0_D0+
HDMI0_D0-
HDMI0_CLK+
HDMI0_CLK-
HDMI_CEC
HDMI0_DDC_SCL#
HDMI0_DDC_SDA#
ZD500
ZD505
ZD504
MLVG0402
MLVG0402
MLVG0402
1 2
1 2
DGND
1
TMDSD2+
2
DSHLD0
3
TMDSD2-
4
TMDSD1+
5
DSHLD1
6
TMDSD1-
7
TMDSD0+
8
DSHLD2
9
TMDSD0-
10
TMDSC+
11
CSHLD0
12
TMDSC-
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
VCC5
19
HPD
HDMI
1 2
HOTPLUG1
SHLD0
SHLD2
SHLD3
SHLD1
20
22
23
21
DGND
R512
10K 1/10W
AC off EDID
solution
without
EEPROM
R507
47K 1/16W
Q505
PMBS3904
HDMI0
TO RTD268x
HDMI0_D2+
HDMI0_D2HDMI0_D1+
HDMI0_D1HDMI0_D0+
HDMI0_D0HDMI0_CLK+
HDMI0_CLK-
HDMI0_DDC_SCL
HDMI0_DDC_SDA
HOTPLUG0
HDMI1_D2+
HDMI1_D2HDMI1_D1+
HDMI1_D1HDMI1_D0+
HDMI1_D0HDMI1_CLK+
HDMI1_CLK-
HDMI1_DDC_SCL
HDMI1_DDC_SDA
HOTPLUG1
HDMI_CEC
HDMI0_D2+
HDMI0_D2HDMI0_D1+
HDMI0_D1HDMI0_D0+
HDMI0_D0HDMI0_CLK+
HDMI0_CLK-
HDMI0_DDC_SCL
HDMI0_DDC_SDA
HOTPLUG0
HDMI1_D2+
HDMI1_D2HDMI1_D1+
HDMI1_D1HDMI1_D0+
HDMI1_D0HDMI1_CLK+
HDMI1_CLK-
HDMI1_DDC_SCL
HDMI1_DDC_SDA
HOTPLUG1
HDMI_CEC
R517
4K7 1/16W 5%
HDMI0_DDC_SCL
HDMI0_DDC_SDA
C500
NC
D5V_STB
R518
4K7 1/16W 5%
C505
NC
DGND
HDMI1
R523
R524
0R05 1/10W
0R05 1/10W
HDMI0_DDC_SCL#
HDMI0_DDC_SDA#
DGND
10K 1/10W
DGND
R505
1K 1/10W
Q503
PMBS3904
DGND
4K7 1/16W 5%
HDMI1_DDC_SCL
HDMI1_DDC_SDA
R513
C501
NC
HDMI1_D2+
HDMI1_D2-
HDMI1_D1+
HDMI1_D1-
HDMI1_D0+
HDMI1_D0-
HDMI1_CLK+
HDMI1_CLK-
HDMI_CEC
HDMI1_DDC_SCL#
HDMI1_DDC_SDA#
ZD502
ZD501
ZD503
MLVG0402
MLVG0402
MLVG0402
D5V_STB
R514
4K7 1/16W 5%
C502
NC
DGND
DGND
1 2
1 2
1 2
R520
R522
0R05 1/10W
0R05 1/10W
CN501
1
TMDSD2+
2
DSHLD0
3
TMDSD2-
4
TMDSD1+
5
DSHLD1
6
TMDSD1-
7
TMDSD0+
8
DSHLD2
9
TMDSD0-
10
TMDSC+
11
CSHLD0
12
TMDSC-
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
VCC5
19
HPD
HDMI
HDMI1_DDC_SCL#
HDMI1_DDC_SDA#
SHLD0
SHLD2
SHLD3
SHLD1
20
22
23
21
PDF 文件使用 "pdfFactory" 试用版本创建 @ÿÿ ÿÿ www.fineprint.cn
Page 37
37
RTD268x<-->
RF_AGC
TUN_IF+
TUN_IFI2C_SCL
I2C_SDA
AGND
22
TH4
External RF AGC
Vcc1 supply tuner
TUNER
RF_AGC
TH2
TH3
IF 1(P)
IF 1(N)
N.C
N.C
N.C
N.C
GND
N.C
N.C
N.C
N.C
SDA
SCL
TU100
192021
N.C
N.C
N.C
TH1
RF_AGC
TUN_IF+
TUN_IFI2C_SCL
I2C_SDA
18
17
16
15
14
13
12
11
10
9
8
SDA_CAN
7
SCL_CAN
6
5
RF_Gain
4
3
2
1
Change C129/C131
from MI to SMT on
10/28'11
C137
10nF 50V
AGND
AS
5VT
AGND
Add C137 on 10/26'2010
+5VT
R188
NC
R191
0R05 1/16W
220uF16V
AGND
Close to RTD268x
D_5V
R197 1K 1/16W
R199
510R 1/16W 5%
+
C139
DGND
C147
1uF 25V
R200
0R05 1/16W
L103
10uH
C142
100NF 25V
12V
R178 300R
+
C129
100UF 25V
AGND
IF
FB100
1 2
220R/2000mA
C138
100nF 50V
C143
10uF 10V
DGND
R177
300R
C130
10nF 50V
+5VT
AGND
C134
10nF 50V
Close to Tuner
C131
10uF 16V
R185
47 OHM 1/16W
AGND
R192
NC
R179
6.8kOHM +-5% 1/10W
C132
10nF 50V
R189
1K 1/10W
A_IF
R183
1.2K 1/10W
Q101
2SC2717
20R 5% 1/16W
C136
10nF 50V
IF SAW Filter
RF_Gain
R190
L101
0.82uH
AGND
R181
R180
680OHM +-5% 1/10W
R186
0R05 1/10W
A_IF
L102
0.33uH 10%
HDBF35A3DdA
U102
1
INPUT
2
INPUT
D_5V
AGND
4K7 1/16W 5%
4K7 1/16W 5%
OUTPUT
OUTPUT
GND
3
AGND
G965-25ADJPIUF
2.2 OHM 1/10W
C140
10uF 10V
R182
38.3K 1%
Vout=1.2*(38.3+12)/12=5.03V
I2C_SCL
I2C_SDA
D_5V
close Tuner
4
5
1K 1/10W
U103
GND
VEN
R198
123
R201
AGND
R184
100R 1/10W 5%
R187
100R 1/10W 5%
R195
AGNDAGND
678
AGND
GND
GND
VINVOADJ GND
4 5
R203
12K 1/10W 1%
C133
10PF 50V
AGND
C135
10PF 50V
AGND
L100
2.2uH
R193
0R05OHM1/8W
R194
0R05OHM1/8W
R196
1K 1/10W
AGND
5V for Tuner
+5VT
C141
10uF 10V
AGND
SCL_CAN
SDA_CAN
TUN_IF+
TUN_IF-
RF_AGC and IF_AGC trace
PDF 文件使用 "pdfFactory" 试用版本创建 @ÿÿ ÿÿ www.fineprint.cn
叫
GND
Page 38
38
DGND
CN4004
NC/CONN
15 16
CN4003
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CONN
4 5
PW
ADC2
ADC1
LED_G
LED_R
3
2
1
DGND
DGND
IRVCC
IRRX
LIGHT_R1
LIGHT_G1
ZD4000
RLZ5.6B
1 2
DGND
R135
R136
100R 1/16W 5%
100R 1/16W 5%
C4110
100N 16V
DGND
DGND
D3V3
Reserve for touch keyboard IIC on 12/5'10
R137 4.7K
R138 4.7K
KEY_SDA
KEY_SCL
LIGHT_SENSOR
EMI requirement, Add
D3V3
C4111
100nF 50V C4112
C4111 0.1uF on 20101124
ADC1
ZD4001
RLZ5.6B
ADC2
ZD4003
RLZ5.6B
1 2
DGND
C4113
0.1uF 50V
DGND
1 2
DGND
D3V3
R4067
100 OHM 1/10W
R4082
4.7K
0.1uF 50V
DGND
D3V3
R4083
4.7K
R4071
100 OHM 1/10W
LSADC1
LSADC0
LIGHT_R1
LIGHT_G1
LED_R
LED_G
NC PMBS3906
NC PMBS3906
R4049
NC 200OHM1/16W
PMBS3906
R4046
200OHM1/16W
PMBS3906
R4048
200OHM1/16W
D3V3
23
Q4009
R4073
NC 200OHM1/16W
D5V_STB
23
Q4008
Q4002
Q4003
1
1
D3V3
23
1
D3V3
23
1
R4045
NC 4K7 1/16W 5%
R4084
NC 4K7 1/16W 5%
R4044
4K7 1/16W 5%
R4047
4K7 1/16W 5%
LEDR
LEDG
LIGHT_R
LIGHT_G
DGND
PW
ZD4004
RLZ5.6B
IRRX
ZD4005
RLZ5.6B
1 2
DGND
1 2
DGND
PDF 文件使用 "pdfFactory" 试用版本创建 @ ÿ ÿ www.fineprint.cn
R4050 100 OHM 1/10W
C4114
0.1uF 50V
DGND
C4115
100pF 50V
DGND
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
PW_KEY
IRRX
?
P10_KEYPAD
Add Light bar control separately on 12/22'10
OEM MODEL Size
TPV MODEL
PCB NAME
Sheet of
?
? A
?
10 14Friday, December 02, 2011
Rev
称爹
A4
<称爹>
Page 39
39
To RTD268x
AOUT_L
AOUT_R
AMP_STBY
+18V_AMP
120R/6000mA
FB601
D12V
AOUT_L
AOUT_R
AMP_STBY
FB600
1 2
1 2
NC/120R/6000mA
PVDD
AOUT_L
AOUT_R
AMP_STBY
For audio power
adjustment, change AMP
Gain from 32dB to 26 dB
on 20101207
R619 10OHM1/16W
R613 10OHM1/16W
R622
10K 1/10W
C6140
NC
C6138
NC
SH600
SH601
SH602
SH603
SH604
DM3V3
R 6 21
100 K 1/1 0 W 5%
Q603
PMBS3904
GND
DM3V3
R 6 17 10 K
R 6 18 N C
R 6 27
R 6 26 N C
0.0 5 R
C626 1uF 25V
C627 1uF 25V
3.32KOHM +-1% 1/10W
6K8 1/10W 1%
DGND
PVDD
R615
R623
C628
1uF 25V
R624
10 OHM 1/4W
C614
1UF 50V
C613
1UF 50V
C633
1UF 50V
C631
1uF 25V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
U600
SDZ
FAULTZ
LINP
LINN
GAIN0
GAIN1
AVCC
AGND
GVDD
PLIMIT
RINN
RINP
NC
PBTL
TPA3110D2
Thermal Pad
PVCCL
PVCCL
BSPL
OUTPL
PGND
OUTNL
BSNL
BSNR
OUTNR
PGND
OUTPR
BSPR
PVCC
PVCC
Change AMP from EUA to TI
on 11/16'10
29
28
C623
C612
1nF 50V
0.1uF 50V
27
C625
330pF 50V
C632
330pF 50V
C629
330pF 50V
C6158
330pF 50V
C622
1nF 50V
1 2
26
C624
220NF 25V
25
24
23
22
C630
220NF 25V
21
C615
220NF 25V
20
19
18
17
C616
220NF 25V
16
15
R614
10OHM1/16W
R625
10OHM1/16W
R620
10OHM1/16W
R616
10OHM1/16W
C617
0.1uF 50V
100UF 35V
L604
22uH
1 2
L605
22uH
1 2
L606
22uH
1 2
L607
22uH
PVDD
C605
ROUT+
C607
100UF 35V
For rush current of 24V out of
spec, change C605/C607 from
330 to 100uF on 20101124
+
LOUT+
C620
330NF 50V
LOUT-
C619
330NF 50V
CN610
ROUT-
PVDD
+
C618
330NF 50V
C621
330NF 50V
1
2
3
4
CONN
For DTH issue, change,C618,C619,
C620,C621 from 1000p to 680nF on
12/29
PDF 文件使用 "pdfFactory" 试用版本创建 ÿ ÿ www.fineprint.cn
Page 40
40
D_5V
From RTD268x
CVBS_OUT
SPDIF_OUT
CVBS_OUT
SPDIF_OUT
CVBS_OUT
C146
NC 82pF 50V
68KOHM 1/16W +/-5%
AGND
SPDIF
C153,R132,R134 on 12/3'10
SPDIF_OUT
R204
75K 1/16W
C145
10uF 16V
R206
接功放当机，
AGND
AGND
Add
C153
10uF 16V
R209
330OHM 1/10W
Q102
PMBS3904
R210
220OHM 1/10W
R208
220OHM 1/10W
D_5V
15KOHM 1/16W
电性能测试，
level
resistor on 20101129
R132
15KOHM 1/16W
R134
AGND
MMBT3906
Q103
C144
100N 16V
C150
+
NC/ 330UF 35V
100UF 16V
R111 0R05 1/10W
video output
偏低
,reserve bypass
Mark on board
SPDIF_OUT
MLVG0402
DGND
C149
75R 1%
1 2
+
AGND
R207
DGND
ZD110
FB101
1 2
220R/2000mA
AGND
AGND
(
础
CN108
1
2
3
CONN
DGND
Change C149
from MI to SMT
on 10/28'11
CN107
1
2
3
CONN
Α)
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
PDF 文件使用 "pdfFactory" 试用版本创建 ÿÿ ÿÿ www.fineprint.cn
?
P12_Video/Audio output
DGND
OEM MODEL Size
TPV MODEL
PCB NAME
Sheet of
?
? A
?
12 14Friday, December 02, 2011
Rev
称爹
A
<称爹>
Page 41
41
FromRTD268x
TEDP
TEDN
TECLKP
TECLKN
TECP
TECN
TEBP
TEBN
TEAP
TEAN
TODP
TODN
TOCLKP
TOCLKN
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN
PANEL_EN
BL_PWM
TEDP
TEDN
TECLKP
TECLKN
TECP
TECN
TEBP
TEBN
TEAP
TEAN
TODP
TODN
TOCLKP
TOCLKN
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN
PANEL_EN
BL_PWM
RP4010
TEAN
TEAP
TEBN
TEBP
TECN
TECP
TECLKN
TECLKP
TEDN
TEDP
TOAN
TOAP
TOBN
TOBP
TOCN
TOCP
TOCLKN
TOCLKP
TODN
TODP
1
2
3
4
22oHM 1/16W
1
2
3
4
RP4011 22oHM 1/16W
1
2
3
4
RP4012 22oHM 1/16W
1
2
3
4
1
2
3
4
RP4014 22oHM 1/16W
1
2
3
4
RP4015 22oHM 1/16W
8
7
6
5
8
7
6
5
8
7
6
5
8
7
6
5
8
7
6
5
8
7
6
5
TEAN_1
TEAP_1
TEBN_1
TEBP_1
TECN_1
TECP_1
TECLKN_1
TECLKP_1
TEDN_1
TEDP_1
TOAN_1
TOAP_1
TOBN_1
TOBP_1
TOCN_1
TOCP_1
TOCLKN_1 TOBN_1
TOCLKP_1
TODN_1
TODP_1
EMI requirement, chang RP
from 0 ohm to 22 ohm on
20101124
Reserve for panel on 1/20'11
BL_PWM
R4085
0R05 OHM
TEAP_1
TEBP_1
TECP_1
TECLKP_1RP4013 22oHM 1/16W
TEDP_1
TOAP_1
TOBP_1
TOCP_1
TOCLKP_1
TODP_1
8-bit LVDS
PANEL_VCC
DGND
DGND
11
13
15
17
19
21
23
25
27
29
CONN
1
3
5
7
9
31 32
BL_PWM1
CN4005
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
SELLVDS
TEAN_1
TEBN_1
TECN_1
TECLKN_1
TEDN_1
TOAN_1
TOCN_1
TOCLKN_1
TODN_1
DGND
D3V3
R4051
NC
R4052
0R05 1/16W
DGND
FB4028
1 2
PANEL_EN
4.7K 1/16W
R4060
D5V_STB
D5V_STB
R4058
4.7K 1/16W
Q4006
PMBS3904
DGND
12V
R4059
4.7K 1/16W
300OHM 4A
1 2
FB4029
NC/300 OHM
R4053
10K 1/10W
Q4005
PMBS3904
DGND
C4116
220nF 25V
R4057
47K +-5% 1/10W
R4054
100K 1/10W
PDF 文件使用 "pdfFactory" 试用版本创建 ÿÿÿ ÿÿ www.fineprint.cn
AO4449 -7A/-30V
Q4004
1
S
2
S
3
S
4
G
PANEL_VCC
8
D
7
D
D
D
+ C4117
6
5
絬 隔 瓜 絪 腹
Key Component
NC/ 100UF 16V
R4055
R4056
NC
NC
T P V ( Top Victory Electronics Co . , Ltd. )
Date
?
P13_LVDS
DGND
OEM MODEL Size
TPV MODEL
PCB NAME
Sheet of
?
? A
?
13 14Tuesday, December 13, 2011
Rev
称爹
A4
<称爹>
Page 42
42
Bath_L
Bath_R
IRRX
VGA_RX0
VGA_TX0
RX0
TX0
Bath_L
Bath_R
IRRX
VGA_RX0
VGA_TX0
RX0
TX0
IRRX
VGA_RX0
VGA_TX0
Q105
2N7002
A3V3
R1926 100R 1/16W 5%
R1927 100R 1/16W 5%
MLVG0402
CN4008
56
NC/CONN
AGND
R1928
10K 1/16W 5%
R1931 NC
R1929
2N3906S-RTK/PS
12
ZD116
AGND
1
2
3
4
1
AGND
D5V_STB
23
AGND
12
AGND
Bath_L
Bath_R
R1930
10K 1/16W 5%
Q104
100R 1/16W 5%
ZD115
MLVG0402
FB102
1 2
NC/120R/6000mA
C151
100nF 50V
AGND
12
AGND
12V
D5V_STB
ZD117
MLVG0402
t
12
12
AGND
TH101
0R4
ZD118
MLVG0402
AGND
CN102
CONN
67
1
2
3
4
5
AGND
TX0
RX0
NC/ 4K7 1/16W 5%
Q109
NC/ 2N7002
NC/ 4K7 1/16W 5%
Q108
NC/ 2N7002
A3V3
A3V3
D5V_STB
R139
D5V_STB
R140
TX0_Bath
RX0_Bath
IRRX
RX0_Bath
TX0_Bath
Q106
NC/ 2N7002
PDF 文件使用 "pdfFactory" 试用版本创建 @ ÿ ÿ www.fineprint.cn
A3V3
R1934 NC
R1933
NC/ 2N3906S-RTK/PS
R1936 NC/ 100R 1/16W 5%
R1937 NC/ 100R 1/16W 5%
R1932
NC/ 10K 1/16W 5%
1
D5V_STB
R1935
NC/ 10K 1/16W 5%
Q107
23
NC/ 100R 1/16W 5%
AGND
AGND
C152
NC/ 100nF 50V
D5V_STB
12
t
TH102
NC/0R4
CN104
NC/ CONN
AGND
67
1
2
3
4
5
AGND
Page 43
43
6.2 电源板 715G5194
ㄢ琿Α 腹 087
G
50147
D S
F9902
T4.0AH/250V
34
12
FUSE-NC
CN9901
AC SOCKET
!
1 2
!
F9901
FUSE
T4.0AH/250V
1 2
3 4
RV9902
TVR14561KFAOZF-NC
!
!
!
R V 9 9 0 1
NR9902
1 2
NTCR
!
R9906
T V R 1 4 5 6 1 K F A O Z F -N C
2M2 5% 1/2W-NC
NR9901
1 2
NTCR
SG9905
DA38-622MT-A21F-NC
t
R9904
510K-NC
IC9901
CAP004DG-NC
1
2
3
4 5
C9903 47PF-NC
NC
NC
D1
D2
D1
D2
NC NC
8
7
6
R9901
510K-NC
t
SG9906
DA38-622MT-A21F-NC
!
R9903
680K 1/4W
R9902
680K 1/4W
R9905
680K 1/4W
DSPL201M-A21F-NC
!
C9902
220NF
CN9902
CONN
12MH
1
2
N
SG9901
L9901
4
1
!
L
HOT
!
C9905
470PF 250V
COLD
3
2
C9904
470PF 250V
SG9902
DSPL201M-A21F
!
SHARP32"&PHS37" 093G 50460939
PHS 32" 093G 50460938
R V9 90 3
T V R 1 4 5 6 1 K F A O Z F -N C
FB9901
1 2
BEAD
4
FB9902
BEAD
BD9901
3
TS6B06G-05-X0
FB9906
!
1 2
BO
1
+
BEAD
+
2
C9906
47UF 450V
47UF 450V-NC
C9909
+
47UF 450V
C9907
+
47UF 450V-NC
+
C9913
-
12
B+
C9912
10NF
SG9903
DSPL201M-A21F
L9902
!
4
!
C 99 1 1
C9901
220NF
1 N F 2 5 0 V -N C
3
1
2
12MH
SG9904
DSPL201M-A21F-NC
HS9901
1
2
3
4
HEAT SINK-NC
HS9902
1
2
3
4
HEAT SINK
HS9101
1
2
3
4
HEAT SINK
HS9102
HEAT SINK
12
FB9302
BEAD
1
2
3
4
HS9302
1
2
3
4
HEAT SINK
PDF 文件使用 "pdfFactory" 试用版本创建 @ÿÿÿ ÿÿ www.fineprint.cn
C9908
1NF 250V-NC
C9910
470PF 250V
!
Page 44
44
+24V1
+
C8108
150UF 35V
R8125
2R2 +-5% 1/8W
12
22OHM +-5% 1/8W
D8101
SS1060FL
+12V2
R8134
0 OHM +-5% 1/8W-NC
+12V
C8123
100N 50V
ZD8101
+
C8127
10UF 50V
LED3
LED6
LED2
VLED
LCMㄏノ033G3802 12 H X
LGDㄏノ311GW200N12ABJ
VLED
LED4
LED1
LED5
LED2
LED6
LED3
VLED
2
4
6
8
MTZJ13B-NC
910
CN8102
1
3
5
7
CONN-NC
CN8101
12
11
10
9
8
7
6
5
4
3
2
1
CONN
1 2
LED5
LED4
LED1
1
AUO->AOD4454
PHS->AOD4126
R8124
FB
R8127
180K +-1% 1/8W
09/22
2
L8101
25UH
R8123
10K OHM +-5% 1/8W
IC8107
678
OUT
VCC
GND
FBGMRT
CS DIM
PF7900S
123
4 5
磷秨
LED CURRENT ISET PIN
120mA/10K
105mA/11K
110mA/10.5K
100mA/11.5K
93mA/12.7K
DIM
EN
+12V2
LED1
SHARP SB5100
PHS SR510
D8102
1 2
SR510-22
R8115
820K 1%
Q8101
AOD4126
R8116
0.1R->0.05R
0.05R
R8119
0R05 1/4W
100KOHM +-5% 1/8W
R8118
C8126
1N 50V
DCM
1
DIM
2
EN
3
VCC
4 5
LED GND
0.47UF 50V
C8110
C8120
1N 50V
C8124
100N 50V
IC8101
COMP
ISET
PF7700S
GM
+
C8132
220UF 100V
DIM
R8126
200 OHM 1/4W
8
7
6
DIM
VLED
EN
+12V2
LED2
L8102
3UH
C8125
12UF 160V
+
R8120
100K
R8121
100K
R8122
100K
R8117+R8113||R8114
PHS 32HD 820K+91K||510K 47.5~55.6V 48/51.2/54.4V/120mA
PHS 32FHD 820K+100K||620K 43.5~50.1V 41.3/45.5/49.7V/105mA
PHS 37FHD 750K+75K||510K 54.8~62.5V 52.2/58.5/63.9V/105mA
Ebony 32LCM 750K+91K||470K 45.6~53.9V 45.4/50.4/53.6V/110mA
Ebony 32LCM2 750K+68K||470K 60.2~68.6V 60/66/72V/120mA
Sharp 32AUO 750K+62K||620K 65.8~72.14V 64.9/69.3/74.8V/100mA
Sharp 32LCM 750K+91K||470K 45.6~53.9V 45.4/50.4/53.6V/110mA
FB
COMP
C8105
1UF 16V
R8110
12.7 KOHM +-1% 1/8W
R8106
NC
DIM
EN
+12V2
LED3
R8117
750K 1%
R8113
91KOHM +-1% 1/8W
ON/OFF
R8114
470K 1%
C8122
NC
+12V
R8130
10K OHM +-5% 1/8W-NC
10K OHM +-5% 1/8W-NC
10K OHM +-5% 1/8W-NC
R8129
C8113
100N 50V-NC
IC8103
1
DIM
COMP
2
EN
3
VCC
4 5
LED GND
PF7700S
470NF 50V
C8115
絬 隔 瓜 絪 腹
Key Component
COMP
R8131
0 OHM +-5% 1/8W
Q8103
MMBT3906-NC
2 3
1
R8128
Q8102
MMBT3904-NC
8
7
GM
6
ISET
T P V ( Top Victory Electronics Co . , Ltd. )
Date
COMP
R8108
12.7 KOHM +-1% 1/8W
R8105
NC
G5194-P0C-W20-0020-1-111103
Sunday, December 11, 2011
+12V2
R8133
24K 1/8W 1%-NC
R8132
9.1K OHM-NC
C8104
1UF 16V
IC8102
1
DIM
COMP
2
EN
GM
3
VCC
ISET
4 5
LED GND
PF7700S
C8109
470NF 50V
DIM
EN
+12V2
LED5
DIM
EN
+12V2
LED4
EN
DIM
EN
+12V2
LED6
OEM MODEL Size
32PFL3507
TPV MODEL
PLTV1L516GAC5
715G5194-P0C-W20-0020
PCB NAME
Sheet of
IC8105
1
DIM
COMP
2
EN
3
VCC
ISET
4 5
LED GND
PF7700S
470NF 50V
C8107
IC8104
1
DIM
COMP
2
EN
3
VCC
ISET
4 5
LED GND
PF7700S
470NF 50V
C8111
IC8106
1
DIM
COMP
2
EN
3
VCC
4 5
LED GND
PF7700S
470NF 50V
C8106
52
GM
GM
GM
ISET
COMP
8
7
6
8
7
6
8
7
6
8
7
6
C8119
1UF 16V
R8101
12.7 KOHM +-1% 1/8W
R8109
NC
COMP
C8101
1UF 16V
R8104
12.7 KOHM +-1% 1/8W
R8112
NC
COMP
C8103
1UF 16V
R8107
12.7 KOHM +-1% 1/8W
R8103
NC
COMP
C8102
1UF 16V
R8111
12.7 KOHM +-1% 1/8W
R8102
NC
32
Rev
称爹
PDF 文件使用 "pdfFactory" 试用版本创建 @ÿÿ ÿÿ www.fineprint.cn
Page 45
45
B+_main
R9147
2Mohm 1/4W +/-1%-NC
R9148
2Mohm 1/4W +/-1%-NC
R9149
2Mohm 1/4W +/-1%-NC
Q9108
TK2P60D-NC
C9132
100N 50V-NC
R9129
0 OHM +-5% 1/8W
R9150
2K 1/8W 1%
R9150
91K->Full range BNO絬隔Τ
36K->蔼溃BNOΤ
2K ->BNO
杆
VCC1
R9155
10K OHM +-5% 1/8W
R9177
100KOHM +-5% 1/8W-NC
1
BNO
2
COMP
3
NC
4 5
CS GND
C9113
470NF 50V
杆
FB9905
1 2
BEAD
B+_main
C9108
10NF
C9120
1.5NF
R9111
OVP
VCC
OUT
1NF 250V-NC
8
7
6
C9114
100N 50V
C9129
1NF 250V-NC
C9122
10K OHM +-5% 1/8W
22OHM +-5% 1/8W
R9109
R9127
100R 1/8W 5%
C9134
1uF-NC
C9136
1uF-NC
C9133
470PF 250V
!
C9130
250V Y5P
C9135
1uF-NC
IC9103
LD7523GS
220 OHM 1/4W
R9112
C9128
1N 50V
!
Main power OVP latch circuit
Protect
D9108
SS1060FL
1 2
MMBT3904
Q9102
100KOHM +-5% 2WS
SS1060FL
D9104
R9110
10K OHM +-5% 1/8W
VCC1
R9169
10K OHM +-5% 1/8W
R9113
D9101
PR1007
12
5.2V
R9168
1K OHM +-5% 1/8W
Q9101
TK6A65D
R9108
0.27R
HOT
8 9
6
5
1
43
C9117
6.8nF
1K OHM +-5% 1/8W
Q9110
MMBT3906
POWER X'FMR
R9167
T9101
12
1 2
C9115
470NF 50V
COLD
!
10
15
16
14
13
12
11
IC9101
PC123X8YFZOF
!
ZD9105
MTZJ15B
C9110
4.7uF 25V
10K OHM +-5% 1/8W
R9121
10K OHM +-5% 1/8W
2
SS1060FL
R9122
D9105
3
R9164
24R 1%
R9163
24R 1%
R9106
24R 1%
R9102
24R 1%
R9107
24R 1%
1
+12V1
+24V
D9107
BAV99
C9123
4.7uF 25V
1 2
12
R9104
100 OHM 1/4W
R9103
100 OHM 1/4W
R9105
100 OHM 1/4W
3
D9102
FMEN210A
2
1
R9182
24R 1%
R9181
24R 1%
R9153
24R 1%
R9152
24R 1%
R9154
24R 1%
3
D9103
FMXA-2202S
2
1
560UF 35V
R9115
470OHM +-5% 1/8W
R9114
3K 1/8W +/-1%
C9119
100N 50V
AS431AZTR-E1
IC9102
ZD9102
MTZJ30B
+12V1
C9103
1.5NF
C9102
1.5NF
+C9104
C9109
560UF 35V
+C9106
470UF 35V
+24V1
R9138
10 OHM 1/4W-NC
R9171
+
R9101
5K1 1/8W 1%
470R
ZD9107
Q9111
P6KE27A-NC
2SD1624T-TD-E
1 2
+12V
R9118
9K1 1/8W 1% R9140
470UF 35V
C9131
100N 50V
R9117
1K8 +/-1% 1/8W
R9126
110R
+C9105
ZD9106
MTZJ27B
1 2
R9172
1K OHM +-5% 1/8W
R9176
3K 1/8W +/-1%
+24V1
HOT
+12V
ZD9101
MTZJ18B
VCC1
1 2
12
D9106
SS1060FL
R9170
5.1K 1/4W
VCC
4.7UF 50V-NC
C9118
C9125
1N 50V-NC
2K 1/8W 1%-NC
R9116
120KOHM +-1% 1/8W
R9123
2K 1/8W 5%
Q9103
2SD1624T-TD-E
MTZJ18B
+
L9101
3UH
Q9107
AOD409-NC
R9173
100KOHM +-5% 1/8W-NC
MMBT3904-NC
Q9112
R9124
C9126
470NF 50V-NC
43
R9125
100KOHM +-5% 1/8W
ZD9103
1 2
270UF 25V
R9174
100KOHM +-5% 1/8W-NC
DV5
R9128
200 OHM 1/4W
12
IC9104
PC123X8YFZOF
+12V
C9112
0.47UF 50V
+C9107
+24V1
R9137
680 OHM 1/4W-NC
R9156
R9139
10K 1/4W-NC
R9130
10K 1/4W
680 OHM 1/4W-NC
IC9105
AS431AN-E1-NC
10K 1/4W-NC
Q9106
MMBT3906 PNP
ZD9104
B6V2-NC
1 2
R9175
1K OHM +-5% 1/8W-NC
C9127
470NF 50V-NC
Protect
!
Q9105
2N7002K-NC
跋遏
2
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
G5194-P0C-W20-0020-1-111103
Key Component
Sunday, December 11, 2011
Date
C9121
100N 50V-NC
R9158
1.5K 1/4W
C9124
100N 50V-NC
R9141
10K 1/4W-NC
R9134
10K OHM +-5% 1/8W
5.2V
R9159
1.5K 1/4W
1.5K 1/4W
+24V2
+24V
R9135
27K 1/8W 1%-NC
R9151
1K OHM +-5% 1/8W-NC
R9136
3K 1/8W +/-1%-NC
R9142
R9143
10K 1/4W-NC
10K 1/4W-NC
5.2V
跋遏
R9131
0 OHM +-5% 1/8W
R9132
100KOHM +-5% 1/8W-NC
Q9104
2N7002K
R9119
100KOHM +-5% 1/8W-NC
OEM MODEL Size
TPV MODEL
PCB NAME
Sheet of
L9102
3UH
R9144
10K 1/4W-NC
1
1.5K 1/4W-NC
220UF 35V
32PFL3507
PLTV1L516GAC5
R9162
1.5K 1/4W-NC
C9101
R9145
10K 1/4W-NC
㎝
42"
跋遏
跋遏
C9116
100N 50V
715G5194-P0C-W20-0020
53
R9161
R9160
+24V
+
R9146
10K 1/4W-NC
絬隔 ノ
3.3V 5V
X
1
2
O
R9133
20K +-5% 1/8W
R9120
100KOHM +-5% 1/8W
10K 1/4W-NC
C9111
0.47UF 50V
R9165
10K 1/4W-NC
O
X
R9180
10K 1/4W-NC
R9166
10K 1/4W-NC
R9178
PS_ON
+24V1
+24V2
R9179
10K 1/4W-NC
32
Rev
称爹
PDF 文件使用 "pdfFactory" 试用版本创建 ÿÿ ÿÿ www.fineprint.cn
Page 46
46
0.1R
R9302
BO
R9306
1.5M 1%
R9310
1.5M 1%
R9313
1.5M 1%
1 2
B+
穦ノ蛮π蔼溃筿
C9310
220NF
FB9301
BEAD
C9312
10NF
D9301
1N4007
1.5M (1/4W)
1.5NF
C9302
R9308
0.75R
C9308
1N 50V
R9317
560K 1/8W 1%
B+_main
5.2V->P6KE160A
3.3V->P6KE180A
D9304
PR1007
IC9301
1
S/OCP
D/ST
2
BR
D/ST
3
GND
4 5
FB/OLPVCC
A6069H
R9315
4.7M 5% 1/8W
LAY
R9301
100KOHM +-5% 2WS-NC
12
ZD9315
P6KE160A
8
12
7
D9305
SS1060FL
C9311
100N 50V
3.3V
5.2V
R9305
2R2 +-5% 1/4W
D9303
PR1007
+
C9306
100UF 50V
+
C9314
250V Y5P
C9137
470PF 250V-NC
HOT
腹
080GL32P 89 F
腹
080GL52P 48 YS
1
2
3
5
4
POWER X'FMR
VCC
43
C9309
10UF 50V
ZD9316
GDZJ5.6B
1 2
C9317
1NF 250V-NC
FB9304
C9139
!
1 2
BEAD
220PF 250V
COLD
47 OHM 1/4W
T9301
!
6
7
9
10
D9308
1 2
SR240S-NC
12
IC9302
PC123X8YFZOF
!
IC9303
AS431AN-E1
1K OHM +-5% 1/8W
R9312
C9307
220N 50V
STB 4.7V->5.2V
R9311-->061G08058201FT
R9316-->061G08059101FT
R9318-->061G08054302FT
STB 4.2V->5.2V
R9311-->061G08052401FT
R9316-->061G08053601FT
R9318-->061G08055601FT
output 3.3V
R9311-->061G08053601FT
R9316-->061G08052201FT
R9319
R9303
47 OHM 1/4W
R9304
47 OHM 1/4W
D9302
FMW-2156
3
2
1
C9301
1.5NF
LAY 5VノD9302,3.3ノD9308
+
C9303
470UF 10V
R9307
220R 1%
R9311
8K2 1/8W 1%
R9314
1K OHM +-5% 1/8W
R9316
9K1 1/8W 1%
+24V
LAY
铬絬
5.2V
C9305
0.47UF 50V
+
C9304
470UF 10V
L9301
3UH
+
C9313
270UF 25V
GND_Audio
5V R9311->2.4K R9316->3.6K
3.3V R9311->3.6K R9316->2.2K
R9318
43K 1/8W 1%
㎝
42"
絬隔 ノ
Q9301
2N7002K
10K OHM +-5% 1/8W
R9320
R9332
100KOHM +-5% 1/8W
DV5
SHARPㄏノCN9303㎝CN9304
12
D9306
SJPW-T4VL-NC
L9302
3UH-NC
+
ON/OFF
DIM
+12V
PS_ON
5.2V
P_OK
R9321
0R05 1/4W-NC
R9324
0 OHM +-5% 1/8W
C9316
100UF 50V
R9309
10K 1/4W
PF7700 R9321㎝R9323 NC
PF7703 R9324 NC
P_OK
ON/OFF
筁狾础
5.2V
R9323
10K 1/4W-NC
CN9301
12
11
10
9
8
7
6
5
4
3
2
1
CONN-NC
CN9302
13
12
11
10
9
8
7
6
5
4
3
2
1
CONN
CN9303
12
11
10
9
8
7
6
5
4
3
2
1
CONN-NC
CN9304
13
12
11
10
9
8
7
6
5
4
3
2
1
CONN-NC
EN
!
PDF 文件使用 "pdfFactory" 试用版本创建 ÿÿÿ ÿÿ www.fineprint.cn
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
G5194-P0C-W20-0020-1-111103
Friday, November 25, 2011
Date
OEM MODEL Size
32PFL3507
TPV MODEL
PCB NAME
Sheet of
PLTV1L516GAC5
715G5194-P0C-W20-0020
54
Rev
称爹
32
Page 47
47

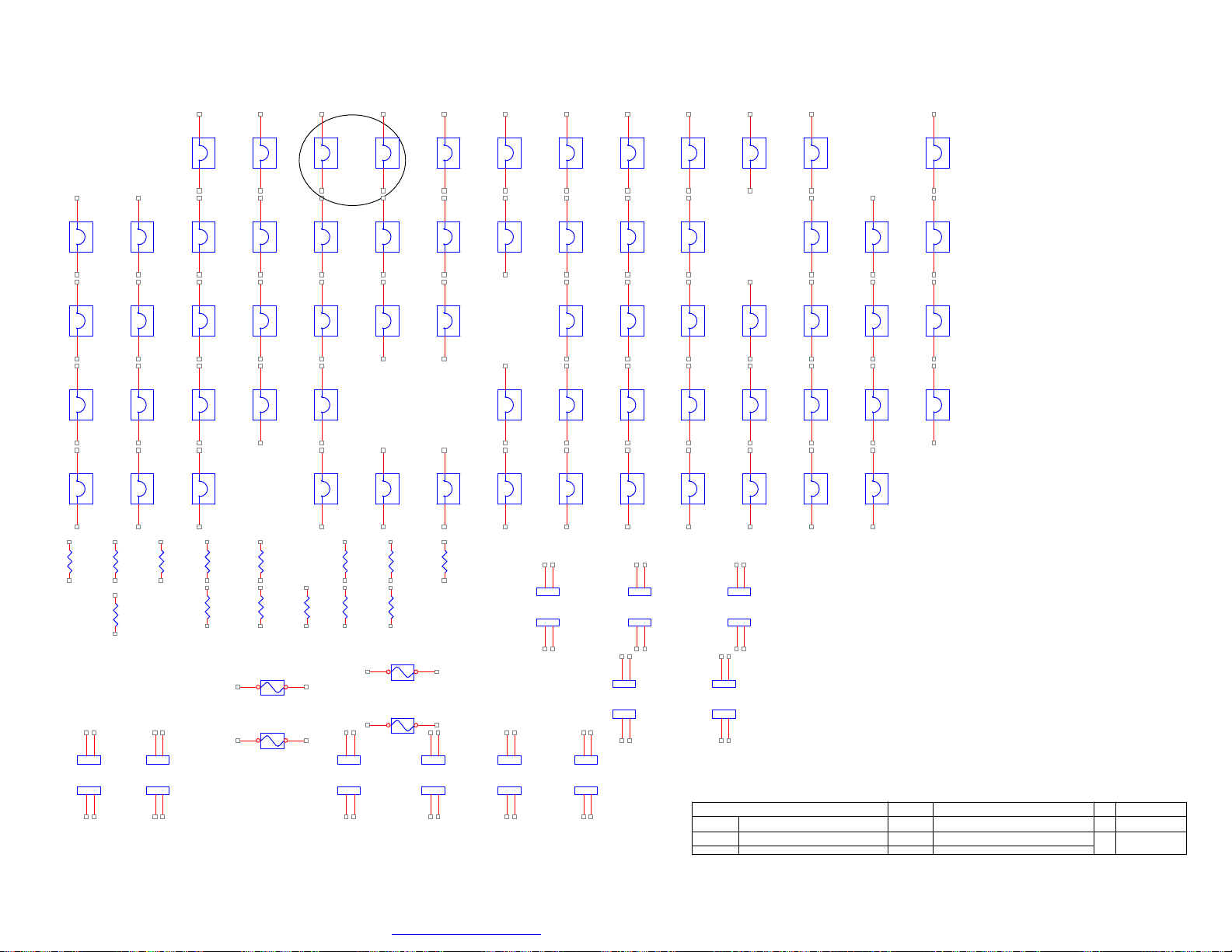

J903
JUMPER
J904
JUMPER
J905
JUMPER
J906
JUMPER
J907
JUMPER
J908
JUMPER
J909
JUMPER
J910
JUMPER
J911
JUMPER
J912
JUMPER
J913
JUMPER
J915
JUMPER
1 2
1 2
1 2
1 2
RJ901
0R05 1/4W
J916
JUMPER
J931
JUMPER
J946
JUMPER
J961
JUMPER
1 2
1 2
1 2
1 2
RJ902
0R05 1/4W
RJ913
0R05 1/4W
J917
JUMPER
J932
JUMPER
J947
JUMPER
J962
JUMPER
RJ903
0R05 1/4W
1 2
1 2
1 2
1 2
1 2
1 2
J918
JUMPER
1 2
J933
JUMPER
1 2
J948
JUMPER
1 2
J963
JUMPER
RJ904
0R05 1/4W
RJ914
0R05 1/4W GND11
RJ905
0R05 1/4W
RJ915
0R05 1/4W
J919
JUMPER
J934
JUMPER
J949
JUMPER
1 2
1 2
1 2
1 2
1 2
RJ916
0R05 1/4W
J920
JUMPER
J935
JUMPER
J950
JUMPER
J965
JUMPER
RJ907
0R05 1/4W
RJ917
0R05 1/4W
1 2
1 2
1 2
1 2
J921
JUMPER
J936
JUMPER
J966
JUMPER
RJ908
0R05 1/4W
RJ919
0R05 1/4W
1 2
1 2
1 2
1 2
RJ909
0R05 1/4W
J922
JUMPER
J937
JUMPER
J967
JUMPER
J923
JUMPER
J953
JUMPER
J968
JUMPER
1 2
J924
JUMPER
1 2
J939
JUMPER
1 2
J954
JUMPER
1 2
J969
JUMPER
1 2
GND1
GND TERMINAL-NC
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
J925
JUMPER
1 2
J940
JUMPER
1 2
J955
JUMPER
1 2
J970
JUMPER
1 2
GND10
GND TERMINAL-NC
J926
JUMPER
J941
JUMPER
J956
JUMPER
J971
JUMPER
1 2
J942
JUMPER
1 2
J957
JUMPER
1 2
J972
JUMPER
1 2
GND TERMINAL-NC
1 2
J928
JUMPER
J943
JUMPER
J958
JUMPER
J973
JUMPER
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
J929
JUMPER
J944
JUMPER
J959
JUMPER
J974
JUMPER
1 2
J930
JUMPER
1 2
J945
JUMPER
1 2
J960
JUMPER
1 2
F9902-1
CQ-203SF-NC
F9902-1
CQ-203SF-NC
T9101-1
1.7MM RIVET
T9101-2
1.7MM RIVET
CN9901-1
2.0MM RIVET
CN9901-2
2.0MM RIVET
084G 34 14084G 34 10
┪
F9901-1
CQ-203SF
F9901-1
CQ-203SF
PDF 文件使用 "pdfFactory" 试用版本创建 ÿ ÿ www.fineprint.cn
T9101-3
1.7MM RIVET
T9101-4
1.7MM RIVET
GND6
GND TERMINAL-NC
祏
P09T0001 1
P09G0003 1
GND12
GND TERMINAL-NC
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
G4529-P0C-000-0030-1-100927
06.JUMPER
Friday, November 25, 2011
Date
OEM MODEL Size
TPV MODEL
PCB NAME
LC-32LE430(NAFTA)
ADTVB6548PA1
715G4529-P0C-000-0030
Sheet of
Rev
66
称爹
Custom
C
Sharp MODEL
Page 48
48
layout
BE_5V
R1 NC/0R05 1/16W
BE_5V
3V3_STBY
3V3_STBY
Light_sensor
BE BAORD
CONN
U1
Light Sensor KDR3T03AL
R9
22K 1/16W 5%
C1
10U 10V
CN1
1011
1
2
3
4
5
6
7
8
9
3V3_STBY
KEY1_M
KEY2+
LED_1_IR_TX
LED_2
RC_M_SM
Light_sensor
1 2
R5
56KOHM 1/16W
BE_5V
ZD 1 MLVG0402
ZD 2 MLVG0402
12
12
ZD 3 MLVS0402M04
12
12
LED2
NC/LED
IR LED IR204-A
ZD 4 MLVS0402M0412ZD 6
ZD 5 MLVS0402M04
12
LED2 for
R3
AP/China
ZD 7
LED_1_IR_TX
12
MLVS0402M 04
LED_2
12
MLVS0402M04
R4
2.2K1/16W
R6
2.2K1/16W
KEY BAORD
5.6K OHM 1/16W
3
Q1
1
PMBT3904
2
CONN
R2
CN2
1
3
2
4
3
1
2
45
4K7 1/16W 5%
LED1
15-22/R8T5D-A30/2T
REDWHITE
Q2
PMBT3904
KEY2+
1
KEY1_M
2
3
10K 1/16W 5%
RC_M_SM
R7
C2
22P 50V
R8
100 OHM +-5% 1/16W
C3
1UF16V
U2
3
VS
1
OUT
2
GND
TSOP34336SB1
PDF 文件使用 "pdfFactory" 试用版本创建 ÿÿÿ ÿÿ www.fineprint.cn
Page 49
49
6.3 遥控板
LED201
RED
081G 14 24 EL
033G8032 5F HR
CN201
67
1
2
3
4
5
CONN
LED_R
LED_B
IR
R202 220 OHM 1/10W
R203 220 OHM 1/10W
VCC
R201 15K 1/10W
C201
0.1uF 50V
4
LED
1
23
BLUE
TSOP34336SB1
2
GND
1
OUT
3
VS
16 mm
Top View
Dip LED IR
U201
37mm
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 50
50
7.软体及 EDID 烧录 SOP
7.1 软体烧录 SOP
一、采用 U 盘烧录
1. 准备工作
1.1 工具：U 盘（FAT格式为佳）；
1.2 待烧录软体，需将软体文件名更改为“upgrade.pkg”；
2. 烧录
2.1 将待烧录文件的文件命名重命名为“upgrade.pkg”，并拷贝到 U 盘根目录下 ；
2.2 TV AC断电，将 U 盘插到 TV USB 接口，再插上电源线。
2.3 TV 开始升级软体，TV 为 off 状态无升级过程提示（U 盘灯闪烁表示正在升级软体），升级完后 TV 自动开机 ，整个过程大约需要 1 分钟。
3. 进入 CSM 模式确认软体版本(在遥控器上按 1-2-3-6-5-4 进入)。
7.2 EDID 烧录 SOP
此机种 EDID 数据在 PCBA 线上烧录，使用特殊治具，无需在重新烧录 EDID。
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 51
51
8.故障处理流程
更换电源板
更换
IR板
检测电源板 CN902 的 PIN11/13 是否有 5V电压输出
检测 IR 板电是否正常
无电
检测插座是否有电
有
无
重插电源插座
无
PDF 文件使用 "pdfFactory" 试用版本创建 t t t www.fineprint.cn
Page 52
52
是
否
更换主板
无法启动
检测电源板 CN902 的 PIN8/9 是否有 24V 电压输出
更换按键板
有
检测按键板的POWER键是否失灵
检测IR板的功能是否失灵
更换IR板
是
无
否
更换电源板
PDF 文件使用 "pdfFactory" 试用版本创建 t t t www.fineprint.cn
Page 53
53
是 否
检
测主板上
CN408的
检测是否
OK
Panel
更换主板
更换
Panel
PIN37/38/39/40是否有12V供电
是
先更换主板
否
更换
检测LVDS线是否良好
是
否
更换主板
无画
检测TV是否受控，能否用遥控器或按键板开关机
是
检测是否有背光
否
重插或更换LVDS线
检测电源板 CN902 的 PIN8/9 是否有 24V 电压输出
是
否
检测主板CN701是否有BL信号
是
更换主板
否
否
更换电源板
PDF 文件使用 "pdfFactory" 试用版本创建 t t t www.fineprint.cn
Page 54
54
信号源
是否良好
排除干扰源
更换
Panel
升级软体
画异
彩条、水波纹、画抖、画闪、
鬼影、残影、拖影等干扰
TV画面雪花点、重
影、细线、条纹干
间歇性画异加
检测附近是否有干扰源
是 否
检测信号线
是
先更换主板
检测是否OK
否
检测信号源出
信号是否正常
是 否
重新设置
否
检测TV信号线
是否接触不良
是 否
重新连
接
排除干扰源
检测附近是否
有高频干扰源
是 否
用场强仪检测信号强度
是否在45-100db之间，
65db左右为最佳值
是
更换主板
太弱：加装信号放大器
太强：减少信号放大器
或加装信号衰减器
检测软体版本
是 否
先更换主板
检测是否
否
取回站内
加温检测
否
PDF 文件使用 "pdfFactory" 试用版本创建 t t t www.fineprint.cn
Page 55
55
无声或声音异常
检测信号
源音频接口是否正确
，
或TV制式是否为
DK制
或进入菜单进行复位看是否
OK
（
喇叭阻抗值标在喇叭上
）
检测TV是否被静音，调整音量大小，
检测主板到喇叭的连接线是否断路
更换连接线
是
否
否
检测喇叭阻抗是否变质
是 否
更换喇叭
是
否
重插音频接口或设置TV制式
更换主板
PDF 文件使用 "pdfFactory" 试用版本创建 t t t www.fineprint.cn
Page 56
56
45-100db
65db
否
检测此频道是否发生频
偏，尤其是使用卫星信号
建议客户重新
设置信号源
是
收不到台或收台不全
检测软体版本是否需要更新
是 否
升级软体
用别的TV测试是否能收到此台
是
更换主板
用场强仪检测信号强度是否在
是
和客户说明当地TV信号未转播此台
之间，
否
左右为最佳
否
太弱：加装信号放大器
太强：减少信号放大器或加装信号衰减
PDF 文件使用 "pdfFactory" 试用版本创建 t t t www.fineprint.cn
Page 57
57
更换喇叭
喇叭异响
（破音，滋滋声）
检测喇叭是否变质
是 否
异响
电源板，PANEL异响
更换电源板/PANEL
主板功放异常
更换主板
PDF 文件使用 "pdfFactory" 试用版本创建 t www.fineprint.cn
Page 58
58
遥控失灵
检查遥控器电池是否未安置好或没电
是 否
重新安置或更换电池
用别的遥控器测试是否可用
更换遥控器
是 否
更换IR板
检测IR板是否异常
是
否
更换主板
PDF 文件使用 "pdfFactory" 试用版本创建 t www.fineprint.cn
Page 59
59
接好按键板
否
更换按键板
OSD 不稳定或无法正常工作
按键板连接正常吗？
是
按键正常吗？
是
按键板有无故障？
是
检查主板
否
否
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 60
60
9.主要 IC 管脚及内部框图
TPA3110D2 15W
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 61
61
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 62
62
H27U1G8F2BTR-BC
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 63
63
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 64
64
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 65
65

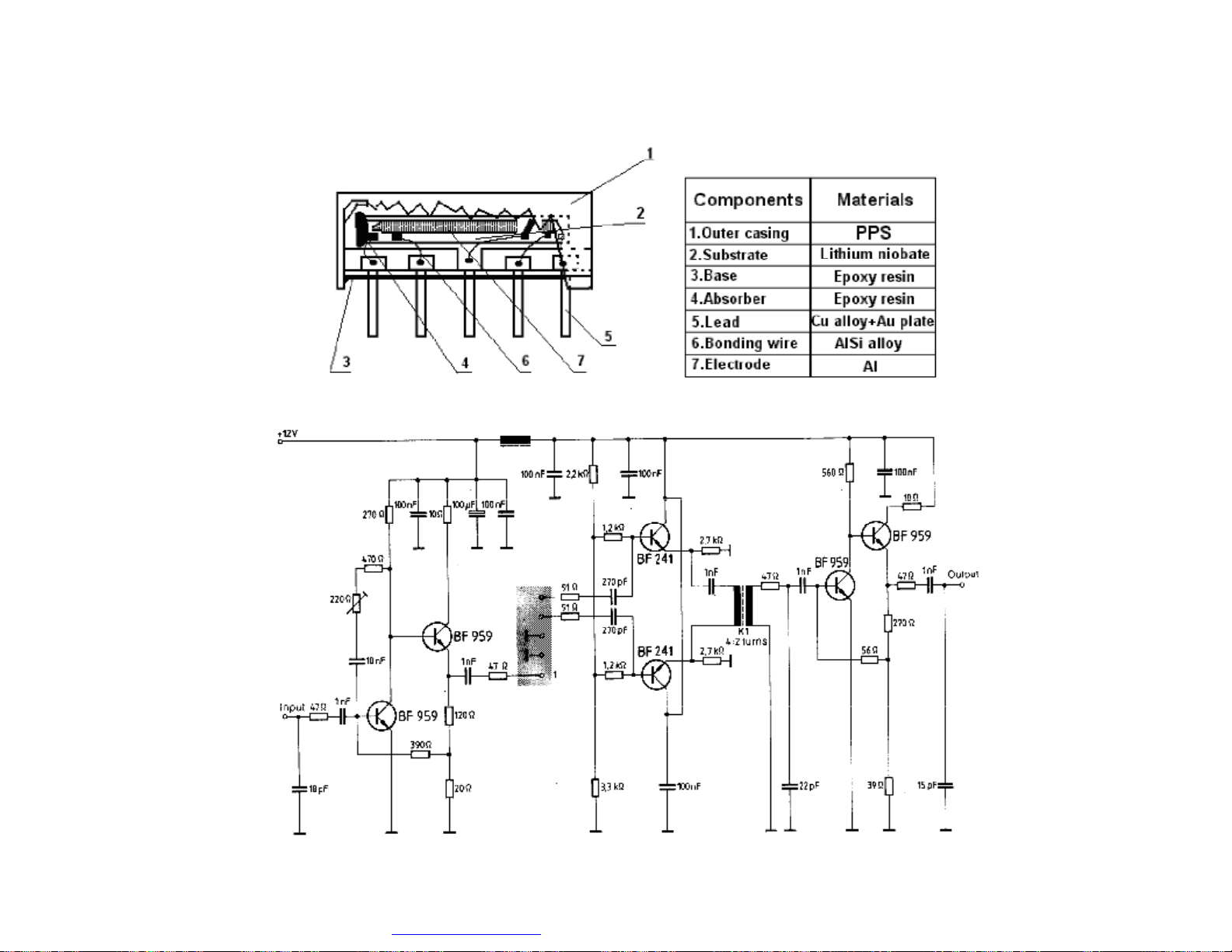

HD-BF35
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 66
66
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 67
67

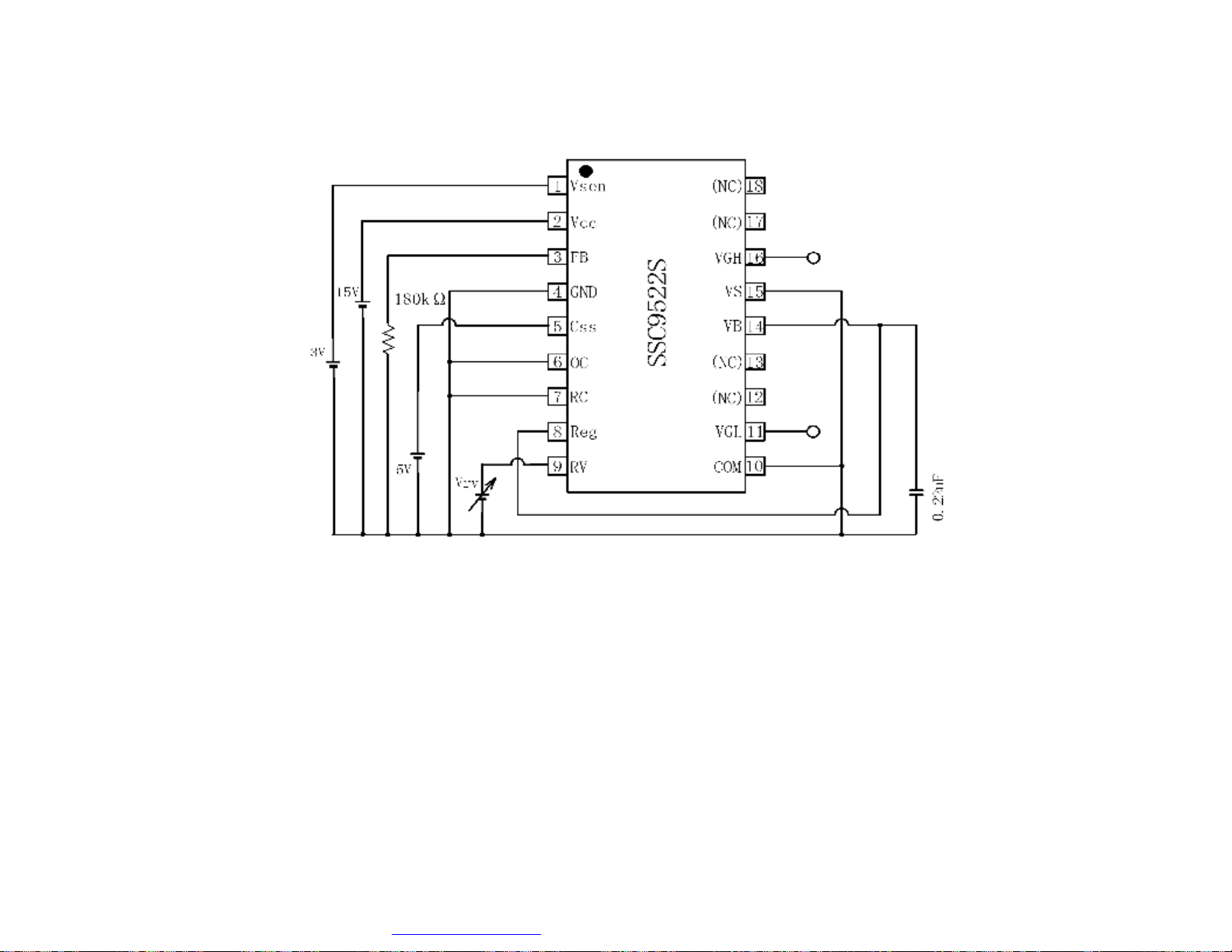

SSC9522S-TL
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 68
68
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 69
69
TSOP34336SB1
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 70
70
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 71
71
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 72
72
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 73
73
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 74
74
10. BOM
注意: 以下料件信息仅供参考，如有变更，恕不另行通知，请到 http://cs.tpv.com.cn 或 http://cs.tpvaoc.com 获取最新信息。
点位 组件号 对象描述 工程图号
001G6021 1 screw
036T 600 18122 GP NONWOVEN FABRTC
040G 58162435A PN LABEL FOR Manual PE Bag
040G 581700 6A LABEL
049G 51500 GP ERADICATOR
049G 51500 GP ERADICATOR
052G 1186 SMALL TAPE
052G 2191 A PAPER TAPE
052G 2191 A PAPER TAPE
070GHDCP500HDC HDCP CODE REL-HDCP
E08901 089G214A15N HL AC POWER CORD 1500mm
E08901 089G214A15N JR AC POWER CORD 1500MM
092GB1JX1A3DGC BATTERY 1.5V BATTERY FOR LR03
ECN700 095G801313DX14 HARNESS 13P-13P 320mm
ECN700 095G801313RX14 HARNESS 13P-13P 320mm
098GR7BD5NCPHJ REMOTE philips RC-C6070-420 china
0M1G1030 8 47 CR3 SCREW
0M1G1730 6120 XL SCREW 3x8
0M1G1740 8120 SCREW FOR STD/MF 42-D020715/42-D000649()
0M1G1740 12225 CR3 SCREW M1-MACHINE SCREW x12.0
0Q1G 330 8 47 CR3 SCREW 3x8
0Q1G 330 10 47 CR3 SCREW
0Q1G 940 12 47 CR3 SCREW 4x12
0Q1G 940 25 47 CR3 SCREW
0Q1G1030 10 47 CR3 SCREW
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 75
75
378G0110574YAC SPEAKER 16 OHM 11W 132X27mm 0 NO
ECN610 395G801304DY08 HARNESS 4P-B&R+B&W 500/260mm
ECN610 395G801304FY08 HARNESS 4P-B&R+B&W 500/260mm
ECN4003 395G801414DY35 HARNESS 14P-5P+4P 600/700mm
ECN4003 395G801414WY35 HARNESS 14P-5P+4P 600/700mm
ECN4005 395G801830RY23 HARNESS 30P-30P 380mm
705TXC77002 SWITCH ASS'Y
708GJA410WPJ01 Philips 40 (672 CHINA)
052G 1185 MIDDLE TAPE (Y1200141)
J07G 1 S138 WOODEN PALLET
J44G6002 S144 PAPER PLATE
J45G 77 6 PE PACKING
J52G 1185 1 BIG TAPE
Q44G9003185 CORNER PAPER
Q50G 4 10 TIE (Y1900221)
E750 750TBV315X2128N000 LCD TPT315B5-WX221 C1B XM TPV
756TXCCB0KD0010003 MCU ASS'Y
CBPFCK5DX1 MAIN BOARD G5322-M0D-X-X-1-120113
IRPFCXA3 IR BOARD
J40G000181301A CARTON LABEL
J40G000281301A CEL G1 LABEL
J41G32MV81301B MANUAL 32PFL3320/T3
J41G78SV81301B CARD 32PFL3320/T3
J44GJA4181301B00GS ARTWORK CARTON
J45G 76 28IB3 B PE BAG FOR BASE
KEPFCXA2 KEY BOARD
P15T1366102CKD00Z1 BKT_PANEL_BTM
P15T1367101CKD00Z1 BRACKET SGCC 1.2 t
P15T1370101CKD00Z1 BRACKET IO_SIDE
P15T14131010GM0CKD BRACKET SW
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 76
76
P15T1443101CKD00BL BRACKET IO_BTM
P33E0284 ED 1C0100 LENS IR
P33E0285 1 1C0100 LENS LED
P33E0286ADT 1L0100 KEY
P33E0287 GMZ1L0100 COVER KEY
P34E0885ADTZ1L01BA BEZEL
P34E0886 GM 1K01BA REAR COVER
P34E0887 GM 1L0100 STAND
P34E0888ADT 1L01BA BASE
P34E0889 GM 1K0100 COVER_STAND
P40GD000813 9A FAMILY SHEET
PLTV1L506XAE5 POWER BOARD G5194-P0B-W20-020-1-110923
Q11G701017000L00XL PCB-SUPPORT
Q12T6300 25 3 FOOT PAD SILICONE
Q36T 600 28 10 GP NONWOVEN FABRIC
Q36T 600 31 4 NONWOVEN FABRIC
Q36T 600 48 1 HIMERON
Q45G 99626 36 PE BAG
Q45G2010M0101A pe bag for manual
Q45G8801 TV012 P.E. BAGx120x80x0.04
Q45G9901 TV010 P.E. BAG 1000 680 0.02+0.3 0.02
Q50G 500 TV005 CABLE TIE
Q52G1501150523 W INSULATING PLATE
ECN4005 S95G801830SY23 HARNESS 30P-30P 380mm
X40G0001624 2A Label for screw pe bag
X40G000181311A CARTON LABEL
X40G032081329A RATING LABEL
X40G2011 42X35 LABEL IO
X40G2011 42X36 LABEL SIDE
X41G78DV813 1A CARD
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Page 77
77
X44GJA411010LY CUSHION-TL EPS PHP 32 Vertical 3320
X44GJA412010LY CUSHION-TR EPS PHP 32 Vertical 3320
X44GJA413010LY CUSHION-BL EPS PHP 32 Vertical 3320
X44GJA414010LY CUSHION-BR EPS PHP 32 Vertical 3320
X52G1801 TVX090100 INSULATING SHEET
PDF 文件使用 "pdfFactory" 试用版本创建 www.fineprint.cn
Loading...
