u televisor tiene un conjunto de controles ubicado en la parte superior del gabinete para usarlos cuando no se
necesita el control remoto.
1
Presione el botón POWER para encender el TV.
2
Si oprime ambos botones a la vez aparecerá el menú en
pantalla. Cuando esté en el menú, use estos botones para hacer ajustes o selecciones.
3
Presione el botón CH – (abajo) o + (arriba) para selec­cionar canales de TV. Use estos botones para hacer ajustes o selecciones en el menú en pantalla.
P
ara cargar las baterías suministradas en el remoto:
1
Saque la puerta del compartimiento de las baterías en la parte posterior del remoto.
2
Ponga las baterías (2 AA) en el remoto. Asegúrese de que los extremos (+) y (–) de las baterías se alineen correcta­mente (el interior de la caja está marcado).
3
Vuelva a colocar la puerta del compartimiento de las baterías.
Botones QUADRA SURF - (Rojo, verde, amarillo, azul) Le permiten almacenar y recorrer hasta 10 canales que usted escoge para cada botón de color.
Interruptor de modo TV/VCR/ACC - Deslice a la posición de TV para controlar las funciones del TV, a VCR para controlar las funciones del VCR y a ACC para las funciones de Convertidor de cable, DBS, DVD, etc.
Botón de cara sonriente (SMILEY) Presiónelo para añadir canales a las listas “Quadra Surf”. Funciona con todos los botones de color.
Botón AUTO SONIDO
- Presiónelo repetidamente para escoger entre
diferentes ajustes de sonido predefinidos en fábrica. Escoja entre Personal (la manera en que usted ajusta las opciones del Menú Sonido), Voz (para progra­mación solamente hablada), Música (para programas de tipo musical como conciertos) o Teatro (que se usa al ver películas).
Botón MENU
- Presiónelo para mostrar el menú en pantalla. También se
puede usar para retroceder desde el menú en pantalla hasta que éste desa­parece de la pantalla del TV.
Botones VOL + o –
- Presione el botón VOL + para aumentar el volumen
del TV. Presione el botón VOL – para bajar el volumen del TV.
Botón MUTE
- Presione el botón MUTE para eliminar el sonido que sale
del TV. En la pantalla del TV aparecerá “MUTE”. Presiónelo nuevamente para restaurar el volumen del TV a su nivel anterior.
Botón RELOJ (TV/VCR):- Presiónelo para mostrar el menú del tem­porizador cuando esté en modo TV.
00
Botón VCR Record:- Presiónelo para comenzar a grabar en el VCR
un programa de TV. Botón CC - Presiónelo para activar las opciones de Subtítulos. Si presiona
repetidamente el botón CC, se desplazará por la lista de opciones disponibles en la pantalla del TV.
Botón POWER
- Presione el botón Power para encender o apagar el
TV. Botón de cara enojada (FROWNIE) - Le permite borrar los canales
almacenados dentro de la lista “Quadra Surf” para los botones de color. Botón AUTO PICTURE - Presiónelo repetidamente para escoger
entre 5 ajustes diferentes de imagen predefinidos en fábrica. Escoja entre Personal (la manera en que usted ajusta los controles del Menú Imagen), Películas (para ver películas), Deportes (para cualquier evento deportivo), Señal débil (que se usa cuando la señal que se está recibiendo no es de las mejores) o Multi Media (que se usa para juegos de video).
Botón STATUS/EXIT
- Presiónelo para mostrar el número de canal
actual. Si tiene el menú en pantalla, puede borrarlo de la pantalla del TV presionando el botón STATUS/EXIT.
Botones CURSOR
22,99,,55
,, o
66
-Presiónelos para navegar, selec­cionar y ajustar los controles dentro del menú en pantalla después de pre­sionar el botón Menú.
Botones CH + o – - Presiónelos para seleccionar canales en orden ascendente o descendente.
Botón SLEEP
- Presione el botón Sleep para ajustar el TV a fin de que
se apague automáticamente después de un tiempo definido. Presiónelo repetidamente para seleccionar 15, 30, 45, 60, 90, 120, 180 ó 240 minutos.
;;
Botón PAUSE - Presiónelo para poner en pausa la vista del video previ-
amente grabado. Esta imagen se detendrá en la pantalla hasta que se vuel­van a presionar los botones Play (reproducir) o Pause (pausa).
Botones numerados (0-9)
- Presione los botones numerados para
seleccionar canales de TV o para introducir ciertos valores dentro del menú en pantalla. Para los canales de un solo dígito, presione el botón numerado del canal que usted desea. El TV hará una pausa de uno o dos segundos antes de cambiar al canal escogido.
Botón A/CH -
(Alternar canales) Presiónelo para alternar entre el
canal que está viendo actualmente y el canal que estaba viendo antes.

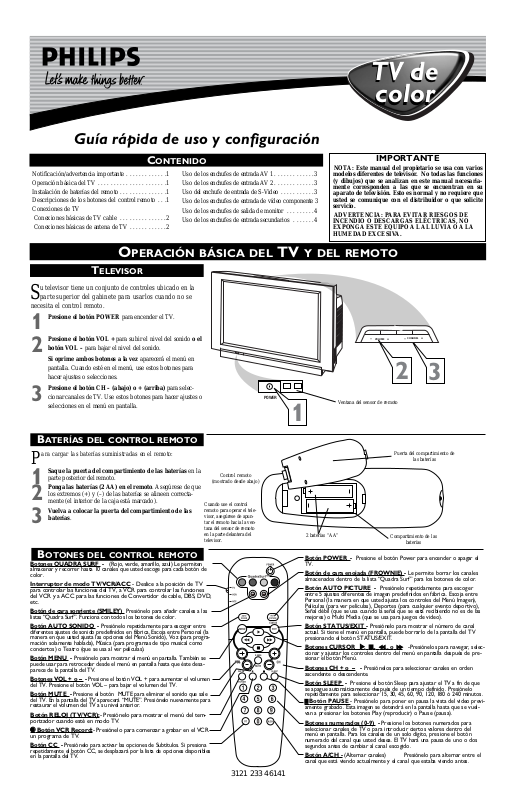

OPERACIÓN BÁSICA DEL TV Y DEL REMOTO
TELEVISOR
BATERÍAS DEL CONTROL REMOTO
BOTONES DEL CONTROL REMOTO
Guía rápida de uso y configuración
Notificación/advertencia importante . . . . . . . . . . . . .1
Operación básica del TV . . . . . . . . . . . . . . . . . . . . . .1
Instalación de baterías del remoto . . . . . . . . . . . . . . .1
Descripciones de los botones del control remoto . . .1 Conexiones de TV
Conexiones básicas de TV cable . . . . . . . . . . . . . . .2
Conexiones básicas de antena de TV . . . . . . . . . . . .2
Uso de los enchufes de entrada AV 1 . . . . . . . . . . . . .3
Uso de los enchufes de entrada AV 2 . . . . . . . . . . . . .3
Uso del enchufe de entrada de S-Video . . . . . . . . . . .3
Uso de los enchufes de entrada de vídeo componente 3
Uso de los enchufes de salida de monitor . . . . . . . . .4
Uso de los enchufes de entrada secundarios . . . . . . .4
CONTENIDO
TV de
color
TV de
color
IMPORTANTE
NOTA: Este manual del propietario se usa con varios modelos diferentes de televisor. No todas las funciones (y dibujos) que se analizan en este manual necesaria­mente corresponden a las que se encuentran en su aparato de televisión. Esto es normal y no requiere que usted se comunique con el distribuidor o que solicite servicio.
ADVERTENCIA: PARA EVITAR RIESGOS DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE EQUIPO A LA LLUVIA O A LA HUMEDAD EXCESIVA.
Ventana del sensor de remoto
Control remoto
(mostrado desde abajo)
Puerta del compartimiento de
las baterías
2 baterías “AA”
Compartimiento de las
baterías
Cuando use el control remoto para operar el tele­visor, asegúrese de apun­tar el remoto hacia la ven­tana del sensor de remoto en la parte delantera del televisor.
POWER
1
+
CHANNEL
+
VOLUME
2
3
VOL
CLOCK
DEMO
Page 2
TO
TV/VCR
CABLE
IN
IR
USB
DVD-D OUT
AUDIO IN
SPDIF
VIDEO
IN OUT
S-VIDEO
R L
AUDIO OUT
TV
PASSCARD
Y Pb Pr
OPTICAL
SPDIF
4
24
ANT 75‰
L/Mono
Monitor out
VIDEO
S-VIDEO
AV1 in
Y
Pb
Pr
AV2 in
AUDIO
R
COMPONENT VIDEO INPUT
L/Mono
Monitor out
VIDEO
S-VIDEO
AV1 in
Y
Pb
Pr
AV2 in
AUDIO
R
COMPONENT VIDEO INPUT
6
5
2
CONEXIÓN DEL TELEVISOR
75
1
2
ANT 75‰
L/Mono
Monitor out
VIDEO
S-VIDEO
AV1 in
Y
Pb
Pr
AV2 in
AUDIO
R
COMPONENT VIDEO INPUT
S
i su señal de cable usa una caja o un decodificador, siga estos fáciles pasos para completar la conexión.
Caja de cable (con entrada/salida RF):
Esta conexión NO suministrará sonido estéreo al TV. El sonido proveniente de la caja de cable será mono.
1
Conecte el extremo abierto del cable redondo sum­inistrado por la compañía de cable al
conector de entrada de señal de cable INPUT en la parte posterior de la caja de cable.
2
Con un cable coaxial redondo distinto, conecte un extremo al conector de salida OUTPUT (AL TV) en la parte posterior de la caja de cable.
3
Conecte el otro extremo del cable coaxial redondo a
la entrada de 75en la parte posterior del televi­sor. Atorníllelo firmemente con los dedos.
NOTA: Asegúrese de ajustar en canal 3 o 4 el CONMUTADOR DE CANAL DE SALIDA en la parte posterior de la caja de cable, luego sintonice el televisor en el canal correspondiente. Cuando ya este sintonizado, cambie los canales desde la caja de cable, no desde el televisor.
Caja de cable (con salidas de audio/video):
Esta conexión suministrará sonido estéreo al TV.
4
Conecte el extremo abierto del cable redondo sum­inistrado por la compañía de cable al
conector de señal de cable IN (entrada) en la parte posterior de la caja de cable.
5
Con un cable de video tipo RCA, conecte un extremo del cable al conector Video (o ANT, la etiqueta de su caja
de cable puede ser distinta) Out de la caja de cable y el otro extremo a la entrada de Video AV1 del TV.
6
Con un cable de audio izquierdo y derecho tipo RCA,
conecte un extremo a los conectores izquierdo y derecho de Audio Out L (izquierdo) y R (derecho) en la caja de cable. Conecte el otro extremo a los conec-
tores de entrada AV1 de Audio L y R en el TV.
NOTA: Use los botones Channel + o – del control remoto del televisor para sintonizar el canal AV1 para la señal de la caja de cable. Cuando ya este sintonizado, cambie los canales desde la caja de cable, no desde el televisor.
CONEXIÓN BÁSICA DE LA ANTENA O CABLE DE TELEVISIÓN
Conexión de la caja de cable (sólo entrada/salida RF):
Señal de cable que
viene desde la com-
pañía de cable (cable
coaxial redondo de
75)
Panel de enchufes en la parte
posterior del TV
Panel de conectores de la caja
de cable
Entrada de señal de cable
desde la compañía de cable
Cable coaxial
redondo de 75
Panel de conectores en la parte pos-
terior del TV
1
2
ANT 75‰
L/Mono
Monitor out
VIDEO
S-VIDEO
AV1 in
Y
Pb
Pr
AV2 in
AUDIO
R
COMPONENT VIDEO INPUT
Conexión de la caja de cable (con salidas de audio/video):
ENTRADA DE LA CAJA DE TV CABLE
U
na antena combinada recibe los canales de transmisión normales (VHF 2-13 y UHF 14-69). Su conexión es fácil porque sólo hay un
conector de antena de 75(ohmios) en la parte posterior de su TV y ahí es donde va la antena.
1
Si su antena tiene un cable redondo (75 ohmios) en el extremo, está listo para conectarla al televisor.
Si su antena tiene cable bifilar plano (300 ohmios), primero debe conectar los cables de la antena a los tornil­los de un adaptador de 300 a 75 ohmios.
2
Empuje el extremo redondo del adaptador (o antena) en el conector de 75(ohmios) en la parte posterior del TV. Si el extremo redondo del cable de la antena está roscado, atorníllelo firmemente con los dedos.
Después de usar el Control Autoprogramación, presione los botones CH + y — para desplazarse por todos los canales almacenados en la memoria del televisor.
CONSEJO ÚTIL
directa de cable: Conexión
Antena para interior o exterior (Combinación VHF/UHF) La antena combinada recibe los canales de transmisión normales 2-13
(VHF) y 14-69 (UHF).
Cable coaxial redondo de
75desde la antena
Cable bifilar
Adaptador de 300 a
75 ohmios
Panel de enchufes en la parte
posterior del TV
Conexión de la antena:
Entrada de señal
de cable desde la compañía de
cable
Caja de cable con salidas
de audio/video
Cables de audio
Cable de video
Panel de conectores en la parte posterior del TV
TV/VCR
2
TO
CABLE
3
1
AUDIO IN
SPDIF
IN OUT
R L
IR
IN
75
DVD-D OUT
USB
TV
PASSCARD
AUDIO OUT
Y Pb Pr
VIDEO
S-VIDEO
OPTICAL
SPDIF
ANT 75‰
Monitor out
AV2 in
AV1 in
VIDEO
Y
L/Mono
Pb
AUDIO
S-VIDEO
R
Pr
COMPONENT VIDEO INPUT
Page 3
CONEXIÓN DEL TELEVISOR
L

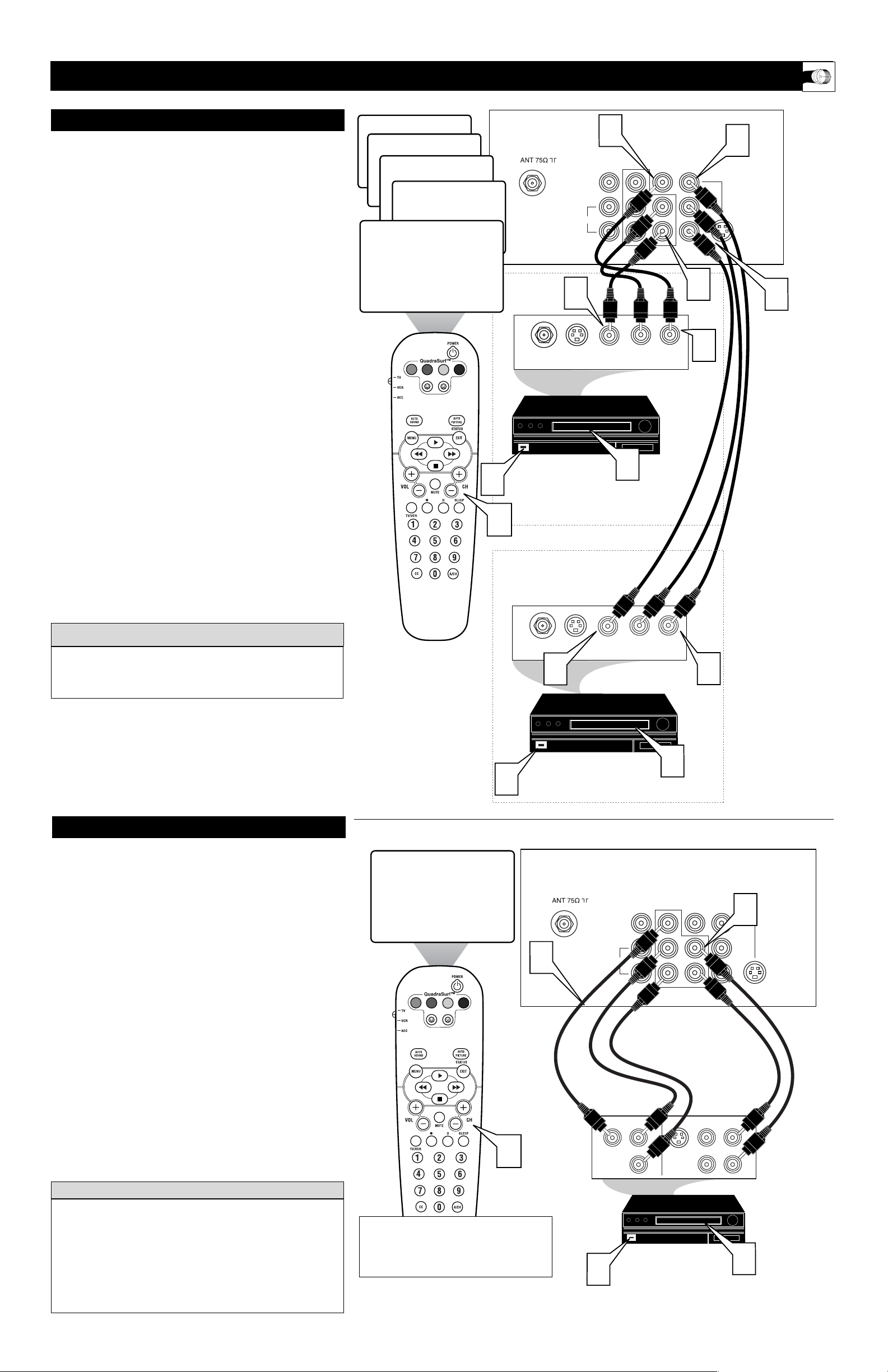

as entradas de video componente proporcionan la más alta resolu-
ción de imagen y color posible en la reproducción de material de fuente de señal digital, como aquel disponible desde reproductores de DVD. Las señales de diferencia de color (Pb, Pr) y la señal de lumi­nancia (Y) se conectan y reciben separadamente, lo que permite una mejor información de ancho de banda en colores (que no es posible cuando se usan conexiones de video compuesto o S-Video).
1
Conecte los conectores de video componente OUT
(Y, Pb, Pr) desde el reproductor de DVD (o dispositivo
similar) a los conectores de entrada (Y, Pb, Pr) del TV. Al usar entradas de video componente, es mejor no conectar una señal a AV1 en el conector de Video.
2
Conecte los CABLES DE AUDIO rojo y blanco a los
conectores de salida de audio (izquierdo y derecho) en la parte posterior del dispositivo accesorio y a los conectores de audio (L y R) AV1 in en el TV.
3
Encienda el TV y el DVD (o dispositivo accesorio).
4
Presione el CH +, – para desplazarse por los canales
disponibles hasta que aparezca CVI en la esquina superior izquierda de la pantalla del TV.
5
Inserte un disco DVD en el reproductor de DVD y pre-
sione el botón PLAY en el reproductor de DVD.
ENTRADA DE VIDEO COMPONENTE
(CVI)
La descripción de los conectores de video componente puede diferir dependiendo del reproductor de DVD o equipo de fuente digital accesorio utilizados (por ejemplo, Y, Pb, Pr; Y, B­Y, R-Y; Y, Cr, Cb). Aunque las abreviaturas y términos pueden variar, las letras b y r significan los conectores de señal com­ponente de color rojo y azul, respectivamente, mientras que Y indica la señal de luminancia. Para conocer las definiciones y detalles de conexión, consulte el manual del propietario de su DVD o accesorio digital.
C
ONSEJO ÚTIL
3
L

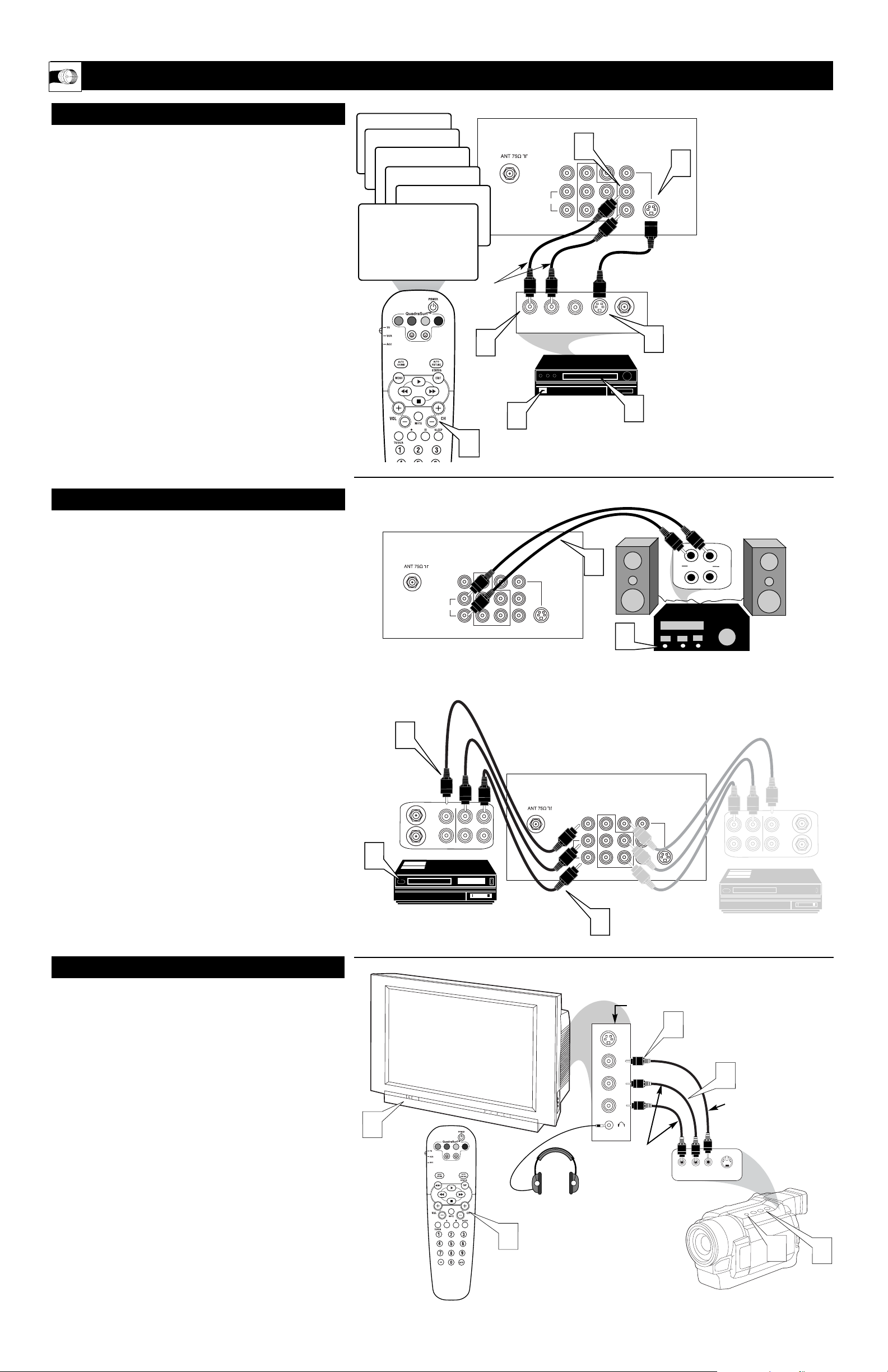

os enchufes de entrada de audio/vídeo (AV) del TV son para conex-
