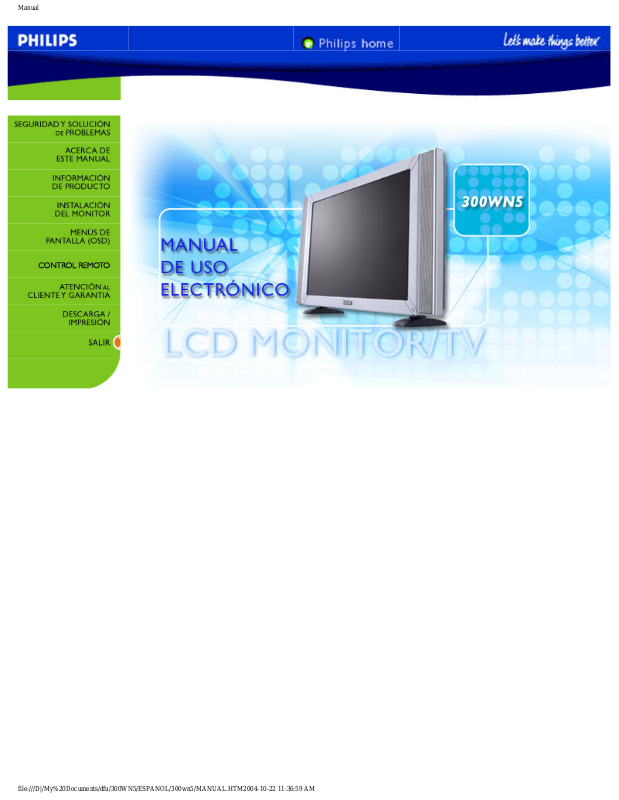

PHILIPS 300WN5VB User Manual [es]

Manual

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/MANUAL.HTM2004-10-22 11:36:59 AM

Seguridad y Solución de Problemas

Precauciones de seguridad y Mantenimiento • Condiciones del Sitio de Instalación • Preguntas Más Frecuentes • Resolución de Problemas • Información Sobre Reglamentaciones • Otra Información Relacionada

Precauciones de seguridad y mantenimiento

ADVERTENCIA: El uso de controles, ajustes o procedimientos que no sean los especificados en esta documentación puede provocar la exposición a golpes de corriente o a peligros mecánicos y/o eléctricos.

Lea y siga estas instrucciones cuando conecte y utilice el monitor de su computadora:

● Desenchufe el monitor si no lo va a utilizar por un periodo prolongado.

● Desenchufe el monitor si necesita limpiarlo con un paño levemente húmedo. Puede limpiar

la pantalla con un paño seco mientras está apagada. No obstante, nunca utilice líquidos con base de alcohol, solventes o amoníaco.

● Consulte a un técnico en mantenimiento si el monitor no funciona normalmente cuando se

sigan las instrucciones de este manual

● La cubierta posterior sólo debe ser quitada por personal de mantenimiento calificado.

● Mantenga la pantalla alejada de los rayos directos del sol y de estufas o cualquier otra

fuente de calor.

● No ponga objetos que puedan caer en las aberturas de ventilación o impedir la ventilación

adecuada de los componentes electrónicos del monitor.

● No obstaculice los orificios de ventilación de la cabina.

● Mantenga el monitor seco. Para evitar choques eléctricos, no lo exponga a la lluvia o a una

humedad excesiva.

● Si apaga el monitor separando el cable que lo conecta a la energía o el cable DC, aguarde

6 segundos, luego una el cable que lo conecta a la energía o el cable DC para su normal funcionamiento.

● Para evitar el riesgo de choque o daño permanente del equipo, no exponga el monitor a la

lluvia o a una humedad excesiva.

● Al posicionar el monitor, asegúrese de que la ficha que lo conecta a la energía y el toma

corriente están en un lugar de fácil acceso.

● IMPORTANTE: Procure activar siempre un protector de pantalla durante la aplicación. Si

una imagen de alto contraste permanece fija un periodo prolongado de tiempo, es posible que deje sobreimpresa en la pantalla una imagen secundaria o residual. Se trata de un fenómeno conocido inherente a la tecnología LCD. La mayoría de las veces, esta imagen persistente irá desapareciendo gradualmente después de apagar la unidad. Adviértase que los síntomas de persistencia son irreparables y que no están cubiertos por la garantía.

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/SAFETY/SAFETY.HTM (1 of 2)2004-10-22 11:37:01 AM

Seguridad y Solución de Problemas

Consulte a un técnico en mantenimiento si el monitor no funciona normalmente al seguir las instrucciones de funcionamiento de este manual.

VOLVER A INICIO DE PÁGINA

Condiciones del sitio de instalación

● Evite el frío y el calor extremos

● No almacene ni utilice el producto en lugares expuestos a la luz solar directa o a

temperaturas extremas.

● No someta el monitor LCD a cambios bruscos de temperatura ambiente. Escoja un lugar

que registre temperaturas y grados de humedad que entren dentro de los límites siguientes:

❍ Temperatura: 0-35°C 32-95°F ❍ Humedad: 20-80% RH

● No someta el producto a vibraciones o impactos, ni lo deje en el maletero de un vehículo.

● Evite la manipulación indebida de este producto durante el funcionamiento o transporte,

tratando de no ocasionar golpes ni caídas.

● No almacene ni utilice el producto en lugares expuestos a un elevado grado de humedad ni

en entornos polvorientos. No permita la entrada o derramamiento de líquido en el monitor.

VOLVER A INICIO DE PÁGINA

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/SAFETY/SAFETY.HTM (2 of 2)2004-10-22 11:37:01 AM

Acerca de este Manual

Acerca de este manual

Acerca de esta Guía • Descripciones de notación

Acerca de esta Guía

Esta guía electrónica del usuario está destinado a los usuarios del Monitor/TV LCD de Philips. Incluye características, configuración, funcionamiento e información de interés.

La guía está compuesta por las siguientes secciones:

● Seguridad y resolución de problemas: contiene sugerencias y soluciones a problemas

comunes, como así tambièn información relacionada que podría resultar de utilidad.

● Acerca de este Manual Electrónico del Usuario: brinda una descripción general de la

información contenida en el manual, junto con la descripción de los iconos de notación y otros documentos de referencias.

● Información del producto: brinda una descripción general de las características y de las

especificaciones tècnicas del monitor.

● Instalación del monitor: describe el proceso inicial de instalación del monitor y ofrece una

descripción general de cómo utilizarlo.

● Menús en pantala (OSD): brinda información acerca de cómo ajustar las configuraciones del

monitor.

● Control Remoto ofrece información sobre la configuración de las funciones del televisor.

● Atención al cliente y garantía: contiene una lista de los Centros de Información al Cliente de

Philips en todo el mundo, los números telefónicos de los mostradores de ayuda e información acerca de la garantía correspondiene a su producto.

● Opción de descarga e impresión: tranfiere todo este manual a su disco rígido para facilitar la

consulta.

VOLVER AL INICIO DE LA PÁGINA

Descripciones de notación

Las siguientes subsecciones describen las convenciones de notación utilizadas en este

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/ABOUT/ABOUT.HTM (1 of 2)2004-10-22 11:37:04 AM

Acerca de este Manual

documento.

Notas, Cuidados y Advertencias

En esta guía, es posible que ciertos bloques de texto estèn acompañados por un icono e impresos en tipo de letra negrita o cursiva. Estos bloques contienen notas, cuidados y advertencias. Se utilizan de la siguiente manera:

NOTA: Este icono indentifica información importante y sugerencias que pueden ayudarle a utilizar mejor su computadora.

CUIDADO: Este icono identifica la información que indica cómo evitar daños potenciales al hardware o pèrdidas de datos.

ADVERTENCIA: Este icono indica el peligro potencial de daño corporal y explica cómo resolver el problema.

Algunas advertencias pueden aparecer en formatos diferentes o pueden no estar acompañadas de un icono. En dichos casos, las presentaciones específicas de las advertencias seguirán las pautas establecidas por la autoridad reguladora correspondiente.

VOLVER AL INICIO DE LA PÁGINA

Todos los derechos reservados. Está prohiba su reproducción, copia, uso, modificación, contratación, alquiler, presentación pública, transmisión o difusión por medios de comunicación, total o parcial, sin el consentimiento por escrito de Philips Electronics N.V.

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/ABOUT/ABOUT.HTM (2 of 2)2004-10-22 11:37:04 AM

Información de Producto

Características del Producto • Especificaciones Técnicas • Modos de Resolución y Preconfiguración • Política de Philips Para Defectos de Pixeles • Ahorro Automático de Energía • Especificaciones Físicas • Asignación de Pines • Vistas del Producto

Características del producto

300WN5

● Monitor TV LCD todo en uno de 29,5 Pulgadas WXGA (resolución de 1280x768, ángulo de

visión de 170 grados) con una excelente calidad de pantalla

● Multiple entrada de vídeo que soporta PC, TV, HDTV, VCD, DVD, DVD Progresivo y

Cámara de Vídeo

● Controlabilidad de red por medio de interfaz RS232 para administrar operaciones,

configuración, etc.

● Imagen Digital de Alta Definición (1080i, 720p, 576p, 576i, 480p, 480i)

● Tecnología de desentrelazado DCDi

para una descripción del movimiento superior

● Función Picture-in-Picture (PIP) en modo PC VGA

● Sensor de luz para ajustar el brillo automáticamente

● Teletexto (disponible sólo en Asia Pacífico y Europa occidental)

● Estéreo Nicam Digital/2CS (disponible sólo en Asia Pacífico y Europa occidental)

● Entrada de Vídeo en componentes (YpbPr/YCbCr) para DVD (disponible en los modelos

AV y TV)

● Euroconector (SCART) (disponible en Europa Occidental)

● Sintonizador de TV Multisistema PAL/NTSC/SECAM (disponible sólo en modelo TV)

VOLVER AL INICIO DE PÁGINA

Especificaciones técnicas*

PANEL LCD

• TIPO TFT LCD

• Tamaño de pantalla 29,53’ de visualización

• Separación de pixeles 0.5025 x 0.5025 mm

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (1 of 11)2004-10-22 11:37:07 AM

Información de Producto

• Tipo de panel LCD

1280 x 768 píxels Columna Vertical R.G.B Capa protectora de superficie, polarizador anti reflejos

• Área efectiva de visualización (H) 643,2 x (V) 385,92 mm

• Colores de visualización Interfaz de 8 bits (16.7M colores)

PC Exploración

Velocidad de refresco vertica 58 Hz - 60 Hz Frecuencia horizontal 31 kHz - 49 kHz

PC VIDEO

• Tasa de puntos de video < 80 MHz

• Impedancia entrante

- Video

75 ohm

- Sync

2.2K ohm

• Niveles de la señal de entrada

0.7 Vpp

• Señal de entrada Sync Sync separado

• Polaridades de Sync Positivo y negativo

• Frecuencia de entrada

WXGA Hsync 48 kHz, Vsync 60 Hz (N.I.) SVGA Hsync 38 kHz, Vsync 60 Hz (N.I.) VGA Hsync 31 kHz, Vsync 60 Hz (N.I.)

• Interfaz de video

D-sub, S-Vídeo, TV-RF, SCART (Europa) o vídeo compuesto y por componentes (otros)

AUDIO

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (2 of 11)2004-10-22 11:37:07 AM

Información de Producto

• Nivel de entrada para PC/ SVHS/SCART

500 mV nominal

• Altavoces

5W Stereo Audio (2.5W/channel RMS x2, 200Hz~10kHz, 4 ohm, 10% THD)

CARACTERÍSTICAS ÓPTICAS

• Radio de contraste 800:1 (característico)

• Brillo

600 cd/m

(caracterícticos)

• Ángulo pico de contraste 6 en punto

• Cromacidad blanca

x: 0.283 y: 0.297 (a 9300° K) x: 0.313 y: 0.329 (a 6500° K) x: 0.328 y: 0.344 (a 5700° K)

• Ángulo de visión (C/R >5)

Superior >85° (caract.)

Inferior >85° (caract.)

Izquierdo >85° (caract.)

Derecho >85° (caract.)

• Tiempo de respuesta <=16ms (caract.)

sRGB

El estándar sRGB garantiza un correcto intercambio de colores entre diferentes dispositivos (cámaras digitales, monitores, impresoras, escáneres, etc.).

Empleando un espectro de color unificado, las imágenes capturadas por un dispositivo compatible con sRGB se reproducirán correctamente en el monitor Philips configurado al efecto. De esta forma, los colores se calibran para conferir a la pantalla una total fidelidad cromática.

Con la opción sRGB activada, el brillo y el contraste del monitor mantienen unos valores predefinidos, al igual que la escala cromática.

Por tanto, convendrá seleccionar la opción sRGB a través de los menús OSD del monitor.

Para hacerlo, en el modo PC, abra el OSD pulsando el botón MENÚ de su monitor. Utilice el botón hacia abajo para dirigirse a la CONFIGURACIÓN DE COLOR pulse de nuevo el botón

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (3 of 11)2004-10-22 11:37:07 AM

Información de Producto

MENÚ. A continuación, mueva el botón hacia abajo para ir a COLOR NORMAL y pulse de nuevo el botón MENÚ.

Salga del menú de pantalla.

* Esta información está sujeta a cambio sin aviso previo.

VOLVER AL INICIO DE PÁGINA

Modos de resolución y preconfiguración

• Recomendado 1280 x 768 a 60Hz

10 modos preconfigurados de fábrica:

Resolución Modo Frec. hor. (kHz) Frec. vert. (Hz)

640*480 VGA VESA 60 31.469 59.940

800*600 SVGA VESA 60 37.879 60.317 1024*768 XGA VESA 60 48.363 60.004 1280*768 GTF 60 47.700 60.000

Video

EDTV 480P 31.470 60.000 SDTV 480i 15.734 59.940 EDTV 576P 31.250 50.000 SDTV 576i 15.625 50.000 HDTV 1080i 33.750 60.000 HDTV 720P 45.000 60.000

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (4 of 11)2004-10-22 11:37:07 AM

Información de Producto

VOLVER AL INICIO DE PÁGINA

Ahorro automático de energía

Si tiene instalado en su PC una tarjeta de visualización o software compatible con la norma DPMS de VESA, el monitor puede reducir automáticamente el consumo de energía cuando no se lo esté utilizando. Y cuando se detecta una entrada proveniente de un teclado, ratón u otro dispositivo, el monitor se "despertará" automáticamente. La tabla siguiente muestra el consumo de energía y la señalización de estas funciones de ahorro automático de energía:

Definición del manejo de energía

Modo VESA Video H-sync V-sync

Energía utilizada

Color del LED

Activado Activo Pulso Pulso

130 W. (típ)

Azul

OFF Blanco No No

< 5W

Ámbar

AC OFF Blanco No No

< 2W

Off

Este monitor cumple con la norma

ENERGY STAR

. Como asociado de ENERGY STAR®,

PHILIPS ha determinado que este producto cumple con las pautas de ENERGY STAR

para el uso eficiente de la energía.

VOLVER AL INICIO DE PÁGINA

Especificaciones físicas

• Dimensión (WxHxD)*

867,7 x 505 x 183 mm (incluyendo pedestal y altavoces) 726,7 x 469,3 x 115 mm (sin pedestal y altavoces)

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (5 of 11)2004-10-22 11:37:07 AM

Información de Producto

• Peso

16,0 kg (incluyendo pedestal y altavoces) 14,0 kg (sin pedestal y altavoces) 14,0 kg (sin pedestal y altavoces; con cubierta protectora)

• Fuente de energía 90 — 264 VAC, 50/60 Hz

• Consumo de energía

Modo PC: 130 W (típ.) Modo TV: 150 W (típ.)

• Temperatura (de funcionamiento)

0° C a 35° C

• Humedad relativa 20% a 80%

• MTBF del sistema 50K horas (excluyendo CCFL 40K horas)

* Este información está sujeta a cambio sin previo aviso.

VOLVER AL INICIO DE PÁGINA

Asignación de los pines de señales

1. El conector únicamente digital contiene 24 contactos de señales organizados en tresfilas de ocho contactos cada una. Las asignaciones de los contactos se detallan en la siguiente tabla.

Asignación de señal

T.M.D.S. Dato2-

T.M.D.S. Dato1- 17 T.M.D.S. Dato0-

T.M.D.S. Dato2+

T.M.D.S. Dato1+ 18 T.M.D.S. Dato0+

Blindaje T.M.D.S. Dato 2/4

Blindaje T.M.D.S. Dato 1/3

Blindaje T.M.D.S. Dato 0/5

Sin conexión

Sin conexión 20 Sin conexión

Sin conexión

Sin conexión 21 Sin conexión

Reloj DDC

Alimentación +5V 22

Blindaje Reloj T.M. D.S.

Dato DDC

Detección de Conexión

23 T.M.D.S. Reloj+

Sin conexión 16 Masa (para +5V) 24 T.M.D.S. Reloj-

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (6 of 11)2004-10-22 11:37:07 AM

Información de Producto

2. Conector D-sub de 15 contactos (macho) del cable de señal (sistemas IBM):

Asignación

Entrada de vídeo rojo

DDC +5V

Entrada de vídeo verde

Detección de cable

Entrada de vídeo azul

Salida idéntica, conectada al pin 10

Masa

Línea de datos serie (SDA)

H. Sincronismo / H+V

Masa de vídeo rojo

V. Sincronismo Vertical

Entrada de vídeo verde

Línea de reloj de datos (SCL)

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (7 of 11)2004-10-22 11:37:07 AM

Información de Producto

Masa de vídeo azul

3. Conector RS232

Conector macho de 9 pin D-Sub para comunicación con un motor de plasma o un PC.

Función de RS-232 (EIA-232-A)

3 Transmisión de Datos (TD) desde DTE a DCE

2 Recepción de Datos (RD) desde DCE a DTE

7 Petición de envío (RTS)

8 Autorización de envío (CTS)

6 DCE Preparado (DSR)

5 Señal de masa (SG)

1 Detector de Señal de Línea Recibida (DCD)

4 DTE Preparado (DTR)

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (8 of 11)2004-10-22 11:37:07 AM

Información de Producto

9 Indicador de Llamada

4. Conector SCART

Pin Señal Pin

Salida de canal derecho de audio (0.5 Vrms, < 1K ohmios)

Entrada de canal derecho de audio (0.5 Vrms, > 10K ohmios)

Salida de canal izquierdo de audio (0.5 Vrms, < 1K ohmios)

Masa de audio

Masa de señal azul

Entrada de canal izquierdo de audio (0.5 Vrms, > 10K ohmios)

Señal Azul I/O (0.7 Vp-p, 75 Ohmios)

Cambio de función E/S (L: < 2V, H: > 10V, 10K ohmios)

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (9 of 11)2004-10-22 11:37:07 AM

Información de Producto

Masa de señal verde

Línea de intercomunicación de datos N. 1

Señal Verde I/O (0.7 Vp-p, 75 Ohmios)

Línea de intercomunicación de datos N. 2

Masa de señal rojo

Masa de Señal de Borrado

Señal rojo I/O (0.7 Vp-p, 75 Ohmios)

Señal de borrado E/S (L: < 0,4V, H: > 1,0V, 75 ohmios)

Masa de señal de vídeo compuesto

Masa de Señal de Borrado

Salida de señal de vídeo compuesto (1 Vp-p, 75 ohmios, sincronismo: negativo)

Entrada de señal de vídeo compuesto (1 Vp-p, 75 ohmios, sincronismo: negativo)

Blindaje de enchufe (masa comén)

VOLVER AL INICIO DE PÁGINA

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (10 of 11)2004-10-22 11:37:07 AM

Información de Producto

Vistas del Producto

Siga los vínculos para observas diferentes vistas del monitor y de sus componentes.

Descripción del producto

VOLVER AL INICIO DE PÁGINA

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/PRODUCT/PRODUCT.HTM (11 of 11)2004-10-22 11:37:07 AM

Instalación del Monitor LCD

Descripción del Producto • Conexión a PC, antena de TV, DVD/VCR, etc. • Primeros Pasos • Optimización del Rendimiento

Descripción del producto

Vista Lateral (Izquierda)

INPUT

Seleccione la fuente de entrada

Incrementa o disminuye el número de canal moviéndose arriba y abajo en el OSD.

Incrementa o disminuye el nivel de volumen de audio o se mueve a izquierda y derecha para resaltar el submenú en la función seleccionada del OSD

Abre el OSD o confirma la función seleccionada

Enciende y apaga la alimentación

VOLVER AL INICIO DE LA PÁGINA

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/INSTALL/INSTALL.HTM (1 of 7)2004-10-22 11:37:11 AM

Instalación del Monitor LCD

Vista trasera

Versión TV

1 AC IN Entrada de alimentación CA

2 AC Power Interruptor de encendido CA

3 D-Sub Entrada D-Sub PC Analógica

4 PC - Audio Entrada PC Estéreo

5 DVI-D Entrada DVI-D PC digitales

6 RS232 Conexión de red RS232

External/ EURO-AV

Conexión SCART (sólo en Europa)

8 Composite Video Output Salida de video compuesto CVBS

9 Audio (L) Output Salida Audio (L)

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/INSTALL/INSTALL.HTM (2 of 7)2004-10-22 11:37:11 AM

Instalación del Monitor LCD

Audio (R) Output Salida Audio (R)

10 Audio (L) Output Salida de audio (L) para el altavoz extraíble (L)

Audio (R) Output Salida de audio (R) para el altavoz extraíble (R)

11 Line out Salida de audio para altavoces externos

VOLVER AL INICIO DE LA PÁGINA

Versión Audio/Vídeo

1 AC IN Entrada de alimentación CA

2 AC Power Interruptor de encendido CA

3 D-Sub Entrada D-Sub PC Analógica

4 PC - Audio Entrada PC Estéreo

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/INSTALL/INSTALL.HTM (3 of 7)2004-10-22 11:37:11 AM

Instalación del Monitor LCD

5 DVI-D Entrada DVI-D PC digitales

6 RS232 Conexión de red RS232

External/ EURO-AV

Conexión SCART (sólo en Europa)

8 Audio (L) Output Salida de audio (L) para el altavoz extraíble (L)

Audio (R) Output Salida de audio (R) para el altavoz extraíble (R)

9 Line out Salida de audio para altavoces externos

VOLVER AL INICIO DE LA PÁGINA

Versión Monitor

1 AC IN Entrada de alimentación CA

2 AC Power Interruptor de encendido CA

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/INSTALL/INSTALL.HTM (4 of 7)2004-10-22 11:37:11 AM

Instalación del Monitor LCD

3 D-Sub Entrada D-Sub PC Analógica

4 PC - Audio Entrada PC Estéreo

5 DVI-D Entrada DVI-D PC digitales

6 RS232 Conexión de red RS232

7 Audio (L) Output Salida de audio (L) para el altavoz extraíble (L)

Audio (R) Output Salida de audio (R) para el altavoz extraíble (R)

8 Line out Salida de audio para altavoces externos

VOLVER AL INICIO DE LA PÁGINA

Vista Lateral (Derecha)

Versión TV

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/INSTALL/INSTALL.HTM (5 of 7)2004-10-22 11:37:11 AM

Instalación del Monitor LCD

1 Audio (L) Audio (L) para vídeo en componentes

2 Audio (R) Audio (R) para vídeo en componentes

3 Component Video Entrada de vídeo en componentes Y/Pb/Pr

4 Composite Video Entrada de video compuesto CVBS

5 Audio (L) Audio (L) para CSB y S-Vídeo

6 Audio (R) Audio (R) para CVBS y S-Vídeo

7 S-Video Entrada S-Video

8 RF 75

Entrada de Antena TV o Cable CATV

VOLVER AL INICIO DE LA PÁGINA

Versión Audio/Vídeo

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/INSTALL/INSTALL.HTM (6 of 7)2004-10-22 11:37:11 AM

Instalación del Monitor LCD

1 Audio (L) Audio (L) para vídeo en componentes

2 Audio (R) Audio (R) para vídeo en componentes

3 Component Video Entrada de vídeo en componentes Y/Pb/Pr

4 Composite Video Entrada de video compuesto CVBS

5 Audio (L) Audio (L) para CSB y S-Vídeo

6 Audio (R) Audio (R) para CVBS y S-Vídeo

7 S-Video Entrada S-Video

VOLVER AL INICIO DE LA PÁGINA

Optimización del rendimiento

● Para obtener el máximo rendimiento, asegúrese que las configuraciones de la pantalla estèn establecidas en

1280x768@60Hz.

Nota: Puede comprobar la resolución actual del monitor pulsando una vez el

botón "MENU".

● Usted tambièn puede instalar el programa Flat Panel Adjust (FP Adjust) (Ajuste del Panel Plano), un programa para obtener el

mejor rendimiento de su monitor, ubicado en el CD-ROM adjunto. Para guiarlo a travès del proceso de instalación se proporcionan instrucciones paso a paso. Haga clic en el vínculo para conocer más sobre este programa.

Más sobre FP_setup04.exe

VOLVER AL INICIO DE LA PÁGINA

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/INSTALL/INSTALL.HTM (7 of 7)2004-10-22 11:37:11 AM

On-Screen Display

Menús en pantalla (OSD)

Controles de Menú en Pantalla • Uso del mando a distancia •Uso del teletexto

Controles de Menú en Pantalla

A continuación se muestra una vista de la estructura del Menú En Pantalla. Puede usarla como referencia para ajustar su Monitor/TV.

Existen tres modos distintos de OSD para los distintos modelos:

● Modo PC

● Modo Audio/Vídeo

● Modo TV

Modo PC

Menú Principal

Nombre de submenú

Icono de menú

1. Con el menú desactivado, pulse le botón de Menú para entrar en el sistema OSD y mostrar el menú principal.

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/OSD/OSDDESC.HTM (1 of 21)2004-10-22 11:37:16 AM

On-Screen Display

2. Pulse los botones y para moverse entre los iconos de función. Se resaltará la función

conforme se desplace de un icono a otro.

3. Pulse el botón de MENÚ una vez para activar la función resaltada; Pulse

/ para seleccionar el

parámetro preferido, y pulse el botón para entrar uno seleccionado. Después, usar los botones

y para hacer sus cambios.

4. Pulse el botón para volver al menú principal o seleccionar otra función.

Icono

Nombre de

menú y

submenús

Descripción

CERRAR

Se usa para salir del menú principal.

SELECCIÓN DE ENTRADA

Seleccione la fuente de vídeo para la pantalla principal:

● PC ANALÓG: Entrada PC VGA

● PC DIGITAL: Entrada PC DIGITAL

● TV TURNER : Entrada de antena o TV Cable

● EXT: Entrada Scart

● COMPUESTA: Entrada de vídeo compuesto

● S-VÍDEO: Entrada S-Vídeo

● COMPONENTES: Entrada de vídeo en componentes

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/OSD/OSDDESC.HTM (2 of 21)2004-10-22 11:37:16 AM

On-Screen Display

BRILLO / CONTRASTE

La función de brillo:

Pulse el botón

para incrementar la luminancia;

pulse el botón

para decrementar la luminancia (min 0 ~ max. 100).

La función de contraste:

Pulse el botón

para incrementar el contraste;

pulse el botón

para decrementar el contraste (min 0 ~ max. 100).

Función del fotosensor:

Pulse los botones

para cambiar a la función de fotosensor. Esta función ajusta automáticamente el brillo del monitor, según el entorno en que se encuentre.

Seleccione la función preferida.

CERRAR: Salir de este menú

AGUDOS: Ajustable de 0 a 100

GRAVES: Ajustable de 0 a 100

BALANCE: Ajustable de 0 a 100

VOLUMEN: Ajustable de 0 a 100

ENVOLVENTE: Activado/Desactivado

SILENCIO: Activado/Desactivado

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/OSD/OSDDESC.HTM (3 of 21)2004-10-22 11:37:16 AM

On-Screen Display

AUDIO

FUENTE AUDIO: Sólo en modo PC TV/Vídeo

AHORRO:Activado/Desactivado

TAMAÑO Y POSICIÓN

Al posicionar se mueve el área visible alrededor de la pantalla del monitor.

CERRAR: Salir de este menú

POSICIÓN H /POSICIÓN V: Al hacer cambios en la configuración

'Horizontal' o 'Vertical', la imágen se desplazará en respuesta a su selección / cambio.

El mínimo es '0' (

). El máximo es '100' ( ).

FORMATO 4:3: Selecciona pantalla 4:3

PANTALLA COMPLETA: Selecciona pantalla completa a (16:9)

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/OSD/OSDDESC.HTM (4 of 21)2004-10-22 11:37:16 AM

On-Screen Display

NOTA:

1. Al operar en modo DVI, los ajustes de posicionamiento no estarán disponibles.

2. Los elementos de proporción de aspecto 4:3 y Pantalla completa no están disponibles en los modos WXGA 1280x768.

AJUSTES DE IMAGEN

Para ajustar la configuración de imagen.

CERRAR: Salir de este menú

AUTOAJUSTE PRESIONE MENU: Pulse para realizar el ajuste

automático .

FASE: Use los botones

y para ajustar de 0 a 100.

RELOJ PÍXEL: Use los botones

y para ajustar de 0 a 100.

Nota: Al operar en modo DVI, el reloj de pixel y los ajustes de fase no estarán disponibles.

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/OSD/OSDDESC.HTM (5 of 21)2004-10-22 11:37:16 AM

On-Screen Display

AJUSTES DE COLOR

Las opciones de color ajustan la temperatura de color.

CERRAR: Salir de este menú COLOR NATURAL: Equivalente al color original del panel.

COLOR NORMAL: 6500K (Igual que sRGB) predeterminado de fábrica

PREAJ. AZUL: Equivalente a 9300K

PREAJ. ROJO: Equivalente a 5700K

PREAJ. US.: Ajusta el rojo, verde y azul de 0 a 100.

AJUSTES OSD

Cada vez que se abre el OSD, se muestra en la misma posición de la pantalla. 'OSD Settings' (horizontal/vertical) le ofrece control sobre esta posición.

CERRAR: Salir de este menú

HORIZONTAL: Ajustable de 0 a 100.

VERTICAL: Ajustable de 0 a 100. TIEMPO MENUS: El OSD permanece activo mientras esté en uso. El rango

de esta opción de tiempo es de 5 a 60 segundos.

BLOQUEO OSD: Controla el acceso del usuario a los ajustes. Muestra el icono de llave después de seleccionar el bloqueo.

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/OSD/OSDDESC.HTM (6 of 21)2004-10-22 11:37:16 AM

On-Screen Display

Nota: Si los menús de pantalla están bloqueados, pulse el botón MENU del monitor para abrir la página de bloqueo de menús. Pulse (+) para desbloquear y permitir acceso al usuario a todas las opciones aplicables.

IDIOMA

El idioma ajusta el OSD para que se muestre en uno de los cinco o seis idiomas suministrados. Es decir, inglés, español, francés, alemán, italiano (no disponible en el modelo NAFTA) y Chino simplificado (sólo para modelos de China).

AJUSTES DE FABRICA

Reinicia la configuración a los valores predeterminados de fábrica.

CERRAR: Salir de este menú

SÓLO AJ. POSICIÓN: Reinicia la configuración de posición a su valor

predeterminado de fábrica.

SÓLO AJ. COLOR: Reinicia la configuración de color a su valor predeterminado de fábrica.

TODOS LOS AJUSTES: Carga todas las opciones predeterminadas de fábrica.

file:///D|/My%20Documents/dfu/300WN5/ESPANOL/300wn5/OSD/OSDDESC.HTM (7 of 21)2004-10-22 11:37:16 AM

+ 96 hidden pages
